Gebrauchs- und Montageanweisung
Externe Gebläse
AWG 1105
MG 1100
DV 1105
ABLG 1105
Dachdurchführung DD 125/150
D
Inhalt
Ihr Beitrag zum Umweltschutz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Sicherheitshinweise und Warnungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Elektroanschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Technische Daten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Montage
AWG 1105 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
MG 1100 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
DV 1105. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
ABLG 1105 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
DD 125/150 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Abluftleitung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Kondenswassersperre. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Kundendienst. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
2
Ihr Beitrag zum Umweltschutz
Entsorgung der Verpackung
Die Verpackung schützt das Gerät vor
Transportschäden. Die Verpackungs
materialien sind nach umweltverträgli
chen und entsorgungstechnischen Ge
sichtspunkten ausgewählt und deshalb
recycelbar.
Das Rückführen der Verpackung in den
Materialkreislauf spart Rohstoffe und
verringert das Abfallaufkommen. Ihr
Fachhändler nimmt die Verpackung im
allgemeinen zurück.
Sollten Sie die Transportverpackung
selbst entsorgen, erfragen Sie bitte die
Anschrift des nächsten Werkstoffcenters oder Recyclinghofes bei Ihrer
Stadt-/Gemeindeverwaltung.
Verpackungsteile (z.B. Folien, Styropor)
können für Kinder gefährlich sein. Es
besteht Erstickungsgefahr! Bewahren
Sie Verpackungsteile außerhalb der
Reichweite von Kindern auf und entsorgen Sie sie so schnell wie möglich.
-
-
Entsorgung des Altgerätes
Elektrische und elektronische Altgeräte
enthalten vielfach noch wertvolle Mate
rialien. Sie enthalten aber auch schädli
che Stoffe, die für ihre Funktion und Si
cherheit notwendig waren. Im Restmüll
oder bei falscher Behandlung können
diese der menschlichen Gesundheit
und der Umwelt schaden. Geben Sie
Ihr Altgerät deshalb auf keinen Fall in
den Restmüll.
Nutzen Sie stattdessen die von Ihrer
Kommune eingerichtete Sammelstelle
zur Rückgabe und Verwertung elektri
scher und elektronischer Altgeräte.
Bitte sorgen Sie dafür, dass Ihr Altgerät
bis zum Abtransport kindersicher auf
bewahrt wird. Hierüber informiert Sie
diese Gebrauchsanweisung im Kapitel
"Sicherheitshinweise und Warnungen".
-
-
-
-
-
3
Sicherheitshinweise und Warnungen
Technische Sicherheit
Dieses Gerät entspricht den vorge
schriebenen Sicherheitsbestimmun
gen. Ein unsachgemäßer Gebrauch
kann jedoch zu Schäden an Perso
nen und Sachen führen.
Lesen Sie vor dem Montieren des
Gerätes aufmerksam diese Monta
geanweisung. Sie gibt wichtige Hin
weise für die Sicherheit, den Ge
brauch, die Wartung und die Monta
ge des Gerätes. Dadurch schützen
Sie sich und verhindern Schäden
am Gerät.
Bewahren Sie diese Montageanweisung zusammen mit der Gebrauchsanweisung für die Dunstabzugshaube auf, und geben Sie beide Anweisungen einem eventuellen Nachbesitzer weiter.
Bestimmungsgemäße Verwendung
Das Gerät ist für die Verwendung
im Haushalt bestimmt. Der Herstel
ler haftet nicht für Schäden, die durch
bestimmungswidrigen Gebrauch oder
falsche Bedienung verursacht werden.
-
-
-
-
-
-
-
-
Vergleichen Sie vor dem Anschlie
ßen des Gerätes unbedingt die An
schlussdaten (Spannung und Fre
quenz) auf dem Typenschild mit denen
des Elektronetzes (siehe "Elektroan
schluss und Technische Daten").Diese
Daten müssen unbedingt übereinstim
men, damit keine Schäden am Gerät
auftreten. Im Zweifelsfall fragen Sie Ih
ren Elektroinstallateur.
Die elektrische Sicherheit des Ge
rätes ist nur dann gewährleistet,
wenn es an ein vorschriftsmäßig instal
liertes Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass diese
grundlegende Sicherheitsvoraussetzung vorhanden ist. Im Zweifelsfall die
Hausinstallation durch eine Fachkraft
überprüfen lassen.
Der Hersteller kann nicht für Schäden
verantwortlich gemacht werden, die
durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden
(z. B. elektrischer Schlag).
Durch unsachgemäße Installations-
und Wartungsarbeiten oder Repa
raturen können erhebliche Gefahren für
den Benutzer entstehen.
Lassen Sie Installations- und Wartungs
arbeiten sowie Reparaturen an Elektro
geräten nur von qualifizierten Fachleu
ten durchführen.
-
-
-
-
-
-
-
-
-
-
-
-
Der Einbau und die Montage die
ses Gerätes an nichtstationären
Aufstellungsorten (z.B. Schiffe) dürfen
nur von Fachbetrieben/ Fachleuten
durchgeführt werden, wenn sie die Vor
aussetzungen für den sicherheitsge
rechten Gebrauch dieses Gerätes si
cherstellen.
4
-
-
-
-
Sicherheitshinweise und Warnungen
Das externe Gebläse ist nur dann
elektrisch vom Netz getrennt, wenn
eine der folgenden Bedingungen erfüllt
ist:
die Netzanschlussleitung der Dunst
–
abzugshaube vom Elektronetz ge
trennt ist.
Ziehen Sie nicht an der Netzan
schlussleitung, sondern am Netzste
cker, um das Gerät vom Netz zu tren
nen.
das Steuerkabel zur Dunstabzugs
–
haube getrennt ist.
die Sicherung der Hausinstallation
–
ausgeschaltet ist.
– die Schraubsicherung der Hausin-
stallation ganz herausgeschraubt ist.
-
-
-
Montage
Bei einem zusätzlichen Verlängern
des Steuerkabels über die beiliegende Verlängerungsleitung hinaus
muss das externe Gebläse an einen
Potenzialausgleich angeschlossen wer
den. Ein Anschluss z ist am externen
Gebläse vorhanden.

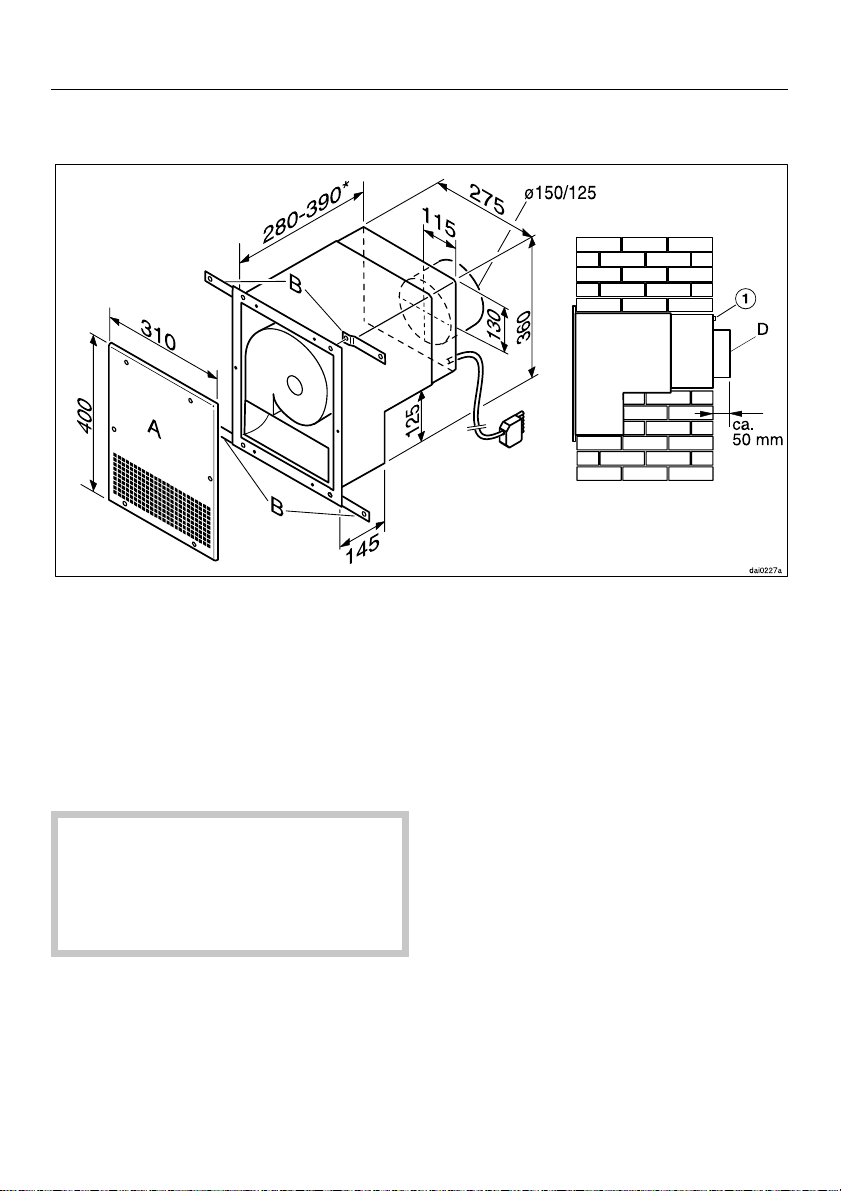

Nur für AWG 1105:
Das Gebläse darf nur senkrecht an
der Außenwand montiert werden. Der
Abluft-Austritt muss nach unten zeigen.
-
-
-
-
Nur für ABLG 1105:
Soll die Abluft in einen außer Be
trieb befindlichen Rauch- oder Abgas
kamin geführt werden, so ist die Zu
stimmung des zuständigen Schorns
tein- fegermeisters einzuholen.

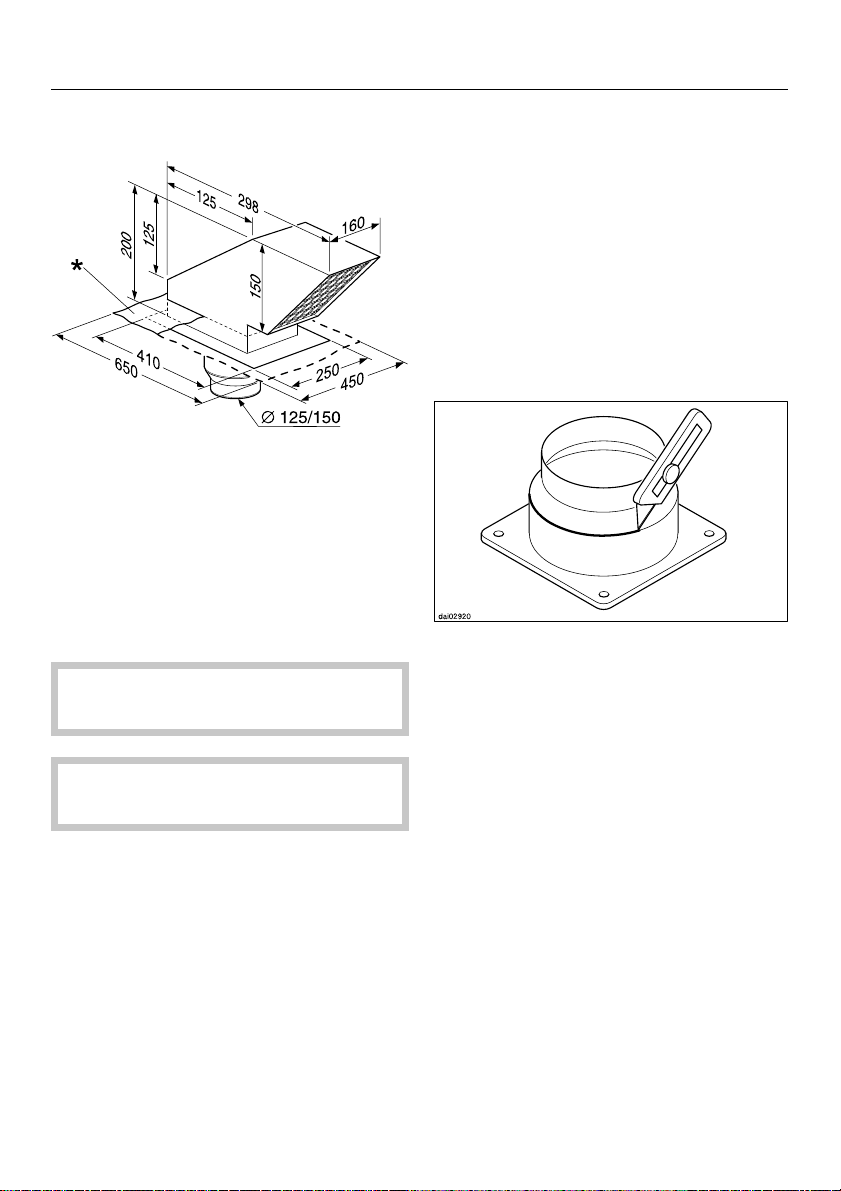

Nur für DV 1105,
DD 125/150:
Das Gebläse bzw. die Dachdurchfüh
rung ist für die Montage auf Zie
gel-, Dachstein-, Schiefer- oder Schindel- Dächern vorgesehen; Dachneigung min. 10°. Die Montage auf Flachdächern ist nicht möglich.
Berücksichtigen Sie bei der Wahl
des Montageortes, dass dieser
problemlos zugänglich ist und dort ein
gefahrloses Hantieren möglich ist.
Bedenken Sie dies auch für einen später eventuell eintretenden Servicefall.
-
-
-
-
-
-
Beim Verlegen der Abluftleitung
dürfen nur Rohre oder Schläuche
aus nichtbrennbarem Material verwen
det werden. Diese sind im Fachhandel
oder beim Kundendienst erhältlich.
Die Abluft darf weder in einen in
Betrieb befindlichen Rauch- oder
Abgaskamin noch in einen Schacht ge
führt werden, welcher der Entlüftung
von Aufstellungsräumen mit Feuerstät
ten dient.
-
-
-
5
Sicherheitshinweise und Warnungen
Bei gleichzeitigem Betrieb einer
Dunstabzugshaube und einer
raumluftabhängigen Feuerstätte (wie
gas-, öl- oder kohlebetriebene Heizge
räte, Durchlauferhitzer, Warmwasserbe
reiter, Gaskochmulden, Gasbacköfen)
ist Vorsicht geboten, da beim Absau
gen der Luft durch die Dunstabzugs
haube dem Aufstellraum und benach
barten Räumen die Luft entnommen
wird, die die Feuerstätte zum Verbren
nen benötigt.
Ein gefahrloser Betrieb ist möglich,
wenn bei gleichzeitigem Betrieb von
Dunstabzugshaube und raumluftabhängiger Feuerstätte ein Unterdruck von
höchstens 4 Pa (0,04 mbar) erreicht
und damit ein Rücksaugen der Feuerstättenabgase vermieden wird.
Dies kann erreicht werden, wenn durch
nicht verschließbare Öffnungen, z. B. in
Türen, in Fenster, durch Zuluft- / Abluftmauerkasten oder andere technische
Maßnahmen, wie gegenseitige Verriegelung o. ä., die zur Verbrennung be
nötigte Luft nachströmen kann.
-
-
-
-
-
-
Entsorgung des Altgerätes
Trennen Sie bei ausgedienten Ge
räten das Steuerkabel zur Dunst
abzugshaube und machen Sie das Ka
-
bel sowie Stecker unbrauchbar.
Sie verhindern damit, dass ein Miss
brauch mit den Geräten betrieben wird.
Der Hersteller kann nicht für Schä
den verantwortlich gemacht werden,
die infolge von Nichtbeachtung der
Sicherheitshinweise und Warnungen
verursacht werden.
-
-
-
-
-
Anmerkung: Bei der Beurteilung muss
immer der gesamte Lüftungsverbund
der Wohnung beachtet werden.
Fragen Sie im Zweifelsfalle den zustän
digen Schornsteinfegermeister.
6
-
Das externe Gebläse wird durch ein
spezielles Steuerkabel elektrisch mit
der Dunstabzugshaube verbunden und
über die Bedienelemente der Dunstab
zugshaube gesteuert.
Die Elektroanlage muss nach VDE 0100
ausgeführt sein!
Zur Erhöhung der Sicherheit empfiehlt
der VDE in seiner Leitlinie DIN VDE 0100
Teil 739 dem Gerät einen FI-Schutz
schalter mit einem Auslösestrom von
30 mA (DIN VDE 0664) vorzuschalten.
Die erforderlichen Anschlussdaten fin
den Sie auf dem Typenschild auf dem
Gerätegehäuse.
Prüfen Sie, ob diese Angaben mit der
Spannung und Frequenz des Elektronetzes übereinstimmen.
Elektroanschluss

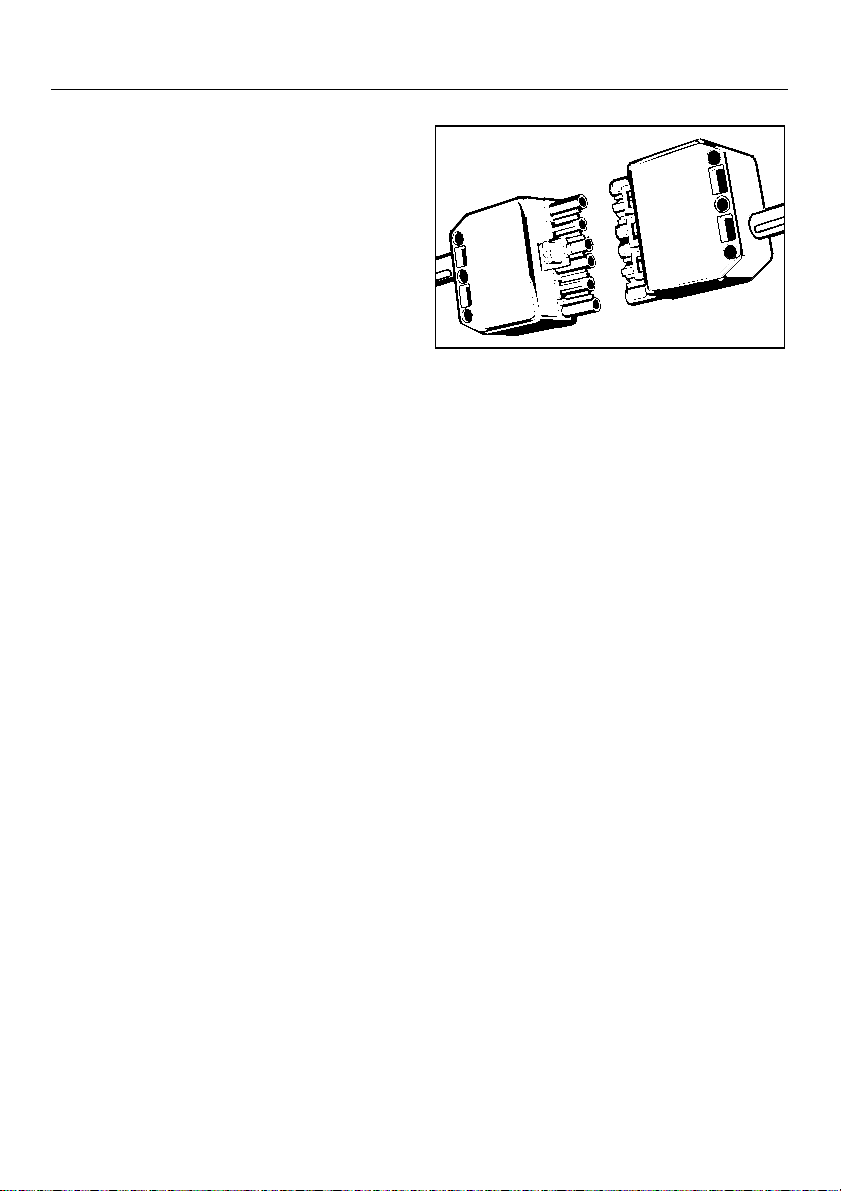

Dem externen Gebläse liegt eine
5 m lange Verlängerungsleitung bei.
Wird bei zusätzlichem Verlängern
des Steuerkabels auf eine weitere
Verlängerungsleitung oder auf eine
fest installierte Leitung (mindestens
6 x 1,5 mm
die Installation gemäß VDE 0100 /
0700 Teil 1 erfolgen.
Das externe Gebläse muss dabei an
einen Potenzialausgleich ange
schlossen werden.
Ein Anschluss - ist am Gebläse
vorhanden.
Diese externen Gebläse dürfen nur mit
einer imperial Dunstabzugshaube kombiniert werden, die für diesen Anschluss vorgesehen ist.
Zusätzlich für Österreich
2
) zurückgegriffen, muss
-
Der Anschluss darf nur an eine nach
ÖVE-EN1 ausgeführte Elektroanlage erfolgen.
Zur Erhöhung der Sicherheit empfiehlt
der ÖVE dem Gerät einen FI-Schutz
schalter mit einem Auslösestrom von
30 mA (ÖVE-SN 50) vorzuschalten.
7
Technische Daten
AWG 1105
Anschlusswert . . . . . . . . . . . . . 165 W
Netzspannung. . . . . . . . . . . AC 230 V
Frequenz. . . . . . . . . . . . . . . . . . 50 Hz
Absicherung . . . . . . . . . . . . . . . . 10 A
Länge Steuerkabel . . . . . . . . . 0,75 m
Länge Verbindungskabel. . . . . . . 5 m
Abluftleistung
frei ausblasend . . . . 440 - 1000 m
praxisgerecht* . . . . . max. 820 m
3
/h
3
/h
ABLG 1105
Anschlusswert . . . . . . . . . . . . . 290 W
Netzspannung. . . . . . . . . . . AC 230 V
Frequenz. . . . . . . . . . . . . . . . . . 50 Hz
Absicherung . . . . . . . . . . . . . . . . 10 A
MG 1100
Anschlusswert. . . . . . . . . . . . . . . 330 W
Netzspannung . . . . . . . . . . . . AC 230 V
Frequenz . . . . . . . . . . . . . . . . . . . 50 Hz
Absicherung. . . . . . . . . . . . . . . . . . 10 A
Länge Steuerkabel . . . . . . . . . . . 0,75 m
Länge Verbindungskabel . . . . . . . . 5 m
Abluftleistung
frei ausblasend . . . . . . 240 - 850 m
praxisgerecht* . . . . . . . max. 730 m
3
/h
3
/h
DV 1105
Anschlusswert. . . . . . . . . . . . . . . 165 W
Netzspannung . . . . . . . . . . . . AC 230 V
Frequenz . . . . . . . . . . . . . . . . . . . 50 Hz
Absicherung. . . . . . . . . . . . . . . . . . 10 A
Länge Verbindungskabel. . . . . . . 5 m
Abluftleistung
frei ausblasend . . . . . 280 - 900 m
praxisgerecht*. . . . . . max. 780 m
3
3
Länge Steuerkabel . . . . . . . . . . . 0,75 m
Länge Verbindungskabel . . . . . . . . 5 m
Abluftleistung
/h
/h
frei ausblasend . . . . . 440 - 1000 m
praxisgerecht* . . . . . . . max. 820 m
*Gemessen an folgender Einbausituation:
Dunstabzugshaube, 90°-Bogen, 4m Abluftleitung zum externen Gebläse.
8
3
/h
3
/h
AWG 1105
Das Außenwandgebläse AWG 1105 ist
für die Montage außerhalb des Hauses
vorgesehen.
Das Gebläse darf nur senkrecht an
der Außenwand montiert werden.
Der Abluft-Austritt muss nach unten
weisen.
Das Gebläse wird durch ein Steuerkabel
elektrisch mit der Dunstabzugshaube
verbunden und über die Bedienelemen
te der Dunstabzugshaube gesteuert.
Montage
^ Schrauben Sie die 2 Befestigungs-
schrauben an der Unterseite des Gerätes heraus und nehmen Sie die Gebläseeinheit vom Gebläseträger.
^ Der Ansaugstutzen des Gebläses hat
im Anlieferungszustand einen Durchmesser von 125 mm.
Für eine Abluftleitung C 150 mm den
vorderen Ring des Ansaugstutzens
mit einem Messer an der Sollbruch
kante abschneiden.
-
-
Beachten Sie beim Anschließen des
Gebläses sowie beim Verlegen der
Abluftleitung auch die Hinweise in
der Gebrauchsanweisung für die
Dunstabzugshaube.
9
Montage
Erstellen Sie einen Mauerdurchbruch
^
C 185 mm.
Schieben Sie das Teleskop-Mauer
^
rohr bündig in den Mauerdurchbruch.
Mit dem Teleskop-Mauerrohr wird das
spätere Durchführen des Steuerkabels und des Abluft-Flexschlauches
erleichtert.
Die 3 Montagefüße an den Befesti
^
gungslöchern des Gebläseträgers
zusammenstecken.
-
-
^
Legen sie den Gebläseträger an der
Außenwand an, der Anschluss des
Steuerkabels liegt unten.
^
Kennzeichnen Sie die 3 Bohrlöcher.
^
Die 3 Bohrlöcher C 8 mm erstellen
und mit den Dübeln S8 versehen.
10
^
Heben Sie den Gebläseträger an die
Außenwand, und führen Sie das
Steuerkabel mit dem sechspoligen
Stecker durch das Teleskop-Mauer
rohr ins Haus.
^
Sollte ein Potenzialausgleich erfor
derlich sein, ziehen Sie das dafür
vorbereitete Kabel durch die vorge
sehene Durchführung.
Ein Potenzialausgleich ist erforder
lich, wenn das Steuerkabel über die
beiliegende Verlängerung hinaus
verlängert werden muss
(siehe "Elektroanschluss").
-
-
-
-
Den Abluft-Flexschlauch durch das
^
Teleskop-Mauerrohr führen, und mit
einer Schlauchschelle am Ansaug
stutzen des Gebläseträgers befesti
gen.
^ Den Gebläseträger mit 3 Schrauben
an der Außenwand befestigen.
^ Den Abluft-Flexschlauch von der
Wandinnenseite aus stauchen, und
den Spalt zwischen Schlauch und
Mauerrohr mit Dichtmasse abdichten.
-
Montage

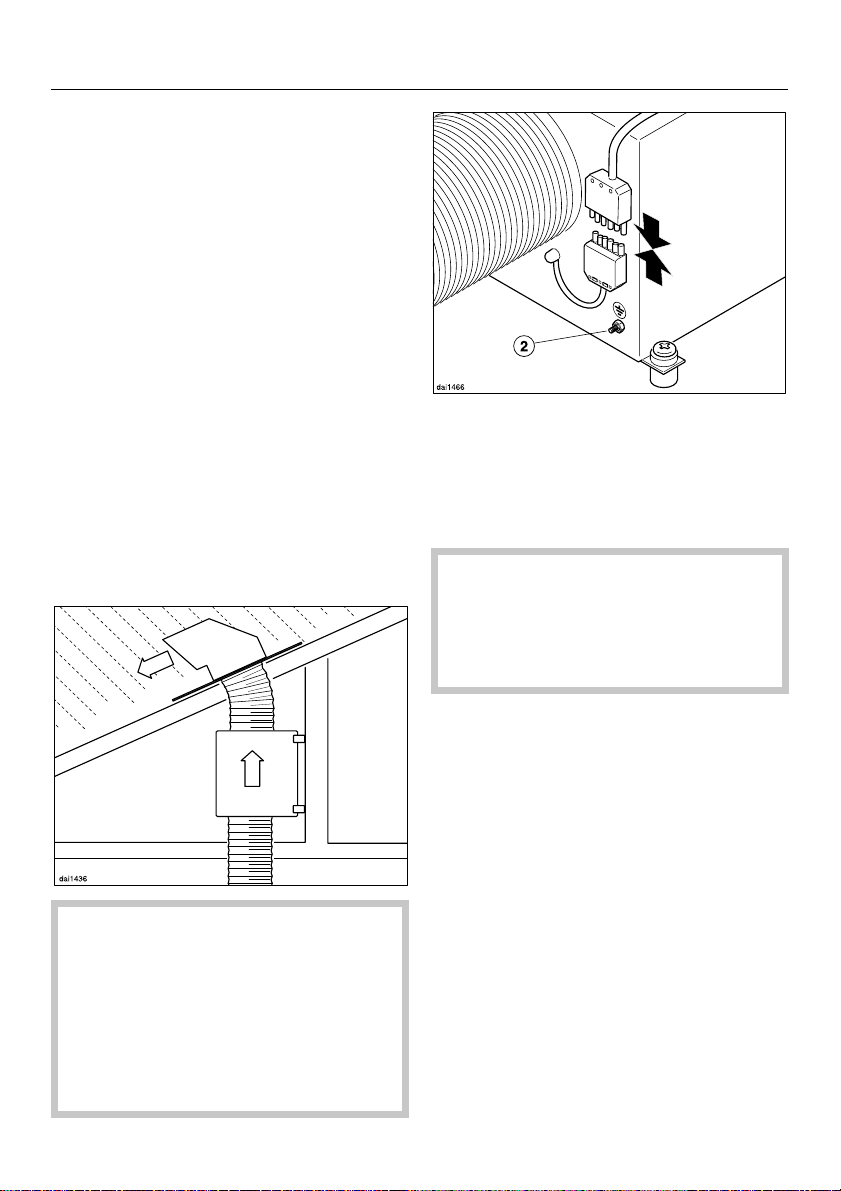

Stecken Sie die Steuerkabel-Steckan
^
-
schlüsse zusammen.
Zum Verlängern verwenden Sie bei
^
liegende Verbindungsleitung.
^ Reicht diese Verlängerung noch nicht
aus, dann beachten Sie die Hinweise
unter "Elektroanschluss".
-
-
^
Die Gebläseeinheit wieder aufsetzen
und festschrauben.
11
Montage
MG 1100
Das Mauergebläse MG 1100 ist für die
Montage in der Außenwand des Hauses vorgesehen.
Das Gebläse wird durch ein Steuerkabel elektrisch mit der Dunstabzugshau
be verbunden und über die Bedienelemente der Dunstabzugshaube ge
steuert.
Beachten Sie beim Anschließen des
Gebläses sowie beim Verlegen der
Abluftleitung auch die Hinweise in
der Gebrauchsanweisung für die
Dunstabzugshaube.
12
-
a Potenzialausgleich
*ausziehbar von 280 – 390 mm
^ Nehmen Sie den Mauerdurchbruch
280 x 240 mm vor.
-
^
Erweitern Sie an der Außenwand den
Durchbruch nach unten auf 365 mm
und in der Tiefe um ca. 150 mm.
^
Entfernen Sie die Schrauben am Ge
häusedeckel A mit einem Kreuz
schlitzschraubendreher, und nehmen
Sie den Deckel ab.
^
Schrauben Sie die beiliegenden Be
festigungslaschen B mit der abge
winkelten Seite von hinten an den
Gehäuserahmen.
^
Kennzeichnen Sie die Bohrlöcher für
die Befestigungslaschen B auf dem
Mauerwerk.
-
-
-
-
Bohren Sie an den gekennzeichneten
^
Stellen 4 Löcher (ø 6 mm; Tiefe = 30
mm).
Drücken Sie die Dübel S6 bündig in
^
die Bohrlöcher.
Schieben Sie das Gehäuse des Ge
^
bläses in die Mauer, und schrauben
Sie es fest.
Positionieren Sie das Teleskopinnen
^
teil D so, dass es ca. 50 mm aus dem
Mauerwerk herausragt.
Schäumen Sie den Zwischenraum
^
zwischen Mauerwerk und Gehäuse
aus.
^ Befestigen Sie den Edelstahldeckel A
mit einem Kreuzschlitzschraubendreher am Gehäuse.
^ Der Ansaugstutzen des Gebläses hat
im Anlieferungszustand einen Durchmesser von 150 mm.
Für einen Durchmesser von 125 mm
liegt dem Gebläse ein Adapter bei.
-
-
Montage
Stecken Sie die Steuerkabel-Steckan
^
schlüsse zusammen.
Zum Verlängern des Steuerkabels
^
können Sie die beiliegende Verbindungsleitung verwenden.
^ Reicht diese Verlängerung noch nicht
aus, dann beachten Sie die Hinweise
unter "Elektroanschluss".
-
^
Schieben Sie den Abluft-Flex
schlauch auf den Ansaugstutzen des
Gebläses, und befestigen Sie ihn mit
einer Schlauchschelle.
-
13
Montage
DV 1105 Das Dachgebläse ist für die Montage
auf schrägen Ziegel-, Dachstein-, Schie
fer- oder Schindel- Dächern vorgesehen;
Dachneigung min. 10°.
Für andere Dacheindeckungen ist der
Rat eines Dachdeckers einzuholen.
Auf Flach-Dächern ist das Gebläse
nicht einsetzbar.
-
Die Montage sollte nur von Dachde
ckern durchgeführt werden.
Das Gebläse wird durch ein Steuerkabel elektrisch mit der Dunstabzugshaube verbunden und über die Bedienelemente der Dunstabzugshaube gesteuert.
Beachten Sie zum Anschließen des
Gebläses sowie zum Verlegen der
Abluftleitung die Hinweise im Kapitel
"Abluftleitung".
-
14
Der Ansaugstutzen des Gebläses hat
im Anlieferungszustand einen Durch
messer von 125 mm.
Für einen Durchmesser von 150 mm
^
den vorderen Ring des Ansaugstutzens mit einem Messer an der Sollbruchkante abschneiden.
^ Entfernen Sie die Dacheindeckung
im Montagebereich.
^ Den Bleikragen a nach oben biegen.
^ Das Gebläse auf das Dach setzen,
wobei der Luftaustritt dachabwärts
gerichtet sein muss.
^
Das Gebläse mit dem Befestigungs
blech b am Dachunterbau fest
schrauben.
^
Die Dacheindeckung wieder anbrin
gen. Dabei den Bleikragen so andrü
cken, dass eine einwandfreie Ab
dichtung gewährleistet ist.
Den Bleikragen oberhalb des Geblä
ses unter die Dacheindeckung legen,
seitlich und unterhalb über die Da
cheindeckung.
-
-
-
-
Montage
Stecken Sie die Steuerkabel-Steckan
^
schlüsse zusammen.
Zum Verlängern des Steuerkabels
^
können Sie die beiliegende Verbindungsleitung verwenden.
Muss das Steuerkabel über die beiliegende Verlängerung hinaus verlängert werden, ist ein Potenzialausgleich erforderlich (siehe "Elektroanschluss").
^ Falls erforderlich, den Potenzialaus-
gleich am vorgesehenen Anschluss-
-
-
punkt c des Gehäuses anbringen.
Hinweis: Achten Sie auch bei der
Durchführung der Kabel und der Abluft
leitung durch die Unterkonstruktion der
Dacheindeckung auf eine sorgfältige
Abdichtung.
-
-
-
^
Schieben Sie den Abluft-Flex
schlauch auf den Ansaugstutzen des
Gebläses, und befestigen Sie ihn mit
einer Schlauchschelle.
-
15
Montage

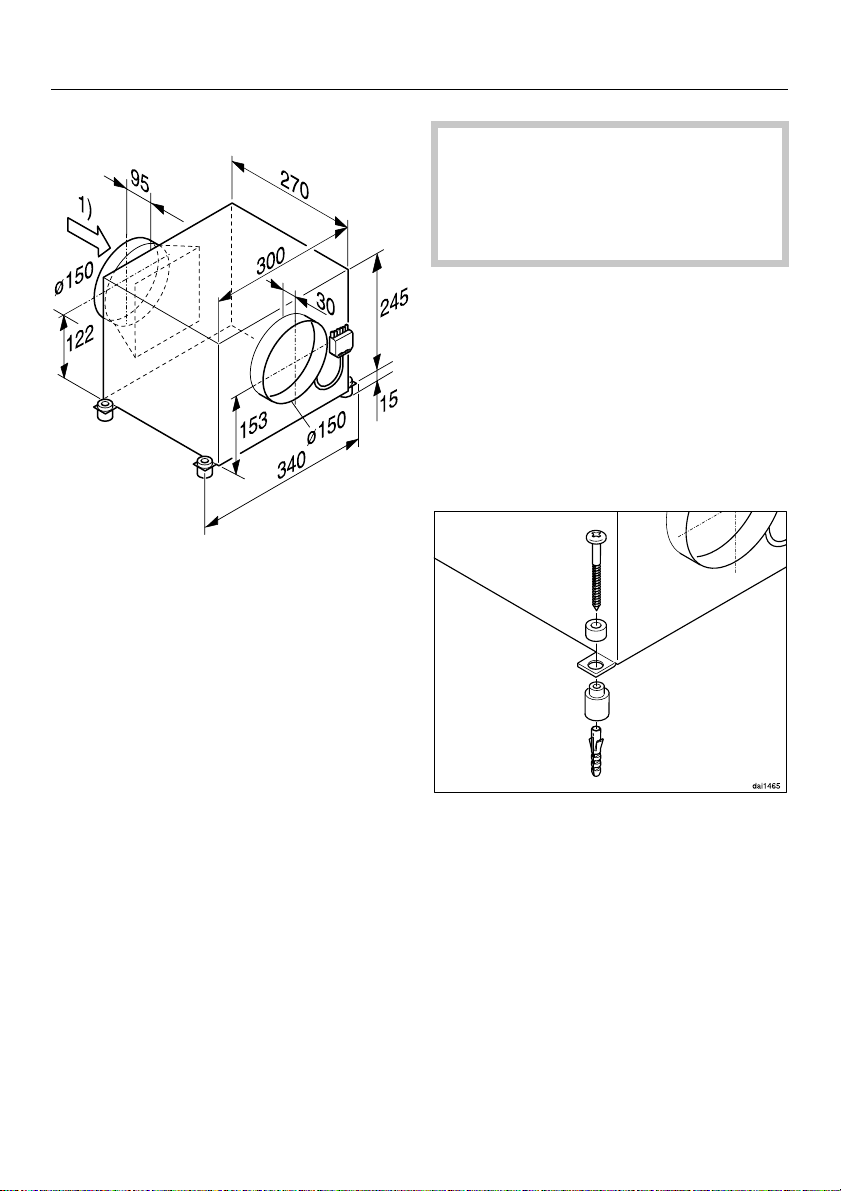

ABLG 1105
1) Ansaugseite
Das Abluftgebläse ABLG 1105 ist für
das Aufstellen innerhalb des Hauses
vorgesehen.
Beachten Sie beim Anschließen des
Gebläses sowie beim Verlegen der
Abluftleitung auch die Hinweise in
der Gebrauchsanweisung für die
Dunstabzugshaube.
Positionieren Sie das Abluftgebläse
^
an einem geeigneten Aufstellplatz,
dabei unbedingt die Richtung der
Abluftleitung beachten.
Kennzeichnen Sie die vier Befesti
^
gungslöcher auf der Montagefläche.
Stellen Sie das Abluftgebläse zur Sei
^
te.
-
-
Mögliche Aufstellorte sind z. B.:
–
Dach- oder Zwischenboden
–
Abstell- oder Vorratsraum
–
nach einer entsprechenden Isolie
rung in der Küche.
–
Das Gebläse kann waagerecht oder
senkrecht montiert werden. Beachten
Sie bei senkrechter Montage die Hin
weise auf der nächsten Seite.
Das Gebläse wird durch ein Steuerka
bel elektrisch mit der Dunstabzugshau
be verbunden und über die Bedienelemente der Dunstabzugshaube ge
steuert.
16
-
^
Bohren Sie an den gekennzeichneten
Stellen die 4 Bohrlöcher zum Befesti
gen des Abluftgebläses (C 8 mm;
Tiefe = 40 mm).
^
Drücken Sie die Dübel S 8 bündig in
die Bohrlöcher.
^
-
-
Montieren Sie die Montagefüße an
der Gebläse-Grundplatte.
-
^
Das Abluftgebläse mit den beiliegen
den Schrauben festschrauben.
-
-
Schließen Sie die von der Dunstab
^
zugshaube kommende Abluftleitung
am Gebläse-Ansaugstutzen an, und
befestigen Sie diese mit der
Schlauchschelle.
Das Gebläse ist für Abluftleitungen
C 150 mm vorbereitet. Auf der Ansaug
seite kann mit Hilfe eines Reduzierstut
zens, der im imperial Fachhandel oder
beim imperial Kundendienst erhältlich
ist, auch eine Abluftleitung C 125 mm
angeschlossen werden.
Auf der Ausblasseite eine Abluftlei
^
tung C 150 mm anschließen.
^ Soll die Abluft direkt ins Freie geführt
werden, kann dieses mit einem Teleskop-Mauerrohr erfolgen.
Es ist im Fachhandel oder beim
imperial Kundendienst erhältlich.
-
-
-
-
Stecken Sie die Steuerkabel-Steckan
^
schlüsse zusammen.
^ Zum Verlängern des Steuerkabels
können Sie die beiliegende Verbindungsleitung verwenden.
Muss das Steuerkabel über die beiliegende Verlängerung hinaus verlängert werden, ist ein Potenzialausgleich erforderlich (siehe "Elektroanschluss").
Montage
-
Bei senkrechter Montage des Geblä
ses und direkter Abluftführung über
Dachflächen muss durch Verwen
dung der Dachdurchführung DD
125/150 oder anderer entsprechen
der Maßnahmen sichergestellt sein,
dass kein Regenwasser in den Ab
luftaustritt eindringen kann.
-
-
^
Falls erforderlich, den Potenzialaus
gleich am vorgesehenen Anschluss
punkt b des Gehäuses anbringen.
-
-
-
-
17
Montage
DD 125/150
*Bleikragen
Die Dachdurchführung dient zur Durchführung einer Abluftleitung durch schräge Ziegel-, Dachstein-, Schiefer- oder
Schindel- Dächer; Dachneigung min.
10°.
Für andere Dacheindeckungen ist der
Rat eines Dachdeckers einzuholen.
Auf Flach-Dächern ist die Dachdurchführung nicht einsetzbar.
Die Dacheindeckung wieder anbrin
^
gen. Dabei den Bleikragen so andrü
cken, dass eine einwandfreie Ab
dichtung gewährleistet ist.
Den Bleikragen oberhalb der Dach
durchführung unter die Dacheindec
kung legen, seitlich und unterhalb
über die Dacheindeckung.
Der Stutzen der Dachdurchführung hat
im Anlieferungszustand einen Durch
messer von 125 mm.
^ Für einen Durchmesser von 150 mm
den vorderen Ring des Stutzens mit
einem Messer an der Sollbruchkante
abschneiden.
-
-
-
-
-
-
Die Montage sollte nur von Dachde
ckern durchgeführt werden.
^
Entfernen Sie die Dacheindeckung
im Montagebereich.
^
Den Bleikragen nach oben biegen.
^
Die Dachdurchführung auf das Dach
setzen, wobei der Luftaustritt dach
abwärts gerichtet sein muss.
^
Die Dachdurchführung mit dem Be
festigungsblech am Dachunterbau
festschrauben.
18
^
Schieben Sie den Abluft-Flexschlauch
-
-
-
auf den Stutzen, und befestigen Sie
ihn mit einer Schlauchschelle.
Eine Rückstauklappe ist integriert.
Hinweis: Achten Sie auch bei der
Durchführung der Abluftleitung durch
die Unterkonstruktion der Dacheindec
kung auf eine sorgfältige Abdichtung.
-
Vergiftungsgefahr!
Bitte unbedingt das Kapitel "Sicher
heitshinweise und Warnungen" be
achten.
Lassen Sie sich auf jeden Fall den
gefahrlosen Betrieb durch den zu
ständigen Bezirksschornsteinfeger
meister bestätigen.
Die Abluftleitung soll möglichst kurz
–
und geradlinig sein.
Der Durchmesser der Abluftleitung
–
sollte nicht kleiner als 150 mm sein.
Wenn Sie Abluftleitungen mit geringeren Durchmessern als 150 mm
oder Abluft-Flachkanäle verwenden,
ist mit erhöhten Laufgeräuschen und
einer verringerten Absaugleistung
der Dunstabzugshaube zu rechnen.
Verringern Sie den Durchmesser der
Abluftleitung nur im äußersten Fall,
wenn die Abluftleitung z. B. schon
vorhanden war.
–
Verwenden Sie nur Bögen mit großen
Radien. Kleine Radien vermindern
die Luftleistung der Dunstabzugs
haube.
–
Verwenden Sie als Abluftleitung nur
glatte Rohre oder flexible Abluft
schläuche aus nichtbrennbarem Ma
terial.
Abluftleitung
Bei waagerechtem Verlegen der Ab
–
luftleitung muss ein Mindestgefälle
-
-
-
-
von 1 cm je Meter eingehalten wer
den.
Damit wird vermieden, dass eventu
ell Kondenswasser in die Dunstab
zugshaube laufen kann.
Wichtig!
Wird die Abluftleitung durch kühle Räu
me, Dachböden usw. verlegt, kann sich
ein starkes Temperaturgefälle innerhalb
der einzelnen Bereiche ergeben. Es ist
daher mit Schwitz- oder Kondenswas
ser zu rechnen. Dies macht eine Isolation der Abluftleitung erforderlich.
Kondenswasser sperre
Wir empfehlen neben einer entsprechenden Isolation der Abluftleitung die
Installation einer Kondenswassersperre, die das anfallende Kondenswasser
aufnimmt und verdunstet.
Sofern Ihre Dunsabzugshaube nicht
entsprechend ausgerüstet ist, erhalten
Sie Kondenswassersperren für Abluft
leitungen C 125 mm oder C 150 mm im
-
-
Fachhandel oder beim Kundendienst.
Achten Sie bei der Installation der
Kondenswassersperre darauf, dass
diese senkrecht und möglichst direkt
über dem Ausblasstutzen der Dunst
abzugshaube positioniert wird.
-
-
-
-
-
-
-
-
19
Kundendienst
Bei Störungen, die nicht selbst beseitigt
werden können, benachrichtigen Sie
bitte
den Kundendienst Ihres Fachhänd
–
lers
oder
den zuständigen von uns autorisier
–
ten Kundendienst.
Das beigefügte Adressenverzeichnis
enthält die Anschriften der Kunden
dienst-Partner.
Der Kundendienst benötigt Typ und
Nummer Ihres Gerätes.
Beide Angaben finden Sie auf dem Typenschild, das Sie auf dem Gerätegehäuse finden.
-
-
-
202122
23
M.-Nr.08 269 550 / 00 - 1305 de-DE
Innovationen, technische Änderungen, Druckfehler
und Irrtümer vorbehalten.
Loading...
