Miele DAW 1620, DAW 1920 Installation instructions [da]

Brugs- og monteringsanvisning
Emhætte

Læs venligst brugs- og monteringsanvisningen inden installation og
ibrugtagning for at undgå skader på personer og produkt.

da-DK M.-Nr. 12 406 710

Indhold

Råd om sikkerhed og advarsler ....................................................................... 3

Miljøbeskyttelse................................................................................................. 12

Funktionsbeskrivelse ........................................................................................ 13

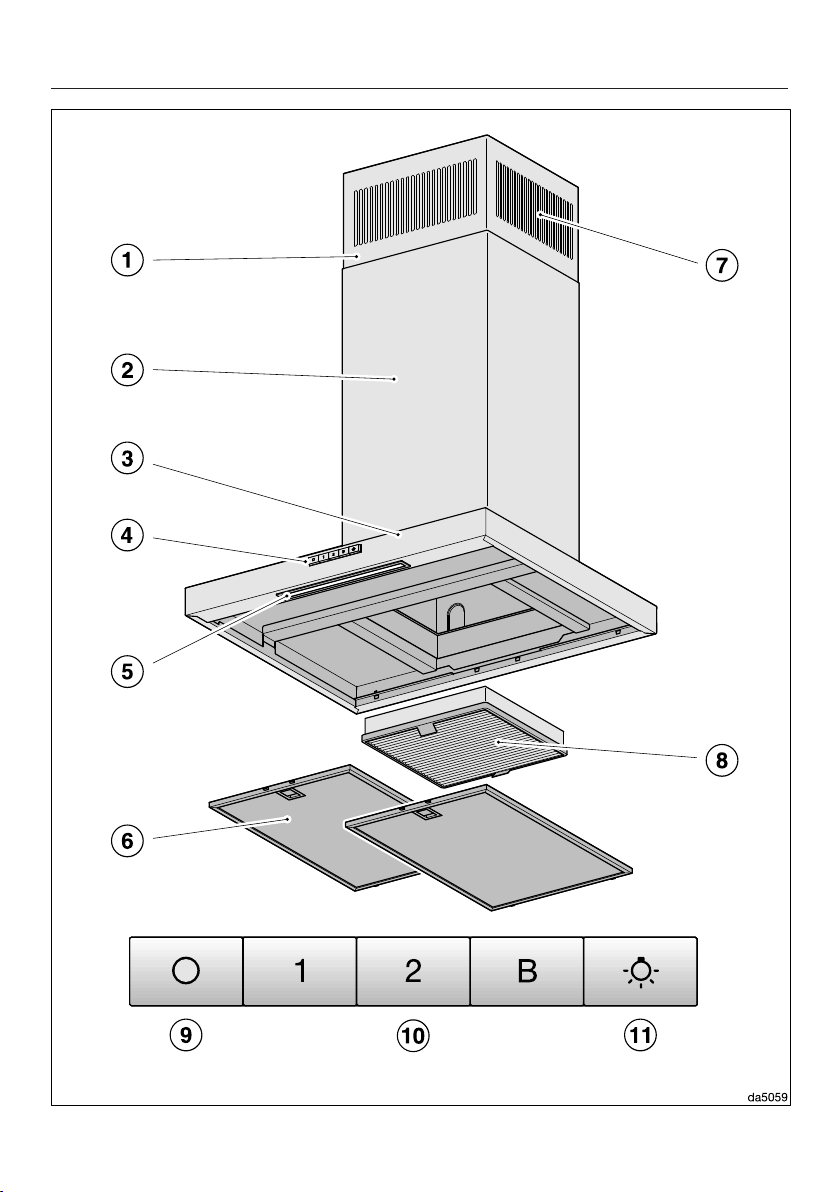

Oversigt over emhætten ................................................................................... 14

Betjening ............................................................................................................ 16

Blæseren tændes ................................................................................................ 16

Efterudsugning .................................................................................................... 16

Blæseren slukkes ................................................................................................ 16

Kogepladebelysning tændes/slukkes ................................................................. 16

Energispareråd .................................................................................................. 17

Rengøring og vedligeholdelse.......................................................................... 18

Kabinet ................................................................................................................ 18

Rengøring af emhætter med farvet kabinet ................................................... 18

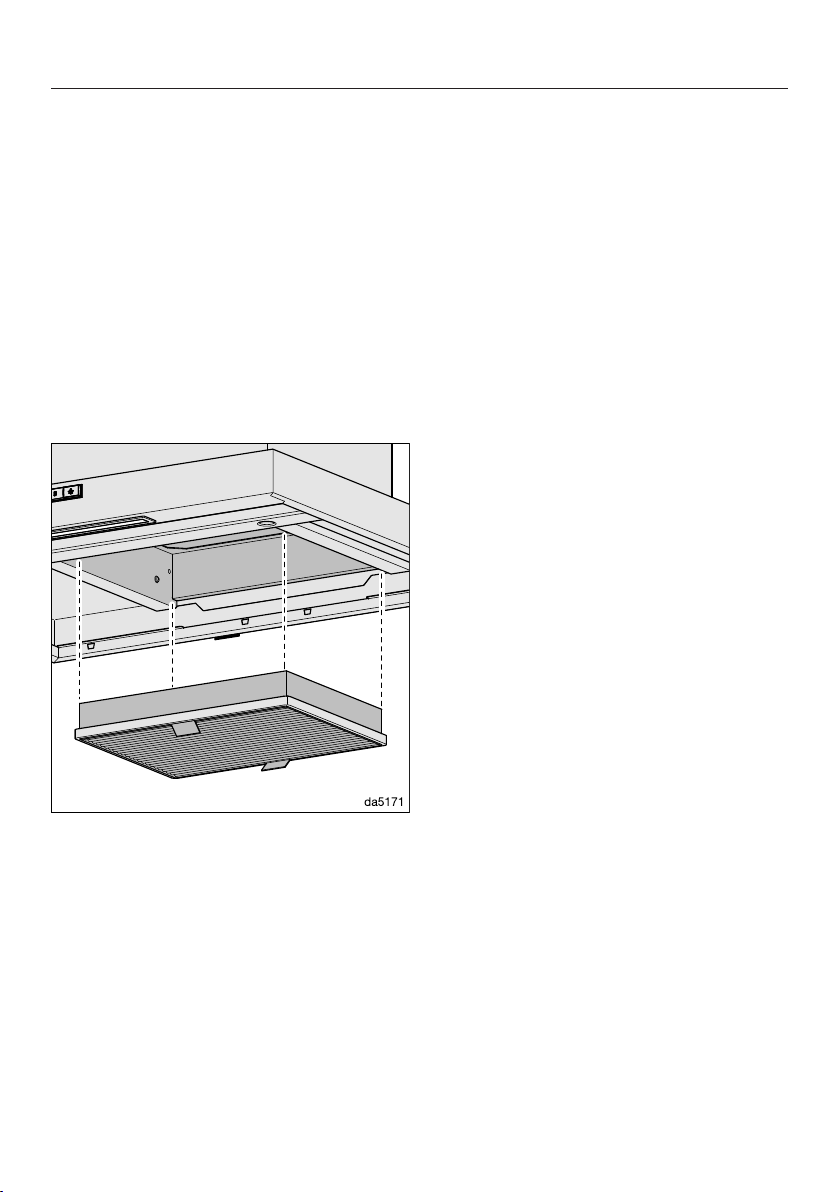

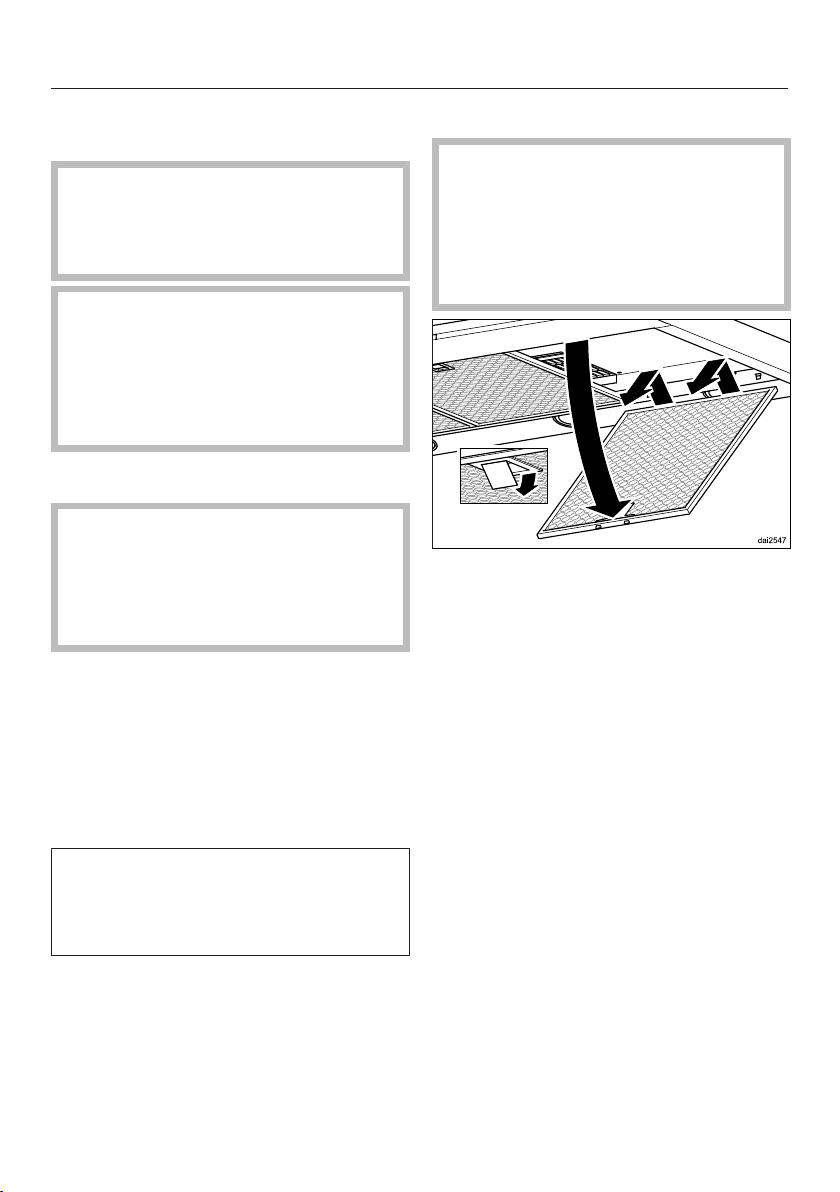

Fedtfiltre............................................................................................................... 19

Lugtfilter .............................................................................................................. 21

Lugtfilter bortskaffes ...................................................................................... 21

Installation.......................................................................................................... 22

Før installation..................................................................................................... 22

Beskyttelsesfolie fjernes...................................................................................... 22

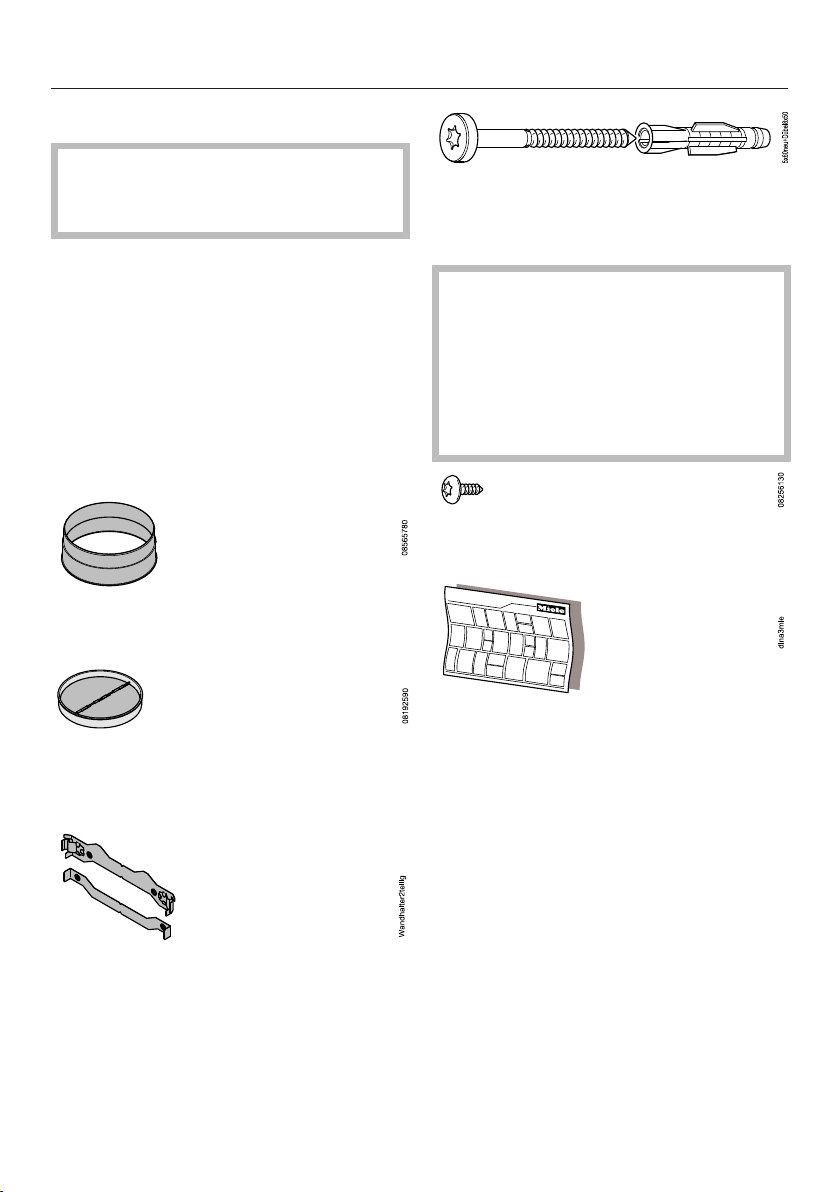

Installationsmateriale........................................................................................... 22

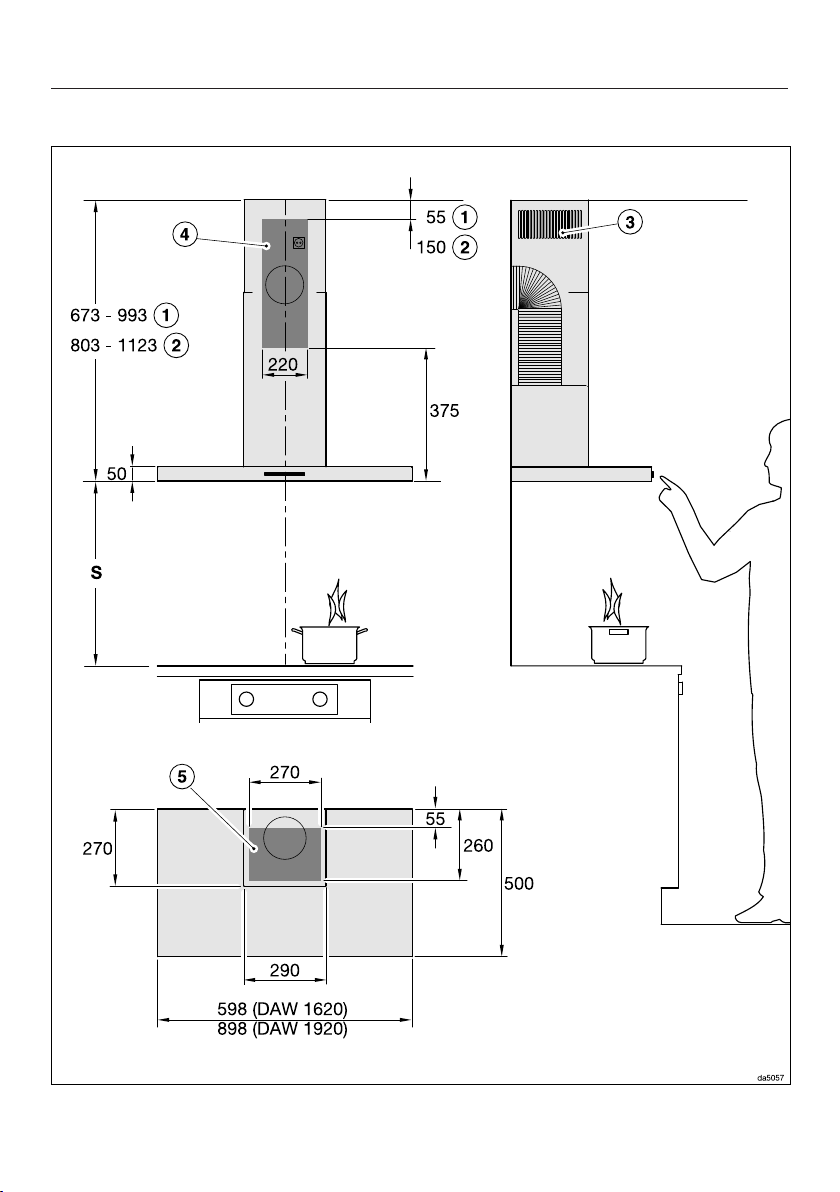

Mål....................................................................................................................... 24

Afstand mellem kogeplade og emhætte (S)........................................................ 25

Monteringsanbefalinger....................................................................................... 26

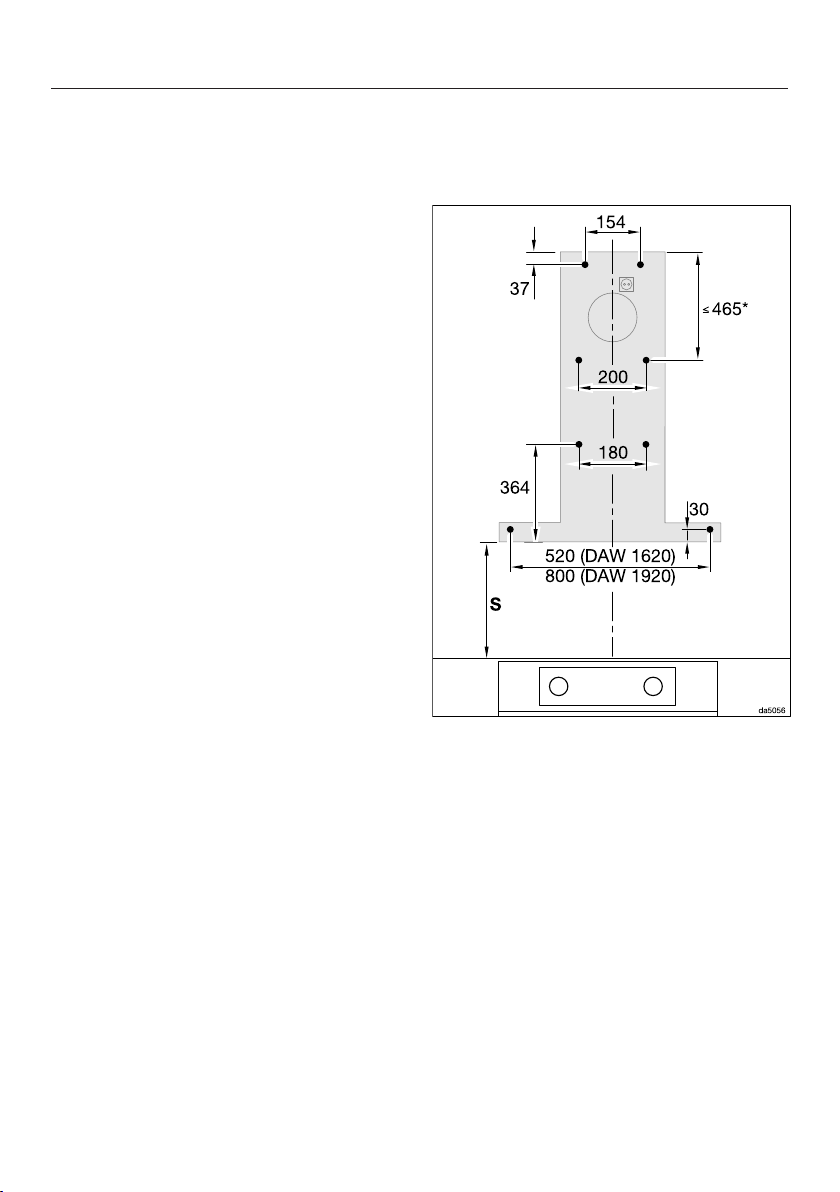

Boreskitse til vægmontering................................................................................ 26

Aftræksrør............................................................................................................ 27

Tilbageslagsklap............................................................................................. 27

Kondensvand ................................................................................................. 28

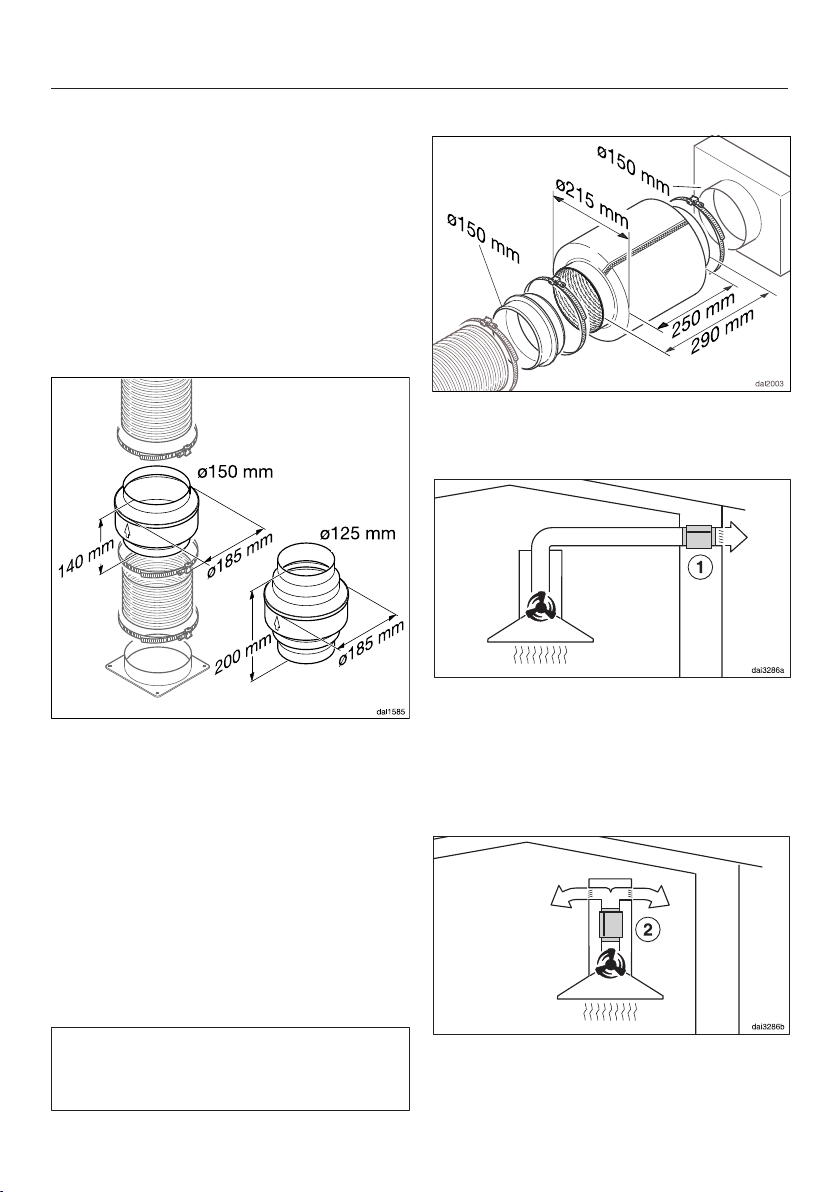

Lyddæmper.................................................................................................... 28

Eltilslutning .......................................................................................................... 29

Service / Garanti................................................................................................ 30

Kontakt i tilfælde af fejl........................................................................................ 30

Typeskiltets placering.......................................................................................... 30

Miele Service....................................................................................................... 30

Tekniske data..................................................................................................... 33

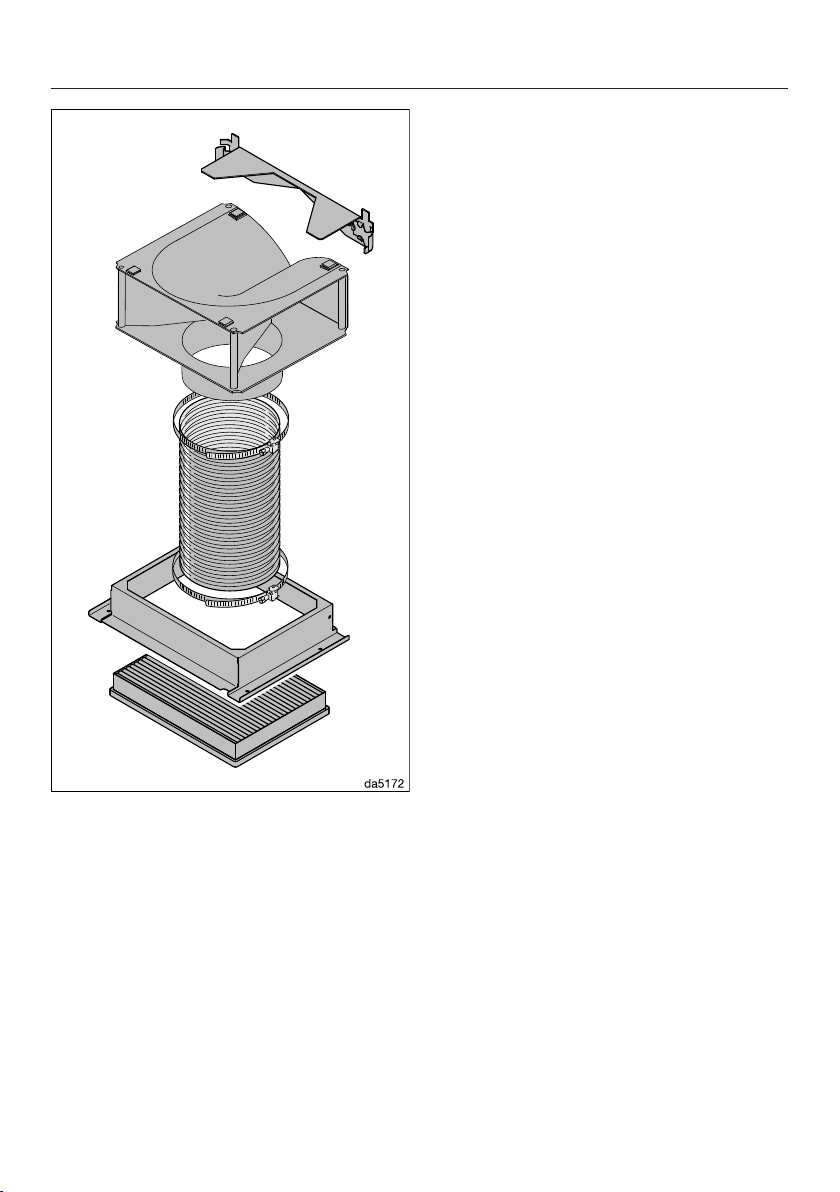

Ekstraudstyr til recirkulation................................................................................ 33

2

Råd om sikkerhed og advarsler

Emhætten opfylder de foreskrevne sikkerhedsbestemmelser.
Uhensigtsmæssig brug kan dog medføre skader på personer og
ting.

Læs venligst brugs- og monteringsanvisningen grundigt, inden
emhætten tages i brug. Den indeholder vigtige anvisninger om
montering, sikkerhed, brug og vedligeholdelse. Herved beskyttes
personer, og skader på emhætten undgås.

I overensstemmelse med norm IEC 60335-1 gør Miele udtrykkeligt
opmærksom på, at afsnittet om installation af produktet samt råd
og om sikkerhed og advarsler skal læses og overholdes.

Miele kan ikke gøres ansvarlig for skader, der er opstået, fordi dis­se anvisninger ikke er blevet fulgt.

Gem venligst brugs- og monteringsanvisningen, og giv den videre
til en eventuel senere ejer.

Retningslinjer vedrørende brugen

 Denne emhætte er beregnet til anvendelse i private husholdninger

eller på lignende opstillingssteder.

 Emhætten er ikke beregnet til udendørs brug.
 Anvend udelukkende emhætten i almindelig husholdning til ud-

sugning og rensning af em fra madlavning.
Det er ikke tilladt at anvende den til andre formål.

3

Råd om sikkerhed og advarsler

 Personer, som på grund af begrænsninger i fysisk eller psykisk

formåen eller på grund af manglende erfaring eller uvidenhed ikke er
i stand til at betjene emhætten sikkert, må ikke anvende den uden
opsyn.
Disse personer må kun bruge emhætten uden opsyn, hvis de er in­formeret om dens funktioner, så de kan betjene den sikkert, og hvis
de forstår de farer, der kan opstå ved forkert betjening.

Børn i huset

 Børn under 8 år må ikke komme i nærheden af emhætten, med-

mindre der holdes konstant opsyn med dem.

 Børn på 8 år eller derover må kun bruge emhætten uden opsyn,

hvis de er informeret om dens funktioner, så de kan betjene den sik­kert. Børn skal kunne forstå de farer, der kan opstå ved forkert betje­ning.

 Børn må ikke rengøre eller vedligeholde emhætten uden opsyn.
 Hold altid øje med børn, der opholder sig i nærheden af emhæt-

ten. Lad dem aldrig lege med emhætten.

 Kogepladelyset er meget kraftigt.

Sørg især for, at babyer ikke kigger direkte på lyset.

 Risiko for kvælning. Børn kan under leg vikle sig ind i emballage-

materiale (fx folier) eller trække det over hovedet og blive kvalt. Op­bevar emballagedele uden for børns rækkevidde.

4

Råd om sikkerhed og advarsler

Teknisk sikkerhed

 Installation, vedligeholdelse og reparation foretaget af ukyndige

kan medføre betydelig risiko for brugeren. Installation, vedligeholdel­se og reparation må kun udføres af Miele Service eller en anden ud­dannet fagmand.

 En beskadiget emhætte kan betyde fare for sikkerheden. Kontrol-

ler derfor emhætten for synlige skader, inden den monteres. Tag al­drig en beskadiget emhætte i brug.

 Emhættens elektriske sikkerhed kan kun garanteres, når der er

etableret forskriftsmæssig jordforbindelse. Denne grundlæggende
sikkerhedsforanstaltning skal være i orden. I tvivlstilfælde bør elin­stallationen kontrolleres af en fagmand.

 Midlertidig eller permanent tilslutning til et selvforsynende eller ik-

ke-netværkssynkront energiforsyningssystem (såsom stand-alone
netværkssystemer, backup-systemer) er mulig. Forudsætning for til­slutning er, at energiforsyningssystemet opfylder kravene i EN 50160
eller tilsvarende.
Beskyttelsesforanstaltningerne i husinstallationen og i Miele-pro­duktet skal også sikres med hensyn til deres funktion og driftsform
ved tilslutning til stand-alone netværkssystemer eller ved ikke-net­værkssynkron drift, eller de skal erstattes af tilsvarende foranstaltnin­ger i installationen. Som eksempelvis beskrevet i den aktuelle versi­on af VDE-AR-E 2510-2.

 De tilslutningsdata (frekvens og spænding), der er angivet på em-

hættens typeskilt, skal ubetinget stemme overens med de eksiste­rende forhold på opstillingsstedet, så der ikke opstår skader på em­hætten.
Sammenlign tilslutningsdataene inden tilslutning. Kontakt en elfag­mand i tvivlstilfælde.

 Multistikdåser og forlængerledninger giver ikke den nødvendige

sikkerhed (risiko for brand) og bør derfor ikke anvendes ved tilslut­ning af emhætten.

5

Råd om sikkerhed og advarsler

 Brug kun emhætten i monteret tilstand af hensyn til sikkerheden.
 Denne emhætte må ikke anvendes på ikke-stationære opstillings-

steder (fx skibe).

 Berøring af spændingsførende tilslutninger samt ændring af den

elektriske og mekaniske opbygning kan være farlig for brugeren og
medføre funktionsforstyrrelser på emhætten.
Åbn ikke kabinettet, medmindre det er beskrevet i vejledningerne
vedrørende montering og rengøring. Åbn aldrig andre dele af kabi­nettet.

 Reparation af emhætten inden garantiens udløb bør kun foretages

af Miele Service, da eventuelle efterfølgende skader ellers ikke er
omfattet af Mieles garanti.

 En beskadiget tilslutningsledning må kun udskiftes af fagfolk.
 Pæren i lampen er fast monteret. Af sikkerhedsmæssige grunde

må udskiftning kun foretages af Miele Service eller en anden uddan­net fagmand.

 Emhætten skal være afbrudt fra elnettet under installation, vedli-

geholdelse og reparation. Den er kun afbrudt fra elnettet, når

- sikringerne i installationen er slået fra, eller

- skruesikringerne i installationen er skruet helt ud, eller

- stikket er trukket ud (hvis der er et). Træk ikke i ledningen på en
emhætte med netstik, men i stikket, når emhætten skal afbrydes
fra elnettet.

6

Råd om sikkerhed og advarsler

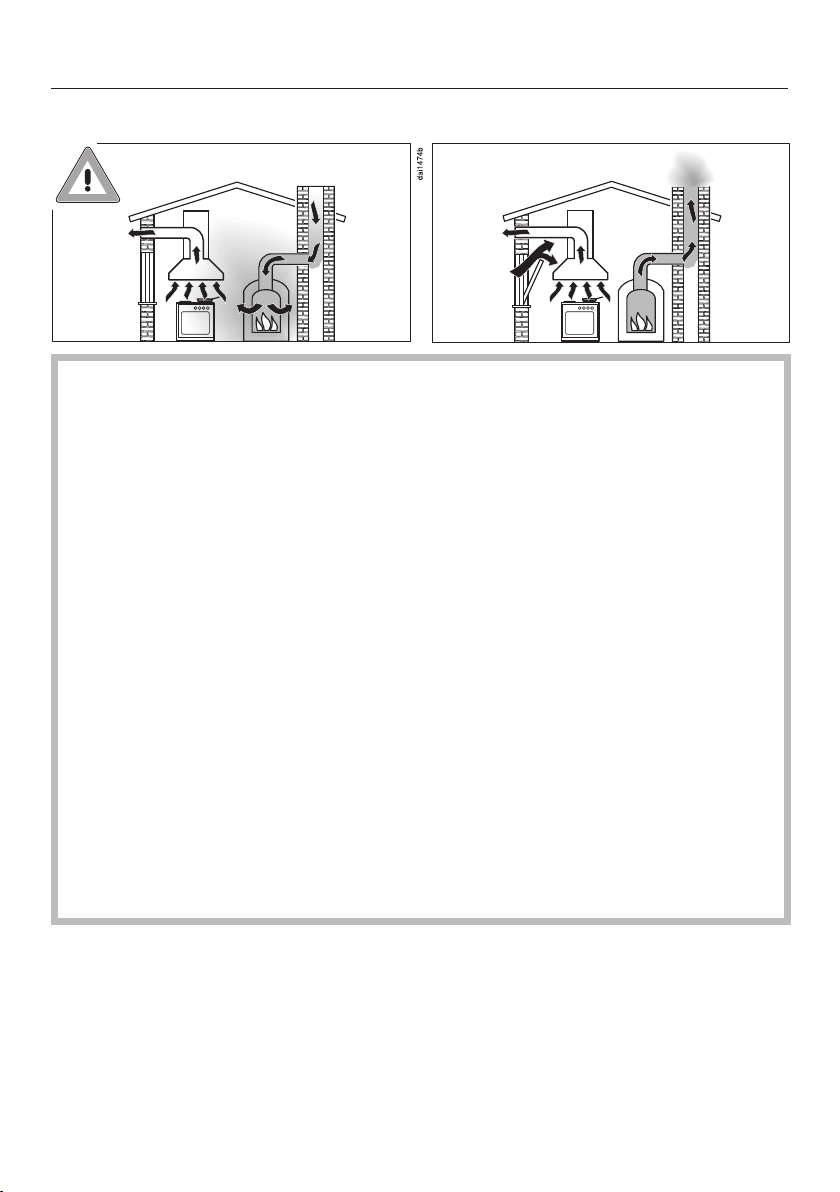

Brug af emhætte samtidig med et ildsted, der er afhængigt af luften i rummet

 Risiko for forgiftning pga. forbrændingsgasser!
Hvis der i samme rum anvendes både emhætte og et ildsted, der
er afhængigt af luften i rummet eller et ventilationssystem, bør der
udvises største forsigtighed.
Ildsteder, der er afhængige af luften i rummet, får deres forbræn­dingsluft fra rummet, hvori de er opstillet, og leder udblæsnings­gassen ud i det fri via fx en skorsten. Dette kan fx være gas-, olie-,
træ- eller kuldrevne varmeapparater, gennemstrømningsvandvar­mere, varmtvandskedler, kogeplader eller ovne.

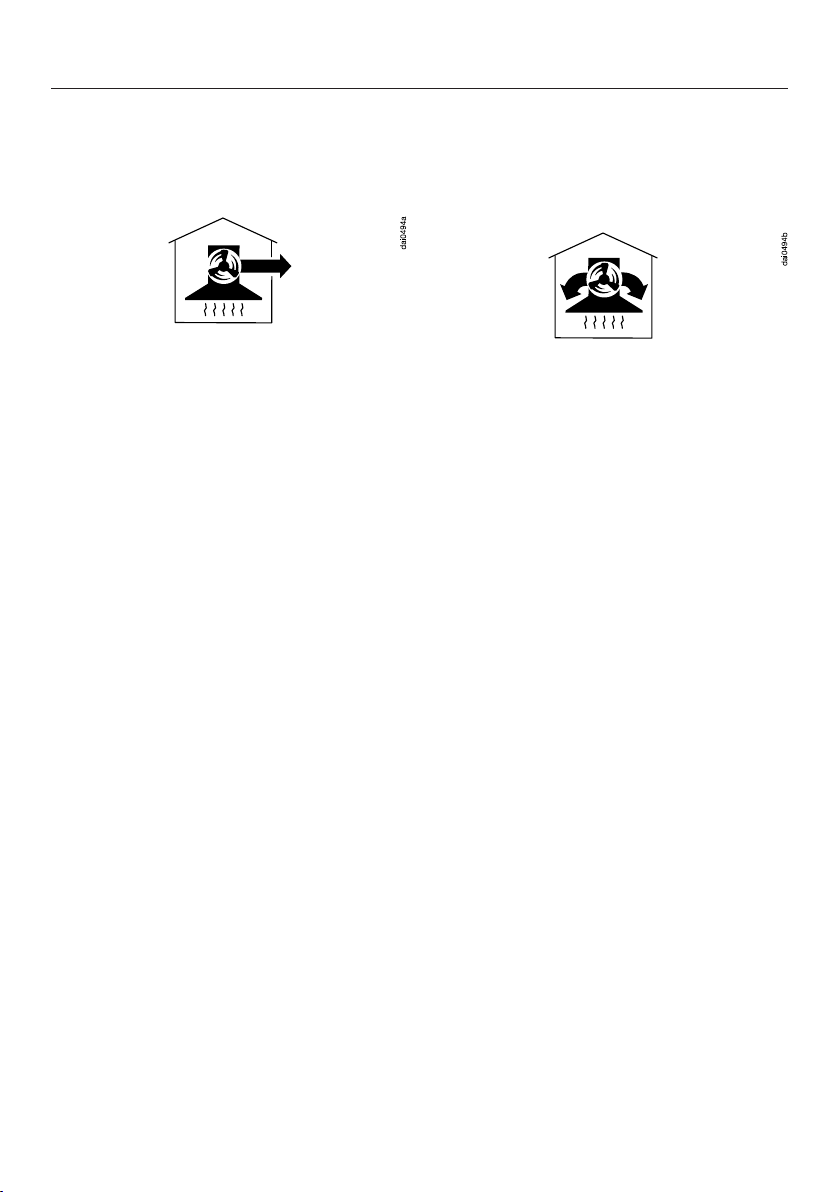

Emhætten suger luft ud af køkkenet og rummene ved siden af.
Dette gælder for følgende driftsmåder:

- Udluftning til det fri

- Recirkulation med ventilationsboks anbragt uden for rummet.
Hvis lufttilførslen ikke er tilstrækkelig, opstår der et undertryk. Ild-

stederne får for lidt forbrændingsluft. Forbrændingen hæmmes.
Giftige forbrændingsgasser kan blive trukket ind i beboelsesrum­mene fra skorstenen eller udsugningsskakten.
Det kan være livsfarligt.

7

Råd om sikkerhed og advarsler

Emhætten kan uden risiko bruges samtidig med et ildsted, der er
afhængigt af luften i rummet, hvis undertrykket i rummet eller ven­tilationssystemet højst er 4Pa (0,04mbar), hvorved tilbagesugning
af forbrændingsgas undgås.

Dette kan opnås, hvis der kan strømme frisk luft til forbrænding ind
gennem åbninger i fx døre og vinduer. Man bør sikre sig, at tvær­snittet på åbningerne er tilstrækkelig stort. En ventilationsmurkanal
alene giver som regel ikke tilstrækkelig lufttilførsel.

Ved vurdering bør hele husets ventilationssystem tages i betragt­ning. Kontakt den lokale skorstensfejermester.

Hvis emhætten bruges med recirkulation med tilbageledning af luf­ten til køkkenet, kan der uden problemer samtidig anvendes et ild­sted, der er afhængigt af luften i rummet.

8

Råd om sikkerhed og advarsler

Den daglige brug

 Åben ild medfører risiko for brand!

Arbejd aldrig med åben ild under emhætten. Dermed er fx flambering
og grillstegning med åben flamme forbudt. Den tændte emhætte
trækker flammerne ind i filteret. Opsuget køkkenfedt kan blive an­tændt!

 Kondensvand kan medføre korrosionsskader på emhætten.

Tænd altid for emhætten, når en kogezone benyttes, så der ikke dan­nes kondensvand.

 Overophedet olie og fedt kan selvantænde og derved sætte ild til

emhætten.
Hvis der arbejdes med olie eller fedt, skal man hele tiden holde øje
med gryder, pander og frituregryder. Også grillstegning på elektrisk
grill skal ske under konstant opsyn.

 Fedt- og smudsaflejringer kan nedsætte emhættens funktion.

Brug kun emhætten med isat fedtfilter for at sikre rensning af mad­lavningsemmen.

 Vær opmærksom på, at emhætten kan blive meget varm, når der

laves mad under den.
Berør først kabinettet og fedtfilteret, når emhætten er afkølet.

 Emhætten er ikke egnet som frastillingsplads.

9

Råd om sikkerhed og advarsler

Installation

 Vær opmærksom på, om dit kogeudstyr må anvendes i kombina-

tion med en emhætte.

 Emhætten må ikke monteres over ildsteder, hvor der bruges fast

brændsel.

 Emhætten må ikke monteres over en gaskogeplade.
 For kort afstand mellem kogeplade og emhætte kan medføre ska-

der på emhætten.
Medmindre kogepladeproducenten har angivet en større sikkerheds­afstand mellem kogepladen og underkanten af emhætten, er de
mindsteafstande, der er angivet i afsnittet Montering, gældende.
Hvis der anvendes forskelligt kogeudstyr med forskellig sikkerheds­afstand under emhætten, skal man vælge den størst angivne sikker­hedsafstand.

 Følg anvisningerne i afsnittet Installation ved montering af emhæt-

ten.

 Komponenter kan have skarpe kanter og forårsage kvæstelser.

Bær ved monteringen handsker, der har skærebeskyttelse.

 Til aftræksrør må der kun bruges rør eller slanger af ikke-brænd-

bart materiale. Disse kan købes ved henvendelse til vores kundecen­ter (kontaktinformation findes på omslaget).

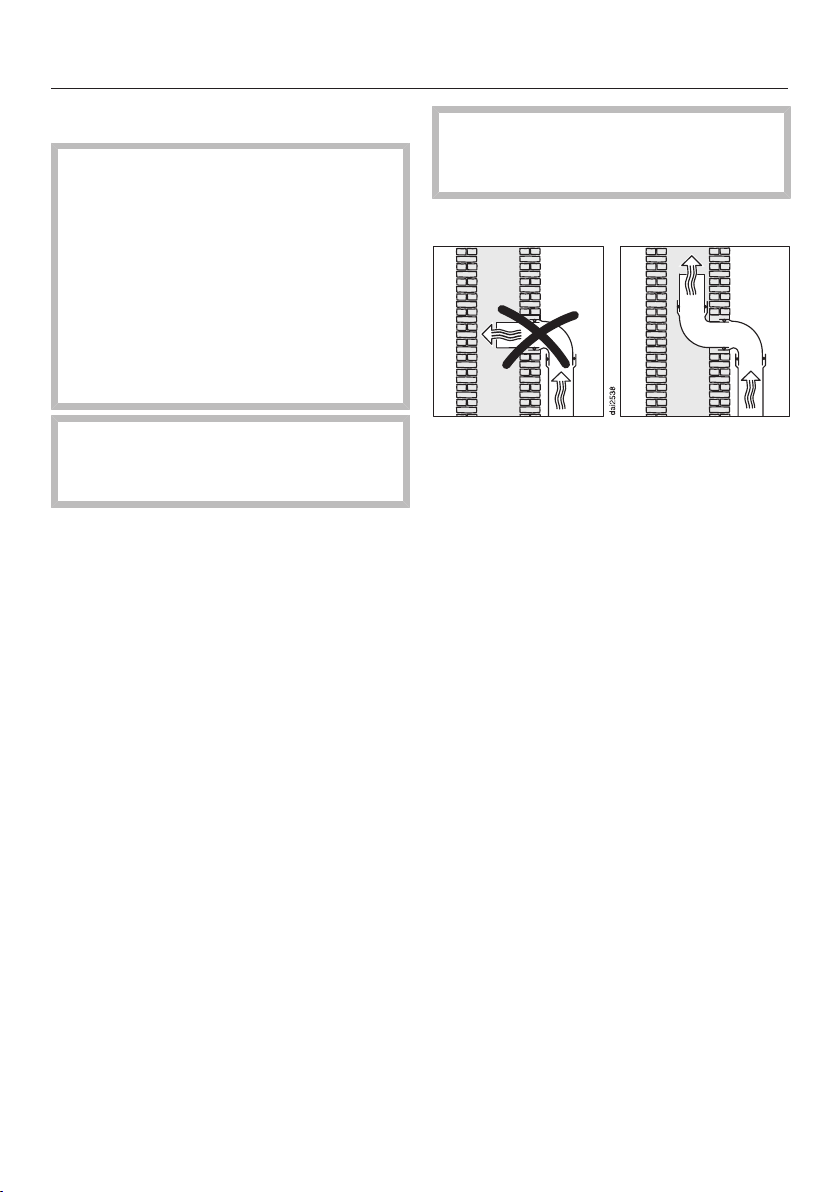

 Udluftning må ikke ske gennem røgkanal, skorsten eller ventila-

tionsskakt, hvis disse anvendes til udluftning af rum med ildsteder.

 Hvis udluftning skal ske gennem en røgkanal eller skorsten, der ik-

ke er i brug, skal myndighedernes forskrifter overholdes.

10

Råd om sikkerhed og advarsler

Rengøring og vedligeholdelse

 Der er brandfare, hvis rengøringen ikke foretages som beskrevet i

denne brugsanvisning.

 Brug aldrig et damprengøringsapparat til rengøring af emhætten.

Dampen kan trænge ind til de spændingsførende dele og medføre
kortslutning.

Tilbehør og reservedele

 Anvend kun originalt Miele-tilbehør. Hvis der monteres andre dele,

bortfalder kravet om garanti og/eller produktansvar.

 Defekte dele må kun udskiftes med originale Miele-reservedele.

Kun hvis dette overholdes, kan Miele garantere, at sikkerhedskrave­ne er opfyldt.

 Miele yder op til 15 års leveringsgaranti, men min. 10 år på funkti-

onsbærende reservedele efter produktionsophør af emhætten.

11

Miljøbeskyttelse

Bortskaffelse af emballagen

Emballagen er udformet til håndtering af
produktet og beskytter det mod trans­portskader. Emballagematerialerne er
valgt ud fra miljø- og affaldstekniske
hensyn og kan generelt genbruges.

Genbrug af emballagematerialerne spa­rer råstoffer og mindsker affaldsproble­merne. Brug materialespecifikke ind­samlings- og returneringsmuligheder for
genbrugsmaterialer.

Bortskaffelse af det gamle pro­dukt

Gamle elektriske og elektroniske pro­dukter indeholder stadig værdifulde ma­terialer. De indeholder imidlertid også
bestemte stoffer, blandinger og kompo­nenter, som er nødvendige for deres
funktion og sikkerhed. Hvis disse bort­skaffes sammen med husholdningsaf­faldet eller behandles forkert, kan de
skade den menneskelige sundhed og
miljøet. Bortskaf derfor ikke det gamle
produkt med husholdningsaffaldet.

Aflever i stedet for det gamle produkt
på nærmeste officielle opsamlingssted
for elektriske og elektroniske produkter
eller på kommunens genbrugsstation.
Det er kundens eget ansvar at sørge for
at fjerne eventuelle personrelaterede
data fra det produkt, der skal bortskaf­fes. Du er lovmæssigt forpligtet til at
fjerne brugte batterier og akkumulato­rer, der ikke er fast indkapslet i pro­duktet, samt pærer, der kan fjernes
uden at blive ødelagt. Aflever disse på
et opsamlingssted/genbrugsstationen,
hvor de kan indleveres uden omkostnin­ger. Sørg for, at det gamle produkt op­bevares utilgængeligt for børn, indtil det
fjernes.

12

Funktionsbeskrivelse

Afhængig af model er følgende funk­tioner mulige:

Udluftning til det fri

Den indsugede luft renses af fedtfiltrene
og ledes derefter ud af bygningen.

Recirkulation

(kun med ombygningssæt og lugtfilter
som ekstraudstyr, se afsnittet Tekniske
data)

Den indsugede luft renses ved hjælp af
fedtfiltrene og et lugtfilter. Luften ledes
derefter tilbage i køkkenet.

13

Oversigt over emhætten

14

Oversigt over emhætten

a

Teleskop

b

Skorsten

c

Emskærm

d

Betjeningselementer

e

Kogepladebelysning

f

Fedtfiltre

g

Ventilationsåbninger
Kun ved recirkulation)

h

Lugtfilter
Ekstraudstyr til recirkulation

i

Tast til frakobling af blæseren

j

Taster til tilkobling af blæseren og indstilling af blæserstyrken

k

Tast til at tænde og slukke kogepladebelysningen

15

Betjening

Blæseren tændes

Tænd blæseren, så snart der startes
med at lave mad. Herved suges mad­lavningslugte ud fra starten.

Ved let til kraftig em- og lugtdannelse
eller varmeudvikling kan varmetrin 1 og
2 anvendes.

Øg varmetrinnet i tilfælde af øget em­og lugtdannelse eller varmeudvikling.

Vælg boostertrinnet B ved midlertidig
kraftig em- og lugtdannelse eller varme­udvikling, fx ved bruning.

 Tænd blæseren ved tryk på tasterne

1, 2 eller B.

Reducering af boostertrin

På boostertrinnet B bliver blæsereffek­ten automatisk reduceret efter 5 min.

Efterudsugning

 Lad blæseren køre nogle minutter ef-

ter madlavningen.

Køkkenluften renses for den sidste em
og lugt.

Rester i emhætten og lugte som følge
deraf undgås.

Blæseren slukkes

 Sluk blæseren med -tasten.

Kogepladebelysning tændes/ slukkes

Kogepladebelysningen kan tændes eller
slukkes, uafhængigt af om blæseren er
tændt.

 Sluk og tænd kogepladebelysningen

med lystasten .

16

Denne emhætte arbejder meget effek­tivt og energibesparende. Følgende for­holdsregler understøtter den energibe­sparende brug:

- Sørg for god ventilation i køkkenet
ved madlavningen. Hvis der ved ud­luftning til det fri ikke strømmer til­strækkelig luft til emhætten, arbejder
den ikke effektivt, og der høres højere
lyde ved brug.

- Lav mad på så lavt varmetrin som
muligt. Mindre mados betyder lavere
udsugningstrin på emhætten og her­med et lavere strømforbrug.

- Kontroller det valgte blæsertrin på
emhætten. For det meste er et lavt
blæsertrin tilstrækkeligt. Anvend kun
boostertrinnet, når det er nødvendigt.

- Vælg ved kraftig mados et højt blæ­sertrin på et tidligt tidspunkt. Dette er
mere effektivt end at forsøge at få
store mængder mados i køkkenet ud
ved at lade emhætten køre længe.

Energispareråd

- Sørg for at slukke emhætten efter
endt madlavning.

- Rengør eller udskift filtrene regel­mæssigt. Overmættede filtre reduce­rer emhættens effekt, øger brandfa­ren og medfører øget hygiejnisk risi­ko.

17

Rengøring og vedligeholdelse

 Afbryd altid strømmen til emhæt-

ten inden reparation og vedligehol­delse (se afsnittet Råd om sikkerhed
og advarsler).

Kabinet

Generelt

Overfladerne og betjeningselemen­terne kan blive beskadiget som følge
af uegnede rengøringsmidler.

Anvend ikke rengøringsmiddel, der
kan indeholde soda, syre, klor eller
opløsningsmidler.

Anvend ikke skurende eller ridsende
rengøringsmidler, som fx skurepul­ver, flydende skuremiddel, sku­resvampe, som fx grydesvampe eller
brugte svampe, der indeholder rester
af skuremiddel.

 Fugt i emhætten kan føre til ska-

der.
Vær opmærksom på, at der ikke

trænger fugt ind i emhætten.

Særlige anvisninger om ståloverfla­der

Anvisningerne gælder ikke for betje­ningstasterne.

Udover de generelle anvisninger er ren­gøringsmidler til rustfrit stål uden sku­rende virkning egnet til rengøring af
ståloverfladerne.

For at forhindre at stålfladerne hurtigt
bliver snavsede igen, anbefales pleje­middel til rustfrit stål (kan købes ved
henvendelse til Miele Kundecenter).

Rengøring af emhætter med farvet kabinet

(specialudførelse)

Rengøringen forårsager små ridser i
overfladen, som kan være synlige af­hængige af rumbelysningen.

 Rengør kun alle overflader og betje-

ningselementer med en let fugtig
svampeklud, opvaskemiddel og
varmt vand.

 Tør overfladerne efter med en blød

klud.

18

Rengøring og vedligeholdelse

Særlige anvisninger om betjenings­elementer

Der kan opstå misfarvninger eller
ændringer på overfladerne, hvis
snavs får lov at sidde i længere tid.

Snavs skal helst fjernes omgående.

Ved rengøring med rengøringsmiddel
til rustfrit stål kan betjeningselemen­ternes overflade beskadiges.

Anvend til rengøring af betjeningsele­menterne ikke rengøringsmiddel til
rustfrit stål.

Fedtfiltre

 Risiko for brand

Overmættede fedtfiltre medfører
brandfare.

Rengør fedtfiltrene med jævne mel­lemrum.

De genanvendelige metalfedtfiltre i em­hætten optager de faste bestanddele i
køkkenosen (fedt, støv osv.) og forhin­drer derved, at emhætten bliver snav­set.

Fedtfilter tages ud

 Filteret kan falde ned, når det ta-

ges ud.
Dette kan medføre beskadigelse af

filteret og kogepladen.
Hold godt fast i filteret, når det tages

ud.

 Åbn fedtfilterlåsen, vip fedtfilteret ca.

45° ned, hægt det af, og tag det ud.

Rengøring af fedtfiltrene i hånden

 Rengør fedtfiltrene med en opvaske-

børste og varmt vand tilsat et mildt
opvaskemiddel til opvask i hånden.
Undlad at bruge koncentreret opva­skemiddel.

Fedtfiltrene skal rengøres med jævne
mellemrum.

Kraftigt tilsmudsede fedtfiltre reduce­rer udsugningseffekten og medfører
kraftigere tilsmudsning af emhætten
og køkkenet.

Rengøringsinterval

Fedtansamlinger hærdes, hvis de får lov
at sidde i længere tid, hvorved rengørin­gen vanskeliggøres. Det anbefales der­for at rengøre fedtfilteret hver 3.-4. uge.

19

Rengøring og vedligeholdelse

Uegnede rengøringsmidler

Ved gentagen brug af uegnede rengø­ringsmidler kan filterfladerne blive be­skadiget.
Følgende rengøringsmidler bør undgås:

- kalkopløsende rengøringsmidler

- skurepulver og flydende skuremiddel

- aggressive universalrengøringsmidler
og fedtopløsende spray

- ovnspray

Rengøring af fedtfiltrene i opvaske­maskine

 Anbring fedtfiltrene så lodret som mu-

ligt eller på skrå i underkurven. Sørg
for, at spulearmen kan bevæges frit.

 Anvend et gængs opvaskemiddel til

opvaskemaskiner.

 Vælg et program med en temperatur

på min. 50°C og maks. 65°C.

Ved rengøring af fedtfiltrene i opvaske­maskine kan de - afhængig af det an­vendte opvaskemiddel - blive misfar­vet på de indvendige flader. Dette har
ingen indflydelse på fedtfiltrenes funk­tion.

Efter rengøring

 Læg fedtfiltrene til tørre på et sugen-

de underlag efter rengøringen.

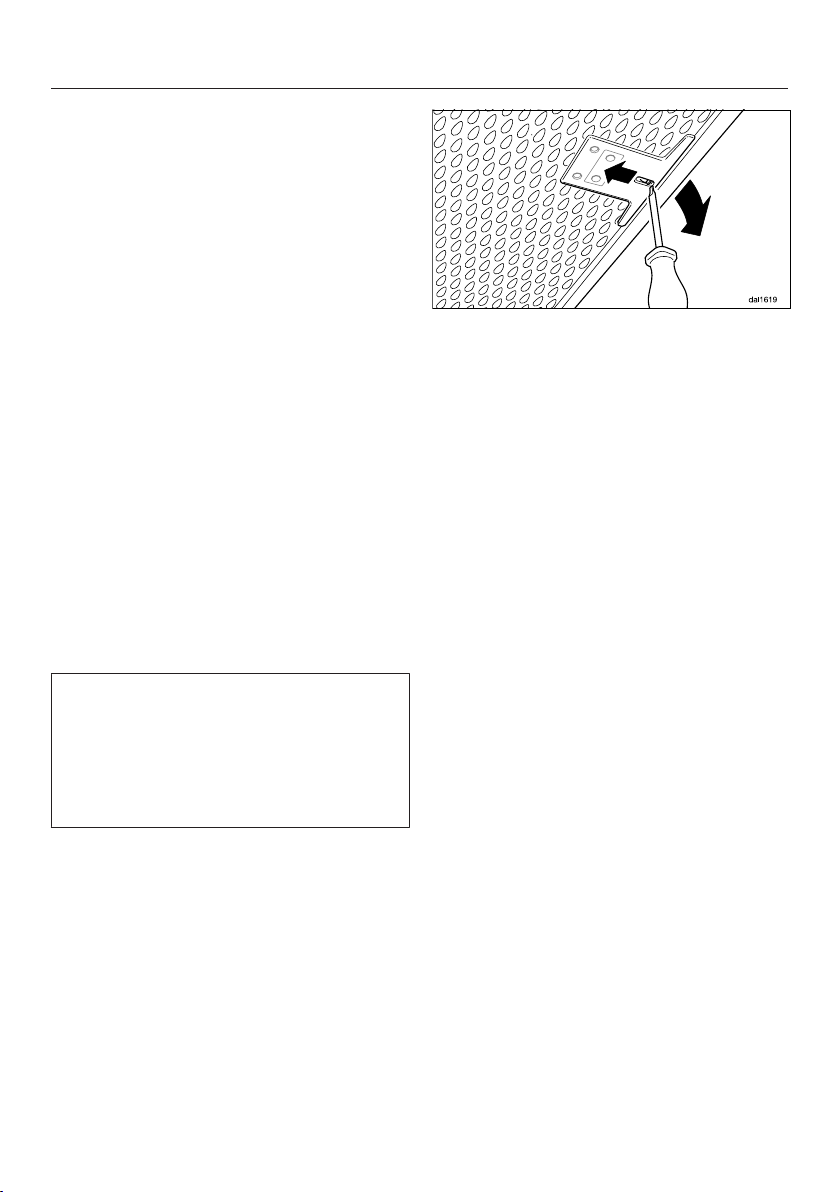

 Hvis fedtfiltrene er isat forkert, kan du

låse låsen op gennem åbningerne
med en lille skruetrækker.

 Fjern også fedtrester fra de tilgænge-

lige dele af kabinettet, når fedtfiltrene
er taget ud. Dette forebygger brand­fare.

 Sæt fedtfiltrene i igen. Vær ved isæt-

ning af fedtfilteret opmærksom på, at
låsen vender udad.

20

Rengøring og vedligeholdelse

Lugtfilter

Ved recirkulation skal der foruden fedt­filtrene anvendes et lugtfilter. Dette bin­der de lugtstoffer, der opstår ved mad­lavning.

Lugtfilteret anbringes i emskærmen
oven over fedtfiltrene.

Lugtfilteret isættes/udskiftes

 Når lugtfilteret skal sættes i eller ud-

skiftes, skal fedtfilteret først tages af.

 Tag lugtfilteret ud af emballagen.

Udskiftningsinterval

 Lugtfilteret bør altid udskiftes, når det

ikke længere kan binde lugtstofferne
tilstrækkeligt.
Det bør dog altid udskiftes mindst
hver 6. måned.

Lugtfilter bortskaffes

 Det brugte lugtfilter kan smides ud

med almindeligt husholdningsaffald.

Lugtfiltrene kan bestilles via vores hjem­meside eller ved telefonisk henvendelse
til vores kundecenter (tlf.nr. findes på
omslaget). De kan også købes hos
Miele-forhandlere.

Typebetegnelsen findes i afsnittet Tek­niske data.

 Tryk lugtfilteret ind i sugerammen.
 Sæt fedtfiltrene i igen.

21

*INSTALLATION*

Montage

Installation

Montaje

Montaggio

Montering

Montagem

Asennus

Installation

Før installation

 Læs før installation alle informati-

oner i dette afsnit samt afsnittet Råd
om sikkerhed og advarsler.

Beskyttelsesfolie fjernes

For at beskytte emhætten mod trans­portskader er kabinettet forsynet med
en beskyttelsesfolie.

 Beskyttelsesfolien skal fjernes før

montering. Den kan uden videre træk­kes af.

Installationsmateriale

8 skruer 5 x 60 mm og

8 rawlplugs 8 x 50 mm

til fastgørelse til væggen

 Skruerne og rawlpluggene er vel-

egnede til massivt murværk.
Til andre vægkonstruktioner skal der

vælges fastgøringsmaterialer, der er
velegnede til disse.

Kontroller, at væggen er tilstrækkeligt
bæredygtig.

2 skruer 3,9x7,5mm

til fastgørelse af afdækningen

1 udluftningsstuds

til aftræksrør 150 mm.

1 tilbageslagsklap

til montering i motorenhedens udblæs­ningsstuds (ikke til recirkulation).

2 vægbeslag

til fastgørelse af emhætten til væggen

22

Monteringsanvisning

De enkelte monteringstrin er beskrevet
på monteringsanvisningen.

*INSTALLATION*

Installation

Monteringssæt til drift med recirku­lation

Sættet indeholder en omløber med
monteringsplade, slange og spænd­bånd, lugtfilter med monteringsramme
(medfølger ikke ved levering, ekstratil­behør kan købes separat, se "Tekniske
data").

23

*INSTALLATION*

Installation

Mål

Tegningen er ikke målfast

24

*INSTALLATION*

a

Udluftning

b

Recirkulation

c

Udluftningsåbning ved recirkulation monteret opad

de

Installationsområde (ved recirkulation kun d). Væg- og loftområde til udluft­ningshullet og til montering af stikkontakten. Ved recirkulation er det kun
nødvendigt at montere en stikkontakt.

Udluftningstilslutning  150 mm

Afstand mellem kogeplade og emhætte (S)

 Risiko for beskadigelse pga. varme.

Den opstigende varme fra en gaskogeplade kan beskadige emhætten.
Montering over en gaskogeplade er ikke tilladt.

Vær ved valg af afstanden mellem kogepladen og underkanten af emhætten op­mærksom på kogepladeproducentens angivelser.
Hvis der ikke er angivet større sikkerhedsafstande, skal nedenstående mindste­afstande overholdes:

Se også afsnittet Råd om sikkerhed og advarsler.

Installation

Kogeplade Afstand S min.
Elektrisk kogeplade 450 mm
Elektrisk grill, elektrisk frituregryde 650 mm
Gaskogeplade Ikke mulig

25

*INSTALLATION*

Installation

Monteringsanbefalinger

- Der anbefales også en afstand på
min. 650mm over elkogeplader, for
at man skal kunne arbejde frit og
ugeneret under emhætten.

- Ved valg af monteringshøjde bør der
tages hensyn til brugernes højde. Det
skal være muligt at arbejde frit ved
kogepladen og at betjene emhætten
optimalt.

- Vær opmærksom på, at emmen fra
madlavningen opfanges dårligere, jo
større afstanden til kogepladen er.

- Sørg for, at emhætten monteres midt
over kogepladen, så emmen fra mad­lavningen kan opfanges optimalt.

- Kogepladen skal så vidt muligt være
smallere end emhætten. Kogepladen
bør højst have samme bredde som
emhætten.

- Monteringsstedet skal være frit til­gængeligt. I tilfælde af reparation skal
det også være nemt at komme til em­hætten og at afmontere den. Vær fx
opmærksom på dette ved placering
af skabe, reoler, loftselementer eller
dekorrammer i området omkring em­hætten.

Boreskitse til vægmontering

 Følg vedlagte monteringsplan ved bo-

ring af hullerne.

 Hvis der på forhånd skal fremstilles

en bagvæg med monteringshuller,
kan afstanden mellem hullerne ses
her (skruer  5mm).

*Det midterste vægbeslags placering er
variabel og kan vælges afhængigt af
udluftningshullet og stikkontaktens pla­cering. Det bør monteres så dybt som
muligt.

26

*INSTALLATION*

Installation

Aftræksrør

 Ved samtidig brug af emhætten

og et ildsted, der er afhængigt af luf­ten i rummet, kan der være fare for
forgiftning!

Anvisningerne i afsnittet Råd om sik­kerhed og advarsler bør ubetinget
følges.

Lad i tvivlstilfælde den lokale skor­stensfejermester kontrollere, at brug
af emhætten kan ske uden fare.

Anvend kun glatte rør eller fleksible
slanger af ikke-brændbart materiale
som aftræksrør.

For at opnå størst muligt luftflow og lavt
lydniveau bør man være opmærksom
på følgende:

- Aftræksrørets diameter må ikke være
mindre end udluftningsstudsens
tværsnit (se afsnittet Mål). Dette gæl­der især ved anvendelse af fladkana­ler.

- Aftræksrøret skal være så kort og lige
som muligt.

- Anvend kun bøjninger med stor radi­us.

- Der må ikke være knæk på aftræks­røret, og det må ikke være trykket
sammen.

- Alle forbindelser skal være faste og
tætte.

Enhver indsnævring af luftstrømmen
giver ringere lufteffekt og øger
driftslydene.

Skorsten

Hvis udblæsningsluften føres ud gen­nem en skorsten, skal indføringsstud­sen ledes i strømretningen.

Hvis skorstenen anvendes til flere ma­skiner til udluftning, skal skorstenens
diameter være tilstrækkelig stor.

Tilbageslagsklap

 Anvend en tilbageslagsklap i ventilati-

onssystemet.

Tilbageslagsklappen sikrer, at der ikke
kan trænge luft ind eller ud, når emhæt­ten er slukket.

Hvis udblæsningsluften skal ledes di­rekte ud i det fri, anbefaler vi, at der in­stalleres et Miele-murrør eller en Miele­taggennemføring (ekstraudstyr). Der er
installeret en integreret tilbageslagsklap.

I tilfælde af at ventilationssystemet ikke
har en tilbageslagsklap, følger der en til­bageslagsklap med emhætten.

- Hvis aftræksrøret har klapper, skal
klapperne åbnes, når emhætten tæn­des.

Tilbageslagsklappen sættes ind i blæ­serens udblæsningsstuds.

27

*INSTALLATION*

Installation

Kondensvand

Hvis aftræksrøret fx føres igennem køli­ge rum eller loft, kan der dannes kon­densvand i aftræksrøret på grund af
temperaturforskellene. Isoler aftræksrø­ret for at reducere temperaturforskelle.

Hvis aftræksrøret lægges vandret, skal
der være et fald på min 1 cm pr. meter.
Faldet forhindrer, at kondensvand kan
løbe ind i emhætten.

Ud over isolering af aftræksrøret anbe­faler vi, at der installeres en kondens­vandspærre, som opsuger kondensvan­det og fordamper det.

Lyddæmper

Til yderligere lyddæmpning kan der in­stalleres en lyddæmper i aftræksrøret
(ekstratilbehør)

Ved udluftning til det fri dæmper lyd­dæmperen blæserstøj udad og også
støj udefra, som kan trænge ind i køk­kenet via aftræksrøret (fx larm fra ga­den). Anbring derfor lyddæmperen tæt
på udluftningsåbningen .

Kondensvandspærrer kan købes som
ekstratilbehør til aftræksrør med en dia­meter på 125 mm eller 150 mm.

Kondensvandspærren skal installeres
lodret og så vidt muligt tæt over em­hættens udblæsningsstuds. Pilen på
kabinettet viser udblæsningsretningen.

Miele påtager sig intet ansvar for funk­tionsfejl eller skader forårsaget af util­strækkeligt aftræk.

28

Ved recirkulation anbringes lyddæmpe­ren mellem udblæsningsstudsen og
omdirigeringsstudsen . Kontroller ind­bygningsrummet.

*INSTALLATION*

Installation

Eltilslutning

Emhætten leveres med et stik godkendt
i EU, som dog ikke må anvendes i en
dansk installation, da maskinen derved
ikke jordforbindes iht. Stærkstrømsbe­kendtgørelsen. Udskiftning til dansk stik
skal foretages af en uddannet fagmand.
Alternativt kan der anvendes en adapter
til overgang mellem Schuko-stikprop og
dansk jordingssystem. En sådan kan
bestilles ved henvendelse til vores kun­decenter (kontaktinformation findes på
omslaget).

Hvis stikkontakten ikke er frit tilgænge­lig eller ikke er beregnet til fast installa­tion, skal produktet kunne afbrydes på
gruppeafbryderen.

 Brandfare på grund af overop-

varmning.
Hvis emhætten anvendes med stik-

dåser eller forlængerledninger kan
det medføre overbelastning af led­ningerne.

Af sikkerhedsgrunde må der ikke an­vendes stikdåser eller forlængerled­ning.

Den elektriske montering skal foretages
af en uddannet fagmand i henhold til
Stærkstrømsbekendtgørelsen.

Af sikkerhedsmæssige grunde må led­ningen kun udskiftes af Miele Service
eller en anden uddannet fagmand.

Nominel effekt og sikring fremgår af
denne brugsanvisning eller typeskiltet.
Sammenlign disse oplysninger med da­taene for eltilslutning på opstillingsste­det.
I tvivlstilfælde bør man kontakte en ud­dannet el-fagmand.

Forbigående eller permanent tilslutning
til et selvforsynende eller ikke-net­værkssynkront energiforsyningssystem
(såsom stand-alone netværkssystemer,
backup-systemer) er mulig. Forudsæt­ning for tilslutning er, at energiforsy­ningssystemet opfylder kravene i EN
50160 eller tilsvarende. Beskyttelsesfor­anstaltningerne i husinstallationen og i
Miele-produktet skal også sikres med
hensyn til deres funktion og driftsform
ved tilslutning til stand-alone netværks­systemer eller ved ikke-netværkssyn­kron drift, eller de skal erstattes af til­svarende foranstaltninger i installatio­nen. Som eksempelvis beskrevet i den
aktuelle version af VDE-AR-E 2510-2.

Skal ekstrabeskyttes, jf. Stærk­strømsbekendtgørelsen.

Af sikkerhedsårsager anbefaler vi, at
der anvendes et HPFI-relæ af typen 
i husinstallationen til eltilslutning af em­hætten.

En beskadiget tilslutningsledning må
kun udskiftes med en speciel tilslut­ningsledning af samme type (kan købes
ved henvendelse til vores kundecenter).

29

Service / Garanti

Under miele.dk/Services findes infor­mationer om, hvordan man selv kan
udbedre småfejl og bestille reserve­dele.

Kontakt i tilfælde af fejl

Kontakt forhandleren eller Miele Kunde­center, hvis det ikke er muligt selv at
udbedre fejlen.

Bestil service via Mieles hjemmeside
www.miele.dk/service.

Kontaktinformation til Miele Kunde­center findes i slutningen af denne do­kumentation.

Typeskiltets placering

Typeskiltet bliver synligt, når fedtfiltrene
tages ud.

Miele Service

- Service inden for kort tid

- Lokale Miele-serviceteknikere i lands­dækkende servicenet

- Teknikerne er specialuddannede i
Mieles produkter

- Centralt dirigerede servicevogne

- Stor reservedelsbeholdning i service­vognen

- Originale Miele-reservedele

- 24 måneders garanti på alle fabriks­nye Miele-produkter, -reservedele og
reparationer

- Garanteret levering af reservedele i
mange år efter at produktet er taget
ud af salgsprogrammet

Reparationsservice

Får du brug for reparationsservice, kla­rer vi det hurtigt med egen serviceafde­ling. Vi har over hele landet mere end
60 lokalt boende serviceteknikere og er
derfor altid tæt på kunderne. Ventetiden
på at få besøg af en servicetekniker er
normalt kun ganske få dage, så dit pro­dukt hurtigt er klar til brug igen. Dette
kan vi gøre i kraft af vores store stab af
serviceteknikere, som kører i centralt di­rigerede servicevogne.

30

Teknikeren medbringer en stor mængde
originale Miele-reservedele i sin service­vogn. Dette bevirker, at langt de fleste
reparationer klares med det samme
uden yderligere servicebesøg.

Service / Garanti

Rygraden i god service er dygtige ser­viceteknikere. Alle vores teknikere har
en relevant faglig håndværksmæssig
uddannelse, og denne suppleres løben­de med Mieles egen uddannelse i drift,
vedligeholdelse og reparation af vores
produkter. Du kan derfor også altid få
råd og vejledning om produkternes drift
og vedligeholdelse.

Servicebestilling

Kontakt Miele Kundecenter via
miele.dk/service

Mieles garanti

De efterfølgende bestemmelser om ga­ranti omfatter udelukkende fabriksnye
produkter. Garantien er gældende 24
mdr. fra købsdato, når der forevises
kvittering, regning eller tilsvarende,
hvoraf købsdato fremgår. Funktionssvigt
på produkterne, der skyldes installati­onsmæssige forhold, dækkes ikke af
garantien. Garantien indskrænker ikke
købers rettigheder if. lovgivningen over
for Miele.

Mieles garanti omfatter:

Fabriksnye produkter beregnet til pri­vate husholdninger og anvendt til rette
formål. Fabrikations- og materialefejl,
såfremt disse fejl konstateres under
produktets normale brug.

For mindre øer, hvor færgetransport er
påkrævet, Grønland og Færøerne gæl­der dog særlige bestemmelser.

Mieles garanti indebærer:

For store produkter betaler Miele alle
udgifter til reservedele, arbejdsløn og
rejseudgifter for tekniker. Såfremt Miele
skønner det nødvendigt, at produktet
sendes til et Miele værksted, betaler
Miele alle fragtudgifter hertil. For små
produkter betaler Miele alle udgifter til
reservedele og arbejdsløn, hvorimod
fremsendelse af produktet sker for kø­bers regning og risiko. Efter udbedring
af fejlen sker returnering af produktet
for Mieles regning og risiko. Dele ud­skiftet ved en sådan reparation tilhører
Miele.

31

Service / Garanti

Mieles garanti omfatter ikke:

- Fejl eller skader opstået direkte eller
indirekte som følge af overlast, fejlbe­tjening, misbrug, skødesløs behand­ling, mangelfuld vedligeholdelse, fejl­agtig indbygning, opstilling og tilslut­ning, spændingsvariationer og elek­triske forstyrrelser eller ved reparation
udført af andre end de af Miele auto­riserede teknikere.

- Fejl eller skader opstået som følge af
erhvervsmæssig eller anden brug af
produkter, der er beregnet til private
husholdninger.

- Erstatning for eventuelle følgeskader,
herunder skader på andre genstande,
driftstab etc., medmindre andet er
lovmæssigt fastlagt.

Uberettiget tilkaldelse af Miele Service:

Inden Miele Service tilkaldes, kontrol­leres de fejlmuligheder, det er muligt
selv at udbedre. Såfremt kravet om ud­bedring er uberettiget, eksempelvis hvis
produktets svigt skyldes en defekt sik­ring eller et defekt afløb, påhviler det
kunden selv at betale de omkostninger,
der er forbundet med at have tilkaldt
service.

Transportskader:

Skulle produktet have fået en transport­skade under en transport, som køber
selv har sørget for, rettes omgående
henvendelse til den forhandler, hvor
produktet er købt.

Lov om køb:

Bestemmelserne vedrørende garanti er
gældende fra ikrafttrædelse af Lov om
køb år 2002. Garantien fratager ikke kø­ber adgang til at gøre et eventuelt an­svar efter købeloven gældende over for
den forhandler, hvor produktet er købt.
Henvendelse til Miele A/S virker samti­dig som reklamation over for forhandle­ren.

Indberetning:

Ønskes fejlen ikke afhjulpet omgående,
skal eventuelle krav i henhold til Mieles
garanti sammen med den fornødne do­kumentation for købsdato være ind­sendt skriftligt inden garantiens udløb til

Miele A/S
Erhvervsvej 2, Postboks 1371
DK - 2600 Glostrup.

32

Tekniske data

Blæsermotor 245W
Kogepladebelysning 3,2W
Samlet tilslutningsværdi 248,2W
Spænding, frekvens AC 230 V, 50 Hz
Sikring 10A
Tilslutningsledningens længde 1,5m
Vægt
DAW 1620 13,5kg
DAW 1920 15,0kg

Ekstraudstyr til recirkulation

Til recirkulation skal du bruge monteringssættet DKFS 36-P. Sættet indeholder de
nødvendige komponenter til den første montering og 1 lugtfilter.

Til efterbestilling skal der bruges lugtfilter DKF 36-P.

33

Tekniske data

Datablad til husholdningsemhætter

efter delegeret forordning (EU) nr. 65/2014 og forordning (EU) nr. 66/2014

MIELE
Modelidentifikation DAW 1620 Active

Årligt energiforbrug (AEC
Energieffektivitetsklasse A
Energieffektivitetsindeks (EEl
Hydraulisk effektivitet (FDE
Hydraulisk effektivitetsklasse
A (bedste klasse) til G (dårligste klasse) A
Belysningseffektivitet (LE
Belysningseffektivitetsklasse
A (bedste klasse) til G (dårligste klasse) A
Fedtfiltreringseffektivitet 85,6%
Fedtfiltreringseffektivitetsklasse
A (bedste klasse) til G (dårligste klasse) B
Målt luftstrøm i det optimale driftspunkt

Luftstrøm (min. hastighed)

Luftstrøm (maks. hastighed)

Luftstrøm (intensiv hastighed eller turboindstilling)

Maks. luftstrøm (Q

max

)

Målt lufttryk i det optimale driftspunkt 472 Pa
A-vægtet lydeffektemission (min. hastighed) 52 dB
A-vægtet lydeffektemission (maks. hastighed) 62 dB
A-vægtet lydeffektemission (intensiv hastighed eller turboindstilling) 71 dB
Målt elektrisk effektoptag i det optimale driftspunkt 144,7 W
Effektoptag i slukket tilstand (Po) 0,00 W
Effektoptag i standbytilstand (Ps) W
Belysningssystemets nominelle effekt 3,2 W
Belysningssystemets gennemsnitlige lysstyrke på kogefladen 390 Ix
Tidsforøgelsesfaktor 0,9

) 49,9 kWh/år

emhætte

) 51,7

emhætte

) 31,1

emhætte

) 121,9 lx/W

emhætte

342,8 m3/h

254 m3/h

397 m3/h

640 m3/h

640 m3/h

34

Tekniske data

Datablad til husholdningsemhætter

efter delegeret forordning (EU) nr. 65/2014 og forordning (EU) nr. 66/2014

MIELE
Modelidentifikation DAW 1920 Active

Årligt energiforbrug (AEC
Energieffektivitetsklasse A
Energieffektivitetsindeks (EEl
Hydraulisk effektivitet (FDE
Hydraulisk effektivitetsklasse
A (bedste klasse) til G (dårligste klasse) A
Belysningseffektivitet (LE
Belysningseffektivitetsklasse
A (bedste klasse) til G (dårligste klasse) A
Fedtfiltreringseffektivitet 85,2%
Fedtfiltreringseffektivitetsklasse
A (bedste klasse) til G (dårligste klasse) B
Målt luftstrøm i det optimale driftspunkt

Luftstrøm (min. hastighed)

Luftstrøm (maks. hastighed)

Luftstrøm (intensiv hastighed eller turboindstilling)

Maks. luftstrøm (Q

max

)

Målt lufttryk i det optimale driftspunkt 460 Pa
A-vægtet lydeffektemission (min. hastighed) 53 dB
A-vægtet lydeffektemission (maks. hastighed) 62 dB
A-vægtet lydeffektemission (intensiv hastighed eller turboindstilling) 71 dB
Målt elektrisk effektoptag i det optimale driftspunkt 144,4 W
Effektoptag i slukket tilstand (Po) 0,00 W
Effektoptag i standbytilstand (Ps) W
Belysningssystemets nominelle effekt 3,2 W
Belysningssystemets gennemsnitlige lysstyrke på kogefladen 350 Ix
Tidsforøgelsesfaktor 0,9

) 49,8 kWh/år

emhætte

) 51,6

emhætte

) 31,1

emhætte

) 109,4 lx/W

emhætte

352,0 m3/h

260 m3/h

405 m3/h

646 m3/h

646 m3/h

35

Miele & Cie. KG
Carl-Miele-Straße 29
33332 Gütersloh
Tyskland

Miele A/S
Erhvervsvej 2
2600 Glostrup
www.miele.dk

Kontakt: miele.dk/service

DAW 1620, DAW 1920

M.-Nr. 12 406 710 / 00da-DK
