Miele DAS 2620, DAS 2920, DAS 2620 EXTA, DAS 2920 EXTA Installation instructions [da]

Brugs- og monteringsanvisning
Emhætte

Læs venligst brugs- og monteringsanvisningen inden installation og
ibrugtagning for at undgå skader på personer og produkt.

da-DK M.-Nr. 12 311 990

Indhold

Råd om sikkerhed og advarsler.................................................................................. 3

Miljøbeskyttelse............................................................................................................ 10

Funktionsbeskrivelse ................................................................................................... 11

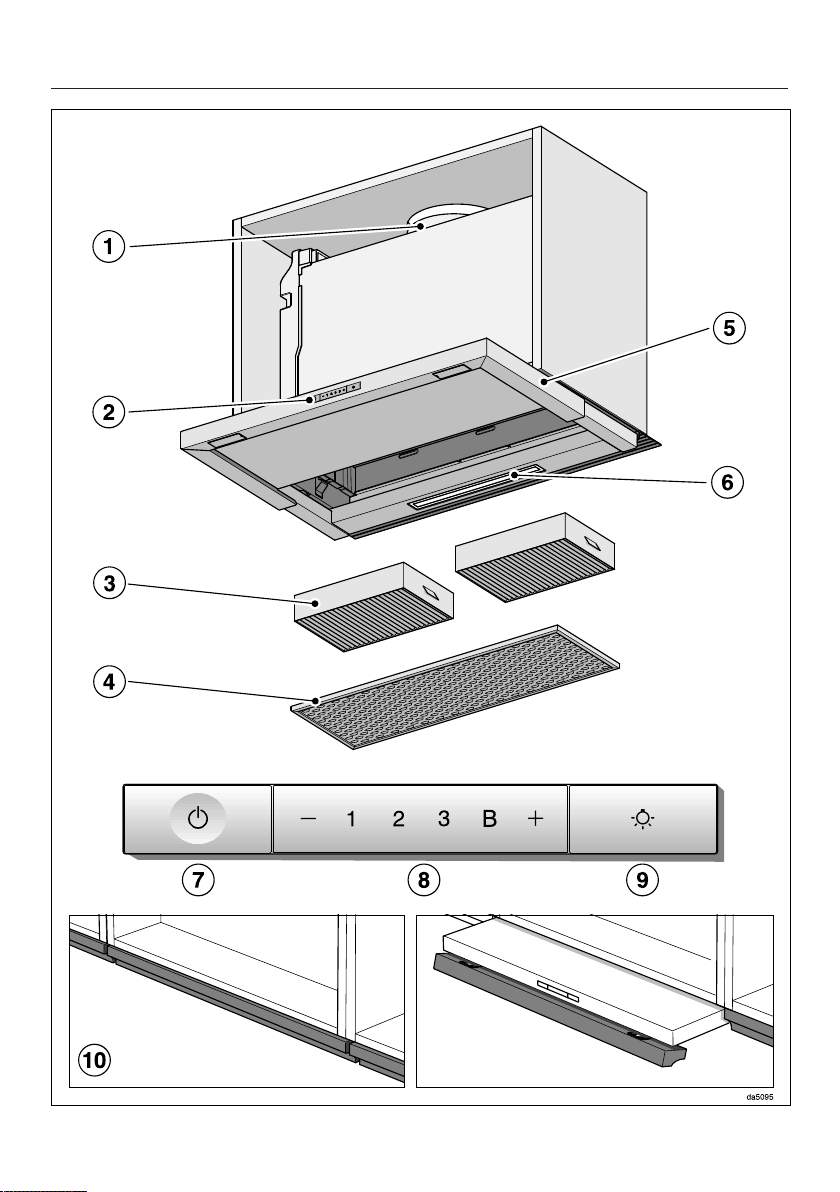

Oversigt over emhætten.............................................................................................. 12

Betjening......................................................................................................................... 14

Blæseren tændes ...........................................................................................................

Blæsertrin vælges...........................................................................................................

Efterudsugning................................................................................................................

Blæseren slukkes............................................................................................................

Kogepladebelysning tændes/slukkes ..........................................................................

Powermanagement........................................................................................................

Powermanagement deaktiveres/aktiveres............................................................ 15

Sikkerhedsafbryder ........................................................................................................

Energispareråd............................................................................................................... 16

Rengøring og vedligeholdelse .................................................................................... 17

Kabinet.............................................................................................................................

Rengøring af emhætter med farvet kabinet.......................................................... 17

Fedtfilter...........................................................................................................................

Udskiftning af fedtfilter ............................................................................................ 19

Lugtfiltre...........................................................................................................................

Lugtfiltre bortskaffes ................................................................................................ 20

Regenererbare lugtfiltre........................................................................................... 20

Service / Garanti ........................................................................................................... 21

Kontakt i tilfælde af fejl..................................................................................................

Typeskiltets placering ....................................................................................................

Miele Service ..................................................................................................................

Installation...................................................................................................................... 24

Før installation ................................................................................................................

Monteringsanbefalinger ................................................................................................

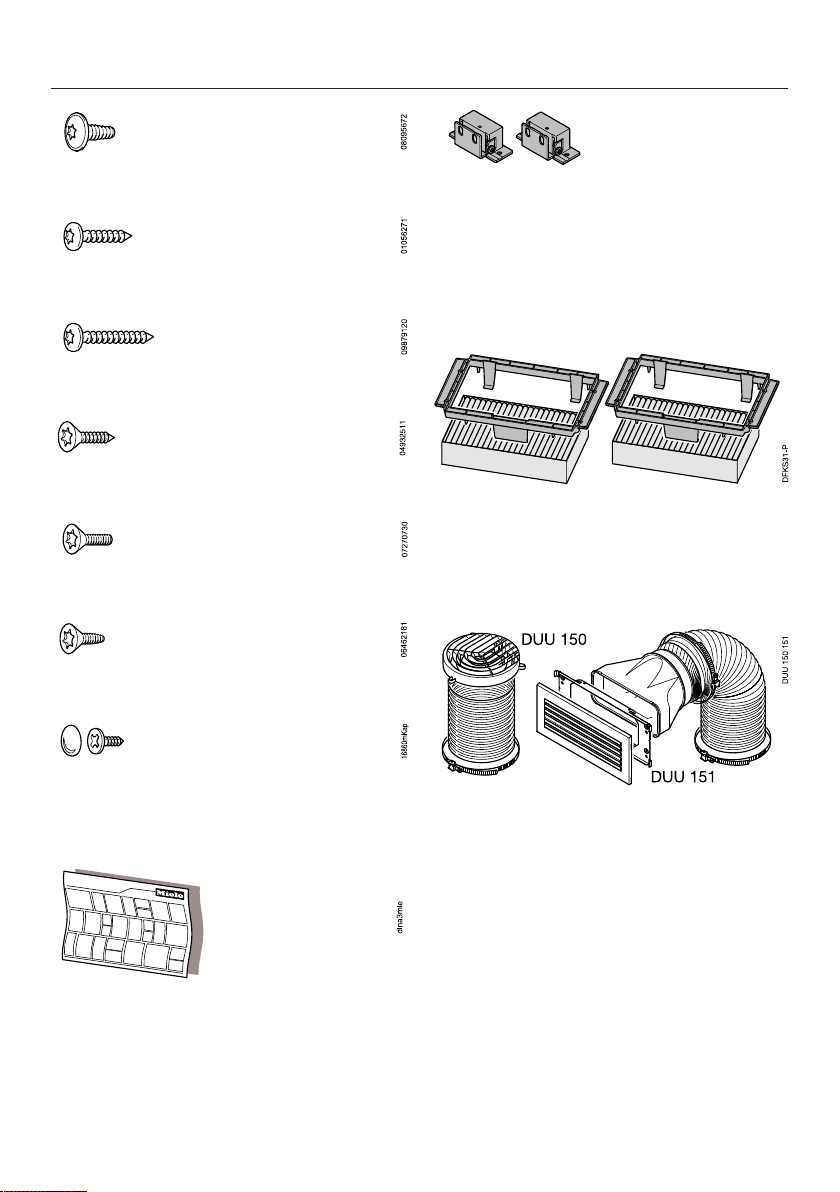

Installationsmateriale ....................................................................................................

Installationsmateriale til recirkulation.................................................................... 25

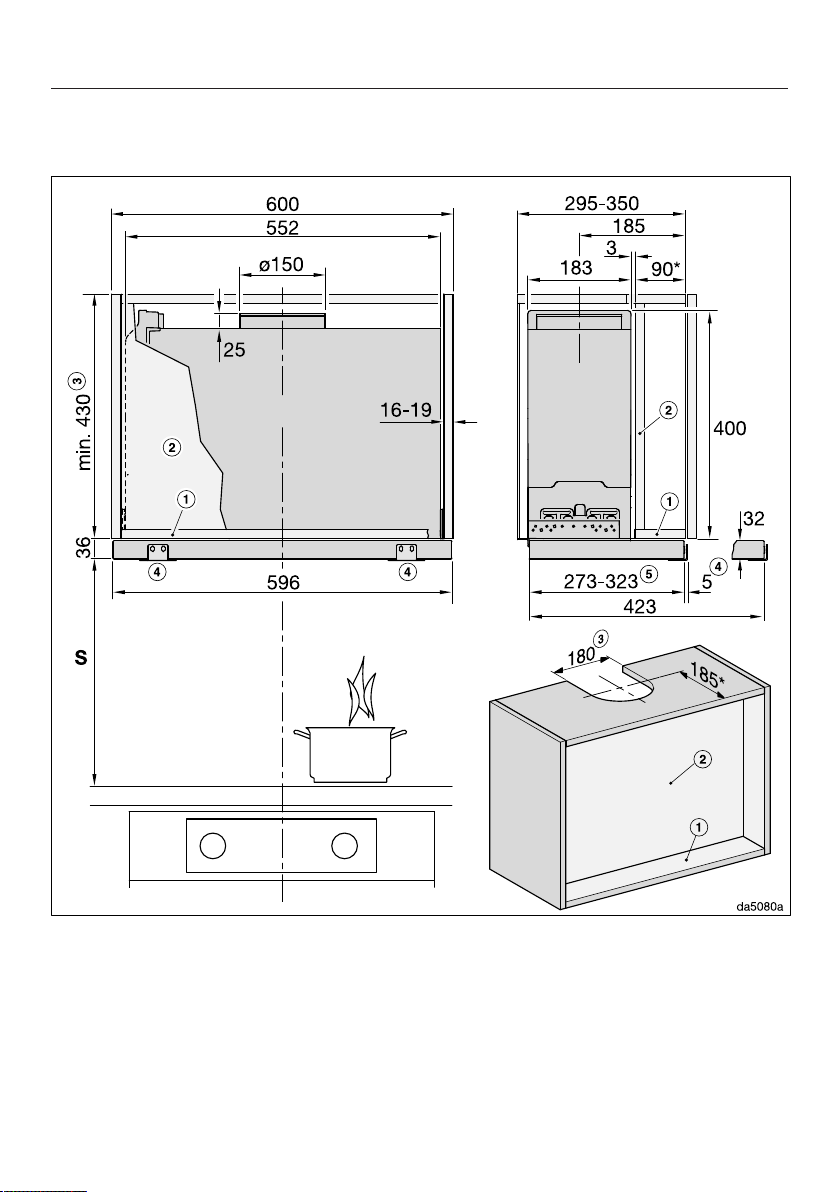

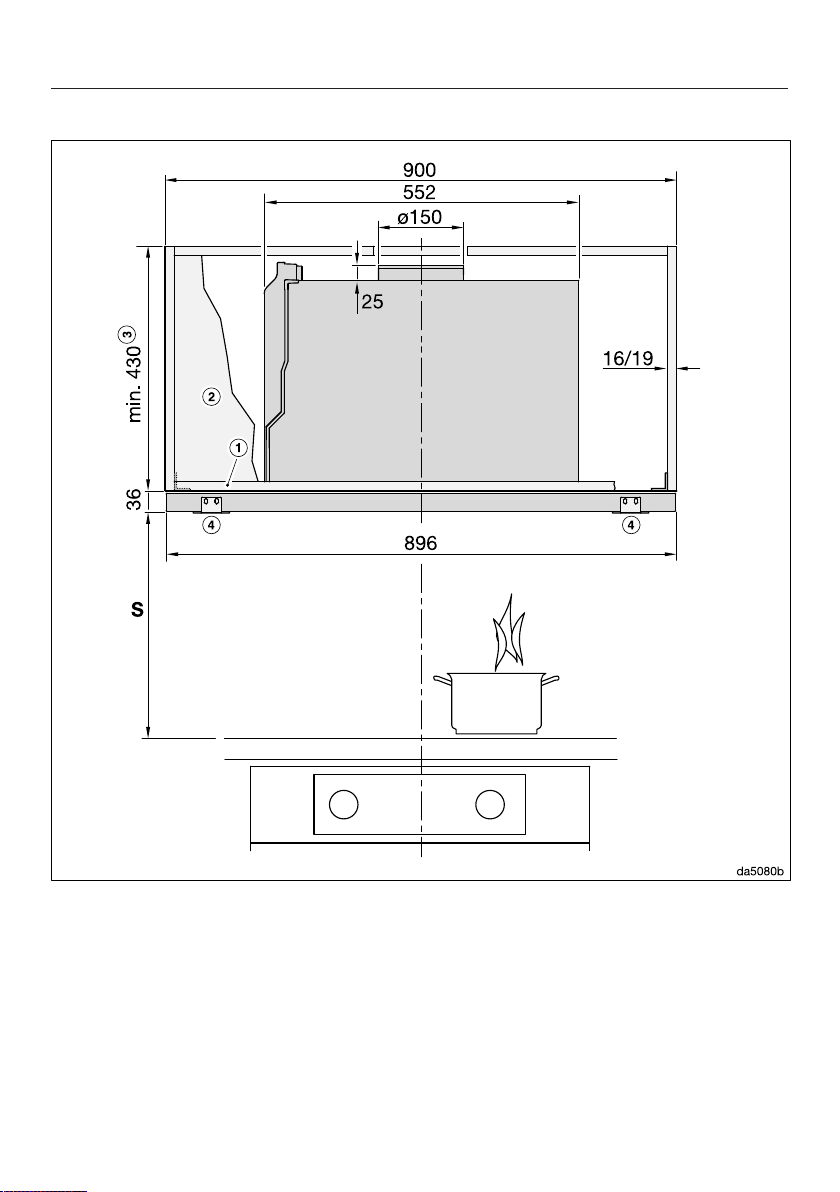

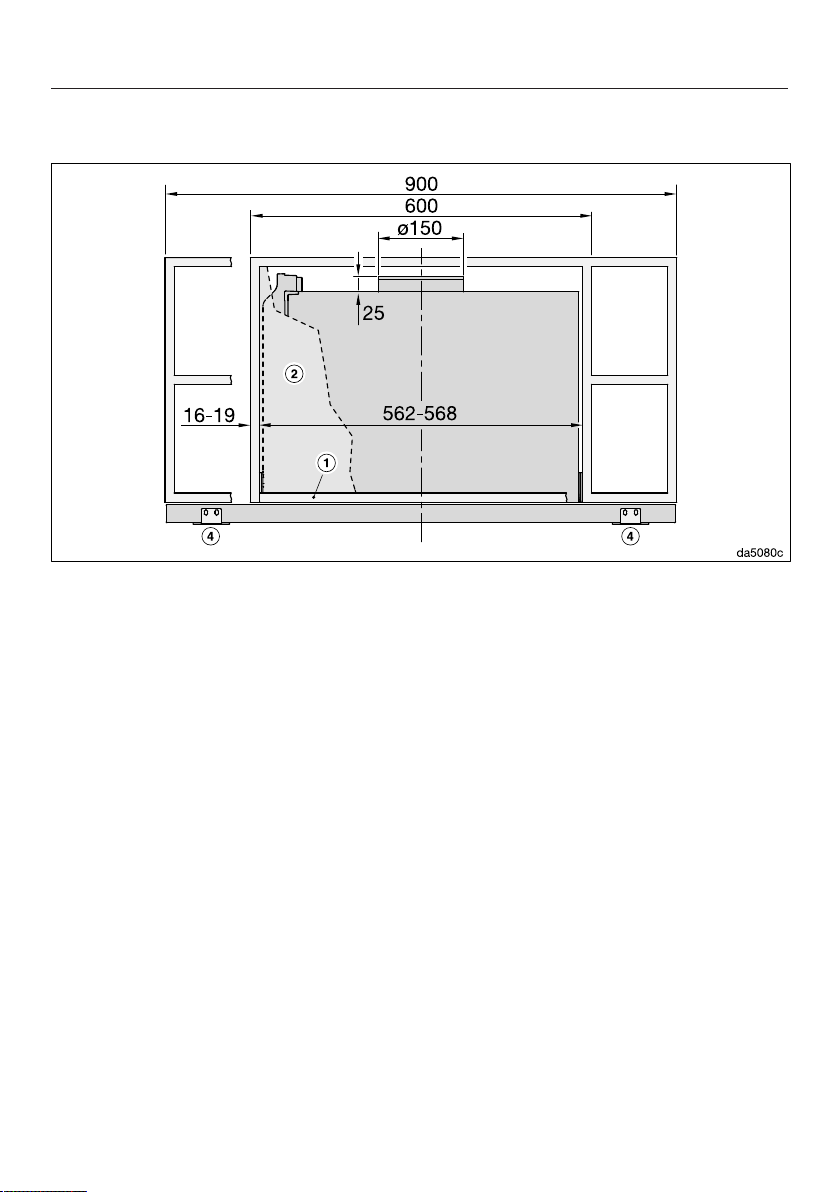

Mål....................................................................................................................................

Afstand mellem kogeplade og emhætte (S)...............................................................

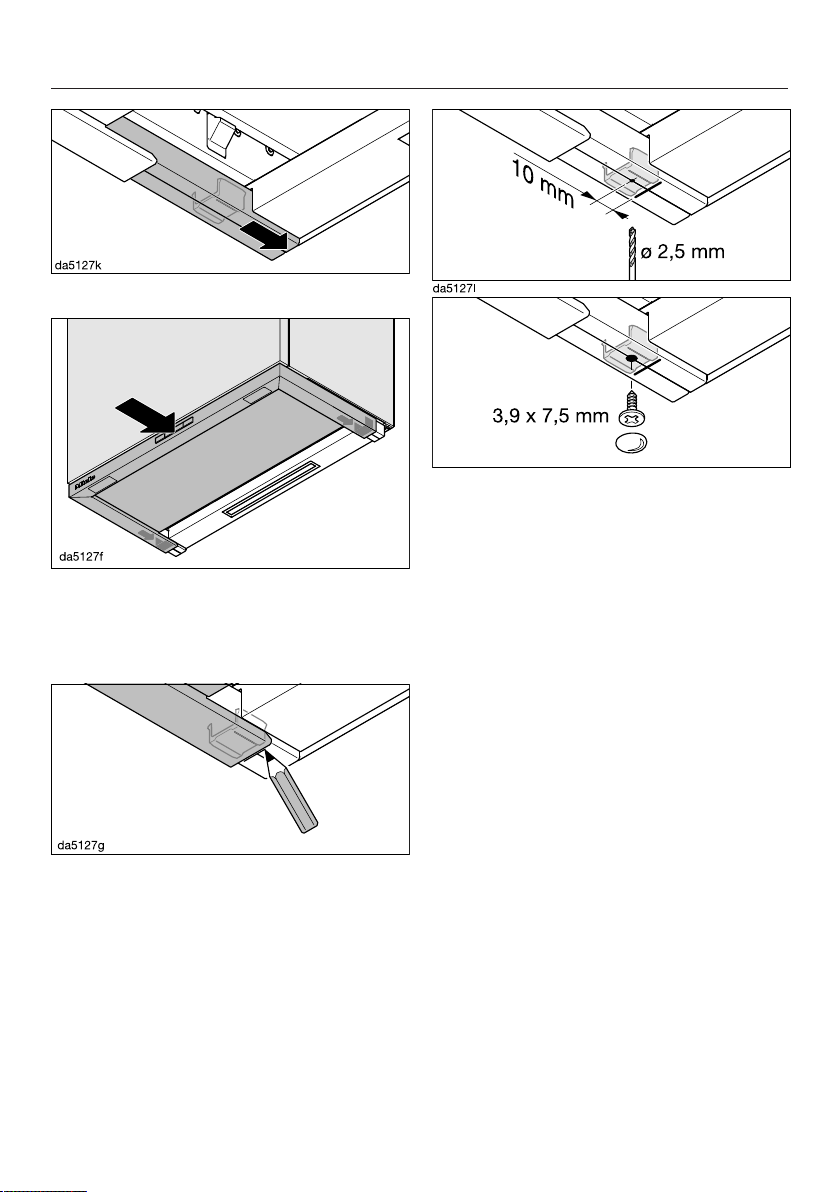

Montering af stopklods (ekstraudstyr)........................................................................

Aftræksrør........................................................................................................................

Tilbageslagsklap........................................................................................................ 32

Kondensvand............................................................................................................. 33

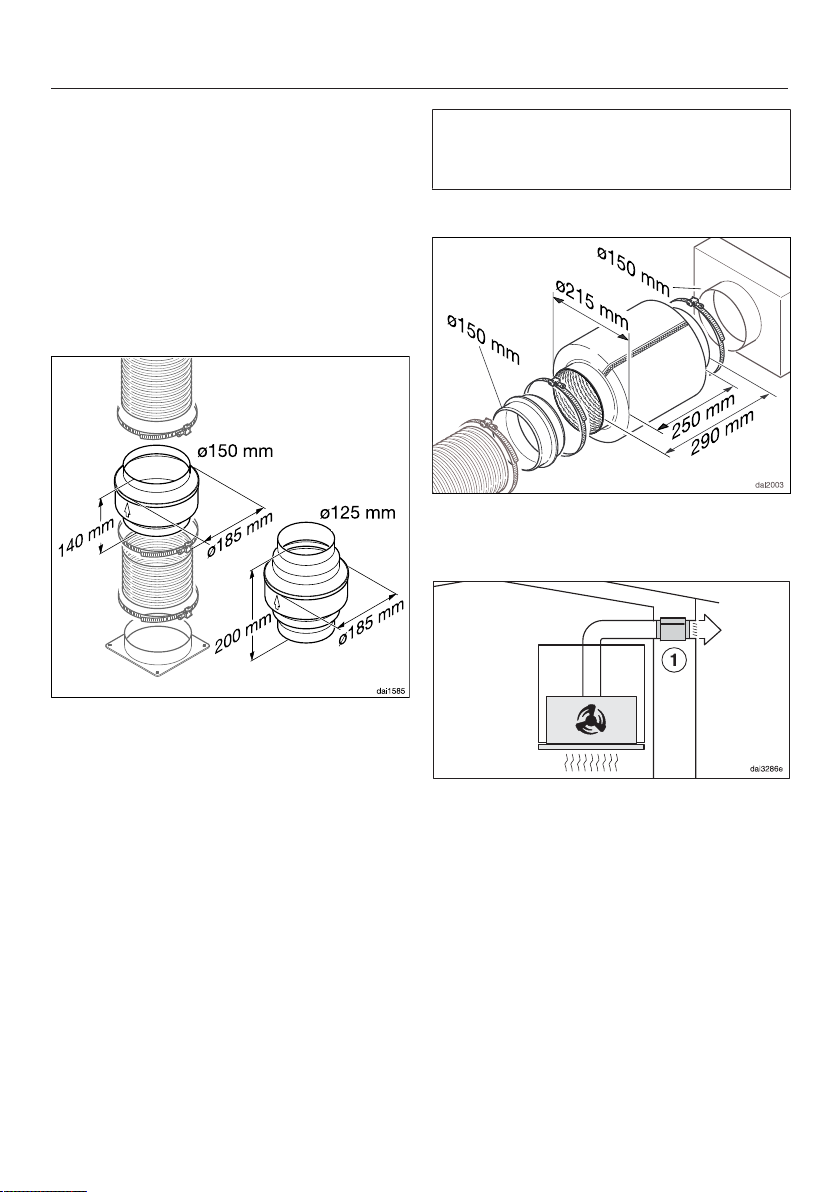

Lyddæmper................................................................................................................ 33

Eltilslutning......................................................................................................................

Tekniske data ................................................................................................................. 36

Ekstraudstyr til recirkulation .........................................................................................

14
14
14
14
14
15

15

17

18

20

21
21
21

24
24
24

26
29
30
32

34

36

2

Råd om sikkerhed og advarsler

Emhætten opfylder de foreskrevne sikkerhedsbestemmelser.
Uhensigtsmæssig brug kan dog medføre skader på personer og
ting.

Læs venligst brugs- og monteringsanvisningen grundigt, inden em­hætten tages i brug. Den indeholder vigtige anvisninger om monte­ring, sikkerhed, brug og vedligeholdelse. Herved beskyttes perso­ner, og skader på emhætten undgås.

I overensstemmelse med norm IEC 60335-1 gør Miele udtrykkeligt
opmærksom på, at afsnittet om installation af produktet samt råd
og om sikkerhed og advarsler skal læses og overholdes.

Miele kan ikke gøres ansvarlig for skader, der er opstået, fordi disse
anvisninger ikke er blevet fulgt.

Gem venligst brugs- og monteringsanvisningen, og giv den videre til
en eventuel senere ejer.

Retningslinjer vedrørende brugen

 Denne emhætte er beregnet til anvendelse i private husholdninger

eller på lignende opstillingssteder.

 Emhætten er ikke beregnet til udendørs brug.
 Anvend udelukkende emhætten i almindelig husholdning til udsug-

ning og rensning af em fra madlavning.
Det er ikke tilladt at anvende den til andre formål.

 Emhætter med recirkulation kan ikke anvendes over gaskogeplader.

Spørg eventuelt en gasfagkyndig person.

 Personer, som på grund af begrænsninger i fysisk eller psykisk for-

måen eller på grund af manglende erfaring eller uvidenhed ikke er i
stand til at betjene emhætten sikkert, må ikke anvende den uden op­syn.
Disse personer må kun bruge emhætten uden opsyn, hvis de er infor­meret om dens funktioner, så de kan betjene den sikkert, og hvis de
forstår de farer, der kan opstå ved forkert betjening.

3

Råd om sikkerhed og advarsler

Børn i huset

 Børn under 8 år må ikke komme i nærheden af emhætten, med-

mindre der holdes konstant opsyn med dem.

 Børn på 8 år eller derover må kun bruge emhætten uden opsyn,

hvis de er informeret om dens funktioner, så de kan betjene den sik­kert. Børn skal kunne forstå de farer, der kan opstå ved forkert betje­ning.

 Børn må ikke rengøre eller vedligeholde emhætten uden opsyn.
 Hold altid øje med børn, der opholder sig i nærheden af emhætten.

Lad dem aldrig lege med emhætten.

 Kogepladelyset er meget kraftigt.

Sørg især for, at babyer ikke kigger direkte på lyset.

 Risiko for kvælning! Børn kan under leg vikle sig ind i emballagema-

teriale (fx folier) eller trække det over hovedet og blive kvalt. Opbevar
derfor emballagedele uden for børns rækkevidde.

Teknisk sikkerhed

 Installation, vedligeholdelse og reparation foretaget af ukyndige

kan medføre betydelig risiko for brugeren. Installation, vedligeholdel­se og reparation må kun udføres af Miele Service eller en anden ud­dannet fagmand.

 En beskadiget emhætte kan betyde fare for sikkerheden. Kontroller

derfor emhætten for synlige skader, inden den monteres. Tag aldrig
en beskadiget emhætte i brug.

 Emhættens elektriske sikkerhed kan kun garanteres, når der er

etableret forskriftsmæssig jordforbindelse. Denne grundlæggende
sikkerhedsforanstaltning skal være i orden. I tvivlstilfælde bør elinstal­lationen kontrolleres af en fagmand.

 De tilslutningsdata (frekvens og spænding), der er angivet på em-

hættens typeskilt, skal ubetinget stemme overens med de eksiste­rende forhold på opstillingsstedet, så der ikke opstår skader på em­hætten.
Sammenlign tilslutningsdataene inden tilslutning. Kontakt en elfag­mand i tvivlstilfælde.

4

Råd om sikkerhed og advarsler

 Midlertidig eller permanent tilslutning til et selvforsynende eller ik-

ke-netværkssynkront energiforsyningssystem (såsom stand-alone
netværkssystemer, backup-systemer) er mulig. Forudsætning for til­slutning er, at energiforsyningssystemet opfylder kravene i EN 50160
eller tilsvarende.
Beskyttelsesforanstaltningerne i husinstallationen og i Miele-pro­duktet skal også sikres med hensyn til deres funktion og driftsform
ved tilslutning til stand-alone netværkssystemer eller ved ikke-net­værkssynkron drift, eller de skal erstattes af tilsvarende foranstaltnin­ger i installationen. Som eksempelvis beskrevet i den aktuelle version
af VDE-AR-E 2510-2.

 Multistikdåser og forlængerledninger giver ikke den nødvendige

sikkerhed (risiko for brand) og bør derfor ikke anvendes ved tilslutning
af emhætten.

 På emhætter af typen ....EXT/EXTA skal der etableres en styreled-

ningsforbindelse fra blæseren til emhættens betjeningspanel.
Ved brug af ekstern blæser kan der kun anvendes en Miele-blæser.

 Brug kun emhætten i monteret tilstand af hensyn til sikkerheden.
 Denne emhætte må ikke anvendes på ikke-stationære opstillings-

steder (fx skibe).

 Berøring af spændingsførende tilslutninger samt ændring af den

elektriske og mekaniske opbygning kan være farlig for brugeren og
medføre funktionsforstyrrelser på emhætten.
Åbn ikke kabinettet, medmindre det er beskrevet i vejledningerne
vedrørende montering og rengøring. Åbn aldrig andre dele af kabinet­tet.

 Emhætten skal være afbrudt fra elnettet under installation, vedlige-

holdelse og reparation. Den er kun afbrudt fra elnettet, når

- sikringerne i installationen er slået fra, eller

- skruesikringerne i installationen er skruet helt ud, eller

- stikket er trukket ud (hvis der er et). Træk ikke i ledningen på en
emhætte med netstik, men i stikket, når emhætten skal afbrydes
fra elnettet.

 Reparation af emhætten inden garantiens udløb bør kun foretages

af Miele Service, da eventuelle efterfølgende skader ellers ikke er om­fattet af Mieles garanti.

 En beskadiget tilslutningsledning må kun udskiftes af fagfolk.

5

Råd om sikkerhed og advarsler

 Pæren i lampen er fast monteret. Af sikkerhedsmæssige grunde

må udskiftning kun foretages af Miele Service eller en anden uddan­net fagmand.

Brug af emhætte samtidig med et ildsted, der er afhængigt af luften i rummet

 Risiko for forgiftning pga. forbrændingsgasser!
Hvis der i samme rum anvendes både emhætte og et ildsted, der
er afhængigt af luften i rummet eller et ventilationssystem, bør der
udvises største forsigtighed.
Ildsteder, der er afhængige af luften i rummet, får deres forbræn­dingsluft fra rummet, hvori de er opstillet, og leder udblæsnings­gassen ud i det fri via fx en skorsten. Dette kan fx være gas-, olie-,
træ- eller kuldrevne varmeapparater, gennemstrømningsvandvar­mere, varmtvandskedler, kogeplader eller ovne.

Emhætten suger luft ud af køkkenet og rummene ved siden af. Det­te gælder for følgende driftsmåder:

- Udluftning til det fri

- Udluftning til det fri med ekstern blæser

- Recirkulation med ventilationsboks anbragt uden for rummet.
Hvis lufttilførslen ikke er tilstrækkelig, opstår der et undertryk. Ild-

stederne får for lidt forbrændingsluft. Forbrændingen hæmmes.
Giftige forbrændingsgasser kan blive trukket ind i beboelsesrum­mene fra skorstenen eller udsugningsskakten.
Det kan være livsfarligt.

6

Råd om sikkerhed og advarsler

Emhætten kan uden risiko bruges samtidig med et ildsted, der er
afhængigt af luften i rummet, hvis undertrykket i rummet eller venti­lationssystemet højst er 4Pa (0,04mbar), hvorved tilbagesugning
af forbrændingsgas undgås.

Dette kan opnås, hvis der kan strømme frisk luft til forbrænding ind
gennem åbninger i fx døre og vinduer. Man bør sikre sig, at tvær­snittet på åbningerne er tilstrækkelig stort. En ventilationsmurkanal
alene giver som regel ikke tilstrækkelig lufttilførsel.

Ved vurdering bør hele husets ventilationssystem tages i betragt­ning. Kontakt den lokale skorstensfejermester.

Hvis emhætten bruges med recirkulation med tilbageledning af luf­ten til køkkenet, kan der uden problemer samtidig anvendes et ild­sted, der er afhængigt af luften i rummet.

Den daglige brug

 Åben ild medfører risiko for brand!

Arbejd aldrig med åben ild under emhætten. Dermed er fx flambering
og grillstegning med åben flamme forbudt. Den tændte emhætte
trækker flammerne ind i filteret. Opsuget køkkenfedt kan blive an­tændt!

 Kraftig varmepåvirkning ved madlavning på en gaskogeplade kan

beskadige emhætten.

- Lad aldrig en gaskogeplade være tændt uden kogegrej på. Selvom
kogegrejet kun tages af i kort tid, skal gaskogepladen slukkes.

- Vælg kogegrej, hvis størrelse passer til kogepladen.

- Indstil flammen, så den ikke går ud over kogegrejets bund.

- Undgå kraftig overopvarmning af kogegrejet (fx ved brug af wok).

 Kondensvand kan medføre korrosionsskader på emhætten.

Tænd altid for emhætten, når en kogezone benyttes, så der ikke dan­nes kondensvand.

 Overophedet olie og fedt kan selvantænde og derved sætte ild til

emhætten.
Hvis der arbejdes med olie eller fedt, skal man hele tiden holde øje
med gryder, pander og frituregryder. Også grillstegning på elektrisk
grill skal ske under konstant opsyn.

7

Råd om sikkerhed og advarsler

 Fedt- og smudsaflejringer kan nedsætte emhættens funktion.

Brug kun emhætten med isat fedtfilter for at sikre rensning af madlav­ningsemmen.

 Vær opmærksom på, at emhætten kan blive meget varm, når der

laves mad under den.
Berør først kabinettet og fedtfilteret, når emhætten er afkølet.

Installation

 Vær opmærksom på, om dit kogeudstyr må anvendes i kombina-

tion med en emhætte.

 Emhætten må ikke monteres over ildsteder, hvor der bruges fast

brændsel.

 For kort afstand mellem kogeplade og emhætte kan medføre ska-

der på emhætten.
Medmindre kogepladeproducenten har angivet en større sikkerheds­afstand mellem kogepladen og underkanten af emhætten, er de
mindsteafstande, der er angivet i afsnittet Montering, gældende.
Hvis der anvendes forskelligt kogeudstyr med forskellig sikkerhedsaf­stand under emhætten, skal man vælge den størst angivne sikker­hedsafstand.

 Følg anvisningerne i afsnittet Installation ved montering af emhæt-

ten.

 Komponenter kan have skarpe kanter og forårsage kvæstelser.

Bær ved monteringen handsker, der har skærebeskyttelse.

 Til aftræksrør må der kun bruges rør eller slanger af ikke-brændbart

materiale. Disse kan købes ved henvendelse til vores kundecenter
(kontaktinformation findes på omslaget).

 Udluftning må ikke ske gennem røgkanal, skorsten eller ventila-

tionsskakt, hvis disse anvendes til udluftning af rum med ildsteder.

 Hvis udluftning skal ske gennem en røgkanal eller skorsten, der ikke

er i brug, skal myndighedernes forskrifter overholdes.

Rengøring og vedligeholdelse

 Der er brandfare, hvis rengøringen ikke foretages som beskrevet i

denne brugsanvisning.

 Brug aldrig et damprengøringsapparat til rengøring af emhætten.

Dampen kan trænge ind til de spændingsførende dele og medføre
kortslutning.

8

Råd om sikkerhed og advarsler

Tilbehør og reservedele

 Anvend kun originalt Miele-tilbehør. Hvis der monteres andre dele,

bortfalder kravet om garanti og/eller produktansvar.

 Defekte dele må kun udskiftes med originale Miele-reservedele.

Kun hvis dette overholdes, kan Miele garantere, at sikkerhedskravene
er opfyldt.

 Miele yder op til 15 års leveringsgaranti, men min. 10 år på funkti-

onsbærende reservedele efter produktionsophør af emhætten.

9

Miljøbeskyttelse

Bortskaffelse af emballagen

Emballagen er udformet til håndtering af
produktet og beskytter det mod trans­portskader. Emballagematerialerne er
valgt ud fra miljø- og affaldstekniske
hensyn og kan generelt genbruges.

Genbrug af emballagematerialerne spa­rer råstoffer og mindsker affaldsproble­merne. Brug materialespecifikke ind­samlings- og returneringsmuligheder for
genbrugsmaterialer.

Bortskaffelse af det gamle pro­dukt

Gamle elektriske og elektroniske pro­dukter indeholder stadig værdifulde ma­terialer. De indeholder imidlertid også
bestemte stoffer, blandinger og kompo­nenter, som er nødvendige for deres
funktion og sikkerhed. Hvis disse bort­skaffes sammen med husholdningsaf­faldet eller behandles forkert, kan de
skade den menneskelige sundhed og
miljøet. Bortskaf derfor ikke det gamle
produkt med husholdningsaffaldet.

Aflever i stedet for det gamle produkt på
nærmeste officielle opsamlingssted for
elektriske og elektroniske produkter eller
på kommunens genbrugsstation. Det er
kundens eget ansvar at sørge for at fjer­ne eventuelle personrelaterede data fra
det produkt, der skal bortskaffes. Du er
lovmæssigt forpligtet til at fjerne brugte
batterier og akkumulatorer, der ikke er
fast indkapslet i produktet, samt pærer,
der kan fjernes uden at blive ødelagt. Af­lever disse på et opsamlingssted/gen­brugsstationen, hvor de kan indleveres
uden omkostninger. Sørg for, at det
gamle produkt opbevares utilgængeligt
for børn, indtil det fjernes.

10

Funktionsbeskrivelse

Afhængig af model er følgende funk­tioner mulige:

Udluftning til det fri

Den indsugede luft renses af fedtfilteret
og ledes derefter ud af bygningen.

Recirkulation

(kun med ombygningssæt og lugtfiltre
som ekstraudstyr, se afsnittet Tekniske
data)

Den indsugede luft renses ved hjælp af
fedt- og lugtfiltrene. Luften ledes deref­ter tilbage i køkkenet.

Ekstern blæser

(På emhætter af typen ....EXT/EXTA)

På emhætter, der er beregnet til tilslut­ning til en ekstern blæser, monteres en
Miele udsugningsblæser på et valgfrit
sted uden for rummet. Den eksterne
blæser forbindes med emhætten ved
hjælp af en styreledning og styres via
emhættens betjeningspanel.

11

Oversigt over emhætten

12

Oversigt over emhætten

a

Udluftningsstuds

b

Betjeningselementer

c

Lugtfilter
Engangslugtfilter eller regenererbart lugtfilter
Ekstraudstyr til recirkulation

d

Fedtfilter

e

Emskærm, der kan trækkes ud

f

Kogepladebelysning

g

Tast til til- og frakobling af blæseren

h

Taster til indstilling af blæserstyrke

i

Tast til at tænde og slukke kogepladebelysningen

j

Nedklappeligt frontpanel
Fronten på emskærmen kan monteres med en køkkenskabsfront. Til brug for
dette skal der anvendes monteringssæt DML 2000 (ekstra tilbehør).

13

Betjening

Blæseren tændes

Tænd blæseren, så snart der startes
med at lave mad. Herved suges madlav­ningslugte ud fra starten.

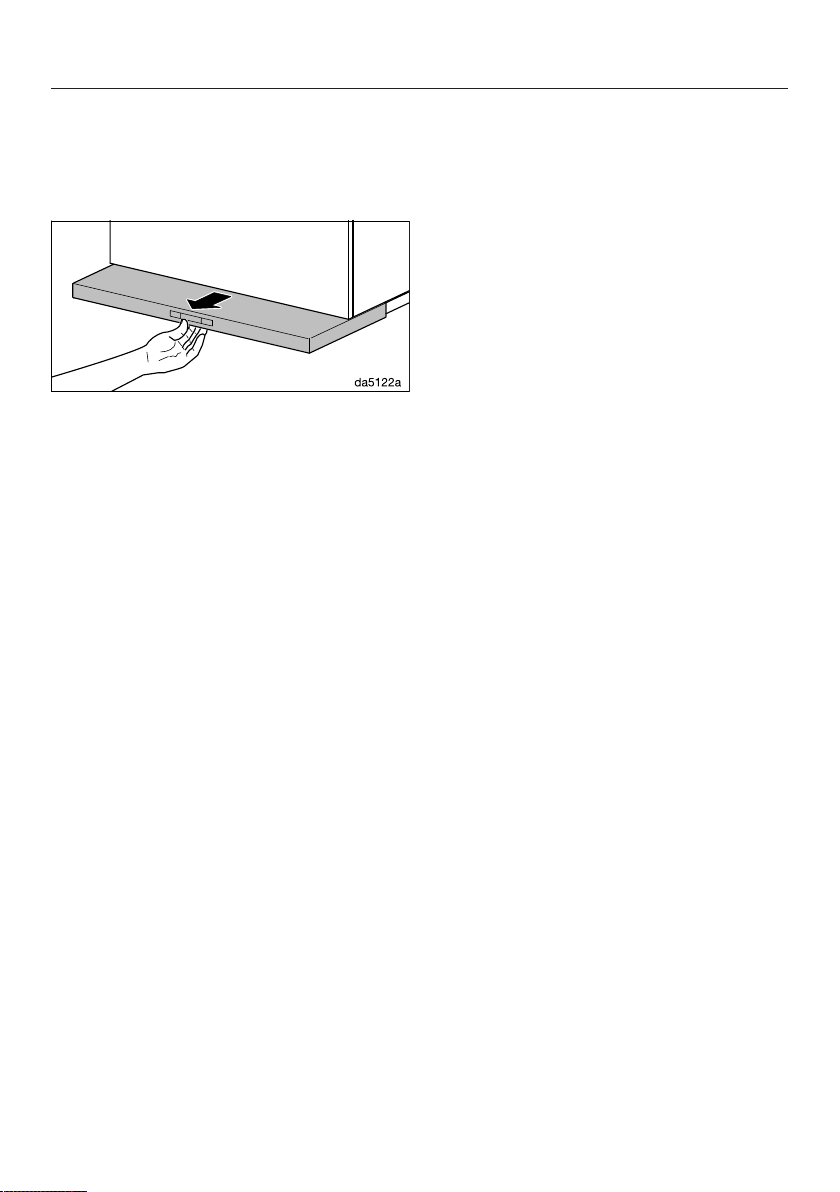

 Træk emskærmen ud. For at opnå op-

timal udsugning og et lavt støjniveau
skal emskærmen trækkes helt ud.

Blæseren starter på trin 2.

Blæsertrin vælges

Ved madlavning med let til kraftig em­og lugtudvikling anvendes effekttrinnene
1 til 3.

Ved madlavning med midlertidig meget
kraftig em- og lugtudvikling, fx bruning,
vælges boostertrinnet B.

 Vælg det ønskede blæsertrin ved tryk

på tasten “” eller “”.

Boostertrin reduceres

Når Powermanagement er aktiveret (for­indstillet), reduceres blæsereffekten
automatisk til trin 3 efter 5minutter.

Efterudsugning

 Lad blæseren køre nogle minutter ef-

ter madlavningen.

Køkkenluften renses for den sidste em
og lugt.

Rester i emhætten og lugte som følge
deraf undgås.

Blæseren slukkes

 Blæseren slukkes ved at skubbe em-

skærmen ind. Næste gang emskær­men trækkes ud, starter blæseren
igen på trin 2, eller

 sluk blæseren ved at trykke på tænd/

sluk-tasten.

Kogepladebelysning tændes/ slukkes

Kogepladebelysningen kan tændes og
slukkes, uafhængigt af om blæseren er
tændt.

 Kogepladebelysningen kan tændes og

slukkes ved hhv. at trække emskær­men ud og skubbe den ind eller ved at
trykke på lystasten .

Når lyset er tændt, lyser symbolet .

14

Betjening

Powermanagement

Emhætten er udstyret med Power­management-funktion. Powermanage­ment er en energisparefunktion. Den
sørger for automatisk reducering af blæ­sertrinnet og frakobling af lyset.

- Hvis blæserens boostertrin er valgt,
reduceres effekten automatisk til trin
3 efter 5 minutter.

- Blæsertrinnene 3, 2 eller 1 reduceres
med 1 trin efter 2 timer og derefter
med 1 trin for hver 30 minutter, indtil
blæseren er frakoblet.

- Kogepladebelysningen slukkes auto­matisk efter 12 timer.

Powermanagement deaktiveres/akti­veres

Powermanagement kan deaktiveres.
Vær opmærksom på, at dette kan med­føre øget energiforbrug.

 Blæseren og kogepladebelysningen

skal være slukket.

 Tryk samtidigt på tasterne “” og “”

i ca. 10 sekunder, indtil blæsertrin 1 ly­ser.

 Tryk herefter en efter en på

1 og B lyser konstant.
 Bekræft ved at trykke på tænd/sluk-

tasten.

Alle kontrollamper slukker.
Hvis valget ikke bekræftes inden for

4minutter, bibeholdes den gamle ind­stilling.

Sikkerhedsafbryder

Hvis Powermanagement er deaktiveret,
slukkes emhætten automatisk efter
12timer (blæser og kogepladebelys­ning).

 Den kan tændes igen ved tryk på

tænd/sluk-tasten eller lysta­sten.

- lystasten ,

- tasten “” og igen

- lystasten .

Når powermanagement er aktiveret, ly­ser 1 og B konstant.
Når powermanagement er deaktiveret,
blinker 1 og B.

 Tryk på tasten “” for at deaktivere

powermanagement.
1 og B blinker.
 Tryk på tasten “” for at aktivere

powermanagement.

15

Energispareråd

Denne emhætte arbejder meget effek­tivt og energibesparende. Følgende for­holdsregler understøtter den energibe­sparende brug:

- Sørg for god ventilation i køkkenet ved
madlavningen. Hvis der ved udluftning
til det fri ikke strømmer tilstrækkelig
luft til emhætten, arbejder den ikke ef­fektivt, og der høres højere lyde ved
brug.

- Lav mad på så lavt varmetrin som mu­ligt. Mindre mados betyder lavere ud­sugningstrin på emhætten og hermed
et lavere strømforbrug.

- Kontroller det valgte blæsertrin på
emhætten. For det meste er et lavt
blæsertrin tilstrækkeligt. Anvend kun
boostertrinnet, når det er nødvendigt.

- Vælg ved kraftig mados et højt blæ­sertrin på et tidligt tidspunkt. Dette er
mere effektivt end at forsøge at få sto­re mængder mados i køkkenet ud ved
at lade emhætten køre længe.

- Sørg for at slukke emhætten efter
endt madlavning.

- Rengør eller udskift filtrene regelmæs­sigt. Overmættede filtre reducerer
emhættens effekt, øger brandfaren og
medfører øget hygiejnisk risiko.

16

Rengøring og vedligeholdelse

 Afbryd altid strømmen til emhæt-

ten inden reparation og vedligehol­delse (se afsnittet Råd om sikkerhed
og advarsler).

Kabinet

Generelt

Overfladerne og betjeningselemen­terne kan blive beskadiget som følge
af uegnede rengøringsmidler.

Anvend ikke rengøringsmiddel, der
kan indeholde soda, syre, klor eller
opløsningsmidler.

Anvend ikke skurende eller ridsende
rengøringsmidler, som fx skurepulver,
flydende skuremiddel, skuresvampe,
som fx grydesvampe eller brugte
svampe, der indeholder rester af sku­remiddel.

 Fugt i emhætten kan føre til ska-

der.
Vær opmærksom på, at der ikke

trænger fugt ind i emhætten.

Særlige anvisninger om ståloverflader

Anvisningerne gælder ikke for betje­ningstasterne.

Udover de generelle anvisninger er ren­gøringsmidler til rustfrit stål uden sku­rende virkning egnet til rengøring af stål­overfladerne.

For at forhindre at stålfladerne hurtigt
bliver snavsede igen, anbefales pleje­middel til rustfrit stål (kan købes ved
henvendelse til Miele Kundecenter).

Rengøring af emhætter med farvet ka­binet

Rengøringen forårsager små ridser i
overfladen, som kan være synlige af­hængige af rumbelysningen.

Særlige anvisninger om betjeningsele­menter

Der kan opstå misfarvninger eller æn­dringer på overfladerne, hvis snavs
får lov at sidde i længere tid.

Snavs skal helst fjernes omgående.

 Rengør kun alle overflader og betje-

ningselementer med en let fugtig
svampeklud, opvaskemiddel og varmt
vand.

 Tør overfladerne efter med en blød

klud.

Ved rengøring med rengøringsmiddel
til rustfrit stål kan betjeningselemen­ternes overflade beskadiges.

Anvend til rengøring af betjeningsele­menterne ikke rengøringsmiddel til
rustfrit stål.

17

Rengøring og vedligeholdelse

Fedtfilter

 Risiko for brand

Et overmættet fedtfilter medfører
brandfare.

Rengør fedtfilteret med jævne mel­lemrum.

Det genanvendelige metalfedtfilter i em­hætten optager de faste bestanddele i
køkkenosen (fedt, støv osv.) og forhin­drer derved, at emhætten bliver snavset.

Fedtfilteret skal rengøres med jævne
mellemrum.

Et kraftigt tilsmudset fedtfilter reduce­rer udsugningseffekten og medfører
kraftigere tilsmudsning af emhætten
og køkkenet.

Rengøringsinterval

Fedtansamlinger hærdes, hvis de får lov
at sidde i længere tid, hvorved rengørin­gen vanskeliggøres. Det anbefales der­for at rengøre fedtfilteret hver 3.-4. uge.

Fedtfilter tages ud

 Filteret kan falde ned, når det ta-

ges ud.
Dette kan medføre beskadigelse af

filteret og kogepladen.
Hold godt fast i filteret, når det tages

ud.

 Træk emskærmen ud.

18

 Hold fedtfilteret med højre hånd. Tryk

på låsen i venstre side. Filteret rutsjer
nedad.

 Tryk fedtfilteret en smule til venstre på

højre side.

 Tag fedtfilteret ud nedad.

Rengøring og vedligeholdelse

Rengøring af fedtfilteret i hånden

 Rengør fedtfilteret med en opvaske-

børste og varmt vand tilsat et mildt
opvaskemiddel til opvask i hånden.
Undlad at bruge koncentreret opva­skemiddel.

Uegnede rengøringsmidler

Ved gentagen brug af uegnede rengø­ringsmidler kan filterfladerne blive be­skadiget.
Følgende rengøringsmidler bør undgås:

- kalkopløsende rengøringsmidler

- skurepulver og flydende skuremiddel

- aggressive universalrengøringsmidler
og fedtopløsende spray

- ovnspray

Rengøring af fedtfilteret i opvaskema­skinen

 Risiko for skader på grund af for

høje temperaturer i opvaskemaski­nen.

Fedtfilteret kan blive ubrugeligt på
grund af for høje temperaturer, fx på
grund af deformation.

Vælg et program, der ikke overskrider
den anbefalede temperatur.

Følg også anvisningerne i opvaske­maskinens brugsanvisning.

 Anbring fedtfilteret så lodret som mu-

ligt eller på skrå i underkurven. Sørg
for, at spulearmen kan bevæges frit.

 Brug et opvaskemiddel til hushold-

ningsbrug.

 Vælg et program med en temperatur

på maks. 65 °C.

Afhængigt af opvaskemidlet kan der
forekomme permanent misfarvning af
de indre filteroverflader. Dette har in­gen indflydelse på fedtfiltrenes funk­tion.

Efter rengøring

 Læg fedtfilteret til tørre på et sugende

underlag efter rengøringen.

 Fjern også fedtrester fra de tilgængeli-

ge dele af kabinettet, når fedtfilteret
er taget ud. Dette forebygger brandfa­re.

 Sæt fedtfilteret i igen.

Udskiftning af fedtfilter

Filterfladerne kan blive slidt pga. regel­mæssig anvendelse og rengøring.

Udskift filteret, hvis der konstateres ska­der.

Fedtfilteret kan bestilles via vores hjem­meside under Services - Reservedele og
tilbehør eller hos Mieles kundecenter
(se kontaktinformation i slutningen af
brugsanvisningen).

19

Rengøring og vedligeholdelse

Lugtfiltre

Ved recirkulation skal der foruden fedt­filteret anvendes 2 lugtfiltre. Disse bin­der de lugtstoffer, der opstår ved mad­lavning.

Lugtfiltrene anbringes i emskærmen
oven over fedtfilteret.

Lugtfiltre kan bestilles på vores hjemme­side eller ved henvendelse til vores kun­decenter (kontaktinformation findes på
omslaget). De kan også købes hos
Miele-forhandlere.

Typebetegnelsen findes i afsnittet Tek­niske data.

Lugtfilteret isættes/udskiftes

De tilhørende rammer skal monteres
ved anvendelse af lugtfiltrene. Se mon­teringsplanen.

 Tag fedtfilteret ud af emhætten.
 Tag lugtfiltrene ud af emballagen.

Udskiftningsinterval

Udskift altid lugtfiltrene, når de ikke læn­gere kan binde lugtstofferne tilstrække­ligt, senest hver 6. måned.

Lugtfiltre bortskaffes

 De brugte lugtfiltre kan smides ud

med almindeligt husholdningsaffald.

Regenererbare lugtfiltre

Til disse emhætter fås regenererbare
lugtfiltre. De kan genanvendes flere gan­ge ved regenerering i ovnen.

Oplysninger om brug findes i den tilhø­rende brugsanvisning.

 Tryk lugtfiltrene helt ind i rammen.
 Sæt fedtfilteret i igen.
 Når lugtfiltrene tages ud: Tryk lasker-

ne i holderen en smule fremad, og tag
lugtfiltrene ud nedad.

20

Service / Garanti

Under miele.dk/Services findes infor­mationer om, hvordan man selv kan
udbedre småfejl og bestille reserve­dele.

Kontakt i tilfælde af fejl

Kontakt forhandleren eller Miele Kunde­center, hvis det ikke er muligt selv at ud­bedre fejlen.

Bestil service via Mieles hjemmeside
www.miele.dk/service.

Kontaktinformation til Miele Kunde­center findes i slutningen af denne do­kumentation.

Typeskiltets placering

Typeskiltet bliver synligt, når fedtfilteret
tages ud. Og ved recirkulation, når lugt­filtrene tages ud.

Miele Service

- Service inden for kort tid

- Lokale Miele-serviceteknikere i lands­dækkende servicenet

- Teknikerne er specialuddannede i
Mieles produkter

- Centralt dirigerede servicevogne

- Stor reservedelsbeholdning i service­vognen

- Originale Miele-reservedele

- 24 måneders garanti på alle fabriksnye
Miele-produkter, -reservedele og re­parationer

- Garanteret levering af reservedele i
mange år efter at produktet er taget
ud af salgsprogrammet

Reparationsservice

Får du brug for reparationsservice, klarer
vi det hurtigt med egen serviceafdeling.
Vi har over hele landet mere end 60 lo­kalt boende serviceteknikere og er der­for altid tæt på kunderne. Ventetiden på
at få besøg af en servicetekniker er nor­malt kun ganske få dage, så dit produkt
hurtigt er klar til brug igen. Dette kan vi
gøre i kraft af vores store stab af ser­viceteknikere, som kører i centralt diri­gerede servicevogne.

Teknikeren medbringer en stor mængde
originale Miele-reservedele i sin service­vogn. Dette bevirker, at langt de fleste
reparationer klares med det samme
uden yderligere servicebesøg.

21

Service / Garanti

Rygraden i god service er dygtige ser­viceteknikere. Alle vores teknikere har en
relevant faglig håndværksmæssig ud­dannelse, og denne suppleres løbende
med Mieles egen uddannelse i drift,
vedligeholdelse og reparation af vores
produkter. Du kan derfor også altid få
råd og vejledning om produkternes drift
og vedligeholdelse.

Servicebestilling

Kontakt Miele Kundecenter via
miele.dk/service

Mieles garanti

De efterfølgende bestemmelser om ga­ranti omfatter udelukkende fabriksnye
produkter. Garantien er gældende 24
mdr. fra købsdato, når der forevises kvit­tering, regning eller tilsvarende, hvoraf
købsdato fremgår. Funktionssvigt på
produkterne, der skyldes installations­mæssige forhold, dækkes ikke af garan­tien. Garantien indskrænker ikke købers
rettigheder if. lovgivningen over for
Miele.

Mieles garanti omfatter:

Fabriksnye produkter beregnet til private
husholdninger og anvendt til rette for­mål. Fabrikations- og materialefejl, så­fremt disse fejl konstateres under pro­duktets normale brug.

For mindre øer, hvor færgetransport er
påkrævet, Grønland og Færøerne gælder
dog særlige bestemmelser.

Mieles garanti indebærer:

For store produkter betaler Miele alle
udgifter til reservedele, arbejdsløn og
rejseudgifter for tekniker. Såfremt Miele
skønner det nødvendigt, at produktet
sendes til et Miele værksted, betaler
Miele alle fragtudgifter hertil. For små
produkter betaler Miele alle udgifter til
reservedele og arbejdsløn, hvorimod
fremsendelse af produktet sker for kø­bers regning og risiko. Efter udbedring af
fejlen sker returnering af produktet for
Mieles regning og risiko. Dele udskiftet
ved en sådan reparation tilhører Miele.

22

Service / Garanti

Mieles garanti omfatter ikke:

- Fejl eller skader opstået direkte eller
indirekte som følge af overlast, fejlbe­tjening, misbrug, skødesløs behand­ling, mangelfuld vedligeholdelse, fejl­agtig indbygning, opstilling og tilslut­ning, spændingsvariationer og elek­triske forstyrrelser eller ved reparation
udført af andre end de af Miele autori­serede teknikere.

- Fejl eller skader opstået som følge af
erhvervsmæssig eller anden brug af
produkter, der er beregnet til private
husholdninger.

- Erstatning for eventuelle følgeskader,
herunder skader på andre genstande,
driftstab etc., medmindre andet er
lovmæssigt fastlagt.

Uberettiget tilkaldelse af Miele Service:

Inden Miele Service tilkaldes, kontrol­leres de fejlmuligheder, det er muligt
selv at udbedre. Såfremt kravet om ud­bedring er uberettiget, eksempelvis hvis
produktets svigt skyldes en defekt sik­ring eller et defekt afløb, påhviler det
kunden selv at betale de omkostninger,
der er forbundet med at have tilkaldt
service.

Transportskader:

Skulle produktet have fået en transport­skade under en transport, som køber
selv har sørget for, rettes omgående
henvendelse til den forhandler, hvor pro­duktet er købt.

Lov om køb:

Bestemmelserne vedrørende garanti er
gældende fra ikrafttrædelse af Lov om
køb år 2002. Garantien fratager ikke kø­ber adgang til at gøre et eventuelt an­svar efter købeloven gældende over for
den forhandler, hvor produktet er købt.
Henvendelse til Miele A/S virker samti­dig som reklamation over for forhandle­ren.

Indberetning:

Ønskes fejlen ikke afhjulpet omgående,
skal eventuelle krav i henhold til Mieles
garanti sammen med den fornødne do­kumentation for købsdato være ind­sendt skriftligt inden garantiens udløb til

Miele A/S
Erhvervsvej 2, Postboks 1371
DK - 2600 Glostrup.

23

*INSTALLATION*

Installation

Før installation

 Læs før installation alle informati-

oner i dette afsnit samt afsnittet Råd
om sikkerhed og advarsler.

Monteringsanbefalinger

- Sørg for, at emhætten monteres midt
over kogepladen, så emmen fra mad­lavningen kan opfanges optimalt.

- Kogepladen skal så vidt muligt være
smallere end emhætten. Kogepladen
bør højst have samme bredde som
emhætten.

- Monteringsstedet skal være frit til­gængeligt. I tilfælde af reparation skal
det også være nemt at komme til em­hætten og at afmontere den. Vær fx
opmærksom på dette ved placering af
skabe, reoler, loftselementer eller de­korrammer i området omkring emhæt­ten.

Installationsmateriale

1 tilbageslagsklap

til montering i motorenhedens udblæs­ningsstuds (ikke til recirkulation).

4 monteringsplader

til montering i et 600mm bredt skab.

2 monteringsbeslag

til montering i et 900mm bredt skab
(kun til 896 mm brede emhætter)

2 spændfjedre

til montering i et 900mm bredt skab
(kun til 896 mm brede emhætter)

1 udluftningsstuds

til aftræksrør 150 mm.

24

1 afstandsliste

til afdækning af spalten mellem emhæt­tens bagside og væggen.

2 stopklodser

til at begrænse emskærmens indskub­ningsafstand

*INSTALLATION*

Montage

Installation

Montaje

Montaggio

Montering

Montagem

Asennus

11839970

Installation

4 skruer M4x8mm

4 (8)* skruer 4x15mm

4 skruer 4x30mm

8 (12)* skruer 4x15mm

4 skruer M4x12mm*

4 skruer M4x8,5mm*

Monteringssæt DML 2000

til montering af en nedklappelig køkken­front (medfølger ikke, ekstra tilbehør)

Installationsmateriale til recirkulation

Følgende ekstraudstyr skal bruges til re­cirkulation:

Ombygningssæt DKFS 31-x

indeholder 2 holdere og 2 lugtfiltre
(DKFS 31-P) med genanvendelige (én
gang) lugtfiltre eller DKFS 31-R med re­genererbare lugtfiltre)

2 skruer 3,9x7,5mm mit Abdeckkap­pen

* på 896 mm brede emhætter

Monteringsanvisning

De enkelte monteringstrin er beskrevet
på monteringsanvisningen.

Ombygningssæt DUU 15x

indeholder afbøjningsstykke, slange og
spændbånd (DUU 150 til skabets øver­ste side eller DUU 151 til skabssiderne
eller skabsfronten).

25

*INSTALLATION*

Installation

Mål

Ill. 1: DAS 2620 i et 600 mm bredt skab.

Tegningen er ikke målfast

26

*INSTALLATION*

Ill. 2: DAS 2920 i et 900 mm bredt skab.

Installation

Tegningen er ikke målfast
Set fra siden: Se ill. 1

27

*INSTALLATION*

Installation

Ill. 3: DAS 2920 i et 600 mm bredt skab eller i et 900 mm bredt skab med skuffer i
siden.

Tegningen er ikke målfast
Set fra siden: Se ill. 1

Fodnoter til ill. 1 til 3:

a

For at fastgøre emhætten skal skabet have en bundplade i forreste område.

b

Hvis der skal være en hylde, skal denne kunne trækkes ud.

c

Udluftning til det fri eller recirkulation med ombygningssæt DUU150

d

Beslag DML 2000 (tilbehør) til montering af et frontpanel

e

Indstillelig med en stopklods

* I denne monteringssituation lukker skærmen sammen med skabets forkant. Hvis
emhætten anbringes længere fremme eller bagude, skal målene tilpasses i over­ensstemmelse hermed (fx ved anvendelse af et frontpanel).

Ved målene til skabshøjden og udskæringer skal der tages hensyn til monteret til­behør (fx lyddæmper, ombygningssæt recirkulation).

28

*INSTALLATION*

Afstand mellem kogeplade og emhætte (S)

Vær ved valg af afstanden mellem kogepladen og underkanten af emhætten op­mærksom på kogepladeproducentens angivelser.
Hvis der ikke er angivet større sikkerhedsafstande, skal nedenstående mindste­afstande overholdes:

Se også afsnittet Råd om sikkerhed og advarsler.

Kogeplade Afstand S min.
Elkogeplade 450mm
Elgrill, friturekoger (el) 650mm

Installation

Gaskogeplade med flere blus,

650mm

≤ 12,6 kW samlet effekt, ingen enkelt brænder > 4,5 kW
Gaskogeplade med flere blus,

760mm
> 12,6 kW og ≤ 21,6 kW samlet effekt,
ingen enkelt brænder > 4,8 kW

Gaskogeplade med flere blus,

Ikke mulig
> 21,6 kW samlet effekt,
eller en brænder med effekt > 4,8 kW

Gaskogeplade med ét blus, ≤ 6 kW effekt 650mm
Gaskogeplade med ét blus, > 6 kW og ≤ 8,1 kW effekt 760mm
Gaskogeplade med ét blus, > 8,1 kW effekt Ikke mulig

Ved montering af en frontafblænding i træ eller plast på emhætten skal man væ­re opmærksom på kogepladeproducentens anvisninger vedrørende anvendelse
af letantændelige materialer over kogepladen.

29

*INSTALLATION*

Installation

Montering af stopklods (ekstra­udstyr)

Der er mulighed for at begrænse em­skærmens indskubningsafstand.

Hvis den indskubbede emskærm fx ikke
skal flugte med forkanten af skabsmo­dulet, men med forkanten af køkken­skabsfronten, kan du placere stopklod­sen i overensstemmelse hermed.

Der er mulighed for at flytte stoppet
fremad med op til 50 mm.

Stopklodserne skal monteres i udtræk­kene på emskærmen, inden emhætten
installeres. Efter installationen kan stop­klodserne fastgøres på ønsket position.

 Sæt stopklodserne ind i udtrækkene

på emskærmen bagfra. Stopklodsens
ende vender bagud.

 Installer emhætten.
 Træk emskærmen ud.

 Skub afdækningerne på udtrækkene

fremad.

30

 Skub stopklodserne fremad til viste

position.

*INSTALLATION*

 Skub afdækningerne tilbage igen.

Installation

 Forbor 10 mm foran markeringen, og

fastgør stopklodserne.

 Skub forsigtigt emskærmen ind til øn-

sket position.

Stopklodserne skubbes derved ind i øn­sket position.

 Marker med en blyant bagkanten på

emskærmen på afdækningen.

 Træk emskærmen ud.

31

*INSTALLATION*

Installation

Aftræksrør

 Ved samtidig brug af emhætten

og et ildsted, der er afhængigt af luf­ten i rummet, kan der være fare for
forgiftning!

Anvisningerne i afsnittet Råd om sik­kerhed og advarsler bør ubetinget føl­ges.

Lad i tvivlstilfælde den lokale skor­stensfejermester kontrollere, at brug
af emhætten kan ske uden fare.

Anvend kun glatte rør eller fleksible
slanger af ikke-brændbart materiale
som aftræksrør.

Anvend til emhætter af typen ... EXT/
EXTA et formstabilt aftræksrør. Den
eksterne blæser kan frembringe et
undertryk, der kan medføre, at af­træksrøret deformeres.

For at opnå størst muligt luftflow og lavt
lydniveau bør man være opmærksom på
følgende:

- Aftræksrørets diameter må ikke være
mindre end udluftningsstudsens tvær­snit (se afsnittet Mål). Dette gælder
især ved anvendelse af fladkanaler.

- Aftræksrøret skal være så kort og lige
som muligt.

- Anvend kun bøjninger med stor radius.

- Der må ikke være knæk på aftræksrø­ret, og det må ikke være trykket sam­men.

- Alle forbindelser skal være faste og
tætte.

- Hvis aftræksrøret har klapper, skal
klapperne åbnes, når emhætten tæn­des.

Enhver indsnævring af luftstrømmen
giver ringere lufteffekt og øger
driftslydene.

Skorsten

Hvis udblæsningsluften føres ud gen­nem en skorsten, skal indføringsstudsen
ledes i strømretningen.

Hvis skorstenen anvendes til flere ma­skiner til udluftning, skal skorstenens
diameter være tilstrækkelig stor.

Tilbageslagsklap

 Anvend en tilbageslagsklap i ventilati-

onssystemet.

Tilbageslagsklappen sikrer, at der ikke
kan trænge luft ind eller ud, når emhæt­ten er slukket.

Hvis udblæsningsluften skal ledes direk­te ud i det fri, anbefaler vi, at der instal­leres et Miele-murrør eller en Miele-tag­gennemføring (ekstraudstyr). Der er in­stalleret en integreret tilbageslagsklap.

I tilfælde af at ventilationssystemet ikke
har en tilbageslagsklap, følger der en til­bageslagsklap med emhætten.

Tilbageslagsklappen sættes ind i blæse­rens udblæsningsstuds.

32

*INSTALLATION*

Installation

Kondensvand

Hvis aftræksrøret fx føres igennem køli­ge rum eller loft, kan der dannes kon­densvand i aftræksrøret på grund af
temperaturforskellene. Isoler aftræksrø­ret for at reducere temperaturforskelle.

Hvis aftræksrøret lægges vandret, skal
der være et fald på min 1 cm pr. meter.
Faldet forhindrer, at kondensvand kan
løbe ind i emhætten.

Miele påtager sig intet ansvar for funk­tionsfejl eller skader forårsaget af util­strækkeligt aftræk.

Lyddæmper

Til yderligere lyddæmpning kan der in­stalleres en lyddæmper i aftræksrøret
(ekstratilbehør)

Ud over isolering af aftræksrøret anbefa­ler vi, at der installeres en kondensvand­spærre, som opsuger kondensvandet og
fordamper det.

Kondensvandspærrer kan købes som
ekstratilbehør til aftræksrør med en dia­meter på 125 mm eller 150 mm.

Kondensvandspærren skal installeres
lodret og så vidt muligt tæt over emhæt­tens udblæsningsstuds. Pilen på kabi­nettet viser udblæsningsretningen.

På emhætter, der er forberedt til tilslut­ning til en ekstern blæser (typer ... EXT/
EXTA), er der integreret en kondenvand­spærre i emhætten.

Ved udluftning til det fri dæmper lyd­dæmperen blæserstøj udad og også støj
udefra, som kan trænge ind i køkkenet
via aftræksrøret (fx larm fra gaden). An­bring derfor lyddæmperen tæt på udluft­ningsåbningen .

33

*INSTALLATION*

Installation

Ved recirkulation anbringes lyddæmpe­ren mellem udblæsningsstudsen og ud­luftningsgitteret . Kontroller indbyg­ningsrummet.

Ved drift med en ekstern blæser kan
blæserstøjen udad og i køkkenet redu­ceres.
Hvis lyddæmperen anbringes foran den
eksterne blæser , reduceres støjen i
køkkenet. Ved lange aftræksrør skal lyd­dæmperen anbringes på emhættens ud­luftningsstuds .
På en ekstern blæser, der er monteret i
huset, reduceres støjen udad ved at an­bringe lyddæmperen efter den eksterne
blæser .

Eltilslutning

Emhætten leveres med et stik godkendt
i EU, som dog ikke må anvendes i en
dansk installation, da maskinen derved
ikke jordforbindes iht. Stærkstrømsbe­kendtgørelsen. Udskiftning til dansk stik
skal foretages af en uddannet fagmand.
Alternativt kan der anvendes en adapter
til overgang mellem Schuko-stikprop og
dansk jordingssystem. En sådan kan be­stilles ved henvendelse til vores kunde­center (kontaktinformation findes på
omslaget).

Hvis stikkontakten ikke er frit tilgængelig
eller ikke er beregnet til fast installation,
skal produktet kunne afbrydes på grup­peafbryderen.

 Brandfare på grund af overop-

varmning.
Hvis emhætten anvendes med stik-

dåser eller forlængerledninger kan
det medføre overbelastning af lednin­gerne.

Af sikkerhedsgrunde må der ikke an­vendes stikdåser eller forlængerled­ning.

Den elektriske montering skal foretages
af en uddannet fagmand i henhold til
Stærkstrømsbekendtgørelsen.

Af sikkerhedsårsager anbefaler vi, at der
anvendes et HPFI-relæ af typen  i
husinstallationen til eltilslutning af em­hætten.

En beskadiget tilslutningsledning må
kun udskiftes med en speciel tilslut­ningsledning af samme type (kan købes
ved henvendelse til vores kundecenter).
Af sikkerhedsmæssige grunde må led­ningen kun udskiftes af Miele Service el­ler en anden uddannet fagmand.

34

*INSTALLATION*

Nominel effekt og sikring fremgår af
denne brugsanvisning eller typeskiltet.
Sammenlign disse oplysninger med da­taene for eltilslutning på opstillingsste­det.
I tvivlstilfælde bør man kontakte en ud­dannet el-fagmand.

Forbigående eller permanent tilslutning
til et selvforsynende eller ikke-netværks­synkront energiforsyningssystem (så­som stand-alone netværkssystemer,
backup-systemer) er mulig. Forudsæt­ning for tilslutning er, at energiforsy­ningssystemet opfylder kravene i EN
50160 eller tilsvarende. Beskyttelses­foranstaltningerne i husinstallationen og
i Miele-produktet skal også sikres med
hensyn til deres funktion og driftsform
ved tilslutning til stand-alone netværks­systemer eller ved ikke-netværkssyn­kron drift, eller de skal erstattes af til­svarende foranstaltninger i installatio­nen. Som eksempelvis beskrevet i den
aktuelle version af VDE-AR-E 2510-2.

Skal ekstrabeskyttes, jf. Stærkstrøms­bekendtgørelsen.

Installation

35

Tekniske data

Blæsermotor* 200W
Kogepladebelysning 3,2W
Samlet tilslutningsværdi* 203,2W
Spænding, frekvens AC 230 V, 50 Hz
Sikring 10A
Tilslutningsledningens længde 1,5m
Vægt
DAS 2620 12kg
DAS 2920 14kg
DAS 2620 EXTA 9kg
DAS 2920 EXTA 11kg

*Typerne ...EXTA: Tilslutningsværdien afhænger af den tilsluttede eksterne blæser.
Længde på den elektriske forbindelsesledning til den eksterne blæser: 1,9m

Ekstraudstyr til recirkulation

Til recirkulation skal der bruges følgende monteringssæt:

- DUU 150 eller DUU 151

- DKFS 31-P eller DKFS 31-R (regenererbart). Monteringssættet indeholder 2 lugt­filtre og de nødvendige indbygningsrammer til den første montering.

Ved bestilling skal der bruges lugtfilter DKF 31-P eller DKF 31-R (regenererbart).
Pakkerne indeholder 2 lugtfiltre.

36

Tekniske data

Datablad til husholdningsemhætter

efter delegeret forordning (EU) nr. 65/2014 og forordning (EU) nr. 66/2014

MIELE
Modelidentifikation DAS 2620

Årligt energiforbrug (AEC
Energieffektivitetsklasse A
Energieffektivitetsindeks (EEl
Hydraulisk effektivitet (FDE
Hydraulisk effektivitetsklasse
A (bedste klasse) til G (dårligste klasse) A
Belysningseffektivitet (LE
Belysningseffektivitetsklasse
A (bedste klasse) til G (dårligste klasse) A
Fedtfiltreringseffektivitet 95,6%
Fedtfiltreringseffektivitetsklasse
A (bedste klasse) til G (dårligste klasse) A
Målt luftstrøm i det optimale driftspunkt 312,6 m3/h
Luftstrøm (min. hastighed) 198 m3/h
Luftstrøm (maks. hastighed) 413 m3/h
Luftstrøm (intensiv hastighed eller turboindstilling) 559 m3/h
Maks. luftstrøm (Q

) 559 m3/h

max

Målt lufttryk i det optimale driftspunkt 422 Pa
A-vægtet lydeffektemission (min. hastighed) 47 dB
A-vægtet lydeffektemission (maks. hastighed) 61 dB
A-vægtet lydeffektemission (intensiv hastighed eller turboindstilling) 68 dB
Målt elektrisk effektoptag i det optimale driftspunkt 119,9 W
Effektoptag i slukket tilstand (Po) W
Effektoptag i standbytilstand (Ps) 0,25 W
Belysningssystemets nominelle effekt 3,2 W
Belysningssystemets gennemsnitlige lysstyrke på kogefladen 310 Ix
Tidsforøgelsesfaktor 0,9

) 41,7 kWh/år

emhætte

) 50,2

emhætte

) 30,6

emhætte

) 96,9 lx/W

emhætte

37

Tekniske data

Datablad til husholdningsemhætter

efter delegeret forordning (EU) nr. 65/2014 og forordning (EU) nr. 66/2014

MIELE
Modelidentifikation DAS 2920

Årligt energiforbrug (AEC
Energieffektivitetsklasse A
Energieffektivitetsindeks (EEl
Hydraulisk effektivitet (FDE
Hydraulisk effektivitetsklasse
A (bedste klasse) til G (dårligste klasse) A
Belysningseffektivitet (LE
Belysningseffektivitetsklasse
A (bedste klasse) til G (dårligste klasse) A
Fedtfiltreringseffektivitet 95,2%
Fedtfiltreringseffektivitetsklasse
A (bedste klasse) til G (dårligste klasse) A
Målt luftstrøm i det optimale driftspunkt 311,4 m3/h
Luftstrøm (min. hastighed) 204 m3/h
Luftstrøm (maks. hastighed) 420 m3/h
Luftstrøm (intensiv hastighed eller turboindstilling) 561 m3/h
Maks. luftstrøm (Q

) 561 m3/h

max

Målt lufttryk i det optimale driftspunkt 427 Pa
A-vægtet lydeffektemission (min. hastighed) 47 dB
A-vægtet lydeffektemission (maks. hastighed) 61 dB
A-vægtet lydeffektemission (intensiv hastighed eller turboindstilling) 69 dB
Målt elektrisk effektoptag i det optimale driftspunkt 120,7 W
Effektoptag i slukket tilstand (Po) W
Effektoptag i standbytilstand (Ps) 0,25 W
Belysningssystemets nominelle effekt 3,2 W
Belysningssystemets gennemsnitlige lysstyrke på kogefladen 275 Ix
Tidsforøgelsesfaktor 0,9

) 42,0 kWh/år

emhætte

) 50,4

emhætte

) 30,6

emhætte

) 85,9 lx/W

emhætte

38

Tekniske data

Datablad til husholdningsemhætter

efter delegeret forordning (EU) nr. 65/2014 og forordning (EU) nr. 66/2014

MIELE
Modelidentifikation DAS 2620 EXTA

Årligt energiforbrug (AEC
Energieffektivitetsklasse C
Energieffektivitetsindeks (EEl
Hydraulisk effektivitet (FDE
Hydraulisk effektivitetsklasse
A (bedste klasse) til G (dårligste klasse) C
Belysningseffektivitet (LE
Belysningseffektivitetsklasse
A (bedste klasse) til G (dårligste klasse) A
Fedtfiltreringseffektivitet 95,6%
Fedtfiltreringseffektivitetsklasse
A (bedste klasse) til G (dårligste klasse) A
Målt luftstrøm i det optimale driftspunkt 431,9 m3/h
Luftstrøm (min. hastighed) 325 m3/h
Luftstrøm (maks. hastighed) 590 m3/h
Luftstrøm (intensiv hastighed eller turboindstilling) 729 m3/h
Maks. luftstrøm (Q

) 729 m3/h

max

Målt lufttryk i det optimale driftspunkt 375 Pa
A-vægtet lydeffektemission (min. hastighed) 48 dB
A-vægtet lydeffektemission (maks. hastighed) 63 dB
A-vægtet lydeffektemission (intensiv hastighed eller turboindstilling) 69 dB
Målt elektrisk effektoptag i det optimale driftspunkt 225,9 W
Effektoptag i slukket tilstand (Po) W
Effektoptag i standbytilstand (Ps) 0,25 W
Belysningssystemets nominelle effekt 3,2 W
Belysningssystemets gennemsnitlige lysstyrke på kogefladen 310 Ix
Tidsforøgelsesfaktor 1,3

) 109,5 kWh/år

emhætte

) 77,5

emhætte

) 19,9

emhætte

) 96,9 lx/W

emhætte

Værdierne blev beregnet i kombination med den eksterne Miele-blæser ABLG 202.

39

Tekniske data

Datablad til husholdningsemhætter

efter delegeret forordning (EU) nr. 65/2014 og forordning (EU) nr. 66/2014

MIELE
Modelidentifikation DAS 2920 EXTA

Årligt energiforbrug (AEC
Energieffektivitetsklasse C
Energieffektivitetsindeks (EEl
Hydraulisk effektivitet (FDE
Hydraulisk effektivitetsklasse
A (bedste klasse) til G (dårligste klasse) C
Belysningseffektivitet (LE
Belysningseffektivitetsklasse
A (bedste klasse) til G (dårligste klasse) A
Fedtfiltreringseffektivitet 95,2%
Fedtfiltreringseffektivitetsklasse
A (bedste klasse) til G (dårligste klasse) A
Målt luftstrøm i det optimale driftspunkt 431,9 m3/h
Luftstrøm (min. hastighed) 325 m3/h
Luftstrøm (maks. hastighed) 590 m3/h
Luftstrøm (intensiv hastighed eller turboindstilling) 729 m3/h
Maks. luftstrøm (Q

) 729 m3/h

max

Målt lufttryk i det optimale driftspunkt 375 Pa
A-vægtet lydeffektemission (min. hastighed) 48 dB
A-vægtet lydeffektemission (maks. hastighed) 63 dB
A-vægtet lydeffektemission (intensiv hastighed eller turboindstilling) 69 dB
Målt elektrisk effektoptag i det optimale driftspunkt 225,9 W
Effektoptag i slukket tilstand (Po) W
Effektoptag i standbytilstand (Ps) 0,25 W
Belysningssystemets nominelle effekt 3,2 W
Belysningssystemets gennemsnitlige lysstyrke på kogefladen 275 Ix
Tidsforøgelsesfaktor 1,3

) 109,5 kWh/år

emhætte

) 77,5

emhætte

) 19,9

emhætte

) 85,9 lx/W

emhætte

Værdierne blev beregnet i kombination med den eksterne Miele-blæser ABLG 202.

40

Miele & Cie. KG
Carl-Miele-Straße 29
33332 Gütersloh
Tyskland

Miele A/S
Erhvervsvej 2
2600 Glostrup
www.miele.dk

Kontakt: miele.dk/service

DAS 2620, DAS 2920, DAS 2620 EXTA, DAS 2920 EXTA

M.-Nr. 12 311 990 / 03da-DK
