Miele DA 9092 W Installation instructions [da]

Brugs- og monteringsanvisning
Emhætte

Læs venligst brugs- og monteringsanvisningen inden installation og
ibrugtagning for at undgå skader på personer og produkt.

da-DK M.-Nr. 12 565 590

Indhold

Råd om sikkerhed og advarsler.................................................................................. 4

Miljøbeskyttelse............................................................................................................ 13

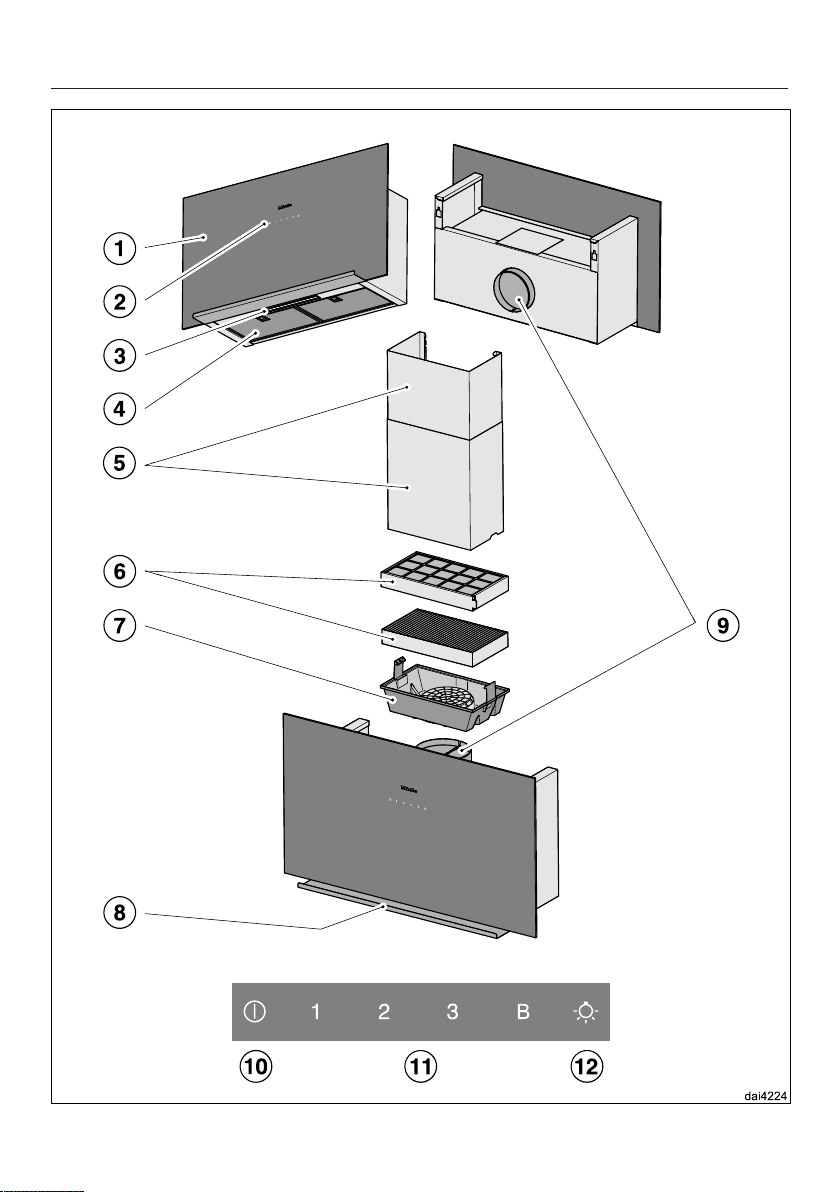

Oversigt over emhætten.............................................................................................. 14

Funktionsbeskrivelse ................................................................................................... 16

Betjening......................................................................................................................... 17

Blæseren tændes ...........................................................................................................

Blæsertrin vælges...........................................................................................................

Efterudsugning................................................................................................................

Blæseren slukkes............................................................................................................

Kogepladebelysning tændes/slukkes ..........................................................................

Powermanagement........................................................................................................

Powermanagement deaktiveres/aktiveres............................................................ 18

Sikkerhedsafbryder ........................................................................................................

Energispareråd............................................................................................................... 19

Rengøring og vedligeholdelse .................................................................................... 20

Kabinet.............................................................................................................................

Rengøring af emhætter med farvet kabinet.......................................................... 20

Fedtfiltre...........................................................................................................................

Udskiftning af fedtfiltre ............................................................................................ 22

Lugtfilter...........................................................................................................................

Lugtfilter bortskaffes ................................................................................................ 22

Regenererbart lugtfilter............................................................................................ 23

17
17
17
17
17
17

18

20

20

22

Service / Garanti ........................................................................................................... 24

Kontakt i tilfælde af fejl..................................................................................................

Typeskiltets placering ....................................................................................................

Miele Service ..................................................................................................................

24
24
24

Installation...................................................................................................................... 27

Før installation ................................................................................................................

Beskyttelsesfolie fjernes ...............................................................................................

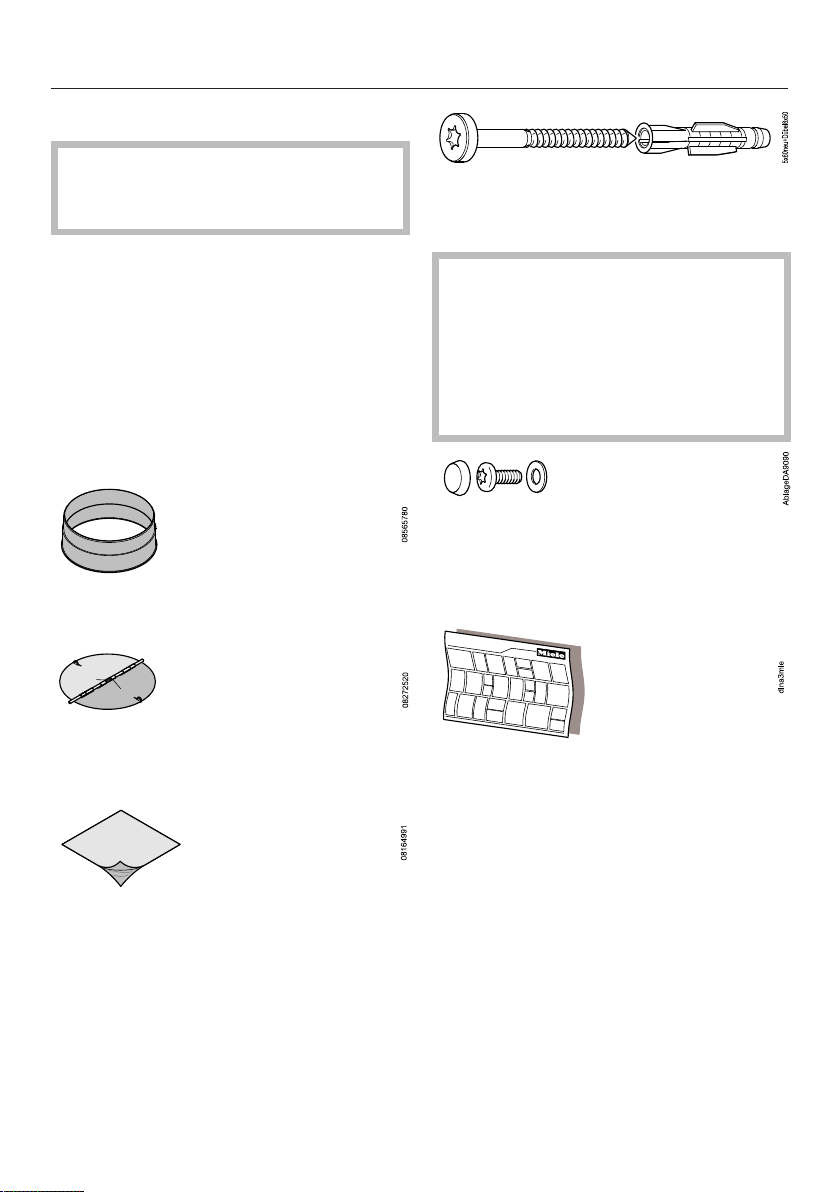

Installationsmateriale ....................................................................................................

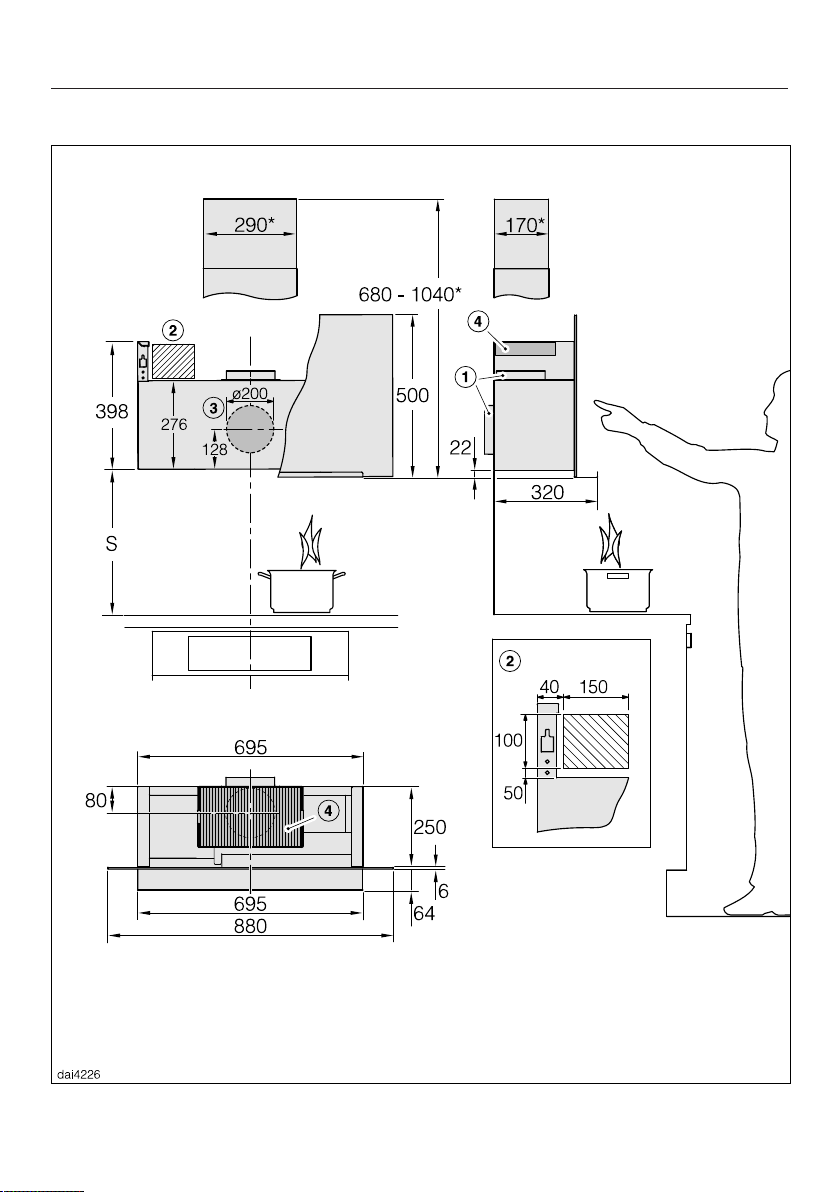

Mål....................................................................................................................................

Afstand mellem kogeplade og emhætte (S)...............................................................

Monteringsanbefalinger ................................................................................................

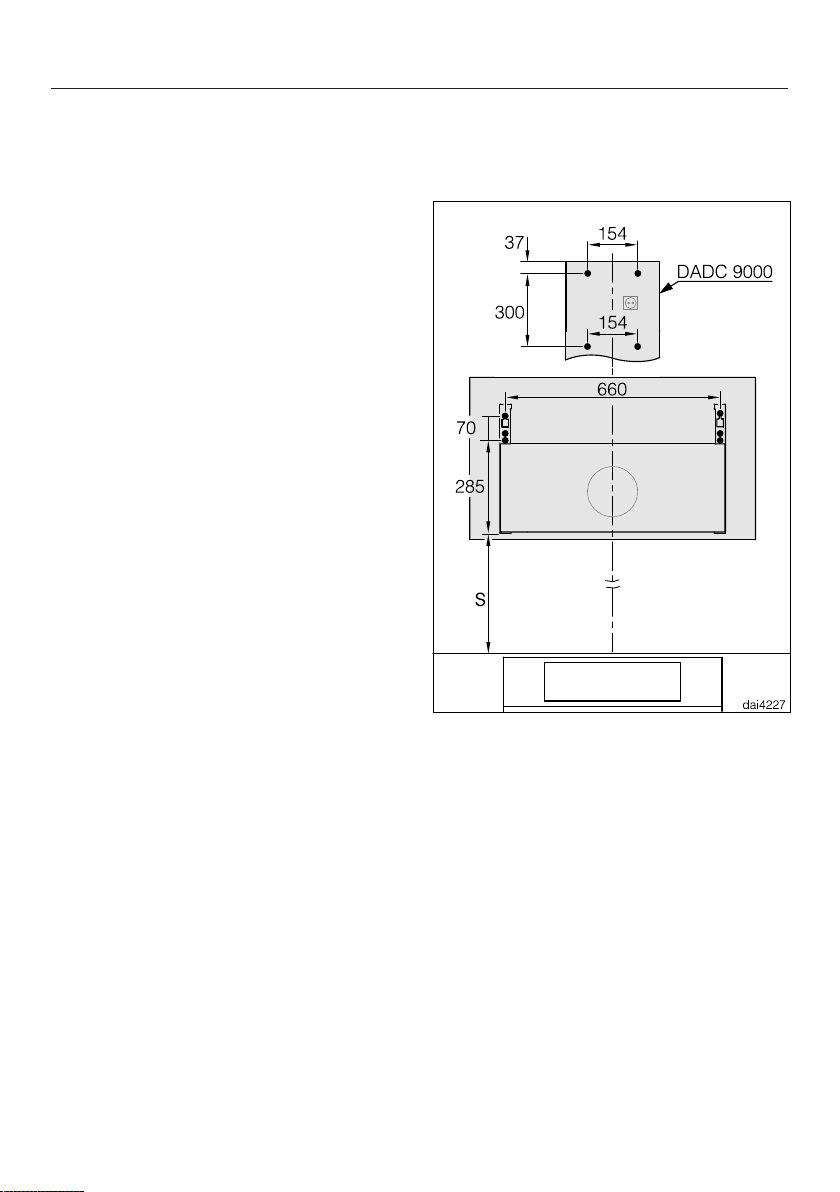

Boreskitse til vægmontering.........................................................................................

2

27
27
27
28
29
30
30

Indhold

Aftræksrør........................................................................................................................

Tilbageslagsklap........................................................................................................ 31

Kondensvand............................................................................................................. 31

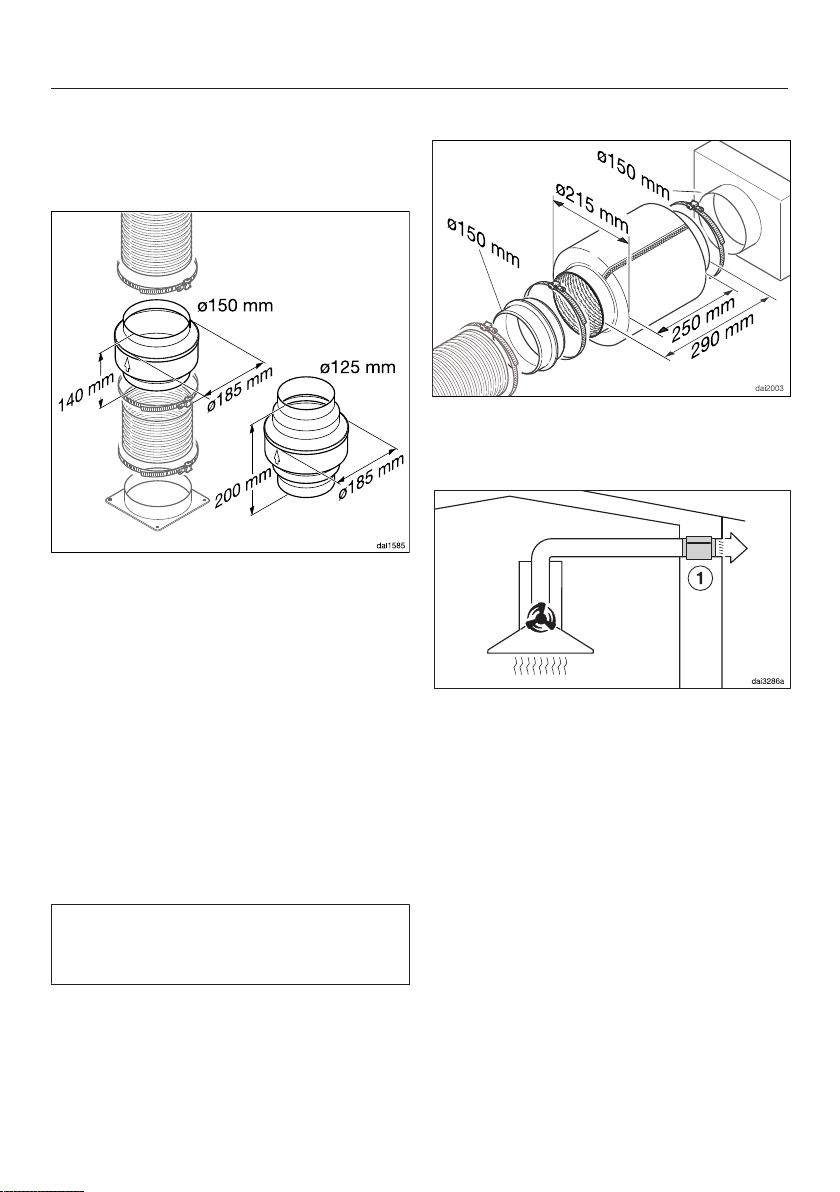

Lyddæmper................................................................................................................ 32

Eltilslutning......................................................................................................................

Tekniske data ................................................................................................................. 34

Ekstraudstyr til recirkulation .........................................................................................

31

33

34

3

Råd om sikkerhed og advarsler

Emhætten opfylder de foreskrevne sikkerhedsbestemmelser.
Uhensigtsmæssig brug kan dog medføre skader på personer og
ting.

Læs venligst brugs- og monteringsanvisningen grundigt, inden em­hætten tages i brug. Den indeholder vigtige anvisninger om monte­ring, sikkerhed, brug og vedligeholdelse. Herved beskyttes perso­ner, og skader på emhætten undgås.

I overensstemmelse med norm IEC 60335-1 gør Miele udtrykkeligt
opmærksom på, at afsnittet om installation af produktet samt råd
og om sikkerhed og advarsler skal læses og overholdes.

Miele kan ikke gøres ansvarlig for skader, der er opstået, fordi disse
anvisninger ikke er blevet fulgt.

Gem venligst brugs- og monteringsanvisningen, og giv den videre til
en eventuel senere ejer.

Retningslinjer vedrørende brugen

 Denne emhætte er beregnet til anvendelse i private husholdninger

eller på lignende opstillingssteder.

 Emhætten er ikke beregnet til udendørs brug.
 Anvend udelukkende emhætten i almindelig husholdning til udsug-

ning og rensning af em fra madlavning.
Det er ikke tilladt at anvende den til andre formål.

 Emhætter med recirkulation kan ikke anvendes over gaskogepla-

der. Spørg eventuelt en gasfagkyndig person.

4

Råd om sikkerhed og advarsler

 Personer, som på grund af begrænsninger i fysisk eller psykisk for-

måen eller på grund af manglende erfaring eller uvidenhed ikke er i
stand til at betjene emhætten sikkert, må ikke anvende den uden op­syn.
Disse personer må kun bruge emhætten uden opsyn, hvis de er infor­meret om dens funktioner, så de kan betjene den sikkert, og hvis de
forstår de farer, der kan opstå ved forkert betjening.

Børn i huset

 Børn under 8 år må ikke komme i nærheden af emhætten, med-

mindre der holdes konstant opsyn med dem.

 Børn på 8 år eller derover må kun bruge emhætten uden opsyn,

hvis de er informeret om dens funktioner, så de kan betjene den sik­kert. Børn skal kunne forstå de farer, der kan opstå ved forkert betje­ning.

 Børn må ikke rengøre eller vedligeholde emhætten uden opsyn.
 Hold altid øje med børn, der opholder sig i nærheden af emhætten.

Lad dem aldrig lege med emhætten.

 Kogepladelyset er meget kraftigt.

Sørg især for, at babyer ikke kigger direkte på lyset.

 Risiko for kvælning. Børn kan under leg vikle sig ind i emballagema-

teriale (fx folier) eller trække det over hovedet og blive kvalt. Opbevar
emballagedele uden for børns rækkevidde.

5

Råd om sikkerhed og advarsler

Teknisk sikkerhed

 Installation, vedligeholdelse og reparation foretaget af ukyndige

kan medføre betydelig risiko for brugeren. Installation, vedligeholdel­se og reparation må kun udføres af Miele Service eller en anden ud­dannet fagmand.

 En beskadiget emhætte kan betyde fare for sikkerheden. Kontroller

derfor emhætten for synlige skader, inden den monteres. Tag aldrig
en beskadiget emhætte i brug.

 Emhættens elektriske sikkerhed kan kun garanteres, når der er

etableret forskriftsmæssig jordforbindelse. Denne grundlæggende
sikkerhedsforanstaltning skal være i orden. I tvivlstilfælde bør elinstal­lationen kontrolleres af en fagmand.

 Midlertidig eller permanent tilslutning til et selvforsynende eller ik-

ke-netværkssynkront energiforsyningssystem (såsom stand-alone
netværkssystemer, backup-systemer) er mulig. Forudsætning for til­slutning er, at energiforsyningssystemet opfylder kravene i EN 50160
eller tilsvarende.
Beskyttelsesforanstaltningerne i husinstallationen og i Miele-pro­duktet skal også sikres med hensyn til deres funktion og driftsform
ved tilslutning til stand-alone netværkssystemer eller ved ikke-net­værkssynkron drift, eller de skal erstattes af tilsvarende foranstaltnin­ger i installationen. Som eksempelvis beskrevet i den aktuelle version
af VDE-AR-E 2510-2.

 De tilslutningsdata (frekvens og spænding), der er angivet på em-

hættens typeskilt, skal ubetinget stemme overens med de eksiste­rende forhold på opstillingsstedet, så der ikke opstår skader på em­hætten.
Sammenlign tilslutningsdataene inden tilslutning. Kontakt en elfag­mand i tvivlstilfælde.

 Multistikdåser og forlængerledninger giver ikke den nødvendige

sikkerhed (risiko for brand) og bør derfor ikke anvendes ved tilslutning
af emhætten.

 Brug kun emhætten i monteret tilstand af hensyn til sikkerheden.

6

Råd om sikkerhed og advarsler

 Denne emhætte må ikke anvendes på ikke-stationære opstillings-

steder (fx skibe).

 Berøring af spændingsførende tilslutninger samt ændring af den

elektriske og mekaniske opbygning kan være farlig for brugeren og
medføre funktionsforstyrrelser på emhætten.
Åbn ikke kabinettet, medmindre det er beskrevet i vejledningerne
vedrørende montering og rengøring. Åbn aldrig andre dele af kabinet­tet.

 Reparation af emhætten inden garantiens udløb bør kun foretages

af Miele Service, da eventuelle efterfølgende skader ellers ikke er om­fattet af Mieles garanti.

 En beskadiget tilslutningsledning må kun udskiftes af fagfolk.
 Pæren i lampen er fast monteret. Af sikkerhedsmæssige grunde

må udskiftning kun foretages af Miele Service eller en anden uddan­net fagmand.

 Emhætten skal være afbrudt fra elnettet under installation, vedlige-

holdelse og reparation. Den er kun afbrudt fra elnettet, når

- sikringerne i installationen er slået fra, eller

- skruesikringerne i installationen er skruet helt ud, eller

- stikket er trukket ud (hvis der er et). Træk ikke i ledningen på en
emhætte med netstik, men i stikket, når emhætten skal afbrydes
fra elnettet.

7

Råd om sikkerhed og advarsler

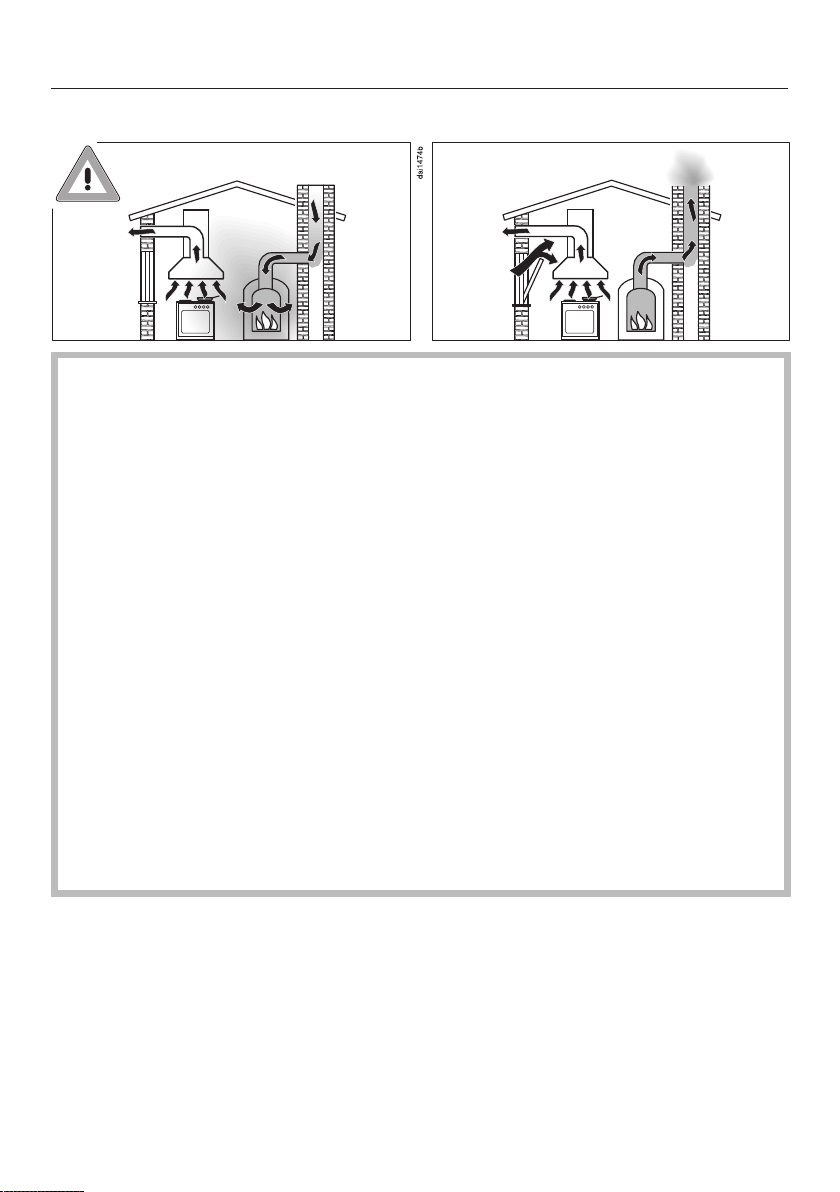

Brug af emhætte samtidig med et ildsted, der er afhængigt af luften i rummet

 Risiko for forgiftning pga. forbrændingsgasser!
Hvis der i samme rum anvendes både emhætte og et ildsted, der
er afhængigt af luften i rummet eller et ventilationssystem, bør der
udvises største forsigtighed.
Ildsteder, der er afhængige af luften i rummet, får deres forbræn­dingsluft fra rummet, hvori de er opstillet, og leder udblæsnings­gassen ud i det fri via fx en skorsten. Dette kan fx være gas-, olie-,
træ- eller kuldrevne varmeapparater, gennemstrømningsvandvar­mere, varmtvandskedler, kogeplader eller ovne.

Emhætten suger luft ud af køkkenet og rummene ved siden af. Det­te gælder for følgende driftsmåder:

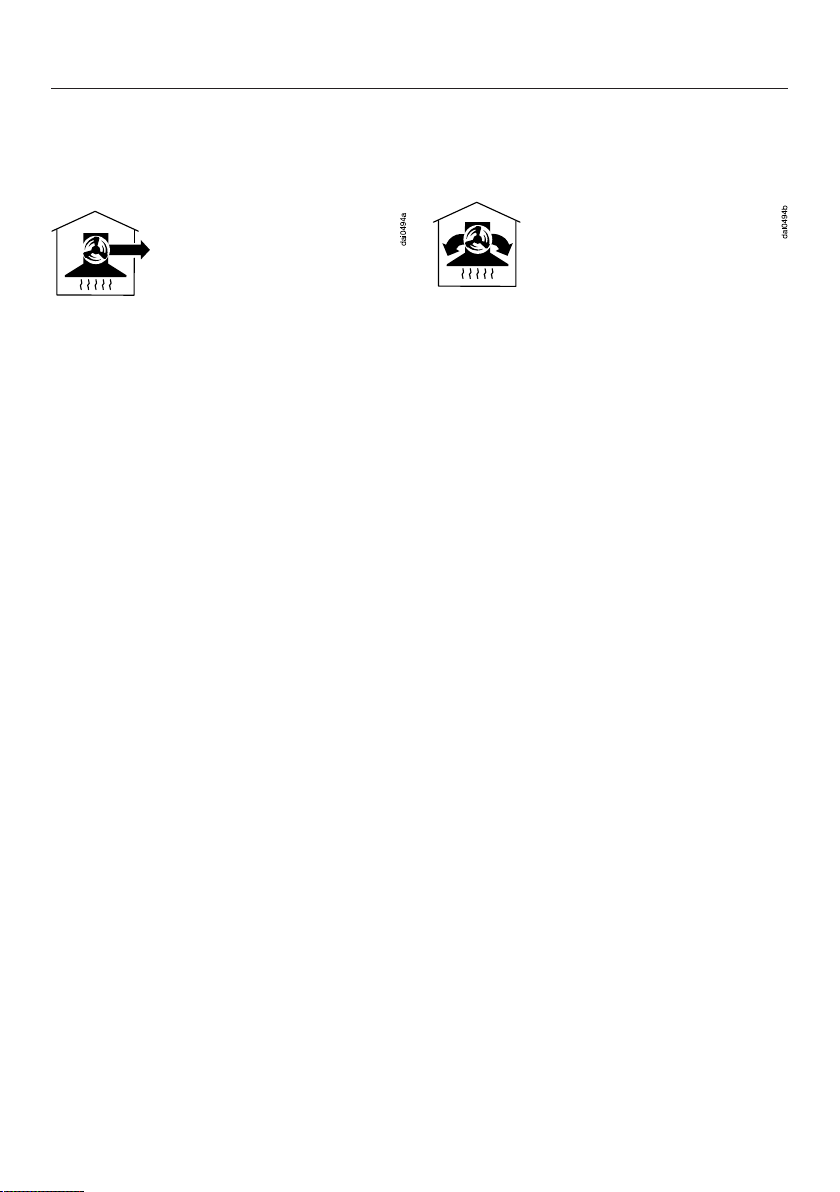

- Udluftning til det fri

- Recirkulation med ventilationsboks anbragt uden for rummet.
Hvis lufttilførslen ikke er tilstrækkelig, opstår der et undertryk. Ild-

stederne får for lidt forbrændingsluft. Forbrændingen hæmmes.
Giftige forbrændingsgasser kan blive trukket ind i beboelsesrum­mene fra skorstenen eller udsugningsskakten.
Det kan være livsfarligt.

8

Råd om sikkerhed og advarsler

Emhætten kan uden risiko bruges samtidig med et ildsted, der er
afhængigt af luften i rummet, hvis undertrykket i rummet eller venti­lationssystemet højst er 4Pa (0,04mbar), hvorved tilbagesugning
af forbrændingsgas undgås.

Dette kan opnås, hvis der kan strømme frisk luft til forbrænding ind
gennem åbninger i fx døre og vinduer. Man bør sikre sig, at tvær­snittet på åbningerne er tilstrækkelig stort. En ventilationsmurkanal
alene giver som regel ikke tilstrækkelig lufttilførsel.

Ved vurdering bør hele husets ventilationssystem tages i betragt­ning. Kontakt den lokale skorstensfejermester.

Hvis emhætten bruges med recirkulation med tilbageledning af luf­ten til køkkenet, kan der uden problemer samtidig anvendes et ild­sted, der er afhængigt af luften i rummet.

9

Råd om sikkerhed og advarsler

Den daglige brug

 Åben ild medfører risiko for brand!

Arbejd aldrig med åben ild under emhætten. Dermed er fx flambering
og grillstegning med åben flamme forbudt. Den tændte emhætte
trækker flammerne ind i filteret. Opsuget køkkenfedt kan blive an­tændt!

 Kraftig varmepåvirkning ved madlavning på en gaskogeplade kan

beskadige emhætten.

- Lad aldrig en gaskogeplade være tændt uden kogegrej på. Selvom
kogegrejet kun tages af i kort tid, skal gaskogepladen slukkes.

- Vælg kogegrej, hvis størrelse passer til kogepladen.

- Indstil flammen, så den ikke går ud over kogegrejets bund.

- Undgå kraftig overopvarmning af kogegrejet (fx ved brug af wok).

 Kondensvand kan medføre korrosionsskader på emhætten.

Tænd altid for emhætten, når en kogezone benyttes, så der ikke dan­nes kondensvand.

 Overophedet olie og fedt kan selvantænde og derved sætte ild til

emhætten.
Hvis der arbejdes med olie eller fedt, skal man hele tiden holde øje
med gryder, pander og frituregryder. Også grillstegning på elektrisk
grill skal ske under konstant opsyn.

10

Råd om sikkerhed og advarsler

 Fedt- og smudsaflejringer kan nedsætte emhættens funktion.

Brug kun emhætten med isat fedtfilter for at sikre rensning af madlav­ningsemmen.

 Vær opmærksom på, at emhætten kan blive meget varm, når der

laves mad under den.
Berør først kabinettet og fedtfilteret, når emhætten er afkølet.

Installation

 Vær opmærksom på, om dit kogeudstyr må anvendes i kombina-

tion med en emhætte.

 Emhætten må ikke monteres over ildsteder, hvor der bruges fast

brændsel.

 For kort afstand mellem kogeplade og emhætte kan medføre ska-

der på emhætten.
Medmindre kogepladeproducenten har angivet en større sikkerheds­afstand mellem kogepladen og underkanten af emhætten, er de
mindsteafstande, der er angivet i afsnittet Montering, gældende.
Hvis der anvendes forskelligt kogeudstyr med forskellig sikkerhedsaf­stand under emhætten, skal man vælge den størst angivne sikker­hedsafstand.

 Følg anvisningerne i afsnittet Installation ved montering af emhæt-

ten.

 Komponenter kan have skarpe kanter og forårsage kvæstelser.

Bær ved monteringen handsker, der har skærebeskyttelse.

 Til aftræksrør må der kun bruges rør eller slanger af ikke-brændbart

materiale. Disse kan købes ved henvendelse til vores kundecenter
(kontaktinformation findes på omslaget).

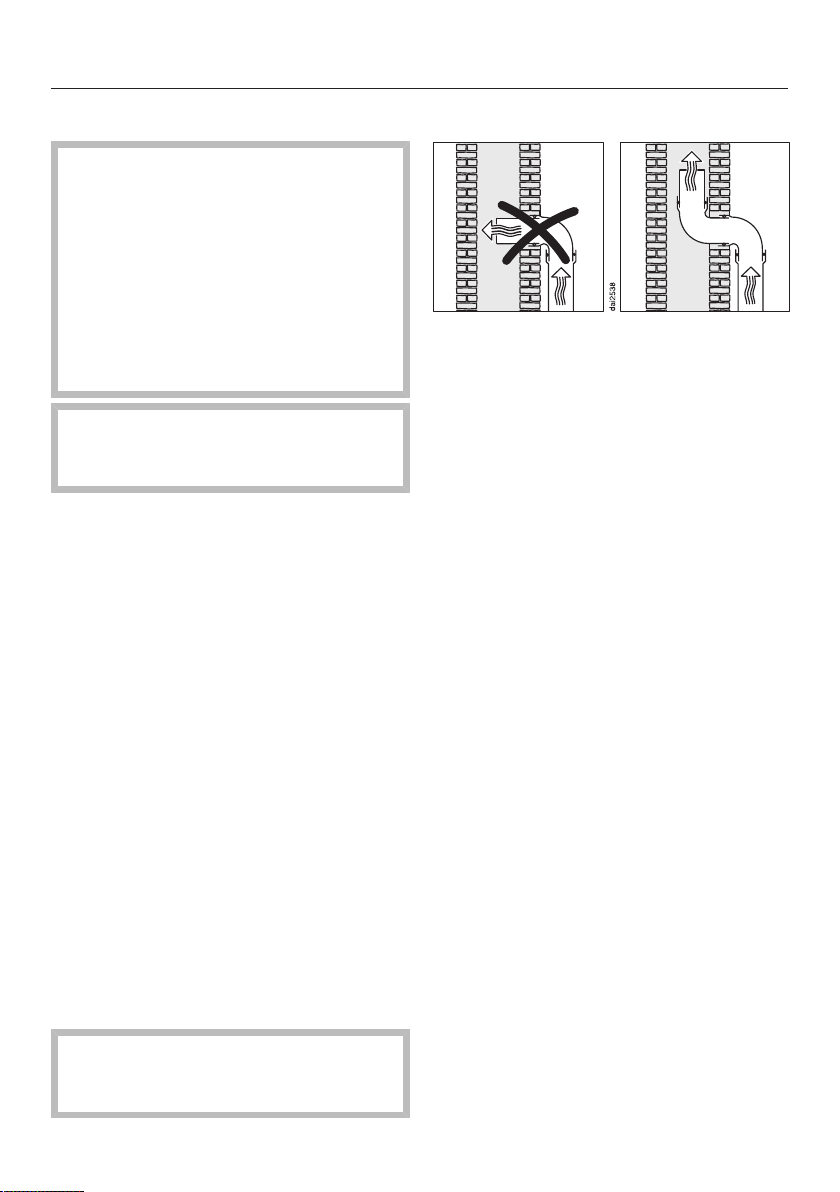

 Udluftning må ikke ske gennem røgkanal, skorsten eller ventila-

tionsskakt, hvis disse anvendes til udluftning af rum med ildsteder.

 Hvis udluftning skal ske gennem en røgkanal eller skorsten, der ikke

er i brug, skal myndighedernes forskrifter overholdes.

11

Råd om sikkerhed og advarsler

Rengøring og vedligeholdelse

 Der er brandfare, hvis rengøringen ikke foretages som beskrevet i

denne brugsanvisning.

 Brug aldrig et damprengøringsapparat til rengøring af emhætten.

Dampen kan trænge ind til de spændingsførende dele og medføre
kortslutning.

Tilbehør og reservedele

 Anvend kun originalt Miele-tilbehør. Hvis der monteres andre dele,

bortfalder kravet om garanti og/eller produktansvar.

 Defekte dele må kun udskiftes med originale Miele-reservedele.

Kun hvis dette overholdes, kan Miele garantere, at sikkerhedskravene
er opfyldt.

 Miele yder op til 15 års leveringsgaranti, men min. 10 år på funkti-

onsbærende reservedele efter produktionsophør af emhætten.

12

Miljøbeskyttelse

Bortskaffelse af emballagen

Emballagen er udformet til håndtering af
produktet og beskytter det mod trans­portskader. Emballagematerialerne er
valgt ud fra miljø- og affaldstekniske
hensyn og kan generelt genbruges.

Genbrug af emballagematerialerne spa­rer råstoffer og mindsker affaldsproble­merne. Brug materialespecifikke ind­samlings- og returneringsmuligheder for
genbrugsmaterialer.

Bortskaffelse af det gamle pro­dukt

Gamle elektriske og elektroniske pro­dukter indeholder stadig værdifulde ma­terialer. De indeholder imidlertid også
bestemte stoffer, blandinger og kompo­nenter, som er nødvendige for deres
funktion og sikkerhed. Hvis disse bort­skaffes sammen med husholdningsaf­faldet eller behandles forkert, kan de
skade den menneskelige sundhed og
miljøet. Bortskaf derfor ikke det gamle
produkt med husholdningsaffaldet.

Aflever i stedet for det gamle produkt på
nærmeste officielle opsamlingssted for
elektriske og elektroniske produkter eller
på kommunens genbrugsstation. Det er
kundens eget ansvar at sørge for at fjer­ne eventuelle personrelaterede data fra
det produkt, der skal bortskaffes. Du er
lovmæssigt forpligtet til at fjerne brugte
batterier og akkumulatorer, der ikke er
fast indkapslet i produktet, samt pærer,
der kan fjernes uden at blive ødelagt. Af­lever disse på et opsamlingssted/gen­brugsstationen, hvor de kan indleveres
uden omkostninger. Sørg for, at det
gamle produkt opbevares utilgængeligt
for børn, indtil det fjernes.

13

Oversigt over emhætten

14

Oversigt over emhætten

a

Emskærm

b

Betjeningselementer

c

Kogepladebelysning

d

Fedtfiltre

e

Skorsten
Ekstratilbehør
Kun ved udluftning til det fri

f

Lugtfilter
Engangs-lugtfilter eller regenererbart lugtfilter
Ekstraudstyr til recirkulation

g

Lugtfilterkassette

h

Hylde

i

Udluftningsstuds
Alternativt kan udluftningen føres ud opad eller bagud.
Ved recirkulation kan udluftningen kun ledes opad.

j

Sensortast til til- og frakobling af blæseren

k

Sensortaster til indstilling af blæserstyrken

l

Sensortast til tænd/sluk af kogepladebelysningen

15

Funktionsbeskrivelse

Afhængig af model er følgende funk­tioner mulige:

Udluftning til det fri

Den indsugede luft renses af fedtfiltrene
og ledes derefter ud af bygningen.

Recirkulation

(med lugtfilter som ekstraudstyr, se af­snittet Tekniske data)

Den indsugede luft renses ved hjælp af
fedtfiltrene og et lugtfilter. Derefter le­des luften tilbage i køkkenet.

16

Betjening

Blæseren tændes

Tænd blæseren, så snart der startes
med at lave mad. Herved suges madlav­ningslugte ud fra starten.

 Berør tænd/sluk-tasten.
Blæseren starter på trin 2.

Blæsertrin vælges

Ved madlavning med let til kraftig em­og lugtudvikling anvendes trin 1 til 3.

Ved madlavning med midlertidig meget
kraftig em- og lugtudvikling, fx bruning,
kan emhætten indstilles på boostertrin­net B.

 Vælg det ønskede blæsertrin ved be-

røring af tasterne 1 til B.

Boostertrin reduceres

Når Powermanagement er aktiveret (for­indstillet), reduceres blæsereffekten
automatisk til trin 3 efter 5minutter.

Efterudsugning

 Lad blæseren køre nogle minutter ef-

ter madlavningen.

Køkkenluften renses for den sidste em
og lugt.

Blæseren slukkes

 Sluk blæseren ved at trykke på tænd/

sluk-tasten.

Kogepladebelysning tændes/ slukkes

Kogepladebelysningen kan tændes og
slukkes, uafhængigt af om blæseren er
tændt.

 Berør lystasten.

Powermanagement

Emhætten er udstyret med Power­management-funktion. Powermanage­ment er en energisparefunktion. Den
sørger for automatisk reducering af blæ­sertrinnet og frakobling af lyset.

- Hvis blæserens boostertrin er valgt,
reduceres effekten automatisk til trin
3 efter 5 minutter.

- Blæsertrinnene 3, 2 eller 1 reduceres
med 1 trin efter 2 timer og derefter
med 1 trin for hver 30 minutter, indtil
blæseren er frakoblet.

- Kogepladebelysningen slukkes auto­matisk efter 12 timer.

Rester i emhætten og lugte som følge
deraf undgås.

17

Betjening

Powermanagement deaktiveres/akti­veres

Powermanagement kan deaktiveres.
Vær opmærksom på, at dette kan med­føre et højere energiforbrug.

 Sluk blæseren og lyset.
 Tryk samtidigt på tasterne 1 og B i ca.

10 Sekunden, til 1 lyser.

 Berør herefter en efter en

- lystasten ,

- tasten 1 og igen

- lystasten .

Når Powermanagement er aktiveret, ly­ser 1 og B konstant.
Når det er deaktiveret, blinker 1 og B.

 Tryk på tasten 1 for at deaktivere

Powermanagement.

1 og B blinker.

 Aktiver ved at trykke på tasten B.
1 og B lyser konstant.

Sikkerhedsafbryder

Hvis Powermanagement er deaktiveret,
slukkes emhætten automatisk efter
12timer (blæser og kogepladebelys­ning).

 Den kan tændes igen ved tryk på

tænd/sluk-tasten eller lysta­sten.

 Bekræft valget med tasten Tænd/Sluk

.
Alle lamper slukker.
Hvis valget ikke bekræftes inden for 4

minutter, bibeholdes den gamle indstil­ling.

18

Denne emhætte arbejder meget effek­tivt og energibesparende. Følgende for­holdsregler understøtter den energibe­sparende brug:

- Sørg for god ventilation i køkkenet ved
madlavningen. Hvis der ved udluft­ning til det fri ikke strømmer tilstræk­kelig luft til emhætten, arbejder den
ikke effektivt, og der høres højere lyde
ved brug.

- Lav mad på så lavt varmetrin som
muligt. Mindre mados betyder lavere
udsugningstrin på emhætten og her­med et lavere strømforbrug.

- Kontroller det valgte blæsertrin på
emhætten. For det meste er et lavt
blæsertrin tilstrækkeligt. Anvend kun
boostertrinnet, når det er nødvendigt.

- Vælg ved kraftig mados et højt blæ­sertrin på et tidligt tidspunkt. Dette er
mere effektivt end at forsøge at få
store mængder mados i køkkenet ud
ved at lade emhætten køre længe.

Energispareråd

- Sørg for at slukke emhætten efter
endt madlavning.

- Rengør eller udskift filtrene regel­mæssigt. Overmættede filtre reduce­rer emhættens effekt, øger brandfa­ren og medfører øget hygiejnisk risiko.

19

Rengøring og vedligeholdelse

 Afbryd altid strømmen til emhæt-

ten inden reparation og vedligehol­delse (se afsnittet Råd om sikkerhed
og advarsler).

Kabinet

Generelt

 Overflader og betjeningselemen-

ter er modtagelige for kradsemærker
og ridser.

Derfor bør nedenstående rengørings­råd følges.

 Alle overflader og betjeningselemen-

ter må kun rengøres med en svampe­klud, opvaskemiddel og varmt vand.

 Tør overfladerne efter med en blød

klud.

Undgå

- soda-, syre- eller kloridholdige rengø­ringsmidler og rengøringsmidler, der
indeholder opløsningsmidler,

Fedtfiltre

 Risiko for brand

Overmættede fedtfiltre medfører
brandfare.

Rengør fedtfiltrene med jævne mel­lemrum.

De genanvendelige metalfedtfiltre i em­hætten optager de faste bestanddele i
køkkenosen (fedt, støv osv.) og forhin­drer derved, at emhætten bliver snavset.

Fedtfiltrene skal rengøres med jævne
mellemrum.

Kraftigt tilsmudsede fedtfiltre reduce­rer udsugningseffekten og medfører
kraftigere tilsmudsning af emhætten
og køkkenet.

Rengøringsinterval

Fedtansamlinger hærdes, hvis de får lov
at sidde i længere tid, hvorved rengørin­gen vanskeliggøres. Det anbefales der­for at rengøre fedtfilteret hver 3.-4. uge.

- rengøringsmidler med skurende virk­ning, fx skurepulver eller skuresvam­pe, som fx grydesvampe eller brugte
svampe, der indeholder rester af sku­remiddel.

Rengøring af emhætter med farvet ka­binet

Rengøringen forårsager små ridser i
overfladen, som kan være synlige af­hængige af rumbelysningen.

Rengøring af glasflader

 Foruden de råd, der er nævnt under

Generelt, kan et gængs glasrengø­ringsmiddel anbefales til rengøring af
glasfladerne.

20

Rengøring og vedligeholdelse

Fedtfilter tages ud

 Filteret kan falde ned, når det ta-

ges ud.
Dette kan medføre beskadigelse af

filteret og kogepladen.
Hold godt fast i filteret, når det tages

ud.

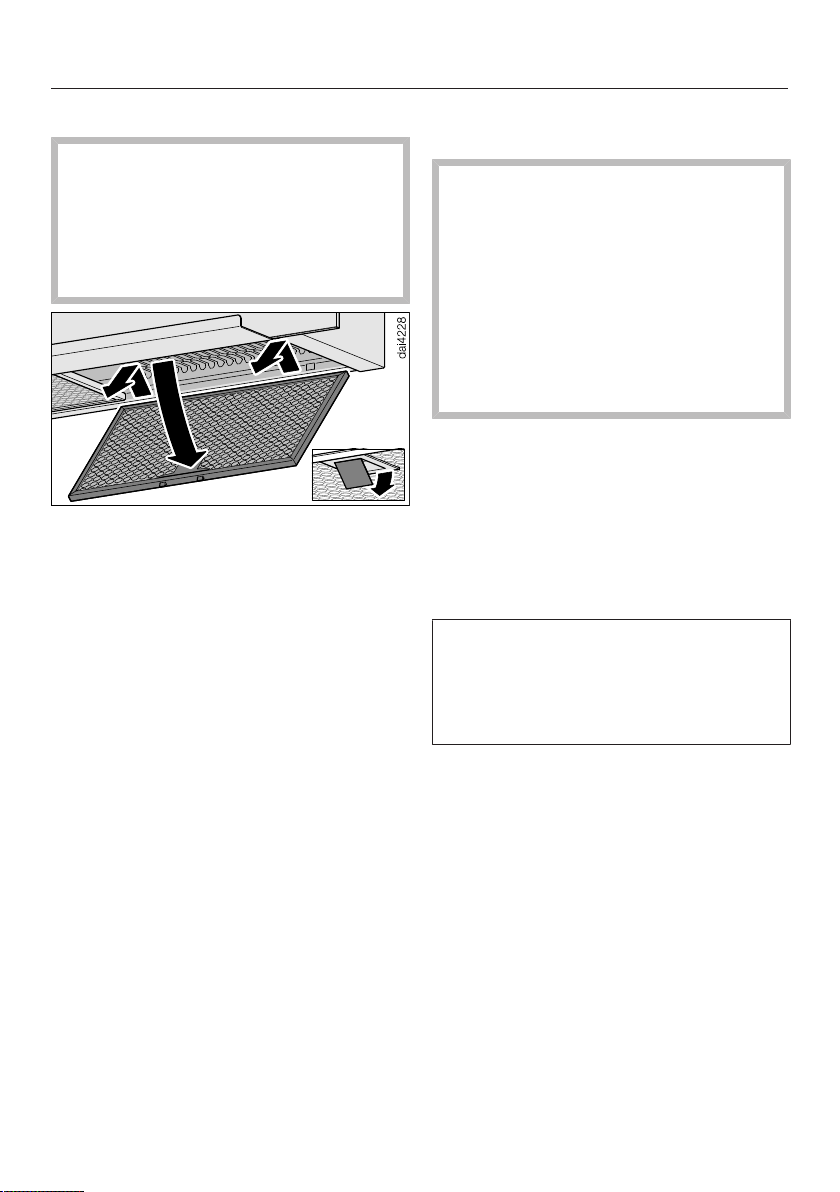

 Åbn fedtfilterlåsen, vip fedtfilteret ca.

45° ned, hægt det af, og tag det ud.

Rengøring af fedtfiltrene i hånden

 Rengør fedtfiltrene med en opvaske-

børste og varmt vand tilsat et mildt
opvaskemiddel til opvask i hånden.
Undlad at bruge koncentreret opva­skemiddel.

Uegnede rengøringsmidler

Ved gentagen brug af uegnede rengø­ringsmidler kan filterfladerne blive be­skadiget.
Følgende rengøringsmidler bør undgås:

- kalkopløsende rengøringsmidler

- skurepulver og flydende skuremiddel

- aggressive universalrengøringsmidler
og fedtopløsende spray

- ovnspray

Rengøring af fedtfilteret i opvaskema­skinen

 Risiko for skader på grund af for

høje temperaturer i opvaskemaski­nen.

Fedtfiltre kan blive ubrugelige på
grund af for høje temperaturer, fx på
grund af deformation.

Vælg et program, der ikke overskrider
den anbefalede temperatur.

Følg også anvisningerne i opvaske­maskinens brugsanvisning.

 Anbring fedtfiltrene så lodret som mu-

ligt eller på skrå i underkurven. Sørg
for, at spulearmen kan bevæges frit.

 Brug et opvaskemiddel til hushold-

ningsbrug.

 Vælg et program med en temperatur

på maks. 65 °C.

Afhængigt af opvaskemidlet kan der
forekomme permanent misfarvning af
de indre filteroverflader. Dette har in­gen indflydelse på fedtfiltrenes funk­tion.

Efter rengøring

 Læg fedtfiltrene til tørre på et sugen-

de underlag efter rengøringen.

 Fjern også fedtrester fra de tilgængeli-

ge dele af kabinettet, når fedtfiltrene
er taget ud. Dette forebygger brandfa­re.

 Sæt fedtfiltrene i igen. Vær ved isæt-

ning af fedtfilteret opmærksom på, at
låsen vender udad.

21

Rengøring og vedligeholdelse

Lugtfilter

Ved recirkulation skal der foruden fedt­filteret anvendes et lugtfilter. Dette bin­der de lugtstoffer, der opstår ved mad­lavning.

Lugtfilteret anbringes på oversiden af
emhætten.

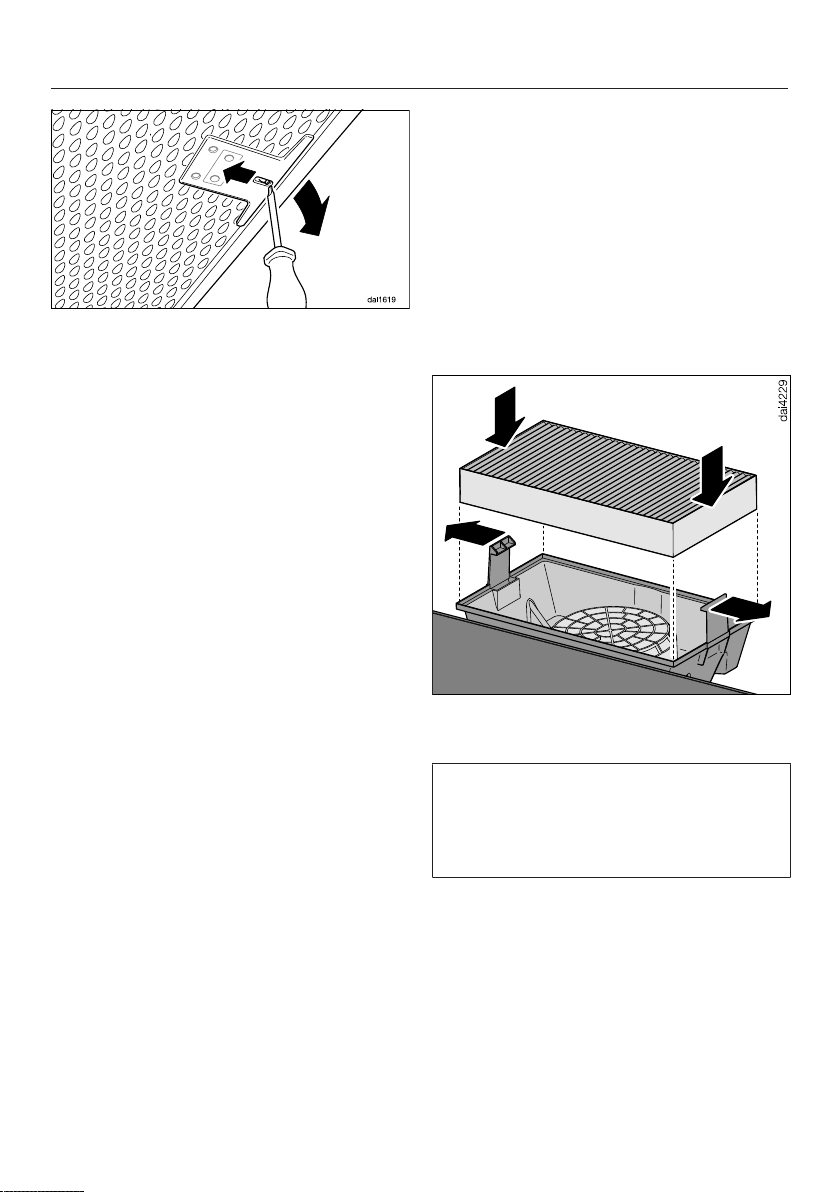

 Hvis fedtfiltrene er isat forkert, kan du

låse låsen op gennem åbningerne
med en lille skruetrækker.

Udskiftning af fedtfiltre

Filterfladerne kan blive slidt pga. regel­mæssig anvendelse og rengøring.

Udskift filtrene, hvis der konstateres
skader.

Fedtfiltrene kan bestilles via vores hjem­meside under Services - Reservedele og
tilbehør eller hos Miele-forhandlere.

Lugtfilteret isættes/udskiftes

 Tag lugtfilteret ud af emballagen.

 Sæt lugtfilteret ind i lugtfilterkasset-

ten.

Lugtfilterkassetten er allerede installe­ret eller er vedlagt emhætten.

Følg vedlagte monteringsplan til
installation.

22

Udskiftningsinterval

 Lugtfilteret bør altid udskiftes, når det

ikke længere kan binde lugtstofferne
tilstrækkeligt.
Det bør dog altid udskiftes mindst
hver 6. måned.

Lugtfilter bortskaffes

 Det brugte lugtfilter kan smides ud

med almindeligt husholdningsaffald.

Regenererbart lugtfilter

Til disse emhætter fås et regenererbart
lugtfilter. Det kan genanvendes flere
gange ved regenerering i ovnen.

 Oplysninger om brug findes i den til-

hørende brugsanvisning.

Lugtfiltre kan bestilles på vores hjemme­side eller ved henvendelse til vores kun­decenter (kontaktinformation findes på
omslaget). De kan også købes hos
Miele-forhandlere.

Typebetegnelsen findes i afsnittet Tek­niske data.

Rengøring og vedligeholdelse

23

Service / Garanti

Under miele.dk/Services findes infor­mationer om, hvordan man selv kan
udbedre småfejl og bestille reserve­dele.

Kontakt i tilfælde af fejl

Kontakt forhandleren eller Miele Kunde­center, hvis det ikke er muligt selv at ud­bedre fejlen.

Bestil service via Mieles hjemmeside
www.miele.dk/service.

Kontaktinformation til Miele Kunde­center findes i slutningen af denne do­kumentation.

Typeskiltets placering

Typeskiltet bliver synligt, når fedtfilteret
tages ud.

Miele Service

- Service inden for kort tid

- Lokale Miele-serviceteknikere i lands­dækkende servicenet

- Teknikerne er specialuddannede i
Mieles produkter

- Centralt dirigerede servicevogne

- Stor reservedelsbeholdning i service­vognen

- Originale Miele-reservedele

- 24 måneders garanti på alle fabriks­nye Miele-produkter, -reservedele og
reparationer

- Garanteret levering af reservedele i
mange år efter at produktet er taget
ud af salgsprogrammet

Reparationsservice

Får du brug for reparationsservice, klarer
vi det hurtigt med egen serviceafdeling.
Vi har over hele landet mere end 60 lo­kalt boende serviceteknikere og er der­for altid tæt på kunderne. Ventetiden på
at få besøg af en servicetekniker er nor­malt kun ganske få dage, så dit produkt
hurtigt er klar til brug igen. Dette kan vi
gøre i kraft af vores store stab af ser­viceteknikere, som kører i centralt diri­gerede servicevogne.

24

Teknikeren medbringer en stor mængde
originale Miele-reservedele i sin service­vogn. Dette bevirker, at langt de fleste
reparationer klares med det samme
uden yderligere servicebesøg.

Service / Garanti

Rygraden i god service er dygtige ser­viceteknikere. Alle vores teknikere har en
relevant faglig håndværksmæssig ud­dannelse, og denne suppleres løbende
med Mieles egen uddannelse i drift,
vedligeholdelse og reparation af vores
produkter. Du kan derfor også altid få
råd og vejledning om produkternes drift
og vedligeholdelse.

Servicebestilling

Kontakt Miele Kundecenter via
miele.dk/service

Mieles garanti

De efterfølgende bestemmelser om ga­ranti omfatter udelukkende fabriksnye
produkter. Garantien er gældende 24
mdr. fra købsdato, når der forevises kvit­tering, regning eller tilsvarende, hvoraf
købsdato fremgår. Funktionssvigt på
produkterne, der skyldes installations­mæssige forhold, dækkes ikke af garan­tien. Garantien indskrænker ikke købers
rettigheder if. lovgivningen over for
Miele.

Mieles garanti omfatter:

Fabriksnye produkter beregnet til private
husholdninger og anvendt til rette for­mål. Fabrikations- og materialefejl, så­fremt disse fejl konstateres under pro­duktets normale brug.

For mindre øer, hvor færgetransport er
påkrævet, Grønland og Færøerne gælder
dog særlige bestemmelser.

Mieles garanti indebærer:

For store produkter betaler Miele alle
udgifter til reservedele, arbejdsløn og
rejseudgifter for tekniker. Såfremt Miele
skønner det nødvendigt, at produktet
sendes til et Miele værksted, betaler
Miele alle fragtudgifter hertil. For små
produkter betaler Miele alle udgifter til
reservedele og arbejdsløn, hvorimod
fremsendelse af produktet sker for kø­bers regning og risiko. Efter udbedring af
fejlen sker returnering af produktet for
Mieles regning og risiko. Dele udskiftet
ved en sådan reparation tilhører Miele.

25

Service / Garanti

Mieles garanti omfatter ikke:

- Fejl eller skader opstået direkte eller
indirekte som følge af overlast, fejlbe­tjening, misbrug, skødesløs behand­ling, mangelfuld vedligeholdelse, fejl­agtig indbygning, opstilling og tilslut­ning, spændingsvariationer og elek­triske forstyrrelser eller ved reparation
udført af andre end de af Miele auto­riserede teknikere.

- Fejl eller skader opstået som følge af
erhvervsmæssig eller anden brug af
produkter, der er beregnet til private
husholdninger.

- Erstatning for eventuelle følgeskader,
herunder skader på andre genstande,
driftstab etc., medmindre andet er
lovmæssigt fastlagt.

Uberettiget tilkaldelse af Miele Service:

Inden Miele Service tilkaldes, kontrol­leres de fejlmuligheder, det er muligt
selv at udbedre. Såfremt kravet om ud­bedring er uberettiget, eksempelvis hvis
produktets svigt skyldes en defekt sik­ring eller et defekt afløb, påhviler det
kunden selv at betale de omkostninger,
der er forbundet med at have tilkaldt
service.

Transportskader:

Skulle produktet have fået en transport­skade under en transport, som køber
selv har sørget for, rettes omgående
henvendelse til den forhandler, hvor pro­duktet er købt.

Lov om køb:

Bestemmelserne vedrørende garanti er
gældende fra ikrafttrædelse af Lov om
køb år 2002. Garantien fratager ikke kø­ber adgang til at gøre et eventuelt an­svar efter købeloven gældende over for
den forhandler, hvor produktet er købt.
Henvendelse til Miele A/S virker samti­dig som reklamation over for forhandle­ren.

Indberetning:

Ønskes fejlen ikke afhjulpet omgående,
skal eventuelle krav i henhold til Mieles
garanti sammen med den fornødne do­kumentation for købsdato være ind­sendt skriftligt inden garantiens udløb til

Miele A/S
Erhvervsvej 2, Postboks 1371
DK - 2600 Glostrup.

26

*INSTALLATION*

Montage

Installation

Montaje

Montaggio

Montering

Montagem

Asennus

Før installation

 Læs før installation alle informati-

oner i dette afsnit samt afsnittet Råd
om sikkerhed og advarsler.

Beskyttelsesfolie fjernes

For at beskytte emhætten mod trans­portskader er kabinettet forsynet med
en beskyttelsesfolie.

 Beskyttelsesfolien skal fjernes før

montering. Den kan uden videre træk­kes af.

Installationsmateriale

1 udluftningsstuds

til aftræksrør 150 mm.

Installation

4 skruer 5 x 60 mm og
4 rawlplugs 8 x 50 mm

til fastgørelse til væggen.

 Skruerne og rawlpluggene er vel-

egnede til massivt murværk.
Til andre vægkonstruktioner skal der

vælges fastgøringsmaterialer, der er
velegnede til disse.

Kontroller, at væggen er tilstrækkeligt
bæredygtig.

2 skruer M4x8mm,
2 skiver og
2 afdækninger

til fastgørelse af hylden.

1 tilbageslagsklap

til montering i motorenhedens udblæs­ningsstuds (ikke til recirkulation).

Afdækningsfolie

Til tætning af kabinettet

Monteringsanvisning

De enkelte monteringstrin er beskrevet
på monteringsanvisningen.

27

*INSTALLATION*

Installation

Mål

Tegningen er ikke målfast

28

*INSTALLATION*

Installation

a

Udluftning opad eller bagud

b

Anbefalet område til nettilslutningen

c

Udluftningshul 200mm, så udluftningsrøret er bevægeligt i væggen

d

Luftudgang ved recirkulation. Der skal være en afstand på min. 300mm til loftet

eller til køkkenskabe oven over emhætten.
Aftrækstilslutning  150 mm
* Installation med skorsten DADC 9000 (ekstra tilbehør). Anbring udluftningshul-

let som vist på tilhørende målskitse.

Afstand mellem kogeplade og emhætte (S)

Vær ved valg af afstanden mellem kogepladen og underkanten af emhætten op­mærksom på kogepladeproducentens angivelser.
Hvis der ikke er angivet større sikkerhedsafstande, skal nedenstående mindste­afstande overholdes:

Se også afsnittet Råd om sikkerhed og advarsler.

Kogeplade Afstand S min.
Elkogeplade 450mm
Elgrill, friturekoger (el) 650mm
Gaskogeplade med flere blus,

650mm

≤ 12,6 kW samlet effekt, ingen enkelt brænder > 4,5 kW
Gaskogeplade med flere blus,

760mm
> 12,6 kW og ≤ 21,6 kW samlet effekt,
ingen enkelt brænder > 4,8 kW

Gaskogeplade med flere blus,

Ikke mulig
> 21,6 kW samlet effekt,
eller en brænder med effekt > 4,8 kW

Gaskogeplade med ét blus, ≤ 6 kW effekt 650mm
Gaskogeplade med ét blus, > 6 kW og ≤ 8,1 kW effekt 760mm
Gaskogeplade med ét blus, > 8,1 kW effekt Ikke mulig

29

*INSTALLATION*

Installation

Monteringsanbefalinger

- Ved valg af monteringshøjde bør der
tages hensyn til brugernes højde. Det
skal være muligt at arbejde frit ved
kogepladen og at betjene emhætten
optimalt.

- Vær opmærksom på, at emmen fra
madlavningen opfanges dårligere, jo
større afstanden til kogepladen er.

- Sørg for, at emhætten monteres midt
over kogepladen, så emmen fra mad­lavningen kan opfanges optimalt.

- Monteringsstedet skal være frit til­gængeligt. I tilfælde af reparation skal
det også være nemt at komme til em­hætten og at afmontere den. Vær fx
opmærksom på dette ved placering af
skabe, reoler, loftselementer eller de­korrammer i området omkring em­hætten.

Boreskitse til vægmontering

 Følg vedlagte monteringsplan ved bo-

ring af hullerne.

30

 Hvis der på forhånd skal fremstilles en

bagvæg med monteringshuller, kan af­standen mellem hullerne ses her
(skruer  5 mm).

*INSTALLATION*

Installation

Aftræksrør

 Ved samtidig brug af emhætten

og et ildsted, der er afhængigt af luf­ten i rummet, kan der være fare for
forgiftning!

Anvisningerne i afsnittet Råd om sik­kerhed og advarsler bør ubetinget føl­ges.

Lad i tvivlstilfælde den lokale skor­stensfejermester kontrollere, at brug
af emhætten kan ske uden fare.

Anvend kun glatte rør eller fleksible
slanger af ikke-brændbart materiale
som aftræksrør.

For at opnå størst muligt luftflow og lavt
lydniveau bør man være opmærksom på
følgende:

- Aftræksrørets diameter må ikke være
mindre end udluftningsstudsens
tværsnit (se afsnittet Mål). Dette gæl­der især ved anvendelse af fladkana­ler.

- Aftræksrøret skal være så kort og lige
som muligt.

- Anvend kun bøjninger med stor radi­us.

- Der må ikke være knæk på aftræksrø­ret, og det må ikke være trykket sam­men.

- Alle forbindelser skal være faste og
tætte.

- Hvis aftræksrøret har klapper, skal
klapperne åbnes, når emhætten tæn­des.

Enhver indsnævring af luftstrømmen
giver ringere lufteffekt og øger
driftslydene.

Skorsten

Hvis udblæsningsluften føres ud gen­nem en skorsten, skal indføringsstudsen
ledes i strømretningen.

Hvis skorstenen anvendes til flere ma­skiner til udluftning, skal skorstenens
diameter være tilstrækkelig stor.

Tilbageslagsklap

 Anvend en tilbageslagsklap i ventilati-

onssystemet.

Tilbageslagsklappen sikrer, at der ikke
kan trænge luft ind eller ud, når emhæt­ten er slukket.

Hvis udblæsningsluften skal ledes direk­te ud i det fri, anbefaler vi, at der instal­leres et Miele-murrør eller en Miele-tag­gennemføring (ekstraudstyr). Der er in­stalleret en integreret tilbageslagsklap.

I tilfælde af at ventilationssystemet ikke
har en tilbageslagsklap, følger der en til­bageslagsklap med emhætten.

Tilbageslagsklappen sættes ind i blæse­rens udblæsningsstuds.

Kondensvand

Hvis aftræksrøret fx føres igennem køli­ge rum eller loft, kan der dannes kon­densvand i aftræksrøret på grund af
temperaturforskellene. Isoler aftræksrø­ret for at reducere temperaturforskelle.

31

*INSTALLATION*

Installation

Hvis aftræksrøret lægges vandret, skal
der være et fald på min 1 cm pr. meter.
Faldet forhindrer, at kondensvand kan
løbe ind i emhætten.

Ud over isolering af aftræksrøret anbefa­ler vi, at der installeres en kondensvand­spærre, som opsuger kondensvandet og
fordamper det.

Kondensvandspærrer kan købes som
ekstratilbehør til aftræksrør med en dia­meter på 125 mm eller 150 mm.

Kondensvandspærren skal installeres
lodret og så vidt muligt tæt over emhæt­tens udblæsningsstuds. Pilen på kabi­nettet viser udblæsningsretningen.

Der kan kun anvendes kondensvand­spærre, når udluftningen føres opad.

Lyddæmper

Til yderligere lyddæmpning kan der in­stalleres en lyddæmper i aftræksrøret
(ekstratilbehør)

Ved udluftning til det fri dæmper lyd­dæmperen blæserstøj udad og også støj
udefra, som kan trænge ind i køkkenet
via aftræksrøret (fx larm fra gaden). An­bring derfor lyddæmperen tæt på udluft­ningsåbningen .

Miele påtager sig intet ansvar for funk­tionsfejl eller skader forårsaget af util­strækkeligt aftræk.

32

*INSTALLATION*

Installation

Eltilslutning

Emhætten leveres med et stik godkendt
i EU, som dog ikke må anvendes i en
dansk installation, da maskinen derved
ikke jordforbindes iht. Stærkstrømsbe­kendtgørelsen. Udskiftning til dansk stik
skal foretages af en uddannet fagmand.
Alternativt kan der anvendes en adapter
til overgang mellem Schuko-stikprop og
dansk jordingssystem. En sådan kan be­stilles ved henvendelse til vores kunde­center (kontaktinformation findes på
omslaget).

Hvis stikkontakten ikke er frit tilgængelig
eller ikke er beregnet til fast installation,
skal produktet kunne afbrydes på grup­peafbryderen.

 Brandfare på grund af overop-

varmning.
Hvis emhætten anvendes med stik-

dåser eller forlængerledninger kan
det medføre overbelastning af lednin­gerne.

Af sikkerhedsgrunde må der ikke an­vendes stikdåser eller forlængerled­ning.

Nominel effekt og sikring fremgår af
denne brugsanvisning eller typeskiltet.
Sammenlign disse oplysninger med da­taene for eltilslutning på opstillingsste­det.
I tvivlstilfælde bør man kontakte en ud­dannet el-fagmand.

Forbigående eller permanent tilslutning
til et selvforsynende eller ikke-netværks­synkront energiforsyningssystem (så­som stand-alone netværkssystemer,
backup-systemer) er mulig. Forudsæt­ning for tilslutning er, at energiforsy­ningssystemet opfylder kravene i EN
50160 eller tilsvarende. Beskyttelses­foranstaltningerne i husinstallationen og
i Miele-produktet skal også sikres med
hensyn til deres funktion og driftsform
ved tilslutning til stand-alone netværks­systemer eller ved ikke-netværkssyn­kron drift, eller de skal erstattes af til­svarende foranstaltninger i installatio­nen. Som eksempelvis beskrevet i den
aktuelle version af VDE-AR-E 2510-2.

Skal ekstrabeskyttes, jf. Stærkstrøms­bekendtgørelsen.

Den elektriske montering skal foretages
af en uddannet fagmand i henhold til
Stærkstrømsbekendtgørelsen.

Af sikkerhedsårsager anbefaler vi, at der
anvendes et HPFI-relæ af typen  i
husinstallationen til eltilslutning af em­hætten.

En beskadiget tilslutningsledning må
kun udskiftes med en speciel tilslut­ningsledning af samme type (kan købes
ved henvendelse til vores kundecenter).
Af sikkerhedsmæssige grunde må led­ningen kun udskiftes af Miele Service el­ler en anden uddannet fagmand.

33

Tekniske data

Blæsermotor 200 W
Kogepladebelysning 3,2 W
Samlet tilslutningsværdi 203,2 W
Spænding, frekvens AC 230 V, 50 Hz
Sikring 10A
Tilslutningsledningens længde 1,5m
Vægt 21,5kg

Ekstraudstyr til recirkulation

Lugtfilter DKF29, DKF 29-S eller DKF29-R (regenererbart).

34

Tekniske data

Datablad til husholdningsemhætter

efter delegeret forordning (EU) nr. 65/2014 og forordning (EU) nr. 66/2014

MIELE
Modelidentifikation DA 9092 W Screen

Årligt energiforbrug (AEC
Energieffektivitetsklasse B
Energieffektivitetsindeks (EEl
Hydraulisk effektivitet (FDE
Hydraulisk effektivitetsklasse
A (bedste klasse) til G (dårligste klasse) B
Belysningseffektivitet (LE
Belysningseffektivitetsklasse
A (bedste klasse) til G (dårligste klasse) A
Fedtfiltreringseffektivitet 92,8%
Fedtfiltreringseffektivitetsklasse
A (bedste klasse) til G (dårligste klasse) B
Målt luftstrøm i det optimale driftspunkt

Luftstrøm (min. hastighed)

Luftstrøm (maks. hastighed)

Luftstrøm (intensiv hastighed eller turboindstilling)

Maks. luftstrøm (Q

max

)

Målt lufttryk i det optimale driftspunkt 319 Pa
A-vægtet lydeffektemission (min. hastighed) 39 dB
A-vægtet lydeffektemission (maks. hastighed) 50 dB
A-vægtet lydeffektemission (intensiv hastighed eller turboindstilling) 62 dB
Målt elektrisk effektoptag i det optimale driftspunkt 155,1 W
Effektoptag i standbytilstand (Ps) 0,25 W
Belysningssystemets nominelle effekt 3,2 W
Belysningssystemets gennemsnitlige lysstyrke på kogefladen 300 Ix
Tidsforøgelsesfaktor 1,2

) 67,7 kWh/år

emhætte

) 66,1

emhætte

) 23,5

emhætte

) 93,8 lx/W

emhætte

412,8 m3/h

205 m3/h

415 m3/h

670 m3/h

670,0 m3/h

35

Miele & Cie. KG
Carl-Miele-Straße 29
33332 Gütersloh
Tyskland

Miele A/S
Erhvervsvej 2
2600 Glostrup
www.miele.dk

Kontakt: miele.dk/service

DA 9092 W

M.-Nr. 12 565 590 / 01da-DK
