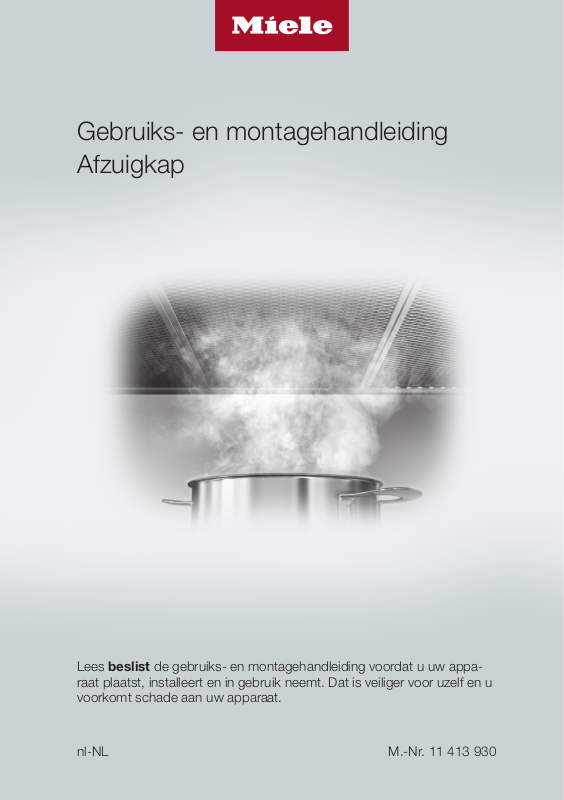

Gebruiks- en montagehandleiding
Afzuigkap
Lees beslist de gebruiks- en montagehandleiding voordat u uw apparaat plaatst, installeert en in gebruik neemt. Dat is veiliger voor uzelf en u
voorkomt schade aan uw apparaat.
nl-NL M.-Nr. 11 413 930
Page 2
Inhoud
Veiligheidsinstructies en waarschuwingen......................................................... 4
Een bijdrage aan de bescherming van het milieu ............................................ 13
De afzuigkap in één oogopslag.......................................................................... 14
Functiebeschrijving .............................................................................................16
Eerste ingebruikneming...................................................................................... 17
Luchtafvoer of luchtcirculatie kiezen..................................................................... 17
Miele@home installeren......................................................................................... 17
Met de app verbinden ...................................................................................... 18
Met WPS verbinden ......................................................................................... 19
WiFi afmelden (naar fabrieksinstelling resetten)............................................... 20
Con@ctivity installeren .......................................................................................... 21
Con@ctivity via het eigen WiFi-netwerk (Con@ctivity 3.0) ............................... 22
Con@ctivity via een directe WiFi-verbinding (Con@ctivity 3.0) ........................ 22
Automatische bediening..................................................................................... 24
Koken met de Con@ctivity-functie (Automatische bediening) .............................. 24
Braden................................................................................................................... 25
De automatische functie tijdelijk uitschakelen ...................................................... 26
Terug naar de automatische functie................................................................. 26
Handmatige bediening........................................................................................ 27
Koken zonder Con@ctivity-functie (handmatige bediening) ................................. 27
Afzuiging inschakelen............................................................................................ 27
Afzuigvermogen kiezen ......................................................................................... 27
Nalooptijd inschakelen .......................................................................................... 27
Afzuiging uitschakelen........................................................................................... 27
Kookplaatverlichting in- en uitschakelen / dimmen .............................................. 28
Powermanagement ............................................................................................... 28
Automatische uitschakeling .................................................................................. 29
Automatische en handmatige bediening .......................................................... 30
Glasverlichting in-/uitschakelen/dimmen .............................................................. 30
Urentellers ............................................................................................................. 30
Bedrijfsuren vetfilters wijzigen.......................................................................... 30
Uren voor het anti-geurfilter wijzigen of deactiveren........................................ 31
Urentellers controleren ..................................................................................... 32
Tips om energie te besparen.............................................................................. 33
2
Page 3
Inhoud
Reiniging en onderhoud...................................................................................... 34
Ommanteling ......................................................................................................... 34
Algemeen ......................................................................................................... 34
Paneel voor de randafzuiging en vetfilter .............................................................. 35
Anti-geurfilter......................................................................................................... 38
Urenteller anti-geurfilter resetten...................................................................... 38
Anti-geurfilter weggooien ................................................................................. 38
Regenereerbaar anti-geurfilter ......................................................................... 38
Installatie.............................................................................................................. 39
Vóór het monteren ................................................................................................. 39
Montageschema.................................................................................................... 39
Montagemateriaal.................................................................................................. 40
Afmetingen ............................................................................................................ 42
Afstand tussen kookplaat en afzuigkap (S) ........................................................... 43
Montagetips .......................................................................................................... 44
Afbeelding voor montage aan de muur................................................................. 44
Luchtafvoersysteem .............................................................................................. 45
Anti-condensvoorziening.................................................................................. 46
Geluiddemper................................................................................................... 46
Elektrische aansluiting........................................................................................... 47
Service en garantie ............................................................................................. 48
Positionering van het typeplaatje .......................................................................... 48
Technische gegevens.......................................................................................... 49
Na te bestellen accessoire voor luchtcirculatie..................................................... 49
Conformiteitsverklaring ......................................................................................... 49
3
Page 4
Veiligheidsinstructies en waarschuwingen
Deze afzuigkap voldoet aan de geldende veiligheidsvoorschriften.
Onjuist gebruik kan echter persoonlijk letsel of materiële schade
tot gevolg hebben.
Lees de gebruiks- en montagehandleiding aandachtig door voordat u de afzuigkap in gebruik neemt. Hierin vindt u belangrijke instructies met betrekking tot de montage, de veiligheid, het gebruik
en het onderhoud. Daardoor beschermt u zichzelf en vermijdt u
beschadigingen aan de afzuigkap.
In overeenstemming met de norm IEC60335-1 adviseert Miele u
uitdrukkelijk om het hoofdstuk over de installatie van het apparaat
en de veiligheidsinstructies en waarschuwingen te lezen en op te
volgen.
Wanneer de veiligheidsrichtlijnen en waarschuwingen niet worden
opgevolgd, kan Miele niet aansprakelijk worden gesteld voor schade die daarvan het gevolg is.
Bewaar de gebruiks- en montagehandleiding en geef deze door
aan een eventuele volgende eigenaar.
Verantwoord gebruik
Deze afzuigkap is uitsluitend bestemd voor huishoudelijk of verge-
lijkbaar gebruik.
Deze afzuigkap is uitsluitend bestemd voor gebruik binnenshuis.
Deze afzuigkap is uitsluitend bestemd voor het afzuigen van
dampen en geuren die bij de bereiding van levensmiddelen en dranken vrijkomen.
Gebruik voor andere doeleinden is niet toegestaan.
De afzuigkap mag niet boven een gaskookplaat worden gebruikt
met luchtcirculatie voor het ontluchten van de plaats van opstelling.
Raadpleeg een deskundige.
4
Page 5
Veiligheidsinstructies en waarschuwingen
Personen die op grond van hun fysieke of psychische gesteldheid,
hun onervarenheid of gebrek aan kennis van het apparaat niet in
staat zijn om het veilig te bedienen, mogen het alleen gebruiken als
ze onder toezicht staan van of worden geïnstrueerd door iemand die
het apparaat kent.
Wanneer er kinderen in huis zijn
Houd kinderen onder 8jaar bij de afzuigkap vandaan, tenzij u
voortdurend toezicht houdt.
Kinderen vanaf 8jaar mogen de afzuigkap alleen zonder toezicht
gebruiken als ze weten hoe ze de afzuigkap veilig moeten bedienen.
De kinderen moeten zich bewust zijn van de gevaren van een foutieve bediening.
Kinderen mogen de afzuigkap niet zonder toezicht reinigen of on-
derhouden.
Houd kinderen in de gaten wanneer deze zich in de buurt van de
afzuigkap bevinden. Zorg ervoor dat ze nooit met het apparaat spelen.
De kookplaatverlichting is heel sterk.
Zorg dat vooral baby's niet direct in de lampen kijken.
Verstikkingsgevaar! Kinderen kunnen zich tijdens het spelen in
verpakkingsmateriaal wikkelen (bijvoorbeeld in folie) of het materiaal
over hun hoofd trekken en stikken. Houd verpakkingsmaterialen bij
kinderen vandaan.
5
Page 6
Veiligheidsinstructies en waarschuwingen
Technische veiligheid
Door ondeskundig uitgevoerde installatie-, onderhouds- of repara-
tiewerkzaamheden kan de gebruiker aanzienlijke risico's lopen. Installatie-, onderhouds- en reparatiewerkzaamheden mogen alleen
door een door Miele geautoriseerde vakkracht worden uitgevoerd.
Controleer vóórdat het apparaat wordt geplaatst, of het zichtbaar
beschadigd is. Een beschadigd apparaat mag niet worden geplaatst
en niet in gebruik genomen.
De elektrische veiligheid van het apparaat is uitsluitend gegaran-
deerd, als het wordt aangesloten op een aardingssysteem dat volgens de geldende voorschriften is geïnstalleerd. Laat de elektrische
installatie bij twijfel door een vakkracht inspecteren.
De afzuigkap kan alleen betrouwbaar en veilig functioneren, als zij
op het openbare elektriciteitsnet is aangesloten.
De aansluitgegevens (frequentie en spanning) op het typeplaatje
moeten beslist met de waarden van het elektriciteitsnet overeenkomen, om beschadiging van het apparaat te voorkomen.
Vergelijk deze gegevens voordat u het apparaat aansluit. Raadpleeg
bij twijfel een elektricien.
Deze afzuigkap mag niet op het elektriciteitsnet worden aangeslo-
ten via meervoudige stopcontacten of via verlengsnoeren die daarvoor niet geschikt zijn. Dit in verband met gevaar voor oververhitting.
Gebruik de afzuigkap alleen als deze is gemonteerd.
Deze afzuigkap mag niet op een niet-stationaire locatie zoals een
boot worden gebruikt.
6
Page 7
Veiligheidsinstructies en waarschuwingen
Raak geen onderdelen aan die onder spanning staan. Verander
niets aan de elektrische en mechanische opbouw van het apparaat.
Open de ommanteling van de afzuigkap slechts zo ver als in het kader van de montage en de reiniging is toegestaan. Open in geen geval overige delen van de ommanteling.
Worden deze instructies niet opgevolgd, dan kunnen gebruikers een
elektrische schok krijgen en is het mogelijk dat het apparaat niet
meer goed functioneert.
Wanneer de afzuigkap niet door een door Miele geautoriseerde
vakkracht wordt gerepareerd, vervalt de garantie.
Defecte onderdelen mogen alleen door originele Miele-onderdelen
worden vervangen. Alleen van Miele-onderdelen kunnen wij garanderen dat zij volledig aan de veiligheidseisen voldoen.
Wanneer de aansluitkabel is beschadigd, moet deze door een er-
kende vakkracht worden vervangen.
Bij installatie-, onderhouds- en reparatiewerkzaamheden mag er
geen elektrische spanning op de afzuigkap staan. Dat is het geval
als aan één van de volgende voorwaarden is voldaan:
– de zekeringen van de elektrische installatie zijn uitgeschakeld of
– de schroefzekeringen van de elektrische aansluiting zijn er geheel
uitgedraaid of
– de stekker (indien aanwezig) is uit de contactdoos getrokken. Trek
daarbij aan de stekker en niet aan de aansluitkabel.
7
Page 8
Veiligheidsinstructies en waarschuwingen
Gelijktijdig gebruik van het apparaat met een verbrandingssysteem dat lucht uit dezelfde ruimte gebruikt
Dit kan levensgevaarlijk zijn!
Wees heel voorzichtig als u de afzuiging tegelijk gebruikt met verbrandingssystemen die de lucht uit hetzelfde vertrek gebruiken of
die gebruik maken van dezelfde afvoerinstallatie.
Verbrandingsapparaten die lucht uit hun omgeving verbruiken, gebruiken als verbrandingslucht de lucht in de ruimte, waar deze apparaten opgesteld zijn en leiden hun verbrandingsgassen door een
afvoerinstallatie (bijv. een schoorsteen) naar buiten. Dit kunnen bijvoorbeeld gas-, olie-, hout- of kolenkachels zijn, maar ook gasboilers, warmwaterketels op gas, gaskookplaten en gasovens.
De afzuigkap zuigt lucht uit de keuken en de aangrenzende vertrekken. Dit geldt bij:
- luchtafvoer,
- luchtafvoer met een externe afzuiginstallatie,
- luchtcirculatie met een buiten het vertrek geplaatste luchtcirculatiebox.
Als de luchtaanvoer niet voldoende is, ontstaat er onderdruk. Het
verbrandingssysteem krijgt te weinig lucht. De verbranding wordt
negatief beïnvloed.
Giftige verbrandingsgassen kunnen uit de schoorsteen of een ander luchtafvoerkanaal naar de woonvertrekken worden gezogen.
Er bestaat levensgevaar!
8
Page 9
Veiligheidsinstructies en waarschuwingen
Het gelijktijdige gebruik van afzuigkap en een verbrandingssysteem in dezelfde ruimte is ongevaarlijk als de onderdruk niet groter
is dan 4Pa (0,04mbar). In dat geval is er geen gevaar dat verbrandingsgassen worden teruggezogen.
Er zullen geen onderdrukproblemen ontstaan als door niet-afsluitbare openingen (bijvoorbeeld in deuren of ramen) voldoende lucht
in het vertrek kan komen. De diameter van de opening waardoor
de lucht naar binnen stroomt, moet dan wel groot genoeg zijn. Alleen een muurkast voor luchttoevoer/luchtafvoer is meestal niet
toereikend.
Bij de beoordeling van een en ander dient men altijd rekening te
houden met de totale ventilatie van de woning. Raadpleeg altijd
een vakman.
Wanneer de afzuigkap met luchtcirculatie wordt gebruikt en de
lucht wordt teruggevoerd in het vertrek waar het apparaat is geplaatst, is gelijktijdig gebruik van een afzuigkap en een verbrandingsapparaat in dezelfde ruimte niet gevaarlijk.
9
Page 10
Veiligheidsinstructies en waarschuwingen
Veilig gebruik
Bij open vuur bestaat brandgevaar.
Werk nooit met open vuur onder de afzuigkap. Bijvoorbeeld het
flamberen en grillen met open vlam is niet toegestaan. Als de afzuigkap ingeschakeld is, worden de vlammen in het filter gezogen. Vetresten kunnen vlam vatten.
Sterke hitte-ontwikkeling op een gaskookplaat kan de afzuigkap
beschadigen.
– Let er bij gebruik van de afzuigkap boven een gaskookplaat of
gasfornuis op, dat er altijd een pan staat op de gaspit die in gebruik is. Draai de gaspit ook uit, wanneer u de pan even van het
gas neemt.
– Kies pannen die niet groter of kleiner zijn dan de kookzone.
– Regel de stand van het gas zo dat er geen gas langs de pan om-
hoog komt.
– Zorg ervoor dat u een pan nooit overmatig verhit, zoals bij het
wokken snel gebeurt.
Schakel de afzuigkap altijd in zodra u één van de kookzones in
gebruik neemt.
Dit om een ophoping van condenswater en corrosie aan het apparaat te voorkomen.
Olie en vet kunnen bij oververhitting vanzelf ontbranden en daarbij
de afzuigkap in brand zetten.
Blijf altijd in de buurt van pannen en friteuses, als u olie en vet gebruikt. Ook het grillen op elektrische grillapparaten moet daarom onder continu toezicht plaatsvinden.
10
Page 11
Veiligheidsinstructies en waarschuwingen
Gebruik de afzuigkap nooit zonder vetfilters om te voorkomen dat
zich vuil en vet in de afzuigkap afzetten, waardoor deze op den duur
niet meer goed zal functioneren.
Er kan brand ontstaan als het apparaat niet volgens de aanwij-
zingen in deze gebruiksaanwijzing wordt gereinigd.
Let erop dat de afzuigkap door de opstijgende hitte erg heet kan
worden.
Raak de ommanteling en de vetfilters pas aan, nadat de afzuigkap is
afgekoeld.
Veilige montage
Controleer of het gebruik van een afzuigkap boven uw kookappa-
ratuur volgens de fabrikant van deze apparatuur mogelijk is.
Het is niet toegestaan de afzuigkap boven stookplaatsen voor
vaste brandstoffen te monteren.
Als de afstand tussen kookplaat en afzuigkap te klein is, kan dit
schade aan de afzuigkap veroorzaken.
Tussen de afzuigkap en de kookapparatuur moet die afstand worden
aangehouden die in het hoofdstuk: “Montage” wordt vermeld, tenzij
de fabrikant van de kookapparatuur een grotere afstand aangeeft.
Worden er onder de afzuigkap verschillende soorten kookapparatuur
gebruikt waarvoor verschillende afstanden gelden, dan moet de
grootste afstand worden aangehouden.
Volg voor het monteren van de afzuigkap de aanwijzingen in het
hoofdstuk “Installatie” op.
11
Page 12
Veiligheidsinstructies en waarschuwingen
Voor het monteren van de luchtafvoer mogen alleen buizen of
slangen van niet-brandbaar materiaal worden gebruikt. Deze zijn verkrijgbaar bij de Miele-vakhandel of bij Miele Nederland.
De lucht mag niet worden afgevoerd via een schoorsteen die
wordt gebruikt voor de afvoer van rook of gas, noch via een schacht
die wordt gebruikt voor de ontluchting van ruimten waarin wordt gestookt.
Als de lucht moet worden afgevoerd via een schoorsteen die niet
meer in gebruik is voor de afvoer van rook of gas, dient u de officiële
voorschriften te raadplegen.
Reiniging en onderhoud
Gebruik voor het reinigen nooit een stoomreiniger.
De stoom van een stoomreiniger kan in aanraking komen met delen
die onder spanning staan en zo kortsluiting veroorzaken.
U kunt zich aan het geopende wasemscherm verwonden. Laat
daarom het wasemscherm niet onnodig openstaan.
Accessoires
Gebruik uitsluitend Miele-accessoires om te voorkomen dat ga-
rantieaanspraken vervallen.
12
Page 13
Een bijdrage aan de bescherming van het milieu
Het verpakkingsmateriaal
De verpakking beschermt het apparaat
tegen transportschade. Het verpakkingsmateriaal is uitgekozen met het
oog op een zo gering mogelijke belasting van het milieu en de mogelijkheden
voor recycling.
Door hergebruik van verpakkingsmateriaal wordt er op grondstoffen bespaard
en wordt er minder afval geproduceerd.
Uw vakhandelaar neemt de verpakking
in het algemeen terug.
Het afdanken van een apparaat
Oude elektrische en elektronische apparaten bevatten meestal waardevolle
materialen. Ze bevatten ook stoffen,
mengsels en onderdelen die nodig zijn
geweest om de apparaten goed en veilig te laten functioneren. Wanneer u uw
oude apparaat bij het gewone huisafval
doet of er niet goed mee omgaat, kunnen deze stoffen schadelijk zijn voor de
gezondheid en het milieu. Doe uw oude
apparaat daarom nooit bij het gewone
afval.
Lever het apparaat in bij een gemeentelijk inzameldepot voor elektrische en
elektronische apparatuur, bij uw vakhandelaar of bij Miele. U bent wettelijk
zelf verantwoordelijk voor het wissen
van eventuele persoonlijke gegevens op
het af te danken apparaat. Bewaar het
afgedankte apparaat buiten het bereik
van kinderen.
13
Page 14
De afzuigkap in één oogopslag
14
Page 15
De afzuigkap in één oogopslag
a
Wasemscherm
b
Bevestigingskolom DADC 6000
Bij te bestellen accessoire voor het afdekken van de luchtafvoerleiding bij luchtafvoer naar boven.
c
Anti-geurfilter
Na te bestellen accessoire voor luchtcirculatie
d
Glasverlichting (kan gedimd worden)
e
Kookplaatverlichting
f
Opvangschaal
g
Vetfilter
h
Paneel voor de randafzuiging
i
Luchtafvoeraansluiting
De lucht kan naar achteren of naar boven toe afgevoerd worden.
j
Bedieningselementen
k
Toets voor het in- en uitschakelen van de glasverlichting
l
Toets voor het in- en uitschakelen en dimmen van de kookplaatverlichting
m
Toets voor het in- en uitschakelen van de afzuiging
n
Toetsen voor het instellen van het afzuigvermogen
o
Toets voor de naloopfunctie van de afzuiging
p
Toets voor de urentellers
Met deze toets kunt u de urentellers weergeven en instellen. U gebruikt deze
toets ook bij de instelling op luchtafvoer of luchtcirculatie bij de eerste ingebruikneming (zie hoofdstuk: “Eerste ingebruikneming”).
q
Toets voor het dimmen van de glasverlichting
15
Page 16
Functiebeschrijving
De afzuigkap kan op de volgende manieren worden gebruikt.
Luchtafvoer
De aangezogen lucht wordt door het
vetfilter gereinigd en vervolgens naar
buiten afgevoerd.
Terugslagklep
Deze afzuigkap werkt met een terugslagklep.
Wanneer het apparaat is uitgeschakeld,
kan er lucht stromen tussen het vertrek
en daarbuiten. Met een terugslagklep
kan dat worden voorkomen. De klep
gaat dicht, wanneer het apparaat wordt
uitgeschakeld.
Nadat het apparaat is ingeschakeld
gaat de terugslagklep open, zodat de
kookluchtjes ongehinderd naar buiten
kunnen worden afgevoerd.
Luchtcirculatie
(alleen met anti-geurfilter als bij te bestellen accessoire, zie “Technische gegevens”)
De aangezogen lucht wordt door het
vetfilter en bovendien door een antigeurfilter gereinigd en wordt daarna
weer in de keuken geleid.
Bij uw afzuigkap is een terugslagklep
gevoegd voor het geval uw luchtafvoersysteem daar niet over beschikt. Deze
klep wordt in de uitblaastuit van de motoreenheid geplaatst.
16
Page 17
Eerste ingebruikneming
Luchtafvoer of luchtcirculatie kiezen
Deze afzuigkap is geschikt voor luchtafvoer en luchtcirculatie. Het afzuigvermogen wordt aan het gekozen
systeem aangepast. Vanuit de fabriek
is luchtcirculatie ingesteld. U kunt de
afzuigkap op luchtafvoer instellen.

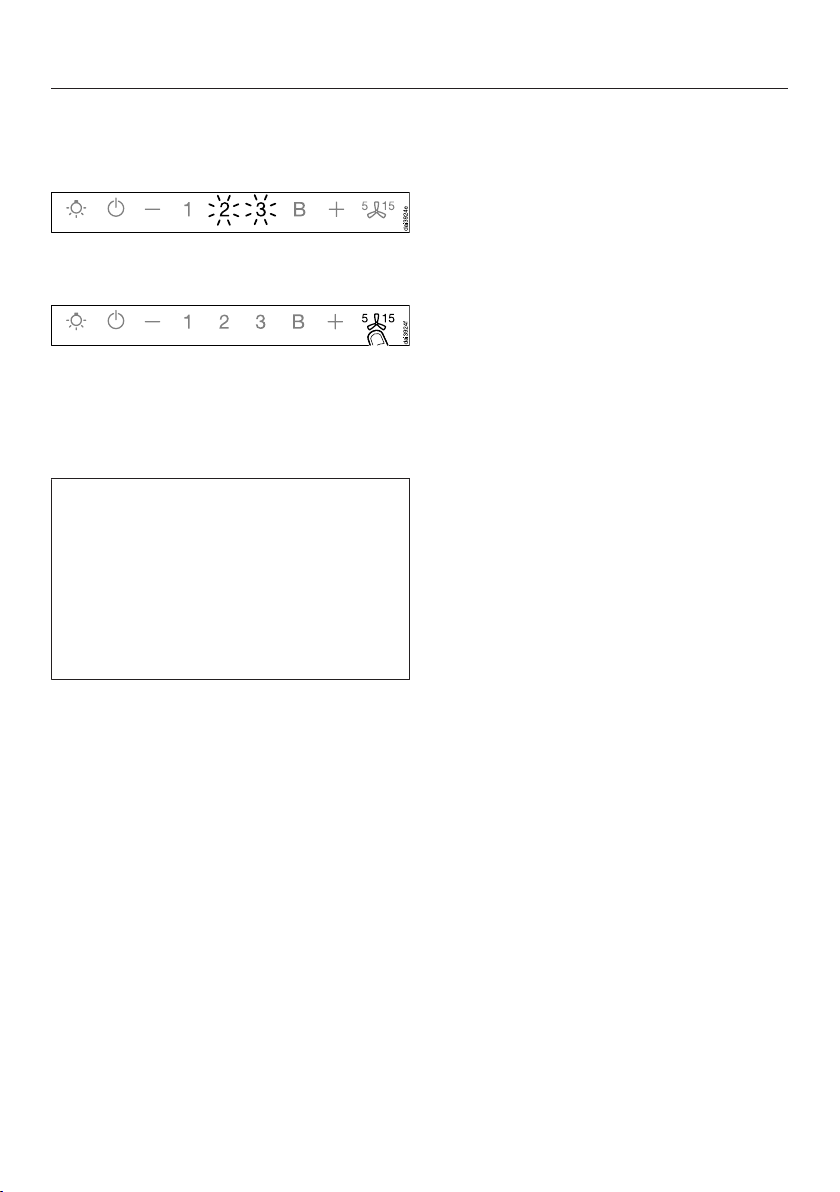

U kunt de afzuigkap op luchtafvoer instellen door de urenteller voor het antigeurfilter uit te schakelen.
Schakel de afzuiging en de verlichting
uit.
Druk tegelijk op toets “” en op toets
van de urentellers.
Het anti-geurfiltersymbool en één van
de vermogensstanden gaan knipperen.
Druk op toets “”, totdat B brandt.
Bevestig de procedure met de toets
van de urentellers .
Miele@home installeren
Voorwaarde:
– Een eigen WiFi-netwerk
Uw afzuigkap heeft een geïntegreerde
WiFi-module. De afzuigkap kan met het
eigen WiFi-netwerk verbonden worden.
Daarna kunt u de afzuigkap met de
Miele@mobile app bedienen.
Als uw Miele-kookplaat ook in het eigen
WiFi-netwerk is opgenomen, kunt u de
automatische besturing van de afzuigkap met de Con@ctivity-functie gebruiken.
Controleer, of het signaal van uw
WiFi-netwerk sterk genoeg is op de
plaats waar uw afzuigkap geïnstalleerd is.
Alle controlelampjes gaan uit.
Luchtafvoer is ingesteld.
Bevestigt u de procedure niet binnen
4minuten na het instellen, dan blijft de
oude instelling behouden.
17
Page 18
Eerste ingebruikneming

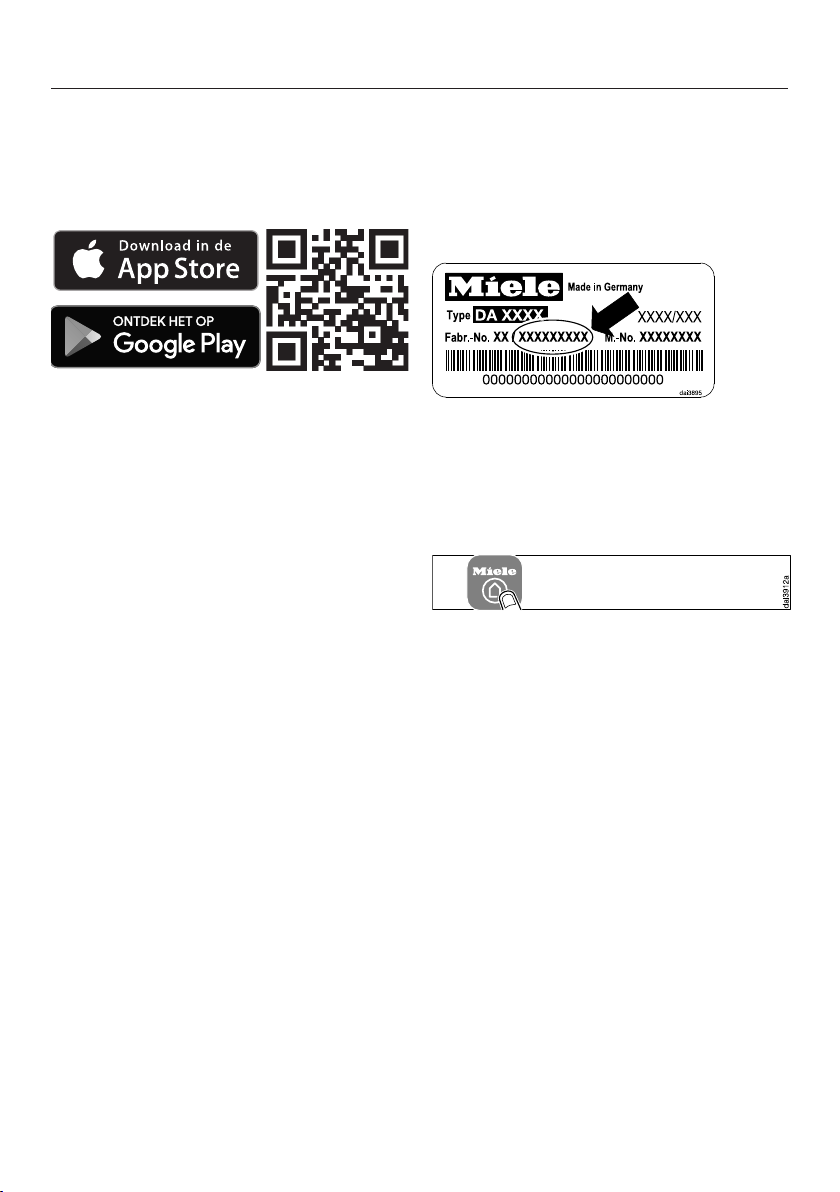

Miele@mobile-app
De Miele@mobile-app kunt u gratis
downloaden uit de Apple App Store® of
de Google Play Store™.
Met de app verbinden
U kunt de netwerkverbinding met de
Miele@mobile-app tot stand brengen.
Installeer de Miele@mobile app op uw
mobiele apparaat.
Voor de aanmelding via de app dient u
te beschikken over:
1. Het wachtwoord van uw WiFi-netwerk
2. Het wachtwoord van uw afzuigkap
Het wachtwoord van de afzuigkap bestaat uit de laatste 9cijfers van het serienummer op het typeplaatje.
Het typeplaatje is zichtbaar nadat u het
vetfilter heeft verwijderd.
Start de aanmelding van het apparaat
in de app. Volg de stappen van de
aanmelding.
18

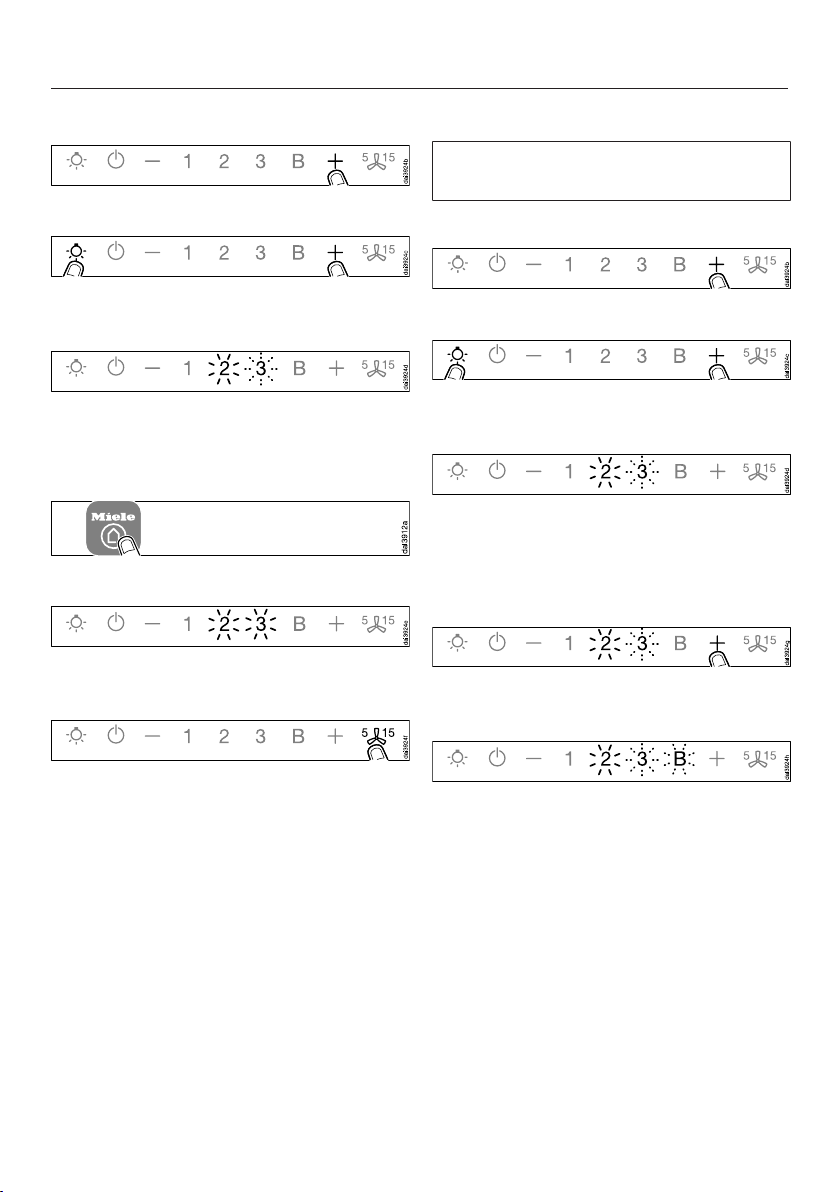

Als de oproep verschijnt, om de WiFi
van de afzuigkap te activeren, doet u
het volgende:
Page 19
Eerste ingebruikneming

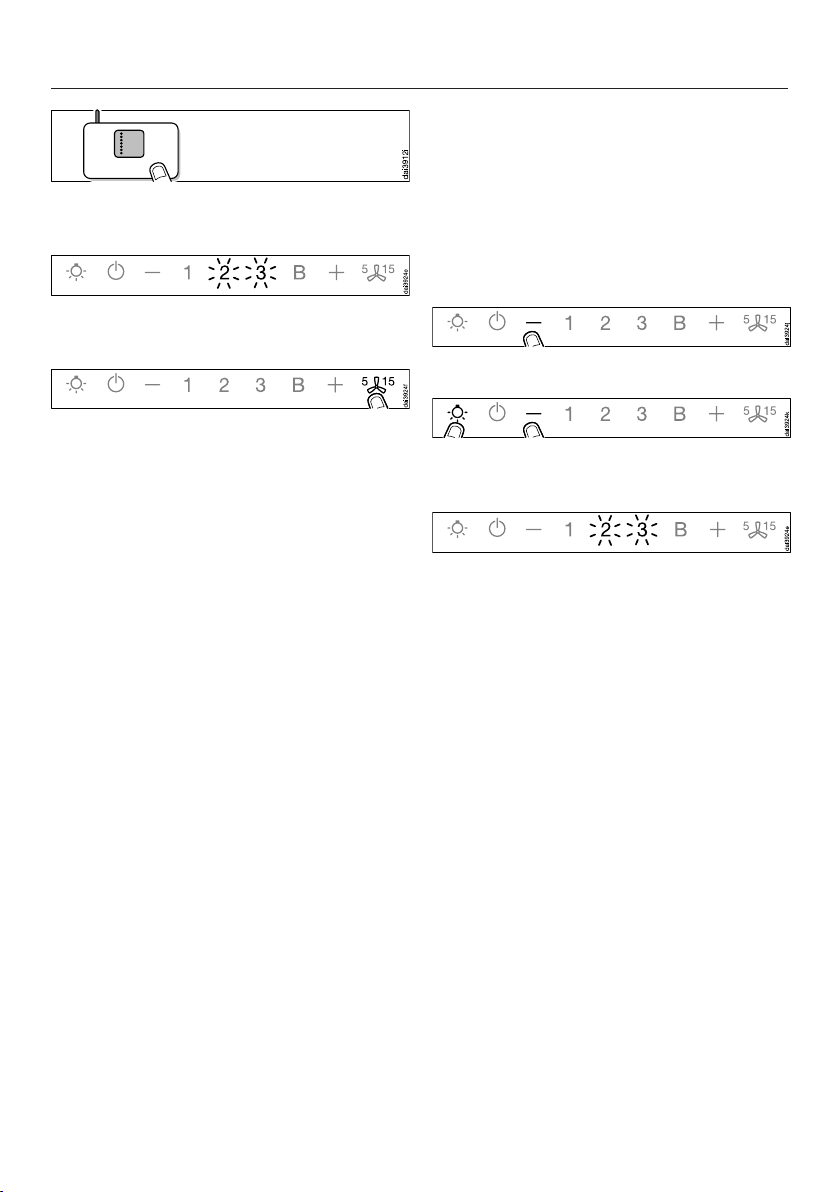

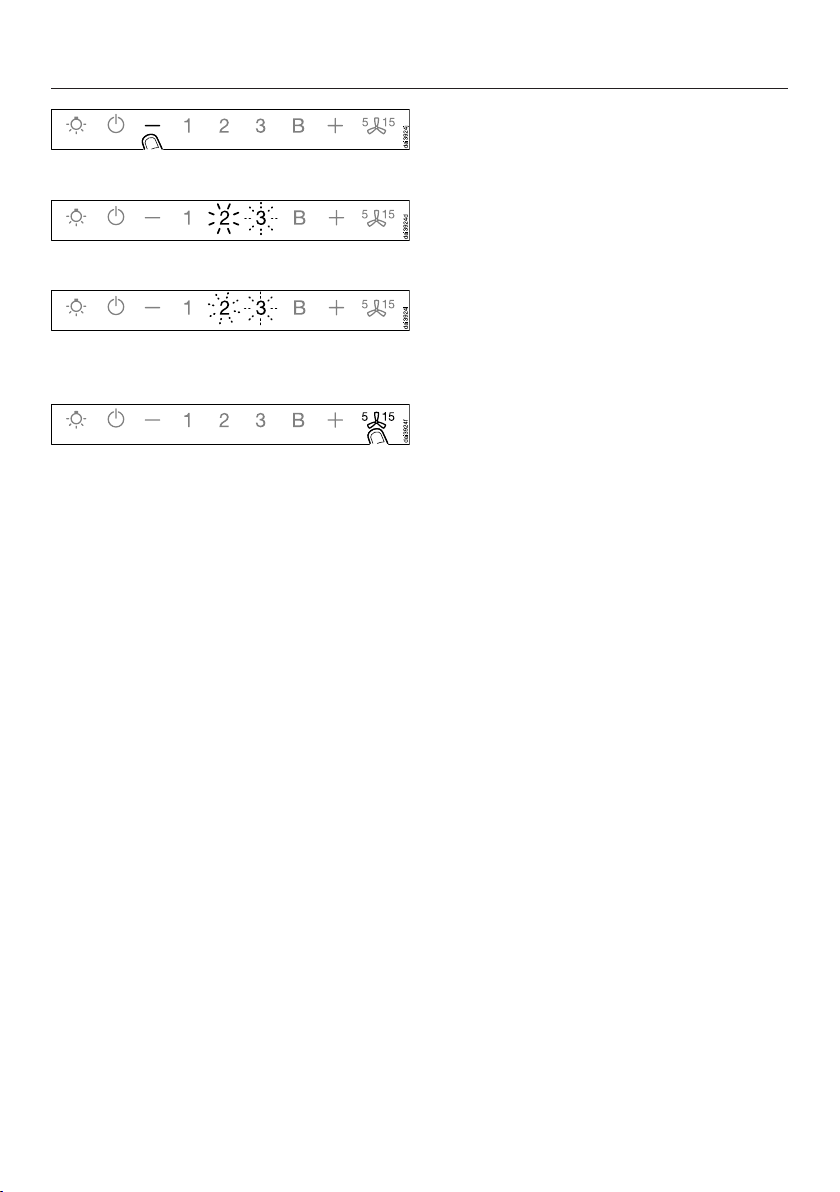

Schakel de afzuigkap uit.
Houd de toets“” ingedrukt.
Druk tegelijkertijd de toets van de
verlichting in.
2 brandt continu, 3 knippert.
De afzuigkap is tijdens de volgende
2minuten klaar voor de verbinding.
Volg de overige stappen in de app.
Als de verbinding geslaagd is, branden
2 en 3 continu.
Met WPS verbinden
Uw WiFi-router moet geschikt zijn
voor WPS (WiFi Protected Setup).
Schakel de afzuigkap uit.
Houd toets “” ingedrukt.
Druk tegelijkertijd de toets van de
verlichting in.
2 brandt continu, 3 knippert.
U dient de WiFi-verbinding op de afzuigkap en op uw WPS-router gelijktijdig te starten.
Druk na enkele seconden op toets
“” van de afzuigkap.
Verlaat de verbindingsmodus op de
afzuigkap door op de nalooptoets te drukken.
U kunt de afzuigkap nu met de app bedienen.
Na korte tijd brandt 2 continu, 3 en B
knipperen.
De afzuigkap is gedurende de volgende
twee minuten klaar om verbinding te
maken.
19
Page 20
Eerste ingebruikneming
Start de WPS-verbinding op uw WiFi-
router.
Als de verbinding geslaagd is, branden
2 en 3 continu.
Verlaat de verbindingsmodus op de
afzuigkap door op de nalooptoets
te drukken.
U kunt de afzuigkap nu met de app bedienen.
WiFi afmelden (naar fabrieksinstelling resetten)
U kunt pas een nieuwe WiFi-verbinding
tot stand brengen, als u eerst de bestaande WiFi-verbinding heeft verbroken.
Schakel de afzuigkap uit.
Houd de toets“” ingedrukt.
Raak tegelijkertijd de toets van de
verlichting aan.
Als er geen verbinding gemaakt kan
worden, kan het zijn dat u de WPSfunctie van uw router niet snel genoeg
heeft ingeschakeld. Herhaal in dat geval
de voorgaande stappen.
Tip: Als uw WiFi-router niet over WPS
beschikt, gebruik dan de Miele@home
app.
20
Als er een WiFi-verbinding is, branden 2
en 3 continu.
De afzuigkap is tijdens de volgende
2minuten klaar voor het verbreken van
de verbinding.
Page 21
Raak de toets“” aan.
2 brandt continu en 3 knippert.
Na enkele seconden knipperen 2 en 3.
De verbinding is verbroken.
Eerste ingebruikneming
Con@ctivity installeren
Con@ctivity beschrijft de directe communicatie tussen een elektrische kookplaat van Miele en een afzuigkap van
Miele. Hiermee kan de afzuigkap automatisch bestuurd worden, afhankelijk
van de status van een daaronder liggende losse elektrische Miele-kookplaat.
– Nadat de kookplaat is ingeschakeld,
gaan de kookplaatverlichting en na
korte tijd de afzuiging van de afzuigkap automatisch aan.
Verlaat de afmeldmodus op de af-
zuigkap door op toets te drukken.
De WiFi-verbinding is verbroken. U kunt
een nieuwe verbinding tot stand brengen.
– Tijdens het kookproces kiest de af-
zuigkap automatisch het juiste afzuigvermogen. De vermogensstand
van de afzuiging hangt af van het
aantal ingeschakelde kookplaten en
van de gekozen kookstanden.
– Nadat de kookplaat is uitgeschakeld,
gaan na de ingestelde nalooptijd ook
de afzuiging en de kookplaatverlichting van de afzuigkap automatisch
uit.
Gedetailleerde informatie over deze
functie vindt u in het hoofdstuk: “Bediening”.
21
Page 22
Eerste ingebruikneming
Con@ctivity via het eigen WiFi-netwerk (Con@ctivity 3.0)
Voorwaarde:
– Een eigen WiFi-netwerk
– Kookplaat die geschikt is voor
WiFi
Neem de afzuigkap en uw kookplaat
in het eigen WiFi-netwerk op (zie paragraaf “Miele@home installeren”).
Con@ctivity wordt automatisch geactiveerd.
Con@ctivity via een directe WiFi-verbinding (Con@ctivity 3.0)
Voorwaarde:
– Kookplaat die geschikt is voor
WiFi
Als u geen eigen netwerk heeft, kunt u
een directe verbinding tussen kookplaat
en afzuigkap tot stand brengen.
Deze verbinding is in de gebruiksaanwijzing van uw kookplaat beschreven.
Hierna zijn de stappen op de afzuigkap
nog een keer in detail beschreven.

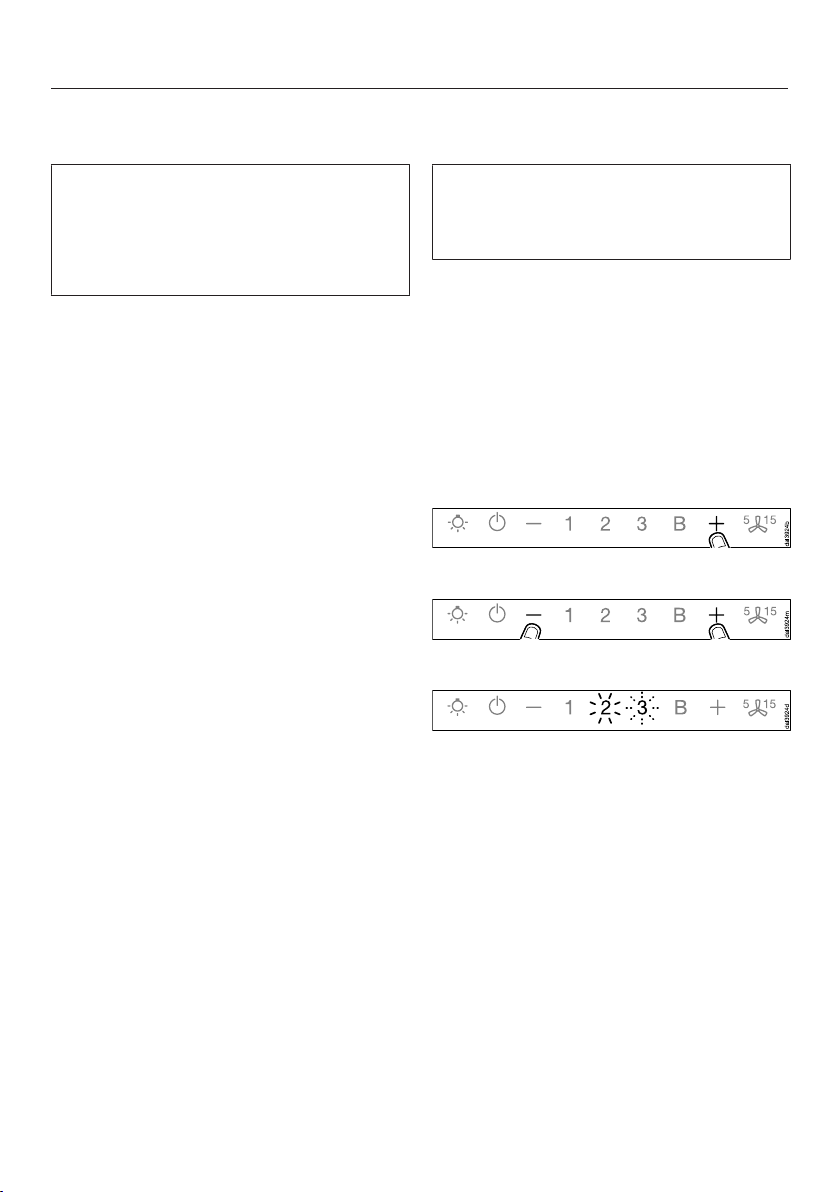

Schakel de afzuigkap uit.
Houd de toets“” ingedrukt.
Druk tegelijkertijd toets“” in.
22
2 brandt continu, 3 knippert.
De afzuigkap is tijdens de volgende
2minuten klaar voor de verbinding.
Page 23
Start de WiFi-verbinding op de kook-
plaat. Zie daarvoor de gebruiksaanwijzing van de kookplaat.
Als de verbinding geslaagd is, branden
2 en 3 continu.
Verlaat de verbindingsmodus op de
afzuigkap door op de nalooptoets te drukken.
Con@ctivity is nu geactiveerd.
Als de directe WiFi-verbinding tot
stand gebracht is, kunnen kookplaat
en afzuigkap niet in een eigen netwerk
opgenomen worden. Mocht u dit later
toch wensen, dan dient u eerst de directe WiFi-verbinding tussen kookplaat en afzuigkap uit te schakelen (zie
paragraaf “WiFi afmelden”).
Eerste ingebruikneming
23
Page 24
Automatische bediening
Wanneer Con@ctivity is geactiveerd,
werkt de afzuigkap altijd in de automatische functie (zie hoofdstuk:
“Eerste ingebruikneming”, paragraaf
“Con@ctivity installeren”).
Zie hoofdstuk “Bediening (Handmatige
bediening)”, paragraaf “Koken zonder
Con@ctivity-functie” als u de afzuigkap handmatig wenst te bedienen.
Voorbeelden voor de vermogensstanden 1
tot en met B
Koken met de Con@ctivityfunctie (Automatische bediening)
Schakel een kookzone in op een wil-
lekeurige stand.
De kookplaatverlichting wordt ingeschakeld.
Na een paar seconden gaat de afzuiging aan; eerst kort op stand 2, daarna direct op stand 1.
Tijdens het kookproces kiest de afzuigkap automatisch het juiste afzuigvermogen.
Dit is gebaseerd op het totale vermogen
dat op dat moment voor de kookplaat is
ingeschakeld, te weten het aantal ingeschakelde kookzones en de ingeschakelde kookstanden.
Wanneer u bij de kookplaat een ho-
gere kookstand inschakelt of wanneer
u verschillende kookzones inschakelt,
kiest de afzuigkap een hogere vermogensstand.
Reactietijd
De afzuigkap reageert met vertraging.
Een wijziging in de vermogensstand van
de kookplaat hoeft namelijk niet meteen
tot meer of minder dampontwikkeling te
leiden.
Aangezien de kookplaat de informatie
met intervallen naar de afzuigkap stuurt,
kan ook daardoor vertraging ontstaan.
De reactie volgt binnen een paar seconden of een paar minuten.
Wanneer u een lagere vermogens-
stand voor de kookplaat inschakelt of
wanneer u kookzones uitschakelt,
kiest ook de afzuigkap een lagere
vermogensstand.
24
Page 25
Automatische bediening
Braden
U schakelt bijvoorbeeld voor het ver-
warmen van pannen vóór het aanbraden, een kookplaat op de hoogste
stand in. Circa 10seconden tot 4minuten daarna zet u deze op een lagere stand (60seconden tot 5minuten
bij een Highlight-kookplaat).
De afzuigkap herkent dat u aan het braden bent.
De afzuigkap gaat aan. Nadat de kookplaat op een lagere stand is gezet,
wordt de afzuigkap naar stand3 teruggeschakeld en blijft deze circa 5minuten op deze stand staan.
Daarna wordt het vermogen van de afzuigkap weer door de Con@ctivityfunctie gestuurd.
U kunt het afzuigvermogen ook voortijdig met de hand wijzigen.
Uitschakelen
Schakel alle kookzones uit.
De afzuiging van de afzuigkap wordt in
de minuten daarna stap voor stap op
een lagere stand gezet en tenslotte helemaal uitgeschakeld.
In die tijd wordt de keukenlucht gezuiverd van eventueel nog aanwezige
dampen en geurtjes.
– Van de boosterstand wordt het af-
zuigvermogen direct teruggeschakeld
naar stand 3.
– Van stand 3 wordt de afzuiging na ca.
1minuut teruggeschakeld naar stand
2.
– Van stand 2 wordt de afzuiging na
2minuten teruggeschakeld naar
stand 1.
– Van stand 1 wordt het afzuigvermo-
gen na 2minuten uitgeschakeld.
– 30 seconden daarna wordt de kook-
plaatverlichting uitgeschakeld.
We zijn klaar met koken.
25
Page 26
Automatische bediening
De automatische functie tijdelijk uitschakelen
U kunt de automatische functie tijdens
het koken tijdelijk uitschakelen, en wel
als volgt:
Kies handmatig een andere vermo-
gensstand, of
schakel de afzuigkap met de hand
uit, of
activeer de naloopfunctie van de
afzuigkap. De afzuiging wordt na afloop van de gekozen nalooptijd uitgeschakeld, het licht blijft aan.
De functies van de afzuigkap kunnen nu
met de hand worden bediend. Zie paragraaf: “Koken zonder Con@ctivity-functie”.
Terug naar de automatische functie
De afzuigkap keert als volgt naar de automatische functie terug:
– Kies handmatig een vermogensstand
en wacht ca. 5minuten voordat u de
afzuigkap weer gaat bedienen, of
U kunt ook de afzuigkap voor een compleet kookproces handmatig bedienen.
Schakel daarvoor eerst de afzuiging
van de afzuigkap en dan pas de
kookplaat in.
Als na het koken de afzuigkap en de
kookplaat minstens 30seconden uitgeschakeld zijn geweest, start de kookplaat de eerstvolgende keer, dat u deze
inschakelt, weer in de automatische
functie.
– kies handmatig een vermogensstand
die overeenkomt met de automatische vermogensstand, of
– zorg dat de afzuigkap en de kook-
plaat minstens 30seconden uitgeschakeld zijn.
Als u de kookplaat weer inschakelt,
start de automatische functie.
26
Page 27
Handmatige bediening
Koken zonder Con@ctivityfunctie (handmatige bediening)
Onder de volgende voorwaarden kunt u
de afzuigkap met de hand bedienen:
– De Con@ctivity-functie is niet geacti-
veerd.
– U heeft de Con@ctivity-functie tijde-
lijk gedeactiveerd (Zie hoofdstuk “Bediening (Automatische bediening)”,
paragraaf “De automatische functie
tijdelijk uitschakelen”).
Afzuiging inschakelen
Schakel de afzuiging in, zodra u begint
te koken. Kookdampen worden dan
vanaf het eerste moment afgezogen.
Druk op de Aan/Uit-toets .
De afzuiging start op stand 2. Symbool
en de 2 van het afzuigvermogen
gaan branden.
Afzuigvermogen kiezen
Voor normaal gebruik kunt u kiezen uit
de vermogensstanden 1 tot en met 3.
Bij sterke wasem- en geurvorming (zoals bij het aanbraden) kunt u de boosterstand B gebruiken.
Kies met de toets „“ of „“ het ge-
wenste afzuigvermogen.
Nalooptijd inschakelen
Het is aan te bevelen om het afzuigsysteem na het koken nog enkele
minuten te laten doorlopen. In die tijd
wordt de lucht in de keuken gezuiverd
van eventueel nog aanwezige dampen
en geurtjes.
U voorkomt zo dat er restanten in de afzuigkap achterblijven en geurtjes veroorzaken.
De afzuiging wordt na de gekozen tijd
automatisch uitgeschakeld.
Controleer na het koken of de af-
zuiging is ingeschakeld en druk op
toets .
– 1 keer: de afzuiging wordt na 5minu-
ten uitgeschakeld (5 brandt).
– 2 keer: de afzuiging wordt na 15mi-
nuten uitgeschakeld (15 brandt).
– Druk opnieuw op toets . De af-
zuiging blijft ingeschakeld ( gaat
uit).
Afzuiging uitschakelen
Schakel de afzuiging met de Aan/Uit-
toets uit.
Symbool gaat uit.
De boosterstand terugschakelen
Is het powermanagement van tevoren
ingeschakeld, dan wordt het afzuigvermogen na 5minuten automatisch teruggeschakeld naar stand 3.
27
Page 28
Handmatige bediening
Kookplaatverlichting in- en uitschakelen / dimmen
U kunt de kookplaatverlichting onafhankelijk van de afzuiging in- en uitschakelen en de lichtsterkte verminderen.
Druk kort op toets om de verlich-
ting in of uit te schakelen.
Wanneer u de verlichting inschakelt,
brandt deze op maximale sterkte.
Laat uw vinger op de verlichtings-
toets rusten terwijl het licht ingeschakeld is. Het licht wordt steeds
minder sterk, totdat u de toets loslaat.
Wilt u de verlichting weer sterker heb-
ben, laat dan opnieuw uw vinger op
de verlichtingstoets rusten. Het
licht wordt sterker, totdat u de toets
loslaat.
Powermanagement
De afzuigkap beschikt over een Powermanagement, waarmee energie kan
worden bespaard. Het systeem zorgt
ervoor dat het afzuigvermogen automatisch op een lagere stand wordt gezet
en de verlichting wordt uitgeschakeld.
– Als de boosterstand ingesteld is,
wordt de afzuiging na 5minuten automatisch naar stand 3 teruggeschakeld.
– Als stand 3, 2 of 1 ingesteld is, wordt
het afzuigvermogen na 2 uur automatisch één stand lager gezet en daarna
per 30minuten uitgeschakeld.
– Als de kookplaatverlichting ingescha-
keld is, wordt deze na 12 uur automatisch uitgeschakeld.
U kunt het powermanagement deactiveren.
Bedenk wel dat dit tot een stijging in
het energieverbruik kan leiden.
28
Page 29
Handmatige bediening
Powermanagement deactiveren/activeren
Schakel de afzuiging en de verlichting
uit.
Druk ca. 10seconden op toets,
totdat 1 van de vermogensweergave
gaat branden.
Druk vervolgens na elkaar op
– de verlichtingstoets,
– toets“” en weer op
– de verlichtingstoets.
Als het powermanagement ingeschakeld is, branden de standen1enB continu.
Als het powermanagement uitgeschakeld is, knipperen de standen1enB.
Druk op de toets“” om het power-
management te deactiveren.
1 en B knipperen.
Druk op de toets“” om het power-
management te activeren.
Automatische uitschakeling
Als het powermanagement uitgeschakeld is, wordt de ingeschakelde afzuigkap na 12 uur automatisch uitgeschakeld (afzuiging en kookplaatverlichting).
U kunt het powermanagement weer
inschakelen door de Aan/Uit-toets
of de verlichtingstoets aan te tippen.
1 en B branden continu.
Bevestig de procedure met .
Alle controlelampjes gaan uit.
Als u de procedure niet binnen 4minuten bevestigt, blijft automatisch de oude
instelling behouden.
29
Page 30
Automatische en handmatige bediening
Glasverlichting in-/uitschakelen/dimmen
U kunt de glasverlichting onafhankelijk
van de afzuiging in- en uitschakelen en
de lichtsterkte dimmen.
Schakel de glasverlichting in door op
toets te drukken.
Het licht schakelt in met de het laatst
gekozen lichtsterkte.
Met toets kunt u de glasverlichting
dimmen.
Laat uw vinger op de verlichtings-
toets rusten terwijl het licht ingeschakeld is. Het licht wordt steeds
minder sterk, totdat u de toets loslaat.
Wilt u de verlichting weer sterker heb-
ben, druk dan opnieuw op toets
van de verlichting en blijf erop drukken. De verlichting wordt sterker totdat u de toets loslaat.
Schakel de verlichting uit door op
toets te drukken.
Urentellers
De afzuigkap onthoudt, hoeveel uur ze
in gebruik is geweest.
De urentellers geven door het oplichten
van het vetfiltersymbool of het antigeurfiltersymbool aan, wanneer de
filters moeten worden gereinigd of vervangen. Zie voor reinigen en vervangen
van de filters en voor het resetten van
de tellers het hoofdstuk “Reiniging en
onderhoud”.
Bedrijfsuren vetfilters wijzigen
U kunt het aantal uren waarna de vetfilters moeten worden gereinigd, aanpassen aan uw kookgewoonten.
Vanuit de fabriek is een reinigingsinterval van 30uur ingesteld.
– Kies een korter reinigingsinterval, bij-
voorbeeld 20uur, wanneer u veel
braadt en frituurt.
– Ook als u slechts af en toe kookt,
kunt u beter een kortere tijd instellen.
Zo voorkomt u dat vet hard wordt en
het filter lastiger te reinigen is.
30
– Kies een langer reinigingsinterval van
40of50uur wanneer u regelmatig
zeer vetarm kookt.
Page 31
Automatische en handmatige bediening
Schakel de afzuiging en de verlichting
uit.
Druk tegelijk op toets en op toets
van de urentellers.
Het vetfiltersymbool en één van de
vermogensstanden knipperen.
1 tot en met B geven aan hoeveel uren
zijn ingesteld:
1................................................... 20uur
2................................................... 30uur
3................................................... 40uur
B .................................................. 50 uur
Kies met de toets “” een lager en
met de toets “” een hoger aantal
uren.
Bevestig de procedure met de toets
van de urentellers .
Alle lampjes gaan uit.
Bevestigt u de procedure niet binnen
4minuten na het instellen, dan blijft de
oude instelling behouden.
Uren voor het anti-geurfilter wijzigen of deactiveren
Het anti-geurfilter is nodig voor luchtcirculatie.
U kunt het aantal uren, na afloop waarvan het anti-geurfilter moet worden gereinigd, aan uw kookgewoonten aanpassen.
Bij luchtafvoer dient u de urenteller van
het anti-geurfilter te deactiveren.
Standaard is ingesteld dat u het antigeurfilter na 180 uur koken dient te reinigen.
Schakel de afzuiging en de verlichting
uit.
Druk tegelijk op toets „“ en op toets
van de urentellers.
Het anti-geurfiltersymbool en één
van de vermogensstanden gaan knipperen.
1 tot en met B geven aan hoeveel uren
zijn ingesteld:
1................................................. 120uur
2................................................. 180uur
3................................................. 240uur
B .................................. niet geactiveerd
Kies met de toets „“ of „“ de ge-
wenste tijd.
Bevestig de procedure met de toets
van de urentellers .
Alle controlelampjes gaan uit.
Bevestigt u de procedure niet binnen
4minuten na het instellen, dan blijft de
oude instelling behouden.
31
Page 32
Automatische en handmatige bediening
Urentellers controleren
Vóór afloop van de ingestelde tijd kunt
u controleren hoeveel procent al is verstreken.
Schakel de afzuiging met de Aan/Uit-
toets in.
Druk op toets van de urentellers
en houd de toets even vast.
– een keer om de uren van het vetfilter
te controleren. Vetfiltersymbool
gaat branden.
– twee keer om de uren van het anti-
geurfilter te controleren. Het antigeurfiltersymbool gaat branden.
Gelijktijdig knipperen één of meer vermogensstanden.
Het aantal knipperende standen geeft
aan hoeveel procent van de ingestelde
tijd is verstreken.
1 .................................................. 25%
1 en 2 ........................................... 50%
1 tot en met 3 .............................. 75%
1 tot en met B ............................ 100%
Wanneer de afzuigkap wordt uitgeschakeld of de stroom uitvalt, blijven
de geregistreerde uren opgeslagen.
32
Page 33
Tips om energie te besparen
Deze afzuigkap is heel efficiënt en energiezuinig. De volgende voorzieningen
ondersteunen een zuinig gebruik van
het apparaat:
– Zorg voor een goede ventilatie in de
keuken tijdens het koken. Als bij een
kap met luchtafvoer niet voldoende
lucht aangevoerd wordt, werkt de afzuigkap niet efficiënt en maakt ze
meer geluid.
– Kook met een zo laag mogelijk ver-
mogen. Als er weinig damp vrijkomt
bij het koken, kunt u een lage vermogensstand kiezen op de afzuigkap en
dat vermindert weer het energieverbruik.
– Reinig of vervang de filters regelma-
tig. Sterk verontreinigde filters beperken het vermogen, verhogen het
brandgevaar en betekenen risico qua
hygiëne.
– Gebruik de Con@ctivity-functie. De
afzuigkap wordt automatisch in- en
uitgeschakeld. De afzuigkap kiest de
optimale vermogensstand voor de
desbetreffende situatie en zorgt zo
voor een laag energieverbruik.
– Als u de afzuigkap met de hand be-
dient:
– Controleer de vermogensstand die
op de afzuigkap gekozen is.
Meestal is een lage vermogensstand voldoende. Gebruik de
boosterstand alleen als dat nodig
is.
– Zet het afzuigsysteem tijdig op een
hogere stand als er veel damp vrijkomt. Dat is efficiënter dan door
langdurig afzuigen te proberen
dampen terug te zuigen die zich al
hebben verspreid.
– Denk eraan, dat u na het koken de
afzuigkap weer uitschakelt.
Als er na het koken nog damp en
geurtjes in de lucht achterblijven,
gebruik dan de naloopfunctie. De
afzuiging wordt na afloop van de
gekozen nalooptijd automatisch
uitgeschakeld.
33
Page 34
Reiniging en onderhoud
Koppel de afzuigkap bij elk on-
derhoud en reiniging los van de voeding (zie hoofdstuk: “Veiligheidsinstructies en waarschuwingen”).
Ommanteling
Algemeen
De oppervlakken en bedieningselementen kunnen door ongeschikte
reinigingsmiddelen worden aangetast.
Gebruik geen reinigingsmiddelen die
soda, zuur, chloor of oplosmiddelen
bevatten.
Gebruik geen schurende reinigingsmiddelen zoals schuurpoeder en ook
geen schuursponsjes of sponsjes
waar nog resten van schuurmiddelen
in zitten.
Vocht in de afzuigkap kan leiden
tot schade.
Let erop dat er geen vocht in de af-
zuigkap komt.
Ommanteling met een gekleurde coating
Neem de algemene regels uit dit
hoofdstuk in acht.
Bij het reinigen ontstaan zeer kleine
krasjes op het oppervlak. Deze kunnen
door de verlichting in de keuken eventueel zichtbaar zijn.
Glazen oppervlakken
Neem hiervoor de algemene regels in
acht. Gebruik daarnaast een reinigingsmiddel dat speciaal geschikt is
voor glas.
Reinig oppervlakken en bedienings-
elementen alleen met een licht vochtige doek, wat reinigingsmiddel en wat
warm water.
Wrijf alles daarna met een zachte
doek droog.
34
Page 35
Reiniging en onderhoud
Paneel voor de randafzuiging en vetfilter
Brandgevaar!
Een verzadigd vetfilter is brandbaar.
Reinig het vetfilter regelmatig.
Het paneel van de randafzuiging en het
recyclebare metalen vetfilter nemen de
vaste deeltjes uit de keukendampen op
(vet, stof, etc.) en voorkomen zo dat de
afzuigkap vuil wordt.
Het vetfilter en het paneel moeten regelmatig gereinigd worden.
Een sterk vervuild vetfilter vermindert
het afzuigvermogen en zorgt voor
meer vervuiling van de afzuigkap en
de keuken.
Reinigingsfrequentie
U kunt het paneel van de randafzuiging
en het vetfilter het beste om de 3 - 4
weken reinigen om te voorkomen dat
het vet zich vastzet en het steeds moeilijker wordt om ze schoon te krijgen.
Paneel en vetfilter verwijderen
Paneel en vetfilter kunnen mak-
kelijk uit uw handen glippen.
Dit kan schade veroorzaken.
Houd paneel en vetfilter bij het ver-
wijderen, reinigen en terugplaatsen
daarom goed vast.

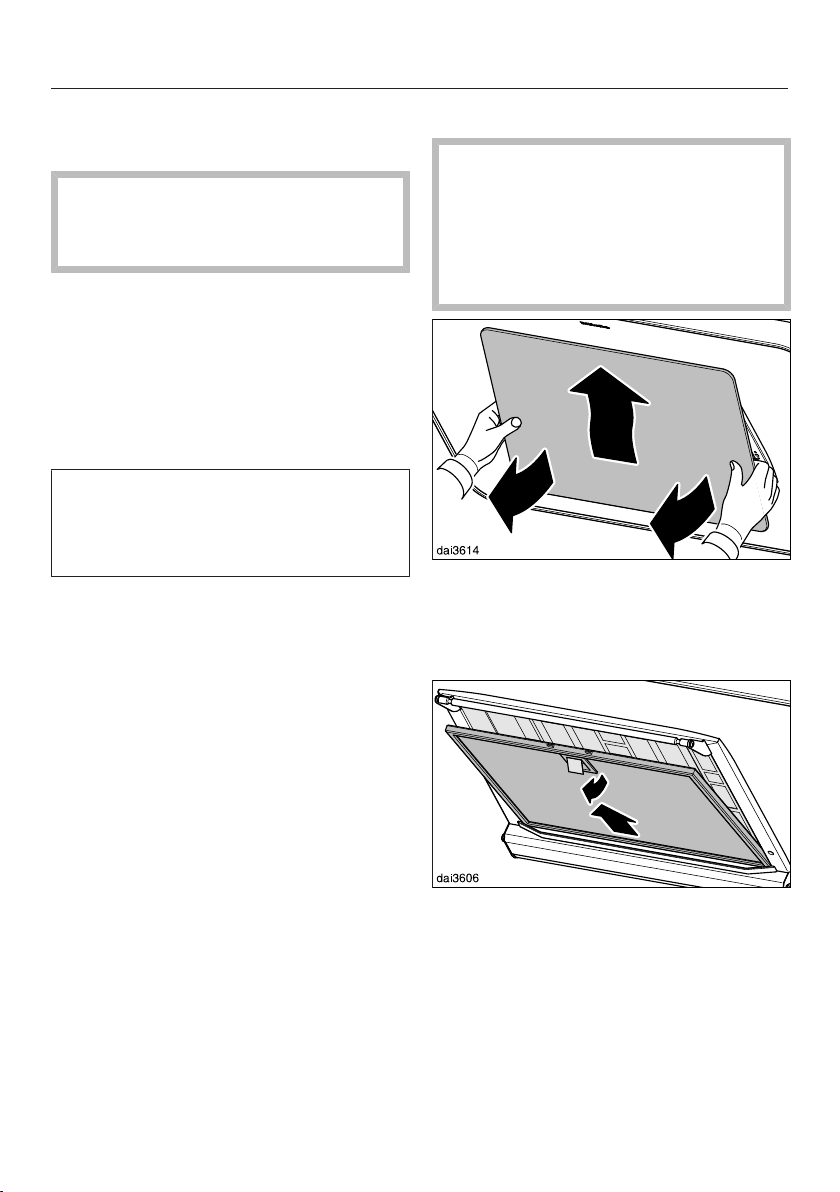

Trek het paneel onderaan uit de ver-
grendeling, duw het bovenaan iets
naar achteren, haak het los en verwijder het voorzichtig.
Reinig het paneel van de randafzuiging
en het vetfilter regelmatig, in ieder geval, zodra het vetfiltersymbool van
de urentellertoets gaat branden.
Pas de reinigingsfrequentie aan uw
kookgewoonten aan. Zie hoofdstuk:
“Bediening”.
Ontgrendel het vetfilter, klap het iets
naar beneden en neem het uit het apparaat.
35
Page 36
Reiniging en onderhoud
Opvangschaal verwijderen
Een opvangschaal onder het vetfilter
neemt het uitstromende condenswater
op. De schaal kan eraf worden gehaald
om schoon te maken.

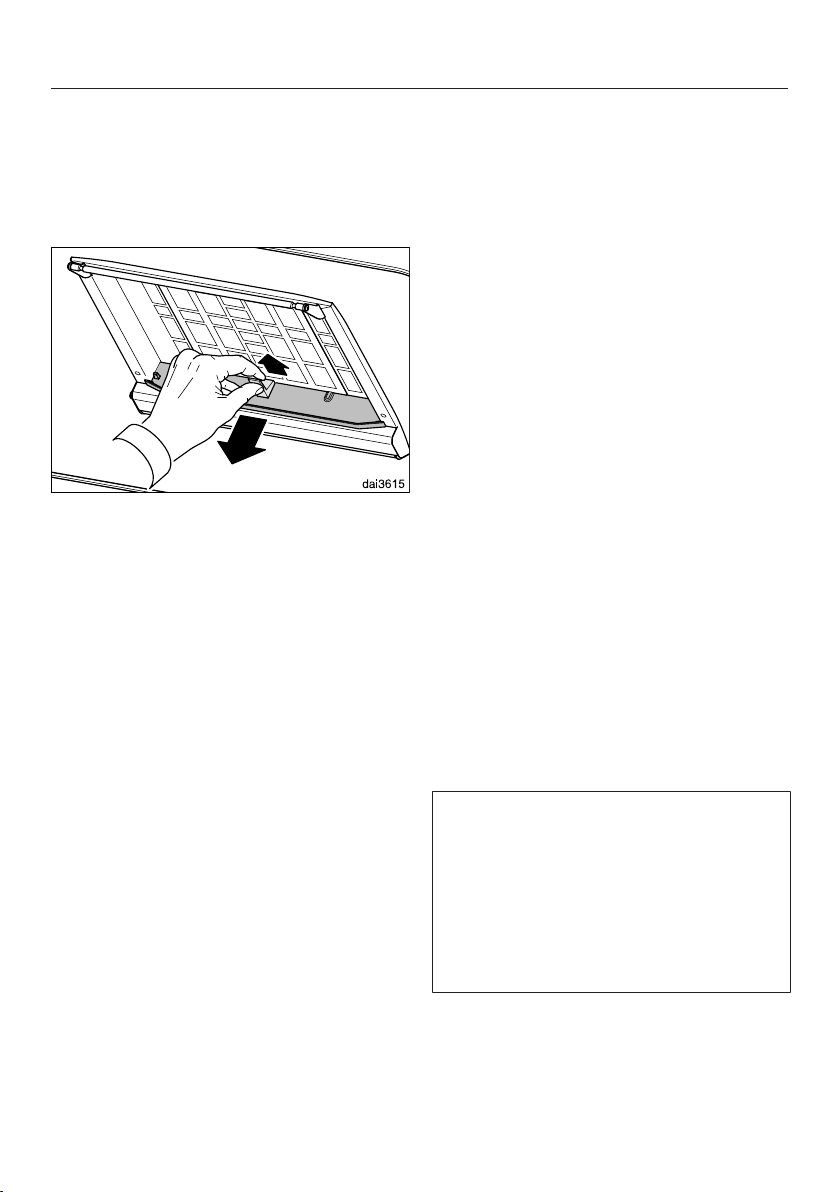

Trek nadat het vetfilter verwijderd is
de opvangschaal in het midden iets
omhoog en dan naar voren en verwijder de schaal voorzichtig.
Giet het condenswater eruit.
Paneel met de hand reinigen
Neem hiervoor de regels onder “Om-
manteling” in acht.
Het vetfilter en de opvangschaal met de hand reinigen
Reinig het vetfilter en de opvang-
schaal met een afwasborstel en wat
warm water met een mild, niet geconcentreerd, afwasmiddel.
Ongeschikte reinigingsmiddelen
Vetfilters kunnen beschadigd raken
door reinigingsmiddelen die daarvoor
niet geschikt zijn.
De volgende reinigingsmiddelen mogen
niet worden gebruikt:
– kalkoplossende reinigingsmiddelen
– schurende reinigingsmiddelen zoals
schuurpoeder
– agressieve allesreinigers en vetoplos-
sers
– ovensprays
Het vetfilter en de opvangschaal in de afwasautomaat reinigen
Plaats het vetfilter en de opvang-
schaal zoveel mogelijk verticaal of
schuin in het onderrek of horizontaal
met de vette kant naar beneden. Let
er daarbij op dat de sproeiarm vrij
kan bewegen.
Gebruik een reinigingsmiddel dat ge-
schikt is voor huishoudelijk gebruik.
Kies een programma met een tempe-
ratuur van tussen de 50 °C en 65 °C.
Houd er bij reiniging van het vetfilter in
de afwasautomaat rekening mee dat
gebruik van sommige reinigingsmiddelen tot verkleuringen van het metaal
van het vetfilter kan leiden. Deze verkleuringen hebben geen nadelig effect
op het gebruik en de werking van het
filter.
36
Na het reinigen
Leg het vetfilter na het reinigen nog
een tijdje op een vochtopnemende
onderlaag te drogen.
Page 37
Reiniging en onderhoud
Maak voordat u het paneel en het
vetfilter terugplaatst die delen van de
ommanteling schoon waar u bij kunt
komen. Daarmee voorkomt u brand.
Plaats de opvangschaal weer terug.
Plaats het vetfilter weer terug en let er
daarbij op dat de vergrendeling naar
buiten wijst.

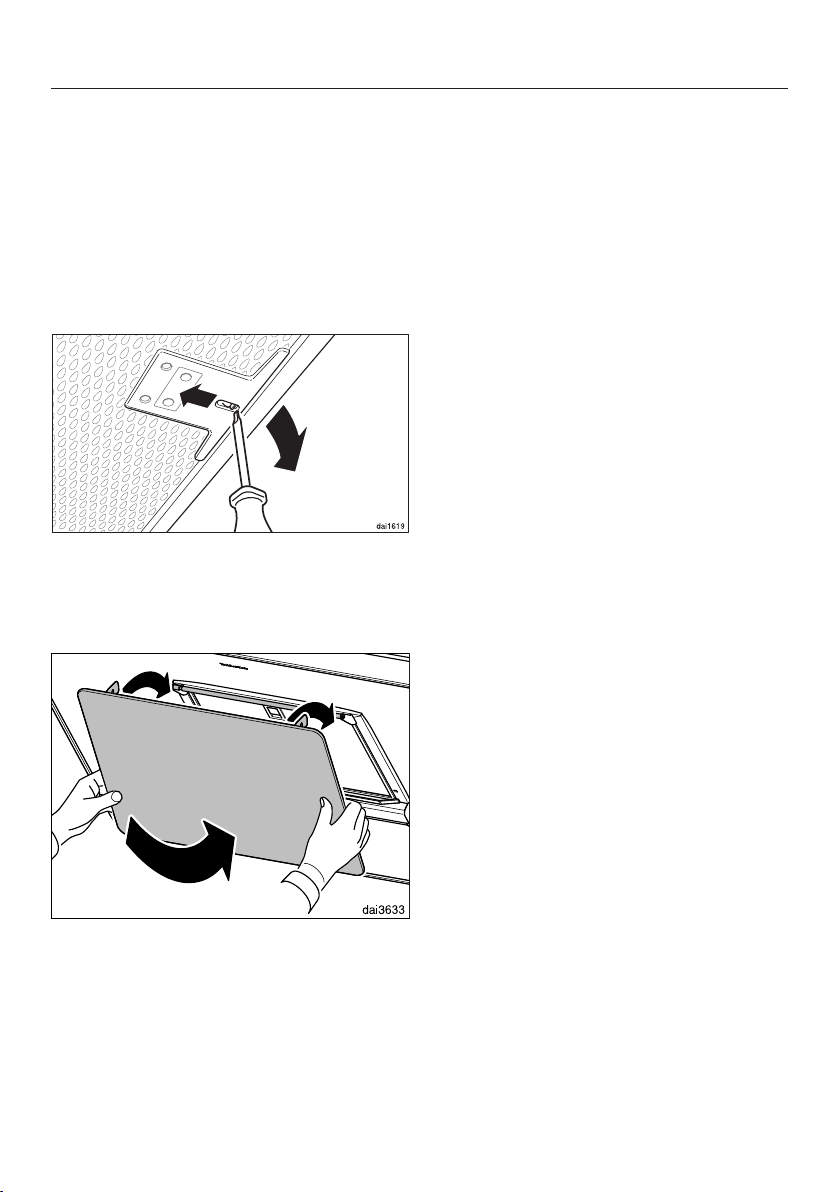

Mocht het vetfilter een keer verkeerd
geplaatst zijn, ontgrendel het dan
door de uitsparing met een kleine
schroevendraaier.
Controleer of de afzuiging aan is en
druk dan ca. 3 seconden op toets
, totdat alleen stand 1 knippert.
Het vetfiltersymbool gaat uit.
Vetfilter reinigen vóórdat het ingestelde
aantal uren is verstreken:
Druk ca. 6 seconden op toets ,
totdat alleen stand 1 knippert.
Haak het paneel bovenaan vast en
klik het onderaan vast.
Urenteller vetfilter resetten
Na de reiniging moet de urenteller worden gereset.
37
Page 38
Reiniging en onderhoud
Anti-geurfilter
Gebruik bij luchtcirculatie naast het vetfilter nog een anti-geurfilter. Het antigeurfilter bindt de kookgeurtjes.
Het anti-geurfilter wordt aan de bovenkant van de afzuigkap geplaatst.
Anti-geurfilter plaatsen/vervangen
Neem het anti-geurfilter uit de ver-
pakking.

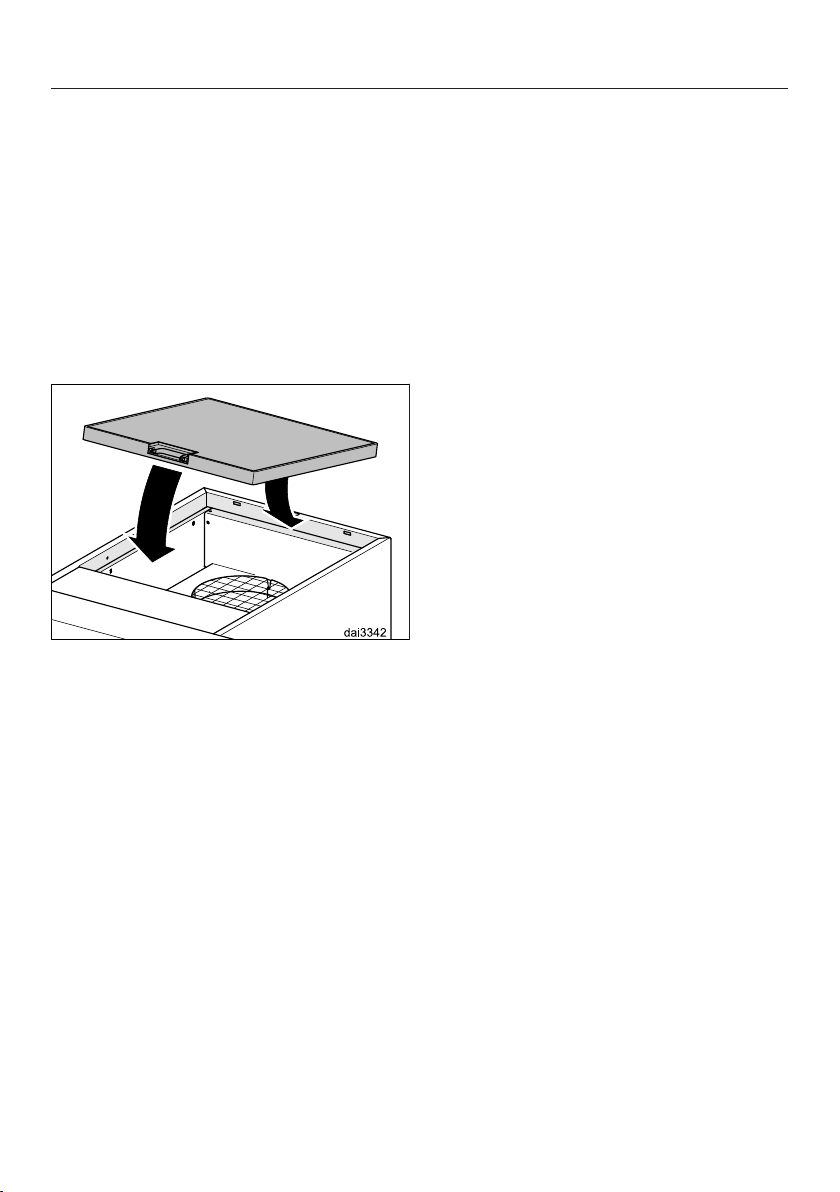

Plaats het anti-geurfilter in de houder
aan de bovenkant van de afzuigkap.
Vervangingsfrequentie
Vervang het anti-geurfilter altijd zodra
de kookluchtjes niet meer voldoende
worden opgenomen.
In ieder geval echter 2 keer per jaar.
De urenteller geeft aan wanneer het anti-geurfilter moet worden vervangen.
Het symbool van het anti-geurfilter
gaat dan branden.
Controleer of de afzuiging aan is en
druk dan twee keer ca. 3 seconden
lang op toets , totdat alleen 1
knippert.
Het symbool van het anti-geurfilter
gaat uit.
Wanneer u het anti-geurfilter vervangt
voordat het ingestelde aantal uren is
verstreken:
Druk twee keer ca. 6 seconden lang
op toets , totdat alleen 1 knippert.
Anti-geurfilter weggooien
Gooi het gebruikte anti-geurfilter bij
het huisvuil.
Regenereerbaar anti-geurfilter
Voor deze afzuigkap is een regenereerbaar anti-geurfilter verkrijgbaar. U kunt
dit in de oven regenereren en zo vaker
gebruiken.
Lees de bijbehorende gebruiksaan-
wijzing voor de montage en het gebruik.
U kunt de anti-geurfilters in de webshop
van Miele, bij Miele zelf (zie achter in
deze gebruiksaanwijzing) of bij de
Miele-vakhandelaar krijgen.
De type-aanduiding vindt u in het
hoofdstuk “Technische gegevens”.
Urenteller anti-geurfilter resetten
Na de vervanging moet de urenteller
worden gereset.
38
Page 39
*
I
N
S
T
A
L
L
A
T
I
O
N
*
Vóór het monteren
Neem vóórdat u met monteren
begint de informatie in dit hoofdstuk
en in het hoofdstuk: “Veiligheidsinstructies en waarschuwingen” in
acht.
Montageschema
De montagestappen zijn op bijgevoegd
montageblad afzonderlijk beschreven.
Installatie
39
Page 40
*
I
N
S
T
A
L
L
A
T
I
O
N
*
Installatie

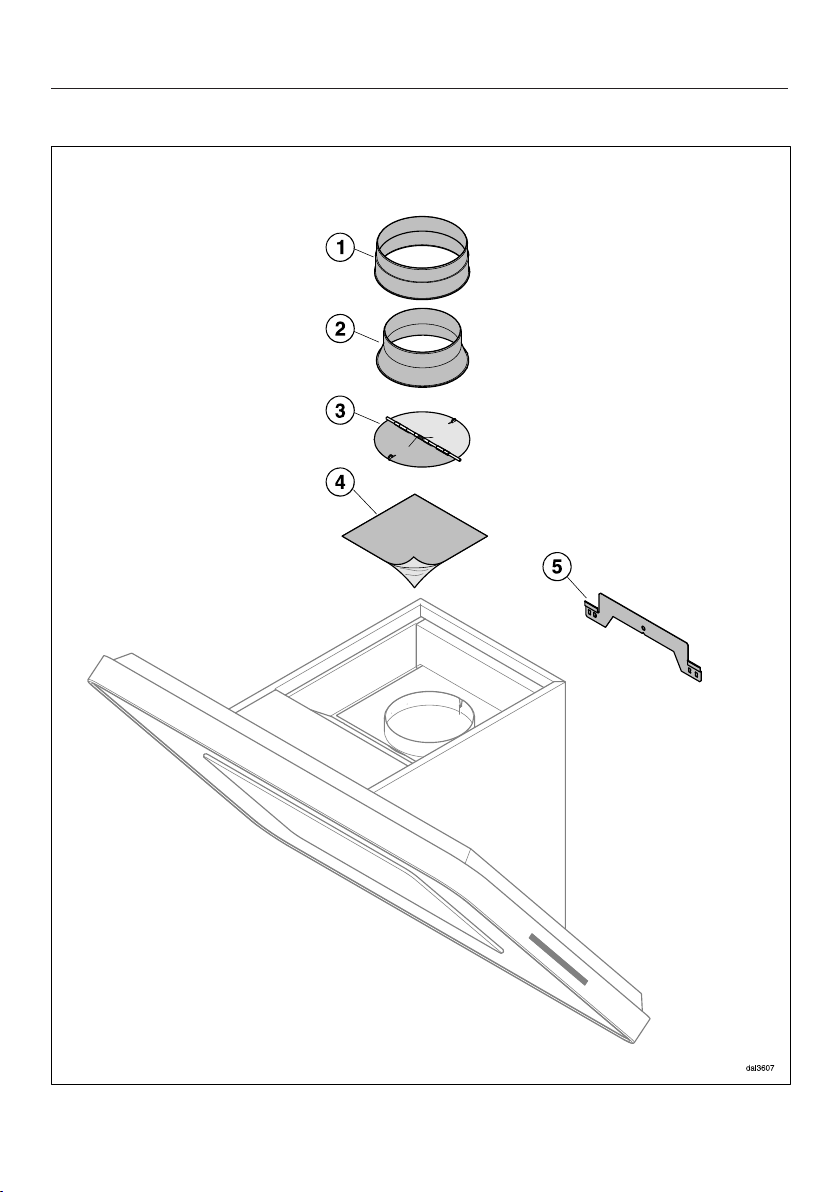

Montagemateriaal
40
Page 41
*
Montage
Installation
Montaje
Montaggio
Montering
Montagem
Asennus
I
N
S
T
A
L
L
A
T
I
O
N
*
Installatie
a
1luchtafvoertuit
voor een luchtafvoerleiding
150mm.
b
1 reduceerstuk
voor een luchtafvoerleiding
125mm.
c
1 terugslagklep
voor montage in de luchtafvoertuit
van de motoreenheid (niet bij luchtcirculatie). Afhankelijk van de uitvoering is de luchtafvoertuit reeds gemonteerd.
d
Afdekfolie
voor ombouw van de luchtafvoerrichting
e
Montageplaat
voor het bevestigen van de afzuigkap aan de muur.

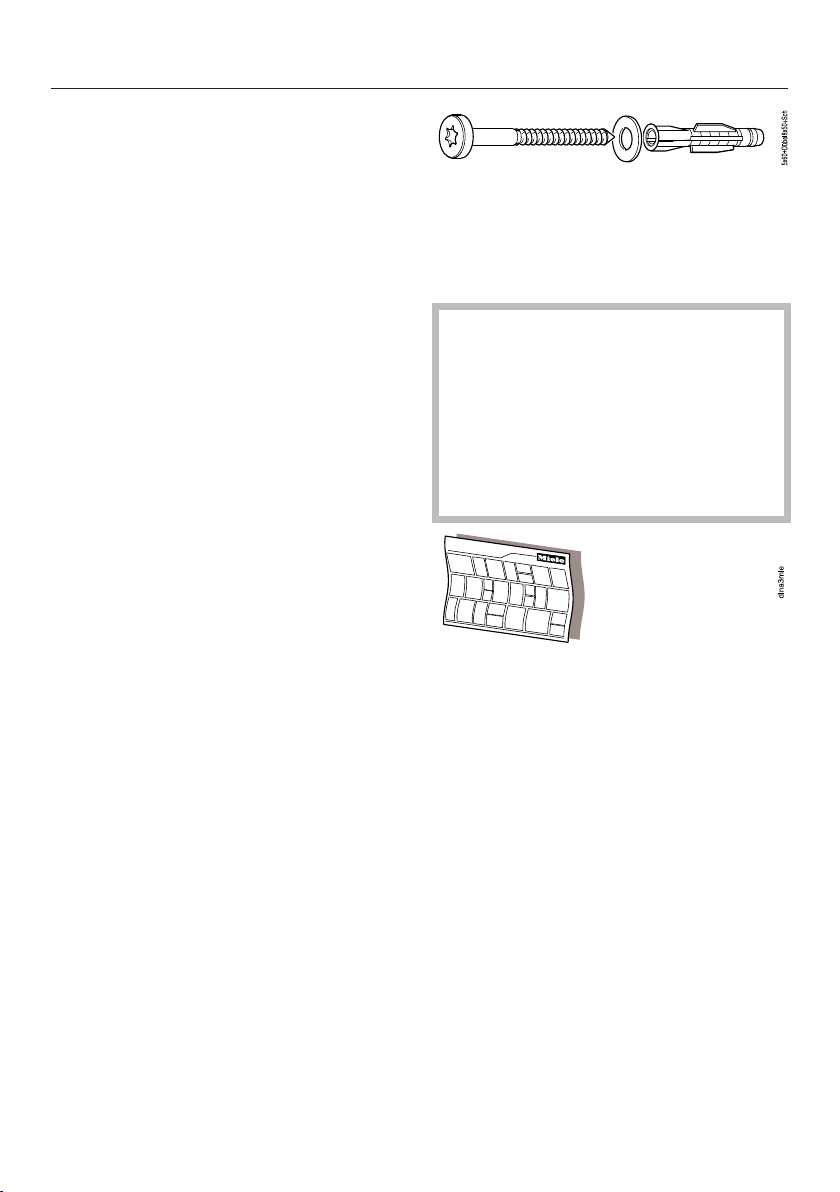

5 schroeven 5 x 60mm en
5 pluggen 8 x 50mm
3 ringen 6,4mm
voor het bevestigen van de montageplaat aan de muur.
De schroeven en pluggen zijn
geschikt voor een massieve muurconstructie.
Gebruik voor andere muurconstructies bevestigingsmateriaal dat daarbij
past.
Let erop dat de muur stevig genoeg
is voor de afzuigkap.
Montageschema
41
Page 42
*
I
N
S
T
A
L
L
A
T
I
O
N
*
Installatie

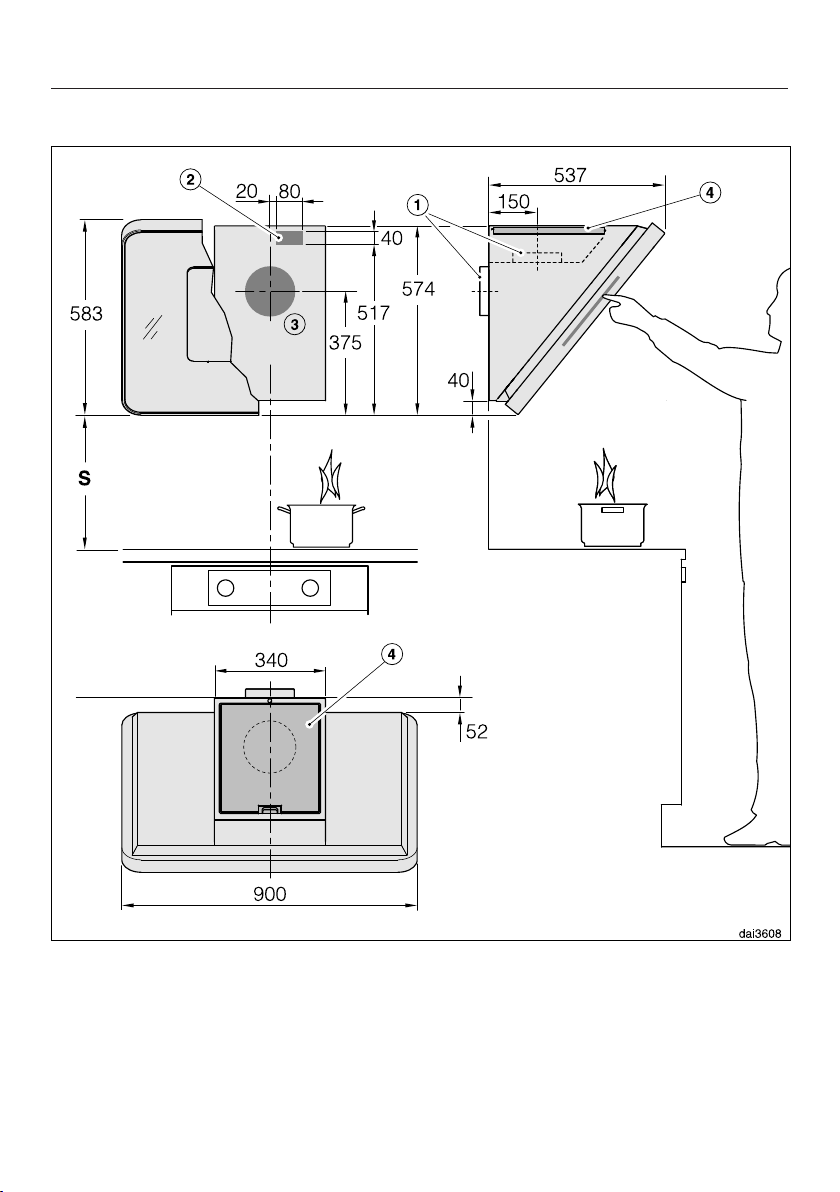

Afmetingen
De tekening is geen maatstaf
a
Luchtafvoer naar boven of naar achteren.
b
Doorvoer als de stroom niet met de stekker maar via een vaste aansluiting
wordt aangesloten.
c
Doorvoer voor luchtafvoer 200mm, zodat de luchtafvoerleiding in de muur
bewogen kan worden.
42
Page 43
*
I
N
S
T
A
L
L
A
T
I
O
N
*
d
Vrijkomende lucht bij luchtcirculatie. De afstand tot het plafond of de meubels
boven het apparaat moet minimaal 300mm bedragen.
Aansluiting luchtafvoer 150mm, met reduceertuit 125mm.
Houd bij gebruik van de bevestigingskolom DADC 6000 voor het installeren van
de contactdoos en de doorvoer voor de luchtafvoer de bijbehorende maattekening aan.
Afstand tussen kookplaat en afzuigkap (S)
Tussen de onderkant van de afzuigkap en de plek waar gekookt, gebakken, gebraden, gegrilleerd of gefrituurd wordt, moet een minimumafstand worden aangehouden. Deze kunt u hieronder vinden.
Geeft de fabrikant echter een grotere afstand aan, houd dan deze aan.
Neem ook de veiligheidsinstructies en waarschuwingen in het gelijknamige
hoofdstuk in acht.
Kooktoestel Minimumafstand S
Elektrische kookplaat 450mm
Installatie
Grill en friteuse (elektrisch) 650mm
Een gaskookplaat met verschillende branders met een totale
650mm
capaciteit van ≤ 12,6 kW,
waarbij geen brander een capaciteit van > 4,5kW heeft.
Een gaskookplaat met verschillende branders met een totale
760mm
capaciteit van >12,6 kW en > 21,6 kW,
waarbij geen brander een capaciteit van ≤ 4,8kW heeft.
Een gaskookplaat met verschillende branders met een totale
niet mogelijk
capaciteit van >21,6 kW,
of met bij één brander een capaciteit van > 4,8 kW.
Een losse gaskookplaat met een capaciteit van ≤ 6 kW 650mm
Een losse gaskookplaat met een capaciteit van > 6 kW en
760mm
≤8,1kW
Een losse gaskookplaat met een capaciteit van > 8,1 kW niet mogelijk
43
Page 44
*
I
N
S
T
A
L
L
A
T
I
O
N
*
Installatie
Montagetips
– Houd bij de montagehoogte ook re-
kening met de lengte van de gebruiker. Deze moet bij het koken,
bakken enz. de ruimte hebben en de
afzuigkap optimaal kunnen bedienen.
– Houd er rekening mee dat het des te
moeilijker wordt om de kookdampen
op te vangen naarmate de afstand tot
de afzuigkap groter is.
– Om alle kookdampen op te kunnen
vangen moet de afzuigkap precies in
het midden boven de kookplaat gemonteerd zijn.
– Zorg ervoor dat de kookplaat niet
groter is dan de afzuigkap, liefst kleiner.
– De plaats waar de afzuigkap komt te
hangen moet makkelijk toegankelijk
zijn. In geval van een storing moet
een technicus makkelijk bij de afzuigkap kunnen komen en deze ongehinderd kunnen demonteren. Let bij het
monteren van de afzuigkap dus ook
op de plaatsing van kasten, planken,
plafond- of decorelementen in de
omgeving van de afzuigkap.

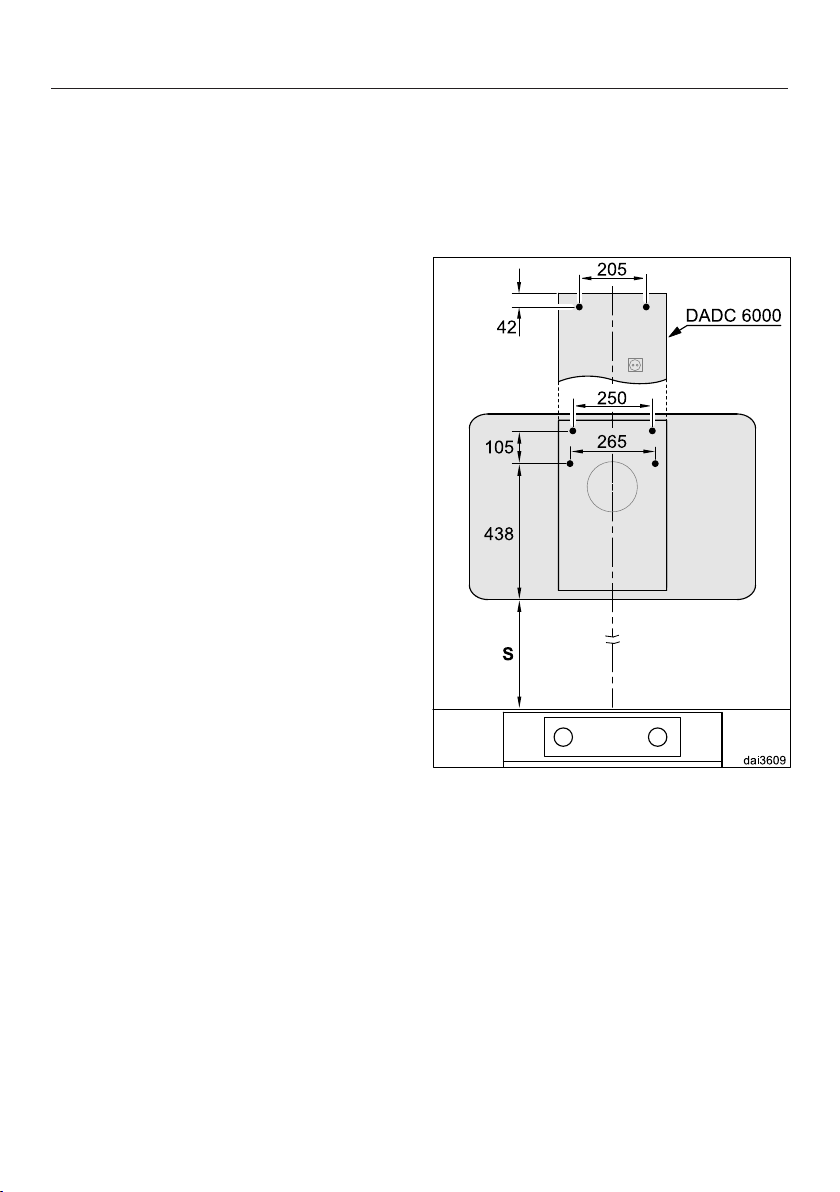

Afbeelding voor montage aan de muur
Raadpleeg voor het aanbrengen van
boorgaten onderstaande montageschets.
Voor het geval eerst een achterwand
wordt gemaakt, die al van boorgaten
voorzien moet zijn, zijn hier de afstanden tussen de boorgaten aangegeven (schroeven 5 mm).
44
Page 45
*
I
N
S
T
A
L
L
A
T
I
O
N
*
Installatie
Luchtafvoersysteem
Gelijktijdig gebruik van de afzuig-
kap en een apparaat dat lucht in diezelfde ruimte verbruikt kan gevaarlijk
zijn! Er kunnen giftige gassen vrijkomen.
Neem beslist de veiligheidsinstructies en waarschuwingen in het gelijknamige hoofdstuk in acht.
Laat in ieder geval door de plaatselijke schoorsteenveger controleren of
een veilig gebruik van de luchtafvoer
gewaarborgd is.
Voor de luchtafvoer mogen alleen
gladde buizen of flexibele slangen
van niet-brandbaar materiaal worden
gebruikt.
Voor een zo groot mogelijke afzuigcapaciteit en een zo laag mogelijk geluidsniveau moeten de volgende punten in
acht worden genomen:
– De luchtafvoer moet een diameter
hebben die niet kleiner is dan
150mm.
– Wanneer er platte luchtafvoerkanalen
worden gebruikt, mag de doorsnede
niet kleiner zijn dan de doorsnede
van de luchtafvoertuit.
– De luchtafvoer moet zo kort en recht
mogelijk zijn.
– Alleen bochten met een grote straal
zijn toegestaan.
Iedere barrière in de luchtstroom vermindert de afzuigcapaciteit en verhoogt het geluidsniveau.
Wordt de lucht gewoon naar buiten
afgevoerd, dan kan het beste een
dakdoorvoer of een telescopische
muurkast worden geïnstalleerd. Deze
kunt u nabestellen.

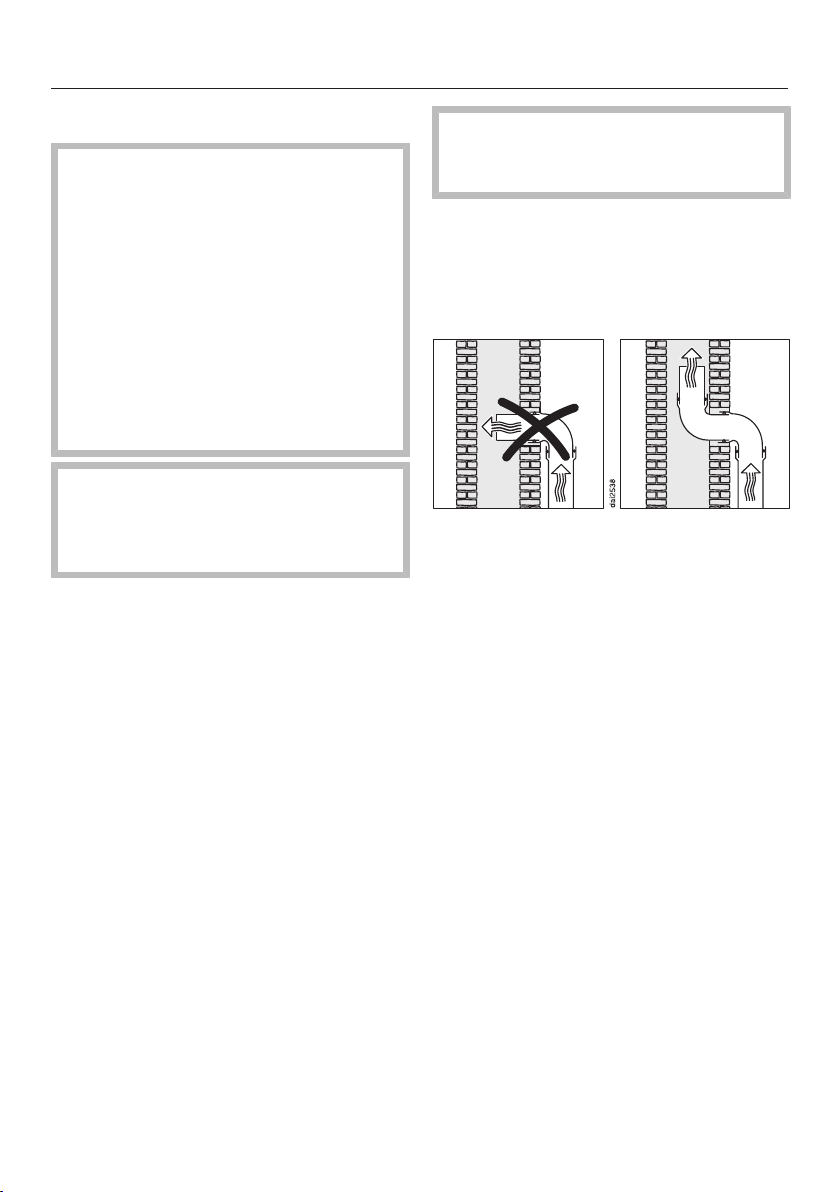

Moet de lucht door een schoorsteen
worden afgevoerd, dan moet de invoerbuis in stromingsrichting worden
geplaatst.
Wanneer de afvoerbuis horizontaal
wordt aangelegd, moet worden gezorgd voor een verval van minstens
1cm per meter. Daarmee wordt voorkomen dat er condenswater in de afzuigkap kan lopen.
Als de luchtafvoerleiding door koele
ruimtes, zolders, etc. loopt, kunnen
aanzienlijke temperatuurverschillen
binnen de afzonderlijke ruimtes optreden. Hierdoor kan condenswater ontstaan. De luchtafvoerleiding moet dan
worden geïsoleerd.
– Er mogen geen knikken in de luchtaf-
voer komen en de luchtafvoer mag
niet in elkaar worden gedrukt.
– Alle verbindingen moeten stevig en
dicht zijn.
45
Page 46
*
I
N
S
T
A
L
L
A
T
I
O
N
*
Installatie

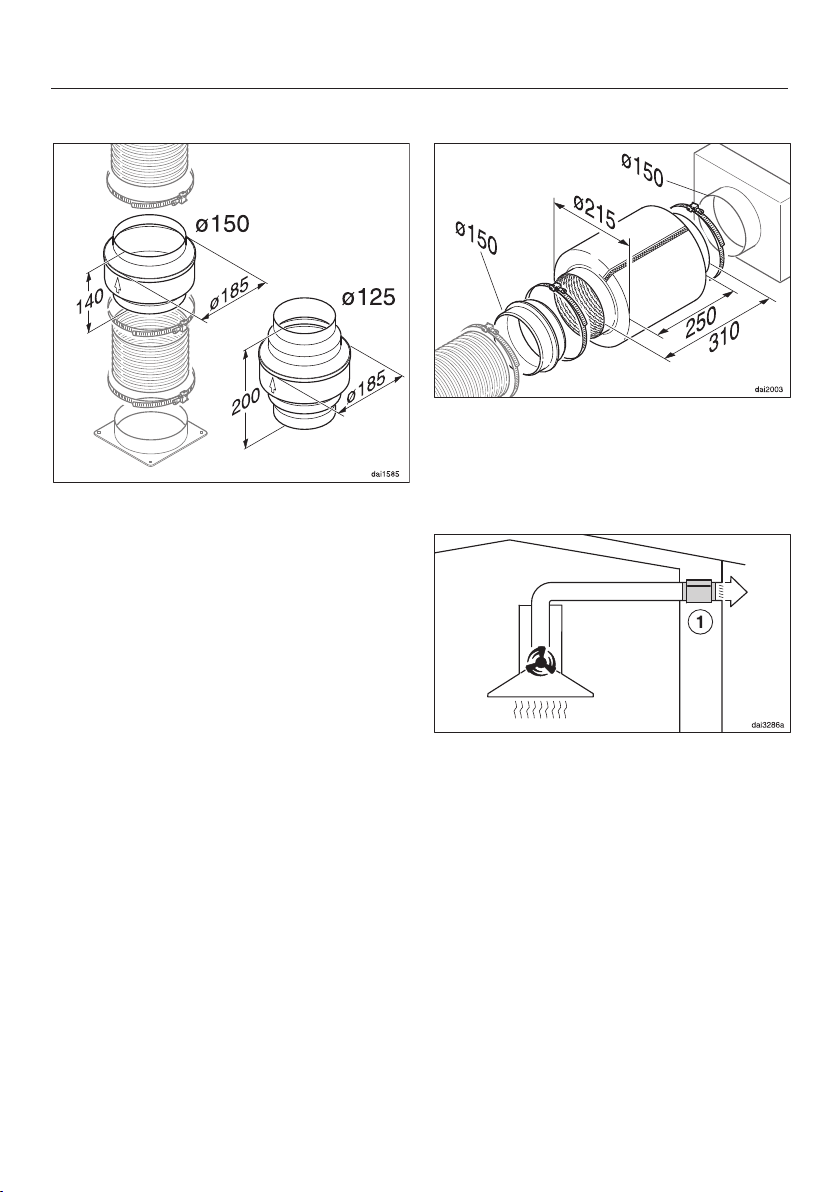

Anti-condensvoorziening
Daarnaast is het aan te bevelen om een
anti-condensvoorziening te installeren
die het condenswater dat ondanks de
isolatie van de luchtafvoer vrijkomt, opneemt en verdampt.
Dit accessoire is verkrijgbaar voor
luchtafvoerbuizen met een doorsnede
van 125mm of 150mm.
Geluiddemper
In de luchtafvoerbuis kan een geluiddemper worden geplaatst. Dit is een na
te bestellen accessoire.
Luchtafvoer
Het gebruik van een anti-condensvoorziening is alleen mogelijk als de luchtafvoer naar boven uit de afzuigkap wordt
geleid.
Plaats de anti-condensvoorziening
loodrecht en zo dicht mogelijk boven
de luchtafvoertuit van de afzuigkap.
De pijl op de ommanteling geeft de
blaasrichting aan.
46
De geluiddemper reduceert zowel afzuiggeluiden die naar buiten dringen als
ook geluiden die van buiten via de
luchtafvoer de keuken binnendringen,
zoals straatlawaai. Daarom wordt de
geluiddemper zo dicht mogelijk vóór de
opening geplaatst waarlangs de lucht
wordt afgevoerd .
Page 47
*
I
N
S
T
A
L
L
A
T
I
O
N
*
Installatie
Elektrische aansluiting
Door ondeskundig uitgevoerde
installatie-, onderhouds- of reparatiewerkzaamheden kan de gebruiker
aanzienlijke risico's lopen waarvoor
de fabrikant niet aansprakelijk kan
worden gesteld.
Het apparaat mag alleen op het elektriciteitsnet worden aangesloten door
een erkend elektro-installateur die de
landelijke en de plaatselijke voorschriften kent en nauwgezet volgt.
Deze afzuigkap mag uitsluitend op een
huisinstallatie worden aangesloten die
volgens NEN1010 is geïnstalleerd!
In de EU-richtlijnen geeft men ter verhoging van de veiligheid het advies om de
huisinstallatie van een aardlekschakelaar te voorzien.
Aansluiting op een geaard stopcontact
wordt aanbevolen, omdat dat eventuele
werkzaamheden van de Miele-technici
gemakkelijker maakt. Het stopcontact
moet ook na het inbouwen toegankelijk
zijn.
De benodigde aansluitgegevens vindt u
op het typeplaatje. Zie hoofdstuk:
“Technische gegevens”. Controleer of
deze gegevens overeenkomen met die
van het elektriciteitsnet.
Een vaste aansluiting is ook mogelijk.
Als bij aansluiting met een stekker na
de inbouw de contactdoos niet meer
toegankelijk is of een vaste aansluiting
gepland is, moet het apparaat via een
schakelaar met alle polen van de netspanning kunnen worden losgekoppeld.
De schakelaar moet een contactopening van minimaal 3mm hebben.
Geschikt zijn zelfuitschakelaars, zekeringen en relais (EN60335).
47
Page 48
Service en garantie
Voor storingen die u niet zelf kunt verhelpen, waarschuwt u uw Miele-vakhandelaar of Miele.
Het telefoonnummer vindt u achter in
deze gebruiksaanwijzing.
Voor een goede en vlotte afhandeling
moet de afdeling Klantcontacten weten
welk type apparaat u heeft en welk serienummer het heeft.
Beide gegevens vindt u op het typeplaatje.
Positionering van het typeplaatje
Het typeplaatje is zichtbaar nadat u het
vetfilter heeft verwijderd.
Garantietermijn en garantievoorwaarden
De garantietermijn voor dit apparaat bedraagt 2 jaar.
Voor meer informatie zie de bijgevoegde garantievoorwaarden.
48
Page 49
Technische gegevens
Motor van de afzuiging 80W
Kookplaatverlichting 9,7W
Glasverlichting 10,7W
Totale aansluitwaarde 100,4W
Netspanning, frequentie AC 230V, 50Hz
Zekering 10A
Lengte van de aansluitkabel 1,5m
Gewicht 28kg
WiFi-module
Frequentieband 2,400–2,4835GHz
Maximaal zendvermogen < 100mW
Na te bestellen accessoire voor luchtcirculatie
Anti-geurfilter DKF25-1 of DKF25-R (regenereerbaar).
Conformiteitsverklaring
Hiermee verklaart Miele, dat deze afzuigkap voldoet aan richtlijn 2014/53/EU.
U kunt de volledige tekst van deze EU-conformiteitsverklaring op de volgende internetadressen vinden:
– www.miele.nl Downloads
– www.miele.nl/c/brochures-en-handleidingen-385.htm
Instructie voor vergelijkende onderzoeken
De energie-efficiëntie dient u te bepalen bij gebruik van het luchtafvoersysteem.
Vanuit de fabriek is de afzuigkap op luchtcirculatie ingesteld. U kunt de afzuigkap
op luchtafvoer instellen door de urenteller voor het anti-geurfilter uit te schakelen.
Zie hoofdstuk: “Eerste ingebruikneming”.
49
Page 50
Technische gegevens
Productkaart voor huishoudelijke afzuigkappen
volgens gedelegeerde verordening (EU) Nr. 65/2014 en verordening (EU) Nr.
66/2014
MIELE
Identificatie van het model DA 6998 W
Jaarlijks energieverbruik (AEC
Energie-efficiëntieklasse A+
Energie-efficiëntie-index (EEI
Hydrodynamische efficiëntie (FDE
Hydrodynamische-efficiëntieklasse
A (meest efficiënt) tot G (minst efficiënt) A
Verlichtingsefficiëntie (LE
afzuigkap
Verlichtingsefficiëntieklasse
A (meest efficiënt) tot G (minst efficiënt) A
Vetfilteringsefficiëntie 85,4%
Vetfilteringsefficiëntieklasse
A (meest efficiënt) tot G (minst efficiënt) B
Gemeten luchtdebiet op het beste-efficiëntiepunt
Luchtstroom (minimumsnelheid)
Luchtstroom (maximumsnelheid)
Luchtstroom (intensieve of boostmodus)
Max. luchtstroom (Q
max
)
Gemeten luchtdruk op het beste-efficiëntiepunt 350 Pa
A-gewogen geluidsemissie (minimumsnelheid) 36 dB
A-gewogen geluidsemissie (maximumsnelheid) 52 dB
A-gewogen geluidsemissie in de intensieve of boostmodus 64 dB
Gemeten elektrisch opgenomen vermogen op het beste-efficiëntiepunt 93,0 W
Elektriciteitsverbruik in de uit-stand (Po) W
Elektriciteitsverbruik in de stand-by-stand (Ps) 0,35 W
Nominaal vermogen van het verlichtingssysteem 10,0 W
Gemiddelde verlichting van het verlichtingssysteem op het kookoppervlak
Tijdstoenamefactor 0,6
) 28,0 kWh/jaar
afzuigkap
) 38,9
afzuigkap
) 38,6
afzuigkap
) 42,0 lx/W
369,8 m3/h
190 m3/h
390 m3/h
620 m3/h
620 m3/h
420 Ix
50
Page 51
Duitsland - Miele & Cie. KG, Carl-Miele-Straße 29, 33332 Gütersloh
Plan nu zelf een serviceafspraak via www.miele.nl.
Snel en gemakkelijk.
Miele Nederland B.V.
Postbus 166
4130 ED VIANEN
(0347) 37 88 88
Bezoek het Miele Experience Center:
De Limiet 2
4131 NR VIANEN
Bezoek op ook de Miele Shop
voor een compleet overzicht van alle accessoires,
toebehoren en reinigings- en onderhoudsproducten
voor uw Miele-apparaat.
U kunt ook bellen met onze afdeling Klantcontacten,
bereikbaar via telefoonnummer (0347) 37 88 88.
www.miele.nl
Page 52
DA 6998 W
M.-Nr. 11 413 930 / 00nl-NL
Loading...
