Miele DA 6798 W, DA 6798 W EXT Operating instructions [de]

Download
Page 1
Gebrauchs- und Montageanweisung Dunstabzugshaube
Lesen Sie unbedingt die Gebrauchs- und Montageanweisung vor In­stallation und Inbetriebnahme. Dadurch schützen Sie sich und vermei­den Schäden.
de-CH M.-Nr. 11 412 300
Page 2
Inhalt
Per App verbinden............................................................................................ 18
Per WPS verbinden .......................................................................................... 19
WLAN abmelden (auf Werkseinstellung zurücksetzen).................................... 20
Con@ctivity über das heimische WLAN-Netzwerk (Con@ctivity3.0)............... 22
Con@ctivity über eine direkte WLAN-Verbindung (Con@ctivity3.0) ................ 22
Rückkehr in den Automatikbetrieb................................................................... 26
Betriebsstundenzähler Fettfilter ändern ........................................................... 29
Betriebsstundenzähler Geruchsfilter ändern oder deaktivieren ....................... 30
Betriebsstundenzähler abfragen ...................................................................... 30
2
Page 3
Inhalt
Betriebsstundenzähler Geruchsfilter zurücksetzen.......................................... 36
Geruchsfilter entsorgen.................................................................................... 36
Regenerierbarer Geruchsfilter .......................................................................... 36
Kondenswassersperre...................................................................................... 44
Schalldämpfer .................................................................................................. 44
3
Page 4

Sicherheitshinweise und Warnungen

Diese Dunstabzugshaube entspricht den vorgeschriebenen Si­cherheitsbestimmungen. Ein unsachgemässer Gebrauch kann je­doch zu Schäden an Personen und Sachen führen.
Lesen Sie die Gebrauchs- und Montageanweisung aufmerksam durch, bevor Sie die Dunstabzugshaube in Betrieb nehmen. Sie enthält wichtige Hinweise für die Montage, die Sicherheit, den Ge­brauch und die Wartung. Dadurch schützen Sie sich und vermei­den Schäden an der Dunstabzugshaube.
Entsprechend der NormIEC60335-1 weist Miele ausdrücklich darauf hin, das Kapitel zur Installation des Gerätes sowie die Si­cherheitshinweise und Warnungen unbedingt zu lesen und zu be­folgen.
Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung dieser Hinweise verursacht werden.
Bewahren Sie die Gebrauchs- und Montageanweisung auf, und geben Sie sie an einen eventuellen Nachbesitzer weiter.

Bestimmungsgemässe Verwendung

Diese Dunstabzugshaube ist für die Verwendung im Haushalt und
in haushaltsähnlichen Aufstellumgebungen bestimmt.
Diese Dunstabzugshaube ist nicht für die Verwendung im Aussen-
bereich bestimmt.
Verwenden Sie die Dunstabzugshaube ausschliesslich im haus-
haltsüblichen Rahmen zur Absaugung und Reinigung von Kochwra­sen, die bei der Zubereitung von Speisen entstehen. Alle anderen Anwendungsarten sind unzulässig.
Die Dunstabzugshaube kann im Umluftbetrieb über einer Gas-
kochstelle nicht für die Entlüftung des Aufstellraumes verwendet werden. Befragen Sie dazu einen Gasfachmann.
4
Page 5
Sicherheitshinweise und Warnungen
Personen, die aufgrund ihrer physischen, sensorischen oder geis-
tigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, die Dunstabzugshaube sicher zu bedienen, müssen bei der Bedienung beaufsichtigt werden. Diese Personen dürfen die Dunstabzugshaube nur ohne Aufsicht be­dienen, wenn ihnen diese so erklärt wurde, dass sie sie sicher bedie­nen können. Sie müssen mögliche Gefahren einer falschen Bedie­nung erkennen und verstehen können.

Kinder im Haushalt

Kinder unter 8Jahren müssen von der Dunstabzugshaube fernge-
halten werden – es sei denn, sie werden ständig beaufsichtigt.
Kinder ab 8Jahren dürfen die Dunstabzugshaube nur ohne Auf-
sicht bedienen, wenn ihnen die Dunstabzugshaube so erklärt wurde, dass sie sie sicher bedienen können. Kinder müssen mögliche Ge­fahren einer falschen Bedienung erkennen und verstehen können.
Kinder dürfen die Dunstabzugshaube nicht ohne Aufsicht reinigen
oder warten.
Beaufsichtigen Sie Kinder, die sich in der Nähe der Dunstabzugs-
haube aufhalten. Lassen Sie Kinder niemals mit der Dunstabzugs­haube spielen.
Das Licht der Kochstellenbeleuchtung ist sehr intensiv.
Achten Sie insbesondere bei Babys darauf, dass sie nicht direkt in die Leuchten schauen.
Erstickungsgefahr. Kinder können sich beim Spielen in Verpa-
ckungsmaterial (z.B. Folien) einwickeln oder es sich über den Kopf ziehen und ersticken. Halten Sie Verpackungsmaterial von Kindern fern.
5
Page 6
Sicherheitshinweise und Warnungen

Technische Sicherheit

Durch unsachgemässe Installations- und Wartungsarbeiten oder
Reparaturen können erhebliche Gefahren für den Benutzer entste­hen. Installations- und Wartungsarbeiten oder Reparaturen dürfen nur von Miele autorisierten Fachkräften durchgeführt werden.
Beschädigungen an der Dunstabzugshaube können Ihre Sicher-
heit gefährden. Kontrollieren Sie sie auf sichtbare Schäden. Nehmen Sie niemals eine beschädigte Dunstabzugshaube in Betrieb.
Die elektrische Sicherheit der Dunstabzugshaube ist nur dann ge-
währleistet, wenn sie an ein vorschriftsmässig installiertes Schutzlei­tersystem angeschlossen wird. Diese grundlegende Sicherheitsvor­aussetzung muss vorhanden sein. Lassen Sie im Zweifelsfall die Elektroinstallation durch eine Elektrofachkraft prüfen.
Der zuverlässige und sichere Betrieb der Dunstabzugshaube ist
nur dann gewährleistet, wenn die Dunstabzugshaube am öffentli­chen Stromnetz angeschlossen ist.
Die Anschlussdaten (Frequenz und Spannung) auf dem Typen-
schild der Dunstabzugshaube müssen unbedingt mit denen des Elektronetzes übereinstimmen, damit keine Schäden an der Dunst­abzugshaube auftreten. Vergleichen Sie die Anschlussdaten vor dem Anschliessen. Fragen Sie im Zweifelsfall eine Elektrofachkraft.
Mehrfachsteckdosen oder Verlängerungskabel gewähren nicht die
nötige Sicherheit (Brandgefahr). Schliessen Sie die Dunstabzugshau­be damit nicht an das Elektronetz an.
Bei Dunstabzugshauben der Typenreihe...EXT/EXTA ist die Ver-
bindung zum externen Gebläse mit der zugehörigen Verbindungslei­tung und Steckverbindern herzustellen. Diese Geräte dürfen nur mit einem externen Gebläse von Miele kom­biniert werden.
6
Page 7
Sicherheitshinweise und Warnungen
Verwenden Sie die Dunstabzugshaube nur im montierten Zustand,
damit die sichere Funktion gewährleistet ist.
Diese Dunstabzugshaube darf nicht an nicht stationären Aufstel-
lungsorten (z. B. Schiffen) betrieben werden.
Das Berühren spannungsführender Anschlüsse sowie das Verän-
dern des elektrischen und mechanischen Aufbaus gefährden Sie und führen möglicherweise zu Funktionsstörungen der Dunstabzugshau­be. Öffnen Sie das Gehäuse nur, soweit es im Rahmen der Montage und Reinigung beschrieben ist. Öffnen Sie niemals weitere Teile des Ge­häuses.
Garantieansprüche gehen verloren, wenn die Dunstabzugshaube
nicht von einem von Miele autorisierten Kundendienst repariert wird.
Nur bei Originalersatzteilen gewährleistet Miele, dass sie die Si-
cherheitsanforderungen erfüllen. Defekte Bauteile dürfen nur gegen solche ausgetauscht werden.
Eine beschädigte Anschlussleitung darf nur von qualifizierten
Fachkräften ausgetauscht werden.
Bei Installations- und Wartungsarbeiten sowie Reparaturen muss
die Dunstabzugshaube vom Elektronetz getrennt sein. Sie ist nur dann vom Elektronetz getrennt, wenn
– die Sicherung(en) der Elektroinstallation ausgeschaltet ist/sind
oder
– die Schraubsicherung(en) der Elektroinstallation ganz herausge-
schraubt ist/sind oder
– der Netzstecker (falls vorhanden) aus der Steckdose gezogen ist.
Ziehen Sie dabei nicht an der Netzanschlussleitung, sondern am Netzstecker.
7
Page 8
Sicherheitshinweise und Warnungen

Gleichzeitiger Betrieb mit einer raumluftabhängigen Feuerstätte

Vergiftungsgefahr durch Verbrennungsgase. Bei gleichzeitiger Nutzung der Dunstabzugshaube und einer raum­luftabhängigen Feuerstätte im gleichen Raum oder Lüftungsver­bund ist grösste Vorsicht geboten. Raumluftabhängige Feuerstätten beziehen ihre Verbrennungsluft aus dem Aufstellungsraum und führen ihre Abgase durch eine Ab­gasanlage (z.B. Kamin) ins Freie. Dies können z.B. gas-, öl- , holz- oder kohlebetriebene Heizeinrichtungen, Durchlauferhitzer, Warmwasserbereiter, Kochmulden oder Backöfen sein.
Die Dunstabzugshaube entzieht der Küche und den benachbarten Räumen Raumluft. Dies gilt für folgende Betriebsarten:
- Abluftbetrieb,
- Abluftbetrieb mit externem Gebläse,
- Umluftbetrieb mit ausserhalb des Raumes angeordneter Umluft­box.
Ohne ausreichende Zuluft entsteht ein Unterdruck. Die Feuerstätte erhält zu wenig Verbrennungsluft. Die Verbrennung wird beein­trächtigt. Giftige Verbrennungsgase können aus dem Kamin oder Abzugs­schacht in die Wohnräume gezogen werden. Es besteht Lebensgefahr.
8
Page 9
Sicherheitshinweise und Warnungen
Ein gefahrloser Betrieb ist möglich, wenn bei gleichzeitigem Be­trieb von Dunstabzugshaube und raumluftabhängiger Feuerstätte im Raum oder Lüftungsverbund ein Unterdruck von höchstens 4Pa (0,04mbar) erreicht und damit ein Rücksaugen der Feuerstät­tenabgase vermieden wird.
Dies kann erreicht werden, wenn durch nicht verschliessbare Öff­nungen, z.B. in Türen oder Fenstern, die zur Verbrennung benötig­te Luft nachströmen kann. Hierbei ist auf einen ausreichenden Querschnitt der Zustromöffnung zu achten. Ein Zuluft-/Abluftmau­erkasten allein stellt in der Regel keine ausreichende Luftversor­gung sicher.
Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Ziehen Sie dazu den Rat des zuständi­gen Kaminfegermeisters hinzu.
Wird die Dunstabzugshaube im Umluftbetrieb eingesetzt, wobei die Luft in den Aufstellungsraum zurückgeführt wird, ist der gleich­zeitige Betrieb einer raumluftabhängigen Feuerstätte unbedenklich.
9
Page 10
Sicherheitshinweise und Warnungen

Sachgemässer Gebrauch

Durch offene Flammen besteht Brandgefahr.
Arbeiten Sie nie mit offener Flamme unter der Dunstabzugshaube. So ist z.B. das Flambieren und das Grillen mit offener Flamme ver­boten. Die eingeschaltete Dunstabzugshaube zieht die Flammen in den Filter. Abgelagertes Küchenfett kann sich entzünden.
Starke Hitzeeinwirkung beim Kochen auf einer Gaskochstelle kann
die Dunstabzugshaube beschädigen.
– Lassen Sie eine Gaskochstelle nie ohne aufgesetztes Kochge-
schirr brennen. Schalten Sie auch bei kurzzeitigem Herunter­nehmen des Kochgeschirrs die Gaskochstelle aus.
– Wählen Sie Kochgeschirr, das der Grösse der Kochstelle
entspricht.
– Regeln Sie die Flamme so, dass sie keinesfalls über das Kochge-
schirr hinausragt.
– Vermeiden Sie das übermässige Erhitzen des Kochgeschirrs (z. B.
beim Kochen mit einem Wok).
Kondenswasser kann zu Korrosionsschäden an der Dunstabzugs-
haube führen. Schalten Sie die Dunstabzugshaube immer ein, wenn eine Kochstel­le benutzt wird, damit sich kein Kondenswasser ansammeln kann.
Überhitzte Öle und Fette können sich selbst entzünden und da-
durch die Dunstabzugshaube in Brand setzen. Beaufsichtigen Sie Töpfe, Pfannen und Frittiergeräte, wenn Sie mit Ölen und Fetten arbeiten. Auch das Grillen auf Elektrogrillgeräten muss deshalb unter ständiger Aufsicht erfolgen.
10
Page 11
Sicherheitshinweise und Warnungen
Fett- und Schmutzablagerungen beeinträchtigen die Funktion der
Dunstabzugshaube. Benutzen Sie die Dunstabzugshaube nie ohne Fettfilter, um die Rei­nigung der Kochwrasen zu gewährleisten.
Es besteht Brandgefahr, wenn die Reinigung nicht nach den
Angaben in dieser Gebrauchsanweisung ausgeführt wird.
Beachten Sie, dass sich die Dunstabzugshaube beim Kochen
durch die aufsteigende Hitze stark erwärmen kann. Berühren Sie das Gehäuse und die Fettfilter erst, wenn sich die Dunstabzugshaube abgekühlt hat.

Sachgemässe Montage

Beachten Sie zu Ihrem Kochgerät die Angaben des Herstellers, ob
der Betrieb einer Dunstabzugshaube darüber erlaubt ist.
Die Dunstabzugshaube darf nicht über Feuerungsstätten mit fes-
ten Brennstoffen montiert werden.
Wenn der Abstand zwischen Kochgerät und Dunstabzugshaube
zu gering ist, kann dies zu Beschädigungen der Dunstabzugshaube führen. Sofern vom Hersteller des Kochgerätes keine grösseren Sicherheits­abstände vorgegeben werden, sind zwischen Kochgerät und Un­terkante der Dunstabzugshaube die im Kapitel “Montage” angege­benen Abstände zu beachten. Wenn verschiedene Kochgeräte unter der Dunstabzugshaube betrie­ben werden, für die unterschiedliche Sicherheitsabstände gelten, ist der grösste angegebene Sicherheitsabstand zu beachten.
Zur Befestigung der Dunstabzugshaube sind die Angaben im
Kapitel“Installation” zu beachten.
11
Page 12
Sicherheitshinweise und Warnungen
Zum Verlegen der Abluftleitung dürfen nur Rohre oder Schläuche
aus nicht brennbarem Material verwendet werden. Diese sind im Fachhandel oder beim Kundendienst erhältlich.
Die Abluft darf weder in einen benutzten Rauch- oder Abgaskamin
noch in einen Schacht geführt werden, der zur Entlüftung von Auf­stellungsräumen mit Feuerstätten dient.
Wenn die Abluft in einen nicht genutzten Rauch- oder Abgaskamin
geführt werden soll, beachten Sie die behördlichen Vorschriften.

Reinigung und Pflege

Der Dampf eines Dampfreinigers kann an spannungsführende Tei-
le gelangen und einen Kurzschluss verursachen. Benutzen Sie zum Reinigen der Dunstabzugshaube niemals einen Dampfreiniger.
Sie können sich am geöffneten Wrasenschirm verletzen. Lassen
Sie den Wrasenschirm nicht unnötig geöffnet.

Zubehör

Verwenden Sie ausschliesslich Miele Originalzubehör. Wenn ande-
re Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und/oder Produkthaftung verloren.
12
Page 13

Ihr Beitrag zum Umweltschutz

Entsorgung der Transportver­packung
Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsma­terialien sind nach umweltverträglichen und entsorgungstechnischen Gesichts­punkten ausgewählt und deshalb recy­celbar.
Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.

Entsorgung des Altgerätes

Elektro- und Elektronikgeräte enthalten vielfach wertvolle Materialien. Sie ent­halten auch bestimmte Stoffe, Gemi­sche und Bauteile, die für ihre Funktion und Sicherheit notwendig waren. Im Hauskehricht sowie bei nicht sach­gemässer Behandlung können sie der menschlichen Gesundheit und der Um­welt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Hauskeh­richt.
Nutzen Sie stattdessen die offiziellen, eingerichteten Sammel- und Rücknah­mestellen zur Abgabe und Verwertung der Elektro- und Elektronikgeräte bei Gemeinde, Stadt, Händler oder Miele. Für das Löschen etwaiger personenbe­zogener Daten auf dem zu entsorgen­den Altgerät sind Sie gesetzmässig ei­genverantwortlich. Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Ab­transport kindersicher aufbewahrt wird.
13
Page 14

Übersicht Dunstabzugshaube

14
Page 15
Übersicht Dunstabzugshaube
a
Klappbarer Wrasenschirm
b
Kamin DADC 6000 Nachkaufbares Zubehör zur Abdeckung der Abluftleitung bei Abluftführung nach oben.
c
Geruchsfilter Nachkaufbares Zubehör für Umluftbetrieb
d
Kochstellenbeleuchtung
e
Bedienelemente Die Symbole dienen als Sensortasten. Berühren Sie zum Wählen der Funktio­nen die Sensortasten. Zur Bestätigung ertönt ein kurzer Signalton.
f
Fettfilter
g
Abluftanschluss Die Abluft kann alternativ nach hinten oder nach oben herausgeführt werden.
h
Sensortaste zum Ein- und Ausschalten des Gebläses
i
Sensortaste für die Kochstellenbeleuchtung
j
Sensortasten zur Einstellung der Gebläseleistung
k
Sensortaste für die Nachlauf-Funktion
l
Betriebsstunden-Taste für den Fettfilter
m
Betriebsstunden-Taste für den Geruchsfilter
15
Page 16

Funktionsbeschreibung

Abhängig von der Ausführung der Dunstabzugshaube sind folgende Funk­tionen möglich:

Abluftbetrieb

Die angesaugte Luft wird durch den Fettfilter gereinigt und aus dem Gebäu­de geleitet.

Rückstauklappe

Eine Rückstauklappe im Abluftsystem sorgt dafür, dass bei ausgeschalteter Dunstabzugshaube kein ungewollter Luftaustausch zwischen Raum- und Aussenluft stattfindet. Sie ist bei ausgeschalteter Dunstab­zugshaube geschlossen. Nach dem Einschalten des Gerätes öff­net sich die Rückstauklappe, so dass die Abluft ungehindert nach aussen transportiert werden kann.
Für den Fall, dass Ihr Abluftsystem nicht über eine Rückstauklappe verfügt, liegt der Dunstabzugshaube eine Rückstau­klappe bei. Sie wird in den Ausblas­stutzen der Motoreinheit eingesetzt.

Umluftbetrieb

(nur mit Geruchsfilter als nachkaufbares Zubehör, siehe “Technische Daten”)
Die angesaugte Luft wird durch den Fettfilter und zusätzlich durch einen Ge­ruchsfilter gereinigt. Anschliessend wird die Luft in die Küche zurückgeführt.

Betrieb mit externem Gebläse

(Dunstabzugshauben der Typenrei­he ...EXT)
Bei Dunstabzugshauben, die für den Betrieb mit einem externen Gebläse vorbereitet sind, wird ein MieleAbsaug­gebläse ausserhalb des Raumes an ei­nem Standort Ihrer Wahl montiert. Das externe Gebläse wird durch eine Steu­erleitung mit der Dunstabzugshaube verbunden und über Con@ctivity oder über die Bedienelemente der Dunstab­zugshaube gesteuert.
16
Page 17

Erste Inbetriebnahme

Abluft- oder Umluftbetrieb wählen

Die Dunstabzugshaube ist für den Ab­luft- und Umluftbetrieb geeignet. Die Leistung des Gebläses wird der ge­wählten Betriebsart angepasst. Werk­seitig eingestellt ist der Umluftbetrieb. Für den Abluftbetrieb ist die Dunstab­zugshaube umzustellen.
Die Umstellung auf Abluftbetrieb erfolgt durch Deaktivieren des Betriebsstun­denzählers für den/die Geruchsfilter.
Schalten Sie das Gebläse und die
Beleuchtung aus.
Berühren Sie gleichzeitig die Tas-
teNachlauf und die TasteGe­ruchsfilter.
Das Symbol Geruchsfilter und eine Anzeige der Gebläsestufenanzeige blin­ken.
Berühren Sie die Taste B.

Miele@home einrichten

Voraussetzung:
– Heimisches WLAN-Netzwerk
Ihre Dunstabzugshaube ist mit einem integrierten WLAN-Modul ausgestattet. Die Dunstabzugshaube kann mit dem heimischen WLAN-Netzwerk verbunden werden.
Danach ist es möglich, die Dunstab­zugshaube über die Miele@mobileApp zu bedienen.
Ist Ihr MieleKochfeld ebenfalls in das heimische WLAN-Netzwerk eingebun­den, können Sie die automatische Steuerung der Dunstabzugshaube über die Con@ctivity-Funktion nutzen.
Stellen Sie sicher, dass am Installati­onsort Ihrer Dunstabzugshaube das Signal Ihres WLAN-Netzwerkes mit ausreichender Signalstärke vorhan­den ist.
Bestätigen Sie den Vorgang mit der
Taste Geruchsfilter. Alle Kontrolllampen erlöschen. Der Abluftbetrieb ist eingestellt. Erfolgt Ihre Bestätigung nicht innerhalb
von 4Minuten, wird die alte Einstellung beibehalten.
17
Page 18
Erste Inbetriebnahme

Miele@mobile App

Die Miele@mobile App können Sie kos­tenlos aus dem Apple App Store® oder
dem Google Play Store™ herunterla­den.

Per App verbinden

Sie können die Netzwerkverbindung mit der Miele@mobile App herstellen.
Installieren Sie die Miele@mobile App
auf Ihrem mobilen Endgerät.
Für die Anmeldung benötigen Sie:
1. Das Passwort Ihres WLAN-Netz­werks
2. Das Passwort Ihrer Dunstabzugshau­be
Bei dem Passwort der Dunstabzugs­haube handelt es sich um die letzten 9Ziffern der Fabrikationsnummer, die Sie auf dem Typenschild finden.
Das Typenschild finden Sie, wenn Sie den Fettfilter herausnehmen.
Starten Sie die Geräteanmeldung in
der App. Folgen Sie den Anmelde­schritten.
18
Erfolgt die Aufforderung, das WLAN der Dunstabzugshaube zu aktivieren, gehen Sie wie folgt vor:
Page 19
Erste Inbetriebnahme
Schalten Sie die Dunstabzugshaube
aus.
Halten Sie die Taste B gedrückt.
Berühren Sie gleichzeitig die Taste
Beleuchtung.
2 leuchtet dauernd, 3 blinkt. Die Dunstabzugshaube ist während der
nächsten zweiMinuten bereit für die Verbindung.
Folgen Sie den weiteren Schritten in
der App.

Per WPS verbinden

Ihr WLAN-Router muss WPS (WiFi Protected Setup)-fähig sein.
Schalten Sie die Dunstabzugshaube
aus.
Halten Sie die Taste B gedrückt.
Berühren Sie gleichzeitig die Taste
Beleuchtung.
2 leuchtet dauernd, 3 blinkt. Die WLAN-Verbindung muss gleich-
zeitig an der Dunstabzugshaube und an Ihrem WPS-Router gestartet werden.
Nach erfolgreicher Verbindung leuchten 2 und 3 dauernd.
Verlassen Sie den Verbindungsmodus
an der Dunstabzugshaube durch Berühren der Taste Nachlauf.
Die Dunstabzugshaube kann nun mit der App bedient werden.
Drücken Sie nach einigen Sekunden
die Taste B an der Dunstabzugshau­be.
Nach kurzer Zeit leuchtet 2 dauernd, 3 und B blinken.
Die Dunstabzugshaube ist während der nächsten zweiMinuten bereit für die Verbindung.
19
Page 20
Erste Inbetriebnahme
Starten Sie die WPS-Verbindung an
Ihrem WLAN-Router.
Nach erfolgreicher Verbindung leuchten 2 und 3 dauernd.
Verlassen Sie den Verbindungsmodus
an der Dunstabzugshaube durch Berühren der Taste Nachlauf.
Die Dunstabzugshaube kann nun mit der App bedient werden.
WLAN abmelden (auf Werkseinstel­lung zurücksetzen)
Um eine neue WLAN-Verbindung aufzu­bauen, ist zunächst die bestehende WLAN-Verbindung zu trennen.
Schalten Sie die Dunstabzugshaube
aus.
Halten Sie die Taste 1 gedrückt.
Berühren Sie gleichzeitig die Taste
Beleuchtung.
Wenn die Verbindung nicht hergestellt werden konnte, haben Sie eventuell WPS an Ihrem Router nicht schnell ge­nug aktiviert. Führen Sie die oben ge­nannten Schritte erneut durch.
Tipp: Sollte Ihr WLAN-Router nicht über WPS als Verbindungsmethode verfü­gen, nutzen Sie die Einbindung über die Miele@mobileApp.
20
Bei einer bestehenden WLAN-Verbin­dung leuchten 2 und 3 dauernd.
Die Dunstabzugshaube ist in den nächsten zweiMinuten bereit für die Trennung.
Page 21
Berühren Sie die Taste 1.
2 leuchtet dauernd und 3 blinkt.
Erste Inbetriebnahme

Con@ctivity einrichten

Con@ctivity beschreibt die direkte Kom­munikation zwischen einem MieleElek­tro-Kochfeld und einer MieleDunstab­zugshaube. Sie erlaubt die automati­sche Steuerung der Dunstabzugshaube in Abhängigkeit vom Betriebszustand eines autarken MieleElektro-Kochfel­des.
Nach einigen Sekunden blinken 2 und
3. Die Verbindung ist getrennt.
Verlassen Sie den Abmeldemodus an
der Dunstabzugshaube durch Berühren der Taste Nachlauf.
Die WLAN-Verbindung ist getrennt. Es kann eine neue Verbindung hergestellt werden.
– Beim Einschalten einer Kochstelle
wird selbstständig die Kochstellenbe­leuchtung und nach kurzer Zeit das Gebläse der Dunstabzugshaube ein­geschaltet.
– Während des Kochens wählt die
Dunstabzugshaube automatisch die Gebläsestufe. Die Höhe der Gebläse­stufe hängt von der Anzahl der einge­schalteten Kochstellen und der ge­wählten Kochstufen ab.
– Nach dem Kochen schaltet sich das
Gebläse und die Kochstellenbeleuch­tung nach einer vorgegebenen Nach­laufzeit automatisch aus.
Detaillierte Informationen zur Funktion entnehmen Sie dem Kapitel “Bedie­nung”.
21
Page 22
Erste Inbetriebnahme
Con@ctivity über das heimische WLAN-Netzwerk (Con@ctivity3.0)
Voraussetzung:
– Heimisches WLAN-Netzwerk – WLAN-fähiges MieleKochfeld
Binden Sie die Dunstabzugshaube
und Ihr Kochfeld in das heimische WLAN-Netzwerk ein (siehe Ab­schnitt“Miele@home einrichten”).
Die Con@ctivity-Funktion wird automa­tisch aktiviert.
Con@ctivity über eine direkte WLAN­Verbindung (Con@ctivity3.0)
Voraussetzung:
– WLAN-fähiges MieleKochfeld
Wenn Sie nicht über ein heimisches Netzwerk verfügen, können Sie eine di­rekte Verbindung zwischen Kochfeld und Dunstabzugshaube herstellen.
Die Verbindung ist in der Gebrauchsan­weisung Ihres Kochfeldes beschrieben.
Nachfolgend sind die Schritte an der Dunstabzugshaube nochmals im Detail beschrieben.
Schalten Sie die Dunstabzugshaube
aus.
Halten Sie die TasteB gedrückt.
22
Berühren Sie gleichzeitig die Taste1.
2leuchtet dauernd, 3blinkt.
Die Dunstabzugshaube ist während der nächsten zweiMinuten bereit für die Verbindung.
Page 23
Starten Sie die WLAN-Verbindung am
Kochfeld. Informationen dazu ent­nehmen Sie der Gebrauchsan­weisung des Kochfeldes.
Nach erfolgreicher Verbindung leuch­ten2 und 3 dauernd.
Verlassen Sie den Verbindungsmodus
an der Dunstabzugshaube durch Berühren der Taste Nachlauf.
Con@ctivity ist jetzt aktiviert.
Wenn die direkte WLAN-Verbindung besteht, können Kochfeld und Dunst­abzugshaube nicht in ein heimisches Netzwerk eingebunden werden. Sollte dies später gewünscht sein, ist zunächst die direkte WLAN-Verbin­dung zwischen Kochfeld und Dunst­abzugshaube zu trennen (siehe “WLAN abmelden”).
Erste Inbetriebnahme
23
Page 24

Bedienung (Automatischer Betrieb)

Wenn Con@ctivity aktiviert ist, arbeitet die Dunstabzugshaube immer im Au­tomatikbetrieb (siehe Kapitel“Erste In­betriebnahme”, Abschnitt“Con@ctivity einrichten”).
Wenn Sie die Dunstabzugshaube manuell bedienen wollen, beachten Sie das Kapitel“Bedienung (Manuel­lerBetrieb)”, Abschnitt“Kochen ohne Con@ctivity-Funktion”.
Kochen mit Con@ctivity-Funk­tion (Automatischer Betrieb)
Schalten Sie eine Kochstelle mit be-
liebiger Stufe ein.
Die Kochstellenbeleuchtung schaltet sich ein.
Nach einigen Sekunden schaltet sich das Gebläse ein, zunächst kurz in Stu­fe2, dann sofort in Stufe 1.
Während des Kochens wählt die Dunst­abzugshaube automatisch die Gebläse­stufe.
Beispiele für die Gebläsestufen 1 bis B

Reaktionszeit

Die Dunstabzugshaube reagiert mit Ver­zögerung. Damit wird berücksichtigt, dass das Ändern der Leistungsstufe am Kochfeld nicht unmittelbar zu weniger oder mehr Kochwrasen führt.
Da das Kochfeld die Informationen in Intervallen an die Dunstabzugshaube sendet, kann auch dies zu Verzöge­rungen führen.
Die Reaktion erfolgt innerhalb einiger Sekunden oder weniger Minuten.
Massgeblich ist die insgesamt einge­schaltete Leistung des Kochfeldes, also die Anzahl der eingeschalteten Koch­stellen und die Höhe der gewählten Kochstufen.
Wenn Sie am Kochfeld eine höhere Leistungsstufe wählen oder mehrere Kochstellen einschalten, schaltet auch die Dunstabzugshaube in eine höhere Gebläsestufe.
Wenn Sie die Leistungsstufe am Koch­feld verringern oder Kochstellen aus­schalten, wird auch die Gebläsestufe angepasst.
24
Page 25
Bedienung (Automatischer Betrieb)

Bratvorgang

Sie schalten z.B. zum Erhitzen des
Kochgeschirrs vor dem Anbraten eine Kochstelle auf höchster Stufe ein. Ca. 10Sekunden bis 4Minuten danach schalten Sie auf eine niedrigereStufe zurück (60 Sekunden bis 5Minuten bei einem Highlight-Kochfeld).
Die Dunstabzugshaube erkennt einen Bratvorgang.
Die Dunstabzugshaube schaltet sich ein und schaltet nach dem Zurückschalten des Kochfeldes auf die Gebläsestufe3 und verbleibt in dieser Gebläsestufe ca. 5Minuten.
Anschliessend wird die Gebläsestufe wieder durch die Con@ctivity-Funktion bestimmt.
Sie können auch vorzeitig manuell eine andere Gebläsestufe wählen.

Ausschalten

Schalten Sie alle Kochstellen aus. Das Gebläse der Dunstabzugshaube
wird innerhalb der nächsten Minuten stufenweise heruntergeschaltet und schliesslich ausgeschaltet.
Damit wird die Küchenluft von verblie­benen Wrasen und Gerüchen gereinigt.
– Von der Boosterstufe schaltet das
Gebläse sofort zurück in Stufe3.
– Läuft das Gebläse in Stufe3, schaltet
es nach ca. 1Minute auf Stufe2 zurück.
– Von Stufe2 schaltet es nach 2Minu-
ten zurück in Stufe1.
– Nach 2Minuten in Stufe1 schaltet
sich das Gebläse aus.
– Nach weiteren 30Sekunden wird die
Kochstellenbeleuchtung ausgeschal­tet.
Der Kochvorgang ist beendet.
25
Page 26
Bedienung (Automatischer Betrieb)
Den Automatikbetrieb vorüber­gehend verlassen
So verlassen Sie während des Kochens vorübergehend den Automatikbetrieb:
Sie wählen manuell eine andere Ge-
bläsestufe, oder
Sie schalten die Dunstabzugshaube
manuell aus, oder
Sie aktivieren die Nachlauffunktion
der Dunstabzugshaube. Das Ge­bläse schaltet sich nach der gewähl­ten Nachlaufzeit aus, das Licht bleibt eingeschaltet.
Die Funktionen der Dunstabzugshaube sind nun manuell zu bedienen (siehe Kapitel“Bedienung (ManuellerBe­trieb)”).

Rückkehr in den Automatikbetrieb

So kehrt die Dunstabzugshaube wieder in den Automatikbetrieb zurück:
– Die Dunstabzugshaube wird nach
manueller Wahl einer Gebläsestufe ca. 5Minuten nicht bedient, oder
Sie haben auch die Möglichkeit, die Dunstabzugshaube für einen komplet­ten Kochvorgang manuell zu bedienen.
Schalten Sie das Gebläse der Dunst-
abzugshaube vor dem Kochfeld ein.
Wenn nach dem Kochen die Dunstab­zugshaube und das Kochfeld mindes­tens 30Sekunden ausgeschaltet waren, startet beim nächsten Einschalten des Kochfeldes wieder der Automatikbe­trieb.
– Die manuell gewählte Gebläsestufe
entspricht wieder der automatischen, oder
– Das Gebläse der Dunstabzugshaube
und das Kochfeld waren mindestens 30Sekunden ausgeschaltet. Beim nächsten Einschalten des Kochfeldes startet wieder der Auto­matikbetrieb.
26
Page 27

Bedienung (Manueller Betrieb)

Kochen ohne Con@ctivity­Funktion (Manueller Betrieb)
Unter folgenden Voraussetzungen ist die Dunstabzugshaube manuell zu be­dienen:
– Die Con@ctivity-Funktion ist nicht ak-
tiviert.
– Sie haben vorübergehend die
Con@ctivity-Funktion deaktiviert (sie­he Kapitel“Bedienung (Automati­scherBetrieb)”, Abschnitt “Den Auto­matikbetrieb vorübergehend verlas­sen”).

Gebläse einschalten

Schalten Sie das Gebläse ein, sobald Sie mit dem Kochen beginnen. Dadurch werden Kochdünste von Beginn an er­fasst.
Berühren Sie die Taste Ein-/Aus. Das Gebläse schaltet auf Stufe 2.

Leistungsstufe wählen

Für leichte bis starke Kochwrasen und Gerüche stehen Ihnen die Leistungsstu­fen 1 bis 3 zur Verfügung.

Nachlaufzeit wählen

Lassen Sie das Gebläse nach dem Ko­chen noch einige Minuten weiterlaufen. Die Küchenluft wird von verbliebenen Wrasen und Gerüchen gereinigt.
Rückstände in der Dunstabzugshaube und daraus entstehende Gerüche wer­den vermieden.
Die Nachlauf-Funktion sorgt dafür, dass sich das Gebläse nach einer vorgewähl­ten Zeit automatisch ausschaltet.
Berühren Sie nach dem Kochen bei
eingeschaltetem Gebläse die Taste Nachlauf
– 1-mal: Das Gebläse schaltet sich
nach 5Minuten aus (5 leuchtet).
– 2-mal: Das Gebläse schaltet sich
nach 15Minuten aus (15 leuchtet).
– Wenn Sie die Taste Nachlauf er-
neut drücken, bleibt das Gebläse ein­geschaltet ( erlischt).

Gebläse ausschalten

Schalten Sie das Gebläse mit der
Taste Ein-/Aus aus.
Für vorübergehende sehr starke Wra­sen- und Geruchsentwicklung, z.B. beim Anbraten, wählen Sie die Stufe B als Boosterstufe.
Wählen Sie durch Berühren der Tas-
ten 1 bis B die gewünschte Leis­tungsstufe.

Zurückschalten der Boosterstufe

Wenn das Powermanagement aktiviert ist (voreingestellt), schaltet das Gebläse nach 5Minuten automatisch auf Stufe 3 zurück.
27
Page 28
Bedienung (Manueller Betrieb)

Kochstellenbeleuchtung ein-/ ausschalten/dimmen

Die Kochstellenbeleuchtung können Sie unabhängig vom Gebläse ein- und aus­schalten und die Helligkeit dimmen.
Berühren Sie zum Ein- und Ausschal-
ten kurz die Taste Beleuchtung.
Beim Einschalten schaltet die Beleuch­tung auf maximale Helligkeit.
Halten Sie bei eingeschaltetem Licht
die TasteBeleuchtung gedrückt. Das Licht wird dunkler, bis Sie die Taste loslassen.
Wenn Sie die Taste Beleuchtung er-
neut gedrückt halten, wird das Licht wie­der heller, bis Sie die Taste loslassen.

Powermanagement

Die Dunstabzugshaube verfügt über ein Powermanagement. Das Powermana­gement dient der Energieeinsparung. Es sorgt dafür, dass das Gebläse automa­tisch zurückgeschaltet wird und die Be­leuchtung ausgeschaltet wird.
– Ist die Boosterstufe des Gebläses ge-
wählt, wird nach 5Minuten automa­tisch auf die Stufe3 zurückgeschaltet,
– Von den Gebläsestufen3, 2 oder 1
wird nach 2Stunden eine Stufe zurückgeschaltet und dann in 30­Minuten-Schritten ausgeschaltet.
– Die eingeschaltete Kochstellenbe-
leuchtung wird nach 12Stunden au­tomatisch ausgeschaltet.
Sie können das Powermanagement de­aktivieren. Bedenken Sie, dass das Deaktivieren zu einem erhöhten Energieverbrauch führen kann.
28

Powermanagement aus-/einschalten

Schalten Sie das Gebläse und die Be-
leuchtung aus.
Berühren Sie die Taste Nachlauf
ca. 10Sekunden, bis die Anzeige 1 der Gebläsestufenanzeige leuchtet.
Berühren Sie anschliessend nachein-
ander
– die Taste Beleuchtung, – die Taste 1 und wieder – die Taste Beleuchtung.
Wenn das Powermanagement einge­schaltet ist, leuchten die Anzeigen 1 und B dauernd. Wenn es ausgeschaltet ist, blinken die Anzeigen 1 und B.
Berühren Sie zum Ausschalten des
Powermanagements die Taste 1. Die Anzeigen 1 und B blinken. Zum Einschalten die Taste B berühren. Die Anzeigen 1 und B leuchten dauernd. Bestätigen Sie den Vorgang mit der
Taste Nachlauf. Alle Lampen erlöschen.
Erfolgt Ihre Bestätigung nicht innerhalb von 4Minuten, wird die alte Einstellung beibehalten.

Sicherheitsausschaltung

Wenn das Powermanagement deakti­viert ist, wird die eingeschaltete Dunst­abzugshaube nach 12Stunden auto­matisch ausgeschaltet (Gebläse und Kochstellenbeleuchtung).
Drücken Sie zum Wiedereinschalten
die Taste Ein-/Aus oder die Taste
Beleuchtung.
Page 29

Bedienung (Automatischer und manueller Betrieb)

Betriebsstundenzähler

Die Dunstabzugshaube speichert die Zeit, die sie im Betrieb ist.
Die Betriebsstundenzähler signalisieren durch Aufleuchten des Symbols Fettfil­ter oder des Symbols Geruchsfil­ter, wenn die Filter gereinigt oder ge­wechselt werden müssen. Informatio­nen zur Reinigung und zum Wechsel der Filter und zum Zurücksetzen der Betriebsstundenzähler entnehmen Sie dem Kapitel “Reinigung und Pflege”.
Betriebsstundenzähler Fettfilter än­dern
Sie können den Betriebsstundenzähler Ihren Kochgewohnheiten anpassen.
Werkseitig eingestellt ist ein Reini­gungsintervall von 30Stunden.
– Eine kürzere Zeit von 20Stunden ist
sinnvoll, wenn Sie viel braten und frit­tieren.
– Auch wenn Sie nur gelegentlich ko-
chen, ist ein kurzer Reinigungsinter­vall sinnvoll. Dadurch wird verhindert, dass sich angesammeltes Fett ver­härtet und die Reinigung erschwert.
Schalten Sie das Gebläse und die
Beleuchtung aus. Berühren Sie gleichzeitig die Tas-
teNachlauf und die TasteFettfil-
ter. Das Symbol Fettfilter und eine Anzei-
ge der Gebläsestufenanzeige blinken. Die Anzeigen 1 bis B zeigen die einge-
stellte Zeit an:
Anzeige 1............................ 20Stunden
Anzeige 2............................ 30Stunden
Anzeige 3............................ 40Stunden
Anzeige B ........................... 50Stunden
Wählen Sie durch Berühren der Zif-
fern die gewünschte Zeit. Bestätigen Sie den Vorgang mit der
TasteFettfilter. Alle Lampen erlöschen. Erfolgt Ihre Bestätigung nicht innerhalb
von 4Minuten, wird die alte Einstellung beibehalten.
– Ein längeres Reinigungsintervall von
40 oder 50 Stunden ist wählbar, wenn Sie regelmässig sehr fettarm kochen.
29
Page 30
Bedienung (Automatischer und manueller Betrieb)

Betriebsstundenzähler Geruchsfilter ändern oder deaktivieren

Der Geruchsfilter wird für den Umluftbe­trieb benötigt.
Sie können den Betriebsstundenzähler Ihren Kochgewohnheiten anpassen.
Für den Abluftbetrieb muss er deakti­viert werden.
Werkseitig eingestellt ist ein Wechselin­tervall von 180Stunden.
Schalten Sie das Gebläse und die
Beleuchtung aus.
Berühren Sie gleichzeitig die Tas-
teNachlauf und die TasteGe­ruchsfilter.
Das Symbol Geruchsfilter und eine Anzeige der Gebläsestufenanzeige blin­ken.
Die Anzeigen 1 bis B zeigen die einge­stellte Zeit an:
Anzeige 1.......................... 120Stunden
Anzeige 2.......................... 180Stunden
Anzeige 3.......................... 240Stunden

Betriebsstundenzähler abfragen

Sie können sich vor Ablauf der Be­triebszeit anzeigen lassen, wie viel Pro­zent der Zeit bereits abgelaufen ist.
Schalten Sie das Gebläse mit der
Taste Ein-/Aus ein. Drücken und halten Sie die Tas-
teFettfilter oder die TasteGe-
ruchsfilter. Es blinken eine oder mehrere Anzeigen
der Gebläsestufenanzeige. Die Anzahl der blinkenden Anzeigen
gibt die abgelaufene Betriebszeit in Pro­zent an.
Anzeige 1 ..................................... 25%
Anzeigen 1 und 2 ......................... 50%
Anzeigen 1 bis 3 .......................... 75%
Anzeigen 1 bis B ........................ 100%
Beim Ausschalten der Dunstabzugs­haube oder bei Stromausfall bleiben die abgelaufenen Betriebsstunden ge­speichert.
Anzeige B ............................. deaktiviert
Wählen Sie durch Berühren der Zif-
fern die gewünschte Zeit.
Bestätigen Sie den Vorgang mit der
Taste Geruchsfilter. Alle Kontrolllampen erlöschen. Erfolgt Ihre Bestätigung nicht innerhalb
von 4Minuten, wird die alte Einstellung beibehalten.
30
Page 31

Energiespartipps

Diese Dunstabzugshaube arbeitet sehr effizient und energiesparend. Folgende Massnahmen unterstützen Sie beim sparsamen Gebrauch:
– Sorgen Sie beim Kochen für eine gu-
te Belüftung der Küche. Strömt bei Abluftbetrieb nicht ausreichend Luft nach, arbeitet die Dunstabzugshaube nicht effizient und es kommt zu er­höhten Betriebsgeräuschen.
– Kochen Sie mit möglichst kleiner
Kochstufe. Wenig Kochdünste be­deuten eine niedrige Leistungsstufe an der Dunstabzugshaube und damit weniger Energieverbrauch.
– Reinigen oder wechseln Sie die Filter
in regelmässigen Abständen. Stark verunreinigte Filter verringern die Leistung, erhöhen die Brandgefahr und bedeuten ein hygienisches Risi­ko.
– Nutzen Sie die Con@ctivity-Funktion.
Die Dunstabzugshaube wird automa­tisch ein- und ausgeschaltet. Die Dunstabzugshaube wählt die optima­le Leistungsstufe für die Kochsituati­on und sorgt damit für einen geringen Energieverbrauch.
– Wenn Sie die Dunstabzugshaube
manuell bedienen, beachten Sie Fol­gendes:
– Prüfen Sie an der Dunstabzugs-
haube die gewählte Leistungsstu­fe. Meist ist eine niedrige Leis­tungsstufe ausreichend. Nutzen Sie die Boosterstufe nur, wenn es notwendig ist.
– Schalten Sie bei starken Koch-
dünsten frühzeitig auf eine hohe Betriebsstufe. Das ist effizienter, als durch langen Betrieb der Dunstabzugshaube zu versuchen, bereits in der Küche verteilte Kochdünste zu erfassen.
– Achten Sie darauf, die Dunstab-
zugshaube nach dem Kochen wie­der auszuschalten. Soll nach dem Kochen die Küchenluft noch von verbliebenen Wrasen und Gerüchen gereinigt werden, nutzen Sie die Nachlauf­funktion. Das Gebläse wird nach der gewählten Nachlaufzeit auto­matisch ausgeschaltet.
31
Page 32

Reinigung und Pflege

Trennen Sie vor jeder Wartung
und Pflege die Dunstabzugshaube vom Elektronetz (siehe Kapitel“Si­cherheitshinweise und Warnungen”).

Gehäuse

Allgemein

Die Oberflächen und Bedienele-
mente sind empfindlich gegen Krat­zer und Schnitte.
Beachten Sie daher die folgenden Reinigungshinweise.
Reinigen Sie alle Oberflächen und
Bedienelemente nur mit einem
Schwammtuch, Spülmittel und war-
mem Wasser. Trocknen Sie die Oberflächen an-
schliessend mit einem weichen Tuch. Nicht zu verwenden sind – soda-, säure-, chlorid- oder lösungs-
mittelhaltige Reinigungsmittel,
Besondere Hinweise für Edelstahlflä­chen
Über die allgemeinen Hinweise hin-
aus eignet sich zur Reinigung der Edelstahlflächen ein nicht scheuern­des Edelstahl-Reinigungsmittel.
Um ein schnelles Wiederverschmut-
zen zu verhindern, ist die Behandlung mit einem Edelstahl-Pflegemittel empfehlenswert (bei Miele erhältlich). Tragen Sie das Mittel mit einem wei­chen Tuch flächig und sparsam auf.

Besondere Hinweise für Glasflächen

Über die allgemeinen Hinweise hin-
aus eignet sich zur Reinigung der Glasflächen ein haushaltsüblicher Glasreiniger.
– scheuernde Reinigungsmittel, wie
z.B. Scheuerpulver, Scheuermilch, scheuernde Schwämme, wie z. B. Topfschwämme oder gebrauchte Schwämme, die noch Reste von Scheuermitteln enthalten.
32
Page 33
Reinigung und Pflege

Fettfilter

Brandgefahr
Ein überfetteter Fettfilter ist brennbar. Reinigen Sie den Fettfilter in re-
gelmässigen Abständen.
Der wiederverwendbare Metallfettfilter im Gerät nimmt die festen Bestandteile des Küchendunstes auf (Fett, Staub usw.) und verhindert so ein Verschmut­zen der Dunstabzugshaube.
Der Fettfilter muss in regelmässigen Ab­ständen gereinigt werden.
Ein stark verschmutzter Fettfilter ver­mindert die Absaugleistung und führt zu einer stärkeren Verschmutzung der Dunstabzugshaube und der Küche.

Reinigungsintervall

Angesammeltes Fett verhärtet sich über einen längeren Zeitraum und erschwert die Reinigung. Es ist daher empfehlens­wert, den Fettfilter alle 3–4Wochen zu reinigen.
Der Betriebsstundenzähler erinnert Sie durch Aufleuchten des Symbols Fettfil­ter daran, den Fettfilter regelmässig zu reinigen.
Sie können den Intervall des Be-
triebsstundenzählers Ihren Kochge-
wohnheiten anpassen (siehe Kapitel
“Bedienung”).

Fettfilter herausnehmen

Ziehen Sie den Wrasenschirm an der
Oberkante der zweiten Lamelle aus der Verriegelung.
Der Wrasenschirm schwenkt selbst­ständig auf.
Hohe Belastung des geöffneten Wra­senschirms kann zu Beschädigungen führen. Stützen Sie sich nicht auf den Wrasenschirm.
Die Verriegelung des Fettfilters öff-
nen, den Fettfilter ca. 45° nach vorne schwenken, aushaken und heraus­nehmen.
Schliessen Sie den Wrasenschirm
wieder.
33
Page 34
Reinigung und Pflege

Reinigung des Fettfilters von Hand

Reinigen Sie den Fettfilter mit einer
Spülbürste in warmem Wasser, dem
ein mildes Handspülmittel zugegeben
wird. Verwenden Sie Handspülmittel
nicht konzentriert.

Ungeeignete Reinigungsmittel

Ungeeignete Reinigungsmittel können bei regelmässiger Anwendung zu Be­schädigungen der Filterflächen führen. Folgende Reinigungsmittel sind nicht zu verwenden:
– Kalklösende Reinigungsmittel – Scheuerpulver oder Scheuermilch – Aggressive Allzweckreiniger und Fett-
lösesprays
– Backofenspray
Reinigung des Fettfilters im Geschirr­spüler
Stellen Sie den Fettfilter möglichst
senkrecht oder geneigt in den Un­terkorb. Achten Sie darauf, dass sich der Sprüharm frei bewegen kann.
Verwenden Sie ein haushaltsübliches
Geschirrspülmittel.
Wählen Sie ein Programm mit einer
Reinigungstemperatur von mindes­tens 50°C und maximal 65°C.
Bei der Reinigung des Fettfilters im Geschirrspüler kann es je nach ver­wendetem Reiniger zu bleibenden Ver­färbungen der innenliegenden Filter­flächen kommen. Dies hat keinen Ein­fluss auf die Funktion des Fettfilters.

Nach dem Reinigen

Legen Sie den Fettfilter nach dem
Reinigen zum Trocknen auf eine saugfähige Unterlage.
34
Reinigen Sie bei herausgenommenem
Fettfilter auch die zugänglichen Gehäuseteile und die Innenflächen des Wrasenschirms von abgelager­tem Fett. Dadurch beugen Sie der Brandgefahr vor.
Page 35
Reinigung und Pflege
Setzen Sie den Fettfilter wieder ein.
Achten Sie darauf, dass beim Einset-
zen des Fettfilters die Verriegelung
nach aussen weist.
Sollte der Fettfilter einmal verkehrt
eingesetzt worden sein, können Sie
die Verriegelung durch die Ausspa-
rungen mit einem kleinen Schrauben-
zieher entriegeln. Schliessen Sie den Wrasenschirm
und drücken Sie ihn rechts und links
in die Verriegelung.

Betriebsstundenzähler Fettfilter zurücksetzen

Nach der Reinigung muss der Betriebs­stundenzähler zurückgesetzt werden.

Geruchsfilter

Bei Umluftbetrieb muss zusätzlich zum Fettfilter ein Geruchsfilter eingesetzt werden. Er bindet die beim Kochen an­fallenden Geruchsstoffe.
Der Geruchsfilter wird an der Oberseite der Dunstabzugshaube eingesetzt.

Geruchsfilter einsetzen/wechseln

Nehmen Sie den Geruchsfilter aus
der Verpackung.
Setzen Sie den Geruchsfilter in die
Aufnahme an der Oberseite der Dunstabzugshaube ein.
Berühren Sie bei eingeschaltetem
Gebläse die TasteFettfilter für ca.
3Sekunden, bis nur noch die Anzeige
1 blinkt. Das Symbol Fettfilter erlischt. Wenn Sie die Fettfilter vor Ablauf der
Betriebsstunden reinigen: Berühren Sie die Taste Fettfilter für
ca. 6Sekunden, bis nur noch die An-
zeige 1 blinkt.
35
Page 36
Reinigung und Pflege

Wechselintervall

Wechseln Sie den Geruchsfilter im-
mer dann aus, wenn die Geruchsstof-
fe nicht mehr ausreichend gebunden
werden.
Spätestens sollte er alle 6Monate ge-
wechselt werden. Der Betriebsstundenzähler erinnert Sie
durch Aufleuchten des Symbols Ge­ruchsfilter daran, den Geruchsfilter regelmässig zu wechseln.

Betriebsstundenzähler Geruchsfilter zurücksetzen

Nach dem Wechsel muss der Betriebs­stundenzähler zurückgesetzt werden.
Berühren Sie dazu bei eingeschalte-
tem Gebläse die Taste Geruchsfil-
ter ca. 3Sekunden, bis nur noch
die Anzeige 1 blinkt. Das Symbol Geruchsfilter erlischt. Wenn Sie den Geruchsfilter vor Ablauf
der Betriebsstunden wechseln:

Regenerierbarer Geruchsfilter

Für diese Dunstabzugshaube ist ein re­generierbarer Geruchsfilter erhältlich. Er kann durch Regenerieren im Backofen mehrmals verwendet werden.
Beachten Sie zum Gebrauch die zu-
gehörige Gebrauchsanweisung.
Sie können die Geruchsfilter über den Miele Webshop, den Miele Kunden­dienst (siehe Ende dieser Gebrauchsan­weisung) oder Ihren Miele Fachhändler beziehen.
Die Typbezeichnung entnehmen Sie dem Kapitel “Technische Daten”.
Berühren Sie die Taste Geruchsfil-
ter für ca. 6Sekunden, bis nur
noch die Anzeige 1 blinkt.

Geruchsfilter entsorgen

Entsorgen Sie den gebrauchten Ge-
ruchsfilter im Hauskehricht.
36
Page 37
* I N S T A L L A T I O N *

Vor der Montage

Beachten Sie vor der Montage
alle Informationen in diesem Kapitel und das Kapitel “Sicherheitshinweise und Warnungen”.

Schutzfolie entfernen

Zum Schutz vor Transportschäden sind die Gehäuseteile mit einer Schutzfolie versehen.
Bitte entfernen Sie vor der Montage
der Gehäuseteile die Schutzfolie. Sie
lässt sich ohne weitere Hilfsmittel ab-
ziehen.

Montageplan

Die einzelnen Montageschritte sind auf beiliegendem Montageplan beschrie­ben.

Installation

37
Page 38
* I N S T A L L A T I O N *
Installation

Montagematerial

38
Page 39
*
Montage
Installation
Montaje
Montaggio
Montering
Montagem
Asennus
I N S T A L L A T I O N *
Installation

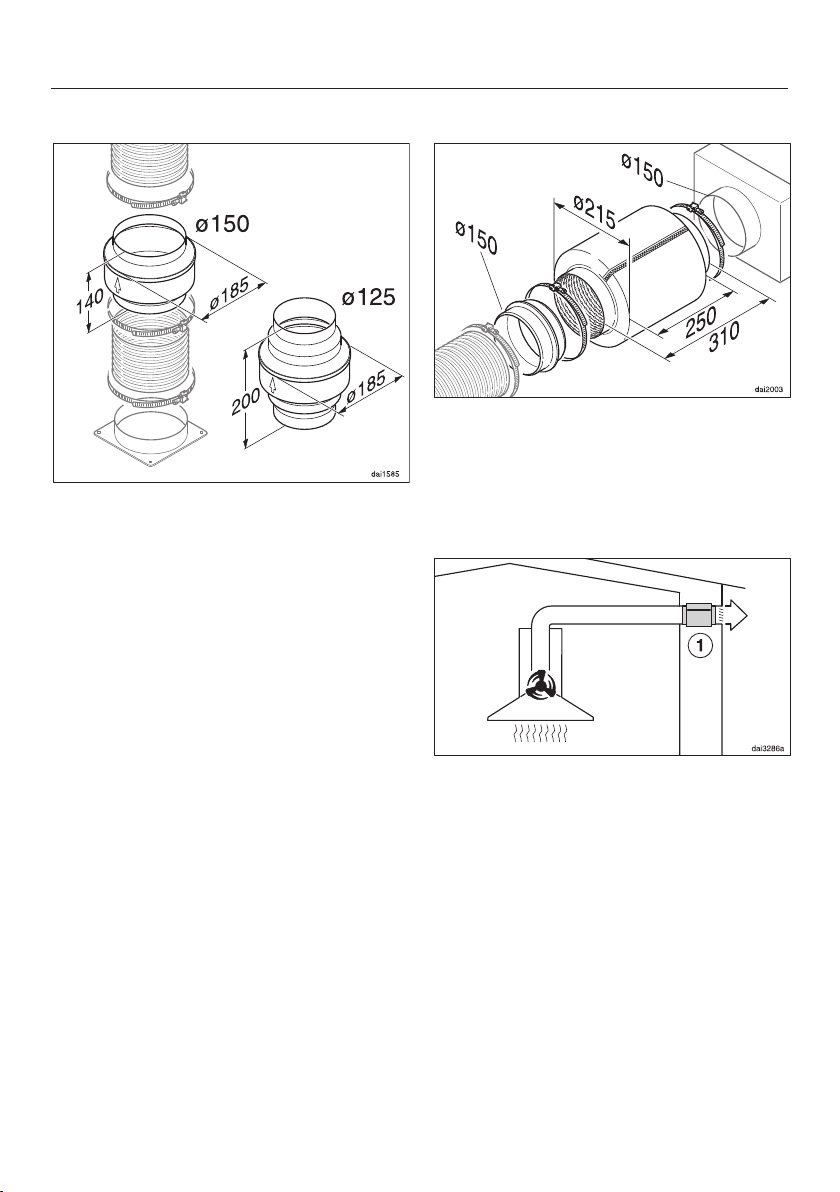

a
1Abluftstutzen
für eine Abluftleitung 150mm.
b
1 Reduzierstutzen
für eine Abluftleitung 125mm.
c
1 Rückstauklappe
zum Einbau im Ausblasstutzen der Motoreinheit (nicht bei Umluftbe­trieb). Abhängig von der Geräteaus­führung ist die Rückstauklappe be­reits montiert.
d
Abdeckfolie
bei Umbau der Ausblasrichtung
e
Wandhalteblech
zur Befestigung der Dunstabzugs­haube an der Wand.
5 Schrauben 5 x 60mm und 5 Dübel 8 x 50mm 3 Scheiben 6,4mm
zur Befestigung an der Wand.
Die Schrauben und Dübel sind
für massives Mauerwerk geeignet. Verwenden Sie für andere Wandkon-
struktionen entsprechende Befesti­gungsmittel.
Achten Sie auf eine ausreichende Tragfähigkeit der Wand.
Montageplan
39
Page 40
* I N S T A L L A T I O N *
Installation

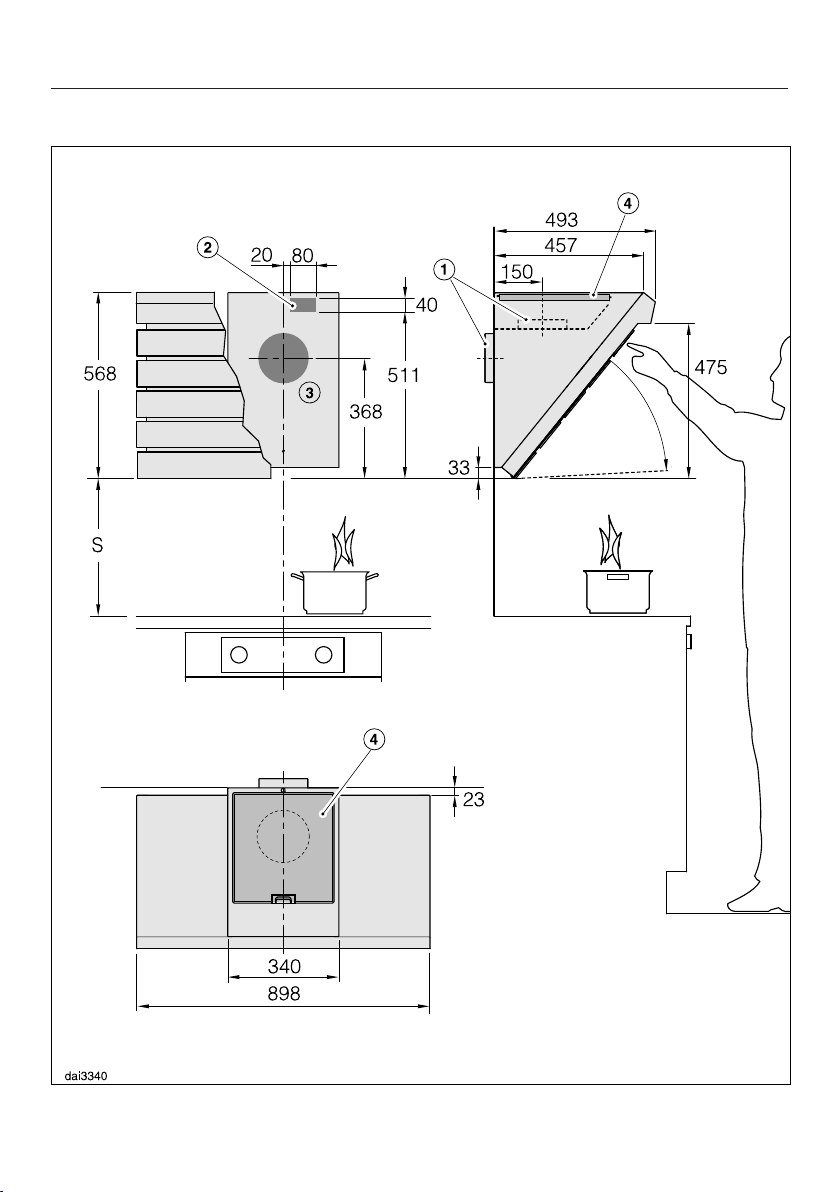

Gerätemasse

Die Zeichnung ist nicht massstäblich
40
Page 41
* I N S T A L L A T I O N *
Installation
a
Abluftführung nach oben oder nach hinten.
b
Durchbruch, wenn der Netzanschluss nicht mit Netzstecker sondern mit Fest­anschluss erfolgt.
c
Abluftdurchbruch 200mm, damit die Abluftleitung in der Wand beweglich ist.
d
Luftaustritt bei Umluft. Der Abstand zur Decke oder zu oberhalb angebrachten
Möbeln sollte mindestens 300mm betragen. Abluftanschluss 150mm, mit Reduzierstutzen 125mm. Beachten Sie bei Verwendung des Kamins DADC6000 zum Installtionsbereich für
Steckdose und Abluftdurchbruch die zugehörige Massskizze.

Abstand zwischen Kochstelle und Dunstabzugshaube (S)

Beachten Sie bei der Wahl des Abstandes zwischen Kochgerät und Unterkante der Dunstabzugshaube die Angaben des Kochgeräte-Herstellers. Sollten dort keine grösseren Abstände vorgegeben werden, sind die folgenden Sicherheitsabstände mindestens einzuhalten.
Beachten Sie dazu auch das Kapitel “Sicherheitshinweise und Warnungen”.
Kochgerät Abstand S mindestens
Elektro-Kochstelle 450mm
Elektro-Grill, Fritteuse (elektrisch) 650mm
Mehrflammige Gas-Kochstelle
650mm
≤ 12,6 kW Gesamtleistung, keiner der Brenner > 4,5 kW
Mehrflammige Gas-Kochstelle
760mm > 12,6 kW und ≤ 21,6 kW Gesamtleistung, keiner der Brenner > 4,8 kW.
Mehrflammige Gas-Kochstelle
nicht möglich > 21,6 kW Gesamtleistung, oder einer der Brenner > 4,8 kW.
Einzel-Gas-Kochstelle ≤ 6 kW Leistung 650mm
Einzel-Gas-Kochstelle > 6 kW und ≤ 8,1 kW Leistung 760mm
Einzel-Gas-Kochstelle > 8,1 kW Leistung nicht möglich
41
Page 42
* I N S T A L L A T I O N *
Installation

Montageempfehlungen

– Berücksichtigen Sie bei der Wahl der
Montagehöhe die Körpergrösse der Benutzer. Es sollte ihnen ein freies Arbeiten an der Kochstelle und eine optimale Bedienung der Dunstab­zugshaube möglich sein.
– Beachten Sie, dass die Kochwrasen
mit zunehmendem Abstand zur Kochstelle schlechter erfasst werden.
– Damit die Kochwrasen optimal er-
fasst werden, ist zu beachten, dass die Dunstabzugshaube mittig über der Kochstelle montiert ist, nicht seit­lich versetzt.
– Die Kochstelle sollte möglichst
schmaler als die Dunstabzugshaube sein. Maximal sollte die Kochstelle die gleiche Breite haben.
– Der Montageort muss problemlos
zugänglich sein. Auch für einen even­tuell eintretenden Servicefall muss die Dunstabzugshaube ungehindert erreichbar und demontierbar sein. Beachten Sie dies zum Beispiel bei der Anordnung von Schränken, Re­galen, Decken- oder Dekorelementen im Umfeld der Dunstabzugshaube.

Bohrbild für die Wandmontage

Beachten Sie zur Erstellung der Boh-
rungen den beiliegenden Montage­plan.
Wird vorab eine Rückwand angefer-
tigt, die schon über die Befesti­gungslöcher verfügen soll, sind hier die Abstandsmasse der Bohrungen angegeben (Schrauben5mm).
42
Page 43
* I N S T A L L A T I O N *
Installation

Abluftleitung

Bei gleichzeitigem Betrieb der
Dunstabzugshaube und einer raum­luftabhängigen Feuerstätte besteht unter Umständen Vergiftungsgefahr!
Beachten Sie unbedingt das Kapitel “Sicherheitshinweise und Warnungen”.
Lassen Sie sich im Zweifelsfall den gefahrlosen Betrieb durch den zu­ständigen Kaminfegermeister bestätigen.
Verwenden Sie als Abluftleitung nur glatte Rohre oder flexible Abluft­schläuche aus nicht brennbarem Ma­terial.
Bei Betrieb mit einem externen Ge­bläse ist darauf zu achten, dass die Abluftleitung ausreichend formstabil ist. Das externe Gebläse kann einen Unterdruck erzeugen, der zu Verfor­mungen der Abluftleitung führt.
Um eine grösstmögliche Luftleistung und geringe Strömungsgeräusche zu erreichen, ist Folgendes zu beachten:
– Der Durchmesser der Abluftleitung
sollte nicht kleiner als 150mm sein.
– Werden Flachkanäle verwendet, soll-
te der Querschnitt nicht geringer sein als der Querschnitt des Abluftstut­zens.
– Die Abluftleitung soll möglichst kurz
und geradlinig sein.
– Verwenden Sie nur Bögen mit gros-
sen Radien.
– Die Abluftleitung darf nicht geknickt
oder zusammengedrückt werden.
– Achten Sie darauf, dass alle Verbin-
dungen fest und dicht sind.
Beachten Sie, dass jede Einschrän­kung des Luftstroms die Luftleistung verringert und die Betriebsgeräusche erhöht.
Soll die Abluft ins Freie geleitet wer-
den, empfehlen wir die Installation ei­nes Teleskop-Mauerkastens oder ei­ner Dachdurchführung (nachkaufba­res Zubehör).
Wird die Abluft in einen Abluftkamin
geführt, muss der Einführungsstutzen in Strömungsrichtung gelenkt wer­den.
Bei waagerechtem Verlegen der Ab-
luftleitung muss ein Mindestgefälle von 1cm je Meter eingehalten wer­den. Damit wird vermieden, dass Kondenswasser in die Dunstabzugs­haube fliessen kann.
Wird die Abluftleitung durch kühle
Räume, Dachböden usw. verlegt, kann sich ein starkes Temperaturge­fälle innerhalb der einzelnen Bereiche ergeben. Es ist daher mit Schwitz­oder Kondenswasser zu rechnen. Dies macht eine Isolation der Abluft­leitung erforderlich.
43
Page 44
* I N S T A L L A T I O N *
Installation

Kondenswassersperre

Neben einer entsprechenden Isolation der Abluftleitung ist die Installation einer Kondenswassersperre empfehlenswert, die das anfallende Kondenswasser auf­nimmt und verdunstet. Sie ist als nachkaufbares Zubehör für eine Abluftleitung mit einem Durchmes­ser von 125mm oder 150mm erhält­lich.

Schalldämpfer

In die Abluftleitung kann ein Schall­dämpfer eingesetzt werden (nachkauf­bares Zubehör). Er dient zur zusätzli­chen Geräuschdämpfung.

Abluftbetrieb

Der Einsatz der Kondenswassersperre ist nur möglich, wenn die Abluft nach oben aus der Dunstabzugshaube ge­führt wird.
Die Kondenswassersperre muss
senkrecht und möglichst nah über dem Ausblasstutzen der Dunstab­zugshaube installiert werden. Der Pfeil auf dem Gehäuse kenn­zeichnet die Ausblasrichtung.
Bei Dunstabzugshauben, die für den Anschluss an ein externes Gebläse vor­bereitet sind (Typenreihe...EXT/EXTA), ist die Kondenswassersperre im Gerät integriert.
44
Der Schalldämpfer dämpft sowohl Ge­bläsegeräusche nach aussen als auch Aussengeräusche, die über die Abluft­leitung in die Küche dringen (z.B. Strassenlärm). Dazu wird der Schall­dämpfer möglichst nah vor dem Abluft­austritt positioniert.
Page 45
* I N S T A L L A T I O N *
Installation

Abluftbetrieb mit externem Gebläse

Um Gebläsegeräusche in der Küche zu minimieren, ist der Schalldämpfer mög­lichst vor dem externen Gebläse zu po­sitionieren , bei einer langen Abluftlei­tung am Abluftstutzen der Dunstab­zugshaube . Bei einem externen Ge­bläse, das im Haus montiert ist, ist durch Einsatz eines Schalldämpfers hin­ter dem externen Gebläse eine Ver­ringerung der Gebläsegeräusche nach aussen möglich.

Elektroanschluss

Durch unsachgemässe Installati-
ons- und Wartungsarbeiten oder Re­paraturen können erhebliche Gefah­ren für den Benutzer entstehen, für die der Hersteller nicht haftet.
Die Installation des Gerätes an das Elektronetz darf nur von einer qualifi­zierten Elektro-Fachkraft durchge­führt werden, die die landesüblichen Vorschriften und die Zusatz-Vor­schriften der örtlichen Elektro-Ver­sorgungsunternehmen genau kennt und sorgfältig einhält.
Zur Erhöhung der Sicherheit empfiehlt es sich, dem Gerät einen FI-Schutz­schalter mit einem Auslösestrom von 30mA vorzuschalten.
Ein Anschluss über eine Steckdose wird empfohlen, da er den Kundendienst erleichtert. Achten Sie darauf, dass die Steckdose im eingebauten Zustand des Gerätes zugänglich ist.
Alternativ ist ein Festanschluss möglich. Falls bei Anschluss mit einem Netzste-
cker nach dem Einbau die Steckdose nicht mehr zugänglich ist oder ein Fest­anschluss vorgesehen ist muss installa­tionsseitig eine Trennvorrichtung für je­den Pol vorhanden sein. Als Trennvor­richtung gelten Schalter mit einer Kon­taktöffnung von mindestens 3mm. Dazu gehören LS-Schalter, Sicherungen und Schütze (EN 60335).
Die erforderlichen Anschlussdaten fin­den Sie auf dem Typenschild (siehe Kapitel “Kundendienst und Garantie”). Prüfen Sie, ob diese Angaben mit der Spannung und Frequenz des Elektro­netzes übereinstimmen.
Die Dunstabzugshaube darf nur an ein vorschriftsmässig installiertes Elektro­netz angeschlossen werden. Die Elektroanlage muss nach gültigen Vorschriften ausgeführt sein!
45
Page 46

Kundendienst und Garantie

Bei Störungen, die nicht selbst beseitigt werden können, benachrichtigen Sie Ih­ren Miele Fachhändler oder den Miele Kundendienst
Die Telefonnummer des Kundendiens­tes finden Sie am Ende dieser Ge­brauchsanweisung.
Der Kundendienst benötigt Modellbe­zeichnung und Fabrikationsnummer. Beide Angaben finden Sie auf dem Ty­penschild.

Position des Typenschildes

Das Typenschild finden Sie, wenn Sie den Fettfilter herausnehmen.
Garantiezeit und Garantiebe­dingungen
Die Garantiezeit beträgt 2 Jahre. Weitere Informationen entnehmen Sie
den mitgelieferten Garantiebedin­gungen.
46
Page 47

Technische Daten

Gebläsemotor* 80W
Kochstellenbeleuchtung 3 x 3W
Gesamtanschlusswert* 89W
Netzspannung, Frequenz AC 230V, 50Hz
Absicherung 10A
Länge der Netzanschlussleitung 1,5m
Gewicht
DA6798W 30kg
DA6798W EXT 27kg
*Typenreihe ...EXT: Der Anschlusswert ist abhängig vom angeschlossenen externen Geblä­se. Länge der elektrischen Verbindungsleitung zum externenGebläse:1,3m
WLAN-Modul
Frequenzband 2,400 – 2,4835GHz
Maximale Sendeleistung < 100mW

Nachkaufbares Zubehör für Umluftbetrieb

Ein GeruchsfilterDKF25-1 oder DKF25-R (regenerierbar)

Konformitätserklärung

Hiermit erklärt Miele, dass diese Dunstabzugshaube der Richtlinie2014/53/EU entspricht.
Der vollständige Text der EU-Konformitätserklärung ist unter einer der folgenden Internetadressen verfügbar:
– Produkte, Download, auf www.miele.ch – Service, Informationen anfordern, Gebrauchsanweisungen, auf www.miele.ch/
de/c/prospekte-anleitungen-385.htm durch Angabe des Produktnamens oder der Fabrikationsnummer
47
Page 48
Technische Daten

Hinweis für Vergleichsprüfungen

Die Ermittlung der Energieeffizienz muss im Abluftbetrieb erfolgen. Die Dunstab­zugshaube ist werkseitig auf Umluftbetrieb eingestellt. Durch Deaktivieren des Be­triebsstundenzählers für den/die Geruchsfilter wird auf Abluftbetrieb umgestellt (siehe “Erste Inbetriebnahme”).
48
Page 49
Technische Daten

Datenblatt für Haushaltsdunstabzugshauben

nach delegierter Verordnung (EU) Nr. 65/2014 und Verordnung (EU) Nr. 66/2014
MIELE Modellname/-kennzeichen DA 6798 W
Jährlicher Energieverbrauch (AEC Energieeffizienzklasse A+ Energieeffizienzindex (EEI
hood
fluiddynamische Effizienz (FDE Klasse für die fluiddynamische Effizienz A (höchste Effizienz) bis G (niedrigste Effizienz) A Beleuchtungseffizienz (LE
hood
Beleuchtungseffizienzklasse A (höchste Effizienz) bis G (niedrigste Effizienz) A Fettabscheidegrad 67,1% Klasse für den Fettabscheidegrad A (höchste Effizienz) bis G (niedrigste Effizienz) D Gemessener Luftvolumenstrom im Bestpunkt
Luftstrom (min. Geschwindigkeit)
Luftstrom (max. Geschwindigkeit)
Luftstrom (Intensiv- oder Schnelllaufstufe)
Max. Luftstrom (Q
max
)
gemessener Luftdruck im Bestpunkt 367 Pa A-bewertete Schallemissionen (min. Geschwindigkeit) 36 dB A-bewertete Schallemissionen (max. Geschwindigkeit) 52 dB A-bewertete Schallemissionen (Intensiv- oder Schnelllaufstufe) 63 dB gemessene Elektrische Eingangsleistung im Bestpunkt 97,0 W Leistungsaufnahme im Aus-Zustand (Po) W Leistungsaufnahme im Bereitschaftszustand (Ps) 0,35 W Nennleistung Beleuchtungssystem 9,0 W Durchschnittliche Beleuchtungsstärke des Beleuchtungssystems auf
der Kochoberfläche Zeitverlängerungsfaktor 0,6
) 27,8 kWh/Jahr
hood
) 37,8
) 38,9
hood
) 35,6 lx/W
370,2 m3/h
180 m3/h
380 m3/h
610 m3/h
610 m3/h
320 Ix
49
Page 50
Technische Daten

Datenblatt für Haushaltsdunstabzugshauben

nach delegierter Verordnung (EU) Nr. 65/2014 und Verordnung (EU) Nr. 66/2014
MIELE Modellname/-kennzeichen DA 6798 W EXT
Jährlicher Energieverbrauch (AEC Energieeffizienzklasse A++ Energieeffizienzindex (EEI
hood
fluiddynamische Effizienz (FDE Klasse für die fluiddynamische Effizienz A (höchste Effizienz) bis G (niedrigste Effizienz) ­Beleuchtungseffizienz (LE
hood
Beleuchtungseffizienzklasse A (höchste Effizienz) bis G (niedrigste Effizienz) A Fettabscheidegrad % Klasse für den Fettabscheidegrad A (höchste Effizienz) bis G (niedrigste Effizienz) ­Gemessener Luftvolumenstrom im Bestpunkt
Luftstrom (min. Geschwindigkeit)
Luftstrom (max. Geschwindigkeit)
Luftstrom (Intensiv- oder Schnelllaufstufe)
Max. Luftstrom (Q
max
)
gemessener Luftdruck im Bestpunkt Pa A-bewertete Schallemissionen (min. Geschwindigkeit) dB A-bewertete Schallemissionen (max. Geschwindigkeit) 0 dB A-bewertete Schallemissionen (Intensiv- oder Schnelllaufstufe) dB gemessene Elektrische Eingangsleistung im Bestpunkt W Leistungsaufnahme im Aus-Zustand (Po) W Leistungsaufnahme im Bereitschaftszustand (Ps) 0,35 W Nennleistung Beleuchtungssystem 9,0 W Durchschnittliche Beleuchtungsstärke des Beleuchtungssystems auf
der Kochoberfläche Zeitverlängerungsfaktor
) 6,6 kWh/Jahr
hood
) 32,4
)
hood
) 35,6 lx/W
m3/h
m3/h
m3/h
m3/h
m3/h
320 Ix
50
Page 51
Page 52
DA6798W, DA6798WEXT
M.-Nr. 11 412 300 / 00de-CH
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
