Montage- en gebruiksaanwijzing
Dampkap
Lees absoluut de gebruiks- en montagehandleiding voordat u uw toestel installeert en in gebruik neemt. Dat is veiliger voor uzelf en u voorkomt schade aan uw toestel.
nl-BE M.-Nr. 10 702 250
Inhoud
Opmerkingen omtrent uw veiligheid ................................................................... 4
Een bijdrage aan de bescherming van het milieu ............................................ 11
Hoe werkt uw toestel? ........................................................................................ 12

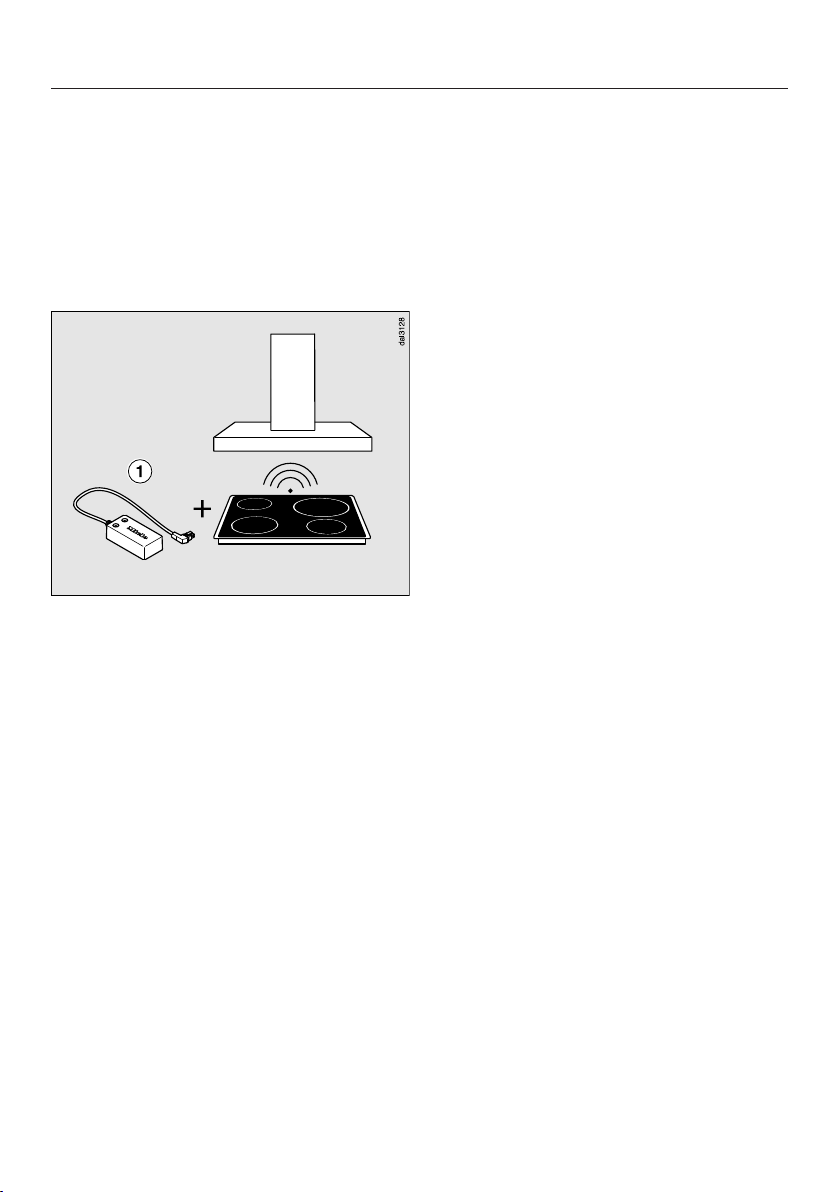

Con@ctivity 2.0-functie ......................................................................................... 13
De dampkap in één oogopslag ..........................................................................14
Bediening (automatische werking) .................................................................... 16
Koken met de Con@ctivity 2.0-functie (Automatische bediening) ........................ 16
De automatische functie tijdelijk uitschakelen ...................................................... 18
Terugkeer naar de automatische functie ............................................................... 18
Bediening (handmatige werking) ....................................................................... 19
Koken zonder Con@ctivity 2.0-functie (handmatige werking)............................... 19
De ventilator inschakelen ...................................................................................... 19
Een vermogensstand kiezen ................................................................................. 19
Luchtafzuiging achteraf......................................................................................... 19
De ventilator uitschakelen ..................................................................................... 19
Kookvlakverlichting in-/uitschakelen..................................................................... 20
Powermanagement ............................................................................................... 20
Bediening (automatische en handmatige werking).......................................... 21
Bedrijfsurenteller.................................................................................................... 21
De bedrijfsurenteller voor de vetfilters wijzigen................................................ 21
Uren voor de actievekoolstoffilters instellen / wijzigen.....................................22
De bedrijfsurenteller opvragen ......................................................................... 22
Geluidssignaal sensortoetsen ............................................................................... 23
Tips om energie te besparen.............................................................................. 24
Reiniging en onderhoud...................................................................................... 25
Behuizing............................................................................................................... 25
Opmerkingen over de glasplaten .....................................................................25

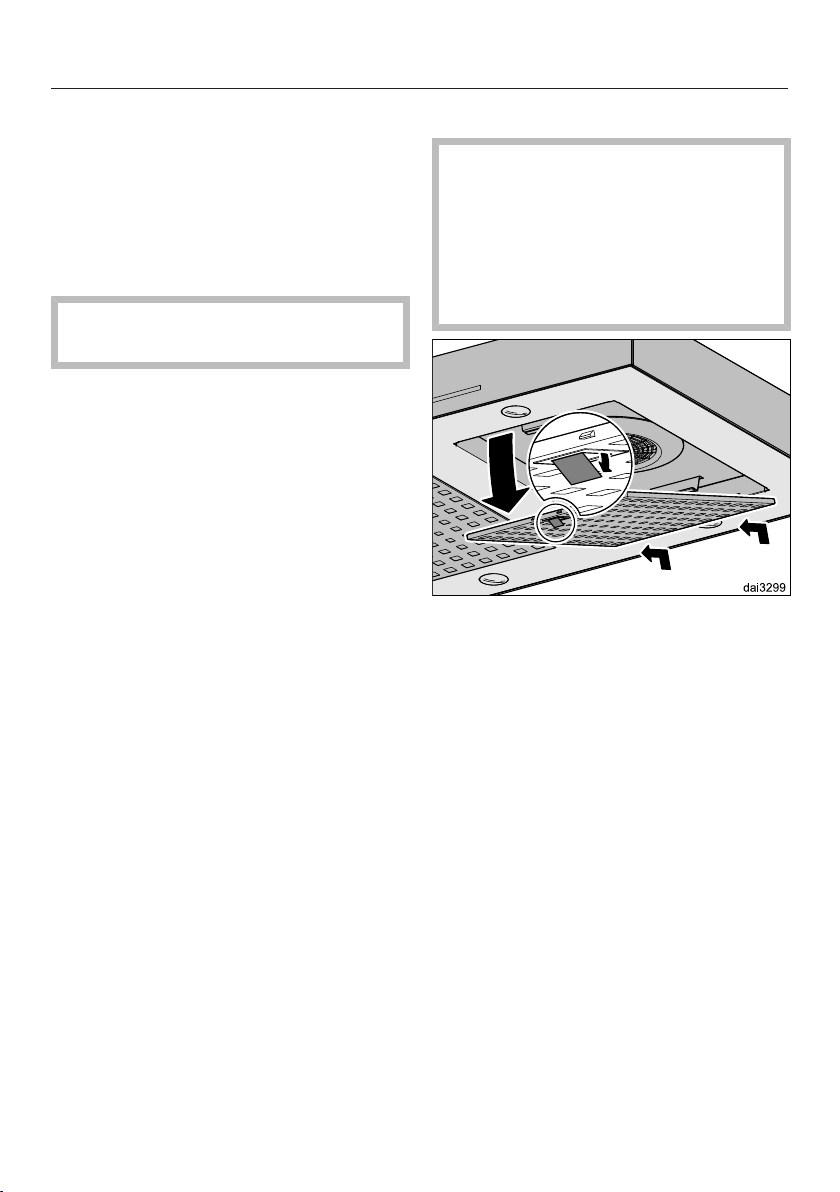

Vetfilters................................................................................................................. 26
Bedrijfsurenteller voor de vetfilters terug in zijn beginstand zetten.................. 28

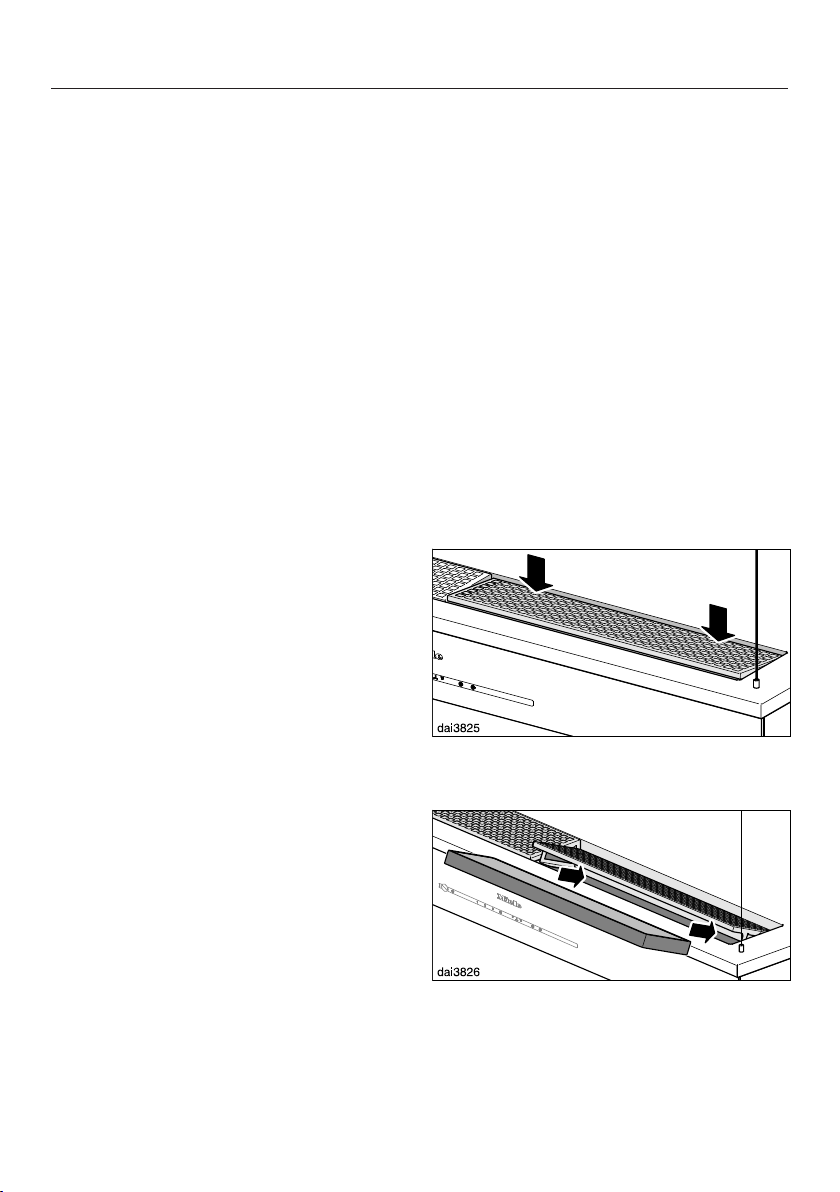

Actievekoolstoffilter............................................................................................... 28
De bedrijfsurenteller voor de reukfilter terug in zijn beginstand brengen.........29
Actievekoolstoffilters weggooien......................................................................29
Technische Dienst van Miele en garantie.......................................................... 30
Positie van het typeplaatje .................................................................................... 30
Montage ...............................................................................................................31
Voor de montage................................................................................................... 31
2
Inhoud

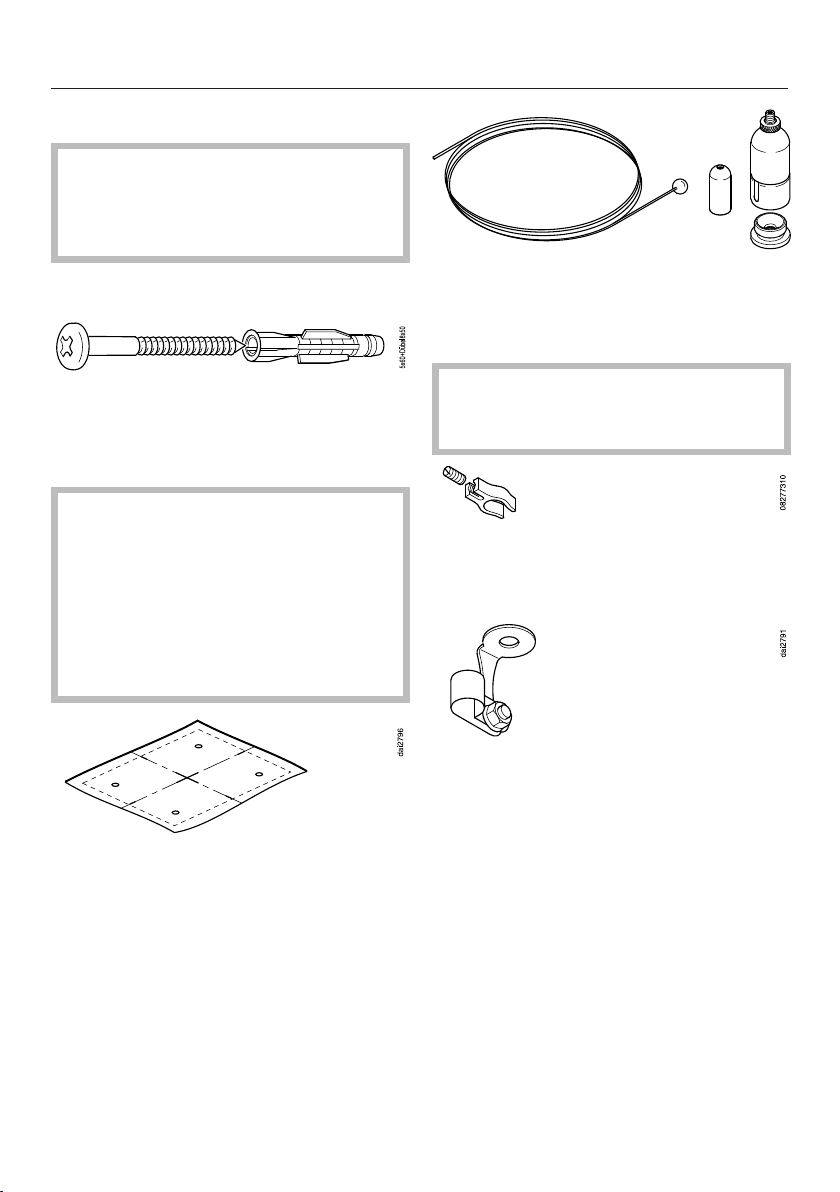

Montagemateriaal.................................................................................................. 31
Montageschema.................................................................................................... 31
Afmetingen van het toestel.................................................................................... 32
Afstand tussen kookplaat en dampkap (S) ........................................................... 33
Montagetips .......................................................................................................... 34
Elektrische aansluiting........................................................................................ 35
Technische gegevens ......................................................................................... 36
Verklaring van overeenstemming .......................................................................... 37
Aanwijzingen voor controlebureaus ...................................................................... 37
3
Opmerkingen omtrent uw veiligheid
Deze dampkap voldoet aan de voorgeschreven veiligheidsvoorschriften. Door ondeskundig gebruik kunnen gebruikers echter letsel oplopen en kan er schade optreden aan het toestel.
Lees daarom de gebruiks- en montagehandleiding aandachtig
door, voordat u de dampkap in gebruik neemt. Daarin vindt u belangrijke instructies met betrekking tot de montage, de veiligheid,
het gebruik en het onderhoud. Dit is in het belang van uw veiligheid en voorkomt schade aan de dampkap. Wanneer deze niet
worden opgevolgd, kan Miele niet aansprakelijk worden gesteld
voor schade die daarvan het gevolg is.
Bewaar de gebruiks- en montageaanwijzing en geef ze door aan
wie het toestel eventueel na u gebruikt.
Juist gebruik
Deze dampkap is bedoeld voor gebruik in het huishouden en in
gelijkaardige omgevingen.
Deze dampkap is niet bestemd voor gebruik buiten.
Gebruik de dampkap uitsluitend in huishoudelijke context voor het
wegzuigen van kookdampen die ontstaan bij het bereiding van gerechten.
Gebruik voor andere doeleinden is niet toegelaten.
Wanneer de dampkap met luchtcirculatie wordt gebruikt, kan ze
boven een gaskookplaat niet voor de ontluchting van de opstelruimte worden gebruikt. Vraag om informatie bij uw gasspecialist.
Personen die op grond van hun fysieke of psychische gesteldheid,
hun onervarenheid of gebrek aan kennis van de dampkap niet in
staat zijn om deze veilig te bedienen, mogen de dampkap alleen onder toezicht gebruiken.
Deze personen mogen de dampkap alleen zonder toezicht gebruiken
als ze weten hoe ze het toestel veilig moeten bedienen. Ze moeten
de eventuele risico's van een foutieve bediening kunnen inzien en
begrijpen.
4
Opmerkingen omtrent uw veiligheid
Kinderen in het huishouden
Kinderen jonger dan acht jaar moeten uit de buurt van het toestel
worden gehouden - tenzij ze constant in het oog worden gehouden.
Kinderen vanaf acht jaar mogen de dampkap alleen maar ge-
bruiken wanneer hun de bediening ervan zo uitgelegd is dat ze de
dampkap veilig kunnen bedienen. Kinderen moeten de eventuele risico's van een foutieve bediening kunnen beseffen.
Kinderen mogen de dampkap niet zonder toezicht reinigen of on-
derhouden.
Houd kinderen in de gaten wanneer zij zich in de buurt van de
dampkap bevinden. Laat kinderen nooit met de dampkap spelen.
De kookvlakverlichting is heel sterk.
Zorg dat vooral baby's niet direct in de lampen kijken.
Verstikkingsgevaar! Spelende kinderen kunnen zich wikkelen in
verpakkingsmateriaal (bijv. folies) of het over hun hoofd trekken en
daardoor verstikken. Houd verpakkingsmateriaal zoals plastic buiten
het bereik van kinderen.
5
Opmerkingen omtrent uw veiligheid
Technische veiligheid
Door ondeskundig uitgevoerde installaties, onderhoudswerken of
herstellingen kunnen er niet te onderschatten risico's ontstaan voor
de gebruiker. Installatie-, onderhouds- of herstellingswerken mogen
alleen door vakmensen worden uitgevoerd die door Miele erkend
zijn.
Schade aan de dampkap kan uw veiligheid in gevaar brengen.
Controleer de dampkap op zichtbare schade. Gebruik nooit een beschadigde dampkap.
De elektrische veiligheid van de dampkap is uitsluitend gegaran-
deerd, als deze wordt aangesloten op een aardingssysteem dat volgens de geldende voorschriften is geïnstalleerd. Aan deze fundamentele veiligheidsvoorwaarde moet worden voldaan. Laat de elektrische installatie bij twijfel door een elektricien inspecteren.
De dampkap kan alleen betrouwbaar en veilig functioneren, als zij
op het openbare elektriciteitsnet is aangesloten.
De aansluitgegevens (frequentie en spanning) op het typeplaatje
van de dampkap moeten absoluut overeenstemmen met deze van
het elektriciteitsnet. Zo voorkomt u schade aan de dampkap.
Deze moeten beslist overeenkomen. Raadpleeg bij twijfel een elektricien.
Deze dampkap mag niet op het elektriciteitsnet worden aangeslo-
ten via meervoudige stopcontacten of verlengsnoeren die daarvoor
niet geschikt zijn. Dit in verband met gevaar voor oververhitting.
Gebruik uw dampkap enkel in geïnstalleerde toestand. Enkel dan
is een veilige werking gewaarborgd.
Deze dampkap mag niet op niet-vaste plaatsen (bijv. op een
schip) worden gebruikt.
6
Opmerkingen omtrent uw veiligheid
Raak geen onderdelen aan die onder spanning staan. Verander
niets aan de elektrische en mechanische opbouw van het toestel.
Open de ommanteling van de dampkap slechts zo ver als in het kader van de montage en de reiniging is toegestaan. Open in geen geval overige delen van de ommanteling.
Worden deze instructies niet opgevolgd, dan kunnen gebruikers een
elektrische schok krijgen en is het mogelijk dat het toestel niet meer
goed functioneert.
Het recht op garantie vervalt wanneer de dampkap door een tech-
nische dienst wordt hersteld die niet door Miele is erkend.
Defecte onderdelen mogen alleen door originele Miele-onderdelen
worden vervangen. Alleen van deze Miele onderdelen kunnen wij garanderen, dat zij volledig aan onze veiligheidseisen voldoen.
Er mag niet aan het elektrische snoer worden getrokken. Het
snoer mag niet worden gebruikt voor de bevestiging van extra onderdelen (bijv. van een tussenplateau).
Wanneer de aansluitkabel is beschadigd, moet deze door een er-
kend vakman/vakvrouw worden vervangen.
Bij installatie-, onderhouds- en reparatiewerkzaamheden mag er
geen elektrische spanning op de dampkap staan. Dat is het geval als
aan één van de volgende voorwaarden is voldaan:
– de zekeringen van de elektrische installatie zijn uitgeschakeld of
– de schroefzekeringen van de elektrische aansluiting zijn er geheel
uitgedraaid of
– de stekker (indien aanwezig) is uit de contactdoos getrokken. Trek
daarbij aan de stekker en niet aan de aansluitkabel.
7
Opmerkingen omtrent uw veiligheid
Efficiënt gebruik
Door open vuur bestaat brandgevaar!
Werk met het oog op het risico op brand nooit met open vuur onder
de dampkap: zo is flamberen en grilleren met open vuur verboden.
Een dampkap die in gebruik is trekt de vlammen in het vetfilter/de
vetfilters aan, waardoor het daarin verzamelde vet vlam kan vatten.
Sterke hitte-ontwikkeling op een gaskookplaat kan de dampkap
beschadigen.
– Let er bij gebruik van de dampkap boven een gaskookplaat of
gasfornuis op, dat er altijd een pan staat op de gaspit die in gebruik is. Draai de gaspit ook uit, wanneer u de pan even van het
gas neemt.
– Kies pannen die niet groter of kleiner zijn dan de kookzone.
– Regel de stand van het gas zo dat er geen gas langs de pan om-
hoog komt.
– Zorg ervoor dat u een pan nooit overmatig verhit, zoals bij het
wokken snel gebeurt.
Condenswater kan zorgen voor corrosieschade aan de dampkap.
Schakel de dampkap altijd in als u een kookzone gebruikt om ophoging van condenswater te voorkomen.
Door oververhitting kunnen olie en vet in brand geraken en de
dampkap vlam doen vatten.
Als u met olie of vet kookt, dient u uw kookpan of friteuse voortdurend in het oog te houden. Dat geldt ook voor elektrische grillapparaten.
Gebruik de dampkap nooit zonder vetfilters om te voorkomen dat
zich vuil en vet in de dampkap afzetten,
waardoor deze op den duur niet meer goed zal functioneren.
8
Opmerkingen omtrent uw veiligheid
Hou ermee rekening dat de dampkap bij het koken door de opstij-
gende hitte erg warm kan worden.
Raak de ommanteling en de vetfilters pas aan wanneer de dampkap
is afgekoeld.
Zet niets op de dampkap.
Deskundige montage
Controleer of het gebruik van een dampkap boven uw kooktoestel
volgens de fabrikant van deze apparatuur toegestaan is.
Boven ovens of fornuizen die met vaste brandstof worden ver-
warmd, mag u geen dampkap monteren.
Tussen de dampkap en de plek waar gekookt, gebakken, gebra-
den, gegrilleerd of gefrituurd wordt moet een minimumafstand worden aangehouden.
Houd die afstanden aan die in het hoofdstuk "Montage" worden genoemd, tenzij de fabrikant van het kooktoestel een grotere afstand
aangeeft.
Worden er onder de dampkap verschillende soorten kookapparatuur
gebruikt waarvoor verschillende afstanden gelden, dan moet de
grootste afstand worden aangehouden.
Neem voor het monteren van de dampkap de aanwijzingen in het
hoofdstuk "Montage" in acht.
Metalen platen kunnen scherpe randen hebben waaraan u zich
kunt verwonden.
Draag voor de montage handschoenen die u tegen snijwonden beschermen.
9
Opmerkingen omtrent uw veiligheid
Reiniging en onderhoud
Er kan brand ontstaan als het toestel niet volgens de aanwijzingen
in deze gebruiksaanwijzing wordt gereinigd.
De stoom van een stoomreiniger kan terechtkomen op onderdelen
die onder spanning staan en een kortsluiting veroorzaken.
Gebruik voor het reinigen van de dampkap nooit een stoomreiniger.
Accessoires
Gebruik uitsluitend Miele-accessoires om te voorkomen dat ga-
rantieaanspraken vervallen. Worden er andere onderdelen gemonteerd of ingebouwd, dan vervalt het recht op waarborg en/of productaansprakelijkheid.
10
Een bijdrage aan de bescherming van het milieu
Recycleerbare verpakking
De verpakking behoedt het toestel voor
transportschade. Er werd milieuvriendelijk en recycleerbaar verpakkingsmateriaal gekozen.
Door hergebruik van verpakkingsmateriaal wordt er op grondstoffen bespaard
en wordt er minder afval geproduceerd.
Uw vakhandelaar neemt de verpakking
in het algemeen terug.
Uw toestel afdanken
Oude elektrische en elektronische toestellen bevatten meestal nog waardevolle materialen. Ze bevatten echter ook
stoffen, mengsels en onderdelen die
nodig zijn geweest om de toestellen
goed en veilig te laten functioneren.
Wanneer u uw oude toestel bij het gewone afval doet of er op een andere
manier niet goed mee omgaat, kunnen
deze stoffen schadelijk zijn voor de gezondheid en het milieu. Doe uw oude
toestel daarom nooit bij het gewone
huisafval.
Lever het in bij een gemeentelijk inzameldepot voor elektrische en elektronische apparatuur, bij uw vakhandelaar
of bij Miele. U bent wettelijk zelf verantwoordelijk voor het wissen van eventuele persoonlijke gegevens op het af te
danken toestel.
Bij de aankoop van uw nieuw toestel
heeft u een bijdrage betaald. Die wordt
volledig gebruikt voor de toekomstige
recyclage van dat toestel. Dat bevat
trouwens nog waardevol materiaal.
Door te recycleren wordt er dan ook
minder verspild en vervuild.
Als u vragen heeft omtrent het afdanken
van uw oud toestel, neem dan contact
op met
– de handelaar bij wie u het kocht
of
– de firma Recupel,
telefoon 02 706 86 10,
website: www.recupel.be
of
– uw gemeentebestuur als u uw toestel
naar een containerpark brengt.
Zorg er ook voor dat het toestel intussen kindveilig wordt bewaard voor u het
laat wegbrengen.
11
Hoe werkt uw toestel?
Werking met luchtcirculatie
De dampkap werkt uitsluitend met
luchtcirculatie.
De aangezogen lucht wordt door de
vetfilters en bovendien door vier reukfilters gereinigd. Daarna wordt de lucht
via uitblaasopeningen aan de bovenzijde van de dampkap in de keuken geleid.
12
Hoe werkt uw toestel?
Con@ctivity 2.0-functie
Automatische besturing
Deze dampkap beschikt over een communicatiefunctie. Hiermee is het mogelijk om de besturing van de dampkap af
te stemmen op de werking van een
elektrisch Miele-kookvlak.
Om beide toestellen met elkaar te kunnen laten communiceren, moet de desbetreffende Con@ctivity 2.0-stick
aangesloten zijn op het kookvlak.
Het kookvlak brengt de informatie over
de ingeschakelde kookzones en de ingestelde vermogensstanden via een radioverbinding over naar de dampkap.
– Wanneer u een kookvlak inschakelt,
worden de kookvlakverlichting en, na
korte tijd, de ventilator van de dampkap automatisch ingeschakeld.
– Terwijl u kookt, kiest de dampkap au-
tomatisch de geschikte ventilatiestand. Welke ventilatiestand wordt ingesteld, is afhankelijk van het aantal
ingeschakelde kookzones en de ingestelde kookstanden.
– Wanneer u klaar bent met koken,
worden de ventilator en de kookvlakverlichting automatisch uitgeschakeld
na de luchtafzuiging achteraf.
Meer informatie over hoe dit werkt,
vindt u in de rubriek "Bediening".
Ga in de montageaanwijzing van de
Con@ctivity 2.0-stick na, of aansluiting
op uw kookvlak mogelijk is.
Om de Con@ctivity 2.0-functie te kunnen gebruiken, moet een radioverbinding tussen het kookvlak en de dampkap tot stand worden gebracht (zie
"Con@ctivity 2.0-functie activeren").
13
De dampkap in één oogopslag
14
De dampkap in één oogopslag
a
Ophanging
b
Wasemscherm
c
Vetfilters
d
Bedieningselementen
De symbolen dienen als sensortoetsen. Raak voor het kiezen van de functies
de sensortoetsen aan. Ter bevestiging weerklinkt een kort geluidssignaal.
e
Kookvlakverlichting
f
Uitlaatrooster=Uitlaatrooster
g
Reukfilters (4 stuks)
h
Sensortoets voor het in- en uitschakelen van de ventilator
i
Sensortoets voor de kookvlakverlichting (verlichtingstoets)
j
Sensortoetsen voor het instellen van het ventilatievermogen
k
Sensortoets voor de nawerkfunctie (nawerktoets)
l
Bedrijfsurentoets voor de vetfilters
m
Bedrijfsurenteller voor de reukfilters
15
Bediening (automatische werking)
Wanneer Con@ctivity 2.0 geactiveerd
is, werkt de dampkap altijd in de automatische functie (zie "Con@ctivity 2.0functie activeren").
Voor het manueel bedienen van de
dampkap zie paragraaf "Koken zonder
Con@ctivity 2.0-functie".
Koken met de Con@ctivity 2.0functie (Automatische bediening)
Schakel een kookvlak in op een wille-
keurige stand.
De kookplaatverlichting wordt ingeschakeld.
Na een paar seconden gaat de afzuiging aan; eerst kort op stand 2, daarna
direct op stand 1.
Tijdens het kookproces kiest de dampkap automatisch het juiste afzuigvermogen.
Dit is gebaseerd op het totale vermogen
dat op dat moment voor het kookvlak is
ingeschakeld, te weten het aantal ingeschakelde kookzones en de ingeschakelde kookstanden.
Voorbeelden voor de vermogensstanden 1
tot en met 4
Reactietijd
De dampkap reageert met vertraging.
Een wijziging in de vermogensstand van
het kookvlak hoeft namelijk niet meteen
tot meer of minder dampontwikkeling te
leiden.
De vertraging is ook toe te schrijven aan
het feit dat het kookvlak de informatie
met tussenpozen naar de dampkap verzendt.
De reactie van de dampkap volgt na enkele seconden of enkele minuten.
Wanneer u bij het kookvlak een ho-
gere kookstand inschakelt of wanneer
u verschillende kookzones inschakelt,
kiest de dampkap een hogere vermogensstand.
Wanneer u bij het kookvlak een lagere
kookstand inschakelt of wanneer u
één of meer kookzones uitschakelt,
kiest de dampkap een lagere vermogensstand.
16
Bediening (automatische werking)
Braadproces
Wanneer u, bijv. voor het verhitten
van een pan, een kookvlak op de
hoogste stand inschakelt en na ca. 60
tot 90 seconden* op een lagere stand
zet, gaat de dampkap ervan uit dat u
aan het braden bent (*60 seconden
tot 5 minuten bij een Highlight-kookvlak).
De dampkap gaat aan. Nadat het kookvlak op een lagere stand is gezet, wordt
de dampkap naar stand 3 teruggeschakeld en blijft ca. 5 minuten op deze
stand staan.
Daarna wordt het ventilatiestanden van
de dampkap weer door de Con@ctivityfunctie gestuurd.
Indien gewenst kunt u de ventilator
handmatig eerder op een andere ventilatiestand zetten.
Uitschakelen
Schakel alle kookzones uit.
De afzuiging van de dampkap wordt in
de minuten daarna stap voor stap op
een lagere stand gezet en tenslotte helemaal uitgeschakeld.
In die tijd wordt de keukenlucht gezuiverd van eventueel nog aanwezige
dampen en geurtjes.
– Van de intensiefstand wordt de afzui-
ging direct teruggeschakeld naar
stand 3.
– Van stand 3 wordt de afzuiging na ca.
1 minuut teruggeschakeld naar stand
2.
– Van stand 2 wordt de afzuiging na 2
minuten teruggeschakeld naar stand
1.
– Van stand 1 wordt het afzuigvermo-
gen na 2 minuten uitgeschakeld.
– 30 seconden daarna wordt de kook-
plaatverlichting uitgeschakeld.
We zijn klaar met koken.
17
Bediening (automatische werking)
De automatische functie tijdelijk uitschakelen
U kunt de automatische functie tijdens
het koken tijdelijk uitschakelen, en wel
als volgt:
Kies manueel een andere ventilatie-
stand, of
schakel de dampkap manueel uit, of
schakel de uitlooptijdfunctie van
de dampkap in. De afzuiging gaat na
de gekozen uitlooptijd uit. De verlichting blijft ingeschakeld.
De functies van de dampkap kunnen nu
manueel worden bediend. Zie paragraaf
"Koken zonder Con@ctivity 2.0-functie".
Terugkeer naar de automatische functie
U kunt weer terug naar de automatische
functie en wel als volgt.
Kies manueel een ventilatiestand en
wacht ca. 5 minuten voordat u de
dampkap weer gaat bedienen, of
kies manueel een ventilatiestand die
overeenkomt met de automatische
vermogensstand, of
zorg ervoor dat de ventilator van de
dampkap en het kookvlak minstens
30 seconden uitgeschakeld zijn geweest.
De eerstvolgende keer dat u het
kookvlak weer inschakelt, start deze
weer in de automatische functie.
Wilt u de dampkap tijdens het koken
geheel manueel bedienen, schakel de
ventilator van de dampkap dan in
voordat u het kookvlak inschakelt.
Indien de dampkap en het kookvlak
na het kookproces minstens 30 seconden uitgeschakeld zijn geweest,
start het kookvlak de eerstvolgende
keer dat u deze inschakelt weer in de
automatische functie.
18
Bediening (handmatige werking)
Koken zonder Con@ctivity 2.0functie (handmatige werking)
Onder de volgende voorwaarden kunt u
de dampkap manueel bedienen:
– De Con@ctivity 2.0-functie is niet ge-
activeerd.
– U hebt de Con@ctivity 2.0-functie ge-
deactiveerd. Zie paragraaf "De automatische functie tijdelijk uitschakelen".
De ventilator inschakelen
Raak de aan-uittoets aan .
De ventilator wordt ingeschakeld op
stand 2.
Een vermogensstand kiezen
Voor normaal gebruik kunt u kiezen tussen de vermogensstanden 1 tot en
met3.
Schakel bij het begin van een braadproces of bij een kookproces met zeer sterke geurontwikkeling even de intensieve
stand IS in.
Luchtafzuiging achteraf
Het is aan te bevelen om de afzuiging
nog enkele minuten te laten werken.
Dan wordt de keukenlucht gezuiverd
van eventueel nog aanwezige dampen
en geurtjes.
De afzuiging wordt na de gekozen tijd
automatisch uitgeschakeld.
Raak na het koken, terwijl de ventila-
tor ingeschakeld is, de nawerktoets
– 1 keer aan: de ventilator wordt na 5
minuten uitgeschakeld (5 brandt).
– 2 keer aan: de ventilator wordt na 15
minuten uitgeschakeld ( 15 brandt).
– Wanneer u opnieuw op de na-
werktoets drukt, blijft de ventilator
ingeschakeld (5 15 gaat uit).
De ventilator uitschakelen
Schakel de ventilator uit met de toets
aan/uit .
Kies de gewenste vermogensstand
door een van de toetsen 1 tot IS aan
te raken.
Intensieve stand op een lagere stand zetten
Is het Powermanagement System van
tevoren ingeschakeld, wordt het afzuigvermogen na 5 minuten automatisch teruggeschakeld naar stand 3.
19
Bediening (handmatige werking)
Kookvlakverlichting in-/uitschakelen
De ventilator hoeft niet aan te zijn om
de kookvlakverlichting in of uit te schakelen.
Raak hiervoor de verlichtingstoets
aan.
Powermanagement
De dampkap beschikt over een Powermanagement, waarmee energie kan
worden bespaard. Het systeem zorgt
ervoor dat het afzuigvermogen automatisch op een lagere stand wordt gezet
en de verlichting wordt uitgeschakeld.
– Als de intensiefstand ingesteld is,
wordt de afzuiging na 5 minuten automatisch naar stand 3 teruggeschakeld.
– Als stand 3, 2 of 1 ingesteld is, wordt
het afzuigvermogen na 2 uur automatisch één stand lager gezet en daarna
per 30 minuten uitgeschakeld.
– Als de kookvlakverlichting ingescha-
keld is, wordt deze na 12 uur automatisch uitgeschakeld.
U kunt het Powermanagement deactiveren.
Bedenk wel dat dit tot een stijging in
het energieverbruik kan leiden.
Powermanagement uit-/inschakelen
Schakel de ventilator en de verlich-
ting uit.
Druk ca. 10 seconden op de na-
werktoets , totdat de 1 op de ventilatiestandindicator brandt.
Raak vervolgens achtereenvolgens
de volgende toetsen aan:
– de verlichtingstoets ,
– de toets 1 en opnieuw
– de verlichtingstoets .
Is het Powermanagement System ingeschakeld, branden de standen 1 en IS
continu.
Is het uitgeschakeld, knipperen de standen 1 en IS.
Raak de toets 1 aan om het Power-
management uit te schakelen.
De controlelampjes 1 en IS knipperen.
Raak de toets IS aan om in te scha-
kelen.
De 1 en IS branden continu.
Bevestig uw keuze met de na-
werktoets .
Nu gaan alle lampjes uit.
Als u niet binnen de 4 minuten bevestigt, blijft de oude instelling behouden.
20
Bediening (automatische en handmatige werking)
Bedrijfsurenteller
De tijd dat de dampkap werkt wordt in
het geheugen van het toestel opgeslagen.
De bedrijfsurentellers melden door middel van het oplichten van het vetfiltersymbool of het symbool voor de actievekoolstoffilter wanneer de filters
moeten worden gereinigd of vervangen.
Informatie over het reinigen en vervangen van de filters en over hoe u de bedrijfsurentellers terug in hun beginstand
kunt zetten vindt u in het hoofdstuk
"Reiniging en onderhoud".
De bedrijfsurenteller voor de vetfilters wijzigen
Het maximale aantal bedrijfsuren kunt u
aan uw kookgewoontes aanpassen.
In de fabriek is een reinigingsinterval
van 30 uur ingesteld.
– Stel een korter reinigingsinterval van
20 uur in als u dikwijls braadt of vaak
de friteuse gebruikt.
Het vetfiltersymbool en één van de
ventilatiestandenindicatoren gaan knipperen.
De controlelampjes 1 tot IS geven de
ingestelde bedrijfsduur aan:
Controlelampje 1 ......................... 20 uur
Controlelampje 2 ......................... 30 uur
Controlelampje 3 ......................... 40 uur
Controlelampje IS........................ 50 uur
Kiest de gewenste tijd door de cijfers
aan te raken.
Bevestig uw keuze met de vetfilter-
toets .
Nu gaan alle lampjes uit.
Als u niet binnen de 4 minuten bevestigt, blijft de oude instelling behouden.
– Als u slechts af en toe kookt, kiest u
het best een kort reinigingsinterval.
Zo voorkomt u dat het verzamelde
vet hard wordt. Ook zorgt dit ervoor
dat de vetfilters gemakkelijk te reinigen zijn.
– Als u vaak erg vetarm kookt, kunt u
een langer reinigingsinterval van 40 of
50 uur instellen.
Schakel de ventilator uit met de toets
aan/uit .
Raak tegelijkertijd de nawerktoets
en de vetfiltertoets aan .
21
Bediening (automatische en handmatige werking)
Uren voor de actievekoolstoffilters instellen / wijzigen
De actievekoolstoffilters zijn nodig voor
luchtcirculatie.
De urenteller is voor de actievekoolstoffilters vanuit de fabriek niet geactiveerd.
U stelt het aantal uren, na afloop waarvan de actievekoolstoffilters moeten
worden vervangen, zelf in.
Schakel de afzuiging met de Aan/Uit-
toets uit.
Tip de - toets van de uitlooptijd en
de - actievekoolstoffiltertoets tegelijk aan.
Het - actievekoolstoffiltersymbool en
één van de vermogensstanden gaan
knipperen.
De standen 1 tot en met IS geven aan
hoeveel uren zijn ingesteld:
Stand 1 ...................................... 120 uur
Stand 2 ...................................... 180 uur
Stand 3 ...................................... 240 uur
Stand IS....................... niet geactiveerd
De bedrijfsurenteller opvragen
Voor de ingestelde tijd verstreken is,
kunt u aflezen hoeveel procent van de
bedrijfsduur reeds verlopen is.
Schakel de ventilator in met de toets
aan/uit .
Druk op de vetfiltertoets of op de
reukfiltertoets en houdt ze ingedrukt.
Op de ventilatiestandindicator knipperen een of meer controlelampjes.
Het aantal knipperende controlelampjes
stemt overeen met het percentage verstreken bedrijfsuren.
Controlelampje 1 ......................... 25 %
Controlelampjes 1 en 2 ................ 50 %
Controlelampjes 1 tot 3 ................ 75 %
Controlelampjes 1 tot IS ............ 100 %
Bij het uitschakelen van de dampkap
of na een stroomonderbreking blijven
de afgelopen bedrijfsuren in het geheugen van het toestel opgeslagen.
Kies met de sensortoetsen van het
afzuigvermogen de gewenste tijd.
Bevestig de procedure met de -
actievekoolstoffiltertoets.
Alle controlelampjes gaan uit.
Bevestigt u de procedure niet binnen 4
minuten na het instellen, dan neemt het
toestel automatisch de oude instelling
over.
22
Bediening (automatische en handmatige werking)
Geluidssignaal sensortoetsen
Bij het selecteren van een functie met
de sensortoetsen weerklinkt ter bevestiging een kort geluidssignaal.
Dit geluidssignaal kan worden gedeactiveerd.
Schakel de ventilator uit met de toets
aan/uit .
Raak gedurende ca. 5 seconden te-
gelijkertijd de sensortoets IS en de
vetfiltertoets aan, totdat een kort
geluidssignaal weerklinkt.
Het geluidssignaal is voortaan voor alle
functies uitgeschakeld.
Om het geluidssignaal weer te active-
ren, gaat op dezelfde manier te werk.
Wanneer de dampkap van het elektriciteitsnet is losgekoppeld of na een
stroomonderbreking is het geluidssignaal weer geactiveerd (onafhankelijk
van de laatste instelling).
23
Tips om energie te besparen
Deze dampkap werkt zeer efficiënt en
energiebesparend. Volgende maatregelen ondersteunen u bij het spaarzame
gebruik:
– Kook op een zo laag mogelijke kook-
stand. Weinig kookdampen betekenen een lage vermogensstand aan de
dampkap en hierdoor ook minder
stroomverbruik.
– Gebruik de Con@ctivity-functie. De
dampkap wordt automatisch in- en
uitgeschakeld. U kiest de optimale
vermogensstand voor de kooksituatie
en zorgt hiermee voor een laag
stroomverbruik.
– Als u de dampkap handmatig be-
dient, let dan op het volgende:
– Controleer op de dampkap de ge-
kozen vermogensstand. Meestal is
een lage vermogensstand voldoende. Gebruik de intensiefstand
alleen als het noodzakelijk is.
– Schakel bij sterke kookdampen al
vroeg op een hoge stand. Dat is
efficiënter dan de kookdampen nadien proberen op te vangen.
– Let erop dat u de dampkap na het
koken weer uitschakelt.
Moet na het koken de keukenlucht
nog worden gereinigd van resterende wasem en geuren, gebruik
dan de naloopfunctie. De afzuiging
wordt na de gekozen nalooptijd
automatisch uitgeschakeld.
– Maak de filters geregeld schoon of
vervang ze. Door erg vette filters
wordt het vermogen verlaagd en de
bestaat er brandgevaar. Voorts bestaat dan een risico voor het hygiëne.
24
Reiniging en onderhoud
Maak voorafgaand aan onder-
houd en reiniging de dampkap spanningsvrij. Zie hoofdstuk: "Veiligheidsinstructies en waarschuwingen".
Behuizing
Algemeen
Het oppervlak en de bedieningselementen zijn gevoelig voor krassen en
kerven.
Neem dus de volgende tips in acht.
Maak alle oppervlakken en bedie-
ningselementen enkel schoon met
een vaatdoekje, afwasmiddel en
warm water.
Wrijf het oppervlak vervolgens met
een zachte doek droog.
Niet te gebruiken zijn:
– reinigingsmiddel dat soda, zuur,
chloor of oplosmiddelen bevat,
– schurend reinigingsmiddel zoals
schuurpoeder of -crème, schuursponsjes of gebruikte sponsen waarin restjes schuurmiddel zitten.
Tips voor het reinigen van roestvrijstalen oppervlakken
Om de roestvrijstalen oppervlakken te
reinigen is niet-schurend reinigingsmiddel voor roestvrij staal geschikt.
Gebruik ook een middel voor het on-
derhoud van roestvrij staal en breng
dit middel met een zachte doek gelijkmatig en in kleine dosering aan.
Dit middel is verkrijgbaar bij de afdeling Onderdelen van Miele België.
Opmerkingen omtrent toestellen met een gekleurde/gelakte behuizing
Neem bij de schoonmaak ook de al-
gemene opmerkingen in deze rubriek
in acht.
Bij het schoonmaken is het onvermijdelijk dat er zeer kleine krassen op het
oppervlak ontstaan. In combinatie met
halogeenverlichting in de keuken kunnen deze het uitzicht beïnvloeden.
Opmerkingen over de glasplaten
Om oppervlakken in glas schoon te
maken volgt u de algemene tips en
gebruikt u een schoonmaakmiddel
voor glas dat u in de winkel kunt
kopen.
25
Reiniging en onderhoud
Vetfilters
De vetfilters in het toestel nemen de
vaste bestanddelen van de kookdampen op (vet, stof e.d.). Ze verhinderen daardoor dat het toestel vuil
wordt. Er zijn opnieuw te gebruiken metalen vetfilters ingebouwd.
Oververzadigde vetfilters leveren
gevaar op voor brand.
Reinigingsinterval
Het is aan te raden om de vetfilters om
de 3-4 weken te reinigen. Het verzamelde vet wordt na langere tijd hard. De
vetfilters kunnen dan minder vlot worden schoongemaakt.
De urenteller geeft aan, wanneer de vetfilters moeten worden gereinigd. Vetfilter-symbool gaat dan branden.
Pas de reinigingsfrequentie aan uw
kookgewoonten aan. Zie hoofdstuk:
"Bediening".
De vetfilter uitnemen
Een vetfilter kan makkelijk uit uw
handen glippen.
Daarbij kan de vetfilter en de kookplaat beschadigd raken.
Houd de vetfilter bij het verwijderen,
reinigen en terugplaatsen daarom
goed vast.
Open de vergrendeling van de vetfil-
ter, zwenk de vetfilter ca.45° omlaag,
haak hem achteraan los en neem
hem uit.
26
De vetfilters met de hand reinigen
Reinig de vetfilters in warm water met
een afwasborstel en een zacht handafwasmiddel. Gebruik het handafwasmiddel niet geconcentreerd.
Reiniging en onderhoud
Ongeschikte reinigingsmiddelen
Vetfilters kunnen beschadigd raken
door reinigingsmiddelen die daarvoor
niet geschikt zijn.
De volgende reinigingsmiddelen mogen
niet worden gebruikt:
– kalkoplossende reinigingsmiddelen
– schuurpoeder of schuurcrème
– agressieve allesreinigers en vetoplos-
sprays
– ovenspray
Vetfilters reinigen in de afwasautomaat
Plaats de vetfilters loodrecht in het
onderrek of horizontaal met de vette
kant naar beneden. Let er daarbij op
dat de sproeiarm vrij kan bewegen.
Gebruik een reinigingsmiddel dat ge-
schikt is voor huishoudelijk gebruik.
Kies een programma met een tempe-
ratuur van tussen de 50°C en 65°C.
Houd er bij reiniging van de vetfilters
in de afwasautomaat rekening mee
dat gebruik van sommige reinigingsmiddelen tot verkleuringen van het
metaal van de vetfilters kan leiden.
Deze verkleuringen hebben echter
geen nadelig effect op het gebruik en
de werking van de filters.
Na het reinigen
Leg de vetfilters na het schoonmaken
nog op een vochtopnemend voorwerp te drogen.
Wanneer de vetfilters uitgenomen
zijn, kan u de bereikbare onderdelen
van de behuizing van vet ontdoen.
Op die manier voorkomt u brandgevaar.
Let er bij het monteren van de vetfil-
ters op dat de vergrendeling naar het
kookvlak toe wijst.
Als er eens een vetfilter verkeerd zit,
ontgrendel die dan langs de uitsparingen met behulp van een kleine
schroevendraaier.
27
Reiniging en onderhoud
Bedrijfsurenteller voor de vetfilters terug in zijn beginstand zetten
Na de reiniging moet de urenteller worden teruggezet.
Raak, terwijl de ventilator is ingescha-
keld, de vetfiltertoets ca. 3 seconden aan, totdat alleen nog de sensortoets 1 knippert.
Het vetfiltersymbool gaat uit.
Reinigt u de vetfilters voordat de bedrijfsuren afgelopen zijn:
Raak de vetfiltertoets ca. 6 secon-
den aan, totdat alleen nog de sensortoets 1 knippert.
Actievekoolstoffilter
Bij werking met luchtcirculatie dient u
niet enkel de vetfilters maar ook vier
reukfilters te monteren. Deze houden de
reukstoffen die tijdens het koken opduiken, tegen.
Ze worden van boven in de wasemscherm geplaatst.
Deze reukfilters zijn bij uw Miele-handelaar of bij de Technische Dienst van
Miele verkrijgbaar. Het type en de aanduiding vindt u in het hoofdstuk "Technische gegevens".
Anti-geurfilter plaatsen/vervangen
Haal de anti-geurfilters uit de verpak-
king.
28
Open de houders voor de anti-geurfil-
ters.
Plaats de anti-geurfilters en doe de
houders weer dicht.
Activeer de urenteller wanneer u voor
het eerst een actievekoolstoffilter
plaatst. Zie hoofdstuk "Bediening".
Vervangingsfrequentie
Vervang de reukfilter telkens als de
geuren niet meer voldoende worden
tegengehouden.
Vervang het filter in ieder geval elke 2
jaar.
De urenteller geeft aan wanneer de actievekoolfilters moet worden vervangen.
Het - actievekoolfiltersymbool gaat
dan branden.
Activeer eerst de urenteller voor de
actievekoolfilters. Zie hoofdstuk: "Bediening".
De bedrijfsurenteller voor de reukfilter terug in zijn beginstand brengen
Na de vervanging moet de urenteller
worden teruggezet.
Raak hiervoor, terwijl de ventilator is
ingeschakeld, de vetfiltertoets ca.
3 seconden aan, totdat alleen nog de
sensortoets 1 knippert.
Reiniging en onderhoud
Het reukfiltersymbool gaat uit.
Als u de reukfilter vervangt voordat de
bedrijfsuren verstreken zijn, gaat u als
volgt te werk:
Raak de reukfiltertoets ca. 6 se-
conden aan, totdat alleen nog de
sensortoets 1 knippert.
Actievekoolstoffilters weggooien
De gebruikte filters kunt u bij het
huisvuil gooien.
29
Technische Dienst van Miele en garantie
Voor storingen die u niet zelf kunt verhelpen, waarschuwt u uw Miele-vakhandelaar of Miele.
Het adres, het telefoonnummer en de
website van Miele vindt u achter in deze
gebruiksaanwijzing.
Voor een goede en vlotte afhandeling
moet de afdeling Consumentenbelangen weten welk type toestel u heeft en
welk serienummer het heeft.
Beide gegevens vindt u op het typeplatje.
Positie van het typeplaatje
Het typeplaatje is zichtbaar nadat u (afhankelijk van het model) het vetfilter of
de vetfilters heeft verwijderd.
Duur en voorwaarden van de garantie
De duur van de garantie bedraagt 2
jaar.
Meer informatie vindt u in de meegeleverde garantievoorwaarden.
30
Voor de montage
Neem voordat u met monteren
begint de informatie in dit hoofdstuk
en in het hoofdstuk "Opmerkingen
omtrent uw veiligheid" in acht.
Montagemateriaal
Montage
4 bevestigingssets
om de dampkap op te hangen, bestaande uit 4 kabels, 4 behuizingbevestigingen en 4 plafondbevestigingen.
4 schroeven 5 x 60 mm en
4 pluggen 8 x 50 mm
voor de bevestiging van de montageplaat aan het plafond.
De schroeven en de pluggen zijn geschikt om het toestel aan een betonnen plafond te bevestigen.
Gebruik voor andere plafondconstructies de gepaste bevestigingsmiddelen.
Zorg ervoor dat het plafond draagkrachtig genoeg is.
Boorsjabloon
Een stuk karton dat kan worden gebruikt als boorsjabloon.
De ophanging mag niet worden gebruikt om extra onderdelen te bevestigen (bijv. een tussenbodem).
3 kabelklemmen
om de aansluitkabel te bevestigen aan
een kabel van de ophanging.
1 kabelontlasting
om de aansluitkabel te monteren aan
een van de plafondbevestigingen.
Montageschema
De montage vindt u op de bijgeleverde
montageschema beschreven.
31
Montage
Afmetingen van het toestel
32
Montage
a
Aansluitsnoer
Afstand tussen kookplaat en dampkap (S)
Tussen de onderkant van de dampkap en de plek waar gekookt, gebakken, gebraden, gegrilleerd of gefrituurd wordt, moet een minimumafstand worden aangehouden. Deze kunt u hieronder vinden.
Geeft de fabrikant echter een grotere afstand aan, houd dan deze aan.
Neem ook de veiligheidsinstructies en waarschuwingen in het gelijknamige
hoofdstuk in acht.
Kooktoestel Minimumafstand S
Elektrische kookplaat 450 mm
Grill en friteuse (elektrisch) 650 mm
Een gaskookplaat met verschillende branders met een
totale capaciteit van ≤ 12,6 kW,
waarbij geen brander een capaciteit van > 4,5 kW heeft.
Een gaskookplaat met verschillende branders met een
totale capaciteit van >12,6 kW en > 21,6 kW,
waarbij geen brander een capaciteit van ≤ 4,8 kW heeft.
Een gaskookplaat met verschillende branders met een
totale capaciteit van >21,6 kW,
of met bij één brander een capaciteit van > 4,8 kW.
Een losse gaskookplaat met een capaciteit van ≤ 6 kW 650 mm
Een losse gaskookplaat met een capaciteit van > 6 kW en
≤ 8,1 kW
Een losse gaskookplaat met een capaciteit van > 8,1 kW niet mogelijk
650 mm
760 mm
niet mogelijk
760 mm
33
Montage
Montagetips
– Het is aan te raden onder de damp-
kap, zelfs boven elektrische kookvlakken, een afstand van minimum
650mm in acht te nemen. Zo werkt u
vlotter onder de dampkap.
– Hou bij de keuze van de montage-
hoogte rekening met uw lichaamslengte. U moet vlot aan het kookvlak
kunnen werken en de dampkap perfect kunnen bedienen.
– Houd er rekening mee dat hoe groter
afstand tussen de dampkap en het
kookvlak is, hoe minder gemakkelijk
de kookdampen opgenomen worden.
– Om alle kookdampen op te kunnen
vangen moet de afzuigkap precies in
het midden boven de kookplaat gemonteerd zijn.
– Zorg ervoor dat het kookvlak niet
groter is dan de dampkap, liefst kleiner.
– De plaats waar de dampkap komt te
hangen moet makkelijk toegankelijk
zijn. In geval van een storing moet
een technicus makkelijk bij de dampkap kunnen komen en deze ongehinderd kunnen demonteren. Let bij het
monteren van de dampkap dus ook
op de plaatsing van kasten, planken,
plafond- of decorelementen in de
omgeving van de dampkap.
34
Elektrische aansluiting
Door ondeskundig uitgevoerde installatie-, onderhouds- of reparatiewerken kunnen er voor de gebruiker
aanzienlijke risico's ontstaan waarvoor de fabrikant niet aansprakelijk
kan worden gesteld.
De aansluiting van uw toestel op het
stroomnet kunt u het best aan een
gekwalificeerd elektricien toevertrouwen. Die dient de plaatselijke reglementering te kennen en nauwgezet
te volgen.
De dampkap mag alleen worden aangesloten op een volgens de voorschriften
geïnstalleerd elektrisch net.
De elektrische installatie moet volgens
VDE 0100 uitgevoerd zijn!
Om de veiligheid te verhogen, is het
raadzaam een verliesstroomschakelaar
met een uitschakelstroom van 30 mA
(DIN VDE 0664) voor het toestel te
schakelen (VDE in de richtlijn DIN VDE
0100 deel 739).
Sluit de aansluitkabel aan volgens het
volgende schema:
groen/geel ....................... aardleiding
blauw................................... nulleider (N)
bruin .................................netleiding (L1)
Aan installatiezijde moet een scheidingsinrichting voor elke pool voorhanden zijn. Als stroomonderbrekers
kunnen er schakelaars worden gebruikt
met een contactopening van minstens 3
mm. Bijvoorbeeld automatische schakelaars, smeltstoppen en contactsluiters (EN 60335).
De vereiste aansluitgegevens vindt u op
het typeplaatje (zie hoofdstuk "Technische Dienst van Miele en garantie").
Ga na of deze gegevens overeenstemmen met de spanning en de frequentie
van het net.
35
Technische gegevens
Ventilatormotor 2 x 72 W
Kookvlakverlichting 4 x 3 W
Totale aansluitwaarde* 156 W
Spanning AC 230 V
Zekeringen 10 A
Lengte van de aansluitkabel 1,8 m
Gewicht 33 kg
Toestel met luchtcirculatie met reukfilter DKF 21
Zendmodule (Zigbee)
Frequentieband 2,405 - 2,48 GHz
Maximaal zendvermogen 10 mW
36
Technische gegevens
Verklaring van overeenstemming
Hierbij verklaart Miele dat deze dampkap voldoet aan de Richtlijn 2014/53/EU.
De volledige tekst van de EU-verklaring van overeenstemming is te vinden op een
van de volgende internetadressen:
– Producten, download, op www.miele.be/nl
– Service, informatie aanvragen, gebruiksaanwijzingen, op
www.miele.be/nl/c/informatie-aanvragen-385.htm door de productnaam of het
fabricagenummer in te geven.
Aanwijzingen voor controlebureaus
In de brochure: "Instructies voor geluidsmetingen" kunt u informatie vinden voor
geluidsmetingen.
Wanneer u deze brochure wilt hebben, vraag dan de meest actuele versie per email aan bij:
– testinfo@miele.de
Geef bij uw bestelling uw adres, alsook het model en het nummer van uw wasemkap op. Zie typeplaatje.
37
Technische gegevens
Productkaart voor huishoudelijke afzuigkappen
volgens gedelegeerde verordening (EU) Nr. 65/2014 en verordening (EU) Nr.
66/2014
MIELE
Identificatie van het model DA 6700 D
Jaarlijks energieverbruik (AEC
Energie-efficiëntieklasse C
Energie-efficiëntie-index (EEI
Hydrodynamische efficiëntie (FDE
Hydrodynamische-efficiëntieklasse
A (meest efficiënt) tot G (minst efficiënt) D
Verlichtingsefficiëntie (LE
afzuigkap
Verlichtingsefficiëntieklasse
A (meest efficiënt) tot G (minst efficiënt) A
Vetfilteringsefficiëntie 91,2 %
Vetfilteringsefficiëntieklasse
A (meest efficiënt) tot G (minst efficiënt) B
Gemeten luchtdebiet op het beste-efficiëntiepunt
Luchtstroom (minimumsnelheid)
Luchtstroom (maximumsnelheid)
Luchtstroom (intensieve of boostmodus)
Max. luchtstroom (Q
max
)
Gemeten luchtdruk op het beste-efficiëntiepunt 236 Pa
A-gewogen geluidsemissie (minimumsnelheid) 54 dB
A-gewogen geluidsemissie (maximumsnelheid) 67 dB
A-gewogen geluidsemissie in de intensieve of boostmodus 74 dB
Gemeten elektrisch opgenomen vermogen op het beste-efficiëntiepunt 135,0 W
Elektriciteitsverbruik in de uit-stand (Po) W
Elektriciteitsverbruik in de stand-by-stand (Ps) 0,15 W
Nominaal vermogen van het verlichtingssysteem 12,0 W
Gemiddelde verlichting van het verlichtingssysteem op het kookoppervlak
Tijdstoenamefactor 1,5
) 80,6 kWh/jaar
afzuigkap
) 83,8
afzuigkap
) 15,1
afzuigkap
) 40,0 lx/W
310,6 m3/h
250 m3/h
450 m3/h
600 m3/h
600 m3/h
480 Ix
38
Herstellingen aan huis en andere inlichtingen: 02/451.16.16
nv Miele België
Z.5 Mollem 480
1730 Mollem (Asse)
E-mail: info@miele.be
Internet: www.miele.be
Duitsland
Miele & Cie. KG
Carl-Miele-Straße 29
33332 Gütersloh
DA 6700 D
M.-Nr. 10 702 250 / 01nl-BE
Loading...
