Miele DA 6690 W, DA 6690 W EXT User manual

Käyttö- ja asennusohje
Liesituuletin

Lue ehdottomasti liesituulettimen käyttö- ja asennusohje ennen laitteen
asennusta, liitäntöjen tekemistä ja käyttöönottoa. Näin vältät mahdolliset
vahingot ja laitteesi rikkoontumisen.

fi-FI M.-Nr. 09 731 020

Sisältö

Tärkeitä turvallisuusohjeita................................................................................... 4

Pidä huolta ympäristöstäsi.................................................................................13

Laitteen toimintaperiaate.................................................................................... 14

Con@ctivity 2.0-toiminto ....................................................................................... 15

Laitteen osat ........................................................................................................ 16

Käyttö (automaattikäyttö)...................................................................................18

Käyttö Con@ctivity 2.0 -toiminnon kanssa (automaattikäyttö).............................. 18

Automaattikäytöstä poistuminen väliaikaisesti...................................................... 20

Palaaminen automaattikäyttöön............................................................................ 20

Käyttö (käsikäyttö) ..............................................................................................21

Käyttö ilman Con@ctivity 2.0-toimintoa (käsikäyttö)............................................. 21

Liesituulettimen kytkeminen päälle ....................................................................... 21

Tehon säätäminen ................................................................................................. 21

Jälkikäyntiajan valinta............................................................................................ 21

Liesituulettimen kytkeminen pois päältä ............................................................... 21

Valaisimien käyttäminen........................................................................................ 22

Virransäästö........................................................................................................... 22

Käyttö (automaatti- ja käsikäyttö) .....................................................................23

Käyttötuntilaskurit ................................................................................................. 23

Rasvansuodattimien käyttötuntimäärän muuttaminen..................................... 23

Aktiivihiilisuodattimien käyttölaskurin ottaminen käyttöön/muuttaminen ........24

Käyttötuntien tarkistaminen .............................................................................24

Hipaisupainikkeiden merkkiääni............................................................................ 25

Energiansäästövinkkejä...................................................................................... 26

Puhdistus ja hoito................................................................................................ 27

Ulkovaippa ............................................................................................................ 27

Rasvansuodattimet ............................................................................................... 28

Aktiivihiilisuodatin.................................................................................................. 30

Aktiivihiilisuodattimien käyttötuntilaskurin nollaus ........................................... 31

Aktiivihiilisuodattimien hävittäminen ................................................................31

Huolto ja takuu ....................................................................................................32

Arvokilven sijainti................................................................................................... 32

Asennus................................................................................................................ 33

Ennen asennusta................................................................................................... 33

Suojakalvon irrottaminen....................................................................................... 33

Asennuskaavio ...................................................................................................... 33

2

Sisältö

Liesituulettimen irrottaminen................................................................................. 33

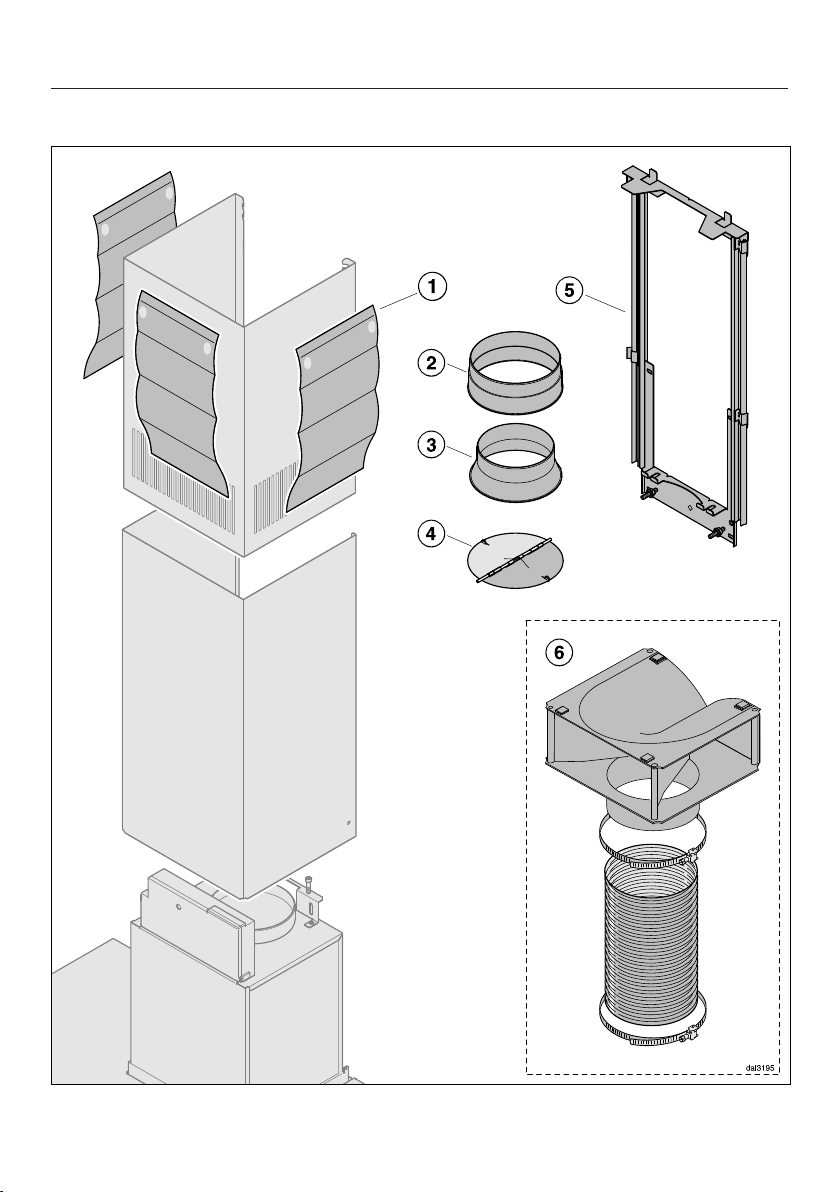

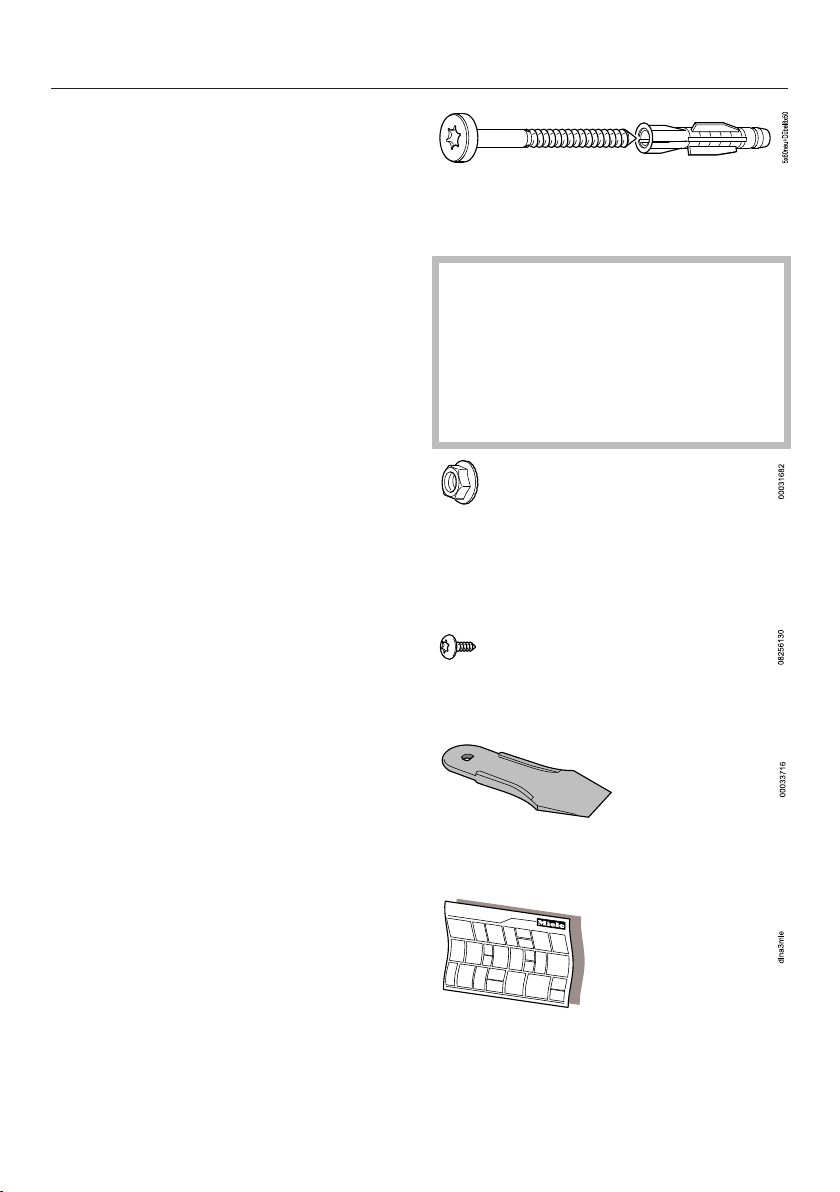

Asennustarvikkeet ................................................................................................. 34

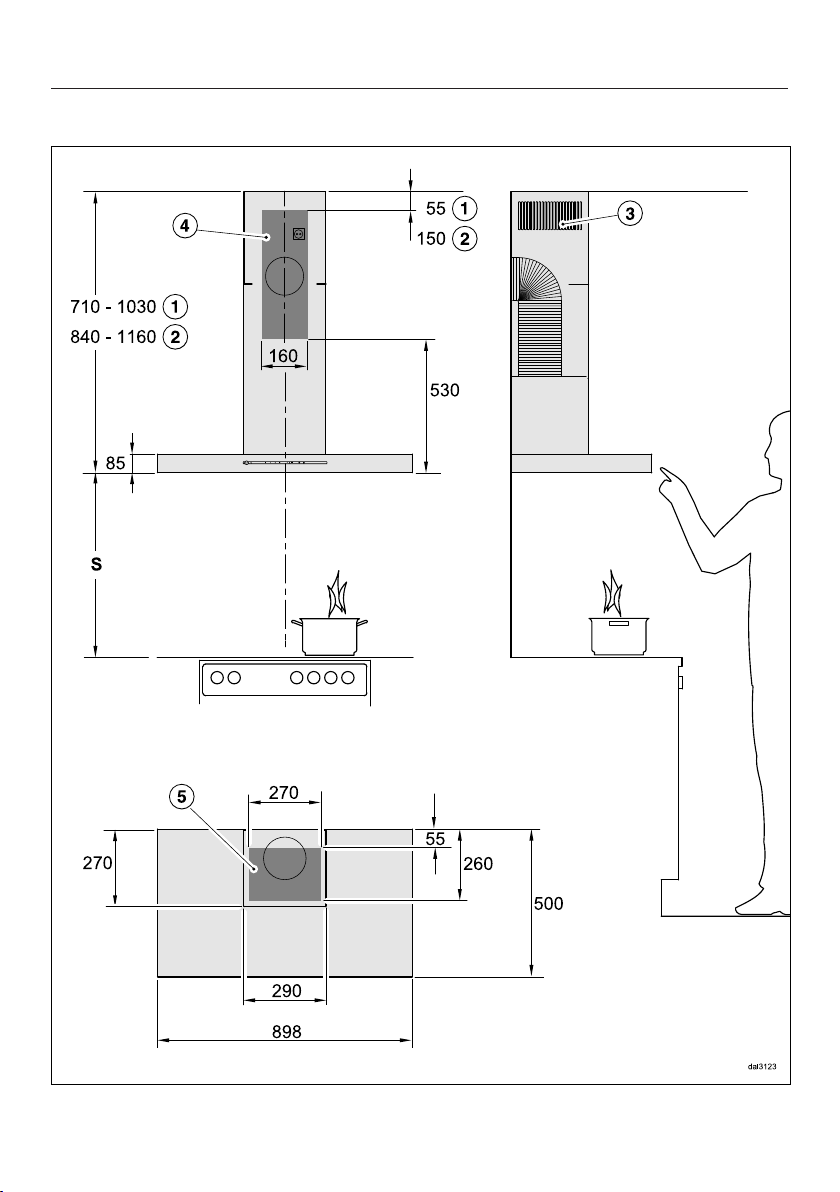

Laitteen mitat......................................................................................................... 36

Keittotason ja liesituulettimen välinen turvaetäisyys (S)........................................ 37

Asennussuosituksia............................................................................................... 38

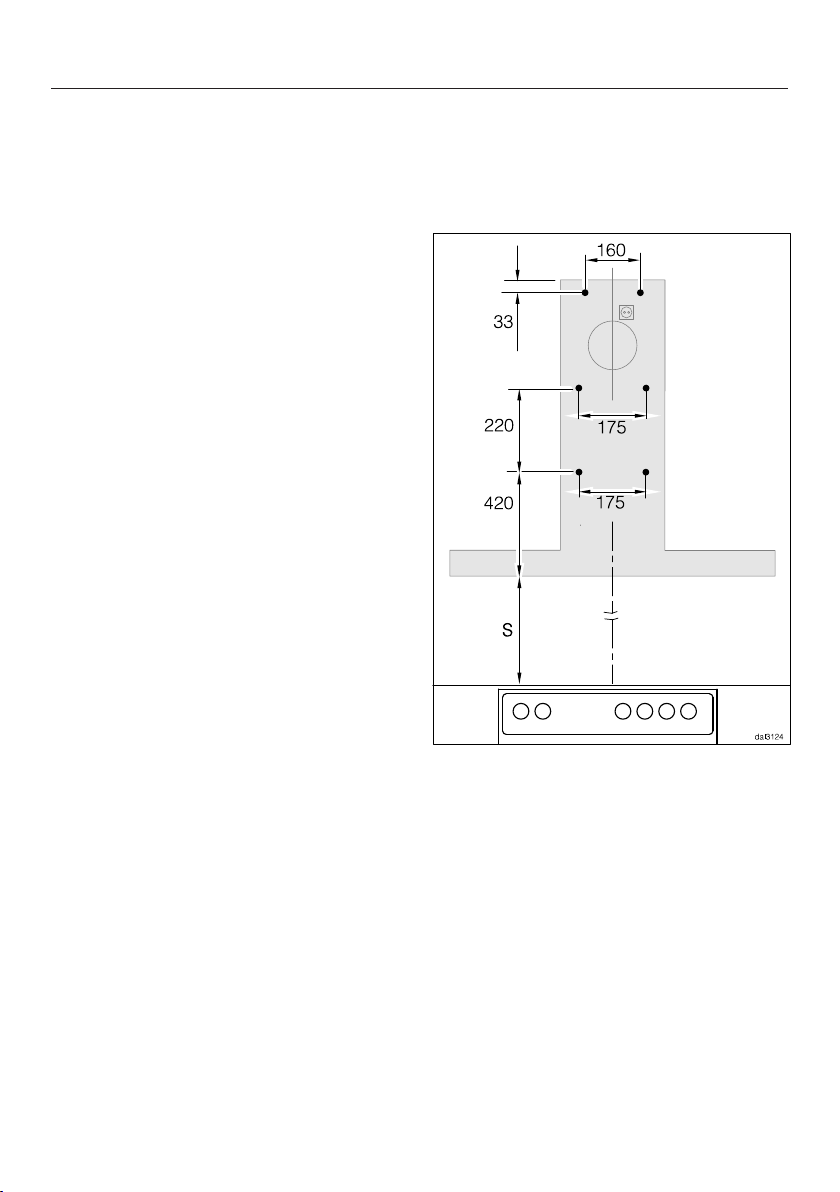

Porauskaavio seinäasennusta varten .................................................................... 38

Hormiliitäntä ........................................................................................................ 39

Kondenssivesisulku............................................................................................... 40

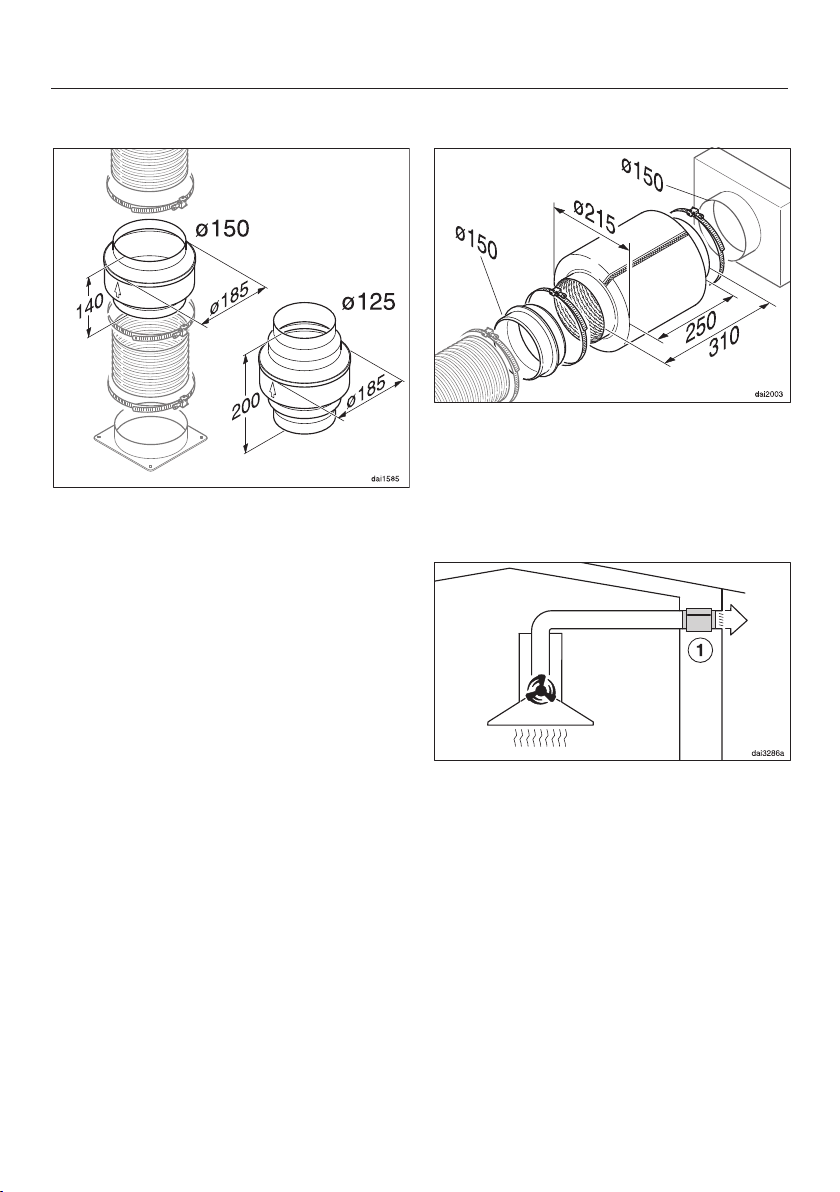

Äänenvaimennin.................................................................................................... 40

Sähköliitäntä ........................................................................................................ 42

Con@ctivity 2.0-toiminnon ottaminen käyttöön ...............................................43

Con@ctivity 2.0-tikun asentaminen....................................................................... 43

Con@ctivity 2.0-toiminnon ottaminen käyttöön .................................................... 43

Liesituulettimen kirjaaminen............................................................................. 43

Keittotason kirjaaminen....................................................................................44

Jos aktivointi epäonnistui................................................................................. 44

Con@ctivity 2.0 -toiminnon poistaminen käytöstä................................................ 44

Tekniset tiedot .....................................................................................................45

Vaatimustenmukaisuusvakuutus........................................................................... 46

Vertailutestien tekijöille.......................................................................................... 46

3

Tärkeitä turvallisuusohjeita

Tämä liesituuletin täyttää asetetut turvallisuusmääräykset. Laitteen
asiaton käyttö voi kuitenkin aiheuttaa henkilö- tai esinevahinkoja.

Lue käyttö- ja asennusohje huolellisesti ennen kuin alat käyttää lie­situuletinta. Käyttöohje antaa sinulle tärkeitä tietoja laitteen asen­nuksesta, turvallisuudesta, käytöstä ja huollosta. Näin vältät mah­dolliset vahingot ja liesituulettimesi rikkoontumisen. Miele ei ole
vastuussa sellaisista vahingoista, jotka aiheutuvat siitä, että tätä
laitetta käytetään turvallisuusohjeiden vastaisesti.

Säilytä tämä käyttöohje! Jos luovutat liesituulettimen toiselle käyt­täjälle, muista antaa käyttöohje sen mukana.

Määräystenmukainen käyttö

 Tämä liesituuletin on tarkoitettu käytettäväksi kotitalouksissa ja ko-

titalouksien kaltaisissa ympäristöissä.

 Tätä liesituuletinta ei ole tarkoitettu käytettäväksi ulkotiloissa.
 Käytä tätä liesituuletinta ainoastaan kotitalouksien kaltaisissa ym-

päristöissä ruoanvalmistuksessa syntyvien ruoankäryjen poistoon ja
keittiöilman puhdistamiseen.
Kaikenlainen muu käyttö on kiellettyä.

 Kaasukeittotason yläpuolelle asennettu huonetilaan palauttava lie-

situuletin ei sovellu sijoitustilan ilmanvaihtolaitteeksi. Ota yhteyttä
kaasualan ammattilaiseen.

4

Tärkeitä turvallisuusohjeita

 Henkilöt, jotka eivät pysty käyttämään liesituuletinta turvallisesti

fyysisten, aistillisten tai henkisten kykyjensä puutteellisuuden vuoksi
tai jotka ovat kokemattomia ja tietämättömiä laitteen toiminnasta, ei­vät saa käyttää tätä liesituuletinta ilman vastuullisen henkilön valvon­taa tai opastusta.
Tällaiset henkilöt saavat käyttää liesituuletinta ilman valvontaa vain,
kun heille on opetettu, miten laitetta käytetään turvallisesti ja kun he
ymmärtävät, mitä vaaratilanteita laitteen käyttöön saattaa liittyä.

Jos kotonasi on lapsia

 Huolehdi siitä, etteivät alle 8-vuotiaat lapset pääse liesituulettimen

läheisyyteen ilman aikuisen jatkuvaa valvontaa.

 Yli 8-vuotiaat lapset saavat käyttää liesituuletinta ilman valvontaa

ainoastaan, jos heille on kerrottu miten laitetta käytetään turvallisesti.
Lasten on ymmärrettävä, millaisia vaaratilanteita liesituulettimen vää­rä käyttö voi aiheuttaa.

 Lapset eivät saa puhdistaa liesituuletinta tai vaihtaa liesituuletti-

men varusteita ilman valvontaa.

 Valvo lapsia, jotka oleskelevat tai leikkivät laitteen läheisyydessä.

Älä koskaan anna lasten leikkiä laitteella.

 Liesituulettimen valaisin on erittäin tehokas.

Älä anna vauvojen tai pienten lasten katsoa suoraan valaisimeen.

 Tukehtumisvaara! Jos lapset saavat leikkiä pakkausmateriaaleilla,

he saattavat vetää esim. pakkausmuoveja päänsä yli ja tukehtua nii­hin. Pidä siksi lapset loitolla pakkausmateriaaleista.

5

Tärkeitä turvallisuusohjeita

Tekninen turvallisuus

 Asiattomat asennus-, huolto- ja korjaustyöt saattavat aiheuttaa

vaaratilanteita laitteen käyttäjälle. Siksi asennus-, huolto- ja korjaus­työt on jätettävä Mielen valtuuttaman huoltoliikkeen tehtäviksi.

 Vahingoittunut liesituuletin voi vaarantaa turvallisuutesi. Tarkasta

laite näkyvien vaurioiden varalta. Älä koskaan ota käyttöön vahingoit­tunutta liesituuletinta.

 Liesituulettimen sähköturvallisuus on taattu ainoastaan silloin, kun

se on liitetty asianmukaisesti asennettuun, maadoitettuun sukopisto­rasiaan. Asennuksen maadoituksen toimivuus on ehdottomasti tes­tattava. Myös sijoituspaikan sähköjärjestelmä on epäselvissä tapauk­sissa testattava.

 Liesituulettimen luotettava ja varma toiminta on taattu ainoastaan

silloin, kun se on liitetty julkiseen sähköverkkoon.

 Käytettävän sähköliitännän on ehdottomasti vastattava liesituulet-

timen arvokilvessä mainittuja tietoja (sähköverkon taajuus ja jännite),
muuten laite voi vahingoittua.
Varmista yhteensopivuus ennen laitteen liittämistä sähköverkkoon.
Kysy tarvittaessa neuvoa sähköasentajalta.

 Jatkojohdot ja haaroituspistorasiat eivät takaa riittävää sähkötur-

vallisuutta (tulipalon vaara). Älä siksi liitä liesituuletinta sähköverk­koon jatkojohdon tai haaroituspistorasian välityksellä.

 Liesituuletinmallit ...EXT on liitettävä ulkoiseen puhaltimeen asian-

mukaisella pistokkein varustetulla yhdyskaapelilla.
Tällaiset laitteet saa liittää vain Mielen ulkoiseen puhaltimeen.

6

Tärkeitä turvallisuusohjeita

 Käytä liesituuletinta vain paikalleen asennettuna. Vain tällöin lait-

teen turvallinen toiminta on taattu.

 Tätä liesituuletinta ei saa käyttää muualla kuin kiinteästi paikallaan

pysyvissä sijoituspaikoissa (esim. asennus laivoihin on kielletty).

 Jos kosket liesituulettimen sisällä oleviin jännitteisiin osiin tai jos

muutat laitteen elektronisia ja mekaanisia rakenteita, voit aiheuttaa it­sellesi ja laitteen käyttäjälle vakavan vaaratilanteen. Lisäksi laite voi
vahingoittua toimintakelvottomaksi.
Liesituulettimen ulkovaipan saa avata vain asennus- ja puhdistusoh­jeissa mainittuja toimia varten. Älä koskaan avaa liesituulettimen ul­kovaippaa mitään muuta tarkoitusta varten.

 Takuuaikana tehtävät korjaukset on jätettävä ainoastaan Mielen

valtuuttaman huoltoliikkeen tehtäviksi, muuten takuu ei ole enää voi­massa.

 Rikkinäiset osat saa vaihtaa vain alkuperäisiin Miele-varaosiin.

Vain tällaisista varaosista Miele voi taata, että ne täyttävät vaaditut
turvallisuusmääräykset.

 Vahingoittuneen verkkoliitäntäjohdon saa vaihtaa vain valtuutettu

huoltoliike.

 Liesituuletin täytyy irrottaa sähköverkosta aina asennus-, huolto-

ja korjaustöiden ajaksi. Liesituuletin on kytketty pois sähköverkosta
vasta, kun:

– laitteen automaattisulake on kytketty pois päältä,
– laitteen keraaminen sulake on kierretty irti sulaketaulusta tai
– laitteen pistotulppa (jos sellainen on) on vedetty pistorasiasta. Älä

vedä tällöin verkkoliitäntäjohdosta, vaan tartu aina pistotulppaan.

7

Tärkeitä turvallisuusohjeita

Samanaikainen käyttö tulisijan kanssa

 Palokaasujen aiheuttama myrkytysvaara!
Ole erityisen varovainen, kun käytät liesituuletinta huonetilassa,
jossa on samaan aikaan käytössä tulisija.
Tulisijat tarvitsevat huoneilmaa palamiseen, ja normaalisti niiden
palokaasut poistuvat poistoilmahormiin. Tällaisia tulisijoja ovat
mm. kaasu-, öljy-, puu- tai hiilikäyttöiset kamiinat, lämmittimet,
lämminvesivaraajat, keittotasot ja uunit sekä puuliedet.

Liesituuletin vetää huoneilmaa keittiöstä ja keittiön viereisistä huo­neista. Tämä pätee, kun liesituuletinta käytetään:

- hormiin poistavana,

- hormiin poistavana ulkoisen puhaltimen kanssa,

- huonetilaan palauttavana, kun ilmankierrätyslaatikko on järjestet­ty keittiötilan ulkopuolelle.
Ilman riittävää korvausilmaa keittiöön syntyy alipainetta. Tällöin tu­lisija saa liian vähän ilmaa palamiseen ja palaminen häiriintyy. Myr­kylliset palokaasut voivat alipaineen vuoksi imeytyä tulisijasta tai
poistoilmahormista huonetilaan.
Hengenvaara!

8

Tärkeitä turvallisuusohjeita

Liesituulettimen ja tulisijan samanaikainen käyttö on vaaratonta, jos
huonetilaan ei synny yli 4Pa:n (0,04mbar) alipainetta. Tällöin palo­kaasut eivät pääse imeytymään takaisin huoneilmaan.

Alipainetta ei pääse syntymään, kun huonetilaan virtaa jatkuvasti
palamiseen tarvittavaa korvausilmaa, esimerkiksi ilmanvaihtokana­vasta tai avatusta tuuletusikkunasta. Tällöinkin tuloilma-aukon on
oltava riittävän suuri. Esimerkiksi pelkkä ilmanvaihtoputki seinässä
ei takaa riittävää korvausilman saantia.

Ota arvioinnissa huomioon koko asunnon ilmanvaihto. Jos olet
epävarma korvausilman saannin riittävyydestä, ota yhteys paikka­kuntasi nuohoojaan.

Jos liesituuletin asennetaan huonetilaan palauttavaksi siten, että
palautusilma palautuu takaisin keittiöön, edellä mainittuja rajoituk­sia ei tarvitse ottaa huomioon.

9

Tärkeitä turvallisuusohjeita

Asianmukainen käyttö

 Avoliekit aiheuttavat palovaaran!

Älä koskaan liekitä liesituulettimen alla äläkä käytä avotulta grillates­sasi. Toiminnassa oleva liesituuletin imee liekit rasvansuodattimiin.
Suodattimiin kertynyt rasva voi tällöin syttyä palamaan.

 Jos käytät kaasutasoa liesituulettimen alla voimakkaalla liekillä,

kova kuumuus voi vahingoittaa liesituuletinta.

– Älä koskaan anna kaasutason kaasuliekin palaa ilman liekin päälle

asetettua astiaa. Sammuta kaasuliekki myös silloin, kun nostat

keittoastian pois liekiltä vain hetkeksi.
– Valitse keittoalueen kokoa vastaava valmistusastia.
– Säädä kaasuliekkiä siten, ettei se missään tapauksessa tule esiin

keittoastian reunojen alta.
– Vältä valmistusastian ylikuumentamista (esim. wok-pannua käyt-

täessäsi).

 Ruoasta muodostuva vesihöyry tiivistyy liesituulettimeen. Tämä voi

aiheuttaa ajan mittaan korroosiovaurioita laitteeseen.
Kytke liesituuletin päälle aina, kun käytät keittotasoa, niin kondenssi­vettä ei pääse kertymään.

 Ylikuumenneet rasvat ja öljyt voivat syttyä palamaan ja sytyttää

liesituulettimen.
Kun käytät öljyjä ja rasvoja, älä jätä kattiloita, pannuja tai rasvakeitin­tä ilman valvontaa. Jos käytät sähkögrilliä, valvo sen toimintaa koko
ajan.

10

Tärkeitä turvallisuusohjeita

 Liesituulettimen sisäosiin kertyvä rasva ja lika heikentävät liesituu-

lettimen toimintaa.
Älä koskaan käytä liesituuletinta ilman rasvansuodattimia. Muuten
laite ei pysty suodattamaan ruoankäryjä keittiöilmasta.

 Huomaa, että ruoanlaitosta säteilevä lämpö voi kuumentaa liesi-

tuuletinta käytön aikana.
Anna liesituulettimen rungon ja rasvansuodattimien jäähtyä ennen
kuin kosket niihin esim. puhdistusta varten.

 Liesituuletinta ei saa käyttää laskutilana.

Laitteen asiallinen asentaminen

 Tarkista ensin käyttämäsi keittotason valmistajan tiedot, saako

laitteen yläpuolelle asentaa liesituulettimen.

 Liesituuletinta ei saa asentaa puulieden yläpuolelle.
 Jos lieden tai keittotason ja liesituulettimen välinen etäisyys on

liian pieni, liesituuletin voi vahingoittua.
Jos lieden tai keittotason valmistaja ei ole määrännyt suurempaa tur­vaetäisyyttä, noudata kappaleessa "Asennus" ilmoitettuja vähim­mäisturvaetäisyyksiä.
Jos liesituulettimen alla käytetään monia erityyppisiä keittotasoja ja
laitteita, joilla on erilaiset vähimmäisturvaetäisyydet, noudata asen­nuksessa aina suurinta ilmoitettua vähimmäisturvaetäisyyttä.

 Kun kiinnität liesituuletinta paikalleen, noudata kappaleessa

"Asennus" annettuja asennusohjeita.

11

Tärkeitä turvallisuusohjeita

 Käytä vain tulenkestävästä materiaalista valmistettuja poistoilma-

putkia ja letkuja. Kysy neuvoa valtuutetusta Miele-huoltoliikkeestä.

 Poistoilmaa ei saa johtaa jo käytössä olevaan savukanavaan tai

yhteishormiin eikä sellaisen tilan ilmanvaihtokanavaan, jossa on tuli­sija.

 Jos johdat poistoilman savukanavaan tai hormiin, joka ei ole käy-

tössä, noudata paikkakuntasi nuohoojan antamia määräyksiä.

Puhdistus ja hoito

 Muista puhdistaa liesituuletin tässä käyttöohjeessa annettujen oh-

jeiden mukaisesti. Puhdistuksen laiminlyönti aiheuttaa tulipalovaaran.

 Älä koskaan käytä laitteen puhdistukseen höyrytoimisia puhdis-

tuslaitteita.
Höyry voi päästä laitteen sähköä johtaviin osiin ja aiheuttaa oiko­sulun.

Lisävarusteet

 Käytä ainoastaan Mielen alkuperäisiä lisävarusteita ja varaosia.

Jos laitteeseen asennetaan muita osia, laitteen takuuaika, takuu ja/
tai tuotevastuu raukeavat.

12

Pidä huolta ympäristöstäsi

Kuljetuspakkauksen uusio­käyttö

Pakkaus suojaa laitetta vaurioilta kulje­tuksen aikana. Pakkaukset on valmis­tettu luonnossa hajoavista ja uusiokäyt­töön soveltuvista materiaaleista.

Kun palautat pakkausmateriaalit kier­toon, säästät raaka-aineita ja vähennät
syntyvien jätteiden määrää. Miele-kaup­piaasi huolehtii yleensä kuljetuspak­kauksen talteenotosta. Voit myös itse
palauttaa materiaalit kierrätykseen.

Vanhan laitteen käytöstä pois­taminen

Sähkö- ja elektroniikkalaitteet sisältävät
monenlaisia arvokkaita materiaaleja. Ne
sisältävät kuitenkin myös aineita, seok­sia ja osia, jotka ovat laitteiden toimin­nan ja turvallisuuden kannalta välttä­mättömiä, mutta voivat tavallisen kuiva­tai sekajätteen joukossa tai muuten
asiattomasti käsiteltyinä aiheuttaa hait­taa terveydelle ja vahingoittaa ympäris­töä. Älä siksi missään tapauksessa hä­vitä vanhaa laitettasi kuiva- tai sekajät­teen mukana.

Vie käytöstä poistettava laite kotikuntasi
järjestämään sähkö- ja elektroniikkaro­mun keräyspisteeseen tai kierrätyskes­kukseen. Voit myös palauttaa sen ko­dinkoneliikkeeseen tai Mielelle. Lain
mukaan olet itse vastuussa mahdollis­ten laitteessa olevien henkilötietojesi
poistamisesta. Säilytä käytöstä poistet­tua laitetta lasten ulottumattomissa,
kunnes viet sen keräyspisteeseen.

13

Laitteen toimintaperiaate

Liesituulettimen varustuksen mukaan
laitetta voidaan käyttää seuraavilla ta­voilla:

Hormiin poistavana

Liesituulettimen imemä ilma kulkee ras­vansuodattimien läpi ja virtaa poistohor­min kautta ulos.

Sulkuläppä

Poistoilmajärjestelmän sulkuläppä estää
sisä- ja ulkotilojen välisen ei-toivotun il­manvaihdon, kun liesituuletin ei ole toi­minnassa.
Sulkuläppä on kiinni aina, kun liesituule­tin ei ole toiminnassa. Tällöin ulkoilma ei
pääse virtaamaan sisään.
Kun liesituuletin kytketään päälle, sulku­läppä avautuu automaattisesti, jolloin
keittiökäryt pääsevät virtaamaan esteit­tä ulos.

Siltä varalta, ettei poistohormissa ole
valmiiksi asennettuna sulkuläppää, liesi­tuulettimen mukana toimitetaan sulku­läppä. Se asennetaan moottoriyksikön
liitäntäkaulukseen.

Huonetilaan palauttavana

(lisävarusteena saatavan muuntosarjan
ja aktiivihiilisuodattimen avulla, ks. koh­taa "Tekniset tiedot")

Liesituulettimen imemä ilma kulkee ras­vansuodattimien lisäksi myös erillisen
aktiivihiilisuodattimen läpi. Tämän jäl­keen Ilma johdetaan takaisin keittiöön.

Ulkoiseen puhaltimeen liitetty­nä

(vain liesituuletinmallit ...EXT)

Ulkoiseen puhaltimeen liitettävät liesi­tuulettimet liitetään Miele-puhallinmoot­toriin, joka sijoitetaan muualle kuin keit­tiötilaan, esimerkiksi ullakolle. Ulkoinen
puhallinmoottori liitetään liesituuletti­meen pistokkein varustetun yhdyskaa­pelin avulla, ja puhallinta käytetään
Con@ctivity 2.0-toiminnon avulla tai lie­situulettimen käyttövalitsimilla

14

Laitteen toimintaperiaate

Con@ctivity 2.0-toiminto

Automaattinen ohjaus
Tässä liesituulettimessa on tiedonsiirto-

moduuli. Tämän ansiosta liesituuletin
toimii automaattisesti samaan järjestel­mään kirjatun Mielen keittotason toimin­tatilan mukaan.

Tiedonsiirron edellytyksenä on, että
myös keittotasoon on asennettu oma
Con@ctivity 2.0-tikku .

Keittotaso välittää liesituulettimelle tie­toa toiminnastaan langattomasti.

– Kun kytket jonkin keittoalueen päälle,

liesituulettimen valaisimet syttyvät
automaattisesti ja hetken kuluttua
myös liesituulettimen puhallin käyn­nistyy.

– Ruoanvalmistuksen aikana liesituule-

tin vaihtaa imutehoa automaattisesti.
Imuteho vaihtelee päälle kytkettyjen
keittoalueiden ja niille valittujen teho­jen mukaan.

– Ruoanvalmistuksen päätyttyä liesi-

tuulettimen puhallin ja valaisimet
sammuvat automaattisesti tietyn jäl­kikäyntiajan jälkeen.

Tarkempia tietoja toiminnosta löydät
kappaleesta "Käyttö".

Tarkista Con@ctivity 2.0-tikun asennus­ohjeesta, onko liitäntä mahdollista teh­dä.

Jotta voit käyttää Con@ctivity 2.0-toi­mintoa, keittotason ja liesituulettimen
välille on luotava langaton yhteys (ks.
"Con@ctivity 2.0-toiminnon ottaminen
käyttöön").

15

Laitteen osat

16

Laitteen osat

a

Teleskooppiosa

b

Hormikupu

c

Kärynkeräyskupu

d

Käyttövalitsimet

e

Rasvansuodattimet

f

Poistoilmaritilä
(vain huonetilaan palauttavana)

g

Valaisin

h

Aktiivihiilisuodatin
Erikseen ostettava lisävaruste huonetilaan palauttavaksi asentamista varten

i

Virtakytkin, joka kytkee liesituulettimen päälle ja pois päältä

j

Hipaisupainike, joka kytkee liesituulettimen valaisimet päälle ja pois päältä

k

Hipaisupainikkeet liesituulettimen tehon säätämiseen

l

Jälkikäyntitoiminnon hipaisupainike

m

Rasvansuodatinpainike

n

Aktiivihiilisuodatinpainike

17

Käyttö (automaattikäyttö)

Kun Con@ctivity 2.0 on otettu käyttöön,
liesituuletin toimii aina automaattikäytöl­lä (ks. "Con@ctivity 2.0-toiminnon otta­minen käyttöön").

Jos haluat käyttää liesituuletinta käsin,
ks. kohtaa "Käyttö ilman Con@ctivity

2.0-toimintoa".

Käyttö Con@ctivity 2.0 -toimin­non kanssa (automaattikäyttö)

 Kytke jokin keittotason keittoalueista

päälle haluamallesi teholle.
Valaisin syttyy.
Muutaman sekunnin kuluttua puhallin

kytkeytyy päälle, aluksi hetkeksi teholle
2 ja heti tämän jälkeen teholle 1.

Ruoanvalmistuksen aikana liesituuletin
vaihtaa imutehoa automaattisesti.

Imuteho vaihtelee päälle kytkettyjen
keittoalueiden määrän ja keittoalueille
valittujen tehojen mukaan, eli liesituule­tin säätää imutehon keittoalueiden yh­teenlasketun tehon mukaan.

Esimerkkejä imutehoista 1 - B

Reaktioaika

Liesituuletin reagoi viiveellä, koska keit­toalueen tehon muuttaminen ei vaikuta
välittömästi syntyvän höyryn ja käryn
määrään.

Koska keittotaso lähettää tietoja liesi­tuulettimelle vain tietyin aikavälein, tä­mäkin voi aiheuttaa viivettä liesituuletti­men reagointiin.

Joka tapauksessa liesituuletin reagoi
muutoksiin muutaman sekunnin tai
muutaman minuutin kuluttua.

 Jos valitset keittoalueelle suuremman

tehon tai kytket päälle useampia keit-

toalueita, myös liesituuletin alkaa toi-

mia suuremmalla teholla.
 Jos alennat keittoalueen tehoa tai

kytket jonkin keittoalueen pois päältä,

liesituuletin alentaa imutehoa vastaa-

vasti.

18

Käyttö (automaattikäyttö)

Ruokien paistaminen

 Jos kytket jonkin keittoalueen ensin

suurimmalle teholle ja alennat tehoa

noin 60 - 90 sekunnin* kuluttua, liesi-

tuuletin tunnistaa sinun paistavan jo-

tain. (*60 sekunnista 5 minuuttiin, jos

käytät Highlight-keittoaluetta.)
Liesituuletin kytkeytyy automaattisesti

päälle. Kun alennat keittoalueen tehoa,
liesituuletin kytkeytyy imuteholle 3 ja
pysyy tällä imuteholla noin 5 minuuttia.

Tämän jälkeen imuteho määräytyy
Con@ctivity-toiminnon perusteella.

 Voit tietenkin myös vaihtaa liesituulet-

timen tehoa manuaalisesti.

Kytkeminen pois päältä

 Kytke kaikki keittoalueet pois päältä.
Liesituulettimen puhallin alentaa pikku-

hiljaa tehoaan seuraavien minuuttien ai­kana, kunnes se lopulta kytkeytyy koko­naan pois päältä.

Aikaviive on tarpeen keittiöilmassa jäl­jellä olevien käryjen ja hajujen poistami­seksi.

– Jos liesituuletin toimii Booster-tehol-

la, se alentaa tehon välittömästi te­holle 3.

– Jos liesituuletin toimii teholla 3, se

alentaa tehon noin 1 minuutin kulut­tua teholle 2.

– Tehosta 2 liesituuletin kytkeytyy te-

holle 1 noin 2 minuutin kuluttua.

– Käytyään 2 minuuttia teholla 1 liesi-

tuulettimen puhallin kytkeytyy lopuksi
pois päältä.

– Valaisin sammuu 30 sekunnin kulut-

tua puhaltimen pois päältä kytkeyty­misestä.

Ruoanlaitto keittotasolla on nyt päätty­nyt.

19

Käyttö (automaattikäyttö)

Automaattikäytöstä poistumi­nen väliaikaisesti

Voit siirtyä väliaikaisesti pois liesituulet­timen automaattikäytöstä ruoanlaiton
aikana, kun

 valitset jonkin toisen imutehon ma-

nuaalisesti tai
 kytket liesituulettimen pois päältä kä-

sin tai
 kytket päälle liesituulettimen jälki-

käyntitoiminnon . Puhallin kytkey-

tyy pois päältä vasta valitsemasi jälki-

käyntiajan kuluttua, liesituulettimen

valaisimet palavat edelleen.
Nyt voit käyttää liesituuletinta käsin (ks.

"Käyttö ilman Con@ctivity 2.0-toimin­toa").

Palaaminen automaattikäyt­töön

Liesituuletin palaa takaisin automaatti­käyttöön, kun:

 et käytä liesituuletinta noin 5minuut-

tiin sen jälkeen, kun olet valinnut imu­tehon manuaalisesti, tai

 manuaalisesti valitsemasi imuteho

vastaa jälleen automaattikäytön käyt­tämää tehoa, tai

 kytket liesituulettimen ja keittotason

pois päältä vähintään 30sekunnin
ajaksi.
Kun kytket keittotason päälle seuraa­van kerran, liesituuletin toimii taas au­tomaattiohjauksella.

 Jos haluat käyttää liesituuletinta pel-

kästään käsikäyttöisenä, kytke liesi­tuuletin päälle ennen kuin kytket keit­totason päälle.
Jos sekä liesituuletin että keittotaso
ovat olleet pois päältä vähintään
30sekuntia, liesituuletin toimii taas
automaattiohjauksella seuraavalla
kerralla, kun kytket keittotason päälle.

20

Käyttö (käsikäyttö)

Käyttö ilman Con@ctivity 2.0­toimintoa (käsikäyttö)

Voit käyttää liesituuletinta käsin, kun
seuraavat edellytykset täyttyvät:

– Con@ctivity 2.0-toiminto ei ole kyt-

ketty päälle.

– Olet poistanut Con@ctivity 2.0-toi-

minnon väliaikaisesti pois käytöstä
(ks. "Automaattikäytöstä poistuminen
väliaikaisesti ").

Liesituulettimen kytkeminen päälle

 Kosketa liesituulettimen virtakytkintä

.
Liesituuletin käynnistyy imuteholla 2.

Tehon säätäminen

Normaaliin ruoanvalmistukseen riittävät
imutehot 1 - 3.

Paistamisen aikana ja voimakasta käryä
aiheuttavien ruokien valmistuksessa
voit valita hetkeksi intensiivisen imute­hon IS.

Jälkikäyntiajan valinta

Suosittelemme, että jätät liesituuletti­men päälle muutaman minuutin ajaksi
ruoanlaiton jälkeen. Aikaviive on tar­peen keittiöilmassa jäljellä olevien käry­jen ja hajujen poistamiseksi.
Kun käytät jälkikäyntitoimintoa, liesituu­letin kytkeytyy tietyn ajan kuluttua auto­maattisesti pois päältä.

 Kosketa ruoanvalmistuksen jälkeen

jälkikäyntipainiketta 

– 1 kerran: liesituuletin toimii vielä 5mi-

nuuttia (5  palaa).

– 2 kertaa: liesituuletin toimii vielä

15minuuttia ( 15 palaa).

– Kun kosketat jälkikäyntipainiketta 

vielä kerran, liesituuletin ei kytkeydy
pois päältä ( sammuu).

Liesituulettimen kytkeminen pois päältä

 Kytke liesituuletin pois päältä kosket-

tamalla liesituulettimen virtakytkintä
.

 Valitse haluamasi imuteho kosketta-

malla haluamaasi hipaisupainiketta

1-IS.

Intensiiviteholta poistuminen auto­maattisesti

Jos virransäästötoiminto on otettu käyt­töön (vakioasetus), liesituuletin kytkey­tyy 5 minuutin kuluttua automaattisesti
takaisin teholle 3.

21

Käyttö (käsikäyttö)

Valaisimien käyttäminen

Voit käyttää liesituulettimen valaisimia
myös silloin, kun laite ei ole toiminnas­sa.

 Kosketa valokytkintä .

Virransäästö

Liesituulettimessa on virransäästötoi­minto. Se säästää energiaa. Virransääs­tötoiminnon ansiosta liesituuletin kyt­keytyy automaattisesti alemmalle tehol­le ja lopuksi kokonaan pois päältä.
Myös valaisimet kytkeytyvät tällöin pois
päältä.

– Jos liesituuletin käy intensiivisellä te-

holla, teho alenee automaattisesti
5minuutin kuluttua teholle3.

– Jos liesituuletin käy tehoilla 3, 2 tai 1,

teho alenee portaittain alemmalle te­holle aina 2tunnin välein, jonka jäl­keen liesituuletin kytkeytyy kokonaan
pois päältä 30minuutin kuluttua.

Jos virransäästö on käytössä, merkkiva­lot 1 ja IS palavat yhtäjaksoisesti.
Jos se ei ole käytössä, merkkivalot 1 ja
IS vilkkuvat.

 Ota virransäästöjärjestelmä pois käy-

töstä koskettamalla hipaisupainiketta

1.

Merkkivalot 1 ja IS vilkkuvat.
 Kytke järjestelmä päälle koskettamal-

la hipaisupainiketta IS.

Merkkivalot 1 ja IS palavat yhtäjaksoi­sesti.

 Vahvista valintasi jälkikäynnin hipaisu-

painikkeella .
Kaikki merkkivalot sammuvat.
Jollet vahvista valintaasi 4minuutin ku-

luessa, valintasi peruuntuu ja vanha
asetus jää voimaan.

– Liesituulettimen valaisimet sammuvat

automaattisesti 12tunnin kuluttua.

Virransäästön kytkeminen päälle/pois päältä

 Kytke liesituuletin ja valaisimet pois

päältä.

 Kosketa jälkikäynnin hipaisupainiketta

 noin 10sekunnin ajan, kunnes hi­paisupainikkeen 1 merkkivalo syttyy.

 Kosketa tämän jälkeen peräjälkeen
– valokytkintä ,
– hipaisupainiketta 1 ja uudelleen
– valokytkintä .

22

Käyttö (automaatti- ja käsikäyttö)

Käyttötuntilaskurit

Liesituulettimen käynnissäoloaika tal­lentuu käyttötuntilaskureihin.

Käyttötuntilaskurien perusteella rasvan­suodattimen merkkivalo tai aktiivihii­lisuodattimen merkkivalo syttyy, kun
suodattimet pitää puhdistaa tai vaihtaa.
Tarkempia tietoja suodattimien puhdis­tamisesta ja vaihtamisesta sekä käyttö­tuntilaskureiden nollauksesta löydät
kappaleesta Puhdistus ja hoito.

Rasvansuodattimien käyttötuntimää­rän muuttaminen

Voit milloin tahansa muuttaa käyttötun­tilaskuriin ohjelmoitua enimmäiskäyttö­tuntimäärää omien käyttötottumustesi
mukaan.

Vakioasetuksena laskurin käyttötunti­määräksi on ohjelmoitu 30tuntia.

– Valitse lyhyempi 20tunnin käyttötun-

timäärä, kun paistat tai friteeraat
usein ruokia liesituulettimen alla.

Rasvansuodattimien merkkivalo  ja
jokin imutehojen merkkivaloista alkavat
vilkkua.

Merkkivalot 1 - IS osoittavat säätämääsi
käyttötuntimäärää seuraavasti:

merkkivalo 1 ............................ 20 tuntia

merkkivalo 2 ............................ 30 tuntia

merkkivalo 3 ............................ 40 tuntia

merkkivalo IS........................... 50 tuntia

 Valitse haluamasi käyttötuntimäärä

koskettamalla kyseistä lukemaa vas-

taavaa hipaisupainiketta.
 Vahvista valitsemasi käyttötuntimäärä

painamalla rasvansuodatinpainiketta

.
Kaikki merkkivalot sammuvat.
Jollet vahvista valintaasi 4 minuutin ku-

luessa, valintasi peruuntuu ja vanha
asetus jää voimaan.

– Jos käytät yleensäkin keittotasoa

vain harvoin, sinun kannattaa valita
lyhyt käyttötuntimäärä. Muuten ras­vansuodattimiin tarttunut rasva pint­tyy ajan mittaan ja rasvansuodattimia
on hankalampi puhdistaa.

– Jos valmistat rasvapitoisia ruokia vain

harvoin, voit valita pitemmän 40 tai
50 tunnin käyttötuntimäärän.

 Kytke liesituuletin pois päältä kosket-

tamalla liesituulettimen virtakytkintä
.

 Kosketa samanaikaisesti jälkikäynnin

hipaisupainiketta  ja rasvansuoda­tinpainiketta .

23

Käyttö (automaatti- ja käsikäyttö)

Aktiivihiilisuodattimien käyttölaskurin ottaminen käyttöön/muuttaminen

Aktiivihiilisuodatinta tarvitaan, kun liesi­tuuletinta käytetään huonetilaan palaut­tavana.

Aktiivihiilisuodattimien käyttötuntilaskuri
on otettava käyttöön ensimmäisellä ker­ralla ja käyttötuntimäärä valittava omien
käyttötottumustesi mukaan.

 Kytke liesituuletin pois päältä kosket-

tamalla liesituulettimen virtakytkintä
.

 Kosketa samanaikaisesti jälkikäynnin

hipaisupainiketta  ja aktiivihiilisuo­datinpainiketta .

Aktiivihiilisuodattimien merkkivalo  ja
jokin imutehojen merkkivaloista alkavat
vilkkua.

Merkkivalot 1 - IS osoittavat säätämääsi
käyttötuntimäärää seuraavasti:

merkkivalo 1 .......................... 120 tuntia

merkkivalo 2 .......................... 180 tuntia

merkkivalo 3 .......................... 240 tuntia

Käyttötuntien tarkistaminen

Voit milloin tahansa tarkistaa, miten
monta prosenttia asetetusta käyttötunti­määrästä on käytetty.

 Kytke liesituuletin päälle painamalla

liesituulettimen virtakytkintä .
 Paina ja pidä painettuna rasvansuo-

datinpainiketta  tai aktiivihiilisuoda-

tinpainiketta .
Samalla yksi tai useampi imutehon

merkkivaloista vilkkuu.
Vilkkuvien merkkivalojen määrä osoit-

taa, miten monta prosenttia asetetusta
käyttötuntimäärästä on kulunut.

merkkivalo 1 ................................ 25 %

merkkivalot 1 ja 2 ........................ 50 %

merkkivalot 1 - 3 .......................... 75 %

merkkivalot 1 - IS ...................... 100 %

Käyttötuntilaskuri ei nollaudu, vaikka
liesituuletin olisi poissa päältä tai vaik­ka huoneistossa olisi ollut sähkökatko.

merkkivalo IS.................... pois käytöstä

 Valitse haluamasi käyttötuntimäärä

koskettamalla kyseistä lukemaa vas­taavaa hipaisupainiketta.

 Vahvista valitsemasi käyttötuntimäärä

koskettamalla aktiivihiilisuodatinpaini-

ketta .
Kaikki merkkivalot sammuvat.
Jollet vahvista valintaasi 4 minuutin ku-

luessa, valintasi peruuntuu ja vanha
asetus jää voimaan.

24

Käyttö (automaatti- ja käsikäyttö)

Hipaisupainikkeiden merkkiää­ni

Kun kosketat jotain hipaisupainiketta,
kuulet lyhyen merkkiäänen vahvistukse­na valinnastasi.

Voit kytkeä merkkiäänen pois käytöstä.
 Kytke liesituuletin pois päältä kosket-

tamalla liesituulettimen virtakytkintä

.
 Kosketa samanaikaisesti hipaisupai-

niketta IS ja rasvansuodatinpainiketta

 noin 5sekuntia, kunnes kuulet ly-

hyen merkkiäänen.
Nyt hipaisupainikkeiden merkkiääni on

kytketty pois päältä.
 Kun haluat ottaa merkkiäänet takaisin

käyttöön, toimi samalla tavalla.

Jos liesituuletin irrotetaan sähköver­kosta tai jos huoneistossa on ollut
sähkökatko, merkkiäänet kytkeytyvät
takaisin päälle riippumatta siitä, minkä
asetuksen olet aiemmin valinnut.

25

Energiansäästövinkkejä

Tämä liesituuletin on erittäin tehokas ja
energiapihi. Seuraavat toimenpiteet aut­tavat sinua vähentämään energiankulu­tusta:

– Huolehdi keittiön hyvästä tuuletuk-

sesta ruoanlaiton aikana. Hormiin
poistava liesituuletin ei pysty toimi­maan tehokkaasti, jos huonetilaan ei
virtaa riittävästi korvausilmaa, ja lait­teen käyntiääni kovenee.

– Valmista ruokaa mahdollisimman al-

haisilla keittotason tehoilla. Mitä vä­hemmän höyryä ruoanvalmistuksesta
aiheutuu, sitä pienemmällä teholla
voit käyttää liesituuletinta, mikä pie­nentää energiankulutusta.

– Hyödynnä Con@ctivity-toimintoa.

Liesituuletin kytkeytyy tällöin auto­maattisesti päälle ja päältä pois.
Myös sen teho säätyy optimaaliseksi
keittotason tehojen mukaan, jolloin
energiankulutus pienenee.

– Jos käytät liesituuletinta käsiohjauk-

sella, noudata seuraavia ohjeita:

käytä jälkikäyntitoimintoa. Tällöin
puhallin kytkeytyy automaattisesti
pois päältä, kun valitsemasi jälki­käyntiaika on kulunut.

– Puhdista tai vaihda liesituulettimen

suodattimet säännöllisin väliajoin.
Erittäin likaiset suodattimet heikentä­vät laitteen tehoa, lisäävät tulipalon
vaaraa ja aiheuttavat hygieniariskin.

– Kokeile liesituulettimen käyttöä eri

tehoilla. Useimmiten alhainen teho
riittää. Käytä intensiivistä tehoa
vain, kun se on todella tarpeen.

– Kun ruoanlaitosta syntyy paljon

höyryä, kytke liesituuletin suurem­malle teholle ajoissa. Näin höyryt
eivät pääse leviämään muualle
keittiötilaan, jolloin niiden poista­minen vaatisi liesituulettimen pitä­mistä päällä pitempään.

– Muista kytkeä liesituuletin pois

päältä aina ruoanvalmistuksen
päätyttyä.
Jos keittiössä on ruoanvalmistuk­sen päätyttyä vielä käryjä ja hajuja,

26

Puhdistus ja hoito

 Irrota liesituuletin sähköverkosta

aina ennen laitteen huoltoa ja puh­distusta (ks. kappale Tärkeitä turvalli­suusohjeita).

Ulkovaippa

Yleistä

Liesituulettimen pinnat ja käyttövalit­simet ovat arkoja naarmuille ja viilloil­le.

Noudata siksi seuraavia puhdistus­ohjeita.

 Pyyhi kaikki liesituulettimen pinnat ja

käyttövalitsimet pelkällä kuumaan as-

tianpesuaineveteen kastetulla liinalla.
 Kuivaa lopuksi kaikki pinnat kuivalla,

pehmeällä liinalla.
Älä käytä puhdistukseen
– soodaa, happoa, klooria tai liuottimia

sisältäviä puhdistusaineita,

– hankaavia puhdistusaineita, kuten

hankausjauheita ja -nesteitä, tai han­kaavia puhdistusvälineitä, kuten pata­sieniä tai käytettyjä pesusieniä, joissa
voi olla vielä hankausaineiden jääntei­tä.

Erityisohjeita teräspintoja varten

 Noudata tämän kappaleen yleisiä

puhdistusohjeita. Teräspinnat voit
puhdistaa myös hankaamattomalla
ruostumattoman teräksen puhdistus­aineella.

 Erityiset ruostumattoman teräksen

hoitoaineet vähentävät teräspintojen
likaantumista (näitä voit hankkia mm.
Miele-huollosta).
Levitä ainetta ohut, tasainen kerros
pehmeän liinan avulla.

Erityisohjeita väripinnoitettua ulko­vaippaa varten

 Noudata tämän kappaleen yleisiä

puhdistusohjeita.

Laitteen pintaan syntyy puhdistuksen
yhteydessä pienenpieniä naarmuja. Ne
saattavat keittiön valaistuksen mukaan
näkyä häiritsevästi.

Erityisohjeita lasipintoja varten

 Noudata tämän kappaleen yleisiä

puhdistusohjeita, ja puhdista lasipin­nat tavallisella, kaupoissa myytävällä
lasinpuhdistusaineella.

27

Puhdistus ja hoito

Rasvansuodattimet

Uudelleenkäytettävät, metalliset rasvan­suodattimet keräävät keittiökäryn kiin­teät osaset, kuten rasvan ja pölyn, ja
estävät siten liesituuletinta likaantumas­ta.

 Rasvainen ja likainen rasvansuo-

datin voi aiheuttaa palovaaran!

Puhdistusväli

Suosittelemme, että puhdistat rasvan­suodattimet 3–4 viikon välein, jottei ras­va ehdi pinttyä. Tällöin niiden puhdista­minen on helpompaa.

Käyttötuntilaskuri muistuttaa sinua
merkkivalolla  siitä, että rasvansuoda­tin on puhdistettava säännöllisesti.

 Voit muuttaa käyttötuntilaskuriin oh-

jelmoitua enimmäiskäyttötuntimäärää

omien käyttötottumustesi mukaan

(ks. kappale Käyttö).

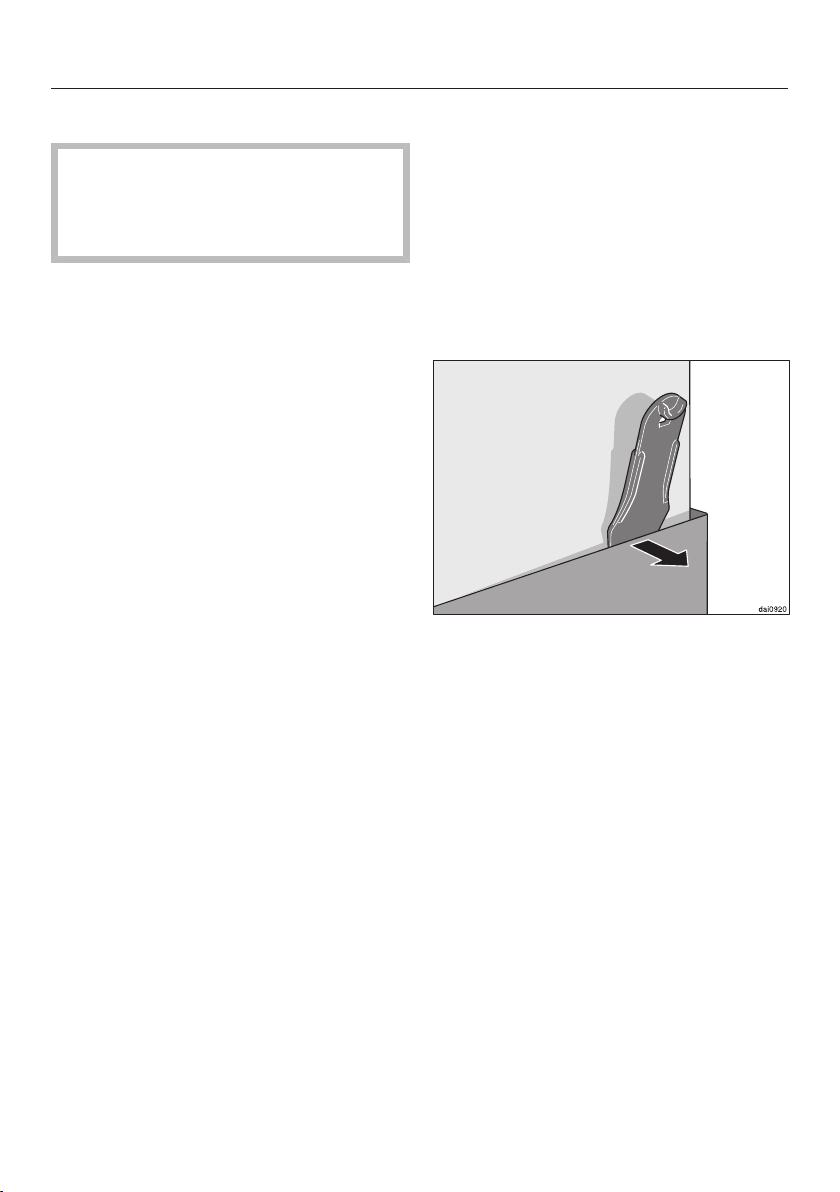

Rasvansuodattimen irrottaminen

Ole varovainen käsitellessäsi suoda­tinta, ettei se pääse putoamaan.

Suodatin voi pudotessaan vahingoit­tua tai vahingoittaa alla olevaa keitto­tasoa.

Pidä suodattimesta tukevasti kiinni.

 Avaa rasvansuodattimen lukitus, tartu

suodattimeen takaosasta, laske suo­datin noin 45°:n kulmaan alaspäin,
napsauta suodatin irti etupuolelta ja
nosta se pois liesituulettimesta.

Rasvansuodattimien puhdistus käsin

 Harjaa rasvansuodattimet lämpimäs-

sä vedessä, jossa on astianpesuai­netta. Älä käytä astianpesuainetta lai­mentamattomana.

Älä käytä puhdistukseen ...

Sopimattomat puhdistusaineet voivat
vahingoittaa suodatinpintoja pitempään
käytettäessä.
Älä siksi käytä seuraavia puhdistusai­neita:

– kalkkia irrottavia puhdistusaineita
– hankausjauheita tai -nesteitä

28

– voimakkaita yleispesuaineita tai ras-

vaa irrottavia puhdistusainesuihkeita

– uuninpuhdistusaineita.

Puhdistus ja hoito

Rasvansuodattimien pesu astianpe­sukoneessa

 Aseta rasvansuodattimet astianpesu-

koneen alakoriin mahdollisimman

pystyyn tai kaltevaan asentoon. Tar-

kista ennen pesuohjelman käynnistä-

mistä, että astianpesukoneen suihku-

varret pääsevät pyörimään vapaasti.
 Käytä kotitalouskäyttöön tarkoitettua

astianpesuainetta.
 Valitse pesuohjelma, jonka pesuläm-

pötila on vähintään 50°C ja enintään

65°C.

Käyttämäsi astianpesuaineen mukaan
rasvansuodattimien sisäpinta voi vär­jäytyä laikulliseksi. Värjäytymillä ei kui­tenkaan ole vaikutusta rasvansuodatti­mien toimintaan.

Puhdistuksen jälkeen

 Anna rasvansuodattimien kuivua pe-

sun jälkeen imukykyisellä alustalla,

ennen kuin asetat ne paikoilleen.

 Jos joskus asetat vahingossa rasvan-

suodattimen väärinpäin, voit avata lu­kituksen työntämällä pienen ruuvital­tan suodattimessa oleviin koloihin.

Rasvansuodattimien käyttötuntilas­kurin nollaus

Kun olet puhdistanut rasvansuodatti­met, niiden käyttötuntilaskuri on nollat­tava.

 Kytke liesituuletin päälle ja kosketa

rasvansuodatinpainiketta  noin
3sekunnin ajan, kunnes ainoastaan
merkkivalo 1 vilkkuu.

Rasvansuodattimien merkkivalo 
sammuu.

Jos olet puhdistanut rasvansuodattimet
jo ennen kuin käyttötuntilaskuriin ase­tettu tuntimäärä on kulunut:

 Kosketa rasvansuodatinpainiketta 

noin 6sekunnin ajan, kunnes ainoas­taan merkkivalo 1 vilkkuu.

 Muista puhdistaa myös liesituuletti-

men sisäosat ennen kuin asetat ras-

vansuodattimet takaisin paikoilleen.

Näin ehkäiset palovaaran.
 Aseta rasvansuodattimet takaisin pai-

koilleen. Varmista samalla, että niiden

kiinnittimet tulevat keittotasoon päin.

29

Puhdistus ja hoito

Aktiivihiilisuodatin

Huonetilaan palauttavaan liesituuletti­meen on asennettava rasvansuodatti­mien lisäksi aktiivihiilisuodatin. Tämä
suodatin sitoo hajuhiukkaset.
Suodatin asennetaan kärynkeräysku­puun rasvansuodattimien yläpuolelle.

Voit ostaa aktiivihiilisuodattimia Mielen
verkkokaupasta, Miele-huollosta (ks. tä­män käyttöohjeen takasivu) tai Miele­kauppiaaltasi. Katso laitetyyppi kappa­leesta Tekniset tiedot.

Aktiivihiilisuodattimen asentaminen/ vaihtaminen

 Jotta voisit asentaa tai vaihtaa aktiivi-

hiilisuodattimen, sinun on irrotettava
ensin rasvansuodattimet edellä kuva­tulla tavalla.

 Ota aktiivihiilisuodatin pakkauksesta.

 Työnnä aktiivihiilisuodatin ensin takaa

suodatinkehyksen sisään, nosta suo­datinta sitten etupuolelta ylöspäin ja
paina kiinni kehykseen.

 Aseta lopuksi rasvansuodattimet ta-

kaisin paikoilleen.

 Ota aktiivihiilisuodattimen käyttötunti-

laskuri käyttöön, kun käytät suodatin­ta ensimmäistä kertaa (ks. kappaletta
"Käyttö").

30

Vaihtoväli

 Vaihda aktiivihiilisuodatin aina, kun se

ei enää poista ruoanvalmistuksessa
syntyviä käryjä riittävän hyvin.
Suodatin tulee vaihtaa vähintään
6kuukauden välein.

Käyttötuntilaskuri muistuttaa sinua
merkkivalolla  siitä, että aktiivihiilisuo­datin on vaihdettava.

 Tätä varten aktiivihiilisuodattimen

käyttötuntilaskuri on otettava käyt­töön ensimmäisellä kerralla (ks. kap­pale Käyttö).

Aktiivihiilisuodattimien käyttötuntilas­kurin nollaus

Kun käyttötuntilaskuri on käytössä ja
kun vaihdat suodattimen uuteen, laskuri
on nollattava.

 Kytke liesituuletin päälle ja kosketa

aktiivihiilisuodatinpainiketta  noin

3sekunnin ajan, kunnes ainoastaan

merkkivalo 1 vilkkuu.
Aktiivihiilisuodattimien merkkivalo 

sammuu.
Jos olet vaihtanut aktiivihiilisuodattimen

jo ennen kuin käyttötuntilaskuriin ase­tettu tuntimäärä on kulunut:

 Kosketa aktiivihiilisuodatinpainiketta

 noin 6sekunnin ajan, kunnes ai-

noastaan merkkivalo 1 vilkkuu.

Aktiivihiilisuodattimien hävittäminen

 Voit hävittää käytetyn aktiivihiilisuo-

dattimen sekajätteen mukana.

Puhdistus ja hoito

31

Huolto ja takuu

Jos laitteessa on toimintahäiriö, jota et
voi itse korjata, ota yhteys Miele-kaup­piaaseen tai valtuutettuun Miele-huolto­liikkeeseen.

Tietoja lähimmästä valtuutetusta Miele­huoltoliikkeestä saat käyttöohjeen taka­sivulla olevasta puhelinnumerosta.

Huolto tarvitsee liesituulettimen tyyppi­ja valmistusnumerot.
Molemmat tiedot löydät liesituulettimen
arvokilvestä.

Arvokilven sijainti

Arvokilpi tulee näkyviin, kun irrotat ras­vansuodattimet.

Takuuaika ja takuuehdot

Tälle laitteelle on myönnetty kahden (2)
vuoden takuu.

Lisätietoja takuuehdoista löydät laitteen
mukana toimitetusta erillisestä takuuvih­kosesta.

32

Asennus

Ennen asennusta

 Ennen kuin asennat liesituuletti-

men, ota huomioon seuraavien sivu­jen ohjeet sekä kappaleen "Tärkeitä
turvallisuusohjeita" ohjeet.

Suojakalvon irrottaminen

Laitteen osat on suojattu kuljetuksen
ajaksi suojakalvoilla.

 Irrota laitteen osia suojaavat suojakal-

vot ennen asennusta. Suojakalvot ir-

toavat pinnoilta ilman apuvälineitä.

Asennuskaavio

Liesituulettimen asennus on kuvattu
erillisessä asennuskaaviossa.

Liesituulettimen irrottaminen

Jos joskus haluat irrottaa liesituuletti­men paikaltaan, toimi päinvastaisessa
järjestyksessä kuin mitä asennusoh­jeessa on kuvattu. Laitteen mukana toi­mitetaan erillinen vipu, joka helpottaa
hormikuvun irrottamista.

 Irrota hormikuvun molemmat kiinni-

tysruuvit.

 Työnnä vipu hormikuvun peitekappa-

leen ja teleskooppiosan väliin.

 Paina hormikuvun peitekappale irti pi-

dikkeistään.

33

Asennus

Asennustarvikkeet

34

a

Montage

Installation

Montaje

Montaggio

Montering

Montagem

Asennus

3 tarrapaperisuojusta

hormikuvun asennusta varten.

b

1 liitäntäkaulus

jos käytät 150 mm:n poistoilma­putkea.

c

1 sovitinkappale

jos käytät 125 mm:n poistoilma­putkea.

d

1 sulkuläppä

asennettavaksi moottoriyksikön lii­täntäkaulukseen (ei huonetilaan pa­lauttavana). Joissakin malleissa sul­kuläppä on valmiina.

e

Korkeudeltaan säädettävä seinä­kiinnityslevy

liesituulettimen kiinnittämiseksi sei­nään.

f

Muuntosarja huonetilaan palautta­vaksi

sisältää ilmanohjauskappaleen, alu­miiniputken ja letkunkiristimet (ei si­sälly vakiotoimitukseen, erikseen os­tettava lisävaruste, ks. kappale Tek­niset tiedot).

Asennus

6 ruuvia 5 x 60 mm ja
6 ruuvitulppaa 8 x 50 mm

seinäkiinnitystä varten.

Ruuvit ja tulpat on tarkoitettu tiili- tai
betoniseiniin.

Jos seinä on jotain muuta materiaa­lia, käytä kyseiseen materiaaliin sopi­via kiinnitysvälineitä.

Varmista myös, että seinä kestää lie­situulettimen painon.

2 mutteria M 6, joissa lukkohammas­tus

liesituuletinyksikön kiinnittämistä var­ten.

2 ruuvia 3,9 x 7,5 mm

hormikuvun kiinnittämistä varten.

1 vipu

hormikuvun irrottamista varten.

Asennuskaavio

35

Asennus

Laitteen mitat

Piirrokset eivät ole mittakaavassa.

36

Asennus

a

Hormiin poistavana

b

Huonetilaan palauttavana

c

Huonetilaan palauttavana ilmanpoistoaukko ylöspäin

de

Asennukseen varattu alue (huonetilaan palauttavana vain d). Seinään tai kat­toon varattu alue poistoilma-aukkoa ja pistorasian asentamista varten, sekä
liesituuletinmalleissa ...EXT läpivientiä varten yhdyskaapelin liittämiseksi ul­koiseen puhaltimeen. Huonetilaan palauttavana tarvitaan vain pistorasian
asennus.

Hormiliitäntä  150 mm, kavennuskappaleen avulla  125 mm.

Keittotason ja liesituulettimen välinen turvaetäisyys (S)

Ota huomioon keittotason tai muun keittolaitteen valmistajan ohjeet, kun määrit­telet keittolaitteen ja liesituulettimen väliin jätettävää etäisyyttä.
Jos suurempaa turvaetäisyyttä ei ole määritetty, noudata asennuksessa seuraa­via vähimmäisturvaetäisyyksiä.

Noudata myös kappaleen "Tärkeitä turvallisuusohjeita" ohjeita.

Keittolaite Etäisyys S vähintään

Sähköliesi/-keittotaso 450 mm

Sähkögrilli, rasvakeitin (sähkö) 650 mm

Monipolttiminen kaasukeittotaso
kokonaisteho ≤ 12,6 kW,
yksittäisten polttimien teho ≤ 4,5 kW

Monipolttiminen kaasukeittotaso,
kokonaisteho > 12,6 kW ja ≤ 21,6 kW,
yksittäisten polttimien teho ≤ 4,8 kW

Monipolttiminen kaasukeittotaso,
kokonaisteho > 21,6 kW,
tai jonkin polttimen teho > 4,8 kW

Yhden polttimen kaasutaso, jonka teho ≤ 6 kW 650 mm

Yhden polttimen kaasutaso,
jonka teho > 6 kW ja ≤ 8,1 kW

Yhden polttimen kaasutaso, jonka teho > 8,1 kW ei mahdollinen

650 mm

760 mm

ei mahdollinen

760 mm

37

Asennus

Asennussuosituksia

– Työskentelyn helpottamiseksi suosit-

telemme, että liesituulettimen alle jä­tetään vähintään 650 mm tilaa myös
silloin, kun liesituuletin asennetaan
sähkölieden päälle.

– Ota huomioon myös laitteen käyttä-

jän pituus laitteen asennuskorkeutta
valitessasi. Laitteen käyttäjän on pys­tyttävä työskentelemään vapaasti
keittotason ääressä, ja liesituuletti­men käyttövalitsimiin tulee päästä
helposti käsiksi.

– Huomaa myös, että jos asennat liesi-

tuulettimen kovin korkealle, osa kä­ryistä ja hajuista voi "päästä karkuun"
liesituulettimelta.

– Jotta liesituuletin pystyisi poistamaan

käryt ja hajut mahdollisimman tehok­kaasti, se tulee asentaa sivusuunnas­sa kohdakkain keittotason kanssa.

– Keittotason tulisi mieluiten olla hie-

man liesituuletinta kapeampi ja se
saisi olla enintään liesituulettimen le­vyinen.

– Asennuspaikkaan pitäisi olla vapaa

pääsy myös asennuksen jälkeen.
Myös mahdollisia huoltotoimia varten
liesituulettimeen pitäisi päästä hel­posti käsiksi ja laite tulisi olla helppo
irrottaa. Ota tämä huomioon erityi­sesti, kun asennat kaapistoja, hyllyjä
tai katto- ja seinäkoristeita liesituulet­timen läheisyyteen.

Porauskaavio seinäasennusta varten

 Noudata reikiä poratessasi mukana

toimitettua asennuskaaviota.

 Jos liesituulettimen takaseinä raken-

netaan etukäteen siten, että siinä ha­lutaan olevan valmiit kiinnitysreiät
ruuveja varten, yllä olevasta kuvasta
käyvät ilmi liesituuletinta varten porat­tavien reikien sijainti (ruuvien  5
mm).

38

Hormiliitäntä

 Kun käytät liesituuletinta saman-

aikaisesti samaan huonetilaan sijoite­tun tulisijan kanssa, voi syntyä myr­kytysvaara!

Noudata ehdottomasti kappaleen
"Tärkeitä turvallisuusohjeita" ohjeita.

Jos olet epävarma, anna varmuuden
vuoksi nuohoojan tarkistaa, että liesi­tuulettimen käyttö on turvallista.

Käytä ainoastaan tulenkestävästä
materiaalista valmistettuja sileitä tai
taipuisia poistoilmaputkia.

Jos liität liesituulettimen ulkoiseen
puhallinmoottoriin, varmista että
poistoilmaputki on riittävän tukeva
voimakasta puhallinmoottoria varten.
Ulkoinen puhallinmoottori saattaa ai­heuttaa poistoilmaputkeen voimak­kaan alipaineen, jolloin poistoilma­putki saattaa painua kasaan.

Noudata seuraavia ohjeita mahdollisim­man suuren imutehon ja mahdollisim­man hiljaisen ilmanpoistoäänen takaa­miseksi:

– Poistoilmaputken halkaisija ei saisi ol-

la pienempi kuin 150 mm.

– Mikäli käytät litteitä hormikanavia,

hormikanavan poikkipinta-ala ei saa
olla pienempi kuin ilmanpoistoaukon
liitäntäkauluksen poikkipinta-ala.

– Poistoilmaputken on oltava mahdolli-

simman lyhyt ja suora.

– Käytä vain loivakaarteisia mutkakap-

paleita.

– Varmista että kaikki liitokset on tehty

kunnolla ja tiiviisti.

Ota huomioon, että ilmavirtauksen
kaikenlainen pienentäminen heiken­tää liesituulettimen imutehoa ja voi­mistaa laitteen käytöstä syntyviä ää­niä.

 Jos haluat johtaa poistoilman suoraan

ulos, käytä asennukseen erityistä te­leskooppista seinäläpivientiä tai kat­toläpivientiä (erikseen ostettavia lisä­varusteita).

 Jos johdat poistoilman hormikana-

vaan, käännä putken ilmanpoistokau­lus ilmavirtauksen suuntaisesti.

 Jos vedät poistoilmaputkea vaaka-

suoraan, putkessa on oltava vähin­tään 1 cm:n kaato jokaista putkimet­riä kohti. Näin vältetään mahdollisen
kondenssiveden valuminen poisto­ilmaputkea pitkin liesituulettimeen.

 Jos johdat poistoputken kylmiin tiloi-

hin, esim. katolle tai ullakon kautta,
lämpötilaerot putkiston eri osissa voi­vat muodostua suuriksi. Lämpötila­erot aiheuttavat kondenssiveden ke­rääntymistä putkiin. Tämän vuoksi
poistoilmaputki on eristettävä.

– Poistoilmaputki ei saa olla taittunut

eikä se saa olla painunut kasaan.

39

Hormiliitäntä

Kondenssivesisulku

Poistoilmaputken eristyksen lisäksi jois­sain tapauksissa on suositeltavaa asen­taa kondenssivesisulku, joka kerää
poistoputkeen syntyneen kondenssive­den ja haihduttaa sen.
Näitä erikseen ostettavia kondenssive­sisulkuja on kahdenkokoisia, 125 mm:n
ja 150 mm:n poistoputkia varten.

Äänenvaimennin

Voit asentaa poistoilmaputkeen äänen­vaimentimen (erikseen ostettava lisäva­ruste). Se vähentää poistoilmaliitäntään
liittyvää melua.

Hormiin poistavana

 Kun asennat kondenssivesisulkua,

tarkista että se tulee pystysuoraan ja

mahdollisimman lähelle liesituuletti-

men poistoilmaputken liitäntäkaulus-

ta.

Kondenssivesisulun kotelossa oleva

nuoli osoittaa, mihin suuntaan pois-

toilma ohjautuu.
Ulkoiseen puhaltimeen liitettävissä mal-

leissa (liesituuletinmallit ...EXT) kon­denssivesisulku on valmiiksi asennettu­na.

40

Äänenvaimennin vaimentaa poistoilma­putken kautta ulos kantautuvaa puhalti­men ääntä, mutta myös poistoilmaput­ken kautta ulkoa keittiöön kuuluvaa me­lua (esim. katumelua). Tätä varten ää­nenvaimennin tulee asentaa mahdolli­simman lähelle ilman ulosmenoauk­koa.

Huonetilaan palauttavana

Asenna äänenvaimennin poistoilma-au­kon ja ilmanohjausputken väliin . Vaa­dittava asennustila on tarkistettava ta­pauskohtaisesti.

Hormiin poistavana / ulkoinen moot­tori

Hormiliitäntä

Jotta puhallinmoottorin ääni ei kantau­tuisi keittiöön, asenna äänenvaimennin
ihan ulkoisen puhaltimen  eteen. Jos
poistoilmaputki on pitkä, äänenvaimen­nin kannattaa kuitenkin asentaa liesituu­lettimen poistoilmakauluksen lähelle .
Kun käytät talon sisälle asennettua ul­koista puhallinta, voit asentaa toisen ää­nenvaimentimen puhallinmoottorin
taakse  vaimentamaan poistoilmaput­kesta ulos kantautuvaa puhaltimen
käyntiääntä.

41

Sähköliitäntä

Liesituulettimen saa liittää vain asian­mukaiseen sukopistorasiaan AC 230 V
~ 50Hz.
Sähköliitännän on oltava normin
VDE0100 mukainen!

Turvallisuuden lisäämiseksi liitännän voi
varustaa DIN VDE 0100, osan 739 suo­situsten mukaisella vikavirtasuojakytki­mellä, jonka laukeamisvirta on 30 mA
(DIN VDE 0664).

Käytä mahdollisuuksien mukaan pisto­tulppaliitäntää (normin VDE 0701 mu­kaan), koska se helpottaa laitteen huol­toa. Liitä liesituuletin pistorasiaan, josta
pistotulppa on tarvittaessa helppo irrot­taa.

Mikäli liesituulettimen pistorasiaan ei
pääse käsiksi asennuksen jälkeen tai
mikäli liesituuletin asennetaan kiinteästi
sähköverkkoon, asennus on varustetta­va erillisellä, kaikki koskettimet avaaval­la erotuskytkimellä. Käytettävän kytki­men erotusvälin on oltava yli 3 mm.
Tällaisia kytkimiä ovat mm. johdonsuo­jakatkaisimet, sulakkeet ja kontaktorit
(EN 60335).

Tarvittavat sähköliitäntätiedot löydät
laitteen arvokilvestä (ks. kappaletta
"Huolto ja takuu"). Tarkista, että arvokil­vessä ilmoitetut jännite ja taajuus vas­taavat sähköverkon jännitettä ja taajuut­ta.

42

Con@ctivity 2.0-toiminnon ottaminen käyttöön

Con@ctivity 2.0-tikun asenta­minen

Jotta voisit käyttää Con@ctivity 2.0-toi­mintoa, keittotasoon on asennettava
Con@ctivity 2.0-tikku.

 Noudata tikun asennuksessa

Con@ctivity 2.0-tikun asennusohjeita.

Con@ctivity 2.0-toiminnon ot­taminen käyttöön

Jotta voisit käyttää Con@ctivity 2.0-toi­mintoa, sinun on luotava langaton yh­teys keittotason ja liesituulettimen välil­le.

Edellytyksenä on, että molemmat lait­teet on asennettu toimintavalmiiksi.

Sinun on luotava langaton yhteys liesi­tuulettimen ja keittotason välille saman­aikaisesti. Liesituulettimen kirjaaminen
järjestelmään on selitetty seuraavassa.
Keittotason kirjaaminen on selitetty ky­seisen keittotason käyttö- ja asennus­ohjeessa. Tutustu toimintaohjeisiin jo
etukäteen.
Kirjaudu järjestelmään ensin liesituuletti­mesta, sitten keittotasosta.

Liesituulettimen kirjaaminen

 Sekä keittotason että liesituulettimen

täytyy olla pois päältä.

 Kosketa jälkikäynnin hipaisupainiketta

 noin 10sekunnin ajan, kunnes
imutehon 1 merkkivalo syttyy.

 Kosketa tämän jälkeen peräjälkeen
– hipaisupainiketta 1,
– hipaisupainiketta IS,
– ja sitten valokytkintä .
Liesituuletin on nyt sisään-/uloskirjausti-

lassa.
Jos langatonta yhteyttä ei ole vielä

muodostettu, merkkivalot 2 ja 3 vilkku­vat samanaikaisesti.
Jos langaton yhteys on käytössä, merk­kivalot 2 ja 3 palavat yhtäjaksoisesti
(Con@ctivity 2.0 on aktivoitu tai kauko­säädin on kirjattu järjestelmään).

 Ota Con@ctivity 2.0-toiminto käyt-

töön koskettamalla hipaisupainiketta
IS.

Laite alkaa etsiä langatonta yhteyttä.
 Kirjaa tällä välin keittotaso järjestel-

mään.

43

Con@ctivity 2.0-toiminnon ottaminen käyttöön

Keittotason kirjaaminen

 Sillä välin kun liesituuletin etsii lan-

gatonta yhteyttä, aloita keittotason

kirjaaminen järjestelmään.

Tarkempia tietoja löydät keittotason

käyttöohjeesta.
 Kun keittotasolta tulee vahvistus, että

se on kirjautunut järjestelmään, vah-

vista langattoman yhteyden muodos-

tuminen painamalla liesituulettimen

jälkikäynnin valitsinta 515. Kaikki

merkkivalot sammuvat.
 Vahvista myös keittotason kirjautumi-

nen.
Tämän jälkeen Con@ctivity 2.0-toiminto

on käyttövalmis.
Jollet vahvista kirjautumisia neljän en-

simmäisen minuutin aikana, kirjautumi­set peruuntuvat.

Laitteet kirjataan järjestelmään vain
kerran. Vaikka laitteet myöhemmin ir­rotettaisiin sähköverkosta tai esim.
sähkökatkon jälkeen laitteet pysyvät
edelleen kirjattuina järjestelmään.

Jos aktivointi epäonnistui

 Jollei liesituulettimen ja keittotason

välille muodostu langatonta yhteyttä,
vaikka olet kirjannut molemmat lait­teet järjestelmään, molemmat laitteet
täytyy ensin kirjata ulos ja sitten ta­kaisin sisään järjestelmään.

Con@ctivity 2.0 -toiminnon poistaminen käytöstä

 Voit kirjata liesituulettimen ulos järjes-

telmästä samalla tavalla kuin kirjasit
sen sisään. Paina tällöin sisään-/ulos­kirjaustilassa painikkeen IS sijaan pai­niketta 1.

 Kirjaa keittotaso ulos järjestelmästä

keittotason käyttöohjeen mukaisesti.

Huomaa, että kun katkaiset langatto­man yhteyden, myös yhteys liesituu­lettimen kaukosäätimeen katkeaa ja se
on luotava uudelleen.

44

Tekniset tiedot

Puhallinmoottori* 90 W

Valaisin 3 x 3 W

Kokonaisliitäntäteho* 99 W

Jännite, taajuus AC 230 V, 50 Hz

Sulake 10 A

Verkkoliitäntäjohto 1,5 m

Paino

DA 6690 W 26 kg

DA 6690 W EXT 23 kg

*Liesituuletinmallien ...EXT liitäntäteho vaihtelee käytettävän ulkoisen puhaltimen mukaan.
Ulkoisen puhaltimen yhdyskaapelin pituus: 1,9m

Käyttö huonetilaan palauttavana edellyttää muuntosarjan DUW20 ja aktiivihiilisuodattimen
DKF12 asentamista (erikseen ostettavia lisävarusteita)

Radiomoduuli (Zigbee)

Taajuuskaista 2,405 - 2,48 GHz

Enimmäislähetysteho 10 mW

45

Tekniset tiedot

Vaatimustenmukaisuusvakuutus

Miele vakuuttaa, että tämä liesituuletin täyttää direktiivin 2014/53/EU vaatimukset.
Täydellinen vaatimustenmukaisuusvakuutus on tilattavissa verkosta osoitteesta:
– www.miele.fi/c/kaeyttoeohjeet-385.htm
– Tarvitset tätä varten tuotteen nimen ja valmistusnumeron.

Vertailutestien tekijöille

Esitteessä "Melutasomittaukset" esitellään kaikki tarvittavat tiedot melutasomit­tauksista.
Käytä ehdottomasti aina tätä uusinta esitettä. Voit tilata sen sähköpostitse osoit­teesta:

– [e-mail]
Ilmoita tilauksessasi tarkka postiosoitteesi sekä liesituulettimen malli ja tyyppinu-

mero (ks. arvokilpi).

Ohje vertailutestien tekijöille:

Seuraavissa tietolehtisissä annetut tiedot on laskettu voimassa olevien normien
EN61591 ja EN60704-3 mukaisesti. Mittauskentän/keittotason ja liesituulettimen
alareunan välinen etäisyys testin aikana oli 600mm ja testausjännite 230V. Testit
suoritettiin ilman sulkuläppää.

46

Tekniset tiedot

Kotitalouksien liesituulettimia koskeva tuoteseloste

EU:n delegoitujen asetusten 65/2014 ja 66/2014 mukaan

MIELE
Mallitunniste / -merkki DA 6690 W

Vuotuinen energiankulutus (AEC
Energiatehokkuusluokka A+
Energiatehokkuusindeksi (EEI
Virtausdynaaminen hyötysuhde (FDE
Virtausdynaamisen hyötysuhteen luokka
A (tehokkain) G (vähiten tehokas) A
Valotehokkuus (LE

) 55,6 lx/W

hood

Valotehokkuusluokka
A (tehokkain) G (vähiten tehokas) A
Rasvansuodatuksen erotusaste 95,1 %
Rasvansuodatuksen erotusasteen luokka
A (tehokkain) G (vähiten tehokas) A
Mitattu ilmavirta parhaan hyötysuhteen pisteessä

Ilmavirta (vähimmäisnopeudella)

Ilmavirta (enimmäisnopeudella)

Ilmavirta (teho- tai pikatoiminnolla)

Enimmäisilmavirta (Q

max

)

Mitattu ilmanpaine parhaan hyötysuhteen pisteessä 404 Pa
A-painotettu äänitehotaso vähimmäisnopeudella 38 dB
A-painotettu äänitehotaso enimmäisnopeudella 51 dB
A-painotettu äänitehotaso (teho- tai pikatoiminnolla) 63 dB
Mitattu sähkön ottoteho parhaan hyötysuhteen pisteessä 104,0 W
Tehonkulutus pois päältä tilassa (Po) W
Tehonkulutus valmiustilassa (Ps) 0,15 W
Valaistusjärjestelmän nimellisteho 9,0 W
Valaistusjärjestelmän keskimääräinen valaistusvoimakkuus keittopinnal-la500 Ix

) 30,8 kWh/v

hood

) 39,7

hood

) 37,8

hood

351,2 m3/h

200 m3/h

300 m3/h

640 m3/h

640 m3/h

Ajan korotuskerroin 0,6

47

Tekniset tiedot

Kotitalouksien liesituulettimia koskeva tuoteseloste

EU:n delegoitujen asetusten 65/2014 ja 66/2014 mukaan

MIELE
Mallitunniste / -merkki DA 6690 W EXT

Vuotuinen energiankulutus (AEC
Energiatehokkuusluokka A++
Energiatehokkuusindeksi (EEI
Virtausdynaaminen hyötysuhde (FDE
Virtausdynaamisen hyötysuhteen luokka
A (tehokkain) G (vähiten tehokas) ­Valotehokkuus (LE

) 55,6 lx/W

hood

Valotehokkuusluokka
A (tehokkain) G (vähiten tehokas) A
Rasvansuodatuksen erotusaste %
Rasvansuodatuksen erotusasteen luokka
A (tehokkain) G (vähiten tehokas) ­Mitattu ilmavirta parhaan hyötysuhteen pisteessä

Ilmavirta (vähimmäisnopeudella)

Ilmavirta (enimmäisnopeudella)

Ilmavirta (teho- tai pikatoiminnolla)

Enimmäisilmavirta (Q

max

)

Mitattu ilmanpaine parhaan hyötysuhteen pisteessä Pa
A-painotettu äänitehotaso vähimmäisnopeudella dB
A-painotettu äänitehotaso enimmäisnopeudella 0 dB
A-painotettu äänitehotaso (teho- tai pikatoiminnolla) dB
Mitattu sähkön ottoteho parhaan hyötysuhteen pisteessä W
Tehonkulutus pois päältä tilassa (Po) W
Tehonkulutus valmiustilassa (Ps) 0,15 W
Valaistusjärjestelmän nimellisteho 9,0 W
Valaistusjärjestelmän keskimääräinen valaistusvoimakkuus keittopinnal-la500 Ix

) 6,6 kWh/v

hood

) 32,4

hood

)

hood

m3/h

m3/h

m3/h

m3/h

m3/h

Ajan korotuskerroin

48

Saksa
Miele & Cie. KG
Carl-Miele-Straße 29
33332 Gütersloh

Miele Oy
Porttikaari 6
Porttipuisto
01200 Vantaa
Puhelin:
Faksi:
Sähköposti: [e-mail]
Internet: www.miele.fi

[phone]
(09) 875 97399

DA 6690 W
DA 6690 W EXT



M.-Nr. 09 731 020 / 03fi-FI
