Page 1

Инструкция по эксплуатации, монтажу и гарантия качества

Кухонная вытяжка DA 6290 W, DA 6290 W EXT

До установки, подключения и подготовки к работе обязательно прочтите данную инструкцию по эксплуатации. Вы обезопасите себя и предотвратите повреждения прибора.

ru - RU, UA, KZ

M.-Nr. 07 833 650

Page 2

Содержание

Ваш вклад в охрану окружающей среды ............................4

Указания по безопасности и предупреждения .......................5

Описание работы прибора........................................11

Описание прибора ...............................................12

Miele|home .....................................................14

Con|ctivity ......................................................14

Эксплуатация ...................................................15

Включение вентилятора s.........................................15

Выбор уровня мощности - / + ......................................15

Интенсивный режим ............................................15

Остаточной ход вентилятора 5 ¢15 .................................16

Местное освещение I ............................................16

Подсветка по периметру ] ........................................17

Изменение цвета подсветки по периметру £ .........................17

Счетчик рабочих часов l ........................................18

Чистка и уход ...................................................20

Корпус ..........................................................20

Жироулавливающий фильтр .......................................21

Обнуление счетчика жироулавливающего фильтра .................23

Установка / замена угольного фильтра...............................23

Обнуление счетчика угольного фильтра ...........................24

Замена галогенных ламп...........................................25

Размеры прибора................................................26

Расстояние между варочной поверхностью и вытяжкой (S) ...........27

Монтаж.........................................................29

Инструкция по монтажу ...........................................29

Защитная пленка .................................................29

Демонтаж .......................................................29

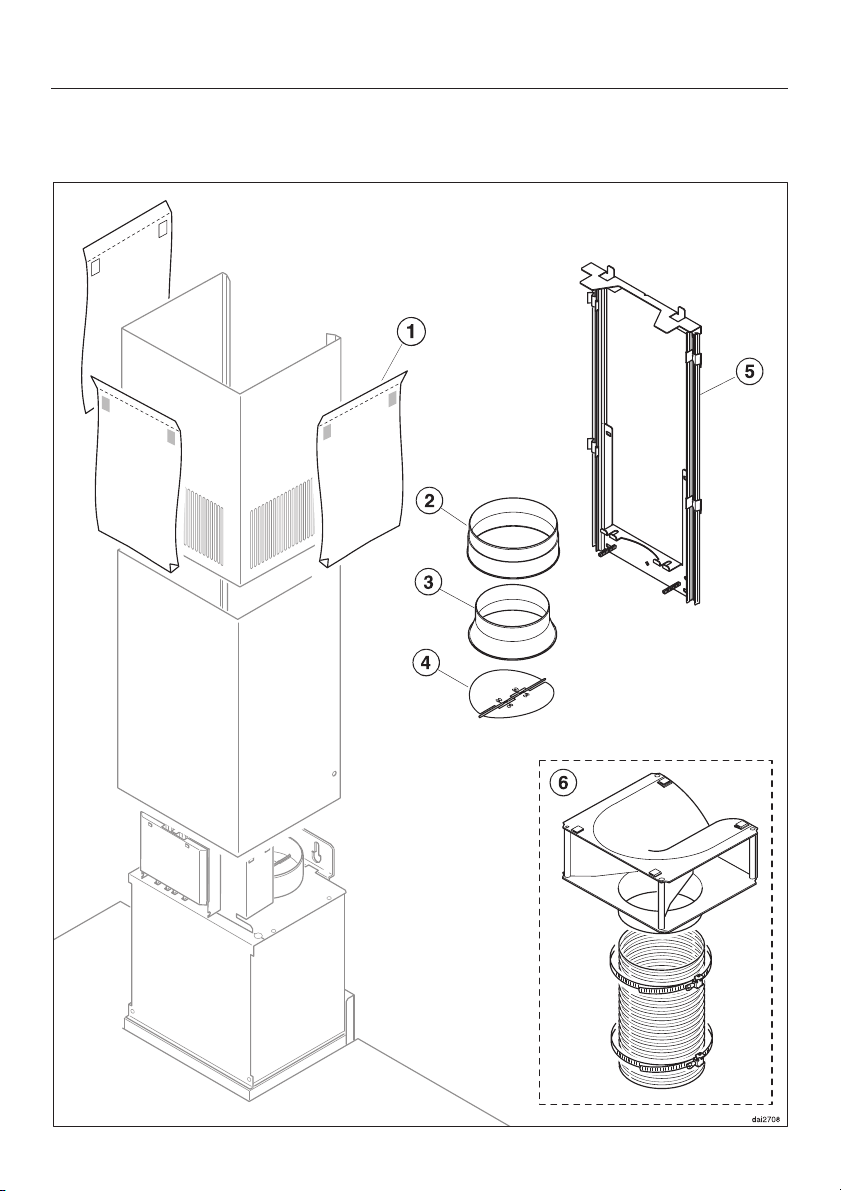

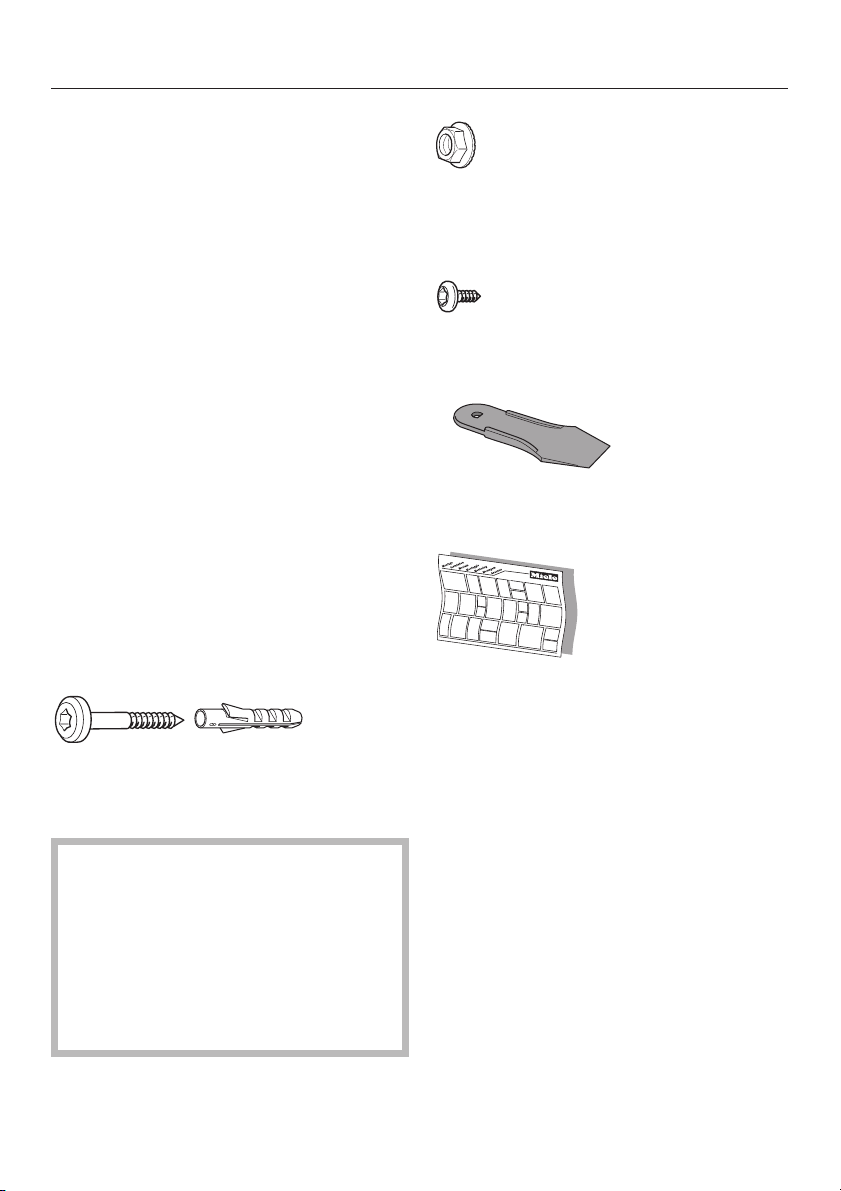

Материал для монтажа............................................30

Воздуховод .....................................................32

Заслонка для предотвращения образования конденсата ...............33

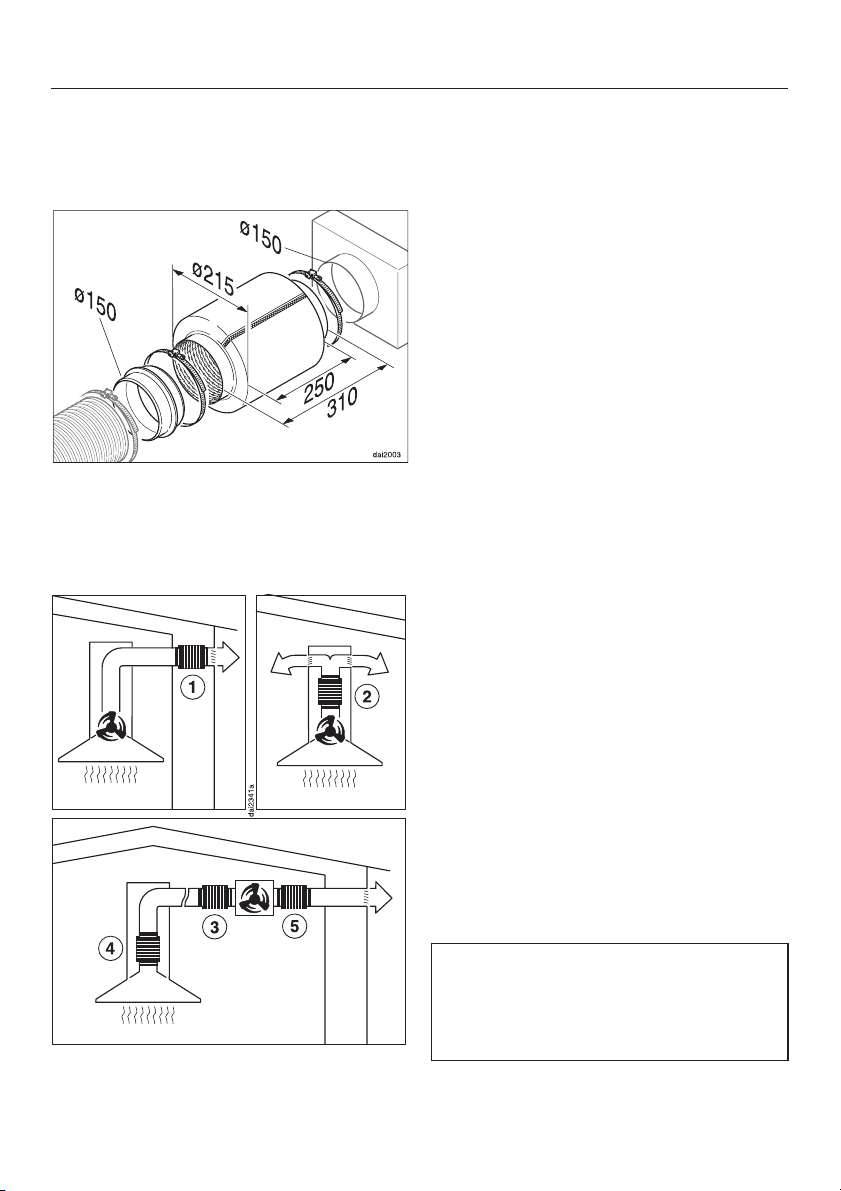

Шумоподавитель .................................................34

Электроподключение ............................................35

Page 3

Содержание

Работа вытяжки с модулем управления DSM 400 ...................36

Подключение выключателя с оконным контактом ..................36

Использование изолированных управляющих контактов .............37

Подключение кнопочного выключателя с подсветом ................37

Сервисная служба...............................................38

Сертификат (только для РФ) ....................................38

Технические характеристики .....................................39

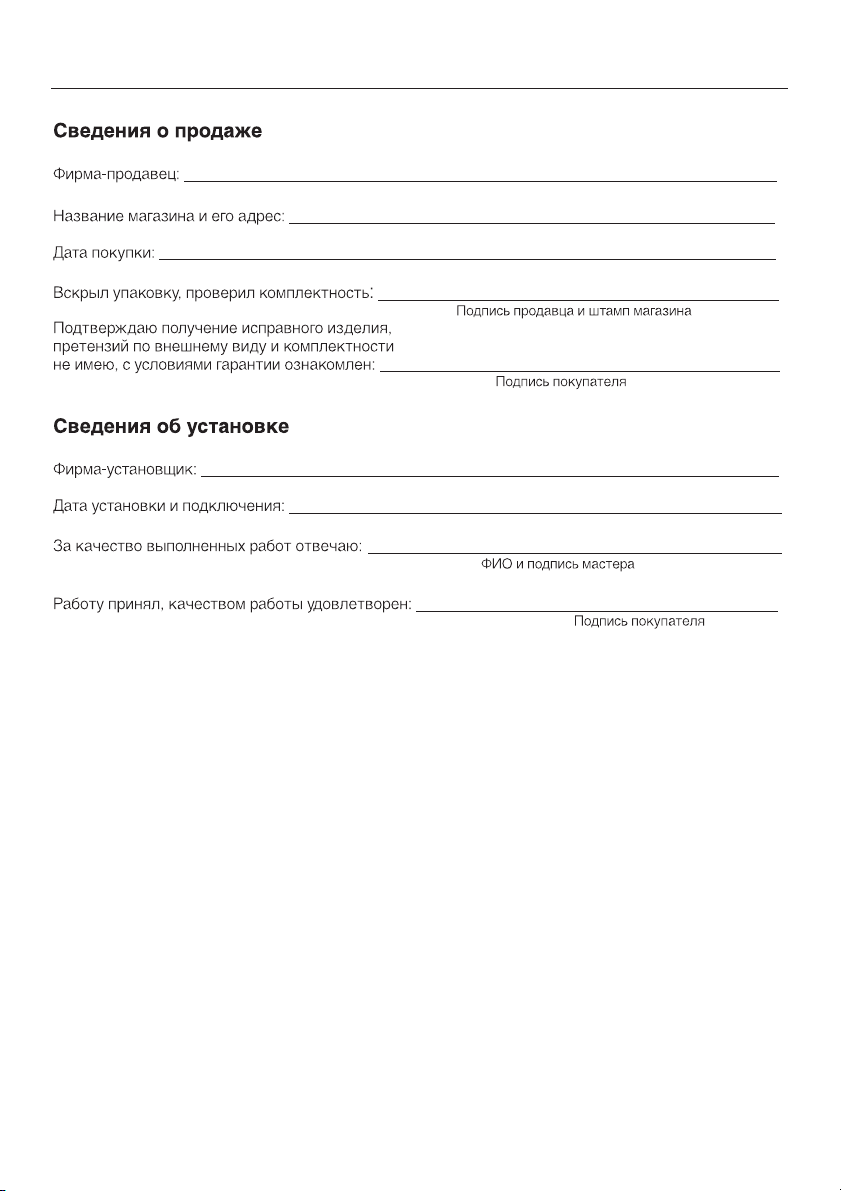

Гарантия качества товара ........................................40

Page 4

Ваш вклад в охрану окружающей среды

Утилизация транспортной упаковки

Упаковка защищает прибор от по вреждений при транспортировке. Материалы, используемые при изго товлении упаковки, безопасны для окружающей среды и легко утилизи руемы, поэтому они подлежат пере работке.

Возвращение упаковки для ee вто ричной переработки приводит к эко номии сырья и уменьшению коли чества отходов. Просим Bac по воз можности сдать упаковку в пункт приема вторсырья.

Части упаковки (например, пленка, стиропор) могут представлять опасность для детей. Существует опасность удушья! Храните упаковку в недоступном для детей месте и утилизируйте ее как можно быстрее.

Утилизация отслужившего прибора

Отслужившие электрические и электронные приборы часто содер жат ценные компоненты. В то же

время материалы приборов содер жат вредные вещества, необходи

мые для работы и безопасности тех

ники. При неправильном обращении с отслужившими приборами или их попадании в бытовой мусор такие

вещества могут нанести вред здоро

вью человека и окружающей среде.

Поэтому не рекомендуется

выбрасывать отслужившие приборы вместе с обычным бытовым мусором.

Рекомендуем Вам сдать отслужив ший прибор в пункт приема и утили зации электрических и электронных приборов.

До момента отправления на утилиза цию отслуживший прибор должен храниться в безопасном для детей состоянии.

Page 5

Указания по безопасности и предупреждения

Этот прибор отвечает нормам тех нической безопасности. Однако его ненадлежащее использование может привести к травмам персо нала и материальному ущербу.

Прежде чем начать эксплуатацию прибора, внимательно прочтите данную инструкцию. В ней содер жатся важные сведения по уста новке, технике безопасности, эксплуатации и техобслуживанию прибора. Вы обезопасите себя и избежите повреждений прибора.

Бережно храните данную инструкцию и по возможности передайте ее следующему владельцу прибора!

Надлежащее использование

Эта вытяжка предназнвчена для

использования в домашнем хозяйстве или подобных условиях, например

–

в магазинах, офисах и подобных рабочих условиях

–

в загородных домах

–

клиентами в отелях, мотелях, пансионатах и других соответству ющих заведениях.

Используйте вытяжку только для

домашних нужд для удаления и очистки воздуха от испарений, кото рые остаются после приготовления пищи.

Все другие возможности применения недопустимы. Miele не несет ответ ственности за повреждения, кото рые могут возникнуть вследствие применения не по назначению или неправильного обслуживания.

Лицам, которые по состоянию

здоровья или из-за отсутствия опыта и соответствующих знаний не могут уверенно управлять прибором, не ре комендуется его эксплуатация без присмотра или руководства со сто роны ответственного лица.

Åñëè ó Âàñ åñòü äåòè

Не оставляйте без надзора детей,

если они находятся вблизи прибора. Никогда не позволяйте детям играть с прибором.

Дети могут пользоваться прибо-

ром без надзора взрослых, если они настолько освоили работу c ним, что могут это делать c уверенностью. Кроме того, они должны осознавать возможную опасность, связанную с неправильной эксплуатацией прибо ра.

Если Ваша вытяжка оснащена

галогенными лампами, учитывайте, что при эксплуатации лампы очень

сильно нагреваются и остаются горя

чими еще некоторое время после вы ключения. Не позволяйте детям при касаться к лампам, пока они не ос

тынут настолько, что опасность по

лучения ожога будет исключена.

Вытяжка не предназначена для

использования вне помещений.

Page 6

Указания по безопасности и предупреждения

Техника безопасности

Перед встраиванием проверьте

отсутствие на вытяжке внешних по вреждений. Ни в коем случае не пользуйтесь поврежденным прибо ром.Эксплуатация поврежденного прибора ставит под угрозу Вашу бе зопасность!

Перед подключением прибора

обязательно сравните данные под ключения (напряжение и частоту) на типовой табличке с параметрами электросети. Эти данные обязательно должны совпадать во избежание повреждения прибора. В случае сомнений проконсультируйтесь со специалистом по электромонтажу.

Электробезопасность прибора га-

рантирована только в том случае, если он подключен к системе защитного заземления, выполненной в соответствии с предписаниями. Очень важно проверить выполнение этого основополагающего условия обеспе чения электробезопасности. В слу чае сомнения поручите специалисту

-электрику проверить домашнюю электропроводку. Производитель не может нести ответственности за по вреждения, причиной которых явля ется отсутствующее или оборванное защитное соединение (например, удар электротоком).

Открывайте корпус только так,

как описано в руководстве по мон тажу и уходу. На в коем случае не

открывайте другие части корпуса.

Возможное касание деталей под на пряжением, а также изменение электроподключения и механичес

кой конструкции прибора является

опасным для Вас и может привести к функциональным нарушениям в ра боте вытяжки.

Монтаж и техобслуживание при

бора, а также ремонтные работы мо гут выполнять только специалисты по электромонтажу, авторизованные производителем. Вследствие неправильно выполненных работ по монтажу, техобслуживанию или ремонту может возникнуть серьезная опасность для пользователя, за которую производитель не несет ответственность.

Вышедшие из строя детали кон-

струкции должны заменяться только на оригинальные запчасти Miele.

Только при использовании этих дета

лей производитель гарантирует, что

требования по технике безопасности

будут выполнены.

Для Вашей безопасности исполь

зуйте вытяжку только в смонтированном виде.

Page 7

Указания по безопасности и предупреждения

При проведении монтажа, техоб

служивания и ремонта прибора он должен быть отключен от электро сети. Прибор считается отключен ным от сети только в том случае, если будет выполнено одно из сле дующих условий:

выключены предохранители на

–

распределительном щитке.

полностью вывернуты резьбовые

–

предохранители на электрощитке.

отсоединен от электросети сете

–

вой кабель. Для того, чтобы отсоединить от сети прибор, который оснащен сетевой вилкой, беритесь за вилку, а не за кабель.

Не допускается подключение

прибора к электросети через многоместную розетку или удлинитель, так как они не могут обеспечить необходимую безопасность (например, возникает опасность перегрева).

Для вытяжек, работа которых

связана с использованием выносного вентилятора (модельный ряд ...EXT), необходимо дополнительно преду смотреть соединение обоих блоков с помощью соединительного кабеля со штекерными разъемами. Эти вытяжки должны комбиниро ваться только с выносными вентиляторами Miele.

Эта вытяжка не может быть под

ключена на нестационарных объек тах (напр., судах).

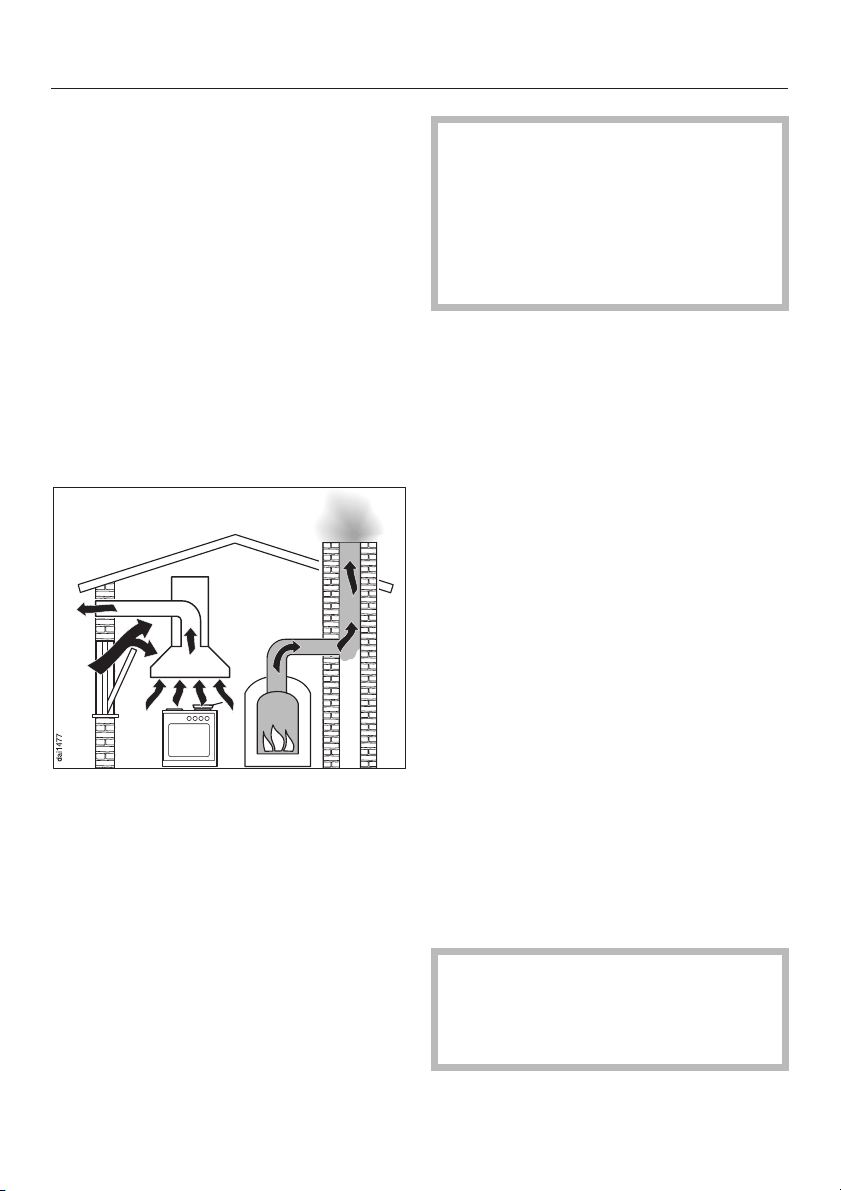

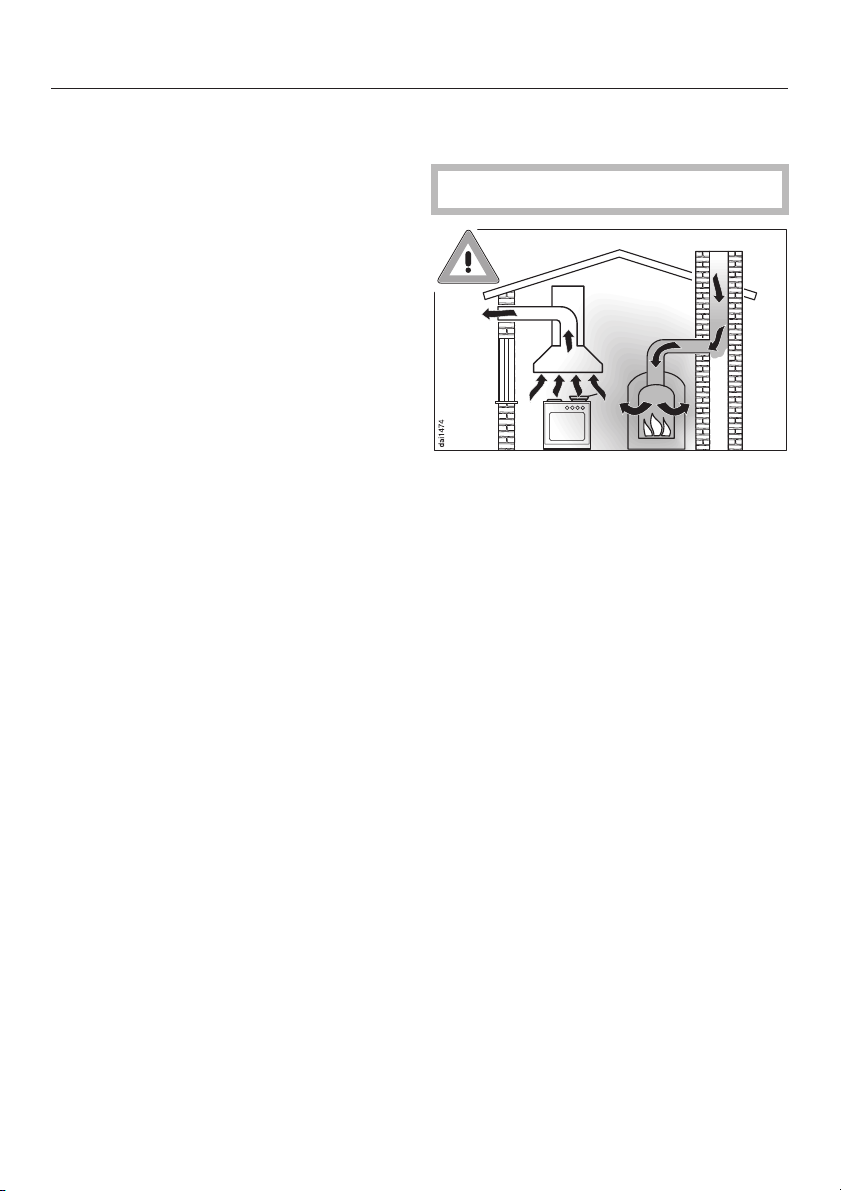

При наличии устройства горения, зависимого от комнатного воздуха

Внимание: опасность отравления!

При одновременной эксплуатации

кухонной вытяжки и устройства горения, зависимого от комнатного воздуха, в одном помещении или при соединении систем вентиляции требуется особая осторожность. Такие устройства горения, как нагреватели, работающие на газе, масле, дереве или угле, газовые колонки, бойлерные установки, варочные панели, духовые шкафы, используют для поддержания горения воздух по мещения, а их отработавшие газы выводятся на улицу через газоотводную шахту (например, ды мовую трубу). При работе в режиме отвода возду ха, в том числе с выносным вентиля тором, кухонная вытяжка забирает воздух из кухни è соседних помеще ний. Если отсутствует достаточный при ток воздуха, то возникает разреже ние. К устройству горения не посту пает необходимое количество возду ха для поддержания горения, поэтому оно затрудняется.

Page 8

Указания по безопасности и предупреждения

Ядовитые продукты сгорания в виде

При расчете количества воз

газов могут попасть из дымовой тру бы или вытяжного короба в жилые помещения. Возникает угроза для жизни!

Безопасная эксплуатация при одно временной работе кухонной вытяжки и зависимых от комнатного воздуха устройств горения (в одном помеще нии или при общей системе вентиля ции) может быть обеспечена, если разрежение не превышает 4 Па (0,04 мбар). В этом случае исключа ется обратный подсос воздуха, отво димого от устройства горения.

духа необходимо учитывать сово купный объем воздуха в кварти ре. За консультацией рекоменду ем обратиться к специалисту по эксплуатации печного оборудова ния.

Для безопасной эксплуатации вы

тяжки может потребоваться:

скомбинировать кухонную вытяж

–

ку с выключателем, имеющим оконный контакт, который делает

возможной эксплуатацию вытяжки только при открытом на достаточную ширину окне, или

– автоматически включать

приточный вентилятор или открывать заслонку приточной вентиляции с электроприводом, когда включается вытяжка, или

Этого можно добиться, если с по мощью постоянно имеющихся отвер стий, например, незакрывающихся форточек в дверях и окнах, обеспе чить дополнительное поступление воздуха, необходимого для горения. При этом нужно проследить, чтобы сечение такого отверстия было дос таточного размера. Использование только приточного / вытяжного канала в стене, как пра вило, не обеспечивает поступление воздуха в необходимом объеме.

– автоматически отключать устрой-

ство горения, зависимое от комнатного воздуха, когда включает ся вытяжка.

Модуль управления DSM 400 Miele позволяет комбинировать с вытяж

кой соответствующие внешние ус

тройства (см. главу "Работа вытяжки

с модулем управления DSM 400").

Модуль можно приобрести в качест ве дополнительной принадлежности.

В любом случае рекомендуем об

ратиться за консультацией к спе

циалисту по эксплуатации печного оборудования.

Page 9

Указания по безопасности и предупреждения

При работе вытяжки в режиме цир куляции ее одновременная эксплуа тация вместе с устройством горения, зависимым от воздуха помещения, не должна вызывать опасений.

Надлежащее использование

Ни в коем случае не работайте

под вытяжкой с применением откры того пламени; т.е. запрещается, на пример, фламбирование и жарение в гриле на открытом огне. Включенная вытяжка затягивает языки пламени в фильтр. Задержанные фильтром частицы жира могут воспламениться!

Никогда не оставляйте гореть га-

зовую конфорку без установленной на нее посуды. Выключайте газовую конфорку также при кратковременном снятии с нее кухонной посуды. Отрегулируйте плямя таким образом, чтобы оно ни в коем случае не выходило за пределы посуды. Избегайте чрезмерного нагревания посуды (например, при приготов лении пищи в котелках с выпуклым дном). Из-за воздействия чрезмерного жара возможно повреждение кухон ной вытяжки.

При пользовании плитой рекомен

дуется всегда включать вытяжку. В противном случае при приготов лении пищи на вытяжке может кон денсироваться влага. Это может вы звать коррозию прибора.

Готовя с применением масел и

жиров, не оставляйте без присмотра

кастрюли, сковородки и фритюрни цы. Равным образом повышенное внимание следует уделять грилям и электрогрилям. Перегретое масло или жир может са мовоспламениться, что приведет к возгоранию вытяжки.

Пользуйтесь вытяжкой только с

установленными жироулавливающи ми фильтрами. Этим Вы предотвратите появление отложений жира и грязи на изделии, которые снижают его потребительские качества.

Следует регулярно очищать или

заменять фильтры. Фильтр с чрезмерными отложениями жира является источником возгорания! (см. главу "Чистка и уход")

Примите во внимание, что при

приготовлении пищи поднимающееся тепло может сильно нагреть вытяжку. Не касайтесь корпуса и жироулавливающего фильтра пока вытяжка не остынет.

Запрещается использовать для

чистки прибора пароструйный очис титель. Пар может попасть на токоведущие детали и вызвать короткое замыка ние.

Page 10

Указания по безопасности и предупреждения

Соответствующий монтаж

Учитывайте указания производи

теля используемой варочной панели, чтобы при ее использовании было возможно использование вытяжки.

Если производителем не обозна

чены большие расстояния, то между варочной поверхностью и нижним краем вытяжки необходимо соблюс ти расстояния, указанные в главе "Размеры прибора".

Если под вытяжкой находятся в эксплуатации несколько кухонных нагревательных приборов, для которых указаны различные безопасные расстояния, то необходимо выбрать большее из них.

Запрещается установка вытяжки

над устройствами, для горения которых используется твердое топливо.

Для прокладки воздуховода до-

пускается применение труб и шлангов только из негорючих материалов. Эти специальные принадлежности имеются в продаже в фирменных ма газинах и сервисном центре Miele.

Принадлежности

B прибор могут быть установлены

или встроены дополнительные при надлежности, если на это имеется особое разрешение фирмы Miele. При установке и встраивании других деталей будет утрачено право на га рантийное обслуживание, a также может произойти потеря гарантиро ванного качества работы прибора.

Производитель прибора не несет ответственность за повреждения, причиной которых было игнорирование приведенных указаний по безопасности и предупреждений.

Запрещается подсоединять канал

вытяжки к действующим дымовым трубам, а также к шахтам вентиляциии подсобных помещений с устройствами горения.

При подсоединении канала вы

тяжки к недействующей дымовой трубе необходимо соблюдать пра вила противопожарной безопас ности.

Page 11

Описание работы прибора

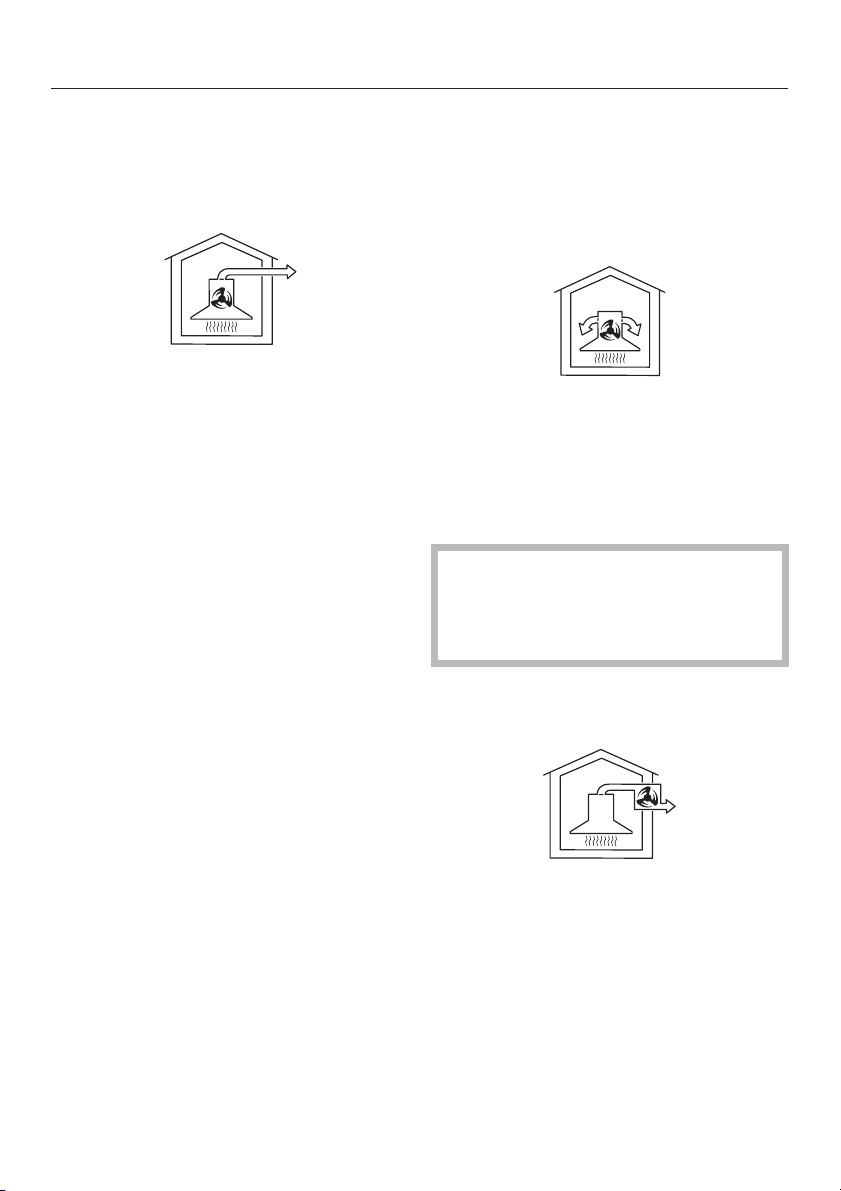

Кухонная вытяжка может работать

...врежиме отвода воздуха:

Всасываемый воздух очищается жи роулавливающими фильтрами и вы водится наружу.

Если Ваша система отвода воздуха не оснащена невозвратным клапа- íîì, то к кухонной вытяжке прилагается такой клапан. Он устанавливается в выпускной патрубок моторного блока.

Невозвратный клапан в системе отвода воздуха препятствует нежелательному воздухообмену между воздухом в помещении и наружным воздухом при выключенной вытяжке.

У выключенной вытяжки клапан за крыт.

...врежиме циркуляции:

(с монтажным комплектом и уголь ным фильтром, относящимися к до полнительно приобретаемым принад лежностям, см. главу "Технические характеристики").

Всасываемый воздух очищается жи

роулавливающими фильтрами и до полнительно угольным фильтром. Через отверстия в телескопической трубе вытяжки воздух попадает обратно в кухню.

При эксплуатации вытяжки в режиме циркуляции убедитесь, что установлен угольный фильтр, см. главу "Чистка и уход".

...свыносным вентилятором:

(Приборы модельного ряда ...EXT)

После включения вытяжки невоз вратный клапан открывается, при этом отработанный воздух беспре пятственно выводится наружу.

У кухонных вытяжек, для эксплуата ции которых используется выносной вентилятор, всасывающий вентиля тор устанавливается снаружи поме щения в удобном для Вас месте. Выносной вентилятор соединяют с вытяжкой специальным кабелем, а управление им осуществляется с по мощью панели управления вытяжки. ние / Изменение настройки счетчика рабочих часов").

Page 12

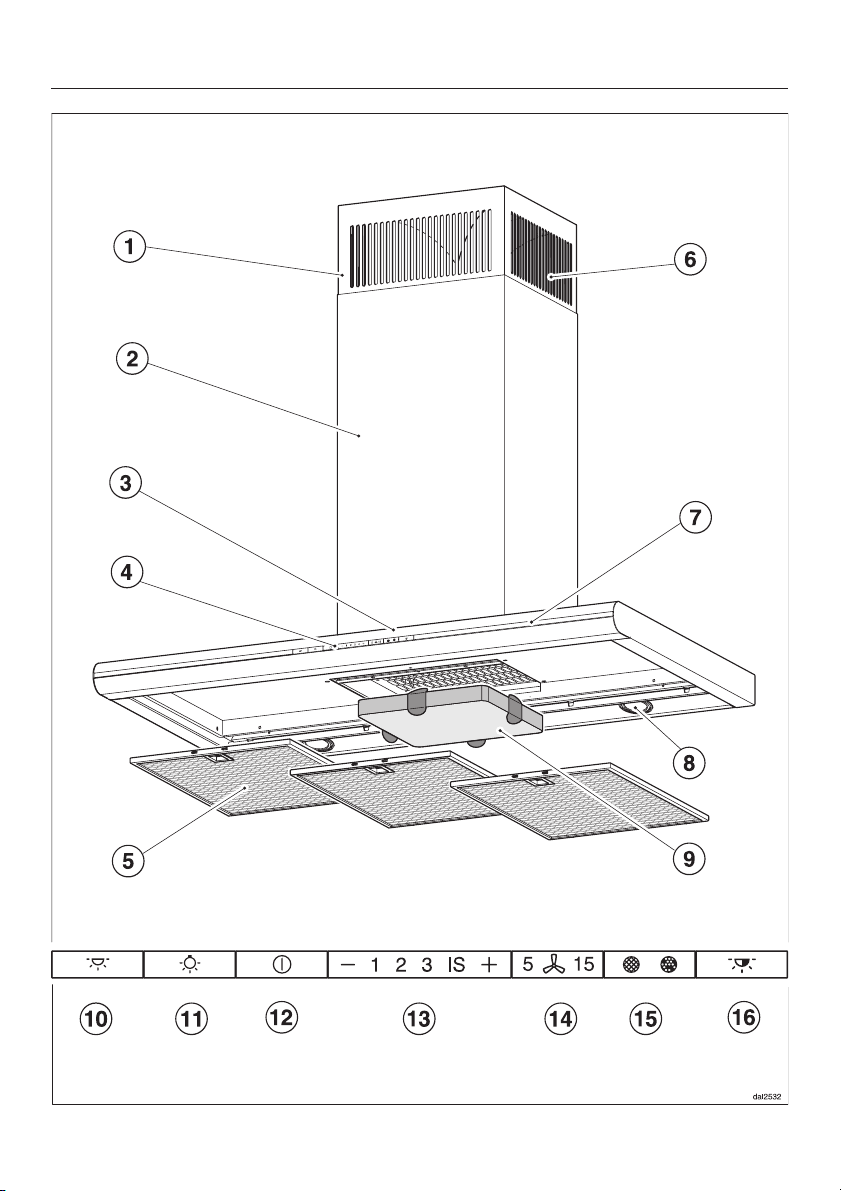

Описание прибора

Page 13

Описание прибора

a Телескопическая труба

b Труба вытяжки

c Корпус вытяжки

d Элементы управления

e Жироулавливающий фильтр

f Вывод циркулирующего возду

õà

(только при работе в режиме цирку ляции)

g Подсветка по периметру

h Местное освещение

i Угольный фильтр

Дополнительно приобретаемая принадлежность для режима циркуляции

j Кнопка Вкл/Выкл подсветки по

периметру

k Кнопка управления местным ос-

вещением

С помощью этой кнопки Вы можете включать и выключать местное ос вещение и таким образом регулиро вать яркость света под вытяжкой.

o Кнопка счетчика рабочих часов

Если символ жироулавливающих фильтров l начинает светиться, значит их следует очистить.

Символ угольного фильтра  горит, когда используемый в режиме цирку ляции угольный фильтр необходимо заменить. Для этого при первом вво де в эксплуатацию необходимо включить счетчик часов эксплуата ции фильтра.

С помощью этой кнопки в любое вре мя после очистки жироулавливающего фильтра или замены угольного фильтра можно обнулить соответствующий счетчик времени эксплуатации (см. "Чистка и уход").

Кроме того, можно считать показания счетчика и изменить часы эксплуатации фильтров.

p Кнопка смены цвета

Этой кнопкой может быть изменен цвет подсветки по периметру вытяж ки.

l Кнопка Вкл/Выкл вентилятора

m Кнопки установки

мощности вентилятора

n Кнопка остаточного хода венти

лятора

С помощью этой кнопки Вы можете включить дополнительную вентиля цию для удаления остаточных запа хов и испарений. Вентилятор автома тически выключится по Вашему же ланию - через 5 или 15 минут.

Информацию об управлении функ

циями прибора см. в главе

"Эксплуатация".

Page 14

Miele|home

Con|ctivity

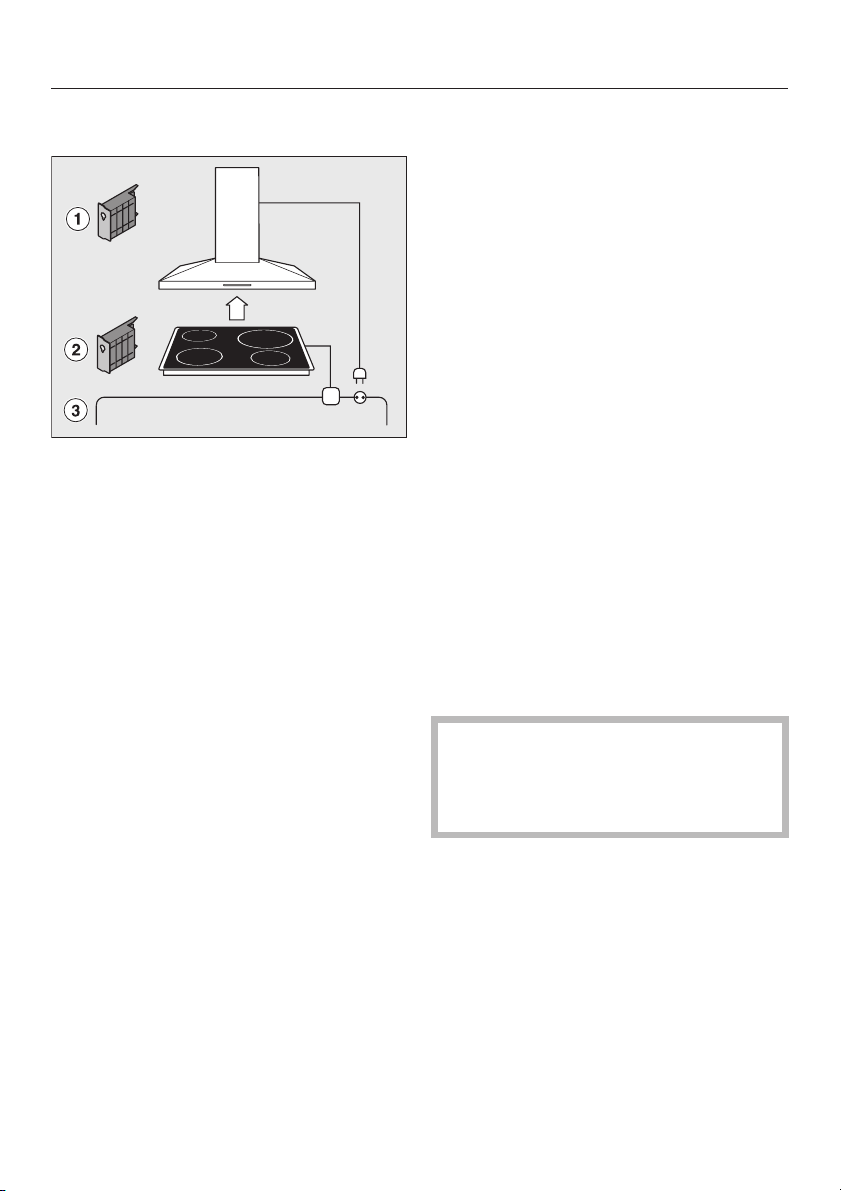

Эта вытяжка обладает возможностью обмена данными с другими приборами.

Дополнительно приобретаемый модуль XKM 2000 DA a позволяет автоматически управлять вытяжкой в зависимости от рабочего состояния независимой варочной панели Miele.

Коммуникация становится возможной, если варочная панель оснащена соответствующим коммуникационным модулем b.

От панели конфорок информация о ее рабочем состоянии передается по сети (Powerline) c к вытяжке.

При включении варочной панели

–

будет также включено освещение варочной панели и вентилятор вы

dai2385

тяжки.

При использовании варочной па

–

нели вытяжка сама выберет соот ветствующую мощность работы вентилятора в зависимости от ко личества включенных конфорок и выбранной мощности их работы.

После окончания процесса приго

–

товления вентилятор вытяжки и освещение варочной панели авто матически выключается спустя некоторое время.

Более подробную информацию об этой функции Вы сможете получить из инструкции по эксплуатации XKM 2000 DA.

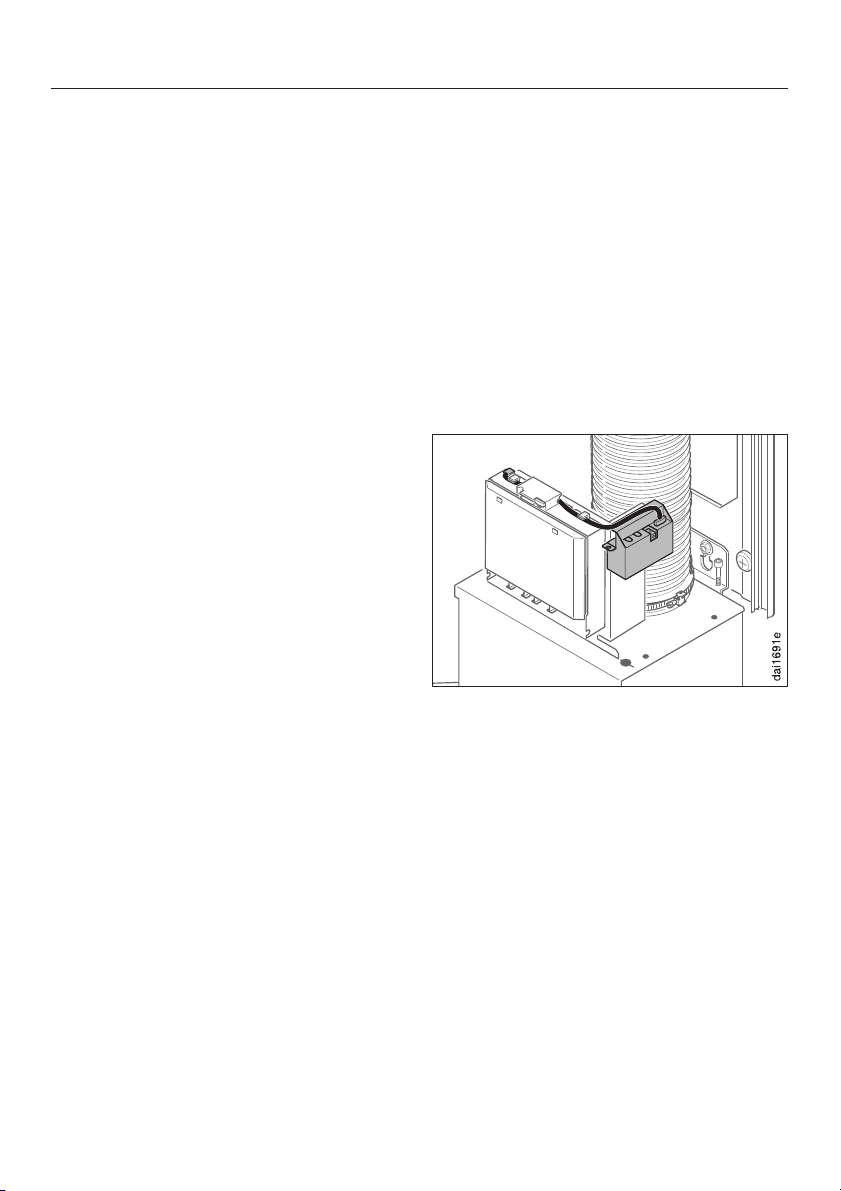

Коммуникационный модуль монтируется в вытяжку в область вентилятора и соединяется с системой управления вытяжкой.

Монтаж должен производиться специалистом сервисной службы Miele или специалистом-электри ком.

Page 15

Эксплуатация

Включение вентилятора s

Нажмите кнопку ВКЛ/ВЫКЛ s.

Вентилятор включается на ступени

2. Символ s è 2 индикатор ступени ра боты вентилятора.

Если вытяжка подсоединена че рез модуль управления Miele DSM 400 с выключателем, имеющим оконный контакт, то вентилятор не сможет включиться при закры том окне. Символ начинает s ìè ãàòü.

Выбор уровня мощности - / +

^ Выберите нажатием на символ

"–" более низкую или на Символ "+" более высокую ступень работы.

При нормальном приготовлении пищи в зависимости от интенсивности испарения используются уровни мощности от

1 äî 3.

Интенсивный режим

При предстоящем сильном выделе нии пара и образовании запаха, на пример, при зажаривании, выберите интенсивный уровень мощности IS.

Автоматическое отключение ин тенсивного режима

Вы можете так настроить интенсив ный режим, что всегда по истечении 10 минут вентилятор будет автома

тически переключаться на уровень

Вентилятор и местное освещение

должны быть для этого выключе ны.

Нажимайте кнопку остаточного

хода вентилятора 5 ¢15 ок. 10 се кунд, пока индикатор 1 ступени рабаты вентилятора горит.

^ Затем нажмите поочередно –

– кнопку освещения I,

– кнопку "–" и снова

– кнопку освещения I.

Если автоматическое выключение не активировано, мигают индикаторы 1 è IS.

Для активизации автоматического отключения нажмите кнопку "+". Индикаторы 1 è IS горят непрерыв но. Для отключения установки нажми те кнопку "–".

Подтвердите операцию нажатием кнопки остаточного хода вентиля тора 5 ¢15.

Если подтверждение не последует в течение 4-х минут, сохранится предыдущая установка.

Page 16

Эксплуатация

Остаточной ход вентилятора 5 ¢15

Как при отводе воздуха, такивре жиме циркуляции рекомендуется продлевать работу вентилятора на несколько минут после приготов ления пищи. Таким образом воздух на кухне бу дет очищен от оставшихся испаре ний и запахов.

Функция остаточного хода преду сматривает возможность автомати ческого отключения вентилятора по истечении установленного времени работы.

^ Нажмите после приготовления при

включенном вентиляторе кнопку остаточного хода 5 ¢15 –

– 1 раз: вентилятор выключится че-

рез 5 минут (5 ¢ горит).

– 2 раз: вентилятор выключится че-

рез 15 минут (¢15 горит).

Если Вы снова нажмете на кнопку остаточного хода 5 ¢15, вентилятор останется включенным (5 ¢15 погас нет).

Выключение вентилятора s

Выключите вентилятор нажатием кнопки ВКЛ/ВЫКЛ s.

Символ s погаснет.

Местное освещение I

Включение местного освещения

Включать и выключать освещение конфорок под вытяжкой можно не зависимо от работы вентилятора.

Для включения освещения нажми

те кратко кнопку местного освеще ния I.

Символ I горит.

Местное освещение будет включено на максимальную яркость.

Регулировка яркости местного освещения

Вы можете плавно регулировать яркость местного освещения.

^ Для этого включите освещение,

нажав соответствующую кнопку n, и держите ее нажатой. Яркость света будет плавно уменьшаться до тех пор, пока Вы не отпустите кнопку.

Если Вы опять будете держать на

жатой эту кнопку n, то яркость будет увеличиваться до тех пор, пока Вы не отпустите кнопку.

Если Вы будете держать нажатой кнопку освещения n, то будет про исходить постоянная смена яркости.

Выключение местного освещения

Посредством краткого нажатия на кнопку I освещение будет выклю чено.

Символ I гаснет.

Page 17

Эксплуатация

Подсветка по периметру ]

Нажатием кнопки подсветки ]

включается подсветка по перимет ру. Она может быть выключена не зависимо от вентилятора и местно го освещения.

Изменение цвета подсветки по периметру £

По желанию Вы можете изменить цвет подсветки по периметру.

Предварительно установлен белый цвет.

^ Включите подсветку по периметру

^ Повторным нажатием кнопки из-

менения цвета £ Вы можете вызвать одну за другой шесть заводских установок цвета:

a Белый

b Зеленый

c Красный

d Синий

e Быстрая смена цвета

Происходит плавная смена цветов подсветки. За 1 минуту изменяют ся все цвета. В начале символ кнопки быстро мигает.

f Долгая смена цвета

Функция, как e, интервал 15 ми нут. В начале символ кнопки быст ро мигает.

У Вас есть возможность сохранить выбранный цвет.

К выбору цвета:

Выберите быстрый или медленный

режим смены цветов (Установка

цвета e èëè f).

Начинается плавная смена цветов.

Когда достигнут необходимый

цвет, нажимайте кнопку смены цвета £, пока освещение по пери метру не мигнет три раза.

Этот цвет будет сохранен в дополни тельные установки цвета g.

^ Они могут быть выбраны каждый

раз, когда Вы таким же образом сохраняете новый цвет.

^ Для выключения нажмите кнопку

для подсветки по периметру вытяжки ]. Спустя некоторое время подсветка выключится.

При последующем включении будет выбран последний установленный цвет от 1 до 7.

Автоматическое отключение

Если в течение 10 часов не меняется

управление включенной кухонной вытяжкой, то вентилятор автомати чески отключается. Местное осве щение, если оно включено, не от ключается.

Для нового включения вентилятора следует нажать его кнопку ВКЛ/ВЫКЛ s.

Page 18

Эксплуатация

Счетчик рабочих часов l

Прибором запоминается время, в те чение которого работает кухонная вытяжка.

Счетчики рабочих часов сигнализируют свечением символа жироулавливающего фильтра l или символа угольного фильтра , когда необходимо произвести очистку фильтра.

Информацию об очистке и смене фильтра и установке счетчика рабо чих часов в исходное положение Вы найдете в главе "Чистка и уход".

Изменение настройки счетчика жироулавливающего фильтра l

Вы можете настроить счетчик рабочих часов в соответствии с тем, как Вы привыкли готовить пищу.

– Выберите короткий срок эксплуа-

тации вытяжки, если Вы много жарите и готовите пищу во фритюре.

–

Если при готовке Вы используете очень мало жира, то можно вы брать длительный срок эксплуата ции вытяжки.

одну из установок: 20, 30, 40 или 50 часов.

Выключите вентилятор нажатием

кнопки ВКЛ/ВЫКЛ s.

Одновременно нажмите кнопку ос

таточного хода 5 ¢15 и кнопку счетчика рабочих часов l.

Символ жироулавливающего фильт ра l кнопки счета рабочих часов и индикатор ступени работы вентиля тора мигают.

Индикаторы от 1 äî IS показывают установленное время: Индикатор 1 = 20 часов Индикатор 2 = 30 часов Индикатор 3 = 40 часов Индикатор IS = 50 часов

^ Выберите нажатием на символ

"–" более короткое или на Символ "+" более долгое время работы.

^ Подтвердите операцию нажатием

кнопки счетчика часов эксплуатации l.

Все лампочки погаснут.

Если подтверждение не последует в течение 4-х минут, сохранится

предыдущая установка.

–

Если Вы готовите от случая к слу чаю, то целесообразно выбрать короткий срок эксплуатации. За длительный период эксплуатации накопившийся жир затвердеет, что усложнит очистку.

Заводская установка счетчика рабо чих часов жироулавливающего фильтра соответствует 30 часам. Вы можете изменить значение, выбрав

Page 19

Эксплуатация

Активирование/изменение счетчика угольного фильтра 

(при работе в режиме циркуляции)

Угольный фильтр требуется для ра боты в режиме циркуляции.

Счетчик рабочих часов угольного фильтра в заводской настройке не включен.

Установите время эксплуатации фильтра для режима циркуляции в соответствии с Вашими потребнос тями:

^ Выключите вентилятор нажатием

кнопки ВКЛ/ВЫКЛ s.

^ Одновременно нажмите кнопку "+"

и кнопку счетчика часов эксплуатацииl.

Символ жироулавливающего фильтра  кнопки счета рабочих часов и индикатор ступени работы вентилятора мигают.

Индикаторы от 1 äî IS показывают установленное время: Индикатор1 = 120 часов Индикатор 2 = 180 часов Индикатор 3 = 240 часов Индикатор IS = деактивирован

Снятие показаний счетчика рабочих часов

До истечения времени эксплуатации фильтров Вы можете узнать, какая часть времени в процентном соотно шении уже истекла.

Включите вентилятор нажатием

кнопки ВКЛ/ВЫКЛ s.

Нажмите и держите кнопку счет

чика рабочих часов l –

один раз, для запроса времени ра

–

боты жироулавливающего фильт ра. Символ жироулавливающего фильтра l горит.

– два раза, для запроса времени ра-

боты угольного фильтра. Символ угольного фильтра  горит.

Одновременно начнут мигать один или несколько индикаторов мощности вентилятора.

Количество мигающих индикаторов укажет на истекшее время эксплуатации в процентах.

Индикатор 1 =25% Индикаторы 1 è 2 =50% Индикаторы от 1 äî 3 =75% Индикаторы от 1 äî IS = 100 %

Выберите нажатием на символ "–" более короткое или на Символ "+" более долгое время работы.

Подтвердите операцию нажатием кнопки счетчика часов эксплуата ции l.

Все контрольные лампочки погаснут.

Если подтверждение не последует в течение 4-х минут, сохранится предыдущая установка.

При выключении вытяжки или нару шении электроснабжения количест во истекших рабочих часов сохраня ется в памяти прибора.

Page 20

Чистка и уход

Перед каждым проведением

техобслуживания и ухода кухон ную вытяжку следует отсоеди нять от электросети, для этого

- вытащите сетевую вилку прибо ра из розетки или

- отключите предохранитель на распределительном щите или

- полностью выверните резьбовой предохранитель на распредели тельном щите.

Галогеновая лампа при работе

нагревается. Так же спустя некоторое время после выключения остается опасность ожога! Кроме того, горячие лампы могут быть повреждены при влажной очистке. Подождите несколько минут после выключения прежде чем начать очистку.

Корпус

Общая информация

На внешних поверхностях и эле ментах управления прибора могут легко образовываться царапины и порезы. Поэтому при чистке изде лия учитывайте следующие указа ния.

Очищайте все внешние поверхно сти и элементы управления только c помощью губчатой салфетки, моющего средства и теплой воды.

При чистке в области элементов

управления не следует использо вать слишком много воды, чтобы избежать попадания влаги в электронный узел.

B заключение протирайте поверх

ности насухо мягкой салфеткой.

Не допускается использовать

чистящие средства, содержащие

–

соду, кислоту, хлориды или раст ворители,

– абразивные чистящие средства,

например, абразивные порошки и пасты, грубые губки, например, предназначенные для чистки кастрюль, или губки, в которых от предыдущего применения могут содержаться остатки абразивных средств.

Особые указания для поверхностей из нержавеющей стали

(не относятся к кнопкам управле ния!)

При чистке применяются средства, указанные в разделе "Общая инфор мация", помимо этого пригодны неаб разивные чистящие средства для стальных поверхностей.

Для того, чтобы избежать быстрого

нового загрязнения, рекомендуется использовать специальные средства по уходу за поверхностями из нержа веющей стали (можно приобрести в сервисной службе). Аккуратно нано сите средство тонким слоем с по мощью мягкой салфетки.

Page 21

Чистка и уход

Особые указания для корпусов с нанесенными цветами.

(спец. исполнение)

Помимо общих указаний необходимо учесть, что при очистке не удасться избежать мелких царапин на поверх ности. В комбинации с галогенным освещением они могут привести к оптическим нарушениям.

Особые указания для чистки кно пок управления

Органы управления могут изме нить цвет или приобрести иной внешний вид при продолжительном воздействии на них загрязнений. Поэтому загрязнения следует удалять немедленно.

При чистке соблюдайте общие указания, содержащиеся в этой главе.

Жироулавливающий фильтр

Металлические жироулавливающие фильтры многоразового использова ния, установленные в приборе, вбира ют твердые частицы, содержащиеся в испарениях (жир, пыль и т.д.), таким

образом предотвращается загрязне

ние кухонной вытяжки.

Очищайте жироулавливающие фильт ры, как только жироулавливающего фильтра l кнопки счетчика рабочих часов загорится красным цветом.

Рекомендуется чистить фильтр раз в 3-4 недели, т.к. скопившийся жир спустя длительное время затвердевает и затрудняет очистку.

Чрезмерно загрязненный жи-

ром фильтр может стать причиной возгорания!

Для чистки органов управления не разрешается использовать чистя щие средства для стальных по верхностей.

Особые указания для стеклянного канта по периметру вытяжки

При чистке выполняются общие указания, помимо этого пригодны обычные средства для чистки стекла.

Не допускается использовать

–

острые металлические скребки,

–

спреи для чистки духовых шка фов.

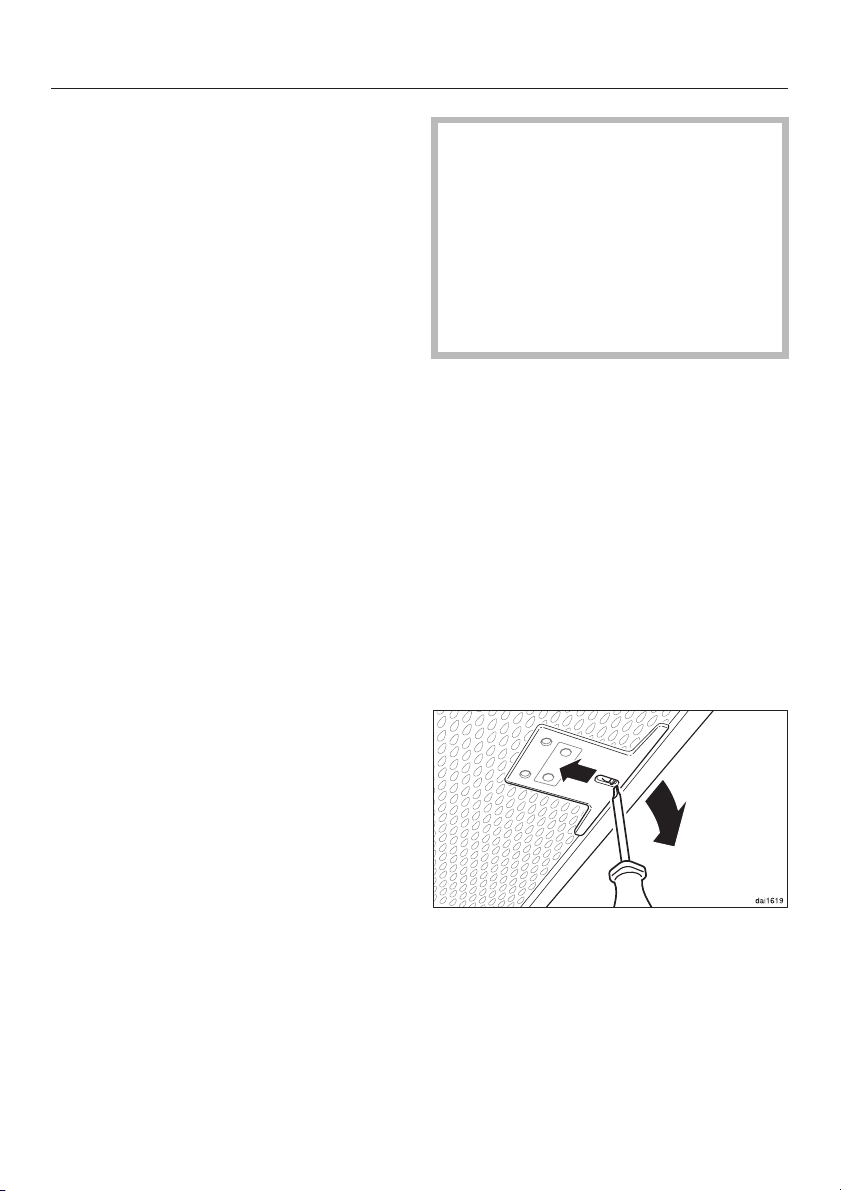

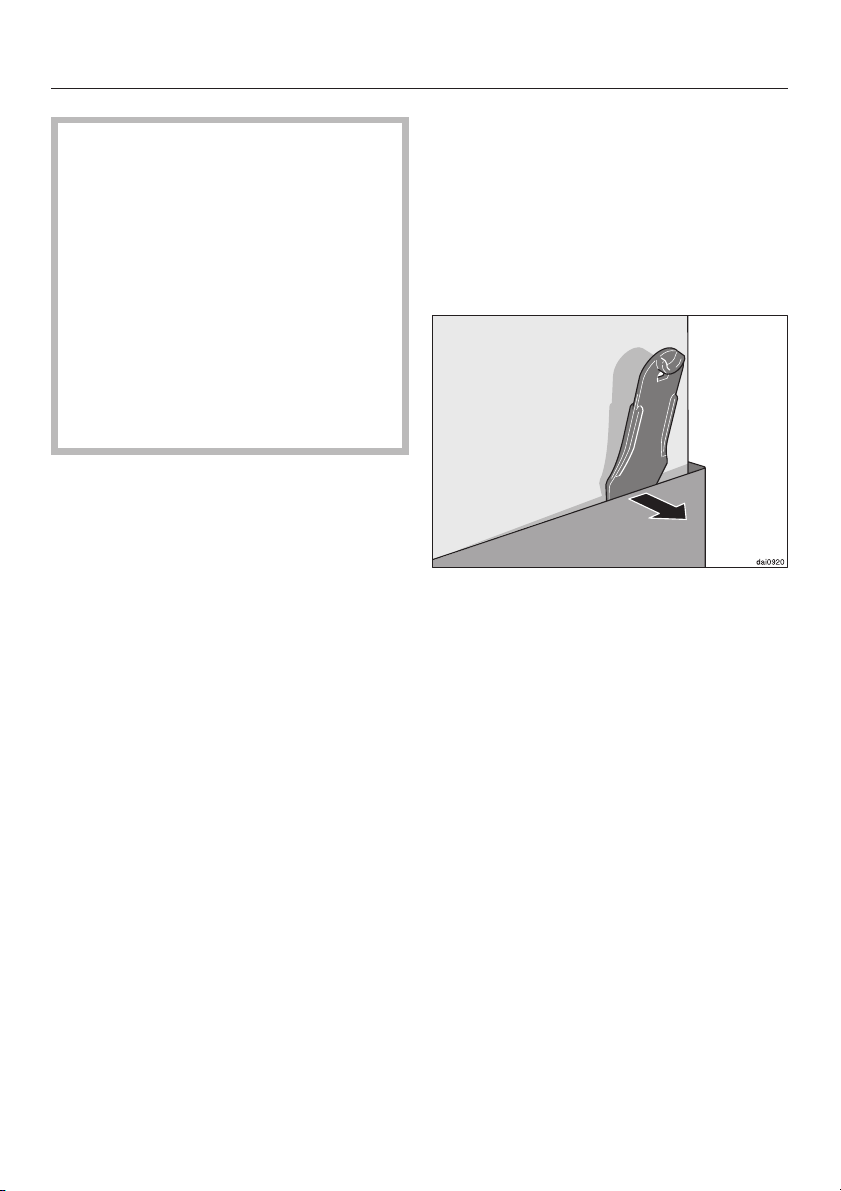

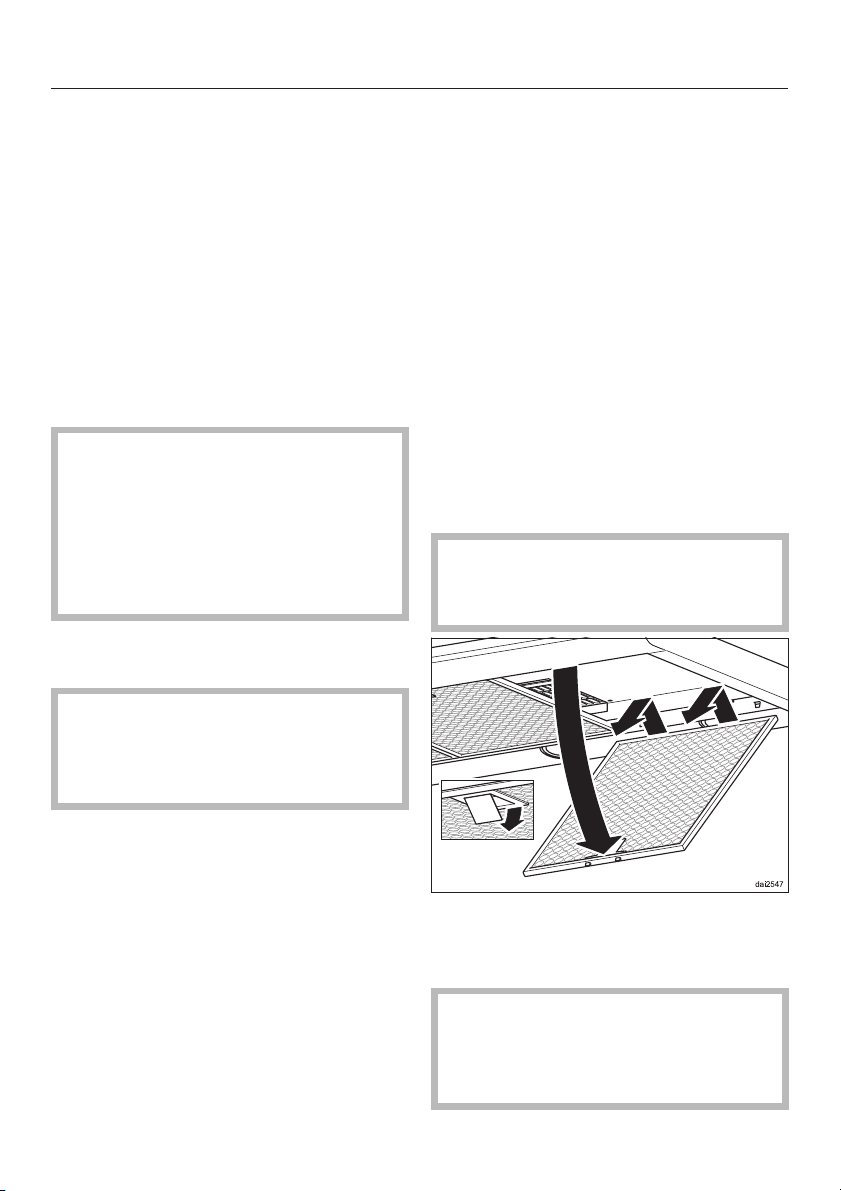

Ослабить фиксатор фильтра, накло нить фильтр примерно на 45° вниз, вывести сзади из паза и снять.

Чтобы избежать повреждений фильтров и варочной поверхности, крепко придерживайте фильтры при манипуляциях с ними.

Page 22

Чистка и уход

Ручная очистка жироулавливающих фильтров

Чистите жироулавливающие

фильтры с помощью щетки и теп лой воды, в которую добавлено мягкое моющее средство. Не используйте концентрирован ные моющие средства.

Не допускается использовать

чистящие средства для удаления

–

накипи,

чистящий порошок, чистящий крем

–

или агрессивное чистящее сред ство.

– спреи для чистки духовых шкафов

Очистка жироулавливающих фильтров в посудомоечной машине

^ Установите жироулавливающий

фильтр в нижний короб вертикально, при этом следите, чтобы коромысло могло свободно двигаться.

После очистки в посудомоечной машине от воздействия некото рых чистящих средств на внутрен них поверхностях жироулавливающих фильтров мо гут остаться пятна. Это не оказывает никакого вли яния на функциональные качест ва фильтров.

После чистки положите фильтры

на поверхность, которая может впитывать влагу.

^ После снятия жироулавливающих

фильтров рекомендуется очистить от отложений жира также доступные части корпуса вытяжки. Это предотвратит опасность возгорания.

^ Установите жироулавливающий

фильтр обратно. Следите за тем, чтобы при установке устройство блокировки указывало бы вниз.

Жироулавливающий фильтр мож но мыть при макс. 65° C. Для этого выбирайте в посудомоечной маши не Miele автоматическую програм му.

Используйте мягкое моющее сред ство для посудомоечных машин.

Если фильтры были случайно уста новлены наоборот: разблокируйте устройство блокировки через вы емки с помощью небольшой от вертки.

Page 23

Чистка и уход

Обнуление счетчика жироулавливающего фильтра

Установите счетчик рабочих часов после очистки обратно.

Для этого при включенном венти

ляторе нажмите кнопку счетчика рабочих часов l на ок. 3 се кунды, пока будет мигать индика тор 1. Символ жироулавливающего фильтра l гаснет.

Если Вы чистите жироулавливающий фильтр перед истечением срока:

^ Нажимайте кнопку счетчика рабо-

чих часов l ок. 6 секунд, пока будет мигать индикатор 1.

Установка / замена угольного фильтра

При работе в режиме циркуляции кроме жироулавливающих фильтров также необходим угольный фильтр. Он абсорбирует образующиеся во время приготовления запахи. Угольный фильтр устанавливается в корпусе вытяжки над жироулавлива ющими фильтрами.

Угольный фильтр можно приобрес ти в фирменных магазинах или сервисной службе. Тип и наименование фильтра ука заны в главе "Технические харак теристики".

Для установки или замены уголь ного фильтра жироулавливающие фильтры должны быть сняты с вы тяжки, как описано ранее.

Достаньте угольный фильтр из

упаковки.

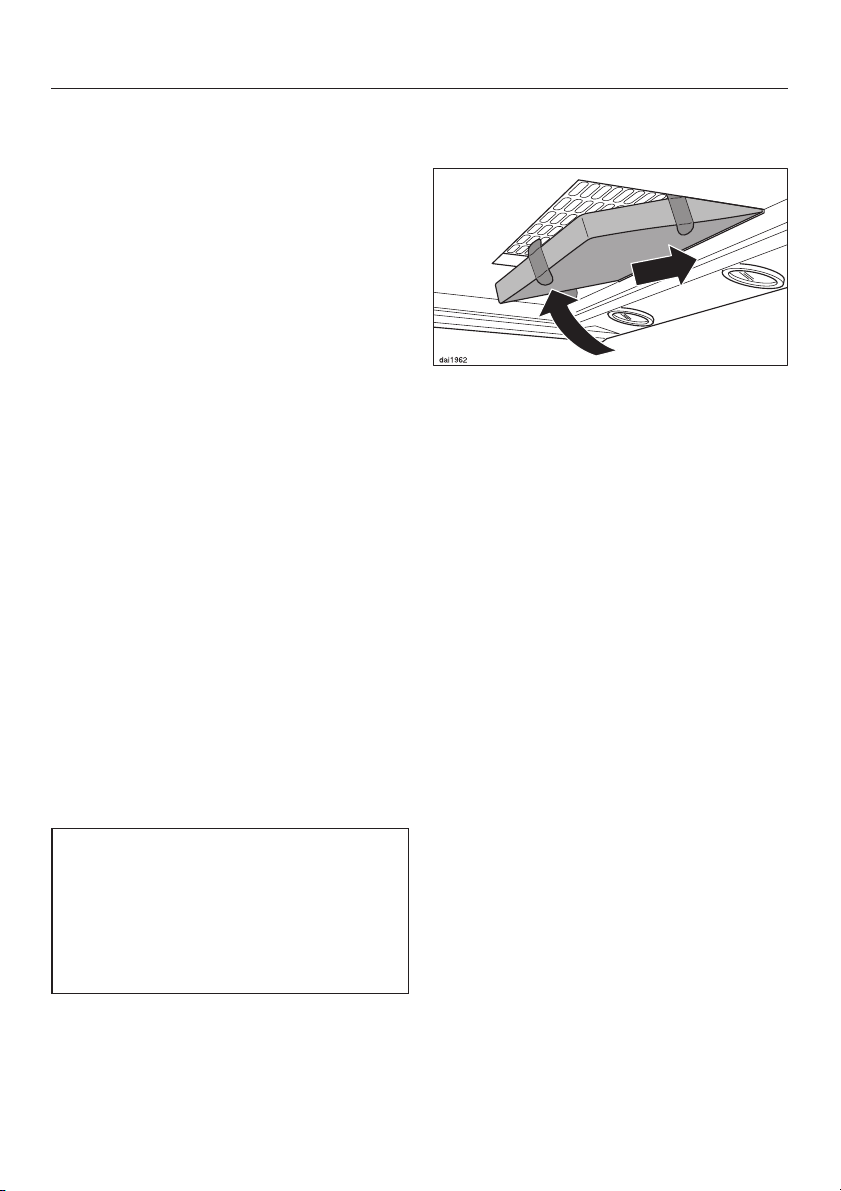

Установите угольный фильтр сза

ди на экран, задвиньте спереди по направлению вверху и вдавите в рамку.

^ Снова установите жироулавлива-

ющие фильтры.

При первой установке:

^ Активируйте счетчик часов эксп-

луатации (см. главу "Эксплуатация").

Заменяйте угольный фильтр всегда в том случае, если

–

горит символ угольного фильтра  счетчика рабочих часов,

èëè

–

запахи не абсорбируются в доста точной степени.

Угольный фильтр должен заменять ся не реже одного раза в полгода.

Использованный фильтр можно ути лизировать вместе с бытовым мусо ром.

Page 24

Чистка и уход

Обнуление счетчика угольного фильтра

Установите счетчик рабочих часов после смены в исходное положение.

Для этого при включенном венти

ляторе нажмите кнопку счетчика рабочих часов l на ок. 3 се кунды, пока будет мигать индика тор 1. Символ угольного фильтра  ãàñ íåò.

Если Вы меняете угольный фильтр перед истечением срока:

^ Нажмите дважды кнопку счетчика

рабочих часов l и подержите ее ок. 6 секунд, пока будет мигать индикатор 1.

Page 25

Замена галогенных ламп

Отключить вытяжку от электросе

ти, для этого –

вынуть вилку прибора из сети

–

èëè

выключить предохранитель на

–

распределительном щите или

полностью вывернуть резьбовой

–

предохранитель на распредели тельном щите.

Чистка и уход

Галогенные лампы при эксп

луатации сильно нагреваются. Даже спустя некоторое время после выключения существует опасность получения ожогов. Подождите несколько минут, прежде чем заменить галогенную лампу.

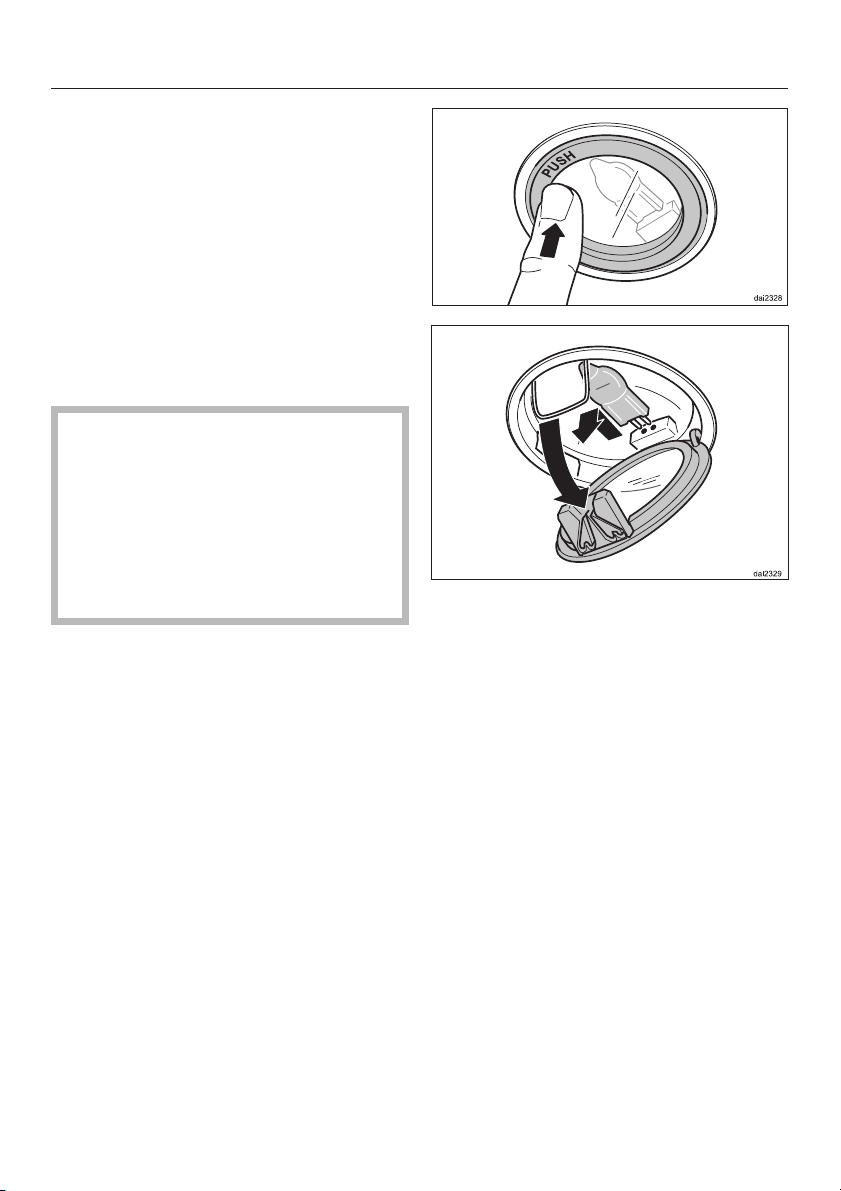

^ Для замены лампы слегка прижми-

те ее плафон кверху. Плафон откроется, и его можно будет откинуть вниз.

Вытяните галогенную лампу из патрона.

Новую галогенную лампу (12 В, 20 Ватт, Цоколь G4) вставьте с по мощью салфетки или перчатки в патрон. Следуйте указания изгото вителя.

Снова закройте и вставьте плафон лампы.

Page 26

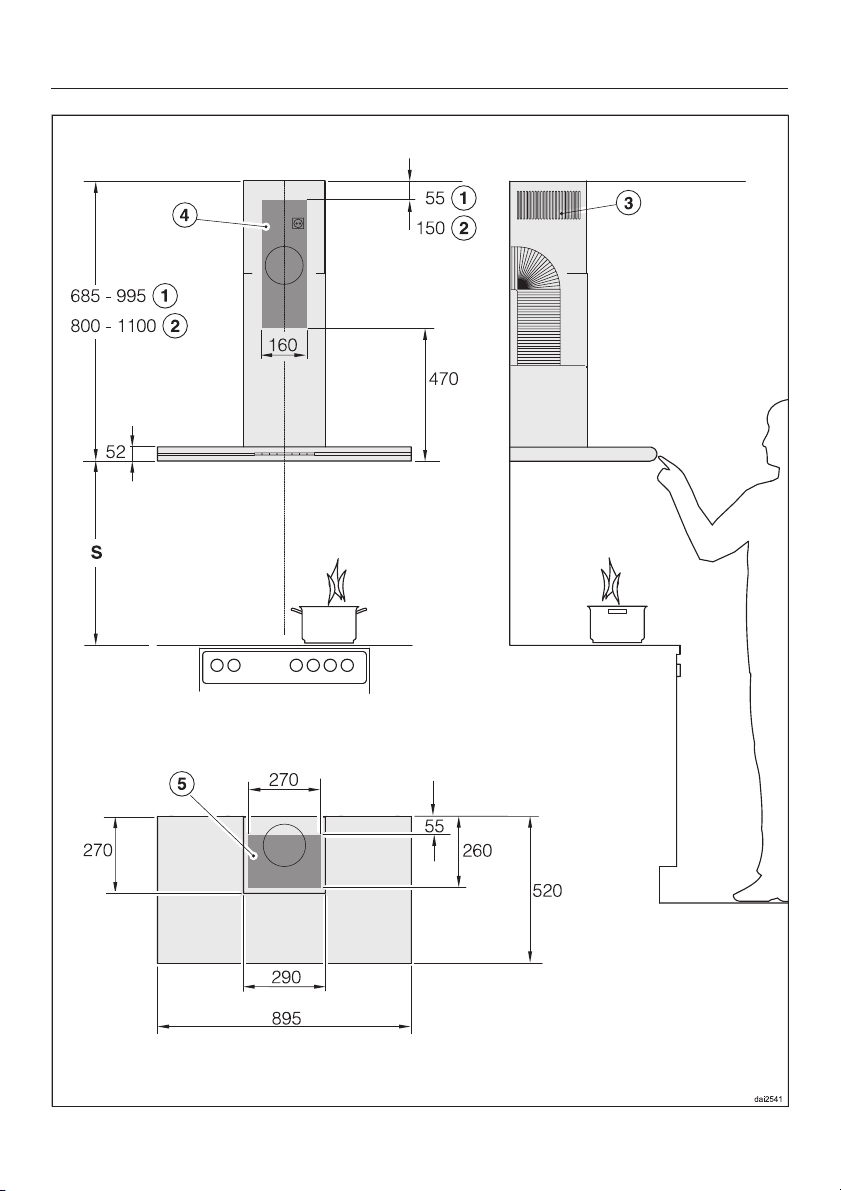

Размеры прибора

Рисунок без соблюдения масштаба.

Page 27

Размеры прибора

a Отвод воздуха

b Режим циркуляции воздуха

c В режиме циркуляции вывод воз

духа производится наверх

d, e Область монтажа; в режиме циркуляции только d. Участок стены или потолка для от верстия под отвод воздуха, для ус тановки сетевой розетки и у прибо ров модельного ряда ...EXT для про кладки соединительного кабеля для подключения выносного вентиля тора. При работе вытяжки в режиме циркуляции необходим монтаж только сетевой розетки.

Воздуховод C 150 ìì, с переходным патрубком C 125 ìì.

Расстояние между варочной поверхностью и вытяжкой (S)

Если производителем варочной поверхности не заданы безопас ные расстояния большего раз мера, то при выборе монтажной высоты необходимо соблюсти следующие минимальные безо пасные расстояния между вароч ной поверхностью и нижним кра

ем вытяжки:

электрические конфорки: 450 мм газовые конфорки: 650 мм электрогриль, фритюрница: 650 мм При этом примите также во внимание главу "Указания по безопасности и предупреждения".

– Для того, чтобы можно было сво-

бодно и удобно работать под вытяжкой, мы рекомендуем соблюдать расстояние до электрических конфорок также не менее 650 мм.

–

При выборе монтажной высоты учитывайте рост пользователей. Им должно быть удобно работать у варочной поверхности и управ лять вытяжкой.

–

Учитывайте, что с увеличением расстояния до варочной поверхно сти ухудшается улавливание испа рений.

–

Если верхний край телескопиче ской трубы должен монтироваться в одной плоскости с потолком, то при выборе монтажной высоты следует учитывать высоту прибо ра.

Page 28

Размеры прибора

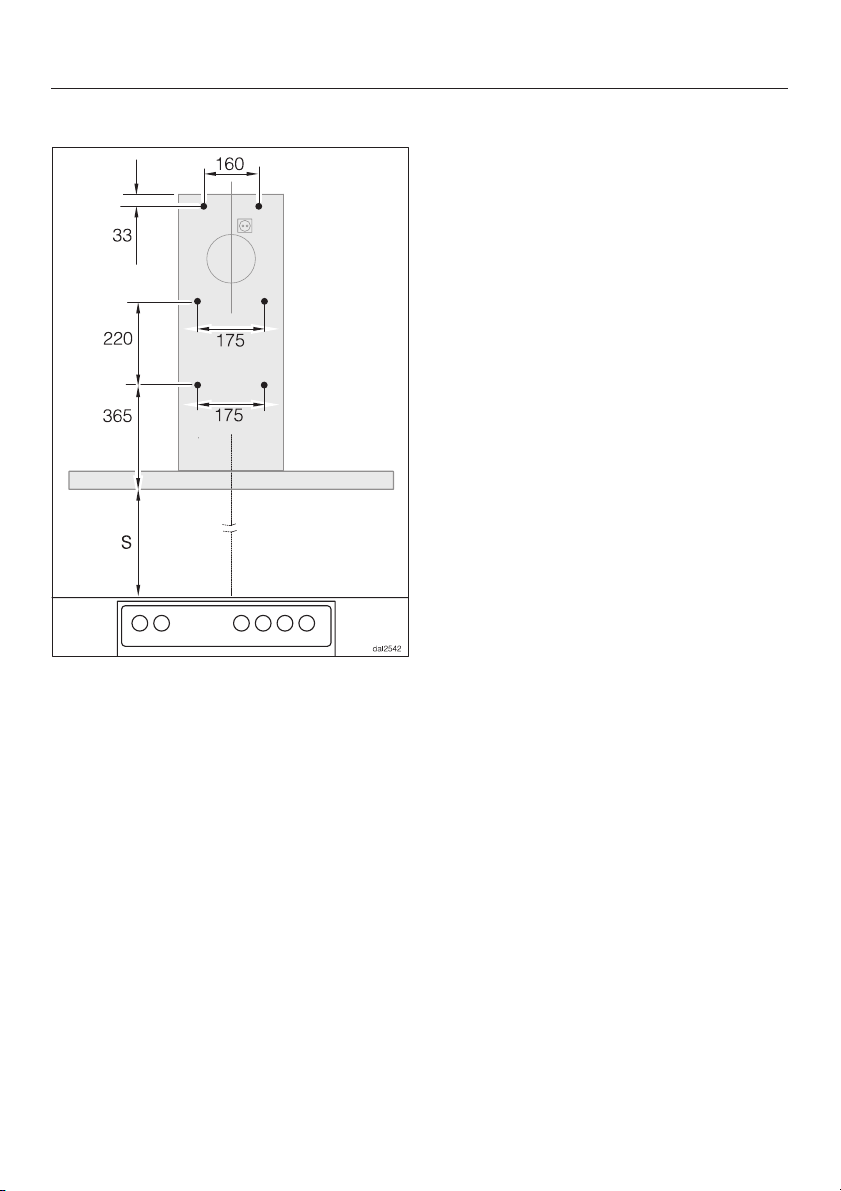

Расстояние между отверстиями

Для предварительного изготовления задней стенки здесь указаны расстояния между отверстиями (шурупы 5 мм).

Если вытяжка установлена непо средственно на стене, пожалуйста, при сверлении отверстий принимай те во внимание руководство по мон тажу.

Page 29

Перед проведением монтажа об ратите внимание на информацию, приведенную на следующих стра ницах и в главах "Размеры прибо ра" и "Указания по безопасности и предупреждения". Особенно это касается случаев одновременной эксплуатации вы тяжки и устройства горения, зави симого от комнатного воздуха, так как при определенных обстоя тельствах существует опасность получения отравления!

Инструкция по монтажу

Отдельные этапы монтажа описаны в прилагаемом монтажном листе.

Демонтаж

При необходимости демонтажа при бора выполняйте действия, описан

ные в монтажном листе, в обратном

порядке.

Для облегчения снятия трубы вытяж ки служит прилагаемый шпатель.

Монтаж

Защитная пленка

(для приборов из нержавеющей стали)

Во избежание повреждений при транспортировке детали корпуса вы тяжки покрыты защитной пленкой.

Перед монтажом деталей корпуса удалите защитную пленку. Просто стяните ее, не применяя вспомога тельных инструментов.

^ Ослабьте оба крепежных шурупа

трубы вытяжки, вставьте шпатель между трубой вытяжки и телескопической трубой и выведите трубу вытяжки из фиксатора.

Page 30

Монтаж

Материал для монтажа

Page 31

a 3 монтажных листа

для монтажа трубы вытяжки.

Монтаж

b 1 переходный штуцердля возду

ховода C 150 ìì.

c 1 переходный штуцер

для воздуховода C 125 ìì.

d 1 невозвратный клапан

для установки в выпускной шту цер моторного блока (не для режи ма циркуляции)

e Телескопический держатель

для крепления вытяжки к стене.

f Монтажный комплект для рабо-

ты в режиме циркуляции

Включает в себя поворотный патрубок и алюминиевый шланг (не входит в комплект поставки, дополнительно приобретаемая принадлежность, см. "Технические данные").

2 гайки M 6

с зубчатым венцом для крепления корпуса вытяжки.

2 шурупа 3,9 x 7,5 мм

для крепления трубы вытяжки.

1 шпатель

для демонтажа трубы вытяжки

Инструкция по монтажу

6 шурупов5x40ммè 6 дюбелей S 8

для крепления держателя к стене.

Шурупы и дюбели пригодны для монтажа при сплошной ка менной кладке здания. Для других конструкций стен ис пользуйте подходящий крепеж ный материал. Обратите внимание на достаточ ную несущую способность стены.

Page 32

Воздуховод

Обязательно примите во внима ние главу "Указания по безопас ности и предупреждения". При одновременной эксплуатации вытяжки и устройства горения, зависимого от комнатного возду ха, при определенных обстоятель ствах существует опасность полу чения отравления! В случае сомнения получите под тверждение безопасной работы прибора у специалиста по эксп луатации печного оборудования.

В качестве воздуховода исполь

–

зуйте только гладкие трубы или гибкие отводные шланги из него рючего материала.

При работе с внешним вентиля

–

тором важно следить за тем, что бы воздуховод был достаточно ус тойчив. Внешний вентилятор мо жет создать вакуум, который при водит к деформации воздуховода.

Для того, чтобы достигнуть макси мальной мощности воздуха и мини мального шума потока при работе, необходимо учесть следующее:

– Диаметр воздуховода должен

быть не менее 150 мм.

– Если будут использоваться плос-

кие каналы вывода воздуха, поперечное сечение должно быть не меньше, чем поперечное сечение штутцера воздуховода.

– Воздуховод должен быть макси-

мально коротким и прямым.

–

Используйте отводы только с большим радиусом.

–

Воздуховод нельзя изгибать или сдавливать.

–

Следите за тем, чтобы все соеди нения были прочными и уплотнены.

–

При горизонтальной установке воздуховода необходимо соблю дать минимальный наклонв1см на каждый метр. Это предотвра тит возможное попадание конден сата в вытяжку.

Page 33

Воздуховод

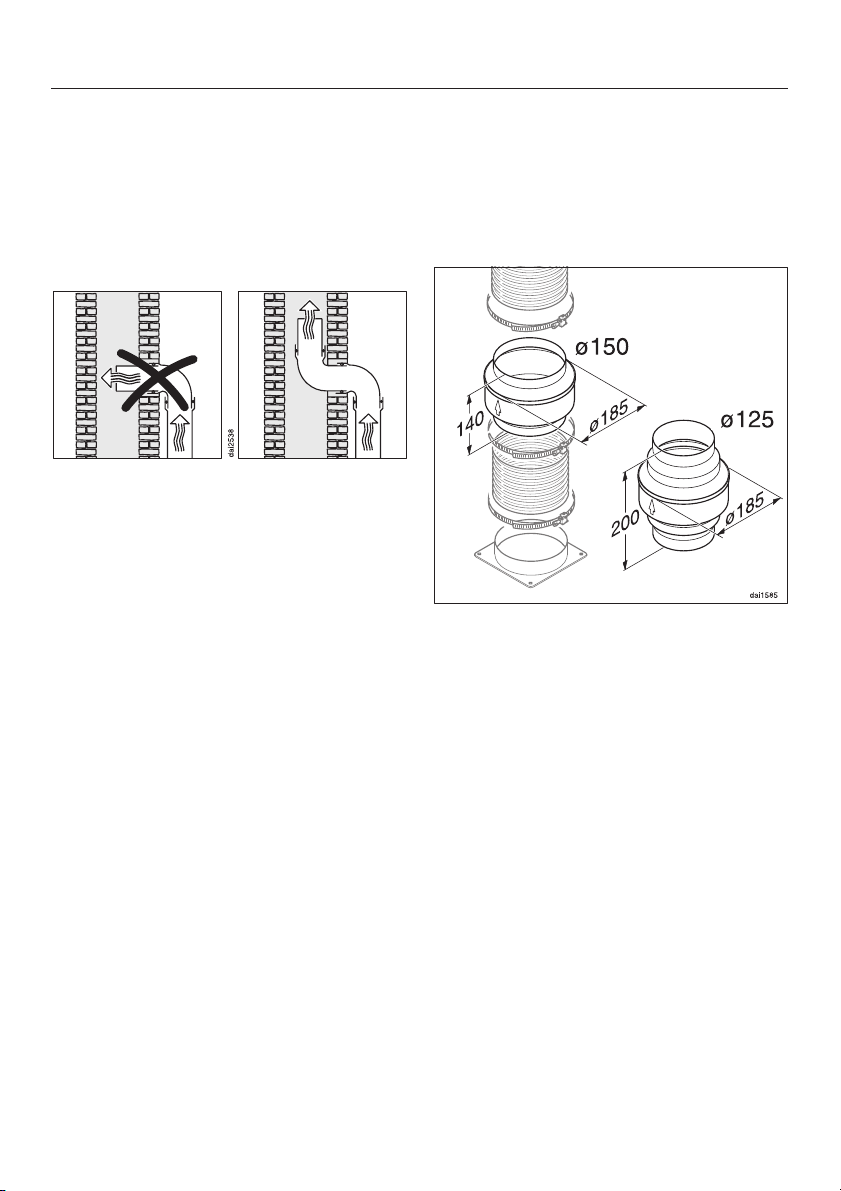

Если вытяжной канал выводится

–

на улицу, то рекомендуется встраивание в стену раздвижного вентиляционного патрубка или крышного проходного изолятора (дополнительно приобретаемые принадлежности).

– Если вытяжной канал выводится в

дымовую трубу, то входной патрубок должен быть изогнут в направлении потока воздуха.

Важно!

Если воздуховод прокладывается через холодные помещения, чердаки и т.д., то внутри отдельных участков может возникать сильный перепад температур. Это повлечет за собой образование конденсата. В таком случае необходима изоляция возду ховода.

Заслонка для предотвращения образования конденсата

(дополнительно приобретаемая при надлежность)

Кроме оснащения воздуховода соответствующей изоляцией, рекомендуется также монтаж данной заслонки, которая улавливает и испаряет образующийся конденсат. Соответствующую заслонку можно приобрести для воздуховода C 125 èëè C 150 ìì.

При установке заслонки имейте в виду то, что она должна устанавли ваться в определенном положении, a именно, вертикально и по возмож ности на малом расстоянии от вы пускного штуцера вытяжки (над ним). Стрелка на корпусе указывает направление выдувания воздуха.

У кухонных вытяжек, которые подго товлены для подключения к вынос ному вентилятору (модельный ряд ...EXT).

Page 34

Воздуховод

Шумоподавитель

(дополнительно приобретаемая при надлежность)

В вытяжную систему может быть установлен шумоподавитель. Он предназначен для дополнительного шумоподавления.

...при работе в режиме отвода воз духа:

Шумоподавитель подавляет даже звук наружного вентилятора, а так же внешние звуки, которые могут проникать в кухню через вытяжную систему (напр., уличный шум). Для этого шумоподавитель должен располагаться максимально близко перед выходом воздуха a.

...при работе в режиме циркуля ции:

Шумоподавитель должен располагаться перед вытяжном штутцером и разделительным фильтром b.Внекоторых случаях необходимо проверить место встраивания.

...свыносным вентилятором:

Чтобы минимизировать звук вентилятора на кухне, шумоподавитель должен быть расположен перед внешним вентилятором c, при длинном воздуховоде на вытяжном штутцере вытяжки d.

При внешнем вентиляторе, который смонтирован в доме, при применении шумоподавителя сзади внешнего вентилятора e возможно уменьше ние шума, проникающего наружу.

Для всех режимов это действие может быть оптимизировано, если два шумоподавителя будут уста новлены один за другим.

Page 35

Электроподключение

Подключение прибора к электро сети должно осуществляться ква лифицированным специалистомэлектриком, который хорошо зна ет и тщательно соблюдает дейст вующие инструкции предприятий электроснабжения и дополнения к ним. Неправильно выполненные рабо ты по монтажу, техобслуживанию и ремонту могут быть причиной серьезной опасности для пользо вателя, за которую производи тель ответственности не несет.

Кухонную вытяжку можно подключать только к смонтированной согласно действующим нормам розетке с заземляющим контактом AC230В~50Гц. Электропроводка должна быть выполнена согласно существующим требованиям.

качестве такого устройства исполь зуются выключатели с расстоянием между контактами не менее 3 мм. К ним относятся линейные выключа тели, предохранители и защитные устройства (EN 60335).

Необходимые параметры подключе ния Вы найдете на типовой таблич ке, которая будет видна после из влечения жироулавливающих фильт ров. Проверьте, соответствуют ли эти данные напряжению и частоте элек тросети.

Дополнительно для Украины

Внимание! Это изделие сконструировано для подключения к сети переменного тока с защитным (третьим) проводом заземления (зануления), которое соответствует требованиям п.7.1 "Правил устройства электроустановок".

Для повышения безопасности рекомендуется включать в цепь питания прибора устройство защитного от ключения УЗО с током срабатывания 30 мА.

Рекомендуется подключение вытяж ки через электрическую розетку, так как это облегчит сервисное обслужи вание. Убедитесь, что после встраи вания прибора розетка останется до ступной.

Если после встраивания вытяжки ро зетка будет не доступна или преду смотрено стационарное подключе ние, то во время монтажа необходи мо установить устройство отключе ния от сети для каждого полюса.

Для Вашей безопасности подключайте прибор только к электросети с за щитным заземлением (занулением). Если Ваша сеть или розетка не име ет защитного заземления (зануления), обратитесь к квалифи

цированному специалисту.

Не переделывайте штепсельную

вилку и не используйте переходные устройства.

ПОМНИТЕ! ПРИ ПОДКЛЮЧЕНИИ К СЕТИ БЕЗ ЗАЩИТНОГО ЗАЗЕМЛЕ

НИЯ (ЗАНУЛЕНИЯ) ВОЗМОЖНО ПОРАЖЕНИЕ ЭЛЕКТРИЧЕСКИМ ТОКОМ!

Page 36

Работа вытяжки с модулем управления DSM 400

Для комбинирования вытяжки с дру гими устройствами необходимо при обрести дополнительную принад лежность - модуль управления Miele DSM 400.

Благодаря ему возможно:

Подключение выключателя с оконным контактом

Если при одновременной эксплуата ции вытяжки и устройства горения, зависимого от комнатного воздуха, можно обеспечить необходимое по ступление воздуха только с по мощью открытого окна, то модуль управления позволяет подключить выключатель с оконным контактом (не входит в комплект поставки).

При этом эксплуатация вытяжки будет возможна только, если окно открыто в достаточной степени (см. информацию также в главе "Указания по безопасности и предупреждения").

Если модуль управления будет демонтирован для эксплуатации вытяжки без выключателя с оконным контактом (например, после переезда), то настройку электроники вытяжки необходимо будет вернуть в исходное состоя ние. Это может быть выполнено толь ко специалистом сервисной служ бы.

При закрытом окне вентилятор включаться не будет. Индикатор кнопки Вкл/Выкл вытяжки будет ми гать.

Освещение вытяжки будет при этом работать, как обычно.

Приборы модельного ряда ...EXT мо гут также комбинироваться с выклю чателем, имеющим оконный контакт.

При создании притока воздуха через открытое окно проследите, чтобы поступлению воздуха не препятствовали опускаемые рулонные жалюзи.

Page 37

Работа вытяжки с модулем управления DSM 400

Использование изолированных управляющих контактов

Они служат для управления другим (внешним) устройством в зависимос ти от того, включен или выключен вентилятор вытяжки.

Например, для обеспечения прито

–

ка свежего воздуха при одновре менной эксплуатации вытяжки и устройства горения, зависимого от комнатного воздуха, будет воз можно подключение приточного вентилятора или открывание за слонки приточной вентиляции с электроприводом, как только будет включаться вентилятор вытяжки. При этом необходимо проследить, чтобы мощность вентилятора была достаточной или чтобы воздуховод имел достаточный диаметр.

– Если невозможно обеспечить при-

ток свежего воздуха, то изолированные управляющие кон такты позволяют выключить ус тройство горения, зависимое от комнатного воздуха, при включе нии вытяжки.

См. также информацию об этом в главе "Указания по безопасности и предупреждения".

Подключение кнопочного выключателя с подсветом

Модуль управления позволяет вклю чать и затемнять освещение вытяж

ки также с помощью кнопочного вы ключателя с подсветом, интегрированнного в систему домаш

ней электропроводки.

Освещение по краю вытяжки не мо жет быть включено таким образом.

Монтаж

Модуль управления монтируется по

сле демонтажа трубы вытяжки к

вентиляционному блоку.

К модулю управления прилагается инструкция с описанием его работы / инструкция по монтажу.

Page 38

Сервисная служба

Если Вы не можете самостоятельно устранить неисправности, обращай тесь, пожалуйста, в сервисную служ бу Miele.

Информацию о сервисной службе Miele и условиях гарантии Вы найде те в разделе "Гарантия качества товара".

Сервисной службе необходимо сооб щить название модели и заводской номер Вашего прибора. Эти данные Вы найдете на типовой табличке, ко торая будет видна после извлечения жироулавливающих фильтров.

Сертификат (только для РФ)

ÐÎÑÑ DE.ÌÅ 91.Â01258 ñ 02.09.2009 ïî 02.09.2012

Соответствует требованиям ГОСТ Р МЭК 60335-2-31-99, ГОСТ Р 51318.14.1-2006, ГОСТ Р 51318.14.2-2006, ГОСТ Р 51317.3.2-2006, ГОСТ Р 51317.3.3-99

Нижеследующая информация ак туальна только для Украины:

соответствует требованиям "Технического регламента ограниче ния использования некоторых небезопасных веществ в электричес ком и электронном оборудовании (2002/95/ЕС)"

Постановление Кабинета Министров Украины от 03.12.2008 ¹ 1057

Page 39

Технические характеристики

Общая потребляемая

мощность* .................270Вт

– Двигатель вентилятора* ....200Вт

– Местное освещение......3x20Вт

– Подсветка по периметру ....10Вт

Напряжение сети ........ AC230В

Частота сети................ 50Гц

Предохранитель ..............10А

Длина подводящего электропровода . 1,5 м

Âåñ

DA 6290 W ..................28êã

DA6290WEXT...............25êã

Мощность вентилятора*

Производительность вывода воздуха согласно EN 61591

Режим отвода воздуха C 150 ìì:

Уровень I.................200м

Уровень II ................300м

Уровень III................400м

Интенсивный режим .......640м

/÷

Режим отвода воздуха C 125 ìì:

Уровень I.................180м

Уровень II ................280м

Уровень III................380м

Интенсивный режим .......580м

/÷

Производительность в режиме циркуляции c угольным фильтром:

Уровень I.................150м

Уровень II ................210м

Уровень III................330м

Интенсивный уровень ......490м

/÷

Дополнительно приобретаемые принадлежности для режима циркуляции:

–

Монтажный комплект DUW 20

–

Угольный фильтр Miele из акти

вированного угля DKF 12-1

*Общая потребляемая мощность и производительность вывода воздуха приборов модельного ряда ..EXT за

висят от подключенного выносного вентилятора.

Модельный ряд ...EXT: Длина соединительного кабеля для подключения выносного вентиля

òîðà........................1,9ì

Page 40

Гарантия качества товара

Уважаемый покупатель!

Гарантийный срок на изделие составляет 24 месяца со дня продажи. При условии использования изделия исключительно для личных, семейных, домашних и иных нужд, не связанных с осуществлением предпринимательской деятельности.

В течение указанного срока Вы можете реа лизовать свои права на безвозмездное устра нение недостатков изделия и удовлетворение иных установленных законодательством тре бований потребителя в отношении качества изделия, при условии использования изделия по назначению и соблюдения требований по установке, подключению и эксплуатации из делия, изложенных в настоящей инструкции.

Обращаем Ваше внимание на то, что начало исчисления гарантийного срока зависит от правильного заполнения сведений о продаже и, для изделий, требующих специальной установки и подключения, сведений об установке и подключении. Требуйте заполнения!

Пожалуйста, во избежание недоразумений, сохраняйте документы, свидетельствующие об оплате изделия и услуг по его установке и подключению.

Внимание! Изделие имеет уникальный заводской номер. Заводской номер позволяет узнать точную дату производства изделия.

В случае устранения сервисной службой Miele неполадок оборудования в период действия гарантийного срока посредством замены де тали указанного оборудования, клиент обязан вернуть представителю сервисной службы демонтированную деталь по окончании ре монта (в момент устранения неполадки обо рудования).

Гарантийное обслуживание не производится в случаях:

–

Неправильного хранения и/или небрежной транспортировки;

–

Несоблюдения правил установки и под ключения;

–

Несоблюдения инструкции по эксплуата ции;

–

Ремонта, разборки и иных вмешательств лицами, не имеющими полномочий на оказание данных услуг;

–

Обнаружения механических повреждений товара;

Обнаружения следов воздействия хими

–

ческих веществ; Неправильного применения дозирующих

–

моющих средств и расходных материалов; Включения в электрическую сеть с

–

нестабильными параметрами (не соответ ствующими ГОСТу);

Обнаружения повреждений, вызванных

–

экстремальными климатическими усло

виями при транспортировке, хранении и эксплуатации;

Повреждений товара, вызванных животны

–

ми или насекомыми; Противоправных действий третьих лиц;

–

Действий непреодолимой силы (пожара, за

–

лива, стихийных бедствий и т.п.) Нарушения функционирования товара

–

вследствие попадания во внутренние рабо чие объемы посторонних предметов, жи вотных и насекомых.

Гарантийное обслуживание не распространяется на:

работы, оговоренные в настоящей Инструк-

–

ции по эксплуатации, по регулировке, чистке, и прочему уходу за изделием;

–

на замену расходных материалов (фильтры, лампочки освещения, резиновые уплотнители дверей/люков, мешки-пылесборники, слюдяные пластины и т.д.)

–

Изменение оттенка цвета, глянца частей оборудования в процессе эксплуатации.

Недостатками товара не являются шумы, свя занные с принципами работы отдельных комплектующих изделий, входящих в состав товара:

–

вентиляторов,

–

масляных/воздушных доводчиков дверей,

–

водяных клапанов,

–

электрических реле,

–

электродвигателей,

–

ремней,

–

компрессоров

а также шумы, вызванные естественным износом (старением) материалов:

–

потрескивания при нагреве/охлаждении,

–

скрипы,

–

незначительные стуки подвижных механиз мов.

Page 41

Гарантия качества товара

По всем вопросам технического обслужи вания или приобретения дополнительных принадлежностей и расходных матери алов просим обращаться к продавцу, у ко торого Вы приобрели это изделие, или в один из сервисных центров Miele.

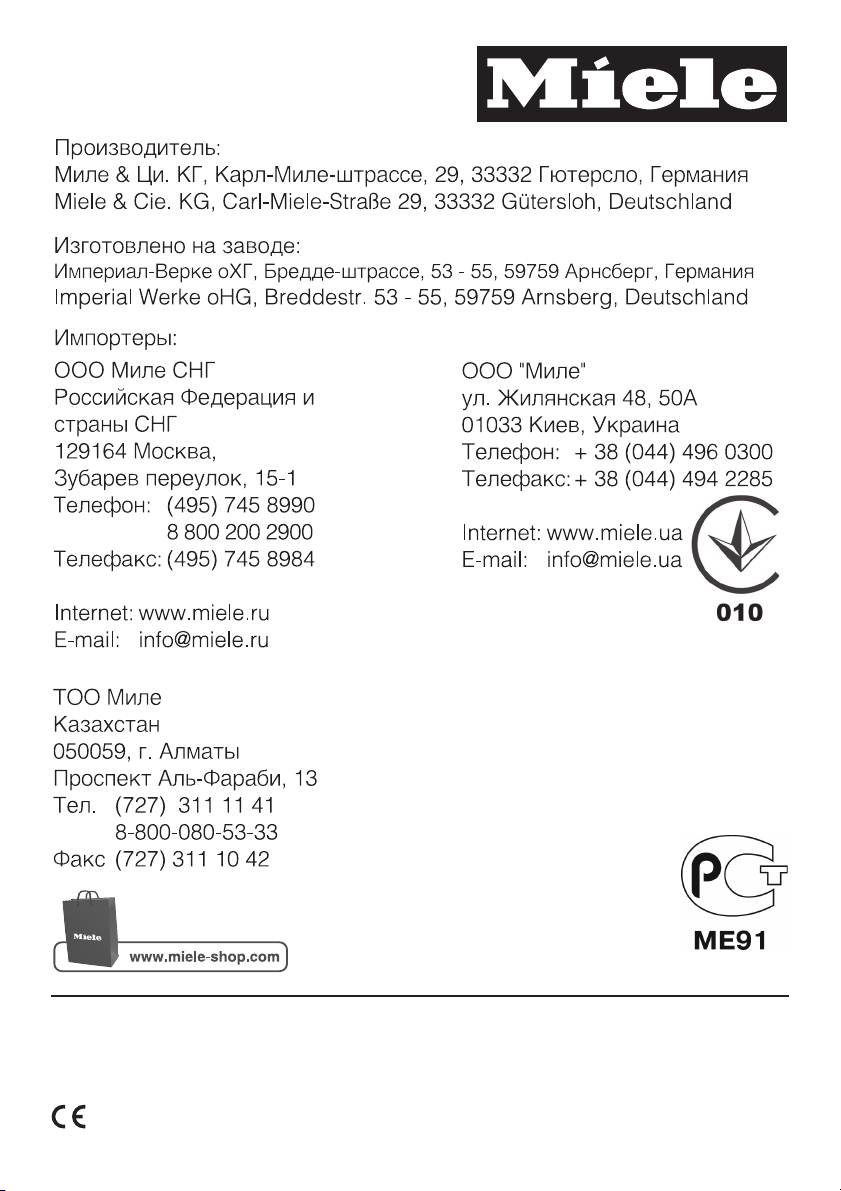

Контактная информация о Miele

Российская Федерация

Горячая линия 8-800-200-29-00 (звонок бесплатный на всей территории РФ)

E-mail: [email protected] Internet: www.miele.ru

Сервисные центры Miele:

ÎÎÎ Ìèëå ÑÍÃ

129164 Москва Зубарев пер., 15-1 Тел. (495) 745 89 80 Ôàêñ (495) 745 89 84

197046 Санкт-Петербург Петроградская наб., 18 а Тел. (812) 332 08 00 Ôàêñ (812) 332 03 32

Украина

ООО "Миле" 01033, Киев, ул. Жилянская 48, 50А БЦ "Прайм" Тел. (044) 496 03 00

Ôàêñ (044) 494 22 85 E-mail: [email protected]

0 800 500 290

ÒÎÎ "Ìèëå"

Республика Казахстан

050059, г. Алматы Проспект Аль-Фараби, 13 Тел. (727) 311 11 41 Факс (727) 311 10 42 Горячая линия 8-800-080-53-33

Другие страны СНГ ООО Миле СНГ Тел. +7 495 745 89 80

Ôàêñ + 7495 745 89 84

Внимание!

Условия гарантии в данных стра нах (в силу местного законода тельства) могут быть иными. Уточнить условия гарантии можно у продавца.

Page 42

Гарантия качества товара

Page 43

Page 44

Право на изменения сохраняется / 3411

M.-Nr. 07 833 650 / 08
