Gebrauchs- und Montageanweisung Dunstabzugshaube
Lesen Sie unbedingt die Gebrauchs- und Montageanweisung vor In­stallation und Inbetriebnahme. Dadurch schützen Sie sich und ver­meiden Schäden.
de-DE M.-Nr. 11 743 330
Page 2
Inhalt
Powermanagement aus-/einschalten............................................................. 18
Auffangwanne reinigen................................................................................... 21
Geruchsfilter entsorgen.................................................................................. 23
Regenerierbarer Geruchsfilter ........................................................................ 23
Rückstauklappe.............................................................................................. 29
Kondenswasser.............................................................................................. 30
Schalldämpfer ................................................................................................ 30
2
Page 3
Inhalt
3
Page 4

Sicherheitshinweise und Warnungen

Diese Dunstabzugshaube entspricht den vorgeschriebenen Si­cherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann je­doch zu Schäden an Personen und Sachen führen.
Lesen Sie die Gebrauchs- und Montageanweisung aufmerksam durch, bevor Sie die Dunstabzugshaube in Betrieb nehmen. Sie enthält wichtige Hinweise für die Montage, die Sicherheit, den Ge­brauch und die Wartung. Dadurch schützen Sie sich und vermei­den Schäden an der Dunstabzugshaube.
Entsprechend der Norm IEC 60335-1 weist Miele ausdrücklich darauf hin, das Kapitel zur Installation des Gerätes sowie die Si­cherheitshinweise und Warnungen unbedingt zu lesen und zu be­folgen.
Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung dieser Hinweise verursacht werden.
Bewahren Sie die Gebrauchs- und Montageanweisung auf, und geben Sie sie an einen eventuellen Nachbesitzer weiter.

Bestimmungsgemäße Verwendung

Diese Dunstabzugshaube ist für die Verwendung im Haushalt und
in haushaltsähnlichen Aufstellumgebungen bestimmt.
Diese Dunstabzugshaube ist nicht für die Verwendung im Außen-
bereich bestimmt.
Verwenden Sie die Dunstabzugshaube ausschließlich im haus-
haltsüblichen Rahmen zur Absaugung und Reinigung von Kochwra­sen, die bei der Zubereitung von Speisen entstehen. Alle anderen Anwendungsarten sind unzulässig.
Die Dunstabzugshaube kann im Umluftbetrieb über einer Gas-
kochstelle nicht für die Entlüftung des Aufstellraumes verwendet werden. Befragen Sie dazu einen Gasfachmann.
4
Page 5
Sicherheitshinweise und Warnungen
Personen, die aufgrund ihrer physischen, sensorischen oder geis-
tigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, die Dunstabzugshaube sicher zu bedienen, müssen bei der Bedienung beaufsichtigt werden. Diese Personen dürfen die Dunstabzugshaube nur ohne Aufsicht be­dienen, wenn ihnen diese so erklärt wurde, dass sie sie sicher bedie­nen können. Sie müssen mögliche Gefahren einer falschen Bedie­nung erkennen und verstehen können.

Kinder im Haushalt

Kinder unter 8 Jahren müssen von der Dunstabzugshaube fernge-
halten werden – es sei denn, sie werden ständig beaufsichtigt.
Kinder ab 8 Jahren dürfen die Dunstabzugshaube nur ohne Auf-
sicht bedienen, wenn ihnen die Dunstabzugshaube so erklärt wurde, dass sie sie sicher bedienen können. Kinder müssen mögliche Ge­fahren einer falschen Bedienung erkennen und verstehen können.
Kinder dürfen die Dunstabzugshaube nicht ohne Aufsicht reinigen
oder warten.
Beaufsichtigen Sie Kinder, die sich in der Nähe der Dunstabzugs-
haube aufhalten. Lassen Sie Kinder niemals mit der Dunstabzugs­haube spielen.
Das Licht der Kochstellenbeleuchtung ist sehr intensiv.
Achten Sie insbesondere bei Babys darauf, dass sie nicht direkt in die Leuchten schauen.
Erstickungsgefahr. Kinder können sich beim Spielen in Verpa-
ckungsmaterial (z.B. Folien) einwickeln oder es sich über den Kopf ziehen und ersticken. Halten Sie Verpackungsmaterial von Kindern fern.
5
Page 6
Sicherheitshinweise und Warnungen

Technische Sicherheit

Durch unsachgemäße Installations- und Wartungsarbeiten oder
Reparaturen können erhebliche Gefahren für den Benutzer entste­hen. Installations- und Wartungsarbeiten oder Reparaturen dürfen nur von Miele autorisierten Fachkräften durchgeführt werden.
Beschädigungen an der Dunstabzugshaube können Ihre Sicher-
heit gefährden. Kontrollieren Sie sie auf sichtbare Schäden. Nehmen Sie niemals eine beschädigte Dunstabzugshaube in Betrieb.
Die elektrische Sicherheit der Dunstabzugshaube ist nur dann ge-
währleistet, wenn sie an ein vorschriftsmäßig installiertes Schutzlei­tersystem angeschlossen wird. Diese grundlegende Sicherheitsvor­aussetzung muss vorhanden sein. Lassen Sie im Zweifelsfall die Elektroinstallation durch eine Elektrofachkraft prüfen.
Der zuverlässige und sichere Betrieb der Dunstabzugshaube ist
nur dann gewährleistet, wenn die Dunstabzugshaube am öffentli­chen Stromnetz angeschlossen ist.
Die Anschlussdaten (Frequenz und Spannung) auf dem Typen-
schild der Dunstabzugshaube müssen unbedingt mit denen des Elektronetzes übereinstimmen, damit keine Schäden an der Dunst­abzugshaube auftreten. Vergleichen Sie die Anschlussdaten vor dem Anschließen. Fragen Sie im Zweifelsfall eine Elektrofachkraft.
Mehrfachsteckdosen oder Verlängerungskabel gewähren nicht die
nötige Sicherheit (Brandgefahr). Schließen Sie die Dunstabzugshau­be damit nicht an das Elektronetz an.
6
Page 7
Sicherheitshinweise und Warnungen
Verwenden Sie die Dunstabzugshaube nur im montierten Zustand,
damit die sichere Funktion gewährleistet ist.
Diese Dunstabzugshaube darf nicht an nicht stationären Aufstel-
lungsorten (z.B. Schiffen) betrieben werden.
Das Berühren spannungsführender Anschlüsse sowie das Verän-
dern des elektrischen und mechanischen Aufbaus gefährden Sie und führen möglicherweise zu Funktionsstörungen der Dunstabzugshau­be. Öffnen Sie das Gehäuse nur, soweit es im Rahmen der Montage und Reinigung beschrieben ist. Öffnen Sie niemals weitere Teile des Ge­häuses.
Garantieansprüche gehen verloren, wenn die Dunstabzugshaube
nicht von einem von Miele autorisierten Kundendienst repariert wird.
Nur bei Originalersatzteilen gewährleistet Miele, dass sie die
Sicherheitsanforderungen erfüllen. Defekte Bauteile dürfen nur gegen solche ausgetauscht werden.
Eine beschädigte Anschlussleitung darf nur von qualifizierten
Fachleuten ausgetauscht werden.
Bei Installations- und Wartungsarbeiten sowie Reparaturen muss
die Dunstabzugshaube vom Elektronetz getrennt sein. Sie ist nur dann vom Elektronetz getrennt, wenn
- die Sicherungen der Elektroinstallation ausgeschaltet sind oder
- die Schraubsicherungen der Elektroinstallation ganz herausge­schraubt sind oder
- der Netzstecker (falls vorhanden) aus der Steckdose gezogen ist. Ziehen Sie dabei nicht an der Netzanschlussleitung, sondern am Netzstecker.
7
Page 8
Sicherheitshinweise und Warnungen

Gleichzeitiger Betrieb mit einer raumluftabhängigen Feuerstätte

Vergiftungsgefahr durch Verbrennungsgase. Bei gleichzeitiger Nutzung der Dunstabzugshaube und einer raum­luftabhängigen Feuerstätte im gleichen Raum oder Lüftungsver­bund ist größte Vorsicht geboten. Raumluftabhängige Feuerstätten beziehen ihre Verbrennungsluft aus dem Aufstellungsraum und führen ihre Abgase durch eine Ab­gasanlage (z.B. Kamin) ins Freie. Dies können z.B. gas-, öl- , holz- oder kohlebetriebene Heizeinrichtungen, Durchlauferhitzer, Warmwasserbereiter, Kochmulden oder Backöfen sein.
Die Dunstabzugshaube entzieht der Küche und den benachbarten Räumen Raumluft. Dies gilt für folgende Betriebsarten:
- Abluftbetrieb,
- Umluftbetrieb mit außerhalb des Raumes angeordneter Umluft­box.
Ohne ausreichende Zuluft entsteht ein Unterdruck. Die Feuerstätte erhält zu wenig Verbrennungsluft. Die Verbrennung wird beein­trächtigt. Giftige Verbrennungsgase können aus dem Kamin oder Abzugs­schacht in die Wohnräume gezogen werden. Es besteht Lebensgefahr.
8
Page 9
Sicherheitshinweise und Warnungen
Ein gefahrloser Betrieb ist möglich, wenn bei gleichzeitigem Be­trieb von Dunstabzugshaube und raumluftabhängiger Feuerstätte im Raum oder Lüftungsverbund ein Unterdruck von höchstens 4Pa (0,04mbar) erreicht und damit ein Rücksaugen der Feuerstät­tenabgase vermieden wird.
Dies kann erreicht werden, wenn durch nicht verschließbare Öff­nungen, z.B. in Türen oder Fenstern, die zur Verbrennung benötig­te Luft nachströmen kann. Hierbei ist auf einen ausreichenden Querschnitt der Zuströmöffnung zu achten. Ein Zuluft-/Abluftmau­erkasten allein stellt in der Regel keine ausreichende Luftversor­gung sicher.
Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Ziehen Sie dazu den Rat des zuständi­gen Schornsteinfegermeisters hinzu.
Wird die Dunstabzugshaube im Umluftbetrieb eingesetzt, wobei die Luft in den Aufstellungsraum zurückgeführt wird, ist der gleich­zeitige Betrieb einer raumluftabhängigen Feuerstätte unbedenklich.
9
Page 10
Sicherheitshinweise und Warnungen

Sachgemäßer Gebrauch

Durch offene Flammen besteht Brandgefahr.
Arbeiten Sie nie mit offener Flamme unter der Dunstabzugshaube. So ist z.B. das Flambieren und das Grillen mit offener Flamme ver­boten. Die eingeschaltete Dunstabzugshaube zieht die Flammen in den Filter. Abgelagertes Küchenfett kann sich entzünden.
Starke Hitzeeinwirkung beim Kochen auf einer Gaskochstelle kann
die Dunstabzugshaube beschädigen.
- Lassen Sie eine Gaskochstelle nie ohne aufgesetztes Kochge­schirr brennen. Schalten Sie auch bei kurzzeitigem Herunterneh­men des Kochgeschirrs die Gaskochstelle aus.
- Wählen Sie Kochgeschirr, das der Größe der Kochstelle ent­spricht.
- Regeln Sie die Flamme so, dass sie keinesfalls über das Kochge­schirr hinausragt.
- Vermeiden Sie das übermäßige Erhitzen des Kochgeschirrs (z.B. beim Kochen mit einem Wok).
Kondenswasser kann zu Korrosionsschäden an der Dunstabzugs-
haube führen. Schalten Sie die Dunstabzugshaube immer ein, wenn eine Kochstel­le benutzt wird, damit sich kein Kondenswasser ansammeln kann.
Überhitzte Öle und Fette können sich selbst entzünden und da-
durch die Dunstabzugshaube in Brand setzen. Beaufsichtigen Sie Töpfe, Pfannen und Frittiergeräte, wenn Sie mit Ölen und Fetten arbeiten. Auch das Grillen auf Elektrogrillgeräten muss deshalb unter ständiger Aufsicht erfolgen.
10
Page 11
Sicherheitshinweise und Warnungen
Fett- und Schmutzablagerungen beeinträchtigen die Funktion der
Dunstabzugshaube. Benutzen Sie die Dunstabzugshaube nie ohne Fettfilter, um die Rei­nigung der Kochwrasen zu gewährleisten.
Es besteht Brandgefahr, wenn die Reinigung nicht nach den An-
gaben in dieser Gebrauchsanweisung ausgeführt wird.
Beachten Sie, dass sich die Dunstabzugshaube beim Kochen
durch die aufsteigende Hitze stark erwärmen kann. Berühren Sie das Gehäuse und die Fettfilter erst, wenn sich die Dunstabzugshaube abgekühlt hat.

Sachgemäße Installation

Beachten Sie zu Ihrem Kochgerät die Angaben des Herstellers, ob
der Betrieb einer Dunstabzugshaube darüber erlaubt ist.
Die Dunstabzugshaube darf nicht über Feuerungsstätten mit fes-
ten Brennstoffen montiert werden.
Wenn der Abstand zwischen Kochgerät und Dunstabzugshaube
zu gering ist, kann dies zu Beschädigungen der Dunstabzugshaube führen. Sofern vom Hersteller des Kochgerätes keine größeren Sicherheits­abstände vorgegeben werden, sind zwischen Kochgerät und Unter­kante der Dunstabzugshaube die im Kapitel „Installation“ angegebe­nen Abstände zu beachten. Wenn verschiedene Kochgeräte unter der Dunstabzugshaube betrie­ben werden, für die unterschiedliche Sicherheitsabstände gelten, ist der größte angegebene Sicherheitsabstand zu beachten.
Zur Befestigung der Dunstabzugshaube sind die Angaben im Ka-
pitel „Installation“ zu beachten.
Bauteile können scharfe Kanten haben und zu Verletzungen füh-
ren. Tragen Sie bei der Montage Handschuhe, die einen Schnittschutz bieten.
11
Page 12
Sicherheitshinweise und Warnungen
Zum Verlegen der Abluftleitung dürfen nur Rohre oder Schläuche
aus nicht brennbarem Material verwendet werden. Diese sind im Fachhandel oder beim Kundendienst erhältlich.
Die Abluft darf weder in einen benutzten Rauch- oder Abgaskamin
noch in einen Schacht geführt werden, der zur Entlüftung von Auf­stellungsräumen mit Feuerstätten dient.
Wenn die Abluft in einen nicht genutzten Rauch- oder Abgaskamin
geführt werden soll, beachten Sie die behördlichen Vorschriften.

Reinigung und Pflege

Es besteht Brandgefahr, wenn die Reinigung nicht nach den An-
gaben in dieser Gebrauchsanweisung ausgeführt wird.
Der Dampf eines Dampfreinigers kann an spannungsführende Tei-
le gelangen und einen Kurzschluss verursachen. Benutzen Sie zum Reinigen der Dunstabzugshaube niemals einen Dampfreiniger.

Zubehör

Verwenden Sie ausschließlich Miele Originalzubehör. Wenn andere
Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und/oder Produkthaftung verloren.
12
Page 13

Ihr Beitrag zum Umweltschutz

Entsorgung der Transportver­packung
Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsma­terialien sind nach umweltverträglichen und entsorgungstechnischen Gesichts­punkten ausgewählt und deshalb recy­celbar.
Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zu­rück.

Entsorgung des Altgerätes

Elektro- und Elektronikgeräte enthalten vielfach wertvolle Materialien. Sie ent­halten auch bestimmte Stoffe, Gemi­sche und Bauteile, die für ihre Funktion und Sicherheit notwendig waren. Im Hausmüll sowie bei nicht sachgemäßer Behandlung können sie der menschli­chen Gesundheit und der Umwelt scha­den. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Hausmüll.
Nutzen Sie stattdessen die offiziellen, eingerichteten Sammel- und Rücknah­mestellen zur Abgabe und Verwertung der Elektro- und Elektronikgeräte bei Kommune, Händler oder Miele. Für das Löschen etwaiger personenbezogener Daten auf dem zu entsorgenden Altge­rät sind Sie gesetzmäßig eigenverant­wortlich. Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersi­cher aufbewahrt wird.
13
Page 14

Übersicht Dunstabzugshaube

14
Page 15
Übersicht Dunstabzugshaube
a
Kamin DADC 6000 Nachkaufbares Zubehör zur Abdeckung der Abluftleitung bei Abluftführung nach oben.
b
Geruchsfilter Nachkaufbares Zubehör für Umluftbetrieb
c
Wrasenschirm
d
Kochstellenbeleuchtung
e
Bedienelemente
f
Fettfilter
g
Abluftanschluss Die Abluft kann alternativ nach hinten oder nach oben herausgeführt werden.
h
Auffangwanne
i
Ein/Aus-Taste für das Gebläse
j
Tasten zur Einstellung der Gebläseleistung
k
Ein/Aus-Taste für die Kochstellenbeleuchtung
15
Page 16

Funktionsbeschreibung

Abhängig von der Ausführung der Dunstabzugshaube sind folgende Funk­tionen möglich:

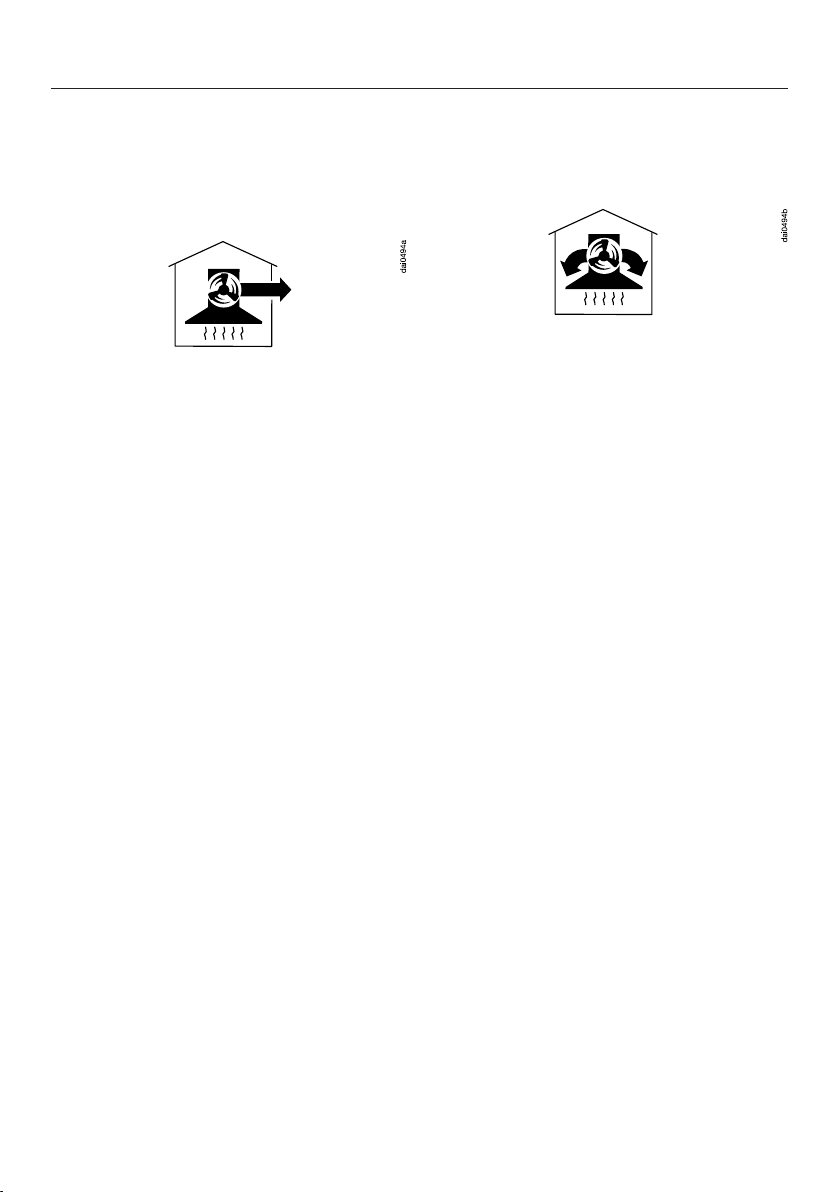

Abluftbetrieb

Die angesaugte Luft wird durch den Fettfilter gereinigt und aus dem Gebäu­de geleitet.

Umluftbetrieb

(nur mit Geruchsfilter als nachkaufbares Zubehör, siehe „Technische Daten“)
Die angesaugte Luft wird durch den Fettfilter und zusätzlich durch einen Ge­ruchsfilter gereinigt. Anschließend wird die Luft in die Küche zurückgeführt.
16
Page 17

Bedienung

Gebläse einschalten

Schalten Sie das Gebläse ein, sobald Sie mit dem Kochen beginnen. Dadurch werden Kochdünste von Beginn an er­fasst.
Drücken Sie die Taste Ein-/Aus. Das Gebläse schaltet auf Stufe 2. Das
Symbol und die 2 der Gebläsestu­fenanzeige leuchten.

Leistungsstufe wählen

Für leichte bis starke Kochwrasen und Gerüche stehen Ihnen die Leistungsstu­fen 1 bis 3 zur Verfügung.
Für vorübergehende sehr starke Wra­sen- und Geruchsentwicklung, z.B. beim Anbraten, wählen Sie die Stufe B als Boosterstufe.
Wählen Sie durch Drücken der Taste
„“ oder „“ die gewünschte Leis­tungsstufe.

Zurückschalten der Boosterstufe

Wenn das Powermanagement aktiviert ist (voreingestellt), schaltet das Gebläse nach 5Minuten automatisch auf Stufe 3 zurück.

Nachlauf

Lassen Sie das Gebläse nach dem
Kochen noch einige Minuten weiter­laufen.
Die Küchenluft wird von verbliebenen Wrasen und Gerüchen gereinigt.

Gebläse ausschalten

Schalten Sie das Gebläse mit der
Taste Ein-/Aus aus.
Das Symbol erlischt.

Kochstellenbeleuchtung ein-/ ausschalten

Die Kochstellenbeleuchtung können Sie unabhängig vom Gebläse ein- und aus­schalten.
Drücken Sie dazu die Taste Beleuch-
tung.
Bei eingeschalteter Beleuchtung leuch­tet das Symbol.

Powermanagement

Die Dunstabzugshaube verfügt über ein Powermanagement. Das Powermana­gement dient der Energieeinsparung. Es sorgt dafür, dass das Gebläse automa­tisch zurückgeschaltet wird und die Be­leuchtung ausgeschaltet wird.
- Ist die Boosterstufe des Gebläses ge­wählt, wird nach 5Minuten automa­tisch auf die Stufe 3 zurückgeschal­tet,
- Von den Gebläsestufen 3, 2 oder 1 wird nach 2 Stunden eine Stufe zu­rückgeschaltet und dann in 30-Minu­ten-Schritten ausgeschaltet.
- Die eingeschaltete Kochstellenbe­leuchtung wird nach 12 Stunden au­tomatisch ausgeschaltet.
Rückstände in der Dunstabzugshaube und daraus entstehende Gerüche wer­den vermieden.
17
Page 18
Bedienung

Powermanagement aus-/einschalten

Sie können das Powermanagement de­aktivieren. Bedenken Sie, dass dies zu einem er­höhten Energieverbrauch führen kann.
Gebläse und Kochstellenbeleuchtung
müssen dazu ausgeschaltet sein.
Drücken Sie gleichzeitig die Tasten
„“ und „“ ca. 10 Sekunden, bis die Anzeige 1 leuchtet.
Drücken Sie anschließend nacheinan-
der
- die Beleuchtungstaste ,
- die Taste „“ und wieder
- die Beleuchtungstaste .
Ist das Powermanagement eingeschal­tet, leuchten die Anzeigen 1 und B dau­ernd. Ist es ausgeschaltet, blinken die Anzei­gen 1 und B.
Zum Ausschalten des Powermanage-
ments die Taste „“ drücken.

Sicherheitsausschaltung

Wenn das Powermanagement deakti­viert ist, wird die eingeschaltete Dunst­abzugshaube nach 12Stunden auto­matisch ausgeschaltet (Gebläse und Kochstellenbeleuchtung).
Drücken Sie zum Wiedereinschalten
die Taste Ein-/Aus oder die Taste Beleuchtung.
Die Anzeigen 1 und B blinken. Zum Einschalten die Taste „“
drücken.
Die Anzeigen 1 und B leuchten dau­ernd.
Bestätigen Sie den Vorgang mit der
Ein/Aus Taste . Alle Kontrolllampen erlöschen. Erfolgt Ihre Bestätigung nicht innerhalb
von 4Minuten, wird die alte Einstellung beibehalten.
18
Page 19
Diese Dunstabzugshaube arbeitet sehr effizient und energiesparend. Folgende Maßnahmen unterstützen Sie beim sparsamen Gebrauch:
- Sorgen Sie beim Kochen für eine gu­te Belüftung der Küche. Strömt bei Abluftbetrieb nicht ausreichend Luft nach, arbeitet die Dunstabzugshaube nicht effizient und es kommt zu er­höhten Betriebsgeräuschen.
- Kochen Sie mit möglichst kleiner Kochstufe. Wenig Kochdünste be­deuten eine niedrige Leistungsstufe an der Dunstabzugshaube und damit weniger Energieverbrauch.
- Prüfen Sie an der Dunstabzugshaube die gewählte Leistungsstufe. Meist ist eine niedrige Leistungsstufe ausrei­chend. Nutzen Sie die Boosterstufe nur, wenn es notwendig ist.
- Schalten Sie bei starken Kochdüns­ten frühzeitig auf eine hohe Betriebs­stufe. Das ist effizienter, als durch langen Betrieb der Dunstabzugshau­be zu versuchen, bereits in der Küche verteilte Kochdünste zu erfassen.

Energiespartipps

- Achten Sie darauf, die Dunstabzugs­haube nach dem Kochen wieder aus­zuschalten.
- Reinigen oder wechseln Sie die Filter in regelmäßigen Abständen. Stark verunreinigte Filter verringern die Leistung, erhöhen die Brandgefahr und bedeuten ein hygienisches Risi­ko.
19
Page 20

Reinigung und Pflege

Trennen Sie vor jeder Wartung
und Pflege die Dunstabzugshaube vom Elektronetz (siehe Kapitel „Si­cherheitshinweise und Warnungen“).

Gehäuse

Allgemein

Die Oberflächen und Bedienelemente können durch ungeeignete Reini­gungsmittel beschädigt werden.
Verwenden Sie keine Reinigungsmit­tel, die Soda, Säure, Chlorid oder Lö­sungsmittel enthalten.
Verwenden Sie keine scheuernden Reinigungsmittel, wie z.B. Scheuer­pulver, Scheuermilch, scheuernde Schwämme, wie z.B. Topfschwäm­me oder gebrauchte Schwämme, die noch Reste von Scheuermitteln ent­halten
Nässe in der Dunstabzugshaube
kann zu Schäden führen. Achten Sie darauf, dass keine Nässe
in die Dunstabzugshaube dringt.
Reinigen Sie alle Oberflächen und
Bedienelemente nur mit einem leicht feuchten Schwammtuch, Spülmittel und warmem Wasser.
Trocknen Sie die Oberflächen an-
schließend mit einem weichen Tuch.
Besondere Hinweise für Edelstahlflä­chen
Die Hinweise gelten nicht für die Be­dientasten.
Über die allgemeinen Hinweise hinaus eignet sich zur Reinigung der Edelstahl­flächen ein nicht scheuerndes Edel­stahl-Reinigungsmittel.
Um ein schnelles Wiederverschmutzen zu verhindern, ist die Behandlung mit einem Edelstahl-Pflegemittel empfeh­lenswert (bei Miele erhältlich).
Besondere Hinweise für Bedienele­mente
Wenn Verschmutzungen länger ein­wirken, können sich die Bedienele­mente verfärben oder verändern.
Entfernen Sie Verschmutzungen so­fort.
Durch die Reinigung mit Edelstahl­Reinigungsmittel kann die Oberflä­che der Bedienelemente beschädigt werden.
Verwenden Sie zur Reinigung der Bedienelemente keine Edelstahlreini­gungsmittel.

Besondere Hinweise für Glasflächen

Über die allgemeinen Hinweise hin-
aus eignet sich zur Reinigung der Glasflächen ein haushaltsüblicher Glasreiniger.
20
Page 21
Reinigung und Pflege

Auffangwanne reinigen

Eine Auffangwanne unterhalb des Fett­filters nimmt herablaufendes Kondens­wasser auf. Zum Reinigen lässt sie sich abnehmen.
Zum Entnehmen die Auffangrinne et-
was nach vorne ziehen und vorsichtig nach unten herausnehmen. Gießen Sie angesammeltes Kondenswasser aus und reinigen sie die Auffangwan­ne mit einem feuchten Tuch.

Fettfilter

Reinigungsintervall

Angesammeltes Fett verhärtet sich über einen längeren Zeitraum und erschwert die Reinigung. Es ist daher empfehlens­wert, den Fettfilter alle 3–4Wochen zu reinigen.

Fettfilter herausnehmen

Der Filter kann beim Hantieren
herunterfallen. Dies kann zu Beschädigungen des
Filters und der Kochstelle führen. Halten Sie den Filter beim Hantieren
sicher in der Hand.
Brandgefahr
Ein überfetteter Fettfilter ist brennbar. Reinigen Sie den Fettfilter in regel-
mäßigen Abständen.
Der wiederverwendbare Metallfettfilter im Gerät nimmt die festen Bestandteile des Küchendunstes auf (Fett, Staub usw.) und verhindert so ein Verschmut­zen der Dunstabzugshaube.
Der Fettfilter muss in regelmäßigen Ab­ständen gereinigt werden.
Ein stark verschmutzter Fettfilter ver­mindert die Absaugleistung und führt zu einer stärkeren Verschmutzung der Dunstabzugshaube und der Küche.
Den Fettfilter an der Unterkante aus
der Verriegelung ziehen, etwas nach vorne schwenken, oben nach hinten drücken und nach unten herausneh­men.
21
Page 22
Reinigung und Pflege

Reinigung des Fettfilters von Hand

Reinigen Sie den Fettfilter mit einer
Spülbürste in warmem Wasser, dem ein mildes Handspülmittel zugegeben wird. Verwenden Sie Handspülmittel nicht konzentriert.

Ungeeignete Reinigungsmittel

Ungeeignete Reinigungsmittel können bei regelmäßiger Anwendung zu Be­schädigungen der Filterflächen führen. Folgende Reinigungsmittel sind nicht zu verwenden:
- Kalklösende Reinigungsmittel
- Scheuerpulver oder Scheuermilch
- Aggressive Allzweckreiniger und Fett­lösesprays
- Backofenspray
Reinigung des Fettfilters im Geschirr­spüler
Stellen Sie den Fettfilter möglichst
senkrecht oder geneigt in den Unter­korb. Achten Sie darauf, dass sich der Sprüharm frei bewegen kann.
Verwenden Sie ein haushaltsübliches
Geschirrspülmittel.
Wählen Sie ein Programm mit einer
Reinigungstemperatur von mindes­tens 50°C und maximal 65°C.

Nach dem Reinigen

Legen Sie den Fettfilter nach dem
Reinigen zum Trocknen auf eine saugfähige Unterlage.
Reinigen Sie bei herausgenommenem
Fettfilter auch die zugänglichen Ge­häuseteile von abgelagertem Fett. Dadurch beugen Sie der Brandgefahr vor.

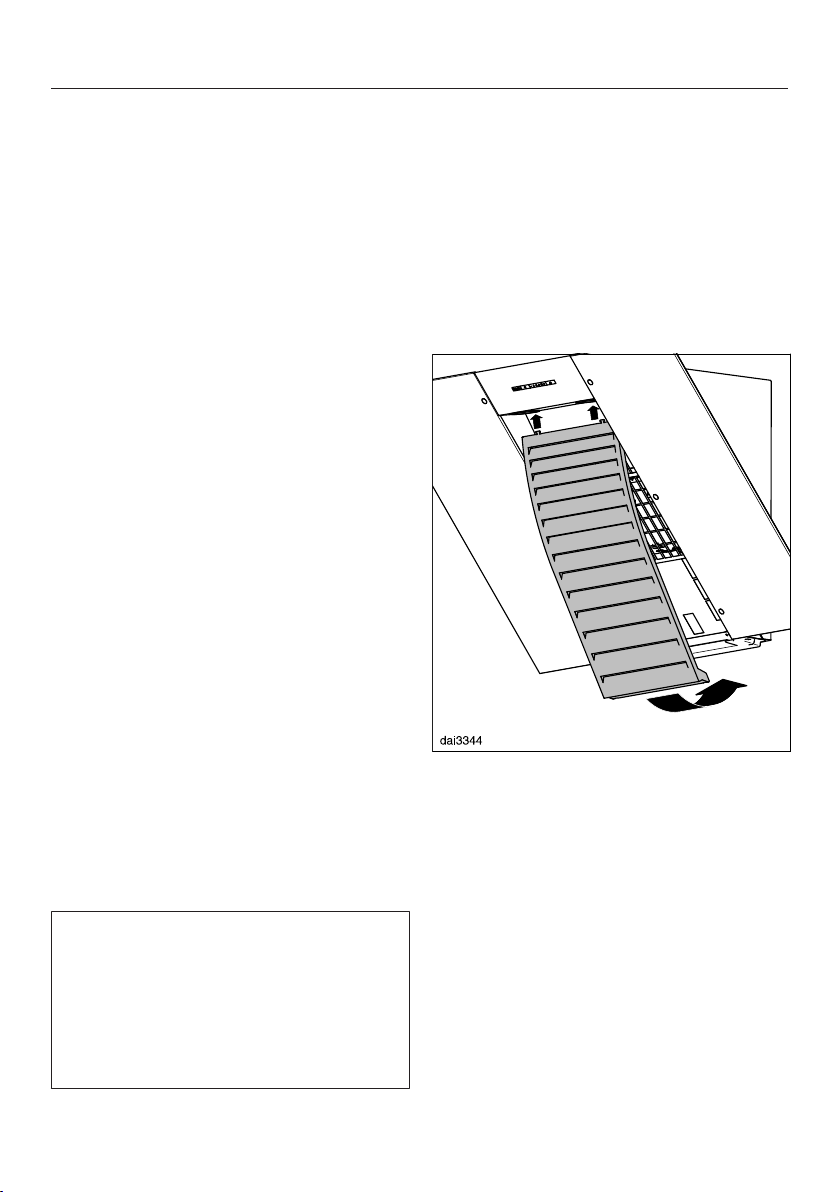

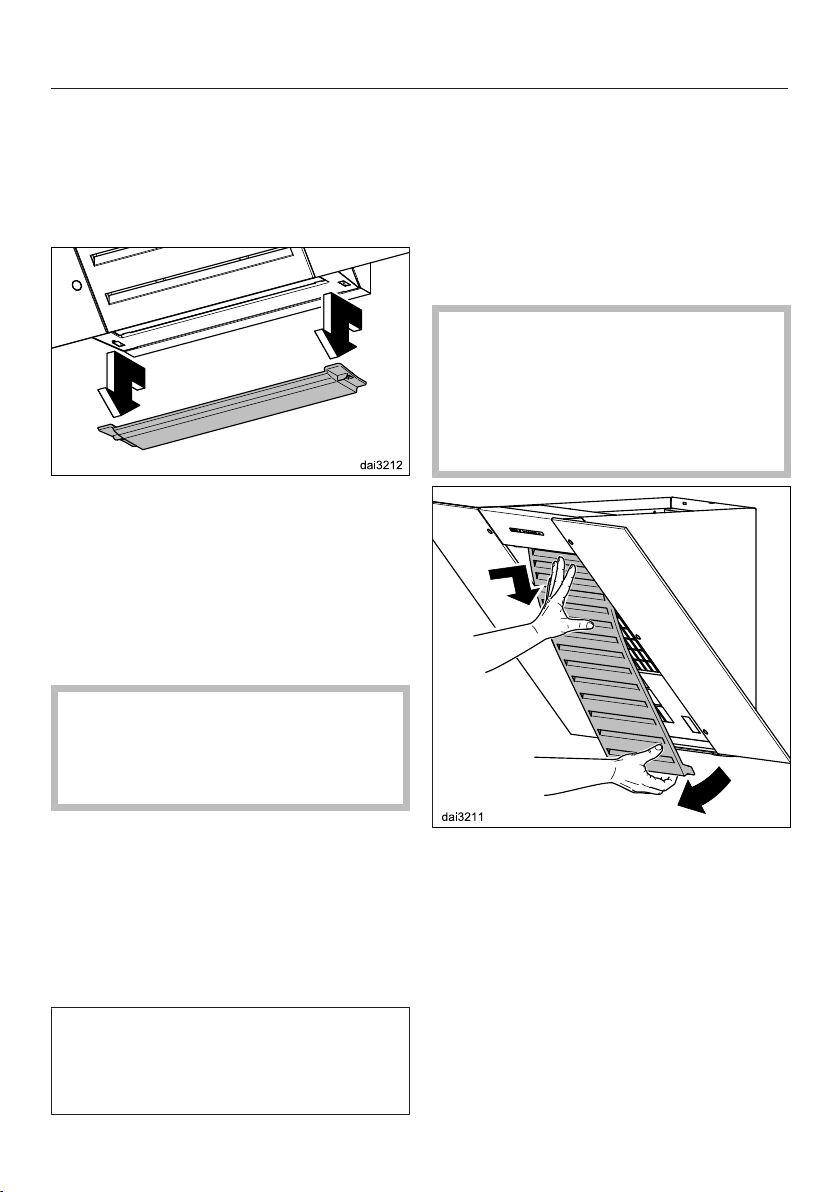

Den Fettfilter zunächst oben in die
vorgesehenen Schlitze führen, dann unten nach hinten schwenken und einrasten.
Bei der Reinigung des Fettfilters in der Geschirrspülmaschine kann es je nach verwendetem Reiniger zu bleibenden Verfärbungen der innenliegenden Fil­terflächen kommen. Dies hat keinen Einfluss auf die Funktion des Fettfil­ters.
22
Page 23
Reinigung und Pflege

Geruchsfilter

Bei Umluftbetrieb muss zusätzlich zum Fettfilter ein Geruchsfilter eingesetzt werden. Er bindet die beim Kochen an­fallenden Geruchsstoffe.
Der Geruchsfilter wird an der Oberseite der Dunstabzugshaube eingesetzt.

Geruchsfilter einsetzen/wechseln

Nehmen Sie den Geruchsfilter aus
der Verpackung.
Setzen Sie den Geruchsfilter in die
Aufnahme an der Oberseite der Dunstabzugshaube ein.

Regenerierbarer Geruchsfilter

Für diese Dunstabzugshaube ist ein re­generierbarer Geruchsfilter erhältlich. Er kann durch Regenerieren im Backofen mehrmals verwendet werden.
Beachten Sie zum Gebrauch die zu-
gehörige Gebrauchsanweisung.
Sie können die Geruchsfilter über den Miele Webshop, den Miele Werkkun­dendienst (siehe Ende dieser Ge­brauchsanweisung) oder Ihren Miele Fachhändler beziehen.
Die Typbezeichnung entnehmen Sie dem Kapitel „Technische Daten“.

Wechselintervall

Wechseln Sie den Geruchsfilter im-
mer dann aus, wenn die Geruchsstof­fe nicht mehr ausreichend gebunden werden. Spätestens sollte er alle 6Monate ge­wechselt werden.

Geruchsfilter entsorgen

Entsorgen Sie den gebrauchten Ge-
ruchsfilter im Hausmüll.
23
Page 24

Kundendienst

Kontakt bei Störungen

Bei Störungen, die Sie nicht selbst be­heben können, benachrichtigen Sie z.B. Ihren Miele Fachhändler oder den Miele Kundendienst.
Den Miele Kundendienst können Sie online unter www.miele.com/service buchen.
Die Kontaktdaten des Miele Kunden­dienstes finden Sie am Ende dieses Dokumentes.
Der Kundendienst benötigt die Modell­kennung und die Fabrikationsnummer (Fabr./SN/Nr.). Beide Angaben finden Sie auf dem Typenschild.

Position des Typenschildes

Das Typenschild finden Sie, wenn Sie den Fettfilter herausnehmen.

Garantie

Die Garantiezeit beträgt 2 Jahre. Weitere Informationen entnehmen Sie
den mitgelieferten Garantiebedingun­gen.
24
Page 25
*INSTALLATION*
Montage

Installation

Montaje
Montaggio
Montering
Montagem
Asennus

Vor der Installation

Beachten Sie vor der Installation
alle Informationen in diesem Kapitel und das Kapitel „Sicherheitshinweise und Warnungen“.

Schutzfolie entfernen

Zum Schutz vor Transportschäden sind die Gehäuseteile mit einer Schutzfolie versehen.
Bitte entfernen Sie vor der Montage
der Gehäuseteile die Schutzfolie. Sie lässt sich ohne weitere Hilfsmittel ab­ziehen.

Installationsmaterial

Installation

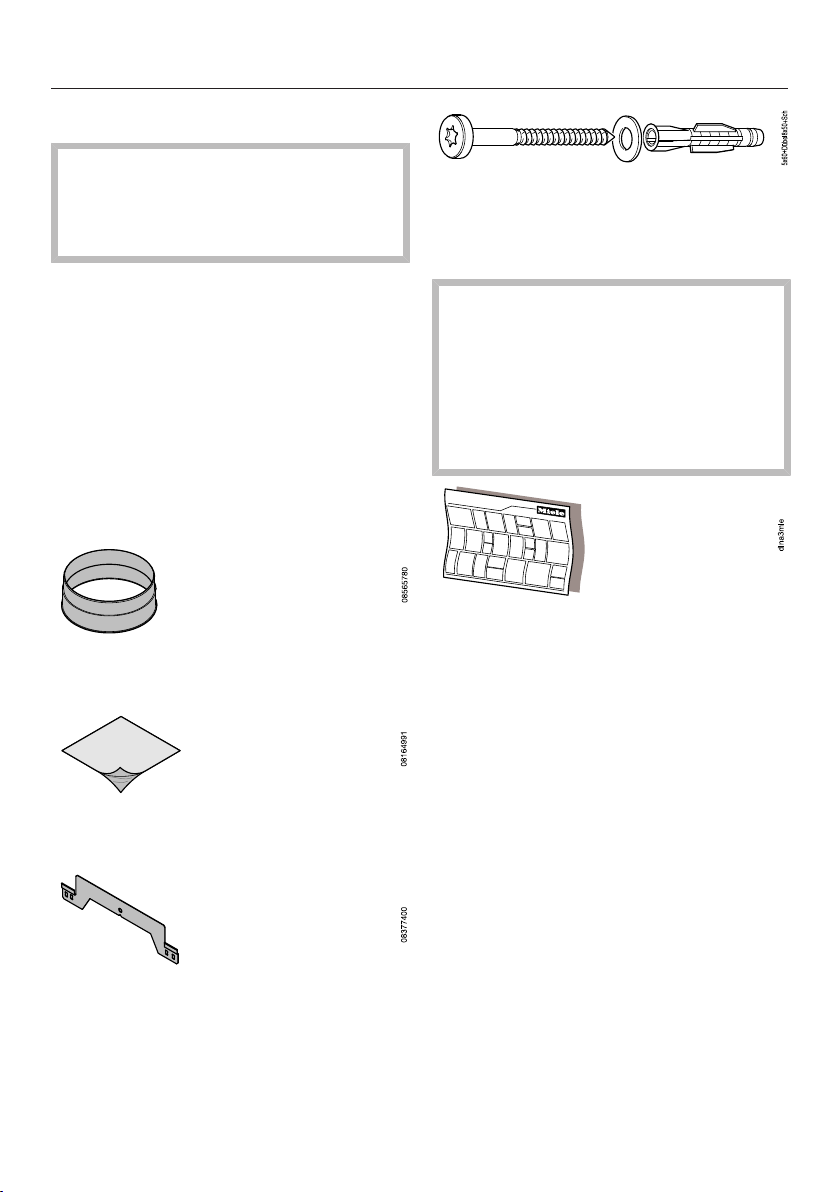

5 Schrauben 5 x 60mm und 5 Dübel 8 x 50mm 3 Scheiben 6,4mm
zur Befestigung an der Wand
Die Schrauben und Dübel sind
für massives Mauerwerk geeignet. Verwenden Sie für andere Wandkon-
struktionen entsprechende Befesti­gungsmittel.
Achten Sie auf eine ausreichende Tragfähigkeit der Wand.
1Abluftstutzen
für eine Abluftleitung 150mm
Abdeckfolie
zur Abdichtung des Gehäuses
Wandhalteblech
zur Befestigung der Dunstabzugshau­be an der Wand.
Montageplan
Die einzelnen Montageschritte sind auf dem Montageplan beschrieben.
25
Page 26
*INSTALLATION*
Installation

Gerätemaße

Die Zeichnung ist nicht maßstäblich
26
Page 27
*INSTALLATION*
Installation
a
Abluftführung nach oben oder nach hinten
b
Durchbruch, wenn der Netzanschluss nicht mit Netzstecker sondern mit Fest­anschluss erfolgt
c
Abluftdurchbruch 200mm, damit die Abluftleitung in der Wand beweglich ist
d
Luftaustritt bei Umluft. Der Abstand zur Decke oder zu oberhalb angebrachten
Möbeln sollte mindestens 300mm betragen. Abluftanschluss 150mm Beachten Sie bei Verwendung des Kamins DADC 6000 zum Installationsbereich
für Steckdose und Abluftdurchbruch die zugehörige Maßskizze.

Abstand zwischen Kochstelle und Dunstabzugshaube (S)

Beachten Sie bei der Wahl des Abstandes zwischen Kochgerät und Unterkante der Dunstabzugshaube die Angaben des Kochgeräte-Herstellers. Sollten dort keine größeren Abstände vorgegeben werden, sind die folgenden Sicherheitsabstände mindestens einzuhalten.
Beachten Sie dazu auch das Kapitel „Sicherheitshinweise und Warnungen“.
Kochgerät Abstand S mindestens
Elektro-Kochstelle 450mm
Elektro-Grill, Fritteuse (elektrisch) 650mm
Mehrflammige Gas-Kochstelle
650mm
≤ 12,6 kW Gesamtleistung, keiner der Brenner > 4,5 kW
Mehrflammige Gas-Kochstelle
760mm > 12,6 kW und ≤ 21,6 kW Gesamtleistung, keiner der Brenner > 4,8 kW.
Mehrflammige Gas-Kochstelle
nicht möglich > 21,6 kW Gesamtleistung, oder einer der Brenner > 4,8 kW.
Einzel-Gas-Kochstelle ≤ 6 kW Leistung 650mm
Einzel-Gas-Kochstelle > 6 kW und ≤ 8,1 kW Leistung 760mm
Einzel-Gas-Kochstelle > 8,1 kW Leistung nicht möglich
27
Page 28
*INSTALLATION*
Installation

Montageempfehlungen

- Berücksichtigen Sie bei der Wahl der Montagehöhe die Körpergröße der Benutzer. Es sollte ihnen ein freies Arbeiten an der Kochstelle und eine optimale Bedienung der Dunstab­zugshaube möglich sein.
- Beachten Sie, dass die Kochwrasen mit zunehmendem Abstand zur Kochstelle schlechter erfasst werden.
- Damit die Kochwrasen optimal er­fasst werden, ist zu beachten, dass die Dunstabzugshaube mittig über der Kochstelle montiert ist, nicht seit­lich versetzt.
- Die Kochstelle sollte möglichst schmaler als die Dunstabzugshaube sein. Maximal sollte die Kochstelle die gleiche Breite haben.
- Der Montageort muss problemlos zu­gänglich sein. Auch für einen eventu­ell eintretenden Servicefall muss die Dunstabzugshaube ungehindert er­reichbar und demontierbar sein. Be­achten Sie dies zum Beispiel bei der Anordnung von Schränken, Regalen, Decken- oder Dekorelementen im Umfeld der Dunstabzugshaube.

Bohrbild für die Wandmontage

Beachten Sie zur Erstellung der Boh-
rungen den beiliegenden Montage­plan.
Wird vorab eine Rückwand angefer-
tigt, die schon über die Befestigungs­löcher verfügen soll, sind hier die Ab­standsmaße der Bohrungen angege­ben (Schrauben 5mm).
28
Page 29
*INSTALLATION*
Installation

Abluftleitung

Bei gleichzeitigem Betrieb der
Dunstabzugshaube und einer raum­luftabhängigen Feuerstätte besteht unter Umständen Vergiftungsgefahr!
Beachten Sie unbedingt das Kapitel „Sicherheitshinweise und Warnun­gen“.
Lassen Sie sich im Zweifelsfall den gefahrlosen Betrieb durch den zu­ständigen Schornsteinfegermeister bestätigen.
Verwenden Sie als Abluftleitung nur glatte Rohre oder flexible Abluft­schläuche aus nicht brennbarem Ma­terial.
Um eine größtmögliche Luftleistung und geringe Strömungsgeräusche zu errei­chen, beachten Sie Folgendes:
- Der Durchmesser der Abluftleitung darf nicht kleiner sein, als der Quer­schnitt des Abluftstutzens (siehe Ka­pitel „Gerätemaße“). Das gilt insbe­sondere bei der Verwendung von Flachkanälen.
- Die Abluftleitung muss möglichst kurz und geradlinig sein.
- Verwenden Sie nur Bögen mit großen Radien.
- Die Abluftleitung darf nicht geknickt oder zusammengedrückt werden.
- Alle Verbindungen müssen fest und dicht sind.
- Verfügt die Abluftleitung über Klap­pen, müssen die Klappen geöffnet werden, wenn die Dunstabzugshaube eingeschaltet wird.
Jede Einschränkung des Luftstroms verringert die Luftleistung und erhöht die Betriebsgeräusche.

Abluftkamin

Wenn die Abluft in einen Abluftkamin geführt wird, muss der Einführungsstut­zen in Strömungsrichtung gelenkt wer­den.
Wenn der Abluftkamin von mehreren Lüftungsgeräten genutzt wird, muss der Querschnitt des Abluftkamins ausrei­chend groß sein.

Rückstauklappe

Verwenden Sie eine Rückstauklappe
im Abluftsystem.
Eine Rückstauklappe sorgt dafür, dass bei ausgeschalteter Dunstabzugshaube kein ungewollter Luftaustausch zwi­schen Raum- und Außenluft stattfindet.
Wenn die Abluft ins Freie geleitet wird, empfehlen wir die Installation eines Miele Mauerkastens oder einer Miele Dachdurchführung (nachkaufbares Zu­behör). Sie verfügen über eine integrier­te Rückstauklappe.
Für den Fall, dass Ihr Abluftsystem nicht über eine Rückstauklappe verfügt, er­halten Sie eine Rückstauklappe als nachkaufbares Zubehör.
29
Page 30
*INSTALLATION*
Installation

Kondenswasser

Wenn die Abluftleitung z.B. durch kühle Räume oder Dachböden verlegt wird, kann sich durch die Temperaturunter­schiede Kondenswasser in der Abluft­leitung bilden. Um Temperaturunter­schiede zu verringern, isolieren Sie die Abluftleitung.
Wenn die Abluftleitung waagerecht ver­legt wird, müssen Sie für ein Gefälle von mindestens 1cm je Meter sorgen. Das Gefälle verhindert, dass Kondenswas­ser in die Dunstabzugshaube fließen kann.
installiert werden. Der Pfeil auf dem Ge­häuse kennzeichnet die Ausblasrich­tung.
Der Einsatz der Kondenswassersperre ist nur möglich, wenn die Abluft nach oben aus der Dunstabzugshaube ge­führt wird.
Miele übernimmt keine Gewährleis­tung für Funktionsmängel oder Schä­den, die durch eine unzureichende Ab­luftleitung verursacht werden.

Schalldämpfer

Neben der Isolation der Abluftleitung empfehlen wir die Installation einer Kon­denswassersperre, die das Kondens­wasser aufnimmt und verdunstet.
Kondenswassersperren sind als nach­kaufbares Zubehör für Abluftleitungen mit einem Durchmesser von 125mm oder 150mm erhältlich.
Die Kondenswassersperre muss senk­recht und möglichst nah über dem Ausblasstutzen der Dunstabzugshaube
30
Zur zusätzlichen Schalldämpfung kann in die Abluftleitung ein Schalldämpfer eingesetzt werden (nachkaufbares Zu­behör).
Bei Abluftbetrieb dämpft der Schall­dämpfer sowohl Gebläsegeräusche nach außen als auch Außengeräusche,
Page 31
*INSTALLATION*
Installation
die über die Abluftleitung in die Küche dringen (z.B. Straßenlärm). Dazu wird der Schalldämpfer möglichst nah vor dem Abluftaustritt positioniert.

Elektroanschluss

Beachten Sie vor dem Elektroan­schluss das Kapitel „Sicherheitshin­weise und Warnungen“.
Die Anschlussdaten (Spannung, Fre­quenz) auf dem Typenschild müssen mit den Daten des Elektronetzes überein­stimmen. Angaben zur Position des Ty­penschildes finden Sie im Kapitel „Kun­dendienst“.
Die Dunstabzugshaube ist mit einem Netzkabel und einem Schutzkontaktste­cker ausgestattet.
Der Anschluss muss über eine Steckdo­se erfolgen, die nach der Installation zu­gänglich ist. Wenn das nicht möglich ist oder ein Festanschluss vorgesehen ist, muss in der Hausinstallation eine Trenn­vorrichtung für jeden Pol vorhanden sein, die die Bedingungen der Über­spannungskategorie III erfüllt.
Zur Erhöhung der Sicherheit empfiehlt der ÖVE dem Gerät einen FI-Schutz­schalter mit einem Auslösestrom von 30mA (ÖVE-SN50) vorzuschalten.
Die Sicherheit wird erhöht, wenn das Gerät über einen Fehlerstrom-Schutz­schalter betrieben wird.
Nur eine Elektrofachkraft darf Arbeiten an der Hausinstallation durchführen.
Dieses Gerät muss geerdet sein.

Zusätzlich für Österreich

Der Anschluss darf nur an eine nach ÖVE-EN1 ausgeführte Elektroanlage er­folgen.
31
Page 32

Technische Daten

Gebläsemotor 200W
Kochstellenbeleuchtung 2 x 4,5W
Gesamtanschlusswert 209W
Netzspannung AC 230V
Absicherung 10A
Länge der Netzanschlussleitung 1,5m
Gewicht
DA 6166W 17kg
DA 6186W 19kg
Nachkaufbares Zubehör für Umluftbetrieb
Geruchsfilter DKF25-1 oder DKF25-R (regenerierbar).
32
Page 33
Technische Daten

Datenblatt für Haushaltsdunstabzugshauben

nach delegierter Verordnung (EU) Nr. 65/2014 und Verordnung (EU) Nr. 66/2014
MIELE Modellname/-kennzeichen DA 6166 W Black Wing
Jährlicher Energieverbrauch (AEC Energieeffizienzklasse B Energieeffizienzindex (EEI
hood
fluiddynamische Effizienz (FDE Klasse für die fluiddynamische Effizienz A (höchste Effizienz) bis G (niedrigste Effizienz) B Beleuchtungseffizienz (LE
hood
Beleuchtungseffizienzklasse A (höchste Effizienz) bis G (niedrigste Effizienz) A Fettabscheidegrad 92,4% Klasse für den Fettabscheidegrad A (höchste Effizienz) bis G (niedrigste Effizienz) B Gemessener Luftvolumenstrom im Bestpunkt
Luftstrom (min. Geschwindigkeit)
Luftstrom (max. Geschwindigkeit)
Luftstrom (Intensiv- oder Schnelllaufstufe)
Max. Luftstrom (Q
max
)
gemessener Luftdruck im Bestpunkt 350 Pa A-bewertete Schallemissionen (min. Geschwindigkeit) 40 dB A-bewertete Schallemissionen (max. Geschwindigkeit) 54 dB A-bewertete Schallemissionen (Intensiv- oder Schnelllaufstufe) 66 dB gemessene Elektrische Eingangsleistung im Bestpunkt 150,0 W Leistungsaufnahme im Aus-Zustand (Po) W Leistungsaufnahme im Bereitschaftszustand (Ps) 0,20 W Nennleistung Beleuchtungssystem 9,0 W Durchschnittliche Beleuchtungsstärke des Beleuchtungssystems auf
der Kochoberfläche Zeitverlängerungsfaktor 1,2
) 70,4 kWh/Jahr
hood
) 68,5
) 23,2
hood
) 44,4 lx/W
357,7 m3/h
200 m3/h
400 m3/h
650 m3/h
650 m3/h
400 Ix
33
Page 34
Technische Daten

Datenblatt für Haushaltsdunstabzugshauben

nach delegierter Verordnung (EU) Nr. 65/2014 und Verordnung (EU) Nr. 66/2014
MIELE Modellname/-kennzeichen DA 6186 W Black Wing
Jährlicher Energieverbrauch (AEC Energieeffizienzklasse B Energieeffizienzindex (EEI
hood
fluiddynamische Effizienz (FDE Klasse für die fluiddynamische Effizienz A (höchste Effizienz) bis G (niedrigste Effizienz) B Beleuchtungseffizienz (LE
hood
Beleuchtungseffizienzklasse A (höchste Effizienz) bis G (niedrigste Effizienz) A Fettabscheidegrad 92,4% Klasse für den Fettabscheidegrad A (höchste Effizienz) bis G (niedrigste Effizienz) B Gemessener Luftvolumenstrom im Bestpunkt
Luftstrom (min. Geschwindigkeit)
Luftstrom (max. Geschwindigkeit)
Luftstrom (Intensiv- oder Schnelllaufstufe)
Max. Luftstrom (Q
max
)
gemessener Luftdruck im Bestpunkt 350 Pa A-bewertete Schallemissionen (min. Geschwindigkeit) 40 dB A-bewertete Schallemissionen (max. Geschwindigkeit) 54 dB A-bewertete Schallemissionen (Intensiv- oder Schnelllaufstufe) 66 dB gemessene Elektrische Eingangsleistung im Bestpunkt 150,0 W Leistungsaufnahme im Aus-Zustand (Po) W Leistungsaufnahme im Bereitschaftszustand (Ps) 0,20 W Nennleistung Beleuchtungssystem 9,0 W Durchschnittliche Beleuchtungsstärke des Beleuchtungssystems auf
der Kochoberfläche Zeitverlängerungsfaktor 1,2
) 70,4 kWh/Jahr
hood
) 68,5
) 23,2
hood
) 44,4 lx/W
357,7 m3/h
200 m3/h
400 m3/h
650 m3/h
650 m3/h
400 Ix
34
Page 35
Page 36
DA 6166 W, DA 6186 W
M.-Nr. 11 743 330 / 00de-DE
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
