Käyttö- ja asennusohje

Liesituuletin DA 5490 W

Lue ehdottomasti tämä käyttöohje ennen liesituulettimen asennusta ja käyttöönottoa. Näin vältät mahdolliset vahingot ja laitteesi rikkoontumisen.

fi-FI

M.-Nr. 07 035 720

Sisällysluettelo

Pidä huolta ympäristöstäsi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Tärkeitä turvallisuusohjeita . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Laitteen osat. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Laitteen toimintaperiaate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Liesituulettimen käyttö . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Liesituulettimen kytkeminen päälle ....................................13

Tehon säätäminen .................................................13

Liesituulettimen kytkeminen pois päältä ................................13

Valaisimien käyttö .................................................13

Puhdistus ja hoito . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Liesituulettimen runko ..............................................15

Rasvansuodattimet ................................................16

Aktiivihiilisuodattimen

asentaminen/vaihtaminen ...........................................18

Halogeenivalaisimen vaihtaminen .....................................19

Huolto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Asennusmitat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Keittotason ja liesituulettimen välinen turvaetäisyys (S) ..................21

Asennusohjeet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Asennustarvikkeet .................................................22

Asennusohje .....................................................24

Suojakalvo .......................................................24

Liesituulettimen irrottaminen .........................................24

Hormiliitäntä . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Kondenssivesisulku ................................................26

Sähköliitäntä. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Käyttö ohjausmoduulin DSM 400 kanssa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Liitäntä ikkunakytkimeen..........................................28

Potentiaaliton liitäntä.............................................28

Ulkoisen valokytkimen liitäntä......................................29

Tekniset tiedot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Pidä huolta ympäristöstäsi

Kuljetuspakkauksen uusiokäyttö

Pakkaus suojaa konetta vaurioilta kulje tuksen aikana. Pakkaukset on valmistet tu luonnossa hajoavista ja uusiokäyt töön soveltuvista materiaaleista.

Kun palautat pakkausmateriaalit kier toon, säästät raaka-aineita ja vähennät syntyvien jätteiden määrää. Miele-kaup piaasi huolehtii yleensä kuljetuspak kauksen talteenotosta. Voit myös itse palauttaa materiaalit kierrätykseen, mi käli paikkakunnallasi on pahvin ja muo vin keräyspiste.

Pakkausmateriaalit (esim. muovipussit, styroksi) voivat olla vaarallisia joutuessaan lasten käsiin. Tukehtumisen vaara! Säilytä pakkausmateriaalit lasten ulottumattomissa ja hävitä materiaalit mahdollisimman pian.

Vanhan laitteen käytöstä pois taminen

Käytöstä poistettavat sähkö- ja elektro

niikkalaitteet sisältävät usein arvokkaita,

kierrätyskelpoisia materiaaleja. Kuiten kin ne sisältävät usein myös haitallisia aineita, jotka ovat olleet tärkeitä laittei den toiminnalle ja turvallisuudelle. Sekajätteisiin heitettyinä tai väärän kä

sittelyn seurauksena nämä voivat olla

terveydelle haitallisia ja vahingoittaa ympäristöä. Älä siksi koskaan hävitä käytöstä poistettavia laitteita sekajät

teen mukana.

Vie sen sijaan vanhat laitteet sähkö- ja elektroniikkaromun (SER) keräyspisteeseen.

Pidä huolta että säilytät laitteet poissa lasten ulottuvilta ennen kuin viet ne ke räyspisteeseen.

Tärkeitä turvallisuusohjeita

Tämä liesituuletin täyttää voimassa olevat turvallisuusmääräykset. Liesi tuulettimen asiaton käyttö saattaa kuitenkin aiheuttaa henkilö- ja esine vahinkoja.

Lue tämä käyttöohje huolellisesti en nen kuin alat käyttää liesituuletinta. Käyttöohje antaa sinulle tärkeitä tie toja liesituulettimen asennuksesta, turvallisuudesta, käytöstä ja huollos ta. Perehtymällä käyttöohjeeseen vältät mahdolliset vahingot ja liesi tuulettimesi rikkoontumisen.

Säilytä tämä käyttöohje! Jos luovutat liesituulettimen toiselle käyttäjälle, muista antaa käyttöohje sen mukana!

Asianmukainen käyttö

Liesituuletin on tarkoitettu vain koti-

talouskäyttöön. Kaikenlainen muu käyttö on ehdottomasti kielletty mahdollisten vaaratilan teiden välttämiseksi. Miele ei vastaa lie situulettimen asiattomasta tai väärästä käytöstä aiheutuneista vahingoista.

Henkilöt, jotka eivät pysty käyttä

mään laitetta turvallisesti fyysisten, ais

tillisten tai henkisten kykyjensä puutteel lisuuden vuoksi tai jotka ovat kokemat

tomia ja tietämättömiä laitteen toimin nasta, eivät saa käyttää tätä laitetta ilman vastuullisen henkilön valvontaa tai opastusta.

Jos kotonasi on lapsia

Valvo lapsia, jotka oleskelevat tai

leikkivät laitteen läheisyydessä. Älä

anna lasten leikkiä laitteella.

Lapset saavat käyttää liesituuletinta

ilman valvontaa ainoastaan, jos heille on kerrottu miten laitetta käytetään turvallisesti. Lasten on ymmärrettävä, millaisia vaaratilanteita liesituulettimen väärä käyttö voi aiheuttaa.

Huomaa että liesituulettimen halo-

geenilamput tulevat erittäin kuumiksi käytön aikana ja pysyvät kuumina vielä jonkin aikaa käytön jälkeenkin. Pidä siksi lapset loitolla liesituulettimen valaisimista, kunnes ne ovat jäähtyneet ja nii

hin voi koskea turvallisesti.

Tekninen turvallisuus

Tarkista liesituuletin kuljetusvaurioi

den varalta ennen laitteen asennusta. Vahingoittunutta laitetta ei saa asentaa eikä ottaa käyttöön. Vahingoittunut laite voi aiheuttaa vaaratilanteita!

Tärkeitä turvallisuusohjeita

Ennen kuin liität liesituulettimen säh

köverkkoon, tarkista ehdottomasti, että laitteen arvokilvessä ilmoitettu jännite ja taajuus vastaavat sähköverkon jännitet tä ja taajuutta. Näiden tietojen on ehdottomasti vastat tava toisiaan, muuten laite voi vahingoit tua. Kysy epäselvissä tapauksissa neu voa sähköasentajalta.

Liesituulettimen sähköturvallisuus on

taattu ainoastaan silloin, kun laite on lii tetty määräysten mukaisesti maadoitet tuun sähköliitäntään. Asennuksen maa doituksen toimivuus on ehdottomasti testattava. Myös sijoituspaikan sähköjärjestelmä on epäselvissä tapauksissa testattava. Valmistaja ei vastaa vahingoista (esim. sähköiskuista), jotka johtuvat puuttuvasta tai viallisesta maadoitusjohtimesta.

Liesituuletinta saa käyttää vain pai-

kalleen asennettuna, jotta sen turvallinen käyttö olisi taattu.

Liesituulettimen ulkokoteloa saa ava-

ta vain asennus- ja puhdistusohjeissa mainittuja toimia varten. Älä koskaan avaa liesituulettimen ulkokoteloa mitään muuta tarkoitusta varten. Jos kosket liesituulettimen sisällä oleviin jännitteisiin osiin tai jos muutat laitteen elektronisia ja mekaanisia rakenteita, voit aiheuttaa itsellesi ja laitteen käyttä jälle vakavan vaaratilanteen. Lisäksi lai te voi vahingoittua toimintakelvottomak si.

Laitteen asennus-, huolto- ja kor

jaustyöt on jätettävä valtuutetun huolto liikkeen tehtäviksi. Asiattomat korjaukset saattavat aiheut taa vaaratilanteita käyttäjälle! Miele ei vastaa asiattomista korjauksista aiheu tuneista vahingoista.

Tässä liesituulettimessa saa käyttää

vain Mielen alkuperäisiä lisävarusteita ja varaosia. Vain näitä varusteita käytet täessä Miele voi taata, että liesituuletin toimii turvallisuusmääräysten mukaises ti.

Liesituuletin täytyy irrottaa sähköver

kosta aina asennus-, huolto- ja korjaustöiden ajaksi. Liesituuletin on kytketty pois sähköverkosta vasta, kun:

– sulake on irrotettu sulaketaulusta.

– mahdollinen automaattisulake on kyt-

ketty pois päältä.

– pistotulppa on vedetty pois pisto-

rasiasta. Kun irrotat pistotulppaa pistorasiasta, älä vedä liitäntäjohdosta, vaan tartu pistotulppaan.

Tärkeitä turvallisuusohjeita

Älä liitä liesituuletinta sähköverkkoon

haaroituspistorasian tai jatkojohdon avulla, mikäli niitä ei ole nimenomaisesti tarkoitettu tällaiseen käyttöön. Muussa tapauksessa laitteen sähköturvallisuus saattaa vaarantua (esim. ylikuu menemisvaara).

Jos haluat asentaa liesituulettimen

muuhun kuin kiinteästi paikallaan pysy vään sijoituspaikkaan (esim. laivaan), jätä laitteen asennus ja käyttöönotto eh dottomasti alan erikoisliikkeen/huoltoliik keen tehtäväksi. Vain he voivat varmis taa, että laitteen käyttö on turvallista.

Samanaikainen käyttö hormiin liitetyn tulisijan kanssa

Varoitus - myrkytysvaara!

Kun käytät samanaikaisesti liesituu-

letinta ja poistoilmahormiin liitettyä tulisijaa samassa huonetilassa, huolehdi ehdottomasti riittävästä ilmanvaihdosta. Tällaisia tulisijoja ovat mm. kaasu-, öljy-, puu- tai hiilikäyttöiset kamiinat, lämmittimet, lämminvesivaraajat, keittotasot ja uunit sekä puuliedet. Tulisijat tarvitsevat huoneilmaa palamiseen, ja ne poistavat palokaasunsa poistoilmahormiin. Jos myös liesituuletinta käytetään hor miin poistavana, liesituuletin imee ilmaa keittiöstä ja keittiön lähellä olevista huo netiloista. Ilman riittävää ilmanvaihtoa huonetilaan syntyy alipaine. Tällöin tulisija saa liian vähän ilmaa palamiseen. Palokaasut ei vät pääse enää poistumaan kunnolla.

Myrkylliset palokaasut voivat palautua poistoilmahormista takaisin huonetilaan. Palokaasut voivat olla hengenvaaralli sia!

Tärkeitä turvallisuusohjeita

Liesituulettimen ja tulisijan samanaikai nen käyttö on vaaratonta, jos huone tilaan ei synny yli 4 Pa:n (0,04 mbaarin) alipainetta. Tällöin palokaasut eivät pääse palautumaan takaisin huoneil maan.

Alipainetta ei pääse syntymään, kun huonetilaan virtaa jatkuvasti palamiseen tarvittavaa ilmaa, esimerkiksi ilmanvaihtokanavasta tai avatusta tuuletusikkunasta. Tällöinkin tuloilma-aukon on oltava riittävän suuri. Esimerkiksi pelkkä ilmanvaihtoputki sei nässä ei takaa riittävää ilmanvaihtoa.

Ota kuitenkin huomioon koko asunnon ilmanvaihto. Epävarmassa tapauksessa ota yhteys paikkakun tasi nuohoojaan.

Liesituulettimen turvallisen käytön var mistamiseksi tietyissä tilanteissa voi olla tarpeellista

yhdistää liesituulettimeen erillinen ik

–

kunakytkin, jonka avulla liesituuletin käynnistyy vasta, kun ikkunaa on avattu riittävästi.

asentaa automaattisesti kytkeytyvä

–

tuloilmapuhallin tai moottorin avulla avautuva tuloilmaläppä, jotka toimivat kun liesituuletin kytketään päälle.

asentaa samassa huonetilassa oleva

–

tulisija kytkeytymään automaattisesti pois päältä, kun liesituuletin kytketään päälle.

Miele-ohjausmoduuli DSM 400 mahdollistaa erilaisten laitteiden yhdistämisen toimimaan yhdessä liesituulettimen kanssa (ks. kohtaa "Käyttö ohjausmoduulin DSM 400 kanssa"). Ohjausmoduulin voi hankkia erillisenä lisävarusteena.

Jos olet epävarma, ota ensiksi yhteys paikkakuntasi nuohoojaan.

Jos liesituuletin asennetaan huonetilaan palauttavaksi, edellä mainittuja rajoituk sia ei tarvitse ottaa huomioon.

Tärkeitä turvallisuusohjeita

Laitteen asiallinen käyttö

Älä koskaan liekitä liesituulettimen

alla äläkä käytä avotulta grillatessasi. Toiminnassa oleva liesituuletin imee lie kit rasvansuodattimeen, joka voi tällöin syttyä palamaan!

Älä koskaan anna kaasukeittotason

kaasuliekin palaa ilman liekin päälle asetettua astiaa. Sammuta kaasuliekki myös silloin, kun nostat keittoastian pois liekiltä vain hetkeksi. Säädä kaasuliekkiä siten, ettei se mis sään tapauksessa tule esiin keittoastian reunojen alta. Vältä kuumentamasta valmistusastiaa liian kuumaksi (esim. wok-pannua käyttäessäsi). Liesituuletin voi vahingoittua liian korkeista lämpötiloista.

Kytke liesituuletin päälle aina, kun

käytät keittotasoa. Jos liesituuletinta ei kytketä päälle, ruoasta muodostuva vesihöyry tiivistyy liesituulettimeen. Tämä voi aiheuttaa ajan mittaan korroosiovaurioita laittee seen.

Ole varovainen, kun käytät ruoanlai

tossa öljyjä ja rasvoja tai kun käytät ras vakeitintä. Älä myöskään koskaan jätä sähkögrilliä toimimaan ilman valvontaa. Ylikuumenneet rasvat ja öljyt voivat syt tyä palamaan, jolloin myös liesituuletin voi syttyä tuleen.

Älä koskaan käytä liesituuletinta il

man rasvansuodatinta. Siten vältät rasvojen ja lian kertymisen laitteen sisäosiin. Tällainen lika voi hei

kentää laitteen toimintaa.

Puhdista rasvansuodattimet sään

nöllisesti. Rasvoittunut rasvansuodatin voi aiheut taa palovaaran! (Ks. kohtaa "Puhdistus ja hoito".)

Älä koskaan käytä liesituulettimen

puhdistukseen höyryilmatoimisia puh distuslaitteita. Höyry voi päästä laitteen sähköäjohta viin osiin ja aiheuttaa oikosulun.

Laitteen asiallinen asentaminen

Varmista käyttämäsi keittotason tai

muun ruoanvalmistuslaitteen valmistajan ohjeista, saako laitteen yläpuolella käyttää liesituuletinta.

Jos keittotason tai muun ruoanval-

mistuslaitteen valmistaja ei ole määrän nyt suurempia turvaetäisyyksiä, ruoan valmistuslaitteen ja liesituulettimen ala

reunan väliin on jätettävä vähintään sel

lainen turvaetäisyys, joka mainitaan

kappaleessa "Asennusmitat"

Jos liesituulettimen alla käytetään mo

nia erityyppisiä keittotasoja ja laitteita,

joilla on erilaiset vähimmäisturvaetäisyy det, noudata asennuksessa aina suurin ta ilmoitettua vähimmäisturvaetäisyyttä.

Tärkeitä turvallisuusohjeita

Liesituuletinta ei saa asentaa puulie

den yläpuolelle.

Käytä vain tulenkestävästä materiaa

lista valmistettuja poistoilmaputkia ja letkuja. Kysy neuvoa valtuutetusta Miele-huoltoliikkeestä.

Poistoilmaa ei saa johtaa jo käytössä

olevaan savukanavaan tai yhteishormiin eikä sellaisen tilan ilmanvaihtokana vaan, jossa on tulisija.

Jos johdat poistoilman savukana

vaan tai hormiin, joka ei ole käytössä, noudata paikkakuntasi nuohoojan anta mia määräyksiä.

Lisävarusteet

Tässä liesituulettimessa saa käyttää

ja siihen saa asentaa vain nimenomaan Mielen hyväksymiä lisävarusteita ja varaosia. Muussa tapauksessa laitteen takuuehdot ja/tai valmistajan tuotevastuu lakkaavat olemasta voimassa.

Mikäli tätä laitetta käytetään käyttö ohjeen vastaisesti tai muuten huoli mattomasti, vastuu syntyvistä esineja henkilövahingoista siirtyy laitteen käyttäjälle.

Laitteen osat

a Teleskooppiosa

b Hormikupu

c Kärynkeräyskupu

d Käyttövalitsimet

e Rasvansuodattimet

f Poistoilmaritilä

(vain huonetilaan palauttavana)

g Valaisin

h Aktiivihiilisuodatin

Laitteen osat

(erikseen ostettava lisävaruste, kun lie situuletin asennetaan huonetilaan palauttavaksi)

i Liesituulettimen virtakytkin

j Tehonsäätöpainikkeet

k Valokytkin

Laitteen toimintaperiaate

Tämä liesituuletin toimii

. . . hormiin poistavana:

Liesituulettimen imemä ilma kulkee ras vansuodattimien läpi ja virtaa poistohor min kautta ulos.

Siltä varalta, ettei poistohormissa ole valmiiksi asennettuna sulkuläppää, liesituulettimen mukana toimitetaan sulkuläppä. Se asennetaan moottoriyksikön liitäntäkaulukseen.

Sulkuläppä on kiinni aina, kun liesituuletin ei ole toiminnassa. Tällöin ulkoilma ei pääse virtaamaan sisään. Kun liesituuletin kytketään päälle, sulkuläppä avautuu automaattisesti, jolloin keittiökäryt pääsevät virtaamaan esteittä ulos.

. . . huonetilaan palauttavana:

(lisävarusteena saatavan muuntosarjan ja aktiivihiilisuodattimen avulla, ks. koh taa "Tekniset tiedot")

Liesituulettimen imemä ilma kulkee rasvansuodattimien lisäksi myös erillisen aktiivihiilisuodattimen läpi. Ilma johdetaan liesituulettimen teleskooppiosassa olevien ilmanpoistoaukkojen kautta takaisin keittiöön.

Jos käytät liesituuletinta huonetilaan palauttavana, tarkista ennen ensimmäistä käyttökertaa, että aktiivihiilisuodatin on asennettu paikalleen (ks. kohtaa "Puhdistus ja hoito").

Liesituulettimen käyttö

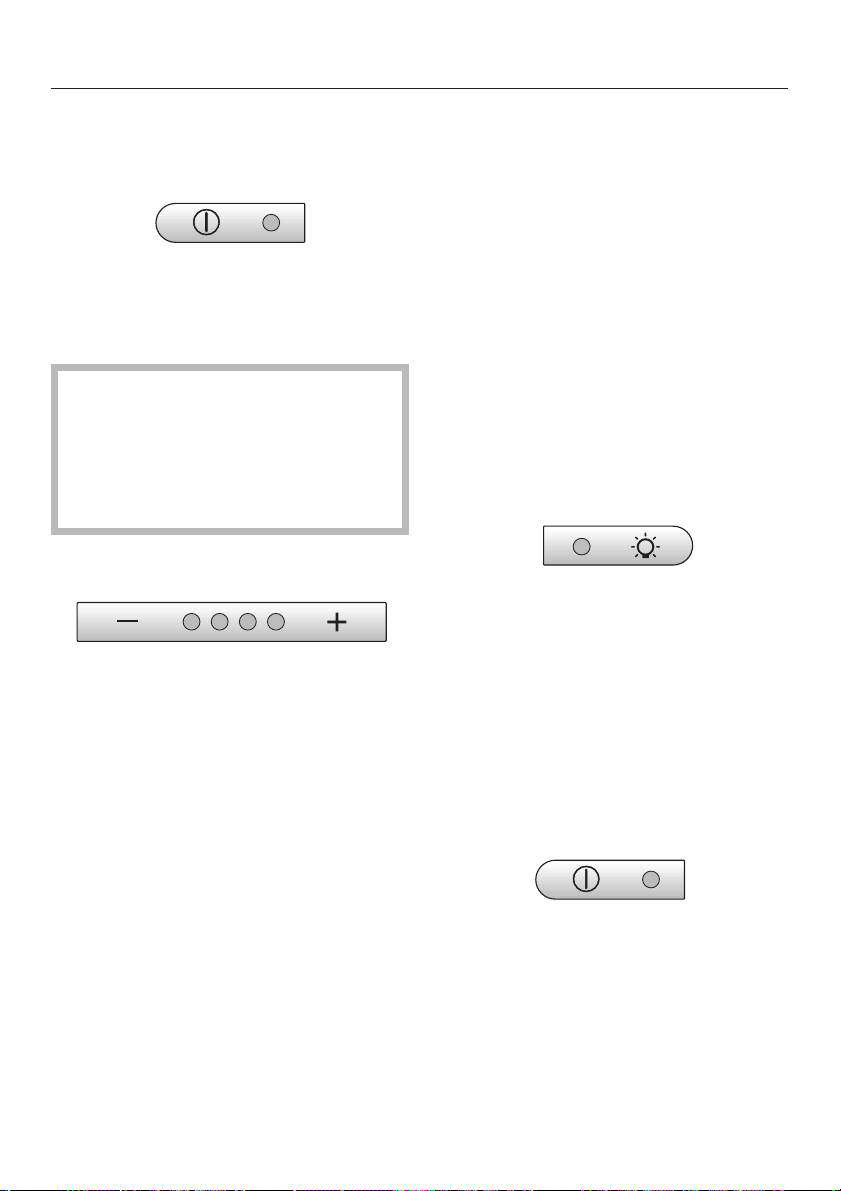

Liesituulettimen kytkeminen päälle

Paina liesituulettimen virtakytkintä.

Liesituuletin käynnistyy automaattisesti imuteholla "II".

Jos liesituulettimeen on asennettu ik kunakytkimeen liitetty Miele-ohjaus moduuli DSM 400, liesituuletin ei käynnisty, mikäli et ensin avaa ikkunaa. Tällöin virtakytkimen merkkivalo vilkkuu.

Tehon säätäminen

^ Valitse haluamasi teho painamalla te-

honsäätöpainikkeita – / +.

Painike + = voimakas imuteho Painike – = alhainen imuteho

Tehot "I" - "III" (vihreät merkkivalot) riittä vät normaaliin ruoanvalmistukseen.

Liesituulettimen kytkeminen pois päältä

Kytke liesituuletin pois päältä paina

malla liesituulettimen virtakytkintä.

Suosittelemme, että annat liesituuletti men olla päällä vielä muutaman minuu tin ajan ruoanvalmistuksen jälkeen. Näin keittiöön ei jää käryä eikä ylimää räisiä hajuja.

Valaisimien käyttö

Voit käyttää liesituulettimen valaisimia myös silloin, kun laite ei ole toiminnas sa.

^ Kytke valaisimet päälle ja vastaavasti

pois päältä painamalla valokytkintä.

Turvakatkaisin

Jos et käytä päälle kytkettyä liesituule tinta 10 tunnin aikana lainkaan, puhalti men turvakatkaisin kytkee liesituuletti men pois päältä automaattisesti.

Valaisimet palavat edelleen.

Intensiivinen teho

Paistamisen aikana ja voimakasta käryä aiheuttavien ruokien valmistuksessa voit valita hetkeksi intensiivisen imutehon (keltainen merkkivalo).

Voit tällöin kytkeä liesituulettimen ta kaisin päälle painamalla liesituuletti men virtakytkintä.

Liesituulettimen käyttö

Intensiivisen tehon kytkeminen auto maattisesti pois päältä

Voit halutessasi säätää intensiivisen te hon toimimaan siten, että teho kytkeytyy automaattisesti 10 minuutin kuluttua ta kaisin tehoon "III".

Tätä varten liesituuletin ja valaisimet

on kytkettävä ensin pois päältä.

Paina samanaikaisesti painikkeita "–"

ja "+" noin 10 sekunnin ajan, kunnes tehonsäätimien ensimmäinen merkkivalo syttyy.

^ Paina tämän jälkeen peräjälkeen

– valokytkintä,

Ota automaattinen poiskytkeytyminen

käyttöön painamalla tehonsäätö painiketta "+".

Tehojen "I" ja "IV" merkkivalot alkavat palaa yhtäjaksoisesti.

Ota toiminto vastaavasti pois käytöstä painamalla painiketta "–".

Tekemäsi muutos tallentuu laitteen

muistiin, kun painat lopuksi liesituulet timen virtakytkintä.

–

tehonsäätöpainiketta "–" ja uudelleen

–

valokytkintä.

Jos intensiivisen tehon automaattinen poiskytkeytyminen ei ole käytössä, te hojen "I" ja "IV" merkkivalot vilkkuvat.

Puhdistus ja hoito

Liesituulettimen runko

Yleistä

Liesituulettimen pinnat ja käyttövalit simet ovat arkoja naarmuille ja viilloil le. Noudata siksi seuraavia puhdis tusohjeita.

Pyyhi kaikki liesituulettimen pinnat ja

käyttövalitsimet pelkällä kuumaan as tianpesuaineveteen kastetulla liinalla.

Pyyhi pinnat vain kostealla, jottei lait teen sisäosiin pääse vettä.

^ Kuivaa pinnat lopuksi pehmeällä, kui-

valla liinalla.

Älä käytä puhdistukseen

– soodaa, happoa, klooria tai liuottimia

sisältäviä puhdistusaineita,

– hankaavia puhdistusaineita, kuten

hankausjauheita ja -nesteitä, tai hankaavia puhdistusvälineitä, kuten patasieniä tai käytettyjä pesusieniä, joissa voi olla vielä hankausaineiden jäänteitä.

Erityisohjeita teräspintoja varten

(ei koske käyttövalitsimia!)

Noudata tämän kappaleen yleisiä

puhdistusohjeita. Teräspinnat voit

puhdistaa myös hankaamattomalla ruostumattoman teräksen puhdistus aineella.

Erityiset ruostumattoman teräksen

hoitoaineet vähentävät teräspintojen

likaantumista (esim. Neoblank, jota

voit hankkia Miele-huollosta). Levitä ainetta ohut, tasainen kerros pehme än liinan avulla.

Erityisohjeita väripinnoitettuja laitteita varten

(vain erikoistilausmallit)

Laitteen pintojen puhdistaminen voi aiheuttaa pintaan pieniä naarmuja. Varsinkin tummissa värisävyissä ja jos keittiössäsi on halogeenivalaistus, naarmut voivat näkyä häiritsevästi laitteen pinnoituksessa.

Puhdistus ja hoito

Erityisohjeita käyttövalitsimia varten

Käyttövalitsimet voivat värjäytyä tai muuttua, jos niihin jää likaa pitkiksi ajoiksi. Poista siksi kaikki likaantumat mah dollisimman pian.

Noudata tämän kappaleen yleisiä

puhdistusohjeita.

Älä käytä käyttövalitsimien puhdis tukseen teräksisten pintojen puhdis tusaineita.

Erityisohjeita lasipintoja varten

^ Noudata tämän kappaleen yleisiä

puhdistusohjeita, ja puhdista lasipinnat tavallisella, kaupoissa myytävällä lasinpuhdistusaineella.

Älä käytä puhdistukseen

– teräviä metallikaapimia,

–

uuninpuhdistusaineita.

Rasvansuodattimet

Uudelleenkäytettävät, metalliset rasvan suodattimet keräävät keittiökäryn kiin teät osaset, kuten rasvan ja pölyn, ja estävät siten liesituuletinta likaantumas ta.

Suosittelemme, että puhdistat rasvan suodattimet 3-4 viikon välein, jottei ras va ehdi pinttyä.

Rasvainen ja likainen rasvansuoda

tin voi aiheuttaa palovaaran!

^ Avaa rasvansuodattimen lukitus, las-

ke suodatin noin 45°:n kulmaan alaspäin, napsauta suodatin irti takaa ja nosta se pois liesituulettimesta.

Pidä rasvansuodattimesta tukevasti kiinni, kun irrotat sitä, niin se ei pää se putoamaan vahingossa keitto tasolle.

Puhdistus ja hoito

Rasvansuodattimien puhdistus käsin

Harjaa rasvansuodattimet lämpimäs

sä vedessä, jossa on astian pesuainetta. Älä käytä astianpesuainetta laimenta mattomana.

Älä käytä puhdistukseen

kalkkia irrottavia puhdistusaineita,

–

alkalisia pesuaineita, kuten hankaus

–

jauheita tai -nesteitä tai voimakkaita yleispuhdistusaineita,

uuninpuhdistusaineita.

–

Rasvansuodattimien puhdistus astianpesukoneessa:

^ Aseta rasvansuodattimet pys-

tysuoraan kyljelleen astianpesukoneen alakoriin. Käytä 65°C:n pesuohjelmaa ja mietoa koneastianpesuainetta.

Tarkista ennen pesuohjelman käynnistämistä, että astianpesukoneen suihkuvarret pääsevät pyörimään vapaasti.

Muista puhdistaa myös liesituuletti

men sisäosat ennen kuin asetat ras

vansuodattimet takaisin paikoilleen.

Näin ehkäiset palovaaran.

Kun asetat rasvansuodattimia takaisin paikoilleen, tarkista että niiden kiinnittimet tulevat keittotasoon päin.

Jos joskus asetat vahingossa rasvansuodattimen väärinpäin: Irrota rasvansuodatin työntämällä pieni ruuvitaltta suodattimessa oleviin koloihin.

Käyttämäsi astianpesuaineen mu kaan rasvansuodattimien sisäpinta voi värjäytyä laikulliseksi. Värjäytymillä ei kuitenkaan ole vaiku tusta rasvansuodattimien toimintaan.

Anna rasvansuodattimien kuivua pe sun jälkeen imukykyisellä alustalla, ennen kuin asetat ne paikoilleen.

Puhdistus ja hoito

Aktiivihiilisuodattimen asentaminen/vaihtaminen

Huonetilaan palauttavaan liesituuletti meen on asennettava rasvansuodatti mien lisäksi aktiivihiilisuodatin. Tämä suodatin sitoo hajuhiukkaset. Suodatin asennetaan kärynkeräysku puun rasvansuodattimien yläpuolelle.

Voit hankkia aktiivihiilisuodattimen valtuutetusta huoltoliikkeestä. Tarkista suodattimen tyyppinumero kohdasta "Tekniset tiedot".

^ Jotta voisit asentaa tai vaihtaa aktiivi-

hiilisuodattimen, sinun on irrotettava ensin rasvansuodattimet edellä kuvatulla tavalla.

^ Ota aktiivihiilisuodatin pakkauksesta.

Vaihda aktiivihiilisuodatin aina, kun ak tiivihiili ei enää tunnu suodattavan kaik kia hajuja.

Vaihda aktiivihiilisuodatin kuitenkin vii meistään 6 kuukauden välein.

Voit hävittää käytetyn aktiivihii

lisuodattimen sekajätteen mukana.

Työnnä aktiivihiilisuodatin ensin takaa suodatinkehyksen sisään, nosta suo datinta sitten etupuolelta ylöspäin ja paina kiinni kehykseen.

Aseta lopuksi rasvansuodattimet ta kaisin paikoilleen.

Halogeenivalaisimen vaihtaminen

Tee liesituuletin jännitteettömäksi aina

ennen kuin alat huoltaa sitä. Toimi jol lain seuraavista tavoista:

irrota pistotulppa pistorasiasta tai

–

kierrä sulake irti sulaketaulusta tai

–

kytke mahdollinen automaattisulake

–

pois päältä.

Puhdistus ja hoito

Halogeenilamput tulevat hyvin kuu miksi käytön aikana. Ne pysyvät jon kin aikaa kuumina myös sen jälkeen, kun olet sammuttanut ne. Ennen kuin alat vaihtaa lamppuja, anna niiden jäähtyä riittävästi.

Älä kosketa uuden halogeenilampun lasikupuun paljain sormin, koska sormissa oleva rasva rikkoo lampun. Noudata lamppuvalmistajan käyttöohjeita.

^ Avaa halogeenilampun suojus paina-

malla sitä kevyesti ylöspäin. Suojus avautuu, jolloin voit avata suojuksen kokonaan alas.

Vedä halogeenilamppu irti pidikkees tään ja aseta tilalle uusi halo geenilamppu (20 W, kanta G 4).

Nosta lampunsuojus takaisin ylös, ja paina sitä kunnes se napsahtaa kiin ni.

Voit sulkea lampunsuojuksen kunnol la vasta sen jälkeen, kun se on ensin avattu kokonaan alas kuvan osoitta malla tavalla.

Huolto

Jos liesituulettimeen tulee häiriö, jota et saa itse poistetuksi, ota yhteys

Miele-kauppiaaseen

–

tai

valtuutettuun Miele-huoltoliikkeeseen.

–

Tietoja lähimmästä valtuutetusta Miele-huoltoliikkeestä saat puhelinnu merosta:

(09) 875 970

Miele-huollon faksi

(09) 875 97399

Huollolle tärkeät tyyppi- ja valmistusnumerot löydät arvokilvestä, joka näkyy, kun irrotat rasvansuodattimet.

Asennusmitat

Keittotason ja liesituulettimen välinen turvaetäisyys (S)

1) Hormiin poistavana

2) Huonetilaan palauttavana

3) Huonetilaan palauttavana ilmanpoistoaukko ylöspäin

4) ja 5) Asennukseen varattu alue; huonetilaan palauttavana vain 4) Seinään tai kattoon varattu alue poisto ilma-aukkoa ja pistorasian asentamista varten. Huonetilaan palauttavana tarvitaan vain pistorasian asennus.

Hormiliitäntä C 150 mm, kavennus kappaleen avulla C 125 mm.

Jos keittotason tai muun ruoanval mistuslaitteen valmistaja ei ole mää rännyt suurempia turvaetäisyyksiä, kyseessä olevan laitteen ja liesituu lettimen alareunan väliin on jätettävä seuraavat vähimmäisturvaetäisyy det: sähköliesi: 450 mm kaasuliesi: 650 mm sähkögrilli, rasvakeitin: 650 mm

Katso tarkempia ohjeita kappaleesta "Tärkeitä turvallisuusohjeita".

– Työskentelyn helpottamiseksi suosit-

telemme, että liesituulettimen alle jätetään vähintään 650 mm tilaa myös silloin, kun liesituuletin asennetaan sähkölieden päälle.

– Ota huomioon myös laitteen käyttä-

jän pituus laitteen asennuskorkeutta valitessasi. Laitteen käyttäjän on pys-

tyttävä työskentelemään vapaasti keittotason ääressä, ja liesituuletti men käyttövalitsimiin tulee päästä helposti käsiksi.

–

Huomaa myös, että jos asennat liesi tuulettimen kovin korkealle, osa kä ryistä ja hajuista voi "päästä karkuun" liesituulettimelta.

–

Jos asennat liesituulettimen kiinni kattoon, ota huomioon myös laitteen kokonaiskorkeus laitteen asennuskor keutta valitessasi.

Asennusohjeet

Asennustarvikkeet

a 3 tarrapaperisuojusta

hormikuvun asennusta varten.

Asennusohjeet

b 2 letkunkiristintä

poistoputken kiinnittämistä varten.

c 1 sovitinkappale

jos käytät C 125 mm:n poistoilma putkea.

d 1 sulkuläppä asennettavaksi moot

toriyksikön liitäntäkaulukseen (vain hormiin poistavana).

e Ylempi seinäkiinnityslevy tele

skooppiosan kiinnittämistä varten.

f Keskimmäinen seinäkiinnityslevy

teleskooppiosan kiinnittämistä varten.

g Alempi seinäkiinnityslevy itse liesi-

tuuletinlaitteen kiinnittämistä varten.

h Muuntosarja huonetilaan palautta-

vaksi

sisältää ilmanohjauskappaleen ja alumiiniputken (ei sisälly vakiotoimitukseen, erillinen lisävaruste, ks. kohtaa "Tekniset tiedot").

2 mutteria M 6, joissa lukkohammastus, liesituuletinlait teen kiinnittämistä varten.

2 ruuvia 3,9 x 7,5 mm

hormikuvun kiinnittämistä varten.

1 kuusiokoloavain

liesituuletinlaitteen korkeuden säätämistä varten.

1 vipu hormikuvun irrottamista varten.

8 ruuvia5x40mmja 8 ruuvitulppaa S 8

seinäkiinnityslevyn kiinnittämistä varten.

Ruuvit ja tulpat on tarkoitettu tiili- ja betoniseiniin. Muita seinämateriaaleja varten sinun on käytettävä kyseiseen materiaaliin sopivia kiinnitysvälineitä. Varmista myös, että seinä kestää lie situulettimen painon.

Asennusohje

Asennusohjeet

Ennen kuin asennat liesituulettimen, ota huomioon seuraavien sivujen oh jeet sekä kappaleiden "Asennusmi tat" ja "Tärkeitä turvallisuusohjeita" ohjeet. Erityisesti tilanteessa, jossa käytät liesituuletinta samanaikaisesti sa maan huonetilaan sijoitetun tulisijan kanssa, voi syntyä vakava myrkytys vaara!

Asennusohje

Liesituulettimen irrottaminen

Jos joskus haluat irrottaa liesituuletti

men paikaltaan, toimi päinvastaisessa

järjestyksessä kuin mitä asennusoh

jeessa on kuvattu.

Laitteen mukana toimitetaan erillinen

vipu, joka helpottaa hormikuvun irrotta mista.

Liesituulettimen asennus on kuvattu eril lisessä asennusohjeessa.

Suojakalvo

(teräspintaiset liesituulettimet)

Laitteen osat on suojattu kuljetuksen ajaksi suojakalvoilla.

Irrota suojakalvot ennen laitteen asennusta. Suojakalvot irtoavat helposti ilman apuvälineitä.

^ Kun olet irrottanut hormikuvun mo-

lemmat kiinnitysruuvit, työnnä vipu hormikuvun peitekappaleen ja teleskooppiosan väliin, jolloin voit painaa hormikuvun peitekappaleen irti pidik keistään.

Hormiliitäntä

Noudata ehdottomasti kohdan "Tär keitä turvallisuusohjeita" neuvoja. Erityisesti tilanteessa, jossa käytät liesituuletinta samanaikaisesti sa maan huonetilaan sijoitetun tulisijan kanssa, voi syntyä vakava myrkytys vaara! Anna varmuuden vuoksi nuohoojan tarkistaa, että liesituulettimen käyttö on turvallista.

Poistoilmaputken on oltava mahdolli

–

simman lyhyt ja suora.

– Poistoilmaputken halkaisija ei saisi

olla pienempi kuin 150 mm.

Mikäli käytät halkaisijaltaan alle 150 mm:n poistoilmaputkea tai litteitä hormikanavia, liesituulettimen käyntiääni voi käydä voimakkaammaksi ja liesituulettimen imuteho voi heiketä huomattavasti.

Älä kavenna poistoputken halkaisijaa, jollei sitä ole aivan pakko tehdä, esim. talossa jo valmiina olevan ka pean poistoputken vuoksi.

–

Käytä vain loivakaarteisia mutkakap paleita. Jyrkät mutkat heikentävät lie situulettimen imutehoa.

–

Käytä ainoastaan tulenkestävästä materiaalista valmistettuja sileitä tai taipuisia poistoputkia.

Kun kiinnität poistoilmaputkea liitän täkaulukseen letkunkiristimen avulla, tarkista ettet sijoita poistoilmaputkea vinoon etkä kiristä sitä liian kireälle. Poistoilmaputki saattaa vääntyä ja sulkuläppä saattaa jumittua.

– Jos vedät poistoilmaputkea vaaka-

suoraan, putkessa on oltava vähintään 1 cm:n kaato jokaista putkimet riä kohti.

Näin vältetään mahdollisen kondens

siveden valuminen poistoilmaputkea pitkin liesituulettimeen.

–

Jos haluat johtaa poistoilman suo raan ulos, käytä asennukseen erityis tä teleskooppimuuriputkea.

–

Jos johdat poistoilman hormi kanavaan, putken ilmanpoistokaulus on käännettävä ilmavirtauksen suun taisesti (ks. kuvaa).

Hormiliitäntä

Tärkeää!

Jos johdat poistoputken kylmiin tiloihin, esim. katolle tai ullakon kautta, lämpöti laerot putkiston eri osissa voivat muo dostua suuriksi. Poistoilmaputki on eris tettävä, jos lämpötilaerot aiheuttavat kondenssiveden kerääntymistä putkiin.

Kondenssivesisulku

(erikseen ostettava lisävaruste)

Poistoilmaputken eristyksen lisäksi jois sain tapauksissa on suositeltavaa asen taa kondenssivesisulku, joka kerää poistoputkeen syntyneen kondenssive den ja haihduttaa sen. Kondenssi vesisulkuja on kahdenkokoisia, C 125 mm:n ja C 150 mm:n poistoput kia varten.

Kun asennat kondenssivesisulkua, tar kista että se tulee pystysuoraan ja mah dollisimman lähelle liesituulettimen poistoilmaputken liitäntäkaulusta. Kon denssivesisulun kotelossa oleva nuoli osoittaa, mihin suuntaan poistoilma oh jautuu.

Sähköliitäntä

Liesituulettimen saa liittää sähköverk koon vain valtuutettu sähköasentaja, joka tuntee paikalliset sähköturvalli suusmääräykset ja noudattaa niitä. Asiattomista asennus- ja liitäntätöistä voi aiheutua laitteen käyttäjälle vaa ratilanteita, joista valmistaja ei voi olla vastuussa.

Liesituulettimen saa liittää vain asian mukaiseen sukopistorasiaan AC230V~50Hz. Sähköliitännän on oltava normin VDE 0100 mukainen!

Turvallisuuden lisäämiseksi liitännän voi varustaa DIN VDE 0100, osan 739 suositusten mukaisella vikavirtasuojakytkimellä, jonka laukeamisvirta on 30 mA (DIN VDE 0664).

Käytä mahdollisuuksien mukaan pistotulppaliitäntää (normin VDE 0701 mukaan), koska se helpottaa laitteen huoltoa. Liitä liesituuletin pistorasiaan, josta pistotulppa on tarvittaessa helppo irrot taa.

Tarvittavat sähköliitäntätiedot löydät ar vokilvestä, joka näkyy, kun irrotat ras vansuodattimet.

Tarkista, että arvokilvessä ilmoitetut jän nite ja taajuus vastaavat sähköverkon jännitettä ja taajuutta.

Mikäli liesituulettimen pistorasiaan ei pääse käsiksi asennuksen jälkeen tai mikäli liesituuletin asennetaan kiinteästi sähköverkkoon, asennus on varustetta va erillisellä, kaikki koskettimet avaaval la erotuskytkimellä. Käytettävän kytki men erotusvälin on oltava yli 3 mm.

Tällaisia kytkimiä ovat mm. johdon suojakatkaisimet, sulakkeet ja kontakto rit (EN 60335).

Käyttö ohjausmoduulin DSM 400 kanssa

Erillisenä lisävarusteena hankittava Mie len ohjausmoduuli DSM 400 mahdollis taa erilaisten laitteiden yhdistämisen toi mimaan yhdessä liesituulettimen kans sa.

Valittavanasi on seuraavat vaihtoehdot:

Liitäntä ikkunakytkimeen

Jos käytät liesituuletinta samanaikaises ti samaan huonetilaan sijoitetun tulisijan kanssa, ja huoneen ainoa tuloilma-auk ko on avattu ikkuna, voit liittää ohjaus moduuliin toimimaan erillisen ikkunakyt kimen (ei sisälly toimitukseen) kanssa.

Näin voit varmistaa, ettei liesituuletin toimi ennen ikkunan avaamista (katso myös kappaletta "Tärkeitä turvallisuusohjeita").

Jos ikkuna on kiinni, liesituuletinta ei voida käynnistää. Tällöin liesituulettimen virtakytkimen merkkivalo vilkkuu.

Liesituulettimen valaisimia voidaan silti käyttää normaalisti.

Myös liesituuletinmallit ...EXT voidaan yhdistää samalla tavalla toimimaan ik kunakytkimen kanssa.

Jos ohjausmoduuli joskus poiste

taan, jotta liesituuletinta voidaan jäl

leen käyttää ilman ikkunakytkintä (esim. muuton yhteydessä), myös liesituulettimen elektroniikkaa on oh jelmoitava uudelleen. Tämän voi tehdä vain valtuutettu Miele-huoltoliike.

Potentiaaliton liitäntä

Tämän liitännän avulla voit ohjata jotain

muuta laitetta siten, että se kytkeytyy päälle tai pois päältä samanaikaisesti liesituulettimen kanssa.

– Jos käytät liesituuletinta samanaikai-

sesti samaan huonetilaan sijoitetun tulisijan kanssa, voit liittää ohjausmoduuliin automaattisesti kytkeytyvän tuloilmapuhaltimen tai moottorin avulla avautuvan tuloilmaläpän, jotka käynnistyvät heti, kun liesituuletin kytketään päälle. Ensin sinun on kuitenkin varmistetta va, että käynnistyvän tuloilmapuhalti men puhallusteho tai vapaan tuloil ma-aukon halkaisija on riittävä.

–

Jos huonetilaan ei ole kuitenkaan mahdollista saa palamiseen tarvitta vaa tuloilmaa, voit saada potentiaalit toman koskettimen toimimaan siten, että samassa huonetilassa oleva tu lisija sammutetaan heti, kun liesituu letin kytketään päälle.

Katso myös kappaletta "Tärkeitä turvalli suusohjeita".

Käyttö ohjausmoduulin DSM 400 kanssa

Ulkoisen valokytkimen liitäntä

Ohjausmoduulin avulla voit kytkeä liesi tuulettimen valaisimet toimimaan esi merkiksi keittiön seinässä olevasta valo kytkimestä.

Asennus

Ohjausmoduuli asennetaan liesituuletinrunkoon, kun hormikupu on ensin irrotettu.

Ohjausmoduulin mukana toimitetaan täydellinen käyttö- ja asennusohje.

Tekniset tiedot

Kokonaisliitäntäteho ..........335W

- Puhallinmoottori.............295W

- Valaisimet ...............2x20W

Verkkojännite ....... 230Vvaihtovirta

Taajuus .................... 50Hz

Sulake.......................10A

Verkkoliitäntäjohdon

pituus ......................1,5m

Paino.......................26kg

Imuteho

Hormiin poistavana, normin EN 61591 mukaan:

Hormiliitäntä C 150 mm:

Teho I ...................280m

Teho II ...................420m

Teho III ..................570m

Intensiivinen teho ..........720m

Vapaasti ulos poistavana ....770m

3 3 3 3

Huonetilaan palauttavana, aktiivihiilisuodattimen kanssa:

Teho I ...................220m

Teho II ...................320m

Teho III ..................420m

Intensiivinen teho ..........500m

3 3 3 3

Lisävarusteet huonetilaan palauttavaksi asentamista varten:

–

muuntosarja DUW 20

–

Mielen aktiivihiilisuodatin DKF 12-1

/h /h /h /h

Oikeus muutoksiin pidätetään / 4307

M.-Nr. 07 035 720 / 03

Miele DA5490 W User manual

Specifications and Main Features

Frequently Asked Questions

User Manual
