Page 1

Bruks- og monteringsanvisning

Ventilator DA 446, DA 446 EXT DA 447, DA 447 EXT DA 449, DA 449 EXT

Bruksanvisningen må leses før oppstilling – installasjon – igangsetting. Da beskytter du deg mot person- og materiellskade.

M.-Nr. 06 403 300

Page 2

Innhold

Aktivt miljøvern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Sikkerhetsregler. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Beskrivelse av ventilatoren. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Funksjonsbeskrivelse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Betjening

Innkobling av viften . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Valg av effekttrinn. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Aktivering av etterløp-funksjonen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Utkobling av viften . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Innkobling av belysningen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Demping av lyset . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Utkobling av belysningen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Driftstimeteller . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Avlesning av driftstimetelleren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Endring av driftstimetelleren. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Rengjøring og stell

Front. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Generelt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Spesielle råd for apparater med rustfri stålfront . . . . . . . . . . . . . . . . . . . . . . . 16

Spesielle råd for glassflater . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

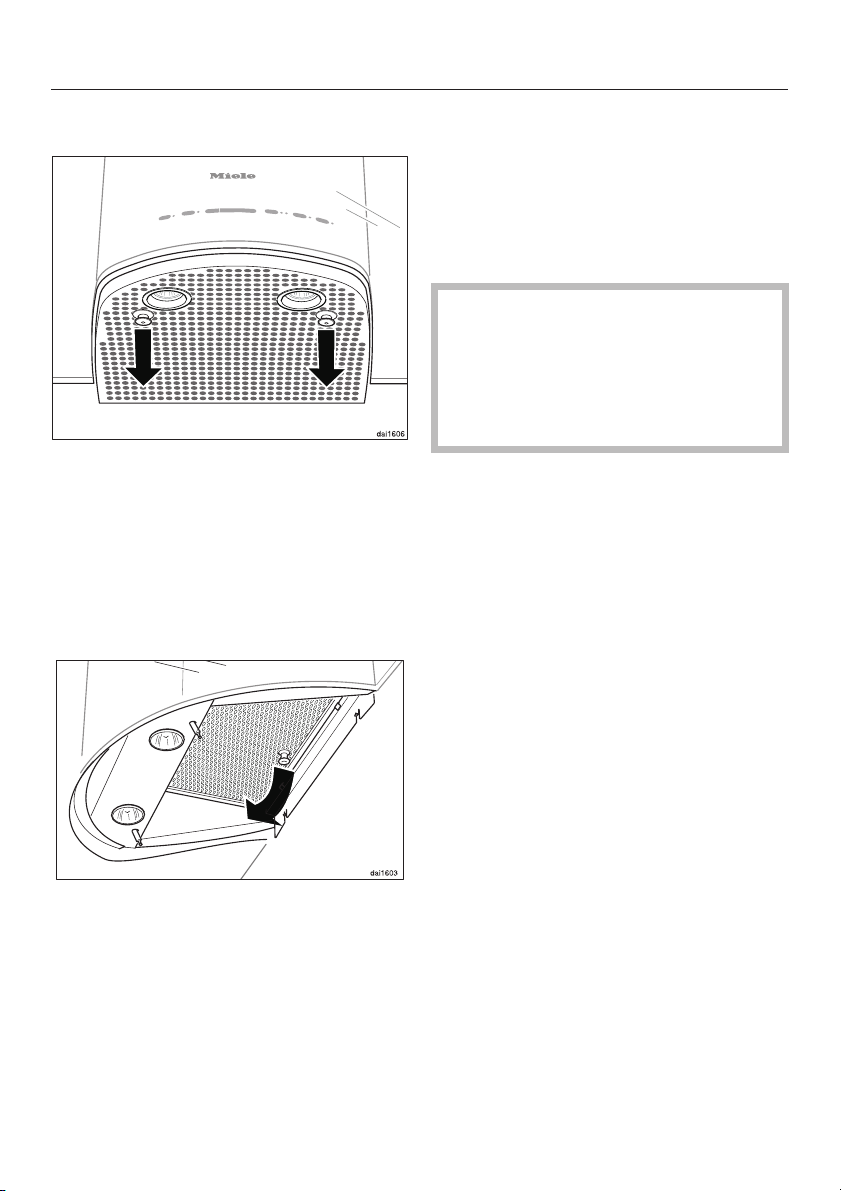

Filterdeksel og fettfilter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

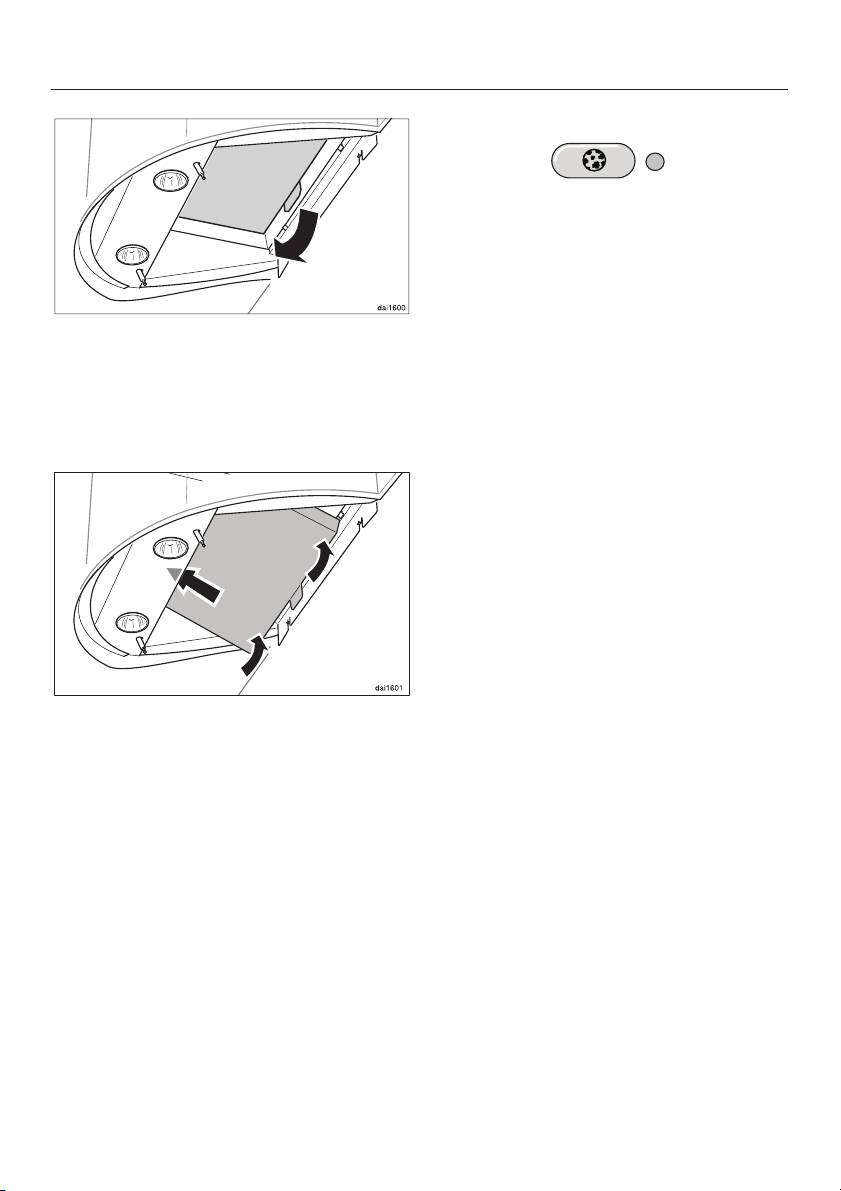

Innsetting/utskiftning av luktfilter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Utskiftning av halogenpære. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

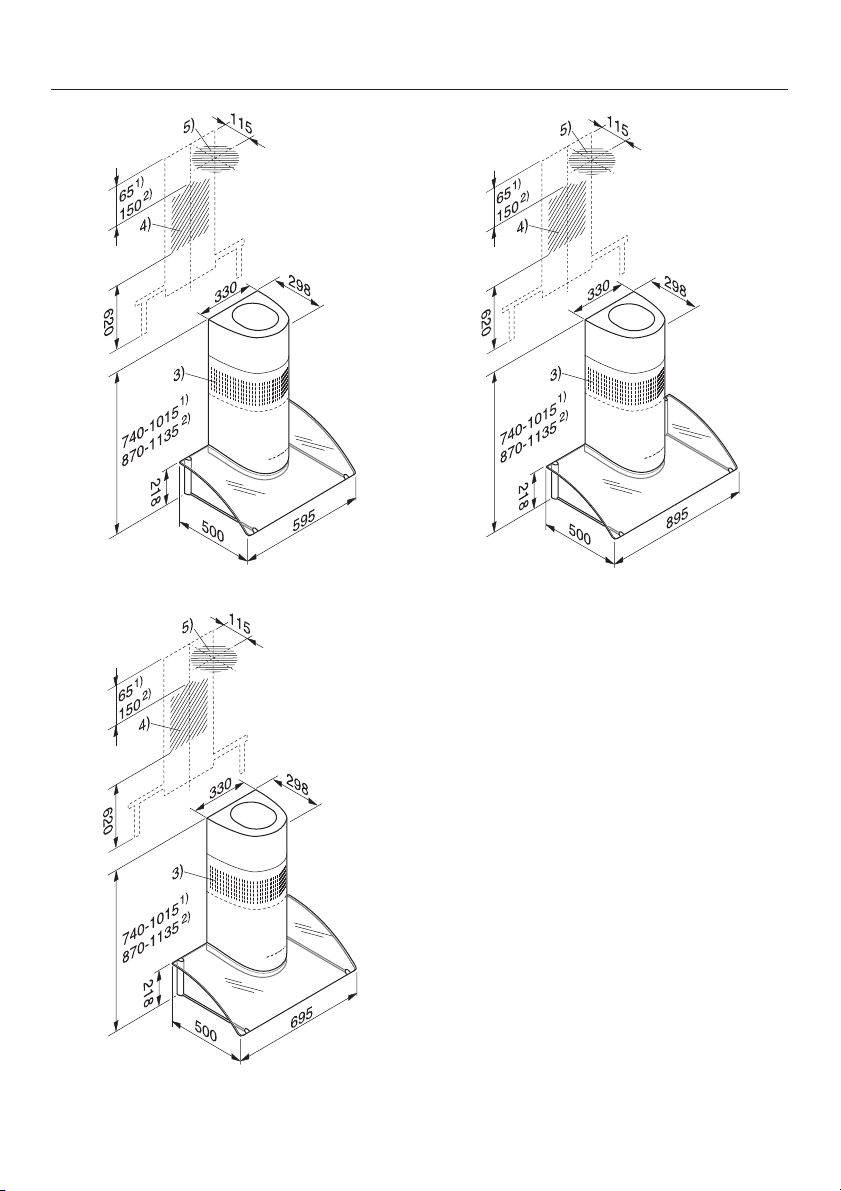

Apparatmål . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Avstand mellom kokefelt og ventilator (S) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Montering

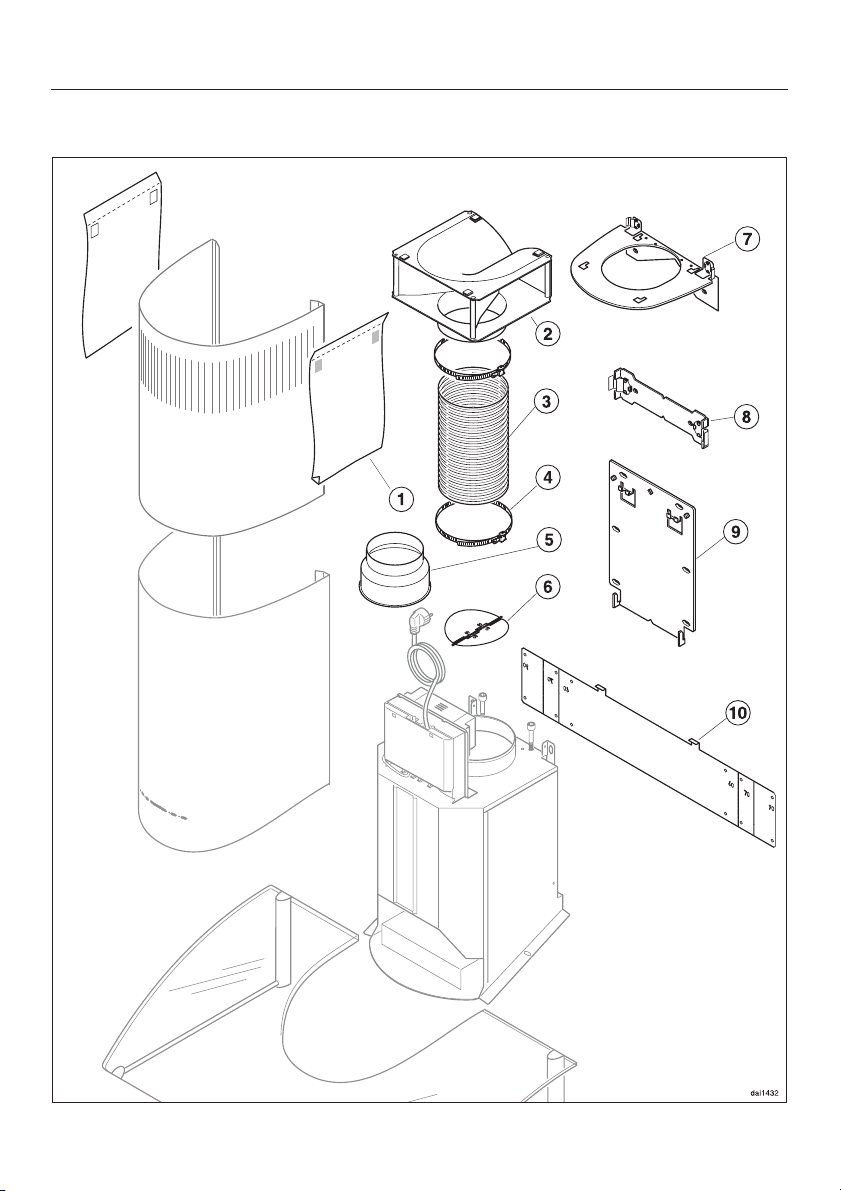

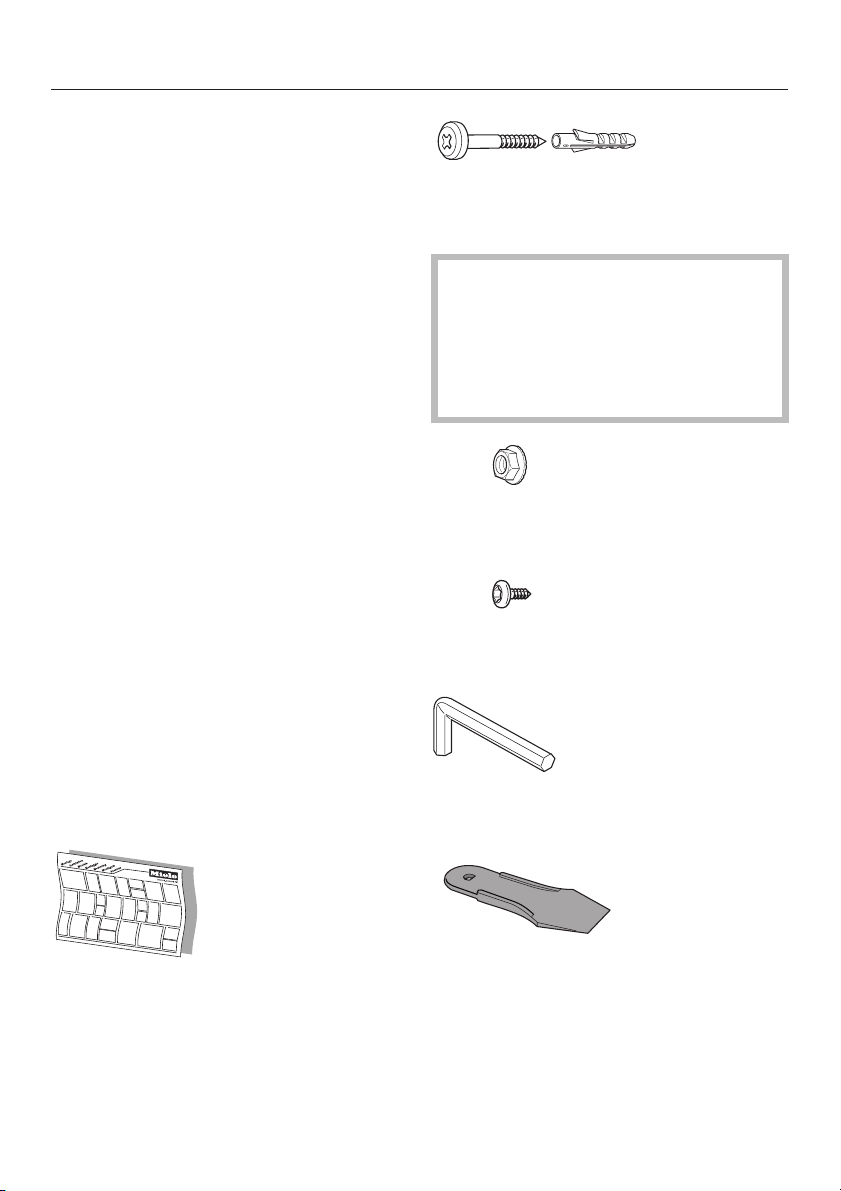

Monteringsmateriell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Monteringsanvisning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Demontering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Utluftningsrør . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Kondensvannsperre. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Elektrotilkobling. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Tekniske data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Page 3

Aktivt miljøvern

Kassering av transportembal

lasjen

Emballasjen beskytter apparatet mot transportskader. Emballasjematerialene er valgt med sikte på miljøvennlighet og avfallsbehandling; de kan derfor gjen vinnes.

Tilbakeføringen av emballasjen til mate rialkretsløpet sparer råstoff og redu serer avfallsmengden. Forhandleren tar vanligvis emballasjen i retur. Hvis du selv må bli kvitt emballasjen, le ver den på offentlig avfallsanlegg/ miljøstasjon, som vil sørge for gjenvinning.

Emballasjedeler (f.eks. folie, styropor) kan være farlige for barn. Fare for kvelning! Oppbevar emballasjedeler utenfor barns rekkevidde og fjern dem så raskt som mulig.

Kassering av gamle apparater

Gamle elektriske og elektroniske appa rater inneholder ofte verdifulle materi aler. De inneholder imidlertid også skadelige stoffer, som har vært nødven dige for apparatets funksjon og sikker het. I restavfallet eller ved feil behand ling, kan disse stoffene være

helseskadelige og skade miljøet. Kast derfor aldri apparatet som restavfall.

Lever i stedet apparatet til et offentlig avfallsanlegg, som tar i mot brukte elektriske og elektroniske apparater.

Sørg for at apparatet oppbevares barnesikkert til det kjøres bort. Se kapittel "Sikkerhetsregler".

Page 4

Sikkerhetsregler

Ventilatoren oppfyller de påbudte sikkerhetskrav. Ukyndig bruk kan li kevel føre til skade på personer og gjenstander.

Les bruksanvisningen nøye før du begynner å bruke ventilatoren. Den gir viktige råd angående sikkerhet, montering, bruk og vedlikehold. Du beskytter deg selv og forhindrer ska der på apparatet.

Ta vare på bruksanvisningen og gi den videre til en eventuell senere eier.

Forskriftsmessig bruk

Ventilatoren er bestemt for bruk i

husholdningen. Produsenten er ikke ansvarlig for skader som skyldes ureglementert bruk eller feil betjening.

Teknisk sikkerhet

Før ventilatoren tilkobles: Sammen

lign tilkoblingsdataene (spenning og frekvens) på typeskiltet med data ene for el-nettet (se "Elektrotilkobling"). Disse dataene må stemme overens for at det ikke skal oppstå skader på appa ratet. Be eventuelt om råd hos en elektroinstallatør.

Sikkerheten for ventilatorens elekt

riske anlegg garanteres kun hvis den kobles til et forskriftsmessig instal lert jordingssystem. Det er meget viktig at denne grunnleggende sikkerhetsfor utsetningen finnes. I tvilstilfelle bør en fagmann kontrollere husinstallasjonen. Produsenten kan ikke gjøres ansvarlig for skader som skyldes manglende eller brutt jordledning (f.eks. elektrisk støt).

Ved ukyndig installasjon, vedlike-

hold eller reparasjoner kan det oppstå betydelig fare for brukeren. Installasjon, vedlikehold og reparasjoner på elektriske apparater skal bare utføres av fagfolk.

En forutsetning for at sikker bruk

garanteres, er at installasjon og montering av dette apparatet på ikke-stasjonære oppstillingssteder (f.eks. skip) bare må utføres av fagfolk.

En skadet tilkoblingskabel må av

sikkerhetsgrunner bare byttes ut av kvalifiserte fagfolk.

Page 5

Sikkerhetsregler

Ventilatoren er koblet fra el-nettet bare når en av disse betingelsene

er oppfylt:

Tilkoblingsledningen er koblet fra

–

el-nettet. Ta tak i støpselet, ikke i tilkoblings ledningen for å skille apparatet fra nettet.

Sikringen i husinstallasjonen er

–

koblet ut. Skrusikringen i husinstallasjonen er

–

skrudd helt ut.

Apparatet må ikke kobles til

elektronettet med skjøtekabel . Skjøtekabler gir ikke nødvendig sikkerhet for apparatet (f.eks. fare for overoppheting).

For apparater som er beregnet for

bruk med ekstern vifte (modell ...EXT), skal de to enhetene i tillegg kobles sammen via forbindelsesledningen med kabelskoene. Disse apparatene skal bare kombineres med en ekstern vifte fra Miele.

Bruk

Matlaging med åpen flamme (flam

bering, grilling) under ventilatoren er ikke tillatt. Når ventilatoren er i bruk, trekker den flammene inn i filteret. På grunn av opp sugd kjøkkenfett er det brannfare!

Når ventilatoren brukes over gass

bluss, pass på at flammen alltid blir dekket av kokekaret. Ventilatoren kan skades av varmen fra flammene.

Slå alltid på ventilatoren når du

bruker et kokefelt. Ellers kan det samle seg kondensvann som kan føre til korrosjonsskader på apparatet.

Hold øye med gryter, panner og fri-

tyrapparater når du bruker olje og fett. Også grilling over elektrogrill må skje under stadig tilsyn. Overopphetet olje og fett kan selvantennes og sette fyr på ventilatoren.

Bruk aldri ventilatoren uten filter

deksel eller fettfilter. Da unngås fett- og smussavleiringer som kan skade apparatet.

Rengjør eller skift filterdekselet og

filteret regelmessig. Et sterkt fettet filter betyr brannfare! (se ”Rengjøring og stell”).

Damprenser må absolutt ikke bru

kes til rengjøring av ventilatoren. Dampen kan trenge inn til strømførende deler i ventilatoren og forårsake kort slutning.

Page 6

Sikkerhetsregler

Montering

Av sikkerhetsgrunner må minsteav

stand mellom kokefelt og ventilator være: – 45 cm over elektrisk kokefelt, – 65 cm over gassbluss, – 65 cm over Miele elektrogrill

For andre kokeapparater skal den sik kerhetsavstanden som oppgis i den til hørende monterings- og bruksanvis ningen overholdes. Hvis forskjellige kokeapparater med for skjellige sikkerhetsavstander, skal bru kes under ventilatoren, velg den største oppgitte avstanden.

Ventilatoren må ikke monteres over

ildsteder for fast brennstoff.

Bruk bare rør eller slanger av

brannsikkert materiale til utluftningsrøret. Disse kan kjøpes i faghandelen eller i vår deleavdeling.

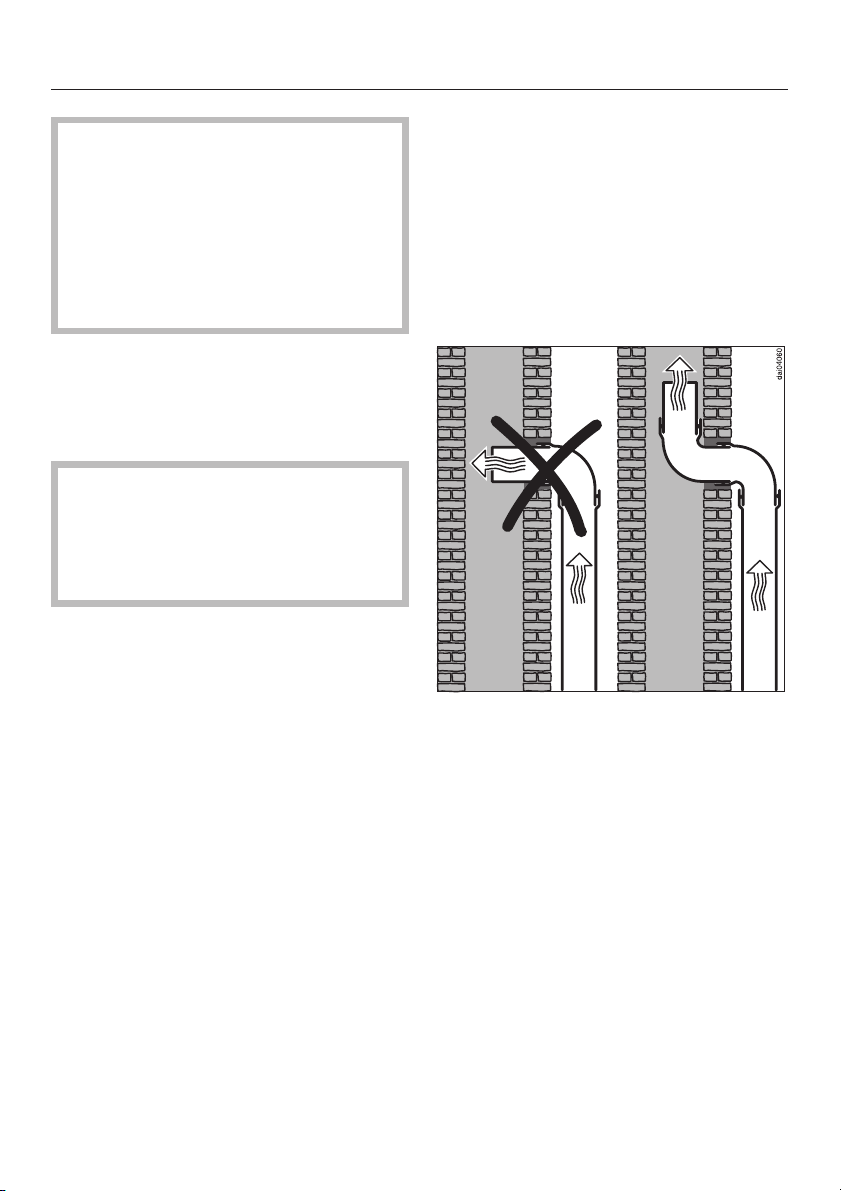

Utluftningen må ikke føres til en

røyk- eller avgasspipe som er i drift, eller til en sjakt fra rom med ild steder.

Følg brannforskriftene hvis utluft

ningen skal føres til en røyk- eller avgasspipe som ikke er i bruk.

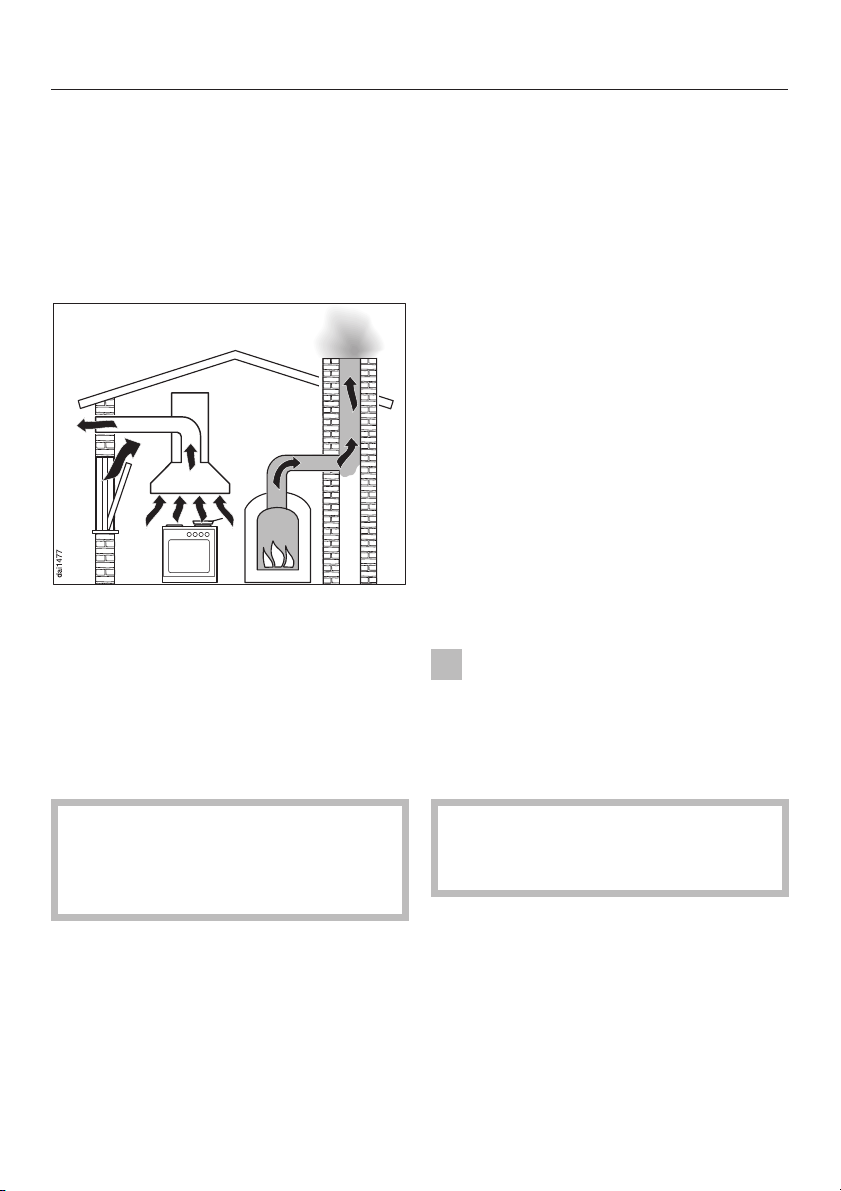

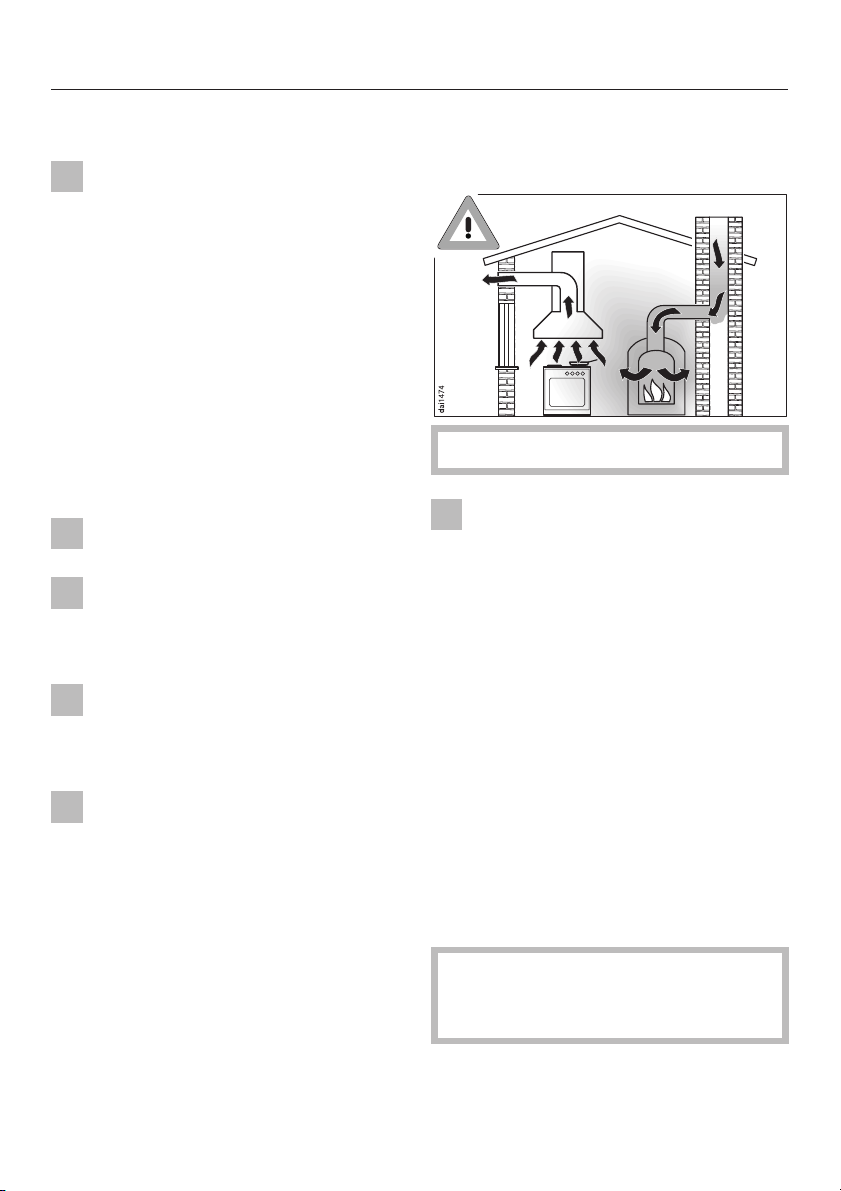

Bruk av ventilatoren samtidig med et ildsted som er avhengig av romluften

OBS! Fare for forgiftning!

Det må vises stor forsiktighet når

ventilatoren er i bruk samtidig med et ildsted som er avhengig av luften i det samme rommet eller samme ventilasjonsforbindelse, f.eks. gass-, olje-, ved- eller kulldrevet varmeapparat, gjennomstrømningsovn, varmtvannsbereder, komfyrtopper, stekeovner, som tar luften de trenger til forbrenningen fra oppstillingsrommet og hvor avgassene føres ut i friluft via et avgassanlegg (f.eks. pipe). Ved utluftningsdrift, også med ekstern vifte, suger ventilatoren romluft fra kjøk kenet og naborommene. Uten tilstrekkelig lufttilførsel oppstår et undertrykk. Dette hindrer forbrenning en, da ildstedene får for liten forbrenningsluft.

Giftige forbrenningsgasser kan kom me ut fra pipen eller avtrekkssjakten og inn i rommene i huset. Livsfare!

Page 7

Sikkerhetsregler

For å oppnå trygg drift når ventilatoren brukes samtidig med et ildsted som er avhengig av luften i det samme rommet eller samme ventilasjonsforbindelse, må det være et undertrykk på maksi mum 4 Pa (0,04 mbar). Da unngås til bakesuging av avgasser fra ildstedet.

Dette kan oppnås hvis det kan strømme nødvendig luft for forbrenningen gjennom åpninger som ikke kan stenges, f.eks. dører, vinduer. Det er viktig at arealet for tilstrømningsåpningen er stort nok. Et luftinntaks-/ avtrekks-murrør alene sikrer vanligvis ikke tilstrekkelig lufttilførsel.

Hvis nødvendig lufttilførsel bare kan sik res ved hjelp av et åpent vindu, er det nødvendig å montere en vindusbryter. Den gjør at ventilatoren bare kan bru kes når vinduet er tilstrekkelig åpnet. Be om råd hos det lokale brannvesenet eller hos feieren. Ventilatoren er forberedt for dette. En omstillingsinnsats, som gjør det mulig å bruke en vindusbryter kan kjøpes hos Mieles deleavdeling.

Ved lufttilførsel gjennom et åpent vindu, pass på at tilstrømningen ikke blir hind ret av persienner som er nede.

Hvis ventilatoren brukes med omluftsdrift, er samtidig bruk av et romluftsavhengig ildsted ufarlig.

Kassering av gamle apparater

Trekk støpselet ut av stikkontakten,

og ødelegg støpselet og tilkoblingsledningen på gamle apparater. Da fordhindrer du misbruk av ventilator en.

Ta alltid hensyn til boligens samlede ventilasjonsforhold ved vurderingen. Be om råd hos det lokale brannve senet eller hos feieren.

Produsenten kan ikke gjøres ansvar lig for skader som skyldes at det ikke er tatt hensyn til sikkerhetsreglene.

Page 8

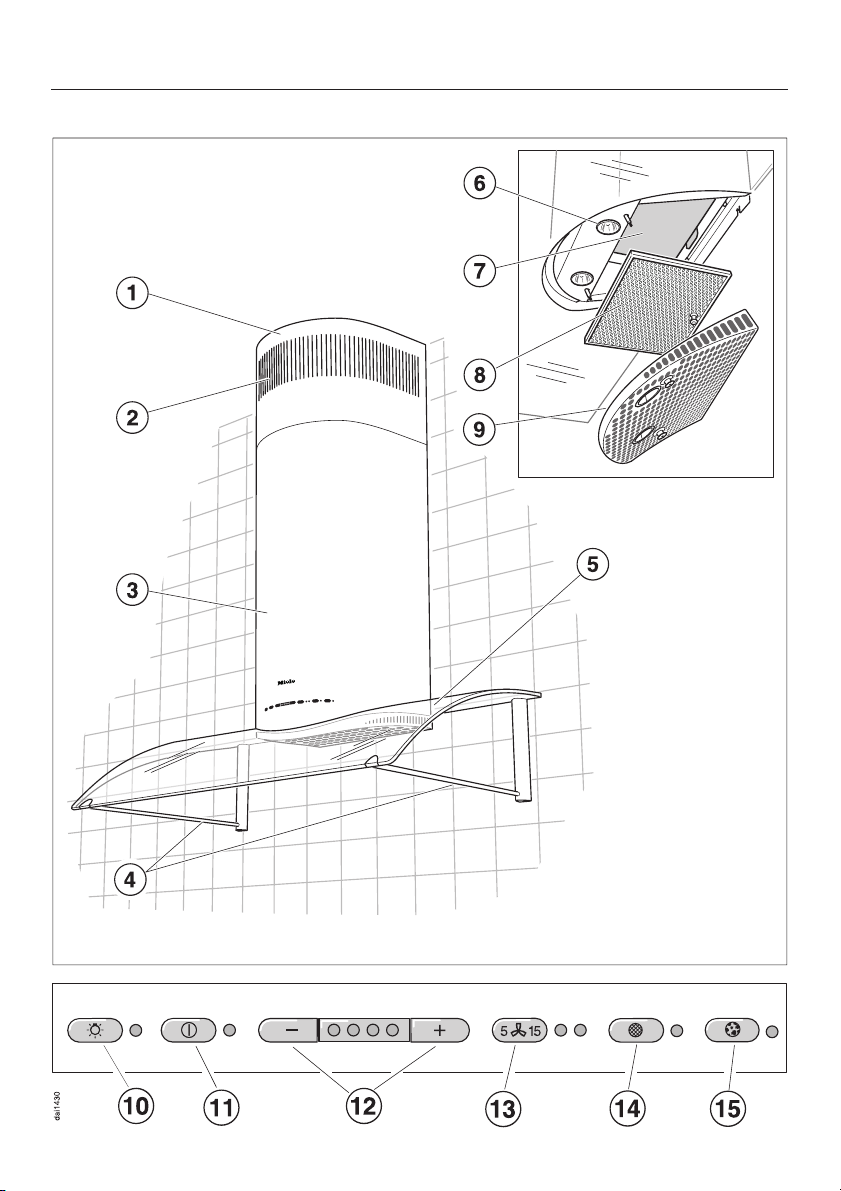

Beskrivelse av ventilatoren

Page 9

Beskrivelse av ventilatoren

a Teleskop b Omluftsutløp

bare for omluftsdrift

c Utluftningskanal d Dekorstenger for opphenging av

øser o.l.

kan belastes med maks. 1 kg hver

e Dampskjerm f Kokefeltbelysning g Luktfilter

bare ved omluftsdrift

h Fettfilter i Filterdeksel j Tast for kokefeltbelysning

Med tasten kan du skru lyset på og av og dempe lysstyrken.

k På/av-tast for viften l Taster for innstilling av vifteeffekten m Tast for etterløp-funksjon

Med denne kan etterløp-funksjonen ak tiveres. Viften kobles automatisk ut etter valgfritt 5 eller 15 minutter.

n Fettfilter-tast

Lampen for fettfilter-tasten lyser når fett filteret og filterdekselet må rengjøres.

Med tasten kan

driftstimetelleren tilbakestilles etter

–

rengjøring av fettfilteret og filterdek selet (se "Rengjøring og stell").

forløpt tid på driftstimetelleren vises

–

(se kapittel "Betjening / Driftstimetel ler").

timetallet for driftstimetelleren forand

–

res (se kapittel "Betjening / Endring av driftstimeteller").

o Luktfilter-tast

Lampen for luktfilter-tasten lyser, når luktfilteret som er satt inn ved omluftsdrift, må skiftes.

Med tasten kan – driftstimetelleren tilbakestilles etter

utskifting av luktfilteret (se "Rengjøring og stell").

–

forløpt tid for driftstimetelleren vises (se kapittel "Betjening / Driftstimetel ler").

–

timetallet for driftstimetelleren forand res (se kapittel "Betjening / Endring av driftstimeteller").

Page 10

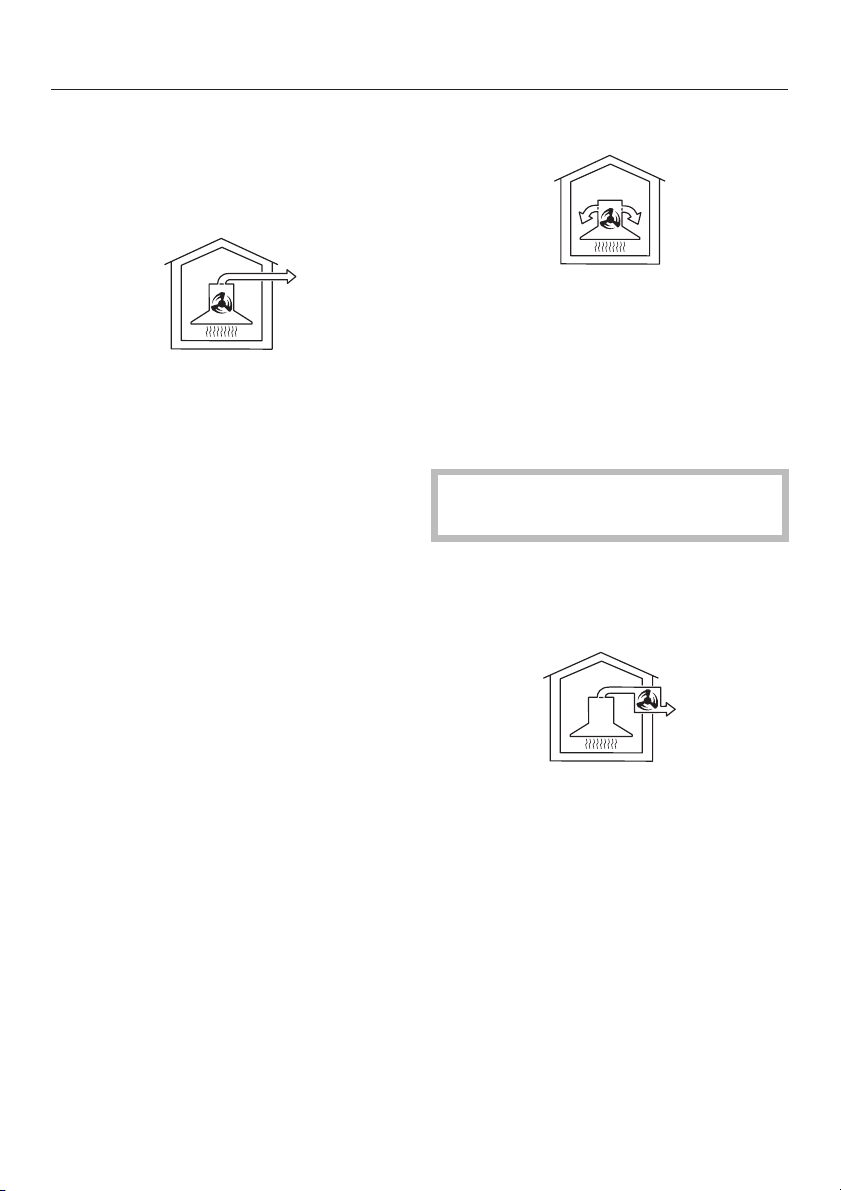

Funksjonsbeskrivelse

Ventilatoren kan brukes

. . . i utluftningsdrift:

Den innsugde luften blir renset gjennom filterdekselet og fettfilteret og ført ut.

I tilfelle utluftningssystemet ikke har til bakeslagsklaff, følger en tilbakeslags klaff med ventilatoren.

En tilbakeslagsklaff i utluftningssystemet sørger for at det ikke finner sted noen uønsket luftutskifting mellom inne- og uteluften når ventilatoren er slått av.

Klaffen er lukket når ventilatoren er slått av.

Etter at ventilatoren er slått på, åpnes tilbakeslagsklaffen, slik at matlukten kan føres uhindret ut.

. . . i omluftsdrift:

Den innsugde luften blir renset gjen nom filterdekselet og fettfilteret og i til legg gjennom et luktfilter. Luften føres tilbake til kjøkkenet gjennom åpninger i teleskopet på ventilatoren.

Luktfilteret kan kjøpes som tilbehør (se "Tekniske data").

Pass på ved omluftsdrift at luktfilteret er satt inn, se "Rengjøring og stell".

...med ekstern vifte:

For ventilatorer som er forberedt for bruk med en ekstern vifte, blir en ut blåsningsvifte montert utenfor rommet på et ønsket sted.

Den eksterne viften blir forbundet med ventilatoren ved hjelp av en styreled ning og styres via ventilatorens betjen ingselementer.

Page 11

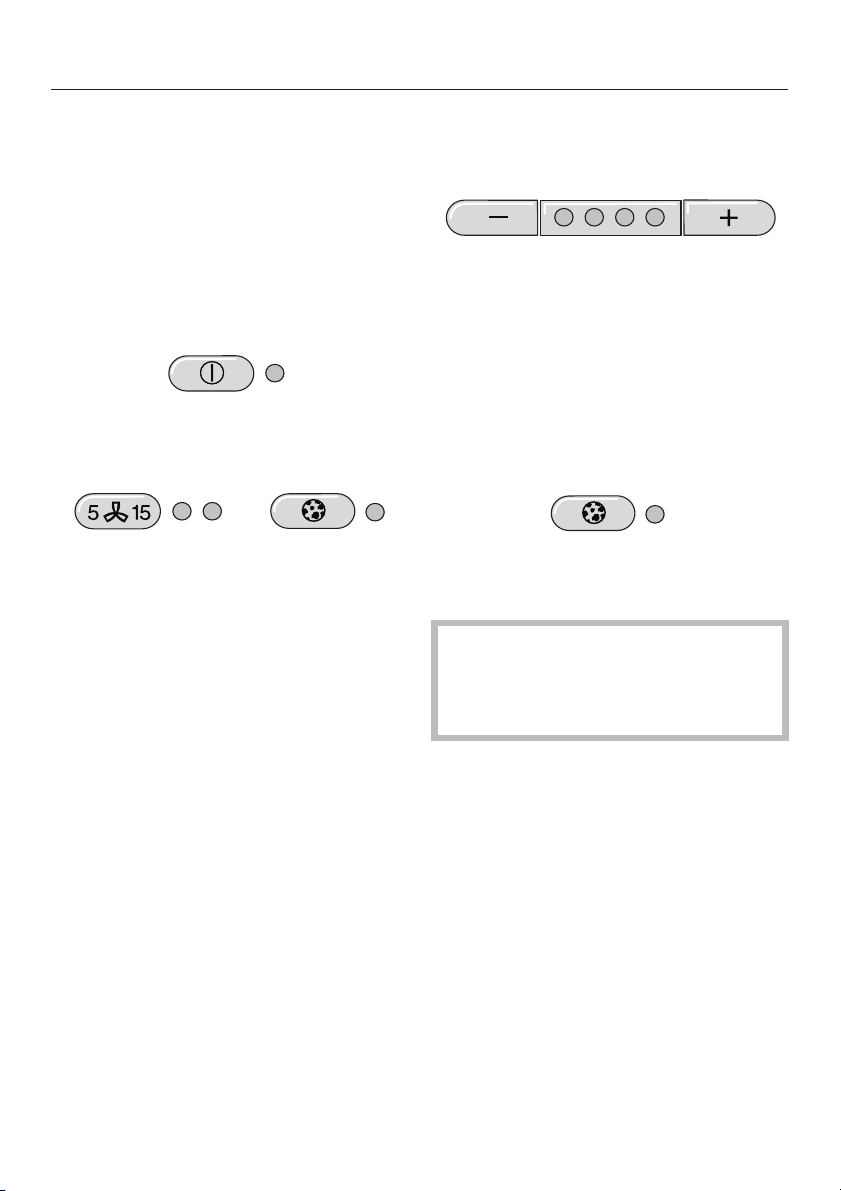

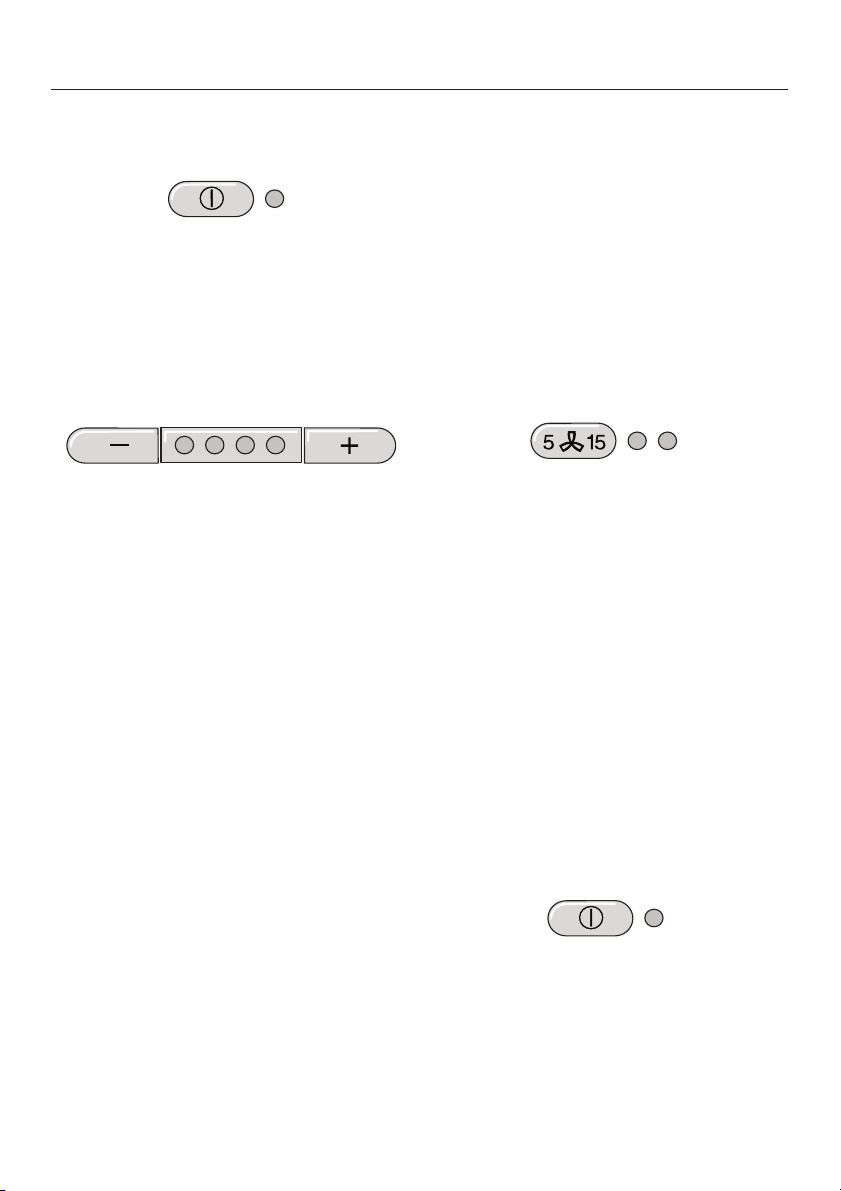

Betjening

Innkobling av viften

Trykk på/av-tasten.

Viften kobler til trinn "II". Kontrollampen lyser.

Valg av effekttrinn

^ Velg ønsket effekttrinn med tastene

– / +.

Tast + = høyere effekt Tast – = lavere effekt

For vanlig matlaging passer, avhengig av styrken på matlukten, effekttrinnene "I" til "III" (grønne kontrollamper).

Intensivtrinn

For forbigående sterk damp- og luktut vikling, f.eks. ved bruning, kan intensiv trinnet kobles inn (gul kontrollampe).

Aktivering av etterløp-funksjonen

Det anbefales å la viften gå noen minut ter etter at matlagingen er ferdig, både ved utluftnings- og ved omluftsdrift. Det renser kjøkkenluften for gjenværen de damp og lukt.

Etterløp-funksjonen muliggjør, at viften, etter en forvalgt tid, automatisk kobles ut.

^ Trykk tasten for etterløp-funksjonen

etter matlagingen, mens viften er innkoblet –

– 1 gang: Viften kobles ut etter 5 minut-

ter (venstre kontrollampe).

– 2 ganger: Viften kobles ut etter 15

minutter (høyre kontrollampe).

Koble ut etterløp-funksjonen ved å trykke tasten på nytt. Viften kobler seg ikke ut automatisk.

Utkobling av viften

Koble ut viften med på/av-tasten.

Kontrollampen slokner.

Page 12

Betjening

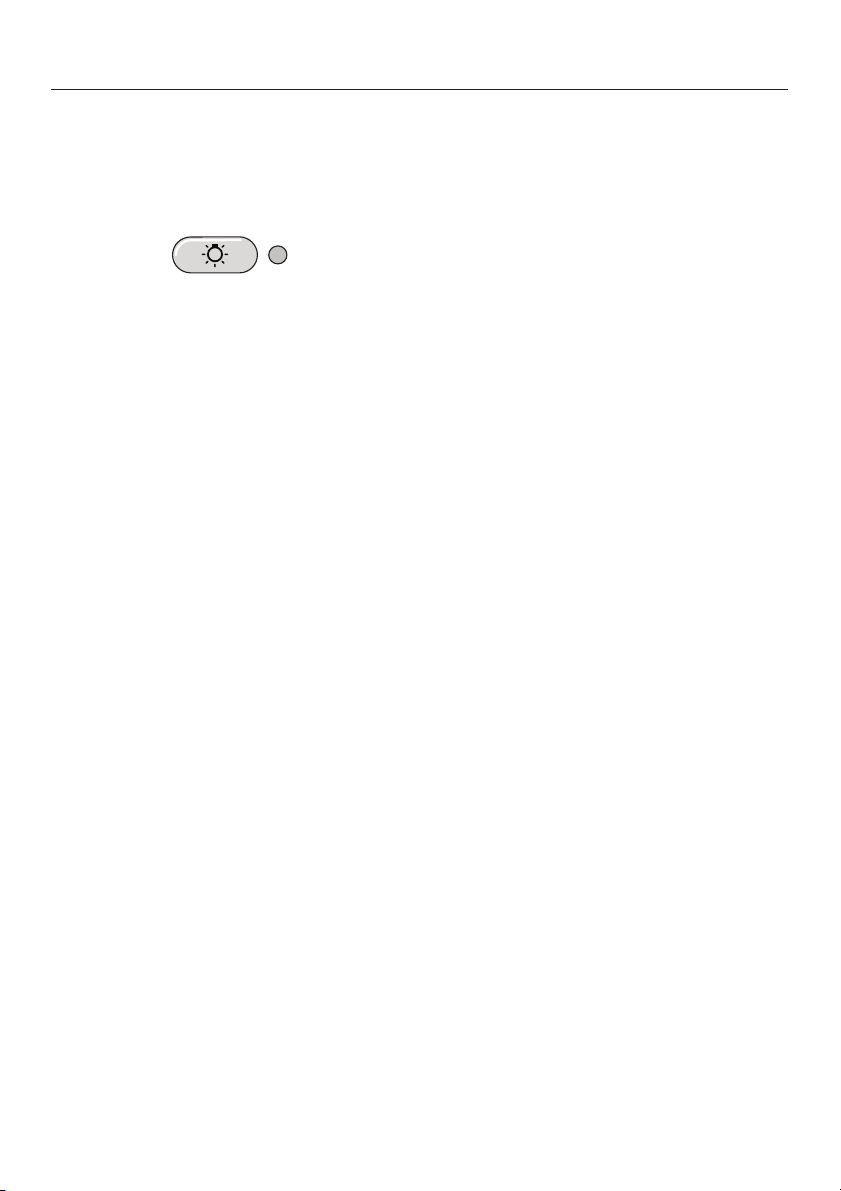

Innkobling av belysningen

Kokefeltbelysningen kan slås på eller av uavhengig av viften.

For å slå belysningen på: Trykk kort

på tasten for kokefeltbelysning. Kontrollampen lyser. Lyset kobles til maksimal styrke.

Demping av lyset

Lysstyrken kan varieres trinnløst. ^ Mens lyset er på, hold tasten for ko-

kefeltbelysningen inne.

Lysstyrken reguleres trinnløst ned-

over, til du slipper tasten. ^ Hvis du holder tasten inne på nytt,

blir lysstyrken regulert opp igjen, til

du slipper tasten.

Sikkerhetsutkobling

Hvis ventilatoren er slått på og ikke blir betjent på 10 timer, kobles viften ut au tomatisk. Belysningen forblir innkoblet.

Trykk på/av-tasten for å koble inn vif

ten igjen.

Hvis tasten holdes inne, skiftes det sta dig mellom lyst og mørkt.

Utkobling av belysningen

Med et kort trykk på tasten for koke

feltbelysningen blir lyset slått av. Kontrollampen slokner.

Page 13

Betjening

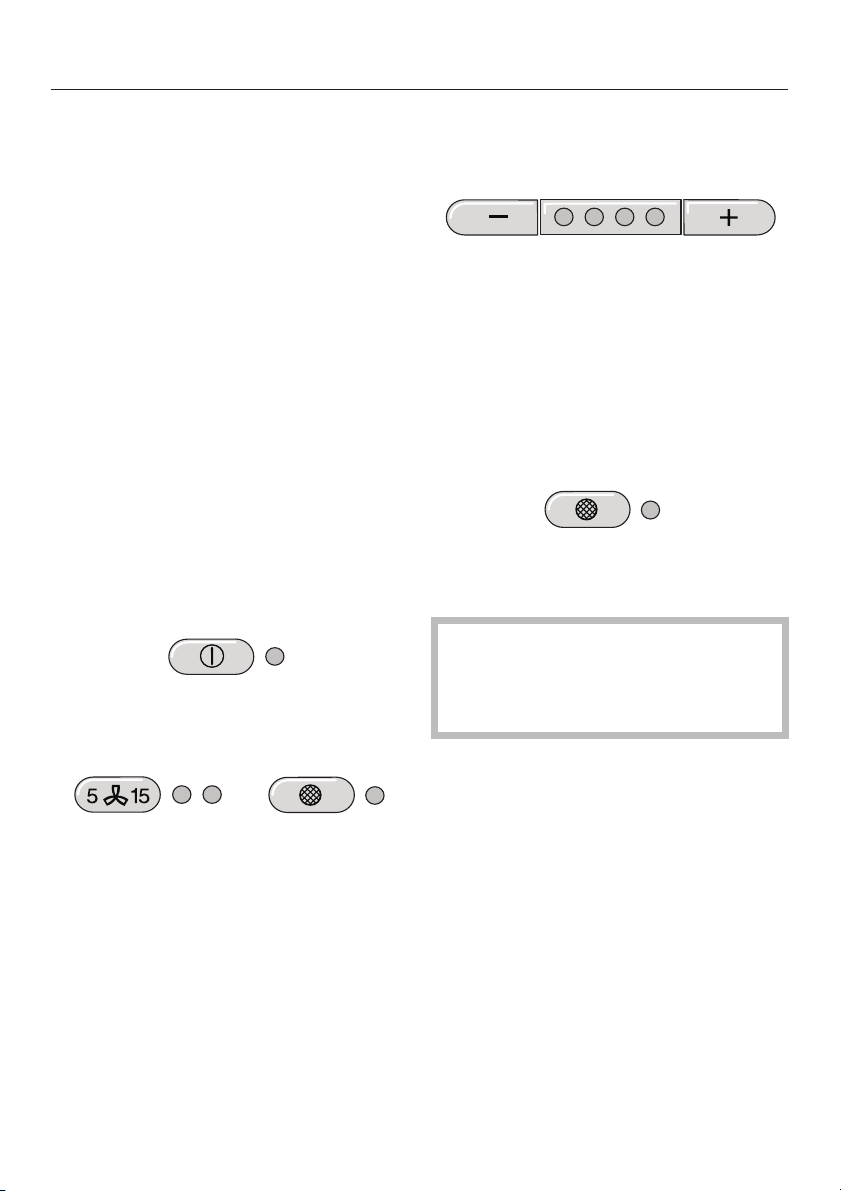

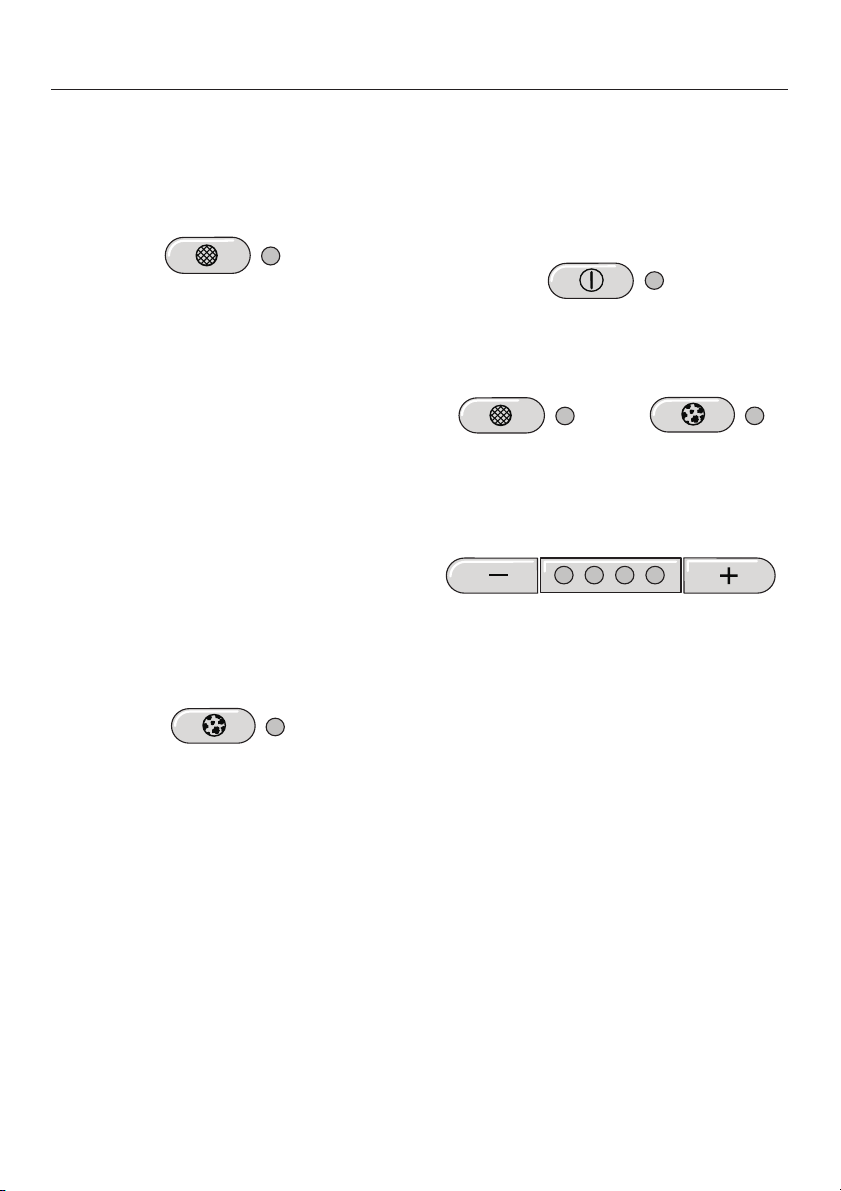

Driftstimeteller

Tiden da ventilatoren er i bruk, blir lag ret i apparatet.

Etter en driftstid på 30 timer lyser kon trollampen for fettfilter-tasten. Da må fettfilteret og filterdekselet rengjøres.

Deretter må driftstimetelleren tilbake stilles.

^ Hold fettfilter-tasten inne i ca. 3 se-

kunder. Kontrollampen for tasten slokner.

Ved omluftsdrift Driftstimetelleren for luktfilteret kan du

innstille etter dine behov.

Avlesning av driftstimetelleren

Før driftstiden er utløpt, kan du lese av

hvor mange prosent av tiden som alle rede er gått.

Koble inn viften med på/av-tasten.

^ Trykk fettfilter-tasten evt.

luktfilter-tasten.

En eller flere kontrollamper for tastene – / + blinker.

Antallet blinkende kontrollamper angir forløpt driftstid i prosent.

Etter den forvalgte driftstiden lyser kon trollampen for luktfilter-tasten. Da må luktfilteret skiftes.

Deretter må driftstimetelleren tilbake stilles.

Hold luktfilter-tasten inn i ca. 3 sekun der.

Kontrollampen for tasten slokner.

1 kontrollampe = 25 % 2 kontrollamper = 50 %

3 kontrollamper = 75 %

4 kontrollamper = 100 % Når ventilatoren slås av eller ved strøm

brudd, forblir de driftstimene som har gått, lagret.

Page 14

Betjening

Endring av driftstimetelleren

Du kan tilpasse driftstimetelleren til dine matlagingsrutiner.

Velg korte driftstider hvis du steker

–

og friterer mye. Hvis du tilbereder med lite fett, kan

–

du velge lange driftstider. Lager du mat bare av og til, er det

–

fornuftig å velge korte driftstider. Oppsamlet fett blir hardt over lang tid, slik at det blir vanskelig å ren gjøre fettfiltrene.

Endring av driftstimene for fettfilteret

Driftstimetelleren for fettfilter/filterdeksel er innstilt på 30 timer. Du kan forandre tiden, 20, 30, 40 eller 50 timer kan velges.

Koble ut viften med på/av-tasten.

Kontrollampen for fettfilter-tasten og en kontrollampe for tastene – / + blinker.

Kontrollampene for tastene – / + viser den innstilte tiden:

1. lampe fra venstre = 20 timer

2. lampe fra venstre = 30 timer

3. lampe fra venstre = 40 timer

4. lampe fra venstre = 50 timer

Velg ønsket tid med tastene – / +.

^ Bekreft innstillingen med fettfilter-tas-

ten.

Hvis bekreftelsen ikke følger innen 4 minutter etter innstillingen, overtar apparatet automatisk de "gamle" dataene.

Trykk tasten for etterløp-funksjonen og fettfilter-tasten samtidig.

Page 15

Betjening

Innstilling/endring av driftstimene for luktfilteret

Luktfilteret er nødvendig for omluftsdrift. På driftstimetelleren for luktfilteret er in

gen tid forhåndsinntilt . Innstill driftstiden for omluftsdrift etter

dine behov:

Koble ut viften med på/av-tasten.

^ Trykk tasten for etterløp-funksjonen

og luktfilter-tasten samtidig.

Kontrollampen for luktfilter-tasten og en kontrollampe for tastene – / + blinker.

Kontrollampene for tastene – / + viser innstilt tid:

1. lampe fra venstre = 120 timer

2. lampe fra venstre = 180 timer

3. lampe fra venstre = 240 timer

4. lampe fra venstre = uendelig

Velg ønsket tid med tastene – / +.

^ Bekreft innstillingen med

luktfilter-tasten.

Hvis bekreftelsen ikke følger i løpet av 4 minutter etter innstillingen, overtar apparatet automatisk de ”gamle” dataene.

Page 16

Rengjøring og stell

Koble ventilatoren fra el-nettet før vedlikehold og stell ved å – trekke ut apparatstøpselet eller – koble ut sikringen i husinstallasjonen

eller

– skru skrusikringen i husinstalla-

sjonen helt ut.

Unngå

soda-, syre-, klorid- eller løsemiddel

–

holdige rengjøringsmidler, skurende rengjøringsmidler, f.eks.

–

skurepulver, skuremelk, skrubbende svamper, f.eks. grytesvamper eller brukte svamper som inneholder res ter av skuremidler.

Front

Generelt

Overflatene og betjeningselementene er ømfintlige for riper og snitt. Følg derfor de følgende rengjøringstipsene.

^ Rengjør alle overflatene og betjen-

ingselementene bare med en svampklut, oppvaskmiddel og varmt vann.

^ Tørk deretter overflatene med en myk

klut.

For å unngå at fuktighet trenger inn i elektronikken, må du ikke rengjøre med for fuktig klut i området for be tjeningselementene.

Følg også de spesielle rådene for front er av rustfritt stål, betjeningselementer og glassflater.

Spesielle råd for apparater med rustfri stålfront

(gjelder ikke for betjeningstastene!) I tillegg til de generelle rådene er et

ikke skurende rengjøringsmiddel for rustfritt stål egnet til rengjøring av de rustfrie stålflatene.

For å forhindre rask tilsmussing igjen, finnes spesialmidler for rustfritt stål (kan kjøpes i Mieles deleavdeling). Smør middelet på i et tynt lag med en myk klut.

Page 17

Rengjøring og stell

Betjeningselementer

Betjeningselementene kan bli mis farget eller forandret hvis tilsmuss inger virker lenge. Fjern derfor søl med én gang.

Følg de generelle rådene for rengjøring i dette kapitlet.

Ikke bruk rengjøringsmidler for rust fritt stål til rengjøring av betjenings elementene.

Spesielle råd for glassflater

^ I tillegg til de generelle rådene er et

vanlig rengjøringsmiddel for glass

egnet til rengjøring av glassflatene. Unngå – skurende rengjøringsmidler, f.eks.

skurepulver, skuremelk,

– skrubbende svamper, f.eks. gryte-

svamper eller brukte svamper som inneholder rester av skuremidler,

Filterdeksel og fettfilter

Enheten av filterdeksel og vaskbart me tall-fettfilter tar opp de faste bestand delene i matdunsten (fett, støv osv.) og forhindrer at ventilatoren blir skitten.

Rengjør filterdekselet og fettfilteret sen est når kontrollampen for fettfiltertasten lyser.

Vi anbefaler å rengjøre hver 3. til 4. uke, slik at fettet ikke setter seg fast.

Både filterdekselet og fettfilteret skal rengjøres.

Et sterkt fettet filter betyr brannfare!

–

stekeovnsspray.

Page 18

Rengjøring og stell

Avtaging av filterdekselet

^ Løsne filterdekselet ved å trekke i

hurtiglåsingene. Hold filterdekselet

fast, slik at det ikke faller ned på ko-

kefeltet. ^ Ta av filterdekselet.

Uttaging av fettfilteret

Rengjør fettfilteret og filterdekselet

– for hånd: Med en oppvaskbørste i varmt vann tilsatt håndoppvaskmid del. – i oppvaskmaskin: Sett fettfilteret og filterdekselet loddrett i underkurv en og vask dem i 65°-programmet.

Ved rengjøring av fettfilteret i opp vaskmaskin kan filterflatene få varige misfarginger, avhengig av oppvask middelet. Dette har ingen innflytelse på fettfil terets funksjon.

^ Legg fettfilteret til tørk på et absorbe-

rende underlag etter rengjøringen.

^ Mens filterdekselet/fettfilteret er tatt

ut, kan du rengjøre alle tilgjengelige deler av ventilatoren for avleiret fett. Da forebygges brannfare.

^ Trykk fettfilter-tasten etter rengjøring-

en i ca. 3 sekunder, for å tilbakestille driftstimetelleren. Kontrollampen for tasten slokner.

Ta tak i håndtaket og trekk fettfilteret

ut av låsemekanismen.

Pass på at fettfilteret ikke faller ned

på kokefeltet.

Hvis du rengjør filterdekselet og fett filteret før driftstimene er utløpt, kan du tilbakestille driftstimetelleren ved å holde fettfilter-tasten inne i ca. 6 se kunder.

Page 19

Rengjøring og stell

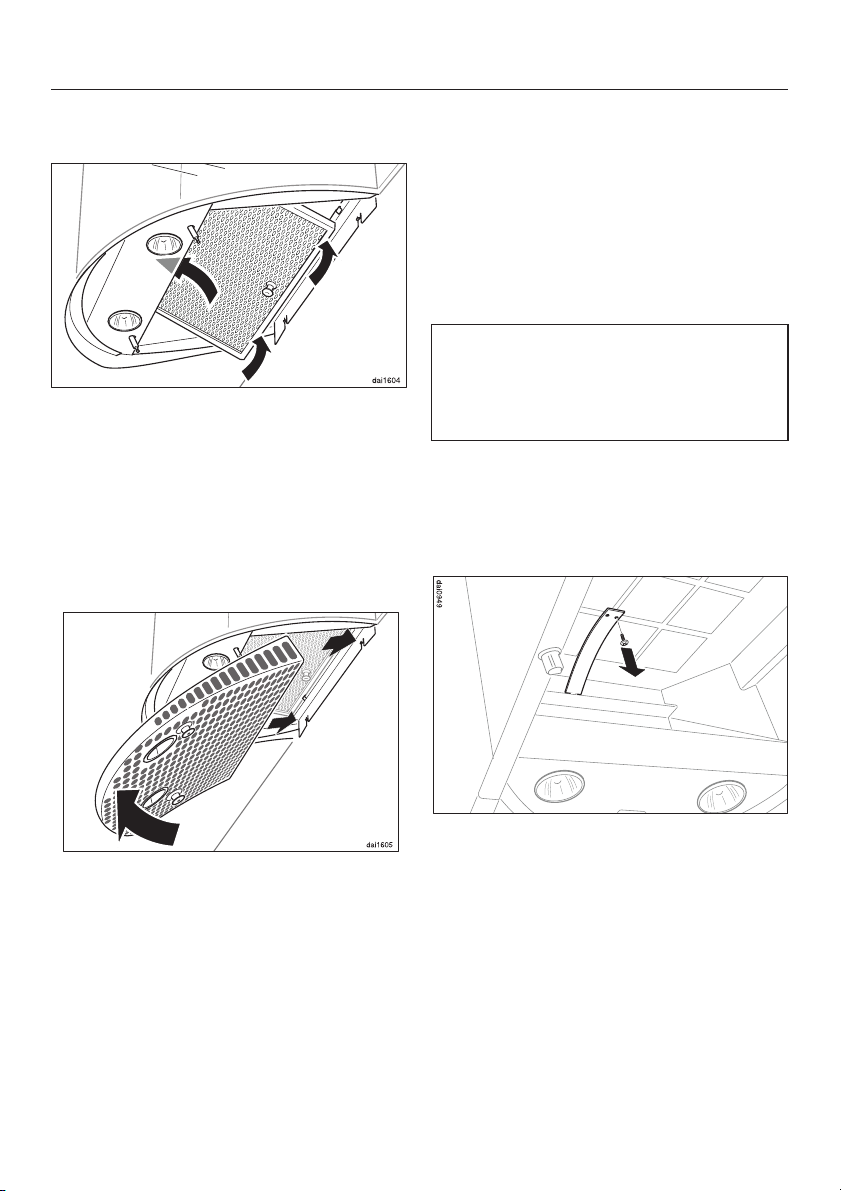

Innsetting av fettfilter

Legg inn fettfilteret foran i utluftnings

kanalen, skyv det fremover langs

skråkanten. ^ Sving fettfilteret oppover bak og fest

det på venstre og høyre side.

Montering av filterdeksel

Innsetting/utskiftning av luktfilter

Ved omluftsdrift må det i tillegg til fettfilt rene settes inn et luktfilter. Det binder luktstoffene som oppstår under matlag ingen. Luktfilteret settes inn i utluftningskanal en over fettfilteret.

Luktfilteret kan kjøpes i faghandelen eller i Mieles deleavdeling. Type og betegnelse finnes i kapitlet "Tekniske data".

^ For montering eller utskifting av lukt-

filteret må filterdekselet og fettfilteret tas ut, som beskrevet tidligere.

^ Ved første innsetting:

Heng filterdekselet på festekrokene

bak, sving det oppover foran og la

hurtiglåsene feste seg.

For utluftningsdrift er det montert en føringsskinne, som må fjernes for om luftsdrift. Løsne de to skruene i føringsskinnen og trekk den ut.

Page 20

Rengjøring og stell

For utskiftning av luktfilteret: ta tak i

skinnen og trekk ut luktfilteret ned

over.

Fjern emballasjen på det nye luktfil

teret.

Legg inn luktfilteret foran i utluftnings

kanalen, sving det oppover bak og

trykk det fast.

Skift alltid ut luktfilteret når kontrollam pen for luktfilter-tasten lyser eller lukt stoffene ikke lenger blir bundet tilstrek kelig. Det bør senest skiftes hver 6. måned.

Hold luktfilter-tasten inne i ca. 3 se

kunder etter utskiftningen, for å tilba kestille driftstimetelleren igjen.

Kontrollampen for tasten slokner.

^ Hvis du skifter ut luktfilteret før driftsti-

mene er utløpt, kan du tilbakestille driftstimetelleren ved å holde luktfilter-tasten inne i ca. 6 sekunder.

Monter fettfilteret og filterdekselet

igjen. Ved første innsetting:

Innstill driftstimetelleren etter ønske

(se kapittel "Betjening").

Page 21

Rengjøring og stell

Utskiftning av halogenpære

Koble ventilatoren fra el-nettet ved å – koble ut sikringen i hus-

installasjonen eller – trekke ut apparatstøpselet eller – skru skrusikringen i husinstalla-

sjonen helt ut.

Halogenpærene blir meget varme ved bruk. Også en stund etter at de er koblet ut, er det fare for forbren ning.

Ta av filterdekselet (se kapittel

"Rengjøring og stell – Avtaging av filterdeksel").

Trekk halogenpæren ut av fatningen.

Pass på at halogenpæren ikke faller ned på kokefeltet.

Sett den nye halogenpæren inn i fat

ningen og trykk den forsiktig inn.

På grunn av utformingen er det nød

vendig å erstatte en defekt halogen pære med en av samme type (se "Tekniske data").

Page 22

Apparatmål

DA 446, DA 446 EXT

DA 447, DA 447 EXT

DA 449, DA 449 EXT

1) Utluftning

2) Omluft

3) Luftutgang ved omluft montert opp

over

4) Installasjonsområde Veggområde for utluftningsgjennomfør ingen, for gjennomføring av forbindel

seskabelen til den eksterne viften og for montering av stikkontakten. Ved omluftsdrift er det bare nødvendig å montere en stikkontakt.

5) Posisjon for utluftningsgjennom

føring, hvis utluftningsrøret skal føres gjennom taket.

Utluftningstilkobling C 150 mm, med reduksjonsstuss C 125 mm.

Page 23

Avstand mellom kokefelt og ventilator (S)

Av sikkerhetsgrunner må det mellom kokefeltet og ventilatoren være en avstand på minst

– 450 mm over elektriske kokefelt, – 650 mm over gassbluss eller en

Miele elektrogrill.

Se kapitlet "Sikkerhetsregler" for flere opplysninger.

Apparatmål

Når du skal velge avstand mellom ko kefeltet og ventilatoren, vær også oppmerksom på dette:

– For å gjøre det enkelt å arbeide un-

der ventilatoren, anbefaler vi en avstand på 650 mm også over elektriske kokefelt.

– Pass på ved montering i flukt med

taket at den mulige apparathøyden er tilstrekkelig.

Page 24

Montering

Monteringsmateriell

Page 25

a 2 ark monteringsbeskyttelse

for montering av kaminen.

Montering

b 1 styrestuss

(bare for omluftsdrift)

c 1 aluminiumsslange for tilkobling

av utlufningsrøret på motorenhetens utblåsningsstuss (ikke for apparater i serien ...EXT).

d 2 slangeklemmer for festing av ut

luftningsrøret.

e 1 reduksjonsstuss for et utluftnings

rør på C 125 mm (ikke for omlufts drift, ikke for apparater i serien ...EXT).

f 1 tilbakeslagsklaff for innbygging i

motorenhetens utblåsningsstuss (bare for utluftningsdrift; ikke for apparater i serien ...EXT).

g Øvre veggbrakett for festing av

teleskopet.

h Midtre veggbrakett for festing av

teleskopet.

i Nedre veggbrakett for tilkobling av

apparatenheten.

j Sjablon for montering av damp

skjermen.

12 skruer5x40mmmed stort hode og 12 plugger S 8 for festing av

brakettene og dampskjermen.

Skruene og pluggene er egnet for massivt murverk. Bruk passende festemidler for andre veggkonstruksjoner. Pass på at veggen har tilstrekkelig bæreevne.

2 muttere M 6 med sperrefortanning for festing av apparatenheten.

2 skruer 3,9 x 7,5 mm for festing av utluftningskanalen.

1 umbrakonøkkel

for høydejustering av apparatenheten

Monteringsveiledning

1 spak for demontering av utluftnings

røret

Page 26

Montering

Før monteringen: Se opplysningene på de følgende sidene og i kapittel "Apparatmål" og "Sikkerhetsregler ". Spesielt når ventilatoren brukes samtidig med et ildsted som er av hengig av romluften, kan det i en kelte tilfeller være fare for forgiftning!

Monteringsanvisning

Monteringen er beskrevet på vedlagte monteringsskisse.

Demontering

Hvis apparatet skal demonteres, gå frem i motsatt rekkefølge, som be skrevet i monteringsskissen.

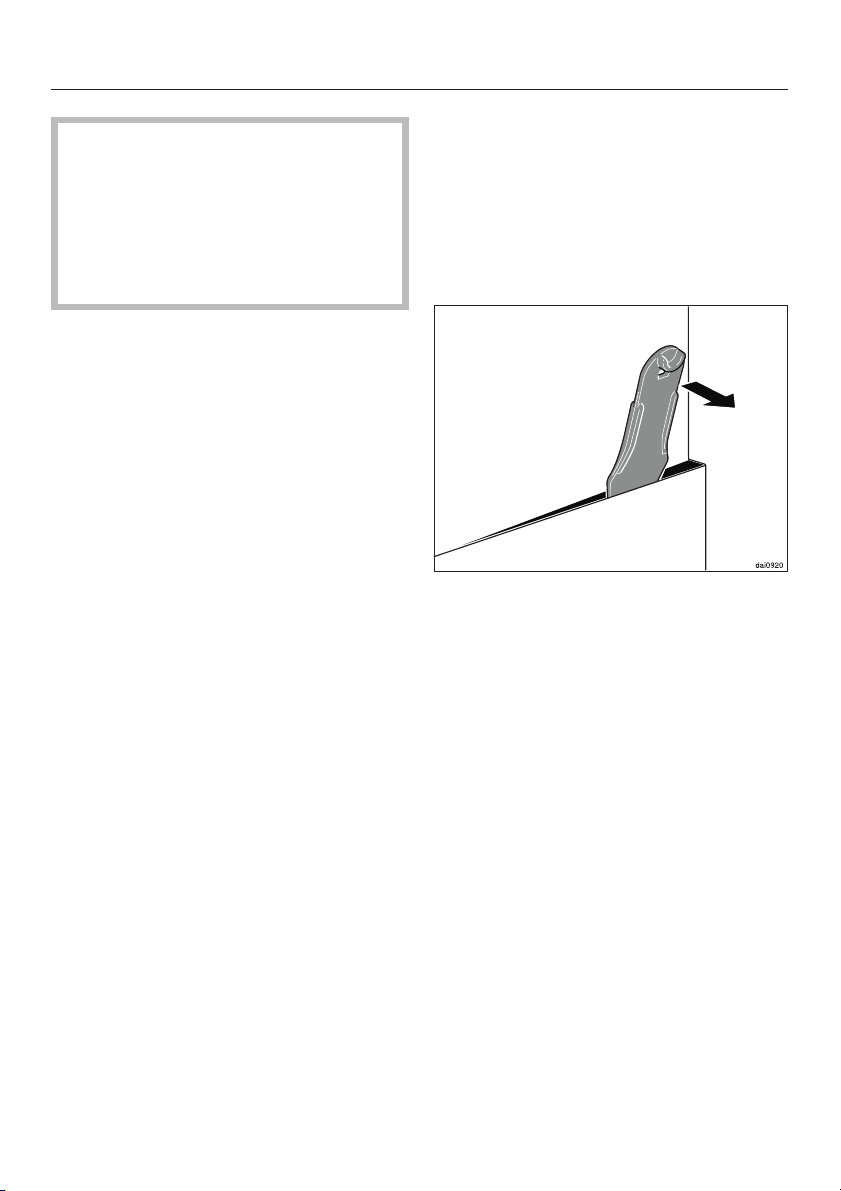

For å gjøre det lettere å ta av utluft ningsdekselet, følger det med en spak.

^ Etter at de to festeskruene for utluft-

ningskanalen er løsnet, skyv spaken inn mellom utluftningsdekselet og teleskopet og trykk utluftningsdekselet ut av låsemekanismen.

Page 27

Kapitlet “Sikkerhetsregler” må leses. Spesielt når ventilatoren brukes samtidig med et ildsted som er av hengig av romluften, er det i enkelte tilfeller fare for forgiftning! Ta kontakt med det lokale brannve senet eller feieren for å sikre trygg drift.

Utluftningsrøret skal være så kort og

–

rett som mulig. Diameteren på utluftningsrøret bør

–

ikke være mindre enn 150 mm.

Hvis du bruker utluftningsrør med mindre diameter enn 150 mm eller flate utluftningskanaler, må du regne med økt driftsstøy og redusert sugeeffekt.

Reduser diameteren på utluftningsrøret bare i helt spesielle tilfeller, f.eks. hvis utluftningsrøret allerede finnes.

–

Bruk bare bøyer med stor radius. Små radier reduserer ventilatorens sugeeffekt.

Utluftningsrør

Hvis utluftningsrøret legges vannrett,

–

må det være et fall på minst 1 cm per meter.

Da unngås at eventuelt kondensvann kan renne inn i ventilatoren.

Hvis utluftningen skal føres ut i friluft,

–

anbefaler vi å montere Mieles teleskop-murrør.

–

Skal utluftningen føres til en lufteka nal, må innføringsstussen styres i strømningsretningen.

–

Bruk bare glatte rør eller fleksible ut luftningsslanger av brannsikkert ma teriale som utluftningsrør.

Page 28

Utluftningsrør

Viktig!

Hvis utluftningsrøret skal føres gjennom kjølige rom, loft osv., kan det oppstå sterkt temperaturfall på enkelte deler av utluftningsrøret. Du må derfor regne med kondensvann. Dette gjør det nød vendig å isolere utluftningsrøret.

Kondensvannsperre

I tillegg til å isolere utluftningsrøret an befaler vi å installere en kondensvann sperre, som opptar og fordamper kon densvann.

Den kan kjøpes som tilbehør.

Pass på ved monteringen av kondensvannsperren, at den plasseres loddrett og mest mulig direkte over utblåsningsstussen på ventilatoren.

Page 29

Elektrotilkobling

Installasjonen av apparatet må kun ut føres av en kvalifisert elektrofagmann som følger gjeldende forskrifter. Installasjon, vedlikehold eller repara sjoner utført av ukyndige kan føre til betydelig fare for brukeren, som pro dusenten ikke er ansvarlig for.

Ventilatoren må kun kobles til en for skriftsmessig installert jordet stikkontakt for AC 230 V ~ 50 Hz.

For å øke sikkerheten anbefales å koble en jordfeilbryter med en utløserstrøm på 30 mA til apparatet.

Tilkobling til stikkontakt anbefales, da dette gjør service enklere. Pass på at stikkontakten er tilgjengelig når ventilatoren er montert.

Hvis stikkontakten ikke lenger er tilgjengelig når ventilatoren er montert, eller hvis apparatet tilkobles fast, må det finnes en skillemekanisme for hver pol på installasjonsstedet. Som skillemekanisme gjelder brytere med en kontaktåp ning på minst 3 mm. Skilleanordninger er overstrømvern, sikringer og jordfeil brytere.

Nødvendige tilkoblingsdata finner du på typeskiltet, som kan ses etter at fett filtrene er tatt ut.

Kontroller at disse opplysningene stem mer med spenning og frekvens for elektronettet.

Page 30

Service

Hvis det oppstår feil som du ikke kan rette på selv, kontakt

Miele-forhandleren

– eller

Mieles serviceavdeling i Bærum.

–

Oppgi ventilatorens modellbetegnelse og fabrikasjonsnummer. Opplysningene finner du på typeskiltet, som kan ses et ter at fettfilteret er tatt ut.

Page 31

Tekniske data

Total tilkoblingsverdi*. . . . . . . . . 240 W

Viftemotor* . . . . . . . . . . . . . . . 200 W

Kokefeltbelysning . . . . . . . . 2 x 20 W

Halogenpære

Osram type 44890 WFL, 20 W

Nettspenning. . . . . . . . . . . . AC 230 V

Frekvens . . . . . . . . . . . . . . . . . ~ 50 Hz

Sikring . . . . . . . . . . . . . . . . . . . . . 10 A

Lengde på den elektriske tilførselsesledningen 1,5 m

Vifteeffekt

Utluftningseffekt etter EN 61591 Utluftningssystem C 150 mm:

Trinn I. . . . . . . . . . . . . . . . . . . . 220 m

Trinn II . . . . . . . . . . . . . . . . . . . 320 m

Trinn III. . . . . . . . . . . . . . . . . . . 420 m

Intensivtrinn. . . . . . . . . . . . . . . 640 m

Utluftningssystem C 125 mm:

Trinn I. . . . . . . . . . . . . . . . . . . . 210 m

Trinn II . . . . . . . . . . . . . . . . . . . 300 m

Trinn III. . . . . . . . . . . . . . . . . . . 400 m

Intensivtrinn. . . . . . . . . . . . . . . 550 m

Fri utblåsning. . . . . . . . . . . . . . 690 m

* Tilkoblingsverdien og utluftningseffekt en for apparater i serie ...EXT er avhen gig av den tilkoblede eksterne viften.

Lengde på forbindelsesledningen til

den eksterne viften . . . . . . . . . . . . 1,9 m

Omluftseffekt med luktfilter:

Trinn I. . . . . . . . . . . . . . . . . . . . 150 m

Trinn II . . . . . . . . . . . . . . . . . . . 220 m

Trinn III. . . . . . . . . . . . . . . . . . . 300 m

Intensivtrinn. . . . . . . . . . . . . . . 360 m

Luktfilter: Miele aktivkullfilter DKF 9

Page 32

Rett til endringer forbeholdes / 3504

Dette papiret består av 100 % klorfritt bleket cellestoff og er derfor miljøvennlig.

M.-Nr. 06 403 300 / 00

no-NO
