Bruks- og monteringsanvisning

Ventilator DA 2900 DA 2900 EXT

Bruksanvisningen må leses før oppstilling – installasjon – igangsetting. Da beskytter du deg mot person- og materiellskade.

no-NO

M.-Nr. 09 725 050

Page 2

Innhold

Aktivt miljøvern ...................................................3

Kassering av gamle apparater ........................................3

Sikkerhetsregler...................................................4

Beskrivelse av ventilatoren.........................................10

Funksjonsbeskrivelse .............................................12

Betjening........................................................13

Fjernstyring ......................................................13

Innkobling av viften K ..............................................13

Valg av effekttrinn - / + .............................................13

Intensivtrinn....................................................13

Etterløpfunksjon 5 ¢15 .............................................14

Kokefeltbelysning I ...............................................14

Powermanagement ................................................15

Driftstimeteller [ ................................................16

Rengjøring og stell ...............................................18

Kabinett .........................................................18

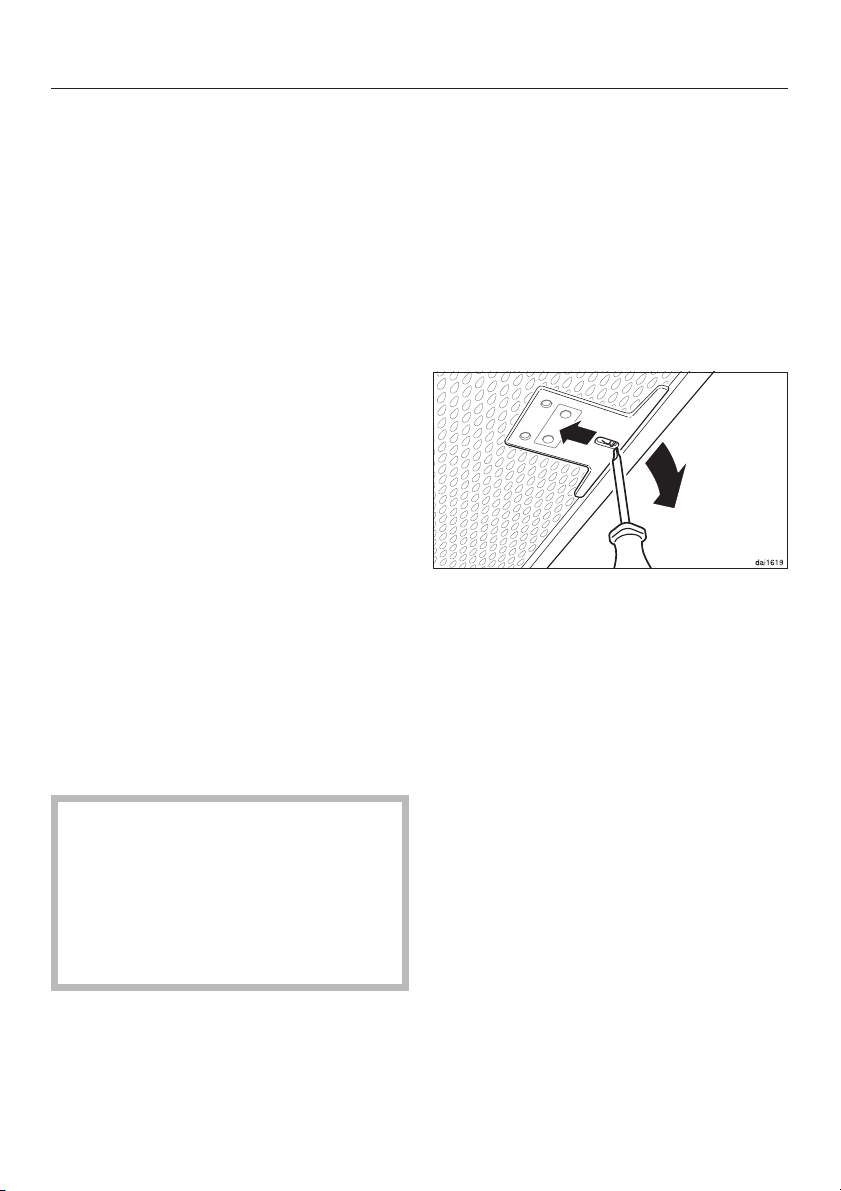

Paneler og fettfiltre ................................................19

Nullstilling av driftstimetelleren for fettfiltrene .........................22

Innsetting / utskiftning av luktfilter .....................................23

Nullstilling av driftstimetelleren for luktfilteret ..........................23

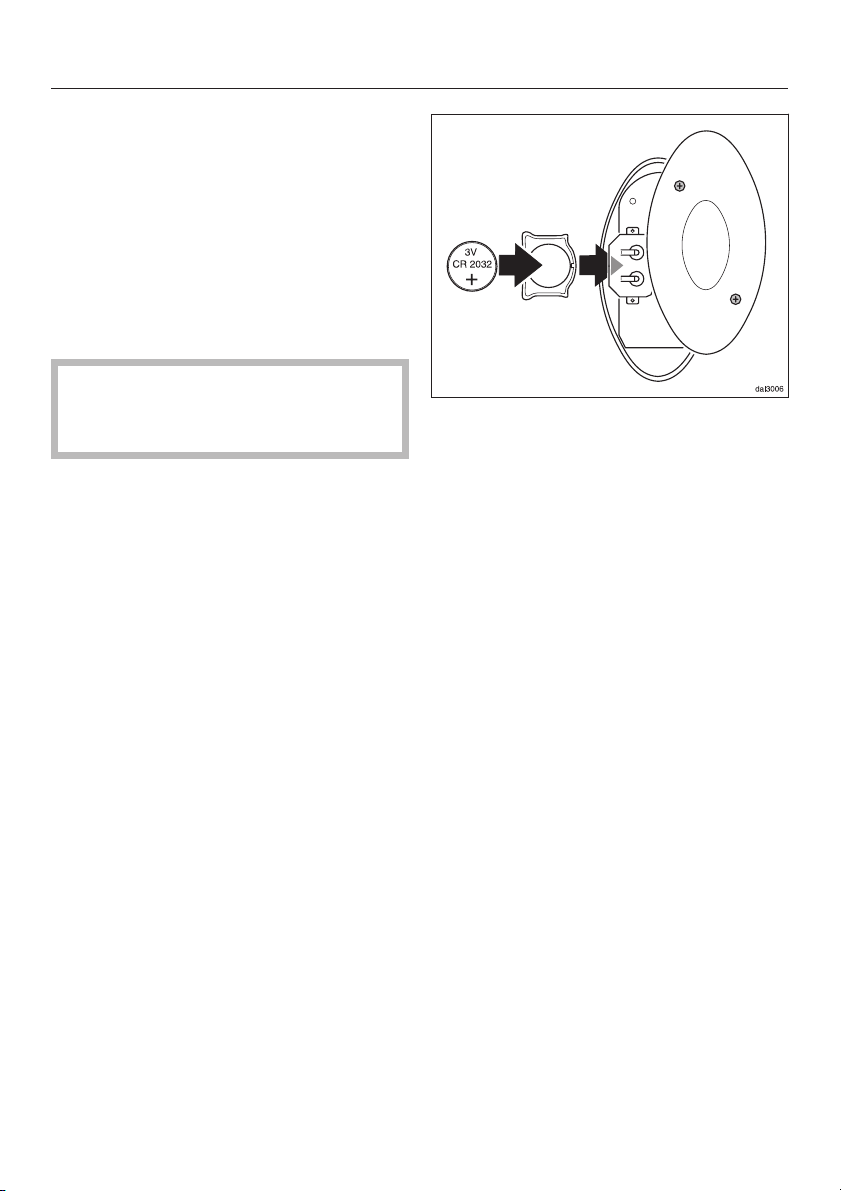

Fjernkontroll ......................................................24

Service .........................................................25

Montering .......................................................26

Apparatmål ......................................................26

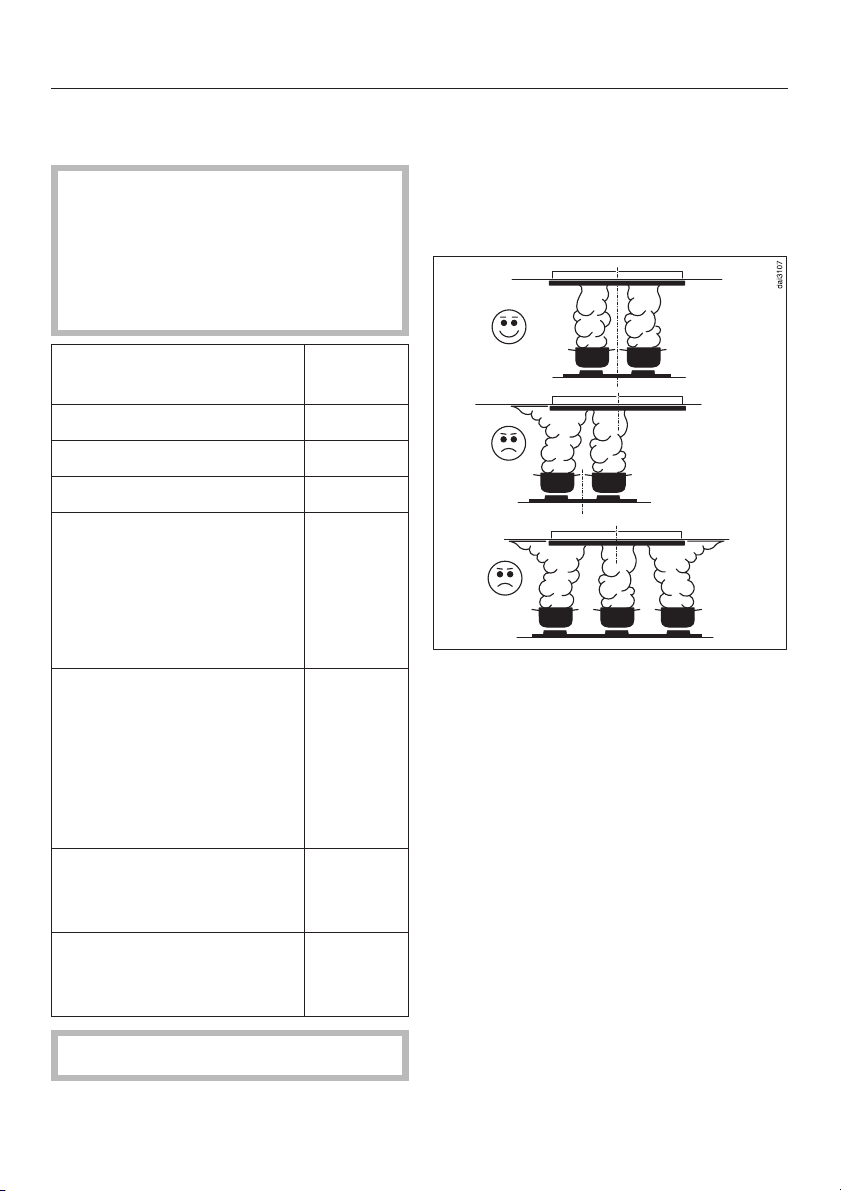

Avstand mellom kokefelt og ventilator (S) ............................28

Monteringshenvisninger ............................................29

Utluftningsrør ....................................................30

Kondensvannsperre ...............................................31

Lyddemper ......................................................32

Elektrotilkobling..................................................33

Drift med styringsmodul DSM 400 ...................................34

Potensialfri tilkobling ............................................34

Tilkobling til lysbryter ............................................34

Tekniske data ....................................................35

Samsvarserklæring..............................................35

Page 3

Aktivt miljøvern

Kassering av transportemballasjen

Emballasjen beskytter apparatet mot transportskader. Emballasjematerialene er valgt med sikte på miljøvennlighet og avfallsbehandling; de kan derfor gjen vinnes.

Tilbakeføringen av emballasjen til mate rialkretsløpet sparer råstoff og redu serer avfallsmengden. Forhandleren tar vanligvis emballasjen i retur.

Emballasjedeler (f.eks. folie, styropor) kan være farlige for barn. Fare for kvel ning! Oppbevar emballasjedelene utenfor barns rekkevidde og kast dem så raskt som mulig.

Kassering av gamle apparater

Gamle elektriske og elektroniske appa rater inneholder ofte verdifulle materi aler. De inneholder imidlertid også skadelige stoffer, som har vært nødven dige for apparatets funksjon og sikker het. I restavfallet eller ved feil behand ling, kan disse stoffene være

helseskadelige og skade miljøet. Kast derfor aldri apparatet som restavfall.

Apparatet kan leveres gratis til forhandlere av samme type produkter eller til en kommunal gjenbruksstasjon. For mer informasjon, se www.miele.no

Sørg for at apparatet oppbevares barnesikkert til det kjøres bort.

Page 4

Sikkerhetsregler

Denne ventilatoren oppfyller de på budte sikkerhetskrav. Ukyndig bruk kan likevel føre til skade på personer og gjenstander.

Les bruksanvisningen nøye før du begynner å bruke ventilatoren. Den gir viktige råd angående sikkerhet, montering, bruk og vedlikehold. Du beskytter deg selv og forhindrer skader på apparatet.

Ta vare på bruksanvisningen og gi den videre til en eventuell senere eier.

Forskriftsmessig bruk

Denne ventilatoren er bestemt for

bruk i husholdningen og husholdningsliknende steder, som f.eks.:

– i butikker, på kontorer og liknende

steder

–

på gårdsbruk

–

av kunder i hoteller, moteller og and re typer bofellesskap.

Ventilatoren skal kun brukes innen

for rammen av hva som er vanlig innen husholdning, til oppsuging og rensing av matos og damp som oppstår ved til beredning av mat.

Denne ventilatoren er ikke beregnet

for utendørs bruk. Annen bruk er ikke tillatt og kan være

farlig. Produsenten er ikke ansvarlig for skader som skyldes ureglementert bruk eller feil betjening.

Personer, som på grunn av sin

psykiske eller fysiske tilstand eller pga. sin uerfarenhet eller uvitenhet ikke er i stand til å betjene ventilatoren på en sikker måte, må ikke bruke denne venti latoren uten tilsyn eller veiledning fra en ansvarlig person.

Barn i husholdningen

Hold øye med barn som oppholder

seg i nærheten av ventilatoren. Barn må ikke leke med ventilatoren eller fjernkontrollen.

Barn under åtte år må ikke være i

nærheten av ventilatoren, med mindre de er under konstant tilsyn.

Barn over åtte år får bare bruke ven-

tilatoren uten tilsyn, dersom betjeningen er forklart slik at de kan betjene ventila

toren på en sikker måte. Barn må kunne

forstå mulige farer ved feil betjening.

Pass på at barn ikke får tak i batteri

et til fjernkontrollen.

Page 5

Sikkerhetsregler

Teknisk sikkerhet

Før ventilatoren monteres, må du

kontrollere at den ikke har synlige ska der. En skadet ventilator må ikke tas i bruk. Det kan være farlig!

Før ventilatoren kobles til: Sammen

lign tilkoblingsdataene (spenning og frekvens) på typeskiltet med dataene for el-nettet. Disse dataene må stemme overens for at det ikke skal oppstå skader på venti latoren. Be eventuelt om råd hos en elektroinstallatør.

Sikkerheten for ventilatorens elekt-

riske anlegg garanteres kun hvis den kobles til et forskriftsmessig installert jordingssystem. Det er meget viktig at denne grunnleggende sikkerhetsforutsetningen er i orden. I tvilstilfelle bør en fagmann kontrollere husinstallasjonen. Produsenten kan ikke gjøres ansvarlig for skader som skyldes manglende eller brutt jordledning (f.eks. elektrisk støt).

Åpne bare kabinettet så mye som

angitt i monteringsbeskrivelsen. Du må ikke under noen omstendigheter åpne andre deler av kabinettet. Hvis strømførende deler blir berørt og den elektriske og mekaniske konstruk

sjonen forandret, utsettes du for fare og det kan oppstå funksjonsfeil på ventila toren.

Installasjons- og vedlikeholdsarbeid

er samt reparasjoner skal bare utføres

av fagfolk som er autorisert av Miele.

Ved ukyndig utført installasjon, vedlike hold eller reparasjoner kan det oppstå betydelig fare for brukeren, som produsenten ikke er ansvarlig for.

Defekte deler må bare skiftes ut

med originale Miele-reservedeler. Bare for disse delene kan vi garantere at sikkerhetskravene blir oppfylt.

Ventilatoren skal kun brukes når den

er montert, slik at sikker funksjon er ga rantert.

Page 6

Sikkerhetsregler

Ved installasjons- og vedlikeholdsar

beider samt reparasjoner, må ventila toren kobles fra el-nettet. Ventilatoren er kun koblet fra el-nettet når en av følgen de betingelser er oppfylt:

Sikringene i husinstallasjonen er

–

koblet ut. Skrusikringene i husinstallasjonen er

–

skrudd helt ut. Tilkoblingsledningen er koblet fra

–

el-nettet. For ventilatorer med støp sel; ta tak i støpselet, ikke i tilkob lingsledningen for å koble apparatet fra el-nettet.

Ventilatoren må ikke kobles til

elektronettet med flerveisstikkontakt eller skjøtekabel. De gir ikke nødvendig sikkerhet for apparatet (f.eks. fare for overoppheting).

For ventilatorer som er beregnet for

bruk med ekstern vifte (modell ...EXT), skal de to enhetene i tillegg kobles sammen via forbindelsesledningen med kabelskoene. Disse ventilatorene skal bare kombineres med en ekstern vifte fra Miele.

Denne ventilatoren må ikke brukes

på ikke-stasjonære oppstillingssteder (f.eks. skip).

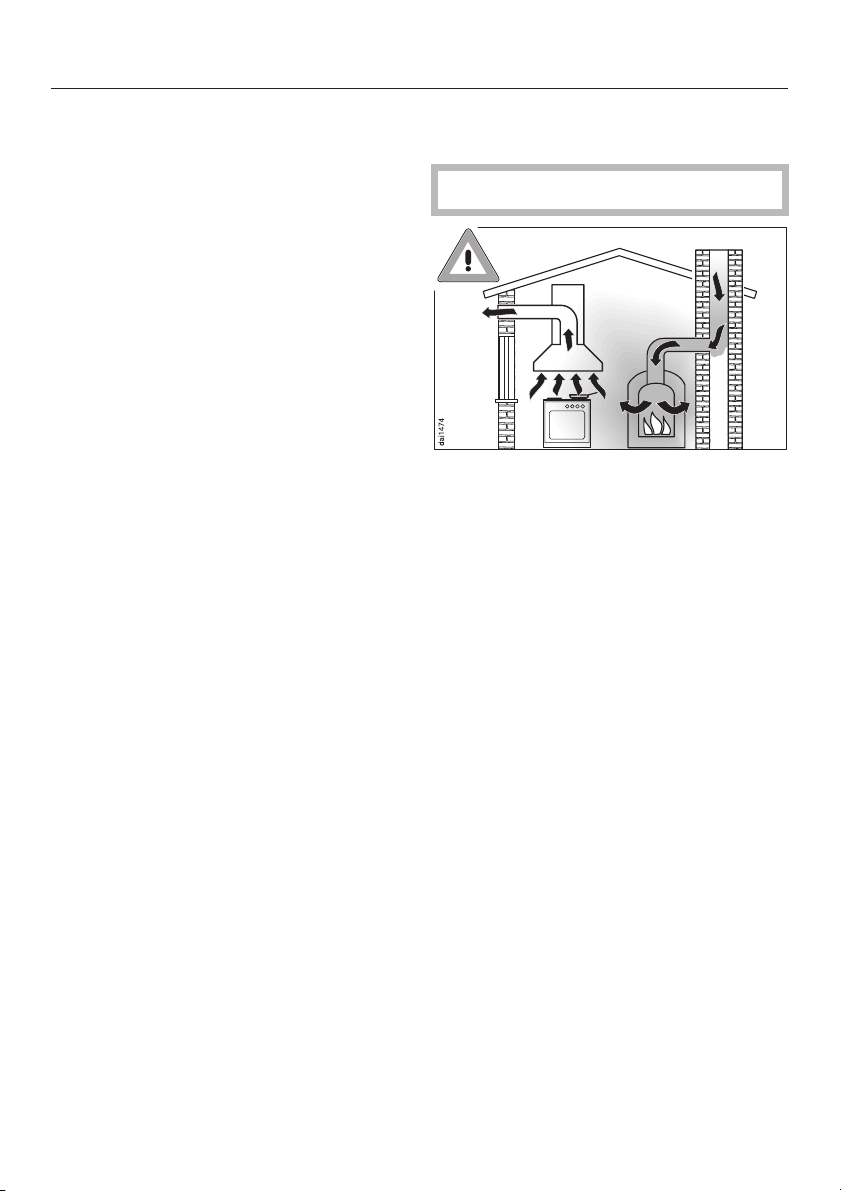

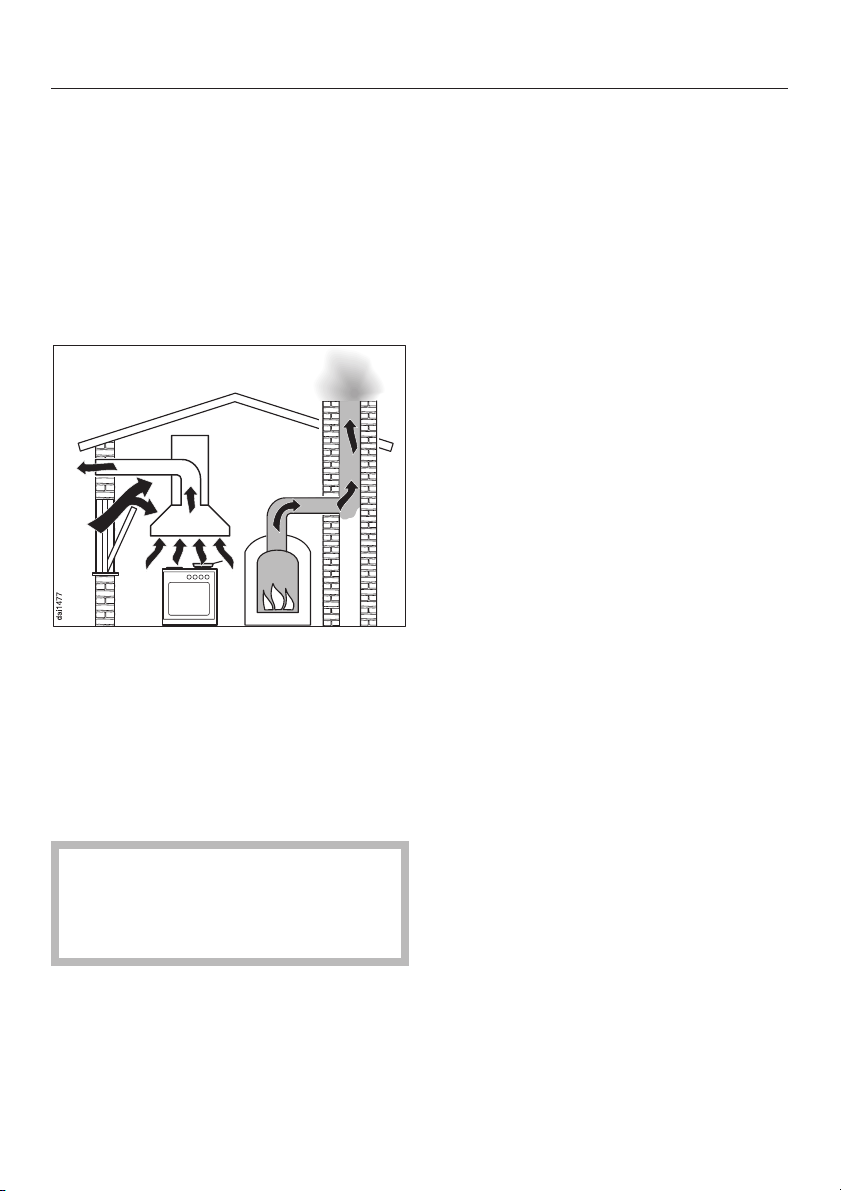

Bruk av ventilatoren samtidig med et

ildsted som er avhengig av romluften

OBS! Fare for forgiftning!

Det må vises stor forsiktighet når

ventilatoren er i bruk samtidig med et ildsted som er avhengig av luften i det samme rommet eller samme ventilasjonsforbindelse, f.eks. gass-, olje-, ved- eller kulldrevet varmeapparat, gjennomstrømningsovn, varmtvannsbereder, kokefelt, stekeovner, som tar luften de trenger til forbrenningen fra oppstillingsrommet og hvor avgassene føres ut i friluft via et avgassanlegg (f.eks. pipe). Ved utluftningsdrift, også med ekstern vifte, suger ventilatoren romluft fra kjøk kenet og naborommene. Uten tilstrekkelig lufttilførsel oppstår et undertrykk. Dette hindrer forbrenning en, da ildstedene får for liten lufttilførsel.

Giftige forbrenningsgasser kan komme ut fra pipen eller avtrekkssjakten og inn i rommene i huset. Livsfare!

Page 7

Sikkerhetsregler

Dette gjelder også ved omluftsdrift, der som luften føres ut av kjøkkenet.

For å oppnå trygg drift når ventilatoren brukes samtidig med et ildsted som er avhengig av luften i det samme rommet eller samme ventilasjonsforbindelse, må det være et undertrykk på maksi mum 4 Pa (0,04 mbar). Da unngås til bakesuging av avgasser fra ildstedet.

Dette kan oppnås hvis det kan strømme nødvendig luft for forbrenningen gjennom åpninger som ikke kan stenges, f.eks. dører, vinduer. Det er viktig at arealet for tilstrømningsåpningen er stort nok. Et luftinntaks-/avtrekks-murrør alene sikrer vanligvis ikke tilstrekkelig lufttilførsel.

Ta alltid hensyn til boligens sam lede ventilasjonsforhold ved vurder ingen. Be om råd hos det lokale brannvesenet eller hos feieren.

Hvis ventilatoren brukes med omlufts drift, og luften føres tilbake til kjøkkenet, er samtidig drift av et ildsted som er av hengig av romluften, ufarlig.

Page 8

Sikkerhetsregler

Forskriftsmessig bruk

Matlaging med åpen flamme (flam

bering, grilling) under ventilatoren er ikke tillatt. Når ventilatoren er i bruk, trekker den flammene inn i filteret. På grunn av opp sugd kjøkkenfett er det brannfare!

Ikke la et gassbluss brenne uten at

det er satt på kokekar. Skru også av gassblusset, selv om du bare skal ta kokekaret vekk en kort stund. Reguler flammen, slik at den ikke rager ut over kokekaret. Unngå overdreven oppvarming av ko kekaret (f.eks. når du bruker wok). Ventilatoren kan skades pga. alt for stor varmepåvirkning.

Skru alltid på ventilatoren når du

bruker et kokefelt. Ellers kan det samle seg kondensvann som kan føre til korrosjonsskader på apparatet.

Hold øye med gryter, panner og fri-

tyrapparater når du bruker olje og fett. Også grilling over elektrogrill må skje under stadig tilsyn. Overopphetet olje og fett kan selvan tennes og sette fyr på ventilatoren.

Bruk aldri ventilatoren uten fettfiltre.

Da unngås fett- og smussavleiringer som kan påvirke ventilatorens funksjon.

Rengjør eller skift filtre regelmessig.

Et filter fullt av fett utgjør brannfare! (se ”Rengjøring og stell”).

Vær oppmerksom på at ventilatoren

kan blir svært varm når du lager mat, pga. varmen som stiger opp. Ikke berør kabinettet og fettfiltrene før ventilatoren er avkjølt.

Damprenser må absolutt ikke bru

kes til rengjøring av ventilatoren. Dampen kan trenge inn til strømførende deler i ventilatoren og forårsake kortslutning.

Viktig ved omgange med batteriet til

fjernkontrollen: – Ikke kortslutt batteriet, ikke lad det

opp og ikke kast det inn i flammer. Eksplosjonsfare!

– Lever det brukte batteriet på et of-

fentlig innsamlingssted. Ikke kast batteriet som husholdningsavfall.

Page 9

Sikkerhetsregler

Forskriftsmessig montering

Følg angivelsene fra produsenten av

komfyrtoppen, for å forsikre deg om at det er mulig å bruke en ventilator over komfyrtoppen.

Hvis ikke produsenten av komfyr

toppen har oppgitt at det skal være en større avstand mellom komfyrtoppen og underkanten av ventilatoren, skal de avstandene som er oppgitt i kapitlet "Apparatmål" overholdes.

Hvis du skal bruke forskjellige komfyr topper under ventilatoren, med for skjellige sikkerhetsavstander, skal du velge den største avstanden.

Ventilatoren må ikke monteres over

ildsteder med fast brennstoff.

Bruk bare rør eller slanger av brann-

sikkert materiale til utluftningsrøret. Disse kan kjøpes i faghandelen eller i Mieles deleavdeling.

Utluftningen må ikke føres til en

røyk- eller avgasspipe som er i drift, el ler til en sjakt fra rom med ildsteder.

Tilbehør

Tilbehørsdeler kan bare monteres

hvis de uttrykkelig er godkjent av Miele. Hvis andre deler monteres til eller i ven tilatoren, tapes krav i forbindelse med garanti og/eller produktansvar.

Produsenten kan ikke gjøres ansvar lig for skader som skyldes at sikker hetsreglene ikke er fulgt.

Følg brannforskriftene hvis utluft

ningen skal føres til en røyk- eller av gasspipe som ikke er i bruk.

Page 10

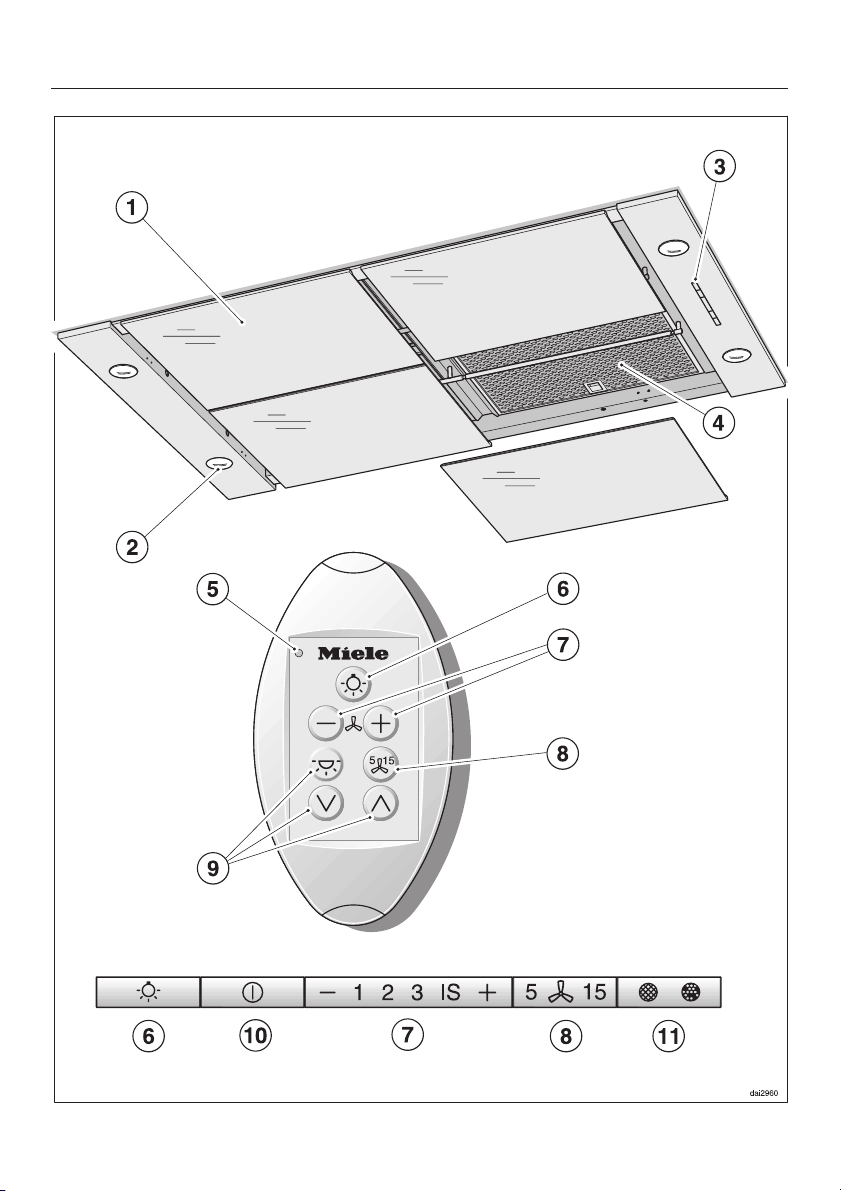

Beskrivelse av ventilatoren

Page 11

Beskrivelse av ventilatoren

a Dekorpaneler for kantventilasjon

Ekstrautstyr DRP 2900 glass (4 elementer)

DRP 2900 rustfritt stål (4 elementer)

b Kokefeltbelysning

c Betjeningselementer

d Fettfilter

e Kontrollampe

Når en funksjon velges med fjernkontrollen, lyser kontrollampen kort som bekreftelse.

f Tast for kokefeltbelysning

g Taster for innstilling av vifte-

effekten

På fjernkontrollen brukes tastene også til å slå viften på og av.

h Tast for etterløpfunksjon

Med denne tasten kan du aktivere etterløpfunksjonen. Viften kobles da automatisk ut etter valgfritt 5 eller 15 minut ter.

k Driftstimetast

Fettfiltersymbolet l på tasten lyser, når fettfiltrene må rengjøres.

Luktfiltersymbolet  lyser, når luktfilter et som brukes ved omluftsdrift må skif tes. Da må du aktivere driftstimetelleren ved første igangsetting (kun for drift med ombyggingssett for omluft DUU 2900).

Med denne tasten kan du nullstille den aktuelle driftstimetelleren etter rengjør ing av fettfiltrene eller utskiftning av luktfilteret (se "Rengjøring og stell").

Du kan også lese av og endre driftstimene.

i Disse tastene har ingen funksjon

for denne ventilatormodellen

j På/av-tast for viften

For bruk av funksjonene, se kapitlet "Betjening".

Page 12

Funksjonsbeskrivelse

Ventilatoren kan brukes

. . . med utluftningsdrift:

Ventilatoren suger inn matosen. Luften blir renset og ført ut via panelene og gjennom fettfiltrene.

Ventilatoren har en tilbakeslagsklaff. Når ventilatoren er slått av, er tilbake

slagsklaffen lukket. Da kan det ikke fin ne sted noen luftutskiftning mellom inne- og uteluften.

Når ventilatoren slås på, åpnes tilbake slagsklaffen, slik at utblåsningsluften kan føres uhindret ut.

. . . med omluftsdrift:

(med ombyggingssett for omluft DUU 2900)

Luften som suges inn blir renset av panelene og fettfiltrene. Deretter føres luften inn i omluftsenheten, hvor den i tillegg blir renset av et luktilfter. Luften

føres så tilbake til kjøkkenet igjen

Pass på at luktfilteret er satt inn ved

omluftsdrift, se "Rengjøring og stell".

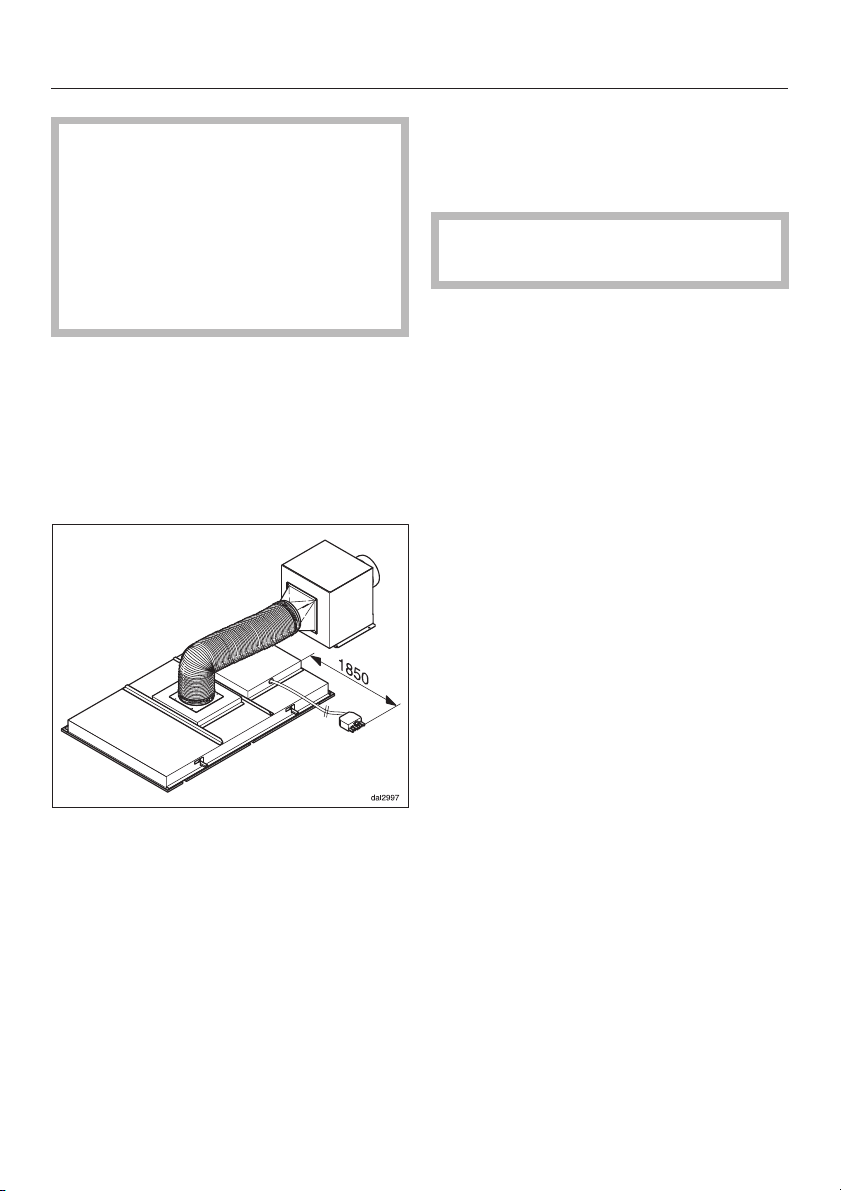

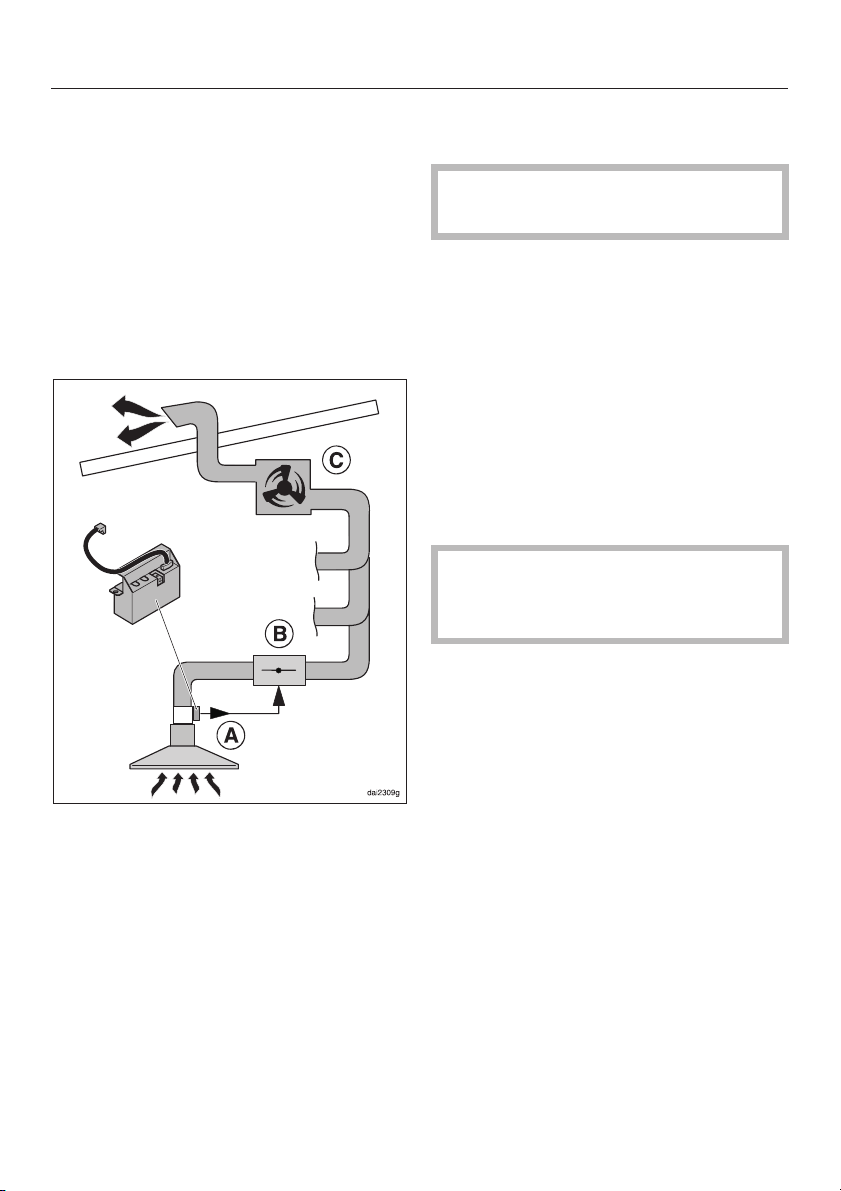

. . . med ekstern vifte:

(Ventilatorer i serien ...EXT) For ventilatorer som er forberedt for

bruk med ekstern vifte, blir en utblåsningsvifte montert utenfor rommet på et ønsket sted.

Den eksterne viften blir forbundet med ventilatoren ved hjelp av en styreled ning og styres via ventilatorens betjen ingselementer.

Page 13

Betjening

Fjernstyring

Hovedfunksjonene kan velges på venti latoren og med fjernkontrollen. Ved valg av en funksjon med fjernkontrollen, ly ser kontrollampen på fjernkontrollen kort som bekreftelse.

Maksimal rekkevidde for fjernkontrollen er ca. 10 meter. Forhold i rommet kan redusere rekkevidden (f.eks. møb ler/inventar, vegger).

Baksiden av fjernkontrollen er magnet isk. Den kan festes på mange metalliske overflater.

Vekselvirkning med andre fjernkontroller

Dersom fjernkontrollen skulle bli påvirket av fjernkontrollen til en tilsvarende ventilator i umiddelbar nærhet, er det mulig å endre fjernkontrollens koding.

Kontakt Mieles serviceavdeing (se "Service").

Innkobling av viften K

Trykk tasten "+" på fjernkontrollen.

eller

Trykk på/av-tasten K på ventilatoren.

Viften kobles inn med trinn 2. Symbolet K og effekttrinn 2 lyser på ventilatorens betjeningsfelt.

Valg av effekttrinn - / +

Effekttrinnene kan velges både med fjernkontrollen og på ventilatoren.

Ved å trykke på symbolet "–" velger

du et lavere effekttrinn. Med "+" velger du et høyere effekttrinn.

For vanlig matlaging passer, avhengig av styrken på matlukten, effekttrinnene

1 til 3.

Intensivtrinn

For forbigående sterk damp- og luktutvikling, f.eks. ved bruning, kan du bruke intensivtrinnet IS.

Page 14

Betjening

Etterløpfunksjon 5 ¢15

Både ved utluftnings- og ved omlufts drift anbefales det å la viften fortsette noen minutter etter at matlagingen er ferdig. Det renser kjøkkenluften for gjenværende damp og lukt.

Med etterløpfunksjonen kan viften kobles automatisk ut etter en forvalgt tid.

Etterløpfunksjonen kan velges både med fjernkontrollen og på ventilatoren

Når du er ferdig med matlagingen,

trykk tasten for etterløpfunksjonen 5 ¢15 –

– 1 gang: Viften kobles ut etter 5 minut-

ter (5 ¢ lyser).

– 2 ganger: Viften kobles ut etter

15 minutter (¢15 lyser).

Hvis du trykker tasten 5 ¢15 på nytt, forblir viften innkoblet (5 ¢15 slokner).

Utkobling av viften K

Koble ned vifteeffekten med tasten "–"

på fjernkontrollen, til viften kobles ut,

eller

Koble ut viften ved hjelp av ventilator

ens på/av-tast K.

Symbolet K slokner.

Kokefeltbelysning I

Kokefeltbelysningen kan slås på eller av uavhengig av viften.

Trykk tasten for belysningen I på

fjernkontrollen eller på ventilatoren.

Når belysningen er koblet inn lyser symbolet I.

Page 15

Betjening

Powermanagement

Ventilatoren har en såkalt "Powermanagement"-funksjon. Den sør ger for automatisk utkobling av belys ningen etter en bestemt tid og nedjustering og evt. utkobling av viften.

Hvis kokefeltbelysningen har vært på

–

i 12 timer, kobles den automatisk ut. Hvis intensivtrinnet for viften er valgt,

–

kobles det automatisk tilbake til ef fekttrinn 3 etter 10 minutter, deretter til trinn 2 etter 2 timer og til trinn 1 et ter ytterligere 30 minutter. Deretter kobles viften ut etter 30 minutter.

– Hvis effekttrinnene 2 eller 3 er valgt,

kobles det ned til det lavere trinnet etter 2 timer, og deretter i 30-minutters skritt ned til utkobling av viften.

– Hvis trinn 1 er valgt, kobles viften ut

etter 2 timer.

Det er mulig å deaktivere Powermanagement-funksjonen. Dette kan bare gjøres på ventilatorens betjen

ingsfelt, ikke med fjernkontrollen.

Hold tasten for etterløpfunksjonen

5 ¢15 inne i ca. 10 sekunder, til ef fekttrinn 1 lyser.

Trykk deretter følgende taster etter

hverandre –

tasten for belysningen I,

–

tasten "–" og igjen

–

tasten for belysningen I.

– Hvis Powermanagement er aktivert, ly-

ser 1 og IS konstant. ^ Trykk tasten "–" for å deaktivere

Powermanagement. 1 og IS blinker. Trykk tasten "+" for å aktivere.

^ Bekreft prosessen med tasten for et-

terløpfunksjonen 5 ¢15.

Hvis du ikke bekrefter i løpet av 4 minutter, beholdes den gamle innstilling en.

Page 16

Betjening

Driftstimeteller [

Den tiden ventilatoren er i bruk blir lag ret i apparatet.

Når fettfiltersymbolet [ eller luktfiltersymbolet  lyser, må filtrene rengjøres eller skiftes.

Informasjon om rengjøring og skifte av filtrene, samt nullstilling av driftstimetel leren finner du i kapitlet "Rengjøring og stell".

Endring av driftstimetelleren for fettfil teret [

Du kan innstille driftstimetelleren iht. dine matlagingsrutiner.

– Velg korte driftstider hvis du steker

og friterer mye.

– Hvis du tilbereder mat med lite fett,

kan du velge lange driftstider.

– Hvis du lager mat bare av og til, er

korte driftstider fornuftig. Oppsamlet fett blir hardt over tid og gjør rengjøringen vanskeligere.

Driftstimetelleren for fettfilteret er fra fabrikken innstilt på 30 timer. Du kan

endre denne tiden. Du kan velge mel

lom 20, 30, 40 eller 50 timer.

Koble ut viften med på/av-tasten K.

Trykk samtidig på tasten for etterløp

funksjonen 5 ¢15 og tasten for drifts timetelleren [ på ventilatorens be

tjeningsfelt.

Fettfiltersymbolet [ på driftstimetasten og en indikator for vifteeffekten blinker.

Indikatorene 1 til IS viser innstilt tid:

Indikator 1.................20timer

Indikator 2.................30timer

Indikator 3.................40timer

Indikator IS ................50timer

^ Ved å trykke på symbolet "–" velger

du en kortere tid eller ved å trykke på symbolet "+" en lengre driftstid.

^ Bekreft prosessen med

driftstimetasten [.

Alle lampene slokner. Hvis du ikke bekrefter i løpet av 4 mi

nutter, beholdes den gamle innstilling en.

Page 17

Betjening

Aktivering/endring av driftstimetelleren for luktfilteret 

(ved omluftsdrift med ombyggingssett) Luktfilteret er nødvendig for omluftsdrift. Driftstimetelleren for luktfilteret er ikke

aktivert på fabrikken. Innstill driftstiden for omluftsdrift iht.

dine matlagingsrutiner:

Koble ut viften med på/av-tasten K.

Trykk samtidig på symbolet "+"og

driftstimetasten [ på ventilator ens betjeningsfelt.

Luktfiltersymbolet  på driftstimetasten og en indikator for vifteeffekten blinker.

Indikatorene 1 til IS viser den innstilte tiden:

Indikator 1................120timer

Indikator 2................180timer

Indikator 3................240timer

Indikator IS...............deaktivert

^ Ved å trykke på symbolet "–" velger

du en kortere tid eller ved å trykke på symbolet "+" en lengre driftstid.

Avlesning av driftstimetelleren

Før driftstiden er forløpt, kan du lese av hvor mange prosent av tiden som alle rede er gått.

Koble inn viften med på/av-tasten K.

Trykk og hold drifstimetasten [ på

ventilatorens betjeningsfelt inne –

en gang, for å lese av driftstiden for

–

fettfilteret. Fettfiltersymbolet [ lyser. to ganger, for å lese av driftstiden for

–

luktfilteret. Luktfiltersymbolet  lyser.

Samtidig blinker en eller flere indikatorer for vifteeffekten.

Antall blinkende indikatorer angir forløpt driftstid i prosent:

Indikator 1 ...................25%

Indikatorene 1 og 2

Indikatorene 1 til 3 .............75%

Indikatorene 1 til IS ...........100%

Ved utkobling av ventilatoren eller ved strømbrudd, forblir de driftstimene som er gått, lagret.

............50%

Bekreft prosessen med

driftstimetasten [. Alle kontrollampene slokner. Hvis du ikke bekrefter i løpet av 4 mi

nutter, beholdes den gamle innstilling en.

Page 18

Rengjøring og stell

Koble alltid ventilatoren fra

el-nettet før vedlikehold og stell, ved å – koble ut sikringen i hus-

installasjonen eller

– skru skrusikringen i hus-

installsjonen helt ut.

Kabinett

Generelt

Overflatene og betjeningselementene er ømfintlige for riper og snitt. Følg derfor de påfølgende rengjøringstipsene.

^ Rengjør alle overflatene og betjen-

ingselementene bare med en svamp-

klut, oppvaskmiddel og varmt vann.

Ikke bruk for fuktig klut i området rundt betjeningselementene, slik at ikke fuktighet trenger inn i elektro nikken.

Tørk deretter overflatene med en myk

klut.

Ikke bruk

rengjøringsmidler som inneholder

–

soda, syre, klorid eller løsningsmid ler.

skurende rengjøringsmidler, f.eks.

–

skurepulver, skuremelk, skrubbende svamper, som f.eks. grytesvamper eller brukte svamper som inneholder

rester av skuremidler. – skarpe metallskraper – stekeovnsspray.

Spesielle råd for apparater med kabinett i rustfritt stål

(Gjelder ikke for betjeningstaster!)

I tillegg til de generelle rådene, er et ikke-skurende rengjøringsmiddel for rustfritt stål egnet til rengjøring av stål flatene.

For å forhindre rask tilsmussing igjen, anbefales behandling med et pleiemid del for rustfritt stål (kan kjøpes i Mieles deleavdeling). Smør middelet på i et tynt lag med en myk klut.

Page 19

Rengjøring og stell

Spesielle råd for glassflater

I tillegg til de generelle rådene, er et vanlig rengjøringsmiddel for glass egnet til rengjøring av glassflatene.

Spesielle råd for fargebelagt kabinett

(Spesialutførelse) I tillegg til de generelle rådene, vær

oppmerksom på at det ved rengjøring ikke er til å unngå, at det kan dannes bitte små riper i overflaten. Disse kan bli synlige på mørke farger i kombina sjon med halogenbelysning i kjøkkenet.

Spesielle råd for betjeningstaster

Betjeningstastene kan bli misfarget eller forandret, hvis tilsmussinger får virke lenge. Fjern derfor tilsmussinger omgående.

Følg de generelle rådene for rengjøring i dette kapitlet.

Paneler og fettfiltre

Panelene og de gjenbrukbare metallfettfiltrene i apparatet opptar de faste bestanddelene i matdunsten (fett, støv osv.) og forhindrer at ventilatoren blir skitten.

Rengjør panelene og fettfiltrene senest når symbolet for fettfiltertasten [ lyser.

Rengjøring anbefales hver 3. til 4. uke, fordi oppsamlet fett blir hardt over tid og gjør rengjøringen vanskeligere.

Et filter fullt av fett utgjør brann

fare!

Ikke bruk rengjøringsmiddel for rust fritt stål på betjeningstastene.

Page 20

Rengjøring og stell

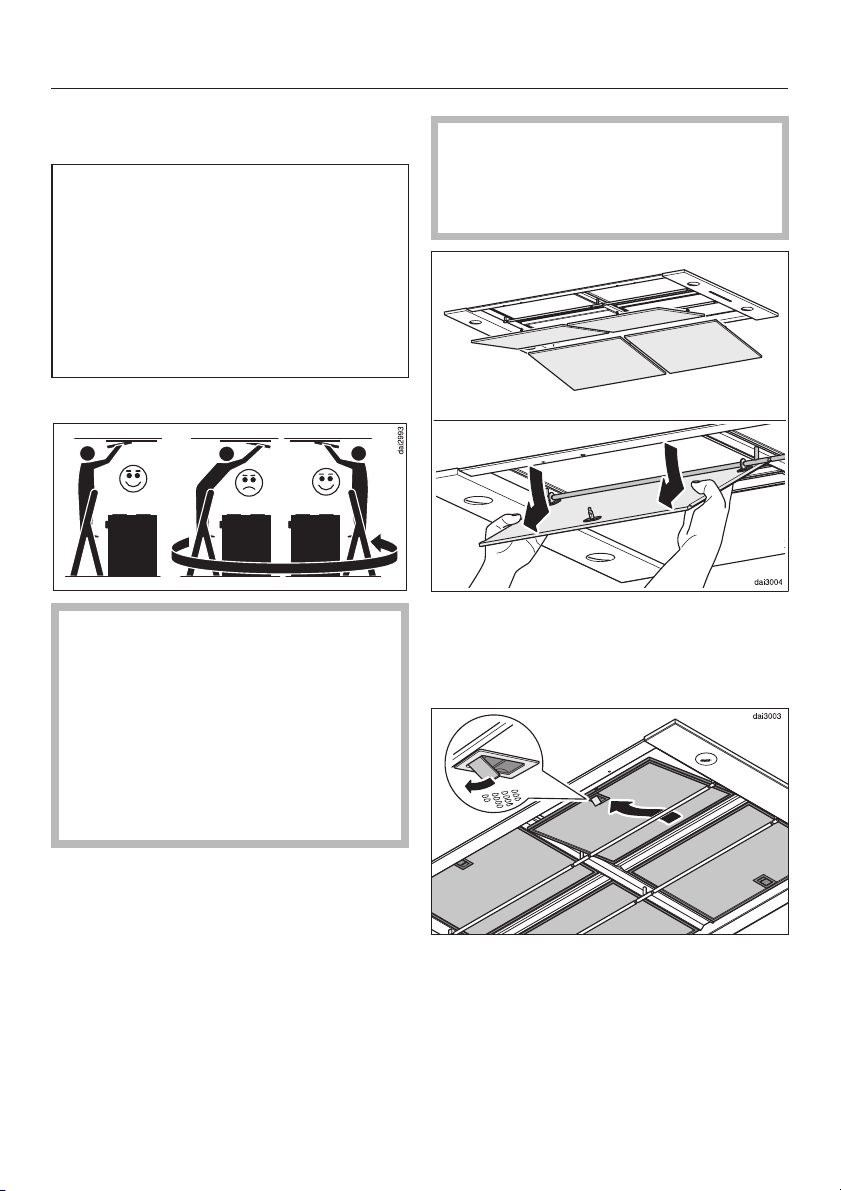

Panelene og fettfiltrene må tas ut for

rengjøring.

Det dannes kondensvann på panelene under matlagingen, som forvinner en stund etter at du er fer dig med matlagingen. For å unngå at det drypper når du tar ut panelene, skal du vente i ca. 2 ti mer etter siste matlaging, før du tar dem ut.

For å unngå skader på filtrene, panelene og komfyrtoppen, må du holde fettfiltrene og panelene godt fast.

Hvis ventilatoren er montert i taket, må du ta hensyn til følgende ved uttakingen: – Bruk en stige som står støtt. – Pass på at du står stødig

på stigen. – Ikke len deg over komfyrtoppen. – Ikke stå på benkeplaten

eller komfyrtoppen.

^ Ta tak på sidene av panelene og

trekk dem nedover og ut av festet på fremsiden, hekt dem av bak og ta dem ut.

Åpne låsen til fettfilteret, senk det litt, hekt det av bak og ta det ut.

Page 21

Rengjøring og stell

Rengjøring av panelene for hånd

Følg rådene under "Kabinett".

Rengjøring av fettfiltrene for hånd

Rengjør fettfiltrene med oppvask

børste og varmt vann tilsatt et mildt håndoppvaskmiddel. Ikke bruk konsentrert håndoppvask middel.

Ikke bruk

kalkløsende rengjøringsmidler,

–

skurepulver, skuremelk eller aggres

–

sive universalrengjøringsmidler.

– stekeovnsspray

Rengjøring av fettfiltrene og panelene i oppvaskmaskin

^ Sett helst fettfiltrene og panelene

loddrett i underkurven. Pass på at spylearmen ikke blokkeres.

^ Vask dem ved maks. 65 °C. Bruk au-

tomatikkprogrammet hvis du har en Miele oppvaskmaskin.

Legg fettfiltrene til tørk på et absorbe

rende underlag etter rengjøringen. Mens panelene og fettfiltrene er tatt

ut, kan du rengjøre alle tilgjengelige deler av ventilatoren for avleiret fett. Da forebygges brannfare.

Sett fettfiltrene inn igjen.

Pass på når du setter inn fettfilteret, at låsen peker nedover.

^ Hvis du har satt inn fettfilteret feil, kan

du løsne det i utsparingen med en liten skrutrekker.

Bruk et mildt maskinoppvaskmiddel

Ved rengjøring av fettfiltrene i opp vaskmaskinen, kan de innvendige filterflatene få varige misfarginger, avhengig av hvilket oppvaskmiddel du bruker. Dette har imidlertid ingen innflytelse på fettfiltrenes funksjon.

Page 22

Rengjøring og stell

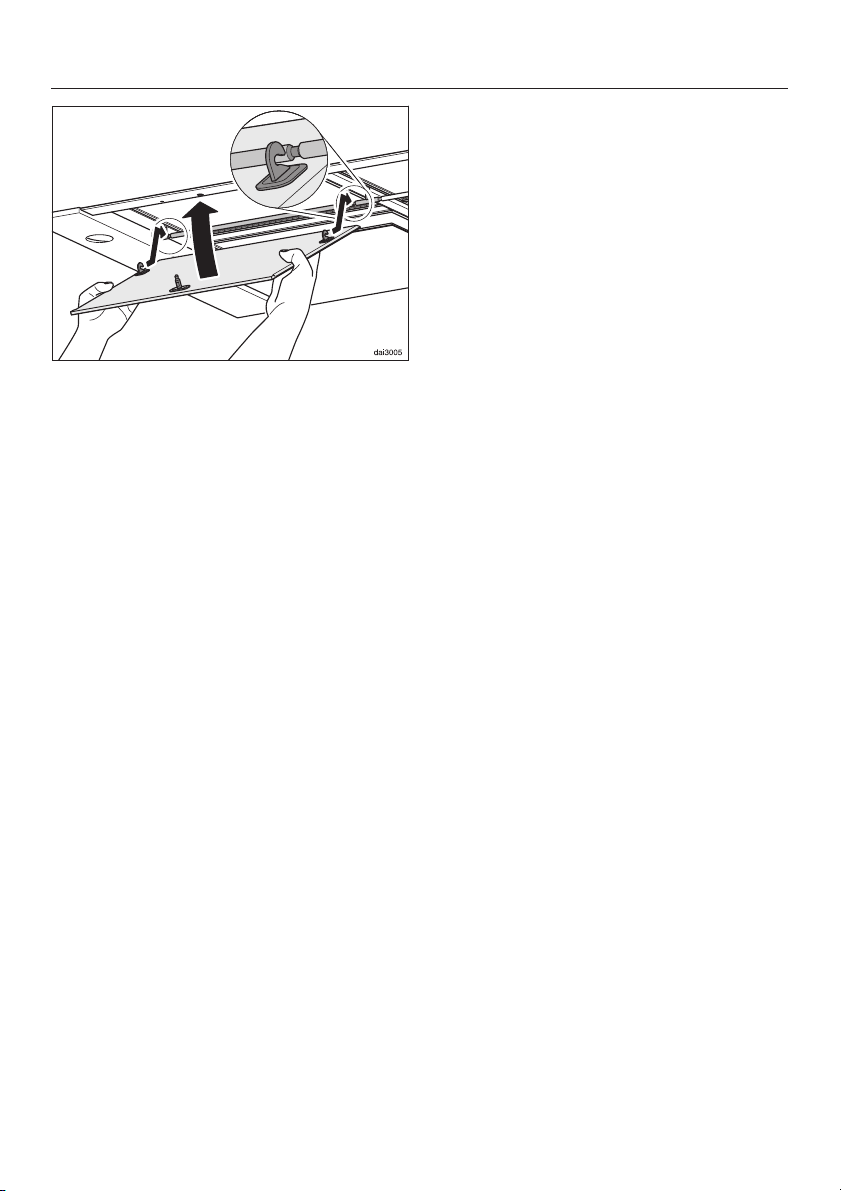

Hold panelet godt fast med begge

hender, hekt det på festestangen, sving det oppover og trykk det inn i festet foran, til du hører at det knepper på plass.

Nullstilling av driftstimetelleren for fettfiltrene

Etter rengjøringen må driftstimetelleren nullstilles.

^ Hold driftstimetasten [ inne i

ca. 3 sekunder mens viften er innkoblet, til det kun er indikatoren 1 som blinker. Fettfiltersymbolet [ slokner.

Hvis du rengjør fettfiltrene før driftstime ne er forløpt:

Hold driftstimetasten [ inne i ca. 6 sekunder, til det kun er indika toren 1 som blinker.

Page 23

Rengjøring og stell

Innsetting / utskiftning av luktfilter

Ved omluftsdrift må det settes inn to luktfiltre i den separate omluftsenheten.

Ved første innsetting:

Aktiver driftstimetelleren (se kapittel

"Betjening").

Skift alltid luktfilter når

luktfiltersymbolet  for

–

driftstimetasten lyser,

eller

når luktstoffene ikke lenger blir bun

–

det tilstrekkelig. Det bør senest skiftes ut hver 6. måned. Det brukte luktfilteret kan kastes som

husholdningsavfall.

Nullstilling av driftstimetelleren for luktfilteret

Nullstill driftstimetelleren etter at du har skiftet luktfilter.

^ Trykk to ganger på driftstimetasten

[ mens viften er koblet inn, og hold den inne i ca. 3 sekunder, til det kun er indikatoren 1 som blinker. Luktfiltersymbolet  slokner.

Hvis du skifter luktfilteret før driftstime ne er forløpt:

Trykk to ganger på driftstimetasten [ og hold den inne i ca. 6 sekun der, til det kun er indikatoren 1 som blinker.

Page 24

Rengjøring og stell

Fjernkontroll

Rengjør overflaten kun med en fuktig klut. Ikke bruk for mye vann, slik at det ikke trenger fuktighet inn i fjernkontrollen.

Utskiftning av batteriet

Fjernkontrollen har et rundcelle 3 V, CR 2032 batteri.

Bruk kun denne typen batteri. Du må ikke bruke oppladbare batterier.

Batteriet må skiftes når ventilatorens funksjoner ikke lenger kan velges med fjernkontrollen. Når du trykker på en tast, lyser ikke kontrollampen på fjernkontrollen mer eller den lyser veldig svakt.

Ventilatorens funksjoner kan imidlertid fortsatt velges på ventilatorens betjeningsfelt.

Bruk en skrutrekker og skru ut de to

skruene på baksiden av fjernkontrollen. Ta av lokket.

^ Ta ut batteriet og sett inn et nytt. Pass

på riktig polaritet.

^ Lever det brukte batteriet på et of-

fentlig innsamlingssted.

Page 25

Hvis det oppstår feil som du ikke kan rette på selv, kontakt

Miele-forhandleren

– eller

Mieles serviceavdeling

–

Telefonnummeret til Miele finner du på baksiden av denne bruksanvis ningen.

Serviceavdelingen trenger modellbetegnelse og fabrikasjonsnummer på apparatet. Begge opplysningene finner du på typeskiltet,som kan ses etter at fettfilteret er tatt ut.

Garantitid og garantibetingelser

Garantitiden er 2 år.

Service

Nærmere opplysninger finner du i garantibetingelsene.

Page 26

Montering

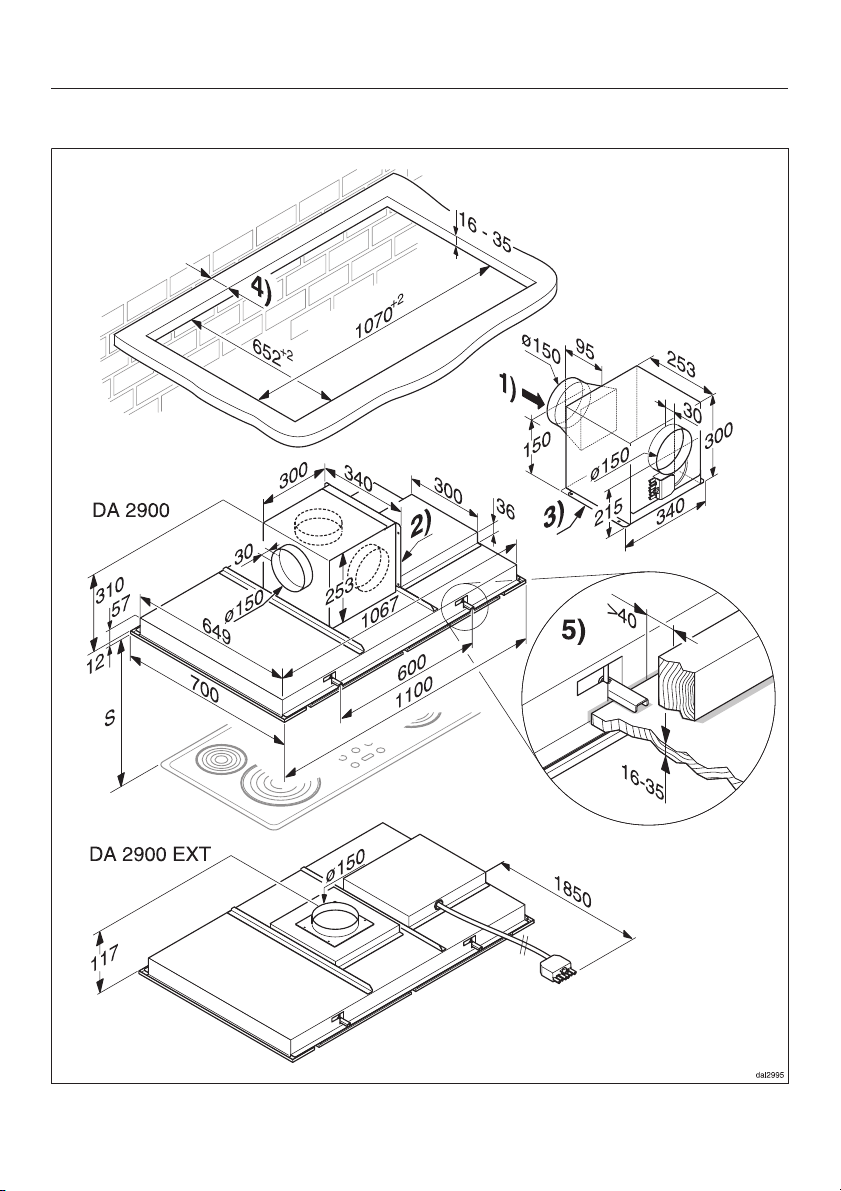

Apparatmål

Forklaringer på neste side

Page 27

Ta hensyn til informasjonen på

de følgende sidene og kapitlet "Sik kerhetsregler" før monteringen. Spesielt hvis ventilatoren brukes samtidig med et ildsted som er av hengig av luften i det samme rom met, kan det under visse omstendig heter være fare for forgiftning!

Forklaringer til målskissen på forrige side:

1) Innsugningsside

2) Dreibar vifte, utluftningsstussen kan monteres oppe eller på siden i alle retninger.

Montering

5) Ventilatoren festes i utskjæringen ved hjelp av klemmer. Det er nødvendig med en massiv utfør

else av taket, f.eks. tre.

Pass på at konstruksjonen har

tilstrekkelig bæreevne.

I området ved klemmene, må kompo nenter, som f.eks. trebjelker eller led ninger, ha en avstand på minst 40 mm fra utskjæringen.

3) Vifteenheten kan posisjoneres fritt. Forbindelse til apparatet med utluft ningsrør og forbindelseskabel. Ta hensyn til forbindelseskabelens lengde ved valg av monteringssted. Monteringsstedet må være lett tilgjen gelig. Ta også hensyn til dette for evt. senere service.

4) Ved montering nær en vegg, er det nødvendig med en avstand på minst 50 mm, slik at panelene og fettfiltrene kan tas ut uten problemer.

Page 28

Montering

Avstand mellom kokefelt og ventilator (S)

Hvis ikke produsenten av kokefeltet har oppgitt en større sikkerhetsav stand, skal følgende sikkerhetsav stander mellom kokefeltet og under kanten av ventilatoren minst over holdes:

Kokefelt Avstand

Elektrisk kokefelt 450 mm Elektrisk grill 650 mm Frityrapparat (elektrisk) 650 mm Gasskomfyrtopp med flere

bluss, som har en total effekt på maksimalt 12,6 kW, og hvor ingen av blussene har en effekt på mer enn 4,5 kW.

Gasskomfyrtopp med flere bluss, som har en total ef fekt på mer enn 12,6 kW, eller gasskomfyrtopp med flere bluss, hvorav ett av blussene har en effekt på mer enn 4,5 kW.

Gasskomfyrtopp med ett bluss, med en maksimal effekt på 6 kW

650 mm

760 mm

650 mm

Det anbefales en avstand på minst

–

700 mm og maksimalt 1300 mm.

Vær oppmerksom på at matosen tas

dårligere opp jo høyere ventilatoren er plassert.

For at matosen skal tas opp optimalt, er det viktig at ventilatoren dekker komfyrtoppen:

–

Ventilatoren skal monteres midt over komfyrtoppen. Den skal ikke flyttes til siden eller bakover.

–

Komfyrtoppen bør helst være mindre enn ventilatoren, maksimalt like stor.

Gasskomfyrtopp med ett bluss, med en maksimal effekt på mer enn 6 kW

Se også kapitlet "Sikkerhetsregler".

760 mm

Page 29

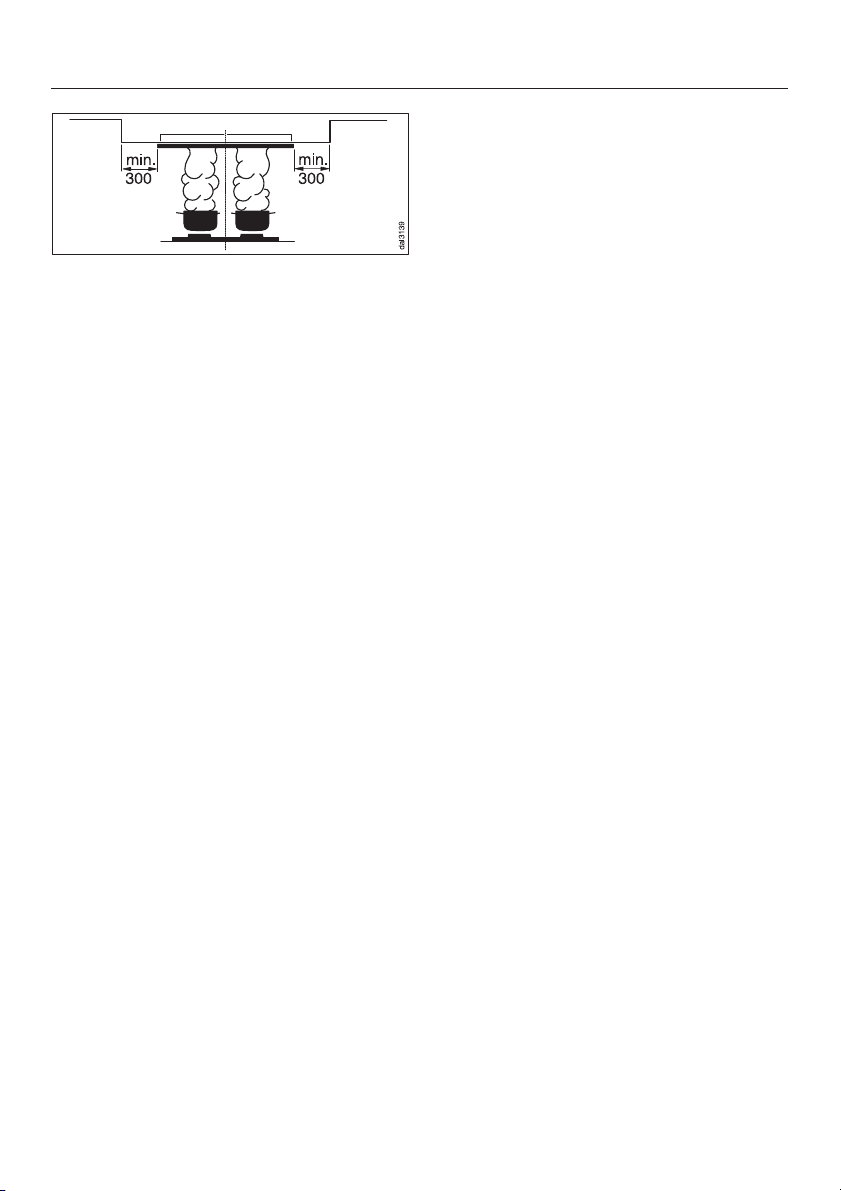

Hvis ventilatoren monteres i et

–

nedsenket tak, må innbyggingsflaten rundt være minst 300 mm større enn ventilatoren.

Monteringshenvisninger

Montering

De enkelte monteringsskrittene er be skrevet på vedlagte monteringsskjema.

Page 30

Utluftningsrør

Kapitlet “Sikkerhetsregler” må leses. Spesielt når ventilatoren brukes samtidig med et ildsted som er av hengig av luften i det samme rom met, er det i enkelte tilfeller fare for forgiftning! Hvis du er i tvil, ta kontakt med det lokale brannvesenet eller feieren for å sikre trygg drift.

Bruk bare glatte rør eller fleksible ut

–

luftningsslanger av brannsikkert ma teriale som utluftningsrør.

Ved drift med en ekstern vifte, må du

–

passe på at utluftningsrøret er til strekkelig formstabilt. Den eksterne viften kan lage et undertrykk, som kan føre til at utluftningsrøret blir de formert.

For å få best mulig lufteffekt og så lavt støynivå som mulig, skal du ta hensyn til følgende:

Diameteren på utluftningsrøret bør

–

ikke være mindre enn 150 mm.

– Ved bruk av flate utluftningskanaler,

bør ikke diameteren være mindre enn diameteren på utluftningsstussen.

– Utluftningsrøret skal være så kort og

rett som mulig.

– Bruk bare bøyer med stor radius. – Utluftningsrøret må ikke ha knekk el-

ler være sammenklemt.

–

Pass på at alle sammenkoblingene sitter skikkelig og er tette.

–

Hvis utluftningsrøret legges vannrett, må det være et fall på minst 1 cm per meter. Da unngås at eventuelt kon densvann kan renne inn i ventilator en.

Page 31

Utluftningsrør

Hvis utluftningen skal legges ut i fri

–

luft, anbefaler vi å installere en teleskop-veggjennomføring.

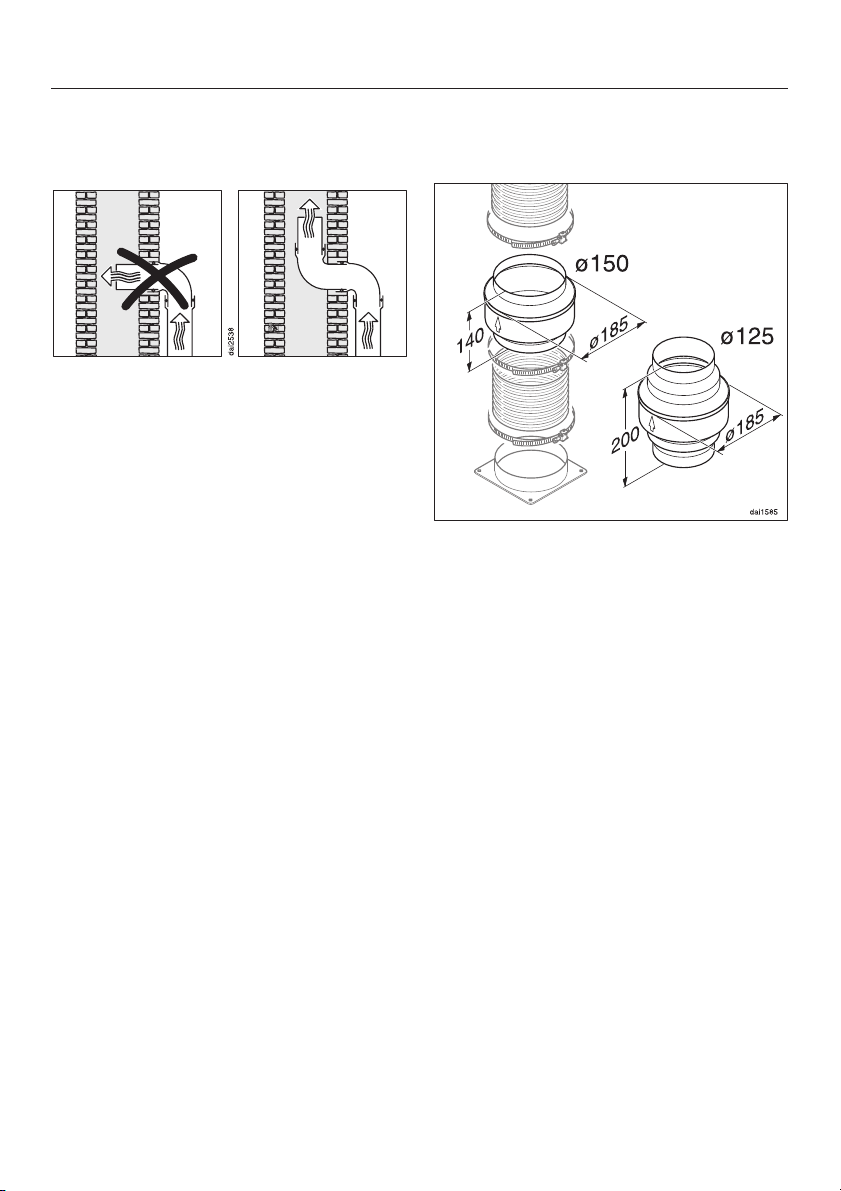

Skal utluftningen føres til en

–

utluftningskamin, må innføringsstuss en styres i strømningsretningen.

Viktig!

Hvis utluftningsrøret skal føres gjennom kjølige rom, loft osv., kan det oppstå sterkt temperaturfall på enkelte deler av utluftningsrøret. Du må derfor regne med kondensvann. Dette gjør det nødvendig å isolere utluftningsrøret.

Kondensvannsperre

(Ekstrautstyr)

I tillegg til å isolere utluftningsrøret, anbefaler vi å installere en kondensvannsperre, som opptar og fordamper kondensvann. Den kan skaffes for utluftningsrør på C 125 mm eller C 150 mm.

Pass på ved montering av kondensvannsperren, at den plasseres loddrett og mest mulig direkte over utblåsnings stussen på ventilatoren. Pilen på kabi nettet viser utblåsningsretningen.

Page 32

Utluftningsrør

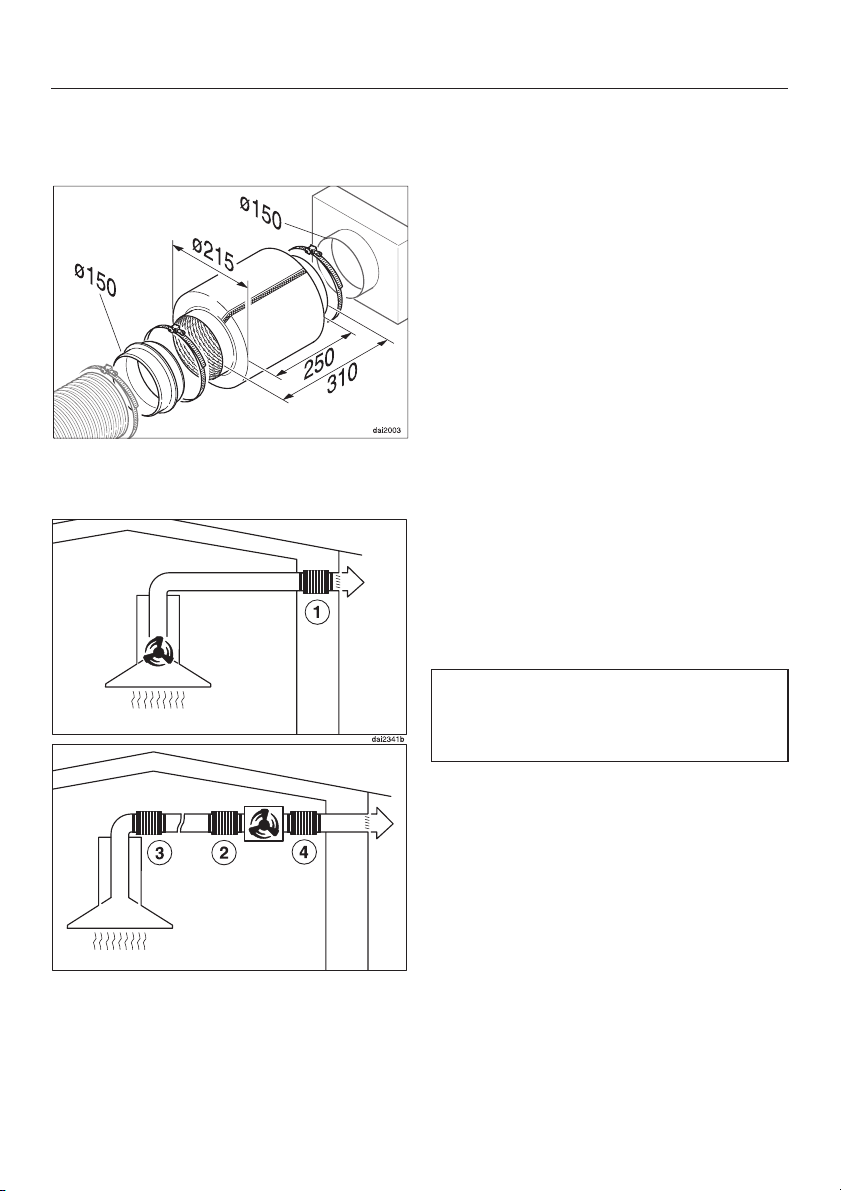

Lyddemper

(Ekstrautstyr)

For ekstra støydemping, kan det monteres en lyddemper i utluftingsrøret.

Ved utluftningsdrift:

Lyddemperen demper både støy som oppstår når viften trekker luften ut, samt støy utenfra som kommer inn i kjøkken et via utluftningsrøret (f.eks. støy fra gaten). Da bør lyddemperen plasseres så nær luftutgangen a som mulig.

Ved utluftningsdrift med ekstern vifte:

For å minimere viftestøy i kjøkkenet, skal lyddemperen helst plasseres foran den eksterne viften b, ved et langt ut luftningsrør på utblåsningsstussen til ventilatoren c.

Ved en ekstern vifte som er montert i huset, gjør en lyddemper som er plassert bak den eksterne viften d,atdet er mulig å redusere viftestøyen når luften føres ut.

For alle funksjoner, vil virkningen bli enda bedre dersom to lyddempere plasseres etter hverandre.

Page 33

Fast tilkobling

Installasjonen av apparatet må

kun utføres av en kvalifisert elektro fagmann som følger gjeldende for skrifter. Installasjon, vedlikehold eller repa rasjoner utført av ukyndige kan føre til betydelig fare for brukeren, som produsenten ikke er ansvarlig for.

Elektrotilkobling

Ventilatoren må kun kobles til et for skriftsmessig installert elektrisk anlegg.

For å øke sikkerheten anbefales å koble en jordfeilbryter med en utløserstrøm på 30 mA til apparatet.

På installasjonsstedet må det finnes en skillemekanisme for hver pol. Som skillemekanisme gjelder brytere med en kontaktåpning på minst 3 mm, dette er sikringer og jordingsbrytere.

Nødvendige tilkoblingsdata finner du på typeskiltet (se kapittel "Service").

Kontroller at opplysningene stemmer med spenning og frekvens for elektro nettet.

Page 34

Drift med styringsmodul DSM 400

For å kombinere ventilatoren med and re komponenter, kan du kjøpe en Miele styringsmodul DSM 400 som ekstraut styr.

Med denne har du følgende muligheter:

Potensialfri tilkobling

Den gjør det mulig å styre et annet ap parat ved hjelp av ventilatorens på/av-tast s.

Delene til sentralventilasjonen er ikke en del av Mieles leveringsprogram.

I dette tilfellet må du be om råd fra feieren.

Tilkobling til lysbryter

Styringsmodulen gjør med mulig å bru ke en lysbryter som er integrert i husin stallasjonen til å skru på ventilatorens belysning.

Montering

Styringsmodulen monteres på kabinettet.

Den elektriske tilkoblingen av komponenter til styringsmodulen må foretas av en elektrofagmann.

Den potensialfrie kontakten til DSM 400 a kan f.eks. monteres i en ventilator i serien ...EXT, som er koblet til en sentralventilasjon etc. Kontakten kan brukes til å betjene et elektrisk drevet spjeld b som er koblet til sentralventilasjonen c.

Page 35

Tekniske data

Total tilkoblingsverdi * .........138W

– Viftemotor * ................130W

– Kokefeltbelysning ..........4x2W

Nettspenning .............AC230V

Frekvens....................50Hz

Sikring ......................10A

Vekt

DA 2900...................24,9 kg

DA 2900 EXT ...............19,0 kg

Dekorpaneler for kantventilasjon

DRP 2900 glass..............8,6kg

DRP 2900 rustfritt stål .........4,5kg

Vifteeffekt* iht. EN 61591

Utluftningseffekt med paneler, utluftningssystem C 150 mm:

Trinn I ...................190m

Trinn II ...................290m

Trinn III ..................390m

Intensivtrinn...............620m

Samsvarserklæring

Miele erklærer herved, at den ventila toren som står oppført på forsiden av denne bruksanvisningen er i overensstemmelse med de grunnleg gende krav og andre relevante forskrif ter i direktivet 1999/5/EU.

En fullstendig samsvarserklæring kan du få ved å henvende deg til Miele.

* Tilkoblingsverdi og utluftningseffekt for apparater i serien ...EXT er avhengig av den tilkoblede eksterne viften.

Lengde på forbindelsesledningen til

den eksterne viften ...........1,85 m

Page 36

Rett til endringer forbeholdes / 2713

M.-Nr. 09 725 050 / 00
