Инструкция по эксплуатации, монтажу и гарантия качества

Кухонная вытяжка DA 289-4, DA 289-4 EXT

До установки, подключения и подготовки к работе обязательно прочтите данную инструкцию по эксплуатации. Вы обезопасите себя и предотвратите повреждения прибора.

ru - RU, UA, KZ

M.-Nr. 07 782 190

Содержание

Ваш вклад в охрану окружающей среды . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Указания по безопасности и предупреждения . . . . . . . . . . . . . . . . . . . . . . . 5

Описание работы прибора. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Описание прибора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Miele|home . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Con|ctivity ......................................................14

Эксплуатация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

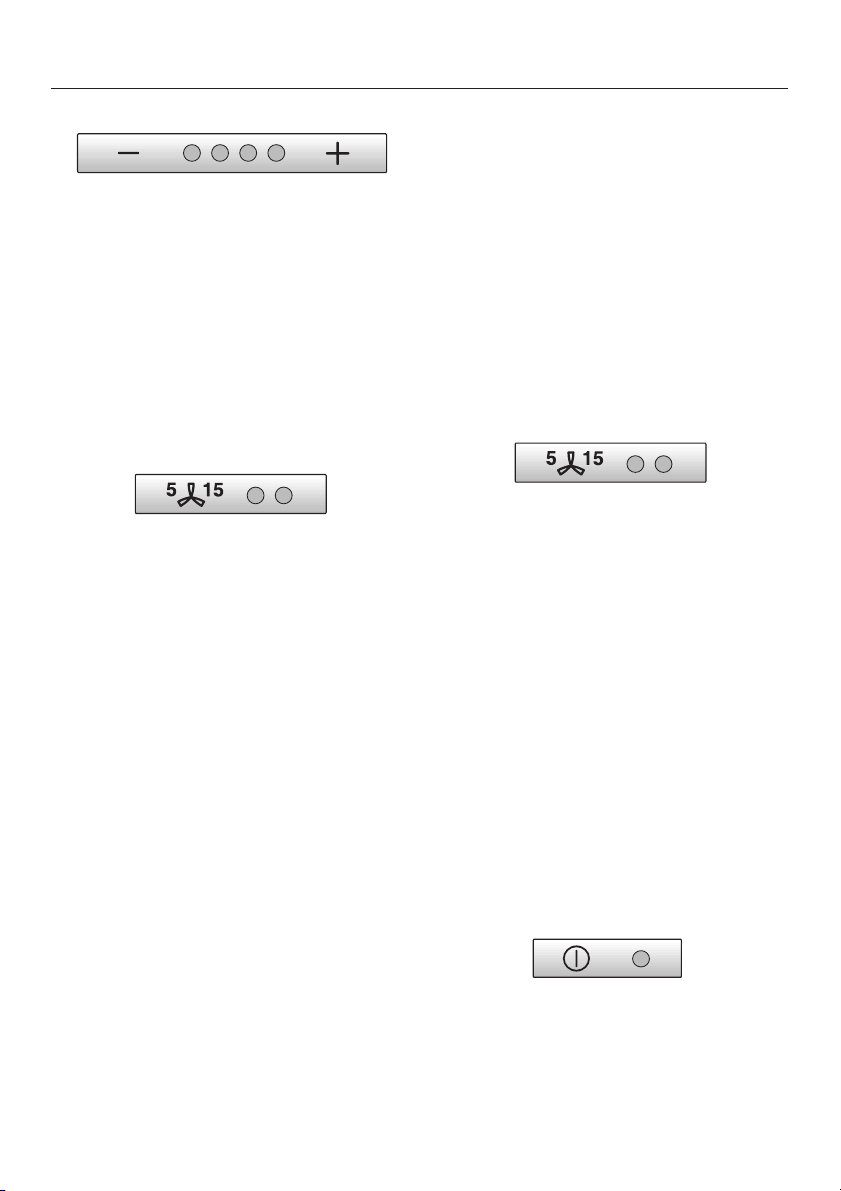

Включение вентилятора ...........................................15

Выбор уровня мощности ...........................................15

Интенсивный режим ............................................15

Остаточный ход вентилятора.......................................16

Выключение вентилятора..........................................16

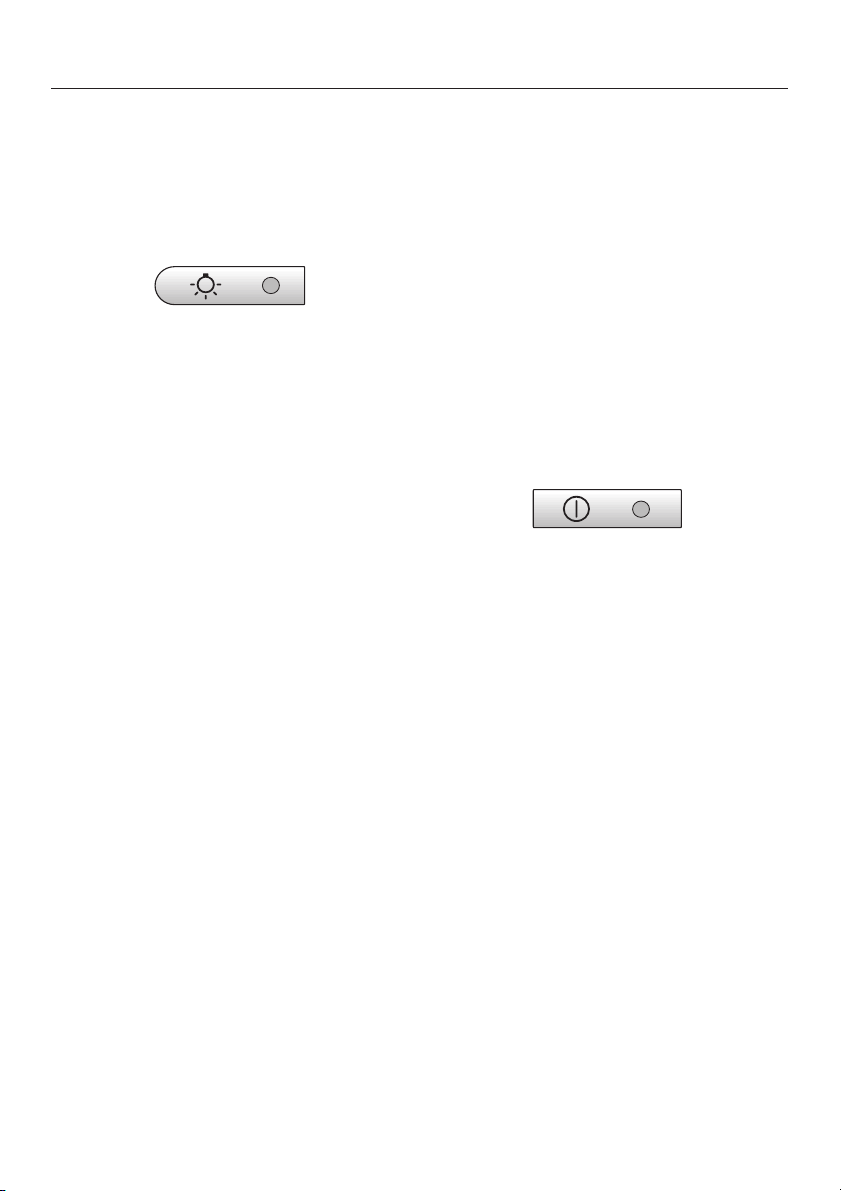

Включение освещения ............................................17

Уменьшение яркости освещения ....................................17

Выключение освещения ...........................................17

Счетчик рабочих часов ............................................18

Снятие показаний счетчика рабочих часов.........................18

Изменение настройки счетчика рабочих часов......................19

Чистка и уход . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Корпус ..........................................................21

Поверхность всасывания и жироулавливающий фильтр .................22

Замена галогенной лампы..........................................25

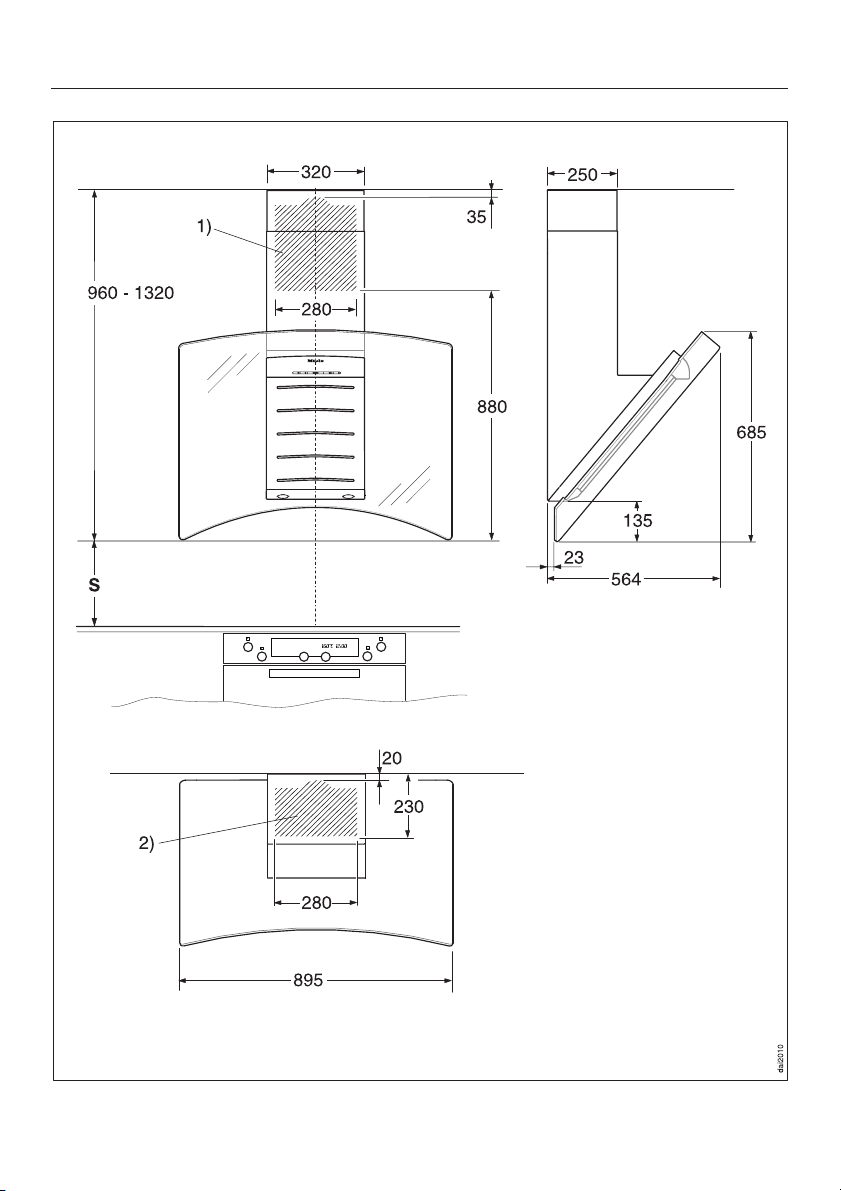

Размеры прибора. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Расстояние между варочной поверхностью и вытяжкой (S) ...........27

Монтаж. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

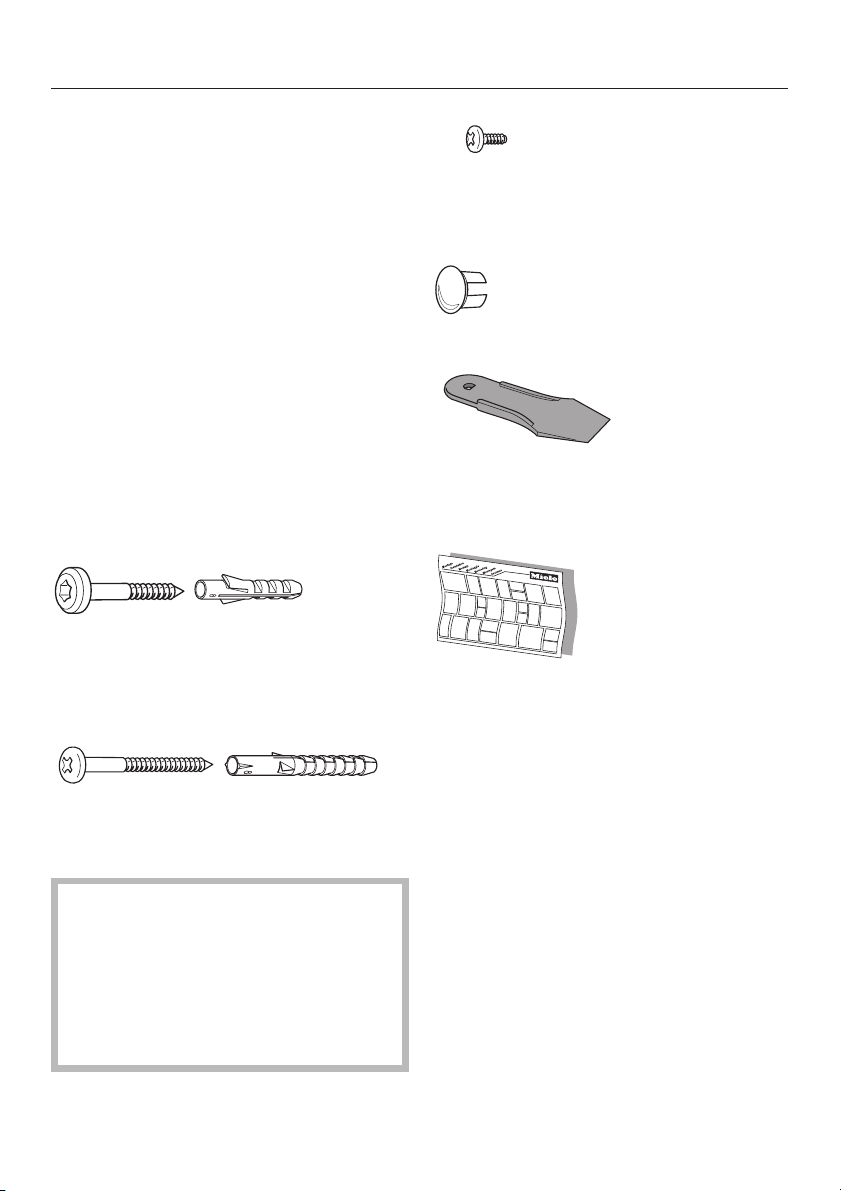

Материал для монтажа............................................28

Инструкция по монтажу ...........................................30

Защитная пленка .................................................30

Демонтаж .......................................................30

Воздуховод . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Заслонка для предотвращения образования конденсата ...............32

Шумоподавитель .................................................33

Электроподключение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Содержание

Работа вытяжки с модулем управления DSM 400 . . . . . . . . . . . . . . . . . . . 35

Подключение выключателя с оконным контактом ..................35

Использование изолированных управляющих контактов .............35

Подключение кнопочного выключателя с подсветом ................36

Сервисная служба. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Сертификат (только для РФ) ....................................37

Технические данные . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Гарантия качества товара . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Ваш вклад в охрану окружающей среды

Утилизация транспортной упаковки

Упаковка защищает прибор от по вреждений при транспортировке. Материалы, используемые при изго товлении упаковки, безопасны для окружающей среды и легко утилизи руемы, поэтому они подлежат пере работке.

Возвращение упаковки для ee вто ричной переработки приводит к эко номии сырья и уменьшению коли чества отходов. Просим Bac по воз можности сдать упаковку в пункт приема вторсырья.

Части упаковки (например, пленка, стиропор) могут представлять опасность для детей. Существует опасность удушья! Храните упаковку в недоступном для детей месте и утилизируйте ее как можно быстрее.

Утилизация отслужившего прибора

Отслужившие электрические и электронные приборы часто содер жат ценные компоненты. В то же

время материалы приборов содер жат вредные вещества, необходи

мые для работы и безопасности тех

ники. При неправильном обращении с отслужившими приборами или их попадании в бытовой мусор такие

вещества могут нанести вред здоро

вью человека и окружающей среде.

Поэтому не рекомендуется

выбрасывать отслужившие приборы вместе с обычным бытовым мусором.

Рекомендуем Вам сдать отслужив ший прибор в пункт приема и утили зации электрических и электронных приборов.

До момента отправления на утилиза цию отслуживший прибор должен храниться в безопасном для детей состоянии.

Указания по безопасности и предупреждения

Этот прибор отвечает нормам тех нической безопасности. Однако его ненадлежащее использование может привести к травмам персо нала и материальному ущербу.

Прежде чем начать эксплуатацию прибора, внимательно прочтите данную инструкцию. В ней содер жатся важные сведения по уста новке, технике безопасности, эксплуатации и техобслуживанию прибора. Вы обезопасите себя и избежите повреждений прибора.

Бережно храните данную инструкцию и по возможности передайте ее следующему владельцу прибора!

Надлежащее использование

Эта вытяжка предназнвчена для

использования в домашнем хозяйстве или подобных условиях, например

–

в магазинах, офисах и подобных рабочих условиях

–

в загородных домах

–

клиентами в отелях, мотелях, пансионатах и других соответству ющих заведениях.

Используйте вытяжку только для

домашних нужд для удаления и очистки воздуха от испарений, кото рые остаются после приготовления пищи.

Все другие возможности применения недопустимы. Miele не несет ответ ственности за повреждения, кото рые могут возникнуть вследствие применения не по назначению или неправильного обслуживания.

Лицам, которые по состоянию

здоровья или из-за отсутствия опыта и соответствующих знаний не могут уверенно управлять прибором, не ре комендуется его эксплуатация без присмотра или руководства со сто роны ответственного лица.

Åñëè ó Âàñ åñòü äåòè

Не оставляйте без надзора детей,

если они находятся вблизи прибора. Никогда не позволяйте детям играть с прибором.

Дети могут пользоваться прибо-

ром без надзора взрослых, если они настолько освоили работу c ним, что могут это делать c уверенностью. Кроме того, они должны осознавать возможную опасность, связанную с неправильной эксплуатацией прибо ра.

Если Ваша вытяжка оснащена

галогенными лампами, учитывайте, что при эксплуатации лампы очень

сильно нагреваются и остаются горя

чими еще некоторое время после вы ключения. Не позволяйте детям при касаться к лампам, пока они не ос

тынут настолько, что опасность по

лучения ожога будет исключена.

Вытяжка не предназначена для

использования вне помещений.

Указания по безопасности и предупреждения

Техника безопасности

Перед встраиванием проверьте

отсутствие на вытяжке внешних по вреждений. Ни в коем случае не пользуйтесь поврежденным прибо ром.Эксплуатация поврежденного прибора ставит под угрозу Вашу бе зопасность!

Перед подключением прибора

обязательно сравните данные под ключения (напряжение и частоту) на типовой табличке с параметрами электросети. Эти данные обязательно должны совпадать во избежание повреждения прибора. В случае сомнений проконсультируйтесь со специалистом по электромонтажу.

Электробезопасность прибора га-

рантирована только в том случае, если он подключен к системе защитного заземления, выполненной в соответствии с предписаниями. Очень важно проверить выполнение этого основополагающего условия обеспе чения электробезопасности. В слу чае сомнения поручите специалисту

-электрику проверить домашнюю электропроводку. Производитель не может нести ответственности за по вреждения, причиной которых явля ется отсутствующее или оборванное защитное соединение (например, удар электротоком).

Открывайте корпус только так,

как описано в руководстве по мон тажу и уходу. На в коем случае не

открывайте другие части корпуса.

Возможное касание деталей под на пряжением, а также изменение электроподключения и механичес

кой конструкции прибора является

опасным для Вас и может привести к функциональным нарушениям в ра боте вытяжки.

Монтаж и техобслуживание при

бора, а также ремонтные работы мо гут выполнять только специалисты по электромонтажу, авторизованные производителем. Вследствие неправильно выполненных работ по монтажу, техобслуживанию или ремонту может возникнуть серьезная опасность для пользователя, за которую производитель не несет ответственность.

Вышедшие из строя детали кон-

струкции должны заменяться только на оригинальные запчасти Miele.

Только при использовании этих дета

лей производитель гарантирует, что

требования по технике безопасности

будут выполнены.

Для Вашей безопасности исполь

зуйте вытяжку только в смонтированном виде.

Указания по безопасности и предупреждения

При проведении монтажа, техоб

служивания и ремонта прибора он должен быть отключен от электро сети. Прибор считается отключен ным от сети только в том случае, если будет выполнено одно из сле дующих условий:

выключены предохранители на

–

распределительном щитке.

полностью вывернуты резьбовые

–

предохранители на электрощитке.

отсоединен от электросети сете

–

вой кабель. Для того, чтобы отсоединить от сети прибор, который оснащен сетевой вилкой, беритесь за вилку, а не за кабель.

Не допускается подключение

прибора к электросети через многоместную розетку или удлинитель, так как они не могут обеспечить необходимую безопасность (например, возникает опасность перегрева).

Для вытяжек, работа которых

связана с использованием выносного вентилятора (модельный ряд ...EXT), необходимо дополнительно преду смотреть соединение обоих блоков с помощью соединительного кабеля со штекерными разъемами. Эти вытяжки должны комбиниро ваться только с выносными вентиляторами Miele.

Эта вытяжка не может быть под

ключена на нестационарных объек тах (напр., судах).

При наличии устройства горения, зависимого от комнатного воздуха

Внимание: опасность отравления!

При одновременной эксплуатации

кухонной вытяжки и устройства горения, зависимого от комнатного воздуха, в одном помещении или при соединении систем вентиляции требуется особая осторожность. Такие устройства горения, как нагреватели, работающие на газе, масле, дереве или угле, газовые колонки, бойлерные установки, варочные панели, духовые шкафы, используют для поддержания горения воздух по мещения, а их отработавшие газы выводятся на улицу через газоотводную шахту (например, ды мовую трубу). При работе в режиме отвода возду ха, в том числе с выносным вентиля тором, кухонная вытяжка забирает воздух из кухни è соседних помеще ний. Если отсутствует достаточный при ток воздуха, то возникает разреже ние. К устройству горения не посту пает необходимое количество возду ха для поддержания горения, поэтому оно затрудняется.

Указания по безопасности и предупреждения

Ядовитые продукты сгорания в виде

При расчете количества воз

газов могут попасть из дымовой тру бы или вытяжного короба в жилые помещения. Возникает угроза для жизни!

Безопасная эксплуатация при одно временной работе кухонной вытяжки и зависимых от комнатного воздуха устройств горения (в одном помеще нии или при общей системе вентиля ции) может быть обеспечена, если разрежение не превышает 4 Па (0,04 мбар). В этом случае исключа ется обратный подсос воздуха, отво димого от устройства горения.

духа необходимо учитывать сово купный объем воздуха в кварти ре. За консультацией рекоменду ем обратиться к специалисту по эксплуатации печного оборудова ния.

Для безопасной эксплуатации вы

тяжки может потребоваться:

скомбинировать кухонную вытяж

–

ку с выключателем, имеющим оконный контакт, который делает

возможной эксплуатацию вытяжки только при открытом на достаточную ширину окне, или

– автоматически включать

приточный вентилятор или открывать заслонку приточной вентиляции с электроприводом, когда включается вытяжка, или

Этого можно добиться, если с по мощью постоянно имеющихся отвер стий, например, незакрывающихся форточек в дверях и окнах, обеспе чить дополнительное поступление воздуха, необходимого для горения. При этом нужно проследить, чтобы сечение такого отверстия было дос таточного размера. Использование только приточного / вытяжного канала в стене, как пра вило, не обеспечивает поступление воздуха в необходимом объеме.

– автоматически отключать устрой-

ство горения, зависимое от комнатного воздуха, когда включает ся вытяжка.

Модуль управления DSM 400 Miele позволяет комбинировать с вытяж

кой соответствующие внешние ус

тройства (см. главу "Работа вытяжки

с модулем управления DSM 400").

Модуль можно приобрести в качест ве дополнительной принадлежности.

В любом случае рекомендуем об

ратиться за консультацией к спе

циалисту по эксплуатации печного оборудования.

Указания по безопасности и предупреждения

При работе вытяжки в режиме цир куляции ее одновременная эксплуа тация вместе с устройством горения, зависимым от воздуха помещения, не должна вызывать опасений.

Надлежащее использование

Ни в коем случае не работайте

под вытяжкой с применением откры того пламени; т.е. запрещается, на пример, фламбирование и жарение в гриле на открытом огне. Включенная вытяжка затягивает языки пламени в фильтр. Задержанные фильтром частицы жира могут воспламениться!

Никогда не оставляйте гореть га-

зовую конфорку без установленной на нее посуды. Выключайте газовую конфорку также при кратковременном снятии с нее кухонной посуды. Отрегулируйте плямя таким образом, чтобы оно ни в коем случае не выходило за пределы посуды. Избегайте чрезмерного нагревания посуды (например, при приготов лении пищи в котелках с выпуклым дном). Из-за воздействия чрезмерного жара возможно повреждение кухон ной вытяжки.

При пользовании плитой рекомен

дуется всегда включать вытяжку. В противном случае при приготов лении пищи на вытяжке может кон денсироваться влага. Это может вы звать коррозию прибора.

Готовя с применением масел и

жиров, не оставляйте без присмотра

кастрюли, сковородки и фритюрни цы. Равным образом повышенное внимание следует уделять грилям и электрогрилям. Перегретое масло или жир может са мовоспламениться, что приведет к возгоранию вытяжки.

Пользуйтесь вытяжкой только с

установленными жироулавливающи ми фильтрами. Этим Вы предотвратите появление отложений жира и грязи на изделии, которые снижают его потребительские качества.

Следует регулярно очищать или

заменять фильтры. Фильтр с чрезмерными отложениями жира является источником возгорания! (см. главу "Чистка и уход")

Примите во внимание, что при

приготовлении пищи поднимающееся тепло может сильно нагреть вытяжку. Не касайтесь корпуса и жироулавливающего фильтра пока вытяжка не остынет.

Запрещается использовать для

чистки прибора пароструйный очис титель. Пар может попасть на токоведущие детали и вызвать короткое замыка ние.

Указания по безопасности и предупреждения

Соответствующий монтаж

Учитывайте указания производи

теля используемой варочной панели, чтобы при ее использовании было возможно использование вытяжки.

Если производителем не обозна

чены большие расстояния, то между варочной поверхностью и нижним краем вытяжки необходимо соблюс ти расстояния, указанные в главе "Размеры прибора".

Если под вытяжкой находятся в эксплуатации несколько кухонных нагревательных приборов, для которых указаны различные безопасные расстояния, то необходимо выбрать большее из них.

Запрещается установка вытяжки

над устройствами, для горения которых используется твердое топливо.

Для прокладки воздуховода до-

пускается применение труб и шлангов только из негорючих материалов. Эти специальные принадлежности имеются в продаже в фирменных ма газинах и сервисном центре Miele.

Принадлежности

B прибор могут быть установлены

или встроены дополнительные при надлежности, если на это имеется особое разрешение фирмы Miele. При установке и встраивании других деталей будет утрачено право на га рантийное обслуживание, a также может произойти потеря гарантиро ванного качества работы прибора.

Производитель прибора не несет ответственность за повреждения, причиной которых было игнорирование приведенных указаний по безопасности и предупреждений.

Запрещается подсоединять канал

вытяжки к действующим дымовым трубам, а также к шахтам вентиляциии подсобных помещений с устройствами горения.

При подсоединении канала вы

тяжки к недействующей дымовой трубе необходимо соблюдать пра вила противопожарной безопас ности.

Кухонная вытяжка может работать

Описание работы прибора

...врежиме отвода возду

õà:

Всасываемый воздух проходит через поверхность всасывания, очищается жироулавливающим фильтром и вы водится наружу.

Если Ваша система отвода воздуха не оснащена невозвратным клапа- íîì, то к кухонной вытяжке прилагается такой клапан. Он устанавливается в выпускной патрубок моторного блока.

Невозвратный клапан в системе отвода воздуха препятствует нежелательному воздухообмену между воз духом в помещении и наружным воз духом при выключенной вытяжке.

...свыносным вентиля тором:

(Приборы модельного ряда ...EXT)

У кухонных вытяжек, для эксплуата

ции которых используется выносной

вентилятор, всасывающий вентилятор устанавливается снаружи помещения в удобном для Вас месте.

Выносной вентилятор соединяют с вытяжкой специальным кабелем, а управление им осуществляется с помощью панели управления вытяжки.

У выключенной вытяжки клапан за крыт.

После включения вытяжки невоз вратный клапан открывается, при этом отработанный воздух беспре пятственно выводится наружу.

Описание прибора

a Телескопическая труба

b Труба вытяжки

c Корпус вытяжки

d Элементы управления

e Местное освещение

f Жироулавливающий фильтр

g Всасывающая поверхность

h Кнопка управления местным ос

вещением

С помощью этой кнопки Вы можете включать и выключать местное ос вещение и таким образом регулировать яркость света под вытяжкой.

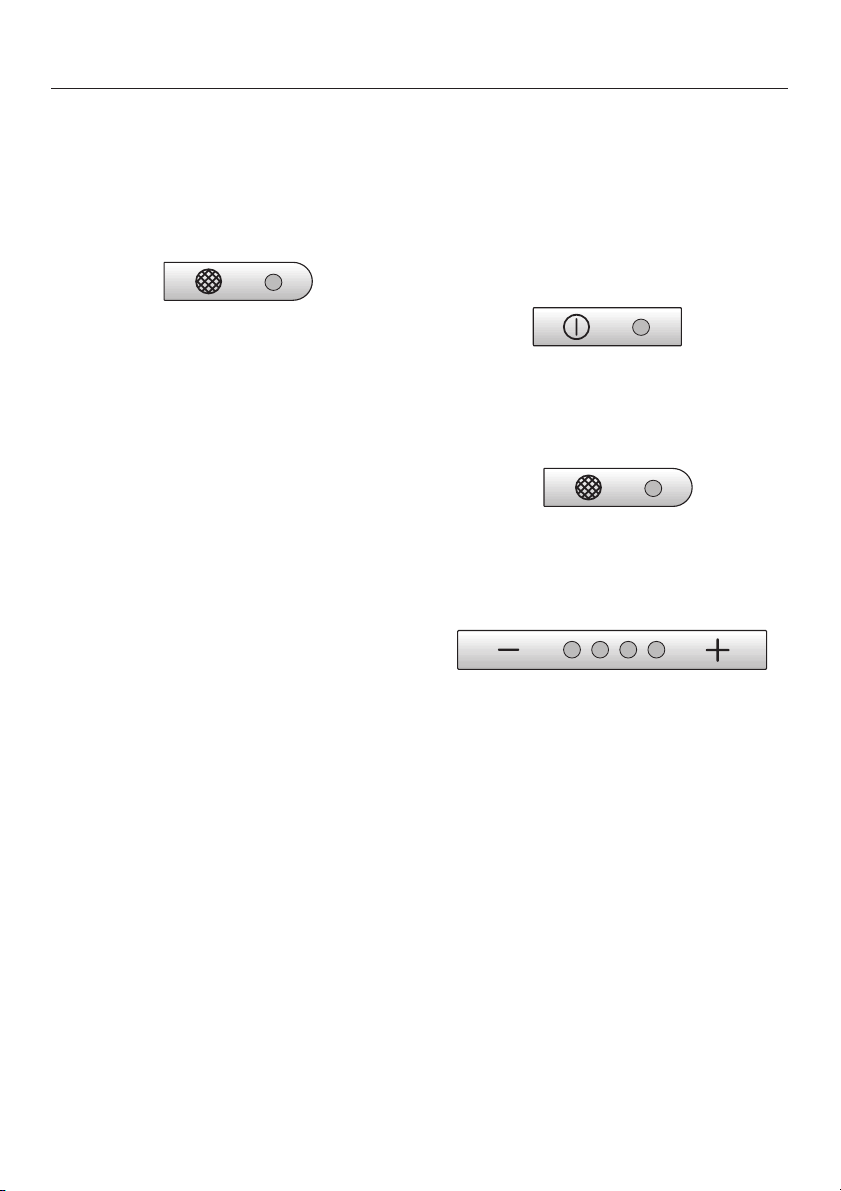

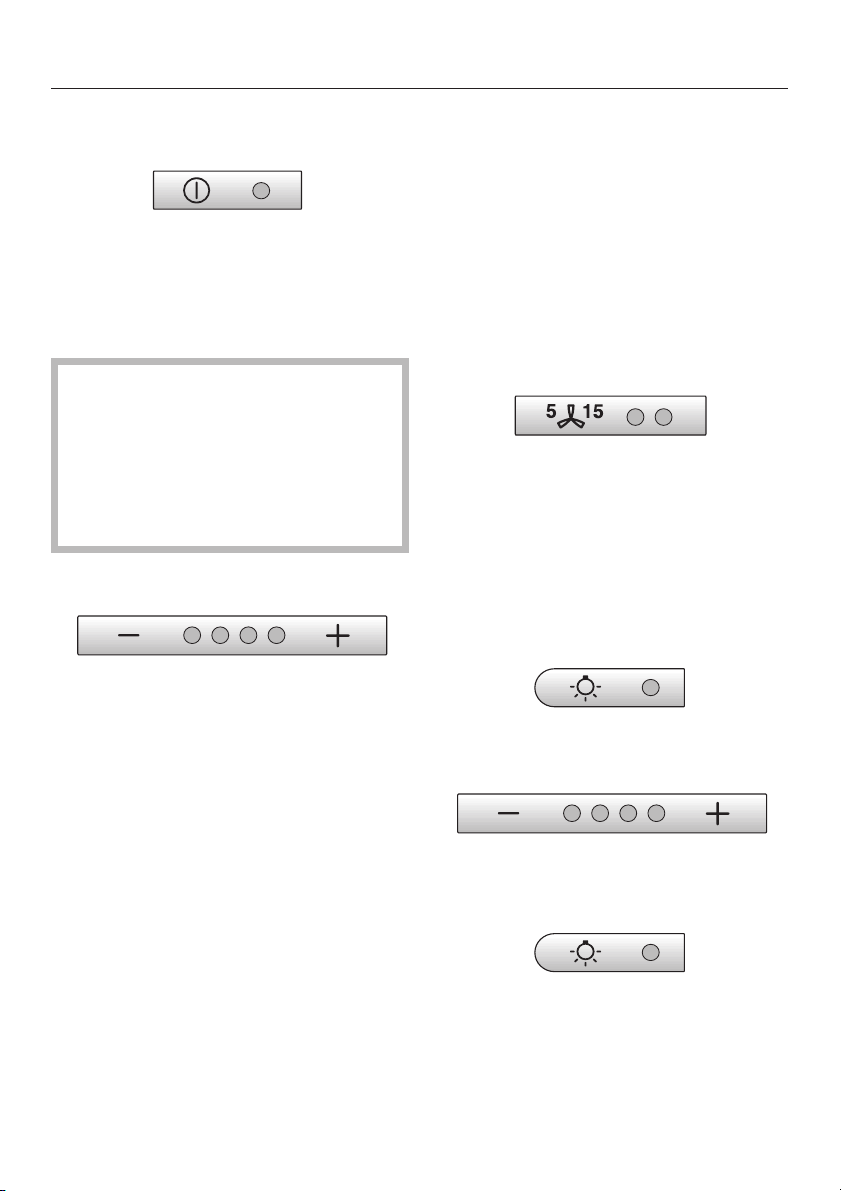

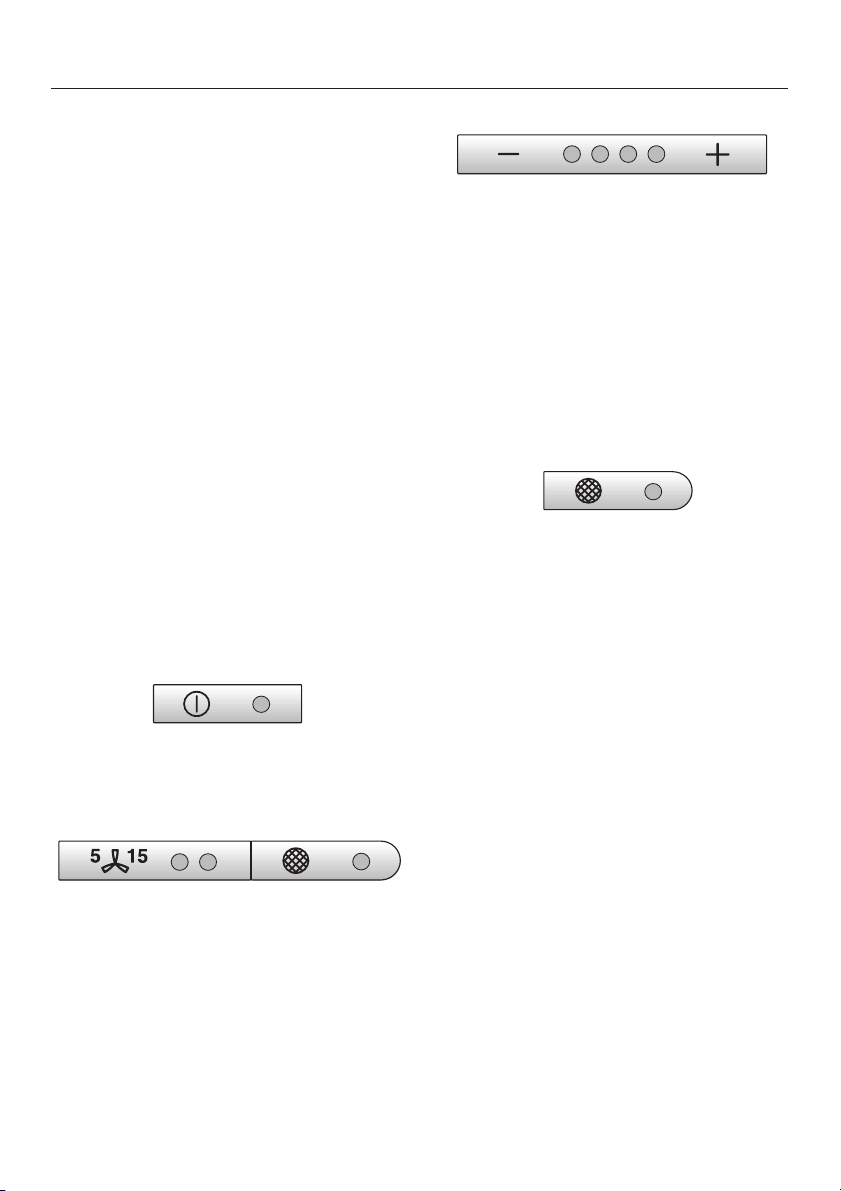

i Кнопка Вкл/Выкл вентилятора

j Кнопки установки мощности

вентилятора

k Кнопка остаточного хода венти-

лятора

С помощью этой кнопки Вы можете включить дополнительную вентиля цию для удаления остаточных запа хов и испарений. Вентилятор автома тически выключится по Вашему же ланию - через 5 или 15 минут.

l Кнопка жироулавливающего

фильтра

Если лампочка на кнопке жироулавливающего фильтра начи нает светиться, значит фильтр и вса сывающую поверхность необходимо очистить.

С помощью этой кнопки в любое вре мя после проведения очистки можно обнулить счетчик времени эксплуа

тации фильтра (см. "Чистка и уход").

Кроме того, можно считать показа ния счетчика и изменить часы эксп луатации фильтров.

Информацию об управлении функ циями прибора см. в главе "Эксплуатация".

Miele|home

Con|ctivity

Эта вытяжка обладает возможностью обмена данными с другими приборами.

Дополнительно приобретаемый модуль XKM 2000 DA a позволяет автоматически управлять вытяжкой в зависимости от рабочего состояния независимой варочной панели Miele.

Коммуникация становится возможной, если варочная панель оснащена соответствующим коммуникационным модулем b.

От панели конфорок информация о ее рабочем состоянии передается по сети (Powerline) c к вытяжке.

При включении варочной панели

–

будет также включено освещение варочной панели и вентилятор вы тяжки.

При использовании варочной па

–

нели вытяжка сама выберет соот ветствующую мощность работы вентилятора в зависимости от ко личества включенных конфорок и выбранной мощности их работы.

После окончания процесса приго

–

товления вентилятор вытяжки и освещение варочной панели авто матически выключается спустя некоторое время.

Более подробную информацию об этой функции Вы сможете получить из инструкции по эксплуатации XKM 2000 DA.

Коммуникационный модуль монтируется в вытяжку в область вентилятора и соединяется с системой управления вытяжкой.

Монтаж должен производиться специалистом сервисной службы Miele или специалистом-электри ком.

+ 30 hidden pages
