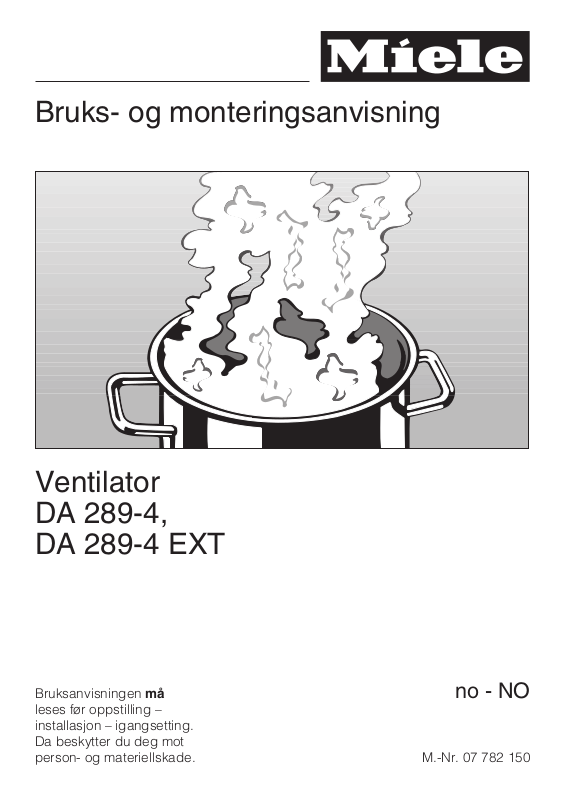

Page 1

Bruks- og monteringsanvisning

Ventilator DA 289-4, DA 289-4 EXT

Bruksanvisningen må leses før oppstilling – installasjon – igangsetting. Da beskytter du deg mot person- og materiellskade.

no-NO

M.-Nr. 07 782 150

Page 2

Innhold

Aktivt miljøvern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Kassering av gamle apparater ........................................3

Sikkerhetsregler. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Beskrivelse av ventilatoren. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Funksjonsbeskrivelse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Betjening. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Innkobling av viften ................................................13

Valg av effekttrinn .................................................13

Intensivtrinn....................................................13

Etterløp-funksjon ..................................................14

Utkobling av viften ................................................14

Innkobling av belysningen...........................................15

Dimme belysningen ................................................15

Utkobling av belysningen ...........................................15

Driftstimeteller ....................................................16

Avlesning av driftstimetelleren .....................................16

Rengjøring og stell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Kabinett .........................................................19

Innsugningsflate og fettfilter .........................................20

Utskifting av halogenpære...........................................22

Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Apparatmål . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Avstand mellom kokefelt og ventilator (S) ............................25

Montering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Monteringsmateriell ................................................26

Monteringsveiledning ..............................................28

Beskyttelsesfolie ..................................................28

Demontering .....................................................28

Utluftningsrør . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Kondensvannsperre ...............................................30

Lyddemper ......................................................31

Elektrotilkobling. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Drift med styringsmodul DSM 400 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Tilkobling til en vindusbryter ......................................33

Potensialfri tilkobling ............................................33

Tilkobling til lysbryter ............................................34

Tekniske data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Page 3

Aktivt miljøvern

Kassering av transportemballasjen

Emballasjen beskytter apparatet mot transportskader. Emballasjematerialene er valgt med sikte på miljøvennlighet og avfallsbehandling; de kan derfor gjen vinnes.

Tilbakeføringen av emballasjen til mate rialkretsløpet sparer råstoff og redu serer avfallsmengden. Forhandleren tar vanligvis emballasjen i retur.

Emballasjedeler (f.eks. folie, styropor) kan være farlige for barn. Fare for kvel ning! Oppbevar emballasjedelene utenfor barns rekkevidde og kast dem så raskt som mulig.

Kassering av gamle apparater

Gamle elektriske og elektroniske appa rater inneholder ofte verdifulle materi aler. De inneholder imidlertid også skadelige stoffer, som har vært nødven dige for apparatets funksjon og sikker het. I restavfallet eller ved feil behand ling, kan disse stoffene være

helseskadelige og skade miljøet. Kast derfor aldri apparatet som restavfall.

Apparatet kan leveres gratis til forhandlere av samme type produkter eller til en kommunal gjenbruksstasjon. For mer informasjon, se www.miele.no

Sørg for at apparatet oppbevares barnesikkert til det kjøres bort.

Page 4

Sikkerhetsregler

Denne ventilatoren oppfyller de på budte sikkerhetskrav. Ukyndig bruk kan likevel føre til skade på personer og gjenstander.

Denne ventilatoren er ikke beregnet

for utendørs bruk. Annen bruk er ikke tillatt. Miele er ikke

ansvarlig skader som skyldes uregle mentert bruk eller feil betjening.

Les bruksanvisningen nøye før du begynner å bruke ventilatoren. Den gir viktige råd angående sikkerhet, montering, bruk og vedlikehold. Du beskytter deg selv og forhindrer ska der på apparatet.

Ta vare på bruksanvisningen og gi den videre til en eventuell senere eier.

Forskriftsmessig bruk

Denne ventilatoren er bestemt for

bruk i husholdningen og husholdningsliknende steder, som f.eks.:

– i butikker, på kontorer og liknende

steder

–

på gårdsbruk

–

av kunder i hoteller, moteller og and re typer bofellesskap.

Ventilatoren skal kun brukes innen

for rammen av hva som er vanlig innen husholdning, og bare til oppsuging og rensing av matos, som oppstår ved til beredning av mat.

Personer, som på grunn av sin

psykiske eller fysiske tilstand eller pga. sin uerfarenhet eller uvitenhet ikke er i stand til å betjene ventilatoren på en sikker måte, må ikke bruke denne venti

latoren uten tilsyn eller veiledning fra en ansvarlig person.

Barn i husholdningen

Hold øye med barn som oppholder

seg i nærheten av ventilatoren. Barn må ikke leke med ventilatoren.

Barn får bare bruke ventilatoren uten

tilsyn, når betjeningen er forklart slik at de kan bruke den på en sikker måte. Barn må kunne forstå mulige farer ved feil betjening.

For ventilatorer med halogenlamper;

vær oppmerksom på at lampene blir svært varme under bruk, og også er

varme en stund etter at de er skrudd

av. Hold barn borte fra lampene til de er så avkjølt at enhver forbrenningsfare

kan utelukkes.

Page 5

Sikkerhetsregler

Teknisk sikkerhet

Før ventilatoren monteres, må du

kontrollere at den ikke har synlige ska der. En skadet ventilator må ikke tas i bruk. Det kan være farlig!

Før ventilatoren kobles til: Sammen

lign tilkoblingsdataene (spenning og frekvens) på typeskiltet med dataene for el-nettet. Disse dataene må stemme overens for at det ikke skal oppstå skader på venti latoren. Be eventuelt om råd hos en elektroinstallatør.

Sikkerheten for ventilatorens elekt-

riske anlegg garanteres kun hvis den kobles til et forskriftsmessig installert jordingssystem. Det er meget viktig at denne grunnleggende sikkerhetsforutsetningen er i orden. I tvilstilfelle bør en fagmann kontrollere husinstallasjonen. Produsenten kan ikke gjøres ansvarlig for skader som skyldes manglende eller brutt jordledning (f.eks. elektrisk støt).

Ventilatoren skal kun brukes når den

er montert, slik at sikker funksjon er ga rantert.

Installasjons- og vedlikeholdsarbeid

er samt reparasjoner skal bare utføres av fagfolk som er autorisert av Miele. Ved ukyndig utført installasjon, vedlike hold eller reparasjoner kan det oppstå betydelig fare for brukeren, som produ

senten ikke er ansvarlig for.

Defekte deler må bare skiftes ut

med originale Miele-reservedeler. Bare for disse delene kan vi garantere at sik kerhetskravene blir oppfylt.

Ved installasjons- og vedlikeholdsar

beider samt reparasjoner, må ventila toren kobles fra el-nettet. Ventilatoren er kun koblet fra el-nettet når en av følgende betingelser er oppfylt:

– Sikringene i husinstallasjonen er

koblet ut.

– Skrusikringene i husinstallasjonen er

skrudd helt ut.

– Tilkoblingsledningen er koblet fra

el-nettet. For ventilatorer med støpsel; ta tak i støpselet, ikke i tilkoblingsledningen

for å koble apparatet fra el-nettet.

Åpne bare kabinettet så mye som

angitt for montering eller rengjøring. Du må ikke under noen omstendigheter åpne andre deler av kabinettet. Hvis strømførende deler blir berørt og den elektriske og mekaniske konstruk sjonen forandret, utsettes du for fare og det kan oppstå funksjonsfeil på ventila toren.

Page 6

Sikkerhetsregler

Ventilatoren må ikke kobles til

elektronettet med flerveis-stikkontakt el ler skjøtekabel. De gir ikke nødvendig sikkerhet for apparatet (f.eks. fare for overoppheting).

For ventilatorer som er beregnet for

bruk med ekstern vifte (modell ...EXT), skal de to enhetene i tillegg kobles sammen via forbindelsesledningen med kabelskoene. Disse ventilatorene skal bare kombineres med en ekstern vifte fra Miele.

Denne ventilatoren må ikke brukes

på ikke-stasjonære oppstillingssteder (f.eks. skip).

Bruk av ventilatoren samtidig med et

ildsted som er avhengig av romluften

OBS! Fare for forgiftning!

Det må vises stor forsiktighet når

ventilatoren er i bruk samtidig med et ildsted som er avhengig av luften i det samme rommet eller samme ventilasjonsforbindelse, f.eks. gass-, olje-, ved- eller kulldrevet varmeapparat, gjennomstrømningsovn, varmtvannsbereder, kokefelt, stekeovner, som tar luften de trenger til forbrenningen fra oppstillingsrommet og hvor av gassene føres ut i friluft via et avgassanlegg (f.eks. pipe). Ved utluftningsdrift, også med ekstern vifte, suger ventilatoren romluft fra kjøk kenet og naborommene. Uten tilstrekkelig lufttilførsel oppstår et undertrykk. Dette hindrer forbrenning en, da ildstedene får for liten lufttilførsel.

Giftige forbrenningsgasser kan komme ut fra pipen eller avtrekkssjakten og inn i rommene i huset. Livsfare!

Page 7

Sikkerhetsregler

For å oppnå trygg drift når ventilatoren brukes samtidig med et ildsted som er avhengig av luften i det samme rommet eller samme ventilasjonsforbindelse, må det være et undertrykk på maksi mum 4 Pa (0,04 mbar). Da unngås til bakesuging av avgasser fra ildstedet.

Dette kan oppnås hvis det kan strømme nødvendig luft for forbrenningen gjennom åpninger som ikke kan stenges, f.eks. dører, vinduer. Det er viktig at arealet for tilstrømningsåpningen er stort nok. Et luftinntaks-/avtrekks-murrør alene sikrer vanligvis ikke tilstrekkelig lufttilførsel.

Ta alltid hensyn til boligens sam lede ventilasjonsforhold ved vurder ingen. Be om råd hos det lokale brannvesenet eller hos feieren.

For sikker drift kan det være nødvendig å

kombinere ventilatoren med en

–

vinduskontakt, slik at ventilatoren bare kan brukes hvis vinduet er til strekkelig åpnet, eller

kombinere ventilatoren med en

–

lufttilførselsvifte som kobles inn auto matisk når ventilatoren skrus på, eller kombinere den med en motorisk drevet lufttilførselsklaff som åpnes automatisk når ventilatoren skrus på, eller

– automatisk koble ut det ildstedet som

er avhengig av den samme romluften, når ventilatoren skrus på.

Miele styringsmodul DSM 400 gir mulighet for å kombinere slike komponenter med ventilatoren (se kapittel "Drift med styringsmodul DSM 400"). Den kan kjøpes som ekstrautstyr.

Be alltid om råd fra feieren/brannvesenet.

Hvis ventilatoren brukes med omlufts drift, er samtidig drift av et ildsted som er avhengig av romluften, ufarlig.

Page 8

Sikkerhetsregler

Forskriftsmessig bruk

Matlaging med åpen flamme (flam

bering, grilling) under ventilatoren er ikke tillatt. Når ventilatoren er i bruk, trekker den flammene inn i filteret. På grunn av opp sugd kjøkkenfett er det brannfare!

Ikke la et gassbluss brenne uten at

det er satt på kokekar. Skru også av gassblusset, selv om du bare skal ta kokekaret vekk en kort stund. Reguler flammen, slik at den ikke rager ut over kokekaret. Unngå overdreven oppvarming av ko kekaret (f.eks. når du bruker wok). Ventilatoren kan skades pga. alt for stor varmepåvirkning.

Skru alltid på ventilatoren når du

bruker et kokefelt. Ellers kan det samle seg kondensvann som kan føre til korrosjonsskader på apparatet.

Hold øye med gryter, panner og fri-

tyrapparater når du bruker olje og fett. Også grilling over elektrogrill må skje under stadig tilsyn. Overopphetet olje og fett kan selvan tennes og sette fyr på ventilatoren.

Bruk aldri ventilatoren uten fettfiltre.

Da unngås fett- og smussavleiringer som kan påvirke ventilatorens funksjon.

Rengjør eller skift filtre regelmessig.

Et filter fullt av fett utgjør brannfare! (se ”Rengjøring og stell”).

Vær oppmerksom på at ventilatoren

kan bli svært varm pga. den varme dampen fra matlagingen. Ikke berør ka binettet og fettfiltrene før ventilatoren er avkjølt.

Damprenser må absolutt ikke bru

kes til rengjøring av ventilatoren. Dampen kan trenge inn til strømførende deler i ventilatoren og forårsake kortslutning.

Page 9

Sikkerhetsregler

Forskriftsmessig montering

Følg angivelsene fra produsenten av

komfyrtoppen, for å forsikre deg om at det er mulig å bruke en ventilator over komfyrtoppen.

Hvis ikke produsenten av komfyr

toppen har oppgitt at det skal være en større avstand mellom komfyrtoppen og underkanten av ventilatoren, skal de avstandene som er oppgitt i kapitlet "Apparatmål" overholdes.

Hvis du skal bruke forskjellige komfyr topper under ventilatoren, med for skjellige sikkerhetsavstander, skal du velge den største avstanden.

Ventilatoren må ikke monteres over

ildsteder med fast brennstoff.

Bruk bare rør eller slanger av brann-

sikkert materiale til utluftningsrøret. Disse kan kjøpes i faghandelen eller i Mieles deleavdeling.

Utluftningen må ikke føres til en

røyk- eller avgasspipe som er i drift, el ler til en sjakt fra rom med ildsteder.

Tilbehør

Tilbehørsdeler kan bare monteres

hvis de uttrykkelig er godkjent av Miele. Hvis andre deler monteres til eller i ven tilatoren, tapes krav i forbindelse med garanti og/eller produktansvar.

Produsenten kan ikke gjøres ansvar lig for skader som skyldes at sikker hetsreglene ikke er fulgt.

Følg brannforskriftene hvis utluft

ningen skal føres til en røyk- eller av gasspipe som ikke er i bruk.

Page 10

Beskrivelse av ventilatoren

Page 11

a Teleskop

b Utluftningskanal

c Dampskjerm

d Betjeningselementer

e Kokefeltbelysning

f Fettfilter

g Innsugningsflate

h Tast for kokefeltbelysning

Beskrivelse av ventilatoren

Med tasten kan du slå kokefeltbelys ningen på og av og dimme belysning en.

i På/av-tast for viften

j Taster for innstilling av

vifteeffekten

k Tast for etterløp-funksjon

Med denne tasten aktiveres etterløpfunksjonen. Viften kobles automatisk ut etter valgfritt 5 eller 15 minutter.

l Fettfilter-tast

Lampen på fettfilter-tasten lyser når innsugningsflaten og fettfilteret må ren gjøres.

Etter hver rengjøring kan driftstimetel leren nullstilles med denne tasten (se "Rengjøring og stell").

Dessuten er det mulig å lese av og endre driftstimene.

Se kapitlet "Betjening" for nøyaktig beskrivelse av funksjonene.

Page 12

Funksjonsbeskrivelse

Ventilatoren kan brukes

...iutluftningsdrift:

Den innsugde luften blir ført gjennom innsugningsflaten, renset av fettfilteret og ført ut.

I tilfelle utluftningssystemet ikke har en tilbakeslagsklaff, følger en tilbakeslagsklaff med ventilatoren. Den monteres i utblåsningsstussen på motorenheten.

En tilbakeslagsklaff i utluftningssystemet sørger for at det ikke kan finne sted noen luftutskifting mellom inne- og uteluften når ventilatoren er skrudd av.

Når ventilatoren er skrudd av, er den lukket.

. . . med ekstern vifte:

(Ventilatorer i serien ...EXT)

For ventilatorer som er forberedt for bruk med ekstern vifte, blir en utblås ningsvifte montert utenfor rommet på et ønsket sted.

Den eksterne viften blir forbundet med ventilatoren ved hjelp av en styreledning og styres via ventilatorens betjeningselementer.

Når ventilatoren skrus på, åpnes tilba keslagsklaffen, slik at utblåsningsluften kan føres uhindret ut.

Page 13

Betjening

Innkobling av viften

Trykk på/av-tasten.

Viften kobles til trinn "II". Kontrollampen lyser.

Hvis ventilatoren er forbundet med en vindusbryter via Miele styringsmodul DSM 400, kan ikke vif ten kobles inn når vinduet er lukket. Kontrollampen blinker.

Valg av effekttrinn

^ Velg ønsket effekttrinn med tastene "–

/ +".

Tast "+"= høyere effekt Tast "–"= lavere effekt

Automatisk utkobling av intensiv trinnet

Det er mulig å innstille intensivtrinnet slik, at viften alltid automatisk kobles til bake til trinn "III" etter 10 minutter.

Da må viften og kokefeltbelysningen

være utkoblet.

Hold tasten for etterløp-funksjonen

inne i ca. 10 sekunder. Den første lampen for viftetrinnet lyser.

^ Trykk deretter følgende taster etter

hverandre:

– tasten for belysningen,

For vanlig matlaging passer, avhengig av styrken på matlukten, effekttrinnene "I" til "III".

Intensivtrinn

For forbigående sterk damp- og luktut vikling, f.eks. ved bruning, kan du bru ke trinn "IV" som intensivtrinn.

–

tast "–" og igjen

–

tasten for belysningen.

Page 14

Betjening

Hvis den automatiske utkoblingen ikke er aktivert, blinker kontrollampene for viftetrinnene "I" og "IV".

Trykk tasten "+" for å aktivere den au

tomatiske utkoblingen. Kontrollampene for viftetrinnene "I" og "IV" lyser konstant. Trykk tasten "–" for å deaktivere.

^ Bekreft prosessen med tasten for et-

terløp-funksjonen.

^ Hvis du ikke bekrefter i løpet av 4 mi-

nutter etter innstillingen, overtar ventilatoren automatisk den "gamle" innstillingen.

Etterløp-funksjon

Det anbefales å la viften fortsette noen minutter etter at matlagingen er ferdig. Det renser kjøkkenluften for gjenværen de damp og lukt.

Med etterløp-funksjonen kan viften kobles automatisk ut til en forvalgt tid.

Trykk etter matlagingen, mens viften

er innkoblet, tasten for etterløpfunksjonen

– 1 gang: Viften kobles ut etter 5 minut-

ter (venstre kontrollampe).

– 2 ganger: Viften kobles ut etter 15

minutter (høyre kontrollampe).

Trykk tasten på nytt for å deaktivere etterløp-funksjonen. Viften kobler seg ikke automatisk ut.

Utkobling av viften

Koble ut viften med på/av-tasten.

Kontrollampen slokner.

Page 15

Betjening

Innkobling av belysningen

Kokefeltbelysningen kan slås på eller av uavhengig av viften.

Trykk kort på tasten for kokefeltbelys

ningen. Kontrollampen lyser. Belysningen kobles inn med maksimal

styrke.

Dimme belysningen

Lysstyrken kan varieres trinnløst. ^ Hold tasten for kokefeltbelysningen

inne mens lyset er på.

Lysstyrken reguleres ned trinnløst, til

du slipper tasten. ^ Hvis du holder tasten inne på nytt,

blir lysstyrken regulert opp igjen, til

du slipper tasten.

Sikkerhetsutkobling

Hvis ventilatoren er slått på og ikke blir betjent på 10 timer, kobles viften ut au tomatisk. Belysningen forblir innkoblet.

Trykk på/av-tasten for å koble inn vif

ten igjen.

Hvis tasten holdes inne, skiftes det sta dig mellom lyst og mørkt.

Utkobling av belysningen

Med et kort trykk på tasten for koke feltbelysningen blir lyset slått av.

Kontrollampen slokner.

Page 16

Betjening

Driftstimeteller

Tiden ventilatoren er i bruk blir lagret i apparatet.

Etter en driftstid på 30 timer lyser kon trollampen for fettfilter-tasten. Da må innsugningsflaten og fettfilteret ren gjøres.

Deretter må driftstimetelleren nullstilles igjen.

^ Hold fettfilter-tasten inne i ca. 3 se-

kunder.

Kontrollampen for tasten slokner.

Avlesning av driftstimetelleren

Én eller flere kontrollamper for tastene "– /+" blinker.

Antallet blinkende kontrollamper angir forløpt driftstid i prosent.

1 kontrollampe = 25 %

2 kontrollamper = 50 % 3 kontrollamper = 75 % 4 kontrollamper = 100 %

Når ventilatoren slås av eller ved strøm brudd, vil de driftstimene som har gått forbli lagret.

Før driftstiden er utløpt, kan du lese av hvor mange prosent av tiden som allerede er gått.

Koble inn viften med på/av-tasten.

Trykk fettfilter-tasten.

Page 17

Endring av driftstimetelleren

Du kan tilpasse driftstimetelleren til dine matlagingsrutiner. Du kan velge mellom 20, 30, 40 eller 50 timer.

Velg korte driftstider hvis du steker

–

og friterer mye. Hvis du tilbereder mat med lite fett,

–

kan du velge lange driftstider. Lager du mat bare av og til, er korte

–

driftstider fornuftig, fordi oppsamlet fett blir hardt over lang tid, og det kan bli vanskelig å rengjøre fettfil teret.

^ Koble ut viften med på/av-tasten.

Betjening

Kontrollampene for tastene "– / +" viser den innstilte tiden:

1. lampe fra venstre = 20 timer

2. lampe fra venstre = 30 timer

3. lampe fra venstre = 40 timer

4. lampe fra venstre = 50 timer

Velg ønsket tid med tastene "– / +".

^ Bekreft prosessen med fettfilter-tas-

ten.

Hvis det ikke følger noen bekreftelse i løpet av 4 minutter, overtar apparatet automatisk de "gamle" dataene.

Trykk tasten for etterløpfunksjonen og fettfilter-tasten samti dig.

Kontrollampen for fettfilter-tasten og en kontrollampe for tastene "– / +" blinker.

Page 18

Betjening

Hvis kontrollampen for fettfiltertasten lyser blått en gang under drift, er enda en driftstimeteller, som ikke be høves, blitt aktivert ved en feiltakelse.

For å deaktivere:

– Trykk tasten "+" og fettfiltertasten samtidig, når viften er koblet ut.

Kontrollampen for fettfiltertasten lyser blått og en kontrollampe for tastene "– / +" blinker.

– Trykk tasten "+" så mange ganger, at den fjerde lampen for tastene "– / +" lyser.

– Bekreft prosessen med fettfiltertasten.

Alle kontrollampene slokner.

Page 19

Koble ventilatoren fra el-nettet

før vedlikehold og stell ved å – trekke ut støpselet

eller

– koble ut sikringen i

husinstallasjonen eller

– skru skrusikringen i hus-

installasjonen helt ut.

Halogenlampene blir svært var

me under bruk. Også en stund etter at de er slått av, er det fare for for brenning! Dessuten kan varme lamper bli skadet av fuktig rengjøring. Vent noen minutter etter at lampene er slått av, før du starter rengjøringen.

Kabinett

Generelt

Overflatene og betjeningselemente ne er ømfintlige for riper og snitt. Følg derfor de påfølgende rengjør ingstipsene.

Rengjøring og stell

Unngå

rengjøringsmidler som inneholder

–

soda, syre, klorid eller løsningsmid ler.

skurende rengjøringsmidler, f.eks.

–

skurepulver, skuremelk, skrubbende svamper, som f.eks. grytesvamper eller brukte svamper som inneholder rester av skuremidler.

Spesielle råd for apparater med kabi nett i rustfritt stål

(gjelder ikke for betjeningstaster!) I tillegg til de generelle rådene, er et

ikke-skurende rengjøringsmiddel for rustfritt stål egnet for rengjøring av stålflatene.

For å forhindre rask tilsmussing igjen anbefales behandling med et pleiemiddel for rustfritt stål (kan kjøpes i Mieles deleavdeling). Smør middelet på i et tynt lag med en myk klut.

Spesielle råd for apparater med fargebelagt kabinett

(spesialutførelse)

Rengjør alle overflatene og betjen ingselementene bare med en svamp klut, oppvaskmiddel og varmt vann.

Tørk deretter overflatene med en myk klut.

Ikke bruk for våt klut rundt betjen ingselementene. Det må ikke trenge fuktighet inn i elektronikken.

Ved rengjøringen er det ikke til å unn

gå, at det kan dannes bitte små riper i

overflaten. Disse kan bli synlige på

mørke farger i kombinasjon med halogen-belysning i kjøkkenet.

Page 20

Rengjøring og stell

Spesielle råd for betjeningstaster

Betjeningstastene kan bli misfarget eller forandret hvis tilsmussinger vir ker lenge. Fjern derfor søl omgående.

Følg de generelle rådene for rengjøring i dette kapitlet.

Ikke bruk rengjøringsmidler for rust fritt stål til rengjøring av betjenings tastene.

Spesielle råd for glassflater

I tillegg til de generelle rådene er et vanlig rengjøringsmiddel for glass egnet til rengjøring av glassflatene.

Unngå bruk av stekeovnsspray.

Innsugningsflate og fettfilter

Enheten som består av innsugningsflate og gjenbrukbart metallfettfilter opptar de faste bestanddelene i matdunsten (fett, støv osv.) og forhindrer at ventila toren blir skitten.

Rengjøring anbefales hver 3. til 4. uke, slik at fettet ikke setter seg fast.

Et sterkt fettet filter utgjør brann

fare!

For å unngå skader på filteret og ko kefeltet, må du holde fettfilteret og innsugningsflaten godt fast ved håndtering.

Uttaging av innsugningsflaten

^ Trekk av innsugningsflaten øverst,

skyv den litt mot høyre nede og ta den av fremover.

Rengjør innsugningsflaten og fettfilteret senest når kontrollampen for fettfilter-ta sten lyser.

Uttaging av fettfilteret

Ta tak i håndtaket og trekk fettfilteret fremover.

Page 21

Rengjøring og stell

Rengjøring av fettfilteret for hånd

Rengjør fettfilteret med oppvaskbørs

te og varmt vann tilsatt et mildt hånd oppvaskmiddel. Ikke bruk konsentrert håndoppvask middel.

Ikke bruk

kalkløsende rengjøringsmidler,

–

skurepulver, skuremelk eller aggres

–

sive universalrengjøringsmidler. stekeovnsspray

–

Rengjøring av fettfilteret i oppvaskmaskin

^ Sett fettfiltrene så loddrett som mulig i

underkurven. Pass på at spylearmen kan beveges fritt.

^ Vask fettfiltrene ved maks. 65 °C.

Bruk automatikkprogrammet hvis du har en Miele oppvaskmaskin.

^ Bruk et mildt maskinoppvaskmiddel.

Rengjør innsugningsflaten som be

skrevet under "Kabinett" i dette kapit

let.

Mens innsugningsflaten og fettfilteret

er tatt ut, kan du rengjøre alle tilgjen gelige deler av ventilatoren, samt oppsamlingsrennen i den nedre del en av kabinettet, for avleiret fett. Da forebygges brannfare.

Hold fettfilter-tasten inne i ca. 3 se

kunder etter rengjøringen, for å nullstille driftstimetelleren. Kontrollampen for tasten slokner.

^ Hvis du rengjør innsugningsflaten og

fettfilteret før driftstimene er forløpt, kan du nullstille driftstimetelleren ved å holde fettfilter-tasten inne i ca. 6 sekunder.

Ved rengjøring av fettfiltrene i opp vaskmaskinen, kan de innvendige filterflatene få varige misfarginger, avhengig av hvilket oppvaskmiddel du bruker. Dette har imidlertid ingen innflytelse på fettfiltrenes funksjon.

Legg fettfilteret til tørk på et absorbe rende underlag etter rengjøringen.

Skyv fettfilteret helt inn.

Hekt på innsugningsflaten nede, skyv den litt mot venstre, skyv den mot ap paratet oppe og fest den.

Page 22

Rengjøring og stell

Utskifting av halogenpære

Koble ventilatoren fra el-nettet ved å

trekke ut ventilatorens støpsel eller

–

koble ut sikringen i husinstallasjonen

–

eller skru skrusikringen i husinstallasjonen

–

helt ut.

Halogenlampene blir meget var

me under bruk. Også en stund etter at de er skrudd av, er det fare for forbrenning. Vent noen minutter før du skifter dem ut.

Ta halogenpæren ut av holderen.

Bruk den vedlagte spaken til hjelp. Pass på at halogenpæren ikke faller ned på kokefeltet.

^ Sett den nye halogenpæren inn i hol-

deren og trykk den forsiktig inn.

Vi anbefaler å erstatte en defekt halogenpære med en av samme type (se "Tekniske data").

Page 23

Hvis det oppstår feil som du ikke kan rette på selv, kontakt

Miele-forhandleren

– eller

Mieles serviceavdeling

–

Telefonnummeret til Miele finner du på baksiden av denne bruksanvis ningen.

Serviceavdelingen trenger modellbetegnelse og fabrikasjonsnummer på apparatet. Begge opplysningene finner du på typeskiltet,som kan ses etter at fettfilteret er tatt ut.

Service

Page 24

Apparatmål

Tegningen er ikke i målestokk.

Page 25

1) og 2) Installasjonsområde; Vegg- hhv. takområde for utluftnings gjennomføringen, for montering av stikkontakt og for apparater i serien...EXT for gjennomføring av for bindelseskabelen til den eksterne vif ten.

Utluftningstilkobling C 150 mm, med reduksjonsstuss C 125 mm.

Avstand mellom kokefelt og ventilator (S)

Hvis ikke produsenten av kokefeltet har oppgitt en større sikkerhetsavstand, skal det ved valg av monteringshøyde velges en sikkerhetsavstand på minst 365 mm mellom kokefeltet og underkanten av ventilatoren: Se også kapitlet "Sikkerhetsregler".

Apparatmål

– Ta også hensyn til brukerens høyde

når du avgjør hvor høyt ventilatoren skal monteres. Det må være mulig å arbeide fritt ved kokefeltet, og venti latoren må kunne betjenes optimalt.

–

Vær oppmerksom på at dampen suges dårligere opp, jo høyere av stand det er til ventilatoren.

–

Hvis overkanten av teleskopet skal monteres i flukt med taket, skal det tas hensyn til mulig apparathøyde ved valg av monteringshøyde.

Page 26

Montering

Monteringsmateriell

Page 27

a 3 ark monteringsbeskyttelse

for montering av utluftningskanalen.

Montering

b Øvre veggbrakett

for festing av teleskopet.

c Midtre veggbrakett

for festing av teleskopet.

d 1 utluftningsstuss for utluftningsrør

C 150 mm.

e 1 reduksjonsstuss

for et utluftningsrør C 125 mm.

f 1 tilbakeslagsklaff

for innbygging i motorenhetens utblåsningsstuss (ikke ved omluftsdrift)

5 skruer5x40mmmed stort hode og 5 plugger S 8 for festing av

brakettene og apparatenheten.

2 skruer5x60mmog 2 pluggerS8R60for festing av appa

ratenheten.

6 skruer 3,5 x 9,5 mm for festing av dampskjermen og filterkassen.

2 deksler

1 spak for skifting av halogenpærene

og for demontering av utluftningskanalen.

Monteringsveiledning

Skruene og pluggene er egnet for massivt murverk. Bruk passende festemidler for andre veggkonstruksjoner. Pass på at veggen har tilstrekkelig bæreevne.

Page 28

Montering

Før du monterer ventilatoren; se opplysningene på de følgende si dene og kapitlene "Apparatmål" og "Sikkerhetsregler". Spesielt når ventilatoren brukes samtidig med et ildsted som er av hengig av romluften, er det i enkelte tilfeller fare for forgiftning!

Monteringsveiledning

Demontering

Hvis apparatet blir demontert, gå frem i omvendt rekkefølge, som beskrevet på monteringsskissen.

For å gjøre det lettere å ta av utluftningsdekselet, følger det med en spak.

Monteringen er beskrevet på den ved lagte monteringsskissen.

Beskyttelsesfolie

(For apparater i rustfritt stål) Til beskyttelse mot transportskader er

kabinettdelene belagt med en beskyttelsesfolie.

Fjern folien før montering av frontdelene. Den kan tas av uten hjel pemidler.

^ Skyv spaken inn mellom utluft-

ningsdekselet og teleskopet, og trykk utluftningsdekselet ut av låsemekanismen.

Page 29

Kapitlet “Sikkerhetsregler” må leses. Spesielt når ventilatoren brukes samtidig med et ildsted som er av hengig av luften i det samme rom met, er det i enkelte tilfeller fare for forgiftning! Hvis du er i tvil, ta kontakt med det lokale brannvesenet eller feieren for å sikre trygg drift.

Utluftningsrør

Bruk bare glatte rør eller fleksible ut

–

luftningsslanger av brannsikkert ma teriale som utluftningsrør.

Ved drift med en ekstern vifte, må du

–

passe på at utluftningsrøret er til strekkelig formstabilt. Den eksterne viften kan lage et undertrykk, som kan føre til at utluftningsrøret blir de formert.

For å få best mulig lufteffekt og så lavt støynivå som mulig, skal du ta hensyn til følgende:

Diameteren på utluftningsrøret bør

–

ikke være mindre enn 150 mm.

– Ved bruk av flate utluftningskanaler,

bør ikke diameteren være mindre enn diameteren på utluftningsstussen.

– Utluftningsrøret skal være så kort og

rett som mulig.

– Bruk bare bøyer med stor radius. – Utluftningsrøret må ikke ha knekk el-

ler være sammenklemt.

–

Pass på at alle sammenkoblingene sitter skikkelig og er tette.

–

Hvis utluftningsrøret legges vannrett, må det være et fall på minst 1 cm per meter. Da unngås at eventuelt kon densvann kan renne inn i ventilator en.

Page 30

Utluftningsrør

Hvis utluftningen skal legges ut i fri

–

luft, anbefaler vi å installere en teleskop-veggjennomføring eller en takgjennomføring.

Skal utluftningen føres til en

–

utluftningskamin, må innføringsstuss en styres i strømningsretningen.

Viktig!

Hvis utluftningsrøret skal føres gjennom kjølige rom, loft osv., kan det oppstå sterkt temperaturfall på enkelte deler av utluftningsrøret. Du må derfor regne med kondensvann. Dette gjør det nødvendig å isolere utluftningsrøret.

Kondensvannsperre

(Ekstrautstyr)

I tillegg til å isolere utluftningsrøret, anbefaler vi å installere en kondensvannsperre, som opptar og fordamper kondensvann. Den kan skaffes for utluftningsrør på C 125 mm eller C 150 mm.

Pass på ved montering av kondensvannsperren at den plasseres loddrett og mest mulig direkte over utblåsnings stussen på ventilatoren. Pilen på kabi nettet viser utblåsningsretningen.

For ventilatorer som kan forbindes med en ekstern vifte (modeller i serien...EXT), er kondensvannsperren integrert i apparatet.

Page 31

Utluftningsrør

Lyddemper

(Ekstrautstyr)

For ekstra støydemping, kan det monteres en lyddemper i utluftingsrøret...

Ved utluftningsdrift:

Lyddemperen demper både støy som oppstår når viften trekker luften ut, samt støy utenfra som kommer inn i kjøkken et via utluftningsrøret (f.eks. støy fra gaten). Da bør lyddemperen plasseres så nær luftutgangen a som mulig.

Ved utluftningsdrift med ekstern vif te:

For å minimere viftestøy i kjøkkenet, skal lyddemperen helst plasseres foran den eksterne viften b, ved et langt utluftningsrør på utblåsningsstussen til ventilatoren c.

Ved en ekstern vifte som er montert i huset, gjør en lyddemper som er plassert bak den eksterne viften d,atdet er mulig å redusere viftestøyen når luften føres ut.

For alle funksjoner vil virkningen bli enda bedre, hvis to lyddempere plas seres etter hverandre.

Page 32

Elektrotilkobling

Installasjonen av apparatet må kun utføres av en kvalifisert elektrofag mann som følger gjeldende forskrift er. Installasjon, vedlikehold eller repara sjoner utført av ukyndige kan føre til betydelig fare for brukeren, som pro dusenten ikke er ansvarlig for.

Dette er sikringer og jordingsbrytere.

Nødvendige tilkoblingsdata finner du på typeskiltet, som kan ses etter at fett

filteret er tatt ut.

Kontroller at disse opplysningene stem mer med spenning og frekvens for elektronettet.

Ventilatoren må kun kobles til en for skriftsmessig installert jordet stikkontakt forAC230V~50Hz.

For å øke sikkerheten anbefales å koble en jordfeilbryter med en utløserstrøm på 30 mA til apparatet.

Tilkobling til stikkontakt anbefales, da dette gjør service enklere. Pass på at stikkontakten er tilgjengelig når ventilatoren er montert.

Hvis stikkontakten ikke lenger er tilgjengelig når ventilatoren er montert, eller hvis apparatet er fast tilkoblet, må det finnes en skillemekanisme for hver pol på installasjonsstedet. Som skillemeka nisme gjelder brytere med en kontakt åpning på minst 3 mm.

Page 33

Drift med styringsmodul DSM 400

For å kombinere ventilatoren med and re komponenter, kan du kjøpe en Miele styringsmodul DSM 400.

Med denne har du følgende muligheter:

Tilkobling til en vindusbryter

Hvis nødvendig lufttilførsel bare kan sik res ved hjelp av et åpent vindu, når ventilatoren er i bruk samtidig med et ildsted som er avhengig av luften i det samme rommet, gir styringsmodulen mulighet for tilkobling til vindusbryter (følger ikke med ved levering).

Den gjør at ventilatoren bare kan brukes når vinduet er tilstrekkelig åpnet (se også kapitlet "Sikkerhetsregler").

Ventilatoren kan ikke skrus på hvis vinduet er lukket. Kontrollampen for ventilatorens på/av-tast blinker.

Ventilatorens belysning er ikke avhengig av dette.

Også apparater i serien ...EXT kan kobles til en vindusbryter.

Hvis styringsmodulen blir demontert, og ventilatoren skal brukes videre uten vindusbryter (f.eks. ved flyt ting), må også ventilatorens elektro nikk tilbakestilles. Dette kan bare gjøres av Mieles ser

vicetjeneste.

Potensialfri tilkobling

Gjør det mulig å styre et annet apparat avhengig av om ventilatorens vifte er koblet inn eller ikke.

– For å få tilstrekkelig tilførsel av frisk

luft, når ventilatoren brukes samtidig med et ildsted som er avhengig av romluften, kan en lufttilførselsvifte kobles inn, eller en motorisk drevet lufttilførselsklaff åpnes, straks ventilatorens vifte kobles inn. Pass på at det er tilstrekkelig vifteeffekt hhv. at tilførselsrøret har stor nok diameter.

Ved lufttilførsel gjennom et åpent vindu, pass på at lufttilstrømningen ikke blir hindret av persienner som er nede.

–

Hvis tilstrekkelig lufttilførsel ikke kan sikres, gjør den potensialfrie kontak ten at et ildsted som er avhengig av romluften settes ut av drift når venti latoren blir skrudd på.

Se også kapitlet „Sikkerhetsregler ".

Page 34

Drift med styringsmodul DSM 400

Tilkobling til lysbryter

Styringsmodulen gjør det mulig å bruke en lysbryter som er integrert i husinstal lasjonen til å skru på og til å dimme ventilatorens belysning.

Montering

Styringsmodulen kobles på vifteenheten etter at kaminen er demontert.

Det følger en utførlig funksjonsbeskriv else/monteringsanvisning med styringsmodulen.

Page 35

Total tilkoblingsverdi* .........240W

– Viftemotor* ................200W

– Kokefeltbelysning .........4x10W

Halogenpære

Osram type 44888 WFL, 10 W

Nettspenning............. AC230V

Frekvens....................50Hz

Sikring ......................10A

Lengde på den

elektriske ledningen ...........1,5m

Vekt

DA 289-4 ................... 33kg

DA 289-4 EXT ............... 30kg

Vifteeffekt *

Utluftningseffekt iht. EN 61591

Tekniske data

Utluftningssystem C 150 mm:

Trinn I ...................200m

Trinn II ...................300m

Trinn III ..................400m

Intensivtrinn...............640m

Utluftningssystem C 125 mm:

Trinn I ...................180m

Trinn II ...................280m

Trinn III ..................380m

Intensivtrinn...............580m

* Tilkoblingsverdien og utluftningsef

fekten for ventilatorer i serien ...EXT er avhengig av den tilkoblede eksterne vif ten.

Serie ...EXT: Lengde på forbindelseskabelen til den

eksterne viften ...............1,9m

Page 36

Rett til endringer forbeholdes / 0911

M.-Nr. 07 782 150 / 01
