Kullanım Kılavuzu ve Montaj Talimatı
Davlumbaz
Cihazı kurmadan ve çalıştırmadan önce Kullanım Kılavuzunu mutlaka
okuyunuz. Böylece kendinizi ve cihazınızı gelecek zararlardan korumuş
olursunuz.
tr-TR M.-Nr. 10 352 330
Page 2
İçindekiler
Güvenlik Tavsiyeleri ve Uyarılar............................................................................ 4
Çevre Korumaya Katkınız...................................................................................13
Fonksiyon Açıklamaları....................................................................................... 14
Con@ctivity 2.0-Fonksiyonu.................................................................................. 15
Davlumbaz Görünümü ........................................................................................16
Kullanım (Otomatik-çalıştırma) .......................................................................... 18
Con@ctivity 2.0-Fonksiyonlu Pişirme(Otomatik Kullanım) ..................................... 18
Otomatik Çalıştırmadan Geçici Çıkış..................................................................... 20
Otomatik Çalıştırmaya Dönüş................................................................................ 20
Kullanım (Manuel çalıştırma).............................................................................. 21
Con@civity 2.0-Fonksiyonsuz Pişirme (Manuel Kullanım)..................................... 21
Fanın Açılması ....................................................................................................... 21
Güç Kademesi Seçimi........................................................................................... 21
Fan süresini uzatma seçimi ................................................................................... 21
Fanın Kapatılması.................................................................................................. 21
Ocak Aydınlatmasını Açma/Kapama..................................................................... 21
Güç Ayarı............................................................................................................... 22
Kullanım (Otomatik ve manuel çalıştırma) ........................................................ 23
Çalıştırma Saati Sayacı.......................................................................................... 23
Yağ Filtresi Sayacının Değiştirilmesi .................................................................23
Koku filtresi çalışma sayacının devreye alınması/değiştirilmesi .......................24
Çalışma Saati Sayacının Kontrolü ....................................................................24
Enerji Tasarrufu Önerileri.................................................................................... 25
Temizlik ve Bakım................................................................................................ 26
Cihazın Kasası....................................................................................................... 26
Cam Yüzeyler için Özel Bilgiler ........................................................................26

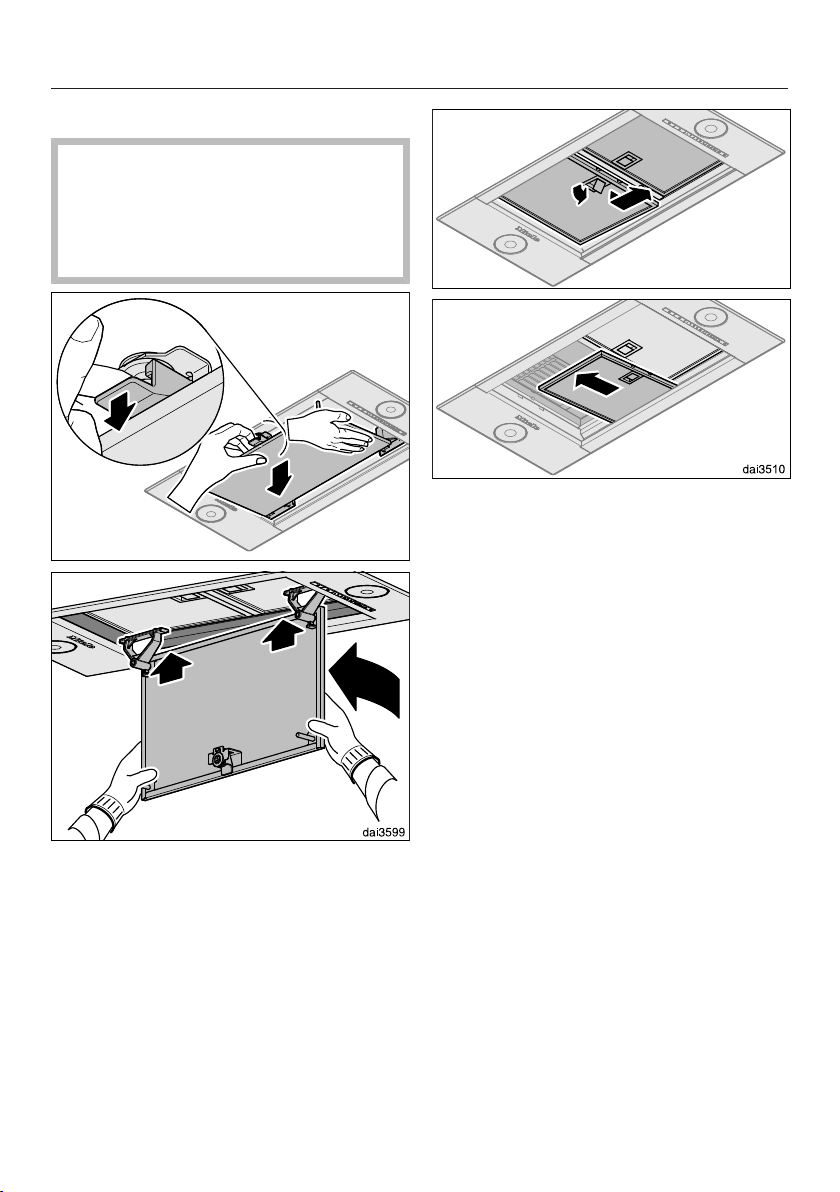

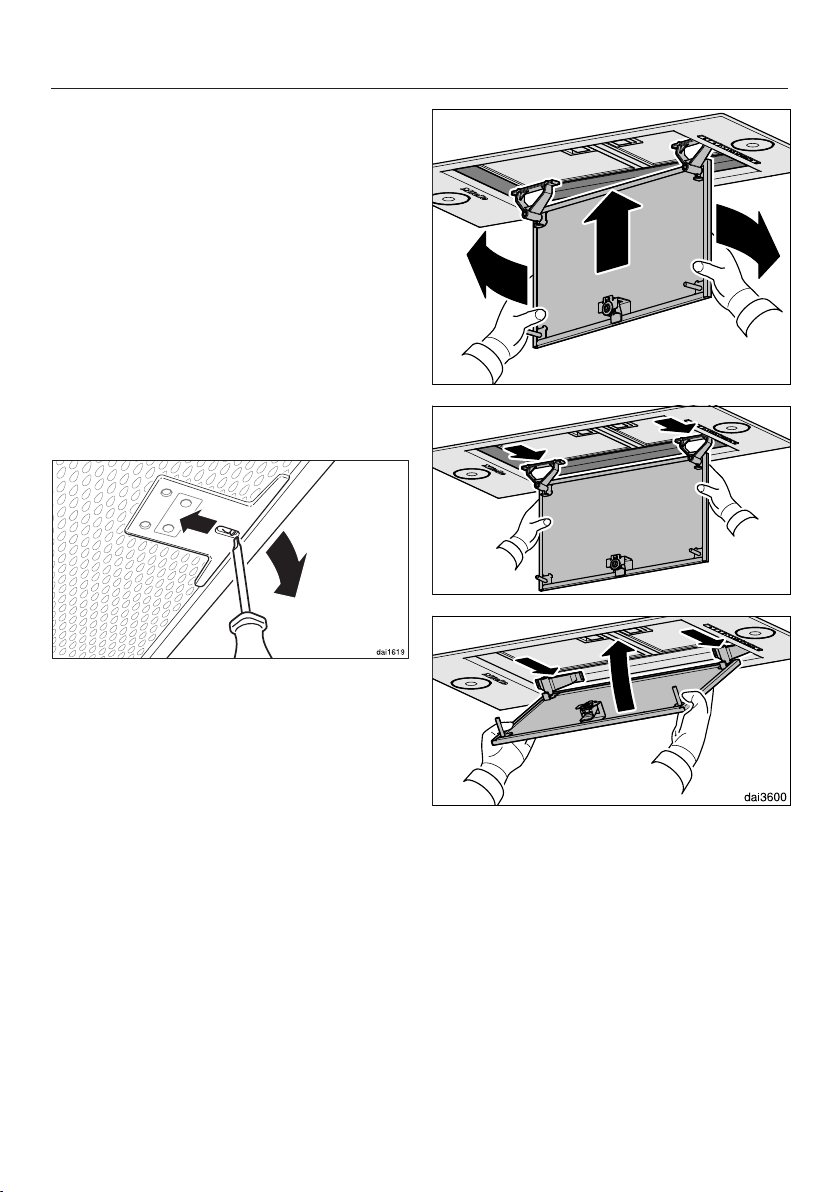

Yan Çekiş için Yağ Filtresi ve Panel....................................................................... 27
Koku Filtresi........................................................................................................... 31
Koku Filtresi Çalışma Sayacının Geri Alınması .................................................32
Koku Filtresinin Atılması ................................................................................... 32
Montaj................................................................................................................... 33
Montajdan Önce.................................................................................................... 33
Montaj Planı........................................................................................................... 33

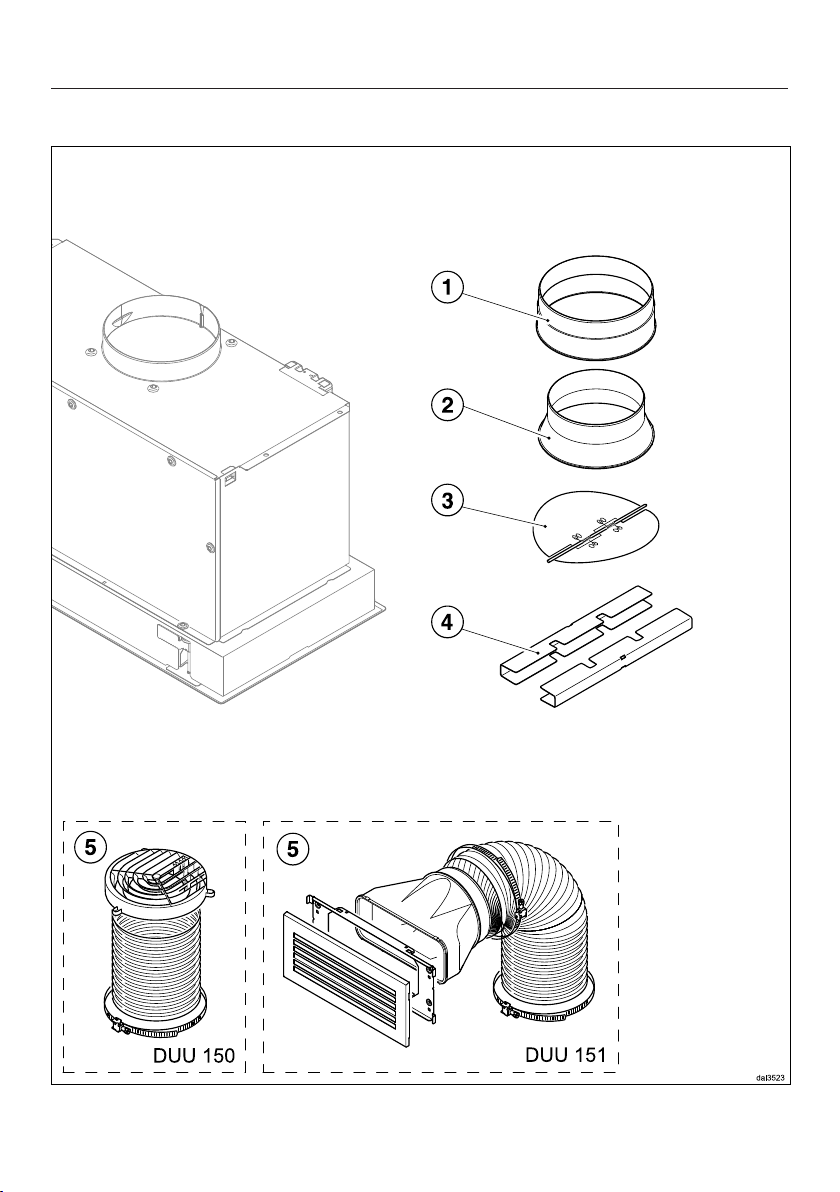

Montaj Malzemesi ................................................................................................. 34

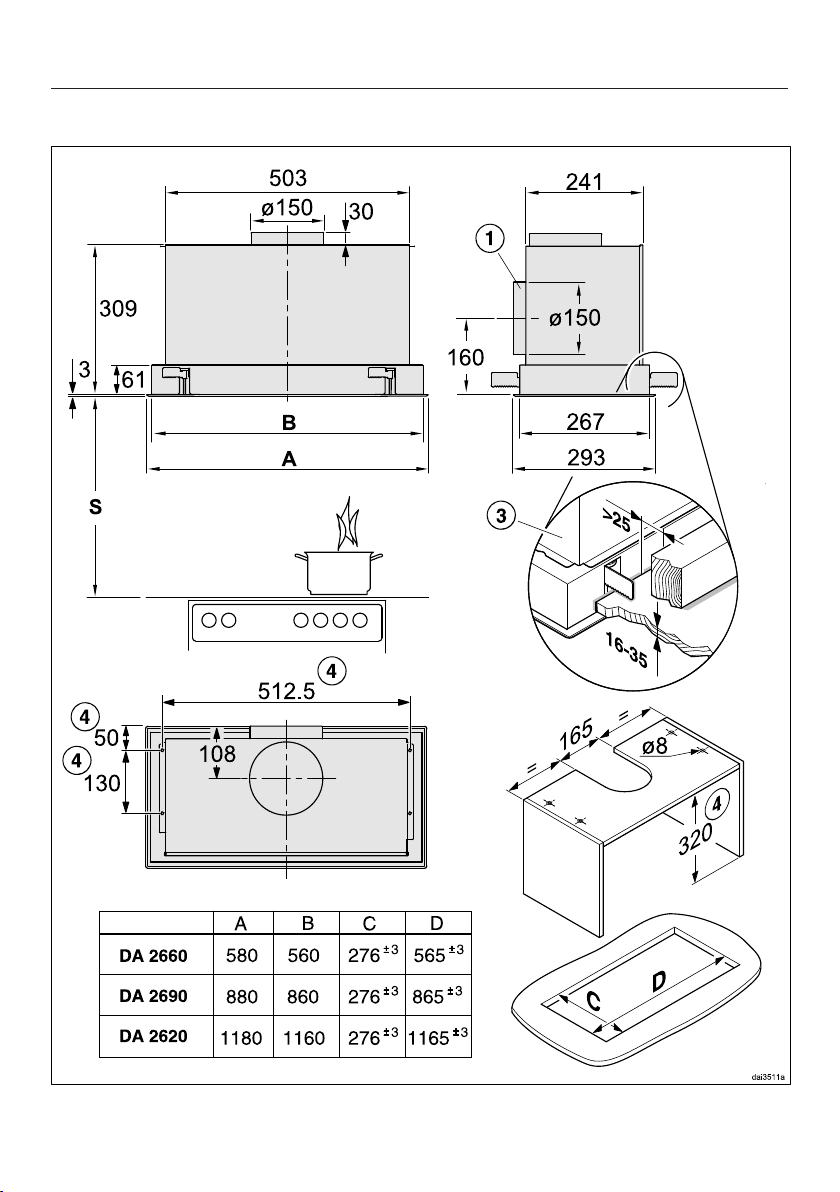

Cihaz Ölçüleri ........................................................................................................ 36
Ocakla Davlumbaz Arasındaki Mesafe (S)............................................................. 38
2
Page 3
İçindekiler
Montaj Önerileri ..................................................................................................... 39

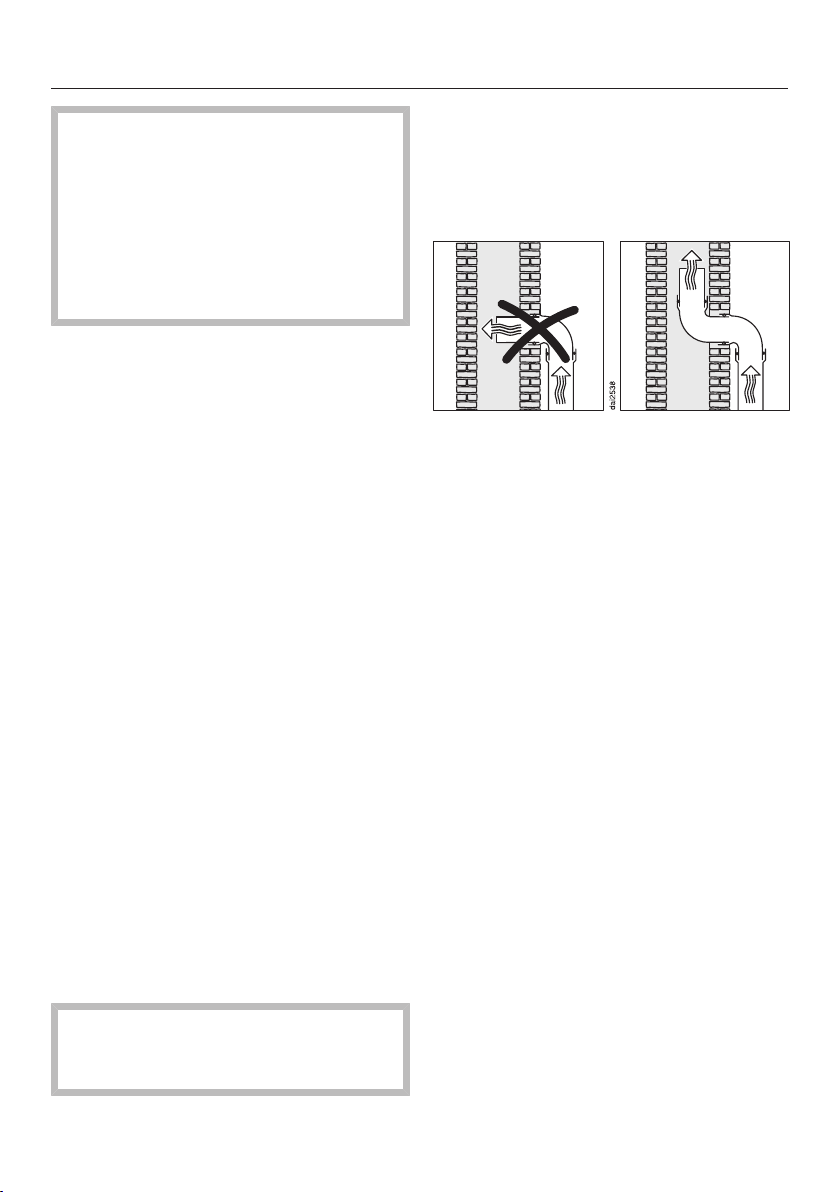

Hava Tahliye Kanalı .............................................................................................40
Ses İzolasyonu ...................................................................................................... 41
Elektrik Bağlantısı ............................................................................................... 42
Con@ctivity 2.0-Fonksiyonun Devreye Alınması............................................... 43
Con@ctivity 2.0-Fişinin Takılması .......................................................................... 43
Con@ctivity 2.0-Fonksiyonun Devreye Alınması ................................................... 43
Davlumbazdaki Con@ctivity-Fonksiyonunun Devreye Alınması.......................43
Ocağın Açılması................................................................................................ 44
Devreye Alma Hatalı .........................................................................................44
Con@ctivity 2.0 sisteminin devreden çıkarılması................................................... 44
Müşteri Hizmetleri ve Garanti............................................................................. 45
Tip etiketinin yeri ................................................................................................... 45
Teknik Veriler........................................................................................................46
Uygunluk Belgesi................................................................................................... 46
3
Page 4
Güvenlik Tavsiyeleri ve Uyarılar
Bu davlumbaz tüm yasal güvenlik şartlarına uygundur. Hatalı bir
kullanım kişiye ve eşyaya zarar verir.
Cihazı kullanmadan önce mutlaka kullanım kılavuzunu ve montaj
talimatını dikkatle okuyunuz. Burada montaj, güvenlik, kullanım ve
bakım ile ilgili önemli bilgiler bulacaksınız. Bu sayede kendinizi ve
cihazı meydana gelebilecek zararlardan korumuş olursunuz. Miele
güvenlikle ilgili olarak yapılan uyarıların dikkate alınmaması
durumunda oluşan zararlardan sorumlu tutulamaz.
Montaj talimatını saklayınız ve cihazın sizden sonraki sahibine
devrediniz.
Kullanım Kuralları
Bu davlumbaz evde ve ev benzeri ortamlarda kullanılmak üzere
tasarlanmıştır.
Bu davlumbaz dış alanlarda kullanılmak üzere tasarlanmamıştır.
Davlumbazı sadece evsel ortamlarda yemek pişirme sırasında
meydana gelen kokuların ve buharların çekilmesi ve temizlenmesi
için kullanınız.
Davlumbaz mutfaktaki havanın temizlenmesi için gazlı bir ocağın
üzerinde çalıştırılamaz. Bunun için gaz dağıtım kurumundaki uzman
bir personele danışınız.
4
Page 5
Güvenlik Tavsiyeleri ve Uyarılar
Psikolojik rahatsızlık ve anlama bozukluğu veya tecrübesizlik ve
bilgisizlik nedenleriyle davlumbazı çalıştırabilecek durumda olmayan
kişiler sadece bu işin sorumluluğunu üzerine alabilecek kişilerin
kontrolünde cihazı kullanabilirler.
Bu kişiler ancak cihazın nasıl güvenle kullanılacağı anlatıldıktan sonra
yanlarında onları kontrol eden bir kişi olmadan cihazı kullanabilirler.
Bu kişiler yanlış kullanım sonucunda ortaya çıkabilecek tehlikeleri
algılayacak ve anlayacak durumda olmalıdır.
Evdeki Çocuklar
Sekiz yaşından küçük çocuklar devamlı kontrol altında olsalar bile
davlumbazdan uzak tutulmalıdır.
Çocuklar ancak sekiz yaşından itibaren davlumbazı güvenle
kullanabilmeleri için gerekli bilgiler verildikten sonra yanlarında onları
kontrol eden bir büyük olmadan cihazı çalıştırabilirler. Bu arada
çocuklara hatalı kullanım sonunda ne gibi tehlikelerin ortaya
çıkabileceği anlatılmalıdır.
Çocuklar davlumbazı yanlarında bir büyük olmadan temizleyemez
ve bakımını yapamazlar.
Davlumbazın çevresindeki çocuklara çok dikkat ediniz. Çocukların
cihazla oynamasına asla izin vermeyiniz.
Boğulma tehlikesi! Çocuklar ambalaj malzemeleri (örn. folyo gibi)
ile oynarken başlarına geçirebilir ve boğulabilirler. Ambalaj
malzemelerini çocuklardan uzak tutunuz.
5
Page 6
Güvenlik Tavsiyeleri ve Uyarılar
Teknik Güvenlik
Hatalı montaj ve tamirler sonucunda cihazı kullanan kişi için ciddi
tehlikeler ortaya çıkabilir. Montaj ve bakım veya tamir işleri ancak
Miele yetkili personelleri tarafından yapılabilir.
Hasarlı bir davlumbaz güvenliğinizi tehlikeye sokabilir. Gözle
görülür bir hasarın olup olmadığını kontrol ediniz. Hasarlı bir cihazı
asla çalıştırmayınız.
Cihazın elektrik güvenliği ancak yönetmeliklere uygun koruyucu bir
kablo sisteminin (topraklama hattı) mevcut olması halinde
sağlanabilir. Bu temel güvenlik şartının mevcut olması çok önemlidir.
Gerektiğinde binadaki elektrik donanımını bir elektrikçiye kontrol
ettirebilirsiniz.
Davlumbazın güvenli ve sorunsuz çalışabilmesi ancak resmi
elektrik dağıtım şebekesine bağlanması koşulu ile sağlanır.
Davlumbazın montajından önce tip etiketindeki bağlantı değerlerini
(frekans, voltaj ve sigorta) evinizin elektrik şebeke verileri ile
karşılaştırınız.
Bu verilerin birbirleri ile uyuşması şarttır. Bu konuda emin olmak için
bir elektrikçiye danışınız.
Çoklu priz veya uzatma kablosu gerekli güvenliği sağlayamazlar
(yangın tehlikesi). Davlumbaz bunlarla elektrik şebekesine
bağlanmamalıdır.
Fan sistemi mutfak dışında olan cihazlar için (... EXT tipi
davlumbaz modelleri) her iki üniteyi birbirine bağlayan uçları soketli
ve fişli bağlantı kablosu gereklidir.
Bu cihazlar ancak bir Miele harici fanı ile kombine edilebilirler.
6
Page 7
Güvenlik Tavsiyeleri ve Uyarılar
Güvenli bir şekilde çalışabilmesi için davlumbazı ancak monte
edildikten sonra kullanınız.
Bu davlumbaz ev dışında bir yerde (örneğin: tekne gibi)
çalıştırılamaz.
Cereyan ileten parçalara temas etme olasılığı veya elektrikli
parçaların değiştirilmesi tehlikelidir ve davlumbazın bozulmasına
sebep olabilir.
Cihazın kasasını ancak montaj ve temizlik çerçevesinde yazıldığı
kadar açınız. Cihazın diğer parçalarını asla açmaya çalışmayınız.
Davlumbaz Miele yetkili servisi tarafından tamir edilmediğinde
garanti hakkı ortadan kalkar.
Miele ancak orijinal yedek parçalar ile cihazın güvenle çalışmasını
sağlayabilir. Bozuk parçalar sadece Miele-orijinal-yedek parçaları ile
değiştirilebilir.
Montaj, bakım ve tamir işlerinde cihaz elektrik şebekesinden
ayrılmalıdır. Aşağıdaki şartlar yerine getirildiğinde cihaza şebekeden
gelen cereyan kesilmiş olur:
– Evdeki sigortalar kapatılmalıdır veya
– Evdeki telli sigorta yuvasından tamamen çıkarılmalıdır veya
– Fiş (eğer varsa) prizden çekilmelidir. Fişi prizden çekerken
kablodan tutup çekmeyiniz, fişi tutarak prizden çıkartınız.
7
Page 8
Güvenlik Tavsiyeleri ve Uyarılar
Davlumbazla Aynı Anda Çalışan Ocak ve Benzerleri
Yanan gazlar zehirlenmeye sebep olabilir!
Davlumbazın mutfaktaki havayı kullanarak yanan diğer bir ısıtma
cihazı ile birlikte aynı zamanda çalışması çok özel dikkat isteyen bir
durumdur.
Bulundukları ortamda çalışmaları için havaya gereksinimi olan
ısıtma cihazları yakacakları havayı oradan çeker ve atık gazlarını bir
sistem kanalı (baca gibi) ile dışarı tahliye ederler. Bunlar gazlı,
mazotlu, kömürlü ısıtıcılar, su ısıtıcıları, gazlı ocaklar veya fırınlar
olabilir.
Davlumbaz mutfaktaki havayı ve yan odalardaki havayı çeker alır.
Burada şunları sayabiliriz:- Hava tahliye sistemi,
- Harici fan ile hava tahliyesi, - Mutfak dışına takılan havalandırma
ile havalandırma.
Hava girişi yetersiz olursa bir düşük basınç oluşur. Yanan ocaklar
için çok az hava kalır. Ocakların yanması olumsuz etkilenir.
Zehirli gazlar baca veya tahliye kanallarından mutfağa geri çekilir.
Ölüm tehlikesi!
8
Page 9
Güvenlik Tavsiyeleri ve Uyarılar
Davlumbazın ve havaya gereksinimi olan diğer bir cihazın
tehlikesizce aynı anda çalışması ancak en fazla 4 Pa (0,04 mbar)
gibi düşük bir basınca ulaşılması ve bu sayede gazın geri emilmesi
önlendiğinde mümkün olabilir.
Bu ancak kapı ve pencere gibi kapatılamayan yerlerden gelen hava
sayesinde olabilir. Burada yeterli hava akımının sağlanmasına
dikkat ediniz. Sadece hava giriş- çıkışının meydana geldiği bir baca
bu işlem için yeterli değildir.
Böyle bir durumda evin tüm havalandırma sistemi gözden
geçirilmelidir. Bunun için baca ustasından bilgi alınız.
Davlumbaz havalandırma sisteminde çalıştırılacaksa, o zaman
havaya gereksinimi olan başka bir ısıtma cihazının aynı zamanda
çalışması bir engel değildir.
9
Page 10
Güvenlik Tavsiyeleri ve Uyarılar
Doğru Kullanım
Davlumbazın altında açık alevli gril veya flambe gibi yüksek alevli
yiyecekler hazırlamak kesinlikle yasaktır. Çalışmakta olan davlumbaz
alevleri filtresine doğru çeker. Davlumbaz tarafından emilmiş olan
yağlar nedeniyle yangın tehlikesi oluşabilir!
Pişirme sırasında oluşan güçlü bir ısı etkisi davlumbaza zarar
verebilir.
– Gazlı ocakları üzerinde bir tencere olmadan açık bırakmayınız.
Tencereyi kısa bir süre için ocaktan aldığınız zaman bile gazlı
ocağınızı kapatınız.
– Ocak büyüklüğüne göre pişirme kabı seçiniz.
– Ocaktan çıkan alev tencerenin tabanından dışarı taşmamalıdır.
– Pişirme kaplarının aşırı ısınmasına engel olunuz (örneğin Wok ile
pişirme gibi).
Davlumbazı ancak ocağınızı kullandığınız zaman açınız.
Ocak yanarken davlumbaz açılmazsa, kondense su birikimi olur. Bu
birikim cihazda korozyona sebep olabilir.
Kızgın yağ alev alabilir ve davlumbazı yakabilir.
Ocakta kızgın yağ ile bir yemek hazırladığınızda tencere, tava ve
fritözünüzü kontrol altında tutunuz. Elektrikli grilinizi de kullanırken
dikkatiniz devamlı üzerinde olmalıdır.
10
Page 11
Güvenlik Tavsiyeleri ve Uyarılar
Davlumbazı yağ filtresi takılmadan asla kullanmayınız.
Bu sayede cihazın çalışmasını olumsuz etkileyecek olan yağ ve
kirlerin birikmesini önlemiş olursunuz.
Yemek pişirme sırasında yukarı doğru yükselen ısı nedeniyle
davlumbaz çok ısınır.
Davlumbazın gövdesini ve yağ filtresini cihaz ancak soğuduktan
sonra tutunuz.
Doğru Montaj
Kullanılan ocağın üreticisinin ocak üzerine bir davlumbazın
çalışmasına izin verip vermediğine dikkat ediniz.
Katı yakıtla yanan ocakların üzerine davlumbaz monte edilemez.
Ocak ile davlumbaz arasındaki mesafenin az olması davlumbazın
zarar görmesine sebep olabilir.
Ocak üreticisi tarafından daha büyük bir güvenlik mesafesi
öngörülmediği takdirde ocak ile davlumbaz alt kenarı arasında
"Montaj" bölümünde verilen mesafelere dikkat ediniz.
Davlumbazın altında çeşitli ocaklar çalışıyorsa, o zaman en büyük
güvenlik mesafesi esas alınmalıdır.
Davlumbaz kurulurken montaj talimatına dikkat ediniz.
Hava tahliye kanalında ancak yanmayan maddeden boru veya
hortum kullanılabilir. Bunları Miele mağazalarından veya yetkili
servislerden elde edebilirsiniz.
Hava tahliyesi odaların havalandırılması veya ısıtılması için
kullanılmakta olan bir duman veya gaz bacasına bağlanmamalıdır.
Bu hava çıkışı halen kullanılmayan bir bacaya verilecekse, ilgili
makamların yönetmeliklerini dikkate almak gerekir.
Temizlik ve Bakım
Temizlik işlemi kullanım kılavuzunda yazıldığı gibi yapılmadığı
takdirde yangın tehlikesi oluşabilir.
11
Page 12
Güvenlik Tavsiyeleri ve Uyarılar
Bir buharlı temizlik aletinin buharı elektrik ileten parçalara sızabilir
ve kısa devreye sebep olabilir.
Davlumbazın temizliği için asla buharlı temizlik aleti kullanmayınız.
Aksesuar
Ancak Miele firması tarafından öngörülen orijinal-aksesuarlar
cihaza monte edilebilir veya takılabilir. Bunun dışında yabancı
aksesuarlar takıldığı takdirde tüketicinin garanti talebi karşılanmaz
veya ürünle ilgili sorumluluk ortadan kalkar.
12
Page 13
Çevre Korumaya Katkınız
Ambalajın Kaldırılması
Ambalaj cihazı nakliye sırasında
meydana gelebilecek hasarlardan korur.
Ambalaj malzemesi geri dönüşümlü
maddelerden seçildiği için ham madde
tasarrufu sağladığı kadar çöp
oluşumunu da azaltır.
Bu malzemelerin geri dönüşümlü olması
ham madde tasarrufu sağlar ve çöp
oluşumunu azaltır.
Eski Cihazın Çıkarılması
Eski elektrikli ve elektronik cihazlarda
hala işe yarayabilecek değerli parçalar
bulunabilir. Ayrıca cihazların
çalışmalarını sağlayan ve artık
kullanılmayacak kadar eskidiğinde atık
merkezlerine iletilen cihazların içinde
doğaya ve çevreye zararlı olabilecek
maddeler bulunabilir. Bu nedenle artık
kullanmadığınız eski cihazınızı asla çöpe
atmayınız.
Bunun yerine belediye tarafından
öngörülen toplama merkezlerine vererek
elektrikli ve elektronik parçaların
yeniden değerlendirilmelerini sağlayınız.
Lütfen eskiyen cihazınızın evden
çıkarılıncaya kadar çocukların güvenliği
açısından uygun bir yerde saklanmasını
sağlayınız.
13
Page 14
Fonksiyon Açıklamaları
Davlumbazın donanımına bağlı olarak
şu fonksiyonlar yürütülebilir:
Hava Tahliye Sistemi
Aspiratör mutfaktaki yemek buharını
çeker. Bu arada çekilen hava yandaki
çekiş-panellerinde ve yağ filtresinden
geçirilir ve temizlenir. Daha sonra hava
dışarıya tahliye edilir.
Havalandırma Sistemi
Mutfakta çekilen hava yan çekiş
panelleri ve yağ filtresi ve ayrıca iki koku
filtresi tarafından temizlenir. Bunun
arkasından temizlenen hava mutfağa
geri verilir.
DA 2620 ile havalandırma işlemi
mümkün değildir.

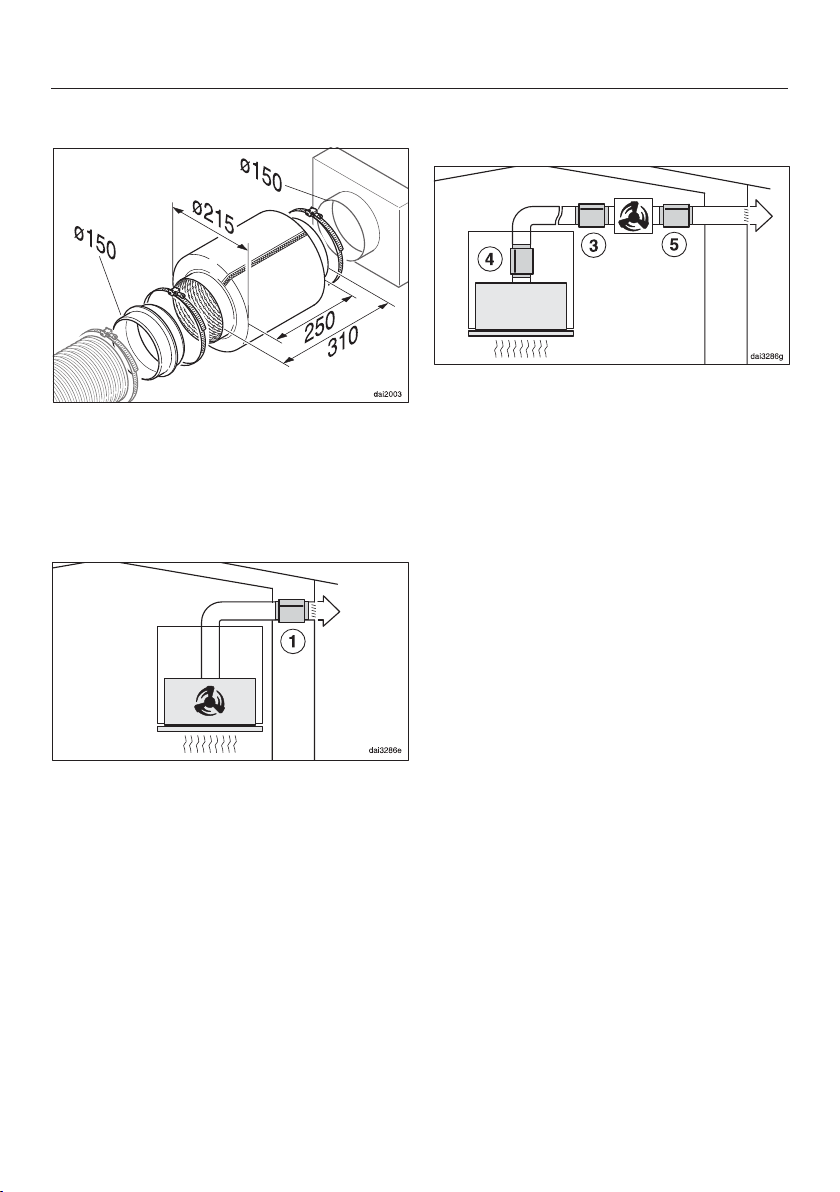

Dışarı takılan fan sistemi
( ...EXT model davlumbazlar)
Mutfak duvarının dışına takılan fan
sistemine bağlanmak üzere üretilmiş
davlumbazlarda havayı çeken fan
mutfağın dış duvarında istenilen bir yere
monte edilebilir. Mutfak dışındaki fan bir
kumanda kablosu ile davlumbaza
bağlanabilir ve Con@ctivity 2.0 ile veya
davlumbazın kumanda tuşları ile
kumanda edilir.
14
Page 15
Fonksiyon Açıklamaları
Con@ctivity 2.0-Fonksiyonu
Otomatik Kumanda
Bu davlumbaz bir iletişim modülü ile
donatılmıştır. Bu modül sayesinde
davlumbazın otomatik kumandası ile bir
Miele elektrikli ocağın çalışma durumu
bağlantılı olarak kumanda edilebilir.
Burada gerekli olan şart ocağın da
kendine ait bir iletişim modülü
Con@ctivity 2.0-fişi ile donatılmış
olmasıdır.
Ocak çalışması ile ilgili bilgileri telsizle
davlumbaza bildirir.
– Ocak açılırken ocak aydınlatması ve
kısa süre sonra davlumbazın fanı
devreye girer.
– Pişirme işlemi sırasında davlumbaz
fan kademesini otomatik olarak seçer.
Fan çalışma gücü seviyesi açılan
ocak sayısına ve seçilen pişirme
kademesine bağlıdır.
– Yemek pişirme işleminden sonra fan
ve ocak aydınlatması verilen süreye
göre otomatik olarak kapanır.
Bu fonksiyonla ilgili ayrıntılı bilgiyi
"Kullanım" bölümünde bulabilirsiniz.
Con@ctivity 2.0-fişinin takılmasında
ocakta bağlantı yerinin olup olmadığını
kontrol ediniz.
Con@ctivity 2.0-fonksiyonundan
faydalanmak için ocak ile davlumbaz
arasında bir telsiz bağlantısı kurulmuş
olmalıdır ("Con@ctivity 2.0Fonksiyonunun Devreye Alınması" böl.
bkz.).
15
Page 16
Davlumbaz Görünümü
16
Page 17
Davlumbaz Görünümü
a
Üfleme Boruları
Hava tahliyesi duruma göre arkaya veya yukarıya yönlendirilebilir.
b
Ocak Aydınlatma
c
Koku Filtresi (2 adet)
Havalandırma için satın alınabilen parça (sadece DA 2660, DA 2690 modelleri
için)
d
Yağ Filtresi (DA 2660, DA 2690: 2 ad. DA 2620: 4 ad.)
e
Yandan çekiş paneli (DA 2660, DA 2690: 1 ad.; DA 2620: 2 ad.)
f
Kumanda Üniteleri
g
Ocak Aydınlatma Tuşu
h
Fan Açma/Kapama Tuşu
i
Fan Gücü Ayar Tuşu
j
Fan Süresini Uzatma Tuşu
k
Çalıştırma Saati-Tuşu
17
Page 18
Kullanım (Otomatik-çalıştırma)
Con@ctivity 2.0 devrede ise davlumbaz
daima otomatik çalıştırmada çalışır
("Con@ctivity 2.0-Fonksiyonunun
Devreye Alınması").
Davlumbazın fonksiyonları artık manuel
kullanılabilir ("Con@ctivity 2.0Fonksiyonsuz Pişirme" böl. bkz.).
Con@ctivity 2.0-Fonksiyonlu Pişirme(Otomatik Kullanım)
Bir ocağı herhangi bir kademede
açınız.
Davlumbazın ışığı açılır.
Bir kaç saniye sonra fan açılır, önce kısa
bir süre için 2. kademeye, daha sonra
hemen 1. kademeye geçilir.
Pişirme işlemi sırasında davlumbaz fan
kademesini otomatik olarak seçer.
Burada önemli olan açılan toplam ocak
sayısı ve seçilen pişirme kademeleridir.
Ocakta yüksek bir güç kademesi
seçerseniz veya birkaç ocağı birden
açarsanız, davlumbaz da daha
yüksek bir fan kademesini çalıştırır.
Tepki Süresi
Davlumbazın tepki süresi gecikmelidir.
Bununla ocaktaki güç kademesi
değişikliğinin buhara sebep olacağı
dikkate alınır.
Ocak bilgileri aralıklarla davlumbaza
yollandığından gecikmelere yol açabilir.
Tepki birkaç saniye veya dakika içinde
görülür.
Ocağın güç kademesini
düşürdüğünüzde veya diğer ocakları
kapadığınızda fan kademesi de buna
göre ayarlanır.

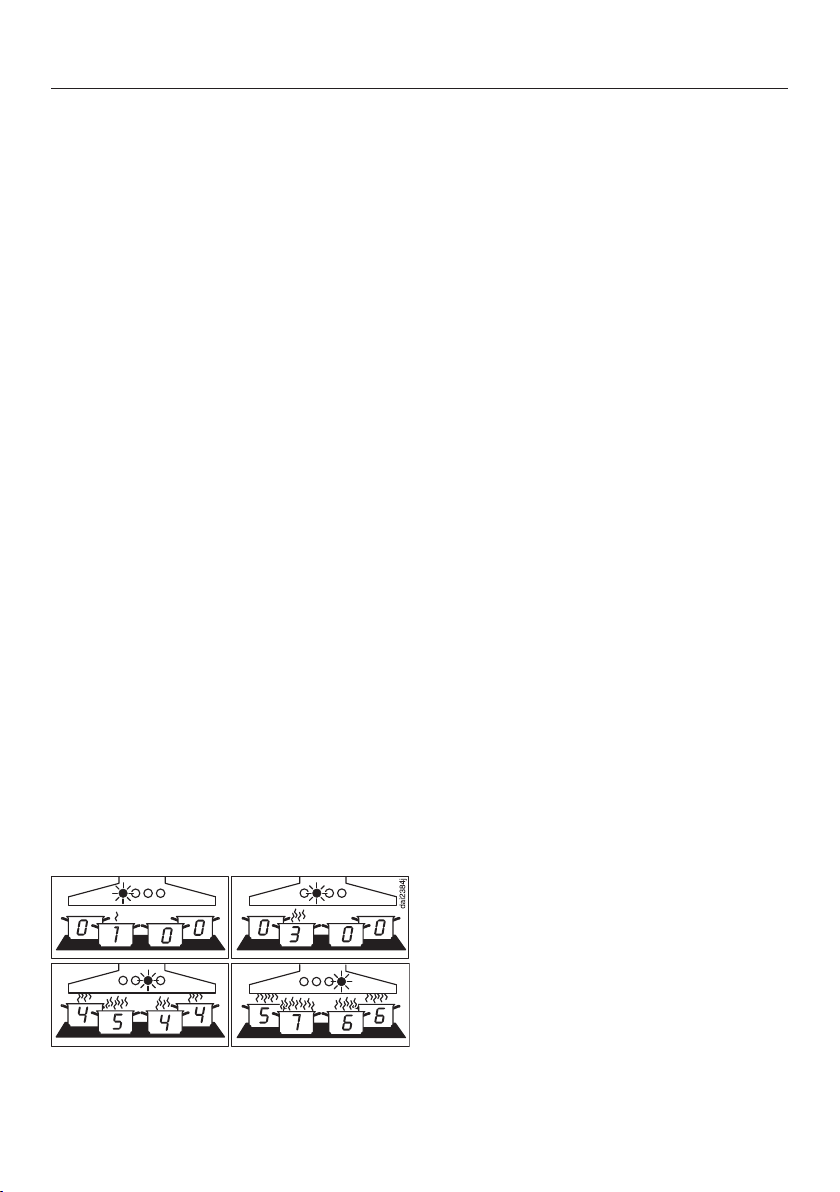

1 ile 4 arası fan kademeleri için örnekler
18
Page 19
Kullanım (Otomatik-çalıştırma)
Kızartma İşlemi
Bir tavayı ısıtmak için kızartmaya
başlamadan önce ocağı en üst
kademeden açarsanız ve yaklaşık 60
ile 90 saniye* sonra daha düşük bir
kademeye dönerseniz, bu bir
kızartma işlemi olarak tanımlanır.(*60
saniye ile 5 dakika arası bir Highlight-
Ocak'da.)
Davlumbaz açılır ve ocak 3. kademeye
düşürüldükten sonra bu fan
kademesinde yaklaşık 5 dakika kadar
kalır.
Sonunda fan kademesi tekrar
Con@ctivity-fonksiyonu ile belirlenir.
Kendiniz manuel olarak önceden
başka bir fan kademesi seçebilirsiniz.
Cihazın Kapatılması
Bütün ocakları kapatınız.
Bütün ocakları kapattıktan sonra fan bir
kaç dakika içinde kademesini düşürür
ve sonunda kapanır.
Böylece mutfaktaki hava kalan buhar ve
kokulardan arınmış olur.
– Fan yoğun kademeden hemen 3.
kademeye iner.
– Fan 3. kademede çalışıyorsa, yaklaşık
1 dakika sonra 2. kademeye döner.
– Fan 2. kademeden 2 dakika sonra 1.
kademeye döner.
– 2 dakika sonra 1. kademede fan
kapanır.
– 30 saniye sonra ışık kapanır.
Pişirme işlemi tamamlanmıştır.
19
Page 20
Kullanım (Otomatik-çalıştırma)
Otomatik Çalıştırmadan Geçici Çıkış
Pişirme işlemi sırasında otomatik
çalıştırmadan geçici olarak çıkılabilir,
bunun için:
Manuel olarak başka bir fan kademesi
seçebilirsiniz, veya
Davlumbazı manuel kapatabilirsiniz,
veya
Davlumbazın fan süresini uzatma
fonksiyonunu devreye alabilirsiniz.
Fan seçilen süre sonunda kapanır. Işık
açık kalır.
Davlumbazın fonksiyonları artık manuel
kullanılabilir ("Con@ctivity 2.0Fonksiyonsuz Pişirme" böl. bkz.).
Otomatik Çalıştırmaya Dönüş
Davlumbaz otomatik çalıştırmaya tekrar
şöyle döner:
Bir fan kademesini manuel seçtikten
sonra davlumbazı yaklaşık 5 dakika
kullanmazsanız veya
manuel seçilen fan kademesi tekrar
otomatik kademeye uygunsa, veya
davlumbaz fanı ve ocak en az 30
saniye sonra kapanırsa.
Ocağın bir sonraki açılışında tekrar
otomatik kullanım başlar.
Davlumbazı komple bir pişirme işlemi
için manuel kullanmak isterseniz,
davlumbazın fanını ocaktan önce
açınız.
Pişirme işleminden sonra davlumbaz
ve ocak en az 30 saniye sonra
kapanırsa, ocağın bir sonraki
açılışında tekrar otomatik kullanım
başlar.
20
Page 21
Kullanım (Manuel çalıştırma)
Con@civity 2.0-Fonksiyonsuz Pişirme (Manuel Kullanım)
Davlumbaz aşağıda belirtilen şartlarla
manuel olarak kullanılabilir:
– Bunun için Con@ctivity 2.0-
fonksiyonun devrede olmaması
gerekir.
– Con@ctivity 2.0-Fonksiyonu geçici
olarak devre dışıdır ("Otomatik
çalışmadan geçici çıkış" böl. bkz.).
Fanın Açılması
Açma-/Kapama tuşuna basınız.
Fan 2. kademede çalışmaya başlar.
Sembol ve fan kademesi
göstergesinde 2 yanar.
Güç Kademesi Seçimi
Hafif ile fazla miktarda buhar ve koku
için 1 ile 3 arası güç kademesi
seçilebilir.
Kızartmada oluşan fazla miktarda buhar
ve koku için yoğun kademe olarak IS
kademesini seçiniz.
Düşük bir güç kademesi için ""
tuşuna veya daha yüksek bir kademe
için "" tuşuna basınız.
Yoğun Kademeye Dönüş
Güç ayar sistemi devrede ise (önceden
ayarlanmışsa), fan 5 dakika sonra
otomatik olarak 3. kademeye geri döner.
ve kokusu tamamen temizlenmiş
olacaktır. Fan süresini uzatma
fonksiyonu sayesinde fan önceden
belirlenen bir saatte otomatik olarak
kapanır.
Yemek pişirme işleminden sonra fan
açıkken fan süresini uzatma 5 15
tuşuna basınız.
– 1-defa basıldığında: Fan 5 dakika
sonra kapanır (5 ışığı yanar).
– 2-defa basıldığında: Fan 15 dakika
sonra kapanır (15 ışığı yanar).
– 5 15 süre uzatma tuşuna yeniden
basıldığında , fan açık kalır (5 15
ışığı söner).
Fanın Kapatılması
Fanı Açma/Kapama-tuşu ile
kapatınız.
Sembolün ışığı söner.
Ocak Aydınlatmasını Açma/ Kapama
Ocak aydınlatmasını fandan bağımsız
olarak açabilir veya kapatabilirsiniz.
Bunun için aydınlatma tuşuna
basınız.
Aydınlatma açıkken sembolünün ışığı
yanar.
Fan süresini uzatma seçimi
Hem hava tahliye sisteminde, hem de
havalandırma sisteminde yemek pişirme
işleminden sonra fanın bir kaç dakika
daha çalıştırılması tavsiye edilir.
Böylece mutfakta kalan yemek buharı
21
Page 22
Kullanım (Manuel çalıştırma)
Güç Ayarı
Güç ayar sistemi enerji tasarrufuna
yardımcı olur. Bu sistem fanın otomatik
olarak bir düşük kademeye dönmesini
ve aydınlatmanın kapatılmasını sağlar.
– Yoğun kademe seçilmişse 5 dakika
sonra otomatik olarak 3. kademeye
geri döner.
– Fan kademesi olarak 3, 2 veya 1
seçilmişse, 2 saat sonra daha düşük
bir kademeye iner ve 30 dakikalık
dilimler içinde kapanır.
– Açılan ocak aydınlatması 12 saat
sonra otomatik olarak kapatılır.
Güç Ayarının Kapatılması-/Açılması
İsterseniz güç yönetimini devreden
çıkartabilirsiniz.
Fakat bu seçimin enerji tüketimini
yükselmesine sebep olacağını
unutmayınız.
Fanı ve aydınlatmayı kapatınız.
Açmak için tuşuna basınız.
1 ve IS göstergeleri devamlı yanıyor.
İşlemi fan süresini uzatma tuşu 5
15 ile onaylayınız.
Bütün kontrol lambaları söner.
Onay 4 dakika içinde gerçekleşmezse
eski ayar uygulanır.
Fan kademe göstergesinde 1 ışığı
yanıncaya kadar yaklaşık 10 saniye
kadar 515 fan süresini uzatma
tuşuna basınız.
Sonra arka arkaya şu tuşlara basınız:
– aydınlatma tuşuna,
– "" tuşuna ve tekrar
– aydınlatma tuşuna,
Güç ayarı devrede ise 1 ve IS
göstergelerinin ışıkları sürekli yanar.
Devrede değilse 1 ve IS ışıkları yanıp
söner.
Kapatmak için "" tuşuna basınız.
1 ve IS göstergeleri yanıp sönüyor.
22
Page 23
Kullanım (Otomatik ve manuel çalıştırma)
Çalıştırma Saati Sayacı
Davlumbazın çalıştığı süre cihaz
tarafından hafızaya alınır.
Filtrenin temizlenmesi veya
değiştirilmesi gerektiğinde çalışma saati
sayacı yağ filtresi sembolü veya koku
filtresi- sembolünün ışıklarını yakarak
sinyal verir. Filtre temizliği ve
değiştirilmesi ve çalışma sayacının geri
alınması ile ilgili bilgileri "Temizlik ve
Bakım" bölümünde bulabilirsiniz.
Yağ Filtresi Sayacının Değiştirilmesi
Çalışma saati sayacını kendi pişirme
alışkanlıklarınıza göre ayarlayabilirsiniz.
Fabrikada temizlik aralığı 30 saat olarak
ayarlanmıştır.
– Çok fazla kızartma ve fritöz
yapıldığında daha kısa bir süre olarak
20 saat uygun olabilir.
– Arada bir yemek yapsanız dahi, kısa
çalışma saati ayarı uygun olabilir.
Böylece biriken yağların katılaşması
ve temizliği zorlaştırması önlenmiş
olur.
1................................ . Gösterge 20 saat
2................................ . Gösterge 30 saat
3................................ . Gösterge 40 saat
IS ............................. Göstergesi 50 saat
Kısa bir çalışma süresi seçmek için
"" sembolüne veya daha uzun bir
süre seçmek için "" sembolüne
basınız.
Bu işlemi çalışma saati tuşu ile
onaylayınız.
Bütün lambalar söner.
Onay 4 dakika içinde gerçekleşmezse
eski ayar uygulanır.
– Düzenli olarak çok yağsız yemekler
pişiriyorsanız, temizlik aralıkları 40
veya 50 saat olarak seçilebilir.
Fanı Açma/Kapama-tuşu ile
kapatınız.
Aynı anda fan uzatma tuşuna 515
ve çalışma saati-tuşuna basınız.
Çalışma saati tuşunun yağ filtresi
sembolü ve fan kademe
göstergesinden bir gösterge ışığı yanıp
söner.
1 ile IS arası göstergeler ayarlanan
süreyi gösterir:
23
Page 24
Kullanım (Otomatik ve manuel çalıştırma)
Koku filtresi çalışma sayacının devreye alınması/değiştirilmesi
Havalandırma sisteminde koku filtresine
gerek vardır.
Koku filtresi çalışma saati sayacı bir
defalığına çalıştırılmalı ve çalışma süresi
sizin yemek pişirme alışkanlığınıza göre
ayarlanmalıdır.
Fanı Açma/Kapama-tuşu ile
kapatınız.
Aynı anda "" sembolüne ve çalışma
saati tuşuna basınız.
Çalışma saati tuşunun koku filtresi
sembolü ve fan kademe
göstergesinden bir göstergenin ışığı
yanıp söner.
1 ile IS arası göstergeler ayarlanan
süreyi gösterir:
1.............................. . Gösterge 120 saat
2.............................. . Gösterge 180 saat
3.............................. . Gösterge 240 saat
IS ........................ Gösterge devre dışıdır
Kısa bir çalışma süresi seçmek için
"" sembolünü veya uzun bir süre
seçmek için "" sembolünü seçiniz.
Bu işlemi çalışma saati tuşu ile
onaylayınız.
Çalışma Saati Sayacının Kontrolü
Çalışma saati sona ermeden sürenin
yüzde kaçının geçtiğini görebilirsiniz.
Fanı Açma/Kapama-tuşu ile açınız.
Çalışma saati tuşuna basınız ve
basılı tutunuz.
– bir defa basıldığında, yağ filtresi
çalışma saati kontrol edilir. Yağ filtresi
sembolünün ışığı yanar.
– iki defa basıldığında koku filtresi
çalışma saati kontrol edilir. Koku
filtresi sembolünün ışığı yanar.
Aynı zamanda bir veye birden fazla fan
kademesi göstergesinin ışığı yanıp
söner.
Yanıp sönen sensörlü tuşların sayısı
geçen çalışma saatini yüzde olarak
gösterir.
1 Gösterge ................................... % 25
1 ve 2 Gösterge ........................... % 50
1 ve 3 Gösterge arası .................. % 75
1 ve IS Gösterge arası ............... % 100
Davlumbaz kapandığında veya bir
elektrik kesintisinde geçen çalışma
süresi hafızaya alınır.
Bütün kontrol lambaları söner.
Onay 4 dakika içinde gerçekleşmezse
eski ayar uygulanır.
24
Page 25
Enerji Tasarrufu Önerileri
Bu davlumbaz çok randımanlı ve enerji
tasarrufu sağlayarak çalışır. Ekonomik
kullanım için aşağıdaki öneriler size
yardımcı olacaktır:
– Pişirme işleminde mutfağın iyi
havalandırılması gerekir. Hava
tahliyesi sırasında mutfağa yeterli
hava girmediği takdirde davlumbaz
randımanlı çalışmaz ve çalışma sesi
yükselir.
– Yemeklerinizi mümkün olduğu kadar
düşük bir ısı ayarı ile pişiriniz. Yemek
buharının az olması sonucunda
davlumbaz düşük bir güç
kademesinde ve daha az enerji
tüketerek çalışır.
– Con@ctivity-Fonksiyonunu kullanınız.
Davlumbaz otomatik olarak açılır ve
kapanır. Pişirme durumuna göre en
uygun güç kademesi seçilir ve buna
bağlı olarak düşük bir enerji tüketimi
sağlanır.
– Davlumbaz manuel kullanılacaksa,
şunlara dikkat edilmelidir:
temizlenmesi için fan süresini
uzatma fonksiyonundan
faydalanınız. Fan seçilen uzatma
süresinin sonunda otomatik olarak
kapanacaktır.
– Filtreleri düzenli aralıklarla temizleyiniz
ve değiştiriniz. Aşırı kirlenen filtreler
çalışma gücünü azaltır, yangın
tehlikesini arttırır ve hijyen açısından
risk demektir.
– Davlumbazın çalıştığı güç
kademesini kontrol ediniz. Çoğu
zaman düşük bir güç kademesi
yeterli olacaktır. Yoğun kademeyi
sadece gerektiği zaman kullanınız.
– Mutfaktaki yemek buharı fazla
olduğunda biran evvel yüksek bir
çalışma kademesine geçiniz. Bu
hareket mutfakta dağılan yemek
buharını çekmek için davlumbazı
uzun bir süre çalıştırmaktan daha
randımanlı olacaktır.
– Yemek piştikten sonra davlumbazı
tekrar kapatmayı unutmayınız.
Pişirme işleminden sonra mutfakta
kalan buhar ve kokuların
25
Page 26
Temizlik ve Bakım
Cihazın Kasası
Genel
Cihazın yüzeyi ve kumanda üniteleri
kesik ve çiziklere karşı hassastır.
Bu nedenle aşağıdaki temizlik
önerilerini dikkate alınız.
Tüm yüzeyleri ve kumanda ünitelerini
sadece süngerli bir bez, sıcak su ve
biraz deterjanla temizleyiniz.
Davlumbazın içine su sızmamasına
dikkat ediniz.
Kumanda ünitelerini özellikle sadece
nemli bezle siliniz.
Daha sonra yüzeyleri yumuşak bir
bezle kurulayınız.
Aşağıdakiler kullanılmamalıdır:
– soda-, asit-, klorid veya çözücü
madde içeren temizlik ürünleri,
– toz veya krem deterjan gibi aşındırma
özelliği olan toz veya krem
deterjanlar, bulaşık süngerleri veya
eski süngerler.
Çelik yüzeyler için şunlara dikkat edilmelidir:
(kumanda üniteleri için geçerli değildir)
Genel bilgiler dışında çelik yüzeylerin
temizliğinde aşındırma özelliği
olmayan çelik-temizleme maddeleri
kullanılabilir.
Yüzeyin hızla kirlenmesini önlemek
için bir çelik bakım maddesi (yetkili
Miele servislerinden satın alınabilir)
kullanmanızı tavsiye ederiz.
Bakım maddesini yumuşak bir bezin
üzerine az miktarda dökünüz.
Kaplaması Renkli Cihazlar için Özel Bilgiler
Temizleme işlemi için bu bölümdeki
genel bilgileri dikkate alınız.
Temizlik sırasında yüzeylerin çizilmesi
önlenemez. Bu özellikle koyu renk
cihazlarda ve halojen lambalı
mutfaklarda görünümü olumsuz
etkiler.
Cam Yüzeyler için Özel Bilgiler
Genel bilgiler dışında cam yüzeylerin
temizliği için piyasada satılan bir cam
temizleme ürünü uygun olacaktır.
26
Page 27
Temizlik ve Bakım
Kumanda Üniteleri için Özel Bilgiler
Kirlerin yüzeyde uzun süre kalması
temizlik işlemini zorlaştıracaktır.
Kumanda üniteleri renk değiştirebilir.
Bu nedenle kirleri hemen
temizleyiniz.
Temizleme işlemi için bu bölümdeki
genel bilgileri dikkate alınız.
Kumanda ünitelerinin temizliğinde
çelik temizleme maddesi
kullanmayınız.
Yan Çekiş için Yağ Filtresi ve Panel
Yan çekiş paneli ve cihaz içindeki tekrar
kullanılabilen metal-filtre mutfak
buharındaki katı maddeleri (toz, yağ
gibi) tutar ve aspiratörün kirlenmesini
önler.
Aşırı yağlanmış bir filtre yangın
tehlikesi demektir!
Temizlik Aralığı
Toplanan kirlerin uzun süre kalması
katılaşmasına ve temizliğin
zorlaşmasına sebep olabilir. O nedenle
her 3-4 haftada bir yan çekiş panelinin
ve yağ filtresinin temizlenmesini tavsiye
ederiz.
Çalışma saati sayacı yağ-filtresisembolünün ışığını yakarak size yan
çekiş panellerinin ve yağ filtresinin
düzenli temizlenmesi gerektiğini
hatırlatır.
Çalışma saati sayacının temizlik için
ışık yakma aralığı sizin yemek pişirme
alışkanlıklarınıza göre ayarlanabilir
("Kullanım" bölümüne bakınız.).
27
Page 28
Temizlik ve Bakım
Panel ve Yağ Filtresinin Çıkarılması
Paneller ve yağ filtresi dışarı alınırken
yere düşebilir.
Bu zarar görmelerine neden olabilir.
Panelleri ve yağ filtresini dışarı
çıkartırken sıkıca tutunuz.
Yağ filtresini kilidini açınız ve dışarı
alınız.
Bir elinizle paneli tutunuz ve diğer
elinizle kilidi açınız. Paneli aşağıya
doğru sallandırınız.
Paneli biraz kaldırınız ve öne doğru
dışarı çeviriniz.
28
Page 29
Temizlik ve Bakım
Panelin elde temizlenmesi
Bunun için "Cihazın Kasası" altındaki
uyarılara dikkat ediniz.
Yağ Filtresinin Elde Yıkanması
Filtreyi elde deterjanlı sıcak su ve bir
bulaşık fırçası ile yıkayabilirsiniz.
Konsantre elde yıkama deterjanı
kullanmayınız.
Uygun Olmayan Temizlik Maddeleri
Uygun olmayan temizleme maddeleri
devamlı kullanıldığında yağ filtresine
zarar verebilir.
Şu ürünleri kullanmayınız:
– kireç çözücü temizlik ürünleri,
– toz veya krem deterjan gibi aşındırma
özelliği olan temizlik maddeleri,
– her türlü temizlikte kullanılan aşındırıcı
deterjan veya yağ çözücü spreyler,
– Fırın spreyi,
Panelin ve yağ filtresinin bulaşık makinesinde yıkanması,
Paneli ve yağ filtresini bulaşık
makinesine dikey olarak alt sepete
yerleştiriniz. Bu arada fıskiye kolunun
serbest hareket etmesine dikkat
ediniz.
Evlerde kullanılan hafif bir bulaşık
makinesi deterjanı kullanınız.
Yıkama ısı derecesi en az 50°C ile
maks. 65°C arası bir program seçiniz.
Bulaşık makinesinde yıkanırken yağ
filtresi üzerinde deterjana bağlı olarak
bir takım kalıcı renklenmeler meydana
gelebilir. Bu durum yağ filtresinin
fonksiyonunu olumsuz olarak
etkilemez.
29
Page 30
Temizlik ve Bakım
Temizlikten Sonra
Makinede yıkanan yağ filtresini
kuruması için su emici bir zemin
üzerine bırakınız.
Yağ filtresini ve panelleri yıkamak
üzere dışarı aldığınızda, filtrenin
takıldığı yuvayı da biriken yağlardan
arındırmak ve temizlemek gerekir. Bu
sayede yangın tehlikesi ortadan
kalkar.
Yağ filtresini tekrar yerine takınız. Yağ
filtresini takarken mandalın aşağıya
doğru durmasına dikkat ediniz.
Filtre ters takılırsa mandalı küçük bir
tornavida ile açabilirsiniz.
30
Buhar siperindeki paneli çeviriniz ve
arkaya asınız.
Paneli öne yukarı doğru kaldırınız ve
kilidin içine bastırınız.
Page 31
Temizlik ve Bakım
Yağ Filtresi Sayacının Geri Alınması
Temizlik işleminin sonunda çalışma
sayacı geri alınmalıdır.
Fan açıkken çalışma saati tuşuna
yaklaşık 3 saniye 1. gösterge
ışığı yanıp sönünceye kadar basınız.
Yağ filtresi sembolünün ışığı söner.
Yağ filtresi çalışma saati süresi
dolmadan önce temizlemek isterseniz:
Çalışma saati-tuşuna yaklaşık 6
saniye 1. gösterge ışığı yanıp
sönmeye başlayıncaya kadar basınız.
Koku Filtresi
Havalandırma sisteminde yağ filtrelerine
iki adet koku filtresi yerleştirilmelidir.
Bunlar pişirme sırasında mutfakta
oluşan kokuları yok eder.
Filtre buhar siperinin içine yağ filtresinin
üzerine takılır.
Koku filtrelerini yetkili bayi ve servislerde
bulabilirsiniz.
Cihaz için Koku Filtresi-Set DKF 19-1
gereklidir. Bu setin içinde iki adet koku
filtresi bulunur.

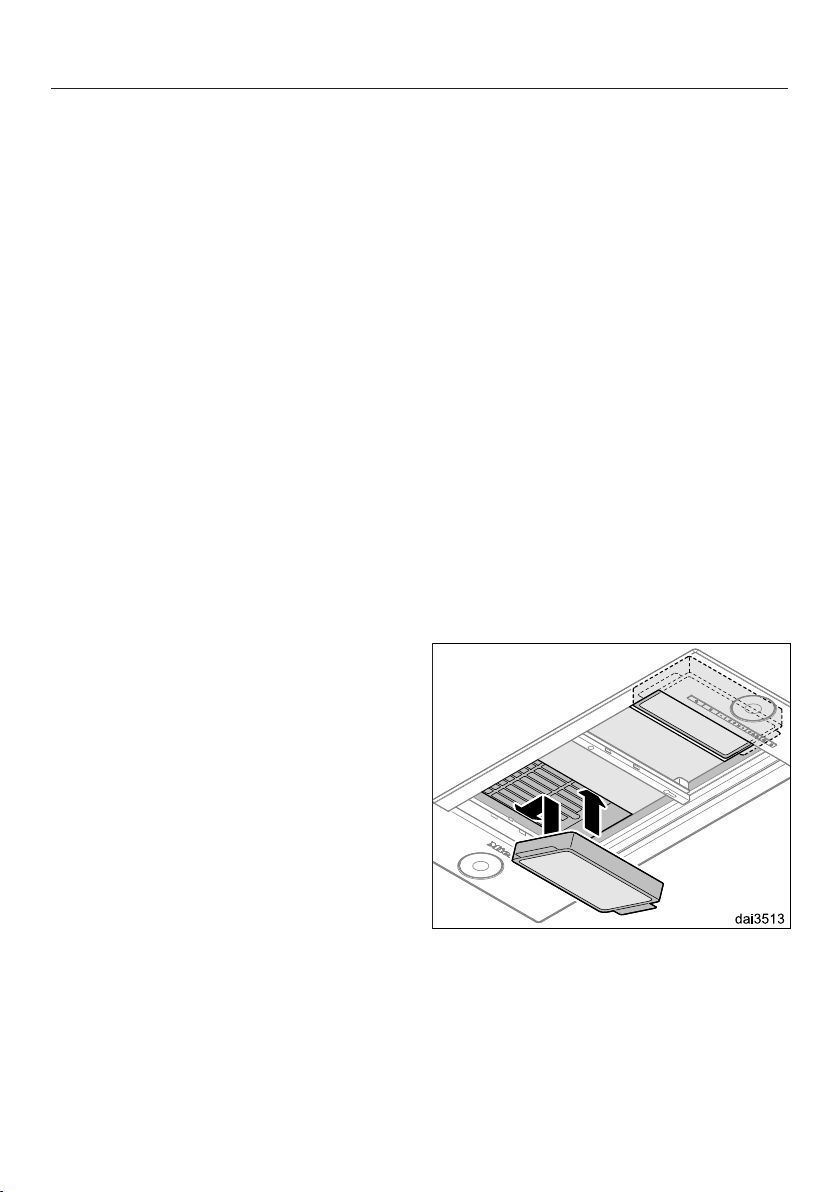

Koku Filtresinin Takılması/ Değiştirilmesi
Koku filtresinin takılması veya
değiştirilmesi için panel ve yağ filtresi
daha önce anlatıldığı gibi dışarı
alınmalıdır.
Koku filtrelerini paketinden çıkartınız.
Koku filtresini çekiş çerçevesine
bastırınız.
Yağ filtresini tekrar yerine takınız.
İlk yerleştirmede çalışma saati
sayacını devreye alınız ("Kullanım"
böl.bak.).
31
Page 32
Temizlik ve Bakım
Değiştirme Aralığı
Koku filtrelerini artık kokuların
çekilemediği zaman değiştiriniz.
Bu filtre en geç 6 ayda bir
değiştirilmelidir.
Çalışma saati sayacı koku-filtresi-
sembolünün ışığını yakarak size koku
filtresinin düzenli değiştirilmesi
gerektiğini hatırlatır.
Koku filtresi çalışma saati sayacını bir
defalığına devreye alınız ("Kullanım"
böl. bak.).
Koku Filtresi Çalışma Sayacının Geri Alınması
Çalışma saati devrede ise,
değiştirildikten sonra sayaç geri
alınmalıdır.
Bunun için fan açıkken iki defa
çalışma saati-tuşuna basınız ve
tuşu 1 gösterge ışığı yanıp sönünceye
kadar yaklaşık 3 saniye basılı tutunuz.
Koku filtresi-sembolünün ışığı
söner.
Koku filtrelerini çalışma saati bitmeden
önce değiştirmek isterseniz:
Bunun için fan açıkken iki defa
çalışma saati-tuşuna basınız ve
tuşu 1. gösterge ışığı yanıp
sönünceye kadar yaklaşık 6 saniye
basılı tutunuz.
Koku Filtresinin Atılması
Kullanılmış eski koku filtresini evdeki
çöpe atınız.
32
Page 33
Montaj
Montajdan Önce
Bunun için montajdan önce bu
bölümde verilen tüm bilgileri dikkate
alınız ve "Güvenlik Tavsiyeleri ve
Uyarılar" bölümüne bakınız.
Montaj Planı
Bütün montaj adımları ekteki montaj
açıklamasında yazılıdır.
Davlumbaz üst dolapların ve davlumbaz
bacalarının içine veya ocak adalarının
üstüne monte edilebilir.
Montajdan sonra cihazın üst kısmına
ulaşılabilir olmasına dikkat ediniz.
Eğer bu mümkün olmazsa montajdan
önce hava tahliye sistemini kurunuz ve
elektrik bağlantısını gerçekleştiriniz.
33
Page 34
Montaj
Montaj Malzemesi
34
Page 35
a
1 Hava tahliye borusu: 150
mm'lik hava tahliyesinde kullanılır.
b
1 ad. Redüksiyon borusu: 125
mm'lik hava tahliyesinde kullanılır.
c
1 adet Klepe: Motor ünitesinin
üfleme borusunun içine takılır
(havalandırma sisteminde yoktur).
d
Kızak kapakları çekiş alanının
montajı için kullanılır (DA2660:
2adet, DA2620: 1adet)
e
Havalandırma Parçası:(Sonradan
alınabilen parçalar arasında
bulunmaz , "Teknik Bilgiler" böl.
bkz.). Bu malzemeler içinde üfleme
kafesi ve aluminyum hortum
bulunmaktadır.
Montaj

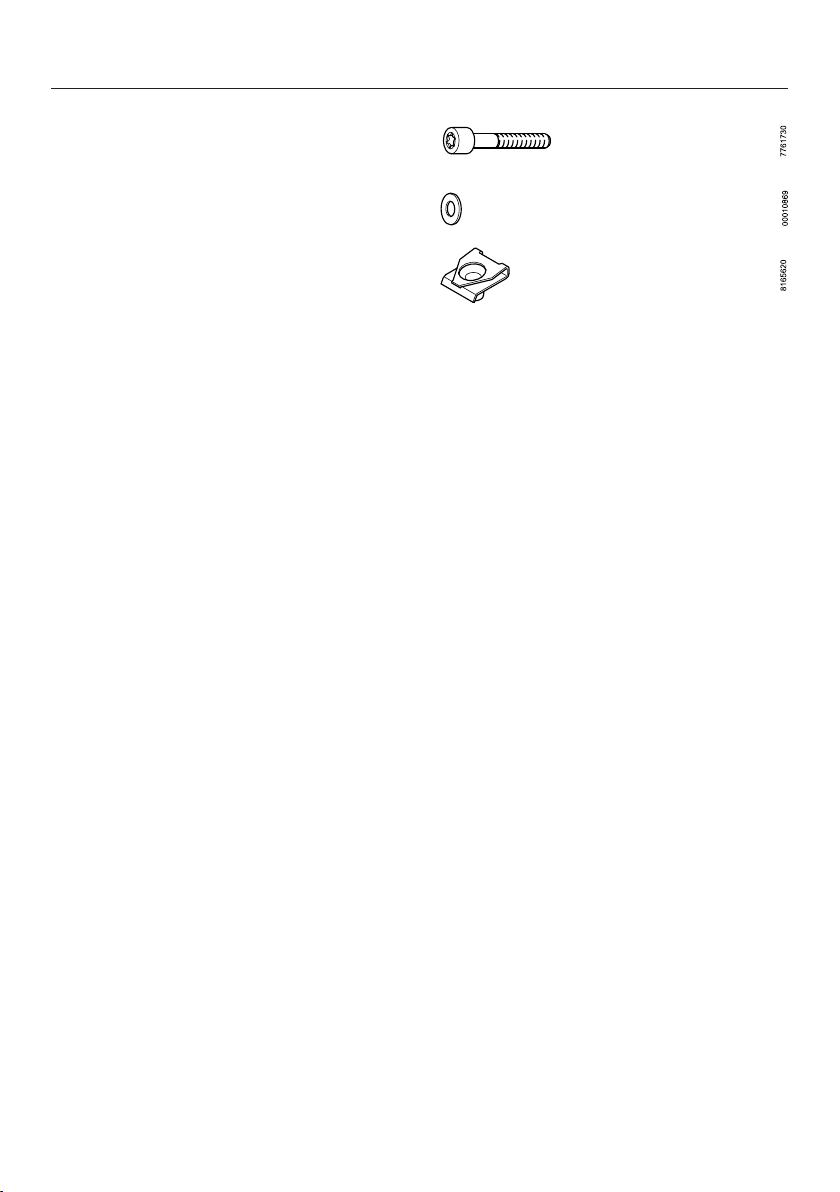

4 adet Vida M5 x 40 mm , 4 ad. Pul, 4
ad. Somun M5 Davlumbazın bir ara
tabana takılması için kullanılır.
35
Page 36
Montaj

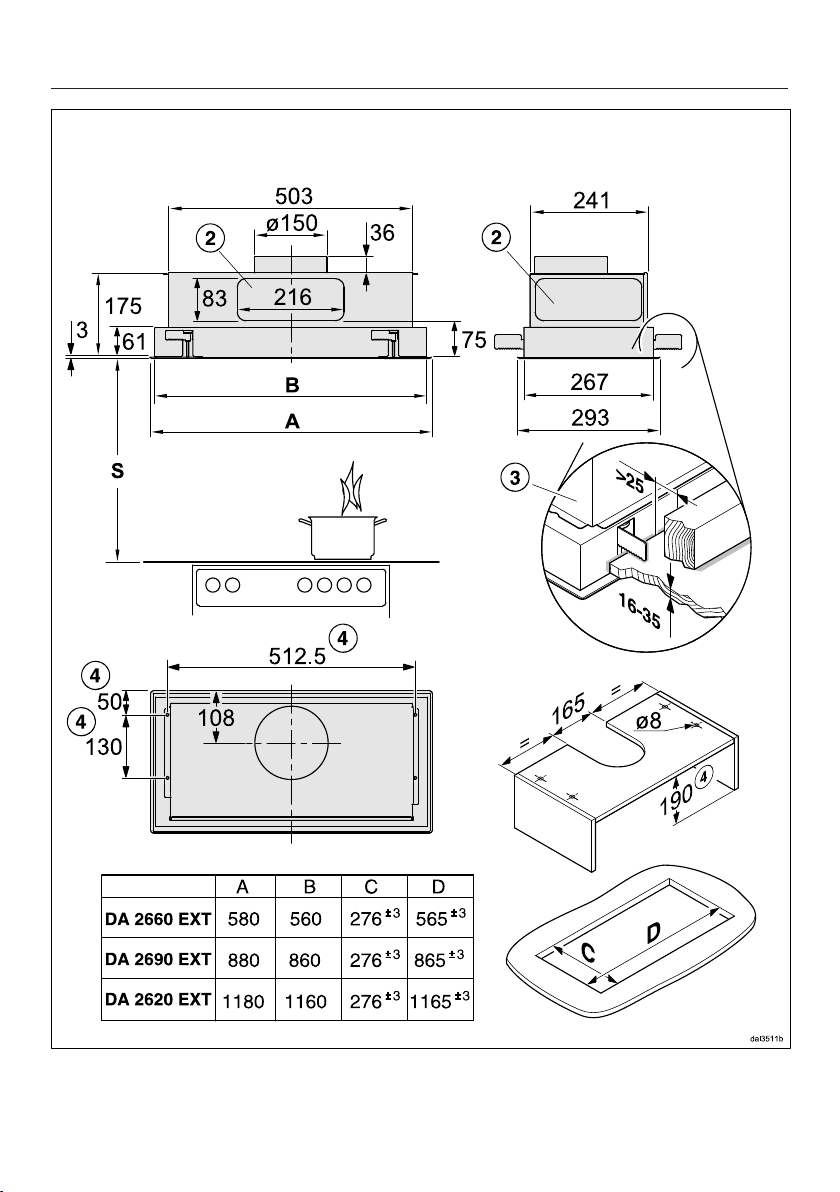

Cihaz Ölçüleri
36
Page 37
Montaj
37
Page 38
Montaj
a
Hava tahliyesi alternatif olarak arkaya bağlanabilir.
b
Hava tahliye bağlantısı alternatif olarak 222 x 89 mm'lik düz bir kanal ile arkaya
veya yan tarafa yapılabilir.
c
Davlumbaz klemens yardımı ile kesitin içine sabitlenir. Bunun için ahşap masif
bir montaj tablası gereklidir. Bu yapının davlumbaz ağırlığını taşıyabilmesine
dikkat ediniz. Klemenslerin takıldığı alanda kablo geçişi için en az 25 mm bir
kesit bırakılmalıdır.
d
Davlumbaz alternatif olarak dört adet sabitleme noktasından ara tabana
takılabilir.
Ocakla Davlumbaz Arasındaki Mesafe (S)
Ocak ile davlumbaz arasındaki mesafeyi ocak üreticisinin verdiği ölçülere göre
ayarlayınız.
Ocak üreticisi tarafından daha büyük bir güvenlik mesafesi öngörülmediği
takdirde, ocakla davlumbaz alt kenarı arasında en az şu güvenlik mesafesi
korunmalıdır:
Bunun için "Güvenlik Tavsiyeleri ve Uyarılar" bölümüne bakınız.
Ocak En Kısa Mesafe S
Elektrikli-Ocak 450 mm
Elektrikli-Gril, Fritöz (elektrikli) 650 mm
Toplam gücü 12,6 kW olan çok alevli gazlı-ocak,
brülörün > hiçbiri 4,5 kW üzerinde değildir.
> 12,6 kW ve toplam gücü ≤ 21,6 kW olan çok alevli
ocak,
brülörün > hiçbiri 4,8 kW üzerinde değildir.
Toplam gücü
> 21,6 kW olan çok alevli Ocak,
veya > 4,8 kW gücünde brülör.
≤ 6 kW gücünde Tek-Gazlı-Ocak 650 mm
> 6 kW ve ≤ 8,1 kW gücünde Tek-Gazlı-Ocak 760 mm
> 8,1 kW gücünde Tek-Gazlı-Ocak mümkün değil
38
650 mm
760 mm
mümkün değil
Page 39
Montaj Önerileri
– Yemek buharlarının aradaki mesafe
büyüdükçe daha zor çekileceğini
unutmayınız.
– Yemek buharlarının en mükemmel
şekilde çekilmesi için davlumbazın
ocak alanını kaplaması gerekir.
Davlumbaz ocağın üzerinde tam
ortalamasına monte edilmeli, yan
tarafa doğru kurulmamalıdır.
– Ocak davlumbazdan mümkün
olduğunca daha dar olmalıdır. Veya
en fazla aynı genişlikte olmalıdır.
– Montaj alanına girişte bir engel
bulunmamalıdır. İlerde bir servis
çağırmak gerektiğinde davlumbaza
kolayca ulaşılabilmeli ve yerinden
çıkartılabilmelidir. Örneğin davlumbaz
çevresindeki mutfak dolaplarının,
rafların, ve dekorasyon ünitelerinin
takılmasında buna dikkat edilmelidir.
Montaj
39
Page 40
Hava Tahliye Kanalı
Özellikle davlumbazla birlikte
aynı havayı kullanarak çalışan bir
başka cihaz varsa, zehirlenme
tehlikesi ortaya çıkabilir!
Bunun için "Güvenlik Tavsiyeleri ve
Uyarılar" bölümüne bakınız.
Gerekirse yetkili bir baca ustasına
danışınız.
Hava tahliyesi için düz veya esnek
borular veya yanmayan maddeden
yapılmış hortumlar kullanınız.
Mutfak dış duvarına takılacak fan için
hava tahliye borusunun sağlam
olmasına dikkat ediniz. dışarıdaki fan
hava tahliye borusunun formunu
bozacak bir basınç yaratabilir.
Mümkün olduğu kadar büyük ölçüde
hava tahliyesi sağlanırken gürültü
seviyesinin en düşük kademede
olması için şunlara dikkat edilmelidir:
– Hava tahliye borularının çapı 150
mm'den küçük olmamalıdır.
– Kullanılan hava tahliye borularının
kesiti tahliye kanalı kesitinden daha
dar olmamalıdır.
– Hava tahliye kanalı mümkün
olduğunca kısa ve düz olmalıdır.
Hava tahliyesi dışarıya verilecekse, o
zaman bir teleskop-duvar
sisteminden veya bir çatı geçişinden
faydalanmanızı tavsiye ederiz (satın
alınabilir).
Eğer tahliye olacak hava bir bacaya
verilecekse, borular havanın akış
yönüne göre yerleştirilmelidir.
Hava tahliye borusu yatay olarak
döşenecekse, her metre için 1 cm'lik
bir eğim öngörülmelidir.Bununla
kondense olmuş suyun davlumbazın
içine kaçması önlenmiş olur.
Hava tahliye borusu soğuk odalardan,
çatı altından v.s. geçecekse, alanlar
arasında belli ısı farklılıkları
oluşacağından, terleme veya
kondense suyu hesap etmek gerekir
ve hava tahliye borularının ona göre
izole edilmeleri lazımdır.
– Geniş çaplı dirsekler kullanınız.
– Hava tahliye boruları eğri ve ezilmiş
olmamalıdır.
– Bütün bağlantıların sağlam ve
sızdırmaz olduğundan emin olunuz.
Hava akımındaki her kısıtlama hava
gücünü azaltır ve cihazın çalışma
sesini yükseltir.
40
Page 41
Hava Tahliye Kanalı
Ses İzolasyonu
Hava tahliye borusunun içine bir ses
izolasyonu yerleştirilebilir (sonradan
satın alınabilir). Bu ilave bir izolasyon
demektir
Hava Tahliye Sistemi
Dışarı takılan fan sistemi ile hava tahliyesi:
Mutfaktaki fan sesini en alt düzeye
indirebilmek için ses izolasyonu
mümkün olduğu kadar fanın önüne ,
uzun bir hava tahliyesinde davlumbazın
hava tahliye borusuna takılmalıdır.
Evde mutfak dışına takılmış olan fanın
dışarıdan duyulacak sesini azaltmak
için fanın arkasına bir ses izolasyon
parçası monte edilebilir.
Ses izolasyonu fan sesini dışarıya
olduğu kadar hava tahliyesi sırasında
dışarıdan mutfağa giren gürültüyü (örn.:
sokak gürültüsü) de azaltır).Bunun için
ses izolasyonu hava tahliyesine yakın
bir yere yerleştirilmelidir.
41
Page 42
Elektrik Bağlantısı
Davlumbaz ancak yönetmeliklere uygun
döşenmiş korumalı- bir prize AC 230 V
~ 50 Hz bağlanabilir.
Elektrik tesisatı VDE 0100 normlarına
uygun olmalıdır!
Güvenliğin arttırılması için cihaza bir FIkoruyucu şalteri ve 30 mA gücünde bir
sigorta takılmalıdır.
Cihazın bir priz üzerinden şebekeye
bağlanması tavsiye edilir. Böylece yetkili
servisin işi de kolaylaşacaktır. Cihazın
montajı yapıldıktan sonra prizin
ulaşılabilir bir noktada olmasına dikkat
ediniz.
Priz yakında değilse veya şebekeye
doğrudan bir bağlantı yapılacaksa
tesisata çok kutuplu bir ayraç
takılmalıdır. Ayraç olarak 3 mm kontak
deliği bulunan şalter kullanılabilir.
Buna LS-şalteri, sigortalar ve akım
koruyucular dahildir (60335 sayılı
Avrupa Normu).
Gerekli bağlantı bilgilerini tip etiketinde
bulabilirsiniz ("Müşteri hizmetleri ve
Garanti" bölümüne bakınız). Bu verilerin
binadaki akım ve frekans ölçülerine
uygun olup olmadığını kontrol ediniz.
42
Page 43
Con@ctivity 2.0-Fonksiyonun Devreye Alınması
Con@ctivity 2.0-Fişinin Takılması
Con@ctivity 2.0-fonksiyonundan
faydalanmak için ocağa Con@ctivity
2.0-ünitesi takılmalıdır.
Con@ctivity 2.0-fişinin takılmasında
kullanma kılavuzunu dikkate alınız.
Con@ctivity 2.0-Fonksiyonun Devreye Alınması
Con@ctivity 2.0-fonksiyonundan
faydalanmak için ocak ile davlumbaz
arasındaki telsiz bağlantısı devreye
alınmalıdır.
Bunun şartı her iki cihazın da monte
edilmiş ve çalışmaya hazır olmasıdır.
Davlumbaz ve ocaktaki telsiz bağlantısı
aynı anda devreye alınmalıdır.
Davlumbazın devreye alınması aşağıda
açıklanmıştır.
Ocağın devreye alınması ise kendi
kullanım kılavuzunda belirtilmiştir. Önce
bu bilgileri okuyunuz.
Daha sonra davlumbazı ve arkasından
ocağı devreye alınız.
Davlumbazdaki Con@ctivityFonksiyonunun Devreye Alınması
Ocak ve davlumbaz kapatılmış
olmalıdır.
Fan süresini uzatma tuşuna 515
yaklaşık 10 saniye kadar fan kademe
göstergesinin 1. gösterge ışığı
yanıncaya kadar basınız.
Sonra arka arkaya şu tuşlara basınız:
– "" tuşuna,
– sonra "" tuşuna,
– arkasından aydınlatma tuşuna.
Davlumbaz şimdi bağlantı/bağlantı iptali
modundadır.
Henüz bir telsiz bağlantısı
sağlanamamışsa 2 ve 3 gösterge ışıkları
aynı anda yanıp söner.
Bir telsiz bağlantısı varsa 2 ve 3
gösterge ışıkları devamlı yanar
(Con@ctivity 2.0 devrededir veya bir
uzaktan kumanda bağlanmıştır).
Con@ctivity 2.0 fonksiyonunu
devreye almak için "" tuşuna
basınız.
Bir telsiz bağlantısı arayışı başlar.
Bu arada ocaktaki çalışmayı
başlatınız.
43
Page 44
Con@ctivity 2.0-Fonksiyonun Devreye Alınması
Ocağın Açılması
Davlumbaz telsiz bağlantısını ararken
ocağı açınız.
Bununla ilgili bilgileri ocağın kullanma
kılavuzundan öğrenebilirsiniz.
Ocakta telsiz bağlantının tekrar
sağlandığı uyarısı görüldüğünde
davlumbazı fan süresini uzatma tuşu
515 ile onaylayınız. Bütün kontrol
lambaları söner.
Ocağın çalışmasını onaylayınız.
Con@ctivity 2.0-fonksiyonu bununla
kullanılabilir.
Ayardan 4 dakika sonra onay verilmezse
çalışma gerçekleşmez.
Devreye alma işlemi bir kere yapılır.
Cihazlar elektrik bağlantısından ayrılsa
(elektrik kesintisi) bile devrede kalırlar.
Devreye Alma Hatalı
Davlumbaz ve ocak açıldığı halde
telsiz bağlantısı sağlanamazsa her iki
cihaz önce devreden çıkarılmalı ve
sonra yeniden devreye alınmalıdır.
Con@ctivity 2.0 sisteminin devreden çıkarılması
Davlumbazın devreden çıkarılması
aynı devreye alınması gibi yürütülür.
"" tuşu yerine "" tuşu seçilmelidir.
Ocağın devreden çıkarılması için
kendi kullanım kılavuzuna bakınız.
Telsiz bağlantısı kesildiğinde mevcut
uzaktan kumanda da devreden çıkar
ve tekrar devreye alınması gerekir.
44
Page 45
Kendinizin gideremediği arızalar için
lütfen Miele yetkili servisine haber
veriniz.
Merkez servis telefon numarasını
kullanma kılavuzunun arka sayfasında
bulacaksınız.
Yetkili servis sizden davlumbazın model
ve seri numarasını isteyecektir.
Her iki bilgiyi de tip etiketinden
öğrenebilirsiniz.
Tip etiketinin yeri
Tip etiketini yağ filtresini çıkardıktan
sonra göreceksiniz.
Garanti Süresi ve Garanti Şartları
Garanti süresi 2 yıldır.
Bu konudaki diğer bilgileri garanti
şartları kitapçığından öğrenebilirsiniz.
Müşteri Hizmetleri ve Garanti
45
Page 46
Teknik Veriler
Fan motoru* 90 W
Ocak Aydınlatma
DA 2660 2 x 4,5 W
DA 2690 4 x 3 W
DA 2620 3 x 4,5 W
Toplam bağlantı değeri*
DA 2660 99 W
DA 2690 102 W
DA 2620 103,5 W
Şebeke voltajı, Frekans AC 230 V, 50 Hz
Sigorta A10
Elektrik Bağlantı Kablosunun Uzunluğu 1,5 m
Ağırlık
DA 2660 12 kg
DA 2690 14 kg
DA 2620 15 kg
DA 2660 EXT 9 kg
DA 2690 EXT 11 kg
DA 2620 EXT 12 kg
* ...EXT tipi davlumbazların bağlantı değeri ve hava tahliye gücü dışarı takılan fan gücüne
bağlıdır.
Mutfak dışına takılan fana bağlantı kablosu uzunluğu 1,9 metredir.
DKF19-1 koku filtresi seti ile havalandırma. Bu setin içinde iki adet koku filtresi vardır.
Uygunluk Belgesi
Bu belge ile Miele kapak sayfasında tanıtılan davlumbazların 1999/5/Avrupa Normu
temel şartlarına ve diğer önemli yönetmeliklere uygun olduğunu bildirir.
Arka sayfadaki adresten tam donanımlı uygunluk belgesini alabilirsiniz.
46
Page 47
Teknik Veriler
Ev tipi davlumbaz broşürü
65/2014 ve 66/2014 sayılı yönetmelik (Avrupa Normu) uyarınca
MIELE
Model adı /- tanımlayıcısı DA 2660
Yıllık enerji tüketimi (AEC
Enerji Verimliliği Sınıfı
A+ (en verimli) ile F arası (en az verimli) A
Bölme başına düşen Enerji Verimliliği Endeksi (EEI
Sıvı dinamiği verimliliği (FDE
Sıvı dinamiği verimlilik sınıfı
A (maks. verim) ile G (en düşük verim) arası A
Aydınlatma Verimliliği (LE
Aydınlatma Verimlilik Sınıfı
A (maks. verim) ile G (en düşük verim) arası A
Yağ süzme verimliliği 95,8 %
Yağ süzme verimlilik sınıfı
A (maks. verim) ile G (en düşük verim) arası A
En verimli noktada ölçülen hava akımı
Hava akımı (asgari hız)
Hava akımı (azami hız)
Hava akımı (yoğun- veya destekli ayar)
Azami hava akımı (Q
En verimli noktada ölçülen hava basıncı 365 Pa
A- ağırlıklı ses gücü emisyonları (asgari hız) 42 dB
A- ağırlıklı ses gücü emisyonları (azami hız) 53 dB
A-ağırlıklı ses gücü emisyonları (yoğun veya destekli ayar) 64 dB
En verimli noktada ölçülen elektrik gücü 104,0 W
Kapalı modda ölçülen güç tüketimi (Po) W
Hazır bekleme modunda ölçülen güç tüketimi (PS) 0,15 W
Aydınlatma sisteminin nominal değeri 9,0 W
Aydınlatma sisteminin pişirme yüzeyleri üzerindeki ortalama
aydınlatması
Zaman artırma faktörü 0,8
) 38,5 kWh/Yıl
hood
) 49,7
hood
) 32,2
hood
) 53,3 lx/W
hood
)
max
330,6 m3/h
220 m3/h
380 m3/h
600 m3/h
600 m3/h
480 Ix
47
Page 48
Teknik Veriler
Ev tipi davlumbaz broşürü
65/2014 ve 66/2014 sayılı yönetmelik (Avrupa Normu) uyarınca
MIELE
Model adı /- tanımlayıcısı DA 2690
Yıllık enerji tüketimi (AEC
Enerji Verimliliği Sınıfı
A+ (en verimli) ile F arası (en az verimli) A
Enerji Verimliliği Endeksi (EEI
Sıvı dinamiği verimliliği (FDE
Sıvı dinamiği verimlilik sınıfı
A (en verimli) dan G (en az verimli) A
Aydınlatma Verimliliği (LE
Aydınlatma Verimlilik Sınıfı
A (en verimli) dan G (en az verimli) A
Yağ süzme verimliliği 95,3 %
Yağ süzme verimlilik sınıfı
A (en verimli) dan G (en az verimli) A
En verimli noktada ölçülen hava akımı
Hava akımı (asgari hız)
Hava akımı (azami hız)
Hava akımı (yoğun- veya destekli ayar)
Azami hava akımı (Q
En verimli noktada ölçülen hava basıncı 405 Pa
A-ağırlıklı ses gücü emisyonları (asgari hız) 42 dB
A-ağırlıklı ses gücü emisyonları (azami hız) 52 dB
A-ağırlıklı ses gücü emisyonları (yoğun veya destekli ayar) 63 dB
En verimli noktada ölçülen elektrik gücü 102,0 W
Kapalı modda ölçülen güç tüketimi (Po) W
Hazır bekleme modunda ölçülen güç tüketimi (PS) 0,15 W
Aydınlatma sisteminin nominal değeri 12,0 W
Aydınlatma sisteminin pişirme yüzeyleri üzerindeki ortalama
aydınlatması
Zaman artırma faktörü 0,7
) 36,2 kWh/Yıl
hood
) 46,4
hood
) 35,1
hood
) 40,0 lx/W
hood
)
max
318,1 m3/h
240 m3/h
400 m3/h
640 m3/h
640 m3/h
480 Ix
48
Page 49
Teknik Veriler
Ev tipi davlumbaz broşürü
65/2014 ve 66/2014 sayılı yönetmelik (Avrupa Normu) uyarınca
MIELE
Model adı /- tanımlayıcısı DA 2620
Yıllık enerji tüketimi (AEC
Enerji Verimliliği Sınıfı
A+ (en verimli) ile F arası (en az verimli) A
Bölme başına düşen Enerji Verimliliği Endeksi (EEI
Sıvı dinamiği verimliliği (FDE
Sıvı dinamiği verimlilik sınıfı
A (maks. verim) ile G (en düşük verim) arası A
Aydınlatma Verimliliği (LE
Aydınlatma Verimlilik Sınıfı
A (maks. verim) ile G (en düşük verim) arası A
Yağ süzme verimliliği 95,2 %
Yağ süzme verimlilik sınıfı
A (maks. verim) ile G (en düşük verim) arası A
En verimli noktada ölçülen hava akımı
Hava akımı (asgari hız)
Hava akımı (azami hız)
Hava akımı (yoğun- veya destekli ayar)
Azami hava akımı (Q
En verimli noktada ölçülen hava basıncı 409 Pa
A- ağırlıklı ses gücü emisyonları (asgari hız) 42 dB
A- ağırlıklı ses gücü emisyonları (azami hız) 52 dB
A-ağırlıklı ses gücü emisyonları (yoğun veya destekli ayar) 63 dB
En verimli noktada ölçülen elektrik gücü 105,0 W
Kapalı modda ölçülen güç tüketimi (Po) W
Hazır bekleme modunda ölçülen güç tüketimi (PS) 0,15 W
Aydınlatma sisteminin nominal değeri 13,5 W
Aydınlatma sisteminin pişirme yüzeyleri üzerindeki ortalama
aydınlatması
Zaman artırma faktörü 0,7
) 37,6 kWh/Yıl
hood
) 46,8
hood
) 35,4
hood
) 35,6 lx/W
hood
)
max
327,6 m3/h
240 m3/h
400 m3/h
640 m3/h
640 m3/h
480 Ix
49
Page 50
Teknik Veriler
Ev tipi davlumbaz broşürü
65/2014 ve 66/2014 sayılı yönetmelik (Avrupa Normu) uyarınca
MIELE
Model adı /- tanımlayıcısı DA 2660 EXT
Yıllık enerji tüketimi (AEC
Enerji Verimliliği Sınıfı
A+ (en verimli) ile F arası (en az verimli) A+
Bölme başına düşen Enerji Verimliliği Endeksi (EEI
Sıvı dinamiği verimliliği (FDE
Sıvı dinamiği verimlilik sınıfı
A (maks. verim) ile G (en düşük verim) arası Aydınlatma Verimliliği (LE
Aydınlatma Verimlilik Sınıfı
A (maks. verim) ile G (en düşük verim) arası A
Yağ süzme verimliliği %
Yağ süzme verimlilik sınıfı
A (maks. verim) ile G (en düşük verim) arası En verimli noktada ölçülen hava akımı
Hava akımı (asgari hız)
Hava akımı (azami hız)
Hava akımı (yoğun- veya destekli ayar)
Azami hava akımı (Q
En verimli noktada ölçülen hava basıncı Pa
A- ağırlıklı ses gücü emisyonları (asgari hız) dB
A- ağırlıklı ses gücü emisyonları (azami hız) 0 dB
A-ağırlıklı ses gücü emisyonları (yoğun veya destekli ayar) dB
En verimli noktada ölçülen elektrik gücü W
Kapalı modda ölçülen güç tüketimi (Po) W
Hazır bekleme modunda ölçülen güç tüketimi (PS) 0,15 W
Aydınlatma sisteminin nominal değeri 9,0 W
Aydınlatma sisteminin pişirme yüzeyleri üzerindeki ortalama
aydınlatması
Zaman artırma faktörü
) 6,6 kWh/Yıl
hood
) 32,4
hood
)
hood
) 53,3 lx/W
hood
)
max
m3/h
m3/h
m3/h
m3/h
m3/h
480 Ix
50
Page 51
Teknik Veriler
Ev tipi davlumbaz broşürü
65/2014 ve 66/2014 sayılı yönetmelik (Avrupa Normu) uyarınca
MIELE
Model adı /- tanımlayıcısı DA 2690 EXT
Yıllık enerji tüketimi (AEC
Enerji Verimliliği Sınıfı
A+ (en verimli) ile F arası (en az verimli) A+
Bölme başına düşen Enerji Verimliliği Endeksi (EEI
Sıvı dinamiği verimliliği (FDE
Sıvı dinamiği verimlilik sınıfı
A (maks. verim) ile G (en düşük verim) arası Aydınlatma Verimliliği (LE
Aydınlatma Verimlilik Sınıfı
A (maks. verim) ile G (en düşük verim) arası A
Yağ süzme verimliliği %
Yağ süzme verimlilik sınıfı
A (maks. verim) ile G (en düşük verim) arası En verimli noktada ölçülen hava akımı
Hava akımı (asgari hız)
Hava akımı (azami hız)
Hava akımı (yoğun- veya destekli ayar)
Azami hava akımı (Q
En verimli noktada ölçülen hava basıncı Pa
A- ağırlıklı ses gücü emisyonları (asgari hız) dB
A- ağırlıklı ses gücü emisyonları (azami hız) 0 dB
A-ağırlıklı ses gücü emisyonları (yoğun veya destekli ayar) dB
En verimli noktada ölçülen elektrik gücü W
Kapalı modda ölçülen güç tüketimi (Po) W
Hazır bekleme modunda ölçülen güç tüketimi (PS) 0,15 W
Aydınlatma sisteminin nominal değeri 12,0 W
Aydınlatma sisteminin pişirme yüzeyleri üzerindeki ortalama
aydınlatması
Zaman artırma faktörü
) 8,8 kWh/Yıl
hood
) 40,0
hood
)
hood
) 40,0 lx/W
hood
)
max
m3/h
m3/h
m3/h
m3/h
m3/h
480 Ix
51
Page 52
Teknik Veriler
Ev tipi davlumbaz broşürü
65/2014 ve 66/2014 sayılı yönetmelik (Avrupa Normu) uyarınca
MIELE
Model adı /- tanımlayıcısı DA 2620 EXT
Yıllık enerji tüketimi (AEC
Enerji Verimliliği Sınıfı
A+ (en verimli) ile F arası (en az verimli) A+
Bölme başına düşen Enerji Verimliliği Endeksi (EEI
Sıvı dinamiği verimliliği (FDE
Sıvı dinamiği verimlilik sınıfı
A (maks. verim) ile G (en düşük verim) arası Aydınlatma Verimliliği (LE
Aydınlatma Verimlilik Sınıfı
A (maks. verim) ile G (en düşük verim) arası A
Yağ süzme verimliliği %
Yağ süzme verimlilik sınıfı
A (maks. verim) ile G (en düşük verim) arası En verimli noktada ölçülen hava akımı
Hava akımı (asgari hız)
Hava akımı (azami hız)
Hava akımı (yoğun- veya destekli ayar)
Azami hava akımı (Q
En verimli noktada ölçülen hava basıncı Pa
A- ağırlıklı ses gücü emisyonları (asgari hız) dB
A- ağırlıklı ses gücü emisyonları (azami hız) 0 dB
A-ağırlıklı ses gücü emisyonları (yoğun veya destekli ayar) dB
En verimli noktada ölçülen elektrik gücü W
Kapalı modda ölçülen güç tüketimi (Po) W
Hazır bekleme modunda ölçülen güç tüketimi (PS) 0,15 W
Aydınlatma sisteminin nominal değeri 13,5 W
Aydınlatma sisteminin pişirme yüzeyleri üzerindeki ortalama
aydınlatması
Zaman artırma faktörü
) 9,9 kWh/Yıl
hood
) 43,4
hood
)
hood
) 35,6 lx/W
hood
)
max
m3/h
m3/h
m3/h
m3/h
m3/h
480 Ix
52
Page 53
Page 54
Page 55
Üretici Adresi:
Satış ve Pazarlama Şirketinin Adresi:
Miele Elektrikli Aletler
Dış Ticaret ve Pazarlama Ltd. Şti
Barbaros Mahallesi, Çiğdem Sokak
My Office İş Merkezi, No. 13/A
34746, Ataşehir
İSTANBUL
Tel.:
Fax:
Müşteri Hizm.:
E-Mail:
Internet:
EEE yönetmeliğine uygundur
Almanya
Miele & Cie. KG
Carl-Miele-Straße 29
33332 Gütersloh
0216 687 18 00
0216 580 86 67
444 11 22
[email protected]
www.miele.com.tr
Page 56
DA 2660
DA 2690
DA 2620
DA 2660 EXT
DA 2690 EXT
DA 2620 EXT
M.-Nr. 10 352 330 / 00tr-TR
Loading...
