Gebruiksaanwijzing
Wasemkappen
DA 216-2, DA 216-2 EXT
DA 217-2
DA 219-2, DA 219-2 EXT
Lees absoluut uw gebruiksaanwijzing voor
u het toestel installeert en in gebruik neemt.
Daardoor zorgt u voor uw veiligheid
en vermijdt u schade aan uw toestel. M.-Nr. 05 729 960
B
Page 2
Inhoud
Uw bijdrage tot bescherming van ons milieu . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Opmerkingen omtrent uw veiligheid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Beschrijving van de toestellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Hoe werkt uw toestel? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Bediening
Hoofdschakelaar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
De ventilator inschakelen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Een ventilatievermogen kiezen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
De wasemkap laten nawerken. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
De ventilator uitschakelen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
De verlichting inschakelen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
De verlichting uitschakelen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Bedrijfsurenteller . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
De bedrijfsurenteller opvragen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
De bedrijfsuren wijzigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Reiniging en onderhoud
Ommanteling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Vetfilters . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Reukfilters monteren / vervangen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
De lamp vervangen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Afmetingen van de toestellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Montage
Montagemateriaal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Steunplaten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Luifel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Besturingsmodule . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Elektrische aansluiting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Werking met luchtafvoer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Werking met circulatie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Telescopisch deel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Schouw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Luchtafvoerleiding. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Condenswaterstop. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Elektrische aansluiting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Technische dienst . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Technische gegevens . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
2
Page 3
Uw bijdrage tot bescherming van ons milieu
Recycleerbare verpakking
De verpakking behoedt het toestel voor
transportschade. Er werd materiaal ge
kozen, dat door het milieu wordt verdra
gen en opnieuw kan worden benut.
Door de verpakking weer in kringloop
te brengen, wordt er grondstof ge
spaard en verkleint de afvalberg. Geef
deze stoffen dus niet met het gewone
vuilnis mee. Breng ze liever naar het
dichtstbijzijnde gemeentelijk container
park. Waar u dat vindt, komt u zeker bij
uw gemeentebestuur aan de weet.
-
Berging van uw oud toestel
Bij de aankoop van uw nieuw toestel
heeft u een bijdrage betaald. Die wordt
volledig gebruikt voor de toekomstige
recyclage van dat toestel. Dat bevat
trouwens nog waardevol materiaal.
Door te recycleren wordt er dan ook
minder verspild en vervuild.
Als u vragen heeft omtrent het afdan
ken van uw oud toestel, neem dan con
tact op met
de handelaar bij wie u het kocht
–
of
– de firma Recupel,
telefoon 02 706 86 10,
website: www.recupel.be
of
– uw gemeentebestuur als u uw toestel
naar een containerpark brengt.
Zorg er ook voor dat het toestel intussen kinderveilig wordt bewaard voor u
het laat wegbrengen. Hou dus rekening
met de gelijknamige rubriek in de "Op
merkingen omtrent uw veiligheid".
-
-
-
3
Page 4
Opmerkingen omtrent uw veiligheid
Technisch veilig
Dit toestel voldoet aan de voorge
schreven veiligheidsvoorschriften.
Bij ondeskundig gebruik kan er
schade optreden aan het toestel en
kan de gebruiker gevaar lopen.
Lees aandachtig uw gebruiksaanwij
zing voor u uw toestel in gebruik
neemt. U vindt er belangrijke wen
ken omtrent veiligheid, montage, ge
bruik en onderhoud. Zo beschermt u
zichzelf en vermijdt u schade aan
het apparaat.
Bewaar deze gebruiksaanwijzing
zorgvuldig. Geef ze door aan wie
het toestel eventueel na u gebruikt.
Deskundig gebruik
Dit toestel is enkel voor huishoude-
lijk gebruik bestemd.
De fabrikant is niet aansprakelijk voor
schade die werd veroorzaakt doordat
het toestel niet volgens de voorschriften
gebruikt of verkeerd bediend werd.
-
-
-
-
Vergelijk eerst de aansluitgege
vens (spanning en frequentie) op
het typeplaatje met die van uw huisin
stallatie. Sluit dan pas uw toestel aan.
Deze gegevens dienen absoluut over
een te stemmen. Anders treedt er scha
de op aan uw toestel. Vraag in geval
van twijfel inlichtingen aan uw installa
teur.
De elektrische veiligheid van dit
toestel wordt enkel gewaarborgd
indien u het op een aardsysteem aan
sluit, dat volgens de voorschriften werd
geïnstalleerd. Het is heel belangrijk dat
deze fundamentele veiligheidsvoorziening voorhanden is. Laat uw installatie
bij twijfel door een vakman nakijken. De
fabrikant is niet aansprakelijk voor
schade die werd veroorzaakt doordat
de aardleiding onderbroken was of gewoon ontbrak. Er zijn elektrische schokken mogelijk.
Door ondeskundige installatie- of
reparatiewerkzaamheden kunnen
er niet te onderschatten risico’s op
duiken voor wie het toestel gebruikt.
Laat de installatie en de herstelling van
uw elektrische toestellen dus enkel
door een erkend vakman uitvoeren.
-
-
-
-
-
-
-
Indien u dit toestel niet op een vas
te plaats inbouwt en monteert, bv.
op een schip, laat dit karwei dan enkel
uitvoeren door vakmensen. Die moeten
ervoor zorgen dat u het toestel veilig
kan gebruiken.
4
-
Page 5
Opmerkingen omtrent uw veiligheid
Het toestel is pas stroomloos
indien aan een van deze voorwaar
den werd voldaan:
het snoer is van het elektrisch net
–
losgekoppeld;
trek daarbij niet aan het snoer, wel
aan de stekker.
de smeltstoppen van uw installatie
–
zijn uitgeschakeld.
Gebruik uit veiligheidsoverwegin
gen geen verlengsnoeren om het
toestel aan te sluiten.
Die bieden niet voldoende veiligheids
garanties. Er bestaat onder meer ge
vaar voor oververhitting.
-
-
Gebruik
Maak onder de wasemkap nooit
iets klaar met open vlam. Grilleren
met open vlam alsook flamberen zijn uit
den boze.
De ingeschakelde wasemkap zuigt de
vlammen in de vetfilter. Door het opgezogen kookvet bestaat er brandgevaar!
Gebruikt u de wasemkap boven
een gaskookvlak? Zet dan steeds
een kookpan op de brander die in ge
bruik is.
Door de te sterke hitte van de vlammen
kan de wasemkap schade oplopen.
-
Schakel uw wasemkap telkens in
-
-
wanneer er een kookplaat of -zone
in gebruik is.
Is de wasemkap niet ingeschakeld, dan
kan er zich condenswater vormen. Dan
kan het toestel corrosie oplopen.
Indien u met olie of vet kookt, dient
u uw kookpan of frituurstel voortdu
rend in het oog te houden. Dat geldt
ook voor elektrische grillapparaten.
Door oververhitting kunnen olie en vet
in brand geraken en de wasemkap
vlam doen vatten.
Gebruik de wasemkap nooit zon
der vetfilters.
Zo vermijdt u dat er zich vet en vuil afzet in het toestel. Daardoor komt de
goede werking immers in het gedrang.
De filters dient u geregeld schoon
te maken. Door erg vette filters bestaat er brandgevaar!
(Zie rubriek "Reiniging en onderhoud")
Gebruik om de wasemkap schoon
te maken in geen geval een hoge
drukreiniger.
De vloeistof kan onderdelen van het
toestel aanraken, die onder spanning
staan. Zo kan er kortsluiting optreden.
-
-
-
5
Page 6
Opmerkingen omtrent uw veiligheid
Montage
Hou tussen het kookvlak en de wa
semkap ter wille van de veiligheid
een minimumafstand van:
– 45 cm boven een elektrisch kookvlak,
– 65 cm boven een gaskookvlak,
– 65 cm boven een elektrogrill.
Bij andere toestellen dient u de afstand
in acht te nemen, die in de bijgeleverde
handleiding wordt vermeld.
Gebruikt u verschillende kooktoestellen
onder de wasemkap en is de veilig
heidsafstand telkens anders, kies dan
de grootst opgegeven afstand.
Boven ovens of fornuizen die met
vaste brandstof worden verwarmd,
mag u geen wasemkap monteren.
Gebruik voor de luchtafvoerleiding
enkel buizen of slangen van onbrandbaar materiaal. Die zijn bij uw
handelaar of in de Technische Dienst
verkrijgbaar.
De luchtafvoer van de wasemkap
mag u niet aansluiten op een
schoorsteen die in gebruik is, noch op
een schacht die stookplaatsen ontlucht.
-
-
Zo de afvoer in een niet meer ge
bruikte afvoerschouw moet worden
geleid, hou dan rekening met de
plaatselijk geldige voorschriften.
6
-
Page 7
Opmerkingen omtrent uw veiligheid
Wees voorzichtig als u de wasem
kap tegelijk gebruikt met andere
verwarmingstoestellen die lucht uit het
vertrek nodig hebben. Bv. verwar
mingstoestellen met gas, stookolie of
steenkool, doorstroomverwarmers, boi
lers, gaskookvlakken en -ovens. De wa
semkap zuigt uit het vertrek waar hij
geïnstalleerd is, immers lucht weg, die
voor de verbranding in het verwar
mingstoestel bestemd is.
Bovendien kunnen door het zuigeffect
van de wasemkap uitlaatgassen uit de
schouw terugstromen. De werking van
verwarmingsinstallaties met schouw
aansluiting komt in het gedrang.
U vermijdt risico’s als er bij gelijktijdig
gebruik van de wasemkap en van een
verwarmingstoestel waarvoor lucht uit
het vertrek is vereist, een onderdruk
wordt bereikt van maximum 4 Pa (0,04
mbar). Hierdoor verhindert u namelijk
dat er uitlaatgassen uit het verwarmingstoestel worden teruggezogen.
U kan daarvoor zorgen door lucht voor
de verbranding aan te voeren via
niet-afsluitbare openingen. Dat kunnen
zijn: openingen in deuren, vensters,
luchttoevoer- en afvoerconstructies en
technische maatregelen als onderlinge
vergrendeling e.d.
-
-
-
Enkel bij toestellen met elders
-
geplaatste ventilator
Bij toestellen met een elders ge
plaatste ventilator sluit u beide ele
menten via de verbindingsleiding met
stekkers op elkaar aan. Let erop dat u
de juiste toestellen combineert.
Uw oud toestel afdanken
Bij oude, niet meer gebruikte toe
stellen trekt u de stekker uit het
stopcontact. Maak daarna snoer en
stekker onbruikbaar.
Zo vermijdt u dat uw toestel voor ver
keerde doeleinden wordt gebruikt.
De fabrikant is niet aansprakelijk
voor schade die ontstaan is doordat
deze veiligheidsrichtlijnen niet in
acht werden genomen.
-
-
-
-
Opmerking: bij de beoordeling moet u
steeds rekening houden met de globale
ventilatietoestand van de woning.
In geval van twijfel neemt u het best
contact op met een beëdigd schoor
steenveger.
Gebruikt u de wasemkap met luchtcir
culatie, dan gelden deze opmerkingen
niet.
-
-
7
Page 8
Beschrijving van de toestellen
8
Page 9
Beschrijving van de toestellen
Telescopisch deel
Schouw
Luifel
Bediening
Hoofdschakelaar
Rooster voor circulatie
Verlichting
Vetfilters

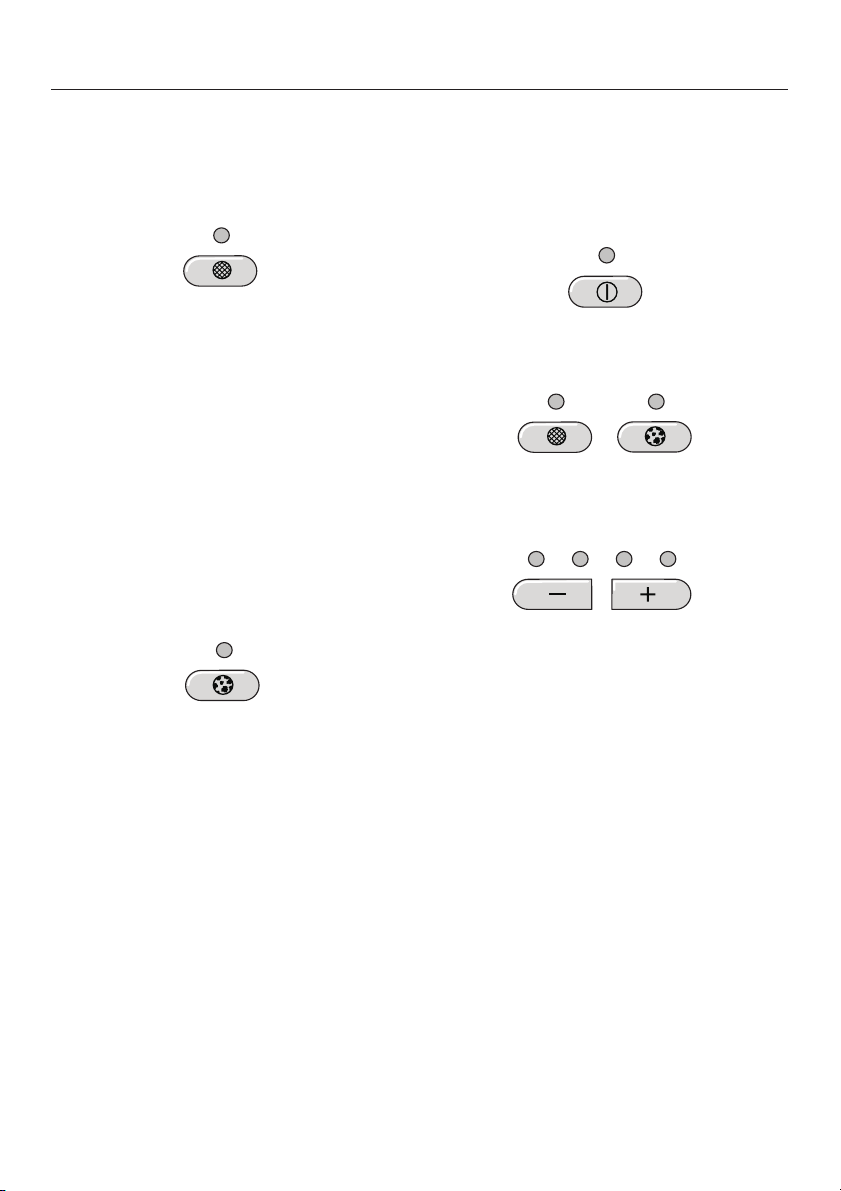

Toets aan/uit voor de
verlichting
Toets aan/uit voor de
ventilator
Toetsen om het ventilatievermogen in te stellen
Toets om het toestel te
laten nawerken
Hiermee kan u de wasemkap na het
kookproces nog laten draaien. U kan
het toestel na 5 of 15 minuten zich van
zelf laten uitschakelen.
Toets voor de vetfilters
Het lampje bij de vetfiltertoets gaat aan
zodra de vetfilters moeten gereinigd
worden.
Met deze toets kan u
de bedrijfsurenteller na het reinigen
–
van de vetfilters weer op zijn begin
stand zetten; zie "Reiniging en onder
houd".
de afgelopen tijd van de bedrijfsu
–
renteller laten aanduiden; zie rubriek
"Bediening / Bedrijfsurenteller".
– het aantal uren voor de bedrijfsuren-
teller wijzigen; zie rubriek "Bediening
/ Bedrijfsurenteller wijzigen".
Toets voor de reukfilters
Het lampje bij de reukfiltertoets gaat
aan als de reukfilters, die bij werking
met circulatie worden gemonteerd, aan
vervanging toe zijn.
Met deze toets kan u
–
de bedrijfsurenteller na het vervan
gen van de reukfilters weer op zijn
beginstand zetten; zie "Reiniging en
onderhoud".
–
de afgelopen tijd van de bedrijfsu
renteller laten aanduiden; zie rubriek
-
"Bediening / Bedrijfsurenteller".
–
het aantal uren voor de bedrijfsuren
teller wijzigen; zie rubriek "Bediening
/ Bedrijfsurenteller wijzigen".
-
-
-
-
-
-
9
Page 10
Hoe werkt uw toestel?
Uw wasemkap werkt
...met afvoer naar buiten:
De aangezogen lucht wordt door de
vetfilter gereinigd en naar buiten afge
voerd.
Het toestel is uitgerust met een terug
slagklep.
Als de wasemkap niet werkt, is deze
klep gesloten. Er kan geen buitenlucht
naar binnen noch binnenlucht naar bui
ten stromen. Zodra u het toestel inscha
kelt, gaat de klep open. Zo kan de keukendamp ongehinderd naar buiten.
-
...met circulatie:
De aangezogen lucht wordt door de
vetfilters en ook nog door reukfilters
gereinigd. Via openingen in het telesco
pisch deel van het toestel komt de lucht
weer in de keuken terecht.
Reukfilters zijn mits toeslag verkrijg
baar. Zie "Technische gegevens".
Zie na of de reukfilters gemonteerd
zijn voor u de wasemkap voor het
eerst gebruikt. Zie rubriek "Reiniging
-
en onderhoud".
-
...met een elders geplaatste
ventilator:
Bij wasemkappen die geschikt zijn om
te werken met een buiten de keuken
geplaatste ventilator, wordt de afzuigventilator in een vertrek naar uw keuze
gemonteerd.
-
-
10
Zo’n buiten-de-keuken-ventilator wordt
door een besturingsleiding met de wa
semkap verbonden. U kan hem via het
bedieningspaneeltje van de wasemkap
bedienen.
-
Page 11
Bediening
Hoofdschakelaar
De ventilator en de verlichting werken
enkel als u de hoofdschakelaar op ‘I’ in
schakelt.
Zet het toestel uit door op ‘0’ te drukken
als het lange tijd niet moet werken, bv.
‘s nachts of tijdens uw vakantie.
Als u het daarna weer inschakelt, be
gint het te werken in de stand die u het
laatst had gekozen.
-
De ventilator inschakelen
^ Druk op de toets aan/uit.
De ventilator wordt ingeschakeld op
stand ‘II’. Het controlelampje gaat aan.
Bij een normaal kookproces horen, naar
gelang van de intensiteit van de kook
damp, de standen van ‘I’ tot ‘III’ (groene
controlelampjes).
Intensieve stand
-
Schakel bij het begin van een braad
proces of bij een kookproces met
sterke reukontwikkeling even de
intensieve stand in (geel controlelamp
je).
De wasemkap laten nawerken
Hangt er na het kookproces nog damp
in de keuken? Laat uw wasemkap dan
even nawerken.
Het toestel wordt vanzelf uitgeschakeld;
u kan kiezen uit 5 of 15 minuten.
^ Druk, terwijl de ventilator draait, op
de toets om het toestel te laten nawerken.
-
-
-
Een ventilatievermogen kiezen
^
Kies met de toetsen – /+ het ge
wenste afzuigvermogen.
Toets + = hoger vermogen
Toets – = lager vermogen
-
1 x drukken = de ventilator wordt na
5 minuten uitgeschakeld
(linker lampje)
2 x drukken = de ventilator wordt na
15 minuten uitgeschakeld
(rechter lampje)
Druk nog eens op deze toets om deze
functie uit te schakelen.
11
Page 12
Bediening
De ventilator uitschakelen
Druk op de toets aan/uit.
^
De ventilator wordt uitgeschakeld en
het controlelampje gaat uit.
De verlichting inschakelen
De verlichting kan u in- of uitschakelen
al dan niet met werkende ventilator.
^ Druk even op de toets voor de ver-
lichting.
Het controlelampje gaat aan.
Automatisch uitschakelen met het
oog op de veiligheid
Bedient u de ingeschakelde wasemkap
10 uur lang niet, dan schakelt de venti
lator zichzelf uit. Het licht blijft wel aan.
Om de ventilator weer aan te zetten
^
drukt u op de toets aan/uit.
-
De verlichting uitschakelen
^
Druk even op de toets voor de ver
lichting om het licht weer uit te doen.
Het controlelampje gaat uit.
12
-
Page 13
Bediening
Bedrijfsurenteller
De tijd dat de wasemkap werkt, wordt
in het geheugen van het toestel opge
slagen.
Na 30 uur werking gaat het controle
lampje bij de vetfiltertoets aan. Dan
moeten de vetfilters worden gereinigd.
De bedrijfsurenteller dient u nadien
weer in zijn beginstand te plaatsen.
^ Hou daartoe de vetfiltertoets zowat
3 seconden ingedrukt.
Het controlelampje bij de toets gaat uit.
Bij werking met luchtcirculatie:
-
-
De bedrijfsurenteller opvragen
Voordat de ingestelde tijd verstreken is,
kan u aflezen hoeveel procent van de
werkingsduur reeds afgelopen is.
Schakel de ventilator in met de toets
^
aan/uit.
^ Druk op de vetfilter- of op de reukfil-
tertoets.
Bij de toets – /+ knipperen een of meer
controlelampjes.
De bedrijfsurenteller voor de reukfilters
kan u volgens uw eigen behoeften in
stellen. Na het ingestelde aantal uren
gaat het controlelampje bij de reukfilter
toets aan. De reukfilters moeten dan
worden vervangen.
Zet de teller daarna terug.
^
Hou de reukfiltertoets zowat 3 secon
den lang ingedrukt.
Het controlelampje bij de toets gaat uit.
-
Het aantal knipperende controlelampjes
stemt overeen met het percentage ver
streken bedrijfsuren:
1 controlelampje = 25 %
-
2 controlelampjes = 50 %
3 controlelampjes = 75 %
4 controlelampjes = 100 %
Bij het uitschakelen van de wasemkap
of na een stroomonderbreking blijven
de afgelopen bedrijfsuren in het geheu
gen opgeslagen.
-
-
13
Page 14
Bediening
De bedrijfsuren wijzigen
Het maximum aantal bedrijfsuren kan u
aan uw kookgewoontes aanpassen.
Kies een korte tijd indien u dikwijls
–
braadt of vaak een friteuse gebruikt.
Zo u vaak erg vetarm kookt, kan u
–
een lange werkingsduur instellen.
Als u enkel af en toe kookt, is het
–
toch zinvol een korte werkingsduur te
kiezen. Het verzamelde vet wordt na
langere tijd hard. De vetfilters zijn
dan minder vlot schoon te krijgen.

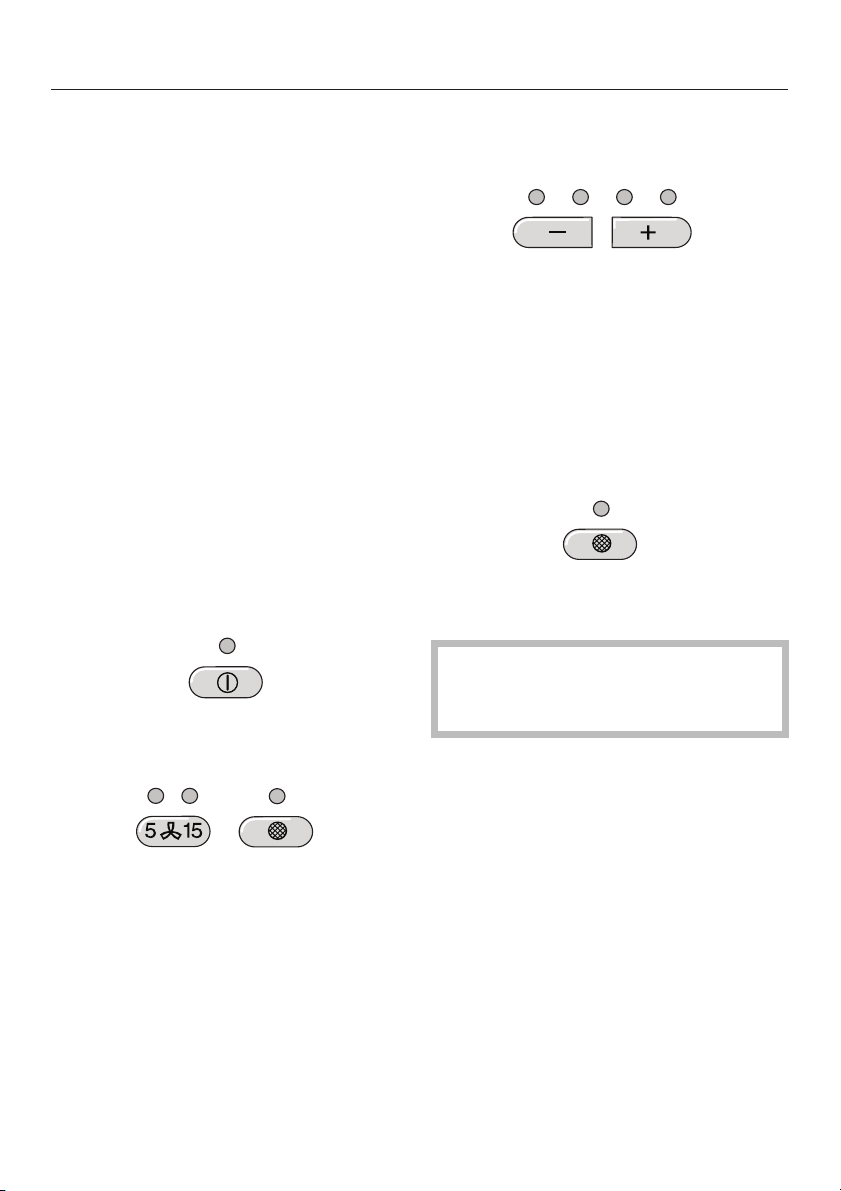

De bedrijfsuren voor de vetfilters wijzigen
Deze bedrijfsurenteller is op 30 uur ingesteld. U kan die tijd aanpassen. U
heeft de keus uit 20, 30, 40 of 50 uur.
^
Schakel de ventilator uit met de toets
aan/uit.
De controlelampjes bij de vetfiltertoets
en die bij de toets – /+ knipperen.
De controlelampjes bij de toetsen – /+
duiden de ingestelde duur aan:
1ste lampje van links = 20 uur
2de lampje van links = 30 uur
3de lampje van links = 40 uur
4de lampje van links = 50 uur
Kies met de toets – /+ de gewenste
^
tijd.
^ Bevestig uw keus met de vetfilter-
toets.
Bevestigt u niet binnen de 4 minuten
na het instellen, dan neemt het toestel de ‘oude’ gegevens over.
^
Druk tegelijk op de toets om het toe
stel te laten nawerken en op die van
de vetfilters.
14
-
Page 15
Bediening

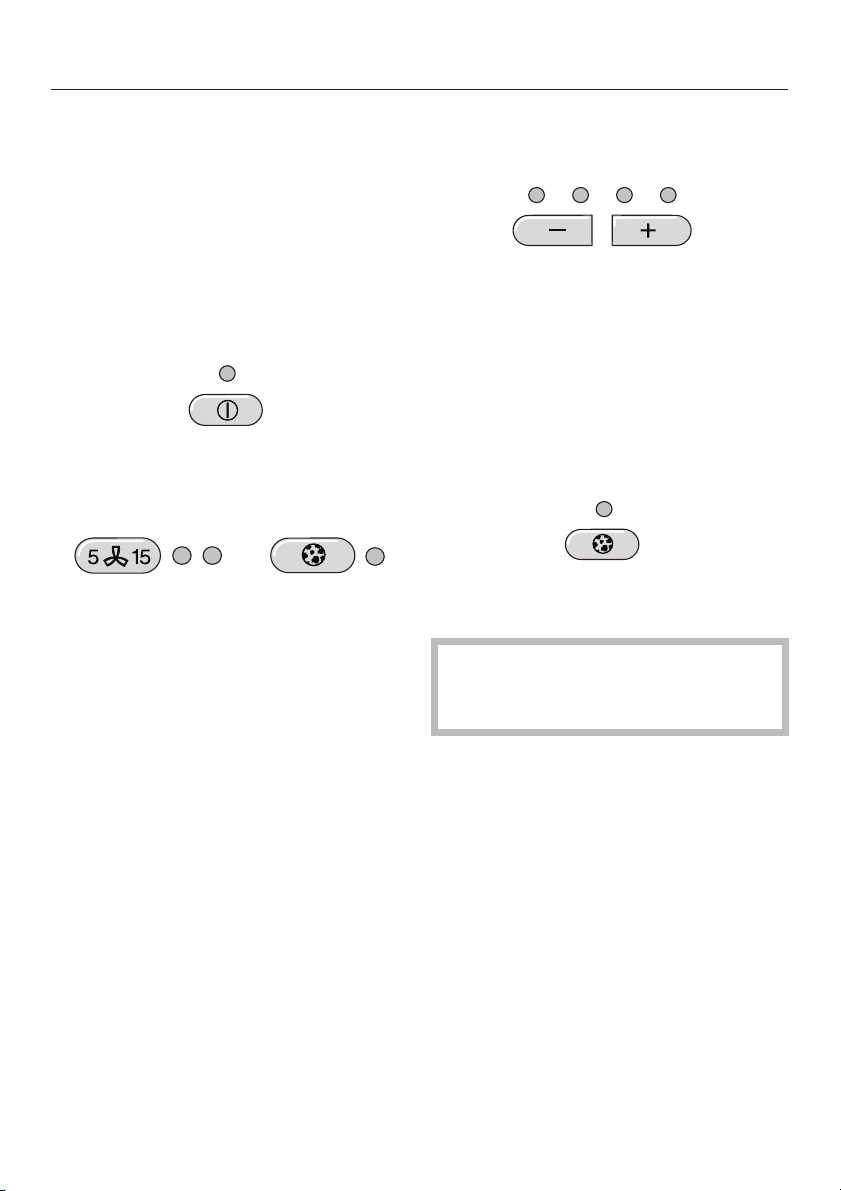

De bedrijfsuren van de reukfilter in
stellen/wijzigen
Reukfilters zijn vereist bij werking met
circulatie.
In de bedrijfsurenteller voor de reukfilter
werd vooraf geen tijd ingevoerd.
Het aantal bedrijfsuren kan u aan uw
kookgewoontes aanpassen:
^ Schakel de ventilator uit met de toets
aan/uit.
^ Druk tegelijk op de toets om het toe-
stel te laten nawerken en op die van
de reukfilters.
-
De controlelampjes bij de reukfiltertoets
en die bij de toets – /+ knipperen.
De controlelampjes bij de toetsen – /+
duiden de ingestelde duur aan:
1ste lampje van links = 120 uur
2de lampje van links = 180 uur
3de lampje van links = 240 uur
4de lampje van links = oneindig
Kies met de toets – /+ de gewenste
^
tijd.
^ Bevestig uw keus met de reukfilter-
toets.
Bevestigt u niet binnen de 4 minuten
na het instellen, dan neemt het toestel de ‘oude’ gegevens over.
15
Page 16
Reiniging en onderhoud
Maak de wasemkap voor elke on
derhoudsbeurt stroomloos!
Daartoe
– de smeltstoppen van uw huisin
stallatie uitschakelen of
– de stekker uit het stopcontact
verwijderen.
Ommanteling
Het oppervlak en de bedieningsele
menten zijn gevoelig aan krassen en
kerven. Hou dus de volgende tips in
acht.
Roestvrijstalen oppervlakken
Om r.v.s. oppervlakken te reinigen is
bovendien niet-schurend reinigingsmid
del voor roestvrij staal geschikt.
Om te vermijden dat de oppervlakken
weer gauw vuil worden, kan u ook on
derhoudsmiddel voor roestvrij staal toe
passen. Dat is in de Technische Dienst
verkrijgbaar.
Breng dit middel met een zachte doek
gelijkmatig en spaarzaam aan.
-
Bedieningselementen met r.v.s. uit
zicht
-
-
-
-
^ Maak alle oppervlakken alsook de
bedieningselementen enkel schoon
met een vaatdoekje, afwasmiddel en
warm water.
^ Wrijf het oppervlak vervolgens met
een zachte doek droog.
Gebruik rond de bedieningselementen niet te veel water om te vermijden dat er vocht in de elektro
nische bediening indringt.
Vermijd
–
reinigingsmiddel dat soda, zuur of
chloriden bevat,
–
schurend reinigingsmiddel als bv.
schuurpoeder of -crème, schuur
sponsjes of gebruikte sponsen waar
in restjes schuurmiddel zitten.
-
-
Deze bedieningselementen kunnen
verkleuren of veranderen indien het
vuil er langere tijd op inwerkt. Verwijder het vuil dus meteen.
Gebruik geen reinigingsmiddel voor
roestvrij staal om de bedieningselementen schoon te maken.
-
16
Page 17
Reiniging en onderhoud
Vetfilters
De vetfilters in het toestel nemen de
vaste bestanddelen van de kook
dampen op (vet, stof e.d.). Ze verhinde
ren daardoor dat het toestel vuil wordt.
Er zijn opnieuw te gebruiken metalen
vetfilters ingebouwd.
Maak de vetfilters in elk geval schoon
zodra ze er vuil uitzien of het filtereffect
verzwakt.
Het verdient aanbeveling de vetfilters
om de 3 à 4 weken schoon te maken.
Zo vermijdt u dat het vet gaat vastkoeken.
Door erg verzadigde vetfilters vergroot het brandrisico!
-
Neem de vetfilters uit en maak ze
^
schoon:
– met de hand: met een afwasborstel
in warm water met afwasmiddel voor
manuele afwas erin.
– in de afwasautomaat: zet de filters
verticaal in de onderste korf.
Als u de vetfilters in de afwasauto
maat laat afwassen, kan het filterop
pervlak naar gelang van het ge
bruikte afwasmiddel op de duur
verkleuren.
Dit schaadt de werking van de vetfil
ters echter niet.
^ Leg de filters na het schoonmaken
nog op een vochtopnemend voorwerp te drogen.
^ Wanneer de filters uitgenomen zijn,
kan u de bereikbare onderdelen van
de behuizing van vet ontdoen. Daardoor vermijdt u brandgevaar.
Let er bij het monteren van de filters op
dat de vergrendeling naar het kookvlak
toe wijst.
Als er eens een filter verkeerd zit, ont
grendel die dan langs de uitsparingen
met behulp van een kleine schroeven
draaier.
-
-
-
-
-
-
^

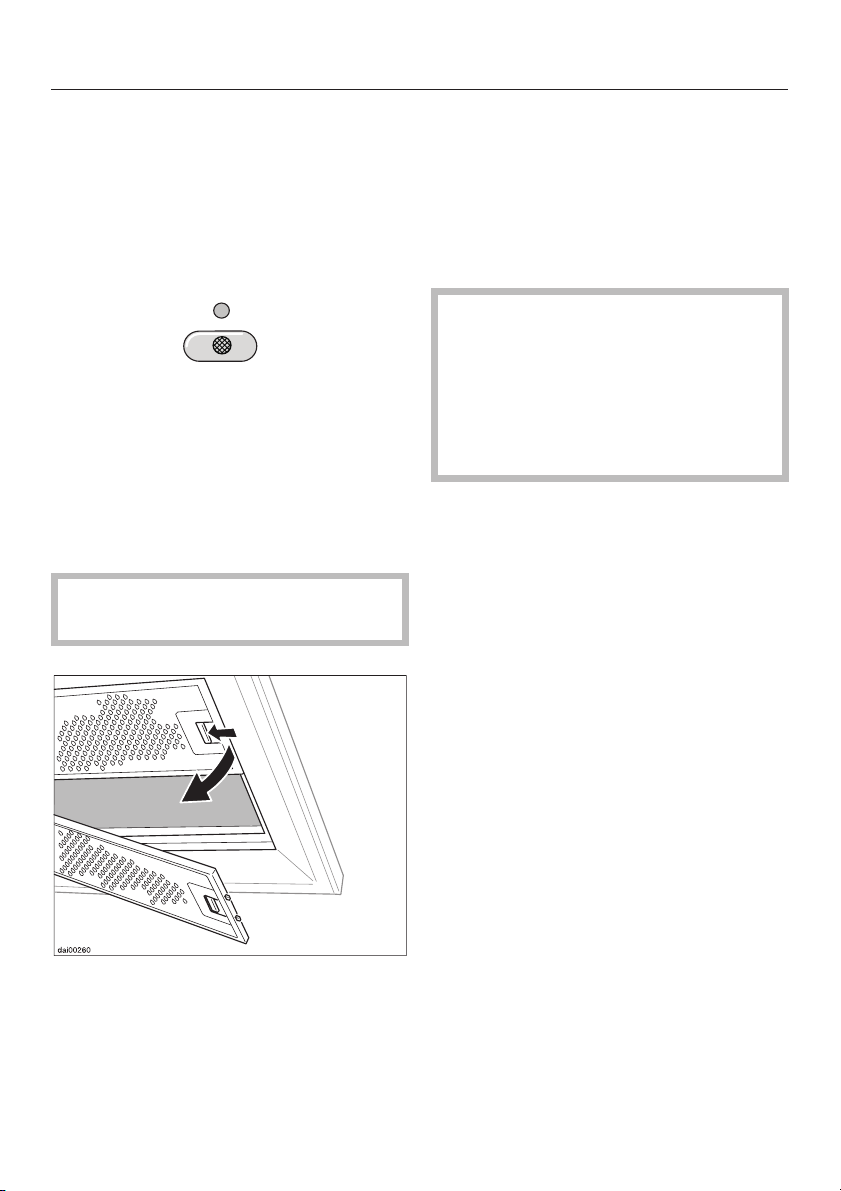

Duw de vetfiltervergrendeling naar
het midden toe om de vetfilters uit te
nemen.
^
Druk na het reinigen ca. 3 seconden
op de vetfiltertoets. Daarmee zet u
de bedrijfsurenteller terug in zijn be
ginstand. Het controlelampje bij de
toets gaat dan uit.
^
Reinigt u de vetfilters voor de be
drijfsuren afgelopen zijn, dan kan u
de bedrijfsurenteller terug in zijn be
ginstand zetten door ca. 6 seconden
lang op de vetfiltertoets te drukken.
-
-
-
17
Page 18
Reiniging en onderhoud
Reukfilters monteren / vervan
gen
Bij werking met circulatie dient u niet
enkel de vetfilters maar ook twee reukfilters te monteren. Deze houden de
reukstoffen die tijdens het koken opduiken, tegen.
Ze worden in de luifel boven de vetfilters geplaatst.
Reukfilters zijn bij uw handelaar of in
de Technische Dienst verkrijgbaar.
Het type en de aanduiding vindt u in
de rubriek "Technische gegevens".
-
Vervang de reukfilters telkens als het
controlelampje bij de reukfiltertoets
aangaat of de reukstoffen niet meer vol
doende worden tegengehouden. U
doet er goed aan ze uiterlijk om de 6
maand te vervangen.
Druk na het vervangen ca. 3 secon
^
den lang op de reukfiltertoets. Daar
mee zet u de bedrijfsurenteller weer
in zijn beginstand. Het controlelamp
je bij de toets gaat dan uit.
^ Vervangt u de reukfilters voor de be-
drijfsuren afgelopen zijn, dan kan u
de bedrijfsurenteller terug in zijn beginstand zetten door ca. 6 seconden
lang op de reukfiltertoets te drukken.
-
-
-
-
^

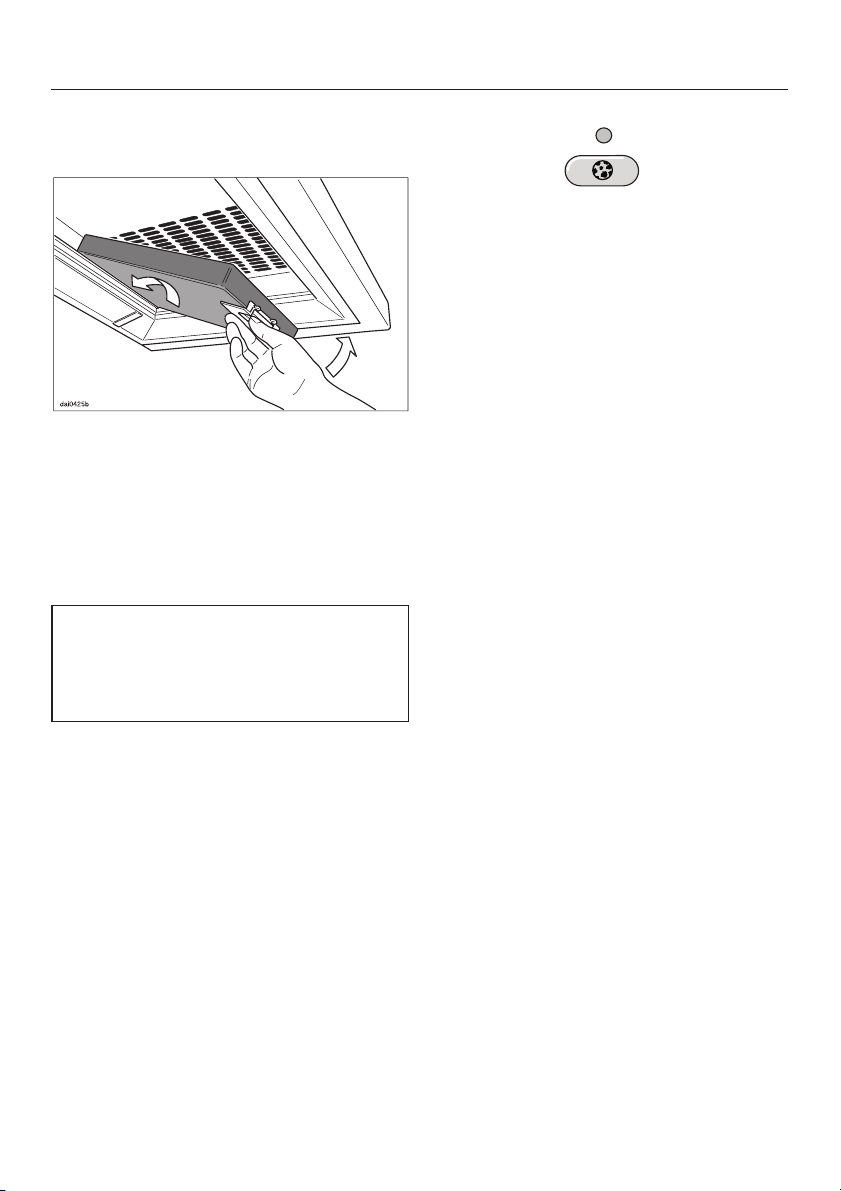

Om de reukfilters te monteren of te
vervangen, moet u eerst de vetfilters
uitnemen zoals tevoren beschreven.
Hou bij het monteren rekening met de
montagehandleiding die bij de reukfil
ters wordt bijgeleverd.
Als u de reukfilters voor het eerst mon
teert:
^
Stel de bedrijfsurenteller in volgens
uw kookgewoontes; zie rubriek "Be
diening".
18
-
-
-
Page 19
De lamp vervangen
Maak de wasemkap stroomloos.
Daartoe
– de smeltstoppen van uw huisin
stallatie uitschakelen of
– de stekker uit het stopcontact
verwijderen.
^ Draai de bevestigingsschroef van
een van de steunplaatjes van het
glas - links of rechts naar keus - uit.
Duw de glazen plaat wat naar boven.
Anders valt ze op het kookvlak.
Reiniging en onderhoud
-

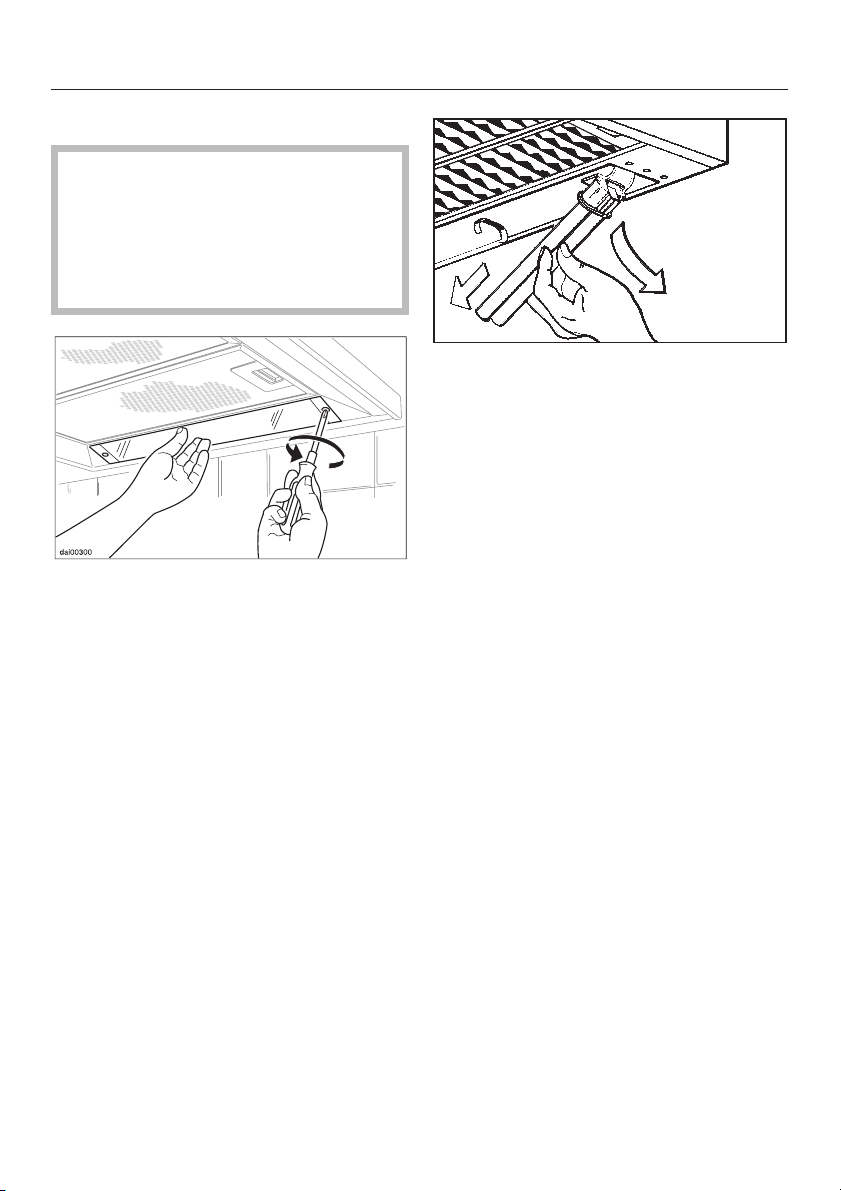

Zwenk de lamp voorzichtig naar be
^
neden. Trek ze eruit.
Vervang de lamp (11 W) en zwenk de
^
nieuwe naar boven toe.
^ Zet de glasplaat terug en bevestig
die met de steun.
-
^

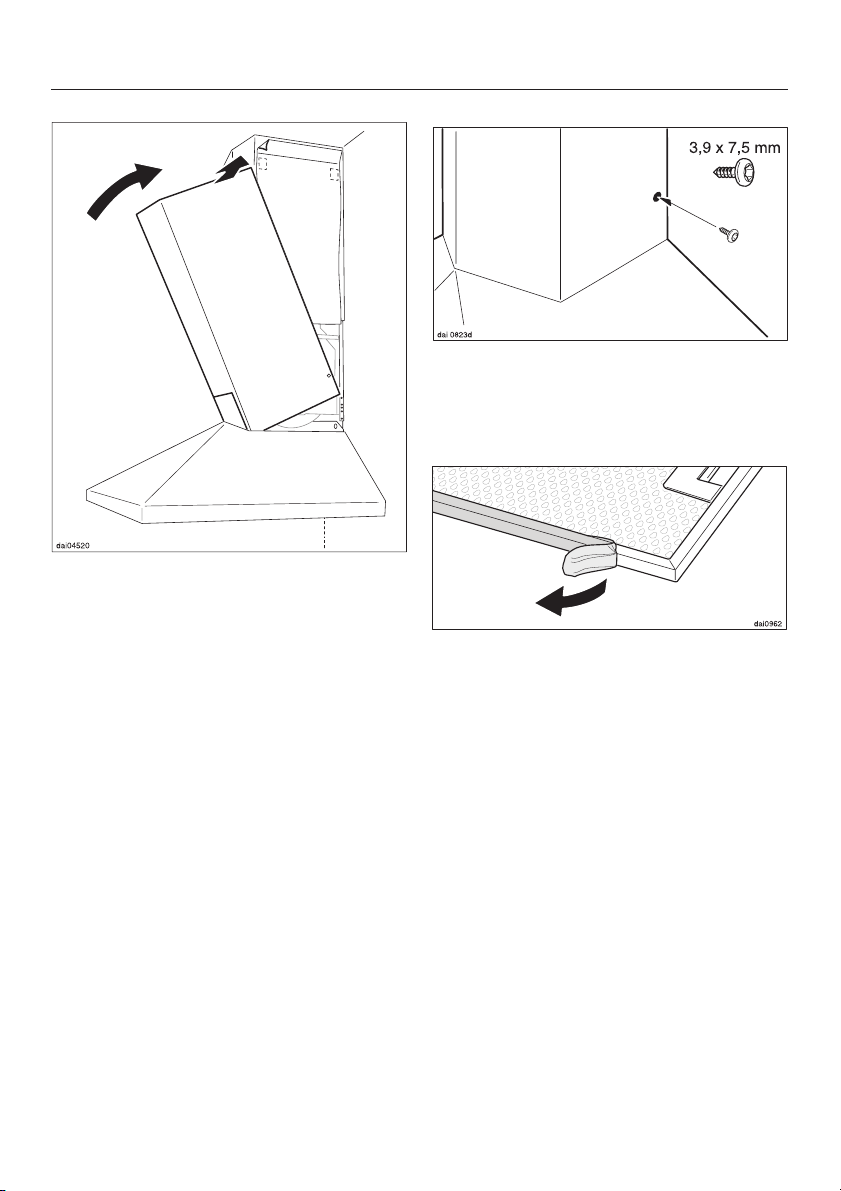

Neem de steun van de glasplaat
weg.
^
Trek de glasplaat er schuin naar on
deren uit.
-
19
Page 20

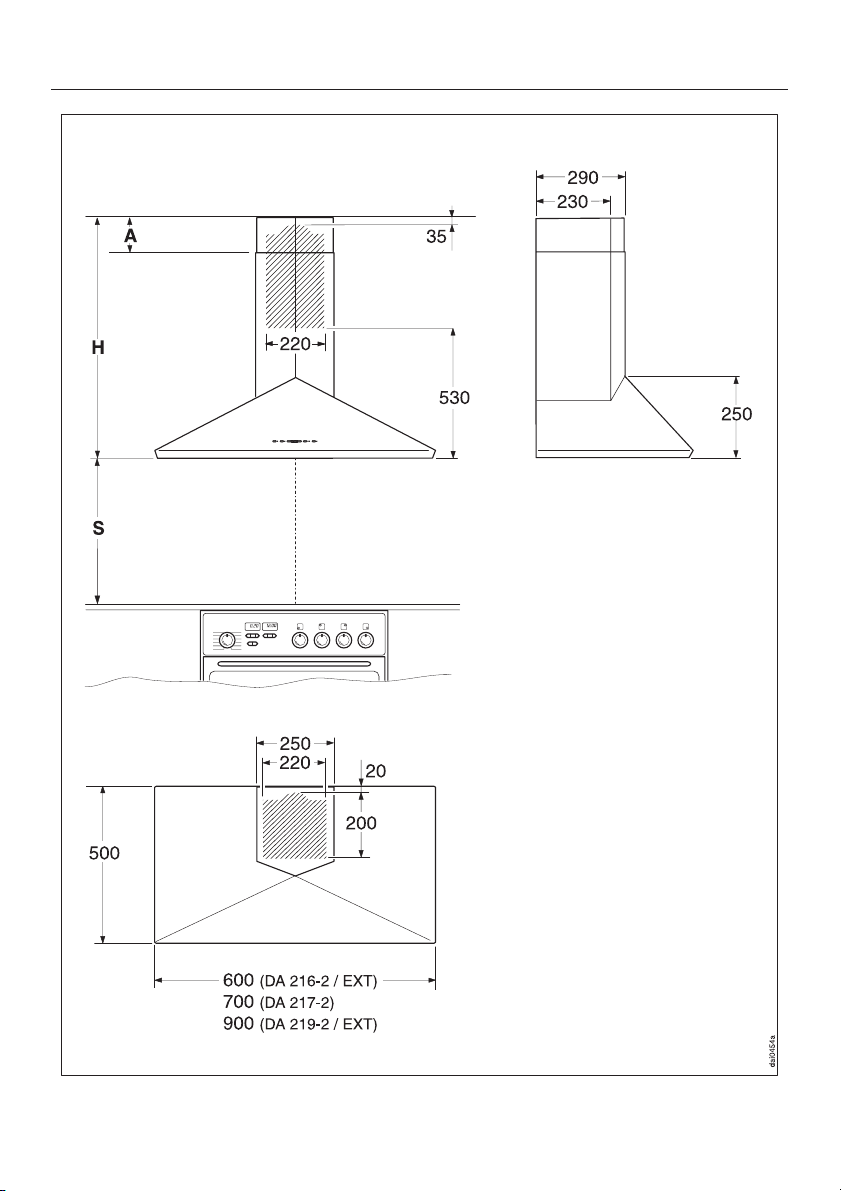

Afmetingen van de toestellen
20
Page 21
Boven ovens of fornuizen die met
vaste brandstof worden verwarmd,
mag u geen wasemkap monteren.
Afmetingen van de toestellen
Toestelhoogte H:
DA 216-2
Luchtafvoer en EXT . . . . 700* - 940 mm
Luchtcirculatie. . . . . . . . 790 - 1025 mm
Laat tussen kookvlak en wasemkap
ter wille van de veiligheid minstens
een afstand van:
- 450 mm boven elektrische kook
vlakken
- 650 mm boven gaskookvlakken en
de Miele-elektrogrill.
Meer details vindt u in de rubriek
"Opmerkingen omtrent uw veilig
heid".
Om vlot onder de wasemkap te werken,
verdient een afstand van 650 mm aanbeveling, zelfs boven elektrische kookvlakken.
Hou bij het bepalen van maat S de minimumafstand tot het kookvlak in acht.
Zorg er ook voor dat de hoogte H bij
een montage die tegen het plafond
aansluit, tussen de volgende minimumen maximummaten ligt:
-
-
DA 217-2
Luchtafvoer . . . . . . . . . . 710* - 950 mm
Luchtcirculatie . . . . . . . 800 - 1035 mm
DA 219-2
Luchtafvoer en EXT. . . . 730* - 970 mm
Luchtcirculatie . . . . . . . 820 - 1055 mm
*Bij luchtafvoer naar achteraan door de
muur bedraagt de totale hoogte
minstens 790 mm.
Om de schouw te kunnen monteren,
moet maat A tussen de bovenkant van
de schouw en het plafond minstens 20
mm bedragen.
: Ruimte in de wand resp. in het
plafond om de luchtafvoerleiding
en de verbindingskabel naar de externe ventilator door te voeren en het
stopcontact te monteren.
Bij werking met circulatie kan het stop
contact enkel op de wand worden ge
plaatst.
-
-
De diameter van de luchtafvoeraan
sluiting bedraagt 150 mm, met ver
loopmof 125 mm.
-
-
21
Page 22
Montage

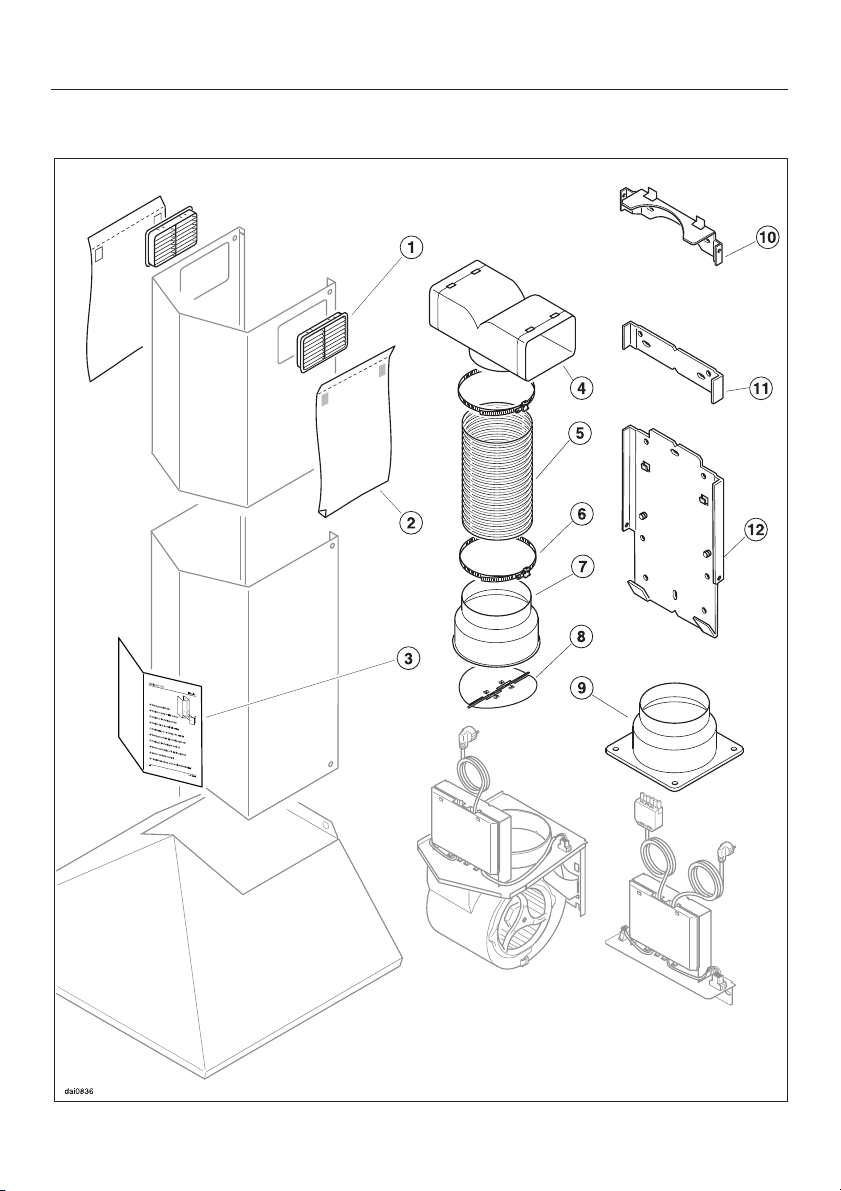

Montagemateriaal
22
Page 23
Montage
a 2 roosters voor werking met circu
latie (enkel bij werking met circulatie)
b 2 vel montagebeveiliging
voor de montage van de schouw
c 1 montagebeveiliging
voor de montage van de schouw
d 1 afbuigtuit
(enkel voor werking met circulatie)
e 1 aluminium slang om de afbuigtuit
op de luchtuitlaattuit van de motor aan
te sluiten (niet bij EXT-uitvoering)
f 2 slangklemmen om de luchtafvoer
leiding te bevestigen
g 1 verloopmof voor een luchtafvoer-
leiding van ø 125 mm (niet bij
EXT-uitvoering)
h 1 terugslagklep om in de luchtuitlaat-
tuit van de motor in te bouwen
(enkel bij werking met luchtafvoer; niet
bij EXT-uitvoering)
i 1 luchtafvoertuit om in de luifel te
monteren (enkel bij EXT-uitvoering)
-

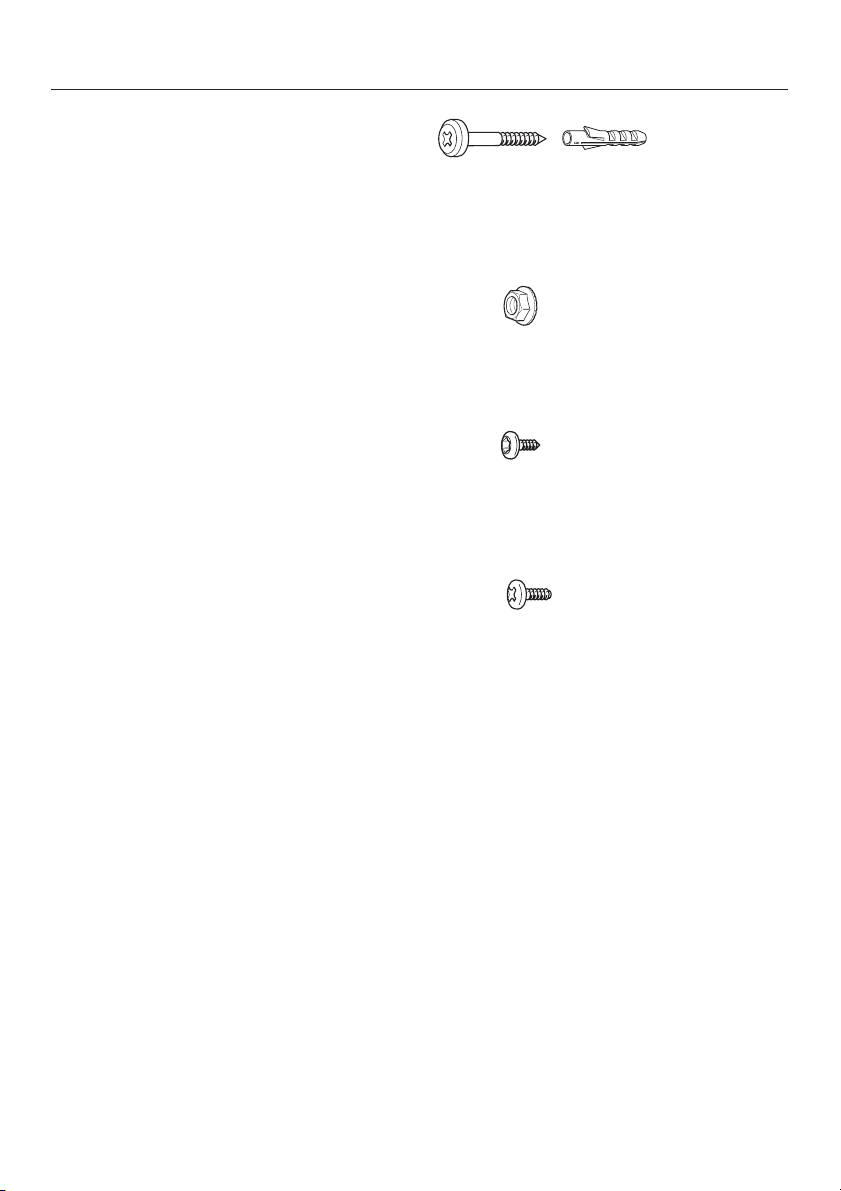

12 schroeven 5 x 40 mm met grote
kop en
12 pluggen S 8 om de steunplaten en
de luifel te bevestigen
2 kartelmoeren M 6 om de motor / de
besturingsmodule te bevestigen
-
4 schroeven 3,9 x 7,5 mm om de
schouw en het telescopisch deel te bevestigen
4 schroeven 4,2 x 13 mm om de luchtafvoertuit in de luifel te bevestigen (enkel bij EXT-uitvoering)
j Bovenste wandsteunplaat B om
het telescopische deel te bevestigen
k Middelste wandsteunplaat C om de
schouw meer stabiliteit te verlenen
l Onderste wandsteunplaat A om er
de luifel en de motor / de besturings
module op te bevestigen
-
23
Page 24
Montage
Steunplaten

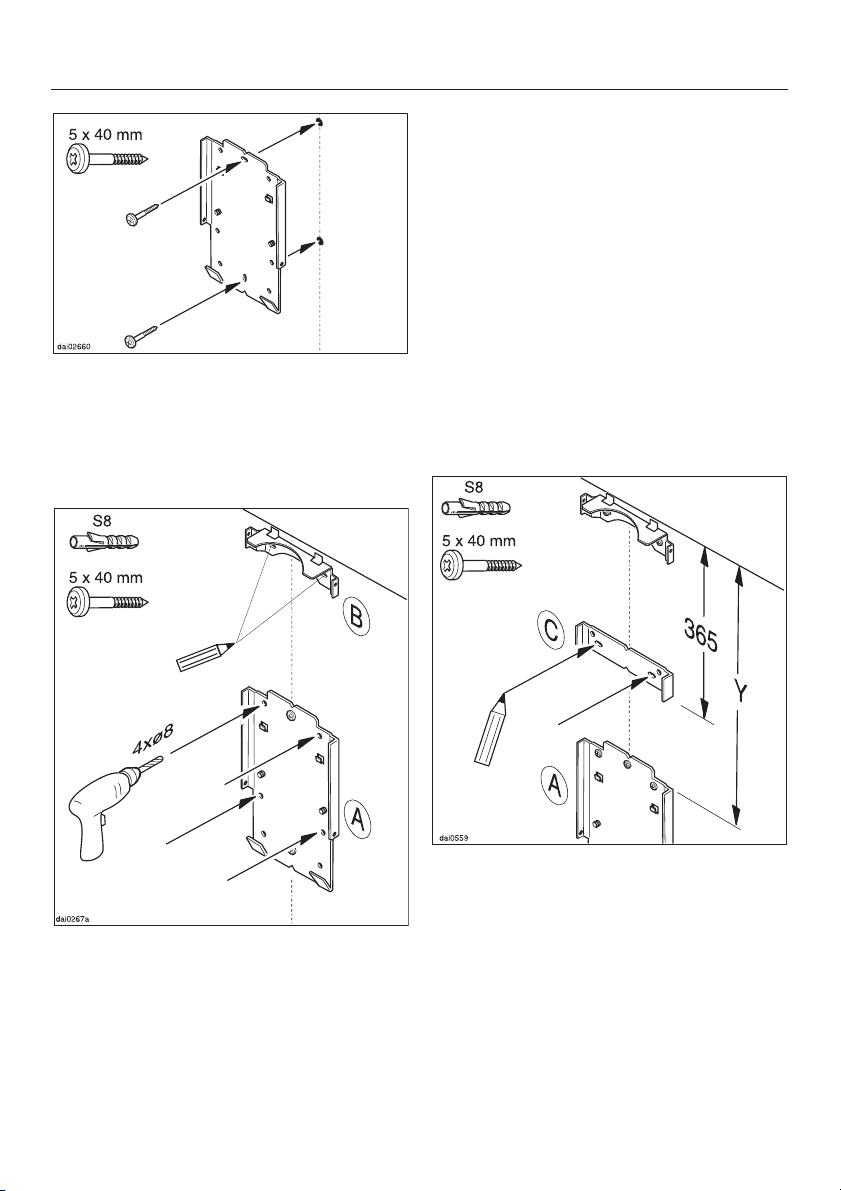

Met de steunplaten A, B en C wordt de
wasemkap tegen de wand bevestigd.

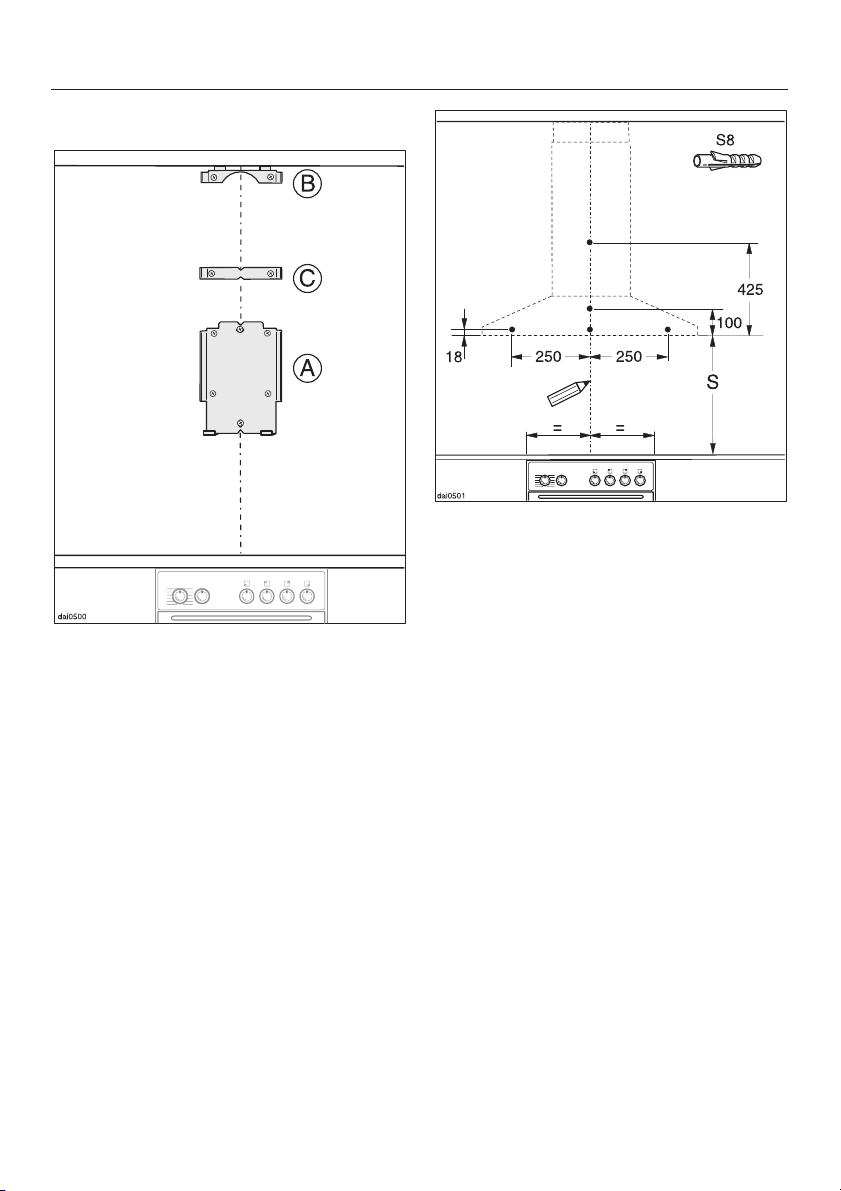

Eerst boort u de gaatjes om de luifel te
bevestigen en steunplaat A te mon
teren.
-
^ Voor u gaat monteren, trekt u op de
wand een verticale streep in het midden boven het kookvlak.
^ Bepaal vanop het kookvlak maat S.
Dit is de afstand tussen het kookvlak
en de onderkant van de wasemkap.
Zie "Afmetingen van de toestellen".
^
DA 216-2 / EXT, 217-2:
Boor een gaatje van ø 8 mm op de
middellijn op 18 mm boven maat S
en duw er de plug S8 in.
24
^
DA 219-2 / EXT:
Boor twee gaatjes van ø 8 mm op 18
mm boven maat S en 250 mm rechts
en links van het midden. Steek er
pluggen S8 in.
Steunplaat A
^
Boor op 100 en op 425 mm vanuit
maat S op de middellijn naar boven
toe twee gaatjes van ø 8 mm voor de
steunplaat. Duw er pluggen S8 in.
Page 25
Bevestig er steunplaat A met 2
^
schroeven 5 x 40 mm losjes op.
Hang ze met behulp van beide
inkervingen op de middellijn keurig
recht.
Montage
Steunplaat B
Hou steunplaat B tegen de wand en
^
schuif die tot onder het plafond.
Hang de plaat met behulp van de
inkervingen en de middellijn water
pas. Markeer de 2 te boren gaatjes
op de wand.
Boor de 2 gaatjes van ø 8 mm in de
^
wand. Duw er de pluggen S8 in.
Schroef de steunplaat met 2 schroe
^
ven 5 x 40 mm vast.
Steunplaat C
-
-
^
Boor nog eens 4 gaatjes van ø 8 mm
door de gemonteerde steunplaat A.
Duw pluggen S8 in de gaatjes.
^
Draai 2 schroeven 5 x 40 mm in de
beide bovenste gaatjes.
Steunplaat C hoeft u enkel te monteren
als de afstand Y groter is dan 365 mm.
De plaat is bedoeld als bijkomende ver
steviging van het telescopische deel.
-
25
Page 26
Montage
Hou steunplaat C op max. 365 mm
^
van het plafond. Hang de plaat gelijk
met behulp van beide inkervingen op
de middellijn. Markeer de twee te bo
ren gaatjes.
Boor de 2 gaatjes van ø 8 mm in de
^
wand. Duw er de pluggen S8 in.
Schroef steunplaat C met 2 schroe
^
ven 5 x 40 mm vast.
Luifel

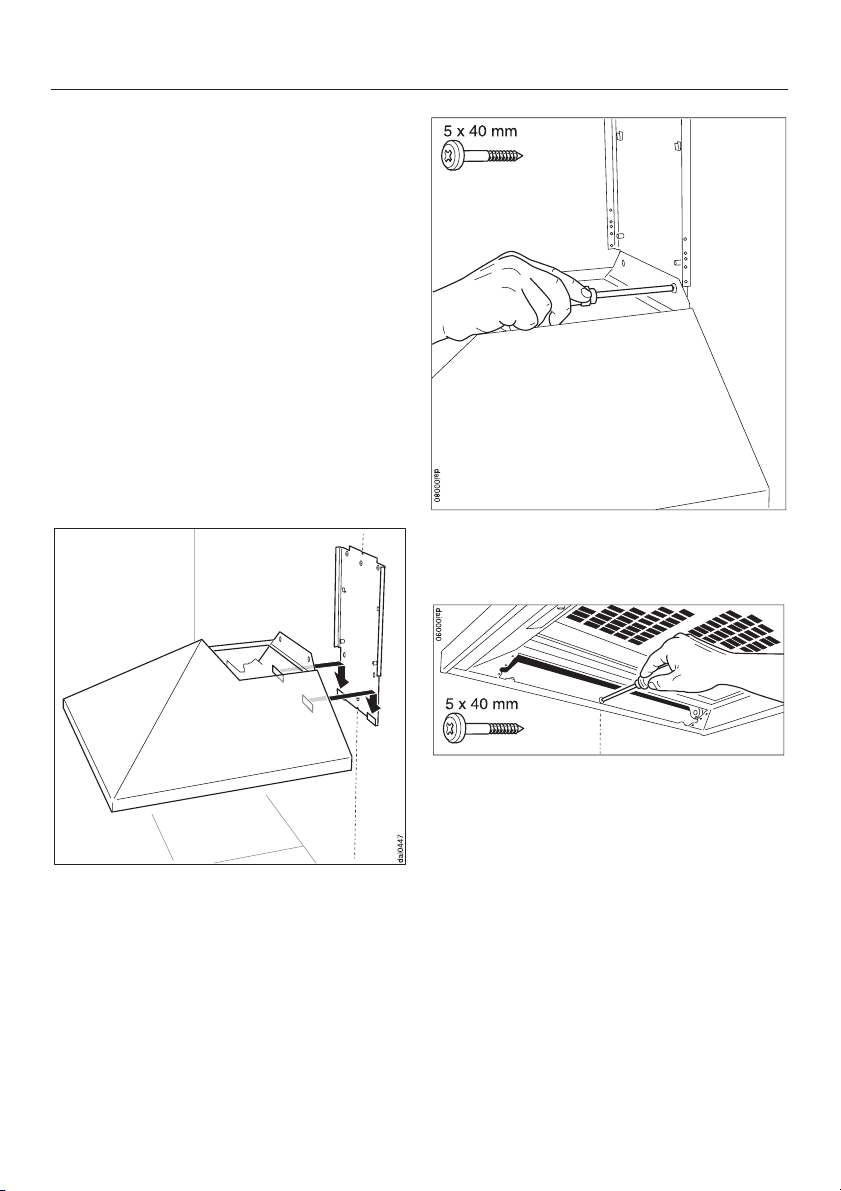

Om de luifel te monteren dient u eerst
^
de glasplaat van de verlichting weg
te nemen. Zie rubriek "Reiniging en
onderhoud".
-
-
^ Bevestig de luifel. Draai daartoe de
schroeven 5 x 40 mm in de 2 gaatjes.
^
Hang de luifel op achter de hoek
plaatjes van steunplaat A.
26
^
DA 216-2 / EXT, 217-2:
Blokkeer de luifel met 1 schroef
5 x 40 mm.
^
DA 219-2 / EXT:
-
Blokkeer de luifel met 2 schroeven
5 x 40 mm.
^
Zet de glasplaat terug op zijn plaats.
Page 27
Motor
(niet bij werking met elders geplaatste
ventilator)
^ Bij werking met luchtafvoer:
Beschikt uw luchtafvoersysteem niet
over een terugslagklep, plaats dan
bijgeleverde terugslagklep in de
luchtafvoertuit van de motor. De kleppen moeten naar boven toe kunnen
openen.
Montage

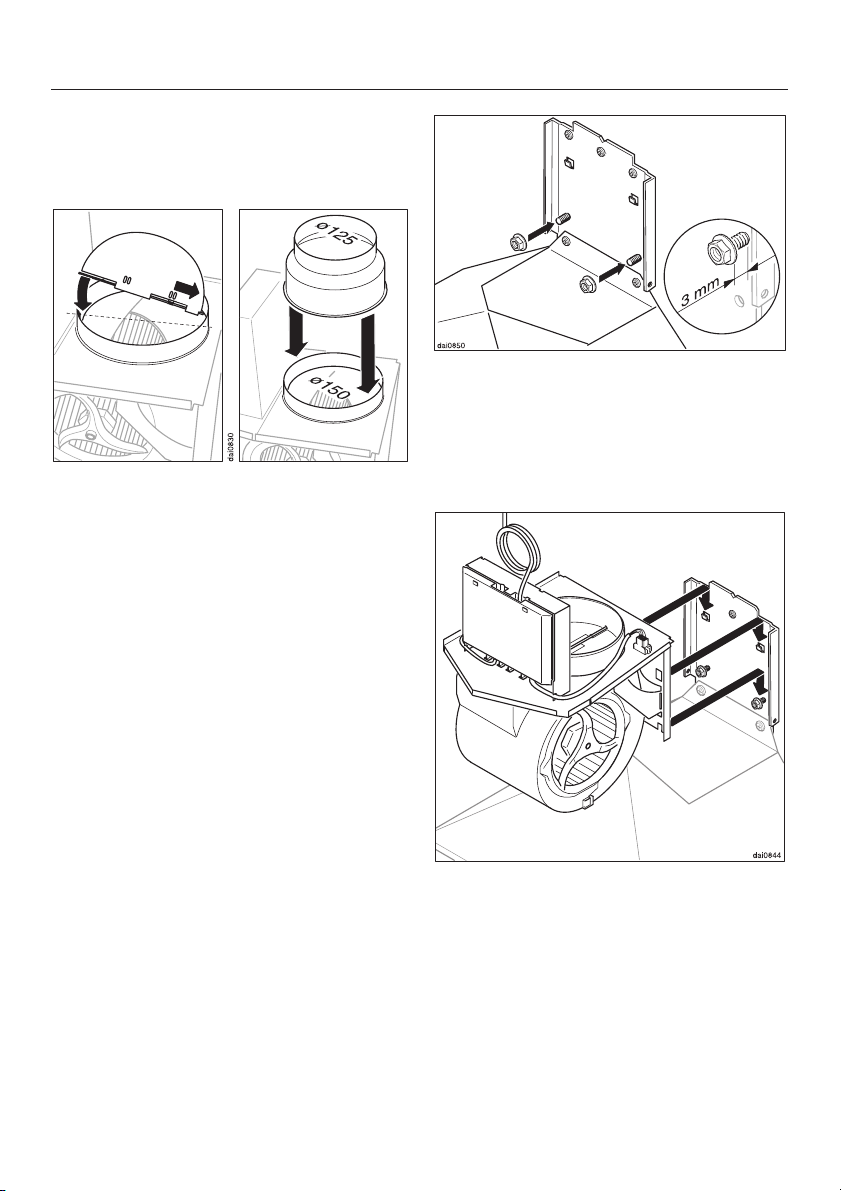

Draai eerst beide zelfborgende
^
moeren losjes op de schroefbouten
van steunplaat A. Laat wat afstand
tussen moer en plaat om er achteraf
de motor in te kunnen haken.
^ De wasemkap is uitgerust voor een
luchtafvoerleiding van ø 150 mm. Om
met een afvoerleiding ø 125 mm te
werken, dient u bijgeleverde ver
loopmof op de luchtuitlaattuit van de
motor te monteren. Lees daartoe de
rubriek "Luchtafvoerleiding".
^
Bij werking met circulatie:
Monteer de verloopmof op de lucht
afvoertuit. De terugslagklep wordt
niet gemonteerd.
-
-
^
Hang de motor in de haakjes van
steunplaat A en laat hem onderaan
achter de moeren schuiven.
^
Draai de moeren aan.
27
Page 28
Montage
Besturingsmodule
(enkel bij werking met een elders ge
plaatste ventilator)

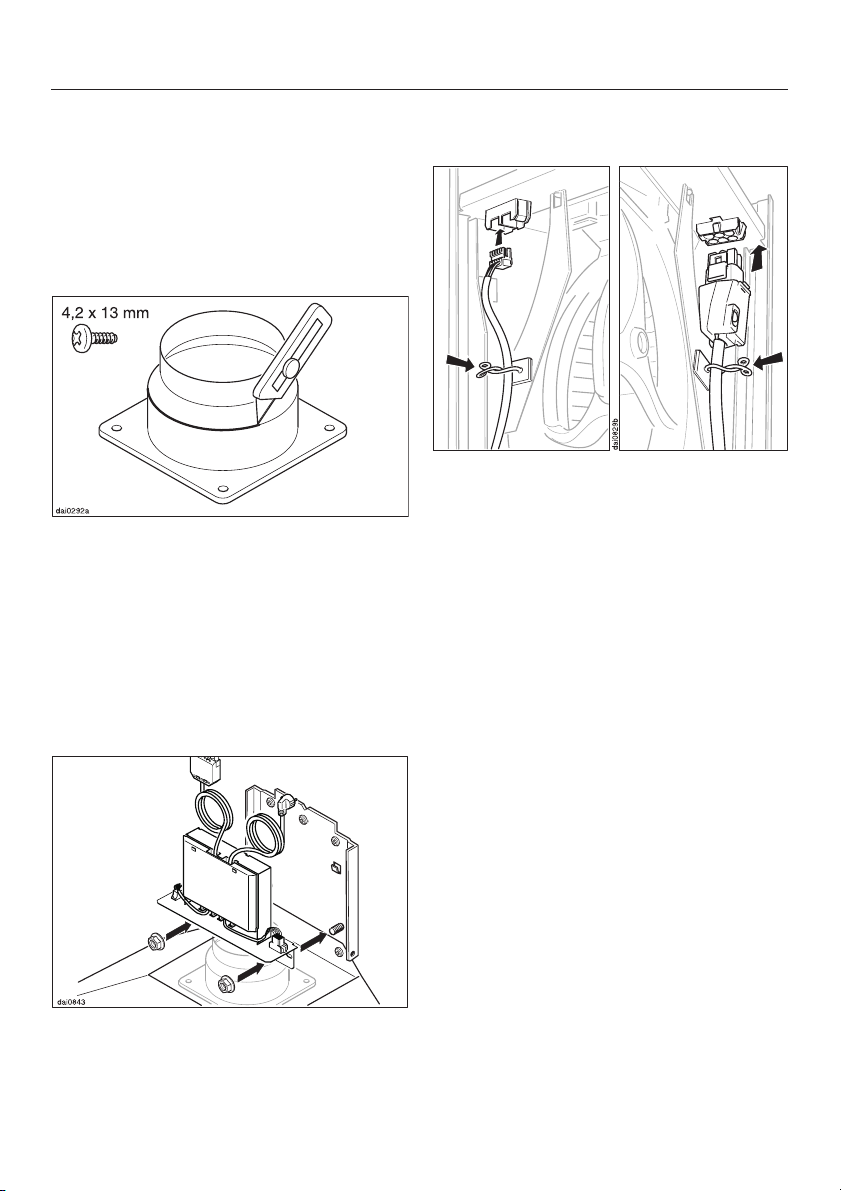

Monteer eerst de bijgeleverde luchtaf
voertuit in de luifel. De terugslagklep is
daarin ingebouwd.
^ Voor een luchtafvoerleiding van
ø 150 mm snijdt u de luchtafvoertuit
aan de versmalling met een scherp
mes door. Voor een luchtafvoerleiding
van ø 125 mm laat u de tuit ongewijzigd.
^ Bevestig de luchtafvoertuit met 4
schroeven 4,2 x 13 mm in de luifel.
-
Elektrische aansluiting
-

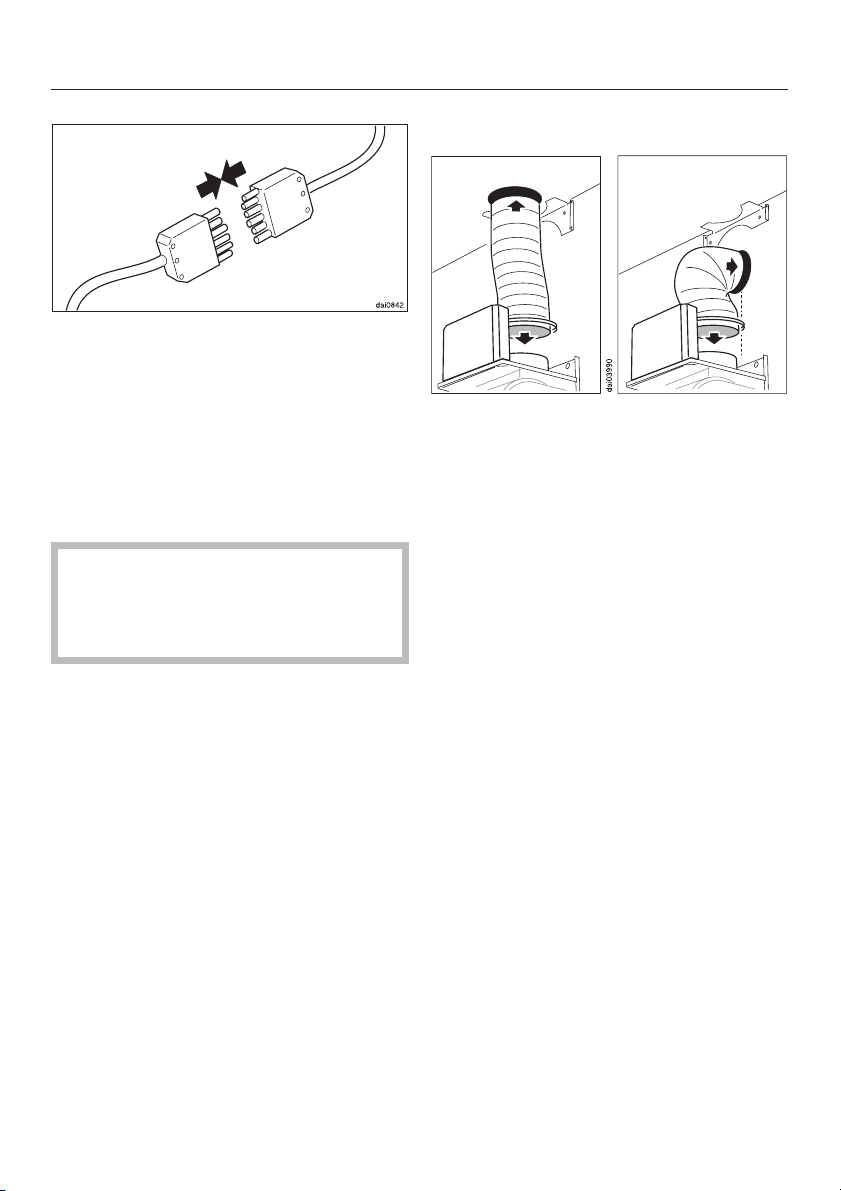

^ Verbind de aansluitkabel van de luifel
met behulp van de overeenkomstige
koppelingen links en rechts met de
motor / besturingsmodule.
Steek daartoe de vierpolige stekker
in de achterste aansluiting van de
koppeling links op de motor / de besturingsmodule.
Steek de zespolige stekker in de kop
peling rechts op de motor / de bestu
ringsmodule.
-
-
^
Bij werking met een elders geplaatste
ventilator monteert u in de plaats van
de motor de besturingsmodule. Be
vestig die met de kartelmoeren.
28
^
Bevestig de kabels op de met pijlen
aangeduide plaatsen (niet bij
EXT-uitvoering).
-
Page 29
Bij werking met een elders geplaatste
^
ventilator:
Verbind de besturingsmodule met de
elders geplaatste ventilator met be
hulp van de verbindingskabel en de
zespolige stekker.
^ Sluit het toestel vervolgens aan op
het stroomnet.
Raadpleeg eerst de rubrieken "Opmerkingen omtrent uw veiligheid" en
"Elektrische aansluiting" voor u het
toestel op het net aansluit.
Werking met luchtafvoer
Om de luchtafvoer aan te sluiten
^
bevestigt u een slang of buis met be
hulp van een slangklem op de uitlaattuit.
^ De luchtafvoerleiding steekt u door
de opening in de wand of in het plafond naar buiten of naar de elders
geplaatste ventilator toe.
^ Sluit de luchtafvoer verder aan. Zie
rubriek "Luchtafvoerleiding".
Montage
-
29
Page 30
Montage
Werking met circulatie
Is het niet mogelijk een luchtafvoerlei
ding aan te leggen? Sluit uw toestel
dan aan op werking met circulatie.
Schuif de afbuigtuit op de bovenste
^
steunplaat.
^
Bevestig de bijgeleverde slang met
de slangklemmen op de afbuigtuit en
op de verloopmof op de motor.
Telescopisch deel
Met het telescopische deel kan u de af
-
stand tussen wasemkap en plafond la
ten variëren. Zie rubriek "Afmetingen
van de toestellen".
Het telescopische deel heeft twee ope
ningen. Daar dient de lucht doorheen te
stromen bij werking met circulatie.
met circulatie met luchtafvoer
Bij werking met circulatie monteert u
het telescopische deel met de openingen naar boven toe.
Bij werking met luchtafvoer zijn deze
openingen niet nodig. In dit geval mon
teert u het telescopische deel met de
openingen naar onderen. Ze worden
achteraf door de schouw bedekt.
-
-
-
-
^
Monteer de reukfilters. Zie "Reiniging
en onderhoud".
De reukfilters, die voor werking met
circulatie nodig zijn, kan u bij uw
Miele-handelaar en in de Technische
Dienst van Miele verkrijgen.
30
Page 31
Trek eerst de beschermfolie weg voor
^
u het telescopische deel plaatst.

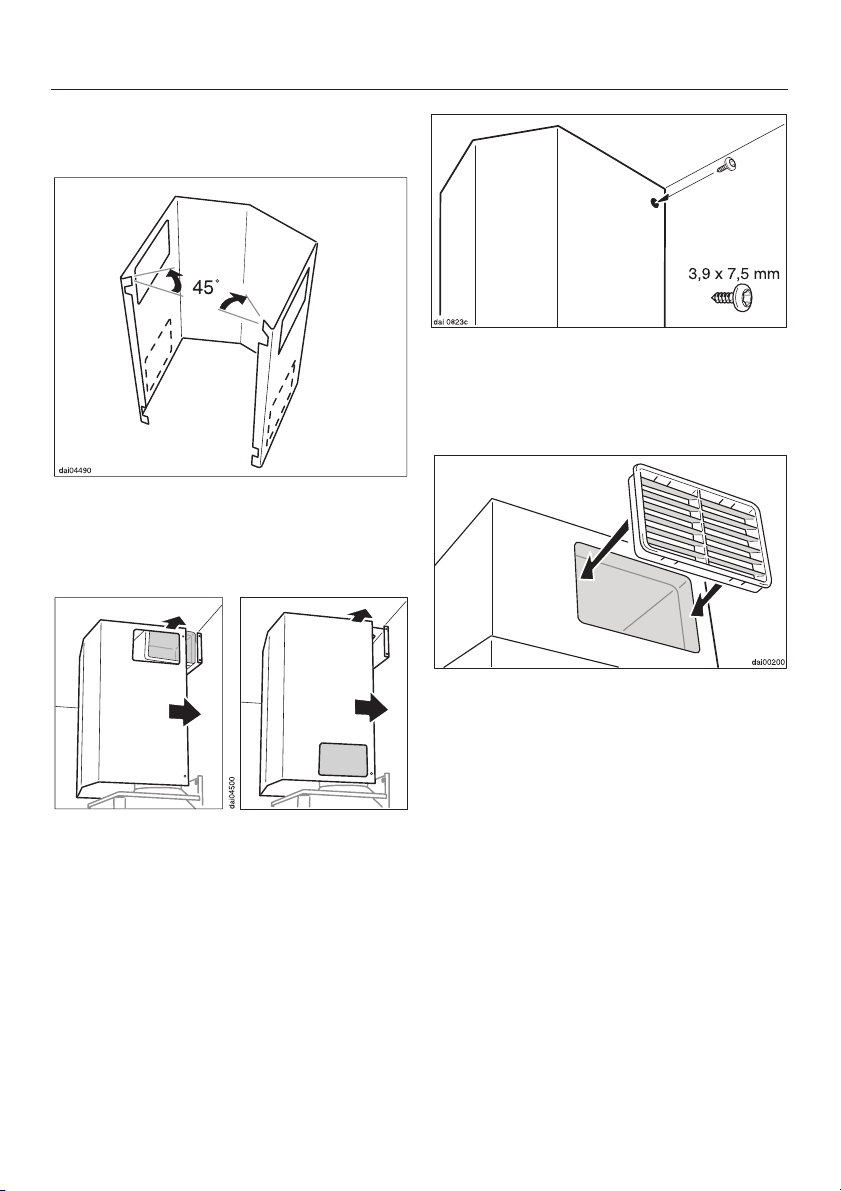

^ Buig de bovenste haakjes ca. 45°
naar binnen toe. Zo monteert u het
deel vlotter.
Montage
Bevestig het telescopische deel met
^
schroeven 3,9 x 7,5 mm aan beide
zijden op de bovenste steunplaat.

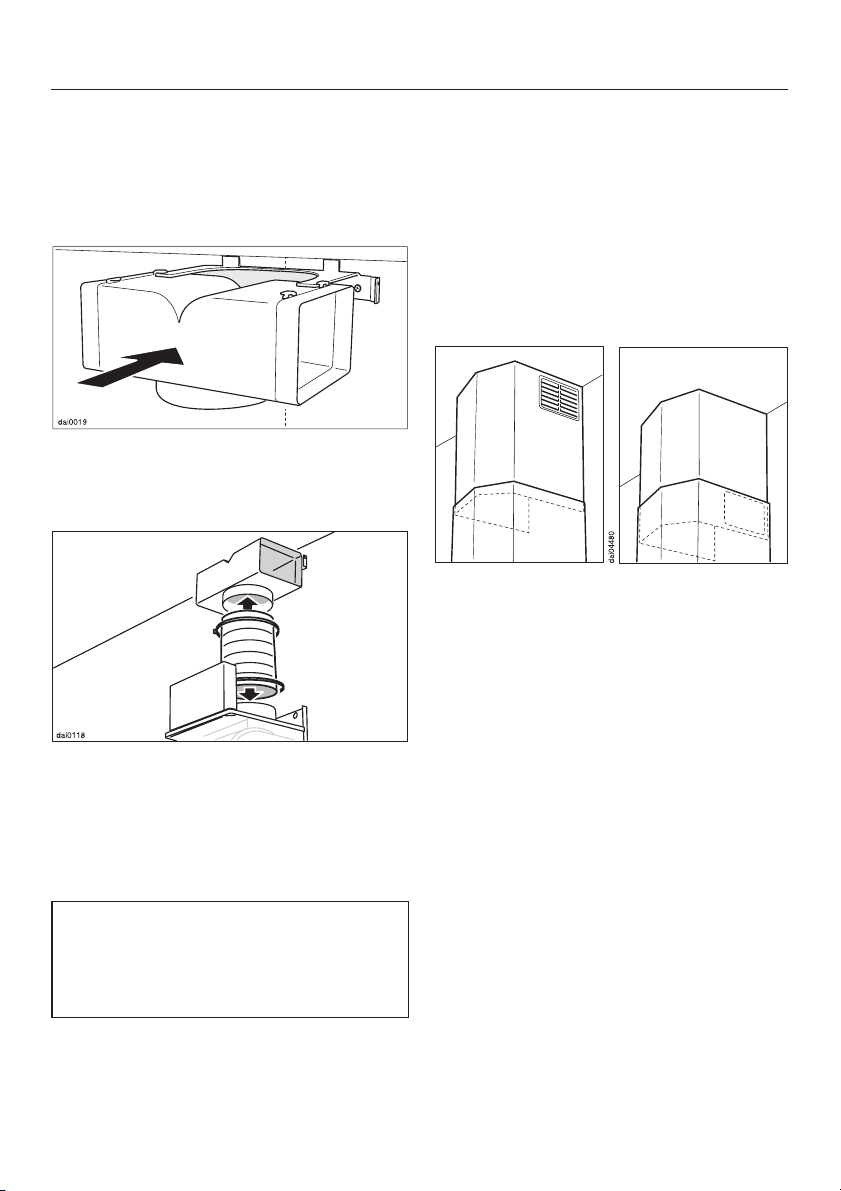

met circulatie met luchtafvoer
^
Trek het telescopische deel ietwat uit
elkaar en schuif het over de bovenste
steunplaat.
De openingen in het telescopische deel
moeten zich, bij werking met circulatie,
precies ter hoogte van de uitlaatope
ningen in de afbuigtuit bevinden.
-
^ Enkel bij werking met circulatie:
Plaats het rooster in het telesco
pische deel en in de afbuigtuit
erachter. De lamellen van het rooster
moeten naar onder wijzen.
-
31
Page 32
Montage
De papieren montagebeveiliging
verhindert dat het telescopische deel
bij de montage van de schouw onver
hoeds krassen oploopt. Na de montage
wordt die weer verwijderd.

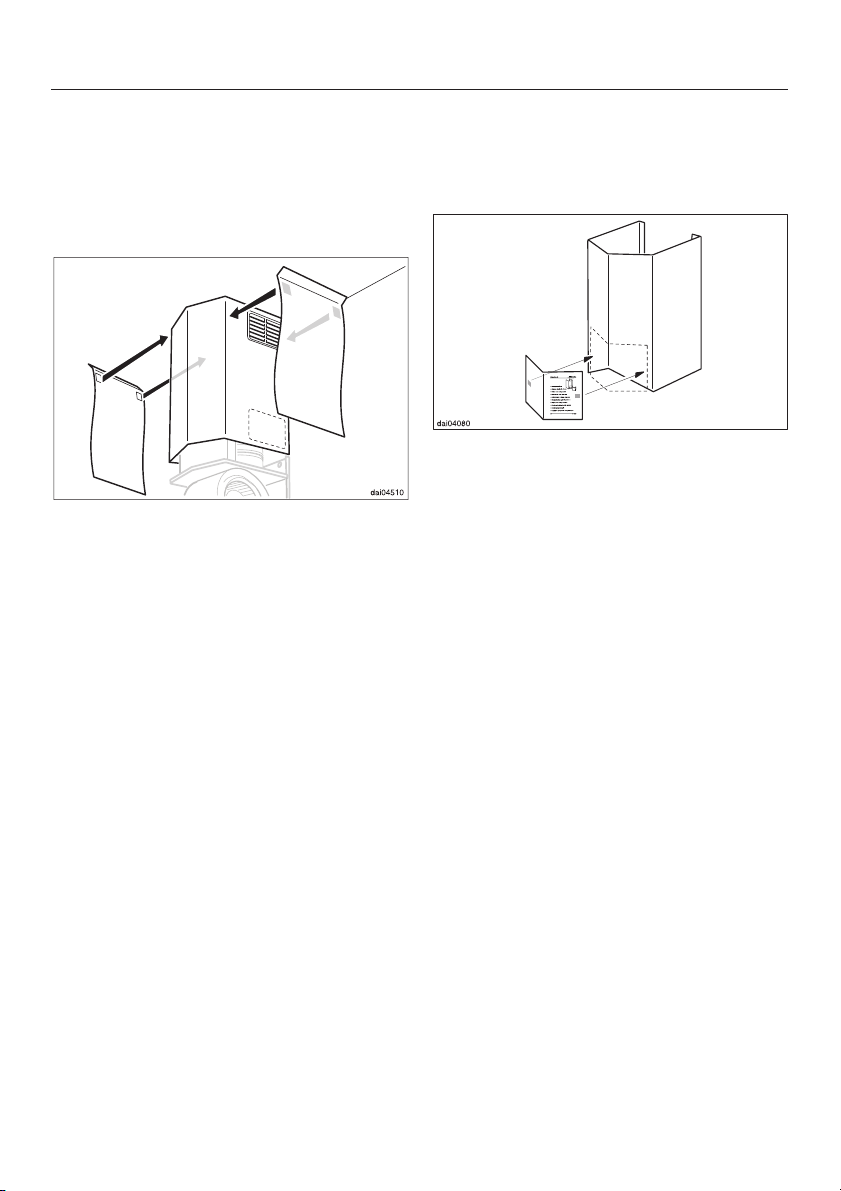

^ Vouw het bovenste deel van de
montagebeveiliging.
^ Trek de beschermfolie bij de kleef-
punten weg.
^ Kleef de montagebeveiliging opzij en
onderaan keurig gelijk tegen het telescopische deel.
-
Schouw
Verwijder de beschermfolie voor u de
^
schouw monteert.
De kartonnen montagebeveiliging
verhindert dat de schouw tijdens de
montage krassen oploopt.
^ Trek de beschermfolie bij de kleef-
punten van de montagebeveiliging
weg.
^ Kleef de montagebeveiliging onder-
aan tegen de voorzijde van de
schouw. De beveiliging dient er onderaan wat uit te springen.
32
Page 33
^ Trek de schouw voorzichtig ietwat uit
elkaar en schuif ze over het telescopische deel.
^ Schuif de schouw vervolgens ca.
2 cm naar onderen in de luifel.
^
Hang de schouw keurig op haar
plaats.
^
Verwijder de montagebeveiliging.
Montage
Bevestig de schouw onderaan aan
^
beide zijden met 2 schroeven 3,9 x
7,5 mm.
^ Trek de beschermfolie van de luifel.
^ Neem voor het eerste gebruik de vet-
filters uit het toestel en verwijder de
beschermfolie van het filterraam. Zet
de vetfilters achteraf terug.
33
Page 34
Luchtafvoerleiding
Risico op vergiftiging!
Hou de rubriek "Opmerkingen om
trent uw veiligheid" in acht.
De luchtafvoerleiding dient zo kort en
–
recht mogelijk te zijn.
De diameter van de luchtafvoerlei
–
ding mag niet kleiner zijn dan 150
mm.
Gebruikt u luchtafvoerleidingen met
een diameter kleiner dan 150 mm of
vlakke afvoerkanalen, dan veroor
zaakt de wasemkap meer lawaai en
verzwakt het afzuigvermogen.
Verminder de diameter van de luchtafvoerleiding enkel in het uiterste geval, bv. indien die leiding reeds voorhanden is.
– Pas enkel wijde bochten toe. Door
kleine bochten vermindert het luchtafvoervermogen van het toestel.
-
Zo u de luchtafvoerleiding horizon
–
taal monteert, dient u een minimum
-
-
verval van 1 cm per meter te voor
zien.
Zo kan er geen condenswater in het
toestel lopen.
Wordt de lucht naar buiten afge
–
voerd, dan is een telescopisch muur
kastje aan te bevelen.
-
-
-
-
-
–
Gebruik voor de aansluiting van de
luchtafvoerleiding enkel gladde bui
zen of soepele slangen van onbrand
baar materiaal.
34
–
-

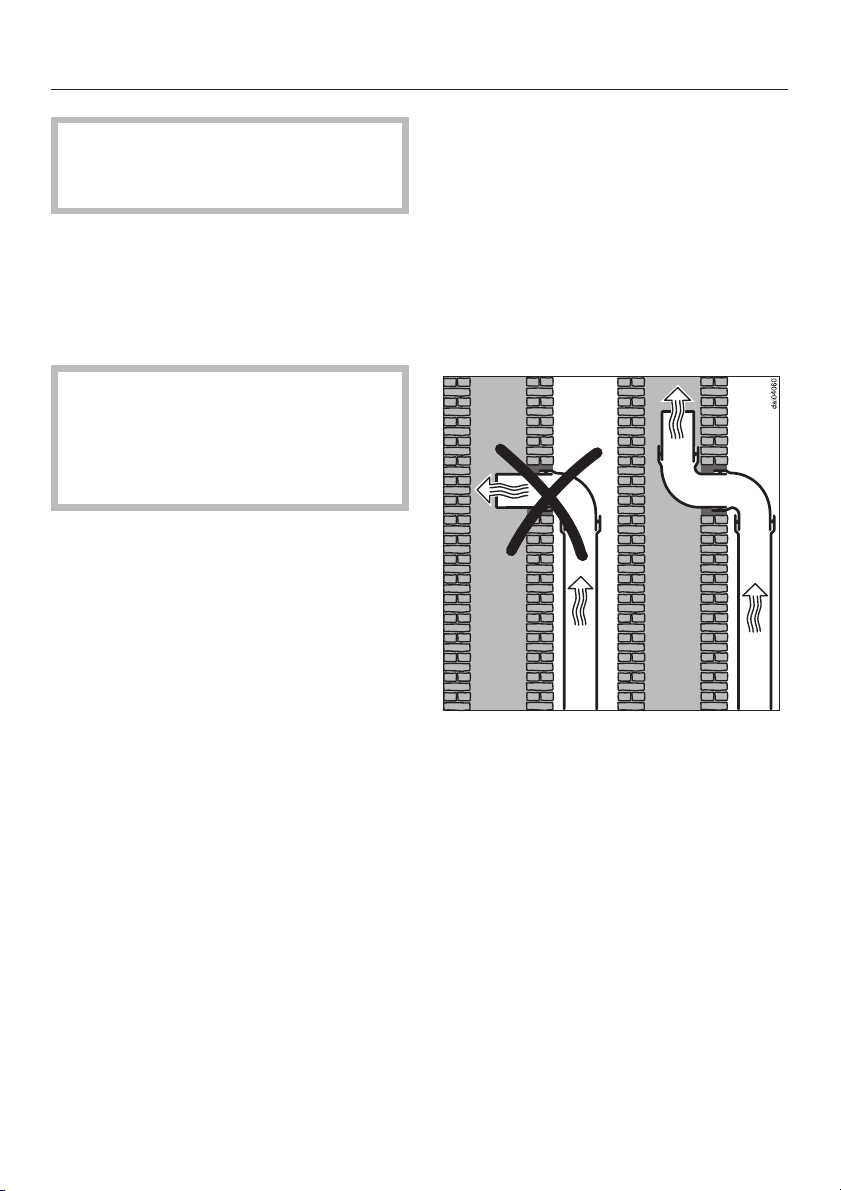

Voert u de lucht af in een schouw,
richt de afvoerpijp dan in de richting
waarin de lucht wordt afgevoerd.
Page 35
Belangrijk!
Monteert u de luchtafvoerleiding door
koele vertrekken, zolders e.d.? Dan kan
er op bepaalde punten een groot tem
peratuurverschil ontstaan. Er kan dus
condenswater worden gevormd. In zo’n
geval dient u de luchtafvoerleiding vol
doende te isoleren.
-
Condenswaterstop
Luchtafvoerleiding
-
Het verdient aanbeveling ook een con
denswaterstop te installeren. Daarin
wordt het condenswater, dat ondanks
de isolatie van de luchtafvoerleiding
toch ontstaat, opgevangen en verdampt.
Condenswaterstoppen zijn als toebehoren verkrijgbaar.
Installeer de condenswaterstop verticaal en, zo dat enigszins mogelijk
is, direct boven de luchtafvoertuit
van de wasemkap.
-
35
Page 36
Elektrische aansluiting
De aansluiting van uw apparaat op
het stroomnet kan u het best aan
een bevoegd elektricien toevertrou
wen. Die dient de plaatselijke regle
mentering te kennen en nauwgezet
te volgen.
Door ondeskundige installatie- of re
paratiewerkzaamheden kunnen er
niet te onderschatten risico’s op
duiken voor wie het toestel gebruikt.
Daarvoor kan de fabrikant niet aan
sprakelijk worden gesteld.
Deze wasemkap mag u enkel aanslui
ten op een degelijk geïnstalleerd en geaard stopcontact van AC 230V ~ 50 Hz.
Om de veiligheid te verhogen, verdient
het aanbeveling een verliesstroomschakelaar met een uitschakelstroom van
30 mA voor het toestel te schakelen.
Voer de aansluiting bij voorkeur via een
stopcontact uit. Dit vergemakkelijkt immers eventuele tussenkomsten van de
technische dienst. Het stopcontact
moet nog toegankelijk zijn als het toe
stel ingebouwd is.
-
-
-
-
-
-
-
De vereiste gegevens over de aanslui
ting staan op het typeplaatje. Dat vindt
u als de vetfilters uitgenomen zijn.
Ga na of deze gegevens overeenstem
men met de spanning en de frequentie
van het net.
-
-
Is het stopcontact voor de gebruiker na
het inbouwen niet meer toegankelijk of
is er een vaste aansluiting voorzien,
dan moet die voor elke fase met een
stroomonderbreker uitgerust zijn. Als
stroomonderbrekers kunnen er scha
kelaars worden gebruikt met een con
tactopening van meer dan 3 mm. Bij
voorbeeld automatische schakelaars,
smeltstoppen en contactsluiters.
36
-
-
-
Page 37
Neem bij storingen die u niet zelf kan
oplossen, contact op
met uw Miele-handelaar
–
of
met de Technische Dienst van Miele.
–
Het adres en telefoonnummer van onze
technische dienst vindt u op de rugzij
de van deze gebruiksaanwijzing.
Wanneer u daar een beroep op doet,
geef dan a.u.b. altijd het machinetype
en -nummer op.
-
Technische dienst
Beide gegevens vindt u op het type
plaatje. Dat wordt zichtbaar nadat u de
vetfilters hebt weggenomen.
-
37
Page 38
Technische gegevens
Aansluitwaarde
DA 216-2, 217-2, 219-2 . . . . . . . 222 W
Verlichting . . . . . . . . . . . . . . . . 2 x 11 W
Spanning . . . . . . . . . . . . . . . . AC 230 V
Frequentie. . . . . . . . . . . . . . . . . ~ 50 Hz
Smeltstoppen . . . . . . . . . . . . . . . . . 10 A
Ventilatievermogen
Luchtafvoervermogen volgens EN 61591
Luchtafvoersysteem ø 150 mm:
Stand I . . . . . . . . . . . . . . . . . 220 m
Stand II. . . . . . . . . . . . . . . . . 335 m
Stand III . . . . . . . . . . . . . . . . 440 m
Intensieve stand. . . . . . . . . . 640 m
Luchtafvoersysteem ø 125 mm:
Stand I . . . . . . . . . . . . . . . . . 210 m
Stand II. . . . . . . . . . . . . . . . . 305 m
Stand III . . . . . . . . . . . . . . . . 405 m
Intensieve stand. . . . . . . . . . 590 m
Ongehinderde luchtafvoer. . 690 m
Bij werking met circulatie met reukfil-
ters:
Stand I . . . . . . . . . . . . . . . . . 180 m
Stand II. . . . . . . . . . . . . . . . . 290 m
Stand III . . . . . . . . . . . . . . . . 390 m
Intensieve stand. . . . . . . . . . 485 m
Reukfilters:
Miele actieve-koolfilters DKF 6
3
/uur
3
/uur
3
/uur
3
/uur
3
/uur
3
/uur
3
/uur
3
/uur
3
/uur
3
/uur
3
/uur
3
/uur
3
/uur
De aansluitwaarde en het luchtafvoer
vermogen van de toestellen van de
reeks ... EXT hangen af van de aange
sloten elders geplaatste ventilator.
38
-
-
Page 39
39
Page 40
Wijzigingen voorbehouden / 44 / 000 BE - 0902
Dit papier spaart het milieu doordat het uit 100 % chloorvrij gebleekte celstof bestaat.
Loading...
