MIDLAND GXT-550, GXT-565, GXT-500 User Manual [ru]

LPD радиостанция

GXT500/550/565

Руководство пользователя

WWW.MIDLAND.RU

Серия GXT500/550/565

Руководство пользователя

Содержание

Введение 4-5
LCD - дисплей 6-7
Кнопки управления 8-9
Установка батарей 9-10
Установка поясного зажима 11
Зарядка дополнительного

источника питания 11-12
Управление радиостанцией 13 - 20
Гнездо для внешнего динамика/микрофона 20
Возможные проблемы и неполадки 21
Правила эксплуатации и ухода 22
Техническая спецификация и таблица частот 23
Аксессуары 24

3

Добро пожаловать в мир Midland!

Поздравляем Вас с покупкой высококачествен­ной продукции производства компании MIDLAND.
Ваша приемо-передающая радиостанция пред­ставляет собой продукт высоких технологий,
современное достижение инженерной науки.
Разработанная для работы в стандарте LPD, эта
компактная радиостанция отличается прекрас­ными эксплуатационными характеристиками.
Квалифицированная сборка из высококачествен­ных деталей - гарантия отменного качества этого
прибора. Используется твердотельная (полупро­водниковая) схема, которая собрана на прочной
печатной плате. Радиостанция предназначена
для надежной и безотказной работы в течение
многих лет.

Основные характеристики

• 69 каналов в диапазоне 433 МГц
(стандарт LPD)

• Система CTCSS (38 кодов)

• eVOX – система голосового управления

• Выбор вызывного сигнала (CALL Tone)

• Вибровызов

• Функция сканирования каналов (SCAN)

• Функция контроля радиоэфира (MONITOR)

• Сигнал окончания передачи (Roger Beep Tone)

• Блокировка клавиатуры (Lock)

4

• Выбор уровня мощности передачи
(низкий/высокий)

• Гнездо для подключения динамика/микрофона

• Индикатор разряда батареи

Согласно проведенным испытаниям, эта радио­станция соответствует требованиям нормативных
документов, которые определяют допустимый
уровень воздействия на человека радиоприбо­ров, используемых в непосредственном контакте
с телом человека, при эксплуатации с аксессуа­рами производства Midland Radio Corp., предна­значенных для этого прибора. Использование
других аксессуаров не гарантирует соответствия
требованиям. (Испытания проводились с исполь­зованием гарнитуры AVP-1)

Чтобы контролировать уровень излучения и дер­жать его в рамках допустимых стандартов, ста­райтесь осуществлять радиопередачу не более
50% всего времени работы с прибором, посколь­ку радиостанция излучает измеряемую радиоча­стотную энергию только в режиме передачи.

5

LCD дисплей

1. Иконка низкого заряда батареи – показывает,

что заряд батареи заканчивается.

2. Иконка радиопередачи (TX) – показывает, что

радиостанция находится в режиме передачи.

3. eVOX – показывает, что режим голосового

управления включен.

4. Номер канала – меняется от 1 до 69

в диапазоне LPD (433 МГц).

5. Иконка радиоприема (RX) – показывает,

что прибор осуществляет прием сигнала.

6. Иконка блокировки клавиш – показывает,

что включен режим блокировки клавиш.

7. Иконка метеоприемника (WX) –

показывает, что радиостанция работает
в режиме приема погоды*.

8. Иконка виброрежима – показывает, что

включен режим вибровызова

9. Это значение показывает выбранный

пользователем номер кода системы CTCSS
(oF(«Выкл»)~38).

10. Иконка уровня мощности передачи –

показывает уровень мощности радиопередачи
(H/L («высокий»/«низкий»).

*

работает только в европейском варианте

6

7

Кнопки и средства управления

11. Ручка включения питания и контроля уровня

громкости. Чтобы включить прибор и увели­чить громкость – поверните ручку по часовой
стрелке. Чтобы уменьшить громкость и
выключить прибор – поверните ручку против
часовой стрелки.

8

12. Кнопка PTT – Нажмите и удерживайте кнопку,

чтобы передать речевое сообщение.

13. Кнопка CALL/LOCK – Нажмите однократно,

чтобы передать вызывной сигнал (CALL tone).
Нажмите и удерживайте кнопку в течение
нескольких секунд, чтобы включить или
выключить блокировку клавиш.

14. MIC – встроенный микрофон.

15. Встроенный динамик.

16. Антенна.

17. Гнездо для внешнего динамика/микрофона.

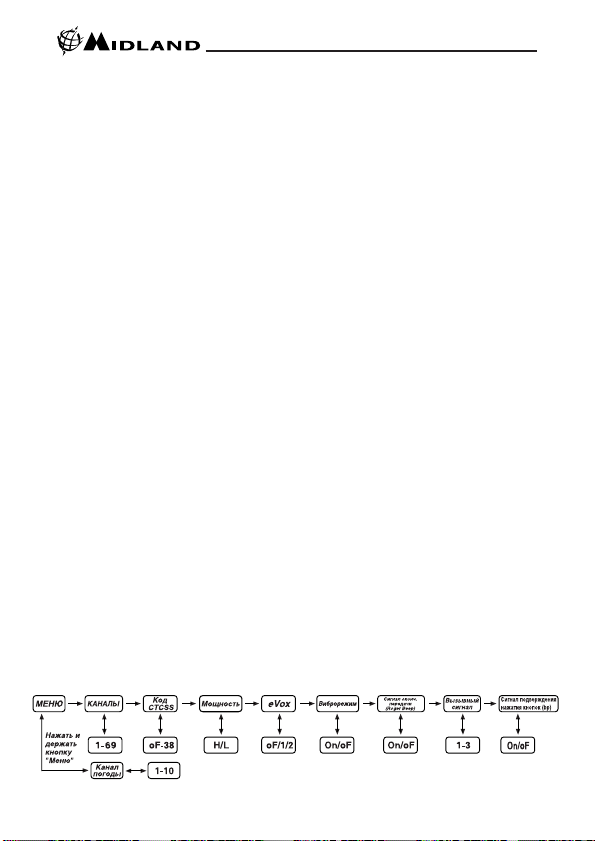

18. Кнопка «Меню» (MENU) – Нажмите для

доступа в режим меню.

19. Кнопка «Монитор»/«Сканирование» (MONI-

TOR/SCAN) – Нажмите для входа в режим
сканирования. Нажмите и удерживайте для
входа в режим контроля радиоэфира (мони­торинга).

20. Кнопки «Вверх» и «Вниз» - /\ \/

Установка батарей

Радиостанции серии GXT500/550/565 работают
от 4-х щелочных батареек размера AA или от до­полнительного перезаряжаемого источника пи­тания NiMH. Установку или извлечение батарей
следует осуществлять при удаленном поясном
зажиме (см. схему).
Для установки батарей:

1. Повернув радиостанцию задней поверхностью

к себе, снимите поясной зажим – клипсу (см.

9
