MIDLAND BTX2 User Manual [en, de, es, fr, it]
BTX2 FM
ADVANCED INTERCOM SYSTEM
MANUALE D’USO
INSTRUCTION GUIDE
BEDIENUNGSANLEITUNG
MANUAL DE INSTRUCCIONES
GUIDE D’UTILISATION
MANUAL DE INSTRUÇÕES
ΟΔΗΓΊΕΣ ΧΡΗΣΗΣ
®
Sommario
Principali caratteristiche: ......................................................................................................................................................2
Caratteristiche tecniche Midland BTX2 FM ..............................................................................................................................2
Ricarica delle batterie ...........................................................................................................................................................2
Descrizione dispositivo e sistema di fissaggio .........................................................................................................................3
Accensione e spegnimento del BTX2 FM .................................................................................................................................4
Modalità operative ................................................................................................................................................................5
Distanza ...............................................................................................................................................................................5
Come abbinare un altro dispositivo BTX2 FM ..........................................................................................................................5
Compatibilità con i dispositivi della linea BT Midland .............................................................................................................6
Come abbinare più di due dispositivi ad un BTX2 FM ...............................................................................................................6
Talk 2 All - Abbinamento a dispositivo non Midland. ...............................................................................................................7
Utilizzo del Navigatore GPS ....................................................................................................................................................9
Utilizzo della funzionalita’ Radio FM ......................................................................................................................................9
Modalità “ FM Radio” .............................................................................................................................................................9
Utilizzo dell’ingresso audio a filo ..........................................................................................................................................10
I
Utilizzo di un ricetrasmettitore PMR446 con cavo .....................................................................................................10
Configurazioni speciali ........................................................................................................................................................11
Reset di tutti i dispositivi accoppiati .................................................................................................................................... 11
Configurazione e aggiornamento firmware ..........................................................................................................................12
Uso e avvertimenti specifici ................................................................................................................................................. 12
Garanzia ............................................................................................................................................................................. 12
Certificazioni e Conformità di Sicurezza ................................................................................................................................12
Midland BTX2 FM - 1
I
MIDLAND BTX2 FM
Advanced Intercom System
Grazie per aver acquistato Midland BTX2 FM il sistema wireless Intercom pensato per il motociclista.
Midland BTX2 FM è un dispositivo da applicare al proprio casco per comunicare con dispositivi Bluetooth, quali Telefonino/MP3 player, Navigatore GPS, ascoltare la radio FM e se
abbinato ad un altro Midland BTX2 FM, anche come sistema intercom senza fili fino a 3 presone ad una distanza massima 800mt.
Grazie al suo design sottile, aerodinamico ed ai suoi tre ta sti centrali grandi e ben riconoscibili Midland BTX2 FM è la soluzione più avanzata e ideale per il motociclista.
Principali caratteristiche:
› Intercom Pilota/Passeggero e moto a moto (distanza massima di 800mt).
› Connessione fino a 4 persone (con funzione Talk2All Universal Itercom)
› Radio FM con RDS
› Supporto per 2 Telefoni
› Connessione a sistemi di navigazione GPS
› Connessione a Radio PMR446 con Bluetooth integrato o esterno
› Connessione AUX a filo per MP3 player e ricetrasmittenti PMR446
› Configurazione ed aggiornamento firmware da PC via USB
Midland BTX2 FM è disponibile in due versioni:
› BTX2 FM confezione singola con un solo dispositivo
› BTX2 FM TWIN confezione doppia con due dispositivi.
In base alla versione in vostro possesso nella confezione troverete:
BTX2 FM
› 1 dispositivo di comunicazione BTX2 FM
› 1 Kit audio completo di due speakers stereo, microfono a braccetto rigido e
microfono a filo
› 1 Sistema di aggancio al casco con bi-adesivo
› 1 Sistema di aggancio al casco con morsetto
› 1 cavo audio stereo per collegare un iPod/MP3 Player
› 1 Alimentatore da muro mini USB
BTX2 FM TWIN
› 2 dispositivi di comunicazione BTX2 FM
› 2 Kit audio completi di due speakers stereo, microfono a braccetto rigido e
microfono a filo
› 2 Sistemi di aggancio al casco con bi-adesivo
› 2 Sistemi di aggancio al casco con morsetto
› 2 cavi audio stereo per collegare un iPod/MP3 Player
› 1 Alimentatore da muro mini USB con doppia postazione di ricarica
I dispositivi della confezione TWIN sono già abbinati tra loro per poter attivare immediatamente la funzione Intercom.
Caratteristiche tecniche Midland BTX2 FM
Generali:
› Bluetooth ver. 3.0 stereo (protocollo Headset/Handsfree/A2DP)
› Sistema AGC per il controllo automatico del volume in base al rumore di fondo
› Attivazione della comunicazione vocale (VOX) o manuale
› Comandi manuali per: attivazione telefono, interfono e connessione a filo
› Completamente resistente all’acqua
› Batteria al Litio con autonomia fino a 12 ore di conversazione
› Tempo di ricarica: circa 6 ore
Connessioni Bluetooth:
› Con un dispositivo identico per la modalità Intercom Pilota-Passeggero e moto
a moto (fino a 800mt)
Con dispositivo Bluetooth:
› Telefonino con MP3 player Stereo (protocollo A2DP), GPS
› Ricetrasmettitori PMR446 (con Bluetooth integrato o esterno) per comunica-
zioni di gruppo moto a moto
Connessioni a filo:
› Per sorgente audio stereo come iPod/MP3 player (con cavo opzionale)
› Per ricetrasmettitori PMR446 (con cavo opzionale)
Attenzione: Midland BTX2 FM è stato progettato per essere resistente alla piog-
gia. Verificate sempre che i gommini di protezione delle prese siano ben chiusi in
caso di pioggia.
Ricarica delle batterie
Assicuratevi che il dispositivo di comunicazione sia completamente carico prima
di iniziare ad utilizzarlo. La prima volta sono necessarie almeno 8 ore. Successivamente il tempo si riduce mediamente a 4/6 ore per una ricarica completa. Per
ragioni di comodità, il dispositivo può essere rimosso dal casco prima di essere
ricaricato. Per caricare il dispositivo di comunicazione, sollevate la protezione in
gomma della presa di ricarica e collegate ad essa lo spinotto del caricatore, quindi
2 - Midland BTX2 FM
innestate la spina CA del caricatore ad una presa di rete elettrica.
Il LED rosso lampeggerà per tutto il tempo della ricarica. Lasciate l’apparecchio
collegato fino a che il LED rosso si spegne o il LED blu rimane acceso fisso.
Quando la carica è completa, (LED rosso non più lampeggiante) scollegate il dispositivo dal caricatore.
Attenzione: ogni volta che viene inserito (o disinserito) il plug di ricarica, il dispositivo si spegne (per utilizzarlo mentre è in carica è necessario quindi riaccenderlo
con il plug inserito).
Descrizione dispositivo e sistema di fissaggio

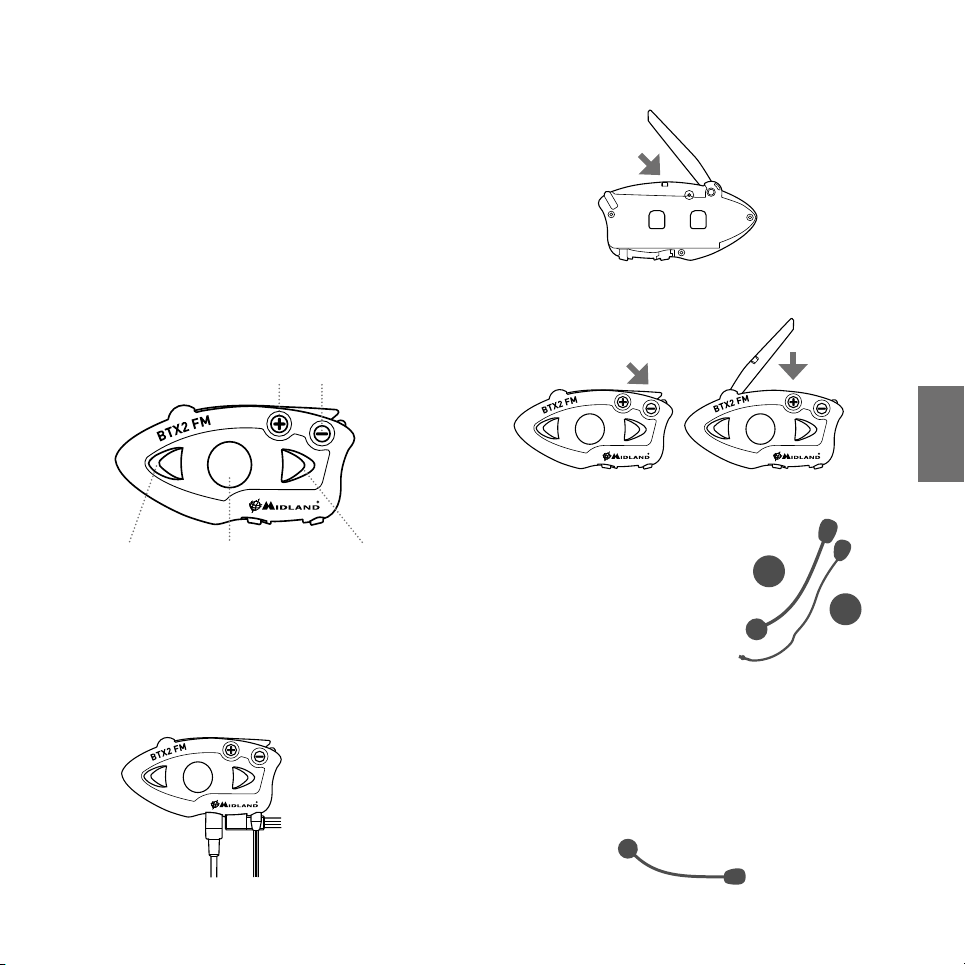

Descrizione BTX2 FM

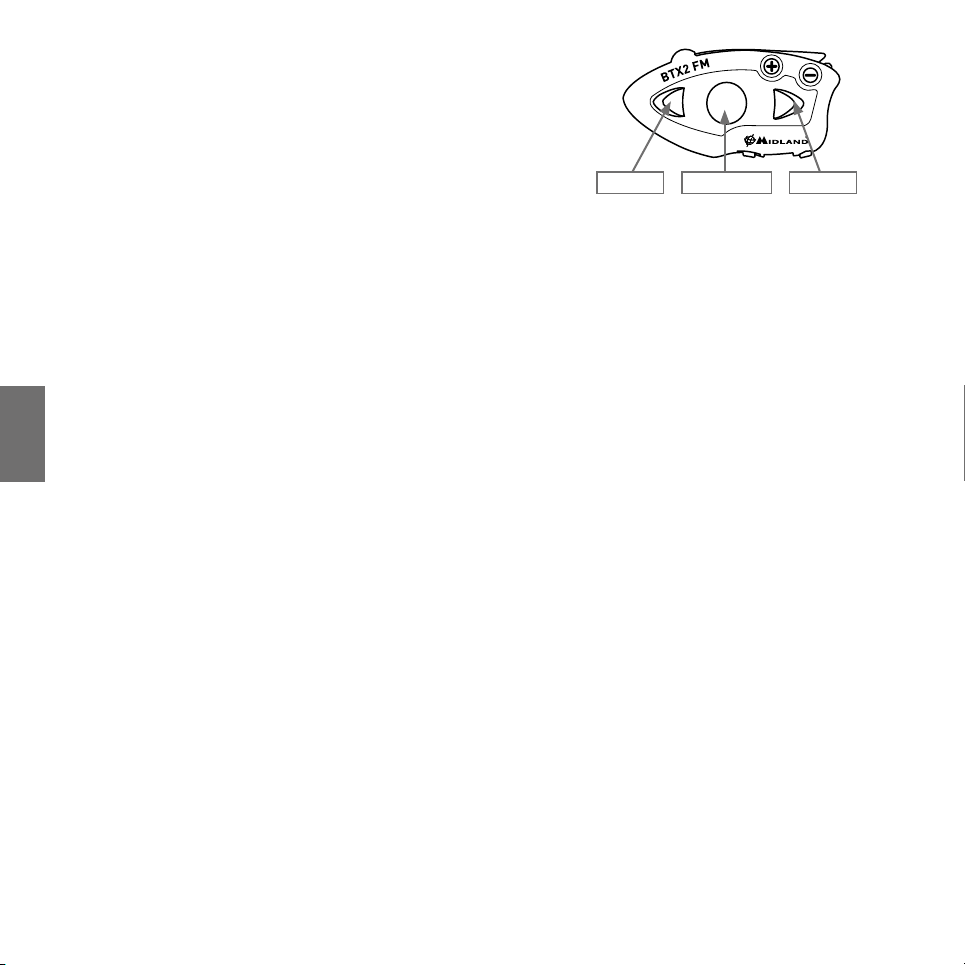

Il dispositivo BTX2 FM è dotato di 5 pulsanti, tutti nella parte frontale.
I tre pulsanti principali sono pulsanti multifunzione: pulsante Avanti (a sinistra),
pulsante Centrale e pulsante Indietro (a destra).
I due pulsanti rotondi più piccoli, in alto a destra, sono invece il Volume + ed il
volume -.
Volume -Volume +
Infine il BTX2 FM è dotato di un’antenna sollevabile, posizionata sulla parte alta
del dispositivo, che, se spostata in posizione verticale, permette di ottenere le
massime prestazioni in distanza.
Per sollevare l’antenna è sufficiente fare una leggera pressione verso il casco, que sta si sgancerà ed immediatamente si posizionerà in verticale.
Per chiudere l’antenna basta riportarla nella posizione orizzontale e fare una
leggera pressione verso l’esterno in modo che si incastri nell’apposita chiusura.
I
Avanti Indietro
Centrale
Descrizione delle connessioni a filo
Presa Ricarica: Permette la ricarica del dispositivo tramite alimentatore mini USB
standard
Presa Audio Kit: Permette la connessione del kit audio (cuffie stereo e microfono)
Presa audio ausiliaria (AUX): Permette la connessione di una sorgente audio
come un iPod/MP3 player stereo o un ricetrasmettitore PMR446
Presa ricarica
Presa audio kit
Presa audio ausiliaria (AUX)
Descrizione Kit Audio
Il sistema audio si compone di due speaker stereo ultra sottili e di due microfoni
intercambiabili, uno a braccetto e l’altro
a filo. Il mini connettore del microfono vi
permette facilmente di collegare il microfono più adatto al vostro casco.
Altoparlanti stereo
I due altoparlanti stereo sono dotati di velcro e adesivo per un semplice montaggio all’interno del casco.
Attenzione, posizionate gli altoparlanti in corrispondenza delle orecchie, lasciando comunque una minima distanza per poter percepire i rumori/indicazioni provenienti dalla strada. Il microfono può essere fissato al casco in due modi:
Midland BTX2 FM - 3
I
Microfono a braccetto
Posizionate il braccetto del microfono con la parte di Velcro/adesivo tra l’imbottitura e la calotta rigida del casco, in modo che il microfono sia ben posizionato di
fronte alla bocca, con il simbolo bianco rivolto verso la bocca stessa. Questo tipo di
microfono è adatto per i caschi Jet e Modulari.
Microfono a filo
Posizionate il microfono, grazie al velcro/adesivo, all’interno del casco di fronte
alla bocca. Questo tipo di microfono è più indicato per i caschi integrali.
Presa Kit Audio
Il Kit Audio infine deve essere collegato, tramite il connettore ad “L” al Midland
BTX2 FM nella presa centrale.
Descrizione sistema di fissaggio al casco
Midland BTX2 FM è fornito di due sistemi differenti di fissaggio al casco: uno con
bi-adesivo e l’altro con sistema di aggancio a morsetto.
Il sistema di fissaggio permette di “agganciare” in modo sicuro il dispositivo BTX2
FM al vostro casco e di sfilarlo in qualsiasi momento per ricaricarlo o riporlo.
Il dispositivo BTX2 FM va fissato sul lato sinistro del casco.
Fissaggio con bi-adesivo
La piastrina di fissaggio presenta una parte già predisposta con bi-adesivo. Dopo aver pulito la superficie
del casco in corrispondenza della zona sulla quale si
intende fissare il dispositivo, rimuovete la pellicola
del bi-adesivo e posizionate la piastrina di fissaggio
al casco esercitando una leggera pressione per alcuni
secondi.
Fissaggio con morsetto
Mediante la chiave a brugola, allentate le due viti del morsetto ed inserite la piastrina posteriore tra l’imbottitura del casco e la calotta esterna rigida.
Dopo aver inserito il morsetto, stringete le due viti in modo che risulti stabile e
ben fissato.
Il fissaggio a morsetto comprende anche un distanziatore in plastica che può essere rimosso nel caso sia necessario ridurre lo spessore.
A
Inserimento e sgancio del Midland BTX2 FM
Il dispositivo BTX2 FM si aggancia al casco, semplicemente facendolo scorrere
verso il basso, in modo che entri nell’apposita sede del sistema di fissaggio da voi
scelto (biadesivo o a morsetto).
Il dispositivo BTX2 FM viene mantenuto in sede, grazie all’apposita clip di aggancio posizionata nella parte superiore (A).
Per sganciare il BTX2 FM è sufficiente premere sulla clip di aggancio e spingere il
dispositivo verso l’alto.
Accensione e spegnimento del BTX2 FM
Accensione:
› Tenete premuto il pulsante “Centrale” per circa 3 secondi, fino all’accensione
della luce BLU lampeggiante.
Spegnimento:
› Tenete premuti i pulsanti “Centrale” e “Indietro” insieme per circa 3 secondi,
fino a che la luce ROSSA emette 3 lampeggi.
› In questo modo non è possibile spegnere il dispositivo in modo involontario
durante l’uso (cosa che potrebbe succedere, specialmente se si utilizzano i
guanti).
4 - Midland BTX2 FM
Modalità operative
Midland BTX2 FM ha tre modalità di funzionamento distinte: Intercom, Telefono
e Radio FM.
In base alla modalità attiva in un dato momento, le funzioni del BTX2 FM cambiano e di conseguenza anche i tre pulsanti centrali assumono funzionalità diverse.
› La modalità “Intercom” permette la gestione della funzionalità intercom per
la comunicazione pilota-passeggero.
› La modalità “Telefono” (Phone), permette la gestione del telefono e le funzio-
ni di player musicale del telefono stesso. I tre pulsanti gestiscono le funzionalità del telefono e della musica (play/pausa- avanti e indietro).
› La modalità “Radio FM” (FM radio) permette l’ascolto della radio; i tre pulsan-
ti gestiscono la ricerca e la memorizzazione delle stazioni preferite
E’ possibile passare da una modalità all’altra semplicemente premendo per 3 secondi il pulsante Centrale. Un annuncio vocale vi indicherà in quale modalità state
entrando. La sequenza con cui è possibile scorrere le 2 modalità è la seguente:
› Intercom (se è stata abbinata almeno ad un altro dispositivo)
› FM Radio
› Phone (se è stato abbinato un telefono)
E’ possibile sapere in quale modalità si trova il dispositivo semplicemente premendo insieme i pulsanti “Volume+” e “Volume-“. Un annuncio vocale vi indicherà in quale modalità vi trovate.
Distanza
La distanza massima di comunicazione tra due dispositivi Midland BTX2 FM è di
circa 800mt in campo aperto con entrambe le antenne in posizione sollevata. La
massima distanza può variare in base all’orientamento della testa o alla presenza
di ostacoli e interferenze (i motociclisti devono essere sempre in portata visiva)
Come abbinare un altro dispositivo BTX2 FM
Per utilizzare la funzionalità Intercom è necessario avere due dispositivi BTX2 FM
accesi ed in precedenza abbinati tra loro.
I due dispositivi presenti nella stessa confezione (Midland BTX2 FM TWIN) sono
già accoppiati tra loro e pronti all’uso, quindi non è necessario attivare questa
procedura di abbinamento.
Se invece i dispositivi non fanno parte della stessa confezione o avete acquistato
un altro BTX2 FM in un secondo momento (per esempio per il passeggero), dovete
prima eseguire la procedura di abbinamento.
Abbinamento di un altro dispositivo BTX2 FM
1. Attivate la modalità “Setup” su entrambi i dispositivi (Spegnete il BTX2 FM.
Tenere premuto il pulsante “Centrale” fino a che la luce non rimane di colore
rosso fisso)
2. Tenere premuto il pulsante “Centrale” sul primo dispositivo, fino a che la luce
lampeggia alternativamente Rossa e Blu.
3. Tenere premuto il pulsante “Centrale“ sull’altro dispositivo fino a che la luce
Rossa e Blu lampeggia alternativamente.
4. Ora i due dispositivi si cercano per completare l’abbinamento. Se l’abbinamento è avvenuto in modo corretto, su entrambi si accende, per un secondo, la luce
Blu, per poi tornare in modalità “Setup” con la luce Rossa fissa.
5. Per utilizzare i due dispositivi è necessario uscire dalla modalità di abbinamento (setup):
6. Fare un doppio click sul pulsante “Centrale” . La luce Rossa si spegne e al suo
posto lampeggia la luce Blu. Ora potete utilizzare il BTX2 FM.
Se per qualsiasi ragione si vuole interrompere la ricerca (luce lampeggiante rossa
e blu) e tornare alla fase di setup (luce rossa fissa), è sufficiente fare due click sul
pulsante centrale.
Utilizzo della funzionalita’ Intercom
Per utilizzare la funzionalità intercom, assicuratevi che entrambi i dispositivi siano
accesi e precedentemente abbinati tra loro.
Attivazione manuale:
Premendo il pulsante “Centrale”, indifferentemente da uno dei due dispositivi, la
comunicazione dopo alcuni secondi si attiva e rimarrà attiva fino a che non verrà
premuto nuovamente il pulsante “Centrale”. Sentirete 1 tono audio a conferma
dell’attivazione dell’Intercom e 2 toni audio a conferma della disattivazione.
Attivazione vocale (VOX):
La funzionalità VOX per l’attivazione vocale dell’Intercom è attiva di fabbrica. E’
sufficiente parlare per aprire la comunicazione Intercom, senza dover togliere
le mani dal manubrio. Potrebbero essere necessari alcuni secondi per l’effettiva
apertura della comunicazione intercom (un tono audio vi avvisa dell’apertura). Se
nessuno parla, dopo 40 secondi l’intercom viene automaticamente chiuso.
Per riaprire la comunicazione sarà sufficiente parlare nuovamente. Quando l’Intercom è attivato tramite VOX è possibile comunque disattivarlo senza aspettare il
tempo predeterminato, semplicemente premendo il pulsante “Centrale”.
E’ possibile disattivare la funzione di attivazione vocale (Vox) seguendo la procedura specificata nel capitolo “Configurazioni speciali”.
Attenzione: la funzione VOX è disponibile solo se il dispositivo è stato abbinato sul
tasto centrale.
Se necessario, è comunque possibile disattivare la funzione VOX, premendo per
7 secondi il pulsante “Indietro”. Un annuncio vocale vi avviserà dell’avvenuta
disattivazione. Per riattivarlo è necessario ripetere la stessa procedura. Questa
configurazione è memorizzata anche dopo lo spegnimento
I
Midland BTX2 FM - 5
I
2
3
Regolazione del volume
Midland BTX2 FM è dotato della tecnologia AGC che regola automaticamente il
volume di ascolto in base al rumore di fondo. Potete comunque regolare manualmente il volume agendo sui pulsanti “Volume+” e “Volume -“.
Attenzione: la regolazione del volume avviene solo nel momento in cui c’è un audio
attivo
Attenzione: i pulsanti di regolazione volume “Volume +” e “ Volume -” non controllano il volume della sorgente audio a filo.
Compatibilità con i dispositivi della linea BT Midland
Il BTX2 FM può essere abbinato ai dispositivi Midland BT Next Conference e BTX1 FM.
La massima distanza intercom possibile è stabilita dal dispositivo con minore
potenza. Per esempio un BTX2 FM abbinato ad un BTX1 FM potrà fare solo 10mt
di distanza.
Il BTX2 FM è compatibile con la precedente linea di BT Midland (BT Next,
BTX2 e BTX1) solo se aggiornati alla versione firmware 2014.
abbinare (non è obbligatorio utilizzare lo stesso pulsante su entrambe le unit).
4. Ora i due dispositivi si cercano per completare l’abbinamento. Se l’abbinamento
è avvenuto in modo corretto, su entrambi si accende, per un secondo, la luce Blu,
per poi tornare in modalità abbinamento con la luce Rossa fissa.
5. Ora potete procedere ad un secondo abbinamento, basta ripetere il punto n.2,
utilizzando però un pulsante differente.
Per utilizzare i due dispositivi è necessario uscire dalla modalità di abbinamento
(setup):
›› Fare un doppio click sul pulsante “Centrale” . La luce Rossa si spegne e al suo
posto lampeggia la luce Blu. Ora potete utilizzare il BTX2 FM.
Tutte le volte che si apre la comunicazione con una persona, la comunicazione
precedente viene interrotta. La comunicazione tra dispositivi non è una “catena”
quindi quando due persone stanno parlando, anche se l’altro dispositivo va fuori
portata , non potrà interrompere la comunicazione.
Solo i dispositivi abbinati sul tasto “Centrale” possono essere attivati con la modalità VOX.
Come abbinare più di due dispositivi ad un BTX2 FM
Un dispositivo BTX2 FM può essere abbinato ad un massimo di altri tre dispositivi
(per un totale di 4). E’ possibile utilizzare il pulsante “Centrale” ed il pulsante “Indietro” per abbinarsi ad un dispositivo Midland ed il tasto “Avanti” per abbinarsi ad
altri dispositivi utilizzando la funzione “Talk2All-Universal Intercom”.
Il pulsante utilizzato per l’abbinamento sarà lo stesso utilizzato anche per l’apertura/chiusura dell’intercom.
Pilota 1
Passeggero 1
1. Attivate la modalità “Setup” (Spegnete il BTX2 FM. Tenere premuto il pulsante
“Centrale” fino a che la luce non rimane di colore rosso fisso)
2. Scegliete il pulsante a voi più congeniale (Centrale o Indietro) e tenetelo premuto per 3 secondi, fino a che la luce lampeggia alternativamente Rossa e Blu. Il
pulsante scelto sarà anche lo stesso che verrà usato per aprire/chiudere l’intercom.
3. Fate la stessa procedura descritta al punto 2 , sull’altro dispositivo che intendete
6 - Midland BTX2 FM
Utente già occupato in un’altra conversazione
Se tentate di aprire la comunicazione Intercom verso un utente che sta già parlando con qualcun altro o che è impegnato al telefono, avrete un segnale di “occupato” (2 toni audio). Aspettate qualche minuto e riprovate, fino a che non trovate
la “linea” libera! La persona che è stata chiamata verrà avvisata che qualcuno la
sta cercando con un messaggio vocale che indica il numero del pulsante da cui è
giunta la richiesta .
Pilota 2
In questo modo appena la conversazione sarà terminata, l’utente potrà contattare la persona che lo cercava, semplicemente aprendo l’intercom utilizzando il
pulsante corrispondente all’avviso ricevuto.
Talk 2 All - Abbinamento a dispositivo non Midland.
Grazie alla funzione “Talk2 All - Universal Intercom” è possibile abbinare al BTX2 FM
anche un intercom di un‘altra marca.
1. Sul BTX2 FM entrate in modalità setup, (spegnete il dispositivo e tenete premuto
il pulsante “Centrale” fino a che la luce non rimane di colore rosso fisso)
2. Tenete premuto il pulsante “Avanti” fino a che la luce non lampeggia rossa e blu.
3. Sull’intercom non Midland, seguite le stesse instruzione per abbinare un telefono.
Ad abbinamento concluso (la luce rossa/blu smette di lampeggiare).
Per aprire la comunicazione dal BTX2 FM premete il tasto “Avanti”
Sul dispositivo non Midland potete aprire la comunicazione manualmente premendo il tasto per la chiamata telefonica.
Potrebbe essere necessario premere il tasto di chiamata due volte , dipende dal modello del dispositivo non Midland.
Attenzione: in questa configurazione il dispositivo non Midland non potrà utilizzare
il telefono (essendo già stato abbinato il BTX2 FM al posto del telefono stesso).
› Telefono (A2DP) Stereo
› GPS (A2DP) Stereo
› Dongle (A2DP) Stereo
› Telefono (HFP Mono)
› GPS mono
› Radio PMR446
Funzione Background
E’ possibile mantenere la connessione audio dei dispositivi abbinati sul pulsante
Vol- sempre in sottofondo (“background”), in questo modo l’intercom non verrà
interrotto se per esempio il GPS deve parlare o se avete collegato un ricetrasmettitore G8BT.
Per attivare la funzione “background”, tenere premuto il pulsante Vol- per 3 sec., la
voce “Background ON” vi indicherà l’attivazione.
Per disattivare questa funzione ripetere la stessa operazione e la voce “Background
DISABLE” vi indicherà la disattivazione. L’impostazione di fabbrica è con la funzio-
ne “Background” spenta.
Attenzione: la possibilità di utilizzare la funzione “Background” non può essere garantita in
quanto dipende anche dalle caratteristiche del dispositivo abbinato
I
Talk2All - Universal Intercom
Dispositivo non Midland
Utilizzo di altri dispositivi Bluetooth
Al BTX2 FM possono essere abbinati altri dispositivi Bluetooth , come il telefono
cellulare, il navigatore GPS o una radio PMR446 con Bluetooth integrato o esterno
(Dongle).
Gli abbinamenti possono avvenire sul pulsante Vol + oppure Vol -:
› Abbinamento al pulsante Vol+: per il telefono con musica/audio A2DP stereo,
dispositivi GPS con audio A2DP stereo o Dongle esterni mono/A2DP stereo.
› Abbinamento al pulsante Vol-: per un secondo telefono con audio mono (pro-
tocollo HFP), dispositivi GPS/Radar detect con audio mono o altri dispositivi
con audio mono.
Quando un dispositivo è abbinato ai pulsanti Vol+ o Vol -, la modalità “Phone” sarà
disponibile
Attenzione: le sorgenti audio A2DP stereo sono supportate solo sul pulsante Vol+.
Il secondo telefono abbinato sul pulsante Vol - è supportato solo in modalità mono
(Hands Free Protocol).
Telefono cellulare (abbinamento fino adue telefoni)
Il telefono cellulare può essere abbinato sia al pulsante Vol + ( se necessita il supporto per l’audio stereo A2DP) oppure al pulsante Vol -.
Quando il telefono è abbinato, la modalità “Phone” sarà disponibile.
La telefonata entrante avrà sempre la priorità più alta e interromperà le altre
comunicazioni attive (Intercom, Radio FM, Musica). Se arriva una seconda telefonata sull’altro telefono, durante una telefonata già attiva, riceverete una segnalazione audio di notifica
Come abbinare un telefonino
1. Attivate sul vostro telefonino la modalità di ricerca dispositivi Bluetooth. Questa funzione dipende dalla marca e modello del vostro telefono (fate riferimento
al manuale del telefonino).
2. Attivate la modalità “S etup: spegnete il BTX2 FM e tenete premuto il pulsante
“Centrale” fino a che la luce non rimane di colore rosso fisso.
3. Premere il pulsante “Volume+” o “Volume -” fino a quando la luce lampeggia
Rosso e Blu.
4. Dopo pochi secondi sul telefonino comparirà il nome “Midland BTX2 FM”, selezionatelo e seguite le istruzioni del vostro telefonino per accettare l’abbinamento.
Midland BTX2 FM - 7
I
Quando viene richiesto, immettete il codice di abbinamento: 0000 (quattro zeri).
Il telefono confermerà se il processo di abbinamento è stato completato con successo.
5. Il BTX2 FM uscirà dalla modalità setup (luce rossa fissa) e passerà automaticamente allo stato di funzionalità normale (luce blu lampeggiante). Ora il telefono
è abbinato correttamente.
Come utilizzare il telefonino
Per utilizzare le funzionalità del telefono è necessario essere in modalità “Phone”.
Tenete premuto per 3 secondi il pulsante Centrale. Un annuncio vocale vi indicherà in quale modalità state entrando, quando sentirete “Phone” potrete utilizzare i
pulsanti del BTX2 FM per gestire il vostro telefono (vedi tabella B)
Rispondere ad una chiamata
Quando sentite il telefonino squillare, potete rispondere utilizzando due modalità:
Risposta vocale:
E’ sufficiente pronunciare una parola qualunque e quindi iniziare a parlare.
Risposta manuale:
Premere brevemente il pulsante “Avanti” ed iniziare a parlare.
Rifiutare una chiamata
Se non intendete rispondere al telefono potete lasciarlo squillare, oppure tenere
premuto per 3 secondi il pulsante “Avanti” (sentirete un tono audio di conferma).
Effettuare una chiamata
Ci sono diversi modi per effettuare una chiamata.
Dalla tastiera del telefonino:
Comporre il numero sulla tastiera del telefonino
Premere il pulsante “Invio” sul telefonino
Chiamare l’ultimo numero:
Telefono collegato al pulsante “Vol+”: tenete premuto per 3 secondi il pulsante
“Avanti”, l’ultimo numero utilizzato verrà richiamato (sentirete un tono audio di
conferma)
Telefono collegato al pulsante “Vol-”: tenete premuto per 3 secondi il pulsante
“Indietro”, l’ultimo numero utilizzato verrà richiamato (sentirete un tono audio
di conferma)
Chiamata vocale:
Telefono collegato al pulsante “Vol+”: premete brevemente il pulsante “Avanti”,
se il vostro telefonino supporta la chiamata vocale, vi verrà chiesto di pronunciare
il nome del contatto che volete chiamare.
Telefono collegato al pulsante “Vol-”: premete brevemente il pulsante “Indietro”,
se il vostro telefonino supporta la chiamata vocale, vi verrà chiesto di pronunciare
il nome del contatto che volete chiamare.
Priorità: La telefonata è prioritaria, quindi tutte le altre comunicazioni vengono
temporaneamente interrotte.
Chiudere una telefonata
Ci sono diversi modi per chiudere una telefonata:
› Aspettare che l’altra parte chiuda la telefonata
› Premere brevemente il pulsante “Avanti” (sentirete un tono audio di conferma)
› Premere il pulsante “Chiuso” sul telefonino
Utilizzo della funzionalità MP3 player del telefonino
I telefonini se abbinati al pulsante “Vol+” posso essere utilizzati anche come
player musicali Stereo. Il dispositivo Midland BTX2 FM supporta completamente i
protocolli A2DP e AVRCP, i quali consentono di ascoltare musica stereo e di comandare le principali funzioni dell’MP3 player. E’ infatti possibile utilizzare i pulsanti
presenti sul BTX2 FM per gestire le seguenti funzioni: Play, Stop/Pause, Avanti
ed Indietro.
B - Utilizzo pulsanti in modalità Phone
Modalità Pulsante Avanti (Telefono su Vol+) Pulsante Centrale Pulsante Indietro (Telefono su Vol-)
Phone Breve: Chiamata vocale /accetta chiamata
Phone
(con musica attiva e
Abbinato al pulsante vol+)
Lungo: Richiama ultimo numero/ rifiuta
chiamata
Breve: Avanti una canzone Breve: Play/pause
Lungo: Cambio modalità Breve: Chiamata vocale /accetta chiamata
Lungo: Richiama ultimo numero/ rifiuta
chiamata
Breve: Indietro una canzone
Lungo: Cambio modalità
8 - Midland BTX2 FM
Comandi disponibili in modalità “Phone”:
› Play/pausa della musica: fare click sul pulsante “Centrale”.
› Avanti di una canzone: premere il pulsante “Avanti”
› Indietro di una canzone: premere il pulsante “Indietro”
Attenzione: Per poter utilizzare le funzionalità del player musicale (Play, Pausa,
Avanti, Indietro) dovete essere in modalità “Phone
Play/PausaAvanti Indietro
abbinato correttamente.
Navigatore sempre in sottofondo (funzione background).
Se si desidera che le indicazioni vocali provenienti dal GPS siano sempre in sottofondo e non interrompano la comunicazione intercom, la funzione “Background” deve
essere attiva ed il dispositivo abbinato al “Vol -”.
Attenzione: la possibilità di utilizzare la funzione “Background” non può essere
garantita in quanto dipende anche dalle caratteristiche del dispositivo abbinato
Supporto per annunci vocali stereo (A2DP)
BTX2 FM supporta gli annunci vocali stereo provenienti da Navigatori GPS o Applicazioni su smartphone quando abbinati al pulsante “Vol+”. Nel momento in cui
entra un annucio vocale, l’intercom o la radio FM sono interrotti per dare prioità
all’annuncio stesso. Per default questa caratteristica è attiva; è possibile cambiare
la priorità utilizzando il software di configurazione per PC “BT Updater”.
I
Utilizzo del Navigatore GPS
Il GPS può essere abbinato tramite il pulsante “Volume+” oppure “Volume-“.
Pulsante “Vol+” (supporto per l’audio stereo A2DP)
Pulsante “Vol-” (supporto per l’audio mono anche in sottofondo)
Come abbinare un Navigatore GPS
In generale è possibile abbinare qualunque navigatore GPS per moto che accetti un
auricolare Bluetooth.
1. Attivate sul vostro GPS la modalità di ricerca dispositivi auricolari Bluetooth. Questa funzionalità dipende dalla marca e modello del vostro GPS (fate riferimento
al manuale del GPS).
2. Attivate la modalità “Setup (Spegnete il BTX2 FM. Tenere premuto il pulsante
“Centrale” fino a che la luce non rimane di colore rosso fisso). Premere il pulsante
“Volume +” o “Volume -” fino a quando la luce lampeggia Rosso e Blu.
3. Sul GPS comparirà il nome “Midland BTX2 FM”, selezionatelo e seguite le istruzioni per accettare l’abbinamento. Quando viene richiesto, immettete il codice
di abbinamento: 0000 (quattro zeri). Il GPS confermerà se il processo di abbinamento è stato completato con successo.
4. Il BTX2 FM uscirà dalla modalità setup (luce rossa fissa) e passerà automaticamente allo stato di funzionalità normale (luce blu lampeggiante). Ora il GPS è
Utilizzo della funzionalita’ Radio FM
Il BTX2 FM è dotato di un ricevitore radio FM integrato. Per utilizzarlo è sufficiente
passare alla modalità “FM Radio”.
Modalità “ FM Radio”
Tenete premuto per 3 secondi il pulsante Centrale. Un annuncio vocale vi indicherà in
quale modalità state entrando, quando sentirete “FM Radio” potrete utilizzare
i pulsanti del BTX2 FM per gestire il ricevitore radio (vedi tabella).
Con un click sul pulsante “Avanti” o “Indietro”potete ricercare una stazione radio
(funzionalità seek), la ricerca si fermerà automaticamente quando incontrerà una
stazione con un segnale sufficientemente forte per garantire una buona ricezione.
Se invece tenete premuto lungo (3 sec.) scorrerete avanti e indietro le 6 stazioni
memorizzate. Ogni volta che passate da una stazione registrata all’altra un annuncio
vocale vi indicherà il numero di memoria in cui vi trovate.
Per registrare una stazione radio tenere premuto per 3 sec contemporaneamente
i pulsanti “Avanti” e “Indietro”. Sentirete un tono di conferma. La nuova stazione
verrà registrata al posto dell’ultima memoria ascoltata.
Grazie al sistema RDS, la radio sceglierà sempre il segnale radio più forte disponibile
per la stazione che state ascoltando. Il sistema RDS è spento per default, potete attivarlo premendo insieme i pulsanti “Volume+” e “Volume-“ per 3 sec. Un
annuncio vocale vi indicherà lo stato. Per disattivarlo ripetete la stessa procedura.
C - Modalità con Radio FM
Modalità Pulsante Avanti (sinistro) Pulsante Centrale Pulsante Indietro (destro)
FM Radio Corto: ricerca stazione avanti
Lungo: scansione memorie avanti
Corto: On/off
Lungo: Cambio modalità
Corto : ricerca stazione indietro
Lungo: Scansione memorie indietro
Midland BTX2 FM - 9
I
Intercom con Radio FM
In modalità FM radio non è possibile attivare l’intercom in modo manuale, ma può
essere utilizzata l’attivazione vocale (VOX) solo verso il dispositivo abbinato sul
pulsante “Centrale”. Per attivare l’intercom in modo manuale dovete uscire dalla
modalità “FM Radio” e passare alla modalità “Intercom”.
Disabilitare/Abilitare la Radio FM
Per disabilitare la Radio FM tenere premuto il pulsante “Avanti” per 7 Sec. la voce
“FM Radio Disable” confermerà la disattivazione.
Per ri-attivare la Radio FM tenere premuto il pulsante “Avanti” per 7 Sec. la voce
“FM Radio” confermerà l’attivazione.
Ricetrasmettitore PMR446 con Bluetooth integrato o esterno
Se possedete un ricetrasmettitore con Bluetooth esterno o integrato (come il
G8BT o ) potete abbinarlo al BTX2 FM tramite il pulsante “Volume +“ o “Volume-”.
Se abbinato al pulsante “Volume -” e la funzione “Background” è stata attivata,
sarà possibile avere la comunicazione radio in sottofondo all’intercom.
Abbinamento ed utilizzo
Attivate la modalità “Setup (Spegnete il BTX2 FM, tenere premuto il pulsante
“Centrale” fino a che la luce non rimane di colore rosso fisso).
› Premere il pulsante “Volume+” o “Volume -“ fino a quando la luce lampeggia
Rosso e Blu.
› Attivate la modalità di abbinamento sul ricetrasmettitore PMR446, seguendo
le istruzioni riportate sul manuale del ricetrasmettitore stesso.
Attenzione: nel caso di abbinamento ad una radio G8BT, appena il BTX2 FM ha
terminato il pairing (solo luce blu lampeggiante) dovete attivare la connessione
seguendo questa procedura:
› In “Phone Mode” premere brevemente il tasto indietro, questo comando atti-
verà o disattiverà l’audio con il G8BT. Assicurarsi che la funzione Background
sia attiva.
Seguite la stessa procedura ogni volta che dovete ricollegare il G8BT al BTX2 FM
nel caso fosse stato spento (la procedura di pairing non deve essere ripetuta).
In caso di problemi di abbinamento, spegnere e riaccendere il G8BT e riattivare la
connessione Bluetooth tenendo premuto il tasto “BT” per 3 sec.
Utilizzo dell’ingresso audio a filo
Midland BTX2 FM ha disponibile anche un ingresso audio a filo per collegare una
sorgente audio Stereo come ad esempio un iPod (o un qualsiasi altro MP3 Player)
oppure un ricetrasmettitore PMR446 per la comunicazione di gruppo o ad una distanza superiore a quella concessa dalla tecnologia Bluetooth (entrambe i cavi sono
opzionali).
Ascolto della musica
Per ascoltare la musica dall’ingresso a filo è sufficiente collegare la sorgente audio
tramite il cavo AUX opzionale.
I pulsanti di regolazione volume “Volume +” e “ Volume -” non controllano il volume
della sorgente audio a filo.
Quindi dovete solamente posizionare il volume del vostro iPod/MP3 Player ad un
livello tale che in condizioni normali (bassa velocità) la musica sia adeguata.
Attenzione: non alzate mai il volume dell’MP3 Player al massimo, normalmente un
volume al 70% può essere quello corretto.
Consiglio: fate alcune prove, regolando il volume del vostro iPod/MP3 Player in
modo che a bassa velocità il volume in cuffia sia ad un livello ottimale, poi annotatevi il valore in modo che la prossima volta possiate immediatamente riconfigurarlo
con il valore corretto.
Attivazione/disattivazione dell’ingresso a filo
E’ possibile attivare e disattivare l’ingresso a filo semplicemente premendo 3 sec.
il pulsante “Centrale” e “Avanti”. Un tono audio vi segnala quando la connessione è
aperta, mentre un doppio tono audio quando è chiusa.
Utilizzo di un ricetrasmettitore PMR446 con cavo
Utilizzate il cavo specifico opzionale per collegare il vostro ricetrasmettitore alla
presa AUX 2.5mm del BTX2 FM. Normalmente insieme al cavo viene anche fornito il
pulsante PTT da fissare sul manubrio della moto.
La comunicazione via radio avviene premendo il pulsante di trasmissione PTT quando si vuole parlare e rilasciandolo quando si ascolta. Non è possibile parlare ed ascoltare contemporaneamente. Se intendete utilizzare un ricetrasmettitore PMR446
per la comunicazione di gruppo e allo stesso tempo volete avere attiva la funzione
di Intercom tra due dispositivi BTX2 FM, dovete tenere presente che ogni volta che
parlate, se avete abbinato un dispositivo sul tasto Centrale, grazie alla funzione VOX,
anche la comunicazione Intercom viene aperta.
Per ovviare a questo problema, abbinare il dispositivo con cui volete parlare utilizzando il pulsante “Avanti” o il pulsante “Indietro”, dove la funzione VOX non è attiva.
In alternativa se volete utilizzare il pulsante Centrale, potete disattivare la funzione VOX seguendo la procedura spiegata nel capitolo precedente, in modo che
quando parlate via radio l’Intercom non venga attivato automaticamente. Per
10 - Midland BTX2 FM
attivare l’Intercom sarà necessario premere il pulsante “Centrale” manualmente .
Attenzione: ricordate che disattivando la funzione di Vox anche la risposta alla telefonata potrà avvenire solo in modalità manuale (premendo il pulsante “Avanti”).
Configurazioni speciali
Reset di tutti i dispositivi accoppiati
Potrebbe essere necessario eliminare tutti i riferimenti di abbinamento registrati
nel BTX2 FM (reset). Procedete quindi come segue:
Spegnete il BTX2 FM. Tenere premuto il pulsante centrale (“Centrale”) fino a che la
luce non rimane di colore rosso fisso.
Tenete ora premuto contemporaneamente i pulsanti “Volume +” e “Volume –“
per 3 secondi, la luce Blu si accenderà fissa per un secondo e poi tornerà di colore
rosso fisso.
Da questo momento il BTX2 FM non avrà più nessun dispositivo Bluetooth in
memoria e potrete procedere ad una nuova sessione di accoppiamento (pairing).
Ritorno alla configurazione di default
Potrebbe essere necessario ritornare alla configurazione “di fabbrica” , in modo
da ottenere un dispositivo “pulito” esattamente come la prima volta che è stato
tolto dalla scatola.
Spegnete il BTX2 FM. Tenere premuto il pulsante centrale (“Centrale”) fino a che la
luce non rimane di colore rosso fisso.
Tenete ora premuto contemporaneamente i tre pulsanti “Avanti”, “Centrale” e “Indietro“ per 3 secondi, la luce Blu si accenderà fissa per un secondo e poi tornerà
di colore rosso fisso.
Fate doppio click sul pulsante “Centrale” per tornare ad utilizzare il BTX2 FM.
Attenzione: questa procedura non elimina i riferimenti ai dispositivi accoppiati.
Regolazione/disattivazione della funzione Vox (per Intercom e
telefono)
L’apertura della comunicazione Intercom, può avvenire oltre che manualmente,
anche tramite attivazione vocale (VOX). Il corretto funzionamento del VOX dipende dal rumore di fondo, quindi dalla velocità.
Per ottenere il migliore risultato, è possibile decidere la soglia di attivazione,
scegliendo 4 livelli di sensibilità del microfono: alta, media bassa e molto bassa.
Di fabbrica il BTX2 FM è preconfigurato con la sensibilità “bassa”.
In aggiunta, è possibile anche disabilitare completamente la funzione VOX e
quindi attivare l’Intercom e la risposta alla telefonata solo in modalità manuale.
Regolazione della sensibilità del microfono
1. Spegnete il BTX2 FM.
2. Tenere premuto il pulsante Centrale fino a che la luce non rimane di colore
rosso fisso. Ora il BTX2 FM è in modalità “Setup” .
3. Premete brevemente il pulsante “Indietro” fino a che la luce Blu si accenderà fissa.
4. Ora premete “Volume +” o “Volume -“ per aumentare o diminuire la sensibilità. La luce Rossa lampeggerà indicando che il pulsante è stato premuto (quando raggiungete il limite della regolazione la luce smette di lampeggiare).
5. Premete il pulsante “Indietro”, la luce Blu lampeggerà diverse volte in base
alla configurazione della sensibilità in quel momento attiva:
1 volta= Vox disattivo
2 volte=sensibilità molto bassa
3 volte=sensibilità bassa
4 volte= sensibilità media (valore di default)
5 volte= sensibilità alta
Ora la luce rossa tornerà ad essere accesa fissa per indicare che le modifiche
sono state registrate e siete tornati alla modalità di setup.
6. Se dovete modificare ulteriormente la configurazione della sensibilità ripetete i passi dal punto 2, altrimenti uscite dalla modalità di “Setup” facendo un
doppio click sul pulsante “Centrale” . La luce Rossa si spegne e al suo posto
lampeggia la luce Blu. Ora potete utilizzare il BTX2 FM.
Disattivazione della funzione VOX (per Intercom e Telefono)
Seguite tutta la procedura spiegata sopra ma selezionate l’opzione 1 del punto 5
cioè un unico lampeggio (corrispondente al Vox disattivo).
Connessione a filo sempre attiva
Grazie a questa funzione è possibile mantenere aperta la sorgente audio via filo
anche quando l’Intercom o il telefono sono attivi. Questa funzione può essere utile quando si utilizza una ricetrasmittente collegata via filo.
Per default questa funzione è attiva.
Disattivazione:
Entrate in modalità “setup” (luce rossa sempre accesa).
Premete contemporaneamente il pulsante “Avanti” e “Centrale” per un secondo. La
luce Blu farà due lampeggi per indicare la disattivazione.
Uscite dalla modalità “setup” premendo due volte il pulsante Centrale.
Attivazione:
Fate la stessa procedura; questa volta un lampeggio della luce blu indicherà l’attivazione.
Uscite dalla modalità “setup” premendo due volte il pulsante Centrale.
I
Midland BTX2 FM - 11
I
Configurazione e aggiornamento firmware
Midland BTX2 FM può essere configurato e aggiornato tramite connessione USB al
vostro PC, per migliorare la compatibilità con i dispositivi Bluetooth, quali telefoni
e GPS o per risolvere problematiche legate alla funzionalità. Il software per PC insieme agli eventuali aggiornamenti del firmware sono disponibili per il download
sul sito www.midlandeurope.com nella pagina del prodotto stesso.
ATTENZIONE: NON COLLEGATE IL DISPOSITIVO AL COMPUTER PRIMA DI AVER
SCARICATO ED INSTALLATO IL SOFTWARE.
Uso e avvertimenti specifici
L’uso assiduo di questi dispositivi può diminuire la vostra capacità di udire suoni
esterni e chi vi sta intorno.
L’uso di questo dispositivo mentre si sta guidando può diventare un pericolo per
voi e per chi vi sta intorno e in alcuni paesi, l’utilizzo del dispositivo potrebbe non
essere consentito.
L’uso ad un volume troppo alto può causare la perdita permanente dell’udito.
Se si avverte un qualsiasi dolore alle orecchie, o fastidio all’udito, diminuite il volume o spegnete il dispositivo. L’uso continuativo ad alto volume, fa sì che l’udito
si abitui a tale volume, il quale a lungo andare può causare danni permanenti.
È fortemente consigliato l’utilizzo di tale apparato ad un volume adeguato.
Garanzia
La durata della garanzia è di 24 mesi per l’apparato e di 6 mesi per gli accessori
(batterie, caricatori, antenne, auricolari).
Per maggiori informazioni visitate il sito www.midlandeurope.com
Certificazioni e Conformità di Sicurezza
CE/Informazioni generali
Questo prodotto è conforme alla direttiva 99/05/CE e può essere liberamente
utilizzato nei paesi dell’UE.
Agli utenti non è permesso effettuare variazioni o modifiche di qualsiasi tipo
all’apparecchio. Queste ultime, se non espressamente approvate dal produttore,
annullano la possibilità di utilizzo dell’apparecchio ed invalidano la garanzia.
Per ulteriori informazioni, fate riferimento al nostro sito web: www.cte.it
Attenzione: L’adattatore di alimentazione è il dispositivo di disconnessione dell’apparato;
la base di carica della corrente deve restare vicino all’apparato e facilmente accessibile
12 - Midland BTX2 FM
Index
Main features ........................................................................................................................................................ 14
Technical specifications of Midland BTX2 FM ............................................................................................................ 14
Charging batteries ................................................................................................................................................. 14
Unit and fixing system description .......................................................................................................................... 15
Switching your Midland BTX2 FM on and off ............................................................................................................. 16
Operative “mode” .................................................................................................................................................. 16
Maximum Distance ................................................................................................................................................ 17
How to pair two BTX2 FM unit ................................................................................................................................. 17
Compatibility with other Midland BT line units ........................................................................................................ 17
How to pair BTX2 FM to more than 2 units ...............................................................................................................17
Talk 2 All - Pairing to a different brand intercom ...................................................................................................... 18
Pairing the BTX2 FM to Bluetooth devices ................................................................................................................18
GPS Navigator .......................................................................................................................................................20
How to pair the BTX2 FM to a GPS ............................................................................................................................ 20
How to listen to the FM Radio ................................................................................................................................. 21
How to use the wired audio input ........................................................................................................................... 21
Using a PMR446 transceiver with the cable connection ............................................................................................ 22
Setup and special configurations ............................................................................................................................ 22
UK
Setup and Firmware update ................................................................................................................................... 23
Use at your own risk ............................................................................................................................................................23
Warranty ............................................................................................................................................................................23
European CE Notice Certification and Safety Approval Information........................................................................................23
Midland BTX2 FM - 13
MIDLAND BTX2 FM
Advanced Intercom System
BTX2 FM is an intercom communication system solution for motor cyclists.The design is very slim and aerodynamic, all the main functions are easy to operate thanks to the big
three buttons placed on the front of the unit.
UK
BTX2 FM is fixed on the helmet using the adhesive plate or the screw mounting clamp. Thanks to the audio kit with ultra slim speakers you can enjoy high quality stereo music
while riding.
Main features
› Intercom driver - passanger or bike to bike (800mt).
› Connect up to 4 people for intercom communication (using Talk2All-Universal
Intercom)
› FM Radio with RDS
› Connect your phone to receive and place phone call and listen to stereo music
› Connect your GPS for voice street indication
› Connection for PMR466 radio with internal or external Bluetooth
› AUX wired connection for MP3 player and PMR446 radio
› Setup and Firmware update via USB connection to a PC
Midland BTX2 FM is available in two versions:
› Single BTX2 FM Intercom kit with one unit only
› Twin BTX2 FM Intercom kit with with two units
Depending on the model purchased, the package contains the following parts:
BTX2 FM single
› 1 BTX2 FM communication unit
› 1 audio kit with two stereo speakers, microphone with boom and wired micro-
phone
› 1 plate with bi-adhesive strip to fix the unit onto the helmet
› 1 clamp to fix the unit onto the helmet
› 1 stereo audio cable for iPod/ or other MP3 players
› 1 miniUSB wall-mounting power supply
BTX2 FM Twin
› 2 BTX2 FM communication units
› 2 audio kits with two stereo speakers, microphone with boom and wired mi-
crophone
› 2 plates with bi-adhesive strip to fix the unit onto the helmet
› 2 clamps to fix the unit onto the helmet
› 2 stereo audio cables for iPod/ or other MP3 players
› 1 miniUSB wall-mounting power supply with double plug
The units included in the TWIN kit are already paired and can therefore be immediately
used in Intercom mode.
Technical specifications of Midland BTX2 FM
General:
› Bluetooth ver. 3.0 stereo (Headset/Handsfree/A2DP protocol)
› AGC system automatically controls the volume in relation to background noise
› Voice (VOX) or manual communications activation
› Manual controls to enable: telephone, intercom and wire connection
› Fully waterproof
› Lithium battery with 12 hours talk time
› Recharge time: app. 6 hours
Bluetooth connections:
With identical device for Driver to Passanger or Bike to Bike Intercom
Bluetooth devices:
› Mobile phone with MP3 player Stereo (A2DP protocol) and GPS navigator
› PMR446 transceivers (with built-in or external Bluetooth connection) for
group bike-to-bike communications
Wire connections:
› For stereo audio input like iPod/MP3 player (with optional cable)
› For PMR446 transceivers (with optional cable)
Attention: Midland BTX2 FM is designed to withstand rain and water. However, if it
is raining, always verify that the rubber caps protecting the sockets are fully fitted.
Charging batteries
Attention: Make sure that the unit is fully charged before use. Allow at least 8 hours
for a full charge before using the unit for the first time.
Charge the unit by inserting the wall-charger into the charging socket (lift the
rubber cover to insert the plug).
The red LED on the unit will start flashing when charging begins.
Allow the headset to charge until the unit stops flashing or the blue LED turns on.
When the charge is complete (the red LED is not flashing), release the headset
from the charger.
14 - Midland BTX2 FM
Normally, after the first time, it takes 6 hours for a full charge.
Attention: every time the mini USB recharging plug is inserted (or detached), the
device is automatically turned off. To use it while it is in charge, you should turn the
device on with the plug already inserted.
To lift the antenna, press gently backward and the antenna will automatically
lift up.
Unit and fixing system description
BTX2 FM description
The BTX2 FM has five buttons on the front; the main three big button are multi functions buttons: the Forward (on the left), the middle button and the “Backward” (on
the right), the two small rounded buttons are the Volume + and Volume -.
Volume -Volume +
Forward button Backward button
Description of the wired connections
On the bottom of the unit you can find three wired connection:
Charger jack: enables to recharge the unit using a standard miniUSB power
supply
Audio kit jack: enable to connect an audio kit (stereo headset and microphone)
Auxiliary audio jack (AUX) 2.5mm: can be used to connect an audio source, like
a stereo iPod/MP3 player or PMR446 transceiver
Charger jack
Middle button
Audio kit jack
Auxiliary audio jack (AUX)
UK
To close the antenna just press it down and be sure to move it back into the closed
position.
Description of the audio kit
The audio system includes two ultra-flat
stereo speakers and two interchangeable
microphones, which are both supplied with
a bracket and wired connection.
Fixing the stereo speakers
The two stereo speakers have a Velcro/adhesive strip that aids their fixing into
your helmet.
Beware not to completely cover your ear with the speakers, you must always be
able to listen to the traffic sound and your indicators.
The microphone can be fixed onto the helmet in two ways:
Boom Microphone
Place the section with the Velcro/adhesive strip between the padding and the
rigid cover of the helmet, so that the microphone is correctly positioned in front of
your mouth and that the white symbol is facing your mouth. This type of microphone is suited for Open Faced and Flip Front helmets.
In addition the BTX2 FM has a flip up antenna on the top for maximum distance
performance.
Midland BTX2 FM - 15
Wired microphone
Using the Velcro/adhesive strip, place the microphone inside the helmet in front
of your mouth. This type of microphone is more suited for Full Faced helmets. The
mini connector on the microphone allows you choose the microphone that best
suits the helmet you are using.
UK
Audio kit jack
The audio kit must then be connected to the central jack of the Midland BTX2 FM
unit using the “L” shaped connector.
Description of the installation brackets
The Midland BTX2 FM can be fixed onto the helmet in two different ways: By either using the plate with bi-adhesive strip, or the clamp. These methods allow you
to safely “fix” the BTX2 FM unit onto your helmet and to remove it at any time in
order to recharge or store it.
Plate with bi-adhesive strip
The fixing plate has a bi-adhesive strip on one of
its sides. To fix the plate in place, clean the application area on the helmet surface, remove the biadhesive film and
place the fixing plate on the helmet by keeping it
contact with the surface for a few seconds.
Screw Clamp
Using the Allen Key, loosen the two screws on the clamp and place the rear plate
between the helmet padding and the external rigid protection. Then, tighten the
two screws in order to firmly fix the clamp in place. Inside the clamp is included a
small plastic spacer that can be removed to give a tighter fit if required.
Fitting and removing your Midland BTX2 FM
The BTX2 FM can be easily fitted onto the helmet by sliding it downwards so that
it fits into the slot of the selected fixing device (plate with bi-adhesive strip or
clamp). BTX2 FM is maintained in position thanks to the fixing clip located on
the upper section (A).
To detach the BTX2 FM, simply press the fixing clip and push the unit upwards.
Switching your Midland BTX2 FM on and off
Switching the unit on:
Press and hold “Middle” button down for approximately 3 seconds until the BLUE
indicator lights.
Switching the unit off:
Press and hold both “Middle” and “Backward” buttons together for approximately
3 seconds until the RED indicator flashes 3 times, thus lessening the chances that
you might turn off the unit accidentally (especially whilst wearing gloves).
Operative “mode”
The BTX2 FM can operate in three main “mode”: Intercom, Phone and FM Radio.
The 3 multi function buttons can have different functionality depending on which
mode the unit is at that moment.
› In “Intercom mode” the middle buttons let you manage the communications
between driver and passanger
› In “Phone mode” you can manage your Bluetooth cellular phone to place/
answer a phone call or to listen to the music (in stereo mode). Please use your
phone responsibly and safely.
› In “FM Radio mode” you can listen to your favourite radio station in stereo,
seek for a specific radio station and save it (6 memory are available).
You can switch (toggle) from one mode to the other simply pressing the Middle
button for 3 seconds. A voice announcement will tell in which mode you are on.
The toggle sequence is the following:
16 - Midland BTX2 FM
› Intercom mode (if another unit has been paired)
› FM Radio
› Phone mode (if a phone has been paired)
Every time you turn on the unit, the default mode is Intercom (if it was previously
paired to another unit), otherwise it will be Phone (If was paired to a phone).
If you need to know in which mode the unit currently is, just press the “Volume +
“ and “Volume –“ button together. A voice announcement will tell you the current
mode.
Maximum Distance
You can reach 800mt intercom distance if the flip up antenna is up and if you are
in line of site without obstructions and interferences (the riders must be always
in sight).
How to pair two BTX2 FM unit
The two units supplied in the same BTX2 FM box, are already paired and ready to
use, which mean you don’t need to perform this procedure. The unit are already
paired using the Middle button.
If the devices are not part of the same kit, or the units has been purchased separately, you need to first pair it in order to use it.
To pair the BTX2 FM to another BTX2 FM unit
To pair the BTX2 FM to another BTX2 FM unit, you must first enter the setup mode:
1. Turn off the unit
2. Press and hold down the middle button about 7 sec., until the Red light is on
permanently.
3. Now press the Middle button for 3 seconds. The Blue and Red light will flash.
4. Do the same procedure on the other unit, When successfully paired, each unit
will have the Blue light on for one second and than go back to the setup mode
(Red light always on).
5. Now the pairing procedure is complete, you just need to exit the setup mode
before you can use the units:
6. Double click on the Middle button, the Red light will turn off and the Blue
light will start flashing.
You can use now your BTX2 FM.
How to use the Intercom
To use the intercom feature, be sure the both units are turned on and correctly
paired together.
Manual activation
Press the Middle button on one of the two units. Communication is enabled and
remains active until you press again the middle button. The intercom need some
second to activate, you will hear a beep tone when the intercom is open.
Voice activation (VOX)
Simply start talking, after some seconds the communication will be opened and
will remain active for the time you are talking. If there is no conversation the
intercom will be closed after 40 seconds. If needed you can close the intercom
manually without waiting 40 seconds (just press the middle button).
Attention: The Voice activation (VOX) can open the intercom communication only
to the unit that was paired with the Middle button. If you chose to use a different
button, you will be able to active the intercom only manually.
If needed, you can disable the VOX feature simply by pressing the Backward button for 7 sec. A voice announcement will advise you when the VOX is disabled.
To turn the VOX on again, just press the same button and a voice announcement
will advise you that the VOX is now active. This setting is remembered also if you
turn off the unit
Adjusting the volume
Your Midland BTX2 FM uses AGC technology, which automatically adjusts the
listening volume in relation to background noises.
However, it is also possible to manually adjust the volume by means of the “Volume +” and “Volume -“buttons.
Attention: volume can be adjust only when an audio connection is active.
Attention: the volume buttons (Vol + and Vol -) cannot be used to adjust the vo-
lume of the wired audio source. The AGC system with automatically increase the
volume on higher speed.
Compatibility with other Midland BT line units
The BTX2 FM is compatible with BT Next Conference and BTX1 FM.
When paired the max distance of the intercom is defined from the lower possible.
The BTX2 FM is compatible with the previous line of Midland BT (BT Next, BTX2
and BTX1) only if updated to firmware version 2014.
How to pair BTX2 FM to more than 2 units
One BTX2 FM unit can be paired to maximum three other BT unit, that means
4 in total (three Midland unit + one Talk2All). You can use the Middle and the
Backward button to pair to a Midland unit and you can use the “Forward” button
to pair the “Talk2All-Universal Intercom” feature.
The same button you will use to pair the unit will be also used to open/close the
intercom communication.
For example you can pair your passenger to the Middle button and another motorbiker to the Backward button.
UK
Midland BTX2 FM - 17
2
3
Driver 1
UK
Passennger 1
To pair the BTX2 FM to another BTX2 FM unit, you must first enter the setup mode:
1. Turn off the unit
2. Press and hold down the middle button about 7 sec., until the Red light is
on permanently.
3. Now press the Middle or the Backward button for 3 seconds. The Blue and Red
light will flash.
4. Do the same procedure on the other unit, When successfully paired, each
unit will have the Blue light on for one second and than go back to the setup
mode (Red light always on).
5. Now the pairing procedure is complete, you just need to exit the setup
mode before you can use the units:
Double click on the Middle button, the Red light will turn off and the
Blue light will start flashing.
You can use now your BTX2 FM.
Driver 2
Talk 2 All - Pairing to a different brand intercom
Thanks to the “Talk2 All - Universal Intercom” feature it is now possible to pair your BTX2
FM to a different brand intercom available on the market, using “Forward button”
1. On the BTX2 FM enter the setup mode: (With the unit OFF press and hold down the
Middle button about 7 sec., until the Red light is on permanently.
2. Press the “Forward” button for 3 seconds, the Red and Blu LED light will flash.
3. On the other intercom (not Midland brand) follow the procedure to pair to a phone.
Attention: remember to switch off all the other Bluetooth device, only the two
devices involved in the pairing must be turned on.
If successfully paired the red/blue light will stop flashing and the blu light will
slowly flash instead.
To open the intercom communication on the BTX2 FM press forward button.
On the other intercom just press the phone redial button.
Maybe it will be necessary to press the dial button two times, depending on the model
of the not Midland intercom.
Attention: when using this configuration, the other intercom (not Midland brand) will
not be able to be paired to a phone.
Unit already busy
If you try to open a intercom connection to another person that is already busy
talking with some one else (or is in a middle of a phone conversation), you will
hear a “busy” double beep tone. Just wait sometime and try again, maybe this
time the “line” is not busy.
The person who is called, will be advised that someone is trying to call and will
hear a voice announcement with the number of the button from which the request is coming.
18 - Midland BTX2 FM
Talk2All - Universal Intercom
Dispositivo non Midland
Pairing the BTX2 FM to Bluetooth devices
The BTX2 FM unit can be paired to other Bluetooth devices, like Phone, GPS Navigator or PMR446 Radio with built-in or external Bluetooth (dongle). The pairing
procedure must be done using the “Volume +” or the “Volume -“ buttons.
› Pairing to the “Volume +” button: for Phone with music A2DP stereo, GPS Na-
vigator with A2DP audio or external mono/Stereo A2DP dongle.
› All devices paired to “Volume +” button has higher priority and will interrupt
all the other communication (like Intercom, FM Radio and Music).
› Pairing to the “Volume -” button: for a second phone with mono audio (Hands
Free Protocol) for GPS navigators/ Radar detector and other devices which
mono audio.
› Phone (A2DP Stereo)
› GPS (A2DP Stereo)
› Dongle A2DP Stereo
› Phone (HFP Mono)
› GPS mono
› PMR446 Transceiver
Pairing with one or two phone
The cellular phone can be paired to the “Vol +” (if the support for stereo A2DP is
requested) or to the “Vol –“.
When a phone is paired to the “Vol +” or “Vol-“ the “Phone” mode is activated.
An incoming call has always the higher priority, that means all other communications will be closed (Intercom, FM Radio, Music).
If another incoming call will arrive on the second phone, alert sound will notify it.
UK
When a device is paired to the “Vol +” or “Vol –“ buttons the “Phone” mode is
activated.
Attention: A2DP audio source are supported only on Vol+. The second phone paired
on Vol- can support only mono audio (HFP).
Background feature
It is possible to keep always in background the audio of the device paired on
Vol- button. In this way the Intercom communication will not be interrupted, for
example, by the GPS’s street indication or the G8BT radio communication.
To activate the “Background” feature just press long the “Vol-” button, the voice
“Background ON” will tell you that now is active.
To deactivate the “Background” feature just press again long the “Vol-” button,
the voice “Background disable” will tell you that now is not active anymore.
By default the “Background” feature is off.
Attention: we can’t garantee this features because is depending on third part
device.
B-Phone mode
Mode Forward button (Phone on Vol+) Middle button Backward button (Phone on Vol-)
Phone Shor t press: Voice dial /accept or close if it
(when music is plaing
Phone
and paired on “Vol +”)
is in progress
Long press: redial last number/ or reject
Short press: Forward the song Short press: Play/pause
Long press: Change mode Short press: Voice dial /accept or close if it
Long press: Change mode
How to pair the BTX2 FM to a Phone
To pair the BTX2 FM to a Phone, you must first enter the setup mode:
1. Turn off the unit
2. Press and hold down the middle button about 7 sec., until the Red light is on
permanently.
3. Now press for 3 seconds the “Volume +” or “Volume -” button, the Blue and Red
light will flash.
4. Enable the Bluetooth device search feature on your mobile phone
5. After some seconds, “Midland BTX2 FM” will be displayed on your mobile phone.
Follow the pairing procedure of your Phone. If a pin code is requested you must
enter “0000” (four time zero).
When successfully paired, the Blue light of the unit will be on for one second and
than the unit will exit the setup mode and switch to the working mode (the Blue
light will start flashing).
You can use now your BTX2 FM together with the Phone.
How to use a Phone
After pairing your phone to the BTX2 FM unit you must switch to the “Phone” mode
in order to use it. Press the middle button until you hear “Phone” from the voice announcement. Now all the three main buttons are dedicated to the phone (see Table B)
Answering a call
When you hear the phone ring, you can answer in two different ways:
Vocally:
Simply say one word to answer the call and start talking.
is in progress
Long press: redial last number/ or reject
Short press: Backward the song
Midland BTX2 FM - 19
Manually:
Tap the “Forward” button and start talking.
Rejecting a call
If you don’t wish to answer, you can let the mobile phone ring or press the “Forward”
button for 3 seconds (you will hear one audio confirmation tone).
UK
Making a call
There are several ways to make a call.
From the mobile keypad:
Dial the number on the mobile keypad:
Press “Send” on the mobile phone.
To redial the last number:
Phone on Vol+: Press“Forward”button for 3 seconds in order to redial the last number
(you will hear one audio confirmation tone).
Phone on Vol-: Press“Backward”button for 3 seconds in order to redial the last number (you will hear one audio confirmation tone).
To make a voice call:
Phone on Vol+: Briefly press“Forward”button. If your mobile phone supports voice
calls, you will be asked to speak the name of the contact you wish to call.
Phone on Vol-: Briefly press“Backward”button. If your mobile phone supports voice
calls, you will be asked to speak the name of the contact you wish to call.
Priority: Calls have a high priority, which means that all other communications are
temporarily disabled when a call arrives.
Ending a call
There are several ways to end a call:
› Wait for the called person to end the call.
› Press the “Forward” button (you will hear an audio confirmation tone).
› Press “End” button on the mobile phone.
Using the MP3 player feature of the mobile phone
The mobile phone, when paired on “Volume +” can be used as stereo MP3 players.
The BTX2 FM device fully supports the A2DP and AVRCP protocols that enable you to
listen to stereo music and remotely control your mobile phone’s MP3 player. You can
even use the buttons on the BTX2 FM unit to control the following play options: Play,
Pause, Forward and Backward.
Available controls:
› To play/pause music: click on the “Middle” button.
› To skip forward to the next song: press the “Forward” button.
› To skip backwards to the previous song: press the “Rear” button..
Priority: the music listening mode has the lowest priority. Therefore, it will always be
disabled when another type of communication is enabled.
Attention: It is possible to control A2DP Stereo music only in “Phone Mode”
Play/PauseForward Backward
GPS Navigator
The GPS Navigator can be paired using the “Volume+” or the “ Volume -“ button.
Volume + button (support for stereo A2DP audio)
Volume - button (support for mono audio also in background)
How to pair the BTX2 FM to a GPS
In general is possible to pair the BTX2 FM to all the GPS for motorbike that support
Bluetooth headset connection.
To pair the BTX2 FM to a GPS, you must first enter the setup mode:
1. Turn off the unit
2. Press and hold down the “Middle” button about 7 sec., until the Red light is on
permanently.
3. Now press firmly (3 sec) the “Volume +” or “Volu me -” button, the Blue and Red
light will flash.
4. Enable the Bluetooth device search feature on your GPS
5. After some seconds, “Midland BTX2 FM” will be displayed on your GPS.
6. Follow the pairing procedure of your GPS. If a pin code is requested you must enter
“0000” (four times zero).
7. When successfully paired, the Blue light of the unit will be on for one second and
then the unit will exit the setup mode and switch to the working mode (the Blue
light will start flashing).
When you pair the GPS to the Volume + button, you loose the possibility to pair the
phone to the BTX2 FM unit. You can overcome this limit by pairing the phone directly
to the GPS and then the GPS to the BTX2 FM unit. All the phone features are therefore
managed by the GPS itself.
20 - Midland BTX2 FM
GPS navigator always in background
To keep the intercom open while the GPS give the street indication you must have the
“background” feature active and the GPS paired on “Vol-” button.
Attention: we can’t garantee this features because is depending on tirth part device.
Support for Stereo (A2DP) voice announcement
BTX2 FM support Stereo (A2DP) voice announcement from GPS Navigators or
smartphone application when paired on “Vol+” button. When a voice announcement “brake in”, Intercom or FM radio is interrupted to give priority to the announcement itself. By default this features is ON; it’s possible to change the priority using
the “BT Updater” PC Software.
How to listen to the FM Radio
The FM Radio receiver is integrated inside the unit. You just need to switch to the
“FM Radio” mode in order to use it. Long press the middle button until you hear “FM
radio” from the voice announcement. Now all the three main button are dedicated to
the FM Radio (See Table).
Press short the Forward or the Backward button to seek the FM Radio station. When
you press long the Forward or the Backward button, you can scan up or down the 6
recorded stations. A voice announcement will tell you the number of which memory
you are entering. A double beep tone will be played when the last or the first recorded
station is reached.
To save the station you are listening, press the Forward and Backward buttons together
for 3 sec. You will hear a beep tone for confirmation.
The station is saved over the last recorded station used.
Thanks to the RDS system, the FM Radio will choose the strongest signal available for
the radio station you like to listen.
The RDS system is OFF by default, if needed you can toggle on/off the RDS pressing
together the “Volume +” and “Volume –“ buttons for 3 sec when the radio is on. A
voice announcement will tell you the RDS status.
FM Radio with intercom
When you are in “FM Radio” mode is not possible to manually open the intercom,
you can only open it using VOX feature (just talk) to the unit paired on the “Middle”
button. To manually ac tivate the intercom you must switch to “Intercom” mode.
How to Disable/Enable the FM Radio
To disable the FM Radio keep pressed the forward button for 7 Sec. it will be confermed by the “FM Radio disable” voice announcement. To enable again the FM Radio
keep pressed the forward button for 7 Sec. it will be confermed by the “FM Radio” voice
announcement.
Pairing to a PMR446 radio with integrated or external Bluetooth
The PMR446 Radio can be paired to the “Volume +“ or “Volume -” button. If paired on “Volume -” and the “Background” feature is activated, the PMR446 radio is
always in the background even when you talk on the intercom.
Pairing procedure
› Turn off the unit
› Press and hold down the “Middle” button about 7 sec., until the Red light is on
permanently.
› Now press firmly (3 sec) the “Vol +” or “Vol -” button, the Blue and Red light
will flash.
› Follow now the pairing procedure explained on the manual of the transceiver
itself
Attention: If you are pairing to a G8BT transceiver, just when the BTX2 FM finish the
pairing (only the Blu LED is flashing) you must follow this procedure to activate the
Bluetooth connection:
› Turn off and on the G8BT and then press for 3 sec. the “BT” button.
› Go to phone mode
› Press “Backward” button to activate G8BT audio (no need to make the pairing
procedure again)
You need to have “background” feature active if you want to have the two way radio
conversation in background with the intercom
How to use the wired audio input
Your Midland BTX2 FM is also supplied with a wired audio input (AUX), that can be
used to connect an audio source, like an iPod (or any other MP3 Player) or a PMR446
transceiver for group communication or for a coverage increase.
Listening to music
To listen to music from the wired input, connect the audio source using the optional
AUX cable.
UK
C-Radio FM mode
Mode Forward button Middle button Rear button
FM Radio Short press: seek station up
Long press: Scan recorded
Short press: On/off
Long press: Change mode
Short press: seek station up
Long press: Scan recorded
Midland BTX2 FM - 21
The volume buttons (Vol + and Vol -) cannot be used to adjust the volume of the wired
audio source. The AGC system with automatically increase the volume on higher speed.
Attention: never set the volume of the MP3 Player to the maximum possible. Normally the
best level is about the 70% of the maximum.
Hint: We recommend that you perform a few tests adjusting the volume of your iPod/
UK
MP3 player so at the normal speed the Headset volume is suited to your needs. The
AGC system will automatically increase the volume on higher speed. Make a note to
remember this setting for future trips.
Enabling/disabling the wired input
If needed the wired input can be enabled or disabled:
Enabling/Disabling: Make a Long press on the “Middle” and “Forward” button (you
will hear one audio beep tone for enabling confirmation and two audio beep tone for
disabling).
Using a PMR446 transceiver with the cable connection
In order to connect the transceiver to your Midland BTX2 FM, you need to purchase the
specific 2.5mm plug AUX cable, sold separately. S
ome manufacturers radios use a different pin configuration, so we recommend that
you ask your dealer as to which cable is best suited to your needs
The cable connected to the transceiver normally has also a PTT button that can be placed on the handlebar of your bike or held in your hand (If you are the passanger rider).
To communicate via the attached radio, press the PTT button to speak and release it to
listen. It is not possible to talk and listen simultaneously.
Adjust the volume of the transceiver to your needs, remembering that the volume
adjustment is controlled by the automatic AGC system and that it will therefore be
automatically increased in relation to background noise.
If you wish to use a PMR446 transceiver for group communications and simultaneously
maintain the Intercom feature enabled between two or more BTX2 FM devices, you
must remember that every time you talk to communicate with the PMR 446 transceiver (pressing the PTT button), you will also activate the intercom of the BTX2 FM to the
unit connected to the “Middle” button (thanks to the VOX feature).
To avoid the Intercom activation when you speak on the PMR446, you can decide to pair
the BTX2 FM unit on the “Backward” or “Forward” (where the VOX is not active) or if you
still want to use the “Middle” button, you must disable the VOX feature, as explained
in the previous section.
Attention! If you disable the VOX feature, you will only be able to answer incoming phone
calls by pressing the “Forward” button.
Setup and special configurations
Resetting all paired devices
Sometimes you may find it necessary to delete all the pairing references stored in
the BTX2 FM unit (reset operation).
To perform this operation you must first enter the setup mode:
› Turn off the unit
› Press and hold down the “Middle” button about 7 sec., until the Red light is
on permanently.
› Than simultaneously press and hold down the “Volume +” and “Volume –“
buttons for 3 seconds. The Blue Light will be lit on for 1 sec and than back
to steady RED.
› Double click on the “Middle” button to exit the “Setup” mode and use the BTX2 FM.
This procedure deletes all the paired Bluetooth devices stored in the memory and
it is therefore possible to start a new “clean” pairing session.
Back to factory setting
Sometimes you may find it necessary to go back to the factory setting, to reset all
the changes/setup already made and have a “clean” unit.
To perform this operation you must first enter the setup mode:
› Turn off the unit
› Press and hold down the “Middle” button about 7 sec., until the Red light is
on permanently.
› Than simultaneously press and hold down all the three buttons “Forward”-
“Middle”-“Backward” for 3 seconds. The Blue Light will be lit on for 1 sec and
than back to steady RED.
› Double click on the “Middle” button to exit the “Setup” mode and use the BTX2 FM.
Adjusting/ Disabling the VOX feature (Intercom and telephone)
The Intercom feature can be enabled both manually and vocally (VOX). The VOX
activation is influenced by the background noise and therefore by the speed.
For optimum results, it is possible to choose one of the following four microphone
sensitivity levels: high, medium, low and very low. The default setting of BTX2
FM is “low”. It is also possible to disable the VOX feature in order to activate the
Intercom and phone call answering features in manual mode only.
Adjusting the sensitivity of the microphone (VOX)
To perform this operation you must first enter the setup mode:
1. Turn off the unit
2. Press and hold down the “Middle” button about 7 sec., until the Red light is
on permanently.
3. Your BTX2 FM is now in “Set up mode”.
22 - Midland BTX2 FM
4. Press the “Backward” button until the red light indicator changes to a steady blue.
5. Now, press “Volume +” or “Volume -“ to increase or reduce sensitivity. Every
time you press the Volume buttons the RED light will flash for confirmation.
When you reach the end of the upper and lower limit, the RED light will not
flash.
6. Press again the “Backward” button; the Blue light will flash several times, in
order to let you know the selected sensitivity:
One flash = VOX disabled
Twice = very low sensitivity
3 times= low sensitivity
4 times= medium sensitivity (default setting)
5 times = high sensitivity
The light indicator is now back to steady RED (“Set up mode”) and the
changes are confirmed
7. If needed, you can adjust again the sensitivity repeating the steps from point
1, otherwise exit the Setting mode by double clicking the “Middle” button.
Once the red light turns off, the blue led starts blinking. Now you can use your
BTX2 FM.
Disabling the VOX feature (Intercom and telephone)
Follow all the procedure described in the previous steps and choose the option of
only one flash (VOX disabled).
Wired connection always in background
This feature let you keep the wired connection always on, even when the phone
or the intercom is open. This feature can be useful when you connect a PMR446
transceiver.
By default this option is on.
Disabling:
› Enter the “Setup” mode:
› Turn off the unit
› Press and hold down the “Middle” button about 7 sec., until the Red light is
on permanently.
› Press the “For ward” and “Middle” button together for 3 seconds. The blue LED
will flash twice.
› Double click on the “Middle” button to exit the “Setup” mode and use the BTX2
FM.
Enabling:
Follow the same procedure up described; now the blue LED will flash once.
To exit the “Setup” mode, double click the “Middle” button.
Setup and Firmware update
It is possible to configure and update the firmware of your BTX2 FM using the
USB connection to your PC. On the Midland web site www.midlandeurope.com
in the BTX2 FM page you can find the PC software and the new firmware updates
if available.
ATTENTION DO NOT CONNNECT THE UNIT TO THE PC BEFORE you DOWNLOAD AND
INSTALL THE SOFTWARE
Use at your own risk
The use of the device will impair your ability to hear other sounds and others
around you.
Listening to music or speaking on a telephone may prevent you from hearing
others around you and distract you from riding safely. The use of such device
while riding may endanger you and others, and its use, in some areas, could not
be allowed.
Using this device at a high volume may result in permanent hearing loss.
If you experience ringing in your ear or any other hearing related pain, reduce the
volume or discontinue using this device. With continued use at high volume, your
ears may become accustomed to the sound level, which may result in permanent
damage to your hearing.
Please use this device at a safe volume level.
Warranty
The warranty lasts 24 months for the main device and 6 months for the accessories (batteries, chargers, antennas, headsets).
For further information about the warranty, please visit
www.midlandeurope.com
European CE Notice Certification and Safety Approval
Information
This product is CE marked according to the RTTE Directive (99/5/EC) and is free
use in all the EU countries.
Users are not permitted to make any changes or modifications to the device.
Modifications which are not expressly approved by the producer invalidate the
warranty card.
For further information, please go to our website: www.cte.it
UK
Midland BTX2 FM - 23
FCC Compliance Information
This device complies with Part 15 of the FCC Rules. Operation is subject to the
following two conditions: (1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that
may cause undesired operation.
UK
You are cautioned that changes or modifications not expressly approved by the
part responsible for compliance could void the user’s authority to operate the
equipment.
“This device complies with Industry Canada licence-exempt RSS standard(s).
Operation is subject to the following two conditions: (1) this device may not cause
interference, and (2) this device must accept any interference, including interference that may cause undesired operation of the device.”
“This equipment complies with Industry Canada radiation exposure limits set
forth for an uncontrolled environment. “
NOTE: This equipment has been tested and found to comply with the limits for
a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are
designed to provide reasonable protection against harmful interference in a
residential installation. This equipment generates, uses and can radiate radio
frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If
this equipment does cause harmful interference to radio or television reception,
which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:
›› Reorient or relocate the receiving antenna.
›› Increase the separation between the equipment and receiver.
›› Connect the equipment into an outlet on a circuit different from that
›› to which the receiver is connected.
›› Consult the dealer or an experienced radio/TV technician for help.
Warning: Direct plug-in ac/dc power supply must be used for disconnecting the tran-
sceiver from the mains; the desktop charger must be positioned close to the unit and easily
accessible
24 - Midland BTX2 FM
Inhalt
Hauptmerkmale ..................................................................................................................................................................26
Technische Daten des Midland BTX2 FM ...............................................................................................................................26
Aufladen des Akkus ............................................................................................................................................................. 27
Beschreibung des Geräts und Montagehalterung ................................................................................................................. 27
Ein-/Ausschalten des MIDLAND BTX2 FM ..............................................................................................................................28
Betriebsarten...................................................................................................................................................................... 29
Max. Reichweite ..................................................................................................................................................................29
Koppeln (Pairen) von Zwei BTX2 FM- Geräten ....................................................................................................................... 29
Kompatibilität zu anderen Midland BT Line Geräten .............................................................................................................30
Wie verbindet man das BTX2 FM zu mehr als 2 Geräten ............................................................................................ 30
Drei Intercom Geräte verbinden ...........................................................................................................................................30
Talk 2 All – Kopplung (Pairing) mit einem Intercom Gerät anderer Marken. ...........................................................................30
Koppeln von Bluetooth Geräten mit dem BTX2 FM................................................................................................................31
Hintergrund“-Funktion .......................................................................................................................................................31
Unterstützung von Stereo (A2DP) Sprachansagen ................................................................................................................................... 33
Wiedergabe Vom UKW-Radio .................................................................................................................................. 33
Verwenden eines PMR 446 Funkgeräts mit integriertem Bluetooth ......................................................................................34
Verwendung des Audiokabel-Eingangs ................................................................................................................................ 34
Verwendung eines PMR446-Funkgeräts mit Kabelanschluss ................................................................................................34
Setup und spezielle Konfiguration ....................................................................................................................................... 35
Setup und Firmware-Aktualisierung .................................................................................................................................... 36
Benutzung auf eigene Gefahr .............................................................................................................................................. 36
Gewährleistung ..................................................................................................................................................................36
D
Midland BTX2 FM - 25
MIDLAND BTX2 FM FM
Advanced Intercom System
Beim BTX2 FM handelt es sich um eine sehr kompakte und aerodynamische Gegensprech-Kommunikationssystemlösung für Motorradfahrer. Alle wichtigen Funktionen sind dank
der drei großen Tasten auf der Vorderseite des Gerätes einfach zu bedienen.
Das BTX2 FM wird mit einer Befestigungsplatte und Klebeband oder einer angeschraubten Klemmhalterung am Helm fixiert. Dank seines Audiokits mit ultraflachen Lautsprechern
können Sie während der Fahrt hochwertige Stereo-Musik genießen.
D
Hauptmerkmale
› Reichweite der Gegensprechanlage (Intercom) bis zu 800 mt
› Verbinden von bis zu drei Personen für Intercomgespräche (Talk2All-Universal
Intercom)
› Anschluss eines Mobiltelefons, um Anrufe anzunehmen und zu tätigen, sowie
für die Wiedergabe von Stereo-Musik
› Anschluss eines GPS-Navigationsgeräts zur Übertragung von Navigationsan-
weisungen
› Anschluss eines PMR466 Funkgeräts mit eingebauter oder externer Blueto-
oth-Verbindung
› AUX-Kabelanschluss für MP3-Player oder PMR446 Funkgeräte
› Setup und Firmware-Update über USB-Verbindung mit einem PC
Das Midland BTX2 FM FM ist in zwei Versionen erhältlich:
› BTX2 FM FM Einzel-Intercom Set mit nur einem Gerät
› BTX2 FM FM Twin-Intercom Set mit zwei Geräten
Je nach gekauftem Modell enthält die Packung folgenden Inhalt:
› BTX2 FM FM Einzel-Intercom Set
› 1 BTX2 FM Bluetooth Headset
› 1 Audiokit mit zwei Stereo-Lautsprechern, Schwanenhalsmikrofon und Ka-
belmikrofon
› 1 Befestigungsplatte mit zweiseitigem Klebeband zur Befestigung des BTX2
FM am Helm
› 1 Stereo-Audiokabel zum Anschluss eines iPods oder MP3-Players
› 1 Klemmhalterung zur Befestigung der Einheit am Helm
› 1 Steckerladegerät mit Mini USB-Stecker
BTX2 FM Twin- Intercom Set
› 2 BTX2 FM Geräte Sets
› 2 Audiokits mit zwei Stereo-Lautsprechern, Schwanenhalsmikrofonen und
Kabelmikrofonen
› 2 Befestigungsplatten mit zweiseitigem Klebeband zur Befestigung der
Einheiten am Helm
› 2 Stereo-Audiokabel zum Anschluss eines iPods oder MP3-Players
› 2 Klemmhalterungen zur Befestigung der Einheiten am Helm
› 1 Steckerladegerät mit 2 Mini-USB Steckern
Die Gerätesets im TWIN-Kit sind bereits gekoppelt (gepairt) und können daher sofort
als Motorrad-Intercom (Gegensprech- Modus) benutzt werden.
Technische Daten des Midland BTX2 FM
Allgemein:
› Bluetooth Vers. 3.0 Stereo (Headset/Freisprechen/A2DP-Protokoll)
› Das AGC System regelt automatisch die Lautstärke in Abhängigkeit von den
Umgebungs- und Fahrgeräuschen
› Sprachgesteuerte (VOX) oder manuelle Intercom-Aktivierung
› Manuelle Steuerung zum Aktivieren von: Telefon, Intercom (Gegensprechan-
lage) und Kabelverbindung
› Vollständig Regenwasserdicht
› Lithium-Akku mit 10 Stunden Sprechzeit
› Ladezeit: ca. 6 Stunden
Bluetooth-Verbindungen:
› Zwei BTX2 FM für Fahrer zu Sozius oder Bike - zu - Bike Intercom Sprechverbin-
dung mit einer maximalen Reichweite bis zu 800 mt
Bluetooth-Geräte:
› Mobiltelefon mit MP3-Player-Stereo (A2DP-Protokoll), GPS
› PMR446-Funkgerät (mit eingebauter oder externer Bluetooth-Verbindung)
für Motorrad zu Motorrad-Gruppenkommunikation
Kabelverbindungen:
› Für Stereo-Audioeingang (iPod/MP3-Player - mit optionalem Kabel)
› Für PMR446-Funkgerät (mit optionalem Kabel)
Achtung: Das Midland BTX2 FM ist regen- und wasserfest konzipiert. Stellen Sie
aber dennoch sicher, dass bei Regen die Gummischutzkappen die Anschlüsse vollständig abdecken.
26 - Midland BTX2 FM
Aufladen des Akkus
Achtung: Vergewissern Sie sich, dass das Gerät voll aufgeladen wurde. Bitte laden
Sie das Gerät vor der ersten Benutzung für mindestens 8 Stunden auf.
Zum Laden das Steckerladegerät in die Ladebuchse stecken (nehmen Sie die
Gummischutzkappe ab, um der Stecker einzustecken).
Die rote LED am Gerät fängt an zu blinken, sobald der Ladevorgang startet.
Laden Sie das Headset, bis die rote LED aufhört zu blinken oder die blaue LED
aufleuchtet.
Wenn der Ladevorgang abgeschlossen ist (die rote LED blinkt nicht mehr), ziehen
Sie den Ladestecker vom Headset ab.
Normalerweise dauert beim ersten Mal das volle Aufladen 6 Stunden.
Achtung: Jedes Mal, wenn der Mini-USB-Ladestecker eingesteckt (oder abgezogen)
wurde, wird das Gerät gleichzeitig automatisch ausgeschaltet. Um das Gerät während des Ladevorgangs weiter zu benutzen, müssen Sie es daher nach dem Einstecken des Ladesteckers noch einmal einschalten.
Beschreibung des Geräts und Montagehalterung
Das BTX2 FM verfügt auf der Vorderseite über fünf Tasten. Die drei großen Haupttasten sind Multi-Funktionstasten: „Weiter“ (links), die „mittlere“ Taste und
„Zurück“ (rechts). Die beiden kleinen runden Tasten sind die Lautstärkestärketasten + und -.
Volume -Volume +
Charger jack
Zusätzlich besitzt das BTX2 FM oben eine ausklappbare Antenne für maximale
Reichweite.
Drücken Sie die Antenne zum Ausklappen sanft nach hinten. Sie klappt anschließend automatisch aus.
Drücken Sie zum Einklappen der Antenne diese nur nach unten und bewegen Sie
sie wieder in die verriegelte Position.
Audio kit jack
Auxiliary audio jack (AUX)
D
Forward button Backward button
Middle button
Beschreibung der Kabelverbindung
› Ladebuchse: hier kann das Gerät mit einem Standard Mini-USBNetzteil ge-
laden werden
› Audioset Buchse: hier können Sie ein Audioset anschließen (Stereo-Headset
und Mikrofon)
› Zusatzbuchse für Audiogeräte (AUX) 2,5mm: hier können Sie eine Audio-
quelle, wie z. B. einen Stereo iPod/MP3-Player oder PMR446 Funkgerät anschließen
Beschreibung des Audiokits
Das Audiosystem beinhaltet zwei ultrafache Stereo-Lautsprecher und zwei
austauschbare Mikrofone, die jeweils mit
Halterung und Kabelverbindung geliefert
werden.
Befestigung der Stereo-Lautsprecher
Die beiden Stereo Lautsprecher besitzen
einen Klett-/Klebestreifen zur Befestigung
an Ihrem Helm.
Midland BTX2 FM - 27
Achten Sie darauf, dass Sie nicht Ihr komplettes Ohr mit dem Lautsprecher abdecken; Sie müssen immer in der Lage sein, Verkehrsgeräusche und Signale zu
hören.
Das Mikrofon kann auf zwei Arten am Helm befestigt werden:
Schwanenhalsmikrofon
Platzieren Sie das Klett-/Klebeband zwischen dem Polster und der harten Schale
des Helmes, so dass das Mikrofon korrekt vor Ihrem Mund positioniert ist und
das weiße Symbol zu Ihrem Mund zeigt. Diese Mikrofonversion ist für offene und
klappbare Helme geeignet.
D
Kabelmikrofon
Platzieren Sie das Mikrofon mit dem Klett-/Klebestreifen auf der Innenseite Ihres
Helmes vor Ihrem Mund. Diese Mikrofonversion ist eher für Voll- bzw. Integralhelme geeignet. Der Ministecker am Mikrofon erlaubt Ihnen ein Mikrofon zu wählen,
das am besten zu Ihrem Helm passt.
Audiokit-Buchse
Der Audiokit muss anschließend mit einem Winkelstecker an die mittlere Audiobuchse des Midland BTX2 FM angeschlossen werden.
Beschreibung der Montagehalterungen
Das Midland BTX2 FM kann auf zwei Arten am Helm befestigt werden: Entweder
mit der Montageplatte mit zweiseitigem Klebeband oder mit der Klemmhalterung. Mit diesen Methoden können Sie das BTX2 FM jederzeit sicher an Ihrem
Helm befestigen und wieder entfernen, um das Gerät aufzuladen oder zu verstauen.
Montageplatte mit zweiseitigem Klebeband
Die Montageplatte hat auf einer Seite ein zweiseitiges Klebeband. Reinigen Sie die Kontaktfläche am
Helm, bevor Sie die Platte montieren. Entfernen Sie
die Schutzfolie des zweiseitigen Klebebandes, platzieren die Montageplatte am Helm und drücken sie
für ein paar Sekunden fest auf die Oberfläche.
Klemmhalterung
Lösen Sie die zwei Schrauben der Klammer mit einem Inbusschlüssel und platzieren die Rückplatte zwischen dem Helmpolster und der äußeren harten Schale.
Danach die beiden Schrauben anziehen, um die Klemmhalterung sicher an ihrem
Platz zu fixieren. Innerhalb der Klemmhalterung befindet sich ein kleiner Kunst-
stoff- Abstandshalter, der ggf. entfernt werden kann, damit die Klemmhalterung
gegebenenfalls fester geschlossen werden kann.
Befestigen und Entfernen des Midland BTX2 FM
Der BTX2 FM kann leicht am Helm befestigt werden, indem es so nach unten geschoben wird, dass es in die Führung der Montagevorrichtung passt (Platte mit
zweiseitigem Klebeband oder Klemmhalterung). Das BTX2 FM wird mit Hilfe der
einrastbaren Clips im oberen Teil in Position gehalten (A).
Um das BTX2 FM zu entfernen, drücken Sie auf den sichtbaren Clip und schieben
das BTX2 FM nach oben.
Ein-/Ausschalten des MIDLAND BTX2 FM
Einschalten des Geräts:
› Halten Sie die „mittlere“ Taste für ca. 3 Sekunden gedrückt, bis die BLAUE LED
aufleuchtet.
Ausschalten des Geräts:
› Halten Sie die „mittlere“ und die „Zurück“-Taste gleichzeitig für ca. 3 Sekun-
den gedrückt, bis die ROTE LED 3-mal aufblinkt. Dadurch wird die Gefahr
des versehentlichen Ausschaltens des Geräts minimiert (vor allem mit Han-
dschuhen).
28 - Midland BTX2 FM
Betriebsarten
Das BTX2 FM besitzt 3 Hauptmodi: Intercom, Telefon und UKW Radio
Die 2 Multifunktions-Tasten haben unterschiedliche Funktionen und hängen von
der Betriebsart ab, in der sich das Gerät aktuell befindet.
› Im Intercom - Mode können Sie mit den Tasten die Sprechverbindung mit bis
zu 3 Teilnehmern steuern, indem jeweils einer mit einem der anderen spricht.
Drücken Sie einfach auf eine der 2 Tasten, um das Intercom zu aktivieren.
› Im Telefon – Mode können Sie mit Ihrem Bluetooth-Mobiltelefon einen Anruf
tätigen/annehmen oder Musik wiedergeben (in Stereo).
› Im UKW Radio Modus können Sie ihren Lieblingssender in Stereoqualität
hören. Oder suchen Sie neue Sender und speichern diese in einem der 6 Spei-
cherplätze.
Sie können von einem Modus in einen anderen umschalten (hin- und herschalten), indem Sie einfach die „mittlere“ Taste gedrückt halten (3 Sekunden). Eine
Sprachansage teilt Ihnen den aktuellen Modus mit.
Die Modes schalten in folgender Reihenfolge um:
› Gegensprech- Modus (wenn ein anderes BTX2 FM früher schon gekoppelt
wurde)
› Telefon-Modus (wenn vorher schon ein Mobiltelefon gekoppelt wurde)
› UKW Radio
Jedes Mal, wenn Sie das BTX2 FM einschalten, wird der Standardmodus Intercom
eingeschaltet (wenn es zuvor mit einem anderen Gerät gekoppelt war), andernfalls befindet es sich im Telefon-Modus (wenn es mit einem Telefon gekoppelt
war).
Wenn Sie wissen möchten, in welchem Modus sich das Gerät gerade befindet,
drücken Sie einfach gleichzeitig die Tasten „Lautstärke +“ und „Lautstärke –“. Eine
Sprachansage teilt Ihnen den aktuellen Modus mit.
Max. Reichweite
Sie können bis zu 800 mt. Intercom-Reichweite erreichen, wenn die Antenne ausgeklappt wurde und wenn Sie sich in einem offenen Bereich ohne Hindernisse
und Funkstörungen befinden (die Fahrer müssen immer in Sicht sein).
Koppeln (Pairen) von Zwei BTX2 FM- Geräten
Die beiden Geräte im BTX2 FM- Set sind bereits miteinander gekoppelt und
betriebsbereit. In diesem Fall muss das Verfahren nicht durchführt werden. Das
jeweils andere Gerät wurde bereits mit der „mittleren“ Taste gekoppelt.
Wenn die Geräte nicht aus demselben Kit stammen oder eine der Geräte später
zugekauft wurde, müssen Sie die Geräte zuerst koppeln (das benutzen wir im
Folgenden anstelle des engl. Begriffs „ pairen“).
Um ein BTX2 FM mit einem anderen BTX2 FM zu koppeln, müssen Sie zunächst
den Setup-Modus aufrufen:
› Schalten Sie das Gerät aus.
› Halten Sie die „mittlere“ Taste ca. 7 Sek. gedrückt, bis die rote LED ständig
leuchtet.
Jetzt halten Sie die „mittlere“ Taste gedrückt (3 Sek.), bis die BLAUE und die
ROTE LED blinken. Führen Sie dasselbe Verfahren auf dem anderen Gerät durch.
Nach erfolgreichem Koppeln leuchtet die blaue LED für eine Sekunde an beiden
Geräten auf und sie gehen anschließend in den Setup-Modus zurück (die rote LED
leuchtet ständig).
Nun ist die Kopplung abgeschlossen und Sie müssen nur den Setup-Modus verlassen, bevor Sie die Geräte benutzen können:
› Doppelklicken Sie auf die „mittlere“ Taste. Die rote LED erlischt und die blaue
LED blinkt.
Ihre beiden BTX2 FM sind jetzt betriebsbereit.
Intercom Funktion
Achten Sie darauf, dass beide Geräte eingeschaltet und richtig miteinander
gekoppelt sind.
Manuelle Aktivierung
Drücken Sie an einem der beiden Geräte die „mittlere“ Taste. Die Sprechverbindung wird eingeschaltet und bleibt aktiv, bis Sie erneut die „mittlere“ Taste drücken. Die Intercomanlage benötigt einige Sekunden zur Aktivierung. Sie hören
einen Signalton, wenn die Intercom-Funktion aktiviert ist.
Sprachsteuerung (VOX)
Fangen Sie einfach an zu reden. Nach einigen Sekunden wird die Sprechverbindung aktiviert und bleibt eingeschaltet, solange Sie reden. Wenn nicht mehr
geredet wird, wird die Sprechverbindung nach 40 Sekunden wieder abgeschaltet. Bei Bedarf können Sie die Intercom- Funktion ohne eine Wartezeit von 40
Sekunden jederzeit manuell abschalten (drücken Sie einfach die „mittlere“ Taste).
Wenn gewünscht, können Sie durch Drücken der „Zurück“-Taste für 7sek. den VOX
Modus deaktivieren. Eine Sprachansage bestätigt die Deaktivierung. Um den VOX
Modus wieder zu aktivieren, drücken Sie die Taste erneut, bis die Sprachansage
die Aktivierung bestätigt. Die aktuelle Einstellung wird auch nach Ausschalten
des Gerätes beibehalten.
Anpassen der Lautstärke
Ihr Midland BTX2 FM benutzt AGC-Technologie, welche automatisch die Hörerlautstärke den Hintergrundgeräuschen anpasst.
Sie können aber auch die Lautstärke manuell mit den Tasten „Lautstärke+“ und
„Lautstärke-“ anpassen.
Achtung: Die Lautstärke kann nur während einer gerade bestehenden Audioverbindung angepasst werden.
Achtung: Die Lautstärkeeinstellung (Tasten “Lautstärke+” und “Lautstärke-”)
können nicht für die Einstellung der verkabelten Audioquelle (z.B. MP3-Player)
verwendet werden.
D
Midland BTX2 FM - 29
Loading...
