SLO - NAVODILA ZA UPORABO IN MONTAŽO Kat. št.: 92 21 86 www.conrad.si
NAVODILA ZA UPORABO
Prenosna CB radijska postaja Midland
Alan 78 B Plus
KAZALO
Uvod ........................................................................................................................................ 2
Funkcije in lega upravljalnih elementov .................................................................................. 2
Zadnja stran naprave .......................................................................................................................... 4
Mikrofon .............................................................................................................................................. 4
Vgradnja radijske postaje Alan 78 Plus Multi B v vozilo ......................................................... 4
Priključitev na napajanje ......................................................................................................... 5
Montaža antene ...................................................................................................................... 5
Menjava varovalke .................................................................................................................. 5
Upravljanje radijske postaje Alan 78 Plus Multi B ................................................................... 5
Izbira frekvenčnih pasov ......................................................................................................... 6
Tabela frekvenc ...................................................................................................................... 6
Tehnični podatki ...................................................................................................................... 7
Splošni podatki ................................................................................................................................... 7
Sprejemnik .......................................................................................................................................... 7
Oddajnik ............................................................................................................................................. 7
Izjava o skladnosti ................................................................................................................... 7
Odstranjevanje ........................................................................................................................ 7
Garancijski list ......................................................................................................................... 9
UVOD
Vaša radijska postaja ALAN 78 PLUS MULTI B je izdelana v skladu s trenutnim stanjem razvoja na področju tehnologije radijskih postaj. S kompaktnimi merami in brezkompromisno konstrukcijo za mobilno rabo je zagotovljena posebna zmogljivost na vseh CB-kanalih. Pred seboj imate kakovosten elektronski izdelek, ki je bil profesionalno zasnovan in izdelan z uporabo izbranih prvorazrednih komponent. Zmogljiva polprevodniška tehnologija z aktualnim PLL-preklapljanjem z visoko konsistenco frekvence ter pritrditvijo na stabilnem tiskanem vezju omogoča večletno uporabo brez motenj.
FUNKCIJE IN LEGA UPRAVLJALNIH ELEMENTOV
1. Stikalo za izbiro kanala:
S tem stikalom lahko nastavite kanale.
2. Večfunkcijski prikazovalnik
Z osvetlitvijo ozadja. Na prikazovalniku so prikazane naslednje informacije:
2
A. Dvomestni prikaz kanala B. Relativna poljska jakost sprejema in oddajna moč C. Način delovanja AM/FM D. Prikaz RX/TX: TX = način oddajanja, RX = način sprejemanja E. Način SCAN, iskanje zasedenih kanalov F. EMG-kanal, kanal voznika tovornjaka/za klic v sili G. Prikazuje izbran frekvenčni pas. H. LOW: se pojavi, ki radijska postaja preklopi na nizko izhodno moč (velja zgolj na
.........določene frekvenčne pasove – glejte tabelo frekvenc)
I. LOCK: aktivacija zapore tipk na mikrofonu (UP/DOWN).
3. Tipka za neposredno izbiro kanala 9, EMG:
S pritiskom tipke lahko neposredno vključite kanal 9 za klic v sili. Na prikazovalniku se pojavi napis “EMG”. Dokler je EMG-kanal aktiven, ni možno vključiti drugega kanala.
4. 5. Tipki za preklapljanje 10 kanalov Q.UP in Q.DOWN:
S pritiskom tipke Q. UP preklopite za 10 kanalov navzgor, s tipko Q. DOWN pa preklopite za
10 kanalov navzdol.
6. Tipka “AM/FM” (LCR):
Za izbiro želenega načina delovanja (AM/FM). Če ob vklopu hkrati pritisnete in držite tipki “AM/FM” in “SCAN”, preklopite na izbiro frekvenčnega pasu. Ustrezna izbira je prikazana na prikazovalniku. Če izberete frekvenčni pas, ki deluje samo v načinu delovanja FM, ima tipka “AM/FM” namesto funkcije izbire načina delovanja funkcijo LCR (Last Channel Recall – priklic kanala, ki je bil nazadnje v uporabi).
7. Tipka za iskanje, SCAN:
Z aktivacijo načina iskanja lahko samodejno iščete zasedene kanale. Pri tem mora biti dušenje šuma aktivirano tako, da se šum iz ozadja duši. Iskanje aktivirate s pritiskom tipke Scan. Takoj ko naprava najde zaseden kanal, se iskanje ustavi. Če ob vklopu hkrati pritisnete in držite tipki “AM/FM” in “SCAN”, preklopite na izbiro frekvenčnega pasu. Ustrezna izbira je prikazana na prikazovalniku.
8. Dušenje šuma, Squelch:
Za uporabo karseda največje občutljivosti sprejema je treba regulator nastaviti tako, da se šum iz ozadja duši.
9. Stikalo za vklop/izklop, regulator glasnosti:
V položaju “OFF” je vaša radijska postaja ALAN 78 PLUS MULTI B izključena. Napravo vključite z vrtenjem regulatorja v smeri urinega kazalca. Z nadaljnjim vrtenjem v smeri urinega kazalca lahko po želji povečate glasnost predvajanja.
3
10. Priključek za mikrofon:
Tukaj priključite vtič mikrofona.

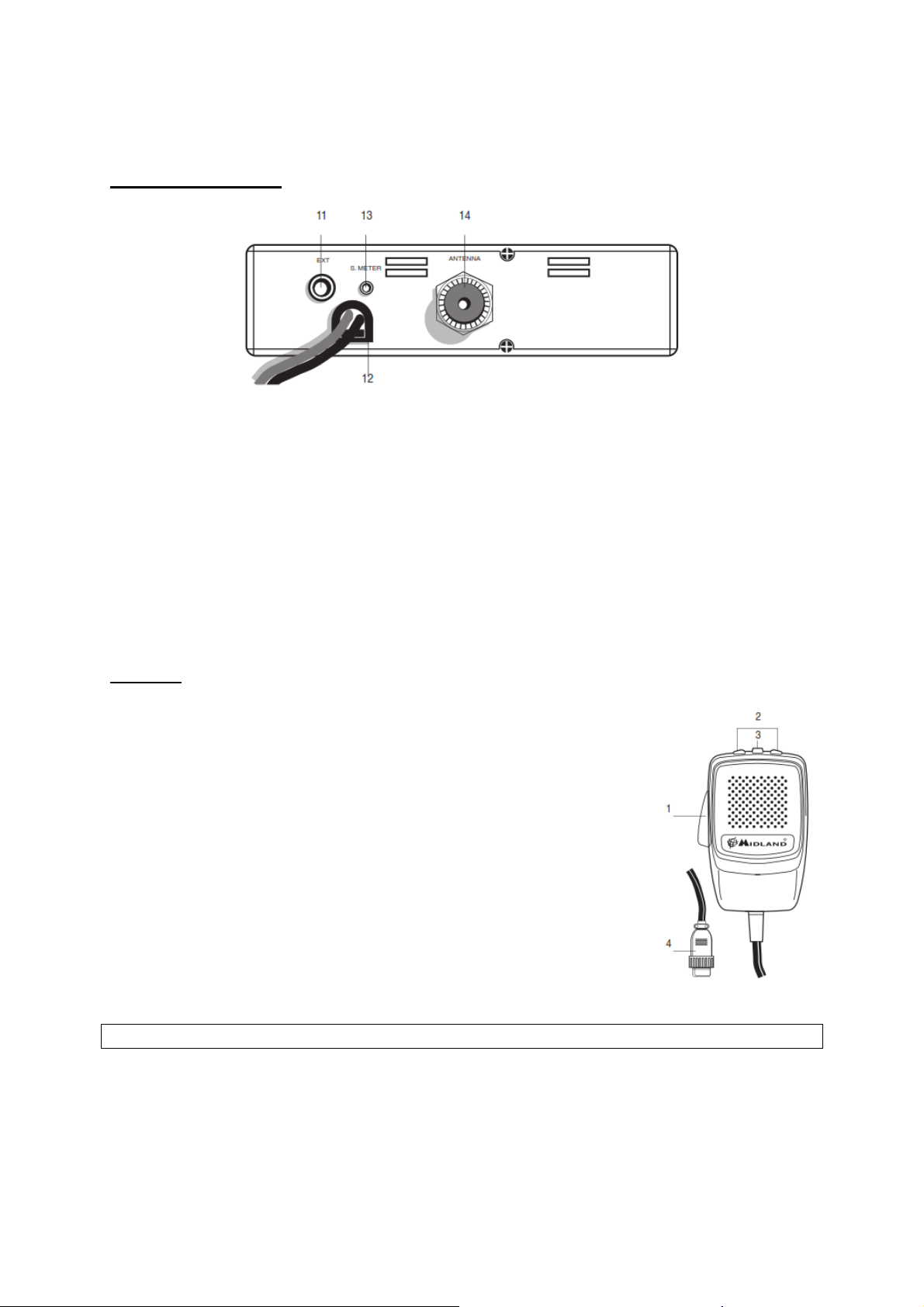

Zadnja stran naprave
11. Priključek za zunanji zvočnik, EXT:
Na ta priključek lahko priključite zunanji zvočnik za predvajanje. Vgrajen zvočnik se nato samodejno izključi.
12. Priključek za priključitev napajanja, Power 12,6 V/DC:
Prek tega priključka 12 V priključni kabel povežete z napravo.
13. Priključek S-Meter, S-METER:
Na ta priključek lahko priključite zunanji merilnik jakosti signala.
14. Antenski priključek (SO 239):
Tukaj vtič antenskega kabla povežete z radijsko postajo ALAN 78 PLUS MULTI B.
Mikrofon
1. Tipka PTT: tipka za preklapljanje oddajanja/sprejemanja
2. Tipki UP/DOWN: tipki za izbiro kanala
3. Tipka LOCK: zaklepanje tipk UP/DOWN na mikrofonu
4. 6-polni priključek za mikrofon
VGRADNJA RADIJSKE POSTAJE ALAN 78 PLUS MULTI B V VOZILO
Pri vgradnji v vozilo je najpomembnejše enostavno upravljanje brez negativnega vpliva na varnost v prometu. Poiščite ustrezno mesto za vgradnjo v svojem vozilu in radijsko postajo ALAN 78 PLUS MULTI B vgradite s pomočjo držala ali pa v kombinaciji z vodili. Držalo se naj po možnosti stika s kovinskimi deli karoserije.
4
PRIKLJUČITEV NA NAPAJANJE
Najprej se prepričajte, da je radijska postaja ALAN 78 PLUS MULTI B izključena. Zelo pomembno je, da priključitev napajalnega kabla izvedete s pravilno polarnostjo. To velja tudi v primeru, da je vaša naprava zaščitena pred priključitvijo napačnih polov:
Rdeča žila kabla = plus pol (+) Črna žila kabla = minus pol (-)
Enake barve najdete na polih akumulatorja in včasih tudi v omarici z varovalkami svojega vozila. Konce kablov posebej natančno priključite na napajanje vozila.
POZOR: Priporočljivo je, da napravo pritrdite na mestu z zelo dobrim kroženjem zraka.
MONTAŽA ANTENE
1. Izbrano mesto montaže antene naj bo karseda visoko.
2. Večja kot je mehanska dolžina antene, boljša bo njena moč.
3. Anteno po možnosti pritrdite na sredini izbrane površine za montažo.
4. Antenski kabel položite karseda daleč proč od motečih agregatov (vžig, električni porabniki
....itd.).
5. Prepričajte se, da imajo kovinsko prevodni deli podnožja antene kontakt s kovinsko golo
....pločevino karoserije po karseda veliki površini.
6. Bodite pozorni na to, da se antenski kabel pri montaži ne poškoduje in da se ne more
....zguliti zaradi vibracij, ki nastajajo med vožnjo.
OPOZORILO: Za preprečitev poškodb radijske postaje ALAN 78 PLUS MULTI B nikoli ne smete uporabljati brez CB-antene. Poleg tega vam priporočamo, da v rednih časovnih presledkih preverjate antenski kabel ter razmerje stojnega vala (SWR).

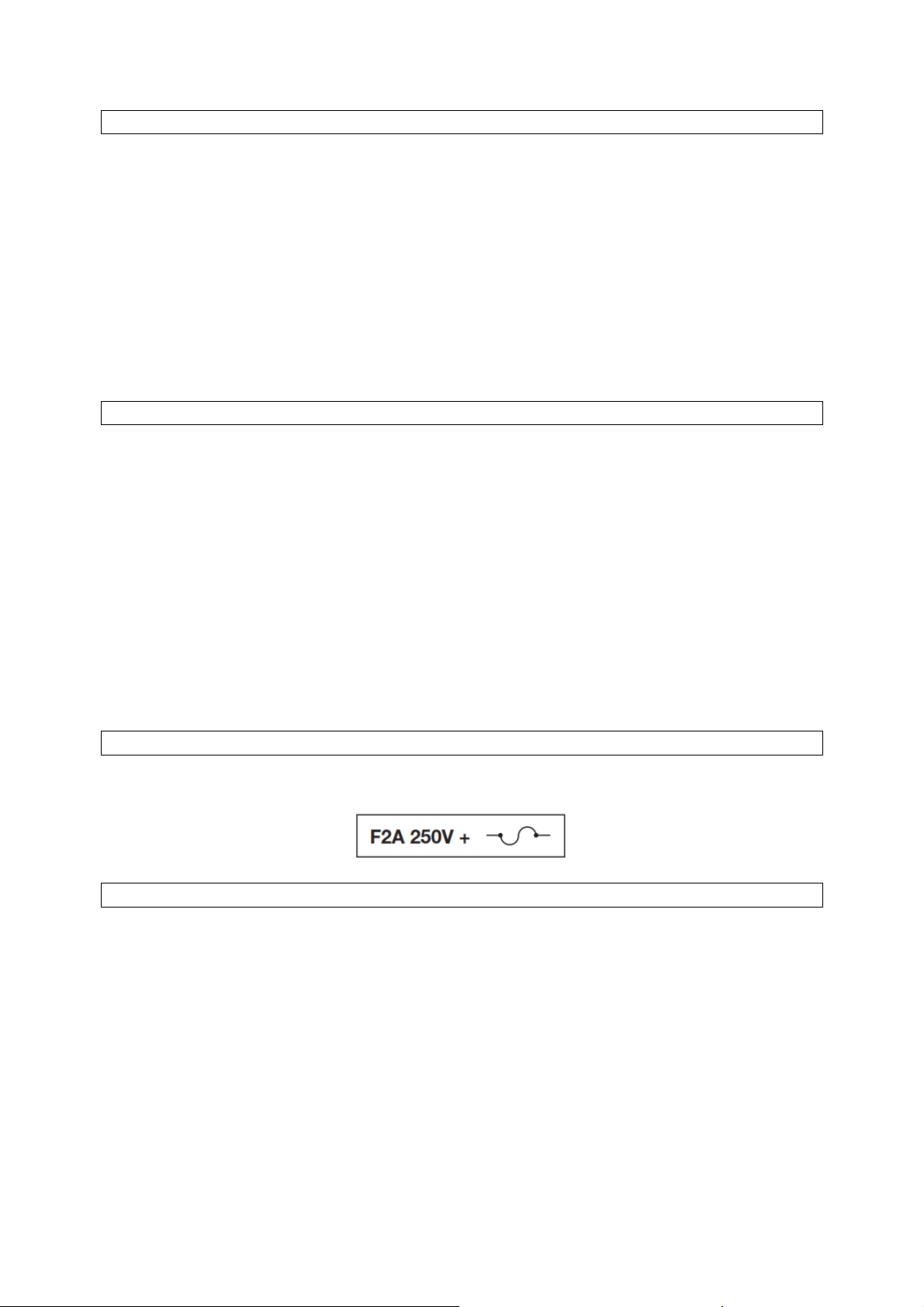

MENJAVA VAROVALKE
Prosimo, da pri menjavi varovalke v DC-kablu uporabite 2 A varovalko (tipa “F” za 250 V).
UPRAVLJANJE RADIJSKE POSTAJE ALAN 78 PLUS MULTI B
1..Vtič za mikrofon priključite na priključek za mikrofon radijske postaje ALAN 78 PLUS MULTI B.
2. Prepričajte se, da je vaša radijska antena prek antenskega kabla fiksno in varno povezana
....z antenskim priključkom radijske postaje ALAN 78 PLUS MULTI B.
3. Prepričajte se, da je dušenje šuma (Squelch) odprto, kar pomeni, da mora biti regulator
....zasukan v skrajno lego v nasprotni smeri urinega kazalca.
4. Vključite radijsko postajo ALAN 78 PLUS MULTI B in nastavite glasnost predvajanja v
....skladu z lastnimi željami.
5. Nastavite želen radijski kanal.
6. Za oddajanje pritisnite PTT-tipko in govorite v mikrofon z običajno glasnostjo in višino
....glasu.
7. Za sprejemanje PTT-tipko preprosto izpustite.
5
IZBIRA FREKVENČNIH PASOV
Pri izbiri frekvenčnih pasov je treba upoštevati predpise držav, v katerih uporabljate radijsko postajo.
Postopanje:
1. Izključite radijsko postajo.
2. Radijsko postajo ponovno vključite in pri tem hkrati pritisnite in držite tipki „AM/FM“ in
....„SCAN“.
3. Zavrtite stikalo za izbiro kanala “CHANNEL” in izberite želen frekvenčni pas (glejte tabelo
....frekvenc).
4. Za potrditev izbire pritisnite tipko “AM/FM”.
OPOMBA ŠT. 1: Na frekvenčnem pasu UK lahko neposredno izberete frekvenčni pas EC (CEPT). Pri
tem pritisnite in pribl. dve sekundi držite tipko “AM/FM”.
OPOMBA ŠT. 2: Če izberete frekvenčni pas, ki deluje samo v načinu delovanja FM, ima tipka “AM/FM”
namesto funkcije izbire načina delovanja funkcijo LCR (Last Channel Recall – priklic kanala, ki je bil nazadnje v uporabi).
TABELA FREKVENC
Prikaz na prikazovalniku I I2 D
Država
Italija, 40 kanalov AM/FM, 4 W Italija, 34 kanalov AM/FM, 4 W Nemčija, 80 kanalov FM, 4 W / 12 kanalov AM, 1 W
D2 D3 D4 EU
EC E F
PL
Velika Britanija Velika Britanija, 40 kanalov FM, 4 W, angleške frekvence + EC 40
DOVOLJENJE: Radijska postaja ALAN 78 PLUS MULTI B je v skladu z evropskimi določili priglašena v
vseh državah, ki uporabljajo evropsko direktivo R&TTE (Direktiva o radijski opremi in telekomunikacijski terminalski opremi), in jo lahko uporabljate v skladu z določili, ki veljajo za posamezno državo. V Nemčiji za uporabo v nemških programskih
nastavitvah d1....d4 (od dodajanja v skupno rabo) kot prenosna radijska postaja ni več
potrebna prijava. Omejitve veljajo za kanale od 41 do 80 pri stacionarnih postajah v bližini meje. Uporaba v programski nastavitvi EC v Nemčiji in v večini evropskih držav za popotnike ne zahteva prijave in plačila.
Nemčija, 40 kanalov FM, 4 W / 12 kanalov AM, 1 W Nemčija, 80 kanalov FM, 4 W / 40 kanalov AM, 1 W Nemčija, 80 kanalov FM, 4 W / 40 kanalov AM, 4 W Evropa, 40 kanalov FM, 4 W / 40 kanalov AM, 1 W
CEPT, 40 kanalov FM, 4 W Španija, 40 kanalov AM/FM, 4 W Francija, 40 kanalov FM, 4 W / 40 kanalov AM, 1 W
Poljska, 40 kanalov AM/FM, 4 W
kanalov FM, 4 W CEPT frekvence
6
TEHNIČNI PODATKI
Splošni podatki
Kanali: ................................................................................................... (glejte tabelo frekvenc)
Frekvenčni razpon*: .............................................................................. 26,565-27,99125 MHz
Trajanje zasedenosti frekvence (% na 1 uro): ............. TX 5 % - RX 5 % - pripravljenost 90 %
Frekvenčni nadzor: ................................................................................................. PLL-sistem
Delovna temperatura: ..................................................................................... 10 °C do +55 °C
Napajanje: .......................................................................................... nom. 12,6 V/DC +/-10 %
Mere: ........................................................................................ (Š x V x G) 180 x 35 x 140 mm
Teža: ........................................................................................................................... 0,850 kg
Sprejemnik
Princip sprejema: ............................................................................... dvojni superheterodinski
Vmesne frekvence: ........................................................... 1. VF: 10,695 MHz; 2. VF: 455 kHz
Občutljivost: ........................................................................................ 0,5 μV pri 20 dB SINAD
NF moč predvajanja: ................................................................... 2 W na 8 Ω, 10 % popačenje
Popačitve predvajanja: .......................................................................... manj kot 8 % pri 1 kHz
Dušenje zrcalne frekvence: ............................................................................................. 65 dB
Dušenje sosednjega kanala: ........................................................................................... 65 dB
Razmerje signal/šum: ...................................................................................................... 45 dB
Poraba toka v pripravljenosti: ....................................................................................... 250 mA
Oddajnik
Oddajna moč: ........................................................................................................... maks. 4 W
Modulacija: ....................................................... FM: 1,8 kHz +/-200 Hz; AM: od 85 % do 95 %
Razpon oddajne frekvence: ................................................................................ 300 Hz/3 KHz
Izhodna impedanca (VF): ........................................................................... 50 , nesimetrična
Razmerje signal/šum: .............................................................................................. min. 40 dB
Poraba toka: ..................................................................................................................... 1,1 A
* (Pokritost vseh frekvenčnih pasov, ki so dovoljeni v EU)
Pridržujemo si pravico do tehničnih sprememb v namen izpopolnitve izdelka.
Neposredna priključitev naprave na DC-omrežja je dovoljena samo prek ustrezne varovalke.
IZJAVA O SKLADNOSTI
S tem CTE International izjavlja, da ta naprava izpolnjuje temeljne zahteve in druga relevantna določila evropske direktive 99/05/ES.
ODSTRANJEVANJE
Vseh izdelkov, ki imajo na embalaži ali v navodilih za uporabo ta simbol, ni dovoljeno metati med običajne gospodinjske odpadke, temveč jih je treba oddati na posebnih zbirališčih. Tam se materiali ločujejo glede na njihove lastnosti in se reciklirajo, s čimer pripomorejo k varstvu okolja.
7
Distributer:
ALAN ELECTRONICS GmbH
Daimlerstraße 1K - D-63303 Dreieich, Nemčija
www.alan-electronics.de
Uporaba te radijske postaje je odvisna od določil, ki veljajo za posamezno državo. Pred
uporabo je treba upoštevati navodila za uporabo.
WWW.MIDLANDRADIO.EU
8
GARANCIJSKI LIST
Izdelek: Prenosna CB radijska postaja Midland Alan 78 B Plus Kat. št.: 92 21 86
Garancijska izjava:
Proizvajalec jamči za kakovost oziroma brezhibno delovanje v garancijskem roku, ki začne teči z izročitvijo blaga potrošniku. Garancija velja na območju Republike Slovenije. Garancija za izdelek je 1 leto. Izdelek, ki bo poslan v reklamacijo, vam bomo najkasneje v skupnem roku 45 dni vrnili popravljenega ali ga zamenjali z enakim novim in brezhibnim izdelkom. Okvare zaradi neupoštevanja priloženih navodil, nepravilne uporabe, malomarnega ravnanja z izdelkom in mehanske poškodbe so izvzete iz garancijskih pogojev. Garancija ne izključuje pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu. Vzdrževanje, nadomestne dele in priklopne aparate proizvajalec zagotavlja še 3 leta po preteku garancije. Servisiranje izvaja proizvajalec sam na sedežu firme CONRAD ELECTRONIC SE, Klaus­Conrad-Strasse 1, Nemčija. Pokvarjen izdelek pošljete na naslov: Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66, 1290 Grosuplje, skupaj z izpolnjenim garancijskim listom.
Prodajalec: ___________________________________________________________
Datum izročitve blaga in žig prodajalca:
________________
Garancija velja od dneva izročitve izdelka, kar kupec dokaže s priloženim, pravilno izpolnjenim garancijskim listom.
Conrad Electronic d.o.o. k.d. Ljubljanska c. 66, 1290 Grosuplje Fax: 01/78 11 250, Tel: 01/78 11 248
