Midland ALAN 199-A User Manual

MANUALE D’USO - USER’S MANUAL - MANUEL D’UTILISATION

BEDIENUNGSANLEITUNG - MANUAL DEL USUARIO

ALAN 199-A

®

®

• SCHEMA BLOCCHI • BLOCK DIAGRAM • SCHÈMA A BLOCS • BLOCKSCHALFBILD • DIAGRAMA DE BLOQUES

1

ITALIANO

INDICE

Principali funzioni ............................................................................2

Comandi ..........................................................................................2

Installazione ....................................................................................3

Sostituzione del fusibile ..................................................................4

Connessione del microfono ............................................................4

Montaggio dell'antenna ..................................................................4

Antenna base ..................................................................................5

Uso del ricetrasmettitore ................................................................6

Canali prioritari (CH 9-19) ..............................................................6

Altoparlante supplementare ............................................................6

Caratteristiche tecniche ..................................................................7

ALAN 199-A è un nuovo ricetrasmettitore veicolare, di dimensioni
ridotte, che opera in modalità AM. Di facile ed immediato utilizzo,
ALAN 199-A dà la possibilità di selezionare la potenza di uscita e
quindi può essere utilizzato in tutti quei paesi europei che consento­no la normativa AM, nel rispetto della EN 300-433.

PRINCIPALI FUNZIONI

• Il PLL permette un controllo preciso delle frequenze e maggior stabilità su tutti i
40 canali, con controlli separati di scansione verso l’alto e verso il basso.

• I filtri ceramici proteggono dalle interferenze dei canali adiacenti.

• Display con visualizzazione canali

• Commutatore 4W/1W per selezionare la potenza di emissione.

• Il LED rosso (TX) e il verde (RX), indicano la modalità operativa: RX= ricezione;
TX= trasmissione.

• La regolazione del circuito squelch permette di eliminare i fastidiosi rumori in
fase di ricezione.

• La presa esterna sul retro consente l’utilizzo di un eventuale altoparlante supple­mentare.

• Il commutatore d’emergenza permette la commutazione immediata sul CH 9 o
CH 19.

• Connettore antenna SO239

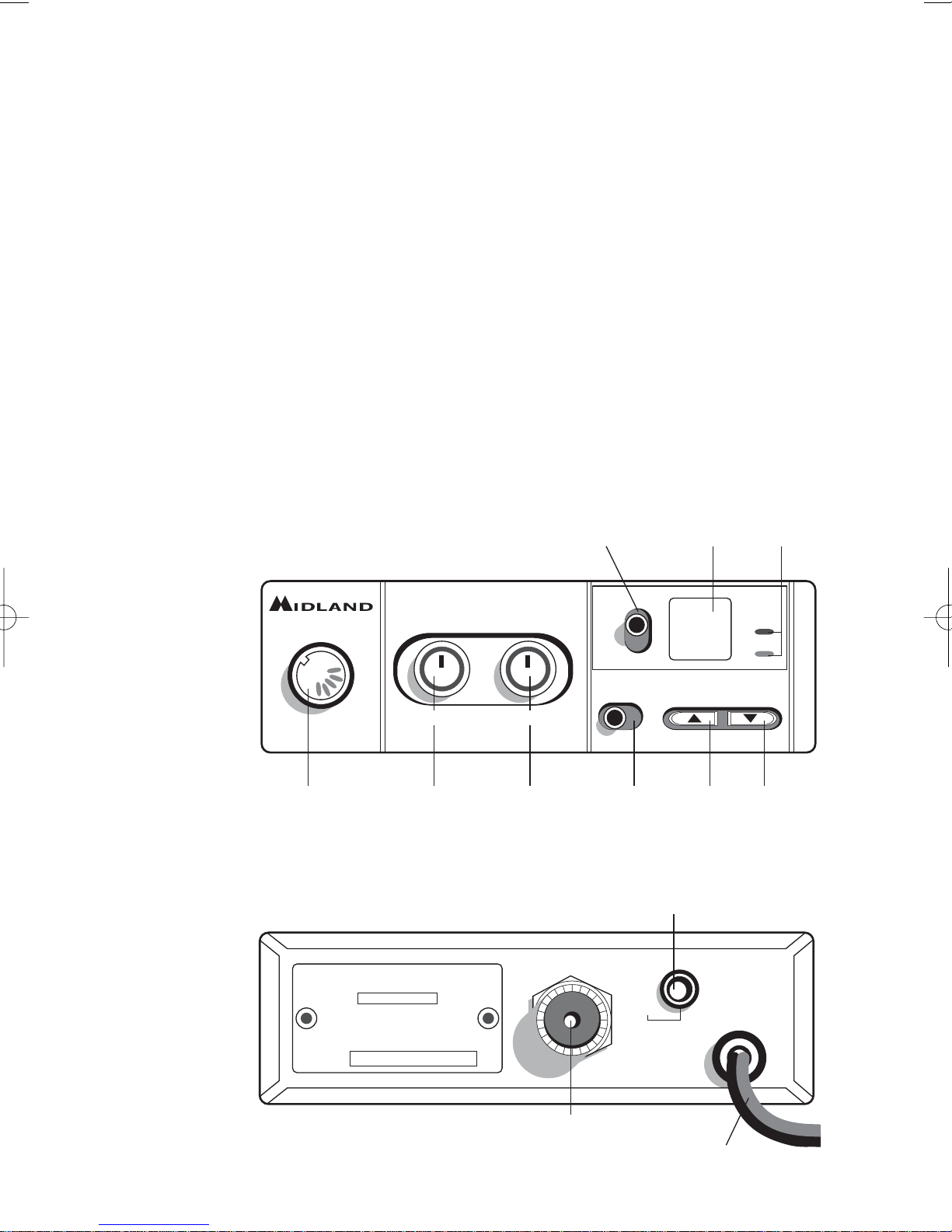

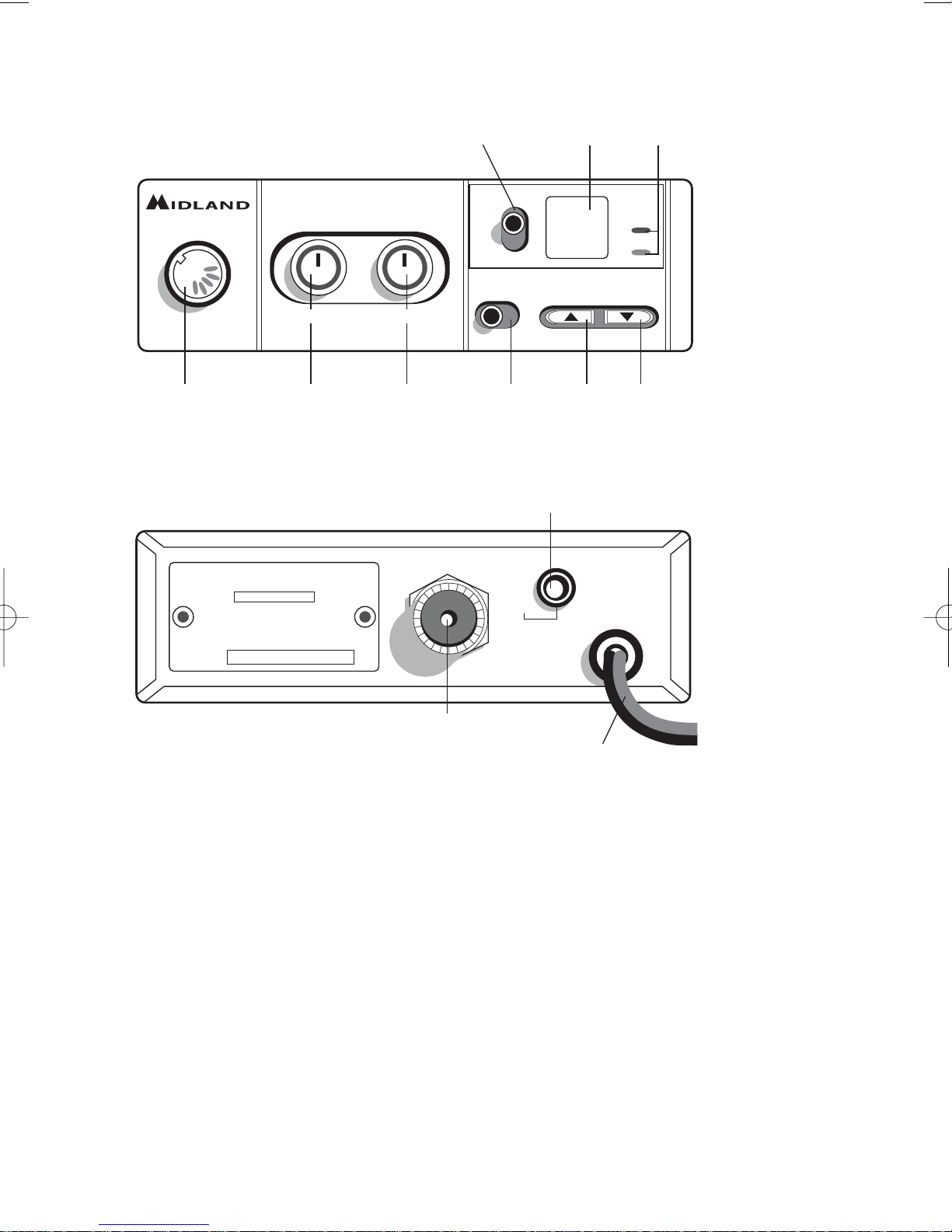

COMANDI

2

ALAN 199-A

9

CH

19

40

TX

RX

4W 1W CHANNEL

SQUELCH ON/OFF VOL

SERIAL NO.

EXTANT

SPKR

+-RED

BLK

Presa microfono Squelch Accensione

Volume

Connettore

antenna

Cavo alimentazione

Presa altoparlante esterno

Commutatore

4W/1W

Commutatore canali

prioritari CH-9/19

Display

canali

Led

RX/TX

Tasto cambio

canale

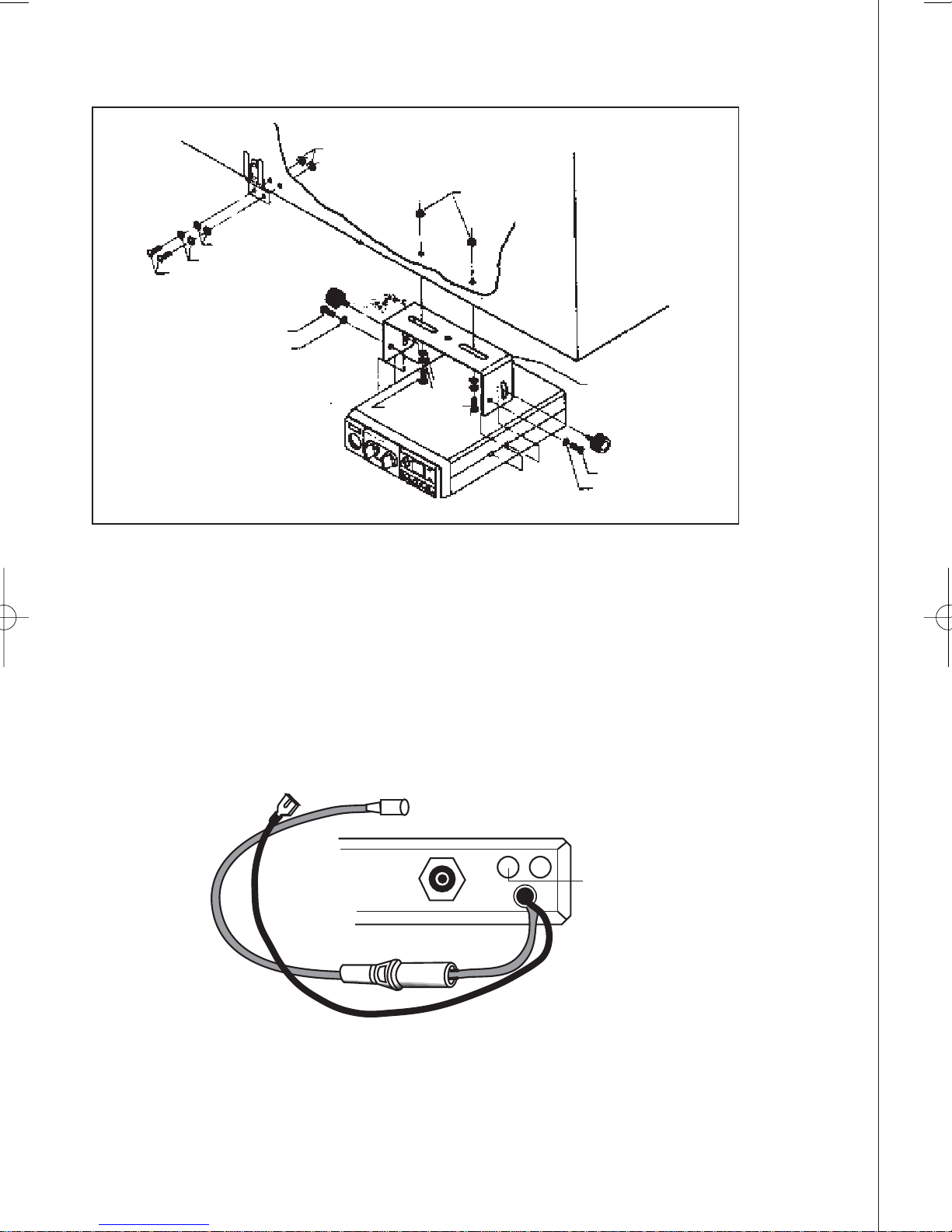

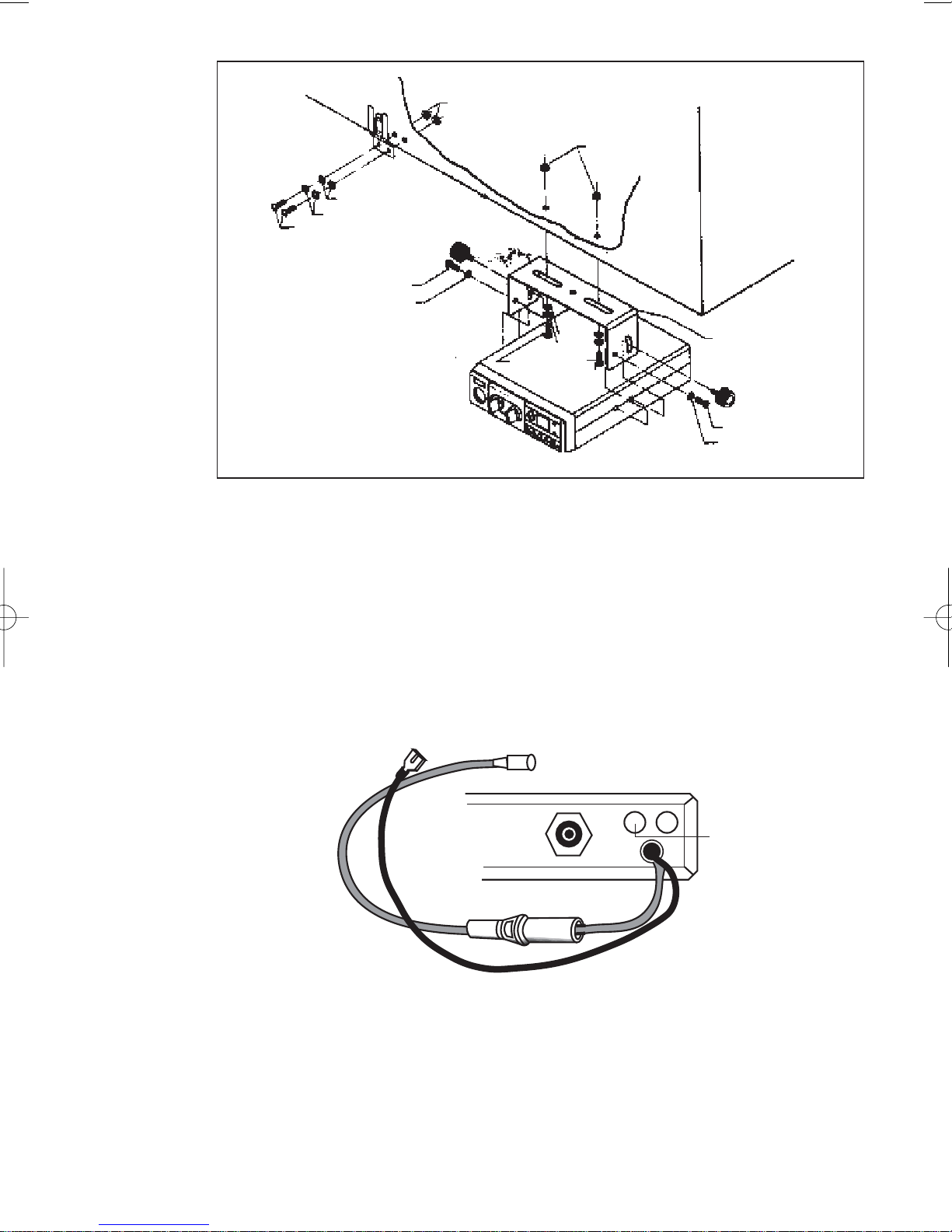

INSTALLAZIONE

Ricercare e localizzare sul mezzo mobile, la posizione per l’installazione dell’appara­to. Tale posizionamento deve essere fatto in modo da non creare intralcio a chi
guida, e nello stesso tempo, di facile accessibilità per poter togliere l’apparato
secondo le necessità.
La posizione di montaggio più comune è sotto il cruscotto (si sconsiglia vicino a
fonti di calore o vicino al condizionatore). Dopo aver stabilito la posizione più adat­ta sul veicolo, mantenere il ricetrasmettitore con la staffa di montaggio nell’esatta
posizione desiderata e verificare che non ci siano inconvenienti; successivamente
segnare e forare il veicolo per il fissaggio delle viti di montaggio. Controllare che
esse siano ben ancorate, in considerazione delle notevoli sollecitazioni e vibrazioni
create dal mezzo mobile.

Collegare il filo rosso (con il fusibile) al positivo della batteria. Collegare il filo nero
al negativo della batteria (solitamente questo è il telaio dell’auto) tenendo conto che
una connessione corretta e stabile è indispensabile per il buon funzionamento del­l’apparato.

3

ITALIANO

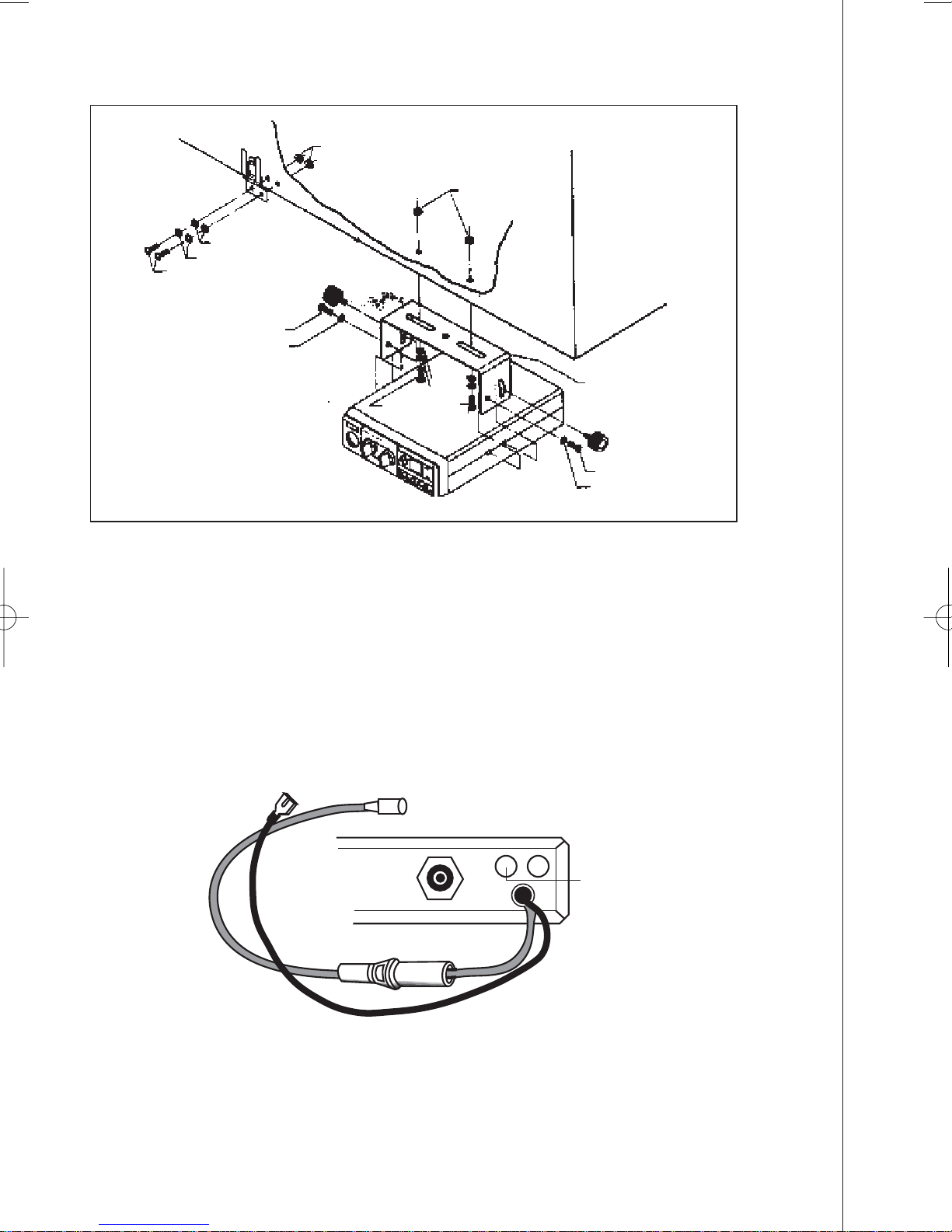

Rondelle

Rondelle

Rondelle

Rondelle

Viti

Viti

Vite

Staffa

Dadi

Dadi

Viti e rondelle

ANT

EXT

SPKR

+RED

-BLK

Per l’installazione in auto, la tensione a 13,8 Vcc è solitamente prelevabile dal con­tatto ausiliario dell’interruttore d’accensione. Questo evita che l’apparato possa
rimanere acceso accidentalmente quando l’autista scende dall’auto e permette inol­tre di poter operare senza che il motore sia in funzione. Prima di operare, installare
e collegare l’antenna inserendo il connettore nell'apposita presa sul retro dell’appa­rato. Per l’uso di un altoparlante esterno, utilizzare la presa EXT-SPKR.

SOSTITUZIONE DEL FUSIBILE

Sostituire il fusibile del cavo di alimentazione con un similare a 2 A (Un fusibile di
ricambio è in dotazione).

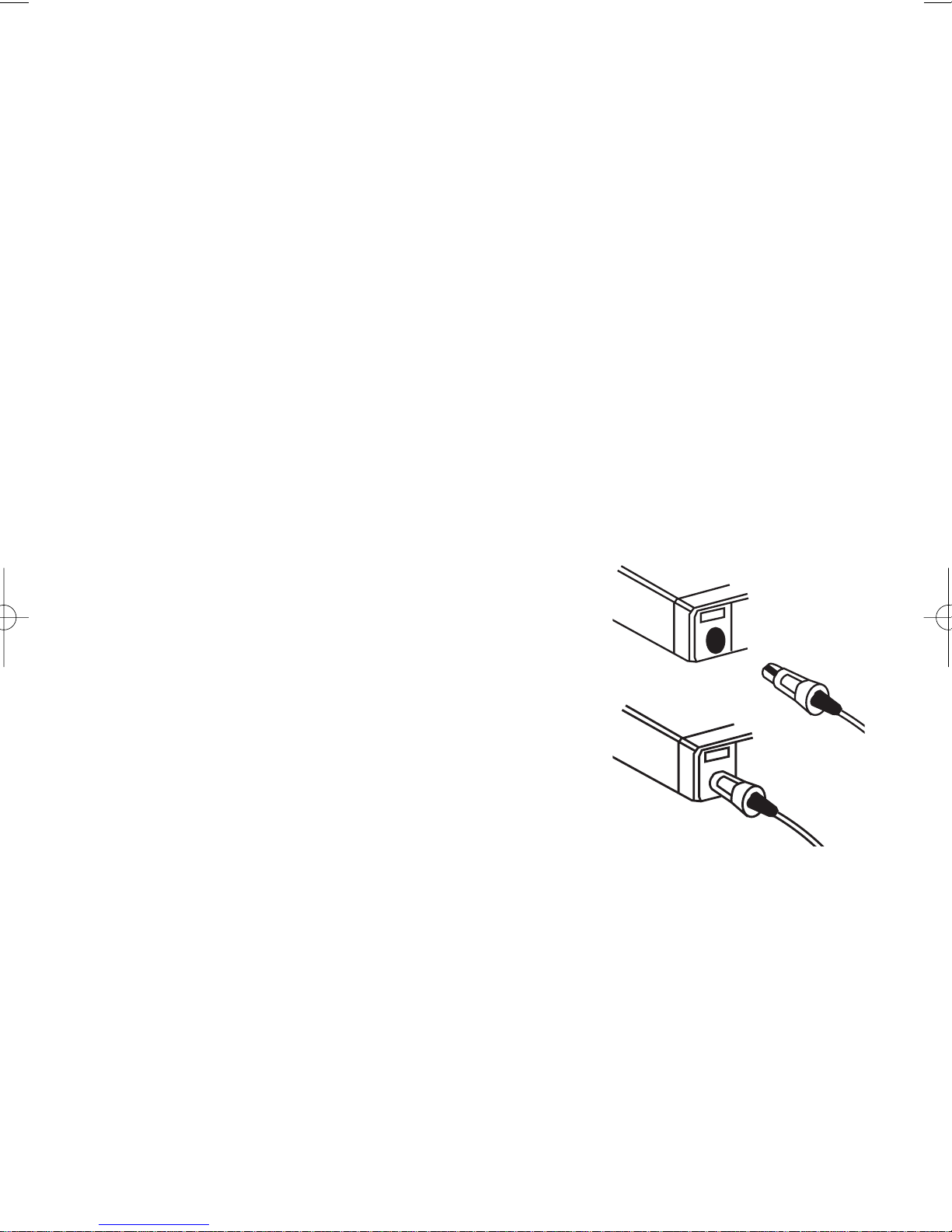

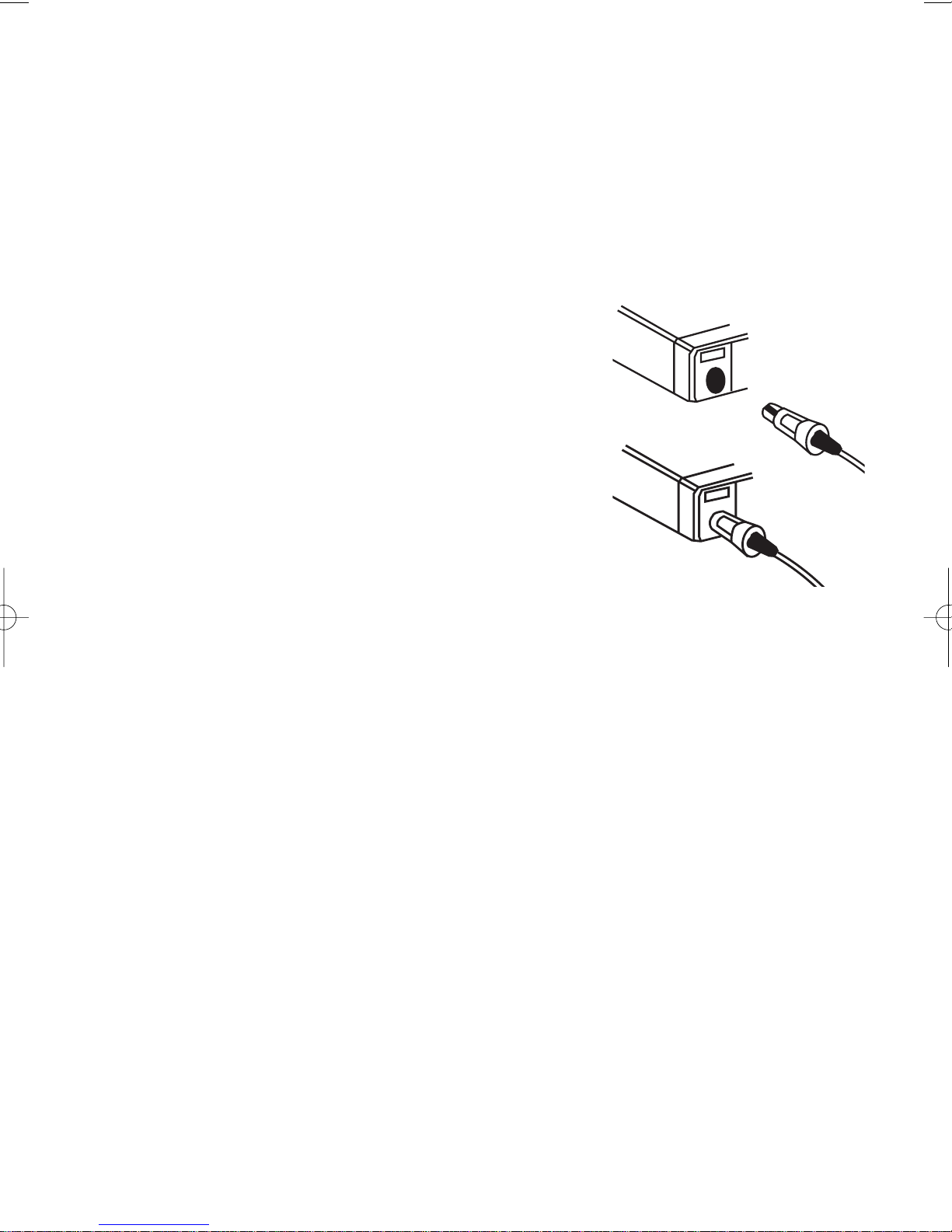

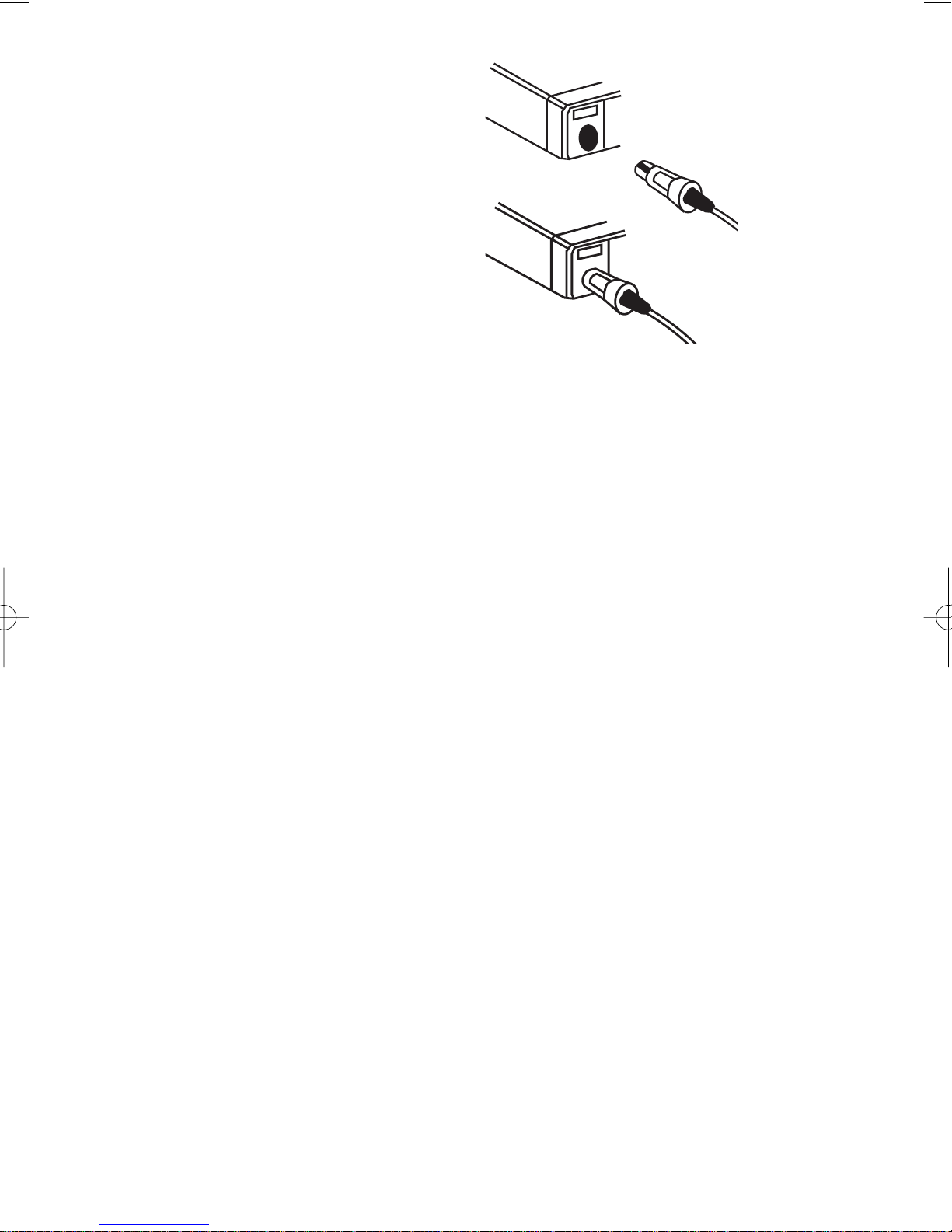

CONNESSIONE DEL MICROFONO

La presa del microfono è situata sul davanti
dell’apparato. Premere il piccolo pulsante
sulla presa microfonica e inserire il microfo­no. Per toglierlo, ripremere lo stesso pulsan­te ed estrarre il microfono. Accertarsi sempre
che il connettore sia ben connesso alla presa.

MONTAGGIO ANTENNA

L’antenna è l’elemento più importante per ottenere i migliori risultati. È indispensabile
che l’antenna abbia un’impedenza di 50 Ohm. A seconda della posizione in cui viene
installata, il rendimento varia notevolmente. Usare un cavo coassiale con impedenza 50
Ohm. Sono consigliati i cavi RG 58U per lunghezza sotto i 2.5 metri, oppure RG 8 per
lunghezze superiori. Il cavo coassiale deve essere montato con molta cura: evitare
curve e piegamenti. Inoltre va ricordato che il cavo più corto aumenta la sensibilità del­l’apparato, così pure un cattivo collegamento tra apparato e antenna.

Consigli:

• Montare l’antenna nel posto più libero e più alto dell’auto.

• L’antenna deve essere installata in posizione verticale, e così deve rimanere anche
quando il veicolo è in moto.

• Montare l’antenna e il cavo il più possibile lontano da fonti di rumore.

• La massa dell’antenna deve coprire un’area di 1m

2

.

Esistono in commercio diversi tipi di antenna: con stilo a 1/4 d’onda; alimentate al cen­tro; con carica in base; con carica in alto. Le antenne caricate sono più corte, ma per
un miglior rendimento si consigliano quelle di lunghezza di circa 2 metri.
L’installazione a centro tetto è la migliore in senso assoluto perché il ground o radiale
di terra è proporzionale in tutte le direzioni, mentre su una fiancata o in una qualsiasi
altra parte del veicolo, diventa proporzionale alla massa dello stesso (es: se l’antenna è
installata posteriormente, diventa direttiva in avanti, cioè i segnali provenienti dalla

4

parte opposta sono meglio ricevuti, così dicasi anche per quelli trasmessi).
N.B.: con l’ausilio di un accoppiatore a due vie, l’antenna montata anteriormente può
sostituire l’antenna della radio FM.

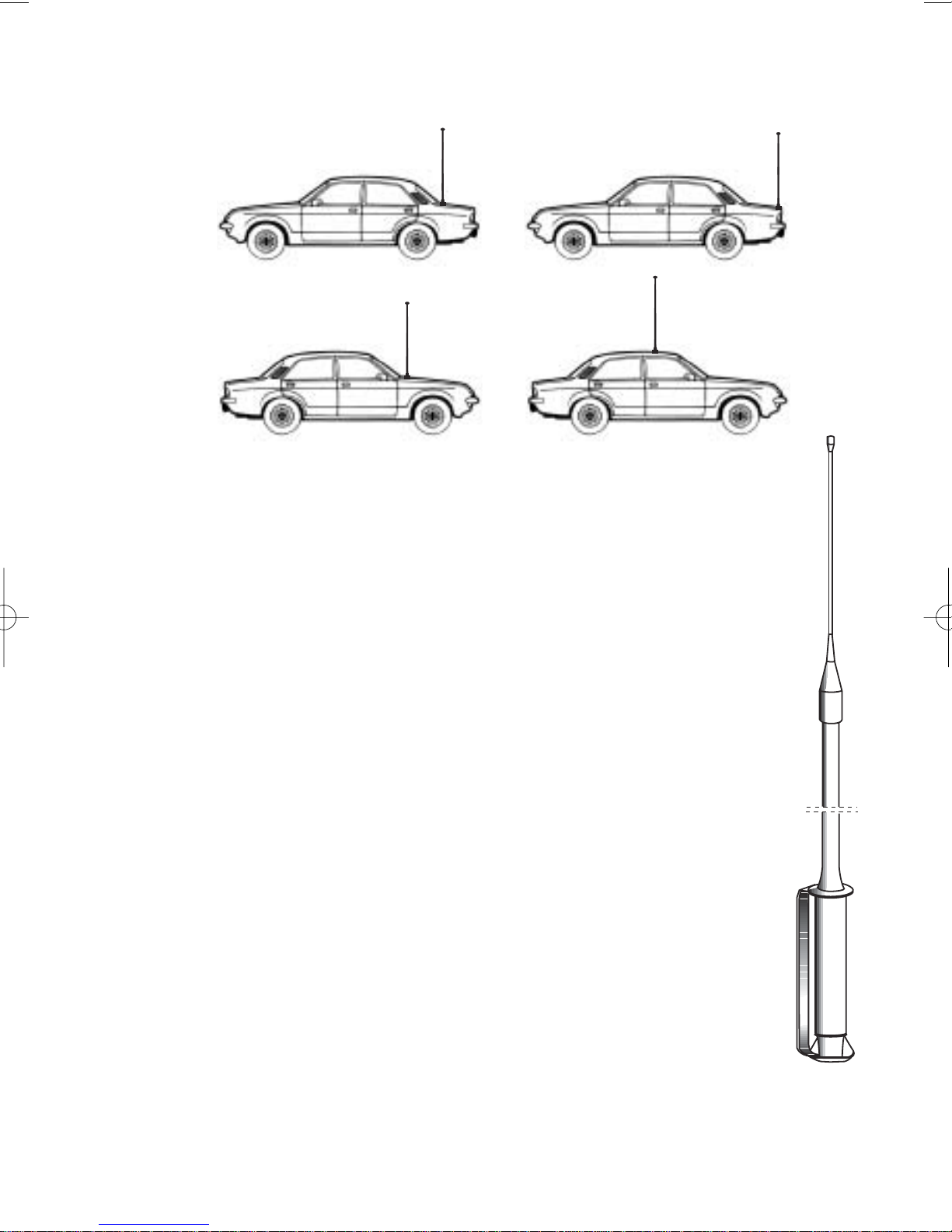

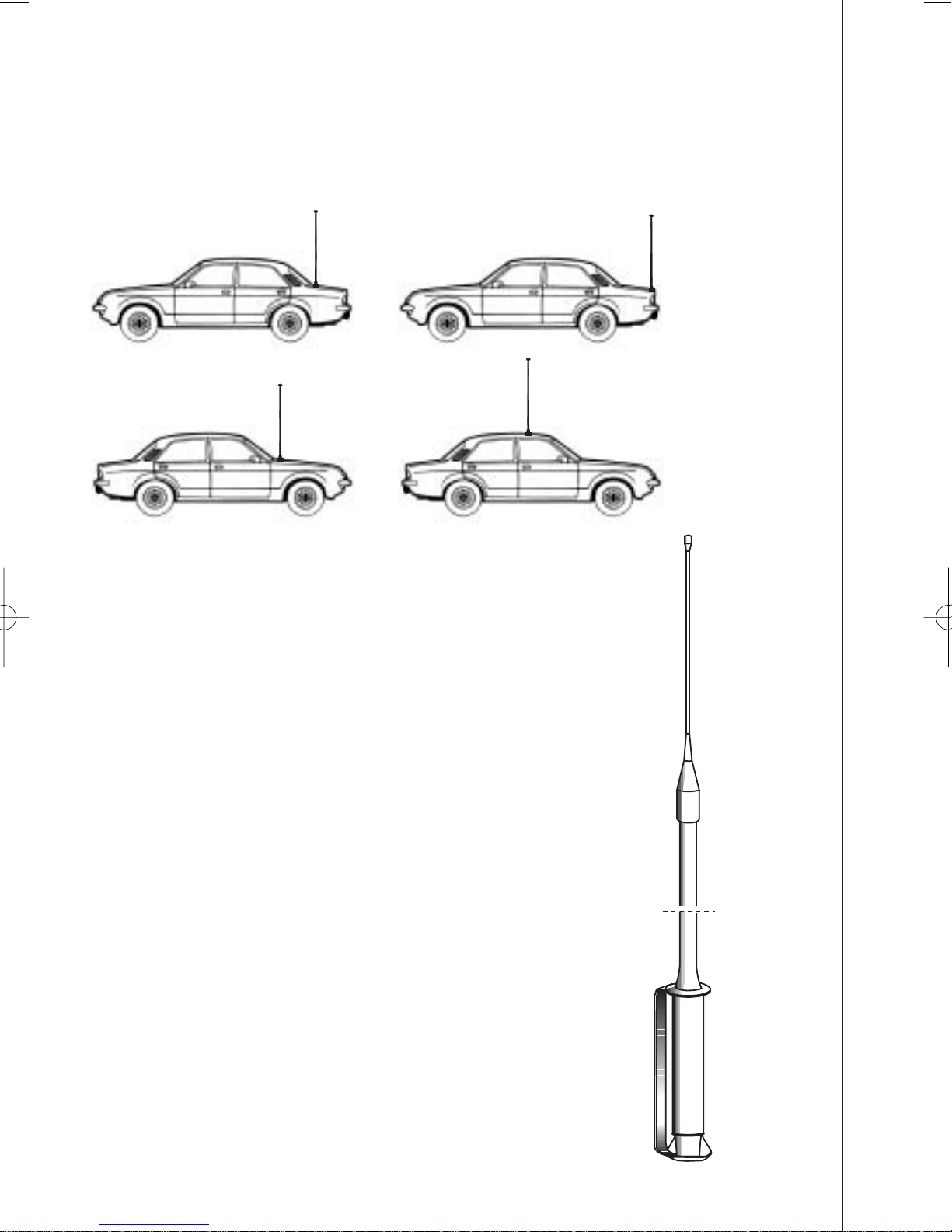

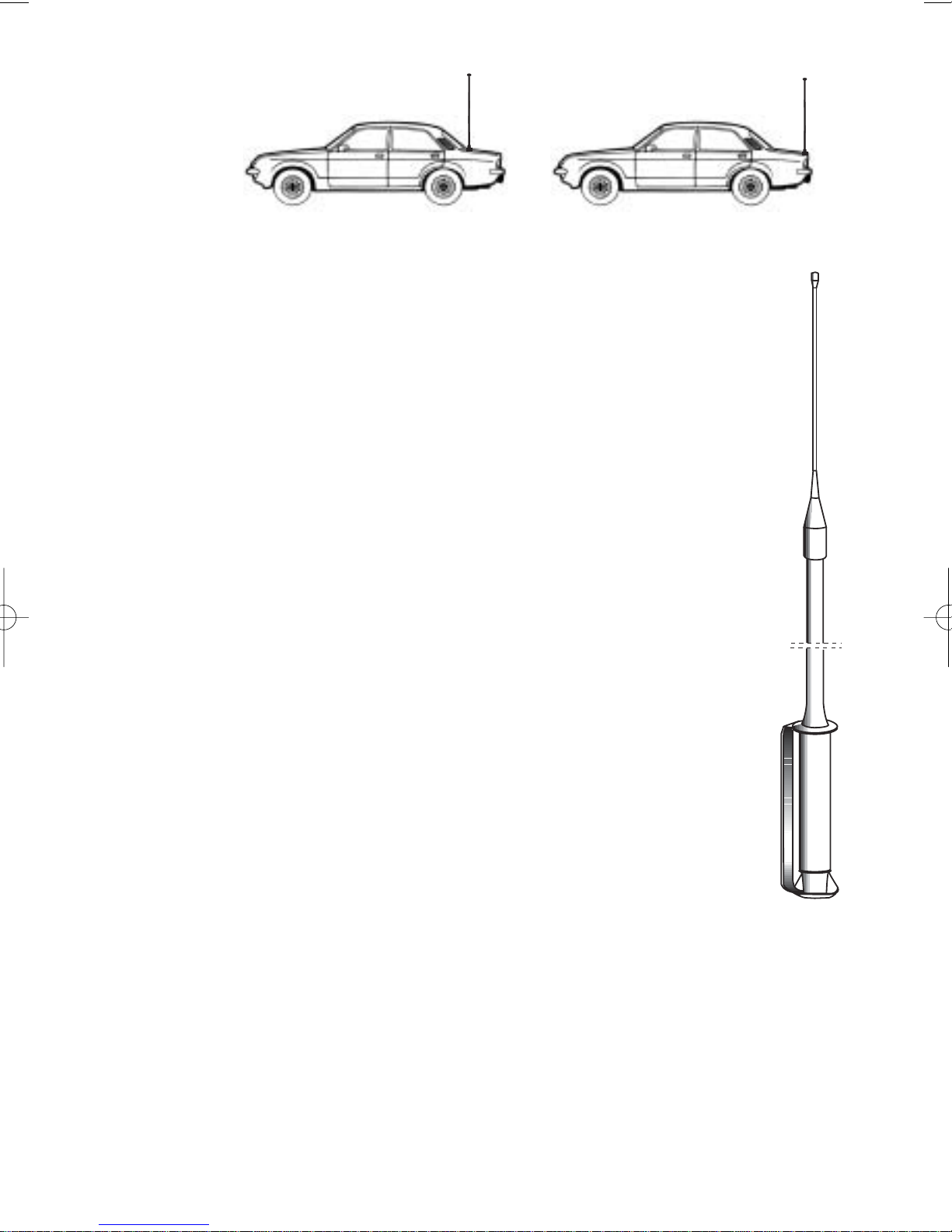

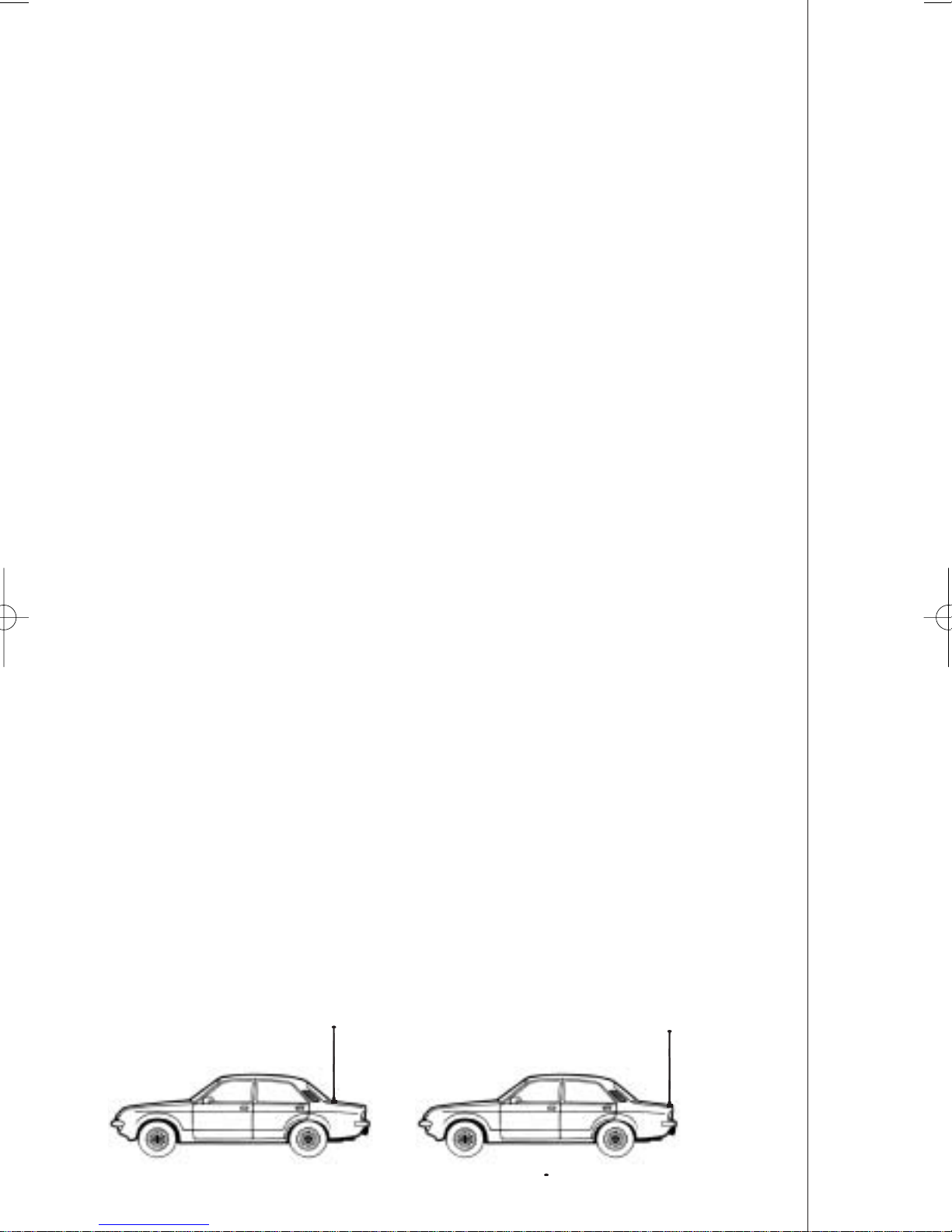

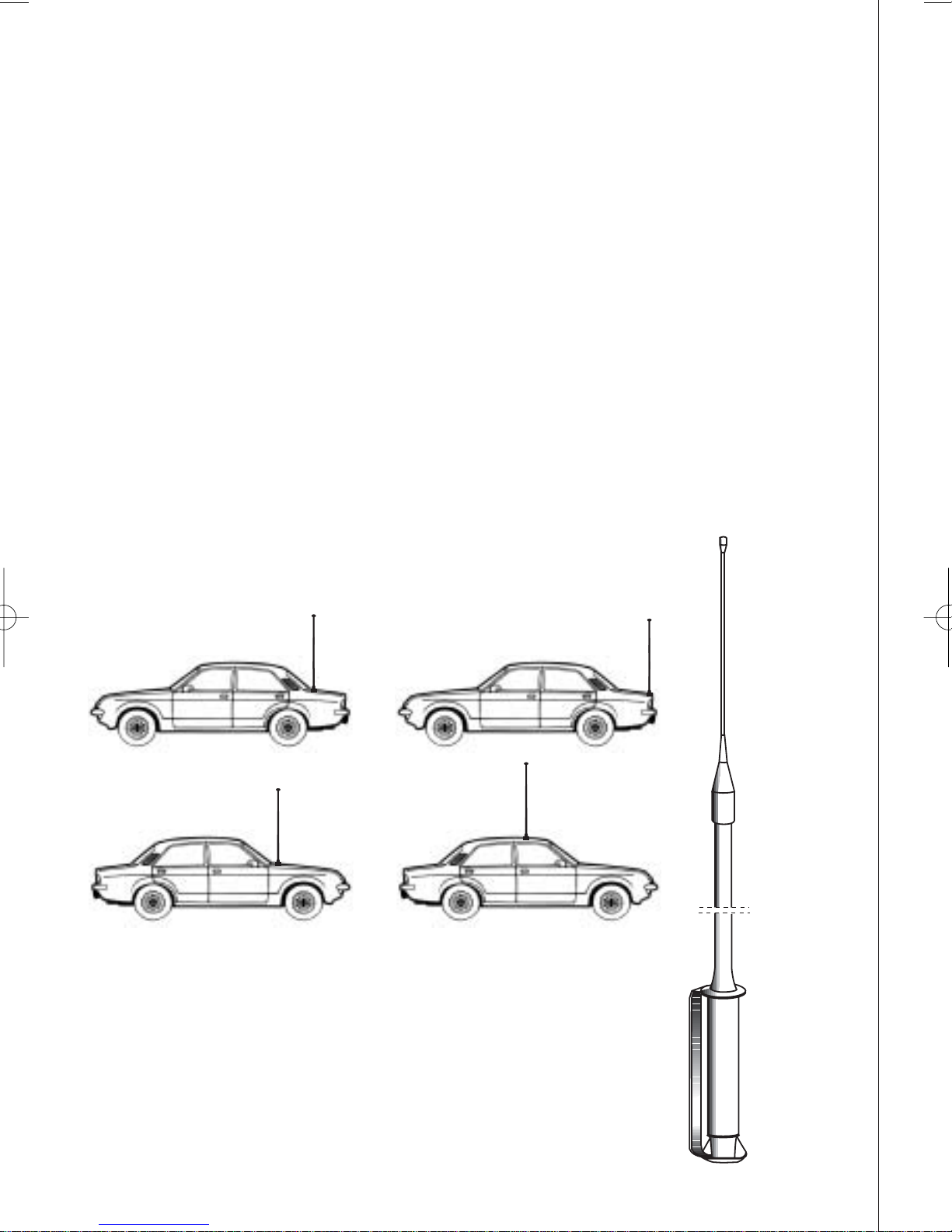

Posizioni comuni di montaggio dell'antenna

ANTENNA BASE

Per l’utilizzo del ricetrasmettitore in stazione fissa (base) occorre un ali­mentatore con una tensione di 12-13.8V capace di erogare una a cor­rente continua di 2A. Si consiglia un’antenna 1/2 onda omnidirezionale
per comunicazioni a medio e lungo raggio.

5

ITALIANO

USO DEL RICETRASMETTITORE

Ricezione:

1. Assicurarsi che il filo rosso sia connesso ad una tensione di 12-13.8 V.

2. Controllare che l’antenna e il microfono siano ben connessi.

3. Posizionare il commutatore d’emergenza sulla posizione centrale.

4. Scegliere la potenza di emissione con la quale si intende operare.

5. Girare la manopola squelch nella massima posizione antioraria.

6. Accendere l’apparato mediante la manopola VOLUME.

7. Ricercare il canale desiderato attraverso i tasti CHANNEL.

8. Regolare il volume come desiderato.

9. Regolare lo squelch. Questo comando viene utilizzato per eliminare il rumore di
fondo del ricevitore in assenza di segnali d’ingresso. Per la massima sensibilità
del ricevitore è preferibile che il comando sia regolato solo al preciso livello dove
il rumore di fondo del ricevitore o il rumore ambientale, viene eliminato. Girare
completamente in senso antiorario poi lentamente in senso orario finché non
scomparirà il rumore. Qualsiasi segnale affinché possa venir ricevuto, dovrà
essere leggermente più intenso rispetto alla media del rumore ricevuto. Un ulte­riore rotazione in senso orario aumenterà il livello di soglia che il segnale dovrà
superare per poter essere udito. Se lo squelch sarà posizionato nella massima
posizione in senso orario, si potranno sentire solo segnali molto forti.

Trasmissione:

1. Selezionare il canale desiderato.

2. Premere il pulsante di trasmissione sul microfono, parlare mantenendo una
distanza dalle labbra dai 5 a 8 cm.

3. Per ricevere, rilasciare il pulsante di trasmissione.

N.B.: gridare nel microfono non aumenta la portata della trasmissione, in quanto un
circuito interno automaticamente commuta la massima modulazione. Si consiglia
quindi di usare un tono di voce normale.

CANALI PRIORITARI (CH 9-19)

L’ALAN 199-A è dotato di un commutatore che permette di posizionarsi immediata­mente sui canali 9 e 19. Il canale 9 serve solo per le comunicazioni di emergenza. Il
canale 19 invece è usato per richiedere informazioni sulla viabilità, ecc.
Posizionando l’interruttore nella posizione centrale si ritornerà all’ultimo canale
selezionato.

ALTOPARLANTE SUPPLEMENTARE

Inserire un altoparlante con potenza da 3-10 W nella presa EXT-SPKR. In questo
modo l’altoparlante interno viene disconnesso.

6

CARATTERISTICHE TECNICHE

RICEVITORE

Gamma di frequenza..................................................................da 26.965 a 27.405

Sensibilità..............................................................migliore di 1.0 µV per 20 dB S/N

Reiezione canali adiacenti ......................................60 dB (10 KHz); 70 dB (20 KHz)

Frequenze IF........................................................1° IF=10.695 MHz; 2° IF=455 KHz

Potenza d’uscita audio ............................................................................4.5 W max

Risposta in frequenza ..................................................................6 dB:450-2500 Hz

Modulazione incrociata ..........................................................................45 dB o più

Squelch..........................................................................regolabile da 1.2 µV a 1mV

TRASMETTITORE

Gamma di frequenza..................................................................da 26.965 a 27.405

Potenza d’uscita........................................................................................4 W / 1 W

Modulazione........................................................................................................AM

Modulazione massima ......................................................................................90%

Emissioni spurie ....................................................................................62 dB o più

Tolleranza di frequenza ......................................................................più di 0.002%

Alimentazione ................................................................................................13.8 V

Corrente assorbita max ......................................................................................2 A

Impedenza antenna ......................................................................................50 Ohm

Dimensioni ....................................................................................124x38x190 mm

Peso................................................................................................................1.2 kg

7

ITALIANO

CONTENTS

Main functions ......................................................................................2

Controls ................................................................................................2

Installation ............................................................................................3

Replacing fuse ......................................................................................4

Connecting the microphone..................................................................4

Antenna system ....................................................................................4

Base station antennas ..........................................................................6

Using your transceiver..........................................................................6

Priority channels CH9/19 ......................................................................7

Remote speaker operation ....................................................................7

Technical specifications ........................................................................8

ALAN 199-A is a small size, new mobile transceiver, operating in AM
modality. Easy and practical to use, it has the possibility to select the
output power; therefore, it can be used in all the European countries that
allow the AM regulation, in accordance with EN 300 433.

1

ENGLISH

MAIN FUNCTIONS

• Phase Locked Loop circuitry gives precise frequency control and stability over all
40 channels: pinpoint channel tuning accuracy with separate scan up and down
controls.

• Ceramic filters give superior selectivity and freedom from adjacent channel inter­ference.

• 4W/1W switch to select the transmitting power

• LCD Display showing the selected channel.

• Red Led (TX) and Green Led (RX) show the operative modality: TX= transmis­sion; RX= reception.

• Hysteresis-type Squelch circuit automatically compensates for signal fading to
eliminate signal “chopping” during message reception.

• Emergency switch lets you switch to channel 9 or 19 - instantly.

• Jacks for external speaker let you hook up other speaker systems.

• SO239 antenna connector

CONTROLS

2

ALAN 199-A

9

CH

19

40

TX

RX

4W 1W CHANNEL

SQUELCH ON/OFF VOL

SERIAL NO.

EXTANT

SPKR

+-RED

BLK

Microphone jack Squelch Vol. power

switch

Antenna

connector

Connector power cable

Ext. speaker jack

4W/1W

switch

Priority channels

(CH-9/19) switch

Channel

display

RX/TX

led

CH UP/DOWN

INSTALLATION

Safety and convenience are the primary consideration for mounting any piece of
mobile equipment. All controls must be readily available to the operator without
interfering with the movements necessary for safe operation of the vehicle. Be sure
all cables are clear of the brake, clutch and accelerator. Also, thought must be given
to the convenience and comfort of passengers.
Another extremely important requirement is the ease of installation and removal for
those occasions when you might want to remove the unit for service and mainte­nance.
The most common mounting position for a transceiver is under the dashboard
directly over the drive shaft hump. Do not mount the transceiver in the path of the
heater or air conditioning air stream. Take your time and plan your installation care­fully. When you have determined the best location for mounting, use the mounting
bracket as a template to mark mounting holes. Take care when you drill the holes
that you do not drill into wiring, trim or other accessories.

Mount in position with bolts, lock washers and nuts or self-threading screws. You
can install this transceiver in any location where 12-13.8 V DC power is available. It

3

ENGLISH

Washers

Washers

Washers

Washers

Screws

Screws

Screws

Bracket

Nuts

Nuts

Screws and

washers

ANT

EXT

SPKR

+RED

-BLK

can be connected to negative ground system. Just be sure you connect the RED
wire to the (+) terminal and the BLACK wire to the (-) terminal. Connect the RED
wire (with in- line fuse holder) to the accessory terminal on the ignition switch of
your vehicle. Make a good mechanical and electrical connection to the frame of the
vehicle for the black wire. You can use an auto accessory lighter plug, available on
the CB market, to connect your Transceiver to the vehicle’s cigarette lighter recep­tacle. However, is better to connect the DC power cord directly to the accessory ter­minal of the ignition switch. This will prevent unauthorized use of the transceiver,
and will also prevent you from leaving it on unintentionally. Before operation, you
must install and connect your antenna system. The lead from the antenna you’ve
installed should be connected to the antenna coaxial connector. If you are using an
external speaker, connect it to the EXT-SPKR jack.

REPLACING FUSE

If you replace the fuse for DC Power Cord, use 2 A type (one supplied as spare).
Hold the fuse holder and press on the inside, then rotate the holder.

CONNECTING THE MICROPHONE

Your transceiver has a new microphone con­nector. This ensures that you won’t acciden­tally pull out or loosen the plug connection
when moving the microphone cable out.
To connect the microphone plug: press the
small tab on the side and insert plug into jack,
taking care to align the plug and jack pro­perly.
To release the microphone plug: press the
small tab on the side, then push the plug in to
release the lock and pull the plug out.

ANTENNA SYSTEM

A mobile antenna system is not limited to just the antenna. The transmission line as
well as the vehicle are important factors in the total antenna system. Therefore, you
must use the correct type of transmission line and mount the antenna securely in a
position that will give you optimal results. Use coaxial cable with an impedance of
50 Ohms. We suggest type RG 58/U for lengths under 2.5 m or RG 8/U for longer
lengths. Generally speaking, you should keep the length of the transmission line to
a minimum. The above discussion is as important for reception as for the trans­mission. If a mismatch exists between the antenna and the receiver, the excellent
sensitivity and signal-to-noise radio of the receiver circuit will be defeated.

Suggestions

A few general rules should help you to install any mobile antenna properly.

• Keep it as far as possible from the main bulk of the vehicle.

• During operation, it must be vertical, and rigid enough to remain vertical when
the vehicle or boat is in motion.

4

• Mount it as far as possible from sources of noise (ignition system, gauges, etc.)
and keep the transmission line away from these noise sources.

• An antenna mounted in a boat requires a good ground connection.
This can be either a metal hull or a ground made of tin-foil or copper sheeting.

This ground should cover an area of at least 1 m2 or more. Be sure the transceiver
also has an adequate ground. There are many types of mobile CB antennas: a full
quarter-wave length whip, a centerloaded whip, top loaded whip and the base loa­ded type are typical. A vertically polarized whip antenna is best suited for mobile ser­vice. It is omnidirectional.
If it’s the loaded type, you will find it a physically shorter antenna. But, for greater
efficiency the 2.5 m long, full quarter-wave whip is better. Antenna length is directly
related to efficiency.
Generally, the longer it is the more efficient.

There are many possible antenna locations on a car.

Four of the most popular are shown and discussed on the following.
Roof Mount In this position the antenna radiates equally in all directions.

Since the normal 1/2 wavelength whip antenna is too long for
roof mounting on a vehicle, the antenna is shortened and loa­ding coil is used to provide the proper electrical length. Our
fiberglass roof mount is a good durable antenna.

Front Cowl Mount The radiation pattern is slightly greater in the direction of the

rear fender opposite the side on which the antenna is moun­ted. However, the front position offers a number of advanta­ges. The CB antenna can be easily mounted. It can double as
both the CB and the standard auto radio antenna by emplo­ying a two-way coupler. Ask about our complete line of
antennas.

Rear Deck Mount The radiation pattern is stronger in the direction of the front

fender opposite the side on which the antenna is mounted. In
this position you can use a full quarter-wave antenna or a
shorter loaded whip. Here you might consider one of the full

2.5 meters whips.

Bumper Mount The antenna radiates in a pattern directly in front of and to

the rear of the vehicle, with maximum radiation directly away
from the vehicle, in a horizontal plane. Despite its fairly irre­gular pattern, a bumpermounted full-length whip antenna
will normally give the best results. Removing the antenna is
simple and will leave no holes in the car.

5

ENGLISH

BASE STATION ANTENNA

While your Transceiver is designed for mobile operation, you might
wish to use it as a base station unit, in conjunction with a 12 - 13.8
V 2 A DC power supply. If you decide to use your Transceiver as a
base station, choose an antenna designed to operate most efficiently
as a base station antenna. For example, the 1/2 wave antenna is a
high-efficiency radiator with omnidirectional characteristics. It per­forms as well in most applications as does the ground plane. You
can use this type of antenna for medium-long range communica­tions.

USING YOUR TRANSCEIVER

Do not transmit without a suitable antenna or 50 Ohm load connec-

ted to the antenna connector.

To receive:

1. Check that the red wire is properly connected to a source of 12-

13.8 V.

2. Make sure that the antenna and the microphone are attached.

3. The emergency knob must be set to the central position.

4. Select the transmitting power.

5. Set the Squelch control to maximum counterclockwise position.

6. Turn on the unit by rotating the VOLUME control clockwise.

7. Set channel selector to the desired channel.

8. Adjust VOLUME for a suitable listening level.

9. Adjust Squelch to cut out annoying background noise when no
signal is being received.

To do this, set the Channel Selector to a channel where no signals are present or
wait until signals cease on your channel. Then, rotate the Squelch control in a clock­wise direction to the point where the background noise just stops. Now, when a
signal is present, you will hear it, but will not be disturbed by noise on the channel
between signals.
When properly set, the Squelch keeps the receiver “dead” until a signal comes in on
that channel. However, do not set the Squelch too high, or weak signals will not be

6

able to open the Squelch circuit. To receive very weak signals, it is best to leave
Squelch set to the minimum position by rotating the control maximum counter­clockwise. The Squelch circuit in your transceiver is an advanced design. It uses an
operational amp IC to accomplish a hysteresis action. The result is that when you
set the Squelch for a precise signal level, if that signal level increases or decreases
in strength, the Squelch circuit will follow this change. With conventional Squelch
circuit, often a signal which changes strength get “chopped” by the Squelch circuit
and you lose a portion of the message. With a hysteresis Squelch, you get it all.

To Transmit:

1. Select the desired channel.

2. Press the push-to talk button on the microphone and hold it an angle about 5-7
cm from your mouth and speak in a normal voice.

3. To receive, release the push-to-talk button. Be sure the mic plug is firmly con­nected to the jack.

NOTE: shouting into the mic will not increase your power or signal. An internal cir­cuit automatically sets the mic signal for maximum modulation, so speak loudly will
give no advantage.

PRIORITY CHANNELS (CH 9-19)

ALAN 199-A comes with an emergency selector that permits the immediate activa­tion of channels 9 or 19. The former (CH9) is used for emergency communications
only, while with the latter (CH19) you can ask for traffic information, etc.
By moving this knob to the central position, the last channel selected will be activa­ted.

REMOTE SPEAKER OPERATION

An 4 Ohm speaker, rated at 3-10 watts, should be used for this function. Plug the
speaker into the EXT SPKR jack at the rear of the Transceiver. When the external
speaker is plugged in, the internal speaker is disconnected. Y ou can now monitor all
incoming signals through your remote speaker.

7

ENGLISH

TECHNICAL SPECIFICATIONS

RECEIVER

Frequency coverage ..............................................................26.965 to 27.405 MHz

Sensitivity ........................................................better than 1.0 µV for 20 dB SINAD

Adjacent Channel Rejection ................................60 dB at 10 kHz; 70 dB for 20 KHz

Intermediate Frequency ..................................1st IF=10.695 MHz; 2nd IF=455 KHz

Audio Output power............................................................................4.5 watts max

Frequency Response (6dB) ..................................................................450-2500 Hz

Cross Modulation..............................................................................45 dB or better

Squelch ....................................................................adjustable from 1.2 µV to 1mV

TRASMITTER

Frequency coverage ..............................................................26.965 to 27.405 MHz

Output Power............................................................................................4 W / 1 W

Type of modulation..............................................................................................AM

Max modulation ................................................................................................90%

Spurious Radiation............................................................................62 dB or better

Frequency Tolerance ..................................................................better than 0.002%

Antenna impedance......................................................................................50 Ohm

Power supply ..................................................................................................13.8V

Max Current Drain................................................................................................ 2A

Dimensions ....................................................................................124x38x190 mm

Weight ............................................................................................................1.2 kg

8

INDEX

Principales fonctions ............................................................................2

Commandes ..........................................................................................2

Installation ............................................................................................3

Substitution du fusible ........................................................................4

Connexion du microphone ....................................................................4

Montage de l'antenne............................................................................4

Antenne base ........................................................................................5

Usage de l’émetteur-récepteur ..............................................................6

Canaux prioritaires (CH 9-19)................................................................6

Haut-parleur supplémentaire ................................................................6

Caractéristiques techniques ..................................................................7

ALAN 199-A est un émetteur-récepteur véhiculaire nouveau, de dimen­sions réduites, qui travaille en modalité AM. Il est d’utilisation facile et
immédiate, ALAN 199-A donne la possibilité de sélectionner la puis-
sance en sortie et donc il peut être utilisé dans tous les pays européens
qui disposent de la norme AM, dans le respect de la EN 300-433.

1

FRANÇAIS

PRINCIPALES FONCTIONS

• Le PLL permet un contrôle exact des fréquences et une stabilité plus grande sur
tous les 40 canaux, avec des contrôles séparés de balayage vers le haut et vers le
bas.

• Les filtres céramiques protégent par les interférences des canaux adjacents.

• Ecran avec visualisation des canaux

• Commutateur 4W/1W pour sélectionner la puissance d’émission.

• La LED rouge (TX) et verte (RX), indiquent la modalité opérationnelle: RX= récep­tion; TX= transmission.

• Le réglage du circuit squelch permet d’éliminer les bruits fastidieux en phase de
réception.

• La prise externe derrière permet l’utilisation d’un éventuel haut-parleur supplémen­taire.

• Le commutateur d’urgence permet la commutation immédiate sur le CH 9 ou CH 19.

• Connecteur antenne SO239

COMMANDES

2

ALAN 199-A

9

CH

19

40

TX

RX

4W 1W CHANNEL

SQUELCH ON/OFF VOL

SERIAL NO.

EXTANT

SPKR

+-RED

BLK

Prise microphone Squelch Allumage

volume

Connecteur

antenne

Cordon d’alimentation

Prise haut-parleur externe

Commutateur

4W/1W

Commutateur

canaux prioritaires

CH-9/19

Ecran

visualisation canaux

Led

RX/TX

Bouton pour

changer le canal

INSTALLATION

Rechercher et localiser sur le moyen mobile, la position pour l’installation de l’ap­pareil. Le positionnement doit être fait de manière à ne pas gêner le conducteur, et
en même temps, d’accès facile pour pouvoir enlever l’appareil selon les nécessitées.
La position de montage la plus commune se trouve sous le tableau de bord (il est
déconseillé à coté de sources de chaleur ou à coté du conditionneur). Après avoir
déterminé la position plus appropriée sur le véhicule, maintenez l’émetteur-récep­teur avec l’étrier de montage dans la position exacte que vous désirez et vérifiez qu’il
n y a pas d’obstacles; par la suite marquez et percez le véhicule pour le fixage des
vis de montage. Contrôlez que les vis soient bien fixées, en tenant compte des nom­breuses contraintes et vibrations générées dans le moyen mobile.

Connectez le fil rouge (avec le fusible) au positif de la batterie. Connectez le fil noir
au négatif de la batterie (généralement celui-ci est le châssis de l’automobile) et fai­tes attention, une connexion correcte et stable est indispensable pour le bon fonc­tionnement de l’appareil.
Pour l’installation dans l’automobile, la tension à 13,8 Vcc est généralement préle­vable par le contact auxiliaire de l’interrupteur d’allumage. Ainsi vous évitez que l’ap-

3

FRANÇAIS

Rondelles

Rondelles

Rondelles

Rondelles

Vis

Vis

Vis

Support de fixation

Ecrous

Ecrous

Vis et rondelles

ANT

EXT

SPKR

+RED

-BLK

pareil reste allumé accidentellement quand vous descendez de l’automobile et il per­met en outre de pouvoir travailler sans que le moteur soit en marche.
Avant de commencer, installez et connectez l’antenne introduisant le connecteur
dans la prise appropriée derrière l’appareil. Pour l’emploi d’un haut-parleur exté­rieur, utilisez la prise EXT-SPKR.

SUBSTITUTION DU FUSIBLE

Substituez le fusible du câble d’alimentation avec un similaire à 2 A (Un fusible de
rechange est fourni).

CONNEXION DU MICROPHONE

La prise du microphone est placée sur le
devant de l’appareil. Pressez sur le petit bou­ton sur la prise microphonique et insérez le
microphone. Pour l’enlever, pressez sur le
même bouton et retirez le microphone. Vous
devez toujours vérifier que le connecteur soit
bien connecté à la prise.

MONTAGE DE L’ANTENNE

L’antenne est l’élément le plus important pour obtenir les meilleurs résultats. Il est
indispensable que l’antenne ait une impédance de 50 Ohm. Selon son installation,
le rendement change considérablement. Utilisez un câble coaxial avec impédance 50
Ohm. Nous conseillons les câbles RG 58U pour une longueur sous les 2,5 mètres
ou RG 8 pour les longueurs supérieures. Le câble coaxial doit être monté très soi­gneusement: évitez courbes et pliages. De plus rappelez-vous qu’un câble plus
court augmente la sensibilité de l’appareil, c’est la même chose avec une mauvaise
connexion entre l’appareil et l’antenne.

Conseils:

• Monter l’antenne à l’endroit le plus dégagé et le plus haut de l’automobile.

• L’antenne doit être installée en position verticale, et elle doit le rester même
quand le véhicule est en marche.

• Monter l’antenne et le câble le plus loin possible des sources de bruit.

• La masse de l’antenne doit couvrir une surface de 1m

2

.

Dans le commerce il y a des types d’antenne différents: avec stylo à 1/4 d’onde; ali­mentées au centre; avec la charge à la base; avec la charge en haute. Les antennes
chargées sont plus courtes, mais pour un bon rendement nous conseillons les
antennes d’environ 2 mètres de longueur.
L’installation au centre du toit est la meilleure en sens absolu parce que le ground
ou radial de terre est proportionnel dans toutes les directions, alors que sur un côté
ou dans n’importe quelle autre partie du véhicule, elle devient proportionnelle à la
masse d’elle-même (exemple: si l’antenne est installée dans la partie postérieure,
elle devient directive en avant, c’est-à-dire que les signaux provenant de la part

4

opposée sont mieux reçus, c’est la même chose pour les signal transmis).
N.B.: avec l’aide d’un coupleur à deux chemins, l’antenne montée antérieurement
peut substituer l’antenne de la radio FM.

Positions communes de montage de l’antenne

ANTENNE BASE

Pour l’emploi de l’émetteur-récepteur en station fixe (base) vous
avez besoin d’une alimentation avec une tension de 12-13,8V capa­ble de débiter un courant continu de 2A. Nous vous conseillons une
antenne 1/2 onde omnidirectionnelle pour les communications à
moyen et long rayon.

5

FRANÇAIS

USAGE DE L’EMETTEUR-RECEPTEUR

Réception:

1. Assurez-vous que le fil rouge est connecté à une tension de 12-13,8 V.

2. Vérifiez que l’antenne et le microphone sont bien connectés.

3. Placez le commutateur d’urgence sur la position centrale.

4. Choisissez la puissance d’émission avec laquelle vous voulez travailler.

5. Tournez le bouton squelch dans la position maximale contraire à celle des aiguil­les d’une montre.

6. Allumez l’appareil avec le bouton VOLUME.

7. Recherchez le canal que vous désirez parmi les touches CHANNEL.

8. Réglez le volume comme vous le désirez.

9. Réglez le squelch. Cette commande est utilisée pour éliminer le bruit de fond du
récepteur en absence de signal d’entrée. Pour la sensibilité maximale du récep­teur il est préférable que la commande soit réglée seulement au niveau précis où
le bruit de fond du récepteur ou le bruit ambiant est éliminé. Tournez complète­ment dans le sens contraire à celui des aiguilles d’une montre et après lentement
dans le sens des aiguilles d’une montre jusqu’à ce que le bruit ait disparu.
N’importe quel signal pourra être reçu, il devra être légèrement plus intense de
la moyenne du bruit reçu. Une autre rotation dans le sens des aiguilles d’une
montre augmentera le niveau de seuil que le signal devra dépasser pour être ouit.
Si le squelch est positionné dans la position maximale dans le sens des aiguilles
d’une montre, vous entendrez seulement des signaux très intenses.

Emission:

1. Sélectionnez le canal désiré.

2. Pressez le bouton d’émission sur le microphone, parlez en plaçant le micro à
environ 5 à 8 cm de vos lèvres.

3. Pour recevoir, relâchez le bouton d’émission.

N.B.: crier dans le microphone n’augmente pas la charge de l’émission, puisqu’un
circuit intérieur commute automatiquement la modulation maximale. Nous conseil­lons d’utiliser un ton de voix normal.

CANAUX PRIORITAIRES (CH 9-19)

L’ALAN 199-A est doté d’un commutateur que permet de se positionner tout de
suite sur les canaux 9 et 19. Le canal 9 sert seulement pour les communications
d’urgence. Le canal 19 est utilisé pour demander des renseignements sur la viabili­té, etc. En positionnant l’interrupteur dans le site central on revient au dernier canal
sélectionné.

HAUT-PARLEUR SUPPLEMENTAIRE

Introduisez un haut-parleur avec puissance de 3-10 W dans la prise EXT-SPKR. En
cette façon l’haut-parleur intérieur soit déconnecté.

6

CARACTERISTIQUES TECHNIQUES

RECEPTEUR

Gamme de fréquence ................................................................de 26.965 à 27.405

Sensibilité ........................................................maximale de 1.0 µV pour 20 dB S/N

Rejet canaux adjacents ..........................................60 dB (10 KHz); 70 dB (20 KHz)

Fréquences IF..............................................................1°=10.695 MHz; 2°=455 KHz

Puissance de sortie audio........................................................................4.5 W max

Réponse en fréquence..................................................................6 dB:450-2500 Hz

Modulation croisée..............................................................................45 dB ou plus

Squelch ............................................................................réglable de 1.2 µV à 1mV

EMETTEUR

Gamme de fréquence ................................................................de 26.965 à 27.405

Puissance de sortie ..................................................................................4 W / 1 W

Modulation ..........................................................................................................AM

Modulation maxime ..........................................................................................90%

Tolérance de fréquence ....................................................................plus de 0.002%

Alimentation....................................................................................................13.8 V

Courant max absorbée ........................................................................................2 A

Impédance antenne ......................................................................................50 Ohm

Dimension......................................................................................124x38x190 mm

Poids ..............................................................................................................1.2 kg

7

FRANÇAIS

Index

ALLGEMEINE AUSSTATTUNGSMERKMALE 2
BEDIENELEMENTE 2
INSTALLATION 3
ERSATZSICHERUNG 4
MIKROFONANSCHLUSS 4
MONTAGE DER ANTENNE 4
EMPFEHLUNGEN 5
FESTSTATION 5
BEDIENUNG IHRES FUNKGERÄTES 6
PRIORITÄTSKANÄLE (KANAL 9-19) 6
ZUSATZLAUTSPRECHER 7
TECHNISCHE DATEN 8

ALAN 199-A ist ein kleines, neues Mobilfunkgerät, das in der
Modulationsart AM arbeitet. Einfach und praktisch in der Handhabung

bietet das ALAN 199-A die Möglichkeit, die Ausgangsleistung variabel
einzustellen. Dadurch kann das Gerät in europäischen Ländern betrie­ben werden, in denen die Betriebsart AM auf allen 40 Kanälen bei 4
W bzw. 1 W Ausgangsleistung zugelassen ist (z.B. Italien).

1

DEUTSCH

Allgemeine Ausstattungsmerkmale

• Die Frequenzaufbereitung erfolgt über ein PLL-System und garantiert damit eine
hohe Stabilität auf allen 40 Kanälen. Hierüber werden alle nützlichen
Bedienelemente gesteuert.

• Die Keramikfilter schützen vor Interferenzstörungen durch Nachbarkanäle.

• Display mit Kanalanzeige

• Mit dem Ausgangsleistungsschalter kann zwischen 4W und 1W gewählt werden.

• Eine rote (TX) und eine grüne (RX) LED zeigen an, in welchem Betriebsmodus
man sich befindet: RX= Empfang; TX= Sendung.

• Durch die Rauschsperre (Squelch) werden unerwünschte Hintergrundgeräusche
beim Empfang unterdrückt.

• An die Lautsprechanschlussbuchse auf der Rückseite des Gerätes kann nach
Bedarf ein Zusatzlautsprecher angeschlossen werden.

• Der Prioritätskanalschalter erlaubt eine Schnellschaltung auf die Notrufkanäle 9
und 19.

• Antennenbuchse SO 239

Bedienelemente

2

ALAN 199-A

9

CH

19

40

TX

RX

4W 1W CHANNEL

SQUELCH ON/OFF VOL

SERIAL NO.

EXTANT

SPKR

+-RED

BLK

Anschlussbuchse

Mikrofon

Squelch Ein/aus

Lautstärkeregler

Antennen-

anschluß

Spannungsversorgung

Lautsprecher

Schalter

4W/1W

Schnellschaltung

Kanal 9/19

Kanal-

anzeige

Led

RX/TX

Kanalwahltasten

Installation

Bei einem Fahrzeug-Einbau ist darauf zu achten, dass die Beinfreiheit des Fahrers
nicht eingeschränkt wird und alle Bedienelemente wie Schaltknüppel oder
Handbremse ohne Kabelverwirrungen zugänglich sind. Eine Montage des Gerätes
am Fahrzeug-Himmel ist verkehrsrechtlich verboten (Ausnahme: LKWs mit
Montagemöglichkeit unter dem Dach). Das Gerät darf nicht über längere Zeit
direkter Sonneneinstrahlung ausgesetzt sein, da es sich sonst zu stark erwärmen
könnte! Aus dem selben Grund darf es nicht in der Nähe der Austrittsöffnungen
für die Heizluft montiert werden. Überlicherweise wird das Funkgerät unter dem
Armaturenbrett montiert. Benutzen Sie die beiliegende Mobilhalterung als
Bohrschablone und markieren Sie die beiden Befestigungspunkte.

Achten Sie darauf, dass bei der Montage an dieser Stelle keine Bauteile oder Kabel
hinter dem Armaturenbrett beschädigt werden! Bohren Sie mit einem Bohrer die
beiden Löcher zur Befestigung der Mobilhalterung. Schrauben Sie dann die
Mobilhalterung mit den beiliegenden Schrauben fest. Befestigen Sie das Funkgerät
so in der Mobilhalterung, dass die Rückseite des Funkgerätes für die weiteren
Anschlüsse zugänglich bleibt. Nach dem Anschluss der Stromversorgung und der

3

DEUTSCH

Unterlegscheiben

Unterlegscheiben

Unterlegscheiben

Schrauben

Schrauben

Schrauben

Bügel

Muttern

Muttern

Schrauben und

Unterlegscheiben

ANT

EXT

SPKR

+RED

-BLK

Lautsprecher

Antenne sowie eines eventuellen externen Lautsprechers fixieren Sie das
Funkgerät in der Mobilhalterung: Ziehen Sie die seitlichen Rändelschrauben in der
gewünschten Position fest.
Ihr ALAN 199A wird mit 13,8 V Gleichspannung betrieben. Der Minuspol liegt am
Gehäusechassis. Die Stromversorgung des Funkgerätes erfolgt mit dem beiliegen­den Stromversorgungskabel: ROT = Pluspol, SCHWARZ = Minuspol (Masse). In
das rote Kabel ist eine Sicherung eingeschleift, die das Funkgerät vor Überlastung
schützt. Brennt diese Sicherung durch, so müssen Sie erst die Ursache hierfür
ermitteln und beseitigen, bevor Sie die durchgebrannte Sicherung (siehe
Ersatzsicherung) gegen eine des gleichen Typs austauschen. Sie haben verschie­dene Möglichkeiten, das rote Stromversorgungskabel Ihres ALAN 199-A an den
Pluspol des Bordnetzes anzuschließen: über den Sicherungskasten Ihres Autos,
über die Zigarettenanzünderbuchse, über das Zündschloss oder direkt an der
Batterie. Das schwarze Kabel schließen Sie an Masse oder direkt an den Minuspol
der Batterie an.

ERSATZSICHERUNG

Sollte es einmal zu einem
Kurzschluss kommen, können Sie
die durchgebrannte Sicherung durch
die im Lieferumfang befindliche 2 A
Sicherung austauschen.

MIKROFONANSCHLUSS

Der Mikrofonstecker ist mit einer
Arretierung ausgestattet, die ein
unbeabsichtigtes Lösen vom Gerät
verhindert. Um den Stecker vom
Gerät zu entfernen, muss während
des Abziehens der mit „PUSH OUT“
beschriftete Knopf gedrückt werden.

MONTAGE DER ANTENNE

Die Antenne stellt das wichtigste Element einer Funkstation dar, und entscheidet
im Wesentlichen über die Reichweite. Der Antennenanschluss Ihres ALAN 199-A
weist eine Impedanz von 50 Ohm auf. Sie müssen eine CB-Mobilantenne mit der­selben Impedanz verwenden und diese über ein Koaxialkabel (ebenfalls mit 50
Ohm Impedanz) mit der Antennenbuchse des Funkgerätes verbinden. Wir empfeh­len die Kabel RG 58U für Distanzen unter 2,50 m und RG 8 für größere Distanzen.
Das Koaxialkabel muss sorgfältig verlegt werden: vermeiden Sie Verdrehungen
oder Knicke im Kabel. Allgemein gilt die Regel, je kürzer das Kabel, um so besser
der Empfang.

4

EMPFEHLUNGEN

Für die Leistungsfähigkeit einer Antenne ist auch der Ort der Montage wichtig.
Bitte beachten Sie hierbei folgende Punkte:
Idealerweise wird eine Mobilantenne auf dem Autodach in der Wagenmitte mon­tiert, es bieten sich aber auch der Kotflügel, der Kofferraumdeckel oder die
Regenrinne an.
Montieren Sie die Antenne so hoch wie möglich.
Montieren Sie die Antenne möglichst in der Mitte einer ebenen Metallfläche.
Montieren Sie die Antenne nicht in der Nähe interner Störquellen wie z. B.
Zündanlagen oder Scheibenwischermotoren.
Der beste Platz für die Antenne ist auf dem Fahrzeugdach. Sollte hier eine
Montage schwierig sein, so gibt es auch noch andere Montagemöglichkeiten, die
eine gute Abstrahlung sicherstellen.
Im Handel sind verschiedene Antennentypen erhältlich. Für die Auto-Montage ver­wendet man verkürzte Antennen, welche entweder am Fußpunkt oder in der Mitte
eine Spule zur elektrischen Verlängerung besitzen. Mobilfunk-Antennen gibt es in
Länge zwischen 20 cm und 2 Metern. Im allgemeinen gilt hier: Je länger, desto
besser. (Vorsicht bei Tiefgaragen, Parkhäusern und niedrigen Brücken).

Notiz: Bei Verwendung einer 2-Wege-Weiche kann Ihre Mobilantenne bei
Montage auf dem Kotflügel sowohl CB-Funk als auch Radiofunk empfangen.

Feststation

Wenn Sie Ihr Funkgerät als Feststation einsetzen wollen, benötigen
Sie ein Netzgerät, das an einer geregelten Festspannung von 12
Volt (bzw. 13,8 V) einen Strom von mindestens 2 Ampere abgeben
kann. Als Außenantenne empfehlen wir eine 1/2 Lambda Antenne.

5

DEUTSCH

BEDIENUNG IHRES FUNKGERÄTES

Empfangen:

1. Versichern Sie sich, dass das rote Stromversorgungskabel richtig angeschlos­sen ist

2. Überprüfen Sie, ob Mikrofon und Antenne richtig angeschlossen sind.

3. Setzen Sie den Prioritätskanalschiebeschalter in Position “Mitte“.

4. Wählen Sie, die der Landesnorm entsprechende Ausgangsleistung aus.

5. Drehen Sie den Squelchregler gegen den Uhrzeigersinn in die äußerste
Einstellung.

6. Schalten Sie das Funkgerät mittels Drehregler VOLUME ein.

7. Rufen Sie den gewünschten Kanal anhand der Kanalwahltasten auf.

8. Stellen Sie die gewünschte Lautstärke ein.

9. Stellen Sie die Rauschsperre ein. Mit dem Regler Squelch stellen Sie die
Empfangs-Signalstärke ein, ab der Sie Stationen (oder Rauschen) im
Lautsprecher hören. Steht der Regler Squelch am linken Anschlag, so ist die
Rauschsperre ausgeschaltet. Auch auf einem völlig freien Kanal hören Sie im
Lautsprecher Rauschen. Drehen Sie den Regler Squelch weiter im
Uhrzeigersinn, so schließt die Rauschsperre. Je weiter Sie den Regler Squelch
im Uhrzeigersinn drehen, umso stärker müssen die Stationen sein, um die
Rauschsperre zu öffnen und im Lautsprecher hörbar zu werden. Stellen Sie die
Rauschsperre auf die höchste Empfindlichkeit ein, so dass Sie auch bei schwa­chen Signalen öffnet, das allgemeine Rauschen aber nicht zu hören ist.

Senden:

1. Wählen Sie einen beliebigen Kanal aus.

2. Drücken Sie die Sendetaste am Mikrofon und sprechen Sie mit normaler
Stimme aus etwa 5-8 cm Entfernung in das Mikrofon.

3. Ihr Funkgerät befindet sich solange auf Sendung, bis Sie die Sendetaste wieder
loslassen.

Notiz: Schreien in das Mikrofon erhöht nicht die Reichweite. Ein integrierter
Schaltkreis regelt die max. Wiedergabelautstärke. Es wird empfohlen mit normaler
Lautstärke in das Mikrofon zu sprechen.

Prioritätskanal (CH 9-19)

Das ALAN 199-A verfügt über einen Prioritätskanalschalter, der eine
Schnellschaltung auf die Anrufkanäle 9 und 19 erlaubt. Beim Kanal 9 handelt es
sich um einen Notrufkanal, während Kanal 19 zum Austausch von
Verkehrsinformationen, wie z.B. Staumeldungen genutzt wird. Wird der
Prioritätskanalschalter wieder in Position “Mitte” gesetzt, schaltet das Gerät wieder
auf den zuletzt genutzten Kanal.

6

Zusatzlautsprecher

Ein Zusatzlautsprecher wird an der rückseitigen Buchse EXT-SPKR angeschlossen.
Der externe Lautsprecher muss eine Belastbarkeit von min. 3-10 W aufweisen. Der
eingebaute Lautsprecher schaltet sich automatisch nach Inbetriebnahme des
Zusatzlautsprechers ab.

7

DEUTSCH

Technische Daten

EMPFÄNGER

Frequenzbereich.................................................................. 26.965 bis 27.405 MHz

Empfindlichkeit ......................................................besser als 1.0 µV bei 20 dB S/N

Nachbarkanaldämpfung..........................................60 dB (10 KHz); 70 dB (20 KHz)

Zwischenfrequenzen ..........................................1. ZF=10.695 MHz; 2. ZF=455 KHz

NF-Wiedergabeleistung............................................................................4.5 W max

Wiedergabeverzerrung ................................................................6 dB: 450-2500 Hz

Geräuschspannungsabstand ..........................................................45 dB oder mehr

Squelch........................................................................regelbar von 1.2 µV bis 1mV

SENDER

Frequenzbereich ..................................................................26.965 bis 27.405 MHz

Ausgangsleistung......................................................................................4 W / 1 W

Modulationsart ....................................................................................................AM

Modulation. ..............................................................................................Max. 90%

Geräuschspannungsabstand ..........................................................62 dB oder mehr

Frequenztoleranz.......................................................................................... 0.002%

Betriebsstrom ................................................................................................13.8 V

Stromaufnahme ..................................................................................................2 A

Antennenimpedanz ......................................................................................50 Ohm

Abmessungen ................................................................................124x38x190 mm

Gewicht ..........................................................................................................1.2 kg

8

ÍNDICE

CARACTERÍSTICAS PRINCIPALES........................................................2

OBSERVACIONES..................................................................................2

LOCALIZACÍON DE LOS MANDOS ........................................................3

INSTALACIÓN........................................................................................4

CAMBIO DEL FUSIBLE ..........................................................................5

CONEXIÓN DEL MICRÓFONO ................................................................5

MONTAJE DE LA ANTENA ....................................................................6

ANTENA PARA ESTACIÓN BASE ..........................................................6

USO DEL TRANSCEPTOR ......................................................................6

CANAL PRIORITARIO............................................................................7

ALTAVOZ EXTERIOR..............................................................................8

CONSEJOS PARA USAR SU CB ............................................................8

SERVICIO Y MANTENIMIENTO..............................................................8

CARACTERÍSTICAS TÉCNICAS..............................................................9

ALAN 199-A es un nuevo transceptor móvil, de reducidas dimensiones,
que operan en modo AM. Además de la sencillez de manejo Intuitivo, su
principal característica es que el usuario puede seleccionar la potencia
de salida y, por lo tanto, puede utilizarse en todos los países europeos
que permiten el modo AM, respetando la EN 300-433 (España, Francia,
Italia, Alemania, Holanda, etc...).

1

ESPAÑOL

CARACTERÍSTICAS PRINCIPALES

• El PLL permite un control preciso de la frecuencia y una mayor estabilidad en los
40 canales, con control separado de la exploración hacia arriba y hacia abajo.

• Los filtros cerámicos ofrecen una selectividad superior y evitan interferencias de
canales adyacentes.

• Display con visualización del canal operativo.

• Conmutador 4W/1W para la selección de la potencia de emisión

• El LED rojo (TX) y el verde (RX) indican si la unidad está operando en modo TX
(transmisión) o RX (recepción).

• La regulación del squelch permite eliminar molestos ruidos en recepción.

• Un interruptor de emergencia le permite cambiar rápidamente al canal 9 ó 19.

• La toma trasera permite añadir un altavoz externo (opcional).

• Conector de antena SO239

OBSERVACIONES

Algunas veces, nuestros centros de asistencia técnica reciben equipos supuesta­mente averiados que, en realidad, funcionan correctamente. En la mayoría de los
casos, los usuarios no leyeron las instrucciones o pasaron por alto algunos detal­les. Quizás el problema era simplemente un fusible fundido que se hubiera podido
cambiar fácilmente.
Por todo ello, tómese el tiempo debido para leer este manual. No se precipite.
Asegúrese de que entiende todas las funciones básicas de este CB.
Antes de decidir que su transceptor necesita una reparación, consulte la sección
Servicio y mantenimiento de este manual para comprobar si usted mismo puede
solventar el problema.

EL FABRICANTE NO SE HACE RESPONSABLE DE CUALQUIER INTERFERENCIA DE
RADIO O TV PROVOCADA POR MODIFICACIONES NO AUTORIZADAS DEL EQUIPO.
TALES MODIFICACIONES PODRÍAN LIMITAR EL USO DE OPERACIÓN DEL EQUIPO
POR PARTE DEL USUARIO.

2

LOCALIZACIÓN DE LOS MANDOS

INSTALACIÓN

La seguridad y conveniencia son las consideraciones principales para instalar cual­quier equipo móvil. T odos los controles deben ser fácilmente accesibles para el ope­rador sin interferir con los movimientos necesarios para una conducción segura.
Asegúrese de que ninguno de los cables interfiera en los frenos, el embrague o el
acelerador. Considere también la comodidad de los pasajeros.
Otro requerimiento extremadamente importante es la facilidad de instalación y
extracción para esas ocasiones en las que desee extraer la unidad para repararla.
Instale el transceptor de manera que pueda insertarse y extraerse deslizándose fácil­mente. No monte el transceptor donde pueda bloquear la corriente de aire de la cale­facción o el aire acondicionado.
Cuando haya determinado la mejor posición para el montaje, use el soporte de mon­taje como plantilla para marcar los agujeros correspondientes. Cuando haga los
agujeros, tenga cuidado de no taladrar el cableado u otros accesorios. Instale la uni­dad mediante tornillos, arandelas y tuercas o tornillos de rosca.

3

ESPAÑOL

ALAN 199-A

9

CH

19

40

TX

RX

4W 1W CHANNEL

SQUELCH ON/OFF VOL

SERIAL NO.

EXTANT

SPKR

+-RED

BLK

Toma micrófono Squelch Encendido

volume

Conector

antena

Entrada de alimentación

Jack altavoz externo

Selector

4W/1W

Selector canales

prioritarios CH-9/19

Pantalla

canales

Led

RX/TX

Selector de

canales

Conecte el cable ROJO (que contiene el fusible) al terminal positivo de la batería.
Conecte el cable negro al negativo de la batería (sólo éste es la masa del coche).
Asegúrese de que las conexiones son las correctas y que están firmemente sujetas.
Para instalaciones en vehículo, la tensión de 13,8 Vcc se puede obtener también del
contacto auxiliar del interruptor de encendido. De esta forma, se evita que el equi­po quede accidentalmente encendido cuando el conductor abandona el vehículo y
permite además su utilización con el motor parado.
Antes de usar el equipo, deberá instalar y conectar la antena. El cable de la antena
deberá conectarlo a la toma de antena. Si está usando un altavoz externo, conécte­lo a la toma EXT-SPKR.

CAMBIO DEL FUSIBLE

Sustituya el fusible del cable de alimentación con uno similar de 2 amperios (hay un
fusible de recambio en dotación).

4

ANT

EXT

SPKR

+RED

-BLK

Arandelas

Arandelas

Arandelas

Arandelas

Tornillos

Tornillos

Tornillos

Soporte

Tuercas

Tuercas

Tornillos y

arandelas

CONEXIÓN DEL MICRÓFONO

Para conectar el micrófono presione la len­güeta pequeña que se encuentra a un lado e
inserte el enchufe en el zócalo, asegurándose
de alinear el enchufe y el zócalo correctamen­te. Para desconectarlo, proceda de igual
forma y tire del enchufe hacia afuera.
Tenga en cuenta que para recibir algún soni­do, debe tener el micrófono conectado.
Cuando el micrófono no está conectado o
está suelto.

MONTAJE DE LA ANTENA

La antena es el elemento más importante para obtener las mejores comunicaciones.
Es imprescindible que la impedancia de aquella sea de 50 ohmios. Utilice un cable
tipo RG-58/U para longitudes inferiores a 2.5 m, o el RG-8/U para longitudes supe­riores. En general, debería mantener la longitud de la línea de transmisión al míni­mo.
Estas indicaciones son importantes tanto para la recepción como para la transmi­sión. Si existe un desajuste entre la antena y el receptor, la excelente sensibilidad y
la relación señal-ruido del circuito del receptor se perderán.

Consejos:

• Monte la antena en el lugar más alto y despejado posible

• Manténgala tan lejos como sea posible de la masa del vehículo y en posición ver­tical de modo que mantenga esta posición cuando el vehículo se mueva.

• Tanto la antena como el cable deberían estar situados lo más alejado posible de
fuentes de ruido

• El plano de tierra de la antena debe cubrir un área mínima de 1 m

2

Existen muchos tipos de antenas: las de cuarto de onda, con carga central, con
carga superior y las de carga de base. Las antenas cargadas son más cortas pero,
para un óptimo rendimiento, recomendamos aquellas de longitud cercana a los 2m.
La instalación en el centro del techo es la mejor en términos absolutos ya que el
plano de tierra es proporcional en todas las direcciones, mientras que un montaje
en cualquier otra parte del vehículo, el plano de tierra es proporcional a la masa de
éste (p.e.: si la antena se monta en la parte posterior , la antena se convierte en direc­tiva hacia delante, o sea que las señales provenientes de la parte opuesta se reciben
mejor, y lo mismo pasa con las transmitidas).

Nota: con la ayuda de un acoplador de dos vías, la antena indicada anteriormente
puede sustituir a la antena de la radio FM.

5

ESPAÑOL

Posiciones comunes de montaje de la antena

ANTENA PARA ESTACIÓN BASE

Puede utilizar el equipo como una unidad de estación base, junto
con una fuente de alimentación de 12-13.8 Vcc/2ª (continuos).
Recomendamos una antena de 1/2 onda que emite con alta eficien­cia y omnidireccionalmente para comunicaciones a media y larga
distancia.

USO DEL TRANSCEPTOR

Para recibir

1. Asegúrese de que la unidad se encuentra correctamente conecta­da a una fuente de 12-13.8Vcc

2. Asegúrese de que la antena y el micrófono están correctamente
conectados.

3. Fije el interruptor de emergencia en la posición central.

4. Escoja la potencia de emisión con la que desea operar

5. Fije el control del silenciador (SQUELCH) en la posición máxima
en sentido inverso al de las agujas del reloj.

6. Encienda el equipo girando el control del volumen en la dirección
de las agujas del reloj.

7. Busque el canal deseado mediante los pulsadores CHANNEL.

8. Ajuste el volumen para un nivel de escucha adecuado.

9. Ajuste el silenciador (SQUELCH) para detener el ruido de fondo
cuando no se recibe ninguna señal. Para hacerlo, fije el Selector
de Canales en un canal donde no hay señales o espere hasta que
no haya señales en su canal.

6

Haga girar el control del silenciador (SQUELCH) en la dirección de las agujas del
reloj hasta que el ruido de fondo desaparezca. Entonces, cuando haya una señal, la
oirá, pero no le molestará el ruido entre las señales en el canal. Cuando se ha fija­do correctamente, el silenciador mantiene el receptor “muerto” hasta que aparece
una señal en ese canal. Sin embargo, no fije el silenciador demasiado alto, o las
señales débiles no podrán abrir el circuito del silenciador. El circuito del silenciador
en su transceptor es de un diseño avanzado. Utiliza un amplificador IC operacional
para llevar a cabo la acción de histéresis. El resultado es que cuando fija el silen­ciador para un nivel de señal preciso, si la fuerza del nivel de dicha señal crece o
decrece, el circuito del silenciador seguirá este cambio. Con circuitos de silenciador
convencionales, a menudo una señal que cambia en fuerza queda “cortada” por el
circuito del silenciador y se pierde una parte del mensaje. Con este silenciador
puede escuchar el mensaje completo.

Para transmitir

1. Seleccione el canal deseado.

2. Pulse el botón PTT (pulsar-para-hablar) del micrófono y mantenga éste a una
distancia de unos 5-8 cm de su boca y hable frente a él en un tono de voz nor­mal.

3. Para recibir, libere el botón PTT.

Nota: Tenga en cuenta que gritar frente al micrófono no incrementará su potencia o
señal. Un circuito interno fija automáticamente la señal del micrófono a la modula­ción máxima, por lo que no tiene ningún sentido hablar en voz muy alta. De hecho,
si grita, su mensaje puede distorsionarse.

CANAL PRIORITARIO (CH 9-19)

El ALAN 199-A dispone de un conmutador que le permite sintonizar inmediatamen­te el canal 9 y 19. El canal 9 se utiliza sólo en situaciones de emergencia, mientras
que el 19 se utiliza para requerir información sobre la carretera ya que lo usan nor­malmente los camioneros para transmitir información sobre las condiciones de trá­fico, carreteras, etc.
Colocando el conmutador en la posición central, retornará al último canal seleccio­nado.

ALTAVOZ EXTERIOR

Conecte un altavoz de 8 ohmios, 3-10 W en a la toma EXT -SPKR situada en la parte
posterior del transceptor. Cuando el altavoz exterior está conectado, el interno se
desconecta automáticamente.

7

ESPAÑOL

CONSEJOS PARA USAR SU CB

• Espere un momento de pausa en la transmisión antes de solicitar su entrada.

• Si no recibe ninguna respuesta después de una segunda llamada a otra estación,
no insista más y deje que otros puedan utilizar el canal. Espere unos minutos,
solicite de nuevo su entrada e inténtelo de nuevo.

• Nunca mantenga pulsada la tecla de transmisión si no desea hablar. La portado­ra emitida impedirá que otros puedan comunicarse libremente.

• Ayude a los usuarios que requieran información sobre direcciones, condiciones
de las carreteras u otros datos.

• Sea cortés. Trate a los demás como desearía que le tratasen a usted.

SERVICIO Y MANTENIMIENTO

Su transceptor ha sido fabricado siguiendo los estándares de control de calidad de
fábrica. Sin embargo, debe tratarse con el cuidado que todos los equipos electróni­cos requieren. Evite exponer la unidad a golpes, suciedad o humedad.

En caso de problemas, compruebe lo siguiente:

1. Si el problema se produce al recibir:

• Compruebe si el volumen está apagado.

• Asegúrese de que el silenciador (SQUELCH) está ajustado adecuadamente.

Quizás está demasiado silenciado.

• Compruebe si la unidad está sintonizada en un canal activo.

• Asegúrese de que el conector del micrófono está firmemente introducido en

su zócalo.

• Compruebe si la antena y el cable están correctamente conectados.

2. Si el problema se produce al transmitir:

• Compruebe si la línea de transmisión está correctamente conectada al conec-

tor de antena.

• Compruebe si la instalación de la antena es la correcta.

• Asegúrese de que el PTT no está pulsado.

• Asegúrese de que el conector del micrófono está firmemente introducido en

su zócalo.

3. Si el transceptor es inoperativo.

• Compruebe el cable de corriente y el fusible incorporado. Si el fusible está fun-

dido, reemplácelo con un fusible idéntico de 2 amperios.

Si todas estas comprobaciones no solucionan su problema, NO intente efectuar
reparaciones o ajustes por su cuenta. Un técnico cualificado deberá reparar la uni­dad. Siempre que le sea posible, lleve el equipo al establecimiento donde lo adqui­rió o remítalo directamente a la dirección que figura en el certificado de garantía.

ADVERTENCIA: No abra el transceptor para efectuar ajustes internos. Cualquier aju­ste interno sólo puede ser efectuado por personal debidamente cualificado.

8

CARACTERÍSTICAS TÉCNICAS

Receptor

Cobertura de frecuencias ........................................................26.965 - 27.405 MHz

Sensibilidad ....................................................mejor que 1,0 µV para 20 dB SINAD

Rechazo canal adyacente ......................................60 dB (10 KHz); 70 dB (20 KHz)

Frecuencias intermedias ..............................................1ª=10.695 MHz; 2ª=455 KHz

Potencia salida audio ........................................................................4.5 W máximo

Respuesta en frecuencia (6 dB)..........................................................450 - 2500 Hz

Modulación cruzada..............................................................................45 dB o más

Silenciador (squelch) ........................................ajustable desde 1.2 µV hasta 1 mV

Transmisor

Cobertura de frecuencias ........................................................26.965 - 27.405 MHz

Potencia de salida RF................................................................................4 W / 1 W

Modulación..........................................................................................................AM

Modulación máxima ........................................................................................90 %

Emisiones espúreas............................................................................62 dB o mejor

Tolerancia de frecuencia ..............................................................mejor del 0.002 %

Impedancia de antena ..................................................................................50 ohm

Consumo (alimentación 13.8 Vcc)............................2.0 A con máxima modulación

Dimensiones ..................................................................................124x38x190 mm

Peso................................................................................................................1,2 Kg

9

ESPAÑOL

• SCHEMA ELETTRICO • ELECTRICAL DIAGRAM • SCHÈMA ELECTRIQUE • SCHALTPLAN • CIRCUITO ELECTRICO

• CIRCUITO STAMPATO • PRINTED CIRCUIT • CIRCUIT IMPRIMÉ • PLATINENLAYOUT • CIRCUITO IMPRESO
