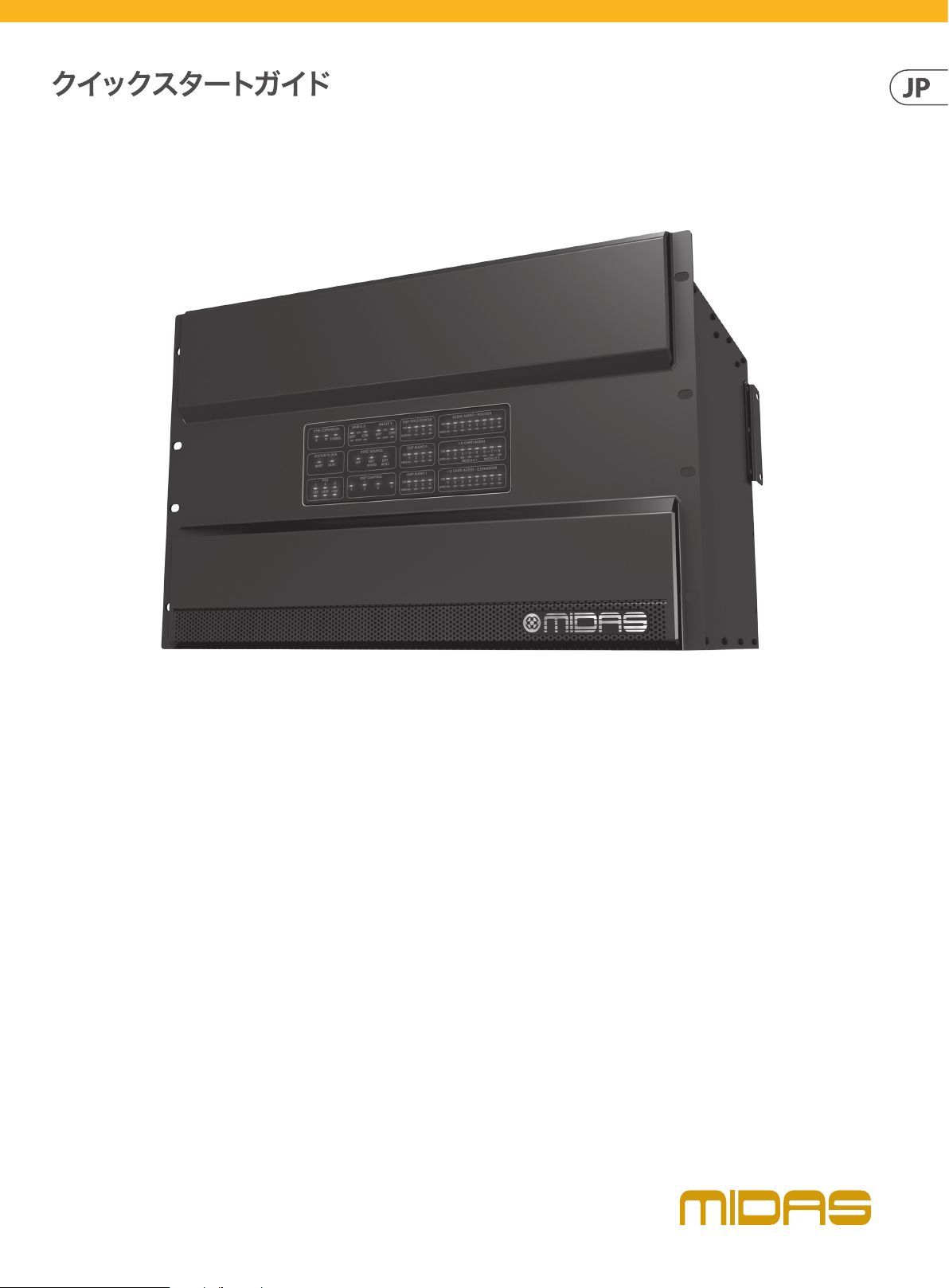

PRO SERIES NEUTRON
High Performance Audio System Engine with 192 Bidirectional
Channels and 96 kHz Sample Rate
V 1.0
Page 2
2 PRO SERIES NEUTRON
9. ニ極式プラグおよびアースタイプ
18. ブックケースなどのような、閉じたス
クイックスタートガ イド
3
安全にお 使いいただくために
注意
感電 の. 恐れ が ありますの で、
カバーやその他の部品を取り
外したり、開けたりしないでください。高
品質なプロ用スピーカーケーブル（¼" TS 標
準ケーブルおよびツイスト ロッキング プ
ラグケーブル）を 使 用してください 。
注意
火事および感電の 危 険 を防ぐ
ため、本装置を水分や湿気の
あ る と こ ろ に は 設 置 し な い で 下 さ い 。装 置
には決して水分がかからないように注意
し、花瓶 など水分を含んだものは、装置の
上 に は 置 か な いようにしてくださ い 。
注意
このマークが 表示されてい る
箇所には、内部に高圧電流が
生じています。手を触れると感電の恐れが
あります。
注意
取り扱いとお手入れの方法に
ついての重 要な説 明 が付属 の
取扱説明書に記載されています。ご使用の
前に 良くお 読 みください 。
注意
1. 取 扱 説明 書 を通してご 覧くだ さ い 。
2. 取 扱 説 明 書 を大 切 に保 管してく だ
さ い。
3. 警告に従ってください。
4. 指 示 に 従 ってく だ さい 。
5. 本機を水の近くで使用しないでくだ
さ い。
6. お手入れの際は常に乾燥した布巾を使
ってくだ さい 。
7. 本機は、取扱説明書の指示に従い、
適切な換気を妨げない場所に設置してく
だ さ い 。取 扱 説 明 書 に 従 って 設 置 し てく だ
さい。
8. 本 機 は 、電 気 ヒ ー タ ー や 温 風 機 器 、
ス ト ー ブ 、調 理 台 や ア ン プ と い っ た 熱 源 か
ら離して 設 置してください 。
( 三 芯) プラグの安全ピンは取り外さない
で く だ さ い 。ニ 極 式 プ ラ グ に は ピ ン が 二 本
ついており、そのうち一本はもう一方よりも
幅 が 広 く な っ て い ま す 。ア ー ス タ イ プ の 三 芯
プラグにはニ本のピンに加えてアース用の
ピンが一本ついています。これらの幅の広
いピン、およびアースピンは、安全のための
ものです。備え付けのプラグが、お使いの
コンセントの形状と異なる場合は、電器技
師 に 相 談 してコン セントの 交 換 をして 下さ
い。
10. 電源コードを踏みつけたり、挟んだり
し な い よ う ご 注 意 く だ さ い 。電 源 コ ー ド や
プラグ、コンセント及び製品との接 続には
十 分 にご 注 意ください 。
11. す べ て の 装 置 の 接 地（ ア ー ス ）が 確 保
されてい る ことを 確 認して 下さい 。
12. 電 源 タップ や
電源プラグは電
源 遮 断 機として 利
用されている場合
に は 、こ れ が 直 ぐ
に操作 できるよう
手 元 に設 置して 下
さ い。
13. 付属 品 は 本機 製造 元が 指 定したもの
のみ をお使いください 。
14. カートスタンド、三脚 、ブラケット、
テーブルなどは、本 機 製造元が指定したも
の 、も し く は 本 機 の 付 属 品 と な る も の の み
をお使いください。カートを使 用しての運
搬の際は、器具の落下による怪我に十分ご
注意ください。
15. 雷雨の場合、もしくは長期間ご使用に
ならない場合は、電源プラグをコンセント
から 抜 い てく だ さい 。
16. 故障の際は当社指定のサービス技術
者 に お 問 い 合 わ せ く だ さ い 。電 源 コ ー ド も
しくはプラグの損傷、液体の装置内への浸
入、装置の上に物が落下した場合、雨や湿
気に装置が晒されてしまった場合、正常に
作動しない場合、もしくは装置を地面に落
下 さ せ て し ま っ た 場 合 な ど 、い か な る 形 で
あれ装置に損傷が加わった場合は、装置
の 修 理・点 検 を 受 け てくだ さい 。
17. 本 製品に電 源コード
が付属されている場 合、
付属の電 源 コードは 本 製
品以 外で はご 使用いただ
け ま せ ん 。電 源 コ ー ド は
必ず本製品に付属された
電源コードの み ご 使 用く
ださい。
ペース には 設 置しないでくだ さい 。
19. 本機の上に点火した蝋燭などの裸火
を置 かないでください 。
20. 電池廃棄の際には、環境へのご配慮
をお願いします。電池は、かならず電池回
収 場 所 に 廃 棄してく だ さい 。
21. 本装置は 45°C 以下の温帯気候でご使
用ください。
法的放棄
こ こ に 含 ま れ る 記 述 、写 真 、意 見 の 全
体 ま た は 一 部 に 依 拠 し て 、い か な る 人 が
損害を生じさせた場合にも、Music Tribe
は 一 切 の 賠 償 責 任 を 負 い ま せ ん 。技 術
仕様、外観およびその他の情報は予告
な く 変 更 に な る 場 合 が あ り ま す 。商 標
はすべて、それぞれの所有者に帰属し
Midas、Klark Teknik、Lab Gruppen、
ます。
Lake、Tannoy、Turbosound、TC Electronic、
TC Helicon、Behringer、Bugera、Oberheim、
Auratone および Coolaudio は Music Tribe
Global Brands Ltd. の商標または登録商
標 で す。
© Music Tribe Global Brands Ltd.
2021 無断転用禁止。
限定保証
適用される保証条件と
保 証 に 関 す る 概 要 に つ い て は 、オ ン ラ イ ン
上
musictribe.com/warranty にて 詳 細をご確 認
ください 。
Music Tribe の限定
Page 3
4 PRO SERIES NEUTRON
b
クイックスタートガ イド
5
フロントパネル
(5)
(4)
(3)
(2)
(1)
(6) (7) (8) (9) (10)
(7) DSP ROLE STATUS パ ネ ル に は 、モ ジ ュ ー
ルの 通 信ステー タスを 監 視するため
に 、モ ジ ュ ー ル ご と に 1 つずつ、4 セッ
トの LED があります。各セットは、緑
色の OK LED と赤色の ERR LED で構成
されており、次のことを示しています｡
a. 緑 OK LED が常 に 点 灯= モ ジュール
はコントロ ールセンターから制 御
の更新を受信しています。
b. 赤の ERR (エラー) LEDが常に
点 灯 = 役 割がミュート / エラー
状態です｡ (役割が開始される
と、ERR LED が 短 時 間 点 灯しま す｡ )
後面パネル
(8) 2 つの DSP AUDIO パ ネ ル（ リ ン ク 0 と
リンク 1）は 、各 モ ジ ュ ー ル の 高 速 オ
ーディオ 相互 接 続 バ スのステ ータス
を示します。
• • 緑の OK LED が点灯=通信は良好
です
• • 緑の OK LED が消灯= 不良 / モジュ
ールが取り付けられていない
• • 赤 ERR (エラー) LED 点灯=通信エ
ラー。
(1) (2) (3)
(9) 内部および外部の AES50 オー ディオ
パネルには、すべてのモジュールの
AES50 オー ディオ 接 続 の 通 信 ステ ー タ
スが 表 示さ れ ます。
• • 緑 OK LED 脈動=通信は良好です
• • 緑の OK LED がオフ= 不良 / モジュ
ールが取り付けられていない
• • 赤 ERR (エラー) LED 点灯=通信エ
ラー。
(10) ラックマウント固定用のカットアウト｡
NEUTRONフロントパネル の 主 な 要 素 と PSU の 割り当て。
(1) DSP CONTROL パネルには、取り付けら
れ た 各 モジュー ル の イーサ ネット制 御
アクティビティとリンクステ ータス が
表 示 され ま す。
• • LED が 常 に点 灯=リンクされている
• • LED の点 滅 =デ ー タアクティビティ
(通 信は良好です）
• • LED が消えた=不良 / モジュール が
取り付けられていません 。
(2) PSU パネルには、3 つ の 電 源 ユ ニット
と 3 つの 電 圧レールのステータスが
表 示 され ま す。
上の行の 3 つの LED はそれぞれ、PSU
を 表 して います。DC POWER ON スイッ
チ を 介 し て 電 源 を 入 れ た 後 、そ れ ぞ れ
の PSU が ユ ニット に電 力 を 供 給 して
い る と き に 点 灯 し ま す。動 作 中 、少 な
くとも 2 つの PSU がユ ニットに 電 力
を 供 給 している 必 要 が ありま す。
LED の一番下の行は、各 PSU に共通の
3 つ の 電 圧 レ ー ル（ +5 V、+ 3.3 V、お よ び
+12 V）を 表 し て い ま す 。各 LEDは 、レ ー
ルが稼働しているときに点灯します。
ユ ニットに 電 力 が 供 給 され ると、3 つ
の LED す べ て が 点 灯 す る は ず で す 。そ
うでない 場 合は 、13 ペ ー ジ の「 電 圧 レ
ールの故障」を参照してください。
(3) SYSTEM CLOCK パネルは、ルーターが
シ ス テ ム ク ロ ッ ク の ソ ー ス（ MAST）で
あ る か 、ソ ー ス が 外 部 （ S LVE）で あ る
か を 示しま す。
(4) CTRL EXPANSION パネルには、背面パネ
ルの外部イーサネットコネクタのステ
ータス が 表 示 さ れます。
• • オフ = 接続されていません
• • オン = 接続済み
• • 点滅 = アクティブ。
(5) SNAKE パネルには、X ネットワ ー クとY
ネットワ ークの 両 方の 銅 線 / 光 ケ ーブ
ル の 通 信ステ ータス が 表 示さ れ ます｡
a
a. リンクがルーターとエンドポイ
ントの 間で同 期さ れ ると、OK LED
(緑色) が点滅します。緑色の LED
は 、接 続 は 存 在 す る が ア ク テ ィ ブ
では ないことを 示します。
b. エラーLED（ 赤 ）は 、通 信 が な い
か 、障 害 が 検 出 さ れ る と 点 灯 し
ます。
(6) SYNC SOURCE パネル にクロックソースが
表 示 され ま す。
• • INT (内部) — クロックは内部で
ルータに供給されます
• • EXT (外部) WORD — クロックは、
ルータの背面パネルにあるワード
クロックコネクタから 96 kHz で供
給 さ れます。
• • EXT (外部) AES3 — クロックは、
ルータの背面パネルにある AES3
コネクタから 96 kHz で供給され
ます。
(4)
(1) DSP モジュール 。
(2) コ ネクタパネル 。
(3) ル ーターパネル。
(4) メイン入 力 。
Page 4
6 PRO SERIES NEUTRON
(1) (2) (3)
コネクタパネル ルーターパネル
クイックスタートガ イド
7
DSP モジュール
背面パネルの 4 つの モジュー ルス ロット
は、それぞれ NEUTRON モジュール を受け入
れま す。
(1) DSP オ ー デ ィ オ セ ク シ ョ ン は 、ユ ニ ッ ト
前面の DSP オーディオリングパ ネルと
同じ 機 能 を 備 えていま す。
a
b
a. Link ok LED（緑色) が点灯して、リン
クが アクティブであることを示し
ます (リンクは良好です)。
a. リンクエラー LED (赤) が点灯し、
リンクに障 害が 発 生したことを示
しま す。
(2) DSP コントロールセクションは、ユニッ
ト前面の DSP コントロールパネルと同
じ 機 能 を備 えていま す。
(3) 診断用の 9 方向 D タイプコネクタソ
ケット (メス) は、サービス担当者の
みが使用できます。
MIDAS PRO X
(2)
(1)
copper
copper
optical
optical
(5)
DL351
(1)
(4)(3)
1
2
3
4
5
6
(2)
(6)
(1) コンソール (たとえば、MIDAS PRO X)｡
(2) NEUTRON コ ネクタパ ネル。
(3) X および Y 銅 ヘビをコンソールに接 続するための Neutrik
etherCON 接続。
(4) X および Yオプティカル（ 光ファイバー）スネークをコンソー
ルに接 続するための Neutrik opticCON 接続。
(5) AES 同期入力および出力接続 。
(6) ル ーターと同期 するためのワードクロック 75 R 入力および出
力 BNC 接続。
7
8
tunnel
(3)
(4)
(1) NEUTRON ルーターパネル。
(2) AES50 オー ディオコネクタ 1~4 を NEUTRON DSPエンジンに接 続
するための Neutrik etherCON 接続。
(3) Neutrik etherCON コネクタ 5~8 への接続はオプションです。
(4) ｢ トン ネリン グ」イー サ ネット の 接 続 用 。
Page 5
8 PRO SERIES NEUTRON
クイックスタートガ イド
9
技術仕様
一般仕様
寸法
正味重量
積み込み重量
AC 要件
115 V での消費電力:
2 つの PSU 1.10 A、126 .5 W
3 つの PSU 1.15 A、132 .25 W
230 V での消費電力:
2 つの PSU 0.54 A、124.2 W
3 つの PSU 0.69 A、158.7 W
動作温度範囲
保管温度範囲
入力と出力
システムの入力と出力
システム コ ネクタ
ス ネ ー ク コ ネ ク タ（ 銅 ）
重 複 ス ネ ー ク コ ネ ク タ（ 銅 ）
ス ネ ー ク コ ネ ク タ（ フ ァ イ バ ー ）
重 複 ス ネ ー ク コ ネ ク タ（ フ ァ イ バ ー ）
その他の入力と出力
ワードクロック IN コネクタ BNC
ワードクロック OUT コネクタ BNC
AES3 SyncIN コネクタ 3 ピン XLR
AES3 SyncOUT コネクタ 3 ピン XLR
イーサ ネットトンネ ル
制御拡張
高さ 7 U
深さ 425 mm
25.5 kg
約 30 kg
100 V to 240 V
50 Hz to 60 Hz
+ 5°C~+ 40°C
-20°C から + 60°C
etherCON XLR で 8 x AES50（24 チ ャンネ ルの 双 方 向 デ ジ タ
ルオー ディオ）
etherCON XLR の HyperMac（192 チ ャンネル の双 方 向 デジ
タルオー ディオ）
etherCON XLR の HyperMac（192 チャンネ ル の 双 方 向 デジ タ
ルオー ディオ）
OpticalCON XLR の HyperMac（192 チ ャン ネ ル の 双 方 向デ ジ
タルオー ディオ）
OpticalCON XLR の HyperMac（192 チ ャン ネ ル の 双 方 向デ ジ
タルオー ディオ）
etherCON XLR
2 x etherCON XLR
その他の重要な情報
その他の重要な情報
1. ヒューズの格納部 / 電圧の選択:
ユニットをパワーソケットに接続する前
に、各モデルに対応した正しい主電源を
使用していることを確認してください。
ユニットによっては、230 V と 120 V の
2 つの違うポジションを切り替えて使う、
ヒューズの格納部を備えているものが
あります。正しくない値のヒューズは、
絶対に適切な値のヒューズに交換されて
いる必要がありま す。
2. 故障: Music Tribe ディーラーがお客様
のお近くにないときは、musictribe.com の
“Support” 内に列記されている、お客様の国
の Music Tribe ディストリビューターにコン
タクトすることができます。お 客様の国
がリストにない場合は、同じ musictribe.com
の “Support” 内にある “OnlineSupport” でお客
様の問題が処理できないか、チェックし
てみてください。あるいは、商品を返送
する前に、musictribe.com で、オンラインの
保証請求を要請してください。
3. 電源接続: 電源ソケットに電源コー
ドを接続する前に、本製品に適切な電圧
を使用していることをご確認ください。
不具合が発生したヒューズは必ず電圧お
よび電流、種類が同じヒューズに交換す
る必要があります。
Music Tribe Global Brands Ltd. 技術仕様および外観は予告なく変更される場合があり、正確性は保証されません。Midas と Klark Teknik は、Music Tribe (musictribe.com) の一部です｡
