Manuale d’installazione

20001013, Rev. BC

Marzo 2021

Trasmettitore (MDV) modello 3700
Micro Motion® o periferica modello 3350

Manuale d’installazione per montaggio in campo

Informazioni relative alla sicurezza e alle certificazioni

Se correttamente installato come da istruzioni descritte nel presente manuale, questo prodotto Micro Motion è conforme a tutte le
direttive europee applicabili. Fare riferimento alla dichiarazione di conformità CE per le direttive che si applicano a questo prodotto.

La dichiarazione di conformità CE, con tutte le direttive europee applicabili, e i disegni e le istruzioni di installazione ATEX completi,
oltre alle istruzioni di installazione IECEx per installazioni al di fuori dell'Unione Europea e alle istruzioni di installazione CSA per
installazioni in Nord America, sono disponibili sul sito Internet www.micromotion.com o tramite il centro di assistenza Micro Motion locale.

Le informazioni sui dispositivi conformi alla Direttiva Apparecchi a Pressione (PED) sono scaricabili dal sito internet

www.micromotion.com/documentation.

Per installazioni in aree pericolose in Europa, fare riferimento alla norma EN 60079-14 in assenza di normative nazionali vigenti.

Altre informazioni

Le specifiche complete dei prodotti sono reperibili sui rispettivi bollettini tecnici. Le informazioni relative alla risoluzione dei problemi
sono contenute nel manuale di configurazione del trasmettitore. Bollettini tecnici e manuali dei prodotti sono disponibili sul sito
internet di Micro Motion all’indirizzo www.micromotion.com/documentation.

Politica dei resi

In caso di restituzione di materiale, attenersi alle procedure di Micro Motion. Queste procedure assicurano la conformità legale degli
enti di trasporto statali ed offrono un ambiente di lavoro sicuro per i dipendenti Micro Motion. La mancata osservanza delle procedure
di Micro Motion comporterà il rifiuto della consegna del materiale.

Ulteriori informazioni sulle procedure e sui moduli per i resi sono disponibili sul nostro sito internet www.micromotion.com, oppure
contattando il Servizio Assistenza Clienti di Micro Motion.

Servizio Assistenza Clienti Emerson Flow

E-mail:

• Globale: [e-mail]

• Asia Pacifico: [e-mail]

Tel ef on o:

America del Nord e America del Sud Europa e Medio Oriente Asia Pacifico

Stati Uniti [phone] Regno Unito +0870 240 1978 Australia [phone]
Canada [phone] Paesi Bassi [phone] Nuova Zelanda +099 128 804
Messico [phone] Francia +0800917901 India [phone]
Argentina [phone] Germania +0800 182 5347 Pakistan [phone]
Brasile [phone] Italia [phone] Cina [phone]
Venezuela [phone] Europa centrale e orientale [phone] Giappone [phone]

Russia/CSI [phone] Corea del Sud [phone]
Egitto +0800 000 0015 Singapore [phone]
Oman [phone] Tailandia +001 800 441 6426
Qatar +431 0044 Malesia [phone]
Kuwait [phone]
Sud Africa [phone]
Arabia Saudita [phone]
EAU [phone]

Indice

Capitolo 1 Pianificazione.............................................................................................................5

1.1 Kit di installazione......................................................................................................................... 5

1.2 Scelta della collocazione ...............................................................................................................6

1.3 Lunghezze del cavo....................................................................................................................... 8

1.4 Preparazione degli ingressi del conduit per ATEX Zona 1............................................................... 9

1.5 (Opzionale) Orientamento del modello 3350 o del modello 3700................................................. 9

Capitolo 2 Montaggio ...............................................................................................................11

2.1 Montaggio della piattaforma applicativa ....................................................................................11

2.2 Montaggio del core processor..................................................................................................... 13

Capitolo 3 Cablaggio.................................................................................................................15

3.1 Collegamento del cablaggio di ingresso/uscita ...........................................................................15

3.2 Collegamento del modello 3700 al sensore ................................................................................ 17

3.3 Cablaggio del sensore al core processor remoto ......................................................................... 22

3.4 Collegamento del cablaggio di alimentazione............................................................................. 24

Indice

Manuale d’installazione 3

4 Trasmettitori modello 3700 o periferiche modello 3350 - montaggio in campo

1Pianificazione

4 x rondelle piane

4 x rondelle di sicurezza

4 x bulloni M8 x 16

Staffa di montaggio

È possibile orientare il
trasmettitore sulla staffa
di montaggio. Vedere la

Sezione 1.5.

Questo manuale fornisce le infomazioni di base per l’installazione della piattaforma
applicativa modello 3350 o modello 3700 MVD Micro Motion.

Per informazioni su applicazioni a S.I., fare riferimento alla documentazione sulle
certificazioni Micro Motion.

Per le istruzioni complete sulla procedura di configurazione, manutenzione ed assistenza,
fare riferimento al manuale d’istruzioni inviato insieme al trasmettitore.

AVVERTENZA:

L’installazione impropria in zone pericolose potrebbe essere causa di esplosioni.

Per informazioni sulle applicazioni pericolose, fare riferimento alla documentazione sulle
certificazioni Micro Motion, inviata con il misuratore o scaricabile dal sito internet di Micro Motion.

AVVERTENZA:

Livelli di tensione pericolosi possono causare lesioni gravi o mortali.

Installare il trasmettitore e completare il cablaggio prima di collegare l’alimentazione.

Pianificazione

ATTENZIONE!

Un’installazione impropria può causare errori di misura o guasti al misuratore.

Seguire tutte le istruzioni previste.

1.1 Kit di installazione

Il kit per l’installazione del modello 3350 o del modello 3700 include le parti illustrate nella

Figura 1-1.

Figura 1-1: Kit di installazione per il montaggio in campo

Manuale d’installazione 5

Pianificazione

mm (in.)

Se necessario, ruotare il

coperchio del display

Se necessario, ruotare la

staffa di montaggio

71

(2 13/16)

Diametro di 4 x 9 mm

(5/16 in.)

234

(9 3/16)

102

(4)

92

(3 5/8)

152

(6)

279
(11)

305
(12)

1.2 Scelta della collocazione

Scegliere una collocazione per il trasmettitore in conformità ai requisiti descritti di seguito.

AVVERTENZA:

L’installazione impropria in zone pericolose potrebbe essere causa di esplosioni.

Installare il trasmettitore in un ambiente compatibile con le indicazioni nella targhetta di
certificazione. Vedere la Figura 1-3

1.2.1 Requisiti ambientali

Installare il modello 3350 o il modello 3700 in aree in cui la temperatura ambiente sia
compresa tra —20 e +60 °C (da —4 a +140 °F).

1.2.2 Dimensioni

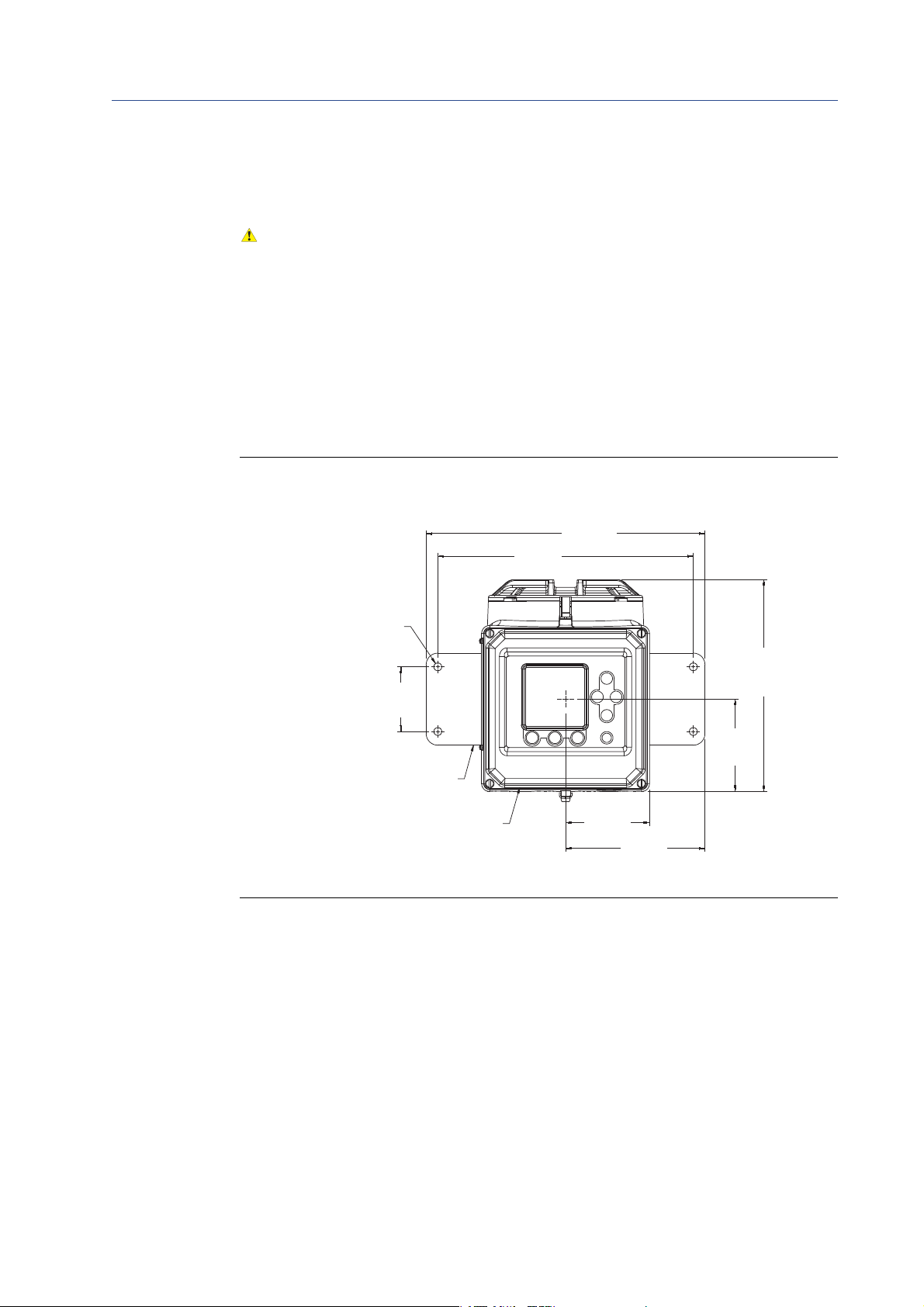

Figura 1-2: Dimensioni vista frontale

.

6 Trasmettitori modello 3700 o periferiche modello 3350 - montaggio in campo

Figura 1-3: Dimensioni vista dall’alto

Targ he tta di
certificazione

129 mm (5 1/16 in.) di spazio libero

per la rimozione del circuito

mm
(in.)

288

(11 5/16)

158

(6 1/8)

394

(15 1/2)

221

(8 11/16)

5 x 3/4-14 NPT o

5 x M20 x 1,5- 6H

Messa a terra della custodia

Superficie di montaggio

mm
(in.)

2 x 24

(15/16)

48

(1 7/8)

2 x 71

(2 13/17)

265

(10 3/8)

191

(7 1/2)

147

(5 3/4)

Pianificazione

Manuale d’installazione 7

Figura 1-4: Dimensioni degli ingressi del conduit

Pianificazione

Modello 3700

Cavo a 4 fili

Sensore

Core processor
(standard o avanzato)

1.3 Lunghezze del cavo

La massima lunghezza del cavo dal sensore del trasmettitore modello 3700 dipende dal
tipo di installazione e dal tipo di cavo.

Tipo di installazione Lunghezza massima del cavo

Trasmettitore a 4 fili remoto Per la lunghezza massima del cavo a 4 fili, vedere la

Core processor remoto con
trasmettitore remoto

Nel caso di installazione di un controllore modello 3350 in combinazione con un
trasmettitore, la massima lunghezza del cavo tra l’uscita di frequenza del trasmettitore
e l’ingresso di frequenza del modello 3350 corrisponde a 150 metri (500 piedi).

Figura 1-5: Trasmettitore a 4 fili remoto

Figura 1-5 e la Tabella 1-1.

Per la lunghezza massima del cavo a 4 fili e del cavo a 9 fili,
vedere la Figura 1-6 e la Tabella 1-1.

Figura 1-6: Core processor remoto con trasmettitore remoto

Modello 3700

Sensore

Cavo a 4 fili

Scatola di

giunzione

Cavo a 9 fili

Core processor

8 Trasmettitori modello 3700 o periferiche modello 3350 - montaggio in campo
