Installatiehandleiding

20000889, Rev BA

Februari 2015

Micro Motion® model 3500 transmitter
(MVD) of model 3300 controller

Installatiehandleiding voor paneelmontage

Informatie over veiligheid en goedkeuringen

Dit Micro Motion-product voldoet aan alle geldende Europese richtlijnen indien het op de juiste wijze, volgens de instructies in deze
handleiding, wordt geïnstalleerd. In de EG-verklaring van overeenstemming staat vermeld welke richtlijnen van toepassing zijn op dit
product. De EG-verklaring van overeenstemming, met alle van toepassing z ijnde Eu ropese richtli jnen, plus de volledige tekeningen en
instructies voor installatie volgens ATEX, zijn verkrijgbaar via internet op www.micromotion.com of via de klantenservice van uw
plaatselijke Micro Motion-vestiging.

Informatie bevestigd aan apparatuur die voldoet aan de Richtlijn Drukapparatuur is te vinden op het internet op

www.micromotion.com/documentation.

Raadpleeg voor installatie in een explosiegevaarlijke omgeving in Europa norm EN 60079-14 als er geen landelijke normen van
toepassing zijn.

Overige informatie

De volledige productspecificaties vindt u op het productgegevensblad. Probleemoplossingsinformatie vindt u in de
configuratiehandleiding van de transmitter. Productgegevensbladen en handleidingen zijn beschikbaar op de website van
Micro Motion, op www.micromotion.com/documentation.

Retourneringsbeleid

Bij het retourneren van apparatuur moeten de procedures van Micro Motion worden gevolgd. Deze procedures zorgen dat aan de
vervoersrichtlijnen van overheidswege wordt voldaan en dragen bij tot een veilige werkomgeving voor medewerkers van
Micro Motion. Als de procedures van Micro Motion niet in acht worden genomen, zal uw apparatuur niet in ontvangst worden
genomen.

Informatie over de procedures en formulieren voor retournering zijn beschikbaar via onze website voor klantondersteuning op

www.micromotion.com of telefonisch bij de klantenservice van Micro Motion.

Klantenservice Micro Motion

E-mail:

• Internationaal: [e-mail]

• Azië-Pacific: [e-mail]

Telefoon:

Noord- en Zuid-Amerika Europa en Midden-Oosten Azië-Pacific

Verenigde Staten 800-522-6277 Verenigd Koninkrijk 0870 240 1978 Australië 800 158 727
Canada [phone] Nederland [phone] Nieuw-Zeeland 099 128 804
Mexico [phone] Frankrijk 0800917901 India 800 440 1468
Argentinië [phone] Duitsland 0800 182 5347 Pakistan 888 550 2682
Brazilië [phone] Italië 8008 77334 China [phone]
Venezuela [phone] Centraal- en Oost-Europa [phone] Japan [phone]

Rusland/GOS [phone] Zuid-Korea [phone]
Egypte 0800 000 0015 Singapore [phone]
Oman 800 70101 Thailand 001 800 441 6426
Qatar 431 0044 Maleisië 800 814 008
Koeweit 663 299 01
Zuid-Afrika 800 991 390
Saudi-Arabië 800 844 9564
Verenigde Arabische

Emiraten

800 0444 0684

Inhoud

Hoofdstuk 1 Planning................................................................................................................... 5

1.1 Installatiekit....................................................................................................................... 5

1.2 Kies een locatie.................................................................................................................. 6

1.3 Kabellengte ....................................................................................................................... 8

1.4 Installeer het model 3300 of model 3500 in het paneel ..................................................... 9

Hoofdstuk 2 Montage .................................................................................................................. 11

2.1 Monteer de kernprocessor................................................................................................. 11

Hoofdstuk 3 Bedrading................................................................................................................. 13

3.1 Sluit de in- en uitgangsbedrading aan................................................................................ 13

3.2 Sluit het model 3500 aan op de sensor .............................................................................. 16

3.3 Sluit de sensor aan op de externe kernprocessor................................................................ 24

3.4 Sluit de voedingsbedrading aan......................................................................................... 25

Installatiehandleiding 3

4 Model 3500 transmitters of model 3300 peripherals - paneelmontage

1Planning

In deze installatiehandleiding wordt een uitleg gegeven van de elementaire installatierichtlijnen
voor installatie van het Micro Motion model 3300 of model 3500 MVD-applicatieplatform.

Raadpleeg voor informatie over intrinsiek veilige toepassingen de goedkeuringsdocumentatie
van Micro Motion.

Zie voor meer informatie over configuratie, onderhoud en reparatie de instructiehandleiding
die met de transmitter is meegeleverd.

WAARSCHUWING!

Onjuiste installatie in een explosiegevaarlijke omgeving kan een explosie veroorzaken.

Zie voor informatie over explosiegevaarlijke toepassingen de desbetreffende goedkeuringsdocumentatie
van Micro Motion die met de meter is meegezonden en tevens te vinden is op de website van
Micro Motion.

WAARSCHUWING!

Hoge spanning kan ernstig of dodelijk letsel veroorzaken.

Installeer de transmitter en sluit alle bedrading aan voordat u stroom op het systeem zet.

Planning

LET OP!

Onjuiste installatie kan meetfouten of meterstoringen veroorzaken. Volg alle instructies op.

1.1 Installatiekit

De installatiekit omvat een afwerkrand, een frame, twee montagebeugels met schroeven,
een connector voor de voedingsbedrading en een borgklem voor het aansluiten van de
voeding. Zie Afbeelding 1-1.

Het applicatieplatform wordt gemonteerd in een vierkante opening van 138 mm (5 7/16 in.)
in een paneel met een dikte van 2 mm (5/64 in.) tot 13 mm (1/2 in.). Deafwerkrand zorgt
voor een waterdichte IP65-afdichting tussen de opening in het paneel en de behuizing van
het applicatieplatform. Zie Afbeelding 1-1.

Daarnaast bevat de installatiekit:

• Óf een draadverbindingsbeugel voor connectoren van schroeftype.

Zie Afbeelding 3-2.

• Óf I/O-kabels en -connectoren. Zie Afbeelding 3-3.

Installatiehandleiding 5

Planning

Connector voedingsbedrading

Borgklem voor voedingsbedrading

2 x montagebeugel met schroef

Frame

Afwerkrand

Dikte paneel:
min. 2 mm (5/64 in.)
max. 13 mm (1/2 in.)

Afbeelding 1-1: Installatiekit voor paneelmontage

1.2 Kies een locatie

Kies voor de transmitter een locatie op basis van de onderstaande keuzen.

1.2.1 Omgevingsvereisten

Installeer de model 3300 of model 3500 op een plaats waar de omgevingstemperatuur
—20 tot +60 °C (—4 tot +140 °F) bedraagt.

1.2.2 Afmetingen

Modeltype Dimensietekening

Schroefconnectoren Afbeelding 1-2
I/O-kabels Afbeelding 1-3

Zie Afbeelding 3-1 en Afbeelding 3-3 voor afbeeldingen van schroefconnectoren en
I/O-kabels.

6 Model 3500 transmitters of model 3300 peripherals - paneelmontage

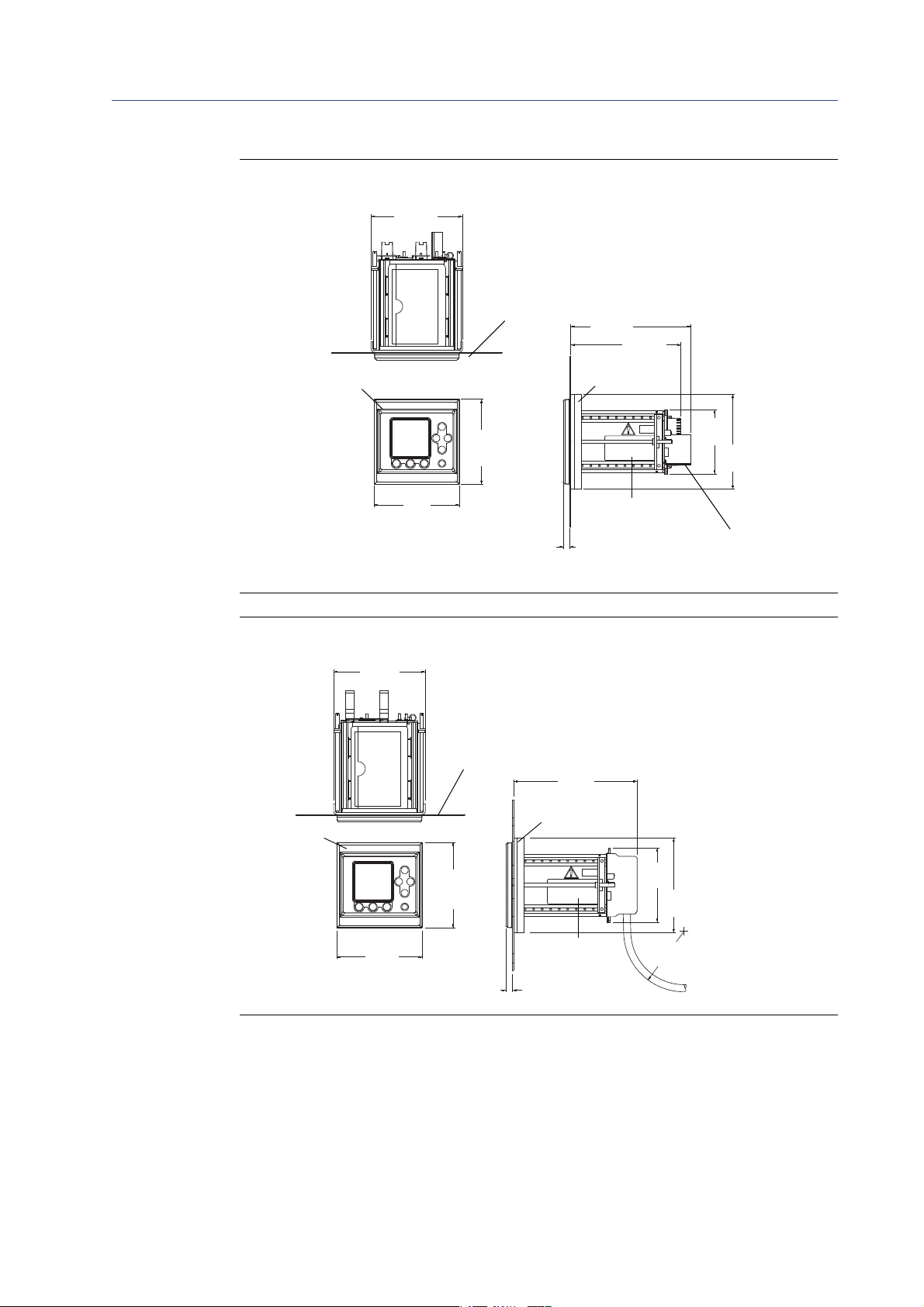

Afbeelding 1-2: Afmetingen schroefuitvoering voor paneelmontage

114

(4 1/2)

165

(6 1/2)

Afwerkrand

Paneel

152

(6)

Plaatje met

goedkeuring

Frame

Afscherming voor
intrinsieke veiligheid
(alleen model 3500)

197

(7 3/4)

12

(1/2)

216

(8 1/2)

152

(6)

mm
(in.)

170

(6 11/16)

165

(6 1/2)

Afwerkrand

Paneel

152

(6)

170

(6 11/16)

Buigradius ten minste

108 mm (4 1/4 in.)

Plaatje met

goedkeuring

12

(1/2)

222

(8 3/4)

135

(5 5/16)

Frame

152

(6)

mm
(in.)

Planning

Afbeelding 1-3: Afmetingen uitvoering met I/O-kabels voor paneelmontage

Installatiehandleiding 7

Planning

Model 3500

4-aderige kabel

Sensor

Kernproces sor
(geavanceerde versie)

Sensor

Aansluitkast

9-aderige kabel

4-aderige kabel

Model 3500

Kernproces sor
(alleen standaard versie)

1.3 Kabellengte

De maximale kabellengte tussen de sensor en de model 3500 transmitter hangt af van het
type installatie en het kabeltype.

Type installatie Maximale kabellengte

4-aderige externe transmitter Zie Afbeelding 1-4 en Tab el 1-1 voor de maximale lengte van

Externe kernprocessor met externe
transmitter

Als u de model 3300 applicatie-peripheral in combinatie met een transmitter installeert,
is de maximale kabellengte tussen de frequentie-uitgang van de transmitter en de
frequentie-ingang van de model 3300 150 meter (500 ft).

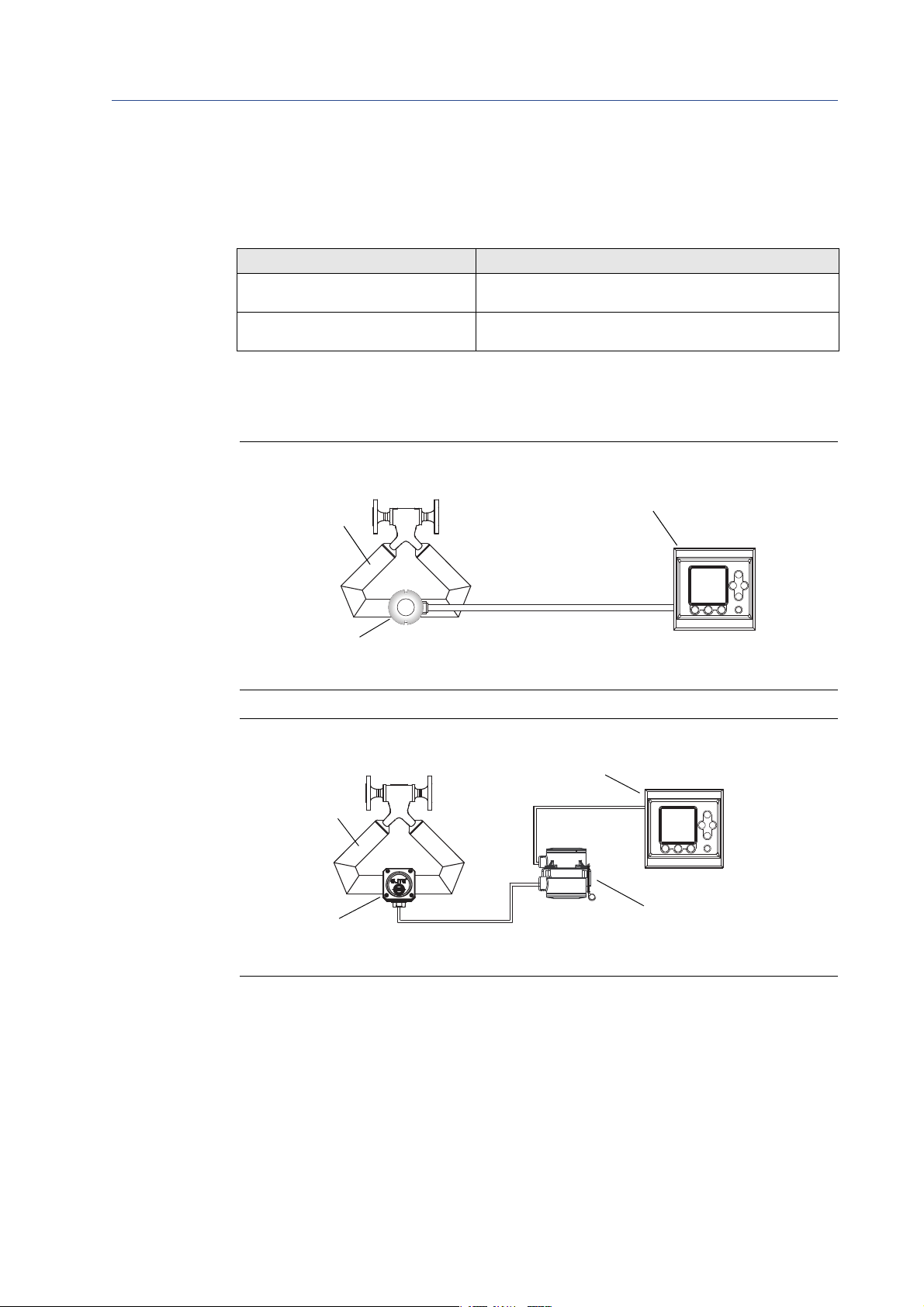

Afbeelding 1-4: 4-aderige externe transmitter

de 4-aderige kabel
Zie Afbeelding 1-5 en Tabel 1-1 voor de maximale lengte van

de 4-aderige kabel en de 9-aderige kabel

Afbeelding 1-5: Externe kernprocessor met externe transmitter

8 Model 3500 transmitters of model 3300 peripherals - paneelmontage

Tabel 1-1: Maximale kabellengte tussen sensor en transmitter

Stap 1

Stap 2

Stap 3

Stap 4

Kabeltype Koperdoorsnede Maximale lengte

Micro Motion 4-aderig Niet van toepassing • 300 m (1000 ft) zonder

Ex-goedkeuring

• 150 m (500 ft) voor sensoren

met classificatie IIC

• 300 m (1000 ft) voor sensoren

met classificatie IIB

Micro Motion 9-aderig Niet van toepassing 20 m (60 ft)
Door gebruiker aangeschaft,

4-aderig

V d.c. 0,35 mm
V d.c. 0,5 mm
V d.c. 0,8 mm2 (18 AWG) 300 m (1000 ft)
RS-485 0,35 mm

of groter

2

(22 AWG) 90 m (300 ft)

2

(20 AWG) 150 m (500 ft)

2

(22 AWG)

300 m (1000 ft)

1.4 Installeer het model 3300 of model 3500 in het paneel

Planning

Raadpleeg hiervoor Afbeelding 1-6 en volg de volgende stappen:

1. Steek de model 3300 of model 3500 door de opening.

2. Schuif het frame over de behuizing.

3. Steek de stiften op de beugels in de rails op de behuizing.

4. Haal de schroeven gelijkmatig aan tot 1,13—1,38 Nm (10—14 in-lb) om een waterdichte

afdichting tussen de pakking en het paneel te verkrijgen.

Afbeelding 1-6: Stappen voor paneelinstallatie

Installatiehandleiding 9
