PIC16F946

数据手册

带有 LCD 驱动器

采用纳瓦技术的

64 引脚 8 位 CMOS 闪存单片机

 2006 Microchip Technology Inc. 初稿 DS41265A_CN

请注意以下有关 Microchip 器件代码保护功能的要点：

•Microchip的产品均达到 Microchip 数据手册中所述的技术指标。

•Microchip确信：在正常使用的情况下， Microchip 系列产品是当今市场上同类产品中最安全的产品之一。

• 目前，仍存在着恶意、甚至是非法破坏代码保护功能的行为。就我们所知，所有这些行为都不是以 Microchip 数据手册中规定的操作规范来使用 Microchip 产品的。这样做的人极可能侵犯了知识产权。

•Microchip愿与那些注重代码完整性的客户合作。

•Microchip或任何其他半导体厂商均无法保证其代码的安全性。代码保护并不意味着我们保证产品是 “牢不可破”的。

代码保护功能处于持续发展中。 Microchip 承诺将不断改进产品的代码保护功能。任何试图破坏 Microchip 代码保护功能的行为均可视为违反了《数字器件千年版权法案（Digital Millennium Copyright Act）》。如果这种行为导致他人在未经授权的情况下，能访问您的

软件或其他受版权保护的成果，您有权依据该法案提起诉讼，从而制止这种行为。

提供本文档的中文版本仅为了便于理解。请勿忽视文档中包含的英文部分，因为其中提供了有关 Microchip 产品性能和使用

情况的有用信息。Microchip Technology Inc. 及其分公司和相关公司、各级主管与员工及事务代理机构对译文中可能存在的

任何差错不承担任何责任。建议参考 Microchip Technology Inc. 的英文原版文档。

本出版物中所述的器件应用信息及其他类似内容仅为您提供便利，它们可能由更新之信息所替代。确保应用符合技术规范，

是您自身应负的责任。Microchip 对这些信息不作任何明示或暗示、书面或口头、法定或其他形式的声明或担保，包括但不

限于针对其使用情况、质量、性能、适销性或特定用途的适用性的声明或担保。 Microchip 对因这些信息及使用这些信息而

引起的后果不承担任何责任。如果将 Microchip 器件用于生命维持和 / 或生命安全应用，一切风险由买方自负。买方同意在由此引发任何一切伤害、索赔、诉讼或费用时，会维护和保障

Microchip 免于承担法律责任，并加以赔偿。在 Microchip 知识产权保护下，不得暗中或以其他方式转让任何许可证。

商标

Microchip 的名称和徽标组合、 Microchip 徽标、 Accuron、 dsPIC、 K

EELOQ、 microID、 MPLAB、 PIC、 PICmicro、

PICSTART、 PRO MATE、 PowerSmart、 rfPIC 和 SmartShunt 均为 Microchip Technology Inc. 在美国和其他国

家或地区的注册商标。

AmpLab、 FilterLab、 Migratable Memory、 MXDEV、 MXLAB、SEEVAL、SmartSensor 和 The Embedded Control Solutions Company 均为 Microchip Technology Inc. 在美国的

注册商标。

Analog-for-the-Digital Age、 Application Maestro、 dsPICDEM、 dsPICDEM.net、 dsPICworks、 ECAN、 ECONOMONITOR、 FanSense、 FlexROM、 fuzzyLAB、 In-Circuit Serial Programming、 ICSP、 ICEPIC、 Linear

Active Thermistor、 Mindi、 MiWi、 MPASM、 MPLIB、 MPLINK、 PICkit、 PICDEM、 PICDEM.net、 PICLAB、

PICtail、 PowerCal、 PowerInfo、 PowerMate、 PowerTool、 REAL ICE、 rfLAB、 rfPICDEM、 Select Mode、 Smart

Serial、 SmartTel、 Total Endurance、 UNI/O、 WiperLock 和 ZENA 均为 Microchip Technology Inc. 在美国和其他国家或地

区的商标。 SQTP 是 Microchip Technology Inc. 在美国的服务标记。

在此提及的所有其他商标均为各持有公司所有。

Microchip Gresham

晶圆生产厂均通过了位单片机、性存储器和模拟产品方面的质量体系流程均符合

16949:2002

系也已通过了

位于美国亚利桑那州

及位于加利福尼亚州

ISO/TS-16949:2002

KEELOQ

跳码器件、串行

。此外，

Microchip

ISO 9001:2000

Chandler和Tem pe

Mountain View

EEPROM

在开发系统的设计和生产方面的质量体

认证。

、位于俄勒冈州

的全球总部、设计中心和

认证。公司在

PICmicro

、单片机外设、非易失

ISO/TS-

DS41265A_CN 第ii 页初稿  2006 Microchip Technology Inc.

PIC16F946

带有 LCD 驱动器、采用纳瓦技术的

64 引脚 8 位 CMOS 闪存单片机

高性能 RISC CPU：

• 仅需学习 35 条指令：

- 除跳转指令外的所有指令都是单周期的

• 工作速度：

- 振荡器 / 时钟的输入频率为 DC—20 MHz

- 指令周期为 DC—200 ns

• 程序存储器读取（Program Memory Read， PMR）功能

• 中断功能

• 8 级深硬件堆栈

• 直接、间接和相对寻址模式

单片机的特性：

• 高精度内部振荡器：

- 出厂时精度校准为 ±1%

- 可用软件选择的频率范围为 32 kHz 到 8MHz

- 可用软件调节

- 双速启动模式

- 适用于关键应用的晶振故障检测

- 工作时可进行时钟模式切换以节能

• 节能的休眠模式

• 宽工作电压范围（2.0V 到 5.5V）

• 工业级和扩展级温度范围

• 上电复位（Power-on Reset， POR）

• 上电延时定时器（Power-up Timer， PWRT）和振荡器起振定时器（Oscillator Start-up Timer， OST）

• 带软件控制选择的欠压复位（Brown-out Reset， BOR）

• 带片上振荡器（振荡器频率可由软件选择，当预

分频比最大时其标称值为 268 秒）并且可软件使能的增强型低电流看门狗定时器（Watchdog

Timer， WDT）

• 带上拉的主复位，可复用为输入引脚

• 可编程代码保护

• 高耐用性闪存 /EEPROM 单元：

- 闪存可经受 10 万次写操作

- EEPROM 可经受 100 万次写操作

- 闪存 / 数据 EEPROM 保存时间：>40 年

低功耗特性：

• 待机电流：

- 当电压为 2.0V 时，典型值 <100 nA

• 工作电流：

- 当频率为 32 kHz、电压为 2.0V 时，典型值为

8.5 µA

- 当频率为 1MHz、电压为 2.0V 时，典型值为

100 µA

• 看门狗定时器电流：

- 当电压为 2.0V 时，典型值为 1 µA

外设特性：

• 液晶显示模块：

- 最大可驱动 168 像素

- 可选时钟源

-4个公共端

• 最多 53 个 I/O 引脚和 1 个仅输入的引脚：

- 高灌 / 拉电流可直接驱动 LED

- 引脚电平变化中断

- 独立的可编程弱上拉

• 通过两个引脚进行在线串行编程（In-Circuit Serial Programming™， ICSP™）

• 模拟比较器模块带有：

- 两个模拟比较器

- 可编程的片上参考电压（CV

VDD 的百分比）

- 可从外部访问的比较器输入和输出

• A/D 转换器：

-10位分辨率和 8 个通道

• Timer0：带 8 位可编程预分频器的 8 位定时器 / 计

数器

• 增强型 Timer1：

- 带有预分频器的 16 位定时器 / 计数器

- 外部门控信号输入模式

- 如果选择了 INTOSCIO 或 LP 模式，可选择

使用 OSC1 和 OSC2 作为 Timer1 的振荡器

• Timer2：带 8 位周期寄存器、预分频器和后分频器的 8 位定时器 / 计数器

• 可寻址通用同步 / 异步收发器（Addressable Universal Synchronous Asynchronous Receiver

Transmitter， AUSART）

• 2 个捕捉、比较和 PWM 模块：

-16位比较模块，最大分辨率为 12.5 ns

-16位比较模块，最大分辨率为 200 ns

-10位 PWM 模块，最大频率为 20 kHz

• 具有 I

C™ 工作模式的同步串行端口

（Synchronous Serial Port， SSP）

REF）模块（占

2006 Microchip Technology Inc. 初稿 DS41265A_CN 第 1 页

PIC16F946

器件

程序存储器数据存储器

闪存

（字）

SRAM

（字节）

EEPROM

（字节）

I/O

10 位 A/D

转换器

（通道数）

LCD

（段驱动器）

CCP

8/16 位

定时器

PIC16F946 8K 336 256 53 8 42 2 2/1

引脚图——PIC16F946

TQFP

/SDO/SEG11

RC4/T1G

RD3/SEG16

PIC16F946

VSS

RD2/CCP2

RD1

RD0/COM3

RC3/SEG6

RC2/VLCD3

RC1/VLCD2

RC0/VLCD1

54 53 52 5158 57 56 5560 5964 63 62 61

50 49

RF7/SEG31

RF6/SEG30

RF5/SEG29

RF4/SEG28

RE7/SEG27

RE6/SEG26

RE5/SEG25

RA6/OSC2/CLKO/T1OSO

RA7/OSC1/CLKI/T1OSI

VDD

RE4/SEG24

RE3/MCLR/VPP

RE2/AN7/SEG23

RE1/AN6/SEG22

RE0/AN5/SEG21

RD6/SEG19

RD7/SEG20

RG0/SEG36

RG1/SEG37

RG2/SEG38

RG3/SEG39

RG4/SEG40

RG5/SEG41

VDD

RF0/SEG32

RF1/SEG33

RF2/SEG34

RF3/SEG35

RB0/INT/SEG0

RB1/SEG1

RD5/SEG18

RD4/SEG17

RC7/RX/DT/SDI/SDA/SEG8

RC6/TX/CK/SCK/SCL/SEG9

RC5/T1CKI/CCP1/SEG10

17 18 19 20 21 22 23 24 25 26

VSS

RB2/SEG2

RB3/SEG3

VDD

RB4/COM0

RB5/COM1

AVSS

RB6/ICSPCLK/ICDCK/SEG14

RB7/ICSPDAT/ICDDAT/SEG13

27 28 29 30 32

RA0/AN0/C1-/SEG12

RA1/AN1/C2-/SEG7

REF-/COM2

REF+/SEG15

RA2/AN2/C2+/V

RA3/AN3/C1+/V

/SEG5

RA4/C1OUT/T0CKI/SEG4

RA5/AN4/C2OUT/SS

DS41265A_CN 第 2 页初稿  2006 Microchip Technology Inc.

PIC16F946

1.0 器件概述 ....................................................................................................................................................................................... 5

2.0 存储器构成 ................................................................................................................................................................................. 11

3.0 I/O 端口 ...................................................................................................................................................................................... 27

4.0 时钟源......................................................................................................................................................................................... 71

5.0 Timer0 模块 ................................................................................................................................................................................ 83

6.0 带门控的 Timer1 模块................................................................................................................................................................. 87

7.0 Timer2 模块 ................................................................................................................................................................................ 93

8.0 比较器模块 ................................................................................................................................................................................. 95

9.0 液晶显示器（LCD）驱动模块 .................................................................................................................................................. 103

10.0 可编程低压检测（PLVD）模块 ............................................................................................................................................... 131

11.0 可寻址通用同步 / 异步收发器（USART）................................................................................................................................ 133

12.0 模数转换器（A/D）模块 .......................................................................................................................................................... 149

13.0 数据 EEPROM 和闪存程序存储器的控制 ................................................................................................................................. 159

14.0 SSP 模块概述........................................................................................................................................................................... 165

15.0 捕捉 / 比较 /PWM 模块 ............................................................................................................................................................. 183

16.0 CPU 的特性.............................................................................................................................................................................. 191

17.0 指令集综述 ............................................................................................................................................................................... 213

18.0 开发支持 ................................................................................................................................................................................... 223

19.0 电气规范 ................................................................................................................................................................................... 229

20.0 直流和交流特性图表 ................................................................................................................................................................. 253

21.0 封装信息 ................................................................................................................................................................................... 255

附录 A：数据手册版本历史 .......................................................................................................................................................... 257

附录 B：从其他PICmicro® 器件移植 .......................................................................................................................................... 257

附录 C：转换注意事项 ................................................................................................................................................................. 258

索引.................................................................................................................................................................................................... 261

Microchip 网站.................................................................................................................................................................................... 269

变更通知客户服务 .............................................................................................................................................................................. 269

客户支持............................................................................................................................................................................................. 269

读者反馈表 ......................................................................................................................................................................................... 270

产品标识体系 ..................................................................................................................................................................................... 271

致客户

我们旨在提供最佳文档供客户正确使用 Microchip 产品。为此，我们将不断改进出版物的内容和质量，使之更好地满足您的要求。出版物的质量将随新文档及更新版本的推出而得到提升。

如果您对本出版物有任何问题和建议，请通过电子邮件联系我公司 TRC 经理，电子邮件地址为 CTRC@microchip.com，或将本数据手册后附的《读者反馈表》传真到 86-21-5407 5066。我们期待您的反馈。

1.0 器件概述

PIC16F946

本文档包含 PIC16F946 器件的特定信息。如需更多信息请参见可从 Mcrochip 网站下载的《PICmicro 单片机系列参考手册》（DS33023A_CN）。该参考手册可视为本数据手册的补充文档，如需更好地了解器件架构和外设模块的操作，强烈建议阅读此参考手册。

本数据手册涉及 PIC16F946 器件。该器件采用 64 引脚封装。图 1-1 为该器件的框图，表 1-1 给出了其引脚配置说明。

中档

 2006 Microchip Technology Inc. 初稿 DS41265A_CN 第 5 页

PIC16F946

图 1-1： PIC16F946 框图

程序总线

OSC1/CLKI

OSC2/CLKO

内部振荡电路

配置

闪存

8k x 14

程序

存储器

指令寄存器

指令

译码和

控制

时序发生

VDD

程序计数器

8 级堆栈（13 位）

程序存储器读取

（PRM）

直接地址

上电延时

定时器

振荡器

起振定时器

上电复位

看门狗定时器

欠压复位

VSS

336 x 8 字节

地址 MUX

ALU

W 寄存器

数据总线

RAM

文件

寄存器

FSR 寄存器

状态寄存器

MUX

RAM 地址

间接地址

PORTA

PORTB

PORTC

PORTD

PORTE

PORTF

PORTG

RA0/AN0/C1-/SEG12 RA1/AN1/C2-/SEG7 RA2/AN2/C2+/V RA3/AN3/C1+/V RA4/C1OUT/T0CKI/SEG4 RA5/AN4 RA6/OSC2/CLKO/T1OSO RA7/OSC1/CLKI/T1OSI

RB0/INT/SEG0 RB1/SEG1 RB2/SEG2 RB3/SEG3 RB4/COM0 RB5/COM1 RB6/ICSPCLK/ICDCK/SEG14 RB7/ICSPDAT/ICDDAT/SEG13

RC0/VLCD1 RC1/VLCD2 RC2/VLCD3 RC3/SEG6 RC4/T1G RC5/T1CKI/CCP1/SEG10 RC6/TX/CK/SCK/SCL/SEG9 RC7/RX/DT/SDI/SDA/SEG8

RD0/COM3 RD1 RD2/CCP2 RD3/SEG16 RD4/SEG17 RD5/SEG18 RD6/SEG19 RD7/SEG20

RE0/AN5/SEG21 RE1/AN6/SEG22 RE2/AN7/SEG23 RE3/MCLR RE4/SEG24 RE5/SEG25 RE6/SEG26 RE7/SEG27

RF0/SEG32 RF1/SEG33 RF2/SEG34 RF3/SEG35 RF4/SEG28 RF5/SEG29 RF6/SEG30 RF7/SEG31

RG0/SEG36 RG1/SEG37 RG2/SEG38 RG3/SEG39 RG4/SEG40 RG5/SEG41

REF-/COM2 REF+/SEG15

/C2OUT/SS/SEG5

/SDO/SEG11

/VPP

数据 EEPROM

256 字节

BOR

PLVD

LCD

比较器

Timer0

CCP1 CCP2

Timer1 Timer2 10 位 A/D

SSP

可寻址的

USART

DS41265A_CN 第 6 页初稿  2006 Microchip Technology Inc.

PIC16F946

表 1-1： PIC16F946 引脚配置说明

名称功能

RA0/AN0/C1-/SEG12 RA0 TTL CMOS

AN0 AN

C1- AN

SEG12

RA1/AN1/C2-/SEG7 RA1 TTL CMOS

AN1 AN

C2- AN

SEG7

RA2/AN2/C2+/V

RA3/AN3/C1+/V

RA4/C1OUT/T0CKI/SEG4 RA4 TTL CMOS

RA5/AN4/C2OUT/SS

RA6/OSC2/CLKO/T1OSO RA6 TTL CMOS

RA7/OSC1/CLKI/T1OSI RA7 TTL CMOS

RB0/INT/SEG0 RB0 TTL CMOS

RB1/SEG1 RB1 TTL CMOS

RB2/SEG2 RB2 TTL CMOS

图注： AN = 模拟输入或输出 CMOS = CMOS 兼容输入或输出 D=直接

REF-/COM2 RA2 TTL CMOS

AN2 AN

C2+ AN

REF-AN

COM2

REF+/SEG15 RA3 TTL CMOS

AN3 AN

C1+ AN

REF+AN

SEG15

C1OUT

T0CKI ST

SEG4

/SEG5 RA5 TTL CMOS

AN4 AN

C2OUT

SEG5

OSC2

CLKO

T1OSO

OSC1 XTAL

CLKI ST

T1OSI XTAL

INT ST

SEG0

SEG1

SEG2

TTL = TTL 兼容输入 ST = 具备 CMOS 电平的施密特触发器输入 HV = 高电压 XTAL = 晶振

输入类型输出

类型

－模拟输入通道 0/ 比较器 1 反相输入端。－比较器 1 反相输入端。

－

TTL

－

－－－

－

－模拟输入通道 1/ 比较器 2 反相输入端。－比较器 2 反相输入端。

－模拟输入通道 2/ 比较器 2 正相输入端。－比较器 2 正相输入端。－外部参考电压负端。

－模拟输入通道 3/ 比较器 1 正相输入端。－比较器 1 正相输入端。－外部参考电压正端

CMOS

－ Timer0 时钟输入。

－模拟输入通道 4。

CMOS

－从器件选择输入。

XTAL

CMOS

XTAL

－晶振/ 谐振器。－时钟输入。－ Timer1 振荡器输入。

－外部中断引脚。

说明

通用 I/O。

LCD 模拟输出。通用 I/O。

LCD 模拟输出。通用 I/O。比较器 1 输出。

LCD 模拟输出。通用 I/O。

比较器 2 输出。

LCD 模拟输出。通用 I/O。晶振 / 谐振器。

OSC/4 参考时钟。

T Timer1 振荡器输出。

通用 I/O。

通用 I/O。可单独使能上拉功能。

LCD 模拟输出。通用 I/O。可单独使能上拉功能。 LCD 模拟输出。通用 I/O。可单独使能上拉功能。 LCD 模拟输出。

 2006 Microchip Technology Inc. 初稿 DS41265A_CN 第 7 页

PIC16F946

表 1-1： PIC16F946 引脚配置说明（续）

名称功能

RB3/SEG3 RB3 TTL CMOS

SEG3

RB4/COM0 RB4 TTL CMOS

COM0

RB5/COM1 RB5 TTL CMOS

COM1

RB6/ICSPCLK/ICDCK/SEG14 RB6 TTL CMOS

ICSPCLK ST

ICDCK ST

SEG14

RB7/ICSPDAT/ICDDAT/SEG13 RB7 TTL CMOS

ICSPDAT ST CMOS

ICDDAT ST CMOS

SEG13

RC0/VLCD1 RC0 ST CMOS

VLCD1 AN

RC1/VLCD2 RC1 ST CMOS

VLCD2 AN

RC2/VLCD3 RC2 ST CMOS

VLCD3 AN

RC3/SEG6 RC3 ST CMOS

SEG6

RC4/T1G

RC5/T1CKI/CCP1/SEG10 RC5 ST CMOS

RC6/TX/CK/SCK/SCL/SEG9 RC6 ST CMOS

图注： AN = 模拟输入或输出 CMOS = CMOS 兼容输入或输出 D=直接

/SDO/SEG11 RC4 ST CMOS

T1G

SDO

SEG11

T1CKI ST

CCP1 ST CMOS

SEG10

CK ST CMOS

SCK ST CMOS

SCL ST CMOS

SEG9

TTL = TTL 兼容输入 ST = 具备 CMOS 电平的施密特触发器输入 HV = 高电压 XTAL = 晶振

输入类型输出

类型

－

－－

－

－ ICSP™ 时钟。－ ICD 时钟 I/O。

－ LCD 模拟输入。

－ Timer1 门控信号输入。

CMOS

－ Timer1 时钟输入。

CMOS

说明

通用 I/O。可单独使能上拉功能。 LCD 模拟输出。通用 I/O。可单独控制的电平变化中断。可单独使能上拉功

能。 LCD 模拟输出。通用 I/O。可单独控制的电平变化中断。可单独使能上拉功

能。

LCD 模拟输出。通用 I/O。可单独控制的电平变化中断。可单独使能上拉功

能。

ICSP 数据 I/O。 ICD 数据 I/O。 LCD 模拟输出。

通用 I/O。

通用 I/O。 LCD 模拟输出。通用 I/O。

串行数据输出。 LCD 模拟输出。通用 I/O。

捕捉 1 输入 / 比较 1 输出 /PWM 1 输出。 LCD 模拟输出。通用 I/O。

USART 异步串行发送。 USART 同步串行时钟。 SPI 时钟。

C™ 时钟。

I LCD 模拟输出。

DS41265A_CN 第 8 页初稿  2006 Microchip Technology Inc.

PIC16F946

表 1-1： PIC16F946 引脚配置说明（续）

名称功能

RC7/RX/DT/SDI/SDA/SEG8 RC7 ST CMOS

RX ST

DT ST CMOS

SDI ST CMOS

SDA ST CMOS

SEG8

RD0/COM3 RD0 ST CMOS

COM3

RD1 RD1 ST CMOS

RD2/CCP2 RD2 ST CMOS

CCP2 ST CMOS

RD3/SEG16 RD3 ST CMOS

SEG16

RD4/SEG17 RD4 ST CMOS

SEG17

RD5/SEG18 RD5 ST CMOS

SEG18

RD6/SEG19 RD6 ST CMOS

SEG19

RD7/SEG20 RD7 ST CMOS

SEG20

RE0/AN5/SEG21 RE0 ST CMOS

AN5 AN

SEG21

RE1/AN6/SEG22 RE1 ST CMOS

AN6 AN

SEG22

RE2/AN7/SEG23 RE2 ST CMOS

AN7 AN

SEG23

RE3/MCLR

RE4/SEG24 RE4 ST CMOS

RE5/SEG25 RE5 ST CMOS

RE6/SEG26 RE6 ST CMOS

RE7/SEG27 RE7 ST CMOS

RF0/SEG32 RF0 ST CMOS

图注： AN = 模拟输入或输出 CMOS = CMOS 兼容输入或输出 D=直接

/VPP RE3 ST

MCLR

PP HV

SEG24

SEG25

SEG26

SEG27

SEG32

TTL = TTL 兼容输入 ST = 具备 CMOS 电平的施密特触发器输入 HV = 高电压 XTAL = 晶振

输入类型输出

类型

－ USART 异步串行接收。

－

－模拟输入通道 5。

－模拟输入通道 6。

－模拟输入通道 7。

－仅数字输入。－带有内部上拉功能的主复位引脚。－编程电压。

说明

通用 I/O。

USART 同步串行数据。 SPI 数据输入。

C™ 数据。

I LCD 模拟输出。通用 I/O。 LCD 模拟输出。

通用 I/O。通用 I/O。捕捉 2 输入 / 比较 2 输出 /PWM 2 输出。通用 I/O。 LCD 模拟输出。通用 I/O。 LCD 模拟输出。通用 I/O。 LCD 模拟输出。通用 I/O。 LCD 模拟输出。通用 I/O。 LCD 模拟输出。通用 I/O。

LCD 模拟输出。通用 I/O。

LCD 模拟输出。

通用 I/O。 LCD 模拟输出。通用 I/O。 LCD 模拟输出。通用 I/O。 LCD 模拟输出。通用 I/O。 LCD 模拟输出。通用 I/O。 LCD 模拟输出。

 2006 Microchip Technology Inc. 初稿 DS41265A_CN 第 9 页

PIC16F946

表 1-1： PIC16F946 引脚配置说明（续）

名称功能

RF1/SEG33 RF1 ST CMOS

SEG33

RF2/SEG34 RF2 ST CMOS

SEG34

RF3/SEG35 RF3 ST CMOS

SEG35

RF4/SEG28 RF4 ST CMOS

SEG28

RF5/SEG29 RF5 ST CMOS

SEG29

RF6/SEG30 RF6 ST CMOS

SEG30

RF7/SEG31 RF7 ST CMOS

SEG31

RG0/SEG36 RG0 ST CMOS

SEG36

RG1/SEG37 RG1 ST CMOS

SEG37

RG2/SEG38 RG2 ST CMOS

SEG38

RG3/SEG39 RG3 ST CMOS

SEG39

RG4/SEG40 RG4 ST CMOS

SEG10

RG5/SEG41 RG5 ST CMOS

SEG41

DD VDD D

SS VSS D

图注： AN = 模拟输入或输出 CMOS = CMOS 兼容输入或输出 D=直接

TTL = TTL 兼容输入 ST = 具备 CMOS 电平的施密特触发器输入 HV = 高电压 XTAL = 晶振

输入类型输出

类型

－

－单片机电源。－单片机接地参考点。

说明

通用 I/O。 LCD 模拟输出。通用 I/O。 LCD 模拟输出。通用 I/O。 LCD 模拟输出。通用 I/O。 LCD 模拟输出。通用 I/O。 LCD 模拟输出。通用 I/O。 LCD 模拟输出。通用 I/O。 LCD 模拟输出。通用 I/O。 LCD 模拟输出。通用 I/O。 LCD 模拟输出。通用 I/O。 LCD 模拟输出。通用 I/O。 LCD 模拟输出。通用 I/O。 LCD 模拟输出。通用 I/O。

LCD 模拟输出。

DS41265A_CN 第 10 页初稿  2006 Microchip Technology Inc.

PIC16F946

2.0 存储器构成

2.1 程序存储器构成

PIC16F946 具有一个 13 位程序计数器，能寻址 8k x 14 的程序存储器空间（0000h-1FFFh）。复位向量地址是 0000h，中断向量地址是 0004h。

图 2-1： PIC16F946 的程序存储器映

射和堆栈

PC<12:0>

CALL, RETURN RETFIE, RETLW

片内程序

存储器

1 级堆栈 2 级堆栈

8 级堆栈

复位向量

中断向量

第 0 页

第 1 页

第 2 页

第 3 页

0000H

0004H 0005h

07FFh 0800h

0FFFh 1000h

17FFh 1800h

1FFFh

2.2 数据存储器构成

数据存储器分为若干存储区（Bank），其中包含通用寄存器（General Purpose Register， GPR）和特殊功能寄存器（Special Function Register， SFR）。 RP0 和

RP1 位为存储区选择位。

RP0 RP1

= 00: → Bank 0 = 01: → Bank 1 = 10: → Bank 2 = 11: → Bank 3

每个存储区扩展到地址 7Fh （128 字节）。每个存储区中地址较低的单元被保留给特殊功能寄存器。在特殊功能寄存器上方是通用寄存器，它们以静态 RAM 的方式实现。所有实现的存储区均包含特殊功能寄存器。某些经常使用的特殊功能寄存器还会从一个存储区映射到另一个存储区，从而可减少代码开销和加快访问速度。

2.2.1 通用文件寄存器

在 PIC16F946 器件中文件寄存器是按 336 x 8 的形式构成的。可直接访问每个寄存器或通过文件选择寄存器

（File Select Register，FSR）间接访问每个存储器（见

第 2.5 节 “间接寻址、 INDF 和 FSR 寄存器”）。

2.2.2 特殊功能寄存器

特殊功能寄存器是 CPU 和外设用于控制器件操作的寄存器（见表 2-1、 2-2、 2-3 和 2-4）。这些寄存器都实现为静态 RAM。

特殊功能寄存器可分为两类：内核与外设。本章仅讲述与 “内核”有关的特殊功能寄存器。那些与外设功能部件的操作有关的特殊功能寄存器将在相应的外设功能部件章节中讲述。

（STATUS<6:5>）

 2006 Microchip Technology Inc. 初稿 DS41265A_CN 第 11 页

PIC16F946

图 2-2： PIC16F946 特殊功能寄存器

寄存器寄存器寄存器寄存器地址地址地址地址

(1)

间接地址

TMR0 01h OPTION_REG 81h TMR0 101h OPTION_REG 181h

PCL 02h PCL 82h PCL 102h PCL 182h

STATUS 03h STATUS 83h STATUS 103h STATUS 183h

FSR 04h FSR 84h FSR 104h FSR 184h PORTA 05h TRISA 85h WDTCON 105h TRISF 185h PORTB 06h TRISB 86h PORTB 106h TRISB 186h PORTC 07h TRISC 87h LCDCON 107h TRISG 187h PORTD 08h TRISD 88h LCDPS 108h PORTF 188h PORTE 09h TRISE 89h LVDCON 109h PORTG 189h

PCLATH 0Ah PCLATH 8Ah PCLATH 10Ah PCLATH 18Ah INTCON 0Bh INTCON 8Bh INTCON 10Bh INTCON 18Bh

PIR1 0Ch PIE1 8Ch EEDATL 10Ch EECON1 18Ch

PIR2 0Dh PIE2 8Dh EEADRL 10Dh TMR1L 0Eh PCON 8Eh EEDATH 10Eh TMR1H 0Fh OSCCON 8Fh EEADRH 10Fh T1CON 10h OSCTUNE 90h LCDDATA0 110h LCDDATA12 190h

TMR2 11h ANSEL 91h LCDDATA1 111h LCDDATA13 191h

T2CON 12h PR2 92h LCDDATA2 112h LCDDATA14 192h

SSPBUF 13h SSPADD 93h LCDDATA3 113h LCDDATA15 193h

SSPCON 14h SSPSTAT 94h LCDDATA4 114h LCDDATA16 194h

CCPR1L 15h WPUB 95h LCDDATA5 115h LCDDATA17 195h

CCPR1H 16h IOCB 96h LCDDATA6 116h LCDDATA18 196h

CCP1CON 17h CMCON1 97h LCDDATA7 117h LCDDATA19 197h

RCSTA 18h TXSTA 98h LCDDATA8 118h LCDDATA20 198h TXREG 19h SPBRG 99h LCDDATA9 119h LCDDATA21 199h

RCREG 1Ah

CCPR2L 1Bh

CCPR2H 1Ch CMCON0 9Ch LCDSE0 11Ch LCDSE3 19Ch

CCP2CON 1Dh VRCON 9Dh LCDSE1 11Dh LCDSE4 19Dh

ADRESH 1Eh ADRESL 9Eh LCDSE2 11Eh LCDSE5 19Eh ADCON0 1Fh ADCON1 9Fh

通用寄存器

00h

20h

间接地址

通用寄存器

80 字节

(1)

80h

9Ah LCDDATA10 11Ah LCDDATA22 19Ah 9Bh LCDDATA11 11Bh LCDDATA23 19Bh

A0h

间接地址

通用寄存器

80 字节

(1)

100h

11F h 19Fh 120h

间接地址

EECON2

通用寄存器

80 字节

(1)

180h

18Dh 18Eh 18Fh

1A0h

96 字节

EFh 16Fh 1EFh

快速操作存储区

7Fh FFh 17Fh 1FFh

Bank 0 Bank 1 Bank 2 Bank 3

未使用的数据存储单元，读为 0。

注 1：这不是物理寄存器。

DS41265A_CN 第 12 页初稿  2006 Microchip Technology Inc.

70h-7Fh

F0h

快速操作存储区

70h-7Fh

170h

快速操作存储区

70h-7Fh

1F0h

PIC16F946

表 2-1： PIC16F946 特殊功能寄存器汇总， BANK 0

地址名称

Bank 0

00h INDF

01h TMR0

02h PCL

03h STATUS IRP RP1 RP0 TO

04h FSR 05h PORTA RA7 RA6 RA5 RA4 RA3 RA2 RA1 RA0 xxxx xxxx uuuu uuuu 06h PORTB RB7 RB6 RB5 RB4 RB3 RB2 RB1 RB0 xxxx xxxx uuuu uuuu 07h PORTC RC7 RC6 RC5 RC4 RC3 RC2 RC1 RC0 xxxx xxxx uuuu uuuu 08h PORTD RD7 RD6 RD5 RD4 RD3 RD2 RD1 RD0 xxxx xxxx uuuu uuuu 09h PORTE RE7 RE6 RE5 RE4 RE3 RE2 RE1 RE0 xxxx xxxx uuuu uuuu

0Ah PCLATH 0Bh INTCON GIE PEIE T0IE INTE RBIE T0IF INTF RBIF 0000 000x 0000 000x

0Ch PIR1

0Dh PIR2

0Eh TMR1L

0Fh TMR1H

10h T1CON T1GINV T1GE T1CKPS1 T1CKPS0 T1OSCEN T1SYNC

11h T MR 2

12h T2CON

13h SSPBUF 14h SSPCON WCOL SSPOV SSPEN CKP SSPM3 SSPM2 SSPM1 SSPM0 0000 0000 0000 0000

15h CCPR1L

16h CCPR1H

17h CCP1CON 18h RCSTA SPEN RX9 SREN CREN ADDEN FERR OERR RX9D 0000 000x 0000 000x

19h TXREG

1Ah RCREG

(2)

1Bh

CCPR2L

(2)

CCPR2H

1Ch

(2)

CCP2CON

1Dh

1Eh ADRESH

1Fh ADCON0 ADFM VCFG1 VCFG0 CHS2 CHS1 CHS0 GO/DONE

图注： - = 未用单元（读为 0）， u = 不变， x = 未知， q = 取值视条件而定，阴影单元 = 未用注 1：其他（非上电）复位包括正常工作时的 MCLR

Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0

使用 FSR 的内容对数据存储器进行寻址来寻址此单元（不是物理寄存器）

Timer0 模块寄存器

程序计数器（Program Counter， PC）的低字节

PD ZDCC0001 1xxx 000q quuu

间接数据存储器地址指针

－－－程序计数器高 5 位的写缓冲器

EEIF ADIF RCIF TXIF SSPIF CCP1IF TMR2IF TMR1IF 0000 0000 0000 0000

OSFIF C2IF C1IF LCDIF

16 位 TMR1 低字节的保持寄存器

16 位 TMR1 高字节的保持寄存器

Timer2 模块寄存器

TOUTPS3 TOUTPS2 TOUTPS1 TOUTPS0 TMR2ON T2CKPS1 T2CKPS0 -000 0000 -000 0000

－

同步串行端口接收缓冲器 / 发送寄存器

捕捉 / 比较 /PWM 寄存器 1 （LSB）

捕捉 / 比较 /PWM 寄存器 1 （MSB）

－－

USART 发送数据寄存器

USART 接收数据寄存器

捕捉 / 比较 /PWM 寄存器 2 （LSB）

捕捉 / 比较 /PWM 寄存器 2 （MSB）

－－

A/D 结果寄存器的高字节

CCP1X CCP1Y CCP1M3 CCP1M2 CCP1M1 CCP1M0 --00 0000 --00 0000

CCP2X CCP2Y CCP2M3 CCP2M2 CCP2M1 CCP2M0 --00 0000 --00 0000

复位和看门狗定时器复位。

－

LVD IF

CCP2IF 0000 -0-0 0000 -0-0

－

TMR1CS TMR1ON 0000 0000 uuuu uuuu

ADON 0000 0000 0000 0000

POR 和 BOR

时的值

xxxx xxxx xxxx xxxx xxxx xxxx uuuu uuuu 0000 0000 0000 0000

xxxx xxxx uuuu uuuu

---0 0000 ---0 0000

xxxx xxxx uuuu uuuu xxxx xxxx uuuu uuuu

0000 0000 0000 0000

xxxx xxxx uuuu uuuu

xxxx xxxx uuuu uuuu xxxx xxxx uuuu uuuu

0000 0000 0000 0000 0000 0000 0000 0000

xxxx xxxx uuuu uuuu xxxx xxxx uuuu uuuu

xxxx xxxx uuuu uuuu

所有其他复位时的值

(1)

 2006 Microchip Technology Inc. 初稿 DS41265A_CN 第 13 页

PIC16F946

表 2-2： PIC16F946 特殊功能寄存器汇总， BANK 1

地址名称

Bank 1

80h INDF

81h OPTION_REG RBPU

82h PCL

83h STATUS IRP RP1 RP0 TO

84h FSR 85h TRISA TRISA7 TRISA6 TRISA5 TRISA4 TRISA3 TRISA2 TRISA1 TRISA0 1111 1111 1111 1111 86h TRISB TRISB7 TRISB6 TRISB5 TRISB4 TRISB3 TRISB2 TRISB1 TRISB0 1111 1111 1111 1111 87h TRISC TRISC7 TRISC6 TRISC5 TRISC4 TRISC3 TRISC2 TRISC1 TRISC0 1111 1111 1111 1111 88h TRISD TRISD7 TRISD6 TRISD5 TRISD4 TRISD3 TRISD2 TRISD1 TRISD0 1111 1111 1111 1111

89h TRISE TRISE7 TRISE6 TRISE5 TRISE4 TRISE3

8Ah PCLATH 8Bh INTCON GIE PEIE T0IE INTE RBIE T0IF INTF RBIF 0000 000x 0000 000x 8Ch PIE1 EEIE ADIE RCIE TXIE SSPIE CCP1IE TMR2IE TMR1IE 0000 0000 0000 0000

8Dh PIE2 OSFIE C2IE C1IE LCDIE

8Eh PCON

8Fh OSCCON

90h OSCTUNE 91h ANSEL ANS7 ANS6 ANS5 ANS4 ANS3 ANS2 ANS1 ANS0 1111 1111 1111 1111

92h PR2

93h SSPADD

94h SSPSTAT SMP CKE D/A 95h WPUB WPUB7 WPUB6 WPUB5 WPUB4 WPUB3 WPUB2 WPUB1 WPUB0 1111 1111 1111 1111

96h IOCB IOCB7 IOCB6 IOCB5 IOCB4

97h CMCON1

98h TXSTA CSRC TX9 TXEN SYNC 99h SPBRG SPBRG7 SPBRG6 SPBRG5 SPBRG4 SPBRG3 SPBRG2 SPBRG1 SPBRG0 0000 0000 0000 0000

9Ah

9Bh 9Ch CMCON0 C2OUT C1OUT C2INV C1INV CIS CM2 CM1 CM0 0000 0000 0000 0000

9Dh VRCON VREN

9Eh ADRESL

9Fh ADCON1

图注： - = 未用单元（读为 0）， u = 不变， x = 未知， q = 取值视条件而定，阴影单元 = 未用注 1：其他（非上电）复位包括正常工作时的 MCLR

－未用－－

2： OSTS 位的值取决于器件配置字寄存器（CONFIG）的值。请参见第 4.0 节 “时钟源”。 3：只读位； TRISE 始终为 1。

Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0

使用 FSR 的内容对数据存储器进行寻址来寻址此单元（不是物理寄存器）

INTEDG T0CS T0SE PSA PS2 PS1 PS0 1111 1111 1111 1111

程序计数器（PC）的低字节

PD ZDCC0001 1xxx 000q quuu

间接数据存储器地址指针

(3)

TRISE2 TRISE1 TRISE0 1111 1111 1111 1111

－

－－－

－

－－－

Timer2 周期寄存器

同步串行端口（I

－－－－－－

A/D 结果寄存器的低字节

－

－－程序计数器高 5 位的写缓冲器

－

SBOREN

IRCF2 IRCF1 IRCF0 OSTS

TUN4 TUN3 TUN2 TUN1 TUN0 ---0 0000 ---u uuuu

C模式）地址寄存器

PSR/WUA BF 0000 0000 0000 0000

－

ADCS2 ADCS1 ADCS0

VRR

－

复位和看门狗定时器复位。

－－

(2)

－－－－

－

VR3 VR2 VR1 VR0 0-0- 0000 0-0- 0000

－－－－

LVD IE

HTS LTS SCS -110 q000 -110 x000

BRGH TRMT TX9D 0000 -010 0000 -010

－

POR

T1GSS C2SYNC ---- --10 ---- --10

CCP2IE 0000 -0-0 0000 -0-0

POR 和 BOR

时的值

xxxx xxxx xxxx xxxx

0000 0000 0000 0000

xxxx xxxx uuuu uuuu

---0 0000 ---0 0000

BOR ---1 --qq ---u --uu

1111 1111 1111 1111 0000 0000 0000 0000

0000 ---- 0000 ----

xxxx xxxx uuuu uuuu

-000 ---- -000 ---

所有其他复位

时的值

(1)

DS41265A_CN 第 14 页初稿  2006 Microchip Technology Inc.

PIC16F946

表 2-3： PIC16F946 特殊功能寄存器汇总， BANK 2

地址名称

Bank 2

100h INDF

101h TMR0

102h PCL

103h STATUS IRP RP1 RP0 TO

104h FSR

105h WDTCON 106h PORTB RB7 RB6 RB5 RB4 RB3 RB2 RB1 RB0 xxxx xxxx uuuu uuuu 107h LCDCON LCDEN SLPEN WERR VLCDEN CS1 CS0 LMUX1 LMUX0 0001 0011 0001 0011 108h LCDPS WFT BIASMD LCDA WA LP3 LP2 LP1 LP0 0000 0000 0000 0000

109h LVDCON

10Ah PCLATH 10Bh INTCON GIE PEIE T0IE INTE RBIE T0IF INTF RBIF 0000 000x 0000 000x

10Ch EEDATL EEDATL7 EEDATL6 EEDATL5 EEDATL4 EEDATL3 EEDATL2 EEDATL1 EEDATL00000 0000 0000 0000

Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0

使用 FSR 的内容对数据存储器进行寻址来寻址此单元（不是物理寄存器）

Timer0 模块寄存器

程序计数器（PC）的低字节

PD ZDCC0001 1xxx 000q quuu

间接数据存储器地址指针

－－－

－－

－－－程序计数器高 5 位的写缓冲器

IRVST LVDEN

WDTPS3 WDTPS2 WDTPS1 WDTPS0 SWDTEN ---0 1000 ---0 1000

－

LVD L2 LV DL1 LVD L0 --00 -100 --00 -100

POR 和BOR

时的值

xxxx xxxx xxxx xxxx xxxx xxxx uuuu uuuu 0000 0000 0000 0000

xxxx xxxx uuuu uuuu

---0 0000 ---0 0000

所有其他复位时的值

(1)

10Dh EEADRL EEADRL7 EEADRL6 EEADRL5 EEADRL4 EEADRL3 EEADRL2 EEADRL1 EEADRL

10Eh EEDATH

10Fh EEADRH

110h LCDDATA0 SEG7

111h LC DD ATA1 SE G15

112h LCDDATA2 SEG23

113h LCDDATA3 SEG7

114h LCDDATA4 SEG15

115h LCDDATA5 SEG23

116h LCDDATA6 SEG7

117h LCDDATA7 SEG15

118h LCDDATA8 SEG23

119h LCDDATA9 SEG7

11Ah LCDDATA10 SEG15

11B h LC DD ATA11 SE G2 3

11Ch LCDSE0

11Dh LCDSE1

11E h LC DS E2

11F h

图注： - = 未用单元（读为 0）， u = 不变， x = 未知， q = 取值视条件而定，阴影单元 = 未用注 1：其他（非上电）复位包括正常工作时的 MCLR

(2)

－未用－－

2：此寄存器只能通过上电复位或欠压复位初始化，发生其他复位时不变。

－－

－－－

COM0

COM1

COM2

COM3

SE7 SE6 SE5 SE4 SE3 SE2 SE1 SE0 0000 0000 uuuu uuuu SE15 SE14 SE13 SE12 SE11 SE10 SE9 SE8 0000 0000 uuuu uuuu SE23 SE22 SE21 SE20 SE19 SE18 SE17 SE16 0000 0000 uuuu uuuu

SEG6

COM0

SEG14 COM0

SEG22 COM0

SEG6

COM1

SEG14 COM1

SEG22 COM1

SEG6

COM2

SEG14

COM2

SEG22

COM2

SEG6

COM3

SEG14

COM3

SEG22

COM3

EEDATH5 EEDATH4 EEDATH3 EEDATH2 EEDATH1 EEDATH0--00 0000 --00 0000

EEADRH4 EEADRH3 EEADRH2 EEADRH1 EEADRH0---0 0000 ---0 0000

SEG5 COM0

SEG13

COM0

SEG21

COM0

SEG5 COM1

SEG13

COM1

SEG21

COM1

SEG5 COM2

SEG13

COM2

SEG21

COM2

SEG5 COM3

SEG13

COM3

SEG21

COM3

SEG4

COM0

SEG12

COM0

SEG20

COM0

SEG4

COM1

SEG12

COM1

SEG20

COM1

SEG4

COM2

SEG12

COM2

SEG20

COM2

SEG4

COM3

SEG12

COM3

SEG20

COM3

复位和看门狗定时器复位。

SEG3 COM0

SEG11

COM0

SEG19

COM0

SEG3 COM1

SEG11

COM1

SEG19

COM1

SEG3 COM2

SEG11

COM2

SEG19

COM2

SEG3 COM3

SEG11

COM3

SEG19

COM3

SEG2

COM0

SEG10

COM0

SEG18

COM0

SEG2

COM1

SEG10

COM1

SEG18

COM1

SEG2

COM2

SEG10

COM2

SEG18

COM2

SEG2

COM3

SEG10

COM3

SEG18

COM3

SEG1

COM0

SEG9

COM0

SEG17 COM0

SEG1

COM1

SEG9

COM1

SEG17 COM1

SEG1

COM2

SEG9

COM2

SEG17 COM2

SEG1

COM3

SEG9

COM3

SEG17 COM3

SEG0 COM0

SEG8 COM0

SEG16

COM0

SEG0

COM1

SEG8

COM1

SEG16

COM1

SEG0

COM2

SEG8

COM2

SEG16

COM2

SEG0

COM3

SEG8

COM3

SEG16

COM3

0000 0000 0000 0000

xxxx xxxx uuuu uuuu

 2006 Microchip Technology Inc. 初稿 DS41265A_CN 第 15 页

PIC16F946

表 2-4： PIC16F946 特殊功能寄存器汇总， BANK 3

地址名称

Bank 3

180h INDF

181h OPTION_REG RBPU

182h PCL

183h STATUS IRP RP1 RP0 TO

184h FSR 185h TRISF TRISF7 TRISF6 TRISF5 TRISF4 TRISF3 TRISF2 TRISF1 TRISF0 1111 1111 1111 1111 186h TRISB TRISB7 TRISB6 TRISB5 TRISB4 TRISB3 TRISB2 TRISB1 TRISB0 1111 1111 1111 1111

187h TRISG 188h PORTF RF7 RF6 RF5 RF4 RF3 RF2 RF1 RF0 xxxx xxxx uuuu uuuu

189h PORTG

18Ah PCLATH 18Bh INTCON GIE PEIE T0IE INTE RBIE T0IF INTF RBIF 0000 000x 0000 000x

18Ch EECON1 EEPGD

18Dh EECON2

190h LCDDATA12 SEG31

191h LCDDATA13 SEG39

192h LCDDATA14

193h LCDDATA15 SEG31

194h LCDDATA16 SEG39

195h LCDDATA17

196h LCDDATA18 SEG31

197h LCDDATA19 SEG39

198h LCDDATA20

199h LCDDATA21 SEG31

19Ah LCDDATA22 SEG39

19Bh LCDDATA23

19Ch LCDSE3

19Dh LCDSE4

19Eh LCDSE5

19Fh

图注： - = 未用单元（读为 0）， u = 不变， x = 未知， q = 取值视条件而定，阴影单元 = 未用注 1：其他（非上电）复位包括正常工作时的 MCLR

2：此寄存器只能通过上电复位或欠压复位初始化，发生其他复位时不变。

(2)

－未用－－

Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0

使用 FSR 的内容对数据存储器进行寻址来寻址此单元（不是物理寄存器）

INTEDG T0CS T0SE PSA PS2 PS1 PS0 1111 1111 1111 1111

程序计数器（PC）的低字节

PD ZDCC0001 1xxx 000q quuu

间接数据存储器地址指针

－－

－－－程序计数器高 5 位的写缓冲器

EEPROM 控制寄存器 2 （不是物理寄存器）

COM0

COM1

COM2

COM3

SE31 SE30 SE29 SE28 SE27 SE26 SE25 SE24 0000 0000 uuuu uuuu SE39 SE38 SE37 SE36 SE35 SE34 SE33 SE32 0000 0000 uuuu uuuu

SEG30 COM0

SEG38 COM0

－－－－－－

SEG30 COM1

SEG38 COM1

－－－－－－

SEG30 COM2

SEG38 COM2

－－－－－－

SEG30 COM3

SEG38 COM3

－－－－－－

TRISG5 TRISG4 TRISG3 TRISG2 TRISG1 TRISG0 --11 1111 --11 1111

RG5 RG4 RG3 RG2 RG1 RG0 --xx xxxx --uu uuuu

－－－

SEG29

COM0

SEG37

COM0

SEG29

COM1

SEG37

COM1

SEG29

COM2

SEG37

COM2

SEG29

COM3

SEG37

COM3

SEG28

COM0

SEG36

COM0

SEG28

COM1

SEG36

COM1

SEG28

COM2

SEG36

COM2

SEG28

COM3

SEG36

COM3

复位和看门狗定时器复位。

WRERR WREN WR RD 0--- x000 0--- q000

SEG27

COM0

SEG35

COM0

SEG27

COM1

SEG35

COM1

SEG27

COM2

SEG35

COM2

SEG27

COM3

SEG35

COM3

SEG26

COM0

SEG34

COM0

SEG26

COM1

SEG34

COM1

SEG26

COM2

SEG34

COM2

SEG26

COM3

SEG34

COM3

SEG25

COM0

SE33

COM0

SEG41

COM0

SEG25

COM1

SEG33

COM1

SEG41

COM1

SEG25

COM2

SEG33

COM2

SEG41

COM2

SEG25

COM3

SEG33

COM3

SEG41

COM3

SE41 SE40 ---- --00 ---- --uu

SEG24

COM0

SEG32

COM0

SEG40

COM0

SEG24

COM1

SEG32

COM1

SEG40

COM1

SEG24

COM2

SEG32

COM2

SEG40

COM2

SEG24

COM3

SEG32

COM3

SEG40

COM3

POR 和 BOR

时的值

xxxx xxxx xxxx xxxx

0000 0000 0000 0000

xxxx xxxx uuuu uuuu

---0 0000 ---0 0000

---- ---- ---- ---xxxx xxxx uuuu uuuu

xxxx xxxx uuuu uuuu

---- --xx ---- --uu

xxxx xxxx uuuu uuuu

---- --xx ---- --uu

xxxx xxxx uuuu uuuu

---- --xx ---- --uu

xxxx xxxx uuuu uuuu

---- --xx ---- --uu

所有其他复

位时的值

(1)

DS41265A_CN 第 16 页初稿  2006 Microchip Technology Inc.

PIC16F946

2.2.2.1 状态寄存器

如寄存器 2-1 所示，状态（Status）寄存器包含：

• ALU 的算术运算状态

• 复位状态

• 数据存储器（SRAM）的存储区选择位

和任何其他寄存器一样，状态寄存器也可以作为任何指令的目标寄存器。如果一条影响 Z、 DC 或 C 位的指令以状态寄存器作为目标寄存器，将禁止写这三位。根据器件逻辑，这些位会被置 1 或清零。此外，也不能写 TO 和 PD 位。因此，当执行一条把状态寄存器作为目标寄存器的指令后，状态寄存器的结果可能和预想的不同。

例如，执行 CLRF STATUS 会清零该寄存器的高三位并将 Z 位置 1。从而使状态寄存器的值为 000u u1uu（其中 u 表示不变）。

因此，建议仅使用 BCF、 BSF、 SWAPF 和 MOVWF 指令来改变状态寄存器，因为这些指令不影响任何状态位。欲知其他不会影响状态位的指令，请参见第 17.0 节“ 指令集综述”）。

注 1：在减法运算中， C 和 DC 位分别作为借位

和半借位标志位。具体示例参见 SUBLW 和 SUBWF 指令。

寄存器 2-1： STATUS——状态寄存器（地址：03h、 83h、 103h 或 183h）

R/W-0 R/W-0 R/W-0 R-1 R-1 R/W-x R/W-x R/W-x

PD ZDCC

(1)

bit 7

bit 6-5

bit 4

bit 3

bit 2

bit 1

bit 0

IRP RP1 RP0 TO

bit 7 bit 0

IRP：寄存器存储区选择位（用于间接寻址）

1 = Bank 2 或 3 （100h-1FFh） 0 = Bank 0 或 1 （00h-FFh）

RP<1:0>：寄存器存储区选择位（用于直接寻址）

00 = Bank 0 （00h-7Fh） 01 = Bank 1 （80h-FFh） 10 = Bank 2 （100h-17Fh） 11 = Bank 3 （180h-1FFh）

：超时状态位

1 = 在上电后，执行了 CLRWDT 指令或 SLEEP 指令 0 = 发生了 WDT 超时

：掉电标志位

1 = 上电复位后或执行了 CLRWDT 指令 0 = 执行了 SLEEP 指令

Z：零标志位

1 = 算术运算或逻辑运算的结果为零 0 = 算术运算或逻辑运算的结果不为零

DC：半进位 / 借位标志位（ADDWF、 ADDLW、 SUBLW 和 SUBWF 指令） 1 = 结果的第 4 个低位向高位发生了进位

0 = 结果的第 4 个低位未向高位发生进位 C：进位 / 借位标志位（ADDWF、 ADDLW、 SUBLW 和 SUBWF 指令）

1 = 结果的最高位发生了进位 0 = 结果的最高位未发生进位

注 1：对于借位

Complement）来实现的。对于移位指令（RRF 和 RLF），此位的值来自源寄存器的最高位或最低位。

，极性是相反的。减法是通过加上第二个操作数的二的补码（Two's

图注：

R = 可读位 W = 可写位 U = 未用位，读为 0

-n = 上电复位时的值 1 = 置 10 = 清零 x = 未知

 2006 Microchip Technology Inc. 初稿 DS41265A_CN 第 17 页

PIC16F946

2.2.2.2 选项寄存器选项（Option）

以下各项进行配置的各种配置位：

• TMR0/WDT 预分频器

• 外部 RB0/INT 中断

• TMR0

• PORTB 上弱上拉

寄存器是可读写的寄存器，包含可对

寄存器 2-2： OPTION_REG —— 选项寄存器（地址： 81h 或 181h）

R/W-1 R/W-1 R/W-1 R/W-1 R/W-1 R/W-1 R/W-1 R/W-1

RBPU

bit 7 bit 0

INTEDG T0CS T0SE PSA PS2 PS1 PS0

注：要为 TMR0 寄存器指定 1:1 的预分频比，

应将 PSA 位（OPTION_REG<3>）置 1，以将预分频器分配给 WDT。请参见第 5.4 节 “预分频器”。

bit 7 RBPU

bit 6 INTEDG：中断边沿选择位

bit 5 T0CS：TMR0 时钟源选择位

bit 4 T0SE：TMR0 时钟源边沿选择位

bit 3 PSA：预分频器分配位

bit 2-0 PS<2:0>：预分频器分频比选择位

：PORTB 上拉使能位

1 = 禁止 PORTB 上拉 0 = 由各个端口锁存值使能 PORTB 上拉

1 = 在 RB0/INT/SEG0 引脚的上升沿触发中断 0 = 在 RB0/INT/SEG0 引脚的下降沿触发中断

1 = RA4/C1OUT/T0CKI/SEG4 引脚上信号的跳变 0 = 内部指令周期时钟（CLKO）

1 = 在 RA4/C1OUT/T0CKI/SEG4 引脚电平发生由高到低的跳变时递增 0 = 在 RA4/C1OUT/T0CKI/SEG4 引脚电平发生由低到高的跳变时递增

1 = 将预分频器分配给 WDT 0 = 将预分频器分配给 Timer0 模块

位值 TMR0 分频比 WDT 分频比

000 001 010 011 100 101 110 111

1 : 2 1 : 4 1 : 8 1 : 16 1 : 32 1 : 64 1 : 128 1 : 256

1 : 1 1 : 2 1 : 4 1 : 8 1 : 16 1 : 32 1 : 64 1 : 128

图注：

R = 可读位 W = 可写位 U = 未用位，读为 0

-n = 上电复位的值 1 = 置 10 = 清零 x = 未知

DS41265A_CN 第 18 页初稿  2006 Microchip Technology Inc.

PIC16F946

2.2.2.3 中断控制寄存器

中断控制（INTCON）寄存器是可读写的寄存器，包含

TMR0 寄存器溢出，PORTB 电平变化和外部 RB0/INT/SEG0 引脚中断的各种允许和标志位。

注：当有中断条件产生时，不管相应的中断允

许位或全局允许位 GIE （INTCON<7>）的状态如何，中断标志位都将置 1。用户软件应该在允许中断之前确保将相应的中断标志位清零。

寄存器 2-3： INTCON ——中断控制寄存器（地址： 0Bh、 8Bh、 10Bh 或 18Bh）

R/W-0 R/W-0 R/W-0 R/W-0 R/W-0 R/W-0 R/W-0 R/W-x

GIE PEIE T0IE INTE RBIE T0IF INTF RBIF

bit 7 bit 0

bit 7 GIE：全局中断允许位

1 = 允许所有未屏蔽的中断

0 = 禁止所有中断

bit 6 PEIE：外设中断允许位

1 = 允许所有未屏蔽的外设中断 0 = 禁止所有外设中断

bit 5 T0IE：TMR0 溢出中断允许位

1 = 允许 TMR0 中断 0 = 禁止 TMR0 中断

bit 4 INTE：RB0/INT/SEG0 外部中断允许位

1 = 允许 RB0/INT/SEG0 外部中断 0 = 禁止 RB0/INT/SEF0 外部中断

bit 3 RBIE：PORTB 电平变化中断允许位

1 = 允许 PORTB 电平变化中断 0 = 禁止 PORTB 电平变化中断

bit 2 T0IF：TMR0 溢出中断标志位

1 = TMR0 寄存器已经溢出（必须用软件清零） 0 = TMR0 寄存器没有溢出

bit 1 INTF：RB0/INT/SEG0 外部中断标志位

1 = 发生了 RB0/INT/SEG0 外部中断（必须用软件清零） 0 = 未发生 RB0/INT/SEG0 外部中断

bit 0 RBIF： PORTB 电平变化中断标志位

1 = 至少一个 PORTB <7:4> 引脚的电平状态发生了改变（必须用软件清零） 0 = 没有一个 PORTB <7:4> 引脚的电平状态发生改变

注 1：必须同时使能 IOCB 寄存器。

2：当 Timer0 计满回零时，T0IF 位置 1。复位时 Timer0 的状态不会改变，它应该在清

零 T0IF 位之前被初始化。

(1)

(2)

图注：

R = 可读位 W = 可写位 U = 未用位，读为 0

-n = 上电复位的值 1 = 置 10 = 清零 x = 未知

 2006 Microchip Technology Inc. 初稿 DS41265A_CN 第 19 页

PIC16F946

2.2.2.4 PIE1 寄存器

PIE1 寄存器包含中断允许位，如寄存器 2-1 所示。

寄存器 2-4： PIE1——外设中断允许寄存器 1 （地址： 8Ch）

R/W-0 R/W-0 R/W-0 R/W-0 R/W-0 R/W-0 R/W-0 R/W-0

EEIE ADIE RCIE TXIE SSPIE CCP1IE TMR2IE TMR1IE

bit 7 bit 0

bit 7 EEIE：EE 写完成中断允许位

1 = 允许 0 = 禁止

bit 6 ADIE：A/D 转换器中断允许位

1 = 允许 0 = 禁止

bit 5 RCIE：USART 接收中断允许位

1 = 允许 0 = 禁止

bit 4 TXIE：USART 发送中断允许位

1 = 允许 0 = 禁止

bit 3 SSPIE：同步串行端口（SSP）中断允许位

1 = 允许 0 = 禁止

bit 2 CCP1IE：CCP1 中断允许位

1 = 允许 0 = 禁止

bit 1 TMR2IE：TMR2 与 PR2 匹配中断允许位

1 = 允许 0 = 禁止

bit 0 TMR1IE：TMR1 溢出中断允许位

1 = 允许 0 = 禁止

注：要允许任何一个外设中断，必须将 PEIE

（INTCON<6>）位置 1。

图注：

R = 可读位 W = 可写位 U = 未用位，读为 0

-n = 上电复位的值 1 = 置 10 = 清零 x = 未知

DS41265A_CN 第 20 页初稿  2006 Microchip Technology Inc.

2.2.2.5 PIE2 寄存器

PIE2 寄存器包含中断允许位，如寄存器 2-5 所示。

注：要允许任何一个外设中断，必须将 PEIE

（INTCON<6>）位置 1。

寄存器 2-5： PIE2——外设中断允许寄存器 2 （地址： 8Dh）

R/W-0 R/W-0 R/W-0 R/W-0 U-0 R/W-0 U-0 R/W-0

OSFIE C2IE C1IE LCDIE

bit 7 bit 0

bit 7 OSFIE：振荡器故障中断允许位

1 = 允许 0 = 禁止

bit 6 C2IE：Comparator 2 中断允许位

1 = 允许比较器 2 中断 0 = 禁止比较器 2 中断

bit 5 C1IE：Comparator 1 中断允许位

1 = 允许比较器 1 中断 0 = 禁止比较器 1 中断

bit 4 LCDIE：LCD 模块中断允许位

1 = 允许 LCD 中断 0 = 禁止 LCD 中断

bit 3 未用：读为 0

bit 2 LVDI E：低压检测中断允许位

1 = 允许 LV D 中断 0 = 禁止 LVD 中断

bit 1 未用：读为 0

bit 0 CCP2IE：CCP2 中断允许位（仅 16F914/917 系列器件有该位）

1 = 允许 CCP2 中断 0 = 禁止 CCP2 中断

－

PIC16F946

LVDI E

－

CCP2IE

图注：

R = 可读位 W = 可写位 U = 未用位，读为 0

-n = 上电复位的值 1 = 置 10 = 清零 x = 未知

 2006 Microchip Technology Inc. 初稿 DS41265A_CN 第 21 页

PIC16F946

2.2.2.6 PIR1 寄存器

PIR1 寄存器包含中断标志位，如寄存器 2-6 所示。

寄存器 2-6： PIR1——外设中断请求寄存器 1 （地址： 0Ch）

R/W-0 R/W-0 R-0 R-0 R/W-0 R/W-0 R/W-0 R/W-0

EEIF ADIF RCIF TXIF SSPIF CCP1IF TMR2IF TMR1IF

bit 7 bit 0

bit 7 EEIF：EE 写操作中断标志位

1 = 写操作完成（必须用软件清零） 0 = 写操作尚未完成或尚未启动

bit 6 ADIF：A/D 转换器中断标志位

1 = A/D 转换完成（必须用软件清零） 0 = A/D 转换未完成

bit 5 RCIF：USART 接收中断标志位

1 = USART 接收缓冲器满（可通过读 RCREG 将缓冲器清零） 0 = USART 接收缓冲器不满

bit 4 TXIF：USART 发送中断标志位

1 = USART 发送缓冲器为空（可通过写 TXREG 将缓冲器清零） 0 = USART 发送缓冲器已满

bit 3 SSPIF：同步串行端口（SSP）中断标志位

1 = 发送 / 接收完成（必须用软件清零） 0 = 等待发送 / 接收

bit 2 CCP1IF：CCP1 中断标志位

捕捉模式：

1 = 发生了 TMR1 寄存器捕捉（必须用软件清零）

0 = 未发生 TMR1 寄存器捕捉

比较模式：

1 = 发生了 TMR1 寄存器比较匹配（必须用软件清零） 0 = 未发生 TMR1 寄存器比较匹配

模式：

PWM

在此模式下未使用

bit 1 TMR2IF：TMR2 与 PR2 匹配中断标志位

1 = 发生了 TMR2 与 PR2 的匹配（必须用软件清零） 0 = 未发生 TMR2 与 PR2 的匹配

bit 0 TMR1IF：TMR1 溢出中断标志位

1 = TMR1 寄存器已经溢出（必须用软件清零） 0 = TMR1 寄存器未溢出

注：当有中断条件产生时，不管相应的中断允许

位或全局中断允许位 GIE （INTCON<7>）的状态如何，中断标志位都将置 1。用户软件应该在允许中断之前确保将相应的中断标志位清零。

图注：

R = 可读位 W = 可写位 U = 未用位，读为 0

-n = 上电复位的值 1 = 置 10 = 清零 x = 未知

DS41265A_CN 第 22 页初稿  2006 Microchip Technology Inc.

2.2.2.7 PIR2 寄存器

PIR2 寄存器包含中断标志位，如寄存器 2-7 所示。

注：当有中断条件产生时，不管相应的中断允许

位或全局中断允许位 GIE （INTCON<7>）的状态如何，中断标志位都将置 1。用户软件应该在允许中断之前确保将相应的中断标志位清零。

寄存器 2-7： PIR2——外设中断请求寄存器 2 （地址： 0Dh）

R/W-0 R/W-0 R-0 R-0 U-0 R/W-0 U-0 R/W-0

OSFIF C2IF C1IF LCDIF

bit 7 bit 0

bit 7 OSFIF：振荡器故障中断标志位

1 = 系统振荡器发生故障，时钟输入切换为 INTOSC （必须用软件清零） 0 = 系统时钟正常运行

bit 6 C2IF：比较器 2 中断标志位

1 = 比较器输出（C2OUT 位）发生了改变（必须用软件请零） 0 = 比较器输出（C2OUT 位）未发生改变

bit 5 C1IF：比较器 1 中断标志位

1 = 比较器输出（C1OUT 位）发生了改变（必须用软件请零） 0 = 比较器输出（C1OUT 位）未发生改变

bit 4 LCDIF：LCD 模块中断标志位

1 = 产生了 LCD 中断 0 = 未产生 LCD 中断

bit 3 未用：读为 0

bit 2 LVDI F：低压检测（Low Voltage Detect， LV D）中断标志位

1 = 产生了 LV D 中断 0 = 未产生 LV D 中断

bit 1 未用：读为 0

bit 0 CCP2IF：CCP2 中断标志位（仅 16F914/917 系列器件有该位）

捕捉模式：

1 = 发生了 TMR1 寄存器捕捉（必须用软件清零） 0 = 未发生 TMR1 寄存器捕捉

比较模式：

1 = 发生了 TMR1 寄存器比较匹配（必须用软件清零） 0 = 未发生 TMR1 寄存器比较匹配

模式：

PWM

在此模式下未使用

－

PIC16F946

LVDI F

－

CCP2IF

图注：

R = 可读位 W = 可写位 U = 未用位，读为 0

-n = 上电复位的值 1 = 置 10 = 清零 x = 未知

 2006 Microchip Technology Inc. 初稿 DS41265A_CN 第 23 页

PIC16F946

2.2.2.8 电源控制寄存器

电源控制（PCON）寄存器（见寄存器 2-8）包含区分以下复位的标志位：

• 上电复位（Power-on Reset， POR

• 欠压复位（Brown-out Reset， BOR

• 看门狗定时器复位（WDT）

• 外部 MCLR

PCON 寄存器也用于软件控制 BOR 的使能。

PCON 寄存器中的位如寄存器 2-8 所示。

复位

寄存器 2-8： PCON——电源控制寄存器（地址：8Eh）

U-0 U-0 U-0 R/W-1 U-0 U-0 R/W-0 R/W-x

－－－

bit 7 bit 0

）

SBOREN

－－

POR

BOR

bit 7-5

bit 4

bit 3-2

bit 1

bit 0

未用：读为 0 SBOREN：软件欠压复位使能位

1 = 使能欠压复位 0 = 禁止欠压复位

未用：读为 0

POR

：上电复位状态位

1 = 未发生上电复位 0 = 发生了上电复位（必须在上电复位发生后用软件置 1）

：欠压复位状态位

BOR

1 = 未发生欠压复位 0 = 发生了欠压复位（必须在欠压复位发生后用软件置 1）

注 1：当配置字寄存器中的 BOREN<1:0> = 01 时允许使用该位对欠压复位进行控制。

图注：

R = 可读位 W = 可写位 U = 未用位，读为 0

-n = 上电复位的值 1 = 置 10 = 清零 x = 未知

（1）

DS41265A_CN 第 24 页初稿  2006 Microchip Technology Inc.

2.3 PCL 和 PCLATH

程序计数器（Program Counter， PC）为 13 位宽。它的低字节来自可读写的 PCL 寄存器。高字节（PC<12:8>）来自 PCLATH，不可直接读写。任何复位都将清零 PC。图 2-3 给出的是装载 PC 的两种情况。图 2-3 中上面的示例给出了在写 PCL （PCLATH<4:0> → PCH）时，装载 PC 的过程。图 2-3 中下面的示例给出了在执行 CALL或 GOTO指令时（PCLATH<4:3> →PCH）装载 PC 的过程。

PIC16F946

注 1：没有用于表示堆栈上溢或堆栈下溢条件的

状态位。

2：没有称为 PUSH 或POP 的指令或助记符。

这些都是在执行 CALL、 RETURN、 RETLW和 RETFIE 指令或跳转到中断地址向量时发生的操作。

2.4 程序存储器分页

图 2-3：在不同的情况下装载 PC

PCH PCL

12 8 7 0

PCLATH<4:0>

PCLATH

PCH PCL

12 11 10 0

PCLATH<4:3>

PCLATH

将 PCL 作为目标寄存器的指令

操作码 <10:0>

ALU 结果

GOTO，CALL

2.3.1 计算 GOTO

计算 GOTO 是通过向程序计数器加一个偏移量（ADDWF PCL）实现的。当通过使用计算 GOTO 执行表读操作时，必须注意表地址是否超出 PCL 的存储边界（每块 256

“

字节）。请参见应用笔记AN556

Implementing a Table

Read”（DS00556）

2.3.2 堆栈

PIC16F946 器件具有一个 8 级深13 位宽的硬件堆栈（见

图 2-1）。该堆栈既不占用程序存储空间也不占用数据存储空间，并且栈指针不能读写。当执行 CALL 指令或由于中断导致程序跳转时， PC 的值会被压入（Push）堆栈。当执行 RETURN、 RETLW 或 RETFIE 指令时， PC 值从堆栈弹出（Pop）。 PCLATH 的值不受压栈或出栈操作的影响。

此堆栈是作为循环缓冲器使用的。也就是说，压栈 8 次之后，第 9 次压栈时进栈的数据将覆盖第 1 次压栈存储的数据。而第 10 次压栈时进栈的数据将覆盖第 2 次压栈存储的数据，依此类推。

PIC16F946 器件能够寻址一块连续的 8K 字的程序存储区。而 CALL 和 GOTO 指令仅提供 11 位的地址，允许在任一 2K 的程序存储器页内进行跳转。当执行 CALL 或 GOTO指令时，地址的高两位由 PCLATH<4:3> 提供。当执行这两条指令时，用户必须确保已正确设置了页选择位，从而可以对想访问的程序存储器页进行寻址。若执行了一条从 CALL 指令（或中断）返回的指令，将从堆栈弹出整个 13 位 PC。因此，执行 RETURN 指令（该指令会使地址从堆栈弹出）不需要操作 PCLATH<4:3> 位。

注：执行 RETURN 或 RETFIE 指令之后，

PCLATH 寄存器的内容不变。要执行后续的子程序调用或 GOTO 指令，用户必须重写 PCLATH 寄存器。

例 2-1 给出了调用程序存储器第 1 页中子程序的示例。此例假设 PCLATH 寄存器由中断服务程序保存和恢复

（如果使用中断）。

例 2-1：在第0 页中调用第 1 页中的子程序

ORG 0x500 BCF PCLATH,4 BSF PCLATH,3 ;Select page 1

;(800h-FFFh) CALL SUB1_P1 ;Call subroutine in : ;page 1 (800h-FFFh) : ORG 0x900 ;page 1 (800h-FFFh)

SUB1_P1

: ;called subroutine

;page 1 (800h-FFFh) : RETURN ;return to

;Call subroutine

;in page 0

;(000h-7FFh)

 2006 Microchip Technology Inc. 初稿 DS41265A_CN 第 25 页

PIC16F946

2.5 间接寻址、 INDF 和 FSR 寄存器

INDF 寄存器不是物理寄存器。对 INDF 寄存器进行寻址将导致间接寻址。

使用 INDF 寄存器可以实现间接寻址。任何使用 INDF 寄存器的指令实际上访问的是由指针寄存器（FSR）所指向的寄存器。间接读 INDF 本身会返回 00h。而使用间接寻址对 INDF 寄存器进行写操作将导致执行一个空操作（虽然可能会影响状态位）。有效的 9 位地址是通过连接 8 位 FSR 寄存器和 IRP 位（STATUS<7>）获得的，如图 2-4 所示。

例 2-2 给出了使用间接寻址清零 RAM 单元 20h-2Fh 的简单程序。

图 2-4：直接/ 间接寻址

RP1 RP0 6

存储区选择单元选择

来自操作码

00H

PIC16F946

00 01 10 11

例 2-2：间接寻址

MOVLW 0x20 ;initialize pointer MOVWF FSR ;to RAM

NEXTCLRF INDF ;clear INDF register

INCF FSR ;inc pointer BTFSS FSR,4 ;all done? GOTO NEXT ;no clear next

CONTINUE ;yes continue

间接寻址直接寻址

IRP 指针寄存器

存储区选择

单元选择

180H

数据存储器

7FH

BANK 0 BANK 1 BANK 2 BANK 3

注：欲知详细的存储器映射信息，请参见图 2-1。

1FFH

DS41265A_CN 第 26 页初稿  2006 Microchip Technology Inc.

PIC16F946

3.0 I/O 端口

该器件包括 4 个 8 位端口寄存器和与之相关的 TRIS 寄存器以及一个 4 位端口：

• PORTA 和 TRISA

• PORTB 和 TRISB

• PORTC 和 TRISC

• PORTD 和 TRISD

• PORTE 和 TRISE

• PORTF 和 TRISF

• PORTG 和 TRISG

3.1 PORTA 和 TRISA 寄存器

PORTA 是 8 位宽的双向端口。 PORTA 对应的数据方向寄存器是 TRISA （寄存器 3-2）。将 TRISA 置 1 （= 1）可以让相应 PORTA 引脚作为输入引脚（即将相应的输出驱动器置于高阻态）。将 TRISA 位清零（= 0）可以让相应 PORTA 引脚作为输出引脚（即将输出锁存器的内容放入选定的引脚上）。例 3-1 显示初始化 PORTA 的方法。

可以将 PORTA 的五个引脚配置为模拟输入。其中，在器件上电时，RA5 和 RA<3:0> 被配置为模拟输入引脚，用户必须对其进行重新配置才可将其用作普通 I/O 引脚。这可以通过将相应的值写入 CMCON0 和ANSEL 寄存器来完成（见例 3-1）。

读 PORTA 寄存器（寄存器 3-1）读的是引脚的状态而写该寄存器将会写入端口锁存器。所有写操作都是读－修改－写操作。因此，写一个端口就意味着读该端口的引脚电平，修改读到的值，然后再将改好的值写入端口数据锁存器。

即使在 PORTA 引脚用作模拟输入时，TRISA 寄存器仍然控制 PORTA 引脚的方向。当将 PORTA 引脚用作模拟输入时，用户必须确保 TRISA 寄存器中的位保持为置 1 状态。配置为模拟输入的 I/O 引脚总是读为 0。

注 1：必须对 CMCON0 （9Ch）寄存器进行初

始化来将模拟通道配置为数字输入。配置为模拟输入的引脚将读为 0。

2：载有 LCD 信号的模拟线（即， SEGx 和

COMy，其中 x 和 y 分别为段和公共端标

识符）与器件引脚直接相连。这些信号从

LCD 模块输出并且有可能处于三态，这由 LCD 模块的配置决定。

例 3-1：初始化PORTA

BCF STATUS,RP0 ;Bank 0 BCF STATUS,RP1 ; CLRF PORTA ;Init PORTA BSF STATUS,RP0 ;Bank 1 BCF STATUS,RP1 ; MOVLW 07h ;Set RA<2:0> to MOVWF CMCON0 ;digital I/O CLRF ANSEL ;Make all PORTA I/O MOVLW F0h ;Set RA<7:4> as inputs MOVWF TRISA ;and set RA<3:0>

; as outputs BCF STATUS,RP0 ;Bank 0 BCF STATUS,RP1 ;

 2006 Microchip Technology Inc. 初稿 DS41265A_CN 第 27 页

PIC16F946

寄存器 3-1： PORTA——PORTA 寄存器（地址：05h）

R/W-x R/W-x R/W-x R/W-x R/W-x R/W-x R/W-x R/W-x

RA7RA6RA5RA4RA3RA2RA1RA0

bit 7 bit 0

bit 7-0

RA<7:0>：PORTA I/O 引脚位

1 = 端口引脚电平 >V 0 = 端口引脚电平 <VIL

图注：

R = 可读位 W = 可写位 U = 未用位，读为 0

-n = 上电复位的值 1 = 置 10 = 清零 x = 未知

寄存器 3-2： TRISA——PORTA 三态寄存器（地址：85h）

R/W-1 R/W-1 R/W-1 R/W-1 R/W-1 R/W-1 R/W-1 R/W-1

TRISA7 TRISA6 TRISA5 TRISA4 TRISA3 TRISA2 TRISA1 TRISA0

bit 7 bit 0

bit 7-0

TRISA<7:0>：PORTA 三态控制位

1 = PORTA 引脚被配置为输入（三态） 0 = PORTA 引脚被配置为输出

注： TRISA<7:6> 在 XT、 HS 和 LP 振荡模式下始终读为 1。

图注：

R = 可读位 W = 可写位 U = 未用位，读为 0

-n = 上电复位的值 1 = 置 10 = 清零 x = 未知

DS41265A_CN 第 28 页初稿  2006 Microchip Technology Inc.

3.1.1 引脚说明和框图

每个 PORTA 引脚都与其他功能复用。这里将简要介绍这些引脚及其复用功能。欲知有关各个功能的具体信息，请参见此数据手册中的相应章节。

3.1.1.1 RA0/AN0/C1-/SEG12

图 3-1 是该引脚的框图。 RA0/AN0/C1-/SEG12 引脚可以被配置为以下功能之一：

• 通用 I/O

• A/D 转换器的模拟输入

• 比较器 1 的模拟输入

• LCD 的模拟输出

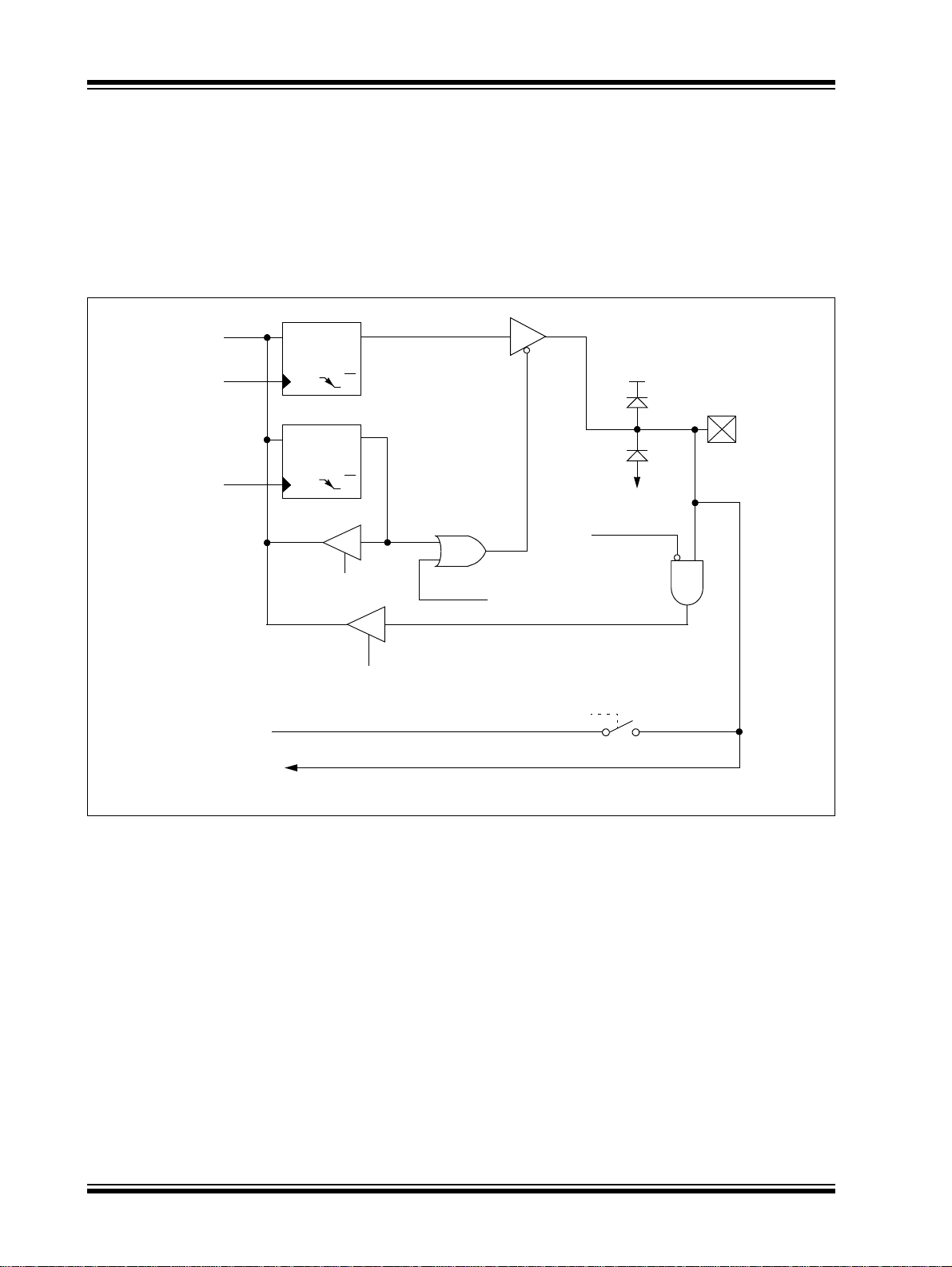

图 3-1： RA0/AN0/C1-/SEG12 框图

PIC16F946

数据总线

写 PORTA

写 TRISA

数据锁存器

TRIS 锁存器

读 TRISA

SEG12

SE12 和 LCDEN

读 PORTA

到 A/D 转换器或比较器

SE12 和 LCDEN

模拟输入或

SE12 和 LCDEN

TTL

输入缓冲器

I/O 引脚

 2006 Microchip Technology Inc. 初稿 DS41265A_CN 第 29 页

PIC16F946

3.1.1.2 RA1/AN1/C2-/SEG7

图 3-2 是该引脚的框图。RA1/AN1/C2-/SEG7 引脚可以被配置为以下功能之一：

• 通用 I/O

• A/D 转换器的模拟输入

• 比较器 2 的模拟输入

• LCD 的模拟输出

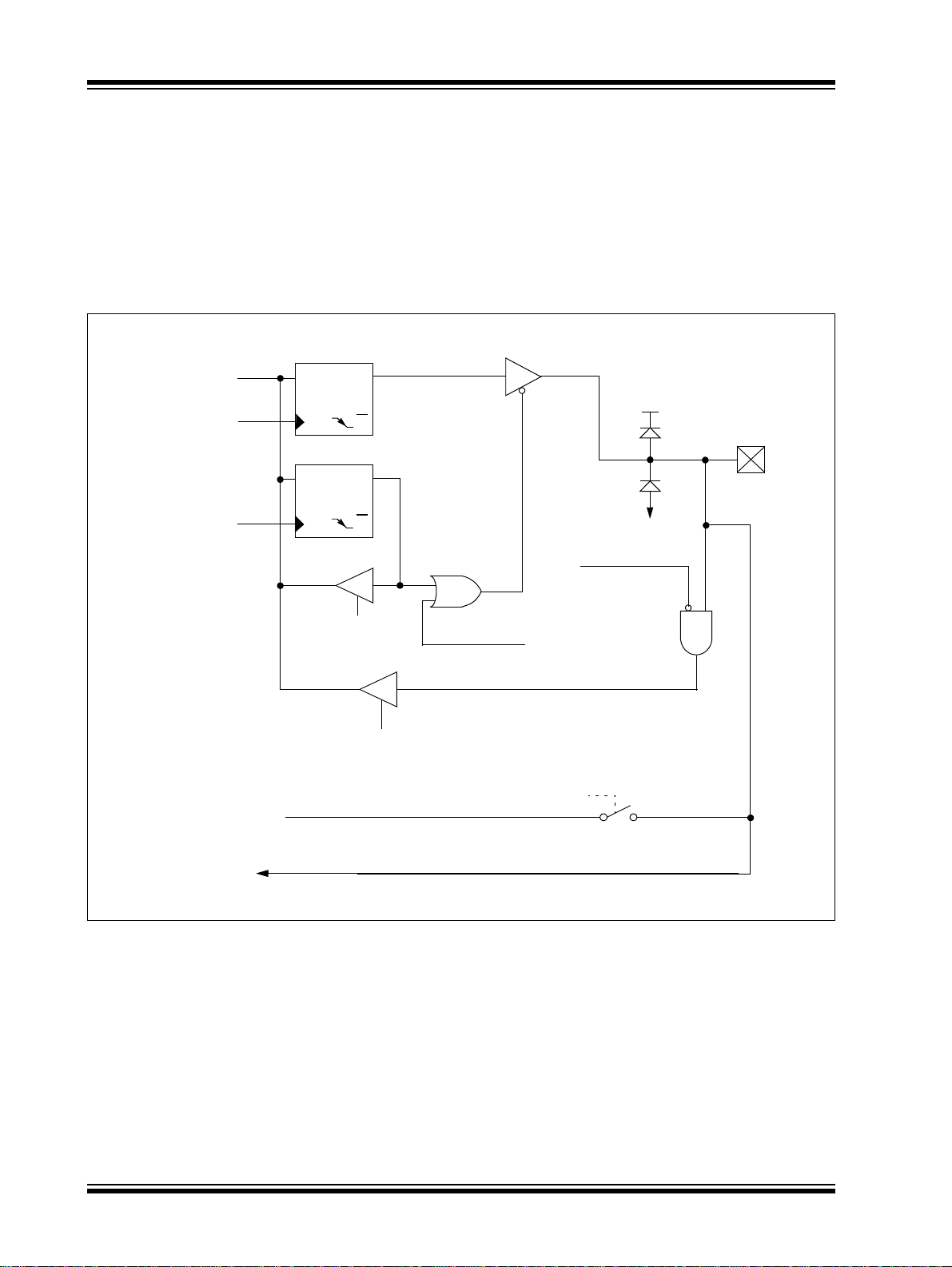

图 3-2： RA1/AN1/C2-/SEG7 框图

数据总线

写 PORTA

写 TRISA

数据锁存器

TRIS 锁存器

读 TRISA

SEG7

读 PORTA

SE7 和 LCDEN

到 A/D 转换器或比较器

模拟输入或

SE7 和 LCDEN

TTL

输入缓冲器

I/O 引脚

DS41265A_CN 第 30 页初稿  2006 Microchip Technology Inc.

3.1.1.3 RA2/AN2/C2+/VREF-/COM2

图 3-3 是该引脚的框图。 RA2/AN2/C2+/VREF-/COM2 引脚可以被配置为以下功能之一：

• 通用 I/O

• A/D 转换器的模拟输入

• 比较器 2 的模拟输入

• A/D 转换器的参考电压输入

• LCD 的模拟输出

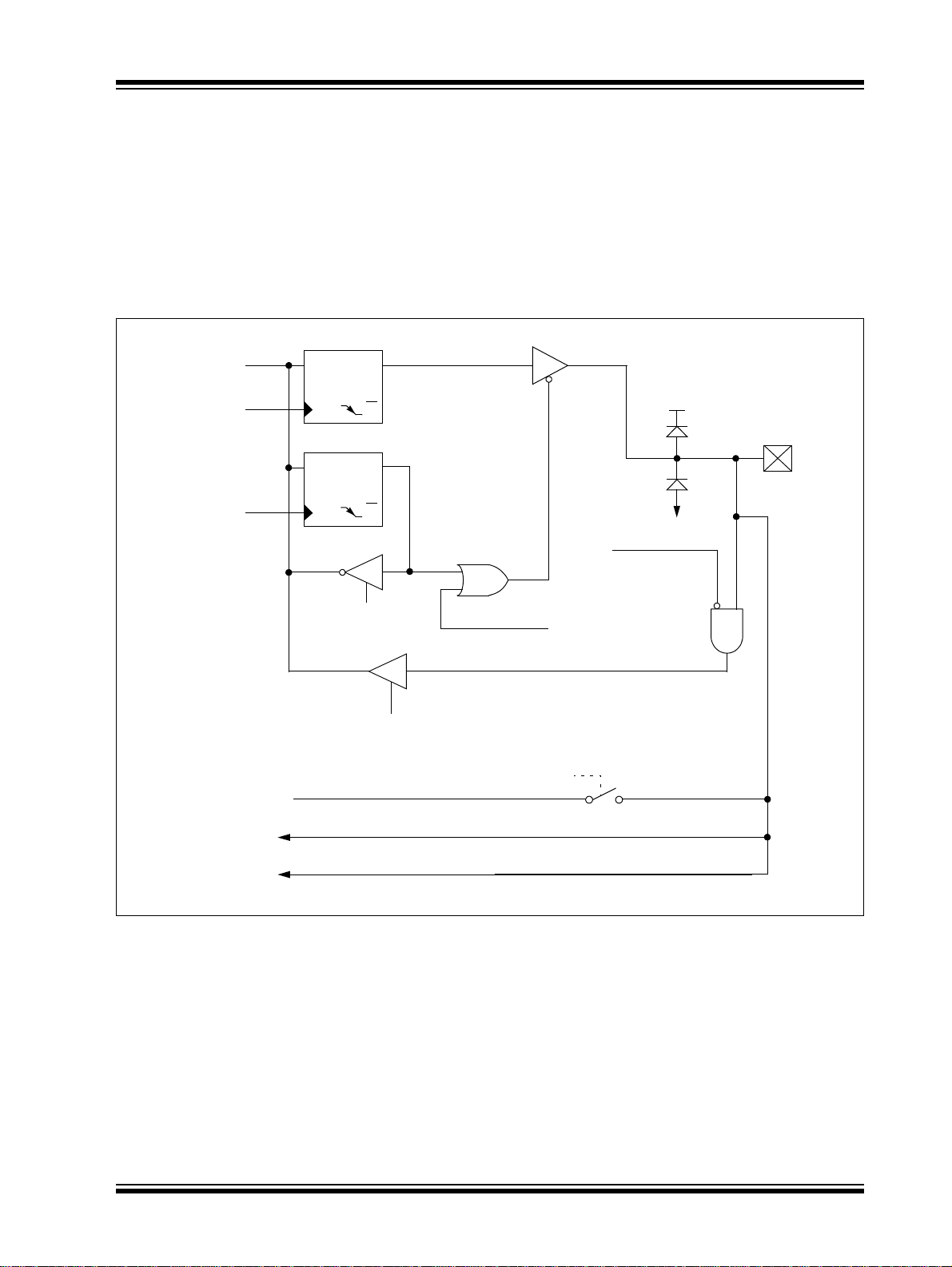

图 3-3： RA2/AN2/C2+/VREF-/COM2 框图

PIC16F946

数据总线

写 PORTA

写 TRISA

数据锁存器

TRIS 锁存器

COM2

读 TRISA

读 PORTA

LCDEN 和 LMUX<1:0> = 1X

LCDEN 和

LMUX<1:0> = 1X

模拟输入或

LCDEN 和

LMUX<1:0> = 1X

TTL

输入缓冲器

I/O 引脚

到 A/D 转换器或比较器

到 A/D 模块 VREF- 输入

 2006 Microchip Technology Inc. 初稿 DS41265A_CN 第 31 页

PIC16F946

3.1.1.4 RA3/AN3/C1+/VREF+/SEG15

图 3-4 是该引脚的框图。 RA3/AN3/C1+/VREF+/COM3/SEG15 引脚可以被配置为以下功能之一：

• 通用输入

• A/D 转换器的模拟输入

• A/D 转换器的参考电压输入

• LCD 的模拟输出

图 3-4： RA3/AN3/C1+/VREF+/SEG15 框图

数据总线

写 PORTA

写 TRISA

数据锁存器

TRIS 锁存器

读 TRISA

SEG15

读 PORTA

SE15 和 LCDEN

VDD

I/O 引脚

VSS

模拟输入或

SE15 和 LCDEN

TTL

输入缓冲器

到 A/D 模块 VREF+ 输入

DS41265A_CN 第 32 页初稿  2006 Microchip Technology Inc.

3.1.1.5 RA4/C1OUT/T0CKI/SEG4

图 3-5 是该引脚的框图。 RA4/C1OUT/T0CKI/SEG4 引脚可以被配置为以下功能之一：

• 通用 I/O

• 比较器 1 的数字输出

• TMR0 的时钟输入

• LCD 的模拟输出

图 3-5： RA4/C1OUT/T0CKI/SEG4 框图

CM<2:0> = 110 或 101

PIC16F946

数据总线

写 PORTA

写 TRISA

数据锁存器

TRIS 锁存器

读 TRISA

读 PORTA

T0CKI

C1OUT

1 0

SE4 和 LCDEN

施密特触发器

VDD

模拟输入或

TTL

输入缓冲器

SE4 和 LCDEN

I/O 引脚

SEG4

 2006 Microchip Technology Inc. 初稿 DS41265A_CN 第 33 页

SE4 和 LCDEN

PIC16F946

3.1.1.6 RA5/AN4/C2OUT/SS/SEG5

图 3-6 是该引脚的框图。 RA5/AN4/C2OUT/SS/SEG5 引脚可以被配置为以下功能之一：

• 通用 I/O

• 比较器 2 的数字输出

• 从器件选择输入

• LCD 的模拟输出

• A/D 转换器的模拟输入

图 3-6： RA5/AN4/C2OUT/SS/SEG5 框图

CM<2:0> = 110 或 101

数据总线

写 PORTA

写 TRISA

数据锁存器

TRIS 锁存器

读 TRISA

读 PORTA

到 SS 输入

SEG5

C2OUT

SE5 和 LCDEN

1 0

VDD

I/O 引脚

VSS

模拟输入或

SE5 和 LCDEN

TTL

AN4

DS41265A_CN 第 34 页初稿  2006 Microchip Technology Inc.

3.1.1.7 RA6/OSC2/CLKO/T1OSO

图 3-7 是该引脚的框图。 RA6/OSC2/CLKO/T1OSO 引脚可以被配置为以下功能之一：

• 通用 I/O

• 连接晶振 / 谐振器

• 时钟输出

• 连接 TMR1 振荡器

图 3-7： RA6/OSC2/CLKO/T1OSO 框图

PIC16F946

数据总线

写 PORTA

写 TRISA

FOSC = 00x，010

或 T1OSCEN

CLKO（FOSC/4）

数据锁存器

TRIS 锁存器

读 TRISA

读 PORTA

OSC = 1x1

来自 OSC1

1 0

OSC = 00x，010

或 T1OSCEN

TTL

输入缓冲器

振荡电路

VDD

RA6/OSC2/ CLKO/T1OSO

引脚

 2006 Microchip Technology Inc. 初稿 DS41265A_CN 第 35 页

PIC16F946

3.1.1.8 RA7/OSC1/CLKI/T1OSI

图 3-8 是该引脚的框图。 RA7/OSC1/CLKI/T1OSI 引脚可以被配置为以下功能之一：

• 通用 I/O

• 连接晶振 / 谐振器

• 时钟输入

• 连接 TMR1 振荡器

图 3-8： RA7/OSC1/CLKI/T1OSI 框图

数据总线

写 PORTA

写 TRISA

FOSC = 10x

数据锁存器

TRIS 锁存器

读 TRISA

来自 OSC1

读 PORTA

振荡电路

FOSC = 011

FOSC = 10x

TTL

输入缓冲器

RA7/OSC1/ CLKI/T1OSI

引脚

表 3-1：与PORTA 相关的寄存器汇总

地址名称

05h PORTA RA7 RA6 RA5 RA4 RA3 RA2 RA1 RA0 xxxx xxxx uuuu uuuu

10h T1CON

14h SSPCON

1Fh ADCON0

81h/181h OPTION_REG 85h TRISA TRISA7 TRISA6 TRISA5 TRISA4 TRISA3 TRISA2 TRISA1 TRISA0 1111 1111 1111 1111

91h ANSEL

9Ch CMCON0

107h LCDCON LCDEN

11Ch LCDSE0

11Dh LCDSE1

图注： x = 未知， u = 不变， - = 未用单元（读为 0）。 PORTA 模块不使用阴影单元。注 1：此寄存器只能通过上电复位或欠压复位初始化，发生其他复位时均不变。

DS41265A_CN 第 36 页初稿  2006 Microchip Technology Inc.

(1)

Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0

T1GINV T1GE T1CKPS1 T1CKPS0 T1OSCEN T1SYNC TMR1CS TMR1ON 0000 0000 uuuu uuuu

WCOL SSPOV SSPEN CKP SSPM3 SSPM2 SSPM1 SSPM0 0000 0000 0000 0000 ADFM VCFG1 VCFG0 CHS2 CHS1 CHS0 GO/DONE ADON 0000 0000 0000 0000

RBPU INTEDG T0CS T0SE PSA PS2 PS1 PS0 1111 1111 1111 1111

ANS7 ANS6 ANS5 ANS4 ANS3 ANS2 ANS1 ANS0 1111 1111 1111 1111

C2OUT C1OUT C2INV C1INV CIS CM2 CM1 CM0 0000 0000 0000 0000

SLPEN WERR VLCDEN CS1 CS0 LMUX1 LMUX0 0001 0011 0001 0011

SE7 SE6 SE5 SE4 SE3 SE2 SE1 SE0 0000 0000 uuuu uuuu

SE15 SE14 SE13 SE12 SE11 SE10 SE9 SE8 0000 0000 uuuu uuuu

POR 和 BOR

时的值

所有其他复

位时的值

PIC16F946

3.2 PORTB 和 TRISB 寄存器

PORTB 是通用 I/O 端口，其功能与 PIC16F914 的类似。所有 PORTB 引脚都具有弱上拉功能，其中 PORTB<7:4> 还具有在输入电平发生改变时产生中断的功能。

PORTB 也用作串行闪存编程接口。

注：载有 LCD 信号的模拟线（即， SEGx 和

COMy，其中 x 和 y 分别为段和公共端标识符）直接与器件引脚相连。这些信号从 LCD 模块输出并且有可能处于三态，这由 LCD 模块的配置决定。

例 3-2：初始化PORTB

BCF STATUS,RP0 ;Bank 0 BCF STATUS,RP1 ; CLRF PORTB ;Init PORTB BSF STATUS,RP0 ;Bank 1 BCF STATUS,RP1 ; MOVLW FFh ;Set RB<7:0> as inputs MOVWF TRISB ; BCF STATUS,RP0 ;Bank 0 BCF STATUS,RP1 ;

3.3 其他 PORTB 引脚功能

RB<7:6> 可分别用作器件进行串行编程和在线调试时的数据和时钟信号。还可将 RB0 配置为外部中断输入。

3.3.1 弱上拉

每个 PORTB 引脚都有单独可配置的内部弱上拉。控制位WPUB<7:0> 使能或禁止每个弱上拉。参见寄存器 3-6。当将端口引脚配置为输出时，其弱上拉会自动切断。在上电复位时，弱上拉由 RBPU

3.3.2 电平变化中断

四个 PORTB 引脚可以被单独配置为电平变化中断引脚。控制位 IOCB<7:4> 为每个引脚允许或禁止该中断功能。参见寄存器 3-5。上电复位时引脚上的电平变化中断功能被禁止。

对于已允许电平变化中断的引脚，则将该引脚上的值与上次读 PORTB 时锁存的旧值进行比较。将与上次读操作 “不匹配”的输出一起进行逻辑或运算，运算结果将 INTCON 寄存器中的 PORTB 电平变化中断标志位

（RBIF）置 1 （寄存器 2-3）。

该中断可将器件从休眠中唤醒。用户可在中断服务程序中通过以下方式清除中断：

a) 对 PORTB 进行读 / 写操作。这将结束引脚电平

不匹配条件。

b) 将标志位 RBIF 清零。

电平不匹配条件会继续将 RBIF 标志位置 1。读或写 PORTB 将结束这种不匹配条件并将标志位 RBIF 清零。保持最后一次读取值的锁存器不受MCLR 影响。在这些复位之后，如果出现电平不匹配，RBIF 标志位将继续被置 1。

注：如果在执行读取操作时（Q2 周期的开始）

I/O 引脚的电平发生变化，则 RBIF 中断标志位可能不会被置 1。此外，由于对端口的读或写影响到该端口的所有位，所以在电平变化中断模式下使用多个引脚的时候必须特别小心。在处理一个引脚电平变化的时候可能不会注意到另一个引脚上的电平变化。

位（ OPTION_REG<7>）禁止。

和欠压复位的

 2006 Microchip Technology Inc. 初稿 DS41265A_CN 第 37 页

PIC16F946

寄存器 3-3： PORTB——PORTB 寄存器（地址：06h 或 106h）

R/W-x R/W-x R/W-x R/W-x R/W-x R/W-x R/W-x R/W-x

RB7RB6RB5RB4RB3RB2RB1RB0

bit 7 bit 0

bit 7-0

RB<7:0>：PORTB I/O 引脚位

1 = 端口引脚电平 >V 0 = 端口引脚电平 <VIL

图注：

R = 可读位 W = 可写位 U = 未用位，读为 0

-n = 上电复位时的值 1 = 置 10 = 清零 x = 未知

寄存器 3-4： TRISB——PORTB 三态寄存器（地址：86h 或 186h）

R/W-1 R/W-1 R/W-1 R/W-1 R/W-1 R/W-1 R/W-1 R/W-1

TRISB7 TRISB6 TRISB5 TRISB4 TRISB3 TRISB2 TRISB1 TRISB0

bit 7 bit 0

bit 7-0

TRISB<7:0>：PORTB 三态控制位

1 = PORTB 引脚被配置为输入（三态） 0 = PORTB 引脚被配置为输出

注： TRISB<7:6> 在 XT、 HS 和 LP 振荡模式下始终读为 1。

图注：

R = 可读位 W = 可写位 U = 未用位，读为 0

-n = 上电复位时的值 1 = 置 10 = 清零 x = 未知

寄存器 3-5： IOCB——PORTB 电平变化中断寄存器（地址：96h）

R/W-0 R/W-0 R/W-0 R/W-0 U-0 U-0 U-0 U-0

bit 7-4

bit 3-0

IOCB7 IOCB6 IOCB5 IOCB4

bit 7 bit 0

IOCB<7:4>：电平变化中断位

1 = 允许电平变化中断 0 = 禁止电平变化中断

未用：读为 0

图注：

R = 可读位 W = 可写位 U = 未用位，读为 0

-n = 上电复位时的值 1 = 置 10 = 清零 x = 未知

－－－－

DS41265A_CN 第 38 页初稿  2006 Microchip Technology Inc.

寄存器 3-6： WPUB——弱上拉寄存器（地址：95h）

R/W-1 R/W-1 R/W-1 R/W-1 R/W-1 R/W-1 R/W-1 R/W-1

WPUB7 WPUB6 WPUB5 WPUB4 WPUB3 WPUB2 WPUB1 WPUB0

bit 7 bit 0

PIC16F946

bit 7-0

WPUB<7:0>：弱上拉寄存器位

1 = 使能上拉 0 = 禁止上拉

注 1：为了使能各个上拉必须使能全局 RBPU

2：如果引脚处于输出模式，将自动禁止弱上拉。（TRISB<7:0> = 0）。

图注：

R = 可读位 W = 可写位 U = 未用位，读为 0

-n = 上电复位时的值 1 = 置 10 = 清零 x = 未知

。

 2006 Microchip Technology Inc. 初稿 DS41265A_CN 第 39 页

PIC16F946

3.3.3 引脚说明和框图

每个 PORTB 引脚都与其他功能复用。这里将简要介绍这些引脚及其复用功能。欲知有关各个功能的具体信息，如 LCD 或中断，请参见此数据手册中的相应章节。

3.3.3.1 RB0/INT/SEG0

图 3-9 是该引脚的框图。RB0/INT/SEG0 引脚可以被配置为以下功能之一：

• 通用 I/O

• 外部边沿触发中断

• LCD 的模拟输出

3.3.3.2 RB1/SEG1

图 3-9 是该引脚的框图。RB1/SEG1 引脚可以被配置为以下功能之一：

• 通用 I/O

• LCD 的模拟输出

3.3.3.3 RB2/SEG2

图 3-9 是该引脚的框图。RB2/SEG2 引脚可以被配置为以下功能之一：

• 通用 I/O

• LCD 的模拟输出

3.3.3.4 RB3/SEG3

图 3-9 是该引脚的框图。RB3/SEG3 引脚可以被配置为以下功能之一：

• 通用 I/O

• LCD 的模拟输出

DS41265A_CN 第 40 页初稿  2006 Microchip Technology Inc.

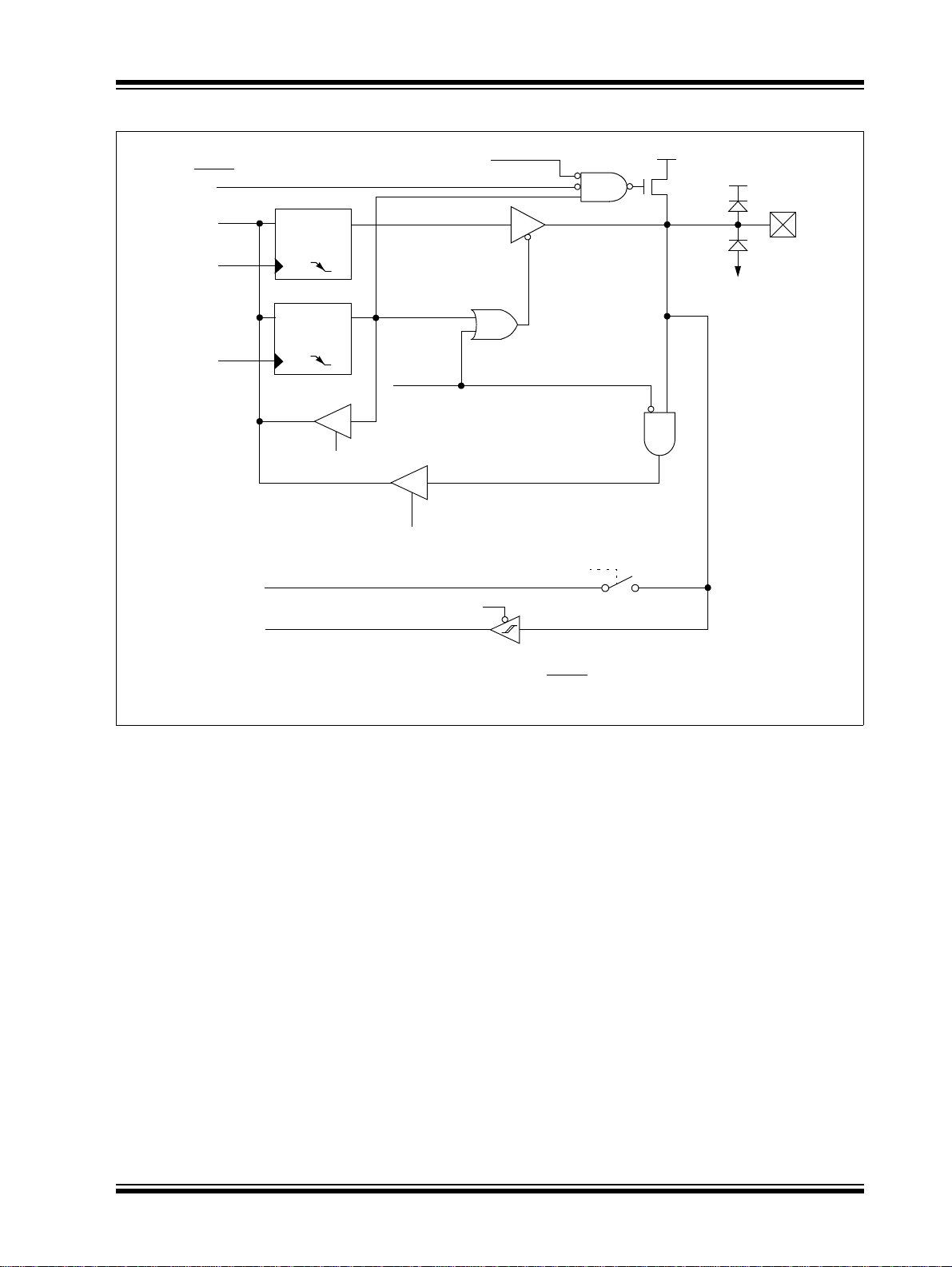

图 3-9： RB<3:0> 框图

PIC16F946

(1)

RBPU

数据总线

写 PORTB

写 TRISB

数据锁存器

TRIS 锁存器

读 TRISB

SEG<3:0>

(2)

INT

读 PORTB

SE0 和 LCDEN

SE<3:0>

SE<3:0> 和 LCDEN

输入缓冲器

施密特触发器

TTL

VDD

弱

上拉

I/O 引脚

注 1：若要使能弱上拉，需将相应的 TRIS 位置 1，并将 RBPU 位清零。

2：仅适用于 RB0。

 2006 Microchip Technology Inc. 初稿 DS41265A_CN 第 41 页

PIC16F946

3.3.3.5 RB4/COM0

图 3-10 是该引脚的框图。 RB4/COM0 引脚可以被配置为以下功能之一：

• 通用 I/O

• LCD 的模拟输出

图 3-10： RB4/COM0 框图

(1)

RBPU

数据总线

写 PORTB

写 TRISB

将 RBIF 置 1

数据锁存器

TRIS 锁存器

读 TRISB

读 PORTB

LCDEN

TTL

输入缓冲器

VDD

弱

上拉

VDD

I/O 引脚

读 PORTB

FOSC/4

来自其他

RB<7:4> 引脚

COM0

注 1：若要使能弱上拉功能，需将相应的 TRIS 位置 1，并将 RBPU 位清零。

DS41265A_CN 第 42 页初稿  2006 Microchip Technology Inc.

LCDEN

3.3.3.6 RB5/COM1

图 3-11 是该引脚的框图。 RB5/COM1 引脚可以被配置为以下功能之一：

• 通用 I/O

• LCD 的模拟输出

图 3-11： RB5/COM1 框图

PIC16F946

(1)

RBPU

数据总线

写 PORTB

写 TRISB

将 RBIF 置 1

数据锁存器

TRIS 锁存器

读 TRISB

读 PORTB

LCDEN 和 LMUX<1:0> ≠ 00

TTL

输入缓冲器

VDD

弱

上拉

FOSC/4

I/O 引脚

读 PORTB

来自其他

RB<7:4> 引脚

LCDEN 和 LMUX<1:0>

COM1

注 1：若要使能弱上拉功能，需将相应的 TRIS 位置 1，并将 RBPU 位清零。

 2006 Microchip Technology Inc. 初稿 DS41265A_CN 第 43 页

LCDEN 和

LMUX<1:0>≠ 00

≠ 00

PIC16F946

3.3.3.7 RB6/ICSPCLK/ICDCK/SEG14

图 3-12 是该引脚的框图。 RB6/ICSPCLK/ICDCK/SEG14 引脚可以被配置为以下功能之一：

• 通用 I/O

• 在线串行编程时钟

• ICD 时钟 I/O

• LCD 的模拟输出

图 3-12： RB6/ICSPCLK/ICDCK/SEG14 框图

编程模式 /ICD

RBPU SE14 和 LCDEN

数据总线

写 PORTB

写 TRISB

将 RBIF 置 1

(1)

数据锁存器

TRIS 锁存器

读 TRISB

读 PORTB

VDD

弱

上拉

TTL

输入缓冲器

SE14 和 LCDEN

读 PORTB

I/O 引脚

FOSC/4

来自其他

RB<7:4> 引脚

SE14 和 LCDEN

PGC

SEG14

注 1：若要使能弱上拉，需将相应的 TRIS 位置 1，并将 RBPU 位清零。

DS41265A_CN 第 44 页初稿  2006 Microchip Technology Inc.

编程模式 /ICD

施密特触发缓冲器

SE14 和 LCDEN

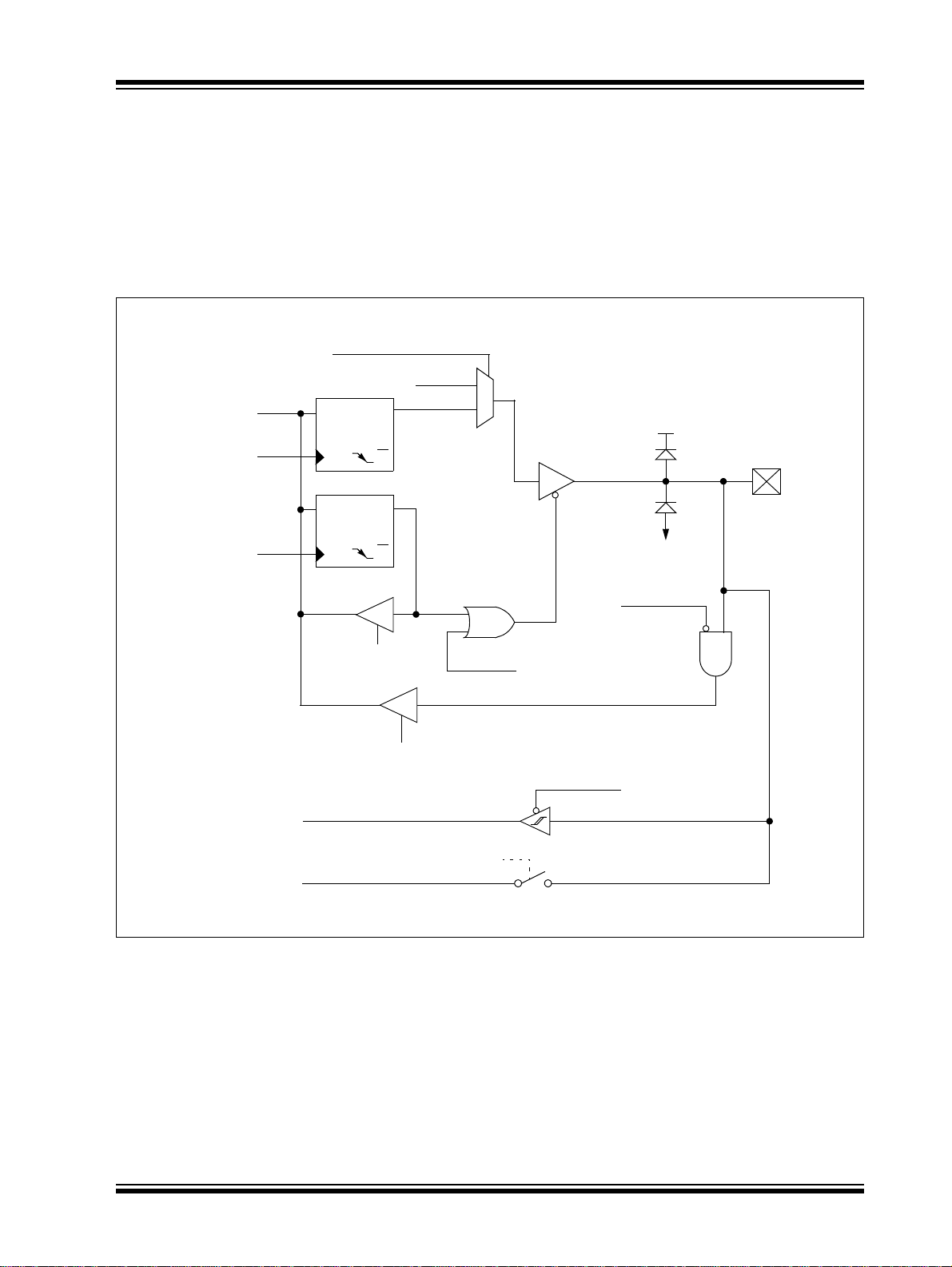

3.3.3.8 RB7/ICSPDAT/ICDDAT/SEG13

脚

图 3-13 是该引脚的框图。 RB7/ICSPDAT/ICDDAT/SEG13 引脚可以被配置为以下功能之一：

• 通用 I/O

• 在线串行编程 I/O

• ICD 数据 I/O

• LCD 的模拟输出

图 3-13： RB7/ICSPDAT/ICDDAT/SEG13 框图

PIC16F946

PORT/ 编程模式 /ICD

PGD

数据总线

写 PORTB

写 TRISB

PGD DRVEN

(1)

RBPU

SE13 和 LCDEN

数据锁存器

TRIS 锁存器

读 TRISB

1 0

0 1

SE13 和 LCDEN

TTL

输入缓冲器

VDD

弱上拉

VDD

I/O 引

读 PORTB

将 RBIF 置 1

来自其他

RB<7:4> 引脚

SE13 和 LCDEN

PGD

SEG13

注 1：若要使能弱上拉，需将相应的 TRIS 位置 1，并将 RBPU 位清零。

 2006 Microchip Technology Inc. 初稿 DS41265A_CN 第 45 页

编程模式 /ICD

施密特触发缓冲器

SE13 和 LCDEN

读 PORTB

FOSC/4

PIC16F946

表 3-2：与PORTB 相关的寄存器汇总

地址名称

06h/106h PORTB RB7 RB6 RB5 RB4 RB3 RB2 RB1 RB0 xxxx xxxx uuuu uuuu 86h/186h TRISB TRISB7 TRISB6 TRISB5 TRISB4 TRISB3 TRISB2 TRISB1 TRISB0 1111 1111 1111 1111

0Bh/8Bh/ 10Bh/18Bh

95h WPUB WPUB7 WPUB6 WPUB5 WPUB4 WPUB3 WPUB2 WPUB1 WPUB0 1111 1111 1111 1111

96h IOCB IOCB7 IOCB6 IOCB5 IOCB4

107h LCDCON LCDEN

11Ch LCDSE0

11Dh LCDSE1

图注： x = 未知， u = 不变， - = 未用单元（读为 0）。 PORTB 不使用阴影单元。注 1：此寄存器只能通过上电复位或欠压复位初始化，发生其他复位时均不变。

INTCON

Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0

GIE PEIE T0IE INTE RBIE T0IF INTF RBIF 0000 000x 0000 000x

－－－－

(1)

SE15 SE14 SE13 SE12 SE11 SE10 SE9 SE8 0000 0000 uuuu uuuu

SLPEN WERR VLCDEN CS1 CS0 LMUX1 LMUX0 0001 0011 0001 0011

SE7 SE6 SE5 SE4 SE3 SE2 SE1 SE0 0000 0000 uuuu uuuu

POR 和 BOR

时的值

0000 ---- 0000 ----

所有其他复

位时的值

DS41265A_CN 第 46 页初稿  2006 Microchip Technology Inc.

PIC16F946

3.4 PORTC 和 TRISC 寄存器

PORTC 是一个 8 位宽的双向端口。PORTC 与几种外设功能复用。 PORTC 引脚都有施密特触发输入缓冲器。

所有 PORTC 引脚都有锁存位（PORTC 寄存器）。它们被写入时会修改 PORTC 锁存器的内容；因此，如果相应的 TRISC 位被配置为输出，将修改在该引脚上驱动输出的值。

注：载有 LCD 信号的模拟信号线（即， SEGx

和 VLCDy，其中 x 和 y 分别为段和 LCD 偏置电压标识符）直接与器件引脚相连。这些信号从 LCD 模块输出并且有可能处于三态，这由 LCD 模块的配置决定。

例 3-3：初始化PORTC

BCF STATUS,RP0 ;Bank 0 BCF STATUS,RP1 ; CLRF PORTC ;Init PORTC BSF STATUS,RP0 ;Bank 1 BCF STATUS,RP1 ; MOVLW FFh ;Set RC<7:0> as inputs MOVWF TRISC ; BCF STATUS,RP0 ;Bank 2 BSF STATUS,RP1 ; CLRF LCDCON ;Disable VLCD<3:1>

BCF STATUS,RP0 ;Bank 0 BCF STATUS,RP1 ;

寄存器 3-7： PORTC——PORTC 寄存器（地址：07h）

R/W-x R/W-x R/W-x R/W-x R/W-x R/W-x R/W-x R/W-x

RC7 RC6 RC5 RC4 RC3 RC2 RC1 RC0

bit 7 bit 0

bit 7-0

RC<7:0>：PORTC I/O 引脚位

1 = 端口引脚电平 >V 0 = 端口引脚电平 <VIL

;inputs on RC<2:0>

图注：

R = 可读位 W = 可写位 U = 未用位，读为 0

-n = 上电复位时的值 1 = 置 10 = 清零 x = 未知

寄存器 3-8： TRISC——PORTC 三态寄存器（地址：87h）

R/W-1 R/W-1 R/W-1 R/W-1 R/W-1 R/W-1 R/W-1 R/W-1

TRISC7 TRISC6 TRISC5 TRISC4 TRISC3 TRISC2 TRISC1 TRISC0

bit 7 bit 0

bit 7-0

TRISC<7:0>：PORTC 三态控制位

1 = PORTC 引脚被配置为输入（三态） 0 = PORTC 引脚被配置为输出

注： TRISC<7:6> 在 XT、 HS 和 LP 振荡模式下始终读为 1。

图注：

R = 可读位 W = 可写位 U = 未用位，读为 0

-n = 上电复位时的值 1 = 置 10 = 清零 x = 未知

 2006 Microchip Technology Inc. 初稿 DS41265A_CN 第 47 页

PIC16F946

3.4.1 引脚说明及框图

每个 PORTC 引脚都与其他功能复用。这里将简要介绍这些引脚及其复用功能。欲知有关各个功能的具体信息，比如 LCD 或 SSP，请参见此数据手册中的相应章节。

3.4.1.1 RC0/VLCD1

图 3-14 是该引脚的框图。RC0/VLCD1 引脚可以被配置为以下功能之一：

• 通用 I/O

• LCD 偏置电压的模拟输入

3.4.1.2 RC1/VLCD2

图 3-15 是该引脚的框图。RC1/VLCD2 引脚可以被配置为以下功能之一：

• 通用 I/O

• LCD 偏置电压的模拟输入

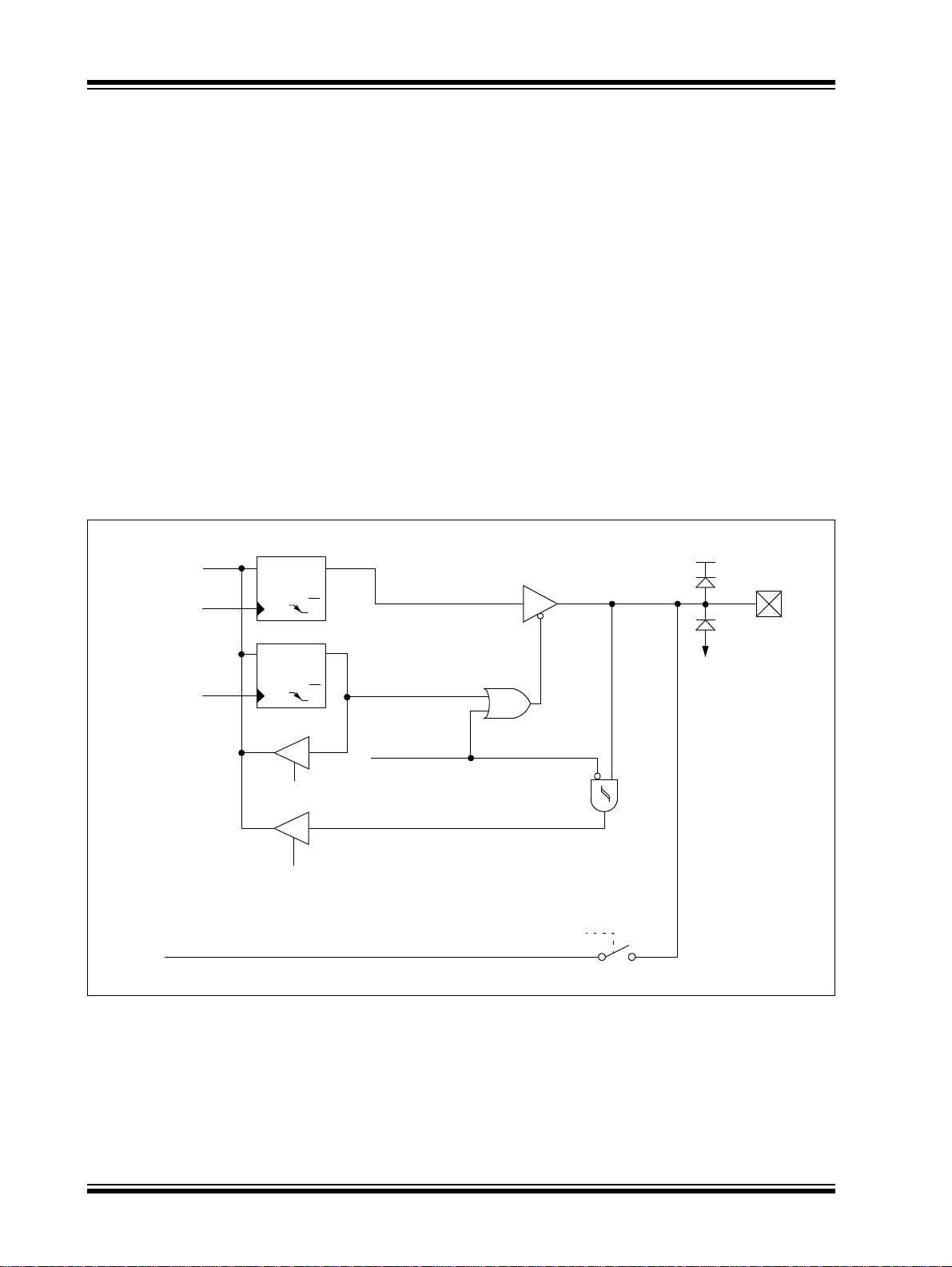

图 3-14： RC0/VLCD1 框图

数据总线

3.4.1.3 RC2/VLCD3

图 3-16 是该引脚的框图。RC2/VLCD3 引脚可以被配置为以下功能之一：

• 通用 I/O

• LCD 偏置电压的模拟输入

VDD

写 PORTC

写 TRISC

VLCD1

数据锁存器

TRIS 锁存器

读 TRISC

读 PORTC

（VLCDEN 和 LMUX<1:0> ≠ 00）

（VLCDEN 和 LMUX<1:0>

≠ 00）

RC0/VLCD1

引脚

施密特触发器

DS41265A_CN 第 48 页初稿  2006 Microchip Technology Inc.

图 3-15： RC1/VLCD2 框图

PIC16F946

数据总线

写 PORTC

数据锁存器

写 TRISC

TRIS 锁存器

读 PORTC

VLCD2

读 TRISC

图 3-16： RC2/VLCD3 框图

（VLCDEN 和 LMUX<1:0>

（VLCDEN 和 LMUX<1:0> ≠ 00）

≠ 00）

VDD

RC1/VLCD2

引脚

施密特触发器

数据总线

写 PORTC

写 TRISC

VLCD3

数据锁存器

TRIS 锁存器

读 TRISC

读 PORTC

VDD

RC2/VLCD3

引脚

VLCDEN

施密特触发器

VLCDEN

 2006 Microchip Technology Inc. 初稿 DS41265A_CN 第 49 页

PIC16F946

3.4.1.4 RC3/SEG6

图 3-17 是该引脚的框图。 RC3/SEG6 引脚可以被配置为以下功能之一：

• 通用 I/O

• LCD 的模拟输出

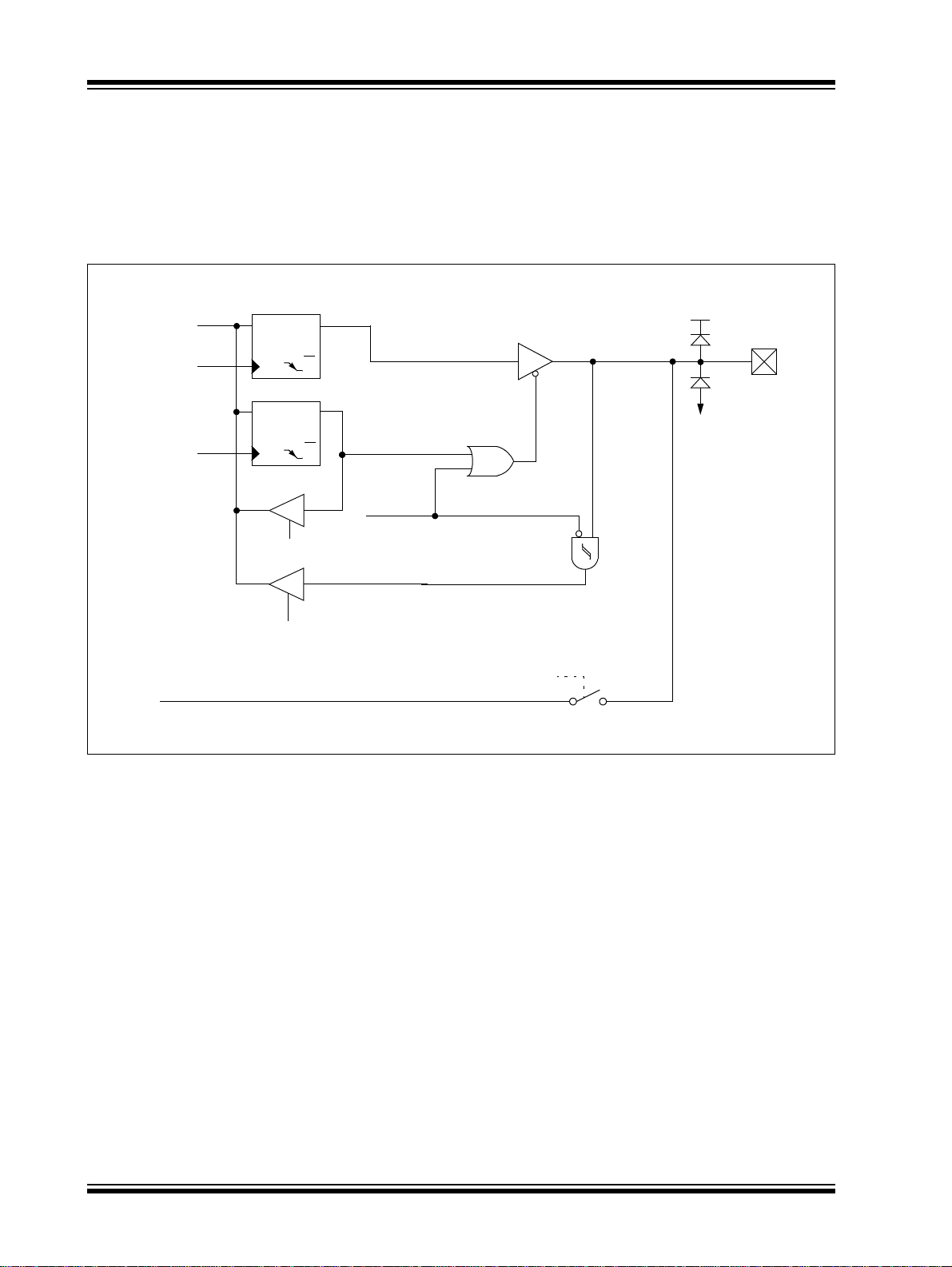

图 3-17： RC3/SEG6 框图

SEG6

数据总线

写 PORTC

写 TRISC

数据锁存器

TRIS 锁存器

读 TRISC

读 PORTC

VDD

RC3/SEG6

引脚

SE6 和 LCDEN

施密特触发器

SE6 和 LCDEN

DS41265A_CN 第 50 页初稿  2006 Microchip Technology Inc.

3.4.1.5 RC4/T1G/SDO/SEG11

图 3-18 是该引脚的框图。RC4//T1G/SDO/SEG11 引脚可以被配置为以下功能之一：

• 通用 I/O

• TMR1 的门控信号输入

• 串行数据输出

• LCD 的模拟输出

图 3-18： RC4/T1G/SDO/SEG11 框图

PORT/SDO 选择

PIC16F946

数据总线

写 PORTC

写 TRISC

数据锁存器

TRIS 锁存器

读 TRISC

读 PORTC

SDO

SE11 和 LCDEN

0 1

VDD

RC4/T1G/ SDO/SEG11

引脚

施密特触发器

Timer1 门控信号

SEG11

 2006 Microchip Technology Inc. 初稿 DS41265A_CN 第 51 页

SE11 和 LCDEN

PIC16F946

3.4.1.6 RC5/T1CKI/CCP1/SEG10

图 3-19 是该引脚的框图。RC5/T1CKI/CCP1/SEG10 引脚可以被配置为以下功能之一：

• 通用 I/O

• TMR1 的时钟输入

• 捕捉输入、比较输出或 PWM 输出

• LCD 的模拟输出

图 3-19： RC5/T1CKI/CCP1/SEG10 框图

（PORT/CCP1 选择）和 CCPMX

数据总线

写 PORTC

写 TRISC

CCP1 数据输出

数据锁存器

TRIS 锁存器

读 TRISC

读 PORTC

0 1

SE10 和 LCDEN

施密特触发器

VDD

RC5/T1CKI/ CCP1/SEG10

引脚

Timer1 门控信号

SEG10

DS41265A_CN 第 52 页初稿  2006 Microchip Technology Inc.

SE10 和 LCDEN

3.4.1.7 RC6/TX/CK/SCK/SCL/SEG9

图 3-20 是该引脚的框图。RC6/TX/CK/SCK/SCL/SEG9 引脚可以被配置为以下功能之一：

• 通用 I/O

• 异步串行输出

• 同步时钟 I/O

• SPI 时钟 I/O

C 数据 I/O

• I

• LCD 模拟输出

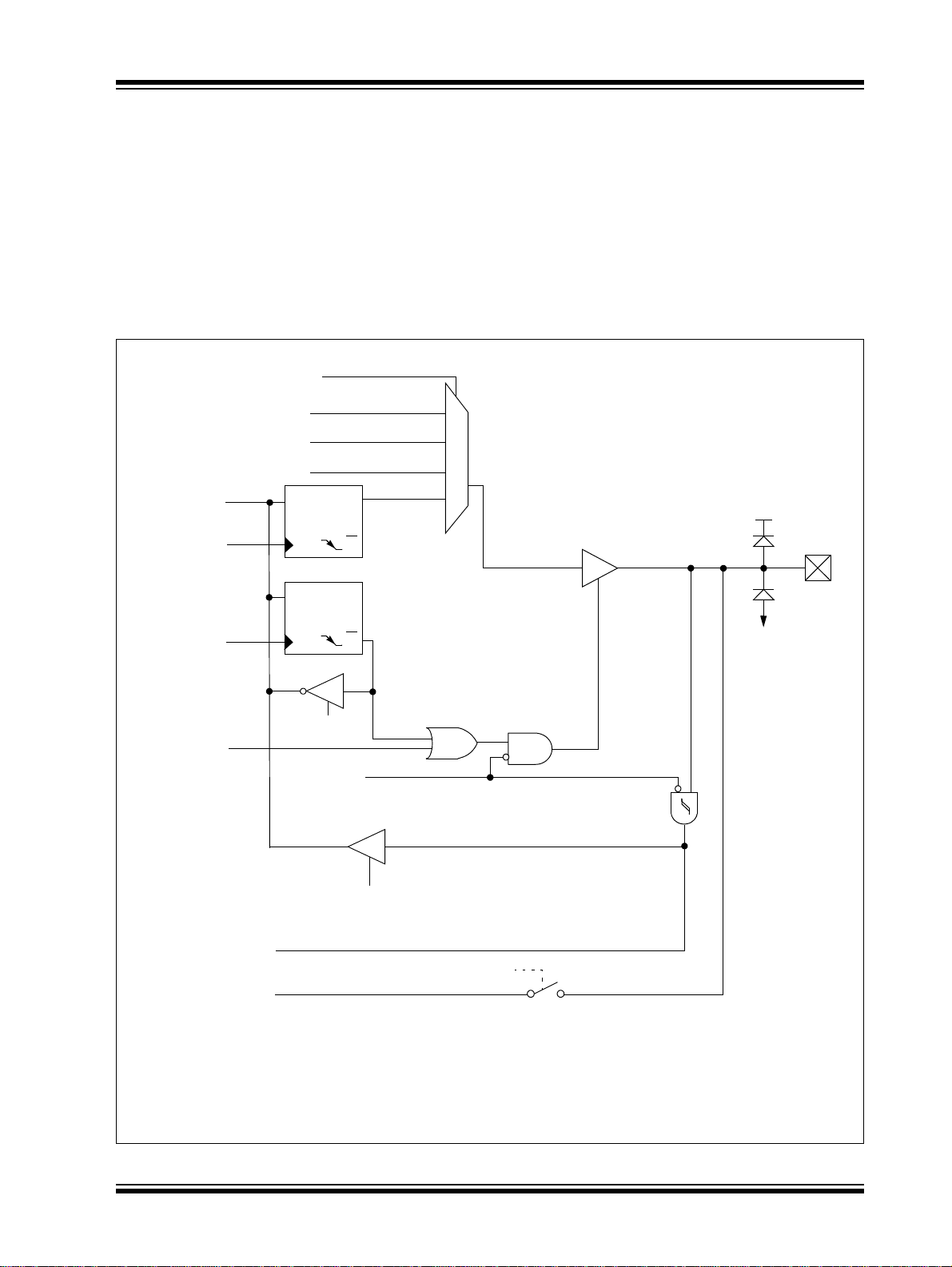

图 3-20： RC6/TX/CK/SCK/SCL/SEG9 框图

PIC16F946

PORT/SCEN/SSP 模式选择

数据总线

写 PORTC

写 TRISC

SCEN 或 I2C™驱动器

2C™

数据输出

TX/CK 数据输出

SCK 数据输出

数据锁存器

TRIS 锁存器

读 TRISC

(1)

1 2 3

SE9 和 LCDEN

施密特触发器

VDD

VSS

RC6/TX/ CK/SCK/ SCL/SEG9

引脚

读 PORTC

CK/SCL/SCK 输入

SEG9

注 1：如果三个数据输出源都被使能，将采用以下优先级顺序：

• USART 数据

• SSP 数据

• 端口数据

 2006 Microchip Technology Inc. 初稿 DS41265A_CN 第 53 页

SE9 和 LCDEN

PIC16F946

3.4.1.8 RC7/RX/DT/SDI/SDA/SEG8

图 3-21 是该引脚的框图。RC7/RX/DT/SDI/SDA/SEG8 引脚可以被配置为以下功能之一：

• 通用 I/O

• 异步串行输入

• 同步串行数据 I/O

• SPI 数据 I/O

C 数据 I/O

• I

• LCD 的模拟输出

图 3-21： RC7/RX/DT/SDI/SDA/SEG8 框图

2C™

SCEN/I

PORT/（SCEN 或 I2C™）选择

模式选择

DT 数据输出

I2C™数据输出

数据总线

写 PORTC

(1)

数据锁存器

写 TRISC

I2C™驱动器

或 SCEN 驱动器

TRIS 锁存器

读 TRISC

SE8 和 LCDEN

VDD

RC7/RX/DT/ SDI/SDA/ SEG8

引脚

施密特触发器

读 PORTC

RX/SDI 输入

SEG8

注 1：如果同时使能了 SSP 和 USART 输出， USART 数据输出的优先级高于 SSP 数据输出。 SSP

和 USART 数据输出的优先级均高于端口数据输出。

DS41265A_CN 第 54 页初稿  2006 Microchip Technology Inc.

SE8 和 LCDEN

PIC16F946

表 3-3：与PORTC 相关的寄存器汇总

地址名称

07h PORTC RC7 RC6 RC5 RC4 RC3 RC2 RC1 RC0 xxxx xxxx uuuu uuuu

10h T1CON

14h SSPCON

17h CCP1CON

18h RCSTA SPEN 87h TRISC TRISC7 TRISC6 TRISC5 TRISC4 TRISC3 TRISC2 TRISC1 TRISC0 1111 1111 1111 1111

107h LCDCON LCDEN

11Ch LCDSE0

11Dh LCDSE1

图注： x = 未知， u = 不变， - = 未用单元（读为 0）。 PORTC 不使用阴影单元。注 1：此寄存器只能通过上电复位或欠压复位初始化，发生其他复位时均不变。

(1)

Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0

T1GINV T1GE T1CKPS1 T1CKPS0 T1OSCEN T1SYNC TMR1CS TMR1ON 0000 0000 uuuu uuuu

WCOL SSPOV SSPEN CKP SSPM3 SSPM2 SSPM1 SSPM0 0000 0000 0000 0000

－－

RX9 SREN CREN ADDEN FERR OERR RX9D 0000 000x 0000 000x

SLPEN WERR VLCDEN CS1 CS0 LMUX1 LMUX0 0001 0011 0001 0011

SE7 SE6 SE5 SE4 SE3 SE2 SE1 SE0 0000 0000 uuuu uuuu

SE15 SE14 SE13 SE12 SE11 SE10 SE9 SE8 0000 0000 uuuu uuuu

CCP1X CCP1Y CCP1M3 CCP1M2 CCP1M1 CCP1M0 --00 0000 --00 0000

POR 和 BOR

时的值

所有其他复

位时的值

 2006 Microchip Technology Inc. 初稿 DS41265A_CN 第 55 页

PIC16F946

3.5 PORTD 和 TRISD 寄存器

PORTD 是一个带有施密特触发输入缓冲器的 8 位端口。各引脚都可以被单独配置为输入或输出。

只有 PIC16F946 器件可以使用 PORTD。

注：载有 LCD 信号的模拟信号线（即， SEGx

和 COMy，其中 x 和 y 分别是段和公共端标识符）直接与器件引脚相连。这些信号从

LCD 模块输出并且有可能处于三态，这由 LCD 模块的配置决定。

例 3-4：初始化PORTD

BCF STATUS,RP0 ;Bank 0 BCF STATUS,RP1 ; CLRF PORTD ;Init PORTD BSF STATUS,RP0 ;Bank 1 BCF STATUS,RP1 ; MOVLW FFh ;Set RD<7:0> as inputs MOVWF TRISD ; BCF STATUS,RP0 ;Bank 0 BCF STATUS,RP1 ;

寄存器 3-9： PORTD——PORTD 寄存器（地址：08h）

R/W-x R/W-x R/W-x R/W-x R/W-x R/W-x R/W-x R/W-x

RD7 RD6 RD5 RD4 RD3 RD2 RD1 RD0

bit 7 bit 0

bit 7-0

RD<7:0>：PORTD I/O 引脚位

1 = 端口引脚电平 >V 0 = 端口引脚电平 <VIL

图注：

R = 可读位 W = 可写位 U = 未用位，读为 0

-n = 上电复位时的值 1 = 置 10 = 清零 x = 未知

寄存器 3-10： TRISD——PORTD 三态寄存器（地址：88h）

R/W-1 R/W-1 R/W-1 R/W-1 R/W-1 R/W-1 R/W-1 R/W-1

TRISD7 TRISD6 TRISD5 TRISD4 TRISD3 TRISD2 TRISD1 TRISD0

bit 7 bit 0

bit 7-0

TRISD<7:0>：PORTD 三态控制位

1 = PORTD 引脚被配置为输入（三态） 0 = PORTD 引脚被配置为输出

注： TRISD<7:6> 在 XT、 HS 和 LP 振荡模式下始终读为 1。

图注：

R = 可读位 W = 可写位 U = 未用位，读为 0

-n = 上电复位时的值 1 = 置 10 = 清零 x = 未知

DS41265A_CN 第 56 页初稿  2006 Microchip Technology Inc.

PIC16F946

3.5.1 引脚说明及框图

每个 PORTD 引脚都与其他功能复用。这里将简要介绍这些引脚及其复用功能。欲知有关各个功能的具体信息，比如比较器或 A/D 转换器，请参见此数据手册中的相应章节。

3.5.1.1 RD0/COM3

图 3-22 是该引脚的框图。RD0/COM3 引脚可以被配置为以下功能：

• 通用 I/O

• 比较器 1 的模拟输入

3.5.1.2 RD1

图 3-23 是该引脚的框图。 RD1 引脚可以被配置为以下功能：

• 通用 I/O

3.5.1.3 RD2/CCP2

图 3-24 是该引脚的框图。 RD2/CCP2 引脚可以被配置为以下功能：

• 通用 I/O

• 捕捉输入、比较输出或 PWM 输出

3.5.1.4 RD3/SEG16

图 3-25 是该引脚的框图。RD3/SEG16 引脚可以被配置为以下功能：

• 通用 I/O

• LCD 的模拟输出

3.5.1.7 RD6/SEG19

图 3-25 是该引脚的框图。RD6/SEG19 引脚可以被配置为以下功能：

• 通用 I/O

• LCD 的模拟输出

3.5.1.8 RD7/SEG20

图 3-25 是该引脚的框图。RD7/SEG20 引脚可以被配置为以下功能：

• 通用 I/O

• LCD 的模拟输出

3.5.1.5 RD4/SEG17

图 3-25 是该引脚的框图。RD4/SEG17 引脚可以被配置为以下功能：

• 通用 I/O

• LCD 的模拟输出

3.5.1.6 RD5/SEG18

图 3-25 是该引脚的框图。RD5/SEG18 引脚可以被配置为以下功能：

• 通用 I/O

• LCD 的模拟输出

 2006 Microchip Technology Inc. 初稿 DS41265A_CN 第 57 页

PIC16F946

图 3-22： RD0/COM3 框图

数据总线

写 PORTD

写 TRISD

COM3

数据锁存器

TRIS 锁存器

读 TRISD

读 PORTD

图 3-23： RD1 框图

RD0/COM3

引脚

施密特触发器

LCDEN 和 LMUX<1:0> = 11

LCDEN 和

LMUX<1:0> = 11

数据总线

写 PORTD

写 TRISD

数据锁存器

TRIS 锁存器

读 TRISD

读 PORTD

施密特触发器

RD1 引脚

DS41265A_CN 第 58 页初稿  2006 Microchip Technology Inc.

图 3-24： RD2/CCP2 框图

（PORT/CCP2 选择）和 CCPMX

CCP2 数据输出

PIC16F946

VDD

数据总线

写 PORTD

写 TRISD

CCP2 输入

数据锁存器

TRIS 锁存器

读 TRISD

读 PORTD

图 3-25： RD<7:3> 框图

数据总线

写 PORTD

数据锁存器

RD2/CCP2

引脚

施密特触发器

RD<7:3> 引脚

写 TRISD

SEG<20:16>

 2006 Microchip Technology Inc. 初稿 DS41265A_CN 第 59 页

TRIS 锁存器

读 TRISD

读 PORTD

SE<20:16> 和 LCDEN

施密特触发器

PIC16F946

表 3-4：与PORTD 相关的寄存器汇总

地址名称

08h PORTD RD7 RD6 RD5 RD4 RD3 RD2 RD1 RD0 xxxx xxxx uuuu uuuu

(2)

1Dh 88h TRISD TRISD7 TRISD6 TRISD5 TRISD4 TRISD3 TRISD2 TRISD1 TRISD0 1111 1111 1111 1111

107h LCDCON LCDEN

11Eh LCDSE2

图注： x = 未知， u = 不变， - = 未用单元（读为 0）。 PORTD 不使用阴影单元。注 1：此寄存器只能通过上电复位或欠压复位初始化，发生其他复位时均不变。

CCP2CON

(1)

Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0

－－

SLPEN WERR VLCDEN CS1 CS0 LMUX1 LMUX0 0001 0011 0001 0011

SE23 SE22 SE21 SE20 SE19 SE18 SE17 SE16 0000 0000 uuuu uuuu

CCP2X CCP2Y CCP2M3 CCP2M2 CCP2M1 CCP2M0 --00 0000 --00 0000

POR 和 BOR

时的值

所有其他复

位时的值

DS41265A_CN 第 60 页初稿  2006 Microchip Technology Inc.

PIC16F946

3.6

PORTE是一个带有施密特触发输入缓冲器的4位端口。 RE<7:0> 可以被单独配置为输入或输出。如果配置字寄

存器（寄存器 16-1）中的 MCLRE 位为 0，则 RE3 只能用作输入引脚。

PORTE 和 TRISE 寄存器

注：载有 LCD 信号的模拟信号线（即，SEGx，

其中 x 是段标识符）与器件引脚直接相连。这些信号从 LCD 模块输出并且有可能处于三态，这由 LCD 模块的配置决定。

例 3-5：初始化PORTE

BCF STATUS,RP0 ;Bank 0 BCF STATUS,RP1 ; CLRF PORTE ;Init PORTE BSF STATUS,RP0 ;Bank 1 BCF STATUS,RP1 ; MOVLW 0Fh ;Set RE<3:0> as inputs MOVWF TRISE ; CLRF ANSEL ;Make RE<2:0> as I/O’s BCF STATUS,RP0 ;Bank 0 BCF STATUS,RP1 ;

寄存器 3-11： PORTE——PORTE 寄存器（地址：09h）

R/W-x R/W-x R/W-x R/W-x R/W-x R/W-x R/W-x R/W-x

RE7RE6RE5RE4RE3RE2RE1RE0

bit 7 bit 0

bit 7-0

RE<7:0>： PORTE I/O 引脚位

1 = 端口引脚电平 >VIH 0 = 端口引脚电平 <VIL

图注：

R = 可读位 W = 可写位 U = 未用位，读为 0

-n = 上电复位时的值 1 = 置 10 = 清零 x = 未知

寄存器 3-12： TRISE——PORTE 三态寄存器（地址：89h）

R/W-1 R/W-1 R/W-1 R/W-1 R-1 R/W-1 R/W-1 R/W-1

TRISE7 TRISE6 TRISE5 TRISE4 TRISE3 TRISE2 TRISE1 TRISE0

bit 7 bit 0

bit 7-4

bit 3

bit 2-0

TRISE<7:4>：数据方向位 TRISE3：数据方向位。 RE3 始终为输入，所以该位始终读为 1 TRISE<2:0>：数据方向位

图注：

R = 可读位 W = 可写位 U = 未用位，读为 0

-n = 上电复位时的值 1 = 置 10 = 清零 x = 未知

 2006 Microchip Technology Inc. 初稿 DS41265A_CN 第 61 页

PIC16F946

3.6.1 引脚说明和框图

每个 PORTE 引脚都与其他功能复用。这里将简要介绍这些引脚及其复用功能。欲知有关各个功能的具体信息，如比较器或 A/D 转换器，请参见此数据手册中的相应章节。

3.6.1.1 RE0/AN5/SEG21

图 3-26 是该引脚的框图。RE0/AN5/SEG21 引脚可以被配置为以下功能：

• 通用 I/O

• A/D 转换器的模拟输入

• LCD 的模拟输出

3.6.1.2 RE1/AN6/SEG22

图 3-26 是该引脚的框图。RE1/AN6/SEG22 引脚可以被配置为以下功能：

• 通用 I/O

• A/D 转换器的模拟输入

• LCD 的模拟输出

3.6.1.3 RE2/AN7/SEG23

图 3-26 是该引脚的框图。RE2/AN7/SEG23 引脚可以被配置为以下功能：

• 通用 I/O

• A/D 转换器的模拟输入

• LCD 的模拟输出

3.6.1.7 RE6/SEG26

图 3-26 是该引脚的框图。RE6/SEG26 引脚可以被配置为以下功能：

• 通用 I/O

• LCD 的模拟输出

3.6.1.8 RE7/SEG27

图 3-26 是该引脚的框图。RE7/SEG27 引脚可以被配置为以下功能：

• 通用 I/O

• LCD 的模拟输出

3.6.1.4 RE3/MCLR/VPP

图 3-27 是该引脚的框图。 RE3/MCLR/VPP 引脚可以被配置为以下功能：

• 仅数字输入

• 带弱上拉的主复位

• 编程参考电压输入

3.6.1.5 RE4/SEG24

图 3-26 是该引脚的框图。RE4/SEG24 引脚可以被配置为以下功能：

• 通用 I/O

• LCD 的模拟输出

3.6.1.6 RE5/SEG25

图 3-26 是该引脚的框图。RE5/SEG25 引脚可以被配置为以下功能：

• 通用 I/O

• LCD 的模拟输出

DS41265A_CN 第 62 页初稿  2006 Microchip Technology Inc.

图 3-26： RE<7:4, 2:0> 框图

PIC16F946

VDD

数据总线

写 PORTE

写 TRISE

SEG<27:21>

AN<7:5>

注 1： A/D 的模拟输入只能施加在 RE<2:0> 引脚上。

(1)

数据锁存器

TRIS 锁存器

读 TRISE

读 PORTE

模拟模式或

SE<27:21> 和 LCDEN

RE<7:4,2:0>

引脚

施密特触发器

 2006 Microchip Technology Inc. 初稿 DS41265A_CN 第 63 页

PIC16F946

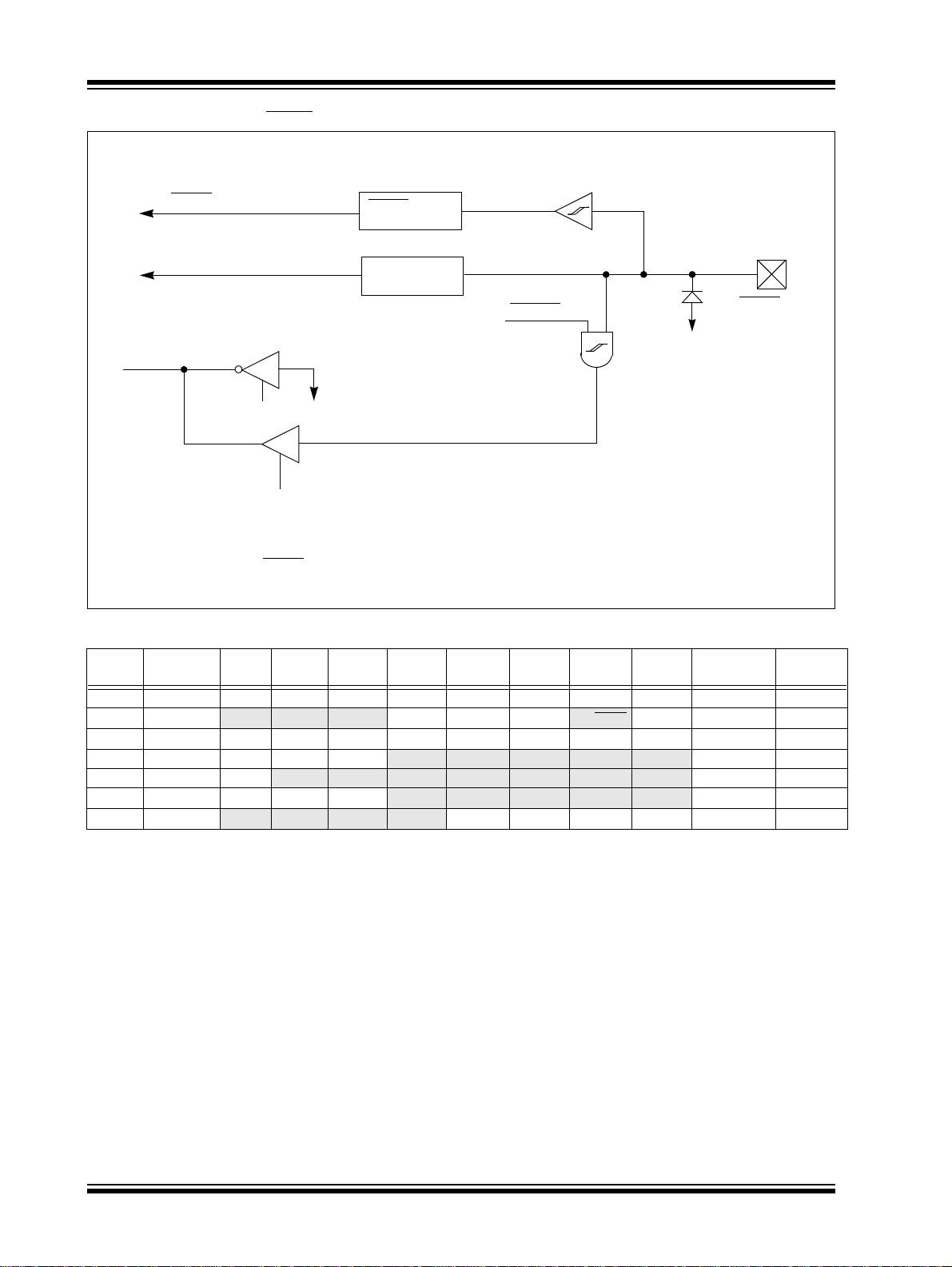

图 3-27： RE3/MCLR/VPP 框图

MCLR 电路

MCLR

滤波器

施密特触发

缓冲器

编程模式

数据总线

HV 检测

MCLRE

RE3/MCLR/VPP

(1)

施密特触发

缓冲器

读 TRISE

读 PORTE

注 1：当引脚是 MCLR 时 RE3 读为 0。

表 3-5：与PORTE 相关的寄存器汇总

地址名称

09h PORTE RE7 R6 RE5 RE4 RE3 RE2 RE1 RE0 xxxx xxxx uuuu uuuu

1Fh ADCON0

89h TRISE TRISE7 TRISE6 TRISE5 TRISE4 TRISE3

91h ANSEL ANS7 ANS6 ANS5

107h LCDCON LCDEN

11Eh LCDSE2

19Ch LCDSE3

图注： x = 未知， u = 不变， - = 未用单元（读为 0）。 PORTE 不使用阴影单元。注 1：此寄存器只能通过上电复位或欠压复位初始化，发生其他复位时均不变。

2：只读位； TRISE 始终为 1。

Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0

ADFM VCFG1 VCFG0 CHS2 CHS1 CHS0 GO/DONE ADON 0000 0000 0000 0000

(2)

TRISE2 TRISE1 TRISE0 1111 1111 1111 1111

ANS4 ANS3 ANS2 ANS1 ANS0 1111 1111 1111 1111

SLPEN WERR VLCDEN CS1 CS0 LMUX1 LMUX0 0001 0011 0001 0011

(1)

SE23 SE22 SE21 SE20 SE19 SE18 SE17 SE16 0000 0000 uuuu uuuu

(1)

SE31 SE30 SE29 SE28 SE27 SE26 SE25 SE24 0000 0000 uuuu uuuu

POR 和 BOR

时的值

所有其他复

位时的值

DS41265A_CN 第 64 页初稿  2006 Microchip Technology Inc.

PIC16F946

3.7

PORTF 是一个带施密特触发输入缓冲器的 8 位端口。 RF<7:0> 可以根据端口方向位的状态单独被配置为输入或输出。端口位还与 LCD 段功能复用。

PORTF 和 TRISF 寄存器

注：载有 LCD 信号的模拟信号线（即，SEGx，

其中 x 是段标识符）与器件引脚直接相连。这些信号从 LCD 模块输出并且有可能处于三态，这由 LCD 模块的配置决定。

例 3-6：初始化PORTF

BCF STATUS,RP0 ;Bank 3 BCF STATUS,RP1 ; CLRF PORTF ;Init PORTF BSF STATUS,RP0 ;Bank 1 BCF STATUS,RP1 ; MOVLW 0Fh ;Set RF<3:0> as inputs MOVWF TRISF ; CLRF ANSEL ;Make RF<2:0> as I/O’s BCF STATUS,RP0 ;Bank 0 BCF STATUS,RP1 ;

寄存器 3-13： PORTF——PORTF 寄存器（地址：188h）

R/W-x R/W-x R/W-x R/W-x R/W-x R/W-x R/W-x R/W-x

RF7 RF6 RF5 RF4 RF3 RF2 RF1 RF0

bit 7 bit 0

bit 7-0

RF<7:0>： PORTF I/O 引脚位

1 = 端口引脚电平 >VIH 0 = 端口引脚电平 <VIL

图注：

R = 可读位 W = 可写位 U = 未用位，读为 0

-n = 上电复位时的值 1 = 置 10 = 清零 x = 未知

寄存器 3-14： TRISF——PORTF 三态寄存器（地址：185h）

R/W-1 R/W-1 R/W-1 R/W-1 R/W-1 R/W-1 R/W-1 R/W-1

TRISF7 TRISF6 TRISF5 TRISF4 TRISF3 TRISF2 TRISF1 TRISF0

bit 7 bit 0

bit 7-0

TRISF<7:0>：数据方向位

图注：

R = 可读位 W = 可写位 U = 未用位，读为 0

-n = 上电复位时的值 1 = 置 10 = 清零 x = 未知

 2006 Microchip Technology Inc. 初稿 DS41265A_CN 第 65 页

PIC16F946

3.7.1 引脚说明和框图

每个 PORTF 引脚都与其他功能复用。这里将简要介绍这些引脚及其复用功能。欲知有关各个功能的具体信息，请参见此数据手册中的相应章节。

3.7.1.1 RF0/SEG32

图 3-28 是该引脚的框图。RF0/SEG32 引脚可以被配置为以下功能：

• 通用 I/O

• LCD 的模拟输出

3.7.1.2 RF1/SEG33

图 3-28 是该引脚的框图。RF1/SEG33 引脚可以被配置为以下功能：

• 通用 I/O

• LCD 的模拟输出

3.7.1.3 RF2/SEG34

图 3-28 是该引脚的框图。 RF2/SEG342 引脚可以被配置为以下功能：

• 通用 I/O

• LCD 的模拟输出

3.7.1.4 RF3/SEG35

图 3-28 是该引脚的框图。RF3/SEG35 引脚可以被配置为以下功能：

• 通用 I/O

• LCD 的模拟输出

3.7.1.7 RF6/SEG30

图 3-28 是该引脚的框图。RF6/SEG30 引脚可以被配置为以下功能：

• 通用 I/O

• LCD 的模拟输出

3.7.1.8 RF7/SEG31

图 3-28 是该引脚的框图。RF7/SEG31 引脚可以被配置为以下功能：

• 通用 I/O

• LCD 的模拟输出

3.7.1.5 RF4/SEG28

图 3-28 是该引脚的框图。RF4/SEG28 引脚可以被配置为以下功能：

• 通用 I/O

• LCD 的模拟输出

3.7.1.6 RF5/SEG29

图 3-28 是该引脚的框图。RF5/SEG29 引脚可以被配置为以下功能：

• 通用 I/O

• LCD 的模拟输出

DS41265A_CN 第 66 页初稿  2006 Microchip Technology Inc.

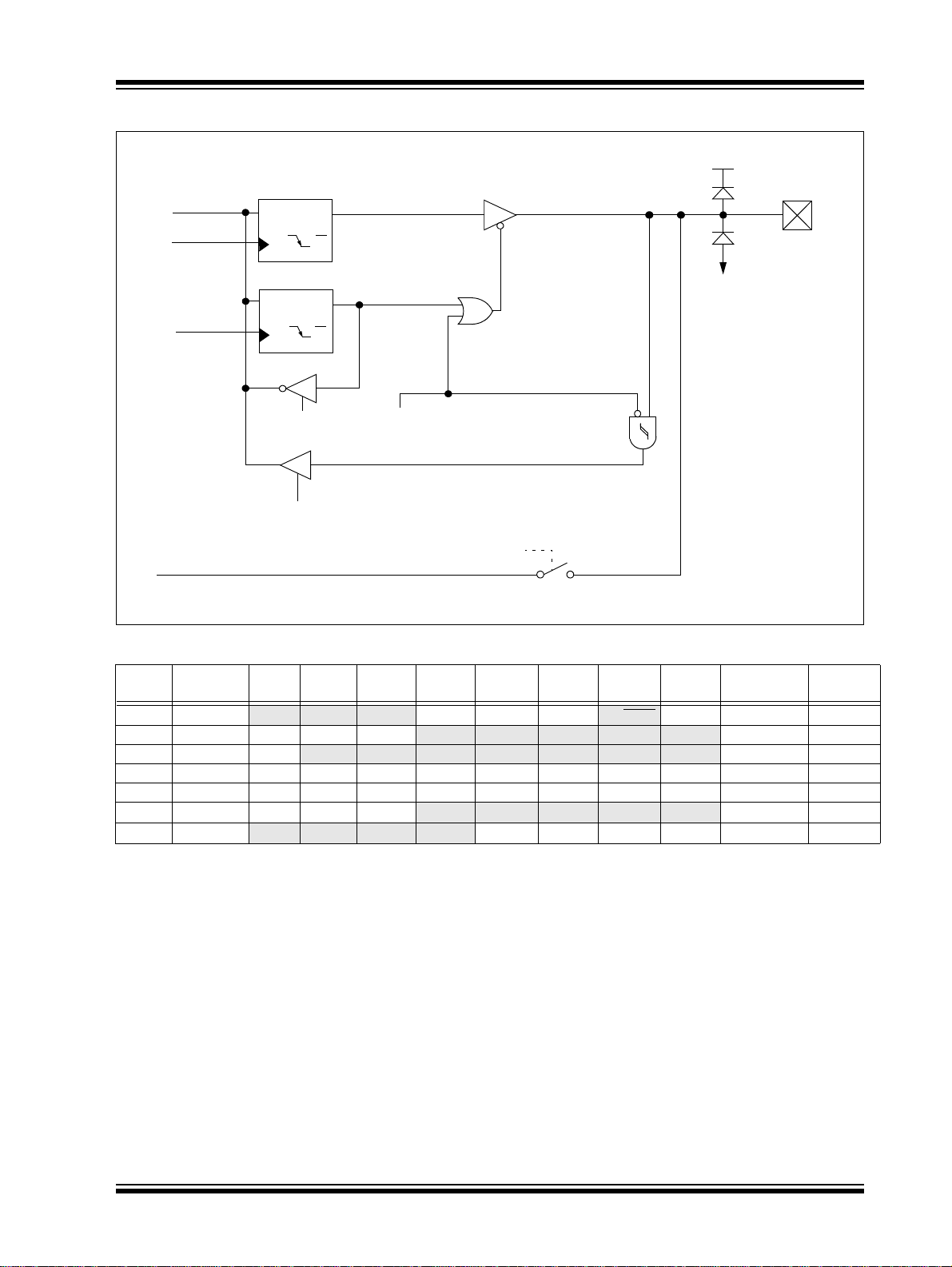

图 3-28： RF<7:0> 框图

PIC16F946

VDD

数据总线

写 PORTF

写 TRISF

数据锁存器

RF<7:0>

引脚

TRIS 锁存器

读 TRISF

模拟模式或

SE<31:28，35:32> 和 LCDEN

施密特触发器

读 PORTF

SE<31:28，35:32> 和 LCDEN

SEG<31:28，35:32>

表 3-6：与PORTF 相关的寄存器汇总

地址名称

1Fh ADCON0

91h ANSEL ANS7 ANS6 ANS5

107h LCDCON LCDEN 185h TRISF TRISF7 TRISF6 TRISF5 TRISF4 TRISF3 TRISF2 TRISF1 TRISF0 1111 1111 1111 1111 188h PORTF RF7 RF6 RF5 RF4 RF3 RF2 RF1 RF0 xxxx xxxx uuuu uuuu

19Ch LCDSE3

19Dh LCDSE4

图注： x = 未知， u = 不变， - = 未用单元（读为 0）。 PORTF 不使用阴影单元。注 1：此寄存器只能通过上电复位或欠压复位初始化，发生其他复位时均不变。

Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0

ADFM VCFG1 VCFG0 CHS2 CHS1 CHS0 GO/DONE ADON 0000 0000 0000 0000

ANS4 ANS3 ANS2 ANS1 ANS0 1111 1111 1111 1111

SLPEN WERR VLCDEN CS1 CS0 LMUX1 LMUX0 0001 0011 0001 0011

(1)

SE31 SE30 SE29 SE28 SE27 SE26 SE25 SE24 0000 0000 uuuu uuuu

(1)

SE39 SE38 SE37 SE36 SE35 SE34 SE33 SE32 0000 0000 uuuu uuuu

POR 和 BOR

时的值

所有其他复

位时的值

 2006 Microchip Technology Inc. 初稿 DS41265A_CN 第 67 页

PIC16F946

3.8

PORTG是一个带有施密特触发输入缓冲器的8位端口。 RG<5:0> 可以根据端口方向位的状态被单独配置为输入或输出。端口位还与 LCD 段功能复用。

PORTG 和 TRISG 寄存器

注：载有 LCD 信号的模拟信号线（即，SEGx，

其中 x 是段标识符）与器件引脚直接相连。这些信号从 LCD 模块输出并且有可能处于三态，这由 LCD 模块的配置决定。

例 3-7：初始化PORTG

BCF STATUS,RP0 ;Bank 3 BCF STATUS,RP1 ; CLRF PORTG ;Init PORTG BSF STATUS,RP0 ;Bank 1 BCF STATUS,RP1 ; MOVLW 0Fh ;Set RG<3:0> as inputs MOVWF TRISG ; CLRF ANSEL ;Make RG<2:0> as I/O’s BCF STATUS,RP0 ;Bank 0 BCF STATUS,RP1 ;

寄存器 3-15： PORTG——PORTG 寄存器（地址：189h）

U-0 U-0 R/W-x R/W-x R/W-x R/W-x R/W-x R/W-x

RG5 RG4 RG3 RG2 RG1 RG0

bit 7-6

bit 5-0

－－

bit 7 bit 0

未用：读为 0 RG<5:0>：PORTG I/O 引脚位

1 = 端口引脚电平 >V 0 = 端口引脚电平 <VIL

图注：

R = 可读位 W = 可写位 U = 未用位，读为 0

-n = 上电复位时的值 1 = 置 10 = 清零 x = 未知

寄存器 3-16： TRISG——PORTG 三态寄存器（地址：187h）

U-0 U-0 R/W-1 R/W-1 R/W-1 R/W-1 R/W-1 R/W-1

TRISG5 TRISG4 TRISG3 TRISG2 TRISG1 TRISG0

bit 7-6

bit 5-0

－－

bit 7 bit 0

未用：读为 0 TRISG<5:0>：数据方向位

图注：

R = 可读位 W = 可写位 U = 未用位，读为 0

-n = 上电复位时的值 1 = 置 10 = 清零 x = 未知

DS41265A_CN 第 68 页初稿  2006 Microchip Technology Inc.

3.8.1 引脚说明和框图

每个 PORTG 引脚都与其他功能复用。这里将简要介绍这些引脚及其复用功能。欲知有关各个功能的具体信息，请参见此数据手册中的相应章节。

3.8.1.1 RG0/SEG36

图 3-29 是该引脚的框图。RG0/SEG36 引脚可以被配置为以下功能：

• 通用 I/O

• LCD 的模拟输出

3.8.1.2 RG1/SEG37

图 3-29 是该引脚的框图。RG1/SEG37 引脚可以被配置为以下功能：

• 通用 I/O

• LCD 的模拟输出

3.8.1.3 RG2/SEG38

图 3-29 是该引脚的框图。RG2/SEG38 引脚可以被配置为以下功能：

• 通用 I/O

• LCD 的模拟输出

PIC16F946

3.8.1.4 RG3/SEG39

图 3-29 是该引脚的框图。RG3/SEG39 引脚可以被配置为以下功能：

• 通用 I/O

• LCD 的模拟输出

3.8.1.5 RG4/SEG40

图 3-29 是该引脚的框图。RG4/SEG40 引脚可以被配置为以下功能：

• 通用 I/O

• LCD 的模拟输出

3.8.1.6 RG5/SEG41

图 3-29 是该引脚的框图。RG5/SEG41 引脚可以被配置为以下功能：

• 通用 I/O

• LCD 的模拟输出

 2006 Microchip Technology Inc. 初稿 DS41265A_CN 第 69 页

PIC16F946

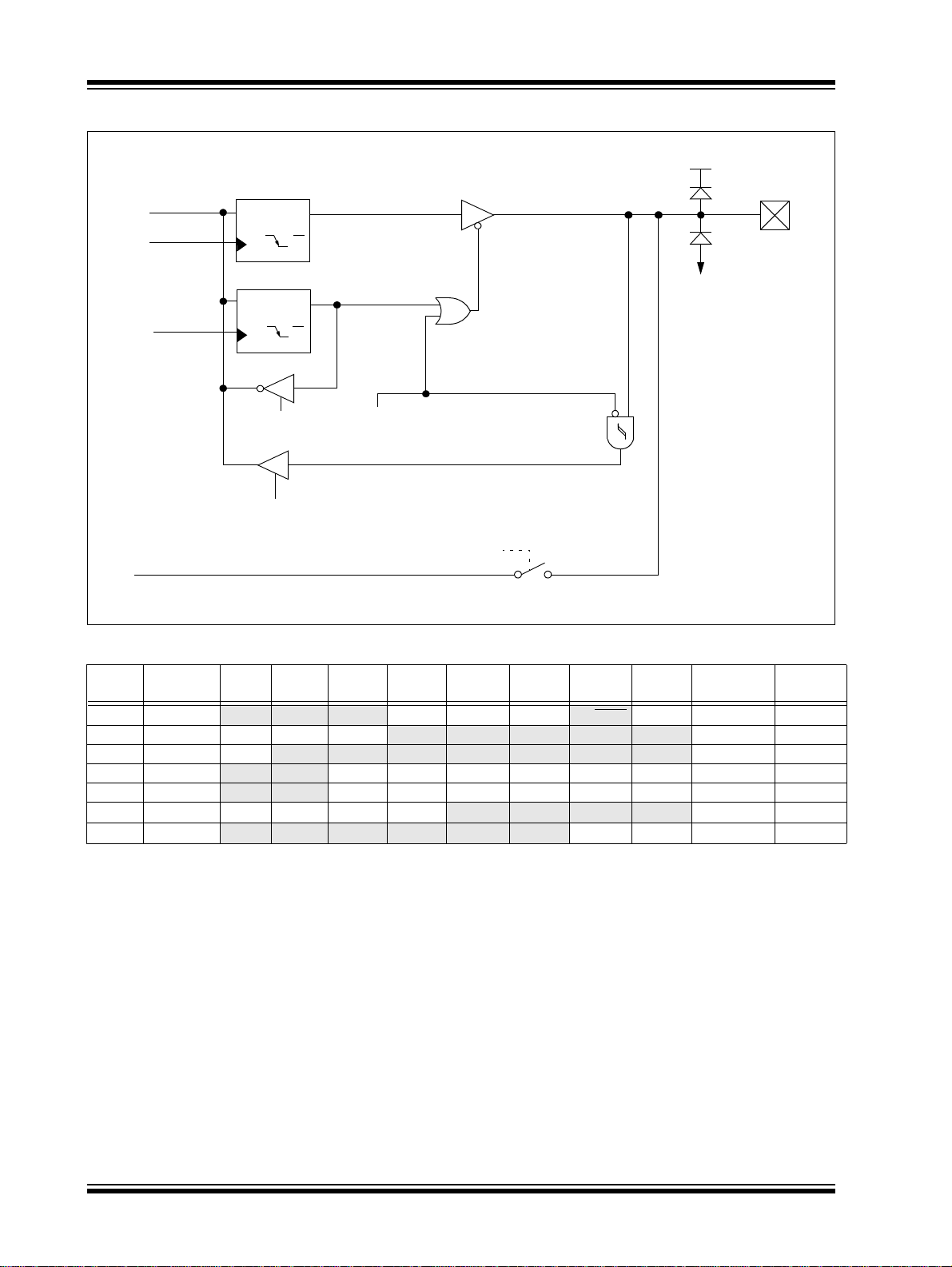

图 3-29： RG<5:0> 的框图

VDD

数据总线

写 PORTG

数据锁存器

写 TRISG

TRIS 锁存器

读 TRISG

模拟模式或 SE<41:36> 和 LCDEN

读 PORTG

SE<41:36> 和 LCDEN

SEG<41:36>

表 3-7：与PORTG 相关的寄存器汇总

地址名称

1Fh ADCON0

91h ANSEL ANS7 ANS6 ANS5

107h LCDCON LCDEN

187h TRISG

189h PORTG

19Dh LCDSE4

19Eh LCDSE5

图注： x = 未知， u = 不变， - = 未用单元（读为 0）。 PORTG 不使用阴影单元。注 1：此寄存器只能通过上电复位或欠压复位初始化，发生其他复位时均不变。

Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0

ADFM VCFG1 VCFG0 CHS2 CHS1 CHS0 GO/DONE ADON 0000 0000 0000 0000

ANS4 ANS3 ANS2 ANS1 ANS0 1111 1111 1111 1111

SLPEN WERR VLCDEN CS1 CS0 LMUX1 LMUX0 0001 0011 0001 0011

－－

(1)

－－

SE39 SE38 SE37 SE36 SE35 SE34 SE33 SE32 0000 0000 uuuu uuuu

－－－－－－

TRISG5 TRISG4 TRISG3 TRISG2 TRISG1 TRISG0 --11 1111 --11 1111

RG5 RG4 RG3 RG2 RG1 RG0 --xx xxxx --uu uuuu

施密特触发器

POR 和 BOR

时的值

SE41 SE40 ---- --00 ---- --uu

RG<5:0>

引脚

所有其他复

位时的值

DS41265A_CN 第 70 页初稿  2006 Microchip Technology Inc.

PIC16F946

4.0 时钟源

4.1 综述

PIC16F946 具有大量的时钟源和选择特性，使之能得到广泛应用，同时能优化性能，降低功耗。图 4-1 给出了 PIC16F946 时钟源的框图。

可使用外部振荡器配置时钟源，可选用的振荡器有石英晶振谐振器、陶瓷谐振器和阻容（RC）振荡电路。此外，还可以使用两个内部振荡器中的一个配置系统时钟源，并可通过软件选择时钟速率。其他时钟特性包括：

• 通过软件选择外部或内部系统时钟源。

• 双速时钟启动模式将外部时钟起振和代码执行之间

的延时缩短到最小。

• 故障保护时钟监视器（Fail-Safe Clock Montior， FSCM）专用于检测外部时钟源（LP、 XT、 HS、 EC 或 RC 模式）的故障，并使系统时钟切换到内

部振荡器。

图 4-1： PIC16F946 系统时钟框图

外部振荡器

OSC2

PIC16F946 可配置在以下一种时钟模式下工作。

1. EC——外部时钟， RA6 用作 I/O 引脚。

2. LP——低增益晶振或陶瓷谐振器振荡模式。

3. XT——中等增益晶振或陶瓷谐振器振荡模式。

4. HS——高增益晶振或陶瓷谐振器振荡模式。

5. RC——外部阻容振荡器（RC），通过 RA6 引脚输出频率为 F

6. RCIO——外部阻容振荡器，RA6 用作 I/O 引脚。

7. INTOSC——内部振荡器，通过 RA6 输出频率为

OSC/4 的时钟信号， RA7 用作 I/O 引脚。

8. INTOSCIO——内部振荡器，RA6 和 RA7 均用作 I/O 引脚。

由配置字寄存器中的 FOSC<2:0> 位配置时钟源模式

（见第 16.0 节“CPU 的特性”）。内部时钟可以由两个

振荡器产生。 HFINTOSC 是高频已校准的振荡器。

LFINTOSC 是低频未校准的振荡器。

OSC/4 的时钟信号。

FOSC<2:0>

（配置字寄存器）

SCS

（OSCCON<0>）

OSC1

内部振荡器

HFINTOSC

8 MHz

LFINTOSC

31 kHz

休眠

8 MHz 4 MHz 2 MHz

1 MHz 500 kHz 250 kHz

后分频器

125 kHz

31 kHz

LP、XT、HS、RC、RCIO 和 EC

IRCF<2:0>

（OSCCON<6:4>）

111 110 101 100

011

MUX

010 001 000

LCD 模块上电延时定时器（PWRT）看门狗定时器（WDT）故障保护时钟监视器（FSCM）

系统时钟

MUX

（CPU 和外设）

 2006 Microchip Technology Inc. 初稿 DS41265A_CN 第 71 页

PIC16F946

寄存器 4-1： OSCCON——振荡器控制寄存器（地址：8Fh）

U-0 R/W-1 R/W-1 R/W-0 R-q R-0 R-0 R/W-0

－

bit 7 bit 0

IRCF2 IRCF1 IRCF0 OSTS

(1)

HTS LTS SCS

bit 7 bit 6-4

bit 3

bit 2

bit 1

bit 0

未用：读为 0 IRCF<2:0>：内部振荡器频率选择位

000 = 31 kHz 001 = 125 kHz 010 = 250 kHz 011 = 500 kHz 100 = 1 MHz 101 = 2 MHz 110 = 4 MHz 111 = 8 MHz

OSTS：振荡器起振超时状态位

1 = 器件使用由 FOSC<2:0> 定义的外部系统时钟 0 = 器件使用内部系统时钟（HFINTOSC 或 LFINTOSC）

HTS：HFINTOSC （高频——8MHz至 125 kHz）稳定位

1 =HFINTOSC稳定 0 =HFINTOSC不稳定

LTS ：LFINTOSC （低频——31 kHz）稳定位

1 =LFINTOSC稳定 0 =LFINTOSC不稳定

SCS：系统时钟选择位

1 = 内部振荡器用作系统时钟 0 = 使用由 FOSC<2:0> 定义的时钟源作为系统时钟

注 1：器件上电时， OSTS 位的值取决于器件配置字寄存器（CONFIG）的值。在以下条

件成立时，器件上电复位（POR）或任何自动时钟切换都将使 OSTS 位的值为 0。自动时钟切换可能由双速启动或故障保护时钟监视引起。以下条件成立时，

OSTS = 0： FOSC<2:0> = 000 （LP）或 001 （XT）或 010 （HS）

且 IESO = 1 或 FSCM = 1

（如果使能 FSCM，将自动使能 IESO）

如果任何上述条件未满足，在器件上电复位时，OSTS 位的值为 1。请参见第 4.6 节

“双速时钟启动模式”和第 4.7 节 “故障保护时钟监视器”了解更多详细信息。

(1)

图注：

R = 可读位 W = 可写位 U = 未用位，读为 0

-n = 上电复位时的值 1 = 置 10 = 清零 x = 未知 q = 取值视情况而定

DS41265A_CN 第 72 页初稿  2006 Microchip Technology Inc.

PIC16F946

4.2 时钟源模式

时钟源模式可以划分为外部和内部两类。

• 外部时钟模式使用外部电路作为时钟源。如振荡器模块（EC 模式）、石英晶体谐振器或陶瓷谐振器

（LP、 XT 和 HS 模式）以及阻容（RC 模式）振

荡电路。

• PIC16F946 内部含有时钟源。 PIC16F946 具有两个内部振荡器：8MHz高频内部振荡器

（HFINTOSC）和 31 kHz 低频内部振荡器（LFINTOSC）。

可以通过系统时钟选择位（SCS）选择外部或内部时钟源作为系统时钟（见第 4.5 节 “时钟切换”）。

4.3 外部时钟模式

4.3.1 振荡器起振定时器（OST）

如果将 PIC16F946 配置为 LP、XT 或 HS 模式，在上电复位（POR）、上电延时定时器（PWRT）超时（如果配置的话）或从休眠模式唤醒后，振荡器起振定时器

（OST）计数 1024 个 OSC1 引脚上的振荡。在计数期

间，程序计数器不会递增，程序暂停执行。OST 确保使用石英晶体谐振器或陶瓷谐振器的振荡电路已经启动，并且为 PIC16F946 提供稳定的系统时钟。当切换时钟源时，需要一段延时才能使新时钟稳定下来。表 4-1 给出了这些振荡器延时。

4.3.1.1 特殊情况

当器件进入休眠状态且下列条件为真时，则出现特殊情况：

• 选 LP 作为主振荡器的时钟模式。

• T1OSCEN = 1 （使能 Timer1 振荡器）。

• SCS = 0 （由 FOSC<2:0> 指定振荡器模式）。

• OSTS = 1 （器件依靠主系统时钟运行）。

在这种情况下，在从休眠模式唤醒时，不需要 OST，因为在休眠期间 Timer1 将继续运行，并使用同一个 LP 振荡电路作为器件的时钟源。对于这些器件，当 LCD 模块在休眠模式下运行时，通常会出现这种情况。

在使用 OSCTUNE 寄存器调节 F 频率不可能立即稳定。在这种情况下，频率可能会逐渐地调整为新值。频率改变所需的时间少于 8 个时基周期。

注：当启动 OST 时，由于 WDOG 纹波计数器

被 OST 用来执行振荡器延时计数，因此 WDOG 被保持在复位状态。当 OST 超时后， WDOG 将开始计数（如果使能）。

表 4-1 给出了启动振荡器延时的示例。

要缩短外部振荡器起振和代码执行之间的延时，可以选择双速时钟启动模式（见第 4.6 节 “双速时钟启动模式”）。

INTOSC 频率的应用中，

 2006 Microchip Technology Inc. 初稿 DS41265A_CN 第 73 页

PIC16F946

表 4-1：振荡器延时示例

系统时钟源频率切换前的状态振荡器延时（TOST）备注

LFIOSC 31 kHz

HFIOSC 125 kHz-8 MHz

XT 或 HS

LP 32 kHz

使能了 T1OSC 的 LP

EC 和 RC

4-20 MHz

32 kHz

0-20 MHz

0-20 MHz LFIOSC

休眠模式 10 µs 内部延时在从休眠模式唤醒或上电复位以后，会

调用一段内部延时，使得在开始执行程序之前，存储器偏置电压达到稳定。

休眠模式 10 µs 内部延时在从休眠模式唤醒或上电复位以后，会

调用一段内部延时，使得在开始执行程序之前，存储器偏置电压达到稳定。

INTOSC 或休眠模式 1024 个时钟周期在从 INTOSC 切换到其他时钟源时，

OST 必须计数 1024 个时钟周期。

INTOSC 或休眠模式 1024 个时钟周期在从 INTOSC 切换到其他时钟源时，

OST 必须计数 1024 个时钟周期。特殊

情况请参见第 4.3.1.1 节 “特殊情况”。

休眠模式 10 µs 内部延时在从休眠模式唤醒以后，会调用一段内

部延时，使得在开始执行程序之前，存储基准时钟达到稳定。关于该特殊情况的详细信息，请参见第 4.3.1.1 节“特殊情况”。

休眠模式 10 µs 内部延时在从休眠模式唤醒或上电复位以后，会

调用一段内部延时，使得在开始执行程序之前，存储器偏置电压达到稳定。

10 µs 内部延时在从 LFIOSC 或上电复位以后，会调用

一段内部延时，使得在开始执行程序之前，存储器偏置电压达到稳定。

DS41265A_CN 第 74 页初稿  2006 Microchip Technology Inc.

PIC16F946

4.3.2 EC 模式

外部时钟（EC）模式将外部产生的逻辑电平作为系统时钟源。当工作在该模式下时，外部时钟源与 OSC1 引脚相连，RA6 则作为通用 I/O 引脚使用。图 4-2 给出了 EC 模式的引脚连接方式。

当选择 EC 模式时，振荡器起振定时器（OST）被禁止。因此，在上电复位（POR）或从休眠模式唤醒后，不会有延时。由于 PIC16F946 设计是全静态的，因此停止外部时钟输入会暂停器件工作并保持所有数据的完整性。外部时钟重新起振之后，器件将恢复原来的工作，如同没有暂停一样。

图 4-2：外部时钟（EC）模式工作原理图

PIC16F946

时钟

（外部系统）

RA6

OSC1 CLKIN

RA6/OSC2/CLKO/T1OSO

FOSC

FOSC<2:0> = 011

内部时钟

4.3.3 LP、 XT 和 HS 模式

LP、XT 和 HS 模式支持在 OSC1 和 OSC2 引脚连接石

英晶体谐振器或陶瓷谐振器（图 4-3 和图 4-4）。这类模式选择内部反相放大器的低、中等或高增益设置以支持不同谐振器类型和速率。

LP 振荡模式选择内部反相放大器的低增益设置。该模式的电流消耗是这三种模式中最低的。它最适合驱动具有低驱动电平规范的谐振器，如音叉型晶振。

注：过去， LP 振荡器和 Timer1 振荡器的时钟

电路是相互独立的。在该系列器件中， LP 振荡器和 Timer1 振荡器使用同一个振荡电路。当使用配置为 LP 振荡模式且 T1OSCEN = 1 的器件时，每项功能的时钟源均采用同一个振荡电路。

XT 振荡模式选择内部反相放大器的中等增益设置。该模式的电流消耗在这三种模式中处于中等水平。此模式最适合于驱动具有中等驱动电平规范的谐振器，如低频 / 条形切割的石英晶体谐振器。

HS 振荡模式选择内部反相放大器的高增益设置。HS 模式的电流消耗是这三种模式中最高的。此模式最适合于需要高电平驱动的谐振器，如高频 / 条形切割的石英晶体谐振器或陶瓷谐振器。

图 4-3 和图 4-4 分别给出了石英晶体谐振器和陶瓷谐振器的典型电路。

 2006 Microchip Technology Inc. 初稿 DS41265A_CN 第 75 页

PIC16F946

图 4-3：石英晶振工作原理

（LP、 XT 或 HS 模式）

PIC16F946

OSC1

休眠

到内部逻辑

(3)

(2)

石英晶振

OSC2

(1)

注 1：用低电平驱动的石英晶振可能需要一个串

联电阻（R

F 的值随选定的振荡模式变化（通常在

2： R

S）。

2MΩ 至 10 MΩ 之间）。

3：如果在使能 T1SOC 的情况下使用 LP 模

式， LP 振荡器将在休眠模式下继续运行。

注 1：石英晶振的特性根据其类型、封装和制造

工艺而各不相同。用户应当查询厂商提供的数据手册获取技术规范和建议的应用场合。

2：请始终在应用规定的 V

DD 和温度范围内验

证振荡器的性能。

图 4-4：陶瓷谐振器工作原理

（XT 或 HS 模式）

PIC16F946

OSC1

(3)

(2)

OSC2

(1)

陶瓷谐振器

注 1：用低电平驱动的陶瓷谐振器可能需要一个

串联电阻（RS）。

F 的值随选定的振荡模式变化（通常在

2： R

2MΩ 至 10 MΩ 之间）。

3：为了使陶瓷谐振器正常工作，可能需要一

个额外的并联反馈电阻（R 1 MΩ）。

到内部逻辑

休眠

P）（典型值为

DS41265A_CN 第 76 页初稿  2006 Microchip Technology Inc.

PIC16F946

4.3.4 外部 RC 模式

外部阻容（RC）模式支持使用外部 RC 电路。当对时钟精度要求不高时，外部 RC 模式可以让设计人员在选择频率上有最大的灵活性，同时将成本保持最低。外部 RC 模式有两种， RC 和 RCIO。

在RC模式下，RC电路与OSC1引脚相连。OSC2/CLKO 引脚输出 RC 振荡频率 4 分频的时钟信号。该信号可用来提供外部电路的时钟或满足同步、校准、测试或其他应用的时钟需求。图 4-5 给出了 RC 模式的连接电路。

图 4-5： RC 模式

VDD

PIC16F946

REXT

OSC1

CEXT

VSS

OSC/4

建议值： 3 kΩ ≤ REXT ≤ 100 kΩ

在 RCIO 模式下， RC 电路与 OSC1 引脚相连。 OSC2 引脚变成了一个额外的通用 I/O 引脚。它成为 PORTA 的第4位（ RA4）。图4-6显示了 RCIO 模式的连接方式。

OSC2/CLKO

EXT >20 pF

内部时钟

图 4-6： RCIO 模式

VDD

PIC16F946

REXT

OSC1

CEXT

VSS

RA6

建议值： 3 kΩ ≤ REXT ≤ 100 kΩ

I/O（OSC2）

EXT >20 pF

内部时钟

4.4 内部时钟模式

PIC16F946 具有两个独立的内部振荡器，可以配置或选择它们作为系统时钟源。

1. HFINTOSC（高频内部振荡器）在出厂时已经过校准，其工作频率为 8MHz。用户可通过软件使用 OSCTUNE 寄存器（寄存器 4-2）在 ±12% 的范围内调节 HFINTOSC 的频率。

2. LFINTOSC（低频内部振荡器）在出厂时已经过校准，其工作频率为 31 kHz。

可以通过软件使用内部振荡器频率选择位（IRCF）选择系统时钟的速度。

可以通过系统时钟选择位（SCS）选择外部或内部时钟源作为系统时钟（见第 4.5 节 “时钟切换”）。

4.4.1 INTOSC 和 INTOSCIO 模式

当使用配置字寄存器（寄存器 16-1）中的振荡器选择位

（FOSC）编程器件时， INTOSC 和 INTOSCIO 模式将

内部振荡器配置为系统时钟源。

在 INTOSC 模式下， OSC1 引脚用作通用 I/O 引脚。 OSC2/CLKO 引脚输出频率为选定内部振荡频率 4 分频的时钟信号。可以使用 CLKO 信号为外部电路、同步、校准、测试或其他应用需求提供时钟。

在 INTOSCIO 模式下，OSC1 和 OSC2 引脚均用作通用

I/O 引脚。

4.4.2 HFINTOSC

高频内部振荡器（HFINTOSC）是经过厂家校准、工作频率为 8 MHz 的内部时钟源。用户可通过软件使用 OSCTUNE 寄存器（寄存器 4-2）在大约 ±12% 的范围内调节 HFINTOSC 的频率。

HFINTOSC 的输出与后分频器和多路开关相连（见图 4-1）。可以通过软件使用 IRCF 位选择 7 种时钟频率之一（见第 4.4.4 节 “频率选择位（IRCF）”）。

通过选择 125 kHz 和 8MHz（IRCF ≠ 000）之间的任何频率作为系统时钟源（SCS = 1），或当使能双速启动（IESO = 1 且 IRCF ≠ 000）时，均可使能

HFINTOSC。

HF 内部振荡器位（HTS）（OSCCON<2>）表明 HFINTOSC 是否稳定。

RC 振荡频率是供电电压、电阻（REXT）和电容

EXT）值以及工作温度的函数。此外，由于正常门限

（C

电压的不同，不同器件的振荡频率也各不相同。而且，不同封装类型的引脚间电容差异也会影响振荡频率，特别当 CEXT 值较小时更是如此。用户还需考虑由于所使用的外部 RC 元件的容差所引起的差异。

 2006 Microchip Technology Inc. 初稿 DS41265A_CN 第 77 页

PIC16F946

4.4.2.1 OSCTUNE 寄存器

HFINTOSC 在出厂前已经过校准，但通过软件写 OSCTUNE 寄存器（寄存器 4-2）可以调节频率值。

OSCTUNE 寄存器的调节范围是 ±12%。其默认值为 0。

该值是一个 5 位的 2 的补码（Two's Complement）。由于制造工艺的差异，单调性和频阶是不确定的。

当修改了 OSCTUNE 寄存器时，HFINTOSC 的频率将开始转为新的频率。HFINTOSC 时钟将在 1ms之内稳定下来。在频率变化的过程中，代码将继续执行。没有专门的指示表明时钟发生了变化。

OSCTUNE 不会影响 LFINTOSC 的频率。依靠 LFINTOSC 时钟频率工作的功能部件，如上电延时定时

器（PWRT）、看门狗定时器（WDT）、故障保护时钟监视器（FSCM）和外设

寄存器 4-2： OSCTUNE——振荡器调节寄存器（地址：90h）

U-0 U-0 U-0 R/W-0 R/W-0 R/W-0 R/W-0 R/W-0

TUN4 TUN3 TUN2 TUN1 TUN0

bit 7-5

bit 4-0

－－－

bit 7 bit 0

未用：读为 0

TUN<4:0>：频率调节位

01111 = 最高频率 01110 =

•

00001 = 00000 = 中等频率。振荡器模块在校准频率下运行。

11111 =

•

10000 = 最低频率

不会

受到频率变化的影响。

图注：

R = 可读位 W = 可写位 U = 未用位，读为 0

-n = 上电复位时的值 1 = 置 10 = 清零 x = 未知

DS41265A_CN 第 78 页初稿  2006 Microchip Technology Inc.

PIC16F946

4.4.3 LFINTOSC

低频内部振荡器（LFINTOSC）是未经校准、工作频率大约为 31 KHz 的内部时钟源。

LFINTOSC 的输出连接到后分频器和多路开关（见图 4-1）。可通过软件使用 IRCF 位可选择 31 kHZ （见第 4.4.4 节 “频率选择位（IRCF）”）。 LFINTOSC 的输出也是上电延时定时器（PWRT）、看门狗定时器

（WDT）和故障保护时钟监视器（FSCM）的时钟。

通过选择 31 kHZ （IRCF = 000）作为系统时钟源

（SCS = 1），或使能以下任何一项均可使能

LFINTOSC：

• 双速启动（IESO = 1 且 IRCF = 000）

• 上电延时定时器（PWRT）

• 看门狗定时器（WDT）

• 故障保护时钟监视器（FSCM）

• 选作 LCD 模块的时钟源

LF 内部振荡器（LTS）位（OSCCON<1>）表明 LFINTOSC 是否稳定。

4.4.4 频率选择位（IRCF）

8 MHz HFINTOSC 和 31 kHz LFINTOSC 的输出均与后

分频器和多路开关相连（见图 4-1）。内部振荡器频率选择位 IRCF<2:0>（OSCCON<6:4>）选择内部振荡器的输出频率。通过软件可以选择 8 种频率中的一种：

• 8 MHz

• 4 MHz （复位后的默认频率）

• 2 MHz

• 1 MHz

• 500 kHz

• 250 kHz

• 125 kHz

• 31 kHz

注：任何复位后，IRCF 位被设置为 110，且频

率选择被设置为 4 MHz。用户可以修改

IRCF 位选择其他频率。

4.4.5 HF 和 LF INTOSC 时钟切换时序

当在 LFINTOSC 和 HFINTOSC 之间切换时，新的振荡器可能已经被关闭以节省功耗。如果是这种情况，在修改了 IRCF 位后和产生新频率之前，会有 10 µs 的延时。 LTS/ HTS 位将反映 LFINTOSC 和 HFINTOSC 振荡器的当前活动状态。频率选择的时序如下：

1. 修改 IRCF 位。

2. 如果新时钟关闭，将开始10 µs的时钟起振延时。

3. 时钟切换电路等待当前时钟的下降沿。

4. CLKO 保持低电平，时钟切换电路等待新时钟的

上升沿。

5. 现在 CLKO 与新时钟相连。按照要求更新 HTS/LTS 位。

6. 时钟切换完成。

如果选定的内部振荡器速度介于 8 MHz 和 125 kHz 之间，在选定新的频率之前将没有起振延时。这是因为旧的和新的频率都是来自 HFINTOSC，经由后分频器和多路开关后得到的。

4.5 时钟切换

通过软件使用系统时钟选择位（SCS）可以在外部和内部时钟源之间切换系统时钟源。

4.5.1 系统时钟选择位（SCS）

系统时钟选择位（SCS）（OSCCON<0>）选择供 CPU 和外设使用的系统时钟源。

• 当 SCS = 0 时，系统时钟源由配置字寄存器

（CONFIG）中 FOSC<2:0> 位的配置决定。

• 当 SCS = 1 时，系统时钟源由 IRCF 位选定的内

部振荡频率决定。复位后， SCS 总是清零的。

注：可能由双速启动或故障保护时钟监视器引

起的任何自动时钟切换均不会更新 SCS 位。用户可以监视 OSTS（OSCCON<3>）位来确定当前的系统时钟源。

 2006 Microchip Technology Inc. 初稿 DS41265A_CN 第 79 页

PIC16F946

4.5.2 振荡器起振超时状态位

振荡器起振延时状态位（OSTS）（OSCCON<3>）表明系统时钟是依靠由FOSC 位选定的外部时钟源运行还是内部时钟源运行。当处于 LP、 XT 或 HS 模式时， OSTS 表示振荡器起振定时器（OST）已经超时。

4.6 双速时钟启动模式

双速时钟启动模式通过使外部振荡器起振到代码执行之间的延时达到最小而进一步降低功耗。在大量使用休眠模式的应用中，双速启动将使唤醒所花费的时间中不包含外部振荡器起振时间，并能降低器件的总功耗。

此模式允许应用从休眠状态唤醒，使用 INTOSC 作为时钟源来执行一些指令，然后返回休眠状态，而无需等待主振荡器稳定。

注：执行 SLEEP 指令将暂停振荡器起振时间并

将使 OSTS 位（OSCCON<3>）保持清零。

当将 PIC16F946 配置为 LP、XT 或 HS 模式时，会使能振荡器起振定时器（OST）（见第 4.3.1 节 “振荡器起振定时器（OST）”）。 OST 定时器会暂停程序执行，直到计满 1024 个振荡周期为止。双速启动模式通过在 OST 计数时使用内部振荡器作为时钟源，最大限度地缩短了代码执行的延时。当 OST 计数达到 1024 且 OSTS 位（OSCCON<3>）置 1 时，程序执行将切换到由外部振荡器充当时钟源。

4.6.2 双速启动时序

1. 发生上电复位或从休眠状态唤醒。

2. 以内部振荡器作为时钟源开始执行指令，时钟频率由 IRCF 位（OSCCON<6:4>）设定。

3. 使能 OST 计数 1024 个时钟周期。

4. OST 超时，等待内部振荡器的下降沿。

5. OSTS 置 1。

6. 系统时钟保持低电平直到新的时钟的下一个下降沿（LP、 XT 或 HS 模式）。

7. 系统时钟切换到外部时钟源。

4.6.3 检查外部 / 内部时钟状态

检查 OSTS 位（OSCCON<3>）位的状态可以确定 PIC16F946 是依靠配置字寄存器（CONFIG）中 FOSC

位定义的外部时钟源运行还是依靠内部振荡器运行。

4.6.1 双速时钟启动模式配置

通过下列设置配置双速启动模式：

• 内 / 外时钟切换位 IESO = 1 （CONFIG<10>）

• SCS = 0。

• FOSC 被配置为 LP、 XT 或 HS 模式。

发生下列事件后进入双速启动模式：

• 上电复位（POR）、 PWRT 超时（如果使能），或者

• 从休眠模式唤醒。

如果外部时钟振荡器被配置为除 LP、XT 或 HS 模式以外的其他模式，将禁止双速启动。这是因为在上电复位后或从休眠模式退出后，外部时钟振荡器将不需要任何稳定时间。

DS41265A_CN 第 80 页初稿  2006 Microchip Technology Inc.

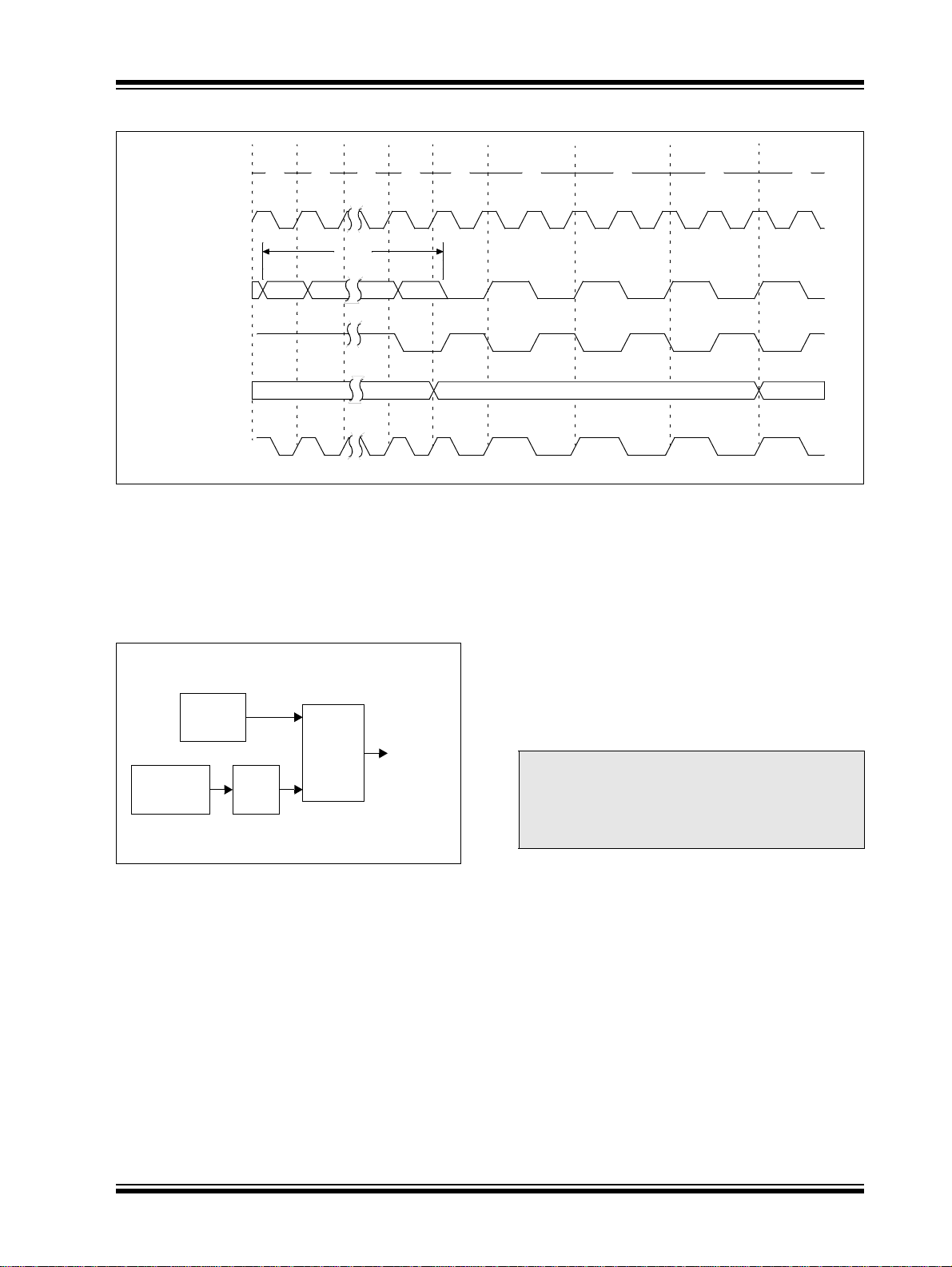

图 4-7：双速启动

Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 Q1

INTOSC

PIC16F946

TOSTT

OSC1

OSC2

程序计数器

系统时钟

0 1 1022 1023

PC PC + 1 PC + 2

4.7 故障保护时钟监视器

故障保护时钟监视器（FSCM）允许器件在发生外部时钟故障时继续工作。FSCM 可以检测当器件从复位或休眠状态退出后以及振荡器起振定时器（OST）超时后任何时刻发生的振荡器故障。

图 4-8： FSCM 框图

主

LFINTOSC

振荡器

时钟

÷ 64

时钟故障

检测器

检测到

时钟故障

内部振荡器的频率取决于 IRCF 位（OSCCON<6:4>）的值。一进入故障保护状态，OSTS 位（ OSCCON<3>）就会自动清零以表明内部振荡器处于活动状态，并且将清零WDT。SCS位（OSCCON<0>）不更新。使能FSCM 不会影响 LTS 位。

FSCM 采样时钟由 INTOSC 时钟的 64 分频产生。这样就可以保证在FSCM采样时钟之间有足够的时间出现系统时钟沿。图 4-8 给出了 FSCM 的框图。

在采样时钟的上升沿，监视锁存位将清零（CM = 0）。在主系统时钟的下降沿，监视锁存位将置 1（CM = 1）。当出现采样时钟的下降沿时，如果监视锁存位没有置

1，则检测到时钟故障。当使能 FSCM 时，也将使能由 IRCF 指定的内部振荡器。

注 1：当使能故障保护时钟监视器模式时，双速

启动将被自动使能。

2： FSCM 将视频率不大于约 488 Hz 的主时

钟为故障。起振缓慢的振荡器会引起 FSCM 中断。

通过设置配置字寄存器（CONFIG）中的 FCMEN 位可使能 FSCM 功能。该功能适用于所有的外部时钟选项

（LP、 XT、 HS、 EC 或 RC 模式）。

当发生外部时钟故障时，FSCM将OSFIF位（PIR2<7>）置 1，此时如果 OSFIE 位（PIE2<7>）置 1，还将产生振荡器故障中断。然后器件会将系统时钟切换到内部振荡器。系统时钟将保持由内部振荡器提供，除非外部时钟恢复并且退出故障保护状态。

 2006 Microchip Technology Inc. 初稿 DS41265A_CN 第 81 页

PIC16F946

4.7.1 清除故障保护条件

在复位、执行 SLEEP 指令或修改了 SCS 位之后，将清除故障保护条件。当故障条件存在时，PIC16F946 使用内部振荡器作为系统时钟而不退出故障保护条件。

在清除 OSFIF 标志前必须清除故障保护条件。

图 4-9： FSCM 时序图

采样时钟

系统时钟

振荡器故障

输出

CM 输出

(Q)

OSCFIF

CM 检测

CM 检测 CM 检测

注：通常，器件时钟的频率比采样时钟频率高很多。本例中选择的相对频率是为了明了起见。

4.7.2 复位或从休眠模式唤醒

FSCM 可以检测当器件从复位或休眠状态退出后以及振

荡器起振定时器（OST）超时后任何时刻发生的振荡器故障。如果外部时钟是 EC 或 RC 模式，那么在这些事件后会立即开始时钟监视。

对于 LP、XT 或 HS 模式，外部振荡器起振时间比 FSCM 采样时钟周期要长很多，所以可能会检测到假时钟故障

（见图 4-9）。为了防止这一问题，内部振荡器自动配置

为系统时钟并开始工作，直到外部时钟稳定为止（OST 完成延时）。这与双速启动模式相同。一旦外部振荡器稳定下来， LFINTOSC 就将重新作为 FSCM 时钟源。

注：由于振荡器的起振时间范围很广，故障保

护电路在振荡器起振期间（即在退出复位或休眠后）不工作。在一段适当的时间后，用户应该检查 OSTS 位（OSCCON<3>）以验证振荡器起振和系统时钟切换是否已经成功完成。

检测到

故障

表 4-2：与时钟源相关的寄存器汇总

地址名称

8Fh OSCCON

90h OSCTUNE

(1)

2007h

图注： x = 未知， u = 不变，－ = 未用单元（读为 0）。振荡器不使用阴影单元。注 1：关于配制器寄存器中的所有位的操作，请参见寄存器 16-1。

DS41265A_CN 第 82 页初稿  2006 Microchip Technology Inc.

CONFIG CPD CP MCLRE PWRTE WDTE FOSC2 FOSC1 FOSC0

2：详情请参见寄存器 4-1。

Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0

(2)

IRCF2 IRCF1 IRCF0 OSTS

－－－－

TUN4 TUN3 TUN2 TUN1 TUN0 ---0 0000 ---u uuuu

HTS LTS SCS -110 q000 -110 x000

POR 和 BOR

时的值

－－

其他复位

时的值

PIC16F946

5.0 TIMER0 模块

Timer0 模块定时器 / 计数器具有如下特点：

• 8 位定时器 / 计数器

• 可读写

• 8 位可软件可编程预分频器

• 内部或外部时钟选择

• FFh 到 00h 的溢出中断

• 外部时钟的边沿选择

图 5-1 是 Timer0 模块和预分频器（与 WDT 共享）的框图。

5.1 Timer0 工作原理

通过清零 T0CS 位（OPTION_REG<5>）选择定时器模式。在定时器模式下，Timer0 模块在每个指令周期都会递增（不使用预分频器）。如果对 TMR0 执行写操作，在接下来的两个指令周期禁止加 1。用户可将调整过的值写入 TMR0 寄存器来避开这一问题。

图 5-1： TIMER0/WDT 预分频器框图

CLKO

（= FOSC/4）

T0CKI

引脚

T0SE

T0CS

8 位

预分频器

通过将 T0CS 位置 1（OPTION_REG<5>）选择计数器模式。在该模式下，Timer0 模块可在 RA4/C1OUT/T0CKI/SEG4 引脚的每个上升沿或下降沿递增计数。具体边沿由时钟源边沿选择控制位（T0SE）

（OPTION_REG<4>）决定。清零 T0SE位选择上升沿。

5.2 Timer0 中断

当 TMR0 寄存器定时器 / 计数器产生从 FFh 至 00h 的溢出时，产生 Timer0 中断。此溢出将 T0IF 位

（INTCON<2>）置 1。清零 T0IE 位（INTCON<5>）可

屏蔽此中断。在重新允许中断之前，必须用软件方法通过 Timer0 模块的中断服务程序清零 T0IF 位。由于在休眠状态下定时器是关闭的，所以 Timer0 中断无法唤醒单片机。

数据总线

同步两个

周期

PSA

TMR0

溢出时将标志位

T0IF 置 1

WDTE

SWDTEN

31 kHz

INTOSC

注： T0SE、 T0CS、 PSA 和 PS<2:0> 位在选项寄存器中； WDTPS<3:0> 位在 WDTCON 寄存器中。

看门狗定时器

PSA

16 位

预分频器

WDTPS<3:0>

PS<2:0>

PSA

WDT

超时

 2006 Microchip Technology Inc. 初稿 DS41265A_CN 第 83 页

PIC16F946

5.3 将 Timer0 与外部时钟一起使用

当不使用预分频器时，外部时钟输入与预分频器输出相同。在内部相位时钟的 Q2 和 Q4 周期对预分频器输出进行采样可实现 T0CKI 与内部相位时钟的同步。因此，要求 T0CKI 引脚上的信号高、低电平分别至少保持 2 T

（加上一小段 20 ns 的 RC 延时）和 2 TOSC （加上一小

段 20 ns 的 RC 延时）。请参见所需器件的电气规范。

寄存器 5-1： OPTION_REG——选项寄存器（地址：81h 或 181h）

R/W-1 R/W-1 R/W-1 R/W-1 R/W-1 R/W-1 R/W-1 R/W-1

RBPU INTEDG T0CS T0SE PSA PS2 PS1 PS0

bit 7 bit 0

bit 7 RBPU：PORTB 上拉使能位

1 = 禁止 PORTB 上拉 0 = 按 WPUA 寄存器中的各个端口锁存器值使能 PORTB 上拉

bit 6 INTEDG：中断边沿选择位

1 = 在 RB0/INT/SEG0 引脚的上升沿触发中断 0 = 在 RB0/INT/SEG0 引脚的下降沿触发中断

bit 5 T0CS：TMR0 时钟源选择位

1 = RA4/C1OUT/T0CKI/SEG4 引脚信号的跳变沿 0 = 内部指令周期时钟（CLKO）

bit 4 T0SE：TMR0 时钟源边沿选择位

1 = 在 RA4/C1OUT/T0CKI/SEG4 引脚电平的下降沿递增计数 0 = 在 RA4/C1OUT/T0CKI/SEG4 引脚电平的上升沿递增计数

bit 3 PSA：预分频器分配位

1 = 将预分频器分配给 WDT 0 = 将预分频器分配给 Timer0 模块

bit 2-0 PS<2:0>：预分频比选择位

位值

000 001 010 011 100 101 110 111

OSC

TMR0 分频比 WDT 分频比

1 : 2 1 : 4 1 : 8 1 : 16 1 : 32 1 : 64 1 : 128 1 : 256

1 : 1 1 : 2 1 : 4 1 : 8 1 : 16 1 : 32 1 : 64 1 : 128

(1)

注 1： PIC16F946 可使用专用的 16 位 WDT 后分频器。更多信息，请参见第 16.6 节“看

门狗定时器（WDT）”。

图注：

R = 可读位 W = 可写位 U = 未用位，读为 0

-n = 上电复位时的值 1 = 置 10 = 清零 x = 未知

DS41265A_CN 第 84 页初稿  2006 Microchip Technology Inc.

PIC16F946

5.4 预分频器

一个 8 位的计数器可作为 Timer0 模块的预分频器，或作为看门狗定时器的后分频器。为简化起见，在此数据手册中称该计数器为“预分频器”。通过软件设置 PSA 控制位（OPTION_REG<3>）来控制预分频器的分配。将 PSA 位清零会把预分频器分配给 Timer0。预分频值可通过 PS<2:0> 位（OPTION_REG<2:0>）选择。

不可读写该预分频器。当预分频器分配给Timer0 模块时，所有写入 TMR0 寄存器的指令（如 CLRF 1、 MOVWF 1 或 BSF 1,x 等）都将使预分频器清零。当分配给 WDT 时，执行 CLRWDT 指令将同时清零预分频器和看门狗定时器。

5.4.1 切换预分频器的分配

预分频器的分配完全由软件控制（也就是说，在程序执行期间可以“随时”更改分配）。为避免器件意外复位，当把预分频器从分配给 Timer0 改为分配给 WDT 时，必须执行下列指令序列（例 5-1 和例 5-2）。

例 5-1：更改预分频器（TIMER0 → WDT）

BCF STATUS,RP0 ;Bank 0 CLRWDT ;Clear WDT CLRF TMR0 ;Clear TMR0 and

; prescaler

BSF STATUS,RP0 ;Bank 1

MOVLW b’00101111’ ;Required if desired MOVWF OPTION_REG ; PS2:PS0 is CLRWDT ; 000 or 001

; MOVLW b’00101xxx’ ;Set postscaler to MOVWF OPTION_REG ; desired WDT rate BCF STATUS,RP0 ;Bank 0

要将预分频器从分配给 WDT 改为分配给 TMR0 模块，请使用例 5-2 中的序列。即使 WDT 被禁止也要采取该预防措施。

例 5-2：更改预分频器（WDT → TIMER0）

CLRWDT ;Clear WDT and

; prescaler

BSF STATUS,RP0 ;Bank 1

MOVLW b’xxxx0xxx’ ;Select TMR0,

; prescale, and

; clock source MOVWF OPTION_REG ; BCF STATUS,RP0 ;Bank 0

表 5-1：与TIMER0 相关的寄存器

地址名称

01h TMR0 0Bh/10Bh INTCON GIE PEIE T0IE INTE RBIE T0IF INTF RBIF 0000 000x 0000 000x 81h OPTION_REG RBPU INTEDG T0CS T0SE PSA PS2 PS1 PS0 1111 1111 1111 1111

85h TRISA 图注： -= 未用单元（读为 0）， u = 不变， x = 未知。 Timer0 模块不使用阴影单元。

Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0

Timer0 模块寄存器

TRISA7 TRISA6 TRISA5 TRISA4 TRISA3 TRISA2 TRISA1 TRISA0 1111 1111 1111 1111

POR 和 BOR

时的值

xxxx xxxx uuuu uuuu

其他复位

时的值

 2006 Microchip Technology Inc. 初稿 DS41265A_CN 第 85 页

PIC16F946

注：

DS41265A_CN 第 86 页初稿  2006 Microchip Technology Inc.

PIC16F946

6.0 带门控的 TIMER1 模块

PIC16F946 器件具有一个 16 位定时器。图 6-1 所示为 Timer1 模块的基本框图。 Timer1 具有以下特点：

• 16 位定时器 / 计数器（TMR1H:TMR1L）

• 可读写

• 内部或外部时钟选择

• 同步或异步操作

• 从 FFFFh 到 0000h 的溢出中断

• 溢出时唤醒（异步模式）

• 可选择外部使能输入：

- 可选门控信号源：T1G （T1GSS）

- 可选门控信号的极性（T1GINV）

• 可选 LP 振荡器

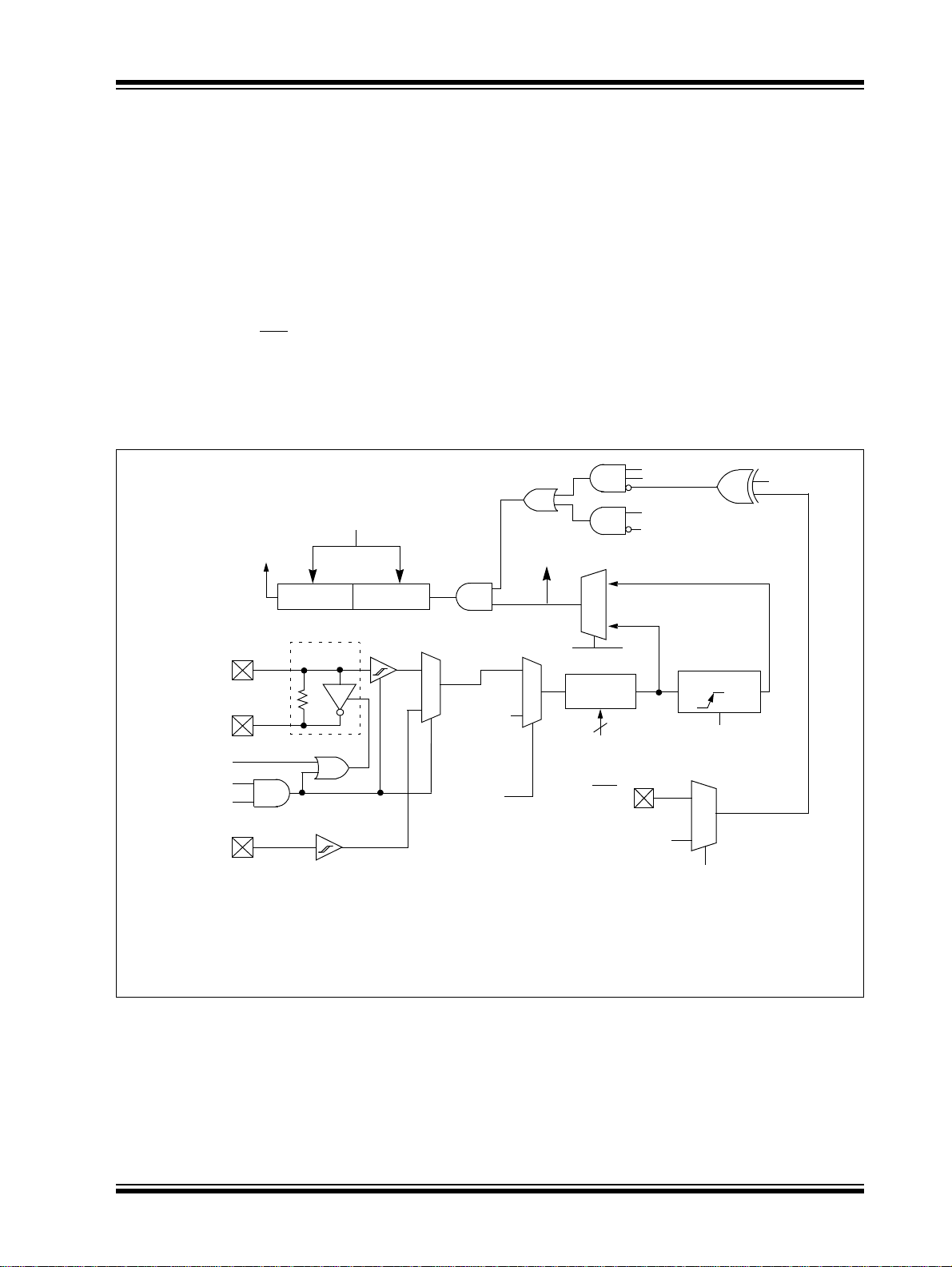

图 6-1： PIC16F946 上的 TIMER1 框图

在溢出时将标志位 TMR1IF 置 1

或 C2 输出

在发生特殊事件时

清零

TMR1

TMR1H

(1)

TMR1L

如寄存器 6-1 所示， Timer1 控制寄存器（T1CON）用于使能 / 禁止 Timer1 并选择 Timer1 模块的不同特性。

TMR1ON

到 C2 比较器模块 TMR1 时钟

T1GE

TMR1ON T1GE

同步

时钟输入

T1GINV

LP OSC

(2)

OSC1/T1OSI

OSC2/T1OSO

FOSC = 000

FOSC = X00

T1OSCEN

RC5/T1CKI/

CCP1/SEG10

注 1： Timer1 在上升沿递增计数。

2： ST 缓冲器在使用 LP 振荡器时处于低功耗模式，而在使用 T1CKI 时处于高速模式。

OSC/4

内部时钟

T1CS

T1SYNC

T1CKPS<1:0>

RC4/T1G/ SDO/SEG11

预分频器

1, 2, 4, 8

C2OUT

同步

检测

休眠输入

T1GSS

 2006 Microchip Technology Inc. 初稿 DS41265A_CN 第 87 页

PIC16F946

6.1 Timer1 工作模式

Timer1 可以有三种工作模式：

• 带有预分频器的 16 位定时器

• 16 位同步计数器

• 16 位异步计数器

在定时器模式下， Timer1 在每个指令周期递增计数。在计数器模式下，Timer1 在外部时钟输入 T1CKI 的每个上升沿递增计数。此外，计数器模式的时钟可以与单片机系统时钟同步或异步运行。

在 Timer1 模块中，模块时钟可由 Timer1 门控信号控制，可以将 T1G 线。

如果需要外部时钟振荡器（且单片机正在使用不带 CLKOUT 的 INTOSC），Timer1 可以使用 LP 振荡器作为时钟源。

注：在计数器模式下，必须先经过一个下降

引脚或比较器 2 输出引脚选择门控信号

沿，计数器才可以在随后的上升沿进行第一次递增计数。

6.2 Timer1 中断

Timer1 寄存器对（TMR1H:TMR1L）递增计数到 FFFFh 后，计满返回到 0000h。当 Timer1 计满返回时，Timer1 的中断标志位（PIR1<0>）置 1。为在计满返回时允许中断，用户应将以下位置 1：

• Timer1 中断允许位（PIE1<0>）

• PEIE 位（INTCON<6>）

• GIE 位（INTCON<7>）

在中断服务程序中将 TMR1IF 位清零可以清除中断。

注：再次允许中断前，应将 TMR1H:TTMR1L

寄存器对以及 TMR1IF 位清零。

6.3 Timer1 预分频器

Timer1 具有四个预分频比选项，允许对时钟输入进行 1、2、4 或 8 分频。T1CKPS 位（T1CON<5:4>）对预

分频计数器进行控制。对预分频计数器不能直接进行读写操作；但是，通过写入 TMR1H 或 TMR1L 可清零预分频计数器。

6.4 Timer1 门控

可用软件将 Timer1 门控信号源配置为 T1G 引脚或比较器 2 的输出。这允许器件使用 T1G 或使用比较器 2 为模拟事件定时有关选择Timer1 门控信号源的信息，请参见 CMCON1 （寄存器 8-2）。此功能可以简化 ∆-Σ A/D 转换器的软件和许多其他应用程序。欲知有关 ∆-Σ A/D 转换器的更多信息，请访问 Microchip 网站（www.microchip.com）。

注：必须将 T1GE 位（T1CON<6>）置 1 以使

用 T1G 源。欲知有关选择 Timer1 门控信号源的信息，请参见寄存器 8-2。

可使用 T1GINV 位（T1CON<7>）来设置 Timer1 门控信号的极性，它可以来自 T1G 的输出。该位可将 Timer1 配置为对两个事件之间的高电平时间或低电平时间进行计时。

或 C2OUT 作为 Timer1 门控信号

直接对外部事件定时

引脚，也可以来自比较器 2

图 6-2： TIMER1 递增边沿

当 TMR1 使能时

T1CKI = 1

当 TMR1 使能时

T1CKI = 0

注 1：箭头表示计数器递增。

2：在计数器模式下，必须先经过一个下降沿，计数器才可以在随后的上升沿进行第一次递增计数。

DS41265A_CN 第 88 页初稿  2006 Microchip Technology Inc.

寄存器 6-1： T1CON——TIMER1 控制寄存器（地址：10h）

R/W-0 R/W-0 R/W-0 R/W-0 R/W-0 R/W-0 R/W-0 R/W-0

T1GINV T1GE T1CKPS1 T1CKPS0 T1OSCEN T1SYNC TMR1CS TMR1ON

bit 7 bit 0

PIC16F946

bit 7 T1GINV：Timer1 门控信号极性位

1 = Timer1 门被反转 0 = Timer1 门未被反转

bit 6 T1GE：Timer1 门控使能位

如果 TMR1ON = 0：此位被忽略。如果

TMR1ON = 1： 1 = 使能 Timer1 门控 0 = 禁止 Timer1 门控

bit 5-4 T1CKPS<1:0>：Timer1 输入时钟预分频比选择位

11 = 1:8 预分频比 10 = 1:4 预分频比 01 = 1:2 预分频比 00 = 1:1 预分频比

bit 3 T1OSCEN：LP 振荡器使能控制位

如果单片机正在使用不带 CLKO 振荡器的 INTOSC：

1 = 使能 LP 振荡器作为 Timer1 的时钟源 0 = LP 振荡器关闭

否则：此位被忽略。

bit 2 T1SYNC

TMR1CS =

1 = 不与外部时钟输入同步 0 = 与外部时钟输入同步

TMR1CS = 此位被忽略。 Timer1 使用内部时钟作为时钟源。

bit 1 TMR1CS：Timer1 时钟源选择位

1 = 选择来自 RC5/T1CKI/CCP1/SEG10 引脚或 T1OSC 的外部时钟（上升沿计数） 0 = 内部时钟（FOSC/4）

bit 0 TMR1ON：Timer1 使能位

1 = 使能 Timer1 0 = 停止 Timer1

：Timer1 外部时钟输入同步控制位

1：

0：

(1)

(2)

注 1： T1GINV 位可使 Timer1 门控信号的逻辑电平反相，而不管门控信号源如何。

2： T1GE 位必须置 1 以便使用由 T1GSS 位（CMCON1<1>）选择的 T1G

C2OUT 作为 Timer1 的门控信号源。

图注：

R = 可读位 W = 可写位 U = 未用位，读为 0

-n = 上电复位时的值 1 = 置 10 = 清零 x = 未知

 2006 Microchip Technology Inc. 初稿 DS41265A_CN 第 89 页

引脚或

PIC16F946

6.5 在异步计数器模式下的 Timer1 工作

原理

如果控制位 T1SYNC （T1CON<2>）被置 1，外部时钟输入就不同步。定时器继续进行与内部相位时钟异步的递增计数。在休眠状态下定时器仍将继续运行，并在溢出时产生中断，从而唤醒处理器。但是，在用软件对定时器进行读 / 写操作时应该特别小心（见第 6.5.1 节

“异步计数器模式下对 Timer1 的读写操作”）。

注：必须对 ANSEL（91h）和 CMCON0（9Ch）

寄存器进行初始化以将模拟通道配置为数字输入通道。配置为模输入的引脚将读为 0。

6.5.1 异步计数器模式下对 TIMER1 的读写操作

当定时器采用外部异步时钟工作时，对 TMR1H 或 TMR1L 的读操作将确保有效（硬件操作时应当注意）。但用户应牢记，用读两个 8 位值来读一个 16 位定时器本身就存在问题，这是因为在两次读操作之间定时器可能会溢出。

对于写操作，建议用户停止定时器后再写入需要的数值。当计数器正在递增计数时，向定时器的寄存器写入数据可能会产生写争用。从而在定时器寄存器中产生不可预测的值。

读 16 位值时，用户应谨慎对待。《PICmicro 机系列参考手册》（DS33023A_CN）中的示例说明了 Timer1 在异步模式下运行时的读写方法。

中档单片

6.6 TIMER1 振荡器

为了尽可能减少 I/O 端口上的外设复用，取消了通常用于 TMR1 实时时钟应用的专用 TMR1 振荡器。而是让 TMR1 模块使用 LP 振荡器。

如果单片机设定为使用不带 CLKO 的 INTOSC 或 LP 振荡器工作，则：

1. 当单片机使用 INTOSC 或 LP 振荡器作为时钟源

时，把 T1OSCEN 和 TMR1CS 位置为 1 将使能

LP 振荡器作为 TMR1 的时钟源。注意 T1OSC 和 LP 振荡器共用同一个电路。因此，当选择了 LP

振荡器并使能了 T1OSC 时，单片机和 Timer1 模块共用同一个时钟源。

2. 休眠模式不会关闭 LP 振荡器（即当 INTOSC 振荡器作为单片机的时钟源且 T1OSCEN 和 TMR1CS均为1时，TMR1 将LP振荡器作为时钟源），因此 LP 振荡器将在休眠模式下继续运行。

除了不带 CLKOUT 和 LP 的 INTOSC，在其他振荡模式下 T1OSC 使能选项都不可用并应当忽略。

注：当选择不带 CLKO 振荡器的 INTOSC 且

T1OSCEN = 1 时，LP 振荡器将持续运行，而与 TMR1ON 位的状态无关。

6.7 使用 CCP 触发信号输出来复位

Timer1

如果在比较模式中配置了 CCP1 或 CCP2 模块以产生

“特殊事件触发信号”（CCP1M<3:0> = 1011），则该

信号会复位 Timer1。

注：来自 CCP1 和 CCP2 模块的特殊事件触发信

号不会将中断标志位 TMR1IF （PIR1<0>）置 1。

为了利用这一功能，必须将 Timer1 设置为处于定时器或同步计数器模式。如果 Timer1 在异步计数器模式下运行，复位操作可能不起作用。

如果 Timer1 的写操作与 CCP1 或 CCP2 的特殊事件触发信号同时发生，则写操作具有优先权。

在这种工作模式下，CCPRxH:CCPRxL 这对寄存器实际上变成了 Timer1 的周期寄存器。

DS41265A_CN 第 90 页初稿  2006 Microchip Technology Inc.

6.8 复位 Timer1 寄存器对（TMR1H 和 TMR1L）

除了 CCP1 和 CCP2 特殊事件触发信号之外，上电复位或其他复位都不会将 TMR1H 和 TMR1L 复位为 00h。

T1CON寄存器在上电复位或欠压复位时复位为00h，这样就关闭了定时器并保留 1:1 的预分频比。在所有其他复位中，该寄存器均不受影响。

6.9 休眠期间的 Timer1 工作原理

只有设置为异步计数器模式时，Timer1 才可在休眠模式下工作。在该模式下，可使用外部晶振或时钟源使计数器进行递增计数。通过如下设置使定时器能够唤醒器件：

• 必须使能 Timer1 （T1CON<0>）

• TMR1IE 位（PIE1<0>）必须置 1

• PEIE 位（INTCON<6>）必须置 1

器件将在溢出时被唤醒。如果 GIE 位（INTCON<7>）置 1，器件将在溢出时被唤醒并跳转至中断服务程序

（0004h）。如果 GIE 位清零，则将继续执行下一个指

令。

PIC16F946

表 6-1：与TIMER1 相关的寄存器

地址名称

0Bh/

INTCON GIE PEIE

8Bh 0Ch PIR1 EEIF ADIF RCIF TXIF SSPIF CCP1IF TMR2IF TMR1IF 0000 0000 0000 0000

0Eh TMR1L

0Fh TMR1H

10h T1CON T1GINV T1GE T1CKPS1 T1CKPS0 T1OSCEN T1SYNC

97h CMCON1

8Ch PIE1 图注： x = 未知， u = 不变， - = 未用位，读为 0。 Timer1 模块不使用阴影单元。

Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0

T0IE INTE RBIE T0IF INTF RBIF 0000 000x 0000 000x

16 位 TMR1 寄存器低字节的保持寄存器 16 位 TMR1 寄存器高字节的保持寄存器

TMR1CS TMR1ON 0000 0000 uuuu uuuu

－－－－－－

EEIE ADIE RCIE TXIE SSPIE CCP1IE TMR2IE TMR1IE 0000 0000 0000 0000

T1GSS

C2SYNC ---- --10 ---- --10

POR 和 BOR

时的值

xxxx xxxx uuuu uuuu xxxx xxxx uuuu uuuu

所有其他复

位时的值

 2006 Microchip Technology Inc. 初稿 DS41265A_CN 第 91 页

PIC16F946

注：

DS41265A_CN 第 92 页初稿  2006 Microchip Technology Inc.

PIC16F946

7.0 TIMER2 模块

Timer2 模块定时器 / 计数器具有以下特点：

Timer2 模块定时器具有以下特点：

• 8 位定时器（TMR2 寄存器）

• 8 位周期寄存器（PR2）

• 可读写（以上两个寄存器）

• 可软件编程的预分频比（1:1、 1:4 和 1:16）

• 可软件编程的后分频比（1:1 到 1:16）

• TMR2 与 PR2 匹配时产生中断

如寄存器 7-1 所示，Timer2 有一个控制寄存器。可通过清零控制位 TMR2ON （T2CON<2>）关闭 TMR2 来尽量降低功耗。图 7-1 是 Timer2 模块的简化原理框图。该寄存器控制 Timer2 预分频比和后分频比的选择。

7.1 Timer2 工作原理

Timer2 可以作为 CCP 模块在 PWM 模式下的 PWM 时基。TMR2 寄存器是可读写的，任何器件复位都会使之清零。输入时钟（FOSC/4）预分频比可以是 1:1、 1:4 或 1:16，这是通过控制位 T2CKPSx （T2CON<1:0>）选择的。TMR2 的匹配输出通过 4 位后分频器（可提供从 1:1 到 1:16 的分频比）产生 TMR2 中断（反映在 TMR2IF 标志位（PIR1<1>）中）。

如果发生下列任何一种情况，预分频器和后分频器计数器都会被清零：

• 写 TMR2 寄存器

• 写 T2CON 寄存器

• 任何器件复位（上电复位、 MCLR

定时器复位或者欠压复位）

写 T2CON 时 TMR2 不会被清零。

寄存器 7-1： T2CON——TIMER2 控制寄存器（地址：12h）

U-0 R/W-0 R/W-0 R/W-0 R/W-0 R/W-0 R/W-0 R/W-0

TOUTPS3 TOUTPS2 TOUTPS1 TOUTPS0 TMR2ON T2CKPS1 T2CKPS0

－

bit 7 bit 0

bit 7 未用：读为 0

bit 6-3 TOUTPS<3:0>：Timer2 输出后分频比选择位

0000 = 1:1 后分频比 0001 = 1:2 后分频比

•

• 1111 = 1:16 后分频比

bit 2 TMR2ON：Timer2 使能位

1 = 使能 Timer2 0 = 禁止 Timer2

bit 1-0 T2CKPS<1:0>：Timer2 时钟预分频比选择位

00 = 预分频比为 1 01 = 预分频比为 4 1x = 预分频比为 16

复位、看门狗

图注：

R = 可读位 W = 可写位 U = 未用位，读为 0

-n = 上电复位时的值 1 = 置 10 = 清零 x = 未知

 2006 Microchip Technology Inc. 初稿 DS41265A_CN 第 93 页

PIC16F946

7.2 Timer2 中断

Timer2 模块有一个 8 位周期寄存器 PR2。Timer2 从 00h 开始递增计数，直到与 PR2 匹配为止，然后在下一个递增计数周期开始时复位为 00h。 PR2 为可读写的寄存器，它在复位时被初始化为 FFh。

图 7-1： TIMER2 框图

OSC/4

预分频器

1:1， 1:4，1:16

T2CKPS<1:0>

注 1： TMR2 寄存器输出可以由 SSP 模块通过软件选择作为波特率时钟。

TMR2

比较器

PR2

7.3 Timer2 输出

TMR2 的输出信号（在后分频器之前）送入 SSP 模块，该模块可选择将其用于生成移位时钟。

将标志位

TMR2IF 置 1

复位

1:1 至 1:16

TOUTPS<3:0>

TMR2

输出

后分频器

(1)

表 7-1：与TIMER2 相关的寄存器

地址名称

0Bh/

INTCON GIE PEIE T0IE INTE RBIE T0IF INTF RBIF 0000 000x 0000 000x

8Bh 0Ch PIR1 EEIF ADIF RCIF TXIF SSPIF CCP1IF TMR2IF TMR1IF 0000 0000 0000 0000

11h TMR 2

12h T2CON

8Ch PIE1

92h PR2 图注： x = 未知， u = 不变， - = 未用位，读为 0。 Time r2 模块不使用阴影单元。

Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0

8 位 TMR2 寄存器的保持寄存器

TOUTPS3 TOUTPS2 TOUTPS1 TOUTPS0 TMR2ON T2CKPS1 T2CKPS0 -000 0000 -000 0000

－

EEIE ADIE RCIE TXIE SSPIE CCP1IE TMR2IE TMR1IE 0000 0000 0000 0000

Time r2 周期寄存器

POR 和 BOR

时的值

0000 0000 0000 0000

1111 1111 1111 1111

所有其他复

位时的值

DS41265A_CN 第 94 页初稿  2006 Microchip Technology Inc.

PIC16F946

8.0 比较器模块

比较器模块包含两个模拟比较器。这两个比较器的输入引脚与 I/O 端口引脚 RA<3:0> 复用，而输出引脚与引脚 RA<5:4> 复用。片内比较器参考电压（CV 加到比较器的输入引脚。

REF）也可施

CMCON0 寄存器（寄存器 8-1）用于控制比较器的输

入和输出多路开关。图 8-3 给出了各种比较器的配置框图。

寄存器 8-1： CMCON0——比较器配置寄存器（地址：9Ch）

R-0 R-0 R/W-0 R/W-0 R/W-0 R/W-0 R/W-0 R/W-0

C2OUT C1OUT C2INV C1INV CIS CM2 CM1 CM0

bit 7 bit 0

bit 7

bit 6

bit 5

bit 4

bit 3

bit 2-0

C2OUT：比较器 2 输出位当

C2INV = 0 时：

1 =C2 VIN+ > C2 VIN- 0 =C2 VIN+ < C2 VIN-

当

C2INV = 1 时：

0 =C2 VIN+ > C2 VIN- 1 =C2 VIN+ < C2 VIN-

C1OUT：比较器 1 输出位当

C1INV = 0 时：

1 =C1 V 0 =C1 V

当

C1INV = 1 时：

0 =C1 VIN+ > C1 VIN- 1 =C1 VIN+ < C1 VIN-

C2INV：比较器 2 输出反相位

1 =C2输出反相 0 =C2输出不反相

C1INV：比较器 1 输出反相位

1 =C1输出反相 0 =C1输出不反相

CIS：比较器输入开关位当

CM<2:0> = 010 时：

1 =C1 VIN- 连接到 RA3/AN3/C1+/VREF+/SEG15

0 =C1 VIN- 连接到 RA0/AN0/C1-/SEG12

CM<2:0> = 001 时：

当

1 =C1 VIN- 连接到 RA3/AN3/C1+/VREF+/SEG15 0 =C1 VIN- 连接到 RA0/AN0/C1-/SEG12

当 CM<2:0> = 101 时：

1 =C2 VIN+ 连接到内部 0.6V 参考电压 0 =C2 VIN+ 连接到 RA2/AN2/C2+/VREF-/COM2

CM<2:0>：比较器模式位图 8-3 给出了比较器的几种模式以及相应的 CM<2:0> 位的设置。

注 1：将引脚设置为模拟输入端将自动禁止数字输入电路、弱上拉和引脚电平变化中断功

IN+ > C1 VIN- IN+ < C1 VIN-

IN- 连接到 RA2/AN2/C2+/VREF-/COM2

C2 V

C2 VIN- 连接到 RA1/AN1/C2-/SEG7

(1)

能。相应的 TRIS 位必须设置为输入模式以允许对引脚电压进行外部控制。

图注：

R = 可读位 W = 可写位 U = 未用位，读为 0

-n = 上电复位时的值 1 = 置 10 = 清零 x = 未知

 2006 Microchip Technology Inc. 初稿 DS41265A_CN 第 95 页

PIC16F946

8.1 比较器工作原理

图 8-1 给出了某个比较器及其模拟输入电压与数字输出电平之间的关系。当 VIN+ 端的模拟输入电压低于 VIN- 上的模拟电压时，比较器输出数字低电平。当 VIN+ 端的模拟输入电压高于 V 数字高电平。图 8-1 中比较器输出的阴影部分表示由输入失调和响应时间所造成的不确定区。

注：必须对 CMCON0 （9Ch）寄存器中的相应

位进行编程，从而将 CIN+ 和 CIN- 引脚配置为模拟输入引脚。

通过设置 CxINV 位（CMCON0<5:4>）可以改变比较器输出的极性。清零 CxINV 将导致输出不反相。表 8-1 给出了对应于不同输入条件和极性位设置情况下输出状态的信息。

表 8-1：不同输入条件下的输出状态

输入条件

IN- > VIN+00

VIN- < VIN+01

IN- > VIN+11

IN- < VIN+10

IN- 上的模拟电压时，比较器输出

CINV CxOUT

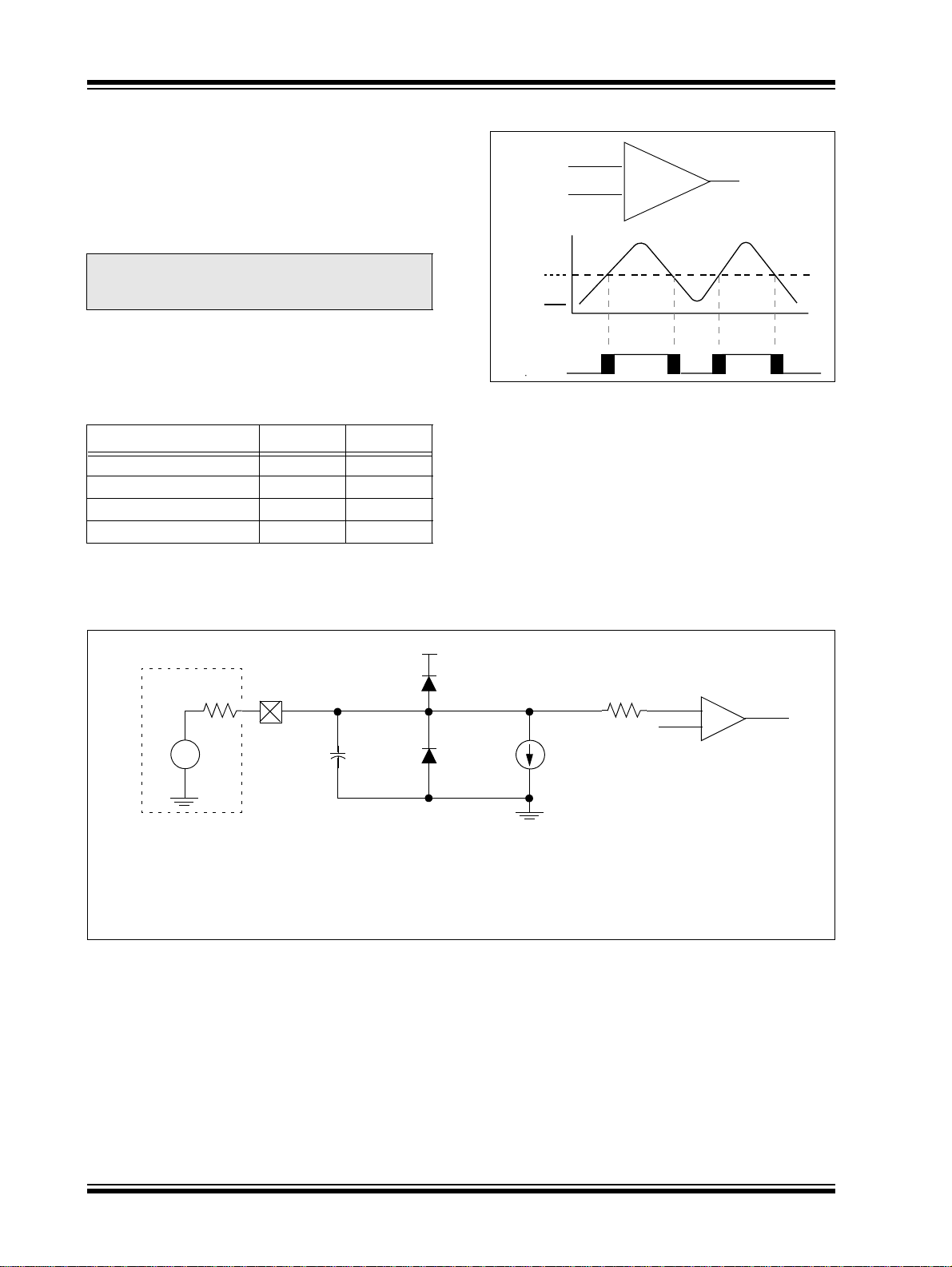

图 8-1：单比较器

VIN-

VIN–

VIN+

输出

utput

VIN+

IN-

–

输出

8.2 模拟输入连接注意事项

图 8-2 是一个简化的模拟输入电路。由于模拟引脚和数字输出端相连，因此它们与 VDD 和 VSS 之间接有反向偏置二极管，从而将模拟输入电压限制在 VSS 和 VDD 之间。一旦输入电压超出该范围 0.6V，其中一个二极管就会发生正向偏置，从而使输入电压被钳位。模拟信号源的最大阻抗的建议值为 10 kΩ。连接到模拟输入引脚的任何外部元件（如电容器或齐纳二极管），要保证其泄漏电流极小。

图 8-2：模拟输入模型

Rs < 10K

图注： CPIN = 输入电容

V I

LEAKAGE= 各个连接点在引脚上产生的泄漏电流

R R VA = 模拟电压

CPIN

5 pF

T = 门限电压

IC = 内部走线等效电阻 S = 信号源阻抗

VT = 0.6V

T = 0.6V

Leakage ±500 nA

Vss

DS41265A_CN 第 96 页初稿  2006 Microchip Technology Inc.

PIC16F946

8.3 比较器配置

比较器共有 8 种工作模式。 CMCON0 寄存器用于选择这些模式。图 8-3 给出了这 8 种可能的模式。

图 8-3：比较器I/O 工作模式

比较器复位（上电复位时的默认值）

CM<2:0> = 000

RA0/AN0 C1-/SEG12

RA3/AN3/

REF+/SEG15

C1+/V

RA1/AN1 C2-/SEG7

RA2/AN2/

REF-/COM2

C2+/V

两个独立的比较器

CM<2:0> = 100

RA0/AN0 C1-/SEG12

RA3/AN3/

REF+/SEG15

C1+/V

RA1/AN1 C2-/SEG7

RA2/AN2/

REF-/COM2

C2+/V

IN-

IN+

IN-

IN+

IN-

IN+

IN-

IN+

关（读为 0）

C1OUT

C2OUT

如果改变了比较器模式，由于存在特定的模式改变延时

（如第 19.0 节“电气规范”所示），比较器的输出电平

可能会在此延时期间无效。

注：改变比较器模式的过程中应禁止比较器中

断，否则可能产生误中断。

比较器关闭

CM<2:0> = 111

RA0/AN0 C1-/SEG12

RA3/AN3/ C1+/V

REF+/SEG15

RA1/AN1 C2-/SEG7

RA2/AN2/ C2+/V

REF-/COM2

四路输入的双比较器

CM<2:0> = 010

RA0/AN0 C1-/SEG12

RA3/AN3/ C1+/V

REF+/SEG15

RA1/AN1 C2-/SEG7

RA2/AN2/ C2+/V

REF-/COM2

IN-

IN+

IN-

IN+

CIS = 0 CIS = 1

IN-

IN+

IN-

IN+

关（读为 0）

C1OUT

C2OUT

来自 CVREF 模块

两个具有公共参考端的比较器

CM<2:0> = 011

RA0/AN0 C1-/SEG12

RA3/AN3/ C1+/V

REF+/SEG15

RA1/AN1 C2-/SEG7

RA2/AN2/

REF-/COM2

C2+/V

IN-

IN+

IN-

IN+

一个带参考输入选择的独立比较器

CM<2:0> = 101

RA0/AN0 C1-/SEG12

RA3/AN3/

REF+/

C1+/V

IN-

IN+

C1OUT

C2OUT

关（读为 0）

两个具有公共参考端且带输出的比较器

CM<2:0> = 110

RA0/AN0 C1-/SEG12

RA1/AN1 C2-/SEG7

RA2/AN2/ C2+/V

REF-/COM2

IN-

IN+

IN-

IN+

三路输入的双比较器

CM<2:0> = 001

RA0/AN0 C1-/SEG12

RA3/AN3/ C1+/V

REF+/SEG15

CIS = 0

CIS = 1

IN-

IN+

C1OUT

RA4

C2OUT

RA5

SEG15

RA1/AN1 C2-/SEG7

RA2/AN2/ C2+/V

REF-/

COM2

IN-

CIS = 0

CIS = 1

IN+

C2OUT

RA5

RA1/AN1 C2-/SEG7

RA2/AN2/ C2+/V

REF-/COM2

IN-

IN+

C2OUT

内部 0.6V 参考电压

图注：

A = 模拟输入，端口始终读为 0。 D = 数字输入。 CIS （CMCON0<3>）是比较器输入开关位。

C1OUT

 2006 Microchip Technology Inc. 初稿 DS41265A_CN 第 97 页

PIC16F946

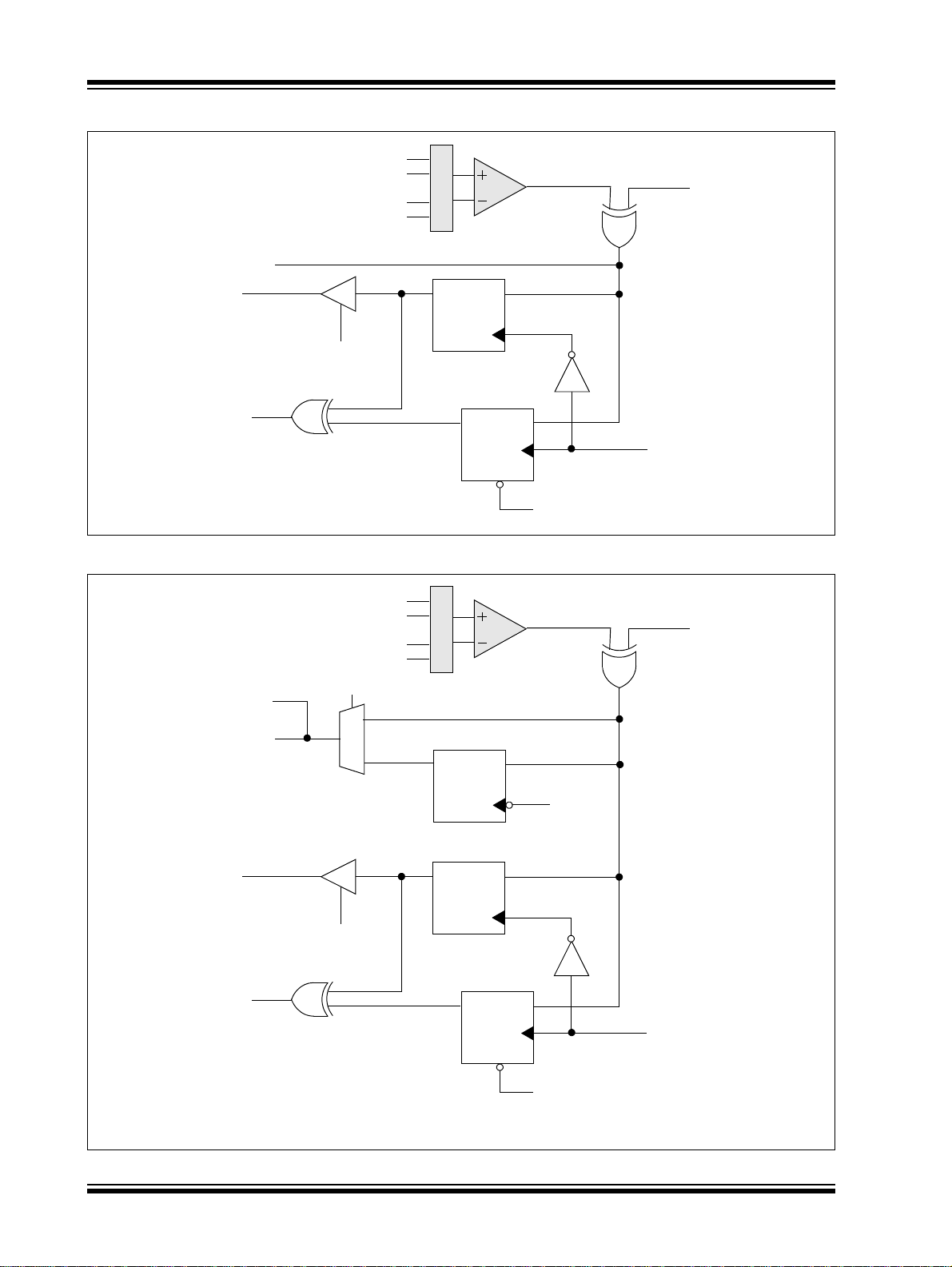

图 8-4：比较器C1 输出框图

到 C1OUT 引脚

端口引脚

MUX

C1INV

到数据总线

读 CMCON

C1IF 位置 1

图 8-5：比较器C2 输出框图

C2SYNC

到 TMR1

到 C2OUT 引脚

读 CMCON

复位（低电平有效）

MUX

端口引脚

C2INV

到数据总线

读 CMCON

C2IF 位置 1

注 1：比较器 2 的输出在 T1 时钟源的下降沿被锁存。

DS41265A_CN 第 98 页初稿  2006 Microchip Technology Inc.

时钟源

复位

TMR1

(1)

读 CMCON

MICROCHIP PIC16F946 Technical data

Specifications and Main Features

Frequently Asked Questions

User Manual

1.0 器件概述

图 1-1： PIC16F946 框图

表 1-1： PIC16F946 引脚配置说明

2.0 存储器构成

2.1 程序存储器构成

2.2 数据存储器构成

图 2-2： PIC16F946 特殊功能寄存器

表 2-1： PIC16F946 特殊功能寄存器汇总， BANK 0

表 2-2： PIC16F946 特殊功能寄存器汇总， BANK 1

表 2-3： PIC16F946 特殊功能寄存器汇总， BANK 2

表 2-4： PIC16F946 特殊功能寄存器汇总， BANK 3

2.3 PCL 和 PCLATH

2.4 程序存储器分页

图 2-3： 在不同的情况下装载 PC

例 2-1：在第0 页中调用第 1 页中的子程序

2.5 间接寻址、 INDF 和 FSR 寄存器

例 2-2： 间接寻址

3.0 I/O 端口

3.1 PORTA 和 TRISA 寄存器

例 3-1：初始化PORTA

图 3-1： RA0/AN0/C1-/SEG12 框图

图 3-2： RA1/AN1/C2-/SEG7 框图

图 3-3： RA2/AN2/C2+/VREF-/COM2 框图

图 3-4： RA3/AN3/C1+/VREF+/SEG15 框图

图 3-5： RA4/C1OUT/T0CKI/SEG4 框图

图 3-6： RA5/AN4/C2OUT/SS/SEG5 框图

图 3-7： RA6/OSC2/CLKO/T1OSO 框图

图 3-8： RA7/OSC1/CLKI/T1OSI 框图

表 3-1：与PORTA 相关的寄存器汇总

3.2 PORTB 和 TRISB 寄存器

例 3-2：初始化PORTB

3.3 其他 PORTB 引脚功能

图 3-9： RB<3:0> 框图

图 3-10： RB4/COM0 框图

图 3-11： RB5/COM1 框图

图 3-12： RB6/ICSPCLK/ICDCK/SEG14 框图

图 3-13： RB7/ICSPDAT/ICDDAT/SEG13 框图

表 3-2：与PORTB 相关的寄存器汇总

3.4 PORTC 和 TRISC 寄存器

例 3-3：初始化PORTC

图 3-14： RC0/VLCD1 框图

图 3-15： RC1/VLCD2 框图

图 3-16： RC2/VLCD3 框图

图 3-17： RC3/SEG6 框图

图 3-18： RC4/T1G/SDO/SEG11 框图

图 3-19： RC5/T1CKI/CCP1/SEG10 框图

图 3-20： RC6/TX/CK/SCK/SCL/SEG9 框图

图 3-21： RC7/RX/DT/SDI/SDA/SEG8 框图

表 3-3：与PORTC 相关的寄存器汇总

3.5 PORTD 和 TRISD 寄存器

例 3-4：初始化PORTD

图 3-22： RD0/COM3 框图

图 3-23： RD1 框图

图 3-24： RD2/CCP2 框图

图 3-25： RD<7:3> 框图

表 3-4：与PORTD 相关的寄存器汇总

PORTE 和 TRISE 寄存器

例 3-5：初始化PORTE

图 3-26： RE<7:4, 2:0> 框图

图 3-27： RE3/MCLR/VPP 框图

表 3-5：与PORTE 相关的寄存器汇总

PORTF 和 TRISF 寄存器

例 3-6：初始化PORTF

图 3-28： RF<7:0> 框图

表 3-6：与PORTF 相关的寄存器汇总

PORTG 和 TRISG 寄存器

例 3-7：初始化PORTG

图 3-29： RG<5:0> 的框图

表 3-7：与PORTG 相关的寄存器汇总

4.0 时钟源

4.1 综述

图 4-1： PIC16F946 系统时钟框图

4.2 时钟源模式

4.3 外部时钟模式

表 4-1： 振荡器延时示例

图 4-2： 外部时钟 （EC）模式工作原理图

图 2-3：在不同的情况下装载 PC

例 2-2：间接寻址

表 4-1：振荡器延时示例

图 4-2：外部时钟（EC）模式工作原理图

图 4-7：双速启动

表 4-2：与时钟源相关的寄存器汇总

6.8 复位 Timer1 寄存器对（TMR1H 和 TMR1L）

表 8-1：不同输入条件下的输出状态

图 8-1：单比较器

图 8-2：模拟输入模型
