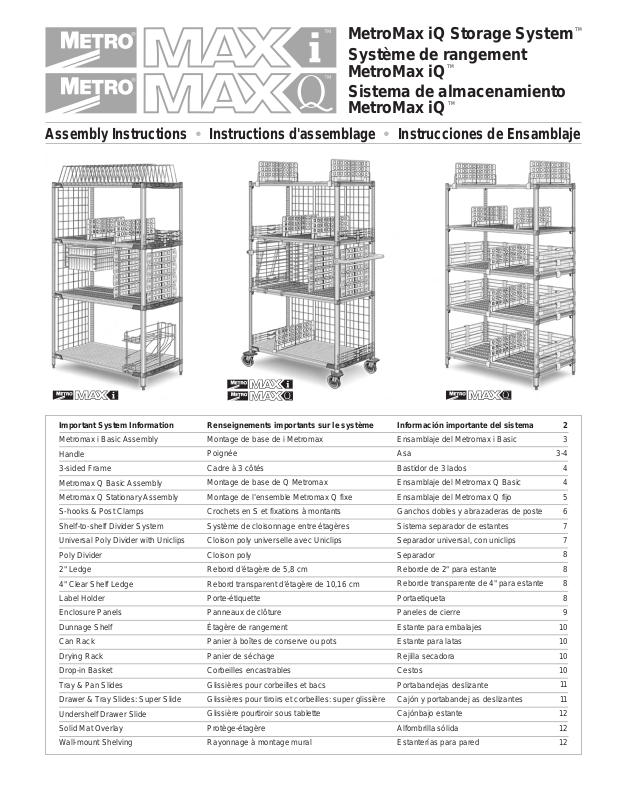

Page 1
MetroMax iQ Storage System
TM
Système de rangement
TM
MetroMax iQ
Sistema de almacenamiento
TM
MetroMax iQ
Assembly Instructions Instructions d'assemblage Instrucciones de Ensamblaje
Important System Information
Metromax i Basic Assembly
Handle
3-sided Frame

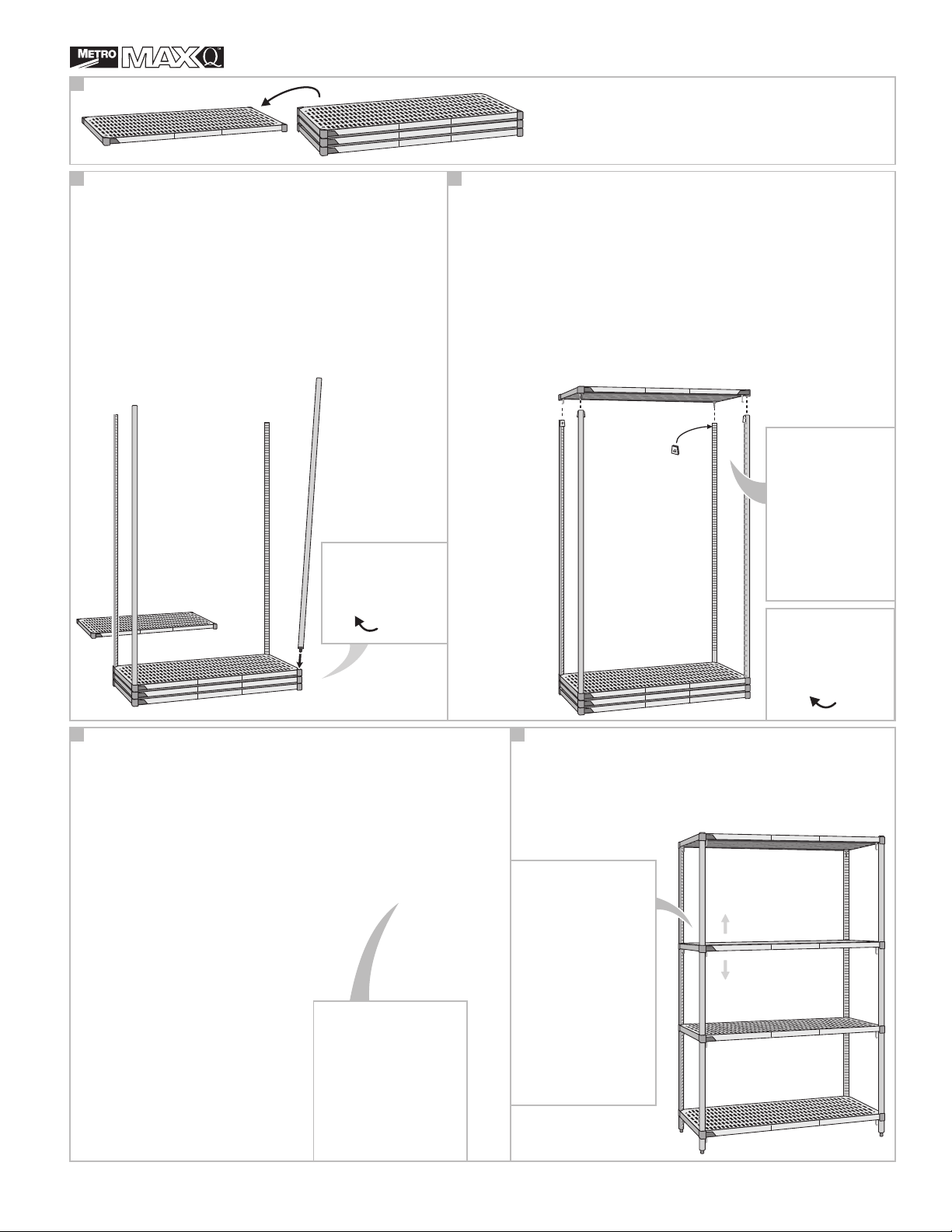

Metromax Q Basic Assembly
Metromax Q Stationary Assembly
S-hooks & Post Clamps
Shelf-to-shelf Divider System
Universal Poly Divider with Uniclips
Poly Divider
2" Ledge
4" Clear Shelf Ledge
Label Holder
Enclosure Panels
Dunnage Shelf
Can Rack

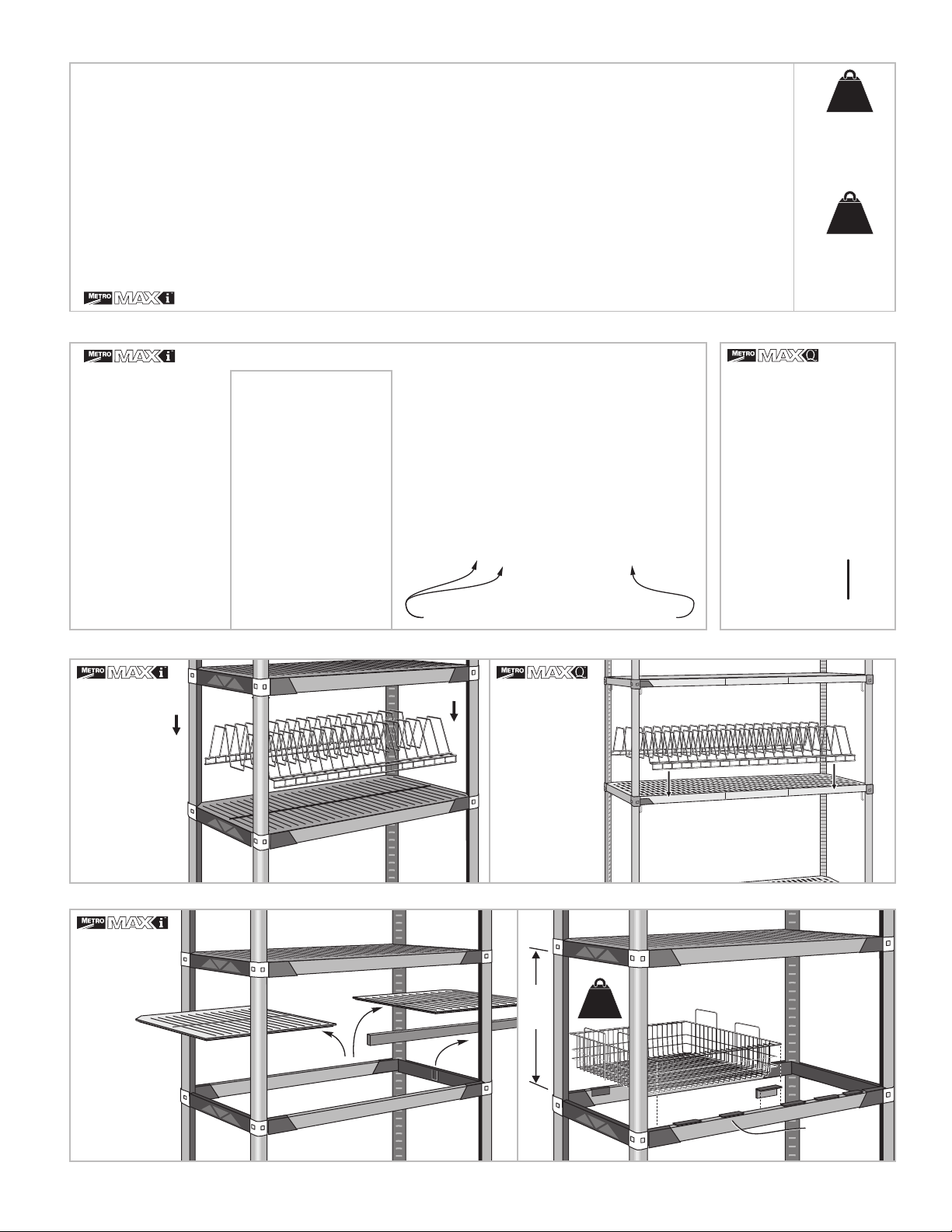

Drying Rack
Drop-in Basket

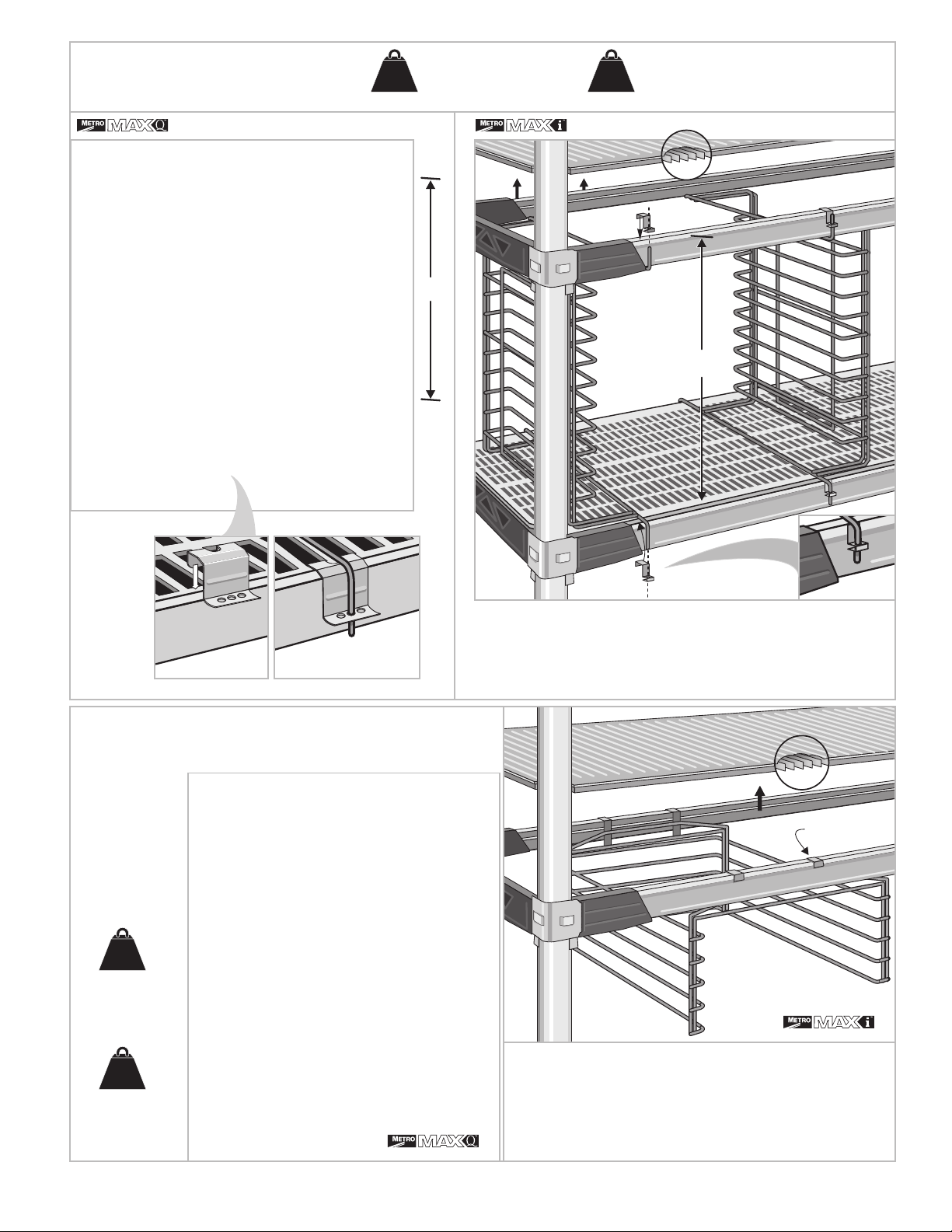

Tray & Pan Slides
Drawer & Tray Slides: Super Slide
Undershelf Drawer Slide
Solid Mat Overlay

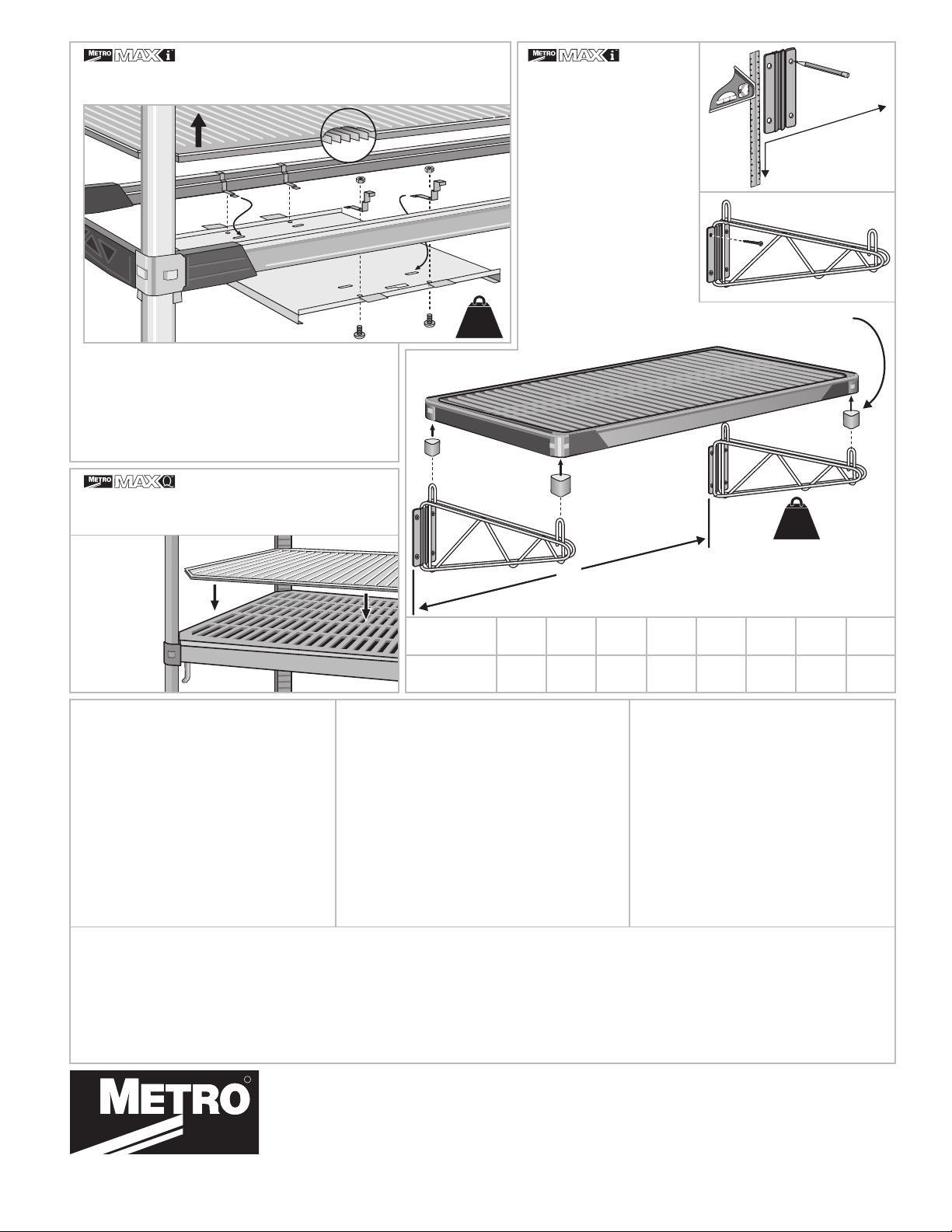

Wall-mount Shelving
Renseignements importants sur le système
Montage de base de i Metromax
Poignée
Cadre à 3 côtés
Montage de base de Q Metromax
Montage de l’ensemble Metromax Q fixe
Crochets en S et fixations à montants
Système de cloisonnage entre étagères
Cloison poly universelle avec Uniclips
Cloison poly
Rebord d’étagère de 5,8 cm
Rebord transparent d’étagère de 10,16 cm
Porte-étiquette
Panneaux de clôture
Étagère
Panier à boîtes de conserve ou pots
Panier de séchage
Corbeilles encastrables
Glissières pour corbeilles et bacs
Glissières pour tiroirs et corbeilles: super glissière
Glissière pourtiroir sous tablette
Protège-étagère
Rayonnage à montage mural
de rangement
Información importante del sistema
Ensamblaje del Metromax i Basic
Asa
Bastidor de 3 lados
Ensamblaje del Metromax Q Basic
Ensamblaje del Metromax Q fijo
Ganchos dobles y abrazaderas de poste
Sistema separador de estantes
Separador universal, con uniclips
Separador
Reborde de 2" para estante
Reborde transparente de 4" para estante
Portaetiqueta
Paneles de cierre
Estante para embalajes
Estante para latas
Rejilla secadora
Cestos
Portabandejas deslizante
Cajón y portabandej as deslizantes
Cajónbajo estante
Alfombrilla sólida
Estanterías para pared
2
3
434
4
5
6
7
7
8
8
8
8
9
10
10
10
10
11
11
12
12
12
Page 2
IMPORTANT! IMPORTANT! IMPORTANTE!
NOTICE:
Regularly inspect this product. Tighten
loose fasteners and replace worn or damaged parts
with new InterMetro approved parts. Formobile
units, replace worn or damaged casters immediately; lubricate casters regularly.
Units over 50" (127cm) high
with at least three shelves, and preferably
four or more.
must be assembled
Place shelving on solid and level floors.
Level the unit by adjusting the leveling feet.
Install bottom shelf as low as possible. NSF re-
quires that the lowest shelf be at least 6” (152mm)
above the floor.
MetroMax iQ Stability Guidelines
Stationary Units
Shelf Depth
18" (457mm)
21" (533mm)
24" (610mm)
* Forallstationaryunitswith footplates or wall bracketsproperlyattachedtothe
floor orwall,themaximumallowable post height is 96"(2438mm).
Shelf Depth
18" (457mm)
21" (533mm)
24" (610mm)
Shelf / Dolly
Depth
18" (457mm)
21" (533mm)
24" (610mm)
(free-standing without footplatesorwallbrackets)
Maximum Allowable Post Height*
86" (2184mm)
86" (2184mm)
96" (2438mm)
Mobile Units with stem casters
Maximum Allowable Post Height
74" (1880mm)
74" (1880mm)
86" (2184mm)
Mobile Units with dolly platforms
Maximum Allowable Post Height
5" & 6" Casters 8" Casters
63" (1600mm)
74" (1880mm)
86" (2184mm)
N/A
63" (1600mm)
74" (1880mm)
NOTA:
AVIS :
Inspectez régulièrement ce produit. Serrez les
attaches desserrées et remplacez les pièces usées ou
endommagées par de nouvelles pièces agréées
InterMetro. Pour ce qui est des unités mobiles, lubrifiez
les roues régulièrement. Remplacez immédiatement les
roulettes usées ou endommagées.
Lesunitésdeplusde1,27m
assemblées avec au moins trois étagères, et de
préférence quatre ou plus.
Posez les étagères sur un sol horizontal et ferme.
Ajustez l'horizontalité à l'aide des pieds de mise à niveau.
Installez l'étagère inférieure le plus bas possible. La
norme NSF exige que l'étagère inférieure se trouve à au
moins15,2cmdusol.
de haut doivent être
Inspeccione regularmente este producto. Ajuste los
tornillos y cambie las piezas dañadas o desgastadas con
repuestos nuevos InterMetro. En las unidades móviles,
cambie inmediatamente as ruedas que encuentre averiadas.
Lubrique las ruedas regularmente.
Armar las unidades de más de 50" (127 cm.)
menos con tres estantes, preferiblemente4omás.
Colocar la unidad sobre un piso sólido y nivelado.
La nivelación final se puede hacer con las patas niveladoras.
Instalar el estante inferior lo más bajo posible. NSF indica que
el estante inferior debe quedar al menos a 6" (152 mm.) sobre
el piso.
de altura al
Guide de stabilité pour MetroMax iQ Pautas de estabilidad para MetroMax iQ
Unités fixes
Profondeur d'étagère
457mm
533mm
610mm
* Pourtouteslesunitésfixes à plaques d'assise ouàsupportsmurauxboulonnées au sol
ou aumur,la hauteur de montant maximum autoriséeest2,4m.
Profondeur d'étagère
457mm
533mm
610mm
Profondeur de
l'étagère du chariot
457mm
533mm
610mm
(sans plaques d'assiseousupportsmuraux)
Hauteur de montant maximum autorisée*
2184mm
2184mm
2438mm
Unidades fijas
Profundidad del estante
* Paraunidadesfijasconplacas de apoyo o ménsulasfirmementefijadasalpisooalapared
respectivamente, laalturamáximaadmisiblede la columna es 96"(2438mm.).
(autosostenidas, sin placasdeapoyoniménsulasenlapared)
18" (457mm)
21" (533mm)
24" (610mm)
Altura máxima admisible de la columna*
86" (2184mm)
86" (2184mm)
96" (2438mm)
Unités mobiles à roulettes à tige Unidades móviles de ruedas con vástago
Hauteur de montant maximum autorisée*
1880mm
1880mm
2184mm
Profundidad del estante
18" (457mm)
21" (533mm)
24" (610mm)
Altura máxima admisible de la columna*
74" (1880mm)
74" (1880mm)
86" (2184mm)
Unités mobiles à chariots Unidades móviles con carretilla
Hauteur de montant maximum autorisée
Roulettes de 12,7 et 15,24 cm
1600mm
1880mm
2184mm
Roulettes de 20,32 cm
N/D
1600mm
1880mm
Profundidad del
estante / carretilla
18" (457mm)
21" (533mm)
24" (610mm)
Altura máxima admisible de la columna
Ruedas de 5" ( y 6" (127mm) 152mm)
63" (1600mm)
74" (1880mm)
86" (2184mm)
Ruedas de 8" (203mm)
N/C
63" (1600mm)
74" (1880mm)
WARNING- TIPPING HAZARD
Do not stand or climb on shelving.
Place heavy objects on lowest shelf.
Distribute weight as evenly as possible.
Do not drop heavy objects on shelves or subject
units to shock such as forklifts or dollies.
Move mobile units along long axis
only ( ).
8” (203mm) diameter casters should not be used
on units less than 21” (533mm) wide.
Strictly follow weight capacity guidelines below.
ATTENTION - RISQUE DE BASCULEMENT
Ne grimpez pas et ne vous tenez pas debout sur les
étagères.
Placez les objets les plus lourds sur l'étagère la plus
basse.
Répartissez le poids aussi régulièrement que possible.
Ne laissez pas tomber d'objets lourds sur les étagères et
évitez de les heurter avec un chariot élévateur ou une
plate-forme à roulettes.
Déplacez les unités mobiles dans
le sens de leur longueur uniquement ( ).
N'utilisez de roulettes de 20,3 cm de diamètre que sur les
unités de plus de 53,3 cm de largeur.
Respectez strictement les limites de capacité ci-dessous.
ADVERTENCIA: PELIGRO DE VUELCO
No pararse en los estantes ni usarlos como peldaños.
Colocar los objetos más pesados en el estante inferior.
Distribuir el peso de la carga lo más uniformemente posible.
No dejar caer objetos pesados en los estantes y tomar
precauciones para no golpearlos con montacargas ni
carretillas.
Desplazar las unidades móviles
únicamente en la dirección de su eje más largo .()
No usar ruedas de 8" (203 mm) en unidades de menos de 21"
(533 mm) de ancho.
Cumpla estrictamente los límites de carga indicados a
continuación.
Stem Caster Units: Unités à roulette à tige : Unidades rodantes:
the bottom shelf be on groove #5MUST
L’étagèreinférieure se trouver dans la rainure #5DOIT
el estante inferior estar en la ranura 5.DEBE
Truck Dolly Units: Unités chariot : Unidades de carretilla móvil:
the bottom shelf be on groove #5MUST
L’étagèreinférieure se trouver dans la rainure # 5DOIT
el estante inferior estar en la ranura 5.DEBE
Stationary Units: Unités fixes : Unidades fijas:
the bottom shelf be as low as possible
(NSF requires that the lowest shelf be at least
6” (152mm) above the floor).
MUST
Failure to follow these instructions
could result in personal injury or
property damage.
CAUTION: WEIGHT CAPACITY
Shelves 24" (610mm)up to 48" (1220mm) in length
= 800 lbs. (360 kg) maximum equally distributed.
Shelves longer than 48" (1220mm) = 600 lbs. (270
kg) maximum equally distributed.
exceed 2000 lbs. (900 kg) on any
NEVER
stationary
NEVER
caster load rating (whichever is less) on any
StorageSystem.
Distribute weight as evenly as possible.
See this symbol for specific weight capacities:
StorageSystem.
exceed 1000 lbs. (450 kg) or three times the
mobile
L’étagèreinférieure être le plus bas possible
(NSF exige que l’étagère la plus basse soit placée à
au moins à 152 mm au-dessus du sol).
Ne pas respecter ces instructions risque de
provoquer un accident ou des dégâts
MISE EN GARDE: CAPACITÉDE CHARGE
Étagères de 61 cm à 1,22 m de long = 360 kg maximum,
distribué également.
Étagères de longueur supérieure à 1,22 m = 270 kg
maximum, distribué également.
Ne dépassez 900 kg sur un système de stockage
.
fixe
Ne dépasser450 kg sur un système de stockage
JAMAIS
(ou trois fois la charge nominale maximale des
mobile
roulettes, selon le poids le plus faible).
Répartissez le poids aussi régulièrement que possible.
Ce symbole indique la capacité de charge:
JAMAIS
DOIT
matériels.
el estante inferior estar tan abajo como sea
posible (NSF exige que el estante más bajo esté al
menos a 6" (152 mm) sobre el nivel del piso).
DEBE
El incumplimiento de estas instrucciones
podría ser causa de lesiones personales o
daños materiales.
PRECAUCIÓN: CAPACIDAD DE CARGA
Estantes de 24" (610 mm.) a 48" (1220 mm.) de largo = 800
libras (360 Kg.) como máximo, distribuidas uniformemente.
Estantes de más de 48" (1220 mm.) de largo = 600 libras (270
Kg.) como máximo, distribuidas uniformemente.
No cargar más de 2000 libras (900 Kg.) de peso en
NUNCA
ningún Sistema deAlmacenamiento fijo.
No cargar 1000 libras (450 Kg.) de peso o tres veces
NUNCA
la capacidad de carga de las ruedas (lo que sea menor) en
ningún Sistema deAlmacenamiento móvil.
Distribuir el peso los más uniformemente posible.
Esteeselsímboloenelcualse
encontrará indicada la capacidad de carga:
WARNING:NEW MetroMax i Wedges may
not be used with Original MetroMax Posts.
ATTENTION:
NOUVEAUX connecteurs d’angle
MetroMaxi i sur les montants MetroMax
d’origine.
ADVERTENCIA
cuñas no son necesariamente compatibles
con las columnas del MetroMax original.
Il ne faut pas utiliser les
NUEVO MetroMax Las
:
WARNING::Original MetroMax
Wedges may not be used with NEW
MetroMax i Posts.
ATTENTION:
connecteurs d’origine MetroMax sur les
montants MetroMax i.
ADVERTENCIA
MetroMax original no son
necesariamente compatibles con las
columnas del NUEVO MetroMax.
Il ne faut pas utiliser les
Las cuñas del
2
Page 3

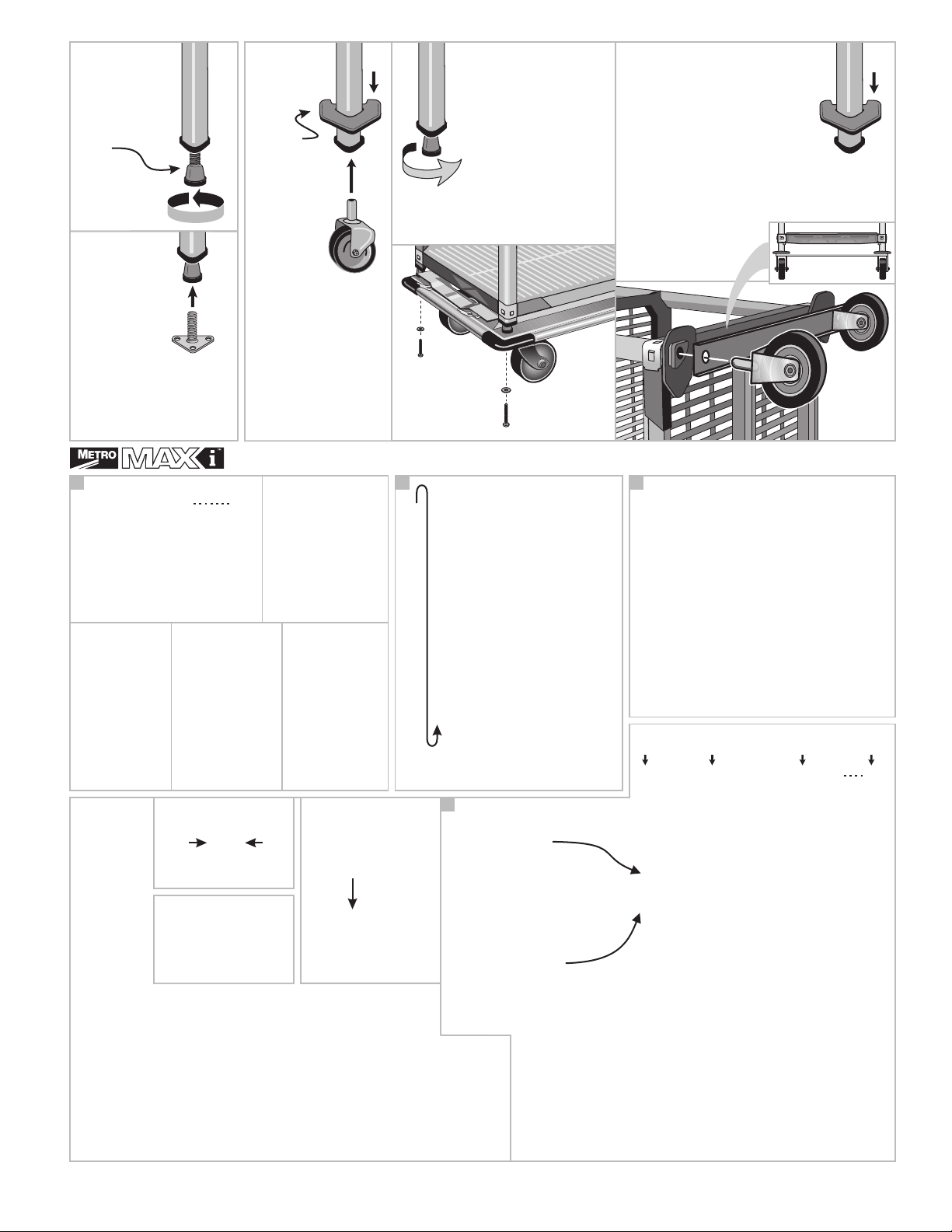

Stationary
Fixe
Fija
Leveling
Foot
Vérin
deréglage
Pata
niveladora
Footplate
Tighten footplate. Adjust
only the levelling foot to level
the unit.
Pied
triangulaire
Visser le pied
triangulaire. Ne
régler que le vérin pour
mettre l'unité de niveau.
Placa de apoyo
Ajustar la placa y usar la
pata para regular el nivel
de la unidad.
Mobile
Mobile
Móvil
Bumper
Pare-chocs
Parachoques
Mobile
(stem
casters)
Slide bumpers down over
posts before
assembling
unit.
Mobile
(roulettes à tige)
Glisser les pare-chocs
vers le bas sur les
montants avant de monter
l'unité.
Móvil
(ruedas con eje)
Antes de montar la unidad,
deslizar los parachoques
sobre las columnas.
Torque:
Couple
de serrage:
20-25ft.lbs.
(27-34n·m)
Mobile with Truck Dolly
Tighten leveling foot. Then
build stationary unit before
attaching dolly.
Mobile avec
plateau roulant
Visser le vérin de réglage.
Construire ensuite l'unité
fixe avant de fixer le
plateau roulant.
Móvil con carretilla
Ajustar la pata niveladora.
Montar la unidad antes de
instalar la carretilla.
Mobile with Rigid Casters
Slide bumpers down over the
posts. Build stationary unit, then
attach channels and rigid casters
as shown below.
Mobile avec roulettes fixes
Glisser les pare-chocs vers le bas sur
les montants. Monter une unité fixe, puis
fixer les profilés et les roulettes fixes
comme l'indique le schéma ci-dessus.
Móvil con ruedas rígidas
Deslizar los parachoques
por las columnas, montar
la unidad fija e instalar los
canales y la ruedas fijas
tal como se muestra en la
ilustración.
X4
WARNING-
TIPPING HAZARD
For maximum
support of the post:
on Stem Caster
Units,the bottom
shelf MUST be on
groove #5;
onTruckDolly
Units,the bottom
shelf MUST be on
groove #5.
Handle
Poignée
Asa
AVERTISSEMENT-
RISQUE DE
BASCULEMENT
Pour un soutien
maximum du montant
: sur les unités à
roulettes, l'étagère
inférieure DOIT être
placée sur la rainure
n° 5 ; sur les unités à
chariot, elle DOIT être
placée sur la rainure
n° 5.
ADVERTENCIA:
PELIGRO DE
VUELCO
Para obtener máxima
estabilidadde la
columna: En unidades
de ruedas con vástago,
el estante inferior DEBE
montarseen la ranura
N° 5; en unidades con
plataformarodante, el
estanteinferior DEBE
montarseen la
ranura N° 5.
4
Attach wedge connectors at
matching groove numbers
and install shelves.
Fixer les connecteurs
d'angle aux numéros de
rainure correspondants et
monter les tablettes.
Colocar las cuñas de unión
en la ranura
correspondiente e instalar
los estantes.
Optional handle must be
installed under a shelf.
La poignée en option doit être
montée sous une tablette.
El asa opcional se puede
instalar bajo el estante.
31 2
Firmly seat each level. Do not strike directly with
hammer.
Bien enfoncer chaque niveau. Ne pas frapper
directement avec un marteau.
Asentar firmemente cada estante, sin golpear
directamente con el martillo.
X4
3
Page 4

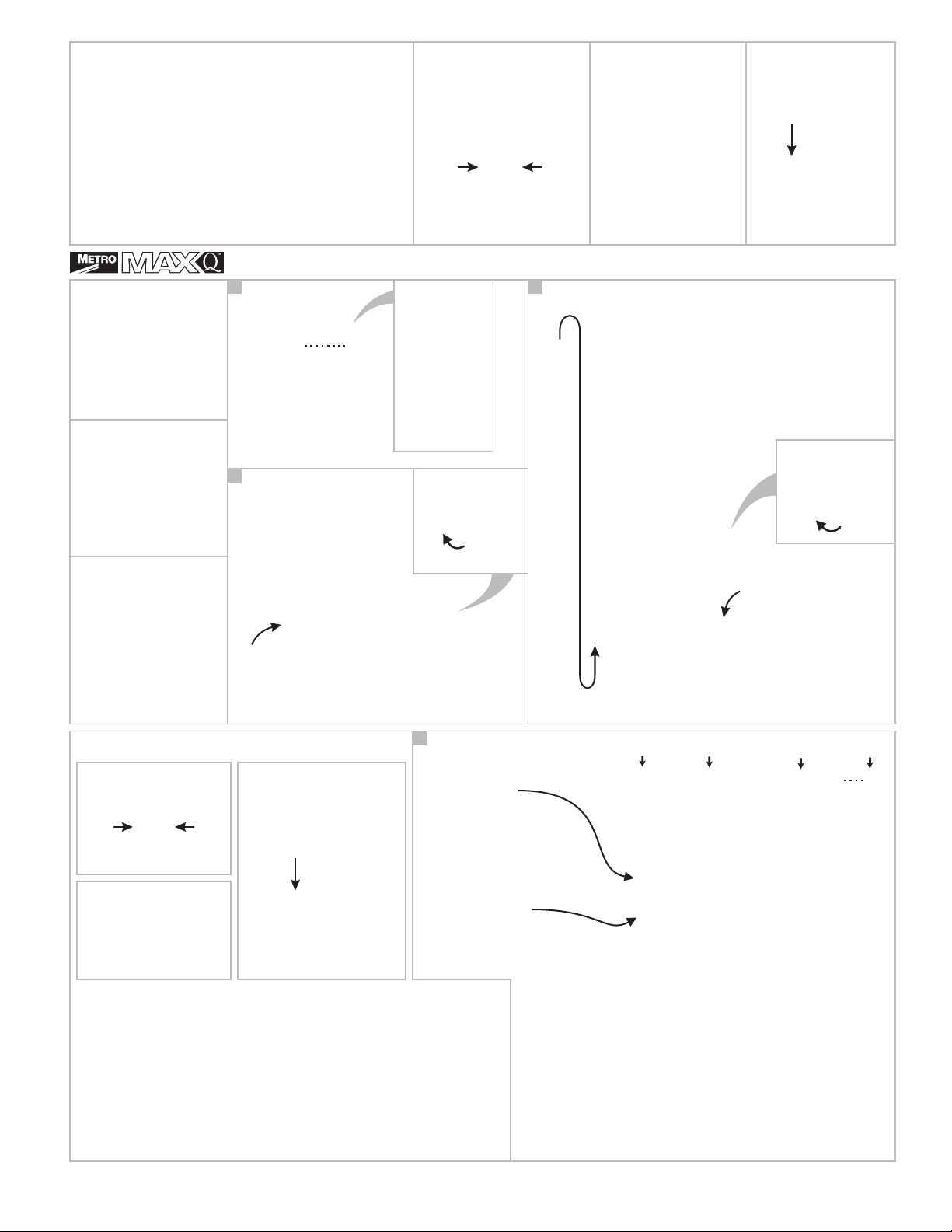

Optional
3-sided
Frame
Cadre à 3
côtés en
option
Bastidor
opcional
de 3 lados
X4
WARNING-
TIPPING HAZARD
For maximum support of the
on Stem Caster Units, the
bottom shelf MUST be on
bottom shelf MUST be on
Pour un soutien maximum du
montant: sur les unités à
roulettes, l'étagère inférieure
rainure n° 5 ; sur les unités à
chariot, elle DOIT être placée
estabilidadde la columna: En
unidades de ruedas con
vástago,el estante inferior
DEBE montarse en la ranura
montarseen la ranura N° 5.
post:
groove #5;
onTruckDolly Units, the
groove #5.
AVERTISSEMENT-
RISQUE DE
BASCULEMENT
DOITêtre placée sur la
sur la rainure n° 5.
ADVERTENCIA:
PELIGRO DE
VUELCO
Para obtener máxima
N° 5; en unidades con
plataformarodante, el
estanteinferior DEBE
31
X4
X4
2
X4
Handle / Poignée / Asa
4
Attach wedge connectors at
matching groove numbers
and install shelves.
Fixer les connecteurs
d'angle aux numéros de
rainure correspondants et
monter les tablettes.
Colocar las cuñas de unión
en la ranura
correspondiente e instalar
los estantes.
Optional handle must be
installed under a shelf.
La poignée en option doit être
montée sous une tablette.
El asa opcional se puede
instalar bajo el estante.
4
Page 5
Quick Assembly (Stationary only)
Montage rapide (ensembles fixes seulement) / Ensamble rápido (sólo para unidades fijas)
1
Stack the 4 or 5 shelves as shown at left and remove the top one.
Empilez les 4 ou 5 étagères comme illustré ci-contre et enlevez
l'étagère supérieure.
Apilar los 4 ó 5 estantes tal como se muestra a la izquierda y quitar
el de arriba.
2
Make sure the corners are all aligned as shown below and that the
the Corner Lock Releases are in the open position so the posts will
all fit down through the stacked shelves.
Place all four posts into the stack of shelves as shown.
Vérifiez que les coins sont alignés comme illustré ci-dessous et que
les verrous de coins sont ouverts pour permettre l'introduction des
montants.
Verificar que las esquinas estén bien alineadas (tal como se
muestra en la figura) y que las Trabas de Esquina estén en la
posición abierta para que las columnas puedan insertarse
libremente en los estantes apilados.
Coloque las cuatro columnas en los estantes apilados, tal como se
muestra en la figura.
3
Attach a wedge connector at the top shelf location on each post. Lift the shelf you
set aside over the posts and seat it firmly on the posts and the wedge connectors.
Make sure the Corner Lock Releases under the shelves are in the "locked" position.
Tap down lightly on the shelf to lock into position.
Fixez une cale sur chaque montant, à l'endroit de l'étage supérieure. Soulevez
l'étagère mise de côté et posez-la sur les montants en l'enfonçant fermement sur les
cales.
Vérifiez que les verrous de coin situés sous les étagères soient bien fermés. Tapez
légèrement sur l'étagère pour la fixer en place.
Colocar una cuña de fijación en cada columna, en el lugar correspondiente al
estante superior. Tomar el estante separado del resto anteriormente y bajarlo sobre
la parte superior de las columnas hasta que quede firmemente asentado sobre las
cuñas y las columnas.
Verificar que las Trabas de Esquina bajo el estante estén en posición "trabada".
Golpear suavemente sobre el estante para fijarlo bien en posición.
4
Raise next shelf above
desired level. With free
hand, attach wedges,
lower the releases to the
locked position, and
lower shelf into position.
Repeat for remaining
shelves.
Soulevez l'étagère
suivante à la hauteur
désirée. Avec votre
main libre, fixez les
cales, fermez les
verrous et abaissez
l'étagère en position.
Répétez pour le reste
des étagères.
Ahora levantar el
próximo estante hasta el
nivel de montaje. Con la
mano libre colocar las
cuñas de fijación, bajar
las trabas para dejarlas
en posición "trabada" y
bajar la estantería hasta
que quede bien
apoyada. Repetir el
procedimiento para el
resto de los estantes.
5
To adjust a shelf, flip all 4 releases to the open position and unseat
the shelf. Repeat step 4 to reposition shelf.
Pour ajuster la hauteur d'une étagère, ouvrez les 4 verrous et
soulevez l'étagère. Répétez l'étape 4 pour repositionner l'étagère.
Para cambiar de altura un estante, abrir las cuatro trabas de
esquina y desplazarlo. Para fijarlo en posición, repetir el paso 4.
5
Page 6

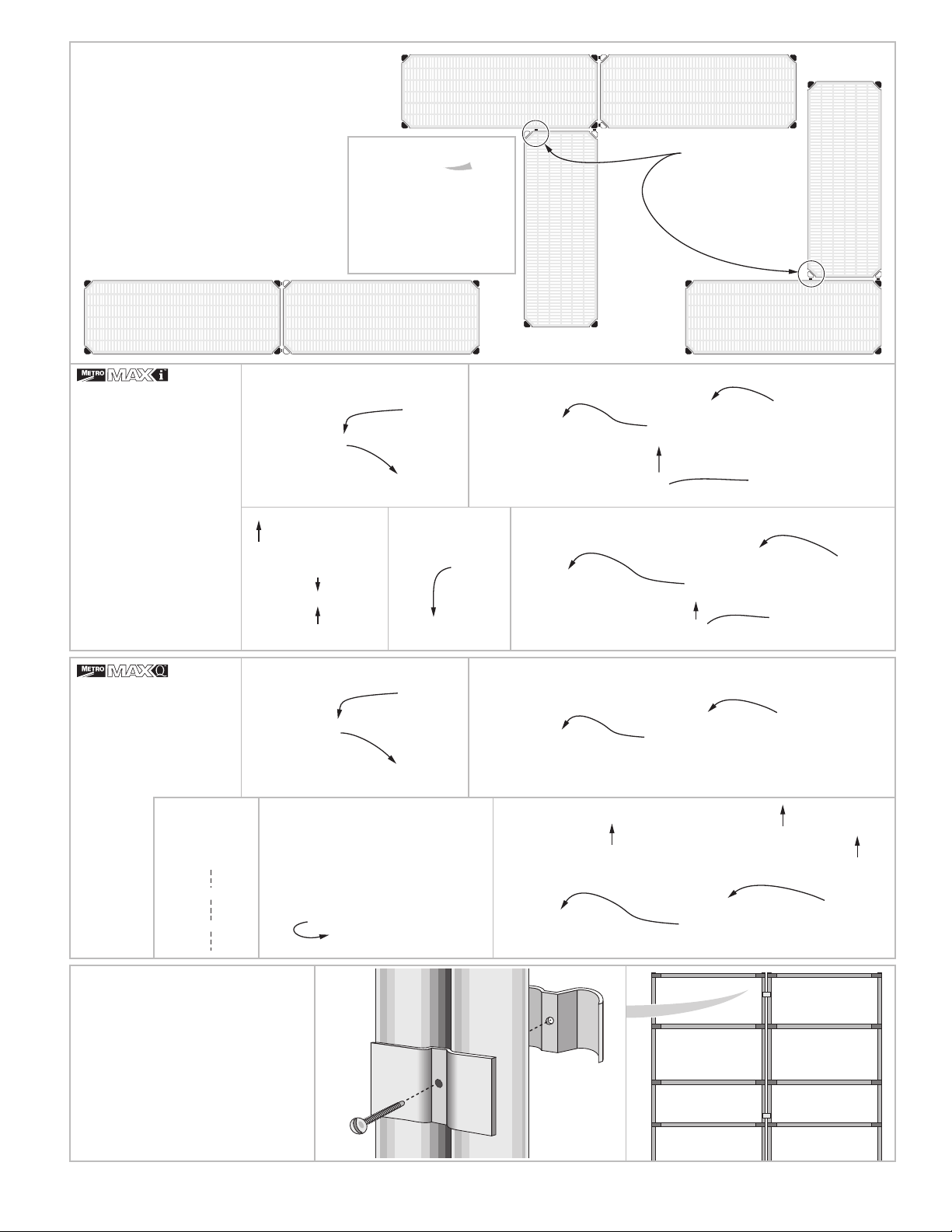

Multiple Units: S-Hooks
(stationary units only)
Unités multiples: crochets
en S (unités fixes uniquement)
Varias unidades: ganchos dobles
(unidades fijas únicamente)
Use S-hooks to join units as shown.
Intermediate S-hooks for right-angle arrangements.
Assemblez les unités les unes aux autres à l'aide
des crochets en S, comme illustré.
dispositions à angle droit, utiliser des crochets en S
intermédiaires.
Usar ganchos dobles para unir unidades, tal como
se muestra en la ilustración. Para montaje a 90
grados, usar ganchos intermedios.
Intermediate S-hook
Support de crochet
intermédiaire en S
Ménsula de gancho
doble intermedio
bracket
Use
Dans le cas de
Intermediate S-hook
bracket
Support de crochet
intermédiaire en S
Ménsula de gancho
doble intermedio
hole plug / bouchon / tapón
(X 2)
Intermediate
S-hook
bracket
Support de
crochet
intermédiaire
en S
Ménsula
de gancho
doble
intermedio
Post Clamps / Fixations à montants
Grapas de columna
holeplug/
bouchon / tapón
(X 2)
6
Page 7
Shelf-to-Shelf Divider System
Système de cloisonnement
entre étagères
Sistema separador de estantes
N
N=18
1 32
4
grooves / rainures / ranuras
N=22
5
N=26
Universal Poly Divider with Uniclips / Cloison poly universelle avec Uniclips / Separador universal, con uniclips
Fits all grid and wire systems / Convient à tous les systèmes à grilles et à fils / Compatible con todos los sistemas de reticulado y alambre
7
Page 8
Poly Divider / Cloison poly / Separador
2" Ledge / Rebord d’étagère de 5,8 cm / Reborde de 2" para estante
4" Clear Shelf Ledge / Rebord transparent d’étagère de 10,16 cm / Reborde transparente de 4" para estante
Label Holder
Porte-étiquette
Portaetiqueta
8
Page 9
Enclosure Panels / Panneaux de clôture / Paneles de cierre
Ends (shelf width)
Extrémités (largeur de l’étagère)
Extremos (ancho de estante)
Post
54"
63"
74"
1385mm
1590mm
1895mm
18"
457mm
MEP35E
MEP36E
MEP37E
21"
530mm
MEP35E
MEP36E
MEP37E
24"
610mm
MEP55E
MEP56E
MEP57E
Panels required for Back (shelf length)
Panneaux nécessaires pour l’arrière (longueur de panneau)
Paneles posteriores necesarios (largo de estante)
Post
54"
1385mm
63"
1590mm
74"
1895mm
30" 760mm
(2) MEP35E
(2) MEP36E
(2) MEP37E
36" 914mm
(1) MEP35E
(1) MEP55E
(1) MEP36E
(1) MEP56E
(1) MEP37E
(1) MEP57E
42" 1066mm
(2) MEP55E
(2) MEP56E
(2) MEP57E
48" 1219mm
(2) MEP35E
(1) MEP55E
(2) MEP36E
(1) MEP56E
(2) MEP37E
(1) MEP57E
54" 1370mm
(1) MEP35E
(2) MEP55E
(1) MEP36E
(2) MEP56E
(1) MEP37E
(2) MEP57E
60" 1524mm
(3) MEP55E
(3) MEP56E
(3) MEP57E
72" 1829mm
(1) MEP35E
(3) MEP55E
(1) MEP36E
(3) MEP56E
(1) MEP37E
(3) MEP57E
9
Page 10
Dunnage Shelf / de rangement / Estante para embalajesÉtagère
Can Rack / Panier à boîtes de conserve ou pots / Estante para latas
Place Can Rack directly on
shelf mat. If shelf mat is
removed, use
as shown below.
Placer le panier à boîtes de
conserve (pots) directement
sur la tablette du plateau. En
l'absence de tablette, utiliser
des capuchons de lisse
conformément au schéma
ci-dessous.
Colocar el estante
directamente sobre la rejilla
del estante de la unidad. Si
se quita definitivamente la
rejilla del estante, colocar las
tapas de travesaño, tal como
se muestra en la ilustración.
Beam Caps
Beam Caps / Capuchons de lisse / tapas de travesaño
900
LBS.
409
KG
shelf length = 60"
longueur de
panneau
= 1524mm
largo de estante
= 60" 1524mm
1200
LBS.
545
KG
shelf length < 60"
longueur de
panneau
< 1524mm
largo de estante
< 60" 1524mm
Drying Rack / Panier de séchage / Rejilla secadora
Drop-in Baskets / Corbeilles encastrables / Cestos
4
min.
15"
(38cm)
22.7
50
LBS.
KG
4
Beam Caps
Capuchons de lisse
tapas de travesaño
10
Page 11
Tray & Pan Slides
Glissières pour corbeilles et bacs
Portabandejas deslizante
22.7
for each set of slides
50
par paire de glissières
LBS.
para cada juego de deslizadores
KG
22"
(559mm)
9.1
20
LBS.
KG
max. for one level
max. par niveau
máximo para un nivel
22"
(559mm)
Drawer & Tray Slides: Super Slide
Glissières pour tiroirs et corbeilles:
super glissière
pour Metro tiroirs de transport
Cajón y
portabandejas
deslizantes
para Metro cajones
de transporte
50
LBS.
22.7
KG
for each set of
slides
par paire de
glissières
para cada juego
de deslizadores
20
LBS.
KG
9.1
max. for one
level
max. par
niveau
máximo para
un nivel
for Metro tote boxes
Remove shelf mats and
install slides as shown
below.Replace shelf
mat and adjust slide so
that the tabs fit
between the ribs on the
bottoms of the mats.
Remove shelf mats
and hang slide from
shelf frame. Replace
shelf mat and adjust
slide so that the tabs
fit between the ribs on
the bottoms of the
mats.
Retirer les tablettes et monter
les glissières comme l'indique
le schéma ci-dessous.
Replacer les tablettes et régler
les glissières de manière à ce
que les pattes se trouvent
entre les nervures de la face
inférieure des tablettes.
Retirer la tablette et
suspendre la glissière au
cadre de la tablette. Replacer
la tablette et régler la glissière
de manière à ce que les
pattes se trouvent entre les
nervures de la face inférieure
des tablettes.
Quitar la rejilla del estante y
montar la placa deslizante, tal
como se muestra en la ilustración.
Volvera colocar la rejilla del
estante y ajustar la posición del
deslizador para que las pestañas
del mismo queden entre las
nervaduras bajo la rejilla.
tab
Quitar la rejilla del estante
y colgar el deslizador del
bastidor.Volver a colocar
la rejilla y ajustar la
posición del deslizador
para que las pestañas del
mismo queden entre las
nervaduras bajo la rejilla.
11
Page 12
Undershelf Drawer Slide / Glissière pourtiroir
sous tablette / Cajónbajo estante
Remove shelf mats and attach slide loosely as shown below.Align
tabs with the ribs on the bottom of the mats, and then tighten the
nuts. Replace mats.
Retirer la tablette et fixer la glissière sans serrer comme l'indique le
schéma ci-dessous. Aligner les pattes avec les nervures à la face
inférieure des tablettes puis serrer les écrous. Remettre les tablettes
en place.
Quitar la rejilla del estante y montar la placa deslizante tal como se
muestra en la ilustración. Alinear las pestañas con las nervaduras
bajo la rejilla y ajustar las tuercas. Volver a colocar las rejillas.
11.3
LBS.
Wall-mount Shelf Kit
Kit étagère murale /
Soportes para montaje
de estante en pared
Use a square and a level to
ensure that the shelf supports
are positioned properly
according to the chart below.
Vérifier à l'aide d'une équerre et
d'un niveau que les consoles
sont placées de manière
conforme au tableau ci-dessous.
Seguir las instrucciones de la
ilustración y usar una escuadra y
un nivel para asegurar el
correcto posicionamiento de los
soportes.
25
KG
hole plug / Bouchon / tapón
Solid Mat Overlay
Protège-étagère / Alfombrilla sólida
For 21" (530mm)
deep shelf only
Uniquement
pour étagère de
530 mm de large
Sólo para
estantes de 21"
(530 mm)
de profundidad
Cleaning Information
Cleaning Information MetroMax iQ Shelving Systems
are manufactured from durable polymers which offer
resistance to soil and long service life if properly
maintained. Most spills can be cleaned with a damp
cloth or a water rinse, however, stubborn soils may
require the use of commercial cleaning products. The
use of abrasive cleaners and/or harsh chemicals is
NOT recommended. Always insure that the cleaner is
recommended for use on plastics or epoxy coated
steel, and follow any special instructions from the
cleaner manufacturer.
Storage level mats may be removed and machine
washed at regular intervals.
For cleaning in automated cart washing systems,
contact your Metro representative.
MetroMax i and MetroMax Q shelf mats have built-in
® ®
Microban anti-microbial product protection. Microban
protects the shelf mats from bacteria, mold, mildew, and
fungi that cause odors, stains, and product degradation.
The inherent quality of MetroMax i and MetroMax Q storage products for high moisture environments ensures long-lasting performance. High quality materials used in fabrication, coupled with
superior craftsmanship in production, permit an extended warranty for original owners and installations.
- MetroMax i all-polymer and stainless shelves and all-polymer posts have a lifetime warranty against rust and corrosion.
- MetroMax Q epoxy coated shelf frames and epoxy coated steel posts are warranted against surface rust formation for a period of 15 years from purchase date of the original owner.
The shelves and posts must be cleaned with mild detergents. Warranty applies when shelves and posts have been used continuously within a temperature range from -20° F to +120° F with
intermittent exposure to +200° F.[Note about epoxy coated components: The use of abrasive materials and stiff brushes or scrapers will invalidate this warranty, as will physical damage rupturing
the coating, or sustained exposure to corrosive substances and vapors.]
In the unlikely event of a warranty claim, contact a Metro representative who will take any necessary action to correct problems. Repairs will be handled by the owner of the initial installation.
Returns including disassembly and subsequent reassembly become the responsibility of the owner of the initial installation while replacements will be shipped prepaid from the nearest distribution
center.
InterMetro Industries Corporation
R
Les systèmes de rayonnage MetroMax iQ sont réalisés en
polymères durables qui présentent l'avantage d'une
résistance à la salissure et d'une longue durée de vie s'ils
sont convenablement entretenus. On peut nettoyer la plupart
des salissures avec un chiffon humide ou un rinçage à l'eau.
Les salissures tenaces nécessitent parfois l'utilisation de
produits de nettoyage commerciaux. L'utilisation de
nettoyants abrasifs et/ou de produits chimiques durs est
déconseillée. Toujours s'assurer que le produit est conseillé
pour les plastiques et suivre toutes les directives du fabricant
du nettoyant.
On peut retirer les tablettes de rangement et les laver en
machine à intervalle régulier.
Pour le nettoyage du chariot en machine automatique,
prendre contact avec le représentant Metro du secteur.
Les tablettes MetroMax iQ sont protégées par Microban ,
produit anti-microbien intégré. Microban protège les
tablettes contre les bactéries, la moisissure, les champignons
qui provoquent odeurs, taches et dégradation des produits.
Shelf Width / Largeur
de la tablette / ancho
del estante
"X"
Nettoyage
Warranty
24"
(610mm)
22"
(559mm)
X
42"
(1067mm)
40"
(1016mm)
Las estanterías MetroMax iQ se fabrican con
polímeros de larga duración y resistentes a la
suciedad. Se pueden limpiar simplemente con un
paño húmedo o se pueden enjuagar con agua,
aunque para quitar manchas rebeldes podría ser
necesario usar productos comerciales de limpieza.
NO es recomendable usar abrasivos ni productos
químicos fuertes de limpieza. Asegúrese de que el
producto limpiador usado sea apto para plásticos y
siga siempre las instrucciones de uso del mismo.
Las rejillas se pueden quitar y lavarse en un
lavaplatos en forma regular.
Consultar a Metro sobre instrucciones de lavado en
máquinas automáticas.
Las rejillas MetroMax iQ tienen protección
antimicrobiana Microban , que también actúa para
prevenir bacterias, moho y hongos causantes de mal
olor, manchas y deterioro del material.
®
36"
(914mm)
34"
(863mm)
30"
(762mm)
28"
(711mm)
®
North Washington Street, Wilkes-Barre, PAUSA 18705
For Product Information, Call
Pour de plus amples renseignements sur les produits,
appeler au 570-825-2741
Para obtener información sobre el producto llame al: 570-825-2741
1-800-433-2232
Las informaciones y especificaciones están sujetas a
cambios sin previo aviso. Por favor, confirme a la vez
Visit our Web Site / Visitez notre site Web / Visite nuestro sitio en la Web: www.metro.com
may be less depending upon
method of wall-attachment
Peut être moins selon la méthode
de fixation au mur utilisée
podría ser menos, según el
método de fijación a la pared
48"
(1219mm)
46"
(1168mm)
Instrucciones de limpieza
Information and specifications are subject to change
without notice. Please confirm at time of order
Les données et caractéristiques techniques sont
susceptibles d'être modifiées sans préavis. Veuillez
confirmer au moment de la commande.
200
LBS.
KG
90.7
54"
(1372mm)
(1321mm)
®
52"
(1524mm)
(1473mm)
L01-435 rev. C 7/10
que realiza el pedido.
60"
58"
(1829mm)
(1778mm)
72"
70"
Loading...
