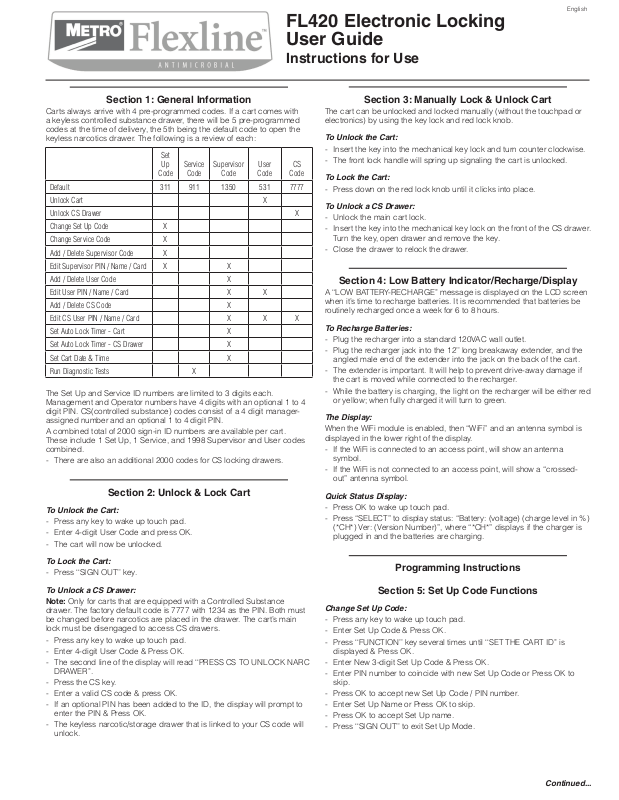

Metro FL420 Installation Manual
FL420 Electronic Locking
User Guide
Instructions for Use
English
Section 1: General Information
Carts always arrive with 4 pre-programmed codes. If a cart comes with
a keyless controlled substance drawer, there will be 5 pre-programmed
codes at the time of delivery, the 5th being the default code to open the
keyless narcotics drawer. The following is a review of each:
Set
Up
Service
Code
Supervisor
Code
Code
Default 311 911 1350 531 7777
Unlock Cart X
Unlock CS Drawer X
Change Set Up Code X
Change Service Code X
Add / Delete Supervisor Code X
Edit Supervisor PIN / Name / Card X X
Add / Delete User Code X
Edit User PIN / Name / Card X X
Add / Delete CS Code X
Edit CS User PIN / Name / Card X X X
Set Auto Lock Timer - Cart X
Set Auto Lock Timer - CS Drawer X
Set Cart Date & Time X
Run Diagnostic Tests X
The Set Up and Service ID numbers are limited to 3 digits each.
Management and Operator numbers have 4 digits with an optional 1 to 4
digit PIN. CS(controlled substance) codes consist of a 4 digit managerassigned number and an optional 1 to 4 digit PIN.
A combined total of 2000 sign-in ID numbers are available per cart.
These include 1 Set Up, 1 Service, and 1998 Supervisor and User codes
combined.
- There are also an additional 2000 codes for CS locking drawers.
User
Code
CS
Code
Section 2: Unlock & Lock Cart
To Unlock the Cart:
- Press any key to wake up touch pad.
- Enter 4-digit User Code and press OK.
- The cart will now be unlocked.
Section 3: Manually Lock & Unlock Cart
The cart can be unlocked and locked manually (without the touchpad or
electronics) by using the key lock and red lock knob.
To Unlock the Cart:
- Insert the key into the mechanical key lock and turn counter clockwise.
- The front lock handle will spring up signaling the cart is unlocked.
To Lock the Cart:
- Press down on the red lock knob until it clicks into place.
To Unlock a CS Drawer:
- Unlock the main cart lock.
- Insert the key into the mechanical key lock on the front of the CS drawer.
Turn the key, open drawer and remove the key.
- Close the drawer to relock the drawer.
Section 4: Low Battery Indicator/Recharge/Display
A ‘‘LOW BATTERY-RECHARGE’’ message is displayed on the LCD screen
when it’s time to recharge batteries. It is recommended that batteries be
routinely recharged once a week for 6 to 8 hours.
To Recharge Batteries:
- Plug the recharger into a standard 120VAC wall outlet.
- Plug the recharger jack into the 12’’ long breakaway extender, and the
angled male end of the extender into the jack on the back of the cart.
- The extender is important. It will help to prevent drive-away damage if
the cart is moved while connected to the recharger.
- While the battery is charging, the light on the recharger will be either red
or yellow; when fully charged it will turn to green.
The Display:
When the WiFi module is enabled, then “WiFi” and an antenna symbol is
displayed in the lower right of the display.
- If the WiFi is connected to an access point, will show an antenna
symbol.
- If the WiFi is not connected to an access point, will show a “crossedout” antenna symbol.
Quick Status Display:
- Press OK to wake up touch pad.
- Press “SELECT” to display status: “Battery: (voltage) (charge level in %)
(*CH*) Ver: (Version Number)”, where “*CH*” displays if the charger is
plugged in and the batteries are charging.
To Lock the Cart:
- Press ‘‘SIGN OUT’’ key.
To Unlock a CS Drawer:
Note: Only for carts that are equipped with a Controlled Substance
drawer. The factory default code is 7777 with 1234 as the PIN. Both must
be changed before narcotics are placed in the drawer. The cart’s main
lock must be disengaged to access CS drawers.
- Press any key to wake up touch pad.
- Enter 4-digit User Code & Press OK.
- The second line of the display will read ‘‘PRESS CS TO UNLOCK NARC
DRAWER’’.
- Press the CS key.
- Enter a valid CS code & press OK.
- If an optional PIN has been added to the ID, the display will prompt to
enter the PIN & Press OK.
- The keyless narcotic/storage drawer that is linked to your CS code will
unlock.
Programming Instructions
Section 5: Set Up Code Functions
Change Set Up Code:
- Press any key to wake up touch pad.
- Enter Set Up Code & Press OK.
- Press ‘‘FUNCTION’’ key several times until ‘‘SET THE CART ID’’ is
displayed & Press OK.
- Enter New 3-digit Set Up Code & Press OK.
- Enter PIN number to coincide with new Set Up Code or Press OK to
skip.
- Press OK to accept new Set Up Code / PIN number.
- Enter Set Up Name or Press OK to skip.
- Press OK to accept Set Up name.
- Press ‘‘SIGN OUT’’ to exit Set Up Mode.
Continued...
FL420 Electronic Locking User Guide — General Operating Instructions
Change Service Code:
- Press OK to wake up touch pad.
- Enter Set Up Code & Press OK.
- Press ‘‘FUNCTION’’ key several times until ‘‘SET NEW SERVICE ID’’ is
displayed & Press OK.
- Enter New 3-digit Service Code & Press OK.
- Enter PIN number to coincide with new Service Code or Press OK to
skip.
- Press OK to accept new Service Code / PIN number.
- Enter Service Name or Press OK to skip.
- Press OK to accept Service name.
- Press ‘‘SIGN OUT’’ to exit Set Up Mode.
Setting the Cart ID:
- Press OK to wake up touch pad.
- Enter Set Up Code & Press OK.
- Press ‘‘FUNCTION’’ key several times until ‘‘SET THE CART ID’’ is
displayed & Press OK.
- Current ID will display on screen.
- Press OK to change current ID or ‘‘SELECT’’ to skip.
- Enter new Cart ID (must be 2 to 4 digits) & Press OK.
- Press OK to accept new Cart ID.
- Current Cart Name will display on screen.
- Press OK to change Cart Name or ‘‘SELECT’’ to skip.
- Enter new Cart Name & Press OK.
- Press OK to accept new Cart Name, to change press ‘‘CLEAR’’.
- Press ‘‘SIGN OUT’’ to exit Set Up Mode.
Add New Supervisor Code:
- Press OK to wake up touch pad.
- Enter Set Up Code & Press OK.
- Press ‘‘FUNCTION’’ key several times until ‘‘ASSIGN A NEW MANAGER
ID’’ is displayed & Press OK.
- Enter New 4-digit Supervisor Code & Press OK.
- Enter PIN number to coincide with new Supervisor Code or Press OK to
skip.
- Press OK to accept new Supervisor Code / PIN number or ‘‘CLEAR’’ to
change.
- Enter Supervisor Name or Press OK to skip.
- Press OK to accept Supervisor name.
- Press ‘‘SIGN OUT’’ to exit Set Up Mode.
Delete Existing Supervisor Code:
- Press OK key to wake up touch pad.
- Enter Set Up Code & Press OK.
- Press ‘‘FUNCTION’’ key several times until ‘‘DELETE A MANAGER ID’’ is
displayed & Press OK.
- Enter Supervisor Code to be deleted & Press OK or ‘‘CLEAR’’ to
change.
- Press OK again.
- Press ‘‘SIGN OUT’’ to exit Set Up Mode.
Edit Existing Supervisor Code:
Note: Cannot change Supervisor Code itself but can Edit information tied
to Supervisor Code (i.e., PIN & Name).
- Press OK to wake up touch pad.
- Enter Set Up Code & Press OK.
- Press ‘‘FUNCTION’’ key several times until ‘‘EDIT A MANAGER ID’’ is
displayed & Press OK.
- Enter Supervisor Code to be edited & Press OK.
- Press OK to Add/Change PIN number to coincide with Supervisor Code
or Press ‘‘SELECT’’ to skip.
- Press OK to Add/Change Supervisor Name to coincide with Supervisor
Code or Press ‘‘SELECT’’ to skip.
- Press OK to accept Supervisor name.
- Press ‘‘SIGN OUT’’ to exit Set Up Mode.
Section 6: Supervisor Code Functions
Edit Existing Supervisor Code:
Note: Cannot change Supervisor Code itself but can Edit information tied
to Supervisor Code (i.e., PIN).
- Press OK to wake up touch pad.
- Enter Supervisor Code & Press OK.
- Press ‘‘FUNCTION’’ key several times until ‘‘CHANGE THE MANAGER
PIN’’ is displayed & Press OK.
- Enter current PIN or Press OK if there is no current PIN.
- Enter New PIN or Press OK to skip.
- Press OK to accept new PIN or press ‘‘CLEAR’’ to change.
- Press ‘‘SIGN OUT’’ to exit Supervisor Mode.
Add New User Code:
- Press OK to wake up touch pad.
- Enter Supervisor Code & Press OK.
- Press ‘‘FUNCTION’’ key several times until ‘‘ASSIGN A NEW OPERATOR
ID’’ is displayed & Press OK.
- Enter New 4-digit User Code & Press OK.
- Enter PIN number to coincide with new User Code then re-enter the PIN
OR press OK to skip.
- Enter User Name or Press OK to skip.
- Press OK to accept User name.
- ‘‘THE OPERATOR WAS ASSIGNED’’ should display on screen.
- Press OK to continue.
- Press ‘‘SIGN OUT’’ to exit Supervisor Mode.
Delete Existing User Code:
Note: Only the 4-digit User Code has to be entered to delete the user;
If User added PIN, it is not necessary for Supervisor to know the PIN to
Delete the User.
- Press OK to wake up touch pad.
- Enter Supervisor Code.
- Press ‘‘FUNCTION’’ key several times until ‘‘DELETE AN OPERATOR ID’’
is displayed & Press OK.
- Enter 4-digit User Code to be deleted & Press OK.
- Press OK again to delete User Code.
- Press ‘‘SIGN OUT’’ to exit Supervisor Mode.
Edit Existing User Code:
Note: Cannot change User Code itself but can edit information tied to
User Code (i.e., PIN, Name, Card). To change User Code, must Delete
existing code & Add new code.
- Press OK key to wake up touch pad.
- Enter Supervisor Code & Press OK.
- Press ‘‘FUNCTION’’ key several times until ‘‘EDIT AN OPERATOR ID’’ is
displayed & Press OK.
- Enter the User Code to be edited.
- Press OK to change the User PIN or Press ‘‘SELECT’’ to skip.
- Press OK to change the current User Name or Press ‘‘SELECT’’ to skip.
- The Operator ID was updated will display on screen.
- Press OK to continue.
- Press ‘‘SIGN OUT’’ to exit Supervisor Mode.
Add New User Card:
Note: Only for a cart that is equipped with a card reader; this function can
be performed by the Supervisor or User.
- Press OK to wake up touch pad.
- Enter Supervisor Code & Press OK.
- Press ‘‘FUNCTION’’ key several times until ‘‘ASSIGN A NEW OPERATOR
ID’’ is displayed & Press OK.
- Enter New 4-digit User Code & Press OK.
- Card ID: OK = no change; 0 = none or swipe card.
- Enter PIN number to coincide with new User Code or Press OK to skip.
- Press OK to accept new User Code / PIN number.
- Enter User Name or Press OK to skip.
- Press OK to accept User name.
Continued...
FL420 Electronic Locking User Guide — General Operating Instructions
- ‘‘OPERATOR ID WAS ASSIGNED’’ should display on screen.
- Press OK to continue.
- Press ‘‘SIGN OUT’’ to exit Supervisor Mode.
Add New Controlled Substance Code:
Note: Only for carts that are equipped with a Controlled Substance
drawer. The factory default code is 7777 with 1234 as the PIN. Both must
be changed before narcotics are placed in the drawer.
- Press OK to wake up touch pad.
- Enter Supervisor Code & Press OK.
- Press ‘‘FUNCTION’’ key several times until ‘‘ASSIGN A NEW CS CODE’’
is displayed & Press OK.
- Enter New 4-digit CS Code & Press OK.
- Enter PIN number to coincide with new CS Code or Press OK to skip.
- Press OK to accept new CS Code / PIN number or ‘‘CLEAR’’ to change.
- Enter CS Name or Press OK to skip.
- Press OK to accept User name or ‘‘CLEAR’’ to change.
- ‘‘THE CS CODE WAS ASSIGNED’’ should display on screen.
- Press OK to continue.
- Press ‘‘SIGN OUT’’ to exit Supervisor Mode.
Delete Existing Controlled Substance Code:
Note: Only the 4-digit CS Code has to be entered to delete the user; if
User added PIN, it is not necessary for Supervisor to know the PIN to
Delete the User.
- Press OK to wake up touch pad.
- Enter Supervisor Code.
- Press ‘‘FUNCTION’’ key several times until ‘‘DELETE CS CODE’’ is
displayed & Press OK.
- Enter 4-digit CS Code to be deleted & Press OK.
- Press OK again to delete CS Code.
- Press ‘‘SIGN OUT’’ to exit Supervisor Mode.
Edit Existing Controlled Substance Code:
Note: Cannot change CS Code itself but can edit information tied to CS
Code (i.e., PIN, Name); to change CS Code, must Delete existing code &
Add new code.
- Press OK key to wake up touch pad.
- Enter CS Code & Press OK.
- Press ‘‘FUNCTION’’ key several times until ‘‘EDIT CS CODE’’ is
displayed & Press OK.
- Enter the CS Code to be edited.
- Press OK to change the User PIN or Press ‘‘SELECT’’ to skip.
- Press OK to change the current CS Name or Press ‘‘SELECT’’ to skip.
- The CS ID was updated will display on screen.
- Press OK to continue.
- Press ‘‘SIGN OUT’’ to exit Supervisor Mode.
Set Auto Lock Timer - Cart:
The cart includes an adjustable time-out period controlled by a motion
sensor. While motion is sensed the time out is inactive. When no motion
is sensed the time-out countdown begins. Several seconds before the
time-out period elapses, an audible tone will sound 5 times then the cart
will automatically relock. Any motion (or pressing any key) before the fi fth
tone will reset the time-out period. The factory time-out default setting is 5
minutes.
Note: The cart time-out can be set in seconds (10 to 99) or minutes (1 to
999). To set time in seconds, enter a leading ‘‘0’’ in front of the number
(e.g. 015 = 15 seconds). To set time in minutes, do not enter a leading ‘‘0’’
(e.g. 15 = 15 minutes).
- Press OK key to wake up touch pad.
- Enter Supervisor Code and press OK.
- Press the ‘‘FUNCTION’’ key several times until ‘‘SET THE CART TIME
OUT’’ displays.
- Press OK. The current time-out setting will display.
- Press OK to change the setting.
- Enter a new time-out (for seconds, use a leading ‘‘0’’).
- Press OK.
- Press the ‘‘SIGN OUT’’ key exit Supervisor Mode.
Set Auto Lock Timer - CS Drawer:
Note: Only for carts that are equipped with a Controlled Substance
drawer.
The CS drawer has a separate adjustable time-out that begins when the
drawer is unlocked but not pulled open. The time-out is disabled when any
keyless drawer is pulled out. The countdown resets again as soon as all
keyless drawers are closed. If drawers are closed, several seconds before
the time-out period elapses, fi ve long audible tones will sound before the
drawers relock. A message will display indicating that the CS drawer is
unlocked. Relock the drawer by pressing the CS key.
Note: The CS drawer time-out is set in seconds, 10-999. It is not
necessary to add a leading ‘‘0’’ in front of the number (e.g. 15 = 15
seconds).
- Press OK key to wake up touch pad.
- Enter Supervisor Code and press OK.
- Press the ‘‘FUNCTION’’ key several times until ‘‘SET THE CS TIME OUT’’
displays.
- Press OK. The current time-out setting will display.
- Press OK to change the setting.
- Enter a new time-out in seconds (10-999).
- Press OK.
- Press the ‘‘SIGN OUT’’ exit Supervisor Mode.
Set Cart Date and Time:
Note: The date is set as MM/DD/YY and will automatically change at the
beginning of each new calendar year and will add an extra day for leap
years. Time can be entered as standard or military.
Set Cart Date:
- Press OK to wake up touch pad.
- Enter Supervisor Code and press OK.
- Press ‘‘FUNCTION’’ key several times until ‘‘SET THE CART DATE’’ is
displayed.
- Press OK.
- The current date will display.
- Press OK to change the date.
- Enter a new date (MM/DD/YY).
- Press OK to accept or ‘‘CLEAR’’ to change.
- Press ‘‘SIGN OUT’’ to exit Supervisor Mode.
Set Cart Time:
- Press OK to wake up touch pad.
- Enter Supervisor Code and press OK.
- Press ‘‘FUNCTION’’ key several times until ‘‘SET THE CART TIME’’ is
displayed.
- Press OK.
- The current time will display.
- Press OK to change the time.
- Choose either ‘‘STANDARD TIME PRESS 1’’ or ‘‘MILITARY TIME PRESS
9’’ Press OK.
- Enter the new time.
- Press OK to accept or ‘‘CLEAR’’ to change.
- Press ‘‘SIGN OUT’’ to exit Supervisor Mode.
Section 7: User Code Functions
Edit Existing User Code:
Note: Cannot change User Code itself but can edit information tied to
User Code (e.g., PIN).
- Press OK key to wake up touch pad.
- Enter User Code and press OK.
- Press ‘‘FUNCTION’’ key several times until ‘‘CHANGE THE OPERATOR
PIN’’ is displayed.
- Enter current PIN or Press OK if there is no current PIN.
- Enter New PIN or Press OK to skip.
- Press OK to accept new PIN or ‘‘CLEAR’’ to change PIN.
- Press ‘‘SIGN OUT’’ to exit & lock cart.
Continued...
FL420 Electronic Locking User Guide — General Operating Instructions
Edit Existing CS Code:
Note: Cannot change User Code itself but can Edit information tied to
User Code (e.g., PIN).
- Press OK key to wake up touch pad.
- Enter User Code and press OK.
- Press ‘‘FUNCTION’’ key several times until ‘‘CHANGE CS PIN?’’ is
displayed.
- Enter current PIN or Press OK if there is no current PIN.
- Enter New PIN or Press OK to skip.
- Press OK to accept new PIN or ‘‘CLEAR’’ to change.
- Press ‘‘SIGN OUT’’ to exit & lock cart.
Add or Change Card ID:
Note: Only for carts that is equipped with a card reader. This function
can be performed by the Supervisor or User. The cart main lock must be
disengaged.
- Press OK key to wake up touch pad.
- Enter User Code and press OK.
- Press ‘‘FUNCTION’’ key several times until ‘‘SET OR CHANGE YOUR
CARD ID’’ is displayed & Press OK.
- Follow prompts. If using a magnetic card or bar code reader, slide the
card through the reader from back to front. If using a proximity card,
pass it over the reader.
- If the card is not properly read an Error Reading Card message will
display. Try swiping the card again (try not to angle the card as it
passes through or in front of the reader).
- When the card is read the message ‘‘NEW CARD ID IS 12345678’’.
Press OK to accept or clear to change.
- Press ‘‘SIGN OUT’’ to exit User Mode.
Section 8: CS Code Functions
Edit Existing CS Code:
Note: Cannot change CS Code itself but can Edit information tied to CS
Code (e.g., PIN).
- Press OK key to wake up touch pad.
- Enter User Code and press OK.
- Press ‘‘FUNCTION’’ key several times until ‘‘CHANGE CS PIN?’’ is
displayed.
- Enter current PIN or Press OK if there is no current PIN.
- Enter New PIN or Press OK to skip.
- Press OK to accept new PIN.
- Press ‘‘SIGN OUT’’ to exit & lock cart.
Section 9: Service Code Functions
Adjust the Display Contrast:
- Press OK to wake up touch pad.
- Enter Service Code and press OK.
- Press ‘‘FUNCTION’’ key several times until ‘‘ADJUST THE DISPLAY
CONTRAST’’ is displayed & Press OK.
- Press and hold down the side arrow keys < to decrease or > to increase
the contrast.
- Press OK.
- Press ‘‘SIGN OUT’’ to exit Service Mode.
Unlock the Cart:
Note: If the cart fails to unlock or relock in this test, it may be because
the cart’s Servomotor is not properly calibrated (see section below) lock
failures may also be due to jammed drawers or an improperly adjusted
cart lock switch.
- Lock the cart manually before starting this test.
- Press OK to wake up touch pad.
- Enter Service Code and press OK.
- Press ‘‘FUNCTION’’ key several times until ‘‘UNLOCK CART’’ is
displayed & Press OK, the cart will unlock.
- Press OK to relock the cart.
- If the cart fails to unlock or relock, an appropriate message will be
displayed.
- Press ‘‘SIGN OUT’’ to exit Service Mode.
Test Keyless CS (Narcotic) Drawers:
Note: Only for carts that are equipped with a Controlled Substance
drawer. For security reasons, narcotics drawers can only be opened by an
authorized person with a valid CS ID Code.
Check the Keyless CS Drawer’s Servomotor:
- Unlock the cart’s main lock (see Section 2).
- Press the CS key and enter a valid CS ID code to unlock the CS drawer
with a key.
- The display reads ‘‘NARC DRAWER UNLOCKED’’.
- Pull the drawer open. The Servomotor should rotate a small cam
approximately 1/4 turn to push the drawer latch past its stop. If it does
not open, the CS drawer may not be confi gured (see section below), or
the servo or cable may be at fault, contact the Metro Customer Service.
Test the Keyless CS Drawer Switches:
- If the drawer does not open, unlock it with a metal key to test the drawer
switch.
- Open and close the drawer, the display should change from ‘‘NARC
DRAWER OPEN’’ to ‘‘NARC DRAWER UNLOCKED’’.
- The NARC drawer switch test can also be performed by pulling the
drawer forward while it is locked. The display should change as
described above.
- If the drawer fails the switch test, close and lock the drawer. Sign out
then sign in again using the Service ID number.
- Press ‘‘FUNCTION’’ key several times until ‘‘TEST KEYPAD AND
SWITCHES’’ is displayed.
- Try the switch test again. If the drawer location number displays on the
right upper part of the display, the switch is functioning.
- If it does not, the drawer may not be confi gured (see section below or
contact Metro Customer Service).
- Press ‘‘SIGN OUT’’ to exit Service Mode.
Keypad Test:
- Press OK to wake up touch pad.
- Enter Service Code and press OK.
- Press ‘‘FUNCTION’’ key several times until ‘‘TEST THE KEYPAD AND
SWITCHES’’ is displayed & press OK.
- PRESS VARIOUS KEYS AND CHARACTERS WILL DISPLAY AS SHOWN
BELOW ON CHART.
- Press OK once and an ‘‘O’’ will appear in the upper part of the screen,
Press OK again to exit the test.
- Press ‘‘SIGN OUT’’ to exit Service Mode.
Test keypad keys:
- Press various keys and a charactesr will display as follows:
Key Selected
0 to 9 0 to 9
Sign Out S
OK O
Function F
Clear C
CS N
Select T
<<
>>
Display Light D
Key Lock Switch Test:
Unlock the cart with a key. An ‘‘L’’ should display in the upper right section
of the display.
- Press OK twice to end test.
- Press ‘‘SIGN OUT’’ to exit Service Mode.
Displays (left upper line of display)
Continued...
FL420 Electronic Locking User Guide — General Operating Instructions
Motion Test:
- Press OK to wake up touch pad.
- Enter Service Code and press OK.
- Press ‘‘FUNCTION’’ key several times until ‘‘TEST THE MOTION
SENSOR’’ is displayed & Press OK.
- Open and close the drawers or pat the right side of the cart to test the
sensors. A short tone will sound every time motion is sensed.
- If the sensors are not sensitive enough, press OK to exit the test and
physically adjust the sensors (MD1 and MD2 - PC board drawing,
Section 1).
Confi gure CS Drawer:
Note: Only for carts that are equipped with a Controlled Substance
drawer. CS drawers are confi gured at the factory.
- Press OK to wake up touch pad.
- Enter Service Code and press OK.
- Press ‘‘FUNCTION’’ key several times until ‘‘CONFIGURE CS
DRAWERS’’ is displayed followed by the number (1 or more) for the
number of keyless drawers in the cart.
- If no number, no drawers are confi gured.
- Press OK to display ‘‘SET CS DRAWER’’.
- Enter the number 1, Press OK.
- Press ‘‘SIGN OUT’’ to exit Service Mode.
Set Audit Log:
Note: When using the Data Manager computer program with your cart.
The Audit function on each cart must be enabled to allow the cart data to
be downloaded and uploaded to a laptop PC via USB port on the back of
the cart. The service routine allows you to check or change the status of
the audit feature.
- Press OK to wake up touch pad.
- Enter Service Code and press OK.
- Press ‘‘FUNCTION’’ key several times until ‘‘SET AUDIT LOG’’ is
displayed.
- Follow the prompts to change the setting.
- Press ‘‘SIGN OUT’’ to exit Service Mode.
Enable Card Reader:
Note: One of three readers is available. Readers are designed specifi cally
for one type of card, e.g. if your cart has a bar code reader, a magnetic
stripe card can not be used to unlock the cart. The card reader is enabled
at the factory. This service routine allows you to check or change the
status of the card reader.
- Press OK to wake up touch pad.
- Enter Service Code and press OK.
- Press ‘‘FUNCTION’’ key several times until ‘‘ENABLE CARD READER’’ is
displayed.
- Follow the prompts to enable the appropriate reader.
- Press OK.
- If an incorrect reader is selected, press ‘‘SELECT’’ when the current
reader displays. The display will then show that no reader is selected.
- Press ‘‘SELECT’’ key again to scroll through the available reader
options.
- Press ‘‘SIGN OUT’’ to exit Service Mode.
Adjust the Main Servomotor:
Note: Used to locate the pulse widths that are sent to the main cart
Servomotor when commanding it to move to a position.
There are three positions (1) locked, (2) unlocked. (3) idle. The adjustment
takes 2 minutes to complete.
Important:
1. The motor must be adjusted after a PC board or the Servomotor is
replaced.
2. It must be adjusted after reconfi guring memory.
3. If executed, this function should not be interrupted.
4. The cart must never be relocked manually while adjustment is underway.
5. If the adjustment is interrupted by pressing the “FUNCTION” or “SIGN
OUT” key, the original Servo position will be maintained.
- Press ‘‘FUNCTION’’ key several times until ‘‘ADJUST THE MAIN SERVO’’
is displayed.
- Press OK.
- Wait until servo self adjusts. When complete, ‘‘ADJUST THE MAIN
SERVO’’ will be displayed.
- Press ‘‘SIGN OUT’’ to exit Service Mode.
Adjust Servomotor Idle Position:
- Press OK to wake up touch pad.
- Enter Service Code and press OK.
- Press ‘‘FUNCTION’’ key several times until ‘‘ADJUST SERVO IDLE
POSITION’’ is displayed.
Note: Used to reset the Servomotor offset idle. The factory setting is
typically 5. Adjust the setting from 1 to 9 as directed by the factory using
the numeric keys.
- Press ‘‘SIGN OUT’’ to exit Service Mode.
Read Battery Voltage:
- Press OK to wake up touch pad.
- Enter Service Code and press OK.
- Press ‘‘FUNCTION’’ key several times until ‘‘READ BATTERY VOLTAGE’’
is displayed.
- Press OK to see current voltage.
- Press OK.
- Press ‘‘SIGN OUT’’ to exit Service Mode.
Calibrate the Battery Voltage:
Note: A voltage meter is required for this setting. It will be necessary to
remove lower drawer(s) and the panel covering the electronics inside the
bottom of the cart to access the battery terminals.
- Press OK to wake up touch pad.
- Enter Service Code and press OK.
- Press “FUNCTION” key until “Calibrate the Battery Voltage?” is
displayed and press OK.
- Using a voltmeter, measure the voltage at the battery terminals and
enter it at the prompt “Enter the battery voltage:”. Enter exactly 4 digits
where the last 2 digits are 2 decimal places. Example: for a reading of
13.8 V, enter “1380”.
- Press OK: The display will read “Battery voltage is calibrated.”’.
- Press “SIGN OUT” to exit Service Mode.
Enable or Disable the WiFi Module:
Note: Do not attempt to enable the WiFi module unless it is physically
present on the controller board. The WiFi functions are only available on
fi rmware versions of 3.08 and higher.
- Press OK to wake up touch pad.
- Enter Service Code and press OK.
- Press “FUNCTION” key until “Enable the WiFi module?” is displayed
and
press OK.
- “The WiFi module is disabled” or “enabled” is displayed. Press “1”
to enable the WiFi module, press “0” to disable it, or press OK to exit
without change.
- Press “SIGN OUT” to exit Service Mode.
Note: If the WiFi module is not enabled, none of the following WiFi related
functions will be displayed.
Confi gure the WiFi Module:
Note: This function is only available on fi rmware versions of 3.08 and
higher. It will only be available if the WiFi module has been enabled.
- Press OK to wake up touch pad.
- Enter Service Code and press OK.
- Press “FUNCTION” key until “Confi gure the WiFi module?” is displayed.
- Press OK to display “Suspend WiFi connect sequence?”
- Press OK to display “SSID:”
- Press OK to change or enter new wireless network SSID or Press
“Select” to skip.
- Enter new SSID name by moving the cursor left or right by Pressing the
‘<’ or ‘>’ and then Pressing “Select” to select each character (letter or
number). To change the case of the letters, Press the “CS” key. To erase
Continued...
FL420 Electronic Locking User Guide — General Operating Instructions
a character entered in error (backspace), Press the Clear key.
- Press OK to accept the new SSID and display “Encryption =”.
- Press “Select” to scroll through the following available encryption
options to change:
“None?”
“WEP Open?”
“WEP Shared Key?”
“WPA?”
“WPA2?”
- Press OK to accept the Encryption method displayed and to display
“KEY”.
- Press OK to change or enter new WiFi Security Key or Press “Select” to
skip.
Note: If you selected an Encryption method above other than “None”, you
must enter a Security Key. If you selected “None”, the Security Key must
be left blank.
- Enter new Security Key by moving the cursor left or right by Pressing
the ‘<’ or ‘>’ and then Pressing “Select” to select each character (letter
or number). To change the case of the letters, Press the “CS” key. To
erase a character entered in error (backspace), Press the Clear key.
- Press OK to accept the Security Key and to display “TCP Port Number”.
- Enter TCP Port Number (number between 1024 and 65534).
Note: This number must be the same as the one confi gured in the
Network Data Manager.
- Press OK to accept the TCP Port Number and to display “Use
Integrated WiFi Antenna?” or “Use External WiFi Antenna?”.
- Press “Select” to switch between the two antenna options.
- Press OK to accept the WiFi Antenna option and display “Restart WiFi
connect sequence?”.
- Press “SIGN OUT” to exit Service Mode.
Display WiFi module Information:
Note: This function is only available on fi rmware versions of 3.08 and
higher. It will only be available if the WiFi module has been enabled.
- Press OK to wake up touch pad.
- Enter Service Code and press OK.
- Press “FUNCTION” key until “Display WiFi module info?” is displayed.
- Press OK to display “MAC Address =” with the WiFi module’s MAC
Address.
- Press OK to display “IP Address =” with the WiFi module’s IP Address if
connected to the network.
Note: The IP Address will be needed to set up the WiFi Module in the
Network Data Manager.
- Press OK to display “Script Ver:, Firmware:” with the version numbers of
the WiFi Module script and fi rmware.
- Press OK to return to the Service Mode menu.
- Press “SIGN OUT” to exit Service Mode.
Display WiFi module Status:
Note: This function is only available on fi rmware versions of 3.08 and
higher. It will only be available if the WiFi module has been enabled.
- Press OK to wake up touch pad.
- Enter Service Code and press OK.
- Press “FUNCTION” key until “Display WiFi module status?” is displayed.
- Press OK to display “Con Stat:” and WiFi module connection status. If
attached to a wireless access point, with show “Connected to WAP”.
- Press OK to display “Con Error:” with any error detected by the
Connection Sequence. Should show “No Error”.
- Press OK to display “Svr Stat:” with the current status of the Server
Sequence. Usually should show “Waiting for Client to Connect”.
- Press OK to display “Svr Err:” with any error detected by the Server
Sequence. Should show either “No Error” or “Remote socket closed”.
- Press OK to display “Gnrl Err:” with any general error detected by the
WiFi module’s operating script.
- Press OK to return to the Service Mode menu.
- Press “SIGN OUT” to exit Service Mode.
Reset the WiFi module:
Note: This function is only available on fi rmware versions of 3.08 and
higher. It will only be available if the WiFi module has been enabled.
- Press OK to wake up touch pad.
- Enter Service Code and press OK.
- Press “FUNCTION” key until “Reset the WiFi module?” is displayed.
- Press OK and “Please wait...” will be displayed before returning to the
Service Mode menu.
- Press “SIGN OUT” to exit Service Mode.
Display the Version Number:
- Press OK to wake up touchpad.
- Enter Service Code and press OK.
Note: The version number identifi es the touchpad software version.
- Press ‘‘FUNCTION’’ key several times until ‘‘DISPLAY THE VERSION
NUMBER’’ is displayed.
- Press OK and the version number will display.
- Press OK.
- Press ‘‘SIGN OUT’’ to exit Service Mode.
Reconfi gure Memory:
Note: All system IDs and system confi gurations are stored in the EEPROM
memory. To prevent an inadvertent choice of this test that will erase
EEPROPM memory, this function choice is hidden. It is only displayed if
the touch pad printed circuit board is exposed and the Service switch
(lower left corner of the circuit board) is simultaneously pressed.
After executing this function, only the default codes will remain in memory.
These include Set-up (311) and Service (911). All other IDs (user and
supervisor) will be lost.
To reconfi gure the memory:
- Allow the cart to ‘go to sleep’.
- In the bottom of the cart, on the printed circuit board, press and hold the
‘‘S2’’ switch located on the front left-hand side of the board.
- While holding the ‘‘S2’’ switch, press OK to wake up the touchpad.
- Still holding the switch, enter ‘‘911’’ and press OK.
- Follow prompts to erase memory.
- Release the ‘‘S2’’ switch.
Press ‘‘SIGN OUT’’ to exit Service Mode.
Important:
Always adjust the Servomotor after reconfi guring memory. The battery
levels will not have to be reconfi gured but you should check these
levels as described elsewhere in this manual.
Section 10: Reset Switch
The Reset Switch allows for quick electrical recovery when the touch pad
is not responding. The reset switch is located on the back of the cart.
Nota: Before using the switch, ensure that the cart is unplugged from the
charger.
To Use Reset Switch (push-button style):
- Press the reset switch on rear of cart.
- Release switch.
- Power should be restored.
- If power is not restored, repeat the steps above.
To Use Reset Switch (on/off style switch):
- Shut off switch to disconnect power to the touchpad.
- After 30 seconds, turn switch on to restore power to the touchpad.
InterMetro Industries Corporation
North Washington Street, Wilkes-Barre, PA USA 18705
For Product Information, Call 1-800-992-1776 or 570-825-2741
L01-460 Rev. B
Information and specifi cations are subject
to change without notice.
Please confi rm at time of order.
01/12
FL420 Verrouillage électronique
Mode d’emploi. Instructions générales
Français
1ère partie: Informations générales
Les chariots sont toujours livrés avec 4 codes préprogrammés. Si le
chariot est livré avec un tiroir pour produits dangereux sans clé, il y aura
5 codes préprogrammés au moment de la livraison, le 5ème étant le
code par défaut pour ouvrir le tiroir sans clé contenant les narcotiques.
Le tableau suivant résume les codes installés:
code
code de
d’origine
code usine 311 911 1350 531 7777
déverrouillage chariot X
déverrouillage tiroir prod.dangereux X
changement du code d'origine X
changement du code de service X
Ajout/suppression du code de contrôle X
Affi chage code de contrôle/nom/carte X X
Ajout/suppression du code utilisateur X
Affi chage code utilisateur/nom/carte X X
Ajout/suppression code prod.dang. X
Affi chage code utilisateur prod.dang./
nom/carte
Mise en route horloge de verrouillage
chariot
Mise en route horloge de verrouillage
tiroir prod.dang.
confi guration date et heure du chariot X
Exécution tests de diagnostic X
Les codes d’origine et de service ne comportent que 3 chiffres chacun.
Les codes de gestion et d’utilisation eux comportent 4 chiffres avec en
option un autre code d’identifi cation de 1à 4 chiffres. Les codes pour les
tiroirs de substances dangereuses comportent 4 chiffres et sont attribués
par le responsable avec la possibilité d’attribuer un code d’identifi cation
supplémentaire de 1 à 4 chiffres.
Au total chaque chariot dispose de 2.000 codes d’accès possibles: 1
code d’installation, 1 code de service et 1.998 codes utilisateur et de
contrôle.
- Il y a également 2.000 codes supplémentaires pour les tiroirs de
substances dangereuses.
XX X
X
X
service
code de
contrôle
code
utilisateur
code pour
prod.dang.
- Le tiroir sans clé pour les narcotiques et le stockage qui est connecté à
votre code CS pourra alors s’ouvrir.
3ème partie: Verrouillage et déverrouillage
manuel du chariot
Le chariot peut être verrouillé et déverrouillé manuellement (sans passer
par le clavier tactile ou tout autre moyen électronique) en utilisant une clé
pour actionner le barillet rouge.
Pour déverrouiller le chariot:
- Insérer la clé dans le barillet de la fermeture et tourner dans le sens
des aiguilles d’une montre.
- La poignée de fermeture frontale tournera pour signaler que le chariot
est déverrouillé.
Pour verrouiller le chariot:
- Appuyer sur le barillet rouge jusqu’à ce qu’il s’auto bloque.
Pour déverrouiller un tiroir de substances dangereuses:
- Déverrouiller la fermeture principale du chariot.
- Insérer la clé dans le barillet de la fermeture sur le devant du tiroir de
substances dangereuses. Tourner la clé, ouvrir le tiroir et enlever la clé.
- Fermer le tiroir pour le verrouiller de nouveau.
4ème partie: Indicateur de niveau de piles
et de recharge
Un message «Pile faible- à recharger» apparaît sur l’écran LCD quand
il est nécessaire de recharger les piles. Il est recommandé de recharger
les piles régulièrement une fois par semaine pendant 6 à 8 heures
d’affi lée.
Pour recharger les piles:
- Brancher le chargeur sur une prise murale standard 120 VAC.
- Brancher la prise du chargeur sur la rallonge régulée, et la prise mâle
de la rallonge dans la prise au dos du chariot.
- La rallonge est importante. Elle permet d’éviter d’arracher les câbles
au cas où le chariot serait déplacé au moment où il est en recharge.
- Lors de la recharge de la pile, une lumière rouge ou jaune sera allumée
sur le chargeur, qui deviendra verte à recharge complète.
2ème partie: Verrouillage et déverrouillage du chariot
Pour déverrouiller le chariot:
- Taper sur n’importe quelle touche pour activer le clavier tactile.
- Taper le code utilisateur à 4 chiffres et valider sur la touche OK.
- Le chariot est maintenant déverrouillé.
Pour verrouiller le chariot:
- Taper sur la touche fi n de session «SIGN OUT».
Pour déverrouiller un tiroir de substances dangereuses:
Nota: ceci ne concerne que les chariots équipés d’un tiroir de
substances dangereuses. Le code usine par défaut est 7777 avec
comme code d’identifi cation 1234. Les deux codes doivent être changés
avant de placer des narcotiques dans le tiroir. La fermeture principale
du chariot doit être déverrouillée pour accéder aux tiroirs de substances
dangereuses.
- Taper sur n’importe quelle touche pour activer le clavier tactile.
- Taper le code utilisateur à 4 chiffres et valider sur la touche OK.
- L’écran affi chera comme deuxième ligne la mention «appuyer sur CS
pour déverrouiller le tiroir de substances dangereuses».
- Taper sur la touche CS.
- Entrer un code CS valide et appuyer sur la touche OK.
- En cas d’ajout d’un code d’identifi cation, l’affi chage sur l’écran
demandera d’entrer ce code et de valider avec la touche OK.
Instructions de programmation
5ème partie: Fonctions du code d’installation
Changement du code d’installation:
- Taper sur n’importe quelle touche pour activer le clavier tactile.
- aper le code d’installation et valider sur la touche OK.
- Taper plusieurs fois sur la touche «FUNCTION» jusqu’à affi chage de
l’instruction «entrer le code du chariot» et valider sur la touche OK.
- Composer le nouveau code d’installation à 3 chiffres et valider sur la
touche OK.
- Composer le code d’identifi cation coïncidant avec le nouveau code
d’installation ou presser la touche OK pour avancer.
- Valider sur la touche OK pour accepter le nouveau code d’installation/
code d’identifi cation.
- Composer le libellé d’installation ou presser la touche OK pour
avancer.
- Valider sur la touche OK pour accepter le nouveau libellé d’installation.
- Presser la touche « SIGN OUT » pour sortir du menu d’installation.
Changement du code de service:
- Taper sur la touche OK pour activer le clavier tactile.
- Taper le code d’installation et valider sur la touche OK.
- Taper plusieurs fois sur la touche « FUNCTION » jusqu’à affi chage
de l’instruction « entrer le nouveau code de service » et valider sur la
touche OK.
Suite...
FL420 Verrouillage électronique Mode d’emploi — Instructions générales
- Composer le nouveau code de service à 3 chiffres et valider sur la
touche OK.
- Composer le code d’identifi cation coïncidant avec le nouveau code de
service ou presser la touche OK pour avancer.
- Valider sur la touche OK pour accepter le nouveau code de service/
code d’identifi cation.
- Composer le libellé de service ou presser la touche OK pour avancer.
- Valider sur la touche OK pour accepter le nouveau libellé de service.
- Presser la touche « SIGN OUT » pour sortir du menu d’installation.
Initialiser le code d’identifi cation du chariot:
- Taper sur la touche OK pour activer le clavier tactile.
- Taper le code d’installation et valider sur la touche OK.
- Taper plusieurs fois sur la touche «FUNCTION» jusqu’à affi chage de
l’instruction « initialiser le code d’identifi cation du chariot » et valider
sur la touche OK.
- Le code d’identifi cation en vigueur s’affi chera sur l’écran.
- Valider sur la touche OK pour changer le code d’identifi cation ou
presser la touche SELECT pour avancer.
- Composer le nouveau code d’identifi cation du chariot (obligatoirement
2 à 4 chiffres) et presser la touche OK.
- Valider sur la touche OK pour accepter le nouveau code d’identifi cation
du chariot.
- Le libellé en vigueur du chariot s’affi chera sur l’écran.
- Valider sur la touche OK pour accepter le nouveau libellé du chariot ou
presser la touche SELECT pour avancer.
- Composer le nouveau libellé du chariot et presser la touche OK.
- Valider sur la touche OK pour accepter le nouveau libellé du chariot,
pour le changer taper sur la touche « CLEAR ».
- Presser la touche « SIGN OUT » pour sortir du menu d’installation.
Ajout d’un nouveau code de contrôle:
- Taper sur la touche OK pour activer le clavier tactile.
- Taper le code d’installation et valider sur la touche OK.
- Taper plusieurs fois sur la touche « FUNCTION » jusqu’à affi chage de
l’instruction « affecter un nouveau code de contrôle » et valider sur la
touche OK.
- Composer le nouveau code de contrôle à 4 chiffres et valider sur la
touche OK.
- Composer le code d’identifi cation coïncidant avec le nouveau code de
contrôle ou presser la touche OK pour avancer.
- Valider sur la touche OK pour accepter le nouveau code de contrôle/
code d’identifi cation, pour le changer taper sur la touche « CLEAR ».
- Composer le nom du responsable ou presser la touche OK pour
avancer.
- Valider sur la touche OK pour accepter le nouveau nom du
responsable.
- Presser la touche « SIGN OUT » pour sortir du menu d’installation.
Suppression d’un code de contrôle existant:
- Taper sur la touche OK pour activer le clavier tactile.
- Taper le code d’installation et valider sur la touche OK.
- Taper plusieurs fois sur la touche « FUNCTION » jusqu’à affi chage de
l’instruction « effacer un code de contrôle » et valider sur la touche OK.
- Composer le code de contrôle à supprimer et valider sur la touche OK,
pour le changer taper sur la touche « CLEAR ».
- Valider sur la touche OK de nouveau.
- Presser la touche « SIGN OUT » pour sortir du menu d’installation.
Affi cher un code de contrôle existant
Nota: cette fonction ne permet pas de modifi er le code de contrôle
lui-même mais peut affi cher les informations liées à un code de contrôle
existant (par exemple numéro d’identifi cation et nom).
- Taper sur la touche OK pour activer le clavier tactile.
- Taper le code d’installation et valider sur la touche OK.
- Taper plusieurs fois sur la touche « FUNCTION » jusqu’à affi chage de
l’instruction « affi cher le numéro d’identifi cation d’un responsable » et
valider sur la touche OK.
- Composer le code de contrôle à affi cher et valider sur la touche OK.
- Valider sur la touche OK pour ajouter ou changer le numéro
d’identifi cation devant coïncider avec le code de contrôle ou presser la
touche SELECT pour avancer.
- Valider sur la touche OK pour ajouter ou changer le nom du
responsable devant coïncider avec le code de contrôle ou presser la
touche SELECT pour avancer.
- Valider sur la touche OK pour accepter le nom du responsable.
- Presser la touche « SIGN OUT » pour sortir du menu d’installation.
6ème partie: Fonctions du code de contrôle
Affi chage du code de contrôle existant:
Nota: cette fonction ne permet pas de modifi er le code de contrôle
lui-même mais peut affi cher les informations liées à un code de contrôle
existant (par exemple numéro d’identifi cation).
- Taper sur la touche OK pour activer le clavier tactile.
- Taper le code de contrôle et valider sur la touche OK.
- Taper plusieurs fois sur la touche « FUNCTION » jusqu’à affi chage de
l’instruction « modifi er le code de contrôle » et valider sur la touche
OK.
- Composer le code de sécurité existant ou presser la touche OK en
l’absence de code existant.
- Composer le nouveau code ou presser la touche OK pour avancer.
- Valider sur la touche OK pour accepter le nouveau code ou presser la
touche « CLEAR » pour le modifi er.
- Presser la touche « SIGN OUT » pour sortir du menu de contrôle.
Ajout d’un nouveau code utilisateur:
- Taper sur la touche OK pour activer le clavier tactile.
- Taper le code de contrôle et valider sur la touche OK.
- Taper plusieurs fois sur la touche « FUNCTION » jusqu’à affi chage de
l’instruction « affecter un nouveau code utilisateur » et valider sur la
touche OK.
- Composer le nouveau code utilisateur à 4 chiffres et valider sur la
touche OK.
- Composer le code d’identifi cation coïncidant avec le nouveau code
utilisateur, composer de nouveau le code d’identifi cation ou presser la
touche OK pour avancer.
- Composer le nom de l’utilisateur ou presser la touche OK pour avancer.
- Valider sur la touche OK pour accepter le nouveau nom d’utilisateur.
- La mention « le nouvel utilisateur est autorisé » devrait s’affi cher sur
l’écran.
- Presser la touche OK pour continuer.
- Presser la touche « SIGN OUT » pour sortir du menu de contrôle.
Suppression d’un code utilisateur existant:
Nota: Seul le code utilisateur à 4 chiffres doit être saisi pour supprimer
l’utilisateur ; si l’utilisateur a ajouté un code d’identifi cation, il n’est pas
nécessaire pour le responsable de connaître ce code pour supprimer cet
utilisateur.
- Taper sur la touche OK pour activer le clavier tactile.
- Taper le code de contrôle.
- Taper plusieurs fois sur la touche « FUNCTION » jusqu’à affi chage de
l’instruction « supprimer un code utilisateur » et valider sur la touche
OK.
- Composer le code utilisateur à 4 chiffres à supprimer et valider sur la
touche OK.
- Taper de nouveau sur la touche OK pour supprimer le code utilisateur.
- Presser la touche « SIGN OUT » pour sortir du menu de contrôle.
Affi cher un code utilisateur existant:
Nota: cette fonction ne permet pas de modifi er le code utilisateur luimême mais peut affi cher les informations liées à un code utilisateur
existant (par exemple numéro d’identifi cation, nom, badge). Pour
changer un code, il faut d’abord supprimer ce code avant d’en ajouter un
autre.
- Taper sur la touche OK pour activer le clavier tactile.
- Taper le code de contrôle et valider sur la touche OK.
- Taper plusieurs fois sur la touche « FUNCTION » jusqu’à affi chage de
l’instruction « affi cher le numéro d’identifi cation d’un utilisateur » et
valider sur la touche OK.
- Composer le code d’utilisateur à affi cher.
- Valider sur la touche OK pour changer le numéro d’identifi cation ou
presser la touche SELECT pour avancer.
- Valider sur la touche OK pour changer le nom d’utilisateur existant ou
presser la touche SELECT pour avancer.
- La mention « le code utilisateur vient d’être modifi é » devrait s’affi cher
sur l’écran.
Suite...
FL420 Verrouillage électronique Mode d’emploi — Instructions générales
- Valider sur la touche OK pour continuer.
- Presser la touche « SIGN OUT » pour sortir du menu de contrôle.
Ajout d’un nouveau badge utilisateur:
Nota: cette fonction n’est disponible que sur les chariots équipés de
lecteur de
carte ; cette fonction peut être assumée par le responsable ou l’utilisateur.
- Taper sur la touche OK pour activer le clavier tactile.
- Taper le code de contrôle et valider sur la touche OK.
- Taper plusieurs fois sur la touche « FUNCTION » jusqu’à affi chage de
l’instruction « affecter un nouveau code utilisateur » et valider sur la
touche OK.
- Composer le nouveau code utilisateur à 4 chiffres et valider sur la
touche OK.
- Numéro de badge : OK= pas de changement ; 0= pas de badge ou
lire le badge.
- Composer le code d’identifi cation coïncidant avec le nouveau code
utilisateur ou presser la touche OK pour avancer.
- Valider sur la touche OK pour accepter le nouveau code utilisateur/
numéro d’identifi cation.
- Composer le nom de l’utilisateur ou presser la touche OK pour avancer.
- Valider sur la touche OK pour accepter le nouveau nom de l’utilisateur.
- La mention « le nouvel utilisateur est autorisé » devrait s’affi cher sur
l’écran.
- Presser la touche OK pour continuer.
- Presser la touche « SIGN OUT » pour sortir du menu de contrôle.
Ajout d’un nouveau code pour le contrôle du tiroir de substances
dangereuses:
Nota: ceci ne concerne que les chariots équipés d’un tiroir de
substances dangereuses. Le code usine par défaut est 7777 avec
comme code d’identifi cation 1234. Les deux codes doivent être changés
avant de placer des narcotiques dans le tiroir.
- Taper sur la touche OK pour activer le clavier tactile.
- Taper le code de contrôle et valider sur la touche OK.
- Taper plusieurs fois sur la touche « FUNCTION » jusqu’à affi chage de
l’instruction « affecter un nouveau code de contrôle des substances
dangereuses » et valider sur la touche OK.
- Composer le nouveau code de contrôles des substances dangereuses
à 4 chiffres et valider sur la touche OK.
- Composer le code d’identifi cation coïncidant avec le nouveau code de
contrôle des substances dangereuses ou presser la touche OK pour
avancer.
- Valider sur la touche OK pour accepter le nouveau code de contrôle
des substances dangereuses/numéro d’identifi cation ou presser la
touche « CLEAR » pour le modifi er.
- Composer le nom de l’utilisateur du tiroir ou presser la touche OK pour
avancer.
- Valider sur la touche OK pour accepter le nouveau nom de l’utilisateur
ou presser la touche « CLEAR » pour le modifi er.
- La mention « le nouvel code de contrôle des substances dangereuses
a été affecté » devrait s’affi cher sur l’écran.
- Presser la touche OK pour continuer.
- Presser la touche « SIGN OUT » pour sortir du menu de contrôle.
Suppression d’un code de contrôle existant pour les substances
dangereuses:
Nota: il n’est nécessaire que d’entrer le code de contrôle des substances
dangereuses à 4 chiffres pour en supprimer l’utilisateur ; si l’utilisateur
a ajouté un code d’identifi cation, il n’est pas nécessaire pour le
responsable de connaître ce code pour supprimer cet utilisateur.
- Taper sur la touche OK pour activer le clavier tactile.
- Taper le code de contrôle.
- Taper plusieurs fois sur la touche « FUNCTION » jusqu’à affi chage
de l’instruction « supprimer un code de contrôle des substances
dangereuses » et valider sur la touche OK. Composer le code
de contrôle des substances dangereuses à 4 chiffres à supprimer et
valider sur la touche OK.
- Taper de nouveau sur la touche OK pour supprimer le code de contrôle
des substances dangereuses.
- Presser la touche « SIGN OUT » pour sortir du menu de contrôle.
Affi cher un code de contrôle existant pour les substances
dangereuses:
Nota: cette fonction ne permet pas de modifi er le code de contrôle des
substances dangereuses lui-même mais peut affi cher les informations
liées à un code de contrôle des substances dangereuses existant (par
exemple numéro d’identifi cation, nom). Pour changer ce code, il faut
d’abord le supprimer avant d’en ajouter un autre.
- Taper sur la touche OK pour activer le clavier tactile.
- Taper le code de contrôle des substances dangereuses et valider sur
la touche OK.
- Taper plusieurs fois sur la touche « FUNCTION » jusqu’à affi chage
de l’instruction « affi cher le code de contrôle des substances
dangereuses » et valider sur la touche OK.
- Composer le code de contrôle des substances dangereuses à affi cher.
- Valider sur la touche OK pour changer le numéro d’identifi cation de
l’utilisateur ou presser la touche SELECT pour avancer.
- Valider sur la touche OK pour changer le nom d’utilisateur existant du
contrôle des substances dangereuses ou presser la touche SELECT
pour avancer.
- La mention « le code utilisateur du contrôle des substances
dangereuses vient d’être modifi é » devrait s’affi cher sur l’écran.
- Valider sur la touche OK pour continuer.
- Presser la touche « SIGN OUT » pour sortir du menu de contrôle.
Programmation de la fermeture automatique du chariot:
Le chariot peut se verrouiller automatiquement selon une programmation
ajustable commandée par un détecteur de mouvement. Tant que des
mouvements sont détectés la fermeture automatique n’est pas activée.
Dès que les mouvements cessent le compte à rebours du dispositif
de verrouillage s’enclenche. Une alarme sonore retentira plusieurs
secondes avant la fi n du temps de veille et 5 fois avant que le chariot ne
se verrouille automatiquement. Toute mouvement (ou action sur le clavier
tactile) avant la 5
ème
alarme remettra le compte à rebours à zéro. Le
réglage usine de la période de veille est de 5 minutes.
Nota: le réglage de la veille du chariot peut se faire en secondes (10 à
99) ou en minutes (1 à 999). Pour le réglage en secondes, composer un
« 0 » devant le nombre choisi (par exemple 015 = 15 secondes). Pour le
réglage en minutes, ne pas mettre de « 0 » devant le nombre choisi (par
exemple 15 = 15 minutes).
- Taper sur la touche OK pour activer le clavier tactile.
- Taper le code de contrôle et valider sur la touche OK.
- Taper plusieurs fois sur la touche « FUNCTION » jusqu’à affi chage de
l’instruction « régler le temps de veille du chariot ».
- Valider sur la touche OK. Le temps de veille en vigueur s’affi chera.
- Presser la touche OK pour changer le réglage.
- Composer le nouveau temps de veille (pour les secondes, mettre un «
0 »
devant le chiffre choisi).
- Valider sur la touche OK.
- Presser la touche « SIGN OUT » pour sortir du menu de contrôle.
Programmation d e la fermeture automatique - tiroir des substances
dangereuses:
Nota: Dans le cas seulement de chariots équipés d’un tiroir pour les
substances dangereuses.
Le tiroir des substances dangereuses dispose de son propre dispositif
de fermeture automatique réglable, qui s’active dès que le tiroir est
déverrouillé mais en position fermée, le dispositif ne s’enclenche pas
quand un tiroir sans clé est laissé ouvert, le compte à rebours redémarre
dès lors que tous les tiroirs sans clé sont proprement fermés. Quand
les tiroirs sont fermés une alarme sonore retentira plusieurs secondes
avant la fi n du temps de veille et 5 fois avant que le tiroir ne se verrouille
automatiquement. Un message sera affi ché sur l’écran disant que le tiroir
des substances dangereuses est déverrouillé. Appuyer sur la touche CS
pour le verrouiller.
Nota: Le temps de veille du tiroir des substances dangereuses est réglé
en secondes, 10-999. Il n’est pas nécessaire d’ajouter un « 0 » devant le
nombre choisi (par exemple 15 = 15 secondes).
- Taper sur la touche OK pour activer le clavier tactile.
- Taper le code de contrôle et valider sur la touche OK.
- Taper plusieurs fois sur la touche « FUNCTION » jusqu’à affi chage
de l’instruction « régler le temps de veille du tiroir des substances
dangereuses ».
- Valider sur la touche OK. Le temps de veille en vigueur s’affi chera.
- Presser la touche OK pour changer le réglage.
- Composer le nouveau temps de veille en secondes (10-999).
- Valider sur la touche OK.
Suite...
FL420 Verrouillage électronique Mode d’emploi — Instructions générales
- Presser la touche « SIGN OUT » pour sortir du menu de contrôle.
Réglage de la date et de l’heure du chariot:
Nota: La date se présente sous la forme MM/JJ/AA et changera
automatiquement au début de chaque année calendaire et rajoutera une
journée supplémentaire pour les années bissextiles, l’heure peut-être
réglée sous la forme informelle de 12 heures matin et après-midi ou sur
24 heures.
Réglage de la date du chariot:
- Taper sur la touche OK pour activer le clavier tactile.
- Taper le code de contrôle et valider sur la touche OK.
- Taper plusieurs fois sur la touche « FUNCTION » jusqu’à affi chage de
l’instruction « régler la date du chariot ».
- Valider sur la touche OK.
- La date en vigueur s’affi chera.
- Presser la touche OK pour changer la date.
- Composer la nouvelle date selon le format MM/JJ/AA.
- Valider sur la touche OK ou taper sur la touche CLEAR pour modifi er.
- Presser la touche « SIGN OUT » pour sortir du menu de contrôle.
Réglage de l’heure du chariot:
- Taper sur la touche OK pour activer le clavier tactile.
- Taper le code de contrôle et valider sur la touche OK.
- Taper plusieurs fois sur la touche « FUNCTION » jusqu’à affi chage de
l’instruction « régler l’heure du chariot ».
- Valider sur la touche OK.
- L’heure en vigueur s’affi chera.
- Presser la touche OK pour changer l’heure.
- Choisir l’option « heure standard - taper 1 » ou « heure offi cielle sur
24h –
taper 9 ».
- Valider sur la touche OK.
- Composer la nouvelle heure.
- Presser la touche OK pour accepter ou sur la touche CLEAR pour
modifi er.
- Presser la touche « SIGN OUT » pour sortir du menu de contrôle.
7ème partie: Fonctions du code utilisateur
Affi chage du code utilisateur existant:
Nota: cette fonction ne permet pas de modifi er le code utilisateur luimême mais peut affi cher les informations liées à un code utilisateur
existant (par exemple numéro d’identifi cation).
- Taper sur la touche OK pour activer le clavier tactile.
- Taper le code utilisateur et valider sur la touche OK.
- Taper plusieurs fois sur la touche « FUNCTION » jusqu’à affi chage de
l’instruction « modifi er le code de l’utilisateur ».
- Composer le code d’identifi cation existant ou presser la touche OK en
l’absence de code existant.
- Composer le nouveau code ou presser la touche OK pour avancer.
- Valider sur la touche OK pour accepter le nouveau code ou presser la
touche « CLEAR » pour le modifi er.
- Presser la touche « SIGN OUT » pour sortir du menu et verrouiller le
chariot.
Affi chage du code de contrôle des substances dangereuses existant:
Nota: cette fonction ne permet pas de modifi er le code utilisateur
lui-même mais peut affi cher les informations liées à un code utilisateur
existant (par exemple numéro d’identifi cation).
- Taper sur la touche OK pour activer le clavier tactile.
- Taper le code utilisateur et valider sur la touche OK.
- Taper plusieurs fois sur la touche « FUNCTION » jusqu’à affi chage
de l’instruction « modifi er le code de contrôle des substances
dangereuses ».
- Composer le code d’identifi cation existant ou presser la touche OK en
l’absence de code existant.
- Composer le nouveau code ou presser la touche OK pour avancer.
- Valider sur la touche OK pour accepter le nouveau code ou presser la
touche « CLEAR » pour le modifi er.
- Presser la touche « SIGN OUT » pour sortir du menu et verrouiller le
chariot.
Ajout ou modifi cation d’un nouveau badge utilisateur:
Nota: cette fonction n’est disponible que sur les chariots équipés de
lecteur de
carte ; cette fonction peut être assumée par le responsable ou l’utilisateur.
La fermeture principale du chariot doit être déverrouillée au préalable.
- Taper sur la touche OK pour activer le clavier tactile.
- Taper le code utilisateur et valider sur la touche OK.
- Taper plusieurs fois sur la touche « FUNCTION » jusqu’à affi chage de
l’instruction « saisir ou modifi er votre numéro de badge » et valider sur
la touche OK.
- Suivre les instructions. En cas d’utilisation d’un lecteur de carte
magnétique ou à code barre, insérer le badge de l’arrière vers l’avant,
en cas de badge d’accès local, passer le badge sur le lecteur optique.
- En cas de mauvaise lecture du badge, un message d’erreur apparaîtra
sur l’écran. Essayer de réinsérer le badge (ne pas tordre le badge
dans le lecteur ou sur le lecteur).
- Quand le badge est bien lu par le lecteur, le message « le nouveau
numéro de badge est 12345678 » apparaîtra sur l’écran. Valider sur la
touche OK pour accepter ou taper sur la touche CLEAR pour modifi er.
- Presser la touche « SIGN OUT » pour sortir du menu utilisateur.
8ème partie: Fonctions du code de contrôle
des substances dangereuses
Affi chage du code existant de contrôle des substances dangereuses:
Nota: cette fonction ne permet pas de modifi er le code de contrôle luimême mais peut affi cher les informations liées à un code de contrôle des
substances dangereuses existant (par exemple numéro d’identifi cation).
- Taper sur la touche OK pour activer le clavier tactile.
- Taper le code utilisateur et valider sur la touche OK.
- Taper plusieurs fois sur la touche « FUNCTION » jusqu’à affi chage
de l’instruction « modifi er le code de contrôle des substances
dangereuses ».
- Composer le code d’identifi cation existant ou presser la touche OK en
l’absence de code existant.
- Composer le nouveau code ou presser la touche OK pour avancer.
- Valider sur la touche OK pour accepter le nouveau code.
- Presser la touche « SIGN OUT » pour sortir du menu et verrouiller le
chariot.
9ème partie: Fonctions du code de service
Modifi er le contraste de l’affi chage:
- Taper sur la touche OK pour activer le clavier tactile.
- Taper le code de service et valider sur la touche OK.
- Taper plusieurs fois sur la touche « FUNCTION » jusqu’à affi chage de
l’instruction « modifi er le réglage du contraste de l’affi chage ».
- Appuyer et presser les touches à fl èches gauche et droite < pour
réduire ou > pour augmenter le contraste.
- Valider sur la touche OK.
- Presser la touche « SIGN OUT » pour sortir du menu de service.
Déverrouillage du chariot:
Nota: Si le déverrouillage ou le verrouillage du chariot ne marche pas
lors de ce test, la raison est peut-être que le servomoteur du chariot n’est
pas correctement calibré (voir ci-dessous), des problèmes de fermeture
sont souvent causés par des tiroirs bloqués ou par un interrupteur de
fermeture du chariot incorrectement réglé.
- Fermer le chariot manuellement avant de commencer ce test.
- Taper sur la touche OK pour activer le clavier tactile.
- Taper le code de service et valider sur la touche OK.
- Taper plusieurs fois sur la touche « FUNCTION » jusqu’à affi chage de
l’instruction « déverrouillage du chariot » et presser la touche OK, le
chariot se débloquera.
- Presser sur la touche OK pour verrouiller de nouveau le chariot.
- Au cas où le chariot ne se déverrouille pas ou s’il ne se reverrouille
pas, un message apparaîtra sur l’écran.
- Presser la touche « SIGN OUT » pour sortir du menu de service.
Test des tiroirs sans clé pour substances dangereuses (narcotiques):
Suite...
FL420 Verrouillage électronique Mode d’emploi — Instructions générales
Nota: cette fonction n’est disponible que sur les chariots équipés d’un
tiroir pour substances dangereuses. Pour des raisons de sécurité, les
tiroirs pour substances dangereuses ne peuvent être ouvert que par le
responsable autorisé disposant d’un code d’identifi cation valable pour
actionner ce tiroir.
Vérifi cation du servomoteur du tiroir sans clé pour substances
dangereuses:
- Déverrouiller la fermeture principale du chariot (voir 2ème partie).
- Presser la touche CS et composer un code d’identifi cation valable pour
se servir du tiroir des substances dangereuses, afi n de pouvoir l’ouvrir
avec une clé.
- La mention « tiroir des narcotiques débloqué » s’affi che.
- Ouvrer en grand le tiroir. Le servomoteur devrait faire pivoter une
petite patte d’un quart de tour approximativement pour pousser la
commande du tiroir depuis son point d’arrêt. S’il ne s’ouvre pas, le tiroir
des substances dangereuses ne peut être confi guré (voir la partie cidessous) or cela veut dire qu’il y a un problème au servomoteur ou sur
le câble, contacter alors le Service Client de Metro.
Vérifi cation des interrupteurs du tiroir sans clé pour substances
dangereuses:
- Si le tiroir ne s’ouvre pas, déverrouiller le à l’aide d’une clé métallique
pour tester l’interrupteur du tiroir.
- Ouvrir et fermer le tiroir, l’affi chage devrait changer de « tiroir des
narcotiques ouvert » à « tiroir des narcotiques débloqué ».
- Le test de l’interrupteur du tiroir des narcotiques peut se faire en tirant
le tiroir vers l’avant alors qu’il est encore verrouillé. L’affi chage devrait
changer comme indiqué ci-dessus.
- Si le test de l’interrupteur du tiroir échoue, fermer et verrouiller le tiroir.
Sortir du menu et recommencer la procédure en composant le code de
service.
- Taper plusieurs fois sur la touche « FUNCTION » jusqu’à affi chage de
l’instruction « test du clavier et des interrupteurs.
- Relancer le test de l’interrupteur de nouveau. Si le numéro de
localisation du tiroir s’affi che en haut sur le côté droit de l’écran cela
veut dire que l’interrupteur fonctionne bien.
- Dans le cas contraire, le tiroir ne peut être confi guré (voir la partie cidessous ou contacter alors le Service Client de Metro).
- Presser la touche « SIGN OUT » pour sortir du menu de service.
Test du clavier:
- Taper sur la touche OK pour activer le clavier tactile.
- Taper le code de service et valider sur la touche OK.
- Taper plusieurs fois sur la touche « FUNCTION » jusqu’à affi chage
de l’instruction « test du clavier et des interrupteurs » et valider sur la
touche OK.
- TAPER SUR DIFFERENTES TOUCHES POUR QUE LES CARACTERES
S’AFFICHENT COMME INDIQUE DANS LE TABLEAU CI-DESSOUS.
- Taper une fois sur la touche OK et un « 0 » apparaîtra sur la partie
haute de l’écran, taper de nouveau sur la touche OK pour terminer le
test.
- Presser la touche « SIGN OUT » pour sortir du menu de service.
Test des touches du clavier:
- presser les touches suivantes pour voir apparaître les caractères
suivants :
Touche choisie
0 à 9 0 à 9
Fin de session S
OK O
Fonction F
Correction C
Substances Dangereuses N
Choisir T
<<
>>
Lumière d'affi chage D
Test de l’interrupteur de la fermeture à clé:
Déverrouiller le chariot avec une clé. La lettre « L » devrait s’affi cher dans
la partie haute à droite de l’écran.
- Presser la touche OK deux fois pour fi nir le test.
(1ère ligne en haut à gauche de l'écran)
Caractère d'affi chage
- Presser la touche « SIGN OUT » pour sortir du menu de service.
Test de mouvement:
- Taper sur la touche OK pour activer le clavier tactile.
- Taper le code de service et valider sur la touche OK.
- Taper plusieurs fois sur la touche « FUNCTION » jusqu’à affi chage
de l’instruction « test du détecteur de mouvement » et valider sur la
touche OK.
- Ouvrir et fermer les tiroirs ou pousser sur la partie droite du chariot
pour tester les détecteurs. Une petite alarme sonore retentira à chaque
fois qu’un mouvement est détecté.
- Si les détecteurs ne sont pas assez sensibles, taper sur la touche OK
pour fi nir le test et procéder au réglage mécanique des détecteurs
(MD1 et MD2, tiroir de l’unité centrale, 1ère partie).
Confi guration du tiroir des substances dangereuses:
Nota: cette fonction n’est disponible que sur les chariots équipés
d’un tiroir pour substances dangereuses. Les tiroirs pour substances
dangereuses sont confi gurés en usine.
- Taper sur la touche OK pour activer le clavier tactile.
- Taper le code de service et valider sur la touche OK.
- Taper plusieurs fois sur la touche « FUNCTION » jusqu’à affi chage
de l’instruction « confi guration du tiroir des substances dangereuses
» suivi du numéro (1ou plus) correspondant au nombre de tiroirs de
sécurité installés dans le chariot.
- Si aucun numéro ne s’affi che cela veut dire qu’aucun tiroir de sécurité
n’est confi guré.
- Taper sur la touche OK pour affi cher le message « défi nir un tiroir de
sécurité ».
- Taper le chiffre 1, et presser la touche OK.
- Presser la touche « SIGN OUT » pour sortir du menu de service.
Installation de l’outil de suivi:
Nota: cette fonction est accessible quand on utilise le programme
informatique de gestion des données du chariot. La fonction de suivi
sur chaque chariot doit être activée pour permettre le téléchargement
des données du chariot et la remise à jour par le biais d’un ordinateur
portable connecté par un port USB à l’arrière du chariot. Le menu de
service vous permet de vérifi er ou de changer le statut et les fonctions de
suivi de données.
- Taper sur la touche OK pour activer le clavier tactile.
- Taper le code de service et valider sur la touche OK.
- Taper plusieurs fois sur la touche « FUNCTION » jusqu’à affi chage de
l’instruction « installation du suivi de données ».
- Suivre les instructions pour changer les réglages.
- Presser la touche « SIGN OUT » pour sortir du menu de service.
Mise en marche du lecteur de badge/carte:
Nota: l’un des 3 lecteurs est toujours disponible. Les lecteurs ont été
conçus spécialement pour un type donné de badge/carte, par exemple
si votre chariot a un lecteur de code barre, une carte à piste magnétique
ne pourra être utilisée pour déverrouiller le chariot. Le lecteur de carte/
badge est mis en marche en usine. Il est possible de vérifi er ou de
changer les réglages du lecteur par le menu de service.
- Taper sur la touche OK pour activer le clavier tactile.
- Taper le code de service et valider sur la touche OK.
- Taper plusieurs fois sur la touche « FUNCTION » jusqu’à affi chage de
l’instruction « mise en marche du lecteur de carte/badge ».
- Suivre les instructions pour mettre en marche le lecteur approprié.
- Presser la touche OK.
- Si un lecteur incorrect est choisi, presser la touche « SELECT » quand
le lecteur installé apparaît. L’affi chage indiquera alors qu’aucun lecteur
n’a été choisi.
- Presser de nouveau la touche « SELECT » pour faire défi ler la liste des
options de lecteur possibles.
- Presser la touche « SIGN OUT » pour sortir du menu de service.
Réglage du servomoteur principal:
Nota: Sert à localisation l’espacement des impulsions qui sont envoyées
dans le servomoteur principal du chariot quand on lui ordonne de
modifi er une position.
Il y a 3 positions (1) verrouillé, (2) déverrouillé. (3) en veille. Le réglage ne
prend que 2 minutes.
Important:
1. Le moteur doit être réglé en cas de remplacement de carte
d’ordinateur ou de servomoteur.
Suite...
Loading...
