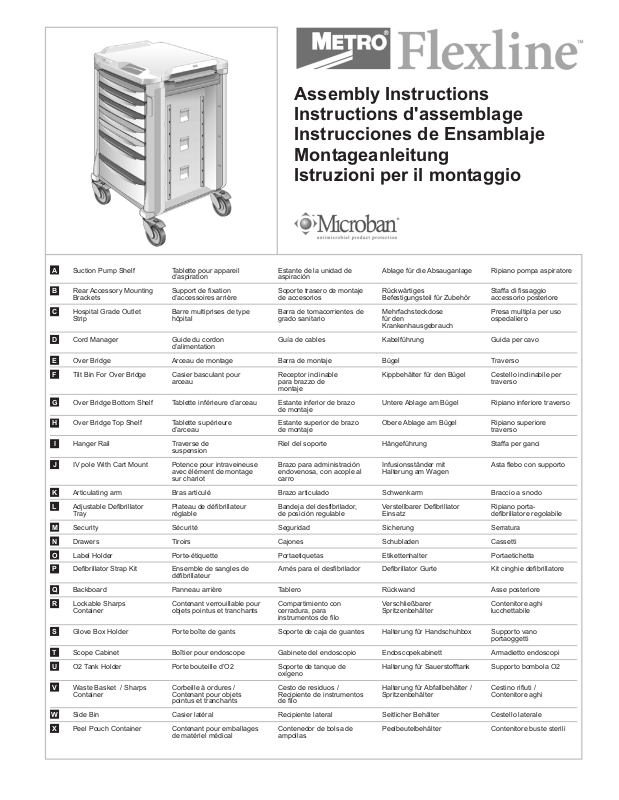

Metro FL235-5 User Manual

Assembly Instructions
Instructions d'assemblage
Instrucciones de Ensamblaje
Montageanleitung
Istruzioni per il montaggio

Suction Pump Shelf

A

Rear Accessory Mounting

B

Brackets

Hospital Grade Outlet

C

Strip

Cord Manager

D

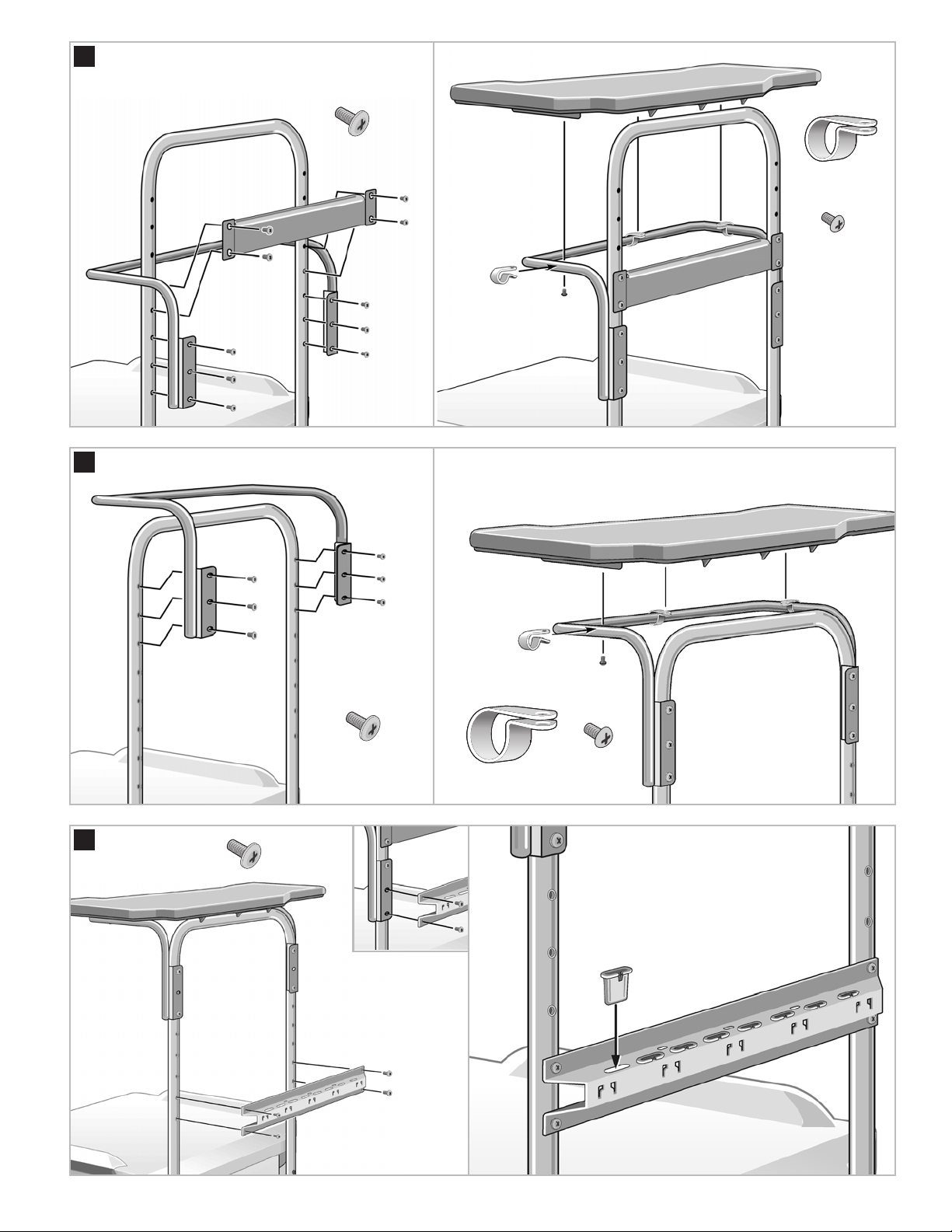

Over Bridge

E

Tilt Bin For Over Bridge

F

Over Bridge Bottom Shelf

G

Over Bridge Top Shelf

H

Hanger Rail

I

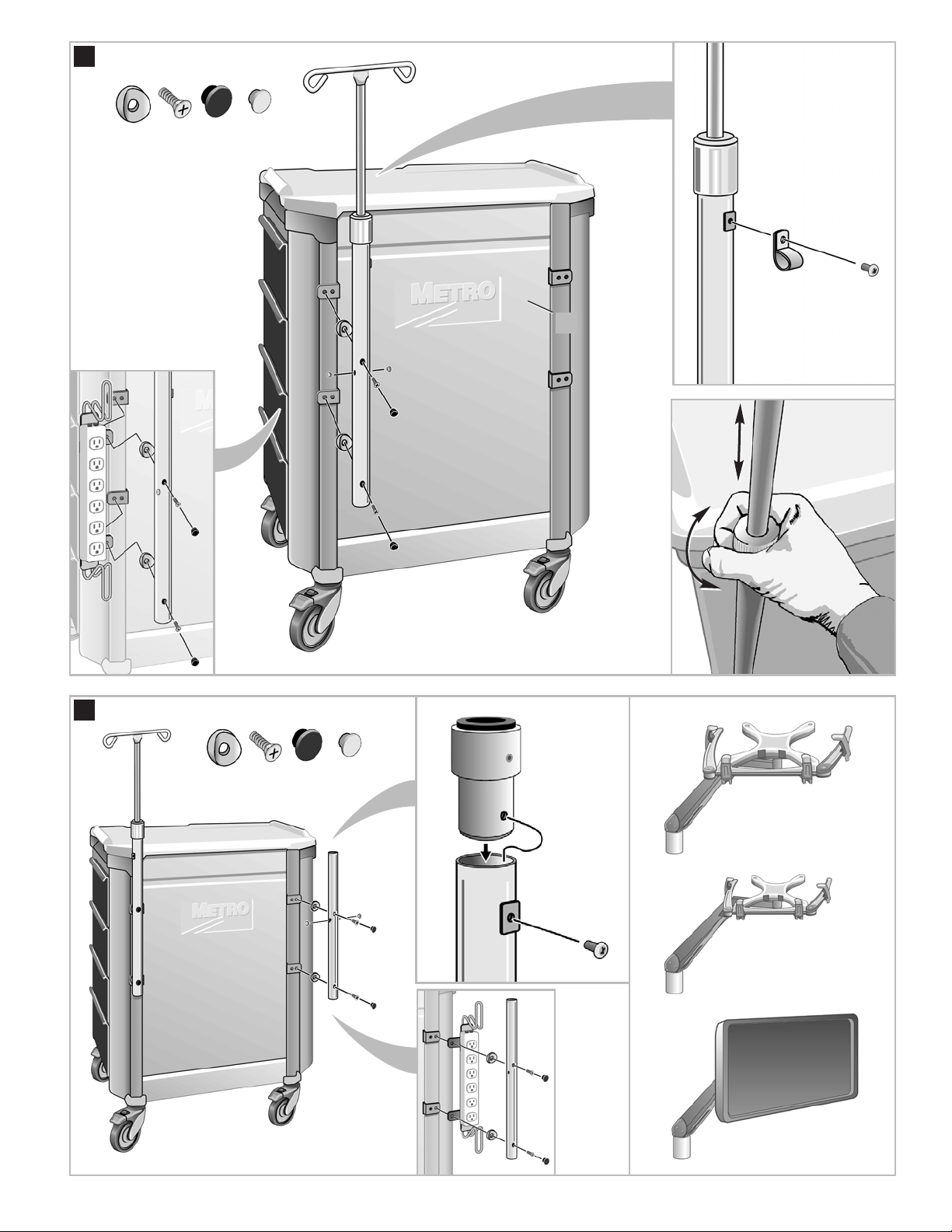

IV pole With Cart Mount

J

Articulating arm

K

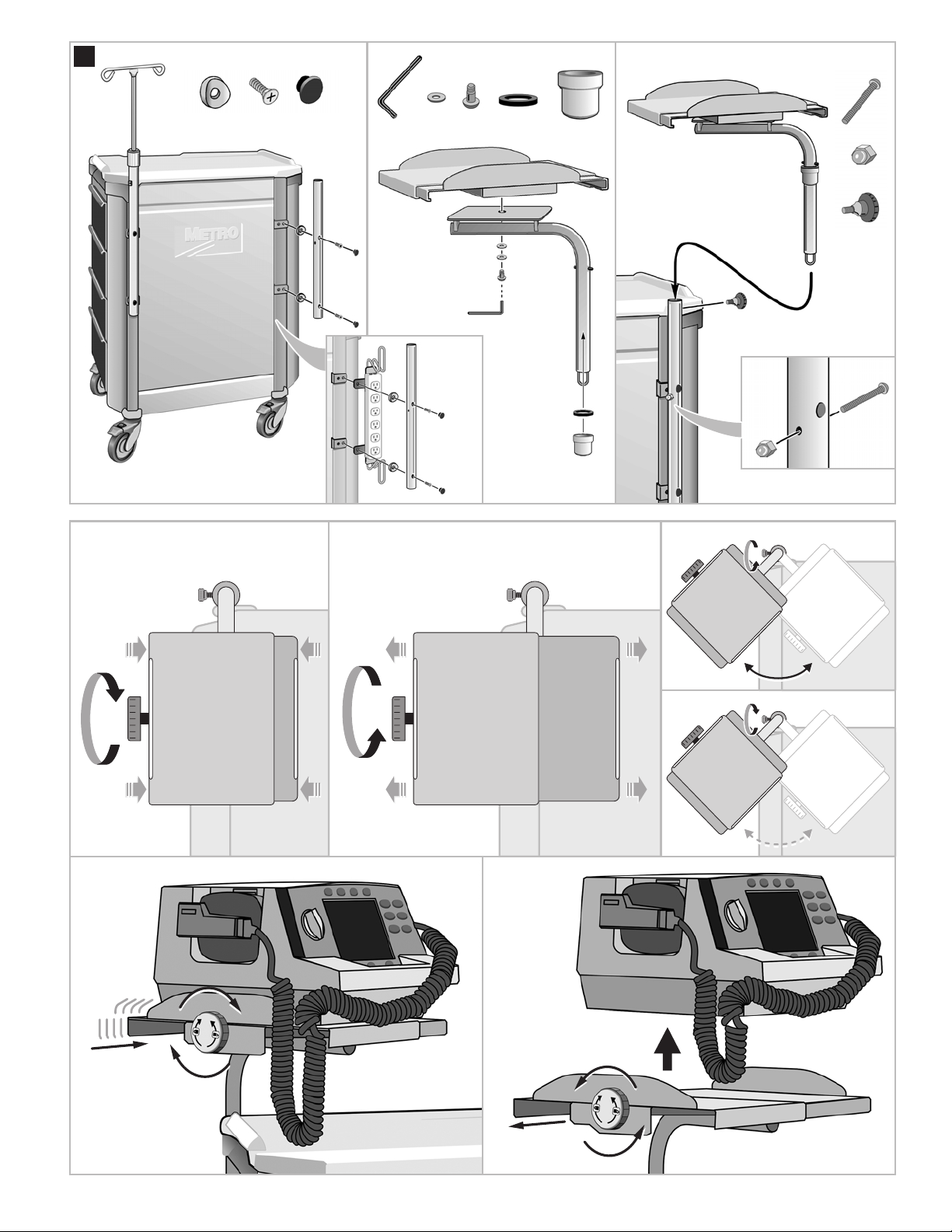

Adjustable Defibrillator

L

Tray

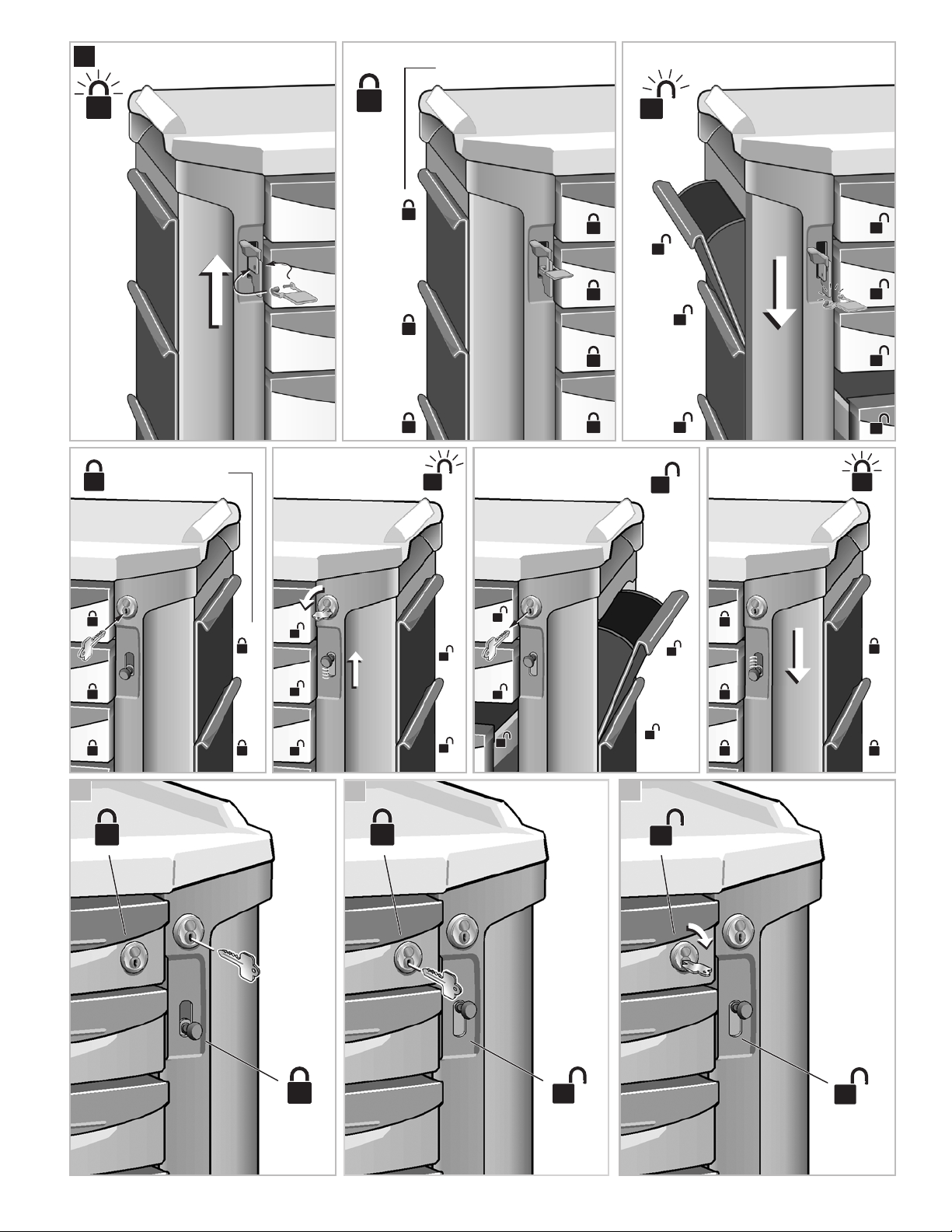

Security

M

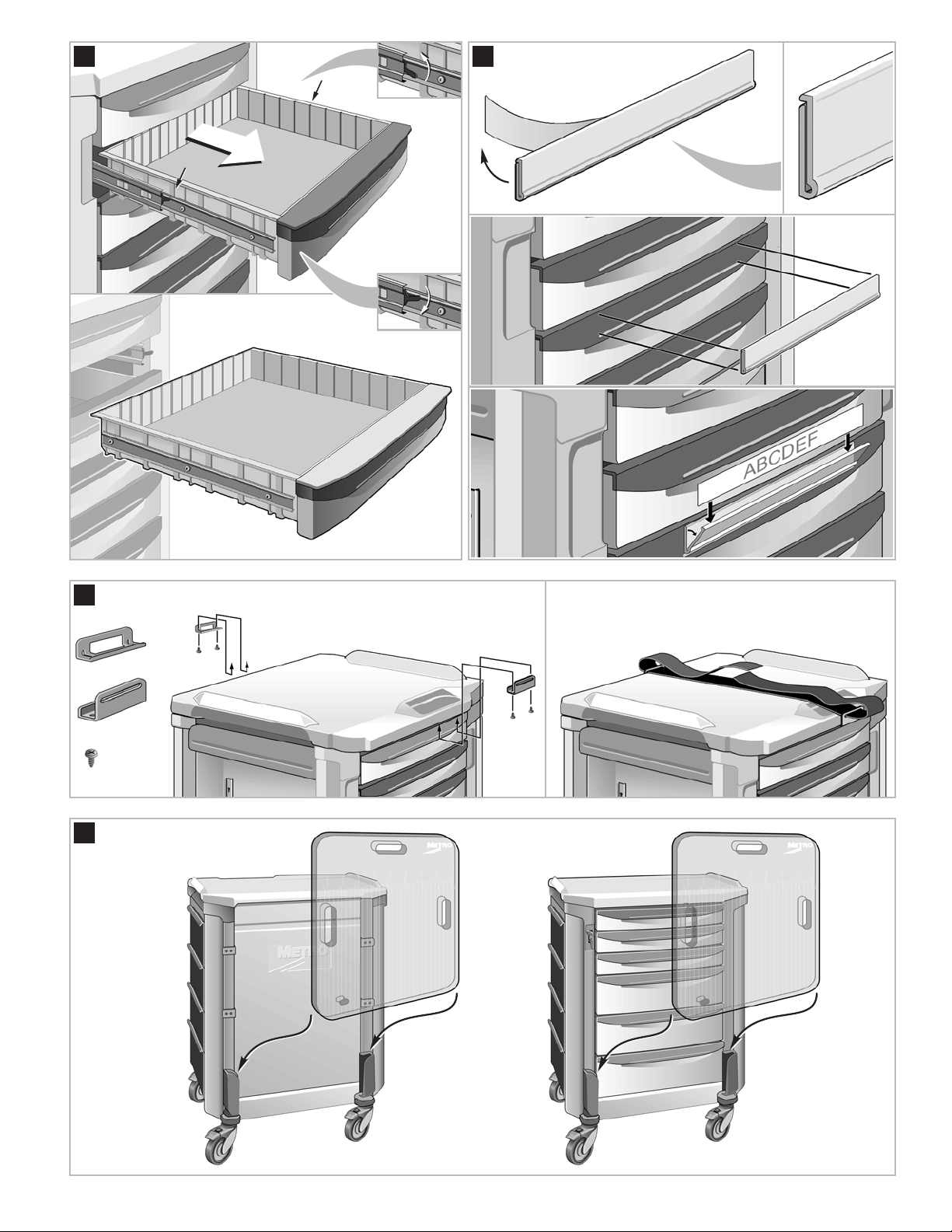

Drawers

N

Label Holder

O

Defibrillator Strap Kit

P

Backboard

Q

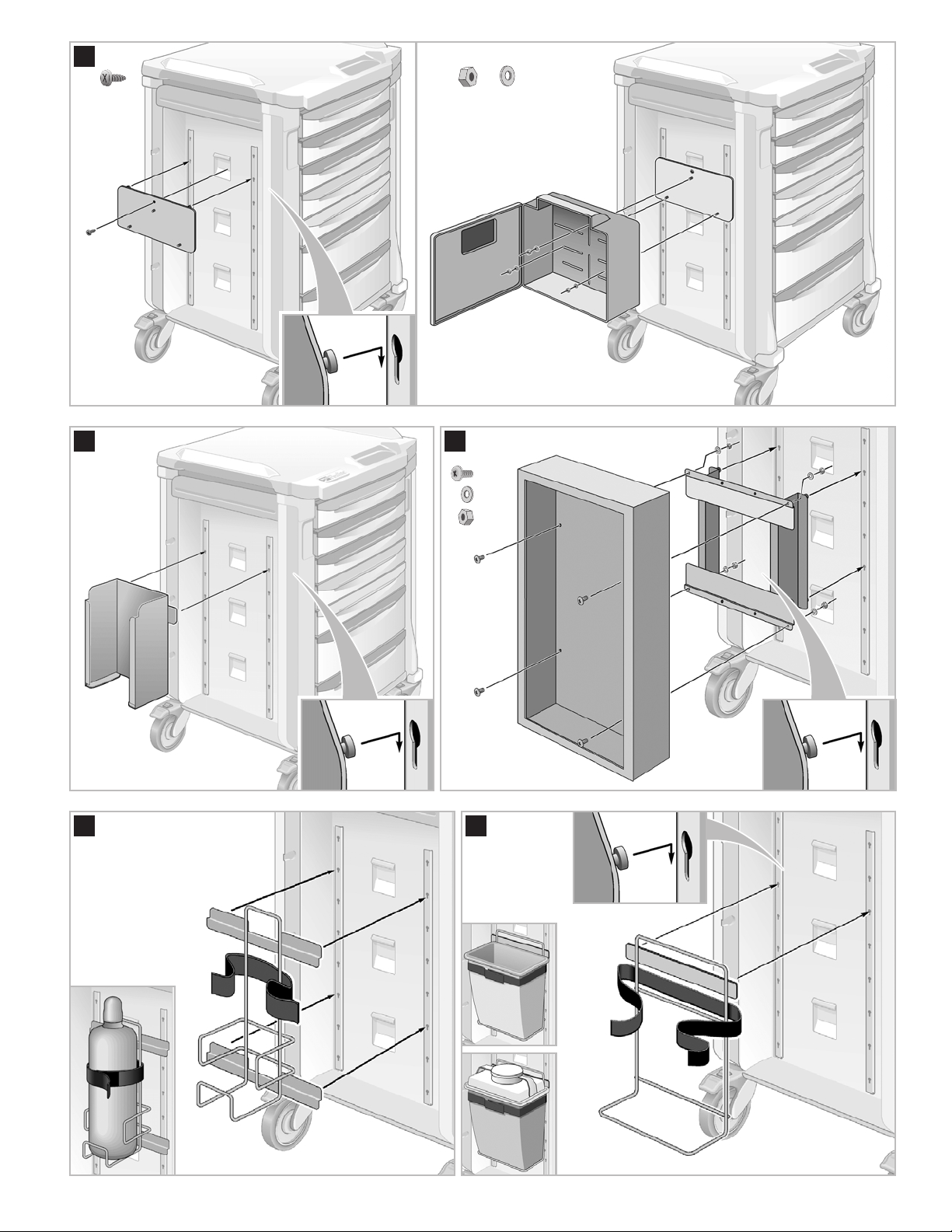

Lockable Sharps

R

Container

Glove Box Holder

S

Scope Cabinet

T

O2 Tank Holder

U

Waste Basket / Sharps

V

Container

Side Bin

W

Peel Pouch Container

X

Tablette pour appareil
d’aspiration

Support de fixation
d’accessoires arrière

Barre multiprises de type
hôpital

Guide du cordon
d’alimentation

Arceau de montage

Casier basculant pour
arceau

Tablette inférieure d’arceau

Tablette supérieure
d’arceau

Traverse de
suspension

Potence pour intraveineuse
avec élément de montage
sur chariot

Bras articulé

Plateau de défibrillateur
réglable

Sécurité

Tiroirs

Porte-étiquette

Ensemble de sangles de
défibrillateur

Panneau arrière

Contenant verrouillable pour
objets pointus et tranchants

Porte boîte de gants

Boîtier pour endoscope

Porte bouteille d’O2

Corbeille à ordures /
Contenant pour objets
pointus et tranchants

Casier latéral

Contenant pour emballages
de matériel médical

Estante de la unidad de
aspiración

Soporte trasero de montaje
de accesorios

Barra de tomacorrientes de
grado sanitario

Guía de cables

Barra de montaje

Receptor inclinable
para brazzo de
montaje

Estante inferior de brazo
de montaje

Estante superior de brazo
de montaje

Riel del soporte

Brazo para administración
endovenosa, con acople al
carro

Brazo articulado

Bandeja del desfibrilador,
de posición regulable

Seguridad

Cajones

Portaetiquetas

Arnés para el desfibrilador

Tablero

Compartimiento con
cerradura, para
instrumentos de filo

Soporte de caja de guantes

Gabinete del endoscopio

Soporte de tanque de
oxígeno

Cesto de residuos /
Recipiente de instrumentos
de filo

Recipiente lateral

Contenedor de bolsa de
ampollas

Ablage für die Absauganlage

Rückwärtiges
Befestigungsteil für Zubehör

Mehrfachsteckdose
für den
Krankenhausgebrauch

Kabelführung

Bügel

Kippbehälter für den Bügel

Untere Ablage am Bügel

Obere Ablage am Bügel

Hängeführung

Infusionsständer mit
Halterung am Wagen

Schwenkarm

Verstellbarer Defibrillator
Einsatz

Sicherung

Schubladen

Etikettenhalter

Defibrillator Gurte

Rückwand

Verschließbarer
Spritzenbehälter

Halterung für Handschuhbox

Endoscopekabinett

Halterung für Sauerstofftank

Halterung für Abfallbehälter /
Spritzenbehälter

Seitlicher Behälter

Peelbeutelbehälter

Ripiano pompa aspiratore

Staffa di fissaggio
accessorio posteriore

Presa multipla per uso
ospedaliero

Guida per cavo

Traverso

Cestello inclinabile per
traverso

Ripiano inferiore traverso

Ripiano superiore
traverso

Staffa per ganci

Asta flebo con supporto

Braccio a snodo

Ripiano porta­defibrillatore regolabile

Serratura

Cassetti

Portaetichetta

Kit cinghie defibrillatore

Asse posteriore

Contenitore aghi
lucchettabile

Supporto vano
portaoggetti

Armadietto endoscopi

Supporto bombola O2

Cestino rifiuti /
Contenitore aghi

Cestello laterale

Contenitore buste sterili

WEIGHT CAPACITY / CAPACITÉ PONDÉRALE / CAPACIDAD DE CARGA / TRAGLAST / PORTATA

FL101

3" (7.6cm) Pull Out
Shelf

FL102

Keyboard Tray

FL103L

3" (7.6cm) Narcotics
Box/Individual Locking
Drawer

FL103

3" (7.6cm) Drawer

FL106

6" (15.2cm) Drawer

FL109

9" (22.9cm) Drawer

FL112

12" (30.5cm) Drawer

FL120

Solid Bottom Shelf

FL211

Side Bin

FL221

Waste Basket & Holder

FL235

O2 Tank Holder - 45" H
4"(10.2cm) diameter tank

FL235-5

O2 Tank Holder - 45" H 5.5"
(13.9cm) diameter tank

FL245

Scope Cabinet, 2-Hook

FL246

Scope Cabinet, 4-Hook

LEC304

Adjustable Defibrillator
Tray

LEC306

Suction Pump Shelf

FL310

Articulating arm - Laptop

FL311

Articulating arm - Tablet

FL312

Peel Pouch Container

FL313

Peel Pouch/Catheter Holder

FL314

Pull Out Side Shelf

FL315

2-Hook IV pole With Cart
Mount

FL317

4-Hook IV pole With Cart
Mount

FL318

Articulating arm - Monitor
Over Bridge System

Over Bridge Shelf
Hanger Rail
Tilt Bin for Over Bridge

Tablette coulissante de 7,6
cm (3”)

Tablette à clavier
Boîte à narcotiques de 7,6

cm (3”)/tiroir à clé individuel

Tiroir de 7,6cm (3”)
Tiroir de 15,2 cm (6”)
Tiroir de 22,9 cm (9”)
Tiroir de 30,5 cm (12”)
Tablette inférieure pleine
Casier latéral
Panier à ordures et porte-

panier
Porte-bouteille de O2 - 45” H

10,2 cm (4”) de diamètre

Porte-bouteille de O2 - 45” H
et 13,9 cm (5,5”) de diamètre

Boîtier pour endoscope 2
crochets

Boîtier pour endoscope 4
crochets

Tablette réglable pour
défibrillateur

Tablette pour appareil
d’aspiration

Bras articulé–ordinateur
portatif

Bras articulé–tablette
Contenant pour emballages

de matériel médical
Porte cathéter/emballages de

matériel médical
Tablette latérale coulissante
Potence pour intraveineuse à

2 crochets avec monture
pour chariot

Potence pour intraveineuse à
4 crochets avec monture
pour chariot

Bras articulé–
Système arceau

Tablette d’arceau
Traverse de suspension
Casier basculant pour

arceau

moniteur

Estante extraible de 3" (7.6
cm)

Bandeja del teclado
Caja de narcóticos de 3" (7.6 cm) /

cajón individual con cerradura

Cajón de 3" (7.6 cm)
Cajón de 6" (15.2 cm)
Cajón de 9" (22.9 cm)
Cajón de 12" (30.5 cm)
Estante de fondo enterizo
Cesto de residuos y soporte
Cesto de residuos / Recipiente de

instrumentos de filo
Soporte de tanque de oxígeno, para

tanque de 4" (10.2 cm) de diámetro
x 45" de altura

Soporte de tanque de oxígeno, para
tanque de 5.5" (13.9 cm) de
diámetro x 45" de altura

Gabinete del endoscopio, 2
ganchos

Gabinete del endoscopio, 4
ganchos

Bandeja del desfibrilador, de
posición regulable

Estante de la unidad de aspiración

Brazo articulado – Comp. portátil

Brazo articulado - Pantalla giratoria
Contenedor de bolsa de ampollas

Soporte de ampollas / catéter

Estante lateral extraible
Brazo de 2 ganchos para

administración endovenosa, con
acople al carro

Brazo de 4 ganchos para
administración endovenosa, con
acople al carro

Brazo articulado para monitor
Sistema de barra de montaje

Estante de barra de montaje
Riel del soporte
Cubo inclinable de brazo de

montaje

3“ (7,6 cm) Ausziehfach

Fach für das Keyboard
3“ (7,6 cm) Behälter für

Betäubungsmittel /
abschließbare Schublade

3 “ (7,6 cm) Schublade
6 “ (15,2 cm) Schublade
9 “ (22,9 cm) Schublade
12 “ (30.5 cm) Schublade
Massives Bodenfach
Seitlicher Behälter
Abfallbehälter und Halterung

Halterung für Sauerstofftank
– 45“ H4“(10,2 cm)
Tankdurchmesser

Halterung für Sauerstofftank
– 45“ H 5,5“(13,9 cm)
Tankdurchmesser

Endoscopekabinett, 2 Haken

Endoscopekabinett, 4 Haken

Verstellbare Defibrillator
Ablage

Ablage für die Absauganlage

Schwenkarm – Laptop

Schwenkarm – Tablett
Peelbeutelbehälter

Peelbeutel / Katheterhalter

Ausziehbares Seitenfach
Infusionsständer mit 2 Haken

mit Wagenbefestigung

Infusionsständer mit 4 Haken
mit Wagenbefestigung

Schwenkarm – Monitor
Bügelsystem

Bügelfach
Hängeführung
Kippbehälter für den Bügel

Scaffale estraibile da 3" (7,6
cm)

Ripiano per tastiera
Cassetto lucchettabile

individuale/contenitore
narcotici da 3" (7,6 cm)

Cassetto da 3" (7,6 cm)
Cassetto da 6" (15,2 cm)
Cassetto da 9" (22,9 cm)
Cassetto da 12" (30,5 cm)
Ripiano inferiore pieno
Cestello laterale
Cestino rifiuti e supporto

Supporto bombola O2 –
Bombola di 45" A e 4" (10,2
cm) diametro

Supporto bombola O2 –
Bombola di 45" A e 5.5" (13,9
cm) diametro

Armadietto endoscopi a 2
ganci

Armadietto endoscopi a 4
ganci

Ripiano porta-defibrillatore
regolabile

Ripiano pompa aspiratore

Braccio a snodo - Laptop

Braccio a snodo - Tablet
Contenitore buste sterili

Supporto catetere/buste
sterili

Mensola laterale estraibile
Asta flebo a 2 ganci con

supporto

Asta flebo a 4 ganci con
supporto

Braccio a snodo - Monitor
Sistema traverso

Ripiano traverso
Staffa per ganci
Cestello inclinabile per

traverso

lbs kg

45

25
25

15
25
45
45
50
10
20

25

25

20

20

40

30

10

10
15

15

25
15

15

10
100
50
50
30

20.4

11.3

11.3

6.8

11.3

20.4

20.4

22.7

4.5

9.1

11.3

11.3

9.1

9.1

18.1

13.6

4.5

4.5

6.8

6.8

11.3

6.8

6.8

4.5

45.4

22.7

22.7

13.6

Inspect cart and accessories regularly for wear.

CAUTION!

IMPORTANT!

NEVER exceed recommended weight capacities.

CLEANING INSTRUCTIONS

Flexline™ carts are constructed of a durable polyethylene.
Use a soft cloth and mild soap and water solution to clean
lightly soiled surfaces. Then wipe dry with a clean, soft
cloth.

For heavily soiled areas, use a soft brush and solvent or
emulsion-based cleaners. Always insure that the cleaner
is recommended for use on plastics and follow any special
instructions from the Manufacturer.

DO NOT USE abrasive cleaners. DO NOT USE Iodine­based cleaners (they may cause discoloration to the cart).

Flexline carts have built-in Microban™ antimicrobial

™
product protection that protects the contact surfaces by
inhibiting the growth of bacteria, mold, mildew, and fungi
that cause odors, stains, and product degradation.

AVIS IMPORTANT!

Examiner régulièrement le chariot et les accessoires pour

détecter toute trace d’usure.

ATTENTION!

NE JAMAIS DÉPASSER les capacités

pondérales recommandées

INFORMATIONS CONCERNANT LE NETTOYAGE

Les chariots Flexline™ sont construits en polyéthylène
durable. Nettoyer les surfaces peu sales à l’aide d’un
chiffon et d’un détergent doux. Sécher avec un chiffon
propre et doux.

Pour les zones très sales, utiliser une brosse douce et un
solvant ou produit de nettoyage à base d’émulsion.
Toujours s’assurer que le produit de nettoyage est
recommandé pour une utilisation sur les plastiques et
suivre es directives particulières du fabricant.

NE PAS UTILISER de produits de nettoyage abrasifs. NE
PAS UTILISER de produits de nettoyage contenant de
l’iode (ils pourraient provoquer une décoloration du
chariot).

Le produit antimicrobien Microban™ intégré aux chariots
Flexline protège les surfaces de contact en empêchant

™
la multiplication des bactéries, des moisissures et des
champignons à l’origine d’odeurs, de taches et de
dégradation de produits.

¡IMPORTANTE!

Inspeccione regularmente el estado del carro y de los

accesorios.

¡PRECAUCIÓN!

NUNCA supere la capacidad de carga indicada.

INFORMACIÓN SOBRE LIMPIEZA

Los carros Flexline™ son de polietileno duradero. Para
limpiar las partes ligeramente sucias, utilice un paño
suave humedecido en una solución de agua y detergente.
Seguidamente, seque con un paño suave y limpio.

Para limpiar las partes muy sucias, utilice un cepillo
blando y productos de limpieza con solvente o emulsión.
Verifique que el producto de limpieza sea apto para
plásticos y siga las instrucciones especiales de uso
proporcionadas por el fabricante.

NO USE productos de limpieza abrasivos. NO USE
productos de limpieza con yodo, ya que podrían decolorar
el material del carro.

Los carros Flexline cuentan con la protección de un
producto antimicrobiano llamado Microban™ que protege
las superficies de contacto contra bacteria, moho y
hongos que pueden causar olores, manchas y deterioro
del producto.

™

WICHTIG!

Überprüfen Sie regelmäßig den Wagen und das Zubehör

auf Abnutzungserscheinungen.

VORSICHT!

Überschreiten Sie NIEMALS die angegebene Traglast.

REINIGUNGSINFORMATION

Flexline™ Wagen sind aus strapazierfähigem Polyäthylen
hergestellt. Benutzen Sie zur Reinigung leicht
beschmutzter Flächen ein weiches Tuch und ein mildes

mildes in Wasser gelöstes Reinigungsmittel. Trocknen Sie
die Flächen mit einem sauberen weichen Tuch.

Für stark verschmutzte Flächen benutzen Sie eine weiche
Bürste und ein Lösungsmittel oder ein
Emulsionsreinigungsmittel. Benutzen Sie nur
Reinigungsmittel, die für den Gebrauch auf Plastikmaterial
empfohlen sind und befolgen Sie spezielle Anweisungen
des Herstellers.

BENUTZEN SIE KEINE Scheuermittel. BENUTZEN SIE
KEINE jodhaltigen Reinigungsmittel (diese können an dem
Wagen Verfärbungen verursachen).

Flexline™ Wagen haben integrierten Microban™
antimikrobiellen Produktschutz. Microban™ schützt die
Berührungsflächen vor Bakterien, Schimmel, Stockflecken
und Pilzbefall, die Gerüche, Flecken und die Zersetzung
des Produkts verursachen.

IMPORTANTE!

Controllare periodicamente se il carrello o gli accessori

sono usurati.

ATTENZIONE!

MAI superare le portate indicate.

ISTRUZIONI PER LA PULIZIA

I carrelli Flexline™ sono costruiti in durevole polietilene.
Usare un panno morbido e una soluzione di acqua e
sapone neutro per pulire le superfici leggermente sporche,
quindi asciugare con un panno morbido e pulito.

Per le aree molto sporche, adoperare una spazzola a
setole morbide e un detergente a base di solvente o di
emulsionanti. Accertarsi sempre che il detergente sia
indicato per l’uso su materiali plastici e seguire
scrupolosamente eventuali istruzioni speciali fornite dal
produttore.

MAI utilizzare detergenti abrasivi. MAI utilizzare detergenti
a base di iodio (possono scolorire il carrello).

Nei carrelli Flexline™ è integrato Microban™, un
antimicrobico che protegge le superfici di contatto da
batteri e muffe che causano odori, macchie e
deterioramento del prodotto.

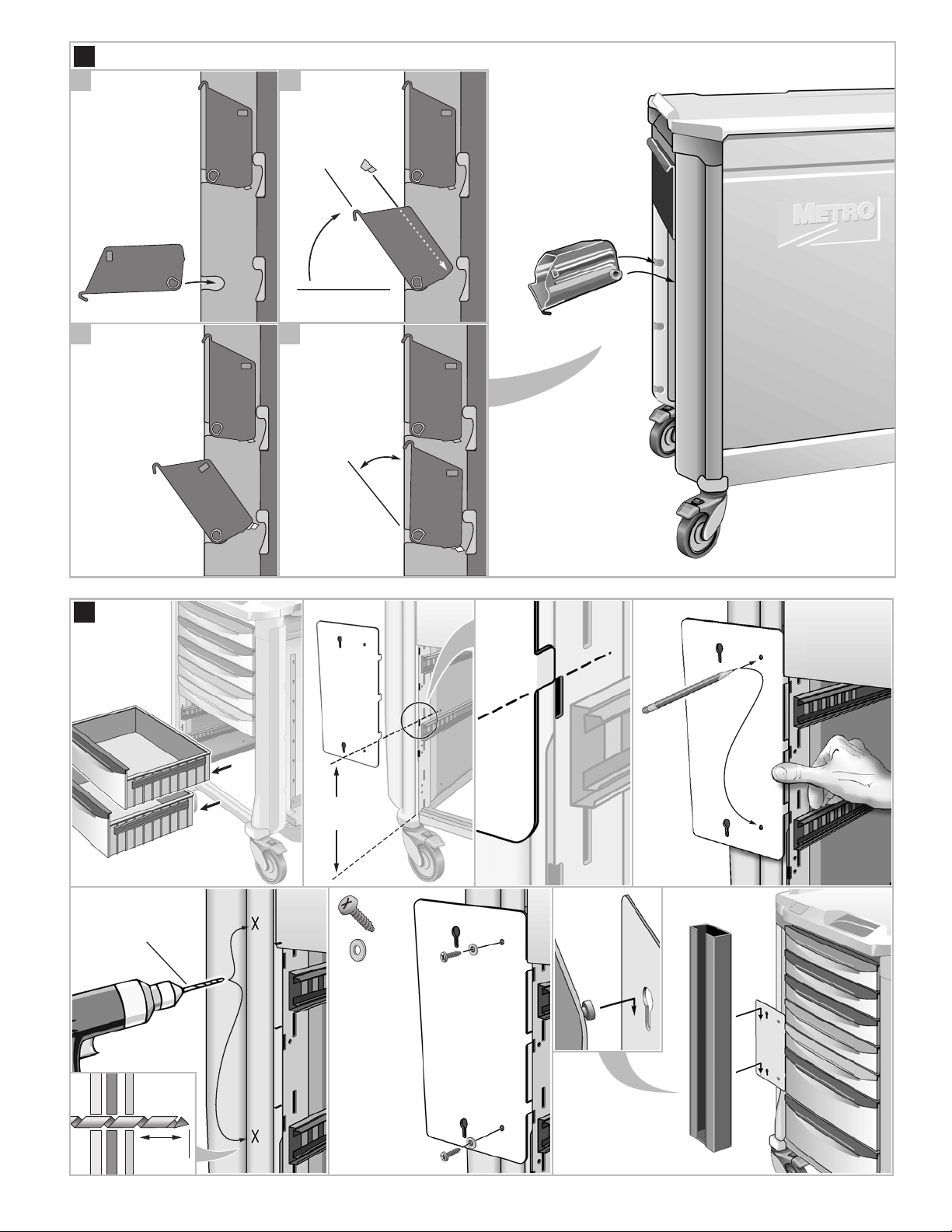

2

A

LEC306

1 2

X2 X2

X2 X2X2 X2

X2

1/4"
6mm

1/4"
6mm

3

X4

X4

4

5

X8

Tighten.

Ajuste.

Ziehen Sie die Schrauben fest.

Serrer.

Serrare.

6

Do not tighten.
Ne pas serrer.
No ajuste.
Ziehen Sie die

Schrauben nicht
fest an.

Non serrare.

FL301

B

X4

X8

X4

X4

1

X4

2

4

3

5

3

FL305

C

E E

1 2

X2

E

J K

3

Tighten.
Ajuste.
Serrer.
Ziehen Sie die

Schrauben fest.
Serrare.

X4 X4 X8

X4
X4

FL302

D

FL543 FL544 FL546FL510 FL515 FL520

F

X4

X8

X2

1/8"
3mm

option
opción
opzione

4
