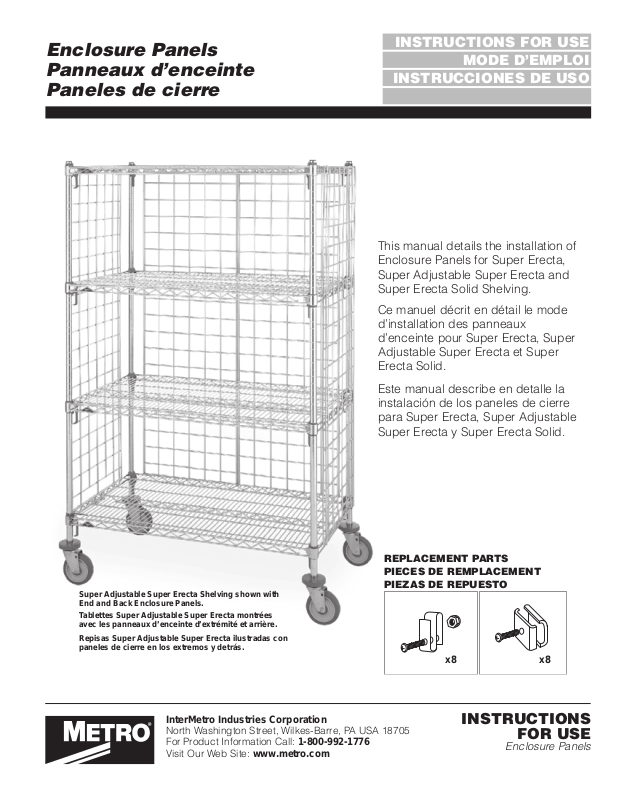

Page 1
Enclosure Panels
Panneaux d’enceinte
Paneles de cierre
INSTRUCTIONS FOR USE
MODE D’EMPLOI
INSTRUCCIONES DE USO
This manual details the installation of
Enclosure Panels for Super Erecta,
Super Adjustable Super Erecta and
Super Erecta Solid Shelving.
Ce manuel décrit en détail le mode
d’installation des panneaux
d’enceinte pour Super Erecta, Super
Adjustable Super Erecta et Super
Erecta Solid.
Super Adjustable Super Erecta Shelving shown with
End and Back Enclosure Panels.
Tablettes Super Adjustable Super Erecta montrées
avec les panneaux d’enceinte d’extrémité et arrière.
Repisas Super Adjustable Super Erecta ilustradas con
paneles de cierre en los extremos y detrás.
Este manual describe en detalle la
instalación de los paneles de cierre
para Super Erecta, Super Adjustable
Super Erecta y Super Erecta Solid.
REPLACEMENT PARTS
PIECES DE REMPLACEMENT
PIEZAS DE REPUESTO
x8 x8
InterMetro Industries Corporation
North Washington Street, Wilkes-Barre, PA USA 18705
For Product Information Call: 1-800-992-1776
Visit Our Web Site: www.metro.com
INSTRUCTIONS
FOR USE
Enclosure Panels
Page 2
Enclosure Panels
SHELF LOCATIONS FOR ENCLOSURE PANEL ASSEMBLY
For 54 in. (1372mm) Posts:
Type of Shelf (Top) Type of Shelf (Bottom) Groove No.Groove No.
Super Erecta or *Solid Super Erecta or Solid545
Top Bottom
Super Adjustable Super Erecta or Solid535
Super Erecta or *Solid Super Adjustable 546
For 63 in. (1600mm) Posts:
Type of Shelf (Top) Type of Shelf (Bottom) Groove No.Groove No.
Top Bottom
Super Erecta or *Solid Super Erecta or Solid625
Super Adjustable Super Erecta or Solid615
Super Erecta or *Solid Super Adjustable 626
For 74 in. (1880mm) Posts:
Type of Shelf (Top) Type of Shelf (Bottom) Groove No.Groove No.
Top Bottom
Super Erecta or *Solid Super Erecta or Solid745
Super Adjustable Super Erecta or Solid735
Super Erecta or *Solid Super Adjustable 746
Top Track Stationary Units:
Type of Shelf (Top) Type of Shelf (Bottom) Groove No.Groove No.
Top Bottom
Super Erecta or *Solid Super Erecta or Solid767
Super Adjustable Super Erecta or Solid767
Super Erecta or *Solid Super Adjustable 767
Top Track Mobile Units:
Type of Shelf (Top) Type of Shelf (Bottom) Groove No.Groove No.
Top Bottom
Super Erecta or *Solid Super Erecta or Solid724
Super Adjustable Super Erecta or Solid714
Super Erecta or *Solid Super Adjustable 724
*When a solid shelf is installed on top of shelving unit, a 3-sided wire frame must be ordered
and installed just below the top solid shelf for the use of “s-hooks”.
Site Select
™
Posts
Every 2” (50mm)
Numbered
Every 1” (25mm)
Grooved
14
12
10
8
6
4
W
Every 8” (203mm)
Double Grooved
For Easy Shelf
Positioning
EMPLACEMENTS DES TABLETTES POUR L’ASSEMBLAGE
DES PANNEAUX D’ENCEINTE
Pour montants de 54 po (1372mm):
Tablette (dessus) Tablette (bas) supérieure noinférieure n
Super Erecta ou *Solid Super Erecta ou Solid545
Super Adjustable Super Erecta ou Solid535
Super Erecta ou *Solid Super Adjustable546
Pour montants de 63 po (1600mm):
Tablette (dessus) Tablette (bas) supérieure noinférieure n
Super Erecta ou *Solid Super Erecta ou Solid625
Super Adjustable Super Erecta ou Solid615
Super Erecta ou *Solid Super Adjustable 62 6
Pour montants de 74 po (1880mm):
Tablette (dessus) Tablette (bas) supérieure noinférieure n
Super Erecta ou *Solid Super Erecta ou Solid745
Super Adjustable Super Erecta ou Solid735
Super Erecta ou *Solid Super Adjustable746
Unités Top Track Stationnaires:
Tablette (dessus) Tablette (bas) supérieure noinférieure n
Super Erecta ou *Solid Super Erecta ou Solid767
Super Adjustable Super Erecta ou Solid767
Super Erecta ou *Solid Super Adjustable767
Unités Top Track Mobiles:
Tablette (dessus) Tablette (bas) supérieure noinférieure n
Super Erecta ou *Solid Super Erecta ou Solid724
Super Adjustable Super Erecta ou Solid714
Super Erecta ou *Solid Super Adjustable724
* Lorsque la tablette Solid est installée dans la partie supérieure de l’étagère, il faut
commander un grillage à trois côtés et l’installer juste au-dessous de la tablette Solid de
dessus, pour l’éventuelle utilisation des crochets en «S».
Fente Fente
Fente Fente
Fente Fente
Fente Fente
Fente Fente
UBICACIONES DE LOS ESTANTES PA RA ENSAMBLAR LOS
PANELES DE CIERRE
Para postes de 54" (1372mm):
o
Tipo de estante (superior) Tipo de estante (inferior) superior # inferior #
Super Erecta o *Solid Super Erecta o Solid545
Super Adjustable Super Erecta o Solid535
Super Erecta o *Solid Super Adjustable546
Para postes de 63" (1600mm):
o
Tipo de estante (superior) Tipo de estante (inferior) superior # inferior #
Super Erecta o *Solid Super Erecta o Solid625
Super Adjustable Super Erecta o Solid615
Super Erecta o *Solid Super Adjustable626
Para postes de 74" (1880mm):
o
Tipo de estante (superior) Tipo de estante (inferior) superior # inferior #
Super Erecta o *Solid Super Erecta o Solid745
Super Adjustable Super Erecta o Solid735
Super Erecta o *Solid Super Adjustable746
Unidades Top Track Fijas:
o
Tipo de estante (superior) Tipo de estante (inferior) superior # inferior #
Super Erecta o *Solid Super Erecta o Solid767
Super Adjustable Super Erecta o Solid767
Super Erecta o *Solid Super Adjustable767
Unidades Top Track Móviles:
o
Tipo de estante (superior) Tipo de estante (inferior) superior # inferior #
Super Erecta o *Solid Super Erecta o Solid724
Super Adjustable Super Erecta o Solid714
Super Erecta o *Solid Super Adjustable724
*Cuando se instale un estante Solid en lo alto de la unidad, se debe pedir un alambrado de
tres lados y instalar el mismo justo abajo del estante Solid superior, para que se puedan
usar los ganchos en «S».
Ranura Ranura
Ranura Ranura
Ranura Ranura
Ranura Ranura
Ranura Ranura
Page 3
SUPER ADJUSTABLE
SUPER ERECTA (SASE)
1
SUPER ERECTA SOLID
1-A
1-B
Reportez-vous à Page 2 pour les lieux de tablettes
Consulte Página 2 para ver ubicación de repisas
Refer to Page 2 for Shelf Locations
SUPER ERECTA
1
Reportez-vous à Page 2 pour les lieux de tablettes
Consulte Página 2 para ver ubicación de repisas
Refer to Page 2 for Shelf Locations
2
3
Reportez-vous à Page 2 pour les lieux de tablettes
Consulte Página 2 para ver ubicación de repisas
Refer to Page 2 for Shelf Locations
Reportez-vous à Page 2 pour les lieux de tablettes
Consulte Página 2 para ver ubicación de repisas
Refer to Page 2 for Shelf Locations
4
WIRE SHELF/
PLATEAU DE FIL/
REPISA DE ALAMBRE
SOLID SHELF/ TABLETTE SOLIDE/ REPISA SOLIDA
Page 4
Enclosure Panels
ORDERING INFORMATION
Cat. No. Cat. No. Width/Height For Post Weight Weight
Chrome Stainless (in.) (mm) (in.) (mm) (lbs.) (kg)
EP35C EP35S 12.31x50.75 313x1289 54 1370 3 1.4
EP36C EP36S 12.31x59.75 313x1518 63 1600 4 1.8
EP37C 12.31x70.75 313x1797 74 1880 6 2.7
EP55C EP55S 18.31x50.75 464x1289 54 1370 5 2.3
EP56C EP56S 18.31x59.75 464x1518 63 1600 6 2.7
EP57C 18.31x70.75 464x1797 74 1880 7 3.2
Post Height (760mm) (910mm) (1060mm) (1220mm) (1525mm) (1825mm)
54 in. (1370mm) (2)EP35 (1)EP35, (1)EP55 (2)EP55 (2)EP35, (1)EP55 (3)EP55 (1)EP35, (3)EP55
63 in. (1600mm) (2)EP36 (1)EP36, (1)EP56 (2)EP56 (2)EP36, (1)EP56 (3)EP56 (1)EP36, (3)EP56
74 in. (1880mm) (2)EP37 (1)EP37, (1)EP57 (2)EP57 (2)EP37, (1)EP57 (3)EP57 (1)EP37, (3)EP57
INFORMATIONS POUR LA PASSATION DE COMMANDES
N° N° en acier Largeur/Hauteur de montant Poids
Chromé inoxydable (po) (mm) (po) (mm) (lbs.) (kg)
EP35C EP35S 12,31x50,75 313x1289 54 1370 3 1,4
EP36C EP36S 12,31x59,75 313x1518 63 1600 4 1,8
EP37C 12,31x70,75 313x1797 74 1880 6 2,7
EP55C EP55S 18,31x50,75 464x1289 54 1370 5 2,3
EP56C EP56S 18,31x59,75 464x1518 63 1600 6 2,7
EP57C 18,31x70,75 464x1797 74 1880 7 3,2
30 in. 36 in. 42 in. 48 in. 60 in. 72 in.
Pour hauteur
54 in. 63 in. 74 in.
(1370mm) (1600mm) (1880mm)
Post Post Post
(2)EP35 (2)EP36 (2)EP37
54 in. 63 in. 74 in.
(1370mm) (1600mm) (1880mm)
Post Post Post
(2)EP35 (2)EP36 (2)EP37
54 in. 63 in. 74 in.
(1370mm) (1600mm) (1880mm)
Post Post Post
(2)EP55 (2)EP56 (2)EP57
é
à
é é
Montant Montant Montant
de 54 po de 63 po de 74 po
(1370mm) (1600mm) (1880mm)
(2)EP35 (2)EP36 (2)EP37
é à ’ è
Hauteur du montant (760mm) (910mm) (1060mm) (1220mm) (1525mm) (1825mm)
30 po 36 po 42 po 48 po 60 po 72 po
’ é
54 po (1370mm) (2)EP35 (1)EP35, (1)EP55 (2)EP55 (2)EP35, (1)EP55 (3)EP55 (1)EP35, (3)EP55
63 po (1600mm) (2)EP36 (1)EP36, (1)EP56 (2)EP56 (2)EP36, (1)EP56 (3)EP56 (1)EP36, (3)EP56
74 po (1880mm) (2)EP37 (1)EP37, (1)EP57 (2)EP57 (2)EP37, (1)EP57 (3)EP57 (1)EP37, (3)EP57
Montant Montant Montant
de 54 po de 63 po de 74 po
(1370mm) (1600mm) (1880mm)
(2)EP35 (2)EP36 (2)EP37
Montant Montant Montant
de 54 po de 63 po de 74 po
(1370mm) (1600mm) (1880mm)
(2)EP55 (2)EP56 (2)EP57
INFORMACION PARA HACER PEDIDOS
N° de Catálogo N° de Catálogo Ancho/Altura Para esta altura del poste Peso
Cromo acero inoxidable (in.) (mm) (in.) (mm) (lbs.) (kg)
EP35C EP35S 12,31x50,75 313x1289 54 1370
EP36C EP36S 12,31x59,75 313x1518 63 1600
EP37C 12,31x70,75 313x1797 74 1880
EP55C EP55S 18,31x50,75 464x1289 54 1370
EP56C EP56S 18,31x59,75 464x1518 63 1600
EP57C 18,31x70,75 464x1797 74 1880
Altura del poste (760mm) (910mm) (1060mm) (1220mm) (1525mm) (1825mm)
30" 36" 42" 48" 60" 72"
54" (1370mm) (2)EP35 (1)EP35, (1)EP55 (2)EP55 (2)EP35, (1)EP55 (3)EP55 (1)EP35, (3)EP55
63" (1600mm) (2)EP36 (1)EP36, (1)EP56 (2)EP56 (2)EP36, (1)EP56 (3)EP56 (1)EP36, (3)EP56
74" (1880mm) (2)EP37 (1)EP37, (1)EP57 (2)EP57 (2)EP37, (1)EP57 (3)EP57 (1)EP37, (3)EP57
*Save this document for future application, load rating and/or safety reference.
*Conserver ce document pour une utilisation ultérieure, pour vérifier la capacité de charge et/ou la référence de sécurité.
*Conserve este documento en caso de que lo necesite en aplicaciones futuras, especificaciones de carga y/o por consultas de seguridad.
3 1,4
4 1,8
6 2,7
5 2,3
6 2,7
7 3,2
Poste Poste Poste
de 54" de 63" de 74"
(1370mm) (1600mm) (1880mm)
(2)EP35 (2)EP36 (2)EP37
Poste Poste Poste
de 54" de 63" de 74"
(1370mm) (1600mm) (1880mm)
(2)EP35 (2)EP36 (2)EP37
Poste Poste Poste
de 54" de 63" de 74"
(1370mm) (1600mm) (1880mm)
(2)EP55 (2)EP56 (2)EP57
InterMetro Industries Corporation
North Washington Street, Wilkes-Barre, PA USA 18705
For Product Information Call: 1-800-992-1776
Pour de plus amples renseignements sur les produits,
appeler au 1-800-992-1776 ou 570-825-2741
Para obtener informacion sobre el producto llame al
1-800-992-1776 o 570-825-2741
L01-296 Rev. B
Information and specifications are subject to change without notice.
Les données et caractéristiques techniques sont susceptibles d’être modifiées
sans préavis. Veuillez demander une confirmation au moment de la commande.
La información y las especificaciones están sujetas a cambios sin previo aviso.
Por favor confirmar al momento de la solicitud.
Please confirm at time of order.
