Page 1

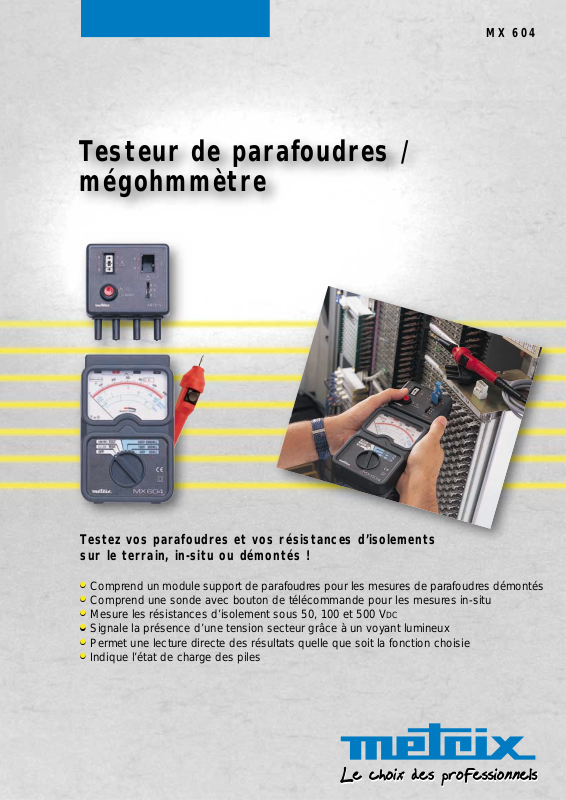

MX 604
Testeur de parafoudres /
mégohmmètre
Testez vos parafoudres et vos résistances d’isolements
sur le terrain, in-situ ou démontés !
•
•
•
•
•
•
•
Comprend un module support de parafoudres pour les mesures de parafoudres démontés
•Comprend une sonde avec bouton de télécommande pour les mesures in-situ
•Mesure les résistances d’isolement sous 50, 100 et 500 VDC
•Signale la présence d’une tension secteur grâce à un voyant lumineux
•Permet une lecture directe des résultats quelle que soit la fonction choisie
•Indique l’état de charge des piles
Page 2
Code : 906 210 005 - Ed. 1 - 9/00
• Testeur de parafoudres (parasurtenseurs)
Tension nominale 600 V
DC
Classe 2,5
Tension à vide < 950 V
DC
Courant de court circuit < 400 µA
Protection 600 Veff
• Mégohmmètre
Tension d'essai 50 V
DC
100 VDC 500 VDC
Gammes de mesure 100 kΩ à 20 MΩ 100 kΩ à 200 MΩ 100 kΩ à 2000 MΩ
Tension à vide < 75 VDC < 150 VDC < 750 VDC
Courant de court circuit < 1 mA
Classe 10
Protection 600 Veff
• Test des piles
Courant de test 200 mA
CARACTÉRISTIQUES TECHNIQUES MX 604
Température de fonction. 0 à 45 °C
Alimentation 3 piles 1,5 V (LR03)
Autonomie 1500 mesures de 5 sec
Dimensions P x L x H 40 x 98 x 155 mm (sans module parafoudre)
Masse (sans piles) 350 g (appareil) et 110 g (module parafoudre)
Sécurité IEC 61010 Cat.III, 300 V, Pol. 2
Garantie 1 an
CARACTÉRISTIQUES GÉNÉRALES MX 604
Caractéristiques sous réserve de modifications liées à l’évolution de la technologie
Pour informations et commandes
190, rue Championnet
75876 PARIS Cedex 18
Tél. : 01 44 85 44 58 - Fax : 01 46 27 07 48
Filiale Suisse
Einsiedlerstraße 535
8810 HORGEN
Tél. : 01 / 727 75 55 - Fax : 01 / 727 75 56
Agences :
Lille 03 20 55 96 41
Lyon 04 72 65 77 60
Marseille 04 42 79 12 02
Nancy 03 83 92 19 21
Nantes 02 40 84 01 16
Paris 01 44 85 45 70
Rennes 02 99 22 80 80
Toulouse 05 62 74 50 30
Accessoires et informations
pour commander
Accessoires inclus
Le MX 604 est livré avec tous ses
accessoires : 1 module détachable
support de parafoudres, 1 sonde de
commande déportée rouge, 1 pointe
de touche rouge, 1 cordon noir de
1,2 m droit-droit avec pointe de
touche intégrée, 1 pince crocodile
noire, 1 pince support parafoudre,
1 sangle montée sur l’appareil,
3 piles non-montées, 1 notice de
fonctionnement, une mallette de
transport pour l’appareil et
l’ensemble des accessoires.
Pour commander
MX0604 Testeur de parafoudres /
mégohmmètre
Testeur de parafoudres
Que les parafoudres (parasurtenseurs)
soient démontés ou in-situ, le MX 604 vous
permet de les contrôler facilement et
rapidement en toute sécurité, entre 0 et
600 VDC
. Un module “support” se branche
sur l’appareil et permet d’insérer les parafoudres démontés
pour effectuer les tests. In-situ,
les parafoudres peuvent être
testés grâce à une sonde
munie d’un bouton de télécommande, un cordon avec
pointe de touche et, éventuellement, une pince support
parafoudre.
Mégohmmètre
MX 604 Testeur de parafoudres/mégohmmètre
Test d'isolement
Le MX 604 permet la mesure de la résistance d’isolement des lignes téléphoniques, par exemple entre abonné et
sous-répartiteur . Grâce à une échelle logarithmique, la lecture peut s'effectuer directement, sans changement de calibre. Les
mesures devant s’effectuer sur une instal-
lation hors tension, un voyant de pré-
sence tension est disponible au
niveau du cadran pour
assurer la sécurité de
l’utilisateur et la
bonne précision des
mesures.
Le MX 604 est livrée
en mallette avec tous
ses accessoires.
pince support parafoudre
sonde de commande déportée
pince crocodile
support de parafoudres
