MX 26

MULTIMETRE NUMERIQUE

DIGITAL MULTIMETER DIGITAL MULTIMETER

MULTIMETRO DIGITALE

MULTIMETRO DIGITAL

Notice de fonctionnement page 1 Chapitre

User's manual page 15 Chapter

Bedienungsanleitung Seite 33 Kapitel

Libretto d'istruzioni pagina 52 Capitolo

Manual de instrucciones página 74 Capítulo

III

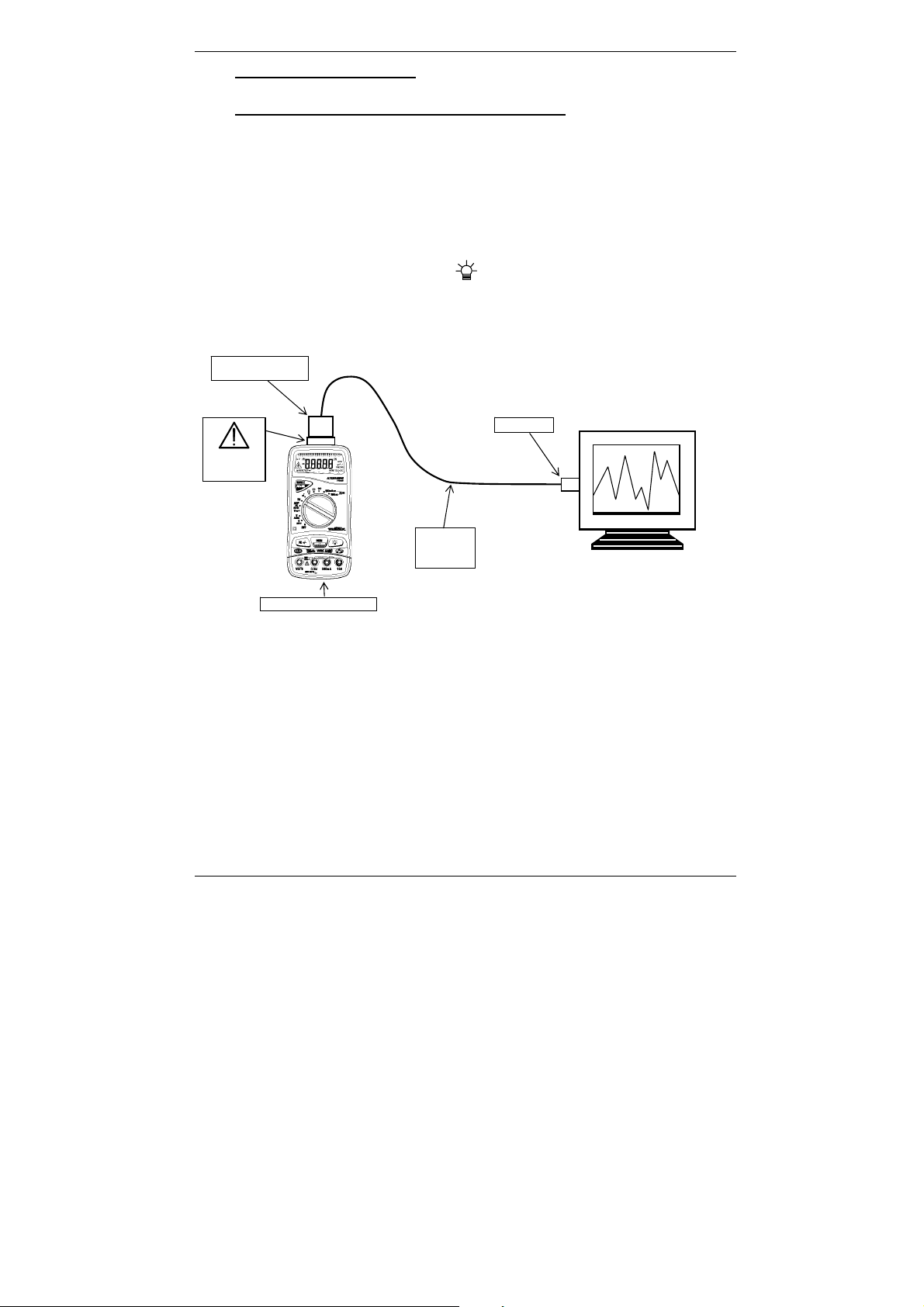

Interface optique RS232

RS232 optical interface

optische Schnittstelle RS232

Interfacia ottica RS232

Interfaz optica RS232

COM

1 2 3 4

Multimètre digital portable 5000 points, avec entrées courant

LEGENDE / LEGEND / BESCHREIBUNG / LEGENDA / LEYENDA

Borne d’entrée (positions 12 à 20)

Entrée de référence du multimètre

Borne d’entrée: gammes 500 mA

Borne d’entrée: gammes 10 A

Changement de gamme: RANGE

Fonctions secondaires: AC+DC

Mesure de pics +/-

Gel de l’affichage

Activation du rétro-éclairage

Mémorisation automatique

Mise hors tension

Input terminal (positions from 12 to 20)

Multimeter reference input

Input terminal, ranges 500 mA

Input terminal, ranges 10 A

Range change: RANGE

Secondary functions: AC+DC

+/- Peak measurement

Display hold

Backlighting

Automatic storage

Power off

Eingansbuchse (Stellungen von 12 bis 20)

COM-Eingangsbuchse

2 3

Eingangsbuchse: (∗) 500 mA

Eingangsbuchse: (∗) 10 A Bereichsumschaltung: RANGE

Zweitfunktionen: AC+DC

+/- Peak-Messung

Anzeige Speicherung

Anzeige Hintergrundbeleuchtung

Anzeige Autospeicherung

Multimeter Ausschalten

Boccola ingresso posizioni 12 a 20

Ingresso di riferimento del multimetro

Boccola ingresso portate 500 mA

Bocola ingresso portate 10 A

Cambiamento di portata: RANGE

Funzioni secondarie: AC+DC

Reti Peak +/-

Blocco lettura su display

Retroiluminazione del display

Memorizzazione automatica

Spegnimento

Borne de entrada calibres 12 a 20

Entrada de referencia del multímetro

Borne de entrada calibres 500 mA

Borne de entrada calibres 10 A

Cambio de calibre: RANGE

Fonctiones segundarias: AC+DC

Medidas de peak +/-

Memorización de la representación visual

Retroiluminación

Memorización automatica

Puesta fuera de servicio

and 10 A

und 10 A

et 500 mA

et 10 A

AC+DC

and 500 mA

AC+DC

und 500 mA

AC+DC

e 500 mA

e 10 A

AC+DC

y 500 mA

y 10 A

AC+DC

14Misura di tensione DC: portate da 5 VDC a 1000 VDC

AC+DC

Mesure de tensions AC: gammes 5 V

Mesure de tensions AC+DC: gammes 5 V

14Mesure de tensions DC: gammes 5 VDC à 1000 VDC

Mesure de tensions: gammes 500 mVDC et 500 mV

Mesure de fréquence

Test de continuité

Mesure de résistance

Mesure de capacité

Testeur de diode

Mesure de courant: gammes 500 mA

Mesure de courant: gammes 10 A

AC voltage measurement, ranges 5 V

AC+DC voltage measurement, ranges 5 V

DC voltage measurement, ranges 5 VDC to 1000 VDC

Voltage measurement, ranges 500 mVDC to 500 mV

Frequency measurement

Continuity test

Resistance measurement

Capacitance measurement

Diode test

Current measurement, ranges 500 mA

Current measurement, ranges 10 A

Messung von AC-Spannungen: (∗) 5 V

Messung von AC+DC-Spannungen: (∗) 5 V

Messung von DC-Spannungen: (∗) 5 VDC bis 1000 VDC

Spannungsmessung: (∗) 500 mVDC und 500 mV Frequenzmessung

Durchgangsprüfung

Widerstandsmessung

Kapazitätsmessung

Diodentest

20 21

Strommessung: (∗) 500 mA

Strommessung: (∗) 10 A

(∗) Meßbereich (∗∗) niedrige Impedanz

Misura di tensione AC: portate da 5 V

Misura di tensione AC+DC: portate da 5 V

Misura di tensione: portate da 500 mVDC a 500 mV

Misura di frequenza

Test di continuitá

Misura di resistenza

Misura di capacitá

Test diodo

Misura di corrente: portate 500 mA

Misura di corrente: portate 10 A

Medida de tensiones AC: calibres 5 V

Medida de tensiones AC+DC: calibres 5 V

Medida de tensiones DC: calibres 5 V

Medida de tensiones: calibres 500 mVDC y 500 mV

Medida de frecuencia

Test de continuidad

Medida de resistencias

Medida de capacidades

Test diodo

Medida de corrientes: calibres 500 mA

Medida de corrientes: calibres 10 A

und 10 A

und 500 mA

e 10 A

à 750 VAC (basse impédance)

et 500 mA

et 10 A

to 750 VAC (low impedance)

and 500 mA

and 10 A

bis 750 V

AC+DC

a 750 VAC (bassa impedenza)

e 500 mA

AC+DC

a 600 VAC (baja impedancia)

a 1000 VDC

y 500 mA

y 10 A

AC+DC

à 750 V

AC+DC

to 750 V

AC+DC

bis 750 V

AC+DC

a 750 V

AC+DC

a 750 V

AC+DC

(∗∗)

AC+DC

Multimètre digital portable 5000 points, avec entrées courant

SOMMAIRE

1. INSTRUCTIONS GENERALES..........................................................................................................1

1.1. Précautions et mesures de sécurité ............................................................................................1

1.1.1. Avant l'utilisation.......................................................................................................................1

1.1.2. Pendant l'utilisation ..................................................................................................................1

1.1.3. Symboles..................................................................................................................................2

1.1.4. Consignes ................................................................................................................................2

1.2. Dispositifs de protection...............................................................................................................2

1.3. Dispositifs de sécurité..................................................................................................................3

1.4. Garantie .......................................................................................................................................3

1.5. Réparation et vérification métrologique.......................................................................................3

1.6. Déballage - Réemballage ............................................................................................................3

2. DESCRIPTION DE L'APPAREIL........................................................................................................4

2.1. Commutateur ...............................................................................................................................4

2.2. Clavier..........................................................................................................................................4

2.3. Afficheur.......................................................................................................................................4

2.4. Alimentation .................................................................................................................................4

2.5. Bornes d'entrée............................................................................................................................4

3. PREPARATION A L'UTILISATION.....................................................................................................5

3.1. Connexion des cordons...............................................................................................................5

3.2. Mise sous tension de l'appareil....................................................................................................5

3.3. Arrêt de l'appareil.........................................................................................................................5

3.4. Configuration particulière de l'appareil ........................................................................................5

3.5. Maintenance du multimètre..........................................................................................................5

3.5.1. Auto-vérification des fusibles ...................................................................................................5

3.5.2. Auto-vérification de la pile........................................................................................................6

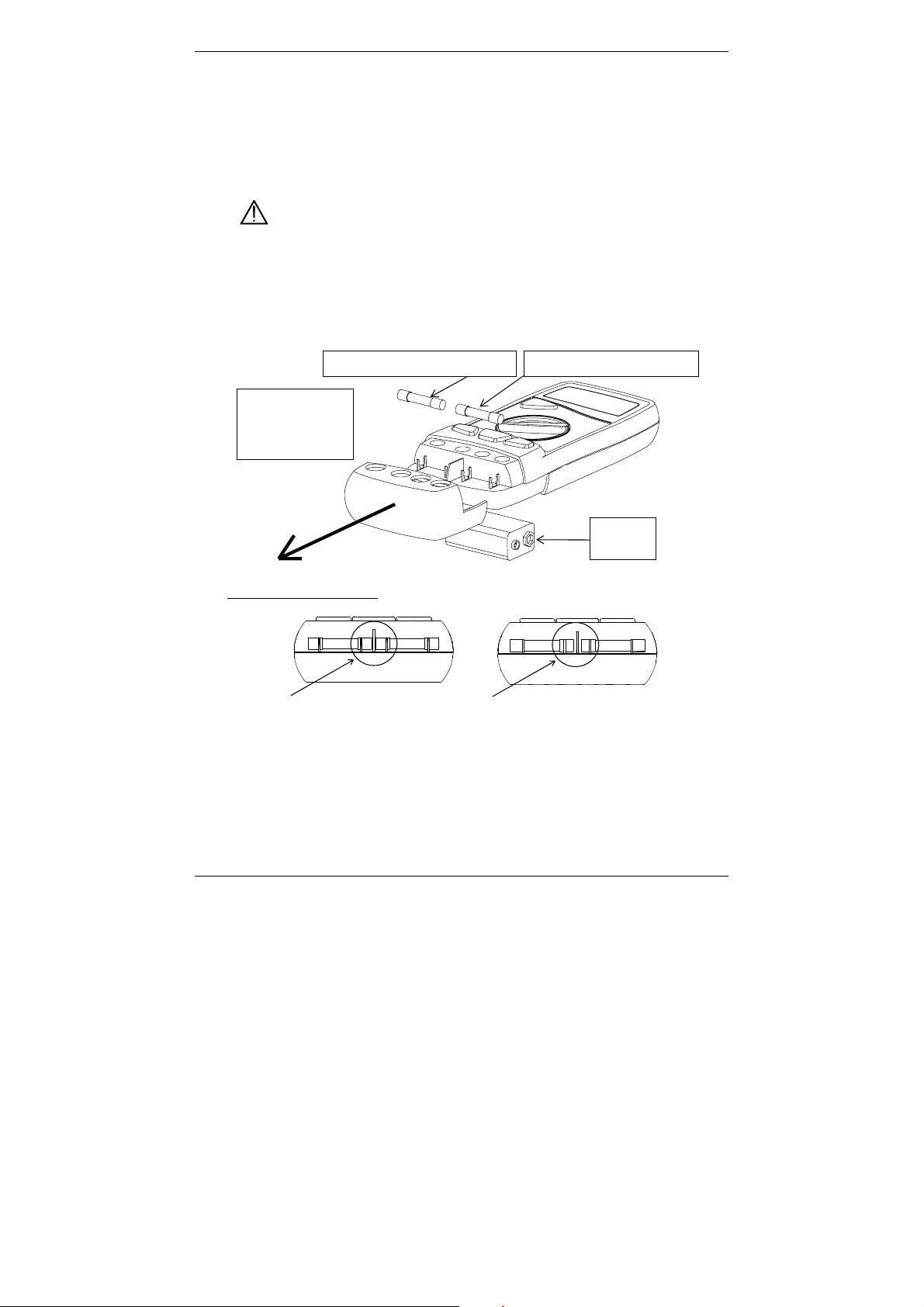

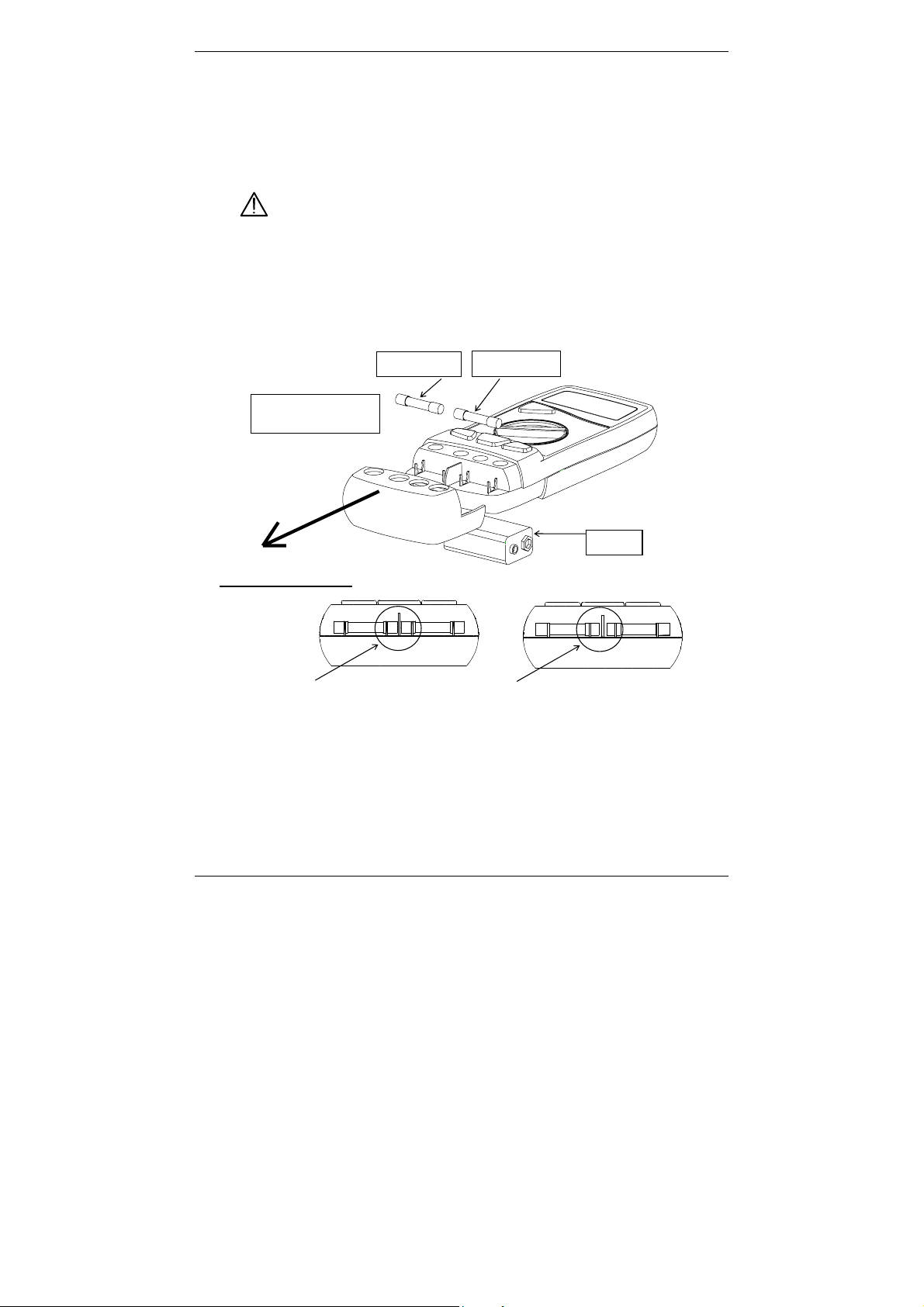

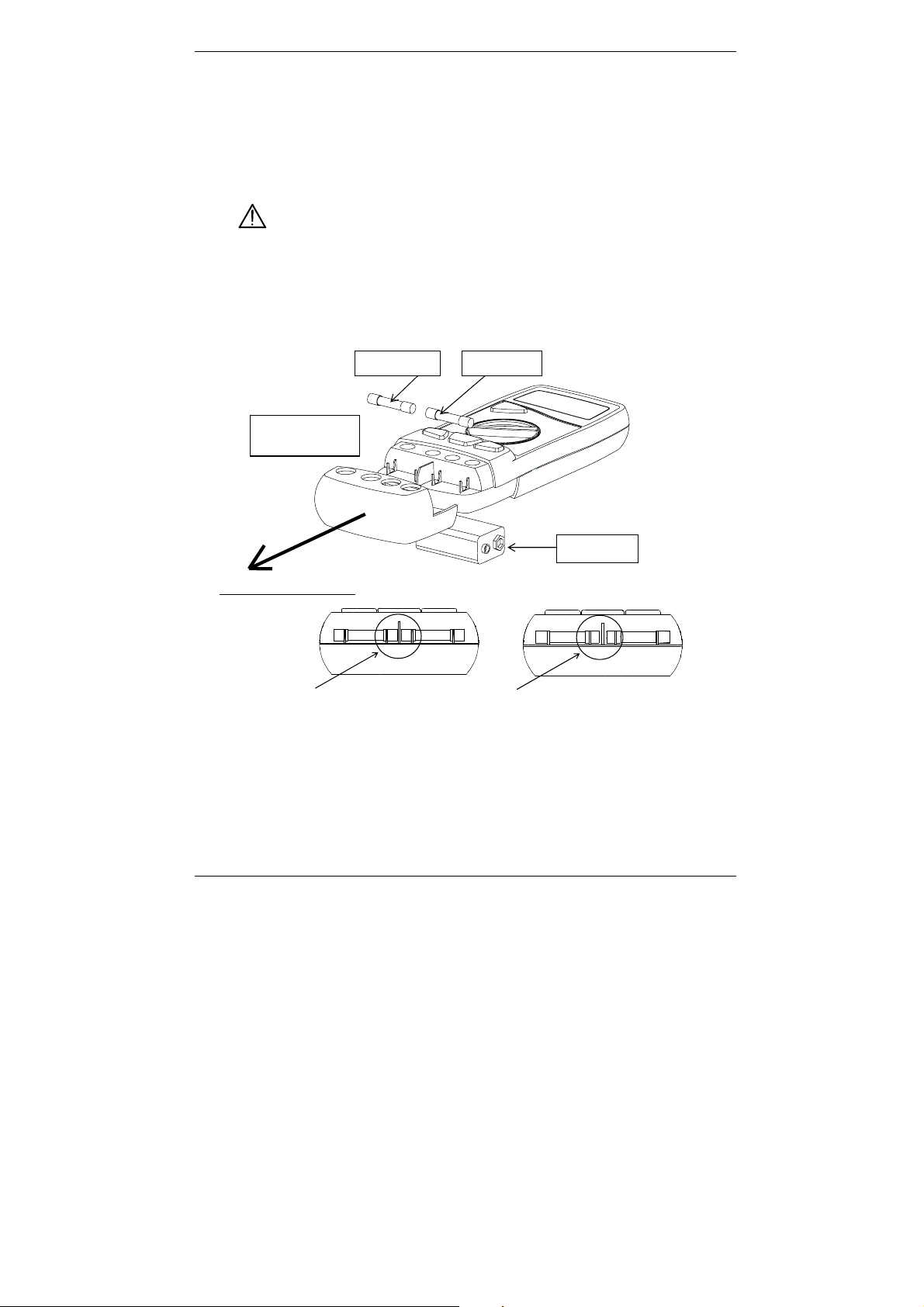

3.5.3. Remplacement de la pile ou des fusibles................................................................................6

3.5.4. Entretien...................................................................................................................................6

3.5.5. Stockage ................................................................................................................ ..................6

4. DESCRIPTION FONCTIONNELLE....................................................................................................7

4.1. Touche RANGE / AC+DC............................................................................................................7

4.1.1. Position ADP

4.1.2. Position 500 mA

4.1.3. Position 10 A

DC / ADPAC+DC ..................................................................................................7

DC / 500 mAAC+DC ........................................................................................7

DC / 10 AAC+DC ..................................................................................................8

4.2. Touche Pk +/-...............................................................................................................................8

4.3. Touche MEM / AUTO MEM........................................................................................................8

4.4. Touche ...................................................................................................................................8

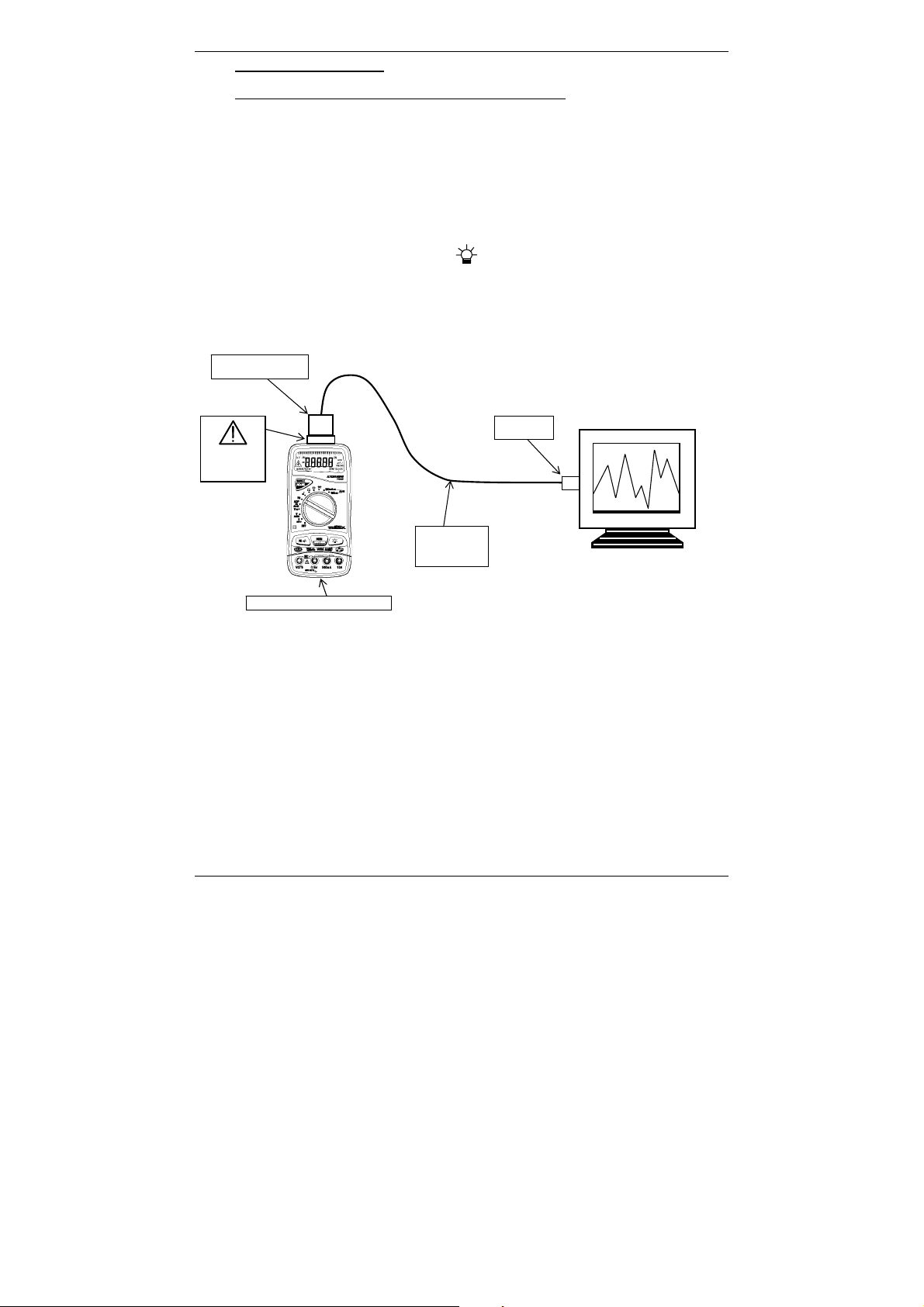

5. KIT LOGICIEL (option) ......................................................................................................................9

6. SPECIFICATIONS TECHNIQUES....................................................................................................10

6.1. Généralités.................................................................................................................................10

6.2. Caractéristiques.........................................................................................................................10

6.2.1. Tensions continues................................................................................................................10

6.2.2. Tensions alternatives (AC et AC+DC) ...................................................................................10

6.2.3. Courants continus..................................................................................................................11

6.2.4. Courants alternatifs (AC+DC) ................................................................................................11

6.2.5. Résistances / Test de continuité............................................................................................11

6.2.6. Capacités ...............................................................................................................................12

6.2.7. Mesure de tension de seuil diodes ........................................................................................12

6.2.8. Fréquences ............................................................................................................................12

6.2.9. Sécurité ..................................................................................................................................12

6.2.10. Informations générales.......................................................................................................13

6.2.11. Environnement...................................................................................................................13

6.2.12. CEM....................................................................................................................................13

6.3. Accessoires................................................................................................................................14

6.3.1. Livrés avec le multimètre .......................................................................................................14

6.3.2. Livrés en option......................................................................................................................14

Multimètre digital portable 5000 points, avec entrées courant

Chapitre I

1. INSTRUCTIONS GENERALES

Vous venez d'acquérir un multimètre digital portable 5000 points, avec entrée courant ; nous vous remercions de votre confiance.

Cet appareil est conforme à la norme de sécurité CEI 61010-1 + A1 + A2, relative aux instruments de mesures électroniques. Vous devez respecter, pour votre propre sécurité et celle de l'appareil, les consignes décrites dans cette notice. Le contenu de cette notice ne peut être reproduit sous quelque forme que ce soit sans notre accord.

1.1. Précautions et mesures de sécurité

1.1.1. Avant l'utilisation

∗ Cet instrument est utilisable pour des mesures sur des circuits de catégorie

d'installation III pour des tensions n'excédant jamais 600 V (AC ou DC) par rapport à la terre.

∗ Définition des catégories d'installation (cf. publication CEI 664-1) :

CAT I : Les circuits de CAT I sont des circuits protégés par des dispositifs limitant les Exemple

CAT II

Exemple CAT III

Exemple CAT IV

Exemple

surtensions transitoires à un faible niveau.

: circuits électroniques protégés

: Les circuits de CAT II sont des circuits d'alimentation d'appareils domestiques

ou analogues, pouvant comporter des surtensions transitoires de valeur moyenne.

: alimentation d'appareils ménagers et d'outillage portable

: Les circuits de CAT III sont des circuits d'alimentation d'appareils de puissance

pouvant comporter des surtensions transitoires importantes.

: alimentation de machines ou appareils industriels

: Les circuits de CAT IV sont des circuits pouvant comporter des surtensions

transitoires très importantes.

: arrivées d'énergie

∗ L'utilisation de ce multimètre implique de la part de l'utilisateur, le respect des règles

de sécurité habituelles permettant :

- de se protéger contre les dangers du courant électrique,

- de préserver le multimètre contre toute fausse manœuvre.

∗ Pour votre sécurité, n'utilisez que les cordons livrés avec l'appareil. Avant chaque

utilisation, vérifiez s’ils sont en parfait état.

1.1.2. Pendant l'utilisation

∗ Ne dépassez jamais les valeurs limites de protection indiquées dans les spécifications

propres à chaque type de mesure.

∗ Lorsque le multimètre est connecté aux circuits de mesure, ne touchez pas une borne

non utilisée.

∗ Lorsque l'ordre de grandeur de la valeur à mesurer n'est pas connu, assurez-vous

que le calibre de mesure de départ est le plus élevé possible ou, si possible, choisissez le mode de changement automatique des calibres.

∗ Avant de changer de fonction, débranchez les cordons de mesure du circuit mesuré. ∗ En dépannage TV, ou lors de mesures sur des circuits de commutation de puissance,

des impulsions de tension de forte amplitude peuvent exister sur les points de mesure et endommager le multimètre. L'utilisation d'une sonde de filtrage permet d'atténuer ces impulsions.

∗ N'effectuez jamais de mesures de résistances ou de continuité sur un circuit sous

tension.

Multimètre digital portable 5000 points, avec entrées courant 1

Chapitre I

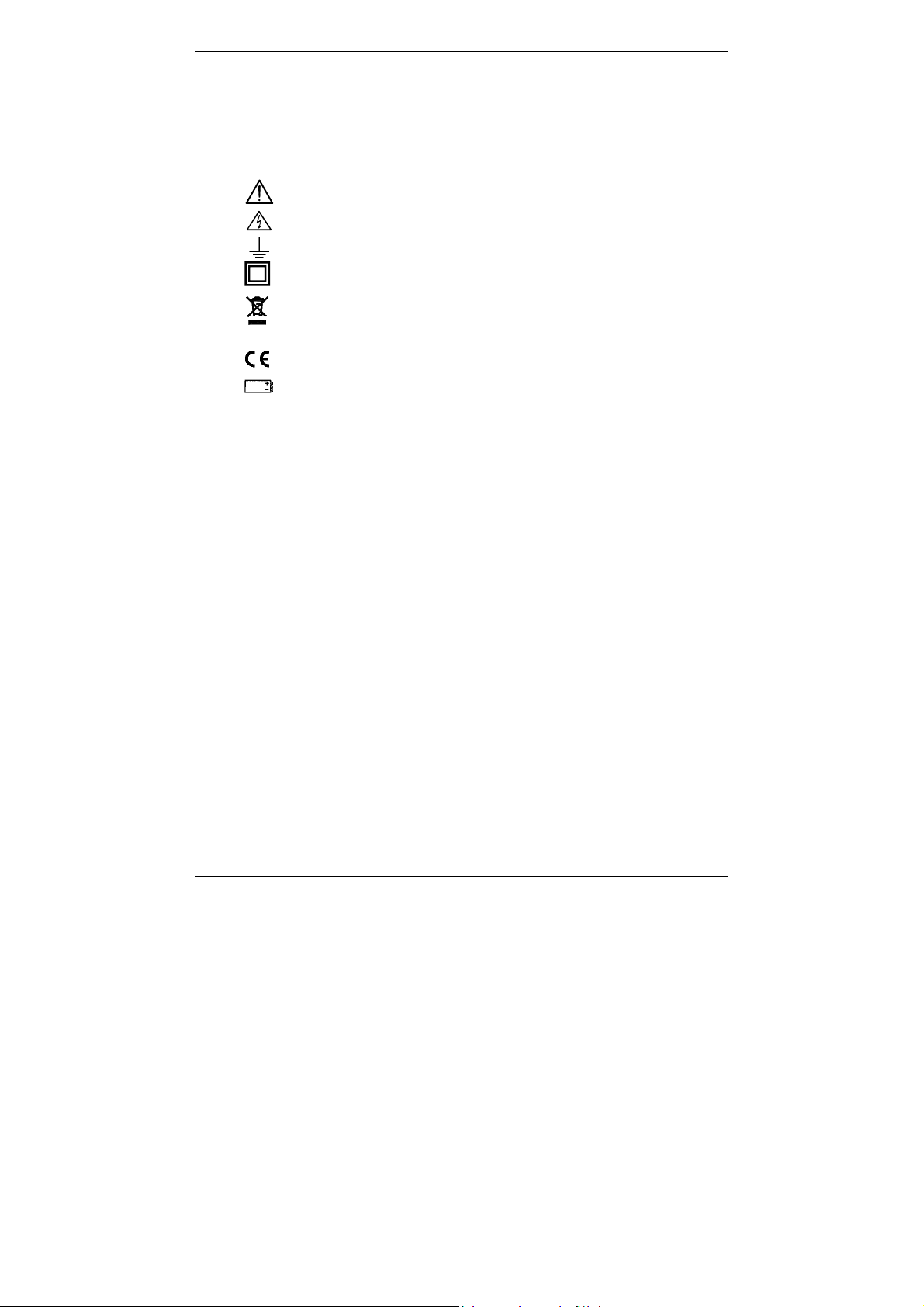

1.1.3. Symboles

1.1.4. Consignes

Attention : Risque de danger Reportez-vous à la notice de fonctionnement, afin de connaître la nature des dangers potentiels et les actions à mener pour éviter ces dangers.

Attention : Risque de choc électrique Borne de terre Appareil protégé par isolation double

Tri sélectif des déchets pour le recyclage des matériels électriques et électroniques. Conformément à la directive WEEE 2002/96/EC : ne doit pas être traité comme déchet ménager.

Conformité Européenne Alimentation par pile type 9V (6LF22)

∗ Avant toute ouverture de l'appareil, déconnectez-le impérativement de toute source

de courant électrique et des circuits de mesure et assurez-vous de ne pas être chargé d'électricité statique, ce qui pourrait entraîner la destruction d'éléments internes.

∗ Les fusibles doivent être remplacés par des modèles identiques aux fusibles d’origine. ∗ Tout réglage, entretien ou réparation du multimètre ne doit être effectué que par un

personnel qualifié. Une "personne qualifiée" est une personne familière avec l'installation, la construction, l'utilisation et les dangers présentés. Elle est autorisée à mettre en service et hors service l'installation et les équipements, conformément aux règles de sécurité.

∗ Lorsque l'appareil est ouvert, certains condensateurs internes peuvent conserver un

potentiel dangereux même après avoir mis l'appareil hors tension.

∗ En cas de défauts ou contraintes anormales, mettre l'appareil hors service et

empêcher son utilisation jusqu'à ce qu'il soit procédé à sa vérification.

∗ Il est recommandé de retirer la pile de l'instrument en cas de non utilisation prolongée.

1.2. Dispositifs de protection

Ce multimètre est équipé de plusieurs dispositifs assurant sa protection :

∗ Une protection par varistances permet un écrêtage des surtensions transitoires

supérieures à 1100 V présentes sur la borne VΩ, en particulier les trains d'impulsions à 6 kV définis dans la norme IEEE 587.

∗ Une résistance CTP (Coefficient de Température Positif) protège des surtensions

permanentes inférieures ou égales à 600 V lors de mesures de type résistance, capacité, test diode et test de continuité. Cette protection se réarme automatiquement après la surcharge.

∗ 2 fusibles HPC assurent une protection jusqu'à 600 V lors des mesures de type

intensité.

∗ Une étanchéité de type IP 40. ∗ Une protection limitée à 500 V entre les bornes mA et 10 A.

2 Multimètre digital portable 5000 points, avec entrées courant

Chapitre I

1.3. Dispositifs de sécurité

∗ Il est impossible d'accéder au boîtier de la pile ou aux fusibles sans avoir, au

préalable, déconnecté les cordons de mesures.

∗ Lors de mesures de tension supérieures à 24 V, le sigle clignote sur l'afficheur.

∗ Lors de mesures de courant supérieures à 10 A, le sigle

et un signal sonore intermittent attire l'attention de l'utilisateur

clignote sur l’afficheur

∗ Lors d'un dépassement de gamme persistant sur les fonctions volts (DC et AC+DC) et

courants (DC et AC+DC), un signal sonore intermittent attire l'attention de l'utilisateur.

1.4. Garantie

1.5. Réparation et vérification métrologique

1.6. Déballage - Réemballage

Ce matériel est garanti contre tout défaut de matière ou vice de fabrication, conformément aux conditions générales de vente.

Durant la période de garantie (3 ans), l'appareil ne peut être réparé que par le constructeur, celui-ci se réservant la décision de procéder soit à la réparation, soit à l'échange de tout ou partie de l'appareil. En cas de retour du matériel au constructeur, le transport aller est à la charge du client.

La garantie ne s’applique pas suite à :

1. une utilisation impropre du matériel ou par association de celui-ci avec un équipement incompatible ;

2. une modification du matériel sans autorisation explicite des services techniques du constructeur ;

3. l’intervention effectuée par une personne non agréée par le constructeur ;

4. l'adaptation à une application particulière, non prévue par la définition du matériel ou par la notice de fonctionnement ;

5. un choc, une chute ou une inondation.

Contactez votre agence commerciale Chauvin-Arnoux la plus proche ou votre centre technique régional Manumesure qui établira un dossier de retour et vous communiquera la procédure à suivre.

Coordonnées disponibles sur notre site : http://www.chauvin-arnoux.com aux numéros suivants : 02 31 64 51 55 (Centre technique Manumesure), 01 44 85 44 85 (Chauvin Arnoux).

L’ensemble du matériel a été vérifié mécaniquement et électriquement avant l’expédition. Toutes les précautions ont été prises pour que l’instrument vous parvienne sans dommage.

Toutefois, il est prudent de procéder à une vérification rapide pour détecter toute détérioration éventuelle pouvant avoir été occasionnée lors du transport.

S’il en est ainsi, faites immédiatement les réserves d’usage auprès du transporteur.

ou par téléphone

* Attention ! Dans le cas d’une réexpédition, utilisez de préférence l’emballage

d’origine et indiquez, le plus clairement possible, par une note jointe au matériel, les motifs du renvoi.

Multimètre digital portable 5000 points, avec entrées courant 3

Chapitre I

2. DESCRIPTION DE L'APPAREIL

Ce multimètre compact et robuste, d'ergonomie facilitant la préhension, peut être transporté dans une poche. Il est équipé d'une gaine antichocs. Il est conçu pour donner à l'utilisateur une haute garantie de sécurité, une protection maximale et un haut niveau de performance.

2.1. Commutateur

Ce multimètre de type professionnel, portable et autonome permet de mesurer les grandeurs suivantes (accessibles par un commutateur rotatif à 12 positions) :

∗ tensions alternatives avec couplage capacitif AC (ou RMS) (impédance d'entrée: 500 kΩ) ∗ tensions alternatives avec couplage direct AC+DC (ou TRMS) ∗ tensions continues DC ∗ tensions continues DC et AC+DC, gamme 500 mV ∗ courants alternatifs avec couplage direct AC+DC (ou TRMS) ∗ courants continus DC ∗ résistances ∗ continuité sonore ∗ capacités ∗ tensions de seuils diodes

2.2. Clavier

∗ fréquences

Un clavier de 4 touches permet :

∗ de sélectionner le mode de changement de gammes (touche RANGE/AC+DC) ∗ de mémoriser une valeur (touche MEM) ∗ d'activer la détection des pics positifs ou négatifs (touche Pk +/-) ∗ de sélectionner une fonction seconde de la fonction principale, ou de remettre le

multimètre sous tension lorsque celui-ci s'est arrêté automatiquement (touche RANGE/ AC+DC)

∗ d'activer le rétro-éclairage de l'afficheur (touche ) ∗ d’activer la liaison RS232 (touches Pk +/- et + commutateur sur OFF).

2.3. Afficheur

L'afficheur du multimètre permet :

∗ des mesures sur 5 000 points (mesure Hz sur 50 000 points), ∗ de visualiser la fonction (V, A , AC+DC, F, Hz, , Ω, , AUTO, MEM, ) et le

multiplicateur (n, µ, m, k, M),

∗ de visualiser l'indication BAT : autonomie résiduelle de 12 heures environ, ∗ une lecture confortable des chiffres (11 mm de hauteur),

∗ une vision analogique du paramètre mesuré grâce à un large bargraph de 34 segments, ∗ de visualiser la validation de l’interface RS232.

D'autre part, le dispositif de rétro-éclairage permet de rendre l'afficheur parfaitement

2.4. Alimentation

2.5. Bornes d'entrée

lisible, même dans une ambiance peu lumineuse.

L'alimentation se fait à partir d'une pile 9 V (6LF22) standard qui lui assure une autonomie d'environ 500 heures (en fonction V

Les mesures sont effectuées au moyen des 2 cordons de mesure livrés avec l'appareil reliés aux bornes d'entrée 1, 2, 3 et 4, comme indiqué au § 3.1.

DC).

4 Multimètre digital portable 5000 points, avec entrées courant

Chapitre I

3. PREPARATION A L'UTILISATION

3.1. Connexion des cordons

Connectez le cordon noir dans la douille COM (ceci pour toutes les mesures à effectuer). Selon la position du commutateur rotatif, connectez le cordon rouge de la façon suivante :

Position du commutateur rotatif Borne d'entrée

VLOW Z, VAC+DC, VDC, ADPDC (ADPAC+DC), Hz, , Ω, , V Ω

500 mADC (500 mAAC+DC) 500 mA

10 ADC (10 AAC+DC) 10 A

Cordon RS232 :

Connectez le boîtier optique RS232 (kit optionnel) au sommet du boîtier du multimètre (gaine) et la prise DB9F au PC (entrée COM). Voir chapitre 5.

3.2. Mise sous tension de l'appareil

Le commutateur étant sur la position OFF. Tournez le commutateur rotatif jusqu'à la fonction désirée. L'ensemble des segments de l'afficheur apparaît pendant quelques secondes, l'appareil est alors prêt pour les mesures.

3.3. Arrêt de l'appareil

L'arrêt de l'appareil se fait, soit de façon manuelle par retour du bouton en position OFF, soit automatiquement après environ une demi-heure de non utilisation du clavier ou du commutateur.

) Remarque Pour la sécurité de l'utilisateur, l'arrêt automatique est inhibé lorsque les

grandeurs mesurées (Tension/Courant) présentes à l'entrée dépassent les seuils de dangerosité (indicateur

3.4. Configuration particulière de l'appareil

∗ Afin d'adapter la configuration de l'appareil à l'environnement de mesure, l'utilisateur peut

choisir la réjection sur 50 Hz ou 60 Hz : Déplacez le commutateur de la position OFF à la position choisie tout en maintenant

appuyée la touche MEM. La sélection s'inverse par rapport à la dernière configuration, s'affiche pendant 2 secondes et reste sauvegardée en mémoire non volatile.

∗ Pour initialiser la communication RS232, maintenir les touches Pk +/- et

simultanément enfoncées, puis déplacer le commutateur de la position OFF sur la position choisie.

3.5. Maintenance du multimètre

3.5.1. Auto-vérification des fusibles

L'auto-vérification des fusibles peut être effectuée sans ouverture de l'appareil, le multimètre étant en service.

- Fusible F1 (0,63 A) : placez le commutateur en position

On doit lire environ 0.001 V. Si l'afficheur numérique indique un dépassement « .OL », le

fusible est coupé.

- Fusible F2 (10 A) : placez le commutateur en position

On doit lire environ 0.001 V. Si l'afficheur numérique indique un dépassement « .OL », le

fusible est coupé.

affiché).

, et reliez les douilles 500 mA et VΩ.

, et reliez les douilles COM et VΩ.

Multimètre digital portable 5000 points, avec entrées courant 5

Chapitre I

ques

3.5.2. Auto-vérification de la pile

Lorsque l'indication BAT apparaît sur l'afficheur, il reste encore une autonomie d'environ 12 heures pendant lesquelles l'appareil fonctionne, mais les spécifications ne sont plus garanties.

Procédez au remplacement de la pile.

3.5.3. Remplacement de la pile ou des fusibles

* Attention !

Déconnectez les cordons de test des circuits de mesure, mettre le commutateur rotatif sur la fonction OFF et enlevez les cordons de test de

Suivez les instructions décrites ci-dessous :

l'appareil.

1 - Déconnectez les cordons de mesure des entrées. 2 - A l'aide d'un outil, faites coulisser la partie inférieure du boîtier. 3 - Remplacez la pile ou le fusible défectueux. 4 - Replacez la partie amovible.

Les fusibles doivent

être remplacés par

des modèles

identi

F1 0.63 A, HPC

18 kA / 600

F2 10 A, HPC

50 kA / 600

PILE 9 V

6LF22

* Montage des fusibles :

Fusibles bien positionnés (contre la cloison) Fusibles mal positionnés

3.5.4. Entretien

Nettoyer l'appareil avec un chiffon humide et du savon, n'utilisez jamais de produits abrasifs ou de solvants.

3.5.5. Stockage

Afin de garantir la précision des mesures, après une durée de stockage dans des conditions d’environnement extrêmes, attendez le temps nécessaire pour que l’appareil revienne dans les conditions normales de mesures (voir spécifications d’environnement).

6 Multimètre digital portable 5000 points, avec entrées courant

Chapitre I

(

)

4. DESCRIPTION FONCTIONNELLE

4.1. Touche RANGE / AC+DC

La touche RANGE est active dans les positions du commutateur suivantes : V

Elle permet :

LOW Z, VAC+DC, VDC

• en mode AUTO (Autoranging), de passer en mode MANUEL (appui court).

• en mode MANUEL, de passer à la gamme suivante (appui court) ou de revenir en

mode AUTO (appui long), le sigle AUTO apparaît sur l'afficheur.

Elle peut être utilisée pour remettre sous tension le multimètre après un arrêt automatique. Elle permet aussi d'accéder aux fonctions secondaires liées à certaines positions du commutateur : mode AC+DC.

Les paragraphes suivants définissent ces différentes fonctions.

4.1.1. Position ADPDC / ADPAC+DC

Fonction adaptée pour recevoir les accessoires à sortie mV.

Mesure d'une tension AC+DC (TRMS)

4.1.2. Position 500 mA

DC / 500 mAAC+DC

Mesure d'un courant AC+DC (TRMS)

, Ω, , Hz.

ADPDC

Mesure d'une tension DC

Gamme 500 mVDC

Touche AC+DC

ADPAC+DC

(Gamme 500 mV

AC+DC)

Touche AC+DC

500 mADC

Mesure d'un courant DC

(Gamme 500 mA

DC)

Touche AC+DC

500 mAAC+DC

Touche AC+DC

Le sigle AC+DC

apparaît sur l'afficheur.

Le sigle AC+DC

apparaît sur l'afficheur.

Multimètre digital portable 5000 points, avec entrées courant 7

Chapitre I

(

)

(

)

4.1.3. Position 10 ADC / 10 AAC+DC

10 ADC

Mesure d'un courant DC

Gamme 10 ADC

Touche AC+DC

10 AAC+DC

Mesure d'un courant AC+DC (TRMS)

Gamme 10 AAC+DC

Le sigle AC+DC

apparaît sur l'afficheur

Touche AC+DC

4.2. Touche Pk +/-

Les fonctions « mesure de pics positifs ou négatifs rapides » (> par appuis successifs à partir des fonctions V

DC, ADPDC, mADC et 10 ADC.

1 msec.) sont accessibles

Cette touche permet également de désactiver le mode d’arrêt automatique de l’appareil, si elle est enfoncée lors de la mise sous tension. «P_OFF » s ‘affiche.

Afin de ne pas interrompre les mesures de valeurs crêtes (Pk +/-), l'arrêt automatique de l'appareil est inhibé.

4.3. Touche MEM / AUTO MEM

Appui court (MEM) : fige l'affichage sur la valeur courante, retour à un affichage normal par

un second appui court. Le sigle MEM apparaît sur l'afficheur.

Le mode "gel" de l'affichage est disponible sur toutes les mesures. Appui long (AUTO MEM) : fait entrer ou sortir du mode "mémorisation automatique".

Le sigle MEM clignote sur l'afficheur.

Positions concernées : VLOW Z, V

Mémorisation automatique

AC+DC, VDC, ADPDC, ADPAC+DC

Mettre les pointes de touches sur le point à mesurer. Un signal sonore indiquera si la mesure est stable. Lorsque l'on lèvera les pointes de touches, un second signal sonore indiquera l'affichage mémorisé de cette valeur stable.

) Le bargraph reste actif pendant le mode "mémorisation automatique" et le gel de l'affichage.

Cette touche permet également de choisir la réjection sur 50 Hz ou 60 Hz si elle est enfoncée lors de la mise sous tension de l'appareil. La sélection s'inverse par rapport à la dernière configuration, s'affiche pendant 2 secondes et reste sauvegardée en mémoire non volatile.

4.4. Touche

Permet d'activer/désactiver le rétro-éclairage de l'afficheur. Une extinction automatique intervient après ≈ 60 secondes.

8 Multimètre digital portable 5000 points, avec entrées courant

Chapitre I

5. KIT LOGICIEL (option)

Raccordement du kit et installation du logiciel SX-DMM

Le multimètre peut s‘interfacer directement avec un ordinateur ou un PC à l’aide du kit logiciel (en option) :

1. Raccorder la prise optique au sommet de la gaine antichocs. Un détrompeur mécanique est présent sur le côté gauche pour éviter d’inverser le sens de raccordement.

2. Raccorder le connecteur DB9F sur l’une des entrées « COM » du PC.

3. Maintenir enfoncées les touches « Pk +/- » et « » du multimètre, puis déplacer la commutation de la position « OFF » vers la position choisie.

L’afficheur numérique indique brièvement « RS232».

Connecteur optique

RS232

Détrompeur

mécani

Prise DB9F

COM

Câble

d’interface

RS232

Multimètre avec sa gaine

4. Installer le logiciel SX-DMM dans le PC à l’aide des 2 disquettes.

5. Lancer le logiciel pour faire l’acquisition de données (voir le menu d’aide du logiciel) et les différentes possibilités d’affichage, curseurs, courbe, tableau …

Multimètre digital portable 5000 points, avec entrées courant 9

Chapitre I

6. SPECIFICATIONS TECHNIQUES

6.1. Généralités

Seules les valeurs affectées de tolérance ou les limites annoncées constituent des valeurs garanties. Les valeurs sans tolérance sont données à titre indicatif (norme NFC 42670) et les erreurs de mesure doivent être considérées dans les conditions de température de référence (voir § 6.2.11).

Une vérification périodique de cet appareil de mesure est nécessaire.

6.2. Caractéristiques

La précision est de ± [% de la lecture (L) + nombre d'unités de représentation (D)].

{Précision : ‘’n % L + n D’’ signifie ‘’n % de la lecture + n Digits }.

6.2.1. Tensions continues

Position du

commutateur

ADPDC 500 mVDC

5 VDC

VDC 50 VDC 0,3 % L + 2 D 775 Vrms 10 mVDC

500 VDC 1000 VDC 1 VDC

(∗) Tension maximale permanente admissible Nombre de points : 5 000

Sélection des gammes : automatique ou manuelle pour les Réjection de mode commun : à 50 et à 60 Hz, supérieure à 120 dB

Réjection de mode série : à 50 et à 60 Hz, supérieure à 60 dB Signal sonore intermittent avec affichage de « OL » lors d'un dépassement de gamme. Pour les mesures effectuées sur des signaux alternatifs, le calibre choisi doit correspondre à la valeur maximale de la crête du signal. Erreur additionnelle en mode Pk +/- pour une impulsion de largeur ≥ 1ms : 1 % L ± 50 UR

6.2.2. Tensions alternatives (AC et AC+DC)

Position du

commutateur

VLOW Z

ADPAC+DC

VAC+DC

(∗) Tension maximale permanente admissible Spécifications valables de 10 % à 100 % du calibre pour un signal sinusoïdal dans la bande

40 Hz à 20 kHz et de 20 % à 100 % du calibre dans la bande 20 kHz à 100 kHz. Nombre de points : 5 000 Sélection des gammes : automatique ou manuelle pour les gammes

Réjection de mode commun : à 50 et 60 Hz, supérieure à 60 dB Erreur additionnelle en fonction du facteur crête : 0.5 % pour un facteur crête de 2 à 3 1 % pour un facteur crête de 3 à 6 Signal sonore intermittent avec affichage de « OL » lors d'un dépassement de gamme.

10 Multimètre digital portable 5000 points, avec entrées courant

Gammes Précision Impédance

Gamme

5 VAC

50 VAC 500 VAC 750 VAC

500mVAC+DC

5 VAC+DC

50 VAC+DC

500 VAC+DC 750 VAC+DC

Impédance Protection

d’entrée (*)

± 1100 Vpk

500 kΩ

775 Vrms

± 1100 Vpk

10 MΩ

775 Vrms

//100 pF

11 MΩ

± 1100 Vpk

10 MΩ

775 Vrms

40 Hz à 1 kHz

1 % L + 3 D

1.5 % L + 3 D

1 % L + 3 D

1 à 4 kHz

1 % L + 3 D

d'entrée

10 MΩ 11 MΩ ± 1100 V

10 MΩ

(∗)

0.1 mVDC

100 mVDC

gammes 5 V, 50 V, 500 V, 1000 V

Protection

Précision

4 à 20 kHz 20 à 50 kHz 50 à 100 kHz

2 % L + 3 D 3 % L + 3 D 5 % L + 3 D

- - -

2 % L + 3 D 3 % L + 3 D 5 % L + 3 D

- - -

5 V, 50 V, 500 V, 750 V

Résolution

1 mV

Résolution

1 mVAC

10 mVAC

100 mVAC

1 VAC

0.1 mVAC+DC

1 mVAC+DC

10 mVAC+DC

100 mVAC+DC

1 VAC+DC

Chapitre I

6.2.3. Courants continus

Position du

commutateur

Gammes Précision Chute de

tension max.

Protection Fusibles

(∗)

Résolution

500 mADC 500 mADC 0.3 % L + 2 D < 600 mV 600 VRMS F1 + F2 100 µADC

10 A

10 ADC (∗∗)

DC 1 % L + 2 D < 700 mV 600 VRMS F2 10 mADC

(∗) voir caractéristiques des fusibles § 3.5.3. (∗∗) surcharge de 20 A admissible pendant 30 s max. avec une pause d’au moins 5 min entre 2 mesures.

A 7 A, la mesure est limitée à une minute. Nombre de points : 5 000

Affichage de « OL » (gamme 500 mADC seulement) avec signal sonore intermittent lors d'un dépassement de gamme. Pour les mesures effectuées sur des signaux alternatifs, le calibre choisi doit correspondre à la valeur maximale de la crête du signal. Erreur additionnelle en mode Pk +/- pour une impulsion de largeur ≥ 1ms : 1 % L ± 50 UR

6.2.4. Courants alte r nat ifs (AC+DC)

Position du

commutateur

500 mAAC+DC 500 mAAC+DC 40 Hz à 10 kHz :

10 AAC+DC

(∗∗)

Gammes

10 AAC+DC 40 Hz à 2 kHz :

1.5 % L + 2 D

2.5 % L + 2 D

Précision

10 kHz à 30 kHz :

5 % L + 2 D

2 kHz à 10 kHz :

5 % L + 2 D

Chute de

tension

max.

< 600 mV 600 VRMS F1 + F2 100 µAAC+DC 1 A

< 700 mV 600 VRMS F2 10 mAAC+DC

Protection

Fusibles

(∗)

Résolution

Crête

Max.

(∗) voir caractéristiques des fusibles § 3.5.3. (∗∗) surcharge de 20 A admissible pendant 30 s max. avec une pause d’au moins 5 min entre 2 mesures.

A 10 A, la mesure est limitée à une période de 30 minutes.

Calibre 500 mAAC+DC

Spécifications valables de 10 % à 100 % du calibre, pour un signal sinusoïdal dans la bande de 40 Hz à 30 kHz.

Calibre 10 AAC+DC

Spécifications valables de 10 % à 100 % du calibre, pour un signal sinusoïdal dans la bande de 40 Hz à 2 kHz et de 20 % à 100 % du calibre de 2 kHz à 10 kHz.

Nombre de points : 5 000 Erreur additionnelle en fonction du facteur crête : 0 ,5 % pour un facteur crête de 2 à 3 1 % pour un facteur crête de 3 à 6 Affichage de « OL » (gamme 500 mAAC+DC seulement) avec signal sonore intermittent lors d'un dépassement de gamme.

* Affichage de clignotant (gammes 10 ADC et 10 ADC+DC) avec signal sonore intermittent

Multimètre digital portable 5000 points, avec entrées courant 11

lors de mesures supérieures à 10 ADC et à 10 ADC+DC.

6.2.5. Résistances / Test de continuité

Commutateur sur Gammes Précision Courant de mesure

500 Ω 500 Ω

5 kΩ

Ω 50 kΩ

(∗) protection électronique contre les surcharges

Nombre de points : 5 000

500 kΩ

5 MΩ

50 MΩ

0.3 % L + 3 D 1 mA 1 mA

0.3 % L + 3 D 100 µA 10 µA 600 V 1 µA

0.5 % L + 3 D 100 nA

1 % L + 5 D 50 nA

Protection

RMS

(∗)

Résolution

Sélection des gammes : auto. ou manuelle (figé en mode continuité) Tension maximale en circuit ouvert : 7 V Seuil de détection en mode continuité : 10 Ω à 15 Ω Temps de réponse du mode continuité : 1 ms Pour les mesures dans les gammes 5 MΩ et 50 MΩ, l’emploi de connexions blindées et très courtes est conseillé.

0.1 Ω

0.1 Ω 1 Ω

10 Ω

100 Ω

1 kΩ

10 kΩ

Chapitre I

6.2.6. Capacités

) Nota Déchargez les capacités avant toute mesure.

Position du

commutateur

50 nF 100 nA < 1 s 10 pF 500 nF 1 µA < 1 s 100 pF 5 µF 1 % L + 2 D 10 µA < 1 s 1 nF

500 µF 1 mA < 2 s 100 nF 5000 µF 2 % L + 2 D 1 mA 50 mF 1 mA

(∗) protection électronique contre les surcharges

Nombre de points : 5 000

Gammes Précision Courant de

mesure

50 µF 100 µA < 1 s 600 V

Temps de

mesure max.

≈ 3 s/mF ≈ 3 s/mF

Protection

(∗)

Résolution

RMS 10 nF

1 µF 10 µF

Sélection des gammes : automatique ou manuelle Tension maximale en circuit ouvert : 7 V L’utilisation de fils très courts et blindés est vivement recommandée pour les mesures effectuées dans la gamme 50 nF.

6.2.7. Mesure de tension de seuil diodes

Tensions mesurables : 0 à 1.999 V Courant de mesure : 1 mA ± 20 % Résolution : 1 mV Protection : 600 VRMS réarmable automatiquement

6.2.8. Fréquences

Position du

commutateur

0.62 à 5 Hz 0.0001 Hz 5 à 50 Hz 0.001 Hz

Hz 50 à 500 Hz 0.03 % L + 1 D

500 Hz à 5 kHz (VAC+DC) 775 Vrms 0.1 Hz 5 à 50 kHz 1 Hz 50 à 500 kHz 0.05 % L + 1 D 10 Hz

Nombre de points : 50 000

Gammes Précision Impédance

d'entrée

10 MΩ

Protection Résolution

± 1100 Vpk 0.01 Hz

Sélection des gammes : La mesure est effectuée par couplage capacitif.

Le fréquencemètre est automatiquement positionné sur le calibre 5 V.

Sélection de gamme de tension en mode manuel possible, si nécessaire.

Sensibilité :

Sensibilité

Gamme 5 V à 500 V 750 V

0.62 Hz à 5 kHz (∗)

2 % du calibre 100 V 5 kHz à 50 kHz 5 % du calibre 250 V 50 kHz à 500 kHz 10 % du calibre -

(∗) signaux rectangulaires

) Sur cette position de commutateur, l’utilisateur ne peut mesurer que la fréquence d’une tension.

6.2.9. Sécurité

CEI 61010-1 + A1 + A2 Isolation : classe 2 Degré de pollution : 2 Utilisation à l'intérieur, altitude < 2000 m Catégorie de surtension des entrées : CAT III 600 V max. par rapport à la terre

12 Multimètre digital portable 5000 points, avec entrées courant

Chapitre I

6.2.10. Informations générales

Caractéristiques mécaniques

Dimensions 170 x 80 x 35 mm Masse (avec pile) 285 g Boîtier et circuit matières auto-extinguibles

Colisage

Dimensions 230 x 155 x 65 mm Masse 385 g

Alimentation

Alimentation requise 1 pile de type alcaline 9 V (6LF22) Indication de pile déchargée BAT s'affiche quand la tension fournie

par la pile est trop faible

Autonomie typique de la pile 500 heures environ en mode V

Affichage

Réalisé par un afficheur à cristaux liquides comportant :

- un affichage 50 000 points + signe (hauteur des chiffres : 11 mm)

- un affichage analogique 34 barres (bargraph)

- des unités adaptées à chaque type de mesure

- des indicateurs de modes enclenchés (mémorisation, ranging, ...)

- un indicateur de pile déchargée

Cadence de mesure

Affichage numérique 2 mesures par seconde Bargraph 20 mesures par seconde

6.2.11. Environnement

Température de référence 23°C ± 5°C Température limite d'utilisation 0°C à 50°C Domaine de fonctionnement non spécifié - 10°C à 0°C et 50°C à 55°C Température de stockage - 20°C à 70°C Coefficient de température max. 0,1 x (précision) / °C Humidité relative 0 à 80 % de 0°C à 35°C (70 % max. pour les gammes de 5 et 50 MΩ) 0 à 70 % de 35°C à 50°C Etanchéité IP 40 Influence max. en présence de champs électromagnétiques à 3 V/m selon EN 61000-4-3 ± 300 D pour la gamme V

± 200 D pour la gamme IDC et IAC ± 200 D pour la gamme Ohm

DC et VAC

6.2.12. CEM

Cet appareil a été conçu conforme aux normes CEM en vigueur et sa compatibilité a été testée conformément aux normes suivantes :

• Emission selon EN 61326-1

• Immunité selon EN 61326-1

Ce produit est conforme aux prescriptions de la directive européenne basse tension 73/23/CEE et à la directive CEM 89/336/CEE amendées par 93/68/CEE.

Multimètre digital portable 5000 points, avec entrées courant 13

Chapitre I

6.3. Accessoires

6.3.1. Livrés avec le multimètre

1 jeu de cordons - pointes de touche de sécurité 1 pile 9 V 6LF22 AL0042 1 notice de fonctionnement 906129650 1 gaine de protection élastomère avec fenêtre RS232 HX0010

6.3.2. Livrés en option

Kit de communication SX-DMMK

Logiciel d’acquisition (réf. SX-DMMC) 1 cordon de liaison RS232 (DB9F) (réf. HX2002)

Logiciel

Logiciel de calibration SX-MX26CAL Connexion

1 cordon de liaison RS232 (DB9F) HX2002

Sondes

THT 3 kV THT 30 kV

AC/DC HT0203

DC HT0212

Thermocouple type K, 1 mV/°C, usage général et surface, -25°C à +350°C HK0210N

Tachymètre optique, 100 t/mn à 60 000 t/mn HA1237

Pinces de courant

Calibre 200 A Calibre 200 A Calibre 600 A Calibre 1000 A

AC, 1 AAC/1 mVAC, ∅ câble maxi 20 mm, sortie par douilles AM0014N AC, 1 AAC/10 mVAC, ∅ câble maxi 20 mm, sortie par douilles AM0016N DC, 600 AAC, ∅ câble maxi 30 mm, sortie par douilles AM0600N

DC, 600 AAC, ∅ câble maxi 43 mm, sortie par douilles AM1000N

Shunts

30 A

DC / 300 mV, ± 0,5 % HA0170 DC / 50 mV, ± 0,5 % HA0512

50 A

DC / 30 mV, ± 0,5 % HA0300

300 A

Fusibles

Fusible 6.3 x 32 mm, 10 A, 50 kA / 600 V AT0084 Fusible 6.3 x 32 mm, 0.63 A, 18 kA / 600 V AT0519

Divers

Etui de transport AE0190 Mallette de transport (N° 30) HX0009 1 jeu de cordons - pointes de touche de sécurité (bananes coudées) AG0475A

14 Multimètre digital portable 5000 points, avec entrées courant

Chapter II

USER’S MANUAL

1. GENERAL INSTRUCTIONS...................................................................................................................16

1.1. Precautions and safety measures...................................................................................................16

1.1.1. Preliminary...................................................................................................................................16

1.1.2. During use ...................................................................................................................................16

1.1.3. Symbols.......................................................................................................................................17

1.1.4. Instructions..................................................................................................................................17

1.2. Protection mechanisms ...................................................................................................................18

1.3. Safety mechanisms .........................................................................................................................18

1.4. Warranty..........................................................................................................................................18

1.5. Maintenance and metrological verification ......................................................................................18

1.6. Unpacking - Repackaging ...............................................................................................................18

2. DESCRIPTION........................................................................................................................................19

2.1. Selector switch ................................................................................................................................19

2.2. Keypad............................................................................................................................................19

2.3. Display.............................................................................................................................................19

2.4. Power supply...................................................................................................................................19

2.5. Input terminals.................................................................................................................................19

3. GETTING STARTED...............................................................................................................................20

3.1. Connecting the test leads................................................................................................................20

3.2. Switching on the instrument ............................................................................................................20

3.3. Switching off the instrument ............................................................................................................20

3.4. Special configuration .......................................................................................................................20

3.5. Multimeter maintenance ..................................................................................................................20

3.5.1. Fuse self-test...............................................................................................................................20

3.5.2. Battery self-test............................................................................................................................21

3.5.3. Replacing the battery or fuses.....................................................................................................21

3.5.4. Cleaning ......................................................................................................................................21

3.5.5. Storage........................................................................................................................................21

4. FUNCTION DESCRIPTION .................................................................................................................... 22

4.1. RANGE / AC+DC key......................................................................................................................22

4.1.1. ADPDC / ADPAC+DC Position....................................................................................................22

4.1.2. 500 mADC / 500 mAAC+DC Position .........................................................................................22

4.1.3. 10 ADC / 10 AAC+DC Position....................................................................................................23

4.2. +/- Peak key ....................................................................................................................................23

4.3. MEM / AUTO MEM key ..................................................................................................................23

4.4 key............................................................................................................................................23

5. SOFTWARE KIT (optional)....................................................................................................................24

6. TECHNICAL SPECIFICATIONS.............................................................................................................25

6.1. General............................................................................................................................................25

6.2. Characteristics.................................................................................................................................25

6.2.1. DC voltages.................................................................................................................................25

6.2.2. AC voltages (AC and AC+DC).....................................................................................................25

6.2.3. DC current ...................................................................................................................................26

6.2.4. AC currents (AC+DC)..................................................................................................................26

6.2.5. Resistance / Continuity test.........................................................................................................26

6.2.6. Capacitance.................................................................................................................................27

6.2.7. Diode threshold voltage measurement........................................................................................27

6.2.8. Frequencies.................................................................................................................................27

6.2.9. Safety..........................................................................................................................................27

6.2.10. General information.................................................................................................................28

6.2.11. Environment ............................................................................................................................28

6.2.12. EMC.........................................................................................................................................28

6.3. Accessories.....................................................................................................................................29

6.3.1. Supplied with the multimeter .......................................................................................................29

6.3.2. Optional.......................................................................................................................................29

CONTENTS

5000-count portable digital multimeter, with current inputs

1. GENERAL INSTRUCTIONS

You are the new owner of a 5000 ct portable digital multimeter and we thank you for your choice.

This instrument complies with the specification set out in the IEC 61010-1 + A1 + A2, concerning safety requirements for electronic measuring apparatus. To get the best service from this instrument, read carefully this user's manual and respect the detailed safety precautions. The contents of this manual must not be reproduced in any form whatsoever without our consent.

1.1. Precautions and safety measures

1.1.1. Preliminary

- This device can be used for measurements on category ΙΙΙ installations, for voltages never exceeding 600 V (AC or DC) relative to the earth.

- Definition of overvoltage categories

CAT I Example

Example

: The CAT I circuits are protected by safety measures limiting transient

overvoltages to appropriate low level.

CAT II

: The CAT II circuits are power supply circuits of appliances or portable

equipment with transient overvoltages of an average level.

CAT III

: The CAT III circuits are power supply circuits of power equipment with

high transient overvoltages.

CAT IV

: The CAT IV circuits may comprise very high transient overvoltages.

: protected electronic circuits

: appliances and portable equipment

: fixed installation or industrial equipment

: primary supply level

(see. publication IEC 664-1) :

When using this multimeter, the user must observe all normal safety rules concerning:

∗

- protection against the dangers of electric current.

- protection of the multimeter against misuse.

∗ For your own safety, only use the test probes supplied with the instrument and,

1.1.2. During use

check, before use, that they are in good working condition.

∗ Test equipment risk assessment : Users of this equipment and/or their employers

are reminded that Health and Safety Legislation requires them to carry out a valid risk assessment of all electrical work so as to identify potential sources of electrical danger and risk of electrical injury such as from inadvertent short circuits. Where the assessment show that the risk is significant then the use of fused test leads constructed in accordance with the HSE guidance note GS38 "Electrical Test Equipment for use by Electricians" should be used.

∗ Never exceed the protection limit values indicated in the specifications for each type of

measurement.

Chapter II

5000-count portable digital multimeter, with current inputs

Chapter II

∗ When the multimeter is linked to measurement circuits, do not touch unused

terminals.

∗ When the range of the value to be measured is unknown, check that the range initially

set on the multimeter is the highest possible or, wherever possible, choose the autoranging mode.

∗ Before changing functions, disconnect the test leads from the circuit under test. ∗ In TV repair work, or when carrying out measurements on power switching circuits,

remember that high amplitude voltage pulses at the test points can damage the multimeter. Use of a TV filter will attenuate any such pulses.

∗ Never perform resistance or continuty measurements on live circuits.

1.1.3. Symbols

1.1.4. Instructions

∗ Before opening up the instrument, always disconnect from all sources of electric

current and make sure you are not charged with static electricity, which may destroy internal components.

∗ Fuses must be replaced with fuses of the same rating and type. ∗ Any adjustment, maintenance or repair work carried out on the multimeter while it is

live should be carried out only by appropriately qualified personnel, after having taken into account the instructions in this present manual.

A "qualified person" is someone who is familiar with the installation, construction

and operation of the equipment and the hazards involved. He is trained and authorized to energize and de-energize circuits and equipment in accordance with established practices.

∗ When the instrument is opened up, remember that some internal capacitors can

retain a dangerous potential even after the instrument is switched off.

∗ If any faults or abnormalities are observed, take the instrument out of service and

ensure that it cannot be used until it has been checked out.

∗ It is recommended to remove the battery from the instrument if not used.

Warning: Risk of danger. Refer to the operating manual to find out the nature of the potential hazards and the action necessary to avoid such hazards.

Attention : Risk of electrical shock

Earth terminal

Equipment protected throughout by double insulation.

The rubbish bin with a line through it means that in the European Union, the product must undergo selective disposal for the recycling of electric and electronic material, in compliance with Directive WEEE 2002/96/EC.

Conforms CE

Power supply : 9 V (6LF22) battery

5000-count portable digital multimeter, with current inputs

Chapter II

1.2. Protection mechanisms

This instrument is fitted with various protection mechanisms :

1.3. Safety mechanisms

1.4. Warranty

1.5. Maintenance and metrological verification

1.6. Unpacking - Repackaging

∗ Varistor protection for limiting transients of over 1100 V at the VΩ terminal,

particularly 6 kV pulse streams as defined by the French standard IEEE 587.

∗ A PTC (positive temperature coefficient) resistor protects against permanent

overvoltages of up to 600 V during resistance, capacitance, continuity and diode test measurements. This protection is reset automatically after overload.

∗ Two HBC fuses provide protection up to 600 V during measurements of intensity

type.

∗ An IP protection rating of 40. ∗ Maximum protection beteen mA and 10 A input terminals : 500 V.

∗ The battery unit cannot be accessed without first disconnecting the measuring leads. ∗ When measuring voltages above 24 V, the sign blinks ∗ When measuring voltages above 10 A, the sign blinks

intermittent audible signal warns the user.

∗ If the maximum range is repeatedly exceeded, an intermittent audible signal warns

the user in volt (DC and AC+DC) and current (DC and AC+DC) functions.

This equipment is warranted against any defects of manufacture or materials according to the general conditions of sale. During the warranty period (3 years), defective parts will be replaced, the manufacturer reserving the right to repair or replace the product. In the event of the equipment being returned to the distributor or to a local agency, carriage to the centre shall be payable by the customer. The warranty does not cover the following :

1. Repairs necessitated by misuse of the equipment or use in association with incompatible equipment.

2. Modification of the equipment or any related software without the explicit authorization of the manufacturer.

3. Repairs necessitated by attempts to repair or maintain the product made by a person not approved by the manufacturer.

4. Adaptation to a specific application not provided for in the specifications of the equipment or the user manual.

5. Damage after a drop, a shock or flooding.

Return your instrument to your distributor for any work to be done within or outside the guarantee.

This equipment has been fully checked out mechanically and electrically before shipping. All precautions have been taken to ensure that the instrument arrives at its destination undamaged. However, it is advisable to carry out a rapid check for damage sustained in shipping. If there is any evidence of damage, make this known immediately to the shipper.

on the display.

on the display and an

* Should you need to return the multimeter, preferably use the original packaging and

indicate the reasons as clearly as possible on an accompanying note.

5000-count portable digital multimeter, with current inputs

Chapter II

2. DESCRIPTION

This compact multimeter is a self-contained with an appropriate mechanical construction, enables hand-held version, with a protective elastomer case. It is designed for a high degree of user safety, maximum protection and unrivalled performance.

2.1. Selector switch

This multimeter is a standalone, hand-held professional measuring instrument, capable of measuring the following quantities (accessed by the twelve-position rotary selector switch):

∗ AC voltages with AC (or RMS) capacitive coupling (Input impedance : 500 ∗ AC voltages with AC+DC (or TRMS) direct coupling ∗ DC voltages ∗ DC / AC+DC voltages, range 500 mV ∗ AC currents with AC+DC (or TRMS) direct coupling ∗ DC currents ∗ resistance values ∗ continuity (with beeper) ∗ capacitance ∗ diode threshold voltage ∗ frequencies

2.2. Keypad

A four-key keypad lets you :

∗ select the autoranging mode (RANGE / AC+DC key) ∗ store a value (MEM key) ∗ activate the positive or negative peaks (Pk +/- key) ∗ select a function derived from the main function, or switch on the multimeter again

after it has been shut down automatically (RANGE / AC+DC key)

∗ activate back lighting of the display unit ( key)

∗ activate the RS232 link (Pk +/- and keys + switch to OFF).

2.3. Display

2.5. Input terminals

This multimeter display provides :

∗ 5 000-count measurements (50 000-count Hz-measurement), ∗ function indicator (V, A, AC+DC, F, Hz,

, Ω, , AUTO, MEM, ) and

multiplicator (n, µ, m, k, M),

∗ battery discharged indicator BAT : approximately 12 hours of operation, ∗ clearly legible figures (11 mm high),

∗ an analogue readout of the parameter being measured through a 34-segment

bargraph,

∗ validation of the RS232 interface.

Display backlight when required in poor lighting conditions. Automatic switch-off.

2.4. Power supply

This multimeter is powered by a standard 9 V battery (6LF22) which provides approximately 500 hours of operation (on function V

Measurements are performed using two measuring leads supplied with the instrument

DC).

connected to input terminals 1, 2, 3 and 4, as indicated in section 3.1.

kΩ)

5000-count portable digital multimeter, with current inputs

Chapter II

3. GETTING STARTED

3.1. Connecting the test leads

Connect the black lead to the COM socket (for all measurements). Depending on the position of the selector switch, connect the red lead as follows:

VLOW Z, VAC+DC, VDC, ADPDC (ADPAC+DC), Hz, , Ω, , V Ω

500 mADC (500 mAAC+DC) 500 mA

10 ADC (10 AAC+DC) 10 A

RS232 lead :

Connect the RS232 optical interface (optional kit) to the top of the multimeter casing and the DB9F plug to PC (COM port). Refer to § 5.

3.2. Switching on the instrument

The selector switch is on the OFF position. Turn the selector switch to the required function. All segments of the display come on for a few seconds. The instrument is then ready for measurements.

3.3. Switching off the instrument

The instrument can be switched off manually by returning the selector switch to the OFF position, or automatically after approximately half an hour if no key is pressed or the switch is not operated.

Note For user safety, automatic shutdown is disabled when a measured

)

(

3.4. Special configuration

To adapt the configuration of the instrument to the measurement environment, the user can choose 50 Hz or 60 Hz rejection :

Switch on with the rotary switch while holding down the MEM key. The selection is reversed from the last configuration, is displayed for two seconds and remains backed up in non-volatile memory.

To initialise the RS232 communication, keep the Pk +/- and keys simultaneously pressed, then set the rotary switch to the selected position.

3.5. Multimeter maintenance

3.5.1. Fuse self-test

This check can be carried out with the multimeter in use without opening up the casing.

- 0.63 A fuse (F1) : set the rotary switch to the

VΩ sockets. The display should read approx. 0.001 V. If the digital display indicates an overflow « .OL ». The fuse is blown.

- 10 A fuse (F2) : set the rotary switch to the

sockets. The display should read approx. 0.001 V. If the digital display indicates an overflow « .OL ». The fuse is blown.

Rotary selector switch position Input terminal

magnitude (voltage/current) present at the input exceeds dangerous level

indicator displayed).

position and short-circuit the 500 mA and

position and short-circuit the COM and VΩ

5000-count portable digital multimeter, with current inputs

Chapter II

3.5.2. Battery self-test

When the BAT indication appears on the display, the instrument still has approximately 12 hours of operation, but specifications can no longer be guaranteed.

Replace the battery.

3.5.3. Replacing the battery or fuses

* Caution !

Use the following procedure:

Fuses must be replaced

Disconnect test leads from any circuit under test, turn the meter off and remove test leads from the input terminals .

1 - Disconnect test leads from any input terminals. 2 - Using an appropriate tool, slide off the case bottom of the instrument. 3 - Replace the battery or fuse (respect the value and the type). 4 - Replace the removable part.

by fuses of the same

F1 0.63 A HBC 18 kA / 600 V F2 10 A HBC 50 kA / 600 V

rating and type.

6LF22

9 V BATTERY

* Fitting the fuses :

Those fuses are correctly fitted ; those ones are not.

3.5.4. Cleaning

Clean the instrument using a damp cloth and soap. Never use abrasive or solvents.

3.5.5. Storage

To guarantee the measurement accuracy, after a long period storage in extreme environment conditions, wait enough time for the instrument to acclimatise to the working environment conditions (see environment specifications).

5000-count portable digital multimeter, with current inputs

4. FUNCTION DESCRIPTION

4.1. RANGE / AC+DC key

The RANGE key is operative in following positions of the selector switch : V

This key makes it possible :

• In AUTO (Autoranging) mode to switch to MANUAL mode (short press).

• In MANUAL mode, to select the next range (short press) or return to AUT O mode

(long press), the AUTO sign appears on the display.

This can be used to switch on the multimeter again after an automatic shutdown. It can also be used to access secondary functions associated with the selector switch positions : mode AC+DC.

The flowcharts below define these various functions.

4.1.1. ADP

DC / ADPAC+DC Position

This function is adapted for accessories with mV output.

4.1.2. 500 mA

DC / 500 mAAC+DC Position

LOW Z, VAC+DC, VDC, Ω, , Hz.

ADPDC

DC voltage measurement

(Range 500 mV

DC)

AC+DC key

ADPAC+DC

AC+DC voltage measurement (TRMS)

(Range 500 mV

AC+DC)

AC+DC key

500 mADC

DC current measurement

(Range 50 mA

DC)

AC+DC key

500 mAAC+DC

AC+DC current measurement (TRMS)

(Range 500 mA

AC+DC)

AC+DC key

The AC+DC sign

appears on the display.

The AC+DC sign

appears on the display.

Chapter II

5000-count portable digital multimeter, with current inputs

Chapter II

4.1.3. 10 A

DC / 10 AAC+DC Position

10 ADC

DC current measurement

(Range 10 A

DC)

AC+DC key

10 AAC+DC

AC+DC current measurement (TRMS)

(Range 10 A

AC+DC)

The AC+DC sign

appears on the display.

AC+DC key

4.2. +/- Peak key

The fast positive or negative peak measurement functions (> 1 msec.) can be accessed by repeatedly pressing this key in the V

DC, ADPDC, mADC and 10 ADC functions.

This key also desactivates the auto power-off, if it is pressed when switching on (“P-OFF” is displayed).

Automatic shutdown of the instrument is disabled in order to avoid interrupting the peak measurements (Pk +/-).

4.3. MEM / AUTO MEM key

Short press (MEM) : Fixes the display on the current value. A second short press returns the

multimeter to normal mode. The “MEM” sign appears on the display. The MEM mode is available on all measurements.

Long press (AUTO MEM) : Accesses or quits the “autostore” mode.

The “MEM” sign blinking on the display.

Autostore

Affected ranges : V

LOW Z, VAC+DC, VDC, ADPDC, ADPAC+DC

Set the probes on the point to be measured. An audio signal indicates whether the measurement is stable. When you remove the probes, a second audible signal indicates that this stable value displayed has been stored.

) The bargraph remains active during the "autostore” and display “MEM “mode.

Pressing this key when switching on the instrument enables the selection of a rejection of 50 or 60 Hz. The selection is reversed from the last configuration. It is displayed for 2 secs. and remains backed up in non-volatile memory.

4.4. key

Activates/desactivates back lighting of the display unit. It automatically goes off after ≈ 60 seconds.

5000-count portable digital multimeter, with current inputs

5. SOFTWARE KIT (optional)

Connection of the kit and installation of the SX-DMM software :

With the software kit option, the multimeter can interface directly with a computer or PC:

1. Connect the optical plug at the top of the shockproof sheath. A mechanical fail-safe device is provided on the left-hand side to prevent connection the wrong way round.

2. Plug the connector into one of the PC's "COM" ports.

3. Keep the "Pk +/-" and " " multimeter keys pressed down and then move the switch from the "OFF" position to the position required.

The digital display briefly indicates "RS232".

RS232

optical connector

Mechanical

fail-safe

device

Plug

COM

Chapter II

RS232

Multimeter with its sheath

interface

cable

4. Install the SX-DMM software on the PC using the 2 floppy disks.

5. Start up the software to perform data acquisition and to take advantage of the various display possibilities such as cursors, curves, tables, etc.

5000-count portable digital multimeter, with current inputs

Chapter II

6. TECHNICAL SPECIFICATIONS

6.1. General

Only the values assigned tolerances or given limits are guaranteed values. Values without tolerances are given for information only, without guarantee (standard NFC 42670). The measurement errors must be considered in an environment of reference temperature (refer to §

6.2.11). It is essential that all measuring instruments are regularly calibrated.

6.2. Characteristics

Accuracy is ± [% reading (R) + number of digits (D)].

{Accuracy : ‘’n %R + n D’’ means ‘’n % of the reading + n digits’’ }

6.2.1. DC voltages

Selector switch

position

ADPDC 500 mVDC

5 VDC

Ranges

Accuracy

Input impedance

10 MΩ 11 MΩ ± 1100 V

Protection

(∗)

0.1 mVDC

PEAK

Resolution

1 mV

VDC 50 VDC 0,3 % R + 2 D 775 Vrms 10 mVDC

500 VDC

10 MΩ

100 mVDC

1000 VDC 1 VDC

(∗) Acceptance permanent max. voltage

Number of points : 5 000 Range selection : automatic or manual for the 5 V, 50 V,

500 V, 1000 V ranges Common mode rejection : at 50 and 60 Hz, better than 120 dB Serial mode rejection : at 50 and 60 Hz, better than 60 dB Intermittent signal sounds and « OL » on the display in case of range overpassing. For measurements performed on alternative signals, the selected range must tally with the max. value of the signal peak. Additional error in Pk +/- mode for a pulse width of ≥ 1 ms : 1 % R ± 50 D

6.2.2. AC voltages (AC and AC+DC)

Switch Range Input Protection Accuracy Resolution

position impedance (*) 40Hz to 1 kHz 1 to 4 kHz 4 to 20 kHz 20 to 50 kHz 50 to 100 kHz

5 VAC 1 mVAC

VLOW Z 50 VAC

500 VAC 775 Vrms 100 mVAC 750 VAC - - - - 1 mVAC

ADPAC+DC 500 mVAC+DC

5 VAC+DC

VAC+DC 50 VAC+DC ± 1100 Vpk 1 % L + 3 D 1 % L + 3 D 2 % L + 3 D 3 % L + 3 D 5 % L + 3 D 10 mVAC+DC

500 VAC+DC 750 VAC+DC - - - - 1 VAC+DC

(∗) Acceptance permanent max. voltage

Specifications applicable from 10 % to 100 % of the range for a sinusoidal signal in band 40 Hz

± 1100 Vpk 1 % L + 3 D 1 % L + 3 D 2 % L + 3 D 3 % L + 3 D 5 % L + 3 D 10 mVAC

500 kΩ

± 1100 Vpk

10 MΩ

//100 pF

11 MΩ

10 MΩ

1.5 % L + 3 D - - - - 0.1 mVAC+DC

775 Vrms

1 mVAC+DC

775 Vrms 100 mVAC+DC

to 20 kHz and from 20 % to 100 % of the range in band 20 kHz to 100 kHz. Number of points : 5 000 Range selection : automatic or manual for the 5 V, 50 V,

500 V, 750 V ranges Common mode rejection : at 50 and 60 Hz, better than 60 dB Additional error according to crest factor : 0.5 % for a crest factor of 2 to 3 1 % for a crest factor of 3 to 6 Intermittent signal sounds and « OL » on the display in case of range overpassing.

5000-count portable digital multimeter, with current inputs

Chapter II

6.2.3. DC current

Selector switch position Ranges Accuracy Max volt. drop Protection

Fuses

(∗)

Resolution

500 mADC 500 mADC 0.3 % R + 2 D < 600 mV 600 VRMS F1 + F2 100 µADC

DC 1 % R + 2 D < 700 mV 600 VRMS F2 10 mADC

10 ADC (∗∗)

10 A

(∗) Refer to fuse specifications section 3.5.3. (∗∗) Acceptance 20 A overload during 30 s. max, observing a 5 min break at least between 2

measurements. Beyond 7 A, the measurement is limited to one minute.

Number of points : 5 000 « OL » on the display (range 500 mADC only) and intermittent signal sounds in case of range overpassing. For measurements performed on alternative signals, the selected range must tally with the max. value of the signal peak. Additional error in Pk +/- mode for a pulse width of ≥ 1 ms : 1 % R ± 50 D

6.2.4. AC currents (AC+DC)

Selector switch

position

500 mAAC+DC 500 mAAC+DC 40 Hz to 10 kHz :

10 AAC+DC (∗∗)

Ranges Accuracy Max.

10 AAC+DC 40 Hz to 2 kHz

1.5 % R + 2 D

% R + 2 D

10 kHz to 30 kHz :

% R + 2 D

2 kHz to 10 kHz

: 2.

% R + 2 D

< 600 mV 600 VRMS F1 + F2 100 µAAC+DC 1 A

< 700 mV 600 VRMS F2 10 mAAC+DC

volt.drop

Protection Fuses

(∗)

Resolution Max.

(∗) Refer to fuse specifications section 3.5.3. (∗∗) Acceptance 20 A overload during 30 s. max, observing a 5 min break at least between 2

measurements. At 10 A, the measurement is limited to a period of 30 minutes.

500 mAAC+DC range

Specifications applicable from 10 % to 100 % of the range for a sinusoidal signal in band 40 Hz to 30 kHz.

10 AAC+DC range

Specifications applicable from 10 % to 100 % of the range for a sinusoidal signal in band 40 Hz to 2 kHz and 20 % to 100 % of the range in band 2 kHz to 10 kHz.

Number of points : 5 000 Additional error according to crest factor : 0.5 % for a crest factor of 2 to 3 1 % for a crest factor of 3 to 6 « OL » on the display (range 500 mAAC+DC only) and intermittent signal sounds in case of range overpassing.

* blinks and an intermittent signal sounds (10 ADC and 10 ADC+DC ranges) in case of

measurements over 10 ADC and 10 ADC+DC.

6.2.5. Resistance / Continuity test

Selector switch Ranges Accuracy Measur. current

500 Ω

5 kΩ

Ω 50 kΩ

(∗) Overload protection can be reset automatically.

Number of points :5 000

500 kΩ

5 MΩ

50 MΩ

0.3 % R + 3 D 1 mA 1 mA

0.3 % R + 3 D 100 µA 10 µA 600 V 1 µA

0.5 % R + 3 D 100 nA

1 % R + 5 D 50 nA

Protection

RMS

Range selection : auto or manual (fixed in continuity mode) Maximum open circuit voltage : 7 V Detection threshold in continuity mode : 10 Ω to 15 Ω Response time in continuity mode : 1 ms For measurements in 5 MΩ and 50 MΩ ranges, the use of shielded and very short connection is highly recommended.

(∗)

Resolution

0.1 Ω

0.1 Ω 1 Ω

10 Ω

100 Ω

1 kΩ

10 kΩ

crest

5000-count portable digital multimeter, with current inputs

Chapter II

6.2.6. Capacitance

Note Discharge all capacitors before taking measurements.

)

Selector switch

position

50 nF 100 nA < 1 s 10 pF 500 nF 1 µA < 1 s 100 pF 5 µF 10 µA < 1 s 1 nF

500 µF 1 mA < 2 s 100 nF 5000 µF 1 mA 50 mF 2 % R + 2 D 1 mA

(∗) Overload protection can be reset automatically.

Number of points : 5 000 Range selection : automatic or manual Maximum open circuit voltage : 7 V For measurements in 50 nF range, the use of shielded and very short connection is highly recommended.

Ranges Accuracy Measurement

50 µF 1 % R + 2 D 100 µA < 1 s 600 V

current

Max measurement

time

≈ 3 s/mF ≈ 3 s/mF

Protection

6.2.7. Diode threshold voltage measurement

Measurable voltages : 0 to 1.999 V Measurement current : 1 mA Resolution : 1 mV Protection : 600 V

20 %

+/-

RMS, can be reset automatically

6.2.8. Frequencies

Selector switch

position

0.62 to 5 Hz 0.0001 Hz 5 to 50 Hz 0.001 Hz

Hz 50 to 500 Hz 0.03 % R + 1 D

500 Hz to 5 kHz (VAC+DC) 775 Vrms 0.1 Hz 5 to 50 kHz 1 Hz

50 to 500 kHz 0.05 % R + 1 D 10 Hz

Ranges Accuracy Input

impedance

10 MΩ

Protection Resolution

± 1100 VPEAK

Number of points : 50 000 Range selection : The measurement is realised by the capacitive

coupling. The frequency meter is automatically positioned on 5 V range.

Voltage range manual selection possible, if necessary.

0.62 Hz to 5 kHz (*) 2 % of range 100 V 5 kHz to 50 kHz 5 % of range 250 V 50 kHz to 500 kHz 10 % of range -

(*) square signals

Sensitivity

Range 5 V to 500 V 750 V

) In this switch position, only the voltage frequency can be measured.

6.2.9. Safety

IEC 61010-1 + A1 + A2 Insulation : class 2 Pollution degree : 2 Indoor use, altitude < 2000 m Installation category of input : CAT III, 600 V max. to earth

5000-count portable digital multimeter, with current inputs

Resolution

(∗)

RMS 10 nF

1 µF 10 µF

0.01 Hz

Chapter II

6.2.10. General information

Mechanical Dimensions 170 x 80 x 35 mm Weight (inc. battery) 285 g Casing and circuit self-extinguishing materials

Packaging Dimensions 230 x 155 x 65 mm Weight 385 g

Power supply Power requirements single 9 V alkaline battery (6LF22) Low battery indication BAT is displayed when the battery

voltage drops below operating voltage

Battery life 500 hours approx. in V

mode

Display Liquid crystal display comprising

- a 50 000-count display + sign (digits 11 mm high)

- a 34-bar analogue bargraph display

- appropriate units for each type of measurement

- triggered mode indicators (storage, ranging, ...)

- battery discharged indicator

Measurement rate Digital display 2 measurements/s Bargraph 20 measurements/s

6.2.11. Environment

Reference temperature 23°C ± 5°C Limit range of operation 0°C to 50°C Not specified rated range of use -10°C to 0°C and 50°C to 55°C Storage temperature range -20°C to 70°C Temperature coefficient max. 0.1 x (accuracy) / °C Relative humidity 0 to 80 % from 0 to 35°C (70 % max. for ranges from 5 and 50 MΩ) 0 to 70 % from 35°C to 50°C Water-tightness IP 40 Max. influence in electro-magnetic fields at 3 V/m acc. to EN 61000-4-3 ± 300 D in V

± 200 D in IDC and IAC ranges ± 200 D in Ohm range

DC and VAC ranges

6.2.12. EMC

This apparatus was designed in accordance with the EMC standards in force and its compatibility has been tested accordance with the following standards :

• Emission EN 61326-1

• Immunity EN 61326-1

The product conforms to the prescriptions of the European directive low voltage directive 73/23/EEC and the EMC directive 89/336/EEC, amended by 93/68/EEC.

5000-count portable digital multimeter, with current inputs

Chapter II

6.3. Accessories

6.3.1. Supplied with the multimeter

One set of test leads with safety probes One 6LF22 9 V battery AL0042 One user’s manual 906129650 Protective elastomer case with RS232 window HX0010

6.3.2. Optional

Communication kit SX-DMMK Acquisition Software (part. nr. SX-DMMC) RS232 lead (DB9F) (part. nr. HX2002)

Software Calibration software SX-MX26CAL

Connection

RS232 lead (DB9F) HK2002 Probes

EHT 3 kV EHT 30 kV

AC/DC HT0203

DC HT0212

Type K thermocouple, 1 mV/°C, general purpose and surface type, -25°C to +350°C HK0210N

Optical tachometer, 100 rpm to 60 000 rpm HA1237 Current clamps

Range 200 A Range 200 A Range 600 A Range 1000 A

AC, 1 AAC/1 mVAC, max cable ∅ 20 mm, connection : sockets AM0014N AC, 1 AAC/10 mVAC, max cable ∅ 20 mm, connection : sockets AM0016N DC, 600 AAC, max cable ∅ 30 mm, connection : sockets AM0600N

DC, 600 AAC, max cable ∅ 43 mm, connection : sockets AM1000N

Shunts 30 A

DC / 300 mV, ± 0.5% HA0170

50 A

DC / 50 mV, ± 0.5% HA0512

300 A

DC / 30 mV, ± 0.5% HA0300

Fuses

Fuse 6.3 x 32 mm, 10 A, 50 kA / 600 V AT0084 Fuse 6.3 x 32 mm, 0.63 A, 18 kA / 600 V AT0519

Miscellaneous Carrying bag AE0190 Carrying case (Nr. 30) HX0009 Set of test leads with safety probes (bent bananas) AG0475A

5000-count portable digital multimeter, with current inputs

Kapitel III

BEDIENUNGSANLEITUNG

1. ALLGEMEINE HINWEISE......................................................................................................................31

1.1. Vorsichtsmaßnahmen und Sicherheitsregeln..................................................................................31

1.1.1. Vor der Benutzung.......................................................................................................................31

1.1.2. Bei der Benutzung.......................................................................................................................31

1.1.3. Symbole.......................................................................................................................................32

1.1.4. Anweisungen...............................................................................................................................32

1.2. Schutzvorrichtungen........................................................................................................................32

1.3. Sicherheitseinrichtungen.................................................................................................................33

1.4. Garantie...........................................................................................................................................33

1.5. Wartung, Reparaturen.....................................................................................................................33

1.6. Aus- und Verpacken des Geräts .....................................................................................................33

2. GERÄTEBESCHREIBUNG ....................................................................................................................34

2.1. Zentraler Drehschalter.....................................................................................................................34

2.2. Tasten .............................................................................................................................................34

2.3. Anzeige ...........................................................................................................................................34

2.4. Stromversorgung.............................................................................................................................34

2.5. Eingangsbuchsen............................................................................................................................34

3. VORBEREITUNG VOR DER BENUTZUNG...........................................................................................35

3.1. Anschluß der Meßleitungen.............................................................................................................35

3.2. Einschalten des Multimeters............................................................................................................35

3.3. Ausschalten des Multimeters...........................................................................................................35

3.4. Besondere Meßkonfiguration des Multimeters................................................................................35

3.5. Wartung des Multimeters ................................................................................................................35

3.5.1. Selbsttest der Sicherungen .........................................................................................................35

3.5.2. Selbsttest der Batterie.................................................................................................................36

3.5.3. Ersetzen der Batterie und der Sicherungen ................................................................................36

3.5.4. Pflege ..........................................................................................................................................36

3.5.5. Lagerung .....................................................................................................................................36

4. FUNKTIONSBESCHREIBUNG ..............................................................................................................37

4.1. Taste RANGE / AC+DC ..................................................................................................................37

4.1.1. Stellung ADPDC / ADPAC+DC ...................................................................................................37

4.1.2. Stellung 500 mADC / 500 mAAC+DC.........................................................................................37

4.1.3. Stellung 10 ADC / 10 AAC+DC...................................................................................................38

4.2. Taste Pk +/-.....................................................................................................................................38

4.3. Taste MEM / AUTO MEM...............................................................................................................38

4.4. Taste ..........................................................................................................................................38

5. SOFTWARE-KIT (Option)......................................................................................................................39

6. TECHNISCHE DATEN............................................................................................................................40

6.1. Allgemeine Hinweise .......................................................................................................................40

6.2. Technische Eingenschaften ............................................................................................................40

6.2.1. Gleichspannungen.......................................................................................................................40

6.2.2. Wechselspannungen (AC und AC+DC) ......................................................................................40

6.2.3. Gleichströme ...............................................................................................................................41

6.2.4. Wechselströme (AC+DC)...........................................................................................................41

6.2.5. Widerstände, Durchgangsprüfung...............................................................................................41

6.2.6. Kapazitäten .................................................................................................................................42

6.2.7. Dioden-Schwellenspannung........................................................................................................42

6.2.8. Frequenzen .................................................................................................................................42

6.2.9. Sicherheitsvorkehungen..............................................................................................................42

6.2.10. Allgemeine Informationen........................................................................................................43

6.2.11. Umweltbedingungen................................................................................................................43

6.2.12. Elektromagnetische Verträglichkeit (EMV) ..............................................................................44

6.3. Zubehör...........................................................................................................................................44

6.3.1. Serienmäßiger Lieferumfang.......................................................................................................44

6.3.2. Auf Wunsch lieferbar...................................................................................................................44

INHALT

5000-Punkte tragbares Digital-Multimeter, mit Stromeingänge

Kapitel III

1. ALLGEMEINE HINWEISE

Sie haben soeben ein 5000-Punkte tragbares Digital-Multimeter mit Stromeingang erworben und wir danken Ihnen für Ihr Vertrauen.

Dieses Gerät entspricht der Sicherheitsnorm IEC 61010-1/A1 + A2 für elektronische Meßinstrumente. Sie müssen zu Ihrer eigenen Sicherheit und um das Gerät nicht zu gefährden, die in der vorliegenden Bedienungsanleitung genannten Sicherheitshinweise beachten.

Der Inhalt der vorliegenden Bedienungsanleitung darf in keiner Form ohne unser vorherige Einverständnis vervielfältigt werden.

1.1. Vorsichtsmaßnahmen und Sicherheitsregeln

1.1.1. Vor der Benutzung

- Es kann in den Einsatzklassen III für Spannungen, die maximal eine Spannung 600 V (AC oder DC) gegen Erde führen gegen Erde führen, verwendet werden.

- Definition der Einsatzklassen gemäß der Norm IEC 664 KAT I

: Stromkreise der KAT I sind Stromkreise, die durch Vorrichtungen geschützt sind, die Stoßspannungen auf ein niedriges Niveau begrenzen. Beispiel

KAT II

: Stromkreise der KAT II sind Speisestromkreise für Haushalts- oder ähnli-

: geschützte Elektronikkreise

che Geräte, die Stoßspannungen mittlerer Stärke aufweisen können. Beispiel

KAT III

: Stromkreise der KAT III sind Versorgungsstromkreise von Hochleistungs-

: Speisung von Haushaltsgeräten und tragbarem Werkzeug

geräten, die starke Stoßspannungen aufweisen können. Beispiel

KAT IV

: Stromkreise der KAT IV sind Stromkreise, die sehr starke Stoßspannun-

: Speisung von Industriemaschinen bzw. -geräten

gen aufweisen können. Beispiel

: Energiezufuhr ("Strom")

∗ Die Benutzung des Multimeters setzt die Beachtung bestimmter Sicherheitsregeln vor-

aus :

- um sich selbst vor den Gefahren des elektrischen Stroms zu schützen.

- um das Multimeter vor Fehlbedienungen zu schützen.

∗ Sicherheitshalber benutzen Sie nur die mit dem Gerät gelieferten Meßleitungen und

vor jeder Benutzung prüfen Sie, daß sie stets in einwandfreiem Zustand sind.

1.1.2. Bei der Benutzung

∗ Überschreiten Sie niemals die für die jeweilige Meßart angegebenen maximal zuläs-

sigen Grenzwerte.

∗ Berühren Sie niemals eine unbenutzte Klemme, wenn das Multimeter an einen

Meßkreis angeschlossen ist.

∗ Wählen Sie stets den höchsten Meßbereich oder schalten Sie, falls vorhanden, die

Meßbereichsautomatik ein, wenn die Größenordnung der zu messenden Größe nicht vorher genau bekannt ist.

∗ Klemmen Sie stets die Meßleitungen vom Meßkreis ab, bevor Sie die Meßart um-

schalten.

5000-Punkte tragbares Digital-Multimeter, mit Stromeingänge

Kapitel III

∗ Bei Reparaturen an TV-Geräten, Schaltnetzteilen oder Leistungsschaltern können

kurzzeitige Spannungsspitzen hoher Amplitude auftreten. Benutzen Sie in solchen Fällen einen TV-Filtertastkopf, um diese Spannungsspitzen auszufiltern.

∗ Führen Sie niemals Widerstands- oder Kontinuitätsmessungen an Stromkreisen

durch, die unter Spannung stehen.

1.1.3. Symbole

Achtung: Gefahr. Lesen Sie in der Bedienungsanleitung nach, um die Art der möglichen Gefahren kennen zu lernen und sich über Maßnahmen zur Vermeidung dieser Gefahren zu informieren.

Achtung : Hochspannung, Stromschlag-Gefahr

Erde

Das Gerät ist durch eine doppelte Isolierung geschützt.

Der durchgestrichene Mülleimer bedeutet, dass das Produkt in der UE gemäß der Richtlinie WEEE 2002/96/EC einer Abfalltrennung zur Wiederaufbereitung von Elektro- und Elektronik-Altgeräten unterzogen werden muss.

Gemäß CE

Stromversorgung : 9V (6LF22) Batterie

1.1.4. Anweisungen

∗ Klemmen Sie das Gerät von j eder Strom- oder Spannungsquelle ab, bevor Sie das

Gehäuse öffnen.

∗ Ersetzen Sie die defekten Sicherungen auschließlich durch solche desselben Typs. ∗ Das Einstellen, die Wartung oder die Reparatur eines unter Spannung stehenden

Multimeters darf nur von qualifiziertem Personal durchgeführt werden. Eine "qualifizierte Person" ist eine Person, die mit der Installation, der Konstruktion, der Benut-

zung und den dargestellten Gefahren vertraut ist. Sie ist befugt, die Installation und die Geräte gemäß den Sicherheitsbestimmungen in Betrieb und außer Betrieb zu setzen.

∗ Bei geöffnetem Gerät können bestimmte Kondensatoren noch mit gefährlichen Span-

nungen geladen sein, auch nachdem es abgeschaltet oder vom Meßkreis getrennt wurde.

∗ Bei Fehlfunktionen des Gerätes oder nach elektrischen oder mechanischen Überbe-

anspruchungen muß das Gerät außer Betrieb gesetzt und seine Wiederinbetriebnahme ohne vorherige Prüfung verhindert werden.

∗ Sollte das Gerät während einer bestimmten Zeit unbenützt bleiben, dann die Batterie

entfernen.

1.2. Schutzvorrichtungen

Dieses Gerät ist mit mehrfachen Schutzvorrichtungen versehen :

∗ Eine Varistor-Schutzschaltung filtert kurzzeitige Überspannungen ab 1100 V und ins-

besondere 6 kV Impulsfolgen (gem. Norm IEEE 587) an der VΩ-Eingangsbuchse zuverlässig aus.

5000-Punkte tragbares Digital-Multimeter, mit Stromeingänge

Kapitel III

∗ In den Meßarten "Widerstand, Kapazität, Kontinuität und Dioden-Schwellen-

spannung" schützt ein PTC-Widerstand (d.h. mit positivem Temperaturkoeffizienten) das Gerät vor ständigen Überspannungen bis zu 600 V. Nach Wegfall der Überlastung wird diese Schutzvorrichtung automatisch wieder zurückgesetzt.

∗ Zwei H.B.C. Sicherungen schützen das Gerät vor Überlasten bis zu 600 V bei Intensi-

tätsstrommessungen.

∗ Gehäuseabdichtung gemäß Schutzklasse IP 40.

1.3. Sicherheitseinrichtungen

∗ Maximale Schutzspannung zwischen mA und 10 A Buchsen : 500 V.

∗ Öffnen des Batteriefachs und Erreichen der Sicherungen ist erst möglich, nachdem der

Benutzer die Meßleitungen abgezogen hat.

∗ Bei Messung von Spannungen über 24 V blinkt das Symbol ∗ Bei Messung von Spannungen über 10 A blinkt das Symbol

unterbrochenens Warnsignal ertönt, um den Benutzer vor Gefahren zu warnen.

∗ Bei einer andauernden Bereichsüberschreitung ertönt ein Warnsignal, um den Benutzer

vor den Gefahren zu warnen : Volt- (DC und AC+DC) und Strom- (DC und AC+DC) Funktionen.

in der Anzeige.

in der Anzeige und ein

1.4. Garantie

Dieses Material unterliegt gemäß den Allgemeinen Verkaufsbedingungen einer Garantie bezüglich aller Material- bzw. Herstellungsfehler.

Während der Garantiezeit (3 Jahre) darf das Gerät nur vom Hersteller repariert werden, der sich die Entscheidung vorbehält, entweder eine Reparatur vorzunehmen oder das Gerät ganz oder teilweise auszutauschen. Im Falle einer Rücksendung des Materials an den Hersteller gehen die Transportkosten zu Lasten des Kunden.

Die Garantie gilt nicht bei :

1. unsachgemäßer Verwendung des Materials oder Verbindung des Materials mit einer

1.5. Wartung, Reparaturen

unkompatiblen Ausrüstung ;

2. Modifikation des Materials ohne die ausdrückliche Genehmigung der technischen Abteilung des Herstellers ;

3. Eingriffen durch eine nicht vom Hersteller autorisierte Person ;

4. Anpassung an eine besondere, nicht definitionsgemäße oder in der Betriebsanweisung vor-

gesehenen Anwendung des Materials ;

5. Stoß, Sturz oder Überschwemmung.

Wenden Sie sich für alle Überprüfungen und Kalibrierungen Ihres Gerätes an die Niederlassung Ihres Landes.

1.6. Aus- und Verpacken des Geräts

Vor dem Versand wurden die mechanischen und elektrischen Eigenschaften des Geräts eingehend geprüft.Es wurden allen Vorkehrungen getroffen, damit das Gerät unbeschädigt beim Benutzer eintritt. Dennoch ist es empfehlenswert, das Gerät nach Erhalt auf eventuelle Transportschäden zu prüfen. Melden Sie solche Schäden in der üblichen Form beim zuständigen Transportunternehmen.

* ACHTUNG Verwenden Sie für die Rücksendung des Geräts vorzugsweise die Originalver-

packung und legen Sie eine möglichst verständliche und ausführliche Schadensmeldung bei.

5000-Punkte tragbares Digital-Multimeter, mit Stromeingänge

Kapitel III

2. GERÄTEBESCHREIBUNG

Dieses Multimeter ist stabil, kompakt, leicht zu ergreifen, und mit einer Gummihülle ausgerüstet. Dadurch kann es in einer Tasche transportiert werden. Es bietet dem Benutzer größtmögliche Sicherheit, optimalen Schutz vor Fehlbedienungen und ein hohes Leistungsspektrum.

2.1. Zentraler Drehschalter

Das Multimeter ist ein tragbares, batteriebetriebenes Meßinstrument für Profis. Der zentrale Drehschalter mit 12 Raststellungen schaltet zwischen den folgenden Meßarten um :

∗ Wechselspannungen mit kapazitiver Kopplung AC (oder RMS)

(Eingangsimpedanz : 500 kΩ)

∗ Wechselspannungen mit direkter Kopplung AC+DC (oder TRMS) ∗ Gleichspannungen DC ∗ Gleichspannungen DC / AC+DC, Meßbereich 500 mV ∗ Wechselströme mit direkter Kopplung AC+DC (oder TRMS) ∗ Gleichströme DC ∗ Widerstände ∗ Durchgangsprüfung mit akustischem Signal ∗ Kapazitäten ∗ Schwellenspannung von Dioden oder Halbleiterübergängen ∗ Frequenzen

2.2. Tasten

Mit den 4 Tasten des Multimeters können Sie :

∗ auf manuelle Bereichswahl umschalten (Taste RANGE / AC+DC) ∗ den aktuellen Wert in der Anzeige speichern (Taste MEM) ∗ Besondere Meßfunktionen aufrufen : Positiv- oder Negativ-Stromspitzen ∗ eine Zweitfunktion zur aktuell eingestellten Meßart auswählen (Taste RANGE / AC+DC)

oder das Multimeter nach dem automatischen Abschalten wieder Einschalten (Taste RANGE / AC+DC)

∗ die Hintergrundbeleuchtung der Anzeige aktivieren (Taste ) ∗ die RS232-Verbindung aktivieren (Tasten Pk +/- und Wahlschalter auf OFF)

2.3. Anzeige

Die Anzeige des Multimeters bietet folgende Vorteile :

∗ Digitalmessung mit 5 000 Meßpunkten (Hz-Messung in 5 000 Meßpunkten), ∗ Anzeige der Meßart (V, A , AC+DC, F, Hz,

des Multiplikators (n, µ, m, k, M),

∗ Anzeige BAT : noch ca. 12 Strunden Betrieb, ∗ bequeme Ablesung der Meßwerte (Ziffernhöhe 11 mm), ∗ analoge Überwachung von Meßwert-Änderungen durch einen 34-Segment-Bargraph. ∗ Anzeige der Bestätigung der RS232-Schnittstelle.

Eine Hintergrundbeleuchtung erleichtert das Ablesen der Anzeige, auch bei dunklen Lichtverhältnissen.

, Ω, , AUTO, MEM, ) und

2.4. Stromversorgung

Das Multimeter wird von einer 9 V-Blockbatterie (6LF22) mit Strom versorgt. Eine volle Batterie reicht für ca. 500 Betriebsstunden (in VDC-Funktion).

2.5. Eingangsbuchsen

Die mitgelieferten Sicherheitsmeßleitungen sind je nach gewünschter Meßart an die Eingangsbuchsen 1, 2, 3 oder 4 anzuschließen (siehe hierzu Abschnitt 3.1.).

5000-Punkte tragbares Digital-Multimeter, mit Stromeingänge

Kapitel III

3. VORBEREITUNG VOR DER BENUTZUNG

3.1. Anschluß der Meßleitungen

Schließen Sie die schwarze Meßleitung an die COM-Eingangsbuchse an (dies gilt für alle Messungen !). Je nach Meßart und Stellung des Drehschalters stecken Sie die rote Meßleitung in die untengenannte Eingangsbuchse :

Stellung des Drehschalters Eingangsbuchse

VLOW Z, VAC+DC, VDC, ADPDC (ADPAC+DC), Hz, , Ω, , V Ω

500 mADC (500 mAAC+DC) 500 mA

10 ADC (10 AAC+DC) 10 A

RS232-Kabel:

Schliessen Sie die optische Schnittstelle RS232 (optionales Kit) mit dem einen Ende oben am Gehäuse des Multimeters und mit dem DB9F Stecker an den PC (Eingan COM) an. (Bez. § 5).

3.2. Einschalten des Multimeters

Der Drehschalter ist auf der OFF-Stellung. Stellen Sie dann den zentralen Drehschalter auf die gewünschte Meßart. Zur Kontrolle leuchten kurz alle Segmente der LCD-Anzeige auf und verlöschen dann wieder. Das Gerät ist nun zur Messung bereit.

3.3. Ausschalten des Multimeters

Sie können das Gerät von Hand ausschalten, indem Sie den Drehschalter in die OFFStellung drehen. Nach etwa 30 Minuten ohne Eingriffe des Benutzers (ohne Tastendruck oder Schalterverstellung) schaltet das Gerät automatisch ab.

) HINWEIS Für die Sicherheit des Anwenders wird die automatische Abschaltung ge-

sperrt, wenn am Eingang anstehende gemessene Grö die Gefahrenschwellwerte überschreiten (Anzeige

3.4. Besondere Meßkonfiguration des Multimeters

Um das Multimeter für spezielle Meßerfordernisse zu konfigurieren, kann der Benutzer die 50 Hz- bzw. 60 Hz-Unterdrückung auswählen :

∗ Drehen Sie den Drehschalter aus der OFF-Stellung auf die gewünschte Meßart, indem

Sie die MEM-Taste gedrückt halten. Die zuletzt gewählte Unterdrückung wird dabei umgeschaltet, die neue Einstellung erscheint für ca. 2 s in der Anzeige und wird automatisch gespeichert.

∗ Um die RS232-Kommunikation zu initialisieren, halten Sie die Tasten Pk +/- und ge-

drückt. Setzen Sie dann den Drehschalter aus der OFF-Stellung auf die gewünschte Meßart.

3.5. Wartung des Multimeters

3.5.1. Selbsttest der Sicherungen

Die Prüfung der Sicherungen kann bei betriebsbereitem Gerät ohne Öffnen des Gehäuses vorgenommen werden.

- 0,63 A Sicherung (F1) : Drehschalter auf Position

stellen und die Buchsen 500 mA and VΩ

miteinander verbinden. In der Digitalanzeige muß ein Wert von ca. 0.001 V erscheinen.

Bei Überlaufanzeige « .OL » ist die Sicherung defekt.

- 10 A Sicherung (F2) : Drehschalter auf Position

stellen und die Buchsen COM and VΩ

miteinander verbinden. In der Digitalanzeige muß ein Wert von ca. 0.001 V erscheinen.

Bei Überlaufanzeige « .OL » ist die Sicherung defekt.

en (Spannung/ Strom)

aktiviert).

5000-Punkte tragbares Digital-Multimeter, mit Stromeingänge

Kapitel III

3.5.2. Selbsttest der Batterie

Die Batterie ist schwach, wenn in der Anzeige die Meldung BAT erscheint. Es verbleiben dann noch etwa 12 Betriebsstunden, in denen das Multimeter zwar funktioniert aber ohne Garantie der Leistungsmerkmale.

Ersetzen Sie die Batterie schnellstmöglich.

3.5.3. Ersetzen der Batterie und der Sicherungen

* ACHTUNG ! :

Öffnen Sie das Multimetergehäuse wie unten angegeben :

Meßleitungen von allen Meßkreisen entfernen, Schalter auf OFF stellen, Meßleitungen aus dem Gerät herausziehen.

1 - Meßleitungen von allen Meßkreisen entfernen. 2 - Mit einem Hilfsmittel, das untere Teil des Gehäuses herunterziehen. 3 - Ersetzen Sie die Batterie bzw. die Sicherung(en). 4 - Das abgenommene Teil wiedereinsetzen.

Ersetzen Sie defekte

Sicherungen ausschließlich durch solche desselben Typs.

F1 0.63 A Hochleistungssicherung

18 kA / 600

F2 10 A Hochleistungssicherung

50 kA / 600

6LF22

9 V

BATTERIE

* Montierung der Sicherung :

Sicherung richtig montiert (gegen die Wand) Sicherung falsch montiert

3.5.4. Pflege

Reinigen des Geräts mit einem feuchtem Tuch und Seife, keine Lösungsmittel oder abschleifende Mittel benutzen.

3.5.5. Lagerung

Um die Genauigkeit der Messungen nach länger Lagerung in Extrem-Bedingungen zu gewährleisten, warten Sie, bis das Gerät sich wieder in normalen Betriebsbedingungen befindet (siehe Umgebungsdaten).

5000-Punkte tragbares Digital-Multimeter, mit Stromeingänge

Kapitel III

4. FUNKTIONSBESCHREIBUNG

4.1. Taste RANGE / AC+DC

Diese Taste ist in folgenden Funktionen des Drehschalters wirksam :

Mit dieser Taste können Sie :

LOW Z, VAC+DC, VDC,

• Von automatischer (Autoranging) Bereichswahl auf manuelle Bereichswahl umschalten (Taste kurz drücken).

• In manueller Bereichswahl durch kurzes Drücken auf den nächsten Bereich um-

schalten oder durch langes Drücken auf automatische Bereichswahl zurückschalten. Das AUTO Zeichen erscheint auf der Anzeige.

Mit dieser Taste können Sie das Multimeter nach Ansprechen der Abschalteautomatik wiedereinschalten. Weiterhin können Sie mit dieser Taste auf die zu den verschiedenen Schalterstellungen gehörenden Zweitfunktionen zugreifen : AC+DC-Funktion.

Die folgenden Diagramme verdeutlichen die anwählbaren Zweitfunktionen.

4.1.1. Stellung ADP

DC / ADPAC+DC

Diese Funktion ist für Zubehöre mit mV-Ausgang geeignet.

ADPDC

DC-Spannungsmessung

(Bereiche 500 mV

Taste AC+DC

ADPAC+DC

AC+DC Spannungsmessung (TRMS)

(Bereiche 500 mV

Taste AC+DC

4.1.2. Stellung 500 mA

DC / 500 mAAC+DC

500 mADC

DC-Strommessung

(Bereiche 500 mA

Taste AC+DC

500 mAAC+DC

AC+DC-Strommessung (TRMS)

(Bereiche 500 mA

Taste AC+DC

DC)

AC+DC)

DC)

AC+DC)

Ω, , Hz.

Das AC+DC Zeichen

erscheint auf der Anzeige.

Das AC+DC Zeichen

erscheint auf der Anzeige.

5000-Punkte tragbares Digital-Multimeter, mit Stromeingänge

Kapitel III

4.1.3. Stellung 10 A

DC / 10 AAC+DC

10 ADC

DC-Strommessung

(Bereiche 10 A

DC)

Taste AC+DC

10 AAC+DC

AC+DC-Strommessung (TRMS)

(Bereiche 10 A

AC+DC)

Das AC+DC Zeichen

erscheint auf der Anzeige.

Taste AC+DC

4.2. Taste Pk +/-

In den Meßarten V kurzzeitiger Spannunugs- oder Stromspitzen (positiv oder negativ : >

DC, ADPDC, mADC und 10 ADC können Sie mit dieser Taste die Messung

1 ms) anwählen.

Diese Taste desaktiviert die automatische Abschaltung des Gerätes, wenn sie bei der Einschaltung unterdrückt ist (« P_OFF »).

Um die Messungen der Spitzenwerte (Pk +/-) nicht zu unterbrechen, wird die automatische Abschaltung des Gerätes gesperrt.

4.3. Taste MEM / AUTO MEM

Kurz drücken (MEM) : Fixiert den aktuellen Meßwert in der Anzeige.

Durch ein zweites kurzes Drücken dieser Taste können Sie auf die laufende Meßwertanzeige zurückschalten. Das MEM Zeichen erscheint auf der Anzeige. Die MEM-Funktion ist für alle Messungen verfügbar.

Lang drücken (AUTO MEM) : Schaltet in den Meßarten VLOW Z, V

ADP

AC+DC die automatische Speicherung ein bzw. aus.

AC+DC, VDC, ADPDC,

Das Symbol MEM blinkt. Automatische Speicherung : Bringen Sie die Meßspitzen in Kontakt mit der Meßstelle. Sobald das zu messende Signal stabil ist, ertönt ein Piepston. Wenn Sie nun die Tastspitzen abziehen, zeigt ein zweiter Piepston an, daß der stabile Meßwert automatisch in der Anzeige gespeichert wurde.

) Der Bargraph bleibt im Modus "automatische Speicherung" und Anzeigespeicherung aktiv.

Das Drücken dieser Taste beim Multimeter Einschalten bewirkt eine 50 Hz- bzw. 60 HzUnterdrückung. Die zuletzt gewählte Unterdrückung wird dabei umgeschaltet, die neue Einstellung erscheint für ca. 2 s. in der Anzeige und wird automatisch gespeichert.

4.4. Taste

Dient zum Ein- und Ausschalten der Hintergrundbeleuchtung der Anzeige. Die Hintergrund-

beleuchtung erlischt automatisch nach ca. 60 Sekunden.

5000-Punkte tragbares Digital-Multimeter, mit Stromeingänge

Kapitel III

5. SOFTWARE-KIT (Option)

Anschluss des Kits und Installation des Programms SX-DMM

Das Multimeter kann mit Hilfe des Software-Kits (optional) direkt an einen Computer oder einen PC angeschlossen werden:

1. Schließen Sie den optischen Anschluss oben an der Stoßschutzhülle an. Ein mechanischer Verwechslungsschutz (links) verhindert eine Vertauschung der Anschlussrichtung.

2. Schließen Sie den Stecker DB9F an einen « COM »-Eingang des PCs an.

3. Halten Sie die Tasten « Pk +/- » und « » des Multimeters gedrückt, drehen Sie dann den Wahlschalter aus der Position « OFF » auf die gewünschte Position.

Die Digitalanzeige zeigt kurz « RS232».

Optischer Anschluss

RS232

Stecker

DB9F

Mechanischer

Verwechslungs-

schutz

COM

RS232Schnitt-

stellenkabel

Multimeter mit Stoßschutzhülle

4. Installieren Sie das Programm mit Hilfe der 2 Disketten auf dem PC.

5. Starten Sie das Programm, um eine Datenerfassung durchzuführen und die verschiedenen Möglichkeiten für Anzeige, Cursor, Kurve, Tabelle usw. zu nutzen.

5000-Punkte tragbares Digital-Multimeter, mit Stromeingänge

Kapitel III

6. TECHNISCHE DATEN

6.1. Allgemeine Hinweise

Nur die mit Toleranzen oder angekündigten Grenzwerten angegebenen Daten sind zugesicherte garantierte Eigenschaften des Gerätes. Werte ohne Toleranzangaben dienen lediglich zur Information (Norm NFC 42670). Die zusätzlichen Fehler müssen bei Bezugstemperatur in Betracht genommen werden.

Eine Überprüfung ist bei diesem Gerät in regelmäßigen Abständen erforderlich.

6.2. Technische Eingenschaften

Meßgenauigkeit : ± [% der Anzeige (Anz.) + Auflösung in Digits (D)]. {Abweichung : ‘’n % Anz. + n D’’ bedeutet ‘’n % von der Anzeige + n Digits’’ }.

6.2.1. Gleichspannungen

Drehschalter-

stellung

ADPDC 500 mVDC

5 VDC

VDC 50 VDC 0.3 % Anz. + 2 D 775 Vrms 10 mVDC

500 VDC 1000 VDC 1 VDC

(∗) Max. zulässige Eingangsspannung Anzahl Meßpunkte : 5 000

Bereichsumschaltung : automatisch oder manuell zwischen BeGleichtaktunterdrückung : größer 120 dB bei 50 Hz/60 Hz

Serientaktunterdrückung : größer 60 dB bei 50 Hz/60 Hz Unterbrochenes akustisches Signal und « OL » in der Anzeige bei Bereichsüberschreitung. Für Messungen in alternativ-Signalen muß der ausgewählte Meßbereich dem maximalen Wert des Signalspitzes entsprechen.

Zusätzlicher Fehler im Pk +/- Betrieb für Impulsbreiten ≥ 1 ms : 1 % L ± 50 D

6.2.2. Wechselspannungen (AC und AC+DC)

Drehschalter

Stellung

VLOW Z

ADPAC+DC

VAC+DC

Meßbereich

500mVAC+DC

500 VAC+DC

750 VAC+DC

(∗) Max. zulässige Eingangsspannung

Spezifikationen gelten zwischen 10 % bis 100 % des Meßbereiches, für ein Band von 40 Hz bis 50 kHz und 20 % bis 100 % des Bereiches, für ein Band von 50 kHz bis 100 kHz Anzahl Meßpunkte : 5 000 Bereichsumschaltung : automatisch oder manuell zwischen den Berei-

Gleichtaktunterdrückung : größer 80 dB bei 50 Hz/60 Hz Zusätzlicher Fehler durch den Scheitelfaktor des Signals :

0.5 % für Scheitelfaktoren zwischen 2 bis 3

1 % für Scheitelfaktoren zwischen 3 bis 6 Unterbrochenes akustisches Signal und « OL » in der Anzeige bei Bereichsüberschreitung.

5000-Punkte tragbares Digital-Multimeter, mit Stromeingänge

Bereich Genauigkeit Eingangs-

5 VAC

50 VAC 500 VAC 750 VAC

5 VAC+DC

50 VAC+DC

Eingangs- Schutz

impedanz (*)

± 1100 Vs

500 kΩ

775 Vrms

± 1100 Vs

10 MΩ

775 Vrms

//100 pF

11 MΩ

± 1100 Vs

775 Vrms

10 MΩ

40 Hz bis 1

1 % L + 3 D

1.5 % L + 3 D

1 % L + 3 D

impedanz

Überlastschutz

10 MΩ 11 MΩ ± 1100 V

10 MΩ

reichen 5 V, 50 V, 500 V, 1000 V

1 bis 4 kHz 4 bis 20 kHz 20 bis 50 kHz 50 bis 100 kHz

kHz

1 % L + 3 D

Genauigkeit

2 % L + 3 D 3 % L + 3 D 5 % L + 3 D

- - -

2 % L + 3 D 3 % L + 3 D 5 % L + 3 D

- - -

chen 5 V, 50 V, 500 V, 750 V

(∗)

Auflösung

0.1 mVDC

PEAK

1 mV

100 mVDC

Auflösung

10 mVAC

100 mVAC

0.1 mVAC+DC

1 mVAC+DC

10 mVAC+DC

mVAC+DC

1 mVAC+DC

1 mVAC

1 VAC

100

Kapitel III

6.2.3. Gleichströme

Drehschalter-

stellung

Bereich Genauigkeit Spannungs-

abfall (max)

Überlast-

schutz

Sicherung

(∗)

Auflösung

500 mADC 500 mADC 0.3 % Anz. + 2 D < 600 mV 600 VRMS F1 + F2 100 µADC

DC 1 % Anz. + 2 D < 700 mV 600 VRMS F2 10 mADC

10 ADC (∗∗)

10 A

(∗) Sicherungen: siehe Abschnitt 3.5.3. (∗∗) 20 A Überlast zulässig während max. 30 s mit einer Pause von mindestens 5 Min. zwischen 2 Messungen.

Ab 7 A ist die Messung auf 1 Min. beschränkt.

Anzahl Meßpunkte : 5 000 « OL » in der Anzeige (Bereich 500 mADC) und unterbrochenes akustisches Signal bei Bereichsüberschreitung. Für Messungen in alternativ-Signalen muß der ausgewählte Meßbereich dem maximalen Wert des Signalspitzes entsprechen.

6.2.4. Wechselströme (AC+DC)

Drehschalterstellung Bereich Genauigkeit 500 mAAC+DC 500mAAC+DC 40 Hz bis 10 kHz :

1.5 % L + 2 D

10 AAC+DC (**) 10 AAC+DC 40 Hz bis 2 kHz :

2.5 % L + 2 D

10 kHz bis 30 kHz : 5 % L + 2 D 2 kHz bis 10 kHz : 5 % L + 2 D

Spannungsabfall (max)

< 600 mV 600 VRMS F1 + F2 100 µAAC+DC 1 A

< 700 mV 600 VRMS F2 10 mAAC+DC

Überlast-

schutz

Sicherung

(∗)

Auflösung

Max. S ze

(∗) Sicherungen : siehe Abschnitt 3.5.3. (∗∗) 20 A Überlast zulässig während max. 30 s mit einer Pause von mindestens 5 Min. zwischen 2 Messungen.

Bei 10 A ist die Messung auf einen Zeitraum von 30 Min. beschränkt.

500 mAAC+DC Meßbereich

: Spezifikationen gelten zwischen 10 % bis 100 % des Meßbereiches, für ein sinusförmiges Signal von 40 Hz bis 30 kHz.

10 AAC+DC Meßbereich

: Spezifikationen gelten zwischen 10 % bis 100 % des Meßbereiches, für ein sinusförmiges Signal von 40 Hz bis 2 kHz und 20 % bis 100 % des Meßbereichs von 2 kHz bis 10 kHz.

Anzahl Meßpunkte :5 000 Zusätzlicher Fehler durch den Scheitelfaktor des Signals : 0.5 % für Scheitelfaktoren zwischen 2 bis 3 1 % für Scheitelfaktoren zwischen 3 bis 6 « OL » in der Anzeige (Bereich 500 mAAC+DC) und unterbrochenes akustisches Signal bei Bereichsüberschreitung.

* blinkt und unterbrochenes akustisches Signal läutet (10 ADC und 10 ADC+DC

Meßbereiche) bei Messungen über 10 ADC und 10 ADC+DC.

6.2.5. Widerstände, Durchgangsprüfung

Drehschalter Bereich Genauigkeit Meßstrom Überlastschutz (∗) Auflösung

500 Ω 500 Ω

5 kΩ

Ω 50 kΩ

(∗) elektronischer Überlastschutz

Anzahl Meßpunkte : 5 000

500 kΩ 5 MΩ 50 MΩ

Bereichsumschaltung :automatisch oder manuell, fest eingestellt bei Durchgangsprüfung Max. Leerlaufspannung : 7 V Schwelle für Durchgangsprüfung : 10 Ω bis 15 Ω Ansprechzeit für Durchgangsprüfung : 1 ms.

Bei Messungen in Bereichen 5 MΩ und 50 MΩ wird die Benutzung von geschirmten und sehr kurzen Meßleitungen empfohlen.

5000-Punkte tragbares Digital-Multimeter, mit Stromeingänge

0.3 % Anz. + 3 D 1 mA 1 mA

0.3 % Anz. + 3 D 100 µA 10 µA 600 V

RMS

1 µA

0.5 % Anz. + 3 D 100 nA 1 % Anz. + 5 D 50 nA

0.1 Ω

0.1 Ω 1 Ω 10 Ω 100 Ω 1 kΩ 10 kΩ

Kapitel III

6.2.6. Kapazitäten

) HINWEIS Kondensatoren vor jeder Messung grundsätzlich entladen !

Drehschalter-

stellung

50 nF 100 nA < 1 s 10 pF 500 nF 1 µA < 1 s 100 pF 5 µF 1 % Anz.+ 2 D 10 µA < 1 s 1 nF

Bereich Abweichung Meßstrom Max. Meß-

zeit

Überlastschutz

(∗)

Auflösung

500 µF 1 mA < 2 s 100 nF 5000 µF 2 % + 2 D 1 mA 50 mF 1 mA

(∗) elektronischer Überlastschutz Anzahl Meßpunkte : 5 000

50 µF 100 µA < 1 s 600 V

≈ 3 s/mF ≈ 3 s/mF

RMS 10 nF

1 µF 10 µF

Bereichsumschaltung : automatisch oder manuell Max. Leerlaufspannung : 7 V Bei Messungen in Bereichen 50 µF wird die Benutzung von geschirmten und sehr kurzen Meßleitungen empfohlen.

6.2.7. Dioden-Schwellenspannung

Meßbereich : 0 bis 1.999 V Meßstrom : 1 mA ± 20 % Auflösung : 1 mV Überlastschutz : 600 V

RMS mit automatischer Rücksetzung

6.2.8. Frequenzen

Drehschalter-

stellung

0.62 bis 5 Hz 0.0001 Hz 5 bis 50 Hz 0.001 Hz

Hz 50 bis 500 Hz 0.03 % Anz. + 1 D

500 Hz bis 5 kHz (VAC+DC) 775 Vrms 0.1 Hz 5 bis 50 kHz 1 Hz 50 bis 500 kHz 0.05 % Anz. + 1 D 10 Hz

(∗) elektronischer Überlastschutz

Anzahl Meßpunkte : 50 000

Bereich Genauigkeit Eingangs-

impedanz

10 MΩ

Überlast-

schutz (∗)

± 1100 Vs 0.01 Hz

Bereichsumschaltung : Die Messung wird über kapazitive Kopplung er-

folgt. Das Frequenzmeter wird automatisch auf 5 V Meßbereich gestellt.

Manuelle Spannungsmeßbereich-Umschaltung möglich, wenn nötig.

Empfindlichkeit:

0.62 Hz bis 5 kHz (∗)

Empfindlichkeit

Frequenzband 5 V bis 500 V 750 V

2 % des Meßbereichs 100 V 5 kHz bis 50 kHz 5 % des Meßbereichs 250 V 50 kHz bis 500 kHz 10 % des Meßbereichs -

(∗) Rechtecksignal

) In dieser Schalterstellung kann nur die Frequenzspannung gemessen werden.

Auflösung

5000-Punkte tragbares Digital-Multimeter, mit Stromeingänge

Kapitel III

6.2.9. Sicherheitsvorkehungen

Gemäß IEC 61010-1/A1 + A2 Isolierung : Klasse 2 Verschmutzungsgrad : 2 Benutzung in geschlossenen Räumen : Höhe < 2000 m Messungseingang : Überspannungskategorie KAT III bis 600 V gegen Erde

6.2.10. Allgemeine Informationen

Mechanische Eigenschaften

Abmessungen 170 x 80 x 35 mm Gewicht (mit Batterie) 285 g Gehäuse und Platinen selbstverlöschende Werkstoffe

Verpackung

Abmessungen 230 x 155 x 65 mm Gewicht 385 g

Stromversorgung

Stromversorgung mit Batterie 9 V Batterie (Alkali-Batterie) (6LF22) Anzeige der Batterieentladung BAT leuchtet auf, wenn die von der Bat-

terie gelieferte Spannung unzureichend ist

Betriebsdauer 500 Stunden in Funktion V

Flüssigkristallanzeige (LCD) mit :

- 50 000 Meßpunkten + Vorzeichen (Ziffernhöhe 11 mm)

- Analog-Bargraph mit 34 Segmenten

- Anzeige der Maßeinheit in jeder Meßfunktion

- Anzeige der aktuellen Meßfunktion (Speicherung, Bereichssuche)

- Batterie-Verbrauchsanzeige

Meßtakt

Digitalanzeige 2 Messungen pro Sekunde Bargraph 20 Messungen pro Sekunde

6.2.11. Umweltbedingungen

Bezugstemperatur 23°C ± 5°C Betriebstemperatur 0°C bis 50°C Funktionstemperatur - 10°C bis 0°C und 50°C bis 55°C Lagertemperatur - 20°C bis 70°C Temperaturkoeffizient max. 0,1 x (Genauigkeit) / °C

• zusätzlicher Fehler in Ω : 50 D von -5°C bis 0°C

• Frequenz-Empfindlichkeit : max. 0,3 x (Empfindlichkeit) / °C Relative Luftfeuchtigkeit 0 bis 80 % zw. 0°C und 40°C (70 % max. für Bereiche von 5 und 50 MΩ) 0 bis 70 % zwischen 35°C und 50°C Schutzart nach IP 40 Max. Influenz bei elektromagnetischen Felden zu 3 V/m gemäß EN 61000-4-3 ± 300 D in Bereichen V

± 200 D in Bereichen IDC und IAC ± 200 D im Bereich Ohm

DC und VAC

5000-Punkte tragbares Digital-Multimeter, mit Stromeingänge

Kapitel III

6.2.12. Elektromagnetische Verträglichkeit (EMV)

Dieses Gerät entspricht der europäischen EMV-Normen und ist geprüft laut :

• Störabstrahlung gemäß EN 61326-1

• Immunität gemäß EN 61326-1

Dieses Gerät entspricht der europäischen Niederspannungsdirektive 73/23/EEC und der Direktive EMV 89/336/EEC, sowie dem Zusatz 93/68/EEC.

6.3. Zubehör

6.3.1. Serienmäßiger Lieferumfang

1 Satz Meßleitungen mit Sicherheits-Tastspitzen 1 9 V-Blockbatterie (6LF22) AL0042 1 Bedienungsanleitung 906129650 1 Elastomer-Schutzhülle mit RS232-Fenster HX0010

6.3.2. Auf Wunsch lieferbar

Kommunikations-kit

Erfassungs-Software (Ref. SX-DMMC) SX-DMMK 1 RS232-Verbindungskabel DB9F (Ref. HX2002)

Software Kalibriersoftware SX-MX26CAL

Anschluss

1 RS232-Verbindungskabel DB9F HX2002

Tastköpfe

Hochspannungstastkopf 3 kV Hochspannungstastkopf 30 kV

AC/DC HT0203

DC HT0212

Thermoelement Typ K, 1 mV/°C, allg. Anwendungen und für Oberflächen -25°C bis +350°C HK0210N Opt. Drehzahlmesser, 100 U/min bis 60 000 U/min HA1237

Zangenstromwandler

Bereich 200 A Bereich 200 A Bereich 600 A Bereich 1000 A

AC, 1 AAC/1 mVAC, max. Kabel ∅ 20 mm, Anschluß : Buchsen AM0014N AC, 1 AAC/10 mVAC, max. Kabel ∅ 20 mm, Anschluß : Buchsen AM0016N DC, 600 AAC, max. Kabel ∅ 30 mm, Anschluß : Buchsen AM0600N

DC, 600 AAC, max. Kabel ∅ 43 mm, Anschluß : Buchsen AM1000N

Meßwiderstände

30 ADC / 300 mV, ± 0,5 % HA0170

DC / 50 mV, ± 0,5 % HA0512

50 A

DC / 30 mV, ± 0,5 % HA0300

300 A

Sicherungen

1 Ersatz-Sicherung 6 x 32 mm, 10 A, 50 kA/600 V AT0584 1 Ersatz-Sicherung 6 x 32 mm, 0.63 A, 18 kA/600 V AT0519

Verschiedenes Transport-Tasche AE0190 Transport-Koffer (Nr. 30) HX0009 1 Satz Meßleitungen mit Sicherheits-Tastspitzen (Winkelstecker) AG0475A

5000-Punkte tragbares Digital-Multimeter, mit Stromeingänge

Capitolo IV

LIBRETTO D’ISTRUZIONI

SOMMARIO

1. ISTRUZIONI GENERALI...........................................................................................................................46

1.1. Precauzioni e misure di sicurezza..................................................................................................... 46

1.1.1. Preliminari......................................................................................................................................46

1.1.2. Durante l'utilizzo ............................................................................................................................46

1.1.3. Simboli........................................................................................................................................... 47

1.1.4. Apertura dell'apparecchio..............................................................................................................47

1.2. Dispositivi di protezione.....................................................................................................................47

1.3. Dispositivi di sicurezza ......................................................................................................................48

1.4. Garanzia............................................................................................................................................48

1.5. Riparazione e verifica metrologica ....................................................................................................48

1.6. Disimballo - Reimballaggio................................................................................................................ 48

2. DESCRIZIONE DELL'APPARECCHIO.................................................................................................... 49

2.1. Commutatore..................................................................................................................................... 49

2.2. Tastierino........................................................................................................................................... 49

2.3. Display............................................................................................................................................... 49

2.4. Alimentazione....................................................................................................................................49

2.5. Terminali C'ingresso..........................................................................................................................49

3. MESSA IN SERVIZIO ............................................................................................................................... 50

3.1. Collegamento dei cavi ....................................................................................................................... 50

3.2. Messa in funzione dell’apparecchio................................................................................................... 50

3.3. Spegnimento dell’apparecchio il commutatore..................................................................................50

3.4. Configurazioni particolari dell’apparecchio ........................................................................................ 50

3.5. Assistenza dell’apparecchio .............................................................................................................. 50

3.5.1. Autocontrollo dei fusibili................................................................................................................. 50

3.5.2. Autocontrollo della pila .................................................................................................................. 51

3.5.3. Sostituzione della pila o dei fusibili................................................................................................51

3.5.4. Manutenzione................................................................................................................................51

3.5.5. Immagazzinamento....................................................................................................................... 51

4. DESCRIZIONE FUNZIONALE.................................................................................................................. 52

4.1. Tasto RANGE / AC+DC ....................................................................................................................52

4.1.1. Posizioni ADPDC / ADPAC+DC.................................................................................................... 52

4.1.2. Posizioni 500 mADC / 500 mAAC+DC .......................................................................................... 52

4.1.3. Posizioni 10 ADC / 10 AAC+DC....................................................................................................53

4.2. Tasto Pk +/-.......................................................................................................................................53

4.3. Tasto MEM / AUTO MEM.................................................................................................................53

4.4. Tasto ...........................................................................................................................................53

5. KIT SOFTWARE (OPTIONAL)..................................................................................................................54

6. CARATTERISTICHE TECNICHE..............................................................................................................55

6.1. Caratteristiche generali...................................................................................................................... 55

6.2. Caratteristiche ................................................................................................................................... 55

6.2.1. Tensioni continue ..........................................................................................................................55

6.2.2. Tensioni alternate (AC e AC+DC) .................................................................................................55

6.2.3. Correnti contine ............................................................................................................................. 56

6.2.4. Correnti alternate (AC+DC)...........................................................................................................56

6.2.5. Resistenze / Test di continuità.......................................................................................................56

6.2.6. Capacità ........................................................................................................................................ 57

6.2.7. Misura tensione di soglia diodi ...................................................................................................... 57

6.2.8. Frequenza ..................................................................................................................................... 57

6.2.9. Sicurezza....................................................................................................................................... 57

6.2.10. Informazioni generali .................................................................................................................58

6.2.11. Ambiente ................................................................................................................................... 58

6.2.12. CEM...........................................................................................................................................58

6.3. Accessori...........................................................................................................................................59

6.3.1. Forniti assieme al multimetro.........................................................................................................59

6.3.2. Opzioni .......................................................................................................................................... 59

Multimetro digitale portatile 5000 punti, con ingresso corrrente

1. ISTRUZIONI GENERALI

Vi ringraziamo per la fiducia che avete voluto accordarci nell’acquisto di un multimetro digitale 5000 punti.

Il presente apparecchio è conforme alla normativa di sicurezza IEC 61010-1 + A1 + A2, relativa agli strumenti di misura elettronici. Al fine di garantirne il funzionamento ottimale, vi preghiamo di leggere attentamente il presente manuale e di rispettare le misure precauzionali previste per il suo utilizzo. Il contenuto di questo manuale non puó essere riprodotto in alcuna forma senza la nostra autorizzazione.

1.1. Precauzioni e misure di sicurezza

1.1.1. Preliminari

∗ Questo strumento è utilizzabile per misure su circuiti di categoria d’istallazione III per

tensioni non superiori a 600 V (AC o DC) rispetto alla terra.

- Definizione delle categorie d’installazione

CAT. I: I circuiti di CAT. I sono circuiti protetti da dispositivi che mantengono ad un livello Esempio

CAT. II Esempio

CAT. III Esempio

CAT. IV Esempio

ridotto i transitori di linea.

: I circuiti di CAT. II sono circuiti di alimentazione di apparecchi domestici o simili,

: I circuiti di CAT. III sono circuiti di alimentazione di apparecchi di potenza, che

: I circuiti di CAT. IV sono circuiti che possono comportare transitori di linea di

: circuiti elettronici protetti.

che possono presentare transitori di linea di medio livello.

: alimentazione di elettrodomestici o di utensili portatili.

possono comportare transitori di linea notevoli.

: alimentazione di macchine o apparecchiature industriali.

grande entità.

: ingressi di corrente.

∗ L'uso del multimetro implica da parte dell'utilizzatore l'osservanza delle norme di

sicurezza abituali al fine di :

- proteggervi dal pericolo di correnti elettriche.

- proteggere lo strumento da eventuali errori di procedura.

∗ Si raccomanda di utilizzare gli accessori forniti con l’apparecchio o optional. Prima di

qualsiasi utilizzo, verificare che siano perfettamente funzionanti.

1.1.2. Durante l'utilizzo

∗ Non superare i valori limite di protezione riportati nelle caratteristiche tecniche per ogni

tipo di misura.

∗ Quando lo strumento è collegato ai circuiti da misurare, non toccare terminali non

utilizzati.

∗ Qualora l'ordine di grandezza del valore da misurare non é noto, accertarsi che il

campo di misura iniziale sia il più elevato, ove possibile, selezionare la modalità modifica automatica portate.

∗ Prima di cambiare funzione, scollegare i puntali di misura dal circuito in esame.

Capitolo IV

(cfr. pubblicazione IEC 664-1):

Multimetro digitale portatile 5000 punti, con ingresso corrrente

Capitolo IV

∗ Riparando apparecchi TV, quando si misurano i circuiti di commutazione di potenza, sui

punti di misura possono prodursi impulsi di tensione di elevata ampiezza capaci di danneggiare il multimetro. L'uso di una sonda di filtraggio permette di attenuare questi impulsi.

∗ Non effettuare misure di resistenza o di continuità su circuiti in tensione.

1.1.3. Simboli

Attenzione: Pericolo. Consultare il manuale d’uso per conoscere i pericoli potenziali e gli interventi da attuare per evitare questo tipo di rischi.

Attenzione : rischio di shock elettrici

Morsetto di terra

Doppio isolamento

Cernita selettiva dei rifiuti per il riciclaggio dei materiali elettrici ed elettronici. Conformemente alla direttiva WEEE 2002/96/EC: non deve essere trattato come rifiuto domestico.

Conformità Europea Alimentazione per batteria tipo 9V (6LF22)

1.1.4. Apertura dell'apparecchio

∗ Prima di aprire lo strumento, è assolutamente necessario scollegare lo strumento dalla

rete di alimentazione e dai circuiti di misura ed assicurarsi di non essere carichi di elettricità statica, che potrebbe danneggiare i componenti interni.

∗ Il fusibile dovrà essere sostituito da uno dello stesso tipo. ∗ Qualsiasi registrazione, manutenzione o riparazione con multimetro sotto tensione deve

essere effettuata da personale specializzato. Per "personale specializzato" si intende una persona che abbia familiarità con l’installazione, la costruzione, l’utilizzo ed i potenziali pericoli. Questa persona è autorizzata a mettere in funzione e disattivare l’impianto e le attrezzature, conformemente alle norme di sicurezza previste.

∗ Quando l'apparecchio è aperto (durante la manutenzione), certi condensatori possono

essere pericolosi anche dopo aver spento l'apparecchio.

∗ In caso di guasti o situazioni di anomalia, spegnere lo strumento e non utilizzarlo fino a

quando non sarà stato controllato.

∗ Si raccomanda di scollegare la pila di alimentazione in caso di inutilizzo prolungato

dello strumento.

1.2. Dispositivi di protezione

Gli strumento sono dotati di vari dispositivi di protezione :

∗ La protezione tramite varistori permette di limitare le sovratensioni temporanee

superiori a 1100 V presenti sul terminale VΩ, in particolare i treni di impulsi a 6 kV definiti dalla norma IEEE 587.

∗ La resistenza CTP (Coefficiente di Temperatura Positivo) protegge dalla sovratensioni

permanenti inferiori o pari a 600 V durante la misura di resistenze, capacità, test diodo e continuità. Tale protezione si riarma automaticamente dopo essere scattata a seguito di sovratensioni.

Multimetro digitale portatile 5000 punti, con ingresso corrrente

Capitolo IV

∗ Il fusibile assicura una sicurezza supplementare durante le misure di resistenza e test

diodo.

∗ Ermeticità tipo IP 40.

∗ Protezione limitata a 500 V fra le boccole mA e 10 A.

1.3. Dispositivi di sicurezza

∗ L'accesso al vano della pila e fusibile è impossibile senza aver preventivamente

staccato i cavi di misura.

∗ Misurando tensioni superiori a 24 V, sul display lampeggia il simbolo ∗ Misurando tensioni superiori a 10 A, sul display lampeggia il simbolo e un’allarme

sonoro intermittente segnala i rischi di folgorazione.

∗ Quando si supera in maniera costante una data portata sulla funzione V (DC e AC+DC)

e I (DC e

1.4. Garanzia

Questo multimetro è garantito contro qualsiasi difetto di materiale o di fabbricazione, conformemente alle condizioni generali di vendita.

Durante il periodo di garanzia (3 anni), lo strumento può essere riparato esclusivamente dal costruttore, il quale si riserva il diritto di decidere se procedere alla riparazione oppure alla sostituzione di tutto o di parte dello strumento. Le condizioni di garanzia prevedono il trasporto di ritorno a carico del costruttore.

La garanzia non si applica nei seguenti casi :

1. utilizzo improprio dell’apparecchiatura o unitamente ad un’attrezzatura incompatibile ;

2. modifica dell’apparecchiatura senza l’autorizzazione esplicita da parte del reparto di

assistenza tecnica del costruttore ;

3. intervento effettuato da persone non autorizzate dal costruttore ;

4. adattamento ad un’applicazione particolare non prevista dalla destinazione d’uso

dell’apparecchiatura o dal manuale d’istruzioni ;

5. urto, caduta o immersione in liquidi.

1.5. Riparazione e verifica metrologica

Per qualunque intervento in garanzia o a garanzia scaduta siete pregati di inviare l’apparecchio al distributore di fiducia.

1.6. Disimballo - Reimballaggio

Lo strumento è stato controllato dal punto di vista meccanico ed elettrico prima di essere spedito. Sono state prese tutte le precauzioni affinchè lo strumento potesse arrivare senza danni.

Si consiglia, comunque, di controllare sommariamente lo strumento per accertare eventuali danni subiti durante il trasporto.

Comunicare immediatamente al mittente eventuali danni.

AC+DC).

* Attenzione ! Qualora fosse necessario restituire lo strumento, utilizzare

possibilmente l'imballo originale e indicare chiaramente i motivi della restituzione in una nota di accompagnamento.

Multimetro digitale portatile 5000 punti, con ingresso corrrente

Capitolo IV

2. DESCRIZIONE DELL'APPARECCHIO

Questo multimetro portatile ed autonomo, può essere trasportato in tasca. Il vano è provvisto di guaina protettiva elastomerica. Lo strumento è stato progettato per garantire la massima sicurezza e vari dispositivi di protezione unitamente a performance di altissimo livello.

2.1. Commutatore

Questo multimetro è uno stumento di misura professionale, portatile ed autonomo, che consente di misurare le grandezze seguenti (previo azionamento di un commutatore di selezione a 12 posizioni) :

∗ tensioni alternate con accoppiamento capacitivo AC (o RMS)

(impedenza C'ingresso : 500 kΩ)

∗ tensioni alternate con accoppiamento diretto AC+DC (o TRMS) ∗ tensioni continue DC ∗ tensioni continue DC / AC+DC, portata 500 mV ∗ correnti alternate con accoppiamento diretto AC+DC (o TRMS) ∗ correnti continue DC ∗ resistenze ∗ continuità sonora ∗ capacità ∗ tensioni di soglia diodi

2.2. Tastierino

∗ frequenze

Un tastierino con 4 tasti consente di :

∗ selezionare il modo di cambiamento portata (RANGE / AC+DC) ∗ memorizzare un valore (tasto MEM) ∗ attivar registrazione dei picos negativos o positivos (tasto Pk +/-) ∗ selezionare una funzione derivata dalla funzione principale o rimettere il multimetro

sotto tensione quando si è spento automaticamente (tasto RANGE / AC+DC)

∗ attivar il retro-illuminazione della visualizzazione (tasto )

2.3. Display

∗ attivar il collegamento RS232 (tasti Pk +/- e + commutare su OFF).

Il display del multimetro assicura :

∗ misure in 5 000 punti (misure Hz in 50 000 punti), ∗ indicazione della funzione (V, A , AC+DC, F, Hz, , Ω, , AUTO, MEM, ) e

del multiplo (n, µ, m, k, M),

∗ indicazione BAT : autonomia di circa 12 ore ∗ l’agevole lettura delle cifre (altezza 11 mm) ∗ immagine analogica del parametro misurato grazie all’ampio bargraph da 34 segmenti. ∗ visualizzazione la validazione dell’interfaccia RS232.

Con un dispositivo de retro-illuminazione è possible rendere display perfettamente

2.4. Alimentazione

2.5. Terminali C'ingresso

leggible, adattato per atmosfera poco luminoso.

L'alimentazione del multimetro viene assicurata da una pila 9 V (6LF22) standard che permette un’autonomia di circa 500 ore (sul fonzione V

Le misure vengono effettuate tramite 2 cavi di misura forniti con l’apparecchio, collegati ai terminali d’ingresso, 1, 2, 3 e 4, come indicato nel paragrafo 3.1.

DC).

Multimetro digitale portatile 5000 punti, con ingresso corrrente

Capitolo IV

3. MESSA IN SERVIZIO

3.1. Collegamento dei cavi

Collegare il puntale nero alla boccola COM (qualunque sia la misura da effettuare). Quindi, in funzione della posizione del commutatore di selezione, collegare il puntale rosso al terminale nel modo seguente :

Posizione del commutatore Term. ingresso

VLOW Z, VAC+DC, VDC, ADPDC (ADPAC+DC), Hz, , Ω, ,

500 mADC (500 mAAC+DC) 500 mA

V Ω

10 ADC (10 AAC+DC) 10 A

Cavo RS232 :

Collegare il interfacia ottica RS232 (kit opzionale) alla guaina del multimetro e al terminale DB9 (ingresso COM). Cf. § 5.

3.2. Messa in funzione dell’apparecchio

El commutatore é su la posizione OFF. Ruotare el commutatore di selezione fino a farle assumere la posizione voluta. Tutti i segmenti del display si illuminano contemporaneamente per alcuni secondi. A questo punto l’apparecchio è pronto a funzionare.

3.3. Spegnimento dell’apparecchio il commutatore

L'apparecchio può essere spento manualmente, posizionando il commutatore su OFF, oppure spegnersi automaticamente trascorsa mezz’ora circa dall’ultimo utilizzo del tastierino o del commutatore di selezione.

) Osservazione Per la sicurezza dell’utilizzatore lo spegnimento automatico è disabilitato

quanto le grandezze misurate (Tensione / Corrente) presenti all’ingresso

3.4. Configurazioni particolari dell’apparecchio

Per adattare la configurazione dell’apparecchio all’ambiente di misura, l’utilizzatore può scegliere filtraggio 50 Hz o 60 Hz :

superano la soglia di pericolosità (simbolo

∗ Portare el commutatore da OFF alla posizione prescelta mantenendo premuto il tasto

MEM. La selezione si inverte rispetto all’ultima configurazione, apparendo sul display per 2 secondi prima di essere salvata nella memoria non volatile.

∗ Portare el commutatore da OFF alla posizione prescelta mantenendo premuto li tasti

e +/- por initializziere la communicazione RS232.

lampeggiante).

3.5. Assistenza dell’apparecchio

3.5.1. Autocontrollo dei fusibili

L'autocontrollo dei fusibili può essere condotto senza bisogno di aprire l‘apparecchio e con multimetro in funzione.

- Fusibile F1 (0,63 A) : mettere el commutatore su

, e collegare tra di loro le prese 500 mA e VΩ

Sul display deve apparire un valore prossimo a 0.001 V. Se il display digitale segnala il

superamento « .OL », il fusibile é interrotto.

- Fusibile F2 (10 A) : mettere el commutatore su

, e collegare tra di loro le prese COM e VΩ.

Sul display deve apparire un valore prossimo a 0.001 V. Se il display digitale segnala il

superamento « .OL », il fusibile é interrotto.

Multimetro digitale portatile 5000 punti, con ingresso corrrente

Capitolo IV

3.5.2. Autocontrollo della pila

Quando sul display appare l’indicazione BAT, all’ apparecchio rimane un autonomia di circa 12 ore di funzionamento ma l’affidabilità di misura non è più garantita.

Procedere dunque alla sostituzione della pila.

3.5.3. Sostituzione della pila o dei fusibili

* Attenzione !

Seguire la procedura seguente :

Scollegare i puntali di prova dai circuiti in esame; posizionare il commutatore su OFF e togliere i puntali di prova dallo strumento.

1 - Scollegare i puntali di prova dai terminali d’ingresso. 2 - Tramite un utensile appropriato, togliere la parte rimovibile inferiore dal vano. 3 - Inserire la nuova batteria o il fusibili fuori uso. 4 - Risistemare la parte rimovibile.

Il fusibili devono

essere sostituiti con

fusibili identici.

F1 0.63 A HBC

18 kA / 600

F2 10 A HBC 50 kA / 600

* Installazione dei fusibili :

BATTERIA 9 V

6LF22

Questi fusibili sono posizionati correttamente ; questi altri no.

3.5.4. Manutenzione

Pulire lo strumento con un panno umido e sapone. Non usare sostanze abrasive o solventi.

3.5.5. Immagazzinamento

Per garantire misure precise, dopo un lungo periodo di immagazzinamento in condizioni ambienti estreme, attendere che lo strumento ritorni alle condizioni di misura normali (vedi specifiche ambientali).

Multimetro digitale portatile 5000 punti, con ingresso corrrente

4. DESCRIZIONE FUNZIONALE

(

)

(

)

(

)

4.1. Tasto RANGE / AC+DC

Il tasto RANGE è attivo nelle posizioni del commutatore seguenti: VLOW Z, V

AC+DC, VDC

Questo tasto RANGE permette :

• In modalità AUTO (Autoranging), di passare in modalità MANUALE (azionamento breve).

• In modalità MANUELE, di passare alla portata successiva (azionamento breve) o di

tornare alla modalità AUTO (azionamento prolungato), sul display appare AUTO.

Serve a rimettere in funzione il multimetro dopo lo spegnimento automatico e può anche permettere la selezione delle funzioni secondarie collegate alle varie posizioni del commutatore: modo AC+DC.

Seguire paragrafo soto per questi modi di misura.

4.1.1. Posizioni ADP

Questo funzione è utilizzata per collegare i accessori ad uscita mV.

DC / ADPAC+DC

ADPDC

Misura tensione DC

Portate 500 mVDC

Tasto AC+DC

ADPAC+DC

Misura tensione AC+DC (TRMS)

(Portate 500 mV

Tasto AC+DC

4.1.2. Posizioni 500 mA

DC / 500 mAAC+DC

500 mADC

Misura corrente DC

Portate 50 mADC

Tasto AC+DC

500 mAAC+DC

Misura corrente AC+DC (TRMS)

Portate 500 mAAC+DC

Tasto AC+DC

AC+DC)

, Ω, , Hz.

Sul display appare

C+DC.

Sul display appare

C+DC.

Capitolo IV

Multimetro digitale portatile 5000 punti, con ingresso corrrente

Capitolo IV

(

)

(

)

4.1.3. Posizioni 10 A

DC / 10 AAC+DC

10 ADC

Misura corrente DC

Portate 10 ADC

Tasto AC+DC

10 AAC+DC

Misura corrente AC+DC (TRMS)

Portate 10 AAC+DC

Sul display appare

C+DC.

Tasto AC+DC

4.2. Tasto Pk +/-

Le funzioni rapide di misura dei picchi positivi e negativi (> 1 msec.) sono accessibili premendo in sequenza dalle funzioni V

DC, ADPDC, mADC e 10 ADC.

Questo tasto permette anche di disattivare l’arresto automatico dell’aparecchio se premuto fino alla messa in tensione « P_OFF ».

Per non interrompere le misure dei valori cresta (Pk +/-) in corso, lo spegnimento automatico dell’apparecchio è disabilitato.

4.3. Tasto MEM / AUTO MEM

Azionamento breve (MEM) : fissa il display sul valore corrente. L’ulteriore azionamento

breve del tasto provoca il ritorno al modo di funzionamento normale. Sul display appare MEM.

Il modo "MEM" è disponible per tutte le misure. Azionamento prolongato (AUTO MEM) : attiva o disattiva la modalità "memorizzazione

automatica". Sul display si mette a lampeggiare MEM. Misure effettuabili

: VLOW Z, VAC+DC, VDC, ADPDC, ADPAC+DC

Memorizzazione automatica Mettere in contatto il puntale con il punto da misurare. Un segnale sonoro indica che la misura si è stabilizzata. Quando si scollega il puntale un altro segnale indica che il valor stabile visualizzato sul display è stato memorizzato.

) Il display lineare "bargraph" rimane attivo per il modo "memorizzazione automatica " e

blocca il valore della misura .

Questo tasto permette di scegliere filtraggio 50 Hz o 60 Hz se viene attivato l'apparechio è in funzione. La selezione si inverte rispetto all’ultima configurazione, apparendo sul display per 2 secondi prima di essere salvata nella memoria non volatile.

4.4. Tasto

Attivar/disattivar il retro-illuminazione della visualizzazione. Disattivazione automatico dopo

60 secondi.

∼

Multimetro digitale portatile 5000 punti, con ingresso corrrente

5. KIT SOFTWARE (OPTIONAL)

Collegamento del kit e installazione del software SX-DMM

Il multimetro può comunicare direttamente con un computer o un PC per mezzo del kit software (optional):

1. Collegare la presa ottica posta in cima alla guaina antiurto. Un dispositivo di sicurezza è

presente per evitare d'invertire il senso di collegamento.

2. Collegare il connettore DB9F ad uno degli ingressi "COM" del PC.

3. Mantenere premuti i tasti "Pk +/-" e " " del multimetro, poi spostare la commutazione

dalla posizione "OFF" verso la posizione scelta.

Il display digitale indica brevemente "RS232".

Connettore ottico

RS232

Presa DB9F

Dispositivo

di sicurezza

COM

Capitolo IV

Cavo

d'interfacci

a RS232

Multimetro con la guaina

4. Installare il software SX-DMM nel PC per mezzo dei 2 dischetti.

5. Lanciare il programma per eseguire l'acquisizione dati e le varie possibilità di

visualizzazione, cursori, curva, tabella…

Multimetro digitale portatile 5000 punti, con ingresso corrrente

Capitolo IV

6. CARATTERISTICHE TECNICHE

6.1. Caratteristiche generali

Solo i valori ai quali è assegnata una tolleranza o un limite sono valori garantiti. I valori senza indicazione di tolleranza vengono forniti a solo scopo informativo, senza garanzia (norma NFC 42670). Gli errori di misura sono da intendersi alle condizioni di temperatura di riferimento - cf. § 6.2.11.

Come per tutti gli strumenti di misura e di controllo, è necessaria una verifica periodica.

6.2. Caratteristiche

La precisione è ± [% della lettura (L) + numero di cifre (C)].

{Precisione : ‘’n % L + n C’’ significa ‘’ n % della lettura + n Unità di Rappresentazione’’ }.

6.2.1. Tensioni continue

Posizione

commutatore

ADPDC 500 mVDC

5 VDC

VDC 50 VDC 0,3 % L + 2 C 775 Vrms 10 mVDC

500 VDC 1000 VDC 1 VDC

(∗) Tensione massima permanente

Numero di punti : 5 000 Selezione scale : automatica o manuale per la porata 5 V, 50 V, 500 V, 1000 V Filtro modo comune : a 50 e 60 Hz, superiore a 120 dB Filtro del modo seriale : a 50 e a 60 Hz, superiore a 60 dB Un’allarme sonoro intermittente con « OL » visualizzato quando si supera una data gamma. Per misure effettuate su segnali alternati, la portata scelta deve corrispondere al valore massimo di cresta del segnale.

Errore addizionale in modalità Pk +/- per impulso di larghezza > 1ms: 1% L ± 50 UR

6.2.2. Tensioni alternate (AC e AC+DC)

Posizione Scala Impedancia Protezione

commutatore

VLOW Z

ADPAC+DC

VAC+DC

(∗) Tensione massima permanente

Specifiche applicabli dal 10 % al 100 % del capo, per un segnale sinusoidale in banda 40 Hz a 20

5 VAC

50 VAC 500 VAC 750 VAC

500mVAC+DC

5 VAC+DC

50 VAC+DC

500 VAC+DC 750 VAC+DC

kHz e dal 20 % al 100 % del capo in banda 20 kHz a 100 kHz. Numero di punti : 5 000 Selezione scale : automatica o manuale per la portata 5 V, 50 V, 500 V, 750 V Filtro modo comune : a 50 e 60 Hz, superiore a 60 dB Errore addizionale in funzione del fattore di cresta : 0.5 % per un fattore di cresta da 2 a 3 1 % per un fattore di cresta da 3 a 6 Un’allarme « OL », con segnale sonoro intermittente, viene visualizzato quando si supera una data portata.

Scala Precisione Impedenza

1100 Vpk

40 Hz a 1 kHz

1 % L + 3 C

1.5 % L + 3 C

1 % L + 3 C

d’entrée (*)

500 kΩ

+/-

775 Vrms

± 1100 Vpk

10 MΩ

//100 pF

775 Vrms

11 MΩ

± 1100 Vpk

775 Vrms

10 MΩ

C'ingresso

10 MΩ 11 MΩ ± 1100 V

10 MΩ

Precisione

1 a 4 kHz

1 % L + 3 C

4 a 20 kHz 20 a 50 kHz 50 a 100 kHz

2 % L + 3 C 3 % L + 3 C 5 % L + 3 C

- - -

2 % L + 3 C 3 % L + 3 C 5 % L + 3 C

- - -

Protezione

(∗)

0.1 mVDC

PEAK

100 mVDC

Risoluzione

1 mVDC

Risoluzione

1 mVAC

10 mVAC

100 mVAC

1 mVAC+DC

10 mVAC+DC

100 mVAC+DC

1 VAC+DC

1 VAC

0.1

AC+DC

Multimetro digitale portatile 5000 punti, con ingresso corrrente

Capitolo IV

6.2.3. Correnti contine

Posizione

commutatore

Scala Precisione Caduta di

tensione mass

Protezione Fusibili

(∗)

Risoluzione

500 mADC 500 mADC 0.3 % L + 2 C < 600 mV 600 VRMS F1 + F2 100 µADC

DC 1 % L + 2 C < 700 mV 600 VRMS F2 10 mADC

10 ADC (∗∗)

10 A

(∗) vedi caratteristiche fusibili paragrafo 3.5.3. (∗∗) sovraccarico di 20 A ammissibile per 30 s massimo, con un tempo di riposo da un minimo di 5 minuti tra le due misure. A 7 A, la misura è limitata ad 1 min.

Numero di punti : 5 000 Un’allarme « OL », con segnale sonoro intermittente, viene visualizzato quando si supera una data portata (scala 500 mADC sola). Per misure effettuate su segnali alternati, la portata scelta deve corrispondere al valore massimo di cresta del segnale.

6.2.4. Correnti alternate (AC+DC)

Posizione

commutatore

500 mAAC+DC 500 mAAC+DC

10 AAC+DC (∗∗) 10 AAC+DC

Scala Precisione Caduta di

40 Hz a 10 kHz

1.5 % L + 2 C

40 Hz a 2 kHz

2.5 % L + 2 C

10 kHz a 30 kHz :

5 % L + 2 C

2 kHz a 10 kHz : 5

% L + 2 C

tensione mass.

< 600 mV 600 VRMS F1 + F2 100 µAAC+DC 1 A

< 700 mV 600 VRMS F2 10 mAAC+DC

Protezione Fusibili

Risoluzione Cresta

(∗)

(∗) vedi caratteristiche fusibili paragrafo 3.5.3. (∗∗) sovraccarico di 20 A ammissibile per 30 s massimo, con un tempo di riposo da un minimo di 5 minuti tra le due misure. A 10 A, la misura è limitata ad un periodo di 30 minuti.

Scala 500 mAAC+DC

Specifiche applicabli dal 10 % al 100 % del capo, per un segnale sinusoidale di 40 Hz a 30 kHz.

Scala 10 AAC+DC

: Specifiche applicabli dal 10 % al 100 % del capo, per un segnale sinusoidale di 40 Hz a 2 kHz e dal 20 % a 100 % del capo, per un segnale sinusoidale di 2 kHz a 10 kHz.

Numero di punti : 5 000 Errore addizionale in funzione del fattore di cresta : 0.5 % per un fattore di cresta da 2 a 3 1 % per un fattore di cresta da 3 a 6 Un’allarme « OL », con segnale sonoro intermittente, viene visualizzato quando si supera una data portata (scala 500 mAAC+DC sola).

* Visualizzazione di lampegiante (portata 10 ADC e 10 ADC+AC) con segnale

sonoro intermittente durante le misure superiori a 10 ADC e 10 ADC+AC.

6.2.5. Resistenze / Test di continuità

Posizione

commutatore

Ω 50 kΩ

(∗) protezione da sovratensioni a riarmo automatico

Numero di punti : 5 000 Selezione scale : automatica o manuale (fissa in modo continuità) Tensione massima con circuito aperto : 7 V Soglia di rilevamento in modo continuità : 10 Ω a 15 Ω Tempo di risposta in modo continuità : 1 ms Per le misure nelle portate 5 MΩ e 50 MΩ, è consigliato l’utilizzo di connettori isolati e molto corti.

Scala Precisione Corrente di

500 Ω 500 Ω

5 kΩ

500 kΩ

5 MΩ

50 MΩ

0.3 % L + 3 C 1 mA 1 mA

0.3 % L + 3 C 100 µA 10 µA 600 VRMS 1 µA

0.5 % L + 3 C 100 nA

1 % L + 5 C 50 nA

misura

Protezione

(∗)

Risoluzione

mass.

0.1 Ω

0.1 Ω 1 Ω

10 Ω

100 Ω

1 kΩ

10 kΩ

Multimetro digitale portatile 5000 punti, con ingresso corrrente

Capitolo IV

6.2.6. Capacità

) Nota Scaricare ! condensatori prima di effettuare le misure

Posizione

commutatore

50 nF 100 nA < 1 s 10 pF 500 nF 1 µA < 1 s 100 pF 5 µF 1 %L + 2 C 10 µA < 1 s 1 nF

500 µF 1 mA < 2 s 100 nF 5000 µF 2 % + 2 C 1 mA 50 mF 1 mA

(∗) protezione da sovratensioni a riarmo automatico

Per le misure nelle portate 50 nF, è consigliato l’utilizzo di connettori isolati e molto corti.

Scala Precisione Corrente di

misura

50 µF 100 µA < 1 s 600 V

Tempo mass

di misura

≈ 3 s/mF ≈ 3 s/mF

Protezione

(∗)

Risoluzione

RMS 10 nF

1 µF 10 µF

Numero di punti : 5 000 Selezione scale : automatica o manuale Tensione massima con circuito aperto : 7 V

6.2.7. Misura tensione di soglia diodi

Tensioni misurabili : da 0 a 1.999 V Corrente di misura : 1 mA ± 20 % Risoluzione : 1 mV Protezione : 600 V

RMS a riarmo automatico

6.2.8. Frequenza

Posizione

commutatore

0.62 a 5 Hz 0.0001 Hz 5 a 50 Hz 0.001 Hz

Hz 50 a 500 Hz 0.03 % L + 1 C

500 Hz a 5 kHz 775 Vrms 0.1 Hz 5 a 50 kHz 1 Hz 50 a 500 kHz 0.05 % L + 1 C 10 Hz

Scala Precisione Impedenza

C'ingresso

10 MΩ

Protezione Risoluzione

± 1100 Pk 0.01 Hz

Numero di punti : 50 000 Selezione scala : La misura viene effetuata per accopiamento

capacitivo. Il frequenzimetro è automaticamente posizionato sulla portata 5 V.

E possibile la selezione della portata de tensione in modo manuale, se necessario.

Sensibilità :

Sensibilità

Scala 5 V a 500 V 750 V

0.62 Hz a 5 kHz 2 % del calibre 100 V 5 kHz a 50 kHz 5 % del calibre 250 V 50 kHz a 500 kHz 10 % del calibre -

(∗) segnali rettangolari

) Su questa posizione del commutatore, l’utilizzatore non puo’ effettuare misure di frequenza.

6.2.9. Sicurezza

IEC 61010-1 + A1 + A2 Isolamento : classe 2 Livello inquinamento : 2 Utilizzo in interno, altitudine < 2000 m Categoria tensione transitoria degli ingressi : CAT III 600 V max. a terra

Multimetro digitale portatile 5000 punti, con ingresso corrrente

6.2.10. Informazioni generali

Caratteristiche meccaniche

Dimensioni : 170 x 80 x 35 mm Peso (con una batteria) : 285 g

Imballaggio

Dimensioni : 230 x 155 x 65 mm Peso : 385 g

Alimentazione

Requisiti alimentazione : una batteria 9 V alcalina (6LF22) Indicazione batteria scarica : BAT visualizzato quanto la tensione

batteria scende al di sotto della tensione di esercizio

Autonomia tipica batteria : ca. 500 ore in modalità V

Display

A cristalli liquidi con le caratteristiche seguenti :

- display digitale 50 000 punti + segno (altezza cifre : 11 mm)

- display analogico 34 barre (bargraph)

- unità adatte a qualsiasi tipo di misure

- indicatori delle modalità attivate (relativa, ranging)

- indicatore di carica pila

Ritmo di misura

Display digitale : 2 misure al secondo Bargraph : 20 misure al secondo

6.2.11. Ambiente

Temperatura di riferimento : 23°C ± 5°C Temperatura di utilizzo : da 0°C a 50°C Temperatura di funzionamento : da - 10°C a 0°C e 50°C a 55°C Temperatura di immagazzinamento : da - 20°C a 70°C Coefficiente di temperatura : mass 0,1 x (precisione) / K Umidità relativa : da 0 a 80 % tra 0°C e 35°C (70 % mass per scala de 5 e 50 MΩ) da 0 a 70 % tra 35°C e 50°C Ermeticità : IP 40 Influenza max in presenza di campo elettromagnetico a 3 m/V secondo la norma EN 61000-4-3 : ± 300 D per las portatas V

± 200 D per la portatas IDC e IAC ± 200 D per la portata Ohm

6.2.12. CEM

Questo strumento è stato progettato in conformità con gli standard CEM in uso e la compatibilità è stata testata relativamente a :

• Emissioni EN 61326-1

• Immunità EN 61326-1

Il prodotto è conforme ai requisiti della direttiva europea sulla bassa tensione 73/23/CEE e della direttiva CEM 89/336/CEE, modificata con la 93/68/CEE.

Capitolo IV

DC e VAC

Multimetro digitale portatile 5000 punti, con ingresso corrrente

Capitolo IV

6.3. Accessori

6.3.1. Forniti assieme al multimetro

1 serie di cavi - con spinotti di sicurezza 1 pila 9 V 6LF22 AL0042 1 opuscolo dell istruzioni per l’uso 906129650 1 guaina protettiva elastomerica con finestra RS232 HX0010

6.3.2. Opzioni

Kit di comunicazione SX-DMMK

Software di acquisizione (ref. SX-DMMC) 1 cavo di collegamento RS232 (DB9F) (ref. HX2002)

Sofftware

Software di calibrazione SX-MX26CAL Connessione

1 cavo di collegamento RS232 (DB9F) HX2002

Sonde

THT 3 kV THT 30 kV

AC/DC HT0203

DC HT0212

Termocoppia tipo K, 1 mV/°C, uso generico e superficie, da -25°C a +350°C HK0210N

Tachimetro ottico, da 100 t/mn a 60 000 t/mn HA1237

Pinze corrente

Portata 200 A

AC, 1 AAC/1 mVAC, cavo max. ∅ 20 mm,

collegamento: boccole AM0014N Portata 200 A

AC, 1 AAC/10 mVAC, cavo max. ∅ 20 mm,

collegamento: boccole AM0016N Portata 1000 A

AC, 600 AAC, cavo max. ∅ 43 mm,

collegamento: boccole AM1000N Portata 600 A

DC, 600 AAC, cavo max. ∅ 30 mm,

collegamento: boccole AM0600N

Shunts

30 A

DC / 300 mV, ± 0,5 % HA0170 DC / 50 mV, ± 0,5 % HA0512

50 A

DC / 30 mV, ± 0,5 % HA0300

300 A

Fusibile

Fusibile 6.3 x 32 mm, 10 A, 50 kA / 600 V AT0084 Fusibile 6.3 x 32 mm, 0.63 A, 18 kA / 600 V AT0519

Vari

Astuccio di trasporto AE0190 Valigetta per il trasporto (N° 30) HX0009 1 serie di cavi - con spinotti di sicurezza (spine « banana » 90°) AG0475A

Multimetro digitale portatile 5000 punti, con ingresso corrrente

Capítulo V

MANUAL DE INSTRUCIONES

INDICE

1. INSTRUCCIONES GENERALES............................................................................................................61

1.1 Instrucciones de seguridad .................................................................................................................61

1.1.1 Operaciones preliminares............................................................................................................61

1.1.2 Consejos de utilización................................................................................................................61

1.1.3 Símbolos......................................................................................................................................62

1.1.4 Consignas....................................................................................................................................62

1.2 Dispositivos de protección...................................................................................................................62

1.3 Dispositivos de seguridad ...................................................................................................................63

1.4 Garantía ..............................................................................................................................................63

1.5 Mantenimiento y verificación metrológica............................................................................................63

1.6 Desembalaje - embalaje......................................................................................................................63

2. DESCRIPCION .......................................................................................................................................64

2.1 Mando selector....................................................................................................................................64

2.2 Teclado................................................................................................................................................64

2.3 Pantalla ...............................................................................................................................................64

2.4 Alimentación........................................................................................................................................64

2.5 Terminales de entrada ........................................................................................................................64

3. PRIMER ENCENDIDO............................................................................................................................65

3.1 Conexión de los cables de medida......................................................................................................65

3.2 Encendido del instrumento..................................................................................................................65

3.3 Apagado del instrumento ....................................................................................................................65

3.4 Configuracione especiale....................................................................................................................65

3.5 Mantenimiento del multímetro.............................................................................................................65

3.5.1 Autocomprobación de fusibles ....................................................................................................65

3.5.2 Autocomprobación de la pila .......................................................................................................66

3.5.3 Sustitución de la pila o los fusibles..............................................................................................66

3.5.4 Cuidados .....................................................................................................................................66

3.5.5 Almacenamiento..........................................................................................................................66

4. DESCRIPCION FUNCIONAL..................................................................................................................67

4.1 Tecla RANGE / AC+DC.......................................................................................................................67

4.1.1 Posición ADPDC / ADPAC+DC...................................................................................................67

4.1.2 Posición 500 mADC / 500 mAAC+DC.........................................................................................67

4.1.3 Posición 10 ADC / 10 AAC+DC...................................................................................................68

4.2 Tecla Pk +/-.........................................................................................................................................68

4.3 Tecla MEM / AUTO MEM...................................................................................................................68

4.4 Tecla ...........................................................................................................................................68

5. KIT SOFTWARE (opción)......................................................................................................................69

6. ESPECIFICACIONES TECNICAS..........................................................................................................70

6.1 Generalidades.....................................................................................................................................70

6.2 Características ....................................................................................................................................70

6.2.1 Tensiones continuas....................................................................................................................70

6.2.2 Tensiones alternas (AC y AC+DC)..............................................................................................70

6.2.3 Corriente continua.......................................................................................................................71

6.2.4 Corrientes alternas (AC+DC).......................................................................................................71

6.2.5 Resistencia / Continuidad............................................................................................................71

6.2.6 Capacidad ...................................................................................................................................72

6.2.7 Medida de la tensión umbral de diodos.......................................................................................72

6.2.8 Frecuencias.................................................................................................................................72

6.2.9 Seguridad....................................................................................................................................72

6.2.10 Especificaciones generales.....................................................................................................73

6.2.11 Entorno....................................................................................................................................73

6.2.12 CEM.........................................................................................................................................73

6.3 Accesorios...........................................................................................................................................74

6.3.1 Entregados con el aparato ..........................................................................................................74

6.3.2 Entregados en opción..................................................................................................................74

Multímetro digital portátil de 5000 puntos, con entrada de corriente

Capítulo V

1. INSTRUCCIONES GENERALES

Acaba usted de adquirir un multímetro numerico portátil de 5000 puntos. Le agradecemos su confianza en nuestros productos.

Este multímetro está de acuerdo a la norma de seguridad IEC 61010-1 + A1 + A2, relativa a los instrumentos de medidas electrónicas. Para su propia seguridad y la del aparato, debe respetar las consignas descritas en este manual. El contenido de este manual no puede ser reproducido bajo ninguna forma sin nuestro acuerdo previo.

1.1 Instrucciones de seguridad

1.1.1 Operaciones preliminares

1.1.2 Consejos de utilización

∗ Este instrumento se puede utilizar para medidas en circuitos de categoría de

instalación III para tensiones que no rebasen nunca los 600 V (AC o DC) con respecto a la tierra.

∗ Definición de las categorías de instalación

: Los circuitos de CAT I son circuitos protegidos por dispositivos que limitan

CAT I

(ver la publicación IEC 664-1) :

las sobretensiones transitorias a un nivel bajo.

Ejemplo

CAT II

: Los circuitos de CAT II son circuitos de alimentación de aparatos

: circuitos electrónicos protegidos.

domésticos o análogos, que pueden contener sobretensiones transitorias de valor medio.

Ejemplo

CAT III

: Los circuitos de CAT III son circuitos de alimentación de aparatos de

: alimentación de aparatos domésticos y herramientas portátiles.

potencia que pueden contener sobretensiones transitorias importantes.

Ejemplo

CAT IV

: Los circuitos de CAT IV son circuitos que pueden contener sobretensiones

: alimentación de máquinas o aparatos industriales.

transitorias muy importantes.

Ejemplo

: entradas de energía.

∗ Cuando utilice el multímetro, el usuario deberá respetar todas las normas de seguridad

relativas a :

- protección contra los riesgos de la corriente eléctrica,

- protección del multímetro contra mala utilización.

∗ Para su seguridad, sólo utilice los cordones entregados con el aparato. Antes de cada

utilización, verifique que están en perfecto estado de funcionamiento.

∗ No supere nunca los valores límite de protección indicados en las especificaciones

para cada tipo de medida.

∗ Cuando el multímetro esté conectado a los circuitos que se van a medir, no toque los

terminales que no se utilicen.

∗ Si desconoce la escala del valor que se va a medir, compruebe que la escala

seleccionada inicialmente en el multímetro sea la más alta posible o, si es factible seleccione el modo de autorrango.

∗ Antes de cambiar de función, desconecte los cables de medida del circuito que se mide.

Multímetro digital portátil de 5000 puntos, con entrada de corriente

Capítulo V

∗ En tareas de reparación de televisores o al realizar mediciones en circuitos

conmutadores de corriente, recuerde que los impulsos de tensión de gran amplitud en los puntos de prueba pueden dañar el multímetro. El empleo de un filtro para televisión atenuará esos impulsos.

∗ Nunca lleve a cabo medidas de resistencia o de continuidad en circuitosen funcio-

namiento o con tensión.

1.1.3 Símbolos

¡ATENCIÓN, riesgo de peligro! Consultar el manual de uso para conocer la naturaleza de los peligros potenciales y medidas para evitar estos peligros.

¡ATENCIÓN, riesgo de choque eléctrico Borna de tierra Aparato totalmente protegido mediante doble aislamiento.

El contenedor de basura tachado significa que, en la Unión Europea, el producto deberá ser objeto de una recogida selectiva de los residuos para el reciclado de los aparatos eléctricos y electrónicos de conformidad con la directiva WEEE 2002/96/CE.

Conformidad Europea Alimentación por pila tipo 9V (6LF22)

1.1.4 Consignas

∗ Antes de abrir el instrumento, desconectarlo imperativamente de cualquier fuente de

corriente eléctrica y de los circuitos de medida y verificar que no está cargado de electricidad estática, lo que podría producir la destrucción de elementos internos.

∗ Los fusibles deberán sustituirse por otros del mismo tipo y capacidad. ∗ Cualquier regulación, mantenimiento o reparación del multímetro bajo tensión sólo

deben ser efectuados por personal calificado. Una "persona calificada" es una persona familiarizada con la instalación, la construcción, la utilización y los peligros presentes. Está autorizada a poner en servicio y fuera de servicio la instalación y los equipos de acuerdo a las reglas de seguridad.

∗ Cuando abra el instrumento, recuerde que algunos condensadores internos pueden

mantener un potencial peligroso aunque el instrumento esté apagado.

∗ Si se observa algún defecto o anomalía, ponga el instrumento fuera de servicio y

cerciórese de que no se utilice mientras no haya sido comprobado.

∗ Se recomienda retirar la pila del instrumento en caso de no utilizarlo durante un periodo

prolongado.

1.2 Dispositivos de protección

Este instrumento está equipado con varios dispositivos de protección: ∗ Protección por varistores para limitar transitorios superiores a 1100 V en el terminal VΩ,

en especial trenes de impulsos de 6 kV según se definen en la norma IEEE 587.

∗ Una resistencia PTC (coeficiente de temperatura positivo) protege el instrumento contra

sobretensiones permanentes de hasta 600 V en las medidas de resistencia, capacidad, diodos y continuidad. Esta protección se rearma automáticamente después de la sobrecarga.

∗ Dos fusibles ofrecen protección durante las medidas de tipo intensidad. ∗ Protección IP grado 40.

∗

Protección limitada a 500 V entre los bornes mA y 10 A.

Multímetro digital portátil de 5000 puntos, con entrada de corriente

Capítulo V

1.3 Dispositivos de seguridad

∗ Es imposible acceder al alojamiento de la pila o al fusible sin desconectar antes los cables

de medida.

∗ Cuando se miden tensiones superiores a 24 V, parpadea en la pantalla el símbolo ∗ Cuando las mesidas de corriente superen los 10 A, el símbolo

el display y una señal acústica intermitente alerta del peligro de electrocución.

∗ Si se supera varias veces el rango máximo en las V (DC y AC+DC) y I (DC y AC+DC),

una señal audible intermitente alerta del peligro de electrocución.

1.4 Garantía

Esta material está garantizado contra cualquier defecto de materia o vicio de fabricación, conforme a las condiciones generales de venta.

Durante el periodo de garantía (3 años) el aparato sólo puede ser reparado por el constructor, reservándose éste la decisión de proceder ya sea a la reparación o bien al cambio de todo el aparato o parte de éste. En caso de devolución del material al constructor, el transporte de ida corre por cuenta del cliente.

La garantía no se aplica tras:

1. Una utilización incorrecta del material o la asociación de éste con un equipo incompatible.

2. Una modificación del material sin autorización explícita de los servicios técnicos del constructor.

3. La intervención efectuada por una persona no autorizada por el constructor.

4. La adaptación a una aplicación particular no prevista por la definición del material o por el manual de funcionamiento.

5. Un golpe, una caída o una inundación.

1.5 Mantenimiento y verificación metrológica

Para toda intervención en el marco de la garantía o fuera de dicho marco, entregue el aparato a su distribuidor.

1.6 Desembalaje - embalaje

Todos los componentes mecánicos y eléctricos de este equipo han sido comprobados antes de su expedición y se han tomado todas las precauciones necesarias para garantizar la llegada del instrumento a su destino en perfectas condiciones. No obstante, se recomienda efectuar una rápida comprobación del mismo para ver si ha sufrido daños durante el transporte.

Si observa algún indicio de daños póngalo inmediatamente en conocimiento del transportista.

hace intermitencias en

 ¡Precaución! Si tiene que devolver el multímetro utilice preferentemente el embalaje

original y adjunte una nota indicando los motivos de la devolución con la mayor claridad posible.

Multímetro digital portátil de 5000 puntos, con entrada de corriente

Capítulo V

2. DESCRIPCION

Este aparato es un multímetro digital portátil, compacto y robusto equipado de una caja protectora, concebido para tener en un bolsillo. Este material diseñado para proporcionar un alto grado de seguridad al usuario, máxima protección y un rendimiento inigualable.

2.1 Mando selector

Este material es un instrumento de medida profesional, de mano y autónomo, capaz de medir las siguientes magnitudes (a las que se accede con ayuda del mando selector giratorio de 12 posiciones) :

∗ tensiones alternas con acoplo capacitivo

AC (o RMS) (Impedancia de entrada: 500 kΩ)

∗ tensiones alternas con acoplo directo AC+DC (o TRMS) ∗ tensiones continuas DC ∗ tensiones continuas DC / AC+DC, rango 500 mV ∗ corrientes alternas con acoplo directo AC+DC (o TRMS) ∗ corrientes continuas DC ∗ resistencias ∗ continuidad ∗ capacidad ∗ tensión umbral de diodos

2.2 Teclado

2.3 Pantalla

2.4 Alimentación

2.5 Terminales de entrada

∗ frecuencias

Un grupo de 4 teclas le permiten :

∗ seleccionar el modo de autorrango (tecla RANGE / AC+DC), ∗ almacenar un valor (tecla MEM), ∗ activar la detección de los picos positivos o negativos (tecla Pk +/-), ∗ seleccionar una función derivada de la principal, o reencender el multímetro cuando se

apaga automáticamente (tecla RANGE / AC+DC),

∗ activar la retroiluminación de la pantalla (tecla ), ∗ activar el enlace RS232 (teclas Pk +/- y + conmutador en OFF).

La pantalla del multímetro proporciona :

∗ realización de medidas de 5 000 puntos (función Hz 50 000 puntos), ∗ visualización de las funcionas (V, A, AC+DC, F, Hz,

indicadores de unidades (n, µ, m, k, M),

∗ indicador BAT : autonomía résidual de 12 horas aproximadamente, ∗ cifras muy legibles (11 mm de altura), ∗ lectura analógica del parámetro que se mide, por medio de un gráfico de barras de

34 segmentos.

∗ visualización de la validación de la interfaz RS232.

Por otro lado, el dispositivo de retroiluminación permite mantener el display perfectamente visible, incluso en ambientes de poca luminosidad.

Este multímetro utiliza una pila estándar de 9 V (6LF22) que le suministra energía para unas 500 horas de funcionamiento (en modo V

Las mediciones se realizan con ayuda de dos cables de medida que se suministran con el instrumento y se conectan a los terminales de entrada 1, 2, 3 y 4, como se indica en § 3.1.

DC).

, Ω, , AUTO, MEM, ) e

Multímetro digital portátil de 5000 puntos, con entrada de corriente

Capítulo V

3. PRIMER ENCENDIDO

3.1 Conexión de los cables de medida

Conecte el cable negro al terminal COM (común para todas las medidas). El cable rojo deberá conectarlo a uno de los terminales siguientes según la posición del selector :

VLOW Z, VAC+DC, VDC, ADPDC (ADPAC+DC), Hz, , Ω, , V Ω

500 mADC (500 mAAC+DC) 500 mA

10 ADC (10 AAC+DC) 10 A

Cordón RS232

Connecte el interfaz optica RS232 (kit opcional) en la parte superior de la caja del multímetro y el otro extremo al PC (entrada COM). Cf. § 5.

3.2 Encendido del instrumento

El selector está en el posición OFF. Gire el selector a la función deseada. Todos los segmentos de la pantalla se encenderán durante unos segundos, al cabo de los cuales el instrumento quedará listo para realizar mediciones.

3.3 Apagado del instrumento

El apagado del instrumento puede ser manual, llevando el selector a la posición OFF, o automático si transcurre aproximadamente media hora sin que se pulse ninguna tecla ni se mueva el selector.

Nota Para la seguridad del usuario, la parada automática es inhibida cuando las



3.4 Configuracione especiale

∗ Para adaptar la configuración del instrumento a las condiciones de medida, el usuario

puede seleccionar el rechazo en 50 Hz o 60 Hz :

Sitúe el selector en la posición adecuada mientras mantiene oprimida la tecla MEM. Con ello se invierte la selección que se hizo en la última configuración, y la nueva selección se visualiza durante dos segundos y queda almacenada en la memoria no volátil.

∗ Por inicializar la comunicación RS232, sitúe el selector en la posición adecuada mientras

mantiene oprimida las teclas Pk +/- y .

3.5 Mantenimiento del multímetro

3.5.1 Autocomprobación de fusibles

La autoverificacón de los fusibles puede efectuarse sin abrir el aparato, el multímetro en servicio.

- Fusible F1 (0,63 A) : poner el conmutador en posición VΩ. Se debe leer aproximadamente 0.001 V. Si el display indica un rebasamiento « .OL », el fusible está cortado.

- Fusible F2 (10 A) : poner el conmutador en posición Se debe leer aproximadamente 0.001 V. Si el display indica un rebasamiento « .OL », el fusible está cortado.

Posición del selector giratorio Terminal de entrada

medidas magnitudes (tension / corriente) presentes en la entrada rebasan los umbrales de peligrosidad (indicador

visualizado).

, y conectar los bornes 500 mA y

, y conectar los bornes COM y VΩ.

Multímetro digital portátil de 5000 puntos, con entrada de corriente

Capítulo V

3.5.2 Autocomprobación de la pila

Cuando aparece en pantalla la indicación BAT el instrumento puede funcionar todavía durante unas 12 horas, pero ya no se pueden garantizar las especificaciones.

Sustituya la pila.

3.5.3 Sustitución de la pila o los fusibles

 Precaución !

Desconectar los cordones de prueba de los circuitos de medición; poner el selector en la posición OFF y retirar los cordones de prueba del

Siga las instrucciones descritas a continuación :

Los fusibles deberán

sustituirse por otros del

mismo tipo

apareto.

1 - Retirar los cordones de prueba del apareto. 2 - Con un instrumento, desencajar la parte móvil al dorso del instrumento. 3 - Sustituya la pila o el fusible. 4 - Colocar la parte móvil.

capacidad.

F1 0.63 A, HBC

18 kA / 600

F2 10 A, HBC

50 kA / 600

PILA 9 V

6LF22

 Montaje de los fusibles :

Fusibles bien colocados Fusibles mal colocados

3.5.4 Cuidados

Limpiar el aparato con un paño húmedo y jabón. Nunca utilice productos abrasivos o solventes.

3.5.5 Almacenamiento

Para garantizar la precisión de las mediciones, después de un tiempo de almacenamiento en condiciones de entorno extremas, espere el tiempo necesario para que el aparato regrese a las condiciones normales de medición (ver especificaciones de entorno).

Multímetro digital portátil de 5000 puntos, con entrada de corriente

Capítulo V

(

)

(

)

4. DESCRIPCION FUNCIONAL

4.1 Tecla RANGE / AC+DC

La tecla RANGE está activa en las siguientes posiciones del conmutador : V

LOW Z, VAC+DC, VDC

Tecla RANGE se utiliza :

• En modo AUTO (Autoranging), para conmutar a modo MANUAL (presión breve).

• En modo MANUAL, para seleccionar el rango siguiente (presión breve) o volver al

modo AUTO (presión prolongada). La sigla AUTO aparece en el display.

Esta tecla permite reencender el multímetro después de un apagado automático. También sirve para acceder a funciones secundarias relacionadas con las posiciones del selector : modo AC+DC.

Los siguientes diagramas de flujo definen esas funciones.

4.1.1 Posición ADP

DC / ADPAC+DC

Función adaptada para recibir los accessorios a salida mV.

Medidas de tensión

Rango 500 mVDC

Tecla AC+DC

ADPAC+DC

Medidas de tensión

(Rango 500 mV

Tecla AC+DC

4.1.2 Posición 500 mA

DC / 500 mAAC+DC

500 mADC

Medidas de corriente

Rango 50 mADC

Tecla AC+DC

500 mAAC+DC

Medidas de corriente AC+DC (TRMS)

(Rango 500 mA

Tecla AC+DC

, Ω, , Hz.

ADPDC

AC+DC (TRMS)

AC+DC)

La sigla AC+DC aparece

en el display.

La sigla AC+DC aparece

en el display.

Multímetro digital portátil de 5000 puntos, con entrada de corriente

Capítulo V

4.1.3 Posición 10 A

DC / 10 AAC+DC

10 ADC

Medidas de corriente

(Rango 10 A

DC)

Tecla AC+DC

10 AAC+DC

Medidas de corriente AC+DC (TRMS)

(Rango 10 A

AC+DC)

La sigla AC+DC aparece

en el display.

4.2 Tecla Pk +/-

Las funciones de medida de picos rápidos positivos o negativos (> mediante la pulsación repetida de esta tecla en las funciones V

Esta tecla permite igualmente desactivar el modo paro automático del aparato « P_OFF ».

Tecla AC+DC

1 ms) se seleccionan

DC, ADPDC, mADC y 10 ADC.

Para no interrumpir las mediciones de valores cresta (Pk +/-) se inhibe la parada automática del aparato.

4.3 Tecla MEM / AUTO MEM

Presión breve (MEM) : Congela en pantalla el valor actual.

Una segunda presión en la tecla MEM provoca la vuelta a modo funcionamiento normal. La sigla MEM aparece en el display. El modo MEM está disponible en todas las medidas.

Presión larga (AUTO MEM) : Permite acceder al modo de "almacenamiento automático" o abandonarlo. La sigla MEM centellea en el display. Se puede acceder a este modo en las funciones VLOW Z, V

AC+DC, VDC, ADPDC, ADPAC+DC.

Almacenamiento automático Aplique las sondas al punto a medir. Una señal acústica indica si la medida es estable. Cuando retire las sondas, una segunda señal audible indicará que el valor estable visualizado ha sido almacenado.

 Nota La visualización lineal indica siempre el valor presente durante el modo

"almacenamiento automático" y el modo MEM.

Esta tecla permite también de seleccionar un rechazo de 50 Hz o 60 Hz. Mantener apoyada esta tecla durente la puesta en servicio. Con ello se invierte la selección que se hizo en la última configuración, y la nueva selección se visualiza durante dos segundos y queda almacenada en la memoria no volátil.

4.4 Tecla

Permite activar/desactivar la retroiluminación de la pantalla. Una extinción automática se produce después ∼

60 seg.

Multímetro digital portátil de 5000 puntos, con entrada de corriente

Capítulo V

5. KIT SOFTWARE (opción)

Conexión del kit e instalación del software SX-DMM

El multímetro puede interconectarse directamente con un ordenador o un PC con el kit software (en opción):

1. Conectar la toma óptica en la parte superior de la funda anti-choques. Un rectificador

mecánico está presente para evitar que se invierta el sentido de conexión.

2. Conectar el conector DB9F a una de las entradas « COM » del PC.

3. Mantener hundidas las teclas « Pk +/- » y « » del multímetro, y desplazar la

conmutación de la posición « OFF » hacia la posición escogida.

El visualizador numérico indica brevemente « RS232».

Conector óptico

R232

Rectificador

mecánico

Toma DB9F

COM

Cable de

interfaz

RS232

Multímetro con su funda

4. Instalar el software SX-DMM en el PC con los 2 disquetes.

5. Lanzar el software para hacer la adquisición de datos y las diferentes posibilidades de

visualización, cursores, curva, cuadro, etc.

Multímetro digital portátil de 5000 puntos, con entrada de corriente

Capítulo V

6. ESPECIFICACIONES TECNICAS

6.1 Generalidades

Sólo los valores afectados de tolerancias o de límites aconciada constituyen valores darantizados. Los valores sin tolerancias se proporcionan a título informativo (norma francesa NFC 42670).

Como todos los aparatos de medida o ensayo, una verificación periódica es necesaria.

6.2 Características

La precisión es de ± [% lectura (L) + cantidad de dígitos (D)].

{Precisión : ‘’n%L + nD’’ significa ‘’n% de la lectura + n digitos’’}.

6.2.1 Tensiones continuas

Posición del

selector

ADPDC 500 mVDC

5 VDC

VDC 50 VDC 0.3 %L + 2 D 775 Vrms 10 mVDC

500 VDC 1000 VDC 1 VDC

(∗) Tensión máxima permanente admisible

Rangos

Número de puntos : 5 000 Selección de rango : Automática o manual en los rangos de

Rechazo en modo común : a 50 y 60 Hz, mejor que 120 dB Rechazo en modo serie : a 50 y 60 Hz, mejor que 60 dB Alarma por señal sonora intermitente y « OL » en el display por una rebasamiento de rangos. Para las medidas efectuadas sobre señales alternas, la escala elegida debe corresponder con el valor de pico máximo de la señal. Error adicional en modo Pk +/- para un impulso de anchura ≥ 1 ms : 1 % L

6.2.2 Tensiones alternas (AC y AC+DC)

Posición del Rangos Impedanci

selector

VLOW Z

ADPAC+DC

VAC+DC

(∗) Tensión máxima permanente admisible

5 VAC

50 VAC 500 VAC 750 VAC

500mVAC+DC

5 VAC+DC

50 VAC+DC

500 VAC+DC 750 VAC+DC

(*)

500 kΩ

775 Vrms

10 MΩ

//100 pF

11 MΩ

± 1100 Vpk

10 MΩ

Especificaciones aplicables del 10 % al 100 % del calibre, por una señal sinusoidal en banda 40 Hz a 20 kHz y del 20 a 100 % del calibre en banda 50 kHz a 100 kHz Número de puntos : 5 000 Selección de rango : Automática o manual en los rangos de

Rechazo en modo común : a 50 y 60 Hz, mejor que 60 dB Error adicional en función del factor de pico : 0.5 % para un factor de pico de 2 a 3 1 % para un factor de pico de 3 a 6 Alarma por señal sonora intermitente y « OL » en el display por una rebasamiento de rangos.

Precisión

Protección

± 1100 Vpk

775 Vrms

40 Hz a 1 kHz

1 % L + 3 D

1.5 % L + 3 D

1 % L + 3 D

Impedancia de

entrada

10 MΩ 11 MΩ ± 1100 V

10 MΩ

5 V, 50 V, 500 V, 1000 V

Precision

1 a 4 kHz

1 % L + 3 D

4 a 20 kHz 20 a 50 kHz 50 a 100 kHz

2 % L + 3 D 3 % L + 3 D 5 % L + 3 D

- - -

2 % L + 3 D 3 % L + 3 D 5 % L + 3 D

- - -

5 V, 50 V, 500 V, 750 V

Protección

(∗)

0.1 mVDC

PEAK

100 mVDC

± 50 D

Resolución

1 mV

Resolución

1 mVAC

10 mVAC

100 mVAC

1 VAC

0.1 mVAC+DC

1 mVAC+DC

10 mVAC+DC

100 mVAC+DC

1 VAC+DC

Multímetro digital portátil de 5000 puntos, con entrada de corriente

Capítulo V

6.2.3 Corriente continua

Posición del

selector

Rangos Precisión Máxima caída

de tensión

Protección

Fusibles

(∗)

500 mADC 500 mADC 0.3 %L + 2 D < 600 mV 600 VRMS F1 + F2 100 µADC

DC 1 %L + 2 D < 700 mV 600 VRMS F2 10 mADC

10 ADC (∗∗)

10 A

(∗) Ver especificaciones de fusibles, sección 3.5.3. (∗∗) Sobrecarga de 20 A admisible durante un máximo de 30 seg., con una pausa mínimo de 5 min. entre 2 medidas. A 7 A, la medida s e limita a 1 min.

Número de puntos : 5 000 « OL » en el display (rangos 500 mADC solamente) y alarma por señal sonora intermitente por una rebasamiento de rangos. Para las medidas efectuadas sobre señales alternas, la escala elegida debe corresponder con el valor de pico máximo de la señal. Error adicional en modo Pk +/- para un impulso de anchura ≥ 1 ms : 1 % L ± 50 D

6.2.4 Corrientes alternas (AC+DC)

Posición del

selector

500 mAAC+DC 500 mAAC+DC

10 AAC+DC (∗∗) 10 AAC+DC

Rangos Precisión Máx. caída

40 Hz a 10 kHz

1.5 % L + 2 D

40 Hz a 2 kHz

2.5 % L + 2 D

10 kHz a 30 kHz :

5 % L + 2 D

2 kHz a 10 kHz :

5 % L + 2 D

de tensión < 600 mV 600 VRMS F1 + F2 100 µAAC+DC 1 A

< 700 mV 600 VRMS F2 10 mAAC+DC

Protección Fusibles

(∗)

Resolución Pico

(∗) Ver especificaciones de fusibles, sección 3.5.3. (∗∗) Sobrecarga de 20 A admisible durante un máximo de 30 seg., con una pausa mínimo de 5 min. entre 2 medidas. A 10 A, la medid a se limita a un período de 30 min.

Rango 500 mAAC+DC

Especificaciones aplicables del 10 % al 100 % del calibre, por una señal sinusoidal de 40 Hz a 30 kHz.

Rango 500 mAAC+DC

: Especificaciones aplicables del 10 % al 100 % del calibre, por una señal sinusoidal de 40 Hz à 2 kHz 40 Hz à 2 kHz y de 20 % a 100 % del calibre de 2 kHz a 10 kHz. Número de puntos : 5 000 Error adicional en función del factor de pico : 0.5 % para un factor de pico de 2 a 3 1 % para un factor de pico de 3 a 6 « OL » en el display (rangos 500 mAAC+DC solamente) y alarma por señal sonora intermitente por una rebasamiento de rangos.

 Display de parapadeando (escalas 10 ADC y 10 ADC+DC) con señal sonora

intermitente en medidas superiores a 10 A

6.2.5 Resistencia / Continuidad

Posición del

selector

Ω 50 kΩ

(∗) La protección contra sobrecarga es de rearme automático

Número de puntos : 5 000 Selección de rango : automática o manual (fija en modo de continuidad) Tensión máxima en circuito abierto : 7 V Umbral de detección en modo de continuidad : 10 Ω a 15 Ω Tiempo de respuesta en modo de continuidad : 1 ms Para las medidas en el rango 5 MΩ y 50 MΩ, el empleo de conexiones muy cortos y blindados es

necesario.

Rangos Precisión Corriente en la

500 Ω 500 Ω

5 kΩ

500 kΩ

5 MΩ

50 MΩ

0.3 % L + 3 D 1 mA 1 mA

0.3 % L + 3 D 100 µA 10 µA 600 VRMS 1 µA

0.5 % L + 3 D 100 nA

1 % L + 5 D 50 nA

DC y a 10 ADC+DC.

medición

Protección

(∗)

Resolución

máx.

Resolución

0.1 Ω

0.1 Ω 1 Ω

10 Ω

100 Ω

1 kΩ

10 kΩ

Multímetro digital portátil de 5000 puntos, con entrada de corriente

Capítulo V

6.2.6 Capacidad

Descargue todos los condensadores antes de realizar ninguna medición.



Posición del

selector

50 nF 100 nA < 1 s 10 pF 500 nF 1 µA < 1 s 100 pF 5 µF 1 % L + 2 D 10 µA < 1 s 1 nF

500 µF 1 mA < 2 s 100 nF 5000 µF 2 % L + 2 D 1 mA 50 mF 1 mA

(∗) La protección contra sobrecarga es de rearme automático

Rangos Precisión Corriente en

la medición

50 µF 100 µA < 1 s 600 V

Tiempo máximo

de medición

≈ 3 s/mF ≈ 3 s/mF

Protección

Resolución

(∗)

RMS 10 nF

1 µF 10 µF

Número de puntos : 5 000 Selección de rango : automática o manual Tensión máxima en circuito abierto : 7 V

Para las medidas en el rango 50 nF, el empleo de conexiones muy cortos y blindados es necesario.

6.2.7 Medida de la tensión umbral de diodos

Tensiones medibles : 0 a 1.999 V Corriente en la medición : 1 mA ± 20 % Resolución : 1 mV Protección : 600 V

RMS, con rearme automático

6.2.8 Frecuencias

Posición del

selector

0.62 a 5 Hz 0.0001 Hz 5 a 50 Hz 0.001 Hz

Hz 50 a 500 Hz 0.03 % L + 1 D

500 Hz a 5 kHz (VAC + DC) 775 Vrms 0.1 Hz 5 a 50 kHz 1 Hz 50 a 500 kHz 0.05 % L + 1 D 10 Hz

Rangos Precisión Impedancia de

entrada

10 MΩ

Protección

± 1100 Vpk

Resolución

0.01 Hz

Número de puntos : 50 000 Selección de rango : La medida se efectua mediante acopla-

miento capacitivo. El frequencímetro se automaticó situa en la escala 5 V.

Selección manuale de rango de tensión posible, si necesario. Sensibilidad:

0.62 Hz a 5 kHz (∗) 5 kHz a 50 kHz 5 % del rango 250 V

(∗) señales rectangulares



En esta posición del conmutador, el usuario solo puede medir la fecuencia de una tensión.

6.2.9 Seguridad

50 kHz a 500 kHz 10 % del rango -

Sensibilidad

Rangos 5 V a 500 V 750 V

2 % del rango 100 V

IEC 61010-1 + A1 + A2 Aislamiento : clase 2 Grado de contaminación : 2 Utilización en interior, altitud < 2000 m Categoría de sobretensión de entradas : CAT III 600 V máximo con relación a la tierra

Multímetro digital portátil de 5000 puntos, con entrada de corriente

Capítulo V

6.2.10 Especificaciones generales

Características mecánicas Dimensiones : 170 x 80 x 35 mm Peso (con pila) : 285 g Caja y circuito : Materiales autoextinguibles

Embalaje Dimensiones : 230 x 155 x 65 mm Peso : 385 g

Alimentación Alimentación requerida : 1 pila alcalina de 9 V (6LF22) Indicador de la pila descargada : BAT aparece cuando la tensión

suministrada por la pila es inferior a la tensión de funcionamiento

Vida de la pila : Duración típica 500 horas en modo V Pantalla

Pantalla de cristal líquido con :

- visualización de 50 000 puntos + señal (cifras de 11 mm de altura)

- gráfico de barras analógico, con 34 barras

- unidades apropiadas para cada tipo de medida

- indicadores en modo de disparo (medidas relativas, rangos)

- indicador de descarga de la pila

Velocidad de medida Visualización digital : 2 medidas/s Gráfico de barras : 20 medidas/s

6.2.11 Entorno

Temperatura de referencia : 23°C ± 5°C Intervalo límite de utilización : 0°C a 50°C Intervalo de funcionamiento : - 10°C a 0°C y 50°C a 55°C Temperatura de almacenamiento : - 20°C a 70°C Coeficiente de temperatura : máx. 0.1 x (precisión) / °C Humedad relativa : 0 a 80 % desde 0°C a 35°C (70 % máx. por rangos 5 y 50 MΩ) 0 a 70 % desde 35°C a 50°C Cierre hermético : IP 40

Influenza max. en presencia de campo electromagnético a 3 V/m segùn EN 61000-4-3, 1995 :

6.2.12 CEM

Este aparato está diseñado conforme a las normas CEM vigentes y su compatibilidad se ha probado conforme a las normas siguientes :

• Emisiones : EN 61326-1

• Inmunidad : EN 61326-1

Este producto está en conformidad con las prescripciones de la directiva europea de

± 300 D en los rangos VDC y VAC ± 200 D en los rangos IDC y IAC ± 200 D en el rango Ohm

baja tensión 73/23/CEE y la directiva CEM 89/336/CEE modificadas por 93/68/CEE.

Multímetro digital portátil de 5000 puntos, con entrada de corriente

Capítulo V

6.3 Accesorios

6.3.1 Entregados con el aparato

Un juego de cables de medida con sondas de seguridad Una pila de 9 V 6F22 AL0042 Un manual de instrucciones 906129650 Caja protectora de elastómero con ventana RS232 HX0010

6.3.2 Entregados en opción

Kit de comunicación SX-DMMK Software de adquisición (Ref. SX-DMMC) 1 cordón de enlace RS232 (DB9F) (Ref. HX2002)

Software

Software de calibración SX-MX26CAL

Conexión 1 cordón de enlace RS232 (DB9F) HX2002

Sondas

THT 3 kV THT 30 kV

AC/DC HT0203

DC HT0212

Termopar tipo K, 1 mV/°C, tipo universal y de superficie, -25°C a +350 °C HK0210N

Tacómetro óptico, 100 rpm a 60 000 rpm HA1237 Pinzas amperimétricas

Calibre 200 A Calibre 200 A Calibre 1000A Calibre 600 A

AC, 1 AAC/1 mVAC, ∅ cable máx 20 mm, conexión : bornas AM0014N AC, 1 AAC/10 mVAC, ∅ cable máx 20 mm, conexión : bornas AM0016N

AC, 600 AAC, ∅ cable máx 43 mm, conexión : bornas AM1000N

DC, 600 AAC, ∅ cable máx 30 mm, conexión : bornas AM0600N

Shunts 30 A

DC / 300 mV, ± 0.5% HA0170

50 A

DC / 50 mV, ± 0.5% HA0512

300 A

DC / 30 mV, ± 0.5% HA0300

Fusible

Fusible 6.3 x 32 mm, 10 A, 50 kA / 600 V AT0084 Fusible 6.3 x 32 mm, 0.63 A, 18 kA / 600 V AT0519

Varios Estuche de transporte AE0190 Maleta de transporte (No. 30) HX0009 Un juego de cables de medida con sondas de seguridad, conectores « Banana » acodados AG0475A

Multímetro digital portátil de 5000 puntos, con entrada de corriente

Metrix MX 26 User guide [ml]

Specifications and Main Features

Frequently Asked Questions

User Manual
