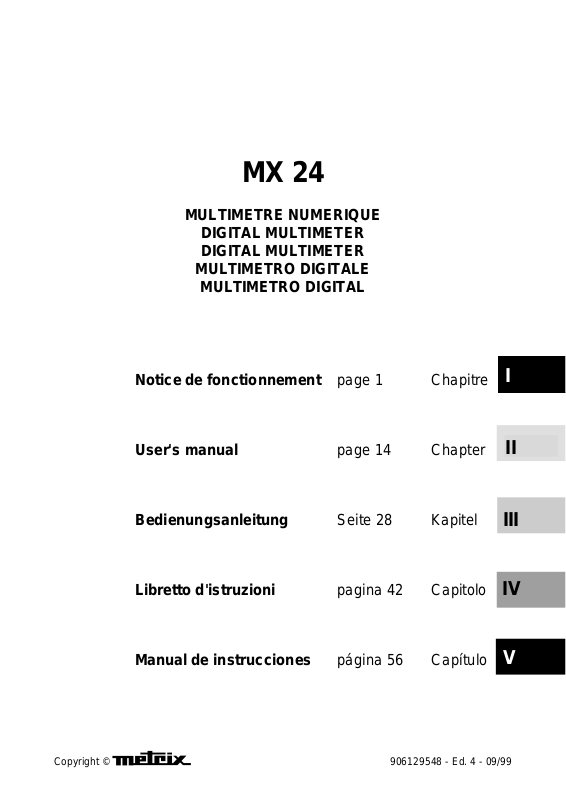

MX 24

MULTIMETRE NUMERIQUE

DIGITAL MULTIMETER DIGITAL MULTIMETER

MULTIMETRO DIGITALE

MULTIMETRO DIGITAL

Notice de fonctionnement page 1 Chapitre

User's manual page 14 Chapter

Bedienungsanleitung Seite 28 Kapitel

Libretto d'istruzioni pagina 42 Capitolo

III

Manual de instrucciones página 56 Capítulo

1234

Multimètre digital portable 5000 points, avec entrée courant

LEGENDE / CAPTION / BESCHREIBUNG / LEGENDA / LEYENDA

Borne d’entrée (positions 12 à 20)

Entrée de référence du multimètre

Borne d’entrée: gammes 50 mA

Borne d’entrée: gammes 10 A

Changement de gamme: RA NGE

Fonctions secondaires: A C+DC

Mesure de surveillance

Gel de l’affichage

Activation du rétro-éclai rage

Mémorisation automat i que

Mise hors tension

Input terminal (posit ions from 12 to 20)

Multimeter reference input

Input terminal, ranges 50 mA

Input terminal, ranges 10 A

Range change: RANGE

Secondary functions: AC+DC

Surveillance measurement

Display hold

Backlighting

Automatic storage

Power off

Eingansbuchse (Stellungen von 12 bi s 20)

COM-Eingangsbuchse

2 3

Eingangsbuchse: (∗) 50 mA

Eingangsbuchse: (∗) 10 A Bereichsumsc hal t ung: RANGE

Zweitfunktionen: AC+DC

Überwachungsmessung

Anzeige Speicherung

Anzeige Hintergrundbeleuchtung

Anzeige Autospeicherung

Multimeter Aussc hal ten

and 10 A

und 50 mA

und 10 A

(∗) Meßbereich

et 50 mA

et 10 A

AC+DC

and 50 mA

AC+DC

Mesure de tensions AC: gammes 5 V

Mesure de tensions AC+DC: gammes 5 V

Mesure de tensions DC: gammes 5 V

Mesure de tensions: gammes 500 mV

Mesure de fréquence

Test de continuité

Mesure de résistance

Mesure de capacité

Testeur de diode

Mesure de courant: gammes 50 mA

Mesure de courant: gammes 10 A

AC voltage measurement , ranges 5 V

AC+DC voltage measurement , ranges 5 V

DC voltage measurement, ranges 5 V

Voltage measurement , ranges 500 mV

Frequency measurement

Continuity test

Resistance meas urement

Capacitance measurement

Diode test

Current measurement, ranges 50 mA

Current measurement, ranges 10 A

Messung von AC-Spannungen: (∗) 5 V

Messung von AC+DC-Spannungen: (∗) 5 V

Messung von DC-Spannungen: (∗) 5 V

Spannungsmessung: (∗) 500 m V Frequenzmessung

Durchgangsprüfung

Widerstandsmessung

Kapazitätsmessung

Diodentest

20 21

Strommess ung: (∗) 50 mA

Strommess ung: (∗) 10 A

und 50 mA

und 10 A

à 600 VAC sous basse impédanc e

et 50 mA

et 10 A

and 10 A

und 500 mV

AC+DC

à 750 V

AC+DC

à 1000 V

et 500 mV

AC+DC

to 600 VAC (low impedance)

to 750 V

AC+DC

to 1000 V

to 500 mV

and 50 mA

AC+DC

bis 600 VAC (niedrige Impedanz)

bis 750V

AC+DC

bis 1000 V

AC+DC

Boccola ingresso posizi oni 12 a 20

Ingresso di riferim ent o del multimetro

Boccola ingresso portat e 50 mA

Bocola ingresso portate 10 A

Cambiamento di portat a: RANGE

Funzioni secondarie: AC+DC

Sorveglianza reti

Blocco lettura su display

Retroiluminazione del displ ay

Memorizzazione automatica

Spegnimento

Borne de entrada calibres 12 a 20

Entrada de referencia del mult ímetro

Borne de entrada calibres 50 mA

Borne de entrada calibres 10 A

Cambio de calibre: RANGE

Fonctiones segundarias: AC+DC

Medidas de vigilancia

Memorización de la representaci ón vi sual

Retroiluminación

Memorización automati ca

Puesta fuera de servicio

e 50 mA

e 10 A

y 50 mA

y 10 A

AC+DC

Misura di tensione AC: portate da 5 V

Misura di tensione AC+DC: portate da 5V

Misura di tensione DC: portate da 5V

Misura di tensione: portate da 500 mV

Misura di frequenza

Test di continuitá

Misura di resistenza

Misura di capacitá

Test diodo

Misura di corrente: portate 50 m A

Misura di corrente: portate 10 A

Medida de tensiones AC: calibres 5 V

Medida de tensiones AC+DC: calibres 5V

Medida de tensiones DC: calibres 5V

Medida de tensiones: calibres 500 mV

Medida de frecuencia

Test de continuidad

Medida de resistencias

Medida de capacidades

Test diodo

Medida de corrientes: calibres 50 mA

Medida de corrientes: calibres 10 A

a 600 VAC (bassa impedenza)

e 10 A

e 50 mA

y 10 A

a 750 V

AC+DC

a 1000 V

a 500 mV

AC+DC

a 600 VAC (baja impedancia)

a 750 V

AC+DC

a 1000 V

y 500 mV

y 50 mA

AC+DC

Multimètre digital portable 5000 points, avec entrée courant

SOMMAIRE

INSTRUCTIONS GENERALES ..................................................................................................1

1.1. Précautions et mesures de sécurité ........................................................................................................1

1.1.1. Avant l'utilisation ...............................................................................................................................1

1.1.2. Pendant l'utilisation...........................................................................................................................1

1.1.3. Symboles..........................................................................................................................................2

1.1.4. Consignes.........................................................................................................................................2

1.2. Dispositifs de protection...........................................................................................................................2

1.3. Dispositifs de sécurité..............................................................................................................................3

1.4. Garantie...................................................................................................................................................3

1.5. Réparation et vérification métrologique ...................................................................................................3

1.6. Déballage - Réemballage ........................................................................................................................3

2. DESCRIPTION DE L'APPAREIL................................................................................................ 4

2.1. Commutateur...........................................................................................................................................4

2.2. Clavier......................................................................................................................................................4

2.3. Afficheur...................................................................................................................................................4

2.4. Alimentation.............................................................................................................................................4

2.5. Bornes d'entrée........................................................................................................................................4

3. PREPARATION A L'UTILISATION.............................................................................................5

3.1. Connexion des cordons...........................................................................................................................5

3.2. Mise sous tension de l'appareil................................................................................................................5

3.3. Arrêt de l'appareil.....................................................................................................................................5

3.4. Configuration particulière de l'appareil.....................................................................................................5

3.5. Maintenance du multimètre .....................................................................................................................5

3.5.1. Auto-vérification des fusibles............................................................................................................5

3.5.2. Auto-vérification de la pile.................................................................................................................6

3.5.3. Remplacement de la pile ou des fusibles.........................................................................................6

3.5.4. Entretien............................................................................................................................................6

3.5.5. Stockage...........................................................................................................................................6

4. DESCRIPTION FONCTIONNELLE............................................................................................ 7

4.1. Touche RANGE / AC+DC........................................................................................................................7

4.1.1. Position ADPDC / ADPAC+DC.........................................................................................................7

4.1.2. Position 50 mADC / 50 mAAC+DC...................................................................................................7

4.1.3. Position 10 ADC / 10 AAC+DC.........................................................................................................8

4.2. Touche MIN/MAX ....................................................................................................................................8

4.3. Touche MEM / AUTO MEM....................................................................................................................8

4.4. Touche ..............................................................................................................................................8

5. SPECIFICATIONS TECHNIQUES.............................................................................................. 9

5.1. Généralités...............................................................................................................................................9

5.2. Caractéristiques.......................................................................................................................................9

5.2.1. Tensions continues...........................................................................................................................9

5.2.2. Tensions alternatives (AC et AC+DC) ..............................................................................................9

5.2.3. Courants continus...........................................................................................................................10

5.2.4. Courants alternatifs (AC+DC).........................................................................................................10

5.2.5. Résistances / Mode continuité........................................................................................................10

5.2.6. Capacités........................................................................................................................................11

5.2.7. Mesure de tension de seuil diodes .................................................................................................11

5.2.8. Fréquences.....................................................................................................................................11

5.2.9. Sécurité...........................................................................................................................................11

5.2.10. Informations générales .................................................................................................................12

5.2.11. Environnement..............................................................................................................................12

5.2.12. CEM..............................................................................................................................................12

5.3. Accessoires ...........................................................................................................................................13

5.3.1. Livrés avec le multimètre................................................................................................................13

5.3.2. Livrés en option..............................................................................................................................

Multimètre digital portable 5000 points, avec entrée courant

Chapitre I

1. INSTRUCTIONS GENERALES

Vous venez d'acquérir un multimètre digital portable 5000 points, avec entr ée courant ; nous vous remercions de votre confiance.

Cet appareil est conforme à la norme de sécur ité CEI 61010-1 + A1 + A2, 1995, relative aux instruments de mesures électroniques. Vous devez respecter, pour votre propr e sécurité et celle de l'appareil, les consignes décrites dans cette notice. Le contenu de cette notice ne peut être reproduit sous quelque forme que ce soit sans notre accord.

1.1. Précautions et mesures de sécurité

1.1.1. Avant l'utilisation

∗

Cet instrument est utilisable pour des mesures sur des circuits de catégorie d'installation III pour des tensions n'excédant jamais 600 V (AC ou DC) par rapport à la terre.

∗

Définition des catégories d'installat ion ( cf. publication CEI 664-1) : CAT I : Les circuits de CAT I sont des circ uit s protégés par des dispositifs limit ant

les surtensions transitoires à un faible niveau. Exemple : circuits électroniques protégés

CAT II : Les circuits de CAT II sont des circuits d'alimentation d'appareils

domestiques ou analogues, pouvant comporter des sur t ensions transitoires de valeur moyenne. Exemple : alimentation d'appareils ménager s et d'outillage portable

CAT III : Les circuits de CAT III sont des circuits d'alim entation d'appareils de

puissance pouvant comporter des surtensions transitoires im por tantes. Exemple : alimentation de machines ou appareils industriels

CAT IV : Les circuits de CAT IV sont des circuits pouvant comporter des

surtensions transitoires très impor t antes. Exemple : arrivées d'énergie

∗

L'utilisation de ce multimètre im plique de la part de l'utilisateur, le respect des règles de sécurité habituelles permettant :

- de se protéger contre les dangers du cour ant électrique,

- de préserver le multimètre contre toute fausse manoeuvre.

∗

Pour votre sécurité, n'utilisez que les cordons livrés avec l'appareil : ils sont confor mes à la norme CEI 61010-1 + A1 + A2, 1995. Avant chaque ut ilisation, vérifiez qu'ils sont en parfait état de f onct ionnem ent .

1.1.2. Pendant l'utilisation

∗

Ne dépassez jamais les valeurs limites de protection indiquées dans les spécifications propres à chaque type de mesure.

∗

Lorsque le multimètre est connecté aux circuits de mesure, ne touchez pas une borne non utilisée.

∗

Lorsque l'ordre de grandeur de la valeur à mesurer n'est pas connu, assurez-vous que le calibre de mesure de départ est le plus élevé possible ou, si possible, choisissez le mode de changement automatique des calibr es.

Multimètre digital portable 5000 points, avec entrée courant 1

Chapitre I

∗

Avant de changer de fonction, débranchez les cordons de mesure du circuit mesuré.

∗

En dépannage TV, ou lors de mesures sur des circuit s de commutation de puissance des impulsions de tension de forte amplitude peuvent exister sur les points de m esure et endommager le multimètre. L'utilisation d'une sonde de filtrage permet d'atténuer ces impulsions.

∗

N'effectuez jamais de mesures de résistances ou de continuité sur un circuit sous tension.

1.1.3. Symboles

Les symboles suivants sont utilisés :

ATTENTION : Référez-vous à la notice.

Une utilisation incorrecte peut endommag er l'appareil et mettre en jeu la sécurité de l’utilisateur.

DANGER : Haute tension, risque de choc électrique

Terre fonctionnelle

1.1.4. Consignes

∗

Avant toute ouverture de l'appareil, déconnectez-le impérativement de t oute source de courant électrique. et des circuits de mesure et assurez-vous de ne pas être chargé d'électricité statique, ce qui pourrait entraîner la destruction d'élément s int ernes.

∗

Les fusibles doivent être remplacés par des modèles identiques aux fusibles d’origine.

∗

Tout réglage, entretien ou réparation du multimètre ne doit être effectué que par un personnel qualifié. Une "personne qualifiée" est une personne familière avec l'installation, la construction, l'utilisation et les dang ers présentés. Elle est autorisée à mettre en service et hors service l'installation et les équipements, conformément aux règles de sécurité.

∗

Lorsque l'appareil est ouvert, certains condensateurs internes peuvent conserver un potentiel dangereux même après avoir mis l'appareil hor s t ension.

∗

En cas de défauts ou contraintes anormales, mettre l'appareil hors service et empêchez son utilisation jusqu'à ce qu'il soit pr océdé à sa vérification.

∗

Il est recommandé de retirer la pile de l'inst rument en cas de non utilisation prolongée.

1.2. Dispositifs de protection

Ce multimètre est équipé de plusieurs disposit ifs assurant sa protection :

∗

Une protection par varistances permet un écrêtage des surtensions transitoires supérieures à 1100 V présentes sur la borne VΩ, en particulier les tr ains d'impulsions à 6 kV définis dans la norme IEEE 587.

∗

Une résistance CTP (Coefficient de Température Positif) protège des surtensions permanentes inférieures ou égales à 600 V lors de mesures de type résistance, capacité, test diode et test de cont inuité. Cet te protect ion se réar me autom atiq uement après la surcharge.

∗

2 fusibles HPC assurent une protection jusqu'à 600 V lors des mesures de type intensité.

∗

Une étanchéité de type IP 50.

2 Multimètre digital portable 5000 points, avec entrée courant

Chapitre I

1.3. Dispositifs de sécurité

∗

Il est impossible d'accéder au boîtier de la pile sans avoir, au préalable, déconnecté les cordons de mesures.

∗

Lors de mesures de tension supérieures à 24 V, le sigle clignote sur l'afficheur.

∗ Lors de mesur es de cour ant supérieures à 10 A, le sigle

un signal sonore intermittent at tire l'attention de l'utilisateur

∗

Lors d'un dépassement de gamme persistant sur les fonctions V ADP intermittent attire l'attention de l'utilisateur.

1.4. Garantie

Ce matériel est garanti contre t out défaut de matière ou vice de fabrication, conformément aux conditions générales de vente.

Durant la période de garantie (3 ans), l'appareil ne peut être réparé que par le const ructeur, celui-ci se réservant la décision de procéder soit à la réparation, soit à l' échange de tout ou partie de l'appareil. En cas de retour du matériel au const ructeur, le transport aller est à la charge du client.

La garantie ne s’applique pas suite à :

1. une utilisation impropre du matériel ou par association de celui-ci avec un équipement incompatible ;

2. une modification du matériel sans autorisation explicite des services techniques du constructeur ;

3. l’intervention effectuée par une per sonne non agréée par le constructeur ;

, ADP

AC+DC,

50 mA

DC,

50 mA

AC+DC

, 10 ADC, 10 A

clignote sur l’afficheur et

LOW Z

AC+DC

, V

AC+DC

, un signal sonore

, VDC,

4. l'adaptation à une application particulière, non prévue par la définition du matér iel ou par la notice de fonctionnement ;

5. un choc, une chute ou une inondation.

1.5. Réparation et vérification métrologique

Renseignements et coordonnées sur demande : T él. 02.31.64.51.55 - Fax 02.31.64.51.09.

1.6. Déballage - Réemballage

L’ensemble du matériel a été vérifié mécaniquem ent et électriquement avant l’expédition. Toutes les précautions ont été prises pour q ue l’instrument vous parvienne sans dommage.

Toutefois, il est prudent de procéder à une vérification rapide pour détecter toute détérioration éventuelle pouvant avoir été occasionnée lors du transport.

S’il en est ainsi, faites immédiatem ent les réserves d’usage auprès du transporteur.

Attention ! Dans le cas d’une réexpédition, utilisez de préférence l’emballage

d’origine et indiquez, le plus clairement possible, par une note jointe au matériel, les motifs du renvoi.

Nota Nos produits sont brevetés FRANCE et ETRANGER. Les logotypes

sont déposés. Nous nous réservons le droit de modifier caractéristiques et prix dans le cadre d’évolutions technologiques qui l ’ exigeraient.

Multimètre digital portable 5000 points, avec entrée courant 3

2. DESCRIPTION DE L'APPAREIL

Ce multimètre compact et robuste, d'ergonomie f acilitant la préhension, peut être t ransporté dans une poche. Il est étanche aux projections d'eaux et équipé d'une gaine antichoc. Il est conçu pour donner à l'utilisateur une haute garantie de sécurité, une protection maximale et un haut niveau de performance.

2.1. Commutateur

Ce multimètre de type professionnel, por table et autonome permet de mesur er les grandeurs suivantes (accessibles par un commutateur rotatif à 12 positions) :

∗

tensions alternatives avec couplage capacitif AC (ou RMS) (impédance d'ent rée : 500 kΩ)

∗

tensions alternatives avec couplage direct AC+DC (ou TRMS)

∗

tensions continues DC tensions continues DC et AC+DC, gamme 500 mV

∗

courants alternatifs avec couplage direct AC+DC (ou TRMS)

∗

courants continus DC

∗

résistances

∗

continuité sonore

∗

capacités

∗

tensions de seuils diodes

∗

fréquences

Chapitre I

2.2. Clavier

Un clavier de 4 touches permet :

∗

de sélectionner le mode de changement de gam m es ( touche RANGE/AC+DC)

∗

de mémoriser une valeur (touche MEM)

∗

d'activer la détection des valeurs minimales, maximales, moyennées (touche MIN/MAX)

∗

de sélectionner une fonction seconde de la fonction principale, ou de remettre le multimètre sous tension lorsque celui-ci s'est arrêté automatiquement (touche RANGE/ AC+DC)

∗

d'activer le rétro-éclairage de l'afficheur (touche )

2.3. Afficheur

L'afficheur du multimètre permet :

∗

des mesures sur 5 000 points (mesure Hz sur 50 000 points),

∗

de visualiser la fonction (V, A , AC+DC, F, Hz, , Ω, , AUTO , MEM, MIN, MAX,

AVG) et le multiplicateur (n, µ, m, k, M),

∗

de visualiser l'indication BAT : autonomie résiduelle de 12 heures environ,

∗

une lecture confortable des chiffres (11 mm de hauteur),

∗

une vision analogique du paramètre mesuré gr âce à un lar ge bargraph de 34 segments.

D'autre part, le dispositif de rétro-éclairage permet de rendre l'afficheur parfaitement lisible, même dans une ambiance peu lumineuse.

2.4. Alimentation

L'alimentation se fait à partir d'une pile 9 V (6LF22) standard q ui lui assure une autonomie d'environ 500 heures (en fonction V

2.5. Bornes d'entrée

Les mesures sont effectuées au moyen des 2 cordons de mesur e livrés avec l'appareil reliés aux bornes d'entrée 1, 2, 3 et 4, comme indiq ué au § 3.1.

4 Multimètre digital portable 5000 points, avec entrée courant

Chapitre I

3. PREPARATION A L'UTILISATION

3.1. Connexion des cordons

Connectez le cordon noir dans la douille COM (ceci pour toutes les mesures à effectuer). Selon la position du commutateur rotatif, connectez le cordon rouge de la façon suivante :

Position du commutateur rotatif Borne d'entrée

50 mADC (50 mA

10 ADC (10 A

LOW Z

, V

AC+DC

, VDC, ADP

AC+DC

)50 mA

)10 A

3.2. Mise sous tension de l'appareil

Le commutateur étant sur la position O FF. Tournez le commutateur rotatif jusqu'à la fonction désirée. L'ensemble des segments de l'aff icheur apparaît pendant quelques secondes, l'appar eil est alors prêt pour les mesures.

3.3. Arrêt de l'appareil

L'arrêt de l'appareil se fait soit de façon manuelle par r etour du bouton en position O FF, soit automatiquement après environ une demi-heure de non utilisation du clavier ou du commutateur.

Remarque Pour la sécurité de l'utilisateur, l'arrêt automatique est également

inhibé lorsque les grandeurs mesurées (Tension / Courant) présentes à l'entrée dépassent les seuils de dangerosité (indi cat eur

(ADP

AC+DC

), FREQ, , Ω, ,

Ω

affiché).

3.4. Configuration particulière de l'apparei l

Afin d'adapter la configuration de l'appareil à l'environnement de mesure, l'utilisateur peut choisir la réjection sur 50 Hz ou 60 Hz :

- Déplacez le commutateur de la position OFF à la position choisie tout en maintenant

appuyée la touche MEM. La sélection s'inverse par rapport à la dernière configuration, s'affiche pendant 2 secondes et rest e sauvegardée en mémoire non volatile.

3.5. Maintenance du multimètre

3.5.1. Auto-vérification des fusibles

L'auto-vérification des fusibles peut êt re effectuée sans ouverture de l'appareil, le multimètre étant en service.

- Fusible F1 (0,63 A) : placez le commutateur en posit ion

On doit lire environ 0.001 V. Si l'aff icheur numérique indique un dépassement « .OL », le fusible est coupé.

- Fusible F2 (10 A) : placez le commutateur en position

On doit lire environ 0.001 V. Si l'aff icheur numérique indique un dépassement « .OL », le fusible est coupé.

, et reliez les douilles 50 mA et VΩ.

, et reliez les douilles COM et VΩ.

Multimètre digital portable 5000 points, avec entrée courant 5

3.5.2. Auto-vérification de la pile

Lorsque l'indication BAT apparaît sur l'afficheur, il reste encore une autonomie d'environ 12 heures pendant lesquelles l'appareil fonctionne, mais les spécifications ne sont plus garanties.

Procédez au remplacement de la pile.

3.5.3. Remplacement de la pile ou des fusibles

Attention !

Suivez les instructions décrites ci-dessous :

1 - Déconnectez les cordons de mesure des entrées. 2 - A l'aide d'un outil, faites coulisser la partie inférieure du boîtier. 3 - Remplacez la pile ou le fusible défectueux. 4 - Replacez la partie amovible.

Déconnectez les cordons de test des circuits de mesure, mettr e l e commutateur rotatif sur la fonction OFF et enlevez les cordons de test

de l'appareil.

Chapitre I

Les fusibles doivent

être remplacés par

des modèles

identi

Montage des fusibles :

ues.

F1 0.63 A, HPC

18 kA / 600 V

F2 10 A, HPC

50 kA / 600 V

PILE 9 V

6LF22

Fusibles bien positionnés (contre la cloison) Fusibles mal positionnés

3.5.4. Entretien

Nettoyer l'appareil avec un chiffon humide et du savon, n' utilisez jamais de produits abrasifs ou de solvants.

3.5.5. Stockage

Afin de garantir la précision des mesur es, après une durée de stockage dans des conditions d’environnement extrêmes, attendez le temps nécessaire pour que l’appareil revienne dans les conditions normales de mesures (voir spécifications d’environnement ).

6 Multimètre digital portable 5000 points, avec entrée courant

Chapitre I

(

)

4. DESCRIPTION FONCTIONNELLE

4.1. Touche RANGE / AC+DC

La touche RANGE est active dans les positions du commutateur suivantes :

Elle permet :

• en mode AUTO (Autoranging ) , de passer en mode MANUEL (appui court).

• en mode MANUEL, de passer à la gamme suivante (appui court) ou de revenir en m ode

AUTO (appui long), le sig le AUTO apparaît sur l'afficheur .

Elle peut être utilisée pour remettre sous tension le multimètre après un arr êt automatique. Elle permet aussi d'accéder aux fonctions secondaires liées à certaines positions du commutateur : mode AC+DC.

Les paragraphes suivants définissent ces différentes fonctions.

LOW Z

, V

AC+DC

, V

, Ω, .

4.1.1. Position ADP

/ ADP

AC+DC

Fonction adaptée pour recevoir les accessoires à sortie mV.

ADP

Mesure d'une tension DC

Gamme 500 mV

Touche AC+DC

AC+DC

ADP

Mesure d'une tension AC+DC (TRMS)

(Gamme 500 mV

Touche AC+DC

AC+DC

4.1.2. Position 50 mADC / 50 mAAC+DC

Le sigle AC+DC

apparaît sur l'afficheur.

)

50 mA

Mesure d'un courant DC

Touche AC+DC

50 mA

Mesure d'un courant AC+DC (TRMS)

Touche AC+DC

Multimètre digital portable 5000 points, avec entrée courant 7

AC+DC

Le sigle AC+DC

apparaît sur l'afficheur.

Chapitre I

(

)

(

)

4.1.3. Position 10 ADC / 10 A

4.2. Touche MIN/MAX

Un appui long sur cette touche permet d' entrer dans le mode de surveillance ( ou d' en sor tir ), c'est-à-dire d'enregistrer les valeurs minimales (MIN), maximales (MAX) ou moyenne glissante (AVG) de la mesure en cours (durée de variation ≤ 500 ms). Les sig les MIN, MAX, AVG apparaissent sur l'afficheur. La consultation de chacune de ces valeurs se fait par appuis courts successifs sur cette même touche. La valeur sélectionnée est accompagnée du clignotem ent du symbole MIN, MAX ou AVG. Les 3 valeurs MIN, MAX, AVG sont enregistrées en mémoire et pourront être consultées après sortie du mode surveillance. Une nouvelle entrée dans le mode surveillance effacera les précédentes valeurs mémorisées. Cette touche permet également de désactiver le mode d’arr êt automatique de l’appareil, si elle est enfoncée lors de la mise sous tension. « P_OFF » s’affiche.

AC+DC

10 A

Mesure d'un courant DC

Gamme 10 A

Touche AC+DC

10 A

Mesure d'un courant AC+DC (TRMS)

Gamme 10 A

Touche AC+DC

AC+DC

Le sigle AC+DC

araît sur l'afficheur

4.3. Touche MEM / AUTO MEM

Appui court (MEM) :fige l'affichage sur la valeur courante, retour à un af fichage norm al par

un second appui court. Le sigle MEM apparaît sur l'afficheur. Le mode "gel" de l'affichage est disponible sur toutes les mesures.

Appui long (AUTO MEM) : fait entrer ou sortir du mode "mémorisation automatique".

Le sigle MEM clignote sur l'afficheur. Positions concernées : VLOW Z, V

Mémorisation automatique Mettre les pointes de touches sur le point à mesurer. Un signal sonore indiquera si la mesure est stable. Lorsque l'on lèvera les pointes de touches, un second signal sonore indiquera l'affichage mémorisé de cette valeur stable.

Le bargraph reste actif pendant le mode "mémor i sat ion automatique" et le gel de l' af f i chage.

Cette touche permet également de choisir la rejection sur 50 Hz ou 60 Hz si elle est enfoncée lors de la mise sous tension de l'appareil. La sélection s'inverse par rapport à la dernière configuration, s'aff iche pendant 2 secondes et reste sauvegardée en mémoire non volatile.

4.4. Touche

Permet d'activer/désactiver le rétro-éclairage de l'afficheur. Une extinction automatique intervient après 30 secondes.

AC+DC

, VDC, ADPDC, ADP

AC+DC

8 Multimètre digital portable 5000 points, avec entrée courant

Chapitre I

5. SPECIFICATIONS TECHNIQUES

5.1. Généralités

Seules les valeurs affectées de tolérance ou les limites annoncées constituent des valeurs garanties. Les valeurs sans tolérance sont données à t itre indicatif (norme NFC 42670) et les erreurs de mesure doivent être considérées dans les conditions de température de référence (voir § 5.2.11).

Comme tous les appareils de mesure ou d'essais, une vérificati on péri odi que est nécessai re

5.2. Caractéristiques

La précision est de ± [% de la lecture (L) + nombr e d' unités de représentation (UR)].

{Précision : ‘’n %L + n UR’’ signifie ‘’n % de la lecture + n Unité de Représentation’’ }.

5.2.1. Tensions continues

Position du

commutateur

ADP

Gammes Précision Impédance

d'entrée

5 V

50 V

500 V

10 MΩ± 600 V 11 MΩ

0,3 %L + 2 UR

10 MΩ

500 mV

1000 V

Protection

(∗)

± 1100 V

RMS

PEAK

Résolution

0.1 mV 1 mV

10 mV

100 mV

1 V

(∗) Tension maximale permanente admissible Nombre de points : 5 000

Sélection des gammes : automatique ou manuelle pour les gamm e s

5 V, 50 V, 500 V, 1000 V Réjection de mode commun (gamm e 500 m V) : à 50 et à 60 Hz, supérieure à 120 dB Réjection de mode série : à 50 et à 60 Hz, supérieure à 60 dB Signal sonore intermittent avec af fichage de « OL » lors d'un dépassement de gamme.

5.2.2. Tensions alternatives (AC et AC+DC)

Position du

commutateur

LOW Z

AC+DC

ADP

AC+DC

Gammes Précision

40 Hz à 1 kHz

5 V

50 V 500 V 600 V

500 mV

AC+DC

5 V

50 V 500 V 750 V

AC AC

AC+DC

AC+DC AC+DC

1 %L + 2 UR

1.5 %L + 3 UR

1.5 %L + 2 UR

Impédance

d'entrée

Protection

(∗)

500 kΩ± 600 V

10 MΩ // 100 pF ± 600 V 11 MΩ // 100 pF

± 1100 V

10 MΩ // 100 pF

RMS

PEAK

Résolution

1 mV

10 mV

100 mV

1 V

0.1 mV

AC+DC

1 mV

10 mV

100 mV

AC+DC

1 V

(∗) Tension maximale permanente admissible

AC+DC

Spécifications valables de 5 % à 100 % du calibre, pour un signal sinusoïdal dans la bande 40 Hz à 1 kHz. Nombre de points : 5 000 Sélection des gammes : automatique ou manuelle pour les gam-

mes 5 V, 50 V, 500 V, 600 ou 750 V Réjection de mode commun : à 50 et 60 Hz, supérieure à 60 dB Erreur additionnelle en fonction du fact eur cr ête : 1 % pour un facteur crête de 1.5 à 2

4 % pour un facteur crête de 2 à 3 Signal sonore intermittent avec af fichage de « OL » lors d'un dépassement de gamme.

Multimètre digital portable 5000 points, avec entrée courant 9

5.2.3. Courants continus

Chapitre I

Position du

commutateur

50 mA

10 A

(∗∗)

Gammes Précision Chute de

tension max.

50 mA

10 A

0.3 %L + 2 UR < 600 mV 600 V 1 %L + 5 UR < 700 mV 600 V

Protection Fusibles

(∗)

RMS RMS

F1 + F2 10 µA

F2 10 mA

Résolution

(∗) voir caractéristiques des fusibles § 3.5.3. (∗∗) au-delà de 7 A

: limiter le temps de mesure à 1 minut e.

Nombre de points : 5 000 Affichage de « OL » (gamme 50 mA

seulement) avec signal sonore intermittent lors d'un

dépassement de gamme.

5.2.4. Courants alternatifs (AC+DC)

Position du

commutateur

AC+DC

50 mA

AC+DC

10 A

(∗∗)

Gammes Précision

40 Hz à 1 kHz

AC+DC

50 mA

10 A

AC+DC

1.5 %L + 2 UR < 600 mV 600 V

2.5 %L + 5 UR < 700 mV 600 V

Chute de

tension max.

Protection Fusibles

(∗)

RMS

F1 + F2 10 µA

RMS

F2 10 mA

Résolution

(∗) voir caractéristiques des fusibles § 3.5.3. (∗∗) au-delà de 7 A

AC+DC

: limiter le temps de mesure à 1 minut e.

Spécifications valables de 5 % à 100 % du calibre, pour un signal sinusoïdal dans la bande 40 Hz à 1 kHz. Nombre de points : 5 000 Erreur additionnelle en fonction du fact eur cr ête : 1 % pour un facteur crête de 1.5 à 2

4 % pour un facteur crête de 2 à 3

Affichage de « OL » (gamme 50 mA

AC+DC

seulement) avec signal sonore intermittent lors

d'un dépassement de gamme.

AC+DC

5.2.5. Résistances / Test de continuité

Position du

commutateur

Ω 50 kΩ

Gammes Précision Courant de

mesure

500 Ω 500 Ω

5 kΩ

500 kΩ

5 MΩ

50 MΩ

0.3 %L + 3 UR 1 mA

1 mA

0.3 %L + 3 UR 100 µA

10 µA 600 V

1 µA

0.5 %L + 3 UR 100 nA 1 %L + 5 UR 10 nA

Protection

RMS

(∗)

(∗) protection électronique contre les surcharges

Nombre de points : 5 000 Sélection des gammes : automatique ou manuelle (f igé en mode

continuité) Tension maximale en circuit ouvert : 4 V Seuil de détection en mode continuité : 10 Ω à 20 Ω Temps de réponse du mode continuité :

< 1 ms

Pour les mesures dans les gammes 5 MΩ et 50 MΩ, l’emploi de connexions blindées est conseillé.

Résolution

0.1 Ω

0.1 Ω 1 Ω

10 Ω

100 Ω

1 kΩ

10 kΩ

10 Multimètre digital portable 5000 points, avec entrée courant

Chapitre I

5.2.6. Capacités

Nota Déchargez les capacités avant toute mesure

Position du

commutateur

Gammes Précision Courant de

mesure

50 nF 100 nA < 1 s 10 pF

500 nF 1 µA < 1 s 100 pF

5 µF 10 µA < 1 s 1 nF

50 µF 1 %L + 2 UR 100 µA < 1 s 600 V

500 µF 1 mA < 2 s 100 nF

5000 µF 1 mA

50 mF 1 mA

Temps de

mesure max.

≈ 3 s/mF ≈ 3 s/mF

Protection

(∗)

RMS

Résolution

(∗) protection électronique contre les surcharges Pour réduire l'influence des champs électromagnétiques ambiants sur la mesure, veuillez

utiliser des câbles blindés pour le calibre 50 µF. Nombre de points : 5 000 Sélection des gammes : automatique ou manuelle Tension maximale en circuit ouvert : 4 V

5.2.7. Mesure de tension de seuil diodes

Tensions mesurables : 0 à 1.999 V Courant de mesure : 1 mA ± 20 % Résolution : 1 mV

RMS

Protection : 600 V

réarmable automatiquement

10 nF

1 µF

10 µF

5.2.8. Fréquences

Position du

commutateur

FREQ 50 à 500 Hz 0.03 %L + 1 UR

Gammes Précision Impédance

d'entrée

0.62 à 5 Hz 0.0001 Hz 5 à 50 Hz 0.001 Hz

10 MΩ

500 à 5 kHz 0.1 Hz

5 à 50 kHz 1 Hz

50 à 500 kHz 0.05 %L + 1 UR 10 Hz

Protection Résolution

RMS

600 V

Nombre de points : 50 000 Sélection des gammes : automatique

Sensibilité :

Bande de fréquence Sinus Carré 10 Hz à 100 kHz 100 mVeff. 200 mVcc 100 kHz à 500 kHz 1 Veff. 1 Vcc

5.2.9. Sécurité

CEI 61010-1 + A1 + A2, 1995 Isolation : classe 2 Degré de pollution : 2 Utilisation à l'intérieur, altit ude < 2000 m Catégorie de surtension des entrées : CAT III 600 V max. par rapport à la terre

0.01 Hz

Multimètre digital portable 5000 points, avec entrée courant 11

5.2.10. Informati ons générales

Caractéristiques mécaniques

Dimensions : 170 x 80 x 35 mm Masse (avec pile) 285 g Boîtier et circuit : matières auto-extinguibles

Colisage

Dimensions : 230 x 155 x 65 mm Masse : 385 g

Alimentation

Alimentation requise : 1 pile de type alcaline 9 V (6LF22) Indication de pile déchargée : BAT s'affiche quand la tension fournie par

la pile est trop faible

Autonomie typique de la pile : 500 heures environ en mode V

Affichage

Réalisé par un afficheur à cristaux liquides comportant :

- un affichage 50 000 points + signe (hauteur des chiffres : 11 mm)

- un affichage analogique 34 bar r es ( bargraph)

- des unit és adapt ées à chaque type de mesure

- des indicateurs de modes enclenchés (mémorisation, ranging, ...)

- un indicateur de pile déchargée

Chapitre I

Cadence de mesure

Affichage numériq ue : 2 mesures par seconde Bargraph : 20 mesures par seconde

5.2.11. Environnement

Température de référence : 23°C ± 5°C Température limite d'utilisation : - 5°C à 45°C Température de fonctionnement : - 10°C à 55°C Température de stockag e : - 20°C à 70°C Coefficient de températ ure : max. 0,1 x (précision) / K

• erreur additionnelle en Ω : 50 UR de -5°C à 0°C

• sensibilité fréquence : max. 0,3 x (sensibilité) / K

Humidité relative : 0 à 80 % de 0°C à 35°C

(70 % max. pour 5 / 50 MΩ)

0 à 70 % de 35°C à 50°C Etanchéité : IP 50 Influence max. en présence de champs électromagnétiques à 3 V/m selon EN 61000-4- 3, 1995 : ± 150 D sur calibre 10 A

± 50 D sur calibre mA

± 3 % sur les autres calibres

AC+DC

5.2.12. CEM

Cet appareil a été conçu conforme aux normes CEM en vigueur et sa compat ibilit é a été testée conformément aux normes suivantes :

• Emission selon EN 50081-1, 1992

• Immunité selon EN 50082-1, 1997

Ce produit est conforme aux prescriptions de la direct ive européenne basse t ension 73/23/CEE et à la directive CEM 89/336/CEE amendées par 93/68/CEE.

12 Multimètre digital portable 5000 points, avec entrée courant

Chapitre I

5.3. Accessoires

5.3.1. Livrés avec le multimètre

1 jeu de cordons - pointes de touche de sécurité AG01063 1 pile 9 V 6LF22 AL0042 1 notice de fonctionnement 906129548 1 gaine de protection élastomère AE0237

5.3.2. Livrés en option

Sondes

THT 3 kV THT 30 kV

AC/DC

Thermocouple type K, 1 mV/°C, usage général et surface, -25°C à +350°C HK0210N Tachymètre optique, 100 t/m n à 60 000 t/mn HA1237

Pinces de courant

Calibre 200 A Calibre 200 A Calibre 600 A Calibre 1000 A

, 1 AAC/1 mV

, 1 AAC/10 mV

, 600 AAC, ∅ câble maxi 30 mm, sortie par douilles AM0600N

, 600 AAC, ∅ câble maxi 43 mm, sortie par douilles AM1000N

HT0203 HT0212

∅ câble maxi 20 mm, sortie par douilles AM0014N

AC,

∅ câble maxi 20 mm, sortie par douilles AM0016N

AC,

Shunts

30 A 50 A 300 A

/ 300 mV, ± 0,5 % HA0170

/ 50 mV, ± 0,5 % HA0512

/ 30 mV, ± 0,5 % HA0300

Divers

Etui de transport AE0190

Multimètre digital portable 5000 points, avec entrée courant 13

Chapter II

USER’S MANUAL

CONTENTS

1. GENERAL INSTRUCTIONS ........................................................................................................................15

1.1. Precautions and safety measures .........................................................................................................15

1.1.1. Preliminary......................................................................................................................................15

1.1.2. During use.......................................................................................................................................15

1.1.3. Symbols..........................................................................................................................................16

1.1.4. Instructions .....................................................................................................................................16

1.2. Protection devices..................................................................................................................................16

1.3. Safety devices........................................................................................................................................17

1.4. Warranty ................................................................................................................................................17

1.5. Maintenance and metrological verification.............................................................................................17

1.6. Unpacking - Repackaging......................................................................................................................17

2. DESCRIPTION .............................................................................................................................................18

2.1. Selector switch.......................................................................................................................................18

2.2. Keypad...................................................................................................................................................18

2.3. Display...................................................................................................................................................18

2.4. Power supply .........................................................................................................................................18

2.5. Input terminals .......................................................................................................................................18

3. GETTING STARTED....................................................................................................................................19

3.1. Connecting the test leads ......................................................................................................................19

3.2. Switching on the instrument...................................................................................................................19

3.3. Switching off the instrument...................................................................................................................19

3.4. Special configuration..............................................................................................................................19

3.5. Multimeter maintenance ........................................................................................................................19

3.5.1. Fuse self-test ..................................................................................................................................19

3.5.2. Battery self-test...............................................................................................................................20

3.5.3. Replacing the battery or fuses........................................................................................................20

3.5.4. Cleaning..........................................................................................................................................20

3.5.5. Storage ...........................................................................................................................................20

4. FUNCTIONAL DESCRIPTION.....................................................................................................................21

4.1. RANGE / AC+DC key............................................................................................................................21

4.1.1. ADPDC / ADPAC+DC Position.......................................................................................................21

4.1.2. 50 mADC / 50 mAAC+DC Position.................................................................................................21

4.1.3. 10 ADC / 10 AAC+DC Position.......................................................................................................22

4.2. MIN/MAX key.........................................................................................................................................22

4.3. MEM / AUTO MEM key.........................................................................................................................22

4.4. key ...............................................................................................................................................22

5. TECHNICAL SPECIFICATIONS..................................................................................................................23

5.1. General..................................................................................................................................................23

5.2. Characteristics.......................................................................................................................................23

5.2.1. DC voltages ....................................................................................................................................23

5.2.2. AC voltages (AC and AC+DC)........................................................................................................23

5.2.3. DC current ......................................................................................................................................24

5.2.4. AC currents (AC+DC).....................................................................................................................24

5.2.5. Resistance / Continuity test ............................................................................................................24

5.2.6. Capacitance....................................................................................................................................25

5.2.7. Diode threshold voltage measurement...........................................................................................25

5.2.8. Frequencies....................................................................................................................................25

5.2.9. Safety..............................................................................................................................................25

5.2.10. General information ......................................................................................................................26

5.2.11. Environment..................................................................................................................................26

5.2.12. EMC..............................................................................................................................................26

5.3. Accessories ...........................................................................................................................................27

5.3.1. Supplied with the multimeter...........................................................................................................27

5.3.2. Optional...........................................................................................................................................27

5000-count portable digital multimeter, with current input

Chapter II

1. GENERAL INSTRUCTIONS

You have just acquired a portable digital multimeter and we thank you for your confidence. This instrument complies with the specification of IEC 61010-1 + A1 + A2, 1995, con-

cerning safety requirements for electronic measuring apparatus. To get the best service from this instrument, read carefully this user's manual and respect the detailed safety precautions. The contents of this manual must not be reproduced in any f orm whatsoever without our consent.

1.1. Precautions and safety measures

1.1.1. Preliminary

- This device can be used for measurements on categ or y ΙΙΙ inst allations, for voltages never exceeding 600 V (AC or DC) relative to the earth.

- Definition of overvoltage categories (cf. publication IEC 664-1) : CAT I : The circuits of CAT I are protect ed by measur es lim iting transient

overvoltages to appropriate low level.

Example : protected electronic circuits

CAT II : The circuit s of CAT II are power supply circuits of appliances or port able

equipment with transient overvoltages of an average level. Example : appliances and portable equipment

CAT III : The circuits of CAT III ar e power supply circuits of power equipment with

important transient overvoltages. Example : fixed installation or industrial equipm ent

CAT IV :The circuits of CAT IV may comprise very important transient

overvoltages. Example : primary supply level

∗

When using this multimeter, the user must observe all normal safety rules concerning:

- protection against the dangers of electric current.

- protection of the multim eter against misuse.

∗

For your own safety, only use the measuring probes which have been delivered with the instrument : they conform to the IEC 61010-1 + A1 + A2, 1995 saf ety standard. Before use, check that t hey are in g ood working condition.

1.1.2. During use

∗

Test equipment risk assessment : Users of this equipment and or t heir employers are reminded that Health and Safety Legislation require them to carry out a valid risk assessment of all electrical work so as to identify potent ial sources of elect rical danger and risk of electrical injur y such as from inadvertent short circuits. Where the assessment show that the risk is significant then the use of fused test leads constructed in accordance with the HSE guidance note GS38 "Electrical Test Equipment for use by Electricians" should be used.

5000-count portable digital multimeter, with current input

Chapter II

∗

Never exceed the protection limit values indicated in the specifications for each type of measurement.

∗

When the multimeter is linked to measurement circuits, do not touch unused terminals.

∗

When the scale of the value to be measured is unk nown, check that the scale initially set on the multimeter is the highest possible or, wherever possible, choose the autoranging mode.

∗

Before changing f unct ions, disconnect t he test leads from the circuit under t est .

∗

In TV repair work, or when carrying out measurements on power switching circuit s, remember that high amplitude voltage pulses at the test points can damage the multimeter. Use of a TV filter will attenuate any such pulses.

∗

Never perform resistance or continut y measur em ents on live circuits.

1.1.3. Symbols

Symbols used in this manual and on the instrument :

CAUTION : Refer to the instruction manual.

1.1.4. Instructions

DANGER : High voltage, risk of electric shock. Earth

∗

Before opening the instrument, always disconnect from all sources of electric current and make sure not to be loaded with static electricity, which may destroy internal components.

∗

Fuses must be replaced with fuses of the same rat ing and t ype.

∗

Any adjustment, maintenance or repair work carried out on the multimeter while it is live should be carried out only by appropriately qualified personnel, after having taken into account the instructions in this present manual. A "qualified person" is one who is familiar with the installat ion, construction and operation of the equipment and the hazards involved. He is trained and authorized to energize, de-energize circuits and equipment in accordance with established practices.

Incorrect use may result in damage to the device or its components.

∗

When the instr ument is open, r emember t hat some int ernal capacit ors can retain a dangerous potential even after the inst r ument is powered down.

∗

If any faults or abnormalities are observed, take the instrument out of service and ensure that it cannot be used until it has been checked out .

∗ It is r ecommended to remove the battery from t he instrument if not used.

1.2. Protection devices

This instrument is fitted with various protect ion devices :

∗ Varistor protection for limiting transients of over 1100 V at the VΩ terminal,

particularly 6 kV pulse streams as defined in French standar d I EEE 587.

5000-count portable digital multimeter, with current input

Chapter II

∗ A PTC (positive temperature coefficient) resistor protects against permanent

overvoltages of up to 600 V during resistance, capacitance, continuity and diode test measurements. This pr ot ect ion is r eset automatically after overload.

∗ Two HBC fuses provide protection up to 600 V during measurements of intensity

type.

∗ An IP prot ect ion r at ing of 50.

1.3. Safety devices

∗ The battery unit cannot be accessed without first disconnecting the measuring

leads.

∗ When measuring voltages above 24 V, the sign blinks ∗ W hen measuring voltages above 10 A, the sign blink s

intermittent audible signal warns the user.

∗ If the maximum range is repeatedly exceeded, an interm ittent audible signal warns

the user in V 10 A

1.4. Warranty

This equipment is warranted against any defects of manuf actur e or mat erials according to the general conditions of sale. During the warranty period (3 years), defective parts will be replaced, the manufacturer reserving the right to repair or replace the product. In the event of t he equipment being returned to the distributor or to a local agency, carriage to the centre shall be payable by the customer. The warranty does not cover the following :

1. Repairs necessitated by misuse of the equipment or use in association with incompatible equipment.

2. Modific ation of the equipment or any related software without the explicit authorization of the manufacturer.

3. Repairs necessitated by attempts to repair or maintain the product made by a person not approved by the manufacturer.

, 10 A

LOW Z

AC+DC

, V

AC+DC

functions.

, VDC, ADPDC, ADP

AC+DC,

on the display.

on the display and an

50 mA

DC,

50 mA

AC+DC

4. Adaptation to a specific application not provided for in the specifications of the equipm ent or the user manual.

5. Damage after a drop, a shock or flooding.

1.5. Maintenance and metrological verificati on

Return your instrument to your distributor f or any work to be done within or outside the guarantee.

1.6. Unpacking - Repackaging

This equipment has been fully checked out mechanically and electrically before shipping. All precautions have been taken to ensure that the instrument arrives at its destination undamaged. However, it is advisable to carry out a rapid check for dam age sustained in shipping. If there is any evidence of damage, make this known immediately to the shipper.

Should you need to return the multimeter, preferably use the original packaging and indicate the reasons as clearly as possible on an accompanying not e.

Our products are patented in FRANCE and internationally and the logotypes are registered. We reserve the right to modify specifications and prices as required by technological improvements.

5000-count portable digital multimeter, with current input

2. DESCRIPTION

This compact multimeter is a self -contained with an appropriate mechanical construction, enables hand-held version, with a protective elastomer case. This casing is sealed. It is designed for a high degree of user safety, maximum protection and unrivalled performance.

2.1. Selector switch

This multimeter is a standalone, hand-held professional measuring instrument, capable of measuring the following quantit ies ( accessed by the twelve-position rot ar y selector switch) :

∗ AC voltages with AC (or RMS) capacitive coupling ( Input impedance : 500 ∗ AC voltages with AC+DC (or TRMS) direct coupling ∗ DC voltag es ∗ DC / AC+DC voltag es, range 500 mV ∗ AC currents with AC+DC (or TRMS) direct coupling ∗ DC currents ∗ resistance values ∗ continuity (with beeper) ∗ capacitance ∗ diode thre shold voltage ∗ frequencies

Chapter II

kΩ)

2.2. Keypad

A four-key keypad lets you :

∗ select the autoranging mode (RANGE / AC+DC key) ∗ store a value (MEM key) ∗ activate the MIN-MAX-AVG detection mode (MIN/MAX key) ∗ select a funct ion derived from the main function, or switch on the m ultimeter again

after it has been shut down automatically (RANGE / AC+DC key)

∗ activate back lighting of the display unit ( key)

2.3. Display

This multimeter display provides :

∗ perform 5 000-count measurements (50 000- count Hz-measurement), ∗ f unction indicator (V, A, AC+DC, F, Hz,

and multiplicator (n, µ, m, k, M),

∗ battery discharged indicator BAT : approximately 12 hours of operation, ∗ clearly legible figures (11 mm high),

∗ an analogue readout of the parameter being measured through a 34-segment

bargraph.

Display back light when required in poor lighting conditions. automatic switch-off.

, Ω, , AUTO , MEM, MI N, MAX , AV G)

2.4. Power supply

This multimeter is powered by a standard 9 V battery (6LF22) which provides approximately 500 hours of operation (on function V

2.5. Input terminals

Measurements are performed using two measuring leads supplied with the instrument connected to input terminals 1, 2, 3 and 4, as indicated in section 3.1.

5000-count portable digital multimeter, with current input

Chapter II

3. GETTING STARTED

3.1. Connecting the test leads

Connect the black lead to the COM socket (for all measurements). Depending on the position of the selector switch, connect the r ed lead as follows:

Input terminal

50 mADC (50 mA

10 ADC (10 A

LOW Z

, V

AC+DC

Rotary selector switch position

, VDC, ADP

AC+DC

) 50 mA

) 10 A

(ADP

AC+DC

), FREQ, , Ω, ,

3.2. Switching on the inst rument

The selector switch is on the OFF position. Turn the selector switch to the requir ed function. All segments of the display come on f or a few seconds. The instrument is then ready f or measurements.

3.3. Switching off the instrument

The instrument can be switched off manually by returning the selector switch to the OFF position, or automatically after approximately half an hour if no key is pressed or the switch is not operated.

Note For user safety, automatic shutdown is also disabled when a measured

magnitude (voltage/current) present at the input exceeds dangerous level

Ω

(

indicator displayed).

3.4. Special configuration

To adapt the configurat ion of the instrument to the m easurement environment, the user can choose 50 Hz or 60 Hz rejection :

Switch on with the rotary switch while holding down the MEM key. The selection is reversed from the last conf iguration, is displayed for two seconds and remains backed up in non-volatile memory.

3.5. Multimeter maintenance

3.5.1. Fuse self-test

This check can be carried out with the multimet er in use without opening up the casing.

- 0.63 A fuse (F1) : set the rotary switch to the

VΩ sockets. The display should read approx. 0.001 V. If t he digital display indicates an overflow « .OL ». The fuse is blown.

- 10 A fuse (F2) : set the rotary switch to the

Ω sockets. The display should read approx. 0.001 V. If the digital display indicates an overflow « .OL ». The fuse is blown.

position and short-circuit the 50 mA and

position and short-circuit the COM and V

5000-count portable digital multimeter, with current input

3.5.2. Battery self-test

When the BAT indication appears on the display, the instrument still has approximately 12 hours of operation, but specifications can no longer be guaranteed.

Replace the battery.

3.5.3. Replacing the battery or fuses

Caution !

Disconnect test leads from any circuit under test , turn the meter off

Chapter II

Use the following procedure:

1 - Disconnect test leads from any inputs ter m inals 2 - Using a appropriate tool, mak e slide the case bottom of the instrum ent 3 - Replace the battery or fuse (respect t he value and the t ype). 4 - Replace the immovable part.

Fuses must be replaced

by fuses of the same

and remove test leads from the input terminals .

F1 0.63 A HHBC18 kA / 600 V F2 10 A HBC 50 kA / 600 V

ratin

and type.

6LF22

9 V BATTERY

Fitting the fuses :

3.5.4. Cleaning

Clean the instrument using a damp cloth and soap. Never use abrasive or solvents.

3.5.5. Storage

To guarantee the measurement accuracy, after a long period storage in extreme environment conditions, wait enough time for the instrument to acclimatise t o the working environment conditions (see environment specifications) .

Those fuses are correctly fitt ed ; those ones are not.

5000-count portable digital multimeter, with current input

Chapter II

4. FUNCTIONAL DESCRIPTION

4.1. RANGE / AC+DC key

The RANGE key is operative in following positions of the selector switch :

LOW Z

This key makes it possible :

• In AUTO (Autoraging ) mode to switch to MANUAL mode (short press).

• In MANUAL mode, to select the next range (short press) or return to AUTO mode

(long press), the AUTO sign appears on the display.

This can be used to switch on the multimeter again after an automatic shutdown. It can also be used to access secondary functions associated with the selector switch positions : mode AC+DC.

The flowcharts below define these various functions.

, V

AC+DC

, VDC, Ω, .

4.1.1. ADP

/ ADP

AC+DC

Position

This function is adapted for accessor ies with mV output.

ADP

DC voltage measurement

AC+DC

4.1.2. 50 mA

/ 50 mA

(Range 500 mV

AC+DC key

ADP

AC+DC

AC+DC voltage measurement (TRMS)

(Range 500 mV

AC+DC key

AC+DC

Position

)

The AC+DC sign

)

appears on the display.

50 mA

DC current measurement

(Range 50 mA

AC+DC key

50 mA

AC+DC current measurement (TRMS)

(Range 50 mA

AC+DC key

5000-count portable digital multimeter, with current input

AC+DC

)

AC+DC

The AC+DC sign

)

appears on the display.

Chapter II

4.1.3. 10 A

/ 10 A

4.2. MIN/MAX key

If you press this key (long press), you access the surveillance mode (or com ing out), in which minimum (MIN), maximum (MAX) and sliding average (AVG) values of the current measurement are stored (capture t ime ≤ 500 ms). The signs MIN MAX AVG appear on the display. You can look up each of these values by repeatedly pressing the same key (shor t press). The symbols MIN, MAX or AVG flicker with the selected value. The three MIN, MAX, AVG values are stored in memory and can be read after quitting t he surveillance mode. When you access the surveillance mode again, all previous values stored are cleared. This key also desactivates the auto power-off, if it is pressed when switching on (« P_OFF »).

AC+DC

Position

10 A

DC current measurement

(Range 10 A

AC+DC key

10 A

AC+DC

AC+DC current measurement (TRMS)

(Range 10 A

AC+DC key

AC+DC

)

The AC+DC sign

)

appears on the display.

4.3. MEM / AUTO MEM key

Short press (MEM) :Fixes the display on the current value. A second short press returns

the multimeter to normal mode. The MEM sign appears on the display. The MEM mode is avaible on all measurement.

Long press (AUTO MEM) : Accesses or quits the “autostore” mode.

The MEM sign blinking on the display. Affected ranges : V

Autostore Set the probes on the point to be measured. An audio signal indicates whether the measurement is stable. When you remove the probes, a second audible sig nal indicates that this stable value displayed has been stored.

The bargraph remains active during the "autostore” and display MEM mode.

Pressing this key when switching on the instrument enables the selection of a reject ion of 50 or 60 Hz. The selection is reversed from the last configuration. It is displayed for 2 secs. and remains backed up in non-volatile memory.

4.4.

key

Activates/desactivates back lighting of the display unit. It automatically goes off after 30 seconds.

LOW Z

, V

AC+DC

, VDC, ADPDC, ADP

AC+DC

5000-count portable digital multimeter, with current input

Chapter II

5. TECHNICAL SPECIFICATIONS

5.1. General

Only the values assigned tolerances or given limits are guaranteed values. Values without tolerances are given for infor mation only, without guarantee (standard NFC 42670). The measurement errors must be considered in an environment of reference temperature (refer to § 5.2.11).

It is essential that all measuring i nst rument s are regularly calibrated.

5.2. Characteristics

Accuracy is ± [% reading (R) + number of dig it s ( D) ] .

{Accuracy : ‘’n %R + n D’’ means ‘’n % of the reading + n digits’’ }

5.2.1. DC voltages

Selector switch

position

ADP

Ranges

500 mV

5 V

50 V

500 V

1000 V

Accuracy

0,3 %R + 2 D

Input impedance

10 MΩ± 600 V 11 MΩ

10 MΩ

Protection

(∗)

± 1100 V

RMS

PEAK

(∗) Acceptance permanent max. voltage Number of points : 5 000

Range selection : automatic or manual for the 5 V, 50 V,

500 V, 1000 V ranges Common mode rejection (500 mV range) : at 50 and 60 Hz, better than 120 dB Serial mode rejection : at 50 and 60 Hz, better than 60 dB Intermittent signal sounds and « OL » on the display in case of range overpassing.

5.2.2. AC voltages (AC and AC+DC)

Selector switch

position

LOW Z

AC+DC

ADP

AC+DC

Ranges Accuracy

40 Hz to 1 kHz

5 V

50 V 500 V 600 V

500 mV

AC+DC

5 V

AC+DC

50 V 500 V 750 V

AC AC

AC+DC

AC+DC AC+DC

1 %R + 2 D

1.5 %R + 3 D

1.5 %R + 2 D

Input

impedance

Protection

(∗)

500 kΩ ± 600 V

10 MΩ // 100 pF ± 600 V 11 MΩ // 100 pF

± 1100 V

10 MΩ // 100 pF

RMS

PEAK

(∗) Acceptance permanent max. voltage

Resolution

0.1 mV 1 mV

10 mV

100 mV

1 V

Resolution

1 mV

10 mV

100 mV

1 V

0.1 mV

AC+DC

1 mV

10 mV

100 mV

AC+DC

1 V

AC AC AC+DC

AC+DC

Specifications applicable from 5 % to 100 % of the rang e for a sinusoidal sig nal in band 40 Hz to 1 kHz. Number of points : 5 000 Range selection : automatic or manual for the 5 V, 50 V,

Common mode rejection : at 50 and 60 Hz, better than 60 dB Additional error according to crest factor : 1 % for a crest factor of 1.5 to 2

Intermittent signal sounds and « OL » on the display in case of range overpassing.

5000-count portable digital multimeter, with current input

500 V, 600 or 750 V ranges

4 % for a crest factor of 2 to 3

5.2.3. DC current

Chapter II

Selector switch

position

50 mA

10 A

(∗∗)

Ranges Accuracy Max voltage

drop

50 mA

10 A

0.3 %R + 2 D < 600 mV 600 V 1 %R + 5 D < 700 mV 600 V

Protection Fuses

(∗)

RMS RMS

F1 + F2 10 µA

F2 10 mA

(∗) Refer to fuse specifications section 3. 5.3. (∗∗) Over 7 A

: the measurement must not exceed 1 minute.

Number of points : 5 000 « OL » on the display (range 50 mA

only) and intermittent signal sounds in case of

range overpassing.

5.2.4. AC currents (AC+DC)

Selector switch

position

AC+DC

50 mA

AC+DC

10 A

(∗∗)

Ranges Accuracy

40 Hz to 1 kHz

AC+DC

50 mA

10 A

AC+DC

1.5 %R + 2 D < 600 mV 600 V

2.5 %R + 5 D < 700 mV 600 V

Max voltage

drop

Protection Fuses

(∗)

RMS RMS

F1 + F2 10 µA

F2 10 mA

(∗) Refer to fuse specifications sect ion 3. 5.3. (∗∗) Over 7 A

: the measurement must not exceed 1 minute.

Specifications applicable from 5 % to 100 % of the rang e for a sinusoidal sig nal in band 40 Hz to 1 kHz. Number of points : 5 000 Additional error according to crest factor : 1 % for a crest factor of 1.5 to 2

4 % for a crest factor of 2 to 3

« OL » on the display (range 50 mA

AC+DC

only) and intermittent signal sounds in case of

range overpassing.

Resolution

AC+DC

5.2.5. Resistance / Continuity test

Selector switch

position

Ω 50 kΩ

Ranges Accuracy Measurement

current

500 Ω

5 kΩ

500 kΩ

5 MΩ

50 MΩ

0.3 %R + 3 D 1 mA 1 mA

0.3 %R + 3 D 100 µA

10 µA 600 V

1 µA

0.5 %R + 3 D 100 nA

1 %R + 5 D 10 nA

Protection

(∗)

RMS

(∗) Overload protection can be reset automatically. Number of points : 5 000

Range selection : automatic or m anual ( fixed in continuity

mode) Maximum open circuit voltage : 4 V Detection threshold in continuity mode : 10 Ω to 20 Ω Response time in continuity mode : < 1 ms For measurements in 5 MΩ and 50 MΩ ranges, the use of shielded connection is highly recommended.

Resolution

0.1 Ω

0.1 Ω 1 Ω

10 Ω

100 Ω

1 kΩ

10 kΩ

5000-count portable digital multimeter, with current input

Chapter II

5.2.6. Capacitance

Note Discharge all capacitors before taking measurements.

Selector switch

position

Ranges Accuracy Measurement

current

50 nF 100 nA < 1 s 10 pF

500 nF 1 µA < 1 s 100 pF

5 µF 10 µA < 1 s 1 nF

50 µF 1 %R + 2 D 100 µA < 1 s 600 V

500 µF 1 mA < 2 s 100 nF

5000 µF 1 mA

50 mF 1 mA

Max measurement

time

≈ 3 s/mF ≈ 3 s/mF

Protection

(∗)

(∗) Overload protection can be reset automatically.

To reduce the influence of t he ambient electromagnetic fields on the measurement, it is recommended to use shielded cables for measurem ents in 50 µF range. Number of points : 5 000 Range selection : automatic or manual Maximum open circuit voltage : 4 V

5.2.7. Diode threshold voltage measurement

Measurable voltages : 0 to 1.999 V Measurement current : 1 mA ± 20 % Resolution : 1 mV

, can be reset automatically

Protection : 600 V

RMS

Resolution

10 nF

1 µF

10 µF

5.2.8. Frequencies

Selector switch

position

FREQ 50 to 500 Hz 0.03 %R + 1 D

Ranges Accuracy Input

impedance

0.62 to 5 Hz 0.0001 Hz 5 to 50 Hz 0.001 Hz

500 to 5 kHz 0.1 Hz

5 to 50 kHz 1 Hz

50 to 500 kHz 0.05 %R + 1 D 10 Hz

Number of points : 50 000 Range selection : automatic

Sensitivity :

Frequency band Sinus Square

10 Hz to 100 kHz 100 mVeff. 200 mVpp 100 kHz to 500 kHz 1 Veff. 1 Vpp

5.2.9. Safety

IEC 61010-1 + A1 + A2, 1995 Insulation : class 2 Pollution degree : 2 Indoor use, altitude < 2000 m Installation category of input : CAT III, 600 V max. to earth

10 MΩ

Protection Resolution

RMS

600 V

0.01 Hz

5000-count portable digital multimeter, with current input

5.2.10. General information

Mechanical

Dimensions : 170 x 80 x 35 mm Weight (inc. battery) : 285 g Casing and circuit : self-extinguishing materials

Packaging

Dimensions : 230 x 155 x 65 mm Weight : 385 g

Power supply

Power requirements : single 9 V alkaline battery (6LF22) Low battery indication : BAT is displayed when the battery

voltage drops below operating voltage

Battery life : 500 hours approx. in V

Display

Liquid crystal display comprising :

- a 50 000- count display + sig n ( digits 11 mm high)

- a 34- bar analogue bargraph display

- appr opr iat e units for each type of measurement

- triggered mode indicators (storage, ranging, ...)

- battery discharged indicator

Chapter II

mode

Measurement rate

Digital display : 2 measurements/s Bargraph : 20 measurements/s

5.2.11. Environment

Reference temperature : 23°C ± 5°C Limit range of operation : -5°C to 45°C Rated range of use : -10°C to 55°C Storage temperature range : -20°C to 70°C Temperature coefficient : max. 0.1 x (accuracy) / K

• additional error in Ω : 50 D from -5°C to 0°C

• frequency sensitivity : max. 0. 3 x (sensitivity) / K

Relative humidity : 0 to 80 % from 0 to 35°C

(70 % max. for 5 / 50 MΩ)

0 to 70 % from 35°C to 50°C Water-tightness : IP 50 Max. influence in electro-magnetic fields at 3 V/m acc. to EN 61000-4-3, 1995 : ± 150 D in 10 A

± 50 D in mA

± 3 % in all other ranges

AC+DC

range

5.2.12. EMC

This apparatus was designed in accordance with the EMC standards in force and its compatibility has been tested accordance with the following standards :

• Emission EN 50081-1, 1992

• Immunity EN 50082-1, 1997

The product conforms t o t he pr escriptions of the European directive low voltage directive 73/23/EEC and the EMC directive 89/336/EEC, amended by 93/68/EEC.

5000-count portable digital multimeter, with current input

Chapter II

5.3. Accessories

5.3.1. Supplied with the multim et er

One set of test leads with safety probes AG1063 One 6LF22 9 V battery AL0042 One user’s manual 906129548 Protective elastomer case AE0237

5.3.2. Optional

Probes

EHT 3 kV EHT 30 kV

AC/DC

Type K thermocouple, 1 mV/°C, g ener al purpose and surface type, -25°C to +350°C HK0210N

Optical tachometer, 100 rpm t o 60 000 r pm HA1237

Current clamps

Range 200 A Range 200 A Range 600 A Range 1000 A

, 1 AAC/1 mV

, 1 AAC/10 mV

, 600 AAC, max cable ∅ 30 mm, connection : sockets AM0600N

, 600 A

AC,

HT0203 HT0212

max cable ∅ 20 mm, connection : sockets AM0014N

AC,

max cable ∅ 20 mm, connection : sockets AM0016N

AC,

max cable ∅ 43 mm, connection : sockets AM1000N

Shunts

30 A 50 A 300 A

/ 300 mV, ± 0.5% HA0170

/ 50 mV, ± 0.5% HA0512

/ 30 mV, ± 0.5% HA0300

Miscellaneous

Carrying case AE0190

5000-count portable digital multimeter, with current input

Kapitel III

BEDIENUNGSANLEITUNG

INHALT

1. ALLGEMEINE HINWEISE............................................................................................................................29

1.1. Vorsichtsmaßnahmen und Sicherheitsregeln........................................................................................29

1.1.1. Vor der Benutzung..........................................................................................................................29

1.1.2. Bei der Benutzung ..........................................................................................................................29

1.1.3. Symbole..........................................................................................................................................30

1.1.4. Anweisungen ..................................................................................................................................30

1.2. Schutzvorrichtungen..............................................................................................................................30

1.3. Sicherheitseinrichtungen........................................................................................................................31

1.4. Garantie.................................................................................................................................................31

1.5. Wartung, Reparaturen...........................................................................................................................31

1.6. Aus- und Verpacken des Geräts............................................................................................................31

2. GERÄTEBESCHREIBUNG..........................................................................................................................32

2.1. Zentraler Drehschalter...........................................................................................................................32

2.2. Tasten....................................................................................................................................................32

2.3. Anzeige..................................................................................................................................................32

2.4. Stromversorgung ...................................................................................................................................32

2.5. Eingangsbuchsen ..................................................................................................................................32

3. VORBEREITUNG VOR DER BENUTZUNG................................................................................................33

3.1. Anschluß der Meßleitungen...................................................................................................................33

3.2. Einschalten des Multimeters..................................................................................................................33

3.3. Ausschalten des Multimeters.................................................................................................................33

3.4. Besondere Meßkonfiguration des Multimeters......................................................................................33

3.5. Wartung des Multimeters.......................................................................................................................33

3.5.1. Selbsttest der Sicherungen.............................................................................................................33

3.5.2. Selbsttest der Batterie.....................................................................................................................34

3.5.3. Ersetzen der Batterie und der Sicherungen....................................................................................34

3.5.4. Pflege..............................................................................................................................................34

3.5.5. Lagerung.........................................................................................................................................34

4. FUNKTIONSBESCHREIBUNG....................................................................................................................35

4.1. Taste RANGE / AC+DC.........................................................................................................................35

4.1.1. Stellung ADPDC / ADPAC+DC.......................................................................................................35

4.1.2. Stellung 50 mADC / 50 mAAC+DC.................................................................................................35

4.1.3. Stellung 10 ADC / 10AAC+DC........................................................................................................36

4.2. Taste MIN/MAX .....................................................................................................................................36

4.3. Taste MEM / AUTO MEM.....................................................................................................................36

4.4. Taste ...............................................................................................................................................36

5. TECHNISCHE DATEN.................................................................................................................................37

5.1. Allgemeine Hinweise..............................................................................................................................37

5.2. Technische Eingenschaften...................................................................................................................37

5.2.1. Gleichspannungen..........................................................................................................................37

5.2.2. Wechselspannungen (AC und AC+DC) .........................................................................................37

5.2.3. Gleichströme...................................................................................................................................38

5.2.4. Wechselströme (AC+DC)..............................................................................................................38

5.2.5. Widerstände, Durchgangsprüfung..................................................................................................38

5.2.6. Kapazitäten.....................................................................................................................................39

5.2.7. Dioden-Schwellenspannung...........................................................................................................39

5.2.8. Frequenzen.....................................................................................................................................39

5.2.9. Sicherheitsvorkehungen .................................................................................................................39

5.2.10. Allgemeine Informationen.............................................................................................................40

5.2.11. Umweltbedingungen.....................................................................................................................40

5.2.12. Elektromagnetische Verträglichkeit (EMV)...................................................................................40

5.3. Zubehör..................................................................................................................................................41

5.3.1. Serienmäßiger Lieferumfang..........................................................................................................41

5.3.2. Auf Wunsch lieferbar ......................................................................................................................41

5000-Punkte tragbares Digital-Multimeter, mit Stromeingang

Kapitel III

1. ALLGEMEINE HINWEISE

Sie haben soeben ein 5000-Punkte tragbares Digital-Multimeter mit Stromeingang erworben und wir danken Ihnen für Ihr Vertrauen.

Dieses Gerät entspricht der Sicherheitsnorm IEC 61010-1/A1 + A2, 1995 für elektronische Meßinstrumente. Sie müssen zu Ihrer eigenen Sicherheit und um das Gerät nicht zu gefährden, die in der vorliegenden Bedienungsanleitung genannten Sicherheitshinweise beachten.

Der Inhalt der vorliegenden Bedienungsanleitung dar f in keiner Form ohne unser vorherige Einverständnis vervielfältigt werden.

1.1. Vorsichtsmaßnahmen und Sicherheitsregeln

1.1.1. Vor der Benutzung

- Es kann in den Einsatzklassen III für Spannungen, die maximal eine Spannung 600 V

(AC oder DC) gegen Erde f ühren gegen Erde führen, verwendet werden.

- Definition der Einsatzklassen gemäß der Norm IEC 664 :

KAT I : Stromkreise der KAT I sind Stromkreise, die dur ch Vor r icht ungen geschützt

sind, die Stoßspannungen auf ein niedriges Niveau beg r enzen. Beispiel : geschützte Elektronik kreise

KAT II : St r omkreise der KAT II sind Speisestromkreise für Haushalts- oder ähnli

che Geräte, die Stoßspannungen mittler er Stärke aufweisen können. Beispiel : Speisung von Haushaltsgeräten und tragbarem W er kzeug

KAT III : Stromkreise der KAT III sind Versorgungsstr om kreise von Hochleistungs-

geräten, die starke St oßspannungen aufweisen können. Beispiel : Speisung von Industriemaschinen bzw. -geräten

KAT IV : Stromkreise der KAT IV sind Stromkreise, die sehr starke Stoßspannun-

gen aufweisen können. Beispiel : Energiezufuhr ("Strom")

∗ Die Benutzung des Multimeters setzt die Beachtung bestimmter Sicherheitsregeln

voraus :

- um sich selbst vor den Gefahren des elektr ischen St r om s zu schützen.

- um das Multimeter vor Fehlbedienungen zu schützen.

∗ Nur bei Benutzung der mit dem Gerät gelief erten Meßleitungen ist die Einhalt ung der

IEC 61010-1/A1 + A2, 1995-Sicherheitsnormen gewährleistet. Die Meßleitungen müssen stets in einwandfreiem Zustand sein.

1.1.2. Bei der Benutzung

∗ Überschreiten Sie niemals die für die jeweilige Meßart angegebenen maximal

zulässigen Grenzwerte.

∗ Berühren Sie niemals eine unbenutzte Klemme, wenn das Multimeter an einen

Meßkreis angeschlossen ist.

∗ W ählen Sie stets den höchsten Meßbereich oder schalten Sie, falls vorhanden, die

Meßbereichsautomatik ein, wenn die Größenordnung der zu messenden Größe nicht vorher genau bekannt ist.

5000-Punkte tragbares Digital-Multimeter, mit Stromeingang

Kapitel III

∗ Klemmen Sie stets die Meßleitungen vom Meßkreis ab, bevor Sie die Meßart

umschalten.

∗ Bei Reparaturen an TV-Geräten, Schaltnetzteilen oder Leistungsschaltern können

kurzzeitige Spannungsspitzen hoher Amplitude auftreten. Benutzen Sie in solchen Fällen einen TV-Filtertastkopf, um diese Spannungsspitzen auszufiltern.

∗ Führen Sie niemals Widerstands- oder Kontinuitätsmessungen an Stromkreisen

durch, die unter Spannung stehen.

1.1.3. Symbole

Die folgenden Symbole werden in dieser Anleitung benutzt :

Vorsicht : Beachten Sie die Bedienungsanleitung nachschlagen. Die falsche

Bedienung kann eine Beschädigung des Geräts und/oder der Bauteile nach sich ziehen.

Achtung : Hochspannung, Stromschlag-Gefahr

Erde

1.1.4. Anweisungen

∗ Klem men Sie das Gerät von jeder Strom- oder Spannungsquelle ab, bevor Sie das

Gehäuse öffnen.

∗ Er set zen Sie die defekten Sicherungen auschließlich durch solche desselben Typs. ∗ Das Einstellen, die Wartung oder die Reparatur eines unter Spannung stehenden

Multimeters darf nur von qualif iziertem Personal durchgeführt werden. Eine "qualifi- zierte Person" ist eine Person, die mit der Inst allation, der Konstrukt ion, der Benut-

zung und den dargestellten Gefahren vertraut ist. Sie ist bef ugt, die Installation und die Geräte gemäß den Sicherheitsbestimmungen in Betrieb und außer Betrieb zu setzen.

∗ Bei geöffnetem Gerät können bestimmte Kondensatoren noch mit gefährlichen

Spannungen geladen sein, auch nachdem es abgeschaltet oder vom Meßkreis getrennt wurde.

∗ Bei Fehlfunktionen des Gerätes oder nach elektrischen oder mechanischen

Überbeanspruchungen muß das Gerät außer Betrieb gesetzt und seine Wiederinbetr iebnahm e ohne vorher ige Prüfung verhindert werden.

∗ Sollte das Gerät während einer bestimmten Zeit unbenützt bleiben, dann die Batt erie

entfernen.

1.2. Schutzvorrichtungen

Dieses Gerät ist mit mehrf achen Schut zvorrichtungen versehen :

∗ Eine Varistor-Schutzschaltung filtert kurzzeitige Überspannungen ab 1100 V und

insbesondere 6 kV Impulsfolgen (gem. Norm IEEE 587) an der VΩ-Eingangsbuchse zuverlässig aus .

∗ In den Meßarten "Widerstand, Kapazität, Kontinuität und Dioden-Schwellen-

spannung" schützt ein PTC-W iderstand (d.h. mit positivem Temperaturk oeffizienten) das Gerät vor ständigen Überspannungen bis zu 600 V. Nach Wegfall der Überlastung wird diese Schutzvorrichtung automatisch wieder zurückgesetzt.

5000-Punkte tragbares Digital-Multimeter, mit Stromeingang

Kapitel III

∗ Zwei H.B.C. Sicherungen schützen das Gerät vor Überlasten bis zu 600 V bei

Intensitätsstrommessungen.

∗ Gehäuseabdichtung gemäß Schutzklasse IP 50.

1.3. Sicherheitseinrichtungen

∗ Öffnen des Batteriefachs ist erst möglich, nachdem der Benutzer die Meßleitungen

abgezogen hat.

∗ Bei Messung von Spannungen über 24 V blinkt das Symbol

∗ Bei Messung von Spannungen über 10 A blinkt das Symbol

unterbrochenens Warnsignal ertönt, um den Benutzer vor Gefahren zu warnen.

∗ Bei einer andauernden Bereichsüberschreitung ertönt ein Warnsignal, um den Benutzer

vor den Gefahren zu warnen. Funktionen :

50 mA

1.4. Garantie

Dieses Material unterliegt gemäß den Allgemeinen Verkaufsbedingungen einer Garantie bezüglich aller Material- bzw. Herstellungsfehler. Während der Garantiezeit (3 Jahre) darf das Gerät nur vom Hersteller repariert werden, der sich die Entscheidung vorbehält, entweder eine Reparatur vorzunehmen oder das Gerät ganz oder teilweise auszutauschen. Im Falle einer Rücksendung des Materials an den Hersteller gehen die Transportkosten zu Lasten des Kunden. Die Garantie gilt nicht bei :

1. unsachgemäßer Verwendung des Materials oder Verbindung des Materials mit einer

unkompatiblen Ausrüstung ;

2. Modifikation des Materials ohne die ausdrückliche Genehmigung der technischen

Abteilung des Herstellers ;

3. Eingriffen durch eine nicht vom Hersteller autorisierte Person ;

DC,

50 mA

AC+DC

, 10 ADC, 10 A

AC+DC.

LOW Z

, V

AC+DC

in der Anzeige.

in der Anzeige und ein

, VDC, ADPDC, ADP

AC+DC,

4. Anpassung an eine besondere, nicht definitionsgemäße oder in der Betriebsanweisung

vorgesehenen Anwendung des Materials ;

5. Stoß, Sturz oder Überschwemmung.

1.5. Wartung, Reparaturen

Wenden Sie sich für alle Überprüfungen und Kalibrierungen Ihres Gerätes an die Niederlassung Ihres Landes.

1.6. Aus- und Verpacken des Gerät s

Vor dem Versand wurden die mechanischen und elektrischen Eigenschaften des Geräts eingehend geprüft.Es wurden allen Vorkehrungen getroffen, damit das Gerät unbeschädigt beim Benutzer eintrifft. Dennoch ist es empfehlenswert, das Gerät nach Erhalt auf eventuelle Transportschäden zu prüfen. Melden Sie solche Schäden in der üblichen Form beim zuständigen Transportunternehmen.

ACHTUNG Verwenden Sie für die Rücksendung des Geräts vorzugsweise die

Originalverpackung und legen Sie eine möglichst verständliche und ausführliche Schadensmeldung bei.

HINWEIS Unsere Produkte sind durch Patente geschützt. Unser Schriftzug ist ein

eingetragenes Warenzeichen. Wir behalten uns das Recht vor, Produktmerkmale und -preise entsprechend den Erfordernissen der technischen Entwicklung zu ändern.

5000-Punkte tragbares Digital-Multimeter, mit Stromeingang

2. GERÄTEBESCHREIBUNG

Dieses Multimeter ist stabil, kompakt, spritzwasserdicht, leicht zu ergreifen, und mit einer Gummihülle ausgerüstet. Dadurch kann es in einer Tasche transportiert werden. Es bietet dem Benutzer größtmögliche Sicherheit, optimalen Schut z vor Fehlbedienungen und ein hohes Leistungsspektrum.

2.1. Zentraler Drehschalter

Das Multimeter ist ein tragbares, bat t er iebet riebenes Meßinstrument für Profis. Der zentrale Drehschalter mit 12 Raststellungen schaltet zwischen den folgenden Meßarten um :

∗ Wechselspannungen mit kapazitiver Kopplung AC (oder RMS)

(Eingangsimpedanz : 500 kΩ)

∗ Wechselspannungen mit direkter Kopplung AC+DC (oder TRMS) ∗ Gleichspannung en DC ∗ Gleichspannung en DC / AC+DC, Meßbereich 500 mV ∗ Wechselströme mit direkter Kopplung AC+DC (oder T RMS) ∗ Gleichströme DC ∗ Widerstände ∗ Durchg angsprüfung mit ak ust ischem Signal ∗ Kapazitäten ∗ Schwellenspannung von Dioden oder Halbleiterüber gängen ∗ Frequenzen

Kapitel III

2.2. Tasten

Mit den 4 Tasten des Multimeters können Sie :

∗ auf manuelle Bereichswahl umschalten (Taste RANGE / AC+DC) ∗ den aktuellen Wert in der Anzeige speichern (Taste MEM) ∗ Besondere Meßfunktionen aufrufen : MIN-Werte, MAX-Werte, Mittelwerte (AVG)

(Ta ste MIN/MAX)

∗ eine Zweitfunktion zur aktuell eingestellten Meßart auswählen (Taste RANGE /

AC+DC) oder das Multimeter nach dem automatischen Abschalten wieder Einschalten (Taste RANGE / AC+DC)

∗ die Hint ergrundbeleuchtung der Anzeige aktivieren (Taste )

2.3. Anzeige

Die Anzeige des Multimeters bietet folg ende Vor teile :

∗ Digit almessung mit 5 000 Meßpunkten (Hz-Messung in 5 000 Meßpunkten), ∗ Anzeige der Meßart (V, A , AC+DC, F, Hz,

und des Multiplikators (n, µ, m , k, M),

∗ Anzeige BAT : noch ca. 12 Strunden Betrieb, ∗ bequeme Ablesung der Meßwerte (Ziffernhöhe 11 mm), ∗ analoge Über wachung von Meßwert-Änderungen durch einen 34- Segment-Bargraph.

Eine Hintergrundbeleuchtung erleicht ert das Ablesen der Anzeige, auch bei dunklen Lichtverhältnissen.

, Ω, , AUTO, MEM, MIN, MAX, AVG)

2.4. Stromversorgung

Das Multimeter wird von einer 9 V-Blockbatterie (6LF22) mit Strom versorgt. Eine volle Batterie reicht für ca. 500 Bet riebsstunden (in Funktion V

2.5. Eingangsbuchsen

Die mitgelieferten Sicherheitsmeßleitungen sind je nach gewünschter Meßart an die Eingangsbuchsen 1, 2, 3 oder 4 anzuschließen (siehe hierzu Abschnitt 3.1. ) .

5000-Punkte tragbares Digital-Multimeter, mit Stromeingang

Kapitel III

3. VORBEREITUNG VOR DER BENUTZUNG

3.1. Anschluß der Meßleitungen

Schließen Sie die schwarze Meßleitung an die COM-Eingangsbuchse an (dies gilt für alle Messungen !). Je nach Meßart und Stellung des Drehschalters stecken Sie die rote Meßleitung in die untengenannte Eingangsbuchse :

Stellung des Drehschalters Eingangsbuchse

50 mADC (50 mA

10 ADC (10 A

LOW Z

, V

AC+DC

, VDC, ADP

AC+DC

) 50 mA

) 10 A

3.2. Einschalten des Multimeters

Der Drehschalter ist auf der OFF-Stellung. Stellen Sie dann den zentralen Drehschalter auf die g ewünschte Meßart. Zur Kontrolle leuchten kurz alle Segmente der LCD-Anzeige auf und verlöschen dann wieder. Das Gerät ist nun zur Messung bereit.

3.3. Ausschalten des Multimeters

Sie können das Gerät von Hand ausschalten, indem Sie den Drehschalter in die OFFStellung drehen. Nach etwa 30 Minuten ohne Eingriffe des Benutzers ( ohne Tastendruck oder Schalterverstellung) schaltet das Ger ät automatisch ab.

HINWEIS : Für die Sicherheit des Anwenders wird die automatische Abschaltung

auch gesperrt, wenn am Eingang anstehende gemessene Grö (Spannung/Strom) die Gefahrenschwellwerte überschreiten (Anzeige

aktiviert).

(ADP

AC+DC

), FREQ, , Ω, ,

Ω

ββββ

3.4. Besondere Meßkonfiguration des Multimet ers

Um das Multimeter für spezielle Meßerfordernisse zu konf igurieren, kann der Benut zer die 50 Hz- bzw. 60 Hz-Unterdrückung auswäklen :

Drehen Sie den Drehschalter aus der OFF-Stellung auf die g ewünschte Meßart, indem Sie die MEM-Taste gedrückt halten. Die zuletzt gewählte Unterdrückung wird dabei umgeschaltet, die neue Einstellung erscheint für ca. 2 s in der Anzeige und wird automatisch gespeichert.

3.5. Wartung des Multimeters

3.5.1. Selbsttest der Sicherungen

Die Prüfung der Sicherungen kann bei betriebsbereitem Gerät ohne Ö ffnen des Gehäuses vorgenommen werden.

- 0,63 A Sicherung (F1) : Drehschalt er auf Position miteinander verbinden. In der Digitalanzeige m uß ein Wert von ca. 0.001 V erscheinen.

Bei Überlaufanzeige « .OL » ist die Sicherung def ekt.

- 10 A Sicherung (F2) : Drehschalter auf Position miteinander verbinden. In der Digitalanzeige m uß ein Wert von ca. 0.001 V erscheinen.

Bei Überlaufanzeige « .OL » ist die Sicherung def ekt.

stellen und die Buchsen 50 mA and VΩ

stellen und die Buchsen COM and VΩ

5000-Punkte tragbares Digital-Multimeter, mit Stromeingang

3.5.2. Selbsttest der Batterie

Die Batterie ist schwach, wenn in der Anzeige die Meldung BAT er scheint. Es verbleiben dann noch etwa 12 Betriebsstunden, in denen das Multimeter zwar funktionier t aber ohne Garantie der Leistungsmerkmale.

Ersetzen Sie die Batterie schnellstmöglich.

3.5.3. Ersetzen der Batterie und der Sicherungen

ACHTUNG !

Meßleitungen von allen Meßkreisen entf ernen, Schalter auf OFF stellen,

Kapitel III

Öffnen Sie das Multimeterg ehäuse wie unten angegeben :

1 - Meßleitungen von allen Meßkreisen entfernen. 2 - Mit einem Hilfsmittel, das untere Teil des Gehäuses herunterziehen. 3 - Ersetzen Sie die Batterie bzw. die Sicherung(en). 4 - Das abgenommene Teil wiedereinsetzen.

Ersetzen Sie defekte

Sicherungen

ausschließlich durch

solche desselben

Meßleitungen aus dem Gerät herausziehen.

F1 0.63 A Hochleistungssicherung

18 kA / 600 V

Typs.

F2 10 A Hochleistungssicherung

50 kA / 600 V

6LF22

9 V

BATTERIE

Montierung der Sicherung :

Sicherung richtig montiert (gegen die Wand) Sicherung falsch montiert

3.5.4. Pflege

Reinigen des Geräts mit einem feuchtem Tuch und Seife, k eine Lösungsmittel oder abschleifende Mittel benutzen.

3.5.5. Lagerung

Um die Genauigkeit der Messungen nach länger Lagerung in Extrem-Bedingungen zu g ewährleisten, warten Sie, bis das Gerät sich wieder in normalen Betriebsbedingungen befindet (siehe Umgebungsdaten).

5000-Punkte tragbares Digital-Multimeter, mit Stromeingang

Kapitel III

4. FUNKTIONSBESCHREIBUNG

4.1. Taste RANGE / AC+DC

Diese Taste ist in folgenden Funktionen des Drehschalters wirksam :

LOW Z

, V

AC+DC

Mit dieser Taste können Sie :

• Von automatischer (Autoranging ) Bereichswahl auf manuelle Bereichswahl umschalten (Taste kurz drücken).

• In manueller Bereichswahl durch kurzes Drücken auf den nächsten Bereich umschalten oder durch langes Drücken auf automatische Bereichswahl zurückschalten. Das AUTO Zeichen erscheint auf der Anzeige.

Mit dieser Taste können Sie das Multimeter nach Ansprechen der Abschalteautomatik wiedereinschalten. Weiterhin können Sie mit dieser Taste auf die zu den verschiedenen Schalterstellungen gehörenden Zweitfunktionen zugreifen : AC+DC- Funktion.

Die folgenden Diagramme verdeut lichen die anwählbaren Zweitf unktionen.

4.1.1. Stellung ADP

AC+DC

/ ADP

Diese Funktion ist für Zubehöre mit m V- Ausgang geeignet.

ADP

DC-Spannungsmessung

(Bereiche 500 mV

)

, VDC, Ω, .

4.1.2. Stellung 50 mA

Taste AC+DC

ADP

AC+DC

AC+DC Spannungsmessung (TRMS)

AC+DC

/ 50 mA

(Bereiche 500 mV

Taste AC+DC

AC+DC

50 mA

DC-Strommessung

(Bereiche 50 mA

Taste AC+DC

50 mA

AC+DC-Strommessung (TRMS)

(Bereiche 50 mA

Das AC+DC Zeichen

)

erscheint auf der Anzeige.

Das AC+DC Zeichen

erscheint auf der Anzeige.

Taste AC+DC

5000-Punkte tragbares Digital-Multimeter, mit Stromeingang

Kapitel III

4.1.3. Stellung 10 A

4.2. Taste MIN/MAX

Durch langes Drücken dieser Taste stellen Sie den Überwachungsmodus ein (oder aus), d.h. das Gerät speichert laufend die Meßwerte ein und ermittelt automatisch den Minimalwert (MIN), den Maximalwert (MAX) und den gleitenden Durchschnittswert (AVG) aller bisherigen Messungen (Erfassungszeit ≤ 500 ms). Das MIN-, MAX-, AVG-Zeichen erscheint auf der Anz eige. Durch kurzes Drücken der MIN/MAX-Taste können Sie diese Werte nacheinander in die Anzeige rufen. Mit dem entsprechenden Wert blinkt das MIN-, MAX- oder AVG-Symbol. Die Werte für MIN, MAX und AVG werden im Gerät eingespeichert und können auch nach Verlassen der ÜberwachungsBetriebsart auf Wunsch wieder aufgerufen werden. Die eingespeicherten Werte werden erst durch erneuten Aufruf des Überwachungsbetriebs überschrieben. Diese Taste desaktiviert die automatische Abschaltung des Gerätes, wenn sie bei der Einschaltung unterdrückt ist (« P_OFF »).

/ 10A

AC+DC

10 A

DC-Strommessung

(Bereiche 10 A

Taste AC+DC

10 A

AC+DC

AC+DC-Strommessung (TRMS)

(Bereiche 10 A

Taste AC+DC

)

AC+DC

)

Das AC+DC Zeichen

erscheint auf der Anzeige.

4.3. Taste MEM / AUTO MEM

Kurz drücken (MEM) : Fixiert den aktuellen Meßwert in der Anz eige.

Durch ein zweites kurzes Drücken dieser Taste können Sie auf die laufende Meßwertanzeige zurückschalten. Das MEM Zeichen erscheint auf der Anzeige. Die MEM-Fonktion ist für alle Messungen verfügbar.

Lang drücken (AUTO MEM) : Schaltet in den Meßarten VLOW Z, VAC+DC, VDC, ADPDC,

Automatische Speicherung : Bringen Sie die Meßspitzen in Kontakt mit der Meßstelle. Sobald das zu messende Signal stabil ist, ertönt ein Piepston. Wenn Sie nun die Tastspitzen abziehen, zeigt ein zweiter Piepston an, daß der stabile Meßwert automatisch in der Anzeige gespeichert w urde.

Der Bargraph bleibt im Modus "automat ische Speicherung" und Anzei gespeicherung aktiv.

Das Drücken dieser Taste beim Multimeter Einschalten bewirkt eine 50 Hz- bzw. 60 HzUnterdrückung. Die zuletzt gewählte Unterdrückung wird dabei umgeschaltet, die neue Einstellung erscheint für ca. 2 s. in der Anzeige und wird automatisch gespeichert.

4.4. Taste

Dient zum Ein- und Ausschalten der Hintergrundbeleuchtung der Anzeige. Die Hintergrundbeleuchtung erlischt automatisch nach ca. 30 Sekunden.

ADPAC+DC die automatische Speicherung ein bzw. aus. Das Symbol MEM blinkt.

5000-Punkte tragbares Digital-Multimeter, mit Stromeingang

Kapitel III

5. TECHNISCHE DATEN

5.1. Allgemeine Hinweise

Nur die mit Toleranzen oder angekündigten Grenzwerten angegebenen Daten sind zugesicherte garantierte Eigenschaft en des Gerätes. W ert e ohne Toleranzangaben dienen lediglich zur Information (Norm NFC 42670). Die zusätzlichen Fehler müssen bei Bezugstemperatur in Betracht genommen werden.

Wie bei allen Meß- und Prüfgeräten, i st ei ne Überprüf ung in regelmäßigen Abständen erforderlich.

5.2. Technische Eingenschaften

Die Meßgenauigkeit ± [% der Anzeige (Anz.) + Auflösung in Digits (D)] versteht der Bezugstemperatur.

{Abweichung : ‘’n % Anz. + n D’’ bedeutet ‘’n % von der Anzeige + n Digits’’ }.

5.2.1. Gleichspannungen

Drehschalter-

Bereich Genauigkeit Eingangs-

stellung

ADP

500 mV

1000 V

(∗)

Max. zulässige Eingangsspannung

5 V

50 V

500 V

0.3 % Anz. + 2 D

Überlastschutz

impedanz

10 MΩ± 600 V 11 MΩ

± 1100 V

10 MΩ

(∗)

RMS

PEAK

Auflösung

0.1 mV

10 mV

100 mV

Anzahl Meßpunkte : 5 000 Bereichsumschaltung : automatisch oder manuell zwischen

Bereichen 5 V, 50 V, 500 V, 1000 V Gleichtaktunterdrück ung (Bereich 500 mV) : größer 120 dB bei 50 Hz/60 Hz Serientaktunterdrück ung : größer 60 dB bei 50 Hz/60 Hz Unterbrochenes akustisches Signal und « OL » in der Anzeige bei Bereichsüberschreitung.

5.2.2. Wechselspannungen (AC und AC+DC)

Drehschalter-

stellung

LOW Z

AC+DC

ADP

AC+DC

(∗)

Max. zulässige Eingangsspannung

Bereich Genauigkeit

40 Hz bis 1 kHz

5 V

50 V 500 V 600 V

500 mV

AC+DC

5 V

50 V 500 V 750 V

AC AC

AC+DC

AC+DC AC+DC

1 % Anz. + 2 D

1.5 % Anz. + 3 D

1.5 % Anz. + 2 D

Eingangs-

impedanz

Überlastschutz

(∗)

500 kΩ± 600 V

10 MΩ // 100 pF ± 600 V 11 MΩ // 100 pF

± 1100 V

10 MΩ // 100 pF

RMS

PEAK

Auflösung

1 mV

10 mV

100 mV

0.1 mV 1 mV

10 mV

100 mV

1 V

Spezifikationen gelten zwischen 5 % bis 100 % des Meßbereiches, für ein sinusför miges Signal 40 Hz bis 1 kHz. Anzahl Meßpunkte : 5 000 Bereichsumschaltung : automatisch oder manuell zwischen den

Bereichen 5 V, 50 V, 500 V, 600 oder 750 V Gleichtaktunterdrück ung : größer 80 dB bei 50 Hz/60 Hz Zusätzlicher Fehler durch den Scheitelfaktor des Signals :

1 % für Scheitelfaktoren zwischen 1.5 bis 2

4 % für Scheitelfaktoren zwischen 2 bis 3 Unterbrochenes akustisches Signal und « OL » in der Anzeige bei Bereichsüberschreitung.

1 mV

1 V

AC+DC

AC AC AC+DC

AC+DC

5000-Punkte tragbares Digital-Multimeter, mit Stromeingang

5.2.3. Gleichströme

Kapitel III

Drehschalter-

stellung

50 mA

10 A

(∗) (∗∗)

(∗∗)

Sicherungen: siehe Abschnitt 3.5.3.

über 7 ADC : länger als 1 Minute nicht messen.

Bereich Genauigkeit Spannungs-

abfall (max)

50 mA

10 A

0.3 % Anz. + 2 D < 600 mV 600 V

1 % Anz. + 5 D < 700 mV 600 V

Überlast-

schutz

RMS RMS

Sicherung

(∗)

F1 + F2 10 µA

F2 10 mA

Anzahl Meßpunkte : 5 000 « OL » in der Anzeige (Bereich 50 mA

) und unterbrochenes akustisches Signal bei Be-

reichsüberschreitung.

5.2.4. Wechselströme (AC+DC)

Drehschalter-

stellung

AC+DC

50 mA

AC+DC

10 A (∗)

Sicherungen : siehe Abschnitt 3.5.3.

(∗∗)

über 7 ADC : länger als 1 Minute nicht messen.

Bereich Genauigkeit

AC+DC

50 mA

** 10 A

AC+DC

40 Hz bis 1 kHz

Spannungsabfall (max)

Überlast-

schutz

1.5 % Anz. + 2 D < 600 mV 600 V

2.5 % Anz. + 5 D < 700 mV 600 V

RMS RMS

Sicherung

(∗)

F1 + F2 10 µA

F2 10 mA

Spezifikationen gelten zwischen 5 % bis 100 % des Meßbereiches, für ein sinusför miges Signal von 40 Hz bis 1 kHz. Anzahl Meßpunkte : 5 000 Zusätzlicher Fehler durch den Scheitelfaktor des Signals :

1 % für Scheitelfaktoren zwischen 1.5 bis 2 4 % für Scheitelfaktoren zwischen 2 bis 3

« OL » in der Anzeige (Bereich 50 mA

AC+DC

) und unterbrochenes akustisches Signal bei

Bereichsüberschreitung.

Auflösung

AC+DC

5.2.5. Widerstände, Durchgangsprüfung

Drehschalter-

Bereich Genauigkeit Meßstrom Überlastschutz

stellung

500 Ω 500 Ω

5 kΩ

Ω 50 kΩ

500 kΩ

5 MΩ

50 MΩ

(∗)

elektronischer Überlastschutz

0.3 % Anz. + 3 D 1 mA 1 mA

0.3 % Anz. + 3 D 100 µA

10 µA 600 V

1 µA

0.5 % An z. + 3 D 100 nA

1 % Anz. + 5 D 10 nA

(∗)

RMS

Auflösung

Anzahl Meßpunkte : 5 000 Bereichsumschaltung : automatisch oder manuell, fest

eingestellt bei Durchgangspr üfung Max. Leerlaufspannung : 4 V Schwelle für Durchgangsprüf ung : 10 Ω bis 20 Ω Ansprechzeit für Durchgangspr üfung : < 1 ms Bei Messungen in Bereichen 5 MΩ und 50 MΩ wird die Benutzung von geschirmten Meßleitungen empfohlen.

0.1 Ω

0.1 Ω 1 Ω

10 Ω

100 Ω

1 kΩ

10 kΩ

5000-Punkte tragbares Digital-Multimeter, mit Stromeingang

Kapitel III

5.2.6. Kapazitäten

HINWEIS Kondensatoren vor jeder Messung grundsätzlich entladen !

Drehschalter-

stellung

(∗)

elektronischer Überlastschutz

Bereich Abweichung Meßstrom Max.

50 nF 100 nA < 1 s 10 pF

500 nF 1 µA < 1 s 100 pF

5 µF 10 µA < 1 s 1 nF

50 µF 1 %Anz. + 2 D 100 µA < 1 s 600 V

500 µF 1 mA < 2 s 100 nF

5000 µF 1 mA

50 mF 1 mA

Meßzeit

≈ 3 s/mF ≈ 3 s/mF

Überlastschutz

(∗)

RMS

Auflösung

Um die auf den umgebenden elekt romagnetischen Felden Influenz zu reduzieren, wird die Benutzung von geschirmten Meßleitungen bei Messungen im Bereich 50 µ F em pfohlen. Anzahl Meßpunkte : 5 000 Bereichsumschaltung : automatisch oder manuell Max. Leerlaufspannung : 4 V

5.2.7. Dioden-Schwellenspannung

Meßbereich : 0 bis 1.999 V Meßstrom : 1 mA ± 20 % Auflösung : 1 mV

mit automatischer Rücksetzung

Überlastschutz : 600 V

RMS

10 nF

1 µF

10 µF

5.2.8. Frequenzen

Drehschalter-

stellung

FREQ 50 bis 500 Hz 0.03 % Anz. + 1 D

(∗)

elektronischer Überlastschutz

Bereich Genauigkeit Eingangs-

impedanz

0.62 bis 5 Hz 0.0001 Hz 5 bis 50 Hz 0.001 Hz

10 MΩ

500 bis 5 kHz 0.1 Hz

5 bis 50 kHz 1 Hz

50 bis 500 kHz 0.05 % Anz. + 1 D 10 Hz

Anzahl Meßpunkte : 50 000 Bereichsumschaltung : automatisch

Empfindlichkeit:

Frequenzband Sinus Quadrat 10 Hz bis 100 kHz 100 mVeff. 200 mVcc 100 kHz bis 500 kHz 1 Veff. 1 Vcc

5.2.9. Sicherheitsvorkehungen

Gemäß IEC 61010-1/A1 + A2, 1995 Isolierung : Klasse 2 Verschmutzungsgrad : 2 Benutzung in geschlossenen Räumen : Höhe < 2000 m Messungseingang : Überspannungskategorie KAT III bis 600 V gegen Erde

Überlast-

schutz (∗)

RMS

600 V

Auflösung

0.01 Hz

5000-Punkte tragbares Digital-Multimeter, mit Stromeingang

5.2.10. Allgemeine Informationen

Mechanische Eigenschaften

Abmessungen : 170 x 80 x 35 mm Gewicht (mit Batterie) : 285 g Gehäuse und Platinen : selbstverlöschende Werkstoffe

Verpackung

Abmessungen : 230 x 155 x 65 mm Gewicht : 385 g

Stromversorgung

Stromversorgung mit Batterie : 9 V Batterie (Alkali-Batterie) (6LF22) Anzeige der Batterieentladung : BAT leuchtet auf, wenn die von der

Batterie geliefert e Spannung unzureichend ist

Betriebsdauer : 500 Stunden in Funktion V

Flüssigkristallanzeige (LCD) m it :

- 50 000 Meßpunkten + Vor zeichen (Ziffernhöhe 11 mm)

- Analog -Bargraph mit 34 Segmenten

- Anzeige der Maßeinheit in jeder Meßfunktion

- Anzeige der aktuellen Meßfunktion (Speicherung, Ber eichssuche)

- Batterie-Verbrauchsanzeige

Kapitel III

Meßtakt

Digitalanzeige : 2 Messungen pro Sekunde Bargraph : 20 Messungen pro Sekunde

5.2.11. Umweltbedingungen

Bezugstemperatur 23°C ± 5°C Betriebstemperatur - 5°C bis 45°C Funktionstemperatur - 10°C bis 55°C Lagertemperatur - 20°C bis 70°C Temperaturkoeffizient max. 0,1 x (Genauigkeit) / K

• zusätzlicher Fehler in Ω 50 D von -5°C bis 0°C

• Frequenz-Empfindlichkeit max. 0,3 x (Empfindlichk eit) / K

Relative Luftfeuchtigk eit 0 bis 80 % zw. 0°C und 40°C

(70 % max. für 5 / 50 MΩ)

0 bis 70 % zwischen 35°C und 50°C Schutzart nach IP 50 Max. Influenz bei elektromagnetischen Felden zu 3 V/m gemäß EN 61000-4-3, 1995 ± 150 D im Bereich 10 A

± 50 D im Bereich mA

± 3 % in allen anderen Bereichen

5.2.12. Elektromagnetische Verträglichkeit (EMV)

AC+DC

Dieses Gerät entspricht der europäischen EMV-Normen und ist geprüft laut :

• Störabstrahlung gemäß EN 50081- 1, 1992

• Immunität gemäß EN 50082-1, 1997

Dieses Gerät entspricht der europäischen Niederspannung sdirektive 73/23/EEC und der Direktive EMV 89/336/EEC, sowie dem Zusatz 93/68/EEC.

5000-Punkte tragbares Digital-Multimeter, mit Stromeingang

Kapitel III

5.3. Zubehör

5.3.1. Serienmäßiger Lieferumfang

1 Satz Meßleitungen mit Sicherheits-Tastspitzen AG1063 1 9 V-Blockbatterie (6LF22) AL0042 1 Bedienungsanleitung 906129548 1 Elastomer-Schutzhülle AE0237

5.3.2. Auf Wunsch lieferbar

Tastköpfe

Hochspannungstastkopf 3 k V Hochspannungstastkopf 30 k V

Thermoelement Typ K, 1 mV/° C, allg. Anwendungen und für Oberflächen -25°C bis +350°C HK0210N

Opt. Drehzahlmesser, 100 U/min bis 60 000 U/m in HA1237

Zangenstromwandler

Bereich 200 A Bereich 200 A Bereich 600 A Bereich 1000 A

, 1 AAC/1 mV

, 1 AAC/10 mV

, 600 AAC, max. Kabel ∅ 30 mm, Anschluß : Buchsen AM0600N

, 600 AAC, max. Kabel ∅ 43 mm, Anschluß : Buchsen AM1000N

AC/DC

ax. Kabel ∅ 20 mm, Anschluß : Buchsen AM0014N

AC, m

ax. Kabel ∅ 20 mm, Anschluß : Buchsen AM0016N

AC, m

HT0203 HT0212

Meßwiderstände

30 A 50 A 300 A

/ 300 mV, ± 0,5 % HA0170

/ 50 mV, ± 0,5 % HA0512

/ 30 mV, ± 0,5 % HA0300

Verschiedenes

Transport-Tasche AE0190

5000-Punkte tragbares Digital-Multimeter, mit Stromeingang

Capitolo IV

LIBRETTO D’ISTRUZIONI

SOMMARIO

1. ISTRUZIONI GENERALI................................................................................................................................ 43

1.1. Precauzioni e misure di sicurezza ...........................................................................................................43

1.1.1. Preliminari.........................................................................................................................................43

1.1.2. Durante l'utilizzo................................................................................................................................ 43

1.1.3. Simboli.............................................................................................................................................. 44

1.1.4. Apertura dell'apparecchio ................................................................................................................. 44

1.2. Dispositivi di protezione........................................................................................................................... 44

1.3. Dispositivi di sicurezza............................................................................................................................. 45

1.4. Garanzia .................................................................................................................................................. 45

1.5. Riparazione e verifica metrologica........................................................................................................... 45

1.6. Disimballo - Reimballaggio ......................................................................................................................45

2. DESCRIZIONE DELL'APPARECCHIO..........................................................................................................46

2.1. Commutatore...........................................................................................................................................46

2.2. Tastierino................................................................................................................................................. 46

2.3. Display..................................................................................................................................................... 46

2.4. Alimentazione ..........................................................................................................................................46

2.5. Terminali d'ingresso................................................................................................................................. 46

3. MESSA IN SERVIZIO..................................................................................................................................... 47

3.1. Collegamento dei cavi.............................................................................................................................. 47

3.2. Messa in funzione dell’apparecchio.........................................................................................................47

3.3. Spegnimento dell’apparecchio................................................................................................................. 47

3.4. Configurazioni particolari dell’apparecchio .............................................................................................. 47

3.5. Assistenza dell’apparecchio..................................................................................................................... 47

3.5.1. Autocontrollo dei fusibili.................................................................................................................... 47

3.5.2. Autocontrollo della pila...................................................................................................................... 48

3.5.3. Sostituzione della pila o dei fusibili....................................................................................................48

3.5.4. Manutenzione ................................................................................................................................... 48

3.5.5. Immagazzinamento .......................................................................................................................... 48

4. DESCRIZIONE FUNZIONALE.......................................................................................................................49

4.1. Tasto RANGE / AC+DC........................................................................................................................... 49

/ ADP

4.1.1. Posizioni ADP

4.1.2. Posizioni 50 mA

4.1.3. Posizioni 10 A

4.2. Tasto MIN/MAX ....................................................................................................................................... 50

4.3. Tasto MEM / AUTO MEM.......................................................................................................................50

4.4. Tasto ..................................................................................................................................................... 50

5. CARATTERISTICHE TECNICHE................................................................................................................... 51

5.1. Caratteristiche generali............................................................................................................................ 51

5.2. Caratteristiche..........................................................................................................................................51

5.2.1. Tensioni continue..............................................................................................................................51

5.2.2. Tensioni alternate (AC e AC+DC)..................................................................................................... 51

5.2.3. Correnti contine................................................................................................................................. 52

5.2.4. Correnti alternate (AC+DC) ..............................................................................................................52

5.2.5. Resistenze / Test continuità..............................................................................................................52

5.2.6. Capacità............................................................................................................................................53

5.2.7. Misura tensione di soglia diodi.......................................................................................................... 53

5.2.8. Frequenze......................................................................................................................................... 53

5.2.9. Sicurezza.......................................................................................................................................... 53

5.2.10. Informazioni generali....................................................................................................................... 54

5.2.11. Ambiente.........................................................................................................................................54

5.2.12. CEM................................................................................................................................................ 54

5.3. Accessori ................................................................................................................................................. 55

5.3.1. Forniti assieme al multimetro............................................................................................................55

/ 50 mA

/ 10 A

AC+DC

.........................................................................................................49

AC+DC

...................................................................................................49

.........................................................................................................50

5.3.2. Opzionali.........................................................................................................................55

Multimetro digitale portatile 5000 punti, con ingresso corrrente

Capitolo IV

1. ISTRUZIONI GENERALI

Vi ringraziamo per la fiducia che avete voluto accordarci nell’acquisto di un multimetro digitale 5000 punti.

Il presente apparecchio è conforme alla normativa di sicurezza IEC 61010-1 + A1 + A2, 1995 relativa agli strumenti di misura elettronici. Al fine di garantirne il funzionamento ottimale, vi preghiamo di leggere attentamente il presente manuale e di r ispettare le misure precauzionali previste per il suo utilizzo. Il contenuto di questo manuale non puó essere riprodott o in alcuna forma senza la nostra autorizzazione.

1.1. Precauzioni e misure di sicurezza

1.1.1. Preliminari

∗

Questo strumento è utilizzabile per misure su circuiti di categoria d’istallazione III per tensioni non superiori a 600 V (AC o DC) rispetto alla ter ra.

- Definizione delle categorie d’installazione (cfr. pubblicazione IEC 664-1):

CAT. I: I circuiti di CAT. I sono circuiti protetti da dispositivi che mantengono ad un livello

ridotto i transitori di linea. Esempio: circuiti elettronici protetti.

CAT. II: I circuiti di CAT. II sono circuiti di alimentazione di apparecchi domestici o simili,

che possono presentare transitori di linea di medio livello. Esempio: alimentazione di elettrodomestici o di ut ensili por t a t ili.

CAT. III: I circuiti di CAT. III sono circuiti di alimentazione di apparecchi di potenza, che

possono comportare transitori di linea notevoli. Esempio: alimentazione di macchine o apparecchiature industriali.

CAT. IV: I circuiti di CAT. IV sono circuiti che possono comportare transitori di linea di

grande entità. Esempio: ingressi di corrente.

∗

L'uso del multimetro implica da parte dell'utilizzatore l'osservanza delle norme di sicurezza abituali al fine di :

- proteggervi dal pericolo di corrent i elettriche.

- proteggere lo strum ent o da eventuali er r ori di procedura.

∗

Il cavo di alimentazione, forniti con lo strumento, sono conformi alla normativa IEC 61010-1 + A1 + A2, 1995. Prima di q ualsiasi utilizzo, verificare che siano perfett amente funzionanti.

1.1.2. Durante l'utilizzo

∗

Non superare i valori limite di protezione riportati nelle carat teristiche tecniche per ogni tipo di misura.

∗

Quando lo strumento è collegato ai circuiti da misurare, non toccare terminali non utilizzati.

∗

Qualora l'ordine di grandezza del valore da misurare non é noto, accertarsi che il campo di misura iniziale sia il più elevato, ove possibile, selezionare la modalità modifica automatica portate.

∗

Prima di cambiare funzione, scollegar e i puntali di misura dal circuito in esame.

Multimetro digitale portatile 5000 punti, con ingresso corrrente

Capitolo IV

∗

Riparando apparecchi TV, quando si misurano i circuiti di commutazione di potenza, sui punti di misura possono prodursi impulsi di tensione di elevata ampiezza capaci di danneggiare il multimetro . L'uso di una sonda di f iltragg io permett e di att enuare quest i impulsi.

∗

Non effettuare m isure di resistenza o di continuità su circuiti in tensione.

1.1.3. Simboli

Vengono utilizzati i seguenti simboli :

ATTENZIONE : Fare riferimento al manuale.

Un utilizzo errato può danneggiare lo strument o o i suoi componenti.

1.1.4. Apertura dell'apparecchio

∗

∗ ∗

∗

Pericolo alta tensione : rischio di shock elettrici Terra

Prima di aprire lo strumento, è assolutamente necessario scollegare lo strumento dalla rete di alimentazione e dai circuiti di misura ed assicurarsi di non esser e carichi di elettricità statica, che potre bbe danneggiare i componenti interni.

Il fusibile dovrà essere sostituito da uno dello stesso tipo. Qualsiasi registrazione, manutenzione o riparazione con multimetro sotto tensione

deve essere effettuata da personale specializzato. Per "personale specializzato" si intende una persona che abbia familiarità con l’installazione, la costr uzione, l’utilizzo ed i potenziali pericoli. Questa persona è autorizzata a mettere in funzione e disattivare l’impianto e le attrezzature, confor m em ente alle norme di sicurezza previste.

Quando l'apparecchio è aperto (durante la manut enzione), certi condensatori possono essere pericolosi anche dopo aver spento l'apparecchio.

In caso di guasti o situazioni di anomalia, spegnere lo str umento e non ut ilizzarlo fino a quando non sarà stato controllato.

Si raccomanda di scollegare la pila di alimentazione in caso di inutilizzo prolungato dello strumento.

1.2. Dispositivi di protezione

Gli strumento sono dotati di vari dispositivi di protezione :

∗

La protezione tramite varistori permette di limitare le sovratensioni temporanee superiori a 1100 V presenti sul terminale VΩ, in par ticolare i treni di impulsi a 6 kV definiti dalla norma IEEE 587.

∗

La resistenza CTP (Coefficiente di T emperatura Positivo) pr otegge dalla sovratensioni permanenti inferiori o pari a 600 V durant e la misura di resistenze, capacità, test diodo e continuità. Tale protezione si riarma automaticamente dopo essere scattata a seguito di sovratensioni.

∗ Il f usibile assicura una sicurezza supplementare durante le misure di resistenza e test

diodo.

∗

Ermeticità tipo IP 50.

Multimetro digitale portatile 5000 punti, con ingresso corrrente

Capitolo IV

1.3. Dispositivi di sicurezza

∗

L'accesso al vano della pila è impossibile senza aver preventivamente staccato i cavi di misura.

∗

Misurando tensioni superiori a 24 V, sul display lampeggia il simbolo

∗

Misurando tensioni superiori a 10 A, sul display lampeggia il simbolo sonoro intermittente segnala i r ischi di folgorazione.

∗

Quando si supera in maniera costante una data portata sulla funzione V V

AC+DC

un’allarme sonoro intermittent e segnala i rischi di folgorazione.

1.4. Garanzia

Questo multimetro è g ar antito contro qualsiasi difet t o di materiale o di fabbricazione, conformemente alle condizioni generali di vendita.

Durante il periodo di garanzia (3 anni), lo strumento può essere riparato esclusivamente dal costruttore, il quale si riser va il diritto di decidere se procedere alla riparazione oppure alla sostituzione di tutto o di parte dello strument o. Le condizioni di garanzia prevedono il trasporto di ritorno a carico del costrutt or e.

, VDC, ADPDC, ADP

AC+DC,

50 mA

DC,

50 mA

AC+DC

, 10 ADC, 10 A

e un’allarme

LOW Z

AC+DC

, ,

La garanzia non si applica nei seguenti casi :

1. utilizzo improprio dell’apparecchiatura o unitamente ad un’attrezzatura incompatibile ;

2. modifica dell’apparecchiatura senza l’autorizzazione esplicita da parte del reparto di assistenza tecnica del costruttore ;

3. intervento effettuat o da per sone non aut orizzate dal costruttore ;

4. adattamento ad un’applicazione particolare non prevista dalla destinazione d’uso dell’apparecchiatura o dal manuale d’istruzioni ;

5. urto, caduta o immersione in liq uidi.

1.5. Riparazione e verifica metrologica

Per qualunque intervento in garanzia o a garanzia scaduta siete pregati di inviare l’apparecchio al distributore di fiducia.

1.6. Disimballo - Reimballaggio

Lo strumento è stato controllato dal punto di vista meccanico ed elettrico prima di essere spedito. Sono state prese tutte le precauzioni affinchè lo strumento potesse arrivare senza danni.

Si consiglia, comunque, di controllare sommariamente lo strum ento per accertare eventuali danni subiti durante il trasporto.

Comunicare immediatamente al mitt ente eventuali danni.

Multimetro digitale portatile 5000 punti, con ingresso corrrente

Attenzione ! Qualora fosse necessario restituire lo strumento, utilizzare

possibilmente l'imballo originale e indicare chiaramente i motivi della restituzione in una nota di accompagnamento.

Nota I nostri prodotti sono brevettati e i rispettivi logotipi depositati. Ci

riserviamo il diritto di apportare modifiche alle specifiche e ai prezzi se ciò è dovuto a miglioramenti tecnologici .

2. DESCRIZIONE DELL'APPARECCHIO

Questo multimetro portatile ed autonomo, può essere trasportat o in tasca. Il vano ermetico, è provvisto di guaina protettiva elastomerica. Lo strumento è stato progettato per garantire la massima sicurezza e vari dispositivi di protezione unitamente a perform ance di alt issim o livello.

2.1. Commutatore

Questo multimetro è uno stumento di misur a professionale, portat ile ed autonomo, che consente di misurare le grandezze seguenti (previo azionamento di un commutatore di selezione a 12 posizioni) :

∗

tensioni alternate con accoppiamento capacitivo AC (o RMS) (impedenza d'ingresso : 500 kΩ)

∗

tensioni alternate con accoppiamento dirett o AC+DC ( o TRMS)

∗

tensioni continue DC

∗

tensioni continue DC / AC+DC, portata 500 mV

∗

correnti alternate con accoppiamento diret to AC+DC (o TRMS)

∗

correnti continue DC

∗

resistenze

∗

continuità sonora

∗

capacità

∗

tensioni di soglia diodi

∗

frequenze

Capitolo IV

2.2. Tastierino

Un tastierino con 4 tasti consente di :

∗

selezionare il modo di cambiamento portata (RANGE / AC+DC)

∗

memorizzare un valore (tasto MEM)

∗

attivar registrazione i valori minime , massime, medie (tasto MIN/MAX)

∗

selezionare una funzione derivata dalla funzione principale o rimettere il multimetro sotto tensione quando si è spento automaticam ente (tasto RANGE / AC+DC)

∗

attivar il retro-illuminazione della visualizzazione (tasto )

2.3. Display

Il display del multimetro assicura :

∗

misure in 5 000 punti (misure Hz in 50 000 punti),

∗

indicazione della funzione (V, A , AC+DC, F, Hz, , Ω, , AUTO, MEM, MI N, MA X,

AVG) e del multiplo (n, µ, m, k, M),

∗

indicazione BAT : autonomia di circa 12 ore

∗

l’agevole lettura delle cifre ( altezza 11 mm)

∗

immagine analogica del parametro m isur at o grazie all’ampio bargraph da 34 segmenti.

Con un dispositivo de retro-illuminazione è possible rendere display perfettamente leggible, adattato per atm osfera poco luminoso.

2.4. Alimentazione

L'alimentazione del multimetro viene assicurata da una pila 9 V (6LF22) standard che permette un’autonomia di circa 500 ore (s ul fonzione V

2.5. Terminali d'ingresso

Le misure vengono effett uate tramite 2 cavi di misura forniti con l’apparecchio, collegati ai terminali d’ingresso, 1, 2, 3 e 4, com e indicato nel paragrafo 3.1.

Multimetro digitale portatile 5000 punti, con ingresso corrrente

Capitolo IV

3. MESSA IN SERVIZIO

3.1. Collegamento dei cavi

Collegare il puntale nero alla boccola COM (qualunque sia la misur a da effettuare). Quindi, in funzione della posizione del commutatore di selezione, collegar e il puntale rosso al terminale nel modo seguente :

Posizione del commutatore Term. ingresso

50 mADC (50 mA

10 ADC (10 A

LOW Z

, V

AC+DC

, VDC, ADP

AC+DC

)50 mA

(ADP

AC+DC

), FREQ, , Ω, ,

)10 A

3.2. Messa in funzione dell’apparecchio

El commutatore é su la posizione OFF. Ruotare el commutatore di selezione fino a farle assumere la posizione voluta. Tutti i segmenti del display si illuminano contempor aneamente per alcuni secondi. A questo punto l’apparecchio è pronto a funzionare.

3.3. Spegnimento dell’apparecchio il commutatore

L'apparecchio può essere spento manualmente, posizionando il commutatore su OFF, oppure spegnersi automaticamente t rascorsa mezz’ora circa dall’ultim o utilizzo del tast ierino o del commutatore di selezione.

Osservazione Per la sicurezza dell’utilizzatore lo spegnimento automatico è

disabilitato anche quanto le grandezze misurate (Tensione / Corrente) presenti all’ingresso superano la soglia di pericolosità (simbolo

lampeggiante).

Ω

3.4. Configurazioni particolari dell’apparecchio

Per adattare la configurazione dell’apparecchio all’ambiente di misura, l’utilizzatore può scegliere filtraggio 50 Hz o 60 Hz :

Portare el commutatore da OFF alla posizione prescelta mantenendo premuto il tasto MEM. La selezione si inverte rispetto all’ultima configurazione, apparendo sul display per 2 secondi prima di essere salvata nella memoria non volatile.

3.5. Assistenza dell’apparecchio

3.5.1. Autocontrollo dei fusibili

L'autocontrollo dei fusibili può essere condott o senza bisogno di apr ire l‘apparecchio e con multimetro in funzione.

- Fusibile F1 (0 ,63 A ) : mettere el co mmutato re su

Sul display deve apparire un valore prossimo a 0.001 V. Se il display digitale segnala il superamento « .OL », il fusibile é interrotto.

- Fusibile F2 (1 0 A) : me ttere e l commu tatore su

Sul display deve apparire un valore prossimo a 0.001 V. Se il display digitale segnala il superamento « .OL », il fusibile é interr otto.

, e collegare tra di loro le prese 50 mA e VΩ

, e collegare tra di loro le prese COM e VΩ.

Multimetro digitale portatile 5000 punti, con ingresso corrrente

3.5.2. Autocontrollo della pila

Quando sul display appare l’indicazione BAT, all’ apparecchio rimane un autonom ia di circa 12 ore di funzionamento ma l’affidabilità di misura non è più garantita.

Procedere dunque alla sostituzione della pila.

3.5.3. Sostituzione della pila o dei fusibili

Attenzione !

Seguire la procedura seguente :

1 - Scollegare i puntali di prova dai terminali d’ing resso. 2 - Tramite un utensile appropriat o, togliere la parte rimovibile inferiore dal vano. 3 - Inserire la nuova batteria o il fusibili fuori uso. 4 - Risistemare la parte rimovibile.

Scollegare i puntali di prova dai circuiti in esame; posizionare il commutatore su OFF e togliere i puntali di prova dal l o st rumento.

Capitolo IV

Il fusibili devono

essere sostituiti con

fusibili identici.

Installazione dei fusibili :

F1 0.63 A HBC

18 kA / 600 V

F2 10 A HBC

50 kA / 600 V

BATTERIA 9 V

6LF22

Questi fusibili sono posizionati correttamente ; questi altri no.

3.5.4. Manutenzione

Pulire lo strumento con un panno umido e sapone. Non usare sostanze abrasive o solventi.

3.5.5. Immagazzinamento

Per garantire misure precise, dopo un lungo periodo di immagazzinamento in condizioni ambienti estreme, attendere che lo strumento ritorni alle condizioni di misura normali (vedi specifiche ambientali).

Multimetro digitale portatile 5000 punti, con ingresso corrrente

Capitolo IV

(

)

(

)

(

)

4. DESCRIZIONE FUNZIONALE

4.1. Tasto RANGE / AC+DC

Il tasto RANGE è attivo nelle posizioni del commutatore seguenti:

VLOW Z, VAC+DC, VDC

Questo tasto RANGE permette :

• In modalità AUTO (Autoranging), di passare in modalità MANUALE (azionamento breve).

• In modalità MANUELE, di passare alla portata successiva (azionamento breve) o di tornare alla modalità AUTO (azionamento prolungato), sul display appare AUTO.

Serve a rimettere in funzione il multimetro dopo lo spegnimento automatico e può anche permettere la selezione delle funzioni secondarie collegate alle varie posizioni del commutatore: modo AC+DC.

Seguire paragrafo soto per questi modi di misura.

4.1.1. Posizioni ADPDC / ADPAC+DC

Questo funzione è utilizzata per collegare i accessori ad uscita mV.

, Ω, .

4.1.2. Posizioni 50 mA

ADP

Misura tensione DC

Portate 500 mV

Tasto AC+DC

ADP

AC+DC

Misura tensione AC+DC (TRMS)

(Portate 500 mV

Tasto AC+DC

/ 50 mA

AC+DC

50 mA

Misura corrente DC

Portate 50 mA

AC+DC

Sul display appare

)

AC+DC.

Tasto AC+DC

50 mA

Misura corrente AC+DC (TRMS)

Portate 50 mA

Tasto AC+DC

Multimetro digitale portatile 5000 punti, con ingresso corrrente

AC+DC

Sul display appare

AC+DC.

Capitolo IV

(

)

(

)

4.1.3. Posizioni 10 A

4.2. Tasto MIN/MAX

Premendo questo una volta, è possible attivare il modo sorveglianz a (o l'uscit a dal modo), registrazione i valori minime (MIN), massime (MAX) o facendo una media (AVG) del misura usada (durata ≤ 500 ms). Sul display appare MIN MAX AVG. Premendo questo tasto in successione è possible analizzato i valori regist rat i. La grandezza selezionata vienne v isualiz zata con il lampeggiare del simbolo MIN, MAX o AVG. Ciascuno di 3 valori MIN, MAX, AVG salv at e nella memoria può essere analizzato dopo l’uscita dal modo sorveglianza. Premendo questo tasto una volta, è possible entrare nel modo sorveglianza per azzerare valori memorizzara. Questo tasto permette anche di disattivare l’arresto automatico dell’apparecchio se premuto fino alla messa in tensione « P_OFF ».

/ 10 A

AC+DC

10 A

Misura corrente DC

Portate 10 A

Tasto AC+DC

10 A

AC+DC

Misura corrente AC+DC (TRMS)

Portate 10 A

Tasto AC+DC

AC+DC

Sul display appare

AC+DC.

4.3. Tasto MEM / AUTO MEM

Azionamento breve (MEM) : fissa il display sul valore corrente. L’ulteriore azionamento

Azionamento prolongato (AUTO MEM) : attiva o disattiva la modalità "memorizzazione

Memorizzazione automatica Mettere in contatto il puntale con il punto da misurare. Un segnale sonoro indica che la misura si è stabilizzata. Quando si scollega il puntale un altro segnale indica che il valor stabile visualizzato sul display è st at o memoriz zato.

Il display lineare "bargraph" rimane attivo per il modo "mem orizzazione automatica " e blocca il valore della misura .

Questo tasto permette di scegliere filtraggio 50 Hz o 60 Hz se viene attivato l'apparechio è in funzione. La selezione si inverte rispetto all’ultima configurazione, apparendo sul display per 2 secondi prima di essere salvata nella memoria non volatile.

4.4. Tasto

Attivar/disattiv ar il r etro-illuminazione della visualizz a zione. Disattivazione automatico dopo 30 secondi.

breve del tasto provoca il ritorno al modo di funzionamento normale. Sul display appare MEM. Il modo "MEM" è disponible per tutte le misure.

automatica". Sul display si mette a lampeggiare MEM. Misure effettuabili : VLOW Z, VAC+DC, VDC, ADPDC, ADPAC+DC

Multimetro digitale portatile 5000 punti, con ingresso corrrente

Capitolo IV

5. CARATTERISTICHE TECNICHE

5.1. Caratteristiche generali

Solo i valori ai quali è assegnata una tolleranza o un limite sono valori gar a nt iti. I valori senza indicazione di tolleranza vengono forniti a solo scopo informativo, senza garanzia (norma NFC 42670). Gli errori di misura sono da intendersi alle condizioni di temperatura di riferim ent o.

Come per tutti gli strumenti di misura e di cont rollo, è necessaria una verifica periodica.

5.2. Caratteristiche

La precisione è ± [% della lettura (L) + numero di cifre (C)].

{Precisione : ‘’n %L + n C’’ significa ‘’n % della lettura + n Unità di Rappresentazione’’ }.

5.2.1. Tensioni continue

Posizione

commutatore

ADP

Scala Precisione Impedenza

d'ingresso

5 V

50 V

500 V

10 MΩ± 600 V 11 MΩ

0,3 %L + 2 C

10 MΩ

500 mV

1000 V

Protezione

(∗)

± 1100 V

RMS

PEAK

Risoluzione

0.1 mV 1 mV

10 mV

100 mV

1 V

(∗) Tensione massima permanente Numero di punti : 5 000

Selezione scale : automatica o manuale per la porata 5 V, 50

V, 500 V, 1000 V Filtro modo comune (scala 500 mV) : a 50 e 60 Hz, superiore a 120 dB Filtro del modo seriale : a 50 e a 60 Hz, superiore a 60 dB Un’allarme sonoro intermittente con « OL » visualizzato quando si supera una data gam m a.

5.2.2. Tensioni alternate (AC e AC+DC)

Posizione

commutatore

LOW Z

AC+DC

ADP

AC+DC

Scala Precisione

40 Hz a 1 kHz

5 V

50 V 500 V 600 V

500 mV

AC+DC

5 V

50 V 500 V 750 V

AC AC

AC+DC

AC+DC AC+DC

1 %L + 2 C

1.5 %L + 3 C

1.5 %L + 2 C

Impedenza

d'ingresso

Protezione

(∗)

500 kΩ± 600 V

10 MΩ // 100 pF ± 600 V 11 MΩ // 100 pF

± 1100 V

10 MΩ // 100 pF

RMS

PEAK

Risoluzione

1 mV

10 mV

100 mV

1 V

0.1 mV

AC+DC

1 mV

AC+DC

10 mV

100 mV

AC+DC

1 V

(∗) Tensione massima permanente

AC+DC

Specifiche applicabli dal 5 % al 100 % del capo, per un segnale sinusoidale di 40 Hz a 1 kHz. Numero di punti : 5 000 Selezione scale : automatica o m anuale per la portata

Filtro modo comune : a 50 e 60 Hz, superiore a 60 dB Errore addizionale in funzione del fattore di crest a : 1 % per un fattore di crest a da 1. 5 a 2

Un’allarme « OL », con segnale sonoro intermittente, viene visualizzato quando si supera una data portata.

Multimetro digitale portatile 5000 punti, con ingresso corrrente

5 V, 50 V, 500 V, 600 o 750 V

4 % per un fattore di cresta da 2 a 3

5.2.3. Correnti contine

Capitolo IV

Posizione

commutatore

50 mA

10 A

(∗∗)

Scala Precisione Caduta di

tensione mass

50 mA

10 A

0.3 %L + 2 C < 600 mV 600 V 1 %L + 5 C < 700 mV 600 V

Protezione Fusibili

(∗)

RMS RMS

F1 + F2 10 µA

F2 10 mA

Risoluzione

(∗) vedi caratteristiche fusibili paragr afo 3.5.3. (∗∗) dopo 7 A

: limitar il tempo d’uso a 1 minuti.

Numero di punti : 5 000 Un’allarme « OL », con segnale sonoro intermittente, viene visualizzato quando si supera una data portata (scala 50 mA

sola).

5.2.4. Correnti alternate (AC+DC)

Posizione

commutatore

AC+DC

50 mA

AC+DC

10 A

(∗∗)

Scala Precisione

40 Hz a 1 kHz

AC+DC

50 mA

10 A

AC+DC

1.5 %L + 2 C < 600 mV 600 V

2.5 %L + 5 C < 700 mV 600 V

Caduta di

tensione

mass

Protezione Fusibili

(∗)

RMS RMS

F1 + F2 10 µA

F2 10 mA

Risoluzione

(∗) vedi caratteristiche fusibili paragr afo 3.5.3. (∗∗) dopo 7 A

: limitar il tempo d’uso a 1 minuti.

Specifiche applicabli dal 5 % al 100 % del capo, per un segnale sinusoidale di 40 Hz a 1 kHz. Numero di punti : 5 000 Errore addizionale in funzione del fattore di crest a : 1 % per un fattore di crest a da 1. 5 a 2

4 % per un fattore di cresta da 2 a 3 Un’allarme « OL », con segnale sonoro intermittente, viene visualizzato quando si supera una data portata (scala 50 mA

AC+DC

sola).

AC+DC

5.2.5. Resistenze / Test di continuità

Posizione

commutatore

Ω 50 kΩ

Scala Precisione Corrente di

misura 500 Ω 500 Ω

5 kΩ

500 kΩ

5 MΩ

50 MΩ

0.3 %L + 3 C 1 mA 1 mA

0.3 %L + 3 C 100 µA

10 µA 600 V

1 µA

0.5 %L + 3 C 100 nA

1 %L + 5 C 10 nA

Protezione

(∗)

RMS

(∗) protezione da sovratensioni a riarmo automatico

Numero di punti : 5 000 Selezione scale : autom atica o manuale (fissa in modo

continuità) Tensione massima con circuito aperto : 4 V Soglia di rilevamento in modo continuità : 10 Ω a 20 Ω Tempo di risposta in modo continuità :

< 1 ms

Per le misure nelle portate 5 MΩ e 50 MΩ, è consigliato l’utilizzo di connettori isolati.

Risoluzione

0.1 Ω

0.1 Ω 1 Ω

10 Ω

100 Ω

1 kΩ

10 kΩ

Multimetro digitale portatile 5000 punti, con ingresso corrrente

Capitolo IV

5.2.6. Capacità

Nota Scaricare ! condensatori prima di effettuare le mi sure

Posizione

commutatore

Scala Precisione Corrente di

50 nF 100 nA < 1 s 10 pF

500 nF 1 µA < 1 s 100 pF

5 µF 10 µA < 1 s 1 nF

50 µF 1 %L + 2 C 100 µA < 1 s 600 V

500 µF 1 mA < 2 s 100 nF

5000 µF 1 mA

50 mF 1 mA

(∗) protezione da sovratensioni a riarmo automatico Per ridurre l'influenza dei campi elettromagnetici ambiente sulla misura, vogliate utilizzare

dei cavi schermati per la portata 50 µF. Numero di punti : 5 000 Selezione scale : autom atica o manuale Tensione massima con circuito aperto : 4 V

5.2.7. Misura tensione di soglia diodi

Tensioni misurabili : da 0 a 1.999 V Corrente di misura : 1 mA ± 20 % Risoluzione : 1 mV Protezione : 600 V

misura

Tempo mass

di misura

≈ 3 s/mF ≈ 3 s/mF

RMS

a riarmo automatico

Protezione

(∗)

RMS

Risoluzione

10 nF

1 µF

10 µF

5.2.8. Frequenze

Posizione

commutatore

FREQ 50 a 500 Hz 0.03 %L + 1 C

Scala Precisione Impedenza

d'ingresso

0.62 a 5 Hz 0.0001 Hz 5 a 50 Hz 0.001 Hz

10 MΩ

500 a 5 kHz 0.1 Hz

5 a 50 kHz 1 Hz

50 a 500 kHz 0.05 %L + 1 C 10 Hz

Protezione Risoluzione

RMS

600 V

Numero di punti : 50 000 Selezione scale : autom atica

Sensibilità :

Banda di frequenza Sinus Quadro 10 Hz a 100 kHz 100 mVeff. 200 mVcc 100 kHz a 500 kHz 1 Veff. 1 Vcc

5.2.9. Sicurezza

IEC 61010-1 + A1 + A2, 1995 Isolamento : classe 2 Livello inquinamento : 2 Utilizzo in interno, altitudine < 2000 m Categoria tensione transitoria degli ingressi : CAT III 600 V m a x. a t er ra

0.01 Hz

Multimetro digitale portatile 5000 punti, con ingresso corrrente

Capitolo IV

5.2.10. Informazioni generali

Caratteristiche meccaniche

Dimensioni : 170 x 80 x 35 mm Peso (con una batteria) : 285 g

Imballaggio

Dimensioni : 230 x 155 x 65 mm Peso : 385 g

Alimentazione

Requisiti alimentazione : una batteria 9 V alcalina (6LF22) Indicazione batteria scarica : BAT visualizzato quanto la tensione

batteria scende al di sotto della tensione di esercizio

Autonomia tipica batteria : ca. 500 ore in modalit à V

Display

A cristalli liquidi con le caratteristiche seguenti :

- display digit ale 50 000 punt i + segno (altezza cifre : 11 mm)

- display analogico 34 bar re (bargraph)

- unit à adatte a qualsiasi tipo di misure

- indicatori delle modalità attivate (relativa, ranging)

- indicatore di carica pila

Ritmo di misura

Display digitale : 2 misure al secondo Bargraph : 20 misure al secondo

5.2.11. Ambiente

Temperatura di riferim ent o : 23°C ± 5°C Temperatura di utilizzo : da - 5°C a 45°C Temperatura di funzionamento : da - 10°C a 55°C Temperatura di immagazzinamento : da - 20°C a 70°C Coefficiente di temperat ur a : mass 0,1 x (precisione) / K

• errore addizionale in Ω : 50 Ciffre da - 5°C a 0°C

• sensibilità frequenze : mass 0,3 x (sensibilità) / K

Umidità relativa : da 0 a 80 % tra 0°C e 35°C

(70 % mass per 5 / 50 MΩ)

da 0 a 70 % tra 35°C e 50°C Ermeticità : IP 50 Influenza max in presenza di campo elettromagnetico a 3 m/V secondo la norma EN 61000-4-3, 1995 :

± 150 D per la portata 10 A

± 50 D per la portata mA

± 3 % per las altras portatas

5.2.12. CEM

AC+DC

Questo strumento è stato progettato in conformità con gli standard CEM in uso e la compatibilità è stata testata relat ivament e a :

• Emissioni EN 50081-1, 1992

• Immunità EN 50082-1, 1997

Il prodotto è conforme ai r equisiti della direttiva europea sulla bassa tensione 73/23/CEE e della direttiva CEM 89/336/CEE, modificata con la 93/68/ CEE.

Multimetro digitale portatile 5000 punti, con ingresso corrrente

Capitolo IV

5.3. Accessori

5.3.1. Forniti assieme al multimetro

1 serie di cavi - con spinotti di sicurezza AG1063 1 pila 9 V 6LF22 AL0042 1 opuscolo dell istruzioni per l’uso 906129548 1 guaina protettiva elastomerica AE0237

5.3.2. Opzionali

Sonde

THT 3 kV THT 30 kV

AC/DC

Termocoppia tipo K, 1 mV/°C, uso g ener ico e superficie, da -25°C a +350°C HK0210N Tachimetro ottico, da 100 t/m n a 60 000 t/mn HA1237

Pinze corrente

Portata 200 A Portata 200 A Portata 1000 A Portata 600 A

, 1 AAC/1 mV

, 1 AAC/10 mV

, 600 AAC, cavo max. ∅ 43 mm, collegamento: boccole AM1000N

, 600 AAC, cavo max. ∅ 30 mm, collegamento: boccole AM0600N

cavo max. ∅ 20 mm, collegamento: boccole AM0014N

AC,

cavo max. ∅ 20 mm, collegamento: boccole AM0016N

AC,

HT0203 HT0212

Shunts

30 A 50 A 300 A

/ 300 mV, ± 0,5 % HA0170

/ 50 mV, ± 0,5 % HA0512

/ 30 mV, ± 0,5 % HA0300

Vari

Astuccio di trasporto AE0190

Multimetro digitale portatile 5000 punti, con ingresso corrrente

Capítulo V

MANUAL DE INSTRUCIONES

INDICE

1. INSTRUCCIONES GENERALES.................................................................................................................57

1.1 Instrucciones de seguridad.....................................................................................................................57

1.1.1 Operaciones preliminares................................................................................................................57

1.1.2 Consejos de utilización....................................................................................................................57

1.1.3 Símbolos..........................................................................................................................................58

1.1.4 Consignas........................................................................................................................................58

1.2 Dispositivos de protección......................................................................................................................58

1.3 Dispositivos de seguridad.......................................................................................................................59

1.4 Garantía..................................................................................................................................................59

1.5 Mantenimiento y verificación metrológica...............................................................................................59

1.6 Desembalaje - embalaje.........................................................................................................................59

2. DESCRIPCION.............................................................................................................................................60

2.1 Mando selector .......................................................................................................................................60

2.2 Teclado...................................................................................................................................................60

2.3 Pantalla...................................................................................................................................................60

2.4 Alimentación ...........................................................................................................................................60

2.5 Terminales de entrada............................................................................................................................60

3. PRIMER ENCENDIDO .................................................................................................................................61

3.1 Conexión de los cables de medida.........................................................................................................61

3.2 Encendido del instrumento .....................................................................................................................61

3.3 Apagado del instrumento........................................................................................................................61

3.4 Configuracione especiale .......................................................................................................................61

3.5 Mantenimiento del multímetro ................................................................................................................61

3.5.1 Autocomprobación de fusibles.........................................................................................................61

3.5.2 Autocomprobación de la pila............................................................................................................62

3.5.3 Sustitución de la pila o los fusibles ..................................................................................................62

3.5.4 Cuidados..........................................................................................................................................62

3.5.5 Almacenamiento..............................................................................................................................62

4. DESCRIPCION FUNCIONAL.......................................................................................................................63

4.1 Tecla RANGE / AC+DC..........................................................................................................................63

4.1.1 Posición ADPDC / ADPAC+DC.......................................................................................................63

4.1.2 Posición 50 mADC / 50 mAAC+DC.................................................................................................63

4.1.3 Posición 10 ADC / 10 AAC+DC.......................................................................................................64

4.2 Tecla MIN/MAX.......................................................................................................................................64

4.3 Tecla MEM / AUTO MEM ......................................................................................................................64

4.4 Tecla ..................................................................................................................................................64

5. ESPECIFICACIONES TECNICAS...............................................................................................................65

5.1 Generalidades.........................................................................................................................................65

5.2 Características........................................................................................................................................65

5.2.1 Tensiones continuas........................................................................................................................65

5.2.2 Tensiones alternas (AC y AC+DC)..................................................................................................65

5.2.3 Corriente continua............................................................................................................................66

5.2.4 Corrientes alternas (AC+DC)...........................................................................................................66

5.2.5 Resistencia / Continuidad................................................................................................................66

5.2.6 Capacidad........................................................................................................................................67

5.2.7 Medida de la tensión umbral de diodos ...........................................................................................67

5.2.8 Frecuencias .....................................................................................................................................67

5.2.9 Seguridad.........................................................................................................................................67

5.2.10 Especificaciones generales ...........................................................................................................68

5.2.11 Entorno ..........................................................................................................................................68

5.2.12 CEM...............................................................................................................................................68

5.3 Accesorios ..............................................................................................................................................69

5.3.1 Entregados con el aparato...............................................................................................................69

5.3.2 Entregados en opción......................................................................................................................69

Multímetro digital portátil de 5000 puntos, con entrada de corriente

Capítulo V

1. INSTRUCCIONES GENERALES

Acaba usted de adquirir un multímetro numerico portátil de 5000 puntos. Le ag radecemos su confianza en nuestros productos.

Este multímetro está de acuerdo a la norma de seguridad I EC 61010-1 + A1 + A2, 1995, relativa a los instrumentos de medidas electrónicas. Para su propia seguridad y la del aparato, debe respetar las consignas descritas en este manual. El contenido de este manual no puede ser reproducido bajo ninguna forma sin nuestro acuerdo previo.

1.1 Instrucciones de seguridad

1.1.1 Operaciones preliminares

∗ Este instrumento se puede utilizar para medidas en circuitos de categoría de

instalación III para tensiones que no rebasen nunca los 600 V (AC o DC) con respecto a la tierra.

∗ Definición de las categorías de instalación (ver la publicación IEC 664-1) :

CAT I : Los circuitos de CAT I son circuitos protegidos por dispositivos que limitan

las sobretensiones transitorias a un nivel bajo. Ejemplo : circuitos electrónicos prot egidos.

CAT II : Los circuitos de CAT II son circuitos de alimentación de aparatos

domésticos o análogos, que pueden contener sobretensiones transitorias de valor medio. Ejemplo : alimentación de aparatos domésticos y herr am ient as por t á t iles.

CAT III : Los circuitos de CAT III son circuitos de alimentación de aparatos de

potencia que pueden contener sobretensiones transit or ias im por tantes. Ejemplo : alimentación de máquinas o aparatos industriales.

CAT IV : Los circuitos de CAT IV son circuit os que pueden contener sobretensiones

transitorias muy importantes. Ejemplo : entradas de energía.

∗

Cuando utilice el multímetro, el usuario deberá respetar todas las normas de seguridad relativas a :

- protección contra los riesgos de la corriente eléctr ica,

- protección del multímetro contra mala ut ilización.

∗ Para su seguridad, sólo utilice los cordones entregados con el aparato: están de

acuerdo a la norma IEC 61010-1 + A1 + A2, 1995. Antes de cada utilización, verifique que están en perfecto estado de funcionamiento.

1.1.2 Consejos de utilización

∗

No supere nunca los valores límite de protección indicados en las especificaciones para cada tipo de medida.

∗

Cuando el multímetro esté conectado a los circuitos que se van a medir, no toque los terminales que no se utilicen.

∗

Si desconoce la escala del valor que se va a medir, compruebe que la escala seleccionada inicialmente en el multímetro sea la más alta posible o, si es factible seleccione el modo de autorrango.

Multímetro digital portátil de 5000 puntos, con entrada de corriente

Capítulo V

∗

Antes de cambiar de función, desconecte los cables de medida del circuito que se mide.

∗

En tareas de reparación de televisores o al realizar mediciones en circuitos conmutadores de corriente, recuerde que los impulsos de tensión de gran amplitud en los puntos de prueba pueden dañar el multímetro. El empleo de un filtro para televisión atenuará esos impulsos.

∗

Nunca lleve a cabo medidas de resistencia o de continuidad en circuitosen funcionamiento o con tensión.

1.1.3 Símbolos

Se utilizan los símbolos siguientes :

Atención : consulte el manual de instrucciones, un uso incorrect o puede dañar el aparato o sus componentes.

1.1.4 Consignas

∗ Antes de abrir el instrumento, desconectarlo imperativamente de cualquier fuente de

corriente eléctrica y de los circuitos de medida y verificar que no está cargado de electricidad estática, lo que podría producir la destrucción de elem ent os internos.

∗

Los fusibles deberán sustituirse por otr os del m ismo tipo y capacidad.

∗ Cualquier reg ulación, mantenim iento o reparación del m ultímetro bajo t ensión sólo deben

ser efectuados por personal calificado. Una "persona calificada" es una persona familiarizada con la instalación, la construcción, la utilización y los peligros presentes. Está autorizada a poner en servicio y fuera de servicio la instalación y los equipos de acuerdo a las reglas de seguridad.

∗

Cuando abra el instrumento, recuerde que algunos condensadores internos pueden mantener un potencial peligroso aunque el instrumento esté apagado.

∗

Si se observa algún defecto o anomalía, ponga el instrumento fuera de servicio y cerciórese de que no se utilice mientras no haya sido comprobado.

Peligro alta tensión : existen tensiones peligrosas con riesgo de cortocircuitos Tierra

∗

Se recomienda retirar la pila del instrumento en caso de no utilizarlo durante un periodo prolongado.

1.2 Dispositivos de protección

Este instrumento está equipado con varios dispositivos de protección: ∗ Protección por varistores para limitar transitorios superior es a 1100 V en el terminal VΩ,

en especial trenes de impulsos de 6 kV según se definen en la nor ma IEEE 587.

∗ Una resistencia PTC (coef iciente de temperatura positivo) protege el instr umento contra

sobretensiones permanentes de hasta 600 V en las medidas de resistencia, capacidad, diodos y continuidad. Esta protección se rearma automáticamente después de la sobrecarga.

∗

Dos fusibles ofrecen protección durante las medidas de tipo intensidad.

∗ Protección I P grado 50.

Multímetro digital portátil de 5000 puntos, con entrada de corriente

Capítulo V

1.3 Dispositivos de seguridad

∗ Es imposible acceder al alojamiento de la pila sin desconectar antes los cables de

medida.

∗ Cuando se m iden t ensiones super ior es a 24 V, parpadea en la pantalla el símbolo ∗ Cuando las mesidas de corr iente superen los 10 A, el símbolo

hace intermitencias

en el display y una señal acústica intermitente alerta del peligro de electr ocución.

∗ Si se supera varias veces el rango máximo en las V

ADP

AC+DC,

50 mA

DC,

50 mA

AC+DC

, 10 ADC, 10 A

AC+DC

LOW Z

, V

AC+DC

, una señal audible intermitente

, VDC, ADPDC,

alerta del peligro de electrocución.

1.4 Garantía

Esta material está garantizado contra cualquier defecto de materia o vicio de fabricación, conforme a las condiciones generales de venta.

Durante el periodo de garantía (3 años) el aparato sólo puede ser reparado por el constructor, reservándose éste la decisión de proceder ya sea a la reparación o bien al cambio de todo el aparato o parte de éste. En caso de devolución del material al constructor, el transporte de ida cor r e por cuenta del cliente.

La garantía no se aplica tras:

1. Una utilización incorrecta del material o la asociación de éste con un eq uipo incompatible.

2. Una modificación del material sin autorización explícita de los servicios técnicos del constructor.

3. La intervención efectuada por una persona no autor izada por el constr uct or .

4. La adaptación a una aplicación particular no prevista por la definición del material o por el manual de funcionamiento.

5. Un golpe, una caída o una inundación.

1.5 Mantenimiento y verificación metrológica

Para toda intervención en el marco de la garantía o fuera de dicho marco, entregue el aparato a su distribuidor.

1.6 Desembalaje - embalaje

Todos los componentes mecánicos y eléctricos de este equipo han sido comprobados antes de su expedición y se han tomado todas las precauciones necesarias para garantizar la llegada del instrumento a su destino en perf ectas condiciones. No obstante, se recomienda efectuar una rápida comprobación del mismo para ver si ha sufrido daños durante el transporte.

Si observa algún indicio de daños póngalo inmediatamente en conocimiento del transportista.

¡Precaución! Si tiene que devolver el multímetro utilice preferentemente el embalaje

original y adjunte una nota indicando los motivos de la devolución con la mayor claridad posible.

Nota Los productos están patentados en FRANCIA y otros países. Todos los

logotipos están registrados. El constructor se reserva el derecho a modificar los precios y especificaciones en función de las mejoras tecnológi cas i nt r oduci das.

Multímetro digital portátil de 5000 puntos, con entrada de corriente

2. DESCRIPCION

Este aparato es un multímetro digital port átil, compacto y robusto equipado de una caja protectora, concebido para tener en un bolsillo. El caj ero tiene un cierre hermético. Este material diseñado para proporcionar un alto grado de seguridad al usuario, máxima protección y un rendimiento inigualable.

2.1 Mando selector

Este material es un instrumento de medida profesional, de mano y autónomo, capaz de medir las siguientes magnitudes (a las que se accede con ayuda del mando selector giratorio de 12 posiciones) :

∗ t ensiones alt ernas con acoplo capacitivo ∗ t ensiones alternas con acoplo directo AC+DC (o TRMS) ∗ t ensiones continuas DC ∗ t ensiones continuas DC / AC+DC, rango 500 mV ∗ cor rientes alternas con acoplo directo AC+DC (o TRMS) ∗ cor r ient es cont inuas DC ∗ resistencias ∗ continuidad ∗ capacidad ∗ t ensión um bral de diodos ∗ frecuencias

Capítulo V

AC (o RMS) (Impedancia de entrada: 500 kΩ)

2.2 Teclado

Un grupo de 4 teclas le permiten :

∗ seleccionar el modo de autorrango (tecla RANGE / AC+DC), ∗ almacenar un valor (tecla MEM), ∗ activar la detección de los valores minimales, maximales, mediantes (tecla MIN/MAX), ∗ seleccionar una función derivada de la principal, o reencender el multímetro cuando se

apaga automáticamente (tecla RANGE / AC+DC),

∗ activar la retroiluminación de la pantalla (tecla ).

2.3 Pantalla

La pantalla del multímetro proporciona :

∗ realización de medidas de 5 000 puntos (función Hz 50 000 puntos), ∗ visualización de las funcionas (V, A, AC+DC, F, Hz,

AVG) e indicadores de unidades (n, µ, m, k, M),

∗ indicador BAT : autonomía résidual de 12 horas aproximadamente, ∗ cifras muy legibles (11 mm de altura), ∗ lectura analógica del parámetro que se mide, por medio de un gráfico de barras de

34 segmentos.

Por otro lado, el dispositivo de retroiluminación permite mantener el display perfectamente visible, incluso en ambientes de poca luminosidad.

, Ω, , A UTO, MEM, MIN, MAX,

2.4 Alimentación

Este multímetro utiliza una pila estándar de 9 V (6LF22) que le suministra energía para unas 500 horas de funcionamiento (en modo V

2.5 Terminales de entrada

Las mediciones se realizan con ayuda de dos cables de medida que se suministran con el instrumento y se conectan a los terminales de entrada 1, 2, 3 y 4, como se indica en § 3.1.

Multímetro digital portátil de 5000 puntos, con entrada de corriente

Capítulo V

3. PRIMER ENCENDIDO

3.1 Conexión de los cables de medida

Conecte el cable negro al terminal COM (común para todas las medidas). El cable rojo deberá conectarlo a uno de los terminales siguientes según la posición del selector :

Posición del selector giratorio Terminal de entrada

50 mADC (50 mA

10 ADC (10 A

LOW Z

, V

AC+DC

, VDC, ADP

AC+DC

) 50 mA

(ADP

AC+DC

), FREQ, , Ω, ,

) 10 A

Ω

3.2 Encendido del instrumento

El selector está en el posición OFF. Gire el selector a la función deseada. Todos los segmentos de la pantalla se encenderán durante unos seg undos, al cabo de los cuales el instrumento quedará listo para r ealizar m ediciones.

3.3 Apagado del instrumento

El apagado del instrumento puede ser manual, llevando el selector a la posición OFF, o automático si transcurre aproximadamente media hora sin que se pulse ninguna tecla ni se mueva el selector.

Nota Para la seguridad del usuario, la parada automática también es inhibida

cuando las medidas magnitudes (tension / corriente) presentes en la entrada rebasan los umbrales de peligrosidad (indicador

visualizado).

3.4 Configuracione especiale

Para adaptar la configuración del instrumento a las condiciones de medida, el usuario puede seleccionar el rechazo en 50 Hz o 60 Hz :

Sitúe el selector en la posición adecuada mientras mantiene oprim ida la tecla MEM. Con ello se invierte la selección que se hizo en la última configuración, y la nueva selección se visualiza durante dos segundos y queda almacenada en la memoria no volátil.

3.5 Mantenimiento del multímetro

3.5.1 Autocomprobación de fusibles

La autoverificacón de los fusibles puede efectuarse sin abr ir el aparato, el multímetro en servicio.

- Fusible F1 (0,63 A) : poner el conmutador en posición VΩ. Se debe leer aproximadamente 0.001 V. Si el display indica un rebasamiento « .OL », el fusible está cortado.

- Fusible F2 (10 A) : poner el conmutador en posición . Se debe leer aproximadamente 0.001 V. Si el display indica un rebasamiento « .OL », el fusible está cortado.

, y conectar los bornes 50 mA y

, y conectar los bornes COM y VΩ

Multímetro digital portátil de 5000 puntos, con entrada de corriente

3.5.2 Autocomprobación de la pila

Cuando aparece en pantalla la indicación BAT el instrumento puede funcionar todavía durante unas 12 horas, pero ya no se pueden garantizar las especificaciones.

Sustituya la pila.

3.5.3 Sustitución de la pila o los fusibles

Precaución !

Siga las instrucciones descritas a continuación :

1 - Retirar los cordones de prueba del apareto. 2 - Con un instrumento, desencajar la parte móvil al dorso del instrumento. 3 - Sustituya la pila o el fusible. 4 - Colocar la parte móvil.

Desconectar los cordones de prueba de los circuitos de medición; poner el selector en la posición OFF y retirar los cordones de prueba del

apareto.

Capítulo V

Los fusibles deberán

sustituirse por otros del

mismo tipo y capacidad.

Montaje de los fusibles :

F1 0.63 A, HBC

18 kA / 600 V

F2 10 A, HBC

50 kA / 600 V

PILA 9 V

6LF22

Fusibles bien colocados Fusibles mal colocados

3.5.4 Cuidados

Limpiar el aparato con un paño húmedo y jabón. Nunca utilice productos abrasivos o solventes.

3.5.5 Almacenamiento

Para garantizar la precisión de las mediciones, después de un tiempo de almacenamient o en condiciones de entorno extremas, espere el tiempo necesario para que el aparato regrese a las condiciones normales de medición (ver especificaciones de entorno) .

Multímetro digital portátil de 5000 puntos, con entrada de corriente

Capítulo V

(

)

(

)

4. DESCRIPCION FUNCIONAL

4.1 Tecla RANGE / AC+DC

La tecla RANGE está activa en las siguientes posiciones del conmutador :

LOW Z

Tecla RANGE se utiliza :

• En modo AUTO (Autoranging ) , para conmutar a modo MANUAL (presión breve).

• En modo MANUAL, para seleccionar el rango siguiente (presión breve) o volver al

modo AUTO (presión prolongada). La sigla AUTO aparece en el display.

Esta tecla permite reencender el multímetro después de un apagado automático. También sirve para acceder a funciones secundarias relacionadas con las posiciones del selector : modo AD+DC.

Los siguientes diagramas de fluj o definen esas funciones.

/ ADP

4.1.1 Posición ADP

Función adaptada para recibir los accessorios a salida mV.

AC+DC

, V

AC+DC

, V

, Ω, .

4.1.2 Posición 50 mA

ADP

Medidas de tensión DC

Rango 500 mV

Tecla AC+DC

ADP

AC+DC

Medidas de tensión AC+DC (TRMS)

(Rango 500 mV

AC+DC

Tecla AC+DC

/ 50 mA

AC+DC

50 mA

Medidas de corriente DC

Rango 50 mA

La sigla AC+DC aparece

)

en el display.

Tecla

AC+DC

50 mA

Medidas de corriente AC+DC (TRMS)

(Rango 50 mA

AC+DC

La sigla AC+DC aparece

)

en el display.

Tecla AC+DC

Multímetro digital portátil de 5000 puntos, con entrada de corriente

Capítulo V

(

)

4.1.3 Posición 10 A

4.2 Tecla MIN/MAX

Pulsando esta tecla (presión larga) se accede al modo de vigilancia (o salir), en el cual se almacenan los valores mínimo (MIN), máximo (MAX) y promedio dinámico (AVG) de la medición en curso (tiempo de captura ≤ 500 ms). Las siglas MIN MAX AVG aparecen en el display. Se puede ver cada uno de estos valores pulsando repetidamente la misma tecla (presión breve). El valor seleccionado está acompañado con el parpadeo del símbolo MIN, MAX o AVG. Los tres MIN, MAX, AVG se almacenan en la memoria y se pueden leer después de abandonar el modo de vigilancia. Cuando vuelva a entrar en el modo de vigilancia se borrarán todos los valores almacenados con anterioridad. Esta tecla permite igualmente desactivar el modo paro automático del aparato « P_OFF ».

/ 10 A

AC+DC

10 A

Medidas de corriente DC

Rango 10 A

Tecla AC+DC

10 A

AC+DC

Medidas de corriente AC+DC (TRMS)

(Rango 10 A

AC+DC

Tecla AC+DC

La sigla AC+DC aparece

)

en el display.

4.3 Tecla MEM / AUTO MEM

Presión breve (MEM) : Congela en pantalla el valor actual.

Una segunda presión en la tecla MEM provoca la vuelta a modo funcionamiento normal. La sigla MEM aparece en el display. El modo MEM está disponible en todas las medidas.

Presión larga (AUTO MEM) : Permite acceder al modo de "almacenamiento automático" o

abandonarlo. La sigla MEM centellea en el display.

Se puede acceder a este modo en las funciones VLOW Z, VAC+DC, VDC, ADPDC, ADPAC+DC Almacenamiento automático

Aplique las sondas al punto a medir. Una señal acústica indica si la medida es estable. Cuando retire las sondas, una segunda señal audible indicará que el valor estable visualizado ha sido almacenado.

Nota

La visualización lineal indica si empre el val or present e durant e el modo

"almacenamiento automático" y el modo MEM.

Esta tecla permite también de seleccionar un rechazo de 50 Hz o 60 Hz. Mantener apoyada esta tecla durente la puesta en servicio. Con ello se invierte la selección que se hizo en la última configuración, y la nueva selección se visualiza durante dos segundos y queda almacenada en la memoria no volátil.

4.4 Tecla

Permite activar/desactivar la retroiluminación de la pantalla. Una extinción automática se produce después de 30 seg.

Multímetro digital portátil de 5000 puntos, con entrada de corriente

Capítulo V

5. ESPECIFICACIONES TECNICAS

5.1 Generalidades

Sólo los valores afectados de tolerancias o de límites aconciada constituyen valores darantizados. Los valores sin tolerancias se proporcionan a título informativo (norm a francesa NFC 42670).

Como todos los aparatos de medida o ensayo, una verificación periódi ca es necesaria.

5.2 Características

La precisión es de ± [% lectura (L) + cantidad de dígitos (D)] en los condiciones de temperatura de referencia ( § 5.2.1.1.).

{Precisión : ‘’n%L + nD’’ significa ‘’n% de la lectura + n digitos’’}.

5.2.1 Tensiones continuas

Posición del

selector

ADP

Rangos

500 mV

5 V

50 V

500 V

1000 V

Precisión

0.3 %L + 2 D

Impedancia de

entrada

10 MΩ± 600 V 11 MΩ

10 MΩ

Protección

(∗)

± 1100 V

RMS

PEAK

Resolución

0.1 mV 1 mV

10 mV

100 mV

(∗) Tensión máxima permanente admisible Número de puntos : 5 000

Selección de rango : Automática o manual en los rangos de

5 V, 50 V, 500 V, 1000 V Rechazo en modo común (rango 500 mV) : a 50 y 60 Hz, mejor que 120 dB Rechazo en modo serie : a 50 y 60 Hz, mejor que 60 dB Alarma por señal sonora intermitente y « OL » en el display por una rebasamiento de rangos.

5.2.2 Tensiones alternas (AC y AC+DC)

Posición del

selector

LOW Z

ADP

AC+DC

Rangos Precisión

40 Hz a 1 kHz

5 V

50 V 500 V 600 V

500 mV

5 V

AC+DC

50 V 500 V 750 V

AC AC

AC+DC

AC+DC AC+DC

1 %L + 2 D

1.5 %L + 3 D

1.5 %L + 2 D

Impedancia de

entrada

Protección

(∗)

500 kΩ± 600 V

10 MΩ // 100 pF ± 600 V 11 MΩ // 100 pF

± 1100 V

10 MΩ // 100 pF

RMS

PEAK

Resolución

1 mV

10 mV

100 mV

0.1 mV 1 mV

10 mV

100 mV

1 V

(∗) Tensión máxima permanente admisible

1 V

AC+DC

AC AC AC+DC

AC+DC

Especificaciones aplicables del 5 % al 100 % del calibre, por una señal sinusoidal de 40 Hz a 1 kHz. Número de puntos : 5 000 Selección de rango : Automática o manual en los rangos de

5 V, 50 V, 500 V, 600 o 750 V Rechazo en modo común : a 50 y 60 Hz, mejor que 60 dB Error adicional en función del factor de pico : 1 % para un factor de pico de 1.5 a 2

4 % para un factor de pico de 2 a 3 Alarma por señal sonora intermitente y « OL » en el display por una rebasamiento de rangos.

Multímetro digital portátil de 5000 puntos, con entrada de corriente

5.2.3 Corriente continua

Capítulo V

Posición del

selector

50 mA

10 ADC (∗∗)

Rangos Precisión Máxima caída

de tensión

50 mA

10 A

0.3 %L + 2 D < 600 mV 600 V 1 %L + 5 D < 700 mV 600 V

Protección

RMS RMS

Fusibles

(∗)

F1 + F2 10 µA

F2 10 mA

(∗) Ver especificaciones de fusibles, sección 3.5.3. (∗∗) Superior a 7 A

: limitar el tiempo de medida a 1 minuta.

Número de puntos : 5 000 « OL » en el display (rangos 50 mA

solamente) y alarma por señal sonora int ermitente

por una rebasamiento de rangos.

5.2.4 Corrientes alternas (AC+DC)

Posición del

selector

50 mA

AC+DC

10 A

AC+DC

(∗∗)

Rangos Precisión

40 Hz a 1 kHz

50 mA

10 A

AC+DC

1.5 %L + 2 D < 600 mV 600 V

2.5 %L + 5 D < 700 mV 600 V

Máxima caída

de tensión

Protección

RMS RMS

Fusibles

(∗)

F1 + F2 10 µA

F2 10 mA

(∗) Ver especificaciones de fusibles, sección 3.5.3. (∗∗) Superior a 7 A

: limitar el tiempo de medida a 1 minuta.

Especificaciones aplicables del 5 % al 100 % del calibre, por una señal sinusoidal de 40 Hz a 1 kHz. Número de puntos : 5 000 Error adicional en función del factor de pico : 1 % para un factor de pico de 1.5 a 2

4 % para un factor de pico de 2 a 3

« OL » en el display (rangos 50 mA

AC+DC

solamente) y alarma por señal sonora

intermitente por una rebasamiento de rangos.

Resolución

AC+DC

5.2.5 Resistencia / Continuidad

Posición del

selector

Ω 50 kΩ

Rangos Precisión Corriente en la

medición 500 Ω 500 Ω

5 kΩ

500 kΩ

5 MΩ

50 MΩ

0.3 %L + 3 D 1 mA 1 mA

0.3 %L + 3 D 100 µA

10 µA 600 V

1 µA

0.5 %L + 3 D 100 nA

1 %L + 5 D 10 nA

Protección

(∗)

RMS

Resolución

(∗) La protección contra sobrecarga es de rearme automático Número de puntos : 5 000

Selección de rango : Automática o manual (fija en modo de

continuidad) Tensión máxima en circuito abierto : 4 V Umbral de detección en modo de continuidad : 10 Ω a 20 Ω Tiempo de respuesta en modo de continuidad : < 1 ms Para las medidas en el rango 5 MΩ y 50 MΩ, el empleo de conexiones blindadas es necesario.

0.1 Ω

0.1 Ω 1 Ω

10 Ω

100 Ω

1 kΩ

10 kΩ

Multímetro digital portátil de 5000 puntos, con entrada de corriente

Capítulo V

5.2.6 Capacidad

Nota Descargue todos los condensadores antes de realizar ninguna medición.

Posición del

selector

Rangos Precisión Corriente en la

medición

50 nF 100 nA < 1 s 10 pF

500 nF 1 µA < 1 s 100 pF

5 µF 10 µA < 1 s 1 nF

50 µF 1 %L + 2 D 100 µA < 1 s 600 V

500 µF 1 mA < 2 s 100 nF

5000 µF 1 mA

50 mF 1 mA

Tiempo máximo

de medición

≈ 3 s/mF ≈ 3 s/mF

Protección

(∗)

Resolución

RMS

(∗) La protección contra sobrecarga es de rearme aut om ático Para reducir la influencía de los campos electromagnéticos am bientales sobre la medida

debe utilizar cables blindados para la escala 50 µF. Número de puntos : 5 000 Selección de rango : Automática o manual Tensión máxima en circuito abierto : 4 V

5.2.7 Medida de la tensión umbral de diodos

Tensiones medibles : 0 a 1.999 V Corriente en la medición : 1 m A ± 20 % Resolución : 1 mV Protección : 600 V

, con rearme automático

RMS

10 nF

1 µF

10 µF

5.2.8 Frecuencias

Posición del

selector

FREQ 50 a 500 Hz 0.03 %L + 1 D

Rangos Precisión Impedancia de

entrada

0.62 a 5 Hz 0.0001 Hz 5 a 50 Hz 0.001 Hz

10 MΩ

500 a 5 kHz 0.1 Hz

5 a 50 kHz 1 Hz

50 a 500 kHz 0.05 %L + 1 D 10 Hz

Protección

600 V

RMS

Número de puntos : 50 000 Selección de rango : Automática

Sensibilidad :

Rango de frecuencia Sinus Cuadrado 10 Hz a 100 kHz 100 mVeff. 200 mVcc 100 kHz a 500 kHz 1 Veff. 1 Vcc

5.2.9 Seguridad

IEC 61010-1 + A1 + A2, 1995 Aislamiento : clase 2 Grado de contaminación : 2 Utilización en interior, altitud < 2000 m Categoría de sobretensión de entradas : CAT III 600 V má ximo con relación a la tierra

Resolución

0.01 Hz

Multímetro digital portátil de 5000 puntos, con entrada de corriente

5.2.10 Especificaciones generales

Características mecánicas

Dimensiones : 170 x 80 x 35 mm Peso (con pila) : 285 g Caja y circuito : Materiales autoextinguibles

Embalaje

Dimensiones : 230 x 155 x 65 mm Peso : 385 g

Alimentación

Alimentación requerida : 1 pila alcalina de 9 V (6LF22) Indicador de la pila descargada : BAT aparece cuando la tensión

suministrada por la pila es inferior a la tensión de funcionamiento

Vida de la pila : Duración típica 500 horas en modo V

Pantalla

Pantalla de cristal líquido con :

- visualización de 50 000 puntos + señal (cifras de 11 mm de altura)

- gráfico de barras analógico, con 34 barr as

- unidades apr opiadas par a cada t ipo de m edida

- indicadores en m odo de disparo (medidas relativas, rangos)

- indicador de descarga de la pila

Capítulo V

Velocidad de medida

Visualización digital : 2 medidas/s Gráfico de barras : 20 medidas/s

5.2.11 Entorno

Temperatura de refer encia : 23°C ± 5°C Intervalo límite de utilización : - 5°C a 45°C Intervalo de funcionamiento : - 10°C a 55°C Temperatura de almacenamiento : - 20°C a 70°C Coeficiente de temperatura : máx. 0.1 x (precisión) / K

• error adicional en Ω : 50 D de -5°C a 0°C

• sensibilidad frecuencia : máx 0.3 x (sensibilidad) / K

Humedad relativa : 0 a 80 % desde 0°C a 35°C

(70 % máx. por 5 / 50 MΩ) 0 a 70 % desde 35°C a 50°C

Cierre hermético : IP 50

Influenza max. en presencia de campo electromagnético a 3 V/m segùn EN 61000-4-3, 1995 :

± 150 D en el rango 10 A ± 50 D en el rango mA ± 3 % en los otros rangos

5.2.12 CEM

AC+DC

Este aparato está diseñado conforme a las norm as CEM vigentes y su compatibilidad se ha probado conforme a las normas siguient es :

• Emisiones : EN 50081-1, 1992

• Inmunidad : EN 50082-1, 1997

Este producto está en conformidad con las prescripciones de la directiva europea de baja tensión 73/23/CEE y la directiva CEM 89/336/CEE modificadas por 93/68/CEE.

Multímetro digital portátil de 5000 puntos, con entrada de corriente

Capítulo V

5.3 Accesorios

5.3.1 Entregados con el aparato

Un juego de cables de medida con sondas de seguridad AG1063 Una pila de 9 V 6F22 AL0042 Un manual de instrucciones 906129548 Caja protectora de elastómero AE0237

5.3.2 Entregados en opción

Sondas

THT 3 kV THT 30 kV

AC/DC

Termopar tipo K, 1 mV/°C, t ipo universal y de superficie, -25°C a +350 °C HK0210N

Tacómetro óptico, 100 rpm a 60 000 rpm HA1237

HT0203 HT0212

Pinzas amperimétricas

Calibre 200 A Calibre 200 A Calibre 1000A Calibre 600 A

, 1 AAC/1 mV

, 1 AAC/10 mV

, 600 AAC, ∅ cable máx 43 mm, conexión : bornas AM1000N

, 600 AAC, ∅ cable máx 30 mm, conexión : bornas AM0600N

∅ cable máx 20 mm, conexión : bornas AM0014N

AC,

∅ cable máx 20 mm, conexión : bornas AM0016N

AC,

Shunts

/ 300 mV, ± 0.5% HA0170

30 A 50 A 300 A

/ 50 mV, ± 0.5% HA0512

/ 30 mV, ± 0.5% HA0300

Varios

Estuche de transporte AE0190

Multímetro digital portátil de 5000 puntos, con entrada de corriente

Capítulo V

Multímetro digital portátil de 5000 puntos, con entrada de corriente

Metrix MX 24 User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
