MX 22

MULTIMETRE NUMERIQUE

4000 points

DIGITAL MULTIMETER

4000 counts

DIGITAL MULTIMETER

4000 Punkte

MULTIMETRO DIGITALE

MULTIMETRO DIGITAL

4000 puntos

Notice de fonctionnement

User's manual

Bedienungsanleitung

Libretto d'istruzioni

Manual de instrucciones

4000 punti

MX 22

MULTIMETRE NUMERIQUE

4000 points

DIGITAL MULTIMETER

4000 counts

DIGITAL-MULTIMETER

4000 Punkte

MULTIMETRO DIGITALE

MULTIMETRO DIGITAL

4000 puntos

Notice de fonctionnement page 4

User's manual page 14

Bedienungsanleitung Seite 24

Libretto d'istruzioni pagina 34

Manual de instrucciones página 44

4000 punti

5 18 17 16

15 14 13 12 11 10

19 20 21

7 8 9

1 2 3 4

2 Multimètre digital portable 4000 points

LEGENDE

Borne d’entrée

Entrée de référence du multimètre

Borne d’entrée : gammes µA/mA

Borne d’entrée : gammes A

Changement de gamme « RANGE »

Valeur « MIN/MAX »

Maintien de l’affichage « MEM »

Fonction secondaire « DIODE/CONTINUITE »

Fonction secondaire « AC + DC »

Mise hors tension OFF

Mesure de tension V

Mesure de tension mV

Mesure de fréquence

Test de diode et de continuité

Mesure de résistance « Ω»

Gamme 400 µA

Gamme 4 mA

Gamme 40 mA

Gamme 400 mA

Gamme 4 A

Gamme 10 A

LEGEND

Input terminal

Multimeter reference input

Input terminal : ranges µA/mA

Input terminal : ranges A

Range change « RANGE »

« MIN / MAX » value

Display hold « MEM »

Secundary function « DIODE/CONTINUITY »

Secundary function « AC + DC »

Power off « OFF »

Voltage measurement V

Voltage measurement mV

Frequency measurement

Diode and continuity test

Resistance measurement « Ω »

400 µA range

4 mA range

40 mA range

400 mA range

4 A range

10 A range

BESCHREIBUNG

Eingangsbuchse

COM-Eingangsbuchse

Eingangsbuchse: µA/mA-Meßbereiche

Eingangsbuchse: A-Meßbereiche

Bereichsumschaltung « RANGE »

« MIN/MAX » Messungswerte

Anzeige-Speicherung « MEM »

« DIODE/DURCHGANGSPRÜFUNG » Zweitfunktion

« AC + DC » Zweitfunktion

Multimeter ausschalten OFF

Messung von V-Spannung

Messung von mV-Spannung

Frequenzmessung

Diodentest/Durchgangsprüfung

Widerstandsmessung « Ω »

400 µA-Meßbereich

4 mA-Meßbereich

40 mA-Meßbereich

400 mA-Meßbereich

4 A-Meßbereich

10 A-Meßbereich

LEGENDA

Morsetto ingresso

Ingresso di riferimento

Morsetto ingresso : portate µA/mA

Morsetto ingresso : portate A

Cambiamento di portata « RANGE »

Valore « MIN/MAX »

Blocco lettura su display « MEM »

Funzioni secondarie « DIODO/CONTINUITA»

Funzioni secondarie « AC + DC »

Spegnimento « OFF »

Misura di tensione V

Misura di tensione mV

Misura di frequenza

Test de diodo e de continuità

Misura de resistenza « Ω »

Portata 400 µA

Portata 4 mA

Portata 40 mA

Portata 400 mA

Portata 4 A

Portata 10 A

LEYENDA

Borne de entrada

Entrada de referencia del multímetro

Borne de entrada: calibres µA/mA

Borne de entrada: calibres A

Cambio de calibre « RANGE »

Valor « MIN/MAX »

Memorización de la pantalla « MEM »

Funciónes segundarias « DIODO/CONTINUIDAD »

Funciónes segundarias « AC + DC »

Puesta fuera de servicio « OFF »

Medida de tension V

Medida de tension mV

Medida de frecuencia

Test de diodo y de continuidad

Medida de resistencias « Ω »

Rango 400 µA

Rango 4 mA

Rango 40 mA

Rango 400 mA

Rango 4 A

Rango 10 A

Multimètre digital portable 4000 points 3

NOTICE DE FONCTIONNEMENT

SOMMAIRE

1. INSTRUCTIONS GENERALES .......................................................5

1.1 Précautions et mesures de sécurité..........................................5

1.1.1 Avant l'utilisation...............................................................5

1.1.2 Pendant l'utilisation...........................................................6

1.1.3 Symboles..........................................................................6

1.1.4 Consignes.........................................................................6

1.2 Dispositifs de protection............................................................7

1.3 Dispositifs de sécurité...............................................................7

1.4 Garantie ....................................................................................7

1.5 Réparation et vérification métrologique.....................................7

1.6 Déballage - Ré-emballage ........................................................8

1.7 Nettoyage..................................................................................8

1.8 Remplacement de la pile et des fusibles ..................................8

2. DESCRIPTION DE L'APPAREIL.....................................................9

2.1 Afficheur....................................................................................9

2.2 Commutateur de fonctions........................................................9

2.3 Touches de commande.............................................................9

2.4 Bornes d'entrée (∅ 4 mm).......................................................10

2.5 Arrêt de l'appareil....................................................................10

2.6 Alimentation ............................................................................10

3. DESCRIPTION FONCTIONNELLE................................................11

3.1 Mesure de tension continue ou alternative .............................11

3.1.1 Positions mV

3.1.2 Positions V

3.2 Mesure de courant (AC ou DC)...............................................11

3.3 Mesure de résistance..............................................................12

3.4 Test de continuité

3.5 Test diode

3.6 Mesure de fréquence..............................................................12

4. CARACTERISTIQUES GENERALES............................................13

5. ACCESSOIRES..............................................................................13

5.1 Livrés avec le multimètre ........................................................13

5.2 Livré en option.........................................................................13

et mVAC..................................................11

et VAC........................................................11

...............................................................12

........................................................................12

4 Multimètre digital portable 4000 points

1. INSTRUCTIONS GENERALES

Vous venez d'acquérir un multimètre digital portable 4000 points ; nous vous remercions de votre confiance.

Cet appareil est conforme à la norme de sécurité CEI 61010-1, relative aux instruments de mesures électroniques. Vous devez respecter, pour votre propre sécurité et celle de l'appareil, les consignes décrites dans cette notice.

Le contenu de cette notice ne peut être reproduit sous quelque forme que ce soit sans notre accord.

1.1 Précautions et mesures de sécurité

1.1.1 Avant l'utilisation

∗ Cet instrument est utilisable pour des mesures sur des circuits de

catégorie d'installation III pour des tensions n'excédant jamais 600 V (AC ou DC) par rapport à la terre.

∗ Définition des catégories d'installation (cf. publication CEI 664-1):

: Les circuits de CAT I sont des circuits protégés par des

CAT I

dispositifs limitant les surtensions transitoires à un faible niveau.

Exemple

: Les circuits de CAT II sont des circuits d'alimentation

CAT II

Exemple

: Les circuits de CAT III sont des circuits d'alimentation

CAT III

Exemple

: Les circuits de CAT IV sont des circuits pouvant comporter

CAT IV Exemple

: circuits électroniques protégés

d'appareils domestiques ou analogues, pouvant comporter des surtensions transitoires de valeur moyenne.

: alimentation d'appareils ménagers et d'outillage

portable

d'appareils de puissance pouvant comporter des surtensions transitoires importantes.

: alimentation de machines ou appareils industriels

des surtensions transitoires très importantes.

: arrivées d'énergie

∗ L'utilisation de ce multimètre implique de la part de l'utilisateur, le

respect des règles de sécurité habituelles permettant :

- de se protéger contre les dangers du courant électrique,

- de préserver le multimètre contre toute fausse manœuvre.

∗ Pour votre sécurité, n'utilisez que les cordons livrés avec

l'appareil. Avant chaque utilisation, vérifiez s’ils sont en parfait état.

Multimètre digital portable 4000 points 5

1.1.2 Pendant l'utilisation

∗ Ne dépassez jamais les valeurs limites de protection indiquées dans

les spécifications propres à chaque type de mesure.

∗

Lorsque le multimètre est connecté aux circuits de mesure, ne

touchez pas une borne non utilisée.

∗ Lorsque l'ordre de grandeur de la valeur à mesurer n'est pas connu,

assurez-vous que le calibre de mesure de départ est le plus élevé possible ou, si possible, choisissez le mode de changement automatique des calibres.

∗ Avant de changer de fonction, débranchez les cordons de mesure du

circuit mesuré.

∗ En dépannage TV, ou lors de mesures sur des circuits de

commutation de puissance des impulsions de tension de forte amplitude peuvent exister sur les points de mesure et endommager le multimètre. L'utilisation d'une sonde de filtrage permet d'atténuer ces impulsions.

∗ N'effectuez jamais de mesures de résistance ou de continuité sur un

circuit sous tension.

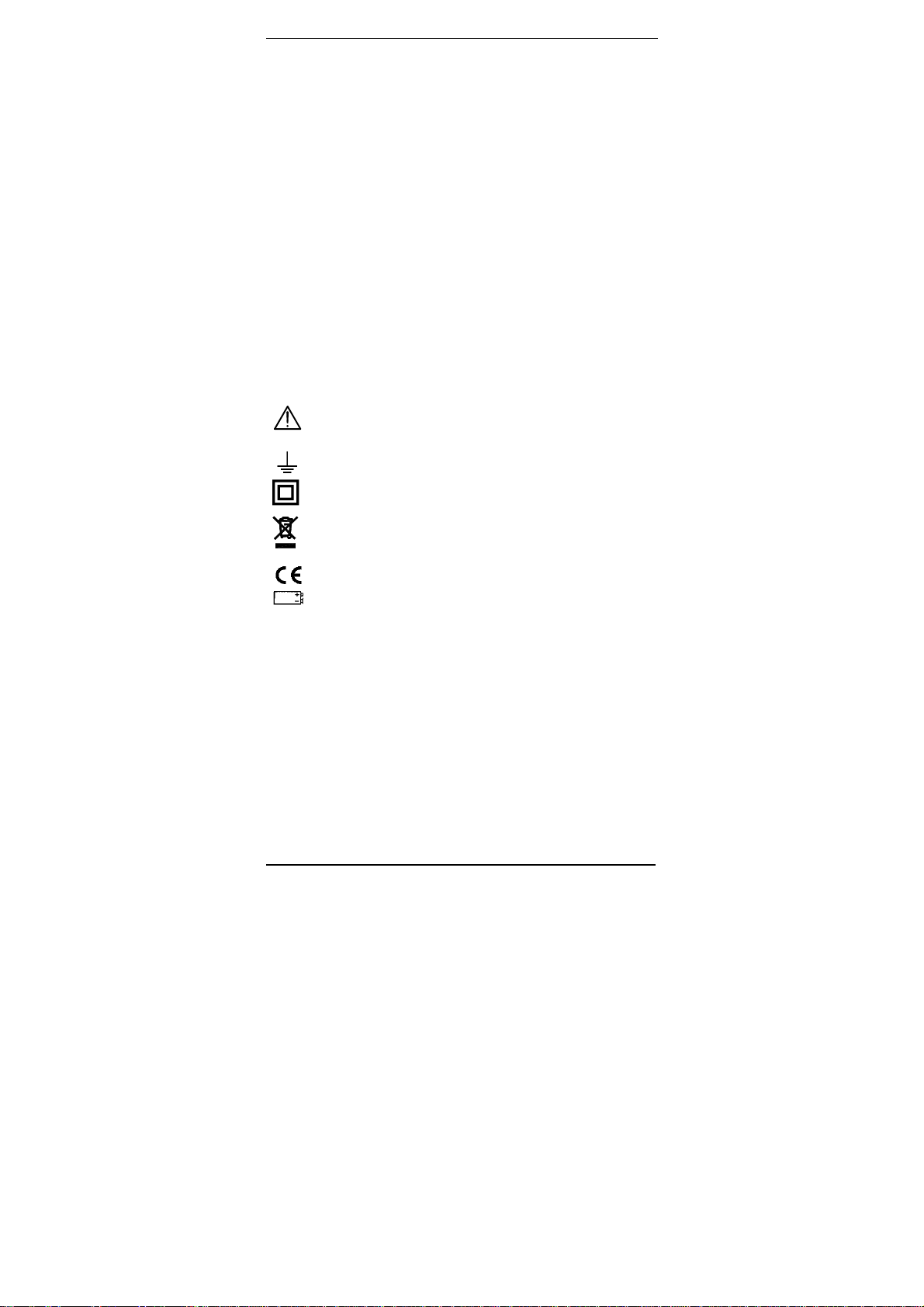

1.1.3 Symboles

ATTENTION : Référez-vous à la notice. Une utilisation incorrecte peut endommager l'appareil et mettre en jeu la sécurité de l’utilisateur.

Terre Tri sélectif des déchets pour le recyclage des matériels

électriques et électroniques. Conformément à la directive WEEE 2002/96/EC : ne doit pas être traité comme déchet ménager.

Appareil protégé par isolation double Conformité Européenne Alimentation par pile type 9V (6LF22)

1.1.4 Consignes

∗ Avant toute ouverture de l'appareil, déconnectez-le impérativement de

toute source de courant électrique. et des circuits de mesure et assurez-vous de ne pas être chargé d'électricité statique, ce qui pourrait entraîner la destruction d'éléments internes.

∗ Tout réglage, entretien ou réparation du multimètre ne doit être

effectué que par un personnel qualifié. Une « personne qualifiée » est une personne familière avec l'installation, la construction, l'utilisation et les dangers présentés. Elle est autorisée à mettre en service et hors service l'installation et les équipements, conformément aux règles de sécurité.

∗ Lorsque l'appareil est ouvert, certains condensateurs internes peuvent

conserver un potentiel dangereux même après avoir mis l'appareil hors tension.

∗ En cas de défauts ou contraintes anormales, mettre l'appareil hors

service et empêchez son utilisation jusqu'à ce qu'il soit procédé à sa vérification.

∗ Il est recommandé de retirer la pile de l'instrument en cas de non

utilisation prolongée.

6 Multimètre digital portable 4000 points

1.2 Dispositifs de protection

Ce multimètre est équipé de plusieurs dispositifs assurant sa protection :

∗ une protection par varistances permet un écrêtage des

surtensions transitoires supérieures à 600 V présentes sur la borne VΩ, en particulier les trains d'impulsions à 6 kV définis dans la norme IEEE 587.

∗ une résistance CTP (Coefficient de Température Positif) protège

des surtensions permanentes inférieures ou égales à 600 V lors de mesures de type résistance, test diode et test de continuité. Cette protection se réarme automatiquement après la surcharge.

∗ deux fusibles HPC assurent une protection jusqu'à 600 V lors des

mesures d’intensité.

∗ une étanchéité de type IP 40.

1.3 Dispositifs de sécurité

∗ Il est impossible d'accéder au logement de la pile et des fusibles

sans avoir, au préalable, déconnecté les cordons de mesures.

∗ Lors d'un dépassement de gamme persistant sur toutes les

fonctions - excepté Ω, attire l'attention de l'utilisateur.

1.4 Garantie

Ce matériel est garanti contre tout défaut de matière ou vice de fabrication, conformément aux conditions générales de vente. Durant la période de garantie (1 an), l'appareil ne peut être réparé que par le constructeur, celui-ci se réservant la décision de procéder soit à la réparation, soit à l'échange de tout ou partie de l'appareil. En cas de retour du matériel au constructeur, le transport aller est à la charge du client. La garantie ne s’applique pas suite à :

1. une utilisation impropre du matériel ou par association de celui-ci avec un équipement incompatible ;

2. une modification du matériel sans autorisation explicite des services techniques du constructeur ;

3. l’intervention effectuée par une personne non agréée par le constructeur ;

4. l'adaptation à une application particulière, non prévue par la définition du matériel ou par la notice de fonctionnement ;

5. un choc, une chute ou une inondation.

1.5 Réparation et vérification métrologique

Contactez votre agence commerciale Chauvin-Arnoux la plus proche ou votre centre technique régional Manumesure qui établira un dossier de retour et vous communiquera la procédure à suivre. Coordonnées disponibles sur notre site :

http://www.chauvin-arnoux.com

suivants : 02 31 64 51 55 (Centre technique Manumesure), 01 44 85 44 85 (Chauvin Arnoux).

et Hz - un signal sonore intermittent

ou par téléphone aux numéros

Multimètre digital portable 4000 points 7

1.6 Déballage - Réemballage

L’ensemble du matériel a été vérifié mécaniquement et électriquement avant l’expédition.

Toutes les précautions ont été prises pour que l’instrument parvienne à l’utilisateur sans dommage.

Toutefois, il est prudent de procéder à une vérification rapide pour détecter toute détérioration éventuelle pouvant avoir été occasionnée lors du transport.

S’il en est ainsi, faire immédiatement les réserves d’usage auprès du transporteur.

* Attention ! Dans le cas d’une réexpédition, utiliser de préférence

l’emballage d’origine et indiquer, l e plus clairement possible, par une note jointe au matériel, les motifs du renvoi.

) Nos produits sont brevetés FRANCE et ETRANGER. Les logotypes

sont déposés. Nous nous réservons le droit de modifier caractéristiques et prix dans le cadre d’évolutions technologiques qui l’exigeraient.

1.7 Nettoyage

Nettoyer l'appareil avec un chiffon humide et du savon. Ne jamais utiliser de produits abrasifs, ni de solvants.

1.8 Remplacement de la pile et des fusibles

) Avant de procéder au remplacement de la pile ou des fusibles,

déconnecter les cordons de test des circuits de mesure, mettre le commutateur rotatif sur la position « OFF » et enlever les cordons de test de l’appareil.

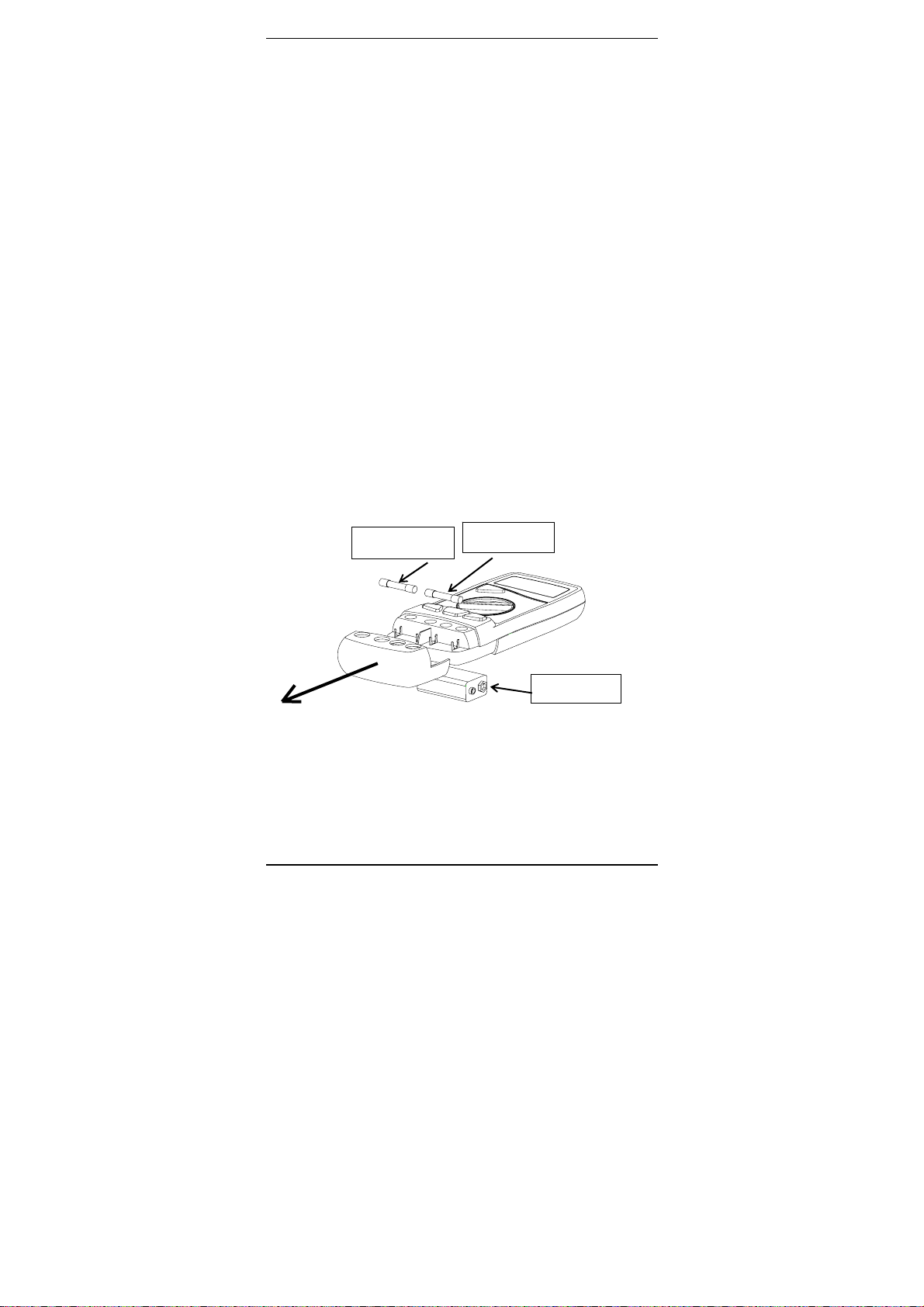

Suivre les instruction suivantes :

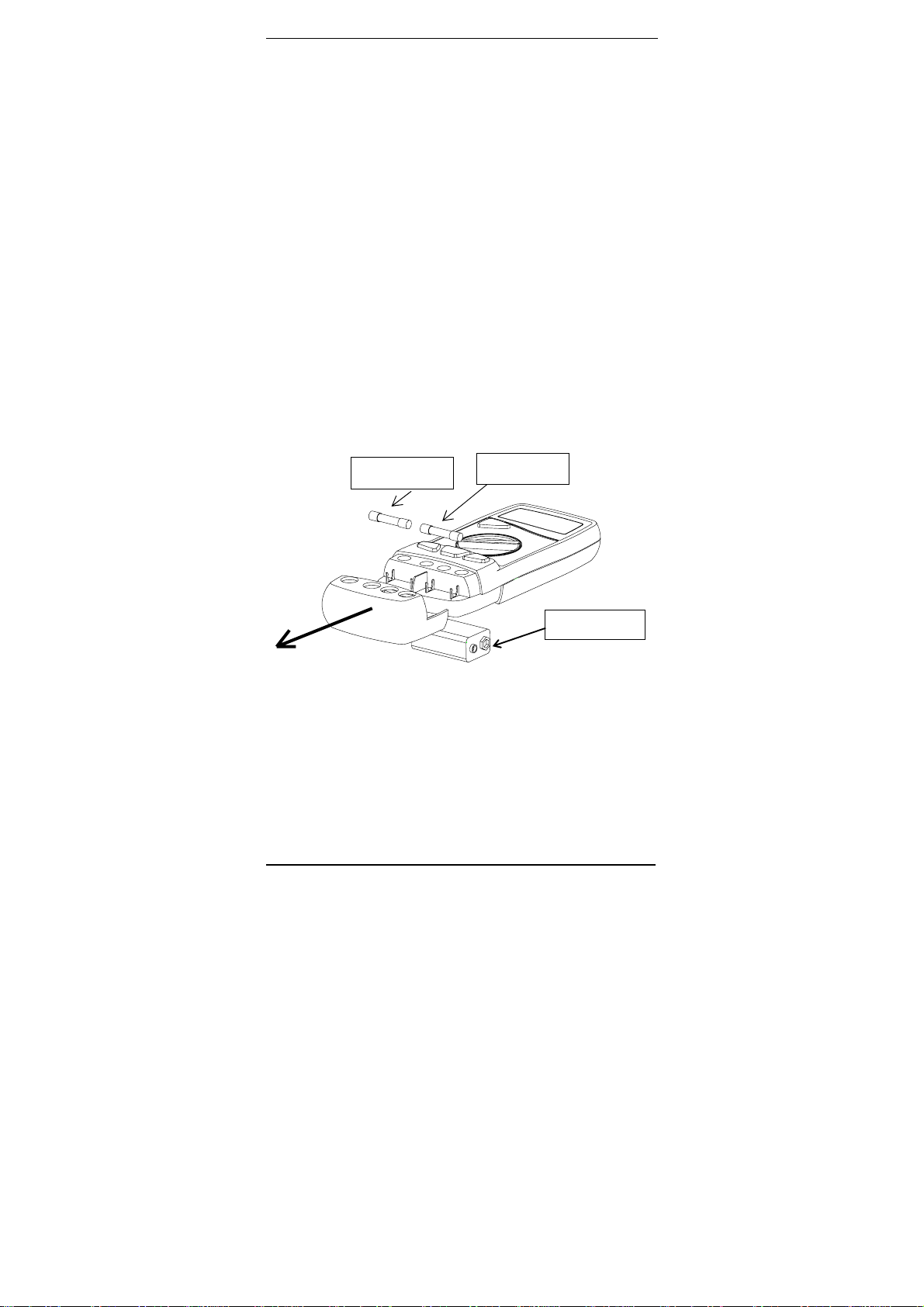

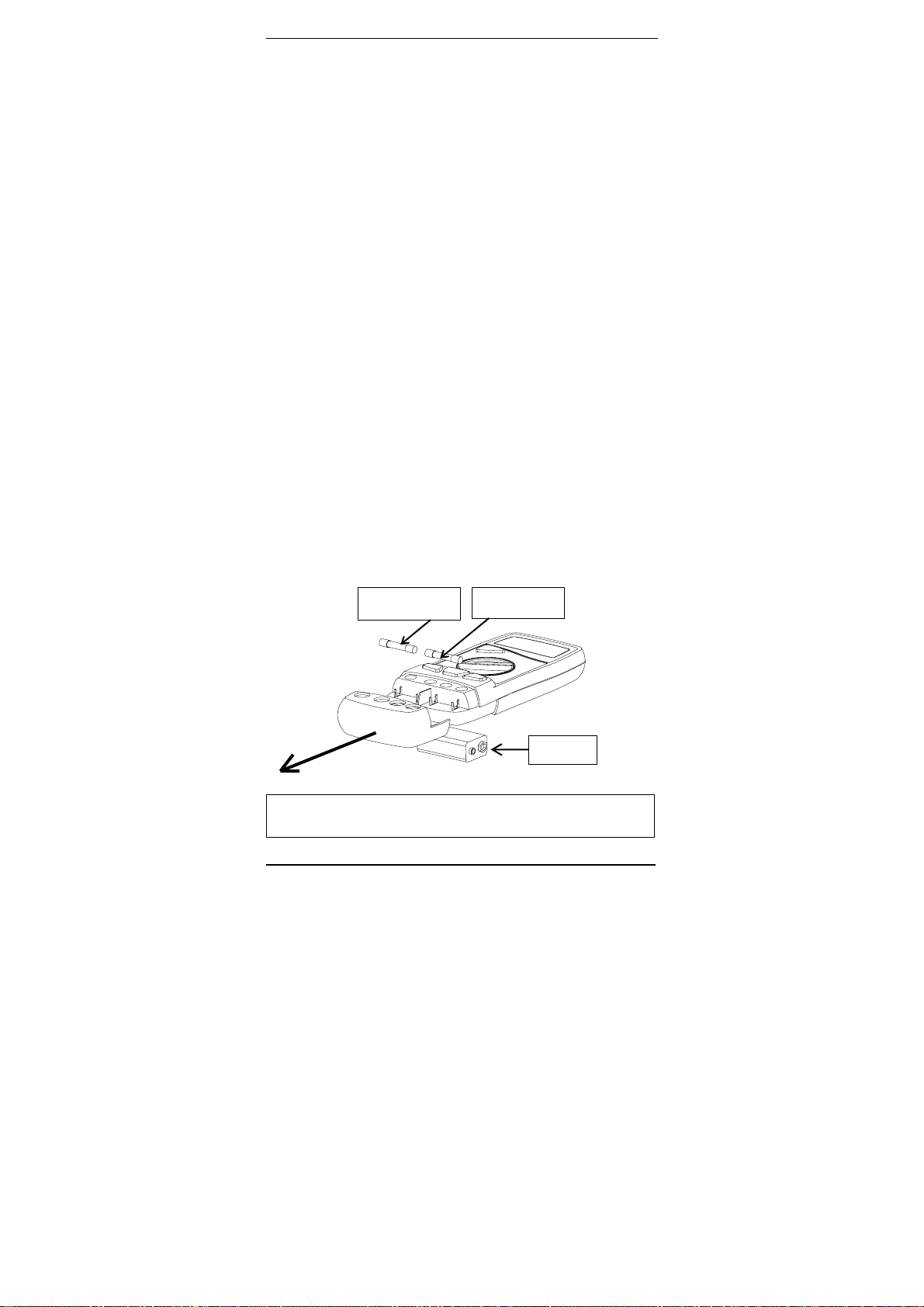

1. A l’aide d’un outil, faire coulisser la partie inférieure du boîtier, permettant l’accès au logement de la pile ou fusible.

2. Remplacer la pile ou les fusibles usagés.

3. Replacer le tiroir amovible.

F1 0.63 A, HPC

18 kA / 600 V

F2 10 A, HPC

50 kA / 600 V

PILE 9 V

6LF22

* Les fusibles HPC doivent être remplacés par des fusibles de

modèle identique.

8 Multimètre digital portable 4000 points

2. DESCRIPTION DE L'APPAREIL

Ce multimètre compact et robuste, d'ergonomie facilitant la préhension, peut être transporté dans une poche.

Il est conçu pour donner à l'utilisateur une haute garantie de sécurité, une protection maximale et un haut niveau de performance.

2.1 Afficheur

• Afficheur à cristaux liquides 3 ¾ digits (hauteur des chiffres 12 mm)

• Visualisation des fonctions : V, A, Hz, Ω

• « BAT» : indication d'usure des piles

• « AUTO» : indication du fonctionnement en mode autoranging

• «

» : fonctionnement en mode mesure de seuil diode

• « MIN » : valeur minimale enregistrée en mode surveillance

• « MAX » : valeur maximale enregistrée en mode surveillance

• « MEM » : indication du maintien de l'affichage

• « AC » : mesure d’un courant ou d’une tension alternative

• « DC » : mesure d’un courant ou d’une tension continue

• «

» : l’appareil est en mode continuité.

• « OL. » : indication de la surcharge

• bargraphe 40 segments : vision analogique du paramètre

2.2 Commutateur de fonctions

Un commutateur rotatif à 12 positions donne accès aux grandeurs suivantes :

• Tension alternative

• Tension continue

• Fréquence

• Continuité sonore

• Résistance

• Diode

• Courant alternatif

• Courant continu

• OFF : position arrêt

2.3 Touches de commande

Touche « RANGE

• Sélection du mode automatique (par défaut) ou manuel : appui bref < 1 sec. sur la touche, s'accompagne d'un signal sonore court.

• Transition du mode manuel en mode autoranging : appui prolongé > 1 sec., s'accompagne d'un signal sonore long.

• En mode manuel : sélection de la gamme (par appuis successifs < 1 sec. sur la touche).

• Calibres concernés : V

» :

AC, VDC, Ω, Hz

Multimètre digital portable 4000 points 9

Touche « MEM

• Maintien de l'affichage, mémorisation d'une valeur (appui court)

• Un second appui court déclenche le retour à un affichage normal.

• Calibres concernés : tous.

Touche « MIN/MAX

• Un appui court sur cette touche permet d’entrer dans le mode surveillance et d’enregistrer les valeurs minimale et maximale de la mesure en cours.

• Les sigles « MIN » ou « MAX » apparaissent sur l’afficheur.

• Les valeurs mémorisées peuvent être consultées par un appui

bref sur la touche.

• Un appui long entraîne la sortie de ce mode.

Touche « AC/DC

• Le mode DC est sélectionné par défaut.

• La transition en mode AC se fait par un appui bref sur cette

touche et s’accompagne d’un signal sonore court.

• Le mode en cours s’affiche sur le LCD.

Touche « CONTINUITE /

• Cette touche permet de basculer entre le mode « CONTINUITE » (par défaut,

2.4 Bornes d'entrée (∅ 4 mm)

• V, Ω,

• COM : borne recevant le cordon noir

• µA/mA : borne recevant le cordon rouge

• A : borne recevant le cordon rouge

2.5 Arrêt de l'appareil

L'arrêt de l'appareil se fait, soit de façon manuelle par retour du bouton en position OFF, soit automatiquement après environ une demi-heure de non-utilisation du clavier ou du commutateur. La remise sous tension se fait par un appui sur la touche « RANGE ». Pour suspendre la fonction AUTO OFF, appuyer sur n’importe quelle touche sauf « MEM », puis mettre l’instrument en service.

2.6 Alimentation

L’alimentation se fait à partir d’une pile 9 V (6LF22) standard qui assure à l’appareil une autonomie d’environ 200 heures. Lorsque l’indication « BAT » apparaît sur l’afficheur, il reste encore une autonomie d’environ 12 heures pendant lesquelles l’appareil fonctionne, mais les spécifications ne sont plus garanties. Procéder alors au changement de la pile.

» :

s’affiche) et le mode « DIODE ».

, : borne recevant le cordon rouge

10 Multimètre digital portable 4000 points

3. DESCRIPTION FONCTIONNELLE

3.1 Mesure de tension continue ou alternative

• Raccorder les cordons au multimètre (bornes COM et V) et se brancher

en parallèle sur le circuit à contrôler.

• Placer le commutateur sur la fonction voltmètre « V » ou « mV ».

• Sélection automatique du calibre : lire la valeur mesurée.

• Mémoriser, si nécessaire, en appuyant sur la touche « MEM ».

• Beeper et affichage de « OL. » lors d’un dépassement de gamme.

• Spécification en AC : à partir de 5 % du calibre.

3.1.1 Positions mVDC et mV

Gamme 40 mVDC 40 mVAC Résolution 0.01 mV 0.01 mV Impédance Précision ± 0.8 % L ± 4 pts ± 2 % L ± 6 pts Protection 600 Veff Bande passante 40 Hz à 100 Hz

1.5 MΩ

3.1.2 Positions V

Gamme 400 mV 4 V 40 V 400 V 600 V Résolution 0.1 mV 1 mV 10 mV 0.1 V 1 V Impédance

Précision DC ± 0.3 % L ± 2 pts

Précision AC ± 1 % L ± 4 pts Protection 600 Veff

BP 40-100 Hz 40 - 500 Hz

et VAC

40 MΩ >

8 MΩ

± 0.5 % L

± 2 pts

± 1.5 % L

± 4 pts

3.2 Mesure de courant (AC ou DC)

• Raccorder les cordons au multimètre (bornes COM et mA ou A) et se

brancher en série sur le circuit à contrôler.

• Placer le commutateur sur le calibre « A, mA ou µA » approprié : lire la

valeur mesurée.

• Mémoriser, si nécessaire, en appuyant sur la touche « MEM ».

• Beeper et affichage de « OL. » lors d’un dépassement de gamme.

• Spécification en AC : à partir de 5 % du calibre, (∗) à partir de 1 A.

Gamme Résolution Précision

DC Précision

AC Chute de

tension Protection

BP DC, 40 Hz à 500 Hz

(∗) Une surcharge de 20 A est admissible pendant 30 s max. avec une pause > 5 minutes entre chaque mesure. Au-delà de 7 A, la mesure est limitée à une minute.

Multimètre digital portable 4000 points 11

400 µA 4 mA 40 mA 400 mA 4 A

0.1 µA 0.001 mA 0.01 mA 0.1 mA 1 mA 10 mA ± 1 % L ± 3 pts

± 1.2 % L ± 5 pts

< 0.3 V < 0.7 V < 0.2 V < 0.4 V fusible 0.63 A HPC fusible 10 A HPC

± 1.5 % L

± 7 pts

± 2 % L

± 9 pts

10 A (∗)

± 1.5% L

± 4 pts

± 2.5% L

± 6 pts

3.3 Mesure de résistance

Ne jamais contrôler une résistance sur un circuit sous tension.

• Raccorder les cordons - de préférence torsadés - au multimètre (bornes COM et Ω) et se brancher aux bornes du circuit ou du composant à mesurer.

• Placer le commutateur sur la fonction ohmmètre « Ω ».

• Sélection automatique du calibre : lire la valeur mesurée.

• Mémoriser, si nécessaire, en appuyant sur la touche « MEM ».

• Beeper et affichage de « OL. » lors d’un dépassement de gamme.

Gamme Résolution

Précision ± 0.5 % L ± 4 pts Tension en

circuit ouvert Courant de mesure Protection 600 Veff

3.4 Test de continuité

• Raccorder les cordons au multimètre (bornes COM et Ω) et se brancher aux bornes du circuit dont la continuité est à mesurer.

• Placer le commutateur sur la fonction continuité sonore «

• Bip sonore, si R < 40 Ω

• Protection : 600 Veff

• Tension de sortie max. en circuit ouvert : < 2 V

• Surcharge : affichage de « OL. » ou de tous les segments du

bargraphe

3.5 Test diode

Il est possible de tester, outre les diodes classiques, des LED ou tout autre semi-conducteur, dont la jonction correspond à une tension directe inférieure à 3 V.

• Raccorder les cordons au multimètre (bornes COM et diode que l’on veut vérifier en respectant les polarités.

• Placer le commutateur sur la fonction diode «

• Tension de sortie max. 4 V en circuit ouvert

• Courant de court-circuit : 1 mA

• La surcharge est indiquée par affichage de « OL. ».

• Mémoriser, si nécessaire, en appuyant sur la touche « MEM ».

• Protection : 600 Veff.

3.6 Mesure de fréquence

• Raccorder les cordons au multimètre (bornes COM et V) et se brancher aux bornes du circuit dont on veut vérifier la fréquence.

• Placer le commutateur sur la fonction « Hz ».

• Sélection automatique du calibre : lire la valeur mesurée.

• Mémoriser, si nécessaire, en appuyant sur la touche « MEM ».

• Affichage de « OL. » lors d’un dépassement de gamme.

12 Multimètre digital portable 4000 points

400 Ω 4 kΩ 40 kΩ 400 kΩ 4 MΩ 40 MΩ

0.1 Ω 1 Ω 10 Ω 0.1 kΩ 1 kΩ 10 kΩ

< 2 V

0.4 mA

± 1 % L

± 5 pts

± 2 % L

± 5 pts

».

Ne jamais procéder à un test de diode sur un circuit sous tension.

) puis à la

».

Gamme 4 kHz 40 kHz 400 kHz 4 MHz 40 MHz Calibre 0.005 - 4kHz 0.03 - 40kHz 0.2 - 400kHz 0.002-

Résolution 1 Hz 10 Hz 0.1 kHz 1 kHz 10 kHz Précision 0,1 % L ± 3 pts Protection 600 Veff Sensibilité 200 mVeff 200 mVeff 1 Veff 3 Veff 3 Veff

Bande de fréquences : 5 Hz ... 500 kHz

4. CARACTERISTIQUES GENERALES

0.4MHz

0.02 - 0.4MHz

• Caractéristiques mécaniques :

Dimensions : 170 x 80 x 35 mm Masse (avec pile) : 285 g

• Colisage : Dimensions : 230 x 155 x 65 mm

Masse : 385 g

• Alimentation : 1 pile 9 V (type 6LF22 ou 6LR61)

Autonomie : 200 heures avec pile 6LR61 « BAT » : indicateur d’usure de pile

• Buzzer : Bip sonore continu pour le test de continuité

Bip sonore discontinu à chaque action sur le

commutateur et les touches, et pour indication de dépassement de gamme

Temps de réponse < 100 ms

• Environnement

: Température de référence : 23°C ± 5°C Température limite d'utilisation : 0°C à 45°C Température de fonctionnement: 0°C à 50°C Température de stockage : -20°C à 60°C Humidité relative : utilisation <

80 % stockage < 95 % Etanchéité : IP 40

• Sécurité : CEI 61010-1 Isolation : classe 2 Degré de pollution : 2 Utilisation en intérieur Altitude < 2000 m CAT III, 600 V max. par rapport à la terre

CEM : Conforme NF EN 61326-1

5. ACCESSOIRES

5.1 Livrés avec le multimètre

1 jeu de cordon de sécurité................................................ AG0475A

1 notice de fonctionnement (5 langues).......................... 906129640

1 pile 9 V (6LF22) ..................................................................AL0042

1 gaine antichoc (multimètre « sous blister » seulement).....HX0002

1 fusible 10 A, 50 kA, HPC.................................................... AT0084

1 fusible 0,63 A, 18 kA, HPC................................................. AT0519

5.2 Livré en option

Gaine antichoc......................................................................HX0002

Multimètre digital portable 4000 points 13

USER’S MANUAL

CONTENTS

1. GENERAL INSTRUCTIONS..........................................................15

1.1 Precautions and safety measures...........................................15

1.1.1 Preliminary......................................................................15

1.1.2 During use ......................................................................16

1.1.3 Symbols..........................................................................16

1.1.4 Instructions .....................................................................16

1.2 Protection mechnisms.............................................................17

1.3 Safety mechanisms.................................................................17

1.4 Warranty..................................................................................17

1.5 Maintenance and metrological verification..............................17

1.6 Unpacking - Repackaging.......................................................18

1.7 Cleaning..................................................................................18

1.8 Replacing the battery or fuses ................................................18

2. DESCRIPTION...............................................................................19

2.1 Display ....................................................................................19

2.2 Selector switch........................................................................19

2.3 Keypad....................................................................................19

2.4 Terminals (∅ 4 mm)................................................................20

2.5 Switching off the instrument....................................................20

2.6 Power supply...........................................................................20

3. FUNCTION DESCRIPTION ...........................................................21

3.1 AC or DC voltages ..................................................................21

3.1.1 mV

3.1.2 V

3.2 Current measurement (AC or DC) ..........................................21

3.3 Resistance measurement .......................................................22

3.4 Continuity sound test

3.5 Diode test

3.6 Frequency measurement........................................................22

4. GENERAL SPECIFICATIONS.......................................................23

5. ACCESSORIES..............................................................................23

5.1 Accessories delivered with the multimeter..............................23

5.2 Optional...................................................................................23

and mV

and VAC positions .....................................................21

positions................................................21

..........................................................22

.........................................................................22

14 Portable 4000 count digital multimeter

1. GENERAL INSTRUCTIONS

You are the new owner of a 4000 ct portable digital multimeter and we thank you for your choice.

This instrument complies with the specifications set out in the IEC 61010-1, publication concerning safety requirements for electronic measuring apparatus.

To get the best service from this instrument, read carefully this user's manual and respect the detailed safety precautions.

The contents of this manual must not be reproduced in any form whatsoever without our consent.

1.1 Precautions and safety measures

1.1.1 Preliminary

∗ This device can be used for measurements on category ΙΙΙ

installations, for voltages never exceeding 600 V (AC or DC) relative to the earth.

∗ Definition of overvoltage categories (see IEC 664-1 publication) :

CAT I

Example CAT II

Example CAT III

Example CAT IV

Example

: The CAT I circuits are protected by measures limiting

transient overvoltages to appropriate low level.

: protected electronic circuits

: The CAT II circuits are power supply circuits of

appliances or portable equipment with transient overvoltages of an average level.

: appliances and portable equipment

: The CAT III circuits are power supply circuits of power

equipment with high transient overvoltages.

: fixed installation or industrial equipment

:The CAT IV circuits may comprise very important

transient overvoltages.

: primary supply level

∗ When using this multimeter, the user must observe all normal

safety rules concerning:

- protection against the dangers of electric current,

- protection of the multimeter against misuse.

∗ For your own safety, only use the test supplied with the instrument.

Before use, check that they are in good condition.

Portable 4000 count digital multimeter

1.1.2 During use

∗ Never exceed the protection limit values indicated in the

specifications for each type of measurement.

∗ When the multimeter is linked to measurement circuits, do

not touch unused terminals.

∗ When the range of the value to be measured is unknown, check

that the range initially set on the multimeter is the highest possible or, wherever possible, choose the autoranging mode.

∗ Before changing functions, disconnect the test leads from the

circuit under test.

∗ In TV repair work, or when carrying out measurements on power

switching circuits, remember that high amplitude voltage pulses at the test points can damage the multimeter. Use of a TV filter will attenuate any such pulses.

∗ Never perform resistance or continuty measurements on live

circuits.

1.1.3 Symbols

Warning: Risk of danger. Refer to the operating manual to find out the nature of the potential hazards and the action necessary to avoid such hazards.

Attention : Risk of electrical shock Earth terminal

Equipment protected throughout by double insulation. The rubbish bin with a line through it means that in the European

Union, the product must undergo selective disposal for the recycling of electric and electronic material, in compliance with Directive WEEE 2002/96/EC.

Conforms CE Power supply : 9 V (6LF22) battery

1.1.4 Instructions

∗ Before opening up the instrument, always disconnect from all

sources of electric current and make sure you are not charged with static electricity, which may destroy internal components.

∗ Any adjustment, maintenance or repair work carried out on the

multimeter while it is live should be carried out only by appropriately qualified personnel, after having taken into account the instructions in this present manual.

∗ A "qualified person" is someone who is familiar with the

installation, construction and operation of the equipment and the hazards involved. He is trained and authorized to energize and de-energize circuits and equipment in accordance with established practices.

∗ When the instrument is opened up, remember that some internal

capacitors can retain a dangerous potential even after the instrument is switched off.

Portable 4000 count digital multimeter

∗ If any faults or abnormalities are observed, take the instrument out

of service and ensure that it cannot be used until it has been checked out.

∗ It is recommended to remove the battery from the instrument if not

used.

1.2 Protection mechanisms

This instrument is fitted with various mechanisms :

∗ Varistor protection for limiting transients of over 600 V at the VΩ

terminal, particularly 6 kV pulse streams as defined by the French standard IEEE 587.

∗ A PTC (Positive Temperature Coefficient) resistor protects against

permanent overvoltages of up to 600 V during resistance, continuity and diode test measurements. This protection is reset automatically after overload.

∗ Two HBC fuses provide protection up to 600 V during measure-

ments of intensity type.

∗ An IP protection rating of 40.

1.3 Safety mechanisms

∗ The battery and fuse unit cannot be accessed without first

disconnecting the measuring leads.

∗ If the maximum range is repeatedly exceeded, an intermittent

audible signal warns the user in all functions, except in Ω, and Hz functions.

1.4Warranty

This equipment is warranted against any defects of manufacture or materials according to the general conditions of sale. During the warranty period (1 year), defective parts will be replaced, the manufacturer reserving the right to repair or replace the product. In the event of the equipment being returned to the after sale department or to a local agency, carriage to the centre shall be payable by the customer. The warranty does not cover the following :

1. Repairs necessitated by misuse of the equipment or use in

association with incompatible equipment.

2. Modification of the equipment or any related software without the

explicit authorization of the manufacturer.

3. Repairs necessitated by attempts to repair or maintain the product

made by a person not approved by the manufacturer.

4. Adaptation to a specific application not provided for in the

specifications of the equipment or the user manual.

5. Damage after a drop, a shock or flooding.

1.5 Maintenance and metrological verification

Return your instrument to your distributor for any work to be done within or outside the guarantee.

Portable 4000 count digital multimeter

1.6 Unpacking - Repackaging

This equipment has been fully checked out mechanically and electrically before shipping.

All precautions have been taken to ensure that the instrument arrives at its destination undamaged.

However, it is advisable to carry out a rapid check for damage sustained in shipping. If there is any evidence of damage, make this known immediately to the shipper.

 Should you need to return the multimeter, preferably use the

original packaging and indicate the reasons as clearly as possible on an accompanying note.

1.7 Cleaning

Clean the instrument using a damp cloth and soap. Never use abrasive or solvents.

1.8 Replacing the battery or fuses

 First disconnect test leads from any circuit under test, turn the

meter off and remove test leads from the input terminals .

Use the following procedure : 1 - Using an appropriate tool, slide off the case bottom of the

instrument. 2 - Replace the battery or the fuse. 3 - Replace the removable part.

F1 0.63 A, HBC

18 kA / 600 V

F2 10 A, HBC

50 kA / 600 V

BATTERY 9 V

6LF22

 HBC fuses must be replaced by fuses of the same rating and type.

Portable 4000 count digital multimeter

2. DESCRIPTION

This compact multimeter is a self-contained unit with an appropriate mechanical construction, enables hand-held use.

It is designed for a high degree of user safety, maximum protection and unrivalled performance.

2.1 Display

• Liquid crystal display 3 ¾ digits (height of digits : 12 mm)

• Function indicator : V, A, Ω, Hz

• “ BAT” : battery discharged indicator

• “ AUTO ” : selects the AUTOranging mode.

• “

” : diode threshold voltage

• “ MIN ” : activates the MIN detection mode.

• “ MAX ” : activates the MAX detection mode.

• “ MEM ” : fixes the display on the current value.

• “ AC ” : the instrument measures an alternative current or value

• “ DC ” : the instrument measures a continuous current or value

” : continuity mode

• “

• “ OL. ” : range overload indication

• 40-segment bargraph : analog read-out of the parameters

2.2 Selector switch

A twelve-position rotary selector switch gives access to the following quantities :

• AC voltage

• DC voltage

• Frequency

• Continuity (with beeper)

• Resistance

• Diode

• Alternative current

• Continuous curent

• OFF : off position

2.3 Keypad

“ RANGE ” key

• Selection of the automatic (default) or manual mode: short press < 1 sec. on the key, brief beep.

• Switch from manual to autoranging mode : long press > 1 sec., long

beep.

• In manual mode, range selection : press successively < 1 sec. on

the key.

• This key is operative in V

AC, VDC, Ω, Hz ranges.

Portable 4000 count digital multimeter

“ MEM ” key

• Fixes the display on the current value and memorises it (short press).

• A second short press returns the multimeter to normal mode.

• This key is operative in all ranges.

“ MIN/MAX ” key

• A short press on this key activates the SURV mode. The MIN and

MAX values of the current measurement are stored.

• The “ MIN ” or “ MAX ” symbols flicker with the selected value.

• The memorised values can be looked up by pressing repeatedly the

same key (short press).

• A long press deactivates this mode.

“ AC/DC ” key

• The DC mode is selected (default).

• Switch to AC mode by briefly pressing the same key (short beep).

• The current mode is displayed on the LCD.

“ CONTINUITY /

• This key makes it possible in “ CONTINUITY ” mode (default is

to switch to “ DIODE ” mode.

2.4 Terminals (∅ 4 mm)

• V, Ω,

• COM : terminal receiving the black lead

• µA/mA : terminal receiving the red lead

• A : terminal receiving the red lead

2.5 Switching off the instrument

The instrument can be switched off manually by returning the selector switch to the OFF position, or automatically after approximately half an hour if no key is pressed or the switch is not operated. Switch on again by pressing the “ RANGE ” key. To disable the AUTO OFF function, press any key, then switch on the instrument.

2.6 Power supply

This multimeter is powered by a standard 9 V battery (6LF22) which provides approximately 200 hours of operation. When the symbol “ BAT ” is displayed, the battery life is about 12 hours where the instrument works properly but the specifications cannot be guaranted. The battery must then be replaced.

” key :

)

, : terminal receiving the red lead

Portable 4000 count digital multimeter

3. FUNCTION DESCRIPTION

3.1 AC or DC voltages

• Connect the leads to the multimeter (COM and V terminals) and

connect it in parallel to the circuit to be tested.

• Position the selector switch on the voltmeter function “ V or mV ”.

• Automatic range selection : read the measured value.

• Memorise it, if necessary, by pressing the “ MEM ” key.

• Overload : the beep sounds and “ OL. ” blinks.

• Specification in AC : from 5 % of the range.

3.1.1 mV

Range 40 mVDC 40 mVAC Resolution 0.01 mV 0.01 mV Impedance Accuracy ± 0.8 % R ± 4 D ± 2 % R ± 6 D Protection 600 Vrms Bandwidth 40 Hz to 100 Hz

and mV

positions

1.5 MΩ

3.1.2 V

Range 400 mV 4 V 40 V 400 V 600 V Resolution 0.1 mV 1 mV 10 mV 0.1 V 1 V Impedance

Accuracy DC ± 0.3 % R ± 2 D

Accuracy AC ± 1 % R ± 4 D Protection 600 Vrms

Bandwidth 40-100 Hz 40 - 500 Hz

and VAC positions

40 MΩ >

8 MΩ

± 0.5 % R

± 2 D

± 1.5 % R

± 4 D

3.2 Current measurement (AC or DC)

• Connect the leads to the multimeter (COM and mA or A terminals)

and connect it in serie to the circuit to be tested.

• Position the selector switch on the appropriated range A, mA or µA. Read the measured value.

• Memorise it, if necessary, by pressing the “ MEM ” key.

• Overload : the beep sounds and “ OL. ” blinks.

• Specification in AC : from 5 % of the range, (∗) from 1 A.

Range 400 µA 4 mA 40 mA 400 mA 4 A 10 A (∗) Resolution 0.1 µA 0.001 mA 0.01 mA 0.1 mA 1 mA 10 mA Accuracy

DC Accuracy

AC Voltage

drop Protection fuse 0.63 A HBC fuse 10 A HBC Bandwidth DC, 40 Hz to 500 Hz

± 1 % R ± 3 D

± 1.2 % R ± 5 D

< 0.3 V < 0.7 V < 0.2 V < 0.4 V

± 1.5%R

± 7 D

± 2%R

± 9 D

± 1.5%R

± 4 D

± 2.5%R

± 6 D

(∗) Acceptance is 20 A overload for 30 s max. with a pause > 5 min. between each measurement. From 7 A, the measurement is limited to one minute.

Portable 4000 count digital multimeter

3.3 Resistance measurement

Never test a resistance on a live circuit.

• Connect the leads - preferably twisted - to the multimeter (COM

and Ω terminals) and to the circuit or the component to be tested.

• Position the selector switch on the ohmmeter function “ Ω ”.

• Automatic range selection : read the measured value.

• Memorise the value, if necessary, by pressing the “ MEM ” key.

• Overload : the beep sounds and “ OL. ” blinks.

Range Resolution

Accuracy ± 0.5 % R ± 4 D

Voltage on open circuit

Measuremen t current

Protection 600 Vrms

400 Ω 4 kΩ 40 kΩ 400 kΩ 4 MΩ 40 MΩ

0.1 Ω 1 Ω 10 Ω 100 Ω 1 kΩ 10 kΩ

< 2 V

0.4 mA

± 1 % R

± 5 D

± 2 % R

± 5 D

3.4 Continuity sound test

• Connect the leads to the multimeter (COM and Ω terminals) and to

the circuit or the component to be tested.

• Position the selector switch on the continuity sound function “

”.

• Audible beep when R < 40 Ω.

• Protection : 600 Vrms.

• Output voltage in open circuit < 2 V

• Overload : “ OL. ” or every segments of the bargraph are displayed.

3.5 Diode test

Never test a diode on a live circuit.

With this function, it is not only possible to test classic diodes, but also LED’s or any other semiconductor in which the junction corresponds to a direct voltage less than 3 V.

• Connect the leads to the multimeter (COM and

terminals) and

to the circuit or component to be tested.

• Position the selector switch on the “

” function.

• Max. output voltage : 4 V in open circuit

• Short-circuit current : 1 mA

• Overload : the beep sounds and “ OL. ” blinks.

• Memorise, if necessary, by pressing the “ MEM ” key.

• Protection : 600 Vrms.

3.6 Frequency measurement

• Connect the leads to the multimeter (COM and V terminals) and to

the circuit the frequency of which is to be tested.

• Position the selector switch on the “ Hz ” function.

• Automatic range selection : read the measured value.

• Memorise, if necessary, by pressing the “ MEM ” key.

• Overload : “ OL. ” blinks.

• ... /... 

Portable 4000 count digital multimeter

Range 4 kHz 40 kHz 400 kHz 4 MHz 40 MHz Caliber 0.005 - 4kHz 0.03 - 40kHz 0.2 - 400kHz 0.002-0.4MHz 0.02 - 0.4MHz Resolution 1 Hz 10 Hz 0.1 kHz 1 kHz 10 kHz Accuracy 0.1 % R ± 3 D Protection 600 Vrms Sensitivity 200 mVrms 200 mVrms 1 Vrms 3 Vrms 3 Vrms

Frequency band : 5 Hz ... 500 kHz

4. GENERAL SPECIFICATIONS

• Mechanical features : Dimensions : 170 x 80 x 35 mm Weight (with battery) : 285 g

• Packing : Dimensions : 230 x 155 x 65 mm Weight : 385 g

• Power supply : 1 battery 9 V (type 6LF22 or 6LR61)

Battery life : approx. 200 hours with battery 6LR61 “ BAT ” : battery discharge indicator

• Buzzer : continuous beep for the continuity test intermittent beep each time the switch is operated or keys are pressed, and for overload indication Response time < 100 ms

• Climatic conditions :

Reference temprature : 23°C ± 5°C Operating temperature : 0°C to 45°C Use temperature : 0°C to 50°C Storage Temperature : -20°C to 60°C Relative humidity : use < storage < Protection rating : IP 40

80 % 95 %

• Safety : IEC 61010-1

Insulation : class 2 Pollution degree : 2 Indoor use Altitude < 2000 m CAT III, 600 V max. to earth

• EMC : complies EN 61326-1

5. ACCESSORIES

5.1 Accessories delivered with the multimeter

1 set of test leads................................................................AG0475A

1 battery 9 V (6LF22).............................................................AL0042

1 fuse 10 A, 50 kA, HBC....................................................... AT0084

1 fuse 0.63 A, 18 kA, HBC.................................................... AT0519

1 protective elastomer case.............................................HX0002 (∗)

1 user’s manual................................................................906129640

(

∗

) version “ multimeter in a blister ”, only.

5.2 Optional

Protective elastomer case..................................................... HX0002

Portable 4000 count digital multimeter

BEDIENUNGSANLEITUNG

INHALT

1. ALLEGEMEINE HINWEISE...........................................................25

1.1 Vorsichtsmaßnahmen und Sicherheitsregeln .........................25

1.1.1 Vor der Benutzung..........................................................25

1.1.2 Bei der Benutzung..........................................................26

1.1.3 Symbole..........................................................................26

1.1.4 Anweisungen..................................................................26

1.2 Schutzvorrichtungen ...............................................................27

1.3 Sicherheitsvorrichtungen.........................................................27

1.4 Garantie ..................................................................................27

1.5 Reparaturen und metrologische Überprüfung.........................27

1.6 Aus- und Verpackung des Geräts...........................................28

1.7 Pflege......................................................................................28

1.8 Ersetzen der Batterie und Sicherungen..................................28

2. GERÄTEBESCHREIBUNG ...........................................................29

2.1 Anzeige...................................................................................29

2.2 Funktionsdrehschalter.............................................................29

2.3 Funktionstasten.......................................................................29

2.4 Eingangsbuchsen (∅ 4 mm)...................................................30

2.5 Ausschalten des Multimeters..................................................30

2.6 Stromversorgung.....................................................................30

3. FUNKTIONSBESCHREIBUNG .....................................................31

3.1 Messung der Gleich- und Wechselspannung .........................31

3.1.1 Stellungen mV

3.1.2 Stellungen V

3.2 Strommessung (AC oder DC).................................................31

3.3 Widerstandsmessung..............................................................32

3.4 Akustische Durchgangsprüfung

3.5 Diodentest

3.6 Frequenzmessung ..................................................................32

4. ALLGEMEINE TECHNISCHE DATEN ..........................................33

5. ZUBEHÖRE ...................................................................................33

5.1 Serienmäßiger Lieferumfang...................................................33

5.2 Auf Wunsch lieferbar...............................................................33

und mVAC............................................31

und VAC...................................................31

........................................................................32

........................................32

24 Tragbares Digital-Multimeter 4000 Punkte

1. ALLEGEMEINE HINWEISE

Sie haben soeben ein 4000-Punkte tragbares Digital-Multimeter erworben und wir danken Ihnen für Ihr Vertrauen. Dieses Gerät entspricht der Sicherheitsnorm IEC 61010-1 für elektronische Meßinstrumente. Sie müssen zu Ihrer eigenen Sicherheit und um das Gerät nicht zu gefährden, die in der vorliegenden Bedienungsanleitung genannten Sicherheitshinweise beachten. Der Inhalt der vorliegenden Bedienungsanleitung darf in keiner Form ohne unser vorherige Einverständnis vervielfältigt werden.

1.1 Vorsichtsmaßnahmen und Sicherheitsregeln

1.1.1 Vor der Benutzung

∗ Das Gerät eignet sich für Messungen an Anlagen der Überspan-

nungskategorie III mit Spannungen, die maximal 600 V (AC oder DC) gegen Erde führen.

∗ Definition der Überspannunskategorien gemäß der Norm IEC 664:

KAT I : Bei den Kreisen nach KAT I handelt es sich um Kreise, die

Beispiel : geschützte elektronische Kreise

: Bei den Kreisen nach KAT II handelt es sich um Versorgungs-

KAT II

Beispiel

KAT III : Bei den Kreisen nach KAT III handelt es sich um Versorgungs-

Beispiel : Stromversorgung von Industriemaschinen oder

-geräten KAT IV : Bei den Kreisen nach KAT IV handelt es sich um Stromkreise,

Beispiel : Energieleitungen

durch Vorrichtungen zur Begrenzung von vorübergehenden Über-spannungen geringer Größe geschützt werden.

kreise für Haushaltsgeräte oder ähnliche Geräte, bei denen vorübergehende Überspannungen mittlerer Größe auftreten können.

: Stromversorgung von Haushaltsgeräten oder

tragbaren Elektrowerkzeugen

kreise für Leistungsgeräte, bei denen vorüber-gehende große Überspannungen auftreten können.

bei denen sehr große vorübergehende Überspannungen auftreten können.

∗ Die Benutzung des Multimeters setzt die Beachtung bestimmter

Sicherheitsregeln voraus :

- um sich selbst vor den Gefahren des elektrischen Stroms zu

schützen.

- um das Multimeter vor Fehlbedienungen zu schützen.

∗ Es sollte nur solche Meßleitungen verwendet werden, das mit

dem Gerät geliefert angeboten wird. Sie müssen stets in einwandfreiem Zustand sein.

Tragbares Digital-Multimeter 4000 Punkte 25

1.1.2 Bei der Benutzung

∗ Überschreiten Sie niemals die für die jeweilige Meßart ange-gebenen

maximal zulässigen Grenzwerte.

∗ Berühren Sie niemals eine unbenutzte Klemme, wenn das

Multimeter an einen Meßkreis angeschlossen ist.

∗ Wählen Sie stets den höchsten Meßbereich oder schalten Sie, falls

vorhanden, die Meßbereichsautomatik ein, wenn die Größen-ordnung der zu messenden Größe nicht vorher genau bekannt ist.

∗ Klemmen Sie stets die Meßleitungen vom Meßkreis ab, bevor Sie die

Meßfunkion umschalten.

∗ Bei Reparaturen an TV-Geräten, Schaltnetzteilen oder Leistungs-

schaltern können kurzzeitige Spannungsspitzen hoher Amplitude auftreten. Benutzen Sie in solchen Fällen einen TV-Filtertastkopf, um diese Spannungsspitzen auszufiltern.

∗ Führen Sie niemals Widerstands- oder Kontinuitätsmessungen an

Stromkreisen durch, die unter Spannung stehen.

1.1.3 Symbole

1.1.4 Anweisungen

∗ Klemmen Sie das Gerät von jeder Strom- oder Spannungsquelle ab,

bevor Sie das Gehäuse öffnen. Stellen Sie sicher, daß keine elektrostatischen Ladungen vorliegen, durch die innere Bauteile zerstört werden könnten.

∗ Das Einstellen, die Wartung oder die Reparatur eines unter Spannung

stehenden Multimeters darf nur von qualifiziertem Personal durchgeführt werden. Eine "qualifizierte Person" ist eine Person, die mit der Installation, der Konstruktion, der Benutzung und den dargestellten Gefahren vertraut ist. Sie ist befugt, die Installation und die Geräte gemäß den Sicherheitsbestimmungen in Betrieb und außer Betrieb zu setzen.

∗ Bei geöffnetem Gerät können bestimmte Kondensatoren noch mit

gefährlichen Spannungen geladen sein, auch nachdem es abgeschaltet oder vom Meßkreis getrennt wurde.

∗ Bei Fehlfunktionen des Gerätes oder nach elektrischen oder

mechanischen Überbeanspruchungen muß das Gerät außer Betrieb gesetzt und seine Wiederinbetriebnahme ohne vorherige Prüfung verhindert werden.

∗ Sollte das Gerät während einer bestimmten Zeit unbenützt

bleiben, sollte die Batterie entfernen werden.

Achtung: Gefahr. Lesen Sie in der Bedienungsanleitung nach, um die Art der möglichen Gefahren kennen zu lernen und sich über Maßnahmen zur Vermeidung dieser Gefahren zu informieren.

Erde Das Gerät ist durch eine doppelte Isolierung geschützt.

Der durchgestrichene Mülleimer bedeutet, dass das Produkt in der UE gemäß der Richtlinie WEEE 2002/96/EC einer Abfalltrennung zur Wiederaufbereitung von Elektro- und Elektronik-Altgeräten unterzogen werden muss.

Gemäß CE Stromversorgung : 9V (6LF22) Batterie

26 Tragbares Digital-Multimeter 4000 Punkte

1.2 Schutzvorrichtungen

Dieses Gerät ist mit mehrfachen Schutzvorrichtungen versehen :

∗ Eine Varistor-Schutzschaltung filtert kurzzeitige Überspannungen

mehr als 600 V und insbesondere 6 kV Impulsfolgen (gem. Norm IEEE 587) an der VΩ-Eingangsbuchse zuverlässig aus.

∗ In den Meßarten « Widerstand, Kontinuität und Dioden-

schwellenspannung » schützt ein PTC-Widerstand (d. h. mit positivem Temperaturkoeffizienten) das Gerät vor ständigen Überspannungen bis zu 600 V. Nach Wegfall der Überlastung wird diese Schutzvorrichtung automatisch wieder zurückgesetzt.

∗ Zwei H.B.C. Sicherungen schützen das Gerät vor Überlasten bis

zu 600 V bei Intensitätstrommessungen.

∗ Gehäuseabdichtung : Schutzart IP 40.

1.3 Sicherheitsvorrichtungen

∗ Öffnen des Sicherung- und Batteriefachs ist erst möglich,

nachdem der Benutzer die Meßleitungen abgezogen hat.

∗ Bei einer andauernden Bereichsüberschreitung ertönt ein Warn-

signal, um den Benutzer vor den Gefahren zu warnen. Betroffene Funktionen : alle, außer Ω,

1.4 Garantie

Dieses Material unterliegt gemäß den Allgemeinen Verkaufsbedingungen einer Garantie bezüglich aller Material- bzw. Herstellungsfehler.

Während der Garantiezeit (1 Jahr) darf das Gerät nur vom Hersteller repariert werden, der sich die Entscheidung vorbehält, entweder eine Reparatur vorzunehmen oder das Gerät ganz oder teilweise auszutauschen. Im Falle einer Rücksendung des Materials an den Hersteller gehen die Transportkosten zu Lasten des Kunden.

Die Garantie gilt nicht bei :

1. unsachgemäßer Verwendung des Materials oder Verbindung des

Materials mit einer unkompatiblen Ausrüstung ;

2. Modifikation des Materials ohne die ausdrückliche Genehmigung

der technischen Abteilung des Herstellers ;

3. Eingriffen durch eine nicht vom Hersteller autorisierte Person ;

4. Anpassung an eine besondere, nicht definitionsgemäße oder in

der Betriebsanweisung vorgesehenen Anwendung des Materials ;

5. Stoß, Sturz oder Überschwemmung.

1.5 Reparaturen und metrologische Überprüfung

Wenden Sie sich für alle Überprüfungen und Kalibrierung Ihres Gerätes an die Niederlassung Ihres Landes.

und Hz.

Tragbares Digital-Multimeter 4000 Punkte 27

1.6 Aus- und Verpackung des Geräts

Vor dem Versand wurden die mechanischen und elektrischen Eigenschaften des Geräts eingehend geprüft. Es wurden allen Vorkehrungen getroffen, damit das Gerät unbeschädigt beim Benutzer eintrifft.

Dennoch ist es empfehlenswert, das Gerät nach Erhalt auf eventuelle Transportschäden zu prüfen. Melden Sie solche Schäden, in der üblichen Form, beim zuständigen Transportunternehmen.

 ACHTUNG ! Verwenden Sie für die Rücksendung des

Geräts vorzugsweise die Originalverpackung und legen Sie eine möglichst verständliche und ausführliche Schadensmeldung bei.

1.7 Pflege

Reinigen des Geräts mit einem feuchtem Tuch und Seife, keine Lösungsmittel oder abschleifende Mittel benutzen.

1.8 Ersetzen der Batterie und Sicherungen

 Meßleitungen von allen Meßkreisen entfernen, Schalter auf OFF

stellen, Meßleitungen aus dem Gerät herauszi ehen.

Öffnen Sie das Gerät wie unten angegeben :

1. Mit einem Hilfsmittel, das untere Teil des Gehäuses herunterziehen.

2. Ersetzen Sie die Batterie oder Sicherungen.

3. Das abgenommene Teil wiedereinsetzen.

0.63 A, HBC

18 kA / 600 V

10 A, HBC

50 kA / 600 V

BATTERIE 9 V

6LF22

 Ersetzen Sie defekte Sicherungen a usschließlich durch solche

desselben Typs.

28 Tragbares Digital-Multimeter 4000 Punkte

2. GERÄTEBESCHREIBUNG

Dieses Multimeter ist robust, kompakt, spritzwasserdicht, leicht zu ergreifen.

Dadurch kann es in einer Tasche transportiert werden. Es bietet dem Benutzer größtmögliche Sicherheit, optimalen Schutz vor Fehlbedienungen und ein hohes Leistungsspektrum.

2.1 Anzeige

• Flüssigkristallanzeige 3 ¾ digits (Ziffernhöhe : 12 mm)

• Anzeige der Funktionen : V, A, Hz, Ω

• « BAT» : Batterieverbrauchsanzeige

• « AUTO» : automatischer Bereichswahl

• «

» : Diodenschwellenspannung

• « MIN » : Minimalwert gespeichert in Überwachungsmodus

• « MAX » : Maximalwert gespeichert in Überwachungsmodus

• « OL. » : Meßbereichsüberschreitung

• « MEM» : Festhaltung der Anzeige

• « AC » : Wechsel-Strom oder -Spannung

• « DC » : Gleich-Strom oder -Spannung

• « RANGE » : manuelle Bereichswahl von Hand : V

• «

» : Durchgangsprüfung

• « OL. » : Meßbereichsüberschreitung

• Analog-Bargraph mit 40 Segmenten

2.2 Funktionsdrehschalter

Ein zentraler Drehschalter mit 12 Raststellungen schaltet zwischen den folgenden Meßarten um :

• Wechselspannung

• Gleichspannung

• Frequenz

• Akustische Durchgangsprüfung

• Widerstand

• Diode

• Wechselstrom

• Gleichstrom

• OFF : Abschaltung

2.3 Funktionstasten

Taste « RANGE »

• Automatische (Vorgabe) oder manuelle Meßbereichswahl : kurzes

Drücken der Taste < 1 Sek., mit kurzem akustischem Signal.

• Umschaltung von manueller auf automatische Meßbereichswahl :

langes Drücken > 1 Sek., mit langem akustischem Signal

• In manueller Meßart : Meßbereichswahl (ununterbrochenes

Drücken der Taste < 1 Sek.).

• Betroffene Meßbereiche : V

AC, VDC, Ω, Hz

DC, VAC, Ω.

Tragbares Digital-Multimeter 4000 Punkte 29

Taste « MEM

• Festhaltung der Anzeige, Wertspeicherung (kurzes Drücken)

• Durch ein zweites kurzes Drücken, Zurückschaltung auf die laufende

Meßwertanzeige.

• Betroffene Meßbereiche : alle.

Taste « MIN/MAX

• Durch kurzes Drücken dieser Taste stellen Sie den Über-

wachungsmodus ein (langes Drücken, aus) d. h. das Gerät speichert laufend die Minimal- und Maximalmeßwerten.

• Die « MIN » und « MAX »-Symbole blinken.

• Die gespeicherten Werte können durch kurzes Drücken der Taste

wieder aufgerufen werden.

Taste « AC/DC

• DC-Betriebsart ist Vorgabe.

• Umschaltung auf AC-Betriebsart durch kurzes Drücken dieser

Taste. Ein kurzer Piepston ertönt.

• Die laufende Betriebsart zeigt sich an.

Taste « DURCHGANGSPRÜFUNG/

• Mit dieser Taste können Sie von Durchgangsprüfung (Vorgabe

auf Diodentest umschalten.

2.4 Eingangsbuchsen (∅ 4 mm)

• V, Ω,

• COM : Buchse für schwarze Meßleitung

• µA/mA : Buchse für rote Meßleitung

• A : Buchse für rote Meßleitung

2.5 Ausschalten des Multimeters

Sie können das Gerät von Hand ausschalten, indem Sie den Drehschalter in die OFF-Stellung drehen. Nach etwa 30 Minuten ohne Eingriffe des Benutzers (ohne Tastendruck oder Schalterverstellung) schaltet das Gerät automatisch ab. Wieder-Einschalten des Multimeters : Drücken Sie auf die Taste « RANGE ». Um die AUTO OFF-Funktion auszuschalten, auf irgendeine Taste drücken und das Multimeter einschalten.

2.6 Stromversorgung

Das Multimeter wird von einer 9 V-Blockbatterie (6LF22) mit Strom versorgt. Eine volle Blockbatterie reicht für ca. 200 Betriebsstunden. Die Batterie ist schwach, wenn in der Anzeige die Meldung « BAT » erscheint. Es verbleiben dann noch etwa 12 Betriebsstunden, in denen das Multimeter zwar funktioniert, aber ohne Garantie der Leistungsmerkmale. Ersetzen Sie die Batterie schnellstmöglich.

» :

)

, : Buchse für rote Meßleitung

30 Tragbares Digital-Multimeter 4000 Punkte

3. FUNKTIONSBESCHREIBUNG

3.1 Messung der Gleich- und Wechselspannung

• Meßleitungen in die Buchsen einstecken (Buchsen COM und V) und die

zu messende Spannung parallel an der Schaltung abgreifen.

• Funktionsdrehschalter auf « V » oder « mV » einstellen.

• Automatische Meßbereichswahl : Meßwert ablesen.

• Durch Drücken auf Taste « MEM » läßt sich der aktuelle Meßwert in der

Anzeige speichern.

• Überschreitung : unterbrochenes akustisches Signal + « OL. » blinkt.

• Spezifikation in AC : ab 5 % des Bereichs.

3.1.1 Stellungen mV

Bereich 40 mVDC 40 mVAC Auflösung 0.01 mV 0.01 mV Impedanz Genauigkeit ± 0.8 % L ± 4 D ± 2 % L ± 6 D Schutz 600 Veff Bandbreite DC 40 Hz bis 100 Hz

3.1.2 Stellungen V

Bereich Auflösung Impedanz

Genauigkeit

Genauigkeit Schutz Bandbreite

400 mV 4 V 40 V 400 V 600 V

0.1 mV 1 mV 10 mV 0.1 V 1 V

40 M

40 -100

3.2 Strommessung (AC oder DC)

• Meßleitungen in die Buchsen einstecken (Buchsen COM und mA oder

A) und die zu messende Spannung in Serie an der Schaltung abgreifen.

• Funktionsdrehschalter auf « A », « mA » oder « µA » einstellen :

Meßwert ablesen.

• Durch Drücken auf Taste « MEM » läßt sich der aktuelle Meßwert in der

Anzeige speichern.

• Überschreitung : unterbrochenes akustisches Signal + « OL. » blinkt.

• Spezifikation in AC : ab 5 % des Bereichs, (∗) ab 1 A.

Bereich Auflösung Genauigkei

t DC

Genauigkei

t AC

Spannung

s-abfall Schutz Sicherung 0.63 A HBC Sicherung 10 A HBC Bandbreite

(*) 20 A Überlast zulässig während max. 30 s mit einer Pause > 5 Minuten

400 µA 4 mA 40 mA 400 mA 4 A

0.1 µA 0.001 mA 0.01 mA 0.1 mA 1 mA 10 mA

zwischen jeden Messungen. Ab 7 A ist die Messung auf eine Periode von 1 Min. beschränkt.

und mV

und VAC

1.5 MΩ

Ω > 8 MΩ

± 0.3 % L ± 2 D

± 1 % L ± 4 D

600 Veff

± 1 % L ± 3 D

± 1.2 % L ± 5 D

40 - 500 Hz

± 1.5 % L

± 7 D

± 2 % L

± 9 D

< 0.3 V < 0.7 V < 0.2 V < 0.4 V

DC, 40 Hz - 500 Hz

± 0.5 % L

± 2 D

± 1.5 % L

± 4 D

10 A (∗)

± 1.5% L

± 4 D

± 2.5% L ± 6 D

Tragbares Digital-Multimeter 4000 Punkte 31

3.3 Widerstandsmessung

Niemals eine Widerstandsmessung an unter Spannung stehenden Stromkreisen durchführen !

• Anschluß : Buchsen COM und Ω (Meßleitungen vorzugsweise verdrillt).

• Funktionsdrehschalter auf « Ω » stellen.

• Das Multimeter wählt automatisch den geeigneten Bereich. Meßwert

ablesen.

• Durch Drücken auf Taste « MEM » läßt sich der aktuelle Meßwert speichern.

• Überschreitung : unterbrochenes akustisches Signal und « OL. » blinkt.

Bereich Auflösung

Genauigkeit ± 0.5 % L ± 4 D ± 1 %L ±5D ± 2 %L ± 5 D Leerlaufspg. < 2 V Meßstrom 0.4 mA Schutz 600 Veff

3.4 Akustische Durchgangsprüfung

• Anschluß : Buchsen COM und Ω.

• Funktionsdrehschalter auf « » stellen.

• Akustisches Signal : Durchgangswiderstand R < 40 Ω.

• Schutz : 600 Veff.

• Ausgangspannung im Leerlauf : < 2 V.

• Überschreitung : « OL. » blinkt oder alle Segmente des Bargraphs zeigen sich an.

3.5 Diodentest

Normale Dioden und auch Leuchtdioden (LEDs) lassen sich prüfen, soweit deren Spannung in Durchlaßrichtung weniger als 3 V beträgt.

• Anschluß : Buchsen COM und

• Funktionsdrehschalter auf «

• Ausgangspannung im Leerlauf : 4 V.

• Kurzschluß-Strom : 1 mA

• Überschreitung : unterbrochenes akustisches Signal und « OL. » blinkt.

• Durch Drücken auf Taste « MEM » läßt sich der aktuelle Meßwert speichern.

• Schutz : 600 Veff.

3.6 Frequenzmessung

• Anschluß : Buchsen COM und V

• Funktionsdrehschalter auf « Hz » stellen.

• Das Multimeter wählt automat. den geeigneten Bereich. Meßwert ablesen.

• Durch Drücken auf Taste « MEM » läßt sich der aktuelle Meßwert speichern.

• Überschreitung : « OL. » blinkt.

Bereich 4 kHz 40 kHz 400 kHz 4 MHz 40 MHz Skala Auflösung 1 Hz 10 Hz 0.1 kHz 1 kHz 10 kHz Genauigk. 0.1 % L ± 3 D Schutz 600 Veff Empfindl. 200 mVeff 200 mVeff 1 Veff 3 Veff 3 Veff

Frequenzband : 5 Hz ... 500 kHz

32 Tragbares Digital-Multimeter 4000 Punkte

400 Ω 4 kΩ 40 kΩ 400 kΩ 4 MΩ 40 MΩ

0.1 Ω 1 Ω 10 Ω 0.1 kΩ 1 kΩ 10 kΩ

Niemals einen Diodentest an unter Spannung stehenden Stromkreisen durchführen

» stellen.

0.005 - 4kHz 0.03 - 40kHz 0.2 - 400kHz

0.002-0.4MHz 0.0 2 -0.4 MHz

4. ALLGEMEINE TECHNISCHE DATEN

• Mechanische Eigenschaften Abmessungen : 170 x 80 x 35 mm Masse (mit Batterie) : 285 g

• Verpackung Masse : 385 g

• Versorgung Betriebsdauer : ca. 200 Stunden mit Batterie 6LR61 « BAT » : Batterieentladungsanzeige

• Buzzer

- kurzer Summton bei Betätigung des Drehschalters und der Tasten, sowie bei Meßbereichs- überschreitung

- Ansprechszeit : < 100 ms

• Umweltbedingungen

• Sicherheit

Isolierung : classe 2 Verschmutzungsgrad : 2 Benutzung in geschlossenen Räumen Höhe < 2000 m KAT III, 600 V max. gegenüber Erde

• EMC

5. ZUBEHÖRE

5.1 Serienmäßiger Lieferumfang

1 Satz Meßleitungen.....................................................AG0475A

1 Batterie 9 V (6LF22)......................................................AL0042

1 Bedienungsanleitung ..............................................906129640

1 Elastomer-Schutzhülle.......................................... HX0002 (*)

1 Sicherung 10 A, 50 kA, HPC.........................................AT0084

1 Sicherung 0.63 A, 18 kA, HPC......................................AT0519

∗

(

5.2 Auf Wunsch lieferbar

Elastomer- Schutzhülle...................................................HX0002

: Abmessungen : 230 x 155 x 65 mm

: 1 Batterie 9 V (Typ 6LF22 oder 6LR61)

: - dauernder Summton bei Durchgangsprüfung

Referenztemperatur : 23°C ± 5°C Betriebstemperatur : 0°C bis 45°C Funktionstemperatur : 0°C bis 50°C Lagerungstemperatur : -20°C bis 60°C relative Luftfeuchtigkeit : Betrieb < Lagerung < Schutzart : IP 40

: IEC 61010-1

: entspricht EN 61326-1

) nur in der Ausführung « Schutzhülle-Verpackung »

80 % 95 %

Tragbares Digital-Multimeter 4000 Punkte 33

LIBRETTO D’ISTRUZIONI

SOMMARIO

1. ISTRUZIONI GENERALI................................................................35

1.1 Precauzioni e misure di sicurezza ..........................................35

1.1.1 Preliminari.......................................................................35

1.1.2 Durante l’utilizzo .............................................................36

1.1.3 Simboli............................................................................36

1.1.4 Apertura dell'apparecchio...............................................36

1.2 Dispositivi di protezione ..........................................................37

1.3 Dispositivi di sicurezza............................................................37

1.4 Garanzia..................................................................................37

1.5 Riparazione e verifica metrologica..........................................37

1.6 Disimballo - Reimballaggio......................................................37

1.7 Pulizia......................................................................................38

1.8 Sostituzione della batteria e dei fusibile..................................38

2. DESCRIZIONE DELL’APPARECCHIO.........................................39

2.1 Display ....................................................................................39

2.2 Commutatore delle funzioni ....................................................39

2.3 Tasti di comando.....................................................................39

2.4 Morsetti di sicurezza (∅ 4 mm)...............................................40

2.5 Spegnimento dell’apparecchio................................................40

2.6 Alimentazione..........................................................................40

3. DESCRIZIONE FUNZIONALE.......................................................41

3.1 Misura di tensioni continue e alternate....................................41

3.1.1 Posizioni mV

3.1.2 Posizioni V

3.2 Misura di correnti (AC o DC)...................................................41

3.3 Misura di resistenza................................................................42

3.4 Test sonoro di continuità

3.5 Controllo diodi

3.6 Misura di frequenza.................................................................42

4. CARATTERISTICHE GENERALI ..................................................43

5. ACCESSORI..................................................................................43

5.1 Forniti assieme al multimetro..................................................43

5.2 Opzional..................................................................................43

e mVAC...................................................41

e VAC.........................................................41

..................................................................42

....................................................42

Multimetro digitale portatile 4000 punti

1. ISTRUZIONI GENERALI

Vi ringraziamo per la fiducia che avete voluto accordarci nell’acquisto di un multimetro digitale 4000 punti.

Il presente apparecchio è conforme alla normativa di sicurezza IEC 61010-1, relativa agli strumenti di misura elettronici. Al fine di garantirne il funzionamento ottimale, Vi preghiamo di leggere attentamente il presente manuale e di rispettare le misure precauzionali previste per il suo utilizzo.

Il contenuto di questo manuale non puó essere riprodotto in alcuna forma senza la nostra autorizzazione.

1.1 Precauzioni e misure di sicurezza

1.1.1 Preliminari

∗ Questo strumento è utilizzabile per misure su circuiti di categoria

d’installazione III per tensioni non superiori a 600 V (AC o DC) rispetto alla terra.

∗ Definizione delle categorie d’installazione (cfr. pub. IEC 664-1):

: I circuiti di CAT. I sono circuiti protetti da dispositivi che

CAT. I mantengono ad un livello ridotto i transitori di linea. Esempio

CAT. II

: I circuiti di CAT. II sono circuiti di alimentazione di apparecchi domestici o simili, che possono presentare transitori di linea di medio livello. Esempio portatili.

CAT. III apparecchi di potenza, che possono comportare transitori di linea notevoli. Esempio industriali.

CAT. IV transitori di linea di grande entità. Esempio

: circuiti elettronici protetti.

: alimentazione di elettrodomestici o di utensili

: I circuiti di CAT. III sono circuiti di alimentazione di

: alimentazione di macchine o apparecchiature

: I circuiti di CAT. IV sono circuiti che possono comportare

: ingressi di corrente.

∗ L'uso del multimetro implica da parte dell'utilizzatore l'osservanza

delle norme di sicurezza abituali al fine di :

- proteggervi dal pericolo di correnti elettriche.

- proteggere lo strumento da eventuali errori di procedura.

∗ Si raccomanda di utilizzare gli accessori forniti con l’apparecchio o

optional. Prima di qualsiasi utilizzo, verificare che siano perfettamente funzionanti.

Multimetro digitale portatile 4000 punti

1.1.2 Durante l’utilizzo

∗ Non superare i valori limite di protezione riportati nelle caratte-

ristiche tecniche per ogni tipo di misura.

∗ Quando lo strumento è collegato ai circuiti da misurare, non

toccare terminali non utilizzati.

∗ Qualora l'ordine di grandezza del valore da misurare non é noto,

accertarsi che il campo di misura iniziale sia il più elevato, ove possibile, selezionare la portata più elevata.

∗ Prima di cambiare funzione, scollegare i puntali di misura dal circuito

in esame.

∗ Riparando apparecchi TV, quando si misurano i circuiti di

commutazione di potenza, sui punti di misura possono prodursi impulsi di tensione di elevata ampiezza capaci di danneggiare il multimetro. L'uso di una sonda di filtraggio permette di attenuare questi impulsi.

∗ Non effettuare misure di resistenza o di continuità su circuiti in

tensione.

1.1.3 Simboli

Attenzione: Pericolo. Consultare il manuale d’uso per conoscere i pericoli potenziali e gli interventi da attuare per evitare questo tipo di rischi.

Morsetto di terra

Doppio isolamento

Cernita selettiva dei rifiuti per il riciclaggio dei materiali elettrici ed elettronici. Conformemente alla direttiva WEEE 2002/96/EC: non deve essere trattato come rifiuto domestico.

Conformità Europea

Alimentazione per batteria tipo 9V (6LF22)

1.1.4 Apertura dell'apparecchio

∗ Prima di aprire lo strumento, è assolutamente necessario scollegare

lo strumento dalla rete di alimentazione e dai circuiti di misura ed assicurarsi di non essere carichi di elettricità statica, che potrebbe danneggiare i componenti interni.

∗ Qualsiasi registrazione, manutenzione o riparazione con multimetro

sotto tensione deve essere effettuata da personale specializzato. Per "personale specializzato" si intende una persona che abbia familiarità con l’installazione, la costruzione, l’utilizzo ed i potenziali pericoli. Questa persona è autorizzata a mettere in funzione e disattivare l’impianto e le attrezzature, conformemente alle norme di sicurezza previste.

∗ Quando l'apparecchio è aperto (durante la manutenzione), certi

condensatori possono essere pericolosi anche dopo aver spento l'apparecchio.

∗ In caso di guasti o situazioni di anomalia, spegnere lo strumento e

non utilizzarlo fino a quando non sarà stato controllato.

∗ Si raccomanda di scollegare la batteria di alimentazione in caso di

inutilizzo prolungato dello strumento.

Multimetro digitale portatile 4000 punti

1.2 Dispositivi di protezione

Gli strumento sono dotati di vari dispositivi di protezione :

∗ La protezione tramite varistori permette di limitare le sovratensioni

temporanee superiori a 600 V presenti alla boccola VΩ, in particolare i treni di impulsi a 6 kV definiti dalla norma IEEE 587.

∗ La resistenza CTP (Coefficiente di Temperatura Positivo)

protegge dalla sovratensioni permanenti inferiori o pari a 600 V durante la misura di resistenze, continuità e test diodo. Tale protezione si riarma automaticamente dopo essere scattata a seguito di sovratensioni.

∗ Due fusibili HPC garantiscono una protezione fino a 600 V

durante le misure di corrente.

∗ Ermeticità tipo IP 40.

1.3 Dispositivi di sicurezza

∗ L'accesso al vano della batteria e fusibile è impossibile senza aver

preventivamente staccato i cavi di misura.

∗ Quando si supera in maniera costante una data portata sulla

funzione V segnala i rischi di folgorazione.

1.4 Garanzia

Questo multimetro è garantito contro qualsiasi difetto di materiale o di fabbricazione, conformemente alle condizioni generali di vendita.

Durante il periodo di garanzia (1 anni), lo strumento può essere riparato esclusivamente dal costruttore, il quale si riserva il diritto di decidere se procedere alla riparazione oppure alla sostituzione di tutto o di parte dello strumento. Le condizioni di garanzia prevedono il trasporto di ritorno a carico del costruttore.

La garanzia non si applica nei seguenti casi :

1. utilizzo improprio dell’apparecchiatura o unitamente ad un’attrezzatura

incompatibile ;

2. modifica dell’apparecchiatura senza l’autorizzazione esplicita da parte

del reparto di assistenza tecnica del costruttore ;

3. intervento effettuato da persone non autorizzate dal costruttore ;

4. adattamento ad un’applicazione particolare non prevista dalla

destinazione d’uso dell’apparecchiatura o dal manuale d’istruzioni ;

5. urto, caduta o immersione in liquidi.

1.5 Riparazione e verifica metrologica

Per qualunque intervento in garanzia o a garanzia scaduta siete pregati di inviare l’apparecchio al distributore di fiducia.

1.6 Disimballo - Reimballaggio

Lo strumento è stato controllato dal punto di vista meccanico ed elettrico prima di essere spedito. Sono state prese tutte le precauzioni affinchè lo strumento potesse arrivare senza danni.

AC, VDC, AAC, AAC, un allarme sonoro intermittente

Multimetro digitale portatile 4000 punti

Si consiglia, comunque, di controllare sommariamente lo strumento per accertare eventuali danni subiti durante il trasporto.

Comunicare immediatamente al mittente eventuali danni.

* Attenzione ! Qualora fosse necessario restituire lo strumento,

utilizzare possibilmente l'imballo originale e indicare chiaramente i motivi della restituzione in una nota di accompagnamento.

1.7 Pulizia

Per pulire la scatola usare un panno leggermente imbevuto di acqua e sapone. Sciacquare con un panno umido. Asciugare velocemente con un panno o aria.

1.8 Sostituzione della batteria e dei fusibile

) Scollegare i puntali di prova dai circuiti in esame;

posizionare il commutatore su OFF e togliere i puntali di prova dallo strumento.

Seguire la procedura seguente :

1. Tramite un utensile appropriato, togliere la parte rimovibile

inferiore dal vano.

2. Inserire la nuova batteria o il fusibili fuori uso.

3. Risistemare la parte rimovibile.

F1 0.63 A, HBC

18 kA / 600 V

F2 10 A, HBC

50 kA / 600 V

BATTERIA 9 V

6LF22

* Il fusibili devono essere sostituiti con fusibili identici.

Multimetro digitale portatile 4000 punti

2. DESCRIZIONE DELL’APPARECCHIO

Questo multimetro portatile ed autonomo, può essere trasportato in tasca.

Lo strumento è stato progettato per garantire la massima sicurezza e vari dispositivi di protezione unitamente a performance di altissimo livello.

2.1 Display

• Display cristalli liquidi 3 ¼ digit (altezza delle cifre 12 mm)

• Visualizzazione delle funzioni : V, A, Hz, Ω.

• « BAT» : indicazione di batterie scariche

• « AUTO» : indicazione del funzionamento in modo autoranging

• « » : funzionamento in modalità di misura soglia diodo

• « MIN » : indica il valore minimo registrato in modalità monitoraggio

• « MAX » : indica il valore massimo registrato in modalità monitoraggio

• « MEM » : blocco misura sul display

• « AC » : l’apparecchio misura una corrente o una tensione alternata

• « DC » : l’apparecchio misura una corrente o una tensione continua

• « » : l’apparecchio è in modalità di continuità

• « OL. » : sovraccarico

• bargraph 40 segmenti : display analogico

2.2 Commutatore delle funzioni

Questo multimetro è uno stumento di misura professionale, portatile ed autonomo, che consente di misurare le grandezze seguenti (previo azionamento di un commutatore di selezione a 12 posizioni) :

• Tensioni alternate

• Tensioni continue

• Frequenze

• Continuità sonora

• Resistenze

• Diodi

• Correnti alternate

• Correnti continue

• OFF : posizione spento

2.3 Tasti di comando

Tasto « RANGE »

• Selezione delle portate automatiche (condizione standard) o

manuale : azionamento breve (< 1 sec.) sul tasto, con segnale sonoro breve.

• Passaggio dalla modalità manuale alla modalità automatica :

azionamento prolungato (> 1 sec.), assenza di segnale sonoro.

• In modalià manuale : selezione della portata (azionamento

successivo < 1 sec. sul tasto)

• Misure effettuabili : V

AC, VDC, Ω, Hz

Multimetro digitale portatile 4000 punti

Tasto « MEM » :

• Per bloccare il display sull’ultima misura, memorizzare un valore

(azionamento breve)

• Un seconda azionamento riporta al funzionamento normale.

• Misure effettuabili : tutte.

• Tasto « MIN/MAX

• Premendo questo una volta (azionamento breve), è possible

attivare il modo sorveglianza registrazione i valori minimo o massimo della misura.

• Sul display appare « MIN » o « MAX ».

• I valori memorizzati possono essere consultati premendo breve-

mente il tasto.

• Azionamento prolungato : uscita dal modo.

• Tasto « AC/DC

• La modalità DC e preselezionata.

• La transizione alla modalità AC avviene premendo brevemente

questo tasto ed è accompagnata da un breve segnale sonoo.

• La modalità attiva viene visualizzata sul display LCD.

• Tasto « CONTINUITA /

• Questo tasto consente di passare dalla modalità « CONTINUITÀ »

(per difetto, appare

2.4 Morsetti di sicurezza (∅ 4 mm)

• V, Ω,

• COM : morsetto per il collegamento del cordone nero

• µA/mA : morsetto per il collegamento del cordone rosso

• A : morsetto per il collegamento del cordone rosso

2.5 Spegnimento dell’apparecchio

L’apparecchio può essere spento manualmente, posizionando il commutatore su OFF, oppure spegnersi automaticamente trascorsa mezz’ora circa dall’ultimo utilizzo del tastierino o del commutatore di selezione. Il ripristino della tensione avviene premendo il tasto « RANGE ». Per interrompere la funzione AUTO OFF, premere qualsiasi tasto ecetto il tasto « MEM », durante l’accensione dello strumento.

2.6 Alimentazione

L’alimentazione del multimetro viene assicurata da una pila 9 V (6LF22) standard che permette un’autonomia di circa 200 ore. Quando l’indicazione « BAT » appare sul display, rimane ancora un’autonomia di circa 12 ore durante le quali l’apparecchio funziona, ma le specifiche non sono più garantite. Procedere alla sostituzione della pila.

, : morsetto per il collegamento del cordone rosso

» :

) alla modalità « DIODO ».

Multimetro digitale portatile 4000 punti

3. DESCRIZIONE FUNZIONALE

3.1 Misura di tensioni continue e alternate

• Collegare i cordoni al multimetro (morsetti COM e V) e allacciarsi in

parallelo sul circuito o componente da controllare.

• Posizionare il commutatore sulla funzione voltmetro « V o mV ».

• Selezione automatica della portata : leggere il valore misurato.

• Memorizzare il valore, se necessario, premendo il tasto « MEM ».

• Il sovraccarico è segnalato da un bip sonoro e «OL. » lampeggia.

• Specificazione in AC : a partire dal 5 % della portata.

3.1.1 Posizioni mV

Portata 40 mVDC 40 mVAC Risoluzione 0.01 mV 0.01 mV Impedenza Precisione ± 0.8 % L ± 4 punti ± 2 % L ± 6 punti Protezione 600 Veff Banda passante 40 Hz a 100 Hz

3.1.2 Posizioni V

Portata Risoluzione Impedenza

Precisione DC

Precisione AC Protezione

Banda passante

40-100 Hz 40 - 500 Hz

3.2 Misura di correnti (AC o DC)

• Collegare i cordoni al multimetro (morsetti COM e mA o A) e

allacciarsi in serie sul circuito o componente da controllare.

• Posizionare il commutatore sulla porata « A, mA o µA » : leggere il

valore misurato.

• Memorizzare il valore, se necessario, premendo il tasto « MEM ».

• Il sovraccarico è segnalato da un bip sonoro e «OL. » lampeggia.

• Spec. in AC : a partire dal 5 % della portata, (*) a partire de 1 A.

Portata 400 µA 4 mA 40 mA 400 mA 4 A 10 A (*) Risoluzione 0.1 µA 0.001 mA 0.01 mA 0.1 mA 1 mA 10 mA Precisione

DC Precisione

AC Caduta de

tensione Protezione fusibile 0.63 A HBC fusibile 10 A HBC BP

(*) Sovraccarico di 20 A ammissibile per 30 s massimo, con una pausa

> 5 min. tra ogni misura. A partire da 7 A, la misura è limitata ad un periodo di 1 min.

Multimetro digitale portatile 4000 punti

e mV

e VAC

400 mV 4 V 40 V 400 V 600 V

0.1 mV 1 mV 10 mV 0.1 V 1 V

1.5 MΩ

> 8 MΩ

± 0.3 % L ± 2 punti

± 1 % L ± 4 punti

600 Veff

± 1 % L ± 3 punti

± 1.2 % L ± 5 punti

< 0.3 V < 0.7 V < 0.2 V < 0.4 V

DC, 40 Hz - 500 Hz

± 1.5 % L

± 7 punti

± 2 % L

± 9 punti

± 0.5 % L

punti

± 2

± 1.5 % L

± 4

punti

± 1.5% L

± 4 punti

± 2.5% L

± 6 punti

3.3 Misura di resistenza

Non controllare mai una resistenza su un circuit o in t ensione.

• Collegare i cordoni al multimetro (morsetti COM e Ω) e allacciarsi

sul circuito o al componente da controllare.

• Posizionare il commutatore sulla funzione ohmmetro « Ω ».

• Selezione automatica della portata : leggere il valore misurato.

• Memorizzare il valore, se necessario, premendo il tasto « MEM ».

• Il sovraccarico è segnalato da un bip sonoro e « OL. » lampeggia.

Portata Risoluzione

Precisione

Tensione di circuito aperto Corrente di misura

Protezione

400 Ω 4 kΩ 40 kΩ 400 kΩ 4 MΩ 40 MΩ

0.1 Ω 1 Ω 10 Ω 100 Ω 1 kΩ 10 kΩ ± 0.5 % L ± 4 punti

< 2 V

0.4 mA

600 Veff

± 1 % L

± 5 punti

3.4 Test sonoro di continuità

• Collegare i cordoni al multimetro (morsetti COM e Ω) e allacciarsi sul circuito o al componente da controllare.

• Posizionare il commutatore sulla funzione continuità sonora : «

• Test sonoro di continuità se R < 40 Ω

• Protezione : 600 Veff.

• Tensione a circuito aperto : < 2 V

• Sovraccarico : visualizzazione di « OL. » o di tutti segmenti del bargraph

3.5 Controllo diodi

Non procedere mai ad un controllo diodo su un circuito in tensione.

Con questa funzione, è possibile controllare, oltre ai diodi classici, i LED o ogni altro semiconduttore la cui giunzione corrisponde ad una tensione diretta inferiore a 3 V.

• Collegare i cordoni al multimetro (morsetti COM e

) e allacciarsi

sul circuito o al componente da controllare.

• Posizionare il commutatore sulla funzione «

».

• Tensione a circuito aperto : 4 V

• Corrente de corto circuito : 1 mA

• Il sovraccarico è segnalato da un bip sonoro e « OL. » lampeggia.

• Memorizzare il valore, se necessario, premendo il tasto « MEM ».

• Protezione : 600 Veff.

3.6 Misura di frequenza

• Collegare i cordoni al multimetro (morsetti COM e V) e allacciarsi sul circuito o al componente da controllare.

• Posizionare il commutatore sulla funzione « Hz ».

• Selezione automatica della portata : leggere il valore misurato.

• Memorizzare il valore, se necessario, premendo il tasto « MEM ».

• Sovraccarico : « OL. » lampeggia.

• ... /... ª

Multimetro digitale portatile 4000 punti

± 2 % L

± 5 punti

Portata Calibre Risoluzione Precisione Protezione Sensibilità

Banda de frequenza : 5 Hz ... 500 kHz

4. CARATTERISTICHE GENERALI

• Caratteristiche meccaniche :

Dimensioni : 170 x 80 x 35 mm Peso (con batteria) : 285 g

• Imballo : Dimensioni : 230 x 155 x 65 mm

Peso : 385 g

• Alimentazione : 1 batteria 9 V (6LF22 o 6LR61)

Autonomia : 200 ore con batteria 6LR61 « BAT » : indicazione batteria scarica

• Buzzer : Bip sonoro continuo per il test di continuità

Bip sonoro discontinuo per qualsiasi azione sul

Tempi di risposta < 100 ms

• Ambiente : Temperatura di riferimento : 23°C ± 5°C

• Sicurezza : IEC 61010-1

Isolamento : classe 2 Livello inquinamento : 2 Utilizzo in interno Altitudine < 2000 m CAT III, 600 V max. a terra

• CEM : conforme EN 61326-1

5. ACCESSORI

5.1 Forniti assieme al multimetro

1 libretto d’istruzioni.............................................................906129640

1 serie di cavi .........................................................................AG0475A

1 batteria 9 V (6LF22) ...............................................................AL0042

1 guaina protettiva elastomerica ......................................... HX0002 (*)

1 fusibile 10 A, 50 kA, HBC...................................................... AT0084

1 fusibile 0.63 A, 18 kA, HBC................................................... AT0519

(∗) solo versione su blister.

5.2 Opzional

Guaina protettiva elastomerica.................................................HX0002

4 kHz 40 kHz 400 kHz 4 MHz 40 MHz

0.005 - 4kHz 0.03 - 40kHz 0.2 - 400kHz 0.002-0.4MHz 0.02 - 0.4MHz 1 Hz 10 Hz 0.1 kHz 1 kHz 10 kHz

200 mVeff 200 mVeff 1 Veff 3 Veff 3 Veff

commutatore e sui tasti, e per indicare il superamento della portata

Temperatura di utilizzo : 0°C a 45°C Temperatura di funzionamento : 0°C a 50°C Temperatura di immagazzinamento : -20°C a 60°C Umidità relativa : utilizzo < immagazzinamento < Ermeticità : IP 40

0.1 % L ± 3 punti 600 Veff

80 % 95 %

Multimetro digitale portatile 4000 punti

MANUAL DE INSTRUCCIONES

INDICE

1. INSTRUCCIONES GENERALES...................................................45

1.1 Precauciones e instrucciones de seguridad ...........................45

1.1.1 Operaciones preliminares...............................................45

1.1.2 Consejos de utilización...................................................46

1.1.3 Símbolos.........................................................................46

1.1.4 Consignas.......................................................................46

1.2 Dispositivos de protección ......................................................47

1.3 Dispositivos de seguridad.......................................................47

1.4 Garantía..................................................................................47

1.5 Mantenimiento y verificación metrológica...............................48

1.6 Desembalaje - embalaje .........................................................48

1.7 Cuidados.................................................................................48

1.8 Sustitución de la pila o de los fusibles....................................48

2. DESCRIPCIÓN DEL MULTIMETRO .............................................49

2.1 Visualización en pantalla ........................................................49

2.2 Mando selector........................................................................49

2.3 Teclado ...................................................................................49

2.4 Bornes de seguridad (∅ 4 mm)...............................................50

2.5 Apagado del instrumento........................................................50

2.6 Alimentación............................................................................50

3. DESCRIPCION FUNCIONAL.........................................................51

3.1 Medida de tensión continua o alterna.....................................51

3.1.1 Posiciones mV

3.1.2 Posiciones V

3.2 Medida de corrientes (AC o DC).............................................51

3.3 Medida de resistencia.............................................................52

3.4 Test sonoro de continuidad

3.5 Test diodo

3.6 Medida de la frecuencia..........................................................52

4. CARACTERISTICAS GENERALES..............................................53

5. ACCESSORIOS.............................................................................53

5.1 Entregados con el aparato......................................................53

5.2 Opcion.....................................................................................53

y mVAC................................................51

y VAC......................................................51

........................................................................52

................................................52

44 Multímetro digital portátil de 4000 puntos

1. INSTRUCCIONES GENERALES

Acaba usted de adquirir un multímetro digital portátil de 4000 puntos. Le agradecemos su confianza en nuestros productos.

Este multímetro está de acuerdo a la norma de seguridad IEC 61010-1, relativa a los instrumentos de medidas electrónicas. Para su propia seguridad y la del aparato, debe respetar las consi-gnas descritas en este manual.

El contenido de este manual no puede ser reproducido bajo ninguna forma sin nuestro acuerdo previo.

1.1 Precauciones e instrucciones de seguridad

1.1.1 Operaciones preliminares

∗ Este instrumento se puede utilizar para medidas en circuitos de

categoría de instalación III para tensiones que no rebasen nunca los 600 V (CA o CC) con respecto a tierra.

Definición de las categorías de instalación CAT I

Ejemplo CAT II

Ejemplo

CAT III

Ejemplo

CAT IV Ejemplo

: Los circuitos de CAT I son circuitos protegidos por dispositivos que limitan las sobretensiones transitorias a un nivel bajo.

: circuitos electrónicos protegidos.

: Los circuitos de CAT II son circuitos de alimentación de aparatos domésticos o análogos, que pueden contener sobretensiones transitorias de valor medio.

: alimentación de aparatos domésticos y

herramientas portátiles.

: Los circuitos de CAT III son circuitos de alimentación de aparatos de potencia que pueden contener sobretensiones transitorias importantes.

: alimentación de máquinas o aparatos

industriales.

: Los circuitos de CAT IV son circuitos que pueden

contener sobretensiones transitorias muy importantes.

: entradas de energía.

(ver la publicación IEC 664-1):

∗ Cuando utilice el multímetro, el usuario deberá respetar todas las

normas de seguridad relativas a :

- protección contra los riesgos de la corriente eléctrica,

- protección del multímetro contra mala utilización.

∗ Para su seguridad, sólo utilice los cables entregados con el

aparato. Antes de cada utilización, verifique que están en perfecto estado de funcionamiento.

Multímetro digital portátil de 4000 puntos

1.1.2 Consejos de utilización

∗ No supere nunca los valores límite de protección indicados en las

especificaciones para cada tipo de medida.

∗ Cuando el multímetro esté conectado a los circuitos que se

van a medir, no toque los terminales que no se utilicen.

∗ Si desconoce la escala del valor que se va a medir, compruebe

que la escala seleccionada inicialmente en el multímetro sea la más alta posible o, si es factible seleccione el modo de autorrango.

∗ Antes de cambiar de función, desconecte los cables de medida

del circuito que se mide.

∗ En tareas de reparación de televisores o al realizar mediciones en

circuitos conmutadores de corriente, recuerde que los impulsos de tensión de gran amplitud en los puntos de prueba pueden dañar el multímetro. El empleo de un filtro para televisión atenuará esos impulsos.

∗ Nunca lleve a cabo medidas de resistencia o de continuidad en

circuitos en funcionamiento o con tensión.

1.1.3 Símbolos

1.1.4 Consignas

∗ Antes de abrir el instrumento, desconectarlo imperativamente de

∗ Cualquier regulación, mantenimiento o reparación del multímetro

¡ATENCIÓN, riesgo de peligro! Consultar el manual de uso para conocer la naturaleza de los peligros potenciales y medidas para evitar estos peligros.

Borna de tierra

Aparato totalmente protegido mediante doble aislamiento. El contenedor de basura tachado significa que, en la Unión Europea,

el producto deberá ser objeto de una recogida selectiva de los residuos para el reciclado de los aparatos eléctricos y electrónicos de conformidad con la directiva WEEE 2002/96/CE.

Conformidad Europea Alimentación por pila tipo 9V (6LF22)

cualquier fuente de corriente eléctrica y de los circuitos de medida y verificar que no está cargado de electricidad estática, lo que podría producir la destrucción de elementos internos.

bajo tensión sólo deben ser efectuados por personal cualificado. Una "persona cualificada" es una persona familiarizada con la instalación, la construcción, la utilización y los peligros presentes. Está autorizada a poner en servicio y fuera de servicio la instalación y los equipos de acuerdo a las reglas de seguridad.

Multímetro digital portátil de 4000 puntos

∗

Cuando abra el instrumento, recuerde que algunos condensadores

internos pueden mantener un potencial peligroso aunque el instrumento esté apagado.

∗ Si se observa algún defecto o anomalía, ponga el instrumento fuera

de servicio y cerciórese de que no se utilice mientras no haya sido comprobado.

∗ Se recomienda retirar la pila del instrumento en caso de no utilizarlo

durante un periodo prolongado.

1.2 Dispositivos de protección

Este instrumento está equipado con varios dispositivos de protección:

∗ Protección por varistores para limitar transitorios superiores a 600 V

en el terminal VΩ, en especial trenes de impulsos de 6 kV según se definen en la norma IEEE 587.

∗ Una resistencia PTC (coeficiente de temperatura positivo) protege el

instrumento contra sobretensiones permanentes de hasta 600 V en las medidas de resistencia, diodos y continuidad. Esta protección se rearma automáticamente después de la sobrecarga.

∗ Dos fusibles HBC ofrecen protección hasta 600 V durante las

medidas de tipo intensidad.

∗ Protección IP grado 40.

1.3 Dispositivos de seguridad

∗ Es imposible acceder al alojamiento de la pila sin desconectar antes

los cables de medida.

∗ Si se supera varias veces el rango máximo en todos las funciónes

salvo Ω, de electrocución.

1.4 Garantía

Esta material está garantizado contra cualquier defecto de material o vicio de fabricación, conforme a las condiciones generales de venta.

Durante el periodo de garantía (1 año) el aparato sólo puede ser reparado por el constructor, reservándose éste la decisión de proceder ya sea a la reparación o bien al cambio de todo el aparato o parte de éste. En caso de devolución del material al constructor, el transporte de ida corre por cuenta del cliente.

La garantía no se aplica tras:

1. Una utilización incorrecta del m aterial o la asociación de éste con un equipo incompatible.

2. Una modificación del material sin autorización explícita de los servicios técnicos del constructor.

3. La intervención efectuada por una persona no autorizada por el constructor.

4. La adaptación a una aplicación particular no prevista por la definición del material o por el manual de funcionamiento.

5. Un golpe, una caída o una inundación.

y Hz una señal audible intermitente alerta del peligro

Multímetro digital portátil de 4000 puntos

1.5 Mantenimiento y verificación metrológica

Para toda intervención en el marco de la garantía o fuera de dicho marco, entregue el aparato a su distribuidor.

1.6 Desembalaje - embalaje

Todos los componentes mecánicos y eléctricos de este equipo han sido comprobados antes de su expedición y se han tomado todas las precauciones necesarias para garantizar la llegada del instrumento a su destino en perfectas condiciones.

No obstante, se recomienda efectuar una rápida comprobación del mismo para ver si ha sufrido daños durante el transporte.

Si observa algún indicio de daños póngalo inmediatamente en conocimiento del transportista.

* ¡Precaución! Si tiene que devolver el multímetro utilice

preferentemente el embalaje original y adjunte una nota indicando los motivos de la devolución con la mayor claridad posible.

1.7 Cuidados

Limpiar el aparato con un paño húmedo y jabón. Nunca utilice productos abrasivos o disolventes.

1.8 Sustitución de la pila o de los fusibles

) Desconectar los cables de prueba de los circuitos de medición;

poner el selector en la posición OFF y retirar los cables de prueba del aparato.

Siga las instrucciones descritas a continuación : 1 - Con una herramienta, desencajar la parte móvil del dorso del

instrumento.

2 - Sustituya la pila o los fusibles 3 - Colocar la parte móvil.

F1 0.63 A, HBC

18 kA / 600 V

F2 10 A, HBC

50 kA / 600 V

PILA 9 V

6LF22

* Los fusibles deberán sustituirse por otros del mismo tipo y

capacidad.

Multímetro digital portátil de 4000 puntos

2. DESCRIPCIÓN DEL MULTIMETRO

Este aparato es un multímetro digital portátil, compacto y robusto, concebido para llevarlo en un bolsillo.

Este equipo ha sido diseñado para proporcionar un alto grado de seguridad al usuario, máxima protección y un rendimiento inigualable.

2.1 Visualización en pantalla

• Pantalla de cristal líquido 3 ¾ dígitos (cifras de 12 mm de altura)

• Visualización de funciones : V, A, Hz, Ω.

• “ BAT” : indicador del desgaste de las pilas

• “ AUTO” : indicador de funcionamiento en modo autorango

” : funcionamiento en modo medida de umbral diodo

• “

• “ MIN ” : indica el valor míni mo, registrado en modo supervisión

• “ MAX ” : indica el valor máximo, registrado en modo supervisión

• “ MEM ” : indicador de congelación en pantalla del valor actual

• “ AC ” : medida de un corriente o una tensión alterna

• “ DC ” : medida de un corriente o una tensión continua

” : indicador de funcionamiento en modo continuidad

• “

• “ OL. ” : indicador de rebasamiento

• gráfico de barras analógico, con 40 barras

2.2 Mando selector

El conmutador rotativo de 12 posiciones da acceso a las magnitudes siguientes :

• Tensión alterna

• Tensión continua

• Frecuencia

• Continuidad sonora

• Resistencia

• Diodo

• Corriente alterna

• Corriente continua

• OFF : posición de paro

2.3 Teclado

Tecla “ RANGE

” :

• Selección del modo automático (por defecto) o manual : presión

breve < 1 sec. en la tecla, con una señal sonora breve.

• Transición del modo manual al modo autorango : pulsación

prolongada > 1 sec., sin señal sonora larga.

• En modo manual : selección del rango (pulsaciones sucesivas

< 1 sec. en la tecla).

• Calibres : V

AC, VDC, Ω, Hz

Multímetro digital portátil de 4000 puntos

Tecla “ MEM ” :

• Congela la pantalla, almacenamiento de un valor (presión breve)

• Una segunda pulsación breve devuelve el display a la visualización

normal.

Tecla “ MIN/MAX

• Pulsando esta tecla (presión breve) se accede al modo de

vigilancia en el cual se almacenan los valores mínimo y máximo de la medición en curso.

• Las siglas “ MIN ” y “ MAX ” aparecen en el display.

• Se puede ver cada uno de estos valores pulsando la misma tecla

(presión breve).

• Una presión larga permite de salir.

Tecla “ AC/DC

• El modo DC se selecciona por defecto.

• El paso a modo AC se hace por una pulsación breve de esta tecla

y se acompaña de una señal sonora corta.

• El modo en curso se visualiza en el LCD.

Tecla “ CONTINUIDAD /

• Esta tecla permite bascular entre el modo “ CONTINUIDAD ” (por

defecto, se visualiza

2.4 Bornes de seguridad (∅ 4 mm)

• V, Ω,

• COM : borne para conexión del cable negro

• µA/mA : borne para conexión del cable rojo

• A : borne para conexión del cable rojo

2.5 Apagado del instrumento

El apagado del instrumento puede ser manual, llevando el selector a la posición OFF, o automático si transcurre aproximadamente media hora sin que se pulse ninguna tecla ni se mueva el selector. La nueva puesta en marcha se hace pulsando la tecla “ RANGE ”. Para suspender la función AUTO OFF, pulsar cualquier tecla excepto « MEM » y poner el instrumento en marcha.

2.6 Alimentación

Este multímetro utiliza una pila estándar de 9 V (6LF22) que le suministra energia para unas 200 horas de funcionamiento. Cuando en el display aparece una indicación “ BAT ”, aún queda una autonomía de aproximadamente 12 horas durante las cuales funciona el aparato, pero ya no se garantizan las especificaciones. Entonces, proceder al cambio de pila.

” :

) y el modo “ DIODO ”.

, : borne para conexión del cable rojo

Multímetro digital portátil de 4000 puntos

3. DESCRIPCION FUNCIONAL

3.1 Medida de tensión continua o alterna

• Conectar los cables al multímetro (borne COM y V) y conectar en

paralelo al circuito que ha de controlarse.

• Colocar el conmutador en la función voltímetro “ V ” o “ mV ”.

• Selección automática de la escala : leer el valor medido.

• Entrar en memoria, en caso necesario, pulsando la tecla “ MEM ”.

• La sobrecarga se indica mediante el beep y “ OL. ” parpadeando.

• Especificación en CA : a partir de 5 % de la escala.

3.1.1 Posiciones mV

Rango 40 mVDC 40 mVAC Resolución 0.01 mV 0.01 mV Impedancia Precisión ± 0.8 % L ± 4 puntos ± 2 % L ± 6 puntos Protección 600 Veff Banda pasante 40 Hz a 100 Hz

3.1.2 Posiciones V

Rango Resolución Impedancia Precisión

Precisión

Protección Banda pasante

400 mV 4 V 40 V 400 V 600 V

0.1 mV 1 mV 10 mV 0.1 V 1 V

40-100 Hz 40 - 500 Hz

3.2 Medida de corrientes (AC o DC)

• Conectar los cables al multímetro (borne COM y mA o A) y

conectar en serie al circuito que ha de controlarse.

• Colocar el conmutador en el calibre apropriado “ A, mA o µA ” : leer

el valor medido.

• Entrar en memoria, en caso necesario, pulsando la tecla “ MEM ”.

• La sobrecarga se indica mediante el beep y “ OL. ” parpadeando.

• Especificación en CA : a partir de 5 % de la escala, (

Rango 400 µA 4 mA 40 mA 400 mA 4 A Resolución 0.1 µA 0.001 mA 0.01 mA 0.1 mA 1 mA 10 mA Precisión

DC Precisión

AC Caída de

tensión Protección fusible 0.63 A HBC fusible 10 A HBC BP

(∗) Sobrecarga de 20 A admisible durante un máximo de 30 seg., con un

período de pausa > 5 min. entre cada medida. a un 1 min.

y mV

1.5 MΩ

y VAC

> 8 MΩ

± 0.3 % L ± 2 puntos

± 1 % L ± 4 puntos

± 0.5 % L

± 2

± 1.5 % L

± 4

600 Veff

∗) a partir 1 A.

± 1 % L ± 3 puntos

± 1.2 % L ± 5 puntos

< 0.3 V < 0.7 V < 0.2 V < 0.4 V

40 Hz a 500 Hz

± 1.5 % L

± 7 puntos

± 2 % L

± 9 puntos

± 4 puntos

± 6 puntos

A partir de 7 A, la medida se limita

puntos

10 A (∗)

± 1.5 % L

± 2.5 % L

Multímetro digital portátil de 4000 puntos

3.3 Medida de resistencia

No controlar jamás la resistencia en un circuito bajo tensión.

• Conectar los cables - preferentemente acodados - al multímetro

(borne COM y Ω) y al circuito o el componente que ha de controlarse.

• Colocar el conmutador en la función ohmmetro “ Ω ”.

• Selección automática de la escala : leer el valor medido.

• Entrar en memoria, en caso necesario, pulsando la tecla “ MEM ”.

• La sobrecarga se indica mediante el beep y el “ OL. ” parpadeando.

Rango Resolución

Precisión

Tensión en circuito abierto

Corriente de medida

Protección

3.4 Test sonoro de continuidad

• Conectar los cables al multímetro (borne COM y Ω) y conectar al

circuito o el componente que ha de controlarse.

• Colocar el conmutador sobre la función continuidad sonora “

• Bip sonoro si R < 40 Ω.

• Protección : 600 Veff.

• Tensión en circuito abierto : < 2 V

• Sobrecarga : vis ualización de “ OL. ” o de la totalidad de la barra

gráfica

3.5 Test diodo

No proceder jamás a un test diodo en un circuito bajo te nsión.

Es posible comprobar, además de los diodos clásicos, diodos electroluminiscentes (LED) o cualquier otro semiconductor cuyo acoplamiento corresponda a una tensión directa inferior a 3 V.

• Conectar los cables al multímetro (borne COM y

circuito o el componente que ha de controlarse.

• Colocar el conmutador sobre la función diodo “

• Tensión en circuito abierto : 4 V

• Corriente de cortocircuito : 1 mA

• La sobrecarga se indica mediante el beep y el “ OL. ” parpadeando.

• Entrar en memoria, en caso necesario, pulsando la tecla “ MEM ”.

• Protección : 600 Veff.

3.6 Medida de la frecuencia

• Conectar los cables al multímetro (borne COM y V) y conectar al

circuito o al componente que ha de controlarse.

• Colocar el conmutador sobre la función “ Hz ”.

• Selección automática de la escala : leer el valor medido.

• Entrar en memoria, en caso necesario, pulsando la tecla “ MEM ”.

• La sobrecarga se indica mediante el “ OL.” parpadeando.

Multímetro digital portátil de 4000 puntos

400 Ω 4 kΩ 40 kΩ 400 kΩ 4 MΩ 40 MΩ

0.1 Ω 1 Ω 10 Ω 0.1 kΩ 1 kΩ 10 kΩ ± 0.5 % L ± 4 puntos

< 2 V

0.4 mA

600 Veff

± 1 % L

± 5 puntos

± 2 % L

”

) y conectar al

”.

Rango 4 kHz 40 kHz 400 kHz 4 MHz 40 MHz Escala 0.005 - 4kHz 0.03 - 40kHz 0.2 - 400kHz 0.002-0.4MHz 0.02 - 0.4MHz Resolución 1 Hz 10 Hz 0.1 kHz 1 kHz 10 kHz Precisión 0.1 % L ± 3 puntos Protección 600 Veff Sensibilidad 200 mVeff 200 mVeff 1 Veff 3 Veff 3 Veff

Banda de frecuencia : 5 Hz ... 500 kHz

4. CARACTERISTICAS GENERALES

• Características mecánicas: Dimensiones : 170 x 80 x 35 mm Peso (con pila) : 285 g

• Embalaje : Dimensiones : 230 x 155 x 65 mm Peso : 385 g

• Alimentación : 1 pila 9 V (6LF22 o 6LR61)

Autonomia : 200 horas con pila 6LR61 “ BAT ” : indicador de descarga de la pila

• Buzzer : Bip sonoro continuo para el test de continuidad Bip sonoro discontinuo al accionar el conmutador y los botones en cada pulsación, y para la indicación de rebasamiento Tiempo de respuesta < 100 ms

• Entorno : Temperatura de referencia : 23°C ± 5°C

• Seguridad : IEC 61010-1

Aislamiento : clase 2 Grado de polución : 2 Utilización en interior Altitud < 2000 m CAT III, 600 V máximo con relación a tierra

• CEM : línea EN 61326-1

5. ACCESSORIOS

5.1 Entregados con el aparato

1 juego de cables de medida .................................................AG0475A

1 pila 9 V (6LF22)......................................................................AL0042

1 manual de instrucciones...................................................906129640

1 caja protectora..................................................................HX0002 (∗)

1 fusible 10 A, 50 kA, HBC....................................................... AT0084

1 fusible 0.63 A, 18 kA, HBC.................................................... AT0519

(∗) solo versión « multímetro en blister ».

5.2 Opcion

Caja protectora......................................................................... HX0002

Intervalo límite de utilización : 0°C a 45°C Intervalo de funcionamiento : 0°C a 50°C Temperatura de almacenamiento : -20°C a 60°C Humedad relativa : utilización < 80 % almacenamiento < 95 % Grado de estanqueidad : IP 40

Multímetro digital portátil de 4000 puntos

METRIX

Parc des Glaisins 6, avenue du Pré de Challes F - 74940 ANNECY-LE-VIEUX Tél. 33 04 50 64 22 22 - Fax 33 04 50 64 22 00

906129640 - Ed. 7 - 01/13

Metrix MX 22 User guide [it]

Specifications and Main Features

Frequently Asked Questions

User Manual
