2 Multimetri digitali, 100 000 punti

Istruzioni generali

Introduzione

Congratulazioni! Avete appena acquistato un multimetro portatile, grafico, a colori.

Vi ringraziamo della vostra fiducia nella qualità dei nostri prodotti. La linea di strumenti cui appartiene, si compone dei seguenti modelli:

MTX 3292

MTX 3293

Visualizzazione

Grafico, a colori (70x52)

Alimentazione

4 pile, R6 o 4 accumulatori (forniti)

Punti

100000

Comunicazione

IR/USB (Bluetooth, in opzione)

Lo strumento è conforme alla norme di sicurezza EN 61010-1 e EN 61010-2030, relative agli strumenti di misura elettronici.

Per ottenerne le migliori prestazioni, leggete attentamente il presente manuale e rispettate le precauzioni d'uso in esso contenute.

Il mancato rispetto di queste avvertenze e/o istruzioni rischia di danneggiare lo strumento e/o le sue componenti e può rivelarsi pericoloso per l’utente.

Precauzioni e misure di sicurezza

 Questo strumento è stato progettato per un utilizzo:

- all’interno

- in un ambiente con grado d’inquinamento 2

- ad un’altitudine inferiore a 2000 metri

- ad una temperatura compresa fra 0°C e 40°C

- con un’umidità relativa inferiore all’80% fino a 35°C.  La sicurezza di qualsiasi sistema che include lo strumento costituisce la

responsabilità dell’assemblatore del sistema stesso.  E’ utilizzabile per misure su circuiti da 1000V, CAT III e 600V, CAT IV.

Tuttavia certi accessori possono indurre a utilizzare lo strumento su circuiti di tensione e di categoria inferiori.

Prima dell’

utilizzo

 Rispettate le condizioni ambientali e di stoccaggio.  Verificate l’integrità delle protezioni e degli isolanti degli accessori. Qualsiasi

elemento il cui isolante è deteriorato (seppure parzialmente) va isolato (fuori

tensione) e messo in discarica. Un cambiamento di colore dell’isolante

indica un deterioramento.

 Alimentazione: pila o batteria Ni-MH e caricatore specifico fornito con lo strumento. Il caricatore va collegato alla rete (230V ±10%, 300V - CAT II), (versione US: 110V ±10%).

Durante

l’utilizzo

 Leggete attentamente tutte le note precedute dal simbolo .  Per misura di sicurezza, utilizzate solo i cavi e gli accessori appropriati

forniti con lo strumento o omologati dal costruttore.

Istruzioni generali

Multimetri digitali, 100 000 punti 3

Istruzioni generali

Definizione delle

categorie di misura

CAT II: Gli apparecchi CAT II possono essere collegati direttamente ai punti d'utilizzo (prese di corrente e altri punti affini) della rete bassa tensione. Es.: Circuiti di elettrodomestici, di apparecchi portatili o di natura affine.

CAT III: Gli apparecchi CAT III possono essere collegati alle parti dell'impianto della rete bassa tensione dell’edificio.

Es: Quadri di distribuzione (compresi i contatori di ripartizione), i disgiuntori, il cablaggio compresi i cavi, le blindosbarre, le cassette di derivazione, i sezionatori, le prese di corrente nell'impianto fisso, le apparecchiature ad uso industriale e altri equipaggiamenti quali i motori collegati in permanenza sull'impianto fisso.

CAT IV: Circuiti collegati alla rete del distributore che alimenta la rete di bassa

tensione dell’edificio.

Es: Dispositivi installati a monte del fusibile principale o del disgiuntore dell'impianto dell’edificio.

Attenzione!

L’utilizzo di uno strumento di misura, di un cavo o di un accessorio di categoria di misura o di tensione inferiore riduce l’utilizzo dell’insieme

(strumento + cavi + accessori) alla categoria di misura e/o alla tensione di servizio più bassa.

Simboli sullo strumento o LCD

Rischio di shock elettrico: istruzioni di collegamento/scollegamento degli ingressi. Collegare sempre le sonde o gli adattatori allo strumento prima del loro collegamento ai punti di misura. Scollegare sempre le sonde o i cavi dei punti di misura prima di disinserirli dallo strumento. Queste istruzioni si applicano prima della pulizia dello strumento.

Attenzione: Rischio elevato. L’operatore s’impegna a consultare il manuale ogni volta che incontra questo simbolo di pericolo.

Strumento completamente protetto da un doppio isolamento o da un isolamento rinforzato.

Terra

Nell’Unione Europea, questo prodotto è oggetto della del recupero differenziato dei rifiuti per il riciclo dei materiali elettrici ed elettronici conformemente alla Direttiva RAEE 2002/96/CE: questo materiale non va trattato come un rifiuto domestico. Le batterie monouso e ricaricabili fuori uso non vanno trattate come

rifiuti domestici ma portate nell’appropriato punto di raccolta per il riciclo.

La marcatura CE indica la conformità alle direttive europee ―Bassa Tensione‖,

―EMC‖, ―RAEE‖ e ―RoHS‖.

USB

IP67

Istruzioni generali (seguito)

4 Multimetri digitali, 100 000 punti

Istruzioni generali

Garanzia

Questo strumento è garantito 3 anni contro ogni difetto di materiale o vizio di fabbricazione, conformemente alle condizioni generali di vendita. Durante il periodo di garanzia, lo strumento può venire riparato solo dal costruttore che si riserva il diritto di procedere alla riparazione o alla sostituzione (totale o parziale) dello strumento. In caso di restituzione del materiale al costruttore, il trasporto di andata è a carico del cliente.

La garanzia non si applica in seguito a:

 utilizzo improprio del materiale o associazione ad un equipaggiamento

incompatibile

 modifica del materiale senza autorizzazione esplicita del costruttore  intervento effettuato da una persona non abilitata dal costruttore  adattamento ad un’applicazione particolare, non prevista dalla

progettazione del materiale o dal manuale d’uso

 urti, cadute o inondazione.

Manutenzione, verifica metrologica

Prima di ogni apertura dello strumento, è tassativo scollegarlo

dall’alimentazione rete e dai circuiti di misura; accertatevi poi di non essere

carichi d’elettricità statica. Ciò potrebbe causare la distruzione d’elementi

interni. Ogni regolazione, manutenzione o riparazione dello strumento sotto tensione va effettuata solo da personale qualificato, opportunamente edotto

delle istruzioni del presente manuale.

Vi consigliamo almeno una verifica annuale di questo strumento. Per le verifiche e le calibrazioni, rivolgetevi ai nostri laboratori di metrologia accreditati (informazioni e recapiti su richiesta), alla filiale Chauvin Arnoux del Vostro paese o al vostro agente.

Disimballaggio, reimballaggio

L’insieme del materiale è stato verificato meccanicamente ed elettricamente prima della spedizione. Alla consegna, procedete ad una rapida verifica per individuare ogni eventuale deterioramento dovuto al trasporto. All’occorrenza contattate immediatamente il nostro servizio commerciale per emettere le riserve legali presso il trasportatore. In caso di resa, utilizzate preferibilmente l’imballaggio originale. Indicate nel modo più chiaro possibile, in una nota allegata al materiale, i motivi del rinvio.

Riparazione sotto garanzia e fuori garanzia

Per qualsiasi intervento da effettuare in o fuori garanzia, si prega d’inviare lo

strumento al vostro distributore.

Istruzioni generali (seguito)

Multimetri digitali, 100 000 punti 5

Istruzioni generali

Pulizia

 Staccate ogni collegamento dallo strumento e premete il tasto per spegnerlo.

 Utilizzate un panno soffice, leggermente imbevuto d’acqua saponata.  Sciacquate con un panno umido e asciugate rapidamente con un panno

asciutto o aria compressa.  Badate che nessun corpo estraneo ostacoli il funzionamento del dispositivo d’innesto dei cavi.

Alimentazione

 4 batterie (alcaline, formato AA)  o 4 batterie ricaricabili (tipo Ni-MH, LSD, formato AA).

Carica delle batterie

ricaricabili

Potete caricare le batterie ricaricabili senza rimuoverli dal loro alloggiamento. Utilizzate il caricatore esterno fornito con il multimetro. Durante la fase di ricarica, il multimetro resta operativo.

 Attenzione, certe caratteristiche metrologiche possono subire alterazioni

durante la ricarica.

Strumento spento

Durante il ciclo di ricarica, ogni LED di funzione si accende alternativamente per segnalare la carica in corso. Sullo schermo, l’utente può vedere il livello di carica delle batteria. La carica si ferma automaticamente quandole batterie ricaricabili saranno completamente cariche (circa 6 ore se la capacità è 2400mAh).

Per maggiori particolari si rimanda al paragrafo " Precauzioni per la ricarica

della batterie"(in allegato).

Sostituzione

(batterie alcaline o

ricaricabili)

Orologio

Durante una sostituzione, l’orologio interno si mantiene per circa 45s.

Fusibile

 Prima di sostituire il fusibile (accessibile

attraverso l’apertura della scatola inferiore),

scollegate lo strumento da ogni sorgente di corrente. In fase di sostituzione accertatevi che il fusibile utilizzato sia di calibro e tipo conforme alle

specifiche. L’utilizzo di un fusibile non conforme e il

corto circuito del porta-fusibile sono rigorosamente vietati.

 Fusibile SIBA / 5019906 11A: 10x38 -1000V -F Potere di interruzione: >18kA o equivalente

Istruzioni generali (seguito)

6 Multimetri digitali, 100 000 punti

Istruzioni generali

Interfaccia di comunicazione

Il multimetro comunica con un PC, che permette di:

- effettuare l’aggiornamento del firmware  Collegate il multimetro al PC tramite il cavo fornito; eseguite l’applicativo scaricato dal sito internet di CHAUVIN ARNOUX.

- calibrare il multimetro mediante il software di calibrazione SX-MTX 329X (HX0059B), acquistabile in opzione.

- programmare lo strumento in ambienti Labview e Labwindows

- scaricare i dati o programmare lo strumento con il software SX-DMM

Il vostro multimetro integra:

- un collegamento USB-ottico isolato (codice HX0056Z)

- il software di interfacciamento SX-DMM

- i driver Labview e Labwindows per l’interfacciamento con gli strumenti.

 E’ possibile far comunicare lo strumento mediante i protocolli SCPI o

MODBUS.

con Bluetooth

L’interfaccia di comunicazione

Bluetooth è in opzione.

con cavo

ottico/USB

Istruzioni generali (seguito)

Multimetri digitali, 100 000 punti 7

Descrizione degli strumenti

Lato anteriore Lato posteriore

Versione Bluetooth Vista Terminali di ingresso

Sostegno di inclinazione

Descrizione degli strumenti

8 Multimetri digitali, 100 000 punti

Descrizione degli strumenti

Display

Visualizzazione

Display del cablaggio da effettuare sullo strumento in funzione della misura

Display digitale:

- della grandezza misurata,

- del valore della misura,

- dell’accoppiamento utilizzato…

Display secondario:

- finestra grafica

- nr. 3 grandezze su display multilivello

Informazioni a tendina

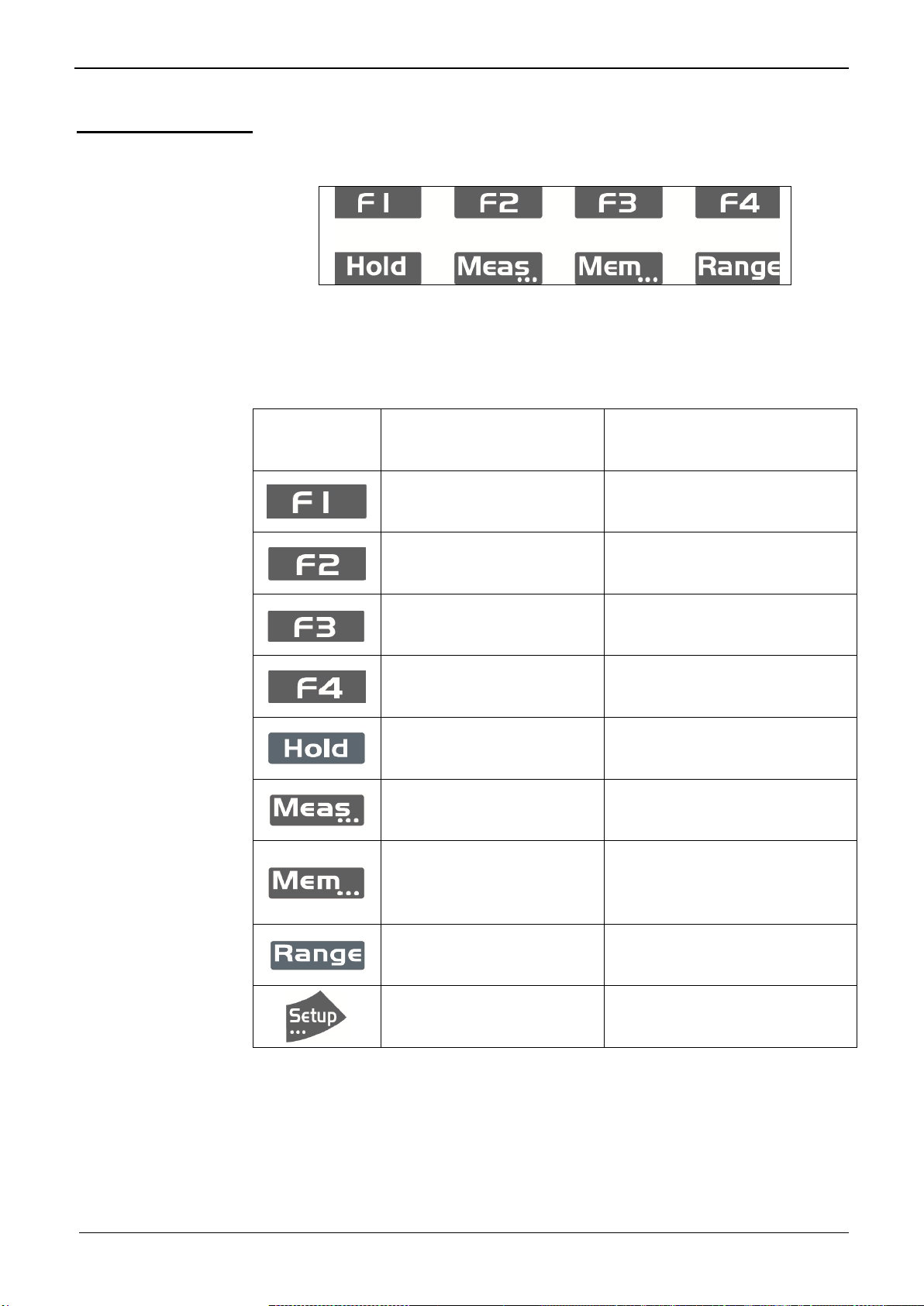

Funzioni dei tasti F1,F2,F3,F4

Descrizione degli strumenti (seguito)

Multimetri digitali, 100 000 punti 9

Descrizione degli strumenti

Grandezze

principali

misurate

 VLowZ Misura di tensione alternata a bassa impedenza (VLowZ)  VAC Misura di tensione in AC  VAC/DC Misura di tensione in DC o AC+DC ad alta impedenza (V)  A Misura d'intensità di corrente A (AC, DC, AC+DC)  Hz Misura di frequenza  Ω Misura di resistenza  C Misura di capacità  T° Misura di temperatura  % Misura del valore relativo o rapporto ciclico

Grandezze

secondarie

Vedi capitolo specifico "Tabella delle misure secondarie" sullo schermo, nelle modalità SPEC, REL, MEM, SURV, MEAS+.



Menu REL

Il display principale e il bargraph orizzontale seguono in tempo reale l’evoluzione della misura.

Unità

 V Volt  A Ampere  Hz Hertz  Ω Ohm  F Farad  °F Gradi Fahrenheit  °C Gradi Celsius  K Kelvin  ms millisecondi  k kilo (kΩ - kHz)  M Mega (MΩ - MHz)  n nano (nF)  p pico (pF)  µ micro (µV - µA - µF)  m milli (mV - mA - mF)

 % Percentuale

Descrizione degli strumenti (seguito)

10 Multimetri digitali, 100 000 punti

Descrizione degli strumenti

Simboli

Descrizione

Accoppiamento corrente alternata

Accoppiamento corrente continua

AC + DC

Accoppiamento corrente continua e alternata

AUTO

Cambio automatico della portata



Valori relativi ad un valore di riferimento

REF

Valore di riferimento

HOLD

Memorizzazione e visualizzazione dei valori memorizzati

MAX

Valore massimo

AVG

Valore medio

MIN

Valore minimo

PK+

Valore cresta massimo

PK-

Valore cresta minimo

.run r.un ru.n

Misura di capacità, acquisizione in corso

-----

Misura di frequenza impossibile

O.L

Superamento delle capacità di misura

Volt

Hertz

Farad

°C °F K

Gradi Celsius, gradi Fahrenheit, kelvin

Ampere

Percentuale

Ohm

Millisecondi

Prefisso nano-

Prefisso pico-

Prefisso micro-

Prefisso milli-

Prefisso kilo-

Prefisso mega-

Misura di continuità con cicalino

Prova della giunzione di un diodo

Diodo Zener

Attenzione, possibilità di shock elettrico ()

LEADS

Funzione selezionata incompatibile con il collegamento del cavo

Comunicazione Bluetooth

Comunicazione USB

Filtro 300Hz

Descrizione degli strumenti (seguito)

() Durante la misura delle tensioni superiori a 60 VDC o 25 VAC, la sigla lampeggia sul display.

Multimetri digitali, 100 000 punti 11

Descrizione degli strumenti

Commutatore

Il passaggio da una posizione all’altra reinizializza la configurazione di misura. Intorno al commutatore, un LED arancione fisso indica ogni funzione selezionata (attiva) e un LED arancione lampeggia per il setup. Durante il ciclo di ricarica (OFF), ogni led di funzione si accende alternativamente per segnalare la ricarica in corso.

Nel centro, i tasti di navigazione a "4 posizioni‖ permettono:

1. Con i tasti su o giù:

- di selezionare un menu o una funzione,

- di selezionare manualmente la portata o la scala grafica sotto

- di incrementare o decrementare la variabile selezionata.

2. Con i tasti destra / sinistra:

- Di spostarsi da una posizione/variabile all’altra.

Tasti del

commutatore

Pressione breve

Pressione breve successiva

Misura di corrente in AC RMS

Misura di temperatura T e selezione dell’unità

Selezione dei tipi di sensori:

- Pt 100 o Pt 1000

- TCJ o TCK

Misura della capacità

Misura di corrente con una pinza amperometrica, selezione dell’accoppiamento AC, DC, AC+DC

Configurazione del menu "Pinza": tipo di misura, rapporto e unità

Misura della resistenza, misura della continuità con cicalino, misura 100 Ohm, test diodi.

Selezione delle funzioni continuità, 100 Ohm o diodi

Misura della frequenza

Misura di tensione alternata (AC RMS) e selezione dell’ accoppiamento

VlowZ

Configurazione SETUP, su 3 livelli

Setup 1/3, Setup 2/3, Setup 3/3

Descrizione degli strumenti (seguito)

12 Multimetri digitali, 100 000 punti

Descrizione degli strumenti

Tastiera

La tastiera possiede i seguenti tasti di funzione:

I tasti si attivano e agiscono non appena premuti. Se l'azione sui tasti è convalidata, lo strumento emette un beep.

I tasti attivi con una pressione lunga sono identificati da ―…‖: Meas…, Mem…, Setup…

Tasti di funzione

Pressione breve successiva

Pressione lunga…

Selezione del parametro della funzione

Mantenimento della visualizzazione Selezione RUN o HOLD

Menu Misura in 2 livelli 1/2 o 2/2

Reset per SURV/PEAK/REL e CNT

Prima pressione: avvio di uan registrazione.

Seconda pressione: arresto della registrazione

Gestione e configurazione delle registrazioni

Cambio di portata AUTO

Selezione dei menu di configurazione

Uscita dal menu SETUP

Descrizione degli strumenti (seguito)

Multimetri digitali, 100 000 punti 13

Prima dell’accensione

Preparazione all’utilizzo

Consegne prima della

messa in servizio

L’utilizzo di questo multimetro implica, da parte vostra, il rispetto delle abituali regole di sicurezza che permettono di:

 proteggervi contro i rischi della corrente elettrica,  preservare il multimetro da qualsiasi manovra errata.

Per la vostra sicurezza, utilizzate solo i cavi forniti con lo strumento. Prima di qualsiasi utilizzo, accertatevi che siano in perfette condizioni.

Alimentazione da rete

Si effettua mediante la rete a 230V ±10% (versione US: 110V ±10%) con l’alimentatore fornito con lo strumento, da 45Hz a 65Hz.

Il connettore di collegamento all’alimentatore si trova sul fianco del multimetro.

Avvio, arresto

Premete il tasto posto sul lato anteriore sinistro dello strumento per avviarlo o arrestarlo. Una pagina segnalerà l’arresto del multimetro.

Rivelazione automatica

della misura di

corrente

Il numero di terminali di ingresso dello strumento è limitato a 3: V, COM, A. Il colegamento del cavo sul morsetto ―Ampere‖ seleziona automaticamente la funzione corrispondente.

 Quando una funzione viene modificata mediante la tastiera di

comando ed è incompatibile con il collegamento del cavo, scatta un allarme sonoro e visivo (LEADS).

Arresto automatico

Il multimetro effettua la misura di corrente impostando automaticamente la propria portata su tutto il campo di misura.

Attivate la funzione mediante il menu Stand-by: lo strumento si ferma automaticamente dopo 30 minuti di funzionamento se durante questo periodo, non avvengono azioni sul lato anteriore e se il multimetro resta immobile.

Per avviare di nuovo lo strumento premere il tasto

 L’arresto automatico è inibito se il multimetro si trova in:

 modalità Sorveglianza  SURV  modalità Registratore  MEM

 modalità Comunicazione (collegamento ottico-USB,

Bluetooth)  quando la grandezza misurata (tensione, corrente) sugli ingressi del multimetro supera la soglia di pericolosità.

Segnale d’allarme

Un segnale sonoro intermittente scatta:

* durante la misura di tensione, dopo un superamento di portata (modalità MANUale e AUTO – ultima portata)

* durante la misura di corrente, dopo un superamento di portata (modalità MANUale), a partire da una misura di 10 Ampere

* in caso d’incompatibilità fra la posizione dei cavi e la funzione selezionata

* durante un superamento delle soglie di pericolosità (se la funzione è attiva)

Se la portata viene superata, il segnale sonoro è accompagnato dalla visualizzazione della sigla ―O. L”.

Quando compare il simbolo :

* la tensione sull'ingresso "Volt" supera 60 VDC o 25 VAC * la corrente iniettata fra il morsetto "Ampere" e COM supera 10A * la portata (tensione, corrente) viene superata in modalità MANUALE

Prima dell’accensione

14 Multimetri digitali, 100 000 punti

Descrizione funzionale

Nel menu SETUP si configurano il multimetro secondo le condizioni d’utilizzo e le preferenze dell’utente.

Questo menu include le regolazioni principali o la configurazione del multimetro in 3 livelli. La configurazione memorizzata prima dello spegnimento del multimetro ritorna attiva al suo riavvio, solo se la modalità UTENTE (USR) è attiva. Se cosi non fosse, lo strumento si riavvia ogni volta con i parametri di FABBRICA. La parte del menu non accessibile è ombreggiata.

Livello 1

Menu SETUP (1/3)

Configurazione

generale del

multimetro

 UTIL: Utility per la regolazione della

luminosità e dello stand-by e

l’impostazione sonora dei tasti, la lingua, l’ora ela data

 Com.: configurazione della

comunicazione e delle regolazioni della porta ottica/BlueTooth, della velocità IR in baud e del protocollo MODBUS o SCPI.

 Power supply: configurazione

dell’alimentazione elettrica interna dello strumento: da batteria Ni-MH, con relativa capacità, o da batteria alcalina.

Menu SETUP (2/3)

Configurazione

delle misure

 Measure: attivazione/disattivazione del

filtro, dell’impedenza di ingresso, dell’impedenza di riferimento per misure in potenza (dBm o W).

 Pinza amperometrica: configurazione

del tipo di ingresso (in corrente o tensione), del rapporto della pinza e dell’unità di misura (impostazione predefinita: A).

 Math: configurazione della misurazione

calcolata matematicamente, dei coefficienti A e B della funzione Ax+B e dell’unità di misura.

Menu SETUP (3/3)

Configurazione e

personalizzazione

 Memory: visione e configurazione delle

registrazioni: numero di campioni (1000 valore predefinito, impostabile fino a 6500 max per MTX 3293), intervallo di campionamento (valore predefinito:1s, impostabile fino a 23:59:59). Vedi §.

Memorizzazione.

 Config: uso della configurazione di

FABBRICA o delle modalità di avvio Utente (USR) o Basic (configurazione predefinita). Vedi §. Configurazione

predefinita.

 About: informazioni sul multimetro

(n° di serie, versione software e versione Hardware).

DDeessccrriizziioonnee ffuunnzziioonnaallee

1. Descrizione del menu "SETUP"

Multimetri digitali, 100 000 punti 15

Descrizione funzionale

Livello 2 … Sottolivello 1/3

Visualizzazione (1/2)

 Lighting: selezione del livello di

retroilluminazione del display per limitare il consumo del multimetro, a 3 livelli: Eco, Normale, Max

Il livelo predefinito è ECO, perciò la retroilluminazione si disattiva dopo 1 minuto di inattività (assenza di azioni sul lato anteriore del multimetro).

Un accelerometro interno permette di riattivare la retroilluminazione toccando semplicemente lo strumento.

 Standby: attivazione (per impostazione

prededinita: sì) o disattivazione dello spegnimento automatico dopo 30 minuti, in assenza di azioni sul lato anteriore del multimetro.

In modalità SURV, MEM o Comunicazione, l’autospegnimento non può avvenire.

Per la vostra sicurezza, l’autospegnimento

è inibito quando le grandezze misurate (tensione, corrente) presenti all’ingresso superano le soglie di pericolosità.

 Cicalino: attivazione (attivato per

impostazione predefinita) o disattivazione dell’emissione di un segnale sonoro (beep) durante la:

- pressione su un tasto,

- presenza di una tensione su ingresso ―V‖ superiore a 605 VDC o 30 VAC,

- acquisizione di una misura con AUTO HOLD

 Il segnale sonoro si mantiene anche

quando il cicalino è disattivato:

- in test di continuità,

- in seguito al superamento di portata (tensione o corrente),

- in seguito al superamento dei 10A,

- in caso d’incompatibilità fra la posizione dei cavi e la funzione selezionata

- quando la tensione d’alimentazione (batteria) è insufficiente  l’indicatore rosso di batteria lampeggia.

- tentando un cambio di funzione quando una registrazione è in corso (beep grave).

1. Descrizione del menu “SETUP” (seguito)

16 Multimetri digitali, 100 000 punti

Descrizione funzionale

Livello 2 1/3 (seguito)

Visualizzazione (2/2)

 Language: selezione della lingua dei menu.

Due opzioni sono possibili: francese (FR, per impostazione predefinita) o inglese (EN).

 Clock: selezione di:

- data dd/mm/yyyy (01/01/2014 è l’impostazione predefinita)

- ora hh:min:sec

- selezione di h-min-sec con i tasti freccia destra-sinistra

- La risoluzione è 1s

Comunicazione

 Type IR/BT: scelta della comunicazione:

- ottica/USB

- BT Bluetooth

 IR Baud: impostazione della velocità di

trasmissione ottica fra 9600/19200/38400 (impostazione predefinita) baud/s; gli altri parametri di trasmissione sono fissi (8 bit di data, 1 bit di stop, nessuna parità)

 Protocol: selezione protocollo MODBUS o

SCPI

Power supply

 Type: selezione del tipo di batteria:

- batteria ricaricabile Ni-MH

- batteria alcalina

 Capacity: capacità in mAh delle batterie

installate (per impostazione predefinita 2400mAh).

1. Inserite le batterie nel multimetro, poi collegate l’alimentatore. I LED del commutatore si accendono alternativamente per indicare la ricarica in corso.

2. Premete ON per avviare il multimetro e seguite l’evoluzione della ricarica. La durata media della ricarica è 6 ore (con batterie Ni-MH da 2400mAh). Dopo 1 ora effettiva di ricarica, il multimetro è pronto per le misure, se si preme di nuovo ON; il livello indicato di ricarica è affidabile solo dopo aver effettuato una ricarica completa dello strumento.

1. Descrizione del menu “SETUP” (seguito)

Multimetri digitali, 100 000 punti 17

Descrizione funzionale

1. Descrizione del menu “SETUP” (seguito)

Livello 2… Sottolivello 2/3

1. Misura

Configurazione dei

parametri della misura

 Filter: attivo (Si) o inattivo (No) per ottimizzare le

misure su inverter per motori asincroni.

 Impedance: selezione dell’impedenza d’ingresso

desiderata

Scegliere un valore tra 10 e 20 M Possibile solo su portata 100mVDC e

1000mVDC

 Per impostazione predefinita, per portate

10mV = 10 M e1000mV = 10 M

 dBm REF: regolazione della resistenza di

riferimento in dBm Regolazione del valore della resistenza di riferimento (dBm REF) fra 1 e 10000, per le misure in dBm a partire dalla tensione VAC o VAC+DC

- Selezione e modifica della cifra selezionato con i tasti frecia destrasinistra

- Conferma della resistenza di riferimento in dBm e uscita dal menu con ―Ok”.

 Valore predefinito: 600



Avvertenza: una misura di 0dBm con una resistenza di riferimento di 600 si effettua mediante una tensione di 0,7746 VAC.

 W Ref: potenza resistiva di riferimento in W

Regolazione del valore della resistenza di riferimento fra 1 e 10 000, per le misure di potenza resistiva:

Il calcolo realizzato è: (tensione misurata)2/W Ref (unità W) (corrente misurata)2/W Ref (unità W)

Regolazione identica a quella della resistenza di riferimento in dBm.

 Valore predefinito 50



W REF si utilizza per il calcolo della potenza resistiva (W) con REF = W Ref e il calcolo della potenza (V A) con V (Ref) = W Ref

Per calcolare la potenza apparente VxA, vedere §. MEAS+.

18 Multimetri digitali, 100 000 punti

Descrizione funzionale

2. Clamp

 La funzione CLAMP (y = Ax) permette

all’utente che misura una corrente con una pinza amperometrica con uscita in:

- Volt (x V/A)

- Ampere (x A/A) di assegnare il rapporto di trasformazione

adeguato, per ottenere sul multimetro la lettura diretta della della corrente misurata.

In funzione della grandezza misurata, lo strumento calcola la funzione Ax che gli è stata associata.

La programmazione si svolge in 3 fasi:

1. Selezione della grandezza misurata: Misura (V, A)

2. Impostazione del rapporto A visualizzato sulla pinza Val1/Val2: xxxx.XA/xxxx.XV (per impostazione predefinita 1A/1V)

3. Impostazione dell'unità fisica da visualizzare (per impostazione predefinita A)

 Il rapporto A e l'unità sono programmabili

per ogni grandezza misurata (V, A).

3. Math

 La funzione MATH (y = Ax + B) permette

all’utente, che misura una grandezza fisica qualunque in:

- Volt (es. il settaggio di un rapporto di trasformazione di un TV)

- Ampere (es. le misure su sensori con range di corrente 4-20mA, il rapporto di trasformazione di un TA)

- Frequenza (es. misura di flussi, velocità di rotazione)

- Ohm (es. sensore di posizione resistivi)

di convertirla e di assegnargli l'unità di misura adeguata, per ottenere la lettura diretta della grandezza sullo strumento.

In funzione della grandezza misurata, lo strumento calcola la funzione MATH che gli è associata.

La programmazione si svolge in 4 fasi:

1. Selezione della grandezza misurata (V, A, ,Hz)

2. Impostazione del coefficiente A della funzione y = Ax + B

3. Impostazione del coefficiente B della funzione y = Ax + B

Impostazione dell'unità fisica da visualizzare con i tasti freccia destra-sinistra (Maiuscole e minuscole)

 I coefficienti A, B e l'unità sono

programmabili per ogni grandezza misurata (V, A, , Hz).

1. Descrizione del menu “SETUP” (seguito)

Multimetri digitali, 100 000 punti 19

Descrizione funzionale

Livello 2… Sottolivello 3/3

1. Memory

Consultazione:

- dei file registrati

- del numero di campioni per

registrazione (1000 per impostazione predefinita, impostabile fino a 6500 max. per MTX 3293),

- dell’intervallo tra i campioni delle

registrazioni (1s per impostazione predefinita, impostabile fino a 23:59:59). Vedi §. Memorizzazione.

 10 registrazioni (max)

2. Config

Consultazione:

- della configurazione di FABBRICA

- delle modalità di avvio Utente (USER)

o Basic (impostazione predefinita)

 In modalità User, lo strumento si riavvia

con la configurazione personale dell’utente (da menu Setup e Misura) e la funzione selezionata prima del suo spegnimento.

 In modalità Basic, il multimetro si avvia

con la sua configurazione di fabbrica e in funzione Volt (AC+DC).

 La configurazione all’avvio viene

assunta se nessun cavo è collegato. In caso contrario lo strumento prende in considerazione la funzione disponibile per il collgeamnto corrente.

3. About

Indicazione dei dati per la tracciabilità del multimetro:

- n° di serie

- versione Software

- versione Hardware

1. Descrizione del menu “SETUP” (seguito)

20 Multimetri digitali, 100 000 punti

Descrizione funzionale

1.Tasto

Gestione e

mantenimento della

visualizzazione

Tre modi di funzionamento sono possibili:

- il modo RUN  HOLD inattivo

- il modo HOLD  [F2]

- il modo AUTO HOLD  [F3]

 Il modo HOLD congela sullo schermo la

misura principale in corso al momento della pressione del tasto. Lo strumento continua a gestire le misure e a visualizzarle nella finestra grafica o sul display secondario (modalità REL).

 La modalità di selezione della portata

non varia: AUTO o MANUALE secondo la configurazione attiva all'avviamento di questa modalità.

 Il modo AUTO HOLD congela

automaticamente sullo schermo la misura principale in corso ad ogni rivelazione di misura stabile. Queso modo è attivo dopo

l’emissione di un beep (se la configurazione ―No Beep‖ non è stata selezionata nel menu

Configurazione).

I valori memorizzati rimangono visualizzati fino alla prossima misura stabile effettuata (misura diversa da ±100 digit) o fino all’uscita dal modo AUTO HOLD mediante RUN.

Lo strumento continua a gestire le misure e visualizzarle nella finestra grafica o sul display secondario (modalità REL).

 La modalità di selezione della portata

non varia: AUTO o MANUALE secondo la configurazione attiva all'avviamento di questa modalità. La modalità AUTO HOLD è accessibile unicamente da misure in V e A.

2. Descrizione dei tasti "Tastiera"

Multimetri digitali, 100 000 punti 21

Descrizione funzionale

2.Tasto

Sono possibili 3 livelli di misure avanzate:

- TREND

- REL

- SURV

Livello 1/2

 TREND: apre sullo schermo la

visualizzazione grafica della grandezza misurata in funzione del tempo.

 REL: prende la misura principale corrente

come riferimento. Essa viene riportata sul display secondario: REF.

- Il display principale indica sempre il valore istantaneo misurato, così come il bargraph.

-Il display secondario  indica lo scarto assoluto fra il valore istantaneo misurato e il riferimento.

- Il display secondario % indica lo scarto relativo in % fra il valore istantaneo misurato ed il riferimento.

 La gestione delle portate è “AUTOmatica"

o “MANUale”, secondo la configurazione presente all’attivazione della modalità REL.

 I display



e % sono gestiti con la

stessa portata.

In modalità "AUTO", non si può scendere

al di sotto della portata di riferimento all’ingresso nella modalità REL.

 Esempio: Misura di una tensione di VDC

con un riferimento regolato a x V:

Quando la modalità è attiva, una pressione lunga sul tasto [F1] Init o [F2] Edit Ref apre una finestra di regolazione del riferimento REF.

I tasti di navigazione permettono di modificare il riferimento.

 Il reset della modalità di REF è possibile

mediante una pressione lunga su Meas …

2. Descrizione dei tasti “Tastiera” (seguito)

22 Multimetri digitali, 100 000 punti

Descrizione funzionale

 SURV: monitora le variazioni di un segnale

registrando gli estremi (MIN, MAX) della misura principale e calcolando la sua media (AVG).

Per ogni grandezza memorizzata, il multimetro registra la data e l’ora corrispondenti.

 All’attivazione della modalità SURV

mediante Start [F1], le ultime misure MIN e MAX vengono cancellate e reinizializzate con la misura corrente; per fermare il monitoraggio premere [F2] Stop e [F3] Consult per consultare.

 AVG è il calcolo della media di tutte le misure rilevate dopo l’attivazione della modalità SURV.

 I dati registrati sono consultabili premendo il tasto [F3] Consult.

 In modalità SURV:

- non è possibile selezionare la gestione delle portate MANU o AUTO.

- la misura corrente, il valore MIN e il valore MAX sono memorizzati con la portata più adatta ad ognuna di esse.

I dati registrati sono accompagnati dal giorno e dall’ora e dal lasso di tempo monitorato.

 Controllate la data e lì’ora corrente

impostata neil vostro multimetro prima di lanciare una campagna di MONItoraggio.

 La reinizializzazione dei valori

MIN/MAX è possibile mediante una pressione lunga sul tasto Meas …

2. Descrizione dei tasti “Tastiera” (seguito)

Multimetri digitali, 100 000 punti 23

Descrizione funzionale

Livello 2/2

 SPEC: visualizza direttamente la tolleranza

della misura in corso, senza necessità di cercarla e calcolarla.

A partire dalla misura principale, il display:

- richiama le specifiche (x% L ± nD) in funzione del tipo di misura, della portata selezionata e della frequenza (in AC e AC+DC)

- calcola il campo in cui sideve trovare il valore corrente , utilizzando l’accuratezza dello strumento dichiarata in specifica : valore SMIN  valore corrente minimo valore SMAX  valore corrente massimo

 MEAS+: permette l’accesso alle misure

secondarie (vedi tabella allegata).

Selezionare le funzioni sul display secondario, in funzione della misura principale, nella pos. 2, 3 e 4 utilizzando i tasti di navigazione e confermare con il tasto OK. Una pressione lunga su MEAS… permette di uscire da questo menu.

 Dopo la selezione di una misura

principale, le ultime funzioni secondarie selezionate si riattivano.

 A fianco: esempio di misure disponibili su

VAC+DC.

All’attivazione delle misure dB, il valore misurato vine confrontato con la tensione di riferimento (V ref). Il valore calcolato è il seguente: 20 log10 (V misurata/V ref).

 Non è possibile modificare il

riferimento di tensione (V ref)

La funzione MATH viene calcolata quando i parametri di calcolo lo permettono (vedi il menu funzione MATH). In misura dBm e in calcolo della potenza resistiva, vedi il menu per la regolazione delle resistenze di riferimento associate (dBm REF, W REF) e per conoscere le formule di calcolo. Il calcolo di potenza VxA (VA) richiede una connessione sull’ingresso A (collegata al medesimo circuito), per misurare simultaneamente:

- corrente (display principale)

- ’intensità (display 3), misura effettuata sempre in AC + DC.

Verificare che il cavo di collegamento sull’ingresso COM sia di bassa resistenza, per limitare al massimo la caduta di tensione.

2. Descrizione dei tasti “Tastiera” (seguito)

24 Multimetri digitali, 100 000 punti

Descrizione funzionale

3.Tasto

Memorizzazione delle

misure, modalità

registrazione

 La modalità MEM salva le misurazioni in

memoria ad una cadenza preprogrammata .

 Una pressione breve su lancia una

registrazione.

 Il simbolo MEM in giallo appare sul display

per tutto il periodo di registrazione ed è accompagnato dal numero di campioni salvati.

 Una nuova pressione breve su

arresta la registrazione.

 Il numero di campioni massimo

memorizzabile per registrazione è programmabile: esso blocca automaticamente la registrazione al suo raggiungimento.

 Consultazione delle registrazioni e modifica

della loro configurazione mediante una pressione lunga su

 Una nuova pressione su riavvia

una registrazione.

Capacità di

registrazione

6500 misure (massimo)

MTX 3293

Da 1 a 10 sequenze

(secondo la memoria disponibile)

1000 misure (massimo)

MTX 3292

Da 1 a 10 sequenze

(secondo la memoria disponibile)

A questo stadio, è possibile elencare i file, configurare il numero massimo di registrazioni secondo le versioni e la frequenza o la cadenza di registrazione (1s per impostazione predefinita).

 Selezionate il menu File in Funzione

MEM per visualizzare l’elenco delle

registrazioni successive.

 Ogni registrazione è identificata dalla sua

data e ora d’inizio.

2. Descrizione dei tasti “Tastiera” (seguito)

Multimetri digitali, 100 000 punti 25

Descrizione funzionale

3.Tasto

(seguito)

 Consultazione dei file registrati con [F1]

Files e selezione mediante i tasti di

navigazione, poi possibilità di:

- aprire [F1],

- eliminare una registrazione selezionata [F2],

-eliminare tutte le registrazioni [F3]

 Selezionate il menu Files in modalità

MEM per visualizzare l’elenco delle

registrazioni.

 Ogni registrazione è identificata dalla sua

data e ora d’inizio.

 Selezionando una registrazione

compaiono i seguenti dati:

- numero di campioni ivi contenuti,

- intervallo di campionamento tra una misura e la successiva

- parametro che è stato misurato,

- misure secondarie durante la registrazione, se presenti.

Le registrazioni sono limitate ad un numero massimo di 10.

 Programmazione del numero di

campioni L’impostazione del numero di campioni

permette di interrompere automaticamente la registrazione avviata quando questa raggiunge il numero programmato.

Mediante i tasti di navigazione si può

modificarne il numero (6500 max.) oppure assegnare il valore predefinito [F2]: 1000 campioni.

Se sono programmate delle misure secondarie tramite le modalità MEAS+, SURV o REL, bisognerà tenerne conto per calcolarela profondità di registrazione selezionata.

 Programmazione della frequenza delle

registrazioni

- Selezione del digit da modificare con il tasto navigatore.

- Modifica del valore con i tasti:

Convalida del numero di registrazioni Ok [F1] e uscita dai menu successivi con il tasto Annullare [F4].

La capacità di registrazione è limitata a

6500 misure (1000 per MTX 3292).

2. Descrizione dei tasti “Tastiera” (seguito)

26 Multimetri digitali, 100 000 punti

Descrizione funzionale

3.Tasto

(seguito)

Convalida di Freq. par il tasto [F3] apre un menu di regolazione della voluta cadenza di registrazione in ore, minuti, secondi

 Modifica del valore mediante i tasti

del navigatore

 Conferma dell’intervallo di campionamento delle

misure e uscita dai menu successivi mediante il tasto Ok [F1].

L’intervallo di campionamento massimo è di 23 ore, 59 minuti, 59 secondi. Per impostazione predefinita: 1s.

Apertura di una

registrazione

sul multimetro

(o su PC mediante

il software SXDMM, vedi il §.

Software

SX-DMM)

Lo Zoom è disponibile solo se la registrazione contiene un numero di campioni >220.

La curva visualizzata viene adattata alla finestra grafica in funzione del suo valore min. e max. e del numero di campioni.

 Con Main è possibile visualizzare la misura

principale, visibile per impostazione predefinita, e visualizzarne il trend con il tasto Cursor .

Zoom e Trace sono possibili solo su versione MTX 3293.

Spostamento del cursore mediante i tasti di navigazione

- Sposta la parte zoomata (icona presente se lo zoom è attivo)

- Attiva o disattiva uno zoom (icona presente, se uno zoom è possibile)

 Zoom sul trend mediante la selezione della

zona circondata di rosso sulla parte superiore del display

 Accesso alle misure secondarie da

visualizzare premendo TRACE, poi selezione con i tasti da [F2] a [F4],

 Selezione della funzione da visualizzare



Esempio:

Se si lancia una memorizzazione, MEM viene incrementato. Il cambio di funzione è impossibile e segnalato da un beep grave; ma il menu SETUP rimane attivo e consultabile. E’ necessario tuttavia interrompere l’acquisizione in corso (pressione su MEM) per modificare un parametro, una funzione o una configurazione.

2. Descrizione dei tasti “Tastiera” (seguito)

Multimetri digitali, 100 000 punti 27

Descrizione funzionale

4.Tasto

Gestione delle

portate

Tre modi di funzionamento sono accessibili con il tasto:

- la modalità AUTO  [F1]

- la modalità AUTO Pk  [F2]

- la modalità MANUEL  [F3]

 Quando si inizia una misura, la modalità

AUTO è attiva per impostazione predefinita e la selezione delle portate è gestita automaticamente dal multimetro.

 In modalità AUTO PEAK le variazioni di

portata vengono effettuate solo quando si presentano alti valori di picco, che richiedono un range più ampio.

 La modalità AUTO PEAK è

accessibile solo da misure AC o AC+DC in V e A. Questa modalità evita il superamento intempestivo del fattore di cresta specificato per lo strumento.

 Quando si seleziona la modalità

MANUALE durante la misura di un determinato parametro, i tasti di

navigazione permettono la modifica della portata di misura.

Letture interessate: tensione, corrente (diretta o con pinza), resistenza, capacità

2. Descrizione dei tasti “Tastiera” (seguito)

28 Multimetri digitali, 100 000 punti

Misurare le varie grandezze

Help contestuale per il collegamento

1. Misura della tensione

Collegamento

del multimetro

Tasto di misura

principale

Su questa posizione, l’utente può misurare il valore efficace reale di una tensione alternata con la sua componente continua (in assenza di accoppiamento capacitivo): misura detta TRMS. In modalità continua " DC", si misura il valore di una tensione continua o la componente continua di una tensione alternata.

Selezionare l’accoppiamento fra:

- tensione alternata AC [F1]

- tensione continua DC [F2]

- tensione alternata sovrapposta ad una tensione continua AC+DC [F3] in alta impedenza

- tensione alternata bassa impedenza LowZ [F4] per misure su impianti elettrici, che presentano tensioni dette "fantasma", ossia dovute ad accoppiamenti capaciticvi con altri conduttori in tensione adiacenti.

Misure

secondarie

Meas…/MEAS+

Una pressione su MEAS… permette l’accesso alle misure secondarie dalla funzione principale.

Vedi tabella delle misure secondarie, in allegato.

Come ottenere le misure

secondarie della misura

di tensione? Con una

pressione su Meas… 

MEAS+  Selezione della

linea (ombreggiata a

fianco)

1. in VAC+DC e VAC:

- la frequenza, il periodo e la funzione matematica: ........................................ FREQ_PER_MATH

- la frequenza, la misura in dB e la funzione matematica: ............................... FREQ_DB_MATH

- la misura di potenza in dBm, il suo riferimento e la funzione matematica: ... DBM_REF_MATH

- la misura di Pk +, Pk – e il fattore di cresta: ................................................. PK+_PK-_CF

- la potenza resistiva, il suo riferimento e la funzione matematica: ................. W_REF_MATH

- la potenza VxA, la corrente A e la funzione matematica: .............................. VxA_A_MATH

2. in VDC:

- la funzione matematica: ................................................................................ MATH

- la potenza resistiva, il suo riferimento e la funzione matematica: ................. W_REF_MATH

- la potenza VxA, la corrente A e la funzione matematica: .............................. VxA_A_MATH

3. in VLowZ:

- la funzione matematica: ................................................................................ MATH

- la frequenza, il periodo: ................................................................................. FREQ_PER

Come misurare le varie grandezze?

Multimetri digitali, 100 000 punti 29

Misurare le varie grandezze

1. Misura della tensione (seguito)

La portata 100mV è presente solo in modalità MANUALE, mediante . In ogni caso,

"OL" viene visualizzato oltre 1050V e scatta un beep quando la misura supera 600V.

Il simbolo di tensione pericolosa viene visualizzato per "V" superiori a 60 VDC o 25 VAC.

Process

1. Premete la funzione V, poi selezionate l’accoppiamento secondo le vostre misure: AC, DC, AC+DC, LowZ (AC per

impostazione predefinita ).

2. Collegate il cavo nero al morsetto COM e il cavo rosso a V.

3. Leggete il valore della misura sul display, consultate il grafico dei valori di tendenza >88 se è attivato, consultate le misure secondarie se sono attive (attivazione mediante Meas…/MEAS+ (4 display max).

4. E’ possibile attivare un filtro MLI (SETUP/Misura/filtro/sì) per le misure su variatore: la frequenza di interruzione del filtro <300Hz.

5. E’ possibile visualizzare le specifiche della portata per la metrologia o una misura RELativa.

6. Controllo della tensione mediante attivazione Meas…/SURV

7. Registrazione dei dati interni al multimetro:

- Mem  per lanciare la campagna

- Mem  per interrompere la campagna

- poi consultazione dei dati mediante pressione lunga su Mem…

- Sfruttamento delle misure: tracciato della misura principale e visualizzazione delle misure secondarie.

Lo zoom è accessibile

solo se le registrazioni

sono >220 misure.

Come misurare le varie grandezze? (seguito)

30 Multimetri digitali, 100 000 punti

Misurare le varie grandezze

2. Misura di corrente

in diretta

Misura principale A in

serie in un circuito

La corrente è il flusso di elettroni che attraversano un conduttore. Per misurare la corrente, dovete interrompere il circuito controllato e collegare gli ingressi del multimetro in serie nel circuito.

Selezione dell’accoppiamento fra:

- misura della corrente alternata AC [F1] o

- misura della corrente continua DC [F2] o

- misura della corrente alternata sovrapposta ad una tensione continua AC+DC [F3], in alta impedenza.

Misura di una corrente

in diretta, tasto:

1. Premete la funzione A, poi selezionate l’accoppiamento secondo le vostre misure: AC, DC, AC+DC, (AC+DC per impostazione predefinita)

2. Collegate il cavo nero al morsetto COM, il cavo rosso su A e le punte di contatto in serie fra la sorgente e la carica come indicato:

3. Leggete il valore della misura sul display principale, il grafico dei valori di tendenza >88 secondi viene visualizzato sullo schermo o selezione di misure secondarie Meas…  MEAS+ (4 display max.)

4. E’ possibile visualizzare le specifiche della portata per considerazioni metrologiche o per una misura RELativa.

5. Sorveglianza della tensione SURV o Registrazione MEM dei dati interni al multimetro.

"OL" si visualizzerà se è disponibile I >20A.

Avvertenza

Quando lo strumento è in servizio nella portata 10A, può sopportare un sovraccarico del 20% per un’ora.

Un sovraccarico di 20A è ammissibile per 30 secondi max. con una pausa di almeno 5 minuti fra ogni misura.

Avvertenza: capacità d’interruzione del fusibile = circuito 11A/1000V/>18kA

Come ottenere le misure

secondarie in misura di

corrente A? Con una

pressione su Meas… 

MEAS+  Selezione dalla

tabella Measurements +

1. in IAC e IAC+DC:

- la funzione matematica associata: .................................................... MATH

- la frequenza, il periodo e la funzione matematica: ............................ FREQ_PER_MATH

- la misura di Pic con segno + e – e il fattore di cresta: ....................... PK+_PK-_CF

- la potenza resistiva, il suo riferimento e la funzione matematica: ...... W_REF_MATH

2. in IDC:

- la funzione matematica associata: .................................................... MATH

- la potenza resistiva, il suo riferimento e la funzione matematica: ...... W_REF_MATH

Come misurare le varie grandezze? (seguito)

Multimetri digitali, 100 000 punti 31

Misurare le varie grandezze

3. Misura di corrente con pinza

Tasto:

Per evitare di interrompere un circuito, si consiglia di misurare la corrente con una pinza amperometrica, uscita A o V (funzione Ax).

A questo scopo, procedete come segue: a) Attivate la funzione "pinza" e, secondo il tipo di pinza collegata, esercitate una doppia pressione su "Pinza" o mediante il menu setup/clamp. b) Selezionate il tipo di uscita pinza Misura (V, A) c) Impostate rapporto A visualizzato sulla pinza Val1/Val2 ossia xxxx.Xa/xxxx.Xv (per impostazione predefinita 1A/1V) da integrare (Ok per Convalidare o Annullare). d) Impostate l'unità fisica da visualizzare (per impostazione predefinita: A): 3 campi programmabili

Avvertenza

La funzione pinza integra un rapporto preciso xxxx.XA/xxxx.XV o XA, quindi è possibile collegare un’ampia gamma di pinze amperometriche che troverete nel catalogo CHAUVIN ARNOUX; è tuttavia necessario confrontare la portata d’ingresso/uscita della pinza rispetto alle portate proposte dal multimetro.

La precisione di questa funzione "pinza" dipende dalla precisione della pinza e della portata utilizzata sul multimetro.

Collegamenti

possibili in

misura di corrente:

Pinza

amperometrica con uscita corrente collegata al multimetro

Pinza

amperometrica con uscita tensione collegata al multimetro

Misura in serie

in un circuito

Assenza di

misure secondarie

con questa funzione

Come misurare le varie grandezze? (seguito)

32 Multimetri digitali, 100 000 punti

Misurare le varie grandezze

4. Misura della frequenza

Collegamento

del multimetro

Tasto:

Selezionate la funzione Hz per misurare la frequenza del segnale in tensione. La misura del periodo è accessibile come misura secondaria. Se il filtro è attivo la frequenza misurabile rimane nel limite di banda passante del filtro di 300Hz. Al di sotto di 10Hz o se il livello del segnale è insufficiente, il valore viene forzato a "—" Selezione della portata possibile mediante ―Range + o –― o della frequenza manuale F <200kHz (per

impostazione predefinita) o F >200kHz

Misure

secondarie

Meas…/MEAS+

Una pressione su MEAS… permette l’accesso alle misure della funzione principale:

1. DUTY CYCLE: duty cycle DCY+ o DCY-

2. CNT+ e CNT-: conteggio d’impulso

3. PW+ e PW-: larghezza d’impulso Vedi tabella delle misure secondarie, in allegato.

Come ottenere le misure

secondarie della misura

di frequenza Hz?

Con una pressione su

Meas…  MEAS+ 

Selezione dalla tabella

Measurements +

- la funzione matematica associata: .......................... MATH

- Il periodo, il duty cycle positivo

e la funzione matematica: ........................................ PER_DCY+_MATH

- Il periodo, il duty cycle negativo

e la funzione matematica: ........................................ PER_DCY-_MATH

- La larghezza d’impulso positiva, il conteggio d’impulso positivo, il suo riferimento

e la funzione matematica: ........................................ PW+_CNT+_MATH

- La larghezza d’impulso negativa, il conteggio d’impulso negativo, il suo riferimento

e la funzione matematica: ........................................ PW-_CNT-_MATH

Come misurare le varie grandezze? (seguito)

Multimetri digitali, 100 000 punti 33

Misurare le varie grandezze

1. Duty Cycle

positivo DCY + o

negativo DCY-

Visualizzazione della misura in % di un segnale logico (TTL, CMOS …) Duty cycle positivo DCY+ = 

Duty cycle negativo DCY- = T -

La modalità duty cycle serve per misurare gli intervalli positivi o negatvi dei segnali di commutazione o dei segnali logici. I sistemi d’iniezione carburanti elettronici e gli alimentatori switching, per esempio, sono controllati da impulsi di larghezza variabili e verificabili mediante una misura di duty cycle.

2. CNT+ e CNT-o

conteggio d’impulso

positivo e negativo

Secondo le condizioni di attivazione del frequenzimetro, calcolo degli impulsi positivi o negativi

Durata minima dell'impulso 5 µs Conteggio fino a 99999 Soglia di attivazione10% della portata

tranne che per portata 1000 VAC

Questa soglia è: positiva in , negativa in

 Reset di CNT mediante una

pressione lunga su MEAS … Per gli impusi negativi, invertite i cavi.

La funzione larghezza d’impulso  misura la durata durante la quale il segnale è basso o alto. La forma d’onda misurata dovrà essere periodica: la sua curva deve ripetersi a intervalli di durata uguale.

3. PW+ e PWo larghezza

d’impulso

positivo o

negativo

Misura della larghezza d’impulso in ms. Risoluzione 10µs Larghezza minima dell'impulso 100µs Precisione 0,05% 10µs; Durata massima

di un periodo 12,5s Soglia di attivazione 20% della portata

tranne che per portata1000 VAC Per gli eventi negativi, invertite i cavi



Come misurare le varie grandezze? (seguito)

34 Multimetri digitali, 100 000 punti

Misurare le varie grandezze

5. Misura della resistenza

Il multimetro misura la resistenza (opposizione al flusso di corrente) in ohm (Ω). A questo scopo invia una debole corrente nei cavi di misura verso il circuito testato.

Tasto:

L'ingresso (+, COM) non deve essere stato sovraccaricato in seguito all'applicazione accidentale di una tensione sui morsetti d’ingresso, mentre il commutatore è in posizione Ω o T°.

Collegamento

del multimetro

Misura della

resistenza

 Selezione di portata: automatica o manuale  Protezione "attiva": tramite termistore PTC  Tensione di misura:circa 1,2V  Tensione max. a circuito aperto: 4V tipica.

La corrente di misura del multimetro segue tutti i percorsi possibili fra le punte delle sonde, perciò il valore misurato di una resistenza in un circuito è spesso diverso dalla resistenza nominale.

I cavi di misura possono aggiungere da 0,1Ω a 0,2Ω all’errore di misura. Per ovviare a ciò, mettete le punte delle sonde in contatto fra di loro e annotate la resistenza dei cavi.

Per eliminare la resistenza dei cavi di misura, mantenete le punte dei cavi in contatto, premete il tasto di funzione Meas… poi REL integrando questa misura nel valore REF.

Una misura secondaria MATH è attiva in misura di resistenza. Tutte le misure effettuate in seguito indicano la resistenza a livello delle punte

di contatto.

Ohm

Nella portata 50 M, per evitare l’influenza della rete e garantire le specifiche dichiarate, si consiglia di sconnettere il multimetro dalla rete.

Per le misure superiori a 10 M, si raccomanda un cavo schermato.

Per un collegamento a 2 fili, utilizzate fili molto corti (<25cm) e torceteli.

Come misurare le varie grandezze? (seguito)

Multimetri digitali, 100 000 punti 35

Misurare le varie grandezze

Misure 100 Ohm

Premete il tasto F3, per accedere a questa funzionalità.

 Per non danneggiare il circuito

testato, il multimetro fornisce una corrente di circa 10mA max. ad una tensione di circuito aperto di 28 volt max.

Per le misure di bassa resistenza, <100 Ohm, questa funzione offre una la risoluzione ottimale.

6. Misura di continuità con cicalino

Tasto:

Misura del valore di una resistenza fino a 1000, con indicazione sonora continua a 4kHz.

Mettete il circuito fuori tensione prima di cominciare le misure. Il test di continuità monitora la circolazione di corrente in un circuito chiuso. La funzione di continuità rivela anche le aperture e i cortocircuiti intermittenti di breve durata, fino a 1 millisecondo.

Se la presenza di un corto circuito è rivelata, viene emesso un beep. Se il circuito è aperto viene visualizzato OL.

Soglia di rivelazione in modalità continua:  20 (tempo di risposta <10ms)

Protezione ―attiva‖ mediante termistore PTC Tensione max. in circuito aperto:

3.5V max.

Collegamento

del multimetro

Come misurare le varie grandezze? (seguito)

36 Multimetri digitali, 100 000 punti

Misurare le varie grandezze

7. Test diodo

Tasto:

Questa funzione permette la verifica della tensione di soglia di una giunzione a semiconduttore per:

 i diodi,  i transistor,  i tiristori  e altri componenti a semiconduttore.

Questa funzione verifica la giunzione a semiconduttore facendola attraversare da una corrente, poi misurando il calo di tensione a livello della giunzione.

Indicazione della tensione di soglia da 0 a 2,6V con portata unica (10V): polarizzazione diretta.

Lettura del valore della tensione di soglia, se il circuito è aperto o la soglia del diodo >4V indicazione OL.

diodo in polarizzazione diretta

26V

Diodo Zener o LED: selezionando questa funzione si ha un funzionamento uguale a quello del diodo ma con una tensione massima di 26V e corrente massima di 10mA.

Collegamento

del multimetro

Diodo Zener

Come misurare le varie grandezze? (seguito)

Multimetri digitali, 100 000 punti 37

Misurare le varie grandezze

8. Misura di capacità

Tasto:

La capacità è l’abilità di un componente ad immagazzinare una carica elettrica. L’unità di misura è il Farad (F). La maggior parte dei condensatori ha capacità

che variano dai nanofarad (nF) a microfarad (μF). Il multimetro misura la capacità caricando il condensatore con una data corrente in un dato periodo e misurando la tensione risultante. Il risultato è la capacità.

Misura della capacità di un condensatore con risoluzione di 1000 punti

"Run" appare quando la misura è in corso. Per capacità di alto valore, la visualizzazione di "RUN" dura più a lungo.

"OL" viene visualizzato, se il valore da misurare supera la capacità della portata o se il condensatore è in corto circuito.

Selezione di portata automatica AUTO (per impostazione predefinita) o manuale Range + o Range -

Protezione ―attiva‖ mediante

termoresistenza CTP Tensione massima rilasciata in circuito

aperto: 1V tip./4V max. Utilizzate la funzione REL per i valori

<10% della portata per ripristinare lo zero residuo (compensazione della capacità dei cavi)

  Per le misure <10nF, si

raccomanda un cavo schermato. Per un collegamento 2 fili, utilizzate fili molto corti (<25cm) e twistarli.  Utilizzate la funzione REL per compensare l’errore dei cavi di misura. In modalità REL, i cambi di portata non sono possibili.

Collegamento

del multimetro

Come misurare le varie grandezze? (seguito)

38 Multimetri digitali, 100 000 punti

Misurare le varie grandezze

9. Misura della temperatura

Tasto:

Per misurare una temperatura: Collegate il sensore ai morsetti V e COM rispettando la polarità.

1. Scegliete l’unità: °C (Celsius), K (Kelvin) o °F (Fahrenheit).

2. Selezionate ".../…".

3. Scegliete il tipo di sensore.

Pt 100/Pt 1000

Collegamento

del multimetro

Sensore

Se ―OL” viene visualizzato significa che il sensore ha un malfunzionamento oppure il valore misurato supera la capacità della portata.

2 pressioni su

Misura della temperatura con un sensore: Pt100/Pt1000 o ./…

Protezione ―attiva‖ mediante termistore PTC. Per il collegamento di una sonda PT 2 fili sul multimetro raccomandiamo l’utilizzo del modulo per sonda PT100  HX0091.

Come misurare le varie grandezze? (seguito)

Multimetri digitali, 100 000 punti 39

Misurare le varie grandezze

9. Misura della temperatura (seguito)

Collegamento

di una termocoppia

K o J con l’adattatore

compensato in

temperatura (opzione)

3 pressioni su

Misura della temperatura mediante una termocoppia fra i 2 morsetti V e COM in °Celsius

Termocoppia K da - 40°C a +1200°C o TCJ

Termocoppia J da - 40°C a +750°C Senza termocoppia TK, potete ottenere

la temperatura ambiente all’interno del multimetro con un ponte fra i morsetti V e COM.

 I tasti di navigazione

permettono di modificare la scala

della finestra grafica. La scala selezionata è riportata nella linea d’aiuto.

Misura identica a TK Sia in TK che in TJ si raccomanda di non sottoporre lo strumento a sbalzi di

temperatura per conservare la sua precisione.

Come misurare le varie grandezze? (seguito)

40 Multimetri digitali, 100 000 punti

Misurare le varie grandezze

10. Misura su un inverter per motori asincroni

Il multimetro è munito di un filtro passa basso AC che blocca le tensioni, le correnti a frequenze indesiderate.

Per attivare il filtro: Setup  Misura  Filtro SI: un simbolo apparirà sullo schermo.

Collegamento del

multimetro per

filtrare una tensione

di frequenza >300Hz

Collegamento del

multimetro per

filtrare una corrente

di frequenza >300Hz

Icona: filtro programmato

Il multimetro prosegue le misure nella modalità scelta AC/AC+DC o VlowZ, ma il segnale viene filtrato dalle componenti >300Hz.

Il filtro passa basso migliora le prestazioni delle misure sui segnali sinusoidali compositi generati dagli inverter e dai motori a velocità variabile.

Come misurare le varie grandezze? (seguito)

Multimetri digitali, 100 000 punti 41

Misurare le varie grandezze

11. Modalità Sorveglianza

La modalità SURV (accessibile sotto

MEAS…) monitora le variazioni di un segnale registrando gli estremi (MIN e MAX) della misura principale e calcolando la sua media (AVG).

Per ogni misura memorizzata, il multimetro registra la data e l’ora corrispondenti.

Questa modalità è attiva per le funzioni: V, Hz, Ohm, clamp, capacità, temperatura e corrente.

Il tempo di monitoraggio minimo è 200 ms. Il monitoraggio deve essere fermato con il tasto Stop e i risultati possono essere consultati sulla finestra specifica con il tasto Consult.

E’ possibile recuperare una stampa dello schermo di questa finestra con il software SX-DMM, ma questa funzione non può memorizzare valori nello strumento.

 Reset dei valori MIN/MAX mediante

una pressione lunga su MEAS…

PEAK

Se si vogliono fare misure di picco rapido per le seguenti funzioni di misura: V e A (AC, AC+DC, queste sono accessibili dalle misure secondarie: selezionare MEAS, MEAS+, PK+ e PK-; tempo d’integrazione è sotto 250 µs.

 Reset dei valori mediante una

pressione lunga su MEAS…

Come misurare le varie grandezze? (seguito)

42 Multimetri digitali, 100 000 punti

Misurare le varie grandezze

12. Modalità grafica

E’ accessibile (per impostazione predefinita) sotto Meas…  Graph e permette di visualizzare graficamente l’evoluzione della grandezza misurata su un intervallo di tempo >88 s con una scala verticale automatica oppure manuale (selezione di portata).

Questa modalità è accessibile da tutte le funzioni principali.

13. Modalità RELativa

Questa modalità indica che il valore visualizzato concerne un valore di riferimento.

E’ accessibile per le seguenti funzioni di misura: V, Hz, Ohm, clamp, capacità, temperatura e corrente.

14. Modalità SPEC

A partire dalle specifiche tecniche interne al multimetro, la modalità SPEC visualizza direttamente la tolleranza della misura in corso, senza necessità di cercarla e calcolarla.

Questa modalità è molto utile come riferimento metrologico sullo strumento.

15. Modalità MEAS+

Permette l’accesso alle misure secondarie della misura principale: 3 misure secondarie (al massimo) possono essere visualizzate. Vedi la tabella delle

misure secondarie, in allegato.

Questa modalità è accessibile in MEAS…  MEAS+ per le seguenti funzioni di misura: V, Hz, Ohm e corrente.

16. Modalità MATH

La funzione MATH y = Ax + B (A e B configurabili in Setup  Math  Coeff A e Offset B) permette all’utente che misura una grandezza fisica qualunque in:

- Volt ( esempio: 0 -10V segnale di processo o TV per alta tensione)

- Ampere ( esempio: segnale di processo in corrente 4 -20mA)

- Frequenza (esempio: misura di flussi, velocità di rotazione)

- Ohm (esempio: sensore di posizione resistivo) di convertirla e di assegnargli l'unità di misura adeguata, per ottenere la lettura

diretta della grandezza sullo strumento. La funzione è accessibile da Setup  MATH sotto le seguenti funzioni di

misura: V, Hz, Ohm e corrente

Come misurare le varie grandezze? (seguito)

Multimetri digitali, 100 000 punti 43

Software SX-DMM

SX-DMM: Software di elaborazione dei dati del multimetro

Questi multimetri possono interfacciarsi direttamente con un PC mediante il software d’acquisizione ―SX-DMM‖:

Nel menu "Regolazioni generali" del multimetro:

 Selezionate la comunicazione infrarossi (IR per impostazione predefinita) nel

parametr Com. o BT se multimetro è dotato di BlueTooth

 Selezionate il protocollo di comunicazione Modbus  Configurate la velocità di trasmissione infrarossi mediante la funzione IR

Baud: 9600/19200/38400 Baud/s.

 La velocità di trasmissione, per impostazione predefinita, è 38400 Baud/s.

Gli altri parametri della trasmissione sono fissi (8 bit di data,1 bit di stop, nessuna parità).

Collegamento del

cavo ottico-USB

1. Collegate il cavo all’ingresso ottico isolato del multimetro (posto sul fianco del multimetro). Un riferimento meccanico evita l’inversione del senso di collegamento.

Collegate il cavo USB ad uno degli ingressi corrispondenti del PC.

2. Installate il driver USB sul vostro PC (vedi manuale del CD-Rom fornito).

Installazione

del software

“SX-DMM”

1. Installate il software "SX-DMM" sul PC tramite il CD ROM.

2. Lanciate il software per effettuare l’acquisizione dei dati e studiate le varie

possibilità di visualizzazione (curve, tabelle,…).

 Il simbolo sul display è presente durante la connessione dello

strumento al PC (modalità REMOTE).

Per maggiori informazioni, consultare la sezione "Aiuto" del software.

Connettore ottico isolato

USB

Cavo d’interfaccia

Software SX-DMM

44 Multimetri digitali, 100 000 punti

Modulo Bluetooth

Blueooth (su versione -BT)

I multimetri versione-BT sono muniti di un modulo Bluetooth. Essi integrano il servizio Serial Port Profile che permette di comunicare con un computer munito di un adattatore Bluetooth qualsiasi.

Se il vostro PC non possiede il modulo Bluetooth, è necessario l’adattatore PC USB / Bluetooth (ref. P01102112). Per installare questi driver si rimanda alle istruzioni che li accompagnano.

La comunicazione di tipo seriale RS232 virtuale fra il multimetro (Server) e il PC (Client) richiede la creazione di una connessione lato PC.

Non si richiedono configurazioni lato multimetro, tranne l’attivazione della comunicazione Bluetooth (BT) mediante la funzione Com. nel menu "Setup".

 Per attivare la connessione con il multimetro, il codice d’identificazione

Bluetooth è: "0000".

(unicamente alla

prima connessione)

Passo

Azioni

Avviate il multimetro.

Configurate la comunicazione in Bluetooth (BT) mediante il menu di configurazione.

Per creare una nuova connessione con il software che pilota il vostro modulo Bluetooth lato PC, procedete come segue:

 1 clic sull’icona Dispositivi Bluetooth della barra del menu (parte

inferiore dello schermo) dopo avere connesso l’adattatore Bluetooth/PC

 selezionare la funzione "Aggiungi dispositivo Bluetooth"

 selezionare la periferica Bluetooth del multimetro e poi clicca su

Avanti

 1 clic su Seguente dopo la configurazione di un numero di porta

COM x

Potete verificare che la connessione sia correttamente creata visualizzando l’icona associata al multimetro nella finestra.

Per maggiori informazione, si rimanda al menu Aiuto che accompagna l’utilitario Bluetooth.

Esempio creazione

Porta di

comunicazione

Bluetooth: com4

Modulo Bluetooth

Multimetri digitali, 100 000 punti 45

Configurazione di

collegamento sotto

SX-DMM con porta

COM4

 Con certi adattatori Bluetooth, si

raccomanda un riavvio del PC per confermare la connessione.

I parametri di connessione sono

propri ad ogni multimetro e vanno assegnati manualmente, solo la

prima volta.

Riattivazione della

connessione dopo

un’interruzione o

per cercare il n° di

porta COM

 cliccate sull’icona Bluetooth Manager della barra del menu (parte inferiore

dello schermo).

 cliccate sull’icona associata al multimetro nella finestra gestione di periferica,

poi su Proprietà e annotate il numero della porta COM creata

Comunicazione con

vari multimetri

L’adattatore PC USB/Bluetooth permette di comunicare simultaneamente con vari multimetri della famiglia MTX Mobile.

Per ogni multimetro, occorre reiterare la procedura di connessione precedente, e attribuire una porta COM diversa.

Modulo Bluetooth (seguito)

Modulo Bluetooth

46 Multimetri digitali, 100 000 punti

Caratteristiche tecniche

Precisione:

“n% L+n D” significa

“n% della lettura

+ n Digit”

Solo i valori assegnati di tolleranza o di limite costituiscono valori garantiti. I valori senza tolleranza sono forniti a titolo indicativo.

Le specifiche tecniche sono garantite solo dopo 30 minuti di messa in servizio. Salvo indicazione speciale, le specifiche sono valide dal 5% al 100% della portata di misura.

Tensione DC

In accopiamento "DC" si misura il valore di una tensione continua o la componente continua di una tensione alternata.

La portata 100mV è accessibile solo in modalità manuale, mediante " ".

MTX 3292

Portata

Impedenza

d’ingresso

Risoluzione

Protezione

Precisione

100mV ()

10M/1G

1µV

1414 Vpk

0,1% L + 30 D

1000mV

11M/1G

10µV

0,05% L + 8 D

10V

10,5M

0,1mV

0,03% L + 8 D

100V

10M

1,0mV

1000V

10M

10mV

0,035% L + 8 D

() - modalità REL attivata (misura )

- Recupero dopo un avvio della protezione (>10V) circa 10 secondi.

- Protezione 1 minuto max.

Specifiche valide dallo 0% al 100% della portata Reiezione di modo comune: Portata 100mV > 40dB a 50Hz e 60Hz Portata 1V > 70dB a 50Hz e 60Hz Portata 10V >100dB a 50Hz e 60Hz

modalità serie: > 60dB a 50Hz e 60Hz

Selezione automatica o manuale della portata Protezione mediante varistori

MTX 3293

Portata

Impedenza

d’ingresso

Risoluzione

Protezione

Precisione

100mV ()

10M/1G

1µV

1414 Vpk

0,1% L + 30 D

1000mV

20M/1G

10µV

0,05% L + 8 D

10V

10,5M

0,1mV

0,02% L + 8 D

100V

10M

1,0mV

1000V

10M

10mV

0,03% L + 8 D

() - modalità REL attivata (misura )

- Recupero dopo un avvio della protezione (>10V) circa 10 secondi.

- Protezione 1 minuto max. Specifiche valide dallo 0% al 100% della portata

Reiezione di modo comune: Portata 100mV > 40dB a 50Hz e 60Hz Portata 1V > 70dB a 50Hz e 60Hz Portata 10V >100dB a 50Hz e 60Hz

modalità serie: > 60dB a 50Hz e 60Hz

Selezione automatica o manuale della portata Protezione mediante varistori

Caratteristiche tecniche dell’MTX 3292, MTX 3293

Multimetri digitali, 100 000 punti 47

Caratteristiche tecniche

Tensioni AC e AC + DC

A seconda dell’accoppiamento scelto, l’utente può misurare il valore efficace reale TRMS di una tensione alternata con la sua componente continua (in assenza di accoppiamento capacitivo) o senza la sua componente continua.

VAC RMS

VAC+DC TRMS

VlowZ

La portata100mV è presente solo in modalità Manuale, mediante “ “ “. In modalità VAC & VAC+DC e per i segnali >1kHz, il campo d’incertezza visualizzato

è fornito solo a titolo indicativo: si raccomanda di utilizzare le seguenti formule.

VLowZ: L’errore è leggermente superiore all’errore in VAC.

MTX 3292

Portata

Impedenza

d’ingresso

Risoluzione

Precisione

45Hz a 1kHz

1 a 100kHz

100 mV ()

10 MΩ

1 μV

1 % L ± 50 D

1%L + 0,1% x [F(kHz) - 1]L ±50D

1000 mV

11 MΩ

10 μV

0,5 % L ± 50 D

0,5%L+ 0,25% x [F(kHz) - 1]L ±50D <10 kHz

2,75%L+ 0,04% x [F(kHz) - 10]L ±50D >10 kHz

10 V

10,5 MΩ

0,1 mV

0,3 % L ± 50 D

0,3%L + 0,04% x [F(kHz) - 1]L ±50D

100 V

10 MΩ

1 mV

0,3 % L ± 50 D

0,3%L+ 0,03% x [F(kHz) - 1]L ±50D

1000 V ()

10 MΩ

10 mV

0,3 % L ± 50 D

0,3%L + 0,02% x [F(kHz) - 1]L ±50D

 limitazione in alta frequenza () valori indicativi non contrattuali (vedi grafico sotto) ) BP: Freq [kHz] limitata a: 15000/U ingresso [V] U ingresso [V] limitata a: 15000/Freq [kHz]

 Esempio: U ingresso = 1000 VAC  Frequenza max.: 15000/1000 = 15kHz

In presenza di una componente continua: Errore aggiuntivo: (UDC/U misurata) x (0,7% + 70 D)

 Esempio: UDC = 2V, U misurata = 5 Vrms  Errore aggiuntivo: 0,28% + 28 D

- Reiezione di modo comune >80dB a 50Hz o 60Hz

- Selezione automatica o manuale della portata

- Protezione mediante varistori

- Tensione massima permanente ammissibile: 1414 Vpk

- Specifiche valide da: 10 a 100% della portata nella banda 20kHz a 100kHz

- Influenza del fattore di cresta sulla precisione in VAC, VAC+DC a 50% della portata: 1% per un fattore di cresta < 3.

 Non appena appare il simbolo PEAK, utilizzate la modalità AUTO PEAK.

Curve di risposta

Range 100mV AC+DC

-6

-5

-4

-3

-2

-1

0 20 40 60 80 100 120

kHz

10mV 80mV



Range 1V AC+DC

-2

-1,5

-1

-0,5

0,5

1,5

0 20 40 60 80 100 120

kHz

100mV 800mV



()

Caratteristiche tecniche dell’MTX 3292, MTX 3293 (seguito)

48 Multimetri digitali, 100 000 punti

Caratteristiche tecniche

VAC RMS

VAC+DC TRMS

VlowZ

La portata 100mV è presente solo in modalità Manuale, mediante In modalità VAC & VAC+DC e per i segnali >1kHz, il campo d’incertezza visualizzato

è fornito solo a titolo indicativo: si raccomanda di utilizzare le seguenti formule.

VLowZ: L’errore dovrebbe essere leggermente superiore all’errore in VAC.

MTX 3293

Portata

Impedenza

d’ingresso

Risoluzione

Precisione

45Hz

a 1kHz

1 a 100kHz

100 a

200kHz

100 mV ()

10 MΩ

1 μV

1 % L ± 50D

1 % L + 0,05 % x [F(kHz) - 1] L

± 50D ()

1000 mV

11 MΩ

10 μV

0,5 % L ± 40D

0,5%L + 0,2% x [F(kHz) - 1] L

± 40D <10kHz

2,3%L + 0,02% x [F(kHz) - 10] L

± 40D >10kHz

12 % L ± 50 D

()

10 V

10,5 MΩ

0,1 mV

0,3 % L ± 30D

0,3 % L + 0,03 % x [F(kHz) - 1] L

± 30D

10 % L ± 30D

100 V

10 MΩ

1 mV

0,3 % L ± 30D

0,3 % L + 0,015 % x [F(kHz) - 1] L

± 30D

8 % L ± 30D

1000 V

()

10 MΩ

10 mV

0,3 % L ± 30D

0,3 % L + 0,01 % x [F(kHz) - 1] L

± 30D

() limitazione in alta frequenza () valori indicativi non contrattuali (vedi grafico sotto) () BP: Freq [kHz] limitata a: 15 000/U ingresso [V] U ingresso [V] limitata a: 15 000/Freq [kHz]

 Esempio: U ingresso = 1000 VAC  Frequenza max.: 15 000/1000 = 15kHz

In presenza di una componente continua: Errore aggiuntivo: (UDC/U misurata) x (0,7% L + 70 D)

 Esempio: UDC = 2V, U misurata = 5 Vrms  Errore aggiuntivo: 0,28% L + 28 D

- Reiezione di modo comune >80dB a 50Hz o 60Hz

- Selezione automatica o manuale delle portate

- Protezione mediante varistori

- Tensione massima permanente ammissibile: 1414 Vpk

- Specifiche valide da: 10 a 100% della portata nella banda 20kHz a 200kHz

- Influenza del fattore di cresta sulla precisione in VAC, VAC+DC a 50% della portata: 1% per un fattore di cresta < 3.

 Non appena appare il simbolo PEAK, utilizzate la modalità AUTO PEAK.

Curve di

risposta

Range 100mV AC+DC

-6

-5

-4

-3

-2

-1

0 20 40 60 80 100 120

kHz

10mV 80mV



Range 1V AC+DC

-2

-1,5

-1

-0,5

0,5

1,5

0 20 40 60 80 100 120

kHz

100mV 800mV



()

Caratteristiche tecniche dell’MTX 3292, MTX 3293 (seguito)

Multimetri digitali, 100 000 punti 49

Caratteristiche tecniche

Correnti

Tre modalità sono possibili: DC, AC, AC+DC In modalità DC, potete misurare il valore di una corrente continua o la componente continua di una corrente alternata. In modalità AC e AC+DC, potete misurare il valore efficace reale (TRMS) di una corrente alternata con/senza la sua componente continua (assenza di accoppiamento capacitivo in modalità ―DC‖). Fusibile: SIBA/5019906/11A (10x38-11000-DMI-30kA-CR 1000V, azione molto rapida).

Portata

Impedenza

d’ingresso

Risoluzione

Corrente max

ammissibile

Precisione

1000µA

170

10nA

11A

20A<30s

0,1% L + 15 D

10mA

17

0,1µA

0,08% L + 8 D

100mA

1,7

1µA

1000mA

0,17

10µA

0,15% L + 8 D

10A

0,03 ()

100µA

0,5% L + 15 D

100A ()

1000µA

() con il fusibile fornito con lo strumento () Portata 100A limitata a 20A

Specifiche valide da 0% a100% della portata

Condizione che limitano la corrente

Un sovraccarico di 20A è ammissibile per 30 secondi max. con una pausa di almeno 5 minuti fra ogni misura.

Caratteristiche tecniche dell’MTX 3292, MTX 3293 (seguito)

50 Multimetri digitali, 100 000 punti

Caratteristiche tecniche

Correnti AC e

AC+DC TRMS

Portata

Impedenza

d’ingresso

Risoluzione

Protezione

Precisione

45Hz a

1 kHz

1 a 20kHz

20 a

50kHz

1000μA

170Ω

10nA

11A

20A<30s

0,5% L

±40 D

0,5% L + 0,25%

x [F(kHz) -1] L ±30 D

10mA

17Ω

0,1μA

0,3% L

±30 D

0,3% L + 0,1%

x [F(kHz) -1] L ±30 D

100mA

1,7Ω

1μA

0,3% L

±30 D

0,3% L+ 0,1%

x[F(kHz) -1] L ±30 D

1000mA

0,17Ω

10μA

0,3% L

±30 D

0,3% L + 0,1%

x [F(kHz) -1] L ±30 D

10A

0,03Ω ()

100μA

0,4% L ±400 D

0,4% L + 0,15%

x [F(kHz) -1] L ±40 D

100A

()

1000μA

2,5% L

±40 D

2,5%L + 0,15%

x [F(kHz) -1] L ±40 D

() con il fusibile fornito con lo strumento () portata 100A limitata a 20A

In presenza di una componente continua:

Errore aggiuntivo: (IDC/I misurata) x (0,7% L + 70 D)

Un sovraccarico max. di 20A è ammissibile per 30 s max. con una pausa di almeno 5 minuti fra ogni misura. A partire da 7A, la misura è limitata ad una temperatura ambiente di 40°C e a un periodo di 1h30 con una pausa di almeno 15 minuti fra ogni misura. Modalità AUTO PEAK sempre attiva. Rivelazione dei picchi di durata superiore a 250µs

Portata mA e µA: Errore aggiuntivo del 2% per un fattore di cresta compreso fra 2,5 e 3

Errore aggiuntivo del 15% per un fattore di cresta compreso fra 3 e 4 Portata 10A: nullo fino al fattore di cresta 2,5 a 100%

Specifiche valide dal 10% al 100% della portata per una corrente sinusoidale. Protezione 1000 Veff. Mediante fusibile di tipo ceramico HPC

Fusibile 1000V, 11A >18kA Cos  >0,9 (10x38mm)

Caduta di tensione:

In 1mA Caduta di tensione circa 160mVeff In 10mA Caduta di tensione circa 180mVeff In 100mA Caduta di tensione circa 180mVeff In 1000mA Caduta di tensione circa 210mVeff In 10A Caduta di tensione circa 300mVeff

Caratteristiche tecniche dell’MTX 3292, MTX 3293 (seguito)

Multimetri digitali, 100 000 punti 51

Caratteristiche tecniche

Frequenza

Misura frequenza

principale

L’utente può misurare simultaneamente la frequenza e l’ampiezza di una tensione o di una corrente.

Segnali

alternati

Capo di misura

Risoluzione

Tensione max.

permanente ammissibile

Precisione

da 10 a 100 Hz

0,001 Hz

1414 Vpk

0,02 % ± 10 D

da 100 a 1000 Hz

0,01 Hz

da 1000 Hz a 10 kHz

0,1 Hz

da 10 a 100 kHz

1 Hz

da 100 a 1000 kHz

10 Hz

da 1 MHz a 5 MHz

100 Hz

Capo di misura

Sensibilità (applicabile unicamente ai segnali rettangolari)

100mV

10V

100V

1000V

da 0 Hz a 10 Hz

- - - - -

da 10 Hz a 200

kHz

10 %

20 a 5%

5 %

5 % ()

da 200 a 500

kHz

20 %

5 %

da 2 a 5 %

da 5 a 10 % ()

5 % ()

da 500 a 1000

kHz

2 %

10 %

5 % ()

da 1 MHz a 5

MHz

da 2 a 50 %

20 % ()

() Freq [kHz] misurabile fino a: 15000/U ingresso [V] U ingresso [V] misurabile fino a: 15000/Freq [kHz]

() misurabile fino a a 200kHz La misura si effettua mediante accoppiamento capacitivo.

Selezione della portata di frequenza manuale F <200kHz (per impostazione predefinita) o F >200kHz mediante una pressione breve.

Resistenza d’ingresso:  10M (Freq <100Hz) Tensione max. permanente ammissibile: 1414 Vpk, vedi () Protezione mediante varistori sull’ingresso tensione.

Caratteristiche tecniche dell’MTX 3292, MTX 3293 (seguito)

52 Multimetri digitali, 100 000 punti

Caratteristiche tecniche

Misura frequenza

secondaria

Portata

Precisione

Risoluzione

Sovraccarico ammissibile

da 10 a 100 Hz

0,001 Hz

0,02 % + 8 D

1450 Vcc

(1 min max.)

su portata 100 mV

da 100 a 1000 Hz

0,01 Hz

da 1000 a 10 kHz

0,1 Hz

da 10 a 100 kHz

1 Hz

da 100 a 200 kHz

10 Hz

Portata

Sensibilità (applicabile unicamente ai segnali rettangolari) Vrms

100mV

10V a 1000V ()

1000 µA a 20A ()

da 10 Hz a 200 kHz

15 % della portata

10 % della portata

da 5 a 10 %

da 10 Hz a 10 kHz

da 10 kHz a 30 kHz

() Freq [kHz] limitata a: 15000/U ingresso [V] U ingresso [V] limitato a [V]: 15000/Freq [kHz] () a 50kHz per la portata «Ampere»

La misura si effettua mediante accoppiamento capacitivo. Resistenza d’ingresso:  10M (F <100Hz) Protezione mediante varistore sull’ingresso tensione.

Caratteristiche tecniche dell’MTX 3292, MTX 3293 (seguito)

Multimetri digitali, 100 000 punti 53

Caratteristiche tecniche

Resistenza Ohmmetro

Su questa posizione, l’utente può misurare il valore di una resistenza.

Condizioni particolari di riferimento: L'ingresso (+ COM) non dovrà avere subito sovraccarichi in seguito all'applicazione accidentale di una tensione sui morsetti d’ingresso quando il commutatore è in posizione Ω oppure T°. Se così fosse, il ritorno alla normalità può richiedere una decina di minuti.

Max tensione ammissibile (con protezione): 1414 Vpk

Portata

Precisione

Risoluzione

Protezione

1000

0,1% L + 8 D

10 m

1414 Vpk

10k

0,07% L + 8 D

100 m

100k

1 

1000k

10 

10M

1% L + 80 D

100 

100M

3% L + 80 D R ≤ 50 M

1 k

Per le misure superiori

a 5M, si raccomanda

l’uso di cavi schermati.

Per un collegamento a

2 fili, utilizzate fili molto

corti e twistati (<25cm).

Selezione di portata in automatico o manuale Protezione ―attiva‖ mediante termistore PTC Tensione di misura: circa 1,2V Tensione massima a circuito aperto: 3,5V tip.

Nella portata 100M, per evitare l’influenza della rete e garantire le specifiche dichiarate, si consiglia di disinserire il multimetro dalla presa di rete.

Misura 100 

Portata

Precisione

Risoluzione

Protezione

100 

0,2 % L + 10 D

0,01 

1414 Vpk

Capacità

Misure di capacità

Su questa posizione, l'utente può misurare la capacità di un condensatore.

Portata

Campo di

misura

Campo

di misura

specificato

Risoluzione

Precisione

Corrente

di misura

Tempo

di misura

1nF

da 0 a 1,000nF

0,100 a 1,000nF

1pF

2,5% L ±15 D

<10µA

≈400ms

10nF

da 0 a 10nF

0,1 a 10,00nF

10 pF

1% L ±8 D

<10µA

≈400ms

100nF

da 0 a 100,0nF

1 a 100,0nF

0,1nF

1% L ±8 D

<50µA

≈400ms

1000nF

da 0 a 1000nF

10 a 1000nF

1nF

1% L ±10 D

<200µA

≈0,125s/µF

10µF

da 0 a 10,00µF

1 a 10,00µF

0,01µF

1% L ±10 D

<200µA

≈0,125s/µF

100µF

da 0 a 100,0µF

1 a 100,0µF

0,1µF

1% L ±10 D

<500µA

≈0,125s/µF

1mF

da 0 a 1,000mF

0,1 a 1,000mF

1µF

1% L ±15 D

<500µA

≈17s/mF

10mF

da 0 a 10,00mF

0,5 a 10,00mF

10µF

1,5% L ±15 D

<500µA

≈17s/mF

Per le misure <10nF, si

raccomanda un cavo

schermato. Per un

collegamento a 2 fili,

utilizzate fili molto corti

(<25cm) e twistati.

Si consiglia di utilizzare la funzione REL per valori di capacità <10% della portata per compensare la capacità dei cavi

Risoluzione di 1000 punti Selezione di portata in automatico o manuale Protezione ―attiva‖ mediante termistore PTC

Tensione massima a circuito aperto: 1V tipica/4V max.

Caratteristiche tecniche dell’MTX 3292, MTX 3293 (seguito)

54 Multimetri digitali, 100 000 punti

Caratteristiche tecniche

Test diodo

Indicazione della caduta di tensione sulla giunzione in polarizzazione diretta da 0 a 2,6V con portata unica (portata 10V).

Normal

Diodo zener

Precisione

2 % L ± 30 D

id.

Risoluzione

0,1 mV

10 mV

Corrente di misura

< 0,5 mA

< 11 mA

Tensione max. a circuito

aperto

3,5 V max.

28 V

Indicazione di superamento

in senso inverso

Protezione attiva mediante

termistore PTC

1414 Vpk

Continuità con cicalino

Su questa posizione, misurate il valore di una resistenza fino a 1000, con indicazione sonora continua a 4kHz.

Portata

Precisione

Risoluzione

Protezione

1000 

0,1 % L + 8 D

100 m

1414 Vpk

Soglia di rivelazione in modalità continua 20 (tempo di risposta <10ms) Protezione ―attiva‖ mediante termistore PTC

Tensione massima in circuito aperto: 3,5V max, 2V tip.

Caratteristiche tecniche dell’MTX 3292, MTX 3293 (seguito)

Multimetri digitali, 100 000 punti 55

Caratteristiche tecniche

Temperatura

Pt100/Pt1000

L’utente può misurare la temperatura mediante un sensore Pt100/Pt1000.

Portata

Corrente della misura

Risoluzione

Precisione

Protezione

-125°C a + 75°C

<1mA (Pt100) <0,1mA (Pt1000)

0,1°C

---

 0,5°C

1414 Vpk

-200°C a

+ 800°C

<1mA (Pt100) <0,1mA (Pt1000)

0,1°C

---

0,1% L  1°C

0,07% L  1°C

Protezione ―attiva‖ mediante termoresistenza CTP Visualizzazione in °C/°F possibile

Termocoppia

rapida

Funzione

Temperatura interna

Temperatura esterna

Tipo di sensore

Circuito integrato

Termocoppia K

Portata

1000°C

1000°F

1000°C

1000°F

10 000°C

10 000°F

Campo di misura specificato

-10,0°C a + 60,0°C

+ 14,0°F a + 140,0°F

-40,0°C a + 999,9°C

-40,0°F a + 1831,8°F

+ 1000°C a + 1200°C + 1832°F a + 2192°F

Precisione (1 )

± 3°C

± 5,4°F

1% L ± 3°C

1% L ± 5,4°F

1% L ± 3°C

1% L ± 5,4°F

Risoluzione

0,1°C

0,1°F

0,1°C 0,1°F

1°C

1°F

Costante di tempo termico (2)

0,7 min./°C

Secondo modello di sensore

Rivelazione di interruzione del sensore

Sì: indicazione della temperatura interna anche

quando il sensore esterno è collegato

Nota 1: La precisione dichiarata in temperatura esterna non tiene conto della precisione della termocoppia K.

Nota 2: Costante di tempo termico (0,7 min/°C): In caso di variazione improvvisa della temperatura del multimetro di 10°C per esempio, ci

vorrà un tempo pari a 5 costanti di tempo ossia 0,7min/°Cx10°Cx5 cts = 35 minuti affinché il multimetro raggiunga il 99% della temperatura finale. A questo tempo occorre aggiungere la costante del sensore esterno.

Protezione di sovratensione: 1414 Vpk

Caratteristiche tecniche dell’MTX 3292, MTX 3293 (seguito)

56 Multimetri digitali, 100 000 punti

Caratteristiche tecniche

Peak rapido

Grandezze secondarie

Portata

Errore aggiuntivo

Protezione

Peak V t >500s

100mV

a 1000V

3% L  50 D

1414 Vpk

Peak A t >500s

1000µA

a 20A

4% L  50 D

Specifiche valide a partire dal 20% della portata in A, 10% della portata in V Il valore del fattore di cresta è ottenuto mediante calcolo: CF = (Pk+ -Pk-)/2xVrms Errore aggiuntivo per 250µs < t < 500µs: 3%

SURV

MIN, MAX, AVG

Osservazione: misure orodatate. Precisione e campionamento: come da specifiche in misura di tensione e corrente.

Modalità dBm

Visualizzazione della misura in dBm rispetto ad un riferimento di resistenza scelta dall’utente comprese fra 1 e 10k, (valore per impostazione predefinita 600). Risoluzione 0,01dBm Errore assoluto in dBm 0,09 x err. relativo VAC espresso in % Errore aggiuntivo di calcolo 0,01dBm Ampiezza di misura 10mV a 1000V Protezione di sovratensione 1414 Vpk

Modalità dB

Visualizzazione della misura in dB riferita ad 1 V. Risoluzione 0,01dB Errore assoluto in dB 0,09 x err. relativo VAC espresso in % Errore aggiuntivo di calcolo 0,01dB Ampiezza di misura 10mV a 1000V Protezione di sovratensione 1414 Vpk

Potenza resistiva W ref

Visualizzazione della misura in potenza relativa rispetto ad una resistenza di riferimento scelta dall’utente compresa fra 1 e 10k (valore per impostazione predefinita 50). La funzione realizzata è: (tensione misurata)2/W Ref (unità W) (corrente misurata)2  W Ref (unità W) Portata DC, AC et AC+DC Risoluzione 100 W Precisione 2 x precisione in VDC/VAC espressa in % Tensione max. di misura: 1000 VAC + DC Protezione di sovratensione 1414 Vpk Unità di misura W

Potenza VxA

In misura di tensione AC e AC+DC: questo calcolo è limitato a frequenze inferiori a 400Hz. La misura di corrente è sempre effettuata in AC+DC.

Precisione (tipica)/Precisione misura V + Precisione misura peak A

 Il cavo di connessione sull’ingresso COM dovrà essere corto e di grosso

diametro, per limitare la caduta di tensione che influenzerebbe la misura Volt.

Protezione di sovratensione: 1414 Vpk

Caratteristiche tecniche dell’MTX 3292, MTX 3293 (seguito)

Multimetri digitali, 100 000 punti 57

Caratteristiche tecniche

Duty cycle DCY

Visualizzazione della misura in % di un segnale logico (TTL, CMOS …) Duty cycle DC+ = 

Duty cycle DC- = T- Risoluzione 0,01% Durata minima per  10s Durata massima per T 0,8s Durata minima per T 200s (5kHz) Campo nominale da 5 al 90% tipico Sensibilità (portata 10V) >10% della portata, Freq <1kHz >20% della portata, Freq >1kHz Errore assoluto sul duty cycle , espresso in % assoluta

± [0,1% + 0,045% *(DC-50)] Freq < 1 kHz ± [0,5% + 0,06% *(DC-50)] Freq > 1 kHz Errore assoluto aggiuntivo 0,1xC/P (pendenza al passaggio per lo zero) C = portata in V o in A

(per La portatab 1000V, C = 5000) P = pendenza in V/s A/s

Protezione di sovratensione 1414 Vpk

Conteggio d’evento CNT

Secondo le condizioni di attivazione del frequenzimetro. Durata minima dell'impulso 5 µs Conteggio fino a 99999 Soglia di attivazione 10% della portata tranne portata 1000 VAC Questa soglia è: positiva in , negativa in

Per gli eventi negativi, invertite i cavi.

Protezione 1414 Vpk

Larghezza d’impulso

Secondo le condizioni di attivazione del frequenzimetro. Risoluzione 10 µs Larghezza minima dell'impulso 100 µs Precisione 0,1% L 10µs Durata massima di un periodo 1,25 s (0,8Hz) Soglia di attivazione 20% del calibro tranne calibro 1000 VAC

Questa soglia è positiva in , negativa in . Errore aggiuntivo sulla misura dovuta alla pendenza al superamento dello zero:

vedi § Rapporto ciclico, di cui sopra. Per gli eventi negativi, invertite i cavi. Protezione 1414 Vpk

Cronometro orodatore

Precisione circa 30s/mese (deriva orologio tempo reale) Risoluzione 1s Visualizzazione ora/minuto/secondo giorno/mese/anno



Caratteristiche tecniche dell’MTX 3292, MTX 3293 (seguito)

58 Multimetri digitali, 100 000 punti

Caratteristiche tecniche

Variazione nel campo nominale d'utilizzo

Parametro

d’influenza

Misura

Temperatura

(Influenza max.)

Campo elettrico

10 V/m

500 MHz

Umidità

Tensione

Pila

4 <U <6,4V

Accumulatore

4 <U <5,5V

VDC

0,003 % / °C

nessuno

AC+DC

0,05 % / °C

nessuno

influenza

nessuna influenza

AC L_Z

0,05 % / °C

nessuno

influenza

nessuna influenza

0,003 % / °C

nessuno

nessuna influenza

0,015 % / °C

nessuno

(obiettivo)



10M/50M

Cap

0,007 % / °C

0,14 % / °C 0,15 % / °C

nessuno

mADC

0,020 % / °C

nessuno

AC+DC

0,05 % / °C

nessuno

10 ADC

0,05 % / °C

nessuno

10 A

AC+DC

0,055 % / °C

nessuno

Peak fast

0,025 % / °C

nessuno

Loader

1,5 D / °C

(portata mV)

Risposta del filtro

Filtro – frequenza - errore

Filtre 300Hz

-60,00

-50,00

-40,00

-30,00

-20,00

-10,00

0,00

0 50 100 150 200 250 300 350 400 450

Fréquence (Hz)

Erreur (%)

Caratteristiche tecniche dell’MTX 3292, MTX 3293 (seguito)

Multimetri digitali, 100 000 punti 59

Condizioni ambientali

Altitudine <2000m Temperatura di riferimento 23°C ±5°C Campo di utilizzo specifico 0°C a 40°C Influenza della temperatura vedere § Variazione. Umidità relativa 0% all’ 80% da 0°C a 35°C

0% al 70% da 35°C a 40°C Limitato al 70% per le gamme 5 e 50Ω

Ermeticità IP67(in caso d’immersione, 1m sott’acqua per 30 minuti, è necessario lasciare fluire l’acqua o lasciare asciugare prima di rimettere in servizio).

Campo di stoccaggio -20°C a 70°C

Alimentazione (3 possibilità)

 Alimentazione rete mediante caricatore 230V (±10%)/da 45Hz a 65Hz

Fluttuazione della tensione fra 207V a 253V

 Viene fornito un caricatore specifico per il mercato americano:

110V/60Hz.

 Batterie: 4x1,5V nominale -LR 6 Alcaline (o con maggiori prestazioni se

possibile) Autonomia: ≈100 h in VDC (ultra power)

 Batterie ricaricabili: 4x1,5V batterie A-A ricaricabili NI-MH LSD 2400

Autonomia: ≈80h (2400mAh). Per ottimizzare la vita delle batterie, la carica del multimetro con caricatore è operativa a T<35°C.

Visualizzazione

 Display LCD grafico 320x240 punti a colori che permette la visualizzazione di

una grandezza principale e 3 grandezze secondarie e schermo grafico Dimensioni della visualizzazione: 70x52mm utile

 La cadenza di refresh del display è di 200ms.

Sicurezza

Secondo EN 61010-1:

 Isolamento classe 2  Grado d’inquinamento EMC: 2  Utilizzo all’interno  Altitudine <2000 m  Categoria di misura

degli ingressi CAT III, 1000V rispetto a terra

 Categoria di misura

degli ingressi CAT IV, 600V rispetto a terra

EMC

Questo strumento è stato progettato conformemente alle norme EMC in vigore e la sua compatibilità è stata testata conformemente alle seguenti norme:

 Emissione (cl. A) e Immunità EN 61326-1

Caratteristiche generali

60 Multimetri digitali, 100 000 punti

Caratteristiche meccaniche - Fornitura

Scatola

 Dimensioni 196x90x47,1mm  Peso 570g  Materiali ABS V0  Ermeticità IP67, secondo EN 60529

Forniti con lo strumento

 Manuale d’uso in 5 lingue su CD ROM con software SX-DMM  Guida di avvio rapido (cartacea)  1 set di cavi di sicurezza (rosso e nero) con punta di contatto doppio

isolamento ( delle punte di contatto: 4mm) 1000V CAT III 20A

 1 set di 4 batterie ricaricabili Ni-MH AA/R6  1 caricatore per alimentazione esterna 230V  1 rapporto di taratura del costruttore  Cavo di comunicazione ottico-USB  1 borsa da utilizzare per il trasporto

Forniti in opzione

 Pinze amperometriche (vedi catalogo CHAUVIN ARNOUX)  Sonda di temperatura Pt100 2 fili (HX0091)  Sonda di temperatura Pt1000 2 fili (HA1263)  Termocoppia K con adattatore a banana (P011021067)  Software di metrologia in ambiente Windows (HX0059B)  4 batterie ricaricabili (HX0051B)  Sonda alta tensione (SHT40KV)  Pinza CMS (HX0064)  Chiave Bluetooth (P011102112)  Adattatore multifix per DMM (P01102100Z)  Caricatore esterno per accumulatori Ni-MH (HX0053)

ricambio

 Fusibile 1000V 11A >20kA 10x38mm

(Consultate il nostro Centro Tecnico Regionale Manumesure)

 Kit accessori di test per DMM (P01295459Z)  Borsa munita di multifix (HX0052C)

Caratteristiche meccaniche

Fornitura

Multimetri digitali, 100 000 punti 61

Configurazione predefinita

 In modalità Utente, lo strumento si riavvia secondo la configurazione personale

dell’utente (menu Generale e Misura) selzionata prima dello spegnimento ma in funzione Volt (AC+DC).

 In modalità Basic (attiva per impostazione predefinita), il multimetro si avvia con la

sua configurazione di fabbrica (valori predefiniti) e in funzione Volt (AC+DC).

Generale

Lingua: FR Beep: sì Stand-by: sì Illuminazione: ECO Comunicazione: IR IR baud: 38400 Configurazione: basic Energia: Ni-MH. Capacità accumulatore: 2400mAh Protocollo comunicazione: MODBUS

Misura

Filtro: NO Impedenza: 10/20 M dBm REF: 600  W REF: 50 

Funz. PINZA,

Funz. MATH

Funzione: V Unità: A Rapporto: 1A/A

Funzione: V Unità: no Coef. A: 1 Coef. B: 0

Funz. MEM

Freq. Di reg: 1 s Numero di reg. 3292: 1000 Numero di reg. 3293: 6500

Funzioni principali

V, A: AUTO, AC+DC Hz: portata 10V , Capacità: AUTO ° C: ° C, Pt 100

 La configurazione al riavvio assume che non ci sia nessun cavo collegato.

Se i cavi sono collegati, la loro posizione verrà presa in considerazione per la selezione della funzione.

Precauzioni per la ricarica della batterie

Prima di procedere ad una ricarica, verificate che lo strumento sia munito delle 4 batterie ricaricabili.Non è necessario estrarleper ricaricarle.

La carica delle batterie da parte dello strumento viene effettuata solo se si seleziona "NiMH" nel menu Type (vedi paragrafo). Effettuare la ricarica di batterie non ricaricabili potrebbe causare un danneggiamento dello strumento. Per ragioni di sicurezza, la ricarica delle batterie ricaricabili è possibile solo fra 0°C e 35°C. Attenzione: un aumento della temperatura interna correlata ad una misura di corrente può eventualmente attivare la protezione termica. Per mantenere le batterie ricaricabil in buono stato, utilizzate il multimetro senza ricaricarlo prima di raggiungere il livello minimo di carica. Per ricaricare collegate il connettore maschio 12 VDC dell’alimentatore al connettore femmina presente sullo strumento (vedere illustrazione lato anteriore). Collegate quindi l’alimentatore ad una presa di rete . Il simbolo che appare sul display permette di monitorare l’evoluzione della ricarica con una % di carica:

- batteria carica simbolo verde e 100%

- batteria scarica simbolo arancione:ricarica consigliata

- batteria livello limite simbolo rosso e xx%

- batteria livello insufficiente  simbolo rosso lampeggiante, % e segnale acustico Le batterie ricaricabili sono completamente cariche quando il simbolo è stabilmente a 4 segmenti, ossia dopo circa 6 ore. Lo strumento in questo caso arresta automaticamente la ricarica. I multimetri vengono forniti con batterie ricaricabili Ni-MH 2400mAh in dotazione. Le batterie ricaricabili fuori uso non vanno trattate come rifiuti domestici ma portate in centro di raccolta adatto per il loro riciclo. In occasione dell’acquisto del multimetro, è possibile che le batterie ricaricabili siano scariche: è necessaria in questo caso una ricarica completa. Per maggiori informazioni, rivolgetevi al Vostro Distributore.

Allegato

62 Multimetri digitali, 100 000 punti

Allegato

Tabella delle misure secondarie

Display 1: Misura principale

Display secondario 1

Display secondario 2

Display secondario 3

V AC

V AC+DC

V DC

A AC

A AC+DC

A DC

Hz Ω Misura

Unità

di misura

Misura

unità

Misura

Unità

di misura

X X

FREQ

PER

Funzione MATH

FREQ

Funzione MATH

dBm

REF(dBm)

Ω

Funzione MATH

X X

Pk+

V-A

Pk-

V-A

X X X

X W W

REF(Ω)

Ω

Funzione MATH

PER S DC+

Funzione MATH

PER S DC-

Funzione MATH

PW+ S CNT+

Funzione MATH

PW- S CNT-

Funzione MATH

X X X

Funzione MATH

X X

VxA

VA A A

Funzione MATH

Legenda

MATH = y = Ax + B FREQ = misura della frequenza PER = misura del periodo dB = misura del decibel di tensione in dB dBm = misura del decibel di potenza in dBm con REF = dBm REF Pk+ = misura dei picchi positivi Pk- = misura dei picchi negativi CF = misura del fattore di cresta w = calcolo della potenza resistiva con REF = W REF VxA = calcolo della potenza (taglio freq. a 400Hz) DCY+ = misura di duty cycle positivo DCY- = misura di duty cycle negativo W+ = misure di larghezza d’impulso o di durata positivi PW- = misure di larghezza d’impulso o di durata negativi CNT+ = conteggio d’impulsi positivi

CNT- = conteggio d’impulsi negativi

Allegato (seguito)

Multimetri digitali, 100 000 punti 63

DEUTSCHLAND - Chauvin Arnoux GmbH

Ohmstraße 1, 77694 KEHL am RHEIN Tel: (07851) 99 26-0 - Fax: (07851) 99 26-60

SCHWEIZ - Chauvin Arnoux AG

Moosacherstrasse 15 - 8804 AU / ZH Tel: 044 727 75 55 - Fax: 044 727 75 56

UNITED KINGDOM - Chauvin Arnoux Ltd

Unit 1 Nelson Ct - Flagship Sq - Shaw Cross Business Pk DEWSBURY, West Yorkshire - WF12 7TH Tel: 01924 460 494 - Fax: 01924 455 328

CHINA - Shanghai Pujiang Enerdis Instruments Co. Ltd

3 Floor, Building 1 - N° 381 Xiang De Road Hongkou District - 200081 SHANGHAI Tel: +86 21 65 21 51 96 - Fax: +86 21 65 21 61 07

中国–上海浦江埃纳迪斯仪表有限公司上海市虹口区祥德路381号3号楼3楼

Tel: +86 21 65 21 51 96 - Fax: +86 21 65 21 61 07

ITALIA - Amra SpA

Via Sant’Ambrogio, 23/25 - 20846 MACHERIO (MB) Tel: 039 245 75 45 - Fax: 039 481 561

ESPAÑA - Chauvin Arnoux Ibérica S.A.

C/ Roger de Flor, 293 - 1a Planta - 08025 BARCELONA Tel: 902 20 22 26 - Fax: 934 59 14 43

ÖSTERREICH - Chauvin Arnoux GmbH

Slamastrasse 29/2/4 - 1230 WIEN Tel: 01 61 61 9 61-0 - Fax: 01 61 61 9 61-61

MIDDLE EAST - Chauvin Arnoux Middle East

P.O. BOX 60-154 - 1241 2020 JAL EL DIB (Beirut) - LEBANON Tel: (01) 890 425 - Fax: (01) 890 424

SCANDINAVIA - CA Mätsystem AB

Sjöflygvägen 35 - SE 18304 TÄBY Tel: +46 8 50 52 68 00 - Fax: +46 8 50 52 68 10

USA - Chauvin Arnoux Inc - d.b.a AEMC Instruments

200 Foxborough Blvd. - FOXBOROUGH - MA 02035 Tel: (508) 698-2115 - Fax: (508) 698-2118

http://www.chauvin-arnoux.com

190, rue Championnet - 75876 PARIS Cedex 18 - FRANCE

Tél. : +33 1 44 85 44 85 - Fax : +33 1 46 27 73 89 - info@chauvin-arnoux.fr

Export : Tél. : +33 1 44 85 44 86 - Fax : +33 1 46 27 95 59 - export@chauvin-arnoux.fr

06 - 2015

X04066B04 - Ed. 01

Metrix MTX3293, MTX3292 User guide [it]

Specifications and Main Features

Frequently Asked Questions

User Manual
