Copyright ©
Bereich Messen und Prüfen CHAUVIN-ARNOUX
Parc des Glaisins - 6, avenue du Pré de Challes
F - 74940 ANNECY-LE-VIEUX
Tel. +33 (0)4.50.64.22.22 - Fax +33 (0)4.50.64.22.00
X03046A00 - Ausg. 01 - 11/07
Inhalt
Inhalt
Allgemeine Anweisungen Kapitel I
Einleitung.............................................................................4
Vorsichts- und Sicherheitsmaßnahmen................................4
Verwendete Symbole...........................................................5
Garantie...............................................................................5
Wartung, messtechnische Überprüfung...............................6
Auspacken - Einpacken........................................................6
Pflege...................................................................................6
Beschreibung des Geräts Kapitel II
Vorbereitung für die Benutzung .......................................... 7
Vorstellung...........................................................................8
Betrieb .................................................................................9
Gesamtansicht...................................................................10
Anschlussleiste (Bild).........................................................10
Rückseite (Bild)..................................................................10
ETHERNET-Netzwerk........................................................12
Gerät "Oszilloskop" Kapitel III
Anzeige............................................................................. 14
Menüs
Menü "Gerät" ......................26
Menü "Vertikal" ......................27
Menü "Triggerung" ......................41
Menü "Horizontal" ......................55
Menü "Anzeige" ......................57
Menü "Messung" ......................60
Menü "Speicher" ......................67
Menü "Werkzeuge" ......................74
Menü Hilfe "?" . .......................81
Gerät "Oszilloskop mit Persistenz SPO" Kapitel IV
Auswahl.............................................................................82
Vorstellung........................................................................ 82
Anzeige..............................................................................83
Menüs ......................85
Gerät "Recorder" Kapitel VI
Vorstellung.........................................................................88
Auswahl.............................................................................88
Anzeige............................................................................. 88
Menüs
Menü "Vertikal" ....................100
Menü "Triggerung" ....................101
Menü "Anzeige" ....................104
Menü "Messung" ....................105
Menü "Speicher" ....................106
Menü "Werkzeuge" ....................108
Menü Hilfe "?" ......................109
I - 2 Virtuelle Digital-Oszilloskope, 150 MHz
Inhalt
Inhalt (Fortsetzung)
Gerät "Oberschwingungsanalysator" Kapitel VI
Vorstellung..............................................................................110
Auswahl...................................................................................110
Anzeige ..................................................................................110
Menüs
Menü "Vertikal" ......................113
Menü "Horizontal" ......................114
Menüs "Speicher", "Werkzeuge", Hilfe "?" ...................115
Anwendungen Kapitel VII
Anzeige des Kalibriersignals...................................................116
Kompensation des Tastkopfs.................................................119
Automatische Messungen......................................................120
Messungen über Cursor.........................................................121
Messung der Phasenverschiebung über Cursor....................122
Anzeige eines Videosignals....................................................124
Untersuchung einer spezifischen TV-Zeile.............................126
Automatische Messung im Modus "Analysator".....................127
Anzeige von langsamen Ereignissen.....................................129
Messung im Modus "Recorder"..............................................130
ETHERNET-Netzwerk............................................................132
WEB-Server............................................................................133
Technische Spezifikationen Kapitel VIII
Modus "Oszilloskop"............................................................137
Vertikalablenkung............................................................... 137
Horizontalablenkung (Zeitbasis)..........................................138
Triggerkreis..........................................................................139
Messwerterfassung..............................................................140
Anzeige................................................................................141
Verschiedenes.....................................................................141
Modus "Oberschwingungsanalyse"...................................142
Modus "Recorder"................................................................142
Fehlermeldungen....................................................................143
Kommunikationsschnittstellen................................................144
Ferngesteuerte Programmierung...........................................144
Allgemeine Daten Kapitel IX
Umgebung ..............................................................................145
Versorgung über Netzanschluss............................................145
Elektromagnetische Verträglichkeit........................................145
Mechanische Daten Kapitel IX
Gehäuse .................................................................................145
Verpackung.............................................................................145
Lieferumfang Kapitel X
Zubehör...................................................................................146
Index
Aktualisierungen der beigefügten Software finden Sie im Internet unter:
www.chauvin-arnoux.com
Virtuelle Digital-Oszilloskope, 150 MHz I - 3
Allgemeine Anweisungen
Allgemeine Anweisungen
Einleitung
Vorsichts- und
Sicherheitsmaßnah
men
Sie haben soeben ein MTX 1054 (MTX 1052) erworben.
Ihnen zu Ihrer Wahl und danken Ihnen für das Vertrauen, das sie unseren
Produkten entgegenbringen
. Zum Lieferumfang gehören:
Wir gratulieren
• Oszilloskop 150 MHz, 4 Kanäle (MTX 1054) oder 2 Kanäle (MTX 1052),
ohne eigene Anzeige
• Software SCOPEin@BOX
Eine Karte zur Erfassung und Vorverarbeitung der Daten mit eigenem Netzteil
gehört zum Gerät. Sie wird über eine Betriebssoftware gesteuert, die sich im
Flash-Speicher befindet und mithilfe der Software SCOPEin@BOX über den
PC aktualisiert werden kann
Die Software kommuniziert mit dem "Host-PC" über eine ETHERNETSchnittstelle.
Das Gerät verfügt über die folgenden Betriebsmodi:
Gerät "Oszilloskop"
Gerät "Oberschwingungsanalysator"
Gerät "Recorder"
Anzeige mit analoger Persistenz "SPO"
Darstellung "FFT"
Dieses Gerät entspricht der Sicherheitsnorm EN 61010-1 (2004), einfache
Isolierung, für elektronische Messgeräte und erfüllt die EMV-Normen für den
Einsatz im industriellen und privaten Bereich.
Damit die optimale Nutzung des Geräts gewährleistet ist, lesen Sie diese
Bedienungsanleitung sorgfältig durch und beachten Sie die Sicherheitshinweise.
Bei Nichtbeachtung der Warnungen und/oder der Bedienungsanleitung besteht
das Risiko einer Beschädigung des Geräts. Ferner kann ein Risiko für den
Anwender in diesem Falle nicht ausgeschlossen werden.
• Das Gerät wurde für die Verwendung unter folgenden Bedingungen entwickelt:
- in Räumen
- in einer Umgebung mit Verschmutzungsgrad 2
- in einer Höhe von weniger als 2000 m über NN
- bei einer Temperatur zwischen 0°C und 40°C
- bei einer relativen Feuchte unter 80 % bis 31°C
• Es kann für Messungen an Kreisen mit 300 V, CAT II gegenüber Erde verwendet
und mit einer Netzspannung von 240 V, CAT II betrieben werden.
Definition der
Messkategorien
II - 4 Virtuelle Digital-Oszilloskope, 150 MHz
CAT I: Die Messkategorie I bezieht sich auf Messungen an Kreisen, die nicht direkt
mit dem Stromnetz verbunden sind.
Beispiel: geschützte elektronische Kreise
CAT II: Die Messkategorie II bezieht sich auf Messungen, die an Kreisen durchgeführt
werden, die direkt an Niederspannungsinstallationen angeschlossen sind.
Beispiel: Stromversorgung von Haushaltsgeräten oder tragbaren
CAT III: Die Messkategorie III bezieht sich auf Messungen, die an
CAT IV
Elektrowerkzeugen
Gebäudeinstallationen durchgeführt werden.
Beispiel: Messungen an Verteilertafeln, Verkabelungen…
: Die Messkategorie IV bezieht sich auf Messungen, die an der Quelle von
Niederspannungsinstallationen durchgeführt werden.
Beispiel: Zähler und Messungen an Überstrom-Schutzvorrichtungen…
Allgemeine Anweisungen
Allgemeine Anweisungen (Fortsetzung)
Vor der Benutzung
Während des
Betriebs
Verwendete
Symbole
• Beachten Sie bitte die Umgebungs- und Lagerbedingungen.
• Stellen Sie sicher, dass sich das mitgelieferte dreiadrige Netzkabel
"Phase/Nullleiter/Erde" in einwandfreiem Zustand befindet.
Es entspricht der Norm NF EN 61010-1 (2004) und muss an das Gerät und
an eine Steckdose angeschlossen werden (Spannung von 90 bis 264 VAC).
• Lesen Sie aufmerksam alle Hinweise mit dem Symbol .
• Schließen Sie das Instrument an eine geerdete Steckdose an.
• Die Stromversorgung des Geräts ist mit einer elektronischen
Schutzvorrichtung ausgestattet, die nach Beseitigung des Fehlers
automatisch wieder reaktiviert wird.
• Achten Sie darauf, dass die Belüftungsschlitze nicht abgedeckt werden.
• Verwenden Sie aus Sicherheitsgründen nur geeignete Leitungen und
Zubehörteile, die mit dem Gerät geliefert oder vom Hersteller zugelassen
wurden.
• Berühren Sie niemals eine nicht benutzte Buchse, wenn das Gerät an
einen Messkreis angeschlossen ist.
Achtung: Gefahr.
Lesen Sie in der Bedienungsanleitung nach, um die Art der möglichen
Gefahren kennen zu lernen und sich über Maßnahmen zur Vermeidung dieser
Gefahren zu informieren.
Abfalltrennung für das Recycling von elektrischen und elektronischen
Komponenten. Entsprechend der WEEE-Richtlinie 2002/96/EC: Darf nicht mit
dem Hausmüll entsorgt werden.
Erde
Garantie
Für dieses Gerät wird entsprechend der allgemeinen Geschäfts-Bedingungen
im Falle von Material- und Herstellungsschäden eine Garantie gewährt.
Während dieser Garantiezeit darf das Gerät ausschließlich vom Hersteller
repariert werden.
Dieser behält sich das Recht vor, das Gerät entweder zu reparieren oder es
teilweise oder vollständig auszutauschen.
Die Versandkosten für das Einsenden des Geräts an den Hersteller hat der
Kunde zu tragen.
Die Garantie erlischt, wenn:
•
das Gerät unsachgemäß oder zusammen mit nicht kompatiblen
Ausrüstungen verwendet wurde.
•
ohne ausdrückliche Zustimmung der technischen Abteilung des
Herstellers Änderungen am Gerät durchgeführt wurden.
•
von einer nicht vom Hersteller zugelassenen Person Eingriffe in das
Gerät vorgenommen wurden.
•
das Gerät an eine spezielle Anwendung angepasst wurde, die nicht der
Bestimmung des Geräts entspricht und in der Bedienungsanleitung nicht
vorgesehen ist.
•
ein Stoß, ein Fall oder die Einwirkung von Wasser festgestellt wurde.
Virtuelle Digital-Oszilloskope, 150 MHz II - 5
Allgemeine Anweisungen
Allgemeine Anweisungen (Fortsetzung)
Wartung,
messtechnische
Überprüfung
Auspacken,
Einpacken
Vor jedem Öffnen des Geräts müssen Sie unbedingt die Netz-
Stromversorgung und die Messkreise abklemmen. Stellen Sie sicher,
dass keine elektrostatischen Ladungen vorliegen. Dadurch könnten
interne Bauteile zerstört werden.
Einstellung, Wartung und Reparatur des unter Spannung stehenden
Geräts dürfen nur von qualifiziertem Personal nach Kenntnisnahme der
Anweisungen der vorliegenden Bedienungsanleitung durchgeführt werden.
Eine qualifizierte Person ist eine Person, die mit der Installation, deren
Aufbau und Betrieb und den vorhandenen Gefahren vertraut ist. Sie ist
dazu berechtigt, die Installation und die Anlagen entsprechend den
Sicherheitsbestimmungen in und außer Betrieb zu nehmen.
Informationen und Anschriften: Bitte, sich an Ihren Wandler wenden.
Das gesamte Material wurde vor dem Versand mechanisch und elektrisch
überprüft.
Bei der Annahme ist eine rasche Prüfung auf eine mögliche Beschädigung
des Geräts beim Transport durchzuführen.
Wenden Sie sich gegebenenfalls sofort an unseren Vertriebsservice und
machen Sie alle Schäden beim Spediteur geltend.
Pflege
Verwenden Sie bei einer Rücksendung vorzugsweise die
Originalverpackung. Geben Sie die Gründe für die Rücksendung des
Materials so genau wie möglich in einem Schreiben an, das Sie der
Sendung beilegen.
• Schalten Sie das Gerät aus.
• Reinigen Sie es mit einem feuchten Lappen und Seife.
• Verwenden Sie niemals Scheuermittel oder Lösungsmittel.
• Lassen Sie den Tastkopf vor jeder erneuten Benutzung trocknen.
II - 6 Virtuelle Digital-Oszilloskope, 150 MHz
Beschreibung des Geräts
Beschreibung des Geräts
Die vorliegende Bedienungsanleitung beschreibt
die Funktion des MTX 1052 und des MTX 1054.
Die meisten Bildschirmkopien wurden mit einem
MTX 1054 durchgeführt.
Vorbereitung für die Benutzung
Anweisungen für die
Inbetriebnahme
Fehlermeldungen Siehe §. Technische Spezifikationen S. 143.
Versorgung über
Netzanschluss
• Überprüfen Sie den einwandfreien Zustand des Netzkabels, das auf der
einen Seite an die Rückseite des Geräts und auf der anderen Seite an
eine geerdete Steckdose 50 - 60 Hz angeschlossen wird.
• Die leuchtende LED auf der Rückseite weist darauf hin, dass das Gerät
richtig an das Stromnetz angeschlossen ist.
• Verbinden Sie das Oszilloskop und den "Host-PC" mit dem "Ethernet-
Netzwerk" oder beide Geräte über ein gekreuztes Ethernet-Kabel direkt
miteinander.
Die Versorgung des Oszilloskops ist vorgesehen für:
• ein Netz mit einer Spannung von 90 bis 264 VAC (Nennbetriebsbereich
100 bis 240 VAC)
Sicherung
Inbetriebnahme
Reduzierung des
Stromverbrauchs
• eine Frequenz zwischen 47 Hz und 63 Hz
Typ: träge
2,5 A
250 V
5 x 20 mm
Die Sicherung darf ausschließlich durch ein identisches Modell
ausgetauscht werden. Der Austausch einer Sicherung darf nur von
einer qualifizierten Person vorgenommen werden.
Wenden Sie sich dazu an Ihren Wandler.
• Schließen Sie das Oszilloskop an ein Stromnetz mit 50 - 60 Hz an.
• Warten Sie eine Minute, bevor Sie die Anwendungssoftware
"SCOPEin@BOX" starten. Befolgen Sie die dem Gerät beigefügte
Anleitung "Erstinstallation".
• Beim Beenden der Software "SCOPE in@BOX " geht das virtuelle
Oszilloskop in den Standby-Modus (außer es befindet sich im Modus
"Recorder"). Die Kanäle werden dabei auf Standby gesetzt, der
Mikroprozessor bleibt jedoch aktiv.
• Sobald eine neue Arbeitssitzung eröffnet wird, wechselt das Oszilloskop
automatisch in den Normalbetrieb.
Damit die Arbeitsparameter einwandfrei gesichert werden, beenden Sie
die Software "SCOPEin@BOX", bevor Sie das Gerät vom Stromnetz oder
vom Ethernet-Netzwerk trennen.
Virtuelle Digital-Oszilloskope, 150 MHz II - 7
Beschreibung des Geräts
analy
sator
mtx 1052
Beschreibung des Geräts (Fortsetzung)
Vorstellung
Die Besonderheit dieses Geräts ist, dass es vier Messgeräte in einem
einzigen zusammenfasst:
•
ein herkömmliches Oszilloskop mit der Funktion FFT zur Analyse von
Signalen aus den Bereichen Elektronik und Elektrotechnik
•

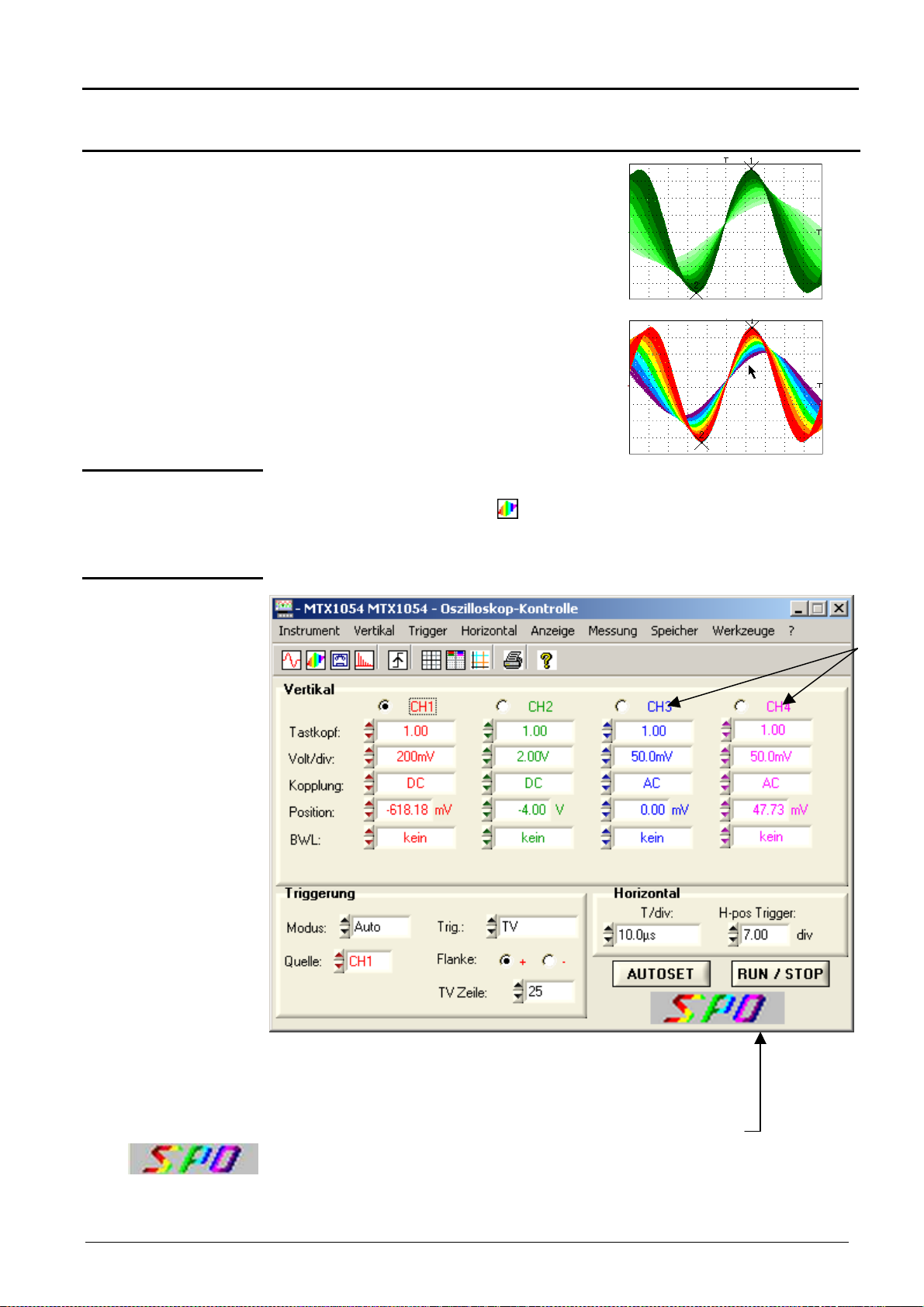

ein SPO-Oszilloskop (Smart Persistence Oscilloscope), das eine
analoge Darstellung und die Anzeige seltener Ereignisse ermöglicht
•
ein Oberschwingungsanalysator zur Darstellung der
Grundschwingung und der 31 ersten "Oberschwingungen" von
Niederfrequenzsignalen (Netz 50 - 60 Hz)
•

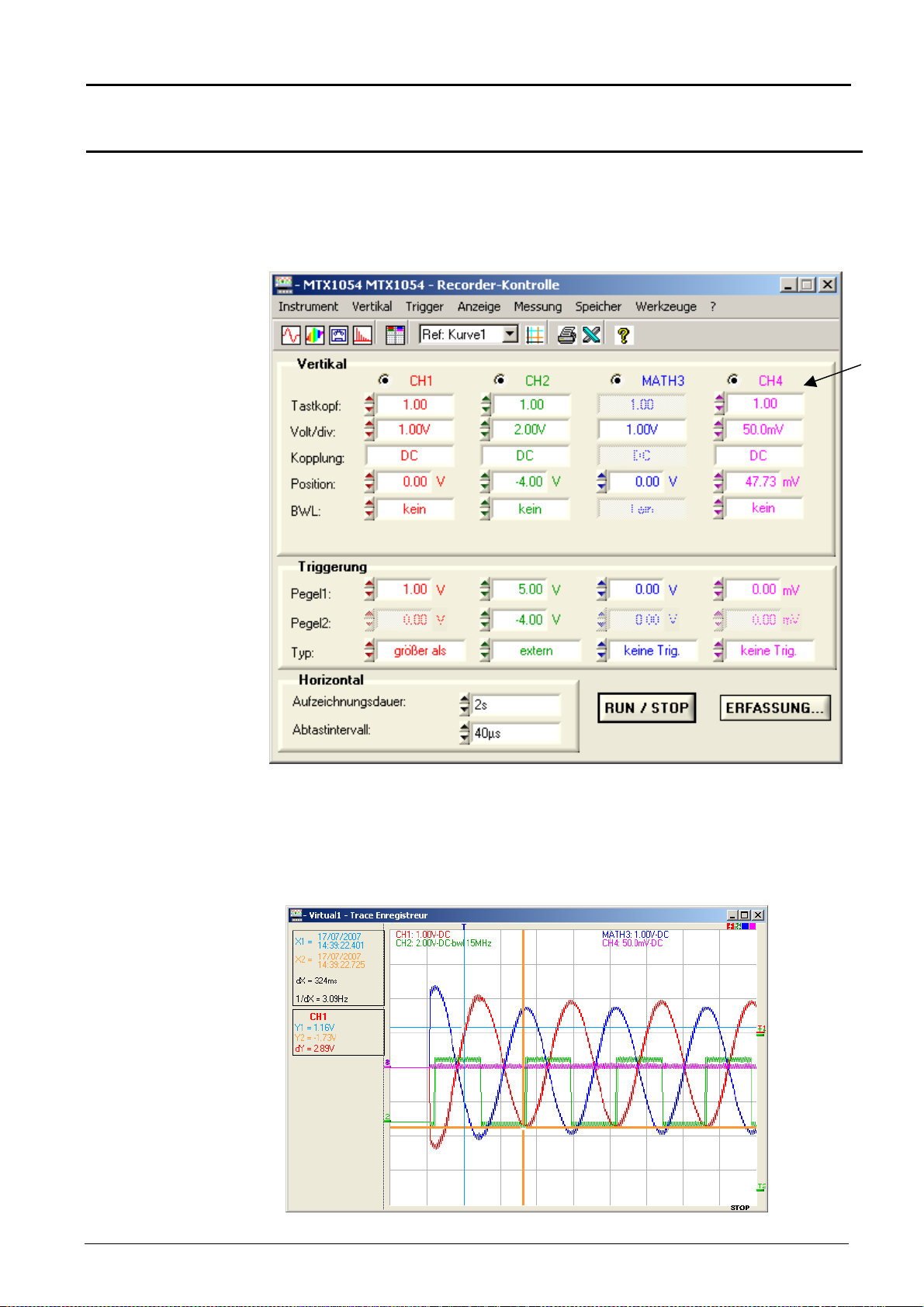

einen Recorder zur Aufzeichnung von Einzelsignalen oder langsamen
Signalen
Oszilloskop
mtx 1054
Schnittstellen
Oberschwin-
gungs
-
Recorder
Anzeige
mit SPO
Das Gerät arbeitet mit einer konstanten Erfassungstiefe von 50.000
Punkten.
Die Hauptbedienfunktionen sind direkt über das Steuerungsfenster des
PCs zugänglich. Die Einstellparameter können mit der Maus geändert
werden.
Das Gerät besitzt zwei Schnittstellen:
•
ETHERNET zur Fernsteuerung des Geräts
••••
USB zur Programmierung der IP-Adresse oder zur
Steuerung des Geräts mithilfe von SCPI-Befehlen.
II - 8 Virtuelle Digital-Oszilloskope, 150 MHz
Beschreibung des Geräts
Beschreibung des Geräts (Fortsetzung)
Betrieb
Erforderliche
Minimalkonfiguration für den PC
"LOKAL" Das Gerät ist direkt über ein "gekreuztes" Ethernet-Kabel mit dem Steuer-
"NETZWERK"
Das Gerät kann in zwei Betriebsarten arbeiten:
PC verbunden.
Der Steuer-PC kann jeweils nur ein Gerät steuern.
Gerät und Steuer-PC sind beide über ein "normales" Ethernet-Kabel an
das ETHERNET-Netzwerk angeschlossen.
Vorher wurde für beide Geräte eine unterschiedliche IP-Adresse
programmiert.
Die Software SCOPEin@BOX kann auf dem PC mehrmals gestartet
werden, sodass mehrere Geräte gleichzeitig gesteuert werden können.
Indem ein Gerät auf dem Bildschirm des PCs dargestellt und die anderen
auf Symbolgröße minimiert werden, können alle Geräte nacheinander
gesteuert werden.
Mit der Software SCOPEin@BOX ist es nicht möglich, ein bereits
geöffnetes Gerät noch einmal zu öffnen.
• Prozessor: Pentium II oder gleichwertig
• Speicher: 64 MB
• Festplatte: 100 MB
• Anschlüsse: USB 1.1
• Ethernet-Netzwerkkarte: 10BaseT
• Betriebssystem: Windows 98 - Millenium - 2000 - XP - Vista
Die Software SCOPEin@BOX arbeitet mit der Version von NI-VISA
V3.01. Diese Version ist im mitgelieferten Installationsprogramm
enthalten.
Sollte auf dem PC bereits eine frühere Version von NI-VISA installiert
sein, muss diese vorher deinstalliert werden.
Installation von
SCOPEin@BOX
Befolgen Sie die dem Gerät beigefügte Anleitung "Erstinstallation".
Virtuelle Digital-Oszilloskope, 150 MHz II - 9
Beschreibung des Geräts
Ausgang
Beschreibung des Geräts (Fortsetzung)
MTX1052
Gesamtansicht
Anschlussleiste
(Verbindungen)
Kalibrator-
Rückseite
Eingang Signal EXT Eingang Signal CH2 Eingang Signal CH1
Die rote LED zeigt an, ob das Gerät eingeschaltet ist.
Netzanschluss
Anschluss RJ45
ETHERNET
II - 10 Virtuelle Digital-Oszilloskope, 150 MHz
USB-Anschluss
USB to RS232
Beschreibung des Geräts
Ausgang
Beschreibung des Geräts (Fortsetzung)
MTX1054
Gesamtansicht
Anschlussleiste
(Verbindungen)
Rückseite
Eingang Signal CH4 Eingang Signal CH3 Eingang Signal CH2 Eingang
Kalibrator-
Signal CH1
wie MTX 1052.
Virtuelle Digital-Oszilloskope, 150 MHz II - 11
Beschreibung des Geräts
Beschreibung des Geräts (Fortsetzung)
Allgemeine
Prinzipien des
ETHERNETNetzwerks
Adressierung Jedes Gerät, das unter TCP/IP läuft, besitzt eine physikalische Adresse
Physikalische
Ethernet-Adresse
IP-Adresse
ETHERNET und TCP/IP (Transmission Control Protocol /Internet
Protocol) werden für die Kommunikation über das Netz eines
Unternehmens verwendet.
(MAC ADDRESS) und eine Internet-Adresse (IP).
Die physikalische Adresse oder MAC ADDRESS, die im ROM gespeichert
ist, identifiziert jedes Gerät im Netz. Die physikalische Adresse ermöglicht
dem Gerät, die Ausgabequelle von "Datenpaketen" zu bestimmen.
Die physikalische Adresse besteht aus einer über 6 Byte kodierten Zahl in
hexadezimaler Form.
Die Hardwarehersteller verschaffen sich physische Adressen bei der IEEE
und ordnen sie bei der Herstellung ihrer Produkte in aufsteigender
Reihenfolge zu. Jedes Gerät besitzt eine eindeutige MAC ADDRESS, die
vom Benutzer nicht geändert werden kann.
Eine IP-Adresse ist über 4 Byte kodiert und wird in dezimaler Form
angezeigt.
( Beispiel: 132.147.250.10). Jedes Feld kann einen Wert zwischen 0
und 255 enthalten und ist über einen Dezimalpunkt getrennt.
Im Gegensatz zur physikalischen Adresse kann die IP-Adresse vom
Benutzer geändert werden.
Sie müssen sicherstellen, dass jede IP-Adresse in Ihrem Netzwerk nur
einmal vorkommt; existiert eine Adresse mehrmals, hängt der Betrieb des
Netzwerks vom Zufall ab.
Die IP-Adresse besteht aus zwei Teilen:
• der Netzwerk-Identifikation (Network ID), die ein bestimmtes
physikalisches Netzwerk identifiziert
• der Host-Identifikation (Host ID), die ein bestimmtes Gerät in diesem
Netzwerk identifiziert
Es gibt 5 Adressierungsklassen. Zur Identifizierung der Geräte werden nur
die Klassen A, B und C verwendet. Siehe unten:
Class A
0XXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX
Network ID Host ID
Class B
10XXXXXX XXXXXXXX XXXXXXXX XXXXXXXX
Network ID Host ID
Class C
110XXXXX XXXXXXXX XXXXXXXX XXXXXXXX
Network ID Host ID
II - 12 Virtuelle Digital-Oszilloskope, 150 MHz
Beschreibung des Geräts
Beschreibung des Geräts (Fortsetzung)
FTP-Protokoll
HTTP-Protokoll
Zur Kommunikation über das Netzwerk müssen die Geräte (Oszilloskop,
PC, Drucker) eine kompatible IP-Adresse verwenden (identische Network
ID).
Das FTP-Protokoll (File Transfer Protocol) wird vom Oszilloskop für schnellen
Dateitransfer zu einem oder von einem PC verwendet.
Um dieses Protokoll verwenden zu können, starten Sie Ihren Browser auf
dem PC und geben Sie im Feld URL die IP-Adresse des Geräts ein, der
"ftp:" vorangestellt wird.
Beispiel: ftp://192.168.3.1
Das Oszilloskop ist ein FTP-Server.
Mithilfe dieses Protokolls kann sich das Gerät wie ein WEB-Server verhalten.
Sie können auf die wichtigsten Einstellungen zugreifen:
Anzeige der Kurven auf Ihrem PC mithilfe eines Browsers (EXPLORER,
NETSCAPE, …)
Um dieses Protokoll verwenden zu können, starten Sie Ihren Browser auf
dem PC und geben Sie im Feld URL die IP-Adresse des Geräts ein, der
"http:" vorangestellt wird.
Beispiel: http://192.168.3.1
Siehe §. Anwendungen S. 133
Um die Kurven anzeigen zu können, müssen Sie auf Ihrem PC Java Virtual
Machine JVM SUN 1.4.2 (oder später) installieren (Sie können diese JVM
über folgende Site downloaden:
http://java.sun.com/
).
Virtuelle Digital-Oszilloskope, 150 MHz II - 13
Gerät "Oszilloskop"
a.
Gerät Oszilloskop - Anzeige
Anzeige
Fenster "Steuerung Oszilloskop"
Alle Funktionen des Oszilloskops können aufgerufen und parametriert werden
über:
a. die Menüleiste
b. die Werkzeugleiste
c. die Einstellbereiche
d. die Steuerungsschaltflächen
b.
(∗)
c.
a. die Menüleiste
b. die
Werkzeugleiste
10.
11.
12.
13.
14.
15.
(∗) oder MATH4 beim MTX 1052
1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15.
1.
Direkter Zugriff auf das "Oszilloskop"
2.
Direkter Zugriff auf die Anzeige "SPO"
3.
Direkter Zugriff auf den "Recorder"
4.
Direkter Zugriff auf den "Oberschwingungsanalysator"
5.

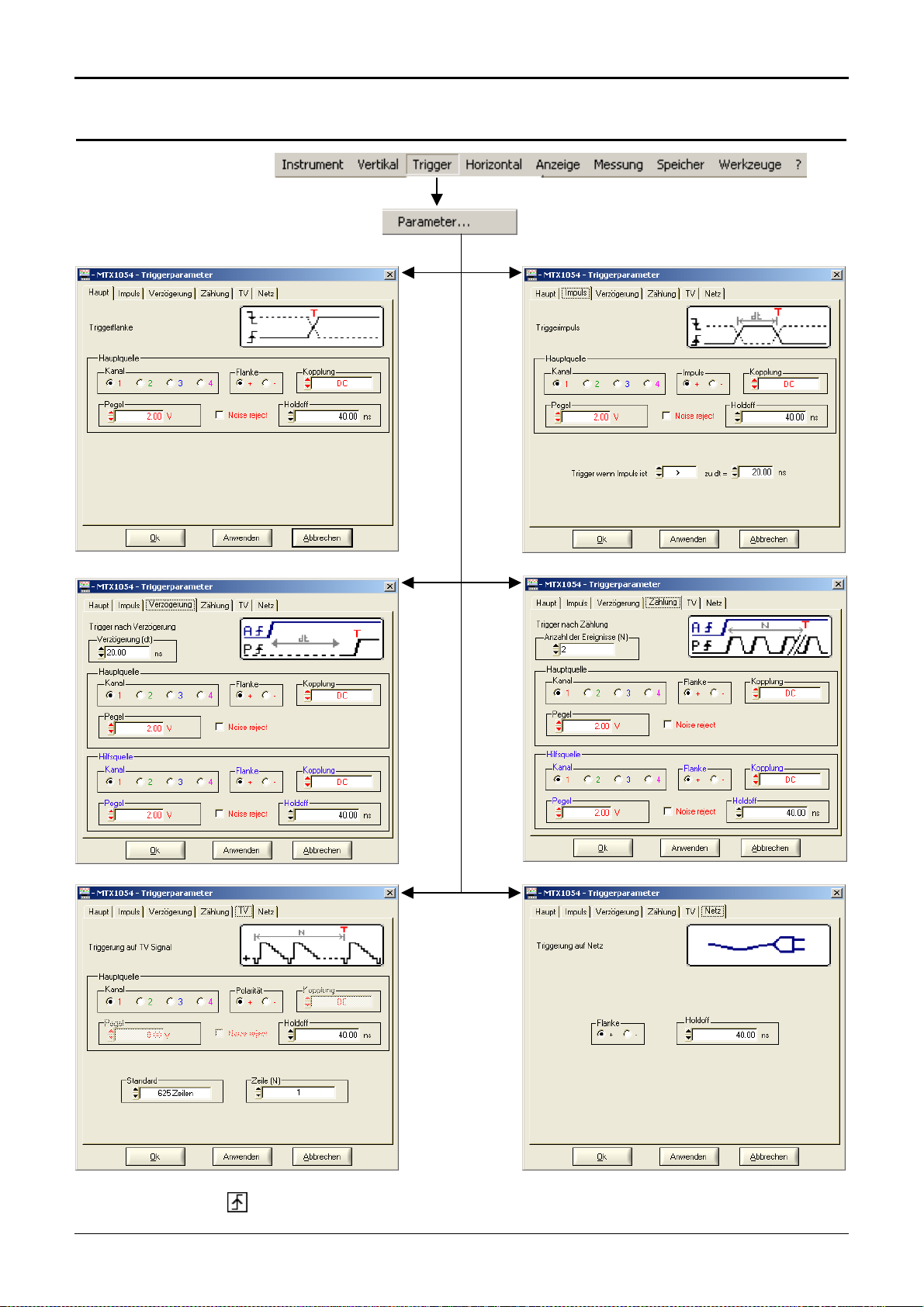

Direkter Zugriff auf das Fenster der "Triggerparameter"
6.
Anzeige des Rasters
7.
Anzeige der Empfindlichkeiten, der Kopplung und der Bandbreitebegrenzung auf den Fenstern
"Kurve"
8.

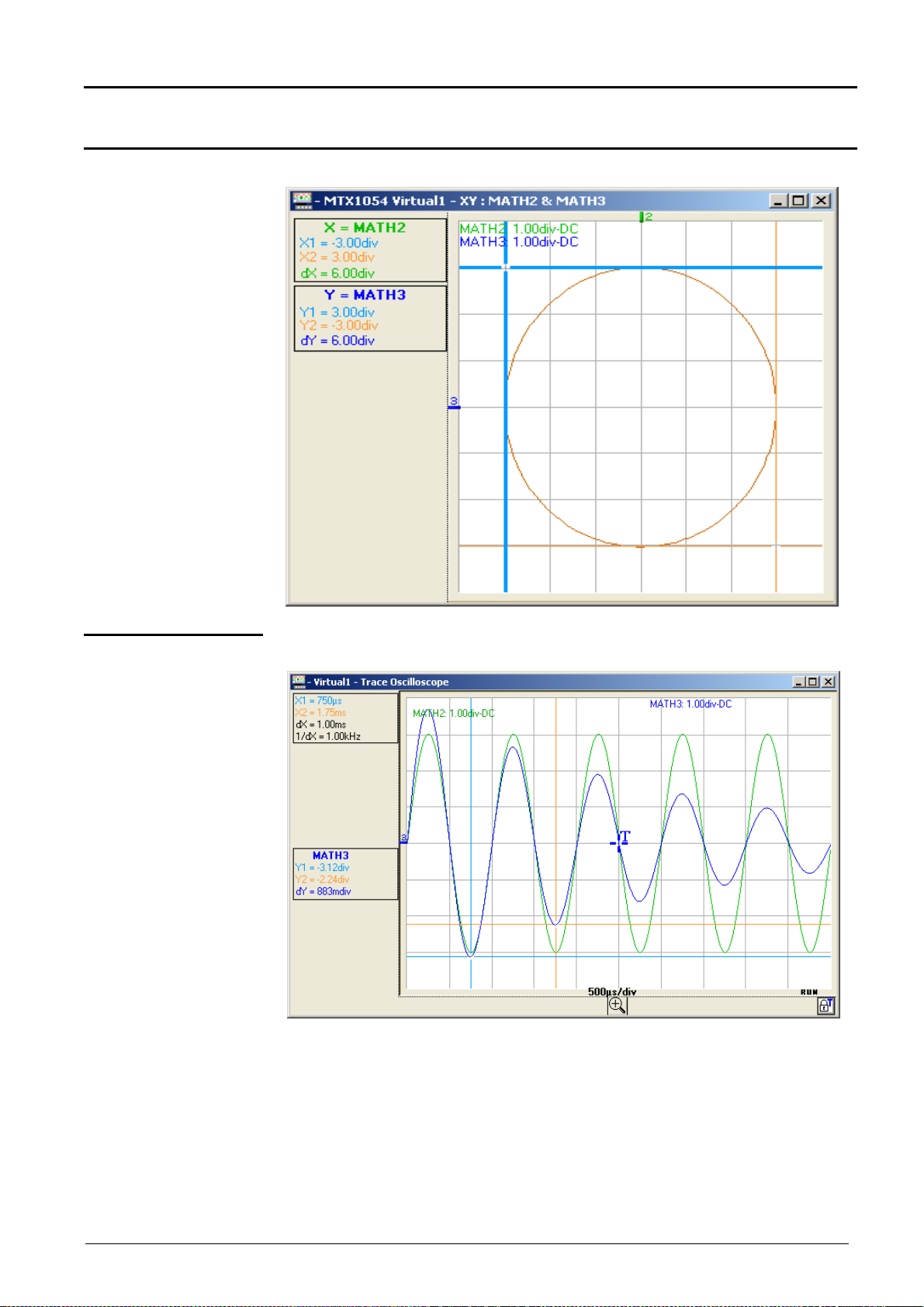

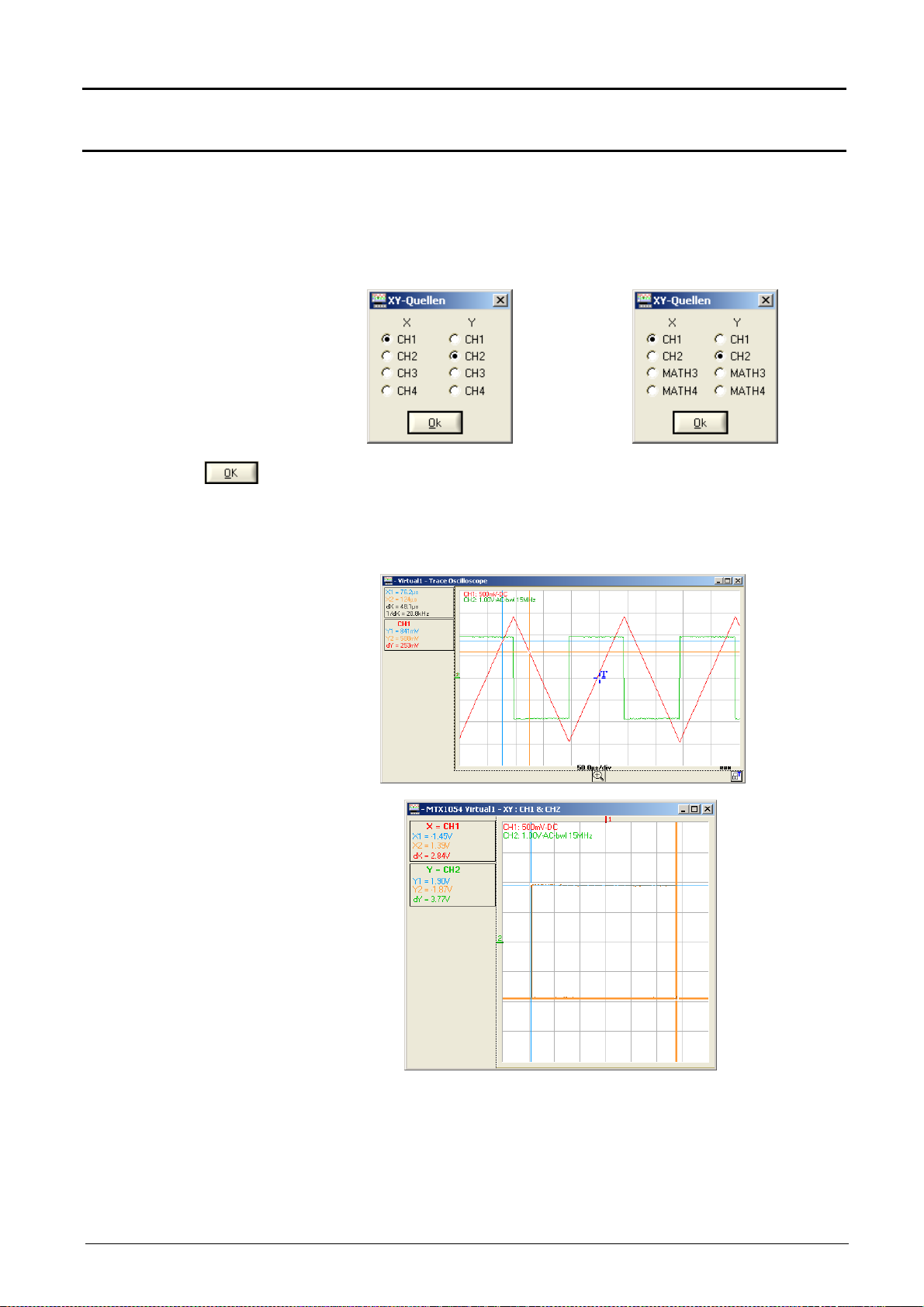

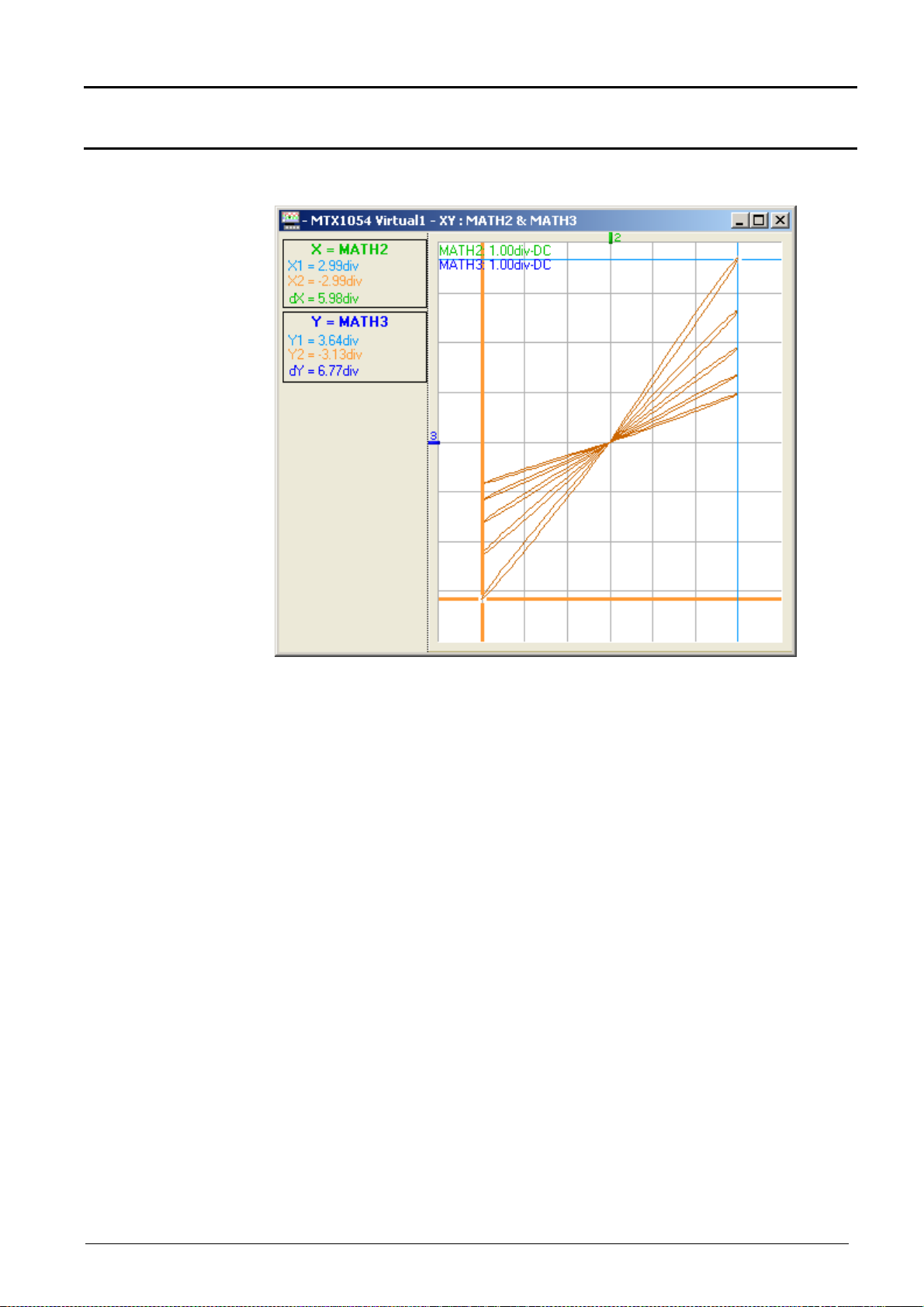

Direkter Zugriff auf die Anzeige der Kurve "XY"
9.
Direkter Zugriff auf die Darstellung "FFT"
Auswahl der Referenzmessung
Anzeige der manuellen Cursors
Funktion "Screenshot" zum Halten der Referenzkurven auf dem Bildschirm

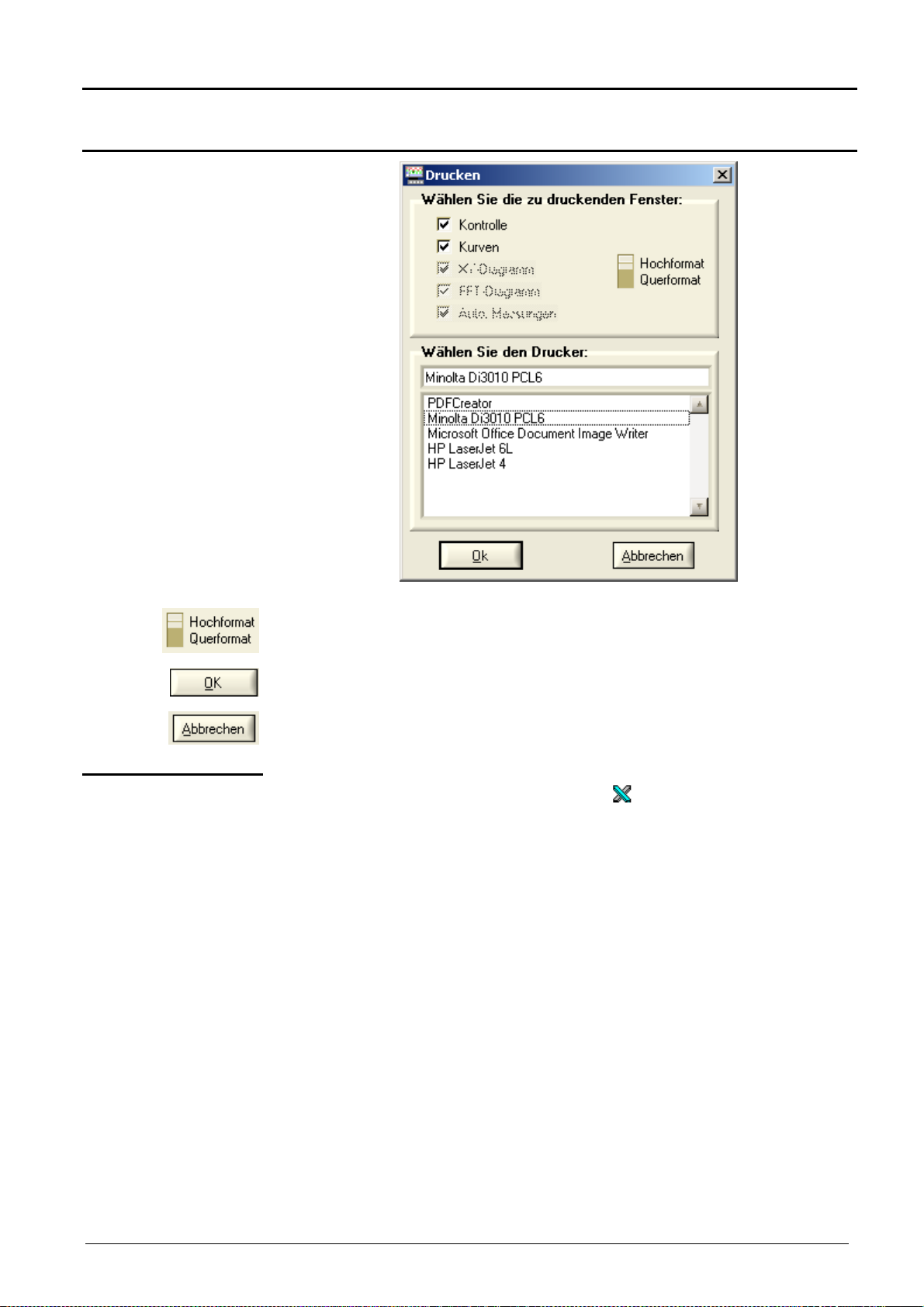

Direkter Zugriff auf das Fenster "Drucken"
Export in EXCEL
Direkter Zugriff auf die Bedienungsanleitung im Format ".pdf"
d.
III - 14 Virtuelle Digital-Oszilloskope, 150 MHz
Gerät Oszilloskop - Anzeige
1.
Gerät "Oszilloskop" (Fortsetzung)
"Steuerung
Oszilloskop"
(Fortsetzung)
c. Einstellbereiche
1.
2.
(∗) oder MATH4 beim MTX 1052
Bereich "Vertikal"
(∗)
3.
2.
Bereich "Triggerung"
3.
Bereich "Horizontal"
Virtuelle Digital-Oszilloskope, 150 MHz III - 15
Gerät "Oszilloskop" (Fortsetzung)
Gerät Oszilloskop - Anzeige
Bereich "Vertikal"
(∗) oder MATH4 beim MTX 1052
Einstellungen CHx MATHx MEMx Auswahl des Kanals
Tastkopf Einstellung des Tastkopf-Koeffizienten
Volt/div Auswahl der vertikalen Empfindlichkeit
Kopplung Auswahl der Eingangskopplung
Position Einstellung der vertikalen Position der Kurve
BWL Auswahl der Bandbreitenbegrenzung
Autoset CHx Schaltflächen zur Aktivierung des vertikalen Autoset
Tastkopf
Der Multiplikator-Koeffizient zur Tastkopf-Kompensation ordnet der
Empfindlichkeit des betreffenden Kanals einen Multiplikator-Koeffizienten zu.
Der Einstellbereich erstreckt sich von: 0 bis 100.000
Die vertikale Skala "Volt/div" des Kanals wird vom Wert des
"Tastkopfs" geändert. Achten Sie darauf, dass der Wert des
Koeffizienten für den "Tastkopf" auf 1 zurückgestellt wird, wenn der
Tastkopf vom Eingang abgeklemmt wird.
(∗)
Volt/div Vertikale Empfindlichkeit: 15 Messbereiche von 2,5 mV/div. bis 100 V/div.
Eingangskopplung
Vertikale Position Einstellbereich: ± 10 div.
BWL
Autoset CHx
AC Sperrung der DC-Komponente des Eingangssignals und Dämpfung
der Signale unter 10 Hz.
DC Übertragung der DC- und AC-Komponente des Eingangssignals.
GND Das Gerät verbindet intern den Eingang des gewählten Kanals mit
dem Referenzpegel 0 V (bei dieser Kopplung wird die
Eingangsimpedanz 1 MΩ // 13 pF beibehalten).
4 Begrenzungen der Bandbreite des vertikalen Kanals sind möglich:
keine, 15 MHz, 1,5 MHz und 5 kHz.
"BWL" begrenzt die Bandbreite des Kanals und seines Triggerkreises,
schwächt Anzeigestörungen ab und optimiert die Triggerung.
passt automatisch die vertikale Empfindlichkeit an das am Eingang von
Kanal CHx anliegende Signal an.
III - 16 Virtuelle Digital-Oszilloskope, 150 MHz
Gerät Oszilloskop - Anzeige
Gerät "Oszilloskop" (Fortsetzung)

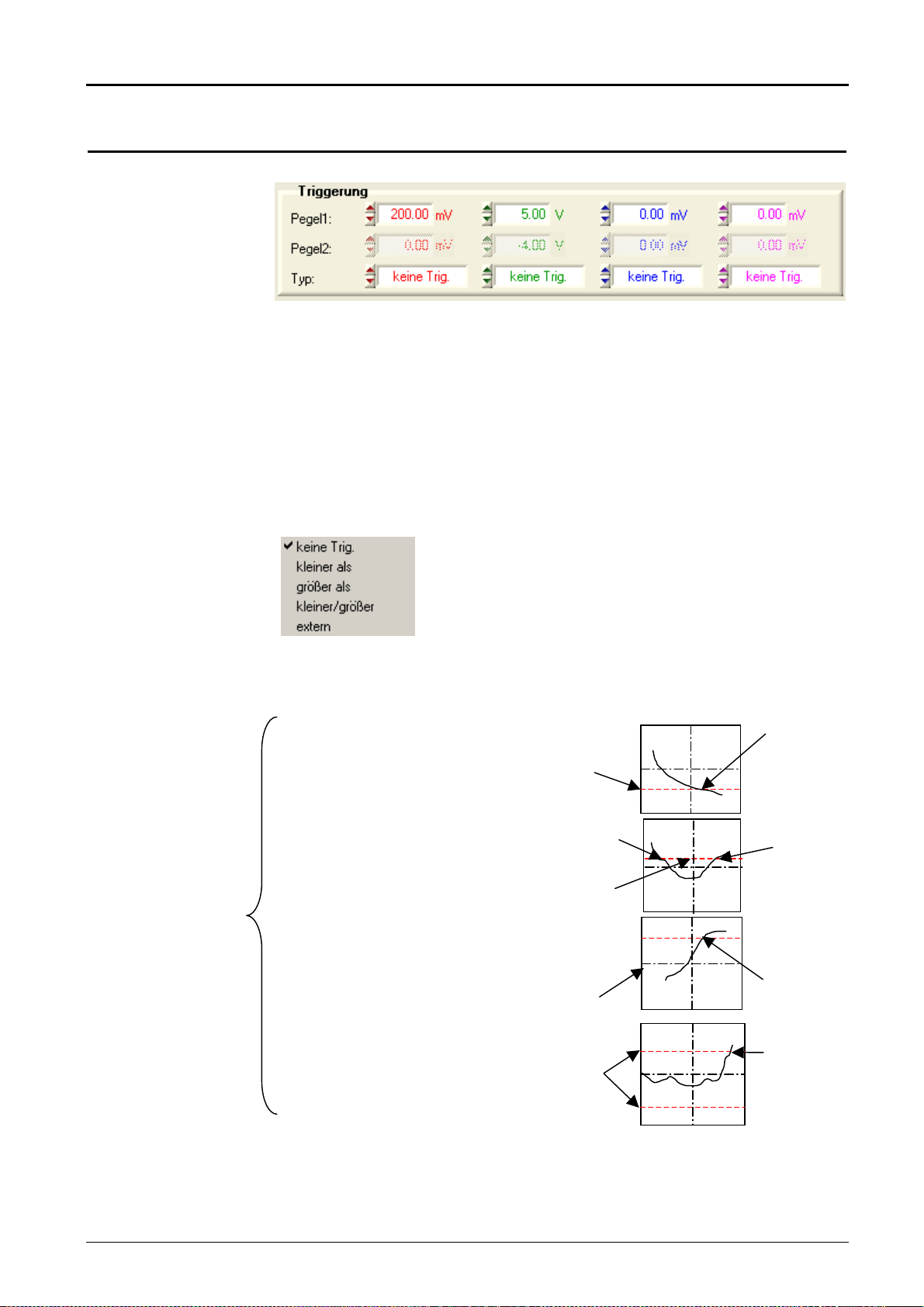

Bereich
"Triggerung"
Einstellungen
Auto. Modus Automatische Erfassungen und Auffrischung auch
ohne Triggerereignis
Getriggert Erfassungen und Auffrischung des Bildschirms bei
jedem Triggerereignis
Single Erfassung des Signals und Auffrischung des
Bildschirms bei der ersten Triggerung nach
Rückstellen des Triggers durch Klicken auf

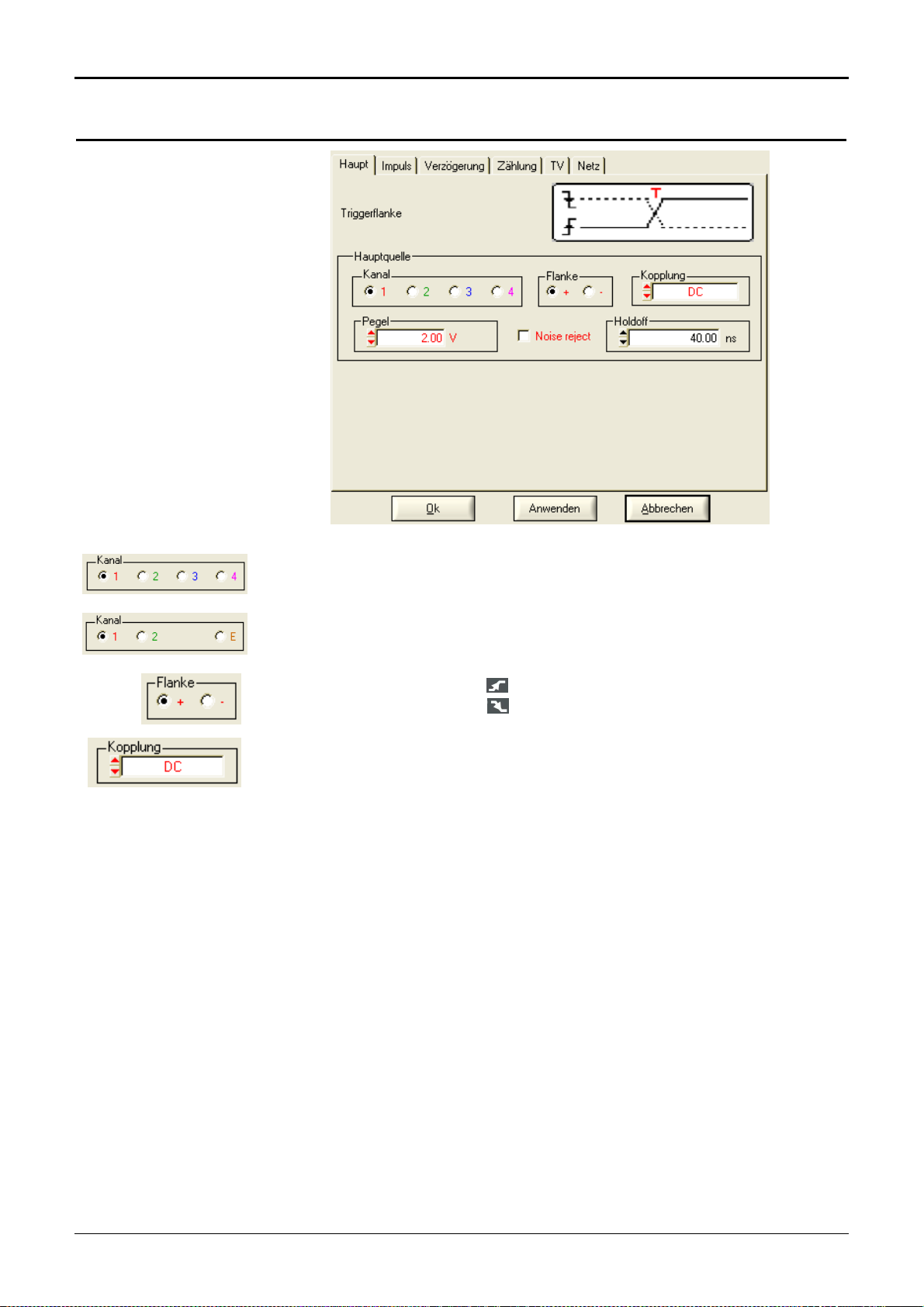

Haupttriggerung Triggerung bei Flanke
Impuls Triggerung auf Impulsbreite
Verzögerung Triggerung mit Verzögerung
Zählung Triggerung nach Zählung
TV Triggerung über Videosignal
Netz Triggerung über das Stromnetz

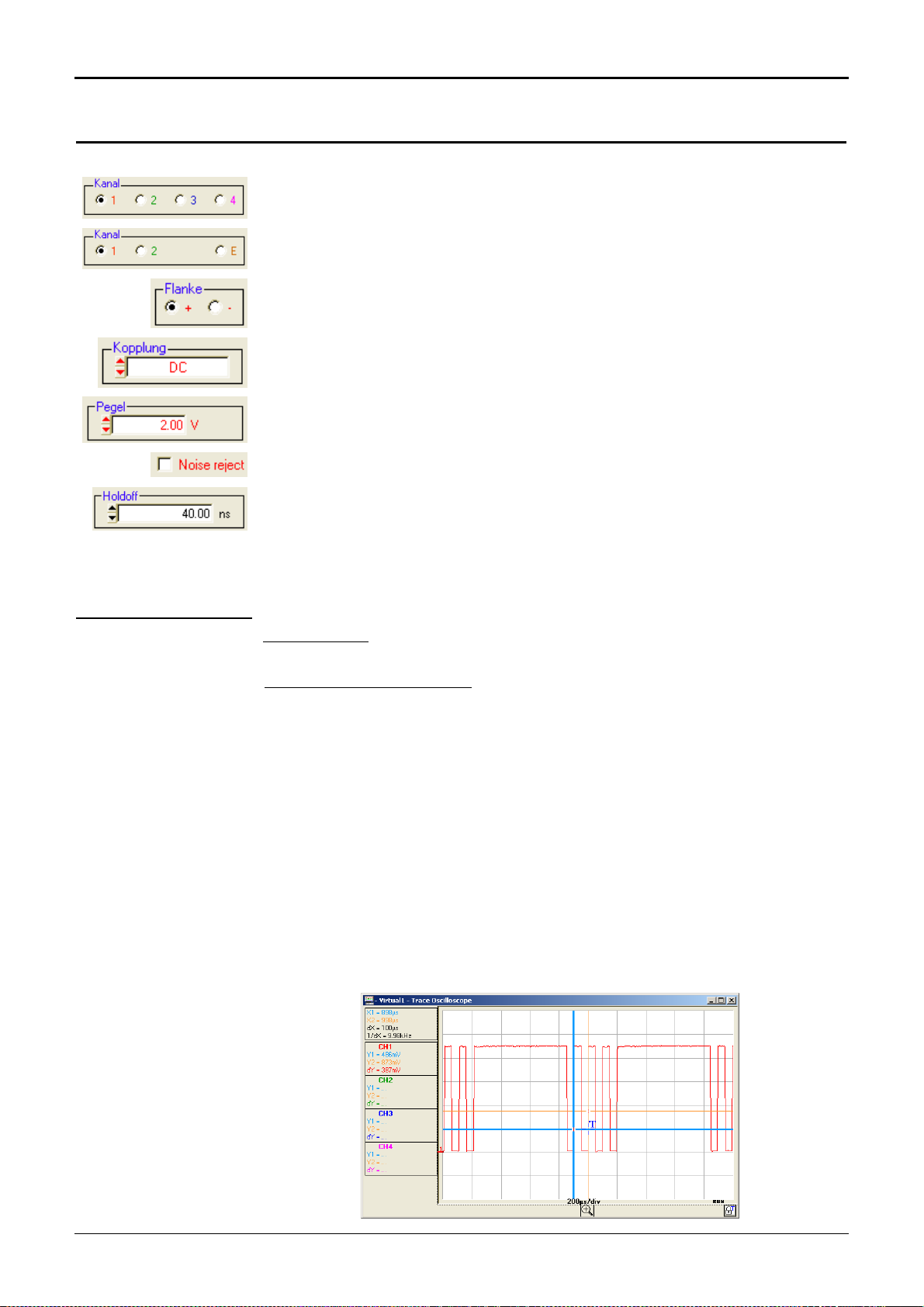

Quellen Auswahl der Triggerquelle
CH1, CH2, CH3 oder CH4 (MTX 1054)
CH1, CH2 oder EXT (MTX 1052)
Flanke Auswahl der Triggerflanke +
Auswahl der Triggerflanke -
Pegel Triggerpegel in mV
AUTO LEVEL 50 % stellt den Triggerpegel automatisch auf 50 % der
Amplitude Spitze-Spitze des Signals ein.
Bereich
"Horizontal"
Einstellungen
d. die Steuerungs-
schaltflächen
Virtuelle Digital-Oszilloskope, 150 MHz III - 17
T/div Ablenkkoeffizient oder Zeitbasis der Erfassung
H-pos Trigger Horizontalposition des Triggers
Start eines generellen AUTOSET
von 50.000 Punkten für jede aktive Kurve) und
Anzeige in einem eigenen Fenster
Transformierten "FFT" der Signale
Erfassung der momentanen Kurven (Übertragung
Start / Stopp der Erfassungen RUN/STOP
Aktivierung der Anzeige der schnellen Fourier-
Gerät "Oszilloskop" (Fortsetzung)
Gerät Oszilloskop - Anzeige
Bereich "FFT"
(falls Funktion
aktiviert)
Einstellungen
1.
2.
1. Vertikale Empfindlichkeit der grafischen Darstellung (10 dB/div bei log.
Darstellung, abhängig von der Empfindlichkeit des Kanals bei linearer
Skala)
2. Position des Ursprungs der Kurven im Vergleich zum Ursprung der
grafischen Darstellung
Horizontale Empfindlichkeit der Kurven: direkt
Begrenzung der Auswirkungen der Diskontinuität des
Signals im Zeitbereich
Auswahl der vertikalen Skala für die Darstellung der
Kurve
Wird bei aktivem FFT-Fenster ein Autoset durchgeführt, erfolgt die
automatische Einstellung der Skala im Frequenzbereich so, dass
die Grundschwingung ungefähr auf der ersten horizontalen Teilung
liegt.
Auswahl des Berechnungsfensters für die FFT; zur
verknüpft mit der Zeitbasis der Darstellung im
Zeitbereich
III - 18 Virtuelle Digital-Oszilloskope, 150 MHz
Gerät Oszilloskop - Anzeige
Gerät "Oszilloskop" (Fortsetzung)
FFT-Darstellung (Fast FOURIER Transform)
"Echtzeit"-
Berechnung der FFT
Beschreibung Die schnelle FOURIER-Transformierte wird nach folgender Gleichung
Erinnerung: Aktivierung durch Klicken auf im Bereich
"Horizontal" oder auf das Symbol in der Werkzeugleiste.
Die Fast FOURIER Transformation (FFT) wird zur Berechnung der
diskreten Darstellung eines Signals im Frequenzbereich, ausgehend von
seiner diskreten Darstellung im Zeitbereich verwendet.
Die FFT kann in folgenden Anwendungen verwendet werden:
• Messung der verschiedenen Oberschwingungen und der Verzerrung
eines Signals
• Analyse einer Impulsantwort
• Suche nach Störungsquellen in den Logikkreisen.
Die FFT wird auf 2500 Punkte berechnet.
Das Gerät zeigt gleichzeitig die FFT und die Kurve f(t) an.
berechnet:
N
1
−
2
X (k) =
1 2
N
x n j
* ( )*exp −
∑
N
n
=−
2
nk
π
N
für k ∈ [0 (N – 1) ]
mit: x (n): eine Abtastung im Zeitbereich
X (k): eine Abtastung im Frequenzbereich
N: Auflösung der FFT
n: Zeit-Index
k: Frequenz-Index
Die angezeigte Kurve stellt die Amplitude in V oder dB der
unterschiedlichen Frequenzanteile des Signals, abhängig von der
gewählten Skala dar.
Die Gleichkomponente des Signals wird von der Software unterdrückt.
Virtuelle Digital-Oszilloskope, 150 MHz III - 19
Gerät "Oszilloskop" (Fortsetzung)
Die begrenzte Dauer des Testintervalls zeigt sich durch eine Faltung im
Frequenzbereich des Signals mit einer Funktion sin/x.
Diese Faltung ändert die grafische Darstellung der FFT aufgrund der
seitlichen Nebenkeulen (Merkmal der Funktion sinx/x), außer wenn die
untersuchten Intervalle eine ganze Zahl von Perioden umfasst.
Gerät Oszilloskop - Anzeige
Fünf Typen von Gewichtungsfenstern stehen zur Verfügung:
•
Rechteckig
•
Hamming
•
Hanning
•
Blackmann
•
Flat Top
Die folgende Tabelle dient zur Auswahl des Fenstertyps in Abhängigkeit
vom Signal, von der gewünschten Spektralauflösung und von der
Genauigkeit der Amplitudenmessung:
Fenster
Rechteckig
Hamming
Hanning
Blackmann
Flat Top
Signaltyp
vorübergehend
zufällig
zufällig
zufällig oder
gemischt
sinusförmig schlecht
Frequenzauflösung
beste
gut
gut
schlecht
Spektralauflösung
schlecht
befriedigend befriedigend - 42 dB
gut
beste
gut
Genauigkeit
der
Amplitude
schlecht
befriedigend - 32 dB
gut
beste
Höchste
Seitenkeule
- 13 dB
- 74 dB
- 93 dB
Die folgende Tabelle zeigt für jeden Fenstertyp den maximalen
theoretischen Amplitudenfehler:
Fenster
Rechteckig
Hamming
Hanning
Blackmann
Flat Top
Max. theoretischer Fehler in dB
3,92
1,75
1,42
1,13
< 0,01
Dieser Fehler tritt bei der FFT-Berechnung auf, wenn es keine ganze Zahl
von Signalperioden im Beobachtungsfenster gibt.
Es ist darauf zu achten, dass der Lehrsatz von Shannon beachtet wird.
Dies bedeutet, dass die Abtastfrequenz "Fe" mindestens doppelt so groß
wie die größte im Signal enthaltene Frequenz sein muss.
Wird diese Bedingung nicht eingehalten, können Umklappungen des
Spektrums beobachtet werden.
Ist die Abtastfrequenz "Fe" beispielsweise zu niedrig, erhält man:
- eine Abschneidung des Spektrums oberhalb von "Fe/2"
- eine Veränderung des Spektrums unterhalb von "Fe/2" (aufgrund von
Überlagerungen der verschiedenen verschobenen Spektren)
III - 20 Virtuelle Digital-Oszilloskope, 150 MHz
Gerät Oszilloskop - Anzeige
Rechtecksignal
Amplitude 2.5 Vpp
Gerät "Oszilloskop" (Fortsetzung)
Signal an CH1:
Frequenz 10.0 kHz
FFT mit rechteckigem
Fenster und
logarithmischer
vertikaler Skala
(10 dB/div.)
Die Frequenz der Grundschwingung beträgt 10,1 kHz und die der 3.
Oberschwingung 30,3 kHz. Die Pegeldifferenz zwischen der
Grundschwingung und der ersten Oberschwingung beträgt 9.56 dB (dies
entspricht einer Amplitude der 3. Oberschwingung gleich 33 % der
Amplitude der Grundschwingung).
Einheiten der FFT
Virtuelle Digital-Oszilloskope, 150 MHz III - 21
Horizontale Einheit: Sie wird auf der Grundlage des Ablenkkoeffizienten
berechnet.
Einheit (in Hz/div) = Bsp.: = 6,25 kHz
Vertikale Einheit: Zwei Möglichkeiten sind gegeben:
a) lineare Skala: Auswahl der linearen Skala im Bereich FFT
in V/div. = Einheit des Signals in der Darstellung im Zeitbereich V/div.
b) logarithmische Skala: Auswahl der logarithmischen Skala
12,5
Ablenkkoeffizient
12,5
2 ms
Gerät "Oszilloskop" (Fortsetzung)
Logarithmische Skala dB/div Fenster "Flat Top": der Pegel 0 dB
entspricht einem sinusförmigen Signal mit der Amplitude 1 Veff.
An den Eingang CH1 des Oszilloskops wurde ein
mit der Amplitude
die FFT gezeigt, die mit der logarithmischen und der linearen Skala und
einem Fenster "Flat Top" ermittelt wurde:
1 Veff und der Frequenz 50 kHz angelegt. Unten wird
Gerät Oszilloskop - Anzeige
sinusförmiges Signal
Logarithmische
Skala
Lineare Skala
Amplitude der Grundschwingung -0.204 dB, Frequenz 50.6 kHz:
der Indikator der vertikalen Position der FFT-Darstellung liegt bei -50 dB.
III - 22 Virtuelle Digital-Oszilloskope, 150 MHz
Amplitude der Grundschwingung 1.40 V, Frequenz 50.6 kHz
Gerät Oszilloskop - Anzeige
Gerät "Oszilloskop" (Fortsetzung)
Grafische
Darstellung
Die Darstellung der FFT weist im Verhältnis zum Ursprung der Frequenzen
eine Symmetrie auf; nur die positiven Frequenzen werden angezeigt.
•
Das vor einer der Optionen stehende Symbol "•" gibt die gewählte Skala an.
•
Die automatische Lokalisierung des MAX (des Fensters) erhält man
durch Klicken auf die links gezeigte Taste. Der Cursor 1 wird beim
Drücken auf das MAX in der Bildschirmdarstellung gesetzt.
•
Die genaue Lokalisierung des MAX um den aktiven Cursor herum
(± 25 div) erhält man durch Klicken auf die links gezeigte 2. Taste. Der
Suchbereich des MAX wird während des Drückens der Taste durch ein
schwarzes Rechteck um den Cursor herum gekennzeichnet.
•
Manuelle Messungen der Darstellung im Frequenzbereich können
mithilfe der "freien manuellen Cursors" durchgeführt werden
(§. Menü "Messung" "Freie manuelle Cursors").
Um die Spektralanalyse des Signals nicht zu verformen und um eine
bessere Genauigkeit der FFT-Berechnung zu erhalten, wird
empfohlen, mit einer Signalamplitude zu arbeiten, bei der der Wert
Spitze-Spitze 3 div bis 7 div beträgt.
Eine zu geringe Amplitude führt zu einer Verringerung der Genauigkeit und
eine zu große Amplitude, die 8 Teilungen übersteigt, führt zu einer
Verzerrung des Signals, was zum Auftreten unerwünschter
Oberschwingungen führen kann.
Die gleichzeitige Darstellung des Signals im Zeitbereich und im
Frequenzbereich erleichtert die Überwachung der Entwicklung der
Signalamplitude.
Effekte einer nicht ausreichenden Abtastung auf die
Frequenzdarstellung:
Wenn die Abtastfrequenz schlecht angepasst ist (unter 200 % der
maximalen Frequenz des zu messenden Signals), werden die
Hochfrequenzkomponenten nicht ausreichend abgetastet und in der
grafischen Darstellung der FFT durch Symmetrie angezeigt (Umklappung).
•
Die Funktion "Autoset" ermöglicht die Vermeidung des oben erwähnten
Phänomens und die Anpassung der horizontalen Skala, sodass die
Darstellung besser lesbar bleibt.
•
Die Funktion "Zoom" ist bei FFT aktiviert.
Virtuelle Digital-Oszilloskope, 150 MHz III - 23
Gerät "Oszilloskop" (Fortsetzung)
Darstellung des zu
Gerät Oszilloskop - Anzeige
Rechteckig
Hamming
Hanning
Blackmann
Flat Top
analysierenden
Signals im Zeitbereich
Gewichtungsfenster
Der bei der FFT-Berechnung verwendete Fenstertyp wird mithilfe der Pfeile
up/down oder durch Klicken in das Feld "Fenster" im Bereich FFT gewählt.
Vor der Berechnung der FFT wichtet das Oszilloskop das zu analysierende
Signal durch ein Fenster, das wie ein Bandpassfilter arbeitet. Die Auswahl
eines Fenstertyps ist wesentlich zur Unterscheidung der verschiedenen
Linien eines Signals und ausschlaggebend für die Durchführung präziser
Messungen.
Gewichtetes Signal
Darstellung des über
FFT berechneten
Signals im
Frequenzbereich
III - 24 Virtuelle Digital-Oszilloskope, 150 MHz
Gerät Oszilloskop - Anzeige
7.
4.
3.
Gerät "Oszilloskop" (Fortsetzung)
Anzeige
Fenster
"OszilloskopKurve"
Anzeigebereiche
der Werte der
manuellen
Messungen dt, dv,
1/dt
Anzeigebereich der
Kurven
(Fortsetzung)
1. 1. (nur MTX 1054)
Anzeige der Empfindlichkeit, der Kopplung, der Bandbreitenbegrenzung der Kanäle
1.
Position des Triggers T
2.
Schaltfläche "Lupe": Aktivierung des dynamischen horizontalen Zooms
3.
Anzeige der Zeitbasis der Kurven
4.
Momentaner Zustand der Erfassung
5.
Verriegelung des Triggers zur Vermeidung einer unbeabsichtigten Verschiebung mit der
6.
Maus
Position (0 V) der Kanäle
7.
2.
5.
6.
Virtuelle Digital-Oszilloskope, 150 MHz III - 25
Modus Oszilloskop - Menü "Gerät"
Gerät "Oszilloskop" (Fortsetzung)
Menü "Gerät"
Dieses Menü dient:
•
• zur Auswahl des Geräts,
• •
• zum Beenden des Programms, indem eine Sicherung der aktuellen
Betriebsumgebung durchgeführt wird.
entspricht dem Symbol in der Werkzeugleiste
entspricht dem Symbol in der Werkzeugleiste
entspricht dem Symbol in der Werkzeugleiste
entspricht dem Symbol in der Werkzeugleiste
III - 26 Virtuelle Digital-Oszilloskope, 150 MHz
Gerät Oszilloskop - Menü "Vertikal"
Gerät "Oszilloskop" (Fortsetzung)
Menü "Vertikal"
MTX 1054
MTX 1052
•
Auswahl einer vertikalen Einheit für jeden Kanal,
•
Definition / Aktivierung Funktionen "MATH".
Vertikale Einheit
CH1 CH2 CH3 CH4
Math1 …2 …3 …4
Eingabe der Maßeinheit des betreffenden Kanals. Diese Einheit darf aus max.
3 Zeichen bestehen (Bsp.: VAC …)
Zugriff auf das Fenster zur Definition der mathematischen Funktionen, auf die
auch direkt im Bereich "Vertikal" durch Klicken mit der rechten Maustaste auf
die Bezeichnungen der Kanäle CHx zugegriffen werden kann.
1.
Eine mathematische Funktion kann eingegeben werden über:
automatische Eingabe mithilfe des Editors für vordefinierte Funktionen
2.
Abruf einer Funktionsdatei ".fct" im Menü zur Dateiverwaltung "FCT"
3.
Direkteingabe der Funktion mithilfe der Tastatur im Bearbeitungsfenster
Der Benutzer kann in jedem Fall die Funktion manuell bearbeiten (maximal
100 Zeichen).
Löschen des Inhalts des Eingabefelds.
dieser Funktion anzeigen möchten, bevor Sie Ihre Auswahl über die
Schaltfläche "OK" bestätigen. Unabhängig davon ob die Funktion aktiviert
oder deaktiviert ist, wird ihre Definition auch nach dem Ausschalten des
Geräts gespeichert, bis sie durch einen neuen Ausdruck ersetzt wird.
Schließen des Fensters ohne Änderung der ursprünglichen Definition der
Funktion und ohne eventuelle Aktivierung.
Denken Sie daran, dieses Kästchen zu aktivieren, wenn Sie das Ergebnis
Virtuelle Digital-Oszilloskope, 150 MHz III - 27
Durchführung einer syntaktischen und semantischen Analyse der
eingegebenen Funktion. Das Fenster wird geschlossen und je nach Zustand
der Option aktiviert oder nicht.
Gerät Oszilloskop - Menü "Vertikal"
Gerät "Oszilloskop" (Fortsetzung)
Definition der
Funktion
1. Bearbeitung einer
vordefinierten
Funktion
Mithilfe der Dialogfelder mit Mehrfachauswahl kann sich der Benutzer bei
der Definition der Grundfunktionen für die Kanäle (Kanalumkehrung,
Addition, Subtraktion, Multiplikation, Division) unterstützen lassen.
2. Verwaltung der
Dateien " .FCT"
Nach Auswahl der Elemente wird die Eingabe durch Drücken von
bestätigt und die gewünschte Grundfunktion wird im
Eingabefenster generiert (mit automatischer Messbereichswahl).
Mathematische Funktionen können in Dateien mit der Erweiterung " .FCT"
gesichert und aus diesen auch wieder abgerufen werden.
Abrufen einer Funktion: Klicken Sie auf und wählen Sie im
Fenster der Verwaltung die gewünschte Datei.
Die Auswahl der Funktion erfolgt mit der Maus. Drücken Sie zum Laden
der Funktion auf die Schaltfläche .
Die mathematische Funktion wird nun in das Bearbeitungsfenster kopiert.
III - 28 Virtuelle Digital-Oszilloskope, 150 MHz
Gerät Oszilloskop - Menü "Vertikal"
Funktion
Funktion
Gerät "Oszilloskop" (Fortsetzung)
Drei Beispiele für
mathematische
Funktionen werden
mit der Software
geliefert
C1MULC2.FCT
Diese Funktionen, die im Ordner FCT des Projekts gespeichert sind,
lauten:
•
C1MULC2.FCT
•
SQUARE.FCT
•
DAMPSINE.FCT
Die Funktion C1MULC2.FCT = CH1*CH2/divv(4) bildet das Produkt von 2
Kurven und wählt den Messbereich so, dass das Ergebnis auf den
Bildschirm passt.
Der Faktor divv(4) wird zur Optimierung der Darstellung verwendet, wenn
die Quellensignale eine ausreichende Dynamik aufweisen und keine
Überschreitung vorliegt.
An den Kanal CH1 wurde ein Rechtecksignal und an den Kanal CH2 ein
Dreiecksignal, jeweils mit Zentrierung bei 0 Volt, angelegt. Auf Kanal 3
wird das Ergebnis der Funktion MATH3 = C1MULC2.FCT dargestellt.
SQUARE.FCT
Dies ist die Definition eines Rechtecksignals ausgehend von den 4 ersten
Oberschwingungen einer Fourier-Reihenentwicklung.
math4 = SQUARE.FCT
math3 = (sin(π*t/divh(2)) + sin(3*π*t/divh(2))/3 + sin(5*π*t/divh(2))/5
+ sin(7*π*t/divh(2))/7)*divv(4)
Virtuelle Digital-Oszilloskope, 150 MHz III - 29
Gerät Oszilloskop - Menü "Vertikal"
Funktion
Gerät "Oszilloskop" (Fortsetzung)
Dies ist die Definition einer gedämpften Sinusschwingung.
DAMPSINE.FCT
3. Manuelle Eingabe
8 mathematische
Basisfunktionen
können mit den
Kurven verknüpft
werden:
math3 = sin (π*t/divh(1))*exp(-t/divh(6))*divv(4)
Hierbei handelt es sich um den erweiterten Modus, bei dem der Benutzer
die gewünschte mathematische Funktion über die Tastatur eingibt.
Zur Orientierung steht in dem Dialogfeld mit Mehrfachauswahl eine Liste
der vom mathematischen Interpreter erkannten Schlüsselwörter zur
Verfügung.
Diese Schlüsselwörter sind vom mathematischen Interpreter des Geräts
erkannte Basisfunktionen.
divh( ("horizontale Teilung")
divv( ("vertikale Teilung")
step(
sin(
cos(
exp(
log(
sqrt( ("Quadratwurzel")
("Stufe") mithilfe von "t" (∗)
("Sinus")
("Cosinus")
("exponential")
("logarithmisch")
∗)
∗)∗)
III - 30 Virtuelle Digital-Oszilloskope, 150 MHz
(∗) t = Abszisse der Abtastung (Punkt) im Erfassungsspeicher mit einer
Tiefe von 50.000 Abtastungen (Punkte).
divh(1) entspricht 5.000 Abtastungen (Punkte) = 1 horizontale Teilung
Das Ergebnis der Berechnung einer Funktion ist immer in LSB angegeben.
Für eine Abweichung von einer vertikalen Teilung sind 32.000 LSB
erforderlich (die Amplitudenberechnungen erfolgen unter Verwendung eines
virtuellen ADC mit 19 Bit und einer Dynamik von 8 div).
divv(1) = 1 vertikale Teilung = 32.000 LSB.
Bei einigen mathematischen Formeln kann die Berechnungszeit lang
sein und das Programm verlangsamen.
Gerät Oszilloskop - Menü "Vertikal"
Gerät "Oszilloskop" (Fortsetzung)
Verwendung der
elementaren
mathematischen
Funktionen auf
CH1 CH2 CH3 CH4
Summe CH1 + CH2
Beispiele
CH1 Kurve in rot
CH2 Kurve in grün
MATH4 = CH1 + CH2 Kurve in pink
Differenz CH1 - CH2
CH1 Kurve in rot
CH2 Kurve in grün
MATH4 = CH1 - CH2 Kurve in pink
Virtuelle Digital-Oszilloskope, 150 MHz III - 31
Gerät Oszilloskop - Menü "Vertikal"
Gerät "Oszilloskop" (Fortsetzung)

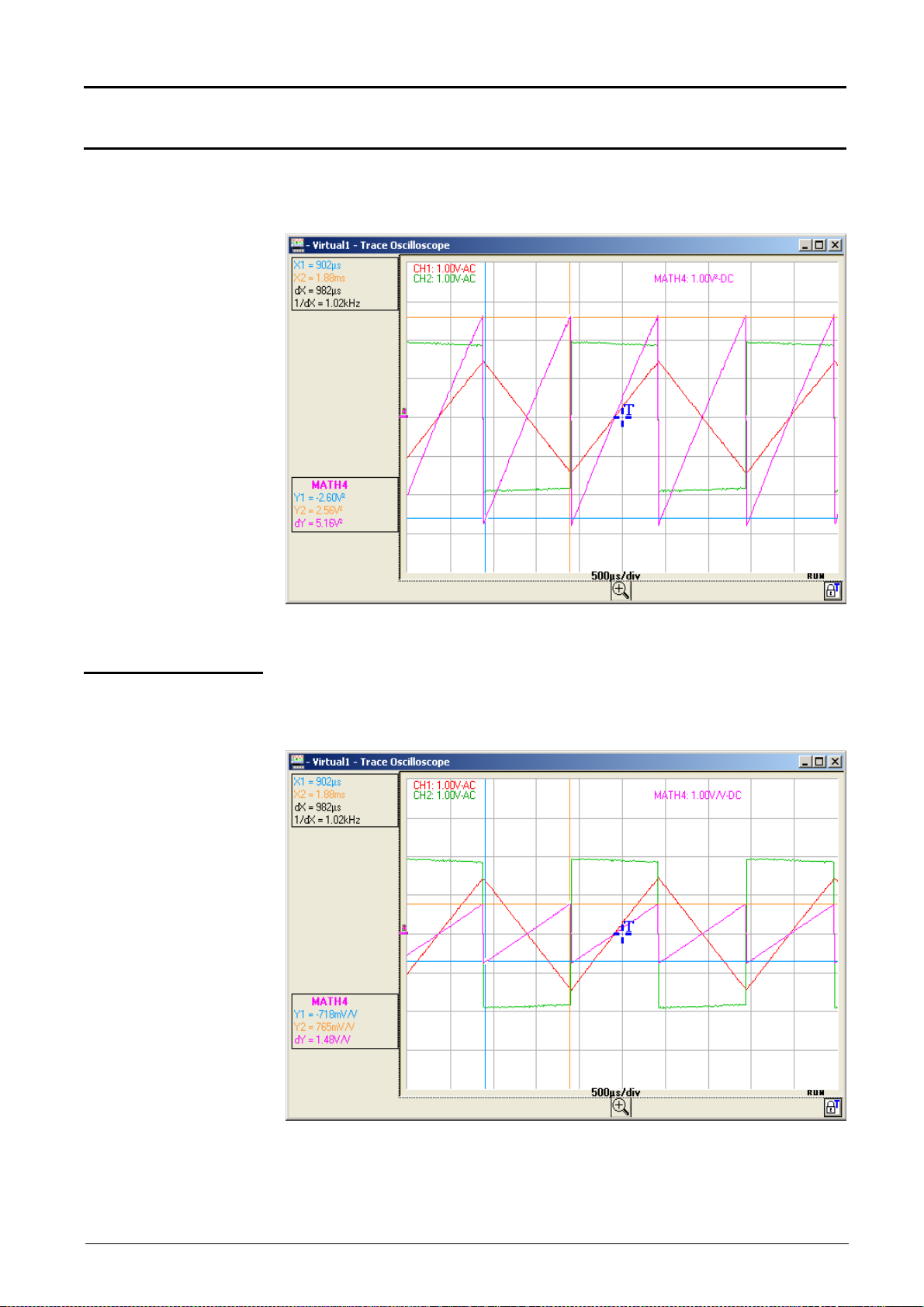

Produkt (CH1 * CH2
)
CH1 Kurve in rot
CH2 Kurve in grün
MATH4 = (CH1 * CH2) / divv(1) Kurve in pink
Division CH1 / CH2
Die Multiplikation mit divv(1) ist erforderlich, um das Ergebnis der
Multiplikation in Teilungen umzuwandeln.
CH1 Kurve in rot
CH2 Kurve in grün
MATH4 = (divv(1) * CH1) / CH2 Kurve in pink
Die Division durch divv(1) ist erforderlich, um das Ergebnis der Division in
Teilungen umzuwandeln.
III - 32 Virtuelle Digital-Oszilloskope, 150 MHz
Gerät Oszilloskop - Menü "Vertikal"
Gerät "Oszilloskop" (Fortsetzung)
Verwendung der
mathematischen
Funktionen
Beispiele
Es wird nur die
Funktion divv()
verwendet

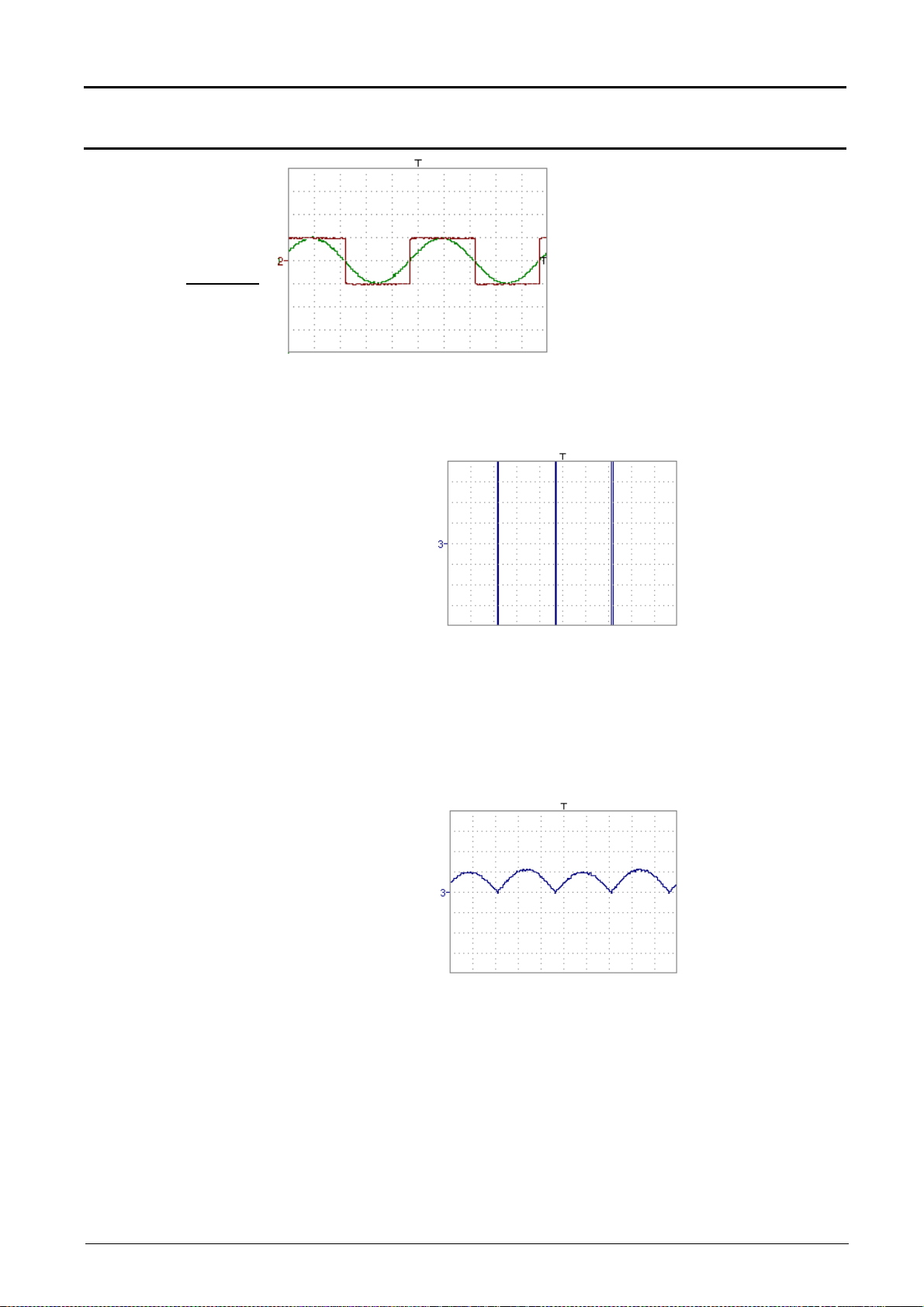

math3 = divv(3)
Kurve in blau
Die Kurve entspricht 3 vertikalen Teilungen.
divv(3) = 3 x 32.000 LSB = 3 vertikale Teilungen

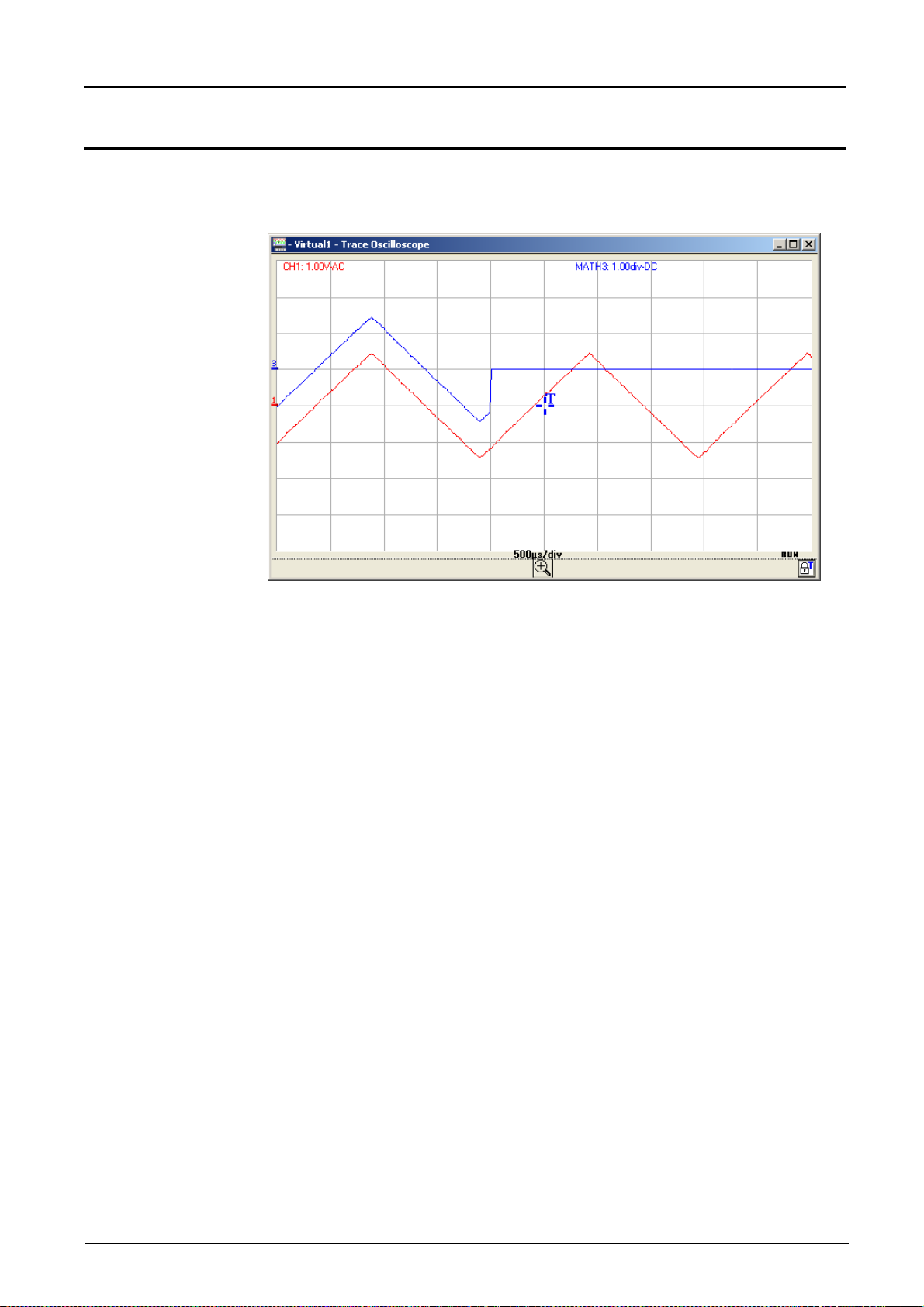

Die Funktion
step() wird mit
einer Kurve
verknüpft
math3 = ch1 * step (t - divh(4))
ch1 Kurve in rot
math3 Kurve in blau
Math3 entspricht 0 vertikalen Teilungen, solange t (Zeit) kleiner als vier
horizontale Teilungen ist.
Math3 ist gleich CH1, wenn t (Zeit) größer als vier horizontale Teilungen ist.
Zur Vereinfachung der Beobachtung der Signale wurde ein vertikaler Offset
von 1 div. angewendet, indem die vertikale Position der Kanäle CH1 und
Math3 verändert wurde.
Virtuelle Digital-Oszilloskope, 150 MHz III - 33
Gerät Oszilloskop - Menü "Vertikal"
Gerät "Oszilloskop" (Fortsetzung)
Math3 = ch1 * step (divh(4) - t)
CH1 Kurve in rot
Math3 Kurve in blau
Math3 ist gleich CH1 , solange t (Zeit) kleiner als vier horizontale Teilungen
ist.
Math3 entspricht 0 vertikalen Teilungen, wenn t (Zeit) größer als vier
horizontale Teilungen ist.
III - 34 Virtuelle Digital-Oszilloskope, 150 MHz
Gerät Oszilloskop - Menü "Vertikal"
Multiplikation von
Gerät "Oszilloskop" (Fortsetzung)
Geeignete
Verwendung der
Operanden zur
Optimierung der
Anzeige
Beispiel 1
Vhoch ch1 = 1 vertikale Teilung 1 x 32.000 LSB = 32.000 LSB
Vhoch ch2 = 1 vertikale Teilung 1 x 32.000 LSB = 32.000 LSB
math3 = ch1 * ch2
zwei Kurven
Es kann eine Überschreitung oben und unten festgestellt werden.
Vhoch math3 = ch1 x ch2 = 1 vertikale Teilung x 1 vertikale Teilung
= 32.000 LSB x 32.000 LSB = 1024 106 LSB
> (4 vertikale Teilungen = 128.000 LSB)
Die Funktion divv (vertikale Teilung) ist zur Optimierung der Anzeige
erforderlich.
math3 = (ch1 * ch2) / divv(1)
Divv(1) ermöglicht die Teilung durch 32.000 (1 vertikale Teilung = 32.000
LSB), das Ergebnis der Multiplikation wird in eine Teilung auf dem Bildschirm
übersetzt.
Wenn Vpp von ch1 und ch2 gleich 8 vertikale Teilungen gewesen
wären, hätte die Multiplikation durch divv(4) geteilt werden müssen.
Virtuelle Digital-Oszilloskope, 150 MHz III - 35
Bei der Verwendung von mit Kurven verknüpften mathematischen
Funktionen muss die Dynamik des erzielten Ergebnisses überprüft
werden.
Eine Korrektur des Ergebnisses der Rechenoperationen durch die
mathematischen Funktionen (divv(), divvh(), / …) wird zur Optimierung der
Anzeige auf dem Bildschirm empfohlen.
Gerät Oszilloskop - Menü "Vertikal"
Gerät "Oszilloskop" (Fortsetzung)
Um eine sofortige Auswertung der Ergebnisse zu erhalten, konfigurieren
Sie die vertikalen Parameter von math3.
In unserem Beispiel gilt:
• Die Multiplikation von CH1 und CH2 ist die Multiplikation von V und V,
das Ergebnis hat deshalb die Einheit V².
"div" der Maßeinheit von math3 kann durch V2 (Volt zum Quadrat)
ersetzt werden.
• Eine vertikale Teilung entspricht 5 V x 5 V = 25 V
Empfindlichkeit von CH1 x vertikale Empfindlichkeit von CH2).
Der Koeffizient von math3 kann durch 25 ersetzt werden, um die
Ergebnisse der automatischen Messungen von math3 direkt zu
erhalten.
• Wählen Sie anschließend math3 als Referenz für die automatischen
und manuellen Messungen (siehe Menü "MESSUNG").
• Lassen Sie dann die Tabelle der 19 mit der Kurve math3
durchgeführten automatischen Messungen anzeigen (siehe Menü
"MESSUNG"):
2
(vertikale
• Die angezeigten Messungen sind das Ergebnis der Multiplikation der
beiden Kurven ch1 * ch2 in der richtigen Einheit (V²).
vertikale Skala math3 = 25 V2
Vpp math3 = 25 V2
III - 36 Virtuelle Digital-Oszilloskope, 150 MHz
Gerät Oszilloskop - Menü "Vertikal"
Gerät "Oszilloskop" (Fortsetzung)
Verknüpfung von
Funktionen
Erzeugen einer
Sinusschwingung
unter Verwendung
der Funktion sin()
math3 = divv(3) * sin (2 * π * t / 10.000) Kurve in blau
Die erzielte Kurve ist eine ausgehend von der Funktion sin (Sinus) gemäß
ihrer mathematischen Definition (2 x π x Frequenz) realisierte
Sinusschwingung.
Die Amplitude Spitze-Spitze beträgt 6 Teilungen (divv(3) x 2 = 3 x 32.000
LSB x 2).
Die Periode mit 10.000 Abtastungen (2 horizontale Teilungen) ist eine
Funktion der Zeitbasis.
Dieselbe Kurve kann auch unter Verwendung der Funktion divh() erstellt
werden:
math3 = divv(3) * sin (2 * π * t / divh(2))
In diesem Beispiel ist divh(2) gleich 10.000 Abtastungen.
Hinweis: 1 horizontale Teilung = 5.000 Abtastungen
Der Wert in Sekunden der Periode T = divh(2) gleich 10.000 Abtastungen (2
horizontale Teilungen) ist eine Funktion des Messbereichs der gewählten
Zeitbasis (in s/div.).
Virtuelle Digital-Oszilloskope, 150 MHz III - 37
Gerät Oszilloskop - Menü "Vertikal"
Gerät "Oszilloskop" (Fortsetzung)
Erzeugen einer
Sinusschwingung
ausgehend von der
Funktion cos():

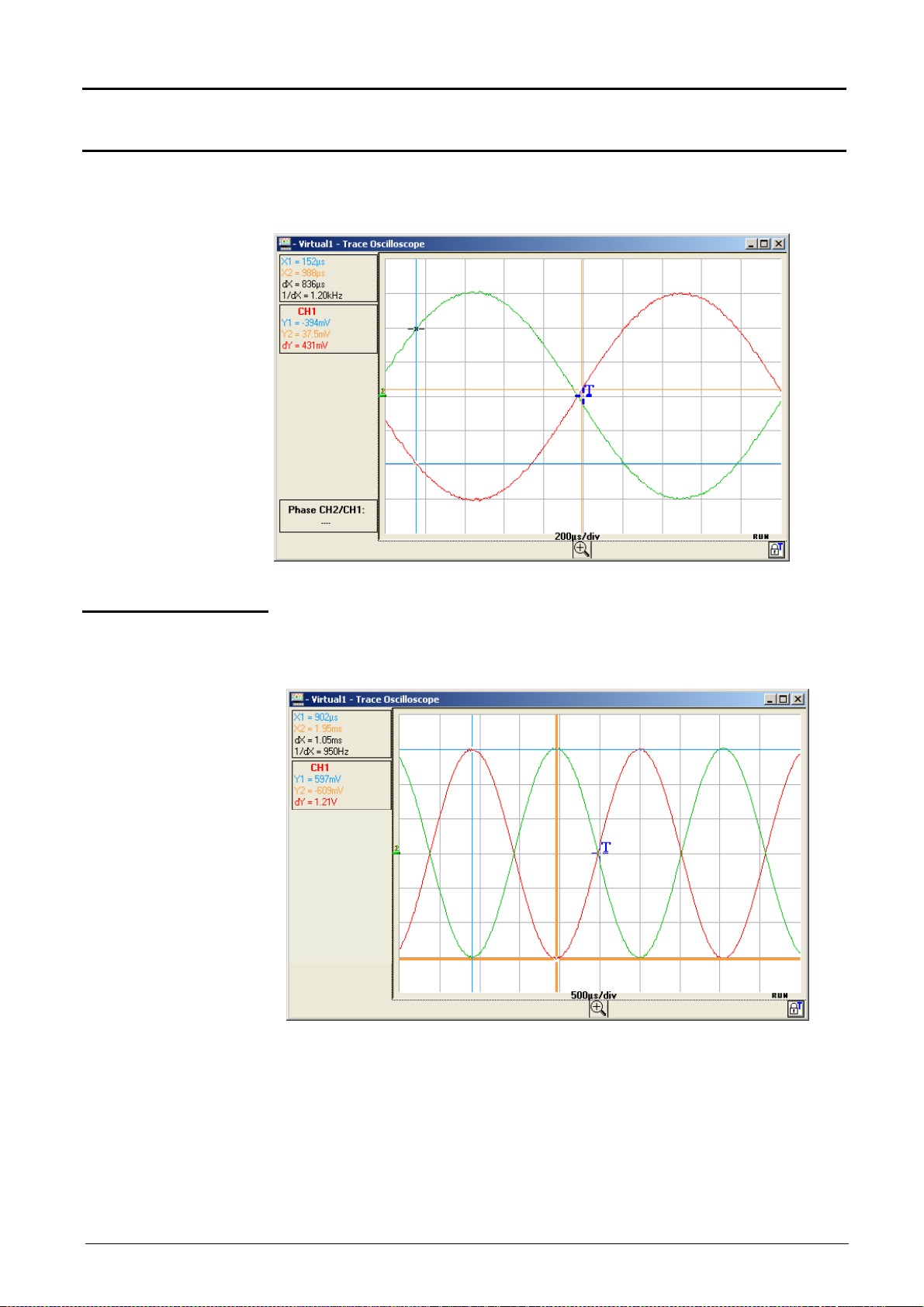

Erzeugen einer Sinusschwingung ausgehend von der Funktion (cosinus):
math3 = divv(3) * cos (2 * π * t / divh(2)) Kurve in blau
Die mit der Funktion cos() erzielte Kurve ist um 90° phasenverschoben
gegenüber der mit der Funktion sin() erzielten Kurve.
Wird die Sinusfunktion auf CH2 programmiert und die Cosinusfunktion auf
CH3 und misst man die Phasenverschiebung zwischen diesen beiden
Kanälen, lässt sich das Ergebnis überprüfen:
III - 38 Virtuelle Digital-Oszilloskope, 150 MHz
Gerät Oszilloskop - Menü "Vertikal"
Sinusschwingung
Gerät "Oszilloskop" (Fortsetzung)
Die XY-Darstellung dieser beiden Kurven ergibt einen Kreis:
Erzeugen einer
gedämpften
math3 = sin (π * t / divh(1)) * exp (-t / divh(6)) * divv(4) Kurve in blau
sin (π * t / divh(1)) definiert die Anzahl der Perioden auf dem Bildschirm.
exp (-t / divh(6)) definiert den Pegel der Dämpfung.
Hinweis: exp (-t) ist gleich:
exp(-5000), wenn die erste horizontale Teilung erreicht wird.
exp(-50.000), wenn die zehnte horizontale Teilung erreicht wird.
Virtuelle Digital-Oszilloskope, 150 MHz III - 39
Gerät Oszilloskop - Menü "Vertikal"
Gerät "Oszilloskop" (Fortsetzung)
Die XY-Darstellung der beiden Kurven math2 und math3 ergibt in diesem
Fall:
III - 40 Virtuelle Digital-Oszilloskope, 150 MHz
Gerät Oszilloskop - Menü "Triggerung"
Gerät "Oszilloskop" (Fortsetzung)
Menü "Triggerung"
(hier MXT 1054)
Direkter Zugriff auf das Menü "Triggerung" über das links gezeigte Symbol.
Virtuelle Digital-Oszilloskope, 150 MHz III - 41
Gerät "Oszilloskop" (Fortsetzung)
Gerät Oszilloskop - Menü "Triggerung"
Definition
Das Gerät verfügt über "erweiterte Triggerungsmöglichkeiten".
• Die Triggerungen "Verzögerung" und "Zählung" erfordern die
Parametrierung einer zweiten Triggerquelle, der "Hilfstriggerung". Die
Hilfsquelle kann mit der Hauptquelle identisch sein.
Die Bestätigung der Auswahl der Triggerung erfolgt beim Verlassen des Menüs
über "OK".
Wenn ... dann …
… der Benutzer das Menü über die
Registerkarte "Haupt" verlässt …
… der Benutzer das Menü über die
Registerkarte "Impuls" verlässt …
usw. usw.
• Es gibt nur ein einziges Holdoff, das über die Registerkarten "Haupt",
"Verzögerung", "Zählung", "TV" und "Netz" programmierbar ist.
Wenn "Verzögerung" oder "Zählung" verwendet wird, gilt das Holdoff für
die Hilfsquelle.
In allen anderen Fällen gilt das Holdoff für die Quelle der Haupt-
triggerung.
… befindet er sich in der "Haupt"Triggerung.
… befindet er sich in der
Triggerung "Impuls"-Triggerung.
Parameter der
Triggerung
• Jede Triggerquelle verfügt über eigene Attribute: Kopplung, Pegel,
Flanke, Rauschunterdrückung, Filter.
6 Triggermodi: Haupt
Impuls
Verzögerung
Zählung
TV
Netz
Jeder Modus ist über eine Registerkarte im Fenster "Triggerparameter"
zugänglich.
III - 42 Virtuelle Digital-Oszilloskope, 150 MHz
Gerät Oszilloskop - Menü "Triggerung"
Gerät "Oszilloskop" (Fortsetzung)
Triggerung auf der
"HAUPT"-Flanke
MTX 1054: Auswahl der Hauptquelle: Kanal 1, 2, 3 oder 4
MTX 1052: Auswahl der Hauptquelle: Kanal 1, 2 oder Ext
+ Triggerflanke ansteigend
- Triggerflanke abfallend
AC - DC - LF Reject - HF Reject
Das Triggersymbol nimmt die Farbe des aktiven Triggersignals an. Die
aktive Kopplung des Triggerkanals wird neben dem Triggersymbol im
Fenster "Oszilloskop-Kurve" angezeigt.
AC
DC
Symbol TAC
Wechselstromkopplung (10 Hz bis 200 MHz):
sperrt die Gleichkomponente des Signals
Symbol T
Gleichstromkopplung (0 Hz bis 200 MHz):
lässt das gesamte Signal passieren
LF Reject
HF Reject
Virtuelle Digital-Oszilloskope, 150 MHz III - 43
Symbol TLF
Unterdrückung von Frequenzen des Quellensignals < 10 kHz:
Vereinfachung der Beobachtung von Signalen mit einer
unerwünschten Gleich- oder Niederfrequenzkomponente
Symbol THF
Unterdrückung von Frequenzen des Quellensignals >10 kHz:
Vereinfachung der Beobachtung von langsamen Signalen mit
hochfrequentem Rauschanteil
Gerät "Oszilloskop" (Fortsetzung)
Einstellung des Triggerpegels über Betätigung der Pfeile mit der Maus oder
Direkteingabe des Werts über die Tastatur. Der Einstellbereich erstreckt
sich über ± 8 div. vertikal.
Deaktiviert Hysterese ≈ 0,6 div.
Aktiviert Hysterese ≈ 1,5 div.
Einstellbereich: von 40,00 ns bis 10,5 s
Deaktivierung der Triggerung für einen bestimmten Zeitraum
Stabilisierung der Triggerung auf Impulsfolgen
Nach Durchführung der Einstellung auf eine der folgenden Schaltflächen
klicken:
Das Fenster wird geschlossen, und die neuen Triggerparameter werden
angewendet.
Die neuen Parameter werden sofort und ohne Schließen des Fensters
angewendet.
Das Fenster wird geschlossen, ohne dass die neuen Parameter
angewendet werden.
Gerät Oszilloskop - Menü "Triggerung"
Beispiel
Signal an CH1: Folgen von 4 Perioden eines sinusförmigen Signals mit
einer Frequenz 4 kHz, mit einer Amplitude von 2,5 Vcc, ohne
Gleichkomponente, im Abstand von 1 ms.
Einstellung des Oszilloskops:
- Vertikale Empfindlichkeit: 0,5 V/div.
- Zeitbasis: 500 µs/div.
- Triggerquelle: Kanal 1
- Triggerpegel: 0,250 V
- Flanke: ansteigend
Das Holdoff stabilisiert das Signal durch Deaktivierung der Triggerung für
einen Wert zwischen 2,8 ms und 3,8 ms (Bsp. Holdoff = 3 ms).
III - 44 Virtuelle Digital-Oszilloskope, 150 MHz
Gerät Oszilloskop - Menü "Triggerung"
Gerät "Oszilloskop" (Fortsetzung)
Triggerung auf
"IMPULS"
Auswahl der Triggerung über die Breite von Impulsen.
Auf jeden Fall erfolgt die Triggerung auf der Flanke am Ende des Impulses.
< triggert bei einem Impuls, wenn seine Breite unter dem Sollwert liegt
= triggert bei einem Impuls, wenn seine Breite gleich dem Sollwert ist
> triggert bei einem Impuls, wenn seine Breite über dem Sollwert liegt
Die Impulsbreite ist durch den Schnittpunkt des Signals mit dem
vertikalen Triggerpegel definiert.
MTX 1054: Auswahl der Hauptquelle: Kanal 1, 2, 3 oder 4
MTX 1052: Auswahl der Hauptquelle: Kanal 1, 2 oder Ext
Impulstyp: + positiv oder - negativ
Die Auswahl der Flanke + (ansteigend) oder - (abfallend) definiert die
Polarität des Impulses:
Flanke + definiert einen positiven Impuls zwischen und
Flanke - definiert einen negativen Impuls zwischen und
Filter des Triggerkanals: AC - DC - LF Reject - HF Reject
Einstellbereich: ± 8 div.
Die Empfindlichkeit der Triggerung reicht von ≈ 0,6 div. bis ≈ 1,5 div.
Einstellbereich: von 40,00 ns bis 10,5 s
Wenn Impuls > = < angegebener Wert
Virtuelle Digital-Oszilloskope, 150 MHz III - 45
Gerät "Oszilloskop" (Fortsetzung)
Gerät Oszilloskop - Menü "Triggerung"
Beispiel
Signal an CH1: Folgen von 4 negativen Impulsen mit einer Amplitude von
2,25 Vcc, ohne Gleichkomponente, mit einer Frequenz von 10 kHz, im
Abstand von 500 µs.
Einstellung des Oszilloskops:
- Vertikale Empfindlichkeit: 0,5 V/div.
- Zeitbasis: 200 µs/div.
- Triggermodus: "Impuls"
- Triggerquelle: CH1
- Triggerpegel: 0,5
- Triggerung auf Impuls: negativ
- Triggerungsbedingung: "Impulsbreite < 50,05 µs"
Das Oszilloskop löst die Triggerung aus, wenn die Breite des negativen
Impulses kleiner als die angegebenen Breite des Impulses ist (50,05 µs +
Toleranz).
Die Messung der Breite des negativen Impulses wird auf der abfallenden
Flanke ausgelöst und die Triggerung ist auf der ansteigenden Flanke
wirksam, wenn die Breite des Impulses das gewählte Vergleichskriterium
erfüllt.
III - 46 Virtuelle Digital-Oszilloskope, 150 MHz
Gerät Oszilloskop - Menü "Triggerung"
Gerät "Oszilloskop" (Fortsetzung)
Triggerung mit
"VERZÖGERUNG"
Hauptquelle
Auswahl der Triggerung auf Flanken mit Verzögerung
Die Verzögerung wird über die Hilfsquelle getriggert.
Die effektive Triggerung findet nach Ablauf der Verzögerung beim nächsten
Triggerereignis der Hauptquelle statt.
MTX 1054: Triggerquelle: Kanal 1, 2, 3 oder 4
MTX 1052: Triggerquelle: Kanal 1, 2 oder Ext
+ für ansteigende Flanke
- für abfallende Flanke
AC - DC - LF Reject - HF Reject
Einstellbereich: ± 8 div.
Die Empfindlichkeit der Triggerung reicht von: ≈ 0,6 div. bis ≈ 1,5 div.
Virtuelle Digital-Oszilloskope, 150 MHz III - 47
Gerät "Oszilloskop" (Fortsetzung)
Gerät Oszilloskop - Menü "Triggerung"
Hilfsquelle
Beispiel
MTX 1054: Triggerquelle: Kanal 1, 2, 3 oder 4
MTX 1052: Triggerquelle: Kanal 1, 2 oder Ext
Triggerflanke: + oder -
AC - DC - LF Reject - HF Reject
Einstellbereich: ± 8 div.
Die Empfindlichkeit der Triggerung reicht von: ≈ 0,6 div. bis ≈ 1,5 div.
Einstellbereich: von 40,00 ns bis 10,5 s
Wird für die Haupttriggerung und die Hilfstriggerung dieselbe Quelle
gewählt, haben der Pegel, die Flanke, die Kopplung und die Rausch unterdrückung dieselben Werte.
Signal an CH1: Folgen von 4 Impulsen mit einer Amplitude von 2,25 Vcc, mit
einer Frequenz von 10 kHz, im Abstand von 600 µs.
Einstellung des Oszilloskops:
- Vertikale Empfindlichkeit: 0,5 V/div.
- Zeitbasis: 200 µs/div.
- Triggermodus: "Verzögerung"
- Hauptkanal: CH1
- Hilfskanal: CH1
- Triggerpegel: 0,5 V
- Triggerungsbedingung: 1. ansteigende Flanke der Hauptquelle (CH1),
die nach der 1. ansteigenden Flanke der
Hilfsquelle (CH1) und einer Verzögerung von
90 µs auftritt.
Die Triggerung ist nach Ablauf der Verzögerung (90,0 µs) auf der ersten
ansteigenden Flanke aktiv.
ansteigenden Flanke des Signals, da die Verzögerung bezüglich der
ersten ansteigenden Flanke 100 µs beträgt.
Das Oszilloskop triggert also auf der 2.
III - 48 Virtuelle Digital-Oszilloskope, 150 MHz
Gerät Oszilloskop - Menü "Triggerung"
Triggerung mit
Gerät "Oszilloskop" (Fortsetzung)
"ZÄHLUNG"
Hauptquelle
Auswahl der Triggerung auf Flanken mit Ereigniszählung.
Die Zählung erfolgt auf der Hauptquelle und wird über die Hilfsquelle getriggert.
Die Position der Triggerung befindet sich nach Beendigung der Zählung auf
dem nächsten Triggerereignis der Hauptquelle.
Die symbolische Darstellung des Modus Zählung entspricht einer Abfolge
von positiven Flanken.
Bereich von 2 bis 16.384
MTX 1054: Triggerquelle: Kanal 1, 2, 3 oder 4
MTX 1052: Triggerquelle: Kanal 1, 2 oder Ext
Triggerflanke: + -
Virtuelle Digital-Oszilloskope, 150 MHz III - 49
AC - DC - LF Reject - HF Reject
Einstellbereich: ± 8 div.
Die Empfindlichkeit der Triggerung reicht von: ≈ 0,6 div. bis ≈ 1,5 div.
Gerät "Oszilloskop" (Fortsetzung)
Gerät Oszilloskop - Menü "Triggerung"
Hilfsquelle
Beispiel
MTX 1054: Triggerquelle: Kanal 1, 2, 3 oder 4
MTX 1052: Triggerquelle: Kanal 1, 2 oder Ext
Triggerflanke: + -
AC - DC - LF Reject - HF Reject
Einstellbereich: ± 8 div.
Die Empfindlichkeit der Triggerung reicht von: ≈ 0,6 div. bis ≈ 1,5 div.
Einstellbereich: von 40,00 ns bis 10,5 s
Signal an CH1: Folgen von 4 Impulsen mit einer Amplitude von 2,25 Vcc,
mit einer Frequenz von 10 kHz, im Abstand von 600 µs.
Programmierung des Oszilloskops:
- Vertikale Empfindlichkeit: 0,5 V/div.
- Zeitbasis: 200 µs/div.
- Triggermodus: "Zählung"
- Quelle der Haupttriggerung: CH1
- Quelle der Hilfstriggerung: CH1
- Anzahl der Ereignisse: 3
Die Triggerung findet auf der 4. ansteigenden Flanke des Signals statt (die
1. ansteigende Flanke auf dem Hilfskanal triggert die Zählung, dann zählt
das Oszilloskop 3 ansteigende Flanken auf dem Hauptkanal und dann wird
die Erfassung getriggert).
III - 50 Virtuelle Digital-Oszilloskope, 150 MHz
Gerät Oszilloskop - Menü "Triggerung"
Gerät "Oszilloskop" (Fortsetzung)
Triggerung auf
"TV"
Triggerung bei einer speziellen Zeilenzahl. Die Position der Triggerung
entspricht der Flanke vor dem Top der Zeilensynchronisation.
• 625 Zeilen (SECAM oder PAL)
• 525 Zeilen (NTSC)
Die symbolische Darstellung der TV-Triggerung entspricht einem positiven
Videosignal.
MTX 1054: Triggerquelle: Kanal 1, 2, 3 oder 4
MTX 1052: Triggerquelle: Kanal 1, 2 oder Ext
Polarität des Videosignals: + positiv oder - negativ
+ Video direkt
- Video invertiert
Einstellbereich: von 40,00 ns bis 10,5 s
Standard 625 oder 525 Zeilen (PAL/SECAM, NTSC)
Zeilennummer: von 0 bis 525 oder 625 je nach Standard
Virtuelle Digital-Oszilloskope, 150 MHz III - 51
Gerät "Oszilloskop" (Fortsetzung)
Gerät Oszilloskop - Menü "Triggerung"
Beispiel

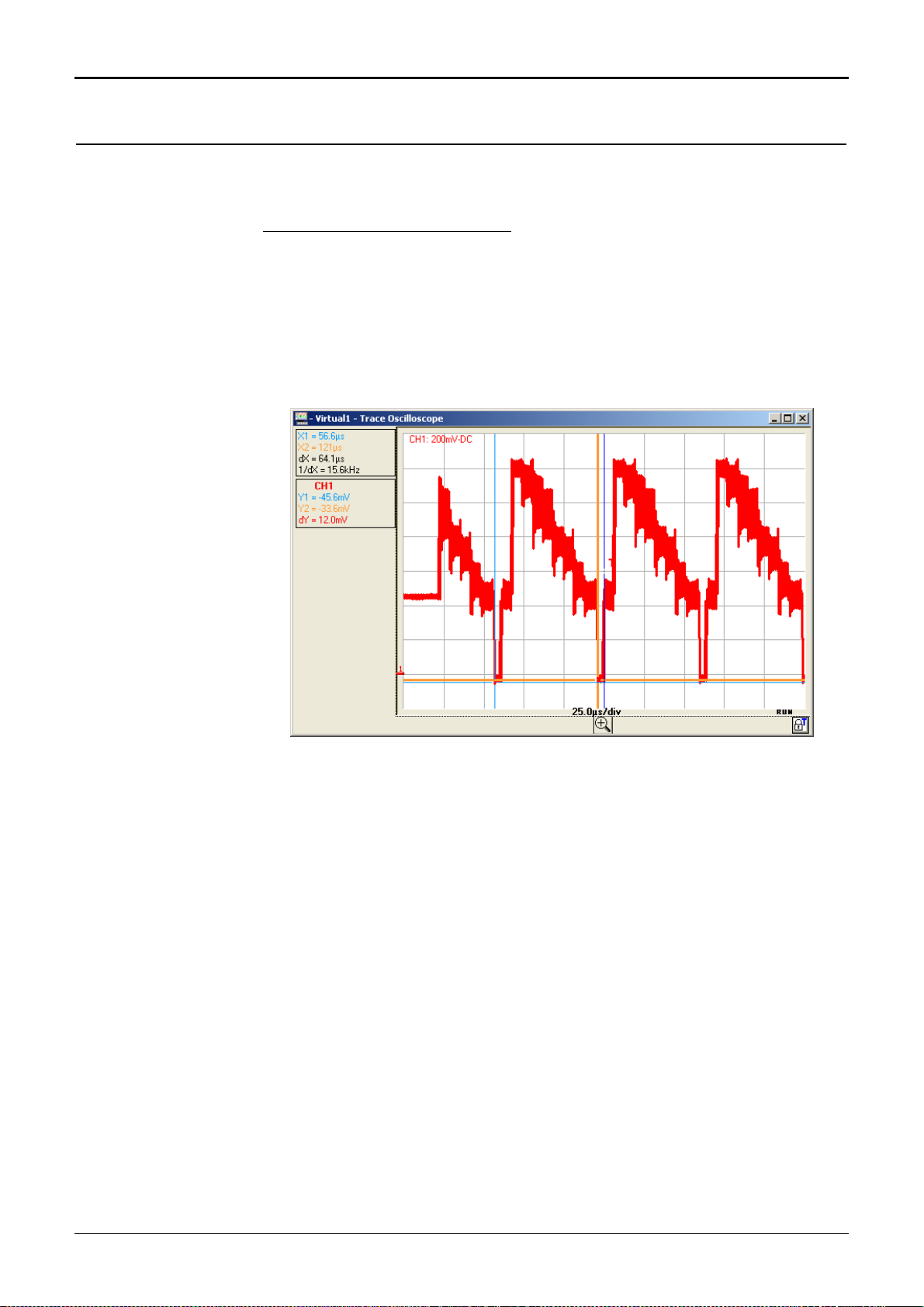

Anzeige eines Videosignals (SECAM)
Signal an CH1: Videosignal mit 625 Zeilen und einer Amplitude von ≈ 1,2 V
Programmierung des Oszilloskops:
- Vertikale Empfindlichkeit: 200 mV/div.
- Zeitbasis: 25 µs/div.
- Triggermodus: "TV"
- Polarität: +
-
Zeilennummer
- Manuelle Messungen: Frequenzdauer einer Zeile mit dX und 1 / dX
: 25
III - 52 Virtuelle Digital-Oszilloskope, 150 MHz
Gerät Oszilloskop - Menü "Triggerung"
Gerät "Oszilloskop" (Fortsetzung)
Triggerung auf
"NETZ"
Triggerflanke: + oder -
Einstellbereich: von 40,00 ns bis 10,5 s
Virtuelle Digital-Oszilloskope, 150 MHz III - 53
Gerät "Oszilloskop" (Fortsetzung)
Gerät Oszilloskop - Menü "Triggerung"
Beispiel
Frequenz: 50 Hz
Anzeige des Netzsignals 50 Hz
Signal an CH1: eine Abbildung der Versorgungsspannung des Geräts
(Netzspannung: 230 VAC ± 10 %, 50 Hz)
Programmierung des Oszilloskops:
- Vertikale Empfindlichkeit: 100 V/div.
- Zeitbasis: 5 ms/div.
- Triggermodus: Netz
- Triggerflanke: +
- Manuelle Messungen: dt , dv
Setzen Sie die manuellen Mess-Cursors so, dass Frequenz und Amplitude
des Netzsignals 50 Hz bestimmt werden können.
Amplitude:
623 V Spitze-Spitze
Der Zustand des Triggerkreises ist unten rechts im Fenster "OszilloskopKurve" abgegeben; in diesem Beispiel lautet er "STOP".
III - 54 Virtuelle Digital-Oszilloskope, 150 MHz
Gerät Oszilloskop - Menü "Horizontal"
Gerät "Oszilloskop" (Fortsetzung)

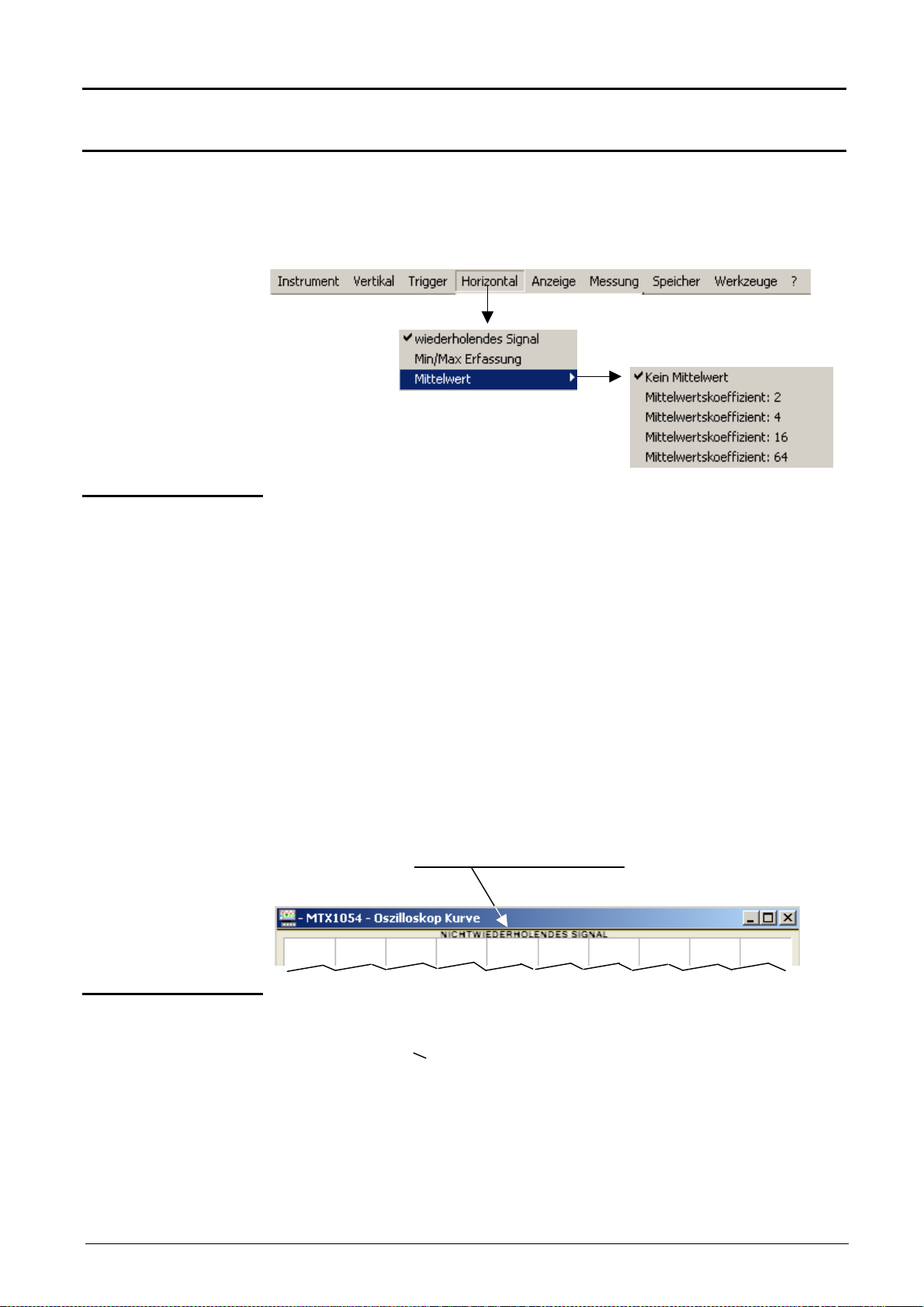

Menü "Horizontal"
Wiederholendes
Signal
programmiert:
•
das wiederholende Signal
• die Min/Max Erfassung
•
die Mittelwertbildung
Das Symbol "" zeigt an, dass die Option "Wiederholendes Signal"
gewählt wurde.
Die Aktivierung dieser Option ermöglicht für ein wiederholendes Signal die
Erhöhung der zeitlichen Definition einer Kurve (bis 100 Gs/s).
Bei Zeitbasen kleiner als 50 µs/div (Zoom-Modus nicht aktiviert) wird das
angezeigte wiederholende Signal aus mehreren aufeinander folgenden
Erfassungen gebildet.
Beispiel
Min/Max Erfassung
Messung am Taktgeber eines Mikroprozessors.
Handelt es sich nicht um ein sich wiederholendes Signal, darf diese Option
nicht verwendet werden, da die kumulierte Darstellung falsch sein könnte.
Ist der Modus "Wiederholendes Signal" nicht gewählt, ist die zeitliche
Auflösung 10 ns (oder 5 ns, wenn ein einziger Kanal im Modus "Single"
aktiv ist). In diesem Modus werden alle angezeigten Punkte bei jeder
Erfassung neu berechnet.
Zur Anzeige, dass der Modus "Wiederholendes Signal" nicht gewählt ist,
wird die Meldung "Nichtwiederholendes Signal" oben im Fenster
angezeigt:
erlaubt auch bei geringen Geschwindigkeiten der Zeitbasis eine
Abtastung des Signals bei hoher Frequenz (100 MS/s). Die Anzeige zeigt
die Abtastung der Extremwerte, der Min. und der Max.
Möglich sind:
•
die Erkennung einer fehlerhaften Darstellung aufgrund nicht
ausreichender Abtastung
•
die Anzeige von kurzzeitigen Ereignissen (Glitch, > 10 ns).
Unabhängig von der Art der verwendeten Zeitbasis werden die
kurzzeitigen Ereignisse (Glitch, > 10 ns) angezeigt.
Das Symbol "" zeigt an, dass der Modus "Min/Max Erfassung" aktiviert ist.
Virtuelle Digital-Oszilloskope, 150 MHz III - 55
Gerät Oszilloskop - Menü "Horizontal"
Gerät "Oszilloskop" (Fortsetzung)
Mittelwertbildung
Keine
Mittelwertbildung
Mittelwert-Koeff.: 2
Mittelwert-Koeff.: 4
Mittelwert-Koeff.: 16
Mittelwert-Koeff.: 64
Abtastung
Pixel N
Pixel N-1
Auswahl eines Koeffizienten zur Berechnung eines Mittelwerts zu den
angezeigten Abtastungen.
Beispiel: Dämpfung von zufälligem Rauschen auf einem Signal.
Folgende Koeffizienten (Anzahl von Abtastpunkten) zur Mittelwertbildung
sind verfügbar: Keine Mittelwertbildung
Mittelwert-Koeffizient 2
Mittelwert-Koeffizient 4
Mittelwert-Koeffizient 16
Mittelwert-Koeffizient 64
Die Berechnung erfolgt gemäß der folgenden Formel:
Pixel N = Abtastung * 1/Mittelwertfaktor + Pixel
Wert der neuen Abtastung, die mit der Abszisse t erfasst wurde
Ordinate des Pixels der Abszisse t auf dem Bildschirm im Moment N
Ordinate des Pixels der Abszisse t auf dem Bildschirm im Moment N-1
(1-1/Mittelwertfaktor) mit :
N-1
Die Mittelwertbildung ist nur bei aktiver Option "Wiederholendes Signal"
möglich.
III - 56 Virtuelle Digital-Oszilloskope, 150 MHz
Gerät Oszilloskop - Menü "Anzeige"
Gerät "Oszilloskop" (Fortsetzung)
Menü "Anzeige"
Raster
Vertikale Einheit
Parameter der Anzeige:
•
Raster
•
Vertikale Einheit
•
Anzeigemodus: Vektor oder Hüllkurve
•
Zoom Off
•
XY
Anzeigen eines Bildrasters.
Anzeige in den Fenstern "Oszilloskop-Kurve",
"FFT-Kurve" und
"XY-Kurve"
der vertikalen Einheit,
der Eingangskopplung und
der Auswahl BWL für jeden aktiven Kanal.
Anzeigemodus
Hüllkurve
Vektor
Zwei Anzeigemodi stehen zur Verfügung:
Zwischen den einzelnen Abtastungen wird ein Vektor gezeichnet.
Das auf jeder horizontalen Position des Bildschirms beobachtete
Minimum und Maximum wird angezeigt. Dieser Modus wird zur Anzeige
einer Abweichung bei der Zeit oder einer Modulation verwendet.
Dieses Symbol "" zeigt den aktivierten Anzeigemodus an.
Virtuelle Digital-Oszilloskope, 150 MHz III - 57
Gerät Oszilloskop - Menü "Anzeige"
Gerät "Oszilloskop" (Fortsetzung)
Zoom Off
Horizontaler Zoom
« »
Die Auswahl von "Zoom Off" führt zur Rückkehr zur nicht gezoomten
Darstellung der Kurven. Das Klicken auf die Lupe " " hat den gleichen
Effekt.

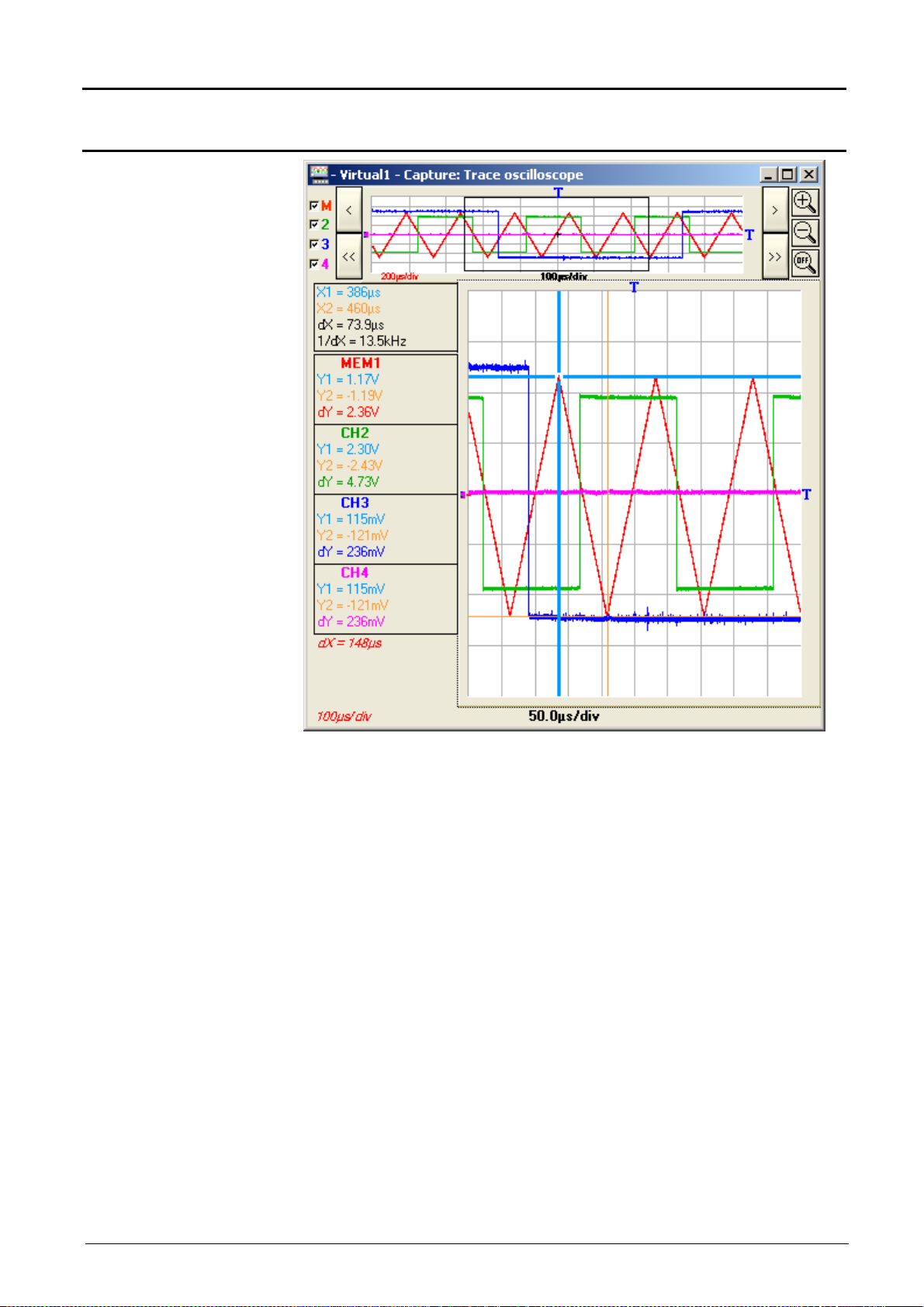

Ein "dynamischer Zoom" wird durch Klicken auf die Lupe " " unten auf
dem Bildschirm "Oszilloskop-Kurve" oder "FFT-Kurve" aufgerufen.
Ein "statischer Zoom" wird durch Klicken auf die Schaltfläche
Funktion "Zoom Off" wirkt nur auf den dynamischen Zoom.
Der Modus Vergrößerung (horizontaler dynamischer Zoom) wird durch
die drei links gezeigten Lupen unten auf dem Bildschirm "OszilloskopKurve" oder "FFT-Kurve" dargestellt.
Wenn die Funktion "FFT" aktiviert ist, ist der dynamische Zoom bei der
Darstellung im Zeitbereich nicht in Betrieb.
im Fenster "Steuerung Oszilloskop" aufgerufen. Die
III - 58 Virtuelle Digital-Oszilloskope, 150 MHz
Gerät Oszilloskop - Menü "Anzeige"
Gerät "Oszilloskop" (Fortsetzung)
XY…
Bestätigung des Modus XY.
Das Gerät fügt den aktuellen Darstellungen f(t) und FFT ein Fenster mit
der Darstellung XY hinzu. Die Aktualisierung der Fenster erfolgt
gleichzeitig.
Darstellung f(t) und
XY dieser Signale
Das Menü "Quellen XY" erlaubt die Zuordnung einer der 4 verfügbaren
Kurven zu den Achsen X (horizontal) und Y (vertikal).
MTX1054: MTX 1052:
Bestätigung der Auswahl über die links gezeigte Schaltfläche.
• Jede Achse verfügt über 8 Einteilungen.
• Die Achsen X und Y tragen die Nummer des ihnen zugeordneten
Kanals.
• Die Symbole "•" zeigen die für jede Achse gewählte Kurve an.
Beispiel
Fenster Kurven "
Im Modus XY stehen 2 manuelle Mess-Cursors (X1 Y1) und (X2 Y2) zur
Verfügung. Die vertikalen Messbereiche der für die XY-Anzeige
gewählten Kurven sind oben links im Fenster angegeben.
Die manuellen Mess-Cursors des Fensters "Kurve XY" sind unabhängig
von denen im Fenster Oszilloskop-Kurve.
XY: CH1&CH2"
Darstellung XY
Virtuelle Digital-Oszilloskope, 150 MHz III - 59
Gerät Oszilloskop - Menü "Messung"
Kurve 4
Gerät "Oszilloskop" (Fortsetzung)
Menü "Messung"
Referenz
Kurve 1
Kurve 2
Kurve 3
Auswahl der Referenzkurve für:
•
die automatischen Messungen
•
die Phasenmessung (automatisch oder manuell)
•
die Messungen mit manuellem Cursor
Auswahl einer der aktivierten Messkurven, auf der automatische oder
manuelle Messungen durchgeführt werden sollen.
Nur die aktivierten Kurven können gewählt werden. Die nicht aktivierten
Kurven sind grau dargestellt.
Automatische
Messungen
Das Symbol "
Die Messreferenz "Ref.: Kurve 1, 2, 3, 4" kann auch in der Werkzeug-
leiste ausgewählt werden.
Öffnen des Fensters "Automatische Messungen".
Die 19 automatischen Messungen werden für die gewählte
Referenzkurve durchgeführt. Alle für diese Kurve durchführbaren
Messungen werden angezeigt und aktualisiert.
(- - - -) wird für die nicht durchführbaren Messungen angezeigt.
Das Schließen des Fensters erfolgt durch Klicken auf das Symbol x.
" zeigt die gewählte Referenzkurve an.
III - 60 Virtuelle Digital-Oszilloskope, 150 MHz
Gerät Oszilloskop - Menü "Messung"
Gerät "Oszilloskop" (Fortsetzung)
Bei Aktivierung der automatischen Messungen werden die Cursors im
Anzeigefenster der Kurve nicht angezeigt. Wählen Sie bei Messungen an
periodischen Signalen den Koeffizienten der Zeitbasis so, dass auf dem
Bildschirm mindestens 2 Perioden des Signals angezeigt werden.
19 automatische
Messungen
Vmin
Vmax
Vpp
Vlow
Vhigh
Vamp
Vrms
Vavg
Over+
Tm
Td
W+
W-
P
F
DC
N
Over-
Sum
minimale Spitzenspannung
maximale Spitzenspannung
Spannung von Spitze zu Spitze
unterer Spannungswert
oberer Spannungswert
Amplitude
Effektivwert der Spannung
Mittelwert der Spannung
positive Überschreitung
Anstiegszeit
Abfallzeit
positive Impulsbreite (bei 50 % Vamp)
negative Impulsbreite (bei 50 % Vamp)
Periode
Frequenz
Tastverhältnis
Impulsanzahl
negative Überschreitung
Summe der Elementarbereiche (= Integral)
Messbedingungen
• Die Messungen erfolgen für den sichtbaren Teil der Kurve.
• Jede Änderung des Signals bewirkt eine Aktualisierung der
Messungen. Diese werden im Rhythmus der Erfassung aufgefrischt.
• Für eine bessere Genauigkeit der angezeigten Messungen:
1. Stellen Sie mindestens zwei vollständige Perioden des Signals dar.
2. Wählen Sie den Messbereich und die vertikale Position so, dass
sich die Amplitude Spitze-Spitze des zu messenden Signals über
4 bis 7 Teilungen auf dem Bildschirm erstreckt.
Virtuelle Digital-Oszilloskope, 150 MHz III - 61
Gerät Oszilloskop - Menü "Messung"
P
low
high
avg
L
L
tm td
Gerät "Oszilloskop" (Fortsetzung)
Darstellung der
automatischen
Messungen
T = 1/F
W+ W-
100%
90%
Vavg
50%
10%
0%
>5%T
Trise
t0t1t2 t3t4t5
Tfall
>5%T
t6
• Positive Überschreitung = [100 * (Vmax – Vhigh)] / Vamp
• Negative Überschreitung = [100 * (Vmin – Vlow)] / Vamp
Vmax
Vhigh
Vamp Vpp
Vlow
Vmin
i n
=
1
•
Vrms =
•
Vavg =
Y
= Wert des Punktes mit Null Volt
GND
[ (y y ) ]
∑
n
i 0
i n
=
1
∑
n
i 0
=
−
i
=
(y y )
−
i
GND
GND
2 1/2
III - 62 Virtuelle Digital-Oszilloskope, 150 MHz
Gerät Oszilloskop - Menü "Messung"
Gerät "Oszilloskop" (Fortsetzung)
Phasenmessung
Phase Kurve 1
Phase Kurve 2
Phase Kurve 3
Phase Kurve 4
Durchführung von Phasenmessungen einer Kurve im Verhältnis zu einer
Referenzkurve (siehe §. Referenzmessung).
Auswahl der Kurve, für die die Phasenmessung durchgeführt werden soll.
Um die Phasenmessung zu deaktivieren, heben Sie die Auswahl der
Phasenmessung wieder auf.
Automatische Phasenmessung:
•
Das Symbol "
•
Die Aktivierung der Phasenmessung führt zur Anzeige der 3 Cursors:
2 automatische Mess-Cursors auf der Referenzkurve
geben die Periode des Signals an (Cursors "blau" und "gelb").
1 "schwarzer" Cursor wird auf der Kurve positioniert, auf der die
Phasenmessungen durchgeführt werden (CH2 in unserem Beispiel).
Diese 3 Cursors werden automatisch auf den Kurven der Referenz
und der Messung platziert; sie können nicht versetzt werden.
•
Die Messung der Phase (in °) der gewählten Kurve (CH2) im Verhältnis
zur Referenzkurve (CH1) wird im Anzeigebereich der Messungen angezeigt
( Beispiel: Phase CH2/CH1 = 181.7°).
" zeigt die für die Phasenmessung gewählte Kurve.
Virtuelle Digital-Oszilloskope, 150 MHz III - 63
Gerät Oszilloskop - Menü "Messung"
Gerät "Oszilloskop" (Fortsetzung)
Ist die Messung nicht durchführbar, erscheint das Symbol "- - - -". Zum
Beispiel wenn die Zeitbasis nicht die Darstellung von zwei vollständigen
Perioden des Signals erlaubt:

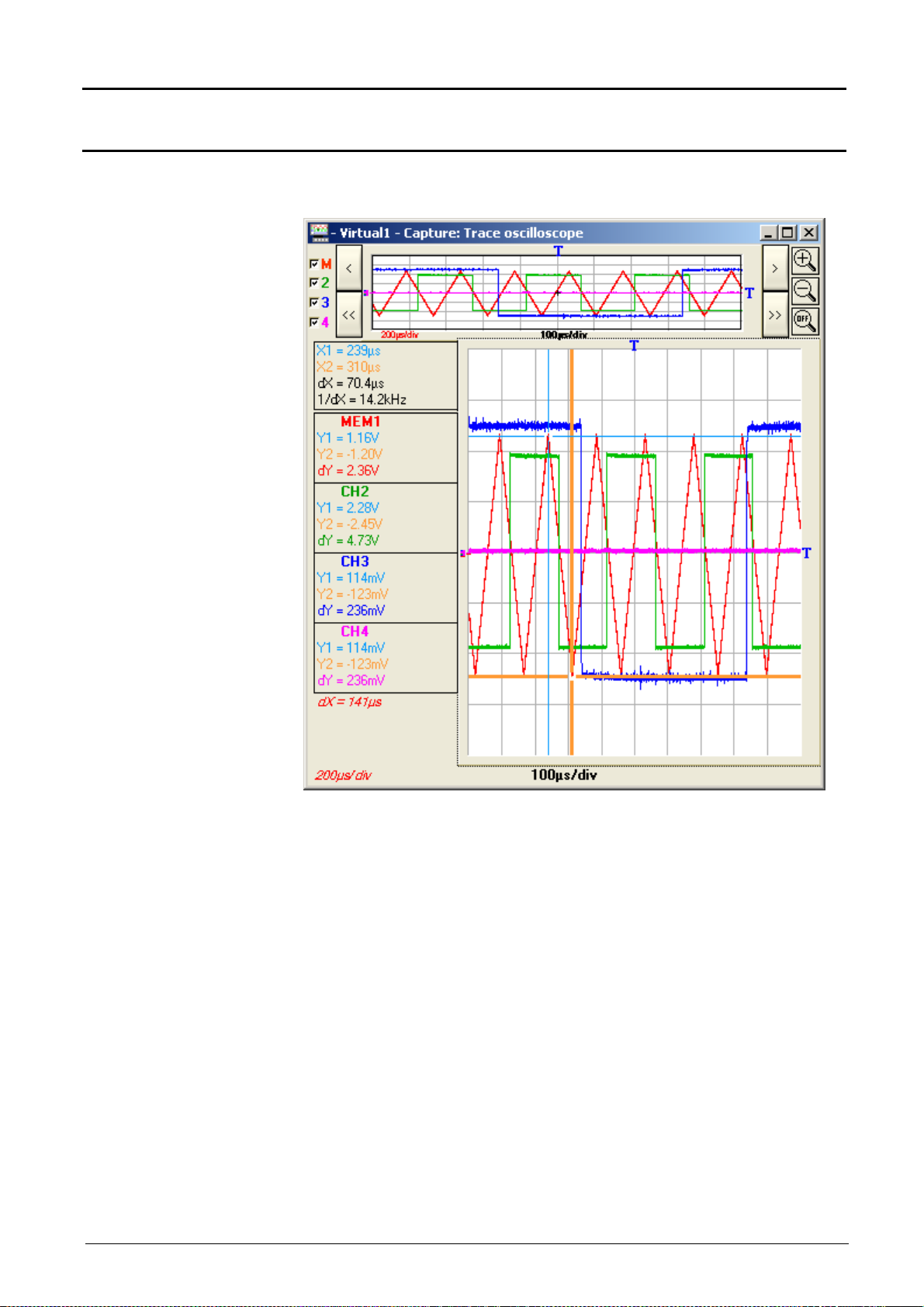

Manuelle Messungen
(dt, dv)
Messungen über Cursor
Die Mess-Cursors "blau" und "gelb" werden bei Aktivierung des Menüs
angezeigt.
Folgende zwei Messungen können durchgeführt werden:
dX = dt
dY = dv
Die Messungen und die Cursors sind fest mit der gewählten
Referenzkurve verknüpft (siehe §. Referenzmessung).
• Das Symbol "" zeigt an, dass die manuellen Messungen (dt, dv)
aktiviert sind.
• Die Mess-Cursors können direkt mit der Maus versetzt werden.
III - 64 Virtuelle Digital-Oszilloskope, 150 MHz
(Zeitabstand zwischen den 2 Cursors).
(Spannungsabstand zwischen den 2 Cursors).
Gerät Oszilloskop - Menü "Messung"
Gerät "Oszilloskop" (Fortsetzung)
Manuelle
Phasenmessung
• Ist die Option "manuelle freie Cursors" nicht aktiviert (siehe §.
Messung) bleiben die Cursors beim Versetzen fest mit der Referenz kurve verknüpft. Ist die Option aktiviert, so können die Cursors an
jeden beliebigen Ort im Anzeigefenster der Kurven gesetzt werden.
• Die gewählten Messungen dt und dv im Verhältnis zur Referenz
werden im Anzeigebereich der Messungen angezeigt.
Beispiel: (1)dt = dX = 1.05 ms, dv = dY = 1.21V
Wenn die manuelle Phasenmessung gewählt ist:
Die drei Cursors sind frei und können an jeden beliebigen Ort im
Anzeigefenster der Kurven gesetzt werden:
Die Cursor "blau" und "gelb" bestimmen die Referenzperiode für die
Berechnung der Phase und der angezeigte Wert der
Phasenverschiebung hängt von der Position des "schwarzen" Cursors im
Verhältnis zu diesen 2 Cursors ab.
Für die manuelle Phasenmessung wird nur eine Periode des Signals auf
dem Bildschirm benötigt.
Virtuelle Digital-Oszilloskope, 150 MHz III - 65
Gerät Oszilloskop - Menü "Messung"
Gerät "Oszilloskop" (Fortsetzung)
Freie manuelle
Cursors
Zur Verknüpfung oder Aufhebung der Verknüpfung der manuellen MessCursors (blau und gelb) mit der Referenzkurve.
Ist das Menü "Freie manuelle Cursors" aktiviert, so können die Cursors
blau und gelb frei auf dem gesamten Bildschirm versetzt werden.
•
Das Symbol "
aktiviert ist.
" zeigt an, dass das Menü "Freie manuelle Cursors"
• Zur Deaktivierung des Menüs heben Sie die Auswahl mit der Maus
auf.
• Bei den automatischen Messungen und Phasenmessungen sind die
Cursors fest: Sie können nicht versetzt werden. Das Menü "Freie
manuelle Cursors" ist nicht aktiviert.
Sonderfall
Bei "Automatische Messungen" und Aktivierung von "Manuelle
Messungen" erfolgen die beiden Anzeigen gleichzeitig:
•
•
der Cursors entsprechen, werden neben der Kurve im Fenster
"Oszilloskop-Kurve" angezeigt.
Das Fenster der automatischen Messungen ist immer aktiv.
Die Werte der manuellen Messungen "dv, dt", die den Positionen
III - 66 Virtuelle Digital-Oszilloskope, 150 MHz
Gerät Oszilloskop - Menü "Speicher"
Gerät "Oszilloskop" (Fortsetzung)

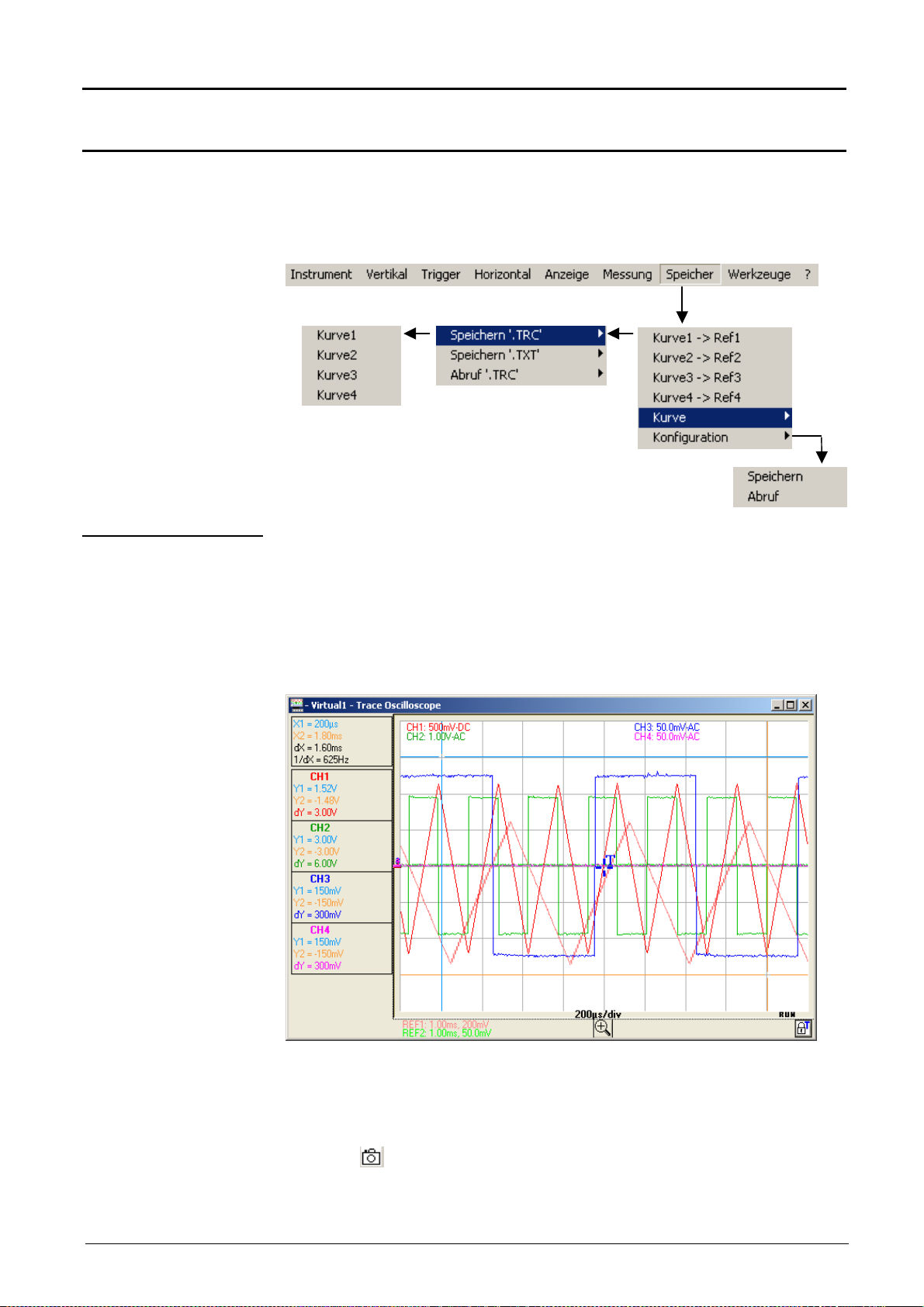

Menü "Speicher"
Kurve 1 Ref. 1
Kurve 2 Ref. 2
Kurve 3 Ref. 3
Kurve 4 Ref. 4
Sicherung oder Abruf von Dateien mit Konfigurationen (.CFG)
Kurven (.TRC)
Abtastungen (.TXT)
Funktionen (.FCT)
Sicherung der gewählten Kurve im flüchtigen Referenzspeicher:
Beispiel: Kurve 1 in Ref. 1
Die 4 Kurven besitzen jeweils ihren eigenen Referenzspeicher.
Der Koeffizient der Zeitbasis und die vertikale Empfindlichkeit der
Referenz sind in der Farbe der Referenz angegeben:
Beispiel REF1: 1 ms, 200 mV und REF2: 1 ms, 50 mV
• Es werden nur die 500 auf dem Bildschirm dargestellten Punkte
gespeichert (und nicht die erfassten 50.000 Punkte); eine Ref. x kann
deshalb nicht gezoomt werden.
• Die gleichzeitige Referenzsetzung aller aktiven Kanäle erfolgt über das
Symbol
in der Werkzeugleiste.
Virtuelle Digital-Oszilloskope, 150 MHz III - 67
Gerät Oszilloskop - Menü "Speicher"
Gerät "Oszilloskop" (Fortsetzung)
• Zur Vereinfachung des Vergleichs muss die Referenzkurve dieselben
Merkmale aufweisen wie die verknüpfte Kurve (Empfindlichkeit und
Zeitbasis).
• Eine Kurve kann nur dann in ihrem Referenzspeicher gesichert werden,
wenn sie auf dem Bildschirm angezeigt wird.
• Die gespeicherten Kurven werden hell und zusammen mit ihrer
Referenznummer angezeigt.
• Das Symbol "
Referenzspeicher gesichert wurde und auf dem Bildschirm angezeigt
wird.
• Eine Referenzkurve kann nicht versetzt werden.
• Die Deaktivierung eines Referenzspeichers erfolgt durch Aufhebung der
Auswahl im Menü "Speicher".
Die Kurve im Referenzspeicher bleibt auch erhalten, wenn bei Beibehaltung
der Geräte-Konfigurationsdatei (in unserem Beispiel MTX 1052) die
Arbeitssitzung geschlossen und eine neue Sitzung eröffnet wird.
" im Menü zeigt an, dass die entsprechende Kurve im

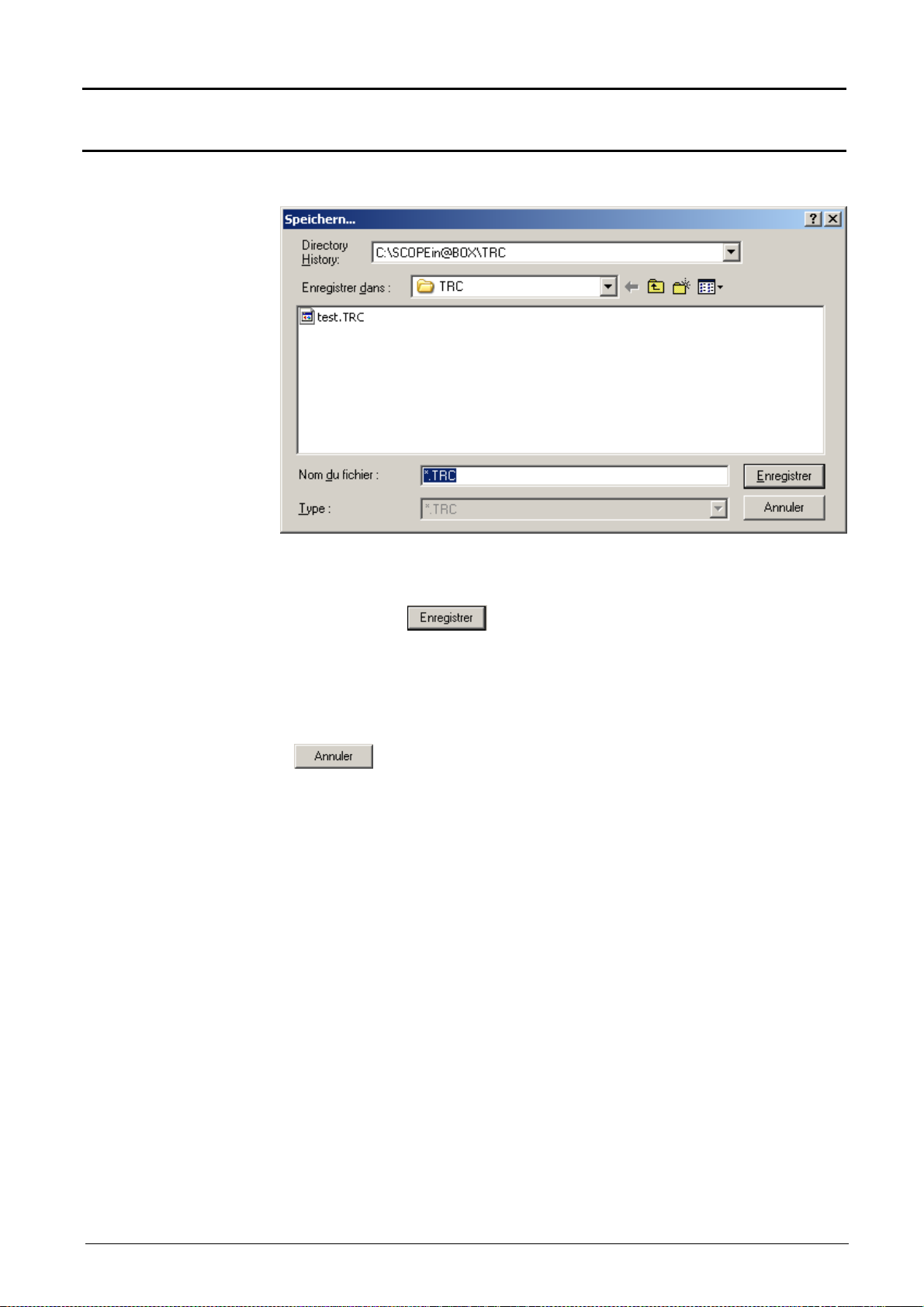

Sicherung einer
Kurve:
Sichern ".TRC"
Sicherung einer "Kurve" (im nicht flüchtigen Speicher, auf der Festplatte des
PCs): Die 50.000 Punkte werden gesichert.
Die Sicherung kann in zwei Formaten erfolgen: ".TRC" oder ".TXT".
Sicherung von Dateien für eine spätere Anzeige im Kurven-Fenster
Die Dateien werden im TRC-Format gesichert (.TRC); sie können über das
Menü "Speicher Kurve Abrufen ".TRC"" wieder abgerufen werden.
Sichern ".TXT" Sicherung von Dateien für den Export in eine andere Anwendung.
Die Dateien werden im TXT-Format gesichert (.TXT); sie können nicht über
das Menü "Kurve Abrufen ".TRC"" wieder abgerufen werden, um auf
dem Bildschirm angezeigt zu werden. Sie können jedoch für die
Bearbeitung mit Hilfe einer anderen Software (Tabellenkalkulation...) in
einem Standardformat exportiert werden.
( Beispiel: Microsoft EXCEL) über "WerkzeugeExport nach EXCEL"
III - 68 Virtuelle Digital-Oszilloskope, 150 MHz
Gerät Oszilloskop - Menü "Speicher"
Gerät "Oszilloskop" (Fortsetzung)
Beispiel zu
Sicherung einer
Kurvendatei .TRC
Bei Auswahl des Menüs "Speicher Sichern ".TRC" Kurve1" wird
folgendes Fenster angezeigt:
• Wählen Sie das Verzeichnis für die Sicherung.
Geben Sie über die Tastatur einen Namen für die zu sichernde Datei ein
(:
enr4.TRC
• Klicken Sie auf , um die Sicherung durchzuführen.
Der Name der Sicherungsdatei erhält die Erweiterung .TRC .
• Die Sicherung der Kurve1 in .TXT erfolgt über das Menü "Speicher
Sichern ".TXT" Kurve1". Der Name der Sicherungsdatei erhält die
Erweiterung .TXT (Textformat).
• Das Verlassen des Menüs ohne Sicherung erfolgt durch Klicken auf
).
.
Virtuelle Digital-Oszilloskope, 150 MHz III - 69
Gerät Oszilloskop - Menü "Speicher"
Gerät "Oszilloskop" (Fortsetzung)
Abrufen ".TRC"
Bei Auswahl des Menüs "Speicher Kurve Abrufen ".TRC" Kurve1"
wird folgendes Fenster angezeigt:
In der Liste befinden sich die Dateien .TRC, die über das Menü "Kurve
Sichern ".TRC"" im Verzeichnis C:\TRC gespeichert wurden.
Wählen Sie eine Datei und klicken Sie auf , um sie abzurufen.
Die Kurve wird auf dem gewählten Kanal CHx (: CH1) angezeigt:
Im Fenster "Steuerung Oszilloskop":
- "CH1" wird durch "MEM1" ersetzt.
- Die Taste Autoset wird durch den Wert der Zeitbasis und den Namen
der Aufzeichnung der gespeicherten Kurve ersetzt.
(∗) MATH3, MATH4
beim MTX 1052
Das Verlassen des Fensters "Öffnen" ohne Abruf der Kurve erfolgt durch
Klicken auf die links gezeigte Taste.
(∗)
III - 70 Virtuelle Digital-Oszilloskope, 150 MHz
Gerät Oszilloskop - Menü "Speicher"
Gerät "Oszilloskop" (Fortsetzung)
Wenn der Benutzer eine ERFASSUNG der Kurven (: MEM1, CH2, CH3
und CH4) durchführt, wird folgendes Fenster angezeigt:
Im oben gezeigten
Beispiel, MTX 1054
In diesem Fenster sind angegeben:
• die aktuelle Zeitbasis in s/div (schwarz), die den nicht gespeicherten
Kanälen entspricht
• die Zeitbasis der gespeicherten Kurve (Farbe der Kurve MEMx)
• Wenn die Werte des ZOOM-Koeffizienten geändert werden, verändern
sich auch die Werte der Koeffizienten der Zeitbasis der Kanäle CHx.
• Wenn manuelle Cursors vorhanden sind, werden für alle ZOOM Koeffizienten die Werte der dX und dY angezeigt, die den Kanälen CHx
und MEMx entsprechen.
Die Kanäle CH2, CH3, CH4 werden mit einem Koeffizienten der Zeitbasis
von 100 µs/div erfasst.
Der gespeicherte Kanal MEM1 wurde mit einem Koeffizienten der
Zeitbasis von 200 µs/div erfasst.
Wenn auf diese 4 Kurven ein ZOOM-Koeffizient von 2 angewendet wird,
sind die gezoomten Zeitbasen für die Kurven CH2, CH3, CH4 50 µs/div.
und für die Kurve
MEM1 100 µs/div.
Virtuelle Digital-Oszilloskope, 150 MHz III - 71
Gerät Oszilloskop - Menü "Speicher"
Gerät "Oszilloskop" (Fortsetzung)
Bei den gezoomten Kurven ist der Wert von dX zwischen den Cursors X1
und X2:
dX = 73.9 µs für die Kurven CH2, CH3, CH4 und dX = 148 µs für MEM1.
Beim Abruf einer Kurve wird "MEMx" Im Bereich "Kanal" der Zielkurve
angezeigt. Die Empfindlichkeit, die Kopplung und die Bandbegrenzung
entsprechen den Werten der wiederhergestellten Kurve (und können nicht
geändert werden).
III - 72 Virtuelle Digital-Oszilloskope, 150 MHz
Gerät Oszilloskop - Menü "Speicher"
Gerät "Oszilloskop" (Fortsetzung)
Konfiguration
Sicherung Bei Auswahl öffnet sich das folgende Fenster:
Sicherung oder Abruf einer Gerätekonfiguration.
• Das Feld "Dateiname" enthält den Standardnamen *.CFG. Diese Datei
enthält die Parameter der Gerätekonfiguration zum Zeitpunkt des
Öffnens dieses Fensters.
• Geben Sie den Namen der Datei über die Tastatur ein.
• Klicken Sie auf , um die Gerätekonfiguration zu sichern.
(Sicherungsdatei: Erweiterung .CFG)
Verlassen des Fensters ohne Sicherung.
Erinnerung
Bei Auswahl öffnet sich das folgende Fenster:
• In diesem Fenster wird die Liste der Dateien (.CFG) angezeigt, die über
das Menü "Konfiguration Sicherung" gespeichert wurden.
• Wählen Sie die abzurufende Datei durch Anklicken mit der Maus.
• Klicken Sie dann auf
abzurufen.
Virtuelle Digital-Oszilloskope, 150 MHz III - 73
Verlassen des Menüs ohne Aufrufen der Konfiguration.
, um die gesicherte Konfiguration
Gerät Oszilloskop - Menü "Werzeuge"
Gerät "Oszilloskop" (Fortsetzung)
Menü "Werkzeuge"
Netzwerk...
ermöglicht:
• die Konfiguration des Netzwerks
• das Drucken
• den Export nach Excel
• die Auswahl der Sprache
• die Anzeige der Systeminformationen
• die Aktualisierung der Software
Konfiguration der Ethernet-Verbindung des Oszilloskops.
MAC-Adresse
Dies ist eine eindeutige Adresse, die vom Benutzer nicht geändert werden
kann. Sie identifiziert das Gerät innerhalb des Netzwerks.
IP-Adresse Der Benutzer kann die vorgegebene Standard-IP-Adresse
beibehalten oder über die Tastatur eine neue Adresse
eingeben.
Netzwerkmaske Eingabe der Netzwerkmaske
Gateway Programmierung der IP-Adresse des Gateway (falls ein
solches verwendet wird)
Bestätigung der neuen Konfigurationsparameter.
Verlassen ohne Bestätigung.
III - 74 Virtuelle Digital-Oszilloskope, 150 MHz
Gerät Oszilloskop - Menü "Tools"
Gerät "Oszilloskop" (Fortsetzung)
Drucken...
Export nach EXCEL..
Dieses Fenster dient zur Auswahl der Bereiche, die gedruckt werden
sollen. Die Ausrichtung des Papiers wird mit dem links gezeigten
Umschalter "Hochformat/Querformat" eingestellt.
Starten des Druckvorgangs.
Verlassen ohne zu drucken.
• entweder durch Klicken auf das Symbol in der Werkzeugleiste
• oder über das Menü "Werkzeuge Export nach EXCEL"
Die folgende Meldung wird angezeigt “Laden der Abtastungen …“
Sie zeigt an, dass die Übertragung der 50.000 Abtastungen für jede Kurve,
die im Moment des Klickens aktiv war, gerade durchgeführt wird.
Nach Abschluss der Übertragung werden die Fenster "Kurven-Erfassung"
und "Export in Excel" angezeigt.
Virtuelle Digital-Oszilloskope, 150 MHz III - 75
Gerät Oszilloskop - Menü "Werzeuge"
Gerät "Oszilloskop" (Fortsetzung)
Im Moment des
Klickens erfasste
Kurven
Der zu exportierende Speicherbereich entspricht dem, der im schwarzen
Rahmen der ersten Kurve angezeigt wird, die selbst im unteren
Bildschirmbereich dargestellt ist. Sie kann unter Verwendung des
horizontalen Zooms und unter Verschiebung des Rahmens mit der
Maus oder den links gezeigten Tasten begrenzt werden.
Die für den Export in EXCEL erforderliche Zeit hängt von der Anzahl der zu
exportierenden Abtastungen ab.
Fenster zur
Durchführung des
Exports
III - 76 Virtuelle Digital-Oszilloskope, 150 MHz
Gerät Oszilloskop - Menü "Tools"
Gerät "Oszilloskop" (Fortsetzung)
•
Geben Sie der EXCEL-Datei einen Namen (Standardname:
scopebox001.xls).
•
Wählen Sie das Arbeitsverzeichnis durch Klicken auf "Durchsuchen".
•
Klicken Sie auf "Done".
•
Starten Sie Excel durch Klicken auf die entsprechende Schaltfläche.
Virtuelle Digital-Oszilloskope, 150 MHz III - 77
Gerät Oszilloskop - Menü "Werzeuge"
Gerät "Oszilloskop" (Fortsetzung)
•
Starten Sie den Export durch Klicken auf "Exportieren".
Nach Abschluss des Vorgangs wird die in der Statusleiste "Bereit" angezeigt.
III - 78 Virtuelle Digital-Oszilloskope, 150 MHz
Gerät Oszilloskop - Menü "Tools"
Gerät "Oszilloskop" (Fortsetzung)
Sprache
Infosystem
Auswahl der Sprache:
• English
• Français
• Deutsch
• Español
• Italiano
Anzeige von Informationen zur Verwendung des Geräts seit seiner
Inbetriebnahme:
• Anzahl der Einschaltungen
• Anzahl der Betriebsstunden
• Datum der letzten Kalibrierung
• Empfohlenes Datum der nächsten Kalibrierung.
Aktualisierung der
Software...
Die Uhr des Geräts wird beim Eröffnen einer Arbeitssitzung automatisch an
die des PCs angepasst.
Nach dem Beenden einer Arbeitssitzung geht das Gerät in den StandbyModus (Stromsparbetrieb), wenn es sich nicht im Modus Recorder befindet.
Sobald eine neue Arbeitssitzung eröffnet wird, wechselt es automatisch in
den Normalbetrieb.
• Wählen Sie die neue Version der zu ladenden Betriebssoftware.
• Klicken Sie auf die links gezeigte Taste.
Virtuelle Digital-Oszilloskope, 150 MHz III - 79
Gerät Oszilloskop - Menü "Werzeuge"
Gerät "Oszilloskop" (Fortsetzung)
4 Schritte
Eine rote LED und ein Bargraph zeigen den Fortschritt der Aktualisierung an.
Sobald die Aktualisierung abgeschlossen ist, startet das Gerät mit der
neuen Betriebssoftware.
Tritt während der Aktualisierung ein Problem auf (: Stromausfall im
Schritt 2), wird folgende Meldung angezeigt:
1. Überprüfen Sie die Verbindung des Geräts mit dem Ethernet.
2.
Überprüfen Sie das Vorhandensein der Stromversorgung (die rote LED
auf der Rückseite des Geräts muss leuchten).
3. Warten Sie 3 Minuten (Installation der Software im Speicher).
4.
Gehen Sie dann in das Menü Werkzeuge Netzwerk.
5. Klicken Sie auf die Taste "OK" im Fenster "Ethernet-Konfiguration".
6.
Stellen Sie die Ethernet-Verbindung wieder her.
III - 80 Virtuelle Digital-Oszilloskope, 150 MHz
Gerät Oszilloskop - Menü "Hilfe"
Gerät "Oszilloskop" (Fortsetzung)
Menü "?"
Hilfe
Info...
Öffnet die Bedienungsanleitung des virtuellen Oszilloskops. Der Benutzer
kann während des Betriebs des Oszilloskops gleichzeitig die
Bedienungsanleitung konsultieren
Diese Funktion kann auch durch Klicken auf das Symbol
in der Werkzeugleiste aufgerufen werden.
öffnet das folgende Fenster mit Anzeige:
•
der Version der PC-Software: SCOPEin@BOX V1.00
•
der Version der Firmware (Betriebssoftware des Geräts):
MTX1054,v1.00/7/A0A
- der Gerätebezeichnung
- der Version der Firmware,
- der Konfiguration (Analysator, Recorder ...)
- der Version der Hardware.
Klicken Sie in das Fenster, um es zu schließen.
Erinnerung
Virtuelle Digital-Oszilloskope, 150 MHz III - 81
Nach Aufrufen der Site www.chauvin-arnoux.com kann der Benutzer sich
identifizieren, um Aktualisierungen herunterzuladen.
Über die E-Mail-Adresse kann zur Beantwortung eventueller Fragen ein
Techniker des Produktsupports kontaktiert werden.
Gerät "Oszilloskop mit Persistenz SPO"
Parallèle
Gerät "Oszilloskop mit Persistenz SPO"
Auswahl
Vorstellung
Der Modus "Smart Persistence Oscilloscope" (SPO) wird über das Menü "Gerät"
aktiviert.
Die Persistenz "SPO":
• macht instabile, vorübergehende Ereignisse und Glitches sichtbar
• macht die Veränderungen des Signals über die Zeit, Jitter, Modulationen wie
bei einem analogen Oszilloskop sichtbar
• hält die Erfassungen über eine parametrierte Dauer zur Beobachtung einer
Zusammenfassung von Kurven fest.
Die Leuchtintensität oder die dem Bildschirmpunkt zugeordnete Farbe nimmt ab,
wenn dieser bei einer neuen Erfassung nicht erneuert wird.
Die Erfassung erfolgt in 3 Dimensionen:
- Zeit
- Amplitude
- Vorkommen, einer neuen Dimension.
Erfassung
Die "SPO"-Verarbeitung optimiert die Erkennung von vorübergehenden
Ereignissen
:
ohne "SPO" mit "SPO"
Die Aufgaben Erfassung und Verarbeitung
laufen nacheinander ab.
1 Erfassung = 1 Anzeige N Erfassungen = eine Anzeige
Acquisition
Traitement
Affichage
Die Aufgaben Erfassung und Verarbeitung
laufen parallel ab.
Die Anzahl der Erfassungen pro Sekunde kann
mit 100 multipliziert werden. Die Auszeit
zwischen zwei Erfassungen wird somit
beträchtlich reduziert.
Acquisition
Traitement
rapide
Affichage
Bildschirmdarstellung von 500 Punkten
aus 50.000 erfassten Punkten.
Bildschirmdarstellung von 50.000
erfassten Punkten unter Verwendung
eines angepassten
Kompressionssystems.
Anzeige eines Segments zur
Verbindung der einzelnen Punkte.
Anzeige einer Anhäufung von nicht
untereinander verbundenen Punkten.
Keine Interpolation.
Vorkommen
Die "SPO" erweitert die Verteilung der Abtastungen um eine statistische Dimension.
Durch die Farbe oder die Leuchtintensität werden Irregularitäten des Signals
hervorgehoben. Außerdem lassen sich dadurch seltene Punkte von häufigen
Punkten differenzieren.
Dieser Parameter kann verändert werden, indem die Dauer der Persistenz
eingestellt wird.
IV - 82 Virtuelle Digital-Oszilloskope, 150 MHz
Gerät "Oszilloskop mit Persistenz SPO"
) MATH3, MATH4
Gerät "Oszilloskop mit Persistenz SPO"
•
Beispiele
Monochrome Darstellung (eine Farbe
pro Kurve):
- die dunkelgrünen Punkte werden
häufig erneuert
- die hellgrünen Punkte werden selten
erneuert
•
Mehrfarbige Darstellung:
- die roten Punkte werden häufig
erneuert
- die violetten Punkte werden selten
erneuert
Anzeige
Steuerungsfenster
"SPO"
Öffnen Sie das Menü "Gerät" und klicken Sie auf "Persistenz SPO"
(oder auf das Symbol "SPO" in der Werkzeugleiste).
Das Fenster "Steuerung Oszilloskop" und das Anzeigefenster "OszilloskopKurve" werden angezeigt.
(∗∗∗∗)
(∗
Virtuelle Digital-Oszilloskope, 150 MHz IV - 83
beim MTX 1052
Die Werkzeugleiste und die Menüleiste sind identisch zu
denen im Modus "Oszilloskop", die Einstellbereiche ebenfalls.
Ein Schriftzug "SPO" unten rechts auf dem Bildschirm weist
den Benutzer darauf hin, dass das Oszilloskop im Modus
analoge Persistenz arbeitet.
Gerät "Oszilloskop mit Persistenz SPO"
Gerät "Oszilloskop mit Persistenz SPO" (Fortsetzung)
Fenster
"Oszilloskop-Kurve"
Dauer
Mehrfarbig
Einstellung der Persistenzdauer der Punkte:
• 100 ms
• 200 ms
• 500 ms
• 1 s
• 2 s
• 5 s
• 10 s
• unendlich (sämtliche Punkte, die Seit dem Start der Erfassung erfasst
wurden, werden kumuliert)
Einstellung der Darstellungsart:
•
"Mehrfarbig" aktiviert:
- den am häufigsten vorkommenden Punkten wird die grellste Farbe
zugeordnet: rot
- den am wenigsten vorkommenden Punkten wird die dunkelste Farbe
zugeordnet: violett
•
"Mehrfarbig" nicht aktiviert:
- den am häufigsten vorkommenden Punkten wird die intensivste Farbe
zugeordnet
( Beispiel: Kanal CH1 erhält grelles rot)
- den am wenigsten vorkommenden Punkten wird die hellste Farbe
zugeordnet
( Beispiel: Kanal CH1 erhält sehr helles rot)
Auffrischung des Bildschirms
Beim Klicken auf diese Taste werden die angezeigten Punkte gelöscht und
das Erfassungssystem wird neu initialisiert.
IV - 84 Virtuelle Digital-Oszilloskope, 150 MHz
Gerät "Oszilloskop mit Persistenz SPO"
"Vertikal"
"Triggerung"
Gerät "Oszilloskop mit Persistenz SPO"
Menüs
"Horizontal"
"Anzeige"
"Messung"
"Speicher"
Das Menü "Vertikal" enthält nur die Auswahl der vertikalen Einheit.
Mathematische Funktionen können nicht definiert werden.
Wie beim Modus Oszilloskop.
Das Menü "Horizontal" ermöglicht nur die An- und Abwahl des Modus
Min/Max Erfassung.
Das Menü "Anzeige" ermöglicht nur die Aktivierung oder Deaktivierung der
Anzeige des Rasters oder der Anzeige der Einheiten, der Kopplung und
der Bandbreitenbegrenzung für jeden aktiven Kanal auf der Kurve.
Das Menü "Messung" ermöglicht nur die manuellen Messungen über freie
Cursors und die manuellen Phasenmessungen.
Dieses Menü ermöglicht die Sicherung/den Abruf der Kurven in den
Dateien .PER und der Gerätekonfigurationen in den Dateien .CFG.
"Werkzeuge"
" ? "
Dieses Menü ist identisch zu dem im Modus "Oszilloskop", ein Export in
EXCEL ist jedoch nicht möglich.
Dieses Menü ist identisch zu dem im Modus "Oszilloskop".
Virtuelle Digital-Oszilloskope, 150 MHz IV - 85
Gerät "Oszilloskop mit Persistenz SPO"
(Seite bleibt frei)
IV - 86 Virtuelle Digital-Oszilloskope, 150 MHz
Gerät "Oszilloskop mit Persistenz SPO"
(Seite bleibt frei)
Virtuelle Digital-Oszilloskope, 150 MHz IV - 87
Gerät "Recorder"
Gerät Recorder - Anzeige
Vorstellung
Auswahl
Anzeige
Der Recorder ermöglicht die Beobachtung von sehr langsamen Ereignissen,
die im Modus "Oszilloskop" nicht sichtbar sind.
Er ermöglicht die Erfassung von Signalen über die Dauer von maximal
einem Monat.
Außerdem können in diesem Modus Fehler anhand der folgenden Kriterien
erkannt werden.
Diese Fehler werden in Form von Dateien auf dem Computer gespeichert.
•
Öffnen Sie das Menü "Gerät" und klicken Sie auf "Recorder" oder
•
klicken Sie auf das Symbol des Recorders in der Werkzeugleiste
Fenster "Steuerung Recorder"
c.
a.
b.
Alle Funktionen des Recorders können aufgerufen und parametriert werden
a. die Menüleiste
b. die Werkzeugleiste
c. die Einstellbereiche
d. die Steuerungsschaltflächen
(∗)
(∗) MATH3, MATH4
beim MTX 1052
V - 88 Virtuelle Digital-Oszilloskope, 150 MHz
d.
Gerät Recorder - Anzeige

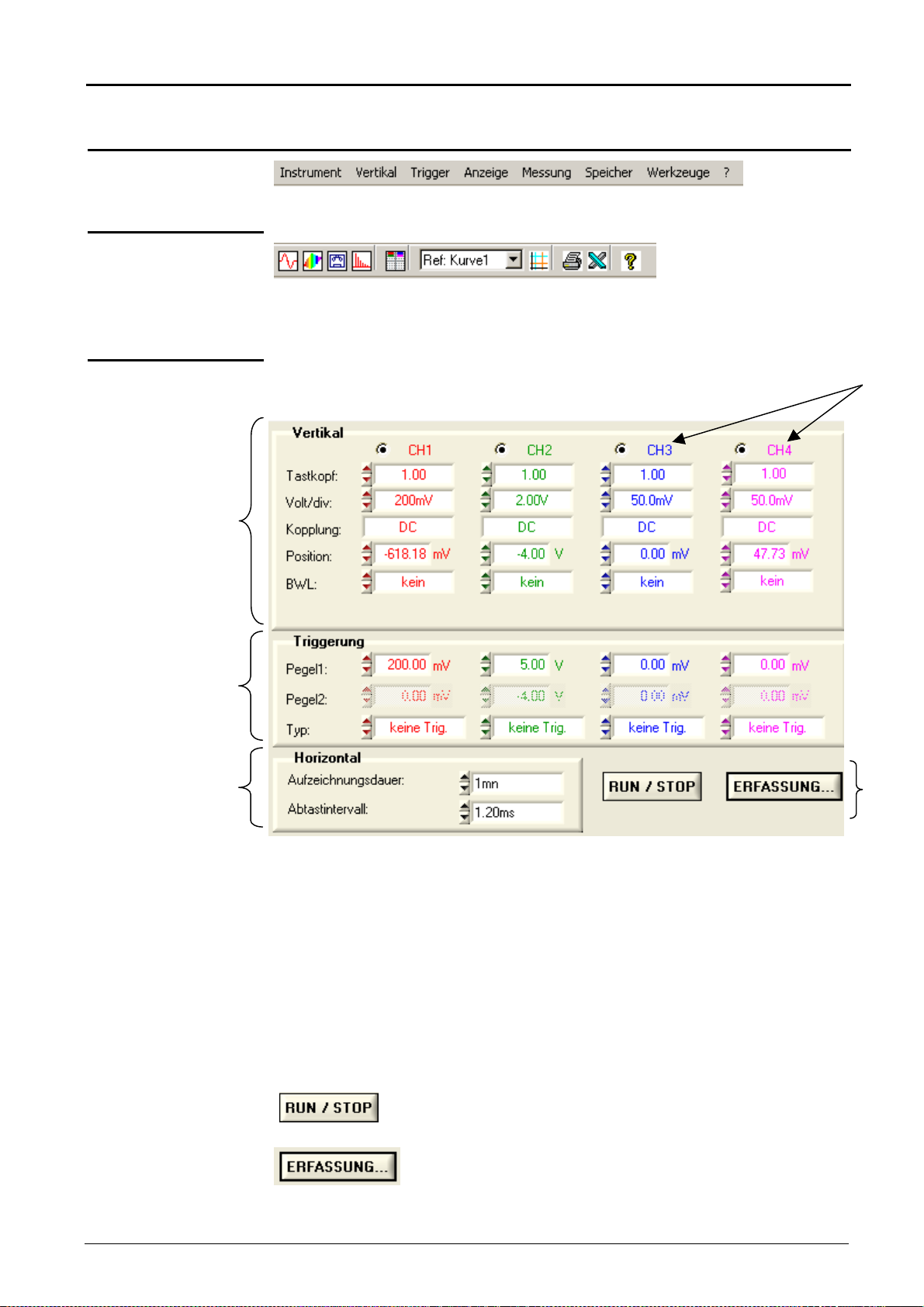

Gerät "Recorder" (Fortsetzung)
a. die Menüleiste
Werkzeugleiste
Einstellbereiche
b. die
c. die
1.
Es gibt kein Menü "Horizontal".
Die Funktionen der in der Werkzeugleiste enthaltenen Symbole sind
identisch zu denen des Oszilloskops.
(∗)
2.
(∗) MATH3, MATH4
beim MTX 1052
3.
Bereich "Vertikal": Wie im Modus "Oszilloskop"; aufgrund der niedrigen
1.
Frequenz der in diesem Modus analysierten Signale ist jedoch nur die DCKopplung zulässig.
Bereich "Triggerung": Siehe Beschreibung auf der nächsten Seite.
2.
Bereich "Horizontal": siehe Beschreibung auf S. 93.
3.
Steuerungsschaltflächen "RUN / STOP" und "Erfassung":
4.
4.
RUN: Starten einer Erfassung.
STOP: Anhalten einer Erfassung.
Übermittlung der 50.000 Punkte einer Aufzeichnung auf
den PC.
Virtuelle Digital-Oszilloskope, 150 MHz V - 89
Gerät "Recorder" (Fortsetzung)
Gerät Recorder - Anzeige
Bereich
"Triggerung"
Pegel 1
Pegel 2
Typ
Einstellung des Hauptpegels der Triggerung mithilfe der Maus oder der
Tastatur.
Einstellung des Hilfspegels der Triggerung mithilfe der Maus oder der
Tastatur. Diese Einstellung ist nur aktiv, wenn für den Typ der Triggerung
"Extern" gewählt wurde (ansonsten wird das Feld Pegel2 grau angezeigt).
Dieses Fenster gibt den Typ der Triggerung für die einzelnen Kanäle an.
Der Modus Recorder erlaubt die gleichzeitige Überwachung einer
Bedingung für jeden aktiven Kanal.
Für jeden
Triggertyp
wird die VorTriggerung
überwacht.
"Keine Triggerung": Wenn sich alle Kanäle in diesem Modus
befinden, beobachtet das Gerät die Kurve unbegrenzt lange (fortlaufend).
Bei einem Anhalten werden nur 50.000 Punkte gesichert.
••••
"Kleiner als":
Die Triggerung erfolgt, wenn das
Signal unter die Schwelle absinkt.
••••
"Kleiner/größer als":
Die Triggerung erfolgt, wenn das
Signal über die Schwelle steigt
oder unter die Schwelle absinkt.
••••
"Größer als":
Schwelle
Triggerung
"kleiner als"
Schwelle
Triggerung
"kleiner als"
Triggerung
"größer als"
Die Triggerung erfolgt, wenn das
Signal über die Schwelle steigt.
••••
"Außerhalb":
Die Triggerung erfolgt, wenn das
Signal das von Pegel1 und Pegel2
Schwelle
Schwelle
Triggerung
"größer als"
Triggerung:
Das Signal verlässt
das Fenster.
begrenzte Fenster verlässt.
Zur Vermeidung von Fehltriggerungen wird eine Hysterese einer halben
Teilung angewendet.
V - 90 Virtuelle Digital-Oszilloskope, 150 MHz
Gerät Recorder - Anzeige
Gerät "Recorder" (Fortsetzung)
Beispiel:
1. Fall
- Der Kanal 1 wird mit einer Triggerung "größer als" und einem Pegel1 von
1,00 V geregelt.
- Der Kanal 2 wird mit einer Triggerung vom Typ "Extern" in dem durch
Pegel1 = 5,00 V und Pegel2 = -4,00 V definierten Fenster geregelt.
- Die Kanäle 3 und 4 werden nicht getriggert.
(∗) MATH4 beim
MTX 1052
In diesem Fall erfolgt die Triggerung auf Kanal CH1, wenn das Signal den
Pegel 1,00 V überschreitet.
(∗)
Es erfolgt keine Triggerung auf CH2, da die Amplitude des Signals sich
innerhalb des von Pegel1 = 5,00 V und Pegel2 = -4,00 V gebildeten
Fensters befindet, und die programmierte Triggerungsbedingung lautet:
"Außerhalb" des angegebenen Fensters.
Virtuelle Digital-Oszilloskope, 150 MHz V - 91
Gerät "Recorder" (Fortsetzung)
Gerät Recorder - Anzeige
Beispiel:
2. Fall
- Der Kanal 1 wird mit einer Triggerung "größer als" und einem Pegel1 von
2,50 V geregelt.
- Der Kanal 2 wird mit einer Triggerung vom Typ "außerhalb" des Fensters
geregelt.
(∗)
(∗) MATH4 beim
MTX 1052
In diesem Fall erfolgt die Triggerung auf Kanal CH2, da die Bedingung für
Kanal CH1 nicht erfüllt ist.
Die Triggerung erfolgt auf der ansteigenden Flanke von CH2, wenn das
Signal auf Kanal CH2 1,00 V übersteigt und das durch Pegel1 = 1,00 V und
Pegel2 = -4,00V gebildete Fenster verlässt.
V - 92 Virtuelle Digital-Oszilloskope, 150 MHz
Gerät Recorder - Anzeige
Gerät "Recorder" (Fortsetzung)
Bereich "Horizontal"
Dauer der
Speicherung
Erfassungsintervall
In diesem Bereich können eingestellt werden:
Einstellbereich von 2 s bis 31 Tage: Es handelt sich um die Zeit zwischen
dem 1. Punkt des Fehlers und dem letzten.
(Erinnerung : Die Triggerung erfolgt 2 Bildschirmteilungen nach der 1.
angezeigten Abtastung, wenn nur ein einziger Fehler angezeigt wird).
Es handelt sich um die Zeit zwischen 2 Erfassungspunkten.
Einstellbereich: 40 µs bis 53,57 s bei "Erfassung 1 Fehler"
Einstellbereich: 4 ms bis 1 Std.29 Min.16 s bei "Erfassung 100 Fehler".
Diese beiden Werte sind korreliert. Ändert der Benutzer einen Wert, wird
der andere automatisch neu berechnet.
Zur Einstellung dieser Werte ist mit der Maus einer der beiden Pfeile zu
drücken.
Beim Klicken in die Felder werden die verfügbaren Werte abgezeigt. Der
zu verwendende Wert kann dann durch einfaches Anklicken ausgewählt
werden.
Virtuelle Digital-Oszilloskope, 150 MHz V - 93
Gerät "Recorder" (Fortsetzung)
Fenster "Recorder-Kurve"
Gerät Recorder - Anzeige
Anzeigebereich der
Messungen über
manuelle Cursors
X1, X2, Y1, Y2
Anzeigebereich der
Kurven
Erfassung 1 Fehler
Diese Anzeige ist nur möglich, wenn die manuellen
Messungen (dt /dv) aktiviert sind (siehe Menü
Messungen).
9.
11.
7.
10.
1. 2. 8. 1. 3.
Anzeige der Empfindlichkeit, der Kopplung, der Bandbreitenbegrenzung der aktivierten
1.
Kanäle
2.
Position der Trigger T
3.
Typen der für die Kanäle gewählten Triggerungen
4.
Kurven
5.
Triggerpegel für die Kanäle
6.
Momentaner Zustand der Erfassung
7.
Datum/Uhrzeit des Beginns/Endes der Aufzeichnung
8.
Manuelle Cursors
9.
Position "0 V" der Kanäle
10.
Auswahl des anzuzeigenden Fehlers
11.
Anzeige der Fehlernummer
4.
5.
4.
6.
7.
V - 94 Virtuelle Digital-Oszilloskope, 150 MHz
Gerät Recorder - Anzeige
Gerät "Recorder" (Fortsetzung)
Anzeigebereich der
Kurven
Erfassung 10 Fehler
Anzeigebereich der
Kurven
Erfassung in
Dateien
1. 2.
6.
7.
8.
9. 5.
1.
Anzeige der Empfindlichkeit, der Kopplung, der Bandbreitenbegrenzung der
2.
aktivierten Kanäle
3.
Typen der für die Kanäle gewählten Triggerungen
4.
Triggerpegel für die Kanäle
5.
Momentaner Zustand der Erfassung
6.
Durchlauf der 10 Fehler "Nächster / Vorheriger"
7.
Position "0 V" der Kanäle
8.
Fehler-Trennzeichen
9.
Nummern der 10 angezeigten Fehler
Auswahl des anzuzeigenden Fehlers
3.
4.
Anzahl der erstellten
Dateien
Typen der
Triggerung
Virtuelle Digital-Oszilloskope, 150 MHz V - 95
Triggerung oberhalb des letzten aktivierten Kanals
Triggerung unterhalb des letzten aktivierten Kanals
Triggerung oberhalb/unterhalb des letzten aktivierten Kanals
Triggerung außerhalb des Fensters des letzten aktivierten Kanals
Die Farbe der Anzeige entspricht der des aktivierten Kanals.
Gerät "Recorder" (Fortsetzung)
Gerät Recorder - Anzeige
Anzeige über
Taste
Fenster "Erfassung: Steuerung Recorder"
Diese Taste übermittelt die 50.000 Punkte einer Aufzeichnung an den PC
und führt die Analyse durch.
Das Drücken der Taste führt nach Übertragung der Daten zum Öffnen von
zwei zusätzlichen Fenstern:
•
"Erfassung: Steuerung Recorder"
•
"Erfassung: Recorder-Kurve"
(∗)
(∗) MATH4 beim
MTX 1052
Dieses Fenster enthält die Werte der verschiedenen Parameter, die für die
Erfassung dieser Aufzeichnung verwendet werden:
•
Vertikal
•
Horizontal
•
und Triggerung
Im Moment des Klickens auf die Taste "Erfassung".
Es gehört zum Fenster "Erfassung: Recorder-Kurve" (nächste Seite).
Wird eines der beiden Fenster geschlossen, verschwinden beide vom
Bildschirm.
V - 96 Virtuelle Digital-Oszilloskope, 150 MHz
Gerät Recorder - Anzeige
Gerät "Recorder" (Fortsetzung)
Fenster "Erfassung:
Recorder-Kurve"
Erfassung 1 Fehler
1. 2. 3. 4.
13.
14.
15.
5.
6.
7.
8.
9.
1. Auswahl der anzuzeigenden Kurven
2. Triggerung
3. Anzeige der gesamten Aufzeichnung
4. Begrenzung des vergrößerten Bereichs
5. Erweiterung des anzuzeigenden Bereichs
6. Komprimierung des anzuzeigenden Bereichs
7. Zurück zur Anzeige der gesamten Aufzeichnung
8. Manuelle Cursors
9. Triggerpegel
10. Typ der Triggerung
11. Datum und Uhrzeit des Endes des vergrößerten Bereichs
12. Zeitbasis
13. Position des Triggers
14. Anzeigebereich der Messungen über manuelle Cursors
Position "0 V" der Kanäle
15.
16. Nummer des angezeigten Fehlers
17. Datum und Uhrzeit des Beginns des vergrößerten Bereichs
17. 16 12. 11.
10.
Virtuelle Digital-Oszilloskope, 150 MHz V - 97
Gerät "Recorder" (Fortsetzung)
In diesem Fenster werden gleichzeitig die komplette Aufzeichnung und
der gezoomte Bereich angezeigt, ein Rechteck, das die Position dieses
Bereichs innerhalb der Aufzeichnung angibt.
Die 2 Cursors (blau und gelb) können versetzt werden, um manuelle
Messungen auf der gezoomten Kurve durchzuführen.
Die Position des Triggers in der Aufzeichnung ist durch das T
gekennzeichnet.
•
Der horizontale Zoom-Faktor kann durch Klicken auf die Lupen
eingestellt werden.
•
Der gezoomte Bereich kann verschoben werden:
Gerät Recorder - Anzeige
langsam nach links oder nach rechts durch Klicken auf
oder um 8 Teilungen durch Klicken auf .
Die angezeigten Werte haben dieselbe Bedeutung wie im Modus
"Oszilloskop".
Die Suche von Maximum und Minimum ist möglich:
Menü "Anzeige Min & Max KurveX".
Es können manuelle und automatische Messungen aktiviert werden.
V - 98 Virtuelle Digital-Oszilloskope, 150 MHz
Gerät Recorder - Anzeige
Gerät "Recorder" (Fortsetzung)
Fenster "Erfassung:
Recorder-Kurve"
Erfassung 100
Fehler (oder Erfassung
in Dateien)
Virtuelle Digital-Oszilloskope, 150 MHz V - 99
Gerät "Recorder" (Fortsetzung)
Menü "Vertikal"
Dieses Menü ist identisch zu dem im Modus "Oszilloskop". Siehe Seite 27.
Gerät Recorder - Menü "Vertikal"
MTX 1052
MTX 1054
V - 100 Virtuelle Digital-Oszilloskope, 150 MHz
