Page 1
TP 5000 SN
Инструкция по эксплуатации
Декларация соответствия
Мы заявляем под собственную исключительную ответственность, что данное изделие соответствует стандартам * и требованиям директив **.

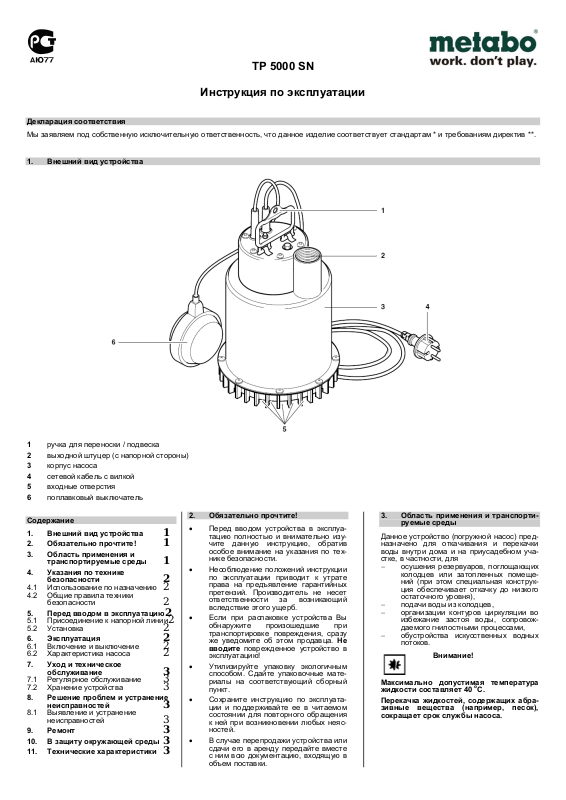

1. Внешний вид устройства
1 ручка для переноски / подвеска
2 выходной штуцер (с напорной стороны)
3 корпус насоса
4 сетевой кабель с вилкой
5 входные отверстия
6 поплавковый выключатель
Содержание
Внешний вид устройства 1
1.
2. Обязательно прочтите! 1
3. Область применения и
транспортируемые среды 1
4. Указания по технике
безопасности 2
4.1 Использование по назначению 2
4.2 Общие правила техники
безопасности 2
5. Перед вводом в эксплуатацию2
5.1 Присоеди нение к напорной линии2
5.2 Установка 2
6. Эксплуатация 2
6.1 Включение и выключен ие 2
6.2 Характеристика насоса 2
7. Уход и техническое
обслуживание
7.1 Регулярное обслужив ание 3
7.2 Хранение устройства 3
8. Решение проблем и устранение
неисправностей 3
8.1 Выявление и устранение
неисправностей
9. Ремонт 3
10. В защиту окружающей среды 3
11. 3 Технические характеристики
3
3
2. Обязательно прочтите!
• Перед вводом устройства в эксплуатацию полностью и внимательно изучите данную инструкцию, обратив
особое внимание на указания по технике безопасности.
• Несоблюдение положений инструкции
по эксплуатации приводит к утрате
права на предъявление гарантийных
претензий. Производитель не несет
ответственности за возникающий
вследствие этого ущерб.
• Если при распаковке устройства Вы
обнаружите произошедшие при
транспортировке повреждения, сразу
же уведомите об этом продавца. Не
вводите поврежденное устройство в
эксплуатацию!
• Утилизируйте упаковку экологичным
способом. Сдайте упаковочные материалы на соответствующий сборный
пункт.
• Сохраните инструкцию по эксплуатации и поддерживайте ее в читаемом
состоянии для повторного обращения
к ней при возникновении любых неясностей.
• В случае перепродажи устройства или
сдачи его в аренду передайте вместе
с ним всю документацию, входящую в
объем поставки.
3. Область применения и транспортируемые среды
Данное устройство (погружной насос) предназначено для откачивания и перекачки
воды внутри дома и на приусадебном участке, в частности, для
− осушения резервуаров, поглощающих
колодцев или затопленных помещений (при этом специальная конструкция обеспечивает откачку до низкого
остаточного уровня),
− подачи воды из колодцев,
− организации контуров циркуляции во
избежание застоя воды, сопровождаемого гнилостными процессами,
− обустройства искусственных водных
потоков.
Внимание!
Максимально допустимая температура
жидкости составляет 40
Перекачка жидкостей, содержащих абразивные вещества (например, песок),
сокращает срок службы насоса.
о
С.
Page 2
4. Указания по технике безопасности
4.1 Использование по назначению
Не допускается использование устройства в целях питьевого водоснабжения
или для перекачки пищевых продуктов.
Не допускается перекачка горючих,
взрывоопасных, агрессивных или опасных для здоровья жидкостей, а также
фекальных сточных вод.
Устройство не рассчитано на применение в промышленных или ремесленных
целях.
Любое применение, отличное от вышеописанных, рассматривается в качестве
применения не по назначению. Применение устройства не по назначению,
внесение в него конструктивных изменений или использование деталей, не проверенных производителем и не разрешенных им к применению, могут привести к нанесению непредсказуемого ущерба!
4.2 Общие правила техники безопасности
Не допускается применение устройства
несовершеннолетними и лицами, не
ознакомившимися с данной инструкцией
по эксплуатации.
При эксплуатации устройства в плавательных бассейнах или садовых прудах,
а также вблизи от них на расстоянии,
требующем принятия специальных мер
защиты, необходимо соблюдение предписаний стандартов DIN VDE 0100 -702, -
738.
Соблюдайте также возможные местные
предписания, распространяющиеся на
такие условия эксплуатации.
При эксплуатации погружных насосов
принципиально существуют описываемые ниже остаточные факторы риска,
которые не могут быть полностью устранены даже принятием необходимых мер
предосторожности.
Опасность, связанная с
условиями окружающей среды!
.
Не эксплуатируйте устройство во взрывоопасных помещениях или поблизости
от мест нахождения горючих жидкостей
или газов!
Опасность поражения
электрическим током!
Не беритесь за штепсельную вилку мокрыми руками! Для извлечения вилки
всегда беритесь за нее саму, а не за
кабель.
Подключение должно осуществляться
только к надлежащим образом смонтированным, заземленным и проверенным
штепсельным розеткам с защитным контактом. Напряжение электросети и параметры предохранителя должны соответствовать данным, приведенным в
разделе "Технические характеристики".
В качестве предохранителя должен использоваться автомат защитного отключения, реагирующий на ток повреждения, не превышающий 30 мА.
Удлинительный кабель должен иметь
достаточное сечение проводников (см.
"Технические характеристики"). Если
используется кабельный барабан, необходимо полностью размотать с него кабель.
Сетевой и удлинительный кабели необходимо оберегать от перегибов, сдавливания, растяжения и переезда через них,
а также от воздействия высоких температур, контакта с маслами и соприкосновения с острыми кромками.
Удлинительный кабель необходимо прокладывать так, чтобы исключалось попадание его в перекачиваемую жидкость.
Перед проведением любых работ по обслуживанию устройства необходимо отсоединять сетевую вилку.
Опасность, связанная с
неисправностью устройства!
Перед каждым применением контролируйте
устройство (в особенности его сетевой кабель, штепсельную вилку и поплавковый
выключатель) на предмет отсутствия повреждений. Наличие повреждений угрожает
смертельным поражением электрическим
током!
Эксплуатация поврежденного устройства
может быть возобновлена только после
квалифицированного его ремонта.
Не осуществляйте самостоятельный ремонт устройства! Последствием неквалифицированного ремонта может оказаться
проникновение воды в его электрооборудование.
5. Перед вводом в эксплуатацию
5.1 Присоединение к напорной линии
• Привинтите напорную линию к выход-
5.2 Установка
• Устройство занимает площадь поряд-
• Устройство должно опускаться в воду
• Насос следует устанавливать так,
• Необходимо обеспечить устойчивую
Не допускается поднимать насос за кабель или напорный шланг – они не рассчитаны на растягивающие нагрузки,
вызываемые весом насоса.
1. Опуская насос в подлежащую откачи-
2. Опустите насос на дно заполненного
ному штуцеру (7).
ка 50 х 50 см (для исправного функционирования поплавкового выключателя необходима возможность его
свободного перемещения).
лишь на глубину, не превышающую
максимальной рабочей глубины погружения, указанной в разделе "Технические характеристики".
чтобы его входные отверстия не могли оказаться блокированными посторонними телами (при необходимости
должна использоваться подставка).
установку насоса.
Внимание!
ванию жидкость, держите его в наклонном положении, исключающем
образование "воздушной подушки",
препятствующей всасыванию. Как
только насос окажется под водой,
можно перевести его в вертикальное
положение.
жидкостью резервуара. Для удержания насоса при опускании используйте прочный трос, прикрепленный к
подвеске.
Насос может эксплуатироваться и в
2
подвешенном состоянии (удерживаемый тросом).
6. Эксплуатация
6.1 Включение и выключение
После присоединения погружного насоса к
электросети, его включение и выключение
инициируются автоматически поплавковым
выключателем.
• Насос начинает качать жидкость, если
поплавковый выключатель поднят ею
вверх и находится в положении (8).
• Насос отключается, когда поплавковый выключатель опускается вниз, в
положение (9).
Кабель, соединенный с поплавковым выключателем, удерживается фиксатором
(10) и может перемещаться относительно
него. Такое перемещение изменяет промежуток между уровнями включения и отключения:
• если поплавковый выключатель закреплен так, что свободный конец кабеля имеет малую длину, уровни
включения и отключения находятся на
небольшом расстоянии друг от друга;
• если же свободный конец кабеля
имеет большую длину, уровень включения значительно удален от уровня
отключения.
Внимание!
Поплавковый выключатель должен
иметь возможность свободного перемещения, исключающего работу погружного насоса без жидкостной смазки.
6.2 Характеристика насоса
Характеристика насоса отображает зависимость его производительности от высоты
подачи.
m = м
l/h = л/ч
Page 3
7. Уход и техническое обслуживание
Опасность!
Перед проведением любых работ по
обслуживанию устройства
− выключите его
− и извлеките вилку из штепсель-
Работы по ремонту и обслуживанию,
не описанные в данном разделе,
должны выполняться только специалистами.
7.1 Регулярное обслуживание
Необходимым условием продолжительной бесперебойной работы погружного
насоса является регулярное проведение
работ по его техническому обслуживанию. Оно необходимо и в тех случаях,
когда эксплуатируемый в сложных условиях насос длительное время находится
в отключенном состоянии (например, при
его нахождении в поглощающем колодце).
Ежегодное обслуживание
1. Проконтролируйте корпус насоса и
2. Промойте насос снаружи чистой
3. Для промывки внутренних частей
7.2 Хранение устройства
Мороз приводит к разрушению насоса
и его принадлежностей, поскольку
внутри них всегда находится вода!
• При опасности замерзания демон-
ной розетки.
кабели на предмет отсутствия повреждений.
водой. Стойкие загрязнения (например, отложения водорослей)
удалите при помощи щетки и моющего средства.
насоса поместите его в емкость с
чистой водой и включите на непродолжительное время.
Внимание!
тируйте устройство и относящиеся
к нему принадлежности и поместите их на хранение в
незамерзающее помещение.
8. Решение проблем и устранение неисправностей
Опасность!
Перед устранением любых неполадок
− выключите устройство
− и извлеките вилку из штепсельной
розетки.
8.1 Выявление и устранение неис-
правностей
Насос не работает
• Отсутствует сетевое напряжение.
− Проконтролируйте состояние
кабеля, штепсельной вилки,
штепсельной розетки и предохранителя.
• Слишком низкое сетевое напряжение.
− Используйте удлинительный ка-
бель с достаточным сечением
жил (см. "Технические характеристики").
• Перегрев двигателя, сработало устройство защиты двигателя.
− Устраните причину перегрева
(например, слишком высокая
температура жидкости или блокирование насоса посторонним
телом).
− После охлаждения насос само-
произвольно включается вновь.
• Поплавковый выключатель не включает насос.
− Удостоверьтесь в наличии дос-
таточного запаса воды.
− Обеспечьте возможность сво-
бодного перемещения поплавкового выключателя.
Двигатель издает шум, но не запускается
• Насос блокирован посторонним телом.
− Произведите очистку насоса.
Насос не обеспечивает надлежащей подачи
• Слишком велика высота подачи.
− Соблюдайте максимальную
высоту подачи (см. "Технические
характеристики").
• Сужение напорной линии вследствие
перегиба.
− Проложите напорную линию
прямолинейно.
• Негерметичность напорной линии.
− Уплотните напорную линию, за-
тяните резьбовые соединения.
Насос работает с чрезмерным шумом
• Насос подсасывает воздух.
− Удостоверьтесь в наличии дос-
таточного запаса воды.
− Правильно отрегулируйте поплавковый выключатель.
− Опуская насос в жидкость, держите его в наклонном положении.
Насос работает непрерывно (не отключается)
• Поплавковый выключатель не достигает нижнего положения.
− Обеспечьте возможность сво-
бодного перемещения поплавкового выключателя.
9. Ремонт
Опасность!
Ремонт электрооборудования должен
производиться только квалифицированным электриком!
Требующее ремонта устройство может
быть направлено для его проведения в
мастерскую филиала сервисной службы,
функционирующего на территории Вашей
страны. Адрес Вы найдете в перечне запасных частей.
Отправляя устройство в ремонт, пожалуйста, опишите выявленную неисправность.
10. В защиту окружающей среды
Материалы, используемые для упаковки
устройства, допускают полную повторную
переработку.
Выработавшие ресурс устройства и принадлежности содержат большое количество ценных сырьевых и полимерных материалов, которые также могут быть направлены на повторную переработку.
Инструкция по эксплуатации напечатана на
бумаге, отбеленной без применения хлора.
3
11. Технические характеристики
Сетевое напряжение В 230 ~ 1
Частота тока Гц 50
Номин. мощность Вт 300
Номин. сила тока А 1,3
Мин. номинал предохранителя (инерционного или автомата типа L) А 10
Емкость рабочего конденсатора мкФ 4,5
Номин. частота вращения вала двигателя мин
-1
2800
Макс. производительность л/ч 5000
Макс. высота подачи м 6
Макс. давление бар 0,6
Макс. рабочая глубина погружения м 5
Макс. остаточный уровень воды мм 3
Макс. температура воды на входе
Степень защиты
Класс защиты
Класс изоляционного материала
Материалы
корпуса насоса
вала насоса
рабочего колеса насоса
о
C 40
IP 68
I
F
нерж. сталь
нерж. сталь
нерж. сталь
Длина сетевого кабеля (HO 7 RN-F) м 10
Диаметр выходного штуцера (ВР = внутренняя резьба) ВР 1"
Размеры корпуса насоса
высота
диаметр
мм
мм
195
150
Вес кг 4,4
Макс. длина удлинительного кабеля
сечением 3 х 1,0 мм
сечением 3 х 1,5 мм2
2
м
м
60
100
Loading...
