sahuje škodlivé suroviny a umělé hmoty, které rovněž mohou být recyklovány.
Používejte ochranu sluchu!
Dosažitelná energie vysoké frekvence může přivodit poruchu kolísavého počtu otáček v rozmezí 20%. Avšak toto zaniká, jakmile poru­cha odezní. Technické změny ve smyslu technického rozvoje jsou vyhrazeny.
14 Technická data
Vysvětlivky k údajům na str. 2.
Změny ve smyslu technického pokroku jsou vyhrazeny.
M Točivý moment T1 Max. tloušťka materiálu ve dřevě T2 Max. tloušťka materiálu v nekovech T3 Max. tloušťka materiálu v ocelovém plechu N0 Počet zdvihů při volnoběhu P1 Jmenovitý příkon P2 Odevzdaný výkon m Hmotnost bez síťového kabelu
Celková hodnota vibrací (vektorový součet trojice směrů) se stanovuje dle EN 60745:
ah,CM Hladina vibrací (řezání kovového plechu) ah,CW Hladina vibrací (řezání dřeva) Kh,… Neurčité (vibrace)
Naměřené vibrace jsou měřeny dle stand. testů odpovídající EN 60745 stanoveným postu­pem měření bylo naměřeno a může být použito společně pro porovnýnáí elektrického nářadí s dalším. Je také vhodný pro předběžný odhad vibrací. Specické hodnoty vibrací při používání stroje na co byl určen. Použivání stroje na jinou práci, s odlišným příslušenstvím má za následek, že se hladina vibrací může odlišovat oproti uváděným hodnotám.
Typické hodnoty hladiny zvuku:
LpA = hladina akustického zvuku lwA = hladina akustického výkonu KpA, KwA = kolísavost (hladiny zvuku)
Při práci může hladina zvuku překročit 85 dB(A).
Noste ochranu sluchu!
Naměřená hodnota zjištěná dle EN 60745.
Stroj II. třídy ochrany
Návod k použití
STEB 70 Quick STEB 80 Quick
aretace dlouhodobého zapnutí (14). Pro uvolnění tlačítka dlouhodobého zapnutí zmáčkněte spínač pily (6).
Šikmé řezy
Odstraňte plastový kryt (9), ochranu otřepu řezu (8) a sací hadici (8). V základové desce (5) povolte vnitřní šestihranný šroub. Základovou desku (5) posuňte dopředu, přetočte a zasuňte do jedné z drážek pro nastavení úhlu. Po nastavení základové desky do požadovaného úhlu vnitřní šestihranný šroub opět utáhněte. Nyní můžete nastavit úhel šikmého řezu, který je možné odečíst na označení (přes spodní hranu krytu pily). Nastavení úhlu 15°, 30°, 45° je označeno u jednotlivých drážek. Při velmi přesných řezech přeměřte nastavení základové desky po zkušebním řezu úhloměrem
9 Čištění, údržba
Stroj pravidelně čistěte. Věnujte zvláštní pozornost udržování průchodnosti nasávacích a výstupních ventilačních otvorů. Čištění provádějte stlačeným vzduchem nebo vysačem. Přitom vysajte pomocí vysavače ventilační kanál na motoru. Udržujte upínací mechanizmus pro plátky vždy čistý. Otvor vzadu vyčistěte podpěrnou kladku (2). Čas od času nakapejte olej na podpěrnou kladku (2).
10 Tipy a triky
Řezání různých materiálů
Při řezání kovu je vhodné pilový list namazat Metabo chladícím mazivem. Při řezání plexiskla navlhčete místo řezu vodou. Plechy slabší než 1 mm doporučujeme řezat na dřevěné podložce.
Zaříznutí bez předvrtání
U nepříliš silných prken a desek je možné, při vyp­nutém orbitálním pohybu, zaříznutí pilovým listem do obrobku bez předchozího předvrtání.
Přepínač orbitálního pohybu je nastaven v poloze „0“. Pilu nasaďte patní deskou na obrobek, pomalu ji veďte a pevně držte. Jakmile se pi­lový list uvolní je možné zapnout orbitální pohyb. U silnějších materiálu je předvrtání nutné. Část obrobku odstraňte a pak tímto otvorem prostrčte pilový list.
11 Příslušenství
Používejte pouze originál Metabo příslušenství. Pokud potřebujete dokoupit příslušenství ke své­mu el. nářadí, obraťte se na svého odborného prodejce. Při výběru kvalitního a správného příslu­šenství sdělte svému prodejci přesný typ Vašeho elektrického nářadí.

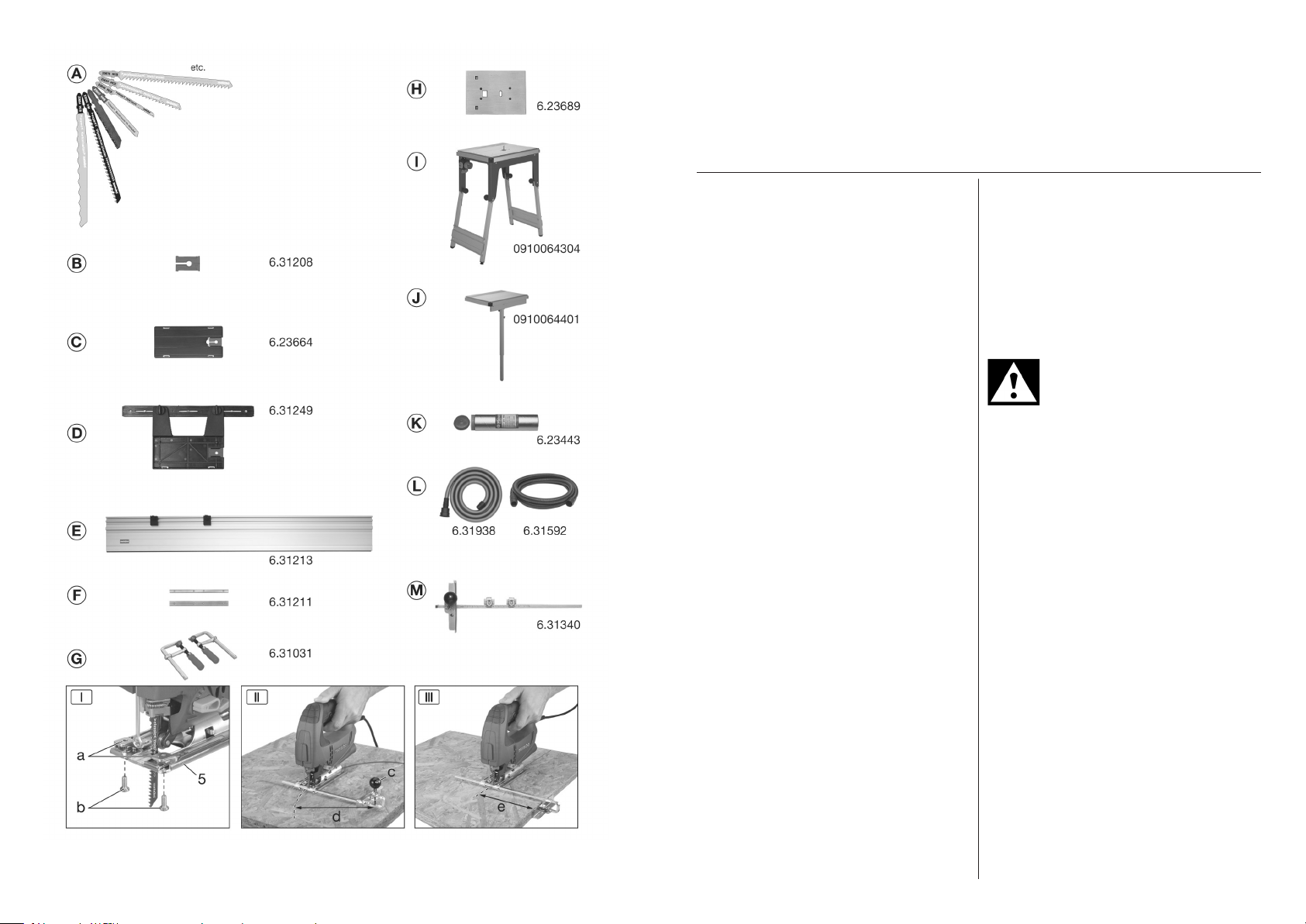

A Pilové listy s vačkovou stopkou. Používejte takový pilový list, který je vhodný pro řezaný materiál. B Vložka (jako náhrada) C Ochranný kryt k nasazení na základovou desku pily. Ochranná deska zabraňuje poškrábání u citlivého materiálu. D Vodící zařízení k použití pily s vodící lištou. E Vodící lišta (1500 mm) F Spojovací kus k bezproblémovému spojení dvou vodících lišt 6.31213 G Upínací třmen k upevnění lišty na zpracová­ vaný předmět nebo stůl. H Pracovní stůl s upínacím třmenem k upevnění na pracovní stůl. I Universální stůl Flexo 500. J Rozšíření stolu. K Chladící a mazací tuk k mazání pilového listu při řezání kovů L Sací a odsávací hadice pro vysavač M Kruhový a rovnoběžný doraz
12 Opravy
Doporučení pro obsluhu. Práci s tímto strojem doporučujeme pravidelně přerušovat a prac. doba na jednoho pracovníka by neměla přesáhnout 120ti minut na jednu prac. směnu.
Záruční a pozáruční servis
Metabo s.r.o. Královická 1793 250 01 Brandýs n/L Tel.: 326 904 457 Fax: 326 907 730 e-mail: servis@metabo.cz www.metabo.cz
V případě opravy popište prosím, Vámi zjiště­nou závadu.
13 Ochrana životního prostředí
Metabo obaly jsou 100% recyklovatelné. Vysloužilé elektrické nářadí a příslušenství ob-
2 7
13 Spínač zapnutí/vypnutí 14 Aretace spínače pro dlouhodobé zapnutí 15 Šestihranný klíč 16 Odsávací hrdlo 17 Stupnice s údaji nastavitelných úhlů řezu
otvoru (2), pilový list musí dobře zapadnout do drážky podpěry pilového listu. Nyní rychloupínací páčku (1) povolte.
Ochranný kryt připevnění/odejmutí
6 Zvláštní vlastnosti výrobku
Metabo „QUICK“ – rychlá výměna pilového listu bez pomocí klíče
7 Uvedení do provozu
Před uvedením elektrického nářadí do provozu zkontrolujte, zda na něm udané napětí odpovídá napětí
sítě. Nářadí nenechávejte běžet bez pilového listu! Při výměně pilového listu vytáhněte zástrčku ze zásuvky!
Nasazení ochrany proti otřepu
Nebezpečí zranění díky ostrému pilovému listu. Při nasazení ochrany proti otřepu (8) musí být pi­lový list vyjmut.
1. Stroj otočte základovou deskou směrem nahoru.
2. Ochranu proti otřepu vložte shora na úložnou desku, přitom dávejte pozor na následující 3 body:
- hladká strana desky směřuje nahoru
- výřez směřuje odzadu (ve směru síťového kabelu)
- deska vyčnívá k polovině ven nad přední okraj úložné desky (viz. znázornění nahoře)
3. Desku pevně stiskněte prsty proti úložné desce (přitom lehce nakloňte dopředu) A SOUČASNĚ desku zasuňte dozadu
4. Desku v zadní části stiskněte do úplného zapadnutí směrem dolů. Pokud pracujete s vhodnou pracovní deskou (viz. kapitola 11), pak nasaďte ochranu proti otřepu do ochranné desky.
Nasazení pilového listu
Páčkou rychloupínání (1) otočte až na doraz. Pilový list (3) nasaďte až na doraz do upínacího
Připevnění: Ochranný kryt (9) zasuňte dopředu až do úplného zapadnutí. Odejmutí: Ochranný kryt (9) uchopte oboustranně, nepatrně přizvedněte, potom vpředu vytáhněte.
Řezání s odsáváním
Na odsávání (16) připojte vhodný odsávací přístroj. Používejte sací hadici s přípojkou od průměru 30 mm. Pro optimální sací výkon nasaďte ochran­ný kryt (9). Spínací tlačítko vypněte.
8 Použití
Nastavení kyvného zdvihu pilového listu.
Nastavením přepínače (12) je možné zvolit ve­likost kyvného pohybu. 0 = kyvný zdvih je vypnut 3 = maximální kyvný zdvih
Nastavení max. počtu zdvihů
Nastavení max. počtu zdvihů na regulačním kolečku (12). Toto je také možné provézt za běhu stroje. Doporučená hodnota k nastavení viz. kapitola 2. Optimální nejlepší nastavení je zjištěno díky prak­tické zkoušce.
Funkce odfukování pilin
Zabezpečuje neustále dobrý výhled na čáru řezu
Zapnutí: Zamáčkněte tlačítko (6) na pravé straně stroje (se symbolem )
Vypnutí: Zamáčkněte tlačítko (6) na levé straně stroje (se symbolem )
Zapnutí/vypnutí, změna počtu zdvihů, dlouho­dobé zapnutí
Zapnutí: Stiskněte spínač (13). Počet zdvihů
může být změněn na spínači díky stlačení (až do nastavení max. počtu zdvihů)
Vypnutí: Pusťte spínač (13).
Dlouhodobé zapnutí
Jestliže má pila pracovat delší dobu, je zapotřebí při zmáčknutí spínače (13) zmáčknout i tlačítko
36
Návod k použití
Vážený zákazníku, Děkujeme Vám za důvěru, se kterou jste se při výběru Elektrického nářadí, obrátili na značku Me­tabo. Každé elektrické nářadí rmy Metabo je spolehlivě testováno a je pod stálou kontrolou kva­lity. Životnost elektrického nářadí záleží ale velkou měrou i na Vás. Dbejte, proto pokynu uvedených v Návodu k použití a přiložených dokumentech. Čím starostlivěji se ke svému Metabu budete chovat, tím déle a spolehlivěji Vám bude sloužit.
Obsah
Všechny bezpečnostní pokyny a směrnice si
1 Prohlášení o shodě 2 Použití 3 Všeobecné bezpečnostní podmínky 4 Speciální bezpečnostní podmínky 5 Přehled 6 Zvláštní vlastnosti výrobku 7 Uvedení do provozu 8 Použití 9 Čištění a údržba 10 Tipy a triky 11 Příslušenství 12 Opravy 13 Ochrana životního prostředí 14 Technická data
1 Prohlášení o shodě
Tímto prohlašujeme na vlastní zodpovědnost, že tento výrobek splňuje uvedené normy a norma­tivní nařízení: EN 50 144, 73/23/EWG a 98/37/ EG.
2 Použití
Stroj je určen k řezání barevných kovů a ocelových plechů, dřeva a dřevěných materiálů, umělých hmot a ostatních materiálů. Každé jiné použití je nepřípustné.
Za škody způsobené nevhodným používáním odpovídá uživatel. Při práci s přímočarou pilou musí být dodržovány bezpečnostní předpisy.
3 Všeobecné bezpečnostní podmínky
Za účelem snížení nebezpečí zranění si přeč­těte tento návod.
Přečtěte si všechny bezpečnostní pokyny a směrnice. Pokud nebudete dodržovat bezpečnostní pokyny a směrnice, může dojít k elektrickému šoku, požáru a nebo k těžkým zraněním.
4 5
uschovejte pro pozdější použití. Před použitím elektrického stroje si pozorně a úplně přečtěte přiložené bezpečnostní pokyny (červený sešit) a návod na obsluhu. Všechny přiložené dokumenty si uložte a elektrický stroj předávejte dalšímu uživateli pouze s těmito do­kumenty.
4 Speciální bezpečnostní podmínky
Před použitím stroje si nejdříve po­zorně přečtěte Bezpečnostní pokyny pro užívání elektrického nářadí (čer­vený sešit) a Návod k použití.
Všechny přiložené dokumenty si uchovejte a Vaše elektrické nářadí předávejte dále vždy s těmito dokumenty.
Pro Vaši bezpečnost a ochranu Vašeho elek­trického nářadí dodržujte zvláště pokyny označené tímto symbolem!
Při práci s elektrickým nářadím používejte ochran­né brýle, ochranu sluchu - sluchátka, pracovní ru­kavice a pevnou obuv!
5 Přehled
Viz. strana 3 (prosím rozevřete).

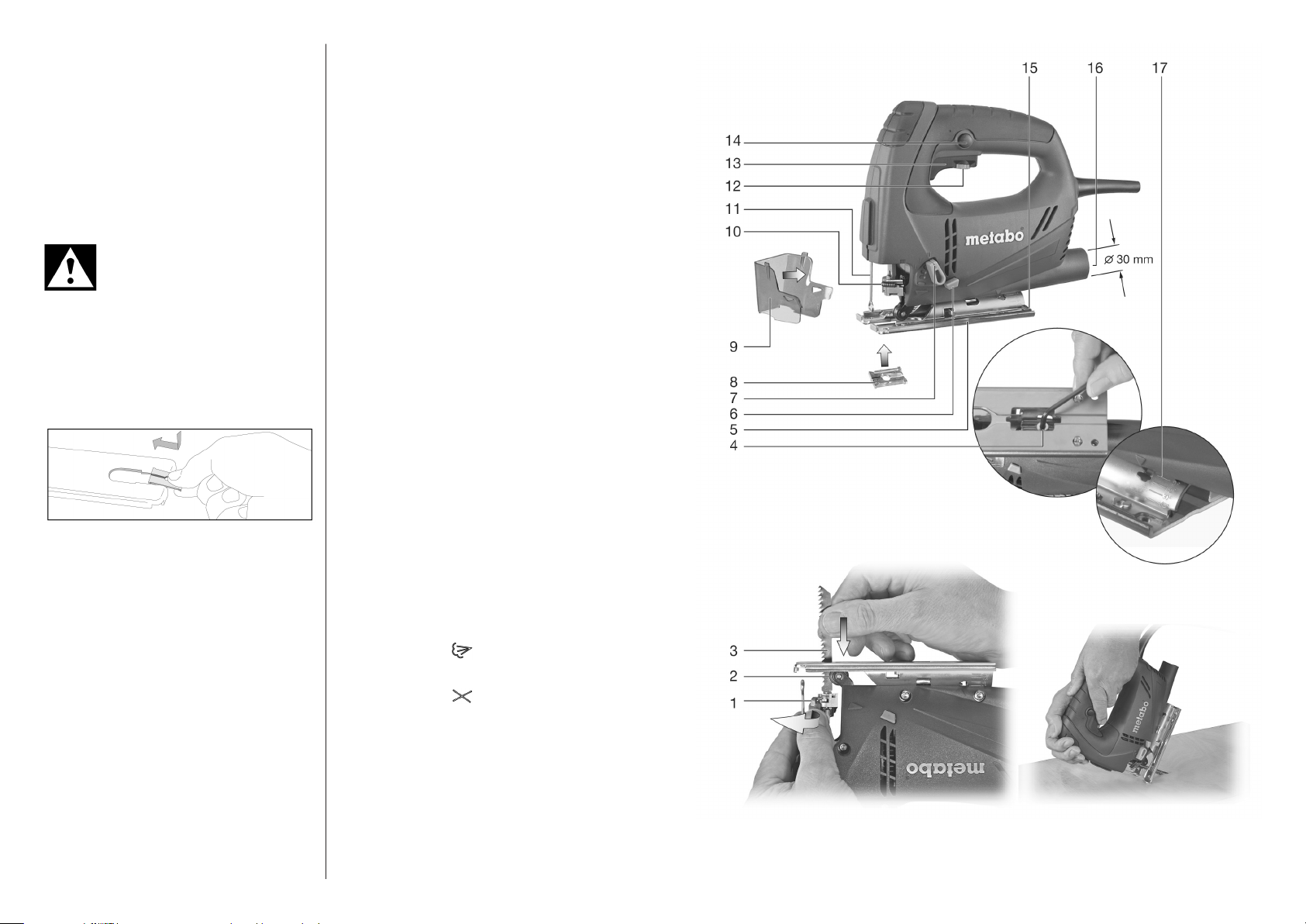

1 Upínací páka k upevnění pilového listu 2 Pilový list – podpěrná kladka 3 Pilový list 4 Šrouby k přestavění základové desky 5 Základová deska 6 Tlačítko k zapnutí/vypnutí odfukování místa řezu 7 Páčka k nastavení orbitálního pohybu 8 Ochrana otřepu řezu 9 Ochranný kryt 10 QUICK upínací mechanizmus 11 Ochranný prvek 12 Regulační kolečko pro nastavení počtu zdvihů
