MAGYARhu
Eredeti használati utasítás
1. Megfelelőségi nyilatkozat
Kizárólagos felelősségünk tudatában igazoljuk,
hogy ezek a szúrófűrészek mindenben megfelelnek
a 3. oldalon felsorolt szabványokban és irányelvekben foglalt követelményeknek.
2. Rendeltetésszerű használat
Ez a gép színesfémek és acéllemezek, fa és fához
hasonló anyagok, műanyagok és hasonlók
fűrészelésére alkalmas. Bármely más célra történő
alkalmazása tilos.
A nem rendeltetésszerű használatból eredő
mindennemű kárért a felelősség kizárólag a
felhasználót terheli.
Feltétlenül tartsa be az általánosan elfogadott
balesetvédelmi szabályokat, valamint a mellékelt
biztonsági útmutatóban foglaltakat.
3. Általános biztonsági
tudnivalók
Saját testi épsége és elektromos kéziszerszáma védelme érdekében tartsa be
az ezzel a szimbólummal jelölt szövegrészekben foglaltakat!
FIGYELMEZTETÉS – A sérülésveszély
csökkentése érdekében olvassa át a használati utasítást.
FIGYELMEZTETÉS Olvassa át az összes
biztonsági utasítást és előírást. A bizton-
sági tudnivalók és utasítások betartásának elmulasztása elektromos áramütést, tüzet és/vagy
súlyos személyi sérüléseket okozhat.
Kérjük, gondosan őrizze meg valamennyi
biztonsági útmutatót és előírást a jövőben.
Csak ezekkel a dokumentumokkal együtt adja
tovább másnak az elektromos kéziszerszámot.
4. Különleges biztonsági
szabályok
A gépet a szigetelt markolatnál fogva tartsa, ha
olyan munkálatokat végez, melyeknél a
betétszerszám rejtett elektromos vezetékbe
vághat. A feszültség alatt álló vezeték érintése a
gép fém részeit is feszültség alá helyezheti, és ez
elektromos áramütést okozhat.
Győződjön meg róla (pl. fémdetektor segítségével),
hogy a megmunkálandó felületben, nincsen áram-,
víz- vagy gázvezeték.
Egyes anyagok, mint pl. ólomtartalmú festékek,
egyes fafajták, ásványok és fémek pora
egészségkárosító lehet. Ezen porok érintése vagy
belégzése allergikus reakciókat válthat ki, és/vagy a
felhasználó vagy a közelben tartózkodó személyek
légúti megbetegedéseit okozhatja.
Bizonyos porok, mint pl. a tölgy vagy a bükk pora
56
rákkeltőnek minősül, különösen a faanyagok
kezelésére szolgáló adalékanyagokkal
(kromátokkal, fakonzerváló szerekkel) együtt.
Azbeszttartalmú anyagokat csak szakembereknek
szabad megmunkálniuk.
- Alkalmazzon lehetőleg porelszívást.
- Annak érdekében, hogy a porelszívás jó
hatékonyságú legyen, használja a (9) védősapkát
és a megfelelő
elektromos kéziszerszámmal együtt.
- Gondoskodjon a munkahely jó szellőzéséről.
- Javasoljuk, hogy viseljen P2 szűrőosztályba
tartozó légzésvédő álarcot.
Vegye figyelembe a megmunkálandó anyagokra
vonatkozóan az Önök országában érvényes
előírásokat.
A munkadarab a megmunkálás alatt fixen feküdjön
fel, és biztosítsa elcsúszás ellen, pl.
befogószerkezet segítségével.
Ne próbáljon meg nagyon apró munkadarabokat
fűrészelni.
Fűrészeléskor a talplemeznek biztonságosan fel
kell feküdnie a munkadarabra.
Ha megszakítja a munkavégzést, vagy beszorul a
fűrészlap, kapcsolja ki a fűrészt, és amíg teljesen le
nem áll, tartsa a fűrészlapot elmozdítás nélkül az
anyagban. Soha ne próbálja a fűrészt a
munkadarabból kivenni, amíg a fűrészlap mozog,
különben visszarúgás következhet be.
Ne kapcsolja be a gépet, amíg a fűrészlap érinti a
munkadarabot. A vágást csak azután kezdje meg,
miután a fűrészlap elérte a teljes löketszámot.
Ha újra szeretné indítani az anyagban álló fűrészt,
előbb helyezze a fűrészlapot a vágási hézag
közepébe és győződjön meg róla, hogy a fogak
nincsenek beakadva a munkadarabba. Ha a
fűrészlap beszorul, a fűrész újraindításakor
visszacsapást okozhat.
Ne nyúljon kézzel a fűrészlaphoz, ill. annak
működési területére. Ne nyúljon a munkadarab alá.
A forgácsot és más hasonló anyagot csak olyankor
szabad eltávolítani, amikor a gép nyugalmi
helyzetben van.
Húzza ki a dugót a dugaszoló aljzatból, mielőtt
bármiféle beállítást, átalakítást, karbantartást vagy
tisztítást végezne.
Sérülésveszély az éles szúrófűrészlap
következtében. A szúrófűrészlap a fűrészelés
befejezését követően forró lehet. Viseljen
véd
őkesztyűt.
Metabo porelszívót ezzel az
5. Áttekintés
Lásd a 2. oldalt.
1Fűrészlap rögzítésére szolgáló szorítókar
2Fűrészlap támasztógörgő
3Fűrészlap
4 Talplemezállító csavar
5Talplemez
6
Forgácskifúvó kapcsológombja
7Előtolás beállítókarja
8 Forgácsfelszakadást gátló lapka
9Védősapka
10 Fűrészlapbefogó
11 Védőkengyel a fűrészlap véletlen megérintése
ellen
12 Löketszám-beállító tárcsa
13 Kapcsolóbillentyű
14 Rögzítőgomb a tartós üzemhez
15 Imbuszkulcs
16 Elszívócsonk
17 A beállított vágási szög jelzése a talpon
6. Üzembe helyezés
Az üzembe helyezés előtt ellenőrizze, hogy a
szerszám típustábláján megadott hálózati
feszültség és frekvencia megfelel-e az Ön által
használt hálózat adatainak.
Ne működtesse a gépet behelyezett fűrészlap
nélkül.
6.1 Forgácsvédő lapka behelyezése
Sérülésveszély az éles szúrófűrészlap
következtében.
lapka (8)
Fordítsa meg a gépet, a talplemez fölfelé mutat. A
forgácsvédő lapkát elölről tolja be,
figyelembe a következő 2 pontot::
•
•
felé).
Ha felszerelt védőlemezzel dolgozik (lásd a
tartozékokkal foglalkozó fejezetet10.), helyezze a
forgácsfelszakadás-gátló lapkát a védőlemezbe.
6.2 A fűrészlap beállítása
befejezését követően forró lehet. Viseljen
védőkesztyűt.
Olyan fűrészlapot használjon, mely megfelelő a
fűrészelni kívánt anyaghoz.
- Fordítsa az (1) szorítókart ütközésig előre majd
- Helyezze be ütközésig a (3) fűrészlapot. Ügyeljen
- Fordítsa vissza a (1) szorítókart a kiindulási
6.3 A védősapka felhelyezése/levétele
Felhelyezés: tegye fel a (9) védősapkát elölről
bekattanásig
Leszedés: fogja meg a (9) védősapkát oldalról
mindkét oldalán, kissé emelje meg, azután előre
húzza le.
behelyezéséhez
A lapka sima oldala felfelé mutasson.
A bemetszés hátrafelé mutasson (a hálózati kábel
Sérülésveszély az éles szúrófűrészlap
következtében. A szúrófűrészlap a fűrészelés
engedje el (A szorítókar nyitva marad).
rá, hogy a fűrészfogak előre mutassanak és
megfelelően illeszkedjenek a (2) fűrészlap
támasztógörgő hornyába.
helyzetbe (a fűrészlap most szilárdan meg van
feszítve).
A forgácsfelszakadás-gátló
a fűrészlapot ki kell venni.
emellett vegye
MAGYAR hu
6.4 Fűrészelés porelszívással
- Csatlakoztasson megfelelő elszívókészüléket a
(16) kifúvócsonkhoz. Használjon 30 mm átmérőjű
csatlakozócsonkú szívótömlőt.
- Helyezze fel a (9) védősapkát az optimális
elszívóteljesítmény elérése érdekében.
- Kapcsolja ki a forgácskifúvót (lásd a7.1
fejezetben).
6.5 Fűrészelés porelszívás nélkül
- Dolgozzon leszedett (9) védősapkával
(leszedését lásd a 6.3 fejezetben).
6.6 Ferde vágás
Távolítsa el a (9) védősapkát, a (8)
forgácsfelszakadás-gátló lapkát és az
zívótömlőt. Ezek az alkatrészek ferde vágás
els
során nem használhatók.
- Oldja a (4) csavart.
- Tolja a (5)talplemezt kissé előre és fordítsa el.
-Ezután toljaelőre vagy hátra az (5) talplemezt a
rácsok egyikébe. (A rácsok az (5) talplemez
hátulsó, félkör alakú nyílásánál láthatók.) A
mindenkori beállított szög a talplemezen látható
(17) számról olvasható le. Szögmérő segítségével
ezektől eltérő szögek is beállíthatók.
- Húzza meg újra a csavart (4).
6.7 Falközeli fűrészelés
Távolítsa el a (9) védősapkát, a (8)
forgácsfelszakadás-gátló lapkát és köríves és
párhuzamos vezetőt. Ezek az alkatrészek falközeli
fűrészelés során nem használhatók.
- Oldja annyira a (4) csavart, hogy az (5) talplemez
kissé elmozdítható legyen.
- Mozdítsa el kissé az (5) talplemezt és tolja hátra
ütközésig.
- Húzza meg újra a csavart (4).
7. Használat
7.1 Forgácskifúvó szerkezet
Bekapcsolható fúvóberendezés, amely biztosítja,
hogy szabadon ráláthasson a vágás helyére.
Be: (6) nyomja meg a gép jobb oldalán lévő
kapcsológombot. (A gép bal oldalán a jel
látható).
Ki: (6) nyomja meg a gép bal oldalán lévő
kapcsológombot. (A gép jobb oldalán a jel
látható).
7.2 Az előtolás beállítása
Állítsa be a kívánt előtolást a (7) beállítókar
segítségével.
„0“ állás = az előtolás ki van kapcsolva
. . .
„III“ állás = maximális előtolás
Az ajánlott beállítási értékeket lásd a 3. oldalon.
Legjobb, ha gyakorlati próbával ellenőrzi az
optimális beállítást.
57
MAGYARhu
7.3 Maximális löketszám beállítása
Állítsa be a maximális löketszámot a (12)
beállítótárcsán. Ezt működés közben is
elvégezheti.
Az ajánlott beállítási értékeket lásd a 3. oldalon.
Legjobb, ha gyakorlati próbával ellenőrzi az
optimális beállítást.
7.4 Ki-/bekapcsolás, a löketszám
változtatása, tartós üzem
Bekapcsolás: a kapcsolóbillentyűt (13) nyomja be.
A löketszám a kapcsolóbillentyű megnyomásával
változtatható (a beállított maximális löketszámig,
lásd a 7.3 fejezetet).
Kikapcsolás: engedje el a kapcsolóbillentyűt (13).
Tartós üzem: Tartós üzemeltetéshez a benyomott
(13) kapcsolóbillentyű a (14) rögzítőgomb
segítségével rögzíthető. A kikapcsoláshoz nyomja
meg ismét a (13)kapcsológombot.
Folyamatos működésnél a berendezés akkor
is tovább forog, ha az a kezéből már
kicsavarodott. Ezért a készülékre felszerelt
fogantyút mindkét kézzel erősen meg kell tartani,
stabil állást elfoglalva, a munkára koncentráltan kell
dolgozni.
8. Tisztítás, karbantartás
Tisztítsa rendszeresen a gépet. Ennek során egy
porszívó segítségével tisztítsa meg a motor
szellőző nyílását.
A fűrészlapbefogót rendszeresen és alaposan
fúvassa ki sűrített levegővel.
Szükség esetén tisztítsa meg a nyílásokat a (2)
fűrészlap támasztógörgő mögött.
Cseppentsen időnként egy csepp olajat a (2)
fűrészlap támasztógörgőre.
9. Néhány jó tanács és gyakorlati
gás
fo
Beszúrás
Vékony, lágy anyag fűrészeléséhez a
szúrófűrészlap beszúrható a munkadarabba
anélkül, hogy előzetesen lyukat kellene bele fúrni.
Csak rövid fűrészlapot használjon. Csak 0°-os
szögbeállítással .
Lásd az ábrát a 2 oldalon. Állítsa a (7) beállítókart
„0“ állásba (előtolás kikapcsolva). Helyezze a
szúrófűrészt az (5)
munkadarabra. Tartsa erősen a haladó
szúrófűrészt és vezesse lassan lefelé. Amikor a
fűrészlap szabaddá vágta magát, bekapcsolható az
előtolás.
Vastagabb munkadarabokba először lyukat kell
fúrni, majd a fűrészlapot a lyukba illeszteni.
talplemez elülső peremével a
10. Tartozékok
Csak eredeti Metabo tartozékokat használjon.
58
Csak olyan tartozékokat használjon, amelyek
megfelelnek az ebben a használati utasításban
megadott követelményeknek és adatoknak.
A tartozékokat biztosan helyezze fel. Ha a gépet
valamilyen tartóban üzemelteti: rögzítse biztosan a
gépet. A gép fölötti uralom elvesztése sérüléshez
vezethet.
Lásd a 4. oldalt.
A Köríves és párhuzamos vezető
A teljes tartozékprogramhoz lásd:
www.metabo.com vagy a főkatalógust.
10.1 Köríves és párhuzamos vezető
felszerelése
Köralakok (Ø 100 - 360 mm) és éllel párhuzamos
vágások (max. 210 mm) kifűrészeléséhez.

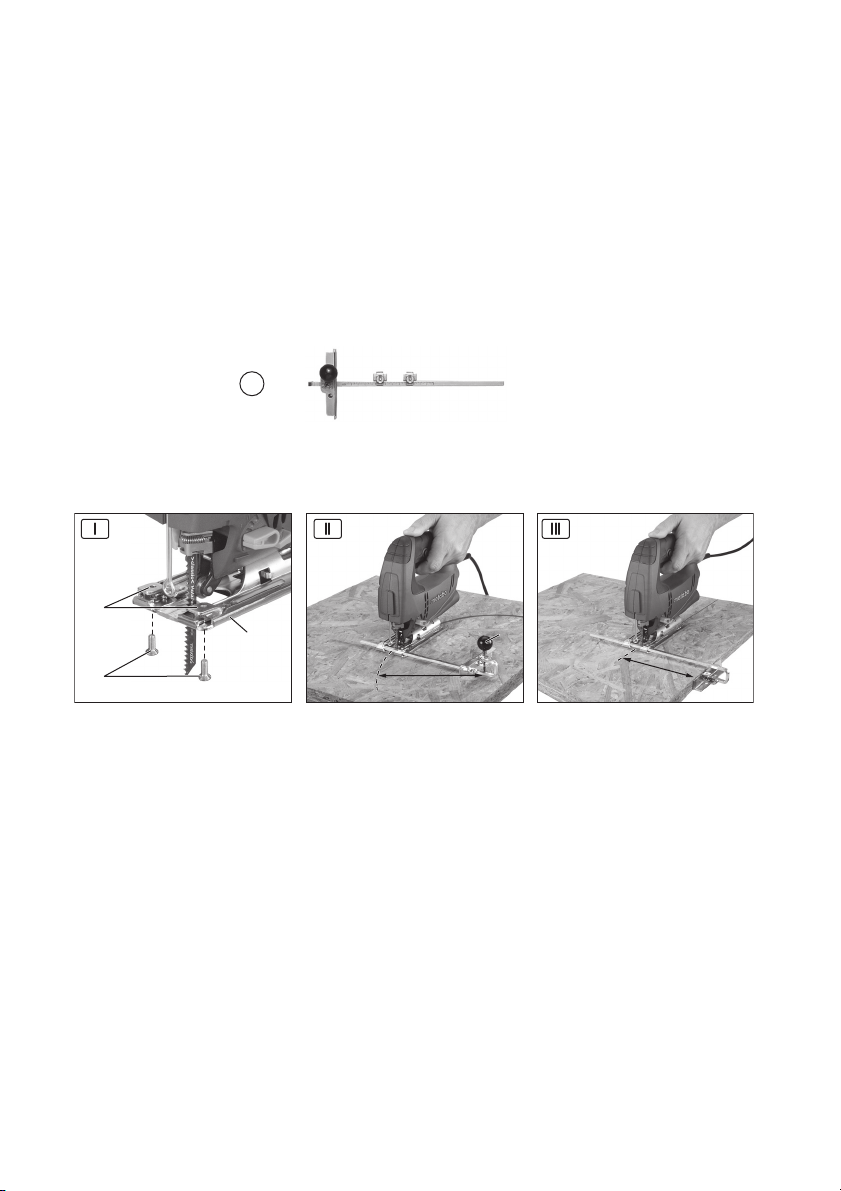

Rögzítőelemek felszerelése (4. oldal, I. ábra)
Helyezze fel az (a) rögzítőelemeket nyílással előre
és a menetes furattal felfelé az (5) talplemezre.
Csavarja be alulról a (b) csavarokat.
Használat után távolítsa el ismét a
rögzítőelemeket, mivel ferde vágás esetén a
(10) fűrészlapbefogó károsodhat.
45°-os ferde vágásszög esetén a szúrófűrész
nem fordítható jobbra, különben a (10)
fűrészlapbefogó károsodik.
Köríves vezető felszerelése (4. oldal, II. ábra)
- Tolja be oldalról a köríves és párhuzamos vezető
rúdját az (a) rögzítőelemekbe (A (c) központosító
csúcs lefelé mutat).
- Állítsa be a kívánt (d) sugarat.
- Húzza meg a (b) csavarokat.
Párhuzamos vezető felszerelése
(4. oldal, III. ábra)
- Tolja be oldalról a köríves és párhuzamos vezető
rúdját az (a) rögzítőelemekbe (A (c) központosító
csúcs felfelé mutat).
- Csavarja ki a (c) központosító csúcsot.
- Állítsa be az (e) méretet.
- Húzza meg a (b) csavarokat.
11. Javítás
Elektromos kéziszerszámot csak villamos
szakember javíthat!
A javításra szoruló Metabo elektromos kéziszerszámokkal kérjük, forduljon Metabo szakkereskedő-
ez. A címeket a www.metabo.com oldalon
jéh
találja.
A pótalkatrészek listája letölthető a
www.metabo.com oldalról.
12. Környezetvédelem
Kövesse a helyi előírásokat a régi gépek, csomagolások és tartozékok környezetbarát ártalmatlanításával és újrahasznosításával kapcsolatban.
Csak EU-tagországok esetében: elektromos
kéziszerszámot soha ne dobjon háztartási
hulladék közé! Az elektromos és elektronikus
berendezések hulladékairól szóló 2002/96/EK
irányelv és annak nemzeti jogi átvétele értelmében
a használt elektromos kéziszerszámokat szelektíven kell gyűjteni, és lehetővé kell tenni azok
környezetkímélő újrahasznosítását.
13. Műszaki adatok
Az adatok értelmezését lásd a 3. oldalon.
A műszaki változtatás joga a továbbfejlesztés
érdekében fenntartva.
M =forgatónyomaték
=legnagyobb anyagvastagság fában
T
1
=legnagyobb anyagvastagság
T
2
T
n
P
P
m =súly elektromos csatlakozókábel nélkül
A mérési eredményeket az EN 60745 szabvány
szerint határoztuk meg.
nemvasfémekben
=legnagyobb anyagvastagság
3
acéllemezben
=üresjárati löketszám
0
=névleges felvett teljesítmény
1
=leadott teljesítmény
2
II. védelmi osztályú gép
~Váltóáram
A fenti adatoknak tűrése van (a mindenkor
érvényben levő szabványoknak megfelelően).
Kibocsátási értékek
Ezek az értékek lehetővé teszik az elektromos
szerszám kibocsátási értékeinek meghatározását,
illetve különböző elektromos szerszámok összehasonlítását. Az alkalmazási feltételektől, az elektromos szerszám állapotától vagy a használt betétszerszámoktól függően a tényleges környezeti
terhelés nagyobbra vagy kisebbre is adódhat. A
becsléshez vegye figyelembe a munkaszüneteket
és az alacsonyabb környezeti terheléssel járó fázisokat is. A megfelelően alkalmazott becsült értékek
alapján írjon elő védőintézkedéseket a felhasználó
számára, illetve hozzon szervezési intézkedéseket.
Eredő rezgés
vektoriális összege) meghatározása az EN 60745
szabvány szerint:
a
h,CM
a
h,CW
K
h, ...
Jellemző A-osztályú zajszint
L
pA
L
WA
KpA, KWA= bizonytalanság
(a három különböző irányú rezgés
=rezgéskibocsátási érték
(fémlemez fűrészelésekor)
=rezgéskibocsátási érték
(fa fűrészelésekor)
= bizonytalanság (rezgés)
=hangnyomásszint
:
=hangteljesítményszint
Hordjon zajtompító fülvédőt!
MAGYAR hu
59
Metabowerke GmbH,
72622 Nürtingen, Germany
www.metabo.com
170 26 9190 - 0412
Loading...
