SR 340
Betriebsanleitung. . . . . . . . . . . . . . . . . . . . 3
Operating Instruction . . . . . . . . . . . . . . . . . 6
Instructions d’utilisation . . . . . . . . . . . . . . . 9
Handleiding . . . . . . . . . . . . . . . . . . . . . . . 12
Manuale d’istruzioni. . . . . . . . . . . . . . . . . 15
Manual de uso. . . . . . . . . . . . . . . . . . . . . 18
Betjeningsvejledning . . . . . . . . . . . . . . . . 21
Bruksanvisning . . . . . . . . . . . . . . . . . . . . 24
115 167 7840 / 1801 - 1.2
Page 2
F
FRANÇAIS
NL
NEDERLANDS
IT
ITALIANO
ES
ESPAÑOL
PT
PORTUGUÊS
SV
SVENSKA
FÖRSÄKRAN OM ÖVERENSSTÄMMELSE
FIN
SUOMI
NO
NORGE
DA
DANSK
POL
POLSKI
SR 340
U2K0026.fm
D DEUTSCH ENG ENGLISH
KONFORMITÄTSERKLÄRUNG DECLARATION OF CONFORMITY Wir erklären in alleiniger Verantwortlichkeit, dass dieses Produkt mit
den folgenden Normen übereinstimmt* gemäß den Bestimmungen der Richtlinien**.
DECLARATION DE CONFORMITE CONFORMITEITSVERKLARING Nous déclarons, sous notre seule responsabilité, que ce produit est en
conformité avec les normes ou documents normatifs suivants* en vertu des dispositions des directives **
DICHIARAZIONE DI CONFORMITÀ DECLARACION DE CONFORMIDAD Noi dichiariamo sotto la nostra esclusiva responsabilità che il presente
prodotto è conforme alle seguenti norme*. in conformità con le disposizioni delle normative **
We herewith declare in our sole repsonsibility that this product complies with the following standards* in accordance with the regulations of the undermentioned Directives**
Wij verklaren als enige verantwoordelijke, dat dit product in overeenstemming is met de volgende normen* conform de bepalingen van de richtlijnen**
Declaramos bajo nuestra exclusiva responsabilidad, que el presente producto cumple con las siguientes normas*.de acuerdo a lo dispuesto en las directrices**
DECLARAÇÃO DE CONFORMIDADE Declaramos sob nossa responsabilidade que este produto está de
acordo com as seguintes normas*.de acordo com as directrizes dos regulamentos **
VAATIMUKSENMUKAISUUSVAKUUTUS SAMSVARSERKLÆRING Vakuutamme, että tämä tuote vastaa seuraavia normeja*.on direktiivien
määräysten mukainen**
OVERENSSTEMMELSESATTEST Hermed erklærer vi på eget ansvar, at dette produkt stemmer overens
ed følgende standarder*. Iht bestemmelserne i direktiverne**
EL
+1,.$
0(*(*<(= 6e*,1<,/$7.2=$7


Vi försäkrar på eget ansvar att denna produkt överensstämmer med följande standarder*. Enligt bestämmelserna i direktiven**
Vi erklærer under eget ansvar at dette produkt samsvarer med følgende normer*. henhold til bestemmelsene i direktiv**
2 :,$'&=(1,(2=*2'12 &, 2 ZLDGF]DP\]SH Q RGSRZLHG]LDOQR FL  HQLQLHMV]\SURGXNW
RGSRZLDGDZ\PRJRPQDVW
**
HU MAGYAR
.L]iUyODJRVIHOHO
termék kielégíti az alábbi szabványokban lefektetett
N|YHWHOPpQ\HNHWPHJIHOHOD]DOiEELLUiQ\HOYHNHO tUiVDLQDN
VVpJQNWXGDWiEDQH]HQQHOLJD]ROMXNKRJ\H]D
SXM F\FKQRUPZHG XJXVWDOH Z\W\F]Q\FK
* prEN 792-6
** 98/37/EG, 93/68/EWG
Jürgen Kusserow
Vorstand
ELEKTRA BECKUM AG – Daimlerstraße 1 – 49716 Meppen
1001007/ 01
Page 3
XK0018D1.fm Betriebsanleitung DEUTSCH

1. Das Gerät im Überblick

DEUTSCH

1
5
3
2
1 3/4" Vierkantaufnahme für
Stecknüsse
2 Luftregler für Drehmoment-
einstellung, zugleich Umschalter für Rechts-/Links­lauf
3 Stecknippel für Druckluft-
Anschluss
4 Luftaustritt 5 Abzughebel
Ohne Abbildung: Stecknüsse (26 mm, 27 mm, 29 mm, 30 mm, 32 mm, 35 mm, 36 mm, 38 mm)
4
Page 4
DEUTSCH
Inhaltsverzeichnis
1. Das Gerät im Überblick................3
2. Zuerst lesen!.................................4
3. Sicherheit......................................4
3.1 Bestimmungsgemäße
Verwendung...................................4
3.2 Sicherheitshinweise........................4
4. Betrieb...........................................4
5. Wartung und Pflege.....................4
6. Lieferbares Zubehör.....................4
7. Reparatur ......................................4
8. Umweltschutz...............................5
9. Technische Daten.........................5

2. Zuerst lesen!

• Lesen Sie vor der Inbetriebnahme diese Betriebsanleitung. Beachten Sie insbesondere die Sicherheits­hinweise.
• Wenn Sie beim Auspacken einen Transportschaden feststellen, benachrichtigen Sie umgehend
Ihren Händler. Nehmen Sie das Gerät nicht in Betrieb!
• Entsorgen Sie die Verpackung bitte umweltgerecht. Geben Sie sie an entsprechende Sammelstellen.
• Bewahren Sie diese Betriebsanlei­tung gut auf, damit Sie bei Unklar­heiten jederzeit nachlesen können.
• Wenn Sie das Gerät einmal verlei­hen oder verkaufen, geben Sie auch die Begleitdokumente mit.

3. Sicherheit

3.1 Bestimmungsgemäße
Verwendung
Dieses Gerät dient zum Befestigen und Lösen von Sechskantschrauben und Sechskantmuttern.
Dieses Gerät darf nur durch einen Druckluftkompressor angetrieben wer­den. Der in den Technischen Daten angegebene maximal zulässige Arbeits­druck darf nicht überschritten werden. Dieses Gerät darf nicht mit explosiven, brennbaren oder gesundheitsgefährden­den Gasen betrieben werden.
Jede andere Verwendung ist bestim­mungswidrig. Durch bestimmungswid­rige Verwendung, Veränderungen am Gerät oder durch den Gebrauch von Tei­len, die nicht vom Hersteller geprüft und freigegeben sind, können unvorherseh­bare Schäden entstehen!

3.2 Sicherheitshinweise

Gefahr!
Beachten Sie beim Gebrauch dieses Werkzeugs die folgenden Sicher­heitshinweise, um Gefahren für Perso­nen oder Sachschäden auszuschließen.
Bewahren Sie alle dem Werkzeug beilie­genden Dokumente sorgfältig auf.
Beachten Sie gegebenenfalls spezielle Arbeitsschutz- oder Unfallverhütungs­Vorschriften für den Umgang mit Kom­pressoren und Druckluft-Werkzeugen.
Halten Sie Ihren Arbeitsbereich in Ord­nung – Unordnung im Arbeitsbereich kann Unfälle zur Folge haben.
Seien Sie aufmerksam. Benutzen Sie dieses Werkzeug nicht, wenn Sie unkon­zentriert sind.
Tragen Sie einen Gehörschutz. Schließen Sie dieses Werkzeug nur
über eine Schnellkupplung an einen Kompressor an.
Stellen Sie sicher, dass der in den Tech­nischen Daten angegebene maximal zulässige Arbeitsdruck nicht überschrit­ten wird.
Überlasten Sie dieses Werkzeug nicht – benutzen Sie dieses Werkzeug nur im Leistungsbereich, der in den Techni­schen Daten angegeben ist.
Berühren Sie keine rotierenden Teile. Trennen Sie dieses Werkzeug vom
Druckluftanschluss, bevor Sie Steck­nüsse wechseln oder wenn das Werk­zeug unbeaufsichtigt ist.
Reparieren Sie dieses Werkzeug nicht selbst! Nur Fachleute dürfen Reparatu­ren an Kompressoren, Druckbehältern und Druckluft-Werkzeugen durchführen.

4. Betrieb

Achtung:
Damit dieses Werkzeug lange einsatzbereit bleibt, muss es ausrei-
chend mit Pneumatiköl versorgt wer­den. Dies kann wie folgt geschehen:
− Über eine Wartungseinheit am
Kompressor.
− Über einen Anbauöler, der in die
Druckluftleitung oder direkt am Druckluftwerkzeug installiert ist.
− Pro 15 Betriebsminuten (Dauer-
einsatz) etwa 3 bis 5 Tropfen Pneumatiköl von Hand in den Druckluftanschluss geben.
1. Stecknuss auf die Vierkantauf-
nahme stecken.
2. Drehrichtung durch Verschieben
des Luftreglers einstellen:
− F (= Forward) Rechtslauf/Fest- drehen
− R (= Revers) Linkslauf/Losdre- hen
3. Drehmoment von 1 bis 6 am Luft­regler einstellen:
− 1 = Geringes Drehmoment
− 6 = Maximales Drehmoment
4. Arbeitsdruck am Kompressor ein-
stellen (maximal zulässiger Arbeits­druck siehe Technische Daten).
5. Schnellkupplung des Kompressors anschließen.
6. Zum Einschalten, Abzughebel betä­tigen.

5. Wartung und Pflege

Gefahr!
Vor allen Arbeiten am Werk­zeug Druckluftanschluss trennen. Weitergehende Wartungs- oder Repa­raturarbeiten, als die in diesem Kapi-
tel beschriebenen, dürfen nur Fach­kräfte durchführen.
• Verschraubungen auf festen Sitz
prüfen, ggf. festziehen.
• Wenn das Werkzeug nicht durch eine Wartungseinheit oder einen Anbauöler geölt wird, pro 15 Betriebsminuten (Dauereinsatz) etwa 3 bis 5 Tropfen Pneumatiköl von Hand in den Druckluftan­schluss geben.
• Werkzeug nicht ungeschützt im Freien oder in feuchter Umgebung aufbewahren.

6. Lieferbares Zubehör

• Pneumatiköl 0,5 Liter Spezialöl für Druckluftwerkzeuge, Wartungseinheiten und Anbauöler. Art.-Nr. 090 100 8540
• Anbauöler R3/8" Innengewinde Zur Installation direkt an Druckluft­werkzeugen. Stets sichtbarer Ölstand durch Schauglas. Art.-Nr. 090 105 4592

7. Reparatur

Gefahr!
Reparaturen an Druckluftwerk-
zeugen dürfen nur durch eine Fach­kraft ausgeführt werden!
Reparaturbedürftige Druckluftwerkzeuge können an die Service-Niederlassung Ihres Landes eingesandt werden. Die Adresse finden Sie bei der Ersatz­teilliste.
Bitte beschreiben Sie bei der Einsen­dung zur Reparatur den festgestellten Fehler.
Page 5
DEUTSCH

8. Umweltschutz

Das Verpackungsmaterial der Maschine
ist zu 100 % recyclingfähig.
Ausgediente Maschinen und Zubehör enthalten große Mengen wertvoller Roh­und Kunststoffe, die ebenfalls einem
Recyclingprozess zugeführt werden können.
Die Anleitung wurde auf chlorfrei gebleichtem Papier gedruckt.

9. Technische Daten

Luftbedarf l/min 450 Maximal zulässiger Arbeitsdruck bar 6,3 Vierkantaufnahme " 3/4 Maximale Gewindegrösse M22 Maximales Drehmoment (Losdrehen) Nm 1290 Maximales Drehmoment (Festdrehen) Nm 1290 Empfohlener Schlauchdurchmesser (innen) mm 9 Vibration m/s Schalldruckpegel dB (A) 91 Abmessungen: Länge x Breite x Höhe mm 200 x 70 x 190 Gewicht kg 5,3
2
<4,6
Page 6
Xk0018e1.fm Operating Instruction ENGLISH

ENGLISH

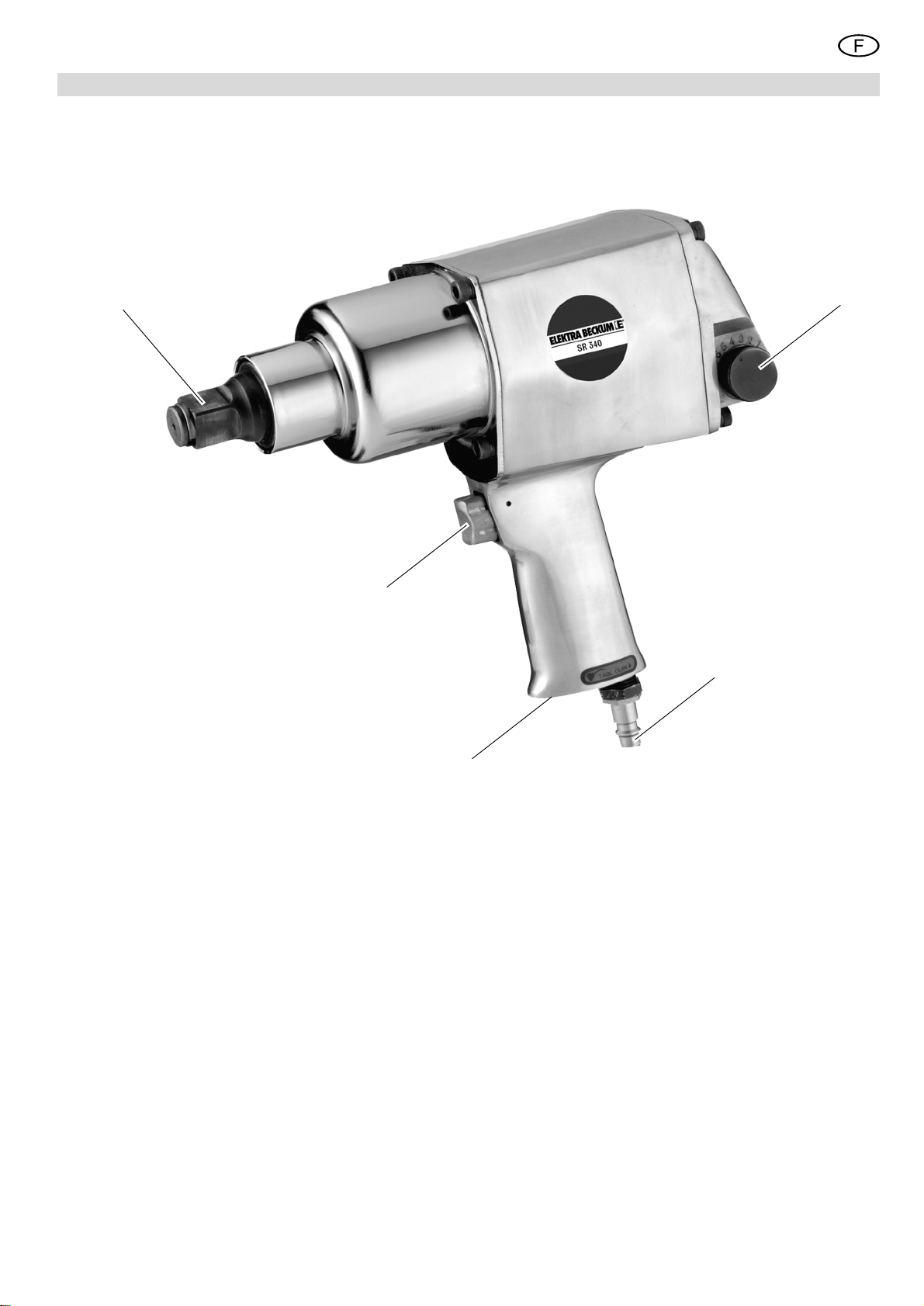

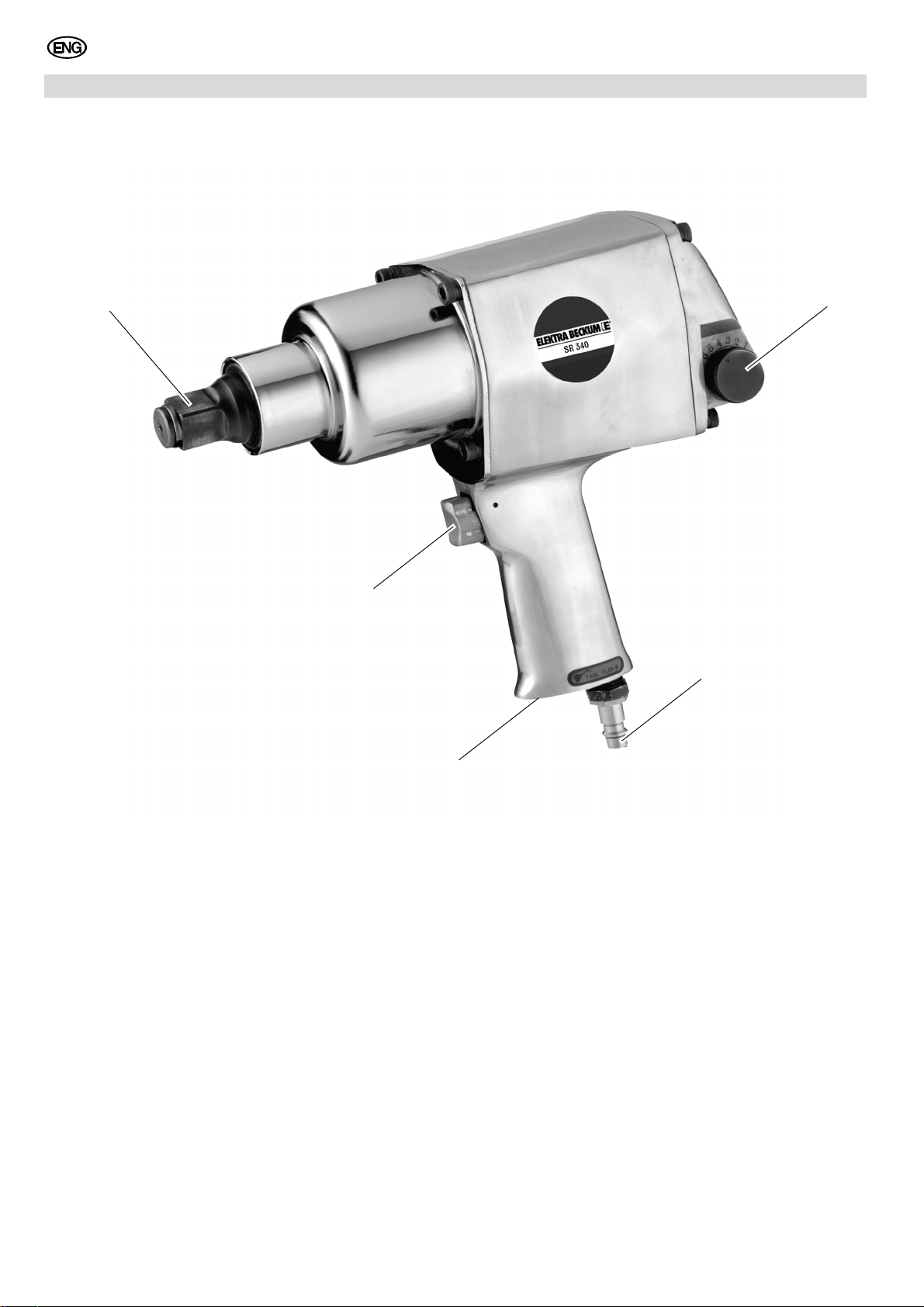

1. Tool Overview

1
5
3
2
1 3/4" square drive for sockets 2 Combination torque regulator
forward/reverse selector
3 Air inlet 4 Exhaust 5 Trigger
Not shown: socket set (26 mm, 27 mm, 29 mm, 30 mm, 32 mm, 35 mm, 36 mm, 38 mm)
4
Page 7
ENGLISH
Table of Contents
1. Tool Overview.............................6
2. Please read first!.........................7
3. Safety...........................................7
3.1 Specified conditions of use...........7
3.2 Safety information .........................7
4. Operation.....................................7
5. Care and maintenance ...............7
6. Available accessories ................7
7. Repairs.........................................7
8. Environmetal protection ............7
9. Technical specifications............8

2. Please read first!

• Read these instructions before use. Pay special attention to the safety information.
• If you notice transport damage while unpacking, notify your supplier immediately. Do not operate the machine!
• Dispose of the packing in an envi­ronmentally friendly manner. Take to a proper collecting point.
• Keep these instructions for refer­ence on any issues you may be uncertain about.
• If you lend or sell this air tool be sure to have the instructions to go with it.

3. Safety

3.1 Specified conditions of use

This air tool is used for running, driving and removing nuts and bolts.
This air tool shall only be powered by an air compressor. The max. permissible working pressure stated in the Technical Specifications must not be exceeded. This air tool must not be operated with gases that are explosive, combustible or detrimental to health.
Any other use is not as specified. Use not as specified, alteration of the machine or use of parts that are not approved by the equipment manufac­turer, can cause unforeseeable damage!

3.2 Safety information

Danger!
When using this air tool follow the safety instructions given below, to exclude the risk of personal injury or material damage.
Keep all documents, supplied with the tool, for future reference.
Observe the statuary accident insurance institution regulations and regulations for the prevention of accidents pertaining to
the operation of air compressors and air tools, where applicable.
Keep your work area tidy – a messy work area invites accidents.
Be alert. Do not operate this tool while under the influence of drugs, alcohol or medication.
Wear hearing protection. Always use a quick coupler to connect
this air tool to a compressor. Make sure that the max. permissible
working pressure stated in the Technical Specifications is not exceeded.
Do not overload tool – use it only within the performance range it was designed for (see Technical Specifications).
Do not touch any rotating parts. Disconnect tool from air supply before
changing sockets or if left unattended. Do not attempt to repair the tool yourself!
Only trained specialists are permitted to service or repair compressors, pressure vessels and air tools.

4. Operation

Caution:
In order for this air tool to func­tion properly, it must be supplied with sufficient qunatities of pneumatic oil. This can be achieved as follows:
− By a service unit on the compres-
sor.
− By a lubricator, installed in the air
line or directly on the air tool.
− By adding approx. 3-5 drops of
pneumatic oil by hand every 15 minuts of use (constant opera­tion) to the air inlet.
1. Put socket on the drive.
2. Set direction of rotation by sliding
the torque regulator into position:
− F (= Forward) clockwise rotation/ driving
− R (= Revers) counter-clockwise rotation/removing
3. Set torque between 1 to 6 at the torque regulator:
− 1 = little torque
− 6 = Maximum torque
4. Adjust working pressure at the com­pressor (see Technical Specifica­tions for max. permissible working pressure).
5. Connect quick coupler to the com­pressor.
6. To start pull trigger.

5. Care and maintenance

Danger!
Always disconnect tool from air supply before servicing. Repair and maintenance work other than described in this section must only be carried out by qualified spe­cialists.
• Check all screwed connections for tightness, tighten if necessary.
• If the tool is not lubricated by a serv­ice unit or a line lubricator, add 3-5 drops pneumatic oil to the air inlet every 15 minutes of use (constant operation).
• Do not store tool unprotected out­doors or in damp environment.

6. Available accessories

• Pneumatic oil 0.5 litre Special oil for air tools, service units and line oilers. Stock-no. 090 100 8540
• Add-on lubricator R3/8" female Installs directly on air tool. Sight­glass always indicates oil level. Stock-no. 090 105 4592

7. Repairs

Danger!
Repairs to air tools must be carried out by qualified specialists only!
Air tools in need of repair can be send to the service centre in your country. See spare parts list for address.
Please attach a description of the fault to the power tool.

8. Environmetal protection

The machine's packaging can be 100 % recycled.
Worn out machines and accessories contain considerable amounts of valua­ble raw and plastic materials, which can be recycled.
These instructions are printed on chlo­rine-free bleached paper.
Page 8
ENGLISH

9. Technical specifications

Air consumption l/min 450 Max. permissible working pressure bar 6.3 Square drive "3 / 4 Max. bolt size M22 Max. torque (removing) Nm 1290 Max. torque (driving) Nm 1290 Recommended air hose diameter (inner) mm 9 Vibration m/s sound pressure level dB (A) 91 Dimensions length x width x height mm 200 x 70 x 190 Weight kg 5.3
2
<4.6
Page 9
Xk0018f1.fm Instructions d'utilisation FRANÇAIS
1. Vue d’ensemble de l’appareil

FRANÇAIS

1
5
3
2
1 3/4" fixation carrée pour noix
enfichables
2 Régulateur d'air pour le réglage
du couple de rotation, en même temps commutateur pour marche à droite/marche à gauche
3 Nipple enfichable pour l'alimen-
tation en air comprimé
4 Sortie de l'air 5 Levier d'extraction
Sans figure: Noix enfichables (26 mm, 27 mm, 29 mm, 30 mm, 32 mm, 35 mm, 36 mm, 38 mm)
4
Page 10
FRANÇAIS
Table des matières
1. Vue d’ensemble de l’appareil.....9
2. A lire d’abord!............................10
3. Sécurité......................................10
3.1 Utilisation conforme aux
prescriptions................................10
3.2 Instructions de sécurité...............10
4. Fonctionnement........................10
5. Maintenance et entretien..........10
6. Accessoires livrables ...............10
7. Réparations ...............................10
8. Protection de
l'environnement.........................11
9. Caractéristiques techniques....11

2. A lire d'abord!

• Avant la mise en marche, lisez attentivement ces instructions d’utili­sation. Observez en particulier les
instructions de sécurité.
• Au cas où, lors du déball age, vous constateriez un dommage dû au transport, informez-en immédiate­ment votre revendeur. Ne mettez pas l'appareil en service !
• Eliminez l'emballage en respectant l'environnement. Remettez-le à la station de collecte correspondante.
• Conservez ces instructions de manière à pouvoir vous y référer à tout instant en cas d'incertitude.
• Si vous louez ou vendez cet appa­reil, remettez également ces instruc­tions.

3. Sécurité

3.1 Utilisation conforme aux prescriptions

Cet appareil sert à fixer et à desserrer des vis à six pans et des écrous à six pans.
Cet appareil ne doit être entraîné que par un compresseur à air comprimé. La pression de travail maximale admissible indiquée dans la caratéristiques techni­ques ne doit pas être dépassée. Il ne faut pas faire fonctionner cet appareil avec des gaz explosibles, combustibles ou présentant un danger pour la santé.
Toute autre utilisation est contraire aux prescriptions. Une utilisation non con­forme aux prescriptions, des modifica­tions apportées à l'appareil ou l'emploi de pièces qui n'ont pas été contrôlées ni approuvées par le fabricant peuvent entraîner des dommages imprévisibles !

3.2 Instructions de sécurité

Danger !
Il faut, lorsque l’on utilise cet outil,
tenir compte des remarques suivantes
concernant la sécurité afin d'e xclure des dangers pour les personnes ou des dommages matériels.
Il faut conserver soigneusement tous les documents joints à l'outil.
Il faut tenir compte le cas échéant des prescriptions relatives à la sécurité du travail ou à la prévention des accidents pour le maniement des compresseurs et des outils à air comprimé.
Maintenir le lieu de travail en ordre – un désordre sur le lieu de travail peut entraîner des accidents.
Il convient de rester vigilant N'utilisez pas cet outil lorsque vous êtes distrait.
Porter une protection acoustique. Il ne faut raccorder cet outil que par un
raccord rapide à un compresseur. Il faut s'assurer que la pression de travail
maximale admissible indiquée dans les caractéristiques techniques n'est pas dépassée.
Il ne faut pas surcharger cet outil– Il ne faut utiliser cet outil que dans la plage de puissance indiquée dans les caractéristi­ques techniques.
Il ne faut pas toucher des pièces tour­nantes.
Il faut déconnecter cet outil de l'alimenta­tion en air comprimé avant de changer des noix enfichables ou quand l'outil n'est pas surveillé.
Ne réparez pas cet outil vous-mêmes! Les travaux de réparation sur les com­presseurs, les ballons et les appareils pneumatiques ne doivent être exécutés que par des professionnels.

4. Fonctionnement

Attention:
Cet outil doit être suffisam­ment alimenté en huile pneumatique afin de rester longtemps prêt à être utilisé. Cela peut avoir lieu comme suit:
− par une unité d'entretien au com-
presseur.
− Par un graisseur ajouté qui est
installé dans la conduite à air comprimé ou directement sur l'outil à air comprimé.
− Il faut mettre environ 3 à 5 gout-
tes d'huile pneumatique à la main dans l'alimentation à air com­primé pour 15 minutes de service (utilisation continue).
1. Enficher la noix enfichable sur la
fixation carrée.
2. Régler le sens de rotation par dépla­cement du régulateur d'air:
− F (= en avant) marche à droite/
serrer à fond
− R (= en arrière) marche à gau-
che/dévisser
3. Régler le couple de rotation de 1 à 6 au régulateur d'air:
− 1 = couple de rotation réduit
− 6 = couple de rotation maximal
4. régler la pression de travail au com­presseur (pression de travail maxi­male admissible: voir caractéristi­ques techniques).
5. Raccorder le raccord rapide du compresseur.
6. Actionner le levier d'extraction pour l'enclenchement.

5. Maintenance et entretien

Danger !
Il faut déconnecter l'alimenta­tion en air comprimé avant tous les travaux à l'outil. Les travaux de maintenance et de réparation autres que ceux décrits dans ce chapitre ne doivent être exé­cutés que par un personnel compé­tent.
• Contrôler les assemblages par vis et les resserrer à fond en cas de besoin.
• Si l'outil n'est pas huilé par une unité d'entretien ou par un graisseur ajouté, il faut mettre environ 3 à 5 gouttes d'huile pneumatique à la main dans l'alimentation à air com­primé pour 15 minutes de service (utilisation continue).
• Ne pas conserver l'outil sans protec­tion en plein air ou dans un environ­nement humide.

6. Accessoires livrables

• Huile pneumatique 0,5 litre huile spéciale pour outils à air com­primé, unités d'entretien et grais­seurs ajoutés. Art.-No. 090 100 8540
• Graisseur ajouté R3/8" filet intérieur à installer directement sur les outils à air comprimé. Niveau d'huile tou­jours visible par verre de regard. Art.-No. 090 105 4592

7. Réparations

Danger !
Les réparations aux outils à air comprimé ne doivent être effectuées que par un spécialiste!
10
Page 11
FRANÇAIS
Les outils qui nécessitent une réparation peuvent être envoyés à la succursale du service clients de votre paysdont l'adresse figure avec la liste des pièces de rechange.
Prière de joindre à l'outil expédié une description du défaut constaté.
8. Protection de l’environ­nement
Le matériau d'emballage de la machine est recyclable à 100 %.
Les machines et accessoires électriques qui ne sont plus utilisés contiennent de
grandes quantités de matières premiè­res et de matières plastiques de grande qualité pouvant être également recy­clées.
Les présentes instructions ont été impri­mées sur papier blanchi sans chlore.

9. Caractéristiques techniques

Besoins en air l/min 450 Pression d’air maximale admissible bar 6,3
Fixation carrée "3 / 4 Taille maximale du filet M22 Couple de rotation maximal (dévisser) Nm 1290 Couple de rotation maximal (serrer à fond) Nm 1290 Diamètre recommandé du tuyau (intérieur) mm 9 Vibration m/s Niveau de pression acoustique dB (A) 91 Dimensions Longueur x Largeur x Hauteur mm 200 x 70 x 190
2
<4,6
Poids kg 5,3
11
Page 12
XK0018H1.fm Handleiding NEDERLANDS

NEDERLANDS

1. Het apparaat in een oogopslag

1
5
3
2
1 3/4" vierkant opnamestuk voor
dopsleutels
2 Luchtregelaar voor koppel-
instelling, tegelijk omschakelaar voor rechtse/ linkse draairichting
3 Steeknippel voor persluchtaan-
sluiting
4 Luchtuitlaat 5 Trekker
Geen tekening: Dopsleutels (26 mm, 27 mm, 29 mm, 30 mm, 32 mm, 35 mm, 36 mm, 38 mm)
4
12
Page 13
NEDERLANDS
Inhoudstafel
1. Het apparaat in een
oogopslag ................................12
2. Lees dit eerst! ..........................13
3. Veiligheid..................................13
3.1 Voorgeschreven gebruik
van het systeem ........................13
3.2 Veiligheidsvoorschriften.............13
4. Bediening .................................13
5. Service en onderhoud.............13
6. Beschikbare accessoires........13
7. Reparatie ..................................13
8. Milieubescherming..................14
9. Technische gegevens .............14

2. Lees dit eerst!

• Voordat u het apparaat in gebruik neemt moet u eerst de handleiding lezen en daarbij vooral aandacht
besteden aan het hoofdstuk „veilig­heidsvoorschriften”.
• Als u bij het uitpakken van het appa­raat transportschade vaststelt, dan moet u daar onmiddellijk uw leve­rancier van op de hoogte stellen. In dat geval mag u het apparaat niet in gebruik nemen!
• De verpakking moet, conform de lokale wetgeving inzake de bescher­ming van het milieu, met een bevoegde ophaaldienst meegege­ven worden.
• Bewaar deze handleiding. In geval van twijfel kunt u de handleiding opnieuw raadplegen.
• Als u het apparaat uitleent of door­verkoopt, dan moet u deze handlei­ding erbij voegen.

3. Veiligheid

3.1 Voorgeschreven gebruik van het systeem

Dit apparaat is bedoeld om zeskant­schroeven en zeskantmoeren vast en los te draaien.
Dit apparaat mag uitsluitend worden aangedreven door een persluchtcom­pressor. De maximaal toegelaten werk­druk vermeld in de technische gegevens mag niet worden overschreden. Gebruik dit apparaat niet met explosieve, brand­bare of ongezonde gassen.
Elk ander gebruik is verboden. Niet toe­gelaten gebruik, wijzigingen aan het apparaat of het gebruik van onderdelen die niet door de fabrikant goedgekeurd zijn, kunnen onvoorspelbaar persoonlijk letsel veroorzaken!

3.2 Veiligheidsvoorschriften

Gevaar!
Houdt u zich bij gebruik van dit gereedschap aan de volgende veilig­heidsvoorschriften om gevaar voor per­sonen of materiële schade te voorko­men.
Houd de met het gereedschap meegele­verde documenten zorgvuldig bij.
Houdt u zich eventueel aan de bijzon­dere wettelijke maatregelen ter bescher­ming van de werknemer of de ongeval­preventievoorschriften inzake de omgang met compressoren en per­sluchtgereedschap.
Houd uw werkplek in orde – een wanor­delijke werkplek kan ongevallen tot gevolg hebben.
Wees aandachtig. Gebruik dit gereed­schap niet, wanneer u niet geconcen­treerd bent.
Draag oordoppen. Sluit dit gereedschap uitsluitend via een
snelkoppeling aan op een compressor. Vergewis u ervan dat de maximaal toe-
gelaten werkdruk vermeld in de techni­sche gegevens niet overschreden wordt.
Zorg dat u dit gereedschap niet overbe­last – gebruik dit gereedschap uitslui­tend binnen het vermogensbereik dat in de technische gegevens vermeld wordt.
Raak geen roterende onderdelen aan. Koppel het gereedschap los van de per-
sluchtaansluiting, alvorens u dopsleutels vervangt of wanneer u het gereedschap onbewaakt laat.
Voer nooit zelf reparaties aan het gereedschap uit! Reparaties van com­pressoren, drukvaten en persluchtge­reedschap mogen uitsluitend door gekwalificeerd personeel uitgevoerd worden.

4. Bediening

Opgelet:
Om de lange levensduur van dit gereedschap te garanderen, moet u voldoende pneumatische olie voor­zien. Dit kan als volgt gebeuren:
− Via een onderhoudseenheid van
de compressor.
− Via een opbouwsmeerpot die in
de persluchtleiding of onmiddel­lijk aan het persluchtgereedschap
geïnstalleerd is.
− Doe elke 15 bedrijfsminuten (con-
tinu gebruik) handmatig ongeveer 3 tot 5 druppels pneumatische olie in de persluchtaansluiting.
1. Steek de dopsleutel op het vierkante opnamestuk.
2. Stel de draairichting in door de luchtregelaar te verschuiven:
− F (= Forward) Rechtse draairich-
ting/Vastdraaien
− R (= Revers) Linkse draairichting/
Losdraaien
3. Stel het koppel met de luchtregelaar in tussen 1 tot 6:
− 1 = Laag koppel
− 6 = Maximaal koppel
4. Stel de werkdruk in op de compres­sor (maximaal toegelaten werkdruk zie Technische gegevens).
5. Sluit de snelkoppeling van de com­pressor aan.
6. Beweeg de trekker om in te schake­len.

5. Service en onderhoud

Gevaar!
Koppel de persluchtaanslui­ting los, alvorens werkzaamheden aan het gereedschap uit te voeren. Service en/of onderhoudswerkzaam­heden die niet in dit hoofdstuk beschreven staan mogen uitsluitend door vaklui uitgevoerd worden.
• Controleer of de schroefverbindin­gen vast zitten, en draai ze vast indien nodig.
• Wanneer het gereedschap niet door een onderhoudseenheid wordt geo­lied, doe dan elke 15 bedrijfsminu­ten (continu gebruik) handmatig ongeveer 3 tot 5 druppels pneumati­sche olie in de persluchtaansluiting.
• Het gereedschap mag niet in de open lucht of in een vochtige ruimte opgeborgen worden.

6. Beschikbare accessoires

• Pneumatische olie 0,5 liter Speciale olie voor persluchtgereed­schap, onderhoudseenheden en opbouwsmeerpotten. Art.-nr. 090 100 8540
• Opbouwsmeerpot R3/8" binnen­draad Voor installatie direct aan het per­sluchtgereedschap. Oliepeil is steeds zichtbaar door peilglas. Art.-nr. 090 105 4592

7. Reparatie

Gevaar!
Reparaties van persluchtma­chines mogen uitsluitend door een vakman uitgevoerd worden!
13
Page 14
NEDERLANDS
De persluchtmachines kunnen voor reparatie verzonden worden naar de Service-vestiging in uw land. Het adres vindt u terug bij de lijst met onderdelen.
Geef bij inzending voor reparatie een omschrijving van het vastgestelde defect.

8. Milieubescherming

Het verpakkingsmateriaal van de machine is 100 % recycleerbaar.
Afgedankte machines en accessoires bevatten grote hoeveelheden waarde-
volle grond- en kunststoffen die even­eens gerecycleerd kunnen worden.
De gebruiksaanwijzing werd op chloor­vrij gebleekt papier gedrukt.

9. Technische gegevens

Luchtbehoefte l/min 450 Maximaal toegelaten werkdruk bar 6,3 Vierkant opnamestuk " 3 / 4 Maximale schroefdraadgrootte M22 Maximaal koppel (losdraaien) Nm 1290 Maximaal koppel (vastdraaien) Nm 1290 Aanbevolen slangdiameter (binnen) mm 9 Trillingen m/s geluidsdrukniveau dB (A) 91 Afmetingen: lengte x breedte x hoogte mm 200 x 70 x 190 Gewicht kg 5,3
2
<4,6
14
Page 15
Xk0018I1.fm Manuale d’istruzioni ITALIANO
1. L’apparecchiatura vista nell’insieme

ITALIANO

1
5
3
2
1 Sede a sezione quadra da 3/4"
per adattatori d’innesto
2 Regolatore d’aria per imposta-
zione coppia , e commutatore per rotazione destrorsa/sinistrorsa
3 Nipplo di innesto per attacco
aria compressa
4 Fuoriuscita aria 5 Leva di estrazione
e inoltre (particolari non illi­strati): Adattatori di innesto (26 mm, 27 mm, 29 mm, 30 mm, 32 mm, 35 mm, 36 mm, 38 mm)
4
15
Page 16
ITALIANO
Sommario
1. L’apparecchiatura
vista nell’insieme.......................15
2. Prima di tutto leggere...............16
3. Sicurezza....................................16
3.1 Utilizzo appropriato .....................16
3.2 Prescrizioni di sicurezza..............16
4. Funzionamento..........................16
5. Manutenzione / servizio............16
6. Accessori disponibili
su richiesta.......................... ... ...16
7. Riparazione................................17
8. Tutela dell’ambiente..................17
9. Caratteristiche tecniche ...........17

2. Prima di tutto leggere.

• È opportuno leggere il presente manuale d’uso prima della messa in funzione dell’apparecchiatura. Pre­stare particolare attenzione alle pre­scrizioni sulla sicurezza.
• Se, al momento dell’apertura dell’imballo, si notano dei danni pro­vocati dal trasporto, mettersi imme­diatamente in contatto col rivendi­tore. Non mettere assolutamente in funzione l’apparecchiatura!
• Il materiale d’imballaggio deve essere eliminato correttamente, senza inquinare. Metterlo nel bidone dei rifiuti ade­guato o portarlo ad un apposito punto di raccolta rifiuti.
• Conservare con cura il presente manuale e tenerlo a portata di mano per poterlo consultare in qualunque momento.
• Se si presta o si vende l’apparec­chiatura, non dimenticarsi di inclu­dere anche la presente documenta­zione.

3. Sicurezza

3.1 Utilizzo appropriato

Il presente utensile serve per fissare e allentare viti a testa esagonale e dadi esagonali.
IPuò essere azionato esclusivamente attraverso un compressore d'aria. La pressione di esercizio max. consentita indicata al paragrafo "Dati tecnici" non deve essere superata. L'apparecchio non va fatto funzionare con gas esplosivi , infiammabili o nocivi per la salute umana.
Qualsiasi altro utilizzo non è idoneo. In caso di utilizzo non appropriato, modifi­che all'apparecchiatura oppure in seguito all'utilizzo di parti non controllate e autorizzate dal costruttore, si possono verificare danni imprevedibili!

3.2 Prescrizioni di sicurezza

Pericolo!
Il presente utensile va utilizzato rispettando scrupolosamente le norme e istruzioni di sicurezza, in modo da esclu­dere il pericolo di eventuali danni alle persone o alle cose.
Conservare accuratamente tutta la documentazione allegata all'apparec­chio.
Rispettare scrupolosamente le eventuali norme atinfortunistiche e di sicurezza specifiche per l'uso di attrezzature e utensili ad aria compressa.
Presso la postazione di lavoro si racco­manda di mantenere sempre il massimo ordine, in modo da evitare il rischio di eventuali incidenti dovuti a oggetti fuori posto.
Agite con la massima attenzione. Evitate di azionare l'apparecchio se Vi sentite deconcentrati.
MuniteVi di paraorecchie. Il presente utensile va collegato ad un
compressore esclusivamente mediante un innesto rapido.
Accertate che la pressione di esercizio massima consentita indicata al para­grafo "Dati tecnici" non venga superata.
Evitate di esporre il presente apparec­chio a sollecitazioni eccessive, ovvero fuori dal campo di potenza indicato al paragrafo "Dati tecnici".
Non toccare la parti rotanti. Scollegare l'apparecchio dall'attacco di
erogazione dell'aria compressa prima di cambiare l'adattatore a innesto o di lasciarlo temperaneamente incustodito.
Si raccomanda di astenersi dall'effet­tuare personalmente qualsiasi ripara­zione! Solo degli specialisti possono eseguire riparazioni su compressori, ser­batoi a pressione e utensili pneumatici.

4. Funzionamento

Attenzione:
Per mantenere il presente utensile in perfetta efficienza a lun-
gpo, occorre dotarlo di una quantità sempre sufficiente di olio pneumatico attraverso:
− un gruppo condizionatore instal-
lato sul compressore;
− un oliatore applicato, installato
nel condotto dell'aria compressa oppure direttamente sull'utensile.
− Per ogni 15 miniti di funziona-
mento (continuo) applicare manualmente 3 - 5 gocce di olio pneumatico nell'attacco dell'aria compressa
1. Inserire l’adattatore ad innesto nella sede apposita a sezione quadra
2. Impostazione del senso di rota­zione spostando il regolatore d’aria verso
− F (= Forward) rotazione
destrorsa/stringere
− R (= Revers) rotazione sini-
strorsa/allentare
3. Impostazione di una coppia di ser­raggio compresa fra 1 e 6 sul rego­latore d’aria:
− 1 = Coppia ridotta
− 6 = Coppia massima
4. Impostazione pressione di esercizio sul compressore (la pressione di
esercizio max. consentita è indicata al paragrafo "Dati tecnici").
5. Collegare l'attacco rapido del com­pressore.
6. Azionare la leva ad estrazione per attivare.

5. Manutenzione / servizio

Pericolo!
Prima di iniziare qualsiasi intervento sull’utensile occorre scol­legarlo dall’attacco di erogazione dell’aria compressa. Gli interventi di manutenzione o di riparazione che non sono descritti nel presente capitolo devono essere effettuati esclusivamente da perso­nale specializzato.
• Controllare che i raccordi a vite siano avvitati saldamente, eventual­mente serrarli.
• Se l'utensile non viene lubrificato attraverso un gruppo condizionatore o un oliatore applicato, per 15 ogni minuti di funzionamento (continuo) vanno applicate manualmente 3 - 5 gocce di olio pneumatico nell'attacco di erogazione dell'aria compressa.
• L'utensile non va lasciato incusto­dito all'aperto né conservato in luogo umido.

6. Accessori disponibili su richiesta

• Olio pneumatico 0,5 litri Olio speciale per utensili ad aria compressa, gruppo condizionatore e oliatori applicati. Cod. art. 090 100 8540
• Oliatore applicato, filetta tura interna R3/8" per installazione diretta sugli utensili ad aria compressa. Il livello di riem­pimento dell'olio è sempre ben visi­bile attraverso il tubo di livello. Cod. art. 090 105 4592
16
Page 17
ITALIANO

7. Riparazione

Pericolo!
Le riparazioni degli utensili ad aria compressa vanno affidate esclu­sivamente a tecnici qualificati.
Gli apparecchi da riparare possono essere inviati presso il centro di assi­stenza tecnica responsabile per il Vostro Paese. Per conoscere l’indirizzo di
quest’ultimo cfr. la distinta parti di ricam­bio.
Quando spedite un utensile per la ripara­zione descrivete l’errore accertato.
8. Tutela dell’ambiente
Il materiale dell’imballaggio della mac-
china è riciclabile al 100 %.
Le macchine e gli accessori esauriti con­tengono grandi quantità di preziose materie prime e di altro materiale che possono essere addotti anch'essi ad un processo di riciclaggio.
Queste istruzioni sono state stampate su carta sbiancata senza cloro.

9. Caratteristiche tecniche

Fabbisogno d'aria l/min 450 Pressione di esercizio massima consentita bar 6,3 Dede a sezione quadra " 3 / 4 Dimensione max. filettatura M22 Coppia massima (allentamento) Nm 1290 Coppia massima (serraggio) Nm 1290 Diametro flessibile consigliato (interno) mm 9 Vibrazioni m/s Livello della pressione sonora dB (A) 91
2
<4,6
Dimensioni: Lunghezza x Larghezza x Altezza mm 200 x 70 x 190 Peso kg 5,3
17
Page 18
Xk0018S1.fm Manual de uso ESPAÑOL

ESPAÑOL

1. Vista general del aparato

1
5
3
2
1 Acoplamiento cuadrado de 3/4"
para llaves de vaso
2 Regulador de aire para ajustar
el par y selector para sentido de rota-
ción a derecha/a izquierda
3 Boquilla de conexión para toma
de aire comprimido
4 Salida de aire 5 Gatillo disparador
Sin imagen: Llaves de vaso (26 mm, 27 mm, 29 mm, 30 mm, 32 mm, 35 mm, 36 mm, 38 mm)
4
18
Page 19
ESPAÑOL
Sommario
1. Vista general del aparato.........18
2. ¡Leer esto en primer lugar!......19
3. Seguridad..................................19
3.1 Aplicación conforme a su
finalidad ......................................19
3.2 Recomendaciones de
seguridad....................................19
4. Operación..................................19
5. Mantenimiento y cuidado.........19
6. Accesorios suministrables......19
7. Reparación................................20
8. Protección ecológica................20
9. Características técnicas...........20

2. ¡Leer esto en primer lugar!

• Antes de usar la máquina lea este manual de uso. Observe especial­mente las instrucciones de seguri­dad.
• Si al desembalar la máquina encuentra daños producidos durante el transporte, informe inme­diatamente a su suministrador. ¡No
use el aparato!
• Deseche el embalaje de forma eco-
lógica. Deposítelo en el punto de recogida adecuado.
• Conserve este manual de uso en un lugar seguro de forma que lo pueda consultar siempre que tenga una duda.
• Si presta o vende la máquina entre­gue también este manual de uso.

3. Seguridad

3.1 Aplicación conforme a su finalidad

Este aparato sirve para fijar y aflojar tor­nillos y tuercas hexagonales.
Este aparato solo puede accionarse mediante un compresor de aire compri-
mido. No se debe sobrepasar la presión efectiva máxima especificada en Carac­terísticas Técnicas. Este aparato no debe ponerse en funcionamiento con gases potencialmente explosivos, infla­mables o que puedan ser perjudiciales para la salud.
Cualquier otra aplicación será conside­rada desacorde a su finalidad. ¡Si la máquina se utiliza en desacuerdo a su finalidad, si se llevan a cabo modificacio­nes en la máquina o si se utiliza con pie­zas que no han sido probadas ni autori­zadas por el fabricante, podrían producirse daños imprevisibles!

3.2 Recomendaciones de seguridad

Peligro!
Respetar las siguientes instruc-
ciones de seguridad al usar esta herra­mienta, a fin de evitar peligros para per­sonas o daños materiales.
Conservar cuidadosamente todos los documentos adjuntos a la herramienta.
Dado el caso, respetar las normas espe­ciales de protección laboral o de preven­ción de accidentes para el uso con com­presores y herramientas neumáticas.
Mantener el lugar de trabajo ordenado – El desorden en los sitios de trabajo puede provocar accidentes.
Tener cuidado. No utilizar la herramienta en momentos de falta de concentración.
Utilizar una protección acústica. Conectar esta herramienta a un compre-
sor sólo mediante el acoplamiento rápido.
Asegurar que no se supere la presión efectiva máxima especificada en las Características Técnicas.
Evitar sobrecargas de la herramienta – Sólo utilizar esta herramienta dentro de los márgenes de potencia especificados en Características Técnicas.
No tocar ninguna pieza en rotación. Desconectar la herramienta de la toma
de aire comprimido, antes de cambiar las llaves de vaso o cuando la herra­mienta quede fuera de la vista.
¡Nunca repare Vd. mismo esta herra­mienta! Las reparaciones de compreso­res, depósitos a presión y herramientas neumáticas deben ser llevadas a cabo exclusivamente por especialistas.

4. Operación

Atención:
Para preservar la herramienta
en buen estado de uso, deberá lubri­carse con el suficiente aceite neumá­tico. Se procederá del siguiente modo:
− Mediante una unidad de acondi-
cionamiento en el compresor.
− Mediante un lubricador adosado,
instalado en el conducto de aire comprimido o directamente en la herramienta de aire comprimido.
− Introducir manualmente de 3 a 5
gotas de aceite neumático por cada 15 minutos de servicio (uso continuado) en la toma de aire comprimido.
1. Introducir llave de paso en el aco­plamiento cuadrado.
2. Graduar el sentido de giro cam-
biando la posición del regulador de aire:
− F (= Forward) Rotación a dere-
cha/apretar
− R (= Revers) Rotación a
izquierda/aflojar
3. Graduar el par de apriete en el regu­lador de aire de 1 a 6:
− 1 = Par de apriete mínimo
− 6 = Par de apriete máximo
4. Regular la presión efectiva en el compresor (véase Características Técnicas para presión efectiva máxima admisible).
5. Cerrar el acoplamiento rápido del compresor.
6. Para conectar, accionar el gatillo disparador.

5. Mantenimi ento y cuidado

¡Peligro!
Desconectar la toma de aire comprimido, antes de realizar cual­quier trabajo en la herramienta. Cualquier trabajo de reparación o de mantenimiento diferente a los descri­tos en este capítulo, deberá ser lle­vado a cabo exclusivamente por especialistas.
• Controlar si las atornilla duras están apretadas, en caso necesario apre­tarlas.
• Si la herramienta no se lubrica mediante una unidad de acondicio­namiento o un lubricador adosado, introducir manualmente de 3 a 5 gotas de aceite neumático por cada 15 minutos de uso (uso continuado) en la toma de aire comprimido.
• No guarde nunca la herramienta al aire libre sin protección ni en un ambiente húmedo.
6. Accesorios suministra­bles
• Aceite neumático 0,5 litros Aceite especial para herramientas de aire comprimido, unidades de acondicionamiento y lubricador ado­sado. Art. núm. 090 100 8540
• Lubricador adosado R3/8" rosca interior Para la instalación directa en herra­mientas de aire comprimido. Nivel del aceite siempre visible por mirilla de control. Art. núm. 090 105 4592
19
Page 20
ESPAÑOL

7. Reparación

¡Peligro!
¡Los trabajos de reparación en herramientas de aire comprimido deben ser llevados a cabo exclusiva­mente por personal especializado!
Las herramientas de aire comprimido
que requieran reparación pueden enviarse al centro de servicio técnico del
país. La dirección está indicada en la lista de piezas de recambio.
Sírvase incluir a la herramienta eléctrica enviada para su reparación una descrip­ción de la anomalía determinada.

8. Protección ecológica

El material de embalaje utilizado para la máquina es cien por cien reciclable.
Las máquinas y sus accesorios contie­nen grandes cantidades de materia prima y plásticos que también pueden ser reciclados.
Este manual de uso está impreso en papel blanqueado exento de cloro.

9. Características técnicas

Cantidad de aire l/min 450
Presión efectiva máxima admisible bar 6,3 Acoplamiento cuadrado " 3 / 4 Tamaño de rosca máximo M22 Par de apriete máximo (aflojar) Nm 1290 Par de apriete máximo (apretar) Nm 1290 Diámetro de tubo recomendado (interior) mm 9 Vibración m/s Nivel de presión acústica dB (A) 91
2
<4,6
Dimensiones: longitud x anchura x altura mm 200 x 70 x 190 Peso kg 5,3
20
Page 21
Xk0018c1.fm Betjeningsvejledning DANSK

1. Maskinen i overblik

DANSK

1
5
3
2
1 3/4" firkantholder til topnøgler 2 Luftregulator til
drejningsmomentindstilling, samtidigt omskifter til venstre-/højregang
3 Nippel til trykluft-tilslutning 4 Luftudgang 5 Aftræksarm
Uden billede: Topnøgler (26 mm, 27 mm, 29 mm, 30 mm, 32 mm, 35 mm, 36 mm, 38 mm)
4
21
Page 22
DANSK
Indholdsfortegnelse
1. Maskinen i overblik...................21
2. Læs venligst først!....................22
3. Sikkerhed...................................22
3.1 Korrekt anvendelse.....................22
3.2 Sikkerhedsanvisninger................22
4. Drift.............................................22
5. Vedligeholdelse og pleje..........22
6. Leverbart tilbehør......................22
7. Reparation .................................22
8. Miljøbeskyttelse ........................22
9. Tekniske Data............................23

2. Læs venligst først!

• Læs denne betjenin gsvejledning før apparatet tages i brug. Vær særlig opmærksom på sikkerhedsanvisnin­gerne.
• Hvis De skulle konsta tere en trans­portskade kontakt venligst omgå­ende Deres forhandler. Tag ikke apparatet i brug!
• Bortskaf emballagen miljøvenligt. Aflever den f. eks. til et dertil bereg­net samlested.
• Opbevar denne betjeningsvejled­ning omhyggeligt, så De altid kan slå op i den hvis der skulle opstå tvivl.
• Hvis De skulle låne apparatet ud eller sælge det, lad da altid ledsage­dokumenterne følge med.

3. Sikkerhed

3.1 Korrekt anvendelse

Dette apparat anvendes til at fastgøre og løsne sekskantbolte og sekskantmøtrik­ker.
Apparatet må kun drives med en trykluft­kompressor. Det maksimalt tilladte arbejdstryk, der er angivet i de tekniske data, må ikke overskrides. Apparatet må ikke drives med eksplosive, brandfarlige eller sundhedsskadelige gasser.
Enhver anden brug er i modstrid med anvendelsesformålet. Ved anvendelse i modstrid med anvendelsesformålet, ved ændringer på apparatet eller ved brug af dele, som ikke er testet eller godkendt af producenten, kan der opstå uforudsete skader!

3.2 Sikkerhedsanvisninger

Fare!
Overhold altid ved anvendelsen af dette værktøj følgende sikkerhedsan­visninger, for at undgå farer for personer eller tingsskader.
Gem omhyggeligt samtlige dokumenter vedrørende værktøjet sammen med apparatet.
Overhold altid de særlige arbejdssikker­heds- eller ulykkessikkerhedsbestem­melser for omgangen med kompressorer og trykluftsværktøj.
Hold arbejdsområdet i orden – Uorden i arbejdsområdet kan medføre ulykker.
Vær altid opmærksom under arbejdet. Værktøjet må aldrig anvendes, når De er ukoncentreret.
Anvend altid høreværn. Værktøjet må kun tilsluttes til kompres-
soren med en lynkobling. Kontroller, at det maksimalt tilladte
arbejdstryk, der er angivet i de tekniske data, ikke overskrides.
Værktøjet må ikke overbelastes – værk­tøjet må kun anvendes inden for det effektområde, der er angivet under de tekniske data.
Rør aldrig ved de roterende dele. Fjern værktøjet fra tryklufttilslutningen,
før De skifter topnøgle eller når værktø­jet ikke er under opsyn.
Reparer aldrig værktøjet selv! Kun fag­folk må foretage reparationer på kom­pressorer, trykbeholdere og tryklufts­værktøj.

4. Drift

OBS:
For at sikre at værktøjet har en lang levetid, skal der forsynes til­strækkeligt med pneumatikolie. Dette kan foretages som følger:
− Via en vedligeholdelsesenhed på
kompressoren.
− Via en monteret oliesmøreanord-
ning, der er installeret i trykluft­ledningen eller direkte på trykluft­værktøjet.
− Per 15 driftsminutter (uden stop)
skal der tilføjes ca. 3 til 5 dråber pneumatikolie manuelt i trykluft­tilslutningen.
1. Sæt topnøglen på firkantholderen.
2. Omdrejningsretningen indstilles ved
at forskyde luftregulatoren:
− F (= Forward) højregang/drej fast
− R (= Revers) venstregang/drej løs
3. Drejningsmoment indstilles fra 1 til 6
på luftregulatoren:
− 1 = Ringe drejningsmoment
− 6 = Maksimalt drejningsmoment
4. Indstil arbejdstrykket på kompresso-
ren (maksimalt tilladte arbejdstryk se tekniske data).
5. Kompressorens lynkobling tilsluttes.
6. For at starte, drejes aftræksarmen.

5. Vedligeholdelse og pleje

Fare!
Før samtlige arbejder på værk­tøjet skal tryklufttilslutningen fjernes. Andre vedligeholdelses- eller repara­tionsarbejder, end de her i kapitlet beskrevne, må kun foretages af fag­folk.
• Kontroller skrueforbindelserne for
fasthed, om nødvendigt tilspændes disse.
• Hvis værktøjet ikke smøres af en vedligeholdelsesenhed eller en monteret oliesmøreanordning, skal der tilføjes for hver 15 driftsminutter (uden stop) ca. 3 til 5 dråber pneu­matikolie manuelt i tryklufttilslutnin­gen.
• Opbevar ikke værktøjet ubeskyttet i det fri eller i fugtige omgivelser.

6. Leverbart tilbehør

• Pneumatikolie 0,5 liter Specialolie til trykluftdrevne værktø­jet, vedligeholdelsesenheder og monteret oliesmøreanordning. Art.-nr. 090 100 8540
• Monteret oliesmøreanordnin g R3/8" indvendigt gevind Til installation direkte på trykluft­værktøjet. Altid synlig oliestand gen­nem skueglasset. Art.-nr. 090 105 4592

7. Reparation

Fare!
Reparationer på trykluftværk-
tøjet må kun udføres af en elektriker!
Trykluftværktøj, som skal repareres, kan indsendes til den lokale service-afdeling. Adressen står ved reservedelslisten.
Ved indsendelse til reparation skal den fastslåede fejl beskrives.

8. Miljøbeskyttelse

Maskinens emballage består af 100 % recyclingsmateriale.
Udtjente maskiner og tilbehør indeholder store mængder af værdifulde råstoffer og plast, som ligeledes kan genanven­des i en recyclingsproces.
Vejledningen er trykt på klorfrit bleget papir.
22
Page 23
DANSK

9. Tekniske Data

Luftbehov l/min 450 Maksimalt tilladt arbejdstryk bar 6,3 Firkantholder "3 / 4
Maksimal gevindstørrelse M22 Maksimalt drejningsmoment (løsdrejning) Nm 1290 Maksimalt drejningsmoment (fastdrejning) Nm 1290 Anbefalet slangediameter (indvendig) mm 9 Vibration m/s Lydtryksniveau tomgang dB (A) 91 Dimensioner: Længde x bredde x højde mm 200 x 70 x 190 Vægt kg 5,3
2
<4,6
23
Page 24
Xk0018A1.fm Bruksanvisning SVENSKA

SVENSKA

1. Maskinens uppbyggnad

1
5
3
2
1 3/4" fyrkantsfäste för roddare 2 Luftregulator för vridmoments-
inställning, samtidigt omkopplare för höger-/vänste­rotation
3 Löstagbar nippel för trycklufts-
anslutning
4 Luftuttag 5 Avfyringshandtag
Ej avbildad Roddare (26 mm, 27 mm, 29 mm, 30 mm, 32 mm, 35 mm, 36 mm, 38 mm)
4
24
Page 25
SVENSKA
Innehållsförteckning
1. Maskinens uppbyggnad...........24
2. Läs detta först!..........................25
3. Säkerhet.....................................25
3.1 Använd maskinen
enligt anvisningarna....................25
3.2 Säkerhet sanvisningar.................25
4. Drift ............................................25
5. Reparation och underhåll ........25
6. Tillgängliga tillbehör.................25
7. Reparation.................................25
8. Miljöskydd.................................25
9. Tekniska data............................26

2. Läs detta först!

• Läs detta före idrifttagning. Obser­vera speciellt våra säkerhetsföre­skrifter.
• Om materielen verkar ha blivit ska­dad under transporten skall leveran­tören omedelbart underrättas. Använd under inga som helst omständigheter skadad materiel.
• Ta hand om förpackningen på miljö­vänligt sätt. Lämna den t ex till mot­svarande inlämningsställe/miljösta­tion.
• Förvara instruktionsboken på ett säkert ställe, så att du alltid kan finna den när den behövs.
• Se till att instruktionsboken medföl­jer kompressorn om du säljer den eller lånar ut den.

3. Säkerhet

3.1 Använd maskinen enligt anvisningarna

Detta verktyg är till för skruvning och lossning av sexkantskruvar och sexkant­muttrar.
Vertyget får endast användas tillsam­mans med en tryckluftskompressor. Det maximalt tillåtna arbetstryck som fram­går av tekniska data får inte överskridas. Verktyget får inte användas med explo­siva, brandfarliga eller hälsovådliga gaser.
All annan användning är förbjuden. Vid ej avsedd användning, förändringar på sågen eller vid användning av delar som ej testats och godkänts av tillverkaren kan oförutsebara skador uppstå!

3.2 Säkerhetsanvisningar

Fara!
Observera följande säkerhetsan­visningar när du använder detta verktyg för att förhiindran fara för personer eller sakskador.
Förvara alla dokument som hör till verk­tyget på säker plats.
Följ även de särskilda arbetarskyddsfö­reskrifter eller föreskrifter för förebyg­gande av olycksfall som finns för hand­havande av kompressorer och tryckluftsverktyg.
Håll ordning på arbetsplatsen – Oord­ning på arbetsplatsen kan medföra risk för olyckstillbud.
Var alltid uppmärksam. Använd inte verktyget om du är okoncentrerad.
Använd hörselskydd. Verktyget får endast ansluas till en kom-
pressor med en snabbkoppling. Se till att det maximalt. tillåtna arbets-
tryck som anges i tekniska data inte överskrides.
Undvik att överbelasta verktyget – använd det endast inom det effektom­råde som anges tekniska data.
Rör inte vid roterande delar. Koppla alltid bort verktyget från tryckluf-
ten innan du byter roddare eller om verk­tyget lämnas utan uppsikt.
Undvik att reparera verktyget själv! Reparationer på kompressorer, tryck­kärl och tryckluftsverktyg får endast utfö­ras av expertis.

4. Drift

Obs!
För att verktyget skall kunna användas under en längre tid måste det förses ordentligt med trycklufts­olja. Det kan ske på följande sätt:
− Från en serviceenhet på kom-
pressorn.
− Från en påmonterad smörjappa-
rat som installeras i tryckled­ningen eller direkt på trycklufts­verktyget.
− Genom att droppa cirka 3 till 5
droppar tryckluftsolja för hand var 15:e arbetsminut (kontinuerlig användning) i tryckluftsanslut­ningen.
1. Fäst roddaren på fyrkantsfästet.
2. Ställ in rotationsriktningen med luft-
regulatorn:
− F (= Forward) högerrotation/dra åt
− R (= Revers) vänsterotation/lossa
3. Ställ in vridmomentet mellan 1 och 6
på luftregulatorn:
− 1 = Lågt vridmoment
− 6 = Maximalt vridmoment
4. Ställ in arbetstrycket på kompres-
sorn (maximalt tillåtet arbetstryck, se Tekniska data).
5. Anslut kompressorns snabbkopp-
ling.
6. Starta skruvdragaren genom att trycka på avfyringshandtaget.

5. Reparation och underhåll

Fara!
Börja aldrig arbeta på verkty­get utan att först ha kopplat bort tryckluften. Övriga underhålls- eller reparations­arbeten än de som beskrivs i detta avsnitt får endast utföras av expertis.
• Kontrollera att alla skruvförband är fast åtdragna eller dra ev. åt dem.
• Om verktyget inte smörjs med hjälp av en serviceenhet eller en påmo n­terad smörjapparat, droppas cirka 3 till 5 droppar tryckluftsolja för hand i tryckluftsanslutningen var 15:e arbetsminut (kontinuerlig använd­ning).
• Förvara inte verktyget oskyddat utomhus eller i fuktig miljö.

6. Tillgängliga tillbehör

• Tryckluftsolja 0,5 Liter Specialolja för tryckluftsverktyg, ser­viceenheter och påmonterad smörj­apparat. Art. nr 090 100 8540
• Påmonterad smörjapparat R3/8" innergänga För installation direkt på trycklufts­verktyg. Oljenivån syns alltid genom ett oljeståndsrör. Art. nr 090 105 4592

7. Reparation

Fara!
Reparationer på tryckluftsverk-
tyg får endast utföras av fackman.
Tryckluftsverktyg som behöver repare­ras kan skickas in till vårt svenska servi­cekontor. Adressen står på reservedels­listan.
Beskriv de fel som har konstaterats när verktyget skickas in för reparation.

8. Mi ljöskydd

Maskinens förpackningsmaterial kan återvinnas till 100 %.
Uttjänta maskiner och tillbehör innehåller stora mängder värdefullt råmaterial och plaster som kan lämnas in för återvin­ning.
Bruksanvisningen är tryckt på klorfritt oblekt papper.
25
Page 26
SVENSKA

9. Tekniska data

Luftbehov l/min 450
Maximalt tillåtet arbetstryck bar 6,3 Fyrkantsfäste "3 / 4 Maximal gängstorlek M22 Maximalt vridmoment (lossa) Nm 1290 Maximalt vridmoment (dra åt) Nm 1290 Rekommenderad slangdiameter (invändigt) mm 9 Vibration m/s Ljudtrycksnivå dB (A) 91 Mått: Längd x bredd x höjd mm 200 x 70 x 190 Vikt kg 5,3
2
<4,6
26
Page 27
U3K0026.fm
27
Page 28
U4ba_eb2.fm
ZINDEL - Technische Dokumentation und Multimedia, www.zindel.de
Loading...
