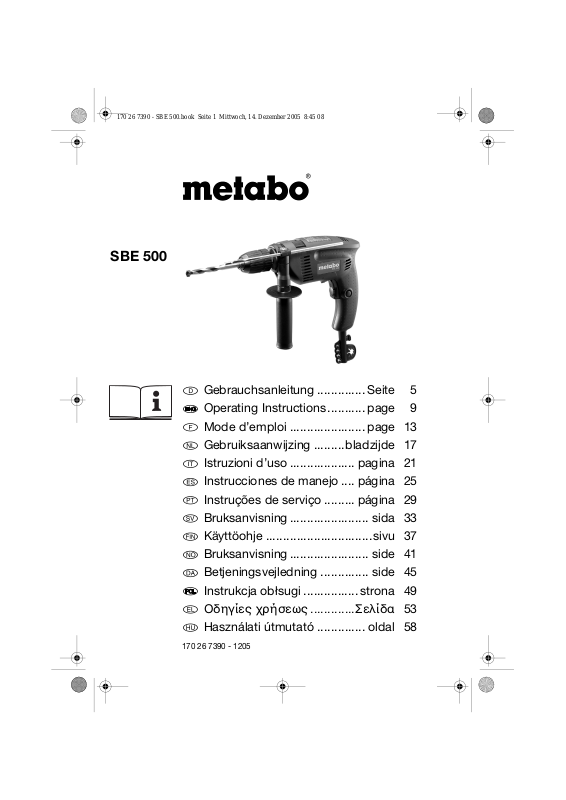

Metabo SBE 500 User guide

SBE 500

Gebrauchsanleitung ..............Seite

Operating Instructions........... page

Mode d’emploi ...................... page

Gebruiksaanwijzing .........bladzijde

Istruzioni d’uso ................... pagina

Instrucciones de manejo .... página

Instruções de serviço ......... página

Bruksanvisning ....................... sida

Käyttöohje ...............................sivu

Bruksanvisning ....................... side

Betjeningsvejledning .............. side

Instrukcja obłsugi ................strona

Οδηγίεσ χρήσεωσ .............Σελίδα

Használati útmutató .............. oldal

170 26 7390 - 1205

5

9
13
17
21
25
29
33
37
41
45
49
53
58

13

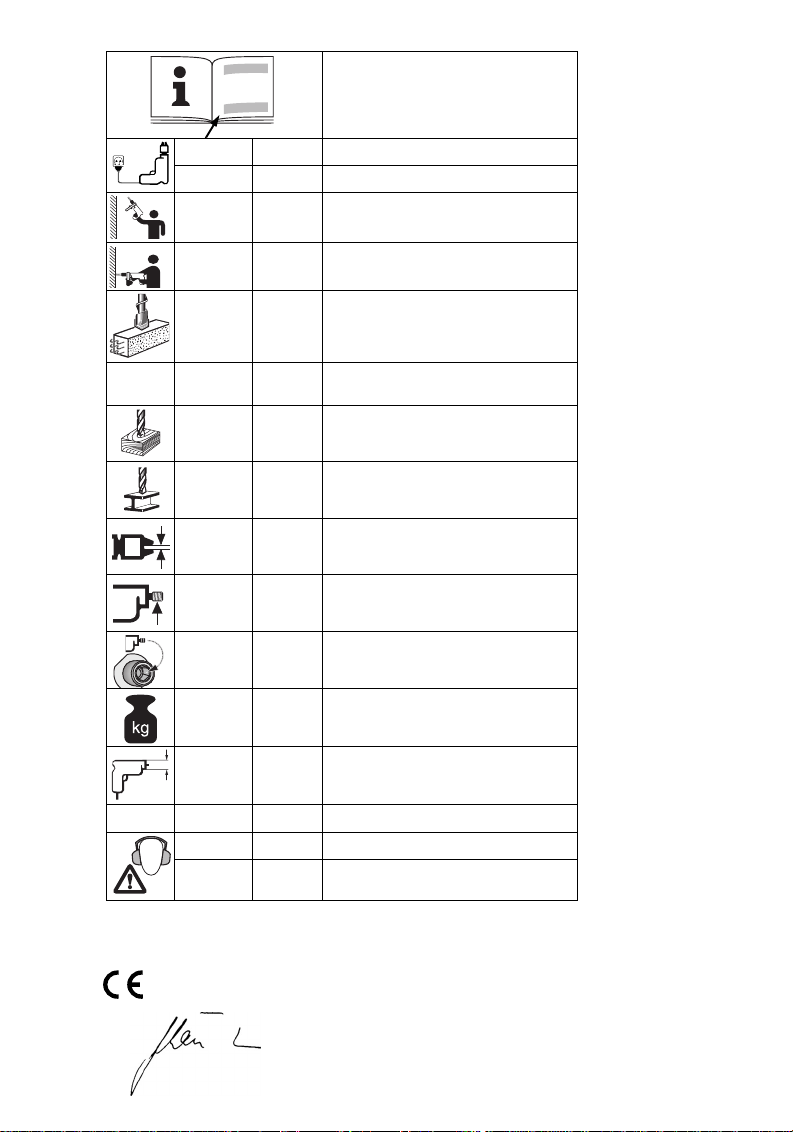

SBE 500

P

1

P

2

n

0

n

1

ø max.

s max.

W 300
W 500

/min 0-2600

/min 2600

mm

(in)

/min.

bpm

12 (1/2“)

47000

ø max. mm (in) 20 (3/4“)

ø max. mm (in) 10 (3/8“)

bmm (in) 1,5-13 (1/32“-1/2“)

G UNF (in)

1/2“-20

Hmm (in) 6,35 (1/4“)

m kg (lbs) 1,7 (3.7)

D

a

hw

L

pA/KpA

L

WA/KWA

mm

(in)

2

m/s

dB(A) 96 / 3

dB(A) 107 / 3

43

(1 11/16“)

14

EN 60745
98/37EG, 89/336/EWG

Dr. Johannes Haupt, Geschäftsführung
© 2005 Metabowerke GmbH, Postfach 1229, 72602 Nürtingen,

2

1

2

3

L

4

5

ba

R

1

min

0

1

6

7

8

ba

3

mm

4
6
8

10

ø

6

6 6 6

5

1 2 3 4 5 6

1100 1400 1700 2000 2300 2600 .../min

50 40 30 20 15 10 %

12
16
20

5

4

DEUTSCH

D

Gebrauchsanleitung

Sehr geehrter Kunde,
vielen Dank für das Vertrauen, das Sie uns beim Kauf Ihres neuen Metabo Elektrowerkzeugs
entgegengebracht haben. Jedes Metabo Elektrowerkzeug wird sorgfältig getestet und unterliegt den
strengen Qualitätskontrollen der Metabo Qualitätssicherung. Die Lebensdauer eines Elektrowerkzeugs
hängt aber in starkem Maße von Ihnen ab. Beachten Sie bitte die Informationen dieser
Gebrauchsanleitung und der beiliegenden Dokumente. Je sorgsamer Sie Ihr Metabo Elektrowerkzeug
behandeln, umso länger wird es zuverlässig seinen Dienst erfüllen.

Allgemein anerkannte

Inhalt

1 Konformitätserklärung
2 Bestimmungsgemäße Verwendung
3 Allgemeine Sicherheitshinweise
4 Spezielle Sicherheitshinweise
5 Überblick
6 Inbetriebnahme

6.1 Montage des Zusatzhandgriffs

7 Benutzung

7.1 Verstellen des Bohrtiefenanschlags

7.2 Ein-/Ausschalten

7.3 Drehzahl vorwählen

7.4 Umschalten Bohren/Schlagbohren

7.5 Drehrichtung wählen

7.6 Werkzeugwechsel Schnellspann­Bohrfutter Futuro Plus

7.7 Bohrfutter abnehmen

8 Tipps und Tricks

9 Wartung
10 Zubehör
11 Reparatur
12 Umweltschutz
13 Technische Daten

1 Konformitätserklärung

Wir erklären in alleiniger Verantwortlichkeit, dass
dieses Produkt mit den auf Seite 2 angegebenen
Normen und Richtlinien übereinstimmt.

2 Bestimmungsgemäße

Verwendung

Die Maschine ist geeignet zum Bohren ohne
Schlag in Metall, Holz, Kunststoff und ähnlichen
Materialien und zum Schlagbohren in Beton, Stein
und ähnlichen Materialien. Darüber hinaus ist die
Maschine zum Gewindeschneiden und zum
Schrauben geeignet.

Für Schäden durch nicht bestimmungsgemäßen
Gebrauch haftet allein der Benutzer.

Unfallverhütungsvorschriften und beigelegte
Sicherheitshinweise müssen beachtet werden.

3Allgemeine

Sicherheitshinweise

Lesen Sie vor der Benutzung des
Elektrowerkzeugs die beiliegenden
Sicherheitshinweise (rotes Heft) und die
Gebrauchsanleitung aufmerksam und vollständig
durch. Bewahren Sie alle beiliegenden Dokumente
auf und geben Sie Ihr Elektrowerkzeug nur
zusammen mit diesen Dokumenten weiter.

4Spezielle

Sicherheitshinweise

Tragen Sie Gehörschutz bei der Benutzung von
Schlagbohrmaschinen.

kann Gehörverlust bewirken.

Benutzen Sie den mit dem Gerät gelieferten
Zusatzhandgriff.

die Maschine kann zu Verletzungen führen.

Stecker aus der Steckdose ziehen, bevor
irgendeine Einstellung oder Wartung
vorgenommen wird.

Beachten Sie Gas-, Strom-, und Wasserleitungen!
Vermeiden Sie unbeabsichtigtes Anlaufen: stets

Schalter entriegeln, wenn der Stecker aus der
Steckdose gezogen wird, oder wenn eine
Stromunterbrechung eingetreten ist.

Nicht an das sich drehende Werkzeug fassen!
Späne und Ähnliches nur bei Stillstand der

Maschine entfernen.

Das Elektrowerkzeug nur an isolierten
Gehäuseteilen anfassen, wenn die Möglichkeit
besteht, bei der Arbeit verdeckte Leitungen
oder die Netzleitung zu berühren.

Die Einwirkung von Lärm

Der Verluste der Kontrolle über

Beachten Sie die mit diesem
Symbol gekennzeichneten
Textstellen zu Ihrem eigenen
Schutz und um Schutz Ihres
Elektrowerkzeugs!

Der Kontakt

5

D

DEUTSCH

mit stromführenden Leitungen setzt die
metallischen Gehäuseteile unter Spannung und
kann dem Bedienenden einen elektrischen Schlag
versetzen.

Achtung beim harten Schraubfall (Einschrauben
von Schrauben mit metrischem oder Zoll-Gewinde
in Stahl)! Der Schraubenkopf kann abgerissen
werden, bzw. es können hohe Rückdrehmomente
auftreten.

Klemmt oder hakt das Einsatzwerkzeug treten
hohen Kräfte auf. Die Maschine immer kräftig
festhalten, einen sichereren Stand einnehmen und
konzentriert arbeiten.

Kleine Werkstücke befestigen. Z. B. in einen
Schraubstock einspannen.

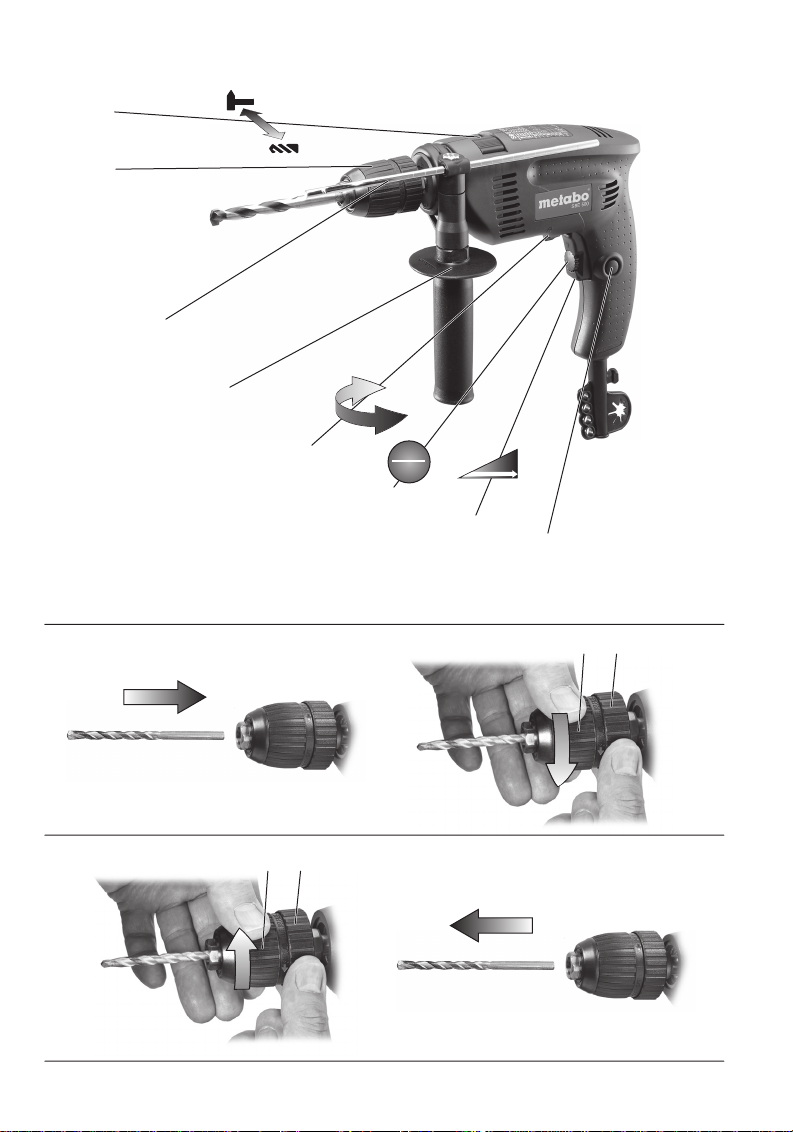

5Überblick

Siehe Seite 3 (bitte ausklappen).

1 Schaltschieber Bohren/Schlagbohren
2 Schnellspann-Bohrfutter Futuro Plus
3 Bohrtiefenanschlag

Zusatzhandgriff

4
5 Drehrichtungsumschalter
6 Stellrad zur Drehzahlvorwahl
7 Schalterdrücker
8 Feststellknopf (Dauereinschaltung)

7Benutzung

7.1 Verstellen des Bohrtiefenanschlags

Zusatzhandgriff (4) lösen. Bohrtiefenanschlag (3)
auf die gewünschte Bohrtiefe einstellen und
Zusatzhandgriff wieder festziehen.

7.2 Ein-/Ausschalten

Zum Einschalten der Maschine Schalterdrücker (7)
drücken.

Die Drehzahl kann am Schalterdrücker verändert
werden.

Für Dauereinschaltung kann der Schalterdrücker
mit dem Feststellknopf (8) arretiert werden. Zum
Ausschalten Schalterdrücker erneut drücken.

Bei Dauereinschaltung läuft die
Maschine weiter, wenn sie aus der Hand

gerissen wird. Daher die Maschine
immer mit beiden Händen an den
vorgesehenen Handgriffen festhalten, einen
sicheren Stand einnehmen und konzentriert
arbeiten.

7.3 Drehzahl vorwählen

Am Stellrad (6) die maximale Drehzahl vorwählen.
Empfohlene Drehzahlen zum Bohren siehe Seite 4.

6 Inbetriebnahme

Vergleichen Sie vor Inbetriebnahme, ob
die auf dem Typenschild angegebene
Netzspannung und Netzfrequenz mit den
Daten Ihres Stromnetzes
übereinstimmen.

Um den sicheren Halt des Bohrfutters zu
gewährleisten:

(Rechtslauf) die Sicherungsschraube im
Innern des Bohrfutters mit einem Schraubendreher
kräftig nachziehen. Achtung Linksgewinde! (Siehe
Kapitel 7.7)

6.1 Montage des Zusatzhandgriffs

Aus Sicherheitsgründen stets den

mitgelieferten Zusatzhandgriff

verwenden.

Klemmring d urch Linksdrehen des Zusatzhandgriff
(4) öffnen. Zusatzhandgriff auf Spannhals der
Maschine aufschieben. Bohrtiefenanschlag (3)
einschieben. Zusatzhandgriff je nach Anwendung
im gewünschten Winkel kräftig festziehen.

6

Nach dem ersten Bohren

7.4 Umschalten Bohren/Schlagbohren

Die gewünschte Betriebsart durch Verschieben
des Schaltschiebers (1) wählen.

Bohren

Schlagbohren

Im Schlagbohrbetrieb mit hoher Drehzahl arbeiten.

Schlagbohren und Bohren nur bei
Rechtslauf.

7.5 Drehrichtung wählen
Drehrichtungsumschalter (5) nur bei

Stillstand des Motors betätigen.

Drehrichtung wählen:
R=Rechtslauf
L = Linkslauf

Das Bohrfutter muss kräftig auf die
Spindel aufgeschraubt und die
Sicherungsschraube im Innern des

Bohrfutters mit einem Schraubendreher kräftig
festgezogen sein. (Achtung Linksgewinde!)

Im Linkslauf (z.B. beim Schrauben) könnte es
sich sonst lösen.

DEUTSCH

8 Tipps und Tricks

D

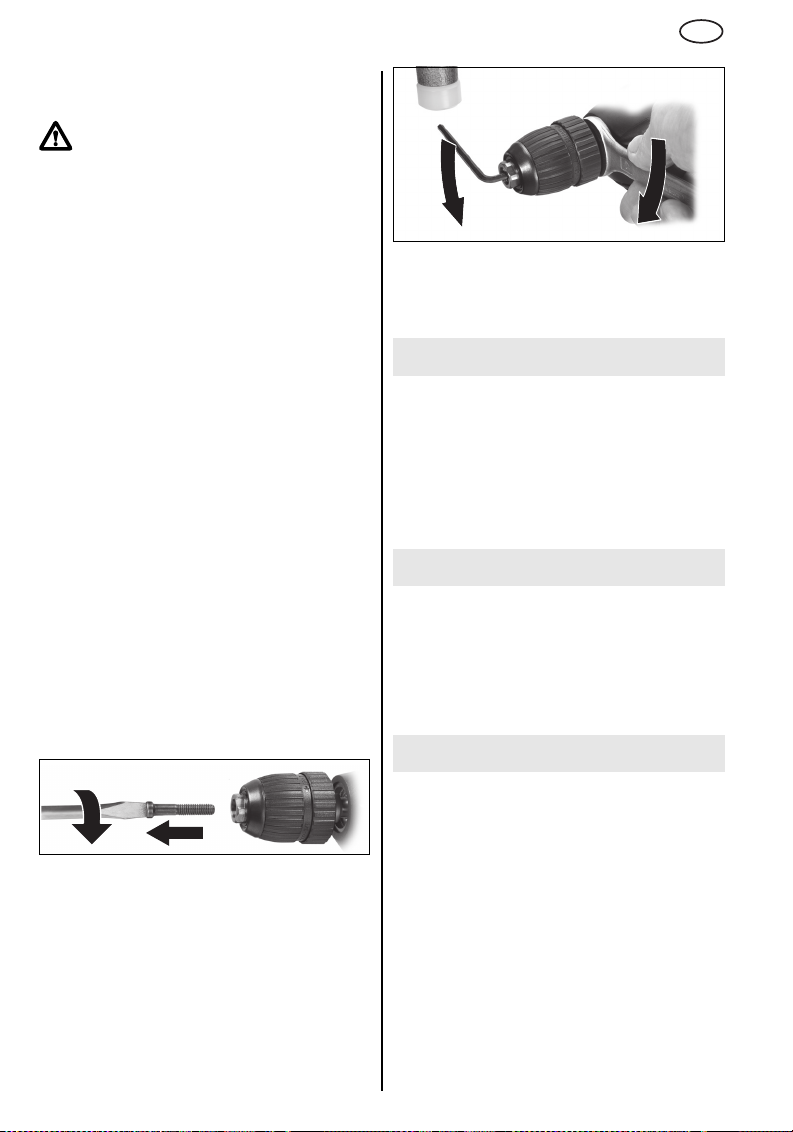

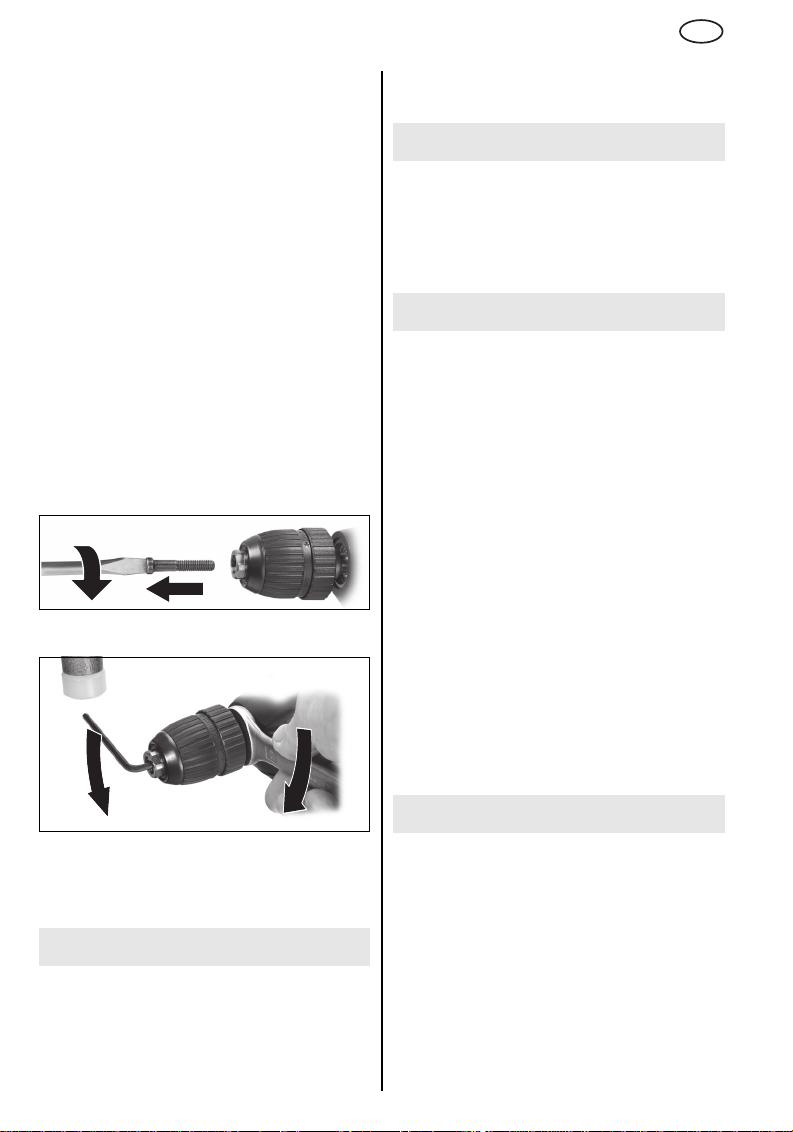

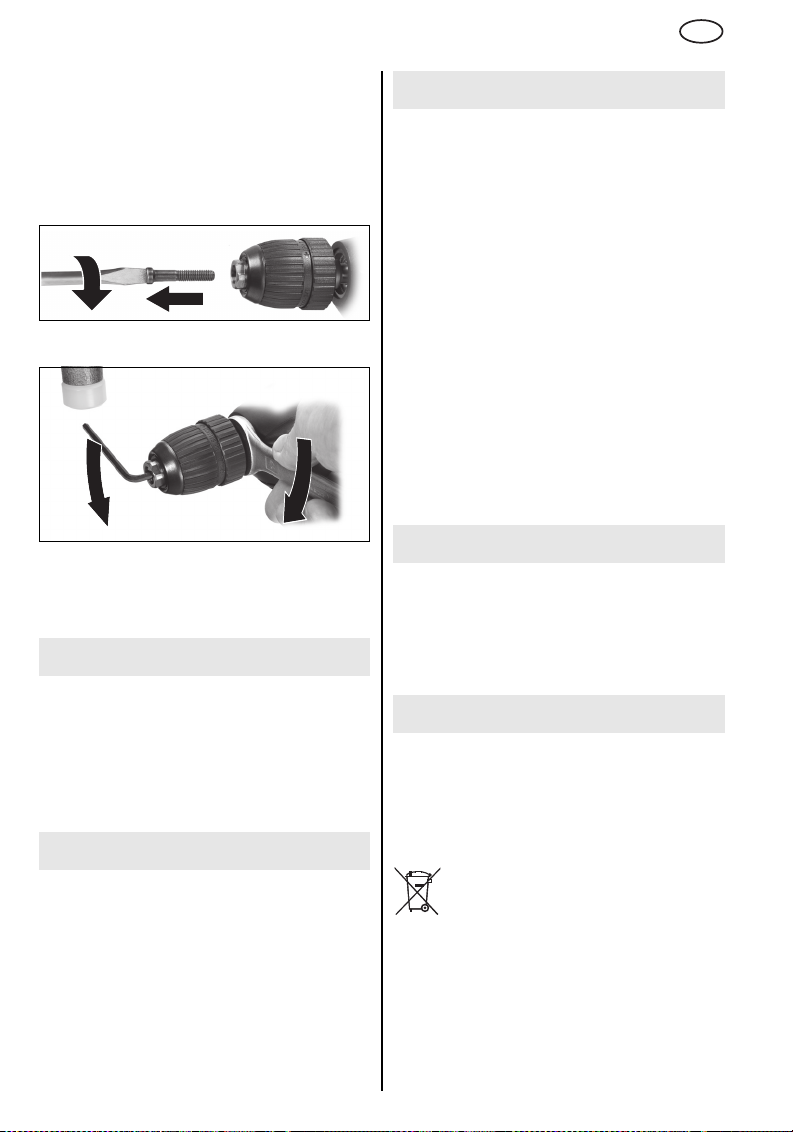

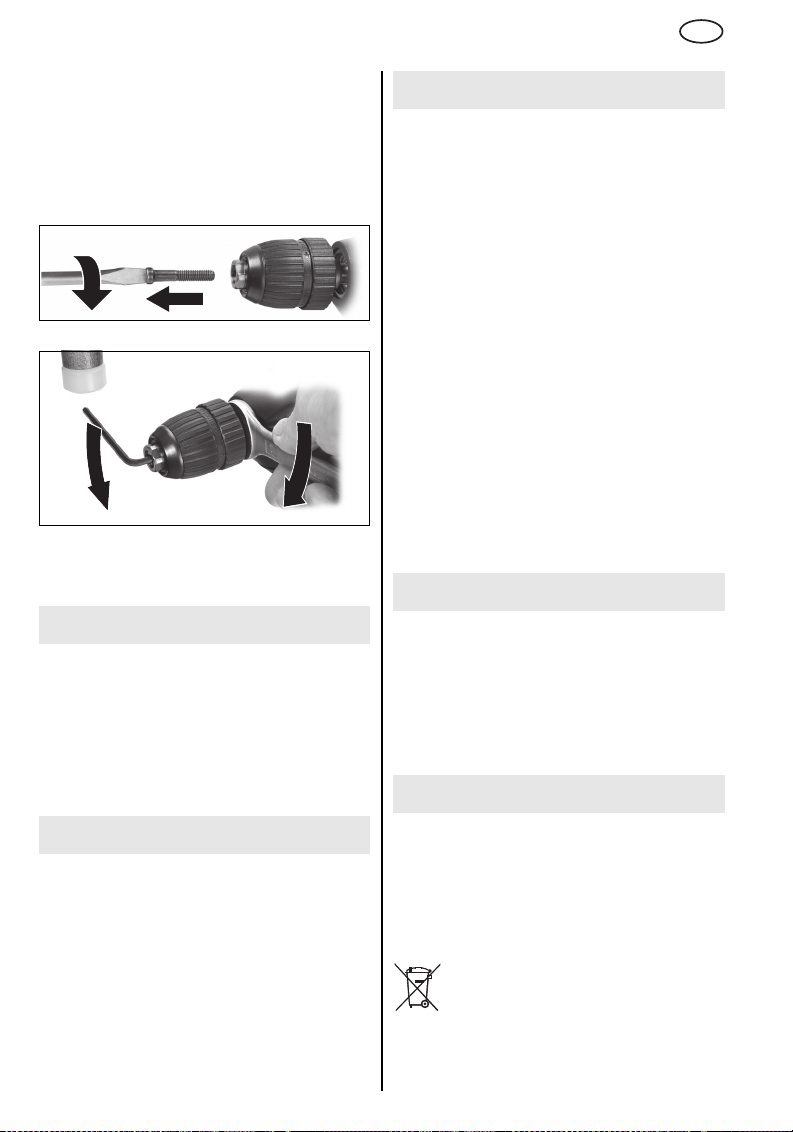

7.6 Werkzeugwechsel
Schnellspann-Bohrfutter Futuro Plus

Siehe Abbildungen, Seite 3.
Werkzeug einsetzen. Haltering (a) festhalten und

mit der anderen Hand die Hülse (b) in Richtung
"GRIP, ZU" drehen, bis kein Weiterdrehen mehr
möglich ist.

Bei weichem Werkzeugschaft muss eventuell nach
kurzer Bohrzeit nachgespannt werden.

Bohrfutter öffnen:
Haltering (a) festhalten und mit der anderen Hand
Hülse (b) in Richtung "AUF, RELEASE" drehen.

Hinweis:

Das nach dem Öffnen des Bohrfutters
eventuell hörbare Ratschen (funktionsbedingt)
wird durch das Gegendrehen der Hülse
ausgeschaltet.

Bei sehr fest geschlossenem Bohrfutter:

Netzstecker ziehen. Das Bohrfutter mit einem
Gabelschlüssel am Bohrfutterkopf festhalten und
Hülse (b) kräftig in Richtung "AUF, RELEASE"
drehen.

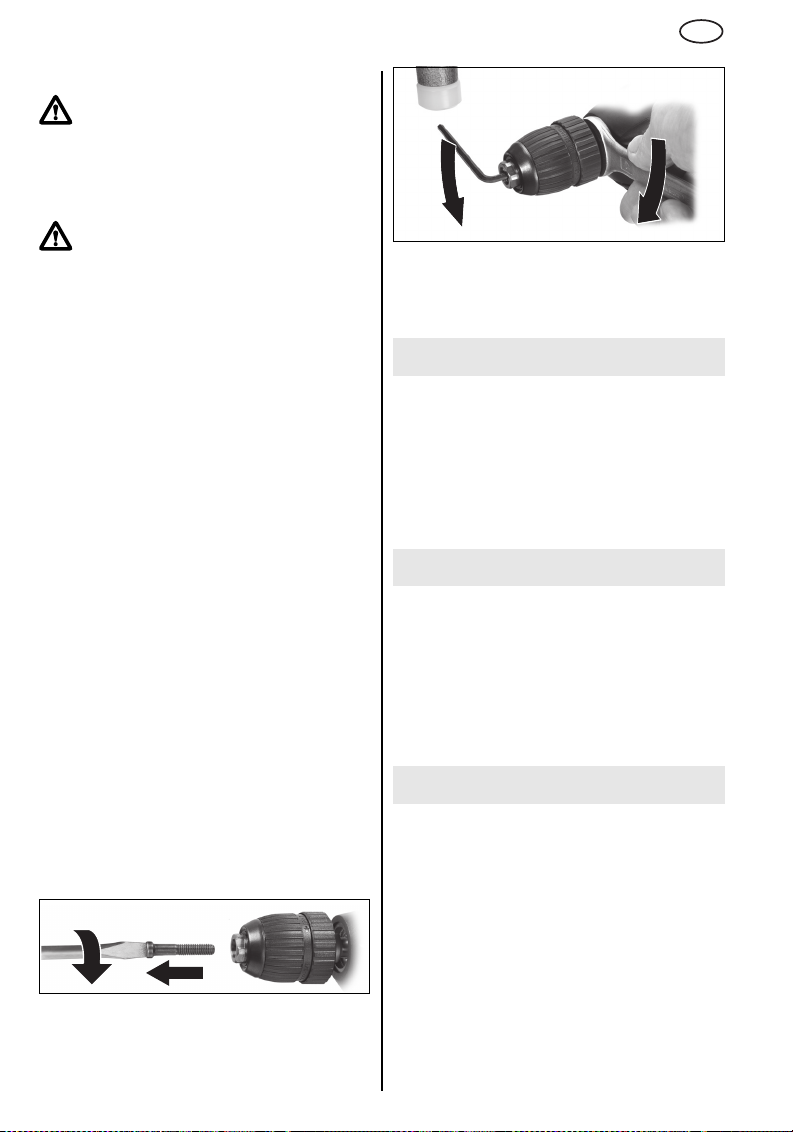

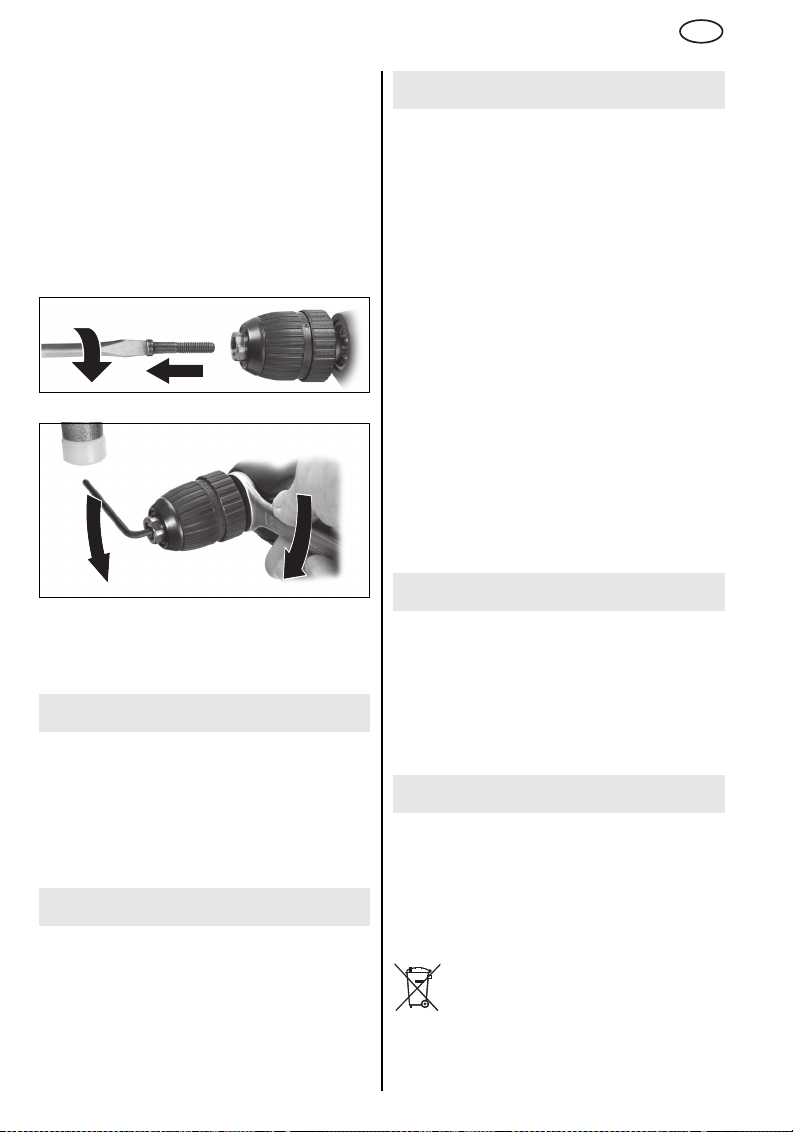

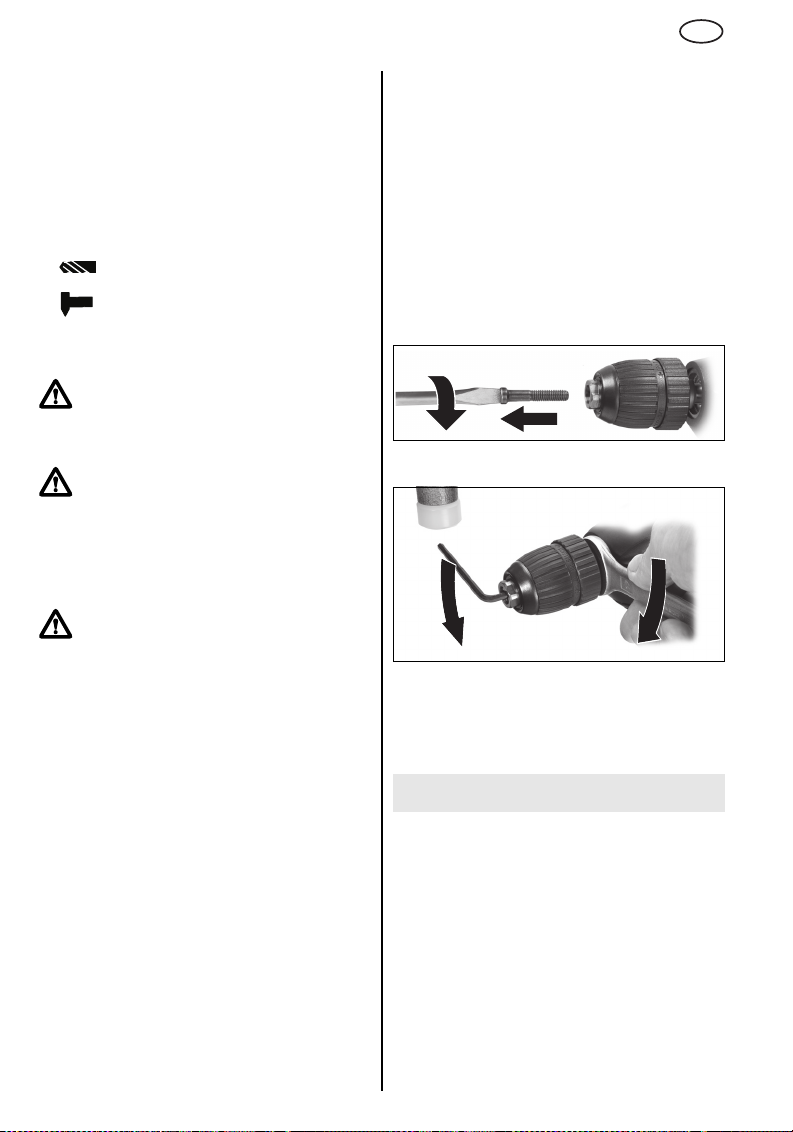

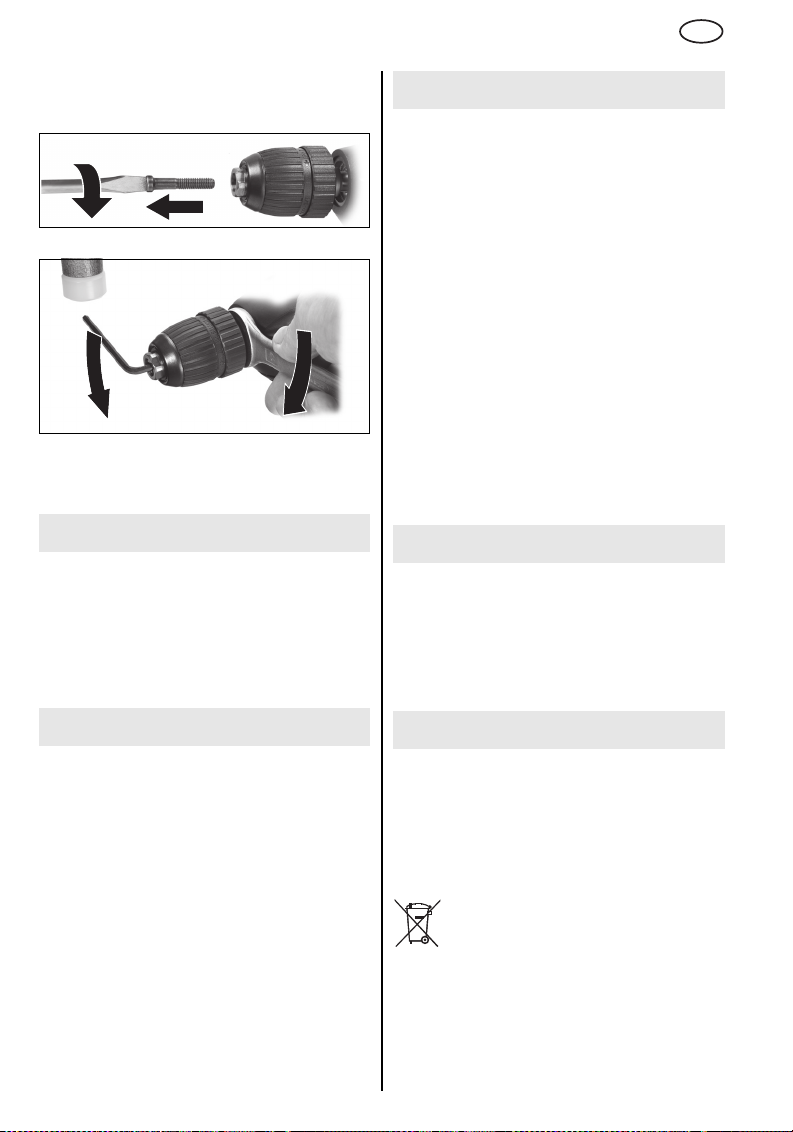

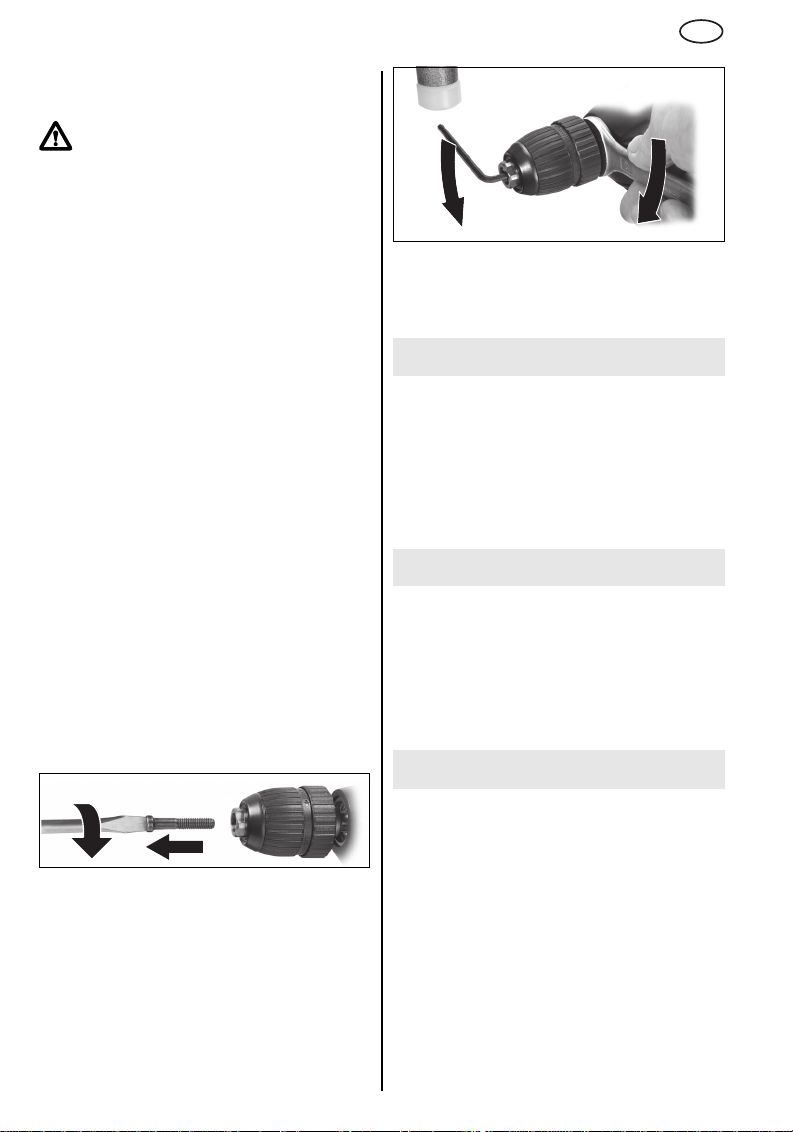

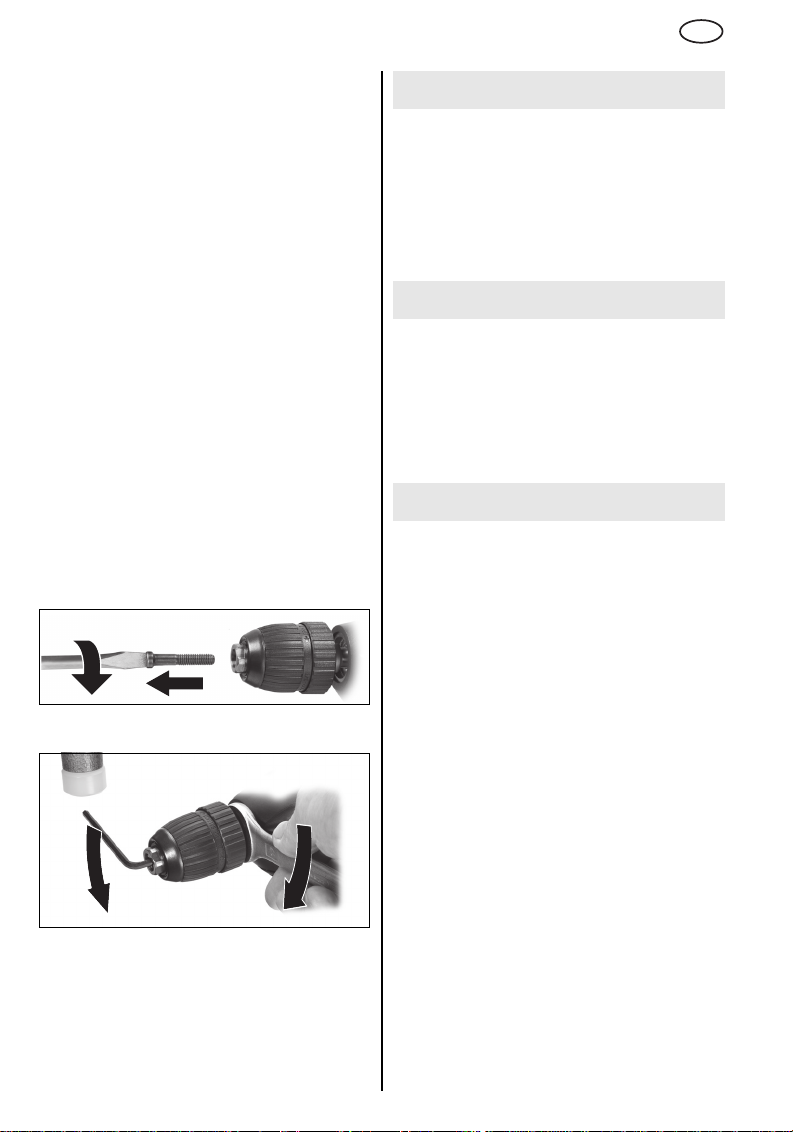

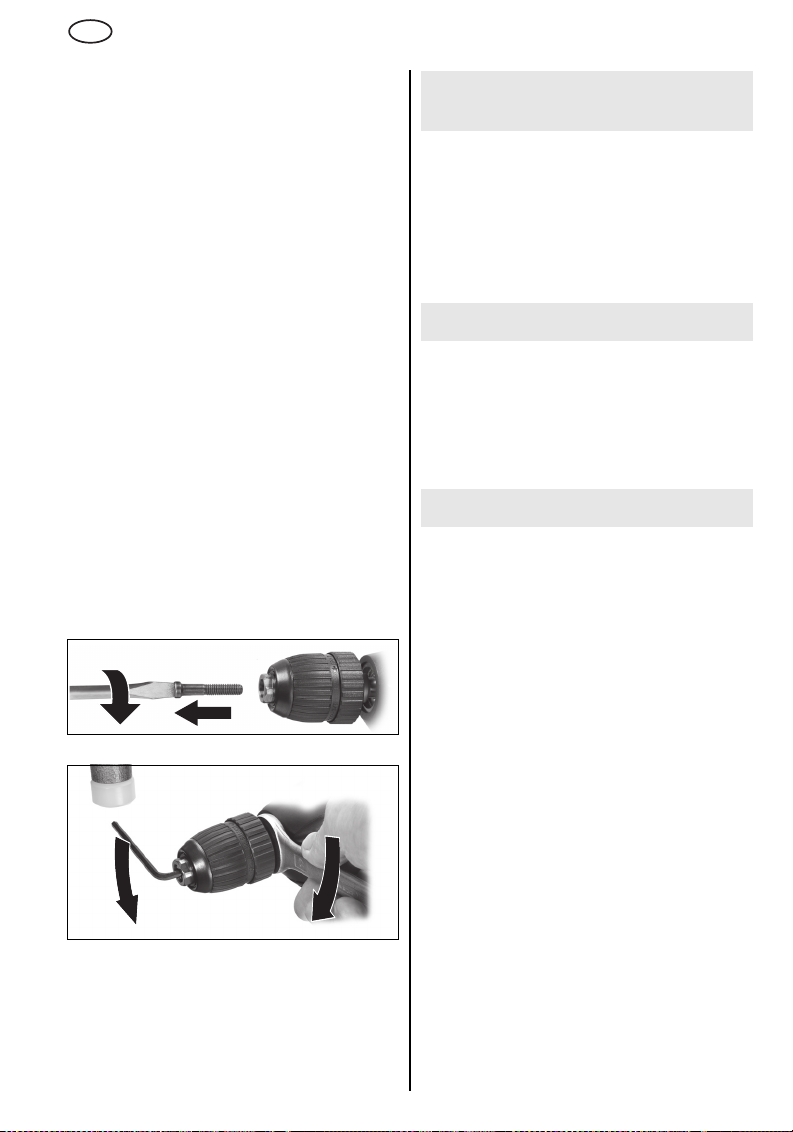

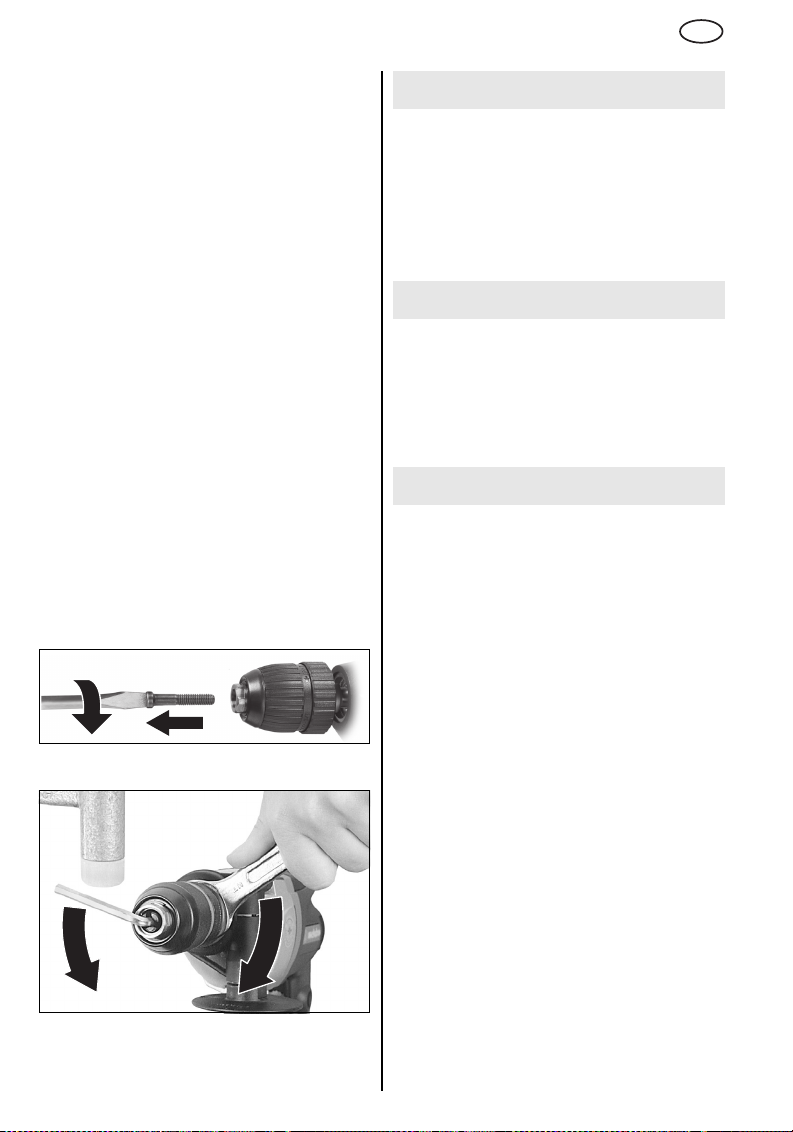

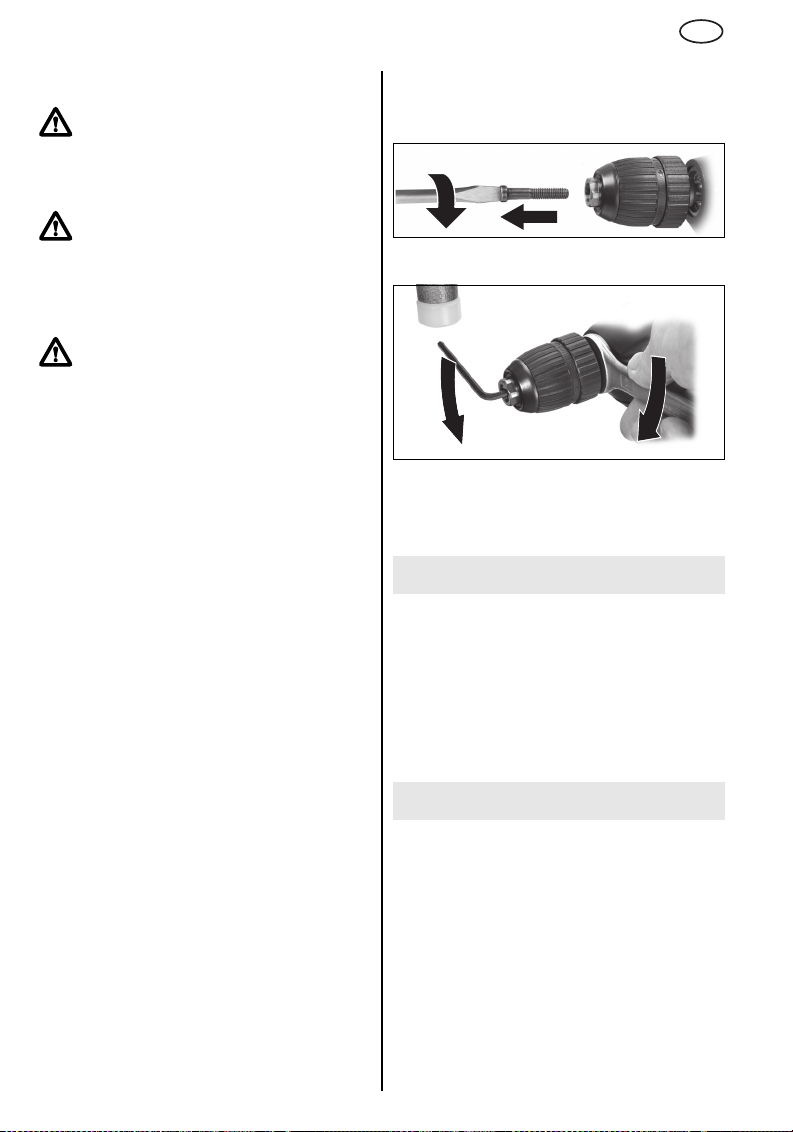

7.7 Bohrfutter abnehmen

Schnellspann-Bohrfutter Futuro Plus

Sicherungsschraube herausdrehen. Achtung
Linksgewinde!

Bohrspindel mit einem Gabelschlüssel festhalten.
Bohrfutter durch leichten Schlag mit einem
Gummihammer auf einen eingespannten
Sechskantschlüssel lösen und abschrauben.

Bei tiefen Bohrungen den Bohrer von Zeit zu Zeit
aus der Bohrung ziehen, um das Bohrmehl oder
Späne zu entfernen.

Zum Schrauben kann das Bohrfutter
abgeschraubt werden. Schrauber-Bit direkt in den
Innensechskant der Spindel einsetzen.
Bei angebrachter Bit-Spannbuchse wird der
Schrauber-Bit gehalten.

9Wartung

Schnellspannbohrfutter reinigen:
Nach längerem Gebrauch das Bohrfutter mit der
Öffnung senkrecht nach unten halten und
mehrmals ganz öffnen und schließen. Der
angesammelte Staub fällt aus der Öffnung. Die
regelmäßige Anwendung von Reinigungsspray an
den Spannbacken und Spannbackenöffnungen
wird empfohlen.

f

10 Zubehör

Verwenden Sie nur original Metabo Zubehör.
Wenn Sie Zubehör benötigen, wenden Sie sich

bitte an Ihren Händler.
Zur Auswahl des richtigen Zubehörs teilen Sie dem

Händler bitte den genauen Typ Ihres
Elektrowerkzeugs mit.

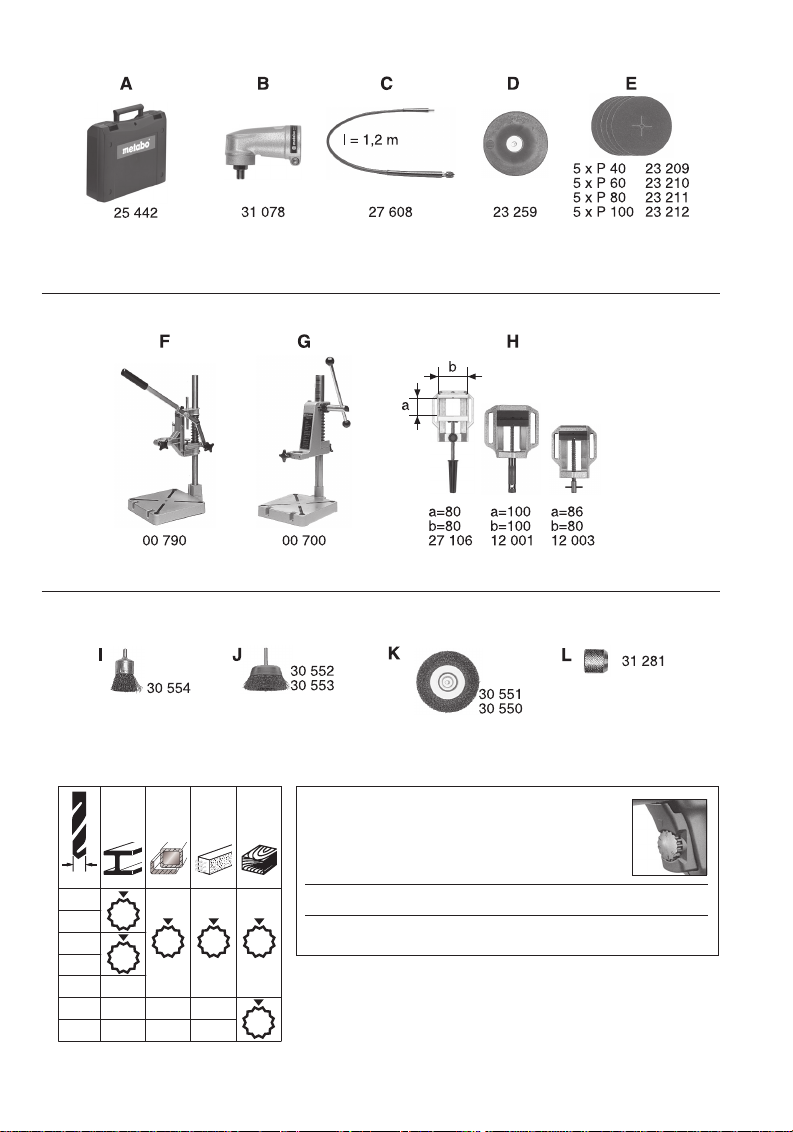

Siehe Seite 4.

AMetabox
B Winkel-Bohr- und Schraubvorsatz
C Biegewelle
D Gummi-Stützteller
E Leinen-Schleifblätter
F Bohrständer (Maschinenhalter kann um 360°

gedreht werden.)

G Fräs-Bohrständer (Säule mit Zahnstange und

Führungsnut)

H Maschinenschraubstock

I Stahldraht-Pinselbürste

J Stahldraht-Topfbürste

K Stahldraht-Rundbürste

L Bit-Spannbuchse

Zubehör-Komplettprogramm siehe
www.metabo.com oder Hauptkatalog.

7

D

DEUTSCH

11 Reparatur

Reparaturen an Elektrowerkzeugen dürfen nur
durch eine Elektrofachkraft ausgeführt werden!

Reparaturbedürftige Metabo Elektrowerkzeuge
können an die auf der Ersatzteilliste angegebenen
Adressen eingesandt werden.

Bitte beschreiben Sie bei der Einsendung zur
Reparatur den festgestellten Fehler.

12 Umweltschutz

Metaboverpackungen sind 100% recyclingfähig.
Ausgediente Elektrowerkzeuge und Zubehör

enthalten große Mengen wertvoller Roh- und
Kunststoffe, die ebenfalls einem Recyclingprozess
zugeführt werden können.

Diese Gebrauchsanleitung ist auf chlorfrei
gebleichtem Papier gedruckt.

Nur für EU-Länder: Werfen Sie
Elektrowerkzeuge nicht in den Hausmüll!
Gemäß Europäischer Richtlinie 2002/96/

EG über Elektro- und Elektronik-Altgeräte
und Umsetzung in nationales Recht müssen
verbrauchte Elektrowerkzeuge getrennt
gesammelt und einer umweltgerechten
Wiederverwertung zugeführt werden.

13 Technische Daten

Erläuterungen zu den Angaben auf Seite 2.
Änderungen im Sinne des technischen Fortschritts

vorbehalten.

= Nennaufnahmeleistung

P

1

= Abgabeleistung

P

2

= Leerlaufdrehzahl

n

0

= Drehzahl bei Nennlast

n

1

ø max = maximaler Bohrdurchmesser
s max = maximale Schlagzahl
b = Bohrfutter-Spannweite
G = Bohrspindelgewinde
H = Bohrspindel mit Innensechskant
m = Gewicht ohne Netzkabel
D = Spannhalsdurchmesser

= typisch bewertete Beschleunigung im

a

hw

Typische A-bewertete Schallpegel:
L

pA

L

WA

, KWA= Unsicherheit

K

pA

Beim Arbeiten kann der Geräuschpegel 85 dB(A)
überschreiten.

Messwerte ermittelt gemäß EN 60745.
Die angegebenen technischen Daten sind

toleranzbehaftet (entsprechend den jeweils
gültigen Standards).

Hand-Arm-Bereich

= Schalldruckpegel
= Schallleistungspegel

Gehörschutz tragen!

8

ENGLISH

ENG

Operating Instructions

Dear Customer,
Thank you for the trust you have placed in us by buying a Metabo power tool. Each Metabo power tool
is carefully tested and subject to strict quality controls by Metabo's quality assurance. Nevertheless, the
service life of a power tool depends to a great extent on you. Please observe the information contained
in these instructions and the enclosed documentation. The more carefully you treat your Metabo power
tool, the longer it will provide dependable service.

Generally accepted accident prevention regula-

Contents

1 Declaration of Conformity
2 Specified Conditions of Use
3 General Safety Instructions
4 Special Safety Instructions
5 Overview
6 Initial Operation

6.1 Side handle installation

7Use

7.1 Depth stop setting

7.2 Switching On and Off

7.3 Speed preselection

7.4 Changing between drilling/impact

drilling

7.5 Selection of direction of rotation

7.6 Tool change with Futuro Plus

keyless chuck

7.7 Removing the drill chuck

8 Tips and Tricks

9 Maintenance
10 Accessories
11 Repairs
12 Environmental Protection
13 Technical Specifications

1 Conformity Declaration

We, being solely responsible, hereby declare that
this product conforms to the standards and direc­tives specified on page 2.

2 Specified Use

The machine is suitable for non-impact drilling into
metal, wood, plastic and similar materials and for
impact drilling into concrete, stone and other such
materials. Furthermore the machine is suitable for
tapping and screw driving.

The user bears sole responsibility for damage
caused by improper use.

tions and the enclosed safety information must be
observed.

3 General Safety Instructions

Before using this power tool, carefully read
through and familiarise yourself with all the
enclosed safety information (red booklet) and the
instructions. Keep all enclosed documentation for
future reference, and pass on your power tool only
together with this documentation.

4 Special Safety Instructions

Always wear hearing protection when using
hammer drills.

of hearing.

Use the additional handles supplied with the

Loss of control over the tool can lead to

tool.

injuries.

Pull the plug out of the plug socket before any
adjustments or servicing are performed.

Take care to avoid gas, electricity, and water
supplies!

Avoid inadvertent starts by always unlocking the
switch when the plug is removed from the mains
socket or in case of a power cut.

Keep hands away from the rotating tool!
Remove chips and similar material only with the

machine at standstill.

Hold the power tool only at insulated housing
parts if there is any danger of making contact
with concealed electric cables or the supply

Contact with live wires energises the metal

cable.

parts of the housing and can cause electric shock
to the operator.

Caution must be exercised when driving screws
into hard materials (driving screws with metric or

Exposure to noise can cause loss

For your own protection and the
protection of your power tool,
observe the passages marked by
this symbol!

9

ENG

ENGLISH

imperial threads into steel)! The screw head may
break or high reverse torques may build up.

High forces are released if the tool jams or
catches. Always hold the tool firmly, ensure you
have good footing and concentrate when working.

Secure small workpieces. Clamp in a vice for
example.

5 Overview

See page 3 (please unfold).

1

Slide switch for drilling/impact drilling

2 Keyless chuck Futuro Plus

Depth stop

3
4

Side handle

5 Rotation selector switch

Speed preselection wheel

6
7 Trigger
8 Locking button (continuous activation)

6 Commissioning

Before plugging in, check to see that the
rated mains voltage and mains
frequency, as stated on the rating label,
match with your power supply.

To guarantee secure purchase of the

After initial drilling (clockwise), use a

chuck:

screwdriver to firmly tighten the safety
screw inside the drill chuck. Caution left­handed thread! (see Section 7.7)

6.1 Side handle installation
For safety reasons, always use the side

handle supplied.

Open the clamping ring by turning the side handle
(4) counter-clockwise. Place the side handle onto
the machine's collar. Insert the depth stop (3).
Tighten the side handle in the required angle
depending on the task at hand.

7Use

7.1 Depth stop setting

Loosen the side handle (4). Set depth stop (3) to
the desired drilling depth and retighten the side
handle.

7.2 Switching On and Off

To start the machine, press the trigger switch (7).
The speed can be changed using the trigger

switch.
For continuous operation the trigger switch can be

locked using the lock button (8). To stop the
machine, press the trigger switch again.

In continuous operation, the machine
continues running if it is forced out of

your hands. Therefore, always hold the
machine with both hands using the handles
provided, stand in a safe position and concen­trate.

7.3 Speed preselection

Pre-select the max. speed with the preselection
wheel (6). See page 4 for recommended drilling
speeds.

7.4 Changing between twist drilling/impact

drilling

Select desired operating mode by shifting the slide
switch (1) as required.

Twist drilling

Impact drilling

Use high speed for impact drilling.

Impact and twist drilling can be done

only with a clockwise direction of

rotation.

7.5 Selection of direction of rotation

Do not activate the rotation selector

switch (5) unless the motor has

completely stopped.

Select direction of rotation:
R = Clockwise
L = Counter-clockwise

The drill chuck must be firmly screwed

onto the spindle and the safety screw

inside the drill chuck must be firmly
tightened with a screwdriver. (Caution, left­handed thread!) If rotated counterclockwise
(e.g. when screwing) it could otherwise
become loose.

10

ENGLISH

ENG

7.6 Tool change
Keyless chuck Futuro Plus

See illustrations, page 3.
Insert tool. Hold ring (a) and turn the sleeve (b) with

your other hand in direction "GRIP, ZU" until
further rotation is impossible.

With a soft tool shank, retightening may be
required after a short drilling period.

Opening chuck: Hold ring (a) and turn the sleeve (b)
with your other hand in direction "AUF, RELEASE".

Note:

The ratchet sound which can possibly be
heard after opening the drill chuck, is functional
and is switched off by a reverse rotation of the
sleeve.

If the chuck is very securely tightened:

Hold drill chuck using an open-end spanner at the
flats on its head and turn the sleeve (b) vigourously
in direction of "AUF, RELEASE".

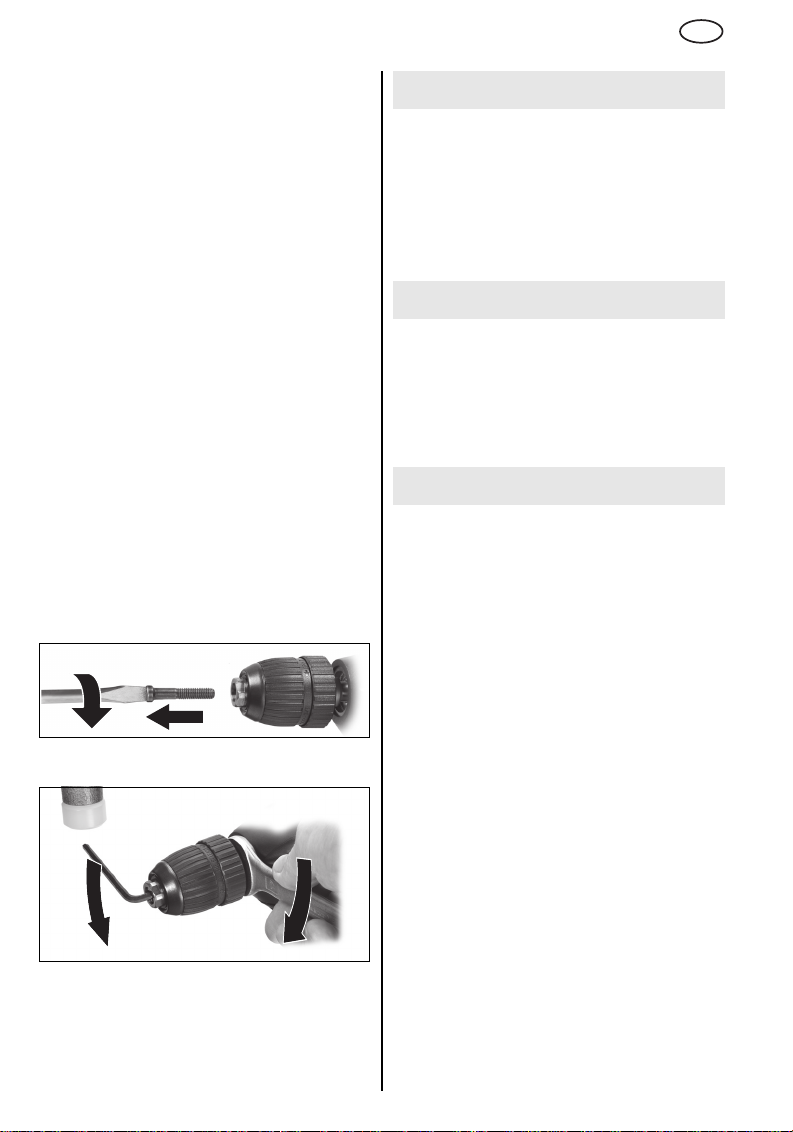

7.7 Removing the chuck

Keyless chuck Futuro Plus

Undo the locking screw. Caution left-handed
thread!

Unplug.

When the bit spring collet is fitted, the screwdriver
bit is held in position.

9 Maintenance

Keyless chuck cleaning:
After prolonged use hold the chuck vertically, with
the opening facing down, and fully open and close
it several times. The dust collected falls from the
opening. Regular use of cleaning spray on the jaws
and jaw openings is recommended.

f

10 Accessories

Use only genuine Metabo accessories.
If you need any accessories, check with your

dealer.
For dealers to select the correct accessory, they

need to know the exact model designation of your
power tool.

See page 4.

AMetabox
B Angle Drilling and Screwdriving Attachment
C Flexible Shaft
DRubber Backing Pad

E Linen-backed Sanding Discs

FDrill Stand

(drill clamp can be rotated by 360°.)

G Moulding & Drill Stand

(Column with toothed rack and guide groove)

H Machine Vice

I Steel-wire End Brush

J Steel-wire Cup Brush

K Steel-wire Wheel Brush

Fitting bit spring

L

For complete range of accessories, see
www.metabo.com or the main catalogue.

Hold the drill spindle tight with an open-ended
spanner. With a light blow from a rubber hammer,
release the chuck from the clamped hexagon
spanner and unscrew it.

8 Tips and Tricks

In the case of deep bores pull the drill bit out of the
bore from time to time in order to remove the bore
dust or shavings.

The chuck can be removed for screwdriving. Insert
screwdriver bit directly in the hexagon socket of
the spindle.

11 Repairs

Repairs to electrical tools must be carried out by
qualified electricians ONLY!

Any Metabo power tool in need of repair can be
sent to one of the addresses listed in the spare
parts list.

Please enclose a description of the fault with the
power tool.

11

ENG

ENGLISH

12 Environmental Protection

Metabo's packaging can be 100% recycled.
Scrap power tools and accessories contain large

amounts of valuable resources and plastics that
can be recycled.

These instructions are printed on chlorine-free
bleached paper.

Only for EU countries: Never dispose of
power tools in your household waste! In
accordance with European Guideline

2002/96/EC on used electronic and
electric equipment and its implementation in
national legal systems, used power tools must be
collected separately and handed in for
environmentally compatible recycling.

13 Technical Specifications

Explanatory notes on the specifications on page 2.
Changes due to technological progress reserved.

= Nominal power input

P

1

P2 = Power output

=No load speed

n

0

= Speed at rated load

n

1

dia. max= Max. solid drill diameter
s max = Max. impact rate
b = Chuck capacity
G=Spindle thread
H = Drill spindle with hexagon socket
m = Weight without mains cable
D = spindle collar diameter

= Typical estimated acceleration in the

a

hw

hand/arm area

Typical A-effective perceived sound levels:

= Sound pressure level

L

pA

= Acoustic power level

L

WA

, KWA= Unsafe

K

pA

During operation the noise level can exceed
85 dB(A).

Wear ear protectors!

Measured values determined in conformity with
EN 60745.

The technical specifications quoted are subject to
tolerances (in compliance with the relevant valid
standards).

12

FRANÇAIS

F

Mode d'emploi

Cher client,
merci de la confiance que vous nous avez témoignée en achetant un outil électrique Metabo. Tous les
outils électriques Metabo sont testés avec soin et font l'objet de contrôles qualité très stricts effectués
par le Service Qualité Metabo. Mais c'est vous qui avez la plus grande influence sur la durée de vie de
votre outil électrique. Veuillez respecter les informations contenues dans ces instructions d'utilisation et
dans les documents ci-joints. En prenant grand soin de votre outil électrique Metabo, vous en
augmenterez la durée de vie et en garantirez le bon fonctionnement.

L'utilisateur sera entièrement responsable de tous

Sommaire

1 Déclaration de conformité
2 Utilisation conforme à la destination
3 Consignes générales de sécurité
4 Consignes de sécurité particulières
5Vue d'ensemble
6 Mise en service

6.1 Montage de la poignée collier

7 Utilisation

7.1 Réglage de la butée de profondeur

7.2 Marche/arrêt

7.3 Présélection de vitesse

7.4 Commutation perçage simple / à

percussion

7.5 Sélection du sens de rotation

7.6 Changement d'outil - Mandrin

autoserrant Futuro Plus

7.7 Changement de mandrin

8 Conseils et astuces

9 Maintenance
10 Accessoires
11 Réparations
12 Protection de l'environnement
13 Caractéristiques techniques

1 Déclaration de conformité

Nous déclarons sous notre propre responsabilité
que ce produit est conforme aux normes et
directives indiquées page 2.

2 Utilisation conforme à la

destination

La machine convient aux travaux de perçage sans
percussion dans le métal, le bois, le plastique et
les matériaux similaires, et aux travaux de perçage
à percussion dans le béton, la pierre et les
matériaux similaires. La machine est d'autre part
adaptée au taraudage et au vissage.

dommages résultant d'une utilisation non
conforme à la destination de la machine.

Il est impératif de respecter les consignes
générales de protection contre les accidents ainsi
que les consignes de sécurité ci-jointes.

3 Consignes générales de

sécurité

Avant d'utiliser l'outil électrique, lisez attentive­ment et entièrement les instructions de sécurité ci­jointes (carnet rouge) ainsi que le mode d'emploi.
Conservez les documents ci-joints et veillez à les
remettre obligatoirement avec l'appareil à tout
utilisateur concerné.

4 Consignes de sécurité

particulières

Portez une protection auditive lorsque vous
utilisez une perceuse à percussion.

susceptible de provoquer une perte de capacité
auditive.

Utiliser les poignées complémentaires fournies
avec l'outil.

susceptible de provoquer des blessures.

Débrancher le cordon d'alimentation de la prise de
courant avant toute opération de réglage ou de
maintenance.

Attention aux fils électriques, aux conduites de gaz
et d'eau !

Eviter les démarrages intempestifs : la gâchette
doit toujours être déverrouillée lorsque l'on retire le
connecteur de la prise ou après une coupure de
courant.

Ne pas toucher l'outil lorsque la machine est en
marche !

La perte de contrôle de la machine est

Dans l'intérêt de votre propre
sécurité et afin de protéger votre
outil électrique, respectez les
passages de texte marqués de ce
symbole !

Le bruit est

13

F

FRANÇAIS

Eliminer sciures de bois et autres uniquement
lorsque la machine est à l'arrêt.

Ne touchez la machine qu'aux endroits isolés
du boîtier lorsqu'il y a un risque de toucher des
câbles non apparents pendant le fonctionne-

Le contact avec des câbles électriques met

ment.

les parties métalliques du boîtier sous tension et
peut provoquer une décharge électrique qui sera
ressentie par l'opérateur.

Attention pour les vissages en force (avec des vis
à pas métrique ou en pouces sur de l'acier) !
Risque d'arrachement de la tête de vis ou d'appa­rition de couples de réaction élevés.

Si l'embout se coince ou accroche, des forces
élevées vont se produire. Il convient donc de
toujours maintenir l'outil avec fermeté, de prendre
une posture stable et de se concentrer sur son
travail.

Les pièces de petite taille doivent être serrées, par
ex. dans un étau.

5Vue d'ensemble

Voir page 3 (à déplier).

1 Commutateur à coulisse perçage simple /

à percussion
2 Mandrin autoserrant Futuro Plus
3 Butée de profondeur
4 Poignée collier
5 Commutateur du sens de rotation
6 Molette de présélection de la vitesse
7 Gâchette
8 Bouton de marche continue

6 Mise en service

Avant la mise en service, comparez si
tension secteur et la fréquence secteur
indiquées sur la plaque signalétique
correspondent aux caractéristiques de
votre réseau de courant.

Afin d'assurer une bonne fixation du
mandrin :

de freinage à l'intérieur du mandrin à l'aide

d'un tournevis aussitôt après la première
opération de perçage (en rotation à droite). Atten­tion, le pas est à gauche ! (voir chapitre 7.7)

6.1 Montage de la poignée collier

Pour des raisons de sécurité, utilisez

toujours la poignée collier qui est

comprise dans la livraison.

14

Resserrer vigoureusement la vis

Ouvrir l'anneau de serrage en tournant la poignée
(4) vers la gauche. Faire coulisser la poignée sur le
collier du marteau. Introduire la butée de profon­deur (3). Selon l'utilisation souhaitée, serrer
vigoureusement la poignée dans l'angle désiré.

7 Utilisation

7.1 Réglage de la butée de profondeur

Desserrer la poignée collier (4). Mettre en place la
butée de profondeur (3) sur la profondeur de
perçage souhaitée et resserrer la poignée.

7.2 Marche/arrêt

Pour mettre l'outil en route, appuyer sur la
gâchette (7).

La vitesse peut être modifiée au niveau de la
gâchette.

Pour un fonctionnement en continu, il est possible
de bloquer la gâchette à l'aide du bouton de
blocage (8). Pour arrêter la machine, appuyer à
nouveau sur la gâchette.

Lorsque l'outil est en position de marche
continue, il continue de tourner s'il vous

échappe des mains. Afin d'éviter tout
comportement inattendu de l'outil, le tenir avec
les deux mains au niveau des poignées, veiller
à un bon équilibre et travailler de manière
concentrée.

7.3 Présélection de la vitesse

Avec la molette de réglage (6), présélectionner la
vitesse maximale. Voir les vitesses conseillées
pour le perçage à la page 4.

7.4 Commutation perçage simple /

à percussion

Sélectionner le mode de fonctionnement souhaité
en déplaçant le commutateur à coulisse (1).

Perçage simple

Perçage avec percussion

En mode Perçage avec percussion, travailler à
grande vitesse.

Perçage avec percussion et perçage

simple uniquement en rotation à droite.

7.5 Sélection du sens de rotation

S'assurer que le moteur est à l'arrêt

avant d'actionner le commutateur du

sens de rotation (4).

Sélectionner le sens de rotation:
R = Rotation à droite
L=Rotation à gauche

Le mandrin doit être vigoureusement
vissé sur la broche, et la vis de freinage à

l'intérieur du mandrin doit être vigoureu­sement serrée à l'aide d'un tournevis. (Atten­tion, le pas est à gauche !) En effet, un serrage
insuffisant comporterait le risque d'un desser­rage en rotation à gauche (par ex. en vissage).

7.6 Changement d'outil

Mandrin autoserrant Futuro Plus

Voir les figures page 3.
Insérer l'outil. Maintenir la bague de maintien (a)

pendant que l'autre main tourne la douille (b) dans
le sens "GRIP, ZU" jusqu'au bout.

En cas d'outils souples, il faudra éventuellement
resserrer peu de temps après le début du travail de
perçage.

Pour ouvrir le mandrin :
Maintenir la bague de maintien (a) pendant que
l'autre main tourne la douille (b) dans le sens "AUF,
RELEASE".

Remarque:

éventuellement perceptible après ouverture du
mandrin est éliminé en tournant la douille dans le
sens inverse.

Au cas où le mandrin est complètement bloqué:

Débrancher le cordon d'alimentation. Maintenir le
mandrin au niveau de la tête avec une clé à fourche
et vigoureusement tourner la douille (b) dans le
sens marqué "AUF, RELEASE".

7.7 Dépose du mandrin

Mandrin autoserrant Futuro Plus

Le cliquetis (lors du fonctionnement)

FRANÇAIS

Maintenir la broche à l'aide d'une clé à fourche.
Décoller le mandrin en frappant légèrement avec
un maillet en plastique sur une clé mâle six pans
insérée dans le mandrin, puis dévisser le mandrin.

F

8 Conseils et astuces

En cas de perçages profonds, il faut retirer de
temps en temps le foret du trou pour éliminer les
poussières ou copeaux de perçage.

Le mandrin de perçage pourra être dévissé pour
les opérations de vissage. Insérer l'embout de
vissage directement dans le six pans creux de la
broche.<NewLine/>Si la douille porte-embouts est
en place, l'embout de vissage sera maintenu.

9 Maintenance

Nettoyage du mandrin autoserrant :
Après une utilisation prolongée du mandrin, tenir
celui-ci en position verticale, ouverture vers le bas,
l'ouvrir entièrement et le refermer, puis recom­mencer plusieurs fois de suite. La poussière qui
s'était accumulée tombera alors par l'ouverture. Il
est conseillé d'utiliser régulièrement un spray de
nettoyage pour les mâchoires de serrage.

f

10 Accessoires

Déposer la vis de freinage. Attention, le pas est à
gauche !

Utilisez uniquement du matériel Metabo.
S'il vous faut des accessoires, veuillez vous

adresser à votre revendeur.
Pour pouvoir sélectionner les accessoires appro-

priés, veuillez indiquer le type exact de votre outil
électrique au distributeur.

Voir page 4.

AMetabox
B Adaptation renvoi d'angle
CFlexible
D Plateau à poncer en caoutchouc

E Disques abrasifs sur toile

F Support de perçage

(possibilité de faire tourner le berceau du
support sur 360° autour de la colonne.)

15

F

FRANÇAIS

G Support de moulurage / perçage

(Colonne à crémaillère et rainure de guidage)

HEtau machine

I Brosse métallique, forme pinceau

J Brosse métallique boisseau

K Brosse métallique ronde

Douille de serrage pour embouts

L

Voir programme complet des accessoires sur
www.metabo.com ou dans le catalogue principal.

11 Réparations

Les travaux de réparation sur les outils électriques
ne peuvent être effectués que par un spécialiste !

Les outils Metabo qui sont à réparer peuvent être
expédiés à l'une des adresses indiquées sur la
liste des pièces de rechange.

Prière de joindre à l'outil expédié une description
du défaut constaté.

12 Protection de

l'environnement

Les emballages Metabo sont recyclables à 100 %.
Les outils et accessoires électriques qui ne sont

plus utilisés contiennent de grandes quantités de
matières premières et de matières plastiques de
grande qualité pouvant être également recyclées.

Ce mode d'emploi est imprimé sur du papier
blanchi sans chlore.

Pour les pays européens uniquement : Ne
pas jeter les appareils électriques dans
les ordures ménagères ! Conformément à

la directive européenne 2002/96/CE
relative aux déchets d'équipements électriques ou
électroniques (DEEE), et à sa transposition dans la
législation nationale, les appareils électriques
doivent être collectés à part et être soumis à un
recyclage respectueux de l’environnement.

13 Caractéristiques

techniques

Commentaires sur les indications de la page 2.
Sous réserve de modifications allant dans le sens

du progrès technique.

= Puissance absorbée

P

1

= Puissance débitée

P

2

= Vitesse à vide

n

0

= Vitesse en charge nominale

n

1

ø max = Capacité de perçage maxi
s max = Cadence de frappe maximale
b = Capacité du mandrin de perçage
G = Filetage de la broche
H = Broche à six pans intérieur
m = Poids sans cordon d'alimentation
D = Diamètre du collet

= Accélération type évaluée au niveau

a

hw

Niveaux sonores types évalués
L

pA

L

WA

, KWA= Incertitude

K

pA

Pendant le fonctionnement, il se peut que le niveau
sonore dépasse les 85 db(A).

Valeurs de mesure calculées selon EN 60745.
Les caractéristiques indiquées sont soumises à

tolérance (selon les normes en vigueur correspon­dantes).

du bras et de la main

= Niveau de pression acoustique
= Niveau de puissance sonore

Porter un casque antibruit !

16

NEDERLANDS

NL

Gebruiksaanwijzing

Geachte klant,
hartelijk dank voor het vertrouwen dat u ons heeft geschonken bij de aankoop van uw nieuwe elektrisch
gereedschap van Metabo. Elektrisch gereedschap van Metabo wordt zorgvuldig getest en moet
beantwoorden aan de strenge kwaliteitsnormen en controles van Metabo. De levensduur van elektrisch
gereedschap hangt echter in hoge mate van u af. Wij verzoeken u aandacht te schenken aan de informatie
in deze gebruiksaanwijzing en de bijgevoegde documenten. Hoe zorgvuldiger u het elektrisch
gereedschap van Metabo behandelt, des te langer zal het betrouwbaar blijven functioneren.

De algemeen erkende veiligheidsvoorschriften en

Inhoud

1 Conformiteitsverklaring
2 Gebruik volgens de voorschriften
3 Algemene veiligheidsvoorschriften
4 Speciale veiligheidsvoorschriften
5Overzicht
6 Inbedrijfstelling

6.1 De extra handgreep monteren

7Gebruik

7.1 De boordiepteaanslag instellen

7.2 In-/uitschakelen

7.3 Het toerental vooraf instellen

7.4 Schakelaar boren/klopboren

7.5 De draairichting selecteren

7.6 Gereedschap verwisselen bij

snelspan boorhouder Futuro Plus

7.7 De boorhouder verwisselen

8Handige tips

9 Onderhoud
10 Toebehoren
11 Reparatie
12 Milieubescherming
13 Technische gegevens

1 Conformiteitsverklaring

de bijgevoegde veiligheidsinstructies dienen te
worden nageleefd.

3 Algemene

veiligheidsvoorschriften

Lees voor het in gebruik nemen van de machine de
gebruiksaanwijzing en de bijgevoegde veiligheids­instructies (rood boekje) aandachtig en volledig
door. Bewaar zorgvuldig alle documenten die bij
de machine horen en geef de machine alleen
samen met deze documenten door.

4 Speciale

veiligheidsvoorschriften

Draag oorbeschermers bij het gebruik van
slagboormachines.

gehoorverlies.

Gebruik de extra handgreep die bij de levering
van het apparaat inbegrepen is.

controle over de machine kan tot lichamelijk letsel
leiden.

Lawaai kan leiden tot

Verlies van

Let voor uw veiligheid en die van
de machine op de met dit
symbool aangegeven passages!

Wij verklaren op eigen en uitsluitende
verantwoording, dat dit product voldoet aan de op
pagina 2 genoemde normen en richtlijnen.

2 Gebruik volgens de

voorschriften

De machine is geschikt voor boren zonder kloppen
in metaal, hout, kunststof en gelijkaardige
materialen en voor klopboren in beton, steen en
soortgelijke materialen. Bovendien is de machine
geschikt voor schroefdraad tappen en het
schroeven.

Voor schade door oneigenlijk gebruik is alleen de
gebruiker aansprakelijk.

Stekker uit het stopcontact trekken, voordat er
instellingen of onderhoudswerkzaamheden uitge­voerd worden.

Let op gas-, stroom- en waterleidingen!
Voorkom dat de machine onbedoeld wordt

gestart: Schakel de machine altijd uit wanneer de
stekker uit het stopcontact wordt getrokken of
wanneer er een stroomonderbreking optreedt.

Neem de draaiende onderdelen van de machine
niet vast!

Verwijder spanen en dergelijke uitsluitend bij een
uitgeschakelde en stilstaande machine.

Pak de machine alleen aan de geïsoleerde
delen van de behuizing vast, als de kans
bestaat dat er tijdens de werkzaamheden een

17

NL

NEDERLANDS

verborgen leiding of de elektriciteitsleiding kan
worden geraakt.

leidingen worden de metalen delen van de behui­zing onder spanning gezet, en loopt de gebruiker
het risico van een schok.

Let op bij schroeven in hard materiaal (het
inschroeven van schroeven met metrisch of inch
schroefdraad in staal)! De schroefkop kan
afbreken, of er kunnen hoge terugdraaimomenten
optreden.

Blijft het gereedschap klemmen of haken, dan
ontstaan er grote krachten. De machine altijd goed
vasthouden, een veilige houding aannemen en
geconcentreerd werken.

Kleine werkstukken bevestigen. Bijv. in een bank­schroef spannen.

Bij contact met stroomvoerende

5 Overzicht

Zie pagina 3 (uitklappen a.u.b.).

1 Schakelschuif boren/klopboren
2 Snelspan-boorhouder Futuro Plus
3 Boordiepteaanslag
4 Handgreep
5 Draairichtingschakelaar
6 Instelwiel voor toerentalinstelling
7 Drukschakelaar
8 Vergrendelknop (continue inschakeling)

6 Inbedrijfstelling

Controleer voordat de machine in
gebruik wordt genomen of de op het
typeplaatje aangegeven spanning met
de netspanning overeen komt.

Om een goede bevestiging van de boor­houder te garanderen:

boren (rechtsloop) de borgschroef in de
boorhouder stevig vastzetten met een schroeven­draaier. Let op: Linkse schroefdraad! (zie hoofd­stuk 7.7)

6.1 De extra handgreep monteren

Om veiligheidsredenen altijd de meege-

leverde extra handgreep gebruiken.

Open de klemring door de handgreep (4) linksom
te draaien. Handgreep op spanhals van de
machine schuiven. Breng de boordiepteaanslag (3)
aan. Handgreep al naargelang toepassing in de
gewenste hoek krachtig vastdraaien.

Na de eerste keer

7Gebruik

7.1 De boordiepteaanslag instellen

Draai de handgreep (4) los. Stel de aanslag (3) op
de gewenste boordiepte in en zet de handgreep
weer vast.

7.2 In-/uitschakelen

Druk alvorens de machine in te schakelen de druk­schakelaar (7) in.

Het toerental kan met de drukschakelaar worden
veranderd.

Bij continue inschakeling kan de drukschakelaar
met de vastzetknop (8) vastgezet worden. Voor het
uitschakelen de drukschakelaar opnieuw
indrukken.

Bij continue inschakeling loopt de
machine verder wanneer hij uit de hand

wordt getrokken. Daarom de machine
altijd met beide handen aan de hiervoor
bestemde handgrepen vasthouden, ervoor
zorgen dat u stevig staat en geconcentreerd
werken.

7.3 Het toerental instellen

Stel met het stelwiel (6) het maximale toerental in.
Op pagina 4 vindt u de aanbevolen
toerentalinstellingen bij boorwerkzaamheden.

7.4 Schakelaar boren/klopboren

Kies de gewenste stand door de schakelschuif (1)
te verplaatsen.

Boren

Klopboren

Stel bij klopboorwerking een hoog toerental in.

Klopboren en boren mag uitsluitend bij

rechtse draairichting gebeuren.

7.5 Draairichting kiezen

Draairichtingschakelaar (5) alleen

gebruiken wanneer de motor stilstaat.

Draairichting kiezen
R=Rechtsloop
L = Linksloop

De boorhouder moet stevig op de spil

geschroefd zijn en de borgschroef in de

boorhouder dient goed met een
schroevendraaier te zijn vastgezet.

18

(Let op, linkse schroefdraad!) Anders zou hij in
linksloop (bijv. bij het schroeven) los kunnen
raken.

7.6 Gereedschapwissel
Snelspan-boorhouder Futuro Plus

Zie afbeeldingen, pag. 3.
Gereedschap inbrengen. Bevestigingsring (a) vast-

houden en met de andere hand de bus (b) in de
richting "GRIP, ZU" draaien, tot hij niet meer
verder kan.

Bij een zachte gereedschapschacht moet even­tueel na een korte boortijd worden nagespannen.

Boorhouder openen:
Bevestigingsring (a) vasthouden en met de andere
hand de bus (b) in de richting "AUF, RELEASE"
draaien.

Tip:

Het geratel dat eventueel hoorbaar is bij
openen van de boorhouder (afhankelijk van het
gebruik), wordt verholpen door de huls in
tegengestelde richting te draaien.

Bij een zeer vast gesloten boorhouder:

stekker uit het stopcontact halen. De boorhouder
met een steeksleutel aan de boorhouderkop vast­houden en de huls (b) met kracht in de richting
"AUF, RELEASE" draaien.

7.7 Boorhouder afnemen

Snelspan-boorhouder Futuro Plus

Veiligheidsschroef eruit draaien. Let op: linkse
schroefdraad!

De

NEDERLANDS

NL

8 Handige tips

Als diep geboord moet worden de boor af en toe
uit het gat trekken, om het boormeel of spanen te
verwijderen.

Om te schroeven kan de boorhouder afgeschroefd
worden. Schroef-bit direct in de binnenzeskant
van de spil plaatsen.
Als de bit-spanbus is aangebracht wordt de
schroef-bit vastgehouden.

9 Onderhoud

Snelspanboorkop reinigen:
Na langer gebruik de boorhouder met de opening
loodrecht naar beneden houden en meerdere
keren helemaal openen en sluiten. Het verzamelde
stof valt uit de opening. Het wordt aanbevolen de
klembekken en de klembekopeningen regelmatig
met reinigingsspray te behandelen.

f

10 Toebehoren

Gebruik uitsluitend originele Metabo toebehoren.
Als u toebehoren wilt aanschaffen, doet u dat dan

bij uw leverancier.
Geef het type van uw machine door aan uw lever-

ancier om de juiste accessoires te krijgen.
Zie bladzijde 4.

AMetabox

B Voorzetapparaat voor haaks boren en

schroeven
C Flexibele as
D Rubberen steunschijf

E Linnen schuurschijven
F Boorstandaard

(machinehouder kan 360° gedraaid worden.)
G Frees-boorstandaard

(kolom met tandbaan en geleidesleuf)
H Machinebankschroef

I Kwastvormige staalborstel

J Komstaalborstel

K Vlakke staalborstel

Bit-spanbus

L

Compleet toebehorenprogramma zie
www.metabo.com of hoofdcatalogus.

Boorspil met een steeksleutel vasthouden.
Boorhouder losdraaien door een lichte klap met
een rubberhamer op de ingestoken
boorhoudersleutel en afschroeven.

19

NL

NEDERLANDS

11 Reparatie

Reparaties aan elektrische gereedschappen
mogen uitsluitend door een erkende vakman
worden uitgevoerd!

Defecte Metabo gereedschappen kunnen naar de
op de onderdelenlijst vermelde adressen worden
gestuurd.

Geef bij inzending voor reparatie een omschrijving
van het vastgestelde defect.

12 Milieubescherming

Metabo verpakkingen zijn 100% recycleerbaar.
Afgedankte elektronische machines en acces-

soires bevatten grote hoeveelheden waardevolle
grond- en kunststoffen die eveneens gerecycleerd
kunnen worden.

Deze gebruiksaanwijzing is op chloorvrij, gebleekt
papier gedrukt.

Alleen voor EU-landen: Geef uw
elektrogereedschap nooit met het huisvuil
mee! Volgens de Europese richtlijn 2002/

96/EG inzake gebruikte elektrische en
elektronische apparaten en de vertaling hiervan in
de nationale wetgeving dienen oude
elektroapparaten gescheiden te worden
ingezameld en op milieuvriendelijke wijze te
worden afgevoerd.

13 Technische gegevens

Toelichting bij de gegevens van pagina 2.
Wijzigingen en technische verbeteringen voorbe-

houden.

= nominaal vermogen

P

1

= afgegeven vermogen

P

2

= nullasttoerental

n

0

= toerental bij nominale last

n

1

ø max = maximale boordiameter
s max = maximaal aantal slagen
b = boorhouder-spanbreedte
G = boorspildraad
H = boorspil met binnenzeskant
m = gewicht zonder netsnoer
D = spanhalsdiameter

= karakteristiek gekwalificeerde vers-

a

hw

Karakteristiek A-gekwalificeerd geluidsniveau:
L

pA

L

WA

, KWA= onzekerheid

K

pA

Tijdens het werken kan het geluidsniveau de
85 dB(A) overschrijden.

Meetgegevens volgens de norm EN 60745.
De vermelde technische gegevens zijn tolerantie-

waarden (overeenkomstig de telkens geldige
norm).

nelling in hand-arm-bereik

= geluidsdrukniveau
= geluidsvermogensniveau

Draag oorbeschermers!

20

ITALIANO

IT

Istruzioni d'uso

Caro Cliente,
innanzitutto desideriamo esprimere la nostra gratitudine per aver scelto ed acquistato uno degli utensili
elettrici Metabo. Ogni utensile elettrico Metabo viene accuratamente collaudato in conformità ai più severi
requisiti del programma di assicurazione della qualità nell'ambito della Metabo stessa. Si deve,
comunque, tenere presente che la durata dell'utensile elettrico dipende largamente dal comportamento
dell'utilizzatore. Pertanto, raccomandiamo di prestare molta attenzione a quanto contenuto nel presente
manuale nonché nei documenti ad esso allegati. Maggiore sarà l'accortezza con cui utilizzerà il Suo
utensile elettrico Metabo, più sarà duraturo e affidabile.

Dei danni derivanti da un uso improprio dell'uten-

Indice

1 Dichiarazione di conformità
2 Utilizzo conforme alle disposizioni
3 Avvertenze generali di sicurezza
4 Avvertenze specifiche di sicurezza
5 Panoramica generale
6 Messa in funzione

6.1 Montaggio dell'impugnatura

7 Utilizzo

7.1 Regolazione dell'arresto di profondità

7.2 Attivazione/disattivazione

7.3 Preselezione del numero di giri

7.4 Commutazione foratura /foratura a per

cussione

7.5 Scelta del senso di rotazione

7.6 Sostituzione dell'utensile con

mandrino autoserrante Futuro Plus

7.7 Cambiare il mandrino

8 Suggerimenti pratici

9 Manutenzione
10 Accessori
11 Riparazione
12 Tutela dell'ambiente
13 Dati tecnici

1 Dichiarazione di conformità

Dichiariamo sotto la nostra completa
responsabilità che questo prodotto è conforme
alle norme e direttive riportate a pagina 2.

2 Utilizzo conforme alle

disposizioni

Il trapano è adatto alla foratura senza percussione
in metallo, legno, materiale plastico e materiali
simili e alla foratura a percussione in cemento,
pietra e materiali simili. Inoltre il trapano è adatto
alla filettatura e all'avvitamento.

sile è responsabile esclusivamente l'operatore.
È obbligatorio rispettare le prescrizioni generali per

prevenire eventuali infortuni, nonché le avvertenze
di sicurezza allegate.

3 Avvertenze generali di

sicurezza

Prima di mettere in funzione l'utensile elettrico,
leggere attentamente le avvertenze di sicurezza
allegate (libretto rosso) e le istruzioni d'uso.
Conservare tutta la documentazione allegata e, nel
caso di cessione dell'utensile elettrico a terzi,
consegnare la documentazione assieme ad esso.

4 Avvertenze specifiche di

sicurezza

Indossare protezioni acustiche durante l'uso
dei trapani battenti.

perdita dell'udito.

Utilizzare le impugnature supplementari fornite
con l'apparecchio.

macchina può causare lesioni all'operatore.

Prima di eseguire qualsiasi lavoro di regolazione o
manutenzione estrarre la spina elettrica dalla
presa.

Fare attenzione alle condutture del gas, elettriche
e idrauliche!

Evitare l'avviamento accidentale: disinserire
sempre l'interruttore se la spina viene staccata
dalla presa, o se c'è stata un'interruzione di
corrente.

Non afferrare l'utensile dalla parte della punta
rotante.

Rimuovere trucioli e simili solo con l'apparecchio
disinserito.

Il rumore può provocare la

La perdita di controllo della

Per proteggere la propria persona
e per una migliore cura dell'uten­sile elettrico stesso, attenersi alle
parti di testo contrassegnate con
questo simbolo.

21

IT

ITALIANO

Afferrare l'utensile elettrico solo per le parti
isolate, qualora vi sia la probabilità di toccare,
durante la foratura, cavi elettrici nascosti o il
cavo di alimentazione.

cavi elettrici sotto tensione trasmette la corrente
alle parti metalliche dell'utensile: l'utilizzatore può
ricevere una scossa elettrica.

Prestare attenzione in caso di avvitatura in un
materiale duro (avvitatura di viti nell'acciaio con
filettatura metrica o in pollici)! La testa della vite si
può staccare, oppure possono verificarsi coppie di
contraccolpo elevate.

Nel caso in cui l'utensile impiegato si blocchi o si
agganci, si sviluppano grandi resistenze. Si racco­manda di impugnare sempre saldamente l'appa­recchio, assumere una posizione sicura e concen­trarsi durante il lavoro.

Fissare i pezzi in lavorazione piccoli. Ad esempio,
bloccarli in una morsa a vite.

Un eventuale contatto con

5 Panoramica generale

Vedi pagina 3 (si prega di aprire).

1 Cursore di commutazione foratura/foratura

a percussione
2 Mandrino autoserrante Futuro Plus
3 Arresto di profondità
4 Impugnatura
5 Commutatore della direzione di rotazione

Rotella per la preselezione del numero di giri

6
7 Pulsante interruttore
8 Pulsante di blocco (funzionamento in

continuo)

serrare l'impugnatura in base alle condizioni di
utilizzo del trapano.

7 Utilizzo

7.1 Regolazione dell'arresto di profondità

Sbloccare l'impugnatura (4). Regolare l'arresto di
profondità (3) sulla profondità di foratura
desiderata e serrare nuovamente l'impugnatura.

7.2 Attivazione/disattivazione

Per attivare il trapano, premere il pulsante interrut­tore (7).

Il numero di giri può essere modificato mediante il
pulsante interruttore.

Per far funzionare in modo continuo l'utensile è
possibile bloccare il pulsante interruttore con il
pulsante di blocco (8). Per spegnere l'utensile,
basta premere di nuovo il pulsante.

Con il funzionamento continuo, l'appa­recchio continua a funzionare anche se

viene liberato dalla presa della mano.
Pertanto, tenere sempre saldamente l'apparec­chio con entrambe le mani afferrandolo per le
impugnature previste, assumere una posizione
sicura e concentrarsi durante il lavoro.

7.3 Preselezionare il numero di giri

Preselezionare sulla rotella (6) il numero di giri
massimo. Per i numeri di giri consigliati per la
foratura si veda a pagina 4.

6 Messa in funzione

Prima della messa in funzione verificare
che la tensione di alimentazione elettrica
disponibile corrisponda ai dati elettrici
riportati sulla targhetta del modello.

Per garantire la tenuta sicura del
mandrino:

zione destrorsa) serrare saldamente con un
cacciavite la vite di sicurezza all'interno del
mandrino. Attenzione filettatura sinistrorsa!
(Vedi capitolo 7.7)

6.1 Montaggio dell'impugnatura

Per la sicurezza della propria persona,

utilizzare sempre l'impugnatura in dota-

zione.

Aprire la ghiera di fissaggio dell'impugnatura (4).
Infilare l'impugnatura sull'apposito collare del
trapano. Infilare la battuta per regolare la profon­dità di foratura (3). Aggiustare l'angolazione e

22

Dopo la prima foratura (rota-

7.4 Commutazione foratura/foratura a
percussione

Scegliere la modalità di funzionamento desiderata
spostando il cursore di commutazione (1).

Forare

Forare a percussione

Lavorare con elevati numeri di giri nel
funzionamento con foratura a percussione.

Foratura e foratura a percussione solo
con rotazione verso destra.

7.5 Selezione della direzione di rotazione
Azionare il commutatore della direzione

di rotazione (4) solo a motore fermo.

Selezione della direzione di rotazione:
R = rotazione destrorsa
L = rotazione sinistrorsa

Il mandrino deve essere avvitato salda­mente all'alberino; la vite di sicurezza

posta all'interno del mandrino deve
essere serrata con cura per mezzo di un
cacciavite. (Attenzione filettatura sinistrorsa!)
Altrimenti, durante la rotazione sinistrorsa (ad
esempio durante l'avvitatura) potrebbe allen­tarsi.

7.6 Cambio utensile

mandrino autoserrante

Vedi figure, pagina 3.
Inserire l'utensile. Tenere fermo l'anello di

fissaggio (a) e, con l'altra mano, ruotare la boccola
(b) in direzione "GRIP, ZU", fino a quando non si
arresta.

In caso di utensili con il codolo fine, eventualmente
serrare nuovamente dopo una breve foratura.

Apertura del mandrino:
Tenere fermo l'anello di fissaggio (a) e, con l'altra
mano, ruotare la boccola (b) in direzione "AUF,
RELEASE".

Avvertenza:

eventualmente dopo che si è aperto il mandrino
(causato dal funzionamento) viene disattivato con
la rotazione in senso contrario della bussola.

In caso di mandrino serrato con molta forza:

estrarre la spina dalla presa. Tenere fermo il
mandrino con una chiave fissa e ruotare con forza
la boccola (b) in direzione "AUF, RELEASE".

7.7 Rimozione del mandrino

Mandrino autoserrante Futuro Plus

Il rumore che si avverte

Futuro Plus

ITALIANO

Tenere fermo il mandrino con una chiave fissa.
Liberare il mandrino con un leggero colpo di
martello in gomma su una chiave esagonale
serrata e svitare.

IT

8 Suggerimenti pratici

Per le forature di profondità, di tanto in tanto
estrarre la punta dal foro e rimuovere la polvere di
foratura o i trucioli.

Per le operazioni di avvitatura, il mandrino può
essere svitato e rimosso. Inserire il bit di avvitatura
direttamente nell'esagono cavo del mandrino.
Una volta fissata la boccola di serraggio del bit, il
bit di avvitatura rimane in posizione.

9 Manutenzione

Pulizia del mandrino autoserrante:
Dopo un uso prolungato, tenere il mandrino in
verticale con l'apertura verso il basso e aprirlo e
chiuderlo completamente più volte. La polvere
accumulata all'interno cade dall'apertura. Si
consiglia l'uso regolare di spray detergenti sulle
ganasce e sulle relative aperture.

f

10 Accessori

Rimuovere la vite di sicurezza svitandola. Atten­zione filettatura sinistrorsa!

Utilizzare esclusivamente gli accessori / ricambi
originali della Metabo.

In caso di necessità, rivolgersi al rivenditore per
l'acquisto di accessori.

Per la selezione corretta degli accessori, è essen­ziale indicare al rivenditore il modello esatto
dell'utensile elettrico.

Vedere pagina 4.

AMetabox
B Attrezzo per forare ed avvitare ad angolo
C Albero flessibile
D Platorello in gomma

E Dischi abrasivi in tela

F Supporto di foratura

(Il supporto del trapano può essere
ruotato di 360°)

23

IT

ITALIANO

G Supporto di fresatura

(Colonna con asta a cremagliera)

HMorse portapezzo

I Spazzola metallica a pennello

J Spazzola metallica a tazza

K Spazzola metallica circolare

Boccola di serraggio punta

L

Il programma completo degli accessori si trova su
www.metabo.com oppure nel catalogo principale.

11 Riparazione

Le eventuali riparazioni degli utensili elettrici
devono essere eseguite esclusivamente da tecnici
/ elettricisti specializzati!

Gli utensili elettrici Metabo da riparare possono
essere inviati agli indirizzi riportati nell'elenco
ricambi.

Nello spedire un prodotto Metabo a scopo di ripa­razione, descrivere il guasto accertato.

12 Tutela dell'ambiente

Gli imballaggi usati dalla Metabo sono riciclabili al
100%.

Gli utensili elettrici inutilizzabili e i relativi accessori
comprendono una grande quantità di materie
plastiche e materie prime riciclabili.

Le presenti istruzioni per l'uso sono stampate su
carta sbiancata senza cloro.

Solo per i Paesi UE: non smaltire gli
utensili elettrici con i rifiuti domestici!
Secondo la Direttiva europea 2002/96/CE

sugli utensili elettrici ed elettronici usati e
l'applicazione nel diritto nazionale, gli utensili
elettrici usati devono essere smaltiti
separatamente e sottoposti ad un sistema di
riciclaggio ecologico.

13 Dati tecnici

Spiegazioni relative ai dati riportati a pagina 2.
Ci riserviamo il diritto di apportare modifiche per il

miglioramento tecnologico.

= Assorbimento nominale di potenza

P

1

= Potenza erogata

P

2

= Numero di giri a vuoto

n

0

= Numero di giri a carico nominale

n

1

ø max = Diametro di foratura max.
s max = Massimo numero di percussioni
b=Apertura mandrino
G = Filettatura mandrino
H = Mandrino con esagono cavo
m = Peso senza cavo di alimentazione
D = Diametro collare

= Accelerazione tipica valutat a nell'area

a

hw

Livello sonoro classe A tipico:
L

pA

L

WA

, KWA= incertezza

K

pA

Durante il lavoro è possibile che venga superato il
livello di rumorosità di 85 dB(A).

Valori di misura rilevati secondo EN 60745.
I suddetti dati tecnici sono soggetti a tolleranze

(in funzione dei rispettivi standard validi).

mano-braccio

= Livello di pressione acustica
= Livello di potenza acustica

Indossare protezioni acustiche!

24

ESPAÑOL

ES

Instrucciones de manejo

Estimado cliente,
le agradecemos la confianza depositada en nosotros al comprar una herramienta eléctrica Metabo. Cada
herramienta Metabo ha sido probada cuidadosamente y ha superado los estrictos controles de calidad
de Metabo. Sin embargo, la vida útil de una herramienta eléctrica depende en gran medida de usted. Le
rogamos que tenga en cuenta la información contenida en estas instrucciones y en los documentos
adjuntos. Una mejor conservación de su herramienta eléctrica de Metabo, repercute en un servicio eficaz
durante más tiempo.

Contenido

1 Declaración de conformidad
2 Aplicación de acuerdo a la finalidad
3 Instrucciones generales de seguridad
4 Instrucciones especiales de seguridad
5 Descripción general
6 Puesta en marcha

6.1 Montaje de la empuñadura de

sujeción

7 Manejo

7.1 Ajuste del tope de profundidad de

taladro

7.2 Conexión/desconexión

7.3 Preseleccionar la velocidad

7.4 Conmutar entre taladrar/taladrar a

percusión

7.5 Seleccionar el sentido de rotación

7.6 Cambio de herramienta portabrocas

de cierre rápido Futuro Plus

7.7 Cambiar el portabrocas

8 Consejos y trucos

9 Mantenimiento
10 Accesorios
11 Reparación
12 Protección ecológica
13 Especificaciones técnicas

1 Declaración de

conformidad

Declaramos, bajo nuestra exclusiva
responsabilidad, que este producto cumple con
las normas y las directrices mencionadas en la
página 2.

2 Aplicación de acuerdo a la

finalidad

La máquina es apta para taladrar sin percusión en
metales, madera, plásticos y materiales similares y
para taladrar con percusión en hormigón, ladrillo y
materiales similares. Además, la máquina es
adecuada para filetear roscas y para el atornillado

Los posibles daños derivados de un uso inade­cuado son responsabilidad exclusiva del usuario.

Deben observarse los reglamentos para la preven­ción de accidentes y las instrucciones de segu­ridad incluidas.

3 Instrucciones generales de

seguridad

Antes de utilizar esta herramienta eléctrica, lea y
entienda completamente las instrucciones de
manejo y las instrucciones de seguridad (folleto
rojo) incluidas. Guarde todos los documentos para
referencia en el futuro, y solamente entregue su
herramienta junto con estos documentos.

4 Instrucciones especiales

de seguridad

Póngase cascos protectores cuando maneje
taladradoras con percutor.

puede provocar pérdida auditiva.

Utilice las empuñaduras complementarias
suministradas con la herramienta.

pueden resultar heridos por la pérdida del control
de la máquina.

¡Para su propia protección y la de
su herramienta eléctrica, observe
las partes marcadas con este
símbolo!

El efecto del ruido

Los usuarios

.

Desenchufe el equipo antes de llevar a cabo cual­quier ajuste o mantenimiento.

Tenga cuidado con las tuberías de gas y agua y los
cables eléctricos

25

ES

ESPAÑOL

Evite que la máquina se ponga en funcionamiento
por error: desconecte el interruptor siempre que
vaya a extraer el enchufe de la toma de corriente o
cuando se haya producido un corte de corriente.

¡No toque la herramienta en rotación!
La máquina debe estar siempre en reposo para

eliminar virutas y otros residuos similares.

Si existe la posibilidad de entrar en contacto
con cables eléctricos ocultos o con el cable de
alimentación, sujete la herramienta solamente
por las partes aisladas de la carcasa.

contacto con cables electriza las partes metálicas
de la carcasa y puede producir una descarga eléc­trica al usuario.

Preste atención en caso de un roscado duro (ator­nillado de tornillos con roscado métrico o rosca
inglesa en acero). La cabeza del tornillo puede
desprenderse o pueden producirse momentos de
retrogiro elevados.

Si la herramienta de inserción se atasca o se
engancha, aparecerán fuerzas elevadas. Sujete la
máquina con fuerza, adopte una postura segura y
trabaje concentrado.

Fije las piezas de trabajo pequeñas. Por ejemplo,
sujételas en un tornillo de banco.

El

5 Descripción general

Véase la página 3 (desplegarla).

1

Conmutador corredizo taladrar sin percusión/
con percusión

2 Portabrocas de sujeción rápida

Futuro Plus
Tope de profundidad de taladro

3
4

Empuñadura

5 Conmutador de giro

Ruedecilla de ajuste de preselección de

6

velocidad
7Interruptor
8 Botón de retención (funcionamiento

continuado)

6 Puesta en marcha

Antes de la puesta en marcha,
compruebe que la tensión y la frecuencia
de red que se indican en la placa de iden­tificación se corresponden con las
características de la red eléctrica.

Para garantizar una sujeción segura del
portabrocas:

perforación (giro a la derecha), apriete de
nuevo con fuerza el tornillo de seguridad que hay
en el interior del portabrocas con ayuda de un

después de la primera

destornillador. Atención, rosca a la izquierda.
(véase capítulo 7.7)

6.1 Montaje de la empuñadura de sujeción
Por razones de seguridad, utilice

siempre la empuñadura de sujeción
suministrada.

Abrir el anillo de fijación girando la empuñadura de
sujeción (4) hacia la izquierda. Deslizar la empuña­dura de sujeción sobre el collarín del eje de la
máquina. Colocar el tope de profundidad de
taladro (3). Apretar con fuerza la empuñadura de
sujeción en el ángulo requerido para la aplicación.

7 Manejo

7.1 Ajuste del tope de profundidad de
taladro

Aflojar la empuñadura de sujeción
de profundidad de taladro
taladro deseada y fijar nuevamente la empuñadura
de sujeción.

7.2 Conexión y desconexión

Pulse el interruptor (7) de la herramienta para
ponerla en marcha.

El número de revoluciones puede modificarse en
el interruptor.

Para un funcionamiento continuado puede
bloquearse el interruptor con el botón de retención
(8). Para parar la herramienta, pulse de nuevo el
interruptor.

En la posición de funcionamiento conti­nuado, la máquina seguirá funcionando
en caso de pérdida del control de la

herramienta debido a un tirón. Por este motivo
se deben sujetar las empuñaduras siempre con
ambas manos, adoptar una buena postura y
trabajar sin distraerse.

7.3 Preseleccionar la velocidad

Preseleccionar la velocidad máxima en la ruedecilla

(6)

de ajuste
recomendadas en la página 4.

7.4 Conmutación taladrar sin percusión/

Seleccionar el modo de operación deseado
desplazando el conmutador corredizo

. Consultar las velocidades de taladrado

con percusión

taladrar sin percusión

taladrar con percusión

(4)

(3)

. Ajustar el tope

a la profundidad de

(1).

26

ESPAÑOL

ES

Trabajar a alta velocidad para taladrar con
percusión

7.5 Selección del sentido de giro

Selección del sentido de giro
R = giro a la derecha
L = giro a la izquierda

portabrocas debe apretarse con firmeza con
ayuda de un destornillador. (Atención, rosca a
la izquierda) De lo contrario podría soltarse al
rotar a la izquierda (por ejemplo, al atornillar).

7.6 Cambio de herramienta

Véanse las imágenes, página 3.
Colocación de la herramienta. Sujetar el anillo de

sujeción (a) y girar con la otra mano el casquillo (b)
en dirección "GRIP, ZU" hasta el tope.

Con un vástago blando de la herramienta debe
tensarse si fuera necesario tras un periodo de
perforación.

Apertura del portabrocas:
Sujetar el soporte (a) y girar con la otra mano el
casquillo (b) en dirección "AUF, RELEASE".

Nota:

después de abrirse el portabrocas (causado por la
función), se elimina girando el manguito en la
dirección opuesta.

Si el portabrocas está demasiado apretado
extraiga el cable del enchufe. Sujete el
portabrocas con una llave de boca en la cabeza
del portabrocas y gire con fuerza el casquillo (b) en
la dirección "AUF, RELEASE".

.

Taladrar con percusión y taladrar sin
percusión sol amente con rotación haci a la
derecha.

Pulse el conmutador de giro (6) sola­mente durante el estado de parada del
motor.

El portabrocas debe atornillarse con
fuerza sobre el husillo, y el tornillo de
seguridad que hay en el interior del

Portabrocas de sujeción rápida
Futuro Plus

La chicharra que eventualmente se escucha

:

7.7 Cómo retirar el portabrocas

Portabrocas de sujeción rápida Futuro Plus

Soltar el tornillo de seguridad. Atención, rosca a la
izquierda.

Sujetar el husillo de taladrar con una llave de boca.
Aflojar y desatornillar el portabrocas aplicando un
ligero golpe con un martillo de goma en una llave
hexagonal tensada.

8 Consejos y trucos

En el caso de perforaciones profundas, saque de
vez en cuando la broca del taladro para retirar el
polvo de perforación o las virutas.

Para atornillar se puede desatornillar el
portabrocas. Colocar la lámina de destornillador
directamente en el hexágono interior del husillo
La lámina de destornillador se sujeta con el
manguito de sujeción de puntas de destornillador
montado.

9 Mantenimiento

Limpieza del portabrocas de sujeción rápida:
Después de un uso prolongado mantenga el
portabrocas con la abertura perpendicular hacia
abajo y ábralo y ciérrelo completamente varias
veces. El polvo acumulado sale por el orificio: Se
recomienda el uso regular de sprays de limpieza
en las mordazas de apriete y sus orificios corre­spondientes.

27

ES

ESPAÑOL

f

10 Accesorios

Use solamente accesorios originales Metabo.
Si necesita accesorios, consulte a su proveedor.
Para que el proveedor pueda seleccionar el acce-

sorio correcto, necesita saber la designación
exacta del modelo de su herramienta.

Véase la página 4.

A Metabox
B Adaptable para taladrar y atornillar en ángulo
C Arbol flexible
D Plato de apoyo de goma

E Discos de lijar de tela

F Soporte para taladradora (Soporte de la máquina

puede ser girado en 360°.)

G Soporte para fresar y taladrar (columna con

cremallera y ranura guía)

H Mordazas para máquinas

I Cepillo en forma de brocha de alambre de acero

J Cepillo en forma de cazoleta de alambre de

acero

K

Cepillo circular de alambre

L

Montaje del manguito de sujeción

Programa completo de accesorios disponible en
www.metabo.com o en el catálogo principal.

11 Reparación

Las reparaciones de herramientas eléctricas
SOLAMENTE deben ser efectuadas por técnicos
electricistas especializados

Cualquier herramienta Metabo, que requiera repa­ración, se puede enviar a una de las direcciones
indicadas en la lista de piezas de repuesto.

Sírvase incluir a la herramienta eléctrica enviada
para su reparación una descripción de la anomalía
determinada.

12 Protección ecológica

Los envases Metabo son 100% reciclables.
Las herramientas eléctricas y sus accesorios fuera

de uso contienen grandes cantidades de materia
prima y plásticos que también pueden ser recic­lados.

Estas instrucciones están impresas en papel blan­queado sin cloro.

Sólo para países de la UE. No tire las
herramientas eléctricas en la basura.
Según la Directiva europea 2002/96/CE
sobre residuos de aparatos eléctricos y

electrónicos y aplicable por ley en cada país, las

herramientas eléctricas usadas se deben recoger
por separado y posteriormente llevar a cabo un
reciclaje acorde con el medio ambiente.

13 Especificaciones técnicas

Notas explicativas sobre la información de la
página 2.

Nos reservamos el derecho a efectuar modifica­ciones conforme al avance técnico.

= Potencia de entrada nominal

P

1

= Potencia suministrada

P

2

= Número de revoluciones en marcha

n

0

n

1

ø max = Diámetro máximo de perforación
s máx = número máximo de percusiones
b = Diámetro máximo de sujeción del

G = Rosca del husillo de taladrar
H = Husillo de taladrar con hexágono

m = Peso sin cable a la red
D = Diámetro del cuello de sujeción

a

hw

Niveles acústicos típicos compensados A:
L

pA

L

WA

, KWA= Inseguridad

K

pA

Al trabajar, el nivel de ruido puede superar los
85 dB(A).

Valores de medición establecidos de acuerdo con
EN 60745.

Las especificaciones técnicas aquí indicadas se
entienden dentro de determinadas tolerancias
(conformes a las normas que rigen actualmente).

en vacío

= Número de revoluciones con carga

nominal

portabrocas

interior

= Aceleración compensada en el sector

mano y brazo

= Nivel de intensidad acústica
= Nivel de potencia acústica

¡Utilice cascos protectores para los
oídos!

28

PORTUGUÊS

PT

Instruções de serviço

Caro Cliente,
agradecemos-lhe a confiança que deposita em nós ao comprar-nos esta ferramenta eléctrica Metabo.
Cada ferramenta Metabo é cuidadosamente testada e sujeita a controlos de qualidade exaustivos antes
de ser entregue. No entanto a vida útil de um equipamento deste tipo depende em grande parte do uso
e dos cuidados que lhe dão. Cumpra pois todas as indicações incluídas neste manual. Quanto mais
cuidadosamente tratar a sua ferramenta Metabo, maior será a longevidade que poderá esperar dela.

Deve sempre cumprir-se toda a regulamentação

Índice

1 Declaração de conformidade
2 Utilização autorizada
3 Recomendações gerais de segurança
4 Notas de segurança especiais
5Vista geral
6 Colocação em operação

6.1 Montagem do punho de suporte

7 Utilização

7.1 Ajuste da profundidade de perfuração

7.2 Ligar/desligar

7.3 Seleccionar a rotação

7.4 Comutação furar/furar com
percussão

7.5 Seleccionar direcção de rotação

7.6 Mudança da ferramenta com bucha
de aperto rápido Futuro Plus

7.7 Remoção da bucha

8 Conselhos úteis

9 Manutenção
10 Acessórios
11 Reparações
12 Protecção ao meio-ambiente
13 Dados técnicos

1 Declaração de

conformidade

Declaramos, sob nossa responsabilidade, que
este produto está de acordo com as normas e
directrizes referidas na página 2.

2 Utilização autorizada

A máquina é apropriada para furar sem percussão
em metal, madeira, plásticos e materiais
semelhantes, bem como para furar com
percussão em betão, pedra e materiais
semelhantes. Além disso a máquina também é
apropriada para abrir roscas e aparafusar.

O utilizador é inteiramente responsável por
qualquer dano que seja fruto de um uso indevido.

aplicável à prevenção de acidentes, assim como a
informação sobre segurança que aqui se incluí.

3 Recomendações gerais de

segurança

Antes de utilizar a sua ferramenta eléctrica, leia
atentamente toda a informação de segurança que
se incluí (panfleto vermelho) assim como as
instruções de serviço. Mantenha todos os
manuais e folhetos para futura consulta e, se
emprestar ou vender a ferramenta, faça-a sempre
acompanhar dessa documentação.

4 Notas de segurança

especiais

Use protecção auditiva aquando utilizar o
berbequim com percussão.

barulho podem afectar a audição.

Utilize os punhos adicionais fornecidos junto
com a ferramenta.

ferramenta pode levar a ferimentos.

Antes de iniciar qualquer manutenção ou ajuste,
puxe a ficha da tomada da rede.

Dar atenção a tubulações de gás, de corrente e de
água!

Evitar o arranque involuntário: Sempre destravar o
interruptor quando a ficha for retirada da tomada
ou no caso de falta de energia eléctrica.

Não pegar na ferramenta em rotação!
Remover aparas e semelhantes apenas quando a

máquina estiver parada.

Segure a ferramenta apenas pelas pegas
isolantes sempre que haja alguma possibili­dade de, com a sua operação, ferir cabos eléc-

Qualquer contacto com cabos com

tricos.

corrente coloca as partes metálicas da carcaça

A perda de controlo sobre a

Para sua própria protecção, e
para proteger a sua ferramenta,
cumpra muito em especial todas
as referências marcadas com o
símbolo!

As influências do

29

PT

PORTUGUÊS

sob tensão, o que pode provocar choques no
operador.

Tomar cuidado em caso de situação de aparafu­samento "dura" (aparafusamento de parafusos em
aço, com rosca métrica ou de polegadas)! A
cabeça do parafuso pode romper ou poderão
surgir altos torques de reversão.

Quando a ferramenta de aplicação trava ou
enlaça, formam-se altas forças. Segurar
firmemente a ferramenta, posicionar-se de forma
segura e trabalhar concentrado.

Fixar as pequenas peças a trabalhar. P.ex.
fixando-as num torno de bancada.

5Vista geral

Ver página 3 (desdobrar a página).

1 Cursor selector furar/furar com percussão
2 Bucha de aperto rápido Futuro Plus
3 Batente de profundidade de perfuração
4 Punho
5 Comutador para sentido de rotação
6 Roda de ajuste para selecção da rotação
7Gatilho
8 Botão de bloqueio (ligamento contínuo)

6 Colocação em operação

Antes de ligar o cabo de alimentação
verifique se a voltagem e a frequência da
rede de alimentação se adequam aos
valores inscritos na placa técnica da
ferramenta.

Para garantir uma fixação segura da

Após a primeira furação (rotação

bucha:

direita), deve reapertar o parafuso de
retenção no interior da bucha com uma chave
de parafusos. Atenção, rosca esquerda! (ver
Capítulo 7.7)

6.1 Montagem do punho adicional

Por uma questão de segurança utilize

sempre o punho lateral que é fornecido.

Abra o anel de aperto ao girar o punho lateral (4).
Faça deslizar o punho lateral ao longo da gola
tensora da máquina. Insira o limitador de profundi­dade (3). Aperte o punho lateral com o ângulo que
mais lhe convier para o seu trabalho.

7 Utilização

7.1 Ajuste do batente de profundidade de
perfuração

Afrouxar o punho adicional (4). Ajustar o batente
de profundidade de perfuração (3) para a
profundidade de perfuração desejada e prdenr
novamente o punho adicional.

7.2 Ligar/desligar

Para ligar a ferramenta, prima o gatilho do inter­ruptor (7).

É possível mudar a rotação no gatilho do inter­ruptor.

Em operação contínua pode-se prender o gatilho
com o botão de fixação (8). Para desligar, prime­se novamente o gatilho .

Na ligação contínua a máquina continua
a funcionar mesmo quando é arrancada
da mão. Portanto, segure a máquina

sempre com ambas as mãos nos punhos previ­stos, posicione-se de forma segura e
concentre-se no trabalho.

7.3 Seleccionar a rotação

.Seleccionar a rotação máxima na roda de ajuste
(6). Rotações recomandadas para furar, ver
página 4.

7.4 Comutar furar/furar com percussão

O tipo de serviço desejado deve ser selecionado
ao deslocar o cursor (1).

Furar

Furar com percussão

Ao "furar com percussão", trabalhar com alta
rotação.

Furar e furar com percussão apenas
com rotação à direita.

7.5 Seleccionar o sentido de rotação
Accionar o comutador do sentido de

rotação (5) somente com o motor
parado.

30

Seleccionar o sentido de rotação:
R = rotação direita
L = rotação esquerda

A bucha deve ser apertada firmemente
sobre o fuso, e o parafuso de retenção

no interior da bucha, muito bem apertado com
uma chave de parafusos. (Atenção, rosca
esquerda!) Na rotação esquerda poderá soltar­se (p.ex. ao aparafusar).

7.6 Troca de ferramentas
Bucha de aperto rápido Futuro Plus

Ver figuras, página 3.
Montar a ferramenta. Segurar o anel de fixação (a)

e rodar o casquilho (b) com a outra mão no sentido
de "GRIP, ZU", até parar.

No caso de hastes de ferramen ta macios, deve-se,
eventualmente, voltar a fixar a ferramenta após
breve período de perfuração.

Abrir a bucha:
Segurar o anel de fixação (a) e rodar o casquilho
(b) com a outra mão no sentido de "AUF,
RELEASE".

Nota:

O ruído eventualmente audível do roquete
após a abertura da bucha (condicionado ao
funcionamento) é desligado ao girar o casquilho
em sentido contrário.

Quando a bucha estiver muito fechada:

ficha de tomada. Segurar a bucha com uma chave
de bocas na cabeça da bucha e rodar o casquilho
(b) com toda a força no sentido de "AUF,
RELEASE".

7.7 Remoção da bucha

Bucha de aperto rápido Futuro Plus

Desenroscar o parafuso de retenção. Atenção,
rosca esquerda!

Puxar a

PORTUGUÊS

PT

8 Conselhos úteis

No caso de perfurações profundas, retire a broca
de tempo em tempo, para remover o pó de
perfuração ou as aparas.

É possível desparafusar a bucha para quando for
aparafusar. Inserir a ponta aparafusadora directa­mente no sextavado interior do fuso.
Aquando montado o aro de encaixe rápido, é
retida a ponta aparafusadora.

9 Manutenção

Limpar a bucha de aperto rápido:
Após um tempo de utilização prolongado, segurar
a bucha com a abertura para baixo em posição
vertical e abrir e fechar várias vezes. O pó acumu­lado cai pela abertura. Aconselha-se a utilização
regular de um spray de limpeza nos mordentes e
nas suas aberturas.

f

10 Acessórios

Use apenas acessórios Metabo genuínos.
Se precisar de acessórios consulte o seu distri-

buidor.
Para que o distribuidor possa seleccionar o aces-

sório adequado, tem de saber o modelo exacto da
sua ferramenta.

Consulte a página 4.

AMetabox
B Conjunto de furar em ângulo e aparafusar
C Bicha flexível
D Prato de apoio de borracha

EFolhas de lixa de linho

F Suporte para berbequins (Suporte das

máquinas pode ser girado em 360°.)

G Suporte para berbequins para fresar (Coluna

com barra de engrenagem e ranhura de guia)

H Grampo de fixação da máquina

I Escova de cerdas de arame em aço

J Mós de taça em arame de aço

K Catrabuchas de arame de aço

Aro de encaixe rápido das pontas

L

Programa completo de acessórios, consultar
www.metabo.com ou o catálogo principal.

Segurar o porta-brocas com uma chave de bocas.
Soltar a bucha com uma batida leve de um martelo
de borracha sobre a chave inglesa fixa e despara­fusar.

31

PT

PORTUGUÊS

11 Reparações

As reparações do equipamento deste tipo
APENAS podem ser efectuadas por pessoal quali­ficado!

Qualquer ferramenta eléctrica da Metabo que
necessite de reparação pode ser enviada para um
dos endereços que se incluem na lista de peças
sobressalentes.

Favor descrever o defeito constatado antes de
enviar a peça para reparação.

12 Protecção do meio

ambiente

As embalagens da Metabo são 100% recicláveis.
Ferramentas eléctricas sem possibilidade de repa-

ração e acessórios contém uma apreciável quanti­dade de matéria-prima e plásticos que também
podem ser incluídos em um processo de recic­lagem.

Estas instruções estão impressas em papel recic­lado.

Só para países da UE: Não deitar as
ferramentas eléctricas no lixo doméstico!
De acordo com a directriz europeia 2002/

96/CE sobre equipamentos eléctricos e
electrónicos usados e na conversão ao direito
nacional, as ferramentas eléctricas usadas devem
ser recolhidas em separado e entregues a uma
reciclagem ecologicamente correcta.

13 Dados técnicos

Há mais notas explicativas na página 2.
Reserva-se o direito de proceder a alterações

devidas ao progresso tecnológico.

= Potência de absorção nominal

P

1

= Potência liberada

P

2

= Rotação em vazio

n

0

= Rotação na potência nominal

n

1

ø max = Diâmetro máximo da broca
s max = Percussão máxima
b = Capacidade da bucha
G = Rosca do fuso
H = Porta-brocas com sextavado interior
m = Peso sem cabo de rede
D = Diâmetro da gola

= Acelerações típicas avaliadas na área

a

hw

Valores típicos e ponderados pela escala A para o

L

pA

L

WA

, KWA= Insegurança

K

pA

Durante o trabalho o nível de ruído pode passar de
85 dB(A).

Valores medidos de acordo com a norma
EN 60745.

Os dados técnicos indicados são tolerantes (de
acordo com os padrões válidos individuais).

da mão/braço

ruído:
= Nível de pressão sonora
= Nível de energia sonora

Utilizar protecções auriculares.

32

SVENSKA

SV

Bruksanvisning

Tack!
för att du har valt ett elverktyg från Metabo. Alla våra elverktyg testas noggrant och uppfyller de högt
ställda kraven i Metabos kvalitetssäkringskontroll. Livslängden på ett elverktyg beror emellertid i stor
utsträckning på hur det används. Följ noga anvisningarna i bruksanvisningen och övrig dokumentation.
Hantera Metabo-elverktyget på rätt sätt, så kan du använda det under lång tid framöver.

Innehåll

1 Överensstämmelseintyg
2 Avsedd användning
3 Allmänna säkerhetsanvisningar
4 Särskilda säkerhetsanvisningar
5 Översikt
6 Före första användning

6.1 Montering av stödhandtaget

7Användning

7.1 Inställning av anslagsstoppet

7.2 Slå på/av

7.3 Inställning av varvtalet

7.4 Omkoppling borrning/slagborrning

7.5 Inställning av höger-/vänstervarv

7.6 Verktygsbyte snabbchuck Futuro Plus

7.7 Byte av chuck
8 Tips och råd
9 Underhåll

10 Tillbehör
11 Reparationer
12 Miljöskydd
13 Tekniska data

1 Överensstämmelsedeklaration

Vi ansvarar för att den här produkten uppfyller
kraven i de bestämmelser och riktlinjer som anges
på sidan 2.

2 Avsedd användning

Maskinen är avsedd för borrning i metall, trä, plast
och liknande material samt för slagborrning i
betong, sten och liknande material. Dessutom kan
maskinen användas för gängskärning och
skruvning.

Användaren ansvarar för skador som uppstår pga.
ej avsedd användning.

Följ de allmänna föreskrifterna om
skadeprevention samt de bifogade
säkerhetsanvisningarna.

3Allmänna

säkerhetsanvisningar

Läs igenom de bifogade säkerhetsanvisningarna
(det röda häftet) och bruksanvisningen. Det är
viktigt att ta del av all information innan elverktyget
används. Spara all dokumentation och om elverk­tyget säljs vidare, se till att all dokumentation följer
med.

4Särskilda

säkerhetsanvisningar

Använd hörselskydd när du kör slagborr-

Buller kan ge hörselskador.

maskin.
Använd de extra handtag som levereras med

maskinen.

kan det leda till skador.

Dra ut elkontakten ur nätuttaget innan du påbörar
någon form av inställningar eller underhåll.

Se upp för gas-, el- och vattenledningar!
Undvik oavsiktliga starter: lås alltid upp strömbry-

taren när du drar ur kontakten ur uttaget eller om
strömmen bryts.

Ta aldrig i roterande delar på verktyget!
Ta bara bort spån och liknande när maskinen är

avstängd.

Ta bara i elverktyget på de isolerade ställena
om det finns risk att komma i beröring med
dolda ledningar.

ledningar blir även de metalldelarna i maskinhuset
strömförande och kan ge elektriska stötar.

Se upp vid tuff skruvdragning (inskruvning av
skruvar med metrisk gänga eller tumgänga i stål)!
Skruvhuvudet kan slitas av resp. det kan uppstå
stora motsatt riktade vridmoment.

Om verktyget kläms eller hakar fast, så uppstår
stora krafter. Håll alltid ordentligt i maskinen, stå
stadigt och koncentrera dig på arbetet.

Tappar du kontrollen över maskinen,

Läs alltid textavsnitt med denna
symbol extra noga. De är till för
din egen säkerhet och för att
skydda ditt elverktyg!

Vid kontakt med strömförande

33

SV

SVENSKA

Fäst små arbetsstycken. Spänn t.ex. fast dem i
skruvstäd.

5Översikt

Se sid. 3 (fäll ut sidan).

1 Skjutreglage borrning/slagborrning
2 Snabbchuck Futuro Plus
3 Anslagsstopp
4 Handtag
5 Rotationsriktningsväljare
6 Ställratt för varvtalsinställning
7 Strömställarspärr
8 Låsknapp (kontinuerlig användning)

6Driftstart

Kontrollera före driftstart att angiven
spänning och frekvens på märkskylten
överensstämmer med nätspänningen
och nätfrekvensen.

Så här ser du till att chucken drar åt
ordentligt:

(högergång), så efterdrar du låsskruven
inuti chucken riktigt ordentligt med en skruvmejsel.
Varning! Vänstergänga! (Se kapitel 7.7).

6.1 Montering av stödhandtaget

Det medföljande stödhandtaget måste

av säkerhetsskäl alltid användas.

Öppna spännringen genom att vrida stödhantaget
(4) åt vänster. För på handtaget på maskinens
spännanordning. För in anslagsstoppet (3). Dra åt
stödhandtaget kraftigt i önskad vinkel, beroende
på användning.

När du borrat första borrningen

7Användning

7.1 Inställning av anslagsstoppet

Lossa stödhandtaget (4). Ställ in anslagsstoppet
(3) på önskat borrdjup och dra åt stödhandtaget
igen.

7.2 Start/stopp

Du slår på maskinen genom att trycka in (7) ström­brytaren.

Du kan ställa varvtalet med strömbrytaren.
Du kan låsa strömbrytaren med låsknappen vid

kontinuerlig (8)användning. Stanna maskinen
genom att trycka en gång till på strömbrytaren.

34

Vid konstant drift fortsätter maskinen att
gå även om du förlorar kontrollen över

den. Håll alltid maskinen med båda
händerna i handtagen, stå stadigt och koncen­trera dig på arbetet.

7.3 Inställning av varvtalet

Ställ in maximalt varvtal (6) på ställratten.
Rekommenderade varvtal för borrning, se sidan 4.

7.4 Omkoppling borrning/slagborrning

Välj driftsätt med skjutreglaget (1).

Borrning

Slagborrning

Arbeta med högt varvtal vid slagborrning.

Slagborrning och borrning får endast ske

i högervarv.

7.5 Välja rotationsriktning

Använd bara rotationsriktningsväljaren

(6) när motorn är avstängd!

Välja rotationsriktning:
R=högergång
L=vänstergång

Du måste skruva på chucken ordentligt

på spindeln samt dra åt låsskruven inuti

chucken riktigt ordentligt med skruvme­jsel. (Varning! Vänstergänga!) Annars finns risk
att den lossnar vid vänstergång (t.ex. vid
skruvdragning).

7.6 Byta verktyg

Snabbchuck Futuro Plus

Se bilderna, sid. 3.
Sätt i verktyget. Håll fast låsringen (a) och vrid med

andra handen hylsan (b) i riktning "GRIP, ZU" tills
det inte går att vrida längre.

Om verktygsskaftet är mjukt, så måste du eventu­ellt efterdra när du borrat ett tag.

Lossa chucken:
Håll fast låsringen (a) och vrid med andra handen
hylsan (b) i riktning "AUF, RELEASE".

Märk:

Raspandet (beror på funktionen) som
eventuellt hörs när chucken öppnas försvinner när
hylsan vrides åt motsatt håll.

Om chucken sitter riktigt hårt:

Håll fast chucken med en fast nyckel vid chuckhu­vudet och vrid hylsan (b) kraftigt i riktning "AUF,
RELEASE".

Dra ur kontakten.

7.7 Ta av chucken

Snabbchuck Futuro Plus

Skruva ut låsskruven. Varning! Vänstergänga!

Håll fast chucken med en fast nyckel. Slå lätt med
gummihammare på en fastspänd insexnyckel.
Lossa chucken och skruva av den.

SVENSKA

f

SV

10 Tillbehör

Använd bara Metabos originaltillbehör.
Kontakta leverantören vid behov av tillbehör.
Det är viktigt att ange exakt typbeteckning på

maskinen vid beställning av tillbehör.
Se sid. 4.

AMetabox
B Vinklad borr- och skruvtillsats
C Böjlig axel
D Stödrondell av gummi

ESliprondeller

F Borrstativ (maskinhållaren kan vridas 360°.)
G Fräs-och borrmaskinstativ (pelare med

kuggstång och styrspår)

H Maskinskruvstycke

I Penselborste av ståltråd

J Axialborste av ståltråd

K Cirkulärborste av ståltråd

Sätta på bitsfäste

L

Det kompletta tillbehörssortimentet hittar du på
www.metabo.com eller i huvudkatalogen

8 Råd och tips

Borrar du djupa hål, så bör du lyfta upp borren då
och då ur hålet för att få bort stendamm eller
borrkax.

Vid skruvdragning kan du skruva av chucken. Sätt
i skruvbitsen direkt i insexfästet på spindeln.
Sätter du på bitsfästet, så hålls skruvbitsen på
plats.

9Underhåll

Rengöra snabbchucken:
När du använt chucken en längre tid, håll den med
öppningen nedåt och öppna och stäng den ett par
gånger. Då trillar dammet som samlats ur
öppningen. Vi rekommenderar att du använder
rengöringsspray på spännbackar och spänn­backsöppning med jämna mellanrum.

11 Reparation

Elverktyg får bara repareras av behörig elektriker!
Metabo elverktyg som behöver repareras kan

skickas till någon av de adresser som anges på
reservedelslistan.

Beskriv felen när du skickar in verktyget för repa­ration.

12 Miljöskydd

Metaboförpackningarna är 100% återvinnings­bara.

Uttjänta elverktyg och tillbehör innehåller stora
mängder värdefullt material som också kan åter­vinnas.

Den här bruksanvisningen är tryckt på klorfritt
papper.

Gäller bara EU-länder: Släng inte uttjänta
elverktyg i hushållssoporna! Enligt EU­direktiv 2002/96/EG om uttjänta el- och

elektronikprodukter samt enligt
harmoniserad nationell lag ska uttjänta elverktyg
källsorteras för miljövänlig återvinning.

35

SV

SVENSKA

13 Tekniska data

Förklaringar till uppgifterna på sid. 2.
Vi förbehåller oss rätten till tekniska förändringar.
P

= Nominell effektförbrukning

1

= Avgiven effekt

P

2

= Varvtal vid tomgång

n

0

= Varvtal vid märkbelastning

n

1

= Maximal borrdiameter

ø

max

= Maximalt antal slag

s

max

b=Chuckvidd
G=Spindelgänga
H = Borrspindel med insexfäste
m = Vikt utan nätsladd
D=Spännhalsdiameter

= Typisk uppskattad acceleration i

a

hw

Typisk A-viktad ljudnivå:
L

pA

L

WA

, KWA= Onoggrannhet

K

pA

Vid arbete kan ljudnivån överskrida 85 dB(A).

Mätvärdena är fastställda enligt EN 60745.
I tekniska data ovan tas även hänsyn till gällande

toleranser (motsvarande respektive gällande stan­dard).

hand-arm-delen

= Ljudtrycksnivå
=Ljudeffektsnivå

Använd hörselskydd!

36

SUOMI

FIN

Käyttöopas

Arvoisa asiakas,
kiitos luottamuksesta, jota olet osoittanut ostamalla uuden Metabo sähkötyökalun. Jokaista Metabo
sähkötyökalua on testattu huolellisesti ja se on läpikäynyt tiukat Metabo laatuvarmistuksen tarkastukset.
Sähkötyökalun käyttöikä riippuu kuitenkin suuressa määrin käyttäjästä. Ole hyvä ja huomioi tämän
käyttöoppaan sekä siihen liitettyjen asiakirjojen ohjeet. Mitä huolellisemmin käsittelet Metabo­sähkötyökalua, sitä pidempään voit sitä käyttää.

Sisältö

1 Vaatimustenmukaisuusvakuutus
2 Määräystenmukainen käyttö
3 Yleiset turvallisuusohjeet
4 Erityiset turvallisuusohjeet
5 Yleiskuva
6 Käyttöönotto

6.1 Kahvan asennus

7 Käyttö

7.1 Poraussyvyyden rajoittimen asetus

7.2 Päälle-/poiskytkeminen

7.3 Pyörimisnopeuden esivalinta

7.4 Vaihtokytkentä poraus/iskuporaus

7.5 Pyörimissuunnan valinta

7.6 Työkalunvaihto pikaistukka
Futuro Plus

7.7 Poraistukan vaihto

8 Neuvot ja ohjeet

9Huolto
10 Lisätarvikkeet
11 Korjaus
12 Ympäristönsuojelu
13 Tekniset tiedot

1 Vaatimustenmukaisuusvakuutus

Vakuutamme vastaavamme siitä, että tämä tuote
vastaa sivulla 2 mainittuja standardeja ja
määräyksiä.

2 Määräystenmukainen

käyttö

Kone sopii iskuttomaan poraukseen metalliin,
puuhun, muoviin ja samankaltaisiin materiaaleihin,
iskuporaukseen betoniin, kiveen jne. Tämän lisäksi
kone soveltuu kierteiden leikkaamiseen ja
ruuvaukseen.

Käyttäjä vastaa kaikista määräysten vastaisesta
käytöstä johtuvista vaurioista.

Yleisiä tapaturmantorjuntaohjeita ja mukana
toimitettuja turvallisuusohjeita on noudatettava.

3 Yleiset turvallisuusohjeet

Ennen sähkötyökalun käyttöä on mukana
toimitetut turvallisuusohjeet (punainen vihko) ja
käyttöopas luettava huolellisesti ja kokonaisuu­dessaan. Säilytä liitteenä olevat asiakirjat ja anna
sähkötyökalu ainoastaan yhdessä näiden asiakir­jojen kanssa eteenpäin.

4 Erityiset turvallisuusohjeet

Käytä kuulosuojaimia käyttäessäsi iskupora­koneita.

Käytä laitteen mukana toimitettua lisäkahvaa.

Koneen kontrollin menetys voi johtaa loukkaantu­misiin.

Vedä pistoke irti pistorasiasta ennen säätöjen tai
huoltotöiden suorittamista.

Varo kaasu-, sähkö- ja vesijohtoja!
Vältä satunnaista käyntiä: vapauta kytkin heti, kun

pistoke vedetään pistorasiasta irti tai sähkökat­koksen aikana.

Älä koske pyörivään työkaluun!
Poista lastut ja muut sellaiset ainoastaan koneen

ollessa pysähtyneenä.

Koske ainoastaan sähkötyökalun rungon
eristettyihin kohtiin, kun on olemassa mahdolli­suus, että työn aikana kosketetaan piilossa
olevia johtoja tai verkkokaapeleita.

johtaviin johtoihin koskettaminen asettaa rungon
metalliset osat jännitteen alaiseksi ja tästä voi käyt­täjälle aiheutua sähköisku.

Ole tarkkana kovien ruuvausliitosten yhteydessä
(ruuvien ruuvaus metrisillä tai tuumakierteillä teräk­seen)! Ruuvin kanta voi mennä rikki tai kahvassa
voi esiintyä suuria takaisinkiertomomentteja.

Jos työkalu puristaa tai tarttuu kiinni, siinä esiintyy
suuria voimia. Pidä koneesta aina voimakkaasti
kiinni, seiso tukevassa asennossa ja työskentele
keskittyneesti.

Melu voi aiheuttaa kuulovammoja.

Huomioi tällä symbolilla merkityt
tekstikohdat suojataksesi itseäsi
ja sähkötyökaluasi!

Sähköä

37

FIN

SUOMI

Kiinnitä pienet työkappaleet kiinni. Esim. pienellä
ruuvipuristimella.

5 Yleiskuva

Katso sivu 3 (käännä ulos).

1 Työntökytkin poraus/iskuporaus
2 Pikaistukka Futuro Plus
3 Poraussyvyyden rajoitin
4Tukikahva
5 Kierrossuunnan vaihtokytkin
6 Säätöpyörä pyörimisnopeuden

esivalintaan
7Painokytkin
8 Lukitusnuppi (jatkuva kytkentä)

6 Käyttöönotto

Ennen käyttöönottoa on verrattava,
vastaako nimikilvessä ilmoitettu verkko­jännite ja verkkotaajuus sähköverk­konne tietoja.

Istukan varman pysymisen varmistami-

Kiristä ensimmäisen porauksen

seksi:

(myötäpäivään) jälkeen varmistusruuvia
istukan sisällä voimakkaasti ruuvimeisse­lillä. Huomio kierteet vasemmalla! (katso
luku 7.7)

6.1 Kahvan asennus
Turvallisuussyistä on aina käytettävä

toimitukseen sisältyvää tukikahvaa.

Avaa kiristysrengas kääntämällä tukikahvaa (4)
vasemmalle. Työnnä tukikahva koneen kiinnity­skaulalla. Työnnä poraussyvyyden rajoitin (3)
sisään. Kiristä tukikahva käyttötarkoituksen
mukaan sopivaan kulmaan.

7 Käyttö

7.1 Poraussyvyyden rajoittimen asetus

Irrota kahva (4). Säädä haluamasi poraussyvyys
syvyydenrajoittimella (3) ja kiristä kahva.

7.2 Päälle-/poiskytkeminen

Koneen päällekytkemiseksi, paina painokytkintä
(7).

Kierroslukua voidaan muuttaa painokytkimestä.
Jatkuvaa kytkentää varten voidaan painokytkin

lukita lukitusnupilla (8). Poiskytkemiseksi
painokytkintä painetaan uudelleen.

Jatkuvassa kytkennässä kone käy edel­leen, jos se irtoaa kädestä. Siitä syystä

koneesta on aina pidettävä kiinni siihen
tarkoitetuista kahvoista, otettava tukeva
asento ja työskenneltävä keskittyneesti.

7.3 Pyörimisnopeuden esivalinta

Valitse säätöpyörästä (6) maksimi pyörimisnopeus.
Suositeltavat nopeudet poraamiseen katso sivu 4.

7.4 Vaihtokytkentä poraus/iskuporaus

Valitse haluamasi poraustapa työntökytkimellä (1).

Poraus

Iskuporaus

Käytä iskuporauksessa korkeata
pyörimisnopeutta.

Iskuporaus ja poraus vain

pyörimissuunnan ollessa oikealle.

7.5 Kiertosuunnan valinta

Käytä kiertosuunnan vaihtokatkaisinta

(5) vain moottorin ollessa pysähdyksissä.

Kiertosuunnan valinta:
R = myötäpäivään
L = vastapäivään

Istukka on ruuvattava tiukasti karaan ja

varmistusruuvia istukan sisässä on kiri-

stettävä voimakkaasti ruuvimeisselillä.
(Huomio kierteet vasemmalle!) Vastapäivään
(esim. ruuvattaessa) se voisi muuten irrota.

7.6 Työkalun vaihto

Pikaistukka Futuro Plus

Katso kuvat, sivu 3.
Laita työkalu paikalleen. Pidä lukkorenkaasta (a)

kiinni ja kierrä hylsyä (b) toisella kädellä suuntaan
"GRIP, ZU" kunnes kiertäminen ei enää ole
mahdollista.

Jos työkalun varsi on pehmeä, jälkikiristys voi olla
tarpeellista lyhyen porausajan jälkeen.

Istukan avaaminen:
Pidä lukkorenkaasta (a) kiinni ja kierrä toisella
kädellä hylsyä (b) suuntaan "AUF, RELEASE".

Huomautus:

mahdollisesti kuuluva ääni (johtuu toiminnasta)
kytketään pois kääntämällä hylsyä toiseen
suuntaan.

Poraistukan avaamisen jälkeen

38

Jos istukka on erittäin tiukassa:

stoke irti. Pidä istukasta kiinni kiintoavaimella
istukan päässä ja käännä hylsyä (b) voimakkaasti
suuntaan "AUF, RELEASE".

7.7 Istukan irrottaminen

Pikaistukka Futuro Plus

Kierrä lukkoruuvi irti. Huomio kierteet vasemmalla!

Pidä poran karasta kiintoavaimella kiinni. Irrota
istukka lyömällä kevyesti kumivasaralla kiristettyä
kuusiokoloavainta ja ruuvaa se irti.

Vedä virtapi-

8 Neuvot ja ohjeet

Porattaessa syviä reikiä on poraa ajoittain
vedettävä porauksesta, jotta porausjäte tai lastut
saataisiin ulos reiästä.

Ruuvausta varten istukka voidaan ruuvata irti.
Ruuvauskärjet voidaan asentaa suoraan karan
kuusiokoloon.
Kiinnitetty kärjen kiinnitysholkki pitää
ruuvauskärkeä paikallaan.

SUOMI

f

FIN

10 Lisätarvikkeet

Käytä ainoastaan alkuperäisiä Metabo lisätarvik­keita.

Mikäli tarvitset lisätarvikkeita, käänny jälleenmyy­jäsi puoleen.

Ilmoita jälleenmyyjälle oikeiden lisätarvikkeiden
löytämiseksi sähkötyökalun tarkat tiedot.

Katso sivu 4.

A Metalaatikko
B Kulmapora- ja ruuvauslisälaite
C Taipuisa akseli
D Kuminen aluslaikka

E Hiomakangaspyöröt

F Porateline

(Konekiinnitystä voidaan kääntää 360°.)

G Jyrsin- ja porateline

(Pylväässä hammastanko ja ohjausura)

H Koneruuvipuristin

I Sivellinpääharja

J Kuppiteräsharja

K Teräslankaharja

Terän kiinnitysholkin

L

Lisätarvikkeiden täydellinen ohjelma katso
www.metabo.com tai pääluettelo.

11 Korjaus

Sähkötyökalujen korjaustöitä saavat suorittaa
ainoastaan sähköalan ammattilaiset!

Korjauksen tarpeessa olevat Metabo sähkötyö­kalut voidaan lähettää varaosalistassa mainittuun
osoitteeseen.

Kuvaile havaitsemasi vika, kun lähetät laitteen
korjattavaksi.

12 Ympäristönsuojelu

9Huolto

Pikaistukan puhdistaminen:
Pitkäaikaisen käytön jälkeen, pidä istukkaa
pystysuorassa reikä alaspäin ja avaa ja sulje se
monta kertaa. kerääntynyt pöly poistuu aukosta.
Säännöllinen puhdistusruiskeen käyttö
kiristyslevyillä ja kiristyslevynrei´issä on
suositeltavaa.

Metabo-pakkaukset ovat 100 %:sti kierrätyskel­poisia.

Loppuun käytetyt sähkötyökalut ja tarvikkeet sisäl­tävät paljon arvokkaita raaka-aineita ja muoveja,
jotka voidaan niin ikään ohjata kierrätysprosessiin.

Tämä käyttöopas on painettu ilman klooria valkai­stulle paperille.

Vain EU-maille: Älä hävitä sähkötyökalua
kotitalousjätteen mukana! Käytettyjä
sähkö- ja elektroniikkalaitteita koskevan

EU-direktiivin 2002/96/EY ja paikallisen
määräysten mukaan on loppuun käytetyt
sähkötyökalut kerättävä erikseen talteen ja
ohjattava ympäristöä säästävään kierrätykseen.

39

FIN

SUOMI

13 Tekniset tiedot

Selityksiä sivulla 2 oleville tiedoille.
Pidätämme oikeuden muutoksiin.
P

= nimellisottoteho

1

=antoteho

P

2

= pyörimisnopeus kuormittamatto-

n

0

n

1

ø max = maksimi poranhalkaisija
s max = maksimi iskuluku
b = istukan kita
G = poran karan kierre
H = poran kara kuusiokololla
m = paino ilman verkkojohtoa
D = kaulan halkaisija

a

hw

Tyypillinen Apainotettu äänitaso:
L

pA

L

WA

, KWA= epävarmuus

K

pA

Käytössä melutaso voi ylittää 85 dB(A).

Mittausarvot ilmoitettu EN 60745 mukaan.
Annetut tekniset tiedot ovat toleranssien mukaisia

(vastaavat kyseisiä voimassa olevia standardeja).

mana

= käyntinopeus nimelliskuormalla

= tyypillisesti arvioitu kiihtyvyys käsi-

käsivarsi-alueelle

= äänenpainetaso
= äänen tehotaso

Käytä kuulonsuojaimia!

40

NORSK

NO

Bruksanvisning

Kjære kunde
Tusen takk for tilliten du viser oss ved anskaffelsen av det nye elektroverktøyet fra Metabo. Hvert
elektroverktøy fra Metabo blir omhyggelig testet og underkastes den strenge kvalitetskontrollen i
Metabos kvalitetssikring. Levetiden for et elektroverktøy er allikevel i stor grad avhengig av deg. Vennligst
les nøye gjennom informasjonene i denne bruksanvisningen og i vedlagte dokumenter. Jo bedre du
behandler elektroverktøyet fra Metabo, desto lenger vil det kunne tjene sitt formål.

Innhold

1 Samsvarserklæring
2Riktig bruk
3 Generelle sikkerhetshenvisninger
4 Spesielle sikkerhetshenvisninger
5Overblikk
6 Oppstart

6.1 Montering av håndtaket

7Bruk

7.1 Justering av anslaget for boredybden

7.2 Slå på og av

7.3 Valg av turtall

7.4 Omkopling mellom boring/slagboring

7.5 Valg av dreieretning

7.6 Verktøybytte med selvspennende
chuck-Futuro Plus

7.7 Skifte chuck

8 Tips og triks

9 Vedlikehold
10 Tilbehør
11 Reparasjon
12 Miljøvern
13 Tekniske spesifikasjoner

1 Samsvarserklæring

Vi erklærer under eget ansvar at dette produktet er
i samsvar med normene eller normdokumentene
som er oppført på side 2.

2 Hensiktsmessig bruk

Maskinen egner seg til boring uten slag i metall,
tre, kunststoff og lignende materialer og til
slagboring i betong, stein og lignende materialer.
Dessuten egner maskinen seg til gjenging og
skruing.

Brukeren er alene ansvarlig for skader som
oppstår pga. uhensiktsmessig bruk.

Alminnelige verneforskrifter og vedlagte
sikkerhetshenvisninger må overholdes.

3 Generelle

sikkerhetshenvisninger

Les nøye og helt gjennom vedlagte sikkerhetsfors­krifter (rødt hefte) og bruksanvisningen før du tar i
bruk elektroverktøyet. Ta vare på alle vedlagte
dokumenter og overlat elektroverktøyet kun
sammen med disse til andre.

4Spesielle

sikkerhetshenvisninger

Bruk hørselsvern når du bruker slagbormas-

Eksponering for støy kan føre til hørselstap.

kiner.
Bruk støttehåndtaket som følger med

maskinen.

til skader.

Trekk støpselet ut av stikkontakten før alle former
for innstilling og vedlikehold.

Vær oppmerksom på gass-, strøm- og vannled­ninger!

Unngå utilsiktet start: Frigjør alltid bryteren når
støpselet tas ut av stikkontakten eller ved strøm­brudd.

Ikke ta på roterende verktøy!
Spon o.l. må kun fjernes når maskinen er stoppet.

Ta kun på isolerte deler av elektroverktøyets
hus dersom det er fare for berøring av skjulte
ledninger eller strømledningen mens arbeidet
pågår.

får husets metalldeler strøm og kan tilføre brukeren
et elektrisk støt.

Vær forsiktig ved grovgjengede skruer (innskruing
av stålskruer med metrisk gjenging eller tommeg­jenging). Skruehodet kan rives av, eller det kan
oppstå kraftig rekyl.

Hvis innsatsverktøyet klemmes eller henger seg opp,
utvikles det store krefter. Hold alltid maskinen godt
fast, stå med god balanse og arbeid konsentrert.

Tap av kontroll over maskinen kan føre

For din egen sikkerhet og for å
beskytte elektroverktøyet, legg
merke til tekst som er merket med
dette symbolet!

Ved kontakt med strømførende ledninger

41

NO

NORSK

Fest små emner. Spenn dem for eksempel fast i en
skrustikke.

5Oversikt

Se side 3 (vennligst brett ut).

1 Skyveknapp for boring/slagboring
2 Selvspennende chuck Futuro Plus
3 Anslag for boredybde
4 Håndtak
5 Omkobler for rotasjonsretning
6 Innstillingshjul for forhåndsvalg av turtallet
7 Bryterknapp
8 Låseknapp (permanentkobling)

6 Før bruk

Kontroller før bruk at nettspenningen og
nettfrekvensen på typeskiltet stemmer
overens med strømnettets spesifikas­joner.

Sikre at chucken har godt feste:

rekk låseskruen inne i chucken godt med en

skrutrekker etter første gangs boring
(høyregang). OBS! Skruen er venstregjenget!
(Se kapittel 7.7)

6.1 Montering av håndtaket

For sikkerhets skyld skal det medleverte

håndtaket alltid brukes.

Åpne klemringen ved å vri håndtaket (4) mot
venstre. Skyv håndtaket over maskinens spenn­hals. Skyv inn anslaget for boredybden (3). Sett
fast håndtaket forsvarlig fast i ønsket vinkel for
arbeidsoppgaven.

Ettert-

Under vedvarende drift fortsetter
maskinen å gå selv om den blir revet ut

av hendene dine. Hold derfor alltid
maskinen med begge hender i de to håndta­kene. Stå med god balanse og arbeid konsent­rert.

7.3 Forhåndsinnstilling av turtallet

Velg det maksimale turtallet på forhånd med
innstillingshjulet (6). Se side 4 for anbefalte turtall
ved boring.

7.4 Omkopling mellom boring og

slagboring

Velg ønsket driftsmåte ved å flytte skyveknappen
(1).

Boring

Slagboring

Arbeid med høyt turtall under slagboring.

Slagboring og boring kun med

høyregange.

7.5 Valg av rotasjonsretning

Omkoblingsbryteren (5) må kun betjenes

når motoren står stille.

Valg av rotasjonsretning:
R = Høyregang
L=Venstregang

Chucken må være skrudd godt fast på

spindelen, og låseskruen inne i chucken

må være trukket godt til med en skrut­rekker. (OBS! Venstregjenget!) Ved venstre­gang kan den ellers løsne (f.eks. under skruing).

7Bruk

7.1 Forskyve anslaget for boredybden

Løsne håndtaket (4). Justere anslaget (3) til ønsket
boredybde og sett fast håndtaket igjen.

7.2 Start og stopp

Trykk på bryterknappen (7) for å starte maskinen.
Turtallet kan forandres på bryterknappen.
For vedvarende drift kan bryterknappen låses med

låseknappen (8). Utkobling oppnås ved å trykke én
gang til på bryterknappen.

42

7.6 Verktøyskifte

Selvspennende chuck Futuro Plus

Se figurer på side 3.
Sett inn verktøyet. Hold fast festeringen (a) og bruk

den andre hånden til å dreie hylsen (b) mot "GRIP,
ZU" til det ikke er mulig å dreie videre.

Ved myke verktøyhåndtak må det eventuelt etter
kort tids boring foretas en etterstramming.

Åpne chucken:
Hold festeringen (a) fast og bruk den andre hånden
til å dreie hylsen (b) mot "AUF, RELEASE".

Henvisning:

kanskje høres etter åpningen av chucken koples ut
ved å skru hylsen i motsatt retning.

Skrallelyden (funksjonsbetinget) som

Ved chuck som sitter svært godt fast:

nettstøpslet. Hold igjen chucken med en
skrunøkkel på chuckhodet, og drei hylsen (b)
kraftig mot "AUF, RELEASE".

7.7 Demontering av chucken

Selvspennende chuck Futuro Plus

Skru ut låseskruen. OBS! Skruen er venstreg­jenget!

Trekk ut

NORSK

f

NO

10 Tilbehør

Bruk kun originalt Metabo-tilbehør.
Kontakt din forhandler hvis du trenger tilbehør.
For valg av riktig tilbehør, gi forhandleren nøyaktig

informasjon om typen av ditt elektroverktøy.
Se side 4.

AMetaboks
B Vinkelbore- og skruoppsats
C Bøyelig aksel
D Støttetallerken av gummi

E Slipeblader

F Borestativ (Maskinholderen kan snus 360°.)
G Frese-/borestativ (Tannstangsøyle med

føringsspor)

H Maskinskruestikke

I Ståltråd-penselbørste

J Ståltråd-koppbørste

K Ståltråd-skivebørste

Monter bits-spennhylse

L

Se www.metabo.com eller hovedkatalogen for det
komplette tilbehørsprogrammet.

Hold igjen borespindelen med en skrunøkkel.
Løsne chucken ved å feste en sekskantnøkkel i
chucken og slå lett på nøkkelen med en
gummihammer. Skru deretter chucken av.

8Tips og triks

Ved boring av dype hull, dra ut boret fra tid til
annen for å fjerne boremel eller spon.

Chucken kan skrus av når du skal skru. Fest skrut­rekkerbiten rett i den innvendige sekskanten i spin­delen.
Hvis det er påmontert en bits-spennhylse, holdes
skrutrekkerbitsen fast.

9 Vedlikehold

Rengjøring av selvspennende chuck:
Etter lengre tids bruk holdes chucken med
åpningen loddrett nedover og åpne og lukk helt
flere ganger. Opphopet støv faller ut gjennom
åpningen. Regelmessig bruk av rengjøringsspray
på spennkjever og spennkjeveåpninger anbefales.

11 Reparasjon

Elektroverktøy må kun repareres av elektrofagfolk!
Metabo elektroverktøy som trenger reparasjon kan

sendes til adressene som er angitt på delelisten.
Ved innsending til reparasjon, vennligst vedlegg en

beskrivelse av oppdagede feil.

12 Miljøvern

Metabo-emballasje er 100 % egnet til gjenvinning.
Utslitt elektroverktøy og tilbehør inneholder store

mengder rå- og kunststoffer som også kan kjøres
gjennom en gjenvinningsprosess.

Denne bruksanvisning er trykt på papir som er
bleket uten klor.

Kun for EU-land: Kast aldri elektroverktøy
i husholdningsavfallet! I henhold til EU­direktiv 2002/96/EF om kasserte

elektriske og elektroniske produkter og
direktivets iverksetting i nasjonal rett, må
elektroverktøy som ikke lenger skal brukes, samles
separat og returneres til et miljøvennlig
gjenvinningsanlegg.

43

NO

NORSK

13 Tekniske data

Forklaringer til opplysningene på side 2.
Med forbehold om endringer i hensikt av teknisk

forbedring.

= Nominelt effektopptak

P

1

=Avgitt effekt

P

2

= Turtall u/belastning

n

0

= Turtall ved nominell belastning

n

1

ø maks. = Maksimal bordiameter
s max = Maksimalt antall slag
b = Chuckens spennvidde
G = Borespindelgjenge
H = Borespindel med innvendig sekskant
m = Vekt uten nettledning
D = Diameter av spennhalsen

= Typisk vurdert akselerasjon i hånd-

a

hw

Typiske A-veide lydnivåer:
L

pA

L

WA

, KWA= Usikkerhet

K

pA

Under arbeid kan lydnivået overskride 85 dB(A).

Måleverdier iht. EN 60745.
Angitte tekniske data kan variere i henhold til de til

enhver tid gjeldende normer.

arm-området

= Lydtrykknivå
= Lydeffektnivå

Bruk hørselsvern!

44

DANSK

DA

Betjeningsvejledning

Kære kunde,
mange tak for den tillid De har vist ved at købe dette nye Metabo el-værktøj. Hvert Metabo el-værktøj
afprøves omhyggeligt og underligger de strenge kvalitetskontroller af Metabos kvalitetsstyringssystem.
Et el-værktøjs levetid er dog i høj grad afhængig af Dem. Vær opmærksom på informationerne i denne
betjeningsvejledning og i de medfølgende dokumenter. Jo mere omhyggeligt De behandler Deres Metabo
el-værktøj, desto længere vil De nyde godt af det.

Indhold

1 Konformitetserklæring

2 Tiltænkt formål
3 Generelle sikkerhedsanvisninger
4 Særlige sikkerhedsanvisninger
5 Oversigt
6Ibrugtagning

6.1 Montering af holdegrebet

7Anvendelse

7.1 Indstilling af boreanslag

7.2 Tænd/sluk

7.3 Vælg omdrejningshastighed

7.4 Skift mellem boring/slagboring

7.5 Vælg rotationsretning

7.6 Værktøjsskift selvspændende
borepatron Futuro Plus

7.7 Skift borepatron

8 Tips og tricks

9 Vedligeholdelse
10 Tilbehør
11 Reparation
12 Miljøbeskyttelse
13 Tekniske data

1 Konformitetserklæring

Vi erklærer under almindeligt ansvar, at dette
produkt er i overensstemmelse med de på side 2
angivne normer og direktiver.

2Tiltænkt formål

Maskinen er egnet til boring uden slag i metaller,
træ, plast og lignende materialer samt er egnet til
slagboring i beton, sten og lignende materialer.
Derudover kan maskinen anvendes til
gevindskæring og til skruning.

Brugeren hæfter fuldt ud for skader som følge af
brug til ikke tiltænkte formål.

De generelle anvisninger for arbejdssikkerhed og
de her medfølgende sikkerhedsanvisninger skal
følges.

3 Generelle

sikkerhedsanvisninger

Læs medfølgende sikkerhedsanvisninger (rødt
hæfte) og betjeningsvejledningen omhyggeligt og
komplet igennem, før de tager el-værktøjet i brug.
Opbevar alle medfølgende dokumenter, og lad
dem følge med, når De engang skulle give
maskinen videre til andre personer.

4 Særlige

sikkerhedsanvisninger

Brug høreværn ved anvendelse af slagbore­maskiner.

Brug de ekstra greb, som følger med maskinen.

Mistes kontrollen over maskinen, er der risiko for
kvæstelser.

Træk stikket ud af stikkontakten, før der foretages
nogle indstillinger.

Pas på gas-, strøm- og vandledninger!
Undgå utilsigtet start: Frigør altid kontakten, når

stikket trækkes ud af stikdåsen, eller når der
opstår strømafbrydelse.

Tag ikke om det roterende værktøj!
Spåner og lignende fjernes først, når maskinen er

stoppet.

El-værktøjet må kun berøres på de isolerede
dele, hvis der er risiko for berøring af skjulte
ledninger eller netledninger under arbejdet.

Kontakt med strømførende ledninger kan gøre
metalliske dele spændingsførende og kan give
brugeren elektrisk stød.

Pas på ved hårde skrueopgaver (iskruning af
skruer med metrisk eller tommegevind i stål)!
Skruehovedet kan blive revet af, og der kan opstå
høje tilbagedrejemomenter.

Støjpåvirkning kan føre til høretab.

Vær opmærksom på de tekst­steder i brugsanvisningen, der er
markeret med dette symbol, for
Deres egen og el-værktøjets
sikkerhed!

45

DA

DANSK

Sidder værktøjet i klemme, opstår der høje kræfter.
Hold altid godt fast i maskinen, sørg for at stå
stabilt, og arbejd koncentreret.

Små arbejdsemner bør fastgøres. F.eks. ved at
spænde dem op i et skruestik.

5Oversigt

Se side 3 (foldes ud).

1 Skydekontakt boring/slagboring
2 Selvspændende borepatron Futuro Plus
3 Boreanslag
4Holdegreb
5 Drejeretningsknap
6 Reguleringshjul til forindstilling af

omdrejningshastighed
7 Afbrydergreb
8 Spærreknap (fast tilkobling)

6 Ibrugtagning

Før De tager maskinen i brug, bør De
kontrollere, at den på mærkepladen
oplyste netspænding og frekvens er i
overensstemmelse med den fra Deres
strømforsyning.

For at sikre at borepatronen sidder
ordentlig fast:

borepatronen kraftigt med en skruetrækker
efter første boreopgave (højreløb). Obs: Venstre­gevind! (Se kapitel 7.7)

Efterspænd låseskruen i

Ved permanent kørsel kan afbrydergrebet fast­låses med spærreknappen (8). For udløsning
trykkes trykknappen på ny.

Ved fast tilkobling kører maskinen også
videre, når den rives ud af hånden. Hold

derfor altid fast i maskinen med begge
hænder i de dertil beregnede greb, sørg for at
stå stabilt og arbejd koncentreret.

7.3 Vælg omdrejningshastighed

Vælg på reguleringshjulet (6) den maksimale
omdrejningshastighed. Se side 4 vedrørende
anbefalet omdrejningshastighed til boring.

7.4 Omskiftning boring/slagboring

Vælg den ønskede modus ved at forskyde
skydekontakten (1).

Boring

Slagboring

Arbejd med høj omdrejningshastighed i
slagboringsmoduset.

Slagboring og boring kun ved

højregang.

7.5 Valg af omdrejningsretning

Brug kun drejeretningsknappen (4),

når motoren er standset.

6.1 Montering af holdegrebet
Brug for en sikkerheds skyld altid det

medfølgende støttehåndtag.

Klemringen åbnes ved at dreje støttehåndtaget (4)
til venstre. Skub støttehåndtaget op mod maski­nens spændehals. Skub boredybdeanslaget (3)
ind. Spænd støttehåndtaget fast i den ønskede
vinkel.

7Anvendelse

7.1 Indstilling af boreanslag

Holdegreb (4) løsnes. Boreanslaget (3) indstilles til
det ønskede borestop og holdegrebet tilspændes
igen.

7.2 Tænd/sluk

For at tilslutte maskinen skal afbrydergrebet (7)
aktiveres.

Omdrejningstallet kan ændres på afbrydergrebet.

46

Valg af omdrejningsretning:
R=højreløb
L=venstreløb

Borepatronen skal skrues kraftigt på
spindlen, og låseskruen i borepatronen

skal spændes kraftigt med en skrue­trækker. (Obs: Venstregevind!) Ved venstreløb
(f.eks. ved skruning) vil den ellers kunne løsne
sig.

7.6 Værktøjsskift selvspændende

borepatron Futuro Plus

Se illustrationerne på side 3.
Sæt værktøjet i. Hold fast i holderingen (a), og drej

muffen (b) i retning af "GRIP, ZU" med den anden
hånd, til den ikke kan drejes videre.

Hvis værktøjet har en blød skaft, skal der eventuelt
efterspændes efter kort tids boring.

Åbning af borepatron:
Hold fast i holderingen (a), og drej muffen (b) i
retning af "AUF, RELEASE" med den anden hånd.

Giv agt:

Efter at borepatronen er åbnet kan der
eventuelt høres en skuren (funktionsbetinget),
dette kan standses ved at dreje bøsningen i
modsat retning.

I tilfælde af meget stram borepatron:

stikket ud. Hold borepatronen fast i borepatronho­vedet med en gaffelnøgle, og drej muffen (b) kraf­tigt i retning af "AUF, RELEASE".

7.7 Aftagning af borepatron

Selvspændende borepatron Futuro Plus

Skru låseskruen ud. Obs: Venstregevind!

Træk

DANSK

f

DA

10 Tilbehør

Brug kun originalt Metabo tilbehør.
Hvis De har brug for tilbehør, henvend Dem

venligst til Deres forhandler.
For at De får det rigtige tilbehør, skal De meddele

forhandleren den nøjagtige type på Deres el­værktøj.

Se side 4.

AMetabox
B Vinkelboremaskine- og skrueforsats
CBøjelig aksel
D Gummibagskive

E Lærreds-sliberondeller

F Borestander

(Maskinholderen kan drejes 360°.)

G Fræse-borestander (Søjle med tandstang og

føringsnot)

H Maskinskruestik

I Stålpenselbørste

JKopstålbørste

K Stålbørsteskive

Bit-spændebøsning

L

Det komplette tilbehørsprogram findes på
www.metabo.com eller i hovedkataloget.

Hold borespindlen fast med en gaffelnøgle. Løsn
borepatronen ved at slå let på en isat
sekskantnøgle med en gummihammer, og skru
borepatronen af.

8 Tips og Tricks

Ved dybe boringer trækkes boret fra tid til anden
ud af borehullet for at fjerne boremel og spåner.

Ved skruning kan borepatronen skrues af. Sæt
skruebitten direkte i spindlens indvendige
sekskant.
Skruebitten holdes af den monterede bit­spændebøsning.

9 Vedligeholdelse

Rensning af selvspændende borepatron:
Efter længere tids brug holdes borepatronen med
åbningen lodret nedad, og der åbnes og lukkes
flere gange. Det opsamlede støv falder ud af
åbningen. Det anbefales regelmæssigt at sprøjte
spændebakkerne og spændebakkernes åbninger
med rensespray.

11 Reparation

Reparationer på el-værktøjer må kun foretages af
faguddannede elektrikere!

Reparationsnødvendigt Metabo el-værktøj kan
indsendes til de adresser, der er angivet på reser­vedelslisten.

Ved indsendelse til reparation skal den fastslåede
fejl beskrives.

12 Miljøbeskyttelse

Den af Metabo brugte emballage er 100% genan­vendelig.

Brugt el-værktøj og tilbehør indeholder store
mængder værdifuldt råstof og plastmateriale, som
ligeledes kan genanvendes i en recyclingproces.

Denne betjeningsvejledning er trykt på papir, som
er bleget uden klor.

Kun for EU-lande: El-værktøj må ikke
smides i husholdningsaffaldet! I henhold
til det europæiske direktiv 2002/96/EF om

affald af elektrisk og elektronisk udstyr og
omsættelsen til national lovgivning skal brugte el­værktøjer indsamles adskilt og genanvendes i en
recyclingproces.

47

DA

DANSK

13 Tekniske Data

Forklaringer til oplysningerne på side 2.
Forbeholdt ændringer som følge af tekniske

ændringer.

= Nom. optagen effekt

P

1

= Afgiven effekt

P

2

= Tomgangshastighed

n

0

= Hastighed ved nom. belastning

n

1

= Maksimal borediameter

ø

max

= maksimalt slagantal

s

max

b = Borepatron-spændvidde
G = Borespindelgevind
H = Borespindel med indv. sekskant
m = Vægt uden strømkabel
D = Spændehalsdiameter

= Typisk vægtet acceleration for

a

hw

Typiske Avægtede lydniveauer:
L

pA

L

WA

, KWA= Usikkerhed

K

pA

Ved arbejde kan støjniveauet overskride 85 dB(A).

Måleværdier beregnet jf. EN 60745.
De angivne tekniske data er tolerancesat

(svarende til de pågældende gyldige standarder).

hænder/arme

= Lydtryksniveau
= Lydeffektniveau

Brug høreværn!

48

POLSKI

POL

Instrukcja obsługi

Szanowni Państwo,
Dziękujemy bardzo za zaufanie, jakim obdarzyliście nas kupując nowe elektronarzędzie firmy Metabo.
Każde elektronarzędzie Metabo jest starannie testowane i podlega ścisłej kontroli jakości dokonywanej
przez dział kontroli jakości Metabo. Żywotność elektronarzędzia zależy jednak w dużej mierze od
Państwa. Proszę przestrzegać informacji zawartych w niniejszej instrukcji obsługi oraz w załączonych
dokumentach. Im większa jest staranność obsługi elektronarzędzia Metabo, tym dłużej i bardziej
niezawodnie będzie ono służyło.

Spis treści

1 Oświadczenie zgodności
2 Użycie zgodne z przeznaczeniem
3 Ogólne wskazówki dotyczące

bezpiecznego użytkowania

4 Specjalne wskazówki dotyczące

bezpiecznego użytkowania
5Przegląd
6Uruchomienie

6.1 Montaż rękojeści

7Użytkowanie

7.1 Przestawianie głębokości wiercenia

7.2 Włączanie i wyłączanie

7.3 Wybór ilości obrotów

7.4 Przełączanie funkcji wiercenie/
wiercenie udarowe

7.5 Wybór kierunku obrotów

7.6 Wymiana narzędzia w
szybkomocującym uchwycie
wiertarskim Futuro Plus

7.7 Zdejmowanie uchwytu wiertarskiego

8 Wskazówki i zalecenia

9Konserwacja
10 Akcesoria
11 Naprawy
12 Ochrona środowiska
13 Dane techniczne

1 Oświadczenie zgodności

Oświadczamy z pełną odpowiedzialnością, że ten
produkt spełnia normy i wytyczne podane na
stronie 2.

Ponadto urządzenie jest przeznaczone do
gwintowania i wkręcania

Za szkody powstałe w wyniku użytkowania
niezgodnego z przeznaczeniem odpowiedzialność
ponosi wyłącznie użytkownik.

Należy przestrzegać ogólnie uznanych przepisów
zapobiegania wypadkom oraz załączonych
wskazówek bezpieczeństwa.

3 Ogólne wskazówki

dotyczące bezpiecznego
użytkowania

Przed użyciem elektronarzędzia uważnie
przeczytać wszystkie załączone wskazówki bhp
(czerwony zeszyt) oraz instrukcję obsługi. Należy
zachować te dokumenty i udostępniać
elektronarzędzie wyłącznie z kompletną
dokumentacją.

4 Specjalne wskazówki

dotyczące bezpiecznego
użytkowania

Używając wiertarek udarowych należy nosić
ochronę słuchu.

spowodować utratę słuchu.

Należy używać uchwytów dodatkowych
dostarczonych wraz z urządzeniem.

kontroli nad urządzeniem może spowodować
obrażenia.

.

Oddziaływanie hałasu może

Utrata

Proszę zwracać szczególną
uwagę na miejsca tekstu
oznaczone tym symbolem dla
własnego bezpieczeństwa i
ochrony elektronarzędzia!

2 Użycie zgodne z

przeznaczeniem

Urządzenie przeznaczone jest do wiercenia bez
udaru w metalu, drewnie, tworzywach sztuchnych i
innych materiałach oraz do wiercenia udarowego w
betonie, kamieniu i podobnych materiałach.

Przed przystąpieniem do wykonywania
jakichkolwiek prac związanych z ustawianiem lub
konserwacją wyjąć wtyczkę z gniazdka.

Należy zwracać uwagę na przewody gazowe,
elektryczne i wodociągowe!

Należy unikać niezamierzonego uruchomienia:
włącznik należy zawsze odblokowywać, gdy

49

POL

POLSKI

wtyczka jest wyciągana z gniazda wtykowego lub
w przypadku przerwy w dopływie prądu.

Nie wolno dotykać obracającej się tarczy!
Wióry i podobne zanieczyszczenia należy usuwać

wyłącznie przy wyłączonym urządzeniu.

Jeśli istnieje możliwość kontaktu narzędzia z
ukrytymi przewodami elektrycznymi lub
kablami, należy trzymać elektronarzędzie
wyłącznie w izolowanych miejscach obudowy.

Kontakt z kablami przewodzącymi prąd powoduje
naładowanie części metalowych obudowy i może
spowodować porażenie prądem osoby
obsługującej.

Uwaga przy twardym wkręcaniu (wkręcanie śrub z
gwintem metrycznym lub calowym w stali)! Łeb
śruby może zostać zerwany, względnie mogą
wystąpić duże wsteczne momenty obrotowe.

Jeśli narzędzie mocowane zakleszcza się lub
zahacza występują duże siły. Urządzenie należy
zawsze mocno trzymać, przyjmować bezpieczną
postawę i koncentrować się na pracy.

Małe elementy obrabiane należy mocować.
Przykładowo mocować w imadle.

5Przegląd

Patrz strona 3 (proszę rozłożyć).

1

Przełącznik suwakowy wiercenie/wiercenie
udarowe

2 Szybkomocujący uchwyt wiertarski

Futuro Plus
Ustawienie głęgokóści wiercenia

3
4Uchwyt
5 Przełącznik kierunku obrotu

Pokrętło regulacji obrotów

6
7 Przycisk
8 Przycisk blokady (włączenie ciągłe)

6Uruchomienie

Przed uruchomieniem urządzenia należy
sprawdzić, czy podane na tabliczce
napięcie sieciowe i częstotliwość
sieciowa zgodne są z cechami napięcia
sieciowego w miejscu pracy .

Dla zapewnienia bezpiecznego
mocowania uchwytu wiertarskiego:

Po pierwszym wierceniu (obrót w prawo)
należy mocno dokręcić śrubokrętem śrubę
zabezpieczającą we wnętrzu uchwytu. Uwaga,
gwint lewoskrętny! (Patrz rozdział 7.7)

6.1 Montaż rękojeści
Z uwagi na bezpieczeństwo należy

stosować wyłącznie załączony uchwyt.

Otworzyć pierścień zaciskowy poprzez pokręcenie
uchwytu (4) w lewo. Nasunąć uchwyt na szyjkę
mocującą urządzenia. Wprowadzić ogranicznik
głębokości wiercenia (3). W zależności od
zastosowania mocno dokręcić uchwyt pod
pożądanym kątem.

7 Użytkowanie

7.1 Przestawianie głębokości wiercenia

Uwolnić uchwyt
na pożądaną głębokość i ponownie mocno zacisnąć
uchwyt.

7.2 Włączanie i wyłączanie

W celu włączenia urządzenia należy nacisnąć
włącznik (7).

Za pomocą włącznika można zmieniać prędkość
obrotową.

W celu trwałego włączenia można zablokować
włącznik przy pomocy przycisku blokady
włącznika (8). W celu wyłączenia należy ponownie
nacisnąć włącznik.

urządzenie należy zawsze trzymać obiema
rękami za przewidziane uchwyty, przyjąć
bezpieczną pozycję i pracować w skupieniu.

7.3 Wybór ilości obrotów

Na pierścieniu nastawnym
ilość obrotów. Zalecane ilości obrotów dla wiercenia
patrz strona 4.

7.4 Przełączanie funkcji wiercenie/

Wybrać pożądaną funkcję poprzez przesunięcie
przełącznika suwakowego

Podczas pracy z udarem należy stosować wysoki
zakres obrotów.

(4)

. Ustawić głębokość wiercenia

Przy włączeniu ciągłym urządzenie
pracuje w dalszym ciągu, nawet jeśli
zostanie wyrwane z ręki. Z tego względu

(6)

wybrać maksymalną

wiercenie udarowe

(1)

.

wiercenie

wiercenie udarowe

Wiercenie udarowe i wiercenie zawsze z
prawymi obrotami.

(3)

50

7.5 Wybór kierunku obrotu
Przełącznik kierunku obrotu (5) należy

przestawiać tylko przy zatrzymanym
silniku.

Wybór kierunku obrotu:
R=Obrót w prawo
L = Obrót w lewo

Uchwyt wiertarski musi być mocno
dokręcony do wrzeciona i śruba
zabezpieczająca we wnętrzu uchwytu

wiertarskiego mocno dokręcona śrubokrętem.
(Uwaga, gwint lewoskrętny!) W przeciwnym
wypadku przy obrocie w lewo (np. przy
wkręcaniu) uchwyt mógłby się odkręcić.

POLSKI

Przytrzymać wrzeciono wiertarki kluczem
widełkowym. Poluzować uchwyt wiertarski lekkim
uderzeniem młotkiem gumowym we wsunięty
klucz sześciokątny i odkręcić.

POL

7.6 Wymiana narzędzia
Szybkomocujący uchwyt wiertarski
Futuro Plus

Patrz ilustracje, strona 3.
Mocowanie narzędzia. Przytrzymać pierścień

uchwytowy (a) i drugą ręką przekręcić tuleję (b) w
kierunku "GRIP, ZU ", do momentu aż dalszy obrót
nie będzie możliwy.

W przypadku miękkiego chwyt narzędzia
ewentualnie trzeba dokręcić po krótkim czasie
wiercenia.

Otwieranie uchwytu wiertarskiego:
Przytrzymać pierścień uchwytowy (a) i drugą ręką
przekręcić tuleję (b) w kierunku "AUF, RELEASE".

Wskazówka:

uchwytu wiertarskiego grzechotanie
(uwarunkowane konstrukcyjnie) można wyłączyć
poprzez przekręcenie tulei w przeciwnym kierunku.

Przy bardzo mocno zamkniętym uchwycie
wiertarskim:

zasilającego. Przytrzymać uchwyt wiertarski
kluczem widełkowym przy głowicy uchwytu i
przekręcić tuleję (b) mocno w kierunku "AUF,
RELEASE".

7.7 Demontaż uchwytu wiertarskiego

Szybkomocujący uchwyt wier tarski Futuro Plus

Wykręcić śrubę zabezpieczającą. Uwaga, gwint
lewoskrętny!

Ewentualnie słyczalne po otwarciu

Wyciągnąć wtyczkę przewodu

8 Wskazówki i zalecenia

W przypadku głębokich otworów co jakiś czas
należy wyciągnąć wiertło z otworu w celu
usunięcia zwiercin lub wiórów.

Do wkręcania można odkręcić uchwyt wiertarski.
Włożyć końcówkę wkrętakową bezpośrednio w
gniazdo sześciokątne wrzeciona.
Przy zamocowanej tulei zaciskającej końcówka
wkrętakowa jest umocowana.

9Konserwacja

Czyszczenie szybkomocującego uchwytu
wiertarskiego:
Po długotrwałym użyciu przytrzymać uchwyt
wiertarski otworem skierowanym pionowo w dół i
wielokrotnie całkowicie otwierać i zamykać.
Nagromadzony pył wypada z otwory. Zalecane
jest regularne stosowanie aerozolu czyszczącego
do szczęk mocujących i otworów w szczękach
mocujących.

f

10 Akcesoria

Stosować wyłącznie oryginalne akcesoria Metabo.
Jeśli potrzebują Państwo dodatkowych

akcesoriów, proszę zwrócić się do sklepu, w
którym zakupiliście Państwo swoje
elektronarzędzie.

By umożliwić wybór poprawnych akcesoriów
proszę podać sprzedawcy dokładny rodzaj
Państwa urządzenia.

Patrz strona 4.

AMetabox

B Przystawka kątowa do wiercenia otworów i

wkręcania śrub
C Wałek giętki
D Gumowy telerz szlifierski

51

POL

POLSKI

E Arkusze szlifierskie na płótnie
F Stojak do frezarki (Trzymadło urządzenia

można obrócić o 360°.)

G Stojak do frezarki (kolumna stijakowa z listwą

zębatą i wpustem)

HImadła

I Pędzel z drutu stalowego

J Szczotka garnkowa z drutu stalowego

K

Szczotki okrągłe z drutu stalowego

L

Tuleja zaciskająca do końcówek

Pełny zestaw akcesoriów patrz www.metabo.com
lub katalog główny

.

11 Naprawy

Wszelkie naprawy elektronarzędzi mogą być
dokonywane wyłącznie przez fachowca!

Elektronarzędzia Metabo wymagające naprawy
można przesłać na jeden z podanych na liście
części wymiennych adresów.

Proszę przy wysyłce do naprawy opisać
pojawiające się usterki.

12 Ochrona środowiska

Opakowania narzędzi Metabo w 100% podlegają
procesowi recyklingu.

Zużyte elektronarzędzia i osprzęt zawierają dużą
ilość cennych surowców i tworzyw sztucznych,
które też mogą zostać poddane procesowi
recyklingu.

Niniejsza instrukcja obsługi została wydrukowana
na papierze bielonym bez użycia chloru.

Dotyczy tylko ładowarek na terytorium
Unii Europejskiej: Elektronarzędzi nie
wolno wyrzucać do zwykłych odpadów

domowych! Zgodnie z wytyczną
europejską 2002/96/EG o zużytych urządzeniach
elektrycznych i elektronicznych oraz jej
stosowaniu w prawie państwowym zużyte
elektronarzędzia muszą być gromadzone osobno i
podawane odzyskowi surowców wtórnych
zgodnemu z przepisami o ochronie środowiska.

13 Dane techniczne

Wyjaśnienia do informacji podanych na stronie 2.
Zastrzegamy sobie prawo do zmian

konstrukcyjnych.

= Nominalny pobór mocy

P

1

= Moc wyjściowa

P

2

= Prędkość obrotowa na biegu jałowym

n

0

= Prędkość obrotowa przy obciążeniu

n

1

ø

max = Maksymalna średnica wiertła
s max = Maksymalna ilość udarów
b = Zakres mocowania uchwytu

G = Gwint wrzeciona wiertarki
H = Wrzeciono wiertarki z gniazdem

m = Ciężar bez przewodu zasilającego
D = Średnica zewnętrzna zacisku

a

hw

Typowe mierzone poziomy hałasu wg Lw:
L

pA

L

WA

, KWA= nieoznaczoność

K

pA

Podczas pracy poziom hałasu może przekroczyć
wartość 85 dB(A).

Wartości pomiarów ustalone w oparciu o
EN 60745.

Podane dane techniczne są określone w granicach
tolerancji (odpowiednio do obowiązujących
standardów).

nominalnym

wiertarskiego

sześciokątnym

= Typowe mierzone przyspieszenie na

odcinku ręka-ramię

= Ciśnienie akustyczne
= Poziom hałasu

Nosić nauszniki ochronne!

52

ΕΛΛΗΝΙΚά

EL

Οδηγίες χρήσης

Αξιτιµε πελάτη,
σασ ευχαριστούµε για την εµπιστοσύνη που µασ δείξατε κατά την αγορά του καινούργιου σασ
ηλεκτρικού εργαλείου τησ Metabo. Κάθε ηλεκτρικ εργαλείο τησ Metabo δοκιµάζεται προσεκτικά
και υπάγεται στουσ αυστηρούσ ποιοτικούσ ελέγχουσ τησ Metabo, για τη διασφάλιση τησ
ποιτητασ. Η διάρκεια ζωήσ ενσ ηλεκτρικού εργαλείου εξαρτάται, πάντωσ, σε µεγάλο βαθµ απ
εσάσ τουσ ίδιουσ. Προσέξτε παρακαλώ τισ προκείµενεσ οδηγίεσ χρήσησ καθώσ και τα συνηµµένα
έγγραφα. Με σο µεγαλύτερη φροντίδα χειριστείτε το ηλεκτρικ σασ εργαλείο τησ Metabo, τσο
µεγαλύτερο θα είναι και το διάστηµα που θα σασ προσφέρει αξιπιστα τισ υπηρεσίεσ του.

Περιεχµενα

1 ∆ήλωση πισττητασ
2 Χρήση σύµφωνα µε το σκοπ

προορισµού
3 Γενικέσ υποδείξεισ ασφαλείασ
4 Ειδικέσ υποδείξεισ ασφαλείασ
5 Επισκπηση
6 Θέση σε λειτουργία

6.1 Μοντάρισµα τησ λαβήσ
συγκράτησησ

7 Χρήση

7.1 Ρύθµιση του οριοθέτη βάθουσ
διάνοιξησ οπών

7.2 Ενεργοποίηση/Απενεργοποίηση

7.3 Προεπιλογή του αριθµού στροφών

7.4 Ρύθµιση µεταξύ διάνοιξησ οπών/
διάνοιξησ οπών µε κρούση

7.5 Επιλογή τησ περιστροφικήσ φοράσ

7.6 Αλλαγή εργαλείου σε ταχυτσκ
Futuro Plus

7.7 Αποµάκρυνση του τσοκ

8 Συµβουλέσ και τεχνάσµατα

9 Συντήρηση
10 Εξαρτήµατα
11 Επισκευή
12 Προστασία περιβάλλοντοσ
13 Τεχνικά στοιχεία

1 ∆ήλωση πισττητας

∆ηλώνουµε µε ιδία ευθύνη τι το προϊν αυτ
αντιστοιχεί στισ προδιαγραφέσ και στισ
οδηγίεσ που αναφέρονται στη σελίδα 2.

2 Χρήση σύµφωνα µε το

σκοπ προορισµού

Η µηχανή είναι κατάλληλη για τη διάνοιξη
οπών χωρίσ κρούσειγ σε µέταλλα, ξύλο,
συνθετική ύλη και µοια υγικά και για τη
διάνοιξη οπών µε κρούσεισ σε σκυρδεµα,
πέτρεσ και µοια υλικά. Επιπλέον, η µηχανή
είναι κατάλληλη για την κοπή σπειρωµάτων και
για το βίδωµα.

Για ζηµιέσ που ενδέχεται να προκύψουν απ τη
µη ενδεδειγµένη χρήση του εργαλείου την
αποκλειστική ευθύνη φέρει ο χρήστησ.

Θα πρέπει να ληφθούν υπψη οι γενικά
αναγνωρισµένοι κανονισµοί πρληψησ
ατυχηµάτων καθώσ και οι συνηµµένεσ
υποδείξεισ ασφαλείασ.

3 Γενικές υποδείξεις

ασφαλείας

Πριν τη χρήση του ηλεκτρικού εργαλείου
διαβάστε µε προσοχή και πλήρωσ τισ
συνηµµένεσ υποδείξεισ ασφαλείασ (κκκινο
τεύχοσ) καθώσ και τισ οδηγίεσ χρήσησ.
Φυλάξτε λα τα συνηµµένα έγγραφα και
παραχωρήστε σε άλλουσ το ηλεκτρικ
εργαλείο σασ µνο µαζί µε αυτά τα έγγραφα.

4 Ειδικές υποδείξεις

ασφαλείας

Κατά τη χρήση των κρουστικών δράπανων
φοράτε ωτοασπίδες.

µπορεί να προκαλέσει απώλεια τησ ακοήσ.

Χρησιµοποιείτε την πρσθετη χειρολαβή που
συνοδεύει το εργαλείο.

ελέγχου του εργαλείου µπορεί να οδηγήσει σε
τραυµατισµούσ..

Η επίδραση του θορύβου

Η απώλεια του

53

EL

ΕΛΛΗΝΙΚά

Για τη δική σασ προστασία και
για την προστασία του
ηλεκτρικού σασ εργαλείου
προσέξτε τα σηµεία του
κειµένου, που χαρακτηρίζονται
µε αυτ το σύµβολο!

Προτού να πραγµατοποιήσετε µία
οποιαδήποτε ρύθµιση ή συντήρηση, τραβήξτε
το φισ απ την πρίζα.

Προσέξτε τουσ σωλήνεσ αερίου, τουσ αγωγούσ
ρεύµατοσ και τουσ σωλήνεσ του νερού!

Αποφεύγετε το ακούσιο ξεκίνηµα:
Απασφαλίζετε πάντοτε το διακπτη, ταν
αποµακρύνετε το φισ απ την πρίζα του
ρεύµατοσ ή ταν παρουσιαστεί µια διακοπή
ρεύµατοσ.

Μην πιάνετε το περιστρεφµενο εξάρτηµα!
Αποµακρύνετε τα γρέζια και µοια υλικά

µνον, ταν το εργαλείο είναι
ακινητοποιηµένο.

Πιάνετε το ηλεκτρικ εργαλείο µνο στα
µονωµένα µέρη του κελύφους, εφσον κατά
την εργασία υπάρχει ο κίνδυνος να
ακουµπήσετε καλυµµένους σωλήνες ή
αγωγούς του ηλεκτρικού δικτύου.

ηλεκτροφρουσ αγωγούσ θέτει τα µεταλλικά
µέρη του κελύφουσ υπ τάση και µπορεί να
προκαλέσει την ηλεκτροπληξία του χρήστη.

Προσοχή στο σκληρ βίδωµα (βίδωµα βιδών µε
µετρικ σπείρωµα ή σπείρωµα ίντσασ σε
χάλυβα)! Μπορεί να κοπεί η κεφαλή τησ βίδασ
ή µπορούν να εµφανιστούν υψηλέσ ροπέσ
αντίδρασησ.

ταν το εξάρτηµα εργασίασ σφίξει ή µαγκώσει
παρουσιάζονται µεγάλεσ δυνάµεισ. Πρέπει να
κρατάτε το εργαλείο πάντοτε δυνατά, να έχετε
µια σταθερή στάση και να εργάζεστε
συγκεντρωµένοι στην εργασία σασ.

Στερεώνετε τα µικρά επεξεργαζµενα
κοµµάτια. Π.χ. µε σφίξιµο σε µια µέγγενη.

Η επαφή µε

5Επισκπηση

Βλέπε σελίδα 3 (παρακαλώ ξεδιπλώστε).

1 Συρταρωτσ διακπτησ διάνοιξησ

οπών/διάνοιξησ οπών κρούση
2 Ταχυτσκ Futuro Plus
3 Οριοθέτησ βάθουσ διάνοιξησ οπών
4 Λαβή συγκράτησησ
5 ∆ιακπτησ αλλαγήσ τησ κατεύθυνσησ

περιστροφήσ
6 Τροχίσκοσ για την προεπιλογή του

αριθµού στροφών
7 Πληκτροδιακπτησ
8 Κουµπί σταθεροποίησησ

(συνεχήσ λειτουργία)

54

6 Θέση σε λειτουργία

Πριν τη θέση σε λειτουργία ελέγξτε, εάν
η τάση και η συχντητα που
αναφέρονται στην πινακίδα τύπου
ταυτίζονται µε τα στοιχεία του
ηλεκτρικού σας δικτύου.

Για την εξασφάλιση της ασφαλούς
συγκράτησης του τσοκ:

τρύπηµα (δεξιστροφα) ξανασφίξτε
δυνατά µε ένα κατσαβίδι τη βίδα ασφάλισησ
στο εσωτερικ του τσοκ. Προσοχή
αριστερστροφο σπείρωµα! (Βλέπε στο
κεφάλαιο 7.7)

6.1 Μοντάρισµα της λαβής συγκράτησης

Να χρησιµοποιείτε, για λγους

ασφαλείας, πάντοτε τη λαβή

συγκράτησης που ανήκει στη
συσκευασία παράδοσης.

Ανοίξτε το δακτύλιο σύσφιξησ, στρέφοντασ τη
λαβή συγκράτησησ αριστερά (4). Εφαρµστε
τη λαβή συγκράτησησ στο λαιµ σύσφιξησ του
εργαλείου. Σπρώξτε µέσα τον οδηγ βάθουσ
τρυπήµατοσ (3). Σφίξτε δυνατά τη λαβή
συγκράτησησ στην επιθυµητή γωνία, ανάλογα
µε την εφαρµογή.

Μετά το πρώτο

7Χρήση

7.1 Ρύθµιση του οριοθέτη βάθους

διάνοιξης οπών

Ξεσφίξτε τηλαβή συγκράτησησ (4). Ρυθµίστε
τον οριοθέτη βάθοθσ διάνοιξησ οπών (3) στο
επιθυµητ βάθοσ διάτρησησ και σφίξτε και
πάλι τη χειρολαβή.

7.2 Ενεργοποίηση/Απενεργοποίηση

Για την ενεργοποίηση του εργαλείου πιέστε
τον πληκτροδιακπτη (7).

Ο αριθµσ των στροφών µπορεί να αλλάξει
στον πληκτροδιακπτη.

Για τη συνεχή λειτουργία µπορεί να ασφαλιστεί
ο πληκτροδιακπτησ µέσω του κουµπιού
σταθεροποίησησ (8). Για την απενεργοποίηση
τησ συνεχούσ λειτουργίασ, πατήστε ξανά τον
πληκτροδιακπτη.

Σε περίπτωση συνεχούς λειτουργίας το

εργαλείο εξακολουθεί να λειτουργεί,

ταν σας ξεφύγει απ το χέρι. Γι’ αυτ
να κρατάτε το εργαλείο πάντοτε καλά µε τα
δύο χέρια απ τις προβλεπµενες χειρολαβές,
να στέκεστε σταθερά και να εργάζεστε
συγκεντρωµένοι.

ΕΛΛΗΝΙΚά

EL

7.3 Προεπιλογή του αριθµού στροφών

Προεπιλέξτε στον τροχίσκο
αριθµ στροφών. Σχετικά µε το συνιστµενο
αριθµ στροφών βλέπε σελίδα 4.

7.4 Ρύθµιση µεταξύ διάνοιξης οπών/
διάνοιξης οπών µε κρούση

Επιλέξτε το επιθυµητ είδοσ λειτουργίασ,
µεταθέτοντασ το συρταρωτ διακπτη

∆ιάνοιξη οπών

∆ιάνοιξη οπών µε κρούση

Στη λειτουργία διάνοιξησ οπών µε κρούση να
εργάζεστε µε υψηλ αριθµ στροφών.

∆ιάνοιξη οπών µε και χωρίς κρούση µνο
µε περιστροφική φορά προς τα δεξιά.

7.5 Επιλογή κατεύθυνσης περιστροφής

Ο χειρισµς του διακπτη αλλαγής της
κατεύθυνσης περιστροφής (5)
επιτρέπεται µνο µε ακινητοποιηµένο
τον κινητήρα.

Επιλογή κατεύθυνσησ περιστροφήσ:
R = ∆εξιστροφα
L = Αριστερστροφα

Το τσοκ πρέπει να βιδωθεί δυνατά πάνω
στον άξονα και η βίδα ασφάλισης στο
εσωτερικ του τσοκ πρέπει να σφιχτεί

καλά µε ένα κατσαβίδι. (Προσοχή
αριστερστροφο σπείρωµα!) Θα µπορούσε
διαφορετικά να λυθεί κατά την
αριστερστροφη κίνηση (π.χ. κατά το βίδωµα).

7.6 Αλλαγή εξαρτήµατος µε ταχυτσκ
Futuro Plus

Βλέπε εικνεσ, σελίδα 3.
Τοποθετήστε το εξάρτηµα. Κρατήστε σταθερά

το δακτυλίδι συγκράτησησ (a) και µε το άλλο
χέρι περιστρέψτε το δακτύλιο (b) στην
κατεύθυνση "GRIP, ZU", ώσπου να µην µπορεί
πλέον να περιστραφεί άλλο.

Σε περίπτωση µαλακού στελέχουσ
εξαρτήµατοσ πρέπει ενδεχοµένωσ µετά απ
σύντοµο χρνο λειτουργίασ να ξανασφιχτεί το
εξάρτηµα.

Άνοιγµα του τσοκ:
Κρατήστε σταθερά το δακτυλίδι συγκράτησησ
(a) και µε το άλλο χέρι περιστρέψτε το
δακτύλιο (b) στην κατεύθυνση "AUF,
RELEASE".

(6)

το µέγιστο

(1)

.

Επισήµανση:

που ενδέχεται να ακουστεί µετά το άνοιγµα
του τσοκ (λειτουργική συνέπεαι),
παραµερίχεται µε την περιστροφή του
κελύφουσ.

Σε περίπτωση πολύ σφιχτά κλεισµένου τσοκ:

Τραβήξτε απ την πρίζα το ρευµατολήπτη.
Κοντράρετε το τσοκ µε ένα γερµανικ κλειδί
στην κεφαλή του τσοκ και στρέψτε το δακτύλιο
(b) δυνατά προσ την κατεύθυνση "ΑUF,
RELEASE".

7.7 Αφαίρεση του τσοκ

Ταχυτσκ Futuro Plus

Ξεβιδώστε τη βίδα ασφάλισησ. Προσοχή
αριστερστροφο σπείρωµα!

Κοντράρετε το άξονα του δράπανου µε ένα
γερµανικ κλειδί. Χαλαρώστε το τσοκ,
κτυπώντασ ελαφρά µε ένα λαστιχένιο σφυρί
πάνω σε ένα σφιγµένο εξαγωνικ κλειδί, και
ξεβιδώστε το.

Το ευάκουστο θρισµα τριβήσ,

8 Συµβουλές και τεχνάσµατα

Στισ βαθιέσ τρύπεσ τραβάτε κάπου-κάπου το
τρυπάνι έξω απ την τρύπα, για να
αποµακρύνετε τη σκνη του τρυπήµατοσ ή τα
γρέζια.

Για το βίδωµα µπορεί να ξεβιδωθεί το τσοκ.
Τοποθετήστε την κατσαβιδλαµα απευθείασ
στο εσωτερικ εξάγωνο του άξονα.
Με τοποθετηµένη την υποδοχή σύσφιγξησ τησ
κατσαβιδλαµασ συγκρατείται η
κατσαβιδλαµα.

55

EL

ΕΛΛΗΝΙΚά

9Συντήρηση

Καθαρισµσ του ταχυτσκ:
Μετά απ χρήση µεγάλου χρνου κρατήστε το
τσοκ µε το άνοιγµα κάθετα προσ τα κάτω και
ανοιγοκλείστε το εντελώσ πολλέσ φορέσ. Η
συγκεντρωµένη σκνη πέφτει απ το άνοιγµα.
Συνίσταται η τακτική εφαρµογή σπρέι
καθαρισµού στισ σιαγνεσ σύσφιγξησ και στα
ανοίγµατα των σιαγνων σύσφιγξησ.

f

10 Εξαρτήµατα

Χρησιµοποιείστε αποκλειστικά γνήσια
εξαρτήµατα τησ Metabo.

ταν χρειάζεστε εξαρτήµατα, απευθυνθείτε
παρακαλώ στον προµηθευτή σασ.

Για την επιλογή των σωστών εξαρτηµάτων
αναφέρετε παρακαλώ στον προµηθευτή σασ
τον ακριβή τύπο του ηλεκτρικού σασ
εργαλείου.

Βλέπε σελίδα 4.

A Metabox
B Προσαρτούµενη γωνιοκεφαλή ανοίγµατοσ

οπών και βιδώµατοσ
C Εύκαµπτοσ άξονασ
D Λαστιχένιοσ δίσκοσ στήριξησ
E Λινοι δίσκου λείανσησ

F Βάση δραπάνων (Το εξάρτηµα

συγκράτησησ τησ µηχανήσ µπορεί να

περιστραφεί κατά 360°.)
G Βάση δραπάνων για φρεζάρισµα (Κολώνα

µε οδοντωτή ράβδο και αύλακα οδήγησησ)
H Μέγγενη

I Βούρτσα υπ µορφή πινέλου απ

ατσαλσυρµα

J Ποτηρβουρτατα απ ατσαλσυρµα

K

Στρογγυλή βούρτσα απ ατσαλσυρµα

Τοποθέτηση τησ υποδοχήσ σύσφιξησ

L

Πλήρεσ πργραµµα εξαρτηµάτων, βλέπε
www.metabo.com ή στον κύριο κατάλογο.

11 Επισκευή

Οι επισκευέσ των ηλεκτρικών εργαλείων
επιτρέπεται να διενεργούνται µνον απ
ηλεκτροτεχνίτεσ!

Τα ηλεκτρικά εργαλεία τησ Metabo που έχουν
ανάγκη επισκευήσ µπορούν να σταλθούν στη
διεύθυνση που αναφέρεται στον κατάλογο
ανταλλακτικών.

Σε περίπτωση αποστολήσ για επισκευή
περιγράψτε παρακαλώ το διαπιστωµένο
πρβληµα.

12 Προστασία περιβάλλοντος

Οι συσκευασίεσ τησ Metabo είναι 100%
ανακυκλώσιµεσ.

Τα άχρηστα ηλεκτρικά εργαλεία και
εξαρτήµατα περιέχουν µεγάλεσ ποστητεσ
πολύτιµων πρώτων υλών και συνθετικών
υλικών, που µπορούν να υποβληθούν επίσησ
σε ανακύκλωση.

Αυτέσ οι οδηγίεσ χρήσησ είναι τυπωµένεσ σε
χαρτί που δεν έχει επεξεργαστεί µε χλώριο.

Μνο για τισ χώρεσ τησ ΕΕ: Μην
πετάτε τα ηλεκτρικά εργαλεία στον
κάδο οικιακών απορριάτων!

Σύµφωνα ε την ευρωπαϊκή οδηγία
2002/96/ΕΚ περί ηλεκτρικών και ηλεκτρονικών
συσκευών και την ενσωάτωσή τησ στο εθνικ
δίκαιο, τα ηλεκτρικά εργαλεία πρέπει να
συλλέγονται ξεχωριστά και να επιστρέφονται
για ανακύκλωση ε τρπο φιλικ προσ το
περιβάλλον.

13 Τεχνικά στοιχεία

∆ιευκρινίσεισ σχετικά µε τα στοιχεία στη
σελίδα 2.

∆ιατηρούµε το δικαίωµα για αλλαγέσ, που
εξυπηρετούν την τεχνική προδο.

= Ονοµαστική απορροφούµενη

P

1

P

2

= Αριθµσ στροφών χωρίσ φορτίο

n

0

n

1

ø

max = Μέγιστη διάµετροσ τρυπήµατοσ
s max = Μέτιστοσ αριθµσ κρούσεων
b = Άνοιγµα τσοκ
G = Σπείρωµα άξονα του δράπανου
H = Άξονασ δράπανου µε εσωτερικ

m = Βάροσ χωρίσ καλώδιο σύνδεσησ

D = ∆ιάµετροσ του λαιµού σύσφιξησ

a

hw

Τυπικέσ ηχητικέσ στάθµεσ Α:
L

pA

L

WA

, KWA= Ανασφάλεια

K

pA

Κατά την εργασία µπορεί να υπάρξει υπέρβαση
τησ στάθµησ θορύβου των 85 dB(A).

ισχύσ

= Αποδιδµενη ισχύσ

= Αριθµσ στροφών στο ονοµαστικ

φορτίο

εξάγωνο

στο ρεύµα

= Τυπική αξιολογηµένη επιτάχυνση

στην περιοχή χεριού-βραχίονα

= Στάθµη ηχητικήσ πίεσησ
= Στάθµη ηχητικήσ ισχύοσ

56

Χρησιµοποιείτε προστασία ακοής
(ωτασπίδες)!

Οι τιµέσ µετρήθηκαν σύµφωνα µε το πρτυπο
EN 60745.

Τα αναφερµενα τεχνικά στοιχεία εννοούνται
µε ανοχέσ (σύµφωνα µε τισ εκάστοτε
ισχύουσεσ τεχνικέσ προδιαγραφέσ).

ΕΛΛΗΝΙΚά

EL

57

HU

MAGYAR

Használati útmutató

Tisztelt Vásárlónk!
Köszönjük, hogy megtisztelt bennünket bizalmával és a Metabo elektromos kéziszerszámát választotta.
Minden egyes elektromos kéziszerszámunkat igen alapos minőségi ellenőrző vizsgálatnak vetünk alá,
ennek során meg kell felelniük a Metabo minőségbiztosító részlege által kidolgozott szigorú minőségi
követelményeknek. Az elektromos kéziszerszámának élettartama nagy mértékben függ attól, hogy milyen
gondosan bánik vele. Kérjük tehát, hogy figyelmesen olvassa el és tartsa be a jelen használati
útmutatóban és a mellékelt műszaki leírásokban foglaltakat. Mennél gondosabban bánik a Metabo
elektromos berendezésével, annál hosszabb ideig fogja az megbízhatóan szolgálni Önt.

Feltétlenül tartsa be az általánosan elfogadott

Ta r t al om

1 Megfelelőségi nyilatkozat
2 Rendeltetésszerű használat
3 Általános biztonsági szabályok
4 Különleges biztonsági szabályok
5 Áttekintés
6 Üzembe helyezés

6.1 A tartófogantyú szerelése

7 Használat

7.2 Bekapcsolás - kikapcsolás

7.3 A fordulatszám előzetes beállítása

7.4 Átkapcsolás fúrásról ütvefúrásra

7.5 Forgásirány választás

7.6 Szerszámcsere gyorsbefogó­fúrótokmány Futuro Plus (3)

7.7 Fúrótokmány levétele

8 Néhány jó tanács és gyakorlati fogás

9 Karbantartás
10 Tartozékok
11 Javítás
12 Környezetvédelem
13 Műszaki adatok

1 Megfelelőségi nyilatkozat

Kizárólagos felelősségünk tudatában igazoljuk,
hogy ez a termék mindenben megfelel a 2. oldalon
felsorolt szabványokban és irányelvekben foglalt
követelményeknek.

2 Rendeltetésszerű használat

Ez a fúrógép használható fémek, fa- és
műanyagok és hasonló szerkezeti anyagok ütés
nélküli fúrással, valamint beton, kő és hasonló
anyagok ütvefúrással történő megmunkálására.
Ezen kívül a gép alkalmas menetvágásra és
csavarozásra is.

A nem rendeltetésszerű használatból eredő
mindennemű kárért a felelősség kizárólag a
felhasználót terheli.

58

balesetvédelmi szabályokat, valamint a mellékelt
biztonsági útmutatóban foglaltakat.

3 Általános biztonsági

szabályok

Feltétlenül olvassa el figyelmesen és
maradéktalanul a mellékelt biztonsági útmutatót
(piros füzet) és ezt a használati útmutatót, mielőtt
használatba venné a szerszámot. Őrizze meg a
mellékelt műszaki leírásokat és csak ezekkel
együtt adja tovább másnak az elektromos
kéziszerszámot.

4 Különleges biztonsági

szabályok

Az ütvefúrógép használata során viseljen
hallásvédő felszerelést.

halláskárosodást okozhat.

Használja a géphez adott kiegészítő
fogantyúkat.

sérüléshez vezethet.

A hálózati dugót húzza ki a csatlakozó aljzatból,
mielőtt egy beállítást vagy karbantartást végez el.

Ügyeljen a gáz-, elektromosáram- és vízvezetékre!
Kerülje el a véletlenszerű indítást: mindig oldja ki a

kapcsolót, ha a csatlakozódugót kihúzza a
csatlakozóaljzatból, vagy ha áramszünet lép fel.

Ne érjen hozzá a forgásban lévő fűrészlaphoz!
A forgácsot és fűrészport csak olyankor szabad

eltávolítani, amikor a gép le van állítva.

Az elektromos szerszámot csak a szigetelt
burkolatánál fogva tartsa, ha fennáll annak
lehetősége, hogy a falba ágyazott vezetékbe
vagy hálózati tápvezetékbe ütközhet.

alatt álló vezetékkel való érintkezés feszültség alá

A gép feletti uralom elvesztése

Saját testi épsége és a
berendezés védelme érdekében
tartsa be az adott szimbólummal
jelölt szövegrészekben
foglaltakat!

A zajhatás

Az áram

helyezi a burkolat fémrészeit is és ezáltal a
kezelőszemélyt áramütés érheti.

Járjon el óvatosan kemény csavarozási esetnél
(metrikus vagy hüvelykmenetű csavarok acélba
való becsavarása esetén)! A csavarfe j leszakadhat,
ill. erős visszaható forgatónyomaték jelentkezhet.

Ha a használt szerszám beszorul vagy beakad,
akkor jelentős erők lépnek fel. A gépet mindig
erősen tartsa, biztos állást foglaljon el és a
munkára koncentráltan dolgozzon.

A kisebb munkadarabokat rögzítse. Pl. úgy, hogy
egy satuba fogja be őket.

5 Áttekintés

Lásd a 3. oldalt (kérjük, hajtsa ki).

1 Fúrás/ütvefúrás tolókapcsoló
2 Gyorsbefogó-fúrótokmány Futuro Plus
3 Furatmélység-ütköző
4 Tartófogantyú/gumibevonatú tartófoganty
5 Forgásirány-kapcsoló

Fordulatszám-előválasztás szabályozókereke

6
7 Kapcsológomb
8 Rögzítőgomb (folyamatos működés)

6 Üzembe helyezés

Az üzembe helyezés előtt ellenőrizze,
hogy a szerszám típustábláján megadott
hálózati feszültség és frekvencia
megfelel-e az Ön által használt hálózat
adatainak.

A fúrótokmány biztos tartásának
garantálása:

követően (jobbra forgás) húzza utána

erősen a fúrótokmány belsejében található
biztosító csavart egy csavarhúzó segítségével.
Vigyázat! Balmenet! (Lásd a 7.7 fejezetet)

6.1 A tartófogantyú szerelése

Biztonsági okokból mindig használja a

fúrógéphez adott tartófogantyút.

A tartófogantyúnak (4) az óramutatóval ellenkező
irányú forgatásával nyissa a befogógyűrűt.
Csúsztassa rá a tartófogantyút a gép nyakára.
Tolja be a furatmélység-ütközőt (3). Húzza meg jól
a tartófogantyút olyan szögben, ahogy az a
használathoz szükséges.

az első fúrás elvégzését

MAGYAR

HU

7 Használat

7.1 A furatmélység-ütköző beállítása

Oldja a (4) tartófogantyút. Szabályozza be a (3)
furatmélység-ütközőt a kívánt furatmélységnek
megfelelően, majd ismét szorítsa meg a
tartófogantyút.

7.2 Bekapcsolás - kikapcsolás

A szerszám indításához nyomja meg a
kapcsológombot (7).

A fordulatszámot a kapcsológombon
módosíthatja.

A folyamatos működéshez a kapcsológomb a
rögzítőgombbal (8) reteszelhető. A kikapcsoláshoz
nyomja meg ismét a kapcsológombot.

Folyamatos működésnél a berendezés
akkor is tovább forog, ha az a kezéből

már kicsavarodott. Ezért a készülékre
felszerelt fogantyúkat mindkét kézzel erősen
meg kell tartani, stabil állást elfoglalva, a
munkára koncentráltan kell dolgozni.

7.3 A fordulatszám előzetes beállítása

Állítsa be a (6) szabályozókeréken a lehető
legnagyobb fordulatszámot. A fúráshoz ajánlott
fordulatszámokat lásd a 4. oldalon

7.4 Átkapcsolás fúrásról ütvefúrásra

A kívánt üzemmódot a (1) tolókapcsolóval
állíthatja be.

fúrás

ütvefúrás

Ütvefúrás üzemmódban nagy fordulatszámon kell
dolgozni a géppel.

Ütvefúráskor és fúráskor a fúró mindig

jobbra forog.

7.5 Forgásirány választás

A forgásirány-kapcsolót (5) csak álló

motor esetében állítsa.

Forgásirány választás
R = jobbraforgás
L=balraforgás

A fúrótokmányt csavarozza rá erősen a

csavarorsóra és húzza meg erősen a

fúrótokmány belsejében található
biztosító csavart egy csavarhúzó segítségével.
(Vigyázat! Balmenet!) Különben - vagyis ha a

59

HU

MAGYAR

biztosító csavar hiányzik - balra forgás közben
(pl. csavarozásnál) a tokmány kioldódhat.

7.6 Szerszámcsere gyorsbefogó­fúrótokmány Futuro Plus (2)

Lásd a 3. oldalon található ábrákat.
Szerszám behelyezése. Fogja meg a tartógyűrűt

(a) és a másik kezével forgassa el a hüvelyt (b) a
"GRIP, ZU" irányába, addig, míg tovább már nem
tudja fordítani azt.

Ha a szerszám befogószára puha, akkor azt
valószínűleg után kell húzni rövid fúrási időtartam
után.

Fúrótokmány nyitása:
Fogja meg a tartógyűrűt (a) és a másik kezével
forgassa el a hüvelyt (b) az "AUF, RELEASE"
irányába.

Megjegyzés:

hallható (a működés okozta) kerepelő hang
megszűnik, ha visszafelé forgatja a hüvelyt.

Igen erősen meghúzott tokmány esetén:

ki a csatlakozódugót. Villáskulccsal rögzítse a
fúrótokmányt annak fejénél, majd a hüvelyt (b)
erőteljesen forgassa el az "AUF, RELEASE"
irányába.

7.7 Fúrótokmány levétele

Gyorsbefogó-fúrótokmány Futuro Plus (2)

Csavarja ki a biztosító csavart. Vigyázat! Balmenet!

Villáskulccsal rögzítse a fúróorsót. Oldja a
fúrótokmányt úgy, hogy egy gumikalapáccsal
enyhén ráüt a tokmányba befogott hatszögletű
csavarkulcsra, majd csavarja le a tokmányt.

A fúrótartó kinyitása után esetleg

Húzza

8 Néhány jó tanács és

gyakorlati fogás

Ha mélyre kell fúrnia, időről-időre húzza ki a fúrót a
furatból, hogy eltávolítsa a fúrási port vagy a
forgácsot.

Csavarozáshoz a fúrótokmányt lecsavarhatja a
gépről. Helyezze be a csavarozó-bitet közvetlenül
a csavarorsó imbuszába.
A csavarozó-bitet a felhelyezett bit-szorítóhüvely
tartja.

9 Karbantartás

A gyorsbefogó-fúrótokmány tisztítása:
Hosszabb használat után tartsa függőlegesen
lefelé a fúrótokmány nyílását, majd többször
nyissa meg és zárja be azt teljesen. A felgyülemlett
por kihullik a nyíláson. Javasoljuk, hogy a
szorítópofákat és azok nyílásait rendszeresen
tisztítsa meg tisztítóspray segítségével.

f

10 Tartozékok

Csak eredeti Metabo tartozékokat használjon.
Ha valamilyen tartozékra van szüksége, forduljon a

kereskedőjéhez.
A megfelelő tartozék kiválasztásához adja meg a

kereskedőnek a szerszám pontos típusát.
Lásd a 4. oldalt.

AMetabox
B szögletfúró és csavarozó előtét
C hajlítótengely
D alátét-gumitányér

E lenvászon csiszolólapok
F fúróállvány (a gép tartóját 360

forgatni.)

G marófúró-állvány (oszlop fogasléccel és

vezetőhoronnyal)

Hgépsatu

I acéldrót ecsetkefe

J acéldrót edénykefe

K

acéldrót körkefe

L

Bit-szorítóhüvely

A teljes tartozékprogramhoz lásd:
www.metabo.com vagy a főkatalógust.

o

-ban lehet

60

MAGYAR

HU

11 Javítás

Elektromos kéziszerszámot csak villamos
szakember javíthat!

A meghibásodott Metabo elektromos
kéziszerszámot a pótalkatrész-jegyzékben
feltüntetett valamelyik javítóműhelybe lehet
beküldeni javításra.

Kérjük, hogy levelében röviden írja le az észlelt
hibát.

12 Környezetvédelem

A Metabo szerszámok csomagolása 100%-ban
újra hasznosítható anyagokból készül.

A leselejtezett elektromos kéziszerszámok és azok
tartozékai sok értékes nyersanyagot és
műanyagot tartalmaznak, amelyek szintén újra
hasznosíthatók.

Ez a használati utasítás klórmentesen fehérített
papírra lett nyomtatva.

Csak EU-tagországok esetében:
elektromos kéziszerszámot soha ne
dobjon háztartási hulladék közé! Az

elektromos és elektronikus berendezések
hulladékairól szóló 2002/96/EK irányelv és annak
nemzeti jogi átvétele értelmében a használt
elektromos kéziszerszámokat szelektíven kell
gyűjteni és lehetővé kell tenni azok
környezetkímélő újrahasznosítását.

13 Műszaki adatok

Az adatok értelmezését lásd a 2. oldalon.
A műszaki változtatás joga a továbbfejlesztés

érdekében fenntartva.

= névleges felvett teljesítmény

P

1

= leadott teljesítmény

P

2

= Üresjárati fordulatszám

n

0

= Fordulatszám névleges terhelés

n

1

ø

max = maximális furatátmérő
s max = legnagyobb ütésszám
b = Fúrótokmány-nyílásszög
G = Fúrótengely-menet
H = Hatszögletű (imbusz) fúrótengely
m = súly elektromos csatlakozókábel

D=nyakátmérő

a

hw

Jellemző A-osztályú zajszint:
L

pA

L

WA

, KWA= Bizonytalanság

K

pA

Munka közben a zajszint a 85 dB(A)-t túllépheti.

A mérési eredményeket az EN 60745 szabvány
szerint határoztuk meg.

A fenti adatoknak tűrése van (a mindenkor
érvényben levő szabványoknak megfelelően).

során

nélkül

= jellemzőnek értékelt gyorsulás a

kézen és a karon

= hangnyomás-szint
= Hangteljesítmény-szint

Hordjon zajtompító fülvédőt!

61

Metabowerke GmbH,

72622 Nürtingen, Germany

www.metabo.com
