Page 1
P0062_20IVZ.fm
P0062_20IVZ.fm
P 3000 S
P 3300 S
P 4000 S
HWA 3300 S
HWA 4000 S
SLO
Izvirna navodila za uporabo
115 173 6013 / 0909 - 1.0
Page 2
Izvirna navodila za uporabo Izvirna navodila za uporabo Slovensko
SLO
Slovensko

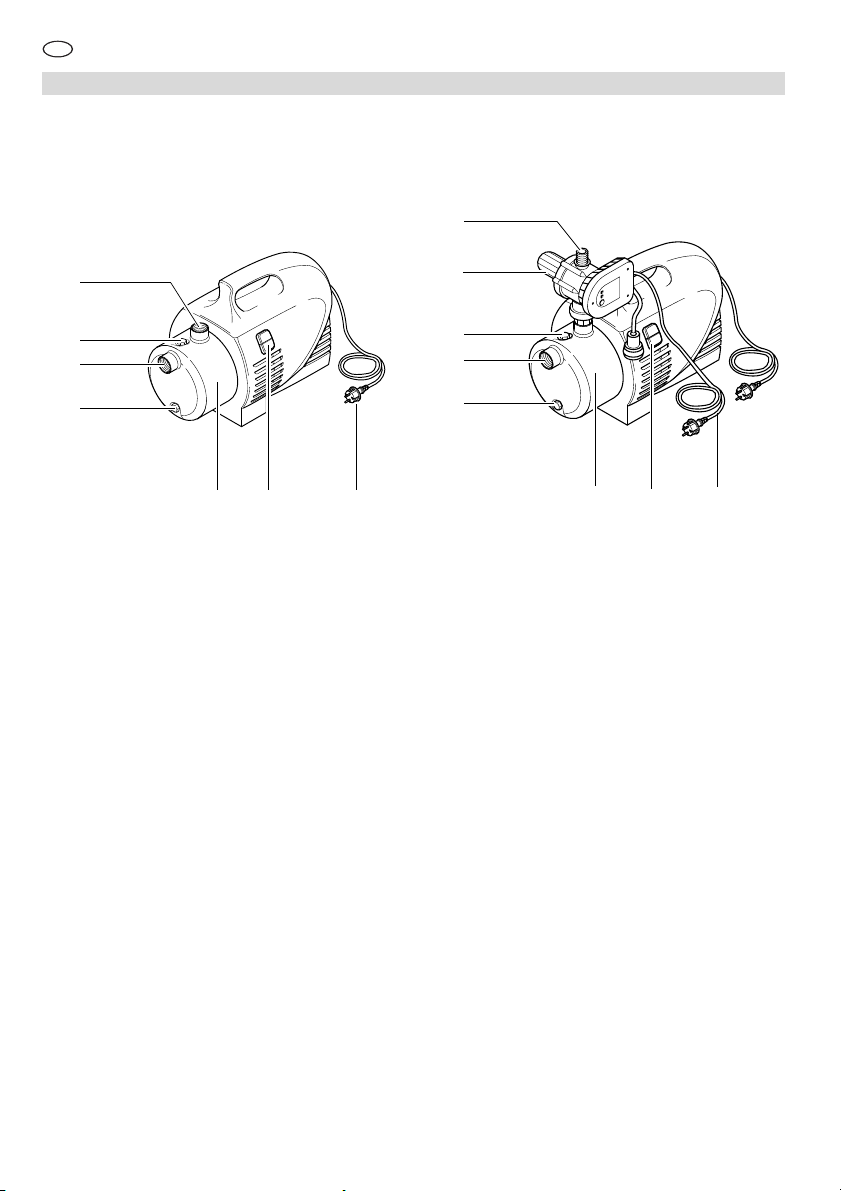

1. Pregled naprave
8
1
2
3
4
1 Tlačni priključek
2 Vijak za polnjenje vode
3 Sesalni priključek
4 Vijak za odtekanje vode
5 Črpalka
6 Stikalo vklop/izklop
7 Omrežni kabel z vtičem
9
10
11
12
13
5
76
Pozor!
A
Pri onesnaženih črpanih
medijih uporabite sesalni filter
(glejte "Dobavljiva oprema").
Opomba:
3
Pri tej črpalki je priporočlji-
va uporaba protipovratnega ventila
na sesalnem priključku (glejte
"Dobavljiva oprema").
8 Tlačni priključek
9 Hidromat
10 Vijak za polnjenje vode
11 Sesalni priključek
12 Vijak za odtekanje vode
13 Črpalka
14 Stikalo vklop/izklop
15 Omrežni kabel z vtičem
14
15
2
Page 3
Kazalo
1. Pregled naprave .......................... 2
2. Najprej preberite! ........................3
3. Področje uporabe
in črpani mediji ........................... 3
4. Varnost ........................................ 3
4.1 Namenska uporaba ...................... 3
4.2 Splošni varnostni napotki ..............3
5. Pred zagonom .............................4
5.1 Montaža hidromata
(samo za HWA) ............................ 4
5.2 Postavitev .....................................4
5.3 Priključevanje sesalnega voda ..... 4
5.4 Tlačni priključek ............................ 4
5.5 Omrežni priključek ........................4
5.6 Polnjenje črpalke in sesanje .........4
6. Obratovanje ................................. 5
6.1 Začetek obratovanja črpalke.........5
6.2 Začetek obratovanja
črpalke s hidromatom (HWA)........ 5
7. Vzdrževanje in nega ................... 5
7.1 Ob nevarnosti zmrzali ...................5
7.2 Demontaža in skladiščenje
naprave.........................................5
8. Težave in motnje ......................... 5
8.1 Iskanje motenj............................... 6
9. Popravila......................................6
10. Varovanje okolja .........................6

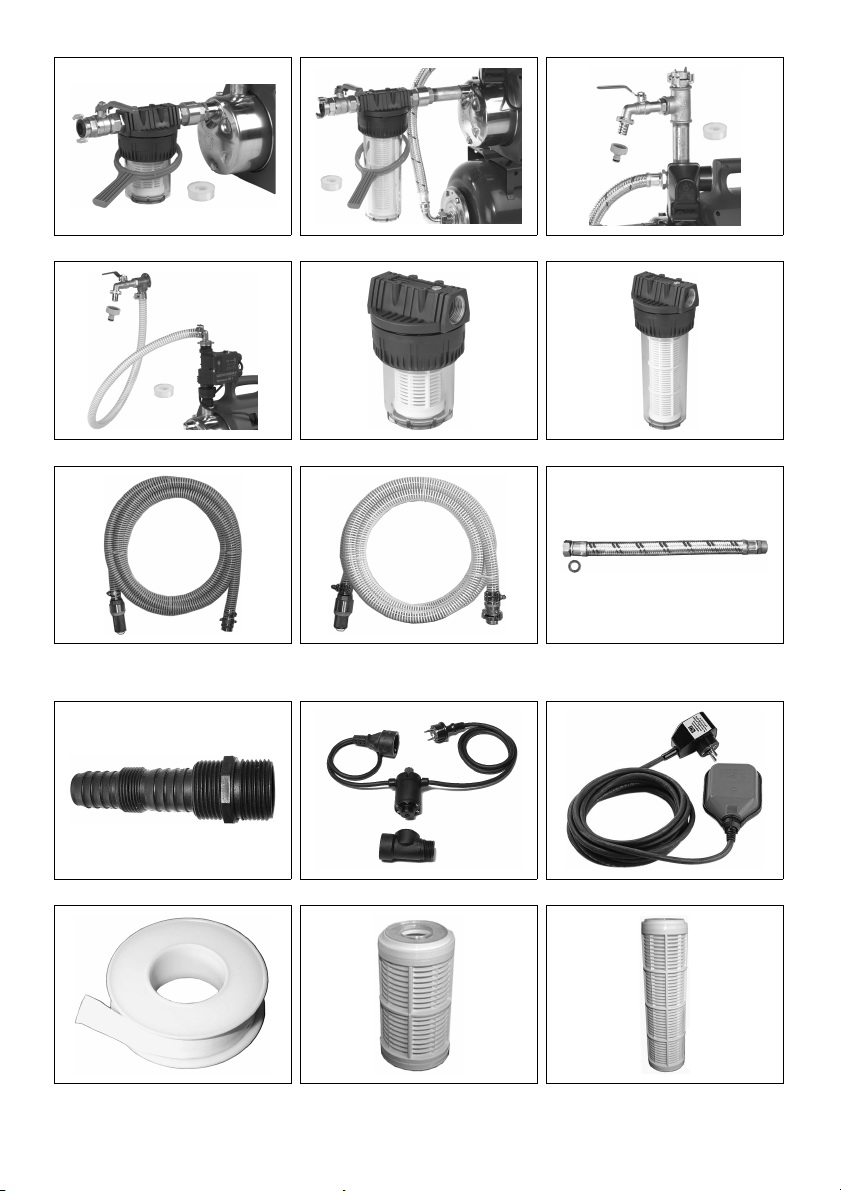

11. Dobavljiva oprema......................6
12. Tehnični podatki .........................7
2. Najprej preberite!
Ta navodila za uporabo so bila sestavljena tako, da lahko vašo napravo uporabite hitro in varno. Tukaj kratek vodnik,
kako navodila za uporabo uporabljate:
− Navodila za uporabo pred zagonom
preberite v celoti. Še posebej upoštevajte varnostne napotke.
− Ta navodila za uporabo so namenjena osebam z osnovnim tehničnim
znanjem na področju rokovanja z
napravami, kot je opisana tukaj. Če
s podobnimi napravami nimate izkušenj, se za pomoč najprej obrnite na
izkušene osebe.
− Hranite vse dokumente dobavljene s
to napravo, da se po potrebi lahko
informirate. Hranite račun za morebitne garancijske primere.
− Če napravo posodite ali prodate, ji
priložite vse dobavljene dokumente
o napravi.
− Za škodo, ki nastane zaradi neupoštevanja teh navodil, proizvajalec ne
prevzema odgovornosti.
Informacije v teh navodilih za uporabo
so označene na sledeč način:
− Številke na slikah (1, 2, 3, ...)
− Navodila za rokovanje, pri katerih
− Navodila za rokovanje s poljubnim
− Naštevanja so označena s črtico.
Nevarnost!
Opozorilo pred poškodbami oseb ali škodo za
okolje.
Nevarnost električnega
udara!
Opozorilo pred poškodbami oseb zaradi elektrike.
Pozor!
Opozorilo pred stvarno
škodo.
Opomba:
Dodatne informacije.
− označujejo posamezne dele;
− so tekoče oštevilčene;
− se nanašajo na odgovarjajoča
števila v oklepajih (1), (2), (3) ... v
sosednjem besedilu.
morate upoštevati vrstni red, so
oštevilčena.
vrstnim redom, so označena s piko.
3. Področje uporabe in
črpani mediji
Ta naprava je namenjena črpanju čiste
vode v hišah in na vrtovih.
− za oroševanje in namakanje,
− kot črpalka za vodnjake, deževnico
in porabno vodo,
− za praznjenje bazenov, vrtnih ribnikov in vodnih rezervoarjev.
Največja dovoljena temperatura črpanega medija znaša 35 °C.
4. Varnost
4.1 Namenska uporaba
Naprave ne smete uporabljati za preskrbo s pitno vodo ali za črpanje živil.
Črpati ne smete eksplozivnih, agresivnih
ali za zdravje nevarnih snovi.
Naprava ni primerna za komercialno ali
industrijsko uporabo.
Samovoljne spremembe na napravi,
tako kot uporaba delov, ki jih ni preveril
in odobril proizvajalec, niso dovoljene.
Vsaka druga uporaba velja kot nenamenska. Za poškodbe, ki nastanejo
zaradi nenamenske uporabe, proizvajalec ne prevzema odgovornosti.
Slovensko
SLO
4.2 Splošni varnostni nap otki
Otroci in mladoletniki, tako kot osebe, ki
niso seznanjene z navodili za uporabo,
naprave ne smejo uporabljati.
Ob uporabi na bazenih in vrtnih ribnikih
in na njihovem zaščitnem območju
morate upoštevati določila skladno z
DIN DE 0100 -702, -738.
Pri uporabi za hišno preskrbo z vodo
morate upoštevati zakonske predpise o
vodah in odpadnih vodah, tako kot določila skladno z DIN 1988.
Naslednje preostale nevarnosti so načeloma prisotne ob obratovanju črpalk in
tlačnih posod – te nevarnosti tudi z izvajanjem varnostnih ukrepov ne morete
popolnoma izničiti.
Nevarnost zaradi okoljskih
A
vplivov!
• Napravo ne izpostavljajte dežju.
Naprave ne uporabljajte v vlažnem
okolju.
• Naprave ne uporabljajte v eksplozivno ogroženem okolju ali v bližini
vnetljivih tekočin ali plinov!
B
Nevarnost zaradi elektrike!
• Na napravo ali druge električne dele
ne usmerite neposrednega vodnega
curka! Življenjska nevarnost zaradi
električnega udara!
• Omrežnega vtiča se ne dotikajte z
mokrimi rokami! Omrežni vtič vedno
izvlecite z vtičem in ne s kablom.
• Varnostna vtičnica ali vtična pove-
zava s podaljškom se mora nahajati
v območju varnem pred poplavljanjem.
• Podaljški morajo imeti zadosten
prečni presek žil (glejte „Tehnični
podatki“). Boben kabla mora biti
popolnoma odvit.
• Omrežni kabel in podaljšek ne
smete prepogniti, stiskati, vleči ali
ga povoziti; zaščitite pred ostrimi
robovi, oljem in vročino.
• Podaljšek položite tako, da ne more
pasti v črpano tekočino.
• Izvlecite električni vtič:
− pred vsemi deli na napravi;
− če se v bazenu ali vrtnem ribniku
nahajajo osebe.
Nevarnost zaradi pomanjkljivo-
A
sti na napravi!
• Če ob odstranjevanju embalaže
odkrijete transportne poškodbe,
nemudoma obvestite trgovca.
Naprave ne zaženite.
• Napravo in še posebej omrežni
kabel in električni vtič pred vsakim
zagonom preglejte za morebitne
poškodbe. Življenjska nevarnost
zaradi električnega udara!
3
Page 4
SLO
Slovensko
• Poškodovano napravo lahko
ponovno uporabljate, šele ko je bila
strokovno popravljena.
• Naprave ne popravljajte sami!
Popravila na črpalkah in tlačnih
napravah lahko izvajajo le strokovnjaki.
5. Pred zagonom
Napravo lahko sami preprosto postavite
in priključite.
V primeru dvomov se obrnite na strokovnega trgovca ali električarja.

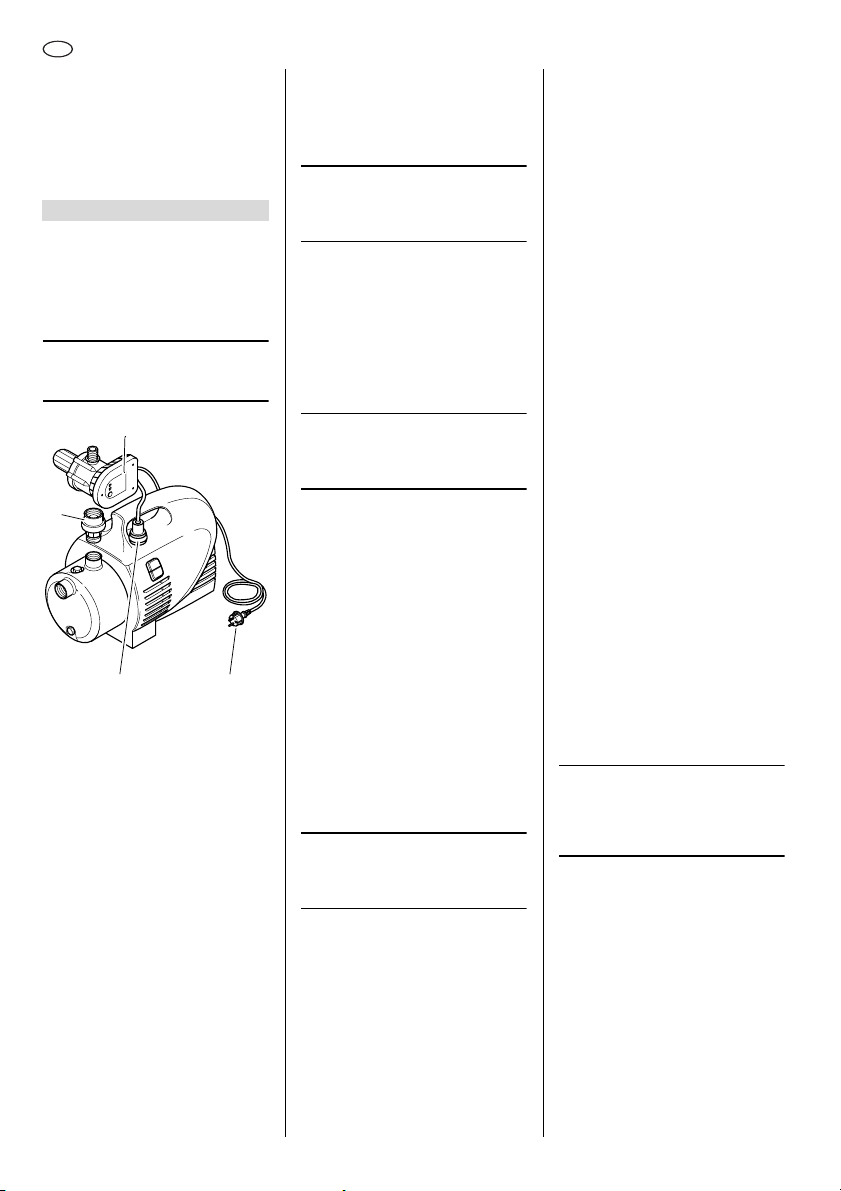

5.1 Montaža hidromata
(samo za HWA)
Opomba:
3
Pred prvim zagonom morate
hidromat priviti (slika glede na izvedbo).
17
16
1819
1. Preverite, ali je črpalka izključena in
ali električni vtič črpalke (18) ni pri-
ključen.
2. Adapter (16) privijte na tlačni priklju-
ček črpalke.
3. Hidromat (17) postavite na adapter
in trdno privijte z vpenjalno matico.
4. Hidromat poravnajte tako, da je nje-
gova upravljalna stran primerno
dostopna.
5. Električni vtič črpalke vstavite (18) v
omrežno sklopko (19) hidromata.
5.2 Postavitev
− Naprava mora biti postavljena na
vodoravni, ploski površini, ki je primerna za težo naprave napolnjene z
vodo.
− Da preprečite vibracije, napravo
postavite na elastično podlago.
− Mesto postavitve naj bo dobro prezračeno in zaščiteno pred vremenskimi vplivi.
− Ob obratovanju na vrtnih ribnikih
in bazenih mora naprava biti postavljena zaščitena pred poplavami in
4
mora biti zavarovana, da kakšna
oseba ne pade vanjo. Upoštevati
morate dodatne zakonske zahteve.
5.3 Priključevanje sesalnega
voda
Opomba:
3
Za priključek boste morebiti
potrebovali dodatno opremo (glejte
"Dobavljiva dodatna oprema").
Pozor!
A
Sesalni vod mora biti montiran
tako, da na črpalko ne vplivajo
mehanske sile ali napenjanje.
Pozor!
A
Pri onesnaženem črpanem
mediju obvezno uporabite sesalni filter, da črpalko zaščitite pred peskom
in umazanijo.
Opomba:
3
Da pri izključeni črpalki ne pride
do iztekanja vode, je priporočljiva uporaba protipovratnega ventila.
− Vse vijačne povezave morajo biti
zatesnjene s tesnilnim trakom za
navoje; mesta puščanja povzročijo
sesanje zraka in zmanjšajo ali preprečijo sesanje vode.
− Sesalni vod mora imeti vsaj 1 "
(25 mm) notranjega premera; biti
mora brez pregibov in pritiskov in
mora biti vakuumsko zatesnjen.
− Sesalni vod naj bo čimbolj kratek,
saj se s povečano dolžino voda
zmanjša zmogljivost črpanja.
− Sesalni vod se mora proti črpalki
vedno dvigovati, da preprečite vdor
zraka.
− Zagotovljeno mora biti zadostno
dovajanje vode, konec sesalnega
voda se mora vedno nahajati v vodi.
5.4 Tlačni priključek
Opomba:
3
Za priključek boste morebiti
potrebovali dodatno opremo (glejte
"Dobavljiva dodatna oprema").
Pozor!
A
Tlačni vod mora biti montiran
tako, da na črpalko ne vplivajo
mehanske sile ali napenjanje.
− Vse vijačne povezave zatesnite s
tesnilnim trakom za navoje, da preprečite iztekanje vode.
− Vsi deli tlačnega vod morajo biti tlač-
no zatesnjeni.
− Vsi deli tlačnega voda morajo biti
strokovno položeni.
Nevarnost!
A
Zaradi netesnih tlačnih vodov
in nestrokovne montaže lahko tlačni
vod med obratovanjem poči. Tekoči-
na, ki brizga pod visokim tlakom, vas
lahko poškoduje!
5.5 Omrežni priključek
Nevarnost zaradi elektrike!
B
Naprave ne uporabljajte v vlažnem okolju, uporabljajte jo le v
naslednjih pogojih:
− Priključek se lahko izvede le na
varnostne vtičnice, ki so strokovno montirane, ozemljene in
preverjene.
− Omrežna napetost in varovalka
morata biti v skladu s tehničnimi
podatki.
− Pri obratovanju na bazenih, vrtnih
ribnikih in podobnih mestih
morate napravo uporabljati z varnostnim stikalom okvarnega toka
(stikalo FI, 30 mA) (DIN VDE 0100
-702, -738). To priporočamo kot
ukrep osebne zaščite.
− Pri obratovanju na prostem
morajo električne povezave biti
zaščitene pred škropljenjem, ne
smejo ležati v vodi.
− Podaljški morajo imeti zadosten
prečni presek žil (glejte „Tehnični podatki“). Boben kabla mora
biti popolnoma odvit.
5.6 Polnjenje črpalke in sesa-
nje
Pozor!
A
Pri vsakem novem priključku
ali izgubi vode oz. sesanju zraka
morate črpalko napolniti z vodo.
Vklop brez polnjenja vode uniči črpal-
ko!
Opomba:
3
Sesalnega voda ni potrebno
napolniti, saj je črpalka samosesalna.
Glede na dolžino in premer voda lahko
traja nekaj časa, preden se ustvari tlak.
1. Odvijte vijak za polnjenje vode sku-
paj s tesnilom.
2. Počasi polnite s čisto vodo, dokler
črpalka ni polna.
3. Če želite skrajšati čas sesanja,
napolnite tudi sesalni vod.
4. Vijak za polnjenje vode s tesnilom
ponovno privijte.
5. Odprite tlačni vod (vodno pipo oz. bri-
zgalno šobo), da ob sesanju lahko
uhaja zrak.
6. Vklop naprave (glejte "Obratova-
nje").
7. Ob enakomernem iztekanju vode,
napravo izključite.
Page 5
6. Obratovanje
Črpalka in sesalni vod morata biti priklju-
čena in napolnjena (glejte "Pred zago-
nom").
Pozor!
A
Črpalka ne sme delovati v
suhem teku. Vedno mora biti na razpolago dovolj črpanega medija
(voda).
• Če se motor ne zažene. če črpalka
ne proizvaja tlaka ali se pojavljajo
podobni učinki, napravo izključite –
in nato poskušajte napravo odstraniti (glejte "Težave in motnje").

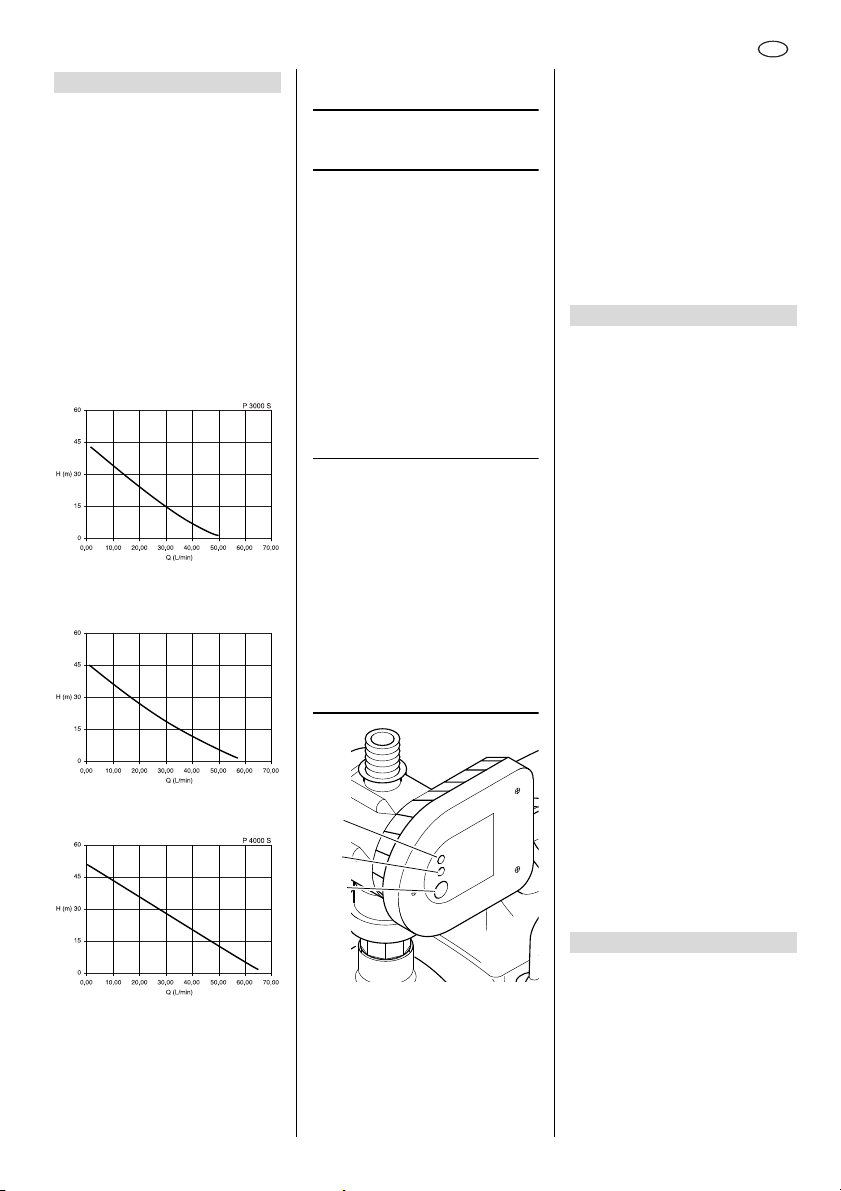

Karakteristike črpalke
Karakteristike črpalke prikazujejo, katera
količina črpanja je lahko dosežena v
odvisnosti od višine črpanja.
(Karakteristike črpalke za sesalno višino
0,5 m in 1"-sesalno cev.)
P 3300 S
(Karakteristike črpalke za sesalno višino
0,5 m in 1"-sesalno cev.)
6.1 Začetek obratovanja
črpalke
Opomba:
3
Črpalka deluje, dokler je vključe-
no stikalo vklop/izklop.
1. Vključite omrežni vtič.
2. Vključite črpalko s stikalom vklop/
izklop.
3. Odprite tlačni vod (odvijte vodno
pipo oz. brizgalno šobo).
4. Preverite za iztekanje vode!
Pozor!
A
Pri zaprtem tlačnem vodu naj
črpalka deluje največ 10 minut, v
nasprotnem primeru lahko zaradi pregrevanja vode pride do poškodb
črpalke.
6.2 Začetek obratovanja
črpalke s hidromatom
(HWA)
Opomba:
3
Črpalka s hidromatom je pripravljena na
obratovanje, dokler je vključeno stikalo
vklop/izklop
Hidromat
− črpalko vključi, ko obstaja potreba
po vodi (pri odprtem tlačnem vodu
tlačni vod pade pod vklopni tlak);
− črpalko izklopi po prib. 10 sekundah
po zapiranju tlačnega voda (pri zaprtem tlačnem vodu vodni tlak naraste);
− črpalko izklopi kot zaščito pred
suhim tekom, če voda ni črpana
(zrak v sesalnem vodu).
20
21
22
Slovensko
2. Preverite, ali lučka napetosti (20)
sveti.
3. Odpite tlačni vod.
4. Pritisnite tipko za ponastavitev (22).
Črpalka se zažene.
• Če po približno 10 sekundah ne
pride do črpanja vode, hidromat
črpalko izključi. Nato tipko za ponastavitev (22) držite tako dolgo,
dokler ne začne izstopati voda.
• Če voda ne prične izstopati po pribli-
žno 3 minutah, preverite sesalni
vod.
SLO
7. Vzdrževanje in nega
Nevarnost!
A
Pred vsemi deli na napravi:
1. Napravo izklopite.
2. Izvlecite električni vtič!
3. Zagotovite, da so naprava in pri-
ključena oprema brez tlaka.
Druga vzdrževalna dela in popravil,
kot tista opisana tukaj, lahko izvajajo
le strokovnjaki.
7.1 Ob nevarnosti zmrzali
Pozor!
A
Zmrzal uniči napravo in
opremo, saj ta zmeraj vsebujejo
vodo!
• Ob nevarnosti zmrzali napravo in
opremo demontirajte in skladiščite
zaščiteno pred zmrzaljo (glejte
naslednji del).
7.2 Demontaža in skladišče-
nje naprave
1. Napravo izključite, izvlecite električ-
ni vtič.
2. Odprite tlačni vod (odvijte vodno
pipo oz. brizgalno šobo), popolnoma
izpraznite vodo.
3. Črpalko popolnoma izpraznite, v ta
namen odvijte vijak za odtekanje
vode na spodnji strani črpalke.
4. Z naprave demontirajte sesalne in
tlačne vode.
5. Napravo skladiščite v prostoru
zaščitenem pred zmrzovanjem
(najm. 5 °C).
(Karakteristike črpalke za sesalno višino
0,5 m in 1"-sesalno cev.)
20 Lučka napetosti (zelena)
21 Lučka črpalke (bela)
22 Tipka za ponastavitev
1. Vključite omrežni vtič.
8. Težave in motnje
Nevarnost!
A
Pred vsemi deli na napravi:
1. Napravo izklopite.
2. Izvlecite električni vtič!
3. Zagotovite, da so naprava in priključena oprema brez tlaka.
5
Page 6
SLO
Slovensko
8.1 Iskanje motenj
Črpalka ne deluje:
− Črpalka ni vključena.
• Črpalko vključite na stikalu vklop/
izklop.
− Hidromat je izključil črpalko.
• Pritisnite tipko za ponastavitev.
Če po približno 10 sekundah
voda ni črpana. držite tipko za
ponastavitev pritisnjeno, dokler
voda ne začne iztekati.
− Ni omrežne napetosti.
• Preverite kabel, vtičnico in varovalko
− Prenizka omrežna napetost.
• Uporabite podaljšek z zadostnim
prečnim premerom žil (glejte
"Tehnični podatki").
− Pregret motor, sprožila se je zaščita
motorja.
• Po ohladitvi se naprava ponovno
samodejno vključi.
• Poskrbite za zadostno prezrače-
vanje.
• Upoštevajt e najvišjo temperaturo.
− Motor šumi, a ne deluje.
•Pri izključenem motorju izvijač ali
podobno orodje vstavite skozi
prezračevalne reže motorja in
obrnite kolo zračnika.
− Črpalka je zamašena ali okvarjena.
• Razstavite črpalko in jo očistite.
•Očistite, po potrebi obnovite raz-
pršilec.
•Očistite, po potrebi obnovite
tekalno kolo.
Črpalka ne sesa pravilno ali deluje
zelo glasno:
− Pomanjkanje vode.
• Zagotovite, da je na razpolago
zadostna količina vode.
− Netesen sesalni vod
• Zatesnite sesalni vod, pritegnite
vijačne povezave.
− Previsoka višina sesanja.
• Upoštevajte najvišjo višino sesa-
nja.
• Vstavite protipovratni ventil,
sesalni vod napolnite z vodo.
− Zamašen sesalni filter (oprema).
•Očistite, po potrebi obnovite.
−
Blokiran protipovratni ventil
(oprema).
•Očistite, po potrebi obnovite.
− Iztekanje vode med motorjem in
črpalko, netesno tesnilo drsnega
obroča.
• Obnovite tesnilo drsnega obroča.
− Črpalka je zamašena ali okvarjena.
• glejte zgoraj.
Prenizek tlak:
− Netesen sesalni vod ali prevelika
višina sesanja.
• glejte zgoraj.
− Črpalka je zamašena ali okvarjena.
• glejte zgoraj.
9. Popravila
Nevarnost!
A
Popravila na električnih napra-
vah lahko izvaja izključno električar!
Električne naprave, ki potrebujejo popravilo, lahko posredujete servisni podružnici v vaši državi. Naslov je naveden pri
seznamu nadomestnih delov.
Ob pošiljanju na popravilo, prosimo, opišite ugotovljeno napako.
10. Varovanje okolja
Embalažni material te naprave je 100 %
primeren za recikliranje.
Izrabljene naprave in oprema vsebujejo
velike količine dragocenih surovih in plastičnih snovi, ki jih prav tako lahko dovedemo v postopek recikliranja.
11. Dobavljiva oprema
Za to napravo v strokovnih trgovinah
prejmete sledečo opremo.
Opomba:
3
Slike in naročniške številke so
navedene na koncu navodil.
A Komplet priključkov za črpalko
(MSS 310 – HWA/P),
komplet vklj. z dvojno mazalko, protipovratnim ventilom, kratkim filtrom, pralnim filtrirnim vložkom, spiralno cevjo 1 m komplet, tesnilni
trak za navoje.
B Komplet priključkov za črpalko
(MSS 380 – HWW),
komplet vklj. z dvojno mazalko, protipovratnim ventilom, dolgim filtrom, pralnim filtrirnim vložkom, spiralno cevjo 1 m komplet, tesnilni
trak za navoje.
C Komplet priključkov za črpalko
(MSS 200 – HWW/P),
komplet vklj. z dvojno mazalko, protipovratnim ventilom, dolgim filtrom, pralnim filtrirnim vložkom, spiralno cevjo 1 m komplet, tesnilni
trak za navoje.
D Komplet priključkov za črpalko
(MSS 1000 – HWA),
komplet vklj. z dvojno mazalko, protipovratnim ventilom, dolgim filtrom, pralnim filtrirnim vložkom, spiralno cevjo 1 m komplet, tesnilni
trak za navoje.
E Filter (vrtne črpalke),
Priključek 1", kratek,
komplet s pralnim plastičnim filtrirnim vložkom.
F Filter (hišni vodovod),
Priključek 1", dolg,
komplet s pralnim plastičnim filtrirnim vložkom.
G Spiralna cev 1" (standard)
1) 4 m, komplet s hitrim privijanjem
in sesalno košaro z nožnim ventilom;
2) 7 m, komplet s hitrim privijanjem
in sesalno košaro z nožnim ventilom.
H Spiralna cev 1" (profi)
1) 1,5 m, komplet, obojestransko s
hitrim privijanjem
2) 4 m, komplet s hitrim privijanjem
in sesalno košaro z nožnim ventilom;
3) 7 m, komplet s hitrim privijanjem
in sesalno košaro z nožnim ventilom.
I Oklepna cev 500 mm
J Večnamenski adapter 1"
idealen za priklop na črpalko z 1"
IG priključkom
(AG=zunanji navoj, IG=notranji
navoj)
K Hidrostop,
za samodejen izklop ob pomanjkanju vode, prepreči suhi tek
L Stikalo za zaustavitev v primeru
suhega teka,
z 10 m kablom, onemogoča suhi
tek črpalke ob sesanju iz posode,
bazena itd.
M Tesnilni trak za navoje, zvitek 12 m.
N Pralen filtrirni vložek, kratek,
za mehansko predfiltriranje peska,
za večkratno uporabo.
O Pralen filtrirni vložek, dolg,
za mehansko predfiltriranje peska,
za večkratno uporabo.
črpalke.
6
Page 7
SLO
P 4000 S
12. Tehnični podatki
P 3000 S P 3300 S
HWA 3300 S
Slovensko
HWA 4000 S
Omrežna napetost V 230 ~ 1
Frekvenca Hz 50
Nazivna moč W 900 1100 1300
Nazivni tok A 3,6 4,5 4,5
Varovalna min. (inertna ali B-avtomat) A 10 10 10
Obratovalni kondenzator μF 16 16 20
Nazivno število obratov min
-1
2800 2800 2800
Črpana količina najv. l/h 3000 3300 4000
Višina črpanja najv. m 43 45 48
Črpalni tlak najv. barov 4,3 4,5 4,8
Višina sesanja najv. m 7 8 8
Dohodna temperatura najv. °C 35 35 35
Okoljska temperatura °C 5 ... 40 5 ... 40 5 ... 40
Vrsta zaščite IP X4 X4 X4
Razred zaščite III
Razred izolirnega materiala B B B
Materiali
Ohišje črpalke
Gred črpalke
Tekalno kolo črpalke
Priključki
Sesalni priključek (notranji navoj)
Tlačni priključek (zunanji navoj)
Hidromat
Vklopni tlak prib. barov 1,5 1,5 1,5
Mere (brez priključkov)
Dolžina
Širina
Višina
Teža
Prazna teža
Teža s polnjenjem vode
Vrednosti oddajanja hrupa (pri najv. tlaku)
Nivo zvočne zmogljivosti L
Nivo zvočnega tlaka L
Največja dolžina podaljška
pri 3 x 1,0 mm
pri 3 x 1,5 mm
2
2
prečnega preseka žil
prečnega preseka žil
WAd
WAm
mm
mm
mm
kg
kg
dB(A)
dB(A)
m
m
Legirano jeklo
Legirano jeklo
Noril
1"
1"
470
250
300
10,1
11,6
89
94
Legirano jeklo
Legirano jeklo
Noril
1"
1"
470 / 470
250 / 250
300 / 415
10,2 / 11,5
11,7 / 13
83
90
30
50
Legirano jeklo
Legirano jeklo
Noril
1"
1"
470 / 470
250 / 250
300 / 415
10,5 / 11,8
12,0 / 13,3
86
89
7
Page 8
U3P0062.fm
A 090 306 1260 B 090 306 1278 C 090 306 1251
D 090 306 1243 E 090 305 0314 F 090 305 0306
G 1) 090 306 1227
2) 090 306 1235
J 090 301 8410 K 090 305 2597 L 090 302 8521
M 090 102 6319 N 090 302 8440 O 090 302 8360
H 1) 090 306 1197
2) 090 306 1100
3) 090 306 1219
I 090 306 1340
www.metabo.com
Metabowerke GmbH, Werk Meppen, Daimlerstraße 1, D-49716 Meppen
ZINDEL AG - Technische Dokumentation und Multimedia, www.zindel.de
Loading...
