DEUTSCHde
Originalbetriebsanleitung
1. Konformitätserklärung
Wir erklären in alleiniger Verantwortlichkeit, dass
diese Kurvenscheren mit den auf Seite 3
angegebenen Normen und Richtlinien
übereinstimmen.
2. Bestimmungsgemäße
Verwendung
Die Maschine ist zum Durchschneiden und
Besäumen von Blechen und schneidbaren
Kunststoffen bestimmt.
Für Schäden durch nicht bestimmungsgemäßen
Gebrauch haftet allein der Benutzer.
Allgemein anerkannte Unfallverhütungsvorschriften
und beigelegte Sicherheitshinweise müssen
beachtet werden.
3. Allgemeine
Sicherheitshinweise
Beachten Sie die mit diesem Symbol
gekennzeichneten Textstellen zu Ihrem
eigenen Schutz und zum Schutz Ihres
Elektrowerkzeugs!
WARNUNG – Zur Verringerung eines
Verletzungsrisikos Betriebsanleitung lesen.
Geben Sie Ihr Elektrowerkzeug nur zusammen mit
diesen Dokumenten weiter.
Allgemeine Sicherheitshinweise für
Elektrowerkzeuge
WARNUNG – Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse
bei der Einhaltung der Sicherheitshinweise und
Anweisungen können elektrischen Schlag, Brand
und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf! Der in den
Sicherheitshinweisen verwendete Begriff "Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene
Elektrowerkzeuge (ohne Netzkabel).
3.1 Arbeitsplatzsicherheit
a) Halten Sie Ihren Arbeitsbereich sauber und
gut beleuchtet. Unordnung oder unbeleuchtete
Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht
in explosionsgefährdeter Umgebung, in der
sich brennbare Flüssigkeiten, Gase oder
Stäube befinden. Elektrowerkzeuge erzeugen
Funken, die den Staub oder die Dämpfe entzünden
können.
c) Halten Sie Kinder und andere Personen
während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die
Kontrolle über das Gerät verlieren.
4
3.2 Elektrische Sicherheit
a) Der Anschlussstecker des Elektrowerk-
zeuges muss in die Steckdose passen. Der
Stecker darf in keiner Weise verändert werden.
Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende
Steckdosen verringern das Risiko eines
elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten
Oberflächen, wie von Rohren, Heizungen,
Herden und Kühlschränken. Es besteht ein
erhöhtes Risiko durch elektrischen Schlag, wenn
Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder
Nässe fern. Das Eindringen von Wasser in ein
Elektrowerkzeug erhöht das Risiko eines
elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um
das Elektrowerkzeug zu tragen, aufzuhängen
oder um den Stecker aus der Steckdose zu
ziehen. Halten Sie das Kabel fern von Hitze, Öl,
scharfen Kanten oder sich bewegenden
Geräteteilen. Beschädigte oder verwickelte Kabel
erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im
Freien arbeiten, verwenden Sie nur
Verlängerungskabel, die auch für den
Außenbereich geeignet sind. Die Anwendung
eines für den Außenbereich geeigneten
Verlängerungskabels verringert das Risiko eines
elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in
feuchter Umgebung nicht vermeidbar ist,
verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutz-
schalters vermindert das Risiko eines elektrischen
Schlages.
3.3 Sicherheit von Personen
a) Seien Sie aufmerksam, achten Sie darauf,
was Sie tun, und gehen Sie mit Vernunft an die
Arbeit mit einem Elektrowerkzeug. Benutzen
Sie kein Elektrowerkzeug, wenn Sie müde sind
oder unter dem Einfluss von Drogen, Alkohol
oder Medikamenten stehen.
Ein Moment der Unachtsamkeit beim Gebrauch
des Elektrowerkzeuges kann zu ernsthaften
Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung
und immer eine Schutzbrille. Das Tragen
persönlicher Schutzausrüstung, wie Staubmaske,
rutschfeste Sicherheitsschuhe, Schutzhelm oder
Gehörschutz, je nach Art und Einsatz des
Elektrowerkzeuges, verringert das Risiko von
Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte
Inbetriebnahme. Vergewissern Sie sich, dass
das Elektrowerkzeug ausgeschaltet ist, bevor
Sie es an die Stromversorgung und/oder den
Akku anschließen, es aufnehmen oder tragen.
Wenn Sie beim Tragen des Elektrowerkzeuges den
Finger am Schalter haben oder das Gerät
eingeschaltet an die Stromversorgung anschließen,
kann dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder
Schraubenschlüssel, bevor Sie das
Elektrowerkzeug einschalten. Ein Werkzeug
oder Schlüssel, der sich in einem drehenden
Geräteteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand
und halten Sie jederzeit das Gleichgewicht.
Dadurch können Sie das Elektrowerkzeug in
unerwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie
keine weite Kleidung oder Schmuck. Halten Sie
Haare, Kleidung und Handschuhe fern von sich
bewegenden Teilen. Lockere Kleidung, Schmuck
oder lange Haare können von sich bewegenden
Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern
Sie sich, dass diese angeschlossen sind und
richtig verwendet werden. Verwendung einer
Staubabsaugung kann Gefährdungen durch Staub
verringern.
3.4 Sorgfältiger Umgang mit und Gebrauch
von Elektrowerkzeugen
a) Überlasten Sie das Gerät nicht. Verwenden
Sie für Ihre Arbeit das dafür bestimmte
Elektrowerkzeug. Mit dem passenden
Elektrowerkzeug arbeiten Sie besser und sicherer
im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen
Schalter defekt ist. Ein Elektrowerkzeug, das sich
nicht mehr ein- oder ausschalten lässt, ist gefährlich
und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose
und/oder entfernen Sie den Akku, bevor Sie
Geräteeinstellungen vornehmen, Zubehörteile
wechseln oder das Gerät weglegen.
Diese Vorsichtsmaßnahme verhindert den
unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge
außerhalb der Reichweite von Kindern auf.
Lassen Sie Personen das Gerät nicht benutzen,
die mit diesem nicht vertraut sind oder diese
Anweisungen nicht gelesen haben.
Elektrowerkzeuge sind gefährlich, wenn Sie von
unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt.
Kontrollieren Sie, ob bewegliche Teile
einwandfrei funktionieren und nicht klemmen,
ob Teile gebrochen oder so beschädigt sind,
dass die Funktion des Elektrowerkzeuges
beeinträchtigt ist. Lassen Sie beschädigte
Teile vor dem Einsatz des Gerätes reparieren.
Viele Unfälle haben ihre Ursache in schlecht
gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und
sauber. Sorgfältig gepflegte Schneidwerkzeuge
mit scharfen Schneidkanten verklemmen sich
weniger und sind leichter zu führen.
DEUTSCH de
g) Verwenden Sie Elektrowerkzeug, Zubehör,
Einsatzwerkzeuge usw. entsprechend diesen
Anweisungen. Berücksichtigen Sie dabei die
Arbeitsbedingungen und die auszuführende
Tätigkeit. Der Gebrauch von Elektrowerkzeugen
für andere als die vorgesehenen Anwendungen
kann zu gefährlichen Situationen führen.
3.5 Service
a) Lassen Sie Ihr Elektrowerkzeug nur von
qualifiziertem Fachpersonal und nur mit
Original-Ersatzteilen reparieren.
sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.
Damit wird
4. Spezielle Sicherheitshinweise
Stecker aus der Steckdose ziehen, bevor
irgendeine Einstellung oder Wartung
vorgenommen wird.
Vermeiden Sie unbeabsichtigtes Anlaufen: stets
Maschine ausschalten, wenn der Stecker aus der
Steckdose gezogen wird, oder wenn eine
Stromunterbrechung eingetreten ist.
Tragen Sie Gehörschutz. Die Einwirkung von Lärm
kann Gehörverlust bewirken.
Tragen Sie stets Schutzbrille, Arbeitshandschuhe
und festes Schuhwerk beim Arbeiten mit Ihrer
Maschine!
Das Werkstück sichern, z.B. mit Hilfe von
Spannvorrichtungen.
Kommen Sie mit Ihren Händen nicht in den
Schnittbereich.
Die Maschine nur eingeschaltet an das Werkstück
heranführen.
Nur mit angebrachtem Blechtrichter (3) arbeiten.

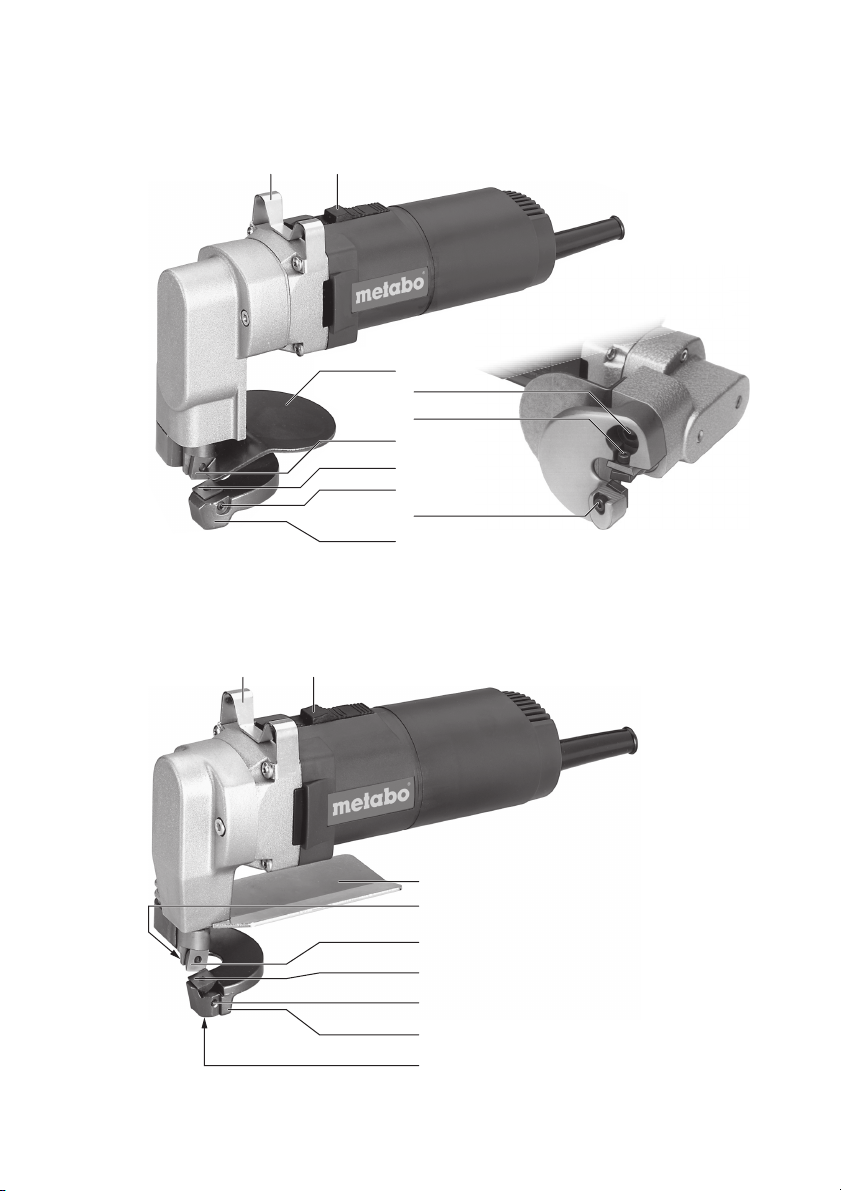

5. Überblick
Siehe Seite 2.
1 Ablagebügel
2Schaltschieber
3Blechtrichter
4 Schraube zur Schneidtischbefestigung
5 Schraube zur Messerbefestigung
(im Stößel)
6 Messer im Stößel
7 Messer im Schneidtisch
8Gewindestift
9 Schraube zur Messerbefestigung
(im Schneidtisch)
10 Schneidtisch
6. Inbetriebnahme
Vergleichen Sie vor Inbetriebnahme, ob die
auf dem Typenschild angegebene
Netzspannung und Netzfrequenz mit den Daten
Ihres Stromnetzes übereinstimmen.
5
DEUTSCHde
7. Benutzung
7.1 Einstellen des Abstandes zwischen den
Messern
Der richtige Abstand:
Der Abstand zwischen dem Messer (7) im
Schneidtisch und dem Messer (6) im Stößel soll
etwa das 0,2fache der Dicke des zu schneidenden
Bleches betragen (bei einem Blech von 1,6 mm
Dicke also z. B. 0,2 x 1,6 = 0,32 mm). Bei sehr
zähem Material sollte der Abstand etwas kleiner,
bei sprödem Material kann er etwas größer sein.
Die Messer dürfen sich nicht berühren.
Den Abstand einstellen:
- Schraube (9) und wenn nötig den Gewindestift (8)
lösen.
- Messer (7) im Schneidtisch auf den richtigen
Abstand zum Messer (6) im Stößel einstellen (mit
einer Fühlerlehre).
- Gewindestift (8) eindrehen, bis er am Messer (7)
im Schneidtisch anliegt, und dann Schraube (9)
wieder festziehen.
7.2 Ein-/Ausschalten
Einschalten:
Schaltschieber (2) nach vorn schieben, bis er
einrastet. Es erscheint dann hinter dem
Schaltschieber das Zeichen „I“.
Ausschalten:
Das hintere, in der Einschaltstellung hoch stehende
Ende des Schaltschiebers (2) herunterdrücken
(Schaltstellung „0“).
Vermeiden Sie unbeabsichtigtes Anlaufen:
stets Maschine ausschalten, wenn der
Stecker aus der Steckdose gezogen wird, oder
wenn eine Stromunterbrechung eingetreten ist.
7.3 Das Arbeiten mit der Maschine
• Die Maschine nur eingeschaltet an das
Werkstück heranführen.
• Führen Sie die Maschine so, dass das Messer (7)
im Schneidtisch parallel zum Werkstück steht.
• Die Maschine ohne Gewalt vorschieben.
• Beim Schneiden am Rand von Blechen (vor
allem beim Arbeiten nach Anriss) empfiehlt es
sich, die Maschine so zu führen, dass sich der
Schneidtisch (10) oben (also die Maschine mit
dem Messer im Stößel unterhalb des
Werkstückes) befindet.
8. Wartung
Stecker aus der Steckdose ziehen, bevor
irgendeine Einstellung oder Wartung
vorgenommen wird.
8.1 Messer
Die Messer haben vier scharfe Schneidkanten.
Wenn eine Kante stumpf geworden ist, werden die
Messer jeweils um 90° gedreht, so dass die nächste
noch scharfe Schneidkante zum Einsatz kommt.
6
Die Messer sind nicht zum Schärfen geeignet.
Wenn alle vier Schneidkanten stumpf
geworden sind, müssen die Messer erneuert
werden.
Niemals mit stumpfen Messern arbeiten!
Messer als Ersatz siehe Kapitel 9. (Zubehör).
Messer (6) im Stößel:
- Nur bei Ku 6870:
Schraube zur Schneidtischbefestigung (4)
herausschrauben und Schneidtisch (10)
abnehmen.
- Schraube (5) herausdrehen.
- Messer (6) herausnehmen und um 90° gedreht
einsetzen (so dass es mit einer Schneidkante an
der schrägen Fläche des Stößels anliegt).
- Schraube (5) wieder festziehen.
- Nur bei Ku 6870: Schneidtisch (10) wieder
anbringen und mit Schraube zur
Schneidtischbefestigung (4) befestigen.
Messer (7) im Schneidtisch:
- Schraube (9) herausdrehen.
- Messer (7) herausnehmen und um 90° gedreht
einsetzen.
- Abstand zwischen den Messern einstellen und
Messer (7) wieder befestigen (siehe Kapitel 7.1).
8.2 Abschaltkohlebürsten
Bei vollständig abgenutzten Kohlebürsten schaltet
die Maschine automatisch ab. Dadurch wird eine
Beschädigung des Motors verhindert.
Die Kohlebürsten im Herstellerwerk oder einer
entsprechend eingerichteten Fachwerkstatt
auswechseln lassen. Siehe Kapitel 10. (Reparatur).
9. Zubehör
Verwenden Sie nur original Metabo Zubehör.
Wenn Sie Zubehör benötigen, wenden Sie sich
bitte an Ihren Händler.
Zur Auswahl des richtigen Zubehörs teilen Sie dem
Händler bitte den genauen Typ Ihres
Elektrowerkzeugs mit.
A Wendemesser als Ersatz
(gleiches Messer für Stößel und Schneidtisch)
Best.-Nr. für Ku 6870: 6.30201
Best.-Nr. für Ku 6872: 6.31042
Zubehör-Komplettprogramm siehe
www.metabo.com oder Hauptkatalog.
10. Reparatur
Reparaturen an Elektrowerkzeugen dürfen
nur durch eine Elektrofachkraft ausgeführt
werden!
Mit reparaturbedürftigen Metabo Elektrowerkzeugen wenden Sie sich bitte an Ihre MetaboVertretung. Adressen siehe www.metabo.com.
Ersatzteillisten können Sie unter www.metabo.com
herunterladen.
11. Umweltschutz
Der entstehende Schleifstaub kann Schadstoffe
enthalten: Nicht über den Hausmüll, sondern
sachgerecht an einer Sammelstelle für Sondermüll
entsorgen.
Befolgen Sie nationale Vorschriften zu
umweltgerechter Entsorgung und zum Recycling
ausgedienter Maschinen, Verpackungen und
Zubehör.
Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Euro-
päischer Richtlinie 2002/96/EG über Elektround Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.
12. Technische Daten
Erläuterungen zu den Angaben auf Seite 3.
Änderungen im Sinne des technischen Fortschritts
vorbehalten.
M =Drehmoment
B
=Größte zu schneidende Blechdicke
St
(Stahlblech)
B
=Größte zu schneidende Blechdicke
Al
P
P
h
h
r
min
m =Gewicht ohne Netzkabel
(Aluminium)
=Nennaufnahmeleistung
1
=Abgabeleistung
2
=Hubzahl bei Leerlauf
0
=Hubzahl bei Nennlast
1
=kleinster Kurvenradius
Messwerte ermittelt gemäß EN 60745.
Maschine der Schutzklasse II
~ Wechselstrom
Die angegebenen technischen Daten sind
toleranzbehaftet (entsprechend den jeweils
gültigen Standards).
Emissionswerte
Diese Werte ermöglichen die Abschätzung
der Emissionen des Elektrowerkzeugs und den
Vergleich verschiedener Elektrowerkzeuge. Je
nach Einsatzbedingung, Zustand des
Elektrowerkzeuges oder der Einsatzwerkzeuge
kann die tatsächliche Belastung höher oder
geringer ausfallen. Berücksichtigen Sie zur
Abschätzung Arbeitspausen und Phasen
geringerer Belastung. Legen Sie aufgrund
entsprechend angepasster Schätzwerte
Schutzmaßnahmen für den Anwender fest, z.B.
organisatorische Maßnahmen.
Schwingungsgesamtwert
Richtungen) ermittelt entsprechend EN 60745:
a
=Schwingungsemissionswert
h
K =Unsicherheit (Schwingung))
Typische A-bewertete Schallpegel
L
L
K
(Blech schneiden)
=Schalldruckpegel
pA
=Schallleistungspegel
WA
, KWA= Unsicherheit
pA
(Vektorsumme dreier
:
DEUTSCH de
Beim Arbeiten kann der Geräuschpegel 80 dB(A)
überschreiten.
Gehörschutz tragen!
7
ENGLISHen
Original instructions
1. Conformity Declaration
We, being solely responsible, hereby declare that
these curve shears conform to the standards and
directives specified on page 3.
2. Specified Use
The machine is designed for cutting through and
trimming sheet material and cuttable plastics.
The user bears sole responsibility for damage
caused by improper use.
Generally accepted accident prevention
regulations and the enclosed safety information
must be observed.
c) Do not expose power tools to rain or wet
conditions. Water entering a power tool will
increase the risk of electric shock.
d) Do not abuse the cord. Never use the cord
for carrying, pulling or unplugging the power
tool. Keep cord away from heat, oil, sharp
edges or moving parts. Damaged or entangled
cords increase the risk of electric shock.
e) When operating a power tool outdoors, use
an extension cord suitable for outdoor use.
Use of a cord suitable for outdoor use reduces the
risk of electric shock.
f) If operating a power tool in a damp location is
unavoidable, use a residual current device
(RCD) protected supply. Use of an RCD reduces
the risk of electric shock.
3. General Safety Instructions
For your own protection and for the
protection of your electrical tool, pay
attention to all parts of the text that are
marked with this symbol!
WARNING – Reading the operating instructions will reduce the risk of injury.
Pass on your electrical tool only together with these
documents.
General Power Tool Safety Warnings
WARNING – Read all safety warnings and
all instructions. Fa ilure to follow the warnings
and instructions may result in electric shock, fire
and/or serious injury.
Save all warnings and instructions for future
reference! The term "power tool" in the warnings
refers to your mains-operated (corded) power tool
or battery-operated (cordless) power tool.
3.1 Work area safety
a) Keep work area clean and well lit. Cluttered or
dark areas invite accidents.
b) Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power tools
create sparks which may ignite the dust or fumes.
c) Keep children and bystanders away while
operating a power tool. Distractions can cause
you to lose control.
3.2 Electrical safety
a) Power tool plugs must match the outlet.
Never modify the plug in any way. Do not use
any adapter plugs with earthed (grounded)
power tools. Unmodified plugs and matching
outlets will reduce risk of electric shock.
b) Avoid body contact with earthed or
grounded surfaces, such as pipes, radiators,
ranges and refrigerators. There is an increased
risk of electric shock if your body is earthed or
8
grounded.
3.3 Personal safety
a) Stay alert, watch what you are doing and use
common sense when operating a power tool.
Do not use a power tool while you are tired or
under the influence of drugs, alcohol or
medication.
operating power tools may result in serious
personal injury.
b) Use personal protective equipment. Always
wear eye protection. Protective equipment such
as dust mask, non-skid safety shoes, hard hat, or
hearing protection used for appropriate conditions
will reduce personal injuries.
c) Prevent unintentional starting. Ensure the
switch is in the off-position before connecting
to power source and/or battery pack, picking
up or carrying the tool. Carrying power tools with
your finger on the switch or energising power tools
that have the switch on invites accidents.
d) Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may
result in personal injury.
e) Do not overreach. Keep proper footing and
balance at all times. This enables better control of
the power tool in unexpected situations.
f) Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing and gloves
away from moving parts. Loose clothes, jewellery
or long hair can be caught in moving parts.
g) If devices are provided for the connection of
dust extraction and collection facilities, ensure
these are connected and properly used. Use of
dust collection can reduce dust-related hazards.
3.4 Power tool use and care
a) Do not force the power tool. Use the correct
power tool for your application. The correct
power tool will do the job better and safer at the rate
for which it was designed.
b) Do not use the power tool if the switch does
not turn it on and off. Any power tool that cannot
A moment of inattention while
be controlled with the switch is dangerous and must
be repaired.
c) Disconnect the plug from the power source
and/or the battery pack from the power tool
before making any adjustments, changing
accessories, or storing power tools. Such
preventive safety measures reduce the risk of
starting the power tool accidentally.
d) Store idle power tools out of the reach of
children and do not allow persons unfamiliar
with the power tool or these instructions to
operate the power tool. Power tools are
dangerous in the hands of untrained users.
e) Maintain power tools. Check for
misalignment or binding of moving parts,
breakage of parts and any other condition that
may affect the power tool's operation. If
damaged, have the power tool repaired before
use. Many accidents are caused by poorly
maintained power tools.
f) Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges
are less likely to bind and are easier to control.
g) Use the power tool, accessories and tool bits
etc. in accordance with these instructions,
taking into account the working conditions and
the work to be performed. Use of the power tool
for operations different from those intended could
result in a hazardous situation.
3.5 Service
a) Have your power tool serviced by a qualified
repair person using only identical replacement
parts. This will ensure that the safety of the power
tool is maintained.
4. Special Safety Instructions
Pull the plug out of the plug socket before any
adjustments or servicing are performed.
Avoid inadvertent starts: always switch the tool off
when the plug is removed from the mains socket or
if there has been a power cut.
Wear ear protectors. Exposure to noise can cause
loss of hearing.
Always wear protective goggles, gloves, and sturdy
shoes when working with this tool.
Secure the workpiece, e.g. using clamps.
Keep hands away from the cutting area.
Always switch on the machine before offering
up to the workpiece.
Always work with the metal guide plate
attached (3).
SYMBOLS ON THE TOOL:
..........Class II Construction
V .............volts
A .............amperes
Hz ...........hertz
W ............watt
n
............ Stroke rate at idle speed
0
min..........minutes
ENGLISH en
spm......... Stroke rate per minute
~............. alternating current
max. GA.. maximum material thickness
5. Overview
See page 3.
1Support bracket
2 Sliding switch
3Guide plate
4Screw for attaching the cutting base
5 Screw for attaching the blade
(to the ram)
6 Blade in the ram
7 Blade in the cutting base
8 Grub screw
9 Screw for attaching the blade
(to the cutting base)
10 Cutting base
6. Commissioning
Before plugging in, check to see that the rated
mains voltage and mains frequency,
as stated on the rating label, match your power
supply.
Australia: Always use a residual current device
(RCD) protected supply with a rated residual
current of 30 mA or less.
7. Use
7.1 Adjusting the Distance Between the
Blades
The correct distance:
The distance between the blade (7) in the
cutting base and the blade (6) in the ram should be
approx a fifth of the thickness of the sheet material
being cut (i.e. when cutting a sheet 1.6 mm thick,
0.2 x 1.6 = 0.32 mm). The distance should be
slightly less if the material is tough and slightly more
if the material is brittle.
The blades should not move.
Adjusting the distance:
- Loosen the screw (9) and if necessary, the grub
screw (8) as well.
- Adjust the distance between the blade (7) in the
cutting base and the blade (6) in the ram using a
feeler gauge.
- Screw in the grub screw (8) until it rests against
the blade (7) in the cutting base and then tighten
the screw (9) again.
7.2 Switching On and Off
Switching on:
Push the sliding switch (2) forwards until it latches
into position. The symbol "I" then appears from
behind the sliding switch.
Switching off:
When the switch is set to on, press down the
9
ENGLISHen
raised rear end of the sliding switch (2)
(switch position "0").
Avoid inadvertent starts: always switch the
tool off when the plug is removed from the
mains socket or if there has been a power cut.
7.3 Working With the Machine
• Always switch on the machine before offering up
to the workpiece.
• Guide the machine so that the blade (7) in the
cutting base is parallel with the workpiece.
• Guide the machine forwards without using
excessive force.
• When cutting to the edge of sheet material
(particularly when cutting along a scribe line),
guide the machine so that the cutting base (10) is
positioned on top (i.e. the machine upright with
the blade in the ram below the workpiece).
8. Maintenance
Pull the plug out of the plug socket before any
adjustments or servicing are performed.
8.1 Blades
The blades have four sharp cutting edges If one
edge becomes blunt, rotate the blades 90° to use
the next sharp edge.
The blades are not designed to be sharpened.
Replace the blades when all four cutting
edges are blunt.
Never work with blunt blades!
Replacing the blades, see Section 9.
(Accessories).
Blade (6) in the ram:
- Only for Ku 6870:
Unscrew the screw for attaching the cutting base
(4) and remove the cutting base (10).
- Unscrew the screw (5).
- Remove the blade (6), rotate 90° and insert again
(so that the one cutting edge rests against the
angled face of the ram).
- Tighten the screw (5) again.
- Only for Ku 6870: Attach the cutting base (10)
again and secure with the cutting base screw (4).
Blade (7) in the cutting base:
- Unscrew the screw (9).
- Remove the blade (7), rotate 90° and insert again.
- Adjust the distance between the blades and
secure the blade (7) again (see Section 7.1).
8.2 Carbon Brushes
If the brushes are completely worn, the machine
switches off automatically. This prevents damage to
the motor.
The carbon brushes should be replaced by the
manufacturer or a suitable specialist workshop . See
Section10. (Repairs).
10
9. Accessories
Use only genuine Metabo accessories.
If you need any accessories, check with your
dealer.
For dealers to select the correct accessory, they
need to know the exact model designation of your
power tool.
A Replacement reversible blades
(same blade for ram and cutting base)
Order no. for Ku 6870: 6.30201
Order no. for Ku 6872: 6.31042
For a complete range of accessories, see
www.metabo.com or the main catalogue.
10. Repairs
Repairs to electrical tools must be carried out
by qualified electricians ONLY!
If you have Metabo electrical tools that require
repairs, please contact your Metabo service centre.
For addresses see www.metabo.com.
You can download spare parts lists from
www.metabo.com.
11. Environmental Protection
The sanding dust generated may contain
hazardous materials: do not dispose of with the
household waste, but at a special collection point
for hazardous waste.
Observe national regulations on environmentally
compatible disposal and on the recycling of disused
machines, packaging and accessories.
Only for EU countries: Never dispose of
power tools in your household waste! In
accordance with European Guideline 2002/
96/EC on used electronic and electric equipment
and its implementation in national legal systems,
used power tools must be collected separately and
handed in for environmentally compatible recycling.
12. Technical Specifications
Explanatory notes on the specifications on page 3.
Changes due to technological progress reserved.
M=Torque
B
=Maximum sheet thickness
St
B
P
P2 =Power output
h
h
r
min
m = Weight without mains cable
Measured values determined in conformity with
EN 60745.
(sheet steel)
=Maximum sheet thickness (aluminium)
Al
=Nominal power input
1
=Stroke rate at idle speed
0
=Stroke rate at rated load
1
=Smallest curve radius
Machine in protection class II
~ Alternating current
The technical specifications quoted are subject to
tolerances (in compliance with the relevant valid
standards).
Emission values
These values make it possible to assess the
emissions from the power tool and to compare
different power tools. Depending on the operating
conditions, the condition of the power tool or the
accessories, the actual load may be higher or lower.
For assessment purposes, please allow for breaks
and periods when the load is lower. Based on the
adjusted estimates, arrange protective measures
for the user e.g. organisational measures.
Vibration total value
determined in accordance with EN 60745:
a
=Typical estimated acceleration
h
in the hand/arm area
(cutting sheet metal)
(vector sum of three directions)
K = Uncertainty (vibration
Typical A-effective perceived sound levels
L
=Sound pressure level
pA
L
=Acoustic power level
WA
KpA, KWA= Uncertainty
:
During operation the noise level can exceed
80 dB(A).
Wear ear protectors!
ENGLISH en
11
FRANÇAISfr
Notice originale
1. Déclaration de conformité
Nous déclarons sous notre propre responsabilité,
que ces cisailles à coupe curviligne sont conformes
aux normes et directives indiquées à la page 3.
2. Utilisation conforme à la
destination
Cette cisaille est destinée au découpage et au
rognage des tôles ainsi que des matières plastiques
découpables.
L'utilisateur sera entièrement responsable de tous
dommages résultant d'une utilisation non conforme
à la destination de la machine.
Il est impératif de respecter les consignes
générales de protection contre les accidents ainsi
que les consignes de sécurité ci-jointes.
3. Consignes générales de
sécurité
Pour des raisons de sécurité et afin de
protéger l'outil électrique, respecter les
passages de texte marqués de ce
symbole !
AVERTISSEMENT – Lire la notice d'utilisation afin d'éviter tout risque de blessure.
Remettre l'outil électrique uniquement accompagné
de ces documents.
Avertissements de sécurité généraux pour
l'outil
AVERTISSEMENT – Lire tous les
avertissements de sécurité et toutes les
instructions. Ne pas suivre les avertissements et
instructions peut donner lieu à un choc électrique,
un incendie et/ou une blessure sérieuse.
Conserver tous les avertissements et toutes
les instructions pour pouvoir s'y reporter
ultérieurement! Le terme «outil» dans les
avertissements fait référence à votre outil électrique
alimenté par le secteur (avec cordon d'alimentation)
ou votre outil fonctionnant sur batterie (sans cordon
d'alimentation).
3.1 Sécurité de la zone de travail
a) Conserver la zone de travail propre et bien
éclairée. Les zones en désordre ou sombres sont
propices aux accidents.
b) Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en
présence de liquides inflammables, de gaz ou
de poussières. Les outils électriques produisent
des étincelles qui peuvent enflammer les poussières ou les fumées.
c) Maintenir les enfants et les personnes
présentes à l'écart pendant l'utilisation de
12
l'outil. Les distractions peuvent vous faire perdre le
contrôle de l'outil.
3.2 Sécurité électrique
a) Il faut que les fiches de l'outil électrique
soient adaptées au socle. Ne jamais modifier la
fiche de quelque façon que ce soit. Ne pas
utiliser d'adaptateurs avec des outils à
branchement de terre. Des fiches non modifiées
et des socles adaptés réduiront le risque de choc
électrique.
b) Eviter tout contact du corps avec des
surfaces reliées à la terre telles que les tuyaux,
les radiateurs, les cuisinières et les
réfrigérateurs. Il existe un risque accru de choc
électrique si votre corps est relié à la terre.
c) Ne pas exposer les outils à la pluie ou à des
conditions humides. La pénétration d'eau à
l'intérieur d'un outil augmentera le risque de choc
électrique.
d) Ne pas maltraiter le cordon. Ne jamais
utiliser le cordon pour porter, tirer ou
débrancher l'outil. Maintenir le cordon à l'écart
de la chaleur, du lubrifiant, des arêtes ou des
parties en mouvement. Des cordons endom-
magés ou emmêlés augmentent le risque de choc
électrique.
e) Lorsqu'on utilise un outil à l'extérieur,
utiliser un prolongateur adapté à l'utilisation
extérieure. L'utilisation d'un cordon adapté à
l'utilisation extérieure réduit le risque de choc
électrique.
f) Si l'usage d'un outil dans un emplacement
humide est inévitable, utiliser une alimentation
protégée par un dispositif à courant différentiel
résiduel (RCD). L'usage d'un RCD réduit le risque
de choc électrique.
3.3 Sécurité des personnes
a) Rester vigilant, regarder ce que vous êtes en
train de faire et faire preuve de bon sens dans
votre utilisation de l'outil. Ne pas utiliser un
outil lorsque vous êtes fatigué ou sous
l'emprise de drogues, d'alcool ou de médicaments. Un moment d'inattention en cours
d'utilisation d'un outil peut entraîner des blessures
graves des personnes.
b) Utiliser un équipement de sécurité. Toujours
porter une protection pour les yeux. Les
équipements de sécurité tels que les masques
contre les poussières, les chaussures de sécurité
antidérapantes, les casques ou les protections
acoustiques utilisés pour les conditions
appropriées réduiront les blessures de personnes.
c) Eviter tout démarrage intempestif. S'assurer
que l'interrupteur est en position arrêt avant de
brancher l'outil au secteur et/ou au bloc de
batteries, de le ramasser ou de le porter. Porter
les outils en ayant le doigt sur l'interrupteur ou
brancher des outils dont l'interrupteur est en
position marche est source d'accidents.
d) Retirer toute clé de réglage avant de mettre
l'outil en marche. Une clé laissée fixée sur une
partie tournante de l'outil peut donner lieu à des
blessures de personnes.
e) Ne pas se précipiter. Garder une position et
un équilibre adaptés à tout moment. Cela
permet un meilleur contrôle de l'outil dans des
situations inattendues.
f) S'habiller de manière adaptée. Ne pas porter
de vêtements amples ou de bijoux. Garder les
cheveux, les vêtements et les gants à distance
des parties en mouvement. Des vêtements
amples, des bijoux ou les cheveux longs peuvent
être pris dans des parties en mouvement.
g) Si des dispositifs sont fournis pour le
raccordement d'équipements pour l'extraction
et la récupération des poussières, s'assurer
qu'ils sont connectés et correctement utilisés.
Utiliser des collecteurs de poussière peut réduire
les risques dus aux poussières.
3.4 Utilisation et entretien de l'outil
a) Ne pas forcer l'outil. Utiliser l'outil adapté à
votre application. L'outil adapté réalisera mieux le
travail et de manière plus sûre au régime pour
lequel il a été construit.
b) Ne pas utiliser l'outil si l'interrupteur ne
permet pas de passer de l'état de marche à
arrêt et vice versa. Tout outil qui ne peut pas être
commandé par l'interrupteur est dangereux et il faut
le réparer.
c) Débrancher la fiche de la source
d'alimentation en courant et/ou le bloc de
batteries de l'outil avant tout réglage,
changement d'accessoires ou avant de ranger
l'outil. De telles mesures de sécurité préventives
réduisent le risque de démarrage accidentel de
l'outil.
d) Conserver les outils à l'arrêt hors de la
portée des enfants et ne pas permettre à des
personnes ne connaissant pas l'outil ou les
présentes instructions de le faire fonctionner.
Les outils sont dangereux entre les mains
d'utilisateurs novices.
e) Observer la maintenance de l'outil. Vérifier
qu'il n'y a pas de mauvais alignement ou de
blocage des parties mobiles, des pièces
cassées ou toute autre condition pouvant
affecter le fonctionnement de l'outil. En cas de
dommages, faire réparer l'outil avant de
l'utiliser. De nombreux accidents sont dus à des
outils mal entretenus.
f) Garder affûtés et propres les outils
permettant de couper. Des outils destinés à
couper correctement entretenus avec des pièces
coupantes tranchantes sont moins susceptibles de
bloquer et sont plus faciles à contrôler.
g) Utiliser l'outil, les accessoires et les lames
etc., conformément à ces instructions, en
tenant compte des conditions de travail et du
travail à réaliser. L'utilisation de l'outil pour des
opérations différentes de celles prévues pourrait
donner lieu à des situations dangereuses.
FRANÇAIS fr
3.5 Maintenance et entretien
a) Faire entretenir l'outil par un réparateur
qualifié utilisant uniquement des pièces de
rechange identiques. Cela assurera que la
sécurité de l'outil est maintenue.
4. Consignes de sécurité
particulières
Débrancher le cordon d'alimentation de la prise de
courant avant toute opération de réglage ou de
maintenance.
Eviter les démarrages intempestifs : l'outil doit
toujours être arrêté lorsque l'on retire le connecteur
de la prise ou après une coupure de courant.
Porter une protection auditive. Le bruit est
susceptible de provoquer une perte de capacité
auditive.
Portez toujours des lunettes de protection, des
gants de travail et des chaussures de sécurité
lorsque vous travaillez avec cet outil !
Bien fixer la pièce, par exemple par des brides de
serrage.
N'introduisez jamais vos mains dans la zone de
coupe.
La machine ne doit être engagée dans la pièce
qu'après avoir été mise en route.
Utiliser la cisaille uniquement avec sa protection
(3).
SYMBOLES SUR L'OUTIL :
.......... Construction classe II
V ............. Volt
A............. Ampère
Hz........... Hertz
W............ Watt
n
............ Nombre de coups en marche à vide
0
min.......... minutes
spm......... Nombre de coups/minute
~............. Courant alternatif
max. GA.. Epaisseur maximale du matériau
5. Vue d'ensemble
Voir page 2.
1Support
2 Interrupteur coulissant
3Protection
4 Vis de fixation pour la table de découpe
5 Vis de fixation du couteau
(mobile)
6 Couteau mobile
7 Couteau fixe
8 Vis sans tête
9 Vis de fixation du couteau
(dans le plateau de coupe)
10 Plateau de coupe
13
FRANÇAISfr
6. Mise en service
Avant la mise en service, comparez si tension
secteur et la fréquence secteur indiquées sur
la plaque signalétique correspondent aux
caractéristiques de votre réseau de courant.
7. Utilisation
7.1 Réglage de l'écartement entre les
couteaux
Un écartement correct :
L'écartement entre le couteau fixe (7) du
plateau de coupe et le couteau mobile (6) devra être
d'env. 0,2 fois l'épaisseur du matériau à couper
(donc, par exemple, pour une tôle de
1,6 mm d'épaisseur, env. 0,2 x 1,6 = 0,32 mm). Pour
les matériaux particulièrement tenaces,
l'écartement devrait être un peu plus petit ;
pour les matériaux cassants, on peut l'augmenter
légèrement.
Les couteaux ne doivent pas se toucher
entre eux.
Réglage de l'écartement :
- Desserrer la vis (9) et, si nécessaire, la vis sans
tête (8).
- Procéder au réglage du couteau fixe (7) à la
bonne distance par rapport au couteau mobile (6)
(utiliser une jauge d'épaisseur).
- Visser la vis sans tête (8) jusqu'à ce qu'elle entre
en contact avec le couteau fixe (7), puis resserrer
la vis (9).
7.2 Marche/arrêt
Marche :
Pousser l'interrupteur coulissant (2) vers l'avant
jusqu'au cran. Maintenant, le symbole "I“ doit être
visible derrière l'interrupteur coulissant.
Arrêt :
Appuyer sur l'arrière de l'interrupteur coulissant (2),
qui est relevé en position de marche, en le poussant
vers le bas (position "0“).
Eviter les démarrages intempestifs : l'outil doit
toujours être arrêté lorsque l'on retire le
connecteur de la prise ou après une coupure de
courant.
7.3 Le travail avec la machine
• La machine ne doit être engagée dans la pièce
qu'après avoir été mise en route.
• Guidez la machine de manière que le couteau
fixe (7) se trouve parallèle à la pièce.
• Pousser la machine vers l'avant sans forcer.
• Pour le rognage de tôles (surtout pour les coupes
à exécuter après traçage), il convient de tenir la
cisaille de sorte que le plateau de coupe (10) se
trouve en haut (et que par conséquent la machine
avec le couteau mobile se trouve au-dessous de
la tôle).
14
8. Maintenance
Débrancher le cordon d'alimentation de la
prise de courant avant toute opération de
réglage ou de maintenance.
8.1 Couteaux
Les couteaux ont quatre tranchants affûtés.
Lorsqu'un tranchant s'est émoussé, le couteau en
question est tourné de 90° (de manière à mettre en
usage le tranchant encore effilé qui suit).
Les couteaux ne sont pas conçus pour être
réaffûtés. Lorsque les quatre tranchants sont
émoussés, les couteaux devront être remplacés.
Ne travaillez jamais avec des couteaux
émoussés !
Pour les couteaux de rechange voir le chapitre 9.
(Accessoires).
Couteau mobile (6) :
- Ku 6870 uniquement :
Dévisser la vis de fixation du plateau de coupe (4)
et déposer le plateau de coupe (10).
- Sortir la vis (5).
- Sortir le couteau mobile (6) et le remettre en place
après l'avoir tourné de 90° (de sorte que l'un de
ses tranchants touche la face en biais du
coulisseau).
- Resserrer la vis (5).
- Ku 6870 uniquement : Remettre en place le
plateau de coupe (10) et le fixer à l'aide de la vis
de fixation du plateau de coupe (4).
Couteau fixe (7) :
- Sortir la vis (9).
- Sortir le couteau (7) et le remettre en place après
l'avoir tourné de 90°.
- Régler l'écartement entre les couteaux fixe et
mobile et resserrer le couteau fixe (7)
(voir chapitre 7.1).
8.2 Balais autorupteurs
Lorsque les balais seront complètement usés,
la machine s'arrêtera automatiquement afin
d'empêcher tout endommagement du moteur.
S'adresser à l'usine ou à un atelier spécialisé
disposant des équipements nécessaires pour faire
remplacer les balais. Voir chapitre 10.
(Réparations).
9. Accessoires
Utilisez uniquement du matériel Metabo.
S'il vous faut des accessoires, veuillez vous
adresser à votre revendeur.
Pour pouvoir sélectionner les accessoires
appropriés, veuillez indiquer le type exact de votre
outil électrique au distributeur.
A Couteau réversible de rechange
(les couteaux fixe et mobile sont identiques)
Réf. de cde pour Ku 6870 : 6.30201
Réf. de cde pour Ku 6872 : 6.31042
Voir programme complet des accessoires sur
www.metabo.com ou dans le catalogue principal.
10. Réparations
Les travaux de réparation sur les outils électriques ne peuvent être effectués que par un
spécialiste !
Pour toute réparation sur un outil Metabo, contacter
le représentant Metabo. Voir les adresses sur
www.metabo.com.
Les listes des pièces détachées peuvent être téléchargées sur www.metabo.com.
11. Protection de l'environnement
La poussière produite lors du meulage peut
contenir des substances toxiques : ne pas les jeter
dans les déchets ménagers, mais de manière
conforme dans une station de collecte pour les
déchets spéciaux.
Suivre les réglementations nationales concernant
l'élimination dans le respect de l'environnement et
le recyclage des machines, emballages et accessoires.
Pour les pays européens uniquement : Ne
pas jeter les appareils électriques dans les
ordures ménagères ! Conformément à la
directive européenne 2002/96/CE relative aux
déchets d'équipements électriques ou
électroniques (DEEE), et à sa transposition dans la
législation nationale, les appareils électriques
doivent être collectés à part et être soumis à un
recyclage respectueux de l’environnement.
FRANÇAIS fr
ou moins.. Pour l'estimation, tenir compte des
pauses de travail et des phases de sollicitation
moindre. Définir des mesures de protection pour
l'utilisateur sur la base des valeurs estimatives
adaptées en conséquence, p. ex. mesures organisationnelles.
Valeurs totales de vibration
triaxiale) déterminées selon EN 60745 :
a
=Accélération type évaluée au
h
niveau du bras et de la main
(Découpe de tôle)
K = Incertitude (oscillation)
Niveau sonore typique pondéré A
L
=niveau de pression acoustique
pA
L
=niveau de puissance sonore
WA
KpA, KWA= Incertitude
Pendant le fonctionnement, il se peut que le niveau
sonore dépasse les 80 db(A).
Porter un casque antibruit !
(somme vectorielle
:
12. Caractéristiques techniques
Commentaires sur les indications de la page 3.
Sous réserve de modifications allant dans le sens
du progrès technique.
M=Couple
B
=Epaisseur de tôle maximale
St
B
P
P
h
h
r
min
m =Poids sans cordon d'alimentation
(tôle d'acier)
=Epaisseur de tôle maximale
Al
(aluminium)
=Puissance absorbée
1
=Puissance débitée
2
=Vitesse en marche à vide
0
=Vitesse en charge nominale
1
=Rayon de découpage minimum
Valeurs de mesure calculées selon EN 60745.
Outil de la classe de protection II
~ Courant alternatif
Les caractéristiques indiquées sont soumises à
tolérance (selon les normes en vigueur
correspondantes).
Valeurs d'émission
Ces valeurs permettent l'estimation des émissions de l'outil électrique et la comparaison entre
différents outils électriques. Selon les conditions
d'utilisation, l'état de l'outil électrique ou les accessoires utilisés, la sollicitation réelle peut varier plus
15
NEDERLANDSnl
Oorspronkelijke gebruiksaanwijzing
1. Conformiteitsverklaring
Wij verklaren op eigen en uitsluitende verantwoording, dat deze platenscharen voldoen aan de op
pagina 3 genoemde normen en richtlijnen.
2. Gebruik volgens de
voorschriften
De machine is bestemd voor het doorsnijden en
afkanten van metalen platen en snijdbare
kunststoffen.
Voor schade door oneigenlijk gebruik is alleen de
gebruiker aansprakelijk.
De algemeen erkende veiligheidsvoorschriften en
de bijgevoegde veiligheidsinstructies dienen te
worden nageleefd.
3. Algemene
veiligheidsvoorschriften
Let ter bescherming van uzelf en de
machine op de met dit symbool aangegeven passages!
WAARSCHUWING – Lees de gebruiksaanwijzing om het risico van letsel te verminderen.
Geef uw elektrisch gereedschap alleen met deze
documenten aan anderen door.
Algemene veiligheidsvoorschriften voor
elektrische gereedschappen
WAARSCHUWING – Lees alle veiligheidsvoorschriften en aanwijzingen. Wanneer
de veiligheidsvoorschriften en aanwijzingen niet in
acht worden genomen, kan dit een elektrische
schok, brand en/of ernstig letsel tot gevolg hebben.
Bewaar alle veiligheidsvoorschriften en
aanwijzingen goed met het oog op toekomstig
gebruik! Het in de veiligheidsvoorschriften
gebruikte begrip "elektrisch gereedschap" heeft
betrekking op elektrische gereedschappen voor
gebruik op het stroomnet (met aansluitkabel) en op
elektrische gereedschappen voor gebruik met een
accu (zonder aansluitkabel).
3.1 Veiligheid op de werkplek
a) Houd uw werkomgeving schoon en goed
verlicht. Een rommelige of onverlichte
werkomgeving kan tot ongevallen leiden.
b) Werk met het elektrisch gereedschap niet in
een omgeving met explosiegevaar waarin zich
brandbare vloeistoffen, gassen of stoffen
bevinden. Elektrische gereedschappen
veroorzaken vonken die het stof of de dampen tot
ontsteking kunnen brengen.
c) Houd kinderen en andere personen tijdens
het gebruik van het elektrische gereedschap
16
uit de buurt. Wanneer u wordt afgeleid, kunt de
controle over het gereedschap verliezen.
3.2 Elektrische veiligheid
a) De aansluitstekker van het elektrisch
gereedschap moet in het stopcontact passen.
De stekker mag in geen geval worden
veranderd. Gebruik geen adapterstekker in
combinatie met geaarde elektrische
gereedschappen. Onveranderde stekkers en
passende stopcontacten beperken het risico van
een elektrische schok.
b) Voorkom aanraking van het lichaam met
geaarde oppervlakken, bijvoorbeeld van
buizen, verwarmingen, fornuizen en
koelkasten. Er bestaat een verhoogd risico door
een elektrische schok wanneer uw lichaam geaard
is.
c) Houd de elektrische gereedschappen uit de
buurt van regen en vocht. Het binnendringen van
water in het elektrische gereedschap vergroot het
risico van een elektrische schok.
d) Gebruik de kabel niet voor een verkeerd
doel, om het elektrisch gereedschap te dragen
of op te hangen of om de stekker uit het
stopcontact te trekken. Houd de kabel uit de
buurt van hitte, olie, scherpe randen en
bewegende gereedschapdelen. Beschadigde of
in de war geraakte kabels vergroten het risico van
een elektrische schok.
e) Wanneer u buitenshuis met elektrisch
gereedschap werkt, dient u alleen
verlengkabels te gebruiken die voor gebruik
buitenshuis geschikt zijn. Het gebruik van een
voor gebruik buitenshuis geschikte verlengkabel
beperkt het risico van een elektrische schok.
f) Wanneer het onvermijdelijk is om elektrisch
gereedschap in een vochtige omgeving te
gebruiken, maak dan gebruik van een
aardlekschakelaar. Het gebruik van een
aardlekschakelaar beperkt het risico van een
elektrische schok.
3.3 Veiligheid van personen
a) Wees alert, let goed op wat u doet en ga met
verstand te werk bij het gebruik van het
elektrische gereedschap. Gebruik geen
elektrisch gereedschap wanneer u moe bent of
onder invloed staat van drugs, alcohol of
medicijnen. Een moment van onoplettendheid bij
het gebruik van elektrisch gereedschap kan tot
ernstige verwondingen leiden.
b) Draag persoonlijke beschermende uitrusting
en altijd een veiligheidsbril. Het dragen van
persoonlijke beschermende uitrusting zoals een
stofmasker, slipvaste werkschoenen, een
veiligheidshelm of gehoorbescherming, afhankelijk
van de aard en het gebruik van het elektrische
gereedschap, vermindert het risico van
verwondingen.
c) Voorkom per ongeluk inschakelen. Verzeker
u ervan dat het elektrisch gereedschap
uitgeschakeld is voordat u het op de
stroomvoorziening en/of de accu aansluit, het
oppakt of het draagt. Wanneer u bij het dragen
van het elektrisch gereedschap uw vinger aan de
schakelaar hebt of wanneer u het gereedschap
ingeschakeld op de stroomvoorziening aansluit,
kan dit tot ongevallen leiden.
d) Verwijder instelgereedschappen of
schroefsleutels voordat u het elektrisch
gereedschap inschakelt. Een instelgereed-schap
of sleutel in een draaiend deel van het gereedschap
kan tot verwondingen leiden.
e) Vermijd een abnormale lichaamshouding.
Zorg ervoor dat u stevig staat en steeds in
evenwicht blijft. Daardoor kunt u het elektrisch
gereedschap in onverwachte situaties beter onder
controle houden.
f) Draag geschikte kleding. Draag geen
loshangende kleding of sieraden. Houd haren,
kleding en handschoenen uit de buurt van
bewegende delen. Loshangende kleding,
sieraden en lange haren kunnen door bewegende
delen worden meegenomen.
g) Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd,
dient u zich ervan te verzekeren dat deze zijn
aangesloten en juist worden gebruikt. Het
gebruik van een stofafzuiging kan het gevaar door
stof verminderen.
3.4 Gebruik en onderhoud van elektrische
gereedschappen
a) Overbelast het gereedschap niet. Gebruik
voor uw werkzaamheden het daarvoor
bestemde elektrische gereedschap. Met het
passende elektrische gereedschap werkt u beter en
veiliger binnen het aangegeven capaciteitsbereik.
b) Gebruik geen elektrisch gereedschap
waarvan de schakelaar defect is. Elektrisch
gereedschap dat niet meer kan worden in- of
uitgeschakeld, is gevaarlijk en moet worden
gerepareerd.
c) Trek de stekker uit het stopcontact en/of
verwijder de accu voordat u het gereedschap
instelt, toebehoren wisselt of het gereedschap
weglegt. Deze voorzorgsmaatregel voorkomt
onbedoeld starten van het elektrisch gereedschap.
d) Bewaar niet-gebruikte elektrische
gereedschappen buiten bereik van kinderen.
Laat het gereedschap niet gebruiken door
personen die er niet mee vertrouwd zijn en
deze aanwijzingen niet hebben gelezen.
Elektrische gereedschappen zijn gevaarlijk
wanneer deze door onervaren personen worden
gebruikt.
e) Verzorg het elektrisch gereedschap
zorgvuldig. Controleer of bewegende delen
correct functioneren en niet vastklemmen en of
onderdelen zodanig gebroken of beschadigd
zijn dat de werking van het elektrisch
gereedschap nadelig wordt beïnvloed. Laat
beschadigde delen repareren voordat u het
NEDERLANDS nl
gereedschap gebruikt. Veel ongevallen hebben
hun oorzaak in slecht onderhouden elektrische
gereedschappen.
f) Houd snijdende inzetgereedschappen
scherp en schoon. Zorgvuldig onderhouden
snijdende inzetgereedschappen met scherpe
snijkanten klemmen minder snel vast en zijn
gemakkelijker te geleiden.
g) Gebruik elektrisch gereedschappen,
toebehoren, inzetgereedschappen en
dergelijke volgens deze aanwijzingen. Let
daarbij op de arbeidsomstandigheden en de uit
te voeren werkzaamheden. Het gebruik van
elektrische gereedschappen voor andere dan de
voorziene toepassingen kan tot gevaarlijke situaties
leiden.
3.5 Service
a) Laat het elektrisch gereedschap alleen
repareren door gekwalificeerd en vakkundig
personeel en alleen met originele
vervangingsonderdelen. Daarmee wordt
gewaarborgd dat de veiligheid van het
gereedschap in stand blijft.
4. Speciale
veiligheidsvoorschriften
Stekker uit het stopcontact trekken, voordat enige
instelling of onderhoudswerkzaamheden
uitgevoerd worden.
Voorkom dat de machine onbedoeld wordt gestart:
schakel de machine altijd uit wanneer de stekker uit
het stopcontact wordt getrokken of wanneer er een
stroomonderbreking optreedt.
Draag oordoppen. Lawaai kan leiden tot
gehoorverlies.
Draag altijd een veiligheidsbril, werkhandschoenen
en stevig schoeisel wanneer u met de machine
werkt!
Het werkstuk beveiligen, bijv. met behulp van
spaninrichtingen.
Kom met uw handen niet binnen het snijbereik.
De machine alleen ingeschakeld met het werkstuk
in contact brengen.
Werk alleen met gemonteerde metalen trechter (3).
5. Overzicht
Zie pagina 2.
1 Steunbeugel
2 Schakelschuiver
3 Metalen trechter
4 Schroef voor bevestiging snijtafel
5 Schroef voor mesbevestiging
(in de slede)
6Mes in slede
7 Mes in snijtafel
8 Schroefdraadpen
9 Schroef voor mesbevestiging
(in snijtafel)
17
NEDERLANDSnl
10 Snijtafel
6. Inbedrijfstelling
Controleer, voordat de machine in gebruik
wordt genomen, of de op het typeplaatje
aangegeven spanning overeenkomt met de
netspanning.
7. Gebruik
7.1 Instellen van de afstand tussen
de messen
De juiste afstand:
De afstand tussen het mes (7) in de snijtafel en
het mes (6) in de slede dient ca. het 0,2-voudige van
de dikte van het te snijden plaatstaal te bedragen
(bij een plaatstaal van 1,6 mm dikte dus bijv. 0,2 x
1,6 = 0,32 mm). Bij zeer taai materiaal dient de
afstand iets kleiner te zijn en bij bros
materiaal kan deze iets meer bedragen.
De messen mogen elkaar niet raken.
De afstand instellen:
- De schroef (9) en, indien nodig, de
schroefdraadpen (8) losdraaien.
- Het mes (7) in de snijtafel op de juiste afstand
van het mes (6) in de slede instellen (met een
voelermaat).
- De schroefdraadpen (8) indraaien tot deze het
mes (7) in de snijtafel raakt en vervolgens de
schroef (9) weer vastdraaien.
7.2 In-/uitschakelen
Inschakelen:
Schakelschuiver (2) naar voren schuiven tot hij
inklikt. Achter de schakelschuiver verschijnt dan het
teken „I“.
Uitschakelen:
Het achterste uiteinde van de schakelschuiver (2),
dat in de inschakelstand omhoog staat, naar
beneden drukken (schakelstand „0“).
Voorkom dat de machine onbedoeld wordt
gestart: schakel de machine altijd uit wanneer
de stekker uit het stopcontact wordt getrokken of
wanneer er een stroomonderbreking optreedt.
7.3 Het werken met de machine
• De machine alleen ingeschakeld met het
werkstuk in contact brengen.
• Leid de machine zo, dat het mes (7) in de
snijtafel parallel aan het werkstuk staat.
• De machine zonder geweld vooruitschuiven.
• Bij het snijden aan de rand van metalen platen
(met name bij het werken langs een afgetekende
lijn) is het aan te bevelen de machine zo te leiden,
dat de snijtafel (10) zich boven bevindt (dus de
machine met het mes in de slede onder het
werkstuk).
8. Onderhoud
Stekker uit het stopcontact trekken, voordat
enige instelling of
onderhoudswerkzaamheden uitgevoerd worden.
8.1 Messen
De messen hebben vier scherpe snijkanten.
Wanneer een kant stomp geworden is, worden de
messen telkens 90° gedraaid, zodat de
eerstvolgende nog scherpe snijkant in gebruik
komt.
De messen kunnen niet worden geslepen.
Wanneer alle vier snijkanten stomp zijn
geworden, moeten de messen worden vervangen.
Werk nooit met stompe messen!
Messen als reserve zie hoofdstuk 9.
(Accessoires).
Mes (6) in de slede:
- Alleen bij Ku 6870:
De schroef voor de bevestiging van de snijtafel (4)
uitschroeven en de snijtafel (10) wegnemen.
- De schroef (5) uitdraaien.
- Het mes (6) uitnemen en 90° gedraaid inzetten
(zodat het met één snijkant het schuine vlak van
de slede raakt).
- De schroef (5) weer aantrekken.
- Alleen bij Ku 6870: De snijtafel (10) weer
installeren en met de schroef voor de bevestiging
van de snijtafel (4) weer vastmaken.
Mes (7) in de snijtafel:
- De schroef (9) uitdraaien.
- Mes (7) uitnemen en 90° gedraaid inzetten.
- Afstand tussen de messen instellen en het mes
(7) weer bevestigen (zie hoofdstuk 7.1).
8.2 Uitschakelkoolborstels
Bij volledig versleten koolborstels stopt de machine
automatisch. Daardoor wordt beschadiging van de
motor voorkomen.
De koolborstels in de fabriek of een vergelijkbaar
ingerichte gespecialiseerde werkplaats laten
verwisselen. Zie hoofdstuk 10. (Reparatie).
9. Accessoires
Gebruik uitsluitend originele Metabo toebehoren.
Als u toebehoren wilt aanschaffen, doet u dat dan
bij uw leverancier.
Geef het type van uw machine door aan uw
leverancier om de juiste accessoires te krijgen.
A Omkeermes als reserve
(zelfde mes voor slede en snijtafel)
Bestelnr. voor Ku 6870: 6.30201
Bestelnr. voor Ku 6872: 6.31042
Compleet toebehorenprogramma zie
www.metabo.com of hoofdcatalogus.
18
10. Reparatie
Reparaties aan elektrisch gereedschap
mogen uitsluitend door een erkend vakman
worden uitgevoerd!
Neem voor elektrisch gereedschap van Metabo dat
gerepareerd dient te worden contact op met uw
Metabo-vertegenwoordiging. Zie voor adressen
www.metabo.com.
Onderdeellijsten kunt u via www.metabo.com
downloaden.
11. Milieubescherming
Het ontstane slijpstof kan schadelijke stoffen
bevatten: Niet met het huisvuil meegeven maar op
de juiste manier naar een depot voor gevaarlijke
afvalstoffen afvoeren.
Neem de nationale voorschriften in acht voor een
milieuvriendelijke verwijdering en de recycling van
afgedankte machines, verpakkingen en toebehoren.
Alleen voor EU-landen: Geef uw
elektrogereedschap nooit met het huisvuil
mee! Volgens de Europese richtlijn 2002/96/
EG inzake gebruikte elektrische en elektronische
apparaten en de vertaling hiervan in de nationale
wetgeving dienen oude elektroapparaten
gescheiden te worden ingezameld en op
milieuvriendelijke wijze te worden afgevoerd.
12. Technische gegevens
Toelichting bij de gegevens van pagina 3.
Wijzigingen en technische verbeteringen
voorbehouden.
M =draaimoment
B
=maximaal te snijden plaatdikte
St
B
P
P
h
h
r
min
m =gewicht zonder netsnoer
(plaatstaal)
=maximaal te snijden plaatdikte
Al
(aluminium)
=nominaal vermogen
1
=afgegeven vermogen
2
=aantal slagen bij nullast
0
=aantal slagen bij nominale belasting
1
=kleinste boogstraal
Meetgegevens volgens de norm EN 60745.
Machine van beveiligingsklasse II
~ Wisselstroom
De vermelde technische gegevens zijn
tolerantiewaarden (overeenkomstig de
toepasselijke norm).
Emissiewaarden
Deze waarden maken een beoordeling mogelijk van de emissie van het elektrisch gereedschap
en een vergelijking van de verschillende elektrische
gereedschappen. Afhankelijk van het gebruik, de
toestand van het elektrisch gereedschap of het
inzetgereedschap kan de daadwerkelijke belasting
hoger of lager uitvallen. Neem voor de beoordeling
pauzes en fases met een lagere belasting in
NEDERLANDS nl
aanmerking. Bepaal op grond van de overeenkomstig aangepaste taxatiewaarden maatregelen ter
bescherming van de gebruiker, bijv. organisatorische maatregelen.
Totale trillingswaarde
richtingen) bepaald volgens EN 60745:
a
=karakteristiek gekwalificeerde
h
versnelling in hand-arm-bereik
(Metalen plaat snijden)
K = onzekerheid (trilling)
Karakteristiek A-gekwalificeerd geluidsniveau
L
=geluidsdrukniveau
pA
L
=geluidsvermogensniveau
WA
KpA, KWA= onzekerheid
Tijdens het werken kan het geluidsniveau de
80 dB(A) overschrijden.
Draag gehoorbescherming!
(vectorsom van drie
:
19
Loading...
