Metabo KT 18 LTX 66 BL User guide [de, en, fr, nl, it +10]

Page 1

KT 18 LTX 66 BL

de Originalbetriebsanleitung 6 en Original instructions 13 fr Notice originale 20 nl Oorspronkelijke gebruiksaanwijzing 27 it Istruzioni originali 34 es Manual original 41 pt Manual original 48 sv Bruksanvisning i original 55

fi Alkuperäiset ohjeet 61 no Original bruksanvisning 67 da Original brugsanvisning 73 pl Instrukcja oryginalna 79 el Πρωτότυπο οδηγιώνχρήσης 86 hu Eredeti használati utasítás 94 ru Оригинальное руководство по

эксплуатации 101

www.metabo.com

Page 2

1/1

1/2

4 5

7 8

12 13

21 22

23 24

Metabo / Hitachi / Festool / Makita / Hilti

Mafell / Bosch

0°

45°

Page 3

1413 10

(23) 30 31 32 33

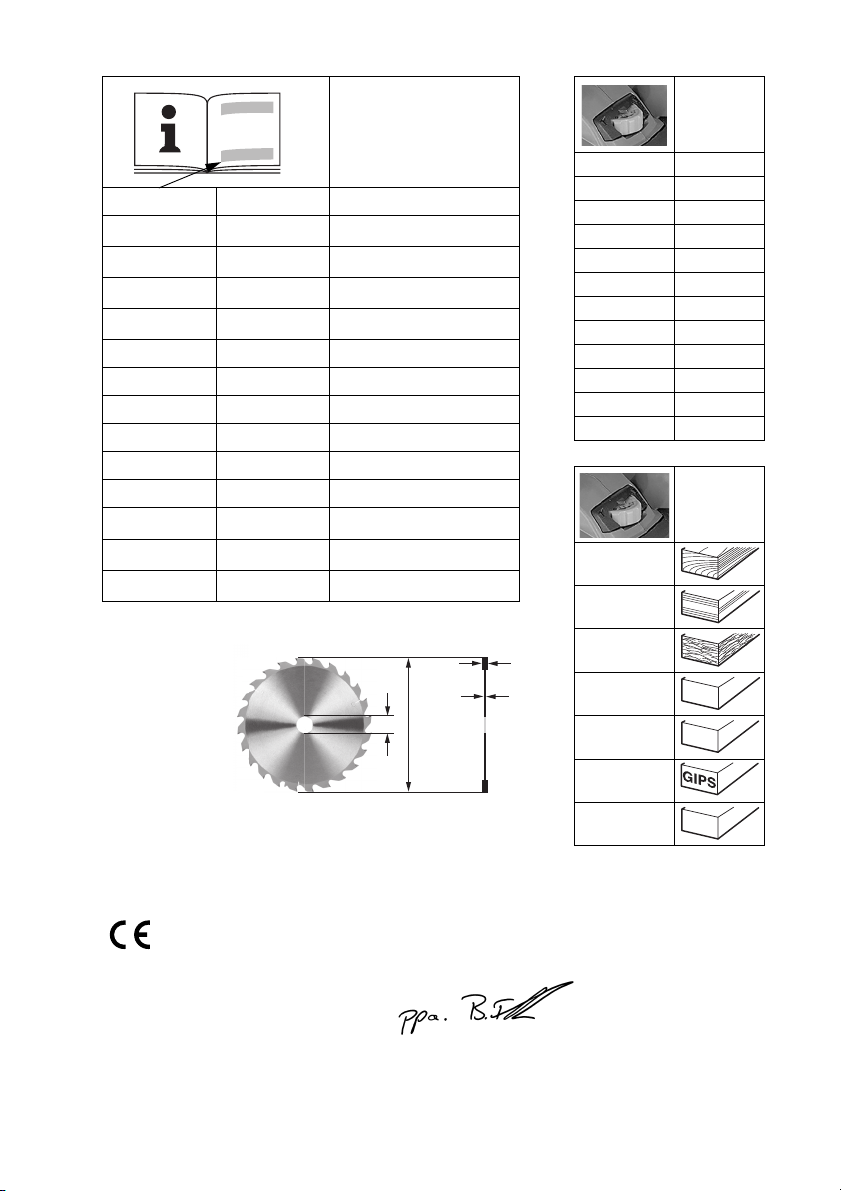

Page 4

13.

PVC..

PLEXI

ALU

<= 5 mm (<= 3/16")

min-1

KT 18 LTX 66 BL

*1) Serial Number: 01866..

UV 18

max

90°

45°

A ° -1° ... 46° Ø d mm (in) 20 (25/32“) a mm (in) 1,0 - 2,0 (0.039 - 0.079) b mm (in) max. 2,6 (max. 0.102“)

m kg (lbs) 5,3 (11.7)

h,D/Kh,D

pA/KpA

WA/KWA

/min 2250-5000

min (in) 66 (2 19/32“)

mm (in) 66 (2 19/32“)

mm (in) 43 (1 11/16“)

mm (in) 165 (6 1/2“)

m/s

< 2,5 / 1,5

dB (A) 89,5 / 3

dB (A) 100,5 / 3

1 2250 2 2500 3 2750 4 3000 5 3250 6 3500 7 3750 8 4000

9 4250 10 4500 11 4750 12 5000

(rpm)

4-8

*2) 2014/30/EU, 2006/42/EC, 2011/65/EU *3) EN 62841-1:2015, EN 62841-2-5:2014, EN IEC 63000:2018

2021-03-05 Bernd Fleischmann Direktor Produktentstehung & Qualität (Vice President Product Engineering & Quality) *4) Metabowerke GmbH - Metabo-Allee 1 - 72622 Nuertingen, Germany

Page 5

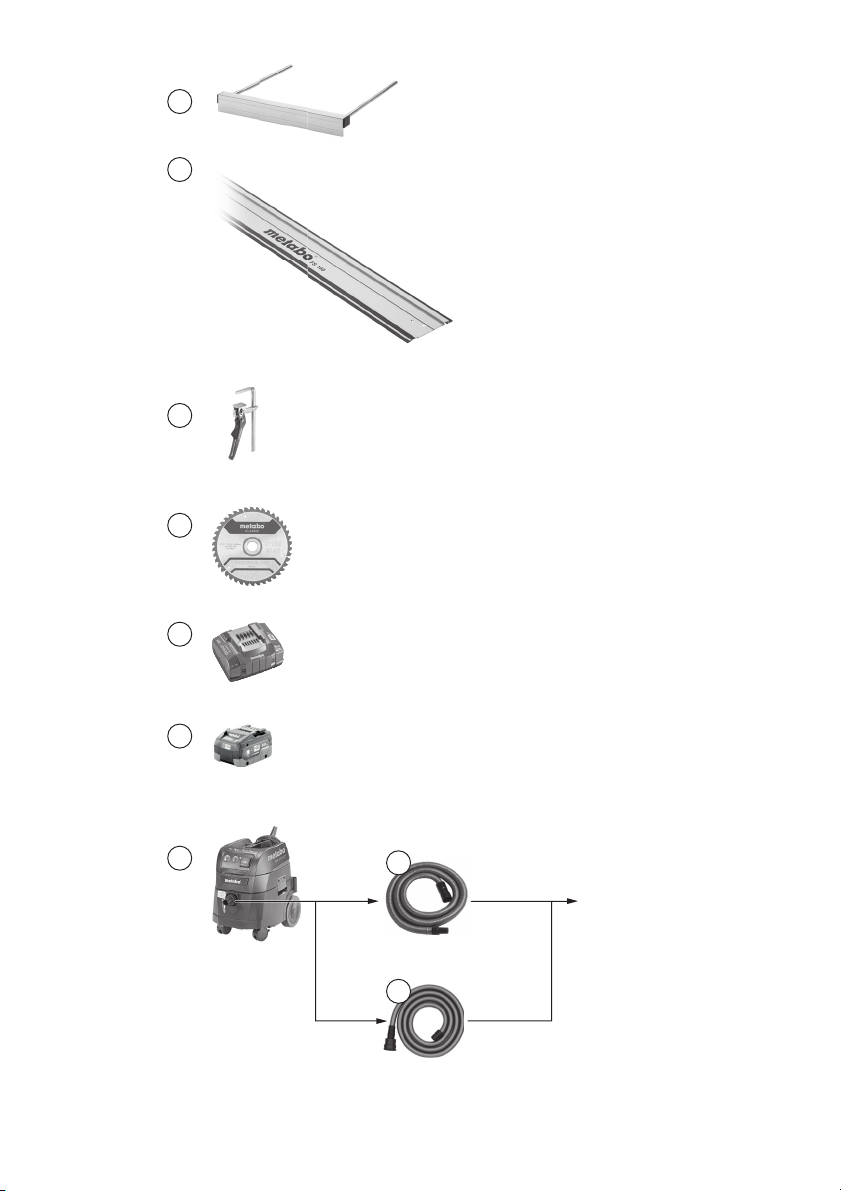

FS 80 629010000 FS 160 629011000 FS 250 629013000 FS 310 629014000

628029000

165x20 mm, 42WZ, 628026000

6.31939 Ø 27 mm, 3,5 m, antistatic

6.31362 Ø 35 mm, 3,5 m

629021000

ASC 145 etc.

18 V 5,5 Ah 625368000 LiHD 18 V 8,0 Ah 625369000 LiHD

18 V 10,0 Ah 625549000 LiHD

etc.

Page 6

DEUTSCHde

Originalbetriebsanleitung

1. Konformitätserklärung

Wir erklären in alleiniger Verantwortlichkeit: Diese Akku-Tauchkreissägen, identifiziert durch Type und Seriennummer *1), entsprechen allen einschlägigen Bestimmungen der Richtlinien *2) und Normen *3). Technische Unterlagen bei *4) siehe Seite 4.

2. Bestimmungsgemäße Verwendung

Die Akku-Tauchkreissäge ist geeignet zum Sägen von Holz, Kunststoffen oder ähnlichen Werkstoffen. Es dürfen keine Metalle gesägt werden, ausgenommen dünne Aluminiumbleche (dünner als 2 mm) und aluminiumkaschierte Holz- oder Verbundplatten.

Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer.

Allgemein anerkannte Unfallverhütungsvorschriften und beigelegte Sicherheitshinweise müssen beachtet werden.

3. Allgemeine Sicherheitshinweise

Beachten Sie die mit diesem Symbol gekennzeichneten Textstellen zu Ihrem eigenen Schutz und zum Schutz Ihres Elektrowerkzeugs!

WARNUNG – Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lesen.

WARNUNG – Lesen Sie alle

Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist.

Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Geben Sie Ihr Elektrowerkzeug nur zusammen mit diesen Dokumenten weiter.

4. Spezielle Sicherheitshinweise

4.1 Sägeverfahren

a) GEFAHR: Kommen Sie mit Ihren

Händen nicht in den Sägebereich und an das Sägeblatt. Halten Sie mit Ihrer zweiten Hand den Zusatzgriff oder das Motorgehäuse.

Wenn beide Hände die Säge halten, können diese vom Sägeblatt nicht verletzt werden.

b) Greifen Sie nicht unter das Werkstück. Die Schutzhaube kann Sie unter dem Werkstück nicht vor dem Sägeblatt schützen.

c) Passen Sie die Schnitttiefe an die Dicke des Werkstücks an. Es sollte weniger als eine volle Zahnhöhe unter dem Werkstück sichtbar sein.

d) Halten Sie das zu sägende Werkstück

niemals in der Hand oder über dem Bein fest. Sichern Sie das Werkstück an einer stabilen Aufnahme. Es ist wichtig, das Werkstück gut zu

befestigen, um die Gefahr von Körperkontakt, Klemmen des Sägeblattes oder Verlust der Kontrolle zu minimieren.

e) Halten Sie das Elektrowerkzeug an den

isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen treffen kann.

Kontakt mit einer spannungsführenden Leitung setzt auch die Metallteile des Elektrowerkzeugs unter Spannung und führt zu einem elektrischen Schlag.

f) Verwenden Sie beim Längsschneiden immer

einen Anschlag oder eine gerade Kantenführung. Dies verbessert die

Schnittgenauigkeit und verringert die Möglichkeit, dass das Sägeblatt klemmt.

g) Verwenden Sie immer Sägeblätter in der

richtigen Größe und mit passender Aufnahmebohrung (z.B. rautenförmig oder rund). Sägeblätter, die nicht zu den Montageteilen

der Säge passen, laufen unrund und führen zum Verlust der Kontrolle.

h) Verwenden Sie niemals beschädigte oder

falsche Sägeblatt-Unterlegscheiben oder Schrauben. Die Sägeblatt-Unterlegscheiben und -

Schrauben wurden speziell für Ihre Säge konstruiert, für optimale Leistung und Betriebssicherheit.

4.2 Rückschlag - Ursachen und entsprechende Sicherheitshinweise

- ein Rückschlag ist die plötzliche Reaktion infolge

eines hakenden, klemmenden oder falsch ausgerichteten Sägeblattes, die dazu führt, dass eine unkontrollierte Säge abhebt und sich aus dem Werkstück heraus in Richtung der Bedienperson bewegt.

- wenn sich das Sägeblatt in dem sich

schließenden Sägespalt verhakt oder verklemmt, blockiert es, und die Motorkraft schlägt die Säge in Richtung der Bedienperson zurück;

- wird das Sägeblatt im Sägeschnitt verdreht oder

falsch ausgerichtet, können sich die Zähne der hinteren Sägeblattkante in der Holz-Oberfläche verhaken, wodurch sich das Sägeblatt aus dem Sägespalt herausbewegt und die Säge in Richtung der Bedienperson zurückspringt.

Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs der Säge. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden.

a) Halten Sie die Säge mit beiden Händen fest

und bringen Sie Ihre Arme in eine Stellung, in der Sie die Rückschlagkräfte abfangen können. Halten Sie sich immer seitlich des

Page 7

Sägeblattes, nie das Sägeblatt in eine Linie mit Ihrem Körper bringen. Bei einem Rückschlag

kann die Kreissäge rückwärts springen, jedoch kann die Bedienperson durch geeignete Vorsichtsmaßnahmen die Rückschlagkräfte beherrschen.

b) Falls das Sägeblatt verklemmt oder Sie die

Arbeit unterbrechen, schalten Sie die Säge aus und halten Sie sie im Werkstoff ruhig, bis das Sägeblatt zum Stillstand gekommen ist. Versuchen Sie nie, die Säge aus dem Werkstück zu entfernen oder sie rückwärts zu ziehen, solange das Sägeblatt sich bewegt, sonst kann ein Rückschlag erfolgen. Ermitteln

und beheben Sie die Ursache für das Verklemmen des Sägeblattes.

c) Wenn Sie eine Säge, die im Werkstück

steckt, wieder starten wollen, zentrieren Sie das Sägeblatt im Sägespalt und überprüfen Sie, ob die Sägezähne nicht im Werkstück verhakt sind. Verhakt das Sägeblatt, kann es sich

aus dem Werkstück heraus bewegen oder einen Rückschlag verursachen, wenn die Säge erneut gestartet wird.

d) Stützen Sie große Platten ab, um das Risiko

eines Rückschlags durch ein klemmendes Sägeblatt zu vermindern. Große Platten können

sich unter ihrem Eigengewicht durchbiegen. Platten müssen auf beiden Seiten abgestützt werden, und zwar sowohl in Nähe des Sägespalts als auch an der Kante.

e) Verwenden Sie keine stumpfen oder beschädigten Sägeblätter. Sägeblätter mit stumpfen oder falsch ausgerichteten Zähnen verursachen durch einen zu engen Sägespalt eine erhöhte Reibung, Klemmen des Sägeblattes und Rückschlag.

f) Ziehen Sie vor dem Sägen die Schnitttiefen- und Schnittwinkeleinstellungen fest. Wenn sich während des Sägens die Einstellungen verändern, kann sich das Sägeblatt verklemmen und ein Rückschlag auftreten.

g) Seien Sie besonders vorsichtig beim Sägen

in bestehende Wände oder andere nicht einsehbare Bereiche. Das eintauchende

Sägeblatt kann beim Sägen in verborgene Objekte blockieren und einen Rückschlag verursachen.

4.3 Funktion der Schutzhaube a) Überprüfen Sie vor jeder Benutzung, ob die

Schutzhaube einwandfrei schließt. Verwenden Sie die Säge nicht, wenn die Schutzhaube nicht frei beweglich ist und sich nicht sofort schließt. Klemmen oder binden Sie die Schutzhaube niemals fest, dadurch wäre das Sägeblatt ungeschützt. Sollte die Säge unbeabsichtigt zu

Boden fallen, kann die Schutzhaube verbogen werden. Stellen Sie sicher, dass die Schutzhaube sich frei bewegt und bei allen Schnittwinkeln und tiefen weder Sägeblatt noch andere Teile berührt.

b) Überprüfen Sie Zustand und Funktion der

Feder für die Schutzhaube. Lassen Sie die Säge vor dem Gebrauch warten, wenn Schutzhaube und Feder nicht einwandfrei arbeiten. Beschädigte Teile, klebrige

DEUTSCH de

Ablagerungen oder Anhäufungen von Spänen lassen die untere Schutzhaube verzögert arbeiten.

c) Sichern Sie beim „Tauchschnitt“, der nicht

rechtwinklig ausgeführt wird, die Grundplatte der Säge gegen seitliches Verschieben. Ein

seitliches Verschieben kann zum Klemmen des Sägeblattes und damit zum Rückschlag führen.

d) Legen Sie die Säge nicht auf der Werkbank

oder dem Boden ab, ohne dass die Schutzhaube das Sägeblatt bedeckt. Ein

ungeschütztes, nachlaufendes Sägeblatt bewegt die Säge entgegen der Schnittrichtung und sägt, was ihm im Weg ist. Beachten Sie dabei die Nachlaufzeit des Sägeblatts.

4.4 Weitere Sicherheitshinweise

Verwenden Sie keine Schleifscheiben. Nicht an das sich drehende Werkzeug fassen!

Späne und Ähnliches nur bei Stillstand der Maschine entfernen.

Tragen Sie eine geeignete Staubschutzmaske.

Tragen Sie Gehörschutz.

Tragen Sie Augenschutz.

Den Hebel (14) nur bei entnommenem Akkupack und ganz nach oben geschwenktem Motorteil verrdrehen.

Das Sägeblatt darf nicht durch seitliches Gegendrücken abgebremst werden.

Das bewegliche Motorteil muss frei beweglich sein, selbsttätig, leicht und exakt in seine Endstellung zurückkehren. Es darf zum Sägen nicht festgeklemmt werden.

Beim Sägen von Werkstoffen mit starker Staubentwicklung muss die Maschine regelmäßig gereinigt werden. Das einwandfreie Funktionieren der Schutzeinrichtungen (z.B. bewegliches Motorteil) muss gewährleistet sein.

Materialien, die bei der Bearbeitung gesundheitsgefährdende Stäube oder Dämpfe erzeugen (z.B. Asbest), dürfen nicht bearbeitet werden.

Kontrollieren Sie das Werkstück auf Fremdkörper. Beim Arbeiten stets darauf achten, dass nicht in Nägel o. ä. gesägt wird.

Beim Blockieren des Sägeblattes sofort den Motor ausschalten.

Versuchen Sie nicht, extrem kleine Werkstücke zu sägen.

Beim Bearbeiten muss das Werkstück fest aufliegen und gegen Verschieben gesichert sein.

Verharzte oder mit Leimresten verschmutzte Sägeblätter reinigen. Verschmutzte Sägeblätter

verursachen eine erhöhte Reibung, Klemmen des Sägeblattes und erhöhte Rückschlaggefahr.

Page 8

DEUTSCHde

Vermeiden Sie ein Überhitzen der Sägezahnspitzen. Vermeiden Sie ein Schmelzen des Werkstoffs beim Sägen von Kunststoff. Verwenden Sie ein Sägeblatt, das für

das zu sägende Material geeignet ist. Zum Reinigen (z.B. des Absaugkanals) Maschine

ausschalten, das Sägeblatt muss stillstehen, Akkupack entnehmen.

Bei einer defekten Maschine den Akkupack aus der Maschine nehmen.

Akkupacks vor Nässe schützen!

Keine defekten oder deformierten Akkupacks verwenden!

Akkupacks nicht dem Feuer aussetzen!

Akkupacks nicht öffnen! Kontakte der Akkupacks nicht berühren oder

kurzschließen!

Bei Nichtbenutzung den Akkupack aus der Maschine entnehmen.

Akkupack aus der Maschine entnehmen, bevor irgendeine Einstellung oder Wartung vorgenommen wird.

Vergewissern Sie sich, dass die Maschine beim Einstecken des Akkupacks ausgeschaltet ist.

Aus defekten Li-Ion-Akkupacks kann eine leicht saure, brennbare Flüssigkeit austreten!

Falls Akkuflüssigkeit austritt und mit der Haut in Berührung kommt, spülen Sie sofort

mit reichlich Wasser. Falls Akkuflüssigkeit in Ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus und begeben Sie sich unverzüglich in ärztliche Behandlung!

Transport von Li-Ion-Akkupacks:

Der Versand von Li-Ion Akkupacks unterliegt dem Gefahrgutrecht (UN 3480 und UN 3481). Klären Sie beim Versand von Li-Ion Akkupacks die aktuell gültigen Vorschriften. Informieren sie sich ggfs. bei ihrem Transportunternehmen. Zertifizierte Verpackung ist bei Metabo erhältlich.

Versenden Sie Akkupacks nur wenn das Gehäuse unbeschädigt ist und keine Flüssigkeit austritt. Zum Versenden den Akkupack aus der Maschine nehmen. Die Kontakte gegen Kurzschluss sichern (z. B. mit Klebeband isolieren).

Staubbelastung reduzieren:

WARNUNG - Einige Stäube, die durch

Sandpapierschleifen, Sägen, Schleifen, Bohren und andere Arbeiten erzeugt werden, enthalten Chemikalien, von denen bekannt ist, dass sie Krebs, Geburtsfehler oder andere Fortpflanzungsschäden verursachen. Einige Beispiele für diese Chemikalien sind:

- Blei aus bleihaltigem Anstrich,

- mineralischer Staub aus Mauersteinen, Zement

und anderen Mauerwerkstoffen, und

- Arsen und Chrom aus chemisch behandeltem Holz.

Ihr Risiko durch diese Belastung variiert, je nachdem, wie oft Sie diese Art von Arbeit ausführen. Um Ihre Belastung mit diesen Chemikalien zu reduzieren: Arbeiten Sie in einem gut belüfteten Bereich und arbeiten Sie mit zugelassener Schutzausrüstung, wie z. B. solche Staubmasken, die speziell zum Herausfiltern von mikroskopisch kleinen Partikeln entwickelt wurden.

Dies gilt ebenso für Stäube von weiteren Werkstoffen, wie z. B. einige Holzarten (wie Eichenoder Buchenstaub), Metalle, Asbest. Weitere bekannte Krankheiten sind z. B. allergische Reaktionen, Atemwegserkrankungen. Lassen Sie Staub nicht in den Körper gelangen.

Beachten Sie die für Ihr Material, Personal, Anwendungsfall und Einsatzort geltenden Richtlinien und nationale Vorschriften (z.B. Arbeitsschutzbestimmungen, Entsorgung).

Erfassen Sie die entstehenden Partikel am Entstehungsort, vermeiden Sie Ablagerungen im Umfeld.

Verwenden Sie für spezielle Arbeiten geeignetes Zubehör. Dadurch gelangen weniger Partikel unkontrolliert in die Umgebung.

Verwenden Sie eine geeignete Staubabsaugung. Verringern Sie die Staubbelastung indem Sie:

- die austretenden Partikel und den Abluftstrom der Maschine nicht auf sich, oder in der Nähe befindliche Personen oder auf abgelagerten Staub richten,

- eine Absauganlage und/oder einen Luftreiniger einsetzen,

- den Arbeitsplatz gut lüften und durch saugen sauber halten. Fegen oder blasen wirbelt Staub auf.

- Saugen oder waschen Sie Schutzkleidung. Nicht ausblasen, schlagen oder bürsten.

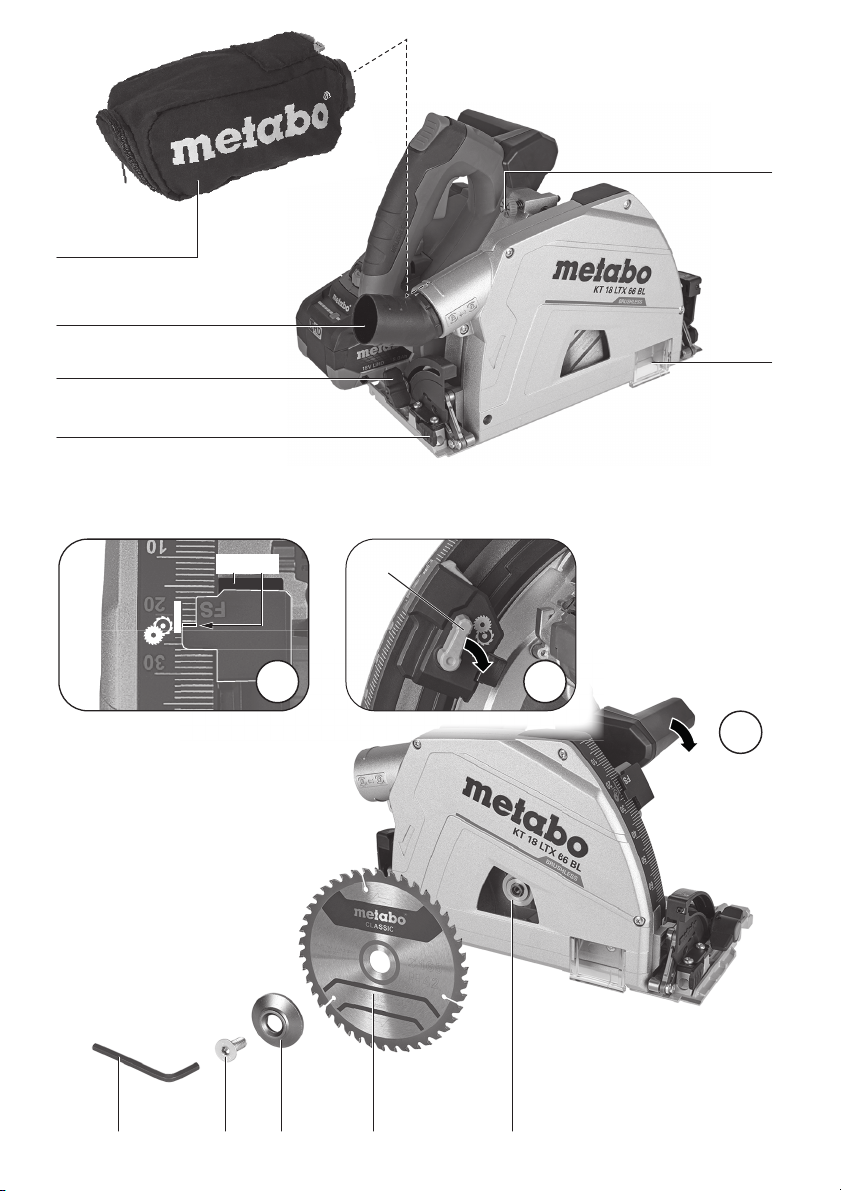

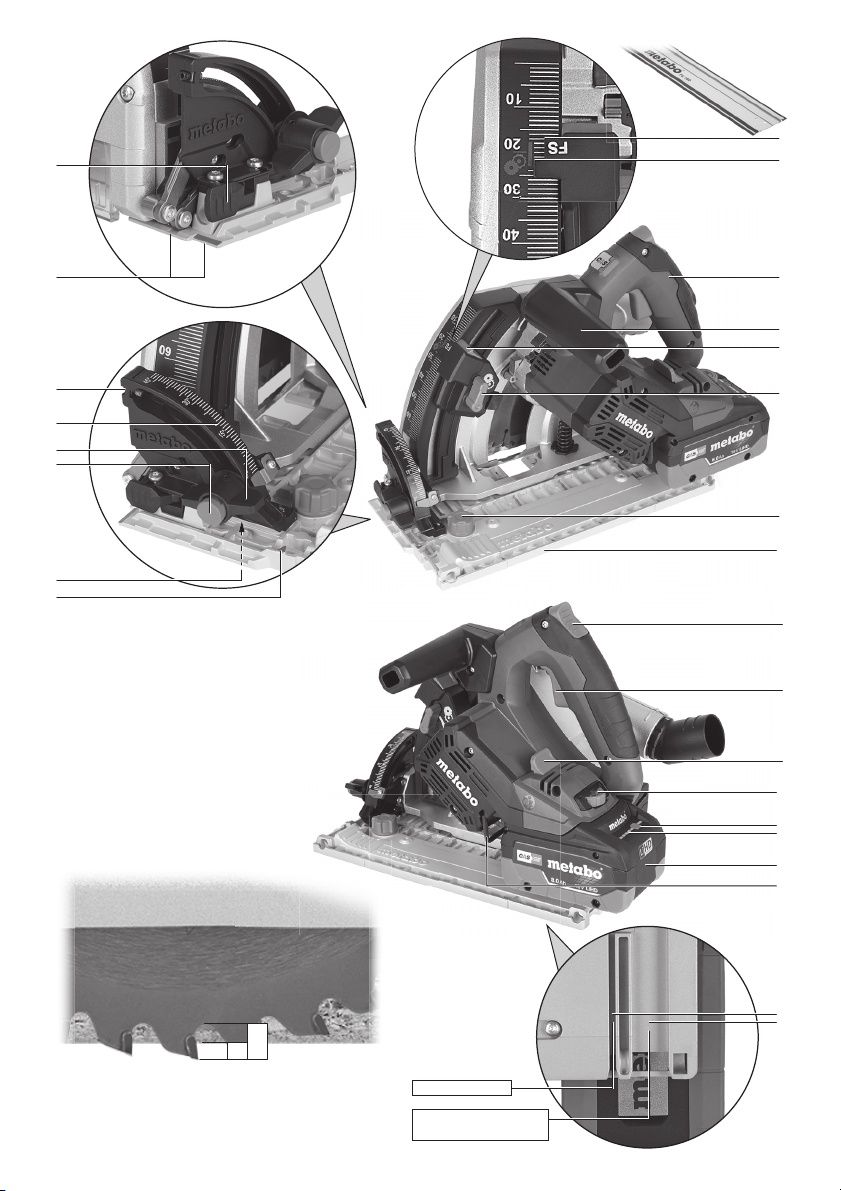

5. Überblick

Siehe Seite 2 und 3.

1 2 Klemmhebel (für Parallelanschlag) 2 Schnittanzeiger 3 Justierschraube (zum Justieren des 45°-

Sägeblattwinkels). 4 Skala (Schrägschnittwinkel) 5 2 Feststellschrauben (Schrägschnitte) 6 Hinterschnittknopf 7 Justierschraube (zum Justieren des 0°-

Sägeblattwinkels). 8 Markierung (zum Ablesen der Schnittbreite

beim Verwenden des Parallelanschlags) 9 Ablesekante „FS“ (Schnitttiefe ablesen bei

Verwendung der Führungsschiene“FS“)

10 Ablesekante (Schnitttiefe ablesen) 11 Handgriff 12 Handgriff (Zusatzgriff) 13 Sperrtaste (Schnitttiefe einstellen) 14 Hebel (für Sägeblattwechsel) 15 Drehknopf (zum Einstellen eines spielfreien

Sitzes auf Führungsschienen)

Page 9

16 Führungsplatte 17 Sperrknopf 18 Schalterdrücker 19 Akkupack-Entriegelung 20 Stellrad zur Drehzahlvorwahl 21 Taste der Kapazitätsanzeige 22 Kapazitäts- und Signalanzeige 23 Akkupack 24 Sechskantschlüssel / Depot für

Sechskantschlüssel

25 Führungsnuten zum Aufsetzen der Maschine

auf Führungsschienen verschiedener

Hersteller 26 Staubsack 27 Stutzen (Absaugstutzen / Späneauswurf) 28 Stellrad zur Feineinstellung der Schnitttiefe 29 Schutzglas 30 Sägeblatt-Befestigungsschraube 31 äußerer Sägeblattflansch 32 Sägeblatt 33 innerer Sägeblattflansch

6. Inbetriebnahme, Einstellen

Akkupack aus der Maschine entnehmen,

bevor irgendeine Einstellung oder Wartung vorgenommen wird. Vergewissern Sie sich, dass die Maschine beim Einstecken des Akkupacks ausgeschaltet ist.

6.1 Akkupack

Wir empfehlen die Verwendung von LiHDAkkupacks mit mindestens 5,5 Ah. Bei Verwendung von anderen Akkupacks ist mit Leistungseinbußen zu rechnen.

Vor der Benutzung den Akkupack (23) aufladen. Laden Sie den Akkupack bei Leistungsabfall wieder

auf. Anweisungen zum Laden des Akkupacks finden

Sie in der Betriebsanleitung des MetaboLadegerätes.

Bei Li-Ion-Akkupacks mit Kapazitäts- und Signalanzeige (22) (ausstattungsabhängig):

- Taste (21) drücken und der Ladezustand wird

durch die LED-Leuchten angezeigt.

- Blinkt eine LED-Leuchte, ist der Akkupack fast

leer und muss wieder aufgeladen werden.

Entnehmen:

Taste zur Akkupack-Entriegelung (19) drücken und Akkupack (23) herausziehen.

Einsetzen:

Akkupack (23) bis zum Einrasten aufschieben.

6.2 Schnitttiefe einstellen

Zweckmäßig ist eine Einstellung der Schnitttiefe so, dass die Zähne des Sägeblattes um nicht mehr als die halbe Zahnhöhe unter dem Werkstück vorstehen. Siehe Abb. Seite 2.

DEUTSCH de

In mm-Schritten einstellen: Sperrtaste (13) drücken und verschieben. An

Ablesekante (10) die eingestellte Schnitttiefe ablesen. (Bei Verwendung der Führungsschiene „FS“ an Ablesekante-“FS“ (9) ablesen.) Sperrtaste (13) wieder loslassen.

Feineinstellung (für eine sehr feine Schnitttiefeneinstellung):

Durch Verdrehen des Stellrads (28) kann die Schnitttiefe sehr fein eingestellt werden. Die genaue Schnitttiefe durch Abmessen des herausragenden Sägeblattes ermitteln oder durch einen Probeschnitt das Ergebnis überprüfen.

6.3 Sägeblatt schrägstellen für Schrägschnitte

Zum Einstellen die beiden Feststellschrauben (5) lösen. Das Motorteil gegen die Führungsplatte (16) neigen. Der eingestellte Winkel kann an der Skala (4) abgelesen werden. Die beiden Feststellschrauben (5) wieder festziehen.

Für einen Schrägschnittwinkel kleiner 0° oder größer 45° (Hinterschnitt): Hinterschnittknopf (6) eindrücken und dann schrägstellen. (Beim nächsten Verstellen wird die Hinterschnittfunktion automatisch deaktiviert.)

6.4 Drehzahl vorwählen

Am Stellrad (20) die Drehzahl vorwählen. Empfohlene Drehzahlen siehe Seite 4.

6.5 Absaugstutzen / Späneauswurf einstellen

Der Stutzen (27) kann zum Absaugen oder zum Sägespäneauswurf in die gewünschte Position verdreht werden. Hierzu den Stutzen bis zum Anschlag einschieben, verdrehen und wieder herausziehen. Der Stutzen kann so in 7 Stufen verdrehsicher arretiert werden.

Sägespäneabsaugung: Zum Absaugen der Sägespäne ein geeignetes Absauggerät mit Absaugschlauch am Stutzen (27) anschließen.

Staubsack: Stutzen (27) abnehmen (Stutzen bis zum Anschlag einschieben. So verdrehen, dass er nach oben zeigt. Abziehen und weglegen). Staubsack (26) anbringen.

6.6 Schutzglas einstellen

Schutzglas (29) verschieben: Obere Stellung für Schrägschnitte, Mittelstellung für 0°-Schnitte, untere Stellung bei Verwendung einer Führungsschiene.

7. Benutzung

7.1 Multifunktionales Überwachungssystem der Maschine

Schaltet sich die Maschine selbstständig aus, dann hat die Elektronik den Selbstschutz-

Modus aktiviert. Es ertönt ein Warnsignal

Page 10

DEUTSCHde

(Dauerpiepsen). Dieses geht nach max. 30 Sekunden oder nach Loslassen des Schalterdrückers (18) aus.

Trotz dieser Schutzfunktion kann bei

bestimmten Anwendungen eine Überlastung und als Folge dessen eine Beschädigung der Maschine auftreten.

Ursachen und Abhilfe:

1. Akkupack fast leer (Die Elektronik schützt den

Akkupack vor Schaden durch Tiefstentladung). Blinkt eine LED-Leuchte (22), ist der Akkupack

fast leer. Ggf. Taste (21) drücken und den Ladezustand an den LED-Leuchten (22) prüfen. Ist der Akkupack fast leer, muss er wieder aufgeladen werden!

2. Länger andauernde Überlastung der Maschine

führt zur Temperaturabschaltung. Die Maschine arbeitet mit reduzierter Leistung,

bis die Temperatur wieder normal ist. Bei starker Überhitzung schaltet die Maschine

ganz ab. Lassen sie Maschine oder Akkupack abkühlen. Hinweis:

ist das Abkühlen des Akkupacks in Ihrem „AIR COOLED“-Ladegerät schneller möglich.

Hinweis: man sie im Leerlauf laufen lässt.

3. Bei zu hoher Stromstärke (wie sie z.B. bei

einer länger andauernden Blockierung auftritt) wird die Maschine abgeschaltet. Maschine am Schalterdrücker (18) ausschalten. Danach normal weiterarbeiten (Beachten Sie in diesem Fall, neben allen anderen Sicherheitshinweisen, insbesondere die Sicherheitshinweise in Kapitel 4. Rückschlag...). Vermeiden sie weitere Blockierungen.

7.2 Ein- und Ausschalten

unten bewegt werden. Dabei taucht das Sägeblatt aus der Schutzhaube aus. Vorsicht, Verletzungsgefahr.

Einschalten: Sperrknopf (17) nach vorne schieben und halten, dann Schalterdrücker (18) betätigen.

Ausschalten: Schalterdrücker (18) loslassen.

7.3 Arbeitshinweise

berührt.

ausführen.

nehmen. Erst das Sägeblatt zum Stillstand kommen lassen.

Fühlt sich der Akkupack sehr warm an,

Die Maschine kühlt schneller ab, wenn

Wenn der Sperrknopf (17) nach vorne

geschoben wird, kann das Motorteil nach

Schalten Sie die Maschine nicht ein oder aus,

während das Sägeblatt das Werkstück

Lassen Sie das Sägeblatt erst seine volle

Drehzahl erreichen, bevor Sie den Schnitt

Während des Sägens die Maschine nicht mit

drehendem Sägeblatt aus dem Material

Bei Blockieren des Sägeblattes sofort die

Maschine ausschalten.

Die Maschine erst ablegen, wenn das Sägeblatt zum Stillstand gekommen ist.

Tauchschnitte: Das Motorteil befindet sich in der oberen Stellung, das Sägeblatt ragt nicht aus der Führungsplatte heraus. Die Maschine mit beiden Händen kräftig festhalten und mit der Führungsplatte auf das Werkstück aufsetzen. Maschine einschalten. Motorteil langsam auf die eingestellte Schnitttiefe absenken und dann langsam in Schnittrichtung vorschieben.

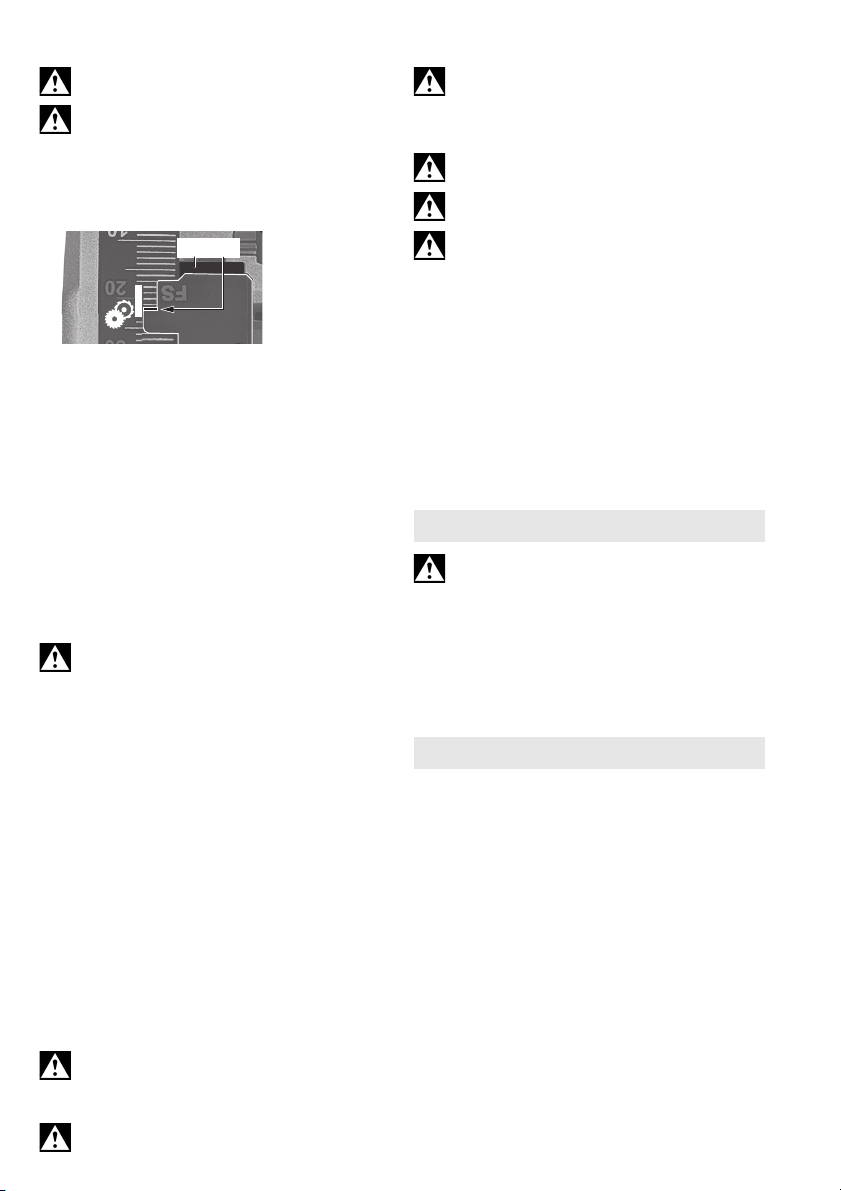

Sägen nach geradem Anriss: hierfür dient der Schnittanzeiger (2). Die linke Kante (rot markiert) zeigt den Schnittverlauf bei senkrechtem Sägeblatt. Die rechte Kante zeigt den Schnittverlauf für eine Sägeblattneigung von 45°.

Sägen nach einer auf dem Werkstück befestigten Leiste: Um eine exakte Schnittkante

zu erreichen kann man eine Leiste auf dem Werkstück anbringen und die Handkreissäge mit der Führungsplatte an dieser Leiste entlangführen.

Sägen mit Parallelanschlag (siehe Kapitel Zubehör):

Für Schnitte parallel zu einer geraden Kante. Der Parallelanschlag kann von beiden Seiten in seine Halterung eingesetzt werden. Die Schnittbreite kann an der Markierung (8) abgelesen werden. Mit den beiden Klemmhebeln (1) befestigen. Die genaue Schnittbreite ermittelt man am besten durch einen Probeschnitt.

Sägen mit Führungsschiene (siehe Kapitel Zubehör):

Für millimetergenaue, schnurgerade, ausrissfreie Schnittkanten. Der Anti-Rutschbelag sorgt für eine sichere Auflage und dient zum Schutz der Werkstücke gegen Kratzer. Siehe Kapitel Zubehör. Drehknopf (15) dient zum Einstellen eines spielfreien Sitzes.

Erwärmung des Akkupacks:

Unter extrem harten Einsatzbedingungen (z.B. Sägen dicker Holzbretter) kann sich der Akkupack durch die starke Belastung erwärmen (> 60 °C). Um die Lebensdauer des Akkupacks zu erhalten, den Akkupack vor dem Weiterarbeiten abkühlen lassen.

8. Wartung

8.1 Sägeblattwechsel

Das Sägeblatt muss stillstehen.

Akkupack aus der Maschine entnehmen.

Schnittgefahr besteht auch am stehenden

Sägeblatt. Tragen Sie Schutzhandschuhe. Siehe Abb. Seite 3.

1. Sperrtaste (13) drücken und verschieben.

2. So verschieben, dass die Ablesekante (10) auf

das Symbol „Sägeblattwechsel“ zeigt.

Page 11

3. Sperrtaste (13) wieder loslassen.

13 10

4. Hebel (14) im Uhrzeigersinn bis zum Anschlag verdrehen.

5. Sperrknopf (17) nach vorne schieben und Motorteil ein wenig absenken. Sperrknopf (17) wieder loslassen.

6. Motorteil nach unten drücken, bis es am Anschlag einrastet.

Wechseln

Sägewelle langsam mit dem in die SägeblattBefestigungsschraube (30) eingesetzten Sechskantschlüssel (24) drehen, bis die Arretierung einrastet.

Die Sägeblatt-Befestigungsschraube gegen den Uhrzeigersinn herausdrehen und den äußeren Sägeblattflansch (31) abnehmen. Das Sägeblatt abnehmen.

Darauf achten, dass der innere

Sägeblattflansch (33) richtig herum eingesetzt ist: Der innere Sägeblattflansch (33) hat 2 Seiten, Durchmesser 20 mm und 5/8“ (16 mm). Auf einen passgenauen Sitz von SägeblattAufnahmebohrung zum inneren Sägeblattflansch (33) achten! Falsch angebrachte Sägeblätter laufen unrund und führen zum Verlust der Kontrolle.

Neues Sägeblatt einsetzen. Auf die richtige Drehrichtung achten. Die Drehrichtung ist durch Pfeile auf Sägeblatt und Schutzhaube angegeben. Die Auflageflächen zwischen innerem Sägeblattflansch (33), Sägeblatt (32), äußeren Sägeblattflansch (31) und SägeblattBefestigungsschraube (30) müssen sauber sein.

Den äußeren Sägeblattflansch (31) aufsetzen. Darauf achten, dass der äußere Sägeblattflansch (31) richtig herum eingesetzt ist.

Die Sägeblatt-Befestigungsschraube (30) mit Sechskantschlüssel (24) fest anziehen (max. 5 Nm).

Nur scharfe, unbeschädigte Sägeblätter

verwenden. Keine rissigen Sägeblätter oder solche, die Ihre Form verändert haben, verwenden.

Keine Sägeblätter aus hochlegiertem

Schnellarbeitsstahl (HSS) verwenden.

Keine Sägeblätter verwenden, die den

angegebenen Kenndaten nicht entsprechen. Nur Sägeblätter mit einem Durchmesser entsprechend den Aufschriften auf der Säge verwenden.

Das Sägeblatt muss für die Leerlaufdrehzahl

geeignet sein.

Verwenden Sie ein Sägeblatt, das für das zu

sägende Material geeignet ist.

Verwenden Sie nur original Metabo-

Sägeblätter. Sägeblätter, die zum Schneiden

DEUTSCH de

von Holz oder ähnlichen Werkstoffen vorgesehen sind, müssen EN 847-1 entsprechen.

Maschine betriebsbereit machen

Hebel (14) gegen den Uhrzeigersinn bis zum Anschlag verdrehen. Das Motorteil schwenkt nach oben.

8.2 Sägeblattwinkel korrigieren Der Sägeblattwinkel ist werksseitig eingestellt.

Bei Bedarf kann der Sägeblattwinkel für 0° und für 45° justiert werden. Justierschraube (7) (für 0°) oder (3) (für 45°) verdrehen.

9. Reinigung

Akkupack aus der Maschine entnehmen.

Die Maschine muss regelmäßig von abgelagertem Staub befreit werden. Dabei sollten die Lüftungsschlitze am Motor mit einem Staubsauger gereinigt werden. Das einwandfreie Funktionieren der Schutzeinrichtungen (z.B. muss das Motorteil frei beweglich sein, selbsttätig, leicht und exakt in seine Endstellung zurückkehren.) muss gewährleistet sein.

10. Zubehör

Verwenden Sie nur original Metabo- oder CAS(Cordless Alliance System) Akkupacks und Zubehör.

Verwenden Sie nur Zubehör, das die in dieser Betriebsanleitung angegebenen Anforderungen und Kenndaten erfüllt.

Siehe Seite 5.

A Parallelanschlag BFührungsschiene C Schnellspannzwinge. Zum Befestigen der

Führungsschiene.

D Kreissägeblätter. Für saubere

Schnittergebnisse bei Längs- und

Querschnitten in Weich- und Hartholz. E Ladegerät F Akkupacks verschiedener Kapazitäten. Kaufen

Sie nur Akkupacks mit der zu Ihrem

Elektrowerkzeug passenden Spannung

G Metabo Allessauger HSaugschlauch

Zubehör-Komplettprogramm siehe www.metabo.com oder Katalog.

11. Reparatur

Reparaturen an Elektrowerkzeugen dürfen nur durch eine Elektrofachkraft ausgeführt

werden! Mit reparaturbedürftigen Metabo Elektrowerk-

zeugen wenden Sie sich bitte an Ihre MetaboVertretung. Adressen siehe www.metabo.com.

Ersatzteillisten können Sie unter www.metabo.com herunterladen.

Page 12

DEUTSCHde

12. Umweltschutz

Befolgen Sie nationale Vorschriften zu umweltgerechter Entsorgung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehör.

Akkupacks dürfen nicht mit dem Hausmüll entsorgt werden! Geben Sie defekte oder verbrauchte Akkupacks an den Metabo-Händler zurück!

Akkupacks nicht ins Wasser werfen.

Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Vor dem Entsorgen den Akkupack im Elektrowerkzeug entladen. Die Kontakte gegen Kurzschluss sichern (z. B. mit Klebeband isolieren).

13. Technische Daten

Erläuterungen zu den Angaben auf Seite 4. Änderungen im Sinne des technischen Fortschritts vorbehalten. U =Spannung des Akkupacks

=Leerlaufdrehzahl

=maximale Schnitttiefe

max

=Schnitttiefe einstellbar (90°)

90°

=Schnitttiefe einstellbar (45°)

45°

A =Schrägschnittwinkel einstellbar Ø =Sägeblatt-Durchmesser d = Sägeblatt-Bohrungsdurchmesser a =max. Grundkörperdicke des Sägeblattes b =max. Schneidenbreite des Sägeblattes m=Gewicht

Messwerte ermittelt gemäß EN 62841. Erlaubte Umgebungstemperatur beim Betrieb:

-20 °C bis 50 °C (eingeschränkte Leistung bei Temperaturen unter 0 °C). Erlaubte Umgebungstemperatur bei Lagerung: 0 °C bis 30 °C

Gleichstrom

Die angegebenen technischen Daten sind toleranzbehaftet (entsprechend den jeweils gültigen Standards).

Emissionswerte

Diese Werte ermöglichen die Abschätzung der Emissionen des Elektrowerkzeugs und den Vergleich verschiedener Elektrowerkzeuge. Je nach Einsatzbedingung, Zustand des Elektrowerkzeuges oder der Einsatzwerkzeuge kann die tatsächliche Belastung höher oder geringer ausfallen. Berücksichtigen Sie zur Abschätzung Arbeitspausen und Phasen geringerer Belastung. Legen Sie aufgrund entsprechend angepasster Schätzwerte Schutzmaßnahmen für den Anwender fest, z.B. organisatorische Maßnahmen.

Schwingungsgesamtwert Richtungen) ermittelt entsprechend EN 62841:

(Vektorsumme dreier

=Schwingungsemissionswert

h, D

(Sägen von Spanplatte)

=Unsicherheit (Schwingung)

h,D

Typische A-bewertete Schallpegel L

=Schalldruckpegel

=Schallleistungspegel

, KWA= Unsicherheit

Beim Arbeiten kann der Geräuschpegel 80 dB(A) überschreiten.

Gehörschutz tragen!

Page 13

Original instructions

1. Declaration of Conformity

We declare and accept sole responsibility for ensuring: these cordless plunge type circular saws identified by their type and serial number *1) conform to all relevant provisions of the directives *2) and standards *3). Technical documents for *4)

- see page 4.

For UK only:

We as manufacturer and authorized person to

compile the technical file, see *4) on page 4, hereby declare under sole responsibility that these cordless plunge type circular saws, identified by type and serial number *1) on page 4, fulfill all relevant provisions of following UK Regulations S.I. 2016/1091, S.I. 2008/1597, S.I. 2012/3032 and Designated Standards EN 62841-1:2015, EN 62841-2-5:2014, EN IEC 63000:2018

2. Specified Conditions of Use

The cordless plunge type circular saw is suitable for sawing wood, plastics and other similar materials. It must not be used for sawing metals, except for thin aluminium sheets (thinner than 2 mm) and aluminium-laminated wooden or composite boards.

The user bears sole responsibility for any damage caused by inappropriate use.

Generally accepted accident prevention regulations and the enclosed safety information must be observed.

3. General Safety Information

For your own protection and for the protection of your power tool, pay attention to all parts of the text that are marked with this symbol!

WARNING – Read the operating instructions to reduce the risk of injury.

WARNING – Read all safety warnings,

instructions, illustrations and specifications provided with this power tool.

Failure to follow all instructions listed below may result in electric shock, fire and/or serious injury.

Keep all safety instructions and information for future reference.

Always include these documents when passing on your power tool.

4. Special safety instructions

4.1 Cutting procedures

a) DANGER: Keep hands away from

cutting area and the blade. Keep your second hand on auxiliary handle, or motor housing. If both hands are holding the saw, they

cannot be cut by the blade.

ENGLISH en

b) Do not reach underneath the workpiece. The guard cannot protect you from the blade below the workpiece.

c) Adjust the cutting depth to the thickness of the workpiece. Less than a full tooth of the blade teeth should be visible below the workpiece.

d) Never hold the workpiece in your hands or

across your leg while cutting. Secure the workpiece to a stable platform. It is important to

support the work properly to minimise body exposure, blade binding, or loss of control.

e) Hold the power tool by insulated gripping

surfaces, when performing an operation where the cutting tool may contact hidden wiring or its own cord. Contact with a "live" wire will also

make exposed metal parts of the power tool "live" and could give the operator an electric shock.

f) When ripping, always use a rip fence or straight edge guide. This improves the accuracy of cut and reduces the chance of blade binding.

g) Always use blades with correct size and shape (diamond versus round) of arbour holes. Blades that do not match the mounting hardware of the saw will run off-centre, causing loss of control.

h) Never use damaged or incorrect blade washers or bolt. The blade washers and bolt were specially designed for your saw, for optimum performance and safety of operation.

4.2 Kickback causes and related warnings

- kickback is a sudden reaction to a pinched, jammed or misaligned saw blade, causing an uncontrolled saw to lift up and out of the workpiece toward the operator;

- when the blade is pinched or jammed tightly by the kerf closing down, the blade stalls and the motor reaction drives the unit rapidly back toward the operator;

- if the blade becomes twisted or misaligned in the cut, the teeth at the back edge of the blade can dig into the top surface of the wood causing the blade to climb out of the kerf and jump back toward the operator.

Kickback is the result of saw misuse and/or incorrect operating procedures or conditions and can be avoided by taking proper precautions as given below.

a) Maintain a firm grip with both hands on the

saw and position your arms to resist kickback forces. Position your body to either side of the blade, but not in line with the blade. Kickback

could cause the saw to jump backwards, but kickback forces can be controlled by the operator, if proper precautions are taken.

b) When blade is binding, or when interrupting

a cut for any reason, release the trigger and hold the saw motionless in the material until the blade comes to a complete stop. Never attempt to remove the saw from the work or pull the saw backward while the blade is in motion or kickback may occur. Investigate and

Page 14

ENGLISHen

take corrective actions to eliminate the cause of blade binding.

c) When restarting a saw in the workpiece,

centre the saw blade in the kerf so that the saw teeth are not engaged into the material. If a saw

blade binds, it may walk up or kickback from the workpiece as the saw is restarted.

d) Support large panels to minimise the risk of blade pinching and kickback. Large panels tend to sag under their own weight. Supports must be placed under the panel on both sides, near the line of cut and near the edge of the panel.

e) Do not use dull or damaged blades. Unsharpened or improperly set blades produce narrow kerf causing excessive friction, blade binding and kickback.

f) Blade depth and bevel adjusting locking

levers must be tight and secure before making the cut. If blade adjustment shifts while cutting, it

may cause binding and kickback. g) Use extra caution when sawing into existing

walls or other blind areas. The protruding blade may cut objects that can cause kickback.

4.3 Guard function a) Check the guard for proper closing before

each use. Do not operate the saw if the guard does not move freely and enclose the blade instantly. Never clamp or tie the guard so that the blade is exposed. If the saw is accidentally

dropped, the guard may be bent. Check to make sure that the guard moves freely and does not touch the blade or any other part, in all angles and depths of cut.

b) Check the operation and condition of the

guard return spring. If the guard and the spring are not operating properly, they must be serviced before use. The guard may operate

sluggishly due to damaged parts, gummy deposits, or a build-up of debris.

c) Assure that the base plate of the saw will not shift while performing a “plunge cut”. Blade shifting sideways will cause binding and likely kick back.

d) Always observe that the guard is covering

the blade before placing the saw down on bench or floor. An unprotected, coasting blade will

cause the saw to walk backwards, cutting whatever is in its path. Be aware of the time it takes for the blade to stop after switch is released.

4.4 Additional safety instructions

Do not use any abrasive wheels. Keep hands away from the rotating tool! Remove

debris and similar material only when the machine is at a standstill.

Wear a suitable dust protection mask.

Wear ear protectors.

Wear protective goggles.

Only turn the lever (14) with the battery pack removed and the motor section pivoted up completely.

Do not reduce the speed of the saw blade by pressing on the sides.

The movable motor section must move freely, automatically, easily and exactly back into its end position. It must not be clamped in place for sawing.

When sawing materials that generate large quantities of dust, the machine must be cleaned regularly. Make sure that the safety appliances, e.g. the movable motor section, are in perfect working order.

Materials that generate dusts or vapours that may be harmful to health (e.g. asbestos) must not be processed.

Check the workpiece for foreign bodies. When working, always make sure that no nails or other similar materials are being sawed into.

If the saw blade blocks, turn the motor off immediately.

Do not try to saw extremely small workpieces. During machining, the workpiece must be firmly

supported and secured against moving.

Clean gummy or glue-contaminated saw blades. Contaminated saw blades cause

increased friction, jamming of the saw blade and increase the risk of back-kicks.

Avoid overheating of the saw tooth tips. Avoid melting of the material when sawing plastic.

Use a saw blade that is suitable for the material being sawn.

For cleaning (e.g. the extraction channel) switch the machine off, wait until the saw blade comes to a standstill and remove the battery pack.

If the machine is defective, remove the battery pack from the machine.

Protect battery packs from water and moisture!

Do not use faulty or deformed battery packs!

Do not expose battery packs to fire!

Do not open battery packs! Do not touch or short circuit battery pack contacts!

Remove the battery pack from the machine when not in use.

Remove the battery pack from the machine before any adjustment or maintenance is carried out.

Before fitting the battery pack, make sure that the machine is switched off.

A slightly acidic, flammable fluid may leak from defective Li-ion battery packs!

Page 15

If battery fluid leaks out and comes into contact with your skin, rinse immediately

with plenty of water. If battery fluid leaks out and comes into contact with your eyes, wash them with clean water and seek medical attention immediately!

Transport of li-ion battery packs:

The shipping of li-ion battery pack is subject to laws related to the carriage of hazardous goods (UN 3480 and UN 3481). Inform yourself of the currently valid specifications when shipping li-ion battery packs. If necessary, consult your freight forwarder. Certified packaging is available from Metabo.

Only send the battery pack if the housing is intact and no fluid is leaking. Remove the battery pack from the machine for sending. Prevent the contacts from short-circuiting (e.g. by protecting them with adhesive tape).

Reducing dust exposure:

WARNING - Some dust created by power

sanding, sawing, grinding, drilling, and other construction activities contains chemicals known to cause cancer, birth defects or other reproductive harm. Some examples of these chemicals are:

- Lead from lead-based paints,

- Crystalline silica from bricks and cement and

other masonry products, and

- Arsenic and chromium from chemically treated

lumber. Your risk from these exposures varies, depending on how often you do this type of work. To reduce your exposure to these chemicals: work in a wellventilated area, and work with approved safety equipment, such as those dust masks that are specially designed to filter out microscopic particles.

This also applies to dust from other materials such as some timber types (like oak or beech dust), metals, asbestos. Other known diseases are e.g. allergic reactions, respiratory diseases. Do not let dust enter the body.

Observe the relevant guidelines and national regulations for your material, staff, application and place of application (e.g. occupational health and safety regulations, disposal).

Collect the particles generated at the source, avoid deposits in the surrounding area.

Use suitable accessories for special work. In this way, fewer particles enter the environment in an uncontrolled manner.

Use a suitable extraction unit. Reduce dust exposure with the following measures:

- do not direct the escaping particles and the

exhaust air stream towards yourself or nearby

persons or towards dust deposits,

- use an extraction unit and/or air purifiers,

- ensure good ventilation of the workplace and keep

it clean using a vacuum cleaner. Sweeping or

blowing stirs up dust.

- Vacuum or wash protective clothing. Do not blow,

beat or brush protective gear.

ENGLISH en

5. Overview

See pages 2 and 3.

1 2 Clamping lever (for rip fence) 2 Cutting indicator 3 Adjusting screw (for adjusting the 45° saw

blade angle). 4 Scale (diagonal cut angle) 5 2 Locking screws (diagonal cuts) 6 Undercut button 7 Adjusting screw (for adjusting the 0° saw blade

angle). 8 Marking (for reading off the cut width when the

rip fence is used) 9 Read-off edge “FS” (for reading off the cutting

depth when the guide rail “FS” is used)

10 Read-off edge (for reading off cutting depth) 11 Handle 12 Handle (additional handle) 13 Locking button (for setting cutting depth) 14 Lever (for changing the saw blade) 15 Rotary button (for setting a clearance-free fit on

the guide rails)

16 Guide plate 17 Locking button 18 Trigger 19 Battery pack release button 20 Speed preselection wheel 21 Capacity indicator button 22 Capacity and signal indicator 23 Battery pack 24 Hexagon wrench / Storage for hexagon wrench 25 Guide grooves to place the machines on guide

tracks from different manufacturers

26 Dust bag 27 Connector (extraction connection piece / dust

ejection)

28 Preselection wheel for precision setting of the

cutting depth

29 Glass guard 30 Saw blade fixing screw 31 Outer saw blade flange 32 Saw blade 33 Inner saw blade flange

6. Initial Operation and Setting

Remove the battery pack from the machine

before any adjustment or maintenance is carried out. Before fitting the battery pack, make sure that the machine is switched off.

6.1 Battery pack

We recommend the use of LiHD battery packs with a capacity of at least 5.5 Ah. If other battery packs are used, a reduced performance is to be expected.

Charge the battery pack (23) before use. Recharge the battery pack if performance dimin-

ishes.

Page 16

ENGLISHen

Instructions on charging the battery pack can be found in the operating instructions of the Metabo charger.

In case of Li-Ion battery packs with capacity and signal display (22) (equipment-specific):

- Press the button (21), the LEDs indicate the charge level.

- The battery pack is almost flat and must be recharged if one LED is flashing.

Removing:

Press the battery pack release (19) button and remove the battery pack (23).

Inserting:

Slide in the battery pack (23) until it engages.

6.2 Setting cutting depth

It is advisable to set the depth of cut in such a way that no more than half of each tooth on the saw blade juts out under the workpiece. See figure page

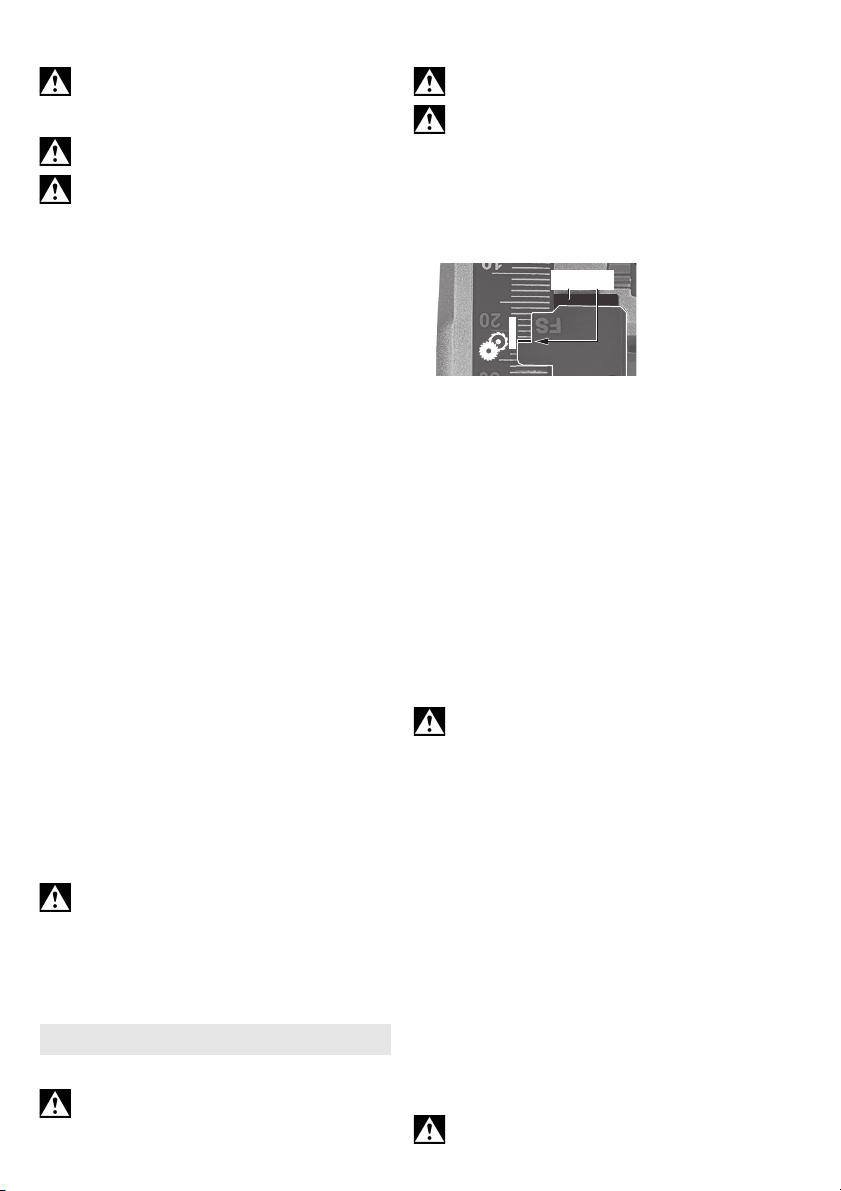

Adjustment in mm steps: Press the locking button (13) and move. Read off the set cutting depth at the read-off edge (10).

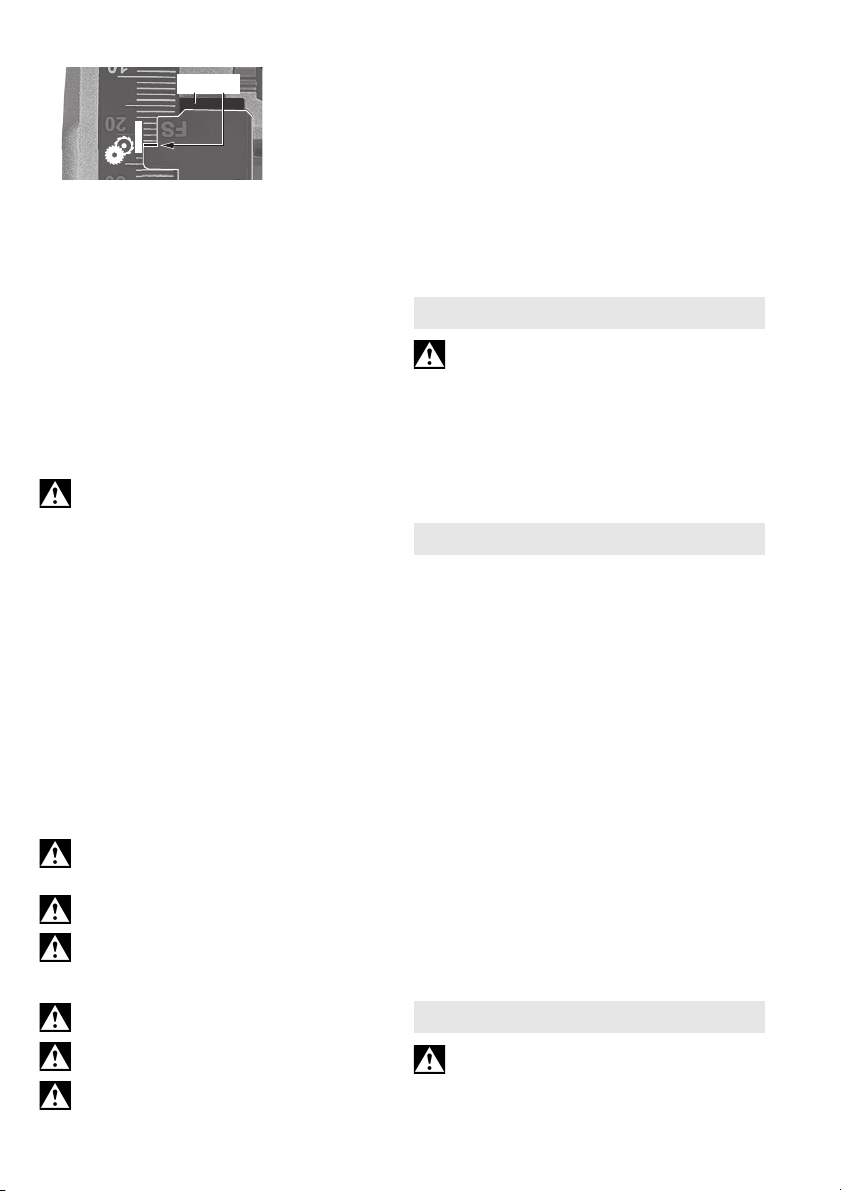

(When the guide rail “FS” is used, read off at the “FS” read-off edge (9).) Release the locking button (13) again.

Precise adjustment (for extremely precise cutting depth adjustment):

The cutting depth can be set extremely precisely by turning the preselection wheel (28). Determine the exact cutting depth by measuring the projecting saw blade or check the result by a trial cut.

6.3 Slanting saw blade for diagonal cuts

Loosen the two locking screws (5) to make the setting. Tilt the motor section against the guide plate (16). Read the angle which has been set from the scale (4). Retighten both locking screws (5).

For a diagonal cut angle smaller 0° or greater 45° (undercut): Press the undercut button (6) in and then slant. (During the next adjustment the undercut function is automatically deactivated.)

6.4 Rotational speed preselection

Select the speed at the setting wheel (20). For recommended speeds, see page 4.

6.5 Setting extraction connection piece /

dust ejection

The connection piece (27) can be rotated to the desired position to extract or eject sawdust. To do this, push the connection piece in up to the stop, turn and pull out again. The connection piece can thu s be lock ed in 7 incr ements s o that it cannot tur n.

Sawdust extraction To extract the sawdust, connect a suitable extraction unit with suction hose to the connection piece (27).

Dust bag: Remove the connection piece (27) (push the connection piece in up to the stop. Turn it so that it

is facing upwards. Remove and set to one side). Attach the dust bag (26).

6.6 Adjusting the glass guard

Move the glass guard (29): top position for diagonal cuts, central position for 0° cuts, bottom position when a guide rail is used.

7. Use

7.1 The machine's multifunctional monitoring system

If the machine switches off automatically, the

machine electronics have activated automatic protection mode. A warning signal sounds (continuous beeping). The beeping stops after a maximum of 30 seconds or when the trigger switch (18) is released.

In spite of this protective function, overloading

is still possible with certain applications and can result in damage to the machine.

Causes and remedies:

1. Battery pack almost flat (the electronics

prevent the battery pack from discharging totally and avoid irreparable damage).

If one LED (22) is flashing, the battery pack is almost flat. If necessary, press the button (21) and check the LED lamps (22) to see the charge level. If the battery pack is almost flat, it must be recharged.

2. Long continuous overloading of the machine will

activate the temperature cut-out. The machine continues to run with reduced performance until the temperature is back to

normal. In case of excessive overheating, the machine

will switch off completely. Leave the machine or battery pack to cool. Note:

If the battery pack feels very warm, the pack will cool more quickly in your "AIR COOLED" charger.

Note:

The machine will cool more quickly if you operate it at idling speed.

3. If the current is too high (for example, if the

machine seizes continuously for long periods), the machine switches off. Switch off the machine at the trigger switch (18). Then continue working as normal (in this case, read in particular the safety instructions in Ch ap te r 4 . K ic kb ac k i n a dd ition to all other safety instructions). Try to prevent the machine from seizing.

7.2 Switching on and off

When the locking button (17) is pushed

forwards, the motor section can be moved downwards. The saw blade then emerges from the guard. Caution, risk of injury.

Switching on: Push the locking button (17) forwards and hold, then actuate the trigger (18).

Switching off: Release the trigger switch (18).

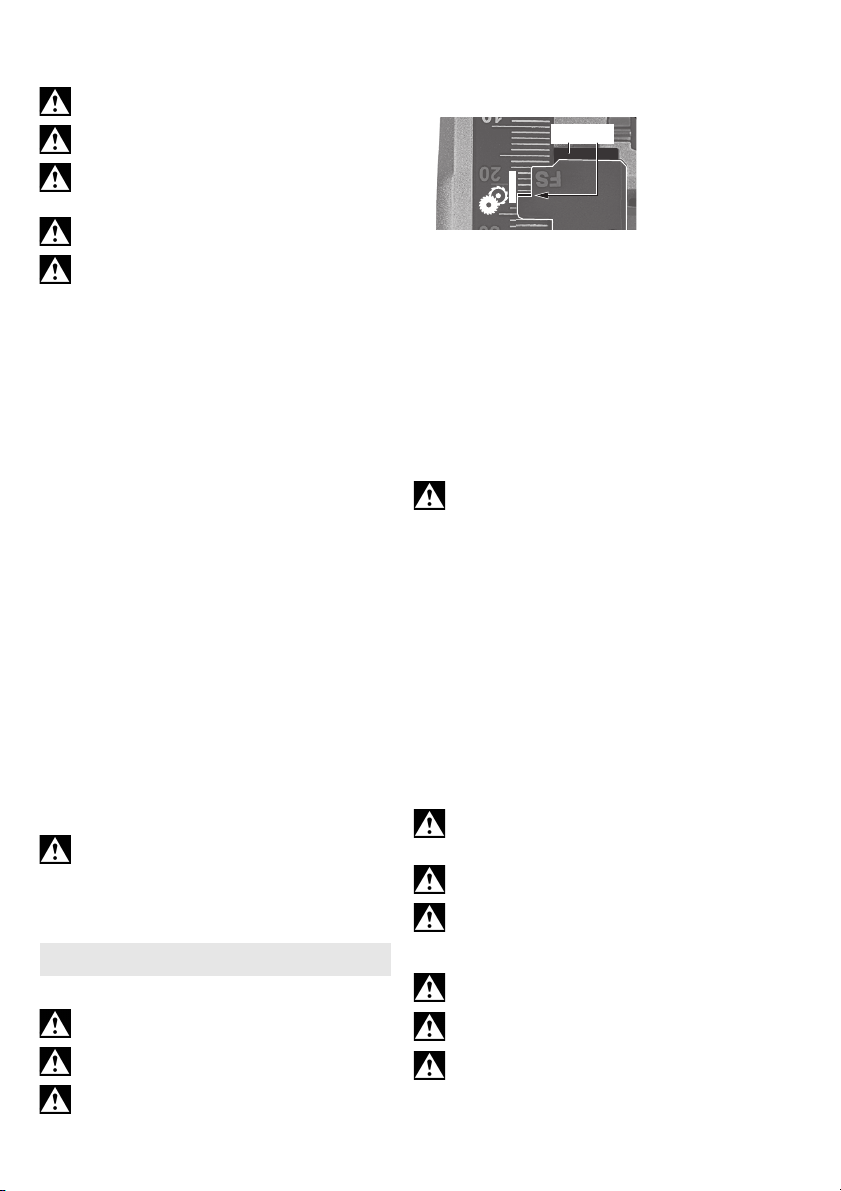

Page 17

7.3 Working Directions

13 10

Do not switch the machine on or off while the saw blade is touching the workpiece.

Let the saw blade reach its full speed before making a cut.

When sawing, never remove the machine from the material with the saw blade turning.

Allow the saw blade to come to a standstill.

If the saw blade blocks, turn the machine off immediately.

Do not set the machine down until the saw blade has come to a standstill.

Plunge cuts: The motor section is in the upper position, the saw blade does not project from the guide plate. Hold the machine tightly with both hands and place with the guide plate onto the workpiece. Switch on the machine. Lower the motor section slowly to the set cutting depth and then move slowly in cutting direction.

Sawing along a straight line: the cutting indicator is used here (2). The left edge (marked red) indicates the direction of the cut if the saw blade is held vertically. The right edge indicates the direction of the cut if the saw blade is held at 45°.

Sawing along a rail secured on the workpiece:

In order to achieve an exact cutting edge, you can attach a rail to the workpiece and then guide the hand-held circular saw by means of the guide plate along this rail.

Sawing with a rip fence (see Accessories chapter):

For cuts parallel to a straight edge. The rip fence can be inserted from either side into the support provided for it. The cut width can be read off at the mark (8). Fix using both clamping levers (1). It is best to calculate the exact cut width by making a test cut.

Sawing with a guide rail (see Accessories chapter):

For dead straight, tear-free cutting edges with millimetre precision. The anti-slip coating keeps the surface safe and protects the workpiece against scratches. See Accessories section. The rotary button (15) is used for setting a clearance-free fit.

Battery pack heat generation:

Under extremely hard application conditions (e.g. sawing thick wooden planks), the heavy load can cause the battery pack to heat (> 60 °C). To conserve the battery pack, allow it to cool down before continuing work.

8. Maintenance

8.1 Changing saw blades

The saw blade must be stationary.

Remove battery pack from machine.

Risk of injury, even with the blade at standstill.

Wear protective gloves. See figure page 3.

ENGLISH en

1. Press the locking button (13) and move.

2. Move in such a way that the read-off edge (10) is pointed to the symbol “saw blade changing”.

3. Release the locking button (13) again.

4. Turn the lever (14) clockwise up to the stop.

5. Push the locking button (17) forwards and lower the motor section a little. Release the locking button (17) again.

6. Push the motor section down until it locks in place at the stop.

Changing

Turn the saw spindle slowly with the spanner in the saw blade fixing screw (30) (24)until the lock catches.

Unscrew the saw blade fixing screw in anticlockwise direction and remove the outer saw blade flange (31). Remove the saw blade.

Ensure that the inner saw blade flange (33) is

inserted in the right way: The inner saw blade flange (33) has 2 sides, diameter 20 mm and 5/8“ (16 mm). Ensure a precise fit of saw blade mounting hole to the inner saw blade flange (33)! Incorrectly installed saw blades do not run smoothly and lead to loss of control.

Insert a new saw blade, Make sure the direction of rotation is correct. The direction of rotation is indicated by arrows on the saw blade and guard. The contact areas between the inner saw blade flange (33), the saw blade (32), the outer saw blade flange (31) and the saw blade fixing screw (30) must be clean.

Put on the outer saw blade flange (31). Ensure that the outer saw blade flange (31) is inserted the correct way round.

Tighten the saw blade fixing screw (30) using a hexagon wrench (24) (max. 5 Nm).

Use only sharp, undamaged saw blades. Do

not use saw blades that are cracked or that have changed their shape.

Do not use any saw blades made from high-

alloy high-speed steel (HSS).

Do not use any saw blades which do not

conform to the specified rating. Use only saw blades with a diameter according to the markings on the saw.

The saw blade must be suitable for the no-load

speed.

Use a saw blade that is suitable for the

material being sawn.

Use only genuine Metabo saw blades. Saw

blades intended for cutting wood or similar materials have to conform to EN 847-1.

Page 18

ENGLISHen

Getting the machine ready for operation

Turn the lever (14) anti-clockwise up to the stop. The motor section swings upwards.

8.2 Correcting the saw blade angle The saw blade angle has been adjusted at the

factory.

If necessary, the saw blade angle can be adjusted for 0° and for 45°. Turn the adjusting screw (7) (for 0°) or (3) (for 45°).

9. Cleaning

Remove battery pack from machine.

Dust deposits must be regularly removed from the machine. This includes cleaning the ventilation slits on the motor with a vacuum cleaner. Make sure that the safety appliances are in perfect working order (e.g. the motor section must move freely, return automatically, smoothly and precisely to its end position).

10. Accessories

Use only original Metabo or CAS (Cordless Alliance System) battery packs and accessories.

Use only accessories that fulfil the requirements and specifications listed in these operating instructions.

See page 5.

ARip fence BGuide rail C Fast-action clamp clip. To secure the guide rail. D Circular saw blades. For clean cutting results

for straight and cross cuts in soft and hard

wood. EBattery charger F Battery packs with different capacities. Only

buy battery packs only with voltage suitable for

your power tool

G Metabo universal vacuum cleaner HSuction hose

For a complete range of accessories, see www.metabo.com or the catalogue.

11. Repairs

Repairs to electrical tools must ONLY be carried out by qualified electricians!

Contact your local Metabo representative if you have Metabo power tools requiring repairs. For addresses see www.metabo.com.

You can download a list of spare parts from www.metabo.com.

12. Environmental Protection

Observe national regulations on environmentally compatible disposal and on the recycling of disused machines, packaging and accessories.

Battery packs may not be disposed of with regular waste. Return faulty or used battery packs to your Metabo dealer!

Do not allow battery packs to come into contact with water!

Only for EU countries: never dispose of power tools in your household waste!

According to European Directive 2012/19/EU on Waste from Electric and Electronic Equipment and implementation in national law, used power tools must be collected separately and recycled in an environmentally-friendly manner.

Discharge the battery pack in the power tool before disposal. Prevent the contacts from short-circuiting (e.g. by protecting them with adhesive tape).

13. Technical Specifications

Explanatory notes regarding the specifications on page 4. Subject to change in accordance with technical progress. U = Voltage of battery pack n

=idle speed

=maximum depth of cut

max

=adjustable depth of cut (90°)

90°

=adjustable depth of cut (45°)

45°

A =adjustable angular cut angle Ø =saw blade diameter d =saw blade drill diameter a =max. base body thickness of the saw

b =max. cutting width of saw blade m=weight

Measured values determined in conformity with EN

Permitted ambient temperature during operation:

-20 °C to 50 °C (limited performance with temperatures below 0 °C). Permitted ambient temperature for storage: 0 °C to 30 °C

The technical specifications quoted are subject to tolerances (in compliance with relevant valid standards).

emissions from the power tool and to compare different power tools. The actual load may be higher or lower depending on operating conditions, the condition of the power tool or the accessories used. Please allow for breaks and periods when the load is lower for assessment purposes. Arrange protective measures for the user, such as organisational measures based on the adjusted estimates.

Vibration total value determined in accordance with EN 62841:

K Typical A-effective perceived sound levels

blade

62841.

direct current

Emission values

These values make it possible to assess the

(vector sum of three directions)

=Vibration emission value

h, D

(Sawing chip board)

=Uncertainty (vibration)

h,D

=sound-pressure level

Page 19

=Acoustic power level

KpA, KWA= Uncertainty The noise level can exceed 80 dB(A) during

operation.

Wear ear protectors!

ENGLISH en

Page 20

FRANÇAISfr

Notice originale

1. Déclaration de conformité

Nous déclarons en notre propre responsabilité que ces scies circulaires plongeantes sans fil, identifiées par leur type et leur numéro de série *1), sont conformes à toutes les spécifications applicables des directives *2) et normes *3). Documents techniques pour *4) - voir page 4.

2. Utilisation conforme à l'usage

La scie circulaire plongeante sans fil est conçue pour découper du bois, des matières plastiques et d’autres matériaux similaires. Elle ne permet pas de scier des métaux, à l’exception des tôles d'aluminium fines (plus fines que 2 mm) et des panneaux en bois ou en composite revêtus d’aluminium.

L’utilisateur est entièrement responsable de tous les dommages résultant d’une utilisation non conforme.

Il est impératif de respecter les consignes générales de prévention contre les accidents ainsi que les consignes de sécurité ci-jointes.

3. Consignes générales de sécurité

Dans l'intérêt de votre propre sécurité et afin de protéger votre outil électrique, respecter les passages de texte marqués de ce symbole !

AVERTISSEMENT – Lire la notice d'utilisation afin d'éviter tout risque de blessure.

AVERTISSEMENT – Lire tous les

avertissements de sécurité, les instructions, les illustrations et les caractéristiques techniques relatifs à cet outil électrique. Ne pas suivre les instructions

énumérées ci-dessous peut provoquer une électrocution, un incendie et/ou de sérieuses blessures.

Conserver toutes les consignes de sécurité et instructions pour une utilisation ultérieure.

Remettre votre outil électrique uniquement accompagné de ces documents.

4. Consignes de sécurité particulières

4.1 Procédures de coupe a) DANGER : N’approchez pas les mains

de la zone de coupe et de la lame. Gardez

la deuxième main sur la poignée auxiliaire ou sur le boîtier du moteur. Si les deux mains

tiennent la scie, elles ne peuvent pas être coupées par la lame.

b) N’exposez aucune partie de votre corps sous la pièce à travailler. Le protecteur ne peut pas vous protéger de la lame sous la pièce.

c) Ajustez la profondeur de coupe à l’épaisseur de la pièce à travailler. Il convient que moins de la totalité d’une dent parmi toutes les dents de la lame soit visible sous la pièce.

d) Ne tenez jamais la pièce à travailler dans vos

mains ou sur vos jambes pendant la coupe. Assurez-vous que la pièce à travailler se trouve sur une plate-forme stable. Il est important que la

pièce soit soutenue convenablement, afin de minimiser l’exposition du corps, le grippage de la lame, ou la perte de contrôle.

e) Maintenez l’outil uniquement par les

surfaces de prise isolantes, si l’outil coupant, en marche, peut être en contact avec des conducteurs cachés ou avec son propre cordon d'alimentation. Le contact avec un fil

“sous tension” mettra également “sous tension” les parties métalliques exposées de l’outil et pourrait provoquer un choc électrique sur l’opérateur.

f) Lors d’une coupe, utilisez toujours un guide parallèle ou un guide à bords droits. Cela améliore la précision de la coupe et réduit les risques de grippage de la lame.

g) Utilisez toujours des lames dont la taille et la

forme (diamant et rond) des alésages centraux sont convenables. Les lames qui ne

correspondent pas aux éléments de montage de la scie se décentreront, provoquant une perte de contrôle.

h) N’utilisez jamais de rondelles ou de boulons de lames endommagés ou inadaptés. Les rondelles et les boulons de lames ont été spécialement conçus pour votre scie, afin de garantir une performance optimale et une sécurité de fonctionnement.

4.2 Causes du recul et mises en garde correspondantes

- le recul est une réaction soudaine observée sur

une lame de scie pincée, bloquée ou mal alignée, faisant sortir la scie de la pièce à travailler de manière incontrôlée dans la direction de l’opérateur ;

- lorsque la lame est pincée ou bloquée fermement

par le fond du trait de scie, la lame se bloque et le moteur fait retourner brutalement le bloc à l’opérateur ;

- si la lame se tord ou est mal alignée lors de la

coupe, les dents sur le bord arrière de la lame peuvent creuser la face supérieure du bois, ce qui fait que la lame sort du trait de scie et est projetée

sur l’opérateur. Le recul est le résultat d’un mauvais usage de la scie et/ou de procédures ou de conditions de

fonctionnement incorrectes et peut être évité en prenant les précautions adéquates spécifiées cidessous.

a) Maintenez fermement la scie avec les deux

mains et positionnez vos bras afin de résister

Page 21

aux forces de recul. Positionnez votre corps d’un des côtés de la lame, mais pas dans l’alignement de la lame. Le recul peut faire revenir

la scie en arrière, mais les forces de recul peuvent être maîtrisées par l’opérateur, si les précautions adéquates sont prises.

b) Lorsque la lame est grippée ou lorsqu’une

coupe est interrompue pour quelque raison que ce soit, relâchez le bouton de commande et maintenez la scie immobile dans le matériau, jusqu’à ce que la lame arrête complètement de fonctionner. N’essayez jamais de retirer la scie de la pièce à travailler ou tirez la scie en arrière pendant que la lame est en mouvement ou que le recul peut se produire. Recherchez et prenez

des mesures correctives afin d’empêcher que la lame ne se grippe.

c) Lorsque vous remettez en marche une scie

dans la pièce à travailler, centrez la lame de scie dans le trait de scie, de sorte que les dents de la scie ne soient pas rentrées dans le matériau. Si la lame de scie est grippée, elle peut

venir chevaucher la pièce à travailler ou en sortir lorsque la scie est remise en fonctionnement.

d) Placez des panneaux de grande taille sur un

support afin de minimiser les risques de pincement de la lame et de recul. Les grands

panneaux ont tendance à fléchir sous leur propre poids. Les supports doivent être placés sous le panneau des deux cotés, près de la ligne de coupe et près du bord du panneau.

e) N’utilisez pas de lames émoussées ou endommagées. Des lames non aiguisées ou mal fixées entraînent un trait de scie rétréci, provoquant trop de frottements, un grippage de la lame et un recul.

f) La profondeur de la lame et les leviers de

verrouillage et de réglage du biseau doivent être solides et stables avant de réaliser la coupe. Si l’ajustement de la lame dérive pendant la

coupe, cela peut provoquer un grippage et un recul. g) Soyez d’autant plus prudent lorsque vous

découpez des parois existantes ou d’autres zones sans visibilité. La lame saillante peut

couper des objets qui peuvent entraîner un recul.

4.3 Fonctionnement du protecteur a) Vérifiez que le protecteur soit bien fermé

avant chaque utilisation. Ne mettez pas la scie en marche si le protecteur ne se déplace pas librement et n’enferme pas la lame instantanément. Ne serrez jamais ou n’attachez jamais le protecteur de sorte que la lame soit exposée. Si la scie tombe

accidentellement, le protecteur peut se tordre. Assurez-vous après vérification que le protecteur se déplace librement et n’entre pas en contact avec la lame ou tout autre élément, dans tous les angles et profondeurs de coupe.

b) Vérifiez le fonctionnement et l’état du ressort

de rappel du protecteur. Si le protecteur et le ressort ne fonctionnent pas correctement, ils doivent être révisés avant utilisation. Le

protecteur peut fonctionner lentement en raison

FRANÇAIS fr

d’éléments endommagés, de dépôts collants ou de l’accumulation de débris.

c) Assurez-vous que la semelle de la scie ne

dérivera pas en réalisant une «coupe plongeante». La déviation de la lame entraînera un

grippage et probablement un recul. d) Vérifiez toujours que le protecteur recouvre

la lame avant de poser la scie sur un établi ou sur le sol. Une lame non protégée et continuant à

fonctionner par inertie entraînera la scie en arrière, et coupera alors tout ce qui se trouve sur sa trajectoire. Soyez conscient du temps nécessaire à la lame pour s’arrêter après que l’interrupteur est relâché.

4.4 Autres consignes de sécurité

N'utilisez jamais de meule. Ne pas toucher l'outil lorsqu'il est en marche !

Éliminer uniquement les sciures de bois et autres lorsque la machine est à l'arrêt.

Porter un masque antipoussière approprié.

Porter une protection auditive.

Porter une protection oculaire.

Uniquement tourner le levier (14) lorsque la batterie a été retirée et que le moteur a été entièrement relevé.

La lame de scie ne doit en aucun cas être freinée par une pression latérale.

Le moteur mobile doit bouger librement, et doit reprendre sa position initiale de manière automatique, facile et précise. Il ne doit pas être bloqué pour le sciage.

En cas de sciage de matériaux produisant beaucoup de poussière, la machine doit être régulièrement nettoyée. Le fonctionnement parfait des dispositifs de protection (par exemple moteur mobile) doit être garanti.

Le sciage de matériaux produisant des poussières ou vapeurs nocives (p. ex. amiante) au moment de la découpe est proscrit.

Contrôlez l’absence de corps étrangers sur la pièce. Vérifier qu'il n'y a pas de clous ou autres objets le long de la ligne de coupe.

Arrêtez le moteur sitôt que la lame de scie se bloque.

Ne pas essayer de découper des pièces de trop petite taille.

La pièce à découper doit reposer bien à plat et avoir été fixée de façon à ne pas pouvoir se dérober.

Nettoyer les lames pleines de résine ou de restes de colle. Les lames sales entraînent une

augmentation du frottement et du blocage, ainsi que le risque de recul.

Page 22

FRANÇAISfr

Évitez de surchauffer les dents de scie. Évitez de faire fondre le matériau lors du sciage de plastique. Utiliser une lame adaptée au matériau à

scier. Pour le nettoyage (par exemple du canal

d’aspiration), éteindre la machine, attendre l’arrêt de la lame de scie et retirer la batterie.

Si la machine est défectueuse, retirer la batterie de la machine.

Protégez les batteries de l’humidité !

N'utilisez pas de batteries défectueuses ou déformées !

N'exposez pas les batteries au feu !

N'ouvrez pas les batteries ! Ne touchez ni court-circuitez jamais entre eux les

contacts d'une batterie.

Sortir la batterie de l'outil à chaque fin d'utilisation.

Sortez la batterie de la machine avant d'effectuer la maintenance ou un réglage quelconque.

Assurez-vous que la machine est débranchée avant d'installer la batterie.

Une batterie Li-Ion défectueuse peut occasionner une fuite de liquide légèrement acide et inflammable !

En cas de fuite d'acide de batterie et de contact avec la peau, rincez immédiatement

et abondamment à l'eau. En cas de projection dans les yeux, lavez-les à l’eau propre et consultez immédiatement un médecin !

Transport de batteries Li-Ion :

L'expédition de batteries Li-Ion est soumise à la législation sur les produits dangereux (UN 3480 et UN 3481). Lors de l'envoi de batteries Li-Ion, clarifiez les prescriptions actuellement valables. Le cas échéant, veuillez vous renseigner auprès de votre transporteur. Un emballage certifié est disponible chez Metabo.

Envoyez uniquement des batteries dont le boîtier est intact et qui ne présentent pas de fuite. Pour l’envoi, sortez la batterie de l’outil. Protégez les contacts de tout court-circuit (par exemple isolezles à l'aide de ruban adhésif).

Réduction de la pollution aux particules fines :

AVERTISSEMENT - Certaines poussières

produites par le ponçage électrique, le sciage, le meulage, le perçage et d'autres activités de construction contiennent des agents chimiques qui causent des cancers, des anomalies congénitales ou d'autres dangers pour la reproduction. Voici quelques exemples de tels agents chimiques :

- Le plomb des peintures à base de plomb,

- La silice cristalline des briques, du ciment et

d'autres produits de maçonnerie, et

- L'arsenic et le chrome du bois d'œuvre traité

chimiquement.

Les conséquences de telles expositions varient en fonction de la fréquence à laquelle vous faites ce type de travail. Pour réduire votre exposition à ces agents chimiques, travaillez dans un endroit bien ventilé et utilisez des équipements de protection agréés, tels que les masques de protection contre la poussière qui sont conçus spécialement pour filtrer les particules microscopiques.

Cela vaut également pour les poussières d'autres matériaux, comme par exemple certains types de bois (comme la poussière de chêne ou de hêtre), de métaux et l'amiante. D'autres maladies connues incluent par exemple les réactions allergiques et les affections des voies respiratoires. Il est souhaitable que le corps n'absorbe pas ces poussières.

Respecter les directives et les dispositions locales applicables au matériau, au personnel, à l'application et au lieu d'utilisation (par exemple directives en matière de protection au travail, élimination des déchets).

Collecter les particules émises sur le lieu d'émission et éviter les dépôts dans l'environnement.

Utiliser des accessoires adaptés pour les travaux spécifiques. Cela permet d'éviter l'émission incontrôlée de particules dans l'environnement.

Utiliser un système d'aspiration des poussières adapté.

Réduire l'émission de poussières en :

- évitant d'orienter les particules sortantes et l'air d'échappement de la machine vers vous ou vers des personnes se trouvant à proximité ou vers des dépôts de poussière,

- utilisant un système d'aspiration et/ou un purificateur d'air,

- aérant convenablement le lieu de travail et en l'aspirant pour le maintenir propre. Balayer ou souffler les poussières les fait tourbillonner.

- Aspirer ou laver les vêtements de protection. Ne pas les souffler, les battre, ni les brosser.

5. Vue d’ensemble

Voir pages 2 et 3.

1 2 leviers de serrage (guide latéral) 2Indicateur de coupe 3 Vis de réglage (pour régler l’angle de la lame de

scie à 45°). 4 Échelle graduée (angles de coupe) 5 2 vis de blocage (coupes en biais) 6 Bouton pour les contredépouilles 7 Vis de réglage (pour régler l’angle de la lame de

scie à 0°). 8 Repère (pour le relevé de la largeur de coupe

sur le guide latéral) 9 Curseur « FS » (lire la profondeur de coupe en

cas d'utilisation du rail de guidage « FS »)

10 Curseur (lire la profondeur de coupe) 11 Poignée 12 Poignée (poignée supplémentaire) 13 Bouton de verrouillage (régler la profondeur de

coupe)

14 Levier (pour le changement de lame de scie)

Page 23

15 Bouton rotatif (pour régler l’ajustement parfait

des rails de guidage) 16 Plaque de guidage 17 Bouton de verrouillage 18 Gâchette 19 Déverrouillage de la batterie 20 Molette de présélection de la vitesse de rotation 21 Touche de l'indicateur de capacité 22 Indicateur de capacité et de signalisation 23 Batterie 24 Clé à six pans / Emplacement de rangement de

la clé à six pans 25 Rainures de guidage pour le placement de la

machine sur les rails de guidage de différents

fabricants 26 Sac à poussières 27 Raccord (d'aspiration / d'éjection des copeaux) 28 Molette pour le réglage précis de la profondeur

de coupe 29 Vitre de protection 30 Vis de blocage de la lame 31 Flasque de lame extérieure 32 Lame de scie 33 Flasque de lame intérieure

6. mise en marche, réglage

Sortez la batterie de la machine avant

d'effectuer la maintenance ou un réglage quelconque. S'assurer que l'outil est débranché avant d'installer la batterie.

FRANÇAIS fr

Réglage en mm : Appuyer sur le bouton de verrouillage (13) et le

déplacer. Lire la profondeur de coupe réglée sur le curseur (10). (en cas d'utilisation du rail de guidage « FS », lire la profondeur de coupe sur le curseur « FS » (9).) Relâcher le bouton de verrouillage (13).

Réglage de précision (pour un réglage très précis de la profondeur de coupe) :

La profondeur de coupe peut être réglée avec précision en tournant la molette de réglage (28). Définir la profondeur de coupe précise en mesurant ce qui dépasse de la lame de scie ou en effectuant une coupe d’essai.

6.3 Inclinaison de la lame de scie pour les coupes en biais

Desserrer les deux vis de blocage (5) pour effectuer le réglage. Incliner la partie motorisée contre la plaque de guidage (16). L'angle d'inclinaison est lisible sur l'échelle graduée (4). Resserrer les deux vis de blocage (5).

Pour un angle de coupe en biais inférieur à 0° ou supérieur à 45°. Appuyer sur le bouton pour les contredépouilles (6) et placer la machine en biais. (Lors du prochain réglage, la fonction de contredépouille sera automatiquement désactivée).

6.4 Présélection de vitesse

Régler la vitesse avec la molette (20). Voir les vitesses recommandées page 4.

6.1 Batterie

Nous recommandons d'utiliser des batteries LiHD d’au moins 5,5 Ah. Si vous utilisez d’autres batteries, la machine risque d’être moins puissante.

Charger la batterie (23) avant utilisation. En cas de baisse de puissance, recharger la

batterie. Vous trouverez les consignes pour recharger la

batterie dans le mode d’emploi du chargeur Metabo.

Pour les batteries Li-Ion avec indicateur de capacité et de signalisation (22) (en fonction de l'équipement) :

- Appuyer sur la touche (21) pour afficher l'état de charge par le biais des voyants LED.

- Si un voyant LED clignote, la batterie est presque épuisée et doit être rechargée.

Retrait :

appuyer sur le bouton pour déverrouiller la batterie (19) et retirer la batterie (23).

Installation :

Faire glisser la batterie (23) jusqu'à ce qu'elle s'encliquète.

6.2 Réglage de la profondeur de coupe

Il est conseillé de régler la profondeur de coupe de façon à ce que les dents de la lame de scie ne dépassent pas sous la pièce de plus de la moitié de leur longueur. Voir fig. page 2.

6.5 Réglage du raccord d'aspiration/éjection de copeaux

Le raccord (27) peut être tourné dans la position souhaitée pour l'aspiration ou l'éjection de copeaux. Pour cela, insérer le raccord jusqu'à la butée, tourner puis retirer. Le raccord peut être bloqué dans 7 positions différentes.

Aspiration des sciures : Pour aspirer les sciures, raccorder le tuyau d’aspiration d'un aspirateur approprié sur le raccord (27).

Sac à poussières : Retirer le raccord (27) (enfoncer le raccord jusqu’à la butée. Le tourner jusqu’à ce qu’il soit orienté vers le haut. Le retirer et le mettre de côté). Installer le sac à poussières (26).

6.6 Régler la vitre de protection

Déplacer la vitre de protection (29) : position supérieure pour les coupes en biais, position intermédiaire pour les coupes de 0°, position inférieure avec un rail de guidage.

7. Utilisation

7.1 Système de surveillance multi-fonctions de la machine

Si la machine s'arrête toute seule, le système électronique active le mode autoprotection.

Un signal d'avertissement retentit (bip continu). Il

Page 24

FRANÇAISfr

s'arrête après un délai de 30 secondes ou une fois la gâchette (18) relâchée.

Malgré cette fonction de protection, certaines applications peuvent entraîner une surcharge

susceptible d'endommager la machine.

Causes et solutions :

1. Batterie presque vide (le système

électronique protège la batterie de tout dommage dû à la décharge totale).

Si un voyant LED (22) clignote, cela signifie que la batterie est presque vide. Le cas échéant, appuyer sur la touche (21) et vérifier l'état de charge à l'aide des voyants LED (22). Lorsque la batterie est presque vide, elle doit être rechargée !

2. Une surcharge trop longue de la machine

entraîne l'arrêt automatique pour cause de surchauffe.

La machine travaille à puissance réduire jusqu’à ce que la température redevienne normale.

En cas de surchauffe importante, la machine se coupe entièrement.

Laissez la machine ou la batterie refroidir. Remarque :

de la batterie, il est possible d'accélérer son refroidissement dans le chargeur « AIR COOLED ».

Remarque : lorsqu'elle tourne à vide.

3. L'outil s'arrête lorsqu'il est soumis à une trop grande intensité de courant (comme c'est le cas par exemple lors d'un blocage d'une certaine durée).

Arrêtez l'outil à l'aide de la gâchette (18). Ensuite, continuer de travailler normalement (dans ce cas, respecter toutes les autres consignes de sécurité, en particulier celles présentées au chapitre 4 Recul...). Éviter tout autre blocage.

7.2 Mise en marche et arrêt

En glissant le bouton de verrouillage (17) vers

l’avant, le moteur peut être abaissé. La lame de scie sort alors du capot de protection. Attention, risque de blessure.

Mise en marche : pousser le bouton de verrouillage (17) vers l’avant et le maintenir dans cette position avant d’actionner la gâchette (18).

Arrêt : relâcher la gâchette (18).

7.3 Consignes pour le travail

Ne pas mettre l'outil en marche ou à l'arrêt

lorsque la lame est en contact avec la pièce.

Attendre que la lame atteigne sa vitesse

maximale avant de commencer la coupe.

Lors de la coupe, ne pas retirer l'outil de la

pièce par la lame en rotation. Attendre l'arrêt de la lame.

En cas de blocage de la lame, immédiatement

arrêter la machine.

si une chaleur excessive se dégage

la machine refroidit plus rapidement

Attendre que la lame de scie soit totalement immobile avant de déposer la machine.

Coupes plongeantes : le moteur se trouve en position supérieure, la lampe de scie de dépasse pas de la plaque de guidage. Maintenir fermement la machine avec les deux mains et placer la plaque de guidage sur la pièce à usiner. Mettre la machine en marche. Abaisser lentement le moteur en fonction de la profondeur de coupe réglée et ensuite pousser doucement la machine dans le sens de la coupe.

Sciage après amorce droite : ici, on se sert de l’indicateur de coupe (2). Le bord gauche (marqué en rouge) indique le tracé de la coupe lorsque la lame de scie est en position verticale. Le bord droit indique le tracé de la coupe lorsque la lame de scie est inclinée à 45°.

Sciage le long d'une latte fixée sur la pièce :

pour obtenir un bord de coupe net, il est possible de fixer une latte sur la pièce à scier pour guider la scie circulaire portative munie de sa plaque de guidage le long de cette latte.

Scier avec un guide latéral (voir chapitre Accessoires) :

Pour des coupes parallèles à un bord droit. Le guide latéral peut être installé dans son support à partir des deux côtés. La largeur de coupe peut être lue sur le repère (8). Fixation à l’aide des deux leviers de serrage (1). Pour une détermination plus précise de la largeur de coupe, il est conseillé de réaliser une coupe d'essai.

Scier avec un rail de guidage (voir chapitre Accessoires) :

Pour des bords de coupe au millimètre près, parfaitement droits et sans éclats. La semelle antidérapante assure un bon appui et prévient la rayure des pièces. Voir chapitre Accessoires. Le bouton rotatif (15) sert à assurer un ajustement parfait.

Réchauffement de la batterie :

Dans des conditions d'utilisation extrêmes (par ex. pour scier des planches de bois épaisses), la batterie peut chauffer du fait de la sollicitation importante (> 60 °C). Laisser refroidir la batterie avant de reprendre le travail afin de ménager sa longévité.

8. Maintenance

8.1 Remplacement de la lame de scie

La lame de scie doit être immobile.

Retirer la batterie de la machine.

Risque de coupure même lorsque la lame est

immobile. Porter des gants de protection. Voir fig. page 3.

1. Appuyer sur le bouton de verrouillage (13) et le

déplacer.

2. Le déplacer de manière à ce que le curseur (10)

se trouve sur le symbole « Remplacement de la lame de scie ».

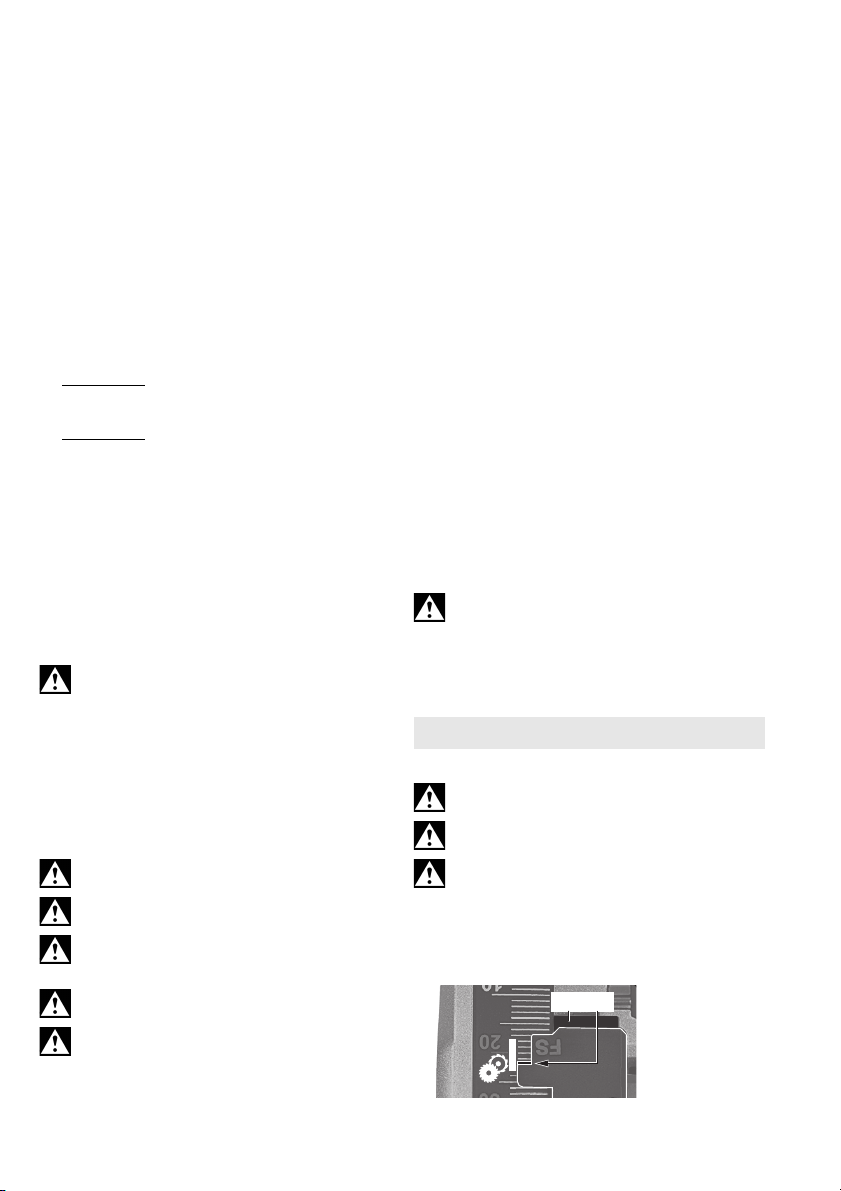

Page 25

3. Relâcher le bouton de verrouillage (13).

13 10

4. Tourner le levier (14) dans le sens des aiguilles d’une montre.

5. Pousser le bouton de verrouillage (17) vers l’avant et abaisser légèrement le moteur. Relâcher le bouton de verrouillage (17).

6. Abaisser le moteur jusqu’à l’encliquetage dans la butée.

Remplacement

Sans relâcher la pression sur le bouton, tourner lentement avec une clé à six pans (24) la vis de blocage de la lame (30) en bout d'arbre, jusqu'à l'encliquetage du verrouillage.

Dévisser la vis de fixation de la lame de scie en la faisant tourner dans le sens contraire des aiguilles d'une montre et retirer la flasque extérieure de la lame de scie (31). Retirer la lame de scie.

Veiller à ce que la flasque de lame intérieure

(33) est insérée dans le bon sens : la flasque de lame intérieure (33) a 2 côtés, diamètres 20 mm et 5/8" (16 mm). Veiller à ce que le perçage de fixation de la lame de scie soit correctement positionné par rapport à la flasque de lame intérieure (33) ! Les lames de scie mal fixées ne tournent pas correctement et entraînent une perte de contrôle.

Mettez en place la nouvelle lame Respecter son sens de rotation. Le sens de rotation est matérialisé par des flèches sur la lame et sur le capot de protection. Les surfaces d'appui entre le flasque interne (33), la lame de scie (32), le flasque externe (31) et la vis de fixation de la lame (30) doivent être parfaitement propres.

Remettre en place la flasque de lame extérieure (31). S'assurer que la flasque de lame extérieure (31) est installée dans le bon sens.

Bien serrer la vis de fixation de la lame (30) avec la clé à six pans (24) (max. 5 Nm).

Utiliser uniquement des lames de scie intactes

et bien aiguisées. Ne jamais utiliser des lames fendillées ou déformées.

Ne pas utiliser de lames en acier rapide

hautement allié (acier HSS).

Ne pas utiliser de lames de scie dont les

caractéristiques diffèrent de celles indiquées. Utiliser uniquement des lames de scie avec un diamètre correspondant aux inscriptions sur la scie.

La lame doit être adaptée à la vitesse à vide.

Utiliser une lame adaptée au matériau à scier.

Utilisez uniquement des lames de scie

Metabo d’origine. Les lames de scie conçues pour scier du bois ou d’autres matériaux

FRANÇAIS fr

semblables doivent être conformes à la norme EN 847-1.

Mettre la machine en ordre de marche

Tourner le levier (14) dans le sens contraire des aiguilles d’une montre jusqu’à la butée. Le moteur remonte.

8.2 Correction de l'angle de la lame de scie L’angle de la lame de scie est réglé à l'usine.

Si nécessaire, l’angle de la lame de scie peut être réglé pour 0° et pour 45°. Tourner la vis de réglage (7) (pour 0°) ou (3) (pour 45°).

9. Nettoyage

Sortir la batterie de la machine.

La machine doit être régulièrement débarrassée des poussières accumulées. Nettoyer en même temps les trous d'aération du moteur à l'aide d'un aspirateur. Le bon fonctionnement des dispositifs de sécurité (le moteur mobile doit par exemple bouger librement, et doit reprendre sa position initiale de manière automatique, facile et précise) doit être assuré.

10. Accessoires

Utilisez uniquement des batteries et des accessoires originaux Metabo ou CAS (Cordless Alliance System).

Utiliser exclusivement des accessoires, qui sont conformes aux exigences et aux données caractéristiques indiquées dans la présente notice d'utilisation.

Voir page 5.

AGuide latéral B Rail de guidage

C Pince de serrage rapide Pour fixer le rail de

guidage.

D Lames de scie circulaire. Pour des résultats de

coupe nets pour les coupes longitudinales et transversales dans le bois tendre et dans le

bois dur. EChargeur F Batteries de différentes capacités. Achetez

uniquement des batteries avec une tension

adaptée à votre outil électrique

G Aspirateur universel Metabo H Flexible d'aspiration

Gamme d'accessoires complète, voir www.metabo.com ou catalogue.

11. Réparations

Les travaux de réparation sur les outils électriques peuvent uniquement être

effectués par un électricien ! Pour toute réparation sur un outil Metabo, contactez

le représentant Metabo. Voir les adresses sur www.metabo.com.

Page 26

FRANÇAISfr

Les listes des pièces détachées peuvent être téléchargées sur www.metabo.com.

12. Protection de l'environnement

Suivez les réglementations nationales concernant l'élimination écologique et le recyclage des machines, des emballages et des accessoires.

Les batteries ne doivent pas être jetées avec les ordures ménagères ! Ramener les batteries défectueuses ou usagées à un revendeur Metabo !

Ne jetez pas les batteries dans l'eau.

Uniquement pour les pays de l'UE : ne pas jeter les appareils électriques dans les

ordures ménagères ! Conformément à la directive européenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques (DEEE) et à sa transposition dans le droit national, les appareils électriques usagers doivent être séparés des autres déchets et remis à un point de collecte des DEEE pour le recyclage.

Avant d'éliminer l'outil électrique, déchargez sa batterie. Protégez les contacts de tout court-circuit (par exemple isolez-les à l'aide de ruban adhésif).

13. Caractéristiques techniques

Commentaires sur les indications de la page 4. Sous réserve de modifications allant dans le sens

du progrès technique. U = tension de la batterie n

=vitesse à vide

=profondeur de coupe maximale

max

=profondeur de coupe réglable (90°)

90°

=profondeur de coupe réglable (45°)

45°

A =Angle de coupe réglable Ø =diamètre de la lame de scie d = diamètre de l'alésage de la lame de scie a =Épaisseur max. du corps de la lame de

b =Largeur de coupe de la lame de scie m=poids

Valeurs de mesure calculées selon EN 62841. Température ambiante admissible pendant le

fonctionnement :

-20 °C à 50 °C (performances limitées à des températures inférieures à 0 °C). Température ambiante admissible pour le stockage : 0 °C à 30 °C

Les caractéristiques techniques indiquées sont soumises à tolérance (selon les normes en vigueur correspondantes).

émissions de l'outil électrique et la comparaison entre différents outils électriques. Selon les conditions d'utilisation, l'état de l'outil électrique ou les accessoires utilisés, la sollicitation réelle peut plus ou moins varier. Pour l'estimation, tenir compte des pauses de travail et des phases de sollicitation moindres. Définir des mesures de protection pour

scie

Courant continu

Valeurs d'émission

Ces valeurs permettent l'estimation des

l'utilisateur sur la base des valeurs estimatives adaptées en conséquence, par exemple mesures organisationnelles.

Valeur totale de vibration trois directions) calculée selon EN 62841 :

=valeur d'émission vibratoire

h, D

(Sciage de plaques de serrage)

=incertitude (vibration)

h,D

Niveaux sonores types A évalués : L

=niveau de pression acoustique

=niveau de puissance acoustique

, KWA= incertitude

(somme vectorielle de

Pendant le fonctionnement, il se peut que le niveau sonore dépasse les 80 dB(A).

Porter des protège-oreilles !

Page 27

Oorspronkelijke gebruiksaanwijzing

1. Conformiteitsverklaring

Wij verklaren op eigen en uitsluitende verantwoording dat: deze accu-invalcirkelzagen, geïdentificeerd door type en serienummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3). Technische documentatie bij *4) - zie pagina 4.

2. Voorgeschreven gebruik van het systeem

De accu-invalcirkelzaag is geschikt voor het zagen van hout en kunststof of soortgelijke materialen. Er mag geen metaal mee worden gezaagd, afgezien van dun aluminium plaatwerk (dunner dan 2 mm) en met aluminium afgewerkte hout- en verlijmde panelen.

Alleen de gebruiker is aansprakelijk voor schade door oneigenlijk gebruik.

De algemeen erkende ongevallenpreventievoorschriften en de bijgevoegde veiligheidsinstructies moeten in acht worden genomen.

3. Algemene veiligheidsvoorschriften

Let voor uw veiligheid en die van het elektrisch gereedschap op de passages die zijn voorzien van dit symbool!

WAARSCHUWING – Lees de gebruiksaanwijzing om het risico op letsel te verminderen.

WAARSCHUWING – Lees alle

veiligheidsinstructies, aanwijzingen, afbeeldingen en technische specificaties die samen met dit elektrische gereedschap worden geleverd. Als de hieronder vermelde

aanwijzingen niet worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstructies en aanwijzingen voor toekomstig gebruik.

Geef uw elektrisch gereedschap alleen met deze documenten aan anderen door.

4. Speciale veiligheidsinstructies

4.1 Het zagen

a) GEVAAR: Kom met uw handen niet in

het zaagbereik of aan het zaagblad. Houd met uw tweede hand de extra handgreep of het motorhuis vast. Wanneer u het zaagblad met

beide handen vasthoudt, kan het zaagblad geen letsel aan uw handen veroorzaken.

b) Kom met uw handen niet onder het werkstuk. Onder het werkstuk kan de beschermkap u niet beschermen tegen het zaagblad.

c) Pas de zaagdiepte aan de dikte van het werkstuk aan. Er dient minder dan een volle tandhoogte onder het werkstuk zichtbaar te zijn.

d) Houd het te zagen werkstuk nooit in uw hand

of boven uw been vast. Zet het werkstuk vast op een stabiele ondergrond. Het is van belang

het werkstuk goed te bevestigen om het risico van lichamelijk contact, het klemmen van het zaagblad of het verlies van controle zo veel mogelijk tegen te gaan.

e) Houd het elektrisch gereedschap vast aan de

geïsoleerde greepvlakken wanneer u werkzaamheden uitvoert, waarbij het inzetgereedschap verborgen stroomleidingen kan raken. Contact met een spanningsvoerende

leiding zet ook de metalen apparaatonderdelen van het elektrisch gereedschap onder spanning en leidt tot een elektrische schok.

f) Gebruik bij het zagen in de lengterichting altijd een aanslag of een rechte kantgeleiding. Hierdoor wordt de zaagprecisie verbeterd en de mogelijkheid dat het zaagblad klemt tegengegaan.

g) Gebruik altijd zaagbladen van de juiste

grootte en met de juiste opnameboring (bijv. ruitvormig of rond). Zaagbladen die niet bij de

montagedelen van de zaag passen, lopen scheef en leiden tot verlies van controle.

h) Gebruik nooit beschadigde of verkeerde zaagblad-onderlegschijfjes of -schroeven. De zaagblad-onderlegschijfjes en -schroeven zijn speciaal voor uw zaag geconstrueerd, met het oog op optimale prestaties en veiligheid.

4.2 Terugslag - oorzaken en bijbehorende veiligheidsinstructies

- Een terugslag is de plotselinge reactie als gevolg

van een zaagblad dat blijft haken, klemt of verkeerd is afgesteld. Deze reactie leidt ertoe dat een ongecontroleerde zaag omhoog komt en zich uit het werkstuk in de richting van de bediener beweegt.

- Wanneer het zaagblad blijft haken of klem komt te

zitten in de zich sluitende zaagvoeg, raakt het geblokkeerd. Door de motorkracht wordt de zaag dan in de richting van de bediener teruggeslagen;

- Wordt het zaagblad in de zaagsnede verdraaid of

verkeerd afgesteld, dan kunnen de tanden van de achterste zaagbladkant in het houten oppervlak blijven haken, waardoor het zaagblad uit de zaagvoeg naar buiten komt en terugspringt in de richting van de bediener.

Een terugslag is het gevolg van een verkeerd gebruik van de zaag. Deze kan worden verhinderd door passende veiligheidsmaatregelen te nemen, zoals hieronder beschreven.

a) Houd de zaag met beide handen vast en

breng uw armen in een dergelijke positie dat u de kracht van de terugslag kunt opvangen. Blijf altijd aan de zijkant van het zaagblad en zorg

NEDERLANDS nl

Page 28

NEDERLANDSnl

ervoor dat het nooit in één lijn met uw lichaam komt. Bij een terugslag kan de cirkelzaag naar

achteren springen, maar de bediener kan de terugslagkrachten beheersen door passende veiligheidsmaatregelen te nemen.

b) Indien het zaagblad beklemd raakt of u het

werk onderbreekt, schakel de zaag dan uit en houd hem rustig in het materiaal totdat het zaagblad tot stilstand gekomen is. Probeer nooit om de zaag uit het werkstuk te halen of hem naar achteren te trekken zolang het zaagblad beweegt, anders kan er een terugslag plaatsvinden. Stel de oorzaak van het beklemd

raken van het zaagblad vast en hef deze op. c) Wanneer u een zaag die in het werkstuk

steekt weer wilt starten, centreert u het zaagblad in de zaagvoeg en controleert u of de zaagtanden niet in het werkstuk zijn blijven haken. Blijft het zaagblad haken, dan kan het uit het

werkstuk komen of een terugslag veroorzaken op het moment dat de zaag opnieuw wordt gestart.

d) Ondersteun grote platen om het risico van

een terugslag door een klemmend zaagblad te verminderen. Grote platen kunnen doorbuigen

onder hun eigen gewicht. Platen dienen aan beide zijden te worden ondersteund, zowel bij de zaagvoeg als bij de rand.

e) Gebruik geen stompe of beschadigde zaagbladen. Zaagbladen met stompe of verkeerd afgestelde tanden resulteren door een te nauwe zaagvoeg in een grotere wrijving, het klemmen van het zaagblad en een terugslag.

f) Trek voor het zagen de zaagdiepte- en zaaghoekinstellingen vast. Wanneer u tijdens het zagen de instellingen verandert, kan het zaagblad beklemd raken en treedt er mogelijk een terugslag op.

g) U dient bijzonder voorzichtig te zijn bij

invalsnedes in bestaande wanden of andere gebieden waarvan u niet weet wat zich daarin bevindt. Het invallende zaagblad kan bij het zagen

in verborgen objecten geblokkeerd raken en een terugslag veroorzaken.

4.3 Functie van de beschermkap a) Controleer voor ieder gebruik altijd of de

beschermkap correct sluit. Gebruik de zaag niet wanneer de beschermkap niet vrij kan bewegen en niet direct sluit. Klem of maak de beschermkap nooit vast; hierdoor is het zaagblad onbeschermd. Wanneer de zaag per

ongeluk op de grond valt, kan de beschermkap worden verbogen. Zorg ervoor dat de beschermkap zich vrij beweegt en bij geen enkele snijhoek en diepte het zaagblad of andere delen raakt.

b) Controleer de toestand en functie van de

veer van de be sc he rm ka p. Ge br ui k d e z aa g n ie t zolang de beschermkap en veer niet correct functioneren. Door beschadigde onderdelen,

kleverige afzettingen of ophopingen van spanen werkt de onderste beschermkap trager.

c) Beveilig de grondplaat van de zaag bij een

‘dompelsnede’ die niet in een rechte hoek wordt uitgevoerd tegen zijdelings verschuiven.

Een zijdelings verschuiven kan het aandrijfwiel vast laten klemmen en zodoende een terugslag veroorzaken.

d) Leg de zaag nooit op de werkbank of op de

vloer zolang het zaagblad niet wordt bedekt door de beschermkap. Door een onbeschermd,

nalopend zaagblad wordt de zaag tegen de zaagrichting in bewogen en zaagt hij wat hij op zijn weg tegenkomt. Let hierbij op de nalooptijd van het zaagblad.

4.4 Overige veiligheidsvoorschriften

Gebruik geen kleine slijpschijven. Neem de draaiende onderdelen van de machine

niet vast! Verwijder spaanders en dergelijke uitsluitend bij een stilstaande machine.

Draag een geschikt stofmasker.

Draag gehoorbescherming.

Draag een veiligheidsbril.

De hendel (14) alleen bij een verwijderd accupack en helemaal naar boven gezwenkt motorgedeelte draaien.

Het zaagblad mag niet door zijwaartse tegendruk worden afgeremd.

Het beweeglijke motorgedeelte moet vrij bewogen kunnen worden en automatisch, gemakkelijk en exact in de eindstand terugkeren. Het mag tijdens het zagen niet worden vastgeklemd.

Bij het zagen van materialen met sterke stofontwikkeling moet de machine regelmatig gereinigd worden. Het correct functioneren van de veiligheidsinrichtingen (bijv. het beweeglijk motorgedeelte) moet gewaarborgd zijn.

Er mogen geen materialen worden gebruikt waarbij tijdens de bewerking stoffen of dampen vrijkomen die gevaarlijk zijn voor de gezondheid (bijv. asbest).

Controleer het werkstuk op vreemde voorwerpen. Tijdens het werk steeds erop letten dat er niet in spijkers e.d. gezaagd wordt.

Bij blokkeren van het zaagblad onmiddellijk de motor uitschakelen.

Probeer niet om extreem kleine werkstukken te zagen.

Tijdens het bewerken moet het werkstuk goed vastliggen en beveiligd zijn tegen verschuiven.

Verharste of met lijmresten vervuilde zaagbladen schoonmaken. Vuile zaagbladen

leiden tot een hogere wrijving, het beklemd raken van het zaagblad en een verhoogd risico van terugslag.

Zorg ervoor dat de zaagtanden niet oververhit raken. Voorkom dat het materiaal bij het zagen van kunststof smelt. Gebruik een zaagblad dat

geschikt is voor het te zagen materiaal.

Page 29

Voor het reinigen (bijv. van het afzuigkanaal) moet de machine worden uitgeschakeld, het zaagblad stil staan en het accupack worden verwijderd.

Bij een defecte machine dient u het accupack uit de machine te halen.

Accupacks tegen vocht beschermen!

Geen defecte of vervormde accupacks gebruiken!

Accupacks niet aan vuur blootstellen!

Accupacks niet openen! Contacten van de accupacks niet aanraken of

kortsluiten!

Het accupack uit de machine nemen wanneer deze niet wordt gebruikt.

Accupack uit de machine nemen, voordat instel- of onderhoudswerkzaamheden uitgevoerd worden.

Verzeker u ervan dat de machine bij het insteken van het accupack uitgeschakeld is.

Uit defecte Li-ion-accu-packs kan een licht zure, brandbare vloeistof lekken!

Wanneer accuvloeistof eruit lekt en met de huid in aanraking komt, onmiddellijk onder

stromend water afspoelen. Wanneer er accuvloeistof in uw ogen terecht komt, was deze dan uit met schoon water en zoek onmiddellijk een arts op voor behandeling!

Transport van Li-ion-accu-packs:

Op de verzending van Li-ion accu-packs is het voorschrift voor het transport van gevaarlijke stoffen (UN 3480 en UN 3481) van toepassing. Voor het versturen van Li-ion accu-packs moet u informatie inwinnen omtrent de actueel geldende voorschriften. Vraag eventueel ook informatie op bij uw transportbedrijf. Gecertificeerde verpakking is bij Metabo verkrijgbaar.

Verstuur accupacks alleen als de behuizing onbeschadigd is en er geen vloeistof uit lekt. Voor het verzenden haalt u het accupack uit de machine. De contacten tegen kortsluiting beschermen (bijv. met tape isoleren).

De stofbelasting verminderen:

WAARSCHUWING - Sommige stofdeeltjes

die worden geproduceerd bij het schuren, zagen, slijpen, boren en ander werk bevatten chemicaliën waarvan bekend is dat ze kanker, geboorteafwijkingen of andere reproductieve schade kunnen veroorzaken. Enkele voorbeelden van deze chemicaliën zijn:

- lood van loodhoudende verf,

- mineraalstof van bakstenen, cement en andere

metselwerkmaterialen, en

- arseen en chroom uit chemisch behandeld hout. Het risico dat u hierbij loopt varieert, afhankelijk van hoe vaak u met dit soort werk bezig bent. Om de blootstelling aan deze chemicaliën te verminderen: Werk in een goed geventileerde ruimte en werk met goedgekeurde persoonlijke

NEDERLANDS nl

beschermingsmiddelen zoals stofmaskers die speciaal zijn ontwikkeld voor het filteren van microscopische deeltjes.

Dit geldt ook voor stof van andere materialen, zoals sommige houtsoorten (zoals eiken- of beukenstof), metalen, asbest. Andere bekende ziekten zijn bijvoorbeeld allergische reacties, aandoeningen van de luchtwegen. Laat geen stof in uw lichaam komen.

Neem de richtlijnen en nationale voorschriften in acht die van toepassing zijn op uw materiaal, personeel, toepassing en locatie (bijv. arbeidsveiligheidsbepalingen, afvoer).

Verzamel de ontstane deeltjes op de plaats waar ze ontstaan en voorkom dat ze neerslaan in de omgeving.

Gebruik geschikte toebehoren voor speciale werkzaamheden. Daardoor komen slechts weinig deeltjes ongecontroleerd in de omgeving terecht.

Gebruik een geschikte stofafzuiging. Verminder de stofbelasting door:

- de vrijkomende deeltjes en de afvoerluchtstroom van de machine niet op de gebruiker zelf of omstanders of op neergeslagen stof te richten,

- een afzuiginstallatie en/of een luchtfilter te gebruiken,

- de werkplek goed te ventileren en schoon te houden door te stofzuigen. Vegen of blazen wervelt het stof op.

- Zuig of was de beschermende kleding. Niet uitblazen, uitslaan of uitborstelen.

5. Overzicht

Zie pag. 2, en 3.

1 2 vergrendelarmen (voor de parallelle aanslag) 2 Zaaglijnaanwijzer 3 Stelschroef (voor het instellen van de 45°-

zaagbladhoek). 4 Schaal (hoek voor schuin zagen) 5 2 borgschroeven (schuin zagen) 6 Ondersnijdingsknop 7 Stelschroef (voor het instellen van de 0°-

zaagbladhoek). 8 Markering (voor het aflezen van de

zaagbreedte tijdens het gebruik van de

parallelle aanslag) 9 Afleesrand “FS” (zaagdiepte aflesen bij het

gebruik van de geleiderail “FS”)

10 Afleesrand (zaagdiepte aflezen) 11 Handgreep 12 Handgreep (extra greep) 13 Vergrendelknop (zaagdiepte instellen) 14 Hendel (voor het wisselen van het zaagblad) 15 Draaiknop (voor het instellen van een

spelingsvrije bevestiging op de geleiderails)

16 Geleidingsplaat 17 Blokkeerknop 18 Drukschakelaar 19 Ontgrendeling accupack 20 Stelknop voor de voorinstelling van het

toerental

Page 30

NEDERLANDSnl

21 Toets voor de weergave van de capaciteit 22 Capaciteits- en signaalindicatie 23 Accupack 24 Zeskantsleutel/opbergvak voor zeskantsleutel 25 Geleidingsgroeven voor het plaatsen van de

machine op de geleiderails van diverse

fabrikanten 26 Stofzak 27 Afsluitstuk (afzuigaansluiting/spaanafvoer) 28 Stelknop voor de fijnafstelling van de

zaagdiepte 29 Beschermglas 30 Zaagblad-bevestigingsschroef 31 Buitenste zaagbladflens 32 Zaagblad 33 Binnenste zaagbladflens

6. Inbedrijfstelling, instellen

Accupack uit de machine nemen, voordat

instel- of onderhoudswerkzaamheden uitgevoerd worden. Verzeker u ervan dat de machine bij het insteken van het accupack uitgeschakeld is.

6.1 Accu-pack

Wij raden het gebruik aan van een LiHD-accupack met minimum 5,5 Ah. Bij gebruik van andere accupacks moet rekening worden gehouden met een verminderd vermogen.

Het accupack (23) voor gebruik opladen. Laad het accupack bij vermogensverlies weer op. U vindt de instructies voor het opladen van het

accupack in de gebruiksaanwijzing van de Metabolader.

Bij Li-Ion-accupacks met capaciteits- en signaalindicatie (22) (afhankelijk van de uitvoering):

- Druk op knop (21) waarna de laadtoestand wordt

aangegeven door de led-lampen.

- Wan neer een led-lampje knippert, is het accupack

bijna leeg en moet weer worden opgeladen.

Verwijderen:

Toets voor de accupack-ontgrendeling (19) indrukken en accupack (23) eruit trekken.

Plaatsen:

Accupack (23) erop schuiven totdat het vast klikt.

6.2 Snijdiepte instellen

De meest effectieve instelling van de zaagdiepte is zodanig dat de tanden van het zaagblad met niet meer dan een halve tandhoogte onder het werkstuk uitsteken. Zie afb. pagina 2.

In mm-stappen instellen: Vergrendelknop (13) indrukken en verschuiven.

Aan de afleesrand (10) de ingestelde zaagdiepte aflezen. (Bij gebruik van de geleiderails “FS” aan de afleesrand-“FS” (9) aflezen.) Vergrendelknop (13) weer loslaten.

Fijnafstelling (voor zeer nauwkeurige instelling van de zaagdiepte):

Door het draaien van de stelknop (28) kan de zaagdiepte zeer fijn worden ingesteld. De nauwkeurige zaagdiepte door afmeten van het uitstekende zaagblad vaststellen of door een proefsnede het resultaat testen.

6.3 Zaagblad schuin zetten voor schuin zagen

Voor het instellen de beide arrêteerschroeven (5) losdraaien. Het motordeel tegen de geleideplaat (16) kantelen. De ingestelde hoek kan op de schaal (4) afgelezen worden. De beide borgschroeven (5) weer vastdraaien.

Voor een schuine zaaghoek van minder dan 0° of groter dan 45° (ondersnede): Ondersnijdingsknop (6) drukken en vervolgens schuin zetten. (Bij het volgende verstellen wordt de ondersnijdingsfunctie automatisch gedeactiveerd.)

6.4 Toerental voorinstellen

Met de stelknop (20) het toerental instellen. Aanbevolen toerental, zie pag. 4.

6.5 Afzuigaansluiting/spaanafvoer instellen

De aansluiting (27) kan voor het afzuigen of de spaanafvoer in de gewenste stand gedraaid worden. Hiervoor de aansluiting tot aan de aanslag inschuiven, draaien en weer uittrekken. De aansluiting kan zo in 7 stappen draaibestendig vastgezet worden.

Afzuiging van zaagspanen: Voor het afzuigen van zaagspanen een geschikt afzuigapparaat met afzuigslang op de afsluitstuk (27) aansluiten.

Stofzak: Afsluitstuk (27) verwijderen (afsluitstuk tot aan de aanslag erin schuiven. Zo draaien dat het naar boven is gericht. Eraf trekken en opzij leggen). Stofzak (26) bevestigen.

6.6 Beschermglas instellen

Beschermglas (29) verschuiven: bovenste positie voor schuine sneden, middelste positie voor sneden van 0°, onderste positie bij gebruik van geleiderails.

7. Gebruik

7.1 Multifunctioneel bewakingssysteem van de machine

Schakelt de machine zelfstandig uit, dan heeft

de elektronica de zelfbeveiligingsmodus geactiveerd. Er klinkt een waarschuwingssignaal (continu piepgeluid). Dit gaat na max. 30 seconden of na het loslaten van de drukschakelaar (18) uit.

Ondanks deze beveiligingsfunctie kan bij

bepaalde toepassingen overbelasting en als gevolg daarvan beschadiging van de machine optreden.

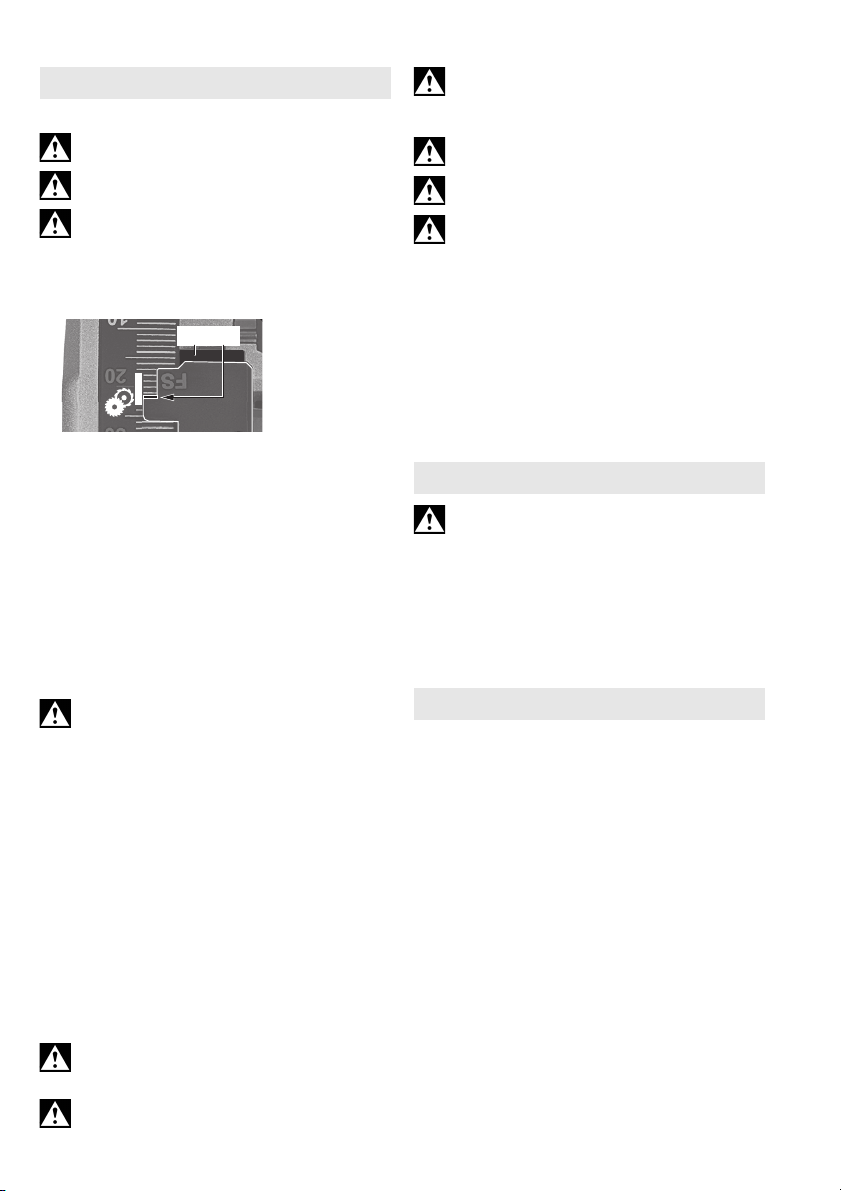

Page 31

Oorzaken en oplossingen:

13 10

1. Accupack bijna leeg (de elektronica

beschermt het accupack tegen schade als gevolg van diepteontlading). Knippert er een led-lampje (22), dan is het accupack bijna leeg. Eventueel op knop (21) drukken en de laadtoestand aan de hand van de led-lampjes (22) controleren. Is het accupack bijna leeg, dan moet het weer opgeladen worden!

2. Een lang aanhoudende overbelasting van de

machine leidt tot temperatuuruitschakeling. De machine werkt met gereduceerd vermogen

totdat de temperatuur weer normaal is. Bij sterke oververhitting gaat de machine

helemaal uit. Laat de machine of het accupack afkoelen. Opmerking:

dan kunt u het accupack in uw “AIR COOLED”laadapparaat sneller laten afkoelen.

Opmerking: wanneer men hem onbelast laat draaien.

3. Bij een te hoge stroomsterkte (die zich bijv.

voordoet bij een lang aanhoudende blokkering) wordt de machine uitgeschakeld.

Machine bij de drukschakelaar (18) uitschakelen. Vervolgens normaal verder werken (houd u hierbij, naast alle andere veiligheidsinstructies, vooral aan de veiligheidsinstructies in hoofdstuk 4. Terugslag...). Zorg ervoor dat zich verder geen blokkeringen voordoen.

7.2 In- en uitschakelen

Als de vergrendelknop (17) naar voren wordt

geschoven kan het motorgedeelte naar beneden worden bewogen. Hierbij komt het zaagblad tevoorschijn uit de beschermkap. Pas op, gevaar voor letsel.

Inschakelen: vergrendelknop (17) naar voren schuiven en vasthouden, vervolgens op de drukschakelaar (18) drukken.

Uitschakelen: laat de drukschakelaar (18) los.

7.3 Tips voor het werk

Schakel de machine niet in of uit terwijl het

zaagblad het werkstuk raakt.

Laat het zaagblad eerst zijn volle toerental

bereiken, voordat u de snede uitvoert.

Tijdens het zagen de machine niet uit het

materiaal nemen wanneer het zaagblad draait. Eerst het zaagblad tot stilstand laten komen.

Bij het blokkeren van het zaagblad de

machine onmiddellijk uitschakelen.

Leg de machine pas neer als het zaagblad tot

stilstand is gekomen. Invalzaagsnede: Het motorgedeelte bevindt zich

in de onderste positie, het zaagblad steekt niet uit de geleidingsplaat. De machine met beide handen stevig vasthouden en met de geleidingsplaat op het werkstuk zetten. Machine inschakelen.

Voelt het accupack zeer warm aan,

De machine koelt sneller af

NEDERLANDS nl

Motorgedeelte langzaam op de ingestelde zaagdiepte laten zakken en ve rv ol ge ns la ng za am i n de zaagrichting duwen.

Zagen volgens aftekening: hiervoor dient de zaaglijnaanwijzer (2). De linkerzijde (rood gemarkeerd) toont het zaagverloop bij een loodrecht zaagblad. De rechterkant toont het zaagverloop bij een zaagblad dat 45° schuin staat.

Zagen volgens een aan het werkstuk bevestigde lijst: om een exacte snijrand te krijgen,

kan men een lijst op het werkstuk aanbrengen en de handcirkelzaag met behulp van de voetplaat langs deze lijst leiden.

Zagen met parallelle aanslag (zie hoofdstuk Toebehoren):

Voor snedes parallel aan een rechte rand. De parallelle aanslag kan van beide zijden in zijn houder worden geplaatst. De zaagbreedte kan op de markering (8) afgelezen worden. Met de beide vergrendelarmen (1) bevestigen. De nauwkeurige zaagbreedte kan het beste vastgesteld worden aan de hand van een proefzaagsnede.

Zaag met geleiderails (zie hoofdstuk Toebehoren):

Voor tot op een millimeter nauwkeurige, rechte, splintervrije zaagranden. De antisliplaag zorgt ervoor dat de geleideplaat stevig op het werkstuk wordt geplaatst en beschermt het werkstukoppervlak tegen krassen. Zie het hoofdstuk Toebehoren. Draaiknop (15) is bestemd voor het instellen van een spelingsvrije bevestiging.

Verwarming van het accupack:

onder extreem zware gebruiksvoorwaarden (bijv. bij het zagen van dikke houten planken) kan het accupack door de sterke belasting heet worden (> 60 °C). Ter bescherming van de levensduur van het accupack, dient het eerst af te koelen voordat de werkzaamheden worden voortgezet.

8. Onderhoud

8.1 Zaagbladwissel

Het zaagblad moet stil staan.

Accupack uit de machine nemen.

Ook bij een stilstaand zaagblad bestaat er nog

gevaar voor snijwonden. Draag veiligheidshandschoenen.

Zie afb. pagina 3.

1. Vergrendelknop (13) indrukken en verschuiven.

2. Zo verschuiven dat de afleesrand (10) op het

symbool “zaagbladwissel” staat.

3. Vergrendelknop (13) weer loslaten.

4. Hendel (14) met de klok mee tot aan de aanslag

draaien.

Page 32

NEDERLANDSnl

5. Vergrendelknop (17) naar voren schuiven en motorgedeelte een beetje laten zakken. Vergrendelknop (17) weer loslaten.

6. Motorgedeelte naar beneden drukken, totdat het bij de aanslag vergrendelt.

Vervangen

Zaagas langzaam met de in de zaagbladbevestigingsschroef (30) geplaatste zeskantsleutel (24) draaien, tot de vergrendeling vastklikt.

De zaagblad-bevestigingsschroef tegen de klok in eruit draaien en de buitenste zaagbladflens (31) eraf halen. Het zaagblad verwijderen.

Let erop, dat de binnenste zaagbladflens (33)

correct wordt geplaatst: de binnenste zaagbladflens (33) heeft 2 zijden, diameter 20 mm en 5/8” (16 mm). Let op een nauwkeurige plaatsing van de zaagblad opnameboring ten opzichte van de binnenste zaagbladflens (33)! Verkeerd gemonteerde zaagbladen lopen onregelmatig en leiden tot een verlies van de controle.

Nieuw zaagblad plaatsen. Let op juiste draairichting. De draairichting is m.b.v. pijlen op zaagblad en beschermkap aangegeven. De steunvlakken tussen de binnenste zaagbladflens (33), het zaagblad (32), de buitenste zaagbladflens (31) en zaagblad-bevestigingsschroef (30) moeten schoon zijn.

De buitenste zaagbladflens (31) plaatsen. Let erop dat de buitenste zaagbladflens (31) in de juiste richting is geplaatst.

De zaagblad-bevestigingsschroef (30) met zeskantsleutel (24) vastdraaien (max. 5 Nm).

Alleen scherpe, onbeschadigde zaagbladen

gebruiken. Geen vervormde of gescheurde zaagbladen gebruiken.

Geen zaagbladen van hooggelegeerd

snelarbeidsstaal (HSS) gebruiken.

Geen zaagbladen gebruiken die niet voldoen

aan de karakteristieken. Alleen zaagbladen met een diameter overeenkomstig het opschrift op de zaag gebruiken.

Het zaagblad moet geschikt zijn voor het

onbelaste toerental.

Gebruik een zaagblad dat geschikt is voor het

te zagen materiaal.

Gebruik alleen originele Metabo zaagbladen.

Zaagbladen die zijn ontworpen voor het zagen van hout of dergelijke materialen, moeten voldoen aan EN 847-1.

Machine gereed voor gebruik maken

Hendel (14) tegen de klok in tot aan de aanslag draaien. Het motorgedeelte zwenkt naar boven.

8.2 Zaagbladhoek corrigeren De zaagbladhoek is in de fabriek ingesteld.

Indien nodig kan de zaagbladhoek op 0° en op 45° worden ingesteld. Stelschroef (7) (op 0°) of (3) (op 45°) draaien.

9. Reiniging

Accupack uit de machine nemen.

De machine moet regelmatig ontdaan worden van afgezet stof. Daarbij moeten de ventilatiesleuven aan de motor met een stofzuiger gereinigd worden. De feilloze werking van de beschermingsvoorzieningen (het motorgedeelte moet bijv. vrij beweeglijk zijn, zelfstandig, eenvoudig en nauwkeurig terugkeren naar zijn eindpositie.) moet worden gewaarborgd.

10. Toebehoren

Gebruik uitsluitend originele Metabo of CAS (Cordless Alliance System) accupacks en toebehoor.

Gebruik alleen toebehoor dat voldoet aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken.

Zie pagina 5.

A Parallelle aanslag B Geleiderail C Snelspaninrichting Voor het bevestigen van de

geleiderail.

D Cirkelzaagbladen. Voor zuivere zaagresultaten

bij lengte- en dwarssneden in zacht- en

hardhout. EAcculader F Accupacks met verschillende capaciteiten.

Koop alleen accupacks met een spanning die

aansluit bij uw elektrisch gereedschap

G Metabo alleszuiger HZuigslang

Compleet toebehorenprogramma, zie www.metabo.com of de catalogus.

11. Reparatie

Reparaties aan elektrisch gereedschap mogen uitsluitend door een erkende

elektricien worden uitgevoerd! Neem voor elektrisch gereedschap van Metabo dat

gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.

Lijsten met reserveonderdelen kunt u via www.metabo.com downloaden.

12. Milieubescherming

Neem de nationale voorschriften in acht voor een milieuvriendelijke verwijdering en de recycling van afgedankte machines, verpakkingen en toebehoren.

Accu-packs mogen niet bij het huisvuil worden gegooid! Lever defecte of afgedankte accu-packs in bij de Metabo-handelaar!

Accu-packs niet in het water gooien.

Page 33

Uitsluitend voor EU-landen: geef uw elektrisch gereedschap nooit met het huisvuil

mee! Volgens de Europese richtlijn 2012/19/ EG inzake gebruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen afgedankte elektrische gereedschappen gescheiden te worden ingezameld en op milieuvriendelijke wijze te worden afgevoerd.

Ontlaad eerst het accupack in het elektrisch gereedschap alvorens het af te voeren. De contacten tegen kortsluiting beschermen (bijv. met tape isoleren).

13. Technische gegevens

Toelichting op de gegevens van pagina 4. Wijzigingen in het kader van technische

verbeteringen voorbehouden. U = spanning van het accupack

=toerental bij onbelast draaien

=maximale zaagdiepte

max

=zaagdiepte instelbaar (90°)

90°

=zaagdiepte instelbaar (45°)

45°

A =hoek voor schuin zagen instelbaar Ø =zaagblad-diameter d =zaagblad-asgatdiameter a =max. basiselementdikte van het zaagblad b =max. snijkantbreedte van het zaagblad m=gewicht

Meetgegevens vastgesteld volgens de norm

Toegestane omgevingstemperatuur tijdens het gebruik:

-20 °C tot 50 °C (beperkt vermogen bij temperaturen beneden 0 °C). Toegestane omgevingstemperatuur tijdens de opslag: 0 °C tot 30 °C

De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de betreffende geldige norm).

emissie van het elektrisch gereedschap en een vergelijking van de verschillende elektrische gereedschappen mogelijk. Afhankelijk van het gebruik, de toestand van het elektrisch gereedschap of het inzetgereedschap kan de daadwerkelijke belasting hoger of lager uitvallen. Neem voor de beoordeling pauzes en fasen met een lagere belasting in aanmerking. Bepaal op basis van de overeenkomstig aangepaste geschatte waarden maatregelen ter bescherming van de gebruiker, bijv. organisatorische maatregelen.

Totale trillingswaarde richtingen) vastgesteld conform EN 62841:

K Typisch A-gekwalificeerd geluidsniveau

EN 62841.

Gelijkstroom

Emissiewaarden

Deze waarden maken een beoordeling van de

(vectorsom van drie

=trillingsemissiewaarde

h, D

(zagen van spaanplaat)

=onzekerheid (trilling)

h,D

=geluidsdrukniveau

NEDERLANDS nl

=geluidsvermogensniveau

KpA, KWA=onzekerheid Tijdens het werken kan het geluidsniveau 80 dB(A)

overschrijden.

Draag gehoorbescherming!

Page 34

ITALIANOit

Istruzioni originali

1. Dichiarazione di conformità

Dichiariamo sotto la nostra completa responsabilità che questi seghe circolari a immersione a batteria, identificate dai modelli e numeri di serie *1), sono conformi a tutte le disposizioni pertinenti delle direttive *2) e delle norme *3). Documentazione tecnica presso *4) - vedere pagina 4.

2. Utilizzo conforme

La sega circolare a immersione a batteria è adatta per segare legno, materiali plastici o altri materiali simili. Non segare metalli, ad eccezione delle lamiere sottili di alluminio (più sottili di 2 mm) e dei pannelli in legno laminati di alluminio o compositi.

Per eventuali danni derivanti da un uso improprio del dispositivo è responsabile esclusivamente l’utilizzatore.

È obbligatorio rispettare le prescrizioni generali per la prevenzione degli infortuni nonché le avvertenze di sicurezza allegate.

3. Avvertenze generali di sicurezza

Per proteggere la propria persona e per una migliore cura dell'elettroutensile, attenersi alle parti di testo contrassegnate con questo simbolo!

AVVERTENZA – Leggere le istruzioni per l’uso al fine di ridurre il rischio di lesioni.

AVVERTENZA - Leggere tutte le

avvertenze di pericolo, le istruzioni operative, le figure e le specifiche accluse al presente elettroutensile. Il mancato rispetto di

tutte le istruzioni sottoelencate potrà comportare il pericolo di scosse elettriche, incendi e/o gravi lesioni.

Conservare tutte le avvertenze di sicurezza e le istruzioni per un uso futuro.

L'elettroutensile va ceduto esclusivamente insieme al presente documento.

4. Avvertenze specifiche di sicurezza

4.1 Funzionamento sega a) PERICOLO: non avvicinarsi con le mani

alla zona di taglio e alla lama. Tenere con

la seconda mano l'impugnatura supplementare o la carcassa motore. Se entrambe le mani

vengono utilizzate per tenere la sega, esse non potranno essere ferite dalla lama.

b) Non tenere le mani sotto il pezzo in lavorazione. La calotta di protezione non può proteggere dalla lama sotto il pezzo in lavorazione.

c) Adattare la profondità di taglio allo spessore del pezzo in lavorazione. Sotto al pezzo in lavorazione deve essere visibile uno spessore di poco inferiore all'altezza dei denti.

d) Non tenere mai il pezzo da tagliare nelle mani

o sopra una gamba. Assicurare il pezzo in lavorazione ad un supporto stabile. È

importante fissare bene il pezzo in lavorazione al fine di ridurre al minimo il rischio di contatto con il corpo, di incastro della lama o di perdita del controllo.

e) Tenere l'elettroutensile dalle superfici di

presa isolate quando si eseguono lavori durante i quali è possibile che l'utensile accessorio entri in contatto con cavi elettrici nascosti. Il contatto con un cavo elettrico sotto

tensione trasmette la corrente anche alle parti metalliche dell'utensile, con il rischio di provocare una scossa elettrica.

f) Per i tagli longitudinali, utilizzare sempre una battuta oppure una guida per bordi dritta. In questo modo si migliora la precisione di taglio e si riduce il rischio di inceppo della lama.

g) Utilizzare sempre lame delle giuste

dimensioni e con un foro di alloggiamento adatto (ad esempio a forma di rombo o tonda).

Le lame non adatte ai componenti di montaggio della sega ruotano in modo irregolare, provocando la perdita del controllo.

h) Non utilizzare mai per la lama rondelle o viti danneggiate/non adatte. Le rondelle e le viti della lama sono state costruite appositamente per la sega, al fine di ottenere prestazioni e sicurezza di funzionamento ottimali.

4.2 Contraccolpo - Cause e relative avvertenze di sicurezza

- un contraccolpo non è altro che l'improvvisa

reazione causata da una lama agganciatasi, inceppatasi o allineata in modo errato; ciò comporta un sollevamento incontrollato della lama, che fuoriesce dal pezzo di lavorazione muovendosi in direzione dell'utente;

- se la lama si aggancia o resta bloccata nella

fenditura di taglio che tende a chiudersi, si blocca e la potenza del motore spinge la sega indietro in direzione dell'operatore;

- se la lama si va ad incurvare nel taglio o non è

allineata correttamente, i denti del margine posteriore della sega potrebbero agganciarsi nella superficie di legno; ciò comporta una fuoriuscita della lama dalla fessura con conseguente rinculo della sega in direzione dell'utente.

I contraccolpi sono la conseguenza di un utilizzo sbagliato oppure erroneo della sega. Può essere evitato adottando le misure precauzionali descritte di seguito.

a) Tenere saldamente la sega con entrambe le

mani e posizionare le braccia in modo tale da poter contrastare la forza del contraccolpo. Stare sempre a lato della lama, non portare mai

Page 35

il corpo in linea con la lama. In caso di

contraccolpo, la sega circolare potrebbe saltare all'indietro, tuttavia, l'operatore può contrastare la forza del contraccolpo grazie a determinate misure precauzionali.

c) Se la lama si blocca o se l'utilizzatore

interrompe il lavoro, disattivare l'utensile e tenerlo all'interno del pezzo in lavorazione finché la lama non si è arrestata completamente. Non cercare mai di rimuovere la sega dal pezzo in lavorazione o di tirarla indietro quando la lama è ancora in movimento, poiché sussiste il rischio di contraccolpo. Rilevare ed eliminare la causa del

blocco della lama. c) Per riavviare una sega inserita nel pezzo in

lavorazione, centrare la lama nella fessura e controllare che i denti non siano incastrati nel pezzo. Se la lama si incastra, al nuovo riavvio può

rimbalzare dal pezzo o provocare un contraccolpo. d) Sostenere i pannelli grossi per evitare il

rischio di contraccolpo dovuto ad una lama incastrata. I pannelli di grandi dimensioni possono

piegarsi sotto il loro stesso peso, per questo motivo devono essere supportati su entrambi i lati sia vicino alla fenditura della sega sia in prossimità del bordo.

e) Non utilizzare lame non affilate o danneggiate. Le lame con denti non affilati o orientati nella direzione sbagliata, data la presenza di una fenditura più stretta, provocano un maggiore attrito, con un conseguente rischio maggiore di incastro e contraccolpo.

f) Prima del taglio effettuare le regolazioni della profondità e dell'angolo di taglio. Se si modificano le impostazioni durante il taglio, si rischia un incastro della lama, con conseguente contraccolpo.

g) Prestare particolare attenzione in caso di

tagli in pareti esistenti o in altre zone di cui non si conosce la struttura interna. Tagliando oggetti

nascosti, la lama "immersa" nel materiale potrebbe bloccarsi, provocando un contraccolpo.

4.3 Funzione della calotta di protezione a) Prima di ogni utilizzo, controllare se la

calotta di protezione si chiude correttamente. Non utilizzare la sega se la calotta di protezione non si muove liberamente e se non si chiude immediatamente. Non fissare o legare la calotta di protezione in posizione aperta, questo lascerebbe la lama della sega non protetta. Qualora la sega dovesse cadere

inavvertitamente sul pavimento, la calotta di protezione potrebbe piegarsi. Assicurarsi che la calotta di protezione si muova liberamente e che non entri in contatto né con la lama né con altre parti a tutti gli angoli e le profondità di taglio.

b) Controllare lo stato e il funzionamento delle

molle per la calotta di protezione. Se la calotta di protezione e la molla non funzionano correttamente, sottoporre l'utensile a manutenzione prima dell'uso. Le parti

danneggiate, i residui appiccicosi o gli accumuli di

ITALIANO it

trucioli provocano un funzionamento ritardato della calotta di protezione inferiore.

c) Durante il "taglio a immersione", che non

viene eseguito ad angolo retto, fissare la piastra di base della sega per evitarne lo slittamento laterale. Uno slittamento laterale può

causare l'inceppamento della lama della sega e dunque l'arresto del nastro.

d) Non appoggiare la sega sul banco da lavoro

o sul pavimento senza che la calotta di protezione copra la lama. Una lama non protetta

durante il tempo di arresto muove la sega nel senso contrario alla direzione di taglio, tagliando qualunque cosa si trovi in quella direzione. Osservare il tempo di arresto della lama.

4.4 Ulteriori avvertenze di sicurezza

Non utilizzare mole. Non avvicinare le mani all'utensile rotante!

Rimuovere trucioli e simili solo con il dispositivo disinserito.

Indossare una mascherina antipolvere adeguata.

Indossare le protezioni acustiche.

Indossare occhiali protettivi.

Non ruotare la leva (14) a meno che la batteria non sia rimossa e la sezione del motore non sia completamente orientata verso l'alto.

La lama della sega non deve essere frenata esercitando una contropressione laterale.

La parte mobile dl motore deve muoversi liberamente, automaticamente, facilmente e tornare esattamente nella sua posizione finale. Per l'esecuzione dell'operazione di segatura non devono verificarsi blocchi.

Quando si tagliano materiali con una notevole produzione di polvere, la macchina deve essere pulita regolarmente. Dev'essere garantito il corretto funzionamento dei dispositivi di protezione (ad es. parte mobile del motore).

I materiali che durante la lavorazione producono delle polveri o dei vapori nocivi per la salute (come l'amianto) non devono essere lavorati.

Controllare se il pezzo presenta dei corpi estranei. Durante la lavorazione accertarsi sempre che la sega non tagli chiodi o altri elementi simili.

Se la lama della segatrice si blocca, spegnere subito il motore.

Evitare di segare pezzi estremamente piccoli. Durante la lavorazione il pezzo deve essere in una

posizione salda ed assicurato contro lo scivolamento.

Pulire le lame da eventuali residui di resina o di colla. Le lame sporche causano una maggiore

usura, possono bloccarsi ed aumentano il rischio di un possibile contraccolpo.

Page 36

ITALIANOit

Evitare di far surriscaldare le punte dei denti della sega. Evitare la fusione del pezzo in lavorazione durante il taglio di materie plastiche. Utilizzare una lama adatta per il

materiale che si intende tagliare. Per la pulizia (per es. del canale di aspirazione)

spegnere la macchina, la lama della sega deve essere ferma, e togliere la batteria.

In caso di guasto al dispositivo, rimuovere la batteria.

Proteggere le batterie dall'umidità!

Non utilizzare batterie difettose o deformate!

Non esporre le batterie al fuoco!

Non aprire le batterie! Non toccare o mettere in cortocircuito i contatti delle

batterie!

Nei periodi di inutilizzo, rimuovere la batteria dalla macchina.

Prima di eseguire qualsiasi lavoro di regolazione o manutenzione estrarre la batteria dalla macchina.

Prima di inserire la batteria, assicurarsi che la macchina sia spenta.

Dalle batterie al litio difettose può fuoriuscire un liquido leggermente acido e infiammabile!

Se si verifica una perdita di liquido della batteria e questo entra in contatto con la

pelle, risciacquare subito con abbondante acqua. Se il liquido delle batterie entra in contatto con gli occhi, risciacquare con acqua pulita ed affidarsi immediatamente alle cure di un medico!

Trasporto delle batterie agli ioni di litio:

La spedizione delle batterie agli ioni di litio è soggetta alle norme sulle merci pericolose (UN 3480 e UN 3481). Per la spedizione di batterie agli ioni di litio, informarsi sulle norme attualmente in vigore. Chiedere eventualmente informazioni alla ditta di trasporti incaricata. L’imballaggio certificato è disponibile presso Metabo.

Inviare le batterie solo se l'alloggiamento è intatto e non presenta perdite. Rimuovere la batteria dal dispositivo per la spedizione. Proteggere i contatti dai cortocircuiti (ad esempio isolandoli con nastro adesivo).

Ridurre la formazione di polvere:

AVVERTENZA - Alcune polveri che si

formano durante la levigatura con carta vetrata, il taglio, la levigatura, la foratura e altri lavori contengono sostanze chimiche note per essere causa di tumori, difetti alla nascita o altre anomalie nella riproduzione. Alcune di queste sostanze chimiche sono per esempio:

- piombo in vernici contenenti piombo,

- polvere minerale proveniente da mattoni,

cemento e altri materiali edili,

- arsenico e cromo provenienti da legno trattato chimicamente.

Il rischio di questa esposizione varia a seconda della frequenza con cui si effettua questo tipo di lavoro. Per ridurre l'esposizione a queste sostanze chimiche: lavorare in un'area ben ventilata e con dispositivi di protezione approvati, quali ad es. mascherine antipolvere progettate appositamente per filtrare le particelle microscopiche.

Ciò vale anche per la polvere proveniente da altri materiali, come ad es. alcuni tipi di legno (come la polvere di quercia o di faggio), metalli, amianto. Altre malattie note sono ad es. le reazioni allergiche e le malattie alle vie respiratorie. Impedire alla polvere di raggiungere il corpo.

Osservare le direttive e le disposizioni nazionali inerenti al materiale utilizzato, al personale, al tipo e luogo di impiego (ad es. disposizioni sulla sicurezza del lavoro, smaltimento).

Raccogliere le particelle formatesi, evitando che si depositino nell'ambiente circostante.

Per lavori speciali, utilizzare accessori adeguati. In questo modo, nell'ambiente si diffonde in maniera incontrollata una minore quantità di particelle.

Utilizzare un sistema di aspirazione adatto. Ridurre la formazione di polvere procedendo come

segue:

- Non indirizzare le particelle in uscita e la corrente dell'aria di scarico del dispositivo su di sé o sulle persone che si trovano nelle vicinanze, né sulla polvere depositata.

- Utilizzare un impianto di aspirazione e/o un depuratore d'aria.

- Ventilare bene il luogo di lavoro e tenerlo pulito tramite aspirazione. Passando la scopa o soffiando si provoca un movimento vorticoso della polvere.

- Aspirare o lavare gli indumenti di protezione. Non soffiare, scuotere o spazzolare.

5. Sintesi

Vedere le pagine 2 e 3.

1 2 Leva di bloccaggio per la guida parallela) 2 Indicatore di taglio 3 Vite di regolazione (per la regolazione

dell'angolo di taglio a 45°). 4 Scala (angolo di taglio obliquo) 5 2 viti di arresto (tagli obliqui) 6 Manopola di taglio anteriore 7 Vite di regolazione (per la regolazione

dell'angolo di taglio a 0°). 8 Tacca (per la lettura della larghezza di taglio

quando si utilizza la guida parallela) 9 Bordo di lettura "BG" (leggere la profondità di

taglio utilizzando il binario di guida "BG")

10 Bordo di lettura (leggere la profondità di taglio) 11 Impugnatura 12 Impugnatura (impugnatura supplementare) 13 Pulsante di arresto (regolazione della

profondità di taglio)

14 Leva (per la sostituzione della lama)

Page 37

15 Manopola (per una regolazione senza gioco

sulle guide) 16 Piastra di guida 17 Pulsante di arresto 18 Pulsante interruttore 19 Sbloccaggio batteria 20 Rotella di regolazione per preselezione del

numero giri 21 Tasto dell'indicatore di capacità 22 Indicatore di capacità e del livello di carica 23 Batteria 24 Chiave esagonale / vano per chiave esagonale 25 Scanalature di guida per applicare la macchina

su binari di guida di diversi produttori 26 Sacchetto raccoglipolvere 27 Manicotto (attacco di aspirazione / espulsione

trucioli) 28 Rotella di regolazione per la regolazione di

precisione della profondità di taglio 29 Vetro di protezione 30 Vite di fissaggio lama 31 Flangia esterna della lama 32 Lama 33 Flangia interna della lama

6. Messa in funzione, regolazione

Prima di eseguire qualsiasi lavoro di

regolazione o manutenzione estrarre la batteria dalla macchina. Prima di inserire la batteria, assicurarsi che la macchina sia spenta.

6.1 Batteria

Si raccomanda di utilizzare batterie LiHD con almeno 5,5 Ah. Se si utilizzano altre batterie, ci si deve aspettare una perdita di prestazioni.

Prima dell'utilizzo, caricare la batteria (23). Ricaricare la batteria in caso di efficienza ridotta. Le istruzioni di ricarica della batteria sono contenute

nelle istruzioni per l'uso del caricabatteria Metabo. Con le batterie al litio con indicatore di capacità e di

segnalazione del livello di carica (22) (in base alla dotazione):

- Premere il tasto (21) e il livello di carica viene

visualizzato dalle spie LED.

- Se un LED lampeggia, significa che la batteria è

quasi scarica e dev'essere ricaricata.

Rimozione:

Premere il tasto di sblocco (19) ed estrarre la batteria (23).

Inserimento:

Spingere la batteria (23) fino a farlo scattare in posizione.

6.2 Regolazione della profondità di taglio

La regolazione della profondità di taglio è ottimale quando i denti della lama fuoriescono al di sotto del pezzo per non oltre la metà della loro altezza. Vedere fig. a pagina 2.

ITALIANO it

Regolazione in mm: Premere il pulsante di arresto (13) e spostare.

Leggere la profondità di taglio impostata sul bordo di lettura (10). (Se si utilizza il binario di guida "BG" leggerla sul bordo di lettura "BG" (9).) Rilasciare nuovamente il pulsante di arresto (13).

Regolazione di precisione (per un'impostazione di taglio estremamente sottile):

Ruotando la rotella di regolazione (28) è possibile regolare in maniera molto sottile la profondità di taglio. Determinare l'esatta profondità di taglio misurando la lama della sega sporgente o controllare il risultato con un taglio di prova.

6.3 Regolazione obliqua della lama per il taglio inclinato

Per la regolazione della lama allentare entrambe le viti di arresto (5). Inclinare il corpo motore verso la piastra di guida (16). Il valore dell'angolo impostato può essere letto sulla scala (4). Stringere nuovamente le due viti di arresto (5).

Per un angolo di taglio obliquo inferiore a 0° o superiore a 45° (taglio posteriore): premere la manopola di taglio posteriore (6) e mettere in obliquo. (La funzione di taglio posteriore viene disattivata automaticamente alla successiva regolazione).

6.4 Preselezione del numero di giri

Preselezionare il numero di giri tramite la rotella di regolazione (20). Per quanto riguarda il numero di giri consigliato vedere pagina 4.

6.5 Regolazione bocchetta d'aspirazione / espulsione trucioli

La bocchetta (27) può essere ruotata nella posizione desiderata per l'aspirazione o per l'espulsione dei trucioli. A tale scopo spingere verso l'interno la bocchetta fino a battuta, ruotarla ed estrarla nuovamente. La bocchetta può essere bloccata in posizione antirotazione in 7 posizioni.

Aspirazione dei trucioli: Per aspirare la segatura, collegare al bocchettone (27) un aspiratore adatto, dotato di tubo flessibile di aspirazione.

Sacchetto raccoglipolvere: Rimuovere il bocchettone (27) (spingere fino all'arresto. Ruotare finché non è rivolto verso l'alto. Rimuovere e riporre via da parte). Applicare il sacchetto raccoglipolvere (26).

6.6 Regolazione del vetro di protezione

Spostare il vetro di protezione (29): posizione superiore per tagli inclinati, posizione centrale per tagli a 0°, posizione inferiore quando si utilizza una guida.

Page 38

ITALIANOit

7. Utilizzo

7.1 Sistema di monitoraggio multifunzionale della macchina

Il dispositivo si spegne automaticamente,

quando l'elettronica attiva la modalità Protezione automatica. Viene emesso un segnale di avvertimento (segnale continuo). Questo ha una durata max. di 30 secondi o si spegne in seguito al rilascio del pulsante interruttore (18).

Nonostante questa funzione di sicurezza, in

particolari situazioni può verificarsi un sovraccarico, con conseguente danneggiamento del dispositivo.

Cause e soluzioni:

1. Batteria quasi scarica (l'elettronica protegge la

batteria da eventuali danni dovuti al completo scaricamento).

Se lampeggia un LED (22), significa che la batteria è quasi scarica. Eventualmente premere il tasto (21) e controllare lo stato di carica sui LED (22). Se la batteria è quasi scarica, deve essere ricaricata!

2. Un sovraccarico continuo del dispositivo

provoca una disattivazione per surriscaldamento. La macchina lavora a potenza ridotta fino a quando la temperatura non ritorna normale.

In caso di forte surriscaldamento, la macchina si spegne del tutto.

Lasciar raffreddare la macchina o la batteria. Nota:

se la batteria risulta molto calda al tatto, è possibile farla raffreddare più rapidamente inserendola nel relativo caricabatteria "AIR COOLED".

la macchina si raffredda più velocemente

Nota: se la si fa girare a vuoto.

3. In caso di intensità di corrente eccessiva (ad

es. in caso di un bloccaggio prolungato) la macchina si spegne.

Spegnere la macchina con il pulsante interruttore (18). Riprendere quindi normalmente il lavoro (in questo caso prestare particolare attenzione alle avvertenze di sicurezza contenute nel capitolo 4 "Contraccolpi"...). Evitare ulteriori bloccaggi.

7.2 Accensione e spegnimento

Quando il pulsante di arresto (17) è possibile

muovere verso il basso il motore. La lama della sega emerge dalla calotta di protezione. Prudenza, pericolo di lesioni.

Accensione: spingere in avanti e tenere premuto il pulsante di arresto (17), quindi premere il pulsante interruttore (18).

Spegnimento: rilasciare il pulsante interruttore (18).

7.3 Avvertenze per il lavoro

Non accendere né spegnere la macchina quando la lama viene in contatto con il pezzo

in lavorazione.

Lasciare che la lama raggiunga il suo massimo numero di giri prima di procedere

all'esecuzione del taglio.

Durante il taglio, non estrarre la macchina dal materiale con la lama in movimento. Lasciare

dapprima che la lama si arresti completamente.

Se la lama si blocca, spegnere subito la macchina.

Dopo lo spegnimento, riporre la macchina soltanto una volta che la sega si è

completamente arrestata. Tagli a immersione: il motore è nella posizione

superiore, la lama della sega non sporge dalla piastra di guida. Tenere saldamente la macchina con entrambe le mani e posizionarla con la piastra di guida sul pezzo da lavorare. Accendere il dispositivo. Abbassare lentamente il motore fino alla profondità di taglio impostata e poi avanzare lentamente nella direzione di taglio.

Taglio lungo la tracciatura diritta: si utilizza l'indicatore di taglio (2). Il bordo sinistro (segnato in rosso) indica il decorso del taglio con la lama perpendicolare. Il bordo destro indica il decorso del taglio per un'inclinazione della lama di 45°.

Taglio con un listello fissato al pezzo in lavorazione: per eseguire bordi di taglio precisi è

possibile posizionare sul pezzo un listello e guidare la sega circolare con la piastra di guida lungo tale listello.

Sega con guida parallela (vedi capitolo Accessori):

Per tagli paralleli rispetto a un bordo diritto. La guida parallela può essere applicata su entrambi i lati nell'apposito supporto. La larghezza di taglio può essere rilevata dalle tacche (8). Fissare con le due leve di bloccaggio (1). Il modo migliore per determinare il valore esatto della larghezza di taglio si ottiene mediante un taglio di prova.

Sega con binario di guida (vedi capitolo Accessori):

Per bordi di taglio con precisione millimetrica, perfettamente rettilinei e senza sbavature. Il rivestimento antisdrucciolevole provvede a un appoggio stabile e sicuro e consente di proteggere il pezzo da graffiature. Vedere il capitolo Accessori. Ruotare la manopola (15) per una regolazione senza gioco.

Surriscaldamento della batteria:

In condizioni di impiego particolarmente dure (ad es. per il taglio di tavole di legno spesse), è possibile che la batteria si surriscaldi per l'eccessivo sovraccarico (> 60 °C). Per una maggiore durata della batteria, far raffreddare la batteria prima di continuare l'impiego.

Page 39

8. Manutenzione

13 10

8.1 Sostituzione della lama

La sega deve essere ferma.

Rimuovere la batteria dal dispositivo.

Il pericolo di taglio sussiste anche quando la lama è ferma. Indossare i guanti di protezione.

Vedere fig. a pagina 3.

1. Premere e rilasciare il pulsante di arresto (13).

2. Muovetelo in modo che il bordo di lettura (10) indichi il simbolo "Sostituzione della lama".

3. Rilasciare il pulsante di arresto (13).

4. Ruotare la leva (14) in senso orario fino al blocco.

5. Spingere in avanti il pulsante di arresto (17) e abbassare leggermente il motore. Rilasciare il pulsante di arresto (17).

6. Spingere verso il basso il motore fino al blocco.

Sostituire

Ruotare l'albero portalama lentamente mediante la chiave esagonale (24) applicata nella vite di fissaggio della lama (30) finché l'arresto non scatta in posizione.

Svitare la vite di arresto della lama in senso antiorario e rimuovere la flangia esterna (31) della lama. Rimuovere la lama.

Assicurarsi che la flangia interna della lama

della sega (33) sia inserita nel modo corretto: la flangia interna della lama della sega (33) ha 2 lati, diametro 20 mm e 5/8" (16 mm). Verificare la precisione della sede che va dal foro di alloggiamento della lama alla flangia interna (33)! Le lame applicate erroneamente ruotano in modo irregolare e provocano la perdita del controllo.

Inserire la lama nuova. Osservare il corretto senso di rotazione. La direzione di rotazione è indicata mediante frecce sulla lama e sulla calotta di protezione. Le superfici di appoggio tra la flangia interna (33), la lama (32), la flangia esterna (31) e la vite di fissaggio (30) della lama devono essere pulite.

Applicare la flangia esterna della lama (31). Accertarsi che la flangia esterna della lama (31) sia inserita correttamente.

Stringere la vite di fissaggio della lama (30) con la chiave esagonale (24) (max. 5 Nm).

Utilizzare solamente lame affilate e integre.

Non utilizzare lame che presentino incrinature oppure deformate.

Non utilizzare lame realizzate in acciaio rapido

altolegato (HSS).

ITALIANO it

Non utilizzare lame che non corrispondono ai

dati caratteristici prestabiliti. Utilizzare soltanto lame il cui diametro sia conforme alle scritte riportate sulla sega.

La lama deve essere indicata per il numero di

giri a vuoto.

Utilizzare una lama adatta per il materiale che

si intende tagliare.

Utilizzare solo lame originali Metabo. Le lame

previste per il taglio di legno o materiali simili devono essere conformi alla norma EN 847-1.

Preparare la macchina per il funzionamento

Ruotare la leva (14) in senso antiorario fino al blocco. Il motore oscilla verso l'alto.

8.2 Correzione dell'angolo della lama L'angolo della lama viene impostato in

fabbrica.

Se necessario, l'angolo della lama della sega può essere regolato per 0° e per 45°. Ruotare la vite di regolazione (7) (per 0°) o (3) (per 45°).

9. Pulizia

Rimuovere la batteria dal dispositivo.

Rimuovere regolarmente dalla macchina gli accumuli di polvere. Inoltre pulire le feritoie di ventilazione nel motore con un aspirapolvere. Deve essere garantito il corretto funzionamento dei dispositivi di protezione (ad es. la parte del motore deve potersi muovere liberamente, automaticamente, facilmente e tornare esattamente nella sua posizione finale).

10. Accessori

Utilizzare soltanto batterie e accessori originali Metabo o CAS (Cordless Alliance System).

Utilizzare esclusivamente accessori conformi ai requisiti e ai parametri riportati nelle presenti istruzioni per l'uso.

Vedere pagina 5.

A Battuta parallela B Binario di guida

C Morsetto rapido. Per il fissaggio del binario di

guida.

D Lame per seghe circolari. Per risultati di taglio

puliti nei tagli longitudinali e obliqui in legno

tenero e duro. E Caricabatteria F Batterie di diverse capacità. Acquistare solo

batterie con la tensione adatta al proprio

elettroutensile

G Aspiratori universali Metabo H Tubo flessibile di aspirazione

La gamma completa degli accessori è disponibile all’indirizzo www.metabo.com oppure nel catalogo.

Page 40

ITALIANOit

11. Riparazione

Le eventuali riparazioni degli elettroutensili devono essere eseguite esclusivamente da

elettricisti specializzati. Nel caso di elettroutensili Metabo che necessitino di

riparazioni, rivolgersi al proprio rappresentante di zona. Per gli indirizzi consultare il sito www.metabo.com.

Gli elenchi delle parti di ricambio possono essere scaricati dal sito www.metabo.com.

12. Rispetto dell'ambiente

Attenersi alle norme nazionali riguardo allo smaltimento ecocompatibile e al riciclaggio di macchine fuori servizio, imballaggi e accessori.

Le batterie non devono essere smaltite tra i rifiuti domestici! Consegnare le batterie difettose o usate al rivenditore Metabo!

Non gettare le batterie in acqua.

Solo per i Paesi UE: non smaltire gli elettroutensili tra i rifiuti domestici! Secondo

la Direttiva europea 2012/19/UE sugli utensili elettrici ed elettronici usati e l'applicazione nel diritto nazionale, gli elettroutensili usati devono essere smaltiti separatamente e sottoposti ad un sistema di riciclaggio eco-compatibile.

Prima di effettuare lo smaltimento, scaricare la batteria all’interno dell’utensile elettrico. Proteggere i contatti dai cortocircuiti (ad esempio isolandoli con del nastro adesivo).

Questi valori consentono di stimare le emissioni dell'elettroutensile e di raffrontarle con altri elettroutensili. In base alle condizioni d'impiego, allo stato dell'elettroutensile o degli utensili accessori, il carico effettivo può risultare superiore o inferiore. Ai fini di una corretta stima, considerare le pause di lavoro e le fasi di carico ridotto. Basandosi su valori stimati e opportunamente adattati, stabilire misure di sicurezza idonee per l'utilizzatore, ad es. di carattere organizzativo.

Valore complessivo delle vibrazioni vettoriale delle tre direzioni) calcolato secondo la

(somma

norma EN 62841: a

=valore di emissione vibrazione

h, D

K Livello sonoro classe A tipico

L L K

Durante il lavoro è possibile che venga superato il livello di rumorosità di 80 dB(A).

(taglio di pannelli di truciolato)

=incertezza (vibrazioni)

h,D

=livello di pressione acustica

=livello di potenza acustica

, KWA=incertezza

Indossare le protezioni acustiche!

13. Dati tecnici

Spiegazioni relative ai dati riportati a pagina 4. Ci riserviamo il diritto di apportare modifiche

nell'ambito dello sviluppo tecnologico. U = tensione della batteria

=numero di giri a vuoto

=profondità di taglio max.

max

=profondità di taglio regolabile (90°)

90°

=profondità di taglio regolabile (45°)

45°

A =angolo di taglio obliquo regolabile Ø=diametro lama d =diametro di foratura lama a =spessore max. del corpo base della lama b =larghezza di taglio max. della lama m=peso

Valori misurati a norma EN 62841. Temperatura ambiente consentita durante il

funzionamento: da -20 °C a 50 °C (con temperature inferiori a 0 °C le prestazioni sono limitate). Temperatura ambiente consentita durante il magazzinaggio: da 0 °C a 30 °C

corrente continua

I dati tecnici sopra indicati sono soggetti a tolleranze (secondo gli standard specifici vigenti).

Valori di emissione

Page 41

Manual original

1. Declaración de conformidad

Declaramos bajo nuestra exclusiva responsabilidad que estas sierras circulares de inmersión con batería, identificadas por tipo y número de serie *1), cumplen todas las disposiciones pertinentes de las directivas *2) y normas *3). Documentaciones técnicas en *4) véase la página 4.

2. Uso según su finalidad

La sierra circular de inmersión con batería es adecuada para serrar madera, plásticos y materiales similares. No es apta para serrar metales, a excepción de hojas finas de aluminio (de un grosor inferior a 2 mm) y madera con laminado de aluminio o paneles compuestos.

Los posibles daños derivados de un uso inadecuado son responsabilidad exclusiva del usuario.

Se deberán respetar las normas generales reconocidas sobre prevención de accidentes y las indicaciones de seguridad adjuntas.

3. Recomendaciones generales de seguridad

Por su propia protección y la de su herramienta eléctrica, preste especial atención a los puntos de texto marcados con este símbolo.

ADVERTENCIA: lea el manual de instrucciones para reducir el riesgo de lesiones.

ADVERTENCIA - Lea íntegramente las

advertencias de peligro, las instrucciones, las ilustraciones y los datos técnicos provistos con esta herramienta eléctrica. En caso de no atenerse a las

instrucciones siguientes, se puede ocasionar una descarga eléctrica, un incendio y/o una lesión grave.

Guarde estas indicaciones de seguridad e instrucciones de manejo en un lugar seguro.

Si entrega su herramienta eléctrica a otra persona, es imprescindible acompañarla de este documento.

4. Indicaciones especiales de seguridad

4.1 Proceso de sierra a) PELIGRO: No acerque las manos a la

zona de serrado ni a la hoja de sierra.

Sujete con ambas manos la empuñadura adicional o la carcasa del motor. Mientras sujete

la sierra de este manera, no podrá lesionárselas con la hoja de sierra.

ESPAÑOL es

b) No toque la pieza de trabajo por la parte inferior. La cubierta protectora no le puede proteger de la hoja de sierra debajo de la pieza de trabajo.

c) Adapte la profundidad de corte al grosor de la pieza de trabajo. Sólo debería ser visible una altura completa de un diente debajo de la pieza de trabajo.

d) No sujete nunca con la mano la pieza de

trabajo que vaya a serrar ni la coloque sobre la pierna. Asegure la pieza de trabajo sobre una superficie de apoyo estable. Es importante que

la pieza de trabajo esté bien fijada para minimizar el peligro de contacto con el cuerpo, el atasco de la hoja de sierra o la pérdida del control.

e) Sujete la herramienta eléctrica por las

superficies de la empuñadura aisladas cuando realice trabajos en los que la herramienta de inserción pudiera entrar en contacto con cables eléctricos ocultos. El contacto con un

cable eléctrico conduce la tensión a través de las piezas metálicas de la herramienta eléctrica, y puede causar una descarga eléctrica.

f) Utilice siempre un tope o una guía de cantos recta cuando efectúe cortes longitudinales. Esto mejora la exactitud de corte y reduce la posibilidad de que la hoja de sierra se atasque.

g) Utilice siempre hojas de sierra del tamaño

correcto y con el orificio de inserción adecuado (p. ej. en forma de rombo o círculo).

Las hojas de sierra que no se adapten a las piezas de montaje de la sierra, giran descentradas y pueden causar la pérdida del control de la sierra.

h) No utilice nunca tornillos o placas de apoyo

para hojas de sierra que estén dañados o sean erróneos. Las placas de apoyo y los tornillos para

hojas de sierra se han construido especialmente para esta sierra, para proporcionar un óptimo rendimiento y un manejo seguro.

4.2 Contragolpe - Causas y respectivas indicaciones de seguridad

- un contragolpe es la reacción repentina de una

hoja de sierra debido a que se ha enganchado, atascado o colocado erróneamente, y que provoca que una sierra se salga de la pieza de trabajo y pueda salir despedida en dirección al usuario de la herramienta.

- cuando la hoja de sierra se engancha o atasca en

l a he nd id ur a d e s er ra do , s e b lo qu ea y la fu er za de l motor lanza la sierra en dirección al usuario de la herramienta;

- si la hoja de sierra se tuerce durante el corte o se

ha alineado erróneamente, los dientes del canto posterior de la hoja de sierra se pueden enganchar en la superficie de madera, con lo cual la hoja de sierra se desprende de la hendidura de serrado y sale disparada hacia atrás en dirección al usuario de la herramienta.

Un contragolpe es la consecuencia de un uso inadecuado o erróneo de la sierra. Se puede evitar

Page 42

ESPAÑOLes

tomando las medidas apropiadas como las que se describen a continuación.

a) Sujete la sierra con ambas manos y

mantenga los brazos en una postura en la que pueda amortiguar la fuerza del contragolpe. Sitúese siempre lateralmente respecto a la hoja de sierra, evite colocar su cuerpo en línea con la hoja de sierra. En caso de un contragolpe,

la sierra circular puede salir disparada hacia atrás, pero el usuario podrá dominar la fuerza del contragolpe mediante las medidas apropiadas.

b) En el caso de que la hoja de sierra se

atasque o que decida interrumpir el trabajo, desconecte la sierra y manténgala sin mover en el material hasta que la hoja se haya detenido. No intente nunca retirar la sierra de la pieza de trabajo o arrastrarla hacia atrás mientras la hoja de sierra se mueve ya que podría provocar un contragolpe. Determine la

causa del atasco de la hoja de sierra y elimínelo. c) Cuando desee volver a poner en marcha una

sierra con la hoja insertada en la pieza de trabajo, centre la hoja en la hendidura de serrado y compruebe que los dientes no se hayan enganchado en la pieza de trabajo. En

caso de que la hoja de sierra se haya enganchado, podría salir disparada de la pieza de trabajo o provocar un contragolpe en caso de que se vuelva a arrancar la sierra.

d) Apoye los tableros grandes para evitar el

riesgo de un contragolpe al atascarse la hoja de sierra. Los tableros grandes pueden doblarse

por su propio peso. Los tableros deben apoyarse en ambos lados, tanto cerca de la hendidura de corte como en el borde.

e) No utilice hojas de sierra gastadas ni dañadas. Las hojas de sierra con dientes gastados o alineados erróneamente provocan una fricción excesiva, un atasco y un contragolpe debido a una hendidura de serrado demasiado estrecha.

f) Asegure los ajustes de profundidad y ángulo de corte antes de serrar. Si los ajustes cambian durante el serrado, la hoja de sierra puede atascarse y ocasionar un contragolpe.

g) Preste especial atención al serrado en las

paredes existentes u otras zonas que no pueden verse. La hoja de sierra que se inserta se

puede bloquear al serrar objetos ocultos y ocasionar un contragolpe.

4.3 Función de la cubierta protectora a) Compruebe antes de cada uso si la cubierta

protectora cierra correctamente. No utilice la sierra si la cubierta protectora no se mueve libremente y no se cierra de inmediato. No sujete ni retenga nunca la cubierta protectora, ya que esto dejaría la hoja de la sierra desprotegida. Si la sierra cayera accidentalmente

al suelo, la cubierta protectora podría deformarse. Asegúrese de que la cubierta protectora se mueve libremente y no toca la hoja de sierra ni otras piezas en todos los ángulos y profundidades de corte.

b) Compruebe el estado y el funcionamiento de

los resortes de la cubierta protectora. Revise la

sierra antes de usarla si la cubierta protectora y los resortes no funcionan correctamente. Las

piezas dañadas, sedimentos pegajosos o la acumulación de virutas provocan que la cubierta protectora funcione a destiempo.

c) Al hacer un "corte de inmersión" que no sea

en ángulo recto, asegure la placa base de la sierra para evitar el movimiento lateral. Si se

mueve la hoja de la sierra de lado puede atascarse y, por lo tanto, retroceder.

d) No coloque la sierra sobre el banco de

trabajo o en el suelo sin que la cubierta protectora cubra la hoja de sierra. Una hoja de

sierra descubierta en movimiento, mueve la sierra en dirección contraria al sentido de corte, serrando todo lo que encuentre en su camino. Observe también el tiempo de marcha en inercia de la hoja de la sierra.

4.4 Otras indicaciones de seguridad

No utilice discos de amolar. ¡No tocar la herramienta en rotación! Eliminar

virutas y otros residuos similares solo con la máquina detenida.

Utilice una mascarilla de protección de polvo apropiada.

Lleve puestos cascos protectores.

Utilice protector ocular.

Gire la palanca (14) solo cuando se haya extraído la batería y la sección del motor se haya girado completamente hacia arriba.

La hoja de sierra no debe frenarse por contrapresión lateral.

La sección móvil del motor debe poder moverse con libertad, y regresar por sí misma con ligereza y precisión hasta su posición final. No se debe sujetar para serrar.

La máquina deberá limpiarse regularmente si se sierran materiales que generen mucho polvo. Debe estar garantizado el funcionamiento óptimo de los dispositivos de protección (p.ej. la sección móvil del motor).

No pueden trabajarse materiales que produzcan polvo o vapores perjudiciales para la salud (p. ej. asbesto).

Vigilar que la pieza de trabajo no tenga cuerpos extraños. Al trabajar observe que no sierra clavos o similares.

Cuando se bloquee la hoja de sierra debe desconectar en seguida el motor.

No intente serrar piezas de trabajo extremadamente pequeñas.

Al serrar, la pieza de trabajo debe estar bien colocada y fijada para que no se mueva.

Limpie las hojas de sierra manchadas con resina o restos de cola. Las hojas de sierra sucias

Page 43

provocan el aumento del rozamiento, el atasco de la hoja y un mayor riesgo de contragolpe.

Evite un sobrecalentamiento de las puntas de los dientes de sierra. Evite una fundición del material al aserrar plástico. Utilice una hoja de

sierra adecuada al material de trabajo. Para la limpieza (por ejemplo, el canal de succión)

ap agu e la má quina , espe re a que se pare l a ho ja de la sierra y retire la batería.

Retire siempre la batería si la herramienta está defectuosa.

¡Proteja la batería contra la humedad!

¡No utilice baterías defectuosas o deformadas!

¡No ponga la batería en contacto con el fuego!

¡No abra la batería! ¡No toque ni ponga en cortocircuito los contactos de

la batería!

Extraiga el acumulador de la máquina en caso de no usarla.

Extraiga la batería de la máquina antes de llevar a cabo cualquier ajuste o trabajo de mantenimiento.

Asegúrese de que la herramienta esté desconectada al insertar la batería.

De las baterías de litio defectuosas puede llegar a salir un líquido ligeramente ácido e inflamable

En caso de que salga líquido de la batería y entre en contacto con la piel, lávese

inmediatamente con abundante agua. En caso de que el líquido entrara en contacto con los ojos, lávelos con agua limpia y acuda inmediatamente a un centro médico.

Transporte de baterías Li-Ion:

El envío de baterías Li-Ion está sujeto a la ley de transporte de mercancías peligrosas (UN 3480 y UN 3481). En caso de envío, cumpla las normas y directivas actualmente vigentes para el transporte de baterías Li-Ion. Consulte, si es necesario, a su empresa de transporte. Metabo puede facilitarle embalajes certificados.

Envíe las baterías únicamente si la carcasa no está deteriorada y no existe fuga de líquido. Extraiga la batería de herramienta para enviarla. Asegure los contactos contra un cortocircuito (p. ej. con cinta adhesiva).

Reducir la exposición al polvo:

ADVERTENCIA – Algunos polvos generados

por el lijado, aserrado, amolado o taladrado con herramientas eléctricas y otras actividades contienen sustancias químicas que se sabe que causan cáncer, defectos de nacimiento y otros daños sobre la reproducción. Algunos ejemplos de estas sustancias químicas son:

- Plomo procedente de pinturas a base de plomo,

ESPAÑOL es

- polvo mineral procedente de ladrillos y cemento, así como de otros productos de mampostería, y

- arsénico y cromo procedentes de madera tratada químicamente

El riesgo por estas exposiciones varía, dependiendo la frecuencia que ejecute este tipo de trabajo. Para reducir su exposición a estas sustancias químicas: trabaje en un área bien ventilada y trabaje con equipo de seguridad aprobado, como por ejemplo las máscaras antipolvo que están diseñadas especialmente para impedir mediante filtración el paso de partículas microscópicas.

Esto vale asimismo para polvos de otros materiales como p.ej. algunos tipos de madera (como polvo de roble o de haya), metales y asbesto. Otras enfermedades conocidas son p.ej. reacciones alérgicas y afecciones de las vías respiratorias. No permita que el polvo entre en su cuerpo.

Respete las directivas y normativas nacionales (p. ej. normas de protección laboral, de eliminación de residuos) aplicables a su material, personal, uso y lugar de utilización.

Recoja las partículas resultantes en el mismo lugar de emisión, evite que éstas se depositen en el entorno.

Utilice únicamente accesorios adecuados para trabajos especiales. Esto reducirá la cantidad de partículas emitidas incontroladamente al entorno.

Utilice un sistema de aspiración de polvo adecuado.

Reduzca la exposición al polvo:

- evitando dirigir las partículas liberadas y la corriente del aparato hacia usted, hacia las personas próximas o hacia el polvo acumulado,

- incorporando un sistema de aspiración y/o un depurador de aire,

- ventilando bien el puesto de trabajo o manteniéndolo limpio mediante sistemas de aspiración. Barrer o soplar solo hace que el polvo se levante y arremoline.

- Lave la ropa de protección o límpiela mediante aspiración. No utilice sistemas de soplado, ni la golpee ni la cepille.

5. Descripción general

Véase página 2 y 3.

1 2 palancas para ajuste (para el tope paralelo) 2Indicador de corte 3 Tornillo de ajuste (para ajustar el ángulo de la

hoja de la sierra de 45°). 4 Escala (ángulo de corte en diagonal) 5 2 tornillos de sujeción (cortes en diagonal) 6 Cabezal de corte trasero 7 Tornillo de ajuste (para ajustar el ángulo de la

hoja de la sierra de 0°). 8 Marca (para controlar el ancho de corte al

emplear el tope paralelo) 9 Borde de referencia "FS" (lectura de la

profundidad de corte cuando se usa el carril

guía "FS")

10 Borde de referencia (lectura de la profundidad

de corte)

Page 44

ESPAÑOLes

11 Empuñadura 12 Empuñadura (mango adicional) 13 Botón de bloqueo (ajuste de la profundidad de

corte) 14 Palanca (para cambio de la hoja de la sierra) 15 Cabezal de giro (para el ajuste sin holguras en

los carriles guía) 16 Placa guía 17 Botón de bloqueo 18 Interruptor 19 Desenclavamiento de la batería 20 Ruedecilla de ajuste para preselección del

número de revoluciones 21 Botón del indicador de capacidad 22 Indicador de capacidad y de señal 23 Batería 24 Llave hexagonal/Depósito para llave hexagonal 25 Muescas guía para colocar la máquina en los

carriles guía de los diferentes fabricantes 26 Saco colector de polvo 27 Racor (Racor de aspiración / salida de aserrín) 28 Ruedecilla de ajuste para ajustar la

profundidad de corte con precisión 29 Cristal de protección 30 Tornillo de fijación de la hoja de sierra 31 Brida exterior de la hoja de sierra 32 Hoja de sierra 33 Brida interior de la hoja de sierra

6. Puesta en marcha, ajuste

Extraiga la batería de la máquina antes de

llevar a cabo cualquier ajuste o trabajo de mantenimiento. Asegúrese de que la herramienta esté desconectada al insertar la batería.

6.1 Batería

Recomendamos el uso de baterías de LiHD con al menos 5,5 Ah. Si se utilizan otras baterías, puede producirse una merma en el rendimiento.

Cargue la batería (23) antes de utilizar la herramienta.

Si detecta una disminución de potencia, vuelva a cargar la batería.

Encontrará instrucciones sobre la carga del paquete de baterías en el manual de funcionamiento del equipo de carga de Metabo.

En el caso de las baterías de litio con indicador de capacidad y de señal (22) (según la versión):

- Al presionar la tecla (21), las lámparas LED

indican el nivel de carga.

- Si una lámpara LED parpadea, la batería se

encuentra prácticamente vacía y debe volver a cargarse.

Extracción:

Pulse el botón de desbloqueo de la batería (19) y retire la batería (23).

Inserción:

Empuje la batería (23) hasta que quede encajada.

6.2 Ajuste de la profundidad de corte

Es conveniente realizar el ajuste de la profundidad de corte de forma que los dientes de la hoja de sierra no sobresalgan por debajo de la pieza de trabajo más de la mitad de la altura de los dientes. Véase fig., página 2.

Ajuste en pasos de mm: Presione y deslice el botón de bloqueo (13).

Compruebe en el borde de referencia (10) la profundidad de corte ajustada. (en caso de empleo del carril guía «FS» , compruébelo en el borde de referencia "FS» (9).) Vuelva a soltar el botón de bloqueo (13).

Ajuste de precisión (para ajustar la profundidad de corte de forma muy precisa):

Girando la ruedecilla de ajuste (28) se puede ajustar la profundidad de corte de forma muy precisa. Determine la profundidad exacta del corte midiendo el saliente de la hoja de sierra o compruebe el resultado con un corte de prueba.

6.3 Colocación de la hoja de sierra en diagonal para realizar cortes en diagonal

Para el ajuste, afloje ambos tornillos de sujeción (5). Incline el cuerpo del motor contra la placa guía (16). El ángulo ajustado puede leerse en la escala (4). Apriete de nuevo ambos tornillos de sujeción (5).

En caso de un ángulo de corte en diagonal inferior a 0° o superior a 45° (corte trasero): Presione el cabezal de corte trasero (6) y gírelo en diagonal. (La función de corte trasera se desactiva automáticamente en el próximo ajuste.)

6.4 Preselección del número de revoluciones

Preseleccione el número de revoluciones en la ruedecilla de ajuste (20). Para consultar el número de revoluciones recomendado, véase la página 4.

6.5 Ajuste del racor de aspiración / salida de aserrín

El racor (27) se puede girar hasta la posición deseada para aspirar o expulsar las virutas. Para ello, inserte el racor hasta el tope, gírelo y vuélvalo a extraer. Así, el racor se puede bloquear contra torsión en 7 niveles.

Aspiración de virutas de sierra: Para aspirar las virutas de sierra, conecte un dispositivo de aspiración adecuado con una manguera de aspiración en los racores (27).

Saco colector de polvo: Retire el racor (27) (desplace el racor hasta el tope. Gírela hasta que quede mirando hacia arriba. Sáquela y retírela). Coloque el saco colector de polvo (26).

6.6 Ajuste del cristal de protección

Desplace el cristal de protección (29): posición superior para cortes en diagonal, posición media para cortes de 0°, posición inferior cuando en caso de uso de un carril guía.

Page 45

7. Manejo

7.1 Sistema de supervisión multifuncional de la máquina

Si la herramienta se apaga por sí sola, es

porque el sistema electrónico ha activado el modo de autoprotección. Suena una señal de aviso (pitido largo). El sonido se apagará tras un máximo de 30 segundos o cuando se suelte el gatillo interruptor (18).

A pesar de esta función de protección, puede

ocurrir que con ciertas aplicaciones se produzcan sobrecargas, y en consecuencia, provoquen daños en la herramienta.

Problemas y soluciones:

1. Batería casi vacía (El sistema electrónico

protege la batería de los daños causados por la descarga completa).

Cuando la batería está casi vacía, parpadea una lámpara LED (22). En caso necesario, pulsar la tecla (21) y comprobar el estado de carga en la lámpara LED (22). ¡Si la batería está casi vacía, volver a cargarla!

2. La sobrecarga de la herramienta durante un

período prolongado provoca la desconexión

por temperatura.

La máquina trabaja con potencia reducida hasta que la temperatura vuelva a ser normal.

En caso de calentamiento excesivo, la máquina se desconecta completamente.

Deje enfriar la herramienta o la batería. Advertencia:

posible enfriarla más rápido con el cargador "AIR COOLED".

Advertencia: rápido si se deja en funcionamiento en vacío.

3. En caso de intensidad excesiva de corriente

(como por ejemplo, durante un bloqueo demasiado prolongado) la herramienta se apagará. Desconectar máquina en el gatillo interruptor (18). Después puede seguir trabajando normalmente (En este caso, además de todas las demás indicaciones de seguridad, tenga sobre todo en cuenta las indicaciones de seguridad en el capítulo 4. Contragolpe). Evite que vuelva a bloquearse.

7.2 Conexión y desconexión

Si el cabezal de bloqueo (17) se desplaza

hacia delante, se puede mover la sección del motor hacia abajo. La hoja de sierra sobresale de la cubierta protectora. Atención, peligro de lesiones.

Conexión: pulse el botón de bloqueo (17) hacia delante y manténgalo pulsado y active el interruptor (18).

Desconexión: suelte el interruptor (18).

Si la batería está muy caliente, es

La herramienta se enfriará más

ESPAÑOL es

7.3 Indicaciones de funcionamiento

No conecte ni desconecte la máquina mi en tra s l a h oja de si err a e stá en co nta ct o con

la pieza de trabajo.

Deje que la hoja de sierra alcance el número máximo de revoluciones antes de realizar el

corte.

Mientras esté serrando no retire la

herramienta del material con la hoja de sierra en movimiento. Deje primero que la hoja se detenga por completo.

En caso de que se bloquee la hoja de sierra

desconectar la máquina de inmediato.

No baje la máquina hasta que la hoja de la

sierra se haya detenido. Corte de inmersión: la sección del motor está en

la posición superior; la hoja de la sierra no sobresale de la placa guía. Sostenga la máquina firmemente con ambas manos y colóquela con la placa guía sobre la pieza de trabajo. Encienda la máquina. Baje lentamente la sección del motor hasta la profundidad de corte definida y luego avance lentamente en la dirección de corte.

Serrado siguiendo un trazado recto: en estos casos utilice el indicador de corte (2). El borde izquierdo (marcado en rojo) muestra el progreso del corte con la hoja de la sierra vertical. El borde derecho indica el avance de corte para un ángulo de la hoja de sierra de 45°.

Serrado siguiendo un listón fijado en una pieza de trabajo: para obtener un canto de corte exacto

se puede colocar un listón sobre la pieza de trabajo y guiar la sierra circular con la placa guía a lo largo de este listón.

Serrado con tope paralelo (véase el capítulo de accesorios):

Para cortes en paralelo a un borde recto. El tope paralelo puede fijarse por ambos lados en su soporte. El ancho de corte puede consultarse en la marca (8). Realice la fijación con ambas palancas de sujeción (1). La mejor manera para averiguar la anchura de corte exacta es hacer un corte de prueba.

Serrado con carril guía (véase el capítulo de accesorios):

Para bordes de corte con precisión milimétrica, en línea recta y sin astillado. El revestimiento antideslizante proporciona un asiento seguro y protege las piezas de trabajo de posibles arañazos. Véase el capítulo Accesorios. El cabezal de giro (15) sirve para realizar un ajuste sin holguras.

Calentamiento del acumulador:

Bajo condiciones de aplicación duras (p. ej., al serrar tablones de madera gruesos) el acumulador puede calentarse debido a la gran carga (> 60 °C). Para conservar la vida útil del acumulador, dejarlo que se enfríe antes de seguir trabajando.

Page 46

ESPAÑOLes

13 10

8. Mantenimiento

8.1 Cambio de la hoja de sierra

La hoja de la sierra debe estar parada.

Extraiga la batería de la máquina.

Existe riesgo de heridas cortantes, incluso cuando la hoja de sierra está parada. Use

guantes protectores. Véase fig., página 3.

1. Presione y deslice el botón de bloqueo (13).

2. El borde de referencia (10) se desplaza al símbolo «Cambio de hoja de sierra».

3. Vuelva a soltar el botón de bloqueo (13).

4. Gire la palanca (14) en el sentido de las agujas del reloj hasta el tope.

5. Pulse el botón de bloqueo (17) hacia delante y baje un poco la sección del motor. Vuelva a soltar el botón de bloqueo (17).

6. Presione la sección del motor hacia abajo hasta que encaje en el tope.

Sustitución

Gire lentamente el eje de la sierra con la llave hexagonal (24) integrada en el tornillo de fijación de la hoja de sierra (30), hasta que el tope quede enclavado.

Destornille el tornillo de fijación de la hoja de sierra en sentido contrario a las agujas del reloj y extraiga la brida exterior de la hoja de sierra (31). Retire la hoja de sierra.

Compruebe que la brida interior de la hoja de

sierra (33) esté colocada correctamente: la brida interior de hoja de sierra (33) tiene 2 lados, un diámetro de 20 mm y 5/8“ (16 mm). Compruebe el asiento adecuado del orificio de inserción de la hoja de sierra conforme a la brida de la hoja de sierra (33). Las hojas de sierra mal colocadas giran descentradas y pueden causar la pérdida del control de la sierra.

Coloque la nueva hoja de sierra. Tenga en cuenta el sentido de giro correcto. El sentido de giro está indicado por flechas en la hoja de sierra y la caperuza protectora. Las superficies de apoyo entre la brida interior de la hoja de sierra (33), la hoja de sierra (32), la brida exterior de la hoja de sierra (31) y el tornillo de fijación de la hoja de sierra (30) deben estar limpias.

Coloque la brida exterior de la hoja de sierra (31). Compruebe que la brida exterior de la hoja de sierra (31) esté colocada correctamente.

Apriete el tornillo de fijación de la hoja de sierra (30) con la llave hexagonal (24) (máx. 5 Nm).

Utilice únicamente hojas de sierra afiladas y sin desperfectos. No utilice hojas de sierra

agrietadas o que hayan variado su forma.

No utilice hojas de sierra de acero rápido de alta aleación (HSS).

No utilice hojas de sierra que no se

correspondan con los datos indicados. Emplee solo hojas de sierra con un diámetro que se corresponda con las marcas en la sierra.

La hoja de sierra debe ser adecuada para el

número de revoluciones de la marcha en vacío.

Utilice una hoja de sierra adecuada al material

de trabajo.

Utilice únicamente hojas de sierra de Metabo

originales. Las hojas de sierra diseñadas para cortar madera o materiales similares deben cumplir la norma EN 847-1.

Puesta a punto de la máquina

Gire la palanca (14) en el sentido contrario a las agujas del reloj hasta el tope. La sección del motor se gira hacia arriba.

8.2 Corrección del ángulo de la hoja de

sierra

El ángulo de la hoja de sierra se ajusta en fábrica.

En caso necesario, se puede ajustar el ángulo de la hoja de sierra para 0° y para 45°. Gire el tornillo de ajuste (7) (para 0°) o (3) (para 45°).

9. Limpieza

Extraiga la batería de la máquina.

El polvo depositado en la máquina se debe retirar regularmente. Además, las ranuras de ventilación del motor deberían limpiarse con un aspirador. Debe garantizarse el buen funcionamiento de los dispositivos de protección (por ejemplo, la sección del motor debe poder moverse libremente, volver de forma automática, fácil y precisa a su posición final).

10. Accesorios

Utilice solo baterías y accesorios originales de Metabo o CAS (Cordless Alliance System).

Utilice únicamente accesorios que cumplan los requerimientos y los datos indicados en este manual de instrucciones.

Véase la página 5.

A Tope paralelo

B Carril guía C Pinza rápida. Para fijar el carril guía. D Hojas de sierra circular. Para obtener

resultados de corte limpios, apto para cortes longitudinales y transversales en maderas blandas y duras.

ECargador

Page 47

F Baterías de diferentes capacidades. Compre

solo baterías con la tensión adecuada para la

herramienta G Aspirador universal Metabo H Manguera de aspiración

Para consultar el programa completo de accesorios, véase www.metabo.com o nuestro catálogo.

11. Reparación

Las reparaciones de herramientas eléctricas solamente deben ser efectuadas por

electricistas especializados. En caso de que sea necesario reparar herramientas

eléctricas, diríjase a su representante de Metabo. En la página www.metabo.com encontrará las direcciones necesarias.

En la página web www.metabo.com puede descargarse las listas de repuestos.

12. Protección del medio ambiente

Cumpla lo estipulado por las normativas nacionales relativas a la gestión ecológica de los residuos y al reciclaje de herramientas, embalajes y accesorios usados.

Las baterías no pueden desecharse junto con los residuos domésticos. ¡Devuelva las baterías defectuosas o gastadas a su distribuidor Metabo!

No sumerja la batería en agua.

Solo para países de la UE: no tire las herramientas eléctricas a la basura doméstica. Según la directiva europea 2012/

19/UE sobre residuos de aparatos eléctricos y electrónicos y las correspondientes legislaciones nacionales, las herramientas eléctricas usadas deben recogerse por separado y reciclarse de modo respetuoso con el medio ambiente.

Antes de desechar descargue la batería en la herramienta eléctrica. Asegure los contactos contra un cortocircuito (p. ej. con cinta adhesiva).

ESPAÑOL es

b =Anchura de las cuchillas de la hoja de

m=Peso Valores de medición establecidos de acuerdo con

Temperatura ambiental admitida durante el funcionamiento: de -20 °C a 50 °C (rendimiento limitado en caso de temperaturas inferiores a 0 °C). Temperatura ambiental admitida durante el almacenamiento: de 0°C a 30°C

Las especificaciones técnicas aquí indicadas están sujetas a rangos de tolerancia (conforme a las normas vigentes).

de la herramienta eléctrica y la comparación de diferentes herramientas eléctricas. Dependiendo de las condiciones de uso, del estado de la herramienta eléctrica o de las herramientas que se utilicen, la carga real puede ser mayor o menor. Para realizar la valoración tenga en cuenta las pausas de trabajo y las fases de trabajo a carga reducida. Determine, a partir de los valores estimados, las medidas de seguridad para el usuario, p.ej. medidas organizativas.

Valor total de vibraciones direcciones) determinado según EN 62841:

K Niveles acústicos típicos evaluados A

L L KpA, KWA=Inseguridad

Al trabajar, el nivel de ruido puede superar los 80 dB(A).

sierra

EN 62841.

Corriente continua

Valores de emisiones

Estos valores permiten evaluar las emisiones

(suma vectorial de tres

=Valor de emisión de vibraciones

h, D

(Aserrado de tablas de virutas prensadas)

=Inseguridad (vibración)

h,D

=Nivel de intensidad acústica

=Nivel de potencia acústica

¡Usar protección auditiva!

13. Datos técnicos

Notas explicativas sobre la información de la página 4.

Nos reservamos el derecho a efectuar modificaciones en función de las innovaciones tecnológicas.

U = Tensión de la batería n

=Número de revoluciones en ralentí

=profundidad de corte máxima

max

=profundidad de corte ajustable (90°)

90°

=profundidad de corte ajustable (45°)

45°

A =Ángulo de corte en diagonal ajustable Ø =Diámetro de la hoja de sierra d =Diámetro de orificio de la hoja de sierra a =Grosor máximo del cuerpo base de la

hoja de sierra

Page 48

PORTUGUÊSpt

Manual original

1. Declaração de conformidade

Declaramos, sob nossa responsabilidade: estas serras circulares de imersão sem fio, identificadas pelo tipo e número de série *1), estão em conformidade com todas as disposições aplicáveis das Diretivas *2) e Normas *3). Documentações técnicas no *4) - ver página 4.

2. Utilização correta

A serra circular de imersão sem fio é adequada para serrar madeira, plásticos e materiais semelhantes. Não é possível serrar metais, exceto chapas em alumínio finas (mais finas do que 2 mm) e placas de madeira e compostas revestidas a alumínio.

O utilizador é inteiramente responsável por danos que advenham de uma utilização indevida.

Deverá sempre respeitar as normas gerais de prevenção de acidentes aplicáveis e as indicações de segurança juntamente fornecidas.

3. Indicações gerais de segurança

Para a sua própria proteção e para proteção da sua ferramenta elétrica, respeite as partes do texto identificadas com este símbolo!

AVISO – Ler o manual de instruções para reduzir o risco de ferimentos.

ATENÇÃO – Leia todas as indicações de

segurança, instruções, ilustrações e dados técnicos fornecidos juntamente com esta ferramenta elétrica. O desrespeito das

instruções apresentadas em seguida pode causar choques elétricos, incêndios e/ou lesões graves.

Guarde todas as indicações de segurança e instruções para consultas futuras.

Quando entregar esta ferramenta elétrica a terceiros, faça-o sempre acompanhado destes documentos.

4. Indicações especiais de segurança

4.1 Processo de serrar a) PERIGO: não coloque as mãos na área

de serração nem na lâmina de serra.

Segure o punho suplementar com a segunda mão ou a caixa do motor. Se ambas as mãos

estiverem a segurar a serra, não poderão ser feridas pela lâmina de serra.

b) Não toque por baixo da peça de trabalho. O resguardo de proteção não poderá protegê-lo da lâmina de serra se tocar por baixo da peça de trabalho.

c) Ajuste a profundidade de corte à espessura da peça de trabalho. Por debaixo da peça de trabalho apenas deverá ficar visível menos do que uma altura completa do dente.

d) Nunca segure a peça de trabalho a serrar na

mão ou por cima da perna. Fixe a peça de trabalho a cortar num encabadouro estável. É

importante que a peça de trabalho esteja bem fixada para minimizar o risco de contacto com o corpo, o emperrar da lâmina de serra ou a perda de controlo.

e) Sempre que executar trabalhos nos quais a

ferramenta acoplável possa atingir condutores de corrente ocultos, segure a ferramenta elétrica nas superfícies isoladas do punho. O

contacto com um cabo condutor de corrente também coloca peças metálicas da ferramenta elétrica sob tensão e provoca um choque elétrico.

f) No corte longitudinal utilize sempre um encosto ou uma guia de aresta reta. Isto melhora a precisão de corte e reduz a possibilidade da lâmina de serra emperrar.

g) Utilize sempre lâminas de serra com o

tamanho correto e com uma perfuração de admissão apropriada (por ex. rômbica ou redonda). Lâminas de serra que não se adaptam

às peças de montagem rodam de forma não circular e provocam a perda de controlo.

h) Nunca utilize arruelas planas ou parafusos

danificados ou incorretos para a lâmina de serra. Quer as arruelas planas como os parafusos

da lâmina de serra foram construídos especialmente para a sua serra, de forma a proporcionar uma potência e segurança de funcionamento otimizadas.

4.2 Contragolpes - Causas e respetivas indicações de segurança

- Um contragolpe é a reação repentina causada

pelo encravamento, emperramento ou alinhamento incorreto da lâmina de serra que faz com que a serra descontrolada levante e se desloque para fora da peça de trabalho em direção ao operador.

- quando a lâmina de serra encrava ou emperra na

fenda de corte a fechar, esta bloqueia e a força do motor causa o contragolpe da serra, em direção ao operador;

- se a lâmina de serra for virada ou alinhada

incorretamente durante o corte da serra, os dentes da borda posterior da lâmina de serra podem encravar na superfície em madeira, deslocando a lâmina de serra para fora da fenda de corte serrada e fazendo com que a serra salte

para trás, em direção ao operador. O contragolpe é a consequência de uma utilização errada ou inadequada da serra. Poderá evitar o

contragolpe através de medidas de precaução adequadas, conforme descrito em seguida.

a) Segure bem a serra com ambas as mãos e

posicione os seus braços numa posição, na qual poderá amortecer as forças de

Page 49

contragolpe. Posicione-se sempre lateralmente em relação à lâmina de serra, nunca ficar com o corpo alinhado com a lâmina de serra. No caso de um contragolpe a serra

circular poderá saltar para trás, no entanto o operador poderá controlar as forças de contragolpe adotando medidas de precaução adequadas.

d) Caso a lâmina de serra encrave ou caso

tenha de interromper o trabalho, desligue a serra e mantenha-a segura no material até a lâmina de serra ficar imobilizada. Nunca tente retirar a serra da peça de trabalho ou movimentá-la para trás, enquanto a lâmina de serra estiver em movimento, caso contrário poderá ocorrer um contragolpe. Verifique e

elimine a causa do encravamento da lâmina de serra.

c) Se pretender voltar a ligar uma serra que

ficou presa na peça de trabalho deverá centrar a lâmina de serra na fenda de corte e verificar se os dentes da serra não ficaram encravados na peça de trabalho. Se a lâmina de serra

encravar poderá movimentar-se para fora da peça de trabalho ou causar um contragolpe assim que voltar a ligar a serra.

d) Apoie as placas grandes para reduzir o risco

de contragolpes que ocorrem quando a lâmina de serra fica presa. As placas grandes podem

curvar-se sob o seu próprio peso. As placas devem ser apoiadas em ambos os lados, quer junto da fenda de corte como na aresta.

e) Nunca utilize lâminas de serra embotadas ou danificadas. As lâminas de serra com dentes embotados ou mal alinhados, provocam uma maior fricção, emperram a lâmina de serra e resultam num contragolpe devido à fenda de corte demasiado estreita.

f) Antes de serrar, aperte bem os ajustes da profundidade de corte e do ângulo de corte. Se os ajustes se alterarem ao serrar, a lâmina de serra pode emperrar e causar um contragolpe.

f) Proceda com especial cuidado ao serrar em

paredes existentes ou outras áreas não percetíveis. Durante o corte, a lâmina de serra

pode bloquear em objetos ocultos ao imergir e causar um contragolpe.

4.3 Função do resguardo de proteção a) Antes de qualquer utilização verifique se o

resguardo de proteção fecha devidamente. Não utilize a serra caso o resguardo de proteção não possa ser movimentado livremente e não feche imediatamente. Nunca prenda ou amarre o resguardo de proteção, uma vez que através disso, a lâmina de serra ficaria desprotegida. Caso a serra caia ao chão

involuntariamente, o resguardo de proteção pode entortar. Certifique-se de que o resguardo de proteção se movimenta livremente e de que não toca na lâmina de serra ou noutras peças em nenhum dos ângulos ou profundidades de corte.

b) Verifique o estado e a função da mola do

resguardo de proteção. Antes de utilizar, solicite a manutenção da serra, caso o resguardo de proteção e a mola não funcionem

PORTUGUÊS pt

devidamente. As peças danificadas, depósitos

pegajosos ou acumulações de aparas retardam o funcionamento do resguardo de proteção inferior.

c) No "corte imerso" que não é efetuado em

ângulo reto, fixe a placa de base da serra contra deslocamentos laterais. A deslocação

lateral pode fazer com que a lâmina de serra prenda e provocar um contragolpe.

c) Não pouse a serra sobre a bancada de

trabalho ou no chão, sem que o resguardo de proteção cubra a lâmina de serra. Uma lâmina

de serra desprotegida e a funcionar por inércia, movimenta a serra no sentido contrário do corte e corta o que lhe aparece pelo caminho Observe o tempo de funcionamento por inércia da lâmina de serra.

4.4 Indicações de segurança adicionais

Não utilize discos abrasivos. Não tocar na ferramenta em rotação! Remover as

aparas e semelhantes apenas quando a máquina estiver parada.

Use uma máscara de proteção contra poeiras apropriada.

Use proteção auditiva.

Use resguardo para os olhos

Rodar a alavanca (14) apenas com a bateria retirada e com a parte do motor oscilada totalmente para cima.

A lâmina de serra não poderá ser travada exercendo contrapressão lateral.

A parte do motor móvel deve voltar para a sua posição final livremente, de forma automática, sem dificuldade e com precisão. Esta não pode ser fixada para serrar.

Ao serrar materiais com formação intensa de pó deverá limpar regularmente a máquina. Deverá assegurar o funcionamento correto dos equipamentos de proteção (por ex. a parte do motor móvel).

Os materiais que geram pós ou vapores nocivos para a saúde (por ex. amianto) durante o processamento não podem ser trabalhados.

Controle a peça de trabalho quanto a corpos estranhos. Durante o trabalho certifique-se sempre de que não corta pregos ou semelhantes.

Se a lâmina de serra bloquear, desligar imediatamente o motor.

Não tente serrar peças de trabalho extremamente pequenas.

Ao trabalhar deverá apoiar bem a peça de trabalho e proteger contra deslizamentos.

Limpar as lâminas de serra sujas com resíduos de resina ou cola. As lâminas de serra sujas

causam uma maior fricção, bloqueiam a lâmina de serra e aumentam o perigo de contragolpe.

Page 50

PORTUGUÊSpt

Evite o sobreaquecimento das pontas dos dentes da serra. Ao serrar plástico, evite que o material derreta. Utilize uma lâmina de serra

adequada para o respetivo material a serrar. Para limpar (por ex. o canal de aspiração) deverá

desligar a máquina, aguardar que a lâmina de serra esteja imobilizada e retirar a bateria.

Retirar a bateria da máquina, caso a máquina esteja avariada.

Proteger as baterias de humidade!

Não utilizar baterias danificadas ou deformadas!

Não expor as baterias a fogo!

Não abrir as baterias! Não tocar nem curto-circuitar os contactos das

baterias!

Retirar a bateria da máquina quando esta não estiver a ser utilizada.

Remover a bateria da máquina antes de realizar qualquer ajuste ou manutenção.

Certifique-se de que a máquina está desligada ao inserir a bateria.

As baterias de lítio danificadas podem verter um líquido ligeiramente ácido e inflamável!

Caso as baterias vertam líquido e o mesmo entre em contacto com a pele, deverá lavar

imediatamente com água abundante. Se o líquido das baterias entrar em contacto com os seus olhos, lave-os com água limpa e consulte imediatamente um médico!

Transporte das baterias de lítio:

a expedição de baterias de lítio deverá ocorrer em conformidade com as leis de transporte de mercadorias perigosas (UN 3480 e UN 3481). Informe-se sobre as normas atualmente em vigor para a expedição de baterias de lítio. Se necessário, informe-se junto da sua empresa transportadora. Poderá obter uma embalagem certificada junto da Metabo.

A bateria apenas poderá ser expedida caso a caixa não apresente danos e não esteja a verter líquido. Para expedir, retirar a bateria da máquina. Proteger os contactos contra curto-circuito (por ex. isolar com fita adesiva).

Reduzir os níveis de pó:

AVISO - Determinadas poeiras, que são

geradas ao lixar com folha de lixa, serrar, lixar, furar e ao executar outros trabalhos, contém químicos conhecidos por causar cancro, malformações congénitas ou outros problemas reprodutivos. Alguns exemplos destes químicos são:

- chumbo de tintas à base de chumbo,

- pó mineral de pedras de paredes, cimento e

outros materiais de paredes, e

- arsénio e cromados de madeiras tratadas

quimicamente.

O risco para si proveniente desta sobrecarga varia consoante o número de vezes que executa este tipo de trabalho. Para reduzir o efeito destes químicos em relação a si: trabalhe numa área bem ventilada e use sempre equipamento de proteção aprovado, como por ex. máscaras antipoeiras que tenham sido desenvolvidas especialmente para filtrar partículas microscópicas.

Isto aplica-se igualmente a poeiras de outros materiais, como por ex. determinados tipos de madeiras (como pó de carvalho ou faia), metais e amianto. Outras doenças conhecidas são por ex. reações alérgicas e doenças respiratórias. Não deixe que o pó entre em contacto com o seu corpo.

Respeite as diretivas e as normas nacionais (por ex. disposições relativas à segurança no trabalho, eliminação) válidas para o seu material, pessoal, caso de utilização e local de utilização.

Apanhe as partículas geradas no local de origem das mesmas e evite deposições nas imediações.

Utilize acessórios apropriados para trabalhos especiais. Através disso é reduzida a expulsão descontrolada de partículas no ambiente.

Utilize um aspirador de pó adequado. Reduza os níveis de pó:

- direcionando as partículas expelidas e o fluxo de ar de exaustão da máquina para longe de si, das pessoas que se encontram nas proximidades ou do pó acumulado,

- montando um dispositivo de aspiração e/ou um purificador de ar,

- arejando bem o local de trabalho e aspirando-o para o manter limpo. Varrer ou soprar por jato de ar forma remoinhos de pó.

- Aspire ou lave o vestuário de proteção. Não limpar soprando, batendo ou escovando.

5. Vista geral

Ver página 2 e 3.

1 2 Alavancas de aperto (para batente paralelo) 2Indicador de corte 3 Parafuso de ajuste (para ajustar o ângulo da

lâmina de serra de 45°). 4 Escala (ângulo de cortes inclinados) 5 2 Parafusos de retenção (cortes inclinados) 6 Botão para corte traseiro 7 Parafuso de ajuste (para ajustar o ângulo da

lâmina de serra de 0°). 8 Marcação (para leitura da largura de corte ao

utilizar o batente paralelo) 9 Aresta de leitura "FS" (ler a profundidade de

corte em caso de utilização da calha-guia "FS")

10 Aresta de leitura (ler a profundidade de corte) 11 Punho 12 Punho (punho suplementar) 13 Botão de bloqueio (ajustar a profundidade de

corte)

14 Alavanca (para substituição de lâmina de serra) 15 Botão rotativo (para ajustar um assentamento

livre de folgas sobre as calhas-guia)

16 Placa de guia 17 Botão de bloqueio

Page 51

18 Gatilho 19 Desbloqueio da bateria 20 Roda de ajuste para pré-seleção das rotações 21 Botão indicador de capacidade 22 Indicador de capacidade e de sinalização 23 Bateria 24 Chave sextavada/Depósito para chave

sextavada

25 Ranhuras de guia para colocação da máquina

em calhas-guia de diversos fabricantes 26 Saco de pó 27 Casquilho (casquilho de aspiração / extração

de aparas) 28 Roda de ajuste para o ajuste de precisão da

profundidade de corte 29 Vidro de proteção 30 Parafuso de fixação da lâmina de serra 31 Flange exterior da lâmina de serra 32 Lâmina de serra 33 Flange interior da lâmina de serra

6. Colocação em funcionamento, ajuste

Remover a bateria da máquina antes de

realizar qualquer ajuste ou manutenção. Certifique-se de que a máquina está desligada ao inserir a bateria.

6.1 Bateria

Recomendamos a utilização de baterias LiHD no mínimo com 5,5 Ah. Em caso de utilização de outras baterias deverá contar com perdas de desempenho.

Antes de utilizar, carregue a bateria (23). Recarregar a bateria em caso de perda de rendi-

mento. Poderá encontrar instruções sobre o carregamento

da bateria no manual de instruções do carregador Metabo.

No caso de baterias de lítio com indicador de capacidade e de sinalização (22) (consoante o equipamento):

- prima o botão (21) para que o estado de carga

seja indicado através das lâmpadas LED.

- Assim qu e uma lâmpada LED piscar, significa que

a bateria está quase descarregada e terá que ser recarregada.

Retirar:

pressionar o botão de desbloqueio da bateria (19) e retirar a bateria (23).

Colocar:

inserir a bateria (23) até engatar.

6.2 Ajustar a profundidade de corte

A profundidade de corte está ajustada de forma a que os dentes da lâmina de serra não sobressaiam em mais da metade da altura dos dentes da peça de trabalho. Ver fig. na página 2.

PORTUGUÊS pt

Ajustar em intervalos de mm: pressionar o botão de bloqueio (13) e deslocar. Ler

a profundidade de corte ajustada na aresta de leitura (10). (Ao utilizar a calha-guia "FS", ler na aresta de leitura "FS" (9).) Voltar a soltar o botão de bloqueio (13).

Ajuste de precisão (para um ajuste muito fino da profundidade de corte):

ao rodar a roda de ajuste (28) é possível ajustar a profundidade de corte com muita precisão. Determinar a profundidade de corte exata através da medição da lâmina de serra saliente ou da verificação do resultado, efetuando um corte de teste.

6.3 Ajustar a inclinação da lâmina de serra para cortes inclinados

Para ajustar, soltar ambos os parafusos de retenção (5). Inclinar a parte do motor contra a placa de guia (16). O ângulo ajustado pode ser lido na escala (4). Voltar a apertar firmemente ambos os parafusos de retenção (5).

Para um ângulo de corte inclinado inferior a 0° ou superior a 45° (corte traseiro): pressionar o botão para corte traseiro (6) para dentro e, sem seguida, inclinar. (No próximo ajuste, a função de corte traseiro será desativada automaticamente.)

6.4 Pré-selecionar as rotações

Pré-selecionar as rotações na roda de ajuste (20). Rotações recomendadas, ver página 4.

6.5 Ajustar o casquilho de aspiração/ extração de aparas

O casquilho (27) poderá ser rodado para a posição pretendida para a aspiração ou para a extração das aparas de serrar. Para o efeito, inserir o casquilho até ao encosto, rodar e voltar a puxar para fora. O casquilho pode assim ser retido em segurança em 7 posições.

Aspiração da serradura Para a aspiração das aparas de serrar deverá ligar um aspirador apropriado com mangueira de aspiração ao casquilho (27).

Saco de pó: retirar o casquilho (27) (inserir o casquilho até ao encosto. Rodar de forma a que o mesmo fique voltado para cima. Retirar e colocar de parte). Montar o saco de pó (26).

6.6 Ajustar o vidro de proteção

Deslocar o vidro de proteção (29): posição superior para cortes inclinados, posição central para cortes de 0° , p os iç ão in fe ri or em ca so de u ti li za çã o d e u ma calha-guia.

Page 52

PORTUGUÊSpt

7. Utilização

7.1 Sistema de monitorização multifuncional da máquina

Se a máquina se desligar automaticamente,

isso significa que o sistema eletrónico ativou o modo de autoproteção. É emitido um sinal de alerta (apito contínuo). Este sinal desliga-se após no máx. 30 segundos ou após soltar o gatilho (18).

Mesmo com esta função de proteção, em

determinadas aplicações poderão ocorrer sobrecargas e consequentemente, danos na máquina.

Causas e correções:

1. Bateria quase descarregada (o sistema

eletrónico protege a bateria contra danos provocados por descarga total).

Se uma lâmpada LED (22) piscar, isso significa que a bateria está quase vazia. Se necessário, pressionar a tecla (21) e verificar o estado de carga através das lâmpadas LED (22). Quando a bateria estiver quase vazia terá que ser recarregada!

2. Uma sobrecarga prolongada da máquina

provoca o desligamento por temperatura. A máquina trabalha com potência reduzida até à temperatura voltar ao normal.

No caso de sobreaquecimento, a máquina desliga completamente.

Deixar arrefecer a máquina ou a bateria. Nota:

se notar que a bateria está demasiado quente, poderá arrefecê-la mais rapidamente no seu carregador "AIR COOLED".

Nota:

a máquina arrefece mais rapidamente se a deixar a funcionar na marcha em vazio.

3. No caso de intensidade de corrente demasiado elevada (como ocorre por ex. num bloqueio mais prolongado), a máquina é desligada.

Desligar a máquina no gatilho (18). Em seguida poderá continuar a trabalhar normalmente (neste caso, para além de observar todas as outras indicações de segurança deverá observar particularmente as instruções de segurança no capítulo 4 Contragolpe...). Evite bloqueios adicionais.

7.2 Ligar e desligar

Assim que o botão de bloqueio (17) é

deslocado para a frente, é possível movimentar a parte do motor para baixo. Enquanto isso, a lâmina de serra sai para fora do resguardo de proteção. Cuidado, existe perigo de ferimentos.

Ligar: deslizar o botão de bloqueio (17) para a frente e manter, em seguida pressionar o gatilho (18).

Desligar: soltar o gatilho (18).

7.3 Indicações de trabalho

Não ligue ou desligue a máquina enquanto a lâmina de serra estiver a tocar na peça de

trabalho.

Antes de iniciar o corte, aguarde até a lâmina de serra atingir as rotações máximas.

Durante o corte não retirar a máquina do material com a lâmina de serra em rotação.

Aguardar até a lâmina de serra estar imobilizada.

Assim que a lâmina de serra bloquear, desligar imediatamente a máquina.

Pousar a máquina quando a lâmina de serra estiver imobilizada.

Cortes imersos: a parte do motor encontra-se na posição superior, a lâmina de serra não fique saliente em relação à placa de guia. Segurar a máquina firmemente com ambas as mãos e colocar sobre a peça de trabalho com a placa de guia. Ligar a máquina. Descer a parte do motor lentamente para a profundidade de corte ajustada e, em seguida, avançar lentamente no sentido de corte.

Serrar de acordo com a fenda superficial reta:

o indicador de corte serve para esse efeito (2). A aresta esquerda (marcada a vermelho) indica o decurso do corte com a lâmina de serra na vertical. A aresta direita indica o decurso do corte para uma inclinação da lâmina de serra de 45°.

Serrar de acordo com uma barra fixas sobre a peça de trabalho: para obter uma aresta de corte

precisa, é possível fixar uma barra sobre a peça de trabalho e guiar a serra circular manual com a placa de guia ao longo desta barra.

Serrar com batente paralelo (ver capítulo Acessórios):

para cortes paralelos em relação a arestas retas. O batente paralelo pode ser colocado a partir de ambos os lados no seu suporte. A largura de corte pode ser consultada na marcação (8). Fixar com ambas as alavancas de aperto (1). A melhor forma de determinar a largura de corte exata é efetuar um corte de teste.

Serrar com calha-guia (ver capítulo Acessórios):

para arestas de corte milimétricas, retilíneas e sem lascar. O revestimento antiderrapante proporciona um apoio seguro e protege as peças de trabalho contra riscos. Ver capítulo Acessórios. O botão rotativo (15) serve para ajustar um assentamento livre de folgas.

Aquecimento da bateria:

sob condições extremamente exigente de utilização (por ex. serrar placas de madeira grossas), a bateria pode aquecer devido à carga elevada > 60 °C). Para preservar a durabilidade das baterias, deixar as baterias arrefecer antes de continuar com o trabalho.

8. Manutenção

8.1 mudança fácil da lâmina de serra

A lâmina de serra deve estar imobilizada.

Page 53

Retirar a bateria da máquina.

13 10

Existe risco de corte mesmo com a lâmina de serra parada. Use luvas de proteção.

Ver fig. na página 3.

1. Pressionar o botão de bloqueio (13) e deslocar.

2. Deslocar de forma a que a aresta de leitura (10) fique voltara para o símbolo "substituição da lâmina de serra".

3. Voltar a soltar o botão de bloqueio (13).

4. Rodar a alavanca (14) no sentido dos ponteiros do relógio até ao encosto.

5. Deslizar o botão de bloqueio (17) para a frente e descer ligeiramente a parte do motor. Voltar a soltar o botão de bloqueio (17).

6. Pressionar a parte do motor para baixo até esta engatar no encosto.

Substituir

Rodar lentamente o veio da serra com a chave sextavada interna (24) colocada no parafuso de fixação da lâmina de serra (30), até o bloqueio engatar.

Desaparafusar o parafuso de fixação da lâmina de serra no sentido contrário ao dos ponteiros do relógio e retirar o flange exterior da lâmina de serra (31). Retirar a lâmina de serra.

Certificar-se de que o flange interior da lâmina

de serra (33) está corretamente colocado em toda a volta: o flange interior da lâmina de serra (33) possui 2 lados, diâmetro de 20 mm e 5/8“ (16 mm). Respeitar o alojamento exato da perfuração de admissão da lâmina de serra em relação ao flange interior da lâmina de serra (33)! As lâminas de serra montadas incorretamente não rodam de forma circular e provocam a perda do controlo.

Colocar a lâmina de serra nova. Respeitar o sentido de rotação correto. O sentido de rotação é indicado através de setas na lâmina de serra e no resguardo de proteção. As superfícies de apoio entre o flange interior da lâmina de serra (33), a lâmina de serra (32), o flange exterior da lâmina de serra (31) e o parafuso de fixação da lâmina de serra (30) devem estar limpos.

Colocar o flange exterior da lâmina de serra (31). Certificar-se de que o flange exterior da lâmina de serra (31) está colocado corretamente em toda a volta.

Apertar firmemente o parafuso de fixação da lâmina de serra (30) com uma chave sextavada (24) (máx. 5 Nm).

Utilizar apenas lâminas de serra afiadas e que

não apresentem danos. Não utilizar lâminas de serra com fissuras ou semelhantes, nas quais o formato tenha sido alterado.

Não utilizar lâminas de serra em aço de liga de

alta velocidade (HSS).

PORTUGUÊS pt

Não utilizar lâminas de serra que não

correspondam com os dados caraterísticos indicados. Utilizar apenas lâminas de serra com um diâmetro que corresponda com as inscrições na serra.

A lâmina de serra deve ser adequada para as

rotações em vazio.

Utilize uma lâmina de serra adequada para o

respetivo material a serrar.

Utilize apenas lâminas de serra Metabo

originais. As lâminas de serra previstas para o corte de madeira ou derivados de madeira devem corresponder com a norma EN 847-1.

Colocar a máquina operacional

Rodar a alavanca (14) no sentido contrário ao dos ponteiros do relógio até ao encosto. A parte do motor oscila para cima.

8.2 Corrigir o ângulo da lâmina de serra O ângulo da lâmina de serra vem ajustado de

fábrica.

Se necessário, é possível ajustar o ângulo da lâmina de serra para 0° e para 45°. Rodar o parafuso de ajuste (7) (para 0°) ou (3) (para 45°).

9. Limpeza

Retirar a bateria da máquina.

Limpar a máquina regularmente para remover o pó acumulado. As aberturas de ventilação existentes no motor devem ser limpas com um aspirador de pó. O funcionamento correto dos equipamentos de proteção (por ex. a parte do motor deve voltar para a sua posição final livremente, de forma automática, sem dificuldade e com precisão) deve estar assegurado.

10. Acessórios

Utilize apenas baterias originais Metabo ou CAS (Cordless Alliance System) e acessórios.

Utilize apenas acessórios que cumpram os requisitos e dados caraterísticos indicados neste manual de instruções.

Ver página 5.

ABatente paralelo B Calha-guia

C Grampo de fixação rápida. Para fixar a calha-

guia.

D Lâminas de serra circular. Resultados de corte

limpos em cortes longitudinais e transversais

limpos, em madeira macia e dura. ECarregador F Baterias de diversas capacidades. Compre

apenas baterias com a tensão adequada para a

sua ferramenta elétrica.

G Aspirador universal Metabo H Mangueira de aspiração

Poderá consultar o programa completo de acessórios em www.metabo.com ou no catálogo.

Page 54

PORTUGUÊSpt

11. Reparações

As reparações em ferramentas elétricas apenas devem ser efetuadas por eletricistas!

Caso as ferramentas elétricas Metabo necessitem de reparações, dirija-se ao seu representante Metabo. Consulte os endereços em www.metabo.com

Poderá descarregar as listas de peças sobressalentes em www.metabo.com

12. Proteção do ambiente

Respeite as determinações nacionais sobre a eliminação ecológica e sobre a reciclagem de máquinas usadas, embalagens e acessórios.

As baterias não podem ser eliminadas através do lixo doméstico! Devolver as baterias avariadas ou usadas ao revendedor Metabo!

Não atirar as baterias para a água.

Apenas para países da UE: não colocar as ferramentas elétricas no lixo doméstico! De

acordo com a diretriz europeia 2012/19/UE sobre equipamentos elétricos e eletrónicos usados, e na conversão ao direito nacional, as ferramentas elétricas usadas devem ser recolhidas em separado e entregues a uma reciclagem ecologicamente correta.

Antes de eliminar a bateria, descarregue-a na ferramenta elétrica. Proteger os contactos contra curto-circuito (por ex. isolar com fita adesiva).

Valores da emissão

Estes valores possibilitam a avaliação de emissões da ferramenta elétrica e a comparação com diversas ferramentas elétricas. Consoante as condições de utilização, o estado da ferramenta elétrica ou das ferramentas acopláveis, a sobrecarga efetiva poderá ser superior ou inferior. Para a avaliação, deverá ainda considerar os intervalos de trabalho e as fases com menores sobrecargas. Com base nos respetivos valores avaliados deverá determinar a aplicação de medidas de proteção para o utilizador, por ex. medidas a nível de organização.

Valor total de vibrações direções) determinado de acordo com a EN 62841:

=Valor da emissão de vibrações

h, D

K Valores típicos e ponderados pela escala A para o

ruído: L L K

Durante o trabalho, o nível de ruído pode exceder os 80 dB(A).

(serrar placa de aglomerado)

=Insegurança (vibração)

h,D

=Nível sonoro

=Nível de potência sonora

, KWA= Insegurança

(soma vetorial de três

Usar proteção auditiva!

13. Dados técnicos

Explicações sobre os dados na página 4. Reservamo-nos o direito de proceder a alterações relacionadas com o progresso tecnológico. U = Tensão da bateria

=Rotações em vazio

=Profundidade máxima de corte

max

=Profundidade de corte ajustável (90°)

90°

=Profundidade de corte ajustável (45°)

45°

A =Ângulo do corte enviesado ajustável Ø =Diâmetro da lâmina de serra d =Diâmetro do furo da lâmina de serra a =Espessura máx. do corpo básico da

b =Largura máx. de corte da lâmina de serra m=Peso

Valores medidos determinados de acordo com a EN 62841.

Temperatura ambiente admissível durante o funcionamento:

-20 °C até 50 °C (potência limitada no caso de temperaturas abaixo dos 0 °C). Temperatura ambiente admissível em caso de armazenamento: 0 °C até 30 °C

Os dados técnicos indicados são tolerantes (de acordo com os padrões individuais válidos).

lâmina de serra

Corrente contínua

Page 55

Bruksanvisning i original

1. Försäkran om överensstämmelse

Vi försäkrar på eget ansvar att den batteridrivna sänkcirkelsågen med typ- och serienummer *1) uppfyller kraven i gällande direktiv *2) och standarder *3). Teknisk dokumentation *4) - se sida

2. Föreskriven användning

Den batteridrivna sänkcirkelsågen är avsedd för sågning i trä, plast eller liknande material. Den får inte användas för sågning av metall med undantag av tunna aluminiumplåtar (tunnare än 2 mm) och aluminiumbelagda trä- eller kompositskivor.

Användaren ansvarar själv för skador som orsakas av felaktig användning.

Allmänna föreskrifter om olycksförebyggande samt bifogade säkerhetsanvisningar måste följas.

3. Allmänna säkerhetsanvisningar

Följ anvisningarna i textavsnitten med den här symbolen för att förebygga personskador och skador på elverktyget!

VARNING – Läs igenom bruksanvisningen för att minska risken för skador.

VARNING – Läs alla säkerhetsvarningar, instruktioner, illustrationer och

specifikationer som ingår med detta elverktyg.

Fel som uppstår till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Spara säkerhetsanvisningar och anvisningar för framtida bruk.

Se till så att dokumentationen medföljer elverktyget.

4. Särskilda säkerhetsanvisningar

4.1 Sågmetod a) FARA: Håll händerna borta från

sågområdet och sågklingan. Håll den

andra handen på handtaget eller på motorkåpan. Håller du sågen med båda händerna,

så kan de inte bli skadade av sågklingan. b) Håll aldrig handen under arbetsstycket.

Skyddskåpan skyddar inte under arbetsstycket. c) Anpassa sågdjupet till arbetsstyckets

tjocklek. Under arbetsstycket bör högst en hel tandhöjd synas.

d) Håll aldrig fast arbetsstycket med händerna

eller benen. Fäst arbetsstycket mot ett stabilt stöd. Det är viktigt att fästa arbetsstycket ordentligt

SVENSKA sv

så att risken för kroppskontakt, fastklämning av sågklingan samt kontrollförlust minimeras.

e) Håll elverktyget i de isolerade handtagen när

du jobbar med tillsatsverktyg som kan komma i kontakt med dolda elledningar. Kontakt med

strömförande ledning kan spänningssätta elverktygets metalldelar, så att du får en stöt.

f) Använd alltid ett anhåll eller en rak kantgejd vid klyvsågning. Det förbättrar precisionen och minskar risken för att sågklingan ska fastna.

g) Använd alltid sågklingor i rätt storlek och med rätt klinghål (t.ex. rombiskt eller runt). Sågklingor som inte passar sågens fäste går ojämnt och kan ge kontrollförlust.

h) Använd aldrig skadade eller fel brickor och skruvar till sågklingorna. Brickorna och skruvarna till sågklingan är specialgjorda för din såg för att ge optimal effekt och driftsäkerhet.

4.2 Kast - orsak och matchande säkerhetsanvisning

- ett kast är en plötslig reaktion som kan inträffa när

sågklingan hakar fast eller kläms eller om sågklingan är felriktad. Följden blir att sågen gör en okontrollerad rörelse och lyfter ur arbetsstycket i riktning mot användaren.

- om sågklingan hakar fast eller nyper i sågspalten,

kan motorkraften kasta sågen tillbaka i riktning mot användaren;

- om sågklingan vrids i såglinjen eller är felriktad, så

kan tänderna i sågklingans bakkant haka i träyta. Det får sågklingan att hoppa ur såglinjen i riktning mot användaren.

Ett kast orsakas av felaktig användning av sågen. Det kan förhindras med hjälp av försiktighetsåtgärderna nedan.

a) Håll fast sågen med båda händerna och med

armarna i ett läge som gör att du kan parera kastrekylen. Stå alltid vid sidan av sågklingan och låt aldrig sågklingan ligga i linje med kroppen. Kast kan få cirkelsågen att fara bakåt,

men med rätt åtgärder kan du som användare behärska kastrekylerna.

b) Om sågklingan nyper eller om du avbryter

arbetet, slå av maskinen och håll den stilla i arbetsstycket tills klingan stannat helt. Försök aldrig dra loss sågen ur arbetsstycket eller dra den bakåt när sågklingan roterar, det kan ge ett kast. Hitta och åtgärda orsaken till att sågklingan

nöp. c) Om sågen sitter i ett arbetsstycke och ska

startas; centrera sågklingan i sågspalten och kontrollera att sågtänderna inte har hakat fast i arbetsstycket. Om sågklingan har hakat fast, kan

sågen åka ut ur arbetsstycket eller orsaka ett kast när den ska startas på nytt.

d) Stötta upp stora plattor för att minska risken för kast p.g.a. att sågklingan fastnar. Stora plattor kan böjas av sin egenvikt. Palla upp plattor på båda sidor, både vid sågspalten och kanten.

Page 56

SVENSKAsv

e) Använd aldrig slöa eller skadade sågklingor. Sågklingor med slöa eller felriktade tänder orsakar p.g.a. en för smal sågspalt en förhöjd friktion, fastnade sågklingor och kast.

f) Drag fast sågdjups- och snedsågningsinställningarna före sågning. Om inställningarna ändras under sågningen kan sågklingan fastna och orsaka kast.

g) Var extra försiktig när du sågar i befintliga

väggar eller andra ställen där du inte kan se vad som finns bakom. Sågklingan kan fastna i

dolda föremål när du instickssågar och ge kast.

4.3 Skyddskåpans funktion a) Kontrollera om skyddskåpan stänger som

den ska innan du använder maskinen. Använd aldrig sågen om skyddskåpan rör sig med motstånd eller om den inte stängs. Kläm eller bind aldrig fast skyddskåpan eftersom sågklingan då är oskyddad. Om sågen av

misstag faller till marken kan skyddskåpan deformeras. Kontrollera att skyddskåpan kan röra sig fritt och att den varken går emot sågklingan eller andra delar i någon sågvinkel.

b) Kontrollera skick och funktion på fjädern till

skyddskåpan. Gå igenom sågen före användning om skyddskåpan och fjädern inte fungerar som de ska. Skadade delar, klibbiga

avlagringar eller spån kan göra den nedre skyddskåpan trög.

c) Vid instickssnitt som inte utförs i rät vinkel

ska du säkra sågens grundplatta så att den inte kan förskjutas åt sidan. Det kan leda till att

sågklingan kläms så att det uppstår rekyl. d) Se till att skyddskåpan täcker sågklingan när

du lägger ifrån dig sågen på arbetsbänken eller golvet. En oskyddad sågklinga som fortfarande är i

rörelse kastar sågen mot sågriktningen och sågar i det som kommer i vägen. Tänk på sågklingans efterkörningstid.

4.4 Övriga säkerhetsanvisningar

Använd aldrig slipskivor. Fatta inte tag med händerna i roterande verktyg! Ta

endast bort spån och liknande när maskinen står stilla.

Använd lämpligt andningsskydd.

Använd hörselskydd.

Använd skyddsglasögon.

Spaken (14) får endast vridas när batteripaketet avlägsnats och motordelen vridits upp helt.

Sågklingan får inte bromsas genom tryck mot sidan. Den rörliga motordelen ska kunna röra sig fritt och

lätt av sig själv samt återgå exakt till sitt ändläge. Den får inte klämmas fast vid sågning.

Sågar du i material som dammar mycket, måste du rengöra maskinen med jämna mellanrum. Skyddsanordningar måste alltid fungera korrekt (t.ex. den rörliga motordelen).

Material som vid bearbetning avger hälsofarligt damm eller ångor (t.ex. asbest) får ej bearbetas.

Kontrollera att det inte finns främmande föremål i eller på arbetsstycket. Se till så att du inte sågar i spik och liknande när du jobbar.

Stäng genast av motorn om sågklingan blockeras. Såga inte i extremt små arbetsstycken. Vid bearbetningen måste arbetsstycket ligga an

ordentligt och vara säkrat mot förskjutning.

Rengör sågklingan om det fastnat harts- eller limrester på. Smutsiga sågklingor ger större

friktion, kan nypa och ökar risken för kast.

Försök att inte överhetta tandningen. Försök att undvika att materialet smälter när du sågar i plast. Använd sågblad som passar till materialet

du ska såga i. För rengöring (t.ex. av utsugskanalen) ska

maskinen slås från, sågklingan stå stilla och batteripaketet tas ut.

Ta ut batteriet ur maskinen om maskinen är defekt.

Skydda batterierna mot fukt!

Använd aldrig trasiga eller deformerade batterier!

Skydda batterierna mot brand!

Öppna aldrig batterierna! Vidrör eller kortslut aldrig batteripolerna!

Ta ut batteriet ur maskinen när du inte använder den.

Ta ut batteriet ur maskinen innan du gör inställningar eller underhåll.

Se till att maskinen är frånkopplad när du sätter i batteriet.

Trasiga litiumjonbatterier kan läcka en något sur, brännbar vätska!

Om du får läckande batterivätska på huden, spola direkt med rikliga mängder vatten. Får du batterivätska i ögonen, skölj med rent

vatten och sök omedelbart läkarvård!

Transport av litiumjonbatterier:

Frakt av litiumjonbatterier regleras av bestämmelserna för farligt gods (UN 3480 och UN

3481). Fraktdokumenten för litiumjonbatterier ska uppfylla gällande föreskrifter. Kontakta eventuellt transportföretaget. Det finns certifierat förpackningsmaterial att få hos Metabo.

Skicka endast batterier om kåpan är oskadd och det inte sipprar ut någon vätska. Ta ut batteriet ur maskinen för att skicka det. Säkra kontakterna mot kortslutning (isolera t.ex. med tejp).

Page 57

Minska belastning genom damm:

VARNING - Vissa typer av damm som

genereras vid sandpappersslipning, slipning, borrning och andra arbeten innehåller kemikalier som kan orsaka cancer, fosterskador eller andra fortplantningsstörningar. Till dessa kemikalier hör bland annat följande:

- Bly av blyhaltig färg.

- Mineraliskt damm i murstenar, cement och andra

murmaterial.

- Arsenik och krom i kemiskt behandlat trä. Den risk som du utsätts för beror på hur ofta du genomför denna typ av arbeten. För att minska belastningen genom dessa kemikalier: Arbeta i ett ordentligt ventilerat område och använd godkänd skyddsutrustning, t.ex. dammask som utvecklats speciellt för filtrering av mikroskopiska partiklar.

Detta gäller även för damm från andra material, t.ex. vissa trätyper (som ek- eller bokdamm), metaller, asbest. Andra sjukdomar är t.ex. allergiska reaktioner och andningsbesvär. Låt inte damm hamna i din kropp.

Följ gällande bestämmelser för respektive material, personal, arbete och användningsplats (t.ex. regler för olycksförebyggande, avfallshantering).

Samla upp partiklarna på den plats där de uppstår, undvik att de lagras i den omgivande miljön.

Till speciella arbetsuppgifter ska man använda lämpliga tillbehör. På så sätt hamnar färre partiklar okontrollerat i omgivningen.

Anslut lämpligt dammutsug. Minska dammbelastningen genom att vidta följan de

åtgärder:

- Rikta inte partiklarna från maskinen eller

maskinens frånluftsflöde mot dig själv, mot personer i närheten eller mot avlagrat damm.

- Använd en utsugsanordning och/eller en

luftrenare.

- Sörj för god ventilation på arbetsplatsen och

dammsug för att hålla rent. Sopning eller luftblåsning kan göra så att damm virvlas upp.

- Dammsug eller tvätta skyddskläder. Kläder ska

inte blåsas, slås eller borstas rena.

5. Översikt

Se sida 2 och 3.

1 2 klämspakar (för parallellanslag) 2 Snittvisare 3 Justeringsskruv (för justering av sågklingans

45°-vinkel). 4 Skala (geringssnittsvinkel) 5 2 fästskruvar (snedsågning) 6 Baksnittshuvud 7 Justeringsskruv (för justering av sågklingans

0°-vinkel). 8 Markering (för avläsning av snittbredden vid

användning av parallellanslaget) 9 Avläsningskant ”FS” (avläsning av sågdjupet

vid användning av styrskenan ”FS”)

10 Avläsningskant (avläsning av sågdjup) 11 Handtag 12 Handtag (extrahandtag)

SVENSKA sv

13 Låsknapp (inställning av sågdjup) 14 Spak (för byte av sågklinga) 15 Vred (för inställning av spelfri placering på

styrskenor) 16 Styrplatta 17 Spärrknapp 18 Strömbrytare 19 Batterispärr 20 Varvtalsvred 21 Laddindikeringsknapp 22 Ladd- och signalindikering 23 Batteri 24 Sexkantnyckel/förvaring för sexkantnyckel 25 Styrspår för att sätta fast maskinen på

styrskenor från olika tillverkare 26 Dammpåse 27 Anslutning (utsugsanslutning/spånutkast) 28 Ratt för fininställning av sågdjup 29 Skyddsglas 30 Sågklingsfästskruv 31 Yttre flänsbricka för sågklinga 32 Sågklinga 33 Inre flänsbricka för sågklinga

6. Driftstart, inställning

Ta ut batteriet ur maskinen innan du gör inställningar eller underhåll. Se till att

maskinen är frånkopplad när du sätter i batteriet.

6.1 Batteripaket

Vi rekommenderar användning av LiHDbatteripaket på minst 5,5 Ah. Vid användning av andra batteripaket försämras prestandan.

Ladda batteriet (23) före användning. Ladda batteriet när effekten avtar. Anvisningar för laddning av batteripaketet finns i

bruksanvisningen till Metabo-laddaren. Gäller litiumjonbatterier med kapacitets- och

signalindikering (22) (beroende på utförande):

- Tryck på knappen (21), så ger LED-lamporna

laddindikering.

- Om en LED-lampa blinkar, så är batteriet nästan

urladdat och kräver laddning igen.

Ta av:

Tryck på knappen för upplåsning av batteripaketet (19) och dra bort batteriet (23).

Montering:

Skjut på batteriet (23) tills det snäpper fast.

6.2 Ställa in snittdjupet

Inställningen av snittdjupet ska vara så att sågklingans kuggar inte sticker ut mer än en halv kugghöjd under arbetsstycket. Se fig., sid. 2.

Inställning i mm-steg: Tryck på låsknappen (13) och förflytta. Läs av det

inställda sågdjupet på avläsningskanten (10). (Vid användning av styrskenan ”FS” sker avläsning på avläsningskanten ”FS” (9).) Släpp låsknappen (13) igen.

Page 58

SVENSKAsv

Fininställning (för mycket precis inställning av sågdjupet):

Sågdjupet kan ställas in mycket precist med hjälp av ratten (28). Fastställ det exakta sågdjupet genom att mäta det utskjutande sågbladet eller kontrollera resultatet genom att provsåga.

6.3 Snedställa sågklingan för geringssnitt

Lossa de båda ställskruvarna (5) vid inställning. Luta motordelen mot styrplattan (16). Den inställda vinkeln kan avläsas på skalan (4). Dra åt de båda ställskruvarna (5) igen.

För en snedsågningsvinkel som är mindre än 0° eller större än 45° (baksnitt): Tryck in baksnittshuvudet (6) och ställ det snett. (Vid nästa justering avaktiveras baksnittsfunktionen automatiskt)

6.4 Välja varvtal

Ställ in varvtalet (20) med vredet. Rekommenderade varvtal, se sid. 4.

6.5 Ställa in utsugsstos/spånutkast

Stosen (27) kan vridas till önskad position för utsug eller spånutkast. Skjut in stosen in till anslaget, vrid och dra ut igen. Stosen kan på så sätt låsas vridsäkert i 7 steg.

Spånutsug: Anslut en sugslang till stosen (27) och koppla sedan slangen till en lämplig spånsug.

Dammpåse: Ta av stosen (27) (Skjut stosen ända in. Vrid den så att den pekar uppåt. Dra av och lägg undan). Montera dammpåsen (26).

6.6 Ställa in skyddsglas

Flytta skyddsglaset (29): övre läge för sneda sitt, mittläge för 0°-snitt, nedre läge för användning av en styrskena.

7. Användning

7.1 Flerfunktionsövervakad maskin

Slår maskinen av sig själv, så har elektroniken

satt den i självskyddsläge. Det avges en varningssignal (ihållande pipljud). Den stängs av efter max. 30 sekunder eller om du släpper strömbrytaren (18).

Trots skyddsfunktionen kan vissa

användningsområden ge överbelastning som resulterar i maskinskador.

Orsak och åtgärd:

1. Batteriet är nästan tomt (elektroniken skyddar

batteriet mot djupurladdning). Blinkar någon LED-lampa (22), så är batteriet

nästan tomt. Tryck ev. på knappen (21) och kontrollera LED-lamporna (22). Är batteriet nästan tomt, ladda det!

2. Lång, kontinuerlig överbelastning av maskinen

får värmeskyddet att lösa ut.

Maskinen arbetar med reducerad effekt tills temperaturen har återgått till normal nivå.

Vid kraftig överhettning stänger maskinen av sig helt och hållet.

Låt maskin eller batteri svalna. Obs!

Är batteriet jättevarmt så kan det gå snabbare

att kyla det i en ”AIR COOLED”-laddare. Obs!

Maskinen kyler snabbare om du kör den

obelastad.

3. Maskinen slår av vid för hög strömstyrka (t.ex.

om den nyper länge). Slå av maskinen med strömbrytaren (18). Sedan

kan du jobba som vanligt igen (följ alla säkerhetsanvisningar, särskilt säkerhetsanvisningarna i kapitel 4: Kast). Försök att undvika att maskinen nyper.

7.2 Start och stopp

När låsknappen (17) skjuts framåt kan motordelen röras nedåt. Sågklingan skjuts ut

ur skyddskåpan. Se upp, risk för personskador! Start: Skjut spärrknappen (17) framåt och håll den

nedtryckt, tryck sedan på strömbrytaren (18).

Stopp: Lossa strömbrytaren (18).

7.3 Arbetsanvisningar

Slå inte på eller av maskinen när sågklingan har kontakt med arbetsstycket.

Låt sågklingan varva upp till maxvarvtal innan du börjar såga.

Ta inte ut maskinen ur arbetsstycket när sågklingan roterar. Låt sågklingan stanna

först.

Stäng genast av motorn om sågklingan blockeras.

Lägg inte undan maskinen förrän sågklingan stannat helt.

Instickssnitt: Motordelen befinner sig i det övre läget, sågklingan sticker inte ut ur styrplattan. Håll fast maskinen ordentligt med båda händerna och för den med styrplattan mot arbetsstycket. Slå på maskinen. Sänk motordelen långsamt till det inställda sågdjupet och flytta sedan fram den i sågriktningen.

Sågning efter rak ritsning: använd snittvisaren (2). Den vänstra kanten (rödmarkerad) visar snittgången vid en lodrät sågklinga. Den högra kanten visar snittgången för en 45° lutning på sågklingan.

Sågning efter en list på arbetsstycket: För att få en exakt snittkant kan man fästa en list på arbetsstycket och föra handcirkelsågen med bottenplattan längs listen.

Sågning med parallellanslag (se kapitel Tillbehör):

För kapningar parallellt mot en rak kant. Parallellanslaget kan sättas in i sin hållare från båda sidorna. Du kan läsa av snittbredden på markeringen (8). Fixera med de båda klämspakarna (1). Exakt sågbredd får man bäst fram genom att såga ett provsnitt.

Page 59

Sågning med styrskena (se kapitel Tillbehör):

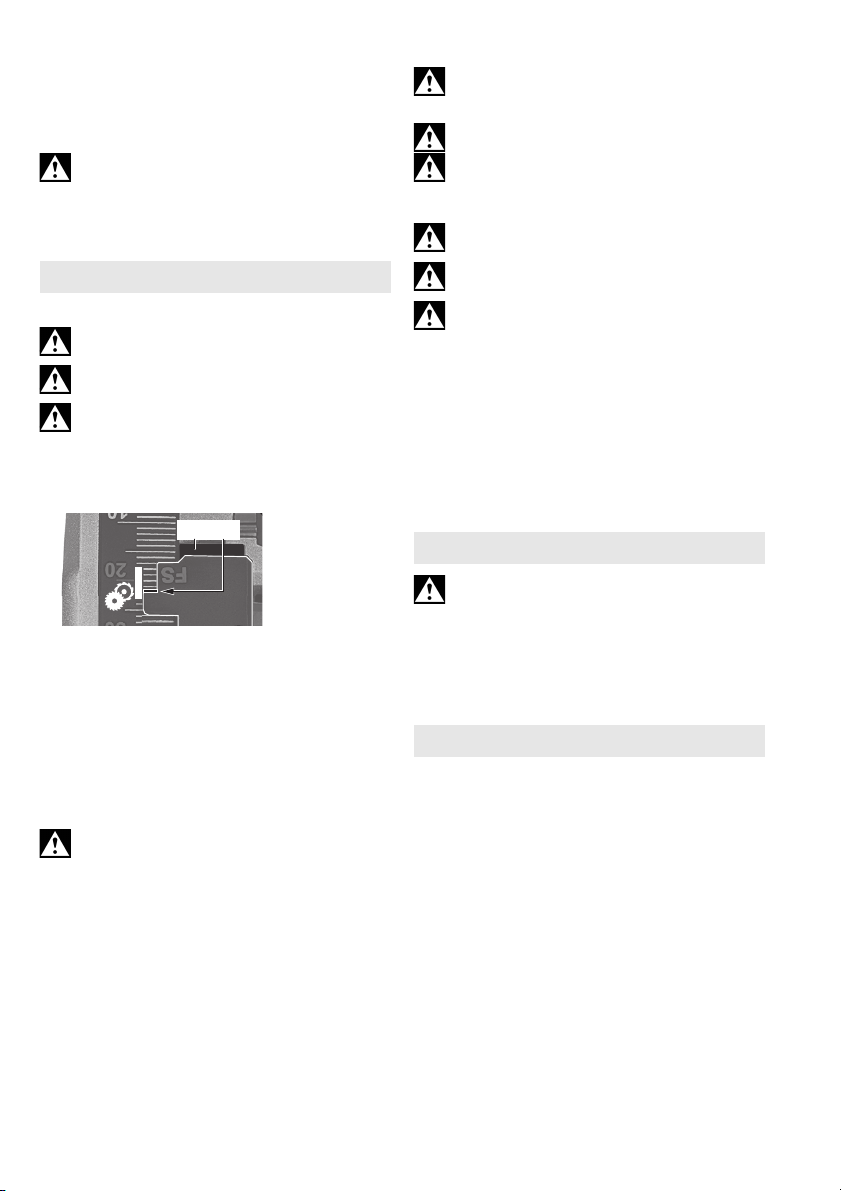

13 10

För millimeterexakta, helt raka, spånfria snittkanter. Glidskyddet gör anläggningen säker och skyddar arbetsstycket mot repor. Se kapitlet Tillbehör. Vred (15) för inställning av spelfri placering.

Uppvärmning av batteriet:

Vid extremt tuff användning (t.ex. sågning av tjocka brädor) kan batteriet bli överhettat av överbelastning (> 60 °C). Låt batteriet svalna innan du jobbar vidare, så kortar du inte batteriets livslängd.

8. Underhåll

8.1 Byta sågklinga

Sågklingan måste stå stilla.

Ta ut batterierna ur maskinen.

Risk för skärskador finns även vid

stillastående klinga. Använd skyddshandskar. Se fig., sid. 3.

1. Tryck på låsknappen (13) och förflytta.

2. Flytta så att avläsningskanten pekar (10) mot

symbolen ”sågbladsbyte”.

3. Släpp låsknappen (13) igen.

4. Vrid spaken (14) medurs så långt det går.

5. Skjut låsknappen (17) framåt och sänk

motordelen något. Släpp låsknappen (17) igen.

6. Tryck ned motordelen tills den hakar fast.

Växla

Vrid sågaxeln långsamt med sexkantnyckeln (24) som du har satt in i sågklingans fästskruv (30) tills låsningen snäpper fast.

Skruva ut sågklingans låsbult moturs och ta bort den yttre flänsbrickan (31). Ta bort sågklingan.

Kontrollera att den inre flänsbrickan (33) är

korrekt insatt åt alla håll: Den inre flänsbrickan (33) har 2 sidor, diameter 20 mm och 5/8" (16 mm). Kontrollera att sågklingans fästhål för den inre flänsbrickan (33) sitter exakt korrekt! Felaktigt monterade sågklingor löper snett och leder till att användaren tappar kontrollen.

Sätt i en ny sågklinga. Ta hänsyn till rotationsriktningen. Rätt rotationsriktning visas med pilar på sågklingan och skyddskåpan. Avlastningsytorna mellan den inre flänsbrickan (33), sågklingan (32), den yttre flänsbrickan (31) och sågklingans låsskruv (30) måste vara rena.

Sätt in den yttre flänsbrickan (31). Se till att den yttre flänsbrickan (31) hamnar rätt.

Dra åt sågklingsfästskruven (30) med sexkantnyckeln (24) (max. 5 Nm).

SVENSKA sv

Använd bara vassa, oskadade sågklingor. Repiga sågklingor, och sådana vars form

ändrats, får inte användas.

Använd inte sågklingor av snabbstål (HSS).

Använd inte sågklingor som inte uppfyller

angivna tekniska data. Sågklingornas diametrar måste överensstämma med uppgifterna på sågen.

Sågklingan ska vara anpassad till obelastat

varvtal.

Använd sågblad som passar till materialet du

ska såga i.

Använd bara Metabo-originalsågklingor.

Sågklingor som används för sågning i trä eller liknande material måste uppfylla kraven i EN 847-1.

Göra maskinen driftklar

Vrid spaken (14) moturs så långt det går. Motordelen svänger uppåt.

8.2 Justera sågklingans vinkel Sågklingsvinkeln är inställd på fabriken.

Vid behov kan sågklingsvinkeln justeras för 0° och för 45°. Vrid justeringsskruv (7) (för 0°) eller (3) (för 45°).

9. Rengöring

Ta ut batterierna ur maskinen.

Maskinen måste regelbundet rengöras från damm som lagrats på maskinen. Ventilationsöppningarna på motorn bör sugas rena med dammsugare. Skyddsanordningarna måste fungera felfritt (motordelen ska till exempel kunna röra sig fritt och lätt av sig själv samt återgå exakt till sitt ändläge).

10. Tillbehör

Använd endast Metabo- eller CAS-batteripaket (Cordless Alliance System) och tillbehör i original.

Använd endast tillbehör som uppfyller kraven och specifikationerna i den här bruksanvisningen.

Se sidan 5.

A Parallellanslag

BStyrskena C Snabbspänntång. För att fästa styrskenan. D Cirkelsågklingor. För rena snitt vid längs- och

tvärsågning i mjukt och hårt trä E Laddare F Batterier med olika kapacitet. Köp bara

batterier som har samma spänning som

elverktyget

G Metabo universaldammsugare HSugslang

Ett komplett tillbehörssortiment hittar du på www.metabo.com eller i katalogen.

Page 60

SVENSKAsv

11. Reparation

Reparation av elverktyg får endast utföras av behörig elektriker!

Metabo-elverktyg som behöver repareras ska skickas till din Metabo-återförsäljare. För adresser, se www.metabo.com.

Du kan hämta reservdelslistor på www.metabo.com.

12. Miljöskydd

Följ nationella miljöföreskrifter för omhändertagande och återvinning av uttjänta maskiner, förpackningar och tillbehör.

Du får inte slänga batterier i hushållssoporna! Lämna tillbaka trasiga eller uttjänta batterier till Metabo-återförsäljaren!

Släng aldrig batterier i vatten.

Gäller endast för EU-länder: Släng inte uttjänta elverktyg i hushållssoporna! Enligt

Europaparlamentets och rådets direktiv 2012/19/EU om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess införlivande i den nationella lagstiftningen ska elektriska verktyg samlas in separat och återvinnas på ett miljövänligt sätt.

Ladda ur batteriet i elverktyget före återvinning. Säkra kontakterna mot kortslutning (isolera t.ex. med tejp).

de faktiska värdena vara högre eller lägre. Räkna även med pauser och perioder med lägre belastning. Använd de uppskattade värdena för att ta fram skyddsåtgärder för användaren, t.ex. organisatoriska åtgärder.

Totalt vibrationsvärde

(vektorsumma i tre riktningar)

räknas fram enligt EN 62841: a

=vibrationsemissionsvärde

h, D

K Typisk A-värderad bullernivå

L L K

(Såga spånskivor)

=onoggrannhet (vibrationer)

h,D

=Ljudtrycksnivå

=Ljudeffektnivå

, KWA= Onoggrannhet

Vid arbete kan ljudnivån överskrida 80 dB(A).

Använd hörselskydd!

13. Tekniska data

Förklaringar till uppgifterna finns på sida 4. Förbehåll för tekniska ändringar. U = batterispänning

=Varvtal vid tomgång

=Maximalt snittdjup

max

=Inställbart snittdjup (90°)

90°

=Inställbart snittdjup (45°)

45°

A =Inställbar geringssnittsvinkel Ø =sågklingsdiameter d = sågklinghålets diameter a =max. tjocklek på sågklingans

b =Sågklingans maxsågbredd m=vikt

Mätvärdena är uppmätta enligt EN 62841. Tillåten omgivningstemperatur under drift:

-20 °C till 50 °C (begränsad prestanda i temperaturer under 0 °C). Tillåten omgivningstemperatur vid lagring: 0 °C till 30 °C

I de tekniska specifikationerna ovan tas även hänsyn till toleranserna (i enlighet med gällande standarder).

elverktygets utsläpp samt jämförelse med andra eldrivna verktyg. Beroende på förhållandena, elverktygets skick och hur verktygen används kan

grundstomme

Likström

Utsläppsvärden

Dessa värden medger en bedömning av

Page 61

Alkuperäiset ohjeet

1. Vaatimustenmukaisuusvakuutus

Vakuutamme yksinomaisella vastuullamme, että nämä akku-upotussahat, merkitty tyyppitunnuksella ja sarjanumerolla *1), vastaavat direktiivien *2) ja standardien *3) kaikkia asiaankuuluvia määräyksiä. Tekniset asiakirjat, säilytyspaikka *4) – katso sivu 4.

2. Tarkoituksenmukainen käyttö

Akkukäyttöinen upotussaha soveltuu puun, muovien ja muiden vastaavien materiaalien sahaukseen. Paitsi alumiinilevyjä (alle 2 mm ohut) ja alumiinpinnoitettuja puu- ja komposiittilevyjä, ei muita metalleja saa sahata.

Määräystenvastaisesta käytöstä aiheutuvista vaurioista vastaa ainoastaan käyttäjä.

Yleisesti hyväksyttyjä tapaturmantorjuntamääräyksiä ja oheisia turvallisuusohjeita on noudatettava.

3. Yleiset turvallisuusohjeet

Ota huomioon tällä symbolilla merkityt tekstikohdat suojataksesi itsesi ja sähkötyökalusi!

VAROITUS – Lue käyttöohjeet loukkaantumisvaaran minimoimiseksi.

VAROITUS – Lue kaikki tämän

sähkötyökalun mukana toimitetut turvallisuusohjeet, muut ohjeet, kuvat ja tekniset tiedot. Alla esitettyjen ohjeiden

noudattamisen laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia tapaturmia.

Säilytä kaikki turvallisuusohjeet ja muut ohjeet huolellisesti tulevaa käyttöä varten.

Luovuta sähkötyökalu edelleen vain yhdessä näiden asiakirjojen kanssa.

4. Erityiset turvallisuusohjeet

4.1 Sahaaminen

a) VAARA: Älä laita käsiäsi

sahausalueelle, älä kosketa sahanterää. Pidä toisella kädellä lisäkahvasta tai moottorin rungosta kiinni. Kun pidät sahasta kiinni

molemmilla käsillä, sahanterä ei pääse vahingoittamaan käsiä.

b) Älä ota työkappaleen alapuolelta kiinni. Suojus ei suojaa sahanterältä työkappaleen alapuolella.

c) Säädä sahaussyvyys työkappaleen paksuuden mukaan. Se ei saa näkyä enempää kuin yhden täyden hammaskorkeuden työkappaleen alapuolella.

SUOMI fi

d) Älä koskaan pidä sahattavaa työkappaletta

kädessä tai jalan päällä. Kiinnitä työkappale tukevaan telineeseen. Työkappaleen

kiinnittäminen kunnolla on tärkeää, jotta sen kehoon koskettamisen vaara, sahanterän jumiutuminen tai kontrollin menetys voidaan minimoida.

e) Pidä sähkölaitteesta kiinni sen eristetyistä

kahvapinnoista, kun teet sellaisia töitä, joissa käyttötarvike voi koskettaa piilossa olevia sähköjohtoja. Kosketus jännitettä johtavaan

johtoon tekee myös sähkötyökalun metalliosat jännitteen alaisiksi ja aiheuttaa sähköiskun.

f) Käytä pitkittäissahauksessa aina vastetta tai suoraa reunanohjainta. Se parantaa sahaustarkkuutta ja vähentää sahanterän jumittumismahdollisuutta.

g) Käytä aina oikean kokoista ja sopivalla

kiinnitysreiällä (esim. neliönmuotoinen tai pyöreä) varustettua sahanterää. Sahanterä, joka

ei sovi sahan asennusosaan, pyörii epäkeskosti ja johtaa hallinnan menetykseen.

h) Älä missään tapauksessa käytä viallisia tai

vääriä sahanterän aluslaattoja tai -ruuveja.

Sahanterän aluslaatat ja -ruuvit on suunniteltu erityisesti tätä sahaa varten optimaalisen tehon ja käyttöturvallisuuden takaamiseksi.

4.2 Takaisku – aiheuttajat ja vastaavat turvallisuusohjeet

- Takaisku on kiinnitarttuneen, jumiutuneen tai

väärin kohdistetun sahanterän äkillinen reaktio, joka johtaa siihen, että saha irtoaa hallitsemattomasti työkappaleesta ja liikkuu käyttäjää kohti.

- Jos sahanterä tarttuu sahausuraan kiinni, se

jumiutuu ja moottorin voima iskee sahan käyttäjää kohti.

- Jos sahanterää käännetään sahausurassa tai jos

se kohdistetaan väärin, takasahanterän reunan hampaat saattavat tarttua puun pintaan, jonka takia sahanterä liikkuu pois sahausurasta ja saha hyppää käyttäjän suuntaan.

Takaisku on seuraus sahan väärästä tai virheellisestä käytöstä. Se voidaan estää sopivilla, alla kuvatuilla varotoimenpiteillä.

a) Pidä sahasta kiinni molemmilla käsillä ja laita

käsivartesi sellaiseen asentoon, jossa voit hallita takaiskun aiheuttamia voimia. Pysy aina sahanterän sivulla, älä laita sahanterää samalle linjalle kehosi kanssa. Takaiskussa

pyörösaha voi ponnahtaa taaksepäin. Käyttäjä pystyy kuitenkin hallitsemaan sopivilla varotoimenpiteillä takaiskun aiheuttamia voimia.

b) Jos sahanterä jumiutuu tai keskeytät työn,

kytke saha pois päältä ja pidä sitä rauhallisesti paikallaan, kunnes sahanterä pysähtyy täydellisesti. Älä koskaan yritä poistaa sahaa työkappaleesta tai vetää sitä taaksepäin niin kauan kun sahanterä liikkuu, muuten voi syntyä takaisku. Selvitä sahanterän jumiutumisen

aiheuttaja ja korjaa tilanne.

Page 62

SUOMIfi

c) Kun haluat käynnistää sahan, joka on

työkappaleessa kiinni, sijoita sahanterä sahausuran keskelle ja tarkasta, etteivät sahanterän hampaat ole tarttuneet työkappaleeseen. Jos sahanterä jää kiinni, se voi

liikkua työkappaleesta pois tai aiheuttaa takaiskun, kun saha käynnistetään uudelleen.

d) Tue suuret levyt pienentääksesi takaiskun vaaraa sahanterän jumiutumistapauksessa. Suuret levyt voivat taipua oman painonsa alla. Levyt on tuettava molemmilta puolilta, sekä sahausuran läheltä että reunoilta.

e) Älä käytä tylsiä tai viallisia sahanteriä. Sahanterät, joiden hampaat ovat tylsiä tai väärin kohdistettu, aiheuttavat liian kapean sahausraon takia enemmän kitkaa, sahanterä jumiutumisen ja takaiskun.

f) Kiristä ennen sahausta sahaussyvyyden ja sahauskulman säätimet. Jos muutat säätöjä sahauksen aikana, sahanterä voi jäädä jumiin ja aiheuttaa takaiskun.

g) Ole erityisen varovainen sahatessasi

olemassa oleviin seiniin tai muihin ei-näkyvillä oleviin kohtiin. Sahanterä voi tarttua

upotussahauksessa piilossa olevaan esineeseen ja aiheuttaa takaiskun.

4.3 Suojuksen toiminta a) Tarkasta ennen jokaista käyttökertaa,

sulkeutuuko suojus virheettömästi. Älä käytä sahaa, jos suojus ei liiku vapaasti ja sulkeudu välittömästi. Älä koskaan kiinnitä tai sido suojusta kiinni, siten terä olisi vapaasti esillä.

Jos saha putoaa vahingossa lattialle, suojus saattaa taipua. Varmista, että suojus liikkuu vapaasti ja että se ei kosketa sahaterää tai muita osia missään leikkauskulmissa.

b) Tarkasta suojuksen jousen tila ja toiminto.

Huollata saha ennen käyttöä, jos suojus tai jousi eivät toimi virheettömästi. Vialliset osat,

lastujen takertuvat kerrostumat tai kasaantumat hidastavat alasuojuksen toimintaa.

c) Varmista „Upotussahauksessa“, jota ei

suoriteta suorakulmaisesti, peruslaatta sivuttaista siirtymistä vastaan. Sivulle

siirtyminen voi aiheuttaa terän jumittumisen ja siten takaiskun.

d) Älä laita sahaa työpöydälle tai lattialle ilman että suojus peittää sahanterän. Suojaamaton, jälkikäyvä sahanterä liikuttaa sahaa sahaussuuntaa vastaan ja sahaa, mitä sen eteen osuu. Huomioi sahanterän jälkikäyntiaika.

4.4 Lisäturvallisuusohjeet

Älä käytä hiomalaikkoja. Älä koske pyörivään työkaluun! Poista las tut ja muut

epäpuhtaudet ainoastaan koneen ollessa pysähtyneenä.

Käytä sopivaa pölynsuojanaamaria.

Käytä kuulonsuojaimia.

Käytä suojalaseja.

Kierrä vipua (14) vain kun akku poistettu ja moottoriosa on käännetty kokonaan ylöspäin.

Sahanterää ei saa hidastaa painamalla sivusta. Liikkuvan moottoriosan pitää olla vapaasti liikkuva

ja sen täytyy palata automaattisesti, kevyesti ja tarkasti pääteasentoonsa. Suojusta ei saa lukita sahausta varten.

Sahattaessa voimakkaasti pölyä synnyttäviä materiaaleja kone täytyy puhdistaa säännöllisesti. Suojavarusteiden (esim. liikkuva moottorinosa) moitteeton toiminta täytyy taata.

Aineita, joita työstettäessä muodostuu terveydelle vaarallista pölyä tai höyryä (esim. asbesti), ei saa työstää.

Tarkasta, ettei työstettävässä kappaleessa ole vieraita aineita. Huolehdi töiden yhteydessä siitä, ettet sahaa nauloihin tms.

Jos sahanterä tarttuu kiinni, sammuta moottori heti. Älä yritä sahata erittäin pieniä kappaleita. Työstettävä kappale täytyy olla lujasti kiinni ja

varmistettu siirtymisen ehkäisemiseksi.

Puhdista hartsin tai liimajäämien tahrimat sahanterät. Likaiset sahanterät lisäävät kitkaa,

voivat aiheuttaa sahanterän jumiutumisen ja lisäävät takaiskuvaaraa.

Vältä sahanterän hammaskärkien ylikuumenemista. Vältä työstettävän materiaalin sulamista sahatessasi muovia.

Käytä sellaista sahanterää, joka soveltuu sahattavalle materiaalille.

Sammuta kone puhdistusta varten(esim. Imukanava), terä ei saa pyöriä, akku on poistettava.

Poista akku viallisesta koneesta.

Suojaa akut kosteudelta!

Älä käytä viallisia tai vääntyneitä akkuja!

Älä altista akkuja tulelle!

Älä avaa akkuja! Älä koske akun koskettimiin äläkä oikosulje niitä!

Jos konetta ei käytetä, ota siitä akku pois. Poista akku koneesta ennen säätöjen tai

huoltotöiden suorittamista. Varmista, että kone on pois päältä, kun laitat

akun paikalleen.

Viallisesta litiumioniakusta voi valua ulos lievästi happopitoista, syttyvää nestettä!

Jos akkunestettä valuu ulos ja sitä joutuu iholle, huuhtele heti runsaalla vedellä. Jos

Page 63

akkunestettä joutuu silmiin, pese puhtaalla vedellä ja hakeudu välittömästi lääkärin hoitoon!

Li-Ion-akkujen kuljetus:

Li-Ion-akkujen lähettämiseen sovelletaan vaarallisten aineiden kuljetusta koskevaa lainsäädäntöä (UN 3480 ja UN 3481). Ota selvää sillä hetkellä voimassa olevista määräyksistä, kun lähetät Li-Ion-akkuja. Kysy tarvittaessa neuvoa kuljetusyritykseltä. Sertifioidun pakkauksen voit hankkia Metabolta.

Lähetä akku vain, kun kotelo on ehjä eikä nestettä valu ulos. Ota akku koneesta lähetettäväksi. Varmista kontaktit oikosulkua vastaan (esim. eristä teipillä).

Pölyrasituksen vähentäminen:

VAROITUS – Jotkut pölyt, joita

hiekkapaperilla hiominen, sahaaminen, hiominen, poraaminen tai muut työt voi aiheuttaa, sisältävät kemikaaleja, joiden tiedetään aiheuttavan syöpää, syntymävikoja tai muita lisääntymiskykyyn liittyviä haittoja. Esimerkkejä näistä kemikaaleista ovat:

- lyijy lyijyä sisältävistä maaleista

- mineraalipöly tiilistä, sementistä tai muista

muuratuista rakenteista

- arseeni ja kromi kemiallisesti käsitellystä puusta. Altistumisesi näille vaaratekijöille riippuu siitä, kuinka usein suoritat tämäntapaisia töitä. Näiden kemikaalien aiheuttaman altistumisen vähentämiseksi: työskentele hyvin ilmastoiduilla alueilla ja käytä hyväksyttyjä suojavarusteita, esim. töihin tarkoitettuja pölymaskeja, jotka on suunniteltu suodattamaan mikroskooppisen pieniä hiukkasia.

Tämä koskee myös muiden pölyjen ainesosia, kuten joitakin puutyyppejä (tammen tai pyökin pölyä), metalleja, asbestia. Muita tunnettuja sairauksia ovat esim. allergiset reaktiot, hengitystiesairaudet. Älä anna pölyn päästä elimistöön.

Ota huomioon myös materiaaleja, henkilöitä, käyttökohdetta ja käyttöpaikkaa ohjeet ja kansalliset määräykset (esim. työsuojelumääräykset, hävittäminen).

Kerää hiukkaset niiden muodostumispaikassa, älä levitä niitä ympäristöön.

Käytä erityisiin työtehtäviin soveltuvia lisävarusteita. Näin vähennät ympäristöön hallitsemattomasti leviävien hiukkasten määrää.

Käytä sopivaa pölynimuria. Vähennä pölyn muodostumista seuraavasti:

- Älä suuntaa vapautuvia hiukkasia ja koneen

poistoilmaa itseäsi, lähellä olevia henkilöitä tai kerääntynyttä pölyä päin.

- Käytä imuria ja/tai ilmanpuhdistinta.

- Tuuleta työpiste hyvin ja pidä puhtaana

imuroimalla. Lakaiseminen tai puhaltaminen levittää pölyä.

- Imuroi tai pese suojavaatteet. Älä puhalla, pudista

tai harjaa niitä.

5. Yleiskuva

Katso sivu 2 ja 3.

SUOMI fi

1 2 kiristysvipua (suuntaisohjeimelle) 2 Leikkausviivan osoitin 3 Säätöruuvi (45°-teräkulman säätöön) 4 Asteikko (viistosahauksen kulma) 5 2 kiinnitysruuvia (viistosahaukset) 6 Alileikkauspää 7 Säätöruuvi (0°-teräkulman säätöön) 8 Merkintä (suuntaisohjaimella olevan asteikon

lukemiseen)

9 Tunnistusreuna ”FS” (leikkuusyvyyden

tunnistus ohjauskiskoa ”FS” käytettäessä) 10 Tunnistusreuna (leikkuusyvyyde tunnistus) 11 Kahva 12 Kahvan (isäkahva) 13 Lukituspainike (leikkuusyvyyden säätö) 14 Vipu (terän vaihtoon) 15 Kiertonuppi(vapaan ohjaimen säätöön) 16 Ohjauslevy 17 Sulkunuppi 18 Painokytkin 19 Akun lukituksen avauspainike 20 Säätöpyörä kierrosluvun esivalintaan 21 Kapasiteettinäytön painike 22 Kapasiteetti- ja signaalinäyttö 23 Akku 24 Kuusiokoloavain / paikka kuusiokoloavaimelle 25 Ohjausura koneen asettamiseen eri

valmistajien ohjauskiskoille 26 Pölypussi 27 Poistoputki (imuliitäntä/purunpoisto) 28 Säätöpyörä leikkuusyvyyden valintaan 29 Suojalasi 30 Sahanterän kiinnitysruuvi 31 Ulkosahanteränlaippa 32 Sahanterä 33 Sisäsahanteränlaippa

6. käyttöönotto, säätö

Poista akku koneesta ennen säätöjen tai huoltotöiden suorittamista. Varmista, että

kone on pois päältä, kun laitat akun paikalleen.

6.1 Akku

Suosittelemme käyttämään LiHD-akkua vähintään 5,5 Ah. Muita akkuja käytettäessä tehon vähentyminen on odotettavissa.

Lataa akku (23) ennen käyttöä. Lataa akku uudelleen sen tehon laskiessa. Akun latausohjeet löydät Metabo-laturin

käyttöohjeesta. Litiumioniakut kapasiteetti- ja signaalinäytöllä (22)

(riippuu varusteista):

- Painiketta (21) painamalla LED-valoilla näytetään

lataustila.

- Jos jokin LED-valo vilkkuu, akku on lähes tyhjä ja

se on jälleen ladattava.

Irrottaminen:

Paina akun avauspainiketta (19) ja vedä akku (23) irti.

Page 64

SUOMIfi

Kiinnittäminen:

Työnnä akku (23) paikalleen siten, että se lukittuu.

6.2 Leikkaussyvyyden säätö

Sahaussyvyys kannattaa säätää niin, että sahanterän hampaat ulottuvat korkeintaan puolen hammaskorkeuden verran työkappaleen alapuolelle. Katso kuva sivu 2.

Säätö mm:nä Paina painokytkintä (13) ja vapauta se. Lue tunnistereunassa (10) säädetty leikkuusyvyys.

Ohjauskiskoa ”FS” käytettäessä tunnista ”FS” tunnistereunasta (9) .) Päästä painokytkin (13) irti.

Hienosäätö ( erittäin hienolle leikkuusyvyyden säädölle):

Säätönuppia kääntämällä (28) leikkuusyvyyttä voidaan säätää. Tarkka leikkuusyvyys mittaamalla ulosnäykyvällä terällä tai tarkastamalla koeleikkuutta.

6.3 Sahanterän vinoasento viistosahausta varten

Avaa säätöä varten molemmat kiinnitysruuvit (5). Kallista moottoriosaa ohjauslevyä (16) vasten. Säädetty kulma näkyy asteikolta (4). Kiristä molemmat kiinnitysruuvit (5) taas pitävästi paikoilleen.

0° pienemmälle tai 45° suuremmalle (alileikkaus): Alileikkuspäätä (6) painetaan ja asetetaan viistoon. (Seuraavassa muuttamisessa alileikkaustoiminto deaktivoituu automaattisesti).

6.4 Kierrosluvun esivalinta

Esivalitse kierrosluku säätöpyörällä (20). Suo sitellut kierrosluvut ks. sivu 4.

6.5 Imuliitännän / sahanpurun poiston säätö

Liitäntää (27) voidaan kääntää haluttuun suuntaan imurointia tai sahanpurun poispuhallusta varten. Työnnä sitä varten liitäntä sisään vasteeseen asti, käännä sitä ja vedä jälleen ulospäin. Liitäntä voidaan lukita paikalleen 7 askelin.

Sahanpurun imurointi: Kytke sahanpurun imurointia varten sopiva imuri imuletkun kanssa poistoputkeen (27).

Pölypussi: Istukka (27) poistetaan (työnnetään vasteeseen). Käännä siten, että suljettu puoli osoittaa ylöspäin. Irrota ja aseta sivuun). Kiinnitä (26) ölypussi.

6.6 Säädä suojalasi

Suojalasin (29) siirto: Ylempi asento viistoleikkauksiin, keskiasento 0°-leikkauksiin, alempi asento ohjauskiskon käyttöön.

7. Käyttö

7.1 Koneen monitoiminen valvontajärjestelmä

Jos kone kytkeytyy itsestään pois päältä, elektroniikka on aktivoinut itsesuojaustilan.

Varoitusääni (jatkuva piippausääni) kuuluu. Se

lakkaa viimeistään 30 sekunnin kuluttua tai painokytkimen (18) vapauttamisen jälkeen.

Tästä suojatoiminnosta huolimatta tietyissä käyttösovelluksissa voi ilmetä ylikuormitusta,

joka voi aiheuttaa koneen vaurioitumisen.

Syyt ja aputoimenpiteet:

1. Akku lähes tyhjä (elektroniikka suojaa akkua

syväpurkautumisvaaralta). Jos LED-valo (22) vilkkuu, akku on lähes tyhjä.

Tarvittaessa paina painiketta (21) ja tarkasta varaustila LED-valoista (22). Jos akku on lähes tyhjä, se on ladattava!

2. Koneen pitkään kestävä ylikuormittaminen

aiheuttaa pois päältä kytkeytymisen lämpötilan vuoksi.

Kone toimii rajoitetulla teholla, kunnes lämpötila on taas normaali.

Kone sammuu täysin, jos se kuumenee liikaa. Anna koneen tai akun jäähtyä. Huomautus:

akun voi nopeammin jäähdyttää "AIR COOLED"

-laturilla. Huomautus:

annat sen käydä joutokäyntiä.

3. Jos koneen virranotto on erittäin suuri (jos

esimerkiksi kone on pitempään jumittuneena), kone kytkeytyy pois päältä. Kytke kone pois päältä painokytkimellä (18). Jatka sen jälkeen työskentelyä normaalisti (huomioi tässä yhteydessä kaikkien muiden turvallisuusohjeiden lisäksi erityisesti luvussa 4. annetut turvallisuusohjeet takaikun varalta...). Vältä koneen jumittumista.

7.2 Päälle-/poiskytkentä

Jos lukitusnappi (17) työnnetään eteenpäin, voi moottoriosaa liikuttaa alas. Siinä terä tulee

suojuksesta esille. Varoitus, loukkaantumisvaara. Päällekytkentä: Työnnä lukitusnappi (17) eteen ja

pidä painettuna, paina sitten kytkinpainiketta (18).

Poiskytkentä: Vapauta kytkinpainike (18).

7.3 Työohjeet

Älä kytke konetta päälle tai pois, kun sahanterä koskettaa työkappaletta.

Anna sahanterän saavuttaa ensin suurin nopeutensa, ennen kuin aloitat sahaamisen.

Kun sahaat, älä nosta konetta pois työkappaleesta sahanterän pyöriessä. Anna

sahanterän ensin pysähtyä kokonaan.

Jos sahanterä tarttuu kiinni, sammuta kone heti.

Laske kone kädestäsi vasta sitten, kun koneen moottori on täysin pysähtynyt.

Upotussahuakset: Moottoriosa on ylemmässä asennossa, terä tulee ohjauskiskosta esille. Pidä konnesta molemmin käsin kiinni ja aseta ohjauskiskolle. Käynnistä kone. Laske kone hitaasti säädetylle leikkuusyvyydelle ja työnnä sitten varoen leikkuusuuntaan.

Jos akku tuntuu erittäin lämpimältä,

Kone jäähtyy nopeammin, jos

Page 65

Sahaus suoran piirtoviivan mukaan: tähän

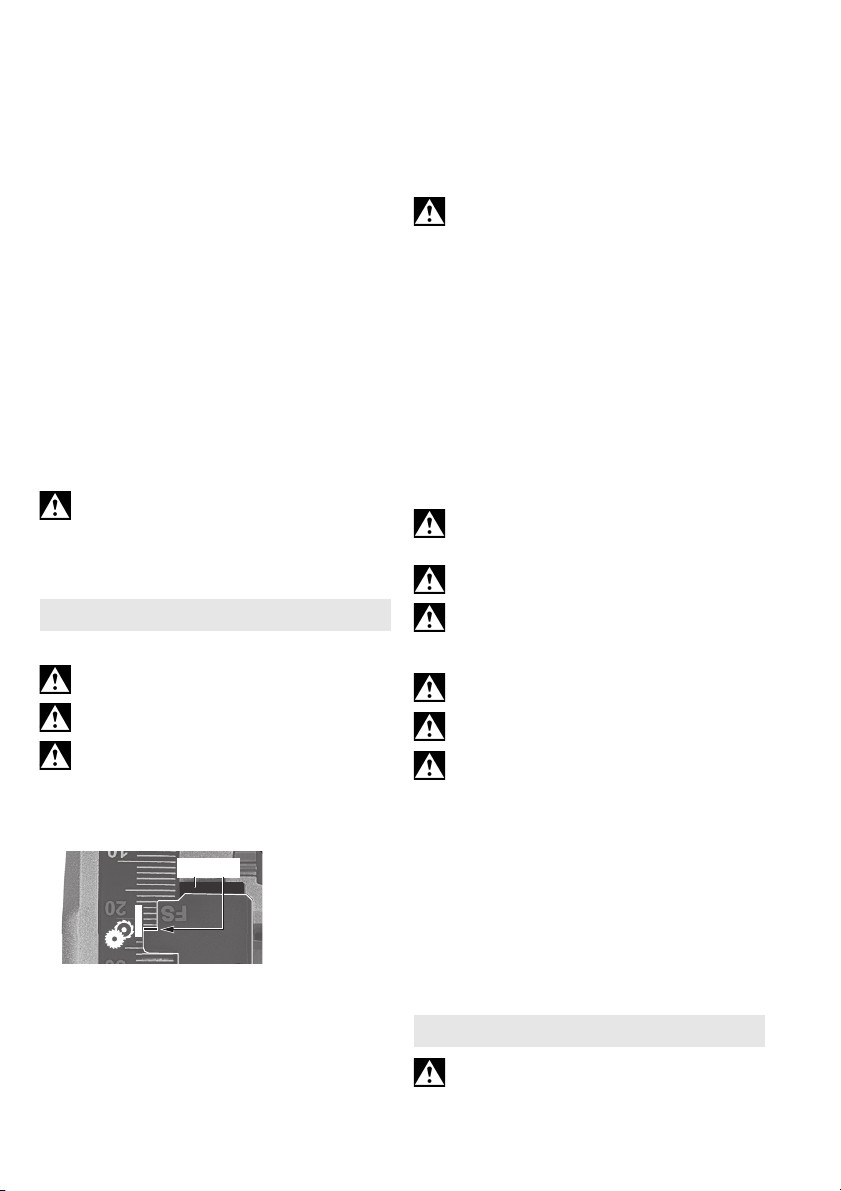

13 10

käytetään leikkausviivan osoitinta (2). Vasen reunas (merkattu punaiseksi) näyttää leikkauksen, kun käytetään pystysuoraa sahaterää. Oikea reuna näyttää leikkauksen, kun sahanterä on 45° vinossa.

Sahaus työkappaleeseen kiinnitetyn listan mukaan: Tarkan sahausreunan saavuttamiseksi

työkappaleeseen voidaan kiinnittää lista ja käsipyörösahaa ohjataan ohjauslevyllä tätä listaa pitkin.

Sahaus rinnakkaisvasteella ( ks. kappale Lisätarvikkeet):

Sahaukseen suoran reunan suuntaisesti. Rinnakkaisvaste voidaan laittaa molemmilta puolilta pitimiinsä. Leikkuuleveyden voit lukea merkkauksista (8) . Kiinnitys molemmilla vivuilla (1) . Tarkka leikkuuleveys saadaan parhaiten selville koeleikkauksesta.

Sahaus ohjauskiskolla ( ks. kappale Lisätarvikkeet):

Millintarkoille, täysin suorille, siisteille sahausreunoille. Liukumisenestolevy antaa varman tuen ja suojaa työstettävää kappaletta naarmuilta. Katso luku Lisätarvikkeet. Kiertonuppi (15) on vapaan ohjaimen säätöön.

Akun lämpiäminen:

Erittäin raskaissa käyttöolosuhteissa (esim. paksuja lautoja sahattaessa) akku voi kuumentua voimakkaan kuormituksen takia (> 60 °C). Akun pitkän käyttöiän takaamiseksi anna akun jäähtyä ennen kuin jatkat töitä.

8. Huolto

8.1 Sahanterän vaihto

Sahanterä ei saa pyöriä.

Ota akku pois koneesta.

Myös liikkumattomasta sahanterästä voi

saada haavoja. Käytä suojakäsineitä. Katso kuva sivu 3.

1. Paina painokytkintä (13) ja vapauta se.

2. Siirrä niin, että tunnistusreuna (10) nättää

symbolia ”Sahanteränvaihto”.

3. Päästä painokytkin (13) irti.

4. Vipua (14) käännetään myötöpäivässn

vasteeseen saakka.

5. Työnnä lukitusnappi (17) eteen ja laske

moottoriosaa vähän. Päästä lukitusnappi (17) irti.

6. Paina moottoriosaa alas kunnes se napsahtaa

vasteeseen.

SUOMI fi

Vaihto

Käännä sahan akselia hitaasti sahanterän kiinnitysruuviin (30) laitetulla kuusiokoloavaimella (24), kunnes lukitus lukkiutuu.

Käännä sahanterän kiinnitysruuvi vastapäivään irti ja ota ulkosahanteränlaippa (31) irti. Ota sahanterä pois.

Varmista, että sisäsahanteränlaippa (33) on

asennettu oikein päin: sisäsahanteränlaipalla (33) on kaksi puolta, halkaisija on 20 mm ja 5/8” (16 mm). Varmista sahanterän kiinnitysaukon täydellinen sopivuus sisäsahanteränlaippaan (33)! Väärin kiinnitetyt sahanterät eivät pyöri kunnolla ja johtavat hallinnan menetykseen.

Laita uusi sahanterä paikalleen. Huomioi oikea pyörimissuunta. Pyörimissuunta on merkitty nuolella sahanterään ja suojukseen. Tukipintojen sisäsahanteränlaipan (33), sahanterän (32), ulkosahanteränlaipan (31) ja sahanterän kiinnitysruuvin (30) välillä täytyy olla puhtaita.

Laita ulkosahanterälaippa (31) paikalleen. Huolehdi siitä, että asennat sahanterän ulkolaipan (31) oikeinpäin paikalleen.

Kiristä sahanterän kiinnitysruuvi (30) kuusiokoloavaimella (24) tiukkaan (maks. 5 Nm).

Käytä ainoastaan teräviä ja vauriottomia

sahanteriä. Älä käytä säröilleitä sahanteriä tai sellaisia, joiden muoto on muuttunut.

Älä käytä runsasseosteisesta pikateräksestä

(HSS) valmistettuja sahanteriä.

Älä käytä sahanteriä, jotka eivät vastaa

annettuja ominaistietoja. Käytä vain sahanteriä, jotka vastaavat halkaisijaltaan sahan merkintöjä.

Sahanterän täytyy sopia koneen ilman

kuormitusta saavuttamalle kierrosluvulle.

Käytä sellaista sahanterää, joka soveltuu

sahattavalle materiaalille.

Käytä ainoastaan alkuperäisiä Metabon

sahanteriä. Sahanterien, jotka on suunniteltu puun ja samankaltaisten materiaalien sahaamiseen, pitää olla standardin EN 847-1 vaatimusten mukaisia.

Kytke kone käyttövalmiuteen.

Vipua (14) käännetään myötöpäivässn vasteeseen saakka. Moottoriosa kääntyy ylöspäin.

8.2 Sahanterän kulman korjaus Sahanteräkulma on säädetty tehtaalla.

Terän kulmaa voidaan hienosäätää tarpeen vaatiessa 0° ja 45°. Kierrä säätöruuvia (7) ( 0°) tai (3) ( 45°).

9. Puhdistus

Ota akku pois koneesta.

Koneeseen kerääntynyt pöly täytyy poistaa säännöllisesti. Siinä yhteydessä puhdistetaan moottorin tuuletusrako yleisimurilla. Suojalaitteiston

Page 66

SUOMIfi

tutvallinen toiminto (esim. moottoriosan pitää olla vapaasti liikkuva ja sen täytyy palata automaattisesti, kevyesti ja tarkasti pääteasentoonsa).

10. Lisätarvikkeet

Käytä vain alkuperäisiä Metabo- tai CAS- (Cordless Alliance System) akkuja ja lisävarusteita.

Käytä vain sellaisia lisätarvikkeita, jotka täyttävät tässä käyttöoppaassa ilmoitetut vaatimukset ja ominaistiedot.

Katso sivu 5.

A Rinnakkaisvaste

B Ohjauskisko C Pikaruuvipihdit Ohjauskiskon kiinnitykseen. D Pyörösahanterät. Erittäin hyviin, puhtaisiin

sahaustuloksiin pituus- ja poikkileikkauksessa

pehmeässä ja kovassa puussa. E Latauslaite F kapasiteetiltaan erilaiset akut. Osta vain

sellaisia akkuja, joiden jännite on

sähkötyökaluusi sopiva

G Metabo-yleisimuri HImuletku

Lisätarvikkeiden täydellisen valikoiman löydät osoitteesta www.metabo.com tai luettelosta.

11. Korjaus

Sähkötyökalujen korjaustöitä saavat suorittaa ainoastaan sähköalan ammattilaiset!

Jos Metabo-sähkötyökalusi tarvitsevat korjausta, ota yhteyttä Metabo-edustajaan. Katso osoitteet osoitteesta www.metabo.com.

Varaosaluettelot voit ladata osoitteesta www.metabo.com.

12. Ympäristönsuojelu

Noudata käytöstä poistettujen koneiden, pakkausten ja lisätarvikkeiden ympäristöystävällistä hävittämistä ja kierrätystä koskevia kansallisia määräyksiä.

Akkuja ei saa hävittää talousjätteen mukana! Palauta vialliset tai käytöstä poistetut akut Metabomyyjälle!

Älä heitä akkuja veteen.

Vain EU-maille: Älä hävitä sähkötyökaluja kotitalousjätteiden mukana! Sähkö- ja

elektroniikkalaiteromua koskevan EUdirektiivin 2012/19/EU ja sen kansallisen täytäntöönpanon mukaan käytetyt sähkötyökalut on kerättävä erikseen ja toimitettava ympäristöä säästävään kierrätykseen.

Ennen kuin viet akun kierrätyspisteeseen, tyhjennä akun lataus sähkötyökalussa. Varmista kontaktit oikosulkua vastaan (esim. eristä teipillä).

13. Tekniset tiedot

Selitykset sivulla 4 annetuille tiedoille. Pidätämme oikeuden tehdä teknisen kehityksen vaatimia muutoksia. U=akun jännite

=kierrosluku kuormittamattomana

=maks. sahaussyvyys

max

=säädettävä leikkuusyvyys (90°)

90°

=säädettävä leikkuusyvyys (45°)

45°

A =säädettävä viistosahauskulma Ø =sahanterän halkaisija d =sahanterän keskiön halkaisija a =sahanterän lehden maks. paksuus b =sahanterän maks. leikkuuleveys m=paino

Mittausarvot ilmoitettu EN 62841 mukaan. Sallittu ympäristön lämpötila käytettäessä:

-20 °C ... +50 °C (rajoitettu teho alle 0 °C lämpötiloissa). Sallittu ympäristön lämpötila varastoitaessa: 0 °C ... 30 °C

Tasavirta

Annetut tekniset tiedot ovat toleranssien mukaisia (vastaavat kyseisiä voimassa olevia standardeja).

Päästöarvot

Nämä arvot mahdollistavat sähkötyökalun päästöjen arvioimisen ja erilaisten sähkötyökalujen keskinäisen vertailun. Kulloisistakin käyttöolosuhteista, sähkötyökalun tai terien kunnosta riippuen todellinen kuormitus voi olla kyseisiä arvoja suurempi tai pienempi. Ota arvioinnissa huomioon työtauot ja vähäisemmän kuormituksen jaksot. Määritä nämä tekijät huomioiden arvioitujen arvojen perusteella käyttäjän suojaamiseen vaadittavat toimenpiteet esim. työnjärjestelyyn liittyvät toimenpiteet.

Värähtelyn kokonaisarvo vektorisumma) mitattu EN 62841 mukaisesti:

=värähtelyn päästöarvo

h, D

K Tyypillinen A-painotettu äänitaso

L L KpA, KWA=epävarmuus

(Lastulevyn sahaus)

=epävarmuus (värähtely)

h, D

=äänen painetaso

=äänen tehotaso

Käytössä melutaso voi ylittää 80 dB (A).

Käytä kuulosuojaimia!

(kolmen suunnan

Page 67

Original bruksanvisning

1. Samsvarserklæring

Vi erklærer på eget ansvar at disse batteri dykksagene, identifisert med type- og serienummer *1), overholder alle relevante bestemmelser i direktivene *2) og standardene *3). Teknisk dokumentasjon ved *4) – se side 4.

2. Forskriftsmessig bruk

Batteri dykk sagen egner seg til saging av tre, plastmaterialer og liknende materialer. Det må ikke sages metaller, med unntak av tynne aluminiumsplater (tynnere enn 2 mm) og aluminiumsbelagte tre- eller komposittplater.

Bruker er alene ansvarlig for skader som måtte oppstå pga. ikke-forskriftsmessig bruk.

Generelt gjeldende arbeidsmiljøforskrifter og vedlagt sikkerhetsinformasjon må overholdes.

3. Generelle sikkerhetsanvisninger

For din egen sikkerhet og for å beskytte elektroverktøyet, er det viktig at du etterkommer anvisningene i tekster som er merket med dette symbolet!

ADVARSEL – Les bruksanvisningen for å minimere skaderisikoen.

ADVARSEL Les gjennom alle

sikkerhetsanvisninger, instrukser, illustrasjoner og tekniske data som følger med dette elektriske verktøyet. Manglende

overholdelse av anvisningene nedenfor kan medføre elektrisk støt, brann og/eller alvorlige personskader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

Lån bare ut elektroverktøyet ditt sammen med disse dokumentene.

4. Spesielle sikkerhetsanvisninger

4.1 Saging a) FARE: Stikk ikke hendene inn i

sageområdet eller mot sagbladet. Hold i

ekstrahåndtaket eller motorhuset med den andre hånden. Hvis du holder sagen med begge

hendene, kan de ikke skades av sagbladet. b) Ta ikke inn under arbeidsstykket.

Beskyttelsesdekselet beskytter deg ikke mot sagbladet på undersiden av emnet.

c) Tilpass snittdybden til tykkelsen på arbeidsstykket. Det skal være synlig mindre enn en hel tannhøyde under emnet.

d) Hold aldri arbeidsstykket som skal

bearbeides i hånden eller lagt over låret. Emnet

NORSK no

må sikres på et stabilt underlag. Det er viktig at

emnet er godt festet for å redusere risikoen for kroppskontakt, fastklemming av sagbladet eller tap av kontroll over sagbladet til et minimum.

e) Hold i de isolerte håndtakene på

elektroverktøyet når du utfører arbeider der maskinen kan komme i kontakt med skjulte strømledninger. Kontakt med en strømførende

ledning setter også metalliske maskindeler under spenning og gir elektrisk støt.

f) Ved saging i langsgående retning må det alltid brukes et anlegg eller en rett kantføring. Det forbedrer snittnøyaktigheten og reduserer risikoen for at sagbladet setter seg fast.

g) Bruk alltid sagblad som er i riktig størrelse

og med passende festeåpning (f.eks. firkantet eller rund). Sagblad som ikke passer til

monteringsdelene på sagen, får slag og kast under drift og fører til tap av kontroll.

h) Bruk aldri skadde eller feil underlagsskiver eller skruer til sagbladet. Sagbladets underlagskiver og skruer er konstruert spesielt for sagen, for optimal ytelse og driftssikkerhet.

4.2 Rekyl - årsaker og tilsvarende sikkerhetsanvisninger

- et tilbakeslag/rekyl er en plutselig reaksjon som

følge av at sagbladet haker seg fast, klemmer eller sitter feil så sagen kommer ut av kontroll og beveges fra arbeidsstykket og mot personen som betjener den.

- Hvis sagbladet setter seg fast eller klemmes fast,

blir det blokkert, og motorkraften slår maskinen i retning mot operatøren;

- hvis sagbladet vrir seg eller rettes inn feil, kan

tennene i den bakre kanten av sagbladet hake seg fast i overflaten på materialet og beveges ut av sagspalten så sagen kastes mot personen som betjener den.

Rekyl er følgen av feil eller ukyndig bruk av sagen. Dette kan forhindres gjennom egnede tiltak slik det er beskrevet nedenfor.

a) Hold sagen med begge hender og hold

armene slik at du kan ta imot rekylkraften. Stå alltid parallelt med sagbladet, før aldri sagbladet i en linje vinkelrett mot kroppen. Ved

en rekyl kan sirkelsagen hoppe bakover. Imidlertid kan operatøren få kontroll over rekylkreftene dersom det treffes egnede tiltak.

b) Dersom sagbladet kommer i klem eller du

avbryter arbeidet, skal du koble ut sagen og holde den i ro i arbeidsstykket til sagbladet står helt stille. Forsøk aldri å fjerne emnet eller trekke det bakover mot deg. Så lenge sagbladet beveger seg, kan det oppstå rekyl.

Finn ut av årsaken til fastklemmingen av sagbladet og fjern årsaken.

c) Hvis du vil starte opp igjen en sag som står i

emnet, sentrerer du sagbladet i sagsporet og kontrollerer at sagtennene ikke har satt seg fast i emnet. Hvis sagbladet har hektet seg fast,

Page 68

NORSKno

kan det bevege seg ut av arbeidsstykket eller forårsake en rekyl når sagen startes på nytt.

d) Store plater må støttes opp, slik at du

reduserer risikoen for rekyl på grunn av at sagbladet klemmes fast. Store plater kan bli

utsatt for nedbøyning på grunn av egenvekten. Plater må støttes opp på begge sider, både i nærheten av sagsporet og langs kantene.

e) Bruk ikke sagblader som er sløve eller skadet. Sagblad med sløve eller skjeve tenner forårsaker økt slitasje, fastklemming av sagbladet og rekyl på grunn av at sagsporet blir for smalt.

f) Trekk til innstillingene for skjæredybde og kuttevinkel før du begynner å sage. Hvis innstillingene endres under sagingen, kan sagbladet klemmes fast, og det kan oppstå rekyl.

g) Vær spesielt forsiktig når du sager i

eksisterende vegger eller andre områder du ikke ser inn i. Sagbladet som dykkes ned, kan

støte mot skjulte gjenstander og føre til rekyl.

4.3 Funksjonen til beskyttelsesdekselet a) Før hver gangs bruk skal du kontrollere om

beskyttelsesdekselet lukker som det skal. Ikke bruk sagen hvis det beskyttelsesdekselet ikke kan beveges fritt og ikke lukkes umiddelbart. Beskyttelsesdekselet skal ikke klemmes fast eller bindes opp, det vil gjøre at sagbladet er helt ubeskyttet. Hvis du uforvarende mister sagen

i gulvet, kan det beskyttelsesdekselet bli bøyd. Kontroller at beskyttelsesdekselet kan beveges fritt og at det verken berører sagbladet eller andre deler, uansett snittvinkel.

b) Kontroller at fjæren til beskyttelsesdekselet

fungerer som den skal og ellers er i orden. Gjør service på sagen dersom beskyttelsesdekselet eller fjæren ikke fungerer som de skal. Skadde

deler, klebrige avleiringer eller sponansamlinger vil gjøre at beskyttelsesdeksel reagerer langsommere.

c) Ved dykksnitt som ikke gjøres i rett vinkel,

må grunnplaten på sagen sikres mot forskyving i sideretning. Sideforskyvning kan få

sagbladet i klem og dermed gi tilbakeslag. d) Pass på at beskyttelsesdekselet dekker

sagbladet hvis du legger fra deg sagen på arbeidsbenken eller på gulvet. Et ubeskyttet

sagblad som ikke har stanset helt, beveger sagen mot sageretningen og sager det som står i veien for den. Ta hensyn til etterløpstiden til sagbladet.

4.4 Andre sikkerhetsanvisninger

Ikke bruk slipeskiver. Ikke ta på roterende verktøy! Spon o.l. må kun

fjernes når maskinen er stoppet.

Bruk en egnet støvmaske.

Bruk hørselvern.

Bruk vernebriller.

Hebelen (14) skal bare dreies med batteriet tatt ut og motoren svingt oppover.

Sagbladet må ikke bremses ved å trykke mot siden av bladet.

Den bevegelige motordelen må være fritt bevegelig og gå automatisk, lett og nøyaktig tilbake til utgangsposisjonen. Den må ikke klemmes fast under saging.

Ved saging i materialer med kraftig støvutvikling må maskinen rengjøres regelmessig. Det må kontrolleres at verneinnretningene (f. eks. den bevegelige motordelen) fungerer som de skal.

Materialer som avgir helsefarlig støv eller damper (f. eks. asbest) må ikke bearbeides.

Kontroller at det ikke finnes fremmedlegemer på arbeidsstykket. Under arbeidet må du kontrollere at du ikke sager i spiker o.l.

Hvis sagbladet blokkeres, må motoren straks slås av.

Ikke forsøk å sage ekstremt små arbeidsstykker. Når du bearbeider et arbeidsstykke, må det ligge

fast og være sikret mot forskyvning.

Rengjør sagblader som er tilskitnet av lim eller harpiks. Skitne sagblader forårsaker økt slitasje,

fastklemming av sagbladet og økt fare for rekyl.

Unngå at sagtannspissene overopphetes. Unngå at materialet smelter ved saging av plast. Bruk et sagblad som er egnet til materialet

som skal sages. Før rengjøring (f.eks. av sugekanalen) skal

maskinen kobles ut; sagbladet må stå stille og batteriet tas ut.

Ta batteriet ut av maskinen hvis den går i stykker.

Batteriene må beskyttes mot fuktighet!

Ikke bruk defekte eller deformerte batterier.!

Ikke utsett batterier for åpen ild!

Ikke åpne batteriene! Kontaktene i batteriene må ikke berøres eller

kortsluttes!

Ta ut batteriet hvis maskinen ikke skal brukes. Ta batteriet ut av maskinen før alle former for

innstilling og vedlikehold. Kontroller at maskinen er slått av før du setter

inn batteriet.

Det kan lekke en lett sur, brennbar væske fra ødelagte Li-ion batterier!

Hvis batterivæske kommer i kontakt med huden, må du straks skylle med rikelig med vann. Hvis du får batterivæske i øynene, må

du vaske med rent vann og straks oppsøke lege!

Transport av Li-ion batterier:

Frakt av Litium-Ion-batterier er underlagt bestemmelser for frakt av farlig gods (UN 3480 og

Page 69

UN 3481). Gjør deg kjent med gjeldende forskrifter ved frakt av Litium-Ion-batterier. Ta eventuelt kontakt med transportforetaket du bruker. Metabo kan leverer sertifisert emballasje.

Send bare med batteriet hvis maskinhuset er uskadet og det ikke lekker væske. Ta batteriet ut av maskinen når den sendes. Sikre kontaktene mot kortslutning (f.eks. med tape).

Redusert støvbelastning:

ADVARSEL - Enkelte typer støv, som oppstår

ved sliping med sandpapir, saging, sliping, boring og andre arbeider, inneholder kjemikalier som kan fremkalle kreft, fødselsskader eller andre reproduksjonsskader. Eksempler på slike kjemikalier er:

- bly fra blyholdig maling,

- mineralstøv fra murstein, sement og andre

murermaterialer og

-arsen og krom fra kjemisk behandlet treverk. Hvor stor risikoen fra disse stoffene er for deg, avhenger av hvor ofte du utfører denne typen arbeider. For å redusere belastningen fra slike kjemikalier: arbeid i lokaler med god utlufting og bruk alltid godkjent verneutstyr, som f.eks. åndemasker med spesialfilter for mikroskopiske partikler.

Dette gjelder også for støv fra andre typer materialer, som f.eks. enkelte typer treverk (som eik eller bøk), metaller og asbest. Andre kjente sykdommer er f.eks. allergiske reaksjoner. La ikke støv trenge inn i kroppen.

Følg de rutinene og nasjonale forskriftene som gjelder for omgang med materialer, personale, bruksområde og -sted (f.eks. arbeidsvernbestemmelser, deponering).

Samle løse partikler der de oppstår; unngå nedfelling i omgivelsene.

Bruk egnet tilbehør til spesielle arbeidsoppgaver. Da hindrer du at partiklene havner i omgivelsene.

Bruk et egnet avsug. Minimer støvbelastningen ved å:

- unngå å rette partikkelstrømmen / utblåsingsluften

fra maskinen mot deg selv eller andre, eller mot nedfelt støv,

- bruke et avsug og/eller en luftrenser,

- holde arbeidsplassen ren og godt utluftet. Feiing

og blåsing virvler opp støvet.

- Beskyttelsesklær skal støvsuges eller vaskes.

Ikke blås dem ut, bank eller børst dem.

5. Oversikt

Se side 2 og 3.

1 2 spennhåndtak (for parallellanlegg) 2 Snittindikator 3 Justeringsskrue (for justering av 45°-

sagbladvinkelen). 4 Skala (skråsnittvinkel) 5 2 festeskruer (skråsnitt) 6 Baksnitt-knapp 7 Justeringsskrue (for justering av 0°-

sagbladvinkelen).

NORSK no

8 Merking (for å lese av snittbredden når

parallellanlegget er i bruk)

9 Skala „FS“ (les av snittdybden når føreskinne

“FS“ er i bruk) 10 Skala (lese av snittdybde) 11 Håndtak 12 Håndtak (ekstra) 13 Låsetast (innstilling av snittdybde) 14 Spak (for bytte av sagblad) 15 Dreieknapp (for å stille inn feste uten slark på

føreskinnnen) 16 Styreplate 17 Sperreknapp 18 Bryterknapp 19 Opplåsing av batterier 20 Innstillingsknapp for forhåndsvalg av turtall 21 Knapp for kapasitetsindikator 22 Kapasitets- og signalindikasjon 23 Batteri 24 Sekskantnøkkel / depot for sekskantnøkkel 25 Spor for å sette maskinen på føreskinner fra

forskjellige produsenter 26 Støvpose 27 Stusser (avsugstuss/ sponutkast) 28 Justeringshjul for fininnstilling av snittdybden 29 Beskyttelsesglass 30 Sagblad-festeskrue 31 Utvendig sagbladflens 32 Sagblad 33 Innvendig sagbladflens

6. Første gangs bruk, innstilling

Ta batteriet ut av maskinen før alle former for innstilling og vedlikehold. Kontroller at

maskinen er slått av før du setter inn batteriet.

6.1 Batteri

Vi anbefaler bruk av LiHD-batterier med minst 5,5 Ah. Bruk av andre batterityper vil påvirke effekten.

Før bruk må batteripakken (23) lades opp. Lad opp batteriet på nytt hvis effekten avtar. Anvisninger om lading av batteriet finner du i

bruksanvisningen til Metabo-laderen. Ved li-ion batterier med visning av kapasitet og

signal (22) (utstyrsavhengig):

- Trykk på tasten (21) for å lese av ladenivået ved

hjelp av LED-lampene.

- Hvis en LED-lampe lyser, er batteriet nesten tomt

og må lades opp igjen.

Ta ut:

Trykk på knappen (19) som løser ut batteriet (23) og trekk det ut.

Sette inn:

Skyv inn batteriet (23) til den smekker på plass.

6.2 Innstilling av snittdybden

Det mest hensiktsmessige er å stille inn skjæredybden slik at tennene på sagbladet ikke

Page 70

NORSKno

rager frem mer enn en halv tannhøyde under arbeidsstykket. Se bilde på side 2.

Innstilling i mm-trinn: Trykk på låsetasten (13) og skyv. Les av innstilt snittdybde på skalaen (10).

(Ved bruk av føreskinne "FS"; avlesning på "FS"skalaen (9).) Slipp låsetasten (13) igjen.

Fininnstilling (for ekstra fin justering av snittdybden):

Snittdybden kan fininnstilles med justeringsrattet (28). Kontroller snittdybden ved å måle den delen av sagbladet som stikker ut eller gjør et prøvesnitt.

6.3 Skråstilling av sagblad for skråsnitt

Løsne de to festeskruene (5) for å stille inn. Vipp motordelen mot føringsplaten (16). Aktuell vinkel kan leses av på skalaen (4). Trekk til begge festeskruene (5) igjen.

For skråsnitt med vinkel mindre enn 0° eller større enn 45° (baksnitt): Trykk inn baksnittknappen (6) og still på skrå. (Baksnittfunksjonen deaktiveres automatisk når det gjøres en ny innstilling.)

6.4 Forvalg av hastighet

Velg hastigheten med justeringsrattet (20). Anbefalt hastighet, se side 4.

6.5 Innstilling av avsugstuss/sponutkast

Stussen (27) kan dreies til ønsket posisjon for avsug eller sagflisutkast. Skyv stussen inn til anslag, drei den og trekk den ut igjen. Stussen kan dreies og låses sikkert i 7 trinn.

Sponavsug: Koble et avsug med sugeslange til stussen (27) for å suge bort sagsponet.

Støvpose: Ta av stussen (27) ( Skyv stussen helt inn. Drei den så den peker oppover. Trekk ut og legg bort). Sette inn støvsekken (26).

6.6 Innstilling av beskyttelsesglasset

Skyve på beskyttelsesglasset (29): Øvre stilling for skråsnitt, midtstilling for 0°-snitt, nedre stilling når det brukes føreskinne.

7. Bruk

7.1 Multifunksjonelt overvåkningssystem på maskinen

Hvis maskinen slår seg av seg selv, har

elektronikken aktivert egenbeskyttelsesfunksjonen. Det avgis et varselsignal (kontinuerlig pipetone). Denne slutter etter maks. 30 sekunder eller etter at bryteren (18) er sluppet opp.

Til tross for denne beskyttelsesfunksjonen kan

det oppstå skade på maskinen som følge av overbelastning i forbindelse med bestemte bruksområder.

Årsaker og utbedring:

1. Batteriene er nesten tomme (Elektronikken

beskytter batteriene mot skader i form av dyputladning). Hvis en LED-lampe blinker (22), er batteriene nesten tomme. Trykk ev. på knappen (21) og kontroller ladenivået på LED-lampene (22). Hvis batteriet er tomt, må det lades på nytt!

2. Langvarig overbelastning av maskinen fører til

utkobling på grunn av høy temperatur. Maskinen arbeider med redusert kraft til temperaturen har normalisert seg.

Ved sterk overoppheting kobler maskinen helt ut.

La maskinen eller batteriene avkjøles. Merk:

Hvis batteripakken er svært varm, går det

raskere å avkjøle den i "AIR COOLED“-laderen.

Maskinen avkjøles raskere hvis den går

Merk: på tomgang.

3. Ved for høy strømstyrke (som blant annet kan

forekomme ved en forlenget blokkering) slås maskinen av.

Slå av maskinen med (18) bryteren. Deretter arbeider du videre som normalt (i tillegg til alle andre sikkerhetsanvisninger må du i dette tilfellet ta spesielt hensyn til sikkerhetsanvisningene i kapittel 4. rekyl...). Unngå flere blokkeringer.

7.2 Start og stopp

Når låseknappen (17) skyves forover, kan

motordelen beveges nedover. Da kommer sagbladet opp over beskyttelsesdekselet. Forsiktig, fare for skade.

Innkobling: Skyv sperreknappen (17) forover og hold den der; deretter bruker du bryterknappen (18).

Slå av: Slipp bryterknappen (18).

7.3 Arbeidsanvisninger

Ikke start eller stans maskinen mens

sagbladet er i berøring med arbeidsstykket.

La sagbladet komme opp i fullt turtall før du

gjør snittet.

Under saging må du ikke ta maskinen ut av

materialet mens sagbladet roterer. La først sagbladet stanse helt.

Hvis sagbladet blokkeres, må maskinen

straks slås av.

Ikke legg maskinen ned før sagbladet har

stanset helt. Dykksnitt: Motordelen står i øvre stilling, sagbladet

rager ikke ut over føreplaten. Hold godt i maskinen med begge hender og sett den med føreplaten på arbeidsstykket. Start maskinen. Senk motordelen langsomt ned til den innstilte snittdybden og skyv den langsomt i snittretningen.

Saging etter rett merking: her bruker du snittindikatoren (2). Den venstre kanten (merket rød) viser snittlinjen for et loddrett sagblad. Den

Page 71

høyre kanten viser snittlinjen for en sagbladvinkel

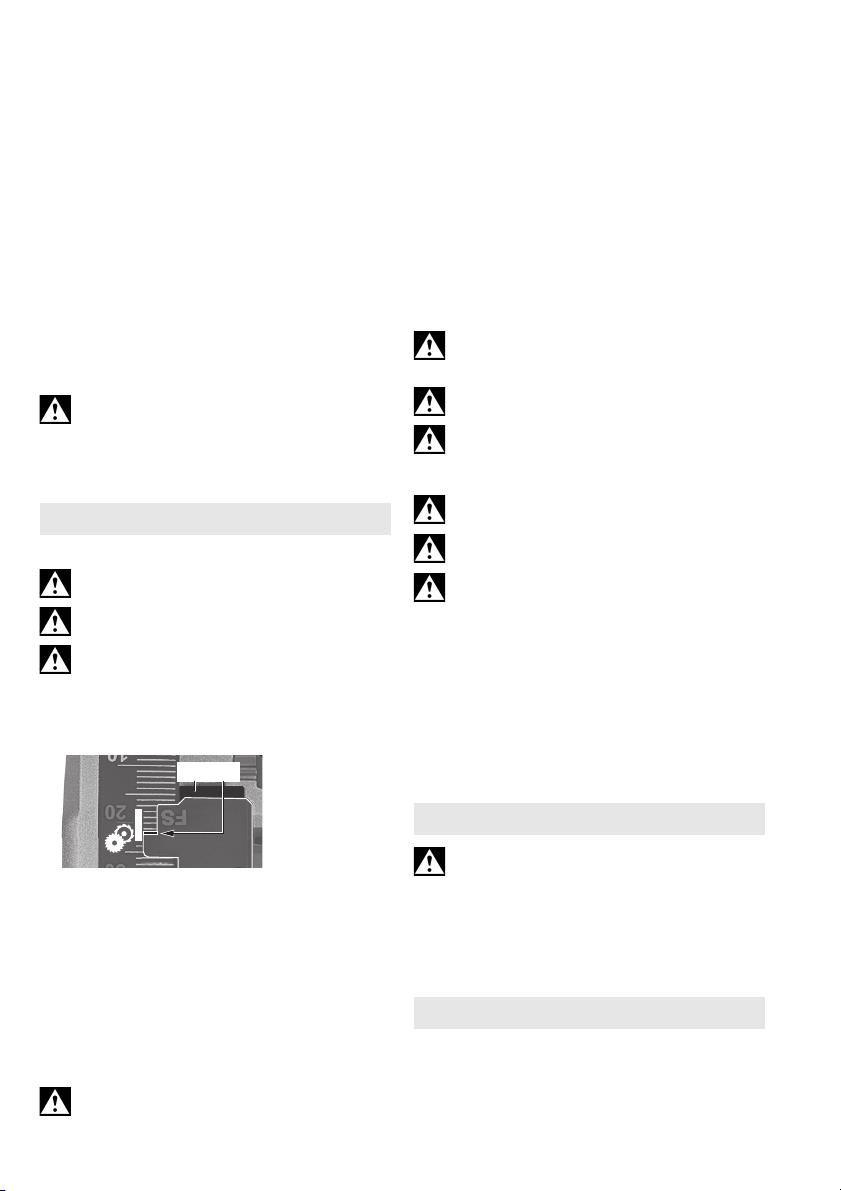

13 10

på 45°. Saging etter list festet på arbeidsstykket: For å

få en nøyaktig snittkant kant du feste en list på arbeidsstykket og føre styreplaten på håndsirkelsagen langs denne listen.

Sage med parallellanlegg (se kap. om tilbehør):

For snitt som går parallelt med en rett kant. Parallellanlegget kan settes inn i festet fra begge sider. Snittbredden kan leses av på skalaen (8). Fest med de to spennhåndtakene (1). Nøyaktig skjærebredde finner du lettest ved å foreta et prøvesnitt.

Sage med føreskinne (se kap. om tilbehør):

For millimeternøyaktige, snorrette snittkanter uten flising. Anti-sklibelegget sørger for sikkert underlag og beskytter samtidig arbeidsemnet mot riper. Se kapittelet om tilbehør. Bruk reguleringshjulet (15) for å stille inn feste uten slark.

Oppvarming av batteriet:

Ved ekstremt harde bruksbetingelser (f.eks. saging av tykke treplanker) kan belastningen få batteriet til å varme seg opp (> 60 °C). La apparatet avkjøles før du arbeider videre for å forlenge batteriets levetid.

8. Vedlikehold

8.1 Skifte av sagblad

Sagbladet må stå stille.

Ta batteriet ut av maskinen.

Det er fare for kutt, selv når sagbladet står

stille. Bruk vernehansker. Se bilde på side 3.

1. Trykk på låsetasten (13) og skyv.

2. Skyv til skalaen (10) peker på symbolet for

„sagbladbytte“.

NORSK no

sitter riktig på den innvendige sagbladflensen (33)! Sagblader som ikke sitter korrekt vil få slag og kast og komme ut av kontroll.

Sett inn nytt sagblad. Kontroller at rotasjonsretningen er riktig. Rotasjonsretningen er angitt med piler på sagbladet og på beskyttelsesdekselet. Opplagsflatene mellom sagbladflensen (33), sagbladet (32), den utvendige sagbladflensen (31) og festeskruen for sagbladet (30) må være rene.

Sett på den utvendige sagbladflensen (31). Pass på at den utvendige sagbladflensen (31) blir satt på i riktig retning.

Trekk sagblad-festeskruen (30) godt til (maks. 5 Nm) med en sekskantnøkkel (24).

Bruk bare skarpe, uskadde sagblad. Ikke bruk sagblad med sprekker eller sagblad som er

deformert.

Ikke bruk sagblad av høylegert hurtigstål (HSS).

Ikke bruk sagblad som ikke er i samsvar med

de angitte karakteristikkene. Bruk bare sagblader med den diameteren som står angitt på sagen.

Sagbladet må være egnet til det aktuelle

tomgangsturtallet.

Bruk et sagblad som er egnet til materialet

som skal sages.

Bruk kun originale Metabo sagblader. Sagblad

som er ment for kutting av tre eller lignende materialer må oppfylle kravene i EN 847-1.

Gjør maskinen klar til bruk

Drei spaken (14) moturs, så langt det går. Motordelen svinger oppover.

8.2 Korriger sagbladvinkelen Sagbladvinkelen er stilt inn fra fabrikken.

Ved behov kan sagbladvinkelen justeres for 0° og for 45°. Drei justeringsskruen (7) (for 0°) eller (3) (for 45°).

3. Slipp låsetasten (13) igjen.

4. Drei spaken (14) medurs, så langt det går.

5. Skyv låseknappen (17) forover og senk motordelen litt. Slipp låsekappen (17) igjen.

6. Trykk motordelen nedover, til den raster inn.

Bytte

Drei langsomt på sagakslen med sekskantnøkkelen (24) som er satt i festeskruen for sagbladet (30), til låsingen raster inn.

Drei festeskruen for sagbladet ut i retning mot klokken og ta av den utvendige sagbladflensen (31). Ta av sagbladet.

Pass på at den innvendige sagbladflensen

(33) blir satt på riktig vei: Den innvendige sagbladflensen (33) har 2 sider, diameter 20 mm og 5/8" (16 mm). Pass på at festeåpningen i sagbladet

9. Rengjøring

Ta batteriet ut av maskinen.

Maskinen må med jevne mellomrom rengjøres for oppsamlet støv. Rengjør med en støvsuger i motorens lufteåpninger. Det må være helt sikkert at beskyttelsesinnretningene fungerer som de skal (f.eks. må motordelen kunne beveges fritt og gå automatisk, lett og nøyaktig inn i sluttposisjon).

10. Tilbehør

Bruk kun original Metabo- eller CAS- (Cordless Alliance System) batterier og tilbehør.

Bruk kun tilbehør som oppfyller kravene og spesifikasjonene som angis i denne bruksanvisningen.

Se side 5.

Page 72

NORSKno

A Parallellanslag B Føreskinne

C Hurtig-skrustikke. Til fastspenning av

føringsskinnen.

D Sirkelsagblad. For ren saging av langs- og

tverrsnitt i mykt og hardt tre. ELader F Batterier med ulik kapasitet. Kjøp bare batterier

i den Spenningsavvik som passer til ditt

elektroverktøy

G Metabo universalsuger HSugeslange

Det komplette tilbehørsprogrammet finner du på www.metabo.com eller i katalogen.

11. Reparasjon

Elektriske maskiner skal kun repareres av elektrofagfolk!

Hvis du har en Metabo-maskin som trenger reparasjon, kan du ta kontakt med en representant for Metabo. Adresser finner du på www.metabo.com.

Du kan laste ned reservedelslister fra www.metabo.com.

12. Miljøvern

Følg nasjonale forskrifter for miljøvennlig kassering og resirkulering av gamle maskiner, emballasje og tilbehør.

Batterier må ikke kastes i husholdningsavfallet! Gi defekte eller brukte batterier tilbake til Metaboforhandleren!

Ikke kast batteriene i vann.

Gjelder kun land i EU: Elektroverktøy skal ikke kastes i husholdningsavfallet! Iht. EU-

direktiv 2012/19/EU om kasserte elektriske og elektroniske produkter og omsetting til nasjonal rett, må kassert elektroverktøy samles spesielt og bringes til miljøvennlig gjenvinning.

Før du kasserer batteriet, må det lades ut i elektroverktøyet. Sikre kontaktene mot kortslutning (f.eks. med tape).

Måleverdier iht. EN 62841. Tillatt omgivelsestemperatur ved bruk:

-20 °C til 50 °C (begrenset ytelse ved temperaturer 0 °C). Tillatt omgivelsestemperatur ved lagring: 0 °C til 30 °C

Likestrøm

Angitte tekniske data kan variere (i henhold til de gjeldende standardene).

Utslippsverdier

Disse verdiene gjør det mulig å anslå emisjonen fra maskinen og å sammenlikne ulike verktøy. Avhengig av bruksbetingelsene, tilstanden til maskinen og verktøyet, kan den faktiske belastningen være høyere eller lavere. Ta hensyn til arbeidspauser og perioder med mindre belastning når du vurderer. Fastsett sikkerhetstiltak for brukeren på grunn av tilpassede vurderingsverdier, f.eks. organisatoriske tiltak.

Total Svingningsverdi formidlet iht.EN 62841:

=Vibrasjonsemisjonsverdi

h, D

K Typiske A-veide lydnivåer

L L K

(Saging av sponplate)

=Usikkerhet (vibrasjon)

h,D

=Lydtrykknivå

=Lydeffektnivå

, KWA= Usikkerhet

(vektorsum tre retninger)

Under arbeid kan lydnivået overskride 80 dB(A).

Bruk hørselsvern!

13. Tekniske data

Forklaringer til opplysningene på side 4. Vi forbeholder oss retten til å gjøre endringer som

følge av teknisk utvikling. U = Spenning i batteriet n

=Hastighet

=maksimal snittdybde

maxi

=mulig snittdybde (90°)

90°

=mulig snittdybde (45°)

45°

A =Skråsnittvinkel, kan stilles Ø =Sagblad-diameter d =Sagblad-spennhalsdiameter a =Maks. tykkelse på sagbladet a =Maks. bredde på sagbladet m=Vekt

Page 73

Original brugsanvisning

1. Overensstemmelseserklæring

Vi erklærer under eneansvar: Disse batteridrevne dykkerundsave, identificeret ved angivelse af type og serienummer *1), opfylder alle relevante bestemmelser i direktiverne *2) og standarderne *3). Teknisk dossier ved *4) - se side 4.

2. Apparatets formål

Akku-dykkerundsaven er egnet til savning i træ, kunststof eller lignende materialer. Der må ikke saves metaller, undtaget tynde aluminiumsplader (tyndere end 2 mm) og aluminiumsbelagte træ- eller kombinationsplader.

For skader på grund af anvendelse til andre formål end de tiltænkte er brugeren alene ansvarlig.

Generelt anerkendte forskrifter om ulykkesforebyggelse og vedlagte sikkerhedsanvisninger skal overholdes.

3. Generelle sikkerhedsanvisninger

Vær opmærksom på de tekststeder, der er markeret med dette symbol, for din egen og el-værktøjets sikkerhed!

ADVARSEL – læs brugsvejledningen for at reducere risikoen for personskader.

ADVARSEL – Læs alle

sikkerhedsanvisninger, instruktioner, illustrationer og specifikationer, som følger med el-værktøjet. I tilfælde af manglende

overholdelse af anvisningerne nedenfor er der risiko for elektrisk stød, brand og/eller alvorlige personskader.

Gem alle sikkerhedsanvisninger og instruktioner til senere brug.

Videregiv kun el-værktøjet sammen med disse papirer.

4. Særlige sikkerhedsanvisninger

4.1 Savning a) FARE: Hold hænderne væk fra

saveområdet og savklingen. Hold fat i det

ekstra greb eller motorhuset med den anden hånd. Brug begge hænder til at holde saven, så kan

hænderne ikke komme til skade i forbindelse med savklingen.

b) Grib ikke ind under emnet. Beskyttelseskappen giver ingen beskyttelse mod savklingen under arbejdsemnet.

c) Tilpas skæredybden efter emnets tykkelse. Mindre end en hel tandhøjde skal komme til syne under arbejdsemnet.

DANSK da

d) Hold aldrig det arbejdsemne, der skal saves,

fast med hånden eller over benet. Fastgør emnet på en stabil holder. Det er vigtigt at

fastgøre arbejdsemnet godt for at reducere faren for kropskontakt, fastklemning af savklingen eller tab af kontrol.

e) Hold maskinen i de isolerede greb, når der

udføres arbejde, hvor værktøjet kan komme i kontakt med skjulte strømledninger. Ved

kontakt med en spændingsførende ledning går strømmen gennem værktøjsmaskinens metaldele, og så du får elektrisk stød.

f) Brug altid et anslag eller et lige kantstyr ved længdeskæring. Det giver bedre snitpræcision og mindsker risikoen for, at savklingen klemmer sig fast.

g) Brug altid savklinger, som har den rigtige

størrelse og et passende monteringshul (f.eks. rombisk eller rund). Savklinger, som ikke passer

til savens monteringsdele, kører uregelmæssigt og fører til kontroltab.

h) Brug aldrig beskadigede eller forkerte

spændeskiver eller skruer til savklingen.

Savklingens spændeskiver og skruer er konstrueret specielt til saven for at opnå optimal effekt og driftssikkerhed.

4.2 Tilbageslag - årsager og tilsvarende sikkerhedsanvisninger

- Et tilbageslag er en pludselig reaktion på, at en

savklinge har hægtet eller klemt sig fast eller er indstillet forkert, og det kan få en ukontrolleret sav til at springe ud af emnet og bevæge sig i retning af brugeren.

- Hvis savklingen hægter eller klemmer sig fast i det

omsluttende savspor, blokerer klingen, og motorkraften slår saven tilbage i retning af brugeren.

- Hvis savklingen forvrænges eller placeres forkert i

savsnittet, kan tænderne på den bageste kant af savklingen hægte sig fast i træoverfladen, så savklingen springer ud af savsporet og saven

bevæger sig bagud i retning af brugeren. Et tilbageslag er resultatet af en forkert og fejlagtig brug af saven. Det kan forhindres ved hjælp af

egnede sikkerhedsforanstaltninger, som beskrives nedenfor.

a) Hold saven med begge hænder, og hold

armene i en position, så du kan kompensere for tilbageslagskræfterne. Hold altid savklingen i siden, før aldrig savklingen i lige linje med kroppen. I tilfælde af et tilbageslag kan rundsaven

springe bagud. Brugeren kan dog modvirke tilbageslagskræfterne, hvis der træffes egnede foranstaltninger.

c) Hvis savklingen sidder fast eller arbejdet

afbrydes, skal saven slukkes og holdes roligt i emnet, indtil klingen står stille. Forsøg aldrig at fjerne saven fra emnet eller trække den tilbage, så længe savklingen bevæger sig: det medfører fare for tilbageslag. Find og afhjælp

årsagen til, at savklingen sætter sig fast.

Page 74

DANSKda

c) For at starte en sav igen, som sidder i emnet,

centreres savklingen i savsporet, og det kontrolleres, at savtænderne ikke sidder fast i emnet. Sidder savklingen fast, kan den springe ud

af arbejdsemnet eller forårsage et tilbageslag, når saven startes igen.

d) Afstiv store plader for at mindske risikoen for

et tilbageslag som følge af en fastsiddende savklinge. Store plader kan bøje sig under deres

egen vægt. Plader skal afstives i begge sider, og det både i nærheden af savsporet og i kanten.

e) Brug ingen sløve eller beskadigede savklinger. Savklinger med sløve eller forkert indstillede tænder fører til større friktion, fastklemning af savklingen og tilbageslag som følge af et for smalt savspor.

f) Fastspænd savklingen i indstillingerne skæredybde og snitvinkel før savning. Hvis indstillingerne ændrer sig under savningen, kan savklingen klemme sig fast og forårsage et tilbageslag.

g) Vær særlig forsigtig ved savning i

eksisterende vægge eller andre områder, hvor der ikke er direkte indblik. Når savklingen føres

ind i materialet, kan den blokere i skjulte genstande, og det kan forårsage et tilbageslag.

4.3 Beskyttelseskappens funktion a) Kontroller altid før brug, om

beskyttelseskappen lukker korrekt. Brug aldrig saven, hvis beskyttelseskappen ikke kan bevæges frit eller ikke lukker med det samme. Klem eller spænd aldrig beskyttelseskappen fast, så er savklingen ubeskyttet. Hvis det skulle

ske, at saven falder ned på gulvet, kan beskyttelseskappen blive bøjet. Kontroller, om beskyttelseskappen kan bevæge sig frit og i alle snitvinkler og -dybder hverken kommer i berøring med savklingen eller andre dele.

b) Kontroller tilstanden og funktionen af

fjedrene til beskyttelseskappen. Foretag vedligeholdelse af saven inden brug, hvis beskyttelseskappen og fjederen ikke arbejder korrekt. Beskadigede dele, klæbende aflejringer

eller ophobede spåner får den nederste beskyttelseskappe til at arbejde langsommere.

c) Sørg ved "Dykkesnit", der ikke udførtes

retvinklet, for at grundpladen på saven forskydes i siden. Forskydning i siden kan

medføre at savklingen klemmes, og dermed medfører tilbageslag.

d) Læg ikke saven på arbejdsbænken eller

gulvet, uden at beskyttelseskappen dækker for savklingen. En ubeskyttet, efterløbende savklinge

bevæger saven mod skæreretningen og saver alt, hvad der kommer i vejen. Vær derfor opmærksom på savklingens efterløbstid.

4.4 Yderligere sikkerhedsanvisninger

Undgå brugen af slibeskiver. Tag ikke om det roterende værktøj! Fjern først

spåner og lignende, når maskinen er i stilstand.

Brug en egnet støvbeskyttelsesmaske.

Brug høreværn.

Brug øjenbeskyttelse.

Armenl (14) må kun drejes, når .batteripakken er taget ud og motordelen er drejet helt op.

Savklingen må ikke bremses via et sideværts modtryk.

Den bevægelige motordel skal kunne bevæge sig frit, automatisk, let og præcist tilbage i slutstillingen. Den må ikke fastklemmes ved savningen.

Ved savning af materialer med kraftig støvudvikling skal maskinen rengøres regelmæssigt. Det skal sikres, at sikkerhedsudstyret fungerer korrekt (f.eks. den bevægelige motordel).

Der må ikke bearbejdes materialer, der danner sundhedsfarligt støv eller dampe (f.eks. asbest).

Kontroller emnet for fremmedlegemer. Pas altid på, at du ikke saver i søm og lignende under arbejdet.

Hvis savklingen bliver blokeret, skal man omgående frakoble motoren.

Prøv ikke at save i ekstrem små arbejdsemner. Ved arbejdet skal emnet være placeret fast og være

sikret mod at kunne skride. Rengør savklinger for harpiks og limrester.

Urenheder på savklingerne medfører øget friktion, fastklemning af savklingen og øget risiko for tilbageslag.

Undgå overophedning af savtænderne. Undgå smeltning af materialet ved savning af plast.

Anvend en savklinge, der er egnet til det materiale, der skal bearbejdes.

Til rengøring (f.eks. af afsugningskanalen) skal maskinens frakobles, savklingen skal stå stille, batteripakken tages ud.

Ved en defekt maskine skal man tage batteriet ud af maskinen

Beskyt batteripakker mod fugtighed!

Brug ingen defekte eller deformerede batteripakker!

Udsæt ikke batteripakker for ild!

Åbn ikke batteripakker! Berør eller kortslut ikke batteriernes kontakter!

Tag batteripakken ud af maskinen, når maskinen ikke bruges.

Tag batteripakken ud af maskinen, før der foretages indstillinger og vedligeholdelse.

Sørg for, at maskinen er frakoblet, når batteripakken placeres i maskinen.

Page 75

Der kan sive let sur, brændbar væske ud af defekte Li-ion-batterier!

Skyl straks med rigelige mængder vand, hvis batterivæsken kommer i kontakt med huden. Skyl øjnene med rent vand og søg straks

læge, hvis batterivæsken kommer i øjnene!

Transport af Li-ion-batterier:

Forsendelse af Li-ion-batterier skal ske i henhold til reglerne om farligt gods (UN 3480 og UN 3481). Tjek de aktuelle regler ved forsendelse af Li-ionbatterier. Spørg evt. din speditør til råds. Certificeret emballage kan rekvireres hos Metabo.

Send kun batteripakker, hvis kabinettet er ubeskadiget og der ikke trænger væske ud. Tag batteripakken ud af maskinen for forsendelse. Beskyt kontakterne mod kortslutning (isoler fx med tape).

Reducering af støvgener:

ADVARSEL - Enkelte støvtyper, som

genereres ved slibning af sandpapir, savning, slibning, boring og andre arbejder, indeholder kemikalier, hvor det er kendt at de forårsager kræft, medfødte skavanker eller andre forplantningsskader. Enkelte eksempler på disse kemikalier er:

- Bly fra blyholdig maling,

- mineralsk støv fra mursten, cement og andre

materialer til murværk, og

- arsen og krom fra kemisk behandlet træ. Risikoen for dig ved denne belastning varierer alt efter hvor ofte du udfører denne type arbejde. For at reducere belastningen med disse kemikalier for dig: Arbejd i et godt udluftet område og arbejd med godkendt sikkerhedsudstyr, som f.eks. støvmasker, der er specielt udviklet til udfiltrering af mikroskopisk små partikler.

Dette gælder ligeledes for støv fra yderligere materialer, som f.eks. enkelte trætyper (såsom støv fra eg eller bøg), metaller, asbest. Yderligere kendte lidelser er f.eks. allergiske reaktioner samt luftvejssygdomme. Støvet må ikke optages i kroppen.

Overhold de gældende direktiver og nationale forskrifter, der gælder for dit materiale, personale, anvendelsesformål og -sted (f.eks. sundheds- og sikkerhedsregler, bortskaffelse).

Opfang partiklerne på oprindelsesstedet, undgå aflejringer i omgivelserne.

Brug egnet tilbehør til specielt arbejde. Således når færre partikler ukontrolleret ud i miljøet.

Anvend en egnet støvudsugning. Støvbelastningen kan reduceres på følgende

måde:

- Ret ikke partikler, der kommer ud, og maskinens

udluftningsstrøm mod dig selv eller personer, der befinder sig i nærheden, eller på aflejret støv,

- anvend et udsugningsanlæg og/eller en

luftrenser,

- sørg for god ventilation på arbejdspladsen og hold

den ren vha. støvudsugning. Fejning eller blæsning hvirvler støv op.

- Støvsug eller vask beskyttelsestøj. Undgå

udblæsning, bankning eller børstning.

DANSK da

5. Oversigt

Se side 2 og 3.

1 2 Klemmehåndtag (til parallelanslag) 2Snitviser 3 Justeringsskruen (til justering af 45°-

savklingevinkel. 4 Skala (skråsnitvinkel) 5 2 låseskruer (skråsnit) 6Bagsnitknappen 7 Justeringsskruen (til justering af 0°-

savklingevinkel. 8 Markering (til aflæsning af snitbredden til

anvendelse af parallelanslaget) 9 Aflæsningskant "FS" (aflæs skæredybden ved

brug af styreskinnen“FS“)

10 Aflæsningskant (aflæs skæredybde) 11 Håndtag 12 Håndtag (ekstragreb) 13 Spærreknap (Indstilling skæredybde) 14 Arm (til udskiftning af savklinge) 15 Drejeknap (til indstilling af et slørfrit sæde på

styreskinner)

16 Styreplade 17 Låseknap 18 Afbryder 19 Batteripakkeudløser 20 Indstillingshjul til forindstilling af omdrejningstal 21 Knap til kapacitetsindikator 22 Kapacitets- og signalindikator 23 Batteripakke 24 Sekskantnøgle / boks til sekskantnøgle 25 Styrenoter til placering af maskinen på

styreskinner fra forskellige producenter

26 Støvpose 27 Studs (udsugningsstuds/spånudkast) 28 Indstillingshjul til finindstilling af skæredybde 29 Beskyttelsesglas 30 Savklingens fastgørelsesskrue 31 Ydre savklingeflange 32 Savklinge 33 Indre savklingeflange

6. Idrifttagning, indstilling

Tag batteripakken ud af maskinen, før der

foretages indstillinger og vedligeholdelse. Sørg for, at maskinen er frakoblet, når batteripakken placeres i maskinen.

6.1 Batteripakke

Vi anbefaler at anvende LiHD-batteripakker med mindst 5,5 Ah. Ved brug af andre batteripakker skal man regne med nedsat effekt.

Batteripakken (23) skal oplades før den første ibrugtagning.

Genoplad batteripakken, når kapaciteten aftager. Du finder anvisninger til opladning af batteripakken

i driftsvejledningen til opladeren fra Metabo.

Page 76

DANSKda

Ved Li-Ion-batteripakker med kapacitets- og signalvisning (22) (afhængigt af udstyr):

- Tryk på knappen (21) og ladetilstanden vises med lysdioderne.

- Blinker en lysdiode, er batteripakken næsten tom og skal genoplades.

Udtagning:

Tryk på batteriudløseren (19), og træk batteripakken (23) ud.

Isætning:

Skub batteriet (23) i, til det går i hak.

6.2 Indstilling af skæredybde

Det er fordelagtigt at indstille skæredybden således, at tænderne på savklingen ikke står længere fremme end halvdelen af tandhøjden under arbejdsemnet. Se fig., side 2.

Indstil i mm-skridt: Tryk på spærreknappen (13), og forskyd den. Aflæs den indstillede skæredybde på aflæsekanten (10).

(Ved brug af en styreskinne "FS" på aflæsekanten“FS“ (9)). Slip spærreknappen (13) igen.

Finindstilling (for en meget fin skæredybdeindstilling).

Ved at dreje på indstillingshjulet (28) kan skæredybden indstilles trinløst. Den præcise skæredybde findes ved at måle den savklinge, der rager ud, eller kontrollere resultatet af et prøvesnit.

6.3 Skråstilling af savklinge til skråsnit

Løsn de to låseskruer (5) for at foretage indstillingen. Vip motordelen mod styrepladen (16). Den indstillede vinkel kan aflæses på skalaen (4). Spænd de to låseskruer (5) igen.

For at indstille en skærevinkel på 0° eller større end 45° (bagsnit). Tryk bagsnitknappen (6) ind, og stil det skråt derefter. (ved næste indstilling deaktiveres bagsnitfunktionen automatisk).

6.4 Forindstilling af omdrejningstal

Hastigheden indstilles med stillehjulet (20). Anbefalede hastigheder, se side 4.

6.5 Indstilling af udsugningsstuds/

spånudkast

Studsen (27) kan drejes i den ønskede position for udsugning eller spånudkast. Det gøres ved at skubbe studsen ind til anslag, dreje den og trække den ud igen. Studsen kan fastlåses drejningssikret i 7 trin.

Spånudsugning: Savspånerne skal udsuges med en egnet spånsuger, som tilsluttes til afsugningsslangen på studsen (27).

Støvpose: Fjern studsen (27) (skub studsen ind til anslag. Drej den således, at den peger opad. Træk af, og læg den til side. Montering af støvsæk (26).

6.6 Indstil sikkerhedsglas

Forskyd sikkerhedsglasset (29): Øverste position for skråsnit Midterstilling for 0°-snit, nederste stilling ved brug af styreskinne.

7. Anvendelse

7.1 Multifunktionelt overvågningssystem af maskinen

Hvis maskinen slukker af sig selv, har

elektronikken aktiveret selvbeskyttelsesfunktionen. Der lyder et advarselssignal (konstant biplyd). Signalet slukker efter maks. 30 sekunder, eller når trykknappen (18) slippes.

På trods af denne beskyttelsesfunktion kan

visse anvendelser føre til overbelastning og beskadigelse af maskinen.

Årsager og afhjælpning:

1. Batteri næsten tomt (elektronikken beskytter

batteriet mod skader som følge af total afladning). Blinker en lysdiode (22), er batteriet næsten afladet. Tryk evt. på knappen (21) og kontroller ladetilstanden på lysdioderne (22). Hvis batteriet er næsten tomt, skal det oplades!

2. Længerevarende overbelastning af maskinen

medfører overophedningsafbrydelse. Maskinen arbejder med reduceret ydelse, indtil temperaturen er normal igen.

Ved stærk overophedning slukker maskinen helt.

Lad maskinen eller batteripakken afkøle. Bemærk:

afkøles den hurtigere i "AIR COOLED"opladeren.

Bemærk: lader den køre i tomgang.

3. Maskinen afbrydes ved for høj strømstyrke

(som f.eks. opstår ved længerevarende blokering).

Sluk for maskinen med afbryderen (18). Arbejd derefter normalt videre (vær i dette tilfælde særligt opmærksom på sikkerhedsanvisningerne i kapitel 4, men også alle andre sikkerhedsanvisninger Tilbageslag...). Undgå blokering.

7.2 Til- og frakobling

savklingen ud af sikkerhedskappen. Pas på - fare for kvæstelser!

Tilkobling: Skub låseknappen (17) fremad, og hold den der. Tryk derefter på afbryderen (18).

Frakobling: Slip afbryderen (18).

7.3 Arbejdsanvisninger

Hvis batteripakken føles meget varm,

Maskinen afkøles hurtigere, hvis man

Hvis spærreknappen (17) skubbes fremad,

kan materialet bevæges nedad. Her dukker

Tænd og sluk ikke maskinen, når savklingen

har kontakt med emnet.

Page 77

Lad først savklingen komme op på det fulde

13 10

omdrejningstal, før der saves. Under savning skal maskinen trækkes ud af

materialet, når savklingen ikke roterer.

Savklingen skal stå stille.

Hvis savklingen bliver blokeret, skal man omgående frakoble maskinen.

Læg først maskinen til side, når savklingen står stille.

Dykkesnit: Motordelen befinder sig i øverste stilling, savklingen rager ikke ud af styrepladen. Hold kraftigt fast i maskinen med begge hænder, og sæt styrepladen på emnet. Maskinen tilkobles. Sænk motordelen langsomt på den indstillede skæredybde, og skub den derefter langsomt frem i snitretning.

Savning efter lige opmærkning: Til det formål anvendes snitviseren (2). Den venstre kant (markeret rødt) viser snitforløbet ved lodret savklinge. Den højrekant viser snitforløbet til en savklingehældning på 45°.

Savning efter en liste fastgjort til arbejdsemnet:

For at få en nøjagtig snitkant kan man placere en liste på arbejdsemnet og føre håndrundsaven langs denne liste med styrepladen.

Save med parallelanslag (se kapitel Tilbehør)

Til snit parallelt med en lige kant. Parallelanslaget kan indsættes i holderen fra begge sider. Snitbredden kan aflæses på skalaen (8). Fastgør med begge klemarme (1). Den præcise snitbredde findes på den bedste måde ved et testsnit.

Save med styreskinne (se kapitel Tilbehør)

Opnå præcise, snorlige skærekanter uden udrivninger. Den skridsikre belægning sørger for en sikker placering og beskytter arbejdsemnet mod ridser. Se kapitlet Tilbehør. Drejeknappen (15) (til indstilling af et slørfriplacering.

Opvarmning af batteripakken:

Under ekstremt hårde anvendelsesbetingelser (f.eks. savning i tykke træbrædder) kan batteripakken blive varm under den stærke belastning (> 60 °C). For at opretholde batteripakkens levetid skal batteripakken afkøles, før der arbejdes videre.

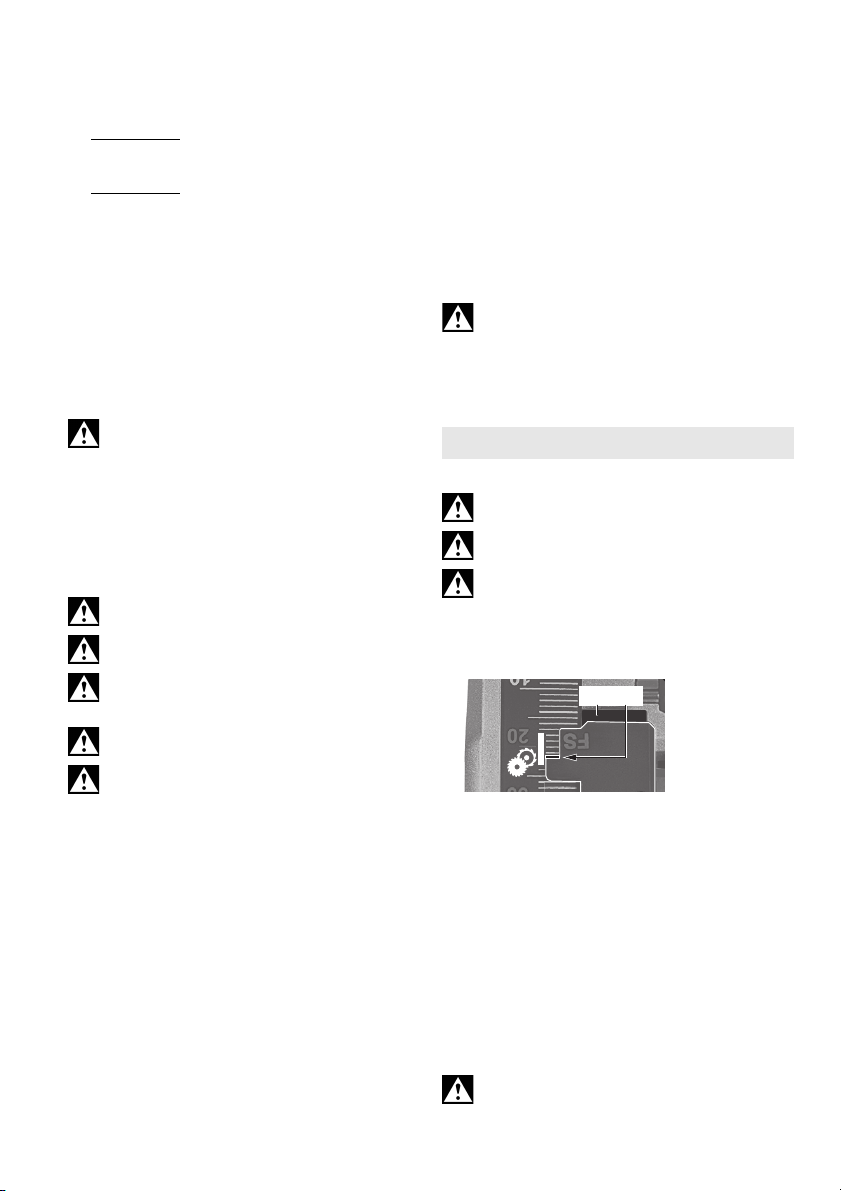

8. Vedligeholdelse

8.1 Veksel af savklinge

Savklingen skal stå stille.

Tag batteripakken ud af maskinen.

Selvom savklingen står stille, er der risiko for

at komme til at skære sig. Brug beskyttelseshandsker.

Se fig., side 3.

1. Tryk på spærreknappen (13), og forskyd den.

2. Forskyd således, at aflæsekanten (10) peger på

symbolet "Udskiftning af savklingen"

DANSK da

3. Slip spærreknappen (13) igen.

4. Fjern armen (14) til anslag med uret.

5. Skub låseknappen (17) fremad, og sænk motordelen lidt. Slip spærreknappen (17) igen.

6. Tryk motordelen nedad, til anslaget er gået i indgreb.

Udskiftning

Savakslen drejes langsomt med sekskantnøglen (30), der er placeret i savklingens fastgørelsesskrue (24), indtil man hører, at låsen falder i hak.

Skru savklingens fastgørelsesskrue af mod urets retning, og tag den ydre savklingeflange (31) af. Fjern savklingen.

Det er vigtigt, at den indre savklingeflange (33)

vender rigtigt: Den indre savklingeflange (33) har 2 sider, diameter 20 mm og 5/8" (16 mm). Sørg for at savklingens monteringshul passer nøjagtigt i forhold til den indre savklingeflange (33)! Forkert monterede savklinger kører uregelmæssigt og fører til kontroltab.

Den nye savklinge placeres. Sørg for rigtig omdrejningsretning. Omdrejningsretningen er markeret med pile på savklingen og beskyttelseskappen. Anlægsfladerne mellem den indre savklingeflange (33), savklinge (32), den ydre savklingeflange (31) og savklingens fastgørelsesskrue (30) skal være rene.

Den ydre savklingeflange (31) sættes på. Det er vigtigt, at den ydre savklingeflange (31) vender rigtig.

Fastspænd savklingens låseskrue (30) med sekskantnøglen (24) (maks. 5 Nm).

Brug kun skarpe, ubeskadigede savklinger.

Anvend ikke savklinger med revner eller deformerede savklinger.

Anvend ingen savklinger af højlegeret

hurtigstål (HSS).

Anvend ingen savklinger, der ikke svarer til de

påkrævede karakteristika. Anvend kun savklinger med en diameter svarende til påskrifterne på saven.

Savklingen skal være egnet til

tomgangsomdrejningstallet.

Anvend en savklinge, der er egnet til det

materiale, der skal bearbejdes.

Anvend kun originale Metabo-savklinger.

Savklinger, der er beregnet til skæring af træ eller lignende materialer, skal stemme overens med EN 847-1.

Gør maskinen driftsklar

Drej armen (14) til anslag mod uret. Motordelen svinger opad.

Page 78

DANSKda

8.2 Korrektion af savklingevinkel Savklingens vinkel er indstillet fra fabrikken.

Ved behov kan savklingens vinkel justeret til 0° og til 45°. drej justeringsskruen (7) (til 0°) eller (3) (til 45°).

9. Rengøring

Tag batteripakken ud af maskinen.

Maskinen skal regelmæssigt befris for aflejret støv. Herved skal udluftningsslidserne ved motoren rengøres med en støvsuger. Sikkerhedsudstyrets korrekte funktion (f.eks. skal motordelen være frit bevægelig og vende selvstændigt, let og præcist i sin endeposition). skal garanteres.

10. Tilbehør

Anvend udelukkende originale batteripakker eller originalt tilbehør fra Metabo eller CAS (Cordless Alliance System).

Brug kun tilbehør, der opfylder de krav og specifikationer, som er angivet i denne brugsvejledning.

Se side 5.

A Parallelanslag

B Førerskinne C Lynskruetvinge Til fastgørelse af førerskinnen. D Rundsavklinger. Til rene skæreresultater ved

længde- og tværsnit i blødt og hårdt træ. EOplader F Batteripakker med forskellig kapacitet. Køb kun

batteripakker, hvis spænding svarer til dit el-

værktøj

G Metabo universalsuger HStøvsugerslange

Det komplette tilbehørsprogram findes på www.metabo.com eller i kataloget.

11. Reparation

Reparationer på el-værktøjer må kun udføres af en elektriker!

Henvend dig til din Metabo-forhandler, når du skal have repareret dit Metabo el-værktøj. Adresser findes på www.metabo.com.

Reservedelslister kan downloades på www.metabo.com.

12. Miljøbeskyttelse

Overhold de nationale regler om miljøvenlig bortskaffelse og genbrug af udtjente maskiner, emballage og tilbehør.

Batteripakker må ikke bortskaffes sammen med almindeligt husholdningsaffald! Returner defekte eller brugte batteripakker til Metabo-forhandleren!

Smid ikke batteripakker i vandet.

Kun for EF-lande: El-værktøj må ikke smides i husholdningsaffaldet! I henhold til det

europæiske direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr og gennemførelsen i national lovgivning skal brugte el-værktøjer indsamles adskilt og afleveres miljørigtigt til genbrug.

Aflad batteripakken i el-værktøjet, før den bortskaffes. Beskyt kontakterne mod kortslutning (isoler fx med tape).

13. Tekniske data

Forklaringer til oplysningerne på side 4. Forbeholdt ændringer som følge af tekniske

ændringer. U = batteripakkens spænding

=tomgangshastighed

=maksimal skæredybde

max

=skæredybde indstillelig (90°)

90°

=skæredybde indstillelig (45°)

45°

A =skråsnitvinkel indstillelig Ø =savklingens diameter d = savklingens huldiameter a =savklingens maks. legemstykkelse b =savklingens maks. skærebredde m=vægt

Måleværdier beregnet iht. EN 62841. Tilladt omgivelsestemperatur ved drift:

-20 °C til 50 °C (begrænset ydelse ved temperaturer under 0 °C). Tilladt opbevaringstemperatur ved opbevaring: 0 °C til 30 °C

Jævnstrøm

De angivne tekniske data er inkl. tolerancer (svarende til de aktuelt gældende standarder).

Emissionsværdier

Disse værdier gør det muligt at bestemme elværktøjets emissioner og sammenligne forskellige el-værktøjer med hinanden. Alt efter el-værktøjets eller indsatsværktøjernes anvendelsesbetingelser og tilstand kan den faktiske belastning være højere eller lavere. Tag også højde for arbejdspauser og perioder med lav belastning. Træf de nødvendige beskyttelsesforanstaltninger for brugeren, fx organisatoriske foranstaltninger, på baggrund af de anslåede værdier.

Samlet vibration beregnet iht. EN 62841:

h, D

=Usikkerhed (vibration)

h,D

Typiske A-vægtede lydniveauer L

KpA, KWA= usikkerhed Ved arbejde kan støjniveauet overskride 80 dB(A).

Brug høreværn!

(vektorsum af tre retninger)

=Vibrationsemissionsværdi

(Savning af spånplade)

=lydtryksniveau

=lydeffektniveau

Page 79

Instrukcja oryginalna

1. Deklaracja zgodności

Oświadczamy z pełną odpowiedzialnością, że akumulatorowe pilarki tarczowe do cięcia wgłębnego oznaczone typem i numerem seryjnym *1) spełniają wszystkie obowiązujące przepisy dyrektyw *2) i norm *3). Dokumentacja techniczna *4) - patrz strona 4.

2. Użytkowanie zgodne z przeznaczeniem

Akumulatorowa pilarka tarczowa do cięcia wgłębnego jest przeznaczona do cięcia drewna, tworzyw sztucznych i podobnych materiałów. Nie wolno ciąć metali, za wyjątkiem cienkich blach aluminiowych (cieńszych niż 2 mm) oraz płyt drewnianych i kompozytowych oklejanych aluminium.

Odpowiedzialność za szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem ponosi wyłącznie użytkownik.

Przestrzegać ogólnie obowiązujących przepisów BHP oraz dołączonych uwag dotyczących bezpieczeństwa.

3. Ogólne wskazówki bezpieczeństwa

Dla bezpieczeństwa użytkownika oraz w celu ochrony elektronarzędzia zwrócić szczególną uwagę na miejsca w tek oznaczone tym symbolem!

OSTRZEŻENIE – W celu zminimalizowania ryzyka obrażeń zapoznać się z treścią instrukcji obsługi.

OSTRZEŻENIE – Przeczytać wszystkie

uwagi dotyczące bezpieczeństwa, instrukcje, materiały graficzne i dane techniczne, którymi opatrzono elektronarzędzie. Nieprzestrzeganie poniższych

uwag może się stać przyczyną porażenia prądem elektrycznym, pożaru i/albo poważnych obrażeń ciała.

Starannie przechowywać wszystkie uwagi dotyczące bezpieczeństwa i zalecenia, aby móc z nich skorzystać w przyszłości.

Przekazując elektronarzędzie innym osobom, należy przekazać również niniejszą dokumentację.

4. Specjalne uwagi dotyczące bezpieczeństwa

4.1 Proces cięcia a) NIEBEZPIECZEŃSTWO: Nie zbliżać rąk

do strefy cięcia ani do piły tarczowej.

Drugą ręką należy trzymać za uchwyt dodatkowy lub obudowę silnika. Jeśli obie ręce

trzymają pilarkę, nie można ich skaleczyć o piłę tarczową.

ście

POLSKI pl

b) Nie wkładać rąk pod obrabiany element. Pod obrabianym elementem osłona nie chroni przed piłą tarczową.

c) Dopasować głębokość cięcia do grubości obrabianego elementu. Pod obrabianym elementem powinna być widoczna mniej niż cała wysokość zębów.

d) Obrabianego elementu nigdy nie trzymać w

ręku, ani ponad nog należy zabezpieczyć w stabilnym zacisku.

Dobre zamocowanie obrabianego elementu minimalizuje niebezpieczeństwo zetknięcia z ciałem, zakleszczenia piły tarczowej lub utraty kontroli nad urządzeniem.

e) Podczas prac, przy których narzędzie

robocze może natrafić na ukryte przewody elektryczne, trzymać elektronarzędzie za izolowane uchwyty. Zetknięcie z przewodem

elektrycznym powoduje obecność napięcia również na metalowych częściach elektronarzędzia i skutkuje porażeniem prądem elektrycznym.

f) Przy cięciach wzdłużnych zawsze stosować

ogranicznik lub prostą prowadnicę krawędziową. Poprawia to dokładność cięcia i

zmniejsza możliwość zakleszczenia piły tarczowej. g) Zawsze stosować piły tarczowe o

odpowiedniej wielkoś mocującym (np. w kształcie rombu lub okrągły). Piły tarczowe, które nie pasują do części

montażowych pilarki, powodują bicie i utratę kontroli.

h) Nigdy nie stosować uszkodzonych ani

nieodpowiednich podkładek pod piłę tarczową lub śrub mocujących piłę tarczową. Podkładki

pod piłę tarczową i śruby mocujące piłę tarczową zostały skonstruowane specjalnie do opisywanej pilarki i mają na celu zapewnienie jej optymalnej wydajności cięcia i bezpieczeństwa eksploatacji.

4.2 Odbicie – przyczyny i odpowiednie uwagi dotyczące bezpieczeństwa

- Odbicie to nagła reakcja występująca wskutek

zahaczenia, zaklinowania lub nieprawidłowego ustawienia piły tarczowej, która powoduje, że pilarka podnosi si przemieszcza z obrabianego elementu w kierunku operatora.

-Jeśli piła tarczowa zahaczy się lub zakleszczy w

zwężającej się szczelinie, następuje jej zablokowanie i siła silnika wyrzuca pilarkę do tyłu w kierunku operatora.

-Jeśli piła tarczowa przekrzywi się w szczelinie lub

zostanie nieprawidłowo ustawiona, zęby jej tylnej krawędzi mogą zahaczyć o powierzchnię drewna, przez co piła tarczowa wysunie się ze szczeliny i odbije do tyłu, w kierunku operatora.

Odbicie to następstwo nieprawidłowego lub błędnego użycia pilarki. Podjęcie odpowiednich, opisanych poniżej środków ostrożności pozwala zapobiec temu zjawisku.

a) Pilarkę trzymać mocno obiema rękami i

ustawić ramiona w pozycji, w której będą

ą. Obrabiany element

ci i z właściwym otworem

ę w niekontrolowany sposób i

Page 80

POLSKIpl

mogły zamortyzować siłę odbicia. Należy zawsze stać z boku w stosunku do piły tarczowej, nigdy nie wolno ustawiać się w jednej linii z piłą tarczową. W razie odbicia piła

tarczowa może odskoczyć do tyłu, jednak operator może opanować siły odbicia, zachowując odpowiednie środki ostrożności.

b) W razie zaklinowania piły tarczowej lub

przerwania pracy wyłączyć pilarkę i przytrzymać ją w przecinanym materiale do chwili, aż piła tarczowa całkowicie się zatrzyma. W żadnym wypadku nie wolno próbować wyjmować pilarki z obrabianego materiału lub ciągnąć jej do tyłu, dopóki piła tarczowa porusza się, gdyż wówczas może nastąpić odbicie. Ustalić i usunąć przyczynę

zakleszczenia piły tarczowej. c) Aby ponownie uruchomić pilarkę, która tkwi

w obrabianym elemencie, trzeba wycentrować piłę tarczową w szczelinie i sprawdzić, czy zęby piły nie są zahaczone w ciętym elemencie.

Zaklinowana piła tarczowa może się przemieścić poza przecinany element lub odbić w chwili ponownego uruchomienia pilarki.

d) Duże płyty trzeba podpierać, aby

zminimalizować ryzyko odbicia w wyniku zakleszczenia się piły tarczowej. Duże płyty

mogą się wyginać pod własnym ciężarem. Płyty trzeba podpierać po obu stronach, w pobliżu szczeliny cięcia oraz przy krawędzi.

e) Nie stosować tępych ani uszkodzonych pił tarczowych. Piły tarczowe z tępymi lub nieprawidłowo ustawionymi zębami ze względu na zbyt wąską szczelinę cięcia powodują zwiększone tarcie, zakleszczanie piły tarczowej i odbicia.

f) Przed rozpoczęciem cięcia dokręcić elementy regulujące głębokość i kąt cięcia. Jeśli podczas cięcia ustawienia ulegną zmianie, piła tarczowa może się zakleszczyć i może nastąpić odbicie.

g) Szczególną ostrożność zachować przy

cięciu istniejących ścian i innych obszarów o nieznanej konstrukcji. Podczas zag

tarczowa może zostać zablokowana przez niewidoczne z zewnątrz obiekty i spowodować odbicie.

4.3 Działanie osłony a) Przed każdym użyciem sprawdzić, czy

osłona prawidłowo się zamyka. Nie używać pilarki, jeżeli osłona nie porusza się swobodnie i nie zamyka się bezzwłocznie. Nigdy nie blokować ani nie przywiązywać osłony – piła tarczowa nie byłaby wtedy zabezpieczona. W

razie przypadkowego upuszczenia pilarki na ziemię osłona może się wygiąć. Upewnić się, że osłona porusza się swobodnie oraz że przy wszystkich kątach i głębokościach cięcia nie dotyka pił tarczowej ani innych elementów.

b) Sprawdzić stan i działanie sprężyny osłony.

Jeżeli osłona i sprężyna nie pracują prawidłowo, to przed użyciem pilarki należy zlecić jej naprawę. Uszkodzone części, kleisty

nalot i nagromadzone wióry powodują opóźnienie

pracy osłony dolnej.

łębiania piła

c) W przypadku „cięcia wgłębnego”, które nie

jest wykonywane pod kątem prostym, zabezpieczyć płytę podstawy pilarki przed przesuwaniem na boki. Przesuwanie na boki

może doprowadzić do zakleszczenia piły tarczowej i odbicia.

d) Nie odkładać pilarki na stół warsztatowy lub

podłoże, jeśli osłona nie zakrywa piły tarczowej. Nieosłonięta, wytracająca prędkość

piła tarczowa porusza się przeciwnie do kierunku cięcia i tnie wszystko, co znajdzie się na jej drodze. Zawsze uwzględniać czas dobiegu piły tarczowej.

4.4 Pozostałe uwagi dotyczące bezpieczeństwa

Nie stosować żadnych tarcz szlifierskich. Nie dotykać obracającego się narzędzia! Wióry i

podobne zanieczyszczenia usuwać wyłącznie po zatrzymaniu maszyny.

Nosić odpowiednią maskę przeciwpyłową.

Nosić ochronniki słuchu.

Nosić okulary ochronne.

Dźwignię (14) obracać tylko w przypadku, gdy akumulator jest wyjęty, a silnik odchylony do góry.

Nie wolno zatrzymywać piły tarczowej poprzez dociskanie jej z boku.

Ruchomy silnik musi mieć możliwość automatycznego, łatwego i swobodnego poruszania się oraz precyzyjnego powrotu do pozycji końcowej. Nie wolno go blokować na czas cię

cia.

Przy cięciu silnie pylących materiałów czyścić maszynę w regularnych odstępach czasu. Zagwarantować sprawne funkcjonowanie urządzeń zabezpieczających (np. ruchomy silnik).

Nie wolno poddawać obróbce materiałów, których obróbka powoduje emisję niebezpiecznych dla zdrowia pyłów lub oparów (np. azbest).

Sprawdzić obrabiany element pod kątem obecności ciał obcych. W czasie pracy uważać, aby nie przecinać gwoździ lub podobnych elementów.

W razie zablokowania piły tarczowej natychmiast wyłączyć silnik.

Nie używać urządzenia do cięcia bardzo małych elementów.

Podczas obróbki odpowiednio ułożyć obrabiany element i zabezpieczyć go przed przesuwaniem.

Wyczyścić piły tarczowe zanieczyszczone żywicą lub pozostałoś

Zanieczyszczone piły tarczowe powodują zwiększone tarcie, zakleszczanie się piły tarczowej oraz zwiększają niebezpieczeństwo odbicia.

Unikać nadmiernego rozgrzewania się końcówek zębów tnących. Nie należy dopuszczać do topienia się piłowanego

ciami kleju.

Page 81

tworzywa sztucznego. Używać odpowiednich pił

tarczowych przeznaczonych do obrabianego materiału.

Przed czyszczeniem (np. kanału odsysającego) wyłączyć maszynę, odczekać, aż piła tarczowa się zatrzyma i wyjąć akumulator.

Z uszkodzonej maszyny trzeba zawsze wyjąć akumulator.

Akumulatory chronić przed wilgocią!

Nie używać uszkodzonych ani zdeformowanych akumulatorów!

Nie wkładać akumulatorów do ognia!

Nie otwierać akumulatorów! Nie dotykać i nie zwierać styków akumulatora!

Jeśli maszyna nie jest używana, trzeba wyjąć z niej akumulator.

Przed przystąpieniem do jakichkolwiek prac związanych z ustawianiem lub konserwacją wyjąć akumulatory z maszyny.

Upewnić się, że podczas wkładania akumulatorów maszyna jest wyłączona.

Z uszkodzonych akumulatorów Li-Ion może wyciec lekko kwasowa ciecz palna!

W razie wydostania się cieczy z akumulatora i kontaktu ze skórą bezzwłocznie spłukać to

miejsce dużą ilością wody. Jeżeli ciecz z akumulatora dostanie się do oczu, przepłukać oczy czystą wodą i bezzwłocznie udać się do lekarza!

Transport akumulatorów Li-Ion:

Warunki przesyłania akumulatorów Li-Ion regulują przepisy dotyczące towarów niebezpiecznych (UN 3480 i UN 3481). Przed wysyłką akumulatorów LiIon zapoznać się z aktualnie obowiązującymi przepisami. W razie potrzeby zasięgnąć informacji w firmie transportowej. Certyfikowane opakowania są dostępne w Metabo.

Akumulatory wolno wysyłać tylko w przypadku, gdy ich obudowa jest nieuszkodzona i z wnętrza nie wydostaje się płyn. Przed wysyłką wyjąć akumulator z maszyny. Zabezpieczyć styki przed zwarciem (np. zaizolować taśmą klejącą

Redukcja zapylenia:

OSTRZEŻENIE – Niektóre rodzaje pyłów,

które powstają podczas szlifowania papierem

ściernym, cięcia, szlifowania, wiercenia i innych

prac, zawierają substancje chemiczne, o których wiadomo, że wywołują raka, wady wrodzone lub zaburzają zdolność rozrodczą. Takie chemikalia to na przykład:

-ołów z farb zawierających ołów,

-pył mineralny z cegieł, cementu i innych wyrobów

murarskich,

- arsen i chrom zawarty w drewnie poddanym

obróbce chemicznej. Ryzyko narażenia zależy od częstotliwości wykonywania takich prac. Aby zmniejszyć

POLSKI pl

zagrożenie ze strony substancji chemicznych: pracować w obszarze o dobrej wentylacji i stosować atestowane środki ochronne, np. maski przeciwpyłowe zaprojektowane do filtrowania cząstek mikroskopijnej wielkości.

Powyższe informacje odnoszą się również do pyłów powstających przy obróbce innych materiałów, np. niektórych rodzajów drewna (drewno d znane schorzenia, to np. reakcje alergiczne i choroby układu oddechowego. Zapobiegać przedostawaniu się cząstek pyłu do organizmu.

Przestrzegać wytycznych dotyczących obrabianego materiału, pracowników, rodzaju i miejsca zastosowania oraz przepisów krajowych (np. przepisów dotyczących ochrony pracy, utylizacji).

Eliminować szkodliwe cząstki z powietrza w miejscu ich emisji i zapobiegać ich odkładaniu się w otoczeniu.

Do prac specjalnych używać odpowiedniego osprzętu. Pozwoli to ograniczyć ilość cząstek przenikających w niekontrolowany sposób do otoczenia.

Stosować odpowiedni układ odsysania pyłu. W celu zminimalizowania zagrożenia pyłem:

-Nie kierować uwalnianych cząstek i strumienia

-Używać systemów odpylania i/albo oczyszczaczy

-Zapewnić dobrą

-Odkurzać lub prać odzież ochronną. Nie

ębowe lub bukowe), metali, azbestu. Inne

powietrza wylotowego z maszyny w stronę samego siebie, w kierunku innych osób znajdujących się w pobliżu ani na osiadły pył.

powietrza.

jego czystość dzięki stosowaniu wyciągu powietrza. Zamiatanie lub nadmuch powodują wzbijanie pyłu.

przedmuchiwać, nie trzepać, nie czyścić szczotką.

wentylację miejsca pracy oraz

5. Elementy urządzenia

Patrz strona 2 i 3.

12 dźwignie zaciskowe (dla ogranicznika

wzdłużnego) 2Wskaźnik cięcia 3 Śruba regulacyjna (do ustawiania kąta piły

tarczowej 45°). 4 Skala (kąt cięcia pod skosem) 52 śruby ustalające (cięcie pod skosem) 6Przycisk podcięcia tylnego 7 Śruba regulacyjna (do ustawiania kąta piły

tarczowej 0°). 8 Oznaczenie (do odczytywania szerokości

cięcia w przypadku stosowania ogranicznika

wzdłużnego) 9Krawędź odczytu „FS” (do odczytywania

głęboko

ści cięcia przy stosowaniu szyny

prowadzącej „FS”)

10 Krawędź odczytu (odczytywanie głębokości

cięcia)

11 Rękojeść 12 Rękojeść (rękojeść pomocnicza)

Page 82

POLSKIpl

13 Przycisk blokady (ustawianie głębokości

cięcia) 14 Dźwignia (do wymiany piły tarczowej) 15 Pokrętło (do ustawiania pozycji bez luzów na

szynach prowadzących) 16 Płyta prowadząca 17 Przycisk blokady 18 Przycisk włącznika 19 Przycisk zwalniania blokady akumulatora 20 Pokrętło nastawcze prędkości obrotowej 21 Przycisk wskaźnika stanu naładowania 22 Wskaźnik stanu naładowania i sygnalizator 23 Akumulator 24 Klucz sześciokątny / schowek na klucz

sześciokątny 25 Rowki prowadzące do osadzania maszyny na

szynach prowadzących różnych producentów 26 Worek na pył 27 Króciec (króciec odsysający / wyrzut trocin) 28 Pokrętło nastawcze do dokładnej regulacji

głębokości cięcia 29 Szkło ochronne 30 Śruba mocująca piłę tarczową 31 Zewnętrzny kołnierz pi 32 Piła tarczowa 33 Wewnętrzny kołnierz piły tarczowej

ły tarczowej

6. Uruchomienie, ustawianie parametrów

Przed przystąpieniem do jakichkolwiek prac

związanych z ustawianiem lub konserwacją wyjąć akumulatory z maszyny. Upewnić się, że podczas wkładania akumulatorów maszyna jest wyłączona.

6.1 Akumulator

Zaleca się stosowanie akumulatorów LiHD co najmniej 5,5 Ah. W przypadku stosowania innych akumulatorów należy się liczyć ze spadkiem mocy urządzenia.

Przed pierwszym użyciem naładować akumulator (23).

W razie spadku mocy ponownie naładować akumulator.

Informacje dotyczące ładowania akumulatorów można znaleźć w instrukcji obsługi ładowarki Metabo.

Dla akumulatorów litowo-jonowych ze wskaźnikiem naładowania (22) (zależnie od wyposażenia):

-Po naciśnięciu przycisku (21) diody LED wskazują

stan naładowania.

-Migająca ostatnia LED oznacza, że akumulator

jest prawie rozładowany i wymaga ponownego ładowania.

Wyjmowanie:

nacisnąć przycisk zwalniania blokady akumulatora (19) i wyjąć akumulator (23).

Wkładanie:

Wsunąć akumulator (23) do zatrzaśnięcia w

blokadzie.

6.2 Ustawianie głębokości cięcia

Prawidłowe ustawienie głębokości cięcia to takie, w którym zęby piły tarczowej nie wystają poniżej obrabianego elementu bardziej niż na połowę ich wysokości. Patrz rys. na stronie 2.

Ustawianie w krokach co 1 mm: Nacisnąć i przesunąć przycisk blokady (13).

Odczytać na krawędzi odczytu (10) ustawioną głębokość cięcia (w przypadku stosowania szyny prowadzącej „FS” ustawienie odczytać na krawędzi odczytu „FS” (9)). Ponownie zwolnić przycisk blokady (13).

Dokładna regulacja (do bardzo precyzyjnej regulacji głębokości cięcia):

Obracając pokrętło nastawcze (28) można bardzo precyzyjnie ustawić głębokość cięcia. Określić dokładną głębokość cięcia, mierząc wystającą część piły tarczowej lub sprawdzając rezultat cięcia próbnego.

6.3 Ustawianie piły tarczowej do cięcia pod skosem

W celu ustawienia poluzować obie śruby ustalające (5). Pochylić silnik w stronę płyty prowadzącej (16). Ustawiony kąt można odczytać na skali (4). Z powrotem dociągnąć obie śruby ustalające (5).

Dla kąta cięcia pod skosem mniejszego niż 0° lub większego niż 45° (podcięcie tylne): Wcisnąć przycisk podcięcia tylnego (6) i ustawić go na cięcie pod skosem (przy kolejnej regulacji funkcja podcięcia tylnego zostanie wyłączona automatycznie).

6.4 Wstępny wybór prędkości obrotowej

Ustawić wstępnie prędkość obrotową za pomocą pokrętła nastawczego (20). Zalecane prędkości obrotowe patrz strona 4.

6.5 Ustawianie króćca odsysającego / wyrzutu wiórów

Króciec (27) można ustawiać w żądanym położeniu, do odsysania lub do wyrzutu trocin. W tym celu należy wsunąć króciec do oporu, przekręcić go i ponownie wysunąć. Króciec można w ten sposób zablokować w 7 pozycjach.

Odsysanie wiórów: Do odsysania trocin odpowiedni odkurzacz podłączyć wężem ssącym do króćca (27).

Worek na pył: Wyjąć króciec (27) (Wsunąć króciec do oporu. Obrócić w taki sposób, aby był skierowany w górę. Wyciągnąć i odłożyć). Zakładanie worka na pył (26).

6.6 Regulacja szkła ochronnego

Przesunąć szkło ochronne (29): górna pozycja dla cięć pod skosem, pozycja środkowa dla cięć 0°, dolna pozycja w przypadku stosowania szyny prowadzącej.

Page 83

7. Użytkowanie

7.1 Wielofunkcyjny system kontrolny maszyny

Samoczynne wyłączenie się maszyny

oznacza, że zadziałał elektroniczny układ autozabezpieczenia. W takiej sytuacji włącza się ostrzegawczy sygnał dźwiękowy (piszczenie). Sygnał wyłącza się po maks. 30 sekundach lub po zwolnieniu przełącznika wyłącznika (18).

Pomimo tej funkcji ochronnej w niektórych

przypadkach może dojść do przeciążenia i w następstwie do uszkodzenia maszyny.

Przyczyny usterek i sposoby ich usuwania:

1. Akumulator jest prawie rozładowany (układ

elektroniczny chroni akumulator przed głębokim rozładowaniem).

Miganie LED (22) oznacza prawie całkowite rozładowanie akumulatora. W razie potrzeby nacisnąć przycisk (21), aby sprawdzić stan naładowania za pomocą LED (22). Jeżeli akumulator jest prawie rozładowany, trzeba go ponownie naładować!

2. Długotrwałe przeciążanie maszyny prowadzi do

wyłą

czenia termicznego.

Maszyna pracuje ze zmniejszoną mocą do momentu, gdy temperatura osiągnie normalną wartość.

W razie silnego przegrzania maszyna całkowicie się wyłącza.

Odczekać do ostygnięcia maszyny lub akumulatora.

Wskazówka: ciepły, zaleca się umieszczenie go w ładowarce „AIR COOLED” w celu szybszego schłodzenia.

Wskazówka: będzie pracować na biegu jałowym, bez obciążenia.

3. Przy zbyt wysokim natężeniu prądu (np. w

sytuacji dłuższego zblokowania) nastąpi wyłączenie maszyny.

Wyłączyć maszynę przełącznikiem wyłącznika (18). Następnie normalnie pracować dalej (w takim przypadku przestrzegać – oprócz wszystkich innych uwag dotyczących bezpieczeństwa – przede wszystkim uwag dotyczących bezpieczeństwa zamieszczonych w rozdziale 4. Odbicie...). Unikać ponownego zablokowania.

7.2 Włączanie i wyłączanie

Po przesunięciu przycisku blokady (17) do

przodu można silnik można przemieścić w dół. Spowoduje to wysunięcie piły tarczowej z osłony. Zachować ostrożność – niebezpieczeństwo obraż

eń.

Włączanie: przesunąć przycisk blokady (17) do przodu i przytrzymać, następnie nacisnąć przełącznik wyłącznika (18).

Wyłączanie: zwolnić przełącznik włącznika (18).

jeżeli akumulator jest bardzo

maszyna ostygnie szybciej, jeśli

POLSKI pl

7.3 Uwagi dotyczące pracy z urządzeniem

Nie włączać i nie wyłączać maszyny, gdy piła tarczowa dotyka obrabianego elementu.

Przed rozpoczęciem cięcia odczekać, aż piła tarczowa osiągnie swoją pełną prędkość

obrotową.

Podczas cięcia nie wyjmować maszyny z

obracającą się piłą tarczową z materiału. Najpierw trzeba odczekać, aż piła tarczowa się zatrzyma.

W przypadku zablokowania piły tarczowej

natychmiast wyłączyć maszynę.

Odkładać maszynę dopiero po całkowitym

zatrzymaniu się piły tarczowej. Cięcia wgłębne: silnik znajduje się w pozycji

górnej, piła tarczowa nie wystaje z płyty prowadzącej. Mocno przytrzymać maszynę obiema rękami i umieścić przy pomocy płyty prowadzącej na obrabianym elemencie. Włączyć maszynę. Powoli opuścić silnik na ustawioną głębokość cięcia, a następnie powoli przesuwać w kierunku cięcia.

Cięcie według prostej: do tego celu służy wskaźnik cięcia (2). Lewa krawę czerwono) wskazuje linię cięcia przy pionowo ustawionej pile tarczowej. Prawa krawędź pokazuje linię cięcia przy pochyleniu piły tarczowej pod kątem 45°.

Cięcie według listwy przymocowanej do obrabianego elementu: aby uzyskać precyzyjną

krawędź cięcia, na ciętym elemencie można umieścić listwę i prowadzić ręczną pilarkę tarczową płytą prowadzącą wzdłuż tej listwy.

Cięcie z ogranicznikiem wzdłużnym (patrz rozdział Osprzęt):

do cięć równoległych względem kąta prostego. Ogranicznik wzdłużny mo mocowania z obu stron. Szerokość cięcia można odczytać na oznaczeniu (8). Zamocować przy pomocy dwóch dźwigni zaciskowych (1). Dokładną szerokość cięcia najłatwiej określa się wykonując w oparciu o cięcie próbne.

Cięcie z szyną prowadzącą (patrz rozdział Osprzęt):

do bardzo precyzyjnych cięć prostych i uzyskiwania czystych krawędzi. Warstwa przeciwpoślizgowa gwarantuje pewne przyleganie i chroni obrabiany element przed zadrapaniami. Patrz rozdział Akcesoria. Pokrętło (15) służy do ustawiania pozycji bez luzu.

Nagrzewanie akumulatora:

W bardzo trudnych warunkach użytkowania (np. przy cięciu grubych desek drewnianych) akumulator może się rozgrzać wskutek dużego obciążenia (> 60 °C). Aby zachować dług żywotność akumulatora, przed przystąpieniem do dalszej pracy trzeba odczekać, aż akumulator ostygnie.

dź (zaznaczona na

że być wkładany do

Page 84

POLSKIpl

13 10

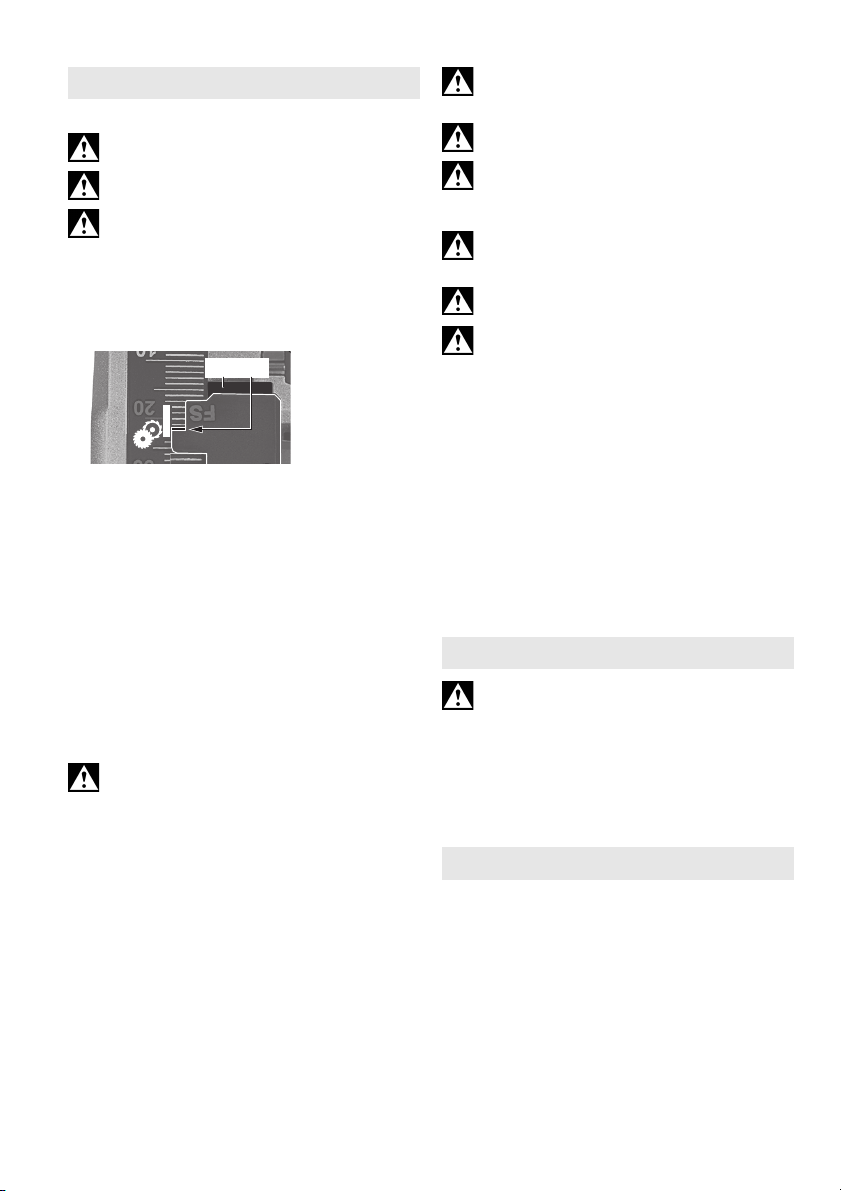

8. Konserwacja

8.1 Wymiana piły tarczowej

Piła tarczowa musi być nieruchoma.

Wyjąć akumulator z maszyny.

Niebezpieczeństwo skaleczenia istnieje również po zatrzymaniu piły tarczowej. Nosić

rękawice ochronne. Patrz rys. na stronie 3.

1. Nacisnąć i przesunąć przycisk blokady (13).

2. Przesunąć przycisk w taki sposób, aby krawędź odczytu (10) wskazywała symbol „Wymiana piły tarczowej”.

3. Ponownie zwolnić przycisk blokady (13).

4. Obrócić dźwignię (14) do oporu w kierunku ruchu wskazówek zegara.

5. Przesunąć przycisk blokady (17) do przodu i lekko opuścić silnik. Ponownie zwolnić przycisk blokady (17).

6. Docisnąć silnik w dół, aż zatrzaśnie się przy ograniczniku.

Wymiana

Powoli obracać wałek pilarki kluczem sześciokątnym (24) włożonym w śrubę mocującą piłę

tarczową (30), aż do momentu zatrzaśnięcia

blokady. Wykręcić śrubę mocującą piłę tarczową w kierunku

przeciwnym do kierunku ruchu wskazówek zegara i zdjąć zewnętrzny kołnierz piły tarczowej (31). Zdjąć piłę tarczową.

Zapewnić prawidłowe osadzenie

wewnętrznego kołnierza piły tarczowej (33) na całym obwodzie: wewnętrzny kołnierz piły tarczowej (33) ma dwie strony, średnica 20 mm i 5/ 8'' (16 mm). Zapewnić dokładne spasowanie otworu na piłę tarczową względem wewnętrznego kołnierza piły tarczowej (33)! Nieprawidłowo zamontowane piły tarczowe nie obracają się po okręgu, co prowadzi do utraty kontroli.

Zał

ożyć nową piłę tarczową. Zwrócić uwagę na prawidłowy kierunek obrotów. Kierunek obrotów oznaczony jest strzałkami na pile tarczowej i osłonie. Powierzchnie styku między wewnętrznym kołnierzem piły tarczowej (33), piłą tarczową (32), zewnętrznym kołnierzem piły tarczowej (31) i śrubą mocującą piłę tarczową (30) muszą być czyste.

Nałożyć zewnętrzny kołnierz piły tarczowej (31). Zwrócić uwagę, aby zewnętrzny kołnierz piły tarczowej (31) umieścić w otworze właściwą stroną.

Śrubę

mocującą piłę tarczową (30) dokręcić

kluczem sześciokątnym (24) (maks. 5 Nm).

Używać wyłącznie ostrych i nieuszkodzonych brzeszczotów. Nie używać popękanych ani

zdeformowanych pił tarczowych.

Nie używać pił tarczowych wykonanych z wysokostopowej stali szybkotnącej (HSS).

Nie używać pił tarczowych, które nie

odpowiadają podanym parametrom. Używać wyłącznie pił tarczowych o średnicy zgodnej z informacjami zamieszczonymi na pilarce.

Piła tarczowa musi być odpowiednia do

prędkości obrotowej na biegu jałowym maszyny.

Używać odpowiednich pił tarczowych

przeznaczonych do obrabianego materiału.

Używać wyłącznie oryginalnych pił

tarczowych Metabo. Piły tarczowe przeznaczone do obróbki drewna lub podobnych materiałów muszą spełniać wymogi normy EN 847-

Przygotowanie maszyny do pracy

Obrócić dźwignię (14) do oporu w kierunku przeciwnym do ruchu wskazówek zegara. Silnik odchyla się do góry.

8.2 Korygowanie ustawienia kąta piły

tarczowej

Kąt piły tarczowej został ustawiony fabrycznie.

W razie konieczności można ustawić kąt piły tarczowej na potrzeby cięcia pod kątem 0° i 45°. Obrócić śrubę regulacyjną (7) (dla 0°) lub (3) (dla 45°).

9. Czyszczenie

Wyjąć akumulator z maszyny.

Regularnie usuwać warstwę pyłu z powierzchni maszyny. Otwory wentylacyjne przy silniku czyścić odkurzaczem. Zapewnić prawidłowe funkcjonowanie urządzeń zabezpieczających (np. silnik musi mieć możliwość automatycznego, łatwego i swobodnego poruszania si precyzyjnego powrotu do pozycji końcowej).

ę oraz

10. Osprzęt

Stosować wyłącznie oryginalne akumulatory i osprzęt Metabo lub CAS (Cordless Alliance System).

Stosować wyłącznie osprzęt, który spełnia wymagania i parametry określone w niniejszej instrukcji obsługi.

Patrz strona 5.

A Ogranicznik równoległy BSzyna prowadząca

C Zacisk szybkomocujący. Do mocowania szyny

prowadzącej.

DPiły tarczowe. Dobre rezultaty cięcia

wzdłużnego i poprzecznego w drewnie miękkim i twardym.

Page 85

E Ładowarka F Akumulatory o różnych pojemnościach.

Kupować wyłącznie akumulatory o napięciu

odpowiednim do elektronarzędzia G Odkurzacz uniwersalny Metabo HWąż ssący

Kompletny program osprzętu można znaleźć na stronie www.metabo.com lub w katalogu.

11. Naprawy

Wszelkie naprawy elektronarzędzi wolno wykonywać wyłącznie elektrykom!

W sprawie naprawy elektronarzędzia należy się zwrócić do przedstawiciela Metabo. Adresy są dostępne na stronie www.metabo.com.

Wykazy części zamiennych można pobrać pod adresem www.metabo.com.

12. Ochrona środowiska

Przestrzegać lokalnych przepisów dotyczących ekologicznej utylizacji i recyklingu zużytych maszyn, opakowań i osprzętu.

Nie wolno wyrzucać akumulatorów wraz z odpadami komunalnymi! Uszkodzone lub zużyte akumulatory zwrócić do dystrybutora produktów Metabo!

Nie wrzucać akumulatorów do wody.

Dotyczy tylko państw UE: nie wyrzucać elektronarzędzi wraz z odpadami

komunalnymi! Zgodnie z dyrektywą europejską 2012/19/UE o zużytych urządzeniach elektrycznych i elektronicznych oraz jej implementacją w prawodawstwie krajowym zużyte elektronarzędzia trzeba segregować i poddawać odzyskowi surowców wtórnych zgodnie z przepisami o ochronie środowiska.

Przed utylizacją rozładować akumulator w elektronarzędziu. Zabezpieczyć styki przed zwarciem (np. zaizolować taśmą klejącą).

POLSKI pl

Wartości pomiarów ustalone w oparciu o normę EN 62841.

Dozwolona temperatura otoczenia podczas pracy: od -20 °C do 50 °C (ograniczona moc przy temperaturach poniżej 0 °C). Dozwolona temperatura otoczenia podczas składowania: od 0°C do 30°C

prąd stały

Zamieszczone dane techniczne podlegają tolerancji (odpowiednio do obowiązujących standardów).

Wartości emisji

Wartości te umożliwiają oszacowanie emisji elektronarzędzia i porównanie różnych elektronarzędzi. W zależności od warunków użytkowania, stanu elektronarzędzia lub narzędzi roboczych rzeczywiste obciąż większe lub mniejsze. Podczas dokonywania oceny uwzględnić przerwy w pracy i fazy mniejszego obciążenia. Na podstawie odpowiednio dopasowanych wartości szacunkowych określić środki ochrony dla użytkownika, np. działania organizacyjne.

Łączna wartość wibracji trzech kierunków) określona zgodnie z normą EN 62841:

=wartość emisji drgań

h, D

K Typowe poziomy hałasu w ocenie akustycznej

L L K

(cięcie płyt wiórowych)

=niepewność wyznaczenia (drgania)

h,D

=poziom ciśnienia akustycznego

=poziom mocy akustycznej

, KWA= niepewność wyznaczenia

Podczas pracy poziom hałasu może przekraczać wartość 80 dB(A).

Nosić ochronniki słuchu!

enie może być

(suma wektorowa dla

13. Dane techniczne

Wyjaśnienia do informacji podanych na stronie 4. Prawo do zmian związanych z postępem technicznym zastrzeżone. U=napięcie akumulatora

=prędkość obrotowa na biegu jałowym

=maksymalna głębokość cięcia

maks.

=ustawiana głębokość cięcia (90°)

90°

=ustawiana głębokość cięcia (45°)

45°

A=ustawiany kąt cięcia pod skosem Ø=średnica piły tarczowej d=średnica otworu mocującego piły

a=maksymalna grubość korpusu piły

b =maksymalna szerokość ostrza piły

m=ciężar

tarczowej

Page 86

ΕΛΛΗΝΙΚΆel

Πρωτότυπο οδηγιώνχρήσης

1. Δήλωση συμμόρφωσης

Δηλώνουμε με ιδία ευθύνη: Αυτά τα βυθιζόμενα δισκοπρίονα μπαταρίας, που αναγνωρίζονται μέσω τύπου και αριθμού σειράς *1), ανταποκρίνονται σε όλες τις σχετικές διατάξεις των οδηγιών *2) και των προτύπων *3). Τεχνικά έγγραφα στο *4) - βλέπε σελίδα 4.

2. Σκόπιμη χρήση

Το βυθιζόμενο δισκοπρίονο μπαταρίας είναι κατάλληλο για πριόνισμα ξύλου, συνθετικών υλικών ή παρόμοιων υλικών. Δεν επιτρέπεται να πριονίζονται μέταλλα λαμαρίνες αλουμινίου (λεπτότερες από 2 mm) και λαμιναρισμένες ξύλινες ή σύνθετες πλάκες.

Για ζημιές που ενδέχεται να προκύψουν από χρήση όχι σύμφωνα με τον σκοπό προορισμού φέρει την αποκλειστική ευθύνη ο χρήστης.

Πρέπει να τηρούνται οι γενικά αναγνωρισμένες προδιαγραφές περί πρόληψης ατυχημάτων και οι παραδιδόμενες υποδείξεις ασφαλείας.

3. Γενικές επισημάνσεις

ασφαλείας

Προσέξτε για καθώς και για την προστασία του ηλεκτρικού σας εργαλείου εκείνα τα

χαρακτηρίζονται με αυτό το σύμβολο!

εικονογραφήσεις και όλα τα τεχνικά στοιχεία, που συνοδεύουν αυτό εργαλείο. Αμέλειες κατά την τήρηση των

ακόλουθων υποδείξεων μπορεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυματισμούς.

Φυλάξτε όλες τις υποδείξεις ασφαλείας και τις οδηγίες για το μέλλον.

Παραδώστε σε άλλους το ηλεκτρικό σας εργαλείο μόνο μαζί με αυτά τα έγγραφα.

σημεία του κειμένου, που

ΠΡΟΕΙΔΟΠΟΙΗΣΗ - Για τη μείωση του κινδύνου τραυματισμού διαβάστε τις οδηγίες λειτουργίας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ – Διαβάστε όλες τις υποδείξεις ασφαλείας, οδηγίες,

4. Ειδικές υποδείξεις

ασφαλείας

4.1 Διαδικασία πριονίσματος α) ΚΙΝΔΥΝΟΣ: Μην απλώνετε

σας στην περιοχή του πριονιού και στον

πριονόδισκο. Κρατάτε με το δεύτερο χέρι σας την πρόσθετη λαβή ή το περίβλημα του κινητήρα. Όταν και τα δύο χέρια κρατούν το

πριόνι, δεν μπορούν να τραυματιστούν από τον πριονόδισκο.

, εξαιρώντας τις λεπτές

τη δική σας προστασία

το ηλεκτρικό

τα χέρια

β) Μην πιάνετε κάτω από το επεξεργαζόμενο κομμάτι. Ο προφυλακτήρας δεν

προστατέψει από τον πριονόδισκο κάτω από το επεξεργαζόμενο κομμάτι.

γ) Προσαρμόστε το βάθος κοπής στο πάχος του επεξεργαζόμενου κομματιού. Ο πριονόδισκος πρέπει να φαίνεται κάτω από το επεξεργαζόμενο κομμάτι λιγότερο από το ύψος ενός δοντιού.

δ) Μη συγκρατείτε ποτέ το επεξεργαζόμενο

κομμάτι που πριονίζετε με το χέρι στο πόδι σας. Ασφαλίζετε το επεξεργαζόμενο κομμάτι σε μια σταθερή υποδοχή. Είναι σημαντικό, να στερεώνετε καλά

το επεξεργαζόμενο κομμάτι, για την ελαχιστοποίηση του κινδύνου τραυματισμού, μαγκώματος του πριονόδισκου ή απώλειας του ελέγχου.

ε) Όταν εκτελείτε εργασίες, στις οποίες το

εξάρτημα μπορεί να συναντήσει καλυμμένους ηλεκτρικούς αγωγούς, κρατάτε το μονωμένες επιφάνειες λαβής. Η επαφή μ’

έναν ηλεκτροφόρο αγωγό θέτει επίσης τα μεταλλικά μέρη του ηλεκτρικού εργαλείου υπό τάση και μπορεί να προκαλέσει μια ηλεκτροπληξία.

ζ) Χρησιμοποιείτε στο κατά μήκος κόψιμο

πάντοτε τον οδηγό του εργαλείου ή έναν ευθύγραμμο οδηγό ακμής. Αυτό βελτιώνει την

ακρίβεια μαγκώσει ο πριονόδισκος.

η) Χρησιμοποιείτε πάντοτε πριονόδισκους

στο σωστό μέγεθος και με κατάλληλη οπή υποδοχής (π.χ. ρομβοειδής ή στρογγυλή). Οι

πριονόδισκοι, που δεν ταιριάζουν στα εξαρτήματα συναρμολόγησης του πριονιού, περιστρέφονται ανώμαλα και οδηγούν σε απώλεια του ελέγχου.

θ) Μη χρησιμοποιείτε ποτέ χαλασμένες λάθος ροδέλες ή βίδες πριονόδισκου. Οι ροδέλες και οι βίδες σύσφιγξης του πριονόδισκου έχουν κατασκευαστεί ειδικά για το πριόνι σας, για μια ιδανική απόδοση και ασφάλεια λειτουργίας.

4.2 Αιτίες ανάκρουσης και αντίστοιχες

- Μια ανάκρουση (κλότσημα) είναι η ξαφνική αντίδραση λόγω ενός μαγκωμένου, σφιγμένου ή λάθος ευθυγραμμισμένου πριονόδισκου, που οδηγεί στην απομάκρυνση του ανεξέλεγκτου πριονιού από το επεξεργαζόμενο κομμάτι και στην κίνησή του προς την κατεύθυνση του χειριστή.

- Όταν ο πριονόδισκος μαγκώσει ή σφίξει στη στενή σχισμή πριονίσματος, μπλοκάρει και η δύναμη του κινητήρα σπρώχνει το πριόνι πίσω προς την κατεύθυνση του χειριστή.

- Όταν ο πριονόδισκος αλλάξει κατεύθυνση κοπή πριονίσματος ή ευθυγραμμιστεί λάθος, μπορούν τα δόντια της πίσω ακμής του πριονόδισκου να μαγκώσουν στην επιφάνεια του ξύλου, έτσι ώστε ο πριονόδισκος να βγει έξω

ηλεκτρικό εργαλείο από τις

της τομής και μειώνει τον κίνδυνο να

υποδείξεις ασφαλείας

μπορεί να σας

ή πάνω

στην

Page 87

από τη σχισμή πριονίσματος και το πριόνι να πεταχτεί πίσω προς την κατεύθυνση του

χειριστή. Μια ανάκρουση (κλότσημα) είναι η συνέπεια μιας εσφαλμένης χρήσης του πριονιού. Μπορεί να

αποφευχθεί με τα κατάλληλα μέτρα προφύλαξης, όπως περιγράφονται στη συνέχεια.

α) Κρατάτε το πριόνι σταθερά με τα δύο χέρια

και έχετε τους βραχίονές στην οποία μπορείτε να αντισταθείτε στις δυνάμεις ανάκρουσης. Παραμένετε πάντοτε στα πλάγια του πριονόδισκου, μη φέρετε ποτέ τον πριονόδισκο σε μια γραμμή με το σώμα σας. Σε περίπτωση μιας ανάκρουσης

μπορεί να πεταχτεί το δισκοπρίονο προς τα πίσω, αλλά όμως ο χειριστής μπορεί να αντιμετωπίσει τις

δυνάμεις ανάκρουσης με τα κατάλληλα μέτρα

προφύλαξης. β) Σε περίπτωση που μαγκώσει ο

πριονόδισκος ή διακόψετε την εργασία, απενεργοποιήστε το πριόνι και κρατήστε το ήρεμα στο υλικό, ώσπου να ακινητοποιηθεί ο πριονόδισκος. Μην προσπαθήσετε ποτέ, να απομακρύνετε το πριόνι από το επεξεργαζόμενο κομμάτι ή να το τραβήξετε προς τα πίσω, περιστρέφεται, διαφορετικά μπορεί να προκύψει μια ανάκρουση (κλότσημα).

Εξακριβώστε και αποκαταστήστε την αιτία για το μάγκωμα του πριονόδισκου.

γ) Όταν θέλετε να θέσετε ξανά σε λειτουργία

ένα πριόνι, που βρίσκεται μέσα στο επεξεργαζόμενο κομμάτι, κεντράρετε τον πριονόδισκο στη σχισμή πριονίσματος και ελέγξτε, μήπως τα δόντια είναι μαγκωμένα στο επεξεργαζόμενο κομμάτι. Εάν ο

πριονόδισκος είναι μαγκωμένος, μπορεί να βγει έξω από το επεξεργαζόμενο κομμάτι ή να προκαλέσει μια ανάκρουση, όταν το πριόνι τεθεί ξανά σε λειτουργία.

δ) Στηρίζετε τις μεγάλες πλάκες, για να

εμποδίσετε τον κίνδυνο μιας ανάκρουσης από τυχόν μάγκωμα του πριονόδισκου. Οι

μεγάλες πλάκες μπορούν να τους το βάρος. Οι πλάκες πρέπει να στηρίζονται και στις δύο πλευρές και μάλιστα τόσο κοντά στη σχισμή πριονίσματος όσο και στην άκρη.

ε) Μη χρησιμοποιείτε στομωμένους ή χαλασμένους πριονόδισκους. Οι πριονόδισκοι με στομωμένα ή λάθος ευθυγραμμισμένα δόντια προκαλούν, λόγω μιας πολύ στενής σχισμής πριονίσματος, μια πριονόδισκου και ανάκρουση.

ζ) Πριν το πριόνισμα σφίξτε τη ρύθμιση του βάθους κοπής και της γωνίας κοπής. Όταν κατά τη διάρκεια του πριονίσματος αλλάξετε τις ρυθμίσεις, μπορεί να μαγκώσει ο πριονόδισκος και να προκύψει μια ανάκρουση (κλότσημα).

η) Προσέχετε ιδιαίτερα στο πριόνισμα σε

υπάρχοντες τοίχους ή περιοχές. Ο βυθιζόμενος πριονόδισκος μπορεί

κατά το πριόνισμα να μαγκώσει σε κρυμμένα αντικείμενα και να προκαλέσει μια ανάκρουση.

όσο ο πριονόδισκος

αυξημένη τριβή, μάγκωμα του

σας σε μια θέση,

λυγίσουν από το ίδιο

σε άλλες μη εμφανείς

ΕΛΛΗΝΙΚΆ el

4.3 Λειτουργία προφυλακτήρα

α) Πριν από κάθε χρήση ελέγχετε, εάν ο προφυλακτήρας κλείνει άψογα. Μη χρησιμοποιείτε το πριόνι, όταν ο προφυλακτήρας δεν μπορεί να κινηθεί ελεύθερα και δεν κλείνει σφίγγετε ή μη δένετε τον προφυλακτήρα ποτέ, έτσι δεν θα προστατεύεται ο πριονόδισκος. Εάν το πριόνι πέσει ακούσια στο

δάπεδο, μπορεί να στραβώσει ο προφυλακτήρας. Βεβαιωθείτε, ότι το προστατευτικό κάλυμμα κινείται ελεύθερα και ότι σ’ όλες τις γωνίες και σ’ όλα τα βάθη τομής δεν ακουμπά στον πριονόδισκο ή σ’ άλλα μέρη.

β) Ελέγξτε την κατάσταση και τη λειτουργία

του ελατηρίου του προφυλακτήρα. Όταν ο προφυλακτήρας και το ελατήριο δεν εργάζονται άψογα, αναθέστε τη συντήρηση του πριονιού πριν από τη χρήση. Τα

χαλασμένα μέρη, τα κατάλοιπα κόλλας ή τα μαζεμένα πριονίδια επιβραδύνουν την κίνηση του κάτω προφυλακτήρα.

) Ασφαλίστε κατά τις "βαθιές κοπές" που δεν διενεργούνται κάθετα, την πλάκα βάσης του πριονιού από πλευρική μετατόπιση. Η

πλευρική μετατόπιση μπορεί να οδηγήσει σε μάγκωμα του πριονόδισκου και έτσι σε ανάκρουση.

δ) Μην ακουμπάτε το πριόνι πάνω στον

πάγκο εργασίας ή στο δάπεδο, χωρίς να καλύπτει ο προφυλακτήρας τον πριονόδισκο.

Ένας ακάλυπτος, περιστρεφόμενος ακόμα πριονόδισκος μετακινεί το πριόνι αντίθετα στην κατεύθυνση τομής και πριονίζει, όλα όσα βρει στο δρόμο του. Προσέχετε επιπλέον τον χρόνο συνέχισης της λειτουργίας του πριονόδισκου.

4.4 Περαιτέρω υποδείξεις ασφαλείας

Μη χρησιμοποιείτε δίσκους λείανσης. Μην πιάνετε το περιστρεφόμενο εξάρτημα!

Απομακρύνετε τα πριονίδια και όμοια υλικά μόνον, όταν το

εργαλείο είναι ακινητοποιημένο.

Χρησιμοποιείτε μια κατάλληλη μάσκα προστασίας από τη σκόνη.

Χρησιμοποιείτε προστασία ακοής.

Φοράτε προστατευτικά γυαλιά.

Γυρίζετε τον μοχλό (14) μόνο όταν έχετε αφαιρέσει την επαναφορτιζόμενη μπαταρία και με το τμήμα του κινητήρα να είναι στραμμένο εντελώς προς τα επάνω.

Ο πριονόδισκος δεν επιτρέπεται να φρενάρει με πίεση στα πλάγια.

κινητό τμήμα κινητήρα πρέπει να κινείται

Το ελεύθερα και να επιστρέφει από μόνο του, εύκολα και ακριβώς στην τελική του θέση. Δεν επιτρέπεται για το πριόνισμα να σταθεροποιηθεί.

Κατά το πριόνισμα υλικών με μεγάλη δημιουργία σκόνης πρέπει να καθαρίζεται το εργαλείο

αμέσως. Μη

Page 88

ΕΛΛΗΝΙΚΆel

τακτικά. Η άψογη λειτουργία των προστατευτικών διατάξεων (π.χ. κινητό τμήμα κινητήρα) πρέπει να εξασφαλίζεται.

Δεν επιτρέπεται να γίνεται επεξεργασία υλικών, που κατά την επεξεργασία δημιουργούν επικίνδυνες για την υγεία σκόνες ή ατμούς (π.χ. αμίαντος).

Ελέγχετε το τεμάχιο επεξεργασίας για ξένα σώματα. Κατά την εργασία προσέχετε πάντοτε, να μην πριονίσετε αντικείμενα.

Σε περίπτωση εμπλοκής του πριονόδισκου απενεργοποιήστε αμέσως τον κινητήρα.

Μην προσπαθήστε να πριονίσετε πολύ μικρά επεξεργαζόμενα κομμάτια.

Κατά την επεξεργασία πρέπει το επεξεργαζόμενο κομμάτι να είναι τοποθετημένο σταθερά και ασφαλισμένο από τυχόν μετατόπιση.

Καθαρίζετε τους ρητινωμένους ή λερωμένους με υπολείμματα κόλλας πριονόδισκους. Οι λερωμένοι πριονόδισκοι

προκαλούν μια υψηλότερη τριβή, εμπλοκή του πριονόδισκου και μεγαλύτερο κίνδυνο ανάκρουσης.

Αποφύγετε μια υπερθέρμανση στις μύτες των δοντιών του πριονόδισμου. Αποφύγετε την τήξη του υλικού κατά το πριόνισμα συνθετικού υλικού. Χρησιμοποιήστε έναν

πριονόδισκο, που είναι κατάλληλος για το υλικό που πρόκειται να πριονίσετε.

Για τον καθαρισμό (π.χ. του καναλιού αναρρόφησης) απενεργοποιήστε το μηχάνημα, ο πριονόδισκος πρέπει να είναι ακίνητος, αφαιρέστε την επαναφορτιζόμενη μπαταρία.

Εάν το εργαλείο χαλάσει αφαιρέστε την επαναφορτιζόμενη μπαταρία από αυτό.

Προστατέψτε τις επαναφορτιζόμενες μπαταρίες από την υγρασία!

Μη χρησιμοποιείτε ελαττωματικές ή παραμορφωμένες μπαταρίες!

Μην εκθέτετε τις μπαταρίες στη φωτιά!

Μην ανοίγετε τις επαναφορτιζόμενες μπαταρίες! Μην ακουμπάτε

των μπαταριών!

Σε περίπτωση μη χρήσης απομακρύνετε την μπαταρία από το εργαλείο.

Αφαιρέστε την μπαταρία από το εργαλείο, πριν πραγματοποιηθεί μία ρύθμιση ή μία συντήρηση.

Βεβαιωθείτε ότι έχει απενεργοποιηθεί το εργαλείο κατά την τοποθέτηση της μπαταρίας.

Από τις ελαττωματικές επαναφορτιζόμενες μπαταρίες ιόντων λιθίου (Li-Ion) μπορεί να εξέλθει εύφλεκτο

υγρό!

σε καρφιά ή παρόμοια

ή βραχυκυκλώνετε τις επαφές

Σε περίπτωση που χυθεί το υγρό της μπαταρίας και έρθει σε επαφή με το δέρμα

σας, ξεπλύνετε το αμέσως με πολύ νερό. Σε περίπτωση που πέσει υγρό της μπαταρίας στα μάτια σας, πλύνετε τα μάτια σας με καθαρό νερό και πηγαίνετε χωρίς καθυστέρηση στον γιατρό!

Μεταφορά των μπαταριών ιόντων

Η αποστολή των μπαταριών ιόντων λιθίου υπόκειται στη νομοθεσία περί επικινδύνων εμπορευμάτων (UN 3480 και UN 3481). Κατά την αποστολή των μπαταριών ιόντων λιθίου προσέξτε τους τρέχοντες ισχύοντες κανονισμούς. Πληροφορηθείτε σχετικά ενδεχομένως από την εταιρεία μεταφορών. Πιστοποιημένη συσκευασία είναι διαθέσιμη στη Metabo.

Η αποστολή των μπαταριών μπορεί να γίνει μόνον εφόσον το περίβλημα ευρίσκεται σε κατάσταση και δεν διαρρέει υγρό. Για την αποστολή της επαναφορτιζόμενης μπαταρίας αφαιρέστε την μπαταρία από το εργαλείο. Ασφαλίστε τις επαφές από τυχόν βραχυκύκλωμα (π.χ. μονώστε τις με αυτοκόλλητη ταινία).

Μείωση επιβάρυνσης από σκόνη:

ΠΡΟΕΙΔΟΠΟΙΗΣΗ - Ορισμένα είδη σκόνης

που παράγονται κατά τη λείανση με γυαλόχαρτο, κατά το πριόνισμα, τρόχισμα τρύπημα και με άλλες εργασίες, περιέχουν χημικές ουσίες, οι οποίες είναι γνωστό, ότι μπορεί να προξενήσουν καρκίνο, γενετικές ανωμαλίες ή άλλες βλάβες της αναπαραγωγής. Μερικά παραδείγματα αυτών των χημικών ουσιών είναι:

- Μόλυβδος από μολυβδούχα επιχρίσματα,

- ορυκτή σκόνη από δομικούς λίθους, τσιμέντο και

άλλα υλικά τοιχοποιίας και

- αρσενικό και χρώμιο

ξύλο. Ο κίνδυνος που διατρέχετε από αυτήν την επιβάρυνση, εξαρτάται από το πόσο συχνά εκτελείτε αυτήν την εργασία. Για να μειώσετε την επιβάρυνση από αυτές τις χημικές ουσίες: εργάζεστε σε έναν καλά αεριζόμενο χώρο φορώντας έναν εγκεκριμένο εξοπλισμό προστασίας, όπως π.χ. μάσκες προστασίας από τη σκόνη, οι ώστε να φιλτράρουν τα μικροσκοπικά μικρά σωματίδια.

Αυτό ισχύει επίσης και για είδη σκόνης άλλων υλικών, όπως π.χ. ορισμένα είδη ξυλείας (όπως σκόνη δρυός ή οξιάς), μέταλλα, αμίαντος. Άλλες γνωστές ασθένειες είναι π.χ. αλλεργικές αντιδράσεις, νοσήματα του αναπνευστικού συστήματος. Μην αφήνετε την σκόνη να εισχωρήσει στο σώμα.

Προσέξτε τις οδηγίες που ισχύουν για το υλικό, το προσωπικό, την περίπτωση εφαρμογής και το σημείο χρήσης και τους εθνικούς κανονισμούς (π.χ. κανονισμοί εργασιακής ασφάλειας, απόρριψη).

Συλλέξτε τα σωματίδια που προκύπτουν στο σημείο της δημιουργίας τους, αποφύγετε τις συσσωρεύσεις στον περιβάλλοντα χώρο.

Χρησιμοποιείτε κατάλληλο για ειδικές πρόσθετο εξοπλισμό. Έτσι φθάνουν λιγότερα σωματίδια ανεξέλεγκτα στο περιβάλλον.

οποίες είναι κατασκευασμένες έτσι,

από χημικά επεξεργασμένο

λιθίου:

καλή

εργασίες

Page 89

Χρησιμοποιείτε ένα κατάλληλο σύστημα αναρρόφησης σκόνης.

Μειώστε την επιβάρυνση από τη σκόνη με τους εξής τρόπους:

- στρέφοντας τα εξερχόμενα σωματίδια και τη σκόνη απαερίων του εργαλείου όχι πάνω σας ή προς άτομα που βρίσκονται κοντά σας ή πάνω σε συσσωρευμένη σκόνη,

- χρησιμοποιώντας μία εγκατάσταση αναρρόφησης και/ή μία συσκευή καθαρισμού του αέρα,

- αερίζοντας καλά τον χώρο εργασίας και διατηρώντας τον καθαρό αναρροφώντας τους ρύπους. Το σκούπισμα ή το ξεφύσημα στροβιλίζει τη σκόνη.

- Αναρροφάτε ή πλένετε την ενδυμασία προστασίας. Μην ξεφυσάτε, χτυπάτε ή καθαρίζετε με βούρτσες.

5. Επισκόπηση

Βλέπε σελίδα 2 και 3.

12 μοχλοί σύσφιξης (για οδηγό

παραλληλότητας) 2 Δείκτης κοπής 3 Βίδα ρύθμισης (για

πριονόδισκου 45°). 4 Κλίμακα (γωνία λοξής κοπής) 52 βίδες σταθεροποίησης (λοξές κοπές) 6 Αναστολέας συμπληρωματικής κοπής 7 Βίδα ρύθμισης (για τη ρύθμιση της γωνίας

πριονόδισκου 0°). 8 Μαρκάρισμα (για την ανάγνωση του πλάτους

κοπής κατά τη χρήση οδηγού

παραλληλότητας) 9 Ακμή ανάγνωσης "FS" (ανάγνωση βάθους

κοπής κατά τη χρήση της ράγας οδήγησης

"FS")

Ακμή ανάγνωσης (ανάγνωση βάθους κοπής)

11 Χειρολαβή 12 Χειρολαβή (πρόσθετη λαβή) 13 Πλήκτρο ασφάλισης (ρύθμιση βάθους κοπής) 14 Μοχλός (για την αλλαγή πριονόδισκου) 15 Περιστρεφόμενο κουμπί (για τη ρύθμιση της

έδρασης χωρίς τζόγο σε ράγες οδήγησης)

16 Πλάκα οδήγησης 17 Κουμπί φραγής 18 Πληκτροδιακόπτης 19 Απασφάλιση επαναφορτιζόμενης μπαταρίας 20 Τροχίσκος ρύθμισης για την προεπιλογή του

αριθμού των στροφών

21 Πλήκτρο ένδειξης της χωρητικότητας 22 Ένδειξη χωρητικότητας και σήμανσης 23 Επαναφορτιζόμενη μπαταρία 24 Εξαγωνικό κλειδί/ Θήκη για το εξαγωνικό

κλειδί

25 Εγκοπές οδηγοί για την τοποθέτηση του

εργαλείου σε ράγες οδήγησης διαφόρων

κατασκευαστών

26 Σάκος συλλογής της σκόνης 27 Στόμιο (στόμιο αναρρόφησης / απόρριψη

πριονιδιών)

τη ρύθμιση της γωνίας

ΕΛΛΗΝΙΚΆ el

28 Ρυθμιστικός τροχός για τη λεπτή ρύθμιση του

βάθους κοπής

29 Προστατευτικό γυαλί 30 Βίδα 31 Εξωτερική φλάντζα πριονόδισκου 32 Πριονόδισκος 33 Εσωτερική φλάντζα πριονόδισκου

στερέωσης πριονόδισκου

6. Θέση σε λειτουργία, ρύθμιση

Αφαιρέστε την μπαταρία από το εργαλείο,

πριν πραγματοποιηθεί μία ρύθμιση ή μία συντήρηση. Βεβαιωθείτε ότι έχει απενεργοποιηθεί το εργαλείο κατά την τοποθέτηση της μπαταρίας.

6.1 Επαναφορτιζόμενη μπαταρία

Συνιστούμε τη χρήση επαναφορτιζόμενης μπαταρίας LiHD με τουλάχιστον 5,5 Ah. Κατά τη χρήση άλλων επαναφορτιζόμενων μπαταριών πρέπει να υπολογίζετε

Φορτίστε την μπαταρία πριν από τη χρήση (23). Φορτίστε ξανά την μπαταρία σε περίπτωση

πτώσης της ισχύος. Οδηγίες για τη φόρτιση της επαναφορτιζόμενης

μπαταρίας θα βρείτε στις οδηγίες λειτουργίας του Metabo-φορτιστή.

Σε επαναφορτιζόμενες μπαταρίες ιόντων λιθίου

(Li-Ion) με ένδειξη χωρητικότητας και σήμανσης (22) (ανάλογα του εξοπλισμού):

- Πατήστε το

φόρτισης εμφανίζεται μέσω των φωτοδιόδων LED.

- Όταν μια φωτοδίοδος LED αναβοσβήνει, η

μπαταρία είναι σχεδόν άδεια και πρέπει να επαναφορτιστεί.

Αφαίρεση:

Πατήστε το πλήκτρο για την απασφάλιση της επαναφορτιζόμενης μπαταρίας (19) και τραβήξτε έξω την μπαταρία (23).

Τοποθέτηση:

Σπρώξτε την μπαταρία (23) προς τα μέσα μέχρι να ασφαλίσει.

6.2 Ρύθμιση του

Η κατάλληλη ρύθμιση του βάθους κοπής είναι αυτή που τα δόντια του πριονόδισκου δεν βρίσκονται περισσότερο από το μισό ύψος δοντιού κάτω από το επεξεργαζόμενο κομμάτι. Βλέπε εικ. σελίδα 2.

Ρύθμιση σε βήματα mm: Πατήστε το πλήκτρο ασφάλισης (13) και μετατοπίστε. Διαβάστε στην ακμή ανάγνωσης

(10) το ρυθμισμένο βάθος κοπής. (Κατά τη χρήση ράγας οδήγησης "FS" διαβάστε

στην ακμή ανάγνωσης "FS" (9).) Αφήστε πάλι το πλήκτρο ασφάλισης (13) ελεύθερο.

πλήκτρο (21) και η κατάσταση

απώλειες στην απόδοση.

βάθους κοπής

Page 90

ΕΛΛΗΝΙΚΆel

Λεπτή ρύθμιση (για μια πολύ λεπτή ρύθμιση βάθους κοπής):

Περιστρέφοντας τον τροχίσκο ρύθμισης (28) μπορεί να ρυθμιστεί πολύ λεπτομερώς το βάθος κοπής. Εξακριβώστε το ακριβές βάθος κοπής μετρώντας τον προεξέχοντα πριονόδισκο ή ελέγξτε το αποτέλεσμα μέσω μιας δοκιμαστικής κοπής.

6.3 Λοξή τοποθέτηση του πριονόδισκου για λοξές τομές

Για τη ρύθμιση λύστε τις δύο βίδες σταθεροποίησης (5). Στρέψτε το τμήμα του κινητήρα ενάντια στην ρυθμισμένη γωνία μπορεί να διαβαστεί στην κλίμακα (4). Σφίξτε ξανά τις δύο βίδες σταθεροποίησης (5).

Για μια γωνία λοξής κοπής μικρότερη από 0° ή μεγαλύτερη από 45° (συμπληρωματική κοπή): Πατήστε μέσα τον αναστολέα συμπληρωματικής κοπής (6) και έπειτα τοποθετήστε λοξά. (Στην επόμενη μετατόπιση η λειτουργία συμπληρωματικής κοπής απενεργοποιείται αυτόματα.)

6.4 Προεπιλογή αριθμού στροφών

Στον τροχίσκο ρύθμισης (20) προεπιλέξτε τον αριθμό των στροφών. Για το συνιστούμενο αριθμό στροφών βλέπε στη σελίδα 4.

6.5 Ρύθμιση του στομίου αναρρόφησης / της απόρριψης πριονιδιών

Το στόμιο (27) μπορεί να στραφεί για την αναρρόφηση ή την απόρριψη των πριονιδιών στην επιθυμητή θέση. Γι’ αυτό σπρώξτε μέσα το στόμιο μέχρι τέρμα, γυρίστε το και τραβήξτε Το στόμιο μπορεί έτσι να ασφαλιστεί έναντι περιστροφής σε 7 βαθμίδες.

Αναρρόφηση των πριονιδιών: Για την αναρρόφηση των πριονιδιών συνδέστε μια κατάλληλη συσκευή αναρρόφησης με έναν εύκαμπτο σωλήνα αναρρόφησης στο στόμιο (27).

Σάκος συλλογής της σκόνης: Αφαιρέστε το στόμιο (27) (σπρώξτε το στόμιο μέχρι τέρμα. Γυρίστε το έτσι, ώστε να δείχνει προς τα επάνω. Αφαιρέστε και απομακρύνετε). Τοποθετήστε τον σάκο συλλογής σκόνης (26).

6.6 Ρύθμιση προστατευτικού γυαλιού

Σπρώξτε το προστατευτικό γυαλί (29): Επάνω θέση για λοξές κοπές, μεσαία θέση για κοπές 0°, κάτω θέση κατά τη χρήση ράγας οδήγησης.

πλάκα οδήγησης (16). Η

το ξανά έξω.

7. Χρήση

7.1 Πολυλειτουργικό σύστημα του εργαλείου

Όταν απενεργοποιείται το εργαλείο από

μόνο του, τότε η ηλεκτρονική διάταξη έχει ενεργοποιήσει τη λειτουργία αυτοπροστασίας. Ηχεί ένα προειδοποιητικό σήμα (συνεχές μπιπ). Αυτό σταματά μετά το πολύ 30 δευτερόλεπτα ή αφήνοντας τον πληκτροδιακόπτη (18).

επιτήρησης

Παρά αυτήν τη λειτουργία προστασίας

μπορεί σε ορισμένες εφαρμογές να εμφανιστεί μια υπερφόρτωση και ως συνέπεια αυτής μια ζημιά του εργαλείου.

Αιτίες και αντιμετώπιση:

1. Η επαναφορτιζόμενη μπαταρία είναι

σχεδόν άδεια (Η ηλεκτρονική διάταξη

προστατεύει την μπαταρία από ζημιά λόγω πλήρους αποφόρτισης).

Όταν μια φωτοδίοδος LED αναβοσβήνει (22), είναι η μπαταρία σχεδόν άδεια. Πατήστε ενδεχομένως το πλήκτρο (21) και ελέγξτε την κατάσταση φόρτισης στις φωτοδιόδους LED (22). Όταν η μπαταρία είναι σχεδόν πρέπει να φορτιστεί ξανά!

2. Μια υπερφόρτωση του εργαλείου για

μεγαλύτερη χρονική διάρκεια οδηγεί σε

απενεργοποίηση λόγω υπερθέρμανσης.

Το εργαλείο λειτουργεί με μειωμένη ισχύ μέχρι να ομαλοποιηθεί ξανά η θερμοκρασία.

Σε περιπτώσεις μεγάλης υπερθέρμανσης τότε το εργαλείο απενεργοποιείται εντελώς.

Αφήστε το εργαλείο ή την μπαταρία να κρυώσει.

Υπόδειξη: είναι δυνατή μια γρηγορότερη ψύξη της μπαταρίας στο φορτιστή σας “AIR COOLED”.

Υπόδειξη: όταν το αφήνει κανείς να λειτουργεί χωρίς φορτίο.

3. Σε περίπτωση πολύ υψηλής έντασης του

ρεύματος (όπως παρουσιάζεται π.χ. σε

περίπτωση μιας εμπλοκής μεγαλύτερης διάρκειας) απενεργοποιείται το εργαλείο.

Απενεργοποιήστε το εργαλείο με τον πληκτροδιακόπτη (18). Μετά συνεχίστε κανονικά την εργασία (προσέξτε σε αυτή την περίπτωση, εκτός απ υποδείξεις ασφαλείας, ιδιαίτερα τις υποδείξεις ασφαλείας στο κεφάλαιο 4. ανάκρουσης...). Αποφύγετε άλλες εμπλοκές.

7.2 Ενεργοποίηση και απενεργοποίηση

μπορεί να κινηθεί προς τα κάτω. Κατά την ενέργεια αυτή, ο πριονόδισκος εξέρχεται από το κάλυμμα προστασίας. Προσοχή, κίνδυνος τραυματισμού.

Ενεργοποίηση: Σπρώξτε προς τα εμπρός το κουμπί ασφάλισης (17) και κρατήστε το πατημένο, μετά πατήστε τον πληκτροδιακόπτη (18).

Απενεργοποίηση: Αφήστε τον πληκτροδιακόπτη (18).

7.3 Υποδείξεις εργασίας

επεξεργαζόμενο κομμάτι.

εκτελέσετε το κόψιμο.

Όταν η μπαταρία είναι πολύ ζεστή,

Το εργαλείο κρυώνει γρηγορότερα,

’ όλες τις άλλες

Όταν σπρώξετε το κουμπί ασφάλισης (17)

προς τα εμπρός, τότε το τμήμα του κινητήρα

Μην ενεργοποιείτε ή απενεργοποιείτε το

εργαλείο, ενώ ο πριονόδισκος ακουμπά στο

Αφήστε τον πριονόδισκο να φθάσει πρώτα

τον πλήρη αριθμό στροφών, προτού

άδεια,

Page 91

Κατά τη διάρκεια του πριονίσματος μην

13 10

αφαιρέσετε το εργαλείο με περιστρεφόμενο πριονόδισκο από το υλικό. Αφήστε πρώτα τον πριονόδισκο να ακινητοποιηθεί.

Σε περίπτωση εμπλοκής του πριονόδισκου

απενεργοποιήστε αμέσως το εργαλείο.

Αφήστε κάτω το μηχάνημα, μόνο αφού

πρώτα ακινητοποιηθεί ο πριονόδισκος. Βαθιές κοπές: Το τμήμα του κινητήρα βρίσκεται

στην επάνω θέση, ο από την πλάκα οδήγησης. Κρατάτε καλά το μηχάνημα με τα δύο χέρια και τοποθετήστε το με την πλάκα οδήγησης στο τεμάχιο επεξεργασίας. Ενεργοποιήστε τη συσκευή. Βυθίστε το τμήμα του κινητήρα στο ρυθμισμένο βάθος κοπής και έπειτα προωθήστε αργά στην κατεύθυνση κοπής.

Πριόνισμα σύμφωνα με μια ευθύγραμμη χάραξη:

Η αριστερή ακμή (κόκκινη σήμανση) δείχνει την πορεία τομής σε έναν κάθετο πριονόδισκο. Η δεξιά ακμή δείχνει την πορεία τομής για μία κλίση του πριονόδισκου κατά 45°.

Πριόνισμα σύμφωνα μ’ έναν πήχη, στερεωμένο πάνω στο επεξεργαζόμενο κομμάτι: Για την επίτευξη μιας ακριβούς ακμής

κοψίματος μπορεί κανείς πήχη πάνω στο επεξεργαζόμενο κομμάτι και να οδηγήσει το δισκοπρίονο με την πλάκα οδήγησης κατά μήκος αυτού του πήχη.

Πριόνισμα με οδηγό παραλληλότητας (βλέπε κεφάλαιο Εξαρτήματα):

Για κοπές παράλληλες με μια ευθεία άκρη. Ο οδηγός παραλληλότητας μπορεί να τοποθετηθεί και από τις δύο πλευρές στο στήριγμά του. πλάτος κοπής μπορεί να διαβαστεί στη σήμανση (8). Στερεώστε με τους δύο μοχλούς σύσφιξης (1). Το ακριβές πλάτος τομής εξακριβώνεται καλύτερα με μία δοκιμαστική τομή.

Πριόνισμα με ράγα οδήγησης (βλέπε κεφάλαιο Εξαρτήματα):

Για ακμές κοπής με ακρίβεια χιλιοστού, ευθυγραμμισμένες στο ίχνος, χωρίς σκλήθρες. Η αντιολισθητική επικάλυψη φροντίζει για μία ασφαλή έδραση των επεξεργαζόμενων κομματιών από τυχόν γρατσουνίσματα. Βλέπε στο κεφάλαιο Εξαρτήματα. Το περιστρεφόμενο κουμπί (15) χρησιμεύει στη ρύθμιση της έδρασης χωρίς τζόγο.

Κάτω από εξαιρετικά σκληρές συνθήκες χρήσης (π.χ. πριόνισμα χοντρών σανίδων) μπορεί να θερμανθεί η μπαταρία λόγω του ισχυρού φορτίου

(> 60 °C).

της μπαταρίας, αφήστε πρώτα την μπαταρία να κρυώσει πριν τη συνέχιση της εργασίας.

Γι’ αυτό χρησιμεύει ο δείκτης τομής (2).

Θέρμανση της επαναφορτιζόμενης

μπαταρίας:

Για τη διατήρηση της διάρκειας ζωής

πριονόδισκος δεν προεξέχει

να τοποθετήσει έναν

Το

και χρησιμεύει για την προστασία

8. Συντήρηση

8.1 Αλλαγή πριονόδισκου

Ο πριονόδισκος πρέπει να είναι ακίνητος.

ΕΛΛΗΝΙΚΆ el

Αφαιρέστε την μπαταρία από το εργαλείο.

Κίνδυνος κοπής υφίσταται και με ακινητοποιημένο πριονόδισκο. Φοράτε

προστατευτικά γάντια. Βλέπε εικ. σελίδα 3.

1. Πατήστε το πλήκτρο ασφάλισης (13) μετατοπίστε.

2. Μετατοπίστε έτσι ώστε η ακμή ανάγνωσης (10) να δείχνει το σύμβολο "Αλλαγή πριονόδισκου".

3. Αφήστε πάλι το πλήκτρο ασφάλισης (13) ελεύθερο.

4. Στρέψτε τον μοχλό (14) δεξιόστροφα μέχρι τέρμα.

5. Σπρώξτε προς τα εμπρός το κουμπί ασφάλισης (17) και βυθίστε ελαφρώς το τμήμα κινητήρα.

Αφήστε πάλι το κουμπί ασφάλισης (17) ελεύθερο.

6. Πιέστε το να ασφαλίσει στο τέρμα.

Αντικατάσταση

Τοποθετήστε το εξαγωνικό κλειδί (24) στη βίδα στερέωσης του πριονόδισκου (30) και περιστρέψτε αργά τον άξονα του πριονιού, μέχρι να κλειδώσει η ασφάλιση.

Αφαιρέστε με αριστερόστροφη περιστροφή τη βίδα στερέωσης του πριονόδισκου και κατόπιν την εξωτερική φλάντζα του πριονόδισκου (31). Αφαιρέστε τον πριονόδισκο.

τοποθετημένη: Η εσωτερική φλάντζα πριονόδισκου (33) έχει 2 πλευρές, διάμετρο 20 mm και 5/8“ (16 mm). Φροντίζετε για την έδραση με ακρίβεια της οπής υποδοχής του πριονόδισκου στην εσωτερική φλάντζα πριονόδισκου (33)! Οι πριονόδισκοι που δεν έχουν τοποθετηθεί σωστά, περιστρέφονται ανώμαλα και οδηγούν σε απώλεια του ελέγχου.

Τοποθετήστε τον καινούργιο Προσέξτε για τη σωστή κατεύθυνση περιστροφής. Η κατεύθυνση περιστροφής δίνεται με τα βέλη πάνω στον πριονόδισκο και στον προφυλακτήρα. Οι επιφάνειες επαφής μεταξύ της εσωτερικής φλάντζας του πριονόδισκου (33), του πριονόδισκου (32), της εξωτερικής φλάντζας του πριονόδισκου (31) και της βίδας στερέωσης του πριονόδισκου (30) πρέπει να είναι καθαρές.

Τοποθετήστε την εξωτερική φλάντζα του πριονόδισκου (31). Προσέξτε, να τοποθετηθεί η εξωτερική φλάντζα του πριονόδισκου (31) σωστά.

Σφίξτε τη βίδα στερέωσης πριονόδισκου (30) με εξαγωνικό κλειδί (24) (μέγ.5Nm).

τμήμα κινητήρα προς τα κάτω μέχρι

Φροντίζετε η εσωτερική φλάντζα πριονόδισκου (33) να είναι σωστά

πριονόδισκο.

Χρησιμοποιείτε μόνο κοφτερές και άφθαρτες πριονόλαμες. Μη χρησιμοποιείτε

και

Page 92

ΕΛΛΗΝΙΚΆel

ραγισμένους ή παραμορφωμένους πριονόδισκους.

Μη χρησιμοποιείτε πριονόδισκους από κράμα ταχυχάλυβα (HSS).

Μη χρησιμοποιείτε πριονόδισκους, που δεν

αντιστοιχούν στα καθορισμένα χαρακτηριστικά στοιχεία. Χρησιμοποιείτε μόνο πριονόδισκους με διάμετρο αντίστοιχη με τα στοιχεία επάνω στο πριόνι.

Ο πριονόδισκος πρέπει να είναι κατάλληλος

για τον ονομαστικό αριθμό στροφών (λειτουργία χωρίς φορτίο).

Χρησιμοποιήστε έναν πριονόδισκο, που

κατάλληλος για το υλικό που πρόκειται να πριονίσετε.

Χρησιμοποιείτε μόνο γνήσιους

πριονόδισκους της Metabo. Οι πριονόδισκοι που προβλέπονται για κοπή ξυλείας ή παρόμοιων υλικών κατασκευής πρέπει να αντιστοιχούν στο πρότυπο EN 847-1.

Θέση μηχανήματος σε ετοιμότητα λειτουργίας

Στρέψτε τον μοχλό (14) αριστερόστροφα μέχρι τέρμα. Το τμήμα κινητήρα στρέφεται προς τα επάνω.

8.2 Διόρθωση της γωνίας

πριονόδισκου

Η γωνία πριονόδισκου είναι ρυθμισμένη από το εργοστάσιο.

Εάν υπάρχει ανάγκη, μπορεί να ρυθμιστεί η γωνία πριονόδισκου για 0° και 45°. Στρέψτε τη βίδα ρύθμισης (7) (για 0°) ή (3) (για 45°).

του

9. Καθαρισμός

Αφαιρέστε την μπαταρία από το εργαλείο.

Το εργαλείο πρέπει σε τακτικά διαστήματα να καθαρίζεται από τη συγκεντρωμένη σκόνη. Συγχρόνως πρέπει να καθαρίζονται οι εξαερισμού στον κινητήρα με μία ηλεκτρική σκούπα. Η λειτουργία χωρίς προβλήματα των διατάξεων προστασίας (π.χ. το τμήμα κινητήρα πρέπει να κινείται ελεύθερα και να επιστρέφει από μόνο του, εύκολα και ακριβώς στην τελική του θέση).

σχισμές

10. Πρόσθετος εξοπλισμός

Χρησιμοποιείτε μόνο γνήσιες επαναφορτιζόμενες μπαταρίες Metabo ή CAS- (Cordless Alliance System) και εξοπλισμό.

Χρησιμοποιείτε μόνον πρόσθετο εξοπλισμό, ο οποίος ικανοποιεί τις απαιτήσεις και τα χαρακτηριστικά στοιχεία που αναφέρονται σε αυτές τις οδηγίες λειτουργίας.

Βλέπε στη σελίδα 5.

A Οδηγός παραλληλότητας B Ράγα οδήγησης

C Μέγγενη ταχυσύσφιξης. Για τη στερέωση της

ράγας οδήγησης.

D Πριονόδισκοι. Για καθαρά αποτελέσματα

κοπής σε μαλακά και σκληρά ξύλα.

E Φορτιστής F Επαναφορτιζόμενες μπαταρίες διαφορετικής

χωρητικότητας. Αγοράζετε μόνο επαναφορτιζόμενες μπαταρίες με μια τάση κατάλληλη για το ηλεκτρικό σας εργαλείο

G Απορροφητήρας γενικής χρήσης Metabo H Εύκαμπτος σωλήνας αναρρόφησης

Πλήρες πρόγραμμα εξαρτημάτων, βλέπε

είναι

www.metabo.com ή στον κατάλογο.

διαμήκεις και εγκάρσιες κοπές σε

11. Επισκευή

Οι επισκευές των ηλεκτρικών εργαλείων επιτρέπεται να διενεργούνται μόνο

ηλεκτροτεχνίτες! Για ηλεκτρικά εργαλεία Metabo που έχουν ανάγκη

επισκευής απευθυνθείτε στην αντίστοιχη αντιπροσωπεία της Metabo. Διευθύνσεις βλέπε

www.metabo.com.

Τους καταλόγους ανταλλακτικών μπορείτε να τους κατεβάσετε στη διεύθυνση

www.metabo.com.

12. Περιβαλλοντολογική

προστασία

Τηρείτε τους εθνικούς κανονισμούς για την απόσυρση σύμφωνα με τους κανόνες προστασίας του περιβάλλοντος και για την ανακύκλωση των άχρηστων εργαλείων, συσκευασιών και πρόσθετου εξοπλισμού

Οι μπαταρίες δεν επιτρέπεται να πεταχτούν στα οικιακά απορρίμματα! Επιστρέψτε τις ελαττωματικές ή μεταχειρισμένες μπαταρίες στον αντιπρόσωπο της Metabo!

Μην πετάτε τις μπαταρίες στο νερό.

Μόνο για χώρες της ΕΕ: Μην πετάτε τα ηλεκτρικά εργαλεία στον κάδο οικιακών

απορριμμάτων! Σύμφωνα µε την ευρωπαϊκή οδηγία 2012/19/ΕE περί ηλεκτρικών και ηλεκτρονικών συσκευών και της στο εθνικό δίκαιο, τα ηλεκτρικά εργαλεία πρέπει να συλλέγονται ξεχωριστά και να επιστρέφονται για ανακύκλωση µε τρόπο φιλικό προς το περιβάλλον.

Πριν την απόσυρση εκφορτίστε την μπαταρία στο ηλεκτρικό εργαλείο. Ασφαλίστε τις επαφές από τυχόν βραχυκύκλωμα (π.χ. μονώστε τις με αυτοκόλλητη ταινία).

την ενσωµάτωσή

13. Τεχνικά στοιχεία

Διευκρινίσεις σχετικά με τα Διατηρούμε το δικαίωμα για αλλαγές, που εξυπηρετούν την τεχνική πρόοδο.

U=Τάση της μπαταρίας n

=Αριθμός στροφών χωρίς φορτίο

στοιχεία στη σελίδα 4.

από

Page 93

=μέγιστο βάθος κοπής

max

=Ρυθμιζόμενο βάθος κοπής (90°)

90°

=Ρυθμιζόμενο βάθος κοπής (45°)

45°

A=Ρυθμιζόμενη γωνία λοξής κοπής Ø=Διάμετρος πριονόδισκου d=Διάμετρος οπής πριονόδισκου a=Μέγιστο πάχος βασικού σώματος του

b=Μέγιστο πλάτος κόψης του

m=Βάρος

πριονόδισκου

Οι τιμές μετρήθηκαν σύμφωνα με το πρότυπο

EN 62841.

Επιτρεπόμενη θερμοκρασία περιβάλλοντος κατά τη λειτουργία:

-20 °C έως 50 °C (περιορισμένη απόδοση σε θερμοκρασίες κάτω από 0°C). Επιτρεπόμενες θερμοκρασίες κατά την αποθήκευση: 0 °C

έως

30 °C

Συνεχές ρεύμα

Τα αναφερόμενα τεχνικά στοιχεία εννοούνται με ανοχές (σύμφωνα με τις εκάστοτε ισχύουσες τεχνικές προδιαγραφές).

Τιμές εκπομπών

Αυτές οι τιμές καθιστούν δυνατή την εκτίμηση των εκπομπών του ηλεκτρικού εργαλείου και τη σύγκριση διαφόρων ηλεκτρικών εργαλείων. Ανάλογα με τις συνθήκες εργασίας, την κατάσταση του ηλεκτρικού εργαλείου ή των εξαρτημάτων εργασίας επιβάρυνση να είναι υψηλότερη ή χαμηλότερη. Για την εκτίμηση λάβετε υπόψη τα διαλείμματα εργασίας και τις φάσεις μικρότερου φορτίου. Με βάση τις αντίστοιχες προσαρμοσμένες τιμές εκτίμησης καθορίστε μέτρα προστασίας για τον χρήστη, π.χ. οργανωτικά μέτρα.

Συνολική τιμή κραδασμών άθροισμα τριών διευθύνσεων) σύμφωνα με το

EN 62841: a

=Τιμή εκπομπής κραδασμών

h, D

K Τυπικές Α-σταθμισμένες στάθμες ηχητικής

L L KpA, KWA=Αβεβαιότητα

Κατά την εργασία μπορεί να υπάρξει υπέρβαση της στάθμης θορύβου των 80 dB(A).

(Πριόνισμα μοριοσανίδων)

=Ανασφάλεια (ταλάντωση)

h,D

πίεσης:

=Στάθμη ηχητικής πίεσης

=Στάθμη ηχητικής ισχύος

μπορεί η πραγματική

(Διανυσματικό

Φοράτε ωτοασπίδες!

ΕΛΛΗΝΙΚΆ el

Page 94

MAGYARhu

Eredeti használati utasítás

1. Megfelelőségi nyilatkozat

Kizárólagos felelősségünk tudatában kijelentjük: Ezek az akkus merülő körfűrészek– típus és sorozatszám alapján történő azonosítással *1) – megfelelnek az irányelvek *2) és szabványok *3) összes idevonatkozó rendelkezéseinek. A Műszaki dokumentációt *4) - lásd a 4. oldalon.

2. Rendeltetésszerű használat

Az akkus merülő körfűrész fa, műanyagok, fémek és ezekhez hasonló anyagok fűrészelésére alkalmas. Ne fűrészeljen fémet, kivéve vékony alumínium lemezeket (2 mm-nél vékonyabb) és alumíniummal bevonattal ellátott fa- vagy kompozit lapokat.

A nem rendeltetésszerű használat során keletkezett károkért a felhasználó felel.

Az általános balesetmegelőzési előírásokat és a mellékelt biztonsági utasításokat figyelembe kell venni.

3. Általános biztonsági utasítások

Saját testi épsége és az elektromos szerszám védelme érdekében tartsa be az adott szimbólummal jelölt szövegrészekben foglaltakat!

FIGYELMEZTETÉS – A sérülésveszély csökkentése érdekében olvassa el a használati útmutatót.

FIGYELMEZTETÉS – Olvassa el az ehhez a

kéziszerszámhoz mellékelt összes biztonsági figyelmeztetést, előírást, illusztrációt és műszaki adatokat. Az

alábbiakban felsorolt előírások betartásának elmulasztása áramütéshez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.

Kérjük, gondosan őrizzen meg minden biztonsági utasítást és előírást a jövőbeni használat érdekében.

Csak ezekkel a dokumentumokkal együtt adja tovább másnak az elektromos kéziszerszámot.

4. Különleges biztonsági utasítások

4.1 Fűrészelési eljárások a) VESZÉLY: Ne nyúljon kézzel a vágási

sávba és a fűrészlaphoz. Egyik kezével

fogja a kiegészítő fogantyút vagy a motorházat.

Ha két kézzel tartja a fűrészt, a fűrészlap nem okozhat Önnek sérülést.

b) Ne nyúljon a munkadarab alá. A védőburkolat a munkadarab alatt nem óvja meg Önt a fűrészlaptól.

c) Igazítsa a vágási mélységet a munkadarab vastagságához. Akkor jó a beállítás, ha a munkadarab alatt egy fogmagasságnál kevesebb látszik a tárcsából.

d) A munkadarabot soha ne rögzítse a kezével

vagy lábával. Rögzítse a munkadarabot egy stabil befogó szerkezettel. Fontos a munkadarab

alapos rögzítése, hogy a testtel való érintkezés, a fűrészlap beszorulásának vagy a kontroll elvesztésének veszélye minimális legyen.

e) Tartsa a gépet a szigetelt markolatnál fogva,

ha olyan munkálatokat végez, melyeknél a betétszerszám rejtett elektromos vezetékbe vághat. A feszültség alatt álló vezetékkel való

találkozás által a szerszám fémes alkatrészei is feszültség alá kerülnek és ez áramütéshez vezethet.

f) Hosszanti vágásoknál mindig használjon ütközőt vagy egyenes élvezetőt. Ezáltal megnő a vágás pontossága és csökken a fűrészlap beszorulásának a veszélye.

g) Mindig megfelelő méretű fűrészlapot

használjon, amely illeszkedik a rögzítő furat alakjához (pl. rombusz alakú vagy kerek). Azok

a fűrésztárcsák, amelyek nem illeszkednek a körfűrész szerelőelemeihez, nem futnak körkörösen és a vágási biztonság megszűnését okozhatják.

h) Soha ne használjon sérült vagy nem megfelelő fűrészlap-alátétet és -csavart. A fűrészlap-alátétet és -csavart kimondottan az Ön fűrészéhez tervezték, az optimális teljesítményt és üzembiztonságot szem előtt tartva.

4.2 Visszaütés - okok és megfelelő biztonsági tudnivalók

- a visszacsapódás az akadó, beszoruló vagy

helytelenül beállított fűrészlap váratlan következménye, ami ahhoz vezet, hogy az egyik fűrész ellenőrizetlenül, a munkadarabból kifelé, a kezelőszemély irányába mozdulhat.

- ha a fűrészlap az összezáródó vágási hézagban

megakad vagy beszorul, akkor leblokkol, és a motor nyomatéka a fűrészt a kezelő felé lendíti;

-amennyiben a fűrészlapot helytelenül állítják be,

vagy a vágásban elfordítják, a fűrészlap hátsó fogai beakadhatnak a fa felületbe, aminek következtében a fűrészlap a vágási résből

hátrafelé, a kezelőszemély irányába kiugrik. A visszacsapódás a fűrész nem megfelelő, ill. hibás használatából adódik. A következőkben leírt

biztonsági előírások betartásával előfordulása elkerülhető.

a) Tartsa két kézzel a gépet, karjai olyan

helyzetben legyenek, hogy Ön a visszacsapódási erőnek ellen tudjon tartani. Mindig a fűrészlap mellett álljon, soha ne hozza a tárcsát a testével egy síkba. Visszacsapódás

esetén a fűrész hátracsapódhat, azonban a megfelelő szabályok betartásával a kezelő ellen tud neki tartani.

Page 95

b) Ha beszorul a fűrészlap, vagy megszakítja a

munkavégzést, kapcsolja ki a fűrészt, és tartsa nyugodtan az anyagban, míg teljesen meg nem áll a fűrészlap. Soha ne próbálja a fűrészt a munkadarabból kivenni vagy visszafelé húzni, amíg a fűrészlap mozog, különben visszacsapódás következhet be. Állapítsa meg a

fűrészlap beszorulásának az okát, majd hárítsa el azt.

c) Ha az anyagban álló fűrészt újra akarja

indítani, előtt helyezze a tárcsát a vágási hézag közepébe és győződjön meg arról, hogy nem akadtak be a fogak. Ha a fűrészlap beakad,

újraindításkor kiugorhat a munkadarabból vagy visszacsapódást okozhat.

d) Támassza alá a nagyméretű lemezeket, hogy

a beszoruló fűrészlap okozta visszacsapódást elkerülje. A nagyméretű lemezek saját súlyuktól

behajlanak. A lapokat mindkét oldalon alá kell támasztani, méghozzá a fűrészelési hézag közelében és a széleinél is.

e) Ne használjon tompa vagy sérült fűrészlapot. A tompa vagy rosszul beállított fogazatú fűrészlapok a kisebb hézag miatt nagyobb súrlódáshoz, a fűrészlap beszorulásához és visszacsapódáshoz vezethetnek.

f) A fűrészelés előtt húzza meg a vágási mélység- és szögbeállító csavarokat. Ha vágás közben a beállítások megváltoznak, a fűrészlap beszorulhat és visszacsapódhat.

g) Legyen különösen óvatos a meglevő falakba

készülő merülő vágások esetén vagy más be nem látható területeken. A bemerülő fűrészlap

megakadhat a rejtett tárgyakban és visszacsapódhat.

4.3 A védő a) Minden használat előtt ellenőrizze, hogy a

védőburkolat hibátlanul zár. Ne használja a fűrészt, ha a védőburkolat nem jár könnyedén vagy nem zár azonnal. Soha ne rögzítse a védőburkolatot, ezzel a fűrészlap védtelenné válik. Amennyiben a fűrészlap akarattalanul

leesne, a védőburkolat elhajolhat. Gondoskodjon arról, hogy a védőbura szabadon járhasson, és hogy semmilyen vágási szögben vagy mélységben ne érjen hozzá sem a fűrészlaphoz, sem más részekhez.

b) Ellenőrizze a védőburkolat rugójának

állapotát és működését. Ha a védőburkolat vagy a rugó nem működik kifogástalanul, használat előtt javíttassa meg a fűrészt. A sérült

alkatrészek, ragacsos lerakódások vagy a felgyülemlett forgács késleltetik a védőburkolat működését.

c) Az olyan „merülő vágásnál“, amelyet nem

derékszögben végeznek, a fűrész alaplapját biztosítani kell oldalirányú eltolás ellen. Egy

oldalirányú eltolódás miatta fűrészlap beakadhat és ez visszacsapódáshoz vezethet.

d) Ne tegye le a fűrészt a munkapadra vagy a

padlóra úgy, hogy a védőburkolat nem takarja el a fűrészlapot. A védelem nélküli fűrészlap

utánfutáskor a vágási iránnyal szemben mozgatja a

burkolat működése

MAGYAR hu

gépet és elfűrészeli ami az útjába kerül. Vegye figyelembe a fűrészlap utánfutási idejét.

4.4 További biztonsági utasítások

Ne használjon csiszolókorongot. Ne érjen hozzá a forgásban lévő

forgácsot és hasonló anyagokat csak a gép leállásakor távolítsa el.

Viseljen megfelelő porvédő maszkot.

Viseljen hallásvédő felszerelést.

Viseljen védőszemüveget.

A kart (14) csak kivett akkuegység és teljesen hátratolt motorrész mellett lehet elforgatni.

A fűrészlapot nem szabad oldalirányú ellennyomással lefékezni.

A mozgó motorrésznek akadálytalanul, automatikusan, könnyedén és pontosan kell visszatérnie a véghelyzetbe. Azt fűrészeléshez nem lehet beszorítani.

Olyan anyagok esetén, melyek fűrészelése erőteljes porképződéssel jár, rendszeresen meg kell tisztítani a gépet. Gondoskodjon arról, hogy a védőberendezések (pl. a mozgó motorrész) kifogástalan működése biztosítva legyen.

Olyan anyagokat, amelyek megmunkálásakor egészségkárosító porok vagy gőzök keletkeznek (pl. azbeszt), a készülékkel nem szabad megmunkálni.

Ellenőrizze, hogy a munkadarab nem tartalmaz-e idegen részeket. Munkavégzés közben mindig ügyeljen arra, hogy ne vágjon bele szegekbe, vagy hasonló tárgyakba.

A fűrészlap blokkolásakor a motort azonnal ki kell kapcsolni.

Ne próbáljon meg nagyon kicsi munkadarabokat fűrészelni.

A megmunkálás során a munkadarabnak jól fel kell feküdnie a munkaasztalon, és azt elcsúszás ellen biztosítani kell.

Tisztítsa meg a gyantás vagy enyvtől szennyezett fűrészlapot. Ha a fűrészlap

szennyezett, fokozódik a súrlódás, beszorulhat a fűrészlap, és megnő a visszacsapódás veszélye.

Kerülje el a fűrészfog csúcsainak túlhevülését. Kerülje el az anyag megolvadását műanyag fűrészelésekor. Használjon olyan fűrészlapot,

amely megfelel a fűrészelni kívánt anyaghoz. A tisztításhoz (pl. a szívócsatorna tisztításához)

kapcsolja ki a gépet, a fűrészlapnak meg kell állnia, és az akkuegységet ki kell venni.

Meghibásodott gép esetén ki kell venni a gépből az akkuegységet.

szerszámhoz! A

Page 96

MAGYARhu

Óvja az akkuegységet a nedvességtől!

Ne használjon sérült vagy deformálódott akkuegységet!

Ne tegye ki az akkuegységet tűz hatásának!

Ne nyissa fel az akkuegységet! Ne érintse meg vagy ne zárja rövidre az

akkuegység érintkezőit!

A használaton kívüli gépből vegye ki az akkuegységet.

Vegye ki a gépből az akkuegységet, mielőtt azon bármilyen beállítást vagy karbantartást végez.

Győződjön meg arról, hogy kikapcsolta a gépet, mielőtt az akkuegységet behelyezi a helyére.

A hibás lítium-ion akkuegységből enyhén savas, éghető folyadék folyhat ki!

Ha az akkumulátorfolyadék kifolyik és érintkezésbe kerül a bőrével, azonnal öblítse

le bő vízzel. Ha az akkumulátorfolyadék a szemébe kerül, tiszta vízzel mossa ki, és haladéktalanul vesse alá magát orvosi kezelésnek!

A lítium-ionos akkuegység szállítása:

A lítium-ionos akkuegység szállítása a veszélyes anyagokról szóló rendeletek (UN 3480 és UN 3481) hatálya alá esik. A lítium-ionos akkuegység szállítása során mindig tájékozódjon az aktuálisan érvényes előírásokról. Adott esetben érdeklődjön a szállító vállalatánál. Tanúsítvánnyal ellátott csomagolás a Metabo vállalattól igényelhető.

Csak akkor adjon fel akkuegységet, ha annak háza sértetlen és abból nem lép ki folyadék. Feladáshoz vegye ki az akkuegységet a gépből. Biztosítsa az érintkezők rövidzárlat elleni védelmét (pl. ragasztószalaggal).

A porterhelés csökkentése:

FIGYELMEZTETÉS - Néhány porfajta, amely

csiszolópapírral való csiszolás, fűrészelés, csiszolás, fúrás és egyéb munkavégzés során keletkezik, olyan vegyszereket tartalmaz, amelyeknél ismeretes, hogy az rákkeltő, születési hibákat, vagy egyéb reprodukciós károkat okozhatnak. Ezen vegyszerekre vonatkozó néhány példa:

- ólom ólomtartalmú festékrétegekből,

- ásványi por téglákból, cement és egyéb falazó

nyersanyagokból, és

- arzén, valamint króm vegyszerrel kezelt fa esetén. Ezen terhelések okozta veszély változó annak függvényében, milyen gyakran végez ilyen munkákat. Annak érdekében, hogy csökkenteni lehessen ezen vegyszerek okozta terhelést: dolgozzon mindig jól szellőztetett területen és megfelelő engedélyezett védőfelszereléssel, mint pl. olyan porvédő álarccal, amelyet kifejezetten a mikroszkopikusan kis részecskék kiszűrésére fejlesztettek ki.

Ez vonatkozik egyéb nyersanyagok által keletkezett porra, mint pl. néhány fafajta (pl. tölgy- vagy bükkfaporra), fém, azbeszt esetén. További ismert betegségek pl. allergiás reakciók, légúti megbetegedések. Figyeljen arra, hogy ne kerüljön a testébe por.

Vegye figyelembe az anyagra, a személyzetre, a felhasználásra és a felhasználás helyére vonatkozó érvényes irányelveket (pl. munkavédelmi, vagy a hulladékeltávolításra vonatkozó előírásokat).

Fogja fel a keletkező részecskéket, kerülje a környezetbe való lerakódást.

Használjon speciális munkavégzésre alkalmas tartozékokat. Ezzel kevesebb részecske jut ellenőrizetlenül a környezetbe.

Használjon megfelelő porelszívó berendezést. Csökkentse a porleterhelést a következők szerint:

- ne irányítsa magára, a közelben tartózkodó személyekre vagy a lerakódott porra a kiáramló részecskéket és a gépből kiáramló levegőt,

- használjon elszívó berendezést és/vagy légtisztító berendezést,

-szellőztesse megfelelően a munkavégzés területét és tartsa azt porszívózással tisztán. Seprés vagy lefújás felkavarja a port.

- Szívja le vagy mossa ki a védőruházatot. Ne fújja azt le, ne porolja ki vagy ne kefélje le.

5. Áttekintés

Lásd a 2. és 3. oldalt.

1 2 szorító kar (párhuzamütközőhöz) 2 vágásmélység-jelző 3beállító csavar (a fűrészlap 45°-os

beállításához). 4 skála (ferde vágás szöge) 52 db rögzítő csavar (ferde vágások) 6alulvágó fej 7beállító csavar (a fűrészlap 0°-os

beállításához). 8 jelölés (a vágásszélesség leolvasásához a

párhuzamütköző alkalmazásakor) 9 „FS“ leolvasó perem (a vágásmélység

leolvasása az “FS“ vezetősín alkalmazásakor)

10 leolvasó perem (a vágásmélység leolvasása) 11 markolat 12 markolat (kiegészítő markolat) 13 reteszelő gomb (a vágásmélység beállítása) 14 kar (a fűrészlapcseréhez) 15 forgó gomb (egy résmentes illeszkedéshez a

vezetősínen)

16 vezetőlap 17 reteszel 18 nyomókapcsoló 19 akkuegység-kireteszelés 20 fordulatszám-előválasztó állító kerék 21 kapacitáskijelző nyomógomb 22 kapacitás- és figyelmeztető kijelző 23 akkuegység 24 imbuszkulcs / imbuszkulcstároló 25 Vezetőhornyok a gép különböző gyártók

ő gomb

vezetősíneire való felhelyezéséhez

Page 97

26 Porzsák 27 csonk (elszívócsonk / forgácskidobó) 28 állító kerék a vágásmélység finom

beállításához 29 védőüveg 30 fűrészlaprögzítő csavar 31 külső fűrészlapszorító karima 32 fűrészlap 33 belső fűrészlapszorító karima

6. Üzembe helyezés, beállítás

Vegye ki a gépből az akkuegységet, mielőtt

azon bármilyen beállítást vagy karbantartást végez. Győződjön meg arról, hogy kikapcsolta a gépet, mielőtt az akkuegységet behelyezi a helyére.

6.1 Akkuegység

Javasoljuk LiHD, legalább 5,5 Ah akkuegységek használatát. Más akkuegységek használatakor teljesítménycsökkenéssel kell számolni.

Az akkuegységet (23) használat előtt fel kell tölteni. Töltse fel újra az akkuegységet teljesítménycsökke-

néskor. Az akkuegység feltöltésére vonatkozó utasításokat

a Metabo töltő használati útmutatójában találhat. A Li-ion akkuegységeknél kapacitás- és

figyelmeztető kijelzővel (22) (kiviteltől függően):

- Nyomja meg a gombot (21) és a LED-lámpák

kijelzik a töltésszintet.

- Ha valamelyik LED-lámpa villog, az akkuegység

majdnem teljesen lemerült, és újra fel kell tölteni.

Kivétel:

Nyomja meg az akkuegység-kireteszelő gombot (19) és vegye ki az akkuegységet (23).

Behelyezés:

Tolja be az akkuegységet (23) bekattanásig.

6.2 A vágásmélység beállítása

Célszerű a vágási mélységet úgy beállítani, hogy a fűrészlap fogai fél fogmagasságnál jobban ne álljanak ki a munkadarabból. Lásd az ábrát a 2. oldalon.

Beállítás mm-es fokozatokban Nyomja meg a reteszelő gombot (13) és tolja el. Olvassa el a leolvasó peremen (10) a beállított

vágásmélységet. („FS“ vezetősínek használatakor az “FS“ leolvasó peremet (9) kell használni.) Engedje fel újra a reteszelő gombot (13).

Finom beállítás (nagyon finom vágásmélységbeállításokhoz): Az állító kerék (28) elforgatásával a vágásmélység nagyon finoman beállítható. A pontos vágásmélységet a kinyúló fűrészlap megmérésével lehet kiszámítani, vagy egy próbavágással lehet ellenőrizni a vágási eredményt.

MAGYAR hu

6.3 A fűrészlap megdöntése ferde vágásokhoz

A beállításhoz oldja a két rögzítőcsavart (5). A motorrészt a vezetőlapnak (16) dönteni. A beállított vágási szöget a skálán (4) lehet leolvasni. Ismét húzza rá a két rögzítőcsavart (5).

A 0°-nál kisebb vagy 45°-nál nagyobb ferde vágási szöghöz (alulvágás): Nyomja be az alulvágó fejet (6) majd állítsa ferdére. (A következő átállítás során az alulvágó funkció automatikusan deaktiválódik.)

6.4 Fordulatszám előválasztása

Állítsa be az állítókeréken (20) a fordulatszámot. Az ajánlott fordulatszámokat lásd a 4. oldalon.

6.5 Elszívócsonk / forgácskidobó beállítása

A csonk (27) az elszíváshoz vagy fűrészforgács kidobáshoz szükséges pozícióba f orgatható. Ehhez üt közés ig nyo mja be és f org assa e l a cso nko t, maj d ismét húzza ki. A csonk így 7 fokozatban reteszelhető elfordulás ellen.

Fűrészpor elszívása A fűrészpor elszívásához csatlakoztasson az elszívó tömlő segítségével az elszívócsonkra (27) egy megfelelő elszívó készüléket.

Porzsák: Vegye le a csonkokat (27) (a csonkokat ütközésig be kell tolni. Forgassa el úgy, hogy az felfelé nézzen. Vegye le és tegye félre). Helyezze fel a porzsákot (26).

6.6 A védőüveg beállítása

A védőüveg (29) eltolása: Felső állás ferde vágásokhoz, középső állás 0°-os vágásokhoz, alsó állás vezetősín alkalmazásakor.

7. Használat

7.1 A gép többfunkciós felügyeleti rendszere

Ha a gép önműködően kikapcsol, az

elektronika aktiválta az önvédő üzemmódot. Felhangzik egy figyelmeztető jelzés (állandó csipogó hang). Ez max. 30 másodperc elteltével, vagy a nyomókapcsoló (18) felengedése után abbamarad.

A védelmi funkció ellenére bizonyos

alkalmazásoknál túlterhelés, és ennek következményeként a gép károsodása léphet fel.

Okok és elhárítás:

1. Az akkuegység majdnem lemerült (Az

elektronika védi az akkuegységet a mélykisülés okozta károkkal szemben).

Ha valamelyik LED-lámpa (22) villog, az akkuegység majdnem lemerült. Adott esetben nyomja meg a gombot (21), és ellenőrizze a LED lámpák (22) töltésszintjét. Ha az akkuegység majdnem lemerült, azt ismét fel kell tölteni!

2. A gép hosszan tartó túlterhelése hőmérséklet-

lekapcsoláshoz vezet. A gép csökkentett teljesítménnyel dolgozik, míg a hőmérséklet újra normalizálódik.

Page 98

MAGYARhu

13 10

Erőteljes túlmelegedés esetén a gép teljesen kikapcsol.

Hagyja kihűlni a gépet vagy az akkuegységet. Megjegyzés:

a lehűtés gyorsabban lehetséges az „AIR COOLED“ léghűtéses töltővel.

Megjegyzés: üresjáratban járatja.

3. A túl nagy áramerősség esetén (amilyen pl.

egy hosszabb ideig tartó elakadásnál lép fel) a gép kikapcsol.

Kapcsolja ki a gépet a nyomókapcsolóval (18). Ezután a szokott módon tovább dolgozhat (ebben az esetben különös gonddal tartsa be az összes többi biztonsági utasítás mellett - a 4. fejezet biztonsági utasításait. "Visszacsapódás"...). Kerülje el a további elakadást.

7.2 Be- és kikapcsolás

Amennyiben a reteszelő gombot (17) előre

tolják, a motorrész lefelé mozgatható. Ennek során a fűrészlap kinyúlik a védőburkolatból. Vigyázat, sérülésveszély!

Bekapcsolás: Nyomja meg a reteszelő gombot (17) és tartsa azt lenyomva, majd nyomja meg a nyomókapcsolót (18).

Kikapcsolás: Engedje el a nyomókapcsolót (18).

7.3 Munkavégzésre vonatkozó utasítások

Ne kapcsolja be vagy ki a gépet, amíg a

fűrészlap érinti a munkadarabot.

A vágást csak azután kezdje meg, miután a

fűrészlap elérte a teljes fordulatszámot.

Fűrészelés közben ne vegye ki a gépet úgy az

anyagból, hogy még forog a fűrészlap. Először állítsa meg a fűrészlapot.

A fűrészlap blokkolásakor a gépet azonnal ki

kell kapcsolni.

Csak akkor tegye le a gépet, ha a fűrészlap

leállt. Merülő vágás: A motorrész felső állásban áll, a

fűrészlap nem nyúlik ki a vezetősínből. A gépet mindkét kezével jól meg kell tartani és a vezetőlappal rá kell helyezni a munkadarabra. Kapcsolja be a gépet. Eressze le a motorrészt lassan a beállított vágásmélységre majd tolja lassan a vágásirányba.

Fűrészelés egyenes vonal mentén: erre szolgál a vágásjelző (2). A bal oldali perem (pirosan jelölve) mutatja a vágás menetét függőleges f jobb oldali perem mutatja a vágás menetét 45°-os fűrészlapnál.

Fűrészelés a munkadarabra erősített léc mentén: a pontos vágási él érdekében a

munkadarabra rögzíthet egy lécet, és a vezetőlap segítségével a léc mentén vezetheti végig a kézi körfűrészt.

Fűrészelés párhuzamütközővel (lásd a Tartozékok fejezetet):

Egy egyenes peremmel párhuzamos vágásokhoz.

Ha az akkuegység nagyon meleg,

A gép gyorsabban lehűl, ha

űrészlapnál. A

A párhuzamütközőt mindkét oldalról be lehet helyezni a tartójába. A vágásszélesség a jelölésen (8) leolvasható. Rögzítse mindkét szorító karral (1). A vágásszélesség legpontosabban egy próbavágással határozható meg.

Fűrészelés vezetősínnel (lásd a Tartozékok fejezetet):

A milliméterpontos, teljesen egyenes, kiszakadásmentes vágási perem eléréséhez. A csúszásgátló bevonat gondoskodik a biztos felfekvésről, és gondoskodik a munkadarab karcolások elleni védelméről. Lásd a Tartozékok c. fejezetet. A forgó gomb (15) a résmentes illeszkedést szolgálja a vezetősínen.

Az akkuegység felmelegedése:

Rendkívül nehéz alkalmazási körülmények között (pl. vastag fapallók vágásakor) az akkuegység a nagy terhelés miatt felmelegedhet (> 60 °C). Az akkuegység élettartamának megőrzése érdekében a további munkavégzés előtt hagyja az akkuegységet lehűlni.

8. Karbantartás

8.1 Fűrészlapcsere

A fűrészlapnak meg kell állnia.

Vegye ki az akkuegységet a gépből.

Akkor is megvághatja magát, ha nem forog a

fűrészlap. Viseljen védőkesztyűt. Lásd az ábrát a 3. oldalon.

1. Nyomja meg a reteszelő gombot (13) és tolja el.

2. Tolja el úgy, hogy a leolvasó perem (10) a

„fűrészlapcsere“ szimbólumot mutassa.

3. Engedje fel újra a reteszelő gombot (13).

4. Forgassa el a kart (14) az óramutató járásával

megegyező irányban ütközésig.

5. Nyomja előre a reteszelő

eressze le kicsit a motorrészt Engedje fel újra a reteszelő gombot (17).

6. Nyomja le a motorrészt, míg az az ütközőn be

nem reteszel.

Csere

Forgassa el a fűrészlap tengelyét lassan a fűrészlaprögzítő csavarba (30) helyezett imbuszkulccsal (24), míg a rögzítés be nem kattan.

A fűrészlaprögzítő csavart az óramutató járásával ellentétes irányban kicsavarozni, és a külső fűrészlapszorító karimát (31) levenni. Vegye le a fűrészlapot.

Figyeljen arra, hogy a belső fűrészlapszorító

karimát (33) helyesen helyezze fel: a belső fűrészlapszorító karimának (33) 2 oldala van, átmérő: 20 mm és 5/8“ (16 mm). Figyeljen a fűrészlap-felfogatás furatának a belső

gombot (17) és

Page 99

fűrészlapszorító karimához (33) való pontos illeszkedésére! A helytelenül felhelyezett fűrészlapok egyenetlenül mozognak és kontrollvesztéshez vezetnek.

Helyezze fel az új fűrészlapot. Ügyeljen a helyes forgásirányra. A forgásirányt a fűrészlapon és a védőburkolaton feltüntetett nyilak adják meg. A belső fűrészlapszorító karima (33), a fűrészlap (32), a külső fűrészlapszorító karima (31) és a fűrészlaprögzítő csavar (30) közti felfekvési felületeknek tisztának kell lennie.

Helyezze fel a külső fűrészlapszorító karimát (31). Figyeljen arra, hogy a külső fűrészlapszorító karimát (31) helyesen helyezze fel.

Húzza meg a fűrészlaprögzítő csavart (30) az imbuszkulccsal (24) szorosan (max. 5 Nm).

Csak éles, sérülésmentes fűrészlapot használjon. Ne használjon repedezett,

formáját vesztett fűrészlapot.

Ne használjon erősen ötvözött gyorsacélból készült fűrészlapot (HSS).

Ne használjon olyan fűrészlapot, amely nem

felel meg az előírt adatoknak. Csak a fűrészen feltüntetett adatoknak megfelelő átmérőjű fűrészlapokat használjon.

A fűrészlapnak alkalmasnak kell lennie az

üresjárati fordulatszám elviselésére.

Használjon olyan fűrészlapot, amely megfelel

a fűrészelni kívánt anyaghoz.

Csak eredeti Metabo fűrészlapokat

használjon. Az olyan fűrészlapok, amelyeket fa vagy hasonló anyagok fűrészelésére terveztek, meg kell feleljenek a EN 847-1 előírásainak.

A gép üzemkész állapotba helyezése

Forgassa el a kart (14) az óramutató járásával ellenkező irányban ütközésig. A motorrész felhajlik.

8.2 A fűrészlap szögének korrekciója A fűrészlap szögét gyárilag beállították.

Szükség esetén a fűrészlap szöge 0° és 45° állásban beállítható. A beállító csavart (7) (0°-hoz) vagy (3) (45°-hoz) elforgatni.

9. Tisztítás

Vegye ki az akkuegységet a gépből.

A gépet rendszeresen meg kell tisztítani a rárakódott portól. Emellett a motor szellőzőnyílásait is meg kell tisztítani egy porszívóval. A védő berendezések hibátlan működése (pl. a motorrésznek szabadon kell mozognia, önállóan, könnyedén és pontosan kell visszatérnie a végállásba) garantált kell legyen.

10. Tartozékok

Csak eredeti Metabo- vagy CAS (Cordless Alliance System) akkuegységeket és tartozékokat használjon.

MAGYAR hu

Csak olyan tartozékokat használjon, amelyek megfelelnek az ebben a használati utasításban megadott követelményeknek és adatoknak.

Lásd a 5. oldalon.

APárhuzamütköző B Vezetősín

C Gyorsszorító csipesz. A vezetősín

rögzítéséhez.

DKörfűrészlapok. A tiszta vágási eredmények

eléréséhez hosszanti és keresztvágásoknál

puha- vagy kemény fában. ETöltőkészülék FKülönböző kapacitású akkuegységek. Csak az

elektromos szerszám feszültségéhez illő

akkuegységeket vásároljon

G Metabo univerzális porszívó HSzívótömlő

A teljes tartozékprogram megtalálható a www.metabo.com honlapon vagy a katalógusban.

11. Javítás

Elektromos szerszám javítását csak villamos szakember végezheti!

A javításra szoruló Metabo elektromos kéziszerszámokkal, kérjük, forduljon Metabo szakkereskedőjéhez. A címeket a www.metabo.com honlapon találja.

A pótalkatrészek listája letölthető a www.metabo.com honlapról.

12. Környezetvédelem

Kövesse a régi gépek, csomagolások és tartozékok környezetbarát ártalmatlanítására és újrahasznosítására vonatkozó helyi előírásokat.

Ne dobja az akkuegységet a háztartási szemétbe! Juttassa vissza a meghibásodott vagy elhasználódott akkuegységet a Metabo kereskedőknek!

Ne dobja vízbe az akkuegységet!

Csak az EU tagországok esetében: soha ne dobjon elektromos kéziszerszámot a

háztartási hulladék közé! A 2012/19/EU sz., a régi elektromos és elektronikus berendezésekről és annak nemzeti jogba való átvételéről szóló Európai Irányelvnek megfelelően a használt elektromos szerszámokat külön kell gyűjteni és környezetbarát újrahasznosításba kell helyezni.

A hulladékeltávolítás előtt működtesse a készüléket az akkuegység teljes lemerüléséig. Biztosítsa az érintkezők rövidzárlat elleni védelmét (pl. ragasztószalaggal).

13. Műszaki adatok

Az adatok értelmezését lásd a 4. oldalon. A műszaki változtatás joga a továbbfejlesztés

érdekében fenntartva. U = az akkuegység feszültsége

=üresjárati fordulatszám

Page 100

MAGYARhu

=maximális vágásmélység

max

=vágásmélység állítható (90°)

90°

=vágásmélység állítható (45°)

45°

A =vágásszög állítható Ø=fűrészlapátmérő d=fűrészlap-furatátmérő a=a fűrészlap alaplapjának max.

b=a fűrészlap max. vágási szélessége m=súly

A mérési eredményeket az EN 62841 szabvány

Megengedett környezeti hőmérséklet üzemelés közben:

-20 °C - 50 °C (korlátozott teljesítmény 0 °C alatti hőmérséklet esetén). Megengedett környezeti hőmérséklet tárolásnál: 0 °C - 30 °C

A megadott műszaki adatokra tűrés vonatkozik (a mindenkor érvényben levő szabványoknak megfelelően).

szerszám kibocsátási értékeinek meghatározását, illetve különböző elektromos szerszámok összehasonlítását. Az alkalmazási feltételektől, az elektromos szerszám állapotától vagy a használt betétszerszámoktól függően a tényleges környezeti terhelés nagyobb vagy kisebb is lehet. A becsléshez vegye figyelembe a munkaszüneteket és az alacsonyabb környezeti terheléssel járó fázisokat is. A megfelelően alkalmazott becsült értékek alapján írjon elő védőintézkedéseket a felhasználó számára, illetve hozzon szervezési intézkedéseket.

rezgési összérték EN 62841 szabványnak megfelelően:

h, D

K Jellemző A-osztályú zajszint

KpA, KWA=bizonytalanság Munka közben a zajszint túllépheti a 80 db(A)

értéket.

vastagsága

szerint határoztuk meg.

egyenáram

Emissziós értékek

Ezek az értékek lehetővé teszik az elektromos

(három irányú vektorösszeg) az

=rezgéskibocsátási érték

(farostlemez fűrészelése)

=bizonytalanság (rezgés)

h,D

: =hangnyomásszint =hangteljesítményszint

Viseljen fülvédőt!

100
