Spoštovani kupec,
Hvala za vaše zaupanje ob nakupu Metabo stroja. Vsak izdelek iz proizvodnega programa Metabo je pod skrbnim
nadzorom v proizvodnji in je na koncu podvržen vsem kontrolam kvalitete po Metabo pravilniku o kvaliteti. Vseeno je
življenjska doba stroja odvisna od vas. Zato vas prosimo, da skrbno in v celoti preberite navodilo za uporabo. Samo
tako se boste seznanili z vašim novim strojem in preprečili napake ter možno nevarnost. Prav tako upoštevajte pravila
varstva pri delu.
Vsebina
1. Izjava o skladnosti
2. Uporaba skladno z določili
3. Splošna varnostna navodila
4. Specifična varnostna navodila
5. Legenda
6. Posebnosti krožnih žag
7. Pred uporabo, nastavitev
7.1 Nastavitev razpornika
7.2 Nastavitev globine reza
7.3 Nagnjeni list žage za poševne reze
7.4 Popravljanje kota lista žage
7.5 Nastavitev hitrosti
7.6 Priklop odsesalne naprave/nastavitev izmeta
8. Uporaba
8.1 Vklop/izklop
8.2 Signalna lučka
8.3 Delovne smernice
8.4 Žaganje z vodilno letvijo 6.31213
9. Nasveti in triki
10. Vzdrževanje

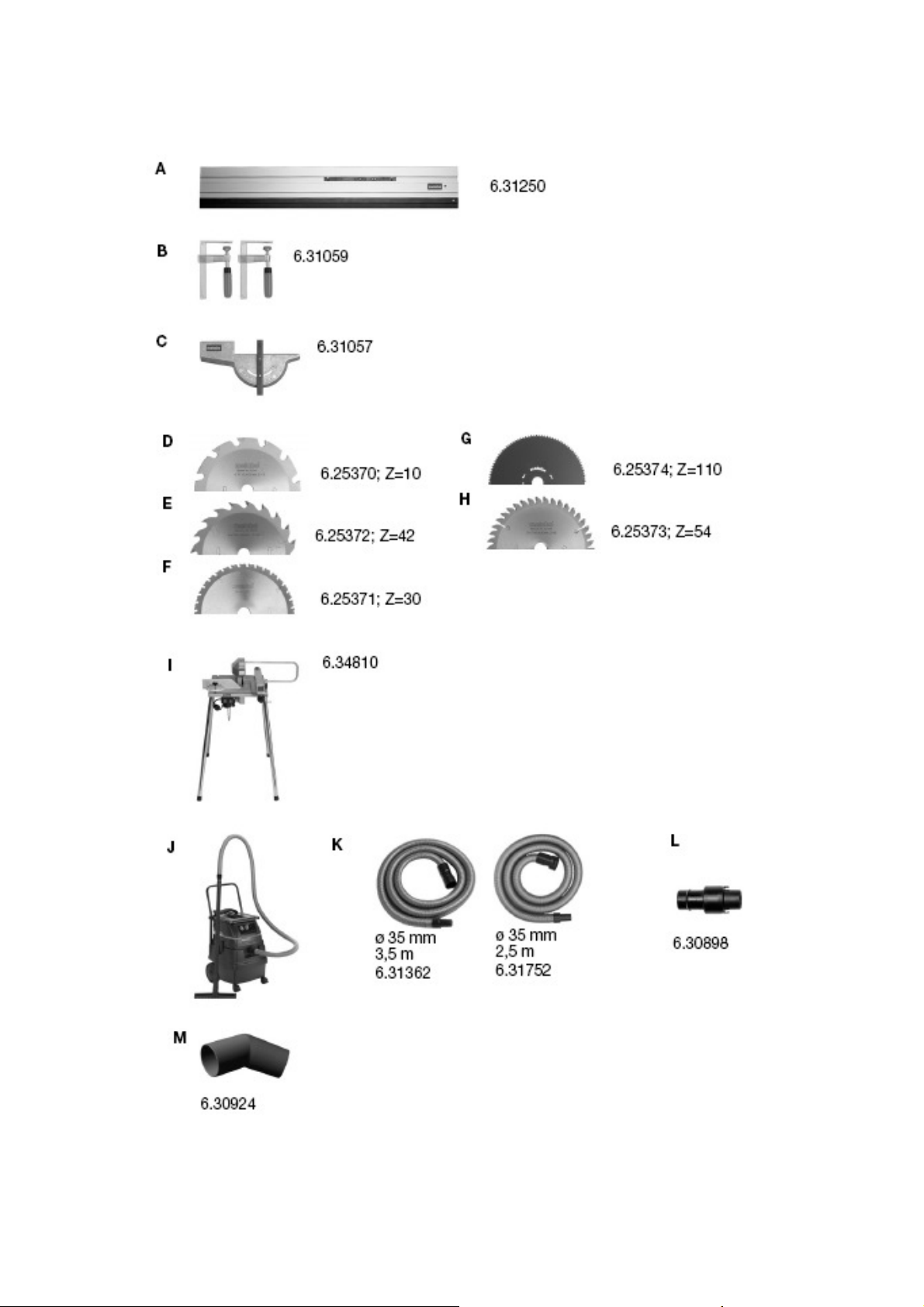

11. Dodatna oprema
12. Popravila
13. Zaščita okolja

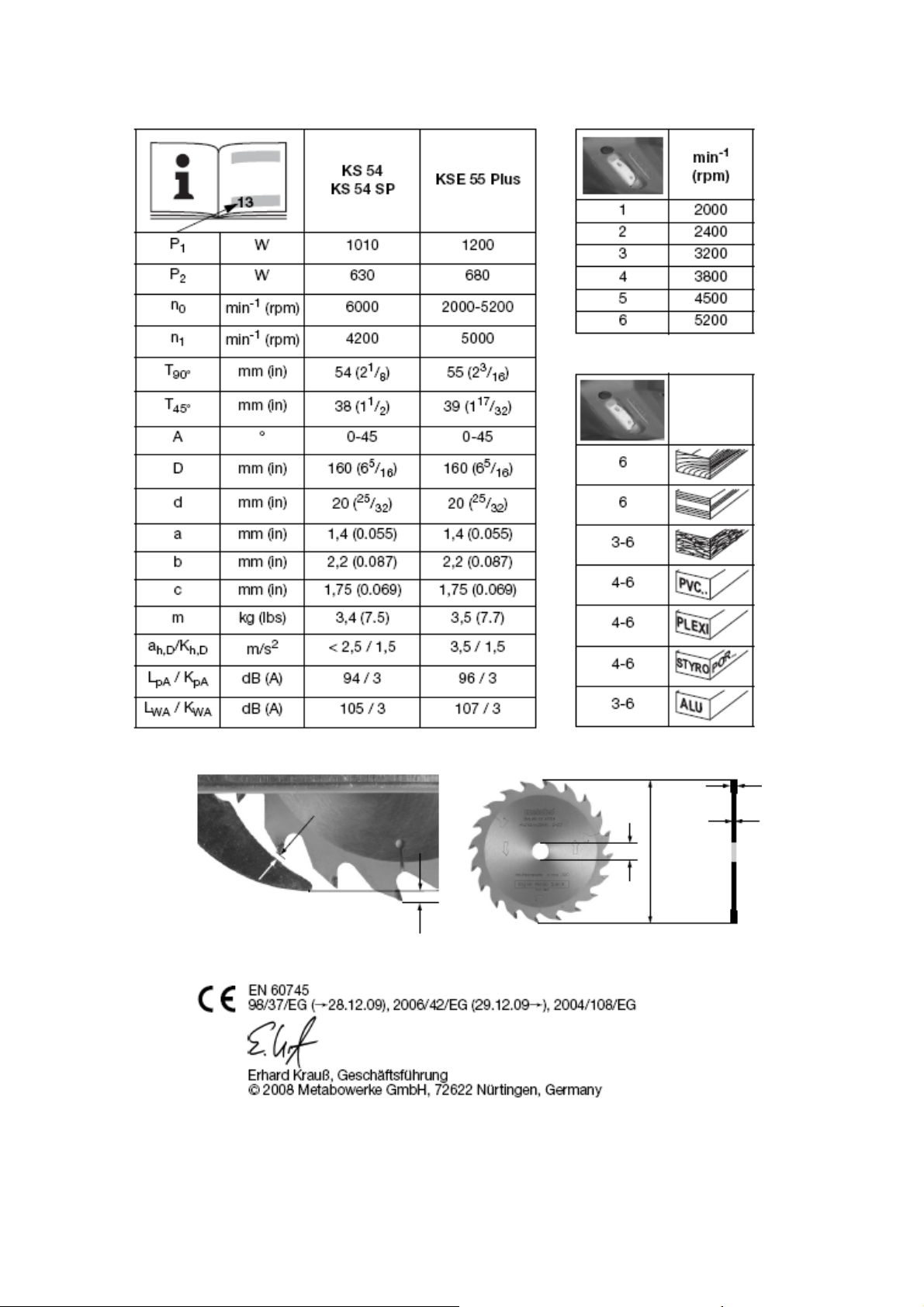

14. Tehnični podatki
1. Izjava o skladnosti
S svojo polno odgovornostjo izjavljamo, da ta stroj ustreza
navedenim standardom in smernicam na strani 2.
2. Uporaba sklano z določili
Električne ročne žage so namenjene za rezanje lesa,
plastike in kovin ter njim podobnih materialov
Niso pa namenjene za potopne reze. Za vsakršne
poškodbe oziroma škodo, ki bi nastala zaradi neprimerne
uporabe, je odgovoren uporabnik. Upoštevati je potrebno
splošno veljavna pravila o varstvu pri delu in za
preprečevanje nesreč pri delu.
3. Splošna varnostna navodila
Opozorilo- Branje navodil za uporabo bo
zmanjšalo možnost poškodb.
Opozorilo-Pred uporabo si preberite in razložite
priložena splošna varnostna navodila in ta
navodila. Neupoštevanje ima lahko za posledico električni
udar, požar ali/in resne poškodbe.
Vso dokumentacijo imejte v bližini stroja tudi za v
prihodnje. Preden začnete uporabljati vrtalnik se
natančno informirajte o varnostnih napotkih in pravilni
uporabi. Vso dokumentacijo imejte v bližini stroja tudi za v
prihodnje ter ob prodaji stroja oddajte tudi vso
dokumentacijo.
5
4. Specifična varnostna navodila
Za vašo osebno varnost upoštevajte vsa
varnostna navodila in opozorila, ki se nahajajo v
tej knjižici in so označena z tem znakom!
a) Nevarno! Stran roke od področja reza in
rezila! Tudi drugo roko imejte na ročaju ali
ohišju motorja. Če sta obe roki na žagi jih rezilo ne
doseže.
b) Ne prijemajte obdelovanca spodaj. Zaščita vas ne
more zaščititi pred listom žage spodaj.
c) Nastavite globino reza glede na debelino
obdelovanca. Le zob lista se lahko vidi iz obdelovanca.
d) Ne držite obdelovanca med rezanjem z roko ali
križem preko nog. Zavarujte obdelovanec na stabilni
podlagi. Pomembno je obdelovanec pravilno podpreti, da
preprečimo izpostavljanje telesa ali zaustavitev lista žage
med obratovanjem.
e) Stroj med obratovanjem držite samo za izolirane
dele ohišja. Pri dotiku z neizolirano žico oziroma
električno napetostjo, lahko kovinski stroja povzročijo
kratki stik. Orodje tako ob »živi« žici lahko po kovinskih
delih povzroči električni udar.
f) Pri vzdolžnem žaganju vedno uporabljajte maso ali
vzdolžno letev.
To izboljša kvaliteto reza in zmanjša nevarnost prijemanja
lista žage.
g) Vedno uporabljajte list žage pravilnega premera in
vrste zob ter predpisane luknje za pritrditev. Listi ki ne
odgovarjajo se vrtijo ekscentrično in lahko povzročijo
izgubo kontrole pri žaganju.
h) Nikoli ne uporabljajte poškodovanih ali nepravih
podložk in vijakov za pritrditev lista žage. Proizvajalec
izdela podložke in vijake namensko za ta tip žage, da se
doseže optimalna natančnost in varnost.
Vzroki in preventiva za povratni udar:
Povratni udar je posledica motnje vrtilnega momenta lista
žage.
Motnja nastane zaradi trenutne blokade lista, spremembe
trdote površine obdelave, stisnjenja
lista,…. Posledica je nekontrolirano, težko obvladljivo
gibanje žage v nasprotno smer od obdelovanca.
Na primer, ko se obdelovanec okruši ali stisne se zob lista
zadene na poškodovanem mestu ter takrat lahko se
odbije od obdelovanca ali celo globlje zaskoči v material.
Zgodi se tudi, da takrat odskoči žaga proti uporabniku, kar
pa je odvisno tudi od smeri vrtilnega momenta diska in
točke poškodbe.
Največkrat je vzrok za nastanek povratnega udara
nenamenska uporaba in/ali neupoštevanja
navodil za varno delo, z previdnostjo pa se lahko prepreči.
a) Vedno držite žago trdno z obema rokama in bodite v
stabilnem položaju tako lahko zadržite kotno brusilko
v primeru nasprotnega udara. Stalno nadzirajte vrtilni
moment predvsem pri začetku dela in v primeru povečanja
nasprotne sile takoj zmanjšajte pritisk na obdelovanec.
b) Če pride do prijemanja lista žage ali kakršne koli
druge motnje med žaganjem takoj spustite prožilo in
Page 6
držite žago pri miru dokler se list žage popolnoma ne
zaustavi. Nikoli ne poizkušajte izvleči list žage iz
materiala medtem ko se še vrti. Ugotovite vzrok motnje
in jo odpravite preden ponovno zaženete žago.
c) Ob ponovnem zagonu žage v obdelovancu se
prepričajte, da se list žage ne dotika robov reza in
zobje žage ne grabijo v material. Če je list žage prijet v
materialu je velika možnost povratnega meta žage.
d) Podprite dolge panele ter s tem zmanjšate možnost
prijemanja lista in povratnega udara. Daljši kosi se
zaradi teže sami stiskajo list žage. Podpora mora biti na
obeh straneh panela,čim bližje liniji reza in konca.
e) Ne uporabljajte topih ali poškodovanih listov žage.
Neostri in neprimerni listi žage povzročijo povečano
trenje,prijemanje in povratni meta.
f)Nastavitev globine in kota reza moramo opraviti pred
zagonom in vse dobro priviti in zavarovati. Če katera ib
nastavitev se sprosti, lahko pride do prijemanja lista žage
in povratnega meta.
g) Posebno previdnost zahteva »potopni rez« v
obstoječe stene ali v zaprte površine. List žage lahko
med potapljanjem naleti na stvari, zaradi katerih pride do
prijemanja lista žage in povratnega meta.
a) Ne zaženite žage če se spodnja zaščita lista žage ne
giblje in zapira brez zatikanj. Nikoli ne zatikajte ali
držite zaščite v zgornjem, odprtem položaju. Če žaga
po nesreči pade se lahko zaščita skrivi. Premaknite zaščito
z vzvodom (10)(odvisno od modela) in se prepričajte, da
se premika brez problemov.
b) Preverite stanje vzmeti spodnje zaščite. Če ne
deluje pravilno ali je poškodovana jo je potrebno
servisirati. Spodnja zaščita se lahko premika počasi, ob
poškodovanih delih, se lepi na odrezke ali zbira odrezke.
c) Spodnjo zaščito lista žage odprite z roko samo
takrat, ko delate posebne reze kot sta potopni ali kotni.
Premaknite zaščito z vzvodom (10)(odvisno od
modela) le toliko da list zažaga v material potem vzvod
spustite. Za druge vrste rezov mora biti vzvod sproščen.
d) Preden odložite žago iz rok na tla se prepričajte, da
je spodnja zaščita v celoti prekrila list žage. Nezaščiten
list žage lahko povzroči ureznine ali druge poškodbe
podlage in ljudi. Prepričajte se, da se je list žage zaustavil
po tem ko ste spustili stikalo.
Dodatni varnostni napotki za delo z
razpornikom.
a) Uporabljajte primerni razpornik glede na izbrani list
žage. Pravilna izbira je, da je razpornik debelejši od lista
žage in pa tanjši od zoba na listu.
b) Nastavite razpornik tak, kot je navedeno v navodilih.
Napačna oddaljenost, položaj ali postavitev izniči efekt
razpornika in lahko povzroči prijemanje lista.
c) Vedno uporabljajte razpornik razen pri potopnih
rezih. Po potopnem rezu vrnite razpornik nazaj- Razpornik
pri potopnem rezu povzroči oviranje lista in lahko povzroči
povratni met žage.
d) Da razpornik opravlja svojo nalogo mora biti v
obdelovancu. Po potopnem rezu vrnite razpornik nazajRazpornik pri potopnem rezu povzroči oviranje lista in
lahko povzroči povratni met žage.
e) Ne uporabljajte žage z zvitim razpornikom. Že
najmanjša motnja vam povzroči zmanjšanje hitrosti
rezanja in težje vodenje.
Ne montirajte brusnih ali rezilnih diskov.
SLOVENSKO
Izvlecite vtič iz vtičnice pred vsakim posegom ali
nastavitvijo žage
Stran roke od vrtečega se orodja! Odstranjujte odrezke le
takrat, ko žaga popolnoma miruje!
Uporabljajte zaščito za sluh, če delate dolgo z
žago. Hrup lahko poškoduje vaš sluh.
Nosite zaščitna očala.
Blokado vretena pritisnite le, ko list žage popolnoma stoji.
Ne zmanjšujte hitrosti vrtenja lista s stranskimi pritiski na
list žage
Ne zatikajte premične zaščite lista žage v odprtem
položaju.
Pri žaganju materialov pri katerih nastane veliko prahu,
morate žago takoj očistiti. Tako preprečite blokado varoval
in pregretje žage.
Premična zaščita lista žage se mora premikati brez vseh
zatikanj; tekoče in gladko.
o žagate material, ki povzročajo veliko prahu je potrebno
redno čiščenje žage. Prepričajte se, da nakopičen prah ne
preprečuje premikanja varnostnih elementov.
Materiale, ki proizvajajo prah, nevaren za zdravje ne
smete žagati!
Vedno držite žago z obema rokama.
Preverite obdelovanec, da ne vsebuje kakšnih tujkov
(vijakov, žebljev, kamenja..).
Če blokira list žage takoj izklopite žago!
Ne poizkusite žagati ekstremno majhnih obdelovancev
Pri žaganju naj bo obdelovanec pritrjen in naj bo blokiran,
da se ne premika.
Dolgi obdelovanci naj bodo pravilno podprti.
Prah materiala, kot so barve z vsebnostjo svinca, nekatere
vrste lesa, mineralov in kovin so lahko
škodljiva. V dotiku z dihalnimi poti lahko pride do alergične
reakcije ali/in poškodb dihalnih poti operaterja ali
opazovalcev.
Bodite pozorni na prah, ki je velja za kancerogenega (kot
je od hrasta, bukve..) ali vsebujejo strupene preparate za
zaščito lesa in kovin.
Materiale, ki vsebujejo azbest morajo
obdelovati le usposobljeni specialisti.
- Uporablja naj se odsesavanje prašnih delcev, če narava
dela to omogoča.
- Delovni prostor mora biti prezračevan.
- Uporabljajte zaščitne maske s filtri
razreda P2.
Upoštevajte nacionalne predpise, ki veljajo za obdelavo
takih materialov
Uporabljajte primeren list žage glede na material
obdelovanca.
Očistite list žage od raznih smol ali lepil. Taki ostanki na
listu žage lahko povzročijo povečanje trenja, stiskanje lista
in povečujejo nevarnost povratnega meta.
6
Page 7

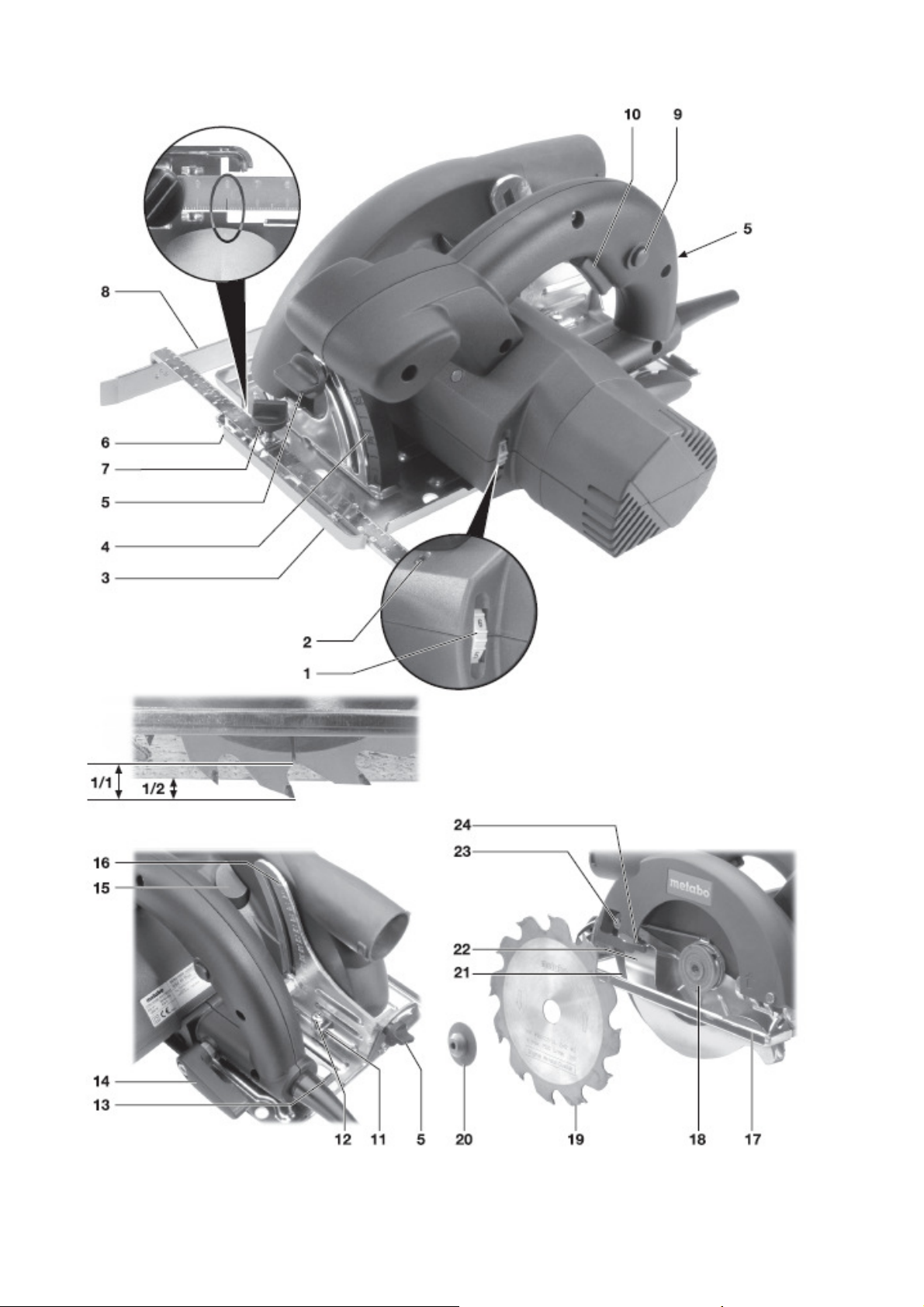

5. Legenda
1. Kolešček za nastavitev hitrosti vrtenja *
2. Signalna lučka*
3. Držalo kabla
4. Spodnja plošča
5. Kotna skala (diagonalni rez)
6. Blokirni vijak za diagonalni rez
7. Merek za ravni rez
8. Blokirni vijak za ravni rez
9. Vodilo za ravni rez
10. Vzvod za odpiranje premične zaščite lista*
11. Zaklopni gumb
12. Gumb za vklop žage
13. Nastavek za priklop odsesavanja
14. Blokirna matica
15. Vijak za nastavitev lista
16. Imbus ključ v držalu
17. Blokirni vzvod globine reza
18. Gumb za blokado vretena
19. Skala za globino reza
20. Označba zunanjega premera lista žage
21. Notranja podložka lista žage
22. List žage
23. Zunanja podložka lista žage
24. Pritrdilni vijak lista žage
25. Razpornik
26. Premična zaščita lista žage
27. Imbus vijak za nastavitev cepilnega noža
* Odvisno od tipa žage
SLOVENSKO
Položaj vzvoda (17) lahko nastavite. Odvijte imbus vijak ki
drži vzvod (17). Premaknite vzvod na želeni položaj in
privijemo imbus vijak. Preverite, če blokira premikanje oz.
pri sproščenemu vzvodu se globina da prestaviti.
7.3 Nagnjeni list žage za poševne reze.
Sprostite blokirni vijak za poševni rez (6) in nagnite motor
z listom žage. Odčitajte nastavljen kot na skali (5). Privijte
blokirni vijak (6).
7.4 Popravljanje kota lista žage
V kolikor list žage ni pravokoten na spodnjo ploščo (4) pri
nastavitvi 0° nastavite pravokotnost tako, da odvijete
blokirno matico (14) iz z vrtenjem vijaka (15) nastavite
pravi kot. Po tem privijte matico (14).
7.5 Nastavitev hitrosti (KSE 68 Plus)
Z koleščkom za nastavitev (1) izberemo primerno hitrost –
glej tabelo na strani 2!
7.6 Priklop odsesalne naprave / nastavitev izmeta
Nastavek za priklop (13) lahko tudi zavrtite na želeno
pozicijo pod kotom 45° in ga blokirajte. Da to dosežete
vstavite priklop v odprtino do konca in ga zasukajte v
želen položaj.
Odsesalni sistem:
Priklopite odsesalni sitem z ustreznim vmesnikom na
nastavek.
6. Posebnosti krožnih žag
Metabo varnostna sklopka varuje motor pred
preobremenitvijo oz. blokade lista žage. V kolikor se
varnostna sklopka sproži, takoj izklopite žago.
Zavora lista žage poskrbi za zaustavitev lista žage ob
izklopu. (KSE 68 Plus)
Signalna lučka vas opozarja na temperaturo navitja. Ob
vklopu signalne lučke je žaga preobremenjena.
7. Pred uporabo
Pred uporabo preverite, če se omrežna napetost in
frekvenca ujemata z vrednostmi na tipski ploščici
stroja.
Izvlecite električni vtič iz omrežja preden kakor koli
posegate v žago.
7.1 Nastavitev razpornika
Razpornik prepreči zapiranje reza za listom žage in s tem
stiskanje lista med delom.
Pravilno nastavite razpornik tako, da je konica
razpornika oddaljena od zunanjega premera lista
žage cca 5 mm. Poglejte skico na strani 2!
Nastavitev opravite tako, da sprostite imbus vijak (27)
nastavite pravilno pozicijo in privijte vijak (27).
7.2 Nastavitev globine reza
Sprostite blokirni vzvod (17). Dvignite ali spustite motor z
listom žage na želeno pozicijo. Globino reza odčitajte na
skali (19) in zavijte blokirni vzvod (17).
Priporočljivo je nastaviti globino reza tako, da gre skozi
obdelovanec le polovica zoba lista.
8. Uporaba
8.1 Vklop in izklop žage
Vklop žage: pritisnite zaklopni gumb (11) in ga držite ter
stisnite gumb za vklop (12).
Izklop žage: spustite gumb (12)
8.2 Signalna lučka (KSE 68 Plus)
Signalna lučka (2) kratko zasveti ob vklopu in s tem vam
javi, da elektronika žage deluje.
Če signalna lučka zagori med obratovanjem pomeni, da je
žaga preobremenjena. Sprostite obremenitev na žago!
8.3 Delovne smernice
Držite kabel iz bližine lista žage med obratovanjem!
(KS 66, KSE 68 Plus) Kabel lahko vpnete v držalo (3).
Puščica (20) vam označuje pri največji globini reza
zunanji premer lista žage. Tako lahko natančno opravite
zarezovanje!
Ne vklopite ali izklapljajte žage ko je list žage v še
v obdelovancu.
Ne začnite žagati dokler list žage ne doseže
končne hitrosti.
Premična zaščita lista žage se sama dviga po
obdelovancu med žaganjem! Pri KSE 68 Plus lahko z
vzvodom (10) ročno odpirate premično zaščito
lista.
Med žaganjem ne potegnite lista žage iz materiala
v kolikor se leta še vrti. Počakajte, da se list žage
popolnoma zaustavi.
Če se list žage blokira, takoj izklopite žago!
7
Page 8
Kako žagati po risu: v tem primeru je uporaben merek za
ravni rez (7). Rob merka kaže ostri rob lista žage.
Merek (7) je nastavljiv. V kolikor ga želite nastaviti,
opravite testni rez ter odvijte vijak na merku. Nastavite
merek robu reza in privijte vijak.
Žaganje z vodilom za ravni rez
KS 66, KS Partner Edition: vstavite vodilo (9) z desne v
odprtino na spodnji plošči (4) (pred listom žage). Odčitajte
nastavljeno širino reza na skali vodila desni strani merka
(7). Privijte blokirni vijak (8). Za precizne reze vam
priporočamo testni rez.
KSE 68 Plus ima vodilo dvojno vpeto. Vstavite vodilo (9)
v odprtini pred in za listom žage na spodnji plošči (4). Ko
ste vstavili se prepričajte da je vodilo res vzporedno z
listom žage. Preberite nastavljeno širini reza na levi ali
desni strani merka (7). Privijte blokirni vijak (8). Za
precizne reze vam priporočamo testni rez.
8.4 Žaganje z vodilno letvijo 6.31213
Pri žaganju z vodilno letvijo je mogoče žagati ravne reze z
milimetrsko natančnostjo. Ne drseča podloga na vodilni
letvi prepreči premikanje med žaganjem in ščiti
obdelovanec pred poškodbami.
9. Nasveti in triki
Odvisno od želene aplikacije lahko vodilo za ravni rez (9)
vstavimo z leve ali desne strani v žago.
Rezanje v zelo ozkih področjih:
priporočamo vstavljanje vodila (9) z desne strani.
10. Vzdrževanje
Redno čistite žago! To pomeni tudi sesanje prahu iz
prezračevalnih odprtin na žagi!!
Menjava lista žage
Izvlecite vtič iz vtičnice pred vsakim posegom ali
nastavitvijo žage.
Pritisnite gumb za blokado vretena (18) in zavrtite list žage
dokler se ne zaskoči. Odvijte vijak (24) v smeri urinega
kazalca.
Snemite zunanjo podložko (23). Odprite premično zaščito
lista (26) in odstranite list žage (22).
Očistite vse površine med podložkami (21 in 23) listom
žage (22) in vijakom (24).
Za pravilno delovanje varnostne sklopke
morajo biti površine na listu žage in vijaka (24),
ki se med seboj stikajo, namazane s tankim filmom
masti. Priporočamo večnamensko mast (DIN 51825 –
ME/HC3/4K-30)
Vstavite nov list žage in se prepričajte o smeri vrtenja, ki
je označena na listu žage in zaščite lista. Vstavite zunanjo
podložko (23) in privijte vijak (24).
Uporabljajte samo ostre in nepoškodovane liste
žage. Ne uporabite liste z polomljenimi zobmi ali s
spremenjeno ostrino.
Ne uporabljajte tanjših listov žage oz. katerih širina
reza je tanjša od cepilnega klina!
SLOVENSKO
Ne uporabljajte listov žage narejenih iz
hitroreznega jekla (HSS)
Ne uporabljajte liste žage, ki dimenzijsko ne
odgovarjajo.
List žage mora odgovarjati hitrosti vrtenja brez
obremenitve
Uporabljajte primerne liste za izbran obdelovalni
material.
11. Dodatna oprema
Uporabljajte le originalno METABO dodatno opremo!
Obrnite se na Vašega prodajalca Metabo orodja. Za
pravilno izbiro dodatne opreme navedite oznako vaše
žage.
Glejte stran 4.
A Vmesnik 6.31020 Preden začnete uporabljati z vodilno
letvijo 6.31213 morata dva vmesnika biti vgrajena na
vodilo (4)
B Vodilna letev
C 2 sponi. Za varno pritrditev vodilne letve
D Spojnik za spojiti vodilni letvi
E Listi žage. Za les in podobne materiale. Srednja kvaliteta
reza.
F Listi žage. Za les in podobne materiale. Čisti rez
G Listi žage. Za les in podobne materiale, plastike,
polimere, kompozitne delovne plošče, tanke pločevine
neželeznih kovin.
H Listi žage za različne materiale. Kompakten les (tudi z
žeblji) vezane plošče, plastike, aluminij, medenino in
baker
I Miza žage
J Univerzalni sesalnik
K Sesalna cev
L Konektor z bajonetno blokado
M Metabox škatla
Popoln program dodatne opreme najdete na spletni strani
www.metabo.com ali v katalogu.
12. Popravila
Popravila električnih orodij smejo opravljati samo ustrezno
usposobljeni električarji!
Če vaše električno orodje Metabo potrebuje popravilo, naj
ga popravijo na pooblaščenem servisu. Prosimo, da pri
predaji servisu opišite napako.
13. Zaščita okolja
Metabo embalaža je 100 % reciklažna.
Izrabljen stroj ne zavrzite kjerkoli.
Deli stroja, narejeni iz različnih zlitin in
plastike se lahko reciklirajo.
Ta navodila so tiskana na beljenem papirju brez uporabe
klora.
Samo za članice EU: Ne odlagajte izrabljenih
strojev med hišne odpadke. Z upoštevanjem
smernice evropske
8
Page 9
skupnosti 2002/96/EC za izrabljeno elektronsko in
električno opremo in z upoštevanjem nacionalnih
zakonskih aktov se izrabljeni električni stroji zbirajo
posebej in se jih okolju
prijazno reciklira.
14. Tehnični podatki
Legenda znakov v tabeli na strani 2. Spremembe so
mogoče zaradi tehničnega napredka.
P1 = vhodna moč motorja
P2 = izhodna moč motorja
n
=Vrtljaji brez obremenitve
0
n
=Vrtljaji pod obremenitvijo
1
T
=Največja globina reza 90°
90
T
=Največja globina reza 45°
45
A = Kot reza v °
D = Premer lista žage
d = Premer vpenjalne izvrtine
a= Največja širina reza
c = Debelina razpornika
m = Teža žage
Vrednost vibracij (vektorski seštevek treh smeri) izmerjenih
po standardu EN 60745:
a
= Vrednost emisije vibracij
h, D
(pri žaganju vezane plošče)
K
= Nevarne vibracije
h,D
Nivo tresljajev, ki je podan v tej informaciji je bil z
upoštevanjem standardiziranih testov, ki so podani po
standardu EN 60745 in lahko primerjamo eno orodje z
drugim. Lahko se uporabi kot uvodna ocenitev
izpostavljenosti. Deklarirani tresljaji predstavljajo v
glavnem le
najpogostejše načine uporabe stroja. Vseeno stroj se
lahko uporablja tudi na drugačne načine, z drugačno
opremo, zato lahko vrednosti
tresljajev odstopajo. To lahko pomembno dvigne nivo
izpostavljenosti preko vsega
delovnega perioda.
Ocena izpostavljenosti vibracijam lahko upošteva čas, ko
se stroj izklaplja ali obratuje brez obremenitve. To lahko
pomembno zniža nivo izpostavljenosti preko vsega
delovnega obdobja.
Določiti povečane varnostne obsege za zaščito operaterja
pred posledicami tresljajev kot so:
ohraniti stroj in orodje, držati
tople roke, organizirati delovni vzorec.
Tipični A-efektivno opažen nivo zvoka:
LpA = Nivo zvočnega tlaka
LWA = Nivo zvočne moči
K
= Nevarno (nivo hrupa)
pA/WA
Nadenite si ustrezno zaščito sluha!
Vse vrednosti so določene z upoštevanjem
standarda EN 60745.
*Veliko energije, visoko-frekvenčnimi interferencami lahko
povzroči nestalnost hitrosti. Te nestalnosti
zginejo takoj, ko se interference odpravijo.
SLOVENSKO
Objavljeni tehnični podatki so predmet
tolerančnih meritev (kot je navedeno v veljavnih
standardih).
9
Page 10
SLOVENSKO
SPLOŠNA VARNOSTNA NAVODILA
OPOZORILO! Preberite splošna varnostna navodila in navodila za uporabo pred uporabo orodja.
Neupoštevanje opozoril in navodil lahko povzroči električni udar ogenj ali/in hude poškodbe. Shranite ta
varnostna navodila. Izraz »ročni električni stroji« se nanaša tudi na baterijski program ročnih strojev.
1. Vzdržujte delovišče varno
a. Poskrbite, da bo delovno področje čisto dobro osvetljeno. Razmetan in temačen prostor kliče po nesreči.
b. Ne uporabljajte stroja v bližini vnetljivih tekočin ali plinov zaradi možnosti iskrenja. Električno orodje povzroča
iskrenje, ki lahko zaneti prah ali ogenj.
c. Ne dovolite približevanja opazovalcem in otrokom stroju med obratovanjem. Lahko vas zmotijo pri delu in ogrozijo
sebe, vas ali stroj.
2. Zaščitite se pred električnim udarom
a. Vtikač se mora prilegati omrežni vtičnici. Ne modificirajte jih in ne uporabljajte vmesnih vtičnic za ozemljitve strojev.
Varni vtiči in vtičnice bodo zmanjšali možnost električnega udara.
b. Ko delate z električnimi stroji se izogibajte dotikov z ozemljenimi deli kot so vodne pipe, radiatorje, štedilnike,
hladilnike. Obstaja velik riziko električnega udara, če je vaše telo ozemljeno.
c. Ne izpostavljajte stroja dežju ali vlagi. Ne uporabljajte orodja na mokrih ali vlažnih lokacijah saj s tem povečujete
nevarnost električnega udara.
d. Ne zlorabljajte kabla stroja. Električni kabel ni namenjen vleki, nošnji ali vezanju. Ne vlecite vtikača za kabel iz
vtičnice. Ne izpostavljajte el. kabel vročini, olju, ostrim robovom ali premikajočih delov. Poškodovan kabel lahko
povzroči električni udar.
e. Ko delate zunaj uporabljajte el. podaljške, ki so namenjeni zunanji uporabi. Uporaba zunanjih el. podaljškov zmanjša
nevarnost el. udara.
f. Pri delu v vlažnih prostorih uporabljajte omrežno diferencialno tokovno varovanje (RCD)
3. Osebna varnost
a. Zavzemite pravilno držo in ravnotežje med delom. Glejte kaj delate. Uporabljajte zdravo pamet. Ne delajte s strojem
ko ste utrujeni ali pod vplivom opojnih substanc. Trenutek nepazljivosti lahko povzroči poškodbo!
b. Uporabljajte zaščitna delovna sredstva (očala in zaščitno masko, ko delate v prahu, nedrseča obutev, pokrivalo,
rokavice).
c. Pred priklopom stroja na električno omrežje se prepričajte, da je izklopljeno stikalo za vklop stroja! Ko stroje ne
uporabljate, pred servisiranjem ali zamenjavo orodij ali opreme izvlecite vtič iz omrežne vtičnice oz. izvlecite
baterijski paket. Pri nošnji orodja lahko hitro s prstom dotaknete prožilo in povzročite poškodbo.
d. Odstranite ključe ali napenjala!. Pred zagonom stroja preverite, da so vsi ključi in pomožna orodja odstranjena iz
stroja. Karkoli od vpenjal lahko ob vključitvi poleti po prostoru in povzroči poškodbo.
e. Ne pretiravajte. Bodite pravilno postavljeni in stabilni med delom. To vam omogoča boljši nadzor nad strojem.
f. Bodite oblečeni delu primerno. Ne nosite ohlapnih oblačil ali visečega nakita, lase in viseče dele obleke imejte stran
od vrtečih se delov. Preprečite, da se vam nebi kaj zapletlo v vrteče se dele.
g. Če uporabljate odsesovalne sisteme se prepričajte, da so pravilno nameščeni in preklopljeni in vmesniki pašejo na
stroj. Uporaba odsesanih sistemov zmanjša nevarnost poškodb zaradi prahu.
4. Uporaba stroja in vzdrževanje.
a. Ne preobremenjujte strojev. Delo boste opravili bolje, hitreje in varnejše, če delate z občutkom. Ne uporabljajte
malih strojev za dela, ki jih opravljajo težki stroji. Ne uporabljajte strojev nenamensko! Uporabljajte pravo orodje za delo.
b. Ne vklopite stroja če je vklopni gumb ne ostane na položaju vklopljeno/izklopljeno. Noben stroj ne more biti pod
nadzorom, če stikalo za vklop/izklop ne deluje pravilno in ga je potrebno popraviti.
c. Ko stroje ne uporabljate, pred servisiranjem ali zamenjavo orodij ali opreme izvlecite vtič iz omrežne vtičnice oz.
izvlecite baterijski paket. Tako zmanjšamo možnost poškodb ob nenamenskem vklopu stroja.
d. Hranite stroje in njihova navodila za uporabo izven dosega otrok ali nepooblaščenih oseb. Stroji so lahko v rokah
nepoučenih oseb nevarno orodje!
e. Upoštevajte navodila za vzdrževanje in postopke zamenjave orodij. Redno preglejte vse vitalne dele stroja in po
potrebi obrabljene in poškodovane dele zamenjajte oz. pošljite stroj v usposobljeno servisno delavnico. Poskrbite,
da bodo mesta, kjer držimo stroj čista, suha in brez olj ali maziv.
f. Imejte rezilne površine ostre in čiste za doseganje boljših in varnejših rezultatov. Pravilno vzdrževana in servisirana
oprema olajša delo in omogoča boljšo kontrolo nad strojem.
g. Za vašo varnost uporabljajte samo namensko dodatno opremo, ki je opremljena z navodili za uporabo in jo navaja
oz. priporoča proizvajalec stroja. Uporaba stroja izven predpisanega namena in uporaba nenamenske dodatne opreme
lahko resno ogrozi osebno varnost
5. Baterijsko orodje in vzdrževanje
a. Baterije polnite le s polnilcem po navodilih proizvajalca. Polnjenje z drugimi polnilci lahko povzroči uničenje baterijskega
paketa ali celo požar.
b. Uporabljajte samo originalne baterijske pakete po Metabo specifikaciji. Uporaba drugih baterijskih paketov lahko
ustvari nevarnost poškodbe.
c. Kadar se baterijski paket ne uporablja, ga imejte stran od kovinskih predmetov kot so vijaki, žeblji , sponke,
kovanci, podložke,…. . Tako preprečimo možnost kratkega stika. Spoj obeh polov baterijskega paketa lahko povzroči
požar
d. Pod določeni mi pogoji lahko pride do izlitja tekočine iz baterijskega paketa. Vse dele telesa, ki pridejo v kontakt s
tem izpirajte z vodo in poiščite pomoč zdravnika. Izlita tekočina iz baterijskega paketa lahko povzroči opekline.
6. Servis
Prepustite servisne posege v vaš stroj le specializiranim servisnim delavnicam, ki bodo uporabili originalne
rezervne dele. Tako bo zagotovljeno varno delo z pravilno vzdrževanim strojem.
10
Page 11
SLOVENSKO
GARANCIJSKI LIST
za
stroje
Oznaka in TIP: _________________________________________
Datum izročitve blaga: ___________________________________
Firma in sedež prodajalca: ______________________________________________
Žig in podpis prodajalca: ________________________________________________
Serijska številka stroja: _________________________________________________
Dvojnik garancijskega lista se ne izdaja!
1. Metabo d.o.o. jamči za lastnosti in brezhibno delovanje stroja v garancijskem roku, ki začne teči z
izročitvijo blaga potrošniku.
2. Za zgoraj navedeni stroj priznavamo 12 mesečni garancijski rok, ki začne teči od dneva izročitve blaga
potrošniku. Vse poškodovane dele bomo v tem roku brezplačno zamenjali oz. nadomestili z novimi. Kot
garancija se ne prizna obraba potrošnega materiala in pribora kot so krtačke, kabli, maziva, svedri, rezila,
obdelovalne plošče, ipd.
3. Garancija velja samo ob posegu, ki ga lahko opravi pooblaščeni serviser za Metabo stroje. Servis je
potrebno opraviti na vsakih 70-100 delovnih ur. Če serviser ugotovi, da je bil aparat v garancijskem roku
neprimerno vzdrževan, se garancija ne prizna.
4. Iz garancije izključujemo popravila, ki se opravijo zaradi nemarnega ravnanja, vzdrževanja ali neprimerne
uporabe.
5. Rok popravila ne sme biti daljši od 45 dni, v nasprotnem primeru vam aparat v celoti zamenjamo z novim.
6. V primeru, da popravilo proizvoda v garancijski dobi traja več kot 3 delovne dni, se vam garancijski rok
podaljša za toliko dni, kolikor je bil čas popravila.
7. Garancija ne izključuje pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.
8. Garancija prične teči z dnem prodaje, kar dokažete s potrjenim garancijskim listom in računom. Pazite, da
vam prodajalec izpolni garancijski list s pravilnim datumom prodaje, originalnim žigom, prepisano serijsko
številko stroja in podpisom, drugače se vam garancije ne prizna.
9. Oskrbo z vsemi nadomestnimi deli zagotavljamo min. 8 let. Metabo zagotavlja popravilo stroja izven
garancijskega roka min. 5 let.
10. Garancija za Metabo stroje velja na celotnem območju Evropske skupnosti.
11. Garancija se ne prizna :
- če je v aparat posegla nepooblaščena oseba,
- če so okvare mehanske oz. fizične,
- če so okvare nastale med transportom po naši izročitvi,
- če ni potrjen garancijski list in priložen originalen račun,
- za ves potrošnji material (krtačke, kabli, maziva, redni pregled).
Servis za okvare v garancijskem roku:
VARESI d.o.o.
Prušinikova C. 73
1000 Ljubljana / Tel.: 01/ 505 75 81
Metabo 3-letna garancija
XXL garancija je na voljo za vse države, ki so navedena na spletni strani www.metabo.si.
Potrdilo o 3-letni garanciji in vsi pogoji so objavljeni na navedeni spletni strani.
Obiščite jo in izpolnite potrebne podatke za 3-letno XXL Metabo garancijo.
VARESI d.o.o.
Cesta v Gorice 2a
Tel.: 01/505 75 81
1000 Ljubljana
Page 12
SLOVENSKO
12
Loading...
