Page 1
00_7920IVZ.book Seite 1 Mittwoch, 8. März 2006 3:07 15
KS 85
Gebrauchsanleitung ..............Seite
Operating Instructions........... page
Mode d’emploi ...................... page
Gebruiksaanwijzing .........bladzijde
Istruzioni d’uso ................... pagina
Instrucciones de manejo .... página
Instruções de serviço ......... página
Bruksanvisning ....................... sida
Käyttöohje ...............................sivu
Bruksanvisning ....................... side
Betjeningsvejledning .............. side
Instrukcja obłsugi ................strona
Οδηγίεσ χρήσεωσ .............Σελίδα
Használati útmutató .............. oldal
170 24 7920 - 0306
5
12
18
25
31
38
45
52
58
64
70
76
83
90

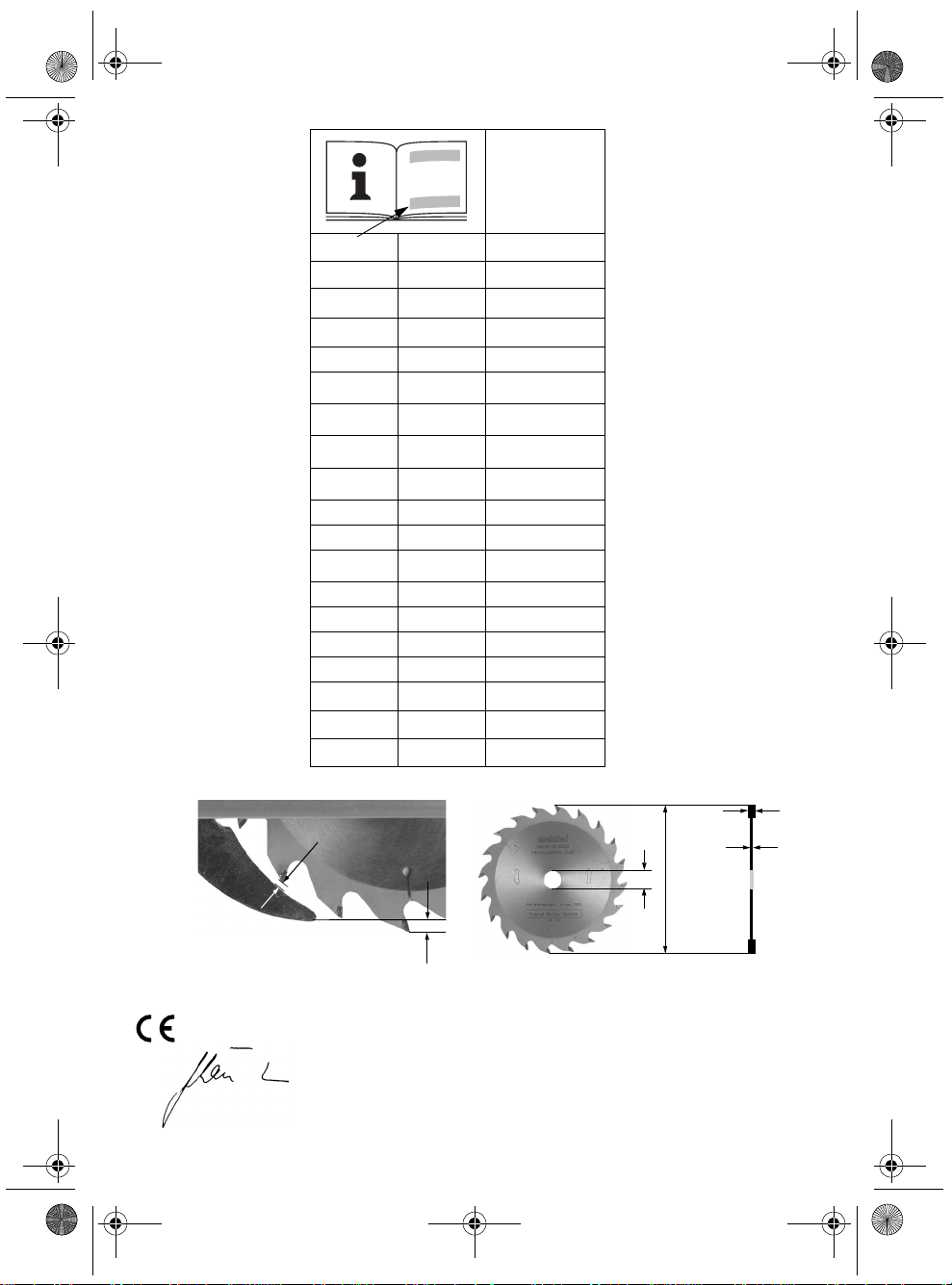

Page 2
00_7920IVZ.book Seite 2 Mittwoch, 8. März 2006 3:07 15
14
KS 85
P
1
P
2
n
0
n
1
W 1800
W 1050
min-1 (rpm)
min-1 (rpm)
v m/s (ft/s) 46 (150)
T
0°
T
30°
T
45°
T
60°
mm (in)
mm (in)
mm (in)
mm (in)
85 (3
75 (2
62 (2
42 (1
A ° 0-60
D mm (in) 230 (9 1/16)
d mm (in)
30 (1
a mm (in) 1,8 (0.071)
b mm (in) 2,0 (0.079)
c mm (in) 2,5 (0.098)
m kg (lbs) 7,3 (16.1)
a
hw
L
pA/KpA
L
WA/KWA
2
m/s
dB (A) 98 / 3
dB (A) 109 / 3
5100
3800
11
15
21
3
< 2,5
7
/32)
/16)
/16)
/32)
/16)
<= 5 mm
(<= 3/16 ")
<= 5 mm
(<= 3/16 ")
EN 60745
98/37EG, 89/336/EWG
Dr. Johannes Haupt, Geschäftsführung
© 2006 Metabowerke GmbH, Postfach 1229, 72602 Nürtingen, Germany
2
c
a
d
D
Page 3

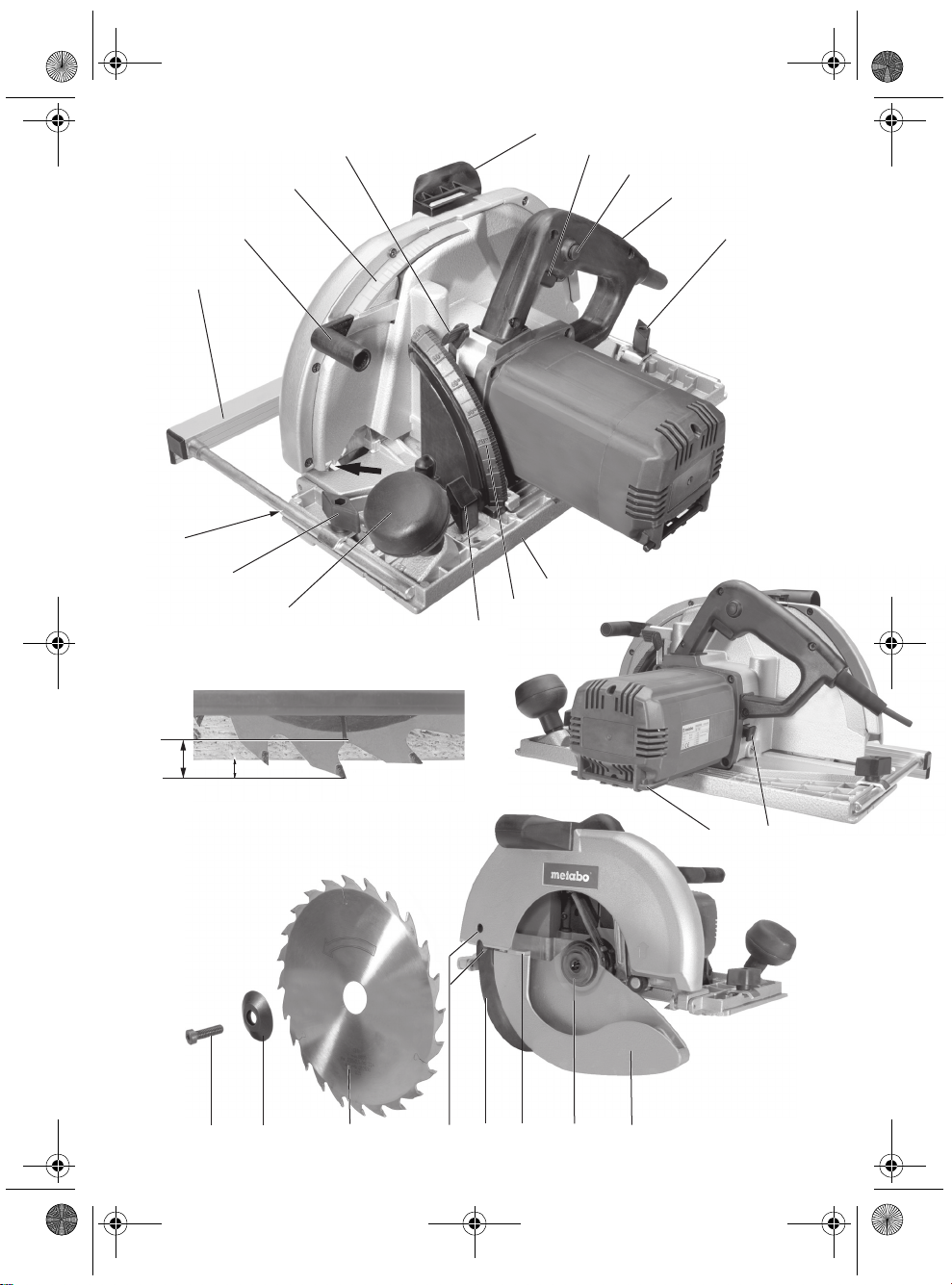

17182021222324 19
00_7920IVZ.book Seite 3 Mittwoch, 8. März 2006 3:07 15
10
9
11
12
13
14
1/1
8
5
7
6
1/2
5
4
3
1
2
3
16 15
Page 4
00_7920IVZ.book Seite 4 Mittwoch, 8. März 2006 3:07 15

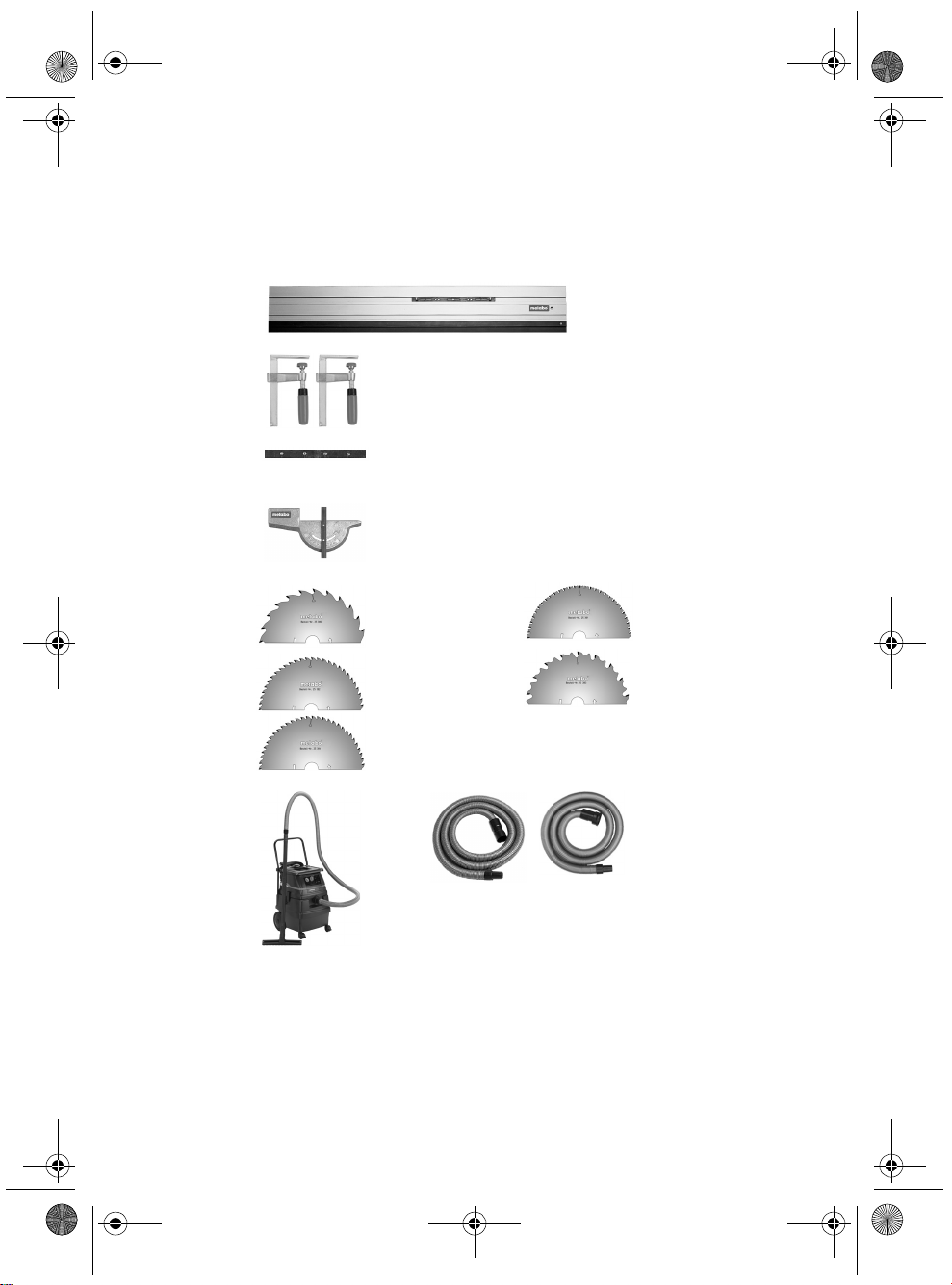

A
B
C
D
E
F
G
J
6.31059
6.31243
6.31057
H
6.25380; Z=24
I
6.25382; Z=56
6.25384; Z=60
K
6.31250
6.25381; Z=60
6.25383; Z=18
ø 35 mm
3,5 m
6.31362
ø 35 mm
2,5 m
6.31752
4
Page 5
00_7920IVZ.book Seite 5 Mittwoch, 8. März 2006 3:07 15
DEUTSCH
D
Gebrauchsanleitung
Sehr geehrter Kunde,
vielen Dank für das Vertrauen, das Sie uns beim Kauf Ihres neuen Metabo Elektrowerkzeugs
entgegengebracht haben. Jedes Metabo Elektrowerkzeug wird sorgfältig getestet und unterliegt den
strengen Qualitätskontrollen der Metabo Qualitätssicherung. Die Lebensdauer eines Elektrowerkzeugs
hängt aber in starkem Maße von Ihnen ab. Beachten Sie bitte die Informationen dieser
Gebrauchsanleitung und der beiliegenden Dokumente. Je sorgsamer Sie Ihr Metabo Elektrowerkzeug
behandeln, um so länger wird es zuverlässig seinen Dienst erfüllen.
Allgemein anerkannte
Inhalt
1 Konformitätserklärung
2 Bestimmungsgemäße Verwendung
3 Allgemeine Sicherheitshinweise
4 Spezielle Sicherheitshinweise
5 Überblick
6 Besondere Produkteigenschaften
7 Inbetriebnahme, Einstellen
7.1 Spaltkeil einstellen
7.2 Schnitttiefe einstellen
7.3 Sägeblatt schrägstellen für
Schrägschnitte
7.4 Absaugstutzen / Späneauswurf
8 Benutzung
8.1 Ein- und Ausschalten
8.2 Arbeitshinweise
9 Tipps und Tricks
10 Wartung
11 Zubehör
12 Reparatur
13 Umweltschutz
14 Technische Daten
1 Konformitätserklärung
Wir erklären in alleiniger Verantwortlichkeit, dass
dieses Produkt mit den auf Seite 2 angegebenen
Normen und Richtlinien übereinstimmt.
2 Bestimmungsgemäße
Verwendung
Die Maschine ist geeignet zum Sägen von Holz,
Kunststoffen und Metallen oder ähnlichen
Werkstoffen.
Für Schäden durch nicht bestimmungsgemäßen
Gebrauch haftet allein der Benutzer.
Unfallverhütungsvorschriften und beigelegte
Sicherheitshinweise müssen beachtet werden.
3Allgemeine
Sicherheitshinweise
Lesen Sie vor der Benutzung des
Elektrowerkzeugs die beiliegenden
Sicherheitshinweise (rotes Heft) und die
Gebrauchsanleitung aufmerksam und vollständig
durch. Bewahren Sie alle beiliegenden Dokumente
auf und geben Sie Ihr Elektrowerkzeug nur
zusammen mit diesen Dokumenten weiter.
4Spezielle
Sicherheitshinweise
Beachten Sie die mit diesem
Symbol gekennzeichneten
Textstellen zu Ihrem eigenen
Schutz und zum Schutz Ihres
Elektrowerkzeugs!
GEFAHR:
a)
Kommen Sie mit Ihren Händen nicht in den
Sägebereich und an das Sägeblatt. Halten Sie
mit Ihrer zweiten Hand den Zusatzgriff oder das
Motorgehäuse.
halten, kann das Sägeblatt diese nicht verletzen.
b)
Greifen Sie nicht unter das Werkstück.
Schutzhaube kann Sie unter dem Werkstück nicht
vor dem Sägeblatt schützen.
c)
Passen Sie die Schnitttiefe an die Dicke des
Werkstücks an.
Zahnhöhe unter dem Werkstück sichtbar sein.
d)
Halten Sie das zu sägende Werkstück niemals
in der Hand oder über dem Bein fest. Sichern Sie
das Werkstück an einer stabilen Unterlage.
wichtig, das Werkstück gut zu befestigen, um die
Gefahr von Körperkontakt, Klemmen des
Sägeblattes oder Verlust der Kontrolle zu
minimieren.
e)
Halten Sie das Gerät nur an den isolierten
Griffflächen, wenn Sie Arbeiten ausführen, bei
Wenn beide Hände die Kreissäge
Die
Es sollte weniger als eine volle
Es ist
5
Page 6
00_7920IVZ.book Seite 6 Mittwoch, 8. März 2006 3:07 15
D
DEUTSCH
denen das Schneidwerkzeug verborgene
Stromleitungen oder das eigene Gerätekabel
treffen könnte.
spannungsführenden Leitung setzt auch die
metallenen Geräteteile unter Spannung und führt zu
einem elektrischen Schlag.
f)
Verwenden Sie beim Längsschneiden immer
einen Anschlag oder eine gerade
Kantenführung.
Schnittgenauigkeit und verringert die Möglichkeit,
dass das Sägeblatt klemmt.
g)
Verwenden Sie immer Sägeblätter in der
richtigen Größe und mit passender
Aufnahmebohrung (z. B. rautenförmig oder
rund).
Sägeblätter, die nicht zu den Montageteilen
der Säge passen, laufen unrund und führen zum
Verlust der Kontrolle.
h)
Verwenden Sie niemals beschädigte oder
falsche Sägeblatt-Unterlegscheiben oder schrauben.
schrauben wurden speziell für Ihre Säge konstruiert,
für optimale Leistung und Betriebssicherheit.
Ursachen und Vermeidung eines Rückschlags:
−
ein Rückschlag ist die plötzliche Reaktion eines
hakenden, klemmend en oder fal sch aus gerichtete n
Sägeblattes, die dazu führt, dass eine
unkontrollierte Säge abhebt und sich aus dem
Werkstück heraus in Richtung der Bedienperson
bewegt;
−
wenn sich das Sägebl att in dem s ich schließ enden
Sägespalt verhakt o der verklem mt, blockiert es, und
die Motorkraft schlägt das Gerät in Richtung der
Bedienperson zurück;
−
wird das Sägeblatt im Sägeschnitt verdreht oder
falsch ausgerichtet, können sich die Zähne der
hinteren Sägeblattkante in der Oberfläche des
Werkstücks verhaken, wodurch sich das Sägeblatt
aus dem Sägespalt herausbewegt und die Säge in
Richtung der Bedienperson zurückspringt.
Ein Rückschlag ist die Folge eines falschen oder
fehlerhaften Gebrauchs der Säge. Er kann durch
geeignete Vorsichtsmaßnahmen, wie nachfolgend
beschrieben, verhindert werden.
Halten Sie die Säge mit beiden Händen fest
a)
und bringen Sie Ihre Arme in eine Stellung, in der
Sie den Rückschlagkräften standhalten können.
Halten Sie sich immer seitlich des Sägeblattes,
nie das Sägeblatt in eine Linie mit Ihrem Körper
bringen.
rückwärts springen, jedoch kann die Bedienperson
die Rückschlagkräfte beherrschen, wenn geeignete
Maßnahmen getroffen wurden.
b)
Falls das Sägeblatt klemmt oder das Sägen
aus einem anderen Grund unterbrochen wird,
lassen Sie den Ein-Aus-Schalter los und halten
Sie die Säge im Werkstoff ruhig, bis das
Sägeblatt vollständig stillsteht. Versuchen Sie
Der Kontakt mit einer
Dies verbessert die
Die Sägeblatt-Unterlegscheiben und -
Bei einem Rückschlag kann die Kreissäge
6
niemals, die Säge aus dem Werkstück zu
entfernen oder sie rückwärts zu ziehen, solange
das Sägeblatt sich bewegt oder sich ein
Rückschlag ereignen könnte.
Ursache für das Klemmen des Sägeblattes und
beseitigen Sie diese durch geeignete Maßnahmen.
c)
Wenn Sie eine Säge, die im Werkstück steckt,
wieder starten wollen, zentrieren Sie das
Sägeblatt im Sägespalt und überprüfen Sie, ob
die Sägezähne nicht im Werkstück verhakt sind.
Klemmt das Sägeblatt, kann es sich aus dem
Werkstück heraus bewegen oder einen Rückschlag
verursachen, wenn die Säge erneut gestartet wird.
d)
Stützen Sie große Platten ab, um das Risiko
eines Rückschlags durch ein klemmendes
Sägeblatt zu verminder
sich unter ihrem Eigengewicht durchbiegen. Platten
müssen auf beiden Seiten, sowohl in Nähe des
Sägespalts als auch am Rand, abgestützt werden.
e)
Verwenden Sie keine stumpfen oder
beschädigten Sägeblätter.
stumpfen oder falsch ausgerichteten Zähnen
verursachen durch einen zu engen Sägespalt eine
erhöhte Reibung, Klemmen des Sägeblattes und
Rückschlag.
f)
Ziehen Sie vor dem Sägen die Schnitttiefen-
und Schnittwinkeleinstellungen fest.
während des Sägens die Einstellungen verändern,
kann sich das Sägeblatt verklemmen und ein
Rückschlag auftreten.
g)
Seien Sie besonders vorsichtig, wenn Sie
einen „Tauchschnitt“ in einen verborgenen
Bereich, z.B. eine bestehende Wand, ausführen.
Das Sägeblatt kann beim Sägen in verborgene
Objekte blockieren und einen Rückschlag
verursachen.
---------------------------------------------------
Überprüfen Sie vor jeder Benutzung, ob die
a)
untere Schutzhaube einwandfrei schließt.
Verwenden Sie die Säge nicht, wenn die untere
Schutzhaube nicht frei beweglich ist und sich
nicht sofort schließt. Klemmen oder binden Sie
die untere Schutzhaube niemals in geöffneter
Position fest.
Boden fallen, kann die untere Schutzhaube
verbogen werden. Stellen Sie sicher, dass die
Schutzhaube sich frei bewegt und bei allen
Schnittwinkeln und -tiefen weder Sägeblatt noch
andere Teile berührt.
b)
Überprüfen Sie die Funktion der Feder für die
untere Schutzhaube. Lassen Sie das Gerät vor
dem Gebrauch warten, wenn die untere
Schutzhaube und Feder nicht einwandfrei
arbeiten.
oder Anhäufungen von Spänen lassen die untere
Schutzhaube verzögert arbeiten.
Sollte die Säge unbeabsichtigt zu
Beschädigte Teile, klebrige Ablagerungen
Finden Sie die
n.
Große Platten können
Sägeblätter mit
Wenn sich
Page 7
00_7920IVZ.book Seite 7 Mittwoch, 8. März 2006 3:07 15
c)
Öffnen Sie die untere Schutzhaube von Hand
nur bei besonderen Schnitten, wie „Tauch- und
Winkelschnitten“. Öffnen Sie die untere
Schutzhaube mit dem Rückziehhebel und lassen
Sie diesen los, sobald das Sägeblatt in das
Werkstück eingedrungen ist.
Sägearbeiten muss die untere Schutzhaube
automatisch arbeiten.
d)
Legen Sie die Säge nicht auf der Werkbank
oder dem Boden ab, ohne dass die Schutzhaube
das Sägeblatt bedeck
nachlaufendes Sägeblatt bewegt die Säge
entgegen der Schnittrichtung und sägt, was ihm im
Weg ist. Beachten Sie dabei die Nachlaufzeit der
Säge.
Spaltkeil:
a)
Verwenden Sie den für das eingesetzte
Sägeblatt passenden Spaltkeil.
muss stärker als die Stammblattdicke des
Sägeblatts, aber dünner als die Zahnbreite des
Sägeblattes sein.
b)
Justieren Sie den Spaltkeil wie in der
Bedienungsanleitung beschrieben.
Stärke, Position und Ausrichtung können der Grund
dafür sein, dass der Spaltkeil einen Rückschlag
nicht wirksam verhindert.
c)
Verwenden Sie immer den Spaltkeil.
d)
Damit der Spaltkeil wirken kann, muss er sich
im Sägespalt befinden.
der Spaltkeil unwirksam um einen Rückschlag zu
verhindern.
e)
Betreiben Sie die Säge nicht mit verbogenem
Spaltkeil.
Schließen der Schutzhaube verlangsamen.
Stecker aus der Steckdose ziehen, bevor
irgendeine Einstellung oder Wartung
vorgenommen wird.
Nicht an das sich drehende Werkzeug fassen!
Späne und Ähnliches nur bei Stillstand der
Maschine entfernen.
Beim Arbeiten mit der Maschine einen Gehörschutz
tragen.
Beim Arbeiten mit der Maschine eine Schutzbrille
tragen.
Spindelarretierknopf nur bei stillstehendem Motor
drücken.
Das Sägeblatt darf nicht durch seitliches
Gegendrücken abgebremst werden.
Die bewegliche Schutzhaube darf zum Sägen
nicht in der zurückgezogenen Position
festgeklemmt werden.
Beim Sägen von Werkstoffen mit starker
Staubentwicklung muss die Maschine regelmäßig
Bereits eine geringe Störung kann das
Bei allen anderen
t.
Ein ungeschütztes,
Der Spaltkeil
Falsche
Bei kurzen Schnitten ist
DEUTSCH
gereinigt werden. Das einwandfreie Funktionieren
der Schutzeinrichtungen (z.B. bewegliche
Schutzhaube) muss gewährleistet sein.
Die bewegliche Schutzhaube muss frei beweglich
sein, selbsttätig, leicht und exakt in ihre
Endstellung zurückkehren.
Materialien, die bei der Bearbeitung
gesundheitsgefährdende Stäube oder Dämpfe
erzeugen (z.B. Asbest), dürfen nicht bearbeitet
werden.
Maschine mit beiden Händen an den Handgriffen
führen.
Während der Bearbeitung nicht unter das
Werkstück fassen.
Stets mit angebrachtem Spaltkeil arbeiten.
Kontrollieren Sie das Werkstück auf Fremdkörper.
Beim Arbeiten stets darauf achten, dass nicht in
Nägel o.ä. gesägt wird.
Beim Blockieren des Sägeblattes sofort den Motor
ausschalten.
Versuchen Sie nicht, extrem kleine Werkstücke zu
sägen.
Beim Bearbeiten muss das Werkstück fest
aufliegen und gegen Verschieben gesichert sein.
Große Werkstücke müssen ausreichend
abgestützt werden.
Beim Arbeiten entstehender Staub ist oft
gesundheitsschädlich (z.B. beim Bearbeiten von
Eichen- und Buchenholz, Materialien die
Schadstoffe enthalten) und sollte nicht in den
Körper gelangen. Staubabsaugung verwenden
und zusätzlich geeignete Staubschutzmaske
tragen. Abgelagerten Staub gründlich entfernen,
z.B. durch Aufsaugen.
Verwenden Sie keine Schleifscheiben.
D
5 Überblick
Siehe Seite 3 (bitte ausklappen).
1 Führungsplatte
2 Skala (Schrägschnittwinkel)
3 Feststellschraube (Schrägschnitte)
4 Zusatzhandgriff
5 Feststellschraube (2x) (Parallelanschlag)
6 Schnittanzeiger
7 Parallelanschlag
8 Eintauchhebel (Schnittiefe)
9 Skala (Schnitttiefe)
10 Klemmhebel (Schnitttiefe)
11 Absaugstutzen
12 Schalterdrücker
7
Page 8
00_7920IVZ.book Seite 8 Mittwoch, 8. März 2006 3:07 15
D
DEUTSCH
13 Sperrknopf
14 Handgriff
15 Spindelarretierknopf
16 Depot für Sechskantschlüssel
17 Bewegliche Schutzhaube
18 Innerer Sägeblattflansch
19 Griff (bewegliche Schutzhaube)
20 Spaltkeil
21 I
nnensechskantschraube (2x)
(Spaltkeileinstellung)
22 Sägeblatt
23 Äußerer Sägeblattflansch
24 Sägeblatt-Befestigungsschraube
6 Besondere
Produkteigenschaften
Eintauchschnitte problemlos möglich durch
zweifache Säulenführung und automatisch
zurückweichenden Spaltkeil.
Doppelt geführteter Parallelanschlag.
Schnellstopp des Sägeblattes bei Abschalten der
Maschine durch mechanische Sicherheitsbremse.
Wandnahes Sägen möglich.
7 Inbetriebnahme, Einstellen
Vergleichen Sie vor Inbetriebnahme, ob die
auf dem Typenschild angegebene
Netzspannung und Netzfrequenz mit den
Daten Ihres Stromnetzes übereinstimmen.
Stecker aus der Steckdose ziehen, bevor
irgendeine Einstellung oder Wartung
vorgenommen wird.
7.1 Spaltkeil einstellen
Der Spaltkeil (20) verhindert, dass sich das Holz
während des Sägens hinter dem Sägeblatt
schließt und das Sägeblatt einklemmt. Es könnte
dadurch zu einem Rückschlag kommen.
Der Spaltkeil muss so eingestellt sein, dass
der Abstand zwischen seiner inneren
Rundung und dem Zahnkranz des
Sägeblattes nicht größer als 5 mm ist. Den
Spaltkeil so einstellen, dass der tiefste Punkt des
Sägeblattes nicht mehr als 5 mm unter der unteren
Kante des Spaltkeils herausragt. Siehe Abbildung
Seite 2.
Zum Verstellen beide Innensechskantschrauben
(21) lösen, die richtigen Abstände zum Sägeblatt
einstellen und die Innensechskantschrauben
wieder festziehen.
7.2 Schnitttiefe einstellen
Zum Einstellen den Klemmhebel (10) lösen. Mit
dem Eintauchhebel (8) die Schnittiefe einstellen.
Die eingestellte Schnitttiefe kann an der Skala (9)
abgelesen werden. Den Klemmhebel (10) wieder
festspannen.
Zweckmäßig ist eine Einstellung der Schnittiefe so,
dass die Zähne des Sägeblattes um nicht mehr als
die halbe Zahnhöhe unter dem Werkstück
vorstehen. Siehe Abbildung Seite 3.
Für besonders saubere Schnittkanten, die
Schnittiefe 2 - 5 mm größer als die Werkstückdicke
einstellen.
7.3 Sägeblatt schrägstellen für
Schrägschnitte
Zum Einstellen die Feststellschraube (3) lösen. Das
Motorteil gegen die Führungsplatte (1) neigen. Der
eingestellte Winkel kann an der Skala (2)
abgelesen werden. Die Feststellschraube (3)
wieder festziehen.
7.4 Absaugstutzen / Späneauswurf
Zum Absaugen der Sägespäne den
Absaugstutzen (11) anbringen (Bis zum Einrasten
aufschieben). Den Saugschlauch des
Absauggerätes auf den Absaugstutzen
aufstecken.
8Benutzung
8.1 Ein- und Ausschalten
Einschalten:
halten, dann Schalterdrücker (12) betätigen.
Ausschalten:
8.2 Arbeitshinweise
Das Netzkabel so auslegen, dass der Sägeschnitt
ungehindert ausgeführt werden kann.
Beim Ansetzen der Handkreissäge wird die
bewegliche Schutzhaube durch das Werkstück
zurückgeschwenkt.
Sperrknopf (13) eindrücken und
Schalterdrücker (12) loslassen.
Schalten Sie die Maschine nicht ein oder
aus, während das Sägeblatt das Werkstück
berührt.
8
Page 9
00_7920IVZ.book Seite 9 Mittwoch, 8. März 2006 3:07 15
Während des Sägens die Maschine nicht
mit drehendem Sägeblatt aus dem Material
nehmen. Erst das Sägeblatt zum Stillstand
kommen lassen.
Bei Blockieren des Sägeblattes sofort die
Maschine ausschalten.
Überlastschutz:
wird die Leistungsaufnahme begrenzt. Maschine
entlasten. Bei einer länger andauernden
Überlastung schaltet sich die Maschine ab.
Maschine aus- und wieder einschalten.
Sägen nach geradem Anriss:
Schnittanzeiger (6) (für gerade Schnitte, 30°, 45°
und 60° Schrägschnitte). Der Schnittanzeiger
entspricht der Innenseite des Sägeblattes. Für
Schrägschnitte kann der Anriss durch die Öffnung
auf der linken Seite der oberen Schutzhaube
eingesehen werden (siehe Pfeil in Abbildung Seite
3).
Sägen mit Parallelanschlag:
Für Schnitte parallel zu einer geraden Kante.
Der Parallelanschlag (7) kann von rechts und auch
von links in seine Halterung eingesetzt werden.
Der Schnittbereich beträgt auf der rechten Seite
ca. 190 mm und auf der linken Seite ca. 340 mm.
Beim Einstellen auf Parallelität zum Sägeblatt
achten. Oder den Parallelanschlag so
einstellen, dass der Abstand zum Sägeblatt
hinten ein wenig größer ist als vorne.
Feststellschrauben (5) festziehen. Die genaue
Schnittbreite ermittelt man am besten durch einen
Probeschnitt.
Zusätzlich kann der Parallelanschlag (7) durch
einfaches Umdrehen (Führungsfläche für die
Werkstückkante zeigt nach oben) als Auflage zur
besseren Führung der Maschine verwendet
werden.
Sägen mit Führungsschiene:
Für milimetergenaue, schnurgerade, ausrissfreie
Schnittkanten. Der Anti-Rutschbelag sorgt für eine
sichere Auflage und dient zum Schutz der
Werkstücke gegen Kratzer. Siehe Kapitel Zubehör.
Eintauchschnitte:
Beim Eintauchen die Maschine am
Handgriff gut festgehalten und leicht
nach vorne schieben. Sonst besteht
Rückschlaggefahr
Anschlagleiste auf dem Werkstück so befestigen,
dass die hintere Kante der Führungsplatte (1)
daran anliegt. Dadurch lässt sich während des
Eintauchvorgangs die Maschine sicherer halten.
Klemmhebel (10) lösen.
Mit dem Eintauchhebel (8) das Sägeblatt in die
oberste Position bringen.
Bei Überlastung der Maschine
Hierfür dient der
. Empfehlung: eine
DEUTSCH
Pendelschutzhaube am Griff (19) vollständig
öffnen, so dass die Maschine auf dem Werkstück
aufgesetzt werden kann. Das Sägeblatt zum
Anriss ausrichten.
Drückt man den Eintauchhebel (8) nach unten,
taucht das Sägeblatt senkrecht in das Werkstück
ein. Die Eintauchtiefe kann an der Skala (9)
abgelesen werden.
Der Spaltkeil (20) schwenkt beim Eintauchvorgang
nach oben weg. Sobald beim Vorwärtsbewegen
der Maschine der Spalt hinter dem Sägeblatt frei
wird, kehrt der Spaltkeil in seine normale Lage
zurück.
D
9 Tipps und Tricks
Sägen sehr schmaler Abschnitte:
Den Parallelanschlag (7) von rechts in seine
Halterung einsetzen.
Wenn der Abschnitt so schmal ist, dass sich dies
nicht am Parallelanschlag einstellen lässt, dann
befestigen Sie eine Holzleiste entsprechender
Breite am Parallelanschlag. Für die Befestigung
mit Schrauben sind Bohrungen vorgesehen.
10 Wartung
Die Maschine regelmäßig reinigen. Dabei die
Lüftungsschlitze am Motor mit einem Staubsauger
aussaugen.
Sägeblattwechsel
Stecker aus der Steckdose ziehen, bevor
irgendeine Einstellung oder Wartung
vorgenommen wird.
Den Spindelarretierknopf (15) eindrücken und
halten. Sägewelle langsam mit dem in die
Sägeblatt-Befestigungsschraube (24)
eingesetzten Sechskantschlüssel drehen, bis die
Arretierung einrastet.
Die Sägeblatt-Befestigungsschraube (24) gegen
den Uhrzeigersinn herausdrehen.
Den äußeren Sägeblattflansch (23) abnehmen. Die
bewegliche Schutzhaube (17) zurückziehen und
das Sägeblatt (22) abnehmen.
Die Auflageflächen zwischen innerem
Sägeblattflansch (18), Sägeblatt (22), äußeren
Sägeblattflansch (23) und SägeblattBefestigungsschraube (24) müssen sauber sein.
Neues Sägeblatt einsetzen. Auf die richtige
Drehrichtung achten. Die Drehrichtung ist durch
Pfeile auf Sägeblatt und Schutzhaube angegeben.
Den äußeren Sägeblattflansch (23) aufsetzen. Die
Sägeblatt-Befestigungsschraube (24) fest
anziehen.
9
Page 10
00_7920IVZ.book Seite 10 Mittwoch, 8. März 2006 3:07 15
D
DEUTSCH
Nur scharfe, unbeschädigte Sägeblätter
verwenden. Keine rissigen Sägeblätter oder
solche, die Ihre Form verändert haben,
verwenden.
Keine Sägeblätter verwenden, deren
Grundkörper dicker oder deren
Schnittbreite kleiner ist als die Dicke des
Spaltkeils.
Keine Sägeblätter aus hochlegiertem
Schnellarbeitsstahl (HSS) verwenden.
Keine Sägeblätter verwenden, die den
angegebenen Kenndaten nicht
entsprechen.
Das Sägeblatt muss für die
Leerlaufdrehzahl geeignet sein.
11 Zubehör
Verwenden Sie nur original Metabo Zubehör.
Wenn Sie Zubehör benötigen, wenden Sie sich
bitte an Ihren Händler.
Zur Auswahl des richtigen Zubehörs teilen Sie dem
Händler bitte den genauen Typ Ihres
Elektrowerkzeugs mit.
Siehe Seite 4.
A Führungsschiene
B Spannbügel (2 Stück). Zum Befestigen der
Führungsschiene.
C Verbindungsstück. Zum Aneinandersetzen
von 2 Führungsschienen.
D Winkelanschlag. Zum Ansetzen an die
Führungsschiene. Ermöglicht
Gehrungsschnitte bis 45° nach beiden Seiten.
E Kreissägeblätter. Für Holz und holzähnliche
Werkstoffe. Mittlere Schnittgüte.
F Kreissägeblätter. Für Holz und holzähnliche
Werkstoffe. Auch geeignet für beschichtete
Platten und Kunststoffe. Sauberer Schnitt.
G Kreissägeblätter. Für beschichtete Platten,
Holzfaserplatten, Kunststoffe. Sauberer
Schnitt.
H Mehrmaterial-Sägeblätter. Für Holz und
holzähnliche Werkstoffe, Baustoffplatten,
Kunststoffe, Verbundwerkstoffe, Kabelkanäle
(aus Kunststoff, Aluminium), NE-Metalle.
Sauberer Schnitt.
I Bau-Sägeblätter. Für Holz und holzähnliche
Werkstoffe (auch mit Nägeln und
Betonresten), Schalungsbretter. Mittlere
Schnittgüte.
J Allessauger, Spezialsauger
KSaugschlauch
Zubehör-Komplettprogramm siehe
www.metabo.com oder Hauptkatalog.
12 Reparatur
Reparaturen an Elektrowerkzeugen dürfen nur
durch eine Elektrofachkraft ausgeführt werden!
Reparaturbedürftige Metabo Elektrowerkzeuge
können an die auf der Ersatzteilliste angegebenen
Adressen eingesandt werden.
Bitte beschreiben Sie bei der Einsendung zur
Reparatur den festgestellten Fehler.
13 Umweltschutz
Metaboverpackungen sind 100% recyclingfähig.
Ausgediente Elektrowerkzeuge und Zubehör
enthalten große Mengen wertvoller Roh- und
Kunststoffe, die ebenfalls einem Recyclingprozess
zugeführt werden können.
Diese Gebrauchsanleitung ist auf chlorfrei
gebleichtem Papier gedruckt.
Nur für EU-Länder: Werfen Sie
Elektrowerkzeuge nicht in den Hausmüll!
Gemäß Europäischer Richtlinie 2002/96/
EG über Elektro- und Elektronik-Altgeräte
und Umsetzung in nationales Recht müssen
verbrauchte Elektrowerkzeuge getrennt
gesammelt und einer umweltgerechten
Wiederverwertung zugeführt werden.
14 Technische Daten
Erläuterungen zu den Angaben auf Seite 2.
Änderungen im Sinne des technischen Fortschritts
vorbehalten.
= Nennaufnahme
P
1
= Abgabeleistung
P
2
= Leerlaufdrehzahl
n
0
=Lastdrehzahl
n
1
v = Schnittgeschwindigkeit
= max. Schnitttiefe (0°)
T
0°
= max. Schnitttiefe (30°)
T
30°
= max. Schnitttiefe (45°)
T
45°
= max. Schnitttiefe (60°)
T
60°
A = Schrägschnittwinkel einstellbar
D = Sägeblatt-Durchmesser
d = Sägeblatt-Bohrungsdurchmesser
a = max. Grundkörperdicke des
b = Spaltkeildicke
c = Schneidenbreite des Sägeblattes
m = Gewicht
a
hw
Sägeblattes
= typisch bewertete Beschleunigung im
Hand-Arm-Bereich
10
Page 11
00_7920IVZ.book Seite 11 Mittwoch, 8. März 2006 3:07 15
Typische A-bewertete Schallpegel:
= Schalldruckpegel
L
pA
= Schallleistungspegel
L
WA
, KWA= Unsicherheit
K
pA
Beim Arbeiten kann der Geräuschpegel 85 dB(A)
überschreiten.
Gehörschutz tragen!
Meßwerte ermittelt gemäß EN 60745.
Die angegebenen technischen Daten sind
toleranzbehaftet (entsprechend den jeweils
gültigen Standards).
DEUTSCH
D
11
Page 12
00_7920IVZ.book Seite 12 Mittwoch, 8. März 2006 3:07 15
ENG
ENGLISH
Operating Instructions
Dear Customer,
Thank you for the trust you have placed in us by buying a Metabo power tool. Each Metabo power tool
is carefully tested and subject to strict quality controls by Metabo's quality assurance. Nevertheless, the
service life of a power tool depends to a great extent on you. Please observe the information contained
in these instructions and the enclosed documentation. The more carefully you treat your Metabo power
tool, the longer it will provide dependable service.
Contents
1 Declaration of Conformity
2 Specified Use
3 General Safety Instructions
4 Special Safety Instructions
5 Overview
6 Special Product Features
7 Initial Operation, Setting
7.1 Setting splitting wedge
7.2 Setting depth of cut
7.3 Slanting saw blade for diagonal cuts
7.4 Extraction connection piece / dust
ejection
8Use
8.1 Switching on and off
8.2 Working directions
9Tips and Tricks
10 Maintenance
11 Accessories
12 Repairs
13 Environmental Protection
14 Technical Specifications
1 Declaration of Conformity
We, being solely responsible, hereby declare that
this product conforms to the standards and
directives specified on page 2.
2 Specified Use
This machine is suitable for sawing wood, plastics,
metals and other similar materials.
The user bears sole responsibility for any damage
caused by unspecified use.
Generally accepted accident prevention
regulations and the enclosed safety information
must be observed.
3 General Safety Instructions
Before using this power tool, carefully read
through and familiarize yourself with all the
enclosed safety information (red booklet) and the
instructions. Keep all enclosed documentation for
future reference, and pass on your power tool only
together with this documentation.
4 Special Safety Instructions
For your own protection and for
the protection of your power tool
pay attention to all parts of the text
that are marked with this symbol!
DANGER:
a)
Keep hand away from cutting area and the
blade. Keep your second hand on auxiliary
handle, or motor housing.
holding the saw, they cannot be cut by the blade.
b)
Do not reach underneath the workpiece.
guard cannot protect you from the blade below the
workpiece.
c)
Adjust the cutting depth to the thickness of
the workpiec
teeth should be visible below the workpiece.
d)
Never hold piece being cut in your hands or
across your leg. Secure the workpiece to a
stable platform.
properly to minimize body exposure, blade binding,
or loss of control.
e)
Hold power tool by insulated gripping
surfaces when performing an operation where
the cutting tool may contact hidden wiring or its
own cord.
exposed metal parts of the power tool "live" and
shock the operator.
f)
When ripping always use a rip fence or straight
edge guide.
reduces the chance of blade binding.
g)
Always use blades with correct size and shape
(diamond versus round) of arbour holes.
that do not match the mounting hardware of the saw
will run eccentrically, causing loss of control.
e.
Less than a full tooth of the blade
It is important to support the work
Contact with a "live" wire will also make
This improves the accuracy of cut and
If both hands are
The
Blades
12
Page 13
00_7920IVZ.book Seite 13 Mittwoch, 8. März 2006 3:07 15
h)
Never use damaged or incorrect blade
washers or bolt.
specially designed for your saw, for optimum
performance and safety of operation.
Causes and operator prevention of kickback:
-kickback is a sudden reaction to a pinched, bound
or misaligned saw blade, causing an uncontrolled
saw to lift up and out of the workpiece toward the
operator;
-when the blade is pinched or bound tightly by the
kerf closing down, the blade stalls and the motor
reaction drives the unit rapidly back toward the
operator;
-if the blade becomes twisted or misaligned in the
cut, the teeth at the back edge of the blade can dig
into the top surface of the wood causing the blade
to climb out of the kerf and jump back toward the
operator.
Kickback is result of saw misuse and/or incorrect
operating procedures or conditions and can be
avoided by taking proper precautions as given
below.
Maintain a firm grip with both hands on the
a)
saw and position your arms to resist kickback
forces. Position your body to either side of the
blade, but not in line with the blade.
could cause the saw to jump backwards, but
kickback forces can be controlled by the operator,
if proper precautions are taken.
b)
When blade is binding, or when interrupting a
cut for any reason, release the trigger and hold
the saw motionless in the material until the blade
comes to a complete stop. Never attempt to
remove the saw from the work or pull the saw
backward while the blade is in motion or
kickback may occur.
corrective actions to eliminate the cause of blade
binding.
c)
When restarting a saw in the workpiece,
centre the saw blade in the kerf and check that
saw teeth are not engaged into the material.
saw blade is binding, it may walk up or kickback
from the workpiece as the saw is restarted.
d)
Support large panels to minimise the risk of
blade pinching and kickback.
to sag under their own weight. Supports must be
placed under the panel on both sides, near the line
of cut and near the edge of the panel.
e)
Do not use dull or damaged blades.
Unsharpened or improperly set blades produce
narrow kerf causing excessive friction, blade binding
and kickback.
f)
Blade depth and bevel adjusting locking levers
must be tight and secure before making cut.
blade adjustment shifts while cutting, it may cause
binding and kickback.
The blade washers and bolt were
Kickback
Investigate and take
If
Large panels tend
If
ENGLISH
g)
Take particular care when making a "plunge
cut" in a hidden area, e.g. an existing wall.
saw blade can lock when sawing in concealed
objects and cause a back-kick.
---------------------------------------------------
Check lower guard for proper closing before
a)
each use. Do not operate the saw if lower guard
does not move freely and close instantly. Never
clamp or tie the lower guard into the open position.
If saw is accidentally dropped, lower guard
may be bent. Raise the lower guard with the
retracting handle and make sure it moves freely and
does not touch the blade or any other part, in all
angles and depths of cut.
b)
Check the operation of the lower guard
spring. If the guard and the spring are not operating properly, they must be serviced before use.
Lower guard may operate sluggishly due to
damaged parts, gummy deposits, or a build-up of
debris.
c)
Open the bottom protective cover by hand
only when making special cuts, such as plunge
cuts and angle cuts. Open the bottom protective
cover with the pull-back lever and release it as
soon as the saw blade has penetrated the work-
For all other sawing tasks, the bottom
piece.
protective cover must operate automatically.
d)
Always observe that the lower guard is
covering the blade before placing saw down on
bench or floor.
cause the saw to walk backwards, cutting whatever
is in path. Be aware of the time it takes for the blade
to stop after switch is released.
Riving knife:
a)
Use the appropriate riving knife for the blade
being used.
thicker than the body of the blade but thinner than
the tooth set of the blade.
b)
Adjust the riving knife as described in this
instruction manual.
and alignment can make the riving knife ineffective
in preventing kickback.
c)
Always use the riving knife.
d)
For the riving knife to work, it must be
engaged in the workpiece.
ineffective in preventing kickback during short cuts.
e)
Do not operate the saw if riving knife is bent.
Even a light interference can slow the closing rate of
a guard.
Pull the plug out of the plug socket before any
adjustments or servicing are performed.
Keep hands away from the rotating tool! Remove
chips and similar material only with the machine at
standstill.
An unprotected, coasting blade will
For the riving knife to work, it must be
Incorrect spacing, positioning
The riving knife is
ENG
The
13
Page 14
00_7920IVZ.book Seite 14 Mittwoch, 8. März 2006 3:07 15
ENG
ENGLISH
Wear ear protectors when working with the
machine.
Wear safety goggles when working with the
machine.
Press the spindle locking button only when the
motor is at a standstill.
Do not reduce the speed of the saw blade by
pressing on the sides.
Do not clamp the movable safety guard in the
pulled-back position for the purposes of sawing.
When sawing materials that generate large
quantities of dust, the machine must be cleaned
regularly. Make sure that the safety appliances,
e.g. the movable safety guard, are in perfect
working order.
The movable safety guard must move freely and
return to its final position automatically, easily and
exactly.
Materials that generate dusts or vapours that may
be harmful to health (e.g. asbestos) must not be
processed.
Guide the machine with both hands on the
handles.
Do not reach under the workpiece while the
machine is in operation.
Always work with the splitting wedge in place.
Check the workpiece for foreign bodies. When
working, always make sure that no nails or other
similar materials are being sawed into.
If the saw blade blocks, turn the motor off
immediately.
Do not try to saw extremely small work pieces.
During machining, the workpiece must be firmly
supported and secured against moving.
Large workpieces must be sufficiently supported.
The dust created when working is often harmful to
health (e.g. when working with oak and beech,
being materials which contain harmful substances)
and should not be allowed to enter your body. Use
a dust extractor and in addition wear a suitable
dust protection mask. Thoroughly remove any
dust deposits, e.g. by vacuum cleaning.
Do not use any abrasive wheels.
5 Locking screw (2x) (parallel stop)
6 Cutting indicator
7 Parallel stop
8 Plunge-cut lever (depth of cut)
9 Scale (depth of cut)
10 Clamp lever (depth of cut)
11 Extraction connection piece
12 Trigger
13 Locking button
14 Handle
15 Spindle locking button
16 Depot for hexagon wrench
17 Movable safety guard
18 Inner saw blade flange
19 Handle (movable safety guard)
20 Splitting wedge
21
Allen screw (2x) (splitting wedge setting)
22 Saw blade
23 Outer saw blade flange
24 Saw blade fixing screw
6 Special Product Features
Plunge cuts can be made easily by way of dual
guiding and automatically retracting splitting
wedge.
Double-guided parallel stop.
Mechanical safety brake for stopping saw blade
quickly when switching off the machine.
Sawing close to wall possible.
7 Initial Operation, Setting
Before plugging in check to see that the
rated mains voltage and mains frequency,
as stated on the rating label, match with
your power supply.
Pull the plug out of the plug socket before
any adjustments or servicing are
performed.
5 Overview
See page 3 (please unfold).
1 Guide plate
2 Scale (diagonal cut angle)
3 Locking screw (diagonal cuts)
4 Additional handle
14
7.1 Setting splitting wedge
The splitting wedge (20) prevents the wood from
closing behind the saw blade and jamming it while
the machine is in operation. This could otherwise
lead to recoiling.
The splitting wedge must be set in such a
way that the distance between its inner
curve and the toothed ring on the saw blade
Page 15
00_7920IVZ.book Seite 15 Mittwoch, 8. März 2006 3:07 15
is no greater than 5 mm. Set the splitting wedge so
that the lowest point of the saw blade does not
protrude by more than 5 mm below the bottom
edge of the splitting wedge. See illustration on
page 2.
To adjust, loosen both hex screws (21), set the
right distances to the saw blade and tighten the
hex screws again.
7.2 Setting depth of cut
Loosen the clamp lever (10) to adjust. Use the
plunge-cut lever (8) to adjust the depth of cut.
Read the depth of cut that has been set from the
scale (9). Tighten the clamp lever (10) again.
It is advisable to set the depth of cut in such a way
that no more than half of each tooth on the saw
blade juts out under the workpiece. See illustration
on page 3.
For particularly clean cutting edges, set the depth
of cut to 2 - 5 mm greater than the thickness of the
workpiece.
7.3 Slanting saw blade for diagonal cuts
Loosen the locking screw (3). Tilt the motor unit
against the guide plate (1). Read the angle which
has been set from the scale (2). Tighten the locking
screw (3) again.
7.4 Extraction connection piece / dust
ejection
To extract sawdust, attach the extraction
connection piece (11) (push in until it snaps into
place). Push the hose from the extraction system
onto the extraction connection piece.
8Use
8.1 Switching on and off
To switch on:
hold, then activate the trigger (12).
To switch off:
8.2 Working directions
Lay out the mains cable so that the saw cut can be
executed without hindrance.
When the hand-held circular saw is added, the
movable safety guard is swung backwards by the
workpiece.
Push the locking button (13) in and
Let go of the trigger (12).
Do not turn the machine on or off while the
saw blade is touching the workpiece.
ENGLISH
While sawing, do not take the machine out
of the material if the saw blade is still
rotating. Instead, let the saw blade come to
a standstill first.
If the saw blade blocks, turn the machine of f
immediately.
Overload protection:
restricted if the machine overloads. Relieve the
machine of the load. The machine switches off in
the case of a longer continuous overload. Switch
the machine off and then back on again.
How to saw following a straight marking:
cutting indicator (6) is used for this purpose (for
straight cuts, 30°, 45° and 60° angled cuts). The
cutting indicator corresponds to the inner side of
the saw blade. For angled cuts, the scribe mark
can be viewed through the opening on the left side
of the top safety guard (see arrow in illustration on
page 3).
Sawing with a parallel stop:
For cuts parallel to a straight edge.
The parallel stop (7) can be inserted into its holding
fixture both from the left and the right. The cutting
range on the right hand side is approx. 190 mm
and on the left hand side approx. 340 mm.
When inserting it, make sure that it is parallel
with the saw blade. Or set the parallel stop so
that the distance to the saw blade is slightly
greater at the back than at the front.
Tighten the locking screws (5). It is best to
calculate the exact cut width by making a test cut.
In addition, the parallel stop (7) can simply be
turned around (guiding surface for the workpiece
edge faces upwards) and used as a support to
improve machine guiding.
Sawing with a guide rail:
This can be used to make straight-line, tear-free
cut edges, precise to the millimetre. The anti-slip
coating keeps the surface safe and protects the
workpiece against scratches. See section
Accessories.
Plunge cuts:
When cutting with the machine, hold the
handle firmly and push gently forwards.
Otherwise there is the danger
kickback
strip to the workpiece so that the back edge of the
guide plate (1) rests on it. This allows the machine
to be held more securely during the cutting
process.
Loosen clamp lever (10).
Use the plunge-cut lever (8) to move the saw blade
to the highest position.
. Recommendation: secure a guiding
The power consumption is
ENG
The
of
15
Page 16
00_7920IVZ.book Seite 16 Mittwoch, 8. März 2006 3:07 15
ENG
ENGLISH
Open pivot guard on handle (19) completely so
that the machine can be placed on the workpiece.
Align the saw blade with the scribe mark.
If the plunge-cut lever (8) is pushed downwards,
the saw blade cuts into the workpiece vertically.
Read the cutting depth on the scale (9).
The splitting wedge (20) swivels upwards during
the cutting procedure. When the machine is
moving, as soon as the gap behind the saw blade
is free, the splitting wedge returns to its normal
position.
9 Tips and Tricks
Sawing very narrow sections:
Insert the parallel stop (7) from the right into its
holding fixture.
If the section is so narrow that it cannot be aligned
with the parallel stop, then attach a wooden strip
of the appropriate width to the parallel stop. Holes
allow this to be fixed with screws.
10 Maintenance
Clean the machine regularly. This includes vacuum
cleaning the ventilation louvres on the motor.
Changing saw blades
Pull the plug out of the plug socket before
any adjustments or servicing are
performed.
Press in the spindle locking button (15) and hold in
place. Turn the saw spindle slowly with the
spanner in the saw blade fixing screw (24) until the
lock catches.
Remove the saw blade locking screw (24) by
turning it in counter-clockwise direction.
Remove the outer saw blade flange (23). Pull back
the movable safety guard (17) and remove the saw
blade (22).
The contact areas between the inner saw blade
flange (18), the saw blade (22), the outer saw blade
flange (23) and the saw blade fixing screw (24)
must be clean.
Insert a new saw blade, making sure the direction
of rotation is correct. The direction of rotation is
indicated by arrows on the saw blade and safety
guard.
Put on the outer saw blade flange (23). Tighten the
saw blade fixing screw (24).
Only use sharp, undamaged saw blades.
Do not use saw blades that are cracked or
that have changed their shape.
Do not use any saw blades which have a
thicker base body or a smaller width cut
than the splitting wedge.
Do not use any saw blades made from highalloy high-speed steel (HSS).
Do not use any saw blades which do not
conform to the specified rating.
The saw blade must be suitable for the noload speed.
11 Accessories
Use only genuine Metabo accessories.
If you need accessories, check with your dealer.
For dealers to select the correct accessory, they
need to know the exact model designation of your
power tool.
See page 4.
AGuide rail
B 2 clamp clips. To secure the guide rail.
C Connecting piece. For placing 2 guide rails
against one another.
D Angle guide. To be placed against the guide
rail. Allows mitre cuts up to 45° on both sides.
E Circular saw blades. For wood and similar
materials. Medium cutting quality.
F Circular saw blades. For wood and similar
materials. Also suitable for laminated boards
and plastics. Clean cut.
G Circular saw blades. For laminated boards,
wood-fibre boards, plastics. Clean cut.
H Multi-material saw blades. For wood and
similar materials, building boards, plastics,
composite working materials, cable channels
(made of synthetic materials, aluminium), nonferrous metals. Clean cut.
I Construction saw blades. For wood and
similar materials (also with nails and residual
concrete), formwork panels. Medium cutting
quality.
J Universal vacuum cleaner, special vacuum
cleaner
K Suction hose
For complete range of accessories, see
www.metabo.com or the main catalogue.
12 Repairs
Repairs to electrical tools must be carried out by
qualified electricians ONLY!
Any Metabo power tool in need of repair can be
sent to one of the addresses listed in the spare
parts list.
16
Page 17
00_7920IVZ.book Seite 17 Mittwoch, 8. März 2006 3:07 15
Please enclose a description of the fault with the
power tool.
13 Environmental Protection
Metabo's packaging can be 100% recycled.
Worn out power tools and accessories contain
considerable amounts of valuable raw and plastic
materials, which can be recycled.
These instructions are printed on chlorine-free
bleached paper.
Only for EU countries: Do not dispose of
electric tools together with household
waste material! In observance of European
Directive 2002/96/EC on waste electrical
and electronic equipment and its implementation in
accordance with national law, electric tools that
have reached the end of their life must be collected
separately and returned to an environmentally
compatible recycling facility.
14 Technical Specifications
Explanatory notes on the information on page 2.
Changes due to technological progress reserved.
= Rated power consumption
P
1
=Power output
P
2
= No load speed
n
0
= On load speed
n
1
v=Cutting speed
= Max. cutting depth (0°)
T
0°
= Max. cutting depth (30°)
T
30°
= Max. cutting depth (45°)
T
45°
= Max. cutting depth (60°)
T
60°
A = Adjustable angular cut angle
D = Saw blade diameter
d = Saw blade drill diameter
a = Max. base body thickness of saw
b = Thickness of splitting wedge
c = Cutting width of saw blade
m=Weight
a
hw
Typical A-effective perceived sound levels:
L
pA
L
WA
, KWA= Unsafe
K
pA
During operation the noise level can exceed
85 dB(A).
blade
= Typical estimated acceleration in the
hand/arm area
= Sound pressure level
= Acoustic power level
Wear hearing protection!
ENGLISH
ENG
Measured values established according to
EN 60745.
The stated technical specifications are subject to
tolerances (as specified in the respective current
standards).
17
Page 18
00_7920IVZ.book Seite 18 Mittwoch, 8. März 2006 3:07 15
F
FRANÇAIS
Mode d'emploi
Cher client,
merci de la confiance que vous nous avez témoignée en achetant un outil électrique Metabo. Tous les
outils électriques Metabo sont testés avec soin et font l'objet de contrôles qualité très stricts effectués
par le Service Qualité Metabo. Mais c'est vous qui avez la plus grande influence sur la durée de vie de
votre outil électrique. Veuillez respecter les informations contenues dans ces instructions d'utilisation et
dans les documents ci-joints. En prenant grand soin de votre outil électrique Metabo, vous en
augmenterez la durée de vie et en garantirez le bon fonctionnement.
Il est impératif de respecter les consignes
Sommaire
1 Déclaration de conformité
2 Utilisation conforme à la destination
3 Consignes générales de sécurité
4 Consignes de sécurité particulières
5Vue d'ensemble
6 Particularités du produit
7 Mise en marche, réglage
7.1 Réglage de l'écarteur de coupe
7.2 Réglage de la profondeur de coupe
7.3 Inclinaison de la lame de scie pour
coupes biaises
7.4 Raccord d'aspiration/éjection de
copeaux
8 Utilisation
8.1 Mise en route et arrêt
8.2 Consignes pour le travail
9 Conseils et astuces
10 Maintenance
11 Accessoires
12 Réparations
13 Protection de l'environnement
14 Caractéristiques techniques
1 Déclaration de conformité
Nous déclarons sous notre propre responsabilité
que ce produit est conforme aux normes et
directives indiquées page 2.
2 Utilisation conforme aux
prescriptions
La machine est conçue pour découper du bois,
des matières plastiques, des métaux et autres
matériaux similaires.
L'utilisateur sera entièrement responsable de tous
dommages résultant d'une utilisation non
conforme à la destination de la machine.
18
générales de protection contre les accidents ainsi
que les consignes de sécurité ci-jointes.
3 Consignes générales de
sécurité
Avant d'utiliser l'outil électrique, lisez
attentivement et entièrement les instructions de
sécurité ci-jointes (carnet rouge) ainsi que le mode
d'emploi. Conservez les documents ci-joints et
veillez à les remettre obligatoirement avec
l'appareil à tout utilisateur concerné.
4 Consignes de sécurité
particulières
Dans l'intérêt de votre propre
sécurité et afin de protéger votre
outil électrique, respectez les
passages de texte marqués de ce
symbole !
ATTENTION DANGER :
a)
N'introduisez jamais vos mains dans la zone
de sciage et ne touchez pas la lame de scie.
Avec votre deuxième main, tenez la poignée
supplémentaire ou le carter du moteur.
la scie circulaire des deux mains, vous éviterez tout
risque de blessure à la main par la lame.
b)
N'introduisez pas la main sous la pièce à scier.
Le carter de protection n'est pas fait pour vous
protéger contre la lame de scie sous la pièce.
c)
Adaptez la profondeur de coupe à l'épaisseur
de la pièce.
hauteur intégrale de denture visible par le dessous
de la pièce.
d)
Ne tenez jamais la pièce à scier dans la main
ou en la posant sur votre jambe. Fixez la pièce
sur un support solide.
la pièce afin de minimiser les risques de contact
avec le corps, de blocage de la lame de scie et de
perte de contrôle
e)
Lorsque vous effectuez des opérations où le
tranchant de l'outil risque de rencontrer des
Il est recommandé d'avoir moins d'une
Il est important de bien fixer
En tenant
Page 19
00_7920IVZ.book Seite 19 Mittwoch, 8. März 2006 3:07 15
conducteurs électriques non apparents, voire le
cordon d'alimentation de l'outil, tenez l'outil
exclusivement par les côtés isolés des
poignées.
électrique sous tension met également les parties
métalliques de l'outil sous tension et provoque un
choc électrique.
f)
Pour effectuer des coupes droites, utilisez
toujours une butée ou un guidage droit.
précision de la coupe est améliorée, et la lame de
scie se coincera moins facilement.
g)
adéquate et munies d'un perçage de fixation de
forme adaptée (par exemple en losange ou
rond).
éléments de montage côté scie ne tournent pas
rond et provoquent une perte de contrôle.
h)
montage de la lame de scie s'ils sont endommagés ou pas du bon type.
montage des lames de scie ont été spécialement
conçus afin de garantir une performance et une
sécurité de fonctionnement optimales de votre scie.
Causes du recul et moyens de l'éviter :
-Le recul est une réaction subite d'une lame de scie
qui s'est accrochée, coincée ou mal orientée, ayant
pour conséquence la perte de contrôle de la scie,
laquelle sort de la pièce et se déplace en direction
de l'opérateur.
-Lorsque la scie s'accroche ou se coince dans la
fe nt e qui se ferm e, la la me se b lo que e t l a pu is sanc e
du moteur fait vivement reculer l'outil dans la direction de l'opérateur.
-Si la lame est orientée dans la fente de sciage avec
une torsion ou une mauvaise position, il se peut que
les dents du bord arrière de la lame s'accrochent
dans la surface de la pièce, provoquant une sortie
de la lame de la fente de sciage et le recul soudain
de la scie en direction de l'opérateur.
Un recul est la conséquence d'une utilisation incorrecte ou inadaptée de la scie. Cependant, en
prenant les précautions qui s'imposent et qui sont
décrites ci-après, on peut éviter ce recul.
a)
vos bras dans une position où vous pouvez
absorber les efforts du recul. Tenez-vous
toujours sur le côté par rapport à la lame et ne
positionnez jamais celle-ci dans l'axe de votre
corps.
en arrière ; cependant, l'opérateur pourra maîtriser
les efforts de recul à condition d'avoir pris les
précautions nécessaires.
b)
le sciage doit être interrompu pour une raison
différente, relâchez l'interrupteur marche/arrêt
et immobilisez la scie dans le matériau jusqu'à
l'arrêt complet de la lame. N'essayez jamais de
Le contact avec un conducteur
Ainsi, la
Utilisez toujours des lames de scie d'une taille
Les lames de scie non adaptées aux
N'utilisez jamais de plateau ni de vis de
Les plateaux et vis de
Tenez bien la scie des deux mains et placez
En cas de recul, la scie circulaire peut revenir
Au cas où la lame de scie se coincerait ou que
FRANÇAIS
sortir la scie de la pièce ni de la tirer en arrière
tant que la lame tourne ou qu'un recul est
susceptible de se produire.
blocage de la lame et éliminez-la par des mesures
appropriées.
c)
Si vous souhaitez redémarrer une scie
plongée dans une pièce, centrez la lame dans la
fente de sciage et contrôlez que les dents de la
lame ne sont pas accrochées dans la pièce.
lame est coincée, elle est susceptible de sortir de la
pièce ou d'occasionner un recul au moment où la
scie redémarre.
d)
Soutenez les plaques de grand format afin de
réduire le risque de recul si la lame se coincerait
Les plaques de grand format sont susceptibles de
se plier sous leur propre poids. Les plaques doivent
être soutenues des deux côtés, soit à la fois près de
la fente de sciage et sur le bord.
e)
N'utilisez jamais de lame émoussée ou
endommagée.
serait usée ou mal orientée produisent une fente
trop étroite, et donc une augmentation du frottement, un risque de blocage de la lame et de recul.
f)
Avant de scier, resserrez les réglages de
profondeur de coupe et d'angle de coupe.
réglages sont modifiés en cours de sciage, la lame
est susceptible de se coincer et de provoquer un
recul.
g)
Faire preuve de la plus grande prudence lors
de la réalisation de "coupes en plongée" aux
endroits sans visibilité (murs, par exemple).
effet, lors du sciage, la lame pourrait se bloquer sur
un objet non apparent et occasionner ainsi un recul.
---------------------------------------------------
Contrôlez avant chaque utilisation si le carter
a)
de protection inférieur ferme correctement.
N'utilisez pas la scie si la mobilité du carter de
protection inférieur est restreinte et qu'il ne
ferme pas immédiatement. Ne bloquez ou attachez pas le carter de protection inférieur en
position ouverte.
dentellement par terre, le carter de protection
inférieur peut se tordre. Assurez-vous que le carter
de protection est entièrement mobile et qu'il ne
touche ni la lame de scie ni d'autres éléments, quels
que soient l'angle et la profondeur de coupe.
b)
Contrôlez le fonctionnement du ressort pour
le carter de protection inférieur. Si le carter de
protection inférieur et le ressort ne fonctionnent
pas correctement, attendez avant d'utiliser
l'outil.
ou accumulations de copeaux ralentissent le
fonctionnement du carter de protection inférieur.
c)
N'ouvrir le carter de protection inférieur à la
main que pour des opérations bien précises
(coupes en plongée et en biais, par exemple).
Ouvrir le carter de protection inférieur à l'aide du
levier de retrait et relâcher celui-ci dès que la
lame a plongé dans la pièce.
Les lames de scie dont la denture
Au cas où la scie tomberait acci-
Les éléments endommagés, dépôts collants
Trouvez la cause du
Pour tous les autres
F
Si la
Si ces
En
19
.
Page 20
00_7920IVZ.book Seite 20 Mittwoch, 8. März 2006 3:07 15
F
FRANÇAIS
travaux de sciage, il est impératif de maintenir le
fonctionnement automatique du carter de protection.
d)
Ne posez pas la scie sur l'établi ni au sol sans
que le carter de protection ne recouvre la lame
de scie
.
En effet, une lame non protégée qui
continue à tourner par inertie déplace la scie dans le
sens contraire à la coupe et scie tous les obstacles
rencontrés. Tenez compte de la durée de rotation
par inertie de la scie.
Ecarteur de coupe :
a)
Utilisez toujours un écarteur de coupe corre-
spondant à la lame employée.
coupe doit être plus épais que la base de la lame de
scie, mais plus fin que la largeur de sa denture.
b)
Ajustez l'écarteur de coupe conformément à
la description dans le mode d'emploi.
seur, position ou orientation incorrectes peuvent
faire en sorte que l'écarteur de coupe n'empêche
pas efficacement le recul.
c)
Utilisez toujours l'écarteur de coupe.
d)
Afin que l'écarteur de coupe puisse être effi-
cace, il doit se trouver dans la fente de sciage.
Sur les coupes courtes, l'écarteur de coupe n'est
pas un moyen efficace pour empêcher le recul.
e)
N'utilisez pas la scie avec un écarteur de
coupe tordu.
de ralentir la fermeture du carter de protection.
Débrancher le cordon d'alimentation de la prise de
courant avant toute opération de réglage ou de
maintenance.
Ne pas toucher l'outil lorsque la machine est en
marche ! Eliminer sciures de bois et autres
uniquement lorsque la machine est à l'arrêt.
Une protection auditive est nécessaire pour
travailler sur la machine.
Des lunettes de protection sont nécessaires pour
travailler sur la machine.
Le bouton de blocage de la broche ne doit être
actionné que lorsque le moteur est à l'arrêt.
La lame de scie ne doit en aucun cas être freinée
en exerçant une pression par le côté.
Il est également interdit de bloquer le capot en
position arrière pendant les découpes.
En cas de découpe de matériaux produisant
beaucoup de poussière, prendre soin de nettoyer
la machine à intervalles réguliers. Vérifier par
ailleurs que les dispositifs de protection (p. ex.
capot protecteur mobile) sont bien opérationnels.
Le capot protecteur doit rester parfaitement
mobile et revenir automatiquement, sans effort,
en position finale.
La moindre anomalie est susceptible
L'écarteur de
Une épais-
20
Le sciage de matériaux produisant des poussières
ou vapeurs nocives (p. ex. amiante) au moment de
la découpe est proscrit.
Manipuler l'outil en le saisissant aux poignées
avec les deux mains.
Ne jamais saisir la pièce par en dessous pendant
la coupe.
Toujours utiliser l'écarteur de coupe.
Contrôler l'absence de corps étrangers sur la
pièce. Vérifier qu'il n'y a pas de clous ou autres
objets le long de la ligne de coupe.
Arrêter le moteur sitôt que la lame de scie se
bloque.
Ne pas essayer de découper des pièces de trop
petite taille.
La pièce à découper doit reposer bien à plat et
avoir été fixée de façon à ne pas pouvoir se
dérober.
Soutenir comme il se doit les pièces de grande
taille.
Lors du sciage, des poussières nocives peuvent
être produites, par ex. en travaillant du bois de
chêne ou de hêtre ou des matériaux contenant des
substances nocives ; il est préférable que ces
poussières ne soient pas absorbées par le corps.
Utiliser une aspiration pour les poussières et porter
en outre un masque antipoussière adéquat.
Nettoyer en profondeur les dépôts de poussières,
par ex. en les aspirant.
N'utilisez jamais de disque de meuleuse.
5Vue d'ensemble
Voir page 3 (à déplier).
1 Plaque de guidage
2 Echelle graduée (angles de coupe)
3 Vis de blocage (pour coupes biaises)
4 Poignée supplémentaire
5 Vis de blocage (2x) (butée parallèle)
6 Témoin de coupe
7 Butée parallèle
8 Levier de plongée (profondeur de coupe)
9 Echelle graduée (profondeur de coupe)
10 Levier de serrage (profondeur de coupe)
11 Raccord d'aspiration
12 Gâchette
13 Bouton de verrouillage
14 Poignée
15 Bouton de blocage de la broche
16 Emplacement de rangement de la clé à six-
pans
Page 21
00_7920IVZ.book Seite 21 Mittwoch, 8. März 2006 3:07 15
17 Capot protecteur mobile
18 Bride interne de la lame
19 Poignée (capot de protection amovible)
20 Ecarteur de coupe
21
Vis à tête six pans creux (2x) (réglage écarteur
de coupe)
22 Lame de scie
23 Bride de lame extérieure
24 Vis de fixation de la lame
6 Particularités du produit
Coupes en plongée facilement réalisables grâce
au double guidage sur colonnes et au recul
automatique de l'écarteur de coupe.
Butée parallèle à double guidage.
Arrêt rapide de la lame de scie en cas de mise hors
tension de l'outil, grâce au frein de sécurité
mécanique.
Possibilité de réaliser des coupes près des murs.
7 Mise en marche, réglage
Avant la mise en service, comparer si la
tension secteur et la fréquence secteur
indiquées sur la plaque signalétique
correspondent aux caractéristiques de votre
réseau de courant.
Débrancher le cordon d'alimentation de la
prise de courant avant toute opération de
réglage ou de maintenance.
7.1 Réglage de l'écarteur de coupe
L'écarteur de coupe (20) maintient le bois écarté à
l'arrière de la lame et prévient ainsi tout blocage de
la lame susceptible de provoquer des à-coups.
Le réglage de l'écarteur de coupe est
correct lorsque la distance entre son
arrondi intérieur et la denture de la lame
n'excède pas 5 mm. Régler l'écarteur de coupe de
sorte que le point le plus bas de la lame de scie ne
déborde pas de plus de 5 mm sous le bord
inférieur de l'écarteur. Voir illustration à la page 2.
Pour le réglage, desserrer les deux vis à tête six
pans creux (21), régler sur la bonne distance par
rapport à la lame de scie, puis resserrer les vis à
tête six pans creux.
7.2 Réglage de la profondeur de coupe
Pour le réglage, desserrer le levier de serrage (10).
Régler la profondeur de coupe grâce au levier de
FRANÇAIS
plongée (8). La profondeur de coupe est lisible sur
l'échelle graduée (9). Resserrer le levier de serrage
(10).
Il est conseillé de régler la profondeur de coupe de
façon à ce que les dents de la lame de scie ne
dépassent pas d'en dessous la pièce de plus de la
moitié de leur longueur. Voir illustration à la page 3.
Pour réaliser des bords de coupe particulièrement
nets, régler la profondeur de coupe à 2 - 5 mm de
plus que l'epaisseur de la pièce.
7.3 Inclinaison de la lame de scie pour
coupes biaises
Desserrer la vis de blocage (3). Incliner la partie
moteur par rapport à la plaque de guidage (1).
L'angle d'inclinaison est lisible sur l'échelle
graduée (2). Resserrer ensuite la vis (3).
7.4 Raccord d'aspiration/éjection de
copeaux
Pour l'aspiration des copeaux, mettre en place le
raccord d'aspiration (11) (à pousser jusqu'au
blocage). Brancher le flexible de l'extracteur de
copeaux sur le raccord d'aspiration.
F
8Utilisation
8.1 Mise en route et arrêt
Mise en route :
bouton de verrouillage (13) puis actionnez la
gâchette (12).
Arrêt :
relâchez la gâchette (12).
8.2 Consignes de travail
Cheminer le cordon d'alimentation de sorte que le
trait de coupe puisse être suivi sans gêne.
Ne pas mettre en marche ou arrêter la
machine lorsque la lame de scie touche la
pièce.
Au moment où la scie circulaire vient en contact
avec la pièce, le capot protecteur mobile
rebascule automatiquement.
Ne pas extraire la scie circulaire de la pièce
tant que la lame tourne. Attendre que la
lame se soit immobilisée.
En cas de blocage de la lame,
immédiatement arrêter la machine.
Protection contre la surcharge :
surcharge de l'outil, l'absorption de puissance est
limitée. Il faut alors décharger la machine. Si la
pressez et maintenir enfoncé le
En cas de
21
Page 22
00_7920IVZ.book Seite 22 Mittwoch, 8. März 2006 3:07 15
F
FRANÇAIS
surcharge devait se prolonger, la machine s'arrête
d'elle-même. Arrêter et rebrancher la machine.
Découpe avec amorce droite :
de coupe (6) (pour coupes droites, à 30°, 45° et
60°). Le témoin de coupe correspond au côté
interne de la lame. Pour les coupes inclinées, il est
possible d'apercevoir l'amorce à travers
l'ouverture située en haut à gauche du capot de
protection (voir la flèche sur la figure page 3).
Découpe avec butée parallèle :
Pour des découpes parallèles à une arête droite.
La butée parallèle (7) peut être insérée d'un côté
comme de l'autre de la plaque de guidage. La
plage de travail est d'env. 190 mm du côté droit et
d'env. 340 mm du côté gauche.
Lors du réglage, veiller à ce que la butée soit
bien parallèle à la lame de scie. Autre
possibilité : régler la butée parallèle de telle
sorte que sa distance par rapport à la lame soit
légèrement plus importante à l'arrière qu'à
l'avant.
Resserrer les vis de blocage (5). Pour une
détermination plus précise de la largeur de coupe,
il est conseillé de réaliser une coupe d'essai.
Par ailleurs, il est possible d'utiliser la butée
parallèle (7) comme support, pour améliorer le
guidage de la machine, simplement en le
retournant (la face de guidage pour le bord de la
pièce vers le haut).
Découpe avec rail de guidage :
Pour réaliser des découpes très précises, au
millimètre près, et obtenir des arêtes parfaitement
droites et régulières. La semelle antidérapante
assure un bon appui et prévient la rayure des
pièces. Voir chapitre Accessoires.
Coupes en plongée :
Lors de la plongée, saisir fermement la
machine par la poignée tout en la
poussant légèrement vers l'avant afin
d'éviter le
recommandation : fixer une baguette sur la pièce
de manière à pouvoir y plaquer le bord arrière de la
plaque de guidage (1). Ainsi, le maintien sûr de la
machine pendant l'opération de plongée est
facilité.
Desserrer le levier de serrage (10).
A l'aide du levier de plongée (8), placer la lame
dans la position la plus haute.
Ouvrir complètement le capot de protection
pendulaire sur la poignée (19) pour pouvoir
positionner la machine sur la pièce. Positionner la
lame par rapport à l'amorce.
Dès qu'on pousse le levier de plongée (8) vers le
bas, la lame plonge à la verticale dans la pièce. La
profondeur de plongée est lisible sur l'échelle
graduée (9).
risque d'à-coups
Utiliser le témoin
. Notre
L'écarteur de coupe (20) s'efface vers le haut lors
de la plongée. Dès que l'avancée de la machine
libère la coupe derrière la lame, l'écarteur de
coupe retourne de lui-même dans sa position
normale.
9 Conseils et astuces
Pour scier des sections particulièrement étroites :
Insérer la butée parallèle (7)dans son logement
depuis le côté droit.
Si la section est étroite au point d'interdire le
réglage voulu sur la butée parallèle, fixer une
baguette en bois de la largeur nécessaire sur la
butée parallèle. Des perçages sont prévus pour les
fixations par vis.
10 Maintenance
Nettoyer régulièrement la machine. Aspirer en
même temps les dépôts dans les trous d'aération
du moteur à l'aide d'un aspirateur.
Changement de la lame de scie
Débrancher le cordon d'alimentation de la
prise de courant avant toute opération de
réglage ou de maintenance.
Pressez le bouton de blocage de broche (15). Sans
relâcher la pression sur le bouton, tournez
lentement avec une clé à six-pans la vis de fixation
de la lame (24) en bout d'arbre, jusqu'à
l'encliquetage du verrouillage.
Sortir la vis de fixation (24) de la lame de scie en la
tournant en sens inverse horaire.
Enlever en place la bride externe (23). Rabattez
vers l'arrière le capot protecteur mobile (17) et
déposez la lame de scie (22).
Les surfaces d'appui entre la bride interne (18), la
lame de scie (22), la bride externe (23) et la vis de
fixation de la lame (24) doivent être parfaitement
propres.
Mettez en place la nouvelle lame en observant son
sens de rotation. Le sens de rotation est
matérialisé par des flèches sur la lame et sur le
capot protecteur.
Remettez en place la bride externe (23). Serrer
fortement la vis de fixation de la lame de scie (24).
N'utiliser que des lames de scie intactes et
bien aiguisées, en aucun cas des lames
fendillées ou déformées.
Ne pas utiliser de lames de scie dont le
corps est plus épais ou la largeur de coupe
est plus petite que l'épaisseur de l'écarteur
de coupe.
22
Page 23
00_7920IVZ.book Seite 23 Mittwoch, 8. März 2006 3:07 15
Ne pas utiliser de lames en acier rapide
hautement allié (acier HSS).
Ne pas utiliser de lames de scie dont les
caractéristiques diffèrent de celles
indiquées.
La lame de scie doit être adaptée au régime
à vide.
11 Accessoires
Utilisez uniquement du matériel Metabo.
S'il vous faut des accessoires, veuillez vous
adresser à votre revendeur.
Pour pouvoir sélectionner les accessoires
appropriés, veuillez indiquer le type exact de votre
outil électrique au distributeur.
Voir page 4.
ARail de guidage
B Etrier de serrage (2 unités). Pour fixer le rail de
guidage.
C Eclisse de fixation. Permet de réunir deux rails
de guidage.
D Butée d'onglet. A fixer sur le rail de guidage.
Permet de réaliser de chaque côté des coupes
biaises jusqu'à 45°.
E Lames de scie circulaire. Pour le bois et autres
matériaux similaires. Qualité de coupe
moyenne.
F Lames de scie circulaire. Pour le bois et autres
matériaux similaires. Convient également pour
les panneaux mélaminées et les plastiques.
Coupe nette et franche.
G Lames de scie circulaire. Pour panneaux
mélaminées, panneaux de fibres, plastiques.
Coupe nette et franche.
H Lames de scie multimatériaux. Pour le bois et
matériaux assimilés, panneaux pour cloisons,
plastiques, matériaux composites, goulottes
électriques (en plastique, aluminium, tôle),
métaux non ferreux. Coupe nette et franche.
I Lames de scie de chantier. Pour le bois et
matériaux assimilés (même avec des clous ou
restes de béton), panneaux de coffrage.
Qualité de coupe moyenne.
J Aspirateur tous usages, aspirateur spécial
K Flexible d'aspiration
Voir programme complet des accessoires sur
www.metabo.com ou dans le catalogue principal.
FRANÇAIS
F
12 Réparations
Les travaux de réparation sur les outils électriques
ne peuvent être effectués que par un spécialiste !
Les outils Metabo qui sont à réparer peuvent être
expédiés à l'une des adresses indiquées sur la
liste des pièces de rechange.
Prière de joindre à l'outil expédié une description
du défaut constaté.
13 Protection de
l'environnement
Les emballages Metabo sont recyclables à 100 %.
Les outils et accessoires électriques qui ne sont
plus utilisés contiennent de grandes quantités de
matières premières et de matières plastiques de
grande qualité pouvant être également recyclées.
Ce mode d'emploi est imprimé sur du papier
blanchi sans chlore.
Pour les pays européens uniquement: Ne
pas jeter les appareils électriques dans les
ordures ménagères ! Conformément à la
directive européenne 2002/96/EG relative
aux déchets d'équipements électriques ou électroniques (DEEE), et à sa transposition dans la
législation nationale, les appareils électriques
doivent être collectés à part et être soumis à un
recyclage respectueux de l’environnement.
14 Caractéristiques
techniques
Commentaires sur les indications de la page 2.
Sous réserves de modifications allant dans le sens
du progrès technique.
= Puissance absorbée
P
1
= Puissance débitée
P
2
= Vitesse à vide
n
0
= Vitesse en charge
n
1
v = Vitesse de coupe
= Profondeur de coupe maximale (0°)
T
0°
= Profondeur de coupe maximale (30°)
T
30°
= Profondeur de coupe maximale (45°)
T
45°
= Profondeur de coupe maximale (60°)
T
60°
A = Angle de coupe réglable
D = Diamètre de la lame de scie
d = Diamètre de l'alésage de la lame de
a = Epaisseur max. du corps de la lame
b = Epaisseur de l'écarteur de coupe
scie
de scie
23
Page 24
00_7920IVZ.book Seite 24 Mittwoch, 8. März 2006 3:07 15
F
FRANÇAIS
c = Largeur de coupe de la lame de scie
m = Poids de la machine
= Accélération type évaluée au niveau
a
hw
du bras et de la main
Niveaux sonores types évalués
= Niveau de pression acoustique
L
pA
= Niveau de puissance sonore
L
WA
, KWA= Incertitude
K
pA
Pendant le fonctionnement, il se peut que le niveau
sonore dépasse les 85 dB(A).
Porter un casque antibruit !
Valeurs de mesure calculées selon EN 60745.
Les caractéristiques indiquées sont soumises à
tolérance (selon les normes en vigueur
correspondantes).
24
Page 25
00_7920IVZ.book Seite 25 Mittwoch, 8. März 2006 3:07 15
NEDERLANDS
NL
Gebruiksaanwijzing
Geachte klant,
Hartelijk dank voor het vertrouwen dat u ons heeft geschonken bij de aankoop van uw nieuw
elektrischgereedschap van Metabo. Elektrisch gereedschap van Metabo wordt zorgvuldig getest en moet
beantwoorden aan de strenge kwaliteitsnormen en controles van Metabo. De levensduur van elektrisch
gereedschap hangt echter ook in hoge mate van u af. Wij verzoeken u aandacht te schenken aan de
informatie in deze gebruiksaanwijzing en de bijgevoegde documenten. Hoe zorgvuldiger u omgaat met
uw Metabo elektrisch gereedschap, des te langer zult u er plezier van hebben.
Inhoud
1 Conformiteitsverklaring
2 Gebruik volgens de voorschriften
3 Algemene veiligheidsvoorschriften
4 Speciale veiligheidsvoorschriften
5Overzicht
6 Bijzondere productkenmerken
7 Inbedrijfstelling, instellen
7.1 Splijtwig instellen
7.2 Zaagdiepte instellen
7.3 Zaagblad schuin zetten voor schuin
zagen
7.4 Afzuigaansluitstuk / spanenafvoer
8Gebruik
8.1 In- en uitschakelen
8.2 Werkinstructies
9Handige tips
10 Onderhoud
11 Toebehoren
12 Reparatie
13 Milieubescherming
14 Technische gegevens
1 Conformiteitsverklaring
Wij verklaren op eigen en uitsluitende
verantwoording, dat dit product voldoet aan de op
pagina 2 genoemde normen en richtlijnen.
2 Gebruik volgens de
voorschriften
De machine is geschikt voor het zagen van hout,
kunststoffen en metalen of soortgelijke materialen.
Voor schade door onoordeelkundig gebruik is
alleen de gebruiker aansprakelijk.
De algemeen erkende veiligheidsvoorschriften en
de bijgevoegde veiligheidsinstructies moeten
worden nageleefd.
3 Algemene
veiligheidsvoorschriften
Lees vóór het in gebruik nemen van de machine de
gebruiksaanwijzing en de bijgevoegde
veiligheidsinstructies (rood boekje) aandachtig en
volledig door. Bewaar zorgvuldig alle documenten
die bij de machine horen en geef de machine
alleen samen met deze documenten door.
4 Speciale
veiligheidsvoorschriften
Let voor uw veiligheid en die van
de machine op de met dit symbool
aangegeven passages!
GEVAAR:
a)
Kom met uw handen niet binnen het zaagbereik of aan het zaagblad. Houd met uw tweede
hand de extra handgreep of het motorhuis vast.
Wanneer u met beide handen de cirkelzaag vasthoudt, kunnen ze geen letsel oplopen door toedoen
van het zaagblad.
b)
Kom met uw handen niet onder het werkstuk.
Onder het werkstuk kan de beschermkap u niet
beschermen tegen het zaagblad.
c)
Pas de zaagdiepte aan de dikte van het
werkstuk aan.
hoogte onder het werkstuk zichtbaar te zijn.
d)
Houd het te zagen werkstuk nooit in uw hand
of boven uw been vast. Zet het werkstuk vast op
een stabiele ondergrond.
werkstuk goed te bevestigen om het risico van
lichaamscontact, het klemmen van het zaagblad of
het verlies van controle zo veel mogelijk tegen te
gaan.
e)
Houd het apparaat alleen vast aan de geïsoleerde greepvlakken wanneer u werkzaamheden
uitvoert waarbij het zaaggereedschap
verborgen stroomleidingen of de eigen apparaatkabels kan treffen.
ningsvoerende leiding zet ook de metalen apparaatonderdelen onder spanning en leidt tot een
elektrische schok
Er dient minder dan een volle tand-
Het is van belang het
Het contact met de span-
.
25
Page 26
00_7920IVZ.book Seite 26 Mittwoch, 8. März 2006 3:07 15
NL
NEDERLANDS
f)
Gebruik bij het zagen in de lengterichting altijd
een aanslag of een rechte kantgeleiding.
door wordt de zaagprecisie verbeterd en de mogelijkheid dat het zaagblad klemt tegengegaan.
g)
Gebruik altijd zaagbladen die de juiste grootte
en de juiste opnameboring hebben (bijv. ruitvormig of rond).
gedelen van de zaag passen, lopen scheef en leiden
tot verlies van controle.
h)
Gebruik nooit beschadigde of verkeerde zaagblad-onderlegschijfjes of -schroeven.
blad-onderlegschijfjes en -schroeven zijn speciaal
voor uw zaag geconstrueerd, met het oog op optimale prestaties en veiligheid.
De oorzaken van een terugslag en hoe deze te
voorkomen:
-Een terugslag is de plotselinge reactie van een
zaagblad dat blijft haken, klemt of verkeerd is afgesteld, een reactie die ertoe leidt dat een ongecontroleerde zaag omhoogkomt en zich uit het
werkstuk in de richting van de bediener beweegt;
-Wanneer het zaagblad blijft haken of klem komt te
zitten in een zaagvoeg die zich sluit, raakt het gelokkeerd. Door de motorkracht wordt het apparaat dan
in de richting van de bediener teruggeslagen;
-Wordt het zaagblad in de zaagsnede verdraaid of
verkeerd afgesteld, dan kunnen de tanden van de
achterste zaagbladkant in het oppervlak van het
werkstuk blijven haken, waardoor het zaagblad uit
de zaagvoeg naar buiten komt en terugspringt in de
richting van de bediener.
Een terugslag is het gevolg van een verkeerd
gebruik van de zaag. Deze kan worden verhinderd
door passende veiligheidsmaatregelen te nemen,
zoals hieronder beschreven.
Houd de zaag met beide handen vast en breng
a)
uw armen in zo'n positie dat u bij de kracht van
de terugslag stand kunt houden. Blijf altijd aan
de zijkant van het zaagblad en zorg ervoor dat
het nooit in één lijn met uw lichaam komt.
terugslag kan de cirkelzaag naar achteren springen,
maar de bediener kan de terugslagkrachten
beheersen wanneer er passende maatregelen zijn
genomen.
b)
Indien het zaagblad klemt of het zagen om een
andere reden wordt onderbroken, laat u de inuit-schakelaar los en houdt u de zaag rustig in
het materiaal tot het zaagblad volledig stilstaat.
Probeer nooit om de zaag uit het werkstuk te
halen of hem naar achteren te trekken, zolang
het zaagblad beweegt of wanneer er een
terugslag kan plaatsvinden.
oorzaak voor het klemmen van het zaagblad vindt en
los het probleem op door de juiste maatregelen te
nemen.
c)
Wanneer u een zaag die in het werkstuk steekt
weer wilt starten, centreert u het zaagblad in de
Zaagbladen die niet bij de monta-
Zorg ervoor dat u de
Hier-
De zaag-
Bij een
26
zaagvoeg en controleert u of de zaagtanden niet
in het werkstuk zijn blijven haken.
blad, dan kan het uit het werkstuk komen of een
terugslag veroorzaken op het moment dat de zaag
opnieuw wordt gestart.
d)
Ondersteun grote platen om het risico van een
terugslag door een klemmend zaagblad te
verminderen
onder hun eigen gewicht. Platen dienen aan beide
zijden te worden ondersteund, zowel bij de zaagvoeg als bij de rand.
e)
Gebruik geen stompe of beschadigde zaagbladen.
stelde tanden resulteren door een te nauwe zaagvoeg in een grotere wrijving, het klemmen van het
zaagblad en een terugslag.
f)
Trek voor het zagen de zaagdiepte- en zaag-
hoekinstellingen vast.
de instellingen verandert, kan het zaagblad beklemd
raken en treedt er mogelijk een terugslag op.
g)
U dient heel voorzichtig te werk te gaan bij het
uitvoeren van een „invalzaagsnede“ in een
verborgen gebied, bijv. een bestaande wand.
zaagblad kan bij het zagen in verborgen objecten
geblokkeerd raken en een terugslag veroorzaken.
--------------------------------------------------a)
Controleer voor het gebruik altijd of de
onderste beschermkap correct sluit. Gebruik de
zaag niet wanneer de onderste beschermkap
niet vrij kan bewegen en niet direct sluit. Klem of
maak de onderste beschermkap nooit vast in
een geopende positie.
ongeluk op de grond valt, kan de onderste
beschermkap worden verbogen.
beschermkap zich vrij beweegt en bij geen enkele
snijhoek en -diepte het zaagblad of andere delen
raakt.
b)
Controleer de functie van de veer bij de
onderste beschermkap. Wanneer de onderste
beschermkap en veer niet correct functioneren
wacht dan alvorens het apparaat te gebruiken. Door
beschadigde onderdelen, kleverige afzettingen of
ophopingen van spanen werkt de onderste
beschermkap trager.
c)
Open de onderste beschermkap alleen met de
hand bij speciale zaagsnedes, zoals „inval- en
hoekzaagsnedes“. Open de onderste
beschermkap met de terugtrekhendel en laat
deze los zodra het zaagblad in het werkstuk is
binnengedrongen.
heden moet de onderste beschermkap automatisch
functioneren.
d)
Leg de zaag niet op de werkbank of de vloer
zonder dat de beschermkap het zaagblad
bedekt
blad wordt de zaag tegen de zaagrichting in
bewogen en zaagt hij wat hij op zijn weg tegenkomt.
Let hierbij op de nalooptijd van de zaag.
.
Grote platen kunnen doorbuigen
Zaagbladen met stompe of verkeerd afge-
Wanneer u tijdens het zagen
Wanneer de zaag per
Bij alle andere zaagwerkzaam-
.
Door een onbeschermd, nalopend zaag-
Klemt het zaag-
Het
Zorg ervoor dat de
,
Page 27
00_7920IVZ.book Seite 27 Mittwoch, 8. März 2006 3:07 15
Splijtwig:
a)
Gebruik de voor het ingezette zaagblad
geschikte splijtwig.
dan de stambladdikte maar dunner dan de tandbreedte van het zaagblad.
b)
Stel de splijtwig af volgens de beschrijving in
de gebruiksaanwijzing.
positie en afstelling kunnen tot gevolg hebben dat
de splijtwig een terugslag niet effectief verhindert.
c)
Gebruik altijd de splijtwig.
d)
Om te kunnen functioneren, moet de splijtwig
zich in de zaagvoeg bevinden.
nedes kan de splijtwig geen terugslag voorkomen.
e)
Gebruik de zaag niet als de splijtwig verbogen
is.
Een kleine storing kan al een vertragende werking
hebben op het sluiten van het zaagblad.
Stekker uit het stopcontact trekken, voordat enige
instelling of onderhoudswerkzaamheden
uitgevoerd worden.
Neem de draaiende onderdelen van de machine
niet vast! Verwijder spaanders en dergelijke
uitsluitend bij uitgeschakelde en stilstaande
machine.
Bij het werken met de machine oorbeschermers
dragen.
Bij het werken met de machine een veiligheidsbril
dragen.
Asvergrendelingsknop alleen bij stilstaande motor
indrukken.
Het zaagblad mag niet door zijwaartse tegendruk
afgeremd worden.
De beweeglijke beschermkap mag voor het zagen
niet in de teruggetrokken positie vastgeklemd
worden.
Bij het zagen van materialen met sterke
stofontwikkeling moet de machine regelmatig
gereinigd worden. Het correct functioneren van de
veiligheidsinrichtingen (b.v. beweeglijke
beschermkap) moet gewaarborgd zijn.
De beweeglijke beschermkap moet vrij beweeglijk
zijn, vanzelf, soepel en nauwkeurig in zijn
eindpositie terugkeren.
Materialen die bij de bewerking stoffen of dampen
vrij laten komen die gevaarlijk zijn voor de
gezondheid (b.v. asbest), mogen niet bewerkt
worden.
Machine met beide handen aan de handgrepen
leiden.
Tijdens de bewerking niet onder het werkstuk
grijpen.
Altijd werken met aangebrachte splijtwig.
De splijtwig moet sterker zijn
Een verkeerde sterkte,
Bij korte zaags-
NEDERLANDS
Controleer het werkstuk op vreemde voorwerpen.
Tijdens het werk steeds erop letten, dat niet in
spijkers e.d. gezaagd wordt.
Bij blokkeren van het zaagblad onmiddellijk de
motor uitschakelen.
Probeer niet, extreem kleine werkstukken te
zagen.
Tijdens het bewerken moet het werkstuk goed
vastliggen en beveiligd zijn tegen verschuiven.
Grote werkstukken moeten voldoende
ondersteund worden.
Stof dat tijdens het werken vrijkomt, is vaak
gevaarlijk voor de gezondheid (b.v. bij het
bewerken van eiken- en beukenhout, materialen
die schadelijke stoffen bevatten) en mag niet in het
lichaam komen. Stofafzuiging gebruiken en
bovendien geschikt stofmasker dragen. Afgezet
stof grondig verwijderen, b.v. door dit op te zuigen.
Gebruik geen slijpschijven.
NL
5 Overzicht
Zie pagina 3 (uitklappen a.u.b.).
1 Voetplaat
2 Schaal (hoek voor schuin zagen)
3 Arrêteerschroef (voor schuin zagen)
4 Extra handgreep
5 Arrêteerschroef (2x) (parallel-aanslag)
6 Zaaglijn-aanwijzer
7 Parallel-aanslag
8 Invalhendel (zaagdiepte)
9 Schaal (zaagdiepte)
10 Klemhendel (zaagdiepte)
11 Afzuigaansluitstuk
12 Schakelaardrukker
13 Blokkeerknop
14 Handgreep
15 Asvergrendelingsknop
16 Opbergvak voor ringsleutel
17 Beweeglijke beschermkap
18 Binnenste zaagbladflens
19 Handgreep (bewegende beschermkap)
20 Splijtwig
21 B
innenzeskantschroef (2x) (splijtwiginstelling)
22 Zaagblad
23 Buitenste zaagbladflens
24 Zaagblad-bevestigingsschroef
27
Page 28
00_7920IVZ.book Seite 28 Mittwoch, 8. März 2006 3:07 15
NL
NEDERLANDS
6Bijzondere
productkenmerken
Invalzaagsneden zonder problemen mogelijk door
tweevoudige kolomgeleiding en automatisch
terugwijkende splijtwig.
Parallel-aanslag met dubbele geleiding.
Snelle stop van het zaagblad bij uitschakelen van
de machine door mechanische veiligheidsrem.
Dichtbij muur zagen mogelijk.
7 Inbedrijfstelling, instellen
Controleer, voordat de machine in gebruik
wordt genomen, of de op het typeplaatje
aangegeven spanning met de netspanning
overeen komt.
Stekker uit het stopcontact trekken,
voordat enige instelling of
onderhoudswerkzaamheden uitgevoerd
worden.
7.1 Splijtwig instellen
De splijtwig (20) voorkomt, dat het hout zich tijdens
het zagen achter het zaagblad sluit en het
zaagblad inklemt. Daardoor zou een terugslag
kunnen ontstaan.
De splijtwig moet zodanig ingesteld zijn, dat
de afstand tussen zijn inwendige ronding en
de tandkrans van het zaagblad niet groter
dan 5 mm is. De splijtwig zodanig instellen, dat het
diepste punt van het zaagblad niet meer dan 5 mm
onder de onderste rand van de splijtwig uitsteekt.
Zie afbeelding pagina 2.
Voor verstellen beide binnenzeskantschroeven
(21) losdraaien, de juiste afstanden tot het
zaagblad instellen en de binnenzeskantschroeven
weer vastdraaien.
7.2 Zaagdiepte instellen
Voor instellen de klemhendel (10) losmaken. Met
de invalhendel (8) de zaagdiepte instellen. De
ingestelde zaagdiepte kan op de schaal (9)
afgelezen worden. De klemhendel (10) weer
vastzetten.
De meest effectieve instelling van de zaagdiepte is
zodanig, dat de tanden van het zaagblad met niet
meer dan de halve tandhoogte onder het werkstuk
uitsteken. Zie afbeelding pagina 3.
Voor zeer zuivere snijranden, de zaagdiepte 2 - 5
mm groter dan de werkstukdikte instellen.
7.3 Zaagblad schuin zetten voor schuin
zagen
Voor het instellen de arrêteerschroef (3) losdraaien.
Het motordeel tegen de voetplaat (1) neigen. De
ingestelde hoek kan op de schaal (2) afgelezen
worden. De arrêteerschroef (3) weer vastdraaien.
7.4 Afzuigaansluitstuk / spanenafvoer
Voor het afzuigen van het zaagsel het
afzuigaansluitstuk (11) aanbrengen (erop schuiven
tot dit vastklikt). De zuigslang van het
afzuigapparaat op het afzuigaansluitstuk steken.
8Gebruik
8.1 In- en uitschakelen
Inschakelen:
vasthouden, dan schakelaardrukker (12) bedienen.
Uitschakelen:
8.2 Werkinstructies
De netkabel zodanig leggen, dat de zaagsnede
ongehinderd uitgevoerd kan worden.
Bij het aanzetten van de handcirkelzaag wordt de
beweeglijke beschermkap door het werkstuk
teruggedraaid.
Overbelastingsbeveiliging:
de machine wordt het opgenomen vermogen
begrensd. Machine ontlasten. Bij een langer
aanhoudende overbelasting schakelt de machine
uit. Machine uit- en weer inschakelen.
Zagen volgens rechte afgetekende lijn:
dient de zaaglijn-aanwijzer (6) (voor rechte
zaagsneden, schuine zaagsneden van 30°, 45° en
60°). De zaaglijn-aanwijzer komt overeen met de
binnenkant van het zaagblad. Voor schuin zagen
kan de afgetekende lijn door de opening aan de
linkerkant van de bovenste beschermkap bekeken
worden (zie pijl in afbeelding op pagina 3).
Zagen met parallel-aanslag:
Voor zaagsneden parallel aan een rechte rand.
Blokkeerknop (13) indrukken en
Schakelaardrukker (12) loslaten.
Schakel de machine niet in of uit, terwijl het
zaagblad in aanraking is met het werkstuk.
Tijdens het zagen de machine niet met
draaiend zaagblad uit het materiaal nemen.
Eerst het zaagblad tot stilstand laten
komen.
Bij blokkeren van het zaagblad de machine
onmiddellijk uitschakelen.
Bij overbelasting van
Hiervoor
28
Page 29
00_7920IVZ.book Seite 29 Mittwoch, 8. März 2006 3:07 15
De parallel-aanslag (7) kan van rechts en ook van
links in zijn houder geplaatst worden. Het
zaagbereik bedraagt aan de rechterkant ca. 190
mm en aan de linkerkant ca. 340 mm.
Bij het instellen letten op parallelliteit t.o.v. het
zaagblad. Of de parallel-aanslag zodanig
instellen, dat de afstand tot het zaagblad achter
iets kleiner is dan voor.
Arrêteerschroeven (5) vastdraaien. De
nauwkeurige zaagbreedte kan het beste
vastgesteld worden aan de hand van een
proefzaagsnede.
Bovendien kan de parallel-aanslag (7) door
eenvoudig omdraaien (geleidingsvlak voor de
werkstukrand wijst naar boven) als steun voor een
betere geleiding van de machine gebruikt worden.
Zagen met geleideplaat:
Voor het zagen van op de millimeter nauwkeurige,
rechte randen zonder splinteren. De anti-sliplaag
zorgt voor een veilig plaatsen van de geleideplaat
op het werkstuk en beschermt het
werkstukoppervlak tegen krassen. Zie hoofdstuk
Toebehoren.
Invalzaagsneden:
Bij invallen de machine goed vasthouden
aan de handgreep en licht naar voren
schuiven. Anders bestaat
een terugslag
werkstuk zodanig bevestigen, dat de achterste
rand van de voetplaat (1) hiertegen ligt. Daardoor
kan tijdens het invallen de machine beter
vastgehouden worden.
Klemhendel (10) losmaken.
Met de invalhendel (8) het zaagblad in de bovenste
positie brengen.
Pendelbeschermkap aan de handgreep (19)
volledig openen, zodat de machine op het
werkstuk geplaatst kan worden. Het zaagblad
uitlijnen op de afgetekende lijn.
Wordt de invalhendel (8) omlaag gedrukt, dan valt
het zaagblad loodrecht in het werkstuk. De
invaldiepte kan op de schaal (9) afgelezen worden.
De splijtwig (20) draait bij het invallen naar boven
weg. Zodra bij het voorwaarts bewegen van de
machine de spleet achter het zaagblad vrij wordt,
keert de splijtwig terug in zijn normale positie.
. Advies: een aanslagstrip op het
gevaar voor
9 Handige tips
NEDERLANDS
breedte op de parallel-aanslag. Voor de
bevestiging met schroeven zijn gaten
aangebracht.
NL
10 Onderhoud
De machine regelmatig schoonmaken. Daarbij de
ventilatiesleuven bij de motor met een stofzuiger
uitzuigen.
Zaagbladwissel
Stekker uit het stopcontact trekken,
voordat enige instelling of onderhoudswerkzaamheden uitgevoerd worden.
De asvergrendelingsknop (15) indrukken en
vasthouden. Zaagas langzaam met de in de
zaagblad-bevestigingsschroef (24) geplaatste
ringsleutel draaien, tot de vergrendeling vastklikt.
De zaagblad-bevestigingsschroef (24) tegen de
wijzers van de klok in eruit draaien.
De buitenste zaagbladflens (23) wegnemen. De
beweeglijke beschermkap (17) terugtrekken en het
zaagblad (22) wegnemen.
De steunvlakken tussen binnenste zaagbladflens
(18), zaagblad (22), buitenste zaagbladflens (23) en
zaagblad-bevestigingsschroef (24) moeten
schoon zijn.
Nieuw zaagblad plaatsen. Letten op juiste
draairichting. De draairichting is m.b.v. pijlen op
zaagblad en beschermkap aangegeven.
De buitenste zaagbladflens (23) aanbrengen. De
zaagblad-bevestigingsschroef (24) goed
vastdraaien.
Alleen scherpe, onbeschadigde
zaagbladen gebruiken. Geen gescheurde
zaagbladen of zaagbladen die vervormd
zijn, gebruiken.
Geen zaagbladen gebruiken waarvan het
basiselement dikker of waarvan de
zaagbreedte kleiner is dan de dikte van de
splijtwig.
Geen zaagbladen van hooggelegeerd
snelarbeidsstaal (HSS) gebruiken.
Geen zaagbladen gebruiken die niet
voldoen aan de karakteristieken.
Het zaagblad moet geschikt zijn voor het
nullasttoerental.
Zagen van zeer smalle stukken:
De parallel-aanslag (7) vanaf de rechterkant in zijn
houder plaatsen.
Wanneer het stuk zo smal is, dat dit niet op de
parallel-aanslag ingesteld kan worden, bevestig
dan een houten lat van dienovereenkomstige
11 Toebehoren
Gebruik uitsluitend originele Metabo toebehoren.
Als u toebehoren wilt aanschaffen doet u dat dan
bij uw leverancier.
29
Page 30
00_7920IVZ.book Seite 30 Mittwoch, 8. März 2006 3:07 15
NL
NEDERLANDS
Geef uw leverancier, om de juiste toebehoren te
krijgen, het type van uw machine.
Zie bladzijde 4.
A Geleideplaat
B Klembeugels (2 stuks). Voor het bevestigen
van de geleideplaat.
C Verbindingsstuk. Voor het aan elkaar
bevestigen van 2 geleideplaten.
D Afkortgeleider. Ter bevestiging aan de
geleideplaat. Maakt verstekzaagsneden tot
45° naar beide kanten mogelijk.
E Zaagbladen. Voor hout en dergelijke
materialen. Middelmatig zuivere zaagsnede.
F Zaagbladen. Voor hout en dergelijke
materialen. Ook geschikt voor
geplastificeerde platen en kunststoffen.
Zuivere zaagsnede.
G Zaagbladen. Voor geplastificeerde platen,
houtvezelplaten, kunststoffen. Zuivere
zaagsnede.
H Multi-zaagbladen. Voor hout en dergelijke
materialen, bouwmateriaalplaten,
kunststoffen, compositiematerialen,
kabelgoten (van kunststof, aluminium), NEmetalen. Zuivere zaagsnede.
I Bouw-zaagbladen. Voor hout en dergelijke
materialen (ook met spijkers en betonresten),
bekistingsplanken. Middelmatig zuivere
zaagsnede.
J Alleszuiger, speciale zuiger
KZuigslang
Compleet toebehorenprogramma zie
www.metabo.com of hoofdcatalogus.
12 Reparatie
Reparaties aan elektrische gereedschappen
mogen uitsluitend door een erkende vakman
worden uitgevoerd!
Defecte Metabo gereedschappen kunnen naar de
op de onderdelenlijst vermelde adressen worden
gestuurd.
Geef bij inzending voor reparatie een omschrijving
van het vastgestelde defect.
13 Milieubescherming
Metabo verpakkingen zijn 100% recycleerbaar.
Afgedankte elektronische machines en
accessoires bevatten grote hoeveelheden
waardevolle grond- en kunststoffen die eveneens
gerecycleerd kunnen worden.
Deze gebruiksaanwijzing is op chloorvrij, gebleekt
papier gedrukt.
Alleen voor EU-landen: Geef elektrisch
gereedschap niet met het huisvuil mee!
Volgens de Europese richtlijn 2002/96/EG
inzake oude elektrische en elektronische
apparaten en de toepassing daarvan binnen de
nationale wetgeving, dient gebruikt elektrisch
gereedschap gescheiden te worden ingezameld
en te worden afgevoerd naar een recycle bedrijf
dat voldoet aan de geldende milieu-eisen.
14 Technische gegevens
Toelichting bij de gegevens van bladzijde 2.
Wijzigingen en technische verbeteringen
voorbehouden.
= nominaal opgenomen vermogen
P
1
=afgiftevermogen
P
2
= nullasttoerental
n
0
= lasttoerental
n
1
v = zaagsnelheid
= max. zaagdiepte (0°)
T
0°
= max. zaagdiepte (30°)
T
30°
= max. zaagdiepte (45°)
T
45°
= max. zaagdiepte (60°)
T
60°
A = hoek voor schuin zagen instelbaar
D = zaagbladdiameter
d = zaagblad-asgatdiameter
a = max. basiselementdikte van het
b = splijtwigdikte
c = snijkantbreedte van het zaagblad
m = Gewicht
a
hw
Karakteristiek A-gewogen geluidsniveau:
L
pA
L
WA
K
pA
Tijdens het werken kan het geluidsniveau 85 dB(A)
overschrijden.
Meetgegevens volgens norm EN 60745.
De vermelde technische gegevens zijn
tolerantiewaarden (overeenkomstig de telkens
geldige norm).
zaagblad
= karakteristiek gemeten versnelling in
hand-arm-bereik
= Geluidsdrukniveau
= geluidsvermogensniveau
, KWA= onzekerheid
Draag oordoppen!
30
Page 31
00_7920IVZ.book Seite 31 Mittwoch, 8. März 2006 3:07 15
ITALIANO
IT
Istruzioni d'uso
Caro Cliente,
innanzitutto desideriamo esprimere la nostra gratitudine per aver scelto ed acquistato uno degli utensili
elettrici della Metabo. Ogni utensile elettrico della Metabo viene accuratamente collaudato in conformità
ai più severi requisiti del programma di assicurazione della qualità nell'ambito della Metabo stessa. Si
deve, comunque, tenere presente che la durata dell'utensile elettrico dipende largamente dal
comportamento dell'utilizzatore. Pertanto, raccomandiamo di prestare molta attenzione a quanto
contenuto nel presente manuale nonché nei documenti ad esso allegati. Più cura si presta nell'impiego
del vostro utensile elettrico Metabo più a lungo esso durerà e soddisferà le vostre esigenze.
È obbligo rispettare le prescrizioni generali per la
Indice
1 Dichiarazione di conformità
2 Utilizzo regolamentare
3 Avvertenze generali di sicurezza
4 Avvertenze specifiche di sicurezza
5 Panoramica generale
6 Caratteristiche specifiche del prodotto
7 Messa in funzione, regolazione
7.1 Regolazione del cuneo divisore
7.2 Regolazione della profondità di taglio
7.3 Regolazione obliqua della lama per il
taglio inclinato
7.4 Bocchetta d'aspirazione / espulsione
trucioli
8 Utilizzo
8.1 Accensione e spegnimento
8.2 Indicazioni per la lavorazione
9 Suggerimenti pratici
10 Manutenzione
11 Accessori
12 Riparazione
13 Tutela dell'ambiente
14 Dati tecnici
1 Dichiarazione di conformità
Dichiariamo sotto la nostra completa
responsabilità che tale prodotto è conforme alle
norme e direttive riportate a pagina 2.
2 Utilizzo regolamentare
La macchina è idonea per segare il legno, il
materiale plastico e i metalli oppure materiali simili.
Gli eventuali danni generati da un utilizzo
improprio, cioè diverso da quello prescritto, sono
di esclusiva responsabilità dell'utilizzatore.
prevenzione degli infortuni nonché le norme sulla
sicurezza allegate.
3 Avvertenze generali di
sicurezza
Prima di mettere in funzione il trapano, leggere
attentamente le istruzioni sulla sicurezza allegate
(libretto rosso) e le istruzioni d'uso. Conservare
tutta la documentazione allegata e, nel caso di
cessione del trapano, consegnare la
documentazione assieme ad esso.
4 Avvertenze specifiche di
sicurezza
Per proteggere la propria persona
e per una migliore cura
dell'utensile elettrico stesso,
attenersi alle parti di testo
contrassegnate con questo
simbolo!
PERICOLO:
a)
Non avvicinarsi con le mani alla zona di taglio
e alla lama. Tenere con la seconda mano l'impugnatura supplementare o la carcassa motore.
si tiene la sega circolare con entrambe le mani,
queste non possono essere ferite dalla lama.
b)
Non tenere le mani sotto il pezzo in lavorazione.
La calotta di protezione non può proteggere
dalla lama sotto il pezzo in lavorazione.
c)
Adattare la profondità di taglio allo spessore
del pezzo in lavorazione.
zione deve essere visibile uno spessore poco inferiore all'altezza dei denti.
d)
Non tenere mai il pezzo da tagliare nelle mani
o sopra una gamba. Assicurare il pezzo in lavorazione ad una base stabile.
bene il pezzo in lavorazione al fine di ridurre al
minimo il rischio di contatto con il corpo, di incastro
della lama o di perdita del controllo.
Sotto al pezzo in lavora-
È importante fissare
Se
31
Page 32
00_7920IVZ.book Seite 32 Mittwoch, 8. März 2006 3:07 15
IT
ITALIANO
e)
Tenere l'apparecchio soltanto mediante le
superfici di presa isolate, se si eseguono lavori
per i quali l'utensile da taglio potrebbe incontrare condutture elettriche nascoste o lo stesso
cavo dell'utensile.
tore di corrente trasmette la corrente anche alle parti
metalliche dell'utensile, con il rischio di provocare
una scossa elettrica.
f)
Per i tagli longitudinali, utilizzare sempre una
battuta oppure una guida per bordi dritta.
questo modo si migliora la precisione di taglio e si
riduce il rischio di inceppo della lama.
g)
Utilizzare sempre lame delle giuste dimensioni
e con un foro di alloggiamento adatto (ad
esempio a forma di rombo o tonda).
adatte ai componenti di montaggio della sega,
ruotano in modo irregolare, provocando la perdita
del controllo.
h)
Non utilizzare mai rondelle o viti non adatte
per la lama.
state costruite appositamente per la sega, al fine di
ottenere prestazioni e sicurezza ottimali.
Cause e prevenzione del contraccolpo:
-un contraccolpo è una reazione improvvisa di una
lama agganciata, incastrata oppure orientata nella
direzione errata, con la conseguenza che la sega,
non controllata, si solleva dal pezzo in lavorazione e
taglia in direzione dell'operatore;
-se la lama si aggancia o resta bloccata nella fenditura della sega, si blocca e la potenza del motore
spinge l'utensile in direzione dell'operatore;
-se la lama ruota o viene orientata in modo errato, i
denti del bordo inferiore della lama possono agganciarsi nella superficie del pezzo, con la
conseguenza che la lama esce dalla fenditura della
sega e la sega rimbalzi in direzione dell'operatore.
I contraccolpi sono la conseguenza di un utilizzo
sbagliato oppure erroneo della sega. Può essere
evitato applicando le misure di precauzione
descritte di seguito.
Tenere la sega con entrambe le mani e posi-
a)
zionare le braccia in modo tale da poter
contrastare la forza del contraccolpo. Stare
sempre a lato della lama, non portare mai il
corpo in linea con la lama.
colpo, la sega circolare potrebbe saltare indietro,
tuttavia, l'utente può contrastare la forza del
contraccolpo con determinati accorgimenti.
b)
Qualora la lama si incastri o il taglio venga
interrotto per un altro motivo, lasciare l'interruttore on/off e tenere la sega nel pezzo in lavorazione fino al completo arresto della lama. Non
cercare mai di rimuovere la sega dal pezzo in
lavorazione o di tirarla indietro quando la lama è
in movimento o sussiste il rischio di contrac-
Cercare il motivo per cui la lama si è
colpo.
incastrata e intervenire con misure adeguate.
Il contatto con un cavo condut-
In
Le lame non
Le rondelle e le viti della lama sono
In caso di contrac-
32
c)
Per riavviare una sega inserita nel pezzo in
lavorazione, centrare la lama nella fessura e
controllare che i denti non siano incastrati nel
pezzo.
Se la lama si incastra, al nuovo riavvio può
rimbalzare dal pezzo o provocare un contraccolpo.
d)
Sostenere i pannelli grossi per evitare il
rischio di contraccolpo dovuto ad una lama
incastrata
piegarsi sotto il loro stesso peso, per questo motivo
devono essere sostenuti sia vicino alla fenditura
della sega, sia sul bordo.
e)
Le lame con denti non affilati o orientati nella direzione sbagliata, data la presenza di una fenditura più
stretta, provocano un maggiore attrito, con un
conseguente rischio maggiore di incastro e contraccolpo.
f)
profondità e dell'angolo di taglio.
cano le impostazioni durante il taglio, si rischia un
incastro della lama, con conseguente contraccolpo.
g)
esegue un "taglio ad immersione" in una zona
dove potrebbero esserci oggetti nascosti, ad es.
in una parete esistente.
nascosti, la lama potrebbe bloccarsi, provocando
un contraccolpo.
--------------------------------------------------a)
corretta della calotta di protezione inferiore. Non
utilizzare la sega se la calotta di protezione inferiore non si muove liberamente e se non si
chiude immediatamente. Non fissare o legare la
calotta di protezione inferiore in posizione
aperta.
mente sul pavimento, la calotta di protezione inferiore potrebbe piegarsi. Assicurarsi che la calotta di
protezione si muova liberamente e che non entri in
contatto né con la lama né con altre parti a tutti gli
angoli e le profondità di taglio.
b)
la calotta di protezione. Se la calotta di protezione inferiore e la molla non funzionano
correttamente, fare riparare l'utensile prima
dell'uso.
o gli accumuli di trucioli provocano un funzionamento ritardato della calotta di protezione inferiore.
c)
inferiore solo in caso di tagli particolari, come
per i tagli ad immersione e i tagli angolati. Aprire
la calotta di protezione inferiore con la leva e
lasciarla non appena la lama penetra nel pezzo
in lavorazione.
calotta di protezione inferiore deve funzionare automaticamente.
d)
sul pavimento senza che la calotta di protezione
copra la lama
tempo di arresto muove la sega nel senso contrario
.
I pannelli di grandi dimensioni possono
Non utilizzare lame non affilate o danneggiate.
Prima del taglio effettuare le regolazioni della
Prestare particolare attenzione quando si
Tagliando oggetti
Prima di ogni utilizzo, controllare la chiusura
Qualora la sega dovesse cadere inavvertita-
Controllare il funzionamento delle molle sotto
Le parti danneggiate, i residui appiccicosi
Aprire manualmente la calotta di protezione
Per tutti gli altri lavori di taglio, la
Non appoggiare la sega sul banco da lavoro o
.
Una lama non protetta durante il
Se si modifi-
Page 33
00_7920IVZ.book Seite 33 Mittwoch, 8. März 2006 3:07 15
alla direzione di taglio, tagliando qualunque cosa si
trovi in quella direzione. Osservare il tempo di
arresto della sega.
Cuneo:
a)
Utilizzare il cuneo adatto alla lama impiegata.
Il cuneo deve essere più spesso della lama della
sega, ma più sottile rispetto alla larghezza dei denti
della lama.
b)
Regolare il cuneo come descritto nel manuale
Una regolazione errata di spessore, posi-
d'uso.
zione e direzione può determinare la scarsa efficacia
del cuneo nel contrastare i contraccolpi.
c)
Utilizzare sempre il cuneo.
d)
Perché il cuneo sia efficace, deve trovarsi
nella fenditura della sega.
non ha alcuna efficacia nell'evitare i contraccolpi.
e)
Non utilizzare la sega con cuneo nascosto.
Anche un'anomalia minima può rallentare la chiusura della calotta di protezione.
Prima di eseguire qualsiasi lavoro di regolazione o
manutenzione estrarre la spina elettrica dalla
presa.
Non afferrare il trapano dalla parte della punta
rotante. A trapano fermo, togliere i trucioli e simili.
Per l'esecuzione di lavori con questo utensile indossare sempre una protezione acustica.
Per l'esecuzione di lavori con questo utensile
indossare sempre degli occhiali di protezione.
Il bottone per il bloccaggio dell'albero deve essere
premuto solo quando il motore è fermo.
La lama della segatrice non deve essere frenata
esercitando una contropressione laterale.
Quando la segatrice è in funzione la calotta di
protezione non deve essere bloccata nella
posizione posteriore (tirata verso dietro).
Per segare materiali che producono molta polvere
(ad es. pannelli di gesso) la macchina deve essere
pulita regolarmente. Inoltre deve essere garantito il
perfetto funzionamento dei dispositivi di sicurezza
(ad es. la calotta di protezione mobile).
La calotta di protezione mobile deve potersi
muovere liberamente, automaticamente, e
ritornare indietro nella sua posizione finale in modo
dolce ed esatto.
I materiali, i quali durante la lavorazione producono
delle polveri o dei vapori nocivi per la salute (ad es.
come l'amianto) non devono essere lavorati.
Dirigere la macchina afferrando le impugnature
con entrambe le mani.
Durante la lavorazione non intervenire in nessun
caso sotto il pezzo in lavorazione.
Per i tagli brevi, il cuneo
ITALIANO
Lavorare sempre con il cuneo divisore montato.
Controllare, se il pezzo presenta dei corpi estranei.
Durante il lavoro fare sempre attenzione di non
segare chiodi o simili.
Se la lama della segatrice si blocca, spegnere
subito il motore.
Evitare di segare i pezzi estremamente piccoli.
Durante la lavorazione il pezzo deve essere in una
posizione salda ed assicurato contro lo
scivolamento.
I pezzi di grandi dimensioni devono essere
sufficientemente supportati.
La polvere prodotta durante la lavorazione è
spesso nociva per la salute (ad es. quando viene
lavorato il legno di quercia (rovere) e di faggio o i
materiali che contengono sostanze tossiche),
quindi bisogna evitare che queste polveri possano
penetrare nel corpo. Utilizzare il dispositivo per
l'aspirazione delle polveri e indossare
ulteriormente una maschera antipolvere adeguata.
Rimuovere a fondo i depositi di polvere, ad es.
mediante aspirazione.
Non utilizzare mole.
IT
5 Panoramica generale
Vedi pagina 3 (girare la pagina).
1 Piastra di guida
2 Scala (angolo di taglio obliquo)
3 Vite di arresto (tagli obliqui)
4 Impugnatura supplementare
5 Vite di arresto (2x) (guida parallela)
6 Indicatore di taglio
7 Guida parallela
8 Leva d'affondamento (profondità di taglio)
9 Scala (profondità di taglio)
10 Leva di bloccaggio (profondità di taglio)
11 Bocchetta d'aspirazione
12 Pulsante interruttore
13 Bottone di bloccaggio
14 Impugnatura
15 Bottone per il bloccaggio dell'albero
16 Vano per chiave esagonale
17 Calotta di protezione mobile
18 Flangia interna della lama di sega
19 Impugnatura (calotta mobile di protezione)
20 Cuneo divisore
21
Vite ad esagono cavo (2x) (regolazione del
cuneo divisore)
22 Lama di sega
33
Page 34
00_7920IVZ.book Seite 34 Mittwoch, 8. März 2006 3:07 15
IT
ITALIANO
23 Flangia esterna della lama di sega
24 Vite di fermo della lama di sega
6 Caratteristiche specifiche
del prodotto
Tagli ad affondamento eseguiti senza problemi
grazie alla duplice guida a colonne ed al cuneo
divisore ad arretramento automatico.
Battuta parallela a doppia guida.
Arresto rapido della lama della segatrice mediante
spegnimento della macchina per mezzo del freno
di sicurezza meccanico.
È possibile eseguire tagli in prossimità della
parete.
7 Messa in funzione,
regolazione
Prima della messa in funzione verificare che
la tensione di alimentazione elettrica
disponibile corrisponda ai dati elettrici
riportati sulla targhetta del modello.
Prima di eseguire qualsiasi lavoro di
regolazione o manutenzione estrarre la
spina elettrica dalla presa.
7.1 Regolazione del cuneo divisore
Il cuneo divisore (20) consente di evitare, durante
la lavorazione del pezzo, che il legno chiuda dietro
la lama della sega bloccando la lama stessa.
Inoltre questo potrebbe causare un contraccolpo.
Il cuneo divisore deve essere regolato in
maniera tale, che la distanza tra la sua
rotondità interna e la corona dentata della
lama di sega non superi i 5 mm. Impostare il cuneo
divisore, in maniera tale che il punto più basso
della lama di sega non sporga di oltre 5 mm sotto
il bordo inferiore del cuneo divisore. Vedere
l'illustrazione a pagina 2.
Per la regolazione, allentare entrambe le viti ad
esagono cavo (21), impostare le corrette distanze
rispetto alla lama della segatrice e riavvitare
nuovamente le viti ad esagono cavo.
7.2 Regolazione della profondità di taglio
Per eseguire la regolazione rilasciare la leva di
bloccaggio (10) . Impostare la profondità di taglio
mediante la leva d'affondamento (8). I valori della
profondità di taglio possono essere letti sulla scala
(9). Serrare nuovamente la leva di bloccaggio (10).
La regolazione della profondità di taglio è ottimale,
quando i denti della lama di sega fuoriescono dal
pezzo per non oltre la metà della loro altezza.
Vedere l'illustrazione a pagina 3.
Per ottenere bordi di taglio particolarmente netti,
impostare la profondità di taglio in modo che
ecceda di 2 - 5 mm lo spessore del pezzo in
lavorazione.
7.3 Regolazione obliqua della lama per il
taglio inclinato
Per eseguire la regolazione allentare la vite di
arresto (3). Inclinare il corpo motore contro la
piastra di guida (1). Il valore dell'angolo impostato
può essere letto sulla scala (2). Stringere
nuovamente la vite di arresto (3).
7.4 Regolazione bocchetta d'aspirazione /
espulsione trucioli
Per aspirare i trucioli prodotti con l'utilizzo della
sega applicare la bocchetta di aspirazione (11)
(premere sino ad innesto avvenuto). Collocare il
tubo flessibile del dispositivo d'aspirazione sulla
bocchetta d'aspirazione.
8 Utilizzo
8.1 Accensione e spegnimento
Inserimento:
e mantenerlo premuto, dopo azionare il pulsante
interruttore (12).
Disinserimento:
(12).
8.2 Indicazioni per la lavorazione
Mettere il cavo di allacciamento alla rete in una
posizione tale da consentire alla sega di eseguire il
taglio senza ostacoli.
Con l'applicazione della sega circolare la calotta di
protezione mobile viene spostata verso dietro dal
pezzo.
dal pezzo, attendere prima che la lama di sega si
sia arrestata completamente.
premere il bottone di bloccaggio (13)
rilasciare il pulsante interruttore
Non accendere o spegnere la macchina
quando la lama di sega è a contatto con il
pezzo.
Non togliere la segatrice dal materiale
quando la lama di sega è in funzione, cioè
mentre essa ruota. Per togliere la segatrice
Per bloccare la lama di sega spegnere
subito la macchina.
34
Page 35
00_7920IVZ.book Seite 35 Mittwoch, 8. März 2006 3:07 15
Protezione contro i sovraccarichi:
sovraccarico l'assorbimento di potenza della
macchina viene limitato. Alleggerire il carico della
macchina. Nel caso in cui il sovraccarico duri a
lungo la macchina si spegne. Spegnere e
riaccendere la macchina.
Segare secondo la tracciatura diritta:
la funzione dell'indicatore di taglio (6) (per tagli
diritti e tagli obliqui a 30°, 45° e 60°). L'indicatore
di taglio corrisponde al lato interno della lama della
segatrice. Per eseguire tagli obliqui è possibile
seguire la tracciatura attraverso l'apertura posta
nella parte sinistra della calotta di protezione
mobile superiore (vedere freccia nell'illustrazione a
pagina 3).
Segare con la guida parallela:
Per l'esecuzione di tagli paralleli rispetto ad un
bordo diritto.
La guida parallela (7) può essere inserita
nell'apposito supporto sia da destra che da
sinistra. L'ampiezza di taglio sul lato destro è pari
a ca. 190 mm e sul lato sinistro a ca. 340 mm.
Per la regolazione osservare il parallelismo
rispetto alla lama di sega, oppure impostare la
battuta parallela in modo tale che, nella parte
posteriore, la distanza dalla lama della
segatrice risulti leggermente superiore rispetto
alla parte anteriore.
Stringere nuovamente le viti di arresto (5). Il modo
migliore per determinare Il valore esatto della
larghezza di taglio si ottiene mediante un taglio di
prova.
Con una semplice rotazione (superficie di guida
per il bordo del pezzo in lavorazione rivolta verso
l'alto), è inoltre possibile utilizzare la battuta
parallela (7) come appoggio per una migliore
guida della macchina stessa.
Segare con il binario di guida:
Per spigoli di taglio precisi al millimetro,
esattamente diritti e senza scheggiature. Il
rivestimento antisdrucciolevole provvede per un
appoggio stabile e sicuro e consente di proteggere
il pezzo da graffiature. Vedere il capitolo
"Accessori".
Tagli ad affondamento:
Durante l'esecuzione di tagli ad
affondamento, tenere saldamente la
macchina per l'impugnatura ed
esercitare una leggera spinta in avanti. In caso
contrario esiste il rischio
Suggerimento: fissare un listello di battuta sul
pezzo in lavorazione, in modo che appoggi sul
bordo posteriore della piastra di guida (1). In tal
modo sarà possibile manovrare la macchina con
maggior sicurezza durante l'esecuzione di tagli ad
affondamento.
Rilasciare la leva di bloccaggio (10).
di contraccolpo
In caso di
Questa è
.
ITALIANO
Mediante la leva d'affondamento (8), portare la
lama della segatrice nella posizione superiore
massima.
Aprire completamente la cappa oscillante di
protezione sull'impugnatura (19), in modo da poter
appoggiare la macchina sul pezzo in lavorazione.
Centrare la lama rispetto alla tracciatura.
Abbassando la leva d'affondamento (8), la lama
entrerà verticalmente nel pezzo in lavorazione. I
valori della profondità di affondamento possono
essere letti sulla scala (9).
Durate la fase di affondamento, il cuneo divisore
(20) si sposta verso l'alto. Non appena la macchina
si sposta in avanti e si libera lo spazio al di sotto
della lama della segatrice, il cuneo divisore ritorna
nella sua posizione normale.
IT
9 Suggerimenti pratici
Eseguire tagli molto stretti con la segatrice:
inserire la guida parallela (7), da destra, nel suo
supporto.
Se il taglio è così stretto da non poter essere
impostato con la guida parallela, fissare allora un
listello di legno della larghezza necessaria sulla
guida parallela stessa. Sono predisposti appositi
fori per eseguire il fissaggio con le viti.
10 Manutenzione
Pulire regolarmente la macchina. Inoltre pulire le
feritoie di ventilazione nel motore con una
aspirapolvere.
Sostituzione della lama di sega
Prima di eseguire qualsiasi lavoro di
regolazione o manutenzione estrarre la
spina elettrica dalla presa.
Premere il bottone per il bloccaggio dell'albero (15)
e mantenere premuto. Ruotare l'albero di sega
lentamente mediante la chiave esagonale
applicata nella vite di fermo della lama di sega (24)
finché l'arresto scatta in posizione.
Svitare la vite di fermo della lama di sega (24)
ruotando in senso antiorario.
Rimuovere la flangia esterna della lama di sega
(23). Spostare verso dietro la calotta di protezione
mobile (17) e rimuovere la lama di sega (22).
Le superfici di appoggio tra la flangia interna della
lama di sega (18), la lama di sega (22), la flangia
esterna della lama di sega (23) e la vite di fermo
della lama di sega (24) devono essere pulite.
Inserire la nuova lama di sega. Osservare il
corretto senso di rotazione. La direzione di
rotazione è indicata, mediante frecce, sulla lama di
sega e sulla calotta di protezione.
35
Page 36
00_7920IVZ.book Seite 36 Mittwoch, 8. März 2006 3:07 15
IT
ITALIANO
Applicare la flangia esterna della lama di sega (23).
Stringere saldamente la vite di fermo della lama di
sega (24).
Utilizzare solo lame di sega affilate e intatte.
Non utilizzare lame di sega che presentano
criccature / incrinature oppure deformate.
Non utilizzare lame di sega con uno
spessore maggiore o una larghezza di
taglio minore dello spessore del cuneo
divisore.
Non utilizzare lame di sega di acciaio rapido
ad alto tenore di legante (HSS).
Non utilizzare lame di sega, che non
corrispondono ai dati caratteristici
prestabiliti.
La lama di sega deve essere adatta al
numero di giri a vuoto.
11 Accessori
Utilizzare esclusivamente gli accessori / ricambi
originali della Metabo.
In caso di necessità, rivolgersi al rivenditore per
l'acquisto di accessori / ricambi.
Per la selezione corretta degli accessori, è
essenziale indicare al rivenditore il tipo / modello
esatto dell'utensile elettrico.
Vedi pag. 4.
A Binario di guida
B Morsetti (2 pezzi). Per il fissaggio del binario di
guida.
C Raccordo. Per accostare 2 binari di guida.
D Guida per i tagli trasversali e obliqui. Da
applicare sul binario di guida. Consente di
eseguire tagli obliqui fino a 45° nelle due
direzioni.
E Lame di sega circolari. Per il legno e altri
materiali simili. Taglio di qualità media.
F Lame di sega circolari. Per il legno e altri
materiali simili. Adatte anche per pannelli
rivestiti e materiali sintetici. Taglio netto.
G Lame di sega circolari. Per pannelli rivestiti,
pannelli di masonite e materiali sintetici. Taglio
netto.
H Lame di sega multimateriale. Per il legno e
materiali simili al legno, pannelli in materiale
da costruzione, materiali sintetici, materiali
compositi, canaline per cavi (di plastica,
alluminio), metalli non ferrosi. Taglio netto.
I Lame di sega per costruzioni. Per legno e
materiali simili al legno (anche con chiodi e
resti di calcestruzzo), assi di rivestimento.
Taglio di qualità media.
J Aspiratore universale, aspiratore speciale.
K Tubo flessibile di aspirazione.
36
Il programma completo degli accessori si trova su
www.metabo.com oppure nel catalogo principale.
12 Riparazione
Le eventuali riparazioni degli utensili elettrici
possono essere fatte esclusivamente da tecnici /
elettricisti specializzati!
I prodotti elettrici Metabo da far riparare possono
essere inviati agli indirizzi riportati nell'elenco
ricambi.
Nello spedire un prodotto Metabo a scopo di
riparazione, descrivere il guasto accertato.
13 Tutela dell'ambiente
Gli imballaggi usati dalla Metabo sono riciclabili al
100%.
I prodotti elettronici inutilizzabili e i relativi
accessori comprendono una grande quantità di
materie plastiche e materie prime riciclabili.
Questo manuale è impresso su carta candeggiata,
esente da cloro.
Solo per Paesi UE: Non gettare le apparecchiature elettriche tra i rifiuti domestici!
Secondo la Direttiva Europea 2002/96/CE
sui rifiuti di apparecchiature elettriche ed
elettroniche e la sua attuazione in conformità alle
norme nazionali, le apparecchiature elettriche
esauste devono essere raccolte separatamente, al
fine di essere reimpiegate in modo eco-compatibile.
14 Dati tecnici
Spiegazioni sui dati riportati a pagina 2.
Dati i continui miglioramenti tecnologici, ci
riserviamo il diritto di apportare modifiche senza
preavviso.
=Potenza nominale
P
1
= Potenza erogata
P
2
= Numero di giri a vuoto
n
0
= Numero di giri sotto carico
n
1
v = Velocità di taglio
= Profondità di taglio max (0°)
T
0°
= Profondità di taglio max (30°)
T
30°
= Profondità di taglio max. (45°)
T
45°
= Profondità di taglio max (60°)
T
60°
A = Angolo di taglio obliquo regolabile
D = Diametro della lama di sega
d = Diametro del foro della lama di sega
a = Spessore max. del corpo base della
lama di sega
Page 37
00_7920IVZ.book Seite 37 Mittwoch, 8. März 2006 3:07 15
b = Spessore del cuneo divisore
c = Larghezza di taglio della lama di sega
m=Peso
= Accelerazione tipica val utata nell'area
a
hw
mano-braccio
Livello sonoro classe A tipico:
= Livello di pressione acustica
L
pA
= Livello di potenza acustica
L
WA
, KWA= Incertezza
K
pA
Durante il lavoro è possibile che venga superato il
livello di rumorosità di 85 dB(A).
Indossare le cuffie.
Valori rilevati secondo EN 60745.
I suddetti dati tecnici sono condizionati dalle
tolleranze (corrispondono ai rispettivi standard
validi).
ITALIANO
IT
37
Page 38
00_7920IVZ.book Seite 38 Mittwoch, 8. März 2006 3:07 15
ES
ESPAÑOL
Instrucciones de manejo
Estimado cliente
Le agradecemos la confianza mostrada al comprar una máquina Metabo. Cada máquina Metabo ha sido
probada cuidadosamente y ha pasado los estrictos controles de calidad de la garantía de calidad de
Metabo. Sin embargo, la vida útil de una máquina depende en gran medida de usted. Le rogamos tenga
en cuenta la información contenida en estas instrucciones y en los documentos adjuntos. Cuanto mejor
cuide su máquina Metabo, mayor será el tiempo durante el que le proporcionará un servicio fiable.
Deben observarse las normas para prevención de
Contenido
1 Declaración de conformidad
2 Aplicación de acuerdo a la finalidad
3 Instrucciones generales de seguridad
4 Instrucciones especiales de seguridad
5 Descripción general
6 Características especiales del producto
7 Puesta en marcha, ajuste
7.1 Ajustar la cuña de partir
7.2 Ajustar la profundidad de corte
7.3 Colocar la hoja de sierra en diagonal
para realizar cortes en diagonal
7.4 Racor de aspiración / eyector de
virutas
8 Manejo
8.1 Conexión y desconexión
8.2 Indicaciones de funcionamiento
9 Consejos y trucos
10 Mantenimiento
11 Accesorios
12 Reparación
13 Protección ecológica
14 Especificaciones técnicas
1 Declaración de
conformidad
Declaramos, bajo nuestra exclusiva
responsabilidad, que este producto cumple con
las normas y las directrices mencionadas en la
página 2.
2 Aplicación de acuerdo a la
finalidad
La máquina es adecuada para serrar madera,
plásticos y metales o materiales similares.
Cualquier daño causado por un uso inadecuado
es de la sola responsabilidad del usuario.
accidentes aceptadas generalmente y la
información sobre seguridad incluida.
3 Instrucciones generales de
seguridad
Antes de utilizar esta máquina, lea y entienda
completamente las instrucciones y la información
de seguridad (folleto rojo) incluidos. Guarde todos
los documentos para referencia en el futuro, y
solamente entregue su máquina junto con estos
documentos.
4 Instrucciones especiales
de seguridad
¡Para su propia protección y la de
su herramienta eléctrica, observe
las partes marcadas con este
símbolo!
PELIGRO:
a)
No toque con sus manos la zona de serrado ni
la hoja de sierra. Sujete con ambas manos la
empuñadura adicional o la carcasa del motor.
Mientras sujete la sierra circular de este manera, no
podrá lesionárselas con la hoja de sierra.
b)
No toque la pieza de trabajo por la parte
La cubierta protectora no le puede
inferior.
proteger de la hoja de sierra debajo de la pieza de
trabajo.
c)
Adapte la profundidad de corte al grosor de la
pieza de trabajo.
completa de un diente debajo de la pieza de trabajo.
d)
No sujete nunca con la mano la pieza de
trabajo que vaya a serrar ni la coloque sobre la
pierna. Asegure la pieza de trabajo sobre una
superficie de apoyo estable.
pieza de trabajo esté bien fijada para minimizar el
peligro de contacto con el cuerpo, el atasco de la
hoja de sierra o la pérdida del control.
e)
Sujete la herramienta sólo por las superficies
de la empuñadura aisladas electricamente
cuando realice trabajos en los que la herra-
Sólo debería ser visible una altura
Es importante que la
38
Page 39
00_7920IVZ.book Seite 39 Mittwoch, 8. März 2006 3:07 15
mienta de corte pudiera encontrase con
conducciones eléctricas ocultas o el propio
cable del aparato.
eléctrico conduce la tensión a través de las partes
metálicas de la herramienta, pudiendo causar una
descarga eléctrica.
f)
Utilice siempre un tope o una guía de cantos
recta cuando efectúe cortes longitudinales.
mejora la exactitud de corte y reduce la posibilidad
de que la hoja de sierra se atasque.
g)
Utilice siempre hojas de sierra del tamaño
correcto y con el orificio de inserción adecuado
(p. ej. en forma de rombo o círculo).
sierra que no se adapten a las piezas de montaje de
la sierra, giran descentradas y pueden causar la
pérdida del control de la sierra.
h)
No utilice nunca placas de apoyo o tornillos
para hojas de sierra que estén dañadas o sean
erróneas.
hojas de sierra se han construido especialmente
para esta sierra, obteniéndose de este modo un
rendimiento óptimo y garantizando así la seguridad
durante su utilización.
Causas y prevención de un contragolpe:
-un contragolpe es la reacción repentina de una
hoja de sierra que se ha enganchado, atascado o
colocado erróneamente, provocando que una
sierra se salga de la pieza de trabajo y pueda salir
despedida en dirección al usuario de la herramienta;
-cuando la hoja de sierra se engancha o atasca en
la hendidura de serrado, se bloquea y la fuerza del
motor lanza la herramienta en dirección al usuario
de la herramienta;
-si la hoja de sierra se tuerce durante el corte o se
ha alineado erróneamente, los dientes del canto
posterior de la hoja de sierra se pueden enganchar
en la superficie de la pieza de trabajo, con lo cual la
hoja de sierra se desprende de la hendidura de
serrado y sale disparada hacia atrás en dirección al
usuario de la herramienta.
Un contragolpe es la consecuencia de un uso
inadecuado o erróneo de la sierra. Se puede evitar
tomando las medidas apropiadas como las que se
describen a continuación.
Sujete la sierra con ambas manos y mantenga
a)
los brazos en una postura en la que pueda amortiguar la fuerza del contragolpe. Sitúese siempre
lateralmente respecto a la hoja de sierra, evite
colocar su cuerpo en línea con la hoja de sierra.
En caso de un contragolpe, la sierra circular puede
salir disparada hacia atrás, pero el usuario podrá
dominar la fuerza del contragolpe si ha adoptado las
medidas apropiadas.
b)
En caso de que la hoja de sierra se atasque o
se interrumpa el serrado por otro motivo, suelte
el interruptor de conexión/desconexión y
El contacto con un cable
Esto
Las hojas de
Las placas de apoyo y los tornillos para
ESPAÑOL
mantenga la sierra en el material hasta que la
hoja se haya detenido por completo. No intente
nunca retirar la sierra de la pieza de trabajo o
arrastrarla hacia atrás mientras la hoja de sierra
se mueve o cuando pueda provocar un contra-
Cuando haya encontrado la causa del atasco
golpe.
de la hoja de sierra, subsánela adoptando las
medidas apropiadas.
c)
Cuando desee volver a poner en marcha una
sierra con la hoja insertada en la pieza de
trabajo, centre la hoja en la hendidura de
serrado y compruebe que los dientes no se
hayan enganchado en la pieza de trabajo.
caso de que la hoja de sierra se haya atascado,
podría salir disparada de la pieza de trabajo o
provocar un contragolpe en caso de que se vuelva
a arrancar la sierra.
d)
Apoye los tableros grandes para evitar el
riesgo de un contragolpe al atascarse la hoja de
.
Los tableros grandes pueden doblarse por
sierra
su propio peso. Los tableros deben apoyarse en
ambos lados, tanto cerca de la hendidura de
serrado como en el borde.
e)
No utilice hojas de sierra gastadas ni dañadas.
Las hojas de sierra con dientes gastados o
alineados erróneamente provocan una fricción
excesiva, un atasco y un contragolpe debido a una
hendidura de serrado demasiado estrecha.
f)
Asegure los ajustes de profundidad y ángulo
de corte antes de serrar.
durante el serrado, la hoja de sierra puede atascarse
y ocasionar un contragolpe.
g)
Tenga especial cuidado a la hora de practicar
un "corte de profundidad" en un zona no visible,
por ejemplo, de una pared.
puede bloquear al serrar objetos ocultos y ocasionar
un contragolpe.
---------------------------------------------------
Compruebe antes de cada uso si la cubierta
a)
protectora cierra correctamente. No utilice la
sierra cuando la cubierta protectora inferior no
se mueve libremente y no se cierra de inmediato.
No sujete ni fije nunca la cubierta protectora
inferior en la posición abierta.
accidentalmente al suelo, la cubierta protectora
inferior podría deformarse. Asegúrese de que la
cubierta protectora se mueve libremente y no toca
la hoja de sierra ni otras piezas en todos los ángulos
y profundidades de corte.
b)
Compruebe si los resortes de la cubierta
protectora inferior funcionan correctamente.
Pida que se realice una revisión de la herramienta antes de usarla si la cubierta protectora
y los resortes no funcionan correctamente.
Las piezas dañadas, sedimentos pegajosos o la
acumulación de virutas provocan que la cubierta
protectora funcione a destiempo.
c)
Abra la cubierta protectora inferior a mano
sólo cuando pretenda realizar cortes específicos, como son los cortes de profundidad y los
Si los ajustes cambian
La hoja de sierra se
Si la sierra cayera
ES
En
39
Page 40
00_7920IVZ.book Seite 40 Mittwoch, 8. März 2006 3:07 15
ES
ESPAÑOL
cortes en ángulo. Abra la cubierta protectora
inferior con la palanca de retroceso y suéltela en
cuanto la hoja de sierra haya penetrado en la
pieza de trabajo.
serrado, la cubierta protectora inferior tiene que
funcionar automáticamente.
d)
No coloque la sierra sobre el banco de trabajo
o en el suelo sin que la cubierta protectora cubra
la hoja de sierra
movimiento, mueve la sierra en dirección contraria
al sentido de corte, serrando todo lo que encuentre
en su camino. Observe también el tiempo de
marcha en inercia de la sierra.
Cuña de partir:
a)
Utilice la cuña de partir adecuada para la hoja
de sierra empleada.
más gruesa que la hoja de sierra principal, pero más
fina que el ancho de diente de la hoja de sierra.
b)
Ajuste la cuña de partir tal como se describe
en el manual de instrucciones.
ción y alineación erróneos pueden ser la causa de
que la cuña de partir no impida con efectividad que
se produzca un contragolpe.
c)
Utilice siempre la cuña de partir.
d)
Para que la cuña de partir actúe correctamente, deberá encontrarse en la hendidura de
serrado.
es efectiva para impedir un contragolpe.
e)
No utilice la sierra con una cuña de partir
deformada.
ralentizar el cierre de la cubierta protectora.
En todos los demás trabajos de
.
Una hoja de sierra descubierta en
La cuña de partir debe ser
Un grosor, posi-
En los cortes cortos, la cuña de partir no
Incluso una pequeña avería puede
La cubierta protectora móvil debe poderse mover
sin problemas y retornar a su posición final
automáticamente, de manera fácil y con exactitud.
No pueden trabajarse materiales que produzcan
polvo o vapores perjudiciales para la salud (p. ej.
asbesto).
Guiar la máquina con ambas manos en las
empuñaduras.
Mientras se trabaja no se deben colocar las manos
debajo de la pieza de trabajo.
Trabajar siempre con la cuña de partir acoplada.
Vigilar que la pieza de trabajo no tenga cuerpos
extraños. Al trabajar debe tener en cuenta de no
serrar clavos o similares.
Cuando se bloquee la hoja de sierra debe
desconectar en seguida el motor.
No intente serrar piezas de trabajo
extremadamente pequeñas.
Al serrar, la pieza de trabajo debe estar bien
colocada y fijada para que no se mueva.
Las piezas de trabajo grandes deben estar lo
suficientemente apoyadas.
El polvo que se genera durante el trabajo a
menudo es perjudicial para la salud (p.ej. al tratar
madera de roble o de haya o materiales que
contienen sustancias nocivas) y no debería ser
aspirado. Utilizar aspiración de polvo y llevar
adicionalmente una mascarilla de protección
adecuada. Retirar a fondo el polvo acumulado, p.
ej. aspirándolo.
No utilice discos de amolar.
Desenchufar el equipo antes de llevar a cabo
cualquier ajuste o mantenimiento.
¡No tocar la herramienta en rotación! La máquina
debe estar siempre detenida para eliminar virutas
y similares.
Utilice unas gafas protectoras al trabajar con la
herramienta.
Al trabajar con la máquina, lleve puestas unas
gafas protectoras.
Pulsar el botón de bloqueo del husillo solamente
con el motor parado.
La hoja de sierra no debe frenarse por
contrapresión lateral.
No se debe fijar la cubierta protectora móvil en la
posición atrasada para serrar.
La máquina deberá limpiarse regularmente al
serrar materiales que desprendan mucho polvo.
Debe estar garantizado el funcionamiento óptimo
de los dispositivos de protección (p.ej. la cubierta
protectora móvil).
40
5 Descripción general
Véase la página 3 (desplegarla).
1 Placa guía
2 Escala (ángulo de corte en diagonal)
3 Tornillo de sujeción (cortes en diagonal)
4 Empuñadura complementaria
5 Tornillo de sujeción (2x) (tope paralelo)
6 Indicador de corte
7 Tope paralelo
8 Palanca de inserción (profundidad de corte)
9 Escala (profundidad de corte)
10 Palanca de apriete (profundidad de corte)
11 Racor de aspiración
12 Interruptor
13 Botón de bloqueo
14 Empuñadura
15 Botón de bloqueo del husillo
Page 41
00_7920IVZ.book Seite 41 Mittwoch, 8. März 2006 3:07 15
16 Depósito para llave hexagonal
17 Cubierta protectora móvil
18 Brida interior de la hoja de sierra
19 Empuñadura (cubierta protectora móvil)
20 Cuña de partir
ornillo con hexágono interior (2x) (ajuste de la
21 T
cuña de partir)
22 Hoja de sierra
23 Brida exterior de la hoja de sierra
24 Tornillo de fijación de la hoja de sierra
6 Características especiales
del producto
Cortes de inserción fáciles de conseguir gracias a
la guía de columna doble y la cuña de partir con
retroceso automático.
Tope paralelo de guiado doble.
Parada instantánea de la hoja de sierra al
desconectar la máquina mediante el freno de
seguridad mecánico.
Permite serrar cerca de la pared.
7 Puesta en marcha, ajuste
Antes de enchufar compruebe que la
tensión y la frecuencia de la red, indicadas
en la placa de identificación, corresponden
a las de la fuente de energía.
Desenchufar el equipo antes de llevar a
cabo cualquier ajuste o mantenimiento.
7.1 Ajustar la cuña de partir
La cuña de partir (20) impide que la madera se
cierre durante el serrado detrás de la hoja de la
sierra y la inmovilice. Podría producirse un
contragolpe.
La cuña de partir debe ajustarse de manera
que la distancia entre su redondeo interior y
la corona dentada de la hoja de sierra no
sea superior a 5 mm. Ajustar la cuña de partir de
tal manera que el punto más bajo de la hoja de
sierra no sobresalga más de 5 mm por debajo del
canto inferior de la cuña de partir. Véase la figura
de la página 2.
Para ajustar, aflojar los dos tornillos con hexágono
interior (21), regular las distancias correctas
respecto a la hoja de sierra y volver a apretar los
tornillos con hexágono interior.
ESPAÑOL
7.2 Ajustar la profundidad de corte
Para ajustar, soltar la palanca de apriete (10).
Ajustar la profundidad de corte con la palanca de
inserción (8). La profundidad de corte regulada
puede leerse en una escala (9). Volver a apretar la
palanca de apriete (10).
La finalidad del ajuste de la profundidad de corte
es que los dientes de la hoja de sierra no
sobresalgan por debajo de la pieza de trabajo más
de la mitad de la altura de los dientes. Véase la
figura de la página 3.
Para bordes de corte muy limpio, ajustar la
profundidad de corte 2 - 5 mm más que el grosor
de la pieza de trabajo.
7.3 Colocar la hoja de sierra en diagonal
para realizar cortes en diagonal
Para ajustar, aflojar el tornillo de sujeción (3).
Inclinar el cuerpo del motor contra la placa guía (1).
El ángulo ajustado puede leerse en la escala (2).
Volver a apretar el tornillo de sujeción (3).
7.4 Racor de aspiración / eyector de
virutas
Para aspirar las virutas de sierra, acoplar el racor
de aspiración (11) (desplazarlo hasta que quede
encajado). Calar la manguera del aspirador en el
racor de aspiración.
ES
8 Manejo
8.1 Conexión y desconexión
Conexión:
mantenerlo presionado y accionar el interruptor
(12).
Desconexión:
8.2 Indicaciones de funcionamiento
Disponer el cable de red de forma que se pueda
realizar el corte de sierra sin impedimentos.
Al aplicar la sierra circular portátil, la cubierta
protectora móvil se mueve hacia atrás por la pieza
de trabajo.
Presionar el botón de bloqueo (13),
Soltar el interruptor (12).
No conecte o desconecte la máquina
mientras la hoja de sierra esté en contacto
con la pieza de trabajo.
Al serrar no se debe extraer la máquina del
material con la hoja de sierra en
movimiento. Esperar hasta que la hoja de
sierra se pare.
41
Page 42
00_7920IVZ.book Seite 42 Mittwoch, 8. März 2006 3:07 15
ES
ESPAÑOL
En caso de que se bloquee la hoja de sierra
desconectar la máquina de inmediato.
Protección contra sobrecarga:
sobrecarga de la máquina, se limita la potencia
absorbida. Reducir la carga de la máquina. Si la
carga se mantiene durante mucho tiempo, la
máquina se desconecta. Desconectar y volver a
conectar la máquina.
Serrar siguiendo un trazado recto:
de corte (6) sirve para esto (para cortes rectos y
cortes en diagonal de 30°, 45° y 60°). El indicador
de corte se corresponde con el lado interior de la
hoja de sierra. Para cortes en diagonal, el trazado
puede verse a través de la abertura en el lado
izquierdo de la cubierta protectora superior (véase
la flecha en la figura de la página 3).
Serrar con tope paralelo:
Para cortes paralelos a un canto recto.
El tope paralelo (7) puede insertarse en su soporte
por la derecha y también por la izquierda. El área
de corte es de aprox. 190 mm en el lado derecho
y aprox. 340 mm en el izquierdo.
Al realizar el ajuste, tener en cuenta la
paralelidad respecto a la hoja de sierra. O bien,
ajustar el tope paralelo de manera que la
distancia respecto a la hoja de sierra sea detrás
algo mayor que delante.
Apretar el tornillo de sujeción (5). La mejor manera
para averiguar la anchura de corte exacta es hacer
un corte de prueba.
Adicionalmente, el tope paralelo (7) puede
utilizarse como base para un mejor guiado de la
máquina mediante una sencilla maniobra de giro
(la superficie de guiado para el borde de la pieza
de trabajo está orientada hacia arriba).
Serrar con carril guía:
Para cantos de corte de precisión milimétrica,
rectos y sin desgarros. El revestimiento
antideslizante proporciona un asiento seguro y
protege las piezas de trabajo de posibles
arañazos. Véase capítulo Accesorios.
Cortes de inserción:
Al insertar la máquina, sujetar con
firmeza la empuñadura y desplazar la
máquina suavemente hacia delante. De
lo contrario puede haber
Recomendación: Fijar un listón de tope en la pieza
de trabajo de tal modo que el borde posterior se
halle junto a la placa guía (1). De esta manera, la
máquina puede sujetarse de modo más seguro
durante la inserción.
Soltar la palanca de apriete (10).
Colocar la hoja de sierra hasta la posición más alta
con la palanca de inserción (8).
En caso de
El indicador
peligro de rebote
.
42
Abrir completamente la cubierta protectora de
oscilaciones de la empuñadura (19) de manera
que la máquina pueda colocarse sobre la pieza de
trabajo. Orientar la hoja de sierra por el trazado.
Si se presiona la palanca de inserción (8) hacia
abajo, la hoja de sierra penetra verticalmente en la
pieza de trabajo. La profundidad de inserción
puede leerse en la escala (9).
La cuña de partir (20) se desplaza hacia arriba
durante el proceso de inserción. Tan pronto queda
libre la hendidura detrás de la hoja de sierra al
desplazar la máquina hacia delante, la cuña de
partir vuelve a su posición normal.
9 Consejos y trucos
Serrar cortes muy delgados:
Insertar el tope paralelo (7) en su soporte desde la
derecha.
Cuando el corte es tan delgado que no puede
ajustarse al tope paralelo, fijar entonces un listón
de madera de anchura equivalente en el tope
paralelo. Para la sujeción con tornillos hay
previstos unos orificios.
10 Mantenimiento
Limpiar la máquina con regularidad. Limpiar las
ranuras de ventilación del motor con un aspirador.
Cambio de la hoja de sierra
Desenchufar el equipo antes de llevar a
cabo cualquier ajuste o mantenimiento.
Pulsar y mantener pulsado el botón de bloqueo del
husillo (15). Girar lentamente el eje de la sierra con
la llave hexagonal integrada en el tornillo de
fijación de la hoja de sierra (24), hasta que el tope
quede enclavado.
Extraer el tornillo de fijación de la hoja de sierra
(24) en el sentido contrario a las agujas del reloj.
Quitar la brida exterior de la hoja de sierra (23).
Tirar hacia atrás la cubierta protectora móvil (17) y
extraer la hoja de sierra (22).
Las superficies de apoyo entre la brida interior de
la hoja de sierra (18), la hoja de sierra (22), la brida
exterior de la hoja de sierra (23) y el tornillo de
fijación de la hoja de sierra (24) deben estar
limpias.
Colocar la nueva hoja de sierra. Tener en cuenta el
sentido de giro correcto. El sentido de giro está
indicado por flechas en la hoja de sierra y la
caperuza protectora.
Colocar la brida exterior de la hoja de sierra (23).
Apretar fuertemente el tornillo de fijación de la hoja
de sierra (24).
Page 43
00_7920IVZ.book Seite 43 Mittwoch, 8. März 2006 3:07 15
Utilizar únicamente hojas de sierra afiladas
y sin desperfectos. No utilizar hojas de
sierra agrietadas o que hayan variado su
forma.
No utilizar hojas de sierra en las que el
cuerpo base sea más ancho o la anchura
de corte sea inferior a la anchura de la cuña
de partir.
No utilizar hojas de sierra de acero rápido
de alta aleación (HSS).
No utilizar hojas de sierra que no se
correspondan con los datos indicados.
La hoja de sierra debe ser apta para el
número de revoluciones en marcha en
vacío.
11 Accesorios
Use solamente accesorios originales Metabo.
Si necesita accesorios, consulte a su
concesionario.
Para que el concesionario pueda seleccionar el
accesorio correcto, necesita saber la designación
exacta del modelo de su máquina.
Vea la página 4.
A Carril guía
B Estribo de sujeción (2 piezas). Para fijar el
carril guía.
C Pieza de conexión. Para colocar juntos 2
carriles guía.
D Tope angular. Para colocar en el carril guía.
Facilita cortes a inglete hasta 45° en ambos
lados.
E Hojas de sierra circular. Para madera y
materiales similares a la madera. Calidad de
corte media.
F Hojas de sierra circular. Para madera y
materiales similares a la madera. También
apto para placas recubiertas y plásticos.
Corte limpio.
G Hojas de sierra circular. Para placas
recubiertas, tableros de fibra de madera y
plásticos. Corte limpio.
H Hojas de sierra para múltiples materiales. Para
madera y materiales similares, placas de
materiales para la construcción, plásticos,
materiales compuestos, canales para cables
(de plástico, aluminio), metales no férreos.
Corte limpio.
I Hojas de sierra para la construcción. Para
madera y materiales similares (incluso con
clavos y restos de hormigón), tablas de
encofrado. Calidad de corte media.
J Aspirador universal, aspirador especial
K Manguera de aspiración
ESPAÑOL
Programa completo de accesorios disponible en
www.metabo.com o en el catálogo principal.
ES
12 Reparación
¡Las reparaciones de herramientas eléctricas
SOLAMENTE deben ser efectuadas por
electricistas especializados!
Cualquier máquina Metabo, que requiera
reparación, se puede enviar a una de las
direcciones indicadas en la lista de piezas de
repuesto.
Sírvase incluir a la herramienta eléctrica enviada
para su reparación una descripción de la anomalía
determinada.
13 Protección ecológica
Los envases Metabo son 100% reciclables.
Las herramientas eléctricas y sus accesorios fuera
de uso contienen grandes cantidades de materia
prima y plásticos que también pueden ser
reciclados.
Estas instrucciones están impresas en papel
blanqueado sin cloro.
Sólo para países de la Unión Europea: ¡No
deseche los aparatos eléctricos junto con
los residuos domésticos! De conformidad
con la Directiva Europea 2002/96/CE
sobre residuos de aparatos eléctricos y electrónicos y su aplicación de acuerdo con la legislación
nacional, las herramientas eléctricas cuya vida útil
haya llegado a su fin se deberán recoger por separado y trasladar a una planta de reciclaje que
cumpla con las exigencias ecológicas.
14 Especificaciones técnicas
Notas explicativas sobre la información de la
página 2.
Nos reservamos el derecho a efectuar
modificaciones conforme al avance técnico.
= potencia absorbida
P
1
= potencia suministrada
P
2
= número de revoluciones en marcha
n
0
n
1
v = velocidad de corte
T
0°
T
30°
T
45°
T
60°
A = ángulo de corte en diagonal ajustable
en vacío
= revoluciones bajo carga
= profundidad de corte máx. (0°)
= profundidad de corte máx. (30°)
= profundidad de corte máx. (45°)
= profundidad de corte máx. (60°)
43
Page 44
00_7920IVZ.book Seite 44 Mittwoch, 8. März 2006 3:07 15
ES
ESPAÑOL
D = diámetro de la hoja de sierra
d = diámetro de orificio de la hoja de
sierra
a = grosor máx. del cuerpo base de la
hoja de sierra
b = grosor de la cuña de partir
c = anchura de las cuchillas de la hoja de
sierra
m=peso
= aceleración típica compensada en el
a
hw
área de la mano y el brazo
Niveles acústicos típicos compensados A:
= nivel de intensidad acústica
L
pA
= nivel de potencia acústica
L
WA
, KWA= Inseguridad
K
pA
Al trabajar, el nivel de ruido puede superar los
85 dB(A).
¡Lleve auriculares protectores!
Valores de medición establecidos de acuerdo con
EN 60745.
Las especificaciones técnicas aquí indicadas se
entienden dentro de determinadas tolerancias
(conformes a las normas que rigen actualmente).
44
Page 45
00_7920IVZ.book Seite 45 Mittwoch, 8. März 2006 3:07 15
PORTUGUÊS
PT
Instruções de serviço
Caro Cliente,
Agradecemos-lhe a confiança que deposita em nós ao comprar-nos esta ferramenta eléctrica Metabo.
Cada ferramenta Metabo é cuidadosamente testada e sujeita a controlos de qualidade exaustivos antes
de ser entregue. No entanto a vida útil de um equipamento deste tipo depende em grande parte do uso
e dos cuidados que lhe dão. Cumpra pois todas as indicações incluídas neste manual. Quanto mais
cuidadosamente tratar a sua ferramenta Metabo, maior será a longevidade que poderá esperar dela.
Índice
1 Declaração de conformidade
2 Utilização autorizada
3 Recomendações gerais de segurança
4 Notas de segurança especiais
5Vista geral
6 Características especiais do produto
7 Colocação em operação, ajustes
7.1 Ajustar a cunha abridora
7.2 Ajustar a profundidade de corte
7.3 Ajustar a inclinação da lâmina de serra
para cortes enviesados
7.4 Casquilho de aspiração / extracção
de aparas
8 Utilização
8.1 Ligar e desligar
8.2 Indicações sobre a utilização
9 Conselhos úteis
10 Manutenção
11 Acessórios
12 Reparações
13 Protecção ao meio-ambiente
14 Dados técnicos
1 Declaração de
conformidade
Declaramos, sob nossa responsabilidade, que
este produto está de acordo com as normas e
directrizes referidas na página 2.
2 Utilização autorizada
A máquina é apropriada para serrar madeira,
plásticos e metais ou materiais semelhantes.
O utilizador é inteiramente responsável por
qualquer dano que seja fruto de um uso indevido.
Deve sempre cumprir-se toda a regulamentação
aplicável à prevenção de acidentes, assim como a
informação sobre segurança que aqui se incluí.
3 Recomendações gerais de
segurança
Antes de utilizar a sua ferramenta eléctrica, leia
atentamente toda a informação de segurança que
se incluí (panfleto vermelho) assim como as
instruções de serviço. Mantenha todos os
manuais e folhetos para futura consulta e, se
emprestar ou vender a ferramenta, faça-a sempre
acompanhar dessa documentação.
4 Notas de segurança
especiais
Para sua própria protecção, e para
proteger a sua ferramenta,
cumpra muito em especial todas
as referências marcadas com o
símbolo!
PERIGO:
a)
Jamais chegue com as mãos na área de
serração, tão pouco na lâmina de serra. Com
sua outra mão, segure o punho auxiliar ou o
corpo do motor.
circular, a lâmina de serra não poderá feri-las.
b)
Jamais pegue por baixo da peça a serrar.
a peça a serrar, o resguardo da lâmina não poderá
protegê-lo diante da lâmina de serra.
c)
Ajuste a profundidade de corte à espessura da
peça a serrar.
ficar visível menos do que uma altura completa do
dente.
d)
Nunca segure a peça a serrar na mão ou sobre
a perna. Proteja a peça a serrar numa base
estável.
serrar para minimizar o perigo de contacto com o
corpo, o emperrar da lâmina de serra ou a perda de
controlo.
e)
Segure a ferramenta somente nas superfícies
isoladas do punho, quando executar trabalhos
nos quais a ferramenta de corte poderá atingir
condutores de corrente ocultados ou o próprio
cabo da ferramenta.
tensão também coloca as partes metais da ferramenta sob tensão e leva a um choque eléctrico.
Se ambas as mão seguram a serra
Sob
Por debaixo da peça a serrar deverá
É muito importante fixar bem a peça a
O contacto com um cabo sob
45
Page 46
00_7920IVZ.book Seite 46 Mittwoch, 8. März 2006 3:07 15
PT
PORTUGUÊS
f)
No corte longitudinal use sempre um batente
ou uma guia de aresta recta.
precisão de corte e reduz a possibilidade do
emperrar da lâmina de serra.
g)
Sempre utilize lâminas de serra no tamanho
correcto e com a devida perfuração de
admissão (p.ex. rômbica ou redonda).
de serra que não se adaptam às partes de
montagem, não andam na circular e levam à perda
de controlo.
h)
Jamais use arruelas planas ou parafusos para
lâminas de serra danificados ou errados.
as arruelas planas como os parafusos da lâmina de
serra foram construídos especialmente para sua
serra, a fim de produzir potência e segurança de
operação optimizadas.
Causas e prevenção de um contragolpe:
-um contragolpe é a reacção repentina de uma
lâmina de serra encravando, emperrando ou não
alinhada correctamente, que leva com que a serra
incontrolável, levante e se desloque para fora da
peça a serrar, em direcção à pessoa da operação;
-a lâmina de serra, quando encrava ou emperra na
fenda serrada a fechar, ela bloqueia e a força
motora causa o contragolpe da ferramenta, em
direcção à pessoa da operação;
-se a lâmina de serra é virada ou não alinhada
correctamente ao corte, os dentes da borda
posterior da lâmina de serra podem encravar na
superfície da peça a serrar, no que a lâmina de serra
se desloca para fora da fenda serrada e a serra salta
para trás, em direcção à pessoa da operação.
O contragolpe é a consequência de uma utilização
errada ou inadequada da serra. Poderá evitar o
contragolpe através de medidas de segurança
adequadas, descritas a seguir.
a)
Segure a serra sempre com ambas as mãos e
coloque os seus braços numa posição, na qual
poderá resistir às forças de contragolpe. Posicione-se sempre na lateral à lâmina de serra,
nunca fique com o corpo e a lâmina de serra
numa linha.
saltar para trás, porém a pessoa da operação pode
resistir às forças de impacto quando foram tomadas
medidas adequadas.
b)
Se a lâmina de serra emperra ou se por um
motivo qualquer for interrompido o processo de
serração, solte o interruptor liga-desliga e
segure a serra no material, até a completa paralisação da lâmina de serra. Nunca tente retirar a
serra da peça a trabalhar ou puxá-la para trás,
enquanto a lâmina de serra está em movimento
ou ainda há possibilidade de um contragolpe.
Verifique a causa do emperrar da lâmina de serra e
elimine-a através de medidas adequadas.
c)
Se pretende rearrancar a serra presa numa
peça a serrar, centralize a lâmina de serra na
fenda serrada e verifique se os dentes não estão
Num contragolpe, a serra circular pode
Isto melhora a
Lâminas
Tanto
46
encravados na peça a serrar.
emperra, pode deslocar-se para fora da peça a
serrar ou causar um contragolpe durante o rearranque da serra.
d)
Providencie um apoio para placas grandes a
fim de evitar o risco de um contragolpe devido
ao emperrar da lâmina de serra
grandes podem curvar-se sob seu próprio peso.
Estas placas devem ser apoiadas em ambos os
lados, tanto próximo à fenda serrada como na
borda
.
Nunca utilize lâminas de serra embotadas ou
e)
danificadas.
embotados ou mal alinhados, devido a uma fenda
serrada demasiada
fricção, o emperrar da lâmina e um contragolpe.
f)
Antes de serrar, aperte bem os ajustes de
profundidade de corte e de ângulo de corte.
durante o serra, alterarem-se os ajustes, a lâmina de
serra pode emperrar e causar um contragolpe.
g)
Tome muito cuidado quando for efectuar um
„corte imerso“ numa zona oculta, p.ex. num
painel já existente.
pode bloquear em objectos ocultos e causar um
contragolpe.
--------------------------------------------------a)
Antes de cada utilização, verifique se o
resguardo da lâmina inferior fecha devidamente.
Jamais utilize a serra quando o resguardo da
lâmina inferior não for livremente móvel e não
fechar imediatamente. Nunca bloqueie ou
amarre o resguardo da lâmina inferior na
posição aberta.
chão, o resguardo da lâmina inferior pode entortar.
Certifique-se de que o resguardo da lâmina se
movimenta livremente e de que em todos os
ângulos e profundidades de corte não toca nem na
lâmina de serrar nem em outras peças.
b)
Verifique a função da mola para o resguardo
da lâmina inferior. Providencie a manutenção da
ferramenta quando o resguardo da lâmina
inferior e a mola não funcionarem devidamente.
Peças danificadas, depósitos grudentes ou
acumulações de aparas retardam o funcionamento
do resguardo da lâmina inferior.
c)
Abra a tampa de protecção inferior a mão,
apenas para cortes especiais como „cortes
imersos e angulares“. Abra o resguardo da
lâmina inferior com a alavanca de reposição e
solte-a, assim que a lâmina de serra penetrou na
peça a serrar.
serração, o resguardo da lâmina inferior deve
funcionar automaticamente.
d)
Não deposite a lâmina sobre a bancada de
trabalho ou no piso, sem que o resguardo da
lâmina cobre a lâmina de serra
serra desprotegida, funcionando por inércia, movimenta a serra contra o sentido de corte e corta o
As lâminas de serra com dentes
estreita, causam uma maior
Durante a serração, a lâmina
Se por um acaso a serra cair no
Para todos os demais trabalhos de
Se a lâmi na de s erra
.
As placas
Se
.
Uma lâmina de
Page 47
00_7920IVZ.book Seite 47 Mittwoch, 8. März 2006 3:07 15
que lhe vem a caminho. Portanto, observe o tempo
do funcionamento por inércia da serra.
Cunha abridora:
a)
Use a cunha abridora adequada para a lâmina
de serra em utilização.
mais espessa do que a espessura da lâmina mestre
porém, mais fina do que a largura dos dentes da
lâmina de serra.
b)
Ajuste a cunha abridora de acordo com a
descrição no Manual de instruções.
posição ou alinhamento errados podem ser a causa
de uma acção ineficiente da cunha abridora para
evitar um contragolpe.
c)
Use sempre a cunha abridora.
d)
Para uma acção eficaz da cunha abridora, ela
deve encontrar-se na fenda serrada.
breves, a cunha abridora é ineficaz de evitar um
contragolpe.
e)
Não opere a serra com a cunha abridora
deformada.
fechamento do resguardo da lâmina.
Antes de iniciar qualquer manutenção ou ajuste,
puxe a ficha da tomada da rede.
Não pegar na ferramenta em rotação! Remover
aparas e semelhantes apenas quando a máquina
estiver parada.
Use sempre protecções auriculares ao trabalhar
com a máquina.
Use óculos de protecção ao trabalhar com a
máquina.
Pressionar o botão de bloqueio do veio somente
quando o motor está parado.
A lâmina de serra não deve ser travada contraapertando-a lateralmente.
Para serrar, o resguardo móvel da lâmina não deve
ser preso na posição retraída.
Ao serrar materiais com formação de muito pó,
deve-se limpar regularmente a máquina. Deve ser
garantido um funcionamento perfeito dos
dispositivos de protecção (p.ex. resguardo móvel
da lâmina).
O resguardo móvel da lâmina deve estar
livremente móvel e voltar automaticamente, fácil e
precisamente à sua posição limite.
Matérias que durante o tratamento geram pós ou
vapores nocivos à saúde (p.ex. asbesto) não
devem ser tratados.
Guiar a máquina com ambas as mãos nos punhos.
Não pegar sob a peça a ser trabalhada durante o
tratamento.
Trabalhar sempre com a cunha abridora montada.
Já uma pequena falha pode retardar o
A cunha abridora deve ser
Espessura,
Nos cortes
PORTUGUÊS
Verifique se há corpos estranhos na peça a ser
trabalhada. Durante o trabalho observar sempre
para não serrar em pregos ou semelhantes.
Quando a lâmina de serra bloqueia, desligar
imediatamente o motor.
Não tente serrar peças extremamente pequenas.
A peça a ser trabalhada deve estar apoiada
firmemente e protegida contra deslizes durante o
tratamento.
Peças grandes devem ser sustentadas
suficientemente.
O pó que resulta do tratamento muitas vezes é
nocivo à saúde (p.ex. no tratamento com madeiras
de carvalho e de faia, materiais que contém
substâncias nocivas) e não deverá atingir o corpo.
Utilizar a aspiração do pó e além disso, usar uma
máscara adequada de protecção do pó. Remover
completamente todo o pó depositado, p.ex.
através da aspiração.
Não use discos de lixa.
PT
5Vista geral
Ver página 3 (desdobrar a página).
1 Base-guia
2 Escala (ângulo de cortes enviesados)
3 Parafuso fixador (cortes enviesados)
4 Punho adicional
5 Parafuso fixador (2x) (paralela para cortes
longitudinais)
6 Mostrador de corte
7 Paralela para cortes longitudinais
8 Alavanca de imersão (profundidade de corte)
9 Escala (profundidade de corte)
10 Alavanca de aperto (profundidade de corte)
11 Casquilho de aspiração
12 Interruptor
13 Botão de travamento
14 Punho
15 Botão de bloqueio do veio
16 Depósito para chave sextavada
17 Resguardo móvel da lâmina
18 Flange interno da lâmina de serra
19 Punho (resguardo móvel da lâmina)
20 Cunha abridora
21 P
arafuso de sextavado interno (2x) (ajuste da
cunha abridora)
22 Lâmina de serra
23 Flange externo da lâmina de serra
24 Parafuso de fixação da lâmina de serra
47
Page 48
00_7920IVZ.book Seite 48 Mittwoch, 8. März 2006 3:07 15
PT
PORTUGUÊS
6 Características especiais
do produto
Para obter uma aresta de corte especialmente
limpa, ajuste a profundidade de corte 2 - 5 mm
maior do que a espessura da peça a trabalhar.
A guia de colunas dupla e a cunha abridora com
recuo automático possibilitam cortes de imersão
sem problemas.
Paralela para cortes longitudinais de guiamento
duplo.
Paragem rápida da lâmina de serra no
desligamento da máquina através do travão
mecânico de segurança.
Possibilidade de serrar próximo a paredes.
7 Colocação em operação,
ajustes
Antes de ligar o cabo de alimentação,
verifique se a voltagem e a frequência da
rede de alimentação se adequam aos
valores inscritos na placa técnica da
ferramenta.
Antes de iniciar qualquer manutenção ou
ajuste, puxe a ficha da tomada da rede.
7.1 Ajustar a cunha abridora
A cunha abridora (20) evita com que a madeira se
fecha logo atrás da lâmina de serra durante a
serração, emperrando a lâmina de serra. O que
poderia causar um impacto inverso.
A cunha abridora deve ser ajustada, de
modo que a distância entre seu
arredondamento interno e a cremalheira da
lâmina de serra não seja maior que 5 mm. Ajuste a
cunha abridora, de modo que o ponto mais baixo
da lâmina de serra não sobressai por mais de 5
mm abaixo da aresta inferior da cunha abridora.
Vide figura na página 2.
Para reajustar, solte ambos os parafusos de
sextavado interno (21), ajuste as distâncias
correctas à lâmina de serra e aperte novamente os
parafusos de sextavado interno.
7.2 Ajustar a profundidade de corte
Solte a alavanca de aperto (10) para o ajuste.
Ajuste a profundidade de corte com a alavanca de
imersão (8). A profundidade de corte ajustada
pode ser deduzida da escala (9). Aperte
novamente a alavanca de aperto (10).
Um ajuste da profundidade de corte é adequado,
de modo que os dentes da lâmina de serra não
sobressaem por mais da metade da altura dos
dentes, da peça a ser trabalhada. Vide figura na
página 3.
7.3 Ajustar a inclinação da lâmina de serra
para cortes enviesados
Para ajustar, solte o parafuso fixador (3). Incline a
parte do motor contra a base-guia (1). O ângulo
ajustado pode ser deduzido da escala (2). Aperte
novamente o parafuso fixador (3).
7.4 Casquilho de aspiração / extracção de
aparas
Para aspirar as aparas da serração, monte o
casquilho de aspiração (11) (empurre-o até
engatar). Fixe a mangueira do aparelho de
aspiração no casquilho.
8 Utilização
8.1 Ligar e desligar
Ligar:
premir o botão de travamento (13) e mantê-
lo premido, a seguir activar o interruptor (12).
Desligar:
8.2 Indicações sobre a utilização
Assentar o cabo de rede, de modo que o corte
possa ser executado livremente.
Colocando a serra circular manual ao corte, o
resguardo móvel da lâmina é girado de volta
através da peça.
Protecção contra sobrecarga:
máquina é sobrecarregada a absorção da
potência será limitada. Descarregar a máquina.
Quando a sobrecarga continua, a máquina
desliga. Desligue e ligue novamente a máquina.
Serrar segundo traçado prévio:
o mostrador de corte (6) (para cortes rectos, cortes
enviesados de 30°, 45° e 60°). O mostrador de
corte corresponde ao lado interno da lâmina de
serra. Para os cortes enviesados, o traçado pode
soltar o interruptor (12).
Não ligar ou desligar a máquina enquanto a
lâmina de serra ainda toca na peça a ser
trabalhada.
Não tirar a máquina do material durante a
serração, quando a lâmina de serra está em
rotação. Aguardar sempre primeiro a
paragem da lâmina de serra.
Quando a lâmina de serra bloqueia,
desligar imediatamente a máquina.
Quando a
Para isso serve
48
Page 49
00_7920IVZ.book Seite 49 Mittwoch, 8. März 2006 3:07 15
ser visto pela abertura no lado esquerdo da tampa
protectora superior (vide seta na figura página 3).
Serrar com paralela para cortes longitudinais:
Para cortes paralelos à aresta recta.
A paralela para cortes longitudinais (7) pode ser
montada no seu dispositivo de fixação, tanto pelo
lado direito como pelo esquerdo. A zona de corte
no lado direito é de aprox. 190 mm e no lado
esquerdo aprox. 340 mm.
Ao ajustar, observe ao paralelismo à lâmina de
serra. Ou ajuste a paralela, de modo que a
distância até a lâmina de serra é um pouco
maior na parte de trás do que na da frente.
Aperte os parafusos fixadores (5). O melhor modo
de apurar a largura de corte exacta é através de
um corte de teste.
Além disso, virando simplesmente a paralela para
cortes (7) (área de guia para a aresta da peça
indica para cima), ela ainda pode ser utilizada
como apoio para um guiamento melhor da
máquina.
Serrar com paralela-guia:
Para cortes de arestas milimétricas, em linha
recta, limpas e sem falhas. O revestimento antiderrapante confere um óptimo apoio e evita
danificar a superfície das peças. Vide capítulo
Acessórios.
Cortes de imersão:
Para a imersão, segure bem a máquina
no punho e desloque-a levemente para
frente. Do contrário há
contragolpe
encosto sobre a peça a trabalhar, de modo que a
aresta posterior da base-guia (1) encoste na régua.
Desta maneira pode-se segurar a máquina com
mais segurança durante o processo de imersão.
Solte a alavanca de aperto (10).
Através da alavanca de imersão (8), leve a lâmina
de serra à posição superior.
Abra bem a tampa protectora pendular no punho
(19), de modo que a máquina possa ser colocada
sobre a peça a ser trabalhada. Alinhe a lâmina de
serra em relação ao traçado.
Apertando a alavanca de imersão (8) para baixo, a
lâmina de serra imerge verticalmente na peça a ser
trabalhada. A profundidade de imersão pode ser
deduzida da escala (9).
Durante o processo de imersão, a cunha abridora
(20) gira para cima. Assim que durante o
movimento de avanço da máquina, a fresta atrás
da lâmina de serra fica livre, a cunha abridora volta
à sua posição normal.
. Recomendação: fixe uma régua de
perigo de
PORTUGUÊS
PT
9 Conselhos úteis
Serrar partes muito estreitas:
monte a paralela para cortes longitudinais (7) da
direita no seu dispositivo de fixação.
Se a parte a serrar for tão estreita, de modo que
não possa ser ajustada na paralela para cortes
longitudinais, fixe uma régua de madeira com
largura correspondente na paralela. Para a fixação
com parafusos foram previstas perfurações.
10 Manutenção
Limpar regularmente a máquina. Aspirar também
as aberturas de ventilação do motor com um
aspirador de pó.
Substituição da lâmina de serra
Antes de iniciar qualquer manutenção ou
ajuste, puxe a ficha da tomada da rede.
Premir o botão de bloqueio do veio (15) e mantêlo premido. Girar lentamente o veio da serra com a
chave sextavada interna no parafuso de fixação da
lâmina de serra (24), até o engate do bloqueio.
Desparafusar o parafuso de fixação da lâmina de
serra (24) contra o sentido dos ponteiros do
relógio.
Desmontar o flange externo da lâmina de serra
(23). Puxar o resguardo móvel da lâmina (17) para
trás e tirar a lâmina de serra (22).
As áreas de apoio entre o flange interno da lâmina
de serra (18), a lâmina de serra (22), o flange
externo da lâmina de serra (23) e o parafuso de
fixação da lâmina de serra (24) devem estar
limpas.
Colocar a nova lâmina de serra. Observar o
sentido de rotação correcto. O sentido de rotação
é indicado com setas sobre a lâmina de serra e o
resguardo da lâmina.
Colocar o flange externo da lâmina de serra (23).
Apertar bem o parafuso de fixação da lâmina de
serra (24).
Utilizar somente lâminas de serra afiadas e
sem danificações. Não utilizar lâminas de
serra com fissuras ou com a sua forma
alterada.
Não utilizar lâminas de serra com
espessura do corpo básico maior, ou com
largura de corte menor do que a espessura
da cunha abridora.
Não utilizar lâminas de serra de aço de liga
de alta velocidade (HSS).
49
Page 50
00_7920IVZ.book Seite 50 Mittwoch, 8. März 2006 3:07 15
PT
PORTUGUÊS
Não utilizar lâminas de serra que não
correspondam aos dados característicos
indicados.
A lâmina de serra deve ser adequada para
a rotação em vazio.
11 Acessórios
Use apenas acessórios Metabo genuínos.
Se precisar de acessórios consulte o seu
distribuidor.
Para que o distribuidor possa seleccionar o
acessório adequado, tem de saber o modelo
exacto da sua ferramenta.
Consulte a página 4.
A Paralela-guia
B Estribo de fixação (2 unidades). Para fixar a
paralela-guia.
C Peça de ligação. Para ligar 2 paralelas-guia.
D Guia para cortes transversais. Para adaptar à
paralela-guia. Possibilita cortes longitudinais
até 45° para ambos os lados.
E Lâminas de serra circular. Para madeira e
seus derivados. Corte médio.
F Lâminas de serra circular. Para madeira e
seus derivados. Também adequadas para
painéis revestidos e plásticos. Corte limpo.
G Lâminas de serra circular. Para painéis
revestidos, aglomerados de fibra de madeira,
plásticos. Corte limpo.
H Lâminas de serra para materiais diversos.
Para madeira e seus derivados, placas de
material de construção, plásticos, materiais
compostos, condutos de cabo (de plástico,
alumínio), metais NE. Corte limpo.
I Lâminas de serra para construção. Para
madeira e seus derivados (mesmo com
pregos e restos de betão), tábuas de
cofragem. Corte médio.
J Aspirador universal, aspirador especial
K Manga de aspiração
Programa completo de acessórios, consultar
www.metabo.com ou o catálogo principal.
12 Reparações
As reparações de equipamento deste tipo
APENAS podem ser efectuadas por pessoal
qualificado!
Qualquer ferramenta eléctrica da Metabo que
necessite de reparação pode ser enviada para um
dos endereços que se incluem na lista de peças
sobressalentes.
Favor descrever o defeito constatado antes de
enviar a peça para reparação.
13 Protecção ao meio-
ambiente
As embalagens da Metabo podem ser recicladas a
100%.
Ferramentas eléctricas sem possibilidade de
reparação e acessórios contém uma apreciável
quantidade de matéria-prima e plásticos que
também podem ser incluídos em um processo de
reciclagem.
Estas instruções estão impressas em papel
reciclado.
Apenas para países da UE: Não deite
ferramentas eléctricas no lixo doméstico!
De acordo com a directiva europeia 2002/
96/CE sobre ferramentas eléctricas e electrónicas usadas e a transposição para as leis
nacionais, as ferramentas eléctricas usadas
devem ser recolhidas em separado e encaminhadas a uma instalação de reciclagem dos materiais ecológica.
14 Dados técnicos
Há mais notas explicativas na página 2.
Reserva-se o direito de proceder a alterações
devidas ao progresso tecnológico.
=Consumo nominal
P
1
= Potência liberada
P
2
= Rotação em vazio
n
0
= Rotação em carga
n
1
v = Velocidade de corte
= Profundidade máx. de corte (0°)
T
0°
= Profundidade máx. de corte (30°)
T
30°
= Profundidade máx. de corte (45°)
T
45°
= Profundidade máx. de corte (60°)
T
60°
A = Ângulo do corte enviesado ajustável
D = Diâmetro da lâmina de serra
d = Diâmetro do furo da lâmina de serra
a = Espessura máx. do corpo básico da
b = Espessura da cunha abridora
c = Largura de serração da lâmina de
m=Peso
a
hw
Valores típicos e ponderados pela escala A para
o ruído:
L
pA
L
WA
K
pA
lâmina de serra
serra
= Aceleração típica avaliada na área
mão-braço
= Nível de pressão sonora
= Nível de energia sonora
, KWA= Insegurança
50
Page 51
00_7920IVZ.book Seite 51 Mittwoch, 8. März 2006 3:07 15
Durante o trabalho o nível de ruído pode passar de
85 dB(A).
Utilizar protecções auriculares.
Valores medidos de acordo com a norma
EN 60745.
Os dados técnicos indicados são tolerantes
(de acordo com os padrões válidos individuais).
PORTUGUÊS
PT
51
Page 52
00_7920IVZ.book Seite 52 Mittwoch, 8. März 2006 3:07 15
SV
SVENSKA
Bruksanvisning
Bästa kund!
Tack för att du valde ett elverktyg från Metabo. Alla våra elverktyg testas noggrant och uppfyller de högt
ställda kraven i Metabos kvalitetssäkringskontroll. Livslängden på ett elverktyg beror i stor utsträckning
på hur det används. Följ noga anvisningarna i bruksanvisningen och övrig dokumentation. Ju försiktigare
man är desto längre håller ett elverktyg från Metabo.
Innehåll
1 Försäkran om överensstämmelse
2 Avsedd användning
3 Allmänna säkerhetsanvisningar
4 Särskilda säkerhetsanvisningar
5 Översikt
6 Särskilda produktegenskaper
7 Driftstart, inställning
7.1 Ställa in klyvkil
7.2 Ställa in snittdjup
7.3 Snedställa sågklingan för geringssnitt
7.4 Utsug / spånutkast
8Användning
8.1 Start och stopp
8.2 Arbetsanvisningar
9Råd och tips
10 Underhåll
11 Tillbehör
12 Reparationer
13 Miljöskydd
14 Tekniska data
1 Försäkran om
överensstämmelse
Härmed ansvarar vi för att den här produkten följer
alla de bestämmelser och riktlinjer som anges på
sidan 2.
2 Avsedd användning
Maskinen är avsedd för sågning av trä,
plastmaterial och metaller eller liknande material.
För skador som uppstår på grund av användning
som avviker från anvisningarna har användaren
det fulla ansvaret.
Allmänt erkända föreskrifter om förhindrande av
olycksfall samt bifogade säkerhetsanvisningar
måste följas.
3 Allmänna
säkerhetsanvisningar
Läs igenom de bifogade säkerhetsanvisningarna
(det röda häftet) och bruksanvisningen. Det är
viktigt att ta del av all information innan elverktyget
används. Alla dokument måste sparas, och om
elverktyget säljs vidare, måste alla dokument följa
med.
4Särskilda
säkerhetsanvisningar
Beakta de ställen i texten som
markerats med denna symbol för
din egen säkerhet och för att
skydda elverktyget!
FARA:
a)
Var försiktig så att händerna inte kommer in i
sågområdet eller rör vid sågklingan. Håll den
andra handen på handtaget eller på
motorkåpan.
cirkelsågen, kan sågklingan inte skada dem.
b)
Håll aldrig handen under arbetsstycket.
Skyddskåpan skyddar inte under arbetsstycket.
c)
Anpassa sågdjupet till arbetsstyckets
tjocklek.
tandhöjd synas.
d)
Håll aldrig fast arbetsstycket med händerna
eller benen. Säkra arbetsstycket på ett stabilt
underlag.
ordentligt så att risken för kroppskontakt, fastklämning av sågklingan samt kontrollförlust minimeras.
e)
Använd de isolerade handtagen vid arbeten
där det finns risk för att verktyget sågar av
strömledningar eller den egna strömkabeln.
Kontakt med strömförande ledningar gör verktygsdelarna av metall strömförande och kan orsaka en
elektrisk stöt.
f)
Använd alltid ett anhåll eller en rak kantgejd vid
klyvsågning.
minskar risken för att sågklingan ska fastna.
g)
Använd alltid sågklingor i rätt storlek och med
rätt klinghål (t.ex. rombiskt eller runt).
Om du har båda händerna på
Under arbetsstycket bör högst en hel
Det är viktigt att fästa arbetsstycket
Det förbättrar precisionen och
Sågklingor
52
Page 53
00_7920IVZ.book Seite 53 Mittwoch, 8. März 2006 3:07 15
som inte passar sågens fäste går ojämnt och kan ge
kontrollförlust.
h)
Använd aldrig skadade eller felaktiga under-
lagsbrickor eller -skruvar för sågklingor.
lagsbrickorna och -skruvarna för sågklingorna är
speciellt konstruerade för att ge sågen optimal
prestanda och driftsäkerhet.
Orsaker till kast och hur man undviker dem:
-ett kast är en plötslig reaktion som kan inträffa när
sågklingan hakar fast eller kläms eller om
sågklingan är felriktad. Följden blir att sågen gör en
okontrollerad rörelse och lyfter ur arbetsstycket i
riktning mot användaren;
-när sågklingan fastnar eller kläms i en stängande
sågspalt, blockeras den och motorkraften kastar
tillbaka verktyget mot användaren;
-om sågklingan vrids i såglinjen eller är felriktad, så
kan tänderna i sågklingans bakkant haka i arbetsstyckets yta. Det får sågklingan att hoppa ur
såglinjen i riktning mot användaren.
Ett kast orsakas av felaktig användning av sågen.
Det kan förhindras med hjälp av försiktighetsåtgärderna nedan.
Håll fast sågen med båda händerna och
a)
placera armarna så att du kan stå emot kastkrafterna. Stå alltid vid sidan av sågklingan och låt
aldrig sågklingan ligga i linje med kroppen.
ett kast kan cirkelsågen åka bakåt, men med hjälp av
lämpliga åtgärder kan användaren behärska kastet.
b)
Om sågklingan fastnar eller om sågningen
avbryts av något annat skäl; släpp strömbrytaren och håll kvar sågen i arbetsstycket tills
sågklingan stannat helt. Försök aldrig att ta ut
sågen ur arbetsstycket och dra den aldrig bakåt
när sågklingan är i rörelse eller om ett kast kan
Leta efter orsaken till att sågklingan fastnat
inträffa.
och vidta lämplig åtgärd.
c)
Om sågen sitter i ett arbetsstycke och ska
startas; centrera sågklingan i sågspalten och
kontrollera att sågtänderna inte har hakat fast i
arbetsstycket.
åka ut ur arbetsstycket eller orsaka ett kast när den
ska startas på nytt.
d)
Stötta upp stora plattor för att minska risken
för kast p.g.a. att sågklingan fastnar
kan böjas av sin egenvikt. Plattorna måste stöttas
upp på båda sidor, såväl i närheten av sågspalten
som vid kanten.
e)
Använd aldrig slöa eller skadade sågklingor.
Sågklingor med slöa eller felriktade tänder orsakar
p.g.a. en för smal sågspalt en förhöjd friktion, fastnande sågklingor och kast.
f)
Drag fast sågdjups- och snedsågningsin-
ställningarna före sågning.
ändras under sågningen kan sågklingan fastna och
orsaka kast.
Om sågklingan fastnat, kan sågen
Om inställningarna
Under-
Vid
.
Stora plattor
SVENSKA
g)
Var extra försiktig när du instickssågar på
ställen där du inte ser vad som finns bakom som
t.ex. i en befintlig vägg.
av dolda föremål och orsaka kast.
---------------------------------------------------
Kontrollera om den undre skyddshuven
a)
stänger som den ska innan du använder
maskinen. Använd aldrig sågen om den nedre
skyddskåpan är trög eller om den inte stängs.
Kläm eller bind aldrig fast den nedre skyddskåpan i öppet läge.
marken kan den nedre skyddskåpan böjas. Kontrollera att skyddshuven kan röra sig fritt och att den
varken går emot sågklingan eller andra delar i någon
sågvinkel.
b)
Funktionsprova fjädern till den undre
skyddshuven. Gå igenom maskinen före
användning om den undre skyddshuven och
fjädern inte fungerar som de ska.
klibbiga avlagringar eller spån kan göra den nedre
skyddskåpan trög.
c)
Öppna bara den undre skyddshuven för hand
vid specialsågning, t.ex insticks- och
snedsågning. Öppna den nedre skyddskåpan
med öppningsspaken och släpp den när
sågklingan tränger in i arbetsstycket.
andra typer av arbeten måste den nedre skyddskåpan arbeta automatiskt.
d)
Se till så att skyddshuven täcker sågklingan,
om du lägger ifrån dig sågen på arbetsbänken
eller golvet
farande är i rörelse kastar sågen mot sågriktningen
och sågar i det som kommer i vägen. Tänk på
sågens efterkörningstid.
Klyvkil:
a)
sågklingan.
sågklingans stambladstjocklek men tunnare än
sågklingans tandbredd.
b)
bruksanvisningen.
riktning kan leda till att klyvkilen inte förhindrar kast
effektivt.
c)
d)
den befinna sig i sågspalten.
klyvkilen inte förhindra kast.
e)
en liten skada kan göra stängningen av skyddskåpan
långsammare.
Dra ut elkontakten ur nätuttaget innan någon form
av inställnings- eller underhållsarbete påbörjas.
.
En oskyddad sågklinga som fort-
Använd en passande klyvkil för den aktuella
Justera klyvkilen enligt beskrivningen i
Använd alltid klyvkilen.
För att klyvkilen ska vara verkningsfull måste
Använd inte sågen om klyvkilen är böjd.
Klyvkilen måste vara bredare än
Sågklingan kan blockeras
Om sågen av misstag faller till
Skadade delar,
Felaktig styrka, position och
Vid kortare snitt kan
SV
Vid alla
Även
53
Page 54
00_7920IVZ.book Seite 54 Mittwoch, 8. März 2006 3:07 15
SV
SVENSKA
Ta inte med händerna i roterande verktyg! Ta
endast bort spån och liknande när maskinen står
stilla.
Vid arbete med maskinen bör skyddsglasögon
användas.
Vid arbete med maskinen bör skyddsglasögon
användas.
Spindellåsknappen får endast tryckas in vid
stillastående motor.
Sågklingan får inte bromsas genom tryck mot
sidan.
Den rörliga skyddskåpan får inte klämmas fast i
tillbakadraget läge under sågning.
Vid sågning av material, som utvecklar mycket
damm, måste maskinen regelbundet rengöras. Se
till att skyddsanordningarna (t.ex. den rörliga
skyddskåpan) fungerar på tillfredsställande sätt.
Den rörliga skyddskåpan måste kunna röra sig fritt,
av sig själv samt lätt och exakt återvända till sitt
ändläge.
Material som vid bearbetning avger hälsofarligt
damm eller ångor (t.ex. asbest) får ej bearbetas.
Styr maskinen med båda händer på handtagen.
Håll inte under arbetsstycket vid bearbetningen.
Arbeta alltid med monterad klyvkil.
Kontrollera att det inte finns främmande föremål i
eller på arbetsstycket. Var försiktig i arbetet så att
du inte sågar i spik eller liknande.
Stäng genast av motorn om sågklingan blockeras.
Såga inte i extremt små arbetsstycken.
Vid bearbetningen måste arbetsstycket ligga an
ordentligt och vara säkrat mot förskjutning.
Stora arbetsstycken måste stödjas på ett
tillfredsställande sätt.
Dammet som uppstår vid arbetet (t.ex. vid
bearbetning av ek- eller bokträ eller material som
innehåller farliga ämnen) kan medföra hälsorisker
och bör inte inandas. Använd dammutsugning och
lämplig skyddsmask. Ta bort dammavlagringar
grundligt, t.ex. genom att suga upp dem.
Använd aldrig slipskivor.
5Översikt
Se sidan 3 (fäll ut sidan).
1 Bottenplatta
2 Skala (geringssnittsvinkel)
3 Låsskruv (geringssnitt)
4 Tilläggshandtag
5 Låsskruv (2x) (parallelanslag)
6 Snittvisare
7 Parallellanslag
8 Snittdjupsanslag (snittdjup)
9 Skala (snittdjup)
10 Låsspak (snittdjup)
11 Utsugningsstuts
12 Säkerhetsströmbrytare
13 Spärrknapp
14 Handtag
15 Spindellåsknapp
16 Plats för sexkantsnyckel
17 Rörlig skyddskåpa
18 Inre flänsbricka för sågklinga
19 Handtag (rörlig skyddshuv)
20 Klyvkil
21 I
nsexskruv(2x) (spaltkilsinställning)
22 Sågklinga
23 Yttre flänsbricka för sågklinga
24 Låsskruv för sågklinga
6Särskilda
produktegenskaper
Problemfria djupsnitt tack vare dubbla pelare och
klyvkil med automatisk återgång.
Parallellanslag med dubbel styrning.
Den mekaniska säkerhetsbromsen snabbstoppar
sågklingan när maskinen frånkopplas.
Sågning nära vägg möjlig.
7 Driftstart, inställning
Kontrollera före driftstart att angiven
spänning och frekvens på märkskylten
överensstämmer med aktuell nätspänning
och nätfrekvens.
Dra ut elkontakten ur nätuttaget innan
någon form av inställnings- eller
underhållsarbete påbörjas.
7.1 Ställa in klyvkil
Klyvkilen (20) hindrar träet från att gå ihop under
sågning och klämma fast sågklingan. Då kan det
bli bakslag.
Klyvkilen måste vara inställd så att
avståndet mellan dess inre rundning och
sågklingans tänder inte är större än 5 mm.
Avståndet mellan klyvkilens nedre kant och
54
Page 55
00_7920IVZ.book Seite 55 Mittwoch, 8. März 2006 3:07 15
sågklingans nedersta punkt får inte vara större än
5 mm. Se bild på sidan 2.
Så här ställer du in avståndet: Lossa insexskruven
(21) , ställ in rätt avstånd till sågklingan och dra åt
insexskruven igen.
7.2 Ställa in snittdjup
Gör så här: Lossa låsspaken (10). Ställ in
snittdjupet med snittdjupsanslaget (8). Det
inställda snittdjupet kan avläsas på skalan (9).
Spänn fast låsspaken (10).
Inställningen ska vara sådan att sågklingans
tänder inte går djupare i arbetsstycket än halva
tandhöjden. Se bild på sidan 3.
För extra fina snittkanter skall snittdjupet ställas in
2 - 5 mm större än arbetsstycket.
7.3 Snedställa sågklingan för geringssnitt
Gör så här: lossa låsskruven (3). Luta motordelen
mot bottenplattan (1). Den inställda vinkeln kan
avläsas på skalan (2). Dra åt låsskruven (3) igen.
7.4 Utsug / spånutkast
För utsug av sågspån skall utsugstutsen (11)
monteras (skjut på till den snäpper i). Stick på
utsugsslangen på utsugets stuts.
8Användning
8.1 Start och stopp
Start:
Håll in spärrknappen (13) och tryck därefter
på säkerhetsströmbrytaren (12).
Stopp:
Släpp säkerhetsströmbrytaren (12).
8.2 Arbetsanvisningar
Lägg ut nätkabeln så att den inte ligger i vägen för
sågsnittet.
Starta eller stoppa inte maskinen medan
sågklingan rör arbetsstycket.
När du sätter an handcirkelsågen svängs den
rörliga skyddskåpan bakåt av arbetsstycket.
Ta inte bort maskinen från arbetsstycket
medan sågklingan roterar. Stanna klingan
först.
Stäng genast av motorn om sågklingan
blockeras.
SVENSKA
Överbelastningsskydd:
begränsas effektupptagningent. Avlasta
maskinen. Vid långvarig överbelastning
frånkopplas maskinen. Koppla ur maskinen och
återstarta den igen.
Så här sågar du efter en rak linje:
är avsedd för (raka snitt, 30°, 45° och 60° snitt).
Snittvisaren motsvarar sågklingans insida. Vid
skråsnitt kan ritsningen ses genom skyddshuvens
öppning på vänster sida (se pilen i illustrationen på
sidan 3).
Så här sågar du med parallellanslag:
För snitt som går parallellt med en rak kant.
Parallellanslaget (7) kan placera i sitt fäste både
från höger och från vänster Snittområdet är ca.
190 mm på höger sida och ca. 340 mm på vänster
sida.
Kontrollera att anslaget är parallellt med
sågklingan vid inställningen. Eller ställ in
parallellanslaget så att avståndet till sågklingan
är lite min större baktill än framtill.
Dra åt låsskruvarna (5). Exakt sågbredd får man
bäst fram genom att såga ett provsnitt.
Dessutom kan parallellanslaget (7) användas för
att få bättre styrning av maskinen genom att vrida
det (styrytan för arbetstyckets kant uppåt).
Så här sågar du med styrskena:
För millimeterexakta, helt raka och splitterfria
snittkanter. Glidskyddet gör anläggningen säker
och skyddar arbetsstycket mot repor. Se kapitlet
Tillbehör.
Djupsnitt:
Håll stadigt i maskinens handtag och
skjut försiktigt framåt. I annat fall finns
risk
anslagslist på arbetsstycket så att bottenplattans
(1) bakre kant ligger an mot det under
snittproceduren. Detta gör att maskinens
sänkprocedur blir säkrare.
Lossa låsspaken (10).
Ställ sågklingan i övre positionen med
snittdjupsanslaget (8).
Öppna pendelskyddshuven helt med handtaget
(19), så att maskinen kan sättas på arbetsstycket.
Rikta in sågen mot ritsningen.
Om snittdjupsanslaget (8) trycks nedåt, går
sågklingan lodrätt in i arbetsstycket. Det inställda
snittdjupet kan avläsas på skalan (9)
Klyvkilen (20) fälls åt sidan under
sänkningsproceduren. Så snart spalten blir synlig
under maskinens framåtgående rörelse, återgår
klyvkilen till normalläge.
för kast
Vid överbelastning
Snittvisaren (6)
. Rekommendation: sätt fast en
SV
55
Page 56
00_7920IVZ.book Seite 56 Mittwoch, 8. März 2006 3:07 15
SV
SVENSKA
9 Råd och tips
Sågning av mycket smala avsnitt:
Sätt i parallellanslaget (7) i fästet från höger.
Om avsnittet är så smalt, att det inte kan ställas in
på parallellanslaget, fäst en trälist med
motsvarande bredd i parallellanslaget. För
fastmontering med skruvar finns hål.
10 Underhåll
Rengör maskinen regelbundet.
Ventilationsöppningarna på motorn ska sugas
rena med dammsugare.
Byta sågklinga
Dra ut elkontakten ur nätuttaget innan
någon form av inställnings- eller
underhållsarbete påbörjas.
Håll in spindellåsknappen (15). Vrid sågaxeln
långsamt med sexkantsnyckeln som du har satt in
i sågklingans låsskruv (24) tills stoppet hakar i.
Skruva ut sågklingans låsskruv (24) moturs.
Ta av den yttre sågklingeflänsen (23) Dra tillbaka
den rörliga skyddskåpan (17) och ta bort
sågklingan (22).
Avlastningsytorna mellan den inre flänsbrickan
(18), sågklingan (22), den yttre flänsbrickan (23)
och sågklingans låsskruv (24) måste vara rena.
Sätt i en ny sågklinga. Tänk på rotationsriktningen.
Rätt rotationsriktning visas med pilar på
sågklingan och skyddskåpan.
Sätt in den yttre flänsbrickan (23). Dra åt
sågklingans låsskruv (24) ordentligt.
Använd endast skarpa och oskadade
sågklingor. Repiga sågklingor, och sådana
vars form förändrats, får inte användas.
Använd inte sågklingor vars grundstomme
är tjockare eller vars sågbredd är mindre än
klyvkilens tjocklek.
Använd inte sågklingor av snabbstål (HSS).
Det är viktigt att ange exakt typbeteckning på
maskinen vid beställning av tillbehör.
Se sid 4.
AStyrskena
B Tvingar (2 styck). För att fästa styrskenan.
C Skarvstycke. För hopmontering av 2
styrskenor.
D Vinkelanslag. Som ska sättas på styrskenan.
Möjliggör geringssnitt upp till 45° åt båda
sidorna.
E Cirkelsågklingor. För trä och träliknande
material. Medelbra snitt.
F Cirkelsågklingor. För trä och träliknande
material. Passar även för plattor i flera skikt
och plastmaterial. Rent snitt.
G Cirkelsågklingor. För plattor i flera skikt och
träfiberplattor och plastmaterial. Rent snitt.
H Sågklingor för flera material. För trä och
träliknande material, byggplattor (gipsplattor,
cementbundna spånskivor osv.),
plastmaterial, kompositmaterial, kabelkanaler
(av plast, aluminium, plåt) och ickejärnmetaller. Rent snitt.
I Byggsågklingor. För trä och träliknande
material (även med spik och betongrester),
material på byggplatser och formbrädor.
Medelbra snitt.
J Allsugare, specialsugare
KSugslang
Det kompletta tillbehörssortimentet hittar du på
www.metabo.com eller i huvudkatalogen.
12 Reparation
Reparation av elverktyg får endast utföras av
behörig elektriker!
Metabos elverktyg som behöver repareras kan
sändas in till någon av de adresser som anges på
reservdelslistan.
Beskriv de fel som har konstaterats när verktyget
skickas in för reparation.
13 Miljöskydd
Använd inte sågklingor som inte uppfyller
angivna tekniska data.
Sågklingan måste passa för varvtalet i
tomgång.
11 Tillbehör
Använd endast Metabos originaltillbehör.
Kontakta leverantören vid behov av tillbehör.
56
Förpackningar från Metabo kan återvinnas till100
%.
Uttjänta elverktyg och tillbehör innehåller stora
mängder värdefullt material som också kan
återvinnas.
Denna bruksanvisning är tryckt på papper, som
blekts utan klor.
Gäller endast EU-länder: Elverktyg får inte
kastas i hushållssoporna! Enligt direktiv
2002/96/EG som gäller äldre elektrisk och
elektronisk utrustning och dess tillämp-
Page 57
00_7920IVZ.book Seite 57 Mittwoch, 8. März 2006 3:07 15
ning enligt nationell lagstiftning ska uttjänta
elverktyg källsorteras och lämnas för återvinning.
14 Tekniska data
Förklaringar till angivelserna på sid 2.
Förbehåll för tekniska ändringar.
P
= Nominell upptagen effekt
1
P
= Avgiven effekt
2
= Varvtal vid tomgång
n
0
= Varvtal vid belastning
n
1
v = Snitthastighet
=Max. snittdjup (0°)
T
0°
=Max. snittdjup (30°)
T
30°
T
=Max. snittdjup (45°)
45°
=Max. snittdjup (60°)
T
60°
A = Inställbar geringssnittsvinkel
D = Sågklingans diameter
d = Sågklingehålets diameter
a = Max. tjocklek på sågklingans
c=Klyvkilens tjocklek
b = Sågklingans sågbredd
m=Vikt
a
hw
Typisk A-värderad ljudnivå:
L
pA
L
WA
, KWA= onoggrannhet
K
pA
Vid arbete kan ljudnivån överskrida 85 dB(A).
grundstomme
= Uppmätta normala vibrationer i
händer och armar
=Ljudtrycksnivå
=Ljudeffektsnivå
Använd hörselskydd!
SVENSKA
SV
Mätvärden fastställda enligt EN 60745.
Angivna tekniska data tar även hänsyn till
toleranser (motsvarande respektive gällande
standard).
57
Page 58
00_7920IVZ.book Seite 58 Mittwoch, 8. März 2006 3:07 15
FIN
SUOMI
Käyttöopas
Arvoisa asiakas,
kiitos luottamuksesta, jota olet osoittanut ostamalla uuden Metabo sähkötyökalun. Jokaista Metabo
sähkötyökalua on testattu huolellisesti ja se on läpikäynyt tiukat Metabo laatuvarmistuksen tarkastukset.
Sähkötyökalun käyttöikä riippuu kuitenkin suuressa määrin käyttäjästä. Ole hyvä ja huomioi tämän
käyttöoppaan sekä siihen liitettyjen asiakirjojen ohjeet. Mitä huolellisemmin käsittelet Metabo
sähkötyökalua, sitä pidempään voit sitä käyttää.
Sisältö
1 Vaatimustenmukaisuusvakuutus
2 Määräystenmukainen käyttö
3 Yleiset turvallisuusohjeet
4 Erityiset turvallisuusohjeet
5Yleiskuva
6 Tuotteen erityisominaisuudet
7 Käyttöönotto, asetus
7.1 Halkaisukiilan säätö
7.2 Leikkuusyvyyden säätö
7.3 Sahanterän vinoasento viistosahausta
varten
7.4 Imuputki/lastunpoisto
8 Käyttö
8.1 Päälle-/poiskytkentä
8.2 Työohjeet
9 Neuvot ja ohjeet
10 Huolto
11 Lisätarvikkeet
12 Korjaus
13 Ympäristönsuojelu
14 Tekniset tiedot
1 Vaatimuksenmukaisuusvakuu
tus
Vakuutamme vastaavamme siitä, että tämä tuote
vastaa sivulla 2 mainittuja standardeja ja
määräyksiä.
2 Määräystenmukainen
käyttö
Kone sopii puun, muovien ja metallien tai vastavien
materiaalien sahaukseen.
Määräysten vastaisesta käytöstä aiheutuvista
vahingoista vastaa ainoastaan käyttäjä.
Yleisiä tapaturmantorjuntaohjeita ja mukana
toimitettuja turvallisuusohjeita on noudatettava.
3 Yleiset turvallisuusohjeet
Ennen sähkötyökalun käyttöä on mukana
toimitetut turvallisuusohjeet (punainen vihko) ja
käyttöopas luettava huolellisesti ja
kokonaisuudessaan. Säilytä liitteenä olevat
asiakirjat ja anna sähkötyökalu ainoastaan
yhdessä näiden asiakirjojen kanssa eteenpäin.
4 Erityiset turvallisuusohjeet
Huomioi tällä symbolilla merkityt
tekstikohdat suojataksesi itseäsi ja
sähkötyökaluasi!
VAARA:
a)
Älä laita käsiäsi sahausalueelle äläkä kosketa
sahanterää. Pidä toisella kädellä lisäkahvasta tai
moottorin rungosta kiinni.
pitävät pyörösahasta kiinni, sahanterä ei voi vahongoittaa niitä.
b)
Älä ota työkappaleen alapuolelta kiinni.
ei suojaa sinua työkappleen alapuolella sahanterältä.
c)
Sovita leikkuussyvyys työkappaleen paksuuteen.
Se ei saa näkyä enempää kuin yhden täyden
hammaskorkeuden työkappaleen alapuolella.
d)
Älä koskaan pidä sahattavaa työkappaletta
kädessä tai jalan päällä. Varmista työkappale
vakaalle alustalle.
kunnolla on tärkeää, jotta sen kehoon koskettamisen
vaara, sahanterän puristuminen tai kontrollin
menetys voidaan minimoid
Pidä laitteesta kiinni vain eristetyistä kosketu-
e)
spinnoista tehdessäsi töitä, joiden yhteydessä
työkalu voi koskettaa piilottetuja sähköjohtoja
tai laitteen johtoa.
johtoon tekee myös metalliset laitteen osat jännitteisiksi ja aiheuttaa sähköiskun.
f)
Käytä pitkittäissahauksessa aina ohjainta tai
suoraa reunanohjausta.
kuutta ja pienentää mahdollisuutta, että sahanterä
jää puristuksiin.
g)
Käytä aina oikean kokoista sahanterää ja
vastaavaa laipan aukkoa (esim. neliönmuotoinen
Jos molemmat kädet
Suojus
Työkappaleen kiinnittäminen
a.
Kosketus jännitettäjohtavaan
Se parantaa sahaustark-
58
Page 59
00_7920IVZ.book Seite 59 Mittwoch, 8. März 2006 3:07 15
tai pyöreä).
sosaan, pyörii epäkeskosti ja johtaa kontrollin menetykseen.
h)
Älä koskaan käytä viallisia tai vääriä sahan-
terän aluslaattoja tai -ruuveja.
atat ja -ruuvit on tehty erityisesti sahaasi varten, optimaalista tehoa ja käyttöturvallisuutta varten.
Takaiskun syyt ja välttäminen:
-takaisku on tarttuneen, puristuneen tai väärin
kohdistetun sahanterän äkillinen reaktio, joka johtaa
siihen, kontrolloimaton saha irtoaa työkappaleesta
ja ja liikkuu käyttäjää kohti;
-kun sahanterä tarttuu sahausuraan kiinni, se ottaa
kiinni ja moottorin voima iskee laitteen käyttäjän
suuntaan takaisin;
-jos sahanterää käännetään sahausurassa tai jos se
kohdistetaan väärin, takasahanterän reunan
hampaat saattavat tarttua työkappaleen pintaan,
jonka takia sahanterä liikkuu pois sahausurasta ja
saha hyppää käyttäjän suuntaan.
Takaisku on seuraus sahan väärästä tai virheellisestä käytöstä. Se voidaan estää sopivilla varotoimenpiteillä, kuten seuraavassa kuvattu.
a)
Pidä sahasta kiinni molemmilla käsillä ja laita
käsivartesi asentoon, jossa voit vastata takaiskun voimaan. Pysy aina sahanterän sivulla, älä
laita sahanterää samalle linjalle kehosi kanssa.
Takaiskussa pyörösaha voi hypätä taaksepäin, käyttäjä voi kuitenkin hallita takaiskun voimaa, jos
oikeista toimnpiteistä huolehditaan.
b)
Jos sahanterä puristaa tai sahaus katkeaa
muusta syystä, vapauta käynnistyskatkaisin ja
pidä saha työkappaleessa kunnes sahanterä on
täysin pysähtynyt. Älä koskaan yritä poistaa
sahaa työkappaleesta tai vetää sitä taaksepäin
niin kauan kuin sahanterä liikkuu tai takaisku
saattaa esiintyä.
ja korjaa sen sopivilla toimenpiteillä.
c)
Kun haluat käynnistää sahan, joka on työkappaleessa kiinni, laita sahanterä sahausuran
keskelle ja tarkasta, etteivät sahanterän
hampaat ole tarttuneet työkappaleeseen.
sahanterä puristaa, se voi liikkua työkappaleesta
pois tai aiheuttaa takaiskun, kun saha käynnistetään
uudelleen
d)
Tue suuria levyjä pienentääksesi takaiskun
riskiä puristavan sahanterän takia. Suuret levyt
voivat taipua oman painonsa alla. Levyt on tuettava
molemmilta puolilta, sekä sahausraon läheltä että
reunoilta.
e)
Älä käytä tylsiä tai viallisia sahanteriä.
terät, joiden hampaat ovat tylsät tai väärin kohdistettu aiheuttavat liian kapean sahausraon takia
enemmän kitkaa, sahanterä puristumisen ja takaiskun
Sahanterä, joka ei sovi sahan asennu-
Sahanterän alusla-
Etsi sahanterän puristumisen syy
Jos
.
Sahan-
.
SUOMI
f)
Kiristä ennen sahausta leikkuusyvyyden- ja
leikkuukulmansäädöt.
sahauksen aikana, sahanterä voi jäädä puristuksiin ja
aiheuttaa takaiskun.
g)
Ole erityisen varovainen tehdessäsi "upposahauksen" piilossa olevalle alueelle, esim.
seinään.
objektiin ja aiheuttaa takapotkun..
--------------------------------------------------a)
tuuko alasuojus virheettömästi. Älä käytä sahaa,
jos alasuojus ei liiku vapaasti ja sulkeudu välittömästi. Älä koskaan purista tai sido alasuojusta
avatussa asennossa kiinni.
vahingossa lattialle, alasuojus saattaa taipua.
Varmista, että suojus liikkuu vapaasti ja että se ei
kosketa sahaterää tai muita osia missään leikkauskulmissa.
b)
Huolehdi laitteen huollosta ennen käyttöä, jos
alasuojus tai jouset eivät toimi virheettömästi.
Vialliset osat, lastujen takertuvat kerrostumat tai
kasaantumat hidastavat alasuojuksen toimintaa.
c)
yhteydessä, kuten "uppo- ja kulmasahauksissa". Avaa alasuojus takaisinvetovivusta ja
päästä se vapaaksi heti kun sahanterä osuu
työkappaleeseen.
alasuojuksen tulee toimia automaattisesti.
d)
että suojus peittää sahanterän
jälkikäyvä sahanterä liikuttaa sahaa sahaussuuntaa
vastaan ja sahaa, mitä sen eteen osuu. Ota sahan
jälkikäyntiaika huomioon.
Halkaisukiila:
a)
halkaisukiilaa.
kuin sahanterän kiintolevyn paksuus, mutta ohuempi
kuin sahanterän hampaan levey
b)
Väärä paksuus, asema ja kohdistus voivat olla syynä
siihen, että halkaisukiila ei estä takaiskua tehokkaasti.
c)
d)
sahausurassa.
on tehoton takaiskun estämisessä.
e)
Jo pienikin häiriö voi hidastaa suojuksen sulkeutumista.
Vedä pistoke irti pistorasiasta ennen säätöjen tai
huoltotöiden suorittamista.
Älä koske pyörivään työkaluun! Poista lastut ja
muut sellaiset ainoastaan koneen ollessa
pysähtyneenä.
Sahanterä voi tarttua piilossa olevaan
Tarkasta ennen jokaista käyttökertaa, sulkeu-
Tarkasta alasuojuksen jousten toiminta.
Avaa alasuojus kädellä vain erikoissahausten
Älä laita sahaa työpöydälle tai lattialle ilman
Käytä asennettuun sahanterään sopivaa
Säädä halkaisukiilaa käyttöohjeiden mukaan.
Käytä aina halkaisukiilaa.
Jotta halkaisukiila voi toimia, sen täytyy olla
Älä käytä sahaa, jos halkaisukiila on taipunut.
Jos muutat säätöjä
Jos saha putoaa
Kaikissa muissa sahaustöissä
.
Suojaamaton,
Halkaisukiilan täytyy olla vahvempi
s.
Lyhyissä leikkauksissa halkaisukiila
FIN
59
Page 60
00_7920IVZ.book Seite 60 Mittwoch, 8. März 2006 3:07 15
FIN
SUOMI
Koneella työskenneltäessä on aina käytettävä
kuulosuojaimia
Koneella työskenneltäessä on aina käytettävä
suojalaseja.
Paina karan lukitusnupista vain moottorin ollessa
pysähdyksissä.
Sahanterää ei saa hidastaa painamalla sivusta.
Liikkuvaa suojusta ei saa lukita auki-asennossa
sahattaessa.
Voimakkaasti pölyäviä materiaaleja sahattaessa
kone täytyy puhdistaa säännöllisesti.
Suojalaitteiden (esim. liikkuva suojus) virheetön
toiminta täytyy olla taattu.
Liikkuvan suojuksen täytyy liikkua vapaasti, sen
täytyy pystyä palaamaan automaattisesti, helposti
ja tarkasti pääteasentoonsa.
Aineita, joita työstettäessä muodostuu terveydelle
vaarallista pölyä tai höyryä (esim. asbesti), ei saa
työstää.
Ohjaa konetta molemmilla käsillä kahvasta.
Älä tartu työstettävään kappaleeseen työstön
aikana.
Työskentele aina asennetulla halkaisukiilalla.
Tarkasta, ettei työstettävässä kappaleessa ole
vieraita aineita. Varo aina työskennellessäsi, ettet
sahaa nauloja tai muuta vastaavaa.
Jos sahanterä tarttuu kiinni, sammuta moottori
heti.
Älä yritä sahata erittäin pieniä kappaleita.
Työstettävä kappale täytyy olla lujasti kiinni ja
varmistettu siirtymisen ehkäisemiseksi.
Suuret kappaleet täytyy tukea riittävästi.
Työstössä syntyvä pöly on usein terveydelle
haitallista (esim. tammi- ja pyökkipuuta
työstettäessä, materiaalit, jotka sisältävät
haitallisia aineita) ja sen ei pitäisi päästä
hengityselimiin. Käytä pölynpoistoa ja sen lisäksi
sopivia pölynsuojanaamareita. Poista kertynyt
pöly perusteellisesti esim. imuroimalla.
Älä käytä hiomalaikkoja.
.
8 Upotusvipu (leikkaussyvyys)
9 Asteikko (leikkuussyvyys)
10 Kiristysvipu (leikkausyvyys)
11 Imuputki
12 Painokytkin
13 Sulkunuppi
14 Kahva
15 Karan lukitusnuppi
16 Paikka kuusiokoloavaimelle
17 Liikkuva suojus
18 Sisäsahanteränlaippa
19 Kahva (liikkuva suojus)
20 Halkaisukiila
21 S
isäkuusioruuvi (2x) (halkaisukiilan säätö)
22 Sahanterä
23 Ulkosahanteränlaippa
24 Sahanterän kiinnitysruuvi
6 Tuotteen
erityisominaisuudet
Upotusleikkaus on vaivatonta kaksipuolisen
pylväsohjauksen ja automaattisesti
takaisinvaihtavan halkaisukiilan avulla.
Kaksinkertaisesti ohjattu suutaisohjain.
Sahanterän pikapysäytys koneen pysähdyttyä
mekaanisesta turvajarrusta.
Seinänmukainen sahaus mahdollista.
7 Käyttöönotto, asetus
Ennen käyttöönottoa on verrattava,
vastaako nimikilvessä ilmoitettu
verkkojännite ja verkkotaajuus
sähköverkkonne tietoja.
Vedä pistoke irti pistorasiasta ennen
säätöjen tai huoltotöiden suorittamista.
5 Yleiskuva
Katso sivu 3 (käännä ulos).
1Ohjauslevy
2 Asteikko (viistosahauksen kulma)
3 Kiinnitysruuvi (viistosahaus)
4 Lisäkahva
5 Kiinnitysruuvi (2x) (suuntaisohjain)
6 Leikkausviivan osoitin
7 Suuntaisohjain
60
7.1 Halkaisukiilan säätö
Halkaisukiila (20) estää, että puu sahattaessa
lukkiutuu sahanterän taakse ja puristaa
sahanterää. Se voisi johtaa takaiskuun.
Halkaisukiila täytyy säätää siten, että
etäisyys sen sisäpyöristyksen ja sahanterän
hammaskehän välillä ei ole yli 5 mm. Säädä
halkaisukiila siten, että sahanterän syvin kohta ei
ole yli 5 mm halkaisukiilan alareunan ulkopuolella.
Katso kuva sivulla 2.
Page 61
00_7920IVZ.book Seite 61 Mittwoch, 8. März 2006 3:07 15
Irrota molemmat sisäkuusioruuvit (21) säätämistä
varten, säädä oikeat etäisyydet sahanterään ja
kiristä sisäkuusioruuvit uudelleen.
7.2 Leikkuusyvyyden säätö
Irrota kiristysvipu (10) säätämistä varten. Säädä
leikkuusyvyys upotusvivulla (8). Säädetty
leikkuusyvyys näkyy asteikolta (9). Kiristä
kiristysvipu (10) uudelleen.
Leikkuusyvyyden säätö on tarkoituksenmukaista
silloin, kun sahanterän hampaat ovat vain puoli
hammaskorkeutta työstettävän kappaleen
alapuolella. Katso kuva sivulla 3.
Eriyisen puhtaita leikkauksia varten, säädä
leikkausyvyys 2 - 5 mm suuremmaksi kuin
työstökappaleen paksuus.
7.3 Sahanterän vinoasento viistosahausta
varten
Irrota kiinnitysruuvi (3) ennen säätöä. Käännä
moottoriosa ohjauslevyä (1) kohti. Säädetty kulma
näkyy asteikolta (2). Kiristä kiinnitysruuvi (3)
uudelleen.
7.4 Imuputki / lastunpoisto
lastujen imuroimiseksi laita imuputki (11)
paikalleen (työnnä kunnes se lukkiutuu). Pistä
imulaitteen imuletku imuputkeen.
8 Käyttö
8.1 Päälle-/poiskytkentä
Päällekytkentä:
sitä painettuna, paina sitten painokytkimestä (12).
Sammuttaminen:
8.2 Työohjeet
Laita liitäntäjohto siten, että sahaus onnistuu
vapaasti.
Älä käynnistä tai sammuta konetta silloin,
kun sahanterä koskee työstettävää
kappaletta.
Käsipyörösahalla sahattaessa työstettävä kappale
työntää liikkuvan suojuksen taaksepäin.
Älä nosta konetta työstettävästä
kappaleesta sahanterän pyöriessä. Anna
sahanterän pysähtyä ensin.
Jos sahanterä tarttuu kiinni, sammuta kone
heti.
Paina sulkunupista (13) ja pidä
Päästä painokytkin (12) irti.
SUOMI
Ylikuormitussuoja:
tehonotto rajoittuu. Kevennä konetta.
Pitkäaikaisessa ylikuormituksessa kone sammuu.
Sammuta ja käynnistä kone uudelleen.
Sahaaminen suoran piirtoviivan mukaan:
tarkoitukseen käytetään leikkausviivan osoitinta (6)
(suora leikkaus, 30°, 45° ja 60° vinoleikkaus).
Leikkausviivan osoitin vastaa sahanterän
sisäpuolta. Vinoleikkauksissa piirto voidaan nähdä
ylimmän laikan suojuksen vasemmalla puolella
olevasta aukosta (katso nuoli kuvassa sivulla 3).
Sahaaminen suuntaisohjaimella:
Leikkaus suoran reunan mukaisesti.
Suuntaisohjain (7) voidaan laittaa sekä oikealta
että vasemmalta puolelta pitimiinsä. Leikkuualue
on oikealla puolella n. 190 mm ja vasemmalla
puolella n. 340 mm.
Huomaa säädettäessä samansuuntaisuus
sahanterän kanssa. Tai säädä suuntaisohjain
siten, että etäisyys sahanterään on vähän
suurtempi takana kuin edessä.
Kiristä kiinnitysruuvit (5). Tarkka leikkuuleveys
saadaan parhaiten selville koeleikkauksesta.
Lisäksi suuntaisohjainta (7) voidaan käyttää
yksinkertaisesti kääntämällä (työstettävän
kappaleen reunan ohjauspinta näyttää ylöspäin)
koneen paremman ohjauksen tukena.
Sahaaminen ohjainkiskolla:
Millimetritarkkojen, suorien, ehjien leikkausten
sahaamiseen. Liukumisenestolevy antaa varman
tuen ja suojaa työstettävää kappaletta naarmuilta.
Katso kappale Tarvikkeet.
Upotusleikkaus:
Konetta upotettaessa pidä koneen
kahvasta tukevasti kiinni ja työnnä
kevyesti eteenpäin. Muuten syntyy
takaiskun vaara
rajoitinlista työstettävään kappaleeseen siten, että
ohjauslevyn (1) takareuna on sen päällä. Siten
koneesta voidaan pitää turvallisesti kiinni
upotuksen aikana.
Irrota kiristysvipu (10) .
Laita sahanterä upotusvivulla (8) ylimpään
asentoon.
Avaa kahvassa (19) oleva heilurisuoja kokonaan,
niin että kone voidaan laittaa työstettävälle
kappaleelle. Kohdista sahaterä merkkiin.
Jos painat upotusvipua (8) alaspäin, sahaterä
uppoaa pystysuorassa työstettävään
kappaleeseen. upotussyvyys näkyy asteikolta (9).
Halkaisukiila (20) kääntyy upotettaessa ylöspäin.
Heti kun sahaterän takana oleva kiila vapautuu
koneen liikkuessa eteenpäin, halkaisukiila palaa
normaaliin asentoonsa takaisin.
Koneen ylikuormituksessa
. Suositus: kiinnitä yksi
FIN
Tähän
61
Page 62
00_7920IVZ.book Seite 62 Mittwoch, 8. März 2006 3:07 15
FIN
SUOMI
9 Neuvot ja ohjeet
Erittäin kapeiden kappaleiden sahaus:
Suutaisohjain (7) laitetaan oikealta puolelta
pitimiinsä.
Jos kappale on niin kapea, että sitä ei voida säätää
suuntaisohjaimella, kiinnitä siihen
suuntaisohjaimen leveyttä vastaava puulista.
Ruuvikiinnityksen reiät ovat jo olemassa.
10 Huolto
Puhdista kone säännöllisesti. Puhdista samalla
moottorin tuuletusrako yleisimurilla.
Sahanterän vaihto
Vedä pistoke irti pistorasiasta ennen
säätöjen tai huoltotöiden suorittamista.
Paina karan lukitusnupista (15) ja pidä se
painettuna. Käännä sahan akselia hitaasti
sahanterän kiinnitysruuviin (24) laitetulla
kuusiokoloavaimella kunnes lukitus lukkiutuu.
Kierrä sahanterän kiinnitysruuvi (24) vastapäivään
auki.
Ota ulkosahanterälaippa (23) pois. Vedä liikkuva
suojus (17) takaisin ja irrota sahanterä (22).
Tukipintojen sisäsahanteränlaipan (18),
sahanterän (22), ulkosahanteränlaipan (23) ja
sahanterän kiinnitysruuvin (24) välillä täytyy olla
puhtaita.
Laita uusi sahanterä paikalleen. Tarkasta oikea
pyörimissuunta. Pyörimissuunta on merkitty
nuolella sahanterään ja suojukseen.
Laita ulkosahanterälaippa (23) paikalleen. Kiristä
sahanterän kiinnitysruuvi (24).
Käytä ainoastaan teräviä, ehjiä sahanteriä.
Älä käytä naarmuuntuneita sahanteriä tai
sellaisia, joden muoto on muuttunut.
Älä käytä sahanteriä, joiden perusta on
paksumpi tai joiden leikkuuleveys on
pienempi kuin halkaisukiilan paksuus.
Älä käytä runsasseosteisesta
pikateräksestä (HSS) valmistettuja
sahanteriä.
Älä käytä sahanteriä, jotka eivät vastaa
annettuja ominaistietoja.
Sahanterän täytyy sopia
joutokäyntinopeudelle.
62
11 Lisätarvikkeet
Käytä ainoastaan alkuperäisiä Metabo
lisätarvikkeita.
Mikäli käytät lisätarvikkeita, käänny jälleenmyyjäsi
puoleen.
Oikeiden lisätarvikkeiden löytämiseksi on
jälleenmyyjälle ilmoitettava sähkötyökalun tarkat
tiedot.
Katso sivu 4.
AOhjauskisko
B Kiinnityspuristin (2 kappaletta). Ohjauskiskon
kiinnitykseen.
C Liitoskappale. 2 ohjauskiskon kiinnittämiseksi
toisiinsa.
D Kulmaohjain. Ohjauskiskoon kiinnitettäväksi.
Ohjaa viistosahauksen enint. 45° molemmin
puolin.
E Pyörösahanterät. Puulle ja puuntapaisille
aineille. Keskikarkea leikkuujälki.
F Pyörösahanterät. Puulle ja puuntapaisille
aineille. Sopivat myös pinnoitetuille levyille ja
muoveille. Siisti leikkuujälki.
G Pyörösahanterät. Pinnoitetuille levyille,
laminaattilevyille, muoveille. Siisti leikkuujälki.
H Monimateriaalisahanterät. Puulle ja
puuntapaisille aineille, rakennuslevyille,
muoville, yhdistelmäaineelle, kaapelikanaville
(muovista, alumiinista), ei-metalleille. Siisti
leikkuujälki.
I Rakennussahanterät. Puulle ja puuntapaisille
aineille (myös nauloille ja betonijäänteille),
laudoituslaudoille. Keskikarkea leikkuujälki.
J Yleisimuri, erikoisimuri
KImuletku
Lisätarvikkeiden täydellinen ohjelma katso
www.metabo.com tai pääluettelo.
12 Korjaus
Sähkötyökalujen korjaustöitä saavat suorittaa
ainoastaan sähköalan ammattilaiset!
Korjauksen tarpeessa olevat Metabo
sähkötyökalut voidaan lähettää varaosalistassa
mainittuun osoitteeseen.
Lähetettäessä laite korjaukseen, olkaa hyvä ja
kuvatkaa havaittu vika.
13 Ympäristönsuojelu
Metabo-pakkaukset ovat 100%:sti
kierrätyskelpoisia.
Käytetyt sähkötyökalut ja tarvikkeet sisältävät
suuria määriä arvokkaita raaka-aineita ja muoveja,
Page 63
00_7920IVZ.book Seite 63 Mittwoch, 8. März 2006 3:07 15
jotka myöskin voidaan kierrätysprosessissa
käyttää hyväksi.
Tämä käyttöopas on painettu ilman klooria
valkaistulle paperille.
Koskee vain EU-maita: Älä hävitä sähkötyökalua tavallisen kotitalousjätteen
mukana! Vanhoja sähkö- ja elektroniikka-
laitteita koskevan EU-direktiivin 2002/96/
ETY ja sen maakohtaisten sovellusten mukaisesti
käytetyt sähkötyökalut on toimitettava ongelmajätteen keräyspisteeseen ja ohjattava ympäristöystävälliseen kierrätykseen.
14 Tekniset tiedot
Selityksiä sivulla 2 oleville tiedoille.
Pidämme oikeuden suorittaa teknisen kehityksen
vaatimia muutoksia.
= nimellisteho
P
1
= päästöteho
P
2
= pyörimisnopeus
n
0
n
1
v = sahausnopeus
T
0°
T
30°
T
45°
T
60°
A = säädettävä viistosahauskulma
D = sahanterän halkaisija
d = sahanterän keskiön halkaisija
a = maks. sahanterän perustan paksuus
b = halkaisukiilan paksuus
c = sahanterän leikkuuleveys
m=paino
a
hw
Tyypillinen A-arvioitu äänitaso:
L
pA
L
WA
, KWA= epävarmuus
K
pA
Käytössä melutaso voi ylittää 85 dB(A).
kuormittamattomana
= pyörimisnopeus kuormitettuna
= maks. leikkuusyvyys (0°)
= maks. leikkuussyvyys (30°)
= maks. leikkuusyvyys (45°)
= maks. leikkuusyvyys (60°)
= tyypillisesti arvioitu kiihtyvyys käsi-
käsivarsi-alueelle
= äänenpainetaso
= äänen tehotaso
Käytä kuulosuojaimia!
SUOMI
FIN
Mittausarvot ilmoitettu EN 60745 mukaan.
Annetut tekniset tiedot ovat toleranssien mukaisia
(vastaavat kyseisiä voimassa olevia standardeja).
63
Page 64
00_7920IVZ.book Seite 64 Mittwoch, 8. März 2006 3:07 15
NO
NORSK
Bruksanvisning
Kjære kunde
Tusen takk for tilliten du viser oss ved anskaffelsen av det nye elektroverktøyet fra Metabo. Hvert
elektroverktøy fra Metabo blir omhyggelig testet og underkastes den strenge kvalitetskontrollen i
Metabos kvalitetssikring. Levetiden for et elektroverktøy er likevel i stor grad avhengig av deg. Vennligst
les nøye gjennom informasjonene i denne bruksanvisningen og i vedlagte dokumenter. Jo bedre du
behandler Metabo elektroverktøyet, desto lenger vil det kunne tjene sitt formål.
Innhold
1 Samsvarserklæring
2 Hensiktsmessig bruk
3 Generelle sikkerhetshenvisninger
4 Spesielle sikkerhetshenvisninger
5 Oversikt
6 Spesielle produktegenskaper
7 Første gangs bruk, innstilling
7.1 Innstilling av spaltekile
7.2 Innstilling av skjæredybde
7.3 Skråstilling av sagblad for skråsnitt
7.4 Avsugstuss/sagflisutkast
8Bruk
8.1 Start og stopp
8.2 Arbeidsanvisninger
9 Tips og triks
10 Vedlikehold
11 Tilbehør
12 Reparasjon
13 Miljøvern
14 Tekniske data
1 Samsvarserklæring
Vi erklærer under eget ansvar at dette
produktet er i samsvar med normene eller
normdokumentene som er oppført på side 2.
2 Hensiktsmessig bruk
Maskinen er egnet til saging i tre, kunsstoff,
metaller og lignende materialer.
Brukeren er alene ansvarlig for skader som
oppstår pga. uhensiktsmessig bruk.
Generelt gjeldende forskrifter til forebygging av
ulykker og vedlagte sikkerhetshenvisninger må
overholdes.
64
3 Generelle
sikkerhetshenvisninger
Les nøye og helt gjennom vedlagte
sikkerhetsforskrifter (rødt hefte) og
bruksanvisningen før du tar i bruk elektroverktøyet.
Ta vare på alle vedlagte dokumenter og overlat
elektroverktøyet kun sammen med disse til andre.
4Spesielle
sikkerhetshenvisninger
For din egen sikkerhet og for å
beskytte elektroverktøyet, ta
hensyn til tekst som er merket
med dette symbolet!
FARE:
a)
Ikke før hendene inn i sageområdet eller mot
sagbladet. Hold i ekstrahåndtaket eller motorhuset med den andre hånden.
begge hendene på sirkelsagen, kan ikke sagbladet
skade dem.
b)
Ikke grip under emnet.
beskytte deg mot sagbladet på undersiden av
emnet.
c)
Tilpass kuttedybden til tykkelsen på emnet.
Det skal være synlig mindre enn en hel tannhøyde
under emnet.
d)
Ikke hold fast emnet som skal sages i hånden
eller over bena. Emnet må sikres på et stabilt
underlag.
redusere risikoen for kroppskontakt, fastklemming
av sagbladet eller tap av kontroll over sagbladet til et
minimum.
e)
flatene når du utfører arbeid der skjæreverktøyet
kan komme til å treffe skjulte strømledninger
eller maskinens egen strømkabel.
en spenningsførende ledning setter også metalliske
maskindeler under spenning og gir elektrisk støt.
f)
brukes anlegg eller en rett kantføring.
forbedrer kuttenøyaktigheten og reduserer risikoen
for at sagbladet klemmes fast.
Det er viktig at emnet er godt festet for å
Maskinen må bare holdes i de isolerte gripe-
Ved saging i langsgående retning må det alltid
Hvis du holder
Verneskjermen kan ikke
Kontakt med
Dette
Page 65
00_7920IVZ.book Seite 65 Mittwoch, 8. März 2006 3:07 15
g)
Bruk alltid sagblad som er i riktig størrelse og
med passende festeåpning (f.eks. firkantet eller
Sagblad som ikke passer til monterings-
rund).
delene på sagen, får slag og kast under drift og fører
til tap av kontroll.
h)
Bruk aldri skadde eller feil underlagsskive
eller skruer til sagbladet.
skive og skruer er konstruert spesielt for sagen, for
optimal ytelse og driftssikkerhet.
Årsaker til og forebyggelse av rekyl:
-Rekyl innebærer en plutselig reaksjon fra et
sagblad som setter seg fast, klemmes fast eller er
feil justert, og som fører til at sagen løfter seg ukontrollert ut av emnet og beveger seg i retning av
operatøren;
-hvis sagbladet setter seg fast eller klemmes fast,
blir det blokkert, og motorkraften slår maskinen i
retning mot operatøren;
-dersom sagbladet får en feil vridning eller justering,
kan tennene i den bakre delen av sagbladet sette
seg fast i overflaten på emnet, slik at sagbladet
hopper ut av sagsporet og beveger seg bakover i
retning av operatøren.
Rekyl er følgen av feil eller ukyndig bruk av sagen.
Dette kan forhindres gjennom egnede foranstaltninger slik det er beskrevet nedenfor.
Hold sagen fast med begge hender og før
a)
armene i en stilling der du kan holde imot
rekylkreftene. Stå alltid parallelt med sagbladet,
før aldri sagbladet i en linje vinkelrett mot
kroppen.
bakover. Imidlertid kan operatøren få kontroll over
rekylkreftene dersom det treffes egnede tiltak.
b)
sagingen avbrytes av andre grunner, slipper du
opp hovedbryteren og holder sagen rolig i emnet
inntil sagen står helt stille Forsøk aldri å ta sagen
ut av emnet eller trekke den bakover så lenge
sagbladet beveger seg eller kan avstedkomme
en rekyl.
sagbladet og utbedre denne ved hjelp av egnede
tiltak.
c)
emnet, sentrerer du sagbladet i sagsporet og
kontrollerer at sagtennene ikke har satt seg fast
i emnet.
bevege seg ut emnet eller forårsake en rekyl når
sagen startes på nytt.
d)
serer risikoen for rekyl på grunn av at sagbladet
klemmes fast.
nedbøyning på grunn av egenvekten. Plater må
støttes opp på flere sider, både i nærheten av
sagsporet og langs kantene.
e)
med sløve eller skjeve tenner forårsaker økt slitasje,
Ved en rekyl kan sirkelsagen hoppe
Dersom sagbladet klemmes fast eller
Finn årsaken til fastklemmingen av
Hvis du vil starte på nytt en sag som står i
Hvis sagbladet er klemt fast, kan det
Store plater må støttes opp, slik at du redu-
Store plater kan bli utsatt for
Bruk aldri sløve eller skadde sagblad.
Sagbladets underlags-
Sagblad
NORSK
fastklemming av sagbladet og rekyl på grunn av at
sagsporet blir for smalt.
f)
Før sagingen påbegynnes, må kuttedybde og
kuttevinkel stilles inn.
under sagingen, kan sagbladet klemmes fast, og det
kan oppstå rekyl.
g)
Vær spesielt forsiktig hvis du foretar et
nedsenkingskutt i et skjult område, f. eks. en
eksisterende vegg.
skjulte gjenstander og føre til rekyl.
---------------------------------------------------
Kontroller før hver gang sagen brukes at den
a)
nedre verneskjermen lukkes som den skal. Ikke
bruk sagen hvis den nedre verneskjermen ikke
kan beveges fritt og ikke lukkes umiddelbart.
Den nedre verneskjermen må aldri klemmes
eller bindes fast i åpen stilling.
rende mister sagen i gulvet, kan den nedre
verneskjermen bli bøyd. Kontroller at verneskjermen
kan beveges fritt og at den verken berører sagblad
eller noen andre deler i alle skjærevinkler.
b)
Kontroller at fjæren til nedre verneskjerm
fungerer som den skal. Foreta service på
maskinen dersom nedre verneskjerm eller
fjæren ikke fungerer som de skal.
klebrige avleiringer eller sponansamlinger gjør at
nedre verneskjerm fungerer langsommere.
c)
Nedre verneskjerm må bare åpnes ved spesielle kutt for hånd, for eksempel "nedsenkingsog vinkelkutt". Åpne nedre verneskjerm med
tilbaketrekkingsspaken og slipp den så snart
sagbladet har trengt inn i emnet.
sagarbeider skal nedre verneskjerm fungere automatisk.
d)
Ikke legg sagen på arbeidsbenken eller på
gulvet uten at verneskjermen dekker sagblade
Et ubeskyttet sagblad som ikke har stanset helt,
beveger sagen mot sageretningen og sager det som
står i veien for den. Ta hensyn til etterløpstiden for
sagen.
Spaltekile:
a)
Bruk en egnet spaltekile for sagbladet som
skal brukes.
sagbladets stambladtykkelse, men tynnere enn
sagbladets tannbredde.
b)
Juster spaltekilen slik det er beskrevet i
bruksanvisningen.
innretting kan være årsaker til at spaltekilen ikke
effektivt hindrer rekyl.
c)
Bruk alltid spaltekilen.
d)
For at spaltekilen skal kunne virke, må den
befinne seg i sagsporet.
kilen ikke i stand til å hindre rekyl.
Spaltekilen må være tykkere enn
Hvis innstillingene endres
Sagbladet kan støte mot
Hvis du uforva-
For alle andre
Feil tykkelse, posisjon og
Ved korte kutt er spalte-
NO
Skadde deler,
t.
65
Page 66
00_7920IVZ.book Seite 66 Mittwoch, 8. März 2006 3:07 15
NO
NORSK
e)
Ikke bruk sagen hvis spaltekilen er bøyd.
et svakt avvik kan føre til at verneskjermen lukker seg
langsommere.
Trekk støpselet ut av stikkontakten før alle former
for innstilling og vedlikehold.
Ikke ta på roterende verktøy! Fjern spon o.l. kun
når maskinen er stoppet.
Bruk hørselsvern når du arbeider med maskinen.
Bruk vernebriller når du arbeider med maskinen.
Trykk bare inn spindellåsknappen når motoren står
stille.
Sagbladet må ikke bremses ved å trykke mot siden
av bladet.
Det bevegelige vernedekselet må ikke klemmes
fast i bakovertrukket posisjon for å lette sagingen.
Ved saging i materialer med kraftig støvutvikling
må maskinen rengjøres regelmessig. Det må
kontrolleres at verneinnretningene (f. eks. det
bevegelige vernedekselet) fungerer som det skal.
Det bevegelige vernedekselet må være fritt
bevegelig og gå automatisk, lett og nøyaktig
tilbake til utgangsposisjonen.
Materialer som avgir helsefarlig støv eller damper
(f. eks. asbest) må ikke bearbeides.
Før maskinen med begge hender på håndtakene.
Ikke før hånden under arbeidsstykket mens du
sager.
Spaltekilen må alltid være satt på.
Kontroller at det ikke finnes fremmedlegemer på
arbeidsstykket. Under arbeidet må du kontrollere
at du ikke sager i spiker o.l.
Hvis sagbladet blokkeres, må motoren straks slås
av.
Ikke forsøk å sage ekstremt små arbeidsstykker.
Når du bearbeider et arbeidsstykke, må det ligge
fast og være sikret mot forskyvning.
Store arbeidsstykker må støttes forsvarlig opp.
Støv som oppstår under arbeidet, er ofte
helseskadelig (f.eks. ved bearbeiding av eike- og
bøketre, materialer som inneholder skadestoffer)
og må ikke trenge inn i kroppen. Bruk støvavsug i
tillegg til egnet støvbeskyttelsesmaske. Fjern
opphopninger av støv grundig, f.eks. ved
støvsuging.
Ikke bruk slipeskiver.
Selv
5 Oversikt
Se side 3 (vennligst brett ut).
1Føringsplate
2 Skala (skråsnittvinkel)
3 Låseskrue (skråsnitt)
4 Støttehåndtak
5 Låseskrue (2 stk.) (parallellanslag)
6 Skjæreindikator
7 Parallellanslag
8 Nedsenkingsspak (skjæredybde)
9 Skala (skjæredybde)
10 Spennhåndtak (skjæredybde)
11 Avsugstuss
12 Bryterknapp
13 Sperreknapp
14 Håndtak
15 Spindellåsknapp
16 Depot for sekskantnøkkel
17 Bevegelig vernedeksel
18 Indre sagbladflens
19 Grep (bevegelig vernedeksel)
20 Spaltekile
21 U
nbrakoskrue (2 stk) (innstilling av spaltekile)
22 Sagblad
23 Ytre sagbladflens
24 Låseskrue for sagblad
6Spesielle
produktegenskaper
Nedsenkingssnitt kan utføres uten problemer
takket være den dobbelte søyleføringen og den
automatisk tilbakeføringen av spaltekilen.
Doppeltført parallellanslag.
Hurtigstopp for sagbladet ved utkobling av
maskinen ved hjelp av mekanisk sikkerhetsbrems.
Du kan sage helt inntil vegger.
7 Første gangs bruk,
innstilling
66
Kontroller før bruk at nettspenningen og
nettfrekvensen på typeskiltet stemmer
overens med strømnettets spesifikasjoner.
Page 67
00_7920IVZ.book Seite 67 Mittwoch, 8. März 2006 3:07 15
Trekk støpselet ut av stikkontakten før alle
former for innstilling og vedlikehold.
7.1 Innstilling av spaltekile
Spaltekilen (20) hindrer at det kommer tremateriale
bak sagbladet under saging og klemmer fast
sagbladet. Det kan i så fall oppstå et rekylartet
tilbakeslag.
Spaltekilen må stilles inn slik at avstanden
mellom den indre buen og tannkransen på
sagbladet ikke er større enn 5 mm. Still inn
spaltekilen slik at det laveste punktet på sagbladet
ikke stikker ut mer enn 5 mm under den nederste
kanten på spaltekilen. Se bildet på side 2.
Justering skjer ved å løsne begge unbrakoskruene
(21), stille inn riktig avstand til sagbladet og trekke
til unbrakoskruene igjen.
7.2 Innstilling av skjæredybde
Skjæredybden stilles inn ved å løsne
spennhåndtaket (10). Med nedsenkingsspaken (8)
velges skjæredybde. Den innstilte skjæredybden
kan avleses på skalaen (9). Spenn fast
spennhåndtaket (10) igjen.
Det mest hensiktsmessige er å stille inn
skjæredybden slik at tennene på sagbladet ikke
rager mer enn en halv tannhøyde frem under
arbeidsstykket. Se bildet på side 3.
Du oppnår spesielt rene snittkanter ved å stille
skjæredybden 2 - 5 mm dypere enn tykkelsen på
emnet.
7.3 Skråstilling av sagblad for skråsnitt
Skjæredybden stilles inn ved å løsne låseskruen
(3). Vipp motordelen mot føringsplaten (1). Den
innstilte vinkelen kan avleses på skalaen (2). Trekk
til låseskruen (3) igjen.
7.4 Avsugstuss/sagflisutkast
Ved avsug av sagspon settes avsugstussen (11)
på plass (skyv den inn til den klikker på plass).
Sugeslangen monteres på avsugstussen på
avsugapparatet.
8Bruk
8.1 Start og stopp
Start:
Trykk og hold inne sperreknappen (13),
aktiver deretter bryterknappen (12).
Stopp:
Slipp bryterknappen (12).
NORSK
8.2 Arbeidsanvisninger
Legg nettkabelen slik at sagingen kan skje
uhindret.
Ikke start eller stans maskinen mens
sagbladet er i berøring med arbeidsstykket.
Når du setter håndsirkelsagen an mot
arbeidsemnet, gjør arbeidsemnet at det
bevegelige vernedekselet svinger bort.
Under saging må du ikke ta maskinen ut av
materialet mens sagbladet roterer. La først
sagbladet stanse helt.
Hvis sagbladet blokkeres, må maskinen
straks slås av.
Overbelastningsbeskyttelse:
av maskinen begrenses den opptatte effekten.
Avlast maskinen. Ved overbelastning over lengre
tid slås maskinen av. Start og stopp maskinen
igjen.
Saging langs rette streker:
skjæreindikatoren (6) (for rette snitt, 30°, 45° og
60° skråsnitt). Skjæreindikatoren svarer til innsiden
av sagbladet. For skråsnitt kan streken ses
gjennom åpningen i venstre side av vernedekselet
(se pil på figur side 3).
Saging med parallellanslag:
For snitt parallelt med en rett kant.
Parallellanslaget (7) kan brukes fra både venstre og
høyre side i holderen. Skjæreområdet utgjør ca.
190 mm på høyre side og ca. 340 mm på venstre
side.
Kontroller at anlegget er parallelt med
sagbladet. Eller still inn parallellanslaget slik at
avstanden til sagbladet blir noe større bak enn
foran.
Trekk til låseskruen (5). Nøyaktig skjærebredde
finner du lettest ved å foreta et prøvesnitt.
I tillegg kan parallellanslaget (7) brukes som
underlag for bedre føring av maskinen ved å snu
det (føringsflaten for kanten av emnet peker
oppover).
Saging med føringsskinne:
For snorrette, glatte snittkanter med
millimeterpresisjon. Anti-sklibelegget sørger for
sikkert underlag og beskytter samtidig
arbeidsemnet mot riper. Se kapittelet om tilbehør.
Nedsenkingssnitt:
Ved nedsenking må maskinen holdes
godt fast i håndtaket og skyves lett
forover. Ellers er det
Anbefaling: Fest en anleggslist på arbeidsemnet
slik at den bakre kanten av føringsplaten (1) ligger
an mot listen. Dermed kan maskinen holdes
sikrere under nedsenking.
Ved overbelastning
Til dette brukes
fare for rekyl
NO
.
67
Page 68
00_7920IVZ.book Seite 68 Mittwoch, 8. März 2006 3:07 15
NO
NORSK
Løsne spennhåndtaket (10).
Med nedsenkingsspaken (8) føres sagbladet til
øverste posisjon.
Åpne pendelvernedekselet helt opp med grepet
(19), slik at maskinen kan settes ned på emnet.
Rett inn sagbladet etter streken på emnet.
Hvis du trykker nedsenkingsspaken (8) nedover,
senkes sagbladet loddrett ned i arbeidsemnet.
Nedsenkingsdybden kan avleses på skalaen (9).
Spaltekilen (20) svinges oppover ved nedsenking.
Så snart maskinens foroverbevegelse frigjør
spalten bak sagbladet igjen, går spaltekilen tilbake
til normal stilling.
9 Tips og triks
Saging av svært smale segmenter:
Parallellanslaget (7) settes inn på høyre side i
holderen.
Hvis segmentet som skal sages er så smalt at
bredden ikke kan stilles inn på parallellanslaget,
bør du feste en trelist i samme bredde som
parallellanslaget. Det finnes ferdige hull til
skruefeste.
10 Vedlikehold
Rengjør maskinen med jevne mellomrom. Rengjør
med en støvsuger i motorens lufteåpninger.
Skifte av sagblad
Trekk støpselet ut av stikkontakten før alle
former for innstilling og vedlikehold.
Trykk og hold spindellåsknappen (15) inne.
Sett en sekskantnøkkel inn i sagbladets låseskrue
(24) og drei sagbladets sagaksel langsomt rundt
inntil låsemekanismen går i inngrep.
Skru ut sagbladets låseskrue (24) ved å vri mot
urviseren.
Sett på den ytre sagbladflensen (23). Trekk det
bevegelige vernedekselet (17) bakover og ta av
sagbladet (22).
Anleggsflatene mellom den indre sagbladflensen
(18), sagblad (22), ytre sagbladflens (23) og
sagbladets låseskrue (24) må være rene.
Sett inn nytt sagblad. Kontroller riktig
rotasjonretning. Rotasjonsretningen er angitt med
piler på sagbladet og vernedekselet.
Sett på den ytre sagbladflensen (23). Trekk
låseskruen (24) til sagbladet godt til.
Bruk bare skarpe, uskadde sagblad. Ikke
bruk sagblad med sprekker eller sagblad
som er deformert.
Ikke bruk sagblader der selve sagskiven er
tykkere eller skjærebredden er mindre enn
enn tykkelsen på spaltekilen.
Ikke bruk sagblad av høylegert hurtigstål
(HSS).
Ikke bruk sagblad som ikke er i samsvar
med de angitte karakteristikkene.
Sagbladet må være egnet til det aktuelle
tomgangsturtallet.
11 Tilbehør
Bruk kun originalt Metabo-tilbehør.
Kontakt din forhandler hvis du trenger tilbehør.
For valg av riktig tilbehør, gi forhandleren nøyaktig
informasjon om typen av ditt elektroverktøy.
Se side 4.
A Føringsskinne
B Spennbøyle (2 stk.) Til fastspenning av
føringsskinnen.
C Forbindelsesledd. For å skape avstand
mellom 2 føringsskinner.
D Vinkelanslag. For påsetting inntil
føringsskinne. Muliggjør gjæringssnitt på inntil
45° til begge sider.
E Sirkelsagblad. For treverk og trelignende
materialer. Middels skjæregrad.
F Sirkelsagblad. For treverk og trelignende
materialer. Også egnet til overflatebehandlede
plater og kunststoff. Fint snitt.
G Sirkelsagblad. For plater, trefiberplater og
kunststoff. Fint snitt.
H Multimaterial-sagblad. For tre og trelignende
materialer, byggeplater, kunststoff,
komposittstoffer, kabelkanaler (av kunststoff,
aluminium), jernfrie metaller. Fint snitt.
I Bygge-sagblad. For tre og trelignende
materialer (også med spiker og betongrester),
forskalingsbord. Middels skjæregrad.
J Universalsugere, spesialsugere
KSugeslange
For complete range of accessories, see
www.metabo.com or the main catalogue.
12 Reparasjon
Elektroverktøy må kun repareres av elektrofagfolk!
Metabo-elektroverktøy som trenger reparasjon
kan sendes til adressene som er angitt på
delelisten.
Ved innsending, vennligst vedlegg en beskrivelse
av oppdagede feil.
68
Page 69
00_7920IVZ.book Seite 69 Mittwoch, 8. März 2006 3:07 15
13 Miljøvern
Metabo-emballasje er 100 % egnet til gjenvinning.
Utslitte elektroverktøy inneholder store mengder
rå- og kunststoffer som også kan kjøres gjennom
en gjenvinningsprosess.
Denne bruksanvisning er trykt på papir som er
bleket uten klor.
Kun for EU-land: Kast aldri elektroverktøy
i husholdningsavfallet! I henhold til EUdirektiv 2002/96/EF om kasserte elektriske
og elektroniske produkter og direktivets
iverksetting i nasjonal rett, må elektroverktøy som
ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg.
14 Tekniske data
Forklaringer til opplysningene på side 2.
Med forbehold om endringer i hensikt av teknisk
forbedring.
= Nominelt opptatt effekt
P
1
=Avgitt effekt
P
2
= Turtall u/belastning
n
0
= Turtall m/belastning
n
1
v=Skjærehastighet
= maks. skjæredybde (0°)
T
0°
= maks. skjæredybde (30°)
T
30°
= maks. skjæredybde (45°)
T
45°
= maks. skjæredybde (60°)
T
60°
A = Regulerbar skråsnittvinkel
D = Sagbladdiameter
d = Sagbladets hulldiameter
a = maks. bladtykkelse for sagbladet
b = Spaltekiltykkelse
c = Sagbladets skjærebredde
m=Vekt
= Typisk vurdert akselerasjon i hånd-
a
hw
Typiske A-veide lydnivåer:
L
pA
L
WA
, KWA= Usikkerhet
K
pA
Under arbeid kan lydnivået overskride 85 dB(A).
arm-området
= Lydtrykknivå
= Lydeffektnivå
Bruk hørselsvern!
NORSK
NO
Måleverdier iht. EN 60745.
Angitte tekniske data kan variere i henhold til de til
enhver tid gjeldende normer.
69
Page 70
00_7920IVZ.book Seite 70 Mittwoch, 8. März 2006 3:07 15
DA
DANSK
Betjeningsvejledning
Kære kunde,
mange tak for den tillid De har vist ved at købe dette nye Metabo el-værktøj. Hvert Metabo el-værktøj
afprøves omhyggeligt og underligger de strenge kvalitetskontroller af Metabos kvalitetsstyringssystem.
Et el-værktøjs levetid er dog i høj grad afhængig af Dem. Vær opmærksom på informationerne i denne
betjeningsvejledning og i de medfølgende dokumenter. Jo omhyggeligere De behandler Deres Metabo
el-værktøj, desto længere vil De nyde godt af det.
Indhold
1 Konformitetserklæring
2 Tiltænkt formål
3 Generelle sikkerhedsanvisninger
4 Særlige sikkerhedsanvisninger
5 Oversigt
6 Særlige produktegenskaber
7 Idrifttagning, indstilling
7.1 Indstilling af spaltekniv
7.2 Indstilling af snitdybde
7.3 Skråstilling af savklinge til skråsnit
7.4 Udsugningsstuds / spånudkast
8 Betjening
8.1 Til- og frakobling
8.2 Arbejdsanvisninger
9 Tips og tricks
10 Vedligeholdelse
11 Tilbehør
12 Reparation
13 Miljøbeskyttelse
14 Tekniske data
1 Konformitetserklæring
Vi erklærer under almindeligt ansvar at dette
produkt er i overensstemmelse med de på side 2
angivne normer og direktiver.
2Tiltænkt formål
Maskinen er egnet til savning i træ, kunststof og
metal eller lignende materialer.
For skader som opstår pga. ikke formålsbestemt
brug er alene brugeren ansvarlig.
De generelle anvisninger for arbejdssikkerhed og
de her medfølgende sikkerhedsanvisninger skal
følges.
3 Generelle
sikkerhedsanvisninger
Læs medfølgende sikkerhedsanvisninger (rødt
hæfte) og betjeningsvejledningen omhyggeligt og
komplet igennem, før de tager el-værktøjet i brug.
Opbevar alle medfølgende dokumenter og lad
dem følge med, når De engang skulle give
maskinen videre til andre personer.
4 Særlige
sikkerhedsanvisninger
Vær opmærksom på de
tekststeder i brugsanvisningen,
der er markeret med dette symbol,
for Deres egen og el-værktøjets
sikkerhed!
FARE:
a)
Hold hænderne væk fra saveområdet eller
savklingen. Hold fat i det ekstra greb eller motorhuset med den anden hånd.
holdes med begge hænder, kan hænderne ikke blive
beskadiget af savklingen.
b)
Grib ikke ind under arbejdsemnet.
seskappen giver ingen beskyttelse mod savklingen
under arbejdsemnet
c)
Tilpas snitdybden efter arbejdsemnets
tykkelse.
til syne under arbejdsemnet.
d)
fast med hånden eller over benet. Fastgør arbejdsemnet til et stabilt underlag.
fastgøre arbejdsemnet godt for at reducere faren for
kropskontakt, fastklemning af savklingen eller tab af
kontrol.
e)
der udføres arbejde, hvor skæreværktøjet kan
komme i kontakt med skjulte strømledninger
eller maskinens egen ledning.
en spændingsførende ledning gøres maskinens
metaldele også spændingsførende og fører til elektrisk stød.
Mindre end en hel tandhøjde skal komme
Hold aldrig det arbejdsemne, der skal saves,
Hold altid maskinen i de isolerede greb, når
.
Hvis rundsaven
Beskyttel-
Det er vigtigt at
Ved kontakt med
70
Page 71
00_7920IVZ.book Seite 71 Mittwoch, 8. März 2006 3:07 15
f)
Brug altid et anslag eller et lige kantstyr ved
længdeskæring.
mindsker risikoen for, at savklingen klemmer sig
fast.
g)
Brug altid savklinger, som har den rigtige størrelse og et passende monteringshul (f.eks.
rombisk eller rund).
savens monteringsdele, kører uregelmæssigt og
fører til kontroltab.
h)
Brug aldrig beskadigede eller forkerte spændeskiver eller skruer til savklingen.
spændeskiver og skruer er konstrueret specielt til
saven for at opnå optimal effekt og driftssikkerhed.
Årsager til og undgåelse af tilbageslag:
-Et tilbageslag er en pludselig reaktion fra en
savklinge, som har hægtet eller klemt sig fast eller
er indstillet forkert, hvilket kan få en ukontrolleret
sav til at springe ud af arbejdsemnet og bevæge sig
i retning af brugeren;
-Hvis savklingen hægter eller klemmer sig fast i det
omsluttende savspor, blokerer klingen, og motorkraften slår maskinen tilbage i retning af brugeren;
-Hvis savklingen forvrænges eller placeres forkert i
savsnittet, kan tænderne på den bageste kant af
savklingen hægte sig fast i arbejdsemnets overflade, så savklingen springer ud af savsporet og
saven bevæger sig bagud i retning af brugeren.
Et tilbageslag er resultatet af en forkert og fejlagtig
brug af saven. Det kan forhindres ved hjælp af
egnede sikkerhedsforanstaltninger, som beskrives
nedenfor.
Hold saven med begge hænder, og hold
a)
armene i en position, så tilbageslagskræfter kan
modvirkes. Hold altid savklingen i siden, før
aldrig savklingen i lige linje med kroppen.
tilfælde af et tilbageslag kan rundsaven springe
bagud. Brugeren kan imidlertid modvirke tilbageslagskræfterne, hvis der træffes egnede foranstaltninger.
b)
Hvis savklingen sidder fast, eller savningen
afbrydes af anden grund, slippes tænd/slukkontakten, og saven holdes fast i materialet,
indtil savklingen står helt stille. Forsøg aldrig at
fjerne saven fra arbejdsemnet eller trække den
tilbage, så længe savklingen bevæger sig, eller
der er risiko for tilbageslag.
savklingen har sat sig fast, og afhjælp problemet ved
hjælp af egnede foranstaltninger.
c)
For at starte en sav igen, som sidder i arbejdsemnet, centreres savklingen i savsporet, og
det kontrolleres, at savtænderne ikke sidder fast
i arbejdsemnet.
springe ud af arbejdsemnet eller forårsage et tilbageslag, når saven startes igen.
d)
Afstøt store plader for at mindske risikoen for
et tilbageslag som følge af en fastsiddende
savklinge
Det giver bedre snitpræcision og
Savklinger, som ikke passer til
Savklingens
Find årsagen til, at
Sidder savklingen fast, kan den
.
Store plader kan bøje sig under deres
I
DANSK
egen vægt. Plader skal afstøttes i begge sider, både
i nærheden af savsporet og i kanten.
e)
Brug ingen sløve eller beskadigede savklinger.
Savklinger med sløve eller forkert indstillede tænder
fører til større friktion, fastklemning af savklingen og
tilbageslag som følge af et for smalt savspor.
f)
Fastspænd savklingen i indstillingerne snit-
dybde og snitvinkel før savning.
gerne ændrer sig under savningen, kan savklingen
klemme sig fast og forårsage et tilbageslag.
g)
Vær ekstra forsigtig ved „neddykning“ i et
skjult område, f.eks. i en væg.
blokere i skjulte genstande og forårsage et tilbageslag.
---------------------------------------------------
Kontroller altid før brug, om den nederste
a)
beskyttelseskappe lukker korrekt. Brug aldrig
saven, hvis den nederste beskyttelseskappe
ikke kan bevæges frit eller ikke lukker med det
samme. Klem eller spænd aldrig den nederste
beskyttelseskappe fast i åbnet position.
skulle ske, at saven falder ned på gulvet, kan den
nederste beskyttelseskappe blive bøjet. Kontroller,
om beskyttelseskappen kan bevæge sig frit og i alle
snitvinkler og -dybder hverken kommer i berøring
med savklingen eller andre dele.
b)
Kontroller funktionen af fjedrene til den
nederste beskyttelseskappe. Få maskinen
vedligeholdt inden brug, hvis beskyttelseskappen og fjedrene ikke arbejder korrekt.
Beskadigede dele, klæbende aflejringer eller
ophobede spåner får beskyttelseskappen til at
arbejde langsommere.
c)
Åbn kun den nederste beskyttelseskappe med
hånden i forbindelse med specielle snit, f.eks.
„dybde- og vinkelsnit“. Åbn den nederste
beskyttelseskappe med tilbagetrækshåndtaget,
og slip denne, så snart savklingen er trængt ind
i arbejdsemnet.
den nederste beskyttelseskappe arbejde automatisk.
d)
Læg ikke saven på arbejdsbænken eller
gulvet, uden at beskyttelseskappen dækker for
savklingen
bevæger saven mod skæreretningen og saver alt,
hvad der kommer i vejen.
på savens efterløbstid.
Spaltekniv:
a)
Brug en passende spaltekniv til den benyttede
savklinge.
stamklingens tykkelse, men tyndere end savklingens
tandbredde.
b)
Juster spaltekniven som beskrevet i betjeningsvejledningen.
indstilling kan være årsag til, at spaltekniven ikke
forhindrer et tilbageslag effektivt.
Ved alle andre savearbejder skal
.
En ubeskyttet, efterløbende savklinge
Spaltekniven skal være stærkere end
Forkert styrke, position eller
Hvis indstillin-
Savklingen kan
Vær
derfor opmærksom
DA
Hvis det
71
Page 72
00_7920IVZ.book Seite 72 Mittwoch, 8. März 2006 3:07 15
DA
DANSK
c)
Brug altid spaltekniven.
d)
For at spaltekniven fungerer skal den sidde i
savsporet.
forhindre tilbageslag.
e)
Brug ikke saven med en deformeret spalte-
kniv.
kappen til at lukke langsommere.
Træk stikket ud af stikkontakten, før der foretages
nogle indstillinger.
Tag ikke om det roterende værktøj! Spån og
lignende fjernes først, når el-værktøjet er stoppet.
Ved arbejde med maskinen skal man altid bære
høreværn.
Ved arbejde med maskinen skal man altid bære
beskyttelsesbriller.
Spindellåseknappen må udelukkende trykkes ind,
når motoren er i stilstand.
Savklingen må ikke bremses via et sideværts
modtryk.
Den bevægelige beskyttelseskappe må ikke
sættes fast i den tilbagetrunke position ved
savning.
Ved savning af materialer med stor støvudvikling
skal maskinen rengøres regelmæssigt. Der skal
være garanteret for en korrekt funktion af
beskyttelsesanordningerne (f.eks. den bevægelige
beskyttelseskappe).
Den bevægelige beskyttelseskappe skal være frit
bevægelig, og nem og let at trykke ind i dens
endestopposition.
Man må ikke bearbejde materialer, der danner
sundhedsfarligt støv eller dampe (f.eks. asbest).
Før maskinen med begge hænder på
håndgrebene.
Grib ikke ind under arbejdsemnet i løbet af
arbejdet.
Arbejd altid med spaltekniven monteret.
Kontroller arbejdsemnet for fremmedlegemer. Ved
arbejdet skal man altid være opmærksom på, at
der ikke bliver savet i søm.
Hvis savklingen bliver blokeret, skal man
omgående frakoble motoren.
Prøv ikke at save i ekstrem små arbejdsemner.
Ved arbejdet skal arbejdsemnet være placeret fast
og være sikret mod at kunne skride.
Store arbejdsemner skal støttes tilstrækkeligt.
Støv, der opstår i løbet af arbejdet, er ofte
sundhedsskadende (f.eks. ved bearbejdning af
ege- eller bøgetræ, materialer, der indeholder
skadestoffer), og bør ikke indåndes. Anvend
støvopsugning og bær derudover en dertil egnet
Ved korte snit kan spaltekniven ikke
Selv en lille forstyrrelse kan få beskyttelses-
beskyttelsesmaske. Fjern aflejret støv, f.eks. ved
opsugning.
Undgå brugen af slibeskiver.
5 Oversigt
Se side 3 (foldes ud).
1Styreplade
2 Skala (skråsnitsvinkel)
3 Fastgørelsesskrue (skråsnit)
4 Ekstra greb
5 Fastgørelsesskrue (2x) (parallelanslag)
6Snitviser
7 Parallelanslag
8 Pladesnitgreb (snitdybde)
9Skala (snitdybde)
10 Klemmegreb (snitdybde)
11 Udsugningsstuds
12 Afbrydergreb
13 Spærreknap
14 Håndgreb
15 Spindellåseknap
16 Boks til sekskantnøgle
17 Bevægelig beskyttelseskappe
18 Indre savklingeflange
19 Greb (bevægelig overdækning)
20 Spaltekniv
21 U
nbrakoskrue (2x) (indstilling af spaltekniv)
22 Savklinge
23 Ydre savklingeflange
24 Savklingens-fastgøringsskrue
6 Særlige
produktegenskaber
Pladesnit kan udføres uden problemer pga.
dobbelt søjleføring og automatisk vigende
spaltekniv.
Dobbelt ført parallelanslag.
Hurtigstop for savklingen vha. mekanisk
sikkerhedsbremse, når der slukkes for maskinen.
Kan save tæt ind mod en væg.
7 Idrifttagning, indstilling
Før De tager maskinen i brug bør De
kontrollere, at den på mærkepladen oplyste
72
Page 73
00_7920IVZ.book Seite 73 Mittwoch, 8. März 2006 3:07 15
netspænding og frekvens er i overensstemmelse
med den fra Deres strømforsyning.
Træk stikket ud af stikkontakten, før der
foretages nogle indstillinger.
7.1 Indstilling af spaltekniv
Spaltekniven (20) forhindrer, a træet lukkes bag
savklingen i løbet af savningen og at savklingen
derved kommer i klemme. Dette kunne medføre et
rekylslag.
Spaltekniven skal indstilles således, at
afstanden mellem den indre afrunding og
savklingens tandkrans ikke er større end
5 mm. Spaltekniven skal indstilles således, at
savklingens dybeste punkt ikke rager mere ud
under spalteknivens nederste kant end 5 mm. Se
figur på side 2.
Ved justeringen skal de to unbrakoskruer (21)
løsnes, de rigtige afstande til savklingen indstilles
og unbrakoskruerne atter fastspændes.
7.2 Indstilling af snitdybde
Løsn klemmegrebet (10) ved indstillingen. Indstil
snitdybden vha. pladesnitgrebet (8). Den
indstillede snitdybde kan aflæses på skalaen (9).
Spænd klemmegrebet (10) igen.
Det er fordelagtigt at indstille snitdybden således,
at tænderne på savklingen ikke står længere
fremme end halvdelen af tandhøjden under
arbejdsemnet. Se figur på side 3.
For at opnå en særlig god snitkant kan snitdybden
indstilles 2 - 5 mm større end arbejdsemnets
tykkelse.
7.3 Skråstilling af savklinge til skråsnit
Til indstillingen skal fastgørelsesskruen (3) løsnes.
Motordelen skal hælde ind mod styrepladen (1).
Den indstillede vinkel kan aflæses på skalaen (2).
Fastgørselsskruerne (3) skal atter fastspændes.
7.4 Udsugningsstuds / spånudkast
Montér udsugningsstudsen (11) for at opsuge
savspånerne (skub studsen frem, så den går i
indgreb). Sæt sugeslangen fra
udsugningsaggregatet på udsugningsstudsen.
8 Betjening
8.1 Til- og frakobling
Tilkobling:
holdes nede, derefter aktiveres afbrydergrebet
(12).
Spærreknappen (13) trykkes ind og
DANSK
Frakobling:
8.2 Arbejdsanvisninger
Etkablet skal placeres således, at man kan
gennemføre savsnittet uden forhindringer.
Når rundsaven placeres, bliver den bevægelige
beskyttelseskappe svunget tilbage via
arbejdsemnet.
Overlastbeskyttelse:
maskinen begrænses maskinens optagne effekt.
Aflast maskinen. Vedvarer overbelastningen et
stykke tid, kobler maskinen fra. Sluk for maskinen
og tænd igen.
Savning efter lige skitse:
snitviseren (6) (for lige snit, 30°, 45° og 60°
geringssnit). Snitvisningens bredde svarer til
savklingens bredde. Ved geringssnit kan
startsnittet betragtes gennem åbningen på venstre
side af overdækningen (se pil i illustrationen på
side 3).
Savning med parallelanslag:
Til snit, der er parallelle til en lige kant.
Parallelanslaget (7) kan sættes i dets
holdeanordning fra såvel højre som venstre side.
Snitområdet er ca. 190 mm på højre side og ca.
340 mm på venstre side.
Sørg for anslaget er parallelt med savklingen
ved indstillingen. Eller indstil parallelanslaget
på en sådan måde, at afstanden til savklingen
er en smule større bagtil end foran.
Fastgørelsesskruerne (5) fastspændes. Den
præcise snitbredde findes på den bedste måde
ved et testsnit.
Desuden kan parallelanslaget (7) ved simpelt hen
at vende det (føringsfladen for emnekanten vender
opad) benyttes som oplægsflade til bedre føring af
maskinen.
Savning med førerskinne:
Til helt nøjagtige, lige snitkanter uden fliser. Antiskridebelægningen sørger for en sikker placering
og beskytter arbejdsemnet mod ridser. Se kapitlet
tilbehør.
Pladesnit:
Afbrydergrebet (12) slippes.
De må hverken til- eller frakoble maskinen,
når arbejdsemnet berøres af savklingen.
I løbet af savningen må maskinen ikke
fjernes fra materialet, når savklingen drejer.
Lad først savklingen blive bragt til stilstand.
Hvis savklingen bliver blokeret, skal man
omgående frakoble maskinen.
Ved overbelastning af
Til dette formål benyttes
Ved pladesnit skal der holdes godt fast i
maskinens håndgreb, mens maskinen
DA
73
Page 74
00_7920IVZ.book Seite 74 Mittwoch, 8. März 2006 3:07 15
DA
DANSK
skydes let fremad. Ellers er der risiko for
tilbagekastning af emnet
anslagsliste på arbejdsemnet på en sådan måde,
at den bageste kant af styrepladen (1) ligger ind
mod listen. Derved har maskinen et mere sikkert
hold under pladesnittet.
Løsn klemmegrebet (10).
Bring savklingen i øverste position med grebet for
pladesnit (8).
Åbn underdækningen helt vha. grebet (19), så
maskinen kan sættes ned på arbejdsemnet. Indstil
savklingen til startsnittet.
Når pladesnitgrebet (8) presses nedad, saver
savklingen sig lodret ned i arbejdsemnet.
Snitdybden kan aflæses på skalaen (9).
Ved snittet vippes spaltekniven (20) bort opad. Så
snart savsporet bag savklingen bliver frit ved at
maskinen bevæges fremad, vender spaltekniven
tilbage til sin normale position.
. Anbefaling: Fastgør en
9 Tips og tricks
Savning af meget smalle snit:
Sæt parallelanslaget (7) ind i dets holdeanordning
fra højre.
Hvis det stykke, der skal saves af, er så smalt, at
det ikke kan indstilles på parallelanslaget, kan der
fastgøres en træliste af passende bredde ved
parallelanslaget. Der findes huller til fastgørelsen
med skruer.
10 Vedligeholdelse
Maskinen skal regelmæssigt rengøres. Herved
skal udluftningsslidserne ved motoren rengøres
med en støvsuger.
Veksel af savklinge
Træk stikket ud af stikkontakten, før der
foretages nogle indstillinger.
Spindellåseknappen (15) trykkes ned og holdes
nede. Savakslen drejes med sekskantnøglen, der
er placeret i savklingens-fastgørelsesskrue (24),
indtil man hører, at låsen falder i hak.
Savklingens-fastgøringsskrue (24) drejes ud mod
uret.
Tag den ydre savklingeflange (23) af. Den
bevægelige beskyttelseskappe (17) trækkes
tilbage og savklingen (22) tages af.
Anlægsflangerne mellem den indre
savklingeflange (18), savklinge (22), den ydre
savklingeflange (23) og savklingensfastgørelsesskrue (24) skal være rene.
Den nye savklinge placeres. Sørg for rigtig
omdrejningsretning. Omdrejningsretningen er
markeret med pile på savklingen og
beskyttelseskappen.
Den ydre savklingeflange (23) sættes fast.
Savklingens-fastgørelsesskrue (24) spændes fast
til.
Anvend udelukkende skarpe,
ubeskadigede savklinger. Anvend ikke
savklinger med revner eller deformerede
savklinger.
Anvend ingen savklinger, hvis legeme er
tykkere eller hvis snitbredde er mindre end
tykkelsen på spaltekniven.
Anvend ingen savklinger af højlegeret
hurtigstål (HSS).
Anvend ingen savklinger, der ikke svarer til
de påkrævede karakteristika.
Savklingen skal være egnet til
tomgangshastigheden.
11 Tilbehør
Brug kun originalt Metabo tilbehør.
Hvis De har brug for tilbehør henvend Dem venligst
til Deres forhandler.
For at De får det rigtige tilbehør skal De meddele
forhandleren den nøjagtige type på Deres elværktøj.
Se side 4.
AFørerskinne
B Spændebøjle (2 stk). Til fastgørelse af
førerskinnen.
C Samlestykke. Til samling af 2 føringsskinner.
D Vinkelanslag. Til placering af førerskinnen.
Muliggør geringsskæring til 45° efter begge
sider.
E Rundsavklinger. Til træ og trælignende
arbejdsemner. Middel snitkvalitet.
F Rundsavklinger. Til træ og trælignende
arbejdsemner. Også egnet til laminerede
plader og kunststof. Rent snit.
G Rundsavklinger. Til laminerede plader,
træfiberplader, kunststof. Rent snit.
H Savklinger til flere materialer. Til træ og
trælignende materialer , byggematerialeplader,
kunststof, laminerede materialer, kabelkanaler
(af plast, aluminium, blik), non-ferro metaller.
Rent snit.
I Savklinger til byggematerialer. Til træ og
trælignende materialer (også med søm og
betonrester), forskallingsbrædder. Middel
snitkvalitet.
J Universalsuger, specialstøvsuger
KSugeslange
74
Page 75
00_7920IVZ.book Seite 75 Mittwoch, 8. März 2006 3:07 15
Det komplette tilbehørsprogram findes på
www.metabo.com eller i hovedkataloget.
12 Reparation
Reparationer på el-værktøjer må kun foretages af
faguddannede elektrikere!
Reparationsnødvendigt Metabo el-værktøj kan
indsendes til de adresser, der er angivet på
reservedelslisten.
Ved indsendelse til reparation skal den fastslåede
fejl beskrives.
13 Miljøbeskyttelse
Den af Metabo brugte emballage er 100%
genanvendeligt.
Brugt el-værktøj og tilbehør indeholder store
mængder værdifuldt råstof og plastmateriale, som
ligeledes kan genanvendes i en recyclingproces.
Denne betjeningsvejledning er trykt på papir som
er bleget uden klor.
Kun for EU-lande: El-værktøj må ikke
bortskaffes som almindeligt affald! I
henhold til det europæiske direktiv 2002/
96/EF om bortskaffelse af elektriske og
elektroniske produkter og gældende national
lovgivning skal brugt el-værktøj indsamles separat
og bortskaffes på en måde, der skåner miljøet
mest muligt.
DANSK
DA
14 Tekniske data
Forklaringer til oplysningerne på side 2.
Forbeholdt ændringer som følge af tekniske
ændringer.
=Nominelt forbrug
P
1
= Afgiven effekt
P
2
= Tomgangshastighed
n
0
= Omdrejningstal med belastning
n
1
v = Skærehastighed
= maks. snitdybde (0°)
T
0°
= maks. snitdybde (30°)
T
30°
= maks. snitdybde (45°)
T
45°
= maks. snitdybde (60°)
T
60°
A = Skråsnitvinkel indstillelig
D = Savklinge-diameter
d = Savklinge-borediameter
a = Savklinges maks. legemetykkelse
b = Spalteknivtykkelse
c = Savklingens snitbredde
m=Vægt
= Typisk vægtet acceleration for
a
hw
Typisk A-vægtede lydtryksniveau:
L
pA
L
WA
K
pA
Ved arbejde kan støjniveauet overskride 85 dB(A).
hænder/arme.
= Lydtryksniveau
= Lydeffektniveau
, KWA= Usikkert
Bær høreværn!
Måleværdier beregnet jf. EN 60745.
De angivne tekniske data er tolerancesat
(svarende til de pågældende gyldige standarder).
75
Page 76
00_7920IVZ.book Seite 76 Mittwoch, 8. März 2006 3:07 15
POL
POLSKI
Instrukcja obsługi
Szanowni Państwo,
dziękujemy za zaufanie, jakim obdarzyliście nas kupując nowe elektronarzędzie firmy Metabo. Każde
elektronarzędzie Metabo jest starannie testowane i podlega ścisłej kontroli jakości dokonywanej przez
dział kontroli jakości Metabo. Żywotność elektronarzędzia zależy jednak w dużej mierze od Państwa.
Proszę przestrzegać informacji zawartych w niniejszej instrukcji obsługi oraz w załączonych
dokumentach. Im ostrożniej obchodzić się Państwo będą z elektronarzędziem Metabo, tym dłużej będzie
ono niezawodnie spełniało swoje zadania.
Za szkody powstałe w wyniku użytkowania
Spis treści
1 Oświadczenie zgodności
2 Użycie zgodne z przeznaczeniem
3 Ogólne wskazówki dotyczące
bezpiecznego użytkowania
4 Specjalne wskazówki dotyczące
bezpiecznego użytkowania
5Przegląd
6 Szczególne cechy produktu
7 Uruchomienie, ustawianie parametrów
7.1 Ustawianie klina rozporowego
7.2 Ustawianie głębokości cięcia
7.3 Ustawianie tarczy do cięcia ukośnego
pod kątem
7.4 Końcówka do odkurzania / Wyrzut
wiórów
8Użytkowanie
8.1 Włączanie i wyłączanie
8.2 Wskazówki dotyczące pracy
urządzenia
9 Wskazówki i zalecenia
10 Konserwacja
11 Akcesoria
12 Naprawa
13 Ochrona środowiska
14 Dane techniczne
1 Oświadczenie zgodności
Oświadczamy z pełną odpowiedzialnością, że ten
produkt spełnia normy i wytyczne podane na
stronie 2.
2 Użycie zgodne z
przeznaczeniem
Maszyna jest przeznaczona do cięcia drewna,
tworzyw sztucznych i metali lub podobnych
materiałów.
niezgodnego z przeznaczeniem odpowiada
wyłącznie użytkownik.
Należy przestrzegać obowiązujących przepisów
BHP oraz załączonych wskazówek
gwarantujących bezpieczną pracę urządzenia.
3 Ogólne wskazówki
dotyczące bezpiecznego
użytkowania
Przed użyciem uważnie przeczytać wszystkie
załączone wskazówki BHP (czerwony zeszyt) oraz
instrukcję obsługi. Należy zachować te dokumenty
i udostępniać elektronarzędzie wyłącznie z
kompletną dokumentacją.
4 Specjalne zasady
dotyczące bezpiecznego
użytkowania
Należy zwracać uwagę na miejsca
w tekście oznaczone tym
symbolem. Służą one
bezpieczeństwu osób
obsługujących jak i
bezpieczeństwu użytkowanego
urządzenia!
NIEBEZPIECZEŃSTWO:
a)
Nie wolno zbliżać rąk do strefy cięcia i
podkładać je pod piłę tarczową. Drugą ręką
należy trzymać za uchwyt dodatkowy lub
obudowę silnika.
tarczowej obiema rękami, piła tarczowa nie może ich
zranić.
b)
Nie wolno chwytać pod ciętym elementem.
Pod obrabianym elementem osłona nie chroni przed
piłą tarczową.
c)
Należy dopasować głębokość cięcia do
grubości ciętego elementu.
ciętym powinno być widoczne mniej niż cała
wysokość zęba.
W przypadku trzymania pilarki
Pod elementem
76
Page 77
00_7920IVZ.book Seite 77 Mittwoch, 8. März 2006 3:07 15
d)
Ciętego elementu w żadnym wypadku nie
wolno trzymać w ręku, ani nad nogą. Cięty
element należy zabezpieczyć na stabilnym
podłożu.
elementu, aby zminimalizować niebezpieczeństwo
zetknięcia z ciałem, zakleszczenia piły tarczowej lub
utraty kontroli nad urządzeniem.
e)
zaizolowane powierzchnie gumowe, w
przypadku wykonywania prac, przy których
narzędzie tnące może natrafić na ukryte
przewody elektryczne lub własny przewód
zasilający.
przewodzącym prąd powoduje wystąpienie
napięcia również na metalowych częściach
urządzenia i prowadzi do porażenia elektrycznego
f)
stosować ogranicznik lub prostą prowadnicę
krawędziową.
zmniejsza możliwość zakleszczenia piły tarczowej.
g)
prawidłowej wielkości i z pasującym otworem
mocującym (np. rombowy lub okrągły).
tarczowe, które nie pasują do części montażowych
piły, biją i powodują utratę kontroli.
h)
uszkodzonych lub nieprawidłowych podkładek
pod piły tarczowe względnie śrub mocujących
piły tarczowe.
mocujące piłę tarczową zostały skonstruowane
specjalnie do opisywanej pilarki, dla zapewnienia
optymalnej wydajności cięcia i bezpieczeństwa
eksploatacji.
Przyczyny i unikanie odbicia:
-Odbicie jest to nagła reakcja zahaczonej,
zakleszczonej lub nieprawidłowo ustawionej piły
tarczowej, która powoduje, że niekontrolowana
pilarka odrywa się i przemieszczać się z ciętego
elementu w kierunku operatora;
-Jeśli piła tarczowa zahaczy się lub zakleszczy w
zwężającej się szczelinie, następuje jej
zablokowanie i siła silnika wyrzuca urządzenie do
tyłu w kierunku operatora;
-Jeśli piła tarczowa w szczelinie ulegnie skręceniu
lub zostanie nieprawidłowo ustawiona, zęby tylnej
krawędzi piły tarczowej mogą zahaczyć o
powierzchnię ciętego elementu, przez co piła
tarczowa wychodzi ze szczeliny i piła odskakuje do
tyłu w kierunku operatora.
Odbicie jest to następstwo nieprawidłowego lub
błędnego użycia pilarki. Odbiciu można zapobiegać
poprzez zastosowanie odpowiednich środków
zabezpieczających, zgodnie z poniższym opisem.
a)
ustawić ramiona w pozycji, w której można
przeciwdziałać siłom odbicia. Należy zawsze
stać z boku w stosunku do piły tarczowej, nigdy
Ważne jest dobre przymocowanie ciętego
Urządzenie należy trzymać jedynie za
Zetknięcie z przewodem
Przy cięciach wzdłużnych należy zawsze
Polepsza to dokładność cięcia i
Należy zawsze stosować piły tarczowe o
Piły
W żadnym wypadku nie wolno stosować
Podkładki pod piłę tarczową i śruby
Piłę należy trzymać mocno obiema rękami i
POLSKI
nie wolno ustawiać się w jednej z piłą tarczową.
Przy odbiciu piła tarczowa może wyskoczyć do tyłu,
jednakże operator może opanować siły odbicia, jeśli
zostały zastosowane odpowiednie środki.
b)
Jeśli piła tarczowa zakleszcza się lub
piłowanie zostanie przerwane z innego powodu,
należy zwolnić włącznik i przytrzymać pilarkę w
ciętym materiale spokojnie do momentu
zatrzymania, aż piła tarczowa zostanie
całkowicie zatrzymana. W żadnym wypadku nie
wolno próbować usuwać pilarki z ciętego
materiału lub ciągnąć ją do tyłu, dopóki piła
tarczowa porusza się lub może nastąpić odbicie.
Ustalić przyczynę zakleszczania piły tarczowej i
usunąć je za pomocą odpowiednich środków.
.
c)
W przypadku chęci ponownego uruchomienia
pilarki, która tkwi w ciętym elemencie, należy
wycentrować piłę tarczową w szczelinie i
sprawdzić, czy zęby piły nie są zahaczone w
ciętym elemencie.
zakleszczona, może wyskoczyć z ciętego elementu
lub spowodować odbicie, gdy pilarka zostanie
ponownie uruchomiona.
d)
Duże płyty należy podpierać, aby uniknąć
zagrożenia odbiciem poprzez zakleszczenie piły
tarczowej. Duże płyty mogą wyginać się pod
własnym ciężarem. Płyty muszą być podpierane po
obu stronach, zarówno w pobliżu szczeliny cięcia,
jak również na krawędzi.
e)
Nie wolno stosować żadnych tępych, ani
uszkodzonych pił tarczowych.
tępymi lub nieprawidłowo ustawionymi zębami na
skutek zbyt wąskiej szczeliny cięcia powodują
zwiększone tarcie, zakleszczanie piły tarczowej i
odbicie.
f)
Przed cięciem należy dokręcić elementy
regulujące głębokość i kąt cięcia.
cięcia ustawienia ulegną zmianie, piła tarczowa
może ulec zakleszczeniu i może nastąpić odbicie.
g)
Szczególną ostrożność należy zachować przy
wykonywaniu „cięć zagłębionych“ w strefie
niewidocznej, np. istniejąca ściana.
cięcia piła tarczowa może zostać zablokowana przez
niewidoczne obiekty i spowodować odbicie.
--------------------------------------------------a)
Przed każdym użyciem należy sprawdzać, czy
osłona dolna zamyka się w sposób prawidłowy.
Nie wolno stosować pilarki, jeśli osłona dolna
nie porusza się swobodnie i nie zamyka się
bezzwłocznie. Osłony dolnej nie wolno nigdy
zakleszczać lub mocować w pozycji otwartej.
przypadku przypadkowego upuszczenia pilarki na
ziemię, osłona dolna może ulec wygięciu. Należy
sprawdzić, czy osłona porusza się swobodnie i przy
wszystkich kątach oraz głębokościach cięcia nie
dotyka piły tarczowej ani innych części.
b)
Należy sprawdzić funkcjonowanie sprężyny
dolnej osłony. Jeśli dolna osłona i sprężyna nie
pracują prawidłowo, przed użyciem urządzenia
Jeśli piła tarczowa jest
Piły tarczowe z
Jeśli podczas
W trakcie
POL
W
77
Page 78
00_7920IVZ.book Seite 78 Mittwoch, 8. März 2006 3:07 15
POL
POLSKI
należy zlecić jego konserwację.
elementy, klejące złogi lub nagromadzenia wiórów
powodują opóźnienie pracy osłony dolnej.
c)
Dolny kołpak ochronny należy otwierać
ręcznie tylko przy wykonywaniu specjalnych
cięć takich, jak „cięcia zagłębione i pod kątem“.
Otworzyć dolną osłonę za pomocą dźwigni
odciągającej i zwolnić ją bezpośrednio po
wprowadzeniu piły tarczowej w cięty element.
Przy wszystkich innych cięciach osłona dolna musi
pracować automatycznie.
d)
Pilarki nie wolno odkładać na stół
warsztatowy lub podłoże, bez osłonięcia piły
tarczowej osłoną
opóźnieniem piła tarczowa porusza się przeciwnie
do kierunku cięcia i tnie wszystko, co znajdzie się na
jej drodze. Należy zwracać przy tym uwagę na czas
opóźnienia zatrzymania pilarki.
Klin rozdzielnik:
a)
Należy stosować klin rozdzielnik pasujący do
stosowanej piły tarczowej.
być grubszy niż grubość trzonu piły tarczowej, ale
cieńszy niż szerokość zębów piły tarczowej.
b)
Ustawić klin rozdzielnik w sposób opisany w
instrukcji eksploatacji.
pozycja i ustawienie mogą być przyczyną tego, że
klin rozdzielnik nie zapobiega skutecznie odbiciu.
c)
Zawsze należy stosować klin rozdzielnik.
d)
Aby klin rozdzielnik mógł działać, musi
znajdować się on w szczelinie cięcia.
krótkich cięciach klin rozdzielnik nie zapobiega
odbiciu.
e)
Nie należy używać pilarki z wygiętym klinem
rozdzielnikiem.
spowodować opóźnienie zamykania osłony.
Przed przystąpieniem do wykonywania
jakichkolwiek prac związanych z ustawianiem lub
konserwacją wyjąć wtyczkę z gniazdka.
Nie dotykać obracającej się tarczy! Wióry i
podobne zanieczyszczenia usuwać wyłącznie przy
wyłączonym urządzeniu.
Podczas pracy z użyciem urządzenia należy nosić
ochronę słuchu.
Podczas pracy ubierać okulary ochronne.
Przycisk zabezpieczający wrzeciono wolno
wciskać tylko przy wyłączonym silniku.
Nie zatrzymywać tarczy poprzez dociskanie jej z
boku.
W trakcie cięcia ruchoma pokrywa nie może być
otwarta.
Przy cięciu materiałów wytwarzających dużą ilość
pyłu czyścić maszynę w regularnych odstępach
.
Nieosłonięta, zatrzymująca się z
Nieprawidłowa grubość,
Już małe zakłócenie może
Uszkodzone
Klin rozdzielnik musi
Przy
czasu. Zagwarantować sprawne funkcjonowanie
urządzeń zabezpieczających (np. ruchome
pokrywy).
Ruchoma pokrywa musi się swobodnie poruszać,
musi również samodzielnie, lekko i dokładnie
powracać do swojego ustawienia krańcowego.
Nie wolno ciąć materiałów, przy których powstają
niebezpieczne dla zdrowia pyły lub opary (np.
azbest).
Maszynę przesuwać po powierzchni trzymając ją
oburącz za uchwyt.
Podczas obróbki nie łapać obrabianego elementu
od dołu.
Pracować zawsze z zamocowanym klinem
rozporowym.
Sprawdzić element obrabiany pod kątem
obecności obcych ciał. Podczas pracy zwrócić
uwagę na to, aby tarcza nie ścinała gwoździ lub
podobnych elementów.
W razie zablokowania tarczy natychmiast
wyłączyć silnik.
Nie używać urządzenia do cięcia bardzo małych
przedmiotów.
Podczas obróbki obrabiany przedmiot
odpowiednio ułożyć i zabezpieczyć przed
przesuwaniem się.
W przypadku dużych elementów zapewnić im
wystarczającą ilość punktów podparcia.
Powstający w czasie pracy pył jest często
szkodliwy dla zdrowia (np. podczas obróbki
dębiny i drzewa bukowego oraz materiałów
zawierających elementy szkodliwe) i dlatego nie
powinien przedostać się do wnętrza organizmu.
Używać odkurzacza i dodatkowo ubierać maskę
przeciwpyłową. Dokładnie usuwać gromadzący
się kurz, np. poprzez odkurzanie powierzchni.
Nie wolno stosować żadnych tarcz szlifierskich.
5Przegląd
Patrz strona 3 (proszę rozłożyć).
1 Płyta prowadząca
2 Skala (kąt cięcia ukośnego)
3 Śruba mocująca (cięcie ukośne)
4 Dodatkowy uchwyt
5 Śruba mocująca (2x) (ogranicznik równoległy)
6Wskaźnik cięcia
7 Ogranicznik równoległy
8 Dźwignia do opuszczania tarczy (głębokość
cięcia)
9 Skala (głębokość cięcia )
10 Dźwignia zaciskowa (głębokość cięcia)
78
Page 79
00_7920IVZ.book Seite 79 Mittwoch, 8. März 2006 3:07 15
11 Końcówka do odkurzania
12 Przycisk
13 Przycisk blokujący
14 Uchwyt
15 Przycisk zabezpieczający wrzeciono
16 Schowek dla klucza sześciokątnego
17 Ruchoma pokrywa
18 Wewnętrzny kołnierz tarczy
19 Uchwyt (ruchoma pokrywa ochronna)
20 Klin rozporowy
21
Śruba imbusowa (2x) (ustawienie klina
rozporowego)
22 Tarcza
23 Zewnętrzny kołnierz tarczy
24 Śruba mocująca tarczę
6 Szczególne cechy produktu
Możliwość bezproblemowego cięcia
wpuszczanego dzięki zastosowaniu podwójnego
prowadzenia kolumny i automatycznie
powracającemu klinowi rozporowemu.
Podwójnie prowadzony ogranicznik równoległy.
Szybkie zatrzymanie tarczy po wyłączeniu
maszyny dzięki użyciu mechanicznego hamulca
bezpieczeństwa.
Możliwość cięcia przy ścianie.
7 Uruchomienie, ustawianie
parametrów
Przed uruchomieniem urządzenia
sprawdzić, czy podane na tabliczce
napięcie sieciowe i częstotliwość są
zgodne z napięciem sieciowym w miejscu
pracy.
Przed przystąpieniem do wykonywania
jakichkolwiek prac związanych z
ustawianiem lub konserwacją wyjąć
wtyczkę z gniazdka.
7.1 Ustawić klin rozporowy
Klin rozporowy (20) zapobiega zamykaniu drewna
za tarczą w trakcie cięcia oraz blokowaniu tarczy.
Może to powodować odbicia.
Klin tak ustawić, aby odstęp pomiędzy jego
wewnętrznym zaokrągleniem a wieńcem
zębatym tarczy nie był większy niż 5 mm.
Tak ustawić klin, aby najniższy punkt tarczy nie
wystawał poniżej dolnej krawędzi klina o więcej niż
5 mm. Patrz rysunek na stronie 2.
POLSKI
W celu ustawienia poluzować obie śruby
imbusowe (21), ustawić prawidłowe odstępy do
tarczy i ponownie dokręcić śruby.
7.2 Ustawianie głębokości cięcia
W celu ustawienia głębokości cięcia poluzować
dźwignię zaciskową (10). Ustawić głębokość
cięcia dźwignią do opuszczania tarczy (8).
Ustawioną głębokość cięcia można odczytać ze
skali (9). Ponownie dokręcić dźwignię zaciskową
(10).
Głębokość cięcia jest celowo tak ustawiona, aby
zęby tarczy wchodziły w głąb obrabianego
elementu na głębokość nie większą niż połowa ich
wysokości. Patrz rysunek na stronie 3.
W celu uzyskania szczególnie dobrych krawędzi
cięcia, ustawić głębokość cięcia o 2 - 5 mm
większą niż grubość elementu obrabianego.
7.3 Ustawianie tarczy do cięcia ukośnego
Poluzować śrubę mocującą (3). Podzespół z
silnikiem pochylić w stronę płyty prowadzącej (1).
Ustawiony kąt można odczytać ze skali (2).
Ponownie dokręcić śrubę mocującą (3).
7.4 Końcówka do odkurzania / Wyrzut
wiórów
W celu usunięcia wiórów zamocować końcówkę
do odkurzania (11) (nasunąć aż do momentu
zatrzaśnięcia). Nałożyć wąż odkurzacza na
końcówkę.
POL
8 Użykowanie urządzenia
8.1 Włączanie i wyłączanie
Włączanie:
trzymać go w takiej pozycji, następnie wcisnąć
przycisk włącznika (12).
Wyłączanie:
8.2 Wskazówki dotyczące pracy
Kabel zasilający tak ułożyć, aby nie przeszkadzał
przy cięciu.
Po przyłożeniu piły do obrabianego elementu
ruchoma pokrywa przesuwa się do tyłu.
Wcisnąć przycisk blokujący (13) i
Zwolnić przycisk włącznika (12).
urządzenia
Nie włączać ani wyłączać maszyny w
momencie, kiedy tarcza dotyka
obrabianego elementu.
79
Page 80
00_7920IVZ.book Seite 80 Mittwoch, 8. März 2006 3:07 15
POL
POLSKI
Nie wyciągać obracającej się tarczy z
obrabianego elementu podczas cięcia. W
pierwszej kolejności zatrzymać piłę.
W przypadku zablokowania tarczy
natychmiast wyłączyć maszynę.
Ochrona przeciążeniowa:
maszyny następuje ograniczenie poboru mocy.
Zmniejszyć obciążenie maszyny. W przypadku
przeciążenia utrzymującego się przez dłuższy
okres czasu następuje wyłączenie maszyny.
Maszynę wyłączyć i ponownie włączyć.
Cięcie po prostej linii:
służy wskaźnik cięcia (6) (do cięć prostych i cięć
ukośnych 30
odpowiada wewnętrznej stronie tarczy. W
przypadku cięć ukośnych linia cięcia jest widoczna
przez otwór po lewej stronie górnej pokrywy (patrz
strzałka na rysunku strona 3).
Cięcie z ogranicznikiem równoległym:
Do cięć równoległych do krawędzi prostej.
Ogranicznik równoległy (7) może być mocowany w
uchwycie zarówno od prawej jak i lewej strony.
Obszar cięcia po prawej stronie wynosi około 190
mm i po lewej stronie około 340 mm.
Podczas ustawiania pamiętać o równoległym
ustawieniu do tarczy. Lub tak ustawić
ogranicznik równoległy, aby odstęp do tarczy
był z tyłu nieco większy niż z przodu.
Dokręcić śruby mocujące (5). Dokładną szerokość
można najłatwiej określić dokonując próbnego
cięcia.
Dodatkowo ogranicznik równoległy (7) może być
użyty poprzez obrócenie (powierzchnia
prowadząca dla krawędzi elementu obrabianego
jest skierowana do góry) jako podstawa służąca do
lepszego prowadzenia maszyny.
Cięcie z szyną prowadzącą:
Do wykonywania bardzo dokładnych, idealnie
prostych i czystych krawędzi. Warstwa
przeciwpoślizgowa gwarantuje bezpieczne
podłoże i chroni obrabiany element przed
zadrapaniami. Patrz rozdział Akcesoria.
Cięcia wpuszczane:
wypadku istnieje
listwę ogranicznika tak zamocować na elemencie
obrabianym, aby tylna krawędź płyty prowadzącej
(1) przylegała do niego. Dzięki temu podczas
wpuszczania tarczy maszynę można bezpiecznie
trzymać.
Poluzować dźwignię zaciskową (10).
Dźwignią do opuszczania tarczy (8) ustawić tarczę
w najwyższej pozycji.
°
, 45° i 60°). Wskaźnik cięcia
Podczas wpuszczania tarczy mocno
trzymać maszynę za uchwyt i lekko
przesuwać ją do przodu. W przeciwnym
ryzyko odbicia
Przy przeciążeniu
Do takiego rodzaju cięć
. Zalecenie:
80
Całkowicie otworzyć pokrywę wahadła przy
uchwycie (19), tak aby urządzenie można było
umieścić na obrabianym elemencie. Przystawić
tarczę do zaznaczonej rysy.
Po naciśnięciu dźwigni do opuszczania tarczy (8)
w dół tarcza wchodzi pionowo do obrabianego
elementu. Głębokość opuszczenia tarczy można
odczytać ze skali (9).
Klin rozporowy (20) przesuwa się do góry podczas
opuszczania tarczy. Kiedy podczas przesuwania
do przodu maszyny szczelina za tarczą będzie
wolna, klin powróci do swojego normalnego
położenia.
9 Wskazówki i zalecenia
Cięcie bardzo wąskich odcinków:
Ogranicznik równoległy (7) włożyć do uchwytu od
prawej strony.
Jeżeli cięcie jest tak wąskie, że nie można ustawić
go na ograniczniku równoległym, to do
ogranicznika należy zamocować drewnianą listwę
o odpowiedniej szerokości. Do mocowania przy
użyciu śrub są przewidziane specjalne otwory.
10 Konserwacja
Regularnie czyścić maszynę. Odkurzać szczeliny
wentylacyjne w silniku.
Wymiana tarczy piły
Przed przystąpieniem do wykonywania
jakichkolwiek prac związanych z
ustawianiem lub konserwacją wyjąć
wtyczkę z gniazdka.
Wcisnąć przycisk zabezpieczający wrzeciono (15)
i trzymać w takiej pozycji. Obracać powoli wałkiem
tarczy przy użyciu klucza imbusowego włożonego
do śruby mocującej tarczę (24), aż do momentu
kiedy blokada znajdzie się w odpowiednim
otworze.
Śrubę mocującą tarczę (24) odkręcać w kierunku
przeciwnym do obrotu wskazówek zegara.
Zdjąć zewnętrzny kołnierz tarczy (23). Odsunąć do
tyłu ruchomą pokrywę (17) i zdjąć tarczę (22).
Powierzchnie styku między wewnętrznym
kołnierzem tarczy (18), tarczą (22), zewnętrznym
kołnierzem tarczy (23) i śrubą mocującą tarczę (24)
muszą być czyste.
Włożyć nową tarczę. Zwrócić uwagę na
prawidłowy kierunek obrotów. Kierunek obrotów
jest oznaczony strzałką umieszczoną na tarczy i
pokrywie.
Nałożyć zewnętrzny kołnierz tarczy (23). Dokręcić
śrubę mocującą tarczę (24).
Page 81
00_7920IVZ.book Seite 81 Mittwoch, 8. März 2006 3:07 15
Używać wyłącznie ostrych i
nieuszkodzonych tarcz . Nie używać tarcz
popękanych, ani tarcz o zmienionym
kształcie.
Nie używać tarcz, których korpus jest
grubszy lub których szerokość jest
mniejsza niż grubość klina.
Nie używać tarcz wykonanych z
wysokostopowej stali szybkotnącej (HSS).
Nie używać tarcz, które nie odpowiadają
podanym parametrom.
Rodzaj tarczy musi być dostosowany do
ilości obrotów.
11 Akcesoria
Stosować wyłącznie oryginalne akcesoria Metabo.
Jeśli będą potrzebne dodatkowe akcesoria, należy
zwrócić się do punktu, w którym zakupiono
elektronarzędzie.
W celu wybrania odpowiedniego wyposażenia
dodatkowego należy sprzedawcy podać dokładny
typ urządzenia.
Patrz strona 4.
A Szyna prowadząca
B Pałąk napinający (2 sztuki). Do mocowania
szyny prowadzącej.
C Złączka. Służy do łączenia 2 szyn
prowadzących.
D Zderzak kątowy. Do nakładania na szynę
prowadzącą. Umożliwia wykonywanie
obustronnych cięć ukośnych dla kątów do
°
.
45
E Tarcze do pił. Przeznaczone do drewna i
materiałów drewnopochodnych. Średnia
jakość cięcia.
F Tarcze do pił. Przeznaczone do drewna i
materiałów drewnopochodnych.
Przeznaczone również do pokrywanych płyt i
tworzyw sztucznych. Pozwala uzyskać czyste
cięcia.
G Tarcze do pił. Do płyt pokrywanych,
pilśniowych i tworzyw sztucznych. Pozwala
uzyskać czyste cięcia.
H Tarcze wielozadaniowe. Przeznaczone do
drewna i materiałów drewnopodobnych, płyt
budowlanych, tworzyw sztucznych, tworzyw,
kompozytów, kanałów na kable (z tworzywa
sztucznego, aluminium), metali
nieszlachetnych. Pozwalają uzyskać bardzo
czyste cięcia.
I Tarcze budowlane. Do drewna i materiałów
drewnopodobnych (także z gwoździami i
resztkami betonu), desek szalunkowych.
Średnia jakość cięcia.
J Odkurzacz uniwersalny, odkurzacz specjalny
K
Wąż ssący
POLSKI
POL
Pełny zestaw akcesoriów patrz www.metabo.com
lub katalog główny
.
12 Naprawa
Wszelkie naprawy elektronarzędzi mogą być
dokonywane wyłącznie przez odpowiedno
przeszkolony serwis!
Elektronarzędzia Metabo wymagające naprawy
można przesłać na jeden z adresów podanych na
liście części zamiennych.
Wysyłając urządzenie do naprawy należy załączyć
opis występujących usterek.
13 Ochrona środowiska
Opakowania narzędzi Metabo w 100% podlegają
procesowi recyclingu.
Zużyte elektronarzędzia i osprzęt zawierają dużą
ilość cennych surowców i tworzyw sztucznych,
które też mogą zostać poddane procesowi
recyclingu.
Niniejsza instrukcja obsługi została wydrukowana
na papierze bielonym bez użycia chloru.
Dotyczy tylko państw UE: Nie wyrzucać
elektronarzędzi wraz z odpadami z
gospodarstwa domowego! Zgodnie z
Europejską Dyrektywą 2002/96/WE w
sprawie zużytego sprzętu elektrotechnicznego i
elektronicznego oraz dostosowaniem jej do prawa
krajowego, zużyte elektronarzędzia należy posegregować i zutylizować w sposób nie zagrażający
środowisku.
14 Dane techniczne
Wyjaśnienia do informacji podanych na stronie 2.
Zastrzegamy sobie prawo do zmian
kontrukcyjnych.
= Pobór mocy znamionowej
P
1
=Moc wyjściowa
P
2
= Prędkość obrotowa na biegu jałowym
n
0
= Prędkość obrotowa robocza
n
1
v = Prędkość cięcia
= maks. głębokość cięcia (0°)
T
0
°
= maks. głębokość cięcia (30°)
T
30
°
= maks. głębokość cięcia (45°)
T
45
°
= maks. głębokość cięcia (60°)
T
60
°
A = Ustawiany kąt cięcia ukośnego
D = Średnica tarczy
d = Średnica tarczy do wykonywania
otworów
81
Page 82
00_7920IVZ.book Seite 82 Mittwoch, 8. März 2006 3:07 15
POL
POLSKI
a = Maksymalna grubość korpusu
podstawowego tarczy
b = Grubość klina
c = Szerokość cięcia tarczy
m = Ciężar
= Typowo obliczane przyspieszenie w
a
hw
obszarze ręka-ramię
Typowe mierzone poziomy hałasu wg Lw:
= Ciśnienie akustyczne
L
pA
= Poziom hałasu
L
WA
, KWA= Nieoznaczoność
K
pA
Podczas pracy poziom hałasu może przekroczyć
wartość 85 dB(A).
W trakcie pracy nakładać nauszniki
ochronne!
Wartości pomiarów ustalone w oparciu o
EN 60745.
Podane dane techniczne są określone w granicach
tolerancji (odpowiednio do obowiązujących
standardów).
82
Page 83
00_7920IVZ.book Seite 83 Mittwoch, 8. März 2006 3:07 15
ΕΛΛΗΝΙΚA
EL
Οδηγίες χρήσης
Αξιτιµε πελάτη,
σασ ευχαριστούµε για την εµπιστοσύνη που µασ δείξατε κατά την αγορά του καινούργιου σασ
ηλεκτρικού εργαλείου τησ Metabo. Κάθε ηλεκτρικ εργαλείο τησ Metabo δοκιµάζεται προσεκτικά
και υπάγεται στουσ αυστηρούσ ποιοτικούσ ελέγχουσ τησ Metabo, για τη διασφάλιση τησ
ποιτητασ. Η διάρκεια ζωήσ ενσ ηλεκτρικού εργαλείου εξαρτάται, πάντωσ, σε µεγάλο βαθµ απ
εσάσ τουσ ίδιουσ. Προσέξτε παρακαλώ τισ προκείµενεσ οδηγίεσ χρήσησ καθώσ και τα συνηµµένα
έγγραφα. Με σο µεγαλύτερη φροντίδα χειριστείτε το ηλεκτρικ σασ εργαλείο τησ Metabo, τσο
µεγαλύτερο θα είναι και το διάστηµα που θα σασ προσφέρει τισ υπηρεσίεσ του.
Για ζηµιέσ που ενδέχεται να προκύψουν απ τη
Περιεχµενα
1 ∆ήλωση πισττητασ
2 Χρήση σύµφωνα µε το σκοπ
προορισµού
3 Γενικέσ υποδείξεισ ασφαλείασ
4 Ειδικέσ υποδείξεισ ασφαλείασ
5 Επισκπηση
6 Ιδιαίτερεσ ιδιτητεσ του προϊντοσ
7 Θέση σε λειτουργίασ, ρύθµιση
7.1 Ρύθµιση τησ σφήνασ διακένου
7.2 Ρύθµιση του βάθουσ τοµήσ
7.3 Λοξή τοποθέτηση του
πριονδισκου για λοξέσ τοµέσ
7.4 Στµιο αναρρφησησ / Απρριψη
πριονιδιών
8 Χρήση
8.1 Ενεργοποίηση και απενεργοποίηση
8.2 Υποδείξεισ εργασίασ
9 Συµβουλέσ και τεχνάσµατα
10 Συντήρηση
11 Αξεσουάρ
12 Επισκευή
13 Προστασία περιβάλλοντοσ
14 Τεχνικά στοιχεία
1 ∆ήλωση πισττητας
∆ηλώνουµε µε αποκλειστική µασ ευθύνη, τι
αυτ το προϊν πληροί στισ προδιαγραφέσ και
στισ οδηγίεσ που αναφέρονται στη σελίδα 2.
2 Χρήση σύµφωνα µε το
σκοπ προορισµού
Το εργαλείο είναι κατάλληλο για το πρινισµα
ξύλου, πλαστικών και µετάλλων ή παρµοιων
υλικών.
µη ενδεδειγµένη χρήση του εργαλείου την
αποκλειστική ευθύνη φέρει ο χρήστησ.
Θα πρέπει να ληφθούν υπψη οι γενικά
αναγνωρισµένοι κανονισµοί πρληψησ
ατυχηµάτων καθώσ και οι συνηµµένεσ
υποδείξεισ ασφαλείασ.
3 Γενικές υποδείξεις
ασφαλείας
Πριν τη χρήση του ηλεκτρικού εργαλείου
διαβάστε µε προσοχή και πλήρωσ τισ
συνηµµένεσ υποδείξεισ ασφαλείασ (κκκινο
τεύχοσ) καθώσ και τισ οδηγίεσ χρήσησ.
Φυλάξτε λα τα συνηµµένα έγγραφα και
παραχωρήστε σε άλλουσ το ηλεκτρικ
εργαλείο σασ µνο µαζί µε αυτά τα έγγραφα.
4 Ειδικές υποδείξεις
ασφαλείας
Προσέξτε για τη δική σασ
προστασία καθώσ και για την
προστασία του ηλεκτρικού
εργαλείο σασ εκείνα τα σηµεία
του κειµένου, που
χαρακτηρίζονται µε αυτ το
σύµβολο!
ΚΙΝ∆ΥΝΟΣ:
α)
Μην απλώνετε τα χέρια σας στην περιοχή του
πριονιού και στον πριονδισκο. Κρατάτε µε το
δεύτερο χέρι σας την πρσθετη λαβή ή το
περίβληµα του κινητήρα.
κρατούν το δισκοπρίονο, δεν µπορεί ο
πριονδισκος να σας τραυµατίσει.
β)
Μην πιάνετε κάτω απ το επεξεργαζµενο
κοµµάτι.
προστατέψει απ τον πριονδισκο κάτω απ το
επεξεργαζµενο κοµµάτι.
γ)
επεξεργαζµενου κοµµατιού.
πρέπει να φαίνεται κάτω απ το
Ο προφυλακτήρας δεν µπορεί να σας
Προσαρµστε το βάθος τοµής στο πάχος του
ταν και τα δύο χέρια
Ο πριονδισκος
83
Page 84
00_7920IVZ.book Seite 84 Mittwoch, 8. März 2006 3:07 15
EL
ΕΛΛΗΝΙΚA
επεξεργαζµενο κοµµάτι λιγτερο απ το ύψος
ενς δοντιού.
δ)
Μη συγκρατείτε ποτέ το επεξεργαζµενο
κοµµάτι που πριονίζετε µε το χέρι ή πάνω στο
πδι σας. Ασφαλίζετε το επεξεργαζµενο
κοµµάτι σε µια σταθερή βάση.
να στερεώνετε καλά το επεξεργαζµενο
κοµµάτι, για την ελαχιστοποίηση του κινδύνου
τραυµατισµού, µαγκώµατος του πριονδισκου ή
απώλειας του ελέγχου.
ε)
-ταν εκτελείτε εργασίες, στις οποίες το
εργαλείο κοπής µπορεί να συναντήσει
καλυµµένους ηλεκτρικούς αγωγούς ή το
δικ του ηλεκτρικ καλώδιο, κρατάτε το
εργαλείο µνο απ τις µονωµένες
επιφάνειες λαβής. Η επαφή µ’ έναν
ηλεκτροφρο αγωγς θέτει επίσης τα
µεταλλικά µέρη του εργαλείου υπ τάση
και µπορεί να προκαλέσει µια
ηλεκτροπληξία
ζ)
Χρησιµοποιείτε στο κατά µήκος κψιµο
πάντοτε τον οδηγ του εργαλείου ή έναν
ευθύγραµµο οδηγ ακµής.
ακρίβεια της τοµής και µειώνει τον κίνδυνο να
µαγκώσει ο πριονδισκος.
η)
Χρησιµοποιείτε πάντοτε πριονδισκους στο
σωστ µέγεθος και µε κατάλληλη οπή υποδοχής
(π.χ. ροµβοειδής ή στρογγυλή).
πριονδισκοι, που δεν ταιριάζουν στα
εξαρτήµατα συναρµολγησης του πριονιού,
περιστρέφονται ανώµαλα και οδηγούν σε
απώλεια του ελέγχου.
θ)
Μη χρησιµοποιείτε ποτέ χαλασµένες ή λάθος
ροδέλες ή βίδες πριονδισκου.
οι βίδες σύσφιγξης του πριονδισκου έχουν
κατασκευαστεί ειδικά για το πρινι σας, για µια
ιδανική ισχύ και ασφάλεια λειτουργίας.
Αιτίες και αποφυγή µιας ανάκρουση:
−
Μια ανάκρουση (κλτσηµα) είναι η ξαφνική
αντίδραση ενσ µαγκωµένου, σφιγµένου ή
λάθοσ ευθυγραµµισµένου πριονδισκου, που
οδηγεί στην αποµάκρυνση του ανεξέλεγκτου
πριονιού απ το επεξεργαζµενο κοµµάτι και
στην κίνησή του προσ την κατεύθυνση του
χειριστή.
-ταν ο πριονδισκοσ µαγκώσει ή σφίξει στη
στενή σχισµή πριονίσµατοσ, µπλοκάρει και η
δύναµη του κινητήρα σπρώχνει το πρινι πίσω
προσ την κατεύθυνση του χειριστή.
-ταν ο πριονδισκοσ αλλάξει κατεύθυνση
στην τοµή πριονίσµατοσ ή ευθυγραµµιστεί
λάθοσ, µπορούν τα δντια τησ πίσω ακµήσ του
πριονδισκου να µαγκώσουν στην επιφάνεια
του επεξεργαζµενου κοµµατιού, έτσι ώστε ο
πριονδισκοσ να βγει έξω απ τη σχισµή
πριονίσµατοσ και το πρινι να πεταχτεί πίσω
προσ την κατεύθυνση του χειριστή.
.
Είναι σηµαντικ,
Αυτ βελτιώνει την
Οι
Οι ροδέλες και
84
Μια ανάκρουση (κλτσηµα) είναι η συνέπεια
µιασ εσφαλµένησ χρήσησ του πριονιού. Μπορεί
να αποφευχθεί µε τα κατάλληλα µέτρα
προφύλαξησ, πωσ περιγράφονται στη
συνέχεια.
Κρατάτε το πρινι σταθερά µε τα δύο χέρια
α)
και έχετε τους βραχίονές σας σε µια θέση, στην
οποία µπορείτε να αντισταθείτε στις δυνάµεις
ανάδρασης. Παραµένετε πάντοτε στα πλάγια
του πριονδισκου, µη φέρετε ποτέ τον
πριονδισκο σε µια γραµµή µε το σώµα σας.
περίπτωση µιας ανάκρουσης µπορεί να
πεταχτεί το δισκοπρίονο προς τα πίσω, αλλά
µως ο χειριστής µπορεί να αντιµετωπίσει τις
δυνάµεις ανάκρουσης, ταν έχουν ληφθεί τα
κατάλληλα µέτρα.
β)
Σε περίπτωση που ο πριονδισκος µαγκώσει ή
διακοπεί το πρινισµα για κάποιον άλλο λγο,
αφήστε το διακπτη ενεργοποίησης/
απενεργοποίησης ελεύθερο και κρατήστε το
πρινι ήρεµα στο επεξεργαζµενο κοµµάτι,
ώσπου να ακινητοποιηθεί εντελώς ο
πριονδισκος. Μην προσπαθήσετε ποτέ, να
αποµακρύνετε το πρινι απ το
επεξεργαζµενο κοµµάτι ή να το τραβήξετε
προς τα πίσω, σο ο πριονδισκος
περιστρέφεται ή σο µπορεί να προκύψει ακµα
µια ανάκρουση (κλτσηµα).
το µάγκωµα του πριονδισκου και διορθώστε
την µε τα κατάλληλα µέτρα.
γ)
-ταν θέλετε να θέσετε ξανά σε λειτουργία
ένα πρινι, που βρίσκεται µέσα στο
επεξεργαζµενο κοµµάτι, κεντράρετε τον
πριονδισκο στη σχισµή πριονίσµατος και
ελέγξτε, µήπως τα δντια είναι µαγκωµένα στο
επεξεργαζµενο κοµµάτι.
είναι µαγκωµένος, µπορεί να βγει έξω απ το
επεξεργαζµενο κοµµάτι ή να προκαλέσει µια
ανάκρουση, ταν το πρινι τεθεί ξανά σε
λειτουργία.
δ)
Στηρίζετε τις µεγάλες πλάκες, για να
εµποδίσετε τον κίνδυνο µιας ανάκρουσης απ
τυχν µάγκωµα του πριονδισκου.
πλάκες µπορούν να λυγίσουν απ το ίδιο τους
το βάρος. Οι πλάκες πρέπει να στηρίζονται και
στις δύο πλευρές, τσο κοντά στη σχισµή
πριονίσµατος σο και στο περιθώριο.
ε)
Μη χρησιµοποιείτε κανένα στοµωµένο ή
χαλασµένο πριονδισκο.
στοµωµένα ή λάθος ευθυγραµµισµένα δντια
προκαλούν, λγω µιας πολύ στενής σχισµής
πριονίσµατος, µια αυξηµένη τριβή, µάγκωµα
του πριονδισκου και ανάκρουση.
ζ)
Πριν το πρινισµα σφίξτε τη ρύθµιση του
βάθους τοµής και της γωνίας τοµής.
τη διάρκεια του πριονίσµατος αλλάξετε τις
ρυθµίσεις, µπορεί να µαγκώσει ο πριονδισκος
και να προκύψει µια ανάκρουση (κλτσηµα).
η)
Να είστε ιδιαίτερα προσεκτικοί, ταν
εκτελείτε ένα “πρινισµα µε βύθισµα στο
Βρείτε την αιτία για
Εάν ο πριονδισκος
Οι µεγάλες
Οι πριονδισκοι µε
Σε
ταν κατά
Page 85
00_7920IVZ.book Seite 85 Mittwoch, 8. März 2006 3:07 15
υλικ” σε µια κρυφή περιοχή, π.χ. σε έναν
υπάρχοντα τοίχο.
το πρινισµα να µαγκώσει σε κρυµµένα
αντικείµενα και να προκαλέσει µια ανάκρουση.
---------------------------------------------------
Πριν απ κάθε χρήση ελέγχετε, εάν ο κάτω
α)
προφυλακτήρας κλείνει άψογα. Μη
χρησιµοποιείτε το πρινι, ταν ο κάτω
προφυλακτήρας δεν µπορεί να κινηθεί
ελεύθερα και δεν κλείνει αµέσως. Μη σφίγγετε
ή µη δένετε τον κάτω προφυλακτήρα ποτέ σε
ανοιχτή θέση.
δάπεδο, µπορεί να στραβώσει ο κάτω
προφυλακτήρας. Βεβαιωθείτε, τι το
προστατευτικ κάλυµµα κινείται ελεύθερα και
τι σ’ λες τις γωνίες και σ’ λα τα βάθη τοµής
δεν ακουµπά στον πριονδισκο ή σ’ άλλα µέρη.
β)
Ελέγξτε τη λειτουργία του ελατηρίου του
κάτω προφυλακτήρα. -ταν ο κάτω
προφυλακτήρας και το ελατήριο δεν εργάζονται
άψογα, αναθέστε τη συντήρηση του εργαλείου
πριν τη χρήση.
κατάλοιπα κλλας ή τα µαζεµένα πριονίδια
επιβραδύνουν την κίνηση του κάτω
προφυλακτήρα.
γ)
Ανοίξτε τον κάτω προφυλακτήρα µε το χέρι
µνο στα ιδιαίτερα κοψίµατα, πως “πρινισµα
µε βύθισµα στο υλικ και τοµές γωνιών”
Ανοίξτε τον κάτω προφυλακτήρα µε το µοχλ
τραβήγµατος πίσω και αφήστε τον ελεύθερο,
µλις ο πριονδισκος εισχωρήσει στο
επεξεργαζµενο κοµµάτι.
εργασίες πριονίσµατος πρέπει ο κάτω
προφυλακτήρας να εργάζεται αυτµατα.
δ)
Μην ακουµπάτε το πρινι πάνω στον πάγκο
εργασίας ή στο δάπεδο, χωρίς να καλύπτει ο
προφυλακτήρας τον πριονδισκο.
ακάλυπτος, περιστρεφµενος ακµα
πριονδισκος µετακινεί το πρινι αντίθετα στην
κατεύθυνση τοµής και πριονίζει, λα σα βρει
στο δρµο του. Προσέχετε επιπλέον το χρνο
συνέχισης της λειτουργίας του πριονιού.
Σφήνα διακένου:
α)
Χρησιµοποιείτε για τον τοποθετηµένο
πριονδισκο την κατάλληλη σφήνα διακένου.
σφήνα διακένου πρέπει να είναι χοντρτερη
απ το πάχος της λάµας του πριονδισκου,
αλλά λεπττερη απ την περιοχή των δοντιών
του πριονδισκου.
β)
Ρυθµίζετε τη σφήνα διακένου, πως
περιγράφεται στις οδηγίες χειρισµού.
πάχος, θέση και ευθυγράµµιση µπορεί να είναι
αιτία, να µην µπορεί η σφήνα διακένου να
εµποδίσει αποτελεσµατικά µια ανάκρουση
(κλτσηµα).
γ)
Χρησιµοποιείτε πάντοτε µια σφήνα διακένου.
Ο πριονδισκος µπορεί κατά
Εάν το πρινι πέσει ακούσια στο
Τα χαλασµένα µέρη, τα
Σε λες τις άλλες
Ένας
Η
Λάθος
ΕΛΛΗΝΙΚA
δ)
Για να µπορεί να ενεργεί η σφήνα διακένου,
πρέπει να βρίσκεται στη σχισµή πριονίσµατος.
Στα µικρά κοψίµατα η σφήνα διακένου δεν
µπορεί να εµποδίσει µια ανάκρουση.
ε)
Μη λειτουργείτε το πρινι µε λυγισµένη
σφήνα διακένου.
µπορεί να επιβραδύνει το κλείσιµο του
προφυλακτήρα.
Τραβήξτε το φισ απ την πρίζα, πριν
πραγµατοποιηθεί µία ρύθµιση ή µία
συντήρηση.
Μην πιάνετε το περιστρεφµενο εξάρτηµα!
Αποµακρύνετε τα γρέζια και µοια υλικά
µνον, ταν το εργαλείο είναι
ακινητοποιηµένο.
Κατά την εργασία µε το εργαλείο
χρησιµοποιείτε προστασία ακοήσ
(ωτασπίδεσ)!
Κατά την εργασία µε τη µηχανή να φοράτε
προστατευτικά γυαλιά.
Πιέστε το κουµπί κλειδώµατοσ του άξονα µνο
ταν ο κινητήρασ είναι ακινητοποιηµένοσ.
Ο πριονδισκοσ δεν επιτρέπεται να φρενάρει,
πιέζοντάσ τον στα πλάγια.
Το κινητ προστατευτικ κάλυµµα δεν
επιτρέπεται για το πρινισµα να σφιχτεί στην
πίσω θέση.
Κατά το πρινισµα υλικών µε µεγάλη
δηµιουργία σκνησ πρέπει το εργαλείο να
καθαρίζεται τακτικά. Πρέπει να εξασφαλίζεται
η άψογη λειτουργία των προστατευτικών
διατάξεων (π.χ. κινητ προστατευτικ
κάλυµµα).
Το κινητ προστατευτικ κάλυµµα πρέπει να
µπορεί να κινείται απ µνο του ελεύθερα και
εύκολα και να επιστρέφει ακριβώσ στην τελική
του θέση.
∆εν επιτρέπεται να γίνεται επεξεργασία
υλικών, που επεξεργαζµενα δηµιουργούν
επικίνδυνεσ για την υγεία σκνεσ ή ατµούσ
(π.χ. αµίαντοσ).
Οδηγείτε το εργαλείο µε τα δύο χέρια στισ
χειρολαβέσ.
Κατά τη διάρκεια τησ επεξεργασίασ µην
πιάνετε κάτω απ το επεξεργαζµενο κοµµάτι.
Να εργάζεστε πάντοτε µε τοποθετηµένη τη
σφήνα διακένου.
Ελέγχετε το επεξεργαζµενο κοµµάτι για ξένα
σώµατα. Κατά την εργασία προσέχετε πάντοτε,
να µην πριονίζετε καρφιά ή παρµοια
αντικείµενα.
Σε περίπτωση εµπλοκήσ του πριονδισκου
απενεργοποιήστε αµέσωσ τον κινητήρα.
Ήδη η παραµικρή ανωµαλία
EL
85
Page 86
00_7920IVZ.book Seite 86 Mittwoch, 8. März 2006 3:07 15
EL
ΕΛΛΗΝΙΚA
Μην προσπαθήστε να πριονίσετε πολύ µικρά
επεξεργαζµενα κοµµάτια.
Κατά την επεξεργασία πρέπει το
επεξεργαζµενο κοµµάτι να είναι
τοποθετηµένο σταθερά και ασφαλισµένο απ
τυχν µετατπιση.
Τα µεγάλα επεξεργαζµενα κοµµάτια πρέπει
να στηρίζονται επαρκώσ.
Η σκνη που δηµιουργείται κατά τη διάρκεια
των εργασιών είναι συχνά βλαβερή για την
υγεία (π.χ. κατά την επεξεργασία ξύλου απ
βελανιδιά και οξιά, υλικών που περιέχουν
βλαβερέσ ουσίεσ) και δεν πρέπει να φθάνει στο
σώµα. Χρησιµοποιείτε διάταξη αναρρφηση
τησ σκνησ και να φοράτε επιπλέον µια
κατάλληλη µάσκα προστασίασ απ τη σκνη.
Να αποµακρύνετε σχολαστικά τη σκνη που
µαζεύεται, π.χ. µε απορρφηση.
Μη χρησιµοποιείτε δίσκουσ λείανσησ.
5Επισκπηση
Βλέπε σελίδα 3 (παρακαλούµε ξεδιπλώστε).
1 Πλάκα οδήγησησ
2 Κλίµακα (γωνία λοξήσ τοµήσ)
3 Βίδα σταθεροποίησησ (λοξέσ τοµέσ)
4 Πρσθετη χειρολαβή
5 Βίδα σταθεροποίησησ (2x) (παράλληλοσ
αναστολέασ)
6 ∆είκτησ τοµήσ
7 Παράλληλοσ αναστολέασ
8 Μοχλσ βυθίσµατοσ (βάθοσ τοµήσ)
9 Κλίµακα (βάθοσ τοµήσ)
10 Μοχλσ σύσφιξησ (βάθοσ τοµήσ)
11 Στµιο αναρρφησησ
12 Πληκτροδιακπτησ
13 Κουµπί ασφάλισησ
14 Χειρολαβή
15 Κουµπί κλειδώµατοσ του άξονα
16 Θήκη για το εξαγωνικ κλειδί
17 Κινητ προστατευτικ κάλυµµα
18 Εσωτερική φλάντζα πριονδισκου
19 Λαβή (κινητ προστατευτικ κάλυµµα)
20 Σφήνα διακένου
21
Βίδα κεφαλήσ κοίλου εξαγώνου (άλεν) (2x)
(ρύθµιση τησ σφήνασ διακένου)
22 Πριονδισκοσ
23 Εξωτερική φλάντζα πριονδισκου
24 Βίδα στερέωσησ του πριονδισκου
6 Ιδιαίτερες ιδιτητες του
προϊντος
Οι τοµέσ µε βύθισµα στο υλικ γίνονται χωρίσ
πρβληµα, χάρη στο διπλ οδηγ κολνασ και
στην αυτµατα επαναφερµενη σφήνα
διακένου.
Παράλληλοσ αναστολέασ µε διπλ οδηγ.
Γρήγορη ακινητοποίηση του πριονδισκου µε
µηχανικ φρένο ασφαλείασ κατά την
απενεργοποίηση του εργαλείου.
∆υναττητα πριονίσµατοσ κοντά σε τοίχο.
7 Θέση σε λειτουργία,
ρύθµιση
Πριν τη θέση σε λειτουργίασ ελέγξτε, αν
η τάση και συχντητα που αναφέρονται
στην πλακέτα τύπου ταυτίζονται µε τα
στοιχεία του ηλεκτρικού σασ δικτύου.
Τραβήξτε το φισ απ την πρίζα, πριν
πραγµατοποιηθεί µία ρύθµιση ή µία
συντήρηση.
7.1 Ρύθµιση της σφήνας διακένου
Η σφήνα διακένου (20) εµποδίζει το ξύλο να
κλείσει πίσω απ τον πριονδισκο κατά τη
διάρκεια του πριονίσµατοσ και να µαγκώσει
τον πριονδισκο. Το µάγκωµα του
πριονδισκου θα µπορούσε να προκαλέσει το
"κλτσηµα" του εργαλείου.
Η σφήνα διακένου πρέπει να ρυθµιστεί
έτσι, ώστε η απσταση µεταξύ τησ
εσωτερικήσ καµπύλησ τησ και τησ
οδοντωτήσ στεφάνησ του πριονδισκου να µην
είναι µεγαλύτερη απ 5 mm. Ρυθµίστε τη
σφήνα διακένου έτσι, ώστε το χαµηλτερο
σηµείο του πριονδισκου να µην προεξέχει
περισστερο απ 5 mm κάτω απ την κάτω
ακµή τησ σφήνασ διακένου. Βλέπε την εικνα
στη σελίδα 2.
Για τη ρύθµιση λύστε τισ δύο βίδεσ κεφαλήσ
κοίλου εξαγώνου (άλεν) (21), ρυθµίστε τισ
σωστέσ αποστάσεισ απ τον πριονδισκο και
σφίξτε ξανά τισ βίδεσ κεφαλήσ κοίλου
εξαγώνου (άλεν).
7.2 Ρύθµιση του βάθος τοµής
Για τη ρύθµιση λύστε το µοχλ σύσφιξησ (10).
Με το µοχλ βυθίσµατοσ (8) ρυθµίστε το βάθοσ
τοµήσ. Το ρυθµισµένο βάθοσ τοµήσ µπορεί να
διαβαστεί στην κλίµακα (9). Σφίξτε ξανά το
µοχλ σύσφιξησ (10).
86
Page 87
00_7920IVZ.book Seite 87 Mittwoch, 8. März 2006 3:07 15
Η σωστή ρύθµιση του βάθουσ τοµήσ είναι
αυτή, που τα δντια του πριονδισκου δε
βρίσκονται περισστερο απ το µισ ύψοσ
δοντιού κάτω απ το επεξεργαζµενο κοµµάτι.
Βλέπε την εικνα στη σελίδα 3.
Για ιδιαίτερα καθαρέσ ακµέσ τοµήσ, ρυθµίστε
το βάθοσ τοµήσ 2 - 5 mm µεγαλύτερο απ το
πάχοσ του επεξεργαζµενου κοµµατιού.
7.3 Λοξή τοποθέτηση του πριονδισκου
για λοξές τοµές
Για τη ρύθµιση χαλαρώστε τον κοχλία
σταθεροποίησησ (3). Κλίνετε το τµήµα του
κινητήρα ενάντια στην πλάκα οδήγησησ (1). Η
ρυθµισµένη γωνία µπορεί να διαβαστεί στην
κλίµακα (2). Σφίξτε πάλι σταθερά τον κοχλία
σταθεροποίησησ (3).
7.4 Στµιο αναρρφησης / Απρριψη
πριονιδιών
Για την αναρρφηση των πριονιδιών
τοποθετήστε το στµιο αναρρφησησ (11)
(Σπρώξτε το µέσα µέχρι να ασφαλίσει).
Περάστε τον εύκαµπτο σωλήνα τησ συσκευήσ
αναρρφησησ πάνω στο στµιο αναρρφησησ.
8Χρήση
8.1 Ενεργοποίηση και απενεργοποίηση
Ενεργοποίηση:
(13) και κρατήστε το πατηµένο, έπειτα πατήστε
το διακπτη (12).
Απενεργοποίηση:
ελεύθερο.
8.2 Υποδείξεις εργασίας
Περάστε το καλώδιο του ρεύµατοσ έτσι, ώστε
να µπορεί να πραγµατοποιηθεί ανεµπδιστα το
πρινισµα.
Μην ενεργοποιείτε ή απενεργοποιείτε
το εργαλείο, ταν ο πριονδισκοσ
ακουµπά στο επεξεργαζµενο κοµµάτι.
Κατά το πρινισµα µε το φορητ δισκοπρίονο
το κινητ προστατευτικ κάλυµµα
επαναφέρεται απ το επεξεργαζµενο
κοµµάτι.
Κατά τη διάρκεια του πριονίσµατοσ µην
αποσπάστε το εργαλείο απ το υλικ
ενώ περιστρέφεται ο πριονδισκοσ.
Περιµένετε πρώτα να ακινητοποιηθεί ο
πριονδισκοσ.
Πιέστε το κουµπί ασφάλισησ
Αφήστε το διακπτη (12)
ΕΛΛΗΝΙΚA
Σε περίπτωση εµπλοκήσ του
πριονδισκου απενεργοποιήστε αµέσωσ
το εργαλείο.
Προστασία έναντι υπερφρτισης:
περίπτωση υπερφρτωσησ του εργαλείου
περιορίζεται η απορροφούµενη ισχύσ.
Μειώστε το φορτίο του εργαλείου. Σε
περίπτωση µιασ υπερφρτωσησ για
µεγαλύτερο χρονικ διάστηµα τίθεται το
εργαλείο εκτσ λειτουργίασ. Θέστε το
εργαλείο εκτσ λειτουργίασ και ξανά σε
λειτουργία.
Πρινισµα σε µία ευθεία γραµµή:
χρησιµεύει ο δείκτησ τοµήσ (6) (για ευθείεσ
τοµέσ και λοξέσ τοµέσ 30
δείκτησ τοµήσ αντιστοιχεί στην εσωτερική
πλευρά του πριονδισκου. Για τισ λοξέσ τοµέσ
µπορεί να φαίνεται η γραµµή κοψίµατοσ µέσα
απ το άνοιγµα στην αριστερή πλευρά του
επάνω προστατευτικού καλύµµατοσ (βλέπε το
βέλοσ στην εικνα στη σελίδα 3).
Πρινισµα µε παράλληλο αναστολέα:
Για τοµέσ παράλληλα σε µία ευθεία ακµή.
Ο παράλληλοσ αναστολέασ (7) µπορεί να
τοποθετηθεί απ δεξιά και απ αριστερά στο
στήριγµά του. Η περιοχή τοµήσ ανέρχεται στη
δεξιά πλευρά περίπου στα 190 mm και στην
αριστερή πλευρά περίπου στα 340 mm.
Κατά τη ρύθµιση προσέχετε να υπάρχει
παραλληλτητα προς τον πριονδισκο ή
ρυθµίστε τον παράλληλο αναστολέα έτσι, ώστε
η απσταση απ τον πριονδισκο να είναι πίσω
λίγο µεγαλύτερη απ' ,τι µπροστά.
Σφίξτε σταθερά τισ βίδεσ σταθεροποίησησ (5).
Το ακριβέσ πλάτοσ τοµήσ εξακριβώνεται
καλύτερα µε µία δοκιµαστική τοµή.
Επιπλέον ο παράλληλοσ αναστολέασ (7) µε
απλ γύρισµα (η επιφάνεια οδήγησησ τησ
ακµήσ του επεξεργαζµενου κοµµατιού
δείχνει προσ τα επάνω) µπορεί να
χρησιµοποιηθεί ωσ έδραση για την καλύτερη
οδήγηση του εργαλείου.
Πρινισµα µε ράγα οδήγησης:
Για ίσιεσ ακµέσ τοµήσ µεγάλησ ακριβείασ χωρίσ
σκλήθρεσ. Η αντιολισθητική επικάλυψη
φροντίζει για µία ασφαλή έδραση και
χρησιµεύει για την προστασία των
επεξεργαζµενων κοµµατιών απ τυχν
γρατσουνίσµατα. Βλέπε το κεφάλαιο
Αξεσουάρ.
Τοµές µε βύθισµα στο υλικ:
Κατά το βύθισµα κρατάτε το εργαλείο
καλά απ τη χειρολαβή και σπρώχνετέ
το ελαφρά προς τα εµπρς. ∆ιαφορετικά
υπάρχει ο
Στερεώστε έναν οδηγ πάνω στο
κίνδυνος "κλοτσήµατος"
°
, 45° και 60°). Ο
EL
Σε
Για αυτ
. Σύσταση:
87
Page 88
00_7920IVZ.book Seite 88 Mittwoch, 8. März 2006 3:07 15
EL
ΕΛΛΗΝΙΚA
επεξεργαζµενο κοµµάτι έτσι, ώστε η πίσω
ακµή τησ πλάκασ οδήγησησ (1) να ακουµπά
πάνω του. Έτσι µπορεί να κρατηθεί το
εργαλείο ασφαλέστερα κατά τη διάρκεια τησ
διαδικασίασ του βυθίσµατοσ.
Λύστε το µοχλ σύσφιξησ (10).
Με το µοχλ βυθίσµατοσ (8) θέστε τον
πριονδισκο στην επάνω θέση.
Ανοίξτε εντελώσ το ταλαντευµενο κάλυµµα
προστασίασ στη λαβή (19), έτσι ώστε να µπορεί
το εργαλείο να ακουµπήσει πάνω στο
επεξεργαζµενο κοµµάτι. Ευθυγραµµίστε τον
πριονδισκο µε τη γραµµή κοψίµατοσ.
Εάν κανείσ σπρώξει το µοχλ βυθίσµατοσ (8)
προσ τα κάτω, βυθίζεται ο πριονδισκοσ
κάθετα µέσα στο επεξεργαζµενο κοµµάτι. Το
βάθοσ τοµήσ µπορεί να διαβαστεί στην κλίµακα
(9).
Η σφήνα διακένου (20) κατά τη διαδικασία του
βυθίσµατοσ αποµακρύνεται προσ τα επάνω.
Μλισ ελευθερωθεί η σχισµή, µε την
προώθηση του εργαλείου, πίσω απ τον
πριονδισκο, επιστρέφει η σφήνα διακένου
στην κανονική τησ θέση.
9 Συµβουλές και τεχνάσµατα
Πρινισµα πολύ στενών λωρίδων:
Τοποθετήστε τον παράλληλο αναστολέα (7)
απ δεξιά στο στήριγµά του.
Εάν η λωρίδα είναι τσο στενή, ώστε να µην
µπορεί να ρυθµιστεί στον παράλληλο
αναστολέα, ττε στερεώστε έναν ξύλινο πήχη
µε το αντίστοιχο πλάτοσ στον παράλληλο
αναστολέα. Για τη στερέωση µε βίδεσ
υπάρχουν αντίστοιχεσ τρύπεσ.
Αφαιρέστε την εξωτερική φλάντζα του
πριονδισκου (23). Τραβήξτε προσ τα πίσω το
κινητ προστατευτικ κάλυµµα (17) και
αφαιρέστε τον πριονδισκο (22).
Οι επιφάνειεσ επαφήσ µεταξύ τησ εσωτερικήσ
φλάντζασ του πριονδισκου (18), του
πριονδισκου (22), τησ εξωτερικήσ φλάντζασ
του πριονδισκου (23) και τησ βίδασ
στερέωσησ του πριονδισκου (24) πρέπει να
είναι καθαρέσ.
Τοποθετήστε τον καινούργιο πριονδισκο.
Προσέξτε για τη σωστή κατεύθυνση
περιστροφήσ. Η κατεύθυνση περιστροφήσ
δίνεται µε τα βέλη πάνω στον πριονδισκο και
στο προστατευτικ κάλυµµα.
Τοποθετήστε την εξωτερική φλάντζα του
πριονσισκου (23). Σφίξτε σταθερά τη βίδα
στερέωσησ του πριονδισκου (24).
Χρησιµοποιείτε µνο κοφτερούσ και
άφθαρτουσ πριονδισκουσ. Μη
χρησιµοποιείτε ραγισµένουσ ή
παραµορφωµένουσ πριονδισκουσ.
Μη χρησιµοποιείτε πριονδισκουσ, των
οποίων το βασικ σώµα είναι παχύτερο ή
το πλάτοσ τοµήσ είναι µικρτερο απ το
πάχοσ τησ σφήνασ διακένου.
Μη χρησιµοποιείτε πριονδισκουσ απ
υψηλήσ ποιτητασ ταχυχάλυβα (HSS).
Μη χρησιµοποιείτε πριονδισκουσ, που
δεν αντιστοιχούν στα καθορισµένα
χαρακτηριστικά στοιχεία.
Ο πριονδισκοσ πρέπει να είναι
κατάλληλοσ για τον αριθµ στροφών
του ρελαντί.
11 Αξεσουάρ
10 Συντήρηση
Καθαρίζετε τακτικά το εργαλείο. Κατά τον
καθαρισµ αναρροφήστε τισ σχισµέσ αερισµού
στον κινητήρα µε µία ηλεκτρική σκούπα.
Αντικατάσταση πριονδισκου
Πριν πραγµατοποιηθεί µία ρύθµιση ή µία
συντήρηση, τραβήξτε το φισ απ την
πρίζα.
Πατήστε το κουµπί κλειδώµατοσ του άξονα
(15) και κρατήστε το πατηµένο. Τοποθετήστε
το εξαγωνικ κλειδί στη βίδα στερέωσησ του
πριονδισκου (24) και περιστρέψτε αργά τον
άξονα του πριονιού, µέχρι να κλειδώσει η
ασφάλιση.
Ξεβιδώστε τη βίδα στερέωσησ του
πριονδισκου (24) αριστερστροφα.
88
Χρησιµοποιείτε µνο τα γνήσια αξεσουάρ τησ
Metabo.
Εάν χρειάζεστε αξεσουάρ, απευθυνθείτε
παρακαλώ στον αντιπρσωπ σασ.
Για την επιλογή των σωστών αξεσουάρ
αναφέρετε παρακαλώ στον αντιπρσωπ σασ
τον ακριβή τύπο του ηλεκτρικού σασ
εργαλείου.
Βλέπε σελίδα 4.
A Ράγα οδήγησησ
B Βραχίονασ σύσφιξησ (2 τεµάχια). Για τη
στερέωση τησ ράγασ οδήγησησ.
C Τεµάχιο σύνδεσησ. Για την τοποθέτηση 2
ραγών οδήγησησ.
D Γωνιακσ αναστολέασ. Για την
τοποθέτηση στη ράγα οδήγησησ. Καθιστά
δυνατέσ τισ γωνιακέσ τοµέσ µέχρι 45
προσ τισ δύο πλευρέσ.
°
και
Page 89
00_7920IVZ.book Seite 89 Mittwoch, 8. März 2006 3:07 15
E ∆ίσκοι δισκοπρίονου. Για ξύλο ή παρµοια
µε το ξύλο υλικά. Τοµή µέτριασ ποιτητασ.
F ∆ίσκοι δισκοπρίονου. Για ξύλο ή παρµοια
µε το ξύλο υλικά. Είναι κατάλληλοι επίσησ
για επιστρωµένεσ πλάκεσ και συνθετικά
υλικά. Καθαρή τοµή.
G ∆ίσκοι δισκοπρίονου. Για επιστρωµένεσ
πλάκεσ, ινοσανίδεσ και συνθετικά υλικά.
Καθαρή τοµή.
H Πριονδισκοι για πολλά υλικά. Για ξύλο και
παρµοια µε το ξύλο υλικά, πλάκεσ
οικοδοµικών υλικών, συνθετικά υλικά,
στρωµατοποιηµένα υλικά, κανάλια
καλωδίων (απ πλαστικ, αλουµίνιο), µη
σιδηρούχα µέταλλα. Καθαρή τοµή.
I Πριονδίσκοι για εργοτάξια. Για ξύλο ή
παρµοια µε το ξύλο υλικά (ακµα και µε
καρφιά και υπολείµµατα τσιµέντου),
σανίδεσ ξυλοτύπων. Τοµή µέτριασ
ποιτητασ.
J Απορροφητήρασ γενικήσ χρήσησ, ειδικσ
απορροφητήρασ
K Εύκαµπτοσ σωλήνασ αναρρφησησ
Πλήρεσ πργραµµα εξαρτηµάτων, βλέπε
www.metabo.com ή στον κύριο κατάλογο.
12 Επισκευή
Οι επισκευέσ των ηλεκτρικών εργαλείων
επιτρέπεται να διενεργούνται µνον απ
ηλεκτροτεχνίτεσ!
Τα ηλεκτρικά εργαλεία τησ Metabo που έχουν
ανάγκη επισκευήσ µπορούν να σταλθούν στη
διεύθυνση που αναφέρεται στον κατάλογο
ανταλλακτικών.
Σε περίπτωση αποστολήσ για επισκευή
περιγράψτε παρακαλώ το διαπιστωµένο
πρβληµα.
13 Προστασία περιβάλλοντος
ΕΛΛΗΝΙΚA
EL
ηλεκτρικά εργαλεία πρέπει να συλλέγονται
ξεχωριστά και να επιστρέφονται για
ανακύκλωση ε τρπο φιλικ προσ το
περιβάλλον.
14 Τεχνικά στοιχεία
∆ιευκρινίσεισ σχετικά µε τα στοιχεία στη
σελίδα 2.
∆ιατηρούµε το δικαίωµα για αλλαγέσ, που
εξυπηρετούν την τεχνική προδο.
= Ονοµαστική ισχύσ
P
1
= Αποδιδµενη ισχύσ
P
2
= Αριθµσ στροφών στο ρελαντί
n
0
= Αριθµσ στροφών µε φορτίο
n
1
v = Ταχύτητα τοµήσ
= Μέγιστο βάθοσ τοµήσ (0°)
T
0
°
= Μέγιστο βάθοσ τοµήσ (30°)
T
30
°
= Μέγιστο βάθοσ τοµήσ (45°)
T
45
°
= Μέγιστο βάθοσ τοµήσ (60°)
T
60
°
A = Ρυθµιζµενη γωνία λοξήσ τοµήσ
D = ∆ιάµετροσ πριονδισκου
d = ∆ιάµετροσ οπήσ πριονδοσκου
a = Μέγιστο πάχοσ βασικού σώµατοσ
b = Πλάτοσ σφήνασ διακένου
c = Πλάτοσ κψησ του πριονδισκου
m = Βάροσ
a
hw
Τυπική ηχητική στάθµη, αξιολγηση Α:
L
pA
L
WA
K
pA
Κατά την εργασία µπορεί να υπάρξει υπέρβαση
τησ στάθµησ θορύβου των 85 dB(A).
του πριονδισκου
= Τυπική αξιολογηµένη επιτάχυνση
στην περιοχή χεριού-βραχίονα
= Στάθµη ηχητικήσ πίεσησ
= Στάθµη ηχητικήσ ισχύοσ
, KWA= Ανασφάλεια
Χρησιµοποιείτε προστασία ακοής
(ωτασπίδες).
Οι συσκευασίεσ τησ Metabo είναι 100%
ανακυκλώσιµεσ.
Τα άχρηστα ηλεκτρικά εργαλεία και αξεσουάρ
περιέχουν µεγάλεσ ποστητεσ πολύτιµων
πρώτων υλών και συνθετικών υλών, που
µπορούν να υποβληθούν επίσησ σε
ανακύκλωση.
Αυτέσ οι οδηγίεσ χρήσησ είναι τυπωµένεσ σε
χαρτί που δεν έχει επεξεργαστεί µε χλώριο.
Μνο για τισ χώρεσ τησ ΕΕ: Μην πετάτε
τα ηλεκτρικά εργαλεία στον κάδο
οικιακών απορριάτων! Σύφωνα ε
την ευρωπαϊκή οδηγία 2002/96/ΕΚ περί
ηλεκτρικών και ηλεκτρονικών συσκευών και
την ενσωάτωσή τησ στο εθνικ δίκαιο, τα
Οι τιµέσ εξακριβώθηκαν σύµφωνα µε το
πρτυπο EN 60745.
Τα αναφερµενα τεχνικά στοιχεία εννοούνται
µε ανοχέσ (σύµφωνα µε τισ εκάστοτε
ισχύουσεσ τεχνικέσ προδιαγραφέσ).
89
Page 90
00_7920IVZ.book Seite 90 Mittwoch, 8. März 2006 3:07 15
HU
MAGYAR
Használati útmutató
Igen tisztelt Vásárlónk!
Köszönjük, hogy megtisztelt bennünket bizalmával és a Metabo elektromos kéziszerszámát választotta.
Minden egyes elektromos szerszámunkat igen alapos minőségi ellenőrző vizsgálatnak vetünk alá, ennek
során meg kell felelniük a Metabo minőségbiztosító részlege által kidolgozott szigorú minőségi
követelményeknek. Az elektromos kéziszerszám élettartama nagy mértékben függ attól, hogy milyen
gondosan bánik vele. Kérjük tehát, hogy figyelmesen olvassa el és tartsa be a jelen használati
útmutatóban és a mellékelt műszaki leírásokban foglaltakat. Mennél gondosabban bánik a Metabo
elektromos kéziszerszámával, annál hosszabb ideig fogja Önt megbízhatóan szolgálni.
Feltétlenül tartsa be az általánosan alkalmazott
Ta r t al om
1 Megfelelőségi nyilatkozat
2 Rendeltetésszerű használat
3 Általános biztonsági szabályok
4 Különleges biztonsági szabályok
5 Áttekintés
6 Különleges termékjellemzők
7 Üzembehelyezés, beállítás
7.1 A feszítő ék beállítása
7.2 A vágási mélység beállítása
7.3 A fűrészlap megdöntése ferde síkú
vágáshoz
7.4 Az elszívócsonk / forgácskidobó
beállítása
8 Használat
8.1 Be- és kikapcsolás
8.2 Útmutató a munkához
9 Néhány jótanács és gyakorlati fogás
10 Karbantartás
11 Tartozékok
12 Javítás
13 Környezetvédelem
14 Műszaki adatok
1 Megfelelőségi nyilatkozat
Kizárólagos felelősségünk tudatában igazoljuk,
hogy ez a termék mindenben megfelel a 2. oldalon
felsorolt szabványokban és irányelvekben foglalt
követelményeknek.
2 Rendeltetésszerű használat
A készülék fa, műanyagok és fémek vagy hasonló
anyagok vágására alkalmazható.
A nem rendeltetésszerű használatból eredő
mindennemű kárért a felelősség kizárólag a
felhasználót terheli.
90
balesetvédelmi szabályokat, valamint a mellékelt
biztonsági útmutatóban foglaltakat.
3 Általános biztonsági
szabályok
Feltétlenül olvassa el figyelmesen és
maradéktalanul a mellékelt biztonsági útmutatót
(piros füzet) és ezt a használati útmutatót, mielőtt
használatba venné az elektromos kéziszerszámot.
Őrizze meg a mellékelt műszaki leírásokat, és csak
ezekkel együtt adja tovább másnak a gépet.
4 Különleges biztonsági
szabályok
Saját testi épsége és a berendezés
védelme érdekében tartsa be az
adott szimbólummal jelölt
szövegrészekben foglaltakat!
VESZÉLY:
a)
Ne nyúljon kézzel a fûrészlaphoz ill. annak
mûködési területére. Egyik kezével fogja a
kiegészítõ fogantyút vagy a motorházat.
mindkét kezével tartja a körfûrészt, akkor azok nem
sérülhetnek meg.
b)
Ne nyúljon a munkadarab alá.
munkadarab alatt nem óvja meg Önt a fûrészlaptól.
c)
Igazítsa a vágási mélységet a munkadarab
vastagságához.
munkadarab alatt egy fogmagasságnál kevesebb
látszik a tárcsából.
d)
A munkadarabot sose a kezével vagy lábával
rögzítse. Rögzítse a munkadarabot stabil
alapzaton.
hogy a testtel való érintkezés, a fûrészlap
beszorulásának vagy a kontroll elvesztésének
veszélye minimális legyen.
e) A gépet csak a szigetelt markolatnál fogva
tartsa, ha fennáll a veszélye, hogy a szerszám
munka közben rejtett villamos vezetékbe vagy a
Akkor jó a beállítás, ha a
Fontos a munkadarab alapos rögzítése,
A védõburkolat a
Ha
Page 91
00_7920IVZ.book Seite 91 Mittwoch, 8. März 2006 3:07 15
gép saját kábelébe vághat.
vezetékkel való találkozás által a gép fémes
alkatrészei is feszültség alá kerülnek és ez
áramütéshez vezethet
f)
Hosszanti vágáskor mindig használjon ütközõt
vagy egyenes élvezetõt.
pontossága és csökken a fûrészlap beszorulásának
a veszélye.
g)
Mindig megfelelõ méretû fûrésztárcsát
használjon, amely illeszkedik a rögzítõfurat
alakjához (pl. rombikus vagy kerek).
fûrésztárcsák, amelyek nem illeszkednek a körfûrész
szerelõelemeihez, nem futnak körkörösen és a
vágási biztonság megszûnését okozhatják.
h)
Soha ne használjon sérült vagy nem megfelelõ
fûrészlap-alátétet és -csavart.
alátétet és -csavart kimondottan az Ön fûrészéhez
tervezték, az optimális teljesítményt és
üzembiztonságot szem elõtt tartva.
A visszacsapódás okai és elkerülésének módjai:
-az akadó, beszoruló vagy helytelenül beállított
fûrészlap váratlan következménye a
visszacsapódás, ami ahhoz vezet, hogy az egyik
fûrész ellenõrizetlenül, a munkadarabból kifelé, a
kezelõszemély irányába mozdulhat;
-ha a fûrészlap az összezáródó vágási hézagban
megakad vagy beszorul, akkor leblokkol, és a motor
nyomatéka a gépet a kezelõ felé lendíti;
−
amennyiben a fûrészlapot helytelenül állítják be,
vagy a vágásban elfordítják, akkor a fûrészlap hátsó
fogai beakadhatnak a munkadarab felületébe,
aminek következtében a fûrészlap a vágási résbõl
hátrafelé, a kezelõszemély irányába kiugrik.
A visszacsapódás a fûrész nem megfelelõ ill. hibás
használatából adódik. A következõkben leírt
biztonsági elõírások betartásával elõfordulása
elkerülhetõ.
Tartsa két kézzel a gépet, karjai olyan
a)
helyzetben legyenek, hogy Ön a
visszacsapódási erõnek ellen tudjon tartani.
Mindig a fûrészlap mellett álljon, soha ne hozza
a tárcsát a testével egy síkba.
esetén a fûrész hátracsapódhat, azonban a
megfelelõ szabályok betartásával a kezelõ ellen tud
neki tartani.
b)
Ha a fûrészlap megakad, vagy a vágás más
okból megszakad, engedje el a kapcsológombot
és tartsa a fûrészt az anyagban nyugodtan a gép
teljes leállásáig. Soha ne próbálja a fûrészt a
munkadarabból kivenni vagy visszafelé húzni
amíg a fûrészlap forog vagy ha visszacsapódás
következhet be.
szüntesse meg azt a megfelelõ intézkedéssel.
c)
Ha az anyagban álló fûrészt újra akarja
indítani, elõtt helyezze a tárcsát a vágási hézag
közepébe és gyõzõdjön meg róla, hogy a fogak
nincsenek beakadva.
Keresse meg a beszorulás okát és
A feszültség alatt álló
.
Ezáltal megnõ a vágás
Azok a
A fûrészlap-
Visszacsapódás
Ha a fûrészlap szorul,
MAGYAR
újraindításkor kiugorhat a munkadarabból vagy
visszacsapódást okozhat.
d)
A nagyméretû lemezeket támassza alá, hogy a
beszoruló fûrészlap okozta visszacsapódást
elkerülj
e. A nagyméretû lemezek saját súlyuktól
behajlanak. A lemezeket mindkét oldalon, a vágási
hézag közelében és a széleinél is alá kell támasztani.
e)
Ne használjon tompa vagy sérült fûrészlapot.
A tompa vagy rosszul beállított fogazatú fûrészlapok
a kisebb hézag miatt nagyobb súrlódáshoz, a
fûrészlap beszorulásához és visszacsapódáshoz
vezethetnek.
f)
A fûrészelés elõtt húzza meg a vágási
mélység- és szögbeállító csavarokat.
közben a beállítások megváltoznak, a fûrészlap
beszorulhat és visszacsapódhat.
g)
Legyen különösen óvatos, ha valamilyen
rejtett területen, pl. már meglévő falon végez
„besüllyesztő vágást“.
rejtett tárgyakban és visszacsapódhat.
--------------------------------------------------a)
Minden használat elõtt ellenõrizze, hogy az
alulsó védõbura hibátlanul zár. Ne használja a
fûrészt, ha az alulsó védõbura nem jár
könnyedén vagy nem zár azonnal. Az alulsó
védõburát sose rögzítse nyitott állapotban.
fûrész véletlenül leesik, az alulsó védõbura
elhajolhat. Gondoskodjon arról, hogy a védõbura
szabadon járhasson, és hogy semmilyen vágási
szögben vagy mélységben ne érjen hozzá sem a
fûrészlaphoz, sem más részekhez.
b)
Ellenőrizze az alulsó védőbúra rugójának
működését. Ha az alsó védőbúra vagy a rugó
nem működik kifogástalanul, használat előtt
javíttassa meg a gépet.
ragacsos lerakódások vagy a felgyülemlett forgács
késleltetik a védőbúra működését.
c)
Az alsó kézvédőburkolatot csak akkor nyissa
ki, ha különleges vágásokat, pl. „besüllyesztőés szögben végzett vágást“ végez. A visszahúzó
kar segítségével nyissa fel az alsó
védőburkolatot és engedje el, amint a fűrészlap
behatolt a munkadarabba.
mód esetén a védőburának automatikusan kell
működnie.
d)
Ne tegye le a fûrészt a munkapadra vagy a
padlóra úgy, hogy a védõburkolat nem takarja el
a fûrészlapot
utánfutáskor a vágási iránnyal szemben mozgatja a
gépet és elfûrészeli ami az útjába kerül. Vegye
figyelembe a gép utánfutási idejét.
Feszítõ ék:
a)
Használja az adott fûrészlaphoz tartozó
védõéket.
vastagságánál vastagabbnak kell lennie, de
vékonyabbnak a fûrészlap fogainak vastagságánál.
.
A feszítõ éknek a fûrészlap alaplap-
A fűrészlap megakadhat a
A sérült alkatrészek,
Minden más vágási
A védelem nélküli fûrészlap
HU
Ha vágás
Ha a
91
Page 92
00_7920IVZ.book Seite 92 Mittwoch, 8. März 2006 3:07 15
HU
MAGYAR
b)
A védõéket a kezelési utasításban leírtak
szerint állítsa be.
helyzete vagy beállítása oda vezethet, hogy a
védõék a visszacsapódást nem tudja hatékonyan
megakadályozni.
c)
Mindig használja a feszítõ éket.
d)
A védõék csak akkor mûködik, ha a vágási
hézagban van.
nem tudja megakadályozni a visszacsapódást.
e)
Ne mûködtesse a fûrészt rejtett védõékkel.
Már csekély zavar is a védõbura mûködésének
lassulását okozhatja.
A hálózati dugót húzza ki a csatlakozó aljzatból,
mielőtt egy beállítást vagy karbantartást végez el.
Ne érjen hozzá a forgásban lévő fűrészlaphoz! A
forgácsot és fűrészport csak olyankor szabad
eltávolítani, amikor a gép le van állítva.
A géppel történõ munka során fülvédõt kell viselni.
A géppel történő munka során a védőszemüveget
kell viselni.
A tengelyreteszelő-gombot csak álló motornál
szabad megnyomni.
A fűrészlapot nem szabad oldalirányú
ellennyomással lefékezni.
A mozgó védőburkolatot nem szabad a
fűrészeléshez hátrahúzott állásban rögzíteni,
beszorítani.
Erősen porolódó anyagok fűrészelésekor a
berendezést rendszeres időközönként meg kell
tisztítani. A védelmi berendezések kifogástalan
működését (pl. mozgó védőburkolat) biztosít kell.
A mozgó védőburkolatnak könnyedén kell tudnia
mozogni, és magától teljesen vissza kell térnie a
végállásába.
Olyan anyagokat, amelyek megmunkálásakor
egészségkárosító porok vagy gőzök keletkeznek
(pl. azbeszt), a készülékkel nem szabad
megmunkálni.
A készüléket mindkét kézzel a fogantyúkon kell
vezetni.
A megmunkálás közben nem szabad a
munkadarab alá nyúlni.
Mindig az alkalmas feszítő ékkel kell dolgozni.
Ellenőrizze, hogy a munkadarab nem tartalmaz-e
idegen részeket. A munka során mindig ügyelnie
kell arra, hogy nehogy szeget vagy hasonlót
vágjon el.
A fűrészlap blokkolásakor a motort azonnal ki kell
kapcsolni.
Ne próbáljon meg nagyon kicsi munkadarabokat
fűrészelni.
Az ék nem megfelelõ vastagsága,
Rövid vágások esetén a védõék
A megmunkálás során a munkadarabnak jól fel kell
feküdnie a munkaasztalon, és azt elcsúszás ellen
biztosítani kell.
A nagy munkadarabokat megfelelően meg kell
támasztani.
A munka során létrejövő por gyakran
egészségkárosító hatású (pl. tölgyfa és bükkfa,
vagy károsanyag tartalmú anyag feldolgozásakor),
és az nem kerülhet kapcsolatba testével. Ilyenkor
porelszívást kell használni, és kiegészítőleg
megfelelő porvédő maszkot kell viselni. A
lerakódott port alaposan el kell távolítani, pl. fel kell
porszívózni.
Ne használjon csiszolókorongot.
5 Áttekintés
Lásd a 3. oldalt (kérjük, hajtsa ki).
1 Vezetőlap
2Skála (vágási szög)
3 Rögzítőcsavar (a ferde síkú vágáshoz)
4 Pótfogantyú
5 Rögzítőcsavar (2x) (párhuzamvezető)
6 Vágásimélység-jelző
7 Párhuzamvezető
8 Besüllyesztő kar (vágási mélység)
9 Skála (vágási mélység)
10 Szorítókar (vágási mélység)
11 Elszívócsonk
12 Nyomókapcsoló
13 Reteszelő gomb
14 Markolat
15 Tengelyreteszelő-gomb
16 Tároló az imbuszkulcsnak
17 Mozgó védőburkolat
18 Belső fűrészlapszorító karima
19 Fogantyú (mozgó védőburkolat)
20 Feszítő ék
21 B
első imbuszfejű csavar (2x) (feszítő ék
beállítás)
22 Fűrészlap
23 Külső fűrészlapszorító karima
24 Fűrészlaprögzítő csavar
92
Page 93
00_7920IVZ.book Seite 93 Mittwoch, 8. März 2006 3:07 15
6 Különleges
termékjellemzők
A bemerítő vágás problémamentesen lehetséges a
két-oszlopos vezetőnek és az automatikusan
visszahúzódó feszítő éknek köszönhetően.
Kétszeresen megvezetett párhuzamvezető.
A készülék kikapcsolásakor a fűrészlap gyorsan
leáll a mechanikus biztonsági féknek
köszönhetően.
A falközeli fűrészelés lehetséges.
7 Üzembehelyezés, beállítás
Az üzembehelyezés előtt ellenőrizze, hogy
a szerszám típustábláján megadott hálózati
feszültség és frekvencia megfelel-e az Ön
által használt hálózat adatainak.
A hálózati dugót húzza ki a csatlakozó
aljzatból, mielőtt egy beállítást vagy
karbantartást végez el.
7.1 A feszítő ék beállítása
A feszítő ék (20) akadályozza meg, hogy a fa
fűrészelés közben a fűrészlap mögött
összezáródjon, és a fűrészlapot beszorítsa. Ezáltal
visszarúgás jöhetne létre.
A feszítő éket úgy kell beállítani, hogy a
távolság a feszítő ék belső íve és a fűrészlap
fogaskoszorúja között ne legyen nagyobb
5 mm-nél. A feszítő éket úgy kell beállítani, hogy a
fűrészlap legmélyebb pontja ne nyúljon 5 mm-nél
jobban a feszítő ék alsó éle alá. Lásd az ábrát a
2. oldalon.
A beállításhoz oldja ki mindkét belső imbuszfejű
csavart (21), állítsa be a helyes távolságot a
fűrészlaphoz képest, és húzza meg újra a belső
imbuszfejű csavarokat.
7.2 A vágási mélység beállítása
Oldja ki a szorítókart (10) a beállításhoz. A
besüllyesztő karral (8) állítsa be a vágási
mélységet. A beállított vágási mélységet a skálán
(9) lehet leolvasni. Húzza meg újra a szorítókart
(10).
Célszerű a vágási mélységet úgy beállítani, hogy a
fűrészlap fogai fél fogmagasságnál jobban ne
álljanak ki a munkadarabból. Lásd az ábrát a 3.
oldalon.
A különösen tiszta vágási szélhez állítsa a vágási
mélységet 2 - 5 mm-el nagyobbra a munkadarabvastagságánál.
MAGYAR
7.3 A fűrészlap megdöntése ferde síkú
vágáshoz
A beállításhoz oldja ki a rögzítőcsavart (3). A
motor-részt döntse meg a vezetőlappal (1)
szemben. A beállított vágási szöget a skálán (2)
lehet leolvasni. Húzza meg ismét a rögzítőcsavart
(3).
7.4 Az elszívócsonk / forgácskidobó
beállítása
A fűrészforgács elszívásához szerelje fel az
elszívócsonkot (11) (tolja rá bekattanásig). Az
elszívó készülék szívótömlőjét dugja fel a
elszívócsonkra.
HU
8 Használat
8.1 Be- és kikapcsolás
Bekapcsolás:
és tartsa úgy, majd nyomja meg a
nyomókapcsolót (12).
Kikapcsolás:
8.2 Útmutató a munkához
A hálózati kábelt úgy kell lefektetni, hogy a
fűrészeléskor a gépet akadálytalanul lehessen
vezetni.
A kézi körfűrész munkadarabra történő
rárakásakor a mozgó védőburkolatot a
munkadarab hajtja hátra.
Túlterhelésvédelem:
esetén korlátozza a teljesítmény-felvételt. Ilyenkor
tehermentesítse a berendezést. Tartósan fennálló
túlterhelésnél a készülék lekapcsol. Kapcsolja ki,
majd újra be a készüléket.
Fűrészelés egyenes előrajzolás mentén:
vágásimélység-jelző (6) szolgál (az egyenes, 30
°
és 60°-os ferde síkú vágáshoz). A
45
vágásimélység-jelző megfelel a fűrészlap belső
oldalának. Ferde síkú vágáskor a felső
védőburkolat bal oldalán láthatja az előrajzolást
(lásd a nyilat a 3. oldal ábráján).
Nyomja be a reteszelő gombot (13),
Engedje el a nyomókapcsolót (12).
Ne kapcsolja be vagy ki a gépet, amíg a
fűrészlap a munkadarabot érinti.
Fűrészelés közben a gépet ne vegye ki az
anyagból amíg a fűrészlap forog. Várja meg
amíg a fűrészlap teljesen leáll.
A fűrészlap blokkolásakor a gépet azonnal
ki kell kapcsolni.
A készülék túlterhelése
Erre a
°
,
93
Page 94
00_7920IVZ.book Seite 94 Mittwoch, 8. März 2006 3:07 15
HU
MAGYAR
Fűrészelés a párhuzamvezetővel:
Egy egyenes éllel párhuzamos vágáshoz.
A párhuzamvezetőt (7) a tartójában jobb oldalra és
bal oldalra is behelyezheti. A vágási tartomány
jobb oldalon kb. 190 mm, és bal oldalon kb. 340
mm.
A beállításkor ügyelni kell a fűrészlap
párhuzamosságára. Esetleg állítsa be úgy a
párhuzamvezetőt, hogy a távolság a
fűrészlapnál hátul egy kicsit nagyobb legyen,
mint elöl.
Húzza meg a rögzítőcsavart (5). A vágásszélesség
legpontosabban egy próbavágással határozható
meg.
Kiegészítőleg a párhuzamvezetőt (7) egyszerű
elfordítással (a munkadarab szélének vezetési
felülete felül van) a készülék támasztékaként is
felhasználhatja.
Fűrészelés vezetősínnel:
A milliméter-pontosságú, nyílegyenes,
felszakadásmentes vágás-szélhez. A csúszásgátló
bevonat gondoskodik a biztos felfekvésről, és
gondoskodik a munkadarab karcolások elleni
védelméről. Lásd a Tartozékok fejezetet.
Bemerítő vágás:
Bemerítéskor tartsa erősen a készüléket
a fogantyúnál fogva, és enyhén tolja
előre. Különben fennáll a
veszélye
munkadarabra, hogy a vezetőlap (1) hátsó
szegélye azon felfeküdjön. Ez a bemerítési
folyamat során a készüléket biztosan tartja.
Oldja ki a szorítókart (10).
Vigye legfelső pozícióba a fűrészlapot a
besüllyesztő karral (8).
Nyissa ki teljesen a mozgó védőburkolat a
fogantyúnál (19), hogy így a készüléket a
munkadarabra helyezhesse. Igazítsa a fűrészlapot
az előrajzoláshoz.
Nyomja most le a besüllyesztő kart (8), és a
fűrészlapot függőlegesen merítse be a
munkadarabba. A bemerítési mélységet a skálán
(9) lehet leolvasni.
A feszítő ék (20) a bemerítési folyamat során felfelé
fordul. Mihelyt készülék az előrehaladása
következtében a fűrészlap mögött szabad rés
keletkezik, a feszítő ék normál helyzetébe
visszafordul.
. Ajánlás: rögzítsen egy ütközőlécet úgy a
visszaütés
9 Néhány jótanács és
gyakorlati fogás
Ha a csík olyan keskeny, hogy azt a
párhuzamvezetővel már nem lehet beállítani,
rögzítsen egy megfelelő szélességű falécet a
párhuzamvezetőre. A csavarral történő
rögzítéshez furatok vannak elhelyezve rajta.
10 Karbantartás
A berendezést szabályos időközönként tisztítsa
meg. Emellett a motor levegőnyílásait is ki kell
porszívózni egy porszívóval.
Fűrészlapcsere
A hálózati dugót húzza ki a csatlakozó
aljzatból, mielőtt egy beállítást vagy
karbantartást végez el.
Nyomja be és tartsa meg a tengelyreteszelőgombot (15). A fűrészlap tengelyét lassan, a
fűrészlaprögzítő csavarba (24) helyezett
imbuszkulccsal forgassa el, amíg a rögzítés be
nem kattan.
Csavarja ki a fűrészlap rögzítőcsavarját (24) az
óramutató járásával szemben (balra).
Helyezze fel a külső fűrészlapszorító karimát (23).
Húzza vissza a mozgó védőburkolatot (17), és
vegye le a fűrészlapot (22).
A belső fűrészlapszorító karima (18), a fűrészlap
(22), a külső fűrészlapszorító karima (23) és a
fűrészlaprögzítő csavar (24) közötti felfekvési
felületeknek tisztának kell lennie.
Rakja fel az új fűrészlapot. Ügyeljen a helyes
forgásirányra. A forgásirányt a fűrészlapon és a
védőburkolaton egy-egy nyíl jelöli.
Helyezze fel a külső fűrészlapszorító karimát (23).
Húzza meg szorosan a fűrészlaprögzítő csavart
(24).
Csak éles, sérülésmentes fűrészlapot
használjon. Repedezett, formáját vesztett
fűrészlapot nem szabad használni.
Nem szabad használni olyan fűrészlapot,
amelynél az alaptest vastagabb mint a
feszítő ék vastágsága, vagy amelynél a
vágásszélesség kisebb, mint a feszítő ék
vastágsága.
Erősen ötvözött gyorsacélból készült
fűrészlapot (HSS) ne használjon.
Ne használjon olyan fűrészlapot, amely nem
felel meg az előírt adatoknak.
A fűrészlapnak alkalmasnak kell lennie az
üresjárati fordulatszámhoz.
Rendkívül keskeny csík fűrészelése:
Helyezze a párhuzamvezetőt (7) a tartó jobb
oldalára.
94
Page 95
00_7920IVZ.book Seite 95 Mittwoch, 8. März 2006 3:07 15
11 Tartozékok
Csak eredeti Metabo tartozékokat használjon.
Ha valamilyen tartozékra van szüksége, forduljon a
kereskedőjéhez.
Megrendelésében adja meg a elektromos
kéziszerszáma pontos típusjelét. Így biztos lehet
abban, hogy a kereskedő a megfelelő tartozékot
szállítja.
Lásd a 4. oldalt.
A Vezetősín
BSzorítókengyel (2 darab). A vezetősín
rögzítéséhez.
C Összekötő darab. 2 vezetősín egymásra
helyezéséhez.
D Szögütköző. A vezetősínre illeszthető
szögütköző. Lehetővé teszi mindkét oldalra a
°
legfeljebb 45
E Körfűrészlapok. Fához és fához hasonló
anyagokhoz. Közepes vágásminőség.
-os ferde vágást.
F Körfűrészlapok. Fához és fához hasonló
anyagokhoz. Bevonatos lemezekhez és
műanyagokhoz is használható. Tiszta vágás.
G Körfűrészlapok. Bevonatos lemezekhez,
farostlemezhez és műanyagokhoz. Tiszta
vágás.
H Fűrészlapok többféle anyaghoz. Fához és
fához hasonló anyagokhoz, építőlemezekhez,
műanyagokhoz, ragasztott lemezekhez,
kábelcsatornákhoz (műanyagból,
alumíniumból, fémlemezből), nemvas
fémekhez. Tiszta vágás.
I Építési-fűrészlapok. Fához és fához hasonló
anyagokhoz (szögek és betonmaradvány
esetén is), zsaludeszkákhoz. Közepes
vágásminőség.
J Általános porszívó, speciális porszívó
K
Szívótömlő
A teljes tartozékprogramhoz lásd:
www.metabo.com vagy a fõkatalógust.
12 Javítás
Elektromos kéziszerszámot csak villamos
szakember javíthat!
A meghibásodott Metabo elektromos
kéziszerszámot a pótalkatrész-jegyzékben
feltüntetett valamelyik javítóműhelybe lehet
beküldeni javításra.
Kérjük, hogy levelében röviden írja le az észlelt
hibát.
MAGYAR
HU
13 Környezetvédelem
A Metabo szerszámok csomagolása 100%-ban
újra hasznosítható anyagokból készül.
A leselejtezett elektromos kéziszerszámok és azok
tartozékai sok értékes nyersanyagot és
műanyagot tartalmaznak, amelyek szintén újra
hasznosíthatók.
Ez a használati utasítás klórmentes fehérített
papírra lett nyomtatva.
Csak EU-országok számára: Az elektromos kéziszerszámokat ne dobja a
háztartási szemétbe! A használt villamos
és elektronikai készülékekről szóló 2002/
96/EK irányelv és annak a nemzeti jogba való átültetése szerint az elhasznált elektromos kéziszerszámokat külön kell gyűjteni, és környezetbarát
módon újra kell hasznosítani.
14 Műszaki adatok
Az adatok értelmezését lásd a 2. oldalon.
A műszaki változtatás joga a továbbfejlesztés
érdekében fenntartva.
= Névleges teljesítményfelvétel
P
1
= Leadott teljesítmény
P
2
= Üresjárati fordulatszám
n
0
= Terhelt fordulatszám
n
1
v = Vágási sebesség
= Max. vágási mélység (0°)
T
0
°
= Max. vágási mélység (30°)
T
30
°
= Max. vágási mélység (45°)
T
45
°
= Max. vágási mélység (60°)
T
60
°
A = Vágási szög állíthatóság
D=Fűrészlap-átmérő
d = Fűrészlap-furatátmérő
a = Fűrészlap alaplapjának maximális
b = Feszítő ék vastagsága
c = Fűrészlap vágási szélessége
m=Tömeg
a
hw
Jellemző A-osztályú zajszint:
L
pA
L
WA
KpA, KWA= Bizonytalanság
Munka közben a zajszint a 85 dB(A)-t túllépheti.
A mérési eredményeket az EN 60745 szabvány
szerint határoztuk meg.
A fenti adatoknak tűrése van (lásd a mindenkor
érvényes szabványt).
vastagsága
= Jellemzőnek értékelt gyorsulás a
kézen és a karon
= Hangnyomás-szint
= Hangteljesítmény-szint
Hordjon zajtompító fülvédőt!
95
Page 96
00_7920IVZ.book Seite 96 Mittwoch, 8. März 2006 3:07 15
Metabowerke GmbH,
72622 Nürtingen, Germany
www.metabo.com
Loading...
