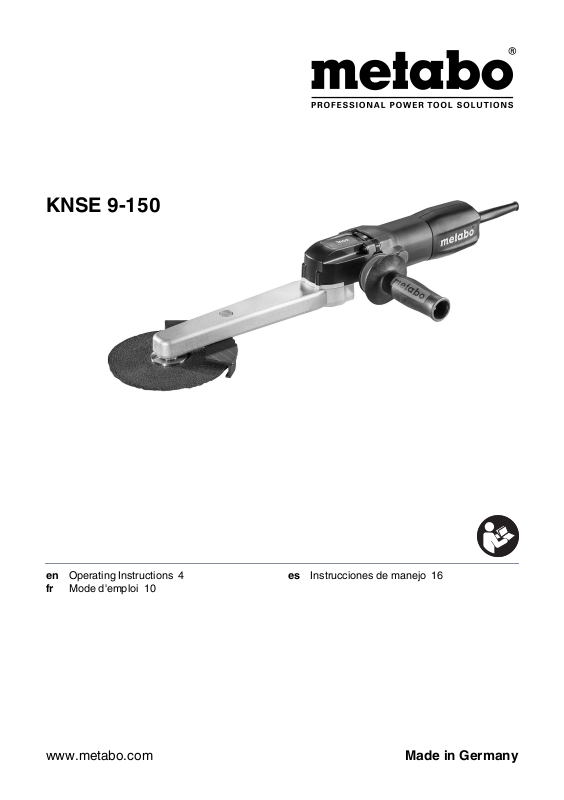

Metabo KNSE 9-150 User guide [en, fr, es]

KNSE 9-150

en Operating Instructions 4
fr Mode d'emploi 10

es Instrucciones de manejo 16

www.metabo.com Made in Germany

a

11 2

3

4

5

2

6

7

b

8
9

10

11

c

6

2

13.

KNSE 9-150

Serial Number: 02265..

in (mm)

in (mm)

t

max1

D

max

; t

max3

M / l - / in (mm)

n min

P

1

P

2

-1

(rpm)

W 950

W 510

m lbs (kg) 6.0 (2,7)

a

h,P/Kh,P

LpA/K

LWA/K

pA

WA

2

m/s

dB(A) 89,5 / 3

dB(A) 100,5 / 3

6 (150)

1

/8; 1/4
(3; 6)

M 14 / 19/32 (15)

900 - 3800

< 2,5 / 1,5

Metabowerke GmbH,

Postfach 1229

Metabo-Allee 1

D-72622 Nuertingen

Germany

3

ENGLISHen

Operating Instructions

1. Specified Use

These fillet weld grinders, with original Metabo
accessories, are suitable for polishing metal without
the use of water.

Not suitable for use with roughing disk or cut-off
wheel.

Not suitable for grinding, sanding, wire brushing or
abrasive cutting-off operations.

The user bears sole responsibility for any damage
caused by improper use.

Generally accepted accident prevention
regulations and the enclosed safety information
must be observed.

2. General Safety Instructions

For your own protection and for the
protection of your electrical tool, pay
attention to all parts of the text that are
marked with this symbol!

WARNING – Reading the operating instruc­tions will reduce the risk of injury.

Pass on your electrical tool only together with these
documents.

General Power Tool Safety Warnings

WARNING – Read all safety warnings and
instructions. Failure to follow the warnings

and instructions may result in electric shock, fire
and/or serious injury.

Save all warnings and instructions for future
reference! The term "power tool" in the warnings

refers to your mains-operated (corded) power tool
or battery-operated (cordless) power tool.

2.1 Work area safety

a) Keep work area clean and well lit. Cluttered or
dark areas invite accidents.

b) Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power tools

create sparks which may ignite the dust or fumes.

c) Keep children and bystanders away while
operating a power tool. Distractions can cause

you to lose control.

2.2 Electrical safety
a) Power tool plugs must match the outlet.

Never modify the plug in any way. Do not use
any adapter plugs with earthed (grounded)
power tools. Unmodified plugs and matching

outlets will reduce risk of electric shock.

b) Avoid body contact with earthed or
grounded surfaces, such as pipes, radiators,
ranges and refrigerators. There is an increased

risk of electric shock if your body is earthed or
grounded.

4

c) Do not expose power tools to rain or wet

conditions. Water entering a power tool will
increase the risk of electric shock.

d) Do not abuse the cord. Never use the cord
for carrying, pulling or unplugging the power
tool. Keep cord away from heat, oil, sharp
edges or moving parts. Damaged or entangled

cords increase the risk of electric shock.

e) When operating a power tool outdoors, use
an extension cord suitable for outdoor use.

Use of a cord suitable for outdoor use reduces the
risk of electric shock.

f) If operating a power tool in a damp location is
unavoidable, use a residual current device
(RCD) protected supply. Use of an RCD reduces

the risk of electric shock.

2.3 Personal safety
a) Stay alert, watch what you are doing and use

common sense when operating a power tool.
Do not use a power tool while you are tired or
under the influence of drugs, alcohol or
medication. A moment of inattention while

operating power tools may result in serious
personal injury.

b) Use personal protective equipment. Always
wear eye protection. Protective equipment such

as dust mask, non-skid safety shoes, hard hat, or
hearing protection used for appropriate conditions
will reduce personal injuries.

c) Prevent unintentional starting. Ensure the
switch is in the off-position before connecting
to power source and/or battery pack, picking
up or carrying the tool. Carrying power tools with

your finger on the switch or energising power tools
that have the switch on invites accidents.

d) Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may
result in personal injury.

e) Do not overreach. Keep proper footing and
balance at all times. This enables better control of

the power tool in unexpected situations.

f) Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing and gloves
away from moving parts. Loose clothes, jewellery

or long hair can be caught in moving parts.

g) If devices are provided for the connection of
dust extraction and collection facilities, ensure
these are connected and properly used. Use of

dust collection can reduce dust-related hazards.

2.4 Power tool use and care
a) Do not force the power tool. Use the correct

power tool for your application. The correct

power tool will do the job better and safer at the rate
for which it was designed.

b) Do not use the power tool if the switch does
not turn it on and off. Any power tool that cannot

be controlled with the switch is dangerous and must
be repaired.

c) Disconnect the plug from the power source
and/or the battery pack from the power tool
before making any adjustments, changing
accessories, or storing power tools. Such

preventive safety measures reduce the risk of
starting the power tool accidentally.

d) Store idle power tools out of the reach of
children and do not allow persons unfamiliar
with the power tool or these instructions to
operate the power tool. Power tools are

dangerous in the hands of untrained users.

e) Maintain power tools. Check for
misalignment or binding of moving parts,
breakage of parts and any other condition that
may affect the power tool's operation. If
damaged, have the power tool repaired before
use. Many accidents are caused by poorly

maintained power tools.
f) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges
are less likely to bind and are easier to control.

g) Use the power tool, accessories and tool bits
etc. in accordance with these instructions,
taking into account the working conditions and
the work to be performed. Use of the power tool

for operations different from those intended could
result in a hazardous situation.

2.5 Service
a) Have your power tool serviced by a qualified

repair person using only identical replacement
parts. This will ensure that the safety of the power

tool is maintained.

3. Special Safety Instructions

3.1 Safety Warnings Common for Grinding,
Sanding, Wire Brushing, Polishing or
Abrasive Cutting-Off Operations:

a) This power tool is intended to function as a
polisher. Read all safety warnings,
instructions, illustrations and specifications
provided with this power tool. Failure to follow all

instructions listed below may result in electric
shock, fire and/or serious injury.

b) Operations such as grinding, sanding, wire

brushing or cutting-off are not recommended
to be performed with this power tool. Operations

for which the power tool was not designed may
create a hazard and cause personal injury.

c) Do not use accessories which are not

specifically designed and recommended by the
tool manufacturer. Just because the accessory

can be attached to your power tool, it does not
assure safe operation.

d) The rated speed of the accessory must be at

least equal to the maximum speed marked on
the power tool. Accessories running faster than

their rated speed can break and fly apart.
e) The outside diameter and the thickness of

your accessory must be within the capacity

ENGLISH en

rating of your power tool. Incorrectly sized

accessories cannot be adequately guarded or
controlled.

f) Treaded mounting of accessories must

match the grinder spindle thread. For
accessories mounted by flanges, the arbour
hole of the accessory must fit the locating
diameter of the flange. Accessories that do not
match the mounting hardware of the power tool
will run out of balance, vibrate excessively and
may cause loss of control.

g) Do not use a damaged accessory. Before
each use inspect the accessory such as
abrasive wheels for chips and cracks, backing
pad for cracks, tear or excess wear, wire brush
for loose or cracked wires. If a power tool or
accessory is dropped, inspect for damage or
install an undamaged accessory. After
inspecting and installing an accessory,
position yourself and bystanders away from
the plane of the rotating accessory and run the
power tool at maximum no-load speed for one
minute. Damaged accessories will normally break

apart during this test time.
h) Wear personal protective equipment.

Depending on application, use face shield,
safety goggles or safety glasses. As
appropriate, wear dust mask, hearing
protectors, gloves and workshop apron
capable of stopping small abrasive or
workpiece fragments. The eye protection must be

capable of stopping flying debris generated by
various operations. The dust mask or respirator
must be capable of filtering particles generated by
your operation. Prolonged exposure to high
intensity noise may cause hearing loss.

i) Keep bystanders a safe distance away from

work area. Anyone entering the work area must
wear personal protective equipment. Fragments

of workpiece or of a broken accessory may fly away
and cause injury beyond immediate area of
operation.

j) Hold the power tool by insulated gripping

surfaces only, when performing an operation
where the cutting accessory may contact
hidden wiring or its own cord. Cutting accessory

contacting a "live" wire may make exposed metal
parts of the power tool "live" and could give the
operator an electric shock.

k) Position the cord clear of the spinning
accessory. If you lose control, the cord may be cut
or snagged and your hand or arm may be pulled into
the spinning accessory.

I) Never lay the power tool down until the
accessory has come to a complete stop. The
spinning accessory may grab the surface and pull
the power tool out of your control.

m) Do not run the power tool while carrying it at

your side.

accessory could snag your clothing, pulling the
accessory into your body.

n) Regularly clean the power tool’s air vents.
The motor’s fan will draw the dust inside the housing

Accidental contact with the spinning

5

ENGLISHen

and excessive accumulation of powdered metal
may cause electrical hazards.

o) Do not operate the power tool near
flammable materials. Sparks could ignite these
materials.

p) Do not use accessories that require liquid
coolants. Using water or other liquid coolants may
result in electrocution or shock.

3.2 Kickback and Related Warnings

Kickback is a sudden reaction to a pinched or
snagged rotating wheel, backing pad, brush or any
other accessory. Pinching or snagging causes rapid
stalling of the rotating accessory which in turn
causes the uncontrolled power tool to be forced in
the direction opposite of the accessory’s rotation at
the point of the binding.

For example, if an abrasive wheel is snagged or
pinched by the workpiece, the edge of the wheel
that is entering into the pinch point can dig into the
surface of the material causing the wheel to climb
out or kick out. The wheel may either jump toward or
away from the operator, depending on direction of
the wheel’s movement at the point of pinching.
Abrasive wheels may also break under these
conditions.

Kickback is the result of power tool misuse and/or
incorrect operating procedures or conditions and
can be avoided by taking proper precautions as
given below.

a) Maintain a firm grip on the power tool and

position your body and arm to allow you to
resist kickback forces. Always use auxiliary
handle, if provided, for maximum control over
kickback or torque reaction during start-up.

The operator can control torque reactions or
kickback forces, if proper precautions are taken.

b) Never place your hand near the rotating
accessory. Accessory may kickback over your
hand.

c) Do not position your body in the area
where power tool will move if kickback occurs.
Kickback will propel
the tool in direction opposite to the wheel’s
movement at the point of snagging.

d) Use special care when working corners,

sharp edges etc. Avoid bouncing and snagging
the accessory. Corners, sharp edges or bouncing

have a tendency to snag the rotating accessory and
cause loss of control or kickback.

e) Do not attach a saw chain woodcarving
blade or toothed saw blade. Such blades create
frequent kickback and loss of control.

3.3 Safety Warnings Specific for Polishing:
Do not allow any loose portion of the polishing

bonnet or its attachment strings to spin freely.
Tuck away or trim any loose attachment
strings. Loose and spinning attachment strings

can entangle your fingers or snag on the workpiece.

6

3.4 Additional Safety Instructions
WARNING – Always wear protective

goggles.

Use elastic cushioning layers if they have been
supplied with the abrasive and if required.

Observe the specifications of the tool or accessory
manufacturer! Protect the discs from grease or
impacts!

Accessories must be stored and handled with care
in accordance with the manufacturer's instructions.

The workpiece must lay flat and be secured against
slipping, e.g. using clamps. Large workpieces must
be sufficiently supported.

During machining, of metals in

deposits inside the machine. This can lead to the
transfer of electrical energy onto the machine
housing. This can mean a temporary danger of
electric shocks. This is why it is necessary when the
machine is running to blow compressed air through
the rear ventilation slots of the machine regularly,
frequently and thoroughly. Here, the machine must
be held firmly.

We recommend using a stationary extractor system
and connecting a residual current circuit-breaker
(FI) upstream. When the polisher is shut down via
the FI circuit-breaker, it must be checked and
cleaned. See chapter 8. Cleaning for more
information on cleaning the motor.

When working in dusty conditions, ensure that
ventilation openings are not blocked. If it becomes
necessary to remove dust, first disconnect the
power tool from the mains supply (use non-metallic
objects) and avoid damaging internal components.

Damaged, eccentric or vibrating tools must not be
used.

Pull the plug out of the socket before making any
adjustments, converting or servicing the machine.

A damaged or cracked additional handle must be
replaced. Never operate a machine with a defective
additional handle.

A damaged or cracked hand guard must be
replaced. Never operate a machine with a defective
hand guard.

Additional Warnings:

WARNING

drilling, and other construction activities
contains chemicals known to cause cancer,
birth defects or other reproductive harm. Some
examples of these chemicals are:

• Lead from lead-based paints,

• Crystalline silica from bricks and cement and

other masonry products, and

• Arsenic and chromium from chemicallytreated

lumber.

Your risk from these exposures varies, depending
on how often you do this type of work. To reduce
your exposure to these chemicals: work in a well
ventilated area, and work with approved safety

particular, conductive dust can form

California Prop 65 08_2018

Some dust created by power
sanding, sawing, grinding,

equipment, such as those dust masks that are
specially designed to filter out microscopic
particles.

Symbols on the tool:

..........Class II Construction

V .............volts

A .............amperes

Hz ...........hertz

.../min......revolutions per minute

~ ............. alternating current

............alternating current /direct current

n.............. rated speed

4. Overview

See page 2.

1 Button for adjusting the hand guard
2 Hand protection
3 Sliding
4 Additional handle / Additional handle with vibration

5 Speed adjustment wheel
6 Adjusting nut
7 Accessory
8 Support flange

9 Spindle
10 Allen key
11 2-hole spanner

* depending on equipment/not in scope of delivery

on/off switch

damping *

ENGLISH en

- Press the button (1) and turn the hand guard until
the closed section is facing the operator.

- Make sure that the guard is securely positioned:
The button (1) must engage and you should not be
able to turn the safety guard.

6. Attaching the accessory

Disconnect the mains plug before changing
any accessories. The machine must be

switched off and the spindle at a standstill.

6.1 Positioning the accessory

See illustration b, page 2.

- The two sides of the support flange (8) are
different: Place the support flange (8) around the
spindle (9) in such a way that the large collar
diameter which corresponds to the accessory (7)
is facing upwards.

- Place the accessory (7) on the support flange (8).
The accessory must lay flat on the supporting
flange.

6.2 Tightening/loosening the clamping nut

Securing the clamping nut (6):

The 2 sides of the clamping nut (6) are different.
Screw the clamping nut onto the spindle (9) as
follows:

7A

5. Initial Operation

Before plugging in, check that the rated mains
voltage and mains frequency, as stated on the

rating label, match with your power supply.

Always install an RCD with a max. trip current
of 30 mA upstream.

5.1 Attaching the additional handle

Always work with the additional handle
attached (4)! Attach the additional handle on

the left or right of the machine and secure.

5.2 Attaching the hand guard

Always work with the hand guard (2) attached.

Inserting:

- Press and hold the button (1).

- Slide the hand guard (2) into the slot from the
bottom to the top as shown (see illustration a,
page 2). First slide the glider with the widest
diameter approx. 5 mm into the external slot. Then
slide the glider with the smallest diameter into the
inner slot.
Note: Do not try to slide both gliders into both slots
at the same time, as this will not work. Start with
the external glider, and the inner glider will follow
automatically.

Turning:

7B

- A) In the case of thick (6 mm) accessories:

The collar of the clamping nut (6) faces
downwards so that the clamping nut can be
attached securely to the spindle.

B) In the case of thin (3 mm) accessories:

The collar of the clamping nut (6) faces upwards
so that the thin accessory can be clamped
securely.

- Lock the spindle (9) using the Allen key (10).
Tighten the clamping nut (6) by turning it
clockwise using the 2-hole spanner (11) (see
illustration c, page 2).

Releasing the clamping nut:

- Lock the spindle using the Allen key (10). Remove
the clamping nut (6) by turning it anticlockwise
using the 2-hole spanner (11) (see illustration b,
page 2).

7

ENGLISHen

7. Use

7.1 Setting speed

The speed can be preset via the setting wheel (5)
and is infinitely variable.

Positions 1-6 correspond approximately to the
following no-load speeds:

1 ........ 900 / min 4....... 2800 / min

2 ........ 1700 / min 5....... 3400 / min

3 ........ 2350 / min 6....... 3800 / min

The VTC electronics make material-compatible
work possible and an almost constant speed, even
under load.

7.2 Switching On and Off

Always guide the machine with both hands.

Switch on first, then guide the
towards the workpiece.

The machine must not be allowed to draw in

additional dust and shavings. When switching
the machine on and off, keep it away from dust
deposits. After switching off the machine, only place
it down when the motor has come to a standstill.

In continuous operation, the machine

continues running if it is forced out of your
hands. Therefore, always hold the machine with
both hands using the handles provided, stand in a
safe position and concentrate.

3

I

Switching on: Push the slide switch (3) forward.

For continuous activation, now tilt
downwards until it engages.

Switching off: Press the rear end of the slide

switch (3) and release.

7.3 Working instructions

Press down lightly on the machine and move over
and back across the surface.

0

accessory

8. Cleaning

Motor cleaning: blow compressed air through the

rear ventilation slots of the machine regularly,
frequently and thoroughly. Here, the machine must
be held firmly.

9. Troubleshooting

9.1 Mains powered machines:

- Overload protection: There is a MAJOR

reduction in load speed. The motor temperature

is too high! Allow the machine to run at idle speed
until it has cooled down.

- Overload protection: There is a SLIGHT

reduction in load speed. The machine is

8

overloaded. Reduce the load before continuing to
work.

- Metabo S-automatic safety shutdown: The
machine was SWITCHED OFF automatically. If
the slew rate of the current is too high (for
example, if the machine suddenly seizes or
kickback occurs), the machine switches off.
Switch off the machine using the slide switch (3).
Switch it on again and continue to work as normal.
Try to prevent the machine from seizing. See
Section 3.2.

- Restart protection: The machine does not
start. The restart protection is active. If the mains
plug is inserted with the machine switched on, or if
the power supply is restored following an
interruption, the machine does not start up. Switch
the machine off and on again.

10. Accessories

Use only genuine Metabo accessories.
Use only accessories which fulfil the requirements

and specifications listed in these operating instruc­tions.

For a complete range of accessories, see
www.metabo.com or the main catalogue.

11. Repairs

Repairs to electrical tools must be carried out
by qualified electricians ONLY!

Contact your local Metabo representative if you
have Metabo power tools requiring repairs. For
addresses see www.metabo.com.

You can download a list of spare parts from
www.metabo.com.

12. Environmental Protection

The sanding dust generated may contain
hazardous materials: do not dispose of with the
household waste, but at a special collection point
for hazardous waste.

Observe national regulations on environmentally
compatible disposal and on the recycling of disused
machines, packaging and accessories.

13. Technical Specifications

Explanation of details on page 3. Subject to
changes serving technical progress.

=maximum diameter of accessory

D

max

t

=max. permitted thickness of clamping

max,1

t

max,3

M =Spindle thread
l =Length of the grinding spindle
n =No-load speed (maximum speed)
P
P
m =Weight without mains cable

shank on accessory when using clamping
nut (6)

=max. permitted thickness of accessory

=Nominal power input

1

=Power output

2

The technical specifications quoted are subject to
tolerances (in compliance with the relevant valid
standards).

Emission values

These values make it possible to assess the
emissions from the power tool and to compare
different power tools. Depending on the operating
conditions, the condition of the power tool or the
accessories, the actual load may be higher or lower.
For assessment purposes, please allow for breaks
and periods when the load is lower. Based on the
adjusted estimates, arrange protective measures
for the user e.g. organisational measures.

Vibration total value (vector sum of three directions)
determined in accordance with EN 60745:
a

=Vibration emission value (polishing)

h, P

K

=Uncertainty (vibration)

h,P

Typical A-effective perceived sound levels:
L

=Sound pressure level

pA

L

=Acoustic power level

WA

KpA, KWA= Uncertainty
During operation the noise level can exceed

80 dB(A).

Wear ear protectors!

Problems, faults:

In individual cases, the speed may fluctuate
temporarily if the machine is exposed to extreme
external electromagnetic disturbances or the
electronic restart protection may respond. In this
case, switch the machine off and on again.

ENGLISH en

9

FRANÇAISfr

Mode d'emploi

1. Utilisation conforme à la
destination

Ces meuleuses pour soudures d'angle conviennent
aux accessoires d'origine pour le lustrage du métal
sans eau.

N'est pas compatible au disque de dégrossissage
ni à la meule à tronçonner.

Ne convient pas aux opérations de meulage, de
ponçage, de brossage métallique ou de
tronçonnage par meule abrasive.

L'utilisateur sera entièrement responsable de tous
dommages résultant d'une utilisation non conforme
à la destination de la machine.

Il est impératif de respecter les consignes
générales de protection contre les accidents ainsi
que les consignes de sécurité ci-jointes.

2. Consignes générales de
sécurité

Pour des raisons de sécurité et afin de
protéger l'outil électrique, respecter les
passages de texte marqués de ce
symbole !

AVERTISSEMENT – Lire la notice d'utilisa­tion afin d'éviter tout risque de blessure.

Remettre l'outil électrique uniquement accompagné
de ces documents.

Avertissements de sécurité généraux pour
l'outil

AVERTISSEMENT – Lire tous les
avertissements de sécurité et toutes les

instructions. Ne pas suivre les avertissements et

instructions peut donner lieu à un choc électrique,
un incendie et/ou une blessure sérieuse.

Conserver tous les avertissements et toutes
les instructions pour pouvoir s'y reporter
ultérieurement! Le terme «outil» dans les

avertissements fait référence à votre outil électrique
alimenté par le secteur (avec cordon d'alimentation)
ou votre outil fonctionnant sur batterie (sans cordon
d'alimentation).

2.1 Sécurité de la zone de travail
a) Conserver la zone de travail propre et bien

éclairée. Les zones en désordre ou sombres sont

propices aux accidents.

b) Ne pas faire fonctionner les outils électri­ques en atmosphère explosive, par exemple en
présence de liquides inflammables, de gaz ou
de poussières. Les outils électriques produisent

des étincelles qui peuvent enflammer les pous­sières ou les fumées.

c) Maintenir les enfants et les personnes
présentes à l'écart pendant l'utilisation de
l'outil. Les distractions peuvent vous faire perdre le

10

contrôle de l'outil.

2.2 Sécurité électrique
a) Il faut que les fiches de l'outil électrique

soient adaptées au socle. Ne jamais modifier la
fiche de quelque façon que ce soit. Ne pas
utiliser d'adaptateurs avec des outils à
branchement de terre. Des fiches non modifiées

et des socles adaptés réduiront le risque de choc
électrique.

b) Eviter tout contact du corps avec des
surfaces reliées à la terre telles que les tuyaux,
les radiateurs, les cuisinières et les
réfrigérateurs. Il existe un risque accru de choc

électrique si votre corps est relié à la terre.

c) Ne pas exposer les outils à la pluie ou à des
conditions humides. La pénétration d'eau à

l'intérieur d'un outil augmentera le risque de choc
électrique.

d) Ne pas maltraiter le cordon. Ne jamais
utiliser le cordon pour porter, tirer ou
débrancher l'outil. Maintenir le cordon à l'écart
de la chaleur, du lubrifiant, des arêtes ou des
parties en mouvement. Des cordons endom-

magés ou emmêlés augmentent le risque de choc
électrique.

e) Lorsqu'on utilise un outil à l'extérieur,
utiliser un prolongateur adapté à l'utilisation
extérieure. L'utilisation d'un cordon adapté à

l'utilisation extérieure réduit le risque de choc
électrique.

f) Si l'usage d'un outil dans un emplacement
humide est inévitable, utiliser une alimentation
protégée par un dispositif à courant différentiel
résiduel (RCD). L'usage d'un RCD réduit le risque

de choc électrique.

2.3 Sécurité des personnes
a) Rester vigilant, regarder ce que vous êtes en

train de faire et faire preuve de bon sens dans
votre utilisation de l'outil. Ne pas utiliser un
outil lorsque vous êtes fatigué ou sous
l'emprise de drogues, d'alcool ou de médica­ments. Un moment d'inattention en cours

d'utilisation d'un outil peut entraîner des blessures
graves des personnes.

b) Utiliser un équipement de sécurité. Toujours
porter une protection pour les yeux. Les

équipements de sécurité tels que les masques
contre les poussières, les chaussures de sécurité
antidérapantes, les casques ou les protections
acoustiques utilisés pour les conditions
appropriées réduiront les blessures de personnes.

c) Eviter tout démarrage intempestif. S'assurer
que l'interrupteur est en position arrêt avant de
brancher l'outil au secteur et/ou au bloc de
batteries, de le ramasser ou de le porter. Porter

les outils en ayant le doigt sur l'interrupteur ou
brancher des outils dont l'interrupteur est en
position marche est source d'accidents.

d) Retirer toute clé de réglage avant de mettre
l'outil en marche. Une clé laissée fixée sur une

partie tournante de l'outil peut donner lieu à des
blessures de personnes.

e) Ne pas se précipiter. Garder une position et
un équilibre adaptés à tout moment. Cela

permet un meilleur contrôle de l'outil dans des
situations inattendues.

f) S'habiller de manière adaptée. Ne pas porter
de vêtements amples ou de bijoux. Garder les
cheveux, les vêtements et les gants à distance
des parties en mouvement. Des vêtements

amples, des bijoux ou les cheveux longs peuvent
être pris dans des parties en mouvement.

g) Si des dispositifs sont fournis pour le
raccordement d'équipements pour l'extraction
et la récupération des poussières, s'assurer
qu'ils sont connectés et correctement utilisés.

Utiliser des collecteurs de poussière peut réduire
les risques dus aux poussières.

2.4 Utilisation et entretien de l'outil
a) Ne pas forcer l'outil. Utiliser l'outil adapté à

votre application. L'outil adapté réalisera mieux le

travail et de manière plus sûre au régime pour
lequel il a été construit.

b) Ne pas utiliser l'outil si l'interrupteur ne
permet pas de passer de l'état de marche à
arrêt et vice versa. Tout outil qui ne peut pas être

commandé par l'interrupteur est dangereux et il faut
le réparer.

c) Débrancher la fiche de la source
d'alimentation en courant et/ou le bloc de
batteries de l'outil avant tout réglage,
changement d'accessoires ou avant de ranger
l'outil. De telles mesures de sécurité préventives

réduisent le risque de démarrage accidentel de
l'outil.

d) Conserver les outils à l'arrêt hors de la
portée des enfants et ne pas permettre à des
personnes ne connaissant pas l'outil ou les
présentes instructions de le faire fonctionner.

Les outils sont dangereux entre les mains
d'utilisateurs novices.

e) Observer la maintenance de l'outil. Vérifier
qu'il n'y a pas de mauvais alignement ou de
blocage des parties mobiles, des pièces
cassées ou toute autre condition pouvant
affecter le fonctionnement de l'outil. En cas de
dommages, faire réparer l'outil avant de
l'utiliser. De nombreux accidents sont dus à des

outils mal entretenus.

f) Garder affûtés et propres les outils
permettant de couper. Des outils destinés à

couper correctement entretenus avec des pièces
coupantes tranchantes sont moins susceptibles de
bloquer et sont plus faciles à contrôler.

g) Utiliser l'outil, les accessoires et les lames
etc., conformément à ces instructions, en
tenant compte des conditions de travail et du
travail à réaliser. L'utilisation de l'outil pour des

opérations différentes de celles prévues pourrait
donner lieu à des situations dangereuses.

FRANÇAIS fr

2.5 Maintenance et entretien
a) Faire entretenir l'outil par un réparateur

qualifié utilisant uniquement des pièces de
rechange identiques. Cela assurera que la

sécurité de l'outil est maintenue.

3. Consignes de sécurité
particulières

3.1 Avertissements de sécurité communs
pour les opérations de meulage, de
ponçage, de brossage métallique, de
lustrage ou de tronçonnage par meule
abrasive :

a) Cet outil électrique est destiné à fonctionner
comme lustreuse. Lire toutes les mises en
garde de
illustrations et les spécifications fournies avec
cet outil électrique. Le fait de ne pas suivre toutes

les instructions données ci-dessous peut provoquer
un choc électrique, un incendie et/ou une blessure
grave.

b) Cet outil électrique n'est pas adapté au

meulage, au ponçage, à l'utilisation d'une
brosse métallique ni au tronçonnage par meule
abrasive. Les opérations pour lesquelles l’outil

électrique n’a pas été conçu peuvent provoquer un
danger et causer un accident corporel.

c) Ne pas utiliser d’accessoires non conçus

spécifiquement et recommandés par le
fabricant d’outils. Le simple fait que l’accessoire

puisse être fixé à votre outil électrique ne garantit
pas un fonctionnement en toute sécurité.

d) La vitesse assignée de l’accessoire doit être

au moins égale à la vitesse maximale indiquée
sur l’outil électrique. Les accessoires

fonctionnant plus vite que leur vitesse assignée
peuvent se rompre et voler en éclat.

e) Le diamètre extérieur et l’épaisseur de votre

accessoire doivent se situer dans le cadre des
caractéristiques de capacité de votre outil
électrique. Les accessoires dimensionnés de

façon incorrecte ne peuvent pas être protégés ou
commandés de manière appropriée.

f) Les accessoires avec insert fileté doivent

être adaptés avec précision à la broche porte­meule de l'outil électrique. Dans le cas
d'accessoires fixés au moyen de brides, le
perçage de fixation doit être adapté avec
précision à la forme de la bride. Les accessoires

qui ne s'adaptent pas avec précision au dispositif
de fixation fonctionnent de façon irrégulière, vibrent
excessivement et peuvent conduire à une perte de
contrôle.

g) Ne pas utiliser d’accessoire endommagé.

Avant chaque utilisation examiner les
accessoires comme les meules abrasives pour
détecter la présence éventuelle d'ébréchures
et de fissures, les patins d’appui pour détecter
des traces éventuelles de fissures, de
déchirure ou d’usure excessive, ainsi que les
brosses métalliques pour détecter des fils
desserrés ou fissurés. Si l’outil électrique ou
l’accessoire a subi une chute, examiner les

sécurité

, les instructions, les

11

FRANÇAISfr

dommages éventuels ou installer un
accessoire non endommagé. Après examen et
installation d’un accessoire, placez-vous ainsi
que les personnes présentes à distance du
plan de l’accessoire rotatif et faire marcher
l’outil électrique à vitesse maximale à vide
pendant 1 min. Les accessoires endommagés

seront normalement détruits pendant cette période
d’essai.

h) Porter un équipement de protection

individuelle. En fonction de l’application,
utiliser un écran facial, des lunettes de sécurité
ou des verres de sécurité. Le cas échéant,
utiliser un masque antipoussières, des
protections auditives, des gants et un tablier
capables d’arrêter les petits fragments
abrasifs ou des pièces à usiner. La protection

oculaire doit être capable d’arrêter les débris
volants produits par les diverses opérations. Le
masque antipoussières ou le respirateur doit être
capable de filtrer les particules produites par vos
travaux. L’exposition prolongée aux bruits de forte
intensité peut provoquer une perte de l’audition.

i) Maintenir les personnes présentes à une

distance de sécurité par rapport à la zone de
travail. Toute personne entrant dans la zone de
travail doit porter un équipement de protection
individuelle. Des fragments de pièce à usiner ou

d’un accessoire cassé peuvent être projetés et
provoquer des blessures en dehors de la zone
immédiate d’opération.

j) Tenir l’outil uniquement par les surfaces de

préhension isolantes, pendant les opérations
au cours desquelles l’accessoire coupant peut
être en contact avec des conducteurs cachés
ou avec son propre câble. Le contact avec un

conducteur électrique sous tension peut également
mettre les parties métalliques de l'outil sous tension
et provoquer un choc électrique.

k) Placer le câble éloigné de l’accessoire de
rotation. Si vous perdez le contrôle, le câble peut
être coupé ou subir un accroc et votre main ou votre
bras peut être tiré dans l’accessoire de rotation.

l) Ne jamais reposer l’outil électrique avant que
l’accessoire n’ait atteint un arrêt complet.
L’accessoire de rotation peut agripper la surface et
arracher l’outil électrique hors de votre contrôle.

m) Ne pas faire fonctionner l’outil électrique en
le portant sur le côté. Un contact accidentel avec
l’accessoire de rotation pourrait accrocher vos
vêtements et attirer l’accessoire sur vous.

n) Nettoyer régulièrement les orifices
d’aération de l’outil électrique. Le ventilateur du
moteur attirera la poussière à l’intérieur du boîtier et
une accumulation excessive de poudre de métal
peut provoquer des dangers électriques.

o) Ne pas faire fonctionner l’outil électrique à
proximité de matériaux inflammables. Des
étincelles pourraient enflammer ces matériaux.

p) Ne pas utiliser d’accessoires qui nécessitent
des réfrigérants fluides. L’utilisation d’eau ou
d’autres réfrigérants fluides peut aboutir à une
électrocution ou un choc électrique.

12

3.2 Rebonds et mises en garde
correspondantes

Le rebond est une réaction soudaine au pincement
ou à l’accrochage d’une meule, d’un patin d’appui,
d’une brosse ou de tout autre accessoire. Le
pincement ou l’accrochage provoque un blocage
rapide de l’accessoire en rotation qui, à son tour,
contraint l’outil électrique hors de contrôle dans le
sens opposé de rotation de l’accessoire au point du
grippage.

Par exemple, si une meule est accrochée ou pincée
par la pièce à usiner, le bord de la meule qui entre
dans le point de pincement peut creuser la surface
du matériau, provoquant des sauts ou l’expulsion
de la meule. La meule peut sauter en direction de
l’opérateur ou encore en s’en éloignant, selon le
sens du mouvement de la meule au point de
pincement. Les meules peuvent également se
rompre dans ces conditions.

Le rebond résulte d’un mauvais usage de l’outil et/
ou de procédures ou de conditions de
fonctionnement incorrectes et peut être évité en
prenant les précautions appropriées spécifiées ci­dessous.

a) Maintenir fermement l’outil électrique et

placer le corps et les bras de manière à pouvoir
résister aux forces de rebond. Toujours utiliser
une poignée auxiliaire, le cas échéant, pour
une maîtrise maximale du rebond ou de la
réaction de couple au cours du démarrage.

L’utilisateur peut maîtriser les couples de réaction
ou les forces de rebond, si les précautions qui
s’imposent sont prises.

b) Ne jamais placer votre main à proximité de
l’accessoire en rotation. L’accessoire peut
effectuer un rebond sur votre main.

c) Ne pas se placer dans la zone où l’outil
électrique se déplacera en cas de rebond. Le
rebond pousse l’outil dans le sens opposé au
mouvement de la meule au point d’accrochage.

d) Apporter un soin particulier lors de travaux

dans les coins, les arêtes vives etc. Eviter les
rebondissements et les accrochages de
l’accessoire. Les coins, les arêtes vives ou les

rebondissements ont tendance à accrocher
l’accessoire en rotation et à provoquer une perte de
contrôle ou un rebond.

e) Ne pas fixer de chaîne coupante, de lame de

sculpture sur bois, de chaîne coupante ni de
lame de scie dentée. De telles lames provoquent

des rebonds fréquents et des pertes de contrôle.

3.3 Mises en garde de sécurité spécifiques
aux opérations de lustrage :

Ne laisser aucune pièce détachée du bonnet de
polissage, particulièrement les cordons
d'attache. Ranger ou couper les cordons
d'attache. Les cordons d'attache lâches, entraînés

dans une rotation peuvent attraper les doigts ou se
coincer dans une pièce à usiner.

3.4 Autres consignes de sécurité :
AVERTISSEMENT – Portez toujours des

lunettes de protection.

Utiliser des intercalaires souples s'ils ont été fournis
avec l'accessoire de meulage et que leur utilisation
s'impose.

Respecter les indications de l'outil ou du fabricant
d'accessoires ! Protéger les disques des graisses
et des coups !

Les accessoires doivent être conservés et
manipulés avec soin, conformément aux
instructions du fabricant.

La pièce à usiner doit être fermement fixée de sorte
à ne pas glisser, par exemple à l'aide de dispositifs
de serrage. Les pièces à usiner de grande taille
doivent être suffisamment soutenues.

En cours de travail, et surtout s'il

des poussières conductrices s'accumulent dans la
machine. Il se peut alors qu'il y ait un transfert
d'énergie électrique sur le corps de machine. Ainsi,
par moment il pourra y avoir un risque
d'électrocution. Pour cette raison, il est impératif de
nettoyer la machine régulièrement, fréquemment et
soigneusement, en soufflant de l'air comprimé à
travers les fentes d'aération à l'arrière pendant que
la machine tourne. Veiller à bien maintenir la
machine pendant ce temps.

Il est recommandé d'installer un système
d'aspiration fixe et de prévoir un disjoncteur à
courant de défaut (FI). Lorsque la lustreuse est
arrêtée par son interrupteur de protection FI, elle
doit être vérifiée et nettoyée.
Voir le nettoyage du moteur dans le chapitre

8.Nettoyage.

Si le travail à effectuer génère de la poussière,
veiller à ce que les orifices d'aération soient
dégagés. S'il devient nécessaire d'enlever la
poussière, déconnecter tout d'abord l'outil
électrique du secteur (à l'aide d'objets non
métalliques) et éviter d'endommager des pièces
internes.

Ne jamais utiliser d'élément endommagé,
présentant des faux-ronds ou vibrations.

Débrancher le cordon d'alimentation de la prise de
courant avant toute opération de réglage, de
changement d'outil de travail ou de maintenance.

Une poignée supplémentaire endommagée ou
craquelée doit être remplacée. Ne pas utiliser la
machine si la poignée supplémentaire est
défectueuse.

Un protège-mains endommagé ou craquelé doit
être remplacé. Ne pas utiliser la machine si le
protège-mains est défectueux.

Avertissements additionnels :

AVERTISSEMENT

produites par le ponçage électrique, le sciage,
le meulage, le perçage et d’autres activités de
construction contiennent des agents
chimiques qui causent des cancers, des

s'agit de métaux, il est possible que

Certaines
poussières

FRANÇAIS fr

anomalies congénitales ou d’autres dangers
pour la reproduction. Voici quelques exemples
de tels agents chimiques :

• Le plomb des peintures à base de plomb,

• La silice cristalline des briques, du ciment et
d’autres produits de maçonnerie, et

• L’arsenic et le chrome du bois d’œuvre traité
chimiquement.

Les conséquences de telles expositions varient en
fonction de la fréquence à laquelle vous faites ce
type de travail. Pour réduire votre exposition à ces
agents chimiques, travaillez dans un endroit bien
ventilé et utilisez des équipements de protection
agréés, tels que les masques de protection contre
la poussière qui sont conçus spécialement pour
filtrer les particules microscopiques.

Symboles sur l'outil:

.......... Construction de classe II

V .............volts

A ............. ampères

Hz ........... hertz

.../min...... révolutions par minute

~ ............. courant alternatif

............ courant alternatif / courant continu

n ............. vitesse à vide

4. Vue d'ensemble

Voir page 2.

1 Bouton de réglage du protège-mains
2 Protège-mains
3 Interrupteur coulissant sur
4 Poignée supplémentaire / poignée supplémentaire

avec amortissement des vibrations *
5 Molette de réglage de la vitesse
6 Écrou de serrage
7 Accessoire
8 Flasque d'appui
9 Broche

10 Clé à six pans
11 Clé à ergots

* suivant version/non compris dans la fourniture

Marche/arrêt

5. Mise en service

Avant la mise en service, vérifier que la

tension secteur et la fréquence secteur
indiquées sur la plaque signalétique correspondent
aux caractéristiques du réseau de courant.

Montez toujours un interrupteur de protection

contre les courants de court-circuit (RCD)
avec un courant de déclenchement max. de 30 mA
en amont.

5.1 Placement de la poignée supplémentaire

Travailler uniquement si la poignée

supplémentaire (4) est mise en place ! Visser
la poignée supplémentaire sur le côté gauche ou
droit de la machine.

13

FRANÇAISfr

5.2 Pose du protège-mains

Travailler uniquement si le protège-mains (2)
est mis en place.

Mise en place :

- Appuyer sur le bouton (1) et le maintenir enfoncé.

- Introduire le protège-mains (2) dans la rainure tel

qu'indiqué (voir figure a, page 2) du bas vers le
haut. Glisser d'abord le patin au diamètre le plus
grand à environ 5 mm dans la rainure extérieure.
Insérer ensuite le patin au diamètre le plus petit
dans la rainure intérieure.
Remarque : Ne pas essayer d'introduire les deux
patins en même temps dans les deux rainures,
cela ne fonctionne pas. Commencer par le patin
extérieur, le patin intérieur suit automatiquement.

Orientation :

- Appuyer sur le bouton (1) et orienter le protège­mains avec la zone fermée en direction de
l'utilisateur.

- Vérifier la fixation : le bouton (1) doit être
enclenché et le protège-mains doit rester fixe.

6. Pose de l'accessoire

Avant tout changement d'équipement, retirer

le cordon d'alimentation de la prise secteur !
La machine doit être débranchée et le mandrin
immobile.

6.1 Mise en place de l'accessoire

Voir figure b, page 2

- Les deux côtés du flasque d'appui (8) sont

différents : placer le flasque d'appui (8) autour du
mandrin (9) de sorte que le grand diamètre du lien
adapté à l'accessoire (7) soit orienté vers le haut.

- Poser l'accessoire (7) sur le flasque d'appui (8).

L'accessoire doit être placé de manière équilibrée
sur le flasque d'appui.

6.2 Serrage/desserrage de l'écrou de

serrage

Serrer l'écrou de serrage (6) :

Les 2 côtés de l'écrou de serrage (6) sont différents.
Visser l'écrou de serrage sur le mandrin (9) suivant
les schémas ci-dessous :

7A

Le lien de l'écrou de serrage (6) est tourné vers le
haut afin que l'accessoire fin soit fixement serré.

- Bloquer le mandrin (9) à l'aide de la clé à six pans
(10). Serrer l'écrou de serrage (6) en tournant la
clé à ergots (11) dans le sens des aiguilles d'une
montre (voir figure c, page 2).

Desserrage de l'écrou de serrage

- Bloquer le mandrin à l'aide de la clé à six pans
(10). Desserrer l'écrou de serrage (6) en tournant
la clé à ergots (11) dans le sens inverse des
aiguilles d'une montre (voir figure b, page 2).

7. Utilisation

7.1 Réglage de la vitesse

La molette (5) permet de présélectionner la vitesse
en continu.

Les positions 1-6 correspondent
approximativement aux régimes à vide suivants :

1 ........ 900 / min 4....... 2800 / min

2 ........ 1700 / min 5....... 3400 / min

3 ........ 2350 / min 6....... 3800 / min

Le système électronique VTC permet d'adapter le
fonctionnement au matériau, avec une vitesse
quasiment constante même en charge.

7.2 Marche/arrêt

Toujours guider la machine des deux mains.

Mettre la machine sous tension avant
positionner sur la pièce à usiner.

Veiller à éviter que la machine aspire des

poussières et copeaux supplémentaires. Lors
de la mise en route et de l'arrêt de la machine, la
tenir loin des dépôts de poussière. Après l'avoir
arrêtée, ne poser la machine qu'une fois que le
moteur a cessé de tourner.

Lorsque l'outil est en position de marche

continue, il continue de tourner s'il échappe
des mains. Afin d'éviter tout comportement
inattendu de l'outil, le tenir avec les deux mains au
niveau des poignées, veiller à un bon équilibre et
travailler de manière concentrée.

3

I

0

de la

7B

- A) Avec des accessoires épais (6 mm) :

Le lien de l'écrou de serrage (6) est tourné vers le
bas afin que l'écrou de serrage soit fixement serré
sur le mandrin.

B) Avec des accessoires fins (3 mm) :

14

Marche : Pousser l'interrupteur coulissant (3). Pour

un fonctionnement en continu, le basculer
vers l'arrière jusqu'au cran.

Arrêt : Appuyer sur l'arrière de l'interrupteur

coulissant (3), puis relâcher.

7.3 Consignes pour le travail

Exercer une légère pression sur l'outil et le glisser
sur la surface à usiner.

8. Nettoyage

Nettoyage du moteur : Nettoyer la machine

régulièrement, fréquemment et soigneusement, en

soufflant de l'air comprimé à travers les fentes
d'aération à l'arrière. Veiller à bien maintenir la
machine pendant ce temps.

9. Dépannage

- Protection contre les surcharges : la vitesse
en charge est FORTEMENT réduite. La

température du moteur est trop élevée ! Laisser
fonctionner la machine à vide jusqu'à ce que la
machine soit refroidie.

- Protection contre les surcharges : la vitesse
en charge est LÉGÈREMENT réduite. La
machine est en surcharge. Continuer de travailler
à charge réduite.

- Arrêt de sécurité Metabo S-automatic : la
machine a été ARRÊTÉE automatiquement.
Lorsque la vitesse d'augmentation du courant est
trop élevée (comme c'est le cas par exemple lors
d'un blocage soudain ou d'un choc en arrière), la
machine est désactivée. Arrêter la machine par le
biais de l'interrupteur coulissant (3). Ensuite, la
redémarrer et reprendre le travail normalement.
Éviter tout autre blocage. Voir chapitre 3.2.

- Protection contre le redémarrage : la machine
ne démarre pas. La protection contre le
redémarrage s'est déclenchée. Si le cordon
d'alimentation est branché alors que la machine
est sur « Marche », ou si l'alimentation revient
après une coupure de courant, la machine ne
démarre pas. Éteindre la machine et la remettre
en marche.

10. Accessoires

Utiliser uniquement des accessoires Metabo.
Utiliser exclusivement des accessoires, qui sont

conformes aux exigences et données caractéris­tiques indiquées dans la présente notice d'utilisa­tion.

Voir gamme complète des accessoires sur
www.metabo.com ou dans le catalogue principal.

11. Réparations

Les travaux de réparation sur les outils
électriques ne peuvent être effectués que par

un spécialiste !
Pour toute réparation sur un outil Metabo, contacter

le représentant Metabo. Voir les adresses sur
www.metabo.com.

Les listes des pièces détachées peuvent être
téléchargées sur www.metabo.com.

FRANÇAIS fr

le recyclage des machines, emballages et acces­soires.

13. Caractéristiques techniques

Commentaires sur les indications de la page 3.
Sous réserve de modifications allant dans le sens
du progrès technique.

D

=Diamètre maximal de la meule

max

t

= Épaisseur max. admise de l'outil de travail

max,1

t

max,3

M =Filetage du mandrin
l =Longueur du mandrin porte-meule
n =Vitesse à vide (vitesse max.)
P
P
m =Poids sans cordon d'alimentation

Les caractéristiques indiquées sont soumises à
tolérance (selon les normes en vigueur
correspondantes).

sions de l'outil électrique et la comparaison entre
différents outils électriques. Selon les conditions
d'utilisation, l'état de l'outil électrique ou les acces­soires utilisés, la sollicitation réelle peut varier plus
ou moins.. Pour l'estimation, tenir compte des
pauses de travail et des phases de sollicitation
moindre. Définir des mesures de protection pour
l'utilisateur sur la base des valeurs estimatives
adaptées en conséquence, p. ex. mesures organi­sationnelles.

Valeurs totales de vibration (somme vectorielle
triaxiale) déterminées selon EN 60745 :
a
K

Niveau sonore typique pondéré A :
L
L
KpA, KWA= Incertitude

Pendant le fonctionnement, il se peut que le niveau
sonore dépasse les 80 db(A).

Dérangements électromagnétiques :

Des dérangements électromagnétiques extrêmes
provenant de l'extérieur peuvent dans certains cas
entraîner des fluctuations momentanées de la
vitesse de rotation ou déclencher la protection
contre le redémarrage. Dans ce cas, arrêter et
remettre en marche la machine.

dans la zone de serrage avec utilisation
d'un écrou de serrage (6)

= Épaisseur max. admise de l'outil de travail

=Puissance absorbée

1

=Puissance débitée

2

Valeurs d'émission

Ces valeurs permettent l'estimation des émis-

=Valeur d’émission de vibrations (lustrage)

h, Cheq

=Incertitude (vibration)

h,D

=niveau de pression acoustique

pA

=niveau de puissance sonore

WA

Porter un casque antibruit !

12. Protection de l'environnement

La poussière produite lors du meulage peut
contenir des substances toxiques : ne pas les jeter
dans les déchets ménagers, mais de manière
conforme dans une station de collecte pour les
déchets spéciaux.

Suivre les réglementations nationales concernant
l'élimination dans le respect de l'environnement et

15

ESPAÑOLes

Instrucciones de manejo

1. Aplicación de acuerdo a la
finalidad

Con accesorios originales Metabo las lijadoras para
soldaduras en ángulo son adecuadas para pulir
metales sin utilizar agua.

No adecuado para el uso con disco de desbaste o
de tronzado.

No adecuado para lijado, esmerilado con papel de
lija, trabajo con cepillo de alambre y tronzado.

Cualquier daño causado por un uso inadecuado es
de la sola responsabilidad del usuario.

Deben observarse las normas para prevención de
accidentes aplicables con carácter general y la
información sobre seguridad incluida.

2. Instrucciones generales de
seguridad

Para su propia protección y la de su
herramienta eléctrica, observe las partes
marcadas con este símbolo.

ADVERTENCIA: Lea el manual de instruc­ciones para reducir el riesgo de accidentes.

Si entrega su herramienta eléctrica a otra persona,
es imprescindible acompañarla de este docu­mento.

Instrucciones generales de seguridad para
herramientas eléctricas

¡ATENCIÓN! Lea íntegramente estas
instrucciones de seguridad. La no

observación de las instrucciones de seguridad
siguientes puede dar lugar a descargas eléctricas,
incendios y/o lesiones graves.

¡Guarde estas instrucciones en un lugar
seguro! El término "herramienta eléctrica"

empleado en las siguientes instrucciones se refiere
a su aparato eléctrico portátil, ya sea con cable de
red, o sin cable, en caso de ser accionado por
acumulador.

2.1 Puesto de trabajo
a) Mantenga limipo y bien iluminado su puesto

de trabajo. El desorden y una iluminación

deficiente en las áreas de trabajo pueden provocar
accidentes.

b) No utilice la herramienta eléctrica en un
entorno con peligro de explosión, en el que se
encuentren combustibles líquidos, gases o
material en polvo. Las herramientas eléctricas

producen chispas que pueden llegar a inflamar los
materiales en polvo o vapores.

c) Mantenga alejados a los niños y otras
personas de su puesto de trabajo al emplear la
herramienta eléctrica. Una distracción le puede

hacer perder el control sobre el aparato.

16

2.2 Seguridad eléctrica
a) El enchufe de la herramienta eléctrica debe

corresponder a la toma de corriente utilizada.
No es admisible modificar el enchufe en forma
alguna. No emplee adaptadores con
herramientas eléctricas dotadas de una toma
de tierra. Los enchufes sin modificar adecuados a

las respectivas tomas de corriente reducen el
riesgo de una descarga eléctrica.

b) Evite que su cuerpo toque partes
conectadas a tierra como tuberías, radiadores,
cocinas y refrigeradores. El riesgo a quedar

expuesto a una sacudida eléctrica es mayor si su
cuerpo tiene contacto con tierra.

c) No exponga las herramientas eléctricas a la
lluvia y evite que penetren líquidos en su
interior. Existe el peligro de recibir una descarga

eléctrica si penetran ciertos líquidos en la
herramienta eléctrica.

d) No utilice el cable de red para transportar o
colgar la herramienta eléctrica, ni tire de él
para sacar el enchufe de la toma de corriente.
Mantenga el cable de red alejado del calor,
aceite, esquinas cortantes o piezas móviles.

Los cables de red dañados o enredados pueden
provocar una descarga eléctrica.

e) Al trabajar con la herramienta eléctrica a la
intemperie utilice solamente cables de
prolongación homologados para su uso en
exteriores. La utilización de un cable de

prolongación adecuado para su uso en exteriores
reduce el riesgo de una descarga eléctrica.

f) Si fuera necesario utilizar la herramienta
eléctrica en un entorno húmedo, utilice un
interruptor de protección diferencial. La

utilización de un cable de prolongación adecuado
para su uso en exteriores reduce el riesgo de una
descarga eléctrica.

2.3 Seguridad de personas
a) Esté atento a lo que hace y emplee la

herramienta eléctrica con prudencia. No utilice
la herramienta eléctrica si estuviese cansado,
ni tampoco después de haber consumido
alcohol, drogas o medicamentos. El no estar

atento durante el uso de una herramienta eléctrica
puede provocarle serias lesiones.

b) Utilice un equipo de protección y en todo
caso unas gafas de protección. El riesgo de

lesionarse se reduce considerablemente si,
dependiendo del tipo y la aplicación de la
herramienta eléctrica empleada, se utiliza un
equipo de protección adecuado como una
mascarilla antipolvo, zapatos de seguridad con
suela antideslizante, casco, o protectores
auditivos.

c) Evite una puesta en marcha fortuita del
aparato. Asegúrese de que la herramienta
eléctrica está apagada antes de conectarla a la
toma de corriente y/o la batería, de
desconectarla o de transportarla. Si transporta

la herramienta eléctrica sujetándola por el

interruptor de conexión/desconexión, o si introduce
el enchufe en la toma de corriente con el aparato
conectado, puede dar lugar a un accidente.

d) Retire las herramientas de ajuste o llaves
fijas antes de conectar la herramienta eléctrica.

Una herramienta o llave colocada en una pieza
rotante puede producir lesiones al ponerse a
funcionar.

e) Evite trabajar con posturas forzadas. Trabaje
sobre una base firme y mantenga el equilibrio
en todo momento. Ello le permitirá controlar mejor

la herramienta eléctrica en caso de presentarse una
situación inesperada.

f) Lleve puesta una vestimenta de trabajo
adecuada. No utilice vestimenta amplia ni
joyas. Mantenga su pelo, vestimenta y guantes
alejados de las piezas móviles. La vestimenta

suelta, las joyas y el pelo largo se pueden
enganchar con las piezas en movimiento.

g) Siempre que sea posible utilizar equipos de
aspiración o captación de polvo, asegúrese
que éstos estén montados y que sean
utilizados correctamente. La utilización de un

equipo de aspiración de polvo puede reducir los
riesgos de aspirar polvo nocivo para la salud.

2.4 Trato y uso cuidadoso de herramientas
eléctricas

a) No sobrecargue el aparato. Use la herra­mienta prevista para el trabajo a realizar. Con la

herramienta adecuada podrá trabajar mejor y más
seguro dentro del margen de potencia indicado.

b) No utilice herramientas con un interruptor
defectuoso. Las herramientas que no se puedan

conectar o desconectar son peligrosas y deben
hacerse reparar.

c) Saque el enchufe de la red y/o retire la
batería antes de realizar un ajuste en la
herramienta, cambiar de accesorio o guardar
el aparato. Esta medida preventiva reduce el

riesgo de conectar accidentalmente el aparato.

d) Guarde las herramientas eléctricas fuera del
alcance de los niños. No permita que las
utilcen personas que no estén familiarizadas
con ellas o que no hayan leído estas
instrucciones. Las herramientas utilizadas por

personas inexpertas son peligrosas.

e) Cuide sus herramientas eléctricas con
esmero. Controle si funcionan correctamente,
sin atascarse, las partes móviles de la herra­mienta y si existen partes rotas o deterioradas
que pudieran afectar a su funcionamiento. Si la
herramienta eléctrica estuviese defectuosa,
hágala reparar antes de volver a utilizarla.

Muchos de los accidentes se deben a aparatos con
un mantenimiento deficiente.

f) Mantenga los útiles limpios y afilados. Los
útiles mantenidos correctamente se dejan guiar y
controlar mejor.

g) Utilice las herramientas eléctricas, los
accesorios, las herramientas de inserción, etc.
de acuerdo con estas instrucciones. Considere
en ello las condiciones de trabajo y la tarea a

ESPAÑOL es

realizar. El uso de herramientas eléctricas para

trabajos diferentes de aquellos para los que han
sido concebidas puede resultar peligroso.

2.5 Servicio
a) Únicamente haga reparar su herramienta

eléctrica por un profesional, empleando
exclusivamente piezas de repuesto originales.

Solamente así se mantiene la seguridad de la
herramienta eléctrica.

3. Instrucciones especiales de
seguridad

3.1 Indicaciones comunes de seguridad
para el lijado, esmerilado con papel de
lija, trabajo con cepillo de alambre,
pulido y tronzado:

a) Esta herramienta puede utilizarse como
pulidora. Observe todas las indicaciones de
seguridad
datos suministrados con la herramienta. Si no

observa las indicaciones siguientes, pueden
producirse descargas eléctricas, fuego y lesiones
graves.

b) Esta herramienta eléctrica no es apropiada

para lijado, lijado con papel de lija, trabajos
con cepillos metálicos y tronzado. Las

aplicaciones para las que no está prevista la
herramienta pueden provocar riesgos y lesiones.

c) No utilice ningún accesorio que no haya sido

previsto y recomendado especialmente para
esta herramienta eléctrica por el fabricante. El

hecho de poder montar el accesorio en la
herramienta no garantiza una utilización segura.

d) El número de revoluciones autorizado de la

herramienta de inserción debe ser al menos
tan alto como el número de revoluciones
máximo indicado en la herramienta eléctrica. Si

los accesorios giran a una velocidad mayor que la
permitida pueden romperse y salir despedidos.

e) El diámetro exterior y el grosor de la

herramienta de inserción deben
corresponderse con las medidas de su
herramienta eléctrica. Las herramientas de

inserción con medidas incorrectas no pueden
apantallarse o controlarse de forma apropiada.

f) Las herramientas de inserción con rosca

deben coincidir exactamente en el husillo
portamuelas de la herramienta eléctrica. En el
caso de las herramientas de inserción
ajustadas con bridas, el agujero del soporte
debe coincidir exactamente con la forma de la
brida. Las herramientas de inserción que no se

adaptan con precisión al husillo de su herramienta
eléctrica, giran de forma irregular, vibran con
mucha fuerza y pueden provocar la pérdida del
control de la máquina.

g) No utilice herramientas de inserción

dañadas. Antes de cada utilización, controle si
las herramientas de inserción como los discos
de amolar están astillados o agrietados, los
discos abrasivos están agrietados o muy
desgastados, o si los cepillos de alambre

, indicaciones, representaciones y

17

ESPAÑOLes

tienen alambres sueltos o rotos. En el caso de
que la herramienta eléctrica o la de inserción
caigan al suelo, compruebe si se ha dañado, o
bien utilice una herramienta de inserción sin
dañar. Una vez haya comprobado el estado de
la herramienta de inserción y la haya colocado,
tanto usted como las personas que se
encuentran en las proximidades deben
colocarse fuera del nivel de la herramienta en
movimiento; póngala en funcionamiento
durante un minuto con el número de
revoluciones máximo. En la mayoría de los

casos, las herramientas de inserción dañadas se
rompen con esta prueba.

h) Utilice el equipamiento personal de

protección. En función de la aplicación, utilice
mascarilla protectora, protector ocular o gafas
protectoras. Si procede, utilice mascarilla
antipolvo, cascos protectores para los oídos,
guantes protectores o un delantal especial que
mantiene alejadas las pequeñas partículas de
lijado y de material. Los ojos deben quedar

protegidos de los cuerpos extraños que revolotean
en el aire producidos por las diferentes
aplicaciones. Las mascarillas respiratorias y
antipolvo deben filtrar el polvo que se genera con la
aplicación correspondiente. Si está expuesto a un
fuerte nivel de ruido durante un período
prolongado, su capacidad auditiva puede verse
afectada.

i) Compruebe que las terceras personas se

mantienen a una distancia de seguridad de su
zona de trabajo. Toda persona que entre en la
zona de trabajo debe utilizar equipo de
protección personal. Fragmentos de la pieza de

trabajo o herramienta de inserción rotas pueden
salir disparadas y ocasionar lesiones incluso fuera
de la zona directa de trabajo.

j) Sujete la herramienta sólo por las superficies

de la empuñadura aisladas eléctricamente
cuando realice trabajos en los que la
herramienta de inserción pudiera encontrar
conducciones eléctricas ocultas o el propio
cable del aparato. El contacto con un cable

conductor de corriente puede electrizar también las
partes metálicas de la herramienta y causar
electrocución.

k) Mantenga el cable de alimentación lejos de
las herramientas de inserción en movimiento.
Si pierde el control sobre la herramienta, el cable de
alimentación puede cortarse o engancharse y su
mano o su brazo pueden terminar en la herramienta
de inserción en movimiento.

I) Nunca deposite la herramienta eléctrica

antes de que la herramienta de inserción se
haya detenido por completo. La herramienta de

inserción en movimiento puede entrar en contacto
con la superficie sobre la que se ha depositado, lo
que puede provocar una pérdida de control sobre la
herramienta eléctrica.

m) No deje la herramienta eléctrica en marcha
mientras la transporta. Las prendas podrían
engancharse involuntariamente en la herramienta
de inserción en movimiento y la herramienta podría
perforar su cuerpo.

18

n) Limpie regularmente la ranura de ventilación
de su herramienta eléctrica. El ventilador del
motor introduce polvo en la carcasa y una fuerte
acumulación de polvo de metal puede provocar
peligros eléctricos.

o) No utilice la herramienta eléctrica cerca de
materiales inflamables. Las chispas pueden
inflamar dichos materiales.

p) No utilice ninguna herramienta de inserción
que precise refrigeración líquida. La utilización
de agua u otros refrigerantes líquidos puede
provocar una descarga eléctrica.

3.2 Contragolpe y las indicaciones de
seguridad correspondientes

Un contragolpe es la reacción repentina que tiene
lugar cuando una herramienta de inserción en
movimiento (como un disco de amolar, un disco
abrasivo, un cepillo de alambre etc.) se atasca o
bloquea. Este bloqueo provoca una brusca parada
de la herramienta de inserción. Esto provoca la
aceleración de la herramienta eléctrica sin control
en sentido contrario al de giro de la herramienta de
inserción en el punto de bloqueo.

Si, p. ej,. se engancha o bloquea un disco de amolar
en la pieza de trabajo, el borde del disco que se
introduce en la pieza de trabajo puede enredarse y
como consecuencia romperse el disco o provocar
un contragolpe. El disco de amolar se mueve hacia
el usuario o en sentido opuesto, en función del
sentido de giro del disco en el punto de bloqueo.
Debido a esto también pueden romperse los discos
de amolar.

Un contragolpe es la consecuencia de un uso
inadecuado o indebido de la herramienta eléctrica.
Se puede evitar tomando las medidas apropiadas
como las que se describen a continuación.

a) Sujete bien la herramienta eléctrica y

mantenga el cuerpo y los brazos en una
posición en la que pueda absorber la fuerza del
contragolpe. Utilice siempre la empuñadura
adicional, si dispone de ella, para tener el
máximo control posible sobre la fuerza de
contragolpe o el momento de reacción al
accionar la herramienta hasta plena marcha. El

usuario puede dominar la fuerza de contragolpe y
de reacción con las medidas de precaución
apropiadas.

b) Nunca coloque la mano cerca de la
herramienta de inserción en movimiento. En
caso de contragolpe, la herramienta de inserción
puede colocarse sobre su mano.

c) Evite colocar su cuerpo en la zona en la que

se colocaría la herramienta eléctrica en caso
de contragolpe. El contragolpe propulsa la

herramienta eléctrica en la dirección contraria a la
del movimiento del disco de amolar en el punto de
bloqueo.

d) Trabaje con especial cuidado en el área de

esquinas, bordes afilados, etc. Evite que las
herramientas de inserción reboten en la pieza
de trabajo y se atasquen. La herramienta de

inserción en movimiento tiende a atascarse en las

esquinas, los bordes afilados o cuando rebota. Esto
provoca una pérdida de control o un contragolpe.

e) No utilice hojas de cadena u hojas de sierra
dentadas. Dichas herramientas de inserción
provocan con frecuencia contragolpes o la pérdida
de control sobre la herramienta eléctrica.

3.3 Indicaciones de seguridad especiales
para el pulido:

No permita la existencia piezas sueltas de la
cubierta de pulición, sobre todo cuerdas de
fijación. Guarde o corte las cuerdas de fijación.

Cuerdas de fijación sueltas o que también giran
pueden lesionar los dedos o enredarse en la
herramienta.

3.4 Otras indicaciones de seguridad:

ADVERTENCIA – Utilice siempre gafas

protectoras.

Utilice capas de refuerzo elásticas, si se incluyen
con el material abrasivo y se requiere su utilización.

Observe las indicaciones del fabricante de la
herramienta o del accesorio. Proteja los discos de
grasa y golpes.

Las herramientas de trabajo deben almacenarse y
manipularse cuidadosamente siguiendo las
instrucciones del fabricante.

La pieza de trabajo debe apoyarse firmemente y
estar asegurada para evitar que se deslice, p.ej.,
con ayuda de dispositivos de sujeción. Las piezas
de trabajo grandes deben tener suficiente apoyo.

Durante el proceso de mecanizado,

especialmente si se trata de
metales, puede depositarse polvo de gran
conductividad en el interior de la herramienta. Este
polvo puede transmitir la energía eléctrica a la
carcasa de la herramienta. Este hecho puede
propiciar una descarga eléctrica transitoria. Por
eso, es necesario limpiar con frecuencia a fondo la
herramienta estando ésta en marcha a través de la
rejilla de ventilación inferior utilizando aire a
presión. Para ello, fije bien la herramienta.

Se recomienda el uso de una instalación de
aspiración fija y un interruptor de corriente de
defecto (FI) . Al desconectar la pulidora mediante el
interruptor de protección FI ésta deberá
comprobarse y limpiarse. Para realizar la limpieza
del motor, véase el capítulo 8. Limpieza.

Asegúrese de que los respiraderos estén abiertos
cuando trabaje en condiciones en las que se
genere mucho polvo. En caso de que sea necesario
eliminar el polvo, desconecte primero la
herramienta eléctrica de la red de suministro de
corriente (utilice objetos no metálicos) y evite dañar
las piezas internas.

No deben utilizarse las herramientas que estén
dañadas, descentradas o que vibren.

Extraiga el enchufe de la toma de corriente antes de
realizar cualquier trabajo de ajuste, reequipamiento
o mantenimiento.

Las empuñaduras adicionales dañadas o
agrietadas deben cambiarse. No utilice

ESPAÑOL es

herramientas cuya empuñadura adicional esté
defectuosa.

Una protección de mano dañada o agrietada debe
cambiarse. No utilice herramientas cuya protección
de mano esté defectuosa.

Advertencias adicionales:

ADVERTENCIA

aserrado, amolado o taladrado con
herramientas eléctricas y otras actividades de
construcción contienen sustancias químicas
que se sabe que causan cáncer, defectos de
nacimiento y otros daños sobre la
reproducción. Algunos ejemplos de estas
sustancias químicas son:

• Plomo procedente de pinturas a base de plomo,

• Sílice cristalina procedente de ladrillos y
cemento, así como de otros productos de
mampostería, y

• Arsénico y cromo procedentes de madera de
construcción tratada químicamente.

El riesgo para usted por estas exposiciones varía,
dependiendo de qué tan a menudo haga este tipo
de trabajo. Para reducir su exposición a estas
sustancias químicas: trabaje en un área bien
ventilada y trabaje con equipo de seguridad
aprobado, como por ejemplo las máscaras
antipolvo que están diseñadas especialmente para
impedir mediante filtración el paso de partículas
microscópicas.

Símbolos sobre la herramienta:

.......... Classe II de construcción

V .............voltios

A ............. amperios

Hz ........... hertzios

.../min...... revoluciones por minuto

~ ............. corriente alterna

............ corriente alterna / corriente continua

n ............. velocidad sin carga

Algunos polvos
generados por el lijado,

4. Descripción general

Véase la página 2.

1 Botón para cambio de protección de mano
2 Protección para las manos
3 Relé neumático para

desconexión

4 Empuñadura adicional / empuñadura adicional con

dispositivo antivibración *
5 Rueda de ajuste para el número de revoluciones
6 Tuerca tensora
7 Herramienta de inserción
8 Brida de apoyo
9 Husillo

10 Llave Allen
11 Llave de dos agujeros*
* según la versión/no incluido en el volumen de

suministro

interruptor de conexión y

19

ESPAÑOLes

5. Puesta en marcha

Antes de enchufar compruebe que la tensión

y la frecuencia de la red, indicadas en la placa
de identificación, corresponden a las de la fuente
de energía.

Preconecte siempre un dispositivo de

corriente residual FI (RCD) con una corriente
de desconexión máxima de 30 mA.

5.1 Montaje de la empuñadura adicional

Utilice siempre una empuñadura adicional (4)

para trabajar. Enrosque la empuñadura
adicional en el lado izquierdo o derecho de la
herramienta.

5.2 Colocar protección de mano

Trabajar únicamente con protección de mano

(2) colocada.

Colocar:

- Presione el botón (1) y manténgalo pulsado.

- Colocar la protección de mano (2) tal como se

indica (véase figura a, página 2) desde abajo
hacia arriba en la ranura. coloque primero el
desplazador con el mayor diámetro unos 5 mm en
la ranura exterior. A esto le sigue el desplazador
con el diámetro menor que se ubica en la ranura
interior.
Atención: No intente montar ambos
desplazadores al mismo tiempo en las ranuras.
No funciona. Empiece primero con el desplazador
exterior; el interior encontrará automáticamente
su camino.

Girar:

- Pulsar botón (1) y girar protección de mano de tal

manera que el espacio cerrado indique hacia el
usuario.

- Comprobar que asienta correctamente: El botón

(1) debe estar encajado y la protección de mano
no debe dejarse girar.

6. Montar herramienta de
inserción

Extraiga el enchufe de la toma de corriente

antes de realizar cualquier tarea de
reequipamiento. La herramienta debe estar
desconectada y el husillo en reposo.

6.1 Colocar herramienta de inserción

Véase figura B, página 2.

- Los 2 lados de la brida de apoyo (8) son

diferentes: Colocar la brida de apoyo (8) de tal
manera en el husillo (9) que el diámetro mayor de
la herramienta de inserción (7) indique hacia
arriba.

- Colocar herramienta de inserción (7) en la brida

de apoyo (8). La herramienta de inserción debe
reposar de forma uniforme sobre la brida de
apoyo.

20

6.2 Fijar/soltar tuerca tensora
Sujeción de la tuerca tensora (6):

Los dos lados de la tuerca tensora (6) son
diferentes. Enrosque la tuerca tensora en el husillo
(9) de la siguiente manera:

7A

7B

- A) Con herramientas gruesas (6 mm):

El reborde de la tuerca tensora (6) está orientado
hacia abajo de modo que la tuerca tensora pueda
colocarse sobre el husillo de forma segura.

B) Con herramientas delgadas (3 mm):

El reborde de la tuerca tensora (6) está orientado
hacia arriba para que se pueda tensar la
herramienta delgada de forma segura.

- Fijar husillo (9) con la llave Allen (10) . Fijar la
tuerca tensora (6) con la llave de dos agujeros
(11) en dirección de reloj (véase figura c, página

2).

Aflojamiento de la tuerca tensora:

- Fijar el husillo con la llave Allen (10). Retirar la
tuerca tensora (6) con la llave de dos agujeros
(11) en dirección de contrarreloj (véase imagen b,
página 2).

7. Manejo

7.1 Ajustar el número de revoluciones

(5)Mediante la rueda corredera puede
preseleccionarse y modificarse el número de
revoluciones progresivamente.

Las posiciones 1-6 corresponden
aproximadamente con las siguientes revoluciones
en marcha en vacío:

1 ........ 900 / min 4....... 2800 / min

2 ........ 1700 / min 5....... 3400 / min

3 ........ 2350 / min 6....... 3800 / min

El sistema electrónico VTC permite trabajar de
acuerdo con el material y mantener un número de
revoluciones prácticamente constante incluso en
situaciones de carga de trabajo.

7.2 Conexión y desconexión

Sostenga siempre la herramienta con ambas
manos.

Conecte en primer lugar la herramienta de
inserción y, a continuación

de trabajo.

Evite que la herramienta aspire polvo y virutas

en exceso. Antes de conectar y desconectar
la herramienta, retire el polvo que se ha depositado
en ella. Una vez se ha desconectado la

acérquela a la pieza

herramienta, espere a depositarla hasta que el
motor esté parado.

En la posición de funcionamiento continuado,

la máquina seguirá funcionando en caso de
pérdida del control de la herramienta debido a un
tirón. Por este motivo se deben sujetar las
empuñaduras previstas siempre con ambas
manos, adoptar una buena postura y trabajar
concentrado.

3

I

Conexión: desplace el relé neumático (3) hacia

delante. Para un funcionamiento

continuado, moverlo hacia abajo, hasta que
encaje.

Desconexión: presione sobre el extremo

posterior del relé neumático (3) y vuelva
a soltarlo.

7.3 Indicaciones de funcionamiento

Presionar la máquina ligeramente y moverla en la
superficie hacia adelante y hacia atrás.

0

8. Limpieza

Limpieza del motor: limpie a fondo la herramienta

con frecuencia a través de la rejilla de ventilación
inferior utilizando aire a presión. Para ello, fije bien
la herramienta.

9. Localización de averías

- Protección de sobrecarga: el número de

revoluciones bajo carga se reduce
DRÁSTICAMENTE. La temperatura del motor es

demasiado alta. Activar la herramienta sin carga
hasta que se haya enfriado la herramienta.

- Protección de sobrecarga: el número de

revoluciones bajo carga se reduce
LIGERAMENTE. La herramienta está

sobrecargada. Siga trabajando con carga
reducida.

- Desconexión de seguridad S-automatic de

Metabo: la herramienta se ha desconectado
automáticamente. En caso de aceleración por

corriente demasiado alta (como sucede en caso
de un bloqueo repentino o de un contragolpe), se
desconecta la herramienta. Desconecte la
herramienta con el relé neumático (3). Vuelva a
conectarla y siga trabajando normalmente. Evite
que se vuelva a bloquear. Véase el capítulo 3.2.

- Protección contra el rearranque: la

herramienta no funciona. La protección contra
el rearranque se ha activado. Si el enchufe se
inserta con la herramienta conectada o se
restablece el suministro de corriente tras un corte,
la herramienta no se pondrá en funcionamiento.
Desconecte y vuelva a conectar la herramienta.

ESPAÑOL es

10. Accesorios

Use únicamente accesorios Metabo originales.
Utilice únicamente accesorios que cumplan con los

requerimientos y los datos indicados en estas indi­caciones de funcionamiento.

Programa completo de accesorios disponible en
www.metabo.com o en el catálogo principal.

11. Reparación

Las reparaciones de herramientas eléctricas
SÓLO deben efectuarlas técnicos

electricistas especializados.
En caso de tener herramientas eléctricas que

necesiten ser reparadas, diríjase, por favor,
a su representante de Metabo. En la página
www.metabo.com encontrará las direcciones
necesarias.

En la página web www.metabo.com puede
descargar listas de repuestos.

12. Protección ecológica

El polvo procedente de los trabajos de lijado puede
ser tóxico: No lo elimine con la basura doméstica,
sino de la forma apropiada en un punto de recogida
de residuos especiales.

Cumpla lo estipulado por las normativas nacionales
relativas a la gestión ecológica de los residuos y al
reciclaje de herramientas, embalaje y accesorios
usados.

13. Especificaciones técnicas

Notas explicativas sobre la información de la
página 3. Nos reservamos el derecho a efectuar
modificaciones conforme al avance técnico.

D

=Diámetro máximo de la máquina

max

t

=Grosor máximo autorizado de la

máx,1

t

máx,3

M =Rosca del husillo
l =Longitud del husillo de lijado
n =Número de revoluciones en marcha en

P
P
m =Peso sin cable de red

Las especificaciones técnicas aquí indicadas se
entienden dentro de determinadas tolerancias
(conformes a las normas que rigen actualmente).

de la herramienta eléctrica y compararla con otras
herramientas eléctricas. Dependiendo de la condi­ción de uso, estado de la herramienta eléctrica o de
las herramientas de uso, la carga real puede ser
mayor o menor. Considere para la valoración las
pausas de trabajo y las fases de trabajo reducido.
Determine a partir de los valores estimados las

herramienta de inserción en la zona de
tensión si se utiliza una tuerca tensora (6)

=Grosor máximo autorizado de la

herramienta de inserción

vacío (máximo)

=Potencia de entrada nominal

1

=potencia suministrada

2

Valores de emisión

Estos valores permiten evaluar las emisiones

21

ESPAÑOLes

medidas de seguridad para el operador, p. ej.
medidas de organización.

Valor total de vibraciones (suma de vectores de tres
direcciones) determinadas según la norma
EN 60745:
a

=Valor de emisión de vibraciones (pulido)

h, P

K

=Inseguridad (vibración)

h,P

Niveles acústicos típicos compensados A:
L

=Nivel de intensidad acústica

pA

L

=Nivel de potencia acústica

WA

KpA, KWA= Inseguridad
Al trabajar, el nivel de ruido puede superar los

80 dB(A).

¡Lleve auriculares protectores!

Averías electromagnéticas:

En algunos casos, las averías electromagnéticas
graves ajenas a la herramienta pueden provocar
bajadas de tensión temporales o la activación de la
protección contra el rearranque. En este caso,
desconecte y vuelva a conectar la máquina.

22

170 27 4130 - 0718 CP

Metabowerke GmbH
Metabo-Allee 1
72622 Nuertingen
Germany
www.metabo.com
