Metabo BHE 2444, BHE 2644, KHE 2444, KHE 2644, KHE D-26 User guide [en, fr, es]

BHE 2444
BHE 2644
KHE 2444
KHE 2644
KHE D-26

en Operating Instructions 4
fr Mode d'emploi 8

www.metabo.com

es Instrucciones de manejo 12

KHE D-26

4

L

5

R

6

7

3

2

BHE 2644, KHE 2644

L

5

R

6

7

1

a

b

89

A

L

3

BHE 2444, KHE 2444

5

R

2

6

7

1

2

89

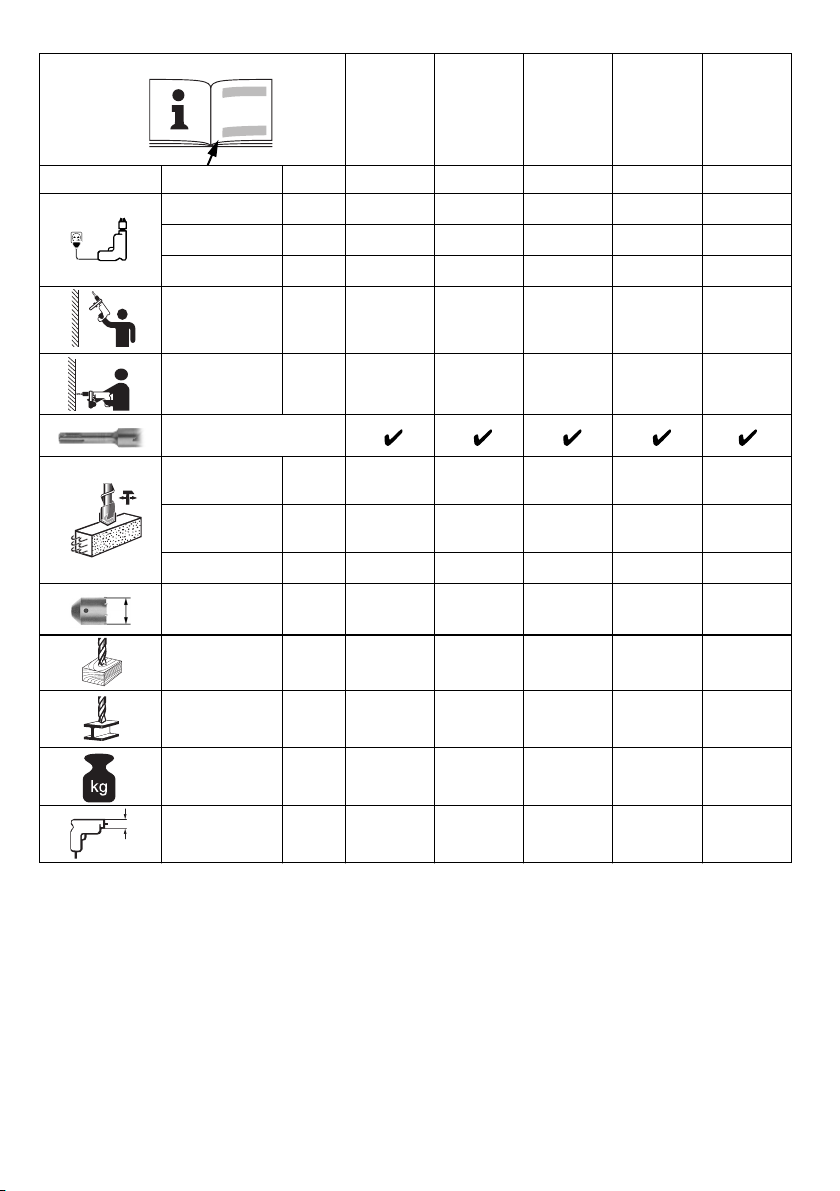

BHE 2444 KHE 2444 BHE 2644 KHE 2644 KHE D-26

12.

Serial Number - - 06153... 06154... 06156... 06157... 01109...

P

P

I

120 V

1

2

W 800 800 800 800 800

W 370 370 410 410 410

A 77777

n

1

n

2

SDS-plus

ø max.

s max.

W

(EPTA 05/2009)

ø max.

ø max.

ø max.

m

D

/min

rpm

/min

rpm

mm

/min
bpm

0 - 1230 0 - 1230 0 - 1150 0 - 1150 0 - 1150

880 880 960 960 960

15

/16) 24 (15/16)

24 (

in

26 (1) 26 (1) 26 (1)

5400 5400 5400 5400 5400

J 2,3 2,3 2,3 2,3 2,3

mm

in

mm

in

mm

in

kg

lbs

mm

in

68

5

(2

/8)

3

30 (1

/16) 30 (1 3/16) 30 (1 3/16) 30 (1 3/16) 30 (1 3/16)

13 (1/2) 13 (1/2) 13 (1/2) 13 (1/2) 13 (1/2)

2,3 (5.1) 2,4 (5.3) 2,7 (6.0) 2,9 (6.4) 2,7 (6.0)

11

43 (1

/16) 43 (1 11/16) 43 (1 11/16) 43 (1 11/16) 43 (1 11/16)

68

(2 5/8)

68

(2 5/8)

68

(2 5/8)

68

(2 5/8)

Metabowerke GmbH

Postfach 1229

Metabo-Allee 1

D-72622 Nuertingen

Germany

3

ENGLISHen

Operating Instructions

1. Specified Conditions of Use

In conjunction with the appropriate accessories, this
rotary hammer drill is suitable for impact drilling and
chiselling (KHE 2444, KHE 2644, KHE D-26 only)
into concrete, stone and other such materials, into
brickwork with drill bits, and non-impact drilling into
metal, wood etc. and for driving screws.

The user bears sole responsibility for any damage
caused by inappropriate use.

Generally accepted accident prevention
regulations and the enclosed safety information
must be observed.

2. General Safety Information

For your own protection and for the
protection of your electrical tool, pay
attention to all parts of the text that are
marked with this symbol!

WARNING – Reading the operating instruc­tions will reduce the risk of injury.

Pass on your electrical tool only together with these
documents.

General Power Tool Safety Warnings

WARNING – Read all safety warnings and
instructions. Failure to follow the warnings

and instructions may result in electric shock, fire
and/or serious injury.

Save all warnings and instructions for future
reference! The term "power tool" in the warnings

refers to your mains-operated (corded) power tool
or battery-operated (cordless) power tool.

2.1 Work area safety

a) Keep work area clean and well lit. Cluttered or
dark areas invite accidents.

b) Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power tools

create sparks which may ignite the dust or fumes.

c) Keep children and bystanders away while
operating a power tool. Distractions can cause

you to lose control.

2.2 Electrical safety
a) Power tool plugs must match the outlet.

Never modify the plug in any way. Do not use
any adapter plugs with earthed (grounded)
power tools. Unmodified plugs and matching

outlets will reduce risk of electric shock.

b) Avoid body contact with earthed or
grounded surfaces, such as pipes, radiators,
ranges and refrigerators. There is an increased

risk of electric shock if your body is earthed or
grounded.

4

c) Do not expose power tools to rain or wet

conditions. Water entering a power tool will
increase the risk of electric shock.

d) Do not abuse the cord. Never use the cord
for carrying, pulling or unplugging the power
tool. Keep cord away from heat, oil, sharp
edges or moving parts. Damaged or entangled

cords increase the risk of electric shock.

e) When operating a power tool outdoors, use
an extension cord suitable for outdoor use.

Use of a cord suitable for outdoor use reduces the
risk of electric shock.

f) If operating a power tool in a damp location is
unavoidable, use a residual current device
(RCD) protected supply. Use of an RCD reduces

the risk of electric shock.

2.3 Personal safety
a) Stay alert, watch what you are doing and use

common sense when operating a power tool.
Do not use a power tool while you are tired or
under the influence of drugs, alcohol or
medication. A moment of inattention while

operating power tools may result in serious
personal injury.

b) Use personal protective equipment. Always
wear eye protection. Protective equipment such

as dust mask, non-skid safety shoes, hard hat, or
hearing protection used for appropriate conditions
will reduce personal injuries.

c) Prevent unintentional starting. Ensure the
switch is in the off-position before connecting
to power source and/or battery pack, picking
up or carrying the tool. Carrying power tools with

your finger on the switch or energising power tools
that have the switch on invites accidents.

d) Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may
result in personal injury.

e) Do not overreach. Keep proper footing and
balance at all times. This enables better control of

the power tool in unexpected situations.

f) Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing and gloves
away from moving parts. Loose clothes, jewellery

or long hair can be caught in moving parts.

g) If devices are provided for the connection of
dust extraction and collection facilities, ensure
these are connected and properly used. Use of

dust collection can reduce dust-related hazards.

2.4 Power tool use and care
a) Do not force the power tool. Use the correct

power tool for your application. The correct

power tool will do the job better and safer at the rate
for which it was designed.

b) Do not use the power tool if the switch does
not turn it on and off. Any power tool that cannot

be controlled with the switch is dangerous and must
be repaired.

c) Disconnect the plug from the power source
and/or the battery pack from the power tool
before making any adjustments, changing
accessories, or storing power tools. Such

preventive safety measures reduce the risk of
starting the power tool accidentally.

d) Store idle power tools out of the reach of
children and do not allow persons unfamiliar
with the power tool or these instructions to
operate the power tool. Power tools are

dangerous in the hands of untrained users.

e) Maintain power tools. Check for
misalignment or binding of moving parts,
breakage of parts and any other condition that
may affect the power tool's operation. If
damaged, have the power tool repaired before
use. Many accidents are caused by poorly

maintained power tools.
f) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges
are less likely to bind and are easier to control.

g) Use the power tool, accessories and tool bits
etc. in accordance with these instructions,
taking into account the working conditions and
the work to be performed. Use of the power tool

for operations different from those intended could
result in a hazardous situation.

2.5 Service
a) Have your power tool serviced by a qualified

repair person using only identical replacement
parts. This will ensure that the safety of the power

tool is maintained.

3. Special Safety Information

Wear ear protectors. Exposure to noise can cause

hearing loss.
Use auxiliary handle, if supplied with the tool.

Loss of control can cause personal injury.

Hold power tools by insulated gripping
surfaces, when performing an operation where
the cutting tool may contact hidden wiring or
its own cord. Cutting accessory contacting a "live"

wire may make exposed metal parts of the power
tool „live“ and could give the operator an electric
shock.

Always hold the machine with both hands using the
handles provided, stand securely and concentrate.

Always wear protective goggles, gloves, and sturdy
shoes when working with this tool.

Ensure that the spot where you wish to work is
free of power cables, gas lines or water pipes
(e.g. using a metal detector).

Metabo S-automatic safety clutch.
When the safety clutch responds, switch off the
machine immediately! If the tool jams or catches,
the power supply to the motor is restricted. Due to
the strong force which can arise, always hold the
machine with both hands using the handles
provided, stand securely and concentrate.

ENGLISH en

Avoid inadvertent starts by always unlocking the
switch when the plug is removed from the mains
socket or in case of a power cut.

Do not touch the rotating tool!
Remove chips and similar material only with the

machine at standstill.
Caution must be exercised when driving screws into

hard materials (driving screws with metric or
imperial threads into steel)! The screw head may
break or a high reverse torque may build up on the
handle.

Pull the plug out of the plug socket before any
adjustments or servicing are performed.

Smaller workpieces must be secured such that they
are not carried along with the drill bit when drilling
(e.g. by clamping in a vice or on a work bench with
screw clamps).

Additional Warnings:

WARNING

drilling, and other construction activities
contains chemicals known to cause cancer,
birth defects or other reproductive harm. Some
examples of these chemicals are:

• Lead from lead-based paints,

• Crystalline silica from bricks and cement and
other masonry products, and

• Arsenic and chromium from chemicallytreated
lumber.

Your risk from these exposures varies, depending
on how often you do this type of work. To reduce
your exposure to these chemicals: work in a well
ventilated area, and work with approved safety
equipment, such as those dust masks that are
specially designed to filter out microscopic
particles.

SYMBOLS ON THE TOOL:

...... Class II Construction

V ..........volts

A .......... amperes

Hz ........ hertz

W ......... watts

BPM..... beat per minute

California Prop 65 08_2018

Some dust created by power
sanding, sawing, grinding,

~.......... alternating current

n0......... no-load speed

rpm ...... revolutions per minute

.../min... revolutions per minute

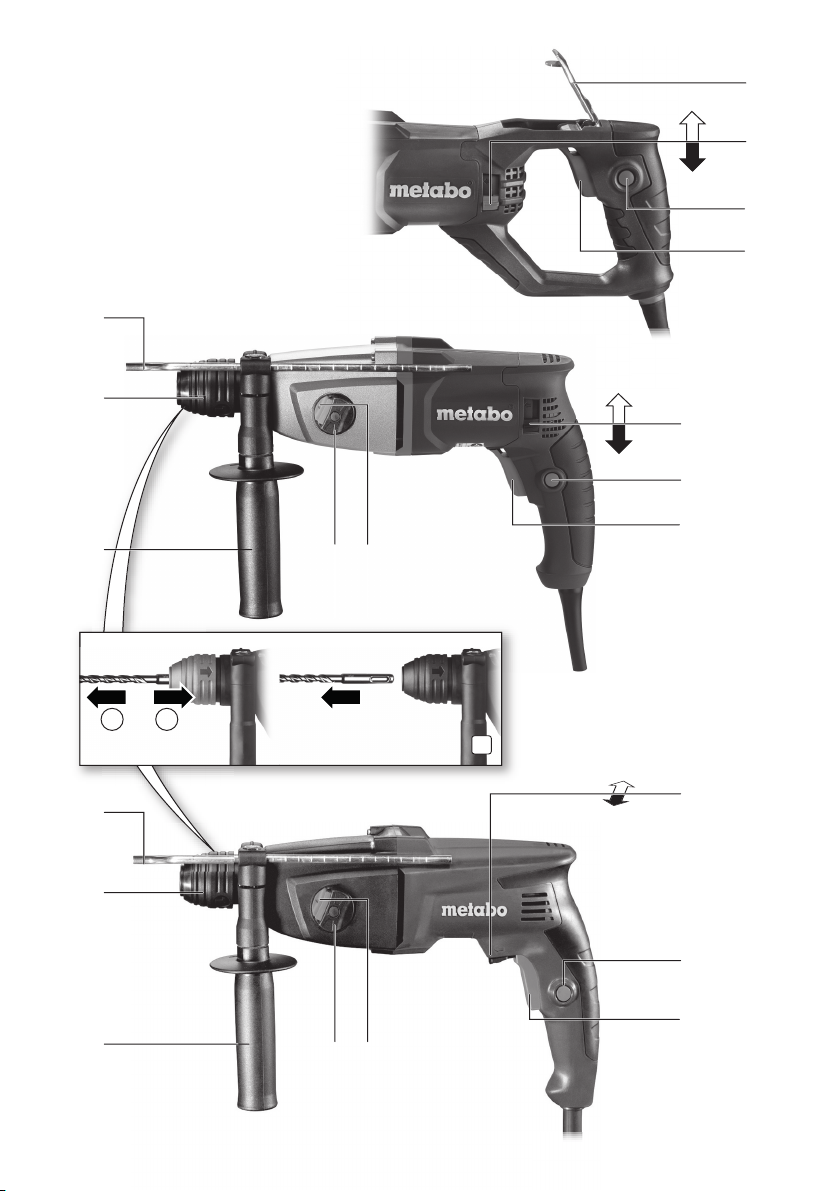

4. Overview

See page 2.

1 Side handle
2T

ool lock
3 Depth stop
4 Scaffold hook
5 Rotation selector switch
6 Locking button for continuous activation
7 Trigger switch
8 Stop

5

ENGLISHen

9 Control knob

5. Start of Operation

Before plugging in check to see that the rated
mains voltage and mains frequency, as stated

on the rating label, match with your power supply.

Always install an RCD with a max. trip current
of 30 mA upstream.

5.1 Side handle installation

For safety reasons, always use the side
handle supplied.

Open the clamping ring by turning the side handle
(1) counter-clockwise. Place the side handle onto
the machine's collar. Insert the depth stop (3).
Tighten the side handle in the required angle
depending on the task at hand.

6. Use

6.1 Scaffold hook (only KHE D-26)

The scaffold hook (4) is designed for hanging the
machine on a scaffold or ladder step. The holding
point must be suitable for keeping the machine
secure. Ensure that no damage is caused by a
falling machine. Do not load the machine with
additional weight.

Do not use the scaffold hook if it is damaged.

Unfold the scaffold hook (4) to hang it (until it locks).
Hang the machine carefully.

Attention, risk of crushing when folding! Do not

reach into the hinge area, wear safety gloves.
Always fold in the scaffold hook (4) (until it locks)
when is is not being used.

6.2 Depth Stop Setting

Loosen the side handle (1). Set depth stop (3) to the
desired drilling depth and retighten the side handle.

6.3 Setting direction of rotation

Do not activate the rotation selector switch (5)

unless the motor has completely stopped.
See page 2.

R = Clockwise setting
L = Counter-clockwise setting

6.4 Operating mode selection

Select the desired operating mode by turning the
control knob (9). To turn, push the stop (8).

Drilling

Hammer drilling

Chiselling

(KHE 2444, KHE 2644, KHE D-26 only)

In chiselling mode, the chisel is locked so that it
cannot turn.

6

To position the chisel for a particular application, set
the switch button (9) between and .

When a chisel is fitted, only operate the
machine in the chiselling operating mode

.

Avoid levering with the machine when a chisel
is fitted.

6.5 Tool change with SDS chuck

Before fitting, clean tool shank and apply
special grease (accessories order no.

6.31800)! Use only SDS-Plus tools.

Inserting tools:

- Turn tool and insert until it engages. The tool is
locked automatically.

Removing the tool:

See page 2, fig. A.
Pull tool lock (2) backwards in direction indicated by

arrow (a) and remove tool (b).

6.6 Switching on/off, changing speed

Switching on, speed: press the trigger (7).

The speed can be changed by pressing in the
trigger.

Release the trigger to switch off.

Continuous activation: While pressing on the

trigger (7), press in the locking button (6) and
then release the trigger. To switch off, press and
release the trigger (7) again.

In continuous operation, the machine

continues running if it is forced out of your
hands. Therefore, always hold the machine with
both hands using the handles provided, stand in a
safe position and concentrate.

7. Maintenance

The vent slots of the machine should be cleaned
from time to time.

8. Trouble Shooting

If the trigger (7) can not be depressed, check to see
that the direction of rotation selector switch (5) is
fully set to the R or L position.

f

9. Accessories

Use only genuine Metabo accessories.
Use only accessories which fulfil the requirements

and specifications listed in these operating instruc­tions.

Fit accessories securely. Secure the machine if it is
operated in a bracket. Loss of control can cause
personal injury.

For a complete range of accessories, see
www.metabo.com or the main catalogue.

10. Repairs

Repairs to electrical tools must be carried out by
qualified electricians ONLY!

Contact your local Metabo representative if you
have Metabo power tools requiring repairs. For
addresses see www.metabo.com.

You can download a list of spare parts from
www.metabo.com.

11. Environmetal Protection

Observe national regulations on environmentally
compatible disposal and on the recycling of disused
machines, packaging and accessories.

12. Technical Specifications

Explanatory notes on the information on page 3.
Changes due to technological progress reserved.
P

=rated input

1

P

=rated output

2

I

= Current at 120 V

120 V

n

=no-load speed

1

n

=load speed

2

ø max =max. solid drill diameter
s max = max. impact rate
W =single impact energy
m =weight
D = spindle collar diameter

The technical specifications quoted are subject to
tolerances (in compliance with the relevant valid
standards).

Wear ear protectors!

ENGLISH en

7

FRANÇAISfr

Mode d'emploi

1. Utilisation conforme aux
prescriptions

Equipé des accessoires correspondants, le
marteau perforateur est prévu pour travailler avec
des forets marteau et des burins (uniquement
modèle KHE 2444, KHE 2644, KHE D-26) dans le
béton, la pierre ou des matériaux similaires, et avec
des trépans dans les tuiles, etc., ainsi que pour
percer sans percussion dans le métal, le bois, etc.
ou pour serrer des vis.

L'utilisateur sera entièrement responsable de tous
dommages résultant d'une utilisation non conforme
à la destination de la machine.

Il est impératif de respecter les consignes
générales de protection contre les accidents ainsi
que les consignes de sécurité ci-jointes.

2. Consignes générales de
sécurité

Pour des raisons de sécurité et afin de
protéger l'outil électrique, respecter les
passages de texte marqués de ce
symbole !

AVERTISSEMENT – Lire la notice d'utilisa­tion afin d'éviter tout risque de blessure.

Remettre l'outil électrique uniquement accompagné
de ces documents.

Avertissements de sécurité généraux pour
l'outil

AVERTISSEMENT – Lire tous les
avertissements de sécurité et toutes les

instructions. Ne pas suivre les avertissements et

instructions peut donner lieu à un choc électrique,
un incendie et/ou une blessure sérieuse.

Conserver tous les avertissements et toutes
les instructions pour pouvoir s'y reporter
ultérieurement! Le terme «outil» dans les

avertissements fait référence à votre outil électrique
alimenté par le secteur (avec cordon d'alimentation)
ou votre outil fonctionnant sur batterie (sans cordon
d'alimentation).

2.1 Sécurité de la zone de travail
a) Conserver la zone de travail propre et bien

éclairée. Les zones en désordre ou sombres sont

propices aux accidents.

b) Ne pas faire fonctionner les outils électri­ques en atmosphère explosive, par exemple en
présence de liquides inflammables, de gaz ou
de poussières. Les outils électriques produisent

des étincelles qui peuvent enflammer les pous­sières ou les fumées.

c) Maintenir les enfants et les personnes
présentes à l'écart pendant l'utilisation de
l'outil. Les distractions peuvent vous faire perdre le

contrôle de l'outil.

8

2.2 Sécurité électrique
a) Il faut que les fiches de l'outil électrique

soient adaptées au socle. Ne jamais modifier la
fiche de quelque façon que ce soit. Ne pas
utiliser d'adaptateurs avec des outils à
branchement de terre. Des fiches non modifiées

et des socles adaptés réduiront le risque de choc
électrique.

b) Eviter tout contact du corps avec des
surfaces reliées à la terre telles que les tuyaux,
les radiateurs, les cuisinières et les
réfrigérateurs. Il existe un risque accru de choc

électrique si votre corps est relié à la terre.

c) Ne pas exposer les outils à la pluie ou à des
conditions humides. La pénétration d'eau à

l'intérieur d'un outil augmentera le risque de choc
électrique.

d) Ne pas maltraiter le cordon. Ne jamais
utiliser le cordon pour porter, tirer ou
débrancher l'outil. Maintenir le cordon à l'écart
de la chaleur, du lubrifiant, des arêtes ou des
parties en mouvement. Des cordons endom-

magés ou emmêlés augmentent le risque de choc
électrique.

e) Lorsqu'on utilise un outil à l'extérieur,
utiliser un prolongateur adapté à l'utilisation
extérieure. L'utilisation d'un cordon adapté à

l'utilisation extérieure réduit le risque de choc
électrique.

f) Si l'usage d'un outil dans un emplacement
humide est inévitable, utiliser une alimentation
protégée par un dispositif à courant différentiel
résiduel (RCD). L'usage d'un RCD réduit le risque

de choc électrique.

2.3 Sécurité des personnes
a) Rester vigilant, regarder ce que vous êtes en

train de faire et faire preuve de bon sens dans
votre utilisation de l'outil. Ne pas utiliser un
outil lorsque vous êtes fatigué ou sous
l'emprise de drogues, d'alcool ou de médica­ments. Un moment d'inattention en cours

d'utilisation d'un outil peut entraîner des blessures
graves des personnes.

b) Utiliser un équipement de sécurité. Toujours
porter une protection pour les yeux. Les

équipements de sécurité tels que les masques
contre les poussières, les chaussures de sécurité
antidérapantes, les casques ou les protections
acoustiques utilisés pour les conditions
appropriées réduiront les blessures de personnes.

c) Eviter tout démarrage intempestif. S'assurer
que l'interrupteur est en position arrêt avant de
brancher l'outil au secteur et/ou au bloc de
batteries, de le ramasser ou de le porter. Porter

les outils en ayant le doigt sur l'interrupteur ou
brancher des outils dont l'interrupteur est en
position marche est source d'accidents.

d) Retirer toute clé de réglage avant de mettre
l'outil en marche. Une clé laissée fixée sur une

partie tournante de l'outil peut donner lieu à des
blessures de personnes.

e) Ne pas se précipiter. Garder une position et
un équilibre adaptés à tout moment. Cela

permet un meilleur contrôle de l'outil dans des
situations inattendues.

f) S'habiller de manière adaptée. Ne pas porter
de vêtements amples ou de bijoux. Garder les
cheveux, les vêtements et les gants à distance
des parties en mouvement. Des vêtements

amples, des bijoux ou les cheveux longs peuvent
être pris dans des parties en mouvement.

g) Si des dispositifs sont fournis pour le
raccordement d'équipements pour l'extraction
et la récupération des poussières, s'assurer
qu'ils sont connectés et correctement utilisés.

Utiliser des collecteurs de poussière peut réduire
les risques dus aux poussières.

2.4 Utilisation et entretien de l'outil
a) Ne pas forcer l'outil. Utiliser l'outil adapté à

votre application. L'outil adapté réalisera mieux le

travail et de manière plus sûre au régime pour
lequel il a été construit.

b) Ne pas utiliser l'outil si l'interrupteur ne
permet pas de passer de l'état de marche à
arrêt et vice versa. Tout outil qui ne peut pas être

commandé par l'interrupteur est dangereux et il faut
le réparer.

c) Débrancher la fiche de la source
d'alimentation en courant et/ou le bloc de
batteries de l'outil avant tout réglage,
changement d'accessoires ou avant de ranger
l'outil. De telles mesures de sécurité préventives

réduisent le risque de démarrage accidentel de
l'outil.

d) Conserver les outils à l'arrêt hors de la
portée des enfants et ne pas permettre à des
personnes ne connaissant pas l'outil ou les
présentes instructions de le faire fonctionner.

Les outils sont dangereux entre les mains
d'utilisateurs novices.

e) Observer la maintenance de l'outil. Vérifier
qu'il n'y a pas de mauvais alignement ou de
blocage des parties mobiles, des pièces
cassées ou toute autre condition pouvant
affecter le fonctionnement de l'outil. En cas de
dommages, faire réparer l'outil avant de
l'utiliser. De nombreux accidents sont dus à des

outils mal entretenus.

f) Garder affûtés et propres les outils
permettant de couper. Des outils destinés à

couper correctement entretenus avec des pièces
coupantes tranchantes sont moins susceptibles de
bloquer et sont plus faciles à contrôler.

g) Utiliser l'outil, les accessoires et les lames
etc., conformément à ces instructions, en
tenant compte des conditions de travail et du
travail à réaliser. L'utilisation de l'outil pour des

opérations différentes de celles prévues pourrait
donner lieu à des situations dangereuses.

FRANÇAIS fr

2.5 Maintenance et entretien
a) Faire entretenir l'outil par un réparateur

qualifié utilisant uniquement des pièces de
rechange identiques. Cela assurera que la

sécurité de l'outil est maintenue.

3. Consignes de sécurité
particulières

Porter une protection auditive. Le bruit est

susceptible de provoquer une perte de capacité
auditive.

Utiliser la poignée complémentaire fournie
avec l'outil. En cas de perte de contrôle, il y a un

risque de blessures.

Lors d'opérations où l'accessoire risque de
rencontrer des conducteurs électriques non
apparents, voire son câble d'alimentation, tenir
l'outil exclusivement par les côtés isolés des
poignées. Le contact avec un conducteur

électrique sous tension peut également mettre
les parties métalliques de l'outil sous tension et
provoquer un choc électrique.

Tenir toujours l'outil avec les deux mains au niveau
des poignées, veiller à un bon équilibre et travailler
de manière concentrée.

Portez toujours des lunettes de protection, des
gants de travail et des chaussures de sécurité
lorsque vous travaillez avec votre outil électrique !

Vérifiez que l'endroit où vous allez intervenir ne
comporte aucune conduite électrique, d'eau ou
de gaz (par ex. à l'aide d'un détecteur de métaux).

Débrayage de sécurité Metabo S-automatic.
En cas de déclenchement du débrayage de
sécurité, immédiatement arrêter la machine ! Si un
outil de travail est coincé ou accroché,
la transmission d'effort au moteur est limitée.
Comme cette situation génère des efforts
importants, veiller à toujours bien maintenir la
machine avec les deux mains au niveau des
poignées, à prendre un bon équilibre et à travailler
de manière concentrée.

Eviter les démarrages intempestifs : la gâchette doit
toujours être déverrouillée lorsque l'on retire le
connecteur de la prise ou après une coupure de
courant.

Ne pas toucher l'outil de travail pendant
qu'il tourne !

Eliminer sciures de bois et autres uniquement
lorsque la machine est à l'arrêt.

Attention pour les vissages en force (avec des vis à
pas métrique ou en pouces sur de l'acier) ! Risque
d'arrachement de la tête de vis ou d'apparition de
couples de réaction élevés sur la poignée.

Débrancher le cordon d'alimentation de la prise
de courant avant toute opération de réglage ou de
maintenance.

Les pièces à usiner plus petites doivent être
assurées de sorte à ne pas pouvoir être emportées
par le foret lors du perçage (par exemple lors du
serrage dans un étau ou sur l'établi avec des
serre-joints).

9

FRANÇAISfr

Avertissements additionnels :

AVERTISSEMENT

produites par le ponçage électrique, le sciage,
le meulage, le perçage et d’autres activités de
construction contiennent des agents
chimiques qui causent des cancers, des
anomalies congénitales ou d’autres dangers
pour la reproduction. Voici quelques exemples
de tels agents chimiques :

• Le plomb des peintures à base de plomb,

• La silice cristalline des briques, du ciment et
d’autres produits de maçonnerie, et

• L’arsenic et le chrome du bois d’œuvre traité
chimiquement.

Les conséquences de telles expositions varient en
fonction de la fréquence à laquelle vous faites ce
type de travail. Pour réduire votre exposition à ces
agents chimiques, travaillez dans un endroit bien
ventilé et utilisez des équipements de protection
agréés, tels que les masques de protection contre
la poussière qui sont conçus spécialement pour
filtrer les particules microscopiques.

SYMBOLES SUR L’OUTIL:

....... Construction de classe II

V........... volts

A........... ampères

Hz......... hertz

W ......... watts

BPM..... frappe par minute

~........... courant alternatif

n0......... vitesse à vide

rpm....... révolutions par minute

.../min ... révolutions par minute

Certaines
poussières

4. Vue d'ensemble

Voir page 2.

1 Poignée collier
2

Douille de l'outil

3 Butée de profondeur
4 Crochet d'échafaudage
5 Commutateur du sens de rotation
6 Bouton de marche continue
7 Gâchette
8 Dispositif de blocage
9 Sélecteur

5. Mise en service

Avant la mise en service, comparez si la

tension secteur et la fréquence secteur
indiquées sur la plaque signalétique correspondent
aux caractéristiques de votre réseau de courant.

Montez toujours un interrupteur de protection

contre les courants de court-circuit (RCD)
avec un courant de déclenchement max. de 30 mA
en amont.

10

5.1 Installation de la poignée collier

Pour des raisons de sécurité, utilisez toujours
la poignée collier qui est comprise dans la

livraison.
Ouvrir l'anneau de serrage en tournant la poignée

(1) vers la gauche. Faire coulisser la poignée sur le
collier du marteau. Introduire la butée de
profondeur (3). Selon l'utilisation souhaitée, serrer
vigoureusement la poignée dans l'angle désiré.

6. Utilisation

6.1 Crochet d'échafaudage (uniquement
KHE D-26)

Le crochet d'échafaudage (4) est conçu pour
accrocher la machine à une perche d'échafaudage
ou à un échelon. Le point d'arrêt doit être approprié
pour maintenir en place la machine. S'assurer que
la chute de la machine n'occasionne aucun
dommage. Ne pas charger la machine avec un
poids supplémentaire.

Ne pas utiliser le crochet d'échafaudage
lorsque ce dernier est endommagé.

Ouvrir le crochet d'échafaudage (4) pour
l'accrocher (jusqu'à ce qu'il s'enclenche).
Accrocher la machine délicatement.

Attention, risque de pincement lors du repli !

Ne pas saisir dans la zone de la charnière,
porter des gants de protection. Toujours replier le
crochet d'échafaudage (4) (jusqu'à ce qu'il
s'enclenche) lorsqu'il n'est pas utilisé.

6.2 Réglage de la butée de profondeur

Desserrer la poignée collier (1). Régler la butée de
profondeur (3) sur la profondeur de forage désirée
et resserrer la poignée collier.

6.3 Réglage du sens de rotation

S'assurer que le moteur est à l'arrêt avant

d'actionner le commutateur du sens de
rotation (5).

Voir page 2.

R = Réglé sur sens de rotation à droite
L = Réglé sur sens de rotation à gauche

6.4 Sélectionner le mode de fonctionnement

Choisir le mode de fonctionnement désiré en
tournant le sélecteur (9). Pour tourner le sélecteur,
enfoncer le dispositif de blocage (8).

Perçage

Perforation

Burinage (uniquement modèle

KHE 2444, KHE 2644, KHE D-26)

En position "burinage", le burin est bloqué et ne
peut tourner.

Pour positionner le burin dans la position souhaitée,
placer le bouton de commande (9) entre et

.

Lorsque le burin est monté, la machine doit
être utilisée exclusivement en mode

"burinage".

Eviter tout mouvement de levier sur la
machine lorsque le burin est fixé.

6.5 Changement d'outil avec le mandrin
marteau

Avant la mise en place de l'outil, nettoyer la

tige d'outil et la graisser avec une graisse
spéciale (réf. 6.31800) ! Ne monter que des outils à
emmanchement SDS-Plus !

Introduction de l'outil :

- Tourner l'outil et l'enfoncer jusqu'au cran. Le

verrouillage de l'outil est automatique.

Dépose de l'outil :

Voir page 2, fig. A.
Tirer la douille de l'outil (2) dans le sens de la flèche

vers l'arrière (a), puis retirer l'outil (b).

6.6 Marche/arrêt, réglage de la vitesse
Marche, vitesse : appuyer sur la gâchette (7).

La vitesse peut être modifiée par une pression
sur la gâchette.

Pour désactiver, relâcher la gâchette.

Marche continue : Lorsque la gâchette (7) est

enfoncée, presser le bouton (6) et relâcher la
gâchette. Pour désactiver, appuyer de nouveau
sur la gâchette (7), puis relâcher.

Lorsque l'outil est en position de marche

continue, il continue de tourner s'il échappe
des mains. Afin d'éviter tout comportement
inattendu de l'outil, le tenir avec les deux mains au
niveau des poignées, veiller à un bon équilibre et
travailler de manière concentrée.

7. Maintenance

Nettoyer les grilles d'aération de la machine de
temps à autre.

FRANÇAIS fr

10. Réparations

Les travaux de réparation sur les outils électriques
ne peuvent être effectués que par un spécialiste !

Pour toute réparation sur un outil Metabo, contacter
le représentant Metabo. Voir les adresses sur
www.metabo.com.

Les listes des pièces détachées peuvent être
téléchargées sur www.metabo.com.

11. Protection de l'environnement

Suivre les réglementations nationales concernant
l'élimination dans le respect de l'environnement et
le recyclage des machines, emballages et acces­soires.

12. Caractéristiques techniques

Commentaires sur les indications de la page 3.
Sous réserves de modifications allant dans le sens

du progrès technique.
P

=Puissance nominale absorbée

1

P

=Puissance utile

2

I

=Courant sous 120 V

120 V

n

=Vitesse à vide

1

n

=Vitesse en charge

2

ø max =Capacité de perçage maximale
s max = Cadence de frappe maxi
W =Energie de frappe par coup
m =Poids de la machine
D = Diamètre du collet

Les caractéristiques indiquées sont soumises à
tolérance (selon les normes en vigueur
correspondantes).

Porter un casque antibruit !

8. Dépannage

Lorsque la gâchette (7) ne se laisse pas enfoncer,
vérifier si le commutateur de sens de rotation (5) est
complètement en position R ou L.

f

9. Accessoires

Utiliser uniquement des accessoires Metabo.
Utiliser exclusivement des accessoires, qui sont

conformes aux exigences et données caractéris­tiques indiquées dans la présente notice d'utilisa­tion.

Monter correctement les accessoires. Si la machine
est utilisée dans un support : fixer correctement la
machine. En cas de perte de contrôle, il y a un
risque de blessures.

Voir programme complet des accessoires sur
www.metabo.com ou dans le catalogue principal.

11

ESPAÑOLes

Instrucciones de manejo

1. Aplicación de acuerdo a la
finalidad

Junto con el accesorio correcto, el martillo
perforador es adecuado para trabajar con martillos
perforadores y cincelar en hormigón (sólo
KHE 2444, KHE 2644, KHE D-26), en piedra o en
materiales similares, así como para taladrar sin
percusión en metal, madera, etc. y para atornillar.

Cualquier daño causado por un uso inadecuado
es de la sola responsabilidad del usuario.

Deben observarse las normas para prevención
de accidentes aceptadas generalmente y la
información sobre seguridad incluida.

2. Instrucciones generales de
seguridad

Para su propia protección y la de su
herramienta eléctrica, observe las partes
marcadas con este símbolo.

ADVERTENCIA: Lea el manual de instruc­ciones para reducir el riesgo de accidentes.

Si entrega su herramienta eléctrica a otra persona,
es imprescindible acompañarla de este docu­mento.

Instrucciones generales de seguridad para
herramientas eléctricas

¡ATENCIÓN! Lea íntegramente estas
instrucciones de seguridad. La no

observación de las instrucciones de seguridad
siguientes puede dar lugar a descargas eléctricas,
incendios y/o lesiones graves.

¡Guarde estas instrucciones en un lugar
seguro! El término "herramienta eléctrica"

empleado en las siguientes instrucciones se refiere
a su aparato eléctrico portátil, ya sea con cable de
red, o sin cable, en caso de ser accionado por
acumulador.

2.1 Puesto de trabajo
a) Mantenga limipo y bien iluminado su puesto

de trabajo. El desorden y una iluminación

deficiente en las áreas de trabajo pueden provocar
accidentes.

b) No utilice la herramienta eléctrica en un
entorno con peligro de explosión, en el que se
encuentren combustibles líquidos, gases o
material en polvo. Las herramientas eléctricas

producen chispas que pueden llegar a inflamar los
materiales en polvo o vapores.

c) Mantenga alejados a los niños y otras
personas de su puesto de trabajo al emplear la
herramienta eléctrica. Una distracción le puede

hacer perder el control sobre el aparato.

12

2.2 Seguridad eléctrica
a) El enchufe de la herramienta eléctrica debe

corresponder a la toma de corriente utilizada.
No es admisible modificar el enchufe en forma
alguna. No emplee adaptadores con
herramientas eléctricas dotadas de una toma
de tierra. Los enchufes sin modificar adecuados a

las respectivas tomas de corriente reducen el
riesgo de una descarga eléctrica.

b) Evite que su cuerpo toque partes
conectadas a tierra como tuberías, radiadores,
cocinas y refrigeradores. El riesgo a quedar

expuesto a una sacudida eléctrica es mayor si su
cuerpo tiene contacto con tierra.

c) No exponga las herramientas eléctricas a la
lluvia y evite que penetren líquidos en su
interior. Existe el peligro de recibir una descarga

eléctrica si penetran ciertos líquidos en la
herramienta eléctrica.

d) No utilice el cable de red para transportar o
colgar la herramienta eléctrica, ni tire de él
para sacar el enchufe de la toma de corriente.
Mantenga el cable de red alejado del calor,
aceite, esquinas cortantes o piezas móviles.

Los cables de red dañados o enredados pueden
provocar una descarga eléctrica.

e) Al trabajar con la herramienta eléctrica a la
intemperie utilice solamente cables de
prolongación homologados para su uso en
exteriores. La utilización de un cable de

prolongación adecuado para su uso en exteriores
reduce el riesgo de una descarga eléctrica.

f) Si fuera necesario utilizar la herramienta
eléctrica en un entorno húmedo, utilice un
interruptor de protección diferencial. La

utilización de un cable de prolongación adecuado
para su uso en exteriores reduce el riesgo de una
descarga eléctrica.

2.3 Seguridad de personas
a) Esté atento a lo que hace y emplee la

herramienta eléctrica con prudencia. No utilice
la herramienta eléctrica si estuviese cansado,
ni tampoco después de haber consumido
alcohol, drogas o medicamentos. El no estar

atento durante el uso de una herramienta eléctrica
puede provocarle serias lesiones.

b) Utilice un equipo de protección y en todo
caso unas gafas de protección. El riesgo de

lesionarse se reduce considerablemente si,
dependiendo del tipo y la aplicación de la
herramienta eléctrica empleada, se utiliza un
equipo de protección adecuado como una
mascarilla antipolvo, zapatos de seguridad con
suela antideslizante, casco, o protectores
auditivos.

c) Evite una puesta en marcha fortuita del
aparato. Asegúrese de que la herramienta
eléctrica está apagada antes de conectarla a la
toma de corriente y/o la batería, de
desconectarla o de transportarla. Si transporta

la herramienta eléctrica sujetándola por el

interruptor de conexión/desconexión, o si introduce
el enchufe en la toma de corriente con el aparato
conectado, puede dar lugar a un accidente.

d) Retire las herramientas de ajuste o llaves
fijas antes de conectar la herramienta eléctrica.

Una herramienta o llave colocada en una pieza
rotante puede producir lesiones al ponerse a
funcionar.

e) Evite trabajar con posturas forzadas. Trabaje
sobre una base firme y mantenga el equilibrio
en todo momento. Ello le permitirá controlar mejor

la herramienta eléctrica en caso de presentarse una
situación inesperada.

f) Lleve puesta una vestimenta de trabajo
adecuada. No utilice vestimenta amplia ni
joyas. Mantenga su pelo, vestimenta y guantes
alejados de las piezas móviles. La vestimenta

suelta, las joyas y el pelo largo se pueden
enganchar con las piezas en movimiento.

g) Siempre que sea posible utilizar equipos de
aspiración o captación de polvo, asegúrese
que éstos estén montados y que sean
utilizados correctamente. La utilización de un

equipo de aspiración de polvo puede reducir los
riesgos de aspirar polvo nocivo para la salud.

2.4 Trato y uso cuidadoso de herramientas
eléctricas

a) No sobrecargue el aparato. Use la herra­mienta prevista para el trabajo a realizar. Con la

herramienta adecuada podrá trabajar mejor y más
seguro dentro del margen de potencia indicado.

b) No utilice herramientas con un interruptor
defectuoso. Las herramientas que no se puedan

conectar o desconectar son peligrosas y deben
hacerse reparar.

c) Saque el enchufe de la red y/o retire la
batería antes de realizar un ajuste en la
herramienta, cambiar de accesorio o guardar
el aparato. Esta medida preventiva reduce el

riesgo de conectar accidentalmente el aparato.

d) Guarde las herramientas eléctricas fuera del
alcance de los niños. No permita que las
utilcen personas que no estén familiarizadas
con ellas o que no hayan leído estas
instrucciones. Las herramientas utilizadas por

personas inexpertas son peligrosas.

e) Cuide sus herramientas eléctricas con
esmero. Controle si funcionan correctamente,
sin atascarse, las partes móviles de la herra­mienta y si existen partes rotas o deterioradas
que pudieran afectar a su funcionamiento. Si la
herramienta eléctrica estuviese defectuosa,
hágala reparar antes de volver a utilizarla.

Muchos de los accidentes se deben a aparatos con
un mantenimiento deficiente.

f) Mantenga los útiles limpios y afilados. Los
útiles mantenidos correctamente se dejan guiar y
controlar mejor.

g) Utilice las herramientas eléctricas, los
accesorios, las herramientas de inserción, etc.
de acuerdo con estas instrucciones. Considere
en ello las condiciones de trabajo y la tarea a

ESPAÑOL es

realizar. El uso de herramientas eléctricas para

trabajos diferentes de aquellos para los que han
sido concebidas puede resultar peligroso.

2.5 Servicio
a) Únicamente haga reparar su herramienta

eléctrica por un profesional, empleando
exclusivamente piezas de repuesto originales.

Solamente así se mantiene la seguridad de la
herramienta eléctrica.

3. Instrucciones de seguridad
especiales

¡Utilice cascos protectores! El efecto del ruido

puede provocar pérdida auditiva.

Utilice la empuñadura complementaria
suministrada con la herramienta. El usuario

puede resultar herido por la pérdida del control de
la herramienta.

Sujete la herramienta por las superficies de la
empuñadura aisladas cuando realice trabajos
en los que la herramienta de inserción pudiera
entrar en contacto con cables eléctricos
ocultos o con el propio cable de alimentación.

El contacto con un cable conductor de corriente
puede electrizar también las partes metálicas de la
herramienta y causar una descarga eléctrica.

Sujete siempre la herramienta con ambas manos
por las empuñaduras existentes, adopte una
postura segura y trabaje sin distraerse.

Lleve siempre puestas gafas protectoras, guantes
de trabajo y calzado firme cuando trabaje con su
herramienta eléctrica.

Asegúrese de que en el lugar de trabajo no existan
cables, tuberías de agua o gas (por ejemplo, con
ayuda de un detector de metales).

Acoplamiento de seguridad S-automático de
Metabo.
Si se activa el acoplamiento de seguridad,
desconecte inmediatamente la máquina. Si se
atasca o se engancha la herramienta de inserción,
se reduce el flujo de potencia al motor. A causa de
las grandes fuerzas que se liberan, se deberá
sujetar siempre la máquina con ambas manos por
sus empuñaduras. Igualmente se debe adoptar una
posición adecuada de seguridad y trabajar sin
distraerse.

Evite que la máquina se ponga en funcionamiento
por error: desconecte la máquina siempre al extraer
el enchufe de la toma de corriente o cuando se haya
producido un corte de corriente.

¡No toque la herramienta de inserción en rotación!
La máquina debe estar siempre detenida para

eliminar virutas y otros residuos similares.
Atención en caso de un roscado duro (atornillado

de tornillos con roscado métrico o rosca inglesa en
acero) La cabeza del tornillo puede desprenderse o
pueden producirse momentos de retroceso en la
empuñadura.

Desenchufe el equipo antes de llevar a cabo
cualquier ajuste o mantenimiento.

13

ESPAÑOLes

Las piezas de trabajo pequeñas deben asegurarse
de manera que la broca no las arrastre consigo al
taladrar (p. ej. sujetándolas en el tornillo de banco o
fijándolas en la mesa de trabajo con mordazas de
rosca).

Advertencias adicionales:

ADVERTENCIA

aserrado, amolado o taladrado con
herramientas eléctricas y otras actividades de
construcción contienen sustancias químicas
que se sabe que causan cáncer, defectos de
nacimiento y otros daños sobre la
reproducción. Algunos ejemplos de estas
sustancias químicas son:

• Plomo procedente de pinturas a base de plomo,

• Sílice cristalina procedente de ladrillos y
cemento, así como de otros productos de
mampostería, y

• Arsénico y cromo procedentes de madera de
construcción tratada químicamente.

El riesgo para usted por estas exposiciones varía,
dependiendo de qué tan a menudo haga este tipo
de trabajo. Para reducir su exposición a estas
sustancias químicas: trabaje en un área bien
ventilada y trabaje con equipo de seguridad
aprobado, como por ejemplo las máscaras
antipolvo que están diseñadas especialmente para
impedir mediante filtración el paso de partículas
microscópicas.

SÍMBOLOS SOBRE LA HERRAMIENTA:

.......Classe II de construcción

V...........voltios

A...........amperios

Hz.........hertzios

W..........vatios

BPM .....puñetazo por minuto

Algunos polvos
generados por el lijado,

~ ..........corriente alterna

n0.........velocidad sin carga

rpm.......revoluciones por minuto

.../min ...revoluciones por minuto

4. Descripción general

Véase la página 2.

1 Empuñadura de sujeción
2 Enclavamiento de la herramienta
3 Tope de profundidad de taladro
4 Gancho para andamio
5 Conmutador de inversión
6 Botón de fijación para funcionamiento

continuado

7 Interruptor
8 Enclavamiento
9 Interruptor

5. Puesta en marcha

Antes de enchufar compruebe que la tensión

14

y la frecuencia de la red, indicadas en la placa

de identificación, corresponden a las de la fuente
de energía.

5.1 Montaje de la empuñadura de sujeción

Por razones de seguridad, utilice siempre la
empuñadura de sujeción suministrada.

Abrir el anillo de fijación girando la empuñadura de
sujeción (1) hacia la izquierda. Deslizar la
empuñadura de sujeción sobre el collarín del eje de
la máquina. Colocar el tope de profundidad de
taladro (3). Apretar con fuerza la empuñadura de
sujeción en el ángulo requerido para la aplicación.

6. Manejo

6.1 Gancho para andamio (sólo KHE D-26)

El gancho para andamios (4) está diseñado para
colgar el aparato en una barra de andamio o de un
peldaño de escalera. El punto de apoyo debe ser
adecuado para sujetar el aparato de forma segura.
Asegúrese de que la caída del aparato no produzca
ningún daño. No sobrecargue el aparato con pesos
adicionales.

No utilice el gancho para andamios si está
dañado.

Para utilizar el gancho para andamios (4)
desplegarlo (hasta que encaje). Sujetar la máquina
con precaución.

¡Atención, riesgo de aplastamiento de los

dedos al plegarlo! No sujetar en zonas de
bisagras, utilizar siempre guantes de protección. El
gancho para andamios (4) deberá estar siempre
plegado (hasta que encaje) mientras no se use.

6.2 Ajuste del tope de profundidad

Aflojar la empuñadura de sujeción (1). Ajustar el
tope de profundidad de taladro (3) a la profundidad
de taladro deseada y apretar nuevamente la
empuñadura de sujeción.

Preconecte siempre un dispositivo de

corriente residual FI (RCD) con una corriente
de desconexión máxima de 30 mA.

6.3 Ajustar dirección de giro

Pulsar el conmutador de giro (5) sólo durante

el estado de parada del motor.
Véase la página 2.

R = Giro a la derecha activado
L = Giro a la izquierda activado

6.4 Seleccionar el modo de operación

Seleccione el modo de operación deseado girando
el botón (9). Para girar, presione el dispositivo de
bloqueo (8).

Taladrado

Taladrar con martillo perforador

Cincelado

(Sólo KHE 2444, KHE 2644, KHE D-26)

En la posición de cincelado el cincel se bloquea
mediante un seguro de torsión.

Coloque el interruptor (9) entre y para
situar el cincel en el modo de uso correspondiente.

Con el cincel insertado, accione la
herramienta únicamente en el modo de

funcionamiento Cincelar.

Evite los movimientos de la palanca en la
máquina con el cincel insertado.

6.5 Cambio de herramienta portabrocas de
martillo

Limpie el vástago de la herramienta antes de

insertarlo y engráselo con grasa especial
(nº de pedido 6.31800). Inserte sólo herramientas
SDS-Plus

Insertar la herramienta:

- Gire la herramienta e insértela hasta que encaje.

La herramienta se enclava automáticamente.

Retirar la herramienta:

Véase pág. 2, fig. A.
Tire del mecanismo de enclavamiento (2) hacia

atrás en el sentido de la flecha (a) y extraiga la
herramienta (b).

6.6 Conexión/desconexión, modificar

número de revoluciones

Conexión, número de revoluciones: pulsar el

interruptor (7).
El número de revoluciones puede modificarse

pulsando el interruptor.
Para pararla, soltar el interruptor.

Conexión constante con interruptor conectado (7)

pulsar el botón bloqueador (6) y soltar el
interruptor. Para desconectarla pulsar
nuevamente interruptor (7) y soltarlo.

En la posición de funcionamiento continuado,

la máquina seguirá funcionando en caso de
pérdida del control de la herramienta debido a un
tirón. Por este motivo se deben sujetar las
empuñaduras previstas siempre con ambas
manos, adoptar una buena postura y trabajar
concentrado.

7. Mantenimiento

De cuando en cuando deben limpiarse las ranuras
de ventilación de la máquina.

8. Localización de averías

Si no se puede accionar el interruptor pulsador (7),
comprobar que el selector de sentido de giro (5)
esté colocado correctamente en la posición
R o en la L.

f

9. Accessorios

Utilice únicamente accesorios Metabo originales.

ESPAÑOL es

Utilice únicamente accesorios que cumplan con los
requerimientos y los datos indicados en estas indi­caciones de funcionamiento.

Montar accesorios de manera segura. En caso de
usar la máquina en un soporte: montar la máquina
de manera fija. El usuario puede resultar herido por
la pérdida del control de la herramienta.

Programa completo de accesorios disponible en
www.metabo.com o en el catálogo principal.

10. Reparación

¡Las reparaciones de herramientas eléctricas
SOLAMENTE deben ser efectuadas por
electricistas especializados!

En caso de tener herramientas eléctricas que
necesiten ser reparadas, diríjase, por favor, a su
representante de Metabo. En la página
www.metabo.com encontrará las direcciones
necesarias.

En la página web www.metabo.com puede
descargar listas de repuestos.

11. Protección ecológica

Cumpla lo estipulado por las normativas nacionales
relativas a la gestión ecológica de los residuos y al
reciclaje de herramientas, embalaje y accesorios
usados.

12. Especificaciones técnicas

Notas explicativas sobre la información de la
página 3.

Nos reservamos el derecho a efectuar
modificaciones conforme al avance técnico.

P

=potencia nominal absorbida

1

P

=potencia entregada

2

I

=Intensidad de corriente a 120 V

120 V

n

=N° de revoluciones de marcha

1

n

ø max =diámetro máximo de taladro
s max = número de percusiones máximo
W =energía de percusión por cada

m =peso
D = diámetro de cuello de sujeción

Las especificaciones técnicas aquí indicadas se
entienden dentro de determinadas tolerancias
(conformes a las normas que rigen actualmente).

en vacío

=N° de revoluciones de marcha

2

bajo carga

golpe

¡Lleve auriculares protectores!

15

170 27 4240 - 0718 CP

Metabowerke GmbH
Metabo-Allee 1
72622 Nuertingen
Germany
www.metabo.com
