Page 1
KHE 54
Operating Instructions........... page
Mode d’emploi ...................... page
Instrucciones de manejo .... página
Instruções de serviço ......... página
170 26 7290 - 0107 (491158-00)
5
10
15
20
Page 2
KHE 54
14
UV 120
IA 9.6
P
1
P
2
n
1
D
1
D
2
s
WJ 1-9
m lbs(kg) 13.9 (6,3)
W 1050
W 590
/min 135-275
in (mm) 1 9/16 (40)
in (mm) 3 1/2 (90)
/min
bpm
Spline
1300-2600
© 2007
Metabowerke GmbH,
Postfach 1229
Metabo-Allee 1
D-72622 Nürtingen
Germany
2
Page 3
12
11
10
1
9
23
4
5
678
3

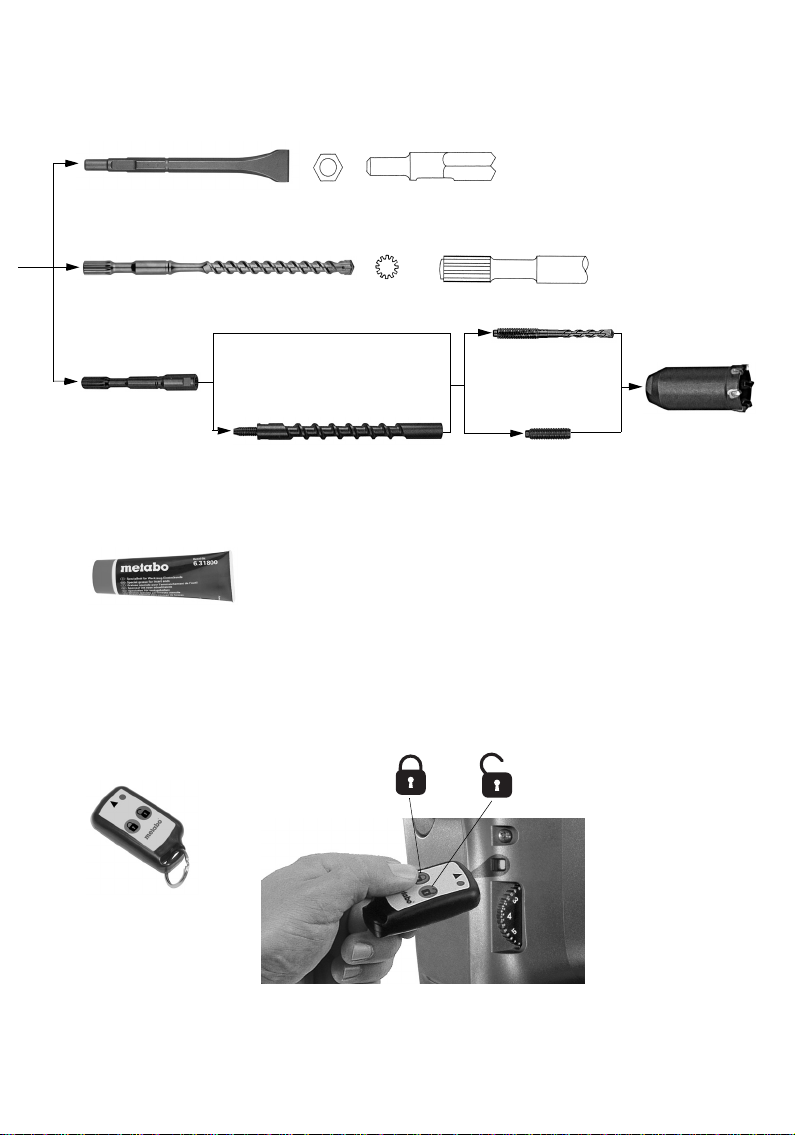

Page 4
A
centering bit
75701
threaded bolt
75703
B
C
6.31800
CODE! Key
6.22500
4
Page 5
ENGLISH
ENG
Operating Instructions
Dear Customer,
Thank you for the trust you have placed in us by buying a Metabo power tool. Each Metabo power tool
is carefully tested and subject to strict quality controls by Metabo's quality assurance. Nevertheless, the
service life of a power tool depends to a great extent on you. Please observe the information contained
in these instructions and the enclosed documentation. The more carefully you treat your Metabo power
tool, the longer it will provide dependable service.
Contents
1Specified Use
2 General Safety Rules
3 Specific Safety Rules
4 Functional Description
5 Special Product Features
6 Assembly, Initial Use
6.1 Assembly of the additional handle
7Operation
7.1 Depth Stop Setting
7.2 Positioning, removing tool
7.3 Setting operating mode
7.4 Setting impact force and speed
7.5 Switching On and Off
8 Tips and Tricks
9 Maintenance
10 Troubleshooting
11 Accessories
12 Repairs
13 Environmental Protection
14 Technical Specifications
1 Specified Use
The tool, with suitable accessories, is suitable for
drilling and chiselling work as well as light demolition work in concrete, brick, stone and similar
materials.
The user bears sole responsibility for damage
caused by improper use.
Generally accepted accident prevention regulations and the enclosed safety information must be
observed.
2 General Safety Rules
1 WARNING! Read and understand all
instructions.
Failure to follow all instructions listed below may
result in electric shock, fire and/or serious personal
injury.
SAVE THESE INSTRUCTIONS.
2 Work Area
2.1
Keep your work area clean and well lit.
Cluttered benches and dark areas invite accidents.
Do not operate power tools in explosive
2.2
atmospheres, such as in the presence of
flammable liquids, gases, or dust.
create sparks which may ignite the dust or fumes.
Keep bystanders, children, and visitors
2.3
away while operating a power tool.
can cause you to lose control.
3 Electrical Safety
3.1
Grounded tools must be plugged into an
outlet properly installed and grounded in
accordance with all codes and ordinances.
Never remove the grounding prong or modify
the plug in any way. Do not use any adapter
plugs. Check with a qualified electrician if you
are in doubt as to whether the outlet is properly
grounded.
malfunction or break down, grounding provides a
low-resistance path to carry electricity away from
the user.
Applicable only to Class I (grounded) tools.
3.2
polarized plug (one blade is wider than the
other). This plug will fit in a polarized outlet only
one way. If the plug does not fit fully in the
outlet, reverse the plug. If it still does not fit,
contact a qualified electrician to install a
polarized outlet. Do not change the plug in any
way.
the three-wire grounded power cord and
grounded power supply system.
Applicable only to Class II (double insulated) tools.
If the tools should electrically
Double insulated tools are equipped with a
Double insulation eliminates the need for
Power tools
Distractions
5
Page 6
ENG
ENGLISH
3.3
Avoid body contact with grounded surfaces
such as pipes, radiators, ranges and
refrigerators.
shock if your body is grounded.
3.4
Don’t expose power tools to rain or wet
conditions.
increase the risk of electric shock.
Do not abuse the cord. Never use the cord
3.5
to carry the tools or pull the plug from an outlet.
Keep cord away from heat, oil, sharp edges or
moving parts. Replace damaged cords
immediately.
electric shock.
When operating a power tool outside, use
3.6
an outdoor extension cord marked "W-A" or
"W".
reduce the risk of electric shock.
4 Personal Safety
4.1
Stay alert, watch what you are doing and
use common sense when operating a power
tool. Do not use tool while tired or under the
influence of drugs, alcohol or medication.
moment of inattention when operating power tools
may result in serious personal injury.
Dress properly. Do not wear loose clothing
4.2
or jewelry. Contain long hair. Keep your hair,
clothing and gloves away from moving parts.
Loose clothes, jewelry or long hair can be caught
in moving parts.
Avoid accidental starting. Be sure switch is
4.3
off before plugging in.
finger on the switch or plugging in tools that have
the switch on invites accidents.
Remove adjusting keys or wrenches before
4.4
turning the tool on.
attached to a rotating part of the tool may result in
personal injury.
4.5
Do not overreach. Keep proper footing and
balance at all times.
enable better control of the tool in unexpected
situations.
Use safety equipment. Always wear eye
4.6
protection.
hard hat or hearing protection must be used for
appropriate conditions.
5. Tool Use and Care
5.1
Use clamps or other practical way to secure
and support the workpiece to a stable platform.
Holding the work by hand or against your body is
unstable and may lead to loss of control.
Do not force tool. Use the correct tool for
5.2
your application.
better and safer at the rate for which it is designed.
Do not use tool if switch does not turn it on
5.3
or off.
switch is dangerous and must be repaired.
There is an increased risk of electric
Water entering a power tool will
Damaged cords increase the risk of
These cords are rated for outdoor use and
A
Carrying tools with your
A wrench or a key that is left
Proper footing and balance
Dust mask, non-skid safety shoes,
The correct tool will do the job
Any tool that cannot be controlled with the
Disconnect the plug from the power source
5.4
before making any adjustments, changing
accessories, or storing the tool.
safety measures reduce the risk of starting the tool
accidentally.
5.5
Store idle tools out of reach of children and
other untrained persons.
the hands of untrained users.
5.6
Maintain tools with care. Keep cutting tools
sharp and clean.
sharp cutting edges are less likely to bind and are
easier to control.
Check for misalignment or binding of
5.7
moving parts, breakage of parts, and any other
condition that may affect the tool's operation. If
damaged, have the tool serviced before using.
Many accidents are caused by poorly maintained
tools.
5.8
Use only accessories that are
recommended by the manufacturer for your
Accessories that may be suitable for one
model.
tool may become hazardous when used on
another tool.
6 SERVICE
6.1
Tool service must be performed only by
qualified repair personnel.
maintenance performed by unqualified personnel
could result in a risk of injury.
When servicing a tool, use only identical
6.2
replacement parts. Follow instructions in the
Maintenance section of this manual.
unau-thorized parts or failure to follow
Maintenance instructions may create a risk of
electric shock or injury.
Properly maintained tools with
Such preventive
Tools are dangerous in
Service or
Use of
3 Specific Safety Rules
Hold tool by insulated gripping surfaces when
performing an operation where the cutting tool
may contact hidden wiring or its own cord.
Contact with a "Iive" wire will also make exposed
metal parts of the tool "live" and shock the
operator.
Wear ear protectors when using the tool for
extended periods.
intensity noise can cause hearing loss.
Before using this power tool, completely read and
understand the enclosed safety information and
the instructions. Keep all enclosed documentation
for future reference, and pass on your power tool
only together with this documentation.
Pull the plug out of the plug socket before any
adjustments or servicing are performed.
Prolonged exposure to high
For your own protection and for the
protection of your power tool pay
attention to all parts of the text that
are marked with this symbol!
6
Page 7
ENGLISH
ENG
Use the additional handles supplied with the
Loss of control can lead to injuries.
tool.
Work only with the additional handle correctly
installed.
Always hold the machine with both hands at the
intended handles, take a secure stance and
concentrate on the work.
Always wear protective goggles, gloves, a dust
mask and sturdy shoes when working with this tool.
Wear ear muffs.
of hearing.
Ensure that the spot where you wish to work is free
power cables, gas lines or water pipes
of
using a metal detector).
Hold the power tool only at insulated housing
parts if there is any danger of making contact
with concealed electric cables or the supply
cable.
Contact with live wires energises the metal
parts of the housing and can cause electric shock
to the operator.
Work only with a correctly positioned tool. Pull on
the tool to check that it is correctly seated. (The
tool must move a few centimetres in axial direction.)
When working above ground level, ensure that the
area below you is clear.
Never touch the tool or parts near the tool directly
after work because they may be extremely hot and
can cause burns to the skin,
Always route the connecting cable away from the
tool towards the rear.
SYMBOLS ON THE TOOL:
.......Class II Construction
V...........volts
A........... amperes
Hz......... hertz
BPM ..... beat per minute
~
..........alternating current
Exposure to noise can cause loss
(e.g.

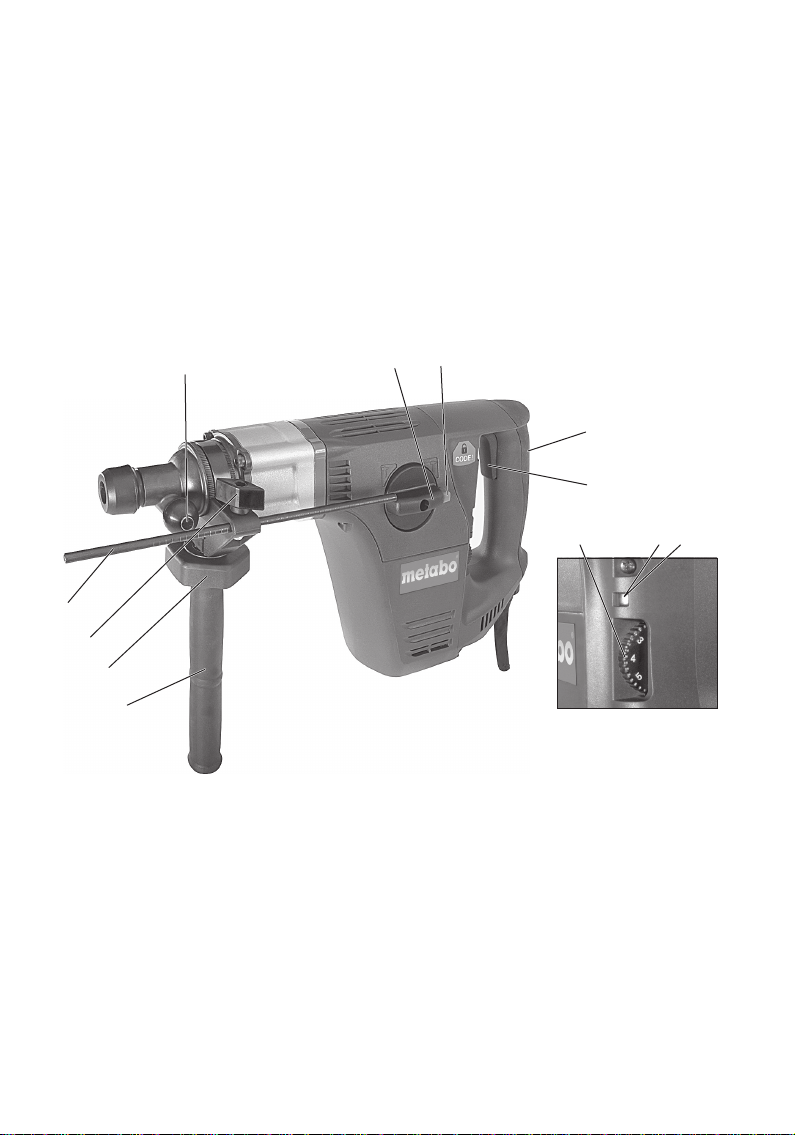

4 Functional Description
See page 3 (please unfold).
1 Tool lock
2 Switch button
3Lock
4 Rear handle
5 Trigger
6 Electronic signal indicator
7 Receiver of
Metabo CODE! Systems
(for use with
8 Adjusting wheel for setting
impact force and speed
a Metabo CODE! Key * )
9 Additional handle
Hexagon ring
10
11
Wing nut
12 Depth stop
* not in scope of delivery
5 Special Product Features
Smooth start:
The electronics system only increases impact
speeds slowly after switching on so that the chisel
or the drill retains the desired position on the
masonry. When the drill is inserted in an existing
hole, there are no jerks and jolts during start-up.
Electronic impact force and speed controller
Speed and impact frequency per minute can be
adjusted on the tool to match the application.
To reduce cracking when chiselling and drilling in
soft and brittle materials.
To produce an optimised tool setting for extremely
precise chiselling and drilling.
Turn-off carbon brushes
If the brushes are completely worn, the machine
switches off automatically.
Metabo CODE! System
Electronic anti-theft device at the push of a button.
With the CODE! key, which is available separately,
you can lock up your power tool and thus protect
it against misuse or theft.
Overload clutch
The overload clutch limits the maximum torque if
the tool should happen to block during operation.
This protects the gear unit and motor from overloading.
6 Assembly, Initial Use
Before plugging in, check to see that the
rated mains voltage and mains
frequency, as stated on the rating label,
match with your power supply.
Use only extension cables with a min. crosssection of AWG 16. Extension cables must correspond to the power consumption of the machine
(cf Technical Specifications). If a cable roller is
used, always roll up the cable completely.
6.1 Assembly of the additional handle
For safety reasons, always use the addi-
tional handle (9) supplied.
Release the additional handle by turning the
hexagon ring (10) counterclockwise. The additional handle can be moved to desired angle.
Tighten the hexagon ring (10) firmly.
The additional handle (9) must be firmly screwed
into the additional handle mount.
7
Page 8
ENG
ENGLISH

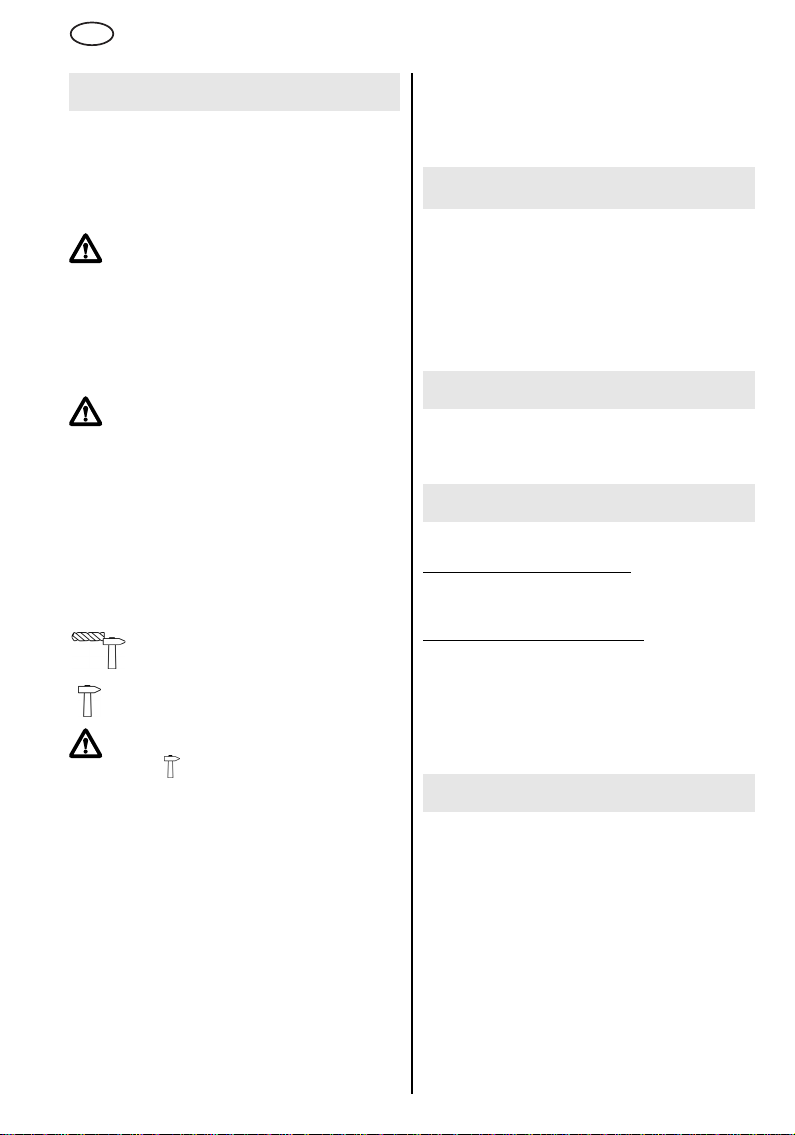

7 Operation
7.1 Depth Stop Setting
Release the wing nut (11). Set depth stop (12) to
the desired drilling depth and retighten wing nut.
7.2 Positioning, removing tool
Before inserting, clean tool shank and
apply supplied special grease (accessories: Order no. 6.31800)!
Use only Spline tools.
Positioning tool:
Fully push in tool lock (1) and hold it in. Turn the
tool and push in up to the limit stop. Release tool
lock (1). The tool lock (1) should now return to its
initial position.
Pull on the tool to check that it is
correctly seated.
move a little in an axial direction.)
Removing the tool:
Push in tool lock (1) and remove tool.
7.3 Setting operating mode
Press the lock (3) and hold in. Select the desired
operating mode by turning the switch button (2).
(Switch button must be horizontal). Release the
lock and check that the switch button has
engaged.
Hammer drilling
Chiselling
When a chisel is fitted, only operate the
machine in the chiselling operating
mode.
7.4 Setting impact force and speed
Turn the adjusting wheel (8) to the desired value.
The higher the number, the greater the speed and
the higher the impact force.
The correct setting is found by trial and error.
Example: if soft, brittle materials are being
chiselled, or cracking is to be kept to a minimum,
set the adjusting wheel to "1“ to "2“ (low impact
force).
For demolition or for drilling into harder materials,
set the adjusting wheel to the highest number
(max.power).
(The tool must be able to
7.5 Switching On and Off
To switch on:
To switch off:
press the trigger switch (5).
release the trigger switch (5).
8 Tips and Tricks
When working with the chisel hammer, only a
moderate amount of press-on pressure (approx.
20 kg) is required. High press-on pressure does
not increase work capacity and can possibly
shorten the service life of your tool.
In the case of deep bores, pull the drill bit out of the
bore from time to time in order to remove the stone
dust.
9 Maintenance
Motor cleaning: blow out the machine regularly
and thoroughly through the air slots with
compressed air.
10 Troubleshooting
Electronic signal indicator (6):
Rapid flashing - CODE! System
The tool was locked with a CODE! Key. The electronic anti-theft device is active. The tool can be
unlocked again with a CODE! key.
Continuous light - Service call-up
The tool cut out automatically. Bring the tool to a
Metabo Service Centre.
Rotational speed fluctuations:
High-energy, high-frequency interference can
cause rotational speed fluctuations up to the
maximum idling speed. The fluctuations disappear
again as soon as the interference fades away.
11 Accessories
Use only genuine Metabo accessories.
If you need any accessories, check with your
dealer.
For dealers to select the correct accessory, they
need to know the exact model designation of your
power tool.
See page 4:
A Extensive range of tools for a wide variety of
applications.
B Special grease (for lubricating the tool shanks)
CCODE! key
8
Page 9
12 Repairs
Repairs to electrical tools must be carried out by
qualified electricians ONLY!
Any Metabo power tool in need of repair can be
sent to one of the addresses listed in the spare
parts list.
Please enclose a description of the fault with the
power tool.
13 Environmental Protection
Metabo's packaging can be 100% recycled.
Scrap power tools and accessories contain large
amounts of valuable resources and plastics that
can be recycled.
These instructions are printed on chlorine-free
bleached paper.
14 Technical Specifications
Explanatory notes on the specifications on page 2.
Changes due to technological progress reserved.
U=Voltage
I=Current
P
= Nominal power input
1
=Power output
P
2
= No load speed
n
1
= Drill diameter in concrete with
D
1
D
2
s=Impact frequency
W = Single impact force
m = Weight without mains cable
hammer drill bits
= Drill diameter in concrete with core
cutters
ENGLISH
ENG
Wear ear muffs!
The technical specifications quoted are subject to
tolerances (in compliance with the relevant valid
standards).
9
Page 10
F
FRANÇAIS
Mode d'emploi
Cher client,
merci de la confiance que vous nous avez témoignée en achetant un outil électrique Metabo. Tous les
outils électriques Metabo sont testés avec soin et font l'objet de contrôles qualité très stricts effectués
par le Service Qualité Metabo. Mais c'est vous qui avez la plus grande influence sur la durée de vie de
votre outil électrique. Veuillez respecter les informations contenues dans ces instructions d'utilisation et
dans les documents ci-joints. En prenant grand soin de votre outil électrique Metabo, vous en augmenterez la durée de vie et en garantirez le bon fonctionnement.
Sommaire
1 Utilisation conforme à la destination
2 Consignes générales de sécurité
3 Consignes de sécurité particulières
4Vue d'ensemble
5 Particularités du produit
6 Mise en service
6.1 Montage de la poignée
supplémentaire
7 Utilisation
7.1 Réglage de la butée de profondeur
7.2 Pose et dépose de l'outil
7.3 Réglage du mode de travail
7.4 Réglage de la puissance de frappe et
de la vitesse
7.5 Marche/arrêt
8 Conseils et astuces
9 Maintenance
10 Dépannage
11 Accessoires
12 Réparations
13 Protection de l'environnement
14 Caractéristiques techniques
1 Utilisation conforme à la
destination
Ensemble avec les accessoires adéquats, cette
machine est l'outil désigné pour des travaux de
perçage, burinage et de petite démolition sur
béton, brique, pierre et matériaux assimilés.
L'utilisateur sera entièrement responsable de tous
dommages résultant d'une utilisation non
conforme à la destination de la machine.
Il est impératif de respecter les consignes
générales de protection contre les accidents ainsi
que les consignes de sécurité ci-jointes.
2 Consignes générales de
sécurité
1 AVERTISSEMENT! Vous devez lire et
comprendre toutes les instructions.
Le non-respect, même partiel, des instructions ciaprès entraîne un risque de choc électrique,
d'incendie et/ou de blessures graves.
CONSERVEZ CES INSTRUCTIONS
2 Aire de travail
2.1
Veillez à ce que l’aire de travail soit propre
et bien éclairée.
lumière favorisent les accidents.
N'utilisez pas d’outils électriques dans une
2.2
atmosphère explosive, par exemple en
présence de liquides, de gaz ou de poussières
inflammables.
étincelles qui pourraient enflammer les poussières
ou les vapeurs.
2.3
Tenez à distance les curieux, les enfants et
les visiteurs pendant que vous travaillez avec
un outil électrique.
vous faire faire une fausse manoeuvre.
3 Sécurité électrique
3.1
Les outils mis à la terre doivent être
branchés dans une prise de courant
correctement installée et mise à la terre
conformément à tous les codes et règlements
pertinents. Ne modifiez jamais la fiche de
quelque façon que ce soit, par exemple en
enlevant la broche de mise à terre. N'utilisez
pas d'adaptateur de fiche. Si vous n’êtes pas
certain que la prise de courant est
correctement mise à la terre, adressez-vous à
un électricien qualifié.
de défectuosité électrique de l'outil, une mise à la
terre offre un trajet de faible résistance à
l'électricité qui autrement risquerait de traverser
l'utilisateur.
S'applique aux outils de classe I (mis à la terre)
seulement.
Les outils à double isolation sont équipés
3.2
d’une fiche polarisée (une des lames est plus
large que l’autre), qui ne peut se brancher que
d’une seule façon dans une prise polarisée. Si
Le désordre et le manque de
Les outils électriques créent des
Ils pourraient vous distraire et
En cas de défaillance ou
10
Page 11
FRANÇAIS
F
la fiche n’entre pas parfaitement dans la prise,
inversez sa position ; si elle n’entre toujours
pas bien, demandez à un électricien qualifié
d’installer une prise de courant polarisée. Ne
modifiez pas la fiche de l’outil.
isolation élimine le besoin d’un cordon
d’alimentation à trois fils avec mise à la terre ainsi
que d’une prise de courant mise à la terre.
S’applique aux outils de classe II seulement.
3.3
Evitez tout contact corporel avec des
surfaces mises à la terre (tuyauterie,
radiateurs, cuisinières, réfrigérateurs, etc.).
risque de choc électrique est plus grand si votre
corps est en contact avec la terre.
N’exposez pas les outils électriques à la
3.4
pluie ou à l’eau.
électrique augmente le risque de choc électrique.
Cette consigne est facultative pour les outils
étanches à l’eau ou à l’épreuve de
l'éclaboussement.
3.5
Ne maltraitez pas le cordon. Ne transportez
pas l’outil par son cordon et ne débranchez pas
la fiche en tirant sur le cordon. N’exposez pas
le cordon à la chaleur, à des huiles, à des arêtes
vives ou à des pièces en mouvement.
Remplacez immédiatement un cordon
endommagé.
le risque de choc électrique.
Lorsque vous utilisez un outil électrique à
3.6
l’extérieur, employez un prolongateur pour
l'extérieur marqué « W-A » ou « W ».
sont faits pour être utilisés à l’extérieur et réduisent
le risque de choc électrique.
4 Sécurité des personnes
4.1
Restez alerte, concentrez-vous sur votre
travail et faites preuve de jugement. N’utilisez
pas un outil électrique si vous êtes fatigué ou
sous l’influence de drogues, d’alcool ou de
médicaments.
entraîner des blessures graves.
Habillez-vous convenablement. Ne portez ni
4.2
vêtements flottants ni bijoux. Confinez les
cheveux longs. N’approchez jamais les
cheveux, les vêtements ou les gants des pièces
en mouvement.
bijoux ou des cheveux longs risquent d’être
happés par des pièces en mouvement.
Méfiez-vous d’un démarrage accidentel.
4.3
Avant de brancher l’outil, assurez-vous que son
interrupteur est sur ARRÊT.
un outil avec le doigt sur la détente ou de brancher
un outil dont l’interrupteur est en position
MARCHE peut mener tout droit à un accident.
Enlevez les clés de réglage ou de serrage
4.4
avant de démarrer l’outil.
une pièce tournante de l’outil peut provoquer des
blessures.
La présence d’eau dans un outil
Un cordon endommagé augmente
Un instant d'inattention suffit pour
Des vêtements flottants, des
La double
Le
Ces cordons
Le fait de transporter
Une clé laissée dans
Ne vous penchez pas trop en avant.
4.5
Maintenez un bon appui et restez en équilibre
en tout temps.
mieux réagir à une situation inattendue.
4.6
Utilisez des accessoires de sécurité. Portez
toujours des lunettes ou une visière.
conditions, portez aussi un masque antipoussière,
des bottes de sécurité antidérapantes, un casque
protecteur et/ou un appareil antibruit.
5 Utilisation et entretien des outils
5.1
Immobilisez le matériau sur une surface
stable au moyen de brides ou de toute autre
façon adéquate.
main ou contre votre corps offre une stabilité
insuffisante et peut amener un dérapage de l’outil.
Ne forcez pas l'outil. Utilisez l’outil
5.2
approprié à la tâche.
mieux et de façon plus sécuritaire. Respectez
aussi la vitesse de travail qui lui est propre.
N’utilisez pas un outil si son interrupteur est
5.3
bloqué.
commander par son interrupteur est dangereux et
doit être réparé.
Débranchez la fiche de l’outil avant
5.4
d’effectuer un réglage, de changer
d’accessoire ou de ranger l’outil.
mesures préventives de sécurité réduisent le
risque de démarrage accidentel de l’outil.
Rangez les outils hors de la portée des
5.5
enfants et d’autres personnes
inexpérimentées.
les mains d’utilisateurs novices.
Prenez soin de bien entretenir les outils. Les
5.6
outils de coupe doivent être toujours bien
affûtés et propres.
dont les arêtes sont bien tranchantes, sont moins
susceptibles de coincer et plus faciles à diriger.
5.7
Soyez attentif à tout désalignement ou
coincement des pièces en mouvement, à tout
bris ou à toute autre condition préjudiciable au
bon fonctionnement de l’outil. Si vous
constatez qu’un outil est endommagé, faites-le
réparer avant de vous en servir.
accidents sont causés par des outils en mauvais
état.
N’utilisez que des accessoires que le
5.8
fabricant recommande pour votre modèle
d’outil.
un outil, mais être dangereux avec un autre.
6 RÉPARATION
6.1
La réparation des outils électriques doit être
confiée à un réparateur qualifié.
réparation d’un outil électrique par un amateur
peut avoir des conséquences graves.
Pour la réparation d’un outil, n’employez
6.2
que des pièces de rechange d’origine. Suivez
les directives données à la section « Réparation
Un bonne stabilité vous permet de
Selon les
Le fait de tenir la pièce avec la
L’outil correct fonctionne
Un outil que vous ne pouvez pas
De telles
Les outils sont dangereux dans
Des outils bien entretenus,
De nombreux
Certains accessoires peuvent convenir à
L’entretien ou la
11
Page 12
F
FRANÇAIS
» de ce manuel.
autorisées ou le non-respect des instructions
d’entretien peut créer un risque de choc électrique
ou de blessures.
L’emploi de pièces non
3 Consignes de sécurité
particulières
Tenez l’outil par ses surfaces de prise isolées
pendant toute opération où l’outil de coupe
pourrait venir en contact avec un câblage
dissimulé ou avec son propre cordon.
contact avec un conducteur sous tension, les
pièces métalliques à découvert de l’outil
transmettraient un choc électrique à l’utilisateur.
Portez un appareil antibruit si vous devez
utiliser l'outil pendant une période prolongée.
Une exposition prolonguée à un bruit de forte
intensité peut entraîner des lésions de l'ou
Avant d'utiliser l'outil électrique, lisez
attentivement et entièrement les instructions de
sécurité ci-jointes ainsi que le mode d'emploi.
Conservez les documents ci-joints et veillez à les
remettre obligatoirement avec l'appareil à tout
utilisateur concerné.
Dans l'intérêt de votre propre sécurité et afin de protéger votre outil
électrique, respectez les passages
de texte marqués de ce symbole !
Débrancher le cordon d'alimentation de la prise de
courant avant toute opération de réglage ou de
maintenance.
Utiliser les poignées complémentaires fournies
avec l'outil.
risque de blessures.
Toujours travailler avec la poignée supplémentaire
correctement installée.
Tenir toujours l'outil avec les deux mains au niveau
des poignées, veiller à un bon équilibre et travailler
de manière concentrée.
Portez toujours des lunettes de protection, des
gants de travail, un masque à poussières et des
chaussures de sécurité lorsque vous travaillez
avec votre outil électrique !
Porter une protection auditive.
susceptible de provoquer une perte de capacité
auditive.
Vérifiez que l'endroit où vous allez intervenir ne
comporte
de gaz
Ne touchez la machine qu'aux endroits isolés
du boîtier lorsqu'il y a un risque de toucher des
câbles non apparents pendant le fonctionnement.
les parties métalliques du boîtier sous tension et
peut provoquer une décharge électrique qui sera
ressentie par l'opérateur.
En cas de perte de contrôle, il y a un
aucune conduite électrique, d'eau ou
(par ex. à l'aide d'un détecteur de métaux).
Le contact avec des câbles électriques met
En cas de
ï
Le bruit est
e.
Toujours travailler avec l'outil correctement
installé. Vérifier en tirant sur l'outil qu'il est bien
positionné. (Il faut pouvoir bouger l'outil de quelques centimètres dans le sens axial.)
Pour les travaux au-dessus du niveau du sol : vérifiez que la zone située au-dessous est bien
dégagée.
Ne touchez pas l'outil dans le mandrin ou des
pièces situées à proximité de cet outil aussitôt
après le travail ; en effet, ils peuvent être extrêmement chauds et occasionner des brûlures cutanées.
Toujours diriger le cordon d'alimentation vers
l'arrière de l'outil électrique.
SYMBOLES SUR L’OUTIL:
............. Construction de classe II
V ................. volts
A................. ampères
Hz............... hertz
BPM ........... frappe par minute
~ ................. courant alternatif
4Vue d'ensemble
Voir page 3 (à déplier).
1 Douille de l'outil
2 Bouton de commande
3 Sécurité
4 Poignée arrière
5 Gâchette
6 Témoin électronique
7 Récepteur du
système Metabo CODE!
(s'utilise ensemble
Metabo CODE! Key * )
8 Molette de réglage de la
puissance de frappe et de la vitesse
9 Poignée supplémentaire
10
Bague hexagonale
11
Vis à oreilles
12 Butée de profondeur
* Non compris dans la fourniture
avec un
5 Particularités du produit
Démarrage progressif :
Le dispositif électronique assure une progression
de la vitesse de frappe en douceur après la mise
en route ; ainsi, le burin respectivement le foret
restera en place à l'endroit voulu de la maçonnerie.
Lors de l'introduction du foret dans un perçage
existant, on évite ainsi les à-coups au démarrage.
12
Page 13
Régulation électronique de la puissance de
frappe et de la vitesse
La vitesse et la fréquence de frappe peuvent être
adaptées en fonction de l'outil dans le mandrin et
du travail à effectuer.
Afin d'éviter que les matériaux peu résistants et
cassants ne soient ébréchés par le burinage ou le
perçage.
Pour le réglage optimal de l'outil électrique en vue
d'un burinage ou perçage particulièrement précis.
Charbons de sécurité
Dès l'usure complète des charbons de contact, la
machine s'arrête automatiquement.
Système Metabo CODE!
tronique par simple pression sur un bouton. Grâce
à l'accessoire CODE! Key, vendu séparément,
vous verrouillerez votre outil électrique pour le
protéger contre les utilisations non autorisées et le
vol.
Embrayage de sécurité
L'embrayage de sécurité limite le couple maximum
au cas où l'outil dans le mandrin se bloquerait en
cours d'opération. La transmission et le moteur
sont également protégés d'une surcharge grâce à
cette sécurité.
Protection antivol élec-
FRANÇAIS
F
7Utilisation
7.1 Réglage de la butée de profondeur
Desserrer la vis à oreilles (11). Régler la butée de
profondeur (12) à la profondeur de perçage voulue
et resserrer la vis à oreilles.
7.2 Pose et dépose de l'outil
Avant l'insertion, nettoyer l'extrémité de
l'outil et la graisser avec la graisse
spéciale fournie (ou disponible comme
accessoire, réf. de cde 6.31800).
Utiliser exclusivement des outils Spline !
Installation de l'outil :
Appuyer fermement sur le verrouillage de l'outil (1)
et le maintenir dans cette position. Tourner l'outil
et l'enfoncer jusqu'en butée. Relâcher le verrouillage de l'outil (1). Remettre le verrouillage de l'outil
(1) dans sa position d'origine.
Vérifier en tirant sur l'outil qu'il est bien
positionné.
ment l'outil dans le sens axial.)
(Il faut pouvoir bouger légère-
6 Mise en service
Avant la mise en service, comparez si
tension secteur et la fréquence secteur
indiquées sur la plaque signalétique
correspondent aux caractéristiques de
votre réseau de courant.
Utiliser exclusivement des câbles prolongateurs
d'une section minimale de AWG 16. Les câbles
prolongateurs doivent être adaptés à l'absorption
de puissance de l'outil électrique (voir caractéristiques techniques). Si vous utilisez un tambour
porte-câble, toujours dérouler le câble entièrement.
6.1 Montage de la poignée supplémentaire
Pour des raisons de sécurité, employer
toujours la poignée supplémentaire (9)
fournie.
Desserrer la poignée supplémentaire en tournant
la bague hexagonale (10) vers la gauche. La
poignée supplémentaire peut être fixée avec
l'angle souhaité. Resserrer vigoureusement la
bague hexagonale (10).
Visser la poignée supplémentaire (9) sur le support
de la poignée supplémentaire avec un effort suffisant.
Dépose de l'outil :
Appuyer sur le verrouillage de l'outil (1) et déposer
l'outil.
7.3 Réglage du mode de travail
Appuyer sur la sécurité (3) et la maintenir dans
cette position. Sélectionner le mode de travail
voulu en tournant le bouton de commande (2). (Le
bouton de commande doit être en position horizontale.) Relâcher la sécurité et contrôler si le
bouton de commande est bien verrouillé sur son
cran.
Perforation
Burinage
Lorsque le burin est monté, ne pas
utiliser la machine en mode Perçage au
marteau .
7.4 Réglage de la puissance de frappe et
de la vitesse
Tourner la molette de réglage (8) jusqu'à la valeur
souhaitée.
La vitesse et l'énergie de percussion augmentent
avec le chiffre du réglage.
Pour trouver le réglage juste, référez-vous à votre
expérience. Exemple : lorsque l'on burine des
matériaux peu résistants et cassants, ou pour
minimiser l'ébréchage, positionner la molette de
réglage sur "1" à "2" (énergie de frappe faible).
13
Page 14
F
FRANÇAIS
Pour les travaux de démolition ou de perçage de
matériaux plus résistants, positionner la molette
de réglage sur le chiffre le plus élevé (puissance
maximale).
7.5 Marche/arrêt
Mise en route :
Arrêt :
appuyer sur la gâchette (5).
relâcher la gâchette (5).
8 Conseils et astuces
Pour travailler avec le marteau burineur, une pression d'application modérée (env. 20 kg) est suffisante. Un effort de poussée élevé n'augmente
nullement le rendement mais risque au contraire
de diminuer la longévité de l'outil électrique.
Pour les perçages profonds, retirer périodiquement le foret du trou pratiqué afin d'éliminer les
poussières de perçage.
9 Maintenance
Nettoyage du moteur : nettoyer la machine régulièrement et soigneusement en soufflant de l'air
comprimé à travers les fentes d'aération.
10 Dépannage
Témoin électronique (6) :
Clignotement rapide - Système CODE!
La machine a été verrouillée à l'aide d'un CODE!
Key. La protection antivol électronique est active.
La machine pourra être déverrouillée à l'aide du
CODE! Key.
Allumage fixe - Appel du SAV
L'outil s'est arrêté en sécurité automatique.
Veuillez emmener votre outil chez un réparateur
agréé Metabo.
Variations de régime :
Des perturbations à haute fréquence et haute
énergie sont susceptibles de provoquer des variations du régime moteur allant jusqu'à la vitesse à
vide maximale. Ces variations cessent toutefois
dès la disparition des perturbations.
f
11 Accessoires
Utilisez uniquement du matériel Metabo.
S'il vous faut des accessoires, veuillez vous
adresser à votre revendeur.
Pour pouvoir sélectionner les accessoires appro-
priés, veuillez indiquer le type exact de votre outil
électrique au distributeur.
Voir page 4 :
A Large choix d'outils pour les travaux les plus
diversifiés.
B Graisse spéciale (pour lubrifier les extrémités
des outils)
CCODE! Key
12 Réparations
Les travaux de réparation sur les outils électriques
ne peuvent être effectués que par un spécialiste !
Les outils Metabo qui sont à réparer peuvent être
expédiés à l'une des adresses indiquées sur la
liste des pièces de rechange.
Prière de joindre à l'outil expédié une description
du défaut constaté.
13 Protection de
l'environnement
Les emballages Metabo sont recyclables à 100 %.
Les outils et accessoires électriques qui ne sont
plus utilisés contiennent de grandes quantités de
matières premières et de matières plastiques de
grande qualité pouvant être également recyclées.
Ce mode d'emploi est imprimé sur du papier
blanchi sans chlore.
14 Caractéristiques
techniques
Commentaires sur les indications de la page 2.
Sous réserve de modifications allant dans le sens
du progrès technique.
U=Tension
I=Courant
P
= Puissance absorbée
1
= Puissance débitée
P
2
= Vitesse à vide
n
1
D
= Diamètre de perçage avec forets
1
D
1
s = Fréquence de frappe
W = Energie par coup
m = Poids sans cordon d'alimentation
Les caractéristiques indiquées sont soumises à
tolérance (selon les normes en vigueur correspondantes).
marteaux
= Diamètre de perçage avec trépan
Porter un casque antibruit !
14
Page 15
ESPAÑOL
ES
Instrucciones de manejo
Estimado cliente,
le agradecemos la confianza depositada en nosotros al comprar una herramienta eléctrica Metabo. Cada
herramienta Metabo ha sido probada cuidadosamente y ha superado los estrictos controles de calidad
de Metabo. Sin embargo, la vida útil de una herramienta eléctrica depende en gran medida de usted. Le
rogamos que tenga en cuenta la información contenida en estas instrucciones y en los documentos
adjuntos. Una mejor conservación de su herramienta eléctrica de Metabo, repercute en un servicio eficaz
durante más tiempo.
Contenido
1 Aplicación de acuerdo a la finalidad
2 Instrucciones generales de seguridad
3 Instrucciones especiales de seguridad
4 Descripción general
5 Características especiales del producto
6 Puesta en marcha
6.1 Montaje de la empuñadura
complementaria
7 Manejo
7.1 Ajuste del tope de profundidad
7.2 Montar y desmontar la herramienta
7.3 Ajustar el modo de funcionamiento
7.4 Ajustar la intensidad de percusión y el
número de revoluciones
7.5 Conexión y desconexión
8 Consejos y trucos
9 Mantenimiento
10 Localización de averías
11 Accesorios
12 Reparación
13 Protección ecológica
14 Especificaciones técnicas
1 Aplicación de acuerdo a la
finalidad
La herramienta es adecuada con el accesorio
apropiado para trabajos de perforación y cincelado, así como para trabajos ligeros de demolición
en hormigón, ladrillo, piedra y materiales similares.
Es responsabilidad exclusiva del usuario cualquier
daño causado por el uso incorrecto de las mismas.
Deben observarse las normas para prevención de
accidentes aceptadas generalmente y la información sobre seguridad incluida.
2 Instrucciones generales de
seguridad
1 ADVERTENCIA! Asegúrese de leer y
comprender todas las instrucciones.
De no seguir todas las instrucciones indicadas a
continuación se corre el riesgo de sufrir una
descarga eléctrica, fuego y/o lesión personal
grave.
GUARDE ESTAS INSTRUCCIONES.
2 Zona de trabajo
2.1
Mantenga su zona de trabajo limpia y bien
iluminada.
oscuros pueden ocasionar accidentes.
2.2
eléctricas en ambientes propensos a
explosiones, como ante la presencia de
líquidos inflamables,de gases o de polvo
herramientas eléctricas generan chispas que
pueden inflamar el polvo o los gases.
2.3
circundantes, niños y visitantes cuando ponga
una herramienta eléctrica en marcha.
distracciones le pueden hacer perder el control.
3 Seguridad eléctrica
3.1
ser conectadas a un tomacorriente instalado
correctamente y puesto a tierra conforme a la
legislación vigente. Nunca retire el terminal de
puesta a tierra ni modifique la clavija bajo
ninguna circunstancia. No use ningún tipo de
adaptador de enchufe. Consulte a un
electricista profesional si no está seguro de
que el toma-corriente está puesto a tierra
correctamente.
la herramienta no funcionan bien o si la
herramienta eléctrica se ave-ría, la puesta a tierra
proporciona una vía de baja resistencia para alejar
la electricidad del usuario.
Se debe aplicar sólo para las herramientas de la
Categoría I (con puesta a tierra).
3.2
constan de una clavija polarizada (una cuchilla
es más ancha que la otra). De manera que esta
cla-vija se acopla únicamente de un modo a un
Los bancos desordenados y los sitios
No ponga en marcha herramientas
. Las
Mantenga alejados a personas
Las
Las herramientas con puesta a tierra deben
Si los componentes eléctricos de
Las herramientas doblemente aisladas
15
Page 16
ES
ESPAÑOL
tomacorriente polarizado. Si la clavija no se
acopla bien en el tomacorriente, invierta el
sentido de la clavija. Si aun asi no se acopla
correctamente contacte con un electricista
profesional para instalar un tomacorriente
polarizado. No modifique la clavija bajo
ninguna circunstancia.
elimina la necesidad de un cable de
alimentación trifilar con puesta a tierra, y asimismo elimina la necesidad de un sistema de
alimentación eléctrica con puesta a tierra.
Se debe aplicar sólo para las herramientas
(doblemente aisladas) de la Categoría II.
3.3
Evite el contacto corporal con las
superficies de puesta a tierra, tales como
tubos, radiadores, cocinas económicas y
frigoríficos.
descarga eléctrica si su cuerpo está unido a tierra.
3.4
No exponga las herramientas eléctricas a la
lluvia ni a la humedad.
herramienta eléctrica incrementa el riesgo de sufrir
una descarga eléctrica.
No someta el cable a esfuerzos. Nunca use
3.5
el cable para transportar la herramienta ni tire
del cable para desconectarlo del
tomacorriente. Mantenga el cable alejado del
calor, grasa, bordes afilados y de las partes
móviles.
deteriorados, pues incremen-tan el riesgo de sufrir
una descarga eléctrica.
Cuando ponga a funcionar la herramienta
3.6
eléctrica en el exterior, use un alargador
marcado con "W-A" o "W".
adecuados para su uso en el exterior y reducen el
riesgo de sufrir una descarga eléctrica. 4
Seguridad personal
Manténgase alerta, preste atención a lo que
4.1
está haciendo y use sentido común cuando
ponga a funcionar una herramienta eléctrica.
No use la herramienta cuando esté cansado o
bajo la influencia de drogas, alcohol o
medicamentos.
cuando esté usando una herramienta eléctrica
puede resultar en una lesión personal grave.
Use la vestimenta apropiada. No use ropa
4.2
holgada ni joyas. Recójase el pelo. Mantenga el
pelo, la ropa y los guantes alejados de las partes móviles.
largo se pueden quedar atrapados en las partes
móviles.
Evite un arranque accidental. Asegúrese
4.3
que el interruptor está apagado antes de
conectar la herramienta.
herramienta estando los dedos en el interruptor o
conectar la herramienta cuando el interruptor está
accionado, puede ocasionar un accidente.
Antes de accionar la herramienta, retire las
4.4
llaves y las cuñas.
Corre un alto riesgo de sufrir una
Cambie de inmediato los cables
La ropa holgada, las joyas o el pelo
El aislamiento doble
La entrada de agua en una
Estos cables son
Un momento de descuido
Transportar la
Una llave inglesa u otro tipo de
llave que se ha dejado fija a una parte móvil puede
provocar una lesión corporal.
No intente alcanzar lo imposible. Mantenga
4.5
en todo momento los pies bien apoyados y el
equilibrio,
herramienta en situaciones inesperadas.
4.6
puestas unas gafas de protección.
recomienda utilizar máscara contra el polvo,
zapatos antidesli-zantes de seguridad, un casco
duro y protección para los oídos.
5. Utilización y cuidado de la herramienta
eléctrica
5.1
prácticos para fijar y apoyar la pieza de trabajo
en una plataforma estable.
o contra el cuerpo la pieza de trabajo resulta
inestable y puede ocasionar la pérdida del control.
5.2
Use la herramienta apropiada para el trabajo
que realiza.
trabajo mejor y más seguro en la utilización para la
que ha sido concebida.
5.3
conectar y desconectar el interruptor.
herramienta que no pueda ser controlada por
medio del interruptor resulta peligrosa y debe ser
reparada.
5.4
alimentación antes de realizar cualquier tipo de
ajuste, cambiar los accesorios o guardar la
herramienta.
seguridad reducen el riesgo de poner la
herramienta en marcha accidentalmente.
5.5
usando fuera del alcance de los niños y de las
personas no instruidas sobre su uso.
herramien-tas resultan peligrosas cuando caen en
manos de personas no instruidas sobre su uso.
5.6
Mantenga las herramientas de corte afiladas y
limpias.
bordes afi-lados correctamente, son menos
propensas a obstruirse y son más fáciles de
controlar.
5.7
desajustes u obstrucciones de las partes
móviles, rotura de las partes o cualquier otro
estado que afecte el funcionamiento de la
misma. Si se avería debe de ser reparada antes
de volver a usarla.
provocados por herra-mientas mal cuidadas.
5.8
recomendados por el fabricante para su
modelo.
una herramienta pueden ser peligrosos si se usan
con otra herramienta.
pues esto permite controlar mejor la
Use equipo de seguridad. Siempre lleve
Use pinzas de sujeción u otros medios
No someta la herramienta a un esfuerzo.
La herramienta correcta hará el
No use la herramienta si no es posible
Desconecte el enchufe de la fuente de
Estas medidas preventivas de
Guarde las herramientas que no esté
Cuide las herramientas eléctricas.
Las herramientas bien cuidadas, con los
Inspeccione si la herramienta presenta
Muchos accidentes son
Use únicamente los accesorios
Los accesorios que son adecuados para
Se
Sujetar con la mano
Toda
Las
16
Page 17
ESPAÑOL
ES
6 SERVICIO DE REPARACIÓN
6.1
La reparación de la herramienta debe ser
realizada sólo por personal cualificado,
lo contrario podría producirse un riesgo de lesión.
Al reparar la herramienta, se deben usar
6.2
únicamente piezas de repuesto idénticas. Siga
las instrucciones contenidas en la sección de
Mantenimiento de este Manual.
piezas no autorizadas o no se observan las
instrucciones de mantenimiento, se corre el riesgo
de sufrir una descarga eléctrica o una lesión.
pues de
Si se usan
3 Instrucciones especiales
de seguridad
Sujete la herramienta por las superficies de
empuñadura aisladas cuando lleve a cabo una
operación en la que la herramienta cortadora
pueda entrar en contacto con cableado oculto.
Si se entra en contacto con cables bajo tensión
pasará la corriente a las partes de metal expuestas
de la herramienta y darán una sacudida al
operario.
Si los trabajos duran un período de tiempo
prolongado, usar protección para los oídos.
exposición a niveles de ruido elevados durante
períodos prolongados causar daños en la capacidad auditiva.
Antes de utilizar esta máquina, lea y entienda
completamente las instrucciones y la información
de seguridad incluidos. Guarde todos los
documentos para referencia en el futuro, y
solamente entregue su máquina junto con estos
documentos.
¡Para su propia protección y la de su
herramienta eléctrica, observe las
partes marcadas con este símbolo!
Desenchufar el equipo antes de llevar a cabo cualquier ajuste o mantenimiento.
Utilice las empuñaduras complementarias
suministradas con la herramienta.
puede resultar herido por la pérdida del control de
la herramienta.
Trabaje sólo con una empuñadura complementaria correctamente montada.
Sujete siempre la herramienta por las empuñaduras existentes con ambas manos, adopte una
postura segura y trabaje concentrado.
Lleve siempre puestas gafas protectoras, guantes
de trabajo, mascarilla de protección y calzado
firme cuando trabaje con su herramienta eléctrica.
Lleve puestos cascos protectores.
ruido puede provocar pérdida auditiva.
El usuario
El efecto del
La
Asegúrese de que en el lugar de trabajo no existan
cables, tuberías de agua o gas
ayuda de un detector de metales).
Si existe la posibilidad de entrar en contacto
con cables eléctricos ocultos o con el cable de
alimentación, sujete la herramienta solamente
por las partes aisladas de la carcasa.
contacto con cables electriza las partes metálicas
de la carcasa y puede producir una descarga eléctrica al usuario.
Trabaje sólo con herramientas montadas correctamente. Compruebe el ajuste correcto de la herramienta tirando de ella. (Es necesario que la herramienta pueda moverse algunos centímetros en
dirección axial.)
Al trabajar por encima del nivel del suelo:
asegúrese de que la zona inferior esté libre.
No toque directamente la herramienta de inserción
o las piezas que se encuentren alrededor de la
herramienta después de realizar un trabajo, ya que
pueden estar excesivamente calientes y provocar
quemaduras.
Desplace siempre el cable de conexión hacia la
parte posterior de la herramienta.
SÍMBOLOS SOBRE LA HERRAMIENTA:
.......Classe II de construcción
V...........voltios
A...........amperios
Hz.........hertzios
BMP .....puñetazo por minuto
~
..........corriente alterna
(por ejemplo, con
El
4 Descripción general
Véase la página 3 (desplegarla).
1 Enganche de la herramienta
2 Interruptor
3Bloqueo
4 Empuñadura trasera
5 Interruptor
6 Indicación de la señal electrónica
7 Pieza receptora del
sistema CODE! de Metabo
on un CODE! Key * de Metabo)
c
8 Ruedecilla para el ajuste de
la intensidad de percusión y el
número de revoluciones
9 Empuñadura complementaria
Anillo hexagonal
10
11
Tornillo de mariposa
12 Tope de profundidad de taladro
* no incluido en el volumen de suministro
(a utilizarse
17
Page 18
ES
ESPAÑOL
5 Características especiales
del producto
La empuñadura complementaria (9) tiene que
enroscarse con fuerza en el soporte de la empuña-
dura.
Arranque suave
El sistema electrónico incrementa lentamente la
velocidad de percusión tras conectar la herramienta para que el cincel o la broca mantenga la
posición deseada en la mampostería. Al insertar la
broca en un orificio existente no se produce
ningún tipo de retroceso.
Intensidad de percusión y regulador del
número de revoluciones electrónicos.
El número de revoluciones y percusiones se
pueden adaptar a cada herramienta de inserción y
aplicación.
Para reducir la rotura en materiales blandos y
frágiles al cincelar y perforar.
Para ajustar la herramienta de forma óptima y
obtener un cincelado y una perforación precisos.
Escobillas autodesconectables
Si las escobillas están completamente gastadas,
la herramienta se desconecta automáticamente.
Sistema CODE! de Metabo
Protección electrónica antirrobo mediante botón.
Con el CODE! Key que se recibe por separado
bloquee su herramienta eléctrica y protéjala así de
usos indebidos y robos.
Embrague de sobrecarga
El embrague de sobrecarga limita el par de giro
máximo para que la herramienta de inserción no
se bloquee mientras se trabaje con ella. De este
modo, se protege el mecanismo y el motor frente
a posibles sobrecargas.
6 Puesta en marcha
Antes de enchufar compruebe que la
tensión y la frecuencia de la red, indicadas en la placa de identificación,
corresponden a las de la fuente de
energía.
Utilice sólo cables de prolongación con un
diámetro mínimo de AWG 16. Los cables de
prolongación tienen que ser adecuados para el
consumo de potencia de la herramienta (ver datos
técnicos). En caso de utilizarse un enrollador de
cable, desenróllelo siempre por completo.
6.1 Montaje de la empuñadura complementaria
Por razones de seguridad, utilice
siempre la empuñadura complementaria
(9) suministrada.
Afloje la empuñadura complementaria girando a la
izquierda el anillo hexagonal (10). La empuñadura
complementaria se puede colocar en el ángulo
deseado. Apriete con fuerza el anillo hexagonal
(10).
18
7 Manejo
7.1 Ajuste del tope de profundidad
Afloje el tornillo de mariposa (11). Ajuste el tope de
profundidad de perforación (12) a la profundidad
deseada y apriete de nuevo el tornillo de mariposa.
7.2 Montar y desmontar la herramienta
Limpie el gorrón empotrable de la herra-
mienta antes de insertarlo y engráselo
con grasa especial incluida (como
sorio: nº de pedido 6.31800)
Inserte sólo herramientas Spline.
Montar la herramienta:
Pulse completamente el mecanismo de enclavamiento de la herramienta (1) y manténgalo
pulsado. Gire la herramienta e insértela hasta que
haga tope. Suelte el mecanismo de enclavamiento
de la herramienta (1). El mecanismo de enclavamiento de la herramienta (1) debe volver ahora a su
posición inicial.
Compruebe el ajuste correcto de la
herramienta tirando de ella.
que la herramienta pueda moverse ligeramente en dirección axial.)
Extraer la herramienta:
Pulse el mecanismo de enclavamiento de la herramienta (1) desmonte la herramienta.
7.3 Ajustar el modo de funcionamiento
Pulse el bloqueo (3) y manténgalo pulsado. Seleccione el modo de funcionamiento deseado
conmutando el interruptor (2). (El interruptor tiene
que estar en posición horizontal). S uelte el bloqueo
y compruebe que el interruptor esté encajado.
Taladrar con martillo perforador
Cincelar
Con el cincel insertado, utilizar la herramienta únicamente en el modo de
funcionamiento Cincelar.
7.4 Ajustar la intensidad de percusión y el
número de revoluciones
Gire la ruedecilla (8) hasta ajustarla en el valor
deseado.
Cuanto mayor sea el valor, más aumentará el
número de revoluciones y tanto mayor será la
potencia de percusión.
acce-
(Es necesario
Page 19
ESPAÑOL
ES
El ajuste correcto es una cuestión de experiencia.
Ejemplo: cuando se cincelen materiales blandos y
frágiles o el nivel de ruptura se deba mantener al
mínimo, coloque la ruedecilla a "1" ó "2" (potencia
de percusión reducida).
Para romper o perforar materiales de mayor
dureza, coloque la ruedecilla al máximo (potencia
máxima).
7.5 Conexión y desconexión
Conexión:
Desconexión:
pulse el interruptor (5).
suelte el interruptor (5).
8 Consejos y trucos
Al trabajar con el martillo cincelador sólo es necesario ejercer una presión moderada (aprox. 20 kg).
Una presión de apriete mayor no aumenta la
potencia de trabajo y reduce probablemente la
vida útil de la herramienta.
En el caso de realizar perforaciones profundas,
extraiga la broca de vez en cuando para retirar el
polvo de roca.
9 Mantenimiento
Limpieza del motor: limpie la herramienta con aire
comprimido por las rendijas de ventilación regularmente y a fondo.
10 Localización de averías
Indicador de señal del sistema electrónico (6):
Parpadeo rápido - Sistema CODE!
La herramienta se ha bloqueado con el CODE! Key
La protección electrónica antirrobo está activada.
La herramienta se puede desbloquear de nuevo
con un CODE! Key.
Encendido permanente - llamada al servicio de
atención al cliente
La herramienta se ha desconectado automáticamente. Lleve la herramienta a un punto de servicio
de Metabo.
Variaciones en el número de revoluciones:
Las interferencias de alta frecuencia y alta energía
pueden provocar variaciones en el número de
revoluciones hasta el número máximo de revoluciones en marcha en vacío. Tales variaciones
desaparecen tan pronto como disminuyan las
interferencias.
Para que el concesionario pueda seleccionar el
accesorio correcto, necesita saber la designación
exacta del modelo de su herramienta.
Véase la página 4:
A Amplia gama de herramientas para las aplica-
ciones más diversas.
B Grasa especial (para el engrasado del gorrón
empotrable de la herramienta)
CCODE! Key
S
12 Reparación
Las reparaciones de herramientas eléctricas
SOLAMENTE deben ser efectuadas por electricistas especializados
Cualquier herramienta Metabo, que requiera reparación, se puede enviar a una de las direcciones
indicadas en la lista de piezas de repuesto.
Sírvase incluir a la herramienta eléctrica enviada
para su reparación una descripción de la anomalía
determinada.
13 Protección ecológica
Los envases Metabo son 100% reciclables.
Las herramientas eléctricas y sus accesorios fuera de
uso contienen grandes cantidades de materia prima
y plásticos que también pueden ser reciclados.
Estas instrucciones están impresas en papel blanqueado sin cloro.
14 Especificaciones técnicas
Notas explicativas sobre la información de la
página 2.
Nos reservamos el derecho a efectuar modificaciones conforme al avance técnico.
U=Voltaje
I=Corriente
P
= Potencia de entrada nominal
1
= Potencia suministrada
P
2
n
= Número de revoluciones en marcha
1
D
1
D
2
s = Número de percusiones
W = Potencia de percusión individual
m = Peso sin cable a la red
en vacío
= diámetro de perforación en hormigón
con brocas de martillos perforadores
= diámetro de perforación en hormigón
con corona perforadora
11 Accesorios
Use solamente accesorios originales Metabo.
Si necesita accesorios, consulte a su concesionario.
¡Lleve auriculares protectores!
Las especificaciones técnicas aquí indicadas se
entienden dentro de determinadas tolerancias
(conformes a las normas que rigen actualmente).
19
Page 20
PT
PORTUGUÊS
Instruções de serviço
Caro Cliente,
agradecemos-lhe a confiança que deposita em nós ao comprar-nos esta ferramenta eléctrica Metabo.
Cada ferramenta Metabo é cuidadosamente testada e sujeita a controlos de qualidade exaustivos antes
de ser entregue. No entanto a vida útil de um equipamento deste tipo depende em grande parte do uso
e dos cuidados que lhe dão. Cumpra pois todas as indicações incluídas neste manual. Quanto mais
cuidadosamente tratar a sua ferramenta Metabo, maior será a longevidade que poderá esperar dela.
Índice
1 Utilização autorizada
2 Recomendações gerais de segurança
3 Notas de segurança especiais
4Vista geral
5 Características especiais do produto
6 Colocação em operação
6.1 Montagem do punho auxiliar
7 Utilização
7.1 Regulação do limitador de
profundidade
7.2 Montar, retirar a ferramenta
7.3 Ajustar o modo de funcionamento
7.4 Ajustar a intensidade de impacto e as
rotações
7.5 Ligar/desligar
8 Conselhos úteis
9 Manutenção
10 Detecção de avarias
11 Acessórios
12 Reparações
13 Protecção do meio ambiente
14 Dados técnicos
1 Utilização autorizada
A ferramenta, com os respectivos acessórios, é
adequada para trabalhos de perfuração e de
cinzelagem, bem como para trabalhos de demolição ligeiros em betão, tijolo normal, pedra e
materiais semelhantes.
O utilizador é inteiramente responsável por qualquer dano que seja fruto de um uso indevido.
Deve sempre cumprir-se toda a regulamentação
aplicável à prevenção de acidentes, assim como a
informação sobre segurança que aqui se incluí.
2 Recomendações gerais de
segurança
1 ADVERTÊNCIA! Ler e entender todas
instruções.
A não-observação destas instruções listadas
abaixo pode causar choque eléctrico, incêndio e/
ou ferimentos graves.
GUARDAR ESTAS INSTRUÇÕES COM
CUIDADO.
2 Área de trabalho
2.1
Manter a área de trabalho limpa e bem
iluminada.
iluminadas propiciam acidentes.
2.2
atmosferas com risco de explosão, bem como
na presença de líquidos inflamáveis, gases ou
pó.
podem causar a ignição no pó ou fumo.
2.3
à distância ao trabalhar com ferramentas
eléctricas.
controle da máquina.
3 Segurança eléctrica
3.1
sua ficha conectada a uma tomada eléctrica
apropriadamente instalada e ligada ao terra de
acordo com todos os regulamentos e
prescrições válidos. Nunca remover o terminal
de aterramento ou modificar a ficha de maneira
alguma. Nunca utilizar fichas com
adaptadores. Mandar um electricista
especializado controlar a tomada no caso de
surgirem dúvidas sobre se a mesma está com
o fio terra correctamente ligado.
ferramenta apresentar defeito na parte eléctrica ou
parada, providenciar uma via de baixa resistência
para conduzir a electricidade para longe do
operador.
Referente apenas a ferramentas da Classe I (com
aterramento).
3.2
equipadas com uma ficha polarizada (um dos
pinos da ficha é mais largo do que o outro).
Esta ficha só pode ser conectada em uma
tomada polarizada em uma única direcção.
Bancadas obstruídas e áreas mal-
Não operar ferramentas eléctricas em
Ferramentas eléctricas gerar faíscas que
Manter espectadores, crianças e visitantes
Distracções podem causar a perda do
Ferramentas com aterramento devem ter
Se a
Ferramentas com duplo isolamento são
20
Page 21
PORTUGUÊS
PT
Caso a ficha não conectar de forma apropriada
na tomada, inverter a ficha na tomada. Caso a
mesma ainda não encaixar correctamente na
tomada, entrar em contacto com um
electricista especializa-do para que o mesmo
instale uma tomada polarizada. Nunca
modificar a ficha.
a necessidade de cabo com aterramento trifásico
e fonte de alimentação aterrada.
Aplicável apenas a ferramentas da Classe II (duplo
isolamento).
Evitar contacto com o corpo em superfícies
3.3
aterradas tais como tubulações, radiadores e
frigoríficos.
rá se o corpo do operador está ligado ao terra.
3.4
Não expor ferramentas eléctricas a chuva
ou intempéries.
eléctrica aumenta o risco de choque eléctrico.
3.5
Não maltratar o cabo eléctrico. Nunca
utilizar o cabo eléctrico para carregar a
ferramenta ou para puxar a ficha da tomada.
Manter o cabo eléctrico afastado de calor,
óleo, cantos afiados ou partes móveis.
Substituir imediatamente cabos danificados.
Cabos danificados aumentam o risco de choque
eléctrico.
Ao operar ferramentas eléctricas no
3.6
exterior, utilizar um cabo eléctrico para
exteriores, denominado “W-A” ou “W”.
cabos são apro-priados para utilização no exterior
e reduzem o risco de choque eléctrico.
4 Segurança Pessoal
4.1
Permanecer atento, prestar atenção no que
se está a fazer e utilizar bom senso quando
operar uma ferramenta eléctrica. Não utilizar a
ferramenta quando estiver cansado ou sob
influência de drogas, álcool ou medicamentos.
Um momento de falta de atenção ao se operar
ferra-mentas eléctricas pode causar ferimentos
pessoais graves.
Utilizar trajes apropriados. Nunca usar
4.2
roupas soltas ou portar acessórios. Prender
cabelos compridos. Manter seu cabelo, trajes e
luvas afastados de partes móveis.
soltas, acessórios pessoais ou cabelos longos
podem ser apanhados pelas peças em
movimento.
Evitar acidentes ao arrancar. Assegurar-se
4.3
de desligar a máquina antes de encaixar a ficha
na tomada.
interruptor ou ligar ferramentas com o interruptor
ligado aumenta o risco de acidentes.
Remover chaves de ajuste ou extractores
4.4
antes de ligar a ferramenta.
chave que continue conectada a parte rotativa da
ferra-menta pode resultar em ferimento pessoal
grave.
O duplo isolamento elimina
O risco de choque eléctrico aumenta-
A entrada de água na ferramenta
Estes
Roupas
Carregar a ferramenta com o dedo no
Um extractor ou
Não se inclinar em excesso. Manter uma
4.5
posição dos pés e equilíbrio apropriados todo
Posição dos pés e equilíbrio apropriados
tempo.
per-mitem um melhor controle da ferramenta no
caso de situações inesperadas.
4.6
Utilizar equipamento de segurança. Sempre
utilizar protecção para os olhos.
respiratória anti-pó, sapatos de segurança antiescor-regão, capacete protector e protector
auditivo devem ser usados para condições
apropriadas.
5. Utilização e cuidados para com a ferramenta
5.1
Utilizar fixadores ou outro meio apropriado
para segurar e prender a peça em trabalho em
uma plataforma fixa.
com as mãos ou contra o corpo causa
instabilidade e pode levar a perda de controle.
5.2
Não forçar a ferramenta. Usar a ferramenta
correcta para o seu uso apropriado.
ferramenta correcta irá executar o trabalho de
forma apro-priada e de forma mais segura
conforme a mesma foi concebida.
Não utilizar a ferramenta caso o interruptor
5.3
não desligue/ligue a mesma.
ferramenta que não possa ser comandada pelo
seu inter-ruptor apresenta risco e deve ser
reparada.
Desconectar a ficha da fonte de
5.4
alimentação antes de efectuar qualquer ajuste,
trocar acessórios ou guardar a ferramenta.
Tomar medidas preventivas de segurança reduz o
risco de arrancar a ferramenta acidentalmente.
Armazenar as ferramentas fora do alcance
5.5
de crianças ou outras pessoas não-treinadas.
Ferramentas são perigosas nas mãos de pessoas
não-treinadas.
Efectuar a manutenção das ferramentas
5.6
com cuidado. Manter as ferramentas de corte
limpas e amoladas.
afiadas que sofrem manutenção apropriada são
mais fáceis de montar e de controlar.
Controlar em relação a mau-alinhamento
5.7
ou peças móveis presas, quebra de peças ou
qualquer outra condição que possa afectar a
ope-ração da ferramenta. Caso a mesma
esteja danificada, mandar reparar a ferramenta
antes de sua utilização.
causados por ferramentas com manutenção
deficiente.
Utilizar apenas acessórios recomendados
5.8
pelo fabricante para seu modelo.
apropriados para uma ferramenta podem se tornar
perigosos quando utilizados com outra
ferramenta.
Segurar a peça em trabalho
Ferramentas com lâminas
Muitos acidentes são
Máscara
A
Qualquer
Acessórios
21
Page 22
PT
PORTUGUÊS
6 ASSISTÊNCIA PÓS-VENDAS
6.1
A assistência pós-vendas da ferramenta
deverá ser efectuada apenas por pessoal
qualificado.
manutenção efec-tuadas por pessoal nãoqualificado pode resultar em risco de ferimentos.
6.2
Ao efectuar a manutenção de uma
ferramenta, devem ser utilizadas
exclusivamente peças sobressalentes
idênticas. Seguir as instruções de manutenção
na secção correspondente deste manual.
de peças não-autorizadas ou não-observação das
instruções de manutenção pode criar o risco de
choque eléctrico ou ferimento.
Assistência pós-vendas ou
O uso
3 Notas de segurança
especiais
Segure a ferramenta através de superfícies de
aperto isoladas quando executar uma
operação em que a ferramenta de corte pode
entrar em contato com fiação que não esteja
aparente.
tornará "vivas" as partes de metal da ferramenta
que estiverem expostas e causará choques no
operador.
Use um protector auricular sempre que
trabalhe por períodos prolongados.
sujeição prolongada a elevados níveis de ruído
pode ocasionar problemas de audição.
Antes de utilizar a sua ferramenta eléctrica, leia
atentamente toda a informação de segurança que
se incluí assim como as instruções de serviço.
Mantenha todos os manuais e folhetos para futura
consulta e, se emprestar ou vender a ferramenta,
faça-a sempre acompanhar dessa documentação.
Antes de iniciar qualquer manutenção ou ajuste,
puxe a ficha da tomada da rede.
Utilize os punhos adicionais fornecidos juntos
com a ferramenta.
levar a ferimentos.
Trabalhe somente com punho adicional devida-
mente montado.
Segure a máquina sempre com ambas as mãos
nos punhos previstos, posicione-se de forma
segura e concentre-se no trabalho.
Use óculos de protecção, luvas de trabalho,
máscara contra pó e sapatos firmes aquando usar
a sua ferramenta eléctrica!
Utilize protecção auditiva.
barulho podem afectar a audição.
O contato com um fio "vivo" também
Uma
Para sua própria protecção, e para
proteger a sua ferramenta, cumpra
muito em especial todas as referências marcadas com o símbolo!
A perda de controlo pode
As influências do
Certifique-se de que no local em que trabalha,
há tubagens de corrente eléctrica, água ou gás
(p.ex. com ajuda de um aparelho detector de
metais).
Segure a ferramenta apenas pelas pegas
isolantes sempre que haja alguma possibilidade de, com a sua operação, ferir cabos eléctricos.
Qualquer contacto com cabos com
corrente coloca as partes metálicas da carcaça
sob tensão, o que pode provocar choques no
operador.
Trabalhe somente com ferramentas devidamente
montadas. Puxe na ferramenta para verificar o seu
assento correcto. (É necessário de que a ferramenta possa ser movimentada por alguns centímetros no sentido axial.)
Para os trabalhos acima do nível do piso: certifique-se de que a área por baixo está livre.
Não toque na ferramenta utilizada ou em componentes próximos à ferramenta utilizada logo após
os trabalhos, dado que possam estar superquentes a ponto de causar ferimentos.
Conduza o cabo de conexão sempre por trás da
máquina.
SÍMBOLOS NA FERRMENTA:
...... Constru
V .......... volts
A.......... amperes
Hz........ hertz
BPM .... pun
~
.......... corrente alternada
ção da Classe II
ção por minuto
não
4Vista geral
Ver página 3 (desdobrar a página).
1 Travamento da ferramenta
2 Botão comutador
3Bloqueio
4 Punho posterior
5 Gatilho
6 Indicador de sinal electrónico
7 Parte de recepção do
Metabo CODE! System
(para utilização com
Metabo CODE! Key * )
8 Roda recartilhada para ajuste da
intensidade de impacto e das rotações
9 Punho adicional
Anel sextavado
10
11
Parafuso de orelhas
12 Limitador de profundidade
* não incluído no material de fornecimento
um
22
Page 23
PORTUGUÊS
PT
5 Características especiais
do produto
Arranque suave:
Após a ligação, a electrónica só aumenta lentamente a velocidade de percussão, a fim do cinzel
ou da broca manter a posição desejada sobre a
alvenaria. Aplicando a broca num furo já existente,
não ocorre o arranque de impulso forte.
Regulador de intensidade de impacto e das
rotações
O número de rotações e de impactos pode ser
ajustado à ferramenta utilizada e para cada caso
de aplicação.
Para reduzir o escapar do cinzel e da broca sobre
materiais macios e frágeis.
Para ajuste optimizado da ferramenta com
cinzelamento e perfuração extremamente
exactos.
Escovas de carvão auto-stop
Se as escovas ficarem completamente gastas a
máquina é automaticamente desligada.
Metabo CODE! System
Protecção electrónica contra roubo por simples
pressão de botão. Com o CODE! Key, de aquisição separada, pode bloquear a sua ferramenta
eléctrica protegendo-a contra uso indevido e
roubo.
Embraiagem de segurança contra sobrecarga
A embraiagem de segurança contra sobrecarga
limita o binário máximo, no caso da ferramenta
utilizada bloquear durante o trabalho. Com isso
tanto o redutor como o motor são igualmente
protegidos contra sobrecarga.
6 Colocação em operação
Antes de ligar o cabo de alimentação
verifique se a voltagem e a frequência da
rede de alimentação se adequam aos
valores inscritos na placa técnica da
ferramenta.
Só use cabos adaptadores com secção transversal mínima de AWG 16. Os cabos adaptadores
devem ser adequados para a absorção de
potência da ferramenta (conferir com os dados
técnicos). Aquando usar um rolo de cabos, desenrole completamente o cabo.
6.1 Montagem do punho auxiliar
Por motivos de segurança, utilize
sempre o punho adicional (9) fornecido.
Solte o punho adicional rodando o anel sextavado
(10) para a esquerda. O punho adicional pode ser
montado no ângulo desejado. Aperte muito bem o
anel sextavado (10).
O punho adicional (9) deve estar muito bem enroscado no suporte do punho.
7Utilização
7.1 Regulação do limitador de profundidade
Solte o parafuso de orelhas (11). Ajuste o limitador
da profundidade (12) à profundidade do furo desejada e volte a apertar o parafuso de orelhas.
7.2 Montar, retirar a ferramenta
Limpar a haste de encaixe da ferramenta
antes da sua montagem e passar a
massa consistente especial incluída
(como acessório:
n.º de encom. 6.31800)!
Só montar ferramentas Spline!
Montar a ferramenta:
Pressionar o bloqueio da ferramenta (1) todo para
dentro e mantê-lo pressionado. Rodar a ferramenta e inserir até ao batente. Soltar o bloqueio da
ferramenta (1). O bloqueio da ferramenta (1)
deverá agora voltar à sua posição inicial.
Puxar pela ferramenta para comprovar a
correcta posição de encaixe.
sário que a ferramenta possa ser movida
um pouco no sentido axial.)
Retirar a ferramenta:
Pressionar o bloqueio da ferramenta (1) para
dentro e retirar a ferramenta.
7.3 Ajustar o modo de funcionamento
Prima o bloqueio (3) e mantenha-o premido.
Seleccione o modo de funcionamento rodando no
botão comutador (2). (o botão comutador deve
estar na horizontal). Solte o bloqueio e verifique se
o botão comutador engatou.
Furar com martelo
Cinzelar
Operar a máquina com o cinzelo aplicado só no tipo de serviço martelo
rotativo.
7.4 Ajustar a intensidade de impacto e as
rotações
Rode a roda recartilhada (8) ao valor desejado.
Quanto maior o número tanto maior a rotação e
tanto maior a energia de impacto.
O ajuste correcto é uma questão de prática.
Exemplo: para cinzelar materiais macios e frágeis
ou para reduzir a chance do escapar do cinzel,
(É neces-
23
Page 24
PT
PORTUGUÊS
ajuste a roda recartilhada em „1“ até „2“ (baixa
energia de impacto).
Para demolições ou furações em materiais duros,
ajuste a roda recartilhada a um número maior
(potência máxima).
7.5 Ligar/desligar
Ligar:
premir o gatilho (5).
Desligar:
soltar o gatilho (5).
8 Conselhos úteis
Aquando trabalhar com o martelo de cinzelar só
necessita de uma força de pressão moderada
(cerca de 20 kg). Uma alta força de pressão não
aumenta o rendimento de trabalho e possivelmente só reduz a duração da ferramenta.
Nas perfurações profundas, tire a broca de tempo
em tempo, para remover o pó de pedra.
9 Manutenção
Limpeza do motor: aspirar a ferramenta regularmente e com cuidado com ar comprimido pelas
aberturas de ventilação.
10 Detecção de avarias
Indicador de sinal electrónico (6):
Piscar rápido - CODE! System
A ferramenta foi travada com um CODE! Key. A
protecção electrónica contra roubo está activa. A
ferramenta pode ser destravada novamente com o
CODE! Key.
Acender contínuo - chamada de assistência
A ferramenta desligou automaticamente. Leva a
sua ferramenta a um Serviço de Assistência
Metabo.
Oscilações de rotações:
Falhas de altas frequências de energia podem
causar oscilações de rotações de até o máximo
de rotações em vazio. Estas oscilações desaparecem, logo que as interferências desvanecerem.
11 Acessórios
Use apenas acessórios Metabo genuínos.
Se precisar de acessórios consulte o seu distri-
buidor.
Para que o distribuidor possa seleccionar o aces-
sório adequado, tem de saber o modelo exacto da
sua ferramenta.
Consulte a página 4.
A Uma ampla gama de sortimento de ferra-
mentas para as mais variadas aplicações.
B Massa consistente especial (para lubrificar as
hastes de encaixe das ferramentas)
CCODE! Key
12 Reparações
As reparações do equipamento deste tipo
APENAS podem ser efectuadas por pessoal qualificado!
Qualquer ferramenta eléctrica da Metabo que
necessite de reparação pode ser enviada para um
dos endereços que se incluem na lista de peças
sobressalentes.
Favor descrever o defeito constatado antes de
enviar a peça para reparação.
13 Protecção do meio
ambiente
As embalagens da Metabo podem ser recicladas a
100%.
Ferramentas eléctricas sem possibilidade de reparação e acessórios contém uma apreciável quantidade de matéria-prima e plásticos que também
podem ser incluídos em um processo de reciclagem.
Estas instruções estão impressas em papel reciclado.
14 Dados técnicos
Há mais notas explicativas na página 2.
Reserva-se o direito de proceder a alterações
devidas ao progresso tecnológico.
U=Voltagem
I = Corrente
P
= Potência de absorção nominal
1
= Potência liberada
P
2
= Rotação em vazio
n
1
= Diâmetro da broca em betão com
D
1
D
2
s=Número de impactos
W = Energia de impacto simples
m = Peso sem cabo de rede
Os dados técnicos indicados são tolerantes (de
acordo com os padrões válidos individuais).
brocas para martelo
= Diâmetro da broca em betão com
brocas de coroa oca
Utilizar protecções auriculares.
24
Page 25
Page 26
Page 27
Page 28
Metabowerke GmbH,
72622 Nürtingen, Germany
www.metabo.com
Loading...
