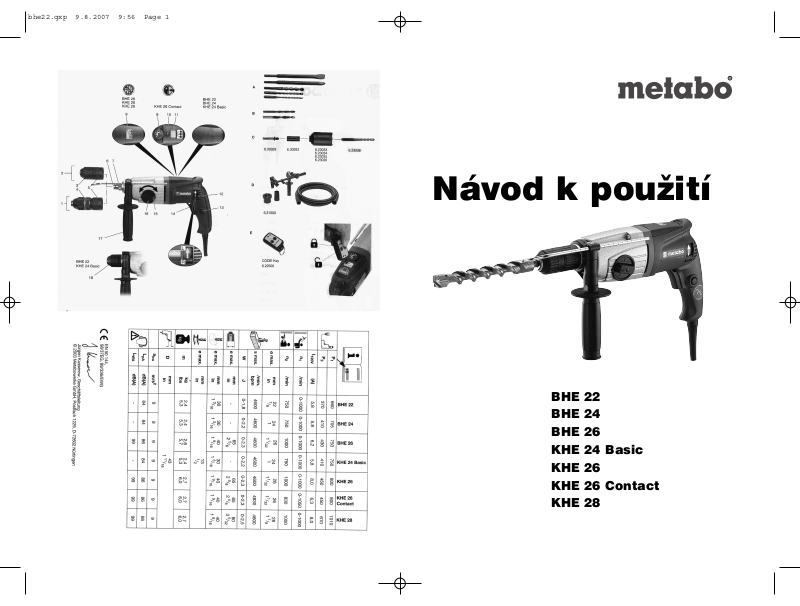

Page 1
BHE 22
BHE 24
BHE 26
KHE 24 Basic
KHE 26
KHE 26 Contact
KHE 28
Návod k použití
Page 2
NÁVOD K POUŽITÍ
Vážený zákazníku,
Děkujeme Vám za důvěru, se kterou jste se při výběru elektrického nářadí, obrátili na značku Metabo.
Každé el. nářadí firmy Metabo je spolehlivě testováno a je pod stálou kontrolou kvality. Životnost el.
nářadí závisí ve velké míře i na Vás. Dbejte proto pokynů uvedených v návodu k použití a přiložených
dokumentech. Čím starostlivěji se ke svému Metabu budete chovat, tím déle a spolehlivěji Vám bude
sloužit.
Obsah
1. Souhlasné prohlášení
2. Možnosti použití
3. Identifikační číslo
4. Všeobecná bezpečnostní upozornění
5. Speciální bezpečností upozornění
6. Přehled
7. Zvláštní vlastnosti produktu
8. Uvedení do provozu
8.1 Montáž rukojeti
9. Používání
9.1 Nastavení hloubkového dorazu
9.2 Zapnutí / vypnutí
9.3 Volba počtu otáček
9.4 Způsob využití
9.5 Volba směru otáčení
9.6 Výměna nástrojů u příklepového sklíčidla
9.7 Výměna nástrojů u rychloupínacího sklíčidla Futuro Plus
9.8 Funkce Contact
10. Tipy a triky
11. Údržba / čistění / výměna nástrojů
12. Odstranění poruch
13. Příslušenství
14. Opravy
15. Ochrana životního prostředí
16. Technická data
1. Souhlasné prohlášení
Tímto prohlašujeme na vlastní zodpovědnost, že tento výrobek je vyroben v souladu s následujícími
normami a nařízeními: EN 50 144, 98/37EG, 89/336/EWG.
2. Možnosti použití
Vrtací kladivo je vhodné, při použití odpovídajícího příslušenství, pro vrtání s příklepovým vrtákem
a sekání do betonu, kamene a podobných materiálů a s vrtací korunkou do cihel apod., jakož i pro vrtání
bez příklepu do kovů, dřeva apod. a pro šroubování.
Za škody způsobené nevhodným používáním odpovídá uživatel.
Dbejte zároveň i na dodržování bezpečnostních předpisů při předcházení úrazům.
3. Identifikační číslo
Identifikační číslo uvedené na typovém štítku stroje si přepište do pole natištěného pro tento účel
v listině náhradních dílů, při objednávání náhradních dílů jej budete potřebovat.
4.Všeobecná bezpečnostní opatření
Před uvedením stroje do provozu si pozorně přečtěte Bezpečnostní pokyny (červený sešit) a Návod
k použití. Uvedené dokumenty pečlivě uschovejte a při zapůjčení dejte i se strojem.
14. Opravy
Upozorňujeme, že opravy el. nářadí smí provádět pouze odborná opravna.
Elektrické nářadí vyžadující opravu je možné zaslat na adresu:
Záruční servis:
Metabo s.r.o.
Královická 1793
Brandýs n/L
250 01
tel.: 326 904 457
fax: 326 907 730
V případě opravy popište, prosím, Vámi jištěnou závadu.
15. Ochrana životního prostředí
Metabo obaly jsou 100% recyklovatelné.
Vysloužilé elektrické nářadí a příslušenství obsahuje velké množství škodlivých surovin a umělých
hmot, které rovněž mohou být recyklovány.
16. T
echnická data
Změny ve smyslu technického vývoje jsou vyhrazeny.
P1 = jmenovitý příkon
P2 = odevzdaný výkon
n1 = počet volnoběžných otáček
n2 = počet otáček při zátěži
o max. = max. průměr vrtáku
s max. = max. počet úderů
W = intenzita úderu
m = hmotnost
D = průměr úpinky
b = rozpětí sklíčidla
Typická vážená hladina zvuku:
LpA = hladina akustického tlaku
LwA = hladina akustického výkonu
Používejte ochranu sluchu!
ahw = typická vážená hladina vibrací
s max. = max. počet úderů
Page 3
5. Zvláštní bezpečnostní upozornění
Pro vlastní bezpečí a ochranu dbejte na pokyny uvedené tímto symbolem!
Používejte pevnou pracovní obuv!
Vylučte, že v místě vrtání vedou plynové nebo elektrické rozvody.
Bezpečnostní spojka Metabo S-automatic. Při sepnutí bezpečnostní spojky stroj okamžitě vypněte.
Zamezte nechtěnému spuštění stroje: vždy vypněte stroje pomocí vypínače, i v případě, že je zástrčka
vytažena ze zásuvky nebo při přerušení dodávky elektrické energie. Toto není potřeba u strojů s VTC
elektronikou, díky zabudované pojistce proti neúmyslnému zapnutí.
Nesahejte při zapnutém stroji na nástroj upnutý na stroji.
Třísky ani úlomky neodstraňujte, dokud je stroj v chodu.
Z bezpečnostních důvodů vždy používejte rukoje dodávanou společně se strojem.
El.nářadí držte pouze za izolované části, jestliže je zde nebezpečí zasažení nechráněného vedení.
Kontakt s vodivým vedením dostane kovové části stroje pod napětí a mohlo by obsluhu zasáhnout el.
proudem.
Při dlouhodobé práci používejte sluchátka pro ochranu sluchu před přílišným hlukem. Dlouhodobé
vystavení se vysokému akustickému tlaku by mohlo způsobit poruchu sluchu.

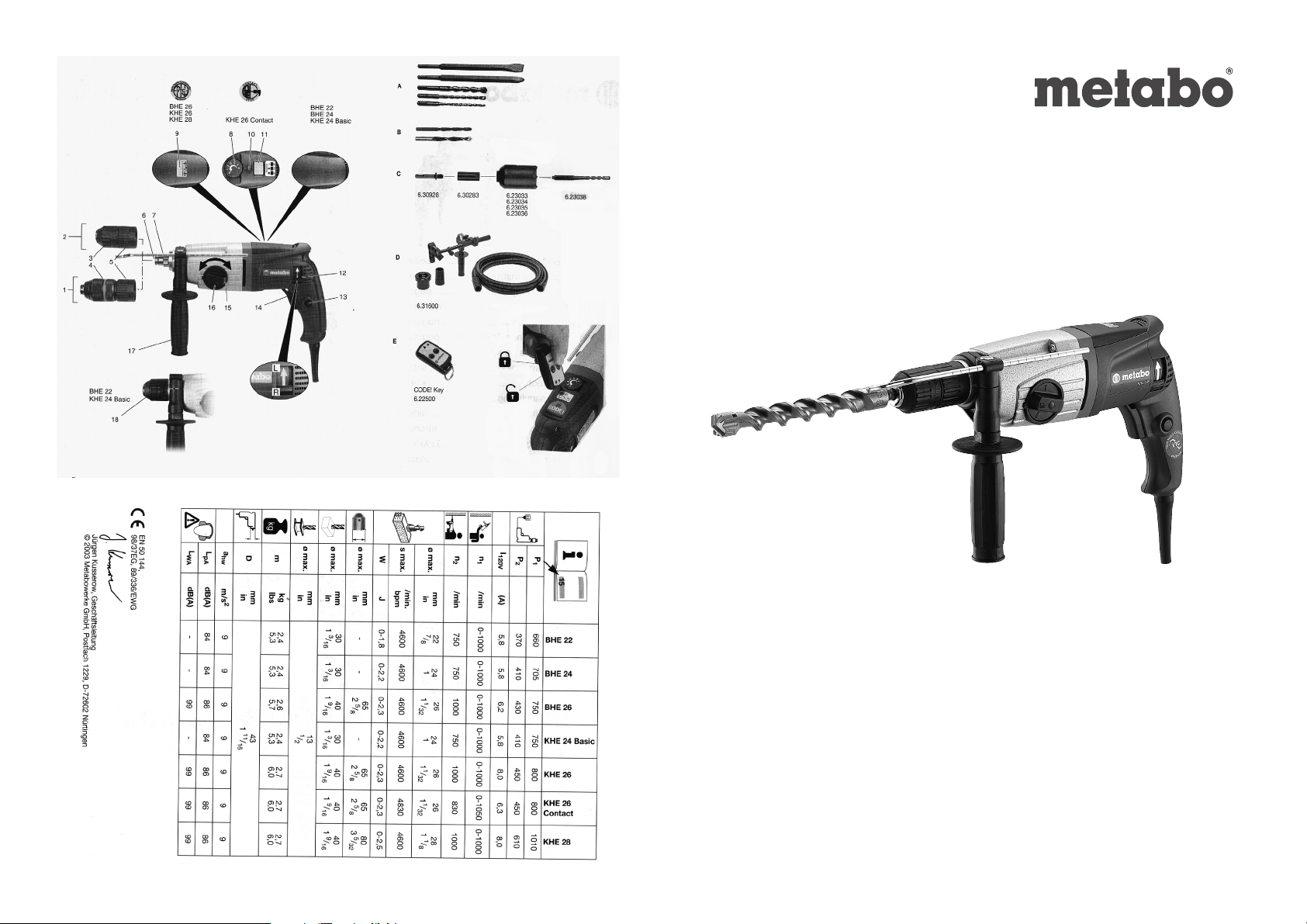

6. Přehled
viz. strana 8
1 rychloupínací sklíčidlo 10 kontrola funkce Contact
2 příklepové sklíčidlo 11 zapnutí/vypnutí funkce Contact
3 pojistka upnutí nástroje 12 nastavení směru otáček
4 pouzdro rychloupínacího sklíčidla 13 aretační tlačítko
5 pojistka sklíčidla 14 spínač
6 vřeteno 15 pojistka
7 hloubkový doraz 16 přepínání funkcí
8 nastavení počtu otáček 17 rukoje
9 elektronická kontrolka 18 příklepové sklíčidlo
7. Zvláštní vlastnosti výrobku
Výměnné sklíčidlo (mimo KHE 24 Basic, BHE 22)
Se snadnou manipulací a bez dalšího použití klíčů je možné příklepové sklíčidlo vyměnit za rychloupínací.
Přepínání jedním tlačítkem
Pouze jedním přepínačem je možné volit mezi vrtáním bez příklepu, vrtáním s příklepem nebo
sekáním.
Zastavení otáčení (KHE 26, KHE 28, KHE 26 Contact, KHE 24 Basic)
Díky vypnutí otáček je možné zastavení otáčení při sekání se sekáči.
Bezpečnostní spojka Metabo S-automatic
Bezpečnostní spojka chrání obsluhu a stroj před vysokým zpětným točivým momentem, který může
nastat při nárazovém zablokování nástroje (např. při zaseknutí vrtáku).
Automatické vypnutí při opotřebení uhlíků u VTC elektroniky (BHE 26, KHE 26, KHE 28)
Při úplném opotřebení uhlíků dojde k automatickému vypnutí stroje. U VTC elektroniky: varovný
signál před úplným opotřebením uhlíků.
Ochrana proti neúmyslnému spuštění u VTC elektroniky (BHE 24, KHE 26, KHE 28)
Ochrana proti neúmyslnému spuštění zabrání zapnutí stroje při opětovném naběhnutí napětí v síti,
např. při přerušení dodávky el.proudu.
Pouzdro otočte ve směru "ZU GRIP" (a), nástroj zasuňte co nejhlouběji (b) a pouzdrem otáčejte v opačném směru, dokud není překonán znatelný mechanický odpor.
Pozor! Nástroj ještě není upnutý!
Dále otáčejte (musí přitom cvakat) až již nelze pouzdrem dále otočit - teprve te je nástroj správně
upnutý.
U nástrojů s velmi slabou stopkou musí být nástroj po krátké době vrtání dotažen.
Vyjmutí nástroje:
Pouzdrem otáčejte ve směru „AUF, RELASE“ a nástroj vytáhněte.
Upozornění: Po otevření sklíčidla až na doraz je slyšitelný zvuk (podmíněný funkčně) vypnut přetočením pouzdra.
Při pevně utaženém sklíčidlu
Vytáhněte zástrčku ze zásuvky. Sklíčidlo podržte klíčem za hlavu a otočte silně pouzdrem (b) ve směru
"AUF, RELASE".
9.8 Funkce Contact (KHE 26 Contact)
Pro zapnutí funkce Contact zamáčkněte tlačítko (11). Funkci kontakt je možné v případě potřeby,
např. vrtání do ocelového nosníku, armovaných stěn, tlačítkem (11) vypnout.
Kontrola funkce Contact Vás informuje o momentálním stavu:
zelená: contact funkce je zapnutá
červená: k vypnutí stroje došlo z důvodu naražení vrtáku na uzemněný nebo vodivý materiál
Stroj s vrtákem vytáhněte z vrtaného otvoru, eventuelně vzniklé škody nechte odborně opravit.
10. T
ipy a triky
Při vrtání s příklepem a sekání je nutný jen slabý tlak. Vysoký tlak nezvyšuje výkonnost stroje.
Při hlubokém vrtání občas vytáhněte vrták z vrtaného otvoru, aby byla odstraněna kamenná moučka.
Kachličky a ostatní křehké materiály vrtejte bez příklepu.
11. Údržba
Čištění rychloupínacího sklíčidla:
Po delším používání sklíčidlo podržte svisle dolů a vícekrát otevřete a zavřete. Nashromážděný prach
se takto dostane ven. Zároveň doporučujeme občasné použití čistícího spreje na upínací čelisti a na
otvory v upínacích čelistích.
Větrací otvory stroje také příležitostně vyčistěte.
Nutná pravidelná údržba stroje.
12. Odstranění poruchy
V případě, že nelze spínač (14) zamáčknout, zkontrolujte, jestli se přepínání (12) pravotočivého nebo
levotočivého chodu nachází úplně v poloze R nebo L.
Elektronický ukazatel (9) u VTC elektroniky (KHE 28, KHE 26, BHE 26)
Rychlé blikání - ochrana proti neúmyslnému spuštění. Po výpadku energie v síti se stroj při opětovném
napětí v síti z bezpečnostních důvodů nerozeběhne. Pro zapnutí je nutné stroj vypnout a opět zapnout.
Pomalé blikání - opotřebené uhlíky. Uhlíkové kartáče jsou již téměř opotřebené. Při úplně
opotřebených uhlících se stroj automaticky vypne. Uhlíky je nutné nechat vyměnit v servisu.
13. Příslušenství
Používejte pouze originál Metabo příslušenství.
V případě, že potřebujete nějaké příslušenství, obrate se na Vašeho odborného prodejce.
viz. zadní strana
A nástroje s SDS Plus nástrčným koncem
B vrták pro kov a dřevo
C vrtací korunka z tvrdokovu
D sada pro napojení na odsávání
E elektrický chránič proti krádeži
!
!
Page 4
Funkce Metabo Contact (KHE 26 Contact)
Pro inteligentní vrtání do stěn s již nainstalovanými rozvody. Jakmile narazí vrták na uzemněný materiál nebo síové rozvody, stroj se automaticky zastaví.
Metabo CODE! Systém (BHE 26, KHE 26, KHE 28)
Systém Code slouží jako ochrana stroje před odcizením. Uzamčená mašina je pro zloděje nepoužitelná.
Elektronický klíč uzamyká a odemyká všechny stroje s předem naprogramovaným shodným kódem.
Tento klíč není ve standardním vybavení.
8. Uvedení do provozu
Před uvedením stroje do provozu zkontrolujte, zda napětí a frekvence uvedené na
výkonovém štítku souhlasí se síovým napětím a frekvencí!
8.1 Montáž rukojeti
Z bezpečnostních důvodů musí být rukoje vždy připevněna na stroji.
Upínací kroužek otáčením rukojeti (17) vlevo otevřete. Rukoje nasate na krk stroje.
Zasuňte hloubkový doraz (7). Rukoje upevněte v požadované poloze.
9. P
oužití
9.1. Nastavení hloubkového dorazu
Rukoje (17) uvolněte. Hloubkový doraz (7) nastavte na požadovanou vzdálenost a rukoje pevně utáhněte.
9.2 Zapnutí/vypnutí
Pro zapnutí stroje stiskněte spínač (14). Počet otáček je možné změnit na spínači. Stroj je vybaven jemným rozběhem. Pro dlouhodobé zapnutí je možné spínač pomocí aretačního tlačítka (13) zaaretovat.
Pro vypnutí znovu zmáčkněte spínač.
9.3 Volba počtu otáček (KHE 26 Contact)
Podle potřeby je možné pomocí stavěcího kolečka (8) nastavit optimální počet otáček.
9.4 Přepínání funkcí
Zvolenou funkci nastavíte pomocí přepínání (16). Aby bylo možné přepínačem otočit, zamáčkněte
pojistku (15).
vrtání
vrtání s příklepem
sekání (KHE 28, KHE 26 Contact, KHE 26, KHE 24 Basic)
V poloze sekání je sekáč zajištěn proti přetáčení. Aby bylo možné dát sekáč do požadované polohy, musí
se přepínač funkcí (16) nacházet v poloze mezi vrtání s příklepem a sekáním.
Při nasazeném sekáči využívejte funkci vrtání s příklepem.
Zabraňte otáčením přepínání s nasazeným sekáčem.
9.5 Volba směru otáček
Přepínač směru otáčení (8) používejte pouze, jestliže je stroj v klidu.
Volba směru otáčení:
R = pravotočivé otáčky
L = levotočivé otáčky

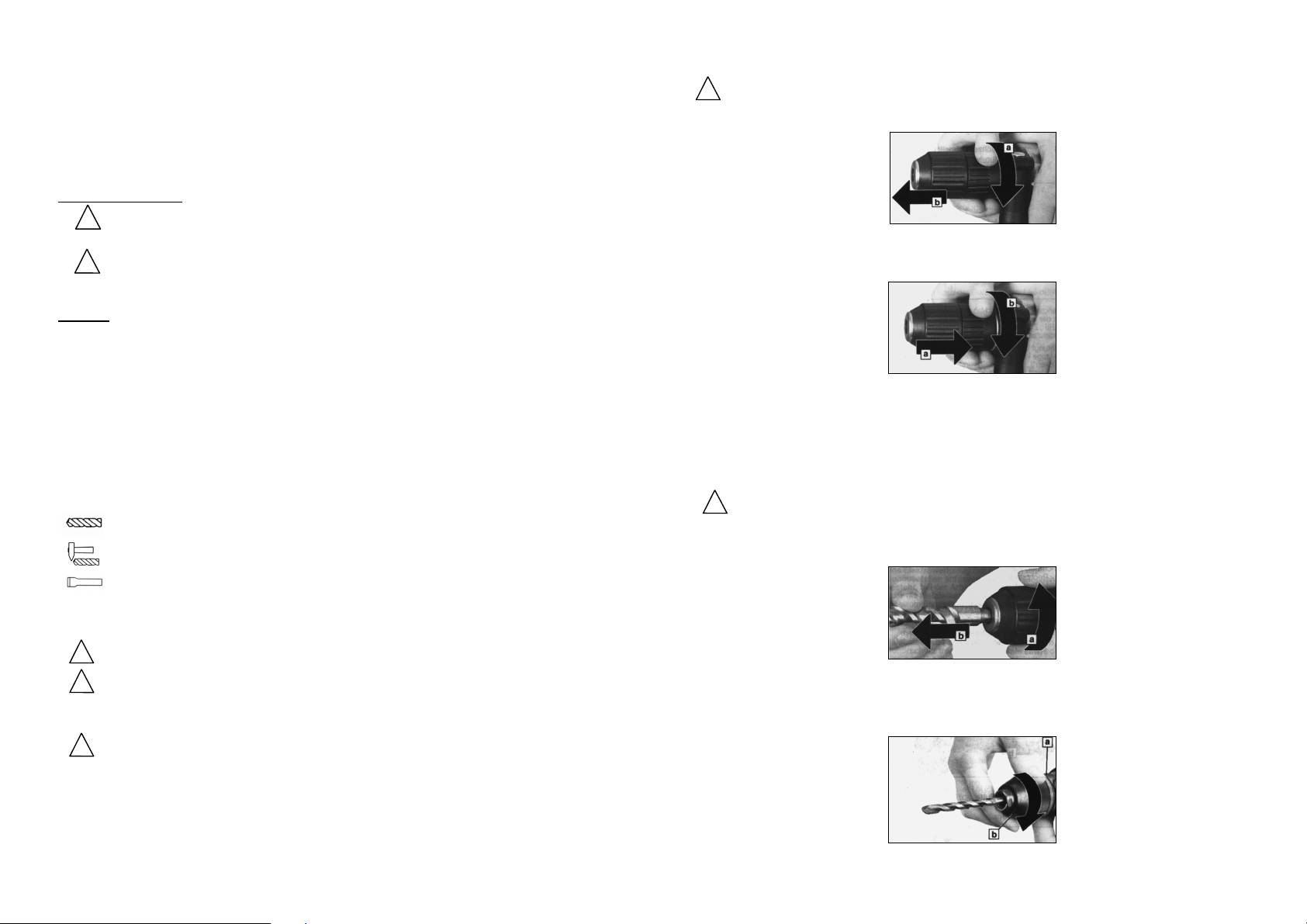

Výměna sklíčidla
Při výměně sklíčidla dbejte na čistotu vřetene. V případě potřeby vřeteno lehce naolejujte.
Sejmutí sklíčidla
Zajištění sklíčidla (5) otočte až na doraz ve směru šipky (a) a sklíčidlo odtáhněte (b).
Nasazení sklíčidla
Sklíčidlo nasate na vřeteno (6). (a)
Zajištění sklíčidla (5) otočte ve směru šipky (b) tak, aby mohlo sklíčidlo úplně sedět na vřetenu a zjištění sklíčidla puste. Zkontrolujte, že sklíčidlo na vřetenu dobře sedí.
Upozornění: Pro zamezení protáčení vřetene při výměně sklíčidla, dejte přepínač funkcí (16) do polohy
sekání.
9.6 Výměna nástrojů u příklepového sklíčidla
Stopku nástroje před nasazením očistěte a speciálním tukem namažte! Používejte pouze
nástroje se stopkou SDS-Plus!
Nasazení nástroje
Nástrojem otáčejte a zasuňte až zapadne. Nástroj je nyní automaticky zajištěn.
Vyjmutí nástroje
Pouzdro (3) otočte ve směru šipky (a) a nástroj vytáhněte (b).
9.7 Výměna nástrojů u rychloupínacího sklíčidla (kromě KHE 24 Basic, BHE 22)
!
!
!
!
!
!
!
