Návod k použití

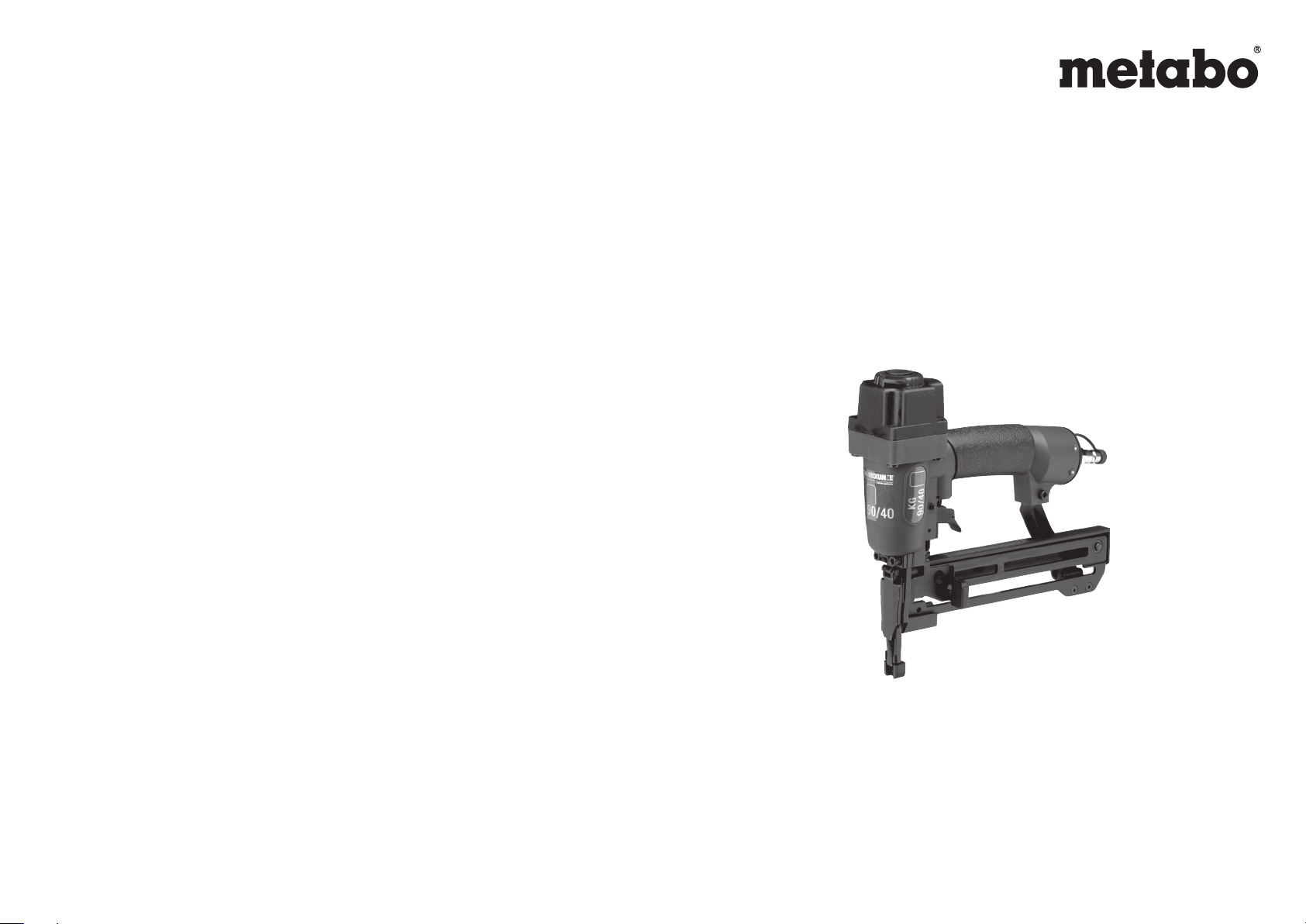

Sponkovačka
KG 90/25, KG 90/40
Page 2
TECHNICKÁ DATA
Spotřeba vzduchu ca. 0,52 l 0,66 l
Pracovní tlak 5,0 - max. 7,0 bar 5,0 - max. 7,0 bar
Kapacita (spony/hřebíky) 110 kusů 145 kusů
Délka/šířka/výška 256x59x202 mm 295x60x235 mm
Hmotnost (bez sponek) 0,72 kg 0,93 kg
Hladina výkonového zvuku LWA 91 dB 90 dB
Hladina tlakového zvuku LPA 86 dB 85 dB
Vibrace 2,5 m/sec2 2,7 m/sec2
Doporučený průměr hadice (vnitřní) 6 mm 6 mm
Určeno pro štít typu SKN 13 - 25 mm dl. 13 - 40 mm dl.
Síla drátu 1,25 x 1,00 mm 1,25 x 1,00 mm
Určeno pro spony typu 90 a typu ES pro KG 90/25 13 -32 mm dl. 15 - 40 mm dl.
Šířka sponek 5,8 mm
Síla drátu 1,25 x 1,00 mm
Potřebná kvalita vzduchu: Vyčištěný od oleje a kondensátů
Velikost výkonu kompresoru: min. od 50 l/min
Hodnoty nastavení pro provoz Nastavit provozní tlak pomocí regulátoru
KG 90/25 KG 90/40
na 7 barů
PŘÍSLUŠENSTVÍ
KG 90/25 KG 90/40
1000 spon 25 mm 2 imbus klíče
2 imbus klíče 1 ochranné brýle
1 ochranné brýle 1 pneu olej
1 pneu olej 1 kufr
1 kufr 1 návod k použití
1 návod k použití
Sponky KG 90/25, KG 90/40
Typ 90/15 CNK , šířka 5,8 mm, délka 15 mm (2000 kusů) Obj.č. 901053790
Typ 90/20 CNK, šířka 5,8 mm, délka 20 mm (2000 kusů) Obj.č. 901053804
Typ 90/25 CNK, šířka 5,8 mm, délka 25 mm (2000 kusů) Obj.č. 901053812
yp 90/30 CNK, šířka 5,8 mm, délka 30 mm (2000 kusů)
T
Typ 90/35 CNK, šířka 5,8 mm, délka 35 mm (2000 kusů) Obj.č. 901053839
Typ 90/40 CNK, šířka 5,8 mm, délka 40 mm (2000 kusů) Obj.č. 901053847
Speciální olej 0,5 l Obj.č. 901008540
Olejnička 1/4" Obj.č. 901054584
2
Obj.č. 901053820
7
Page 3
ZAHÁJENÍ DO PROVOZU
K naplnění musí být stroj oddělen od zdroje tlaku.
KG 90/25: Pomocí páčky (4) se zásobník odblokuje vysunutím dozadu. Do zásobníku můžete vložit
spony. Posuvný zásobník (7) posuňte dopředu dokud nezapadne páčka (4).
KG 90/40: Zásobník vysuňte a dejte do něj spony. KG 90/40 má regulaci hloubky – pomocí které můžete
nastavit hloubku spon.
Natočte si kolečko (5) do Vámi požadované pozice. Nastavte provozní tlak především na spodní hodnotu doporučeného pracovního tlaku (4,0 bar). Spojení ke zdroji tlaku vzduchu se provede pomocí flexibilní
tlakové hadice vzduchu (6 mm) s rychlospojkou. Zvyšte nebo snižte pracovní tlak od 0,5 barů, dokud
nedosáhnete Vámi požadovaný pracovní tlak. Dávejte pozor, aby tlak nepřesáhl 0,7 barů a vyhněte se
úderům naprázdno.
Pomocí regulace hloubky (9) nastavte Vámi požadovanou hloubku dorazu.
Při zablokování sponek pomocí postranní páčky otevřete ochranný štít a defektivní spojovací prostředek
odstraňte. Poškozený stroj musí být od zdroje tlaku oddělen a předán k prověření. Při delší pause nebo
ukončení práce oddělte stroj od zdroje a zásobník vyprázdněte.
ÚDRŽBA A OPRAVY
Pro dlouhodobé bezvadné funkce Vašeho stroje je nezbytné denní čistění a pravidelné mazání. Používejte jen speciální oleje (kapitola 8 příslušenství).
a) pomocí olejové mlhy
údržbová jednotka obsahuje filtr a přimazávač a je umístěna na kompresoru
b) pomocí přimazávače, který je umístěn na přívodní hadici
c) ručně
stroj přimažte 3-5 kapkami oleje do otvoru přívodu vzduchu
Stroj pokládejte jen do suchých místností.
Poruchy a jejich odstranění
Tlak vzduchu uniká mezi poklopem a skříní čerpadla:
Kroužky jsou poškozený nebo zašpiněný. Kroužky vyčistěte nebo nahraďte.
Spony nejsou zcela zařazeny:
Tlak je příliš nízký. Tlak zvyšte postupně o 0,5 barů, dokud
spony nejsou zcela zařazeny.
Výkon hadice má příliš malý příčný řez. Vnitřní průměr hadice musí být min. 6 mm.
Stroj není namazán. Části očistěte a namazejte.
Spony jsou příliš zařazeny:
Tlak je příliš vysoký. Snižte tlak plynule o 0,5 barů.
Když spony přesahují nebo jsou zprohýbány:
Stroj je málo přitisknut. Přitiskněte jej silněji, event. zvyšte tlak.
6
3
Page 4
Souhlasné prohlášení
Tímto prohlašujeme na vlastní zodpovědnost, že tento výrobek splňuje uvedené normy a normativní
nařízení:
98/37/EG, EN 292-1: Section 5 of 1992, EN 292-2: Section 3 of 1992, PrEN 1050: 1993, PrEN 792 13.
NEJPRVE ČTĚTE
- před použitím stroje si nejdříve pozorně přečtěte bezpečnostní předpisy a návod k použití
- jestliže při vybalení stroje zjistíte jeho poškození, sdělte to Vašemu prodejci. V žádném případě se
strojem nezačněte pracovat.
- s balením naložte prosím ohledně k životnímu prostředí. Dejte jej do příslušného sběru.
- návod si uschovejte dobře, abyste ho mohli kdykoliv použít
- všechny přiložené dokumenty si uchovejte a nářadí předávejte dále vždy jen s nimi.
Použití
Sponkovačka pracuje pomocí spon. Díky její všestrannosti může být použita k upevňování obkladových
prken, desek a jiných materiálů.
Sponkovačka je vybavena bezpečnostním vypínačem, který zamezí samovolnému spuštění stroje.
Stroj je vhodný ke zpracování hřebíků se sílou drátu od ? 5,8 mm a délky od 15-25 mm (typ KG 90/25)
a 15-40 mm (typ 90/40), u typu 90 ze sílou drátu od 1,05 x 1,27.
BEZPEČNOSTNÍ PŘEDPISY
Předpisy
Pro přenosný stroj platí normy DIN 7259 (UVV34).
- spojovací nebo upevňovací předpisy musí odpovídat technickým datům v daném návodu
- stroj smí být připojen jen k vedení, u kterého jste si jisti, že překročení provozního tlaku zamezuje
více jak 10%
- kyslík a hořlavé plyny nepoužívejte jako zdroj energie pro provoz tlakového vzduchu
- připojení zdroje tlakového vzduchu provádějte jen přes rychlospojku. Stroj je po odpojení bez tlaku
- pro údržbu a opravy používejte jen originál náhradní díly
- opravy smí provádět jen odborný servis
-
Bezpečnost stroje
Se strojem smí pracovat jen poučené osoby. Před každým začátkem práce se strojem prověřte funkce

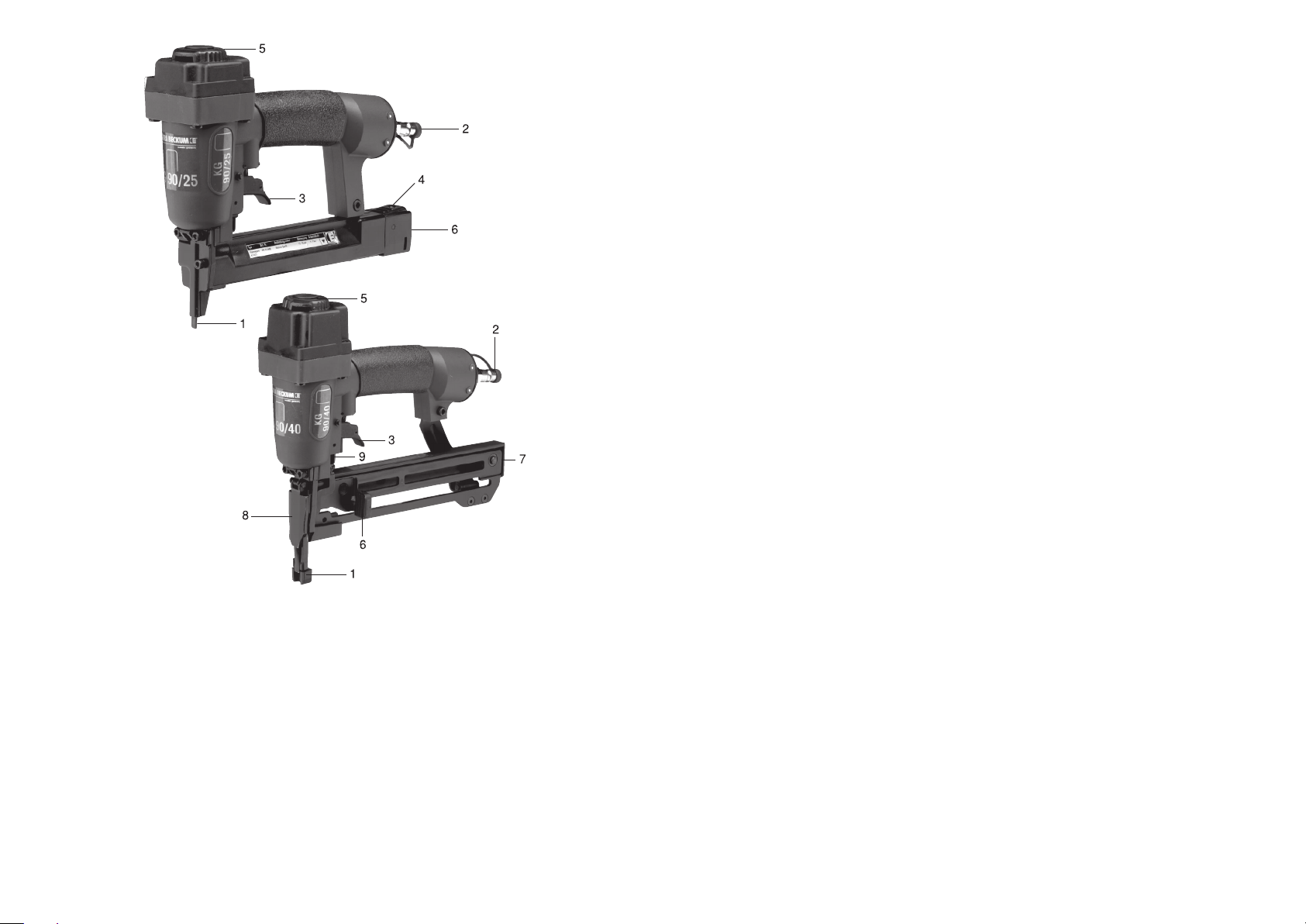

POPIS
1 bezpečnostní vypínač
2 připojení tlak. vzduchu
3 páčka spuštění
4 zajištění zásobníku
5 otočné kolečko vypouštěného vzduchu
6 posuvný zásobník
7
8 ochranný štít
9 regulace hloubky
4 5
zásobník spon
bezpečnostního vypínače. Se strojem nesmějí pracovat děti.
Vyvarujte se zeslabení nebo poškození stroje. Nikdy nedemontujte nebo neblokujte části jako např.
bezpečnostní vypínač.
Bezpečnost práce
Nikdy stroj nespouštějte ve volné místnosti. Nikdy nesměrujte stroj proti sobě nebo jiným osobám. Stroj
držte při práci tak, aby hlava a tělo nemohly být zraněny při možném zpětném rázu.
enášejte za držadlo, ne za vypínač. Dávejte pozor na to, aby při práci nepr
oj př
Str
nebo hrany. Při práci používejte ochranné brýle a ochranu sluchu.
onikly žádné tenké r
ohy
